ПРОЕКТ МЕЖДУНАРОДНОГО СТАНДАРТА ISO/DIS 19901-10 - часть 3

3.109

профиломер твердого дна

сейсмический отражательный прибор для исследования нескольких верхних десятков метров грунта с высоким

вертикальным разрешением

3.110 грунт

осадок или камень, существующий под основанием толщи воды

Примечание 1 к записи: «Грунт» не следует путать с «морским дном». Примечание

2 к записи: См. обозначение «морского дна» в ISO 19901‐8.

3.111

подводное позиционирование

подводное расположение геодезической платформы относительно неподвижных точек на морском дне или

надводном судне с использованием акустических средств

3.112

исследовательская платформа

транспортное средство, на котором установлены датчики для морских геофизических исследований

Примечание 1 к записи: Примерами являются буксирное судно, AUV, ROV, гидрофонный стример и надводное судно.

3.113

линия промера исследования

линия через координаты датчика, используемого во время картографирования морского дна или подводного дна

3.114

многолучевая эхолотная

система

прибор для измерения глубины воды в пределах определенной полосы по обе стороны от линии промера исследования

3.115

поперечная

волна

объемная волна, в которой движение частицы перпендикулярно направлению распространения

3.116

хвостовой буй

буй, установленный на конце стримера

3.117

временной

срез

горизонтальное сечение трехмерных сейсмических данных, отображающее информацию в одно и то же время

двухстороннего отражения

3.118

преобразование времени в глубину

приложение соответствующей сейсмической скорости к измеренному времени отражения, чтобы получить

расстояние через землю или толщу воды

3.119

буксир

транспортное средство, буксируемое за надводным судном, которое может использоваться в качестве

исследовательской платформы

3.120

трасса

запись одного сейсмического канала

3.121

заголовок трассы

идентификационная информация и параметры, которые предшествуют данным в файле записанных трасс

3.122

транспондер

преобразователь, который производит акустический отклик при получении акустического сигнала от другого

преобразователя

Примечание 1 к записи: Другой преобразователь может быть установлен на надводном или подземном судне.

3.123

ультраглубокая вода

вода глубиной от 1 800 м до 3 000 м

3.124

сейсмическая глубокая вода сверхвысокого разрешения

метод сейсмического отражения, который получает сейсмические данные, содержащие частоты от 250 Гц до 800

Гц

3.125

сверхкороткая базовая система

система подводного акустического позиционирования, используемая для определения положения буксируемых или

развернутых датчиков в толще воды

Примечание 1 к записи: Транспондер или ответчик устанавливаются на датчике для позиционирования и опроса от датчика

известного положения.

3.126

сейсмика сверхвысокого разрешения

метод сейсмического отражения, который получает сейсмические данные, содержащие частоты от 750 Гц до 2000

Гц

3.127

немасштабированный участок

обработанный сейсмический разрез, в котором величина амплитуд отражения значимо сохраняется

Примечание 1 к записи: Обработанный сейсмический участок может использоваться для идентификации мелкозалегающего газа,

например

3.128

анализ скорости

процесс расчета скорости звука по измерениям нормального смещения

3.129

скоростная модель

модель дискретных геологических или отраженных временных интервалов с различными акустическими скоростями

3.130

вертикальные данные

контрольный уровень для измерения высоты

3.131

вертикальное сейсмическое профилирование

метод акустических измерений, при котором либо сейсмический источник, либо приемники находятся в скважине

3.132

вейвлет

сейсмический импульс, который обычно состоит из полутора-двух циклов

3.133

рыска

ние

вертикальная ось движения для исследовательской платформы, параллельная другим осям дифферента и крена

Примечание 1 к записи: Движение рыскания - это движение носа исследовательской платформы из стороны в сторону.

4

Символы и сокращения

4.1 Символы

Rp

скорость пинга

Sr

расстояние по прямой между двумя точками

VP

скорость волны сжатия

VS

скорость волны сдвига

σ

стандартное отклонение

4.2 Сокращения

ASCII

Американский стандартный код для обмена информацией

AUV

автономный подводный аппарат

AVO Амплитуда в зависимости от смещения

CDP общая точка глубины

CIP общая точка изображения

CMP общая глубинная

площадка

CPT

испытание на проникновение конуса

CRS ссылочная система координат

CTD электропроводность, температура, глубина

DBS деконволюция до

суммирования

DGNSS дифференциально исправленная глобальная навигационная спутниковая система

DMO введение статистических

поправок в обработанную сейсмику

DOC глубина залегания DOP глубина

продукта

DTM цифровая модель местности

DVL

Доплеровский лаг

E&P

разведка и добыча

EM

электромагнитный

ERI визуализация удельного электрического

сопротивления ERP план аварийного реагирования

FWI полная инверсия формы

волны

GIS

географическая информационная система

GNSS Глобальная навигационная спутниковая система

GPS Система глобального позиционирования

HR высокое разрешение

HSE

Здоровье, безопасность и окружающая среда

INS

Инерциальная навигационная

система LAT нижний астрономический прилив

LBL длинная базовая линия.

MBES многолучевая эхолотная система

MRU датчик динамических перемещений

MSL средний уровень моря

NMO

нормальное приращение

PSDM глубинная миграция до суммирования

PSTM временная миграция до суммирования

QA / QC обеспечение качества / контроль качества

QMS

система менеджмента качества

ROTV дистанционно управляемый буксируемый аппарат

ROV дистанционно управляемый аппарат

SBES однолучевой эхолот

SBP профиломер твердого дна

SONAR определение местоположения и дальности с помощью звуковых волн

SRME поверхностное многократное устранение

SSDM

Модель данных исследования морского дна

SSS гидролокатор бокового обзора

SV скорость звука

TD глубина

терминала

TVF Временной вариант фильтра

TWT время двухстороннего прохождения

UHR сверхвысокое разрешение

USBL сверхкороткая базовая

линия

UUHR ультра-ультра-высокое разрешение

UXO неразорвавшийся боеприпас

VRU вертикальный эталонный блок

VSP вертикальный сейсмический профиль

WGS мировая геодезическая система

5

Цели, планирование и управление качеством

5.1 Общие сведения

5.1.1

Цели и характеристики проекта

Основной целью морских геофизических исследований является предоставление информации о морском дне и грунте,

которая имеет отношение к проектированию, размещению, установке, эксплуатации, оценке / повторной

оценке и выводу из эксплуатации морских сооружений. Это включает в себя оценку геологических опасностей в

течение всего срока разработки.

Этот документ рассматривает верхнюю часть углеводородной скважины как морскую конструкцию. Это

подразумевало требования для характеристики грунтовых условий и выявления геологических опасностей, с

которыми может столкнуться операция бурения и установка, использование и вывод из эксплуатации скважин.

Исследуемая глубина для морских геофизических исследований для углеводородной скважины обычно

(при

необходимости):

— в случае целевого углеводородного резервуара на глубине менее 1 500 м ниже морского дна до глубины чуть выше

резервуара; или же

— для более глубоких пластов, по крайней мере, на 200 м ниже предпочтительной глубины установки первой

обсадной колонны сдерживания давления или 1 500 м, что бы ни

было больше.

Для большей ясности, морские геофизические исследования для скважин сосредоточены на возможном газе в

морском грунте, перекрывающем пласт, который может представлять угрозу для операции бурения. Исследования не

связаны с газом в пласте, на который нацелена операция бурения.

Спецификации проекта для морских геофизических исследований должны быть такими, чтобы требования

ISO

19900

были

соблюдены.

Где это уместно, спецификации проекта должны ссылаться на методы, описанные в этом документе. Любые ссылки

на методы должны сопровождаться конкретной информацией о методе, если это применимо. Если информация по

конкретному методу не содержится ни в спецификации проекта, ни в этом документе, то применяется практика

подрядчика. Для некоторых частей спецификации проекта может возникнуть необходимость предоставить

предварительные спецификации, которые требуют доработки в будущем. Примером может служить доработка в

будущем значений эксплуатационных параметров для оборудования, чтобы можно было адекватно учитывать

фактические условия, возникающие во время сбора данных.

В условиях, когда морское дно и грунт оказывают существенное влияние на морские сооружения, могут представлять

интерес следующие особенности:

— антропогенные конструкции и мусор;

— неровная или крутая топография (например, откосы, обрывы, овраги);

— заглубленные каналы / каньоны или ледовые борозды;

— нестабильность морского дна или грунта

(например, отложения на

транспорте);

— тектонические особенности, такие как

разломы;

— мелкий газ, газонаполненные карманы или зоны избыточного давления

жидкости;

— газогидраты;

— особенности вытеснения жидкости (например,

пятна);

— тектонические

особенности;

— карбонатные рифы или

коренные породы;

— эрозионные особенности,

вымывание грунта.

Хорошо спроектированное морское геофизическое исследование позволяет обнаруживать и характеризовать такие

особенности как на морском дне, так и под ним. Это также позволяет оценить пространственную изменчивость

материалов морского дна. Эти особенности зафиксированы в модели местности.

Морское геофизическое исследование может, в некоторых случаях, также предоставить

информацию о:

— культурно чувствительные

районы;

— экологически чувствительные

районы;

— военные районы;

—

зоны

захоронения;

— другие охраняемые государством

районы.

5.1.2 Геопривязка и GIS

Данные морских геофизических исследований должны быть привязаны к координатам, системам координат,

параметрам проекции и вертикальным данным, где это необходимо.

Результаты морских геофизических исследований могут, с преимуществом, быть представлены в GIS-совместимом

формате.

Дополнительное указание дано в А.6, в котором содержится подробная информация о модели данных обследования

морского дна IOGP.

(SSDM), как одном из вариантов представления

данных.

5.1.3 Модель местности

Модель местности строится из базы данных любых допустимых входных данных. Она может принимать одну из

множества различных форм и, в самом строгом смысле, может быть любой сложности. Например, когда она основан на

батиметрических данных, она может принимать форму рельефа местности и геоморфологической модели; или когда

она основано на геологических данных, она может принимать форму геологической модели. Геологическая модель

может включать структурные, стратиграфические или литологические компоненты, обычно интерпретируемые по

данным сейсмического отражения, откалиброванным с помощью проверки данных на месте. Если включены данные о

типе грунта и прочности грунта, это может быть модель грунта или геотехническая модель.

Модель местности позволяет выводить условия в любом месте в пределах границ модели и может обновляться по

мере проведения более целенаправленных исследований. Эволюция модели местности описана на рисунке 3. Модель

местности фиксирует процессы, которые влияют на площадку, чтобы, где это применимо:

— представить обзор процессов на морском дне и в грунте в региональном и местном масштабах;

— охарактеризовать геологический контекст участка, в частности стратиграфические границы (горизонты), которые

коррелируют с геотехническими данными;

— представить грунтовую провинции и другую информацию, которая оценивает пространственную изменчивость

типов почв и характеристик местности;

— оценить потенциал для настоящей и будущей естественной и / или вызванной геологической деятельности и

антропогенной деятельности на основе оценки текущих условий и предполагаемых прошлых геологических

событий;

— разрешить выбор ключевых целей для последующего исследования морской

площадки;

— оценить геологические риски для целей управления рисками и смягчения

их последствий.

Интеграция данных морских геофизических исследований с геологическими и / или геотехническими данными может

быть выполнена с различными уровнями сложности:

— Геологическая и геотехническая информация может в своей простейшей форме быть справочной региональной

информацией или выводами, сделанными в результате предыдущих исследований морских участков в

близлежащих районах. В некоторых случаях этого может быть достаточно для соответствия спецификациям

проекта и требованиям ISO 19900 для обеспечения адекватной надежности.

— Предварительные исследования буровых установок на буровой площадке часто основываются на наборах

геофизических данных, хотя базовые геологические и геотехнические данные также часто собираются, чтобы

помочь в прогнозировании условий анкеровки.

— Интеграция геофизической и геотехнической информации позволяет разработать модель местности, которая

становится основой для:

— понимания основных геологических, геоморфологических и геотехнических условий, особенностей и процессов,

которые могут повлиять на (1) краткосрочную деятельность на шельфе, такую как бурение скважин,

закрепление буровых установок и подъемные работы, и (2) надежность более постоянной инфраструктуры,

такой как стационарные или плавучие платформы, трубопроводы, стояки и подводные сооружения;

— разработки значений параметров для геотехнического проектирования.

Создание или обновление модели местности может быть ключевым результатом исследования морского

участка.

Первоначальная модель местности будет создана на этапе предварительного исследования и может быть постепенно

улучшена с помощью дополнительных данных и дальнейшей интерпретации.

В некоторых случаях, например на хорошо известной площадке с существующими структурами, где имеются

последние геофизические или геотехнические данные, исходная модель местности может оказаться достаточной для

выполнения технических задач без дополнительной информации.

GIS может облегчить интеграцию данных о геонауках с другими наборами данных и помочь в общении с конечными

пользователями, которые могут не являться геоспециалистами.

5.2

Предварительно

е исследование:

5.2.1

Общие

сведения

Предварительное исследование должно быть проведено с учетом имеющихся данных, которые имеют

отношение к проекту.

Предварительное исследование может включать результаты, подходящие для определения объема и планирования

картографирования морского дна,

картографирования морского грунта и интеграции данных,

если применимо.

Следующий неполный список содержит примеры данных, которые могут быть включены в предварительное

исследование:

— результаты (данные и интерпретация) предыдущих морских геофизических исследований в районе и 2D и 3D

сейсморазведочных данных;

— результаты (данные и интерпретация) предыдущих морских исследований

грунта;

— региональные батиметрические и морские

карты;

— исследовательские работы, публикации и другие общедоступные данные о геологических опасностях, геологии и

пространственной изменчивости морского дна;

— информация о любых известных геологических опасностях, например, информация из близлежащих

углеводородных скважин;

— отчеты о бурении углеводородных скважин в пределах региона;

— судоходные пути;

— информация о морском мусоре, таком как кораблекрушения;

— известные морские сооружения, включая трубопроводы, устья скважин, коллекторы, силовые кабели

и т.д.;

— метеоусловия (ветер, волна, течение, климат);

— охраняемые

/ ограниченные

зоны;

— требования к лицензии на разведку и добычу;

— информация о других работах в этом районе, включая текущую или запланированную разведку или разработку

проекта и деятельность, связанную с добычей (бурение, сбор сейсмических данных разведки).

Следующее должно быть включено в исследование:

— оценка существующих данных с точки зрения актуальности, качества, возраста и пространственной плотности,

чтобы определить, являются ли они пригодными для использования и достаточными для адекватного понимания

условий на месте;

— если это имеет отношение к проекту (например, по причинам, связанным с геологической опасностью), оценка

недавних событий, будь то в океане или в геологической истории;

— рекомендация относительно того, требуется ли сбор геофизических и / или геотехнических данных.

Для исследований очень ограниченного масштаба (с точки зрения географического района или спецификаций

проекта), повторных исследований в хорошо изученных районах или для ограниченных морских геофизических

исследований, выполняемых для конкретных целей, предварительное исследование может быть относительно

простым упражнением, которое имеет результат минимальной сложности. Например, отчет предварительного

исследования может просто ссылаться на навигационные карты для планирования операций за пределами

назначенных морских путей или зон военных испытаний.

5.2.2 Использование разведочных

2D и 3D сейсмических данных в

предварительном исследовании

Разведочные 2D и 3D сейсмические данные являются неоценимыми входными данными для всех исследований, кроме

самых простых и непосредственных исследований на площадке, включая разведку, инженерные и детальные

инженерные исследования. Эти данные позволяют проводить ранние обзоры планов разработки месторождений и

помогают определить области, в которых более качественные данные морских геофизических исследований могут

повысить ценность.

5.2.3.

Предварительное исследование

для

исследований скважин

Предварительное исследование для исследования скважины должно состоять из обзора соответствующих имеющихся

данных и отчетов по интересующей области, охватывающих все запланированные места бурения

(включая

потенциальные места сброса скважин). В пограничных районах, где поблизости нет существующих скважин, данных и

отчетов из скважин, следует включать некоторое расстояние, особенно если оно связано с интересующей областью

сейсмической линией.

5.3 Планирование и обзор

5.3.1

Общие

сведения

Процесс исследования морского участка обычно включает в себя:

— предварительное исследование, в том числе изготовление

первоначальной модели местности;

— обновление объема исследования морского участка;

— планирование операций и контроль качества;

— морские геофизические исследования — картографирование морского дна и грунта;

— анализ данных морских геофизических исследований и интеграция с результатами кабинетных исследований для

уточнения модели местности;

— исследование морского грунта (или другое дополнительное);

— анализ данных исследования морского грунта (или других дополнительных) и интеграция с результатами других

исследований для уточнения модели местности;

— итерация по мере

необходимости.

Специфичные для проекта данные, используемые для характеристики площадки и создания моделей местности,

обычно получают сначала из морского геофизического исследования, а затем из морского исследования грунта. В

некоторых случаях картографирование морского дна, картографирование морского грунта и исследование морского

грунта объединяются с использованием одного надводного судна. Последовательность сбора данных иногда

повторяется или корректируется, чтобы заполнить пробелы в знаниях, исследовать новые проблемы или

приспособиться к изменениям макета морской конструкции. Те аспекты, которые относятся к морским

геофизическим исследованиям, выделены зеленым цветом на рисунке 3. Пунктирные линии на этом рисунке

показывают, что результаты одного шага могут привести к пропуску последующих шагов.

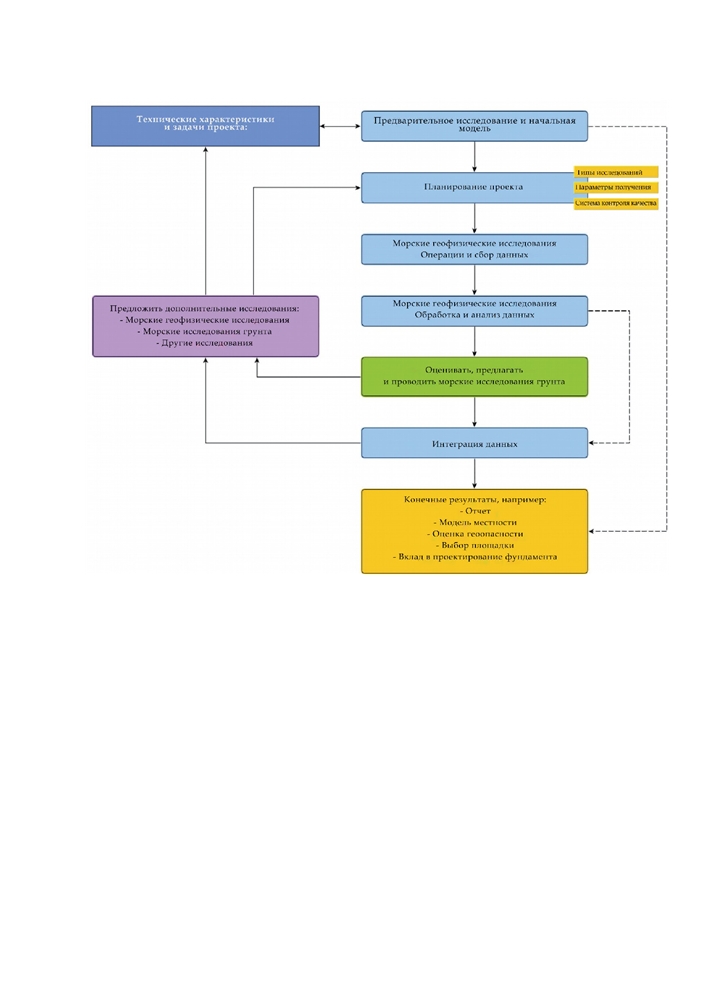

Рисунок 3 — Типичный рабочий процесс для исследования морского участка

5.3.2 Определение объема картографирования морского дна и

картографирования морского грунта

5.3.2.1

Общие

сведения

Объем картографирования морского дна и картографирования морского грунта предоставляет спецификации

проекта, в том числе:

— типы картографирования, которое должно быть выполнено для адекватного понимания условий площадки, с

соответствующим требуемым уровнем детализации (см. Типы обследований, определенные в 5.3.2.2-5.3.2.8);

— картографирование для специальных исследований специалистами в этой области (по таким причинам, как

устойчивость склона, просачивание, наличие карбонатных почв);

— площадь, которая

будет покрыта;

— спецификации для датчиков и источников, на которые не распространяется данный

документ.

Типы съемок подразделяются на разведочные картографирования морского дна или морского грунта, инженерные

картографирования морского дна или морского грунта и детальные инженерные картографирования морского дна

или морского грунта. Исследование скважины входит в отдельную особую категорию картографирования морского

грунта. Эта классификация
