ОГРАНИЧИТЕЛЬ НАГРУЗКИ КРАНА ОНК–160Б. Руководство по ремонту ЛГФИ.408844.025 РС - часть 8
Поз.
Наименование
Кол.
Примечание
обозн.
Розетка 2РМТ14Б4Г1В1В АШДК.434410.062 ТУ
1
ХS1
Вилка 2РМТ14Б4Ш1В1В
АШДК.434410.062 ТУ
3
ХР4…ХР6
ЛГФИ.484461.005-02
B37956-J5684-K62 (2220, EPCOS)
1
50В;X7R;0,68мкФ±10%
C1
GRM55DR61H106KA88
3
50В;10мкФ±10%
C5…C7
B37956-J5684-K62 (2220, EPCOS)
1
50В;X7R;0,68мкФ±10%
C9
GRM55DR61H106KA88
1
GRM55DR61H106KA88
C12
Микросхемы
DC/DC преобразователь TEN3-2411
1
(TRACO POWER)
D3
Резистор 2010-120 Ом5%
1
R15
Х8,X13…
X15,Х16…
X18,
Клемма WAGO 255-744
8
X22,X23
Заглушка WAGO 255-400
3
Розетка 2РМТ14Б4Г1В1В АШДК.434410.062 ТУ
1
ХS1
Вилка 2РМТ14Б4Ш1В1В
АШДК.434410.062 ТУ
3
ХР4…ХР6
ЛГФИ.484461.005-02
Клемма WAGO 255-744
2
Х4, Х19
Заглушка WAGO 255-400
2
Лист
ЛГФИ.408844.025РС
77

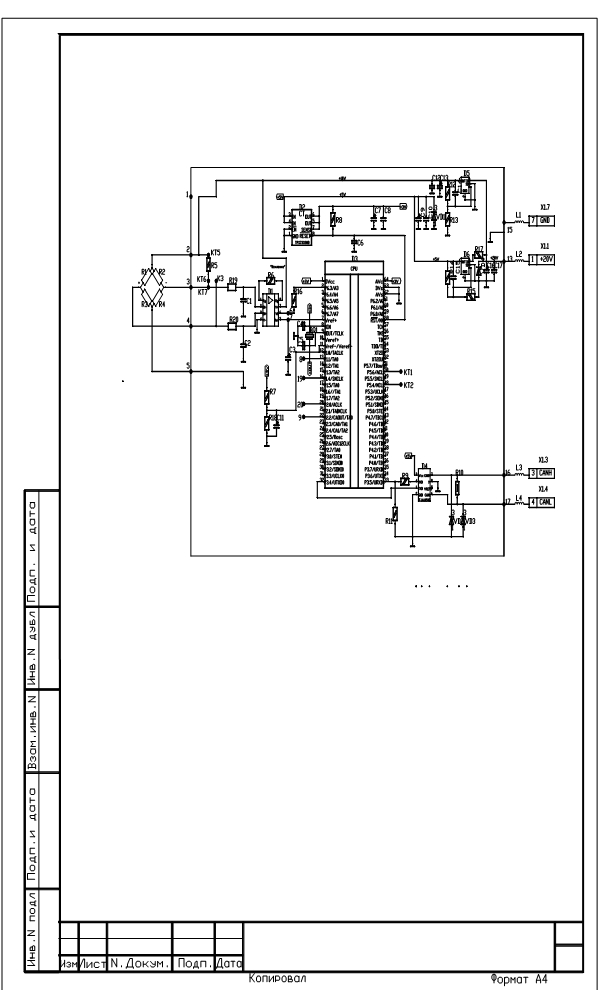

ДУЦ. Схема электрическая принципиальная
Лист
ЛГФИ.408844.025РС
78

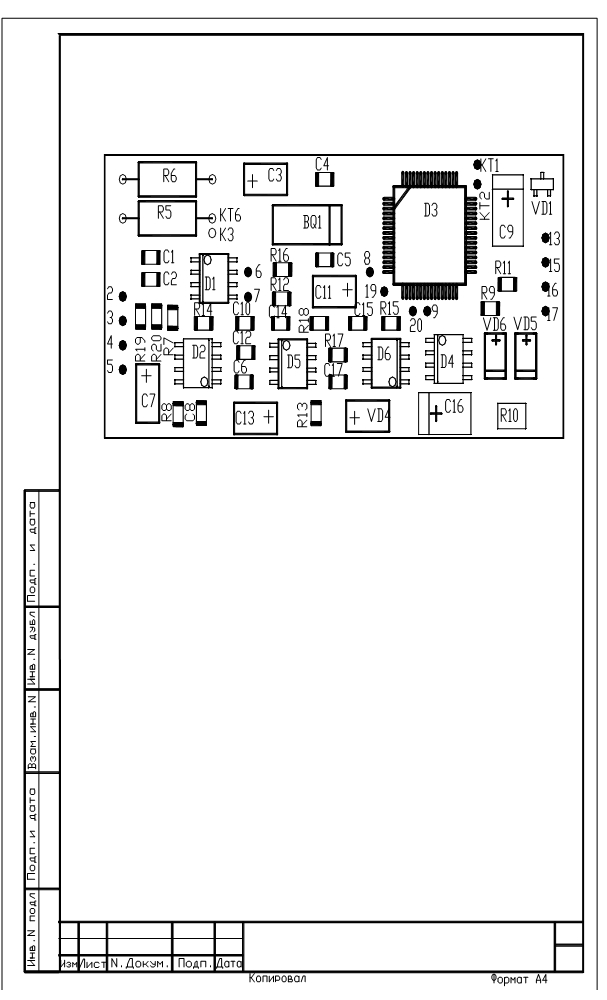

ДУЦ. Плата управления.
Сборочный чертеж
Лист
ЛГФИ.408844.025РС
79
ДУЦ. Перечень элементов
Поз.
Наименование
Кол.
Примечание
обозн.
BQ1
Кварцевый резонатор MC-406 32,768 кГц-12,5pF20ppm
Код 563-249 по каталогу FARNELL 97/98
1
ф. Seiko Epson Corp
D3
Микросхема ЛГФИ.431295.002
1
Конденсаторы
C1, С2
08055C105КАТ2А AVX
2
50В, 1 мкФ ±10%
C3
TAJC 106К010R
1
10В, 10 мкФ ±10%
C4, С5
08055С220КАТ2А AVX
2
22 пФ, ±10%, 50В
C6
08055С104КАТ2А AVX
1
0,1 мкФ, ±10%, 50В
C7
TAJC106K010R
1
10 мкФ, 10В
C8
08055С104КАТ2А AVX
1
0,1 мкФ, ±10%, 50В
С9
TAJD226 К035R
1
35 B, 22 мкФ
C10
08055С334 КАТ2А AVX
1
0,33 мкФ, ±10%, 50В
C11
TAJC 106K010R
1
10 мкФ, 10В, ±10%
C12
08055С104КАТ2А AVX
1
0,1 мкФ, ±10%, 50В
10 мкФ, 10В, ±10%
C13
TAJC106К010R
1
C14, C15
08055С104КАТ2
AVX
2
0,1 мкФ, ±10%, 50В
C16
GRM55DR61H106KA88 (2220)
1
X7R,50В, 10 мкФ, ±10%
0,1 мкФ, ±10%, 50В
C17
08055С104КАТ2А AVX
1
Микросхемы
Analog Device
D1
AD623AR
1
Texas Instruments
D2
TPS7333QD
1
D3
Микроконтроллер MSP430F149IPM
1
Texas Instruments
Philips
D4
TJA1050T
1
Philips
D5, D6
LP2951ACM
2
Резисторы
Фирмы HBM
R1…R4
К-216.61-2057
4
R5*
С2-33Н-0,125-680 кОм ± 5 % ОЖ0.467.173 ТУ
1
Подбор из ряда:1 МОм, 820 кОм,470 кОм, 330 кОм
150 кОм
R6*
С2-29В-0,125-348 Ом ± 1% ОЖ0.467.130 ТУ2
Подбор из ряда:523 Ом, 681 Ом,
6,81 кОм,3,01 кОм, 4,75 кОм, 10 кОм
Лист
ЛГФИ.408844.025РС
80
Поз.
Наименование
Кол.
Примечание
обозн.
R7
0805
49,9 кОм 1 %
1
R8
0805
100 кОм ± 5 %
1
R9
0805
1 кОм ± 5 %
1
R11
0805
2,7 кОм ± 5 %
1
R12
0805
715 кОм ± 1 %
1
R13
0805
100 кОм ± 5 %
1
R14
0805
300 кОм ± 5 %
1
R15
0805
100 кОм ± 5 %
1
R16
0805
5,1 кОм ± 5 %
1
R17
0805
43 кОм ± 5 %
1
R18
0805
16,2 кОм ± 5 %
1
R19,R20
0805 10 кОм± 5 %
2
VD1
Стабилитрон BZX84C5V6
1
VD2,VD3
Диод SMAJ6,0A-TR
2
VD4
SMCJ33A-TR
1
L1…L4
Дроссель ДМ-1,2-30± 5 %-В ЦКСН.671342.001 ТУ
4
Переменные данные для исполнения
ЛГФИ.404176.023-01, -03, -05
R10
Резистор 2010-120 Ом5%
1
Х1
Вилка 2РМТ18Б7Ш1В1В АШДК.434410.062 ТУ
1
ЛГФИ.404176.023,-02,-04
Х1
Вилка 2РМТ18Б7Ш1В1В АШДК.434410.062 ТУ
1
ЛГФИ.404176.023-06,-07,-08
R10
Резистор 2010-120 Ом5%
1
Х1
Вилка FQ18-7-ZJ-7
1
Лист
ЛГФИ.408844.025РС
81

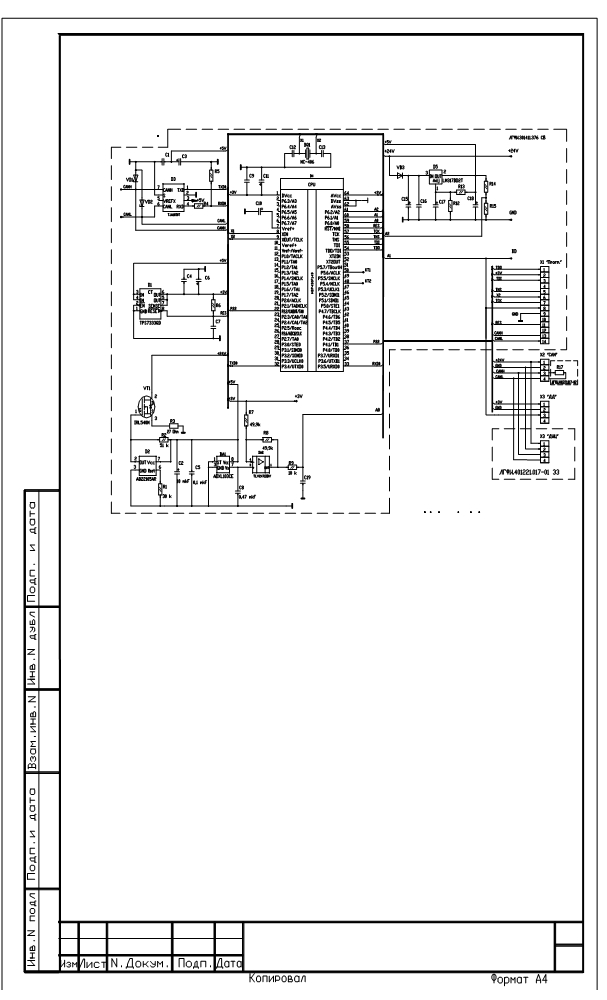

ДУКЦ, ДСТЦ. Схема электрическая принципиальная
Лист
ЛГФИ.408844.025РС
82

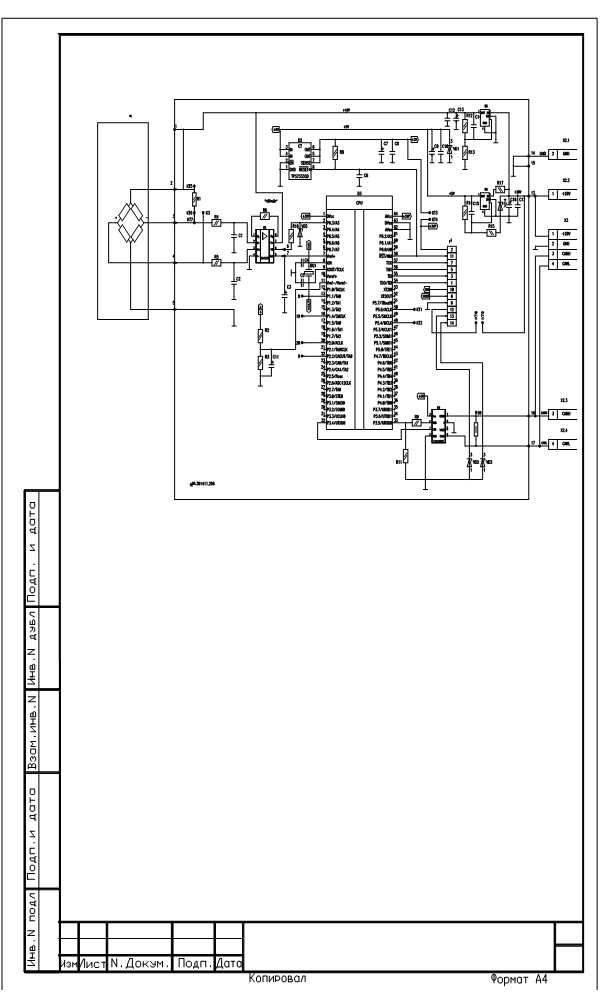

ДУГМЦ. Схема электрическая принципиальная
Лист
ЛГФИ.408844.025РС
83
ДУГМЦ. Перечень элементов
Поз.
Наименование
Кол.
Примечание
обозн.
BQ1
Кварцевый резонатор MC-406 32,768 кГц-12,5pF20ppm
Код 563-249 по каталогу FARNELL 97/98
1
ф. Seiko Epson Corp
Конденсаторы
C1
08055C105КАТ2А AVX
1
50В;X7R;0,1 мкФ ±10%
С2,C3
TAJC 106К016R
2
16 B; 10 мкФ ±20%10В,
C4, С5
08055С104КАТ2А AVX
2
50В;X7R;0,1 мкФ ±10%22
C6
TAJB106M016R
1
16 B; 10 мкФ ±20%
C7
08055C104KAT2AR
1
50В;X7R;0,1 мкФ ±10%
C8
1206ZC225KAT2A
1
10В, X7R,2,2 мкФ±10%
С9
08055C104KAT2A
1
0,1 мкФ, ±10%, 50В
C10,С11
TAJB106M016R
2
16 B; 10 мкФ ±20%
C12, C13
08055А100JAT2A
2
50В;NPO;10пФ±5%
C15
GRM55DR61H106KA88
1
50В; 10 мкФ ±20%
C16
08055C104KAT2A
1
50В;X7R;0,1 мкФ ±10
C17,С18
TAJE106M050R
2
50В; 10 мкФ ±20%
C19
0805YC473KAT2A
1
16В,X7R,0,47 мкФ±10%
Микросхемы
D1
Стабилизатор TPS7333QD
1
Texas Instruments
D2
Температурный ключ AD22105AR A1050T
1
Analog Devices
D3
CAN приемопередатчик TJA1050T
1
PHILIPS
D4
Микросхема А4 ЛГФИ.4312395 002 -05
1
Texas Instruments
D5
Стабилизатор LM317BD2T
1
Motorola
DA1
Акселерометр ADXL103CE
1
Analog Devices
DA2
Операционный усилитель TLV2471IDBV
1
Texas Instruments
Резисторы (YAGEO)
R1
0805 - 51 кОм ± 5 %
1
R2
0805 - 51 кОм ± 5 %
1
R3
2010 - 43 Ом ± 5 %
1
R4,R5
0805 - 1 кОм ± 5 %
1
R6
0805 - 100 кОм ± 5 %
1
R7
0805 - 49,9 кОм ± 1 %
1
R8
00805 - 39,2 кОм ± 1 %
1
Лист
ЛГФИ.408844.025РС
84
Поз.
Наименование
Кол.
Примечание
обозн.
R9
805 - 10 кОм ± 5 %
1
R12
0805 - 715 Ом ± 5 %
R13
0805 - 240 Ом ± 5 %
1
R14,R15
0805 - 49,9 кОм ± 1 %
2
R16
0805-28,7 кОм ± 1 %
1
VD1,VD2
Стабилитрон BZX84C5V6
2
Philips
VD3
Диод BAS16
1
VT1
Транзистор IRL 540N
1
International rectifier
X1
Вилка прямая код АМР 281272-1
по каталогу АМРLATCH1-07/90
1
Переменные данные для исполнения
ЛГФИ.401221.017
Х2, X3
Розетка 2РМТ14Б4Ш1В1В АШДК.434410.062 ТУ
2
ЛГФИ.401221.017-01
Х2
Розетка 2РМТ14Б4Ш1В1В АШДК.434410.062 ТУ
1
X3
Вилка 2РМТ14Б4Г1В1В АШДК.434410.062 ТУ
1
ЛГФИ.401221.017-02
R17
Резистор 2010-120 Ом5%
1
Х2, X3
Розетка 2РМТ14Б4Ш1В1В АШДК.434410.062 ТУ
2
ЛГФИ.401221.017-03
Х2
Розетка 2РМТ14Б4Ш1В1В АШДК.434410.062 ТУ
4
ЛГФИ.401221.017-04
Х2, Х3
Вилка FQ14-4-ZJ-7
2
ЛГФИ.401221.017-06
R17
1210-120 Ом ± 5%
1
Х2, Х3
Вилка FQ14-4-ZJ-7
2
Лист
ЛГФИ.408844.025РС
85
Поз.
Наименование
Кол.
Примечание
обозн.
ЛГФИ.401221.017-07
1
R17
1210-120 Ом ± 5%
1
Х3
Вилка FQ14-4-ZJ-7
Лист
ЛГФИ.408844.025РС
86

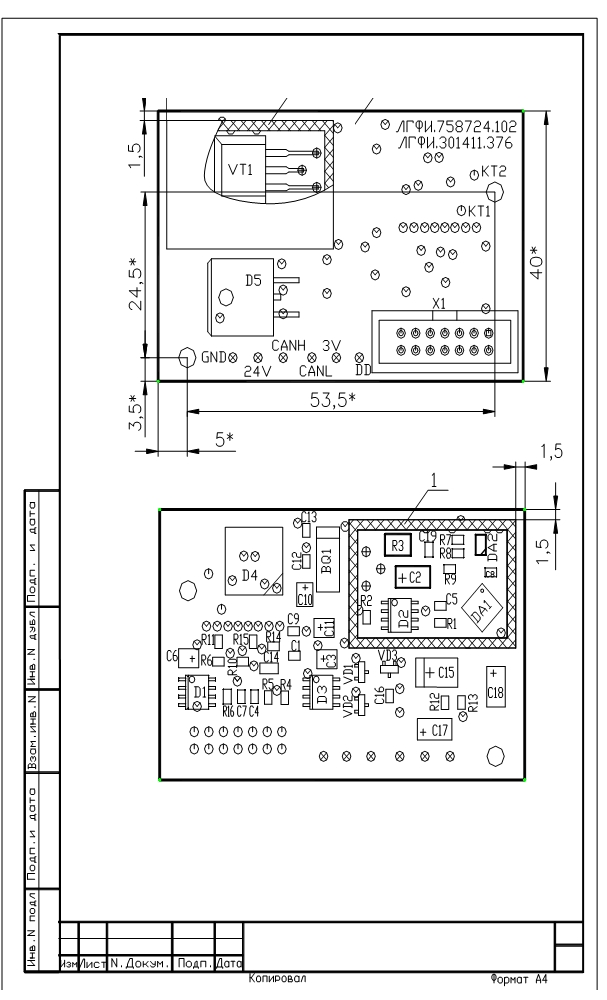

ДУГМЦ. Сборочный чертеж
Лист
ЛГФИ.408844.025РС
87
