ОГРАНИЧИТЕЛЬ НАГРУЗКИ КРАНА ОНК–160Б. Руководство по ремонту ЛГФИ.408844.025 РС - часть 9

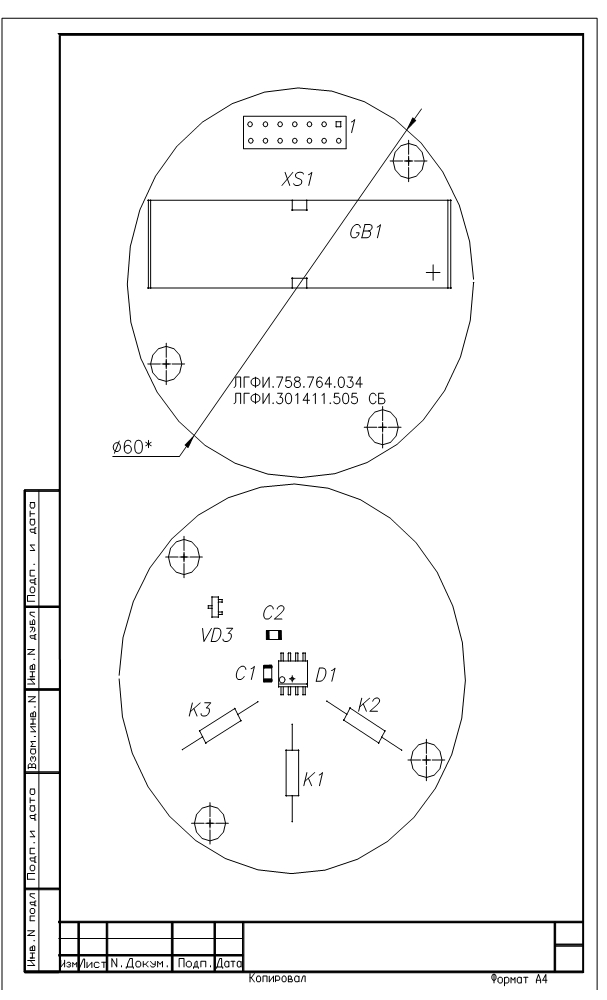

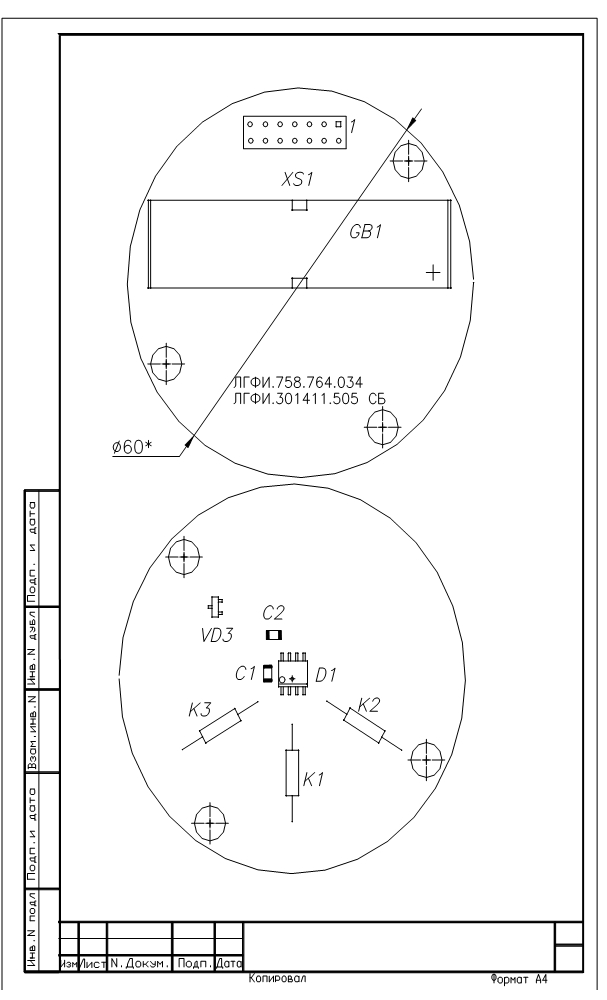

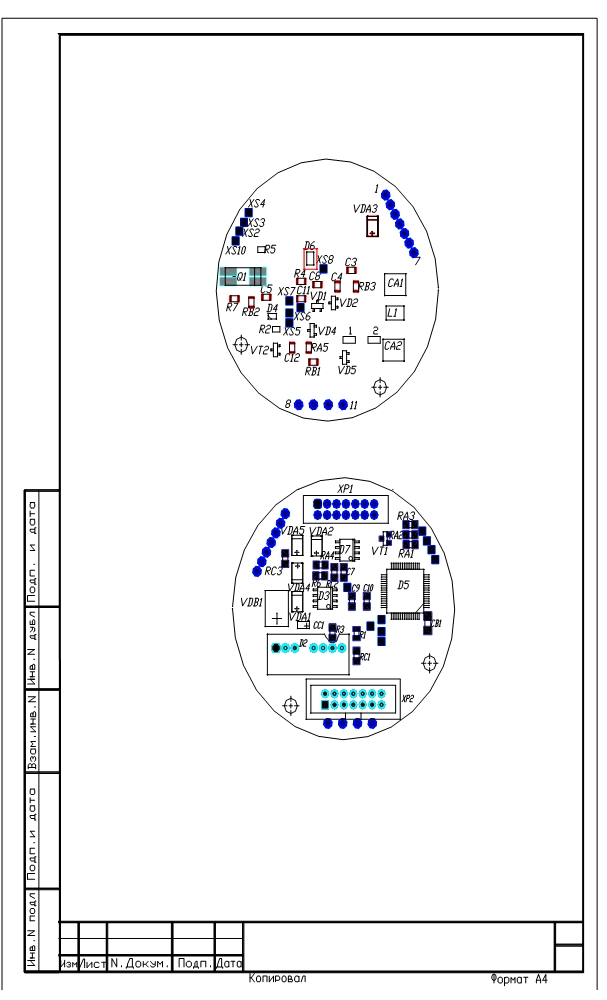

ДПИ. Сборочный чертеж
Лист
ЛГФИ.408844.025РС
88
Лист
ЛГФИ.408844.025РС
89

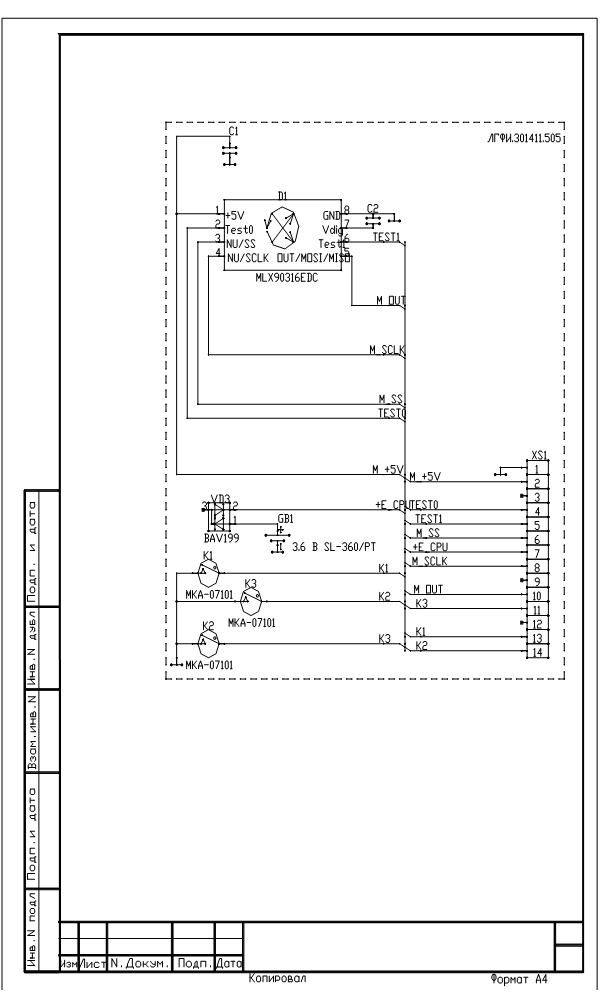

ДПИ. Схема электрическая принципиальная (нижняя плата)
Лист
ЛГФИ.408844.025РС
90

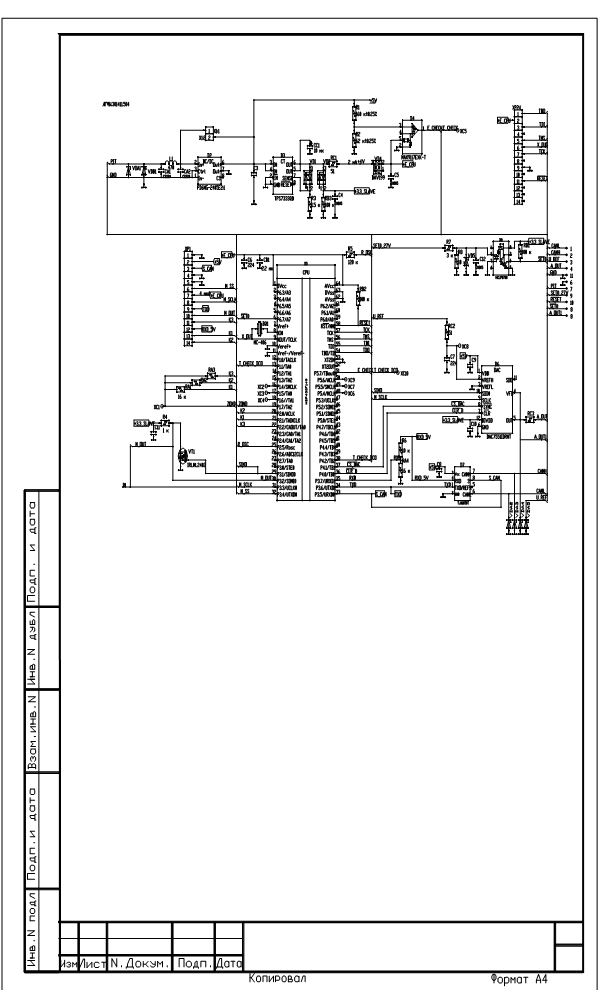

ДПИ. Схема электрическая принципиальная (верхняя плата)
Лист
ЛГФИ.408844.025РС
91
ДПИ. Перечень элементов
Резонатор кварцевый MC-406 32.768 кГц, 12 пФ, ±20
BQ1
1
Конденсаторы
C1...C5,C8..
08055C104KAT2A
9
CA1,CA2
GRM55DR61H106KA88 файл C02E9.pdf
2
CB1
1206ZC225KAT2A файл AVX_cx7r.pdf
1
CC1
TAJA106K016R файл AVX_taj.pdf
1
Микросхемы
D1
MLX90316EDC файл MLX90316_Rev001_2.pdf
1
D3
TPS7333QD файл TPS7333.pdf
1
D4
MAX9117EXK-T файл MAX9117-MAX9120.pdf
1
D5
MSP430F147IPM файл MSP430x130-140.pdf
1
GB1
Батарея SL-360/PT(TL-4903/PT) файл
75434.pdf
(TL-
1
K1...K3
Геркон MKA-07101 СЯ0.360. 028 ТУ
3
L1
Дроссель B82432-T1474-K файл B8243-T.pdf
1
Резисторы
R1
Р1-16МП-0.062-160 к±0.5%-1-Ж АБШК.434110.013 ТУ
1
R2
Р1-16МП-0.062-61.9 к±0.25%-1-Ж АБШК.434110.013 ТУ
1
R3
RC0805-
1K5±5% файл Resisrors YAGEO-
1
R4
RC0805- 1K±5% файл Resisrors YAGEO-VITROHM.PDF
1
R5
RC0805-
120K±5% файл Resisrors YAGEO-
1
R6,R7
RC0805-
10K±5% файл Resisrors YAGEO-
2
Лист
ЛГФИ.408844.025РС
92
RA1...RA4
RC0805- 16K±5% файл Resisrors YAGEO-VITROHM.PDF
4
RC0805-
100K±5% файл Resisrors YAGEO-
RB2,RB3
2
RC1
RC0805- 51R±5% файл Resisrors YAGEO-VITROHM.PDF
1
VD1...VD4
Диод BAV199 файл BAV199_4.pdf
4
VT1
Транзистор IRLML2402 файл Irlml2402 IR.pdf
1
Вилки
XP1
Штыревой соединитель PLHD-14
1
код 281272-1 каталог AMP-LATCH Connector Systems D/E-12
XP2
1
XP3
FQ18-7ZJ-9
1
XS1
Розетка Гнездо на плату PBD-14
1
Переменные данные для исполнений:
ЛГФИ.401161.074
C7
Конденсатор 08055C104KAT2A
1
D6
Микросхема DAC7551IDRNT файл dac7551.pdf
1
Резисторы
RC2
RC0805- 51R±5% файл Resisrors YAGEO-VITROHM.PDF
1
RC3
RC0805- 1K±5% файл Resisrors YAGEO-VITROHM.PDF
1
Лист
ЛГФИ.408844.025РС
93
Диод SMAJ6.0A-TR файл ST_400_Transil_5544.pdf
VDA1,VDA4,VDA5
3
ЛГФИ.401161.074 -01
C7
Конденсатор 08055C104KAT2A
1
Микросхемы
D2
PD6NG-2405E2:1 файл PD6NGxE21.pdf
1
D6
DAC7551IDRNT файл dac7551.pdf
1
Резисторы
RC2
RC0805- 51R±5%
1
RC3
RC0805- 1K±5%
1
Диоды
VDA4,VDA5
SMAJ6.0A-TR файл ST_400_Transil_5544.pdf
2
VDB1
SMCJ33A-TR файл ST_1500_Transil_5617.pdf
1
ЛГФИ.401161.074 -02
C7,C12
Конденсатор 08055C104KAT2A
2
Микросхемы
D2
PD6NG-2405E2:1 файл PD6NGxE21.pdf
1
D6
DAC7551IDRNT файл dac7551.pdf
1
Лист
ЛГФИ.408844.025РС
94
Резисторы
RA5
RC0805- 16K±5% файл Resisrors YAGEO-VITROHM.PDF
1
RC0805-
100K±5% файл Resisrors YAGEO-
RB1
1
RC2
RC0805- 51R±5% файл Resisrors YAGEO-VITROHM.PDF
1
RC3
RC0805- 1K±5% файл Resisrors YAGEO-VITROHM.PDF
1
XP4
Вилка С4L0,2.5
1
Диоды
VD5
BAV199 файл BAV199_4.pdf
1
VDA4,VDA5
SMAJ6.0A-TR файл ST_400_Transil_5544.pdf
2
VDB1
SMCJ33A-TR файл ST_1500_Transil_5617.pdf
1
VT2
Транзистор IRLML2402 файл Irlml2402 IR.pdf
1
ЛГФИ.401161.074 -03
Микросхемы
D2
PD6NG-2405E2:1 файл PD6NGxE21.pdf
1
D7
TJA1050T файл TJA1050TN1.pdf
1
Диоды
VDA2,VDA3
SMAJ6.0A-TR файл ST_400_Transil_5544.pdf
2
VDB1
SMCJ33A-TR файл ST_1500_Transil_5617.pdf
1
Лист
ЛГФИ.408844.025РС
95
ЛГФИ.401161.074 -04
C12
Конденсатор 08055C104KAT2A
1
Микросхемы
D2
PD6NG-2405E2:1 файл PD6NGxE21.pdf
1
D7
TJA1050T файл TJA1050TN1.pdf
1
Резисторы
RA5
RC0805- 16K±5% файл Resisrors YAGEO-VITROHM.PDF
1
RC0805-
100K±5% файл Resisrors YAGEO-
RB1
1
XP4
Вилка С4L0,2.5
1
Диоды
VD5
BAV199 файл BAV199_4.pdf
1
VDA2,VDA3
SMAJ6.0A-TR файл ST_400_Transil_5544.pdf
2
VDB1
SMCJ33A-TR файл ST_1500_Transil_5617.pdf
1
VT2
Транзистор IRLML2402 файл Irlml2402 IR.pdf
1
ЛГФИ.401161.074 -05
D7
Микросхема TJA1050T файл TJA1050TN1.pdf
1
VDA1...VDA3
Диод SMAJ6.0A-TR файл ST_400_Transil_5544.pdf
3
Лист
ЛГФИ.408844.025РС
96
