ОГРАНИЧИТЕЛЬ НАГРУЗКИ КРАНА ОНК–160Б. Руководство по ремонту ЛГФИ.408844.025 РС - часть 6

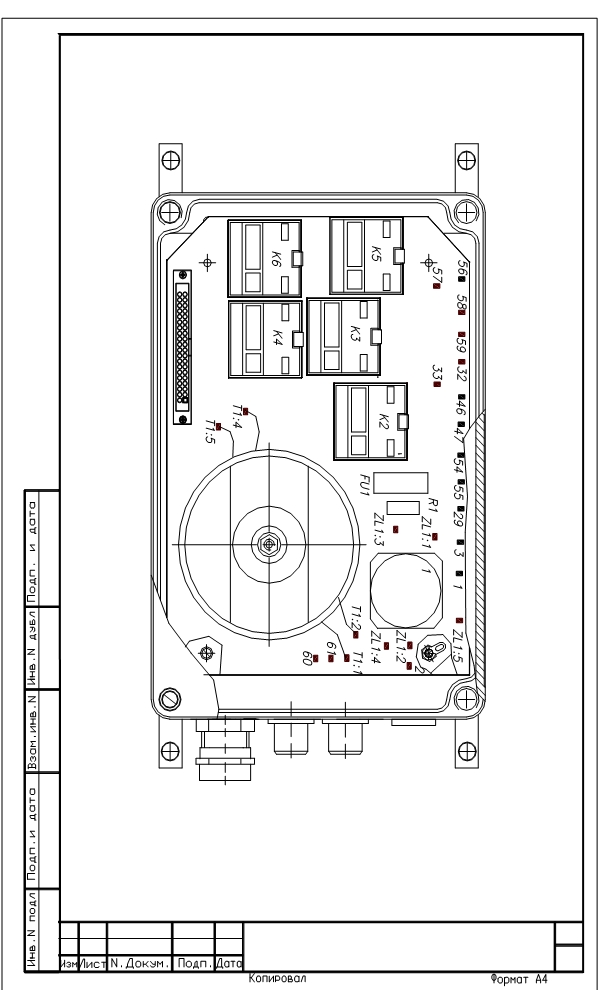

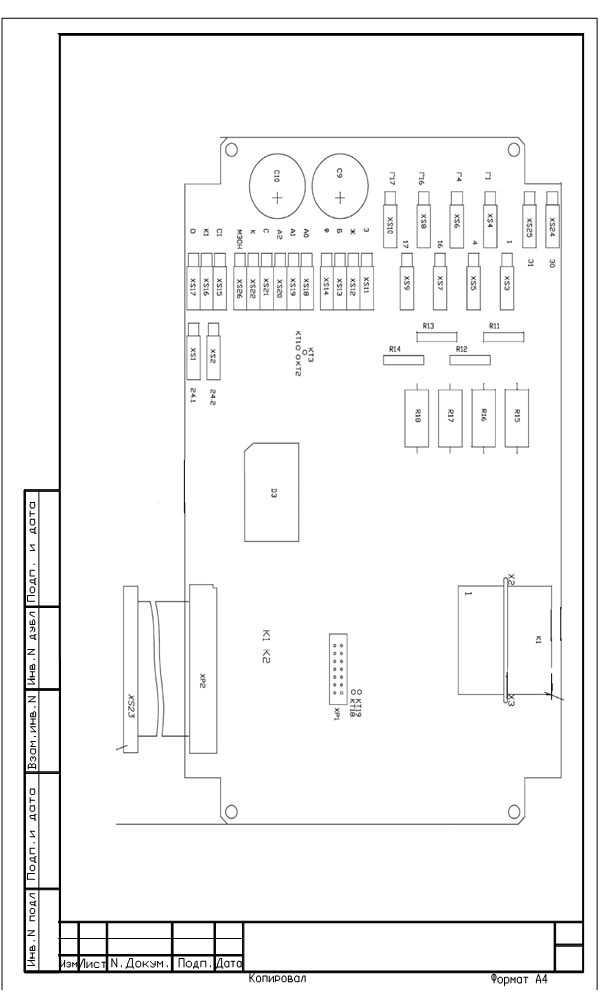

Блок питания и коммутации. Сборочный чертеж.
Лист
ЛГФИ.408844.025РС
55
Блок коммутации и регистрации. Перечень элементов.
Поз.
Наименование
Кол.
Примечание
обозн.
K12, K13
Реле РКС ЗМ, ШРВИ.647.115.004-01
2
ШРВИ.640.171.001 ТУ
ХP1
Вилка прямая, код 4-828582-0 по каталогу AMP-
1
(40 контактов)
LATCH
Connektor Systems D/E - 12 07/90
Замок, код 927215-2 по каталогу AMP-LATCH 12-
2
07/90
Connektor Systems D/E - 12 07/90
Переменныеданны для исполнений
ЛГФИ.301411.435-01
12 выходных реле
K2…K11
Реле РКС ЗМ, ШРВИ.647.115.004-01
10
ШРВИ.640.171.001 ТУ
ЛГФИ.301411.435-02
6 выходных реле
K8…К11
Реле РКС ЗМ, ШРВИ.647.115.004-01
4
ШРВИ.640.171.001 ТУ
(

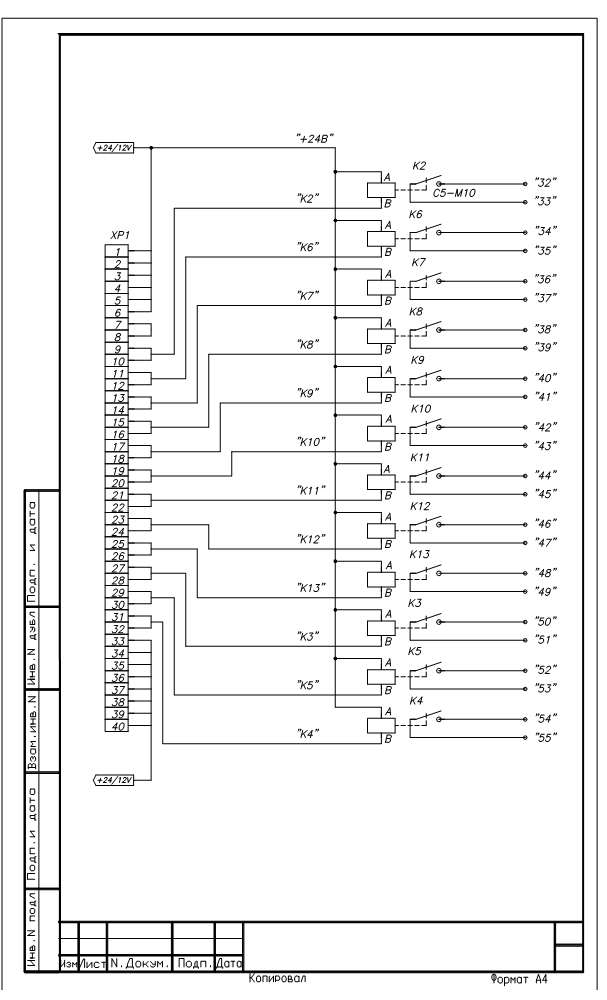

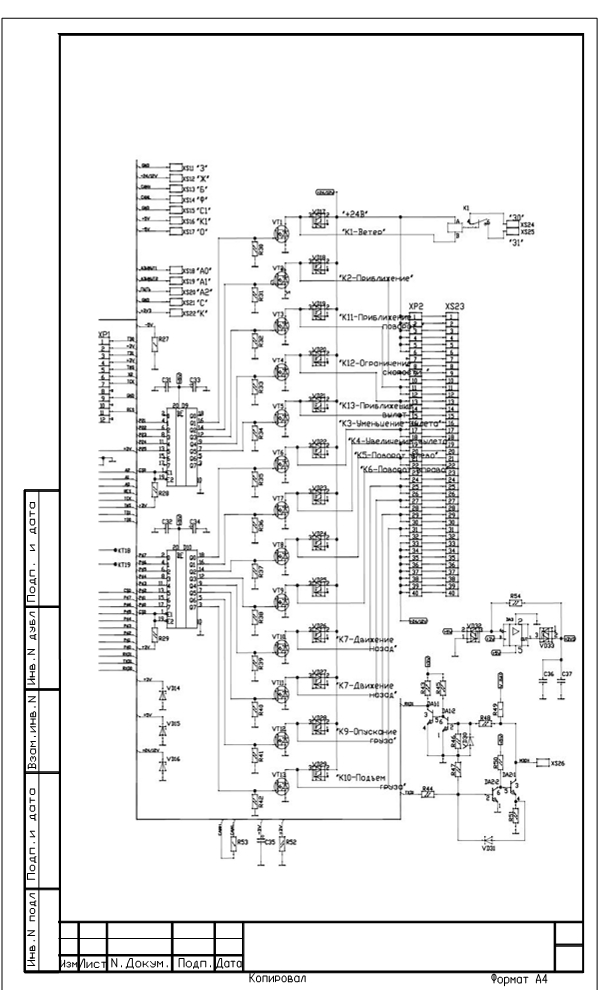

Блок коммутации и регистрации. Схема электрическая принципиальная.
Лист
ЛГФИ.408844.025РС
56
Лист
ЛГФИ.408844.025РС
57

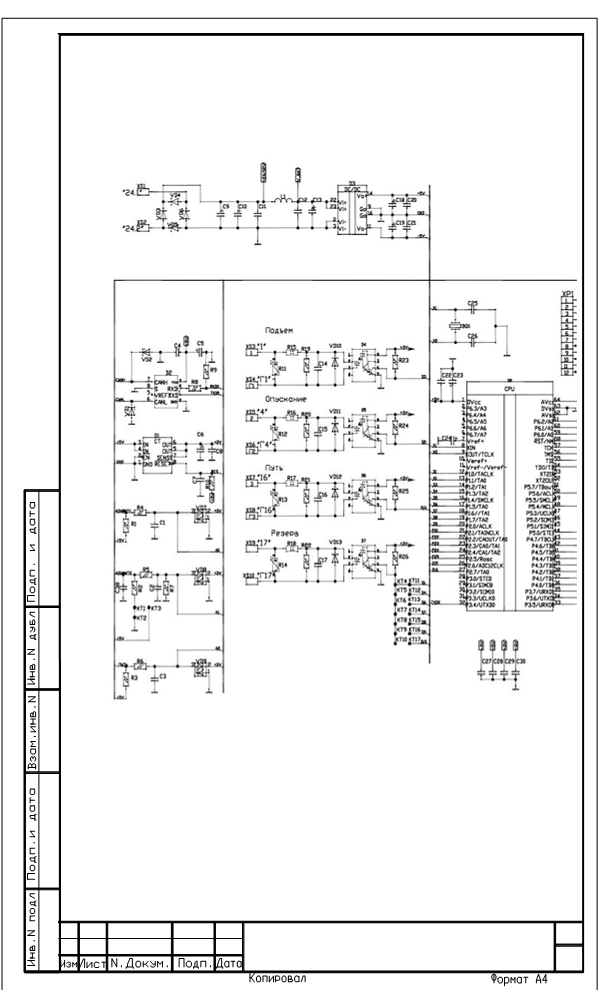

Блок коммутации и регистрации.
Плата контроллера. Схема электрическая принципиальная
Лист
ЛГФИ.408844.025РС
58
Блок коммутации и регистрации.
Плата контроллера. Схема электрическая принципиальная ( продолжение ).
Лист
ЛГФИ.408844.025РС
59

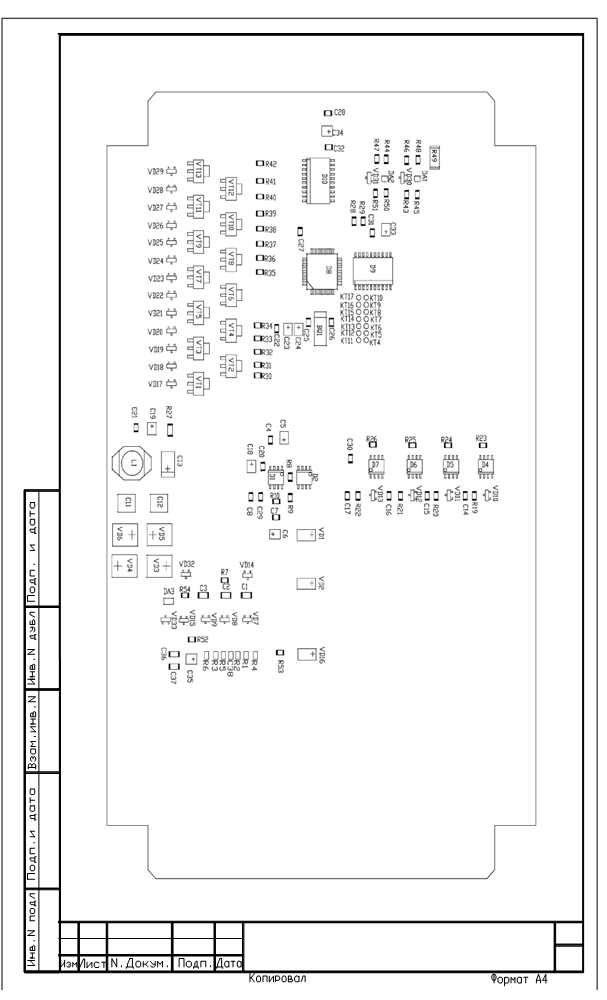

Блок коммутации и регистрации.
Плата контроллера. Сборочный чертеж 1.
Лист
ЛГФИ.408844.025РС
60
Блок коммутации и регистрации. Плата контроллера. Сборочный чертеж 2.
Лист
ЛГФИ.408844.025РС
61
Блок коммутации и регистрации. Плата контроллера
Перечень элементов.
Поз.
Наименование
Кол.
Примечание
обозн.
BQ1
Резонатор кварцевый МС406-32,768 кГц-12,5 20
ррм
1
Код 563-249 по каталогу FARNEL 97/98 т.495-288-15-36
Конденсаторы
C1
1206ZC225KAT2A (AVX)
1
10В;X7R;2,2мкФ±10%
С4
08055C104KAT2A (AVX)
1
50В; X7R; 0,1мкФ±10%
C5, С6
TAJB106MO16R (AVX)
2
10В; 10мкФ±20%
С7, C8
08055C104KAT2A (AVX)
2
50В; X7R; 0,1мкФ±10%
C11
B37956-J5684-K62 (2220, EPCOS)
1
50В; X7R;0,68мкФ±10%
C14,С15
08055C104KAT2A (AVX)
2
50В; X7R; 0,1мкФ±10%
С22
08055C104KAT2A (AVX)
1
50В; X7R; 0,1мкФ±10%
C23,С24
TAJB106M016R (AVX)
2
10В; 10мкФ±20%
C25,C26
08055А100JAT2A (AVX)
2
50В; NPO; 10пФ±5%
C27…С30
08055C104KAT2A (AVX)
4
50В; X7R; 0,1мкФ±10%
C32
08055C104KAT2A (AVX)
1
50В; X7R; 0,1мкФ±10%
C34,С35
TAJB106MO16R (AVX)
2
10В; 10мкФ±20%
C36,С37
08055C104KAT2A (AVX)
2
50В; X7R; 0,1мкФ±10%
Микросхемы
D1
Стабилизатор с ДКН TPS7333QD
1
Texas Instruments
D2
CAN приемопередатчик TJA1050T
1
PHILIPS
D4, D5
Оптопара HCLP0700
2
FAIRCHILD
D8
Микроконтроллер MSP430F149IPM
1
Texas Instruments
D10
Шинный формирователь SN74ACT244DW
1
Texas Instruments
DA3
Операционный усилитель TLV2471IDBV
1
Резисторы
R1
0805 - 2 МОм ± 5 %
1
R4
0805 - 10 кОм ± 5 %
1
R8
0805 - 1 кОм ± 5 %
1
Лист
ЛГФИ.408844.025РС
62
Поз.
Наименование
Кол.
Примечание
обозн.
R9
0805 - 2,7 кОм ± 5 %
1
R10
0805 - 100 кОм ± 5 %
1
R11, R12
Варистор JVR14N681K
2
R15, R16
C2-33H-2-150 кOм ± 5 % ОЖО.467.173ТУ2
2
R29
0805 - 10 кОм ± 5 %
1
R37…R40
0805 - 10 кОм ± 5 %
4
R41, R42
0805 - 10 кОм ± 5 %
2
R52
0805 - 1 кОм ± 5 %
1
R54
0805 - 100 кОм ± 5 %
1
VD1, VD2
Ограничительный диод SMАJ 6,0А-ТR
2
(STMicroelectronics)
VD7, VD8
Диодная сборка BAS70-04
2
PHILIPS
VD10,VD11
Диод BAS16
2
PHILIPS
VD14
Стабилитрон BZX84C3V9
1
VD15
Стабилитрон BZX84C5V6
1
VD16
Ограничительный диод SMCJ 33A-TR
1
(STMicroelectronics)
VD28,VD29
Диодная сборка BAV99LT1
2
PHILIPS
VD32,VD33
Диодная сборка BAS70-04
2
PHILIPS
VT12,VT13
Транзистор IRLL110
2
ХP1
Вилка прямая, код 281272-1 по каталогу AMP-LATCH 12-
1
14 контактов
07/90
ХP2
Колодка, код 111035-8 по каталогу AMP-LATCH 12-07/90
1
40 контактов
XS3…X6,
XS11…
XS16,XS18
XS21,ХS22
Клемма WAGO 255-744
13
WAGO
Заглушка WAGO 255-400
7
WAGO
ХS23
Розетка, код 4-215911-0 по каталогу AMP-LATCH 12-
1
40 контактов
07/90
Планка, код 4-182762-0 по каталогу AMP-LATCH
1
12-07/90
Переменные данные для исполнений
ЛГФИ.301411.436
БРС, 13 реле,3 входа,путь высота азимут.
Конденсаторы
C2, С3
1206ZC225KAT2A (AVX)
2
10В;X7R;2,2мкФ ±10%
C12
B37956-J5684-K62 (2220, EPCOS)
1
50В; X7R;0,68мкФ±10%
Лист
ЛГФИ.408844.025РС
63
Поз.
Наименование
Кол.
Примечание
обозн.
C13
GRM55DR61H106KA88 (2220, Murata)
1
50В; X7R;10мкФ±10%
C16
08055С104КАТ2А (AVX)
1
50В;Х7R;0,1мкФ±10%
C18
TAJB106MO16R (AVX)
1
10В; 10мкФ±20%
C20
08055С104КАТ2А (AVX)
1
50В;Х7R;0,1мкФ±10%
C31
08055С104КАТ2А (AVX)
1
50В;Х7R;0,1мкФ±10%
C33
TAJB106MO16R (AVX)
1
10В; 10мкФ±20%
D3
Преобразователь AM3TW-2405S
1
AIMTEC
D6
Оптопара HCLP0700
1
FAIRCHILD
D9
Шинный формирователь SN74ACT244DW
1
Texas Instruments
L1
Дроссель В82476-А1223-М (EPCOS)
1
22 мкГн; 2,6 А
Резисторы
R2, R3
0805 - 2 МОм ± 5 %
2
R5, R6
0805 - 10 кОм ± 5 %
2
R13
Варистор JVR14N681K
1
R17
C2-33H-2-150 кOм ± 5 % ОЖО.467.173ТУ
1
R19…R21
0805 - 2 кОм ± 5 %
3
R23…R25
0805 - 10 кОм ± 5 %
3
R28
0805 - 10 кОм ± 5 %
1
R30…R36
0805 - 10 кОм ± 5 %
7
VD9
Диодная сборка BAS70-04
1
PHILIPS
VD12
Диод BAS16
1
PHILIPS
VD17…
VD27
Диодная сборка BAV99LT1
11
FAIRCHILD
VT1…VT11
Транзистор IRLL110
11
Int. Rectifier
К1
Реле С5-М10Х/DC24В
1
RELECO
ХS7, XS8,
XS20,
XS24,XS25
Клемма WAGO 255-744
5
WAGO
Заглушка WAGO 255-400
4
XS27
Розетка S5-Р
1
WAGO
ЛГФИ.301411.436-01
БРС, 6 реле, 3 входа путь, высота, азимут
Конденсаторы
C2, С3
1206ZC225KAT2A (AVX)
2
10В;X7R;2,2мкФ ±10%
C12
B37956-J5684-K62 (2220, EPCOS)
1
50В; X7R;0,68мкФ±10%
Лист
ЛГФИ.408844.025РС
64
Поз.
Наименование
Кол.
Примечание
обозн.
C13
GRM55DR61H106KA88 (2220, Murata)
1
50В; X5R;10мкФ±10%
C16
08055C104KAT2A (AVX)
1
50В; X7R; 0,1мкФ±10%
C18
TAJB106MO16R (AVX)
1
10В; 10мкФ±20%
C20
08055С104КАТ2А (AVX)
1
50В;Х7R;0,1мкФ±10%
D3
Преобразователь AM3TW-2405S
1
AIMTEC
D6
Оптопара HCLP0700
1
FAIRCHILD
L1
Дроссель В82476-А1223-М (EPCOS)
1
22 мкГн; 2,6 А
Резисторы
R2, R3
0805 - 2 МОм ± 5 %
2
R5, R6
0805 - 10 кОм ± 5 %
2
R13
Варистор JVR14N681K
1
R17
C2-33H-2-150 кOм ± 5 % ОЖО.467.173ТУ
1
R19…R21
0805 - 2 кОм ± 5 %
3
R25
0805 - 10 кОм ± 5 %
1
R28
0805 - 10 кОм ± 5 %
1
VD9
Диодная сборка BAS70-04
1
PHILIPS
VD12
Диод BAS16
1
PHILIPS
VD24…
VD27
Диодная сборка BAV99LT1
1
FAIRCHILD
VT8…VT11
Транзистор IRLL110
4
Int. Rectifier
XS7, XS8
Клемма WAGO 255-744
2
WAGO
Клемма WAGO 255-744
1
WAGO
XS20
Заглушка WAGO 255-400
2
WAGO
ЛГФИ.301411.436-02
БПК башенный, 6 реле, 3 входа, вылет, ветер
Конденсаторы
C2
12065ZC225KAT2A (AVX)
1
10В;X7R;2,2мкФ ±10%
C9
К50-68-40В-4700 мкФ±20% ЕВАЯ.673541.003 ТУ
1
40В; 4700 мкФ
C16
08055C104KAT2A (AVX)
1
50В; X7R; 0,1мкФ±10%
D6
Оптопара HCLP0700
1
FAIRCHILD
Резисторы
R2
0805 - 10 кОм ± 5 %
1
Лист
ЛГФИ.408844.025РС
65
