ОГРАНИЧИТЕЛЬ НАГРУЗКИ КРАНА ОНК–160Б. Руководство по ремонту ЛГФИ.408844.025 РС - часть 4

Характер и проявление неисправности

Способ устранения

Вид сообщения

Краткое описание сообщения

неисправности

ERR70 -

РП0 (МС поз. D2) не отвечает на запрос

Заменить плату контроллера БОИ

Устр-во молчит

процессора (БОИ)

ERR71 -

РП1 (МС поз. D7) не отвечает на запрос

Заменить плату контроллера БОИ

Устр-во молчит

процессора (БОИ)

ERR72 -

РП2 (МС поз. D9) не отвечает на запрос

Заменить плату контроллера БОИ

Устр-во молчит

процессора (БОИ)

ERR73 -

РП3 (МС поз. D12) не отвечает на запрос

Заменить плату контроллера БОИ

Устр-во молчит

процессора (БОИ)

ERR74 -

РП4 (МС поз. D3) не отвечает на запрос

Заменить плату контроллера БОИ

Устр-во молчит

процессора (БОИ)

ERR75 -

РП5 (МС поз. D8) не отвечает на запрос

Заменить плату контроллера БОИ

Устр-во молчит

процессора (БОИ)

ERR76 -

РП6 (МС поз. D10) не отвечает на запрос

Заменить плату контроллера БОИ

Устр-во молчит

процессора (БОИ)

ERR77 -

РП7 (МС поз. D11) не отвечает на запрос

Заменить плату контроллера БОИ

Устр-во молчит

процессора (БОИ)

ERR78 -

Неисправен термостат (БОИ)

Заменить плату контроллера БОИ

Пар. не в норме

ERR79 -

Напряжение питания UБС не в норме (БОИ)

Проверить в БОИ наличие напряжения +24

Пар. не в норме

В между контактами Ж и С

ERR80 -

Сбой одного из параметров (Rmin, Rred,

Повторить ввод параметров по п. 5.3

Сбой данных

Rmax, Qmax, Qmin) грузовой характеристики

крана (БОИ, МС поз. D6)

ERR81 -

Сбой одного из параметров (Vmax, Smax,

Повторить ввод параметров по п. 5.3

Сбой данных

Hmax1, Hmax2, Hmin, Qup, Qdown, Lo, Ro)

крана (БОИ, МС поз. D6)

ERR82 -

Сбой одного из параметров настроек датчи-

Настроить датчики по п. 5.8

Сбой данных

ков крана (БОИ, МС поз. D6)

ERR83 -

Сбой одного из параметров координатной

Ввести координатную защиту по п. 5.9

Сбой данных

защиты оголовка стрелы (БОИ, МС поз. D6)

ERR84 -

Сбой одного из параметров координатной

Ввести координатную защиту по п. 5.9

Сбой данных

защиты крюка (БОИ, МС поз. D6)

ERR85 -

Сбой одного из параметров координатной

Ввести координатную защиту по п. 5.9

Сбой данных

защиты разгрузочной площадки 1 (БОИ, МС

Лист

ЛГФИ.408844.025РС

33

Характер и проявление неисправности

Способ устранения

Вид сообщения

Краткое описание сообщения

неисправности

поз. D6)

ERR86 -

Сбой одного из параметров координатной

Ввести координатную защиту по п. 5.9

Сбой данных

защиты разгрузочной площадки 2 (БОИ, МС

поз. D6)

ERR87 -

Нет блокировки записи в настроечную па-

Заменить плату БОИ

Пар. не в норме

мять сигналом WP=1

(БОИ, МС D6)

ERR88 -

Сбой одного из параметров координатной

Ввести координатную защиту по п. 5.9

Сбой данных

защиты пользователя

ERR89 -

Сбой таблицы грузовой характеристики

Ввести таблицу по п. 5.4.1

Сбой данных

ERR90 -

Некорректно установлен параметр порого-

Установить параметр пороговой величины

Сбой данных

вой величины веса при спадании каната

по п.5.7.

ERR91 -

Сбой коэффициентов коррекции веса при

Настроить канал веса по п. 5.8

Сбой данных

изменении вылета для крана с маневровой

стрелой

ERR92 -

Сбой данных введенных для дополнитель-

Выполнить п 5 .7.4

Сбой данных

ной таблицы

ERR100 -

Датчик азимута

Настроить датчик по п. 5.8

Пар. не в норме

ERR101 -

Датчик высоты

Настроить датчик по п. 5.8

Пар. не в норме

ERR102 -

Датчик пути

Настроить датчик по п. 5.8

Пар. не в норме

ERR104 -

Датчик вылета

Настроить датчик по п. 5.8

Пар. не в норме

ERR105 -

Датчик угла наклона стрелы

Настроить датчик по п. 5.8

Пар. не в норме

ERR106 -

Версия программы БОИ не соответствует

Перепрограммировать БОИ

Пар. не в норме

блоку БКР

Кран не выпол-

Неисправность реле БКР, ответственного за

См. п. 7.6.3

няет разрешен-

выполнение движения.

ных ограничите-

Неисправность в схеме крана

лем движений

Лист

ЛГФИ.408844.025РС

34

Характер и проявление неисправности

Способ устранения

Вид сообщения

Краткое описание сообщения

неисправности

Кран выполняет

"Залипание" реле БКРа, ответственного за

См. п. 7.6.4

запрещенные

выполнение движения

ограничителем

движения

ДСВ выдает не-

Не проведено СО согласно п. 8.3.3

Провести СО согласно п. 8.3.3 *

правильные по-

казания скоро-

сти ветра

ОНК не включа-

Перегорели предохранители в БП

Определив причину перегорания, заменить

ется при уста-

предохранители (типа ВПБ6-11, номиналы

новке клавиши

3,15 А и 1 А)

на БП в положе-

ние "I"

--------------------------

*) Если проведенные работы не привели к положительному результату, про-

вести тарировку ДСВ в метрологической лаборатории по методике, предоставляе-

мой по отдельному заказу.

При эксплуатации ОНК значение коэффициента Кп может изменяться от 0,5 до

3 (Значение коэффициента определяют при поверке ОНК на аэродинамическом

стенде с обязательной отметкой значения Кп в паспорте ОНК-160Б).

Для нового ограничителя Кп = 1

Лист

ЛГФИ.408844.025РС

35

Блок отображения информации. Перечень элементов.

Поз.

Наименование

Кол.

Примечание

обозн.

BQ1

Резонатор кварцевый МС406-32,768 кГц-12,5pF20 

1

Seiko Epson Corp.

ррм

BQ2

Резонатор кварцевый ASC HC 49/0 3.6864 MГц

1

Seiko Epson Corp.

BQ3

Резонатор кварцевый GSX49-4/351DF 6.0 MГ

1

Colledge

Конденсаторы

С1, С2

TAJB106M016R (AVX)

2

16В;10мкФ±20%

С3, С4

08055C104KAT2A (AVX)

2

50В;X7R;0,1мкФ±10%

C5

TAJD226M025R (AVX)

1

25В;22мкФ±20%

С6 … С8

08055C104KAT2A (AVX)

3

50В;X7R;0,1мкФ±10%

С9,С10

TAJB106M016R (AVX)

2

16В;10мкФ±20%

С12…С14

08055C104KAT2A (AVX)

3

50В;X7R;0,1мкФ±10%

C15

TAJB106M016R (AVX)

1

16В;10мкФ±20%

С16

08055C104KAT2A (AVX)

1

50В;X7R;0,1мкФ±10%

С17

08055A100JAT2A (AVX)

1

50 В, NP0, 10 пФ±5%

С18

08055C104KAT2A (AVX)

1

50В;X7R;0,1мкФ±10%

С19

08055A100JAT2A (AVX)

1

50 В, NP0, 10 пФ±5%

С20

08055C104KAT2A (AVX)

1

50В;X7R;0,1мкФ±10%

С21…С23

TAJB106M016R (AVX)

3

16В;10мкФ±20%

С24, С25

08055C104KAT2A (AVX)

2

50В;X7R;0,1мкФ±10%50

C26

B37956-J5684-K62 (2220, EPCOS)

1

В;X7R;0,68мкФ±10%

C27… C29

GRM55DR61H106KA88 (2220)

3

50В;10мкФ±10%

C30

B37956-J5684-K62 (2220, EPCOS)

1

50В;X7R;0,68мкФ±10%

С31, С32

TAJB106M016R (AVX)

2

16В;10мкФ±20%

С33

08055C104KAT2A (AVX)

1

50В;X7R;0,1мкФ±10%

С34, С35

08055A150JAT2A (AVX)

2

50 В, NP0, 15 пФ±5%

С36

GRM55DR61H106KA88 (2220)

1

50В;10мкФ±10%

С37… С41

08055С104КАТ2А (AVX)

5

50В;X7R;0,1мкФ±10%

Микросхемы

D1

Часы DS1338Z-33

1

Dallas Semiconductor

D2

Энергонезависимая память FM24C256-SЕ

1

Ramtron

D3

CAN приемопередатчик TJA1050T

1

Philips

Лист

ЛГФИ.408844.025РС

36

Поз.

Наименование

Кол.

Примечание

обозн.

D4

Стабилизатор с ДКН TPS7333QD

1

Texas Instruments

D5

Энергонезависимая память FM24CL16-S

1

Ramtron

D6

IrDA приемопередатчик HSDL3612-008

1

Agilent Technologies

D7

IrDA кодер-декодер TIR1000IPWR

1

Texas Instruments

D8

Микроконтроллер MSP430F149IPM

1

Texas Instruments

D9

Энергонезависимая память AT93C46-10SI-1.8

1

Atmel

D10

Шинный формирователь SN74ACT244DW

1

Texas Instruments

D11

Энергонезависимая память AT45DB642D-TU

1

Atmel

D13

USB FIFO буфер FT245BM

1

FTDI

D14

Модуль питания AM5TW2405D-NZ

1

AIMTEC

DA1, DA2

Операционный усилитель LM2902D

2

Texas Instruments

G1

Батарея литиевая LS14250 3PFRP

1

НА1

Звонок пьезоэлектрический ЗП-5 12МО 082 037 ТУ

1

HL1

Модуль индикации JA 20402

1

L1

Дроссель B82442-H1223-K (EPCOS)

1

22мкГн; 0,67А

Резисторы

Фирма EPCOS, серии Б54102, Б54105, Б54106

R1

0805-5,1 kОм ± 5 %

1

R2, R3

2512-1 Ом ± 10%

2

R4

0805-5,1 kОм ± 5 %

1

R5, R6

2512-1 Ом ± 10%

2

R7

0805-150 kОм ± 5 %

1

R8

0805-10 kОм ± 5 %

1

R9, R10

0805-1 kОм ± 5 %

2

R11, R12

0805-100 kОм ± 5 %

2

R13

0805-9,1 kОм ± 5 %

1

R14

0805-2,7 kОм ± 5 %

1

R15, R16

0805-5,1 kОм ± 5 %

2

R17,R18

0805-5,1 kОм ± 5 %

2

R19

0805-2,7 kОм ± 5 %

1

R20

0805-5,1 kОм ± 5 %

1

R21

0805-2,7 kОм ± 5 %

1

R22

0805-100 kОм ± 5 %

1

R23, R24

0805-5,1 kОм ± 5 %

2

R25

1812-15 Ом ± 5 %

1

Лист

ЛГФИ.408844.025РС

37

Поз.

Наименование

Кол.

Примечание

обозн.

R26

0805-100 kОм ± 5 %

1

R27

0805-1 kОм ± 5 %

1

R28

0805-5,1 kОм ± 5 %

1

R29

0805-1,5 kОм ± 5 %

1

R30

0805-5,1 kОм ± 5 %

1

R31

0805-100 kОм ± 5 %

1

R32

0805-1,5 kОм ± 5 %

1

R33

0805-5,1 kОм ± 5 %

1

R34

0805-150 kОм ± 5 %

1

Фирма EPCOS, серии Б54102, Б54105, Б54106

R35

0805-2,2 kОм ± 5 %

1

R36

0805-24 kОм ± 5 %

1

R37

0805-10 kОм ± 5 %

1

R38

0805-24 kОм ± 5 %

1

R39

0805-15 kОм ± 5 %

1

R40

0805-24 kОм ± 5 %

1

R41

0805-100 kОм ± 5 %

1

R42… R49

0805-1 kОм ± 5 %

8

R50

0805-24 kОм ± 5 %

1

R51

0805-100 kОм ± 5 %

1

R52

0805-150 kОм ± 5 %

1

R53… R59

1206-300 Ом ± 5 %

7

R60

0805-150 kОм ± 5 %

1

R61, R62

2010-4,7 Ом ± 5 %

2

R63

0805-470 Ом ± 5 %

1

R64, R65

0805-27 Ом ± 5 %

2

R66

0805-1,5 kОм ± 5 %

1

R67

0805-1 kОм ± 5 %

1

R68

0805-10 kОм ± 5 %

1

VD1,VD2

Стабилитрон BZX84C5V6

2

Philips

VD3…

Диод BAS16

6

Philips

VD8

Диод S3G (400 В  3 А )

1

Fairchild

VD9

Транзистор IRL540

2

International Rectifier

VT1, VT2

Транзистор IRLL014

1

International Rectifier

VT3

Вилка прямая AMP 2-828582-6

1

XP1

Вилка прямая АМР 281272-1

1

Лист

ЛГФИ.408844.025РС

38

Поз.

Наименование

Кол.

Примечание

обозн.

XP2

Клемма WAGO 255-401

3

XS1… XS3

Заглушка WAGO 255-400

1

Розетка А-USBS-B

1

XS4

Клемма WAGO 234-202

2

XS5, XS6

Клемма WAGO 255-401

2

XS7, XS8

Лист

ЛГФИ.408844.025РС

39

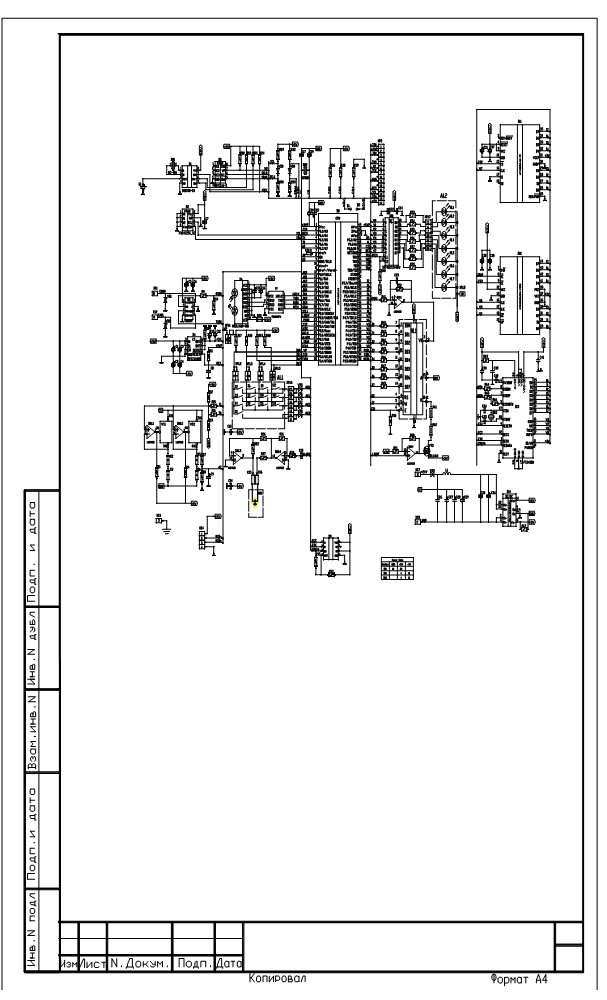

Блок отображения информации. Схема электрическая принципиальная

Лист

ЛГФИ.408844.025РС

40

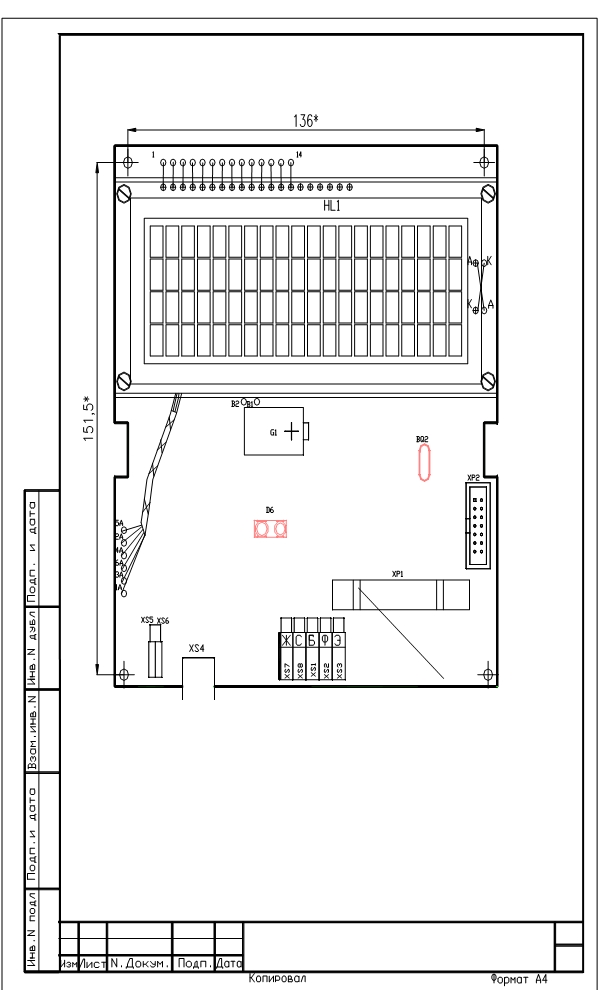

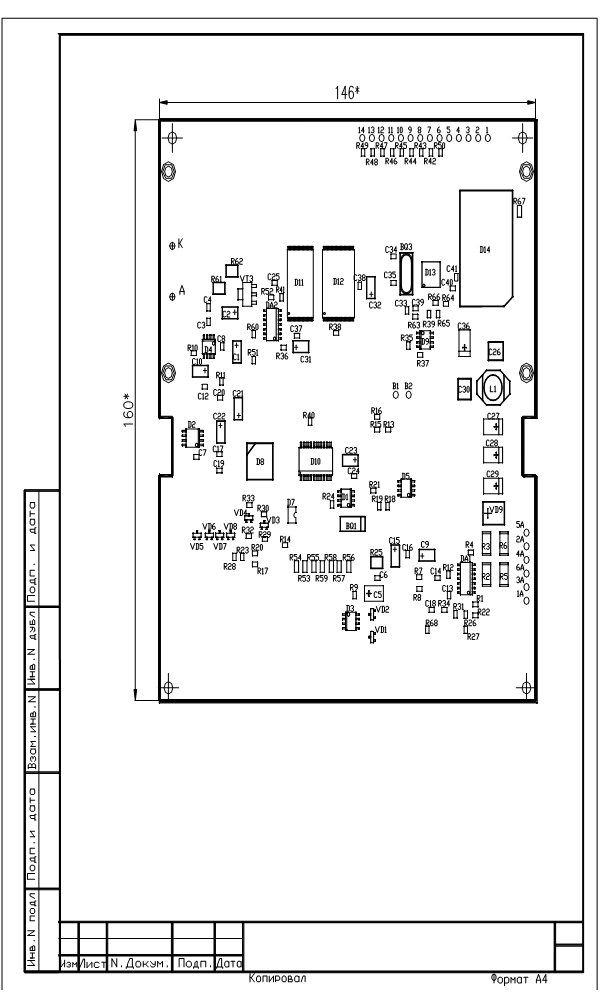

Блок отображения информации. Сборочный чертеж.

Лист

ЛГФИ.408844.025РС

41

Лист

ЛГФИ.408844.025РС

42

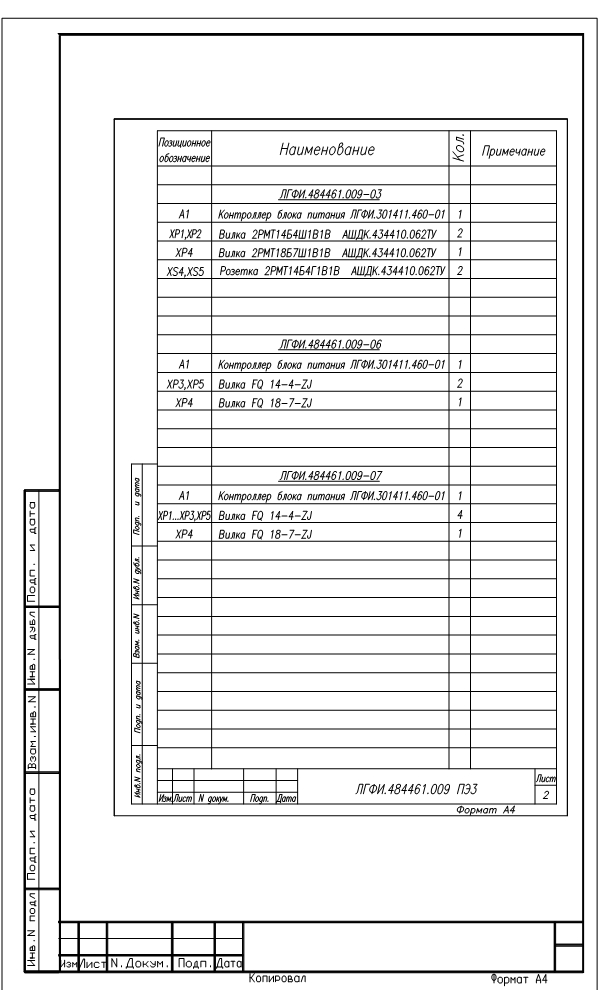

Блок питания с КБК. Перечень элементов

Лист

ЛГФИ.408844.025РС

43
