ОГРАНИЧИТЕЛЬ НАГРУЗКИ КРАНА ОНК–160Б. Руководство по ремонту ЛГФИ.408844.025 РС - часть 5

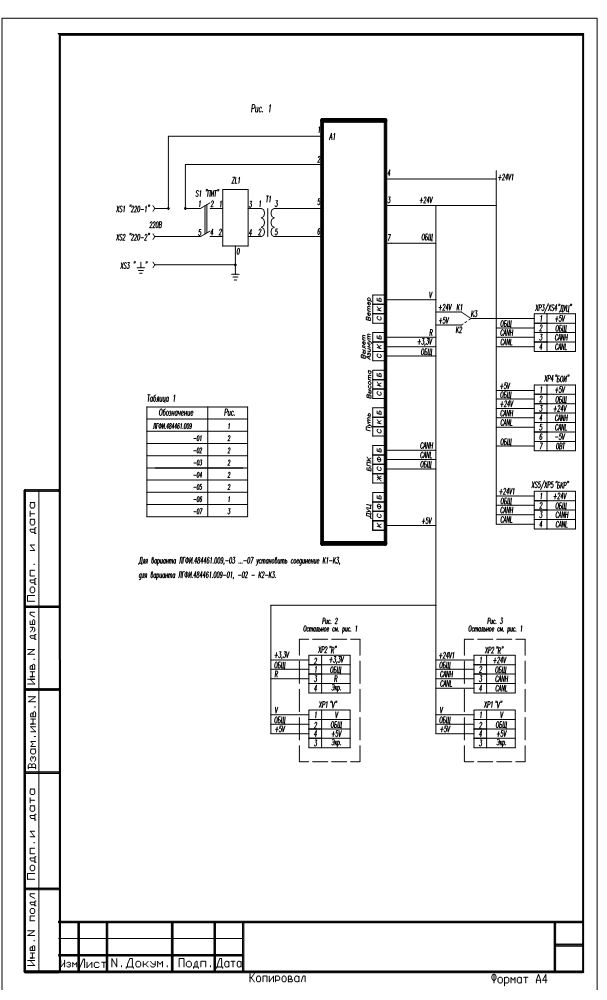

Блок питания с КБК. Схема электрическая принципиальная.
Лист
ЛГФИ.408844.025РС
44

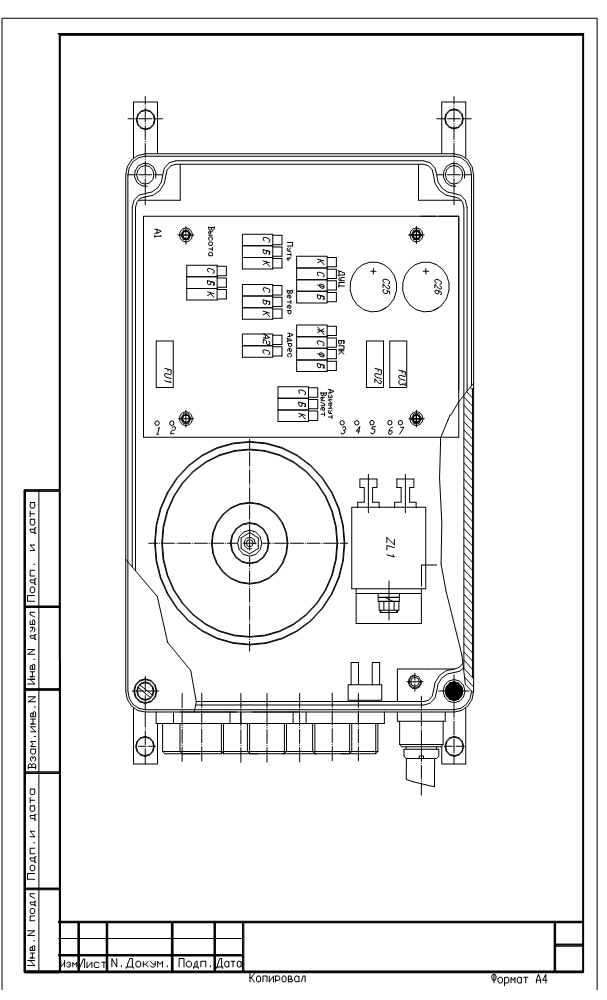

Блок питания. Сборочный чертеж
Лист
ЛГФИ.408844.025РС
45

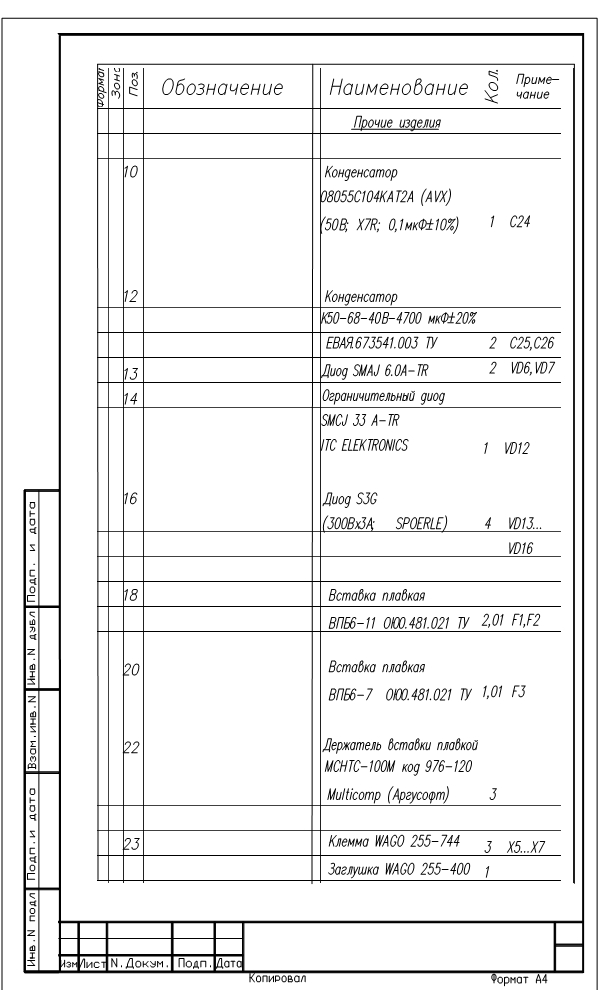

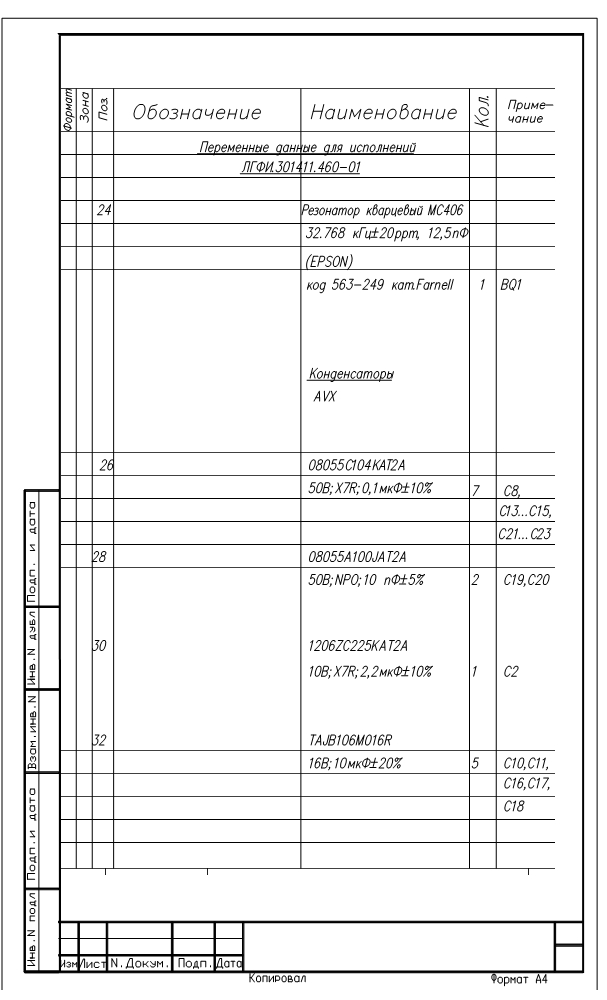

Блок питания. Перечень элементов платы контроллера.
Лист
ЛГФИ.408844.025РС
46
Лист
ЛГФИ.408844.025РС
47
Лист
ЛГФИ.408844.025РС
48

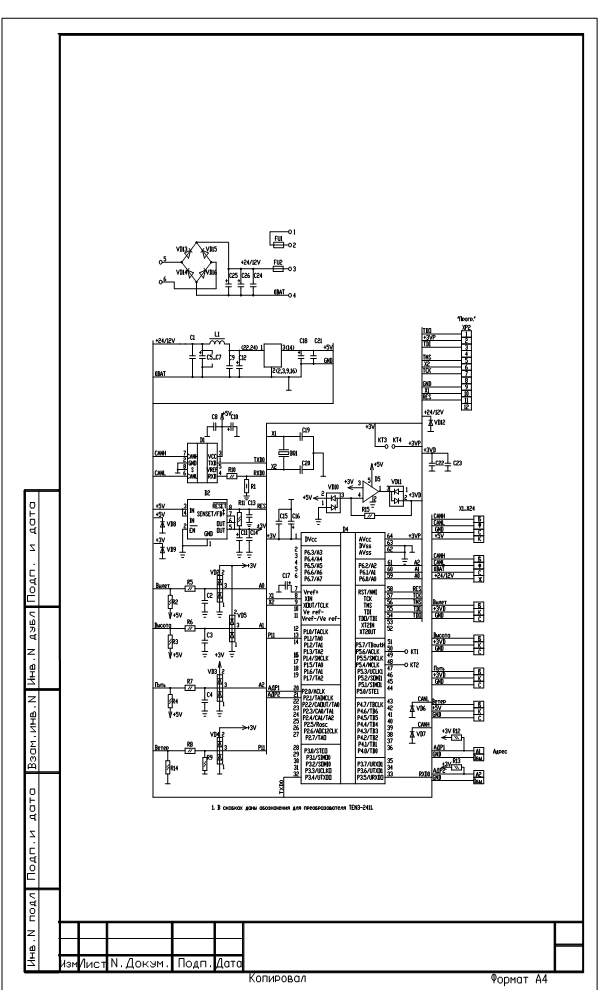

Блок питания.Схема электрическая принципиальная платы контроллера.
Лист
ЛГФИ.408844.025РС
49

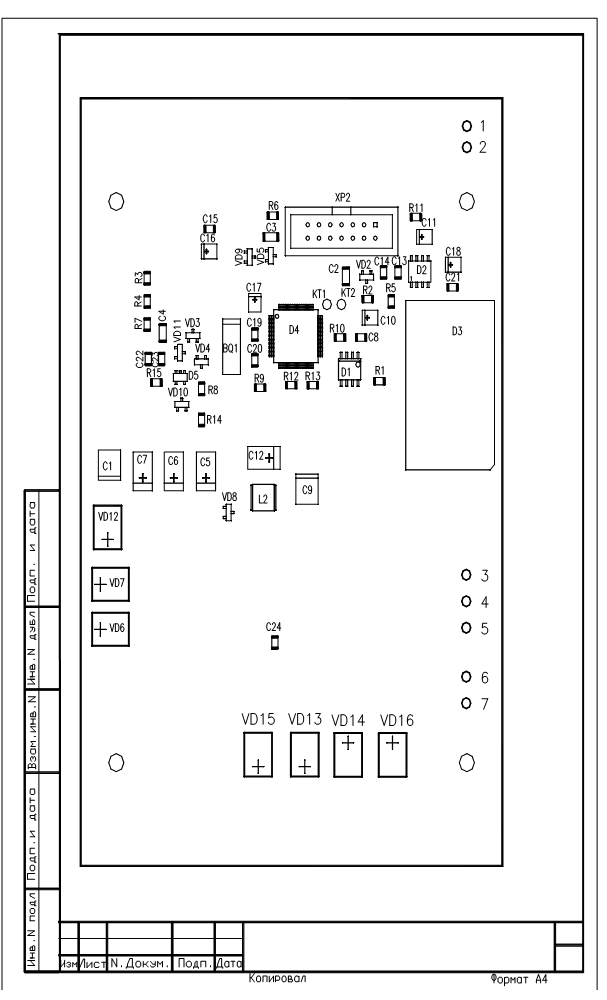

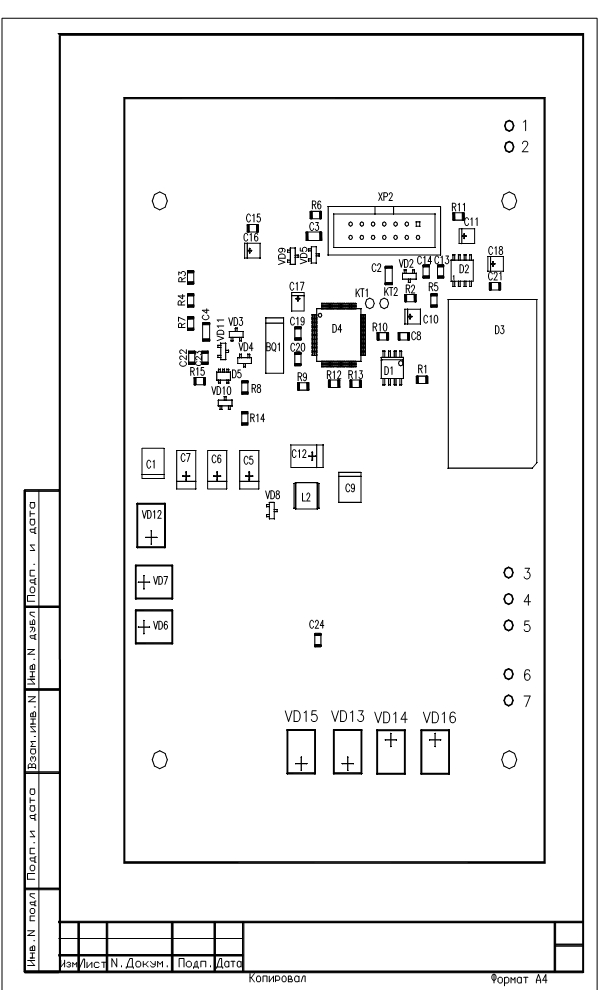

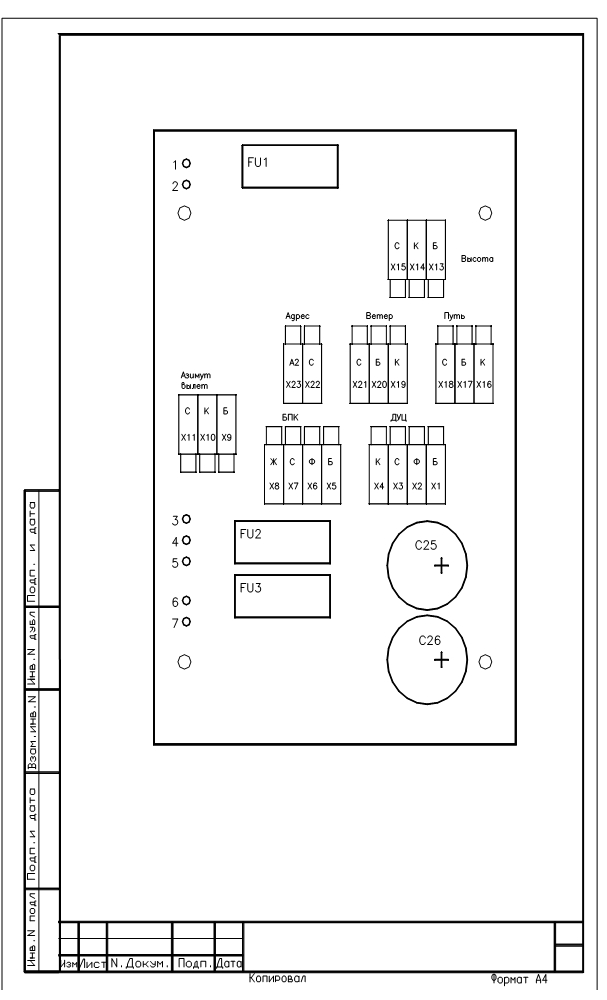

Плата контроллера блока питания. Сборочный чертеж
Лист
ЛГФИ.408844.025РС
50
Лист
ЛГФИ.408844.025РС
51
Лист
ЛГФИ.408844.025РС
52

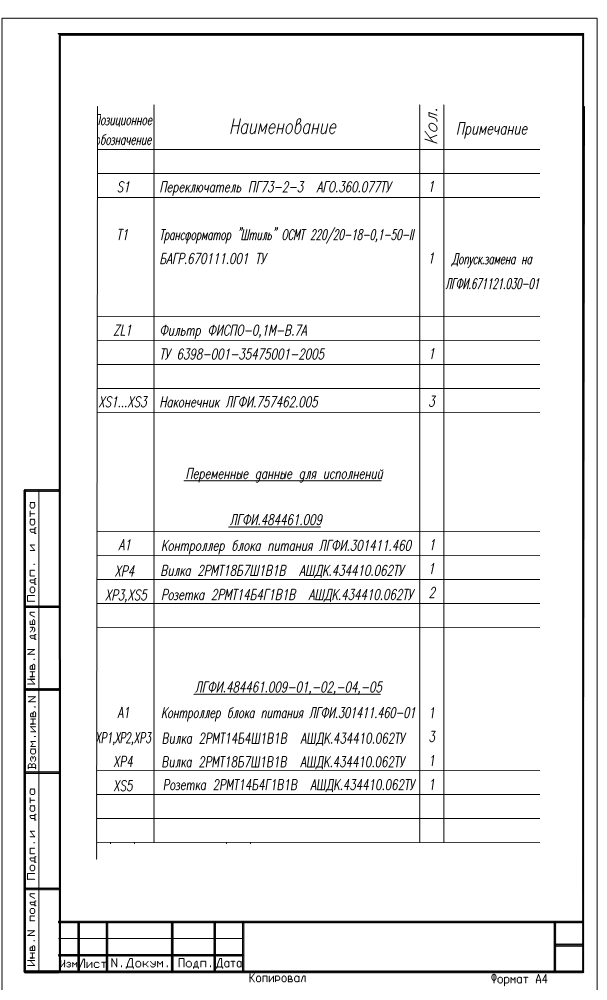

Блок питания и коммутации.Перечень элементов.
Поз.
Кол
Наименование
Примечание
обозн.
K1…K5
РелеРКС ЗМ, ШРВИ.647.115.004-01
5
ШРВИ.640.171.001 ТУ
ХP1
Вилка прямая, код 4-828582-0 по каталогу AMP-
1
LATCH 12-07/90
1
(40 конт.)
AMP-LATCH
Замок, код 927215-2 по каталогу AMP-LATCH 12-07/90
2
R1
Варистор JVR14N681K
1
T1
Трансформатор «Штиль» ОСМТ 220/22-18-0,1-50-II
1
ZL1
Фильтр ФИСПО-01A-5A ТУ6368-001-3547-5001-2005
1
FU1
Вставка плавкая ВПС-11 ОЮО.481.021 ТУ
1
Лист
ЛГФИ.408844.025РС
53

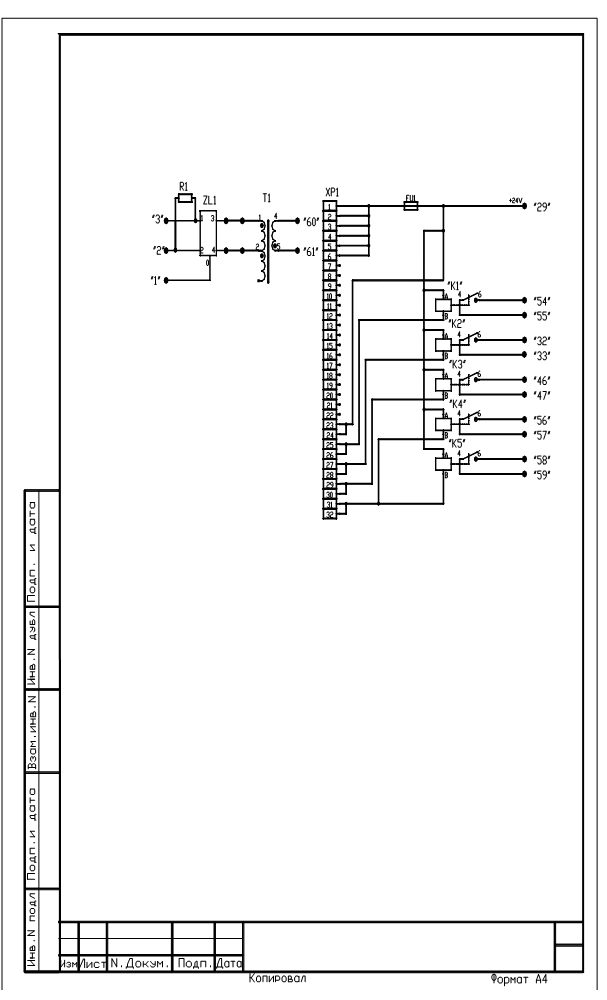

Блок питания и коммутации. Схема электрическая принципиальная
Лист
ЛГФИ.408844.025РС
54
