ОГРАНИЧИТЕЛЬ НАГРУЗКИ БАШЕННОГО КРАНА ОНК–160Б. Руководство ЛГФИ.408844.025 - 03РЭ - часть 2

1.4.3 Работа ограничителя осуществляется под управлением программы, заложен-

ной в память микроконтроллера БОИ. Программное обеспечение включает в себя подпро-

грамму тестирования, подпрограмму настройки и рабочую программу. Управление програм-

мами осуществляется с помощью главного меню и подменю.

Вход в подменю НАСТРОЙКА осуществляется только после нажатия кнопки НА-

СТРОЙКА, которая закрывается крышкой и пломбируется.

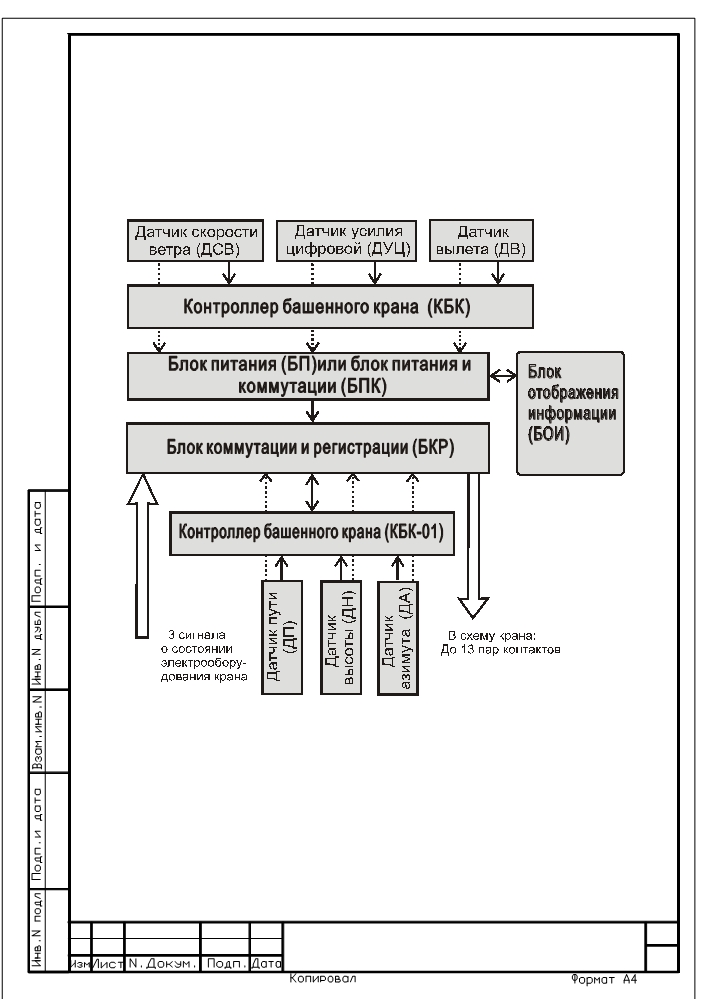

Рисунок 1 - Блок-схема ОНК-160Б

Лист

ЛГФИ.408844.025 -03PЭ

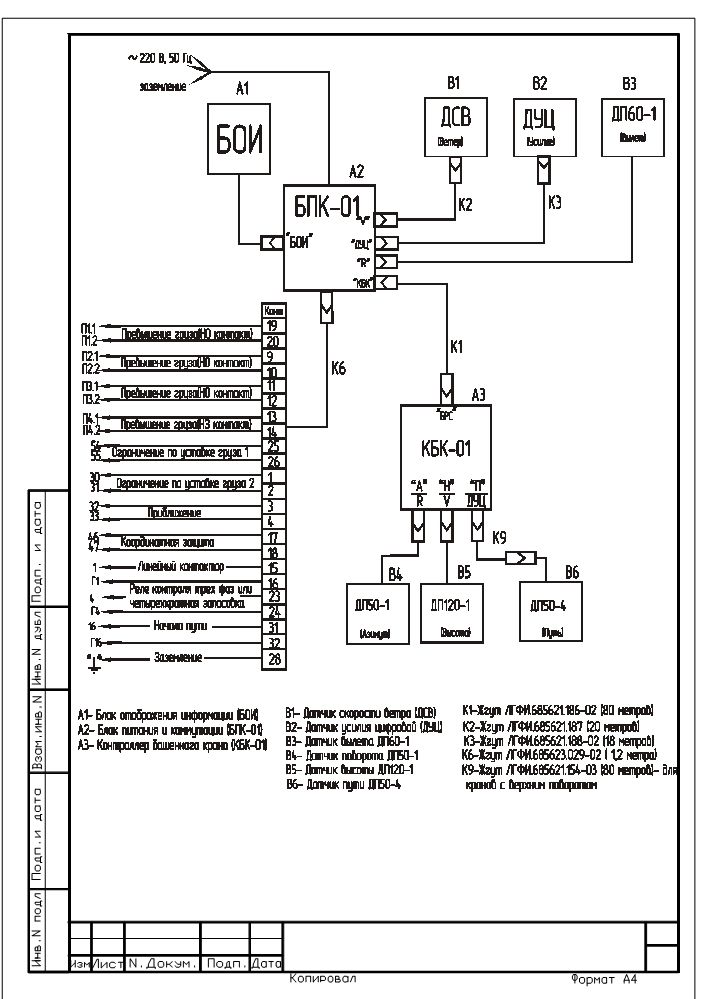

Рисунок 2 - Схема подключения к электрооборудованию крана составных частей ограничите-

ля ОНК-160Б-00, -01, -02, -03, -11, -12, -16,-20,-25,-26,-27,-28,-29,-31

Лист

ЛГФИ.408844.025 -03PЭ

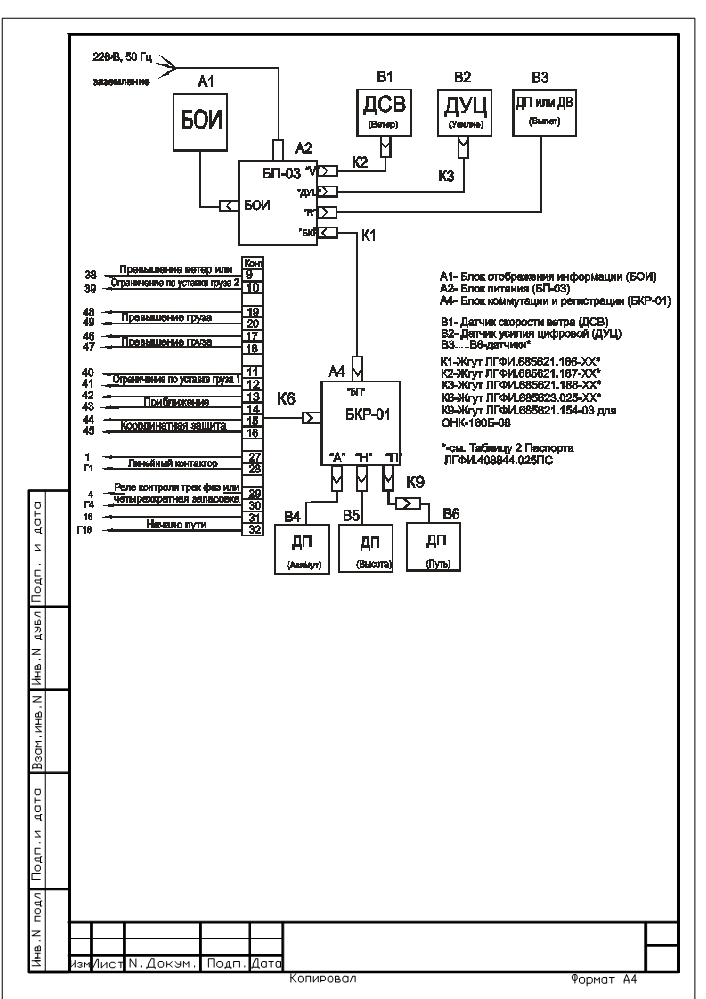

Рисунок 3 - Схема подключения составных частей ОНК-160Б-08,-09,-10,-13,-14,-15,-30

Лист

ЛГФИ.408844.025 -03PЭ

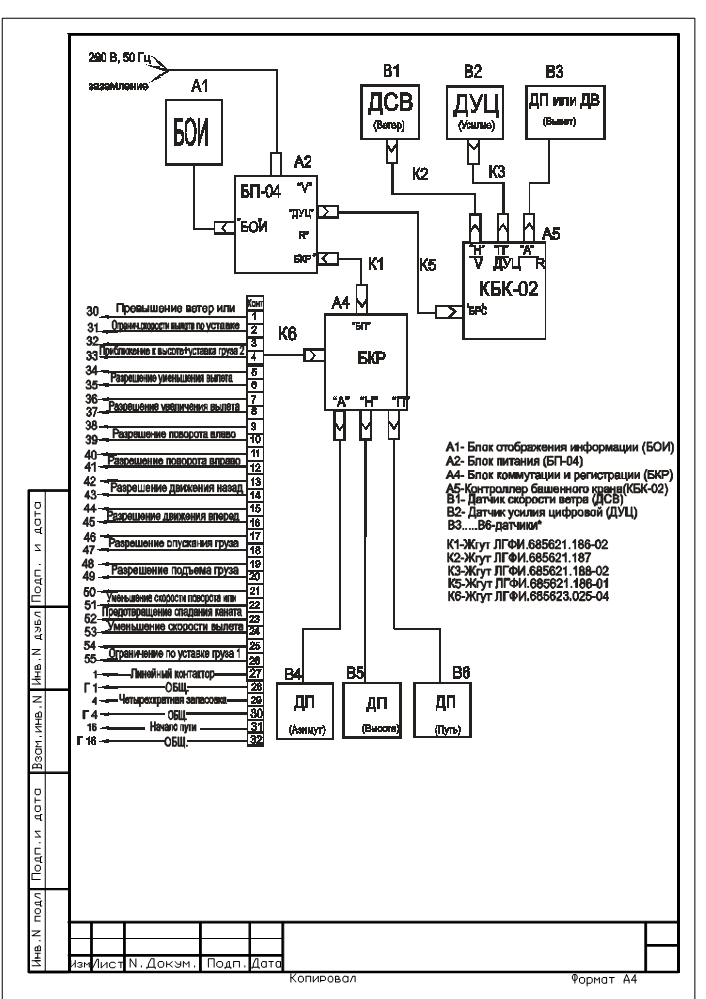

Рисунок 4 - Схема подключения составных частей ОНК-160Б-04

Лист

ЛГФИ.408844.025 -03PЭ

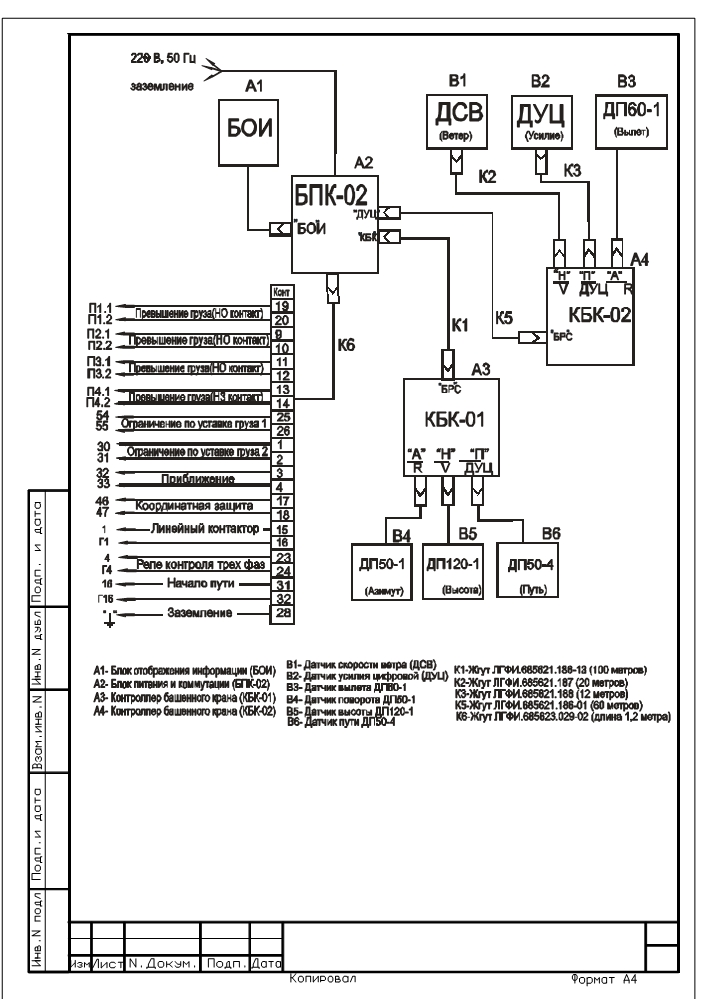

Рисунок 5 - Схема подключения составных частей ОНК-160Б-17,-22,-23,-24

Лист

ЛГФИ.408844.025 -03PЭ

Рисунок 6-Схема подключения ОНК-160Б-32,34,35,36

Лист

ЛГФИ.408844.025 -03PЭ

Рисунок 7-Схема подключения ОНК-160Б-33

Лист

ЛГФИ.408844.025 -03PЭ

1.5 Маркировка и пломбирование

1.5.1 Маркировка ограничителя наносится на БОИ и содержит:

- товарный знак предприятия-изготовителя (наносится на лицевую панель БОИ);

- условное обозначение ОНК и его модификации в соответствии с таблицей 2 (нано-

сится на боковую стенку БОИ);

- порядковый номер ОНК по системе нумерации предприятия-изготовителя.

1.5.2 Маркировка на составные части ОНК наносится непосредственно на их корпуса

или на жгуты, подходящие к ним, и содержит:

- условное обозначение составной части ОНК в соответствии с таблицей 2;

- порядковый номер составной части ОНК по системе нумерации предприятия-

изготовителя.

1.5.3 Пломбирование БОИ проводится ОТК предприятия-изготовителя в углубление

под винт крепления верхней крышки с обратной стороны корпуса (пломбы типа А). В БОИ до-

полнительно пломбируется крышка доступа к кнопке НАСТРОЙКА (пломба типа Б).

В блоках КБК, БП,БКР пломбируются верхние крышки (пломба типа Б).

Датчики пломбируются пломбой типа А в местах крепления их крышек (в специаль-

ную чашку или выборку под винтом).

1.5.4 Распломбирование и пломбирование блоков (с последующим опломбировани-

ем и отметкой в паспорте ОНК-160Б) могут проводить ниже указанные специалисты:

- наладчики приборов безопасности завода-изготовителя крана, имеющие соответст-

вующие удостоверения, при установке ОНК на кран (пломбы типов Б);

- наладчик приборов безопасности после подстройки ОНК по результатам его про-

верки с контрольными грузами в составе крана (п. 8.3.3) при проведении сезонного техниче-

ского обслуживания крана или ввода координатной защиты (пломба типа Б);

- наладчики приборов безопасности сервисных центров (пломбы типов А и Б), имею-

щих договор с заводом-изготовителем на обслуживание ограничителя ОНК-160Б (регламент-

ные и ремонтные работы).

Список ремонтных предприятий, к которым необходимо обращаться для гарантийно-

го и послегарантийного обслуживания ОНК, приведен в паспорте ЛГФИ.408844.025 ПС.

Лист

ЛГФИ.408844.025 -03PЭ

2 Описание и работа составных частей ограничителя

2.1 Блок отображения информации

БОИ, блок-схема которого приведена на рисунке 8, предназначен: для выполнения

необходимых расчетов; индикации параметров и режимов работы; для ввода данных в па-

мять микропроцессора; а также, для передачи информации из памяти РП на СТИ-3.

БОИ осуществляет сбор данных по последовательному каналу с двух контроллеров

башенного крана (КБК), которые получают информацию с датчиков первичной информации

для дальнейшего обсчета и сохранения ее в ячейках памяти РП.

БОИ имеет в своем составе термостат (ТС), который измеряет температуру окру-

жающей среды с помощью встроенного датчика температуры. ТС работает под управлением

микроконтроллера. Схема управления обогревом включает подогреватель под ИЖЦ при тем-

пературе окружающей среды менее минус 5 С.

Из БОИ выходит жгут, соединяющий его с БП.

Напряжение питания +24 В поступает в БОИ из БП, а напряжение питания +5 В из

БОИ поступает в БП.

Настроечная

Память РП

память

ИКПП РП

+ 24 В

Часы реального

(из БП)

Клавиатура

времени

ИЖЦ

Термостат

(дисплей)

БИС МК

Усилитель

Регулятор

Вычислитель

-5 В

звукового

контрастности

(от МП)

сигнала

и подсветки

ОЗУ

ПЗУ

Стабилизатор

Последова-

(+3 В) и форми-

тельный CAN

рователь сброса

интерфейс

-5 В

Модуль

+5 В

питания

+ 5 В (в БП)

+ 24 В (из БП)

CANH CANL

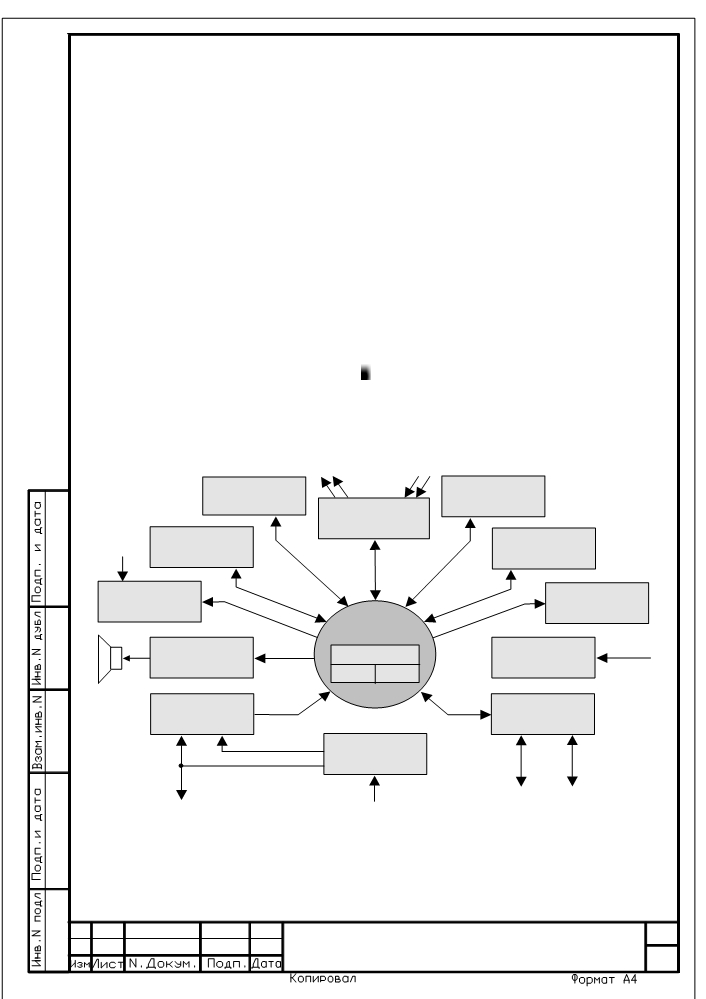

Рисунок 8 - Блок-схема БОИ

Лист

ЛГФИ.408844.025 -03PЭ

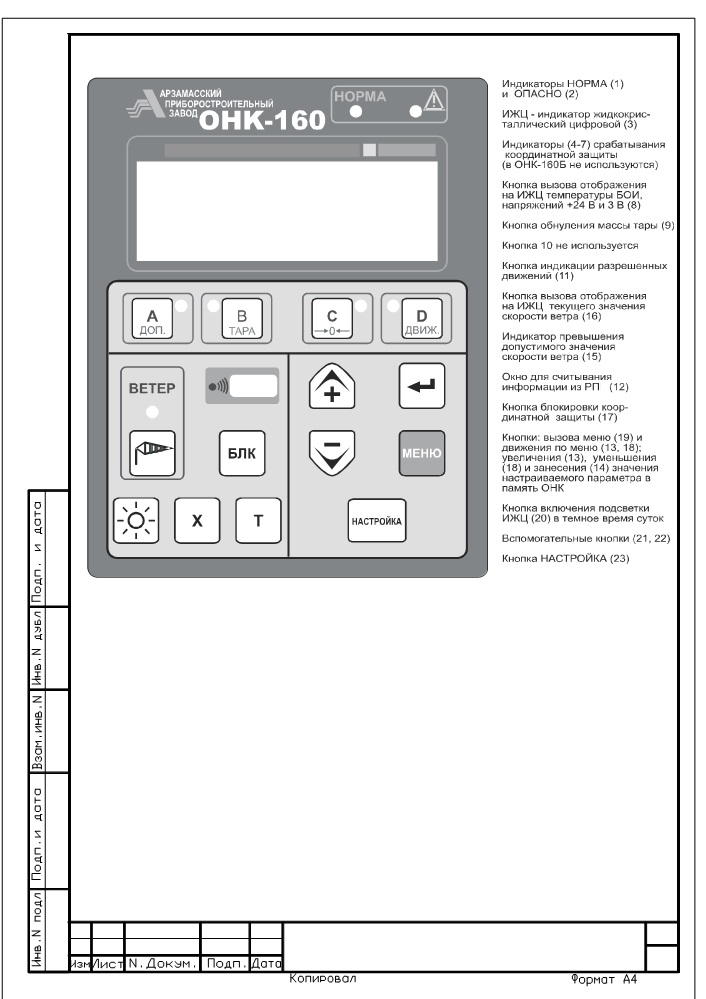

Рисунок 9 - Назначение элементов индикации и органов управления БОИ

Назначение элементов индикации и органов управления лицевой панели БОИ пока-

зано на рисунке 9 и приведено ниже (Цифровые обозначения элементов индикации и органов

управления БОИ приведены условно).

Зеленый индикатор НОРМА (1) указывает, что кран работает с нагрузкой, безопас-

ной для его конструкции.

Мигание индикатора НОРМА указывает, что нагрузка крана по массе поднимаемого

груза составляет не менее чем 90 % от номинальной грузоподъемности крана или крановое

оборудование приблизился к введенному ограничению координатной защиты.

Лист

ЛГФИ.408844.025 -03PЭ

Красный индикатор СТОП (2) сигнализирует о срабатывании координатной защиты

или о том, что фактическая нагрузка крана по массе поднимаемого груза на данном вылете

составляет не менее 105 % (превышение допустимого значения грузового момента).

В ОНК-160Б кнопки 8-11 используются соответственно для вызова отображения на

ИЖЦ: температуры БОИ, напряжений +24 и +3 В (8); обнуления массы тары (9); резерв (10);

разрешенных ограничителем движений крана (11):

" ↑ " и " ↓ " - подъем и опускание груза;" > " и " < " - путь вперед и назад;

" ) " и " ( " - поворот вправо и влево;" » " и " « " - увеличение и уменьшение вылета.

Окно для считывания информации из РП (12) предназначено для передачи дан-

ных, записанных в регистраторе параметров крана (РП) в процессе работы последнего, с по-

мощью инфракрасного канала (ИК-канала) в считыватель телеметрической информации

СТИ-3.

Кнопки "+" и "-" предназначены для увеличения (13) и уменьшения (18) числового

значения настраиваемого параметра, отображаемого на индикаторе, а также для движения

(перемещения) вверх ("") и вниз ("") по пунктам меню.

Кнопка " " (14) используется для занесения значения настраиваемого (набранного)

параметра, отображаемого на ИЖЦ, в память ограничителя.

Индикатор ВЕТЕР (15, - индикатор достижения предельной скорости ветра) при по-

стоянном свечении сигнализирует о том, что текущее (измеренное) значения скорости ветра

превышает предельно-допустимую величину ветровой нагрузки Vmax для данного типа кра-

на, при мигающем свечении сигнализирует о том, что скорость ветра достигла не менее 90%

от Vmax.

Кнопка 16 обеспечивает вызов на ИЖЦ измеренного значения скорости ветра c

двухминутным осреднением.

Кнопка БЛК (17) используется для блокировки координатной защиты при ее сраба-

тывании по любому из введенных или встроенных ограничений. После нажатия и удержания

кнопки БЛК предоставляется возможность вывода крана в разрешенную зону работы (в слу-

чаях, когда манипуляции рукоятками управления крана по какой-то причине не позволяют

этого сделать), при этом состояние кнопки записывается в регистратор параметров.

Кнопка предназначена также для вывода крана в исходное положение при отказе ОНК. При

нажатии и удержании этой кнопки возможно производить все движения крана, кроме подъема груза.

Кнопка МЕНЮ (19) предназначена для вызова на ИЖЦ отображения пунктов меню.
