5.10.4 Включение автоматической коррекции ухода нуля канала веса
В ограничителе ОНК-160М предусмотрены три вида коррекции, описанные ниже.
Специалисты, производящие настройку ОНК, должны выбрать один из видов коррек-
ции, исходя из характера работы, выполняемой краном.
Коррекция работает только в режиме РАБОТА; в режиме НАСТРОЙКА на индикатор
БУ выдается нескорректированное значение массы (значение коррекции обнуляется).
5.10.4.1 Первый вид коррекции предназначен для кранов, которые работают со
съемными грузозахватными приспособлениями (стропы, траверсы, грейферы, магниты), мас-
са которых входит в массу поднимаемого груза и которые в процессе захвата (строповки) гру-
за ложатся на землю или на груз, полностью снимая нагрузку с канатов или крюка (В этот мо-
мент включается алгоритм коррекции ухода нуля канала измерения веса).
Указанный вид коррекции работает постоянно в процессе работы ограничителя, под-
страивая массу "пустого крюка" к нулю.
5.10.4.2 Второй вид коррекции предназначен для режимов работы, в которых масса
грузозахватного приспособления входит в массу поднимаемого груза (в грузоподъемность
крана), но при захвате груза приспособление не разгружает полностью канаты (траверса с
несколькими магнитами для переноса металлических листов).
Коррекция запускается однократно по включению питания ограничителя (после про-
хождения теста самоконтроля) и осуществляется в течение двух секунд. Для работы этого
типа коррекции важно, чтобы при включении питания ОНК на канатах висело только это гру-
зозахватное приспособление.
Алгоритм коррекции подстраивает измеренную массу приспособления к значению,
занесенному в память ограничителя при выполнении операций по п. 5.10.4.5.
5.10.4.3 Третий вид коррекции предназначен для режимов работы, в которых масса
грузозахватного приспособления не входит в массу поднимаемого груза (в грузоподъемность
крана), но при захвате груза приспособление ложится на землю, разгружая полностью канаты
(грейфер).
Коррекция запускается однократно по включению питания ограничителя (после про-
хождения теста самоконтроля) и осуществляется в течение двух секунд. Для работы этого
типа коррекции важно, чтобы при включении питания ОНК канаты были разгружены (приспо-
собление должно лежать на земле).
Алгоритм коррекции подстраивает индицируемую массу приспособления к значению,
занесенному в память ограничителя при выполнении операций по п. 5.10.4.5.
Лист
ЛГФИ.408844.029 PЭ
44
5.10.4.4 Включение одного из типов коррекции осуществляется в настройке "Н09" по
изложенной ниже методике.
Если данная функция не предполагается к использованию, необходимо в настройке
"Н09.0" занести значение 0.
Нажимая кнопки "+" и "-", установить на левом индикаторе код "Н09" (Включение ав-
томатической коррекции ухода нуля датчиков усилия).
Нажимая кнопку Т, установить на левом индикаторе код "Н09.0".
Нажимая кнопки "+" и "-", установить на правом индикаторе значение:
- 0, если коррекция не используется;
- 1, если необходимо включить коррекцию первого типа;
- 2, если необходимо включить коррекцию второго или третьего типа.
Нажатием кнопки " " ввести установленное значение в память ОНК.
Нажимая кнопку Т, установить на левом индикаторе код "Н09".
5.10.4.5 Если в настройке "Н09.0" было занесено значение 2, необходимо занести
массу грузозахватного приспособления в память ОНК:
- поднять от земли приспособление, которое постоянно висит на крюке или канатах;
- нажимая кнопку Т, установить на левом индикаторе код "Н09.1";
- нажать кнопку " " (ввод значения массы установленного грузозахватного приспо-
собления в память ОНК). После этого на правый ИЖЦ выдается значение массы грузоза-
хватного приспособления, запомненное ограничителем.
Нажимая кнопку Т, установить на левом индикаторе код "Н09".
5.11 Установка конфигурации ограничителя
5.11.1 Установка признака наличия блока расширения
Нажимая кнопки "+" и "-", установить на левом индикаторе БУ код "Н25" (Установка
конфигурации ограничителя).
Нажимая кнопку Т, установить на левом индикаторе код "Н25.0" (Установка признака
наличия блока расширения).
Нажимая кнопки "+" и "-", установить на правом индикаторе значение признака рав-
ным 0, если БР не входит в комплект поставки ОНК, или 1, если БР входит в состав ОНК.
Нажатием кнопки " " ввести установленное значение признака в память ОНК.
Нажимая кнопку Т, установить на левом индикаторе код "Н25".
Лист
ЛГФИ.408844.029 PЭ
45
5.11.2 Ввод блокировки срабатывания захвата контейнера
Данная функция доступна только при наличие блока расширения (БР), т. е. когда в
настройке "Н25.0" была занесена 1.
Установка минимального веса груза для блокировки срабатывания захвата контейне-
ра осуществляется в настройке "Н23" по изложенной ниже методике.
Если данная настройка не предполагается к использованию, необходимо в настройке
"Н23.0" занести значение "0".
Нажимая кнопки "+" и "-", установить на левом индикаторе код "Н23" (Запрет откры-
тия захвата при массе груза, превышающей заданное значение).
Нажимая кнопку Т, установить на левом индикаторе код "Н23.0" (Установка мини-
мальной массы груза для блокировки срабатывания захвата контейнера).
Нажимая кнопки "+" и "-", установить (в формате "ХХХ.Х") на правом индикаторе зна-
чение массы груза (в тоннах), при превышении которого должно быть запрещено открытие
захвата контейнера. Эта величина определяется заводом-изготовителем кранов и обычно
выбирается равной половине массы пустого контейнера плюс масса автостропа (если он
входит в массу паспортной грузоподъемности).
Нажатием кнопки " " ввести установленное значение массы груза в память ОНК.
Нажимая кнопку Т, установить на левом индикаторе код "Н23".
ПРОВЕРКУ БЛОКИРОВКИ СРАБАТЫВАНИЯ ЗАХВАТА КОНТЕЙНЕРА ПРОВО-
ДИТЬ В РАБОЧЕМ РЕЖИМЕ!
При поднятии пустого контейнера реле блокировки захвата не должно давать от-
крыть автостроп.
Если контейнер стоит на земле, открытие автостропа должно быть разрешено.
5.11.3 Установка минимального веса груза для предотвращения спадания
канатов
Данная функция доступна только при наличие БР (в настройке "Н25.0" занесена 1).
Установка минимального веса груза для предотвращения спадания канатов с блоков
крана (путем выдачи ограничителем сигнала на отключение механизма спуска) осуществля-
ется в настройке "Н24" по изложенной ниже методике.
Если данная функция не предполагается к использованию, необходимо в настройке
"Н24.0" занести значение "0".
Нажимая кнопки "+" и "-", установить на левом индикаторе код "Н24" (Запрет спада-
ния канатов при массе груза, меньшей заданного значения).
Нажимая кнопку Т, установить на левом индикаторе код "Н24.0" (Установка мини-
мальной массы груза для предотвращения спадания канатов).
Лист
ЛГФИ.408844.029 PЭ
46
Нажимая кнопки "+" и "-", установить (в формате "ХХХ.Х") на правом индикаторе ми-
нимальное значение массы груза (в тоннах), при достижении которой механизм спуска дол-
жен отключиться.
Нажатием кнопки " " ввести установленное значение массы груза в память ОНК.
ПРОВЕРКУ СРАБАТЫВАНИЯ ПРОВОДИТЬ В РАБОЧЕМ РЕЖИМЕ!
Нажимая кнопку Т, установить на левом индикаторе код "Н24".
5.11.4 Установка величины допустимого перекоса контейнера
Установка величины допустимого перекоса контейнера осуществляется в настройке
"Н08" по изложенной ниже методике.
Если данная настройка не предполагается к использованию, необходимо в настройке
"Н08.0" занести значение "0".
Нажимая кнопки "+" и "-", установить на левом индикаторе код "Н08".
Нажимая кнопку Т, установить на левом индикаторе код "Н08.0".
Нажимая кнопки "+" и "-", установить (в формате "ХХХХ") на правом индикаторе до-
пустимую разницу между первой и второй половиной датчиков (в процентах), при достижении
которой механизм подъема должен отключиться.
Нажатием кнопки " " ввести установленное значение массы груза в память ОНК.
ПРОВЕРКУ СРАБАТЫВАНИЯ ПРОВОДИТЬ В РАБОЧЕМ РЕЖИМЕ!
Нажимая кнопку Т, установить на левом индикаторе код "Н08".
5.12 Установка допустимого значения скорости ветра
Установка максимально допустимого значения скорости ветра (до 30 м/с), при пре-
вышении которого ограничителем будет выдаваться предупредительная сигнализация, осу-
ществляется в настройке "Н77" по ниже изложенной методике.
Если на данной модели крана датчик ветра не устанавливается, необходимо в на-
стройке "Н77.0" занести значение "0".
5.12.1 Нажимая кнопки "+" и "-", установить на левом индикаторе код "Н77" (Ввод до-
пустимого значения скорости ветра).
5.12.2 Нажимая кнопку Т, установить на левом индикаторе код "Н77.0" (Установка
максимально допустимой скорости ветра).
Нажимая кнопки "+" и "-", установить (в формате "ХХ.Х") на правом индикаторе зна-
чение скорости ветра (в метрах в секунду), при превышении которого должно происходить
срабатывание ОНК.
Нажатием кнопки " " ввести установленное значение в память ОНК.
5.12.3 Нажимая кнопку Т, установить на левом индикаторе код "Н77".
Лист
ЛГФИ.408844.029 PЭ
47
5.13 Настройка часов реального времени
5.13.1 Установка часов и минут текущего времени суток
5.13.1.1 Нажимая кнопки "+" и "-", установить на левом индикаторе код "Н88".
5.13.1.2 Нажимая кнопку Т, установить на левом индикаторе код "Н88.0" [Установка
часов (Ч) и минут (М) текущего времени суток в формате "ЧЧ.ММ"].
Нажать кнопку Р.
Нажимая кнопки "+" и "-", установить [в формате " .ММ" (два левых знака погаше-
ны)] на правом индикаторе текущее значение минут от 0 до 59.
Нажать кнопку Р.
Нажимая кнопки "+" и "-", установить в формате "ЧЧ. " (два правых знака погаше-
ны)] на правом индикаторе требуемое значение часов от 0 до 23.
Нажать кнопку Р.
Проконтролировать на правом индикаторе отображение введенных значений часов и
минут в формате "ЧЧ.ММ" (горят все четыре знака индикатора).
5.13.2 Установка числа и месяца года
5.13.2.1 Нажимая кнопку Т, установить на левом индикаторе код "Н88.1" [Установка
числа (Ч) и месяца (М) года в формате "ЧЧ.ММ"].
Нажать кнопку Р.
Нажимая кнопки "+" и "-", установить [в формате " .ММ" (два левых знака погаше-
ны)] на правом индикаторе цифровое значение месяца года от 1 до 12.
Нажать кнопку Р.
Нажимая кнопки "+" и "-", установить [в формате "ЧЧ. " (два правых знака погаше-
ны)] на правом индикаторе текущее значение числа месяца от 1 до 31.
Нажать кнопку Р.
Проконтролировать на правом индикаторе отображение введенных значений числа и
месяца в формате "ЧЧ.ММ" (горят все четыре знака индикатора).
5.13.3 Установка текущего года
5.13.3.1 Нажимая кнопку Т, установить на левом индикаторе код "Н88.2" [Установка
текущего года (Г) в формате "20ГГ"].
Нажать кнопку Р.
Нажимая кнопки "+" и "-", установить [в формате " ГГ" (два левых знака погашены)]
на правом индикаторе значение двух правых знаков текущего года от 0 до 99.
Нажать кнопку Р.
Проконтролировать на правом индикаторе отображение введенного значения теку-
щего года в формате "20ГГ" (горят все четыре знака индикатора).
5.13.3.2 Нажимая кнопку Т, установить на левом индикаторе код "Н88".
Лист
ЛГФИ.408844.029 PЭ
48
5.14 Ввод заводского номера ограничителя
5.14.1 Нажимая кнопки "+" и "-", установить на левом индикаторе код "Н80" [Ввод за-
водского (порядкового) номера ОНК)].
5.14.2 Нажимая кнопку Т, установить на левом индикаторе код "Н80.0" [Ввод млад-
ших (правых) четырех знаков восьмизначного заводского номера ОНК: ХХХХХХХХ, где Х -
целое число от 0 до 9].
Для коррекции единиц и десятков номера необходимо нажать кнопку Р.
Проконтролировать на правом индикаторе погасание двух левых знаков.
Нажимая кнопки "+" и "-", установить на правом индикаторе требуемое цифровое
значение от 0 до 99.
Для коррекции сотен и тысяч номера необходимо нажать кнопку Р.
Проконтролировать на правом индикаторе погасание двух правых знаков.
Нажимая кнопки "+" и "-", установить на правом индикаторе требуемое цифровое
значение от 0 до 99.
Нажать кнопку Р.
Проконтролировать на правом индикаторе отображение введенных младших четырех
знаков восьмизначного заводского номера.
5.14.3 Нажимая кнопку Т, установить на левом индикаторе код "Н80.1" [Ввод старших
(левых) четырех знаков восьмизначного заводского номера ОНК: ХХХХХХХХ].
Для коррекции единиц и десятков номера необходимо нажать кнопку Р.
Проконтролировать на правом индикаторе погасание двух левых знаков.
Нажимая кнопки "+" и "-", установить на правом индикаторе требуемое цифровое
значение от 0 до 99.
Для коррекции сотен и тысяч номера необходимо нажать кнопку Р.
Проконтролировать на правом индикаторе погасание двух правых знаков.
Нажимая кнопки "+" и "-", установить на правом индикаторе требуемое цифровое
значение от 0 до 99.
Нажать кнопку Р.
Проконтролировать на правом индикаторе отображение введенных старших четырех
знаков восьмизначного заводского номера.
Нажатием кнопки " " ввести установленное значение номера в память ОНК.
5.14.4 Нажимая кнопку Т, установить на левом индикаторе код "Н80".
Лист
ЛГФИ.408844.029 PЭ
49
5.15 Ввод заводского номера крана
Ввод заводского (регистрационного) номера крана проводится в настройках "Н82",
"Н82.0" и "Н82.1" по методике, аналогичной указанной в п. 5.14.
Если заводской или регистрационный номер крана содержит буквы или какие-либо
символы, то при вводе они игнорируются, а вводятся только цифры.
5.16 Ввод даты пуска крана в эксплуатацию
5.16.1 Установка числа и месяца года
5.16.1.1 Нажимая кнопки "+" и "-", установить на левом индикаторе код "Н83".
5.16.1.2 Нажимая кнопку Т, установить на левом индикаторе код "Н83.0" [Установка
числа (Ч) и месяца (М) года в формате "ЧЧ.ММ"].
Нажать кнопку Р.
Нажимая кнопки "+" и "-", установить [в формате " .ММ" (два левых знака погаше-
ны)] на правом индикаторе цифровое значение месяца года от 1 до 12.
Нажать кнопку Р.
Нажимая кнопки "+" и "-", установить [в формате "ЧЧ. " (два правых знака погаше-
ны)] на правом индикаторе текущее значение числа месяца от 1 до 31.
Нажать кнопку Р.
Проконтролировать на правом индикаторе отображение введенных значений числа и
месяца в формате "ЧЧ.ММ" (горят все четыре знака индикатора).
Нажатием кнопки " " ввести установленные значения числа и месяца года в память
ограничителя.
5.16.2 Установка текущего года
5.16.2.1 Нажимая кнопку Т, установить на левом индикаторе код "Н83.1" [Установка
текущего века (В) и года (Г) в формате "ВВГГ"].
Нажать кнопку Р.
Нажимая кнопки "+" и "-", установить [в формате " ГГ" (два левых знака погашены)]
на правом индикаторе значение двух правых знаков текущего года от 0 до 99.
Нажать кнопку Р.
Нажимая кнопки "+" и "-", установить [в формате "ВВ " (два правых знака погаше-
ны)] на правом индикаторе текущее значение века от 19 до 20.
Нажать кнопку Р.
Проконтролировать на правом индикаторе отображение введенного значения теку-
щего года в формате "ВВГГ" (горят все четыре знака индикатора).
Нажатием кнопки " " ввести установленные значения года в память ОНК.
5.16.2.2 Нажимая кнопку Т, установить на левом индикаторе код "Н83".
Лист
ЛГФИ.408844.029 PЭ
50
5.17 Ввод даты установки ограничителя на кран
Ввод даты установки ОНК на кран проводится в настройках "Н81", "Н81.0" и "Н81.1"
по методике, аналогичной указанной в пп. 5.13.2 (ввод числа и месяца), 5.13.3 (ввод года)
для часов реального времени.
5.18 Ввод служебных параметров крана
5.18.1 Установка ресурса крана до очередного капитального ремонта
Ввод цифрового значения (в моточасах) ресурса крана до очередного капитального
ремонта проводится в настройках "Н84", "Н84.0" и "Н84.1" по методике, аналогичной указан-
ной в п. 5.14.
5.18.2 Ввод паспортной группы классификации крана
5.18.2.1 Нажимая кнопки "+" и "-", установить на левом индикаторе код "Н85" (Группа
классификации крана).
5.18.2.2 Нажимая кнопку Т, установить на левом индикаторе код "Н85.0" (Установка
паспортной группы классификации кран).
Нажимая кнопки "+" и "-", установить (в формате "АХ", где Х - целое число от 0 до 8)
на правом индикаторе цифровой номер группы классификации крана (от А1 до А8).
Нажатием кнопки " " ввести установленное значение в память ОНК.
5.18.2.3 Нажимая кнопку Т, установить на левом индикаторе код "Н85".
5.18.3 Установка планируемого режима нагружения крана
5.18.3.1 Нажимая кнопки "+" и "-", установить на левом индикаторе код "Н86" (Режим
нагружения крана).
5.18.3.2 Нажимая кнопку Т, установить на левом индикаторе код "Н86.0" (Ввод плани-
руемого режима нагружения крана: 1, 2, 3 или 4).
Нажимая кнопки "+" и "-", установить на правом индикаторе цифровой номер режима
нагружения крана (от 1 до 4).
Нажатием кнопки " " ввести установленное значение в память ОНК.
5.18.2.3 Нажимая кнопку Т, установить на левом индикаторе код "Н86".
5.18.4 Ввод окончания срока службы крана
Установка года окончания срока службы крана проводится в настройках "Н87",
"Н87.0" по методике, аналогичной указанной в п. 5.13.3.
5.19 Завершение настройки (Выход из режима НАСТРОЙКА)
Нажать кнопку Х для выхода из режима НАСТРОЙКА.
Примечание - Выход из режима НАСТРОЙКА невозможен, если на левом индикаторе ото-
бражается код в формате "НХХ.Х". Необходимо кнопкой Т установить отображаемый на левом инди-
каторе код в формат "НХХ" и затем нажать кнопку Х.
Опломбировать крышку кнопки НАСТРОЙКА.
Лист
ЛГФИ.408844.029 PЭ
51

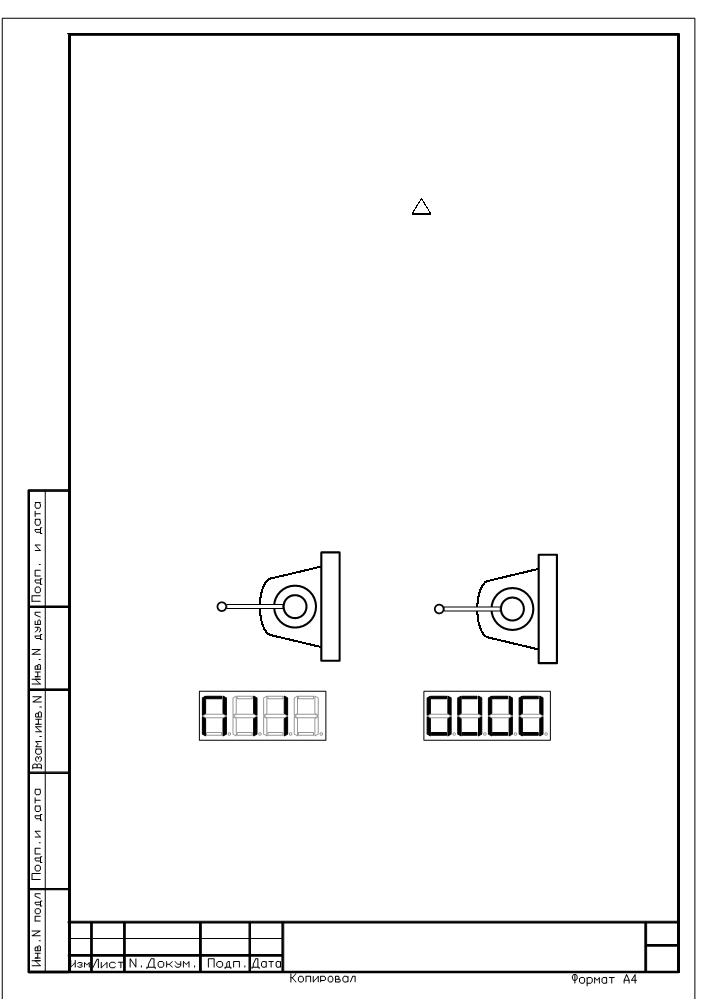

5.20 Проверка правильности подключения к ограничителю выходных
разовых сигналов крана
5.20.1 Нажав на БУ одновременно кнопки Т и "-", проконтролировать выдачу звуково-
го сигнала, а также прохождение теста индикации: последовательный перебор чисел от 9999
до 0000 на индикаторах и последующее затем поочередное загорание-погасание всех еди-
ничных индикаторов в последовательности НОРМА,
!
(СТОП), КОНСОЛЬ, ВЕТЕР, ТАРА.
После прохождения теста на левом и правом индикаторах БУ соответственно ото-
бражаются код (в формате "ПХХ", где ХХ - номер параметра) и четырехзначное значение
контролируемого параметра крана. Код и значение параметра не контролировать.
Изменение номера контролируемого параметра проводится путем однократного на-
жатия на кнопку "+" (или "-").
Возврат к индикации массы поднимаемого груза или момента загрузки происходит
при нажатии на кнопку Х.

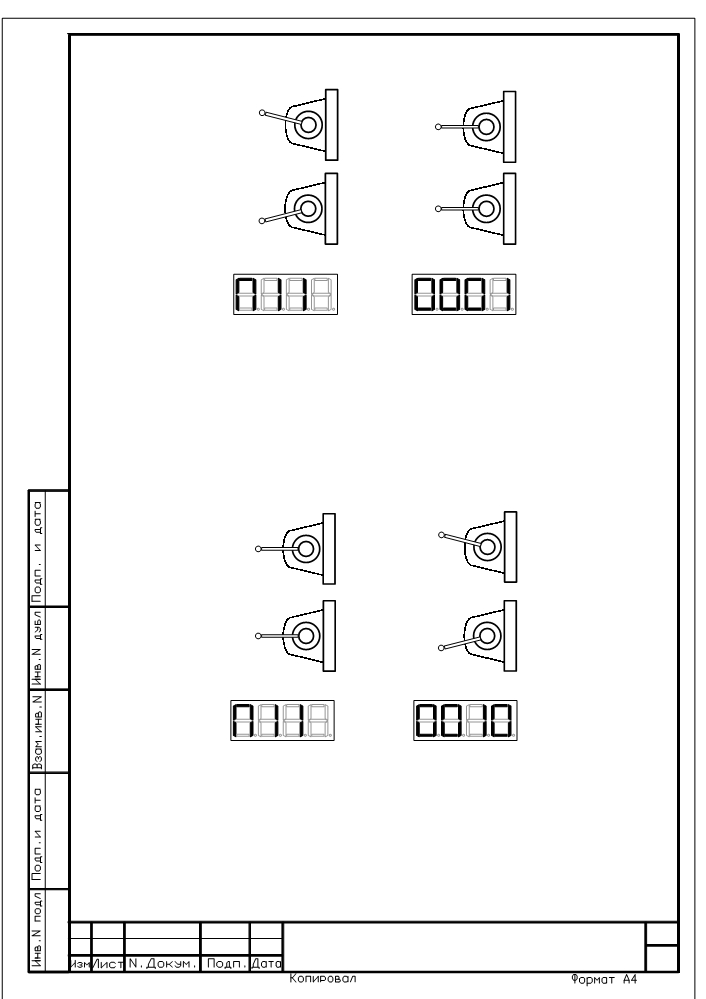

5.20.2 Нажимая кнопку "+" (или "-"), выбрать номер параметра "П11" (Контроль вход-
ных разовых сигналов).
Проконтролировать наличие нулей в знакоместах 1 и 2 (при отсчете справа налево)
правого индикатора БУ при нейтральном положении рукояток командоконтроллеров главной
и вспомогательной (при ее наличии) лебедок (см. рисунок 15).
Командоконтроллер
Командоконтроллер
главной лебедки
вспомогательной лебедки
Нейтральное
Нейтральное
положение
положение
Левый индикатор БУ
Правый индикатор БУ
Рисунок 15
Отклонив рукоять командоконтроллера главной лебедки в сторону подъема груза,
проконтролировать появление цифры 1 в знакоместе 1 правого индикатора (см. рисунок 16).
Отклонив рукоять командоконтроллера главной лебедки в сторону опускания груза,
проконтролировать появление цифры 1 в знакоместе 1 правого индикатора.
Лист
ЛГФИ.408844.029 PЭ
52
Командоконтроллер
Командоконтроллер
главной лебедки
вспомогательной лебедки
Подъем
Нейтральное
положение
Нейтральное
положение
Опускание
Левый индикатор БУ
Правый индикатор БУ
Рисунок 16
Отклонив рукоять командоконтроллера вспомогательной лебедки в сторону подъема
груза, проконтролировать появление цифры 1 в знакоместе 2 правого индикатора БУ (см. ри-
сунок 17).
Отклонив рукоять командоконтроллера вспомогательной лебедки в сторону опуска-
ния груза, проконтролировать появление цифры 1 в знакоместе 2 правого индикатора.
Командоконтроллер
Командоконтроллер
главной лебедки
вспомогательной лебедки
Подъем
Нейтральное
положение
Нейтральное
положение
Опускание
Левый индикатор БУ
Правый индикатор БУ
Рисунок 17
5.20.3 Нажать кнопку Т. Проконтролировать отображение на левом индикаторе БУ
кода "П 11.0" (Контроль входных разовых сигналов, поступающих на БР).
Примечание - Параметр "П11.0" доступен только при наличии блока расширения (БР) в со-
ставе ограничителя, т. е. когда в настройке "Н25" была занесена цифра 1.
Лист
ЛГФИ.408844.029 PЭ
53

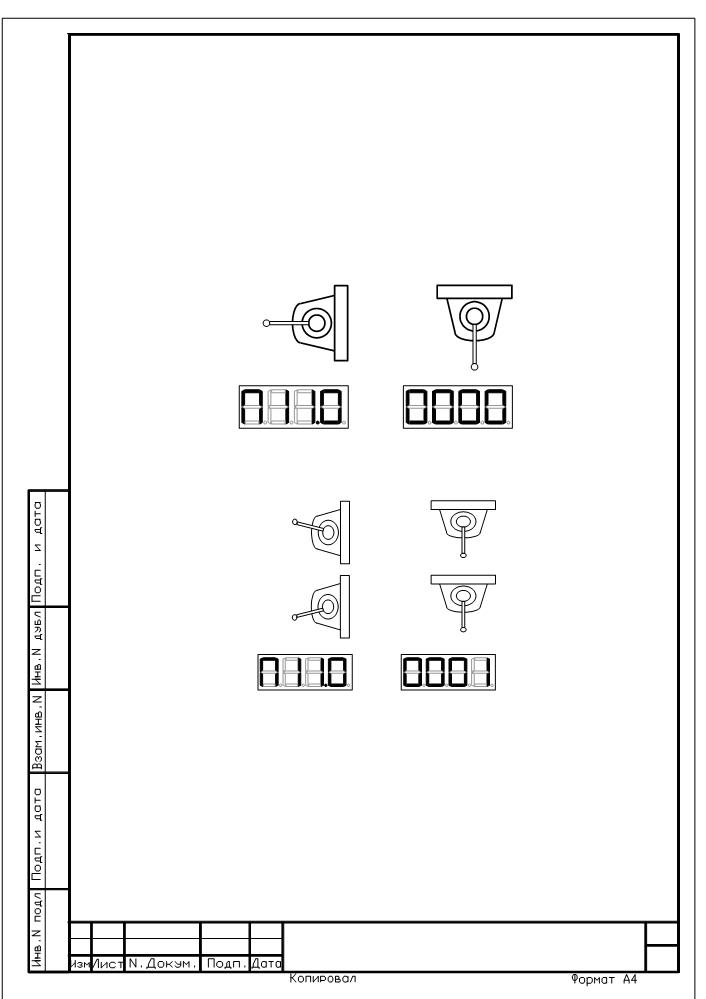

Установив рукоятки командоконтроллеров передвижения тележки и крана в ней-
тральное положение, проконтролировать наличие нулей в знакоместах 1, 2 и 3 (при отсчете
справа налево) правого индикатора БУ (см. рисунок 18).
Отклонив рукоять командоконтроллера передвижения тележки в сторону движения
вперед, проконтролировать появление цифры 1 в знакоместе 1 правого индикатора БУ (см.
рисунок 19).
Отклонив рукоять командоконтроллера передвижения тележки в сторону движения
назад, проконтролировать появление цифры 1 в знакоместе 1 правого индикатора.
Командоконтроллер
Командоконтроллер
передвижения тележки
передвижения крана
Нейтральное
положение
Нейтральное
положение
Левый индикатор БУ
Правый индикатор БУ
Рисунок 18
Командоконтроллер
Командоконтроллер
передвижения тележки
передвижения крана
Движение
тележки
Нейтральное
вперед
положение
Движение
тележки
назад
Нейтральное
положение
Левый индикатор БУ
Правый индикатор БУ
Рисунок 19
Отклонив рукоять командоконтроллера передвижения крана в сторону движения
вправо, проконтролировать появление цифры 1 в знакоместе 2 правого индикатора БУ (см.
рисунок 20).
Отклонив рукоять командоконтроллера передвижения крана в сторону движения
влево, проконтролировать появление цифры 1 в знакоместе 2 правого индикатора.
Переместить тележку на консоль козлового крана. Проконтролировать появление
цифры 1 в знакоместе 3 правого индикатора.
Лист
ЛГФИ.408844.029 PЭ
54
содержание .. 3 4 5 6 ..
|
|
