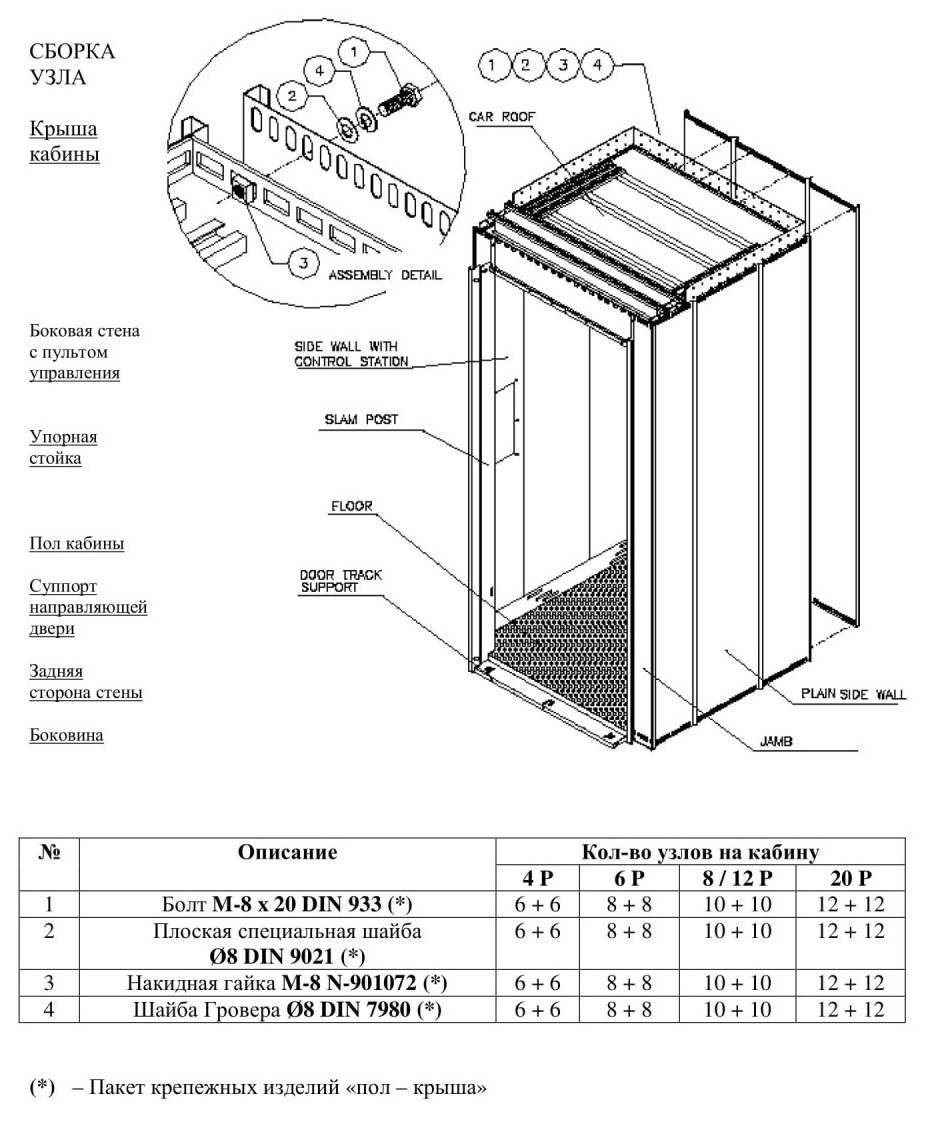

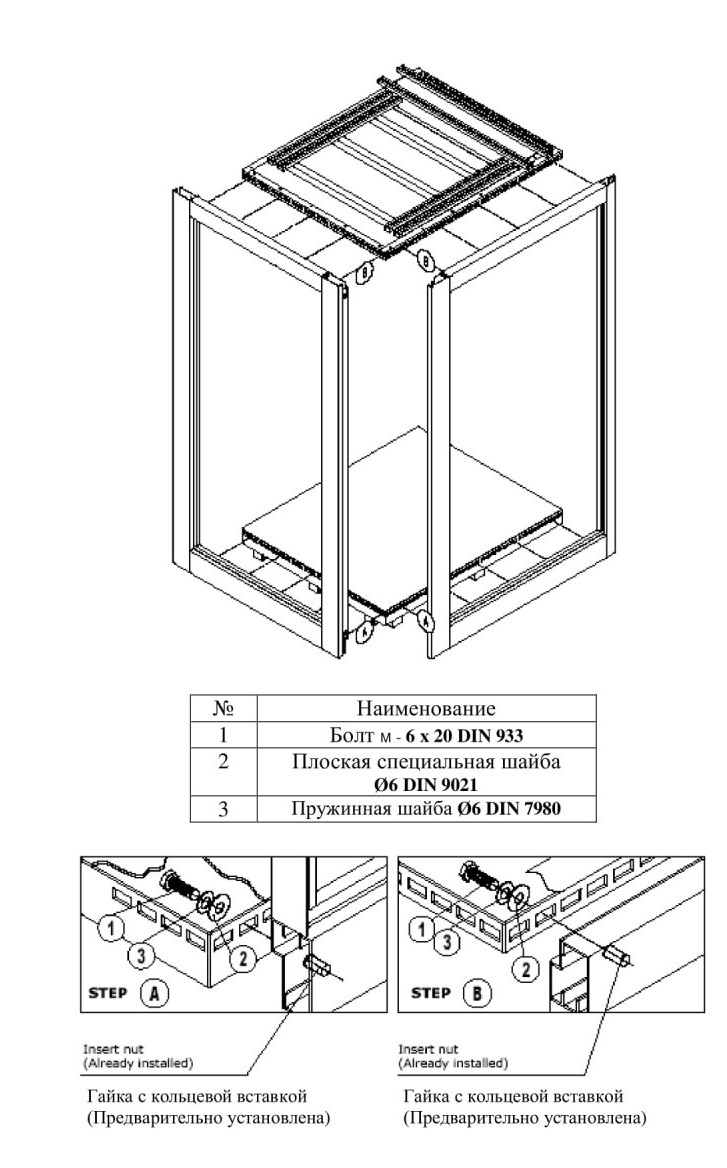

3.3 Установка крыши

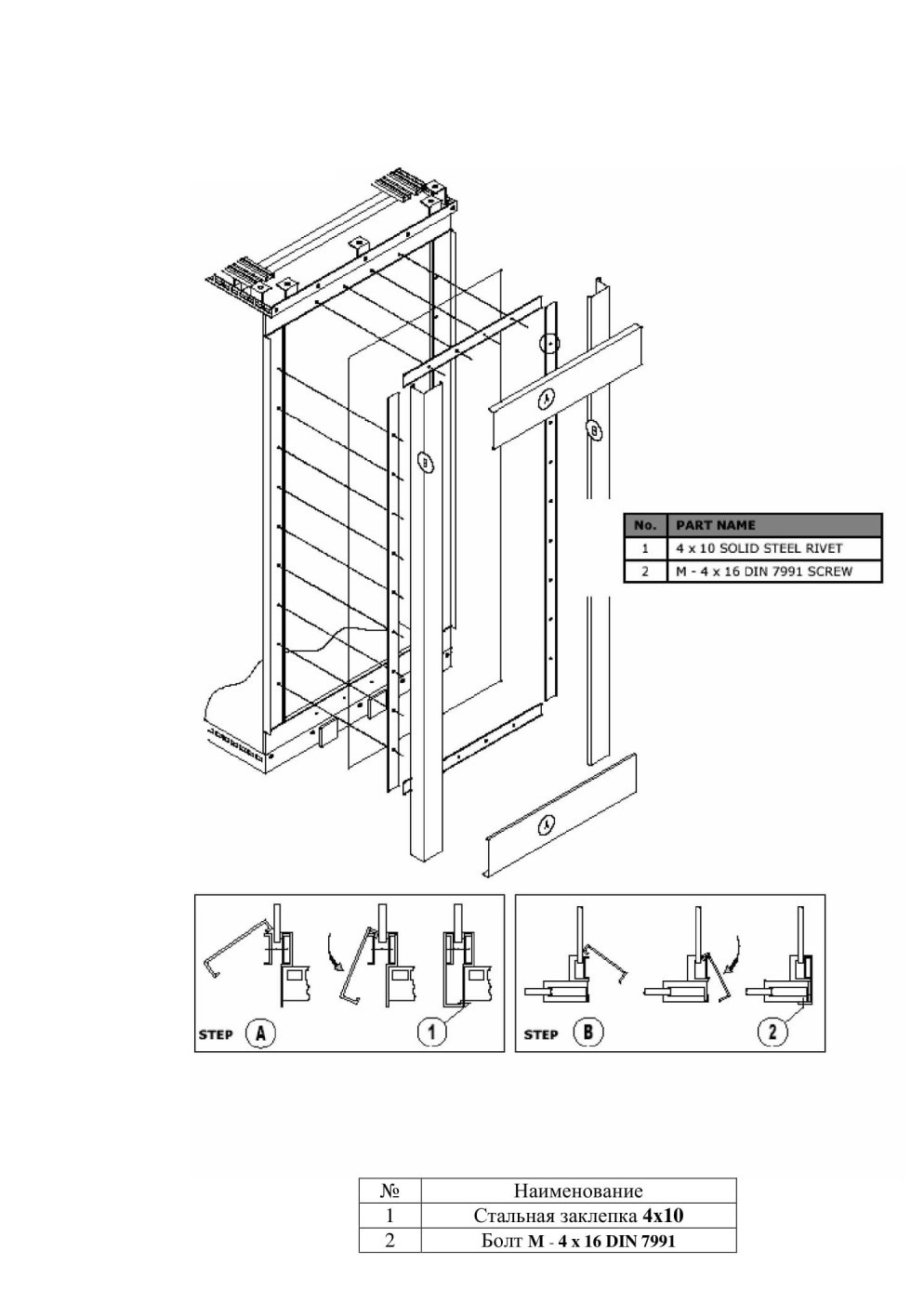

3.4 Сборка косяка

(**) - Пакет крепежных изделий для «входа» кабины

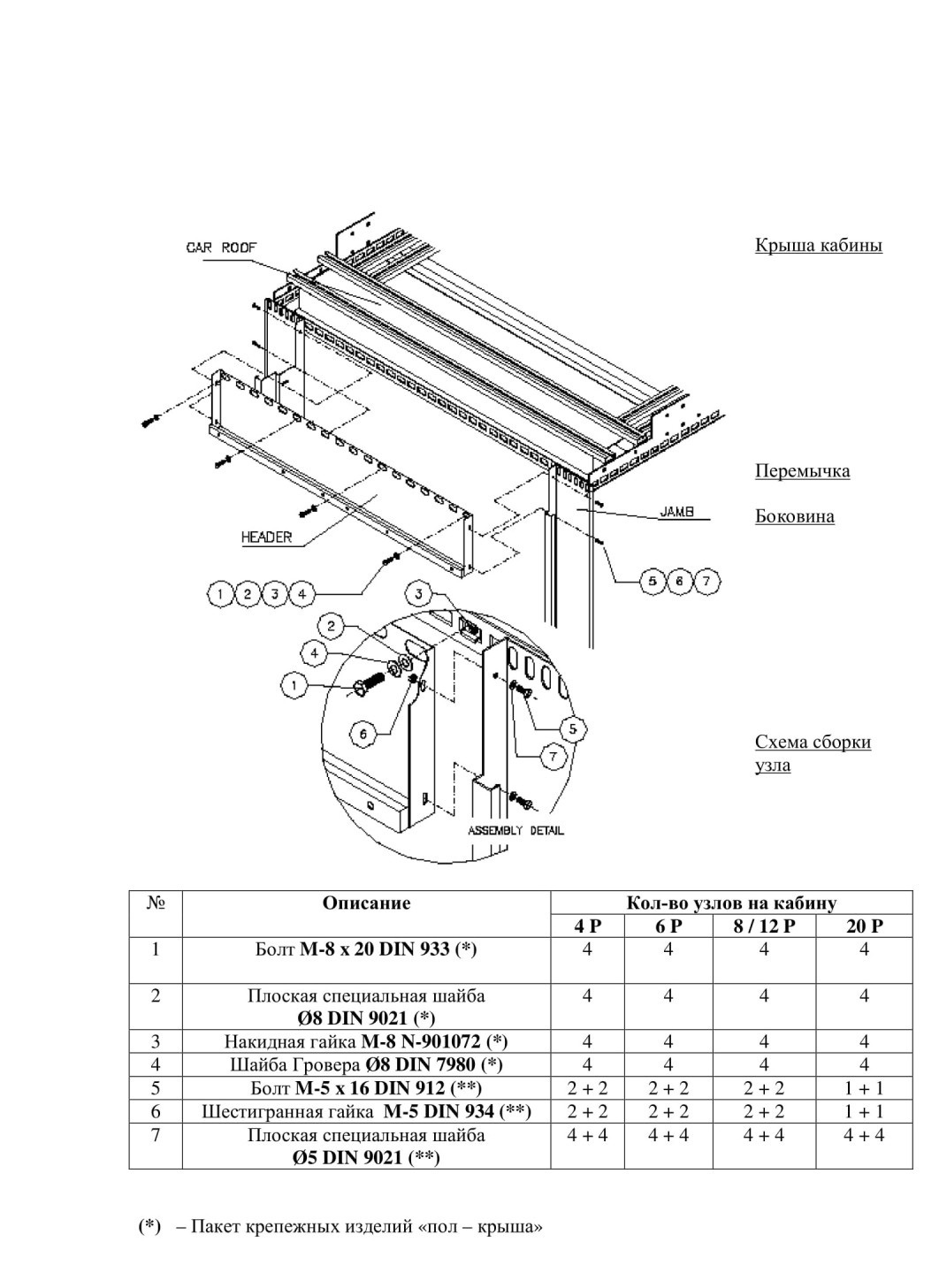

3.5 Крепление верхней перемычки к крыше и косяку кабины

(**) - Пакет крепежных изделий для «входа» кабины

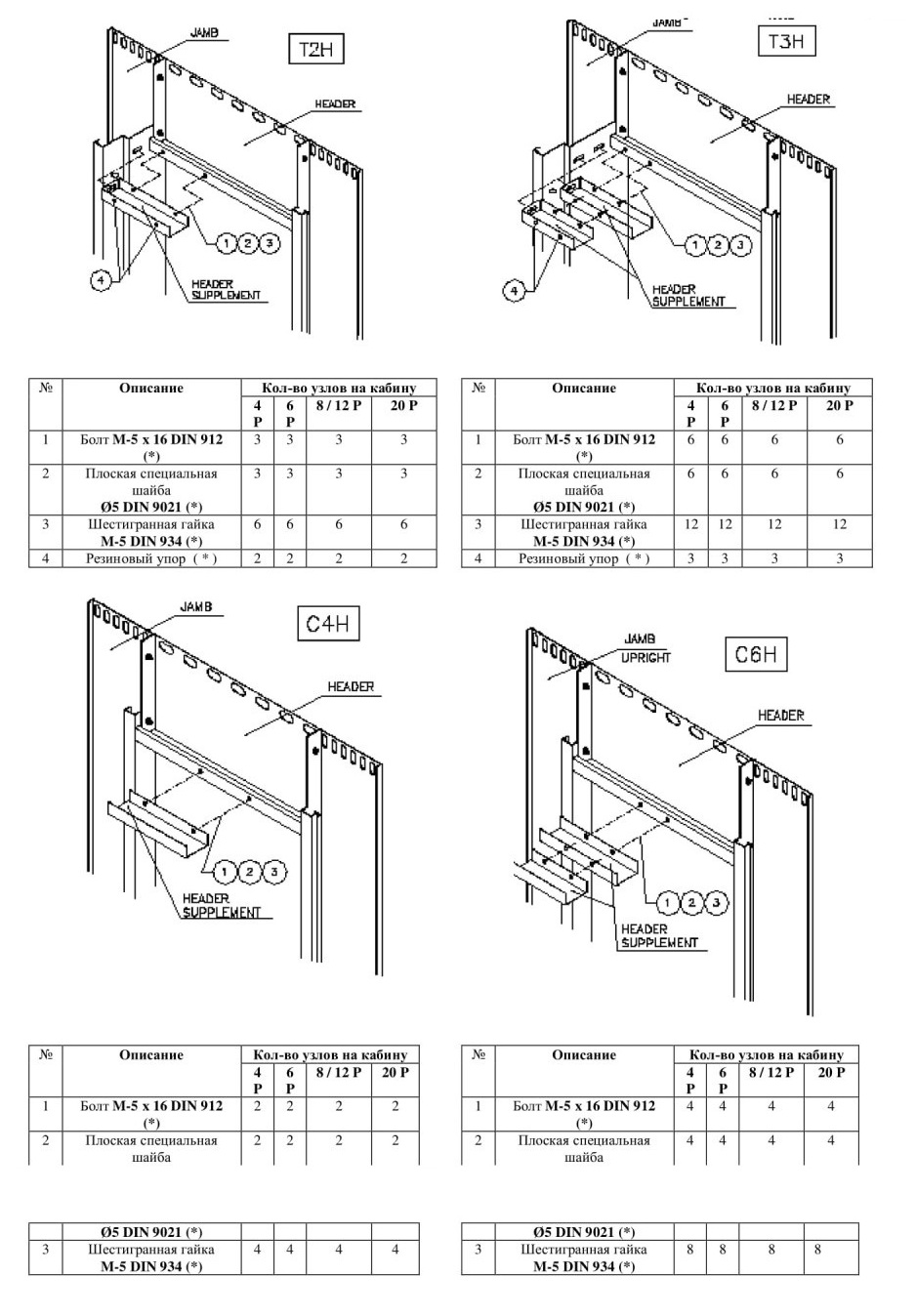

3.6 Крепление дополнений перемычки

(*) - Пакет крепежных изделий для «входа» кабины

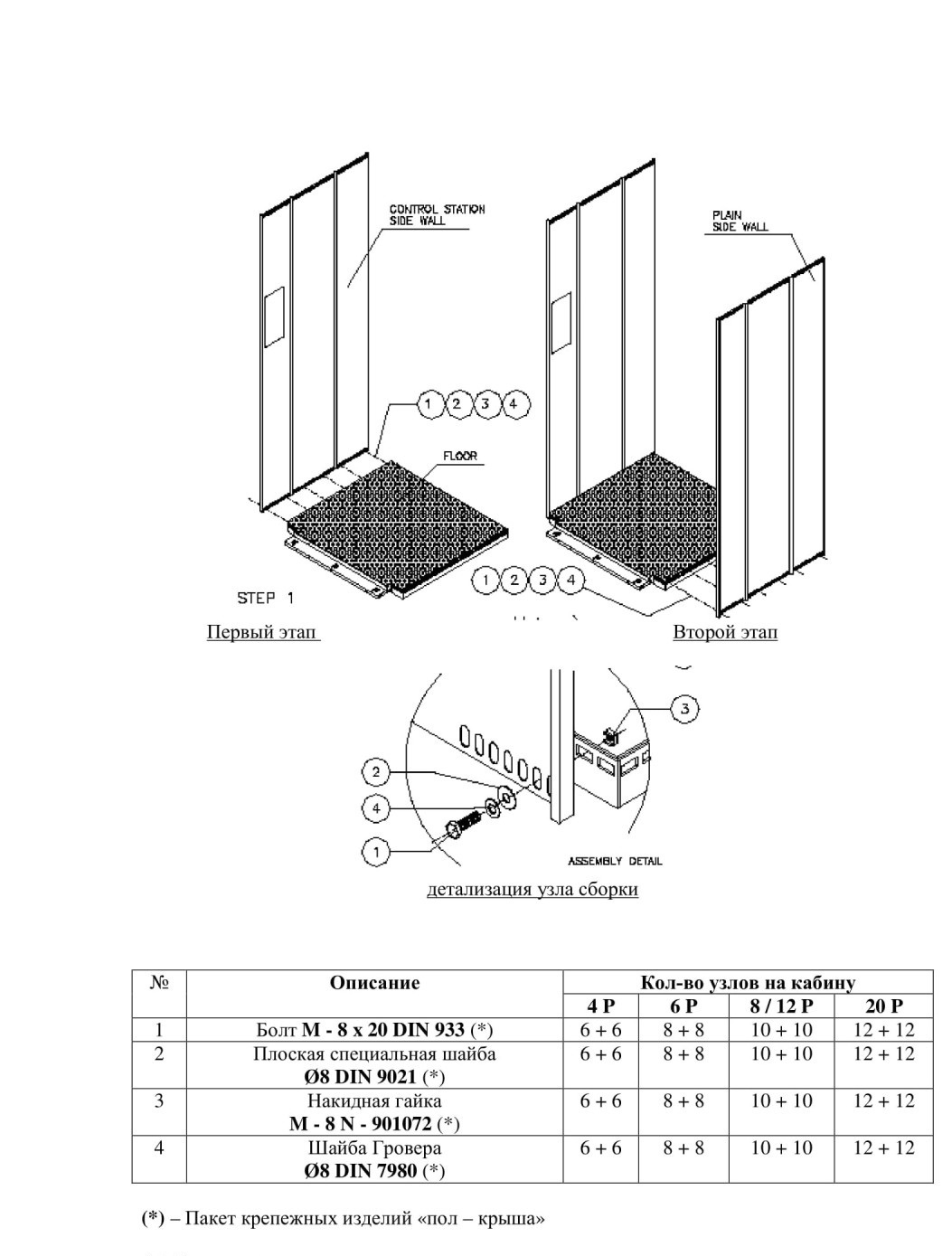

3.7 Монтаж задней стенки кабины

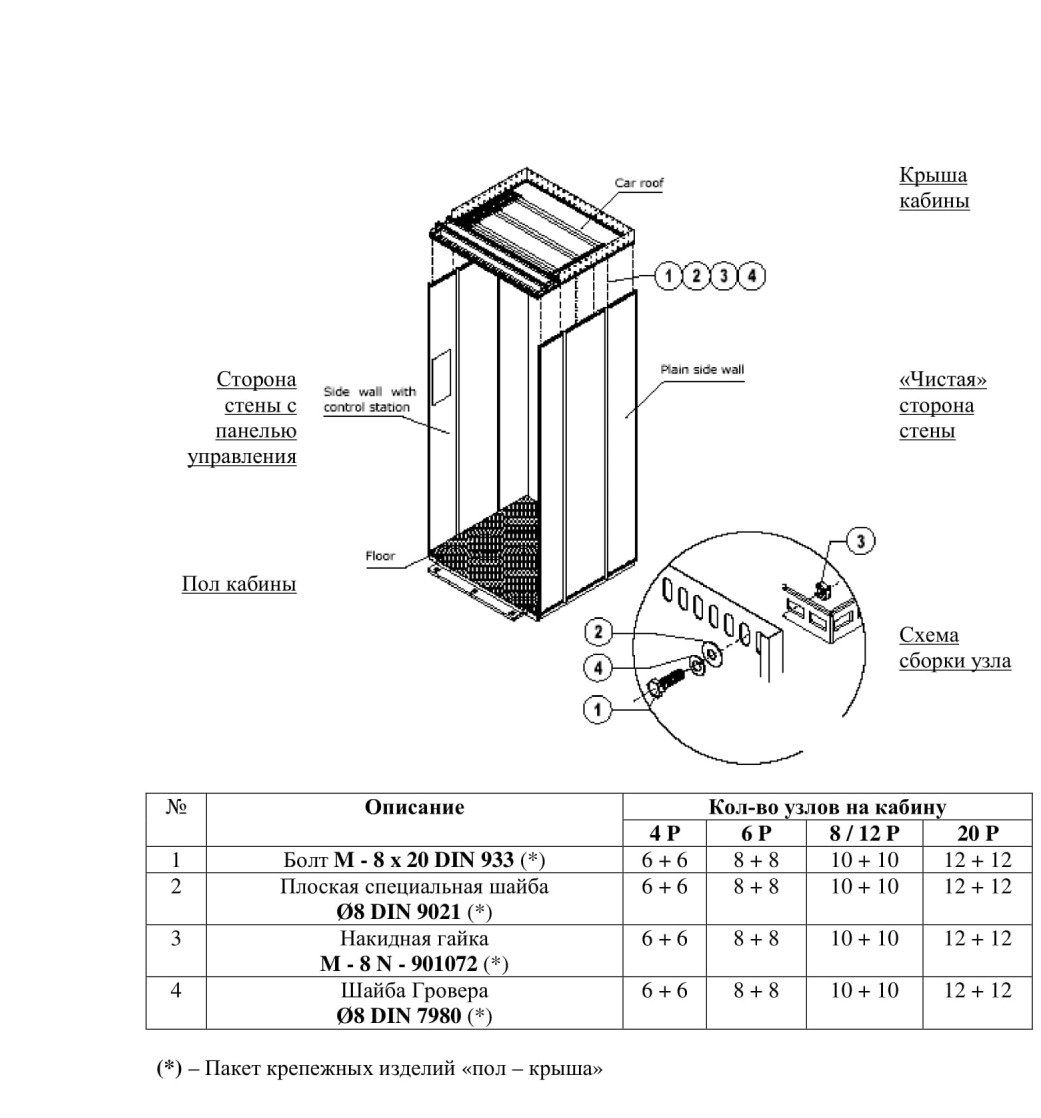

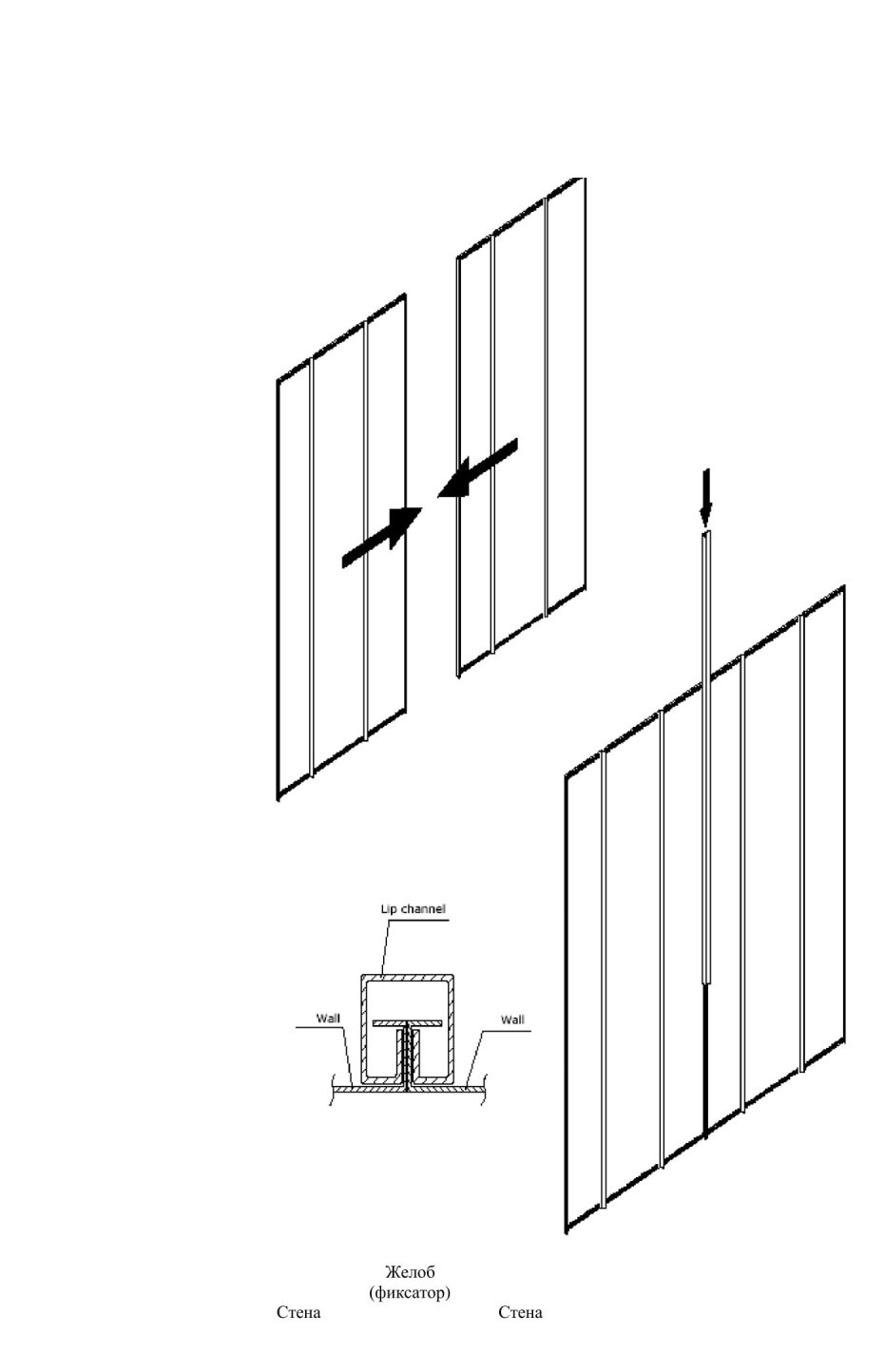

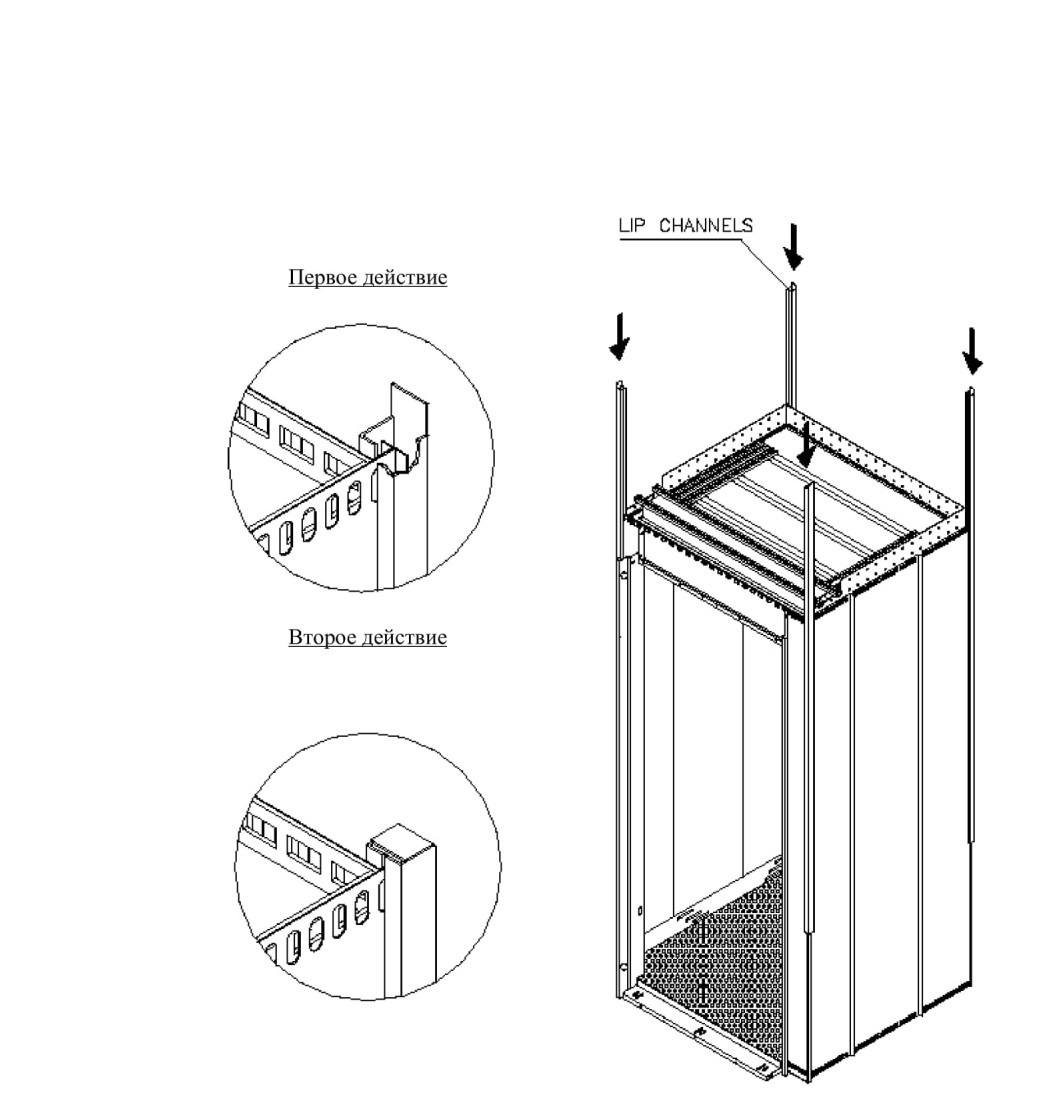

3.8 Соединение стенных панелей

Соединить стенные панели друг к другу с помощью желоба (замок фиксатора панели).

a) Встать на крышу кабины.

b) При помощи инструмента, продвинуть желоб вниз, соединяя фланцы стенных панелей с внешней стороны.

c) Загнуть кромки желоба.

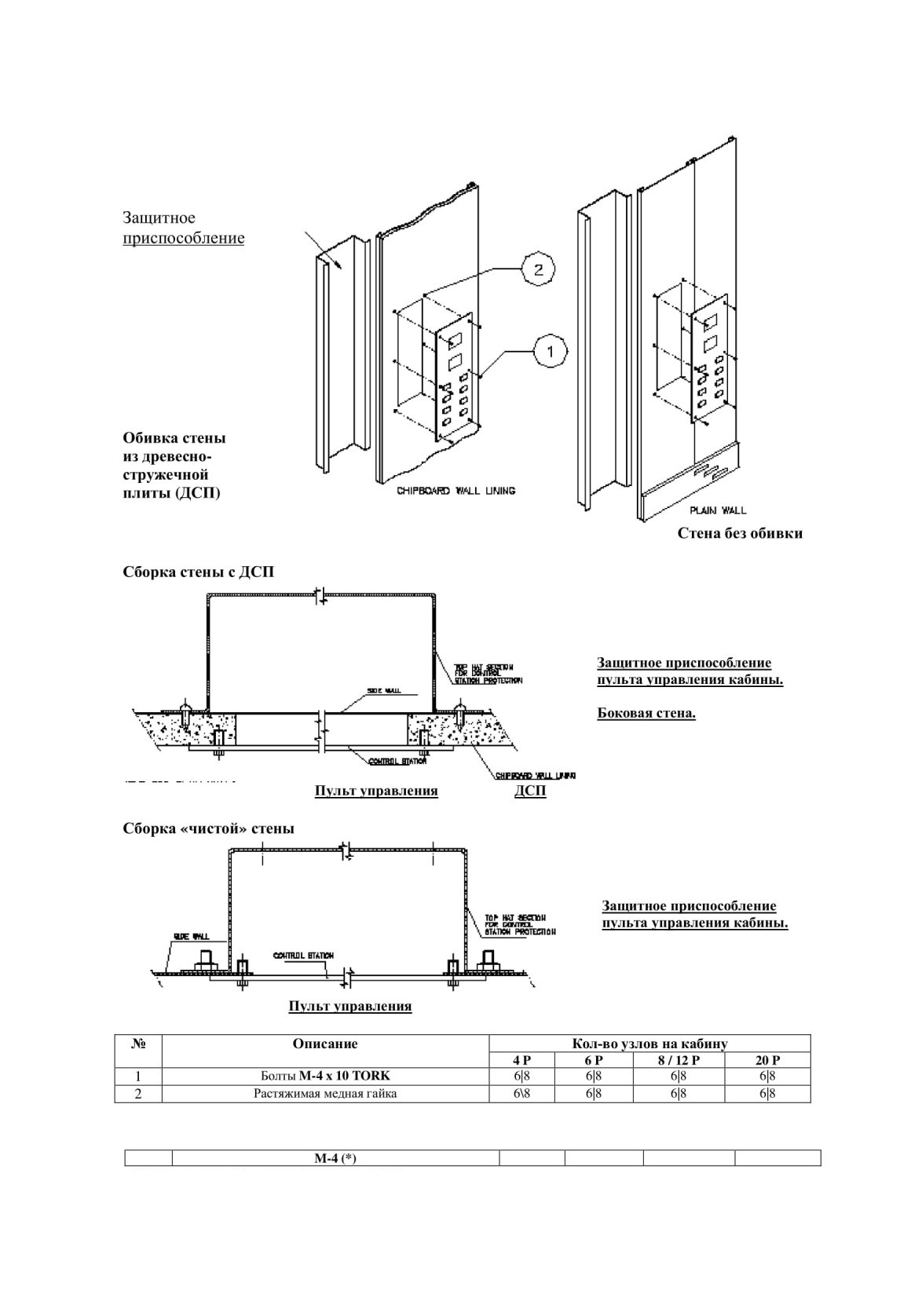

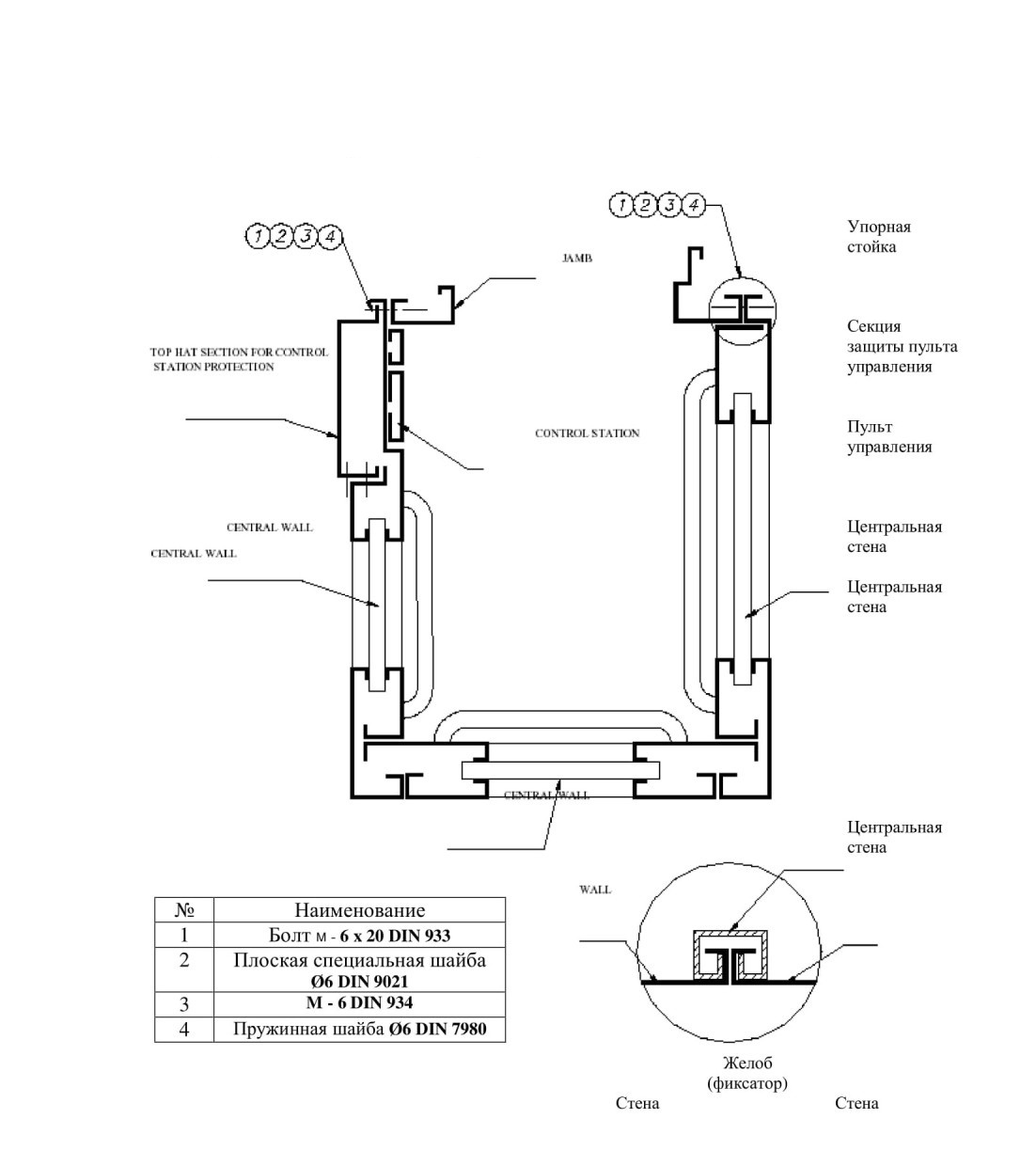

3.9 Пульт управления кабины лифта и установка защиты

(*) Только в обшивке стены из ДСП.

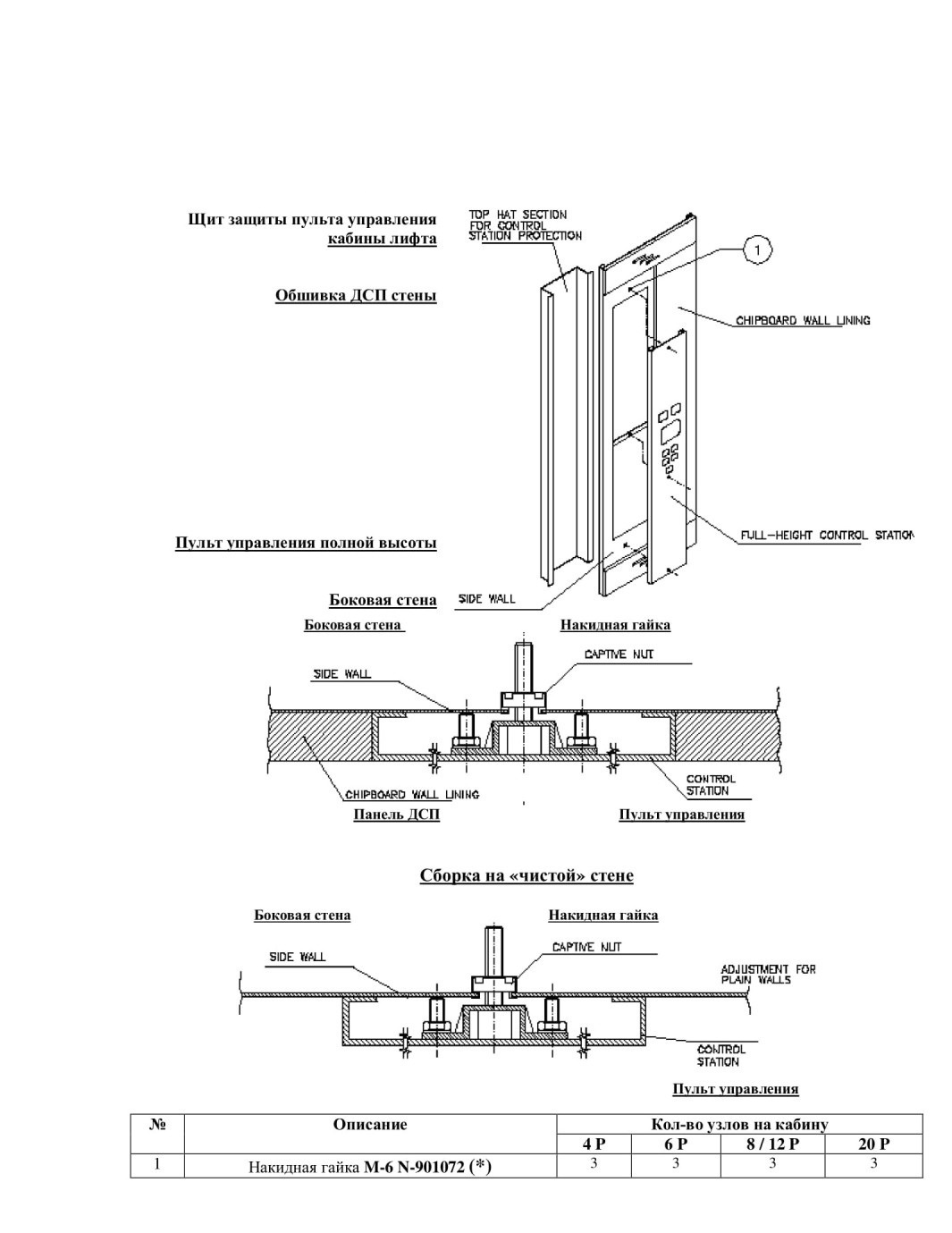

3.10 Инсталляция пульта управления полной высоты в кабине лифта.

(*) Не обозначенные крепежные изделия монтированы на плите панели управления.

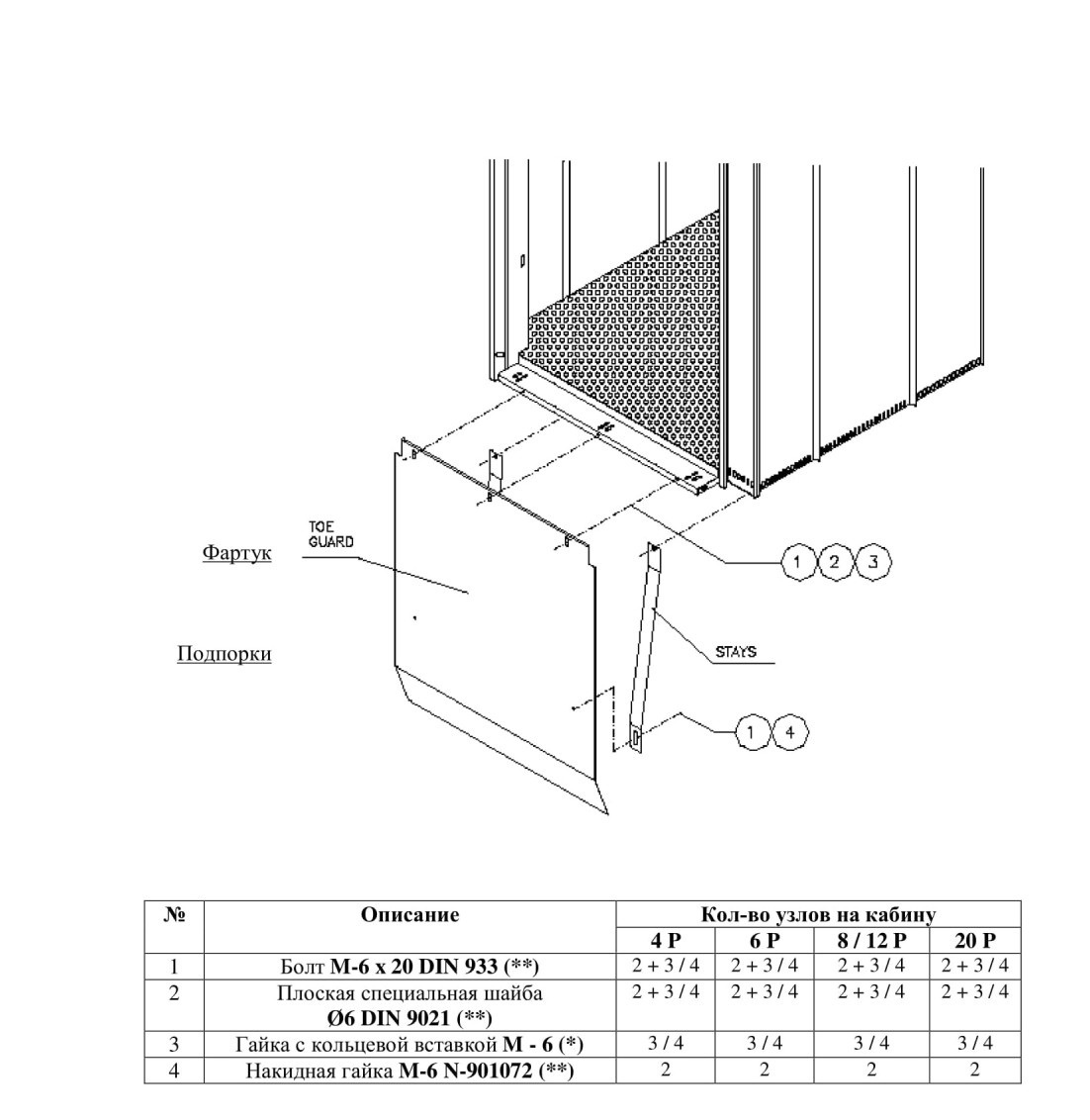

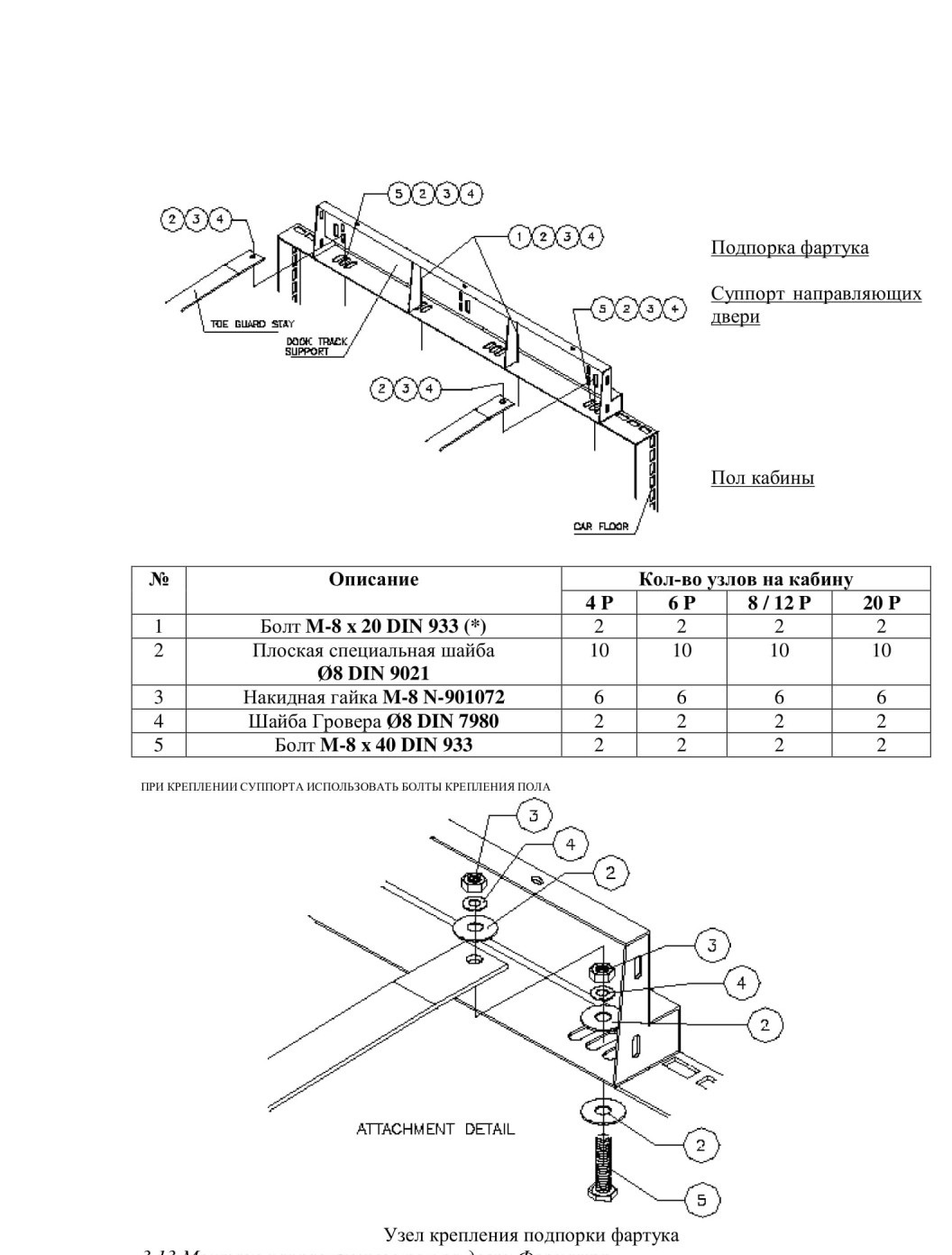

3.11 Установка фартука (вертикального щита под порогом кабины)

( * ) Установлены на деталях ( ** ) Находятся в пакете изделий для «входа»

3.12 Соединение подпорок (кронштейны) к суппорту направляющих двери

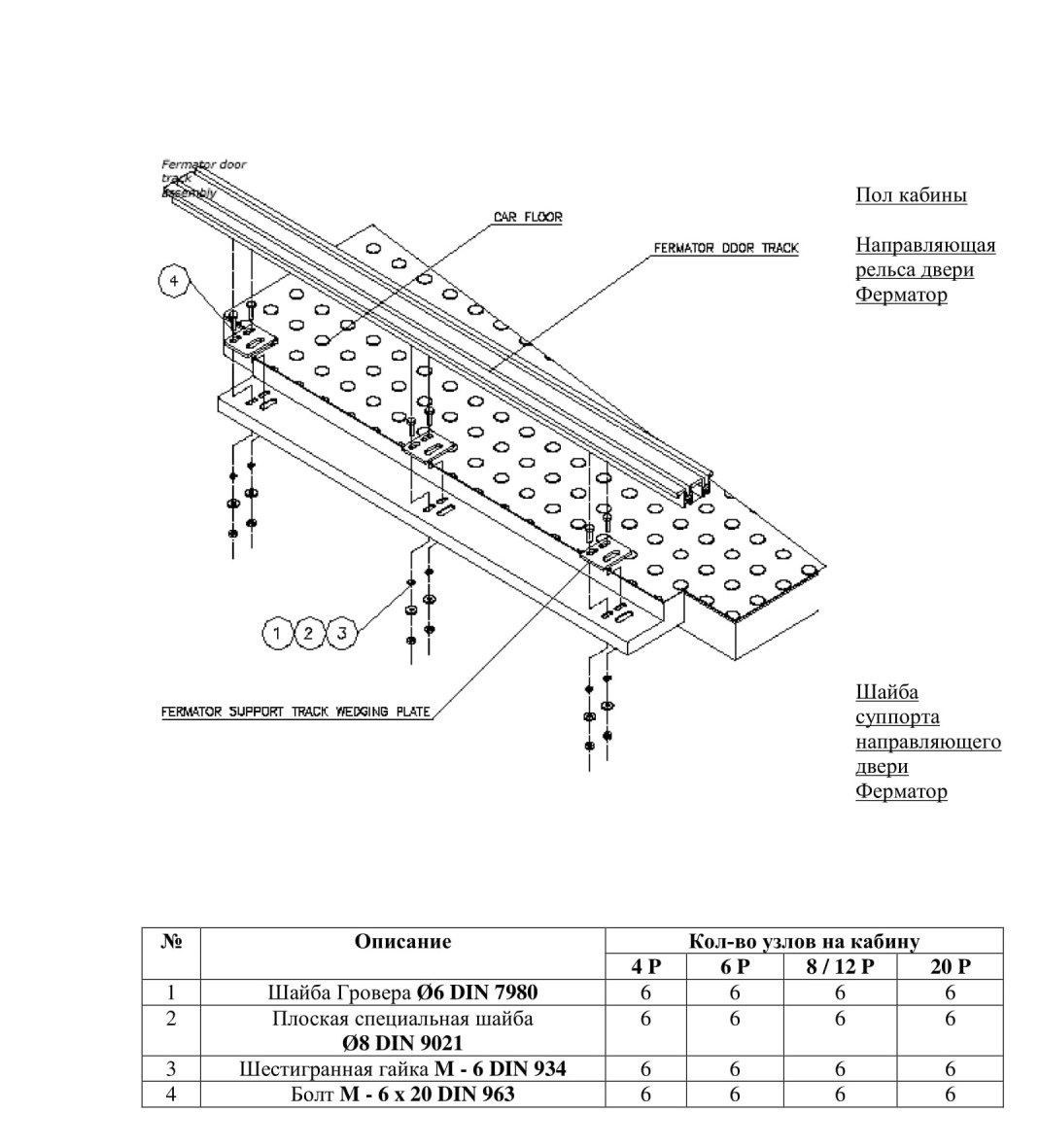

3.13 Монтаж направляющего рельса двери Ферматор

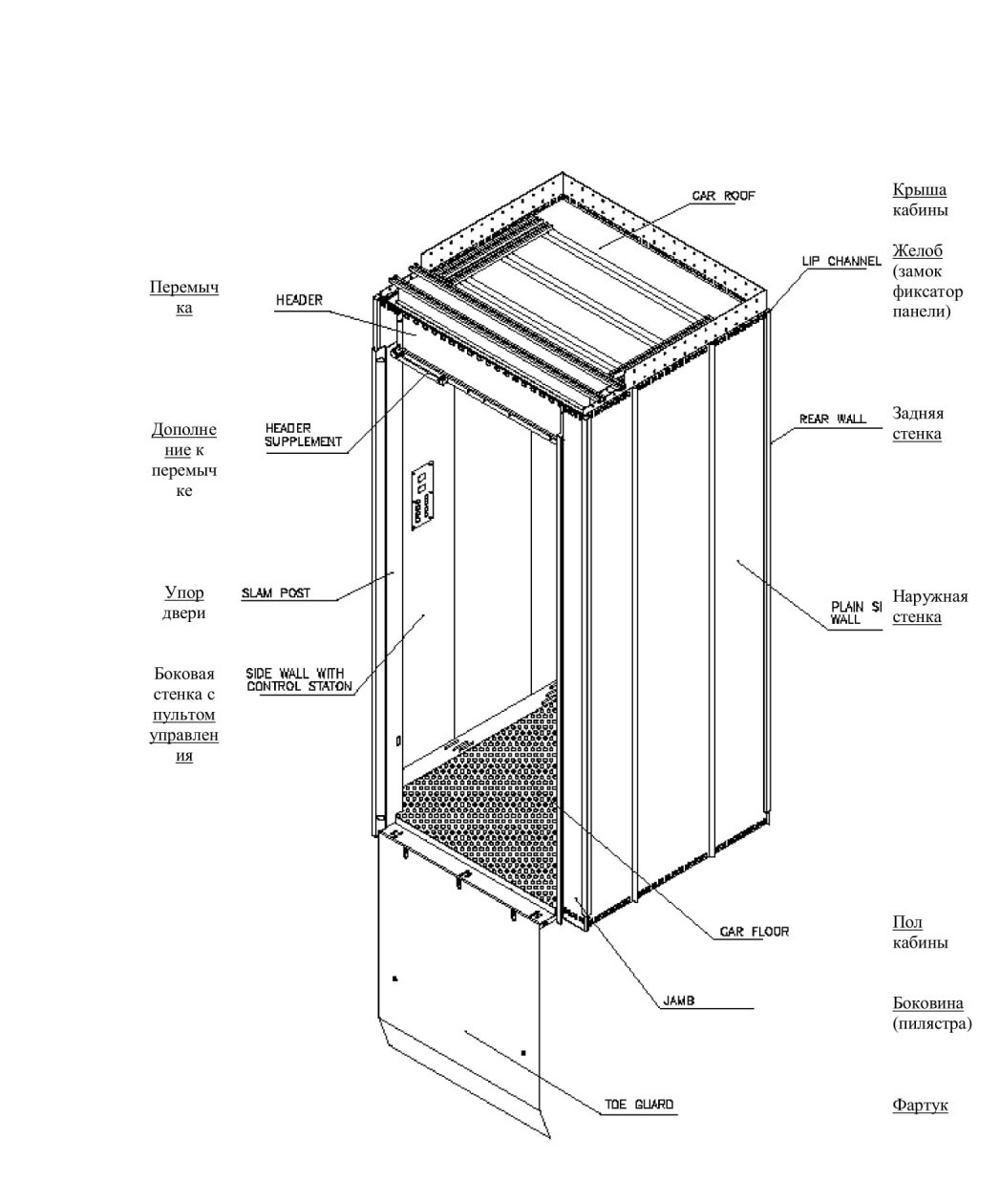

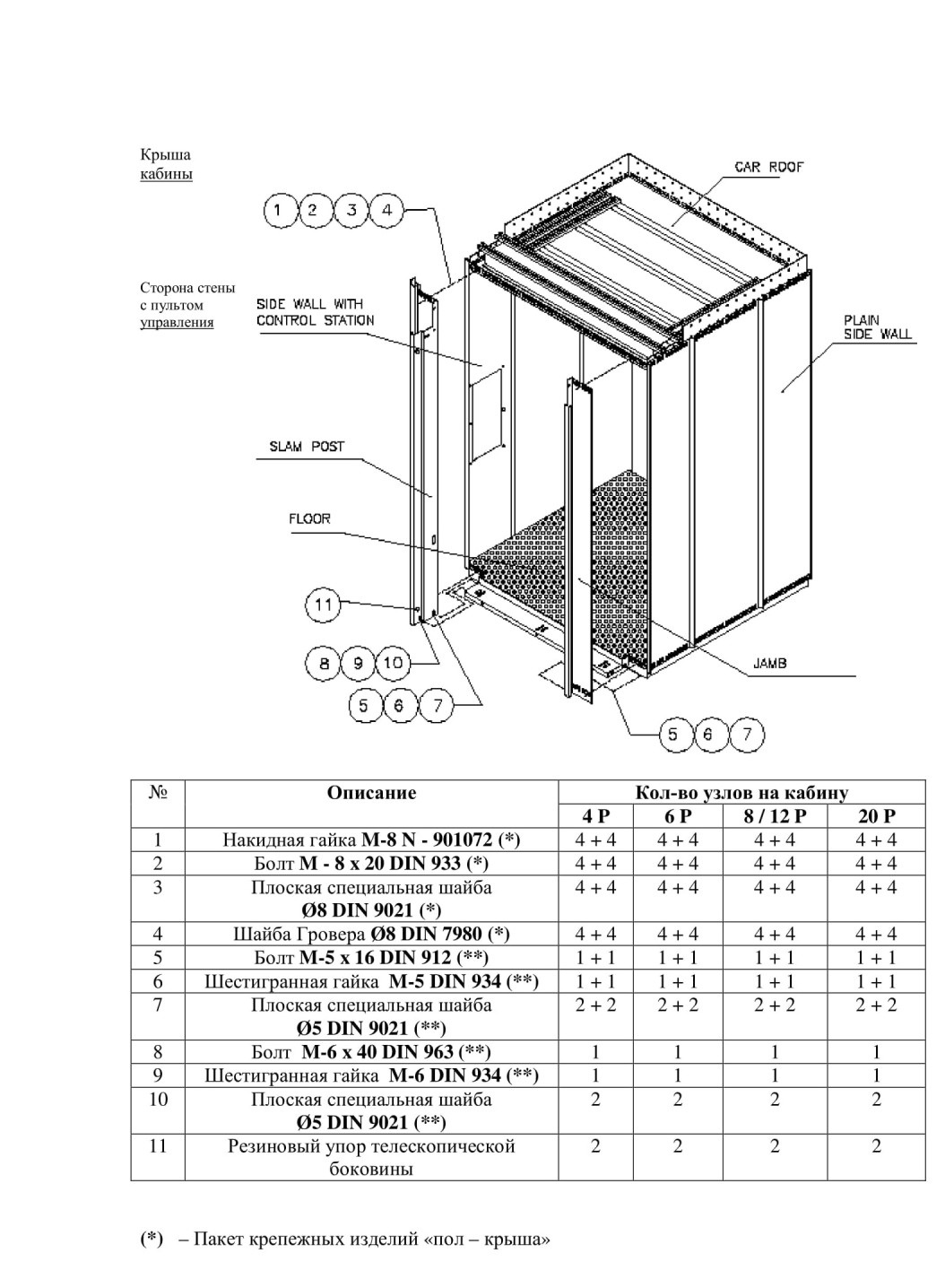

3.14 Общий вид кабины

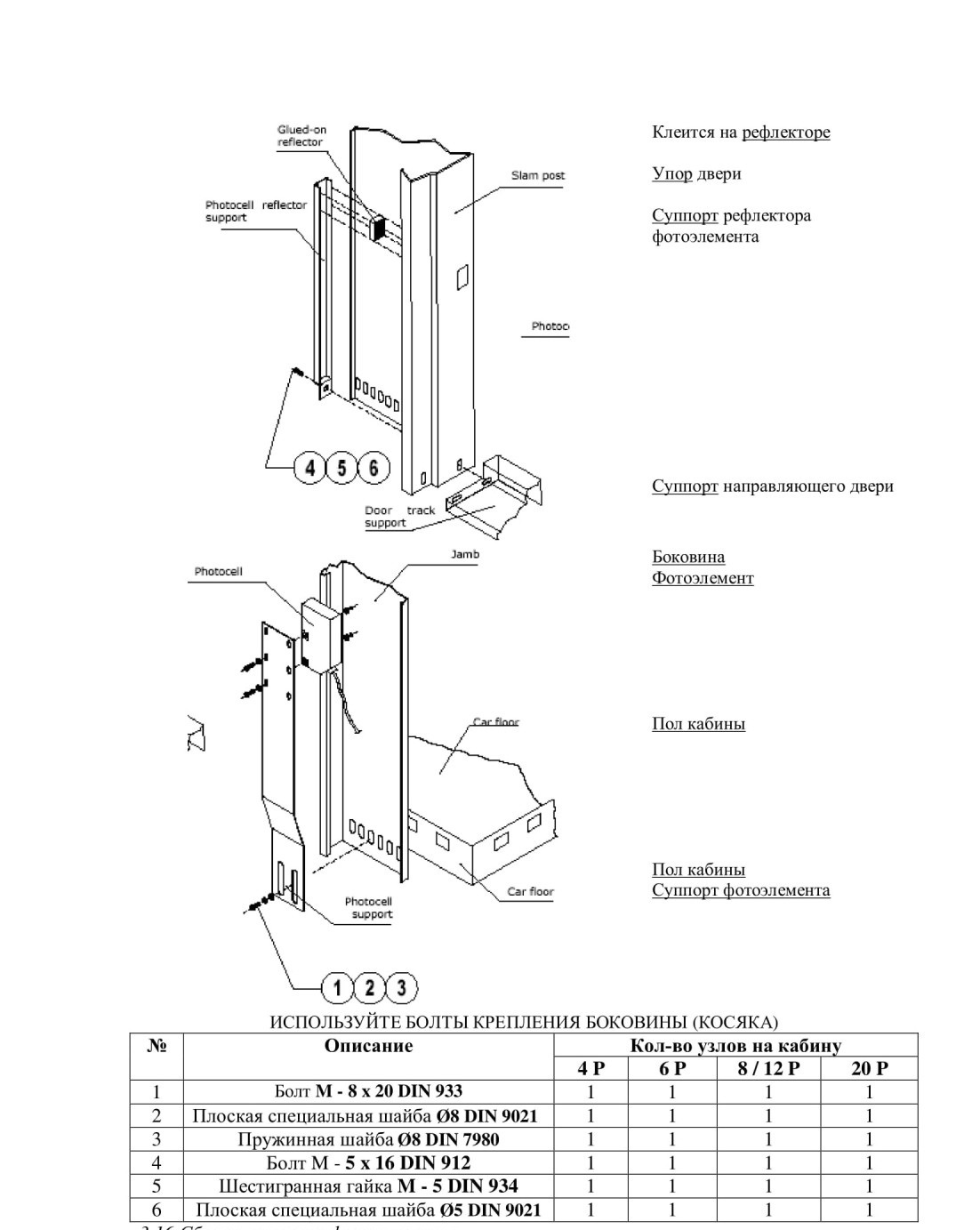

3.15 Сборка нормативного фотоэлемента

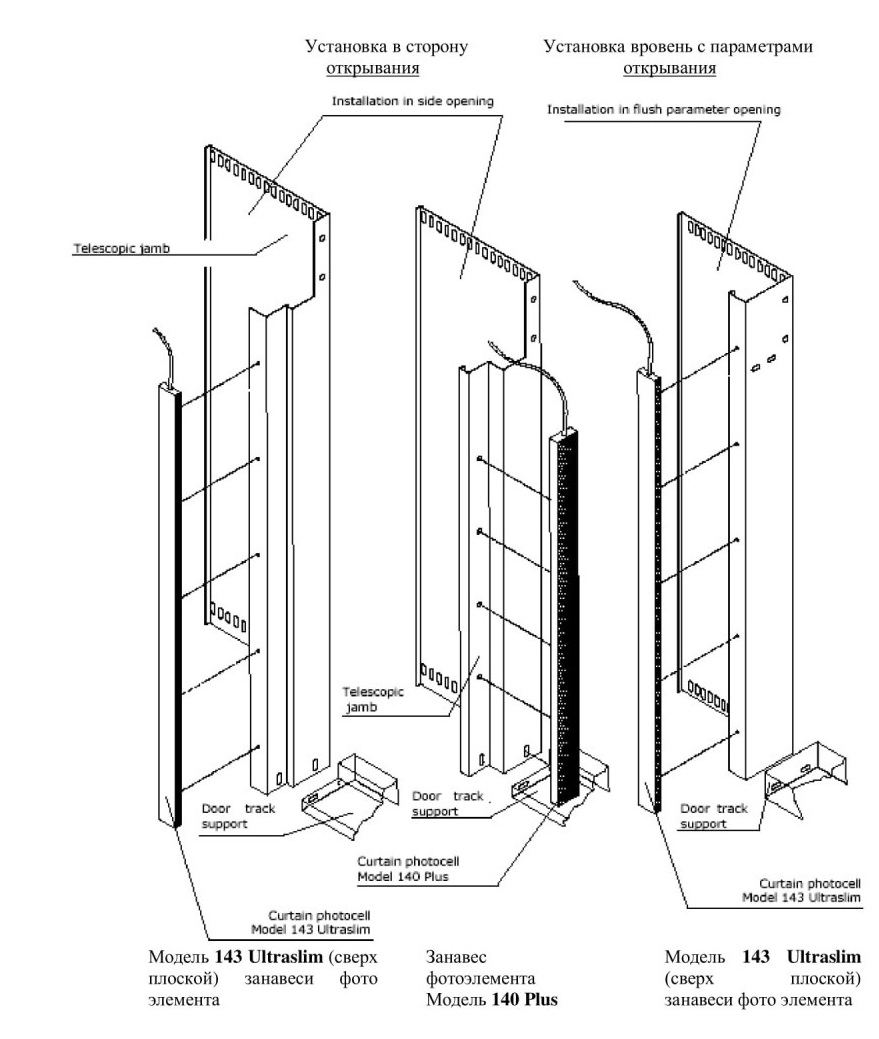

3.16 Сборка занавеса фотоэлемента

4. МОНТАЖ ВСПОМОГАТЕЛЬНЫХ КОМПЛЕКТУЮЩИХ

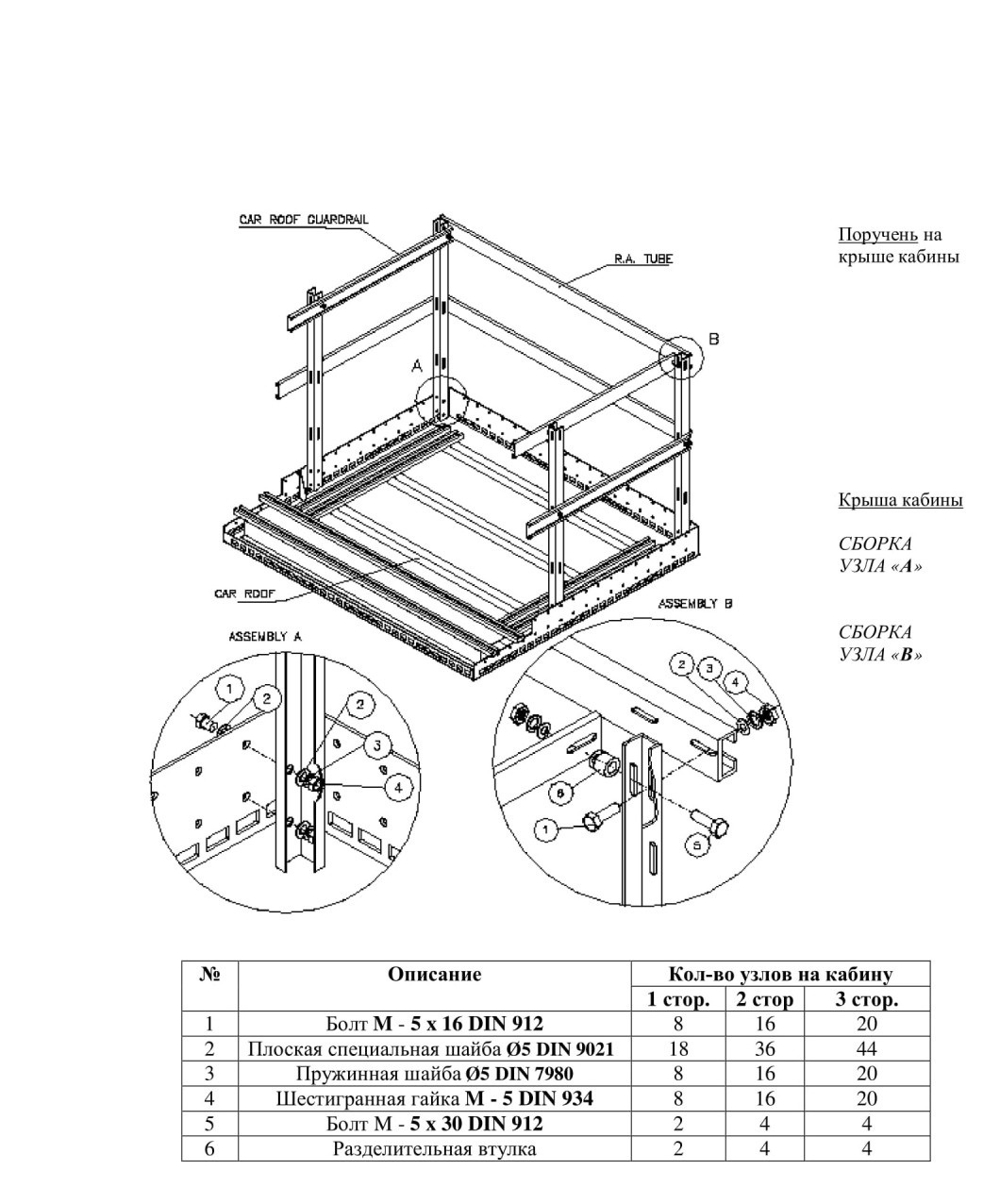

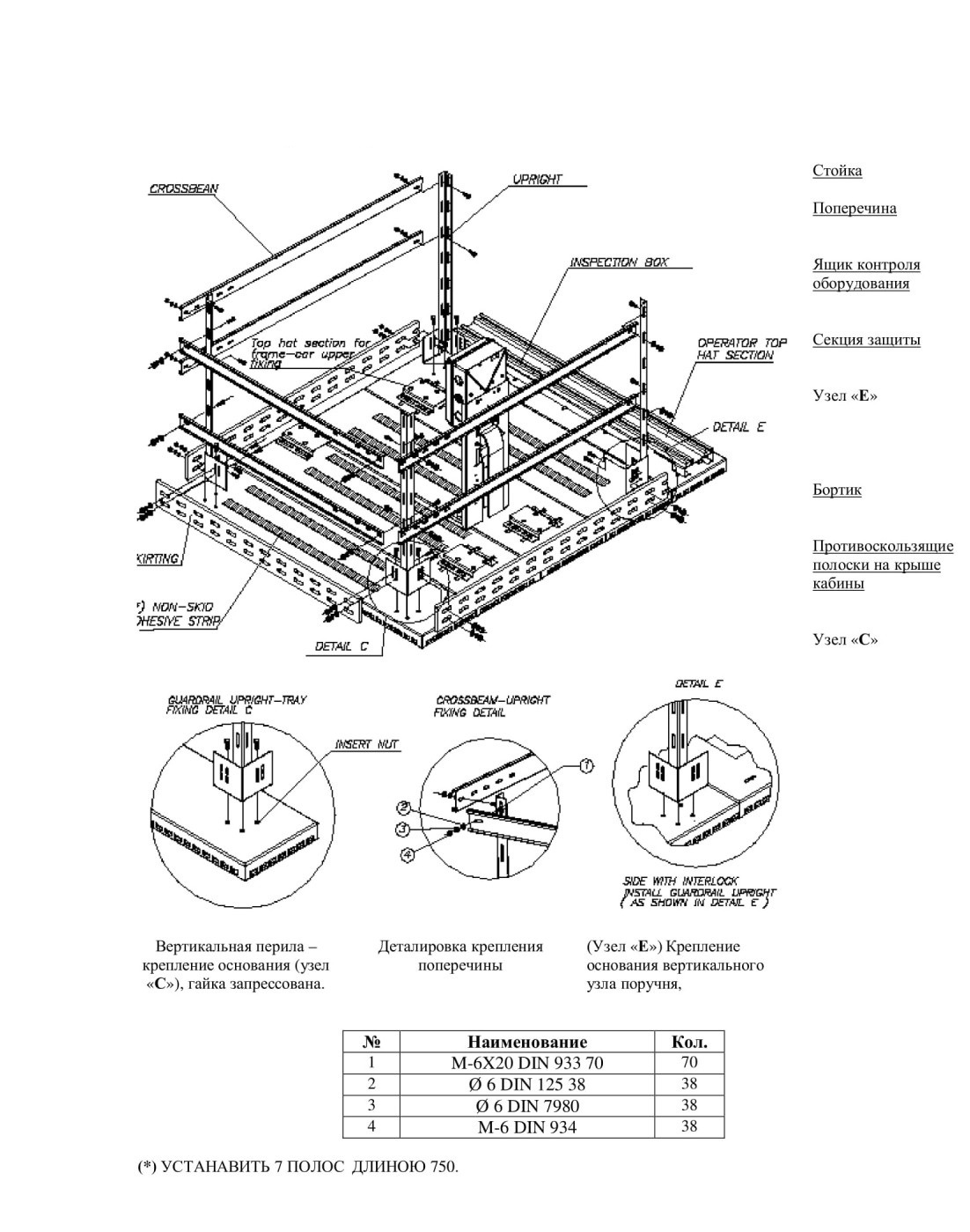

4.1 Установка поручня на крыше кабины лифта

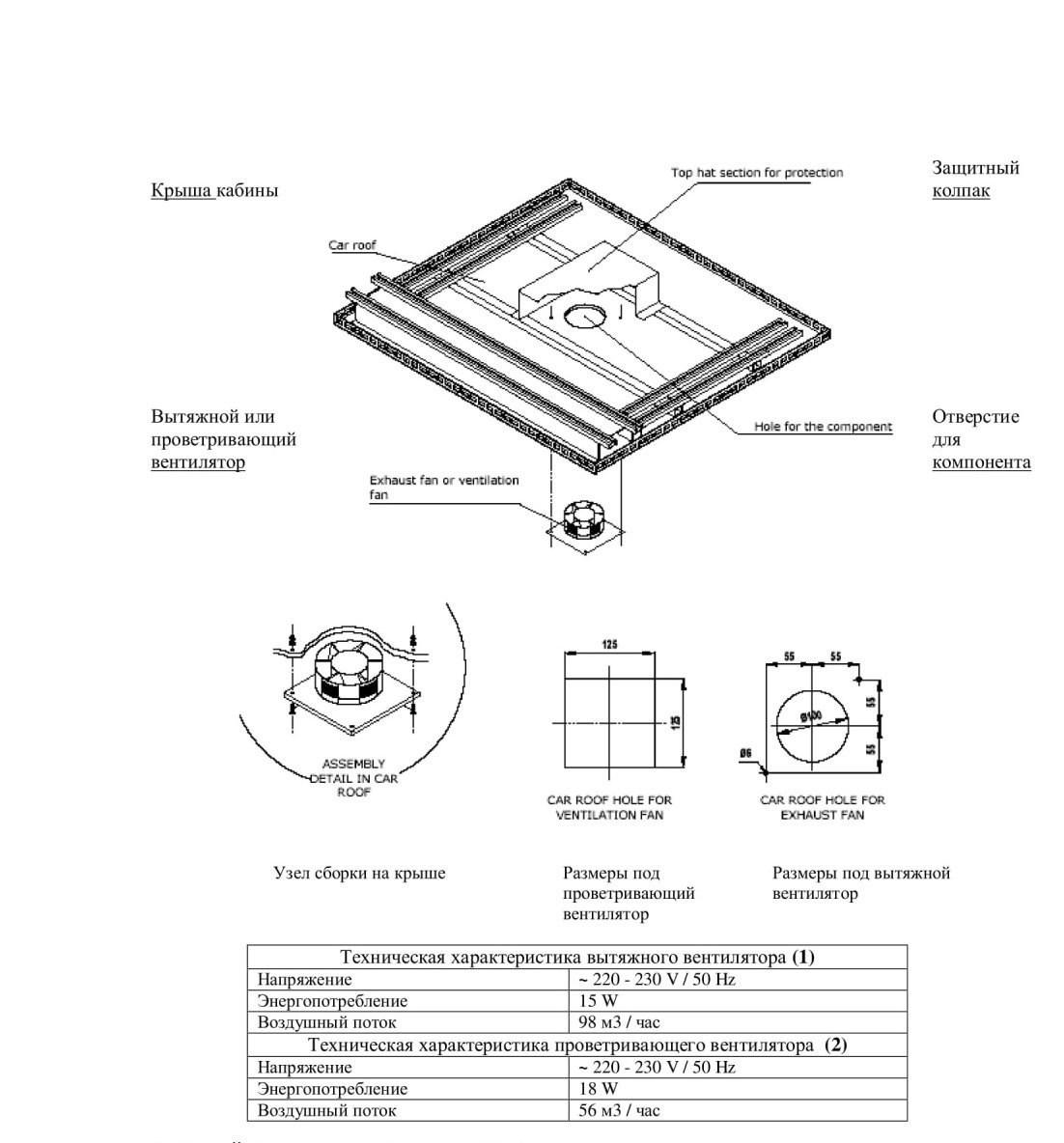

4.2 Установка вентиляционного устройства/ вытяжное вентиляционное устройство

(1) ЛЮБОЙ ТИП ПОТОЛКА КАБИНЫ ВОЗМОЖЕН

(2) ТОЛЬКО ДЛЯ ПОТОЛКОВ КАБИНЫ:

- ASTUN

- НАПРАВЛЕННЫЕ ГАЛОГЕНЫ

- JACA

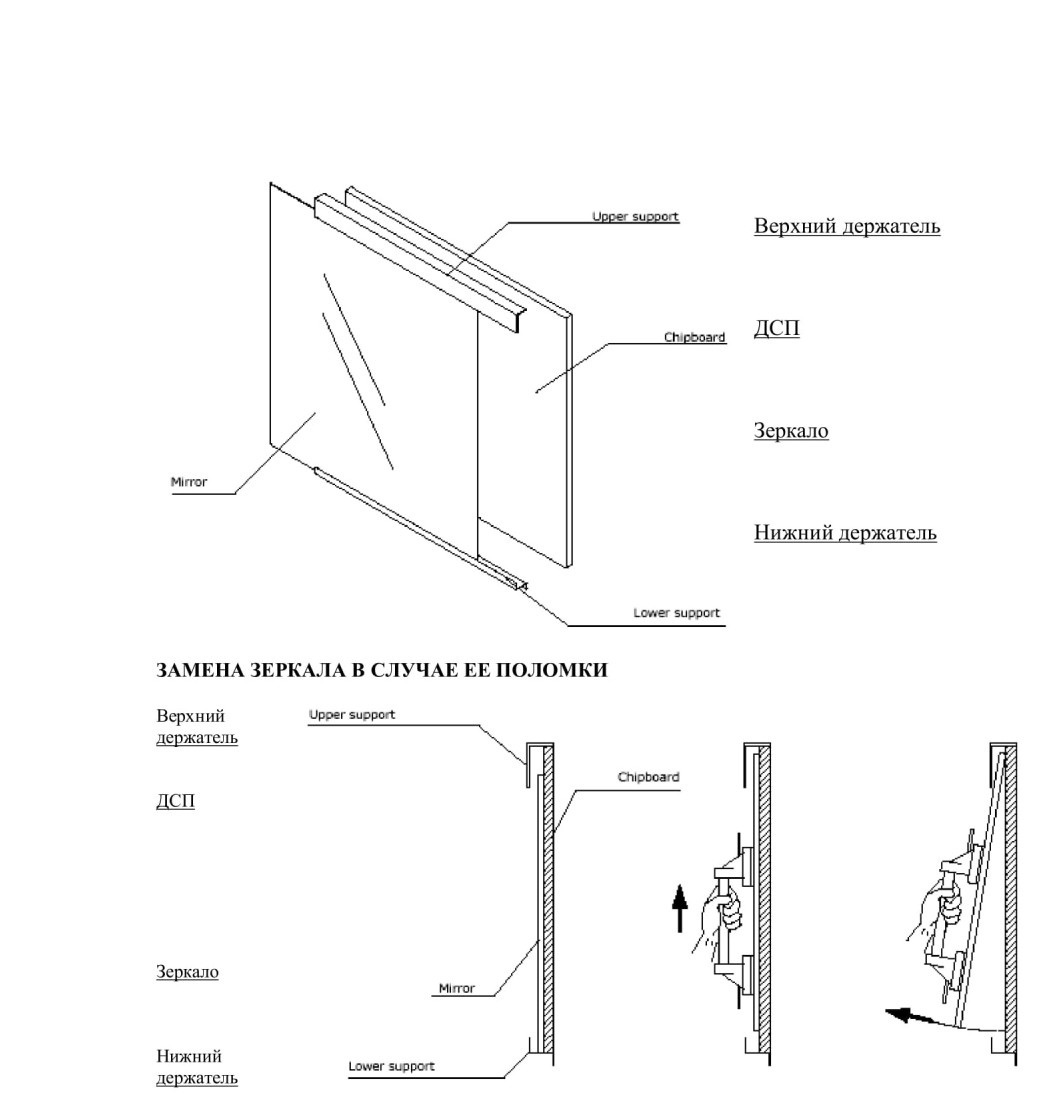

4.3 Замена зеркала

• Используя присоску или подобный инструмент переместить зеркало вверх.

• Повернуть к внешней стороне и осторожно достать.

• Установить новое зеркало, следуя предыдущим действиям только в обратной последовательности.

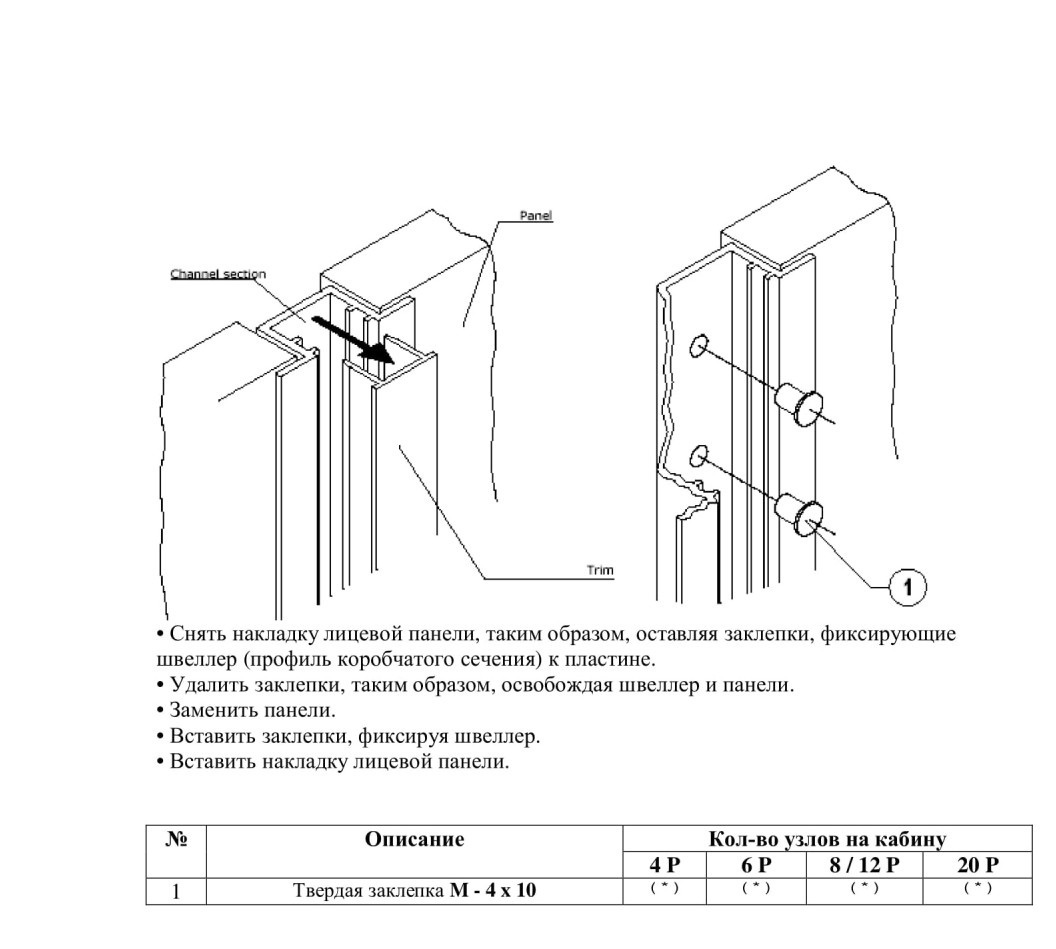

4.4 Замена панелей

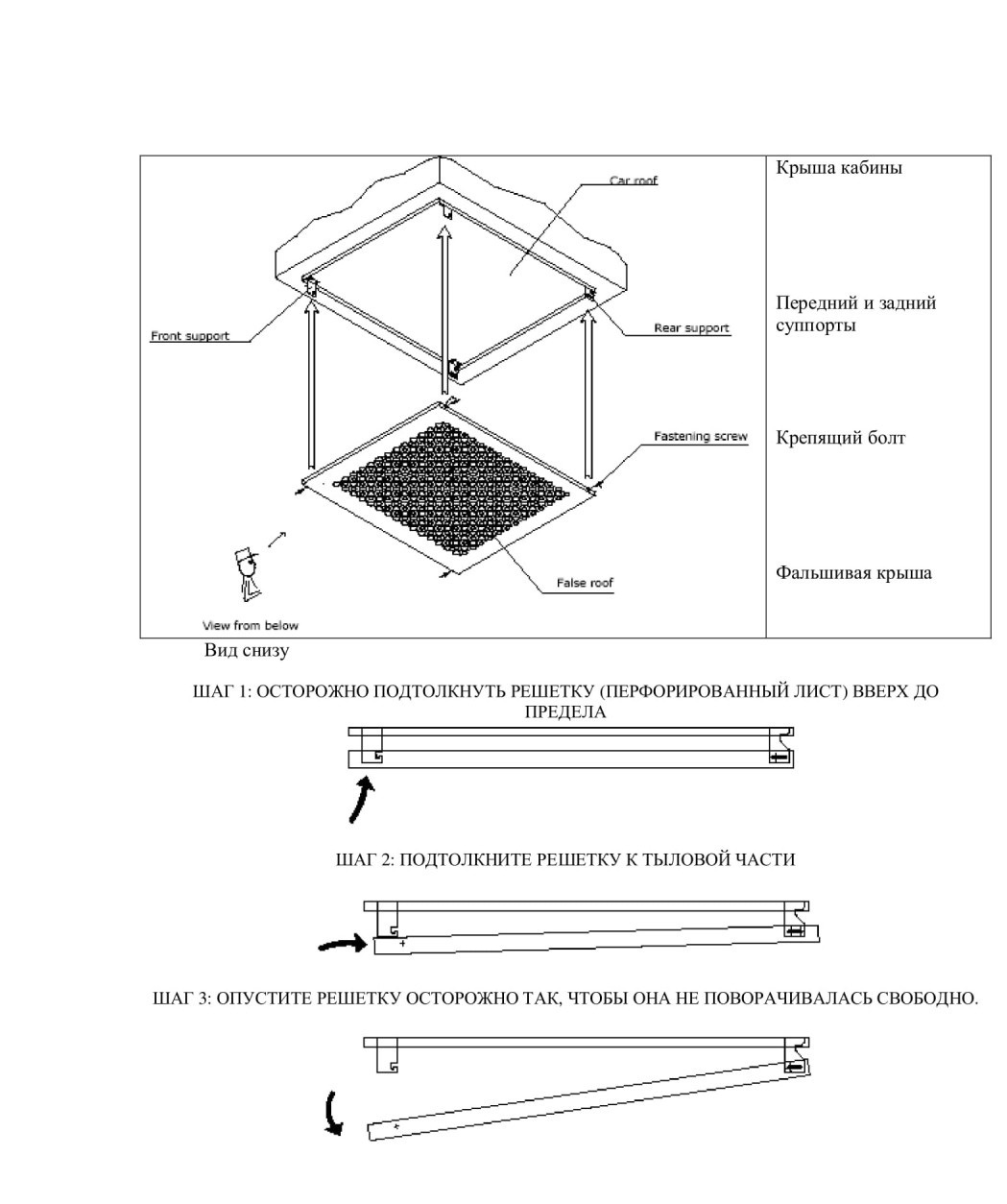

4.5 Аварийный люк

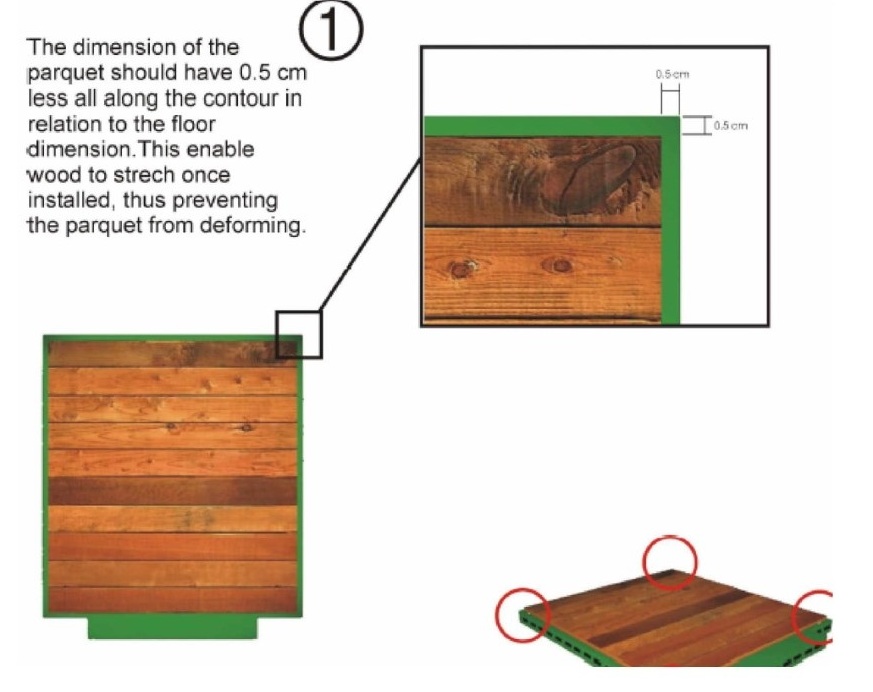

4.6 УКЛАДКА ПАРКЕТА

РАЗМЕР ПАРКЕТА ДОЛЖЕН БЫТЬ HA 0,5 СМ МЕНЬШЕ ВСЕХ ЕГО РАЗМЕРОВ ПО КОНТУРУ ОТНОСИТЕЛЬНО РАЗМЕРА ДВЕРИ. ЭТО ПОЗВОЛЯЕТ ДРЕВЕСИНЕ ИЗМЕНЯТЬ РАЗМЕРЫ, ПОСЛЕ УКЛАДКИ, ТАКИМ ОБРАЗОМ, ПРЕДОТВРАЩАЯ ПАРКЕТ ОТ ДЕФОРМИРОВАНИЯ.

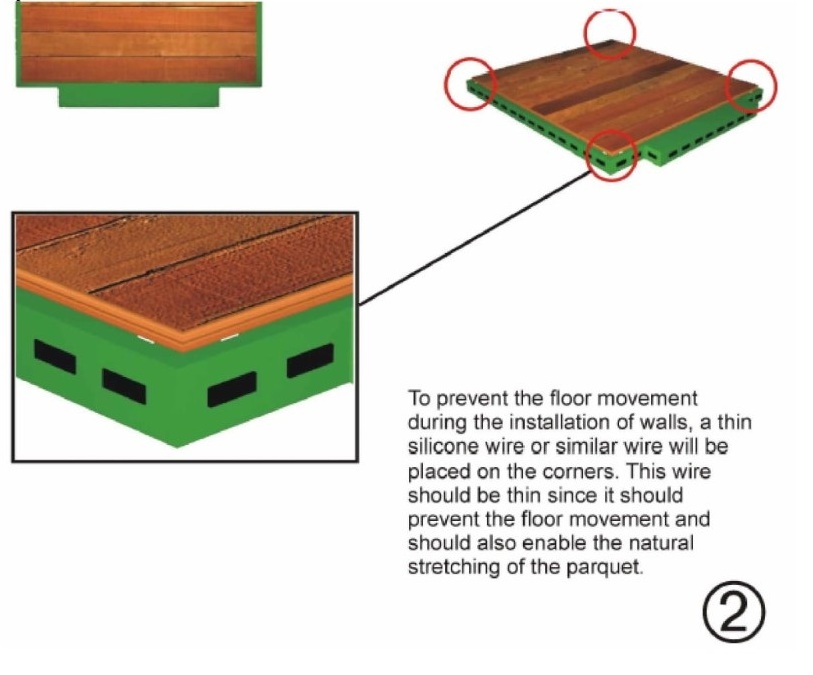

Чтобы предотвратить движение пола во время установки стен, тонкий силиконовый или подобный провод необходимо поместить по углам. Этот провод должен быть тонким, так как он должен предотвратить движение пола и должен способствовать также естественному изменению размеров
паркета.

5. Грузовой и больничный лифты (Приложение 1)

5.1 Сборка стен

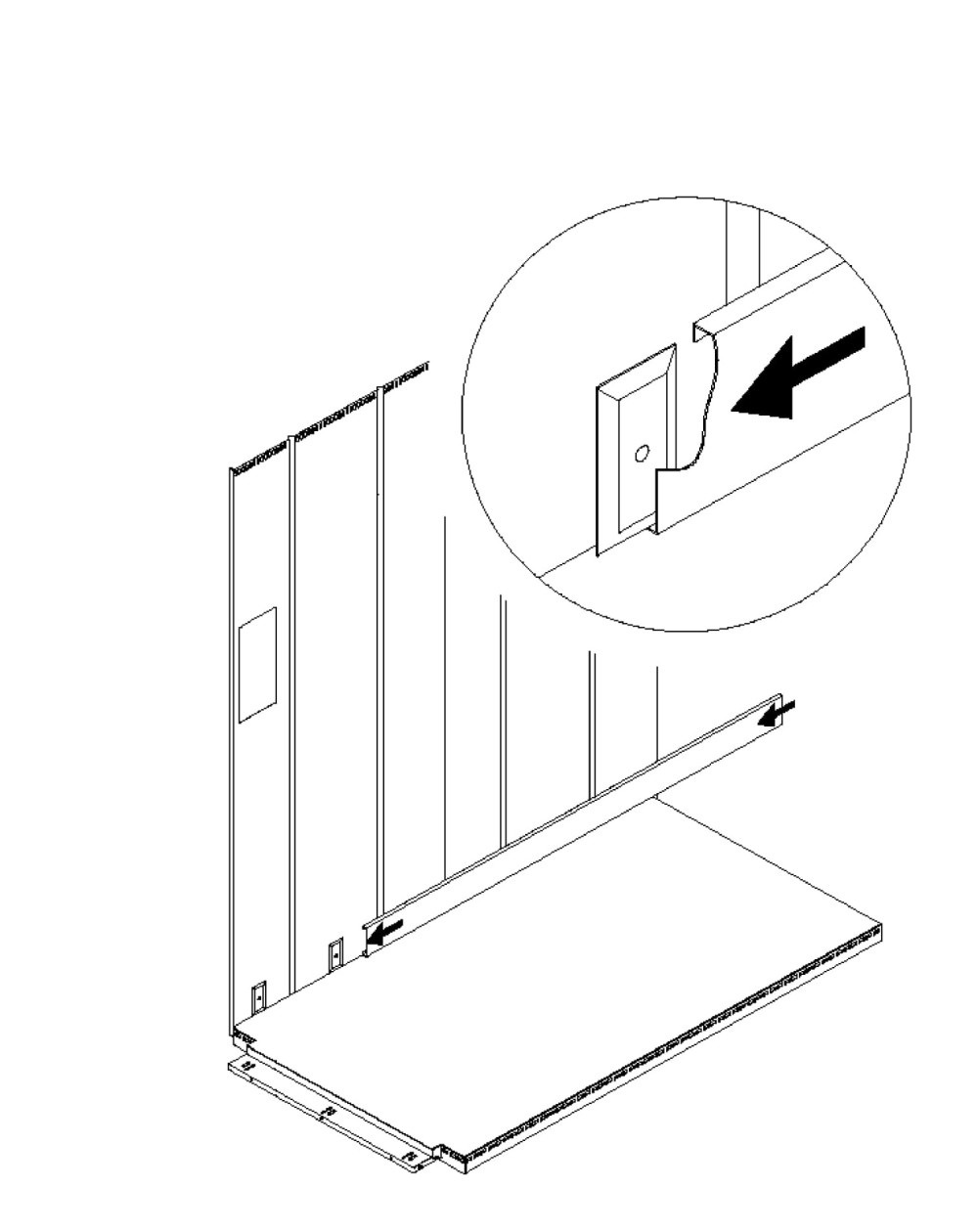

5.2 Сборка плинтуса.

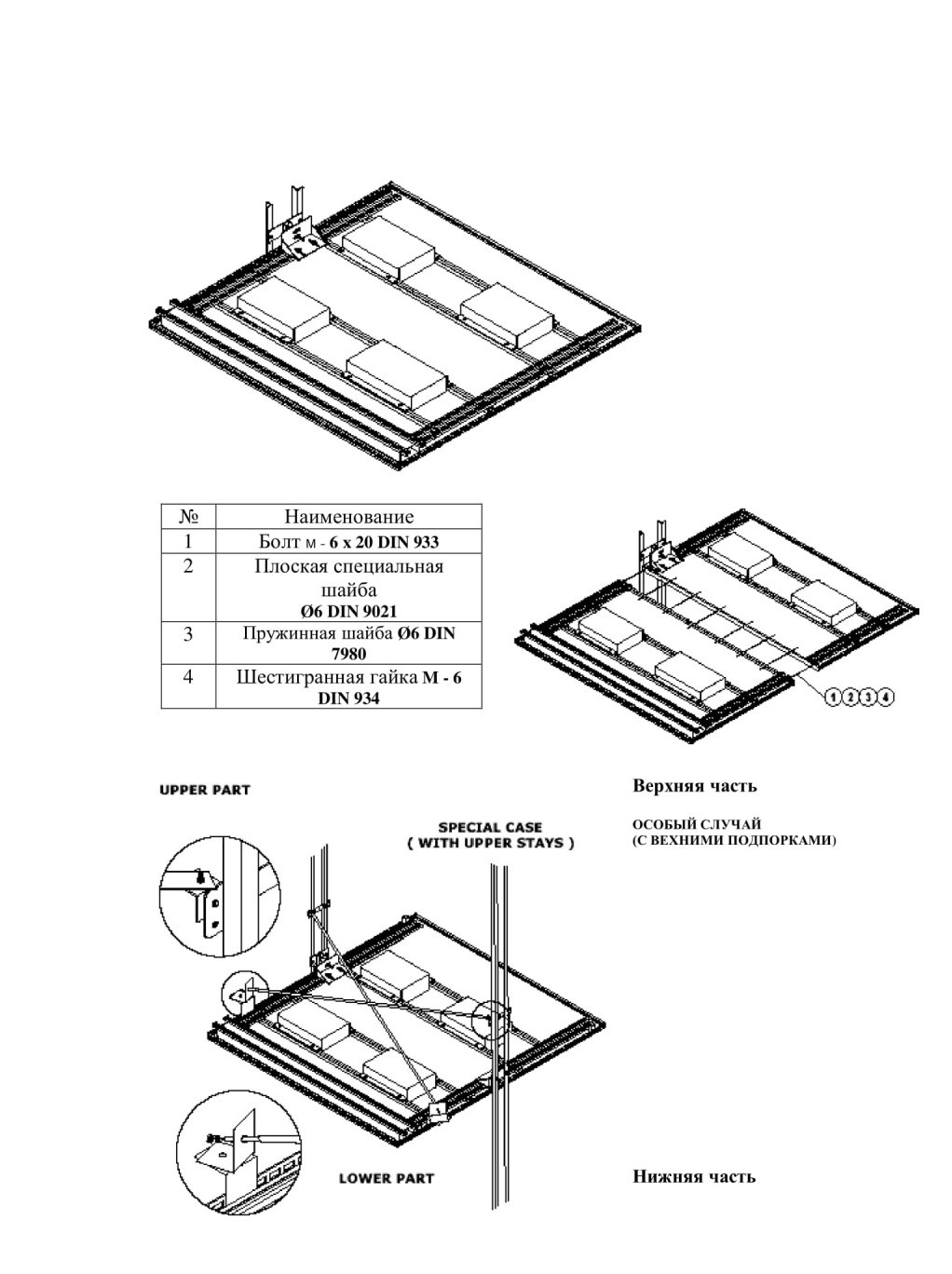

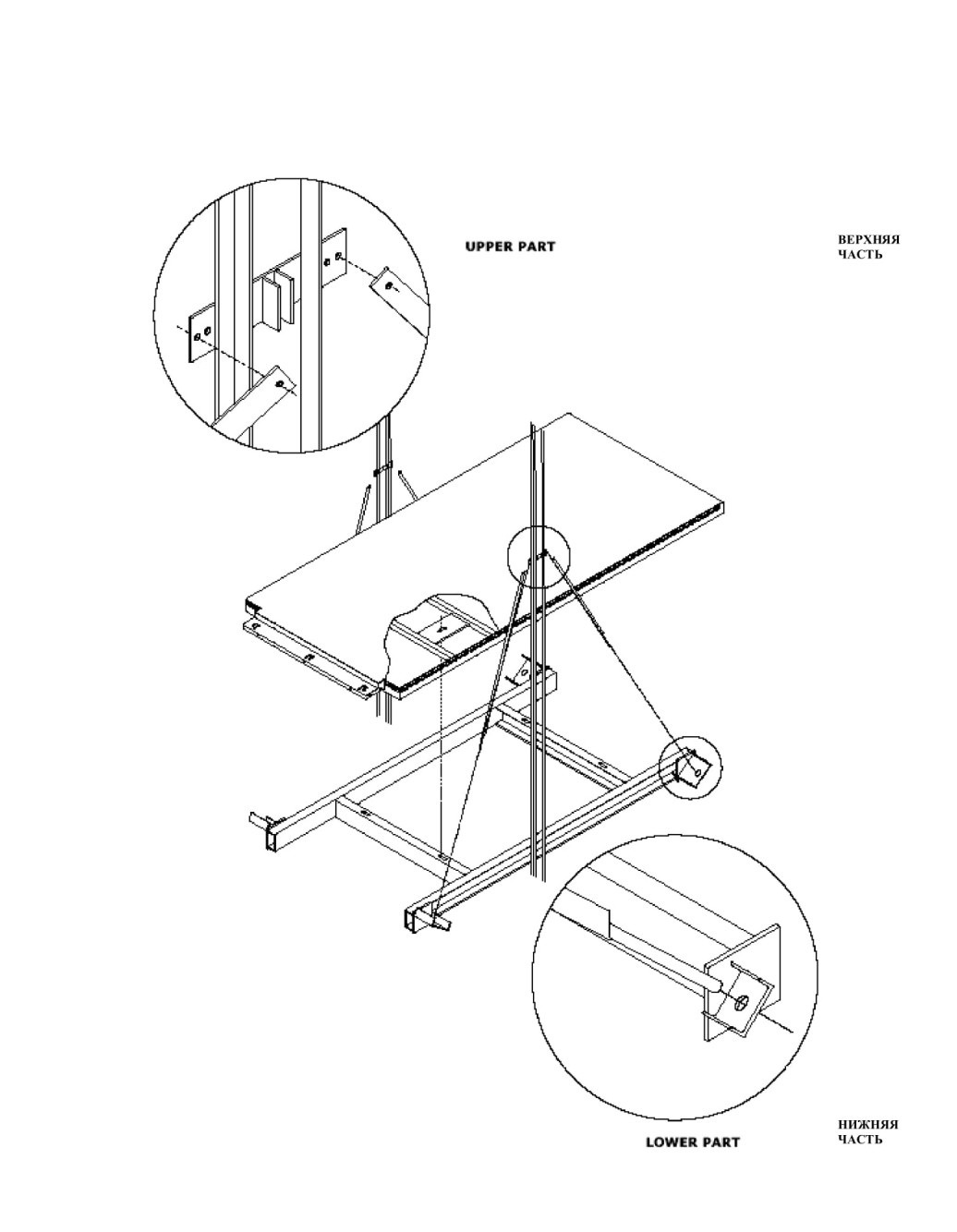

5.3 Установка лифта грузового и для больниц на раму кабины

5.4 Сборка крыши кабины грузового лифта

6. СБОРКА ПАНОРАМНОГО ЛИФТА (Приложение 2)

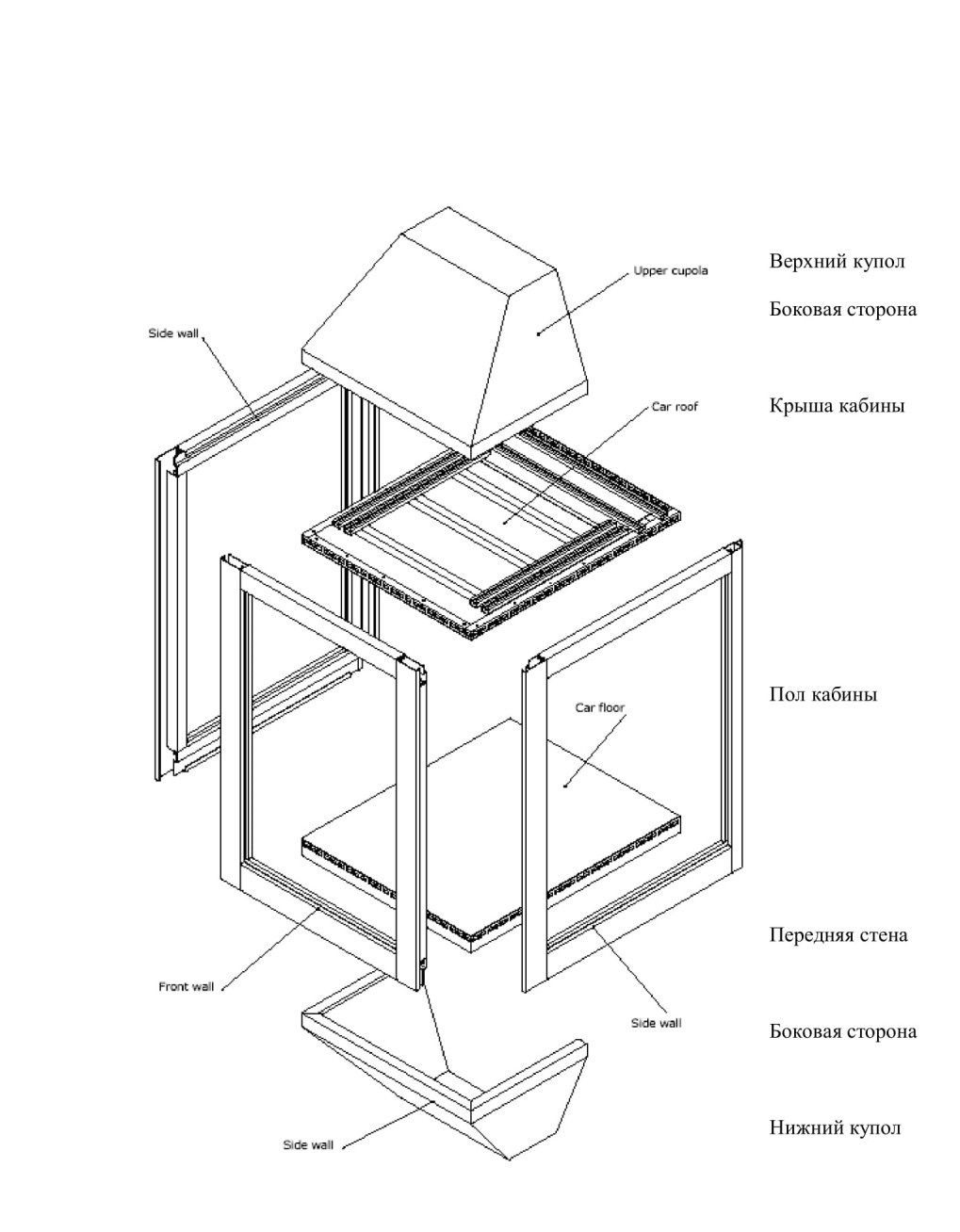

6.1 Общий вид

6.2 Сборка стен

6.3 Секция кабины, собранная на полу

Соединения могут также производиться с помощью желобов (фиксаторов) вместо болтов

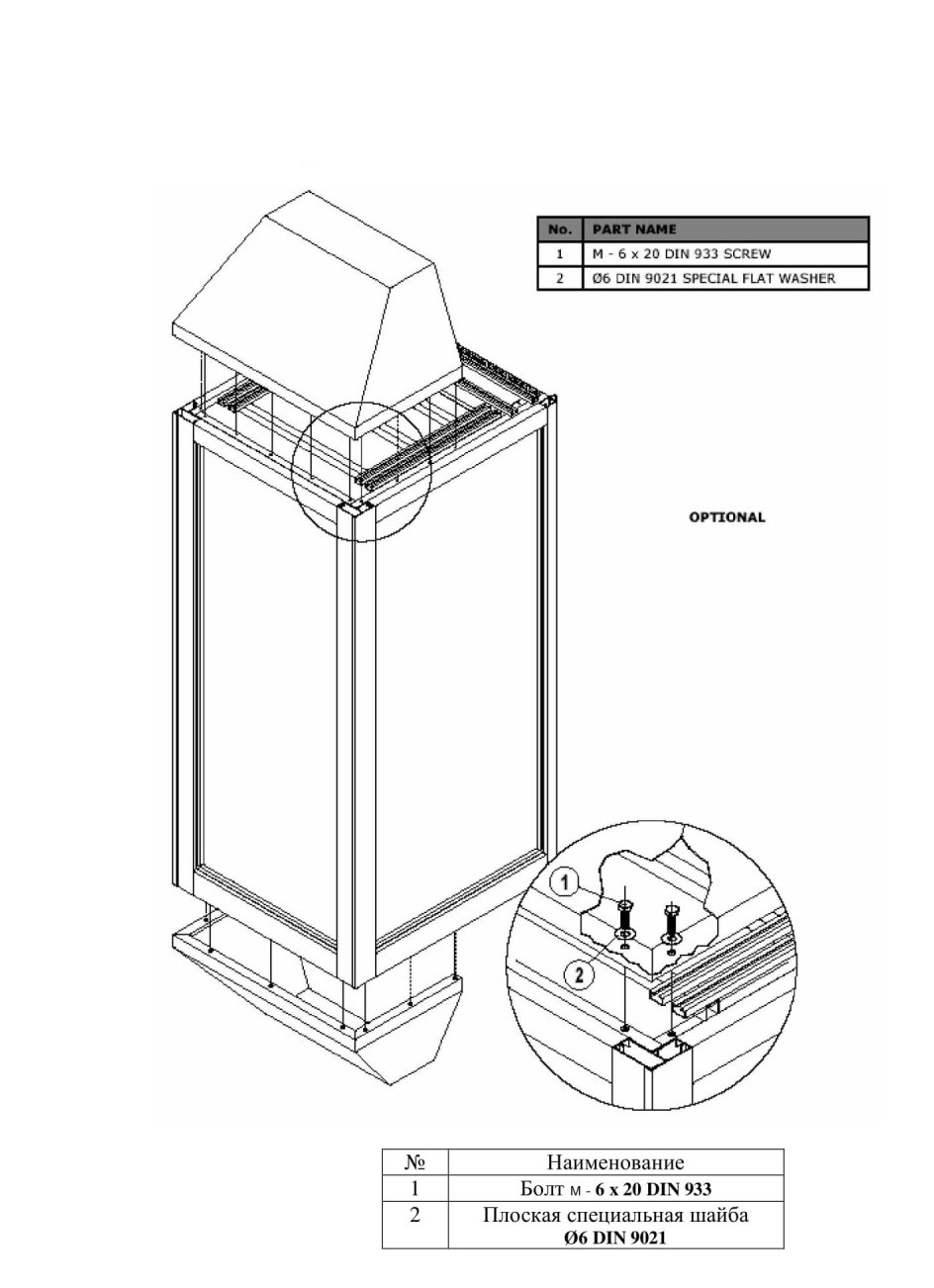

6.4 Установка купола

Нижний купол устанавливается таким же образом

6.5 Замена стекла

7. СБОРКА КАБИНЫ SCM (ПРИЛОЖЕНИЕ 3)

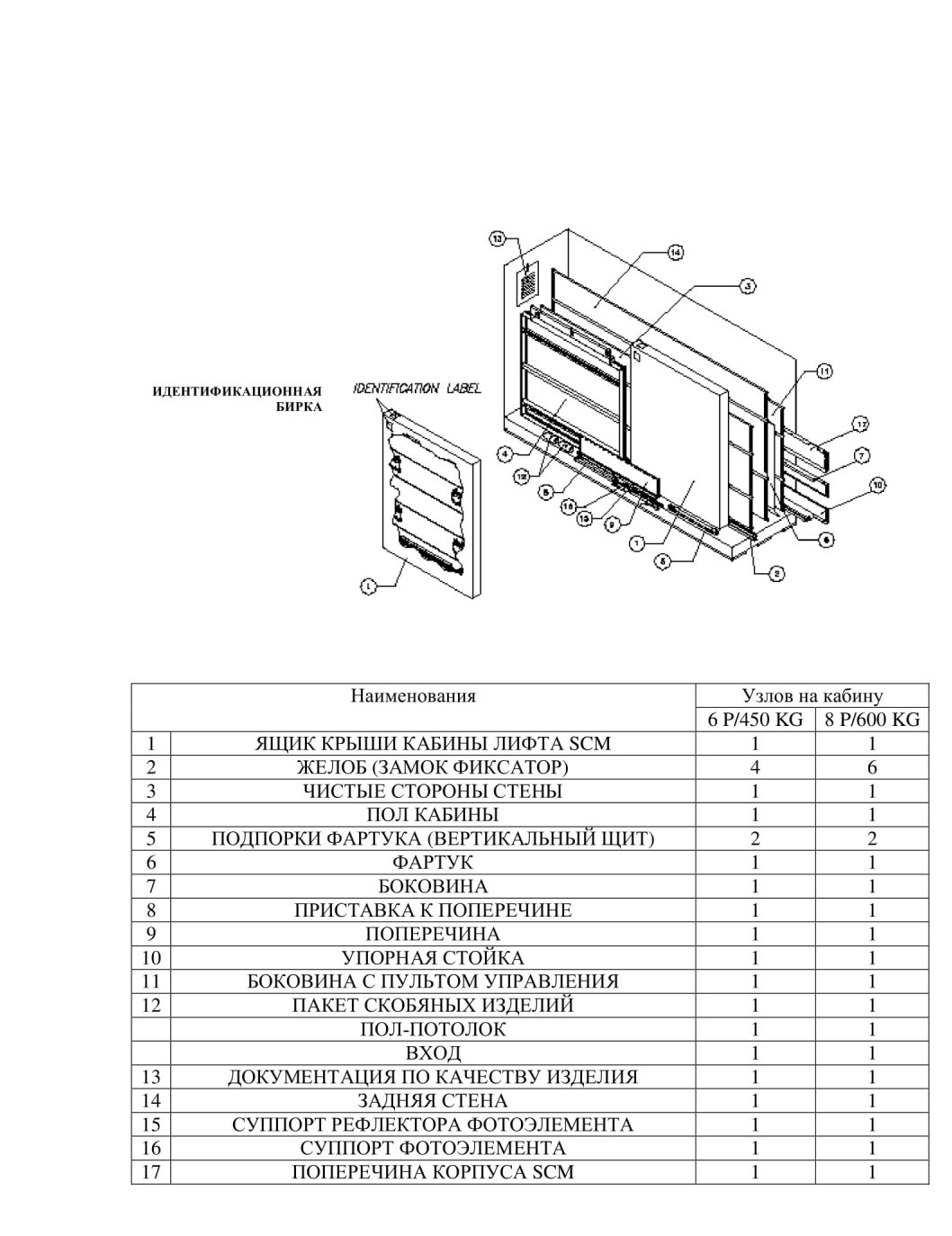

7.1 Опись упаковочного ящика

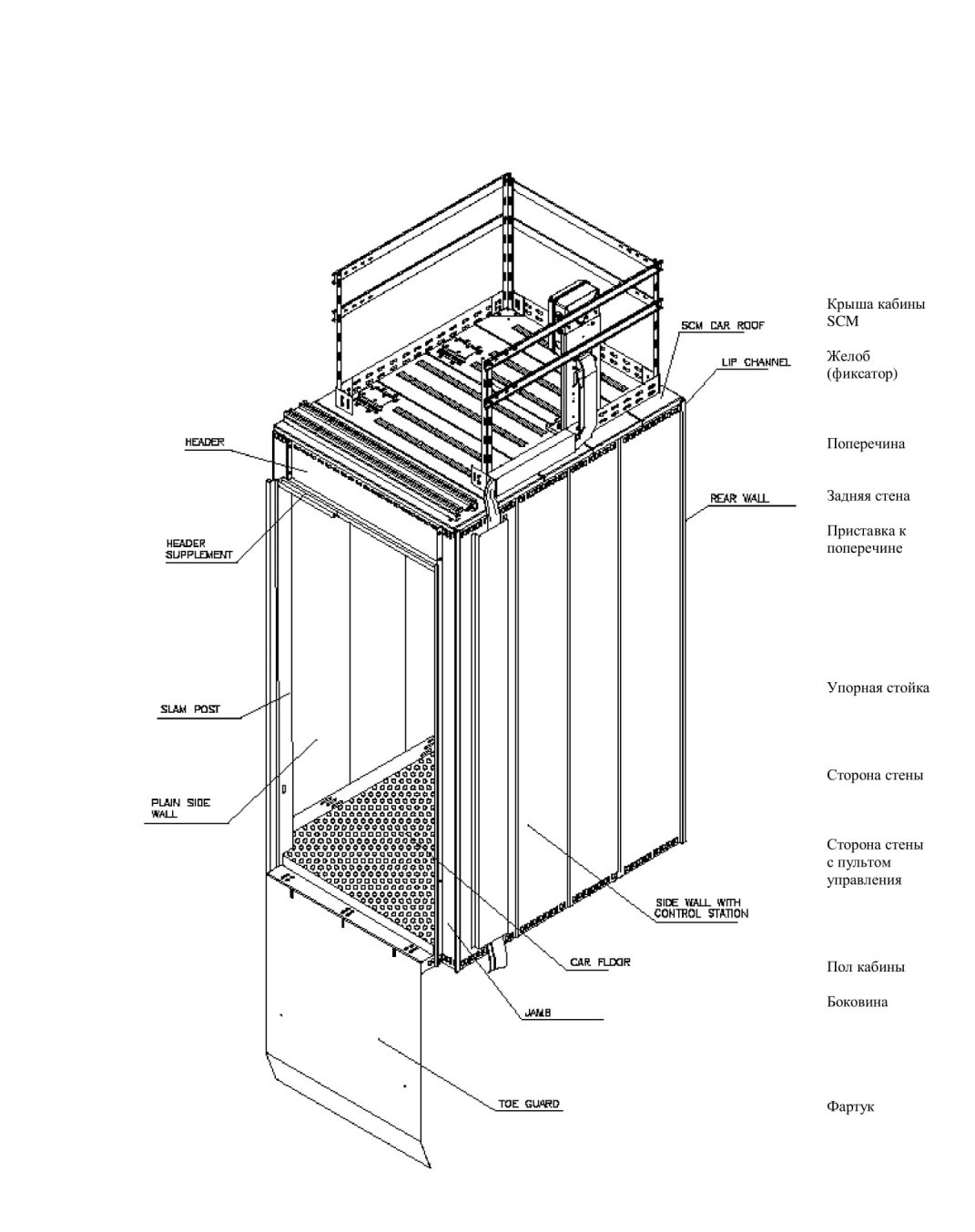

7.2 Общий вид кабины SCM

7.3 Установка поручня на крыше кабины

8. ОБСЛУЖИВАНИЕ (Приложение 4)

8.1 Обслуживание

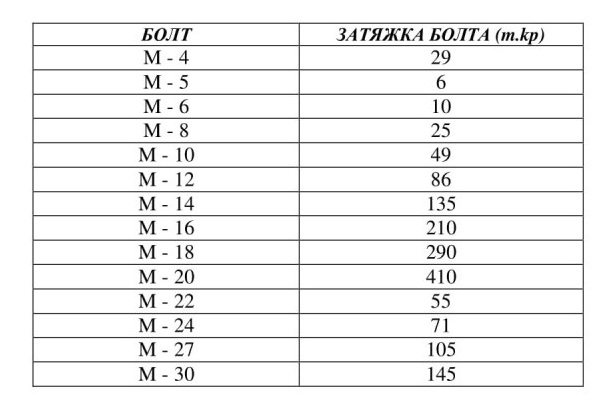

ЗАТЯНУТЬ БОЛТЫ НА ВЕЛИЧИНУ, УКАЗАННУЮ В СЛЕДУЮЩЕЙ ТАБЛИЦЕ:

ПЕРИОДИЧЕСКИ ПРОВЕРЯТЬ

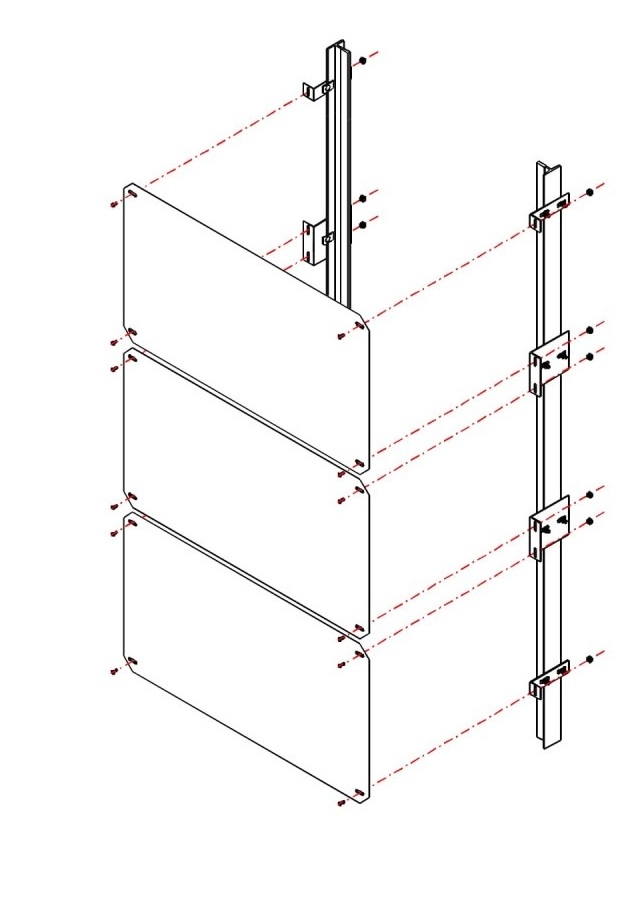

Глава 12. Установка защитного экрана противовеса

Целью размещения защитного экрана противовеса является, предотвращение несчастного случая для персонала, работающего в приямке, препятствуя их доступ к проектированной площади противовеса. На схеме показан план установки защитного экрана противовеса.

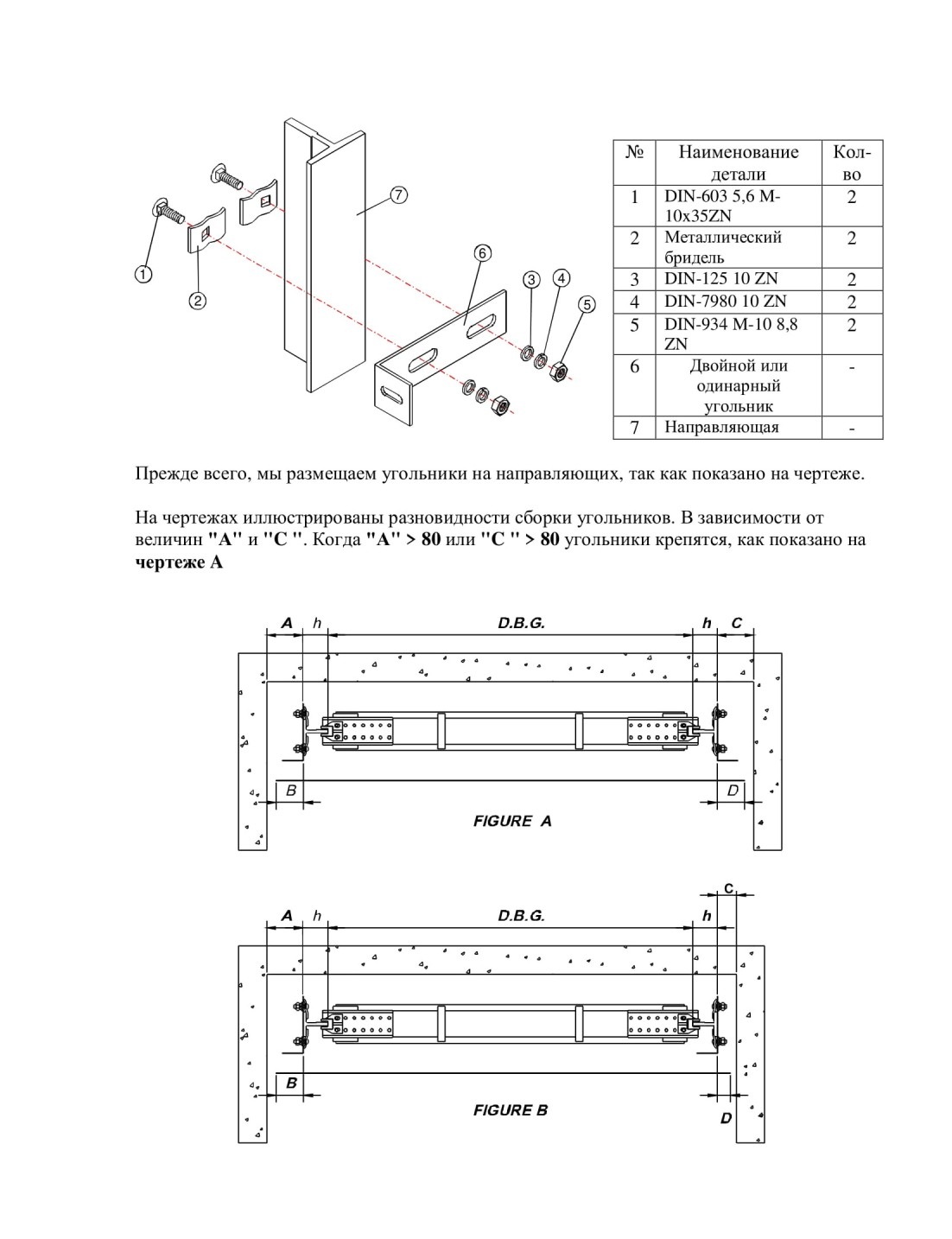

На чертеже В указано расположение при "А" > 80 и "С" < 80. В случае, когда возвышение - меньше чем 80 мм, угольник поворачивают таким образом, чтобы его короткая сторона была направлена внутрь.

Положение кронштейнов на направляющих регулируется, что позволяет достичь точности монтажа экрана, обозначенного на чертеже.

Минимальное расстояние между фиксированным и подвижным элементами должно быть равным 30 мм.

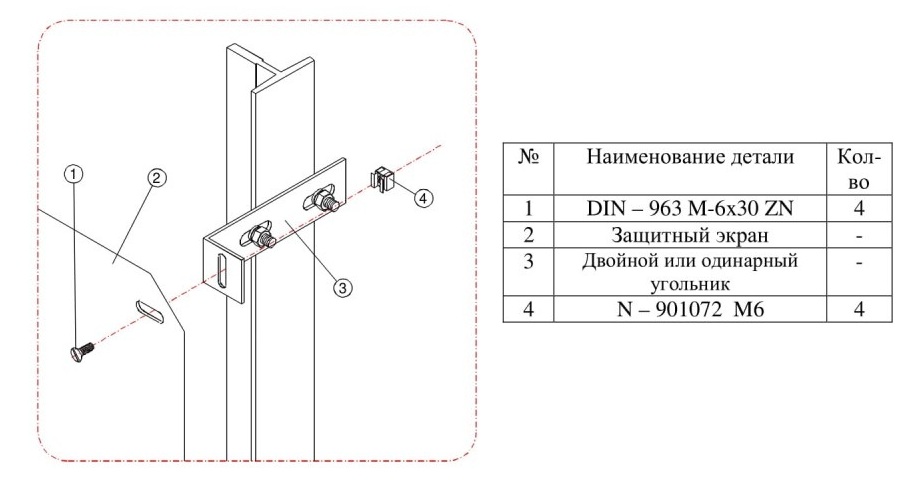

На следующих чертежах детализировано соединение пластин защиты к кронштейнам. До установки пластин защиты на угольник, мы должны разместить гайку в обойме на опору (суппорт).

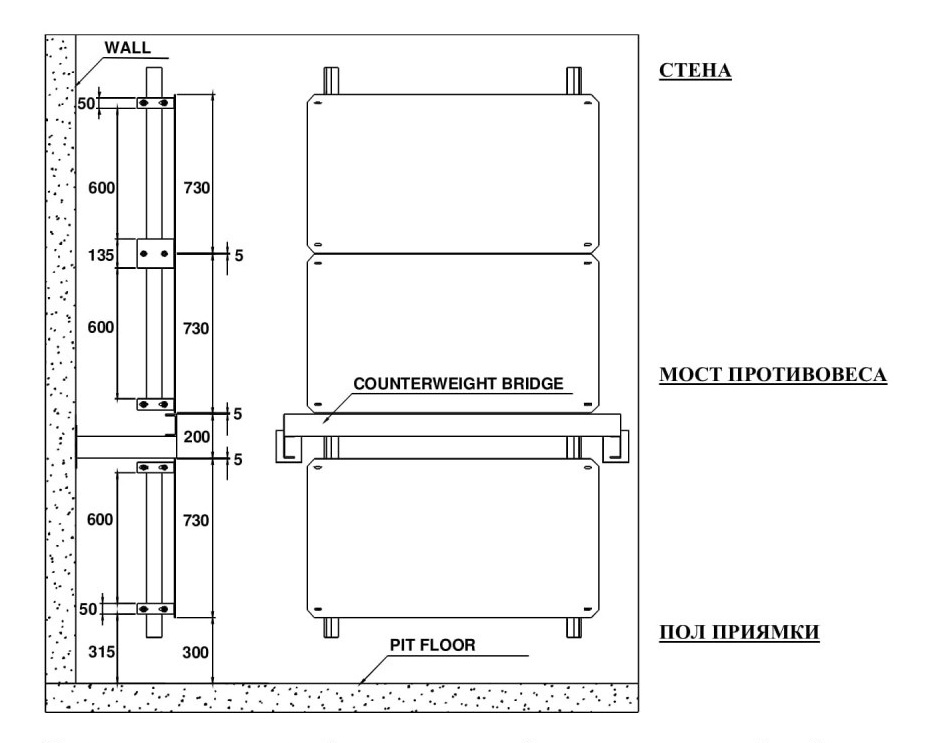

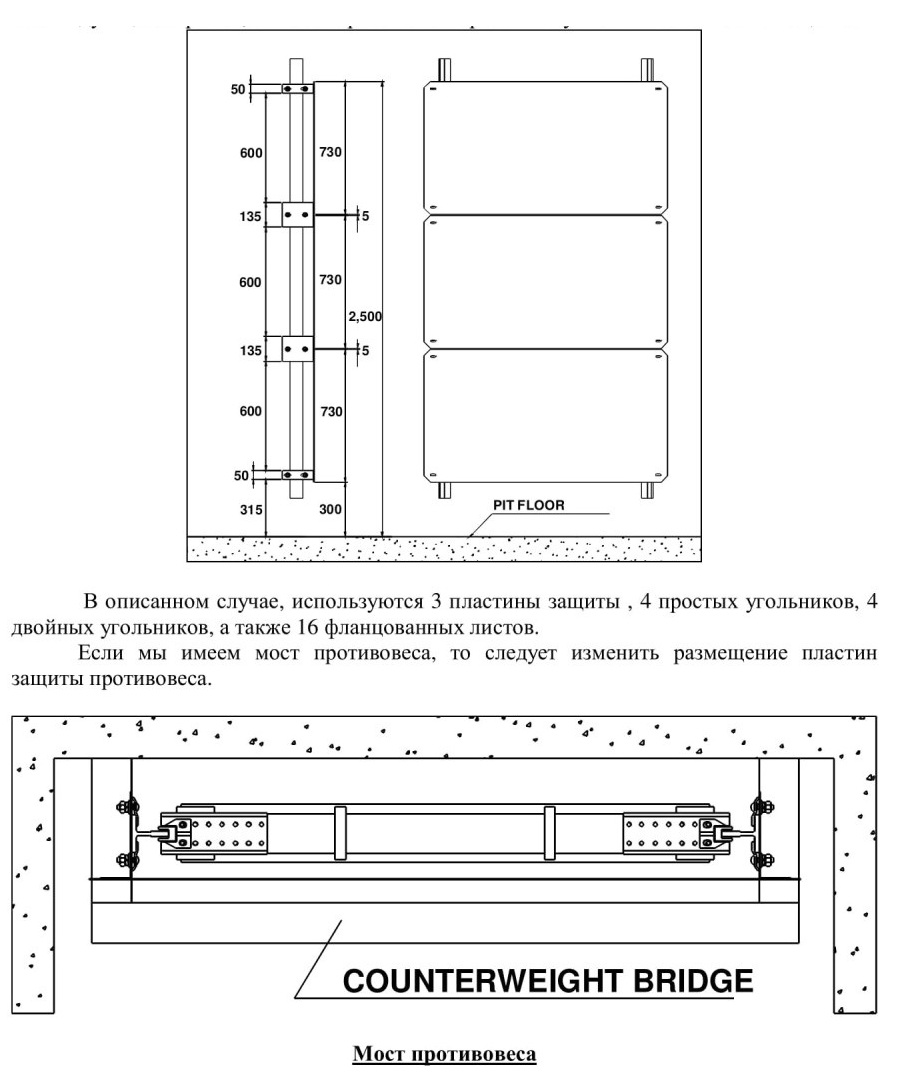

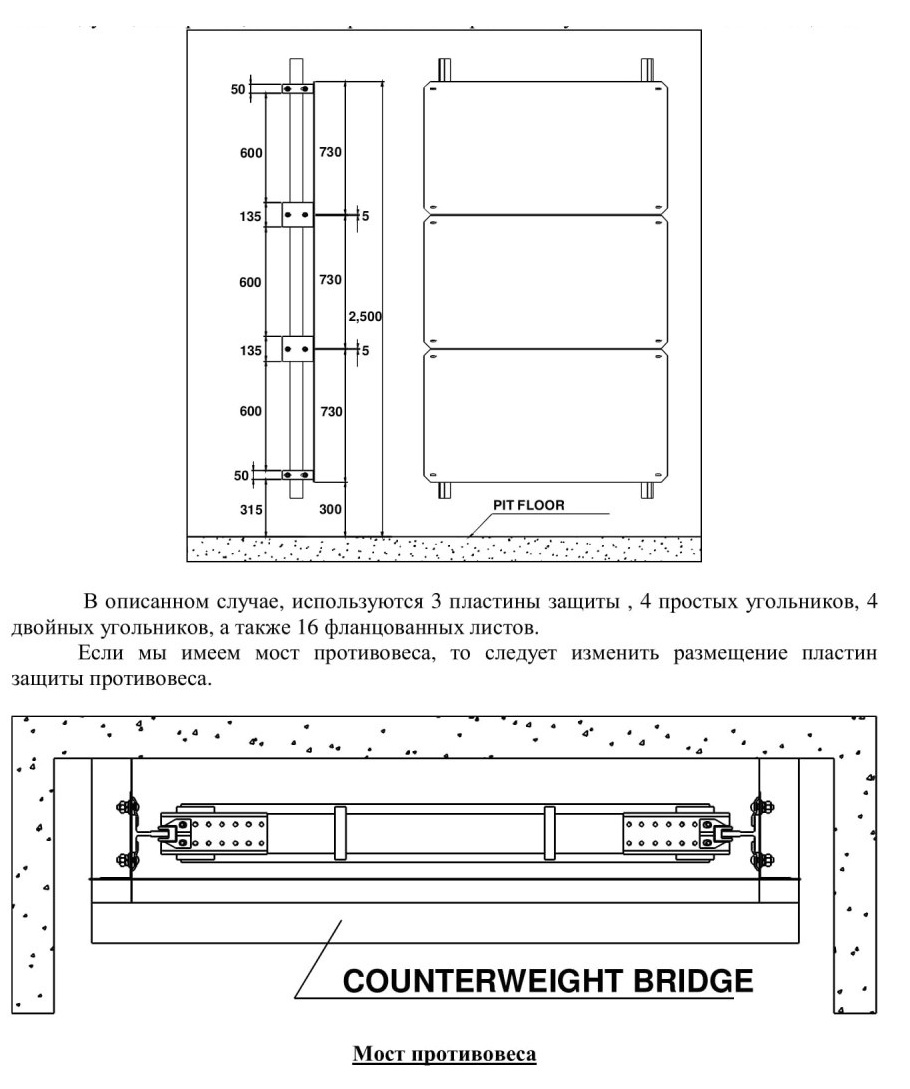

На следующем чертеже, показаны расстояния крепления угольников и пластин защиты.

Монтаж проводится в соответствии с чертежом.

В этом случае, используются 3 пластины защиты, 8 простых угольников и 2 двойных угольника, а также 20 фланцованных листа.
