2.6 Установки термического крекинга, висбрекинга - часть 1

2.6.1 Технология термокрекинга под давлением (двухпечной глубокий термический крекинг тяжелого дистиллятного или остаточного сырья)

Это один из самых старых процессов нефтепереработки, разработанный в 1913 г. американским изобретателем В. Бартоном. Новые установки этого процесса сегодня не строят, а действующие уже практически выработали свой ресурс и демонтируются.

В настоящее время термический крекинг дистиллятного сырья сохранил свое значение как поставщик ароматизированного сырья - газойлевых фракций. Тяжелое остаточное сырье (гудрон) в процессе неглубокого термического крекинга используется в основном для снижения вязкости.

Цель процесса: получение дополнительного количества светлых

нефтепродуктов, термогазойля (сырья для производства технического углерода), дистиллятного крекинг-остатка (сырья для получения игольчатого кокса), а также крекинг-остатка (котельного топлива заданной вязкости).

Параметры процесса: процесс осуществляется под давлением 2-7 МПа, при температуре 480 - 540 °С. Время пребывания сырья в зоне реакции 1,5 - 2,5 мин.

Термическому крекингу подвергают различные виды сырья: от легкого газойля до гудрона и тяжелых дистиллятов вторичного происхождения, получаемых при коксовании и каталитическом крекинге.

На установках термокрекинга сохранена оправдавшая себя двухпечная схема с рециркуляцией. При этом в первой печи происходит мягкий крекинг исходного тяжелого остаточного сырья, а во второй - жесткий крекинг более термостойких дистиллятных рециркулируемых фракций, что приводит к необходимому росту глубины ароматизации дистиллятного сырья. На рисунке 2.16 приведена схема потоков установки двухпечного термического крекинга.

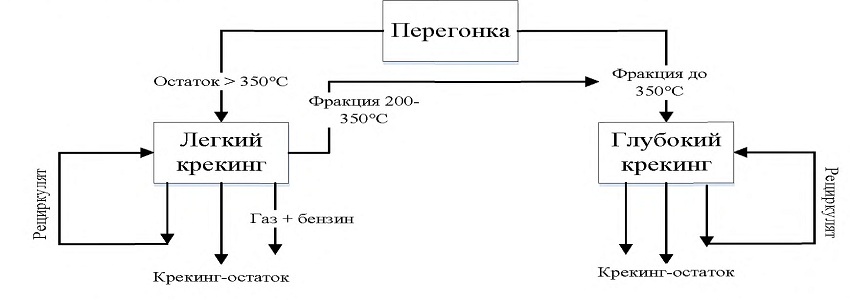

Рисунок 2.16 - Схема потоков двухпечного термического крекинга


При утяжелении исходного сырья единственным источником питания печи глубокого крекинга является газойлевая фракция (200-350°С) легкого крекинга, выход которой незначителен. В конечном счете остаточное сырье целесообразно перерабатывать на однопечной установке.

На рисунке 2.17 приведена принципиальная технологическая схема установки термического крекинга тяжелого дистиллятного или остаточного сырья.

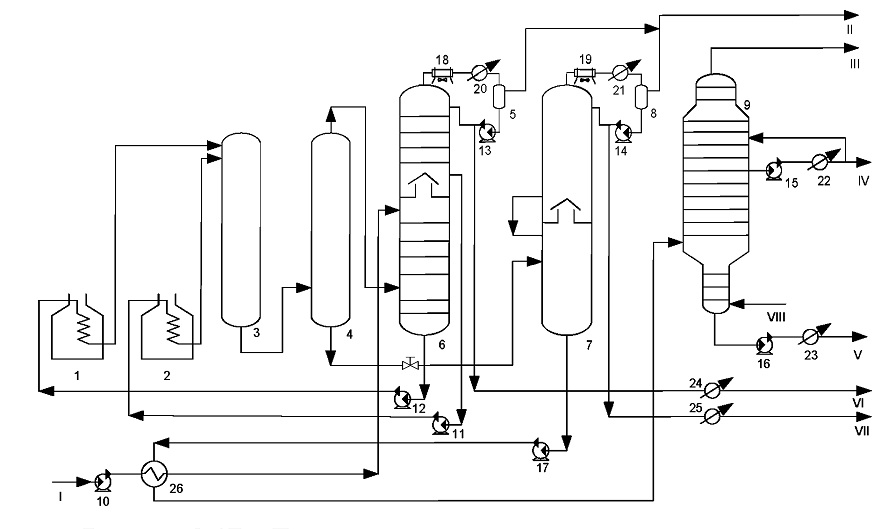

Рисунок 2.17 - Технологическая схема установки термического крекинга под давлением:
1,2- трубчатые печи; 3 - выносная реакционная камера; 4, 7 - испарители;
5, 8 - сепараторы; 6, 9-колонны; 10, 11, 12, 13, 14, 15, 16, 17 -насосы;
18, 19 - аппараты воздушного охлаждения; 20, 21, 22, 23, 24, 25 - холодильники;
26 - теплообменник; I - сырье; II - газы на ГФУ; III - газы и водяной пар к вакуумной системе; IV - термогазойль; V - крекинг-остаток; VI - бензин на стабилизацию;
VII - тяжелый бензин; VIII - водяной пар



Исходное сырье после нагрева в теплообменнике 26 поступает в нижнюю секцию колонны 6, которая разделена на две секции полуглухой тарелкой, позволяющей перейти в верхнюю секцию только парам. Продукты конденсации паров крекинга в верхней секции накапливаются в аккумуляторе (кармане) внутри колонны. Потоки тяжелого и легкого сырья, отбираемые с низа и из средней части колонны 6, подаются в змеевики трубчатых печей 1 и 2, где нагреваются до температур соответственно 500 и 550 °С и далее поступают для углубления крекинга в выносную реакционную камеру 3. Продукты крекинга затем направляются в испаритель высокого давления 4. Крекинг-остаток и термогазойль через редукционный клапан поступают в испаритель низкого давления 7, а газы и пары бензинокеросиновых фракций - в колонну 6.

Уходящие с верха колонны 6 и испарителя 7 газы и пары бензиновой фракции охлаждаются в конденсаторах-холодильниках и поступают в газосепараторы 5 и 8. Газы поступают на ГФУ. Балансовое количество бензина из колонны 6 направляется на стабилизацию, а тяжелый бензин из испарителя 7 выводится с установки.

Крекинг-остаток, выводимый с низа испарителя 7, подвергается вакуумной перегонке в колонне 9 с получением вакуумного термогазойля и вакуумного дистиллятного крекинг-остатка.

Продукты термического крекинга. При термическом крекинге дистиллятного или тяжелого остаточного сырья под давлением получают газ, бензин, газойль и крекинг-остаток.

В газе термического крекинга содержатся предельные (от метана до бутана) и непредельные (от этилена до бутиленов) углеводороды, водород и сероводород. Газ термического крекинга направляется для дальнейшей переработки на

газофракционирующую установку.

Бензины термического крекинга по углеводородному составу отличаются от прямогонных. Если в прямогонных бензинах в основном содержатся парафиновые и нафтеновые углеводороды, то в крекинг-бензине много непредельных и ароматических углеводородов. Октановое число крекинг-бензинов составляет 66 - 68 пунктов по моторному методу. По своей антидетонационной стойкости крекинг-бензин не соответствует требованиям, предъявляемым современными автомобильными

двигателями. Кроме того, крекинг-бензины обладают низкой химической

стабильностью. Содержащиеся в крекинг-бензинах непредельные углеводороды, в особенности те, в молекуле которых имеются две двойных связи, под воздействием света, тепла и растворенного кислорода конденсируются, полимеризуются, окисляются и образуют смолы. Наличием смол и полимеров объясняется повышенная склонность крекинг-бензина к нагарообразованию в двигателях. Образование смол замедляется введением в бензины специальных присадок - ингибиторов окисления.

Фракция, выкипающая в пределах 200 - 350°С, называется газойлем термического крекинга. В ней также содержится большое количество непредельных углеводородов. Она используется как компонент флотских мазутов, газотурбинного и печного топлива. После гидрооблагораживания газойль может использоваться как компонент дизельного топлива.

Крекинг-остаток представляет собой фракцию, выкипающую выше 350°С. Он, как и прямогонный мазут, используется в качестве котельного топлива для теплоэлектростанций, морских судов, печей промышленных предприятий. Качество крекинг-остатка как котельного топлива выше, чем прямогонного сырья, так как крекинг-остаток имеет несколько более высокое теплосодержание, более низкую температуру застывания и вязкость. Особенно важно то, что у крекинг-остатков пониженная вязкость. Это облегчает условия транспортировки котельных топлив по системе подводящих трубопроводов и распыл их в форсунках.

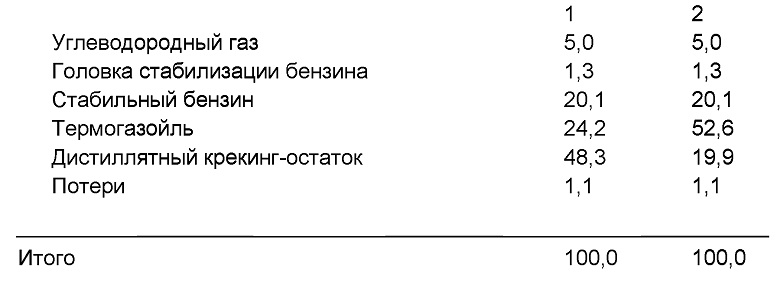

Материальный баланс. Материальный баланс процесса термокрекинга тяжелого дистиллятного сырья по вариантам, предусматривающим получение максимального количествакрекинг-остатка(1) или термогазойля (2), приведен ниже, % (мае.):

2.6.2 Висбрекинг (легкий термический крекинг)

Назначение. Процесс в основном используют для снижения вязкости тяжелых нефтяных остатков с целью получения компонента стабильного котельного топлива. Он проводится при давлении 1 - 5 МПа и температуре 430 - 500 °С.

Висбрекинг может проводиться также и для получения газойля - сырья для процессов каталитического крекинга и гидрокрекинга.

Таким образом, учитывая рост объемов переработки тяжелых нефтей и нефтяных остатков, висбрекинг предоставляет возможность экономичного превращения сырья в дополнительное количество дистиллятов.

Существуют две принципиальные разновидности процесса висбрекинга -печной висбрекинг, который проводится в нагревательно-реакционной печи при температуре 480 - 500 °С и времени пребывания сырья в зоне реакции 1,5 - 2,0 мин. и висбрекинг с выносной реакционной камерой (сокинг-камерой), который осуществляется при температуре 430 - 450 °С и времени реакции 10-15 минут. Технология висбрекинга с выносной реакционной камерой имеет преимущества по сравнению с печным висбрекингом: большая продолжительность межремонтного пробега, меньшее

потребление топлива и электроэнергии, меньшие капитальные затраты, более высокая управляемость процесса при эксплуатации за счет возможности регулирования двух переменных - давления в сокинг-камере и температуры в печи.

Конверсия сырья в процессе - невысокая (14-30 % от исходного сырья), отбор светлых нефтепродуктов из гудрона не превышает 5-20 %, а из мазута - 16 - 22 %. Тем не менее, этот процесс вносит определенный вклад в углубление переработки нефти.

Сырье и продукты. Сырьем обычно является гудрон (> 500 °С), тяжелые нефтяные остатки, вязкость которых при 80°С составляет сотни сСт, но может превышать 1000. Газы и бензин висбрекинга обладают теми же свойствами, что газы и бензин термического крекинга. Легкий газойль (если выводится) также обладает свойствами легкого газойля термического крекинга. Остаток вместе с легким газойлем используется как котельное топливо, его вязкость соответствует вязкости товарного котельного топлива (не более 7-11 сСт при 80°С). В некоторых случаях остаток разделяют в вакуумном испарителе на легкий, тяжелый и вакуумированный крекинг-остаток. В этом случае примерно две трети газойлей висбрекинга смешивают с отпаренным в вакууме остатком висбрекинга, чтобы получаемое топливо соответствовало требованиям европейских спецификаций. При этом следует отметить, что процесс висбрекинга снижает вязкость гудрона в десятки раз. Однако следует отметить, что гудроны сернистых нефтей в результате висбрекинга дают котельные топлива с не меньшим содержанием серы, чем в исходном гудроне. Сжигание такого топлива без смешения его с менее сернистым недопустимо, т.к. сопровождается отравлением атмосферы сернистым ангидридом.

На рисунке 2.18 представлена схема установки висбрекинга гудрона с выносной камерой (сокинг - камерой).

Рисунок 2.18 - Технологическая схема установки висбрекинга с выносной камерой:
1 - печь; 2 - выносная камера; 3 - ректификационная колонна;
4 - сепаратор; 5 - отпарная колонна; 6 - насос; 7 - холодильник;
I - Сырье; II - Пар; III - Газ; IV - Бензин; V - Легкий газойль; VI - Остаток; VII - вода



Подогретое остаточное сырье подается в печь 1, где нагревается до температуры 430 - 500 °С и далее поступает в выносную камеру 2. Продукты крекинга направляются во фракционирующую колонну 3, работающую при атмосферном давлении. Далее после разделения в сепараторе 4 получают газ и бензин, после отпарной колонны 5 - легкий газойль и остаток, который можно использовать в качестве котельного топлива. Бензин и легкий газойль после облагораживания используют в качестве компонентов товарных нефтепродуктов. Имеются схемы получения вакуумного газойля после вакуумной колонны (на рисунке 3 вакуумная колонна не показана).

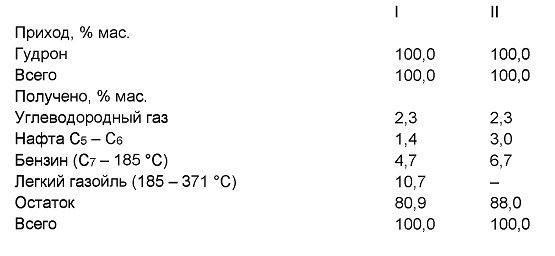

Материальный баланс. Ниже приведен материальный баланс висбрекинга гудрона с получением легкого газойля (I) и без получения легкого газойля (II):

Процесс висбрекинга является одним из востребованных в мире процессов, так как позволяет превратить гудрон в топочный мазут заданной вязкостии, этим снижается использование дизельных фракций в качестве разбавителя гудрона. Наиболее известны технологии компаний Shell, Lummus, UOP. В России хорошо зарекомендовала себя технология уфимского ГУП «Нефтехимпереработка», которая отличается применением нового типа выносной камеры, имеющей внутренние устройства, обеспечивающие режим «идеального вытеснения» потока и углеводородного турбулизатора. В то же время этот процесс не может конкурировать с гидрокрекингом гудрона по глубине переработки и качеству получаемых продуктов. Поэтому в случае строительства установок гидрокрекинга остатков установки висбрекинга останавливают. Для улучшения показателей процесса в сырье вводят различные поверхностно-активные добавки, снижающие образование и осаждение кокса в змеевиках печи и остаточном продукте, пенообразование в колонне и коррозию в холодильном оборудовании. В настоящее время такие добавки производят компании Cimeck (Италия), GeneralElectric (США), Nalco (США) и Колтек (Россия).
