Физические характеристики (продолжение)

Фитинги соединений с технологическим процессом

(1)

Код

фитинга

Размер А

(строительная длина),

дюймы (мм)

Размер В

Внешний диаметр,

дюймы (мм)

Фитинги для сенсоров Т075

Приварные фланцы RF 1/2 дюйма, класс 150 по ANSI

613

20 13/16 (529)

3 1/2 (89)

Приварные фланцы RF 1/2 дюйма, класс 300 по ANSI

614

21 3/8 (542)

3 3/4 (95)

Приварные фланцы RF 1 дюйм, класс 150 по ANSI

628

20 13/16 (529)

4 1/4 (108)

Приварные фланцы RF 1 дюйм, класс 300 по ANSI

629

21 9/16 (548)

4 7/8 (124)

Санитарные фитинги 1 дюйм

623

21 7/16 (544)

2 (50)

Приварные фланцы DIN PN40 15 мм, DIN 2635, поверхность - тип С

616

21 1/8 (537)

3 3/4 (95)

Приварные фланцы DIN PN100 15 мм, DIN 2537, поверхность - тип Е

617

21 1/2 (545)

4 1/8 (105)

Приварные фланцы DIN PN40 25 мм, DIN 2635, поверхность - тип С

618

21 3/4 (552)

4 1/2 (115)

Приварные фланцы JIS 10К/20К 15 мм

781

21 5/16 (542)

3 3/4 (95)

Фитинги для сенсоров Т100

Приварные фланцы RF 1 дюйм, класс 150 по ANSI

628

25 1/2 (648)

4 1/4 (108)

Приварные фланцы RF 1 дюйм, класс 300 по ANSI

629

26 1/4 (667)

4 7/8 (124)

Приварные фланцы RF 1-1/2 дюйма, класс 150 по ANSI

641

25 3/4 (655)

5 (127)

Приварные фланцы RF 1-1/2 дюйма, класс 300 по ANSI

642

26 3/8 (670)

6 1/8 (155)

Санитарные фитинги 1 дюйм

623

26 1/4 (668)

2 (50)

Санитарные фитинги 1-1/2 дюйма

624

26 1/4 (666)

2 (50)

Приварные фланцы DIN PN40 25 мм, DIN 2635, поверхность - тип С

618

26 3/16 (665)

4 1/2 (115)

Приварные фланцы DIN PN100 25 мм, DIN 2637, поверхность - тип Е

619

26 9/16 (674)

5 1/2 (140)

Приварные фланцы DIN PN40 40 мм, DIN 2635, поверхность - тип С

681

26 5/16 (668)

5 15/16 (150)

Приварные фланцы JIS 10К/20К 25 мм

782

26 1/8 (664)

4 15/16 (125)

Фитинги для сенсоров Т150

Приварные фланцы RF 1-1/2 дюйма, класс 150 по ANSI

641

31 7/16(799)

5(127)

Приварные фланцы RF 1-1/2 дюйма, класс 300 по ANSI

642

32 1/16(815)

6 1/8(155)

Приварные фланцы RF 2 дюйма, класс 150 по ANSI

644

31 11/16(805)

6 (152)

Приварные фланцы RF 2 дюйма, класс 300 по ANSI

645

32 5/16(820)

6 1/2(165)

Санитарные фитинги 1-1/2 дюйм

624

32 1/16(814)

2 (50)

Санитарные фитинги 2 дюйма

625

32 1/16(814)

2 1/2 (64)

Приварные фланцы DIN PN40 40мм, DIN 2635, поверхность - тип С

681

31 3/4 (806)

5 7/8(150)

Приварные фланцы DIN PN100 40мм, DIN 2637, поверхность - тип Е

682

32 3/8 (822)

6 11/16(170)

Приварные фланцы DIN PN40 50 мм, DIN 2635, поверхность - тип С

683

32 (813)

6 1/2(165)

Приварные фланцы JIS 10К/20К 40 мм

783

31 7/8(810)

5 1/2(140)

(1)

В таблице приведены стандартные фитинги. Фитинги других типов могут быть установлены по заказу. Обратитесь в местное
представительство Micro Motion.

Руководство по применению сенсоров Micro Motion серии Т

42

Приложение В

Информация для оформления
заказа

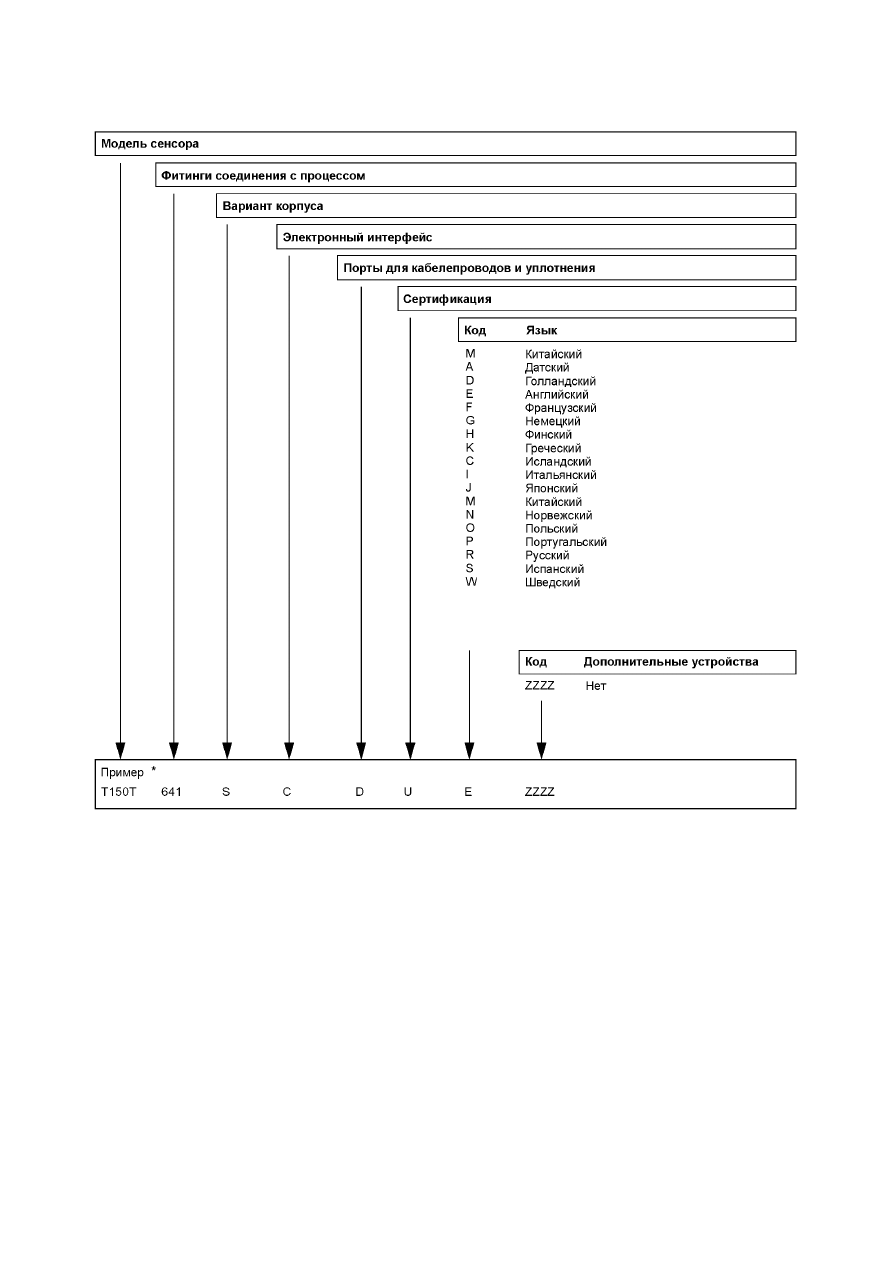

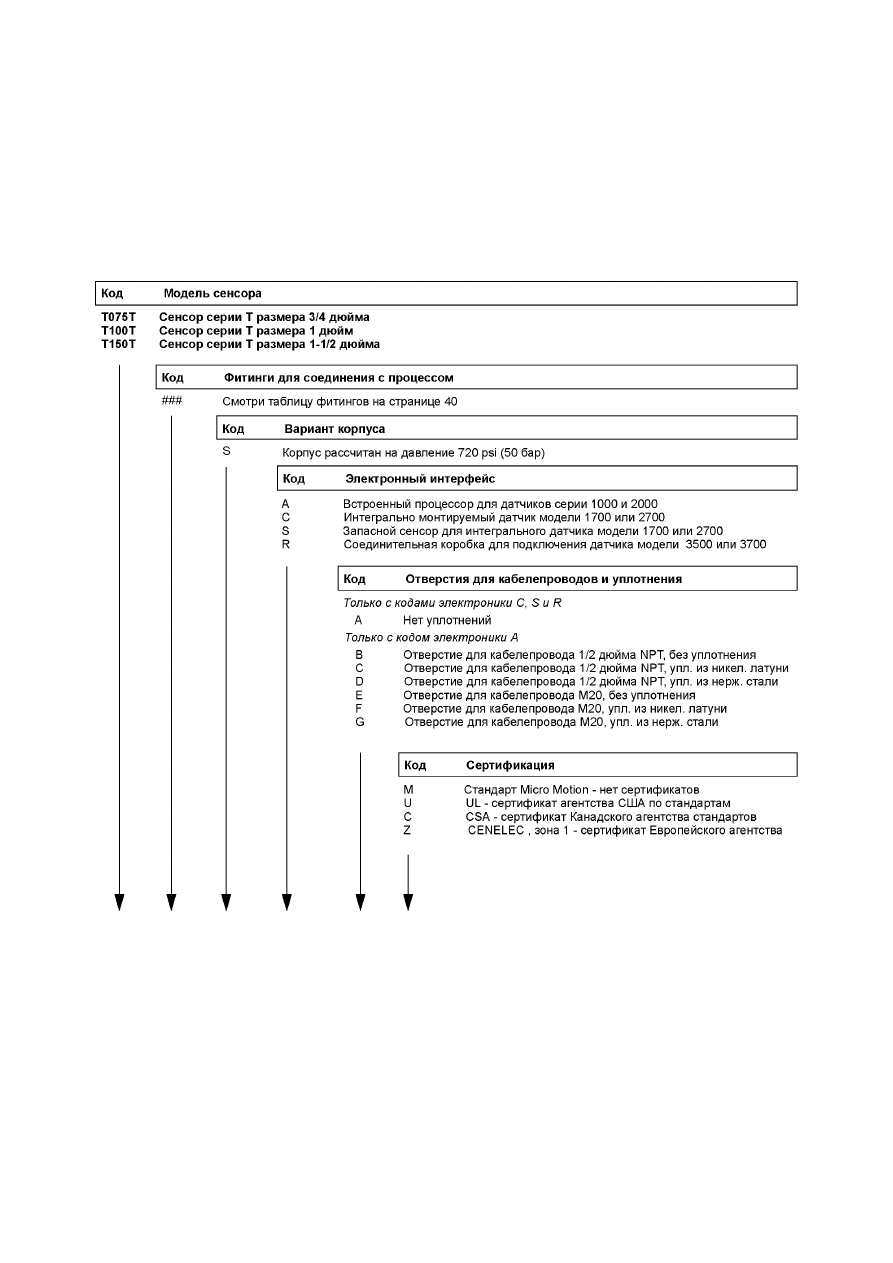

Матрица формирования номера модели сенсора серии Т

(продолжение на следующей странице)

Руководство по применению сенсоров Micro Motion серии Т

43

Матрица формирования номера модели сенсора серии Т (продолжение)

*

Пример: T150T 641 S C D U E ZZZ = Сенсор Micro Motion серии Т, Е150 размера 1-1/2 дюйма, с приварными

фланцами класса 150 по ANSI, корпус, рассчитанный на давление 720 psi (50 бар), с интегрально монтируемым
датчиком модели 1700 или 2700, с портами для установки кабелепроводов – отверстия с внутренней резьбой
1/2 дюйма NPT с двумя уплотнениями из никелированной латуни, сертификат американского агентства UL,
английский язык

Руководство по применению сенсоров Micro Motion серии Т

44

Приложение С Правила возврата изделий

Общие указания

В соответствии с требованиями департамента транспорта США (DOT),
необходимо строго выполнить все процедуры, предписываемые Micro
Motion. Это требуется для обеспечения безопасных условий работы для
сотрудников нашей фирмы. При невыполнении этих требований
оборудование будет отправлено обратно

Для возврата какого-либо оборудования фирме Micro Motion позвоните
в Отдел Обслуживания пользователей, где Вас проинформируют о
процедуре возврата и о необходимой документации:

•

В США по телефону 1-800-522-6277 или 1-303-530-8400 с 6:00 утра
до 5:30 вечера с понедельника по пятницу (кроме праздников).

•

В Европе, по телефону +31 (0) 318 549 549 (или обратитесь в
местное представительство).

•

В Азии, по телефону (65) 777-8211 (или обратитесь в местное
представительство).

Информацию о процедурах возврата и бланки необходимых документов
также можно получить на нашем сайте www.micromotion.com.

Новое и неиспользованное оборудование

Только оборудование, которое не было извлечено из первоначальной
транспортной упаковки, считается новым и неиспользованным. Новое и
неиспользованное оборудование включает сенсоры, датчики и
периферийные устройства, которые:

•

Были поставлены заказчику, но не понадобились, либо

•

Были поставлены Micro Motion по ошибке.

Использованное оборудование

Все остальное оборудование рассматривается как использованное. Это
оборудование должно быть полностью обеззаражено и очищено перед
возвратом. Необходимо приложить список с указанием всех веществ и
соединений, которые контактировали с оборудованием.
