Климатическая, холодильная и отопительная техника. Каталоги продукции (2011-2022 год) - часть 49

16,0 кВт

28,0 кВт

56,0 кВт

84,0 кВт

112,0 кВт

140,0 кВт

168,0 кВт

Комплект для подключения внешнего
агрегата обработки воздуха AHU
в качестве ККБ на 16, 28 и 56 кВт
для ECOi и ECO G

PAW-160MAH2

PAW-280MAH2

PAW-560MAH2

PAW-280MAH2 +
PAW-560MAH2

PAW-560MAH2 x 2

PAW-280MAH2 +
PAW-560MAH2 x 2

PAW-560MAH2 x 3

1,5 кВт

2,2 кВт

2,8 кВт

3,0 кВт

3,6 кВт

4,0 кВт

4,5 кВт

5,6 кВт

6,0 кВт

7,3 кВт

9,0 кВт

10,6 кВт

14,0 кВт

16,0 кВт

22,4 кВт

28,0 кВт

Тип U1 // 4-поточный блок 90x90

S-22MU1E5A

S-28MU1E5A

S-36MU1E5A

S-45MU1E5A

S-56MU1E5A

S-60MU1E5A

S-73MU1E5A

S-90MU1E5A

S-106MU1E5A

S-140MU1E5A

S-160MU1E5A

Тип Y2 // 4-поточный блок 60x60

S-15MY2E5A

S-22MY2E5A

S-28MY2E5A

S-36MY2E5A

S-45MY2E5A

S-56MY2E5A

Тип L1 // 2-поточный блок

S-22ML1E5

S-28ML1E5

S-36ML1E5

S-45ML1E5

S- 56ML1E5

S-73ML1E5

Тип D1 // 1-поточный блок

S-28MD1E5

S-36MD1E5

S-45MD1E5

S-56MD1E5

S-73MD1E5

Тип F2 // Блок со средним
статическим давлением для
скрытой установки

S-15MF2E5A

S-22MF2E5A

S-28MF2E5A

S-36MF2E5A

S-45MF2E5A

S-56MF2E5A

S-60MF2E5A

S-73MF2E5A

S-90MF2E5A

S-106MF2E5A

S-140MF2E5A

S-160MF2E5A

Тип M1 // Блок с низким
статическим давлением для
скрытой установки

S-15MM1E5A

S-22MM1E5A

S-28MM1E5A

S-36MM1E5A

S-45MM1E5A

S-56MM1E5A

Тип MZ // Тонкие канальные
блоки с низким статическим
давлением Серии 20

S-22MZ1Н4А

S-28MZ1Н4А

S-36MZ1Н4А

S-45MZ1Н4А

S-56MZ1Н4А

S-60MZ1Н4А

S-73MZ1H4A

Тип Е1 // Канальные блоки с
высоким статическим давлением

S-73ME1E5

S-106ME1E5

S-114ME1E5

S-224ME1E5

S-280ME1E5

Тип E2 // Блок с высоким
статическим давлением для
скрытой установки

S-224ME2E5

S-280ME2E5

Блок с рекуперацией тепла и
с теплообменником
непосредственного охлаждения

PAW-500ZDX2

PAW-800ZDX2

PAW-01KZDX2

Тип T2 // Потолочный блок

S-36MT2E5A

S-45MT2E5A

S-56MT2E5A

S-73MT2E5A

S-106MT2E5A

S-140MT2E5A

Тип K2 // K1 // Блок настенного
типа

S-15MK2E5A

S-22MK2E5A

S-28MK2E5A

S-36MK2E5A

S-45MK1E5A

S-56MK1E5A

S-73MK1E5A

S-106MK1E5A

Тип P1 // Напольный блок

S-22MP1E5

S-28MP1E5

S-36MP1E5

S-45MP1E5

S-56MP1E5

S-71MP1E5

Тип R1 // Напольный блок для
скрытой установки

S-22MR1E5

S-28MR1E5

S-36MR1E5

S-45MR1E5

S-56MR1E5

S-71MR1E5

Гидромодуль Hydrokit
для систем ECOi,
нагрев воды до 45°C

S-80MW1E5

S-125MW1E5

НОВИНКА

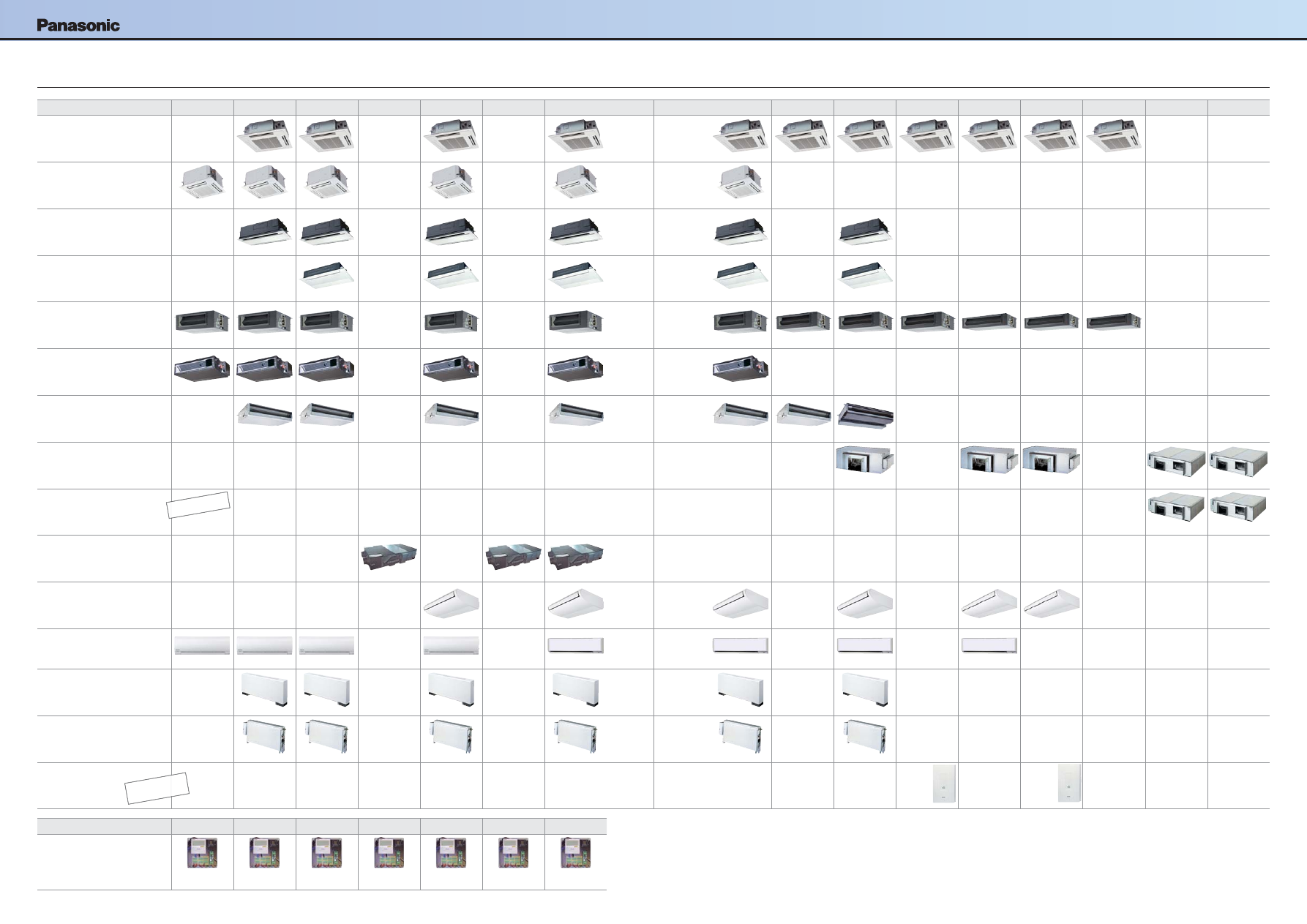

Модельный ряд внутренних блоков ECOi и ECO G

174

175

НОВИНКА __ 04 ПРОМЫШЛЕННЫЕ VRF-СИСТЕМЫ

Разработанный таким образом, чтобы точно соответствовать ячейкам
подвесного потолка 600 х 600 мм без необходимости изменять
конфигурацию направляющих, блок Y1 идеально подходит для
небольших коммерческих приложений и частичной модернизации
зданий. Кроме того, повышенная эффективность делает его одним
из лучших в своем классе.
Технические особенности:

• Мини-кассетный блок вставляется в ячейку 600 х 600 мм
подвесного

потолка

•  Подача для свежего воздуха
•  Разнонаправленный поток воздуха
•  Противоплесневый и противобактериальный моющиеся фильтры
•  Мощный дренажный насос позволяет поднять трубу на высоту 850 мм
•  Турбовентиляторы и ребра теплообменника с улучшенным дизайном
•  Инверторные двигатели для вентиляторов с переменной скоростью,
  новые теплообменники и т.д.
  обеспечивают эффективный расход
энергии.

Специально разработанная жалюзи

Жалюзи можно легко снять и промыть
водой.

Дренажная труба может быть поднята на высоту около 850 мм
от уровня потолка

Высота дренажной трубы может быть увеличена приблизительно на 350 мм по
сравнению с обычным значением с помощью дренажного насоса высокого
подъема. Также возможно использование длинных горизонтальных труб.

Лёгкий блок весом 18,4 кг кроме этого является очень тонким: высота
составляет всего 283 мм, что делает возможным его установку даже при
низких потолках.

Экономия

энергии

Экономия

энергии

Простое

обслуживание

САМОДИАГНОСТИКА

Для большего

комфорта

АВТОМАТИЧЕСКИЙ

ВЕНТИЛЯТОР

Точный

контроль

влажности

РЕЖИМ

МЯГКОГО ОСУШЕНИЯ

Дальнейший

комфорт

АВТОМАТИЧЕСКАЯ

НАПРАВЛЯЮЩАЯ ЛОПАТКА

Практичная

работа

АВТОМАТИЧЕСКИЙ

ПЕРЕЗАПУСК

Комфорт

везде

ВЕЕРНЫЙ

ВОЗДУШНЫЙ ПОТОК

Простая

установка

ВСТРОЕННЫЙ

ДРЕНАЖНЫЙ НАСОС

Экологически

безопасный

хладагент

R410A

Простое

управление

через протокол

BMS

КОММУТИРУЕМОСТЬ

Простое

обслуживание

САМОДИАГНОСТИКА

Для большего

комфорта

АВТОМАТИЧЕСКИЙ

ВЕНТИЛЯТОР

Точный

контроль

влажности

РЕЖИМ

МЯГКОГО ОСУШЕНИЯ

Дальнейший

комфорт

АВТОМАТИЧЕСКАЯ

НАПРАВЛЯЮЩАЯ ЛОПАТКА

Практичная

работа

АВТОМАТИЧЕСКИЙ

ПЕРЕЗАПУСК

Комфорт

везде

ВЕЕРНЫЙ

ВОЗДУШНЫЙ ПОТОК

Простая

установка

ВСТРОЕННЫЙ

ДРЕНАЖНЫЙ НАСОС

Экологически

безопасный

хладагент

R410A

Простое

управление

через протокол

BMS

КОММУТИРУЕМОСТЬ

Поддержка

Интернет-

управления

ИНТЕРНЕТ-УПРАВЛЕНИЕ

ОПЦИОНАЛЬНО

Поддержка

Интернет-

управления

ИНТЕРНЕТ-УПРАВЛЕНИЕ

ОПЦИОНАЛЬНО

Дополнительно

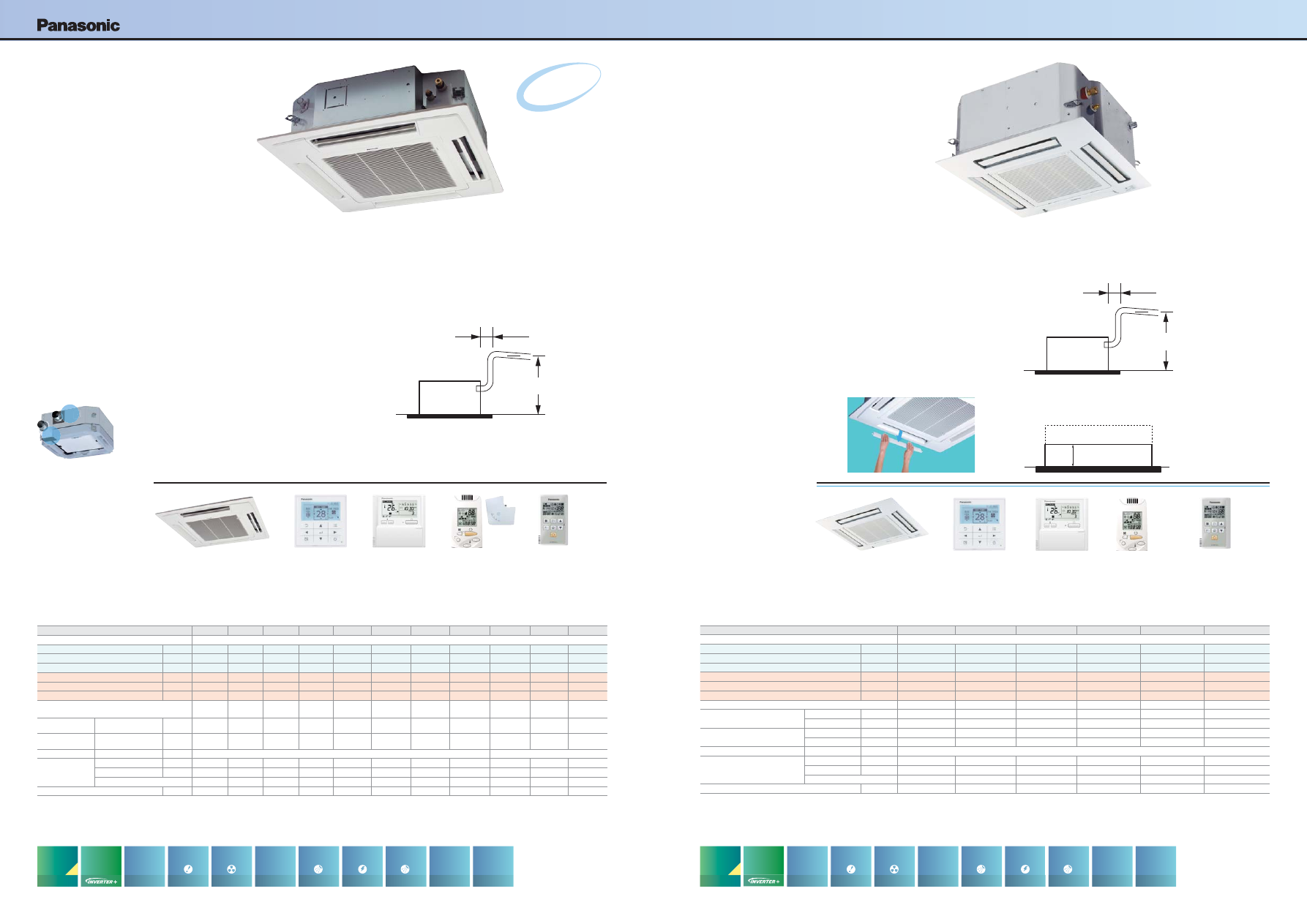

Отмеченная наградами линейка кассетных модулей Типа U1 меньше, тоньше и легче,
чем предыдущие модели, а максимальный размер панели составляет 950 х 950 мм.
Инверторный двигатель для вентилятора и вентиляционная решётка воздухораспре-
делителя обеспечивают тихое, оптимальное распределение воздуха.

Технические особенности:

• Компактная конструкция
• Сниженный уровень звукового давления (по сравнению с предыдущими моделями)
• Вентилятор оснащён инверторным двигателем для повышения эффективности
• Мощный дренажный насос позволяет поднять дренажную трубу на 850 мм
• Облегчённая конструкция
• Приток свежего воздуха
• Подключение ответвлений воздуховодов
• Дополнительная приточная камера воздухозаборника CZ-FDU2

Камера воздухозаборника

1. Короб воздухозаборника CZ-BCU2 для основного блока.
2. Короб воздухозаборника CZ-ATU2 * для приточной камеры воздухозаборника.
CZ-CFU2 перекрывает поток воздуха к модулю 90x90 Серии U1.

* При использовании короба воздухозаборника (CZ-ATU2), необходимо использовать
приточную камеру воздухозаборника (CZ-FDU2).

Дренажная труба приблизительно на 850 мм выше
уровня потолка
Высота дренажной трубы может быть увеличена
приблизительно на 350 мм по сравнению с обычным
значением благодаря использованию дренажного
насоса высокого подъема. Также возможно
использование длинных горизонтальных труб.

ТИП U1
4-ПОТОЧНЫЕ
КАССЕТНЫЕ БЛОКИ 90 х 90
ДЛЯ ПОЛУСКРЫТОЙ УСТАНОВКИ

£ÏÈÅÔÙÎÜÊ
ÐÏÓÏËÎÁ

Панель
CZ-KPU21

Дренажный насос,
позволяющий
поднять
дренажную трубу
на высоту 850 мм
от уровня потолка

До 350 мм

До 850 мм

Проводной пульт ДУ
CZ-RTC4

Проводной пульт ДУ
CZ-RTC5

Беспроводной пульт ДУ
CZ-RWSU2

Упрощённый пульт ДУ
CZ-RE2C2

Панель
CZ-KPY3A

До 283 мм

Дополнительно

ТИП Y2
4-ПОТОЧНЫЕ
МИНИ-КАССЕТНЫЕ
БЛОКИ 60 х 60
ДЛЯ ПОЛУСКРЫТОЙ УСТАНОВКИ

Дренажный насос позволяет
поднять дренажную трубу на
высоту около 850 мм от
уровня потолка

До 350 мм

До 850мм

Проводной пульт ДУ
CZ-RTC5

Проводной пульт ДУ
CZ-RTC4

Беспроводной пульт ДУ
CZ-RWSK2

Упрощённый пульт ДУ
CZ-RE2C2

Модель

S-15MY2E5A

S-22MY2E5A

S-28MY2E5A

S-36MY2E5A

S-45MY2E5A

S-56MY2E5A

Источник питания

230В / Однофазный / 50 Гц

Мощность в режиме охлаждения

кВт

1,5

2,2

2,8

3,6

4,5

5,6

Потребление электроэнергии в режиме охлаждения

Вт

Сила тока в режиме охлаждения

0,30

0,32

0,35

Мощность в режиме обогрева

кВт

1,7

2,5

3,2

4,2

5,0

6,3

Потребление электроэнергии в режиме обогрева

Вт

Сила тока в режиме обогрева

0,25

0,30

Тип вентилятора

Центробежный

Центробежный Центробежный Центробежный Центробежный

Объем воздушного потока (Выс. / Сред. /
Низк.)

Охлаждение

/ ч

534 / 492 / 336

546 / 492 / 336

558 / 504 / 336

582 / 522 / 360

600 / 558 / 492

624 / 588 / 510

Обогрев

/ ч

546 / 504 / 336

558 / 504 / 336

576 / 522 / 336

594 / 546 / 360

618 / 576 / 492

666 / 588 / 522

Уровень звукового давления
( Низк. / Сред. / Выс.)

Охлаждение

дБ(А)

25 / 33 / 34

25 / 33 / 35

26 / 34 / 36

33 / 36 / 38

34 / 37 / 40

Обогрев

дБ(А)

25 / 33 / 34

25 / 33 / 35

26 / 34 / 36

32 / 36 / 38

34 / 37 / 40

Габаритные размеры

В х Д х Ш

мм

288 x 583 x 583

Подключения труб

Жидкостная

дюйм (мм)

1 / 4 (6,35)

Газоприводная

дюйм (мм)

1 / 2 (12,7)

Дренажная

VP-25

Вес

кг

20,4 (18 + 2,4)

Модель

S-22MU1E5A

S-28MU1E5A

S-36MU1E5A

S-45MU1E5A

S-56MU1E5A

S-60MU1E5A

S-73MU1E5A

S-90MU1E5A

S-106MU1E5A

S-140MU1E5A

S-160MU1E5A

Источник питания

230 В / Однофазный / 50 Гц

Мощность в режиме охлаждения

кВт

2,2

2,8

3,6

4,5

5,6

6,0

7,3

9,0

10,6

14,0

16,0

Потребление электроэнергии в режиме охлаждения Вт

100

115

Сила тока в режиме охлаждения

0,19

0,22

0,31

0,33

0,36

0,71

0,76

0,89

Мощность в режиме обогрева

кВт

2,5

3,2

4,2

5,0

6,3

7,1

8,0

10,0

11,4

16,0

18,0

Потребление электроэнергии в режиме обогрева

Вт

100

105

Сила тока в режиме обогрева

0,17

0,20

0,30

0,32

0,34

0,65

0,73

0,80

Тип вентилятора

Турбо
вентилятор

Объем воздушного
потока

Выс. / Сред. / Низк.

/ ч

840 / 720 /
660

900 / 780 /
720

960 / 810 /
720

1260 / 1020 /
840

1320 / 1020 /
840

1380 / 1140 /
900

1980 / 1620 /
1260

2100 / 1680 /
1320

2160 / 1740 /
1380

Уровень звукового
давления

Низш.

/ Низк. / Сред.

дБ(А)

28 / 29 / 30

28 / 29 / 31

28 / 30 / 33

29 / 32 / 36

29 / 32 / 37

32 / 35 / 38

34 / 38 / 44

35 / 39 / 45

38 / 40 / 46

Габаритные размеры

В х Ш х Д

мм

256 (+33,5) x 840 (950) x 840 (950)

319 (+33,5) x 840 (950) x 840 (950)

Подключения труб

Жидкостная

дюйм (мм) 1 / 4 (6,35)

1 / 4 (6,35)

3 / 8 (9,52)

Газоприводная

дюйм (мм) 1 / 2 (12,7)

1 / 2 (12,7)

5 / 8 (15,88)

Дренажная VP-25

VP-25

Вес

кг

176

177

НОВИНКА __ 04 ПРОМЫШЛЕННЫЕ VRF-СИСТЕМЫ

Экономия

энергии

Простое

обслуживание

САМОДИАГНОСТИКА

Для большего

комфорта

АВТОМАТИЧЕСКИЙ

ВЕНТИЛЯТОР

Точный

контроль

влажности

РЕЖИМ

МЯГКОГО ОСУШЕНИЯ

Дальнейший

комфорт

АВТОМАТИЧЕСКАЯ

НАПРАВЛЯЮЩАЯ ЛОПАТКА

Практичная

работа

АВТОМАТИЧЕСКИЙ

ПЕРЕЗАПУСК

Комфорт

везде

ВЕЕРНЫЙ

ВОЗДУШНЫЙ ПОТОК

Простая

установка

ВСТРОЕННЫЙ

ДРЕНАЖНЫЙ НАСОС

Экологически

безопасный

хладагент

R410A

Простое

управление

через протокол

BMS

КОММУТИРУЕМОСТЬ

Простое

обслуживание

САМОДИАГНОСТИКА

Для большего

комфорта

АВТОМАТИЧЕСКИЙ

ВЕНТИЛЯТОР

Точный

контроль

влажности

РЕЖИМ

МЯГКОГО ОСУШЕНИЯ

Дальнейший

комфорт

АВТОМАТИЧЕСКАЯ

НАПРАВЛЯЮЩАЯ ЛОПАТКА

Практичная

работа

АВТОМАТИЧЕСКИЙ

ПЕРЕЗАПУСК

Комфорт

везде

ВЕЕРНЫЙ

ВОЗДУШНЫЙ ПОТОК

Простая

установка

ВСТРОЕННЫЙ

ДРЕНАЖНЫЙ НАСОС

Экономия

энергии

Экологически

безопасный

хладагент

R410A

Простое

управление

через протокол

BMS

КОММУТИРУЕМОСТЬ

Поддержка

Интернет-

управления

ИНТЕРНЕТ-УПРАВЛЕНИЕ

ОПЦИОНАЛЬНО

Поддержка

Интернет-

управления

ИНТЕРНЕТ-УПРАВЛЕНИЕ

ОПЦИОНАЛЬНО

Предназначенная для установки в межпотолочном
пространстве, линейка однопоточных кассетных
модулей D1 с тонким дизайном Slimline оснащена
мощными, но, относительно тихими вентиляторами для
высоты потолка до 4,2 м.

Технические особенности:

• Сверхтонкие
•  Подходят для стандартных и высоких потолков
•  Встроенный дренажный насос позволяет поднять
  трубу на высоту 590 мм
•  Простые в установке и обслуживании
•  Высоту подвешивания можно легко регулировать
•  Вентилятор работает от инверторного двигателя
  что улучшает энергоэффективность

Высота дренажа

ТИП D1
1-ПОТОЧНЫЕ
КАССЕТНЫЕ БЛОКИ

300 мм или менее

590 мм

Модель

S-28MD1E5

S-36MD1E5

S-45MD1E5

S-56MD1E5

S-73MD1E5

Источник питания

230 В / Однофазный / 50 Гц

Мощность в режиме охлаждения

кВт

2,8

3,6

4,5

5,6

7,3

Потребление электроэнергии в режиме охлаждения Вт

Сила тока в режиме охлаждения

0,39

0,46

0,7

Мощность в режиме обогрева

кВт

3,2

4,2

5,0

6,3

8,0

Потребление электроэнергии в режиме обогрева

Вт

Сила тока в режиме обогрева

0,35

0,41

0,65

Тип вентилятора

Сирокко

Объем воздушного
потока

Выс. / Сред. / Низк.

/ ч

720 / 600 / 540

720 / 660 / 600

780 / 690 / 600

1080 / 900 / 780

Уровень звукового
давления

Низк. / Сред. / Выс.

дБ(А)

33 / 34 / 36

34 / 35 / 36

34 / 36 / 38

36 / 40 / 45

Размеры

В х Ш х Д

мм

200 (+20) x 1000 (1230) x 710
(800)

200 (+20) x 1000 (1230) x 710 (800)

Подключения труб

Жидкостная

дюйм (мм) 1 / 4 (6,35)

1 / 4 (6,35)

3 / 8 (9,52)

Газоприводная

дюйм (мм) 1 / 2 (12,7)

1 / 2 (12,7)

5 / 8 (15,88)

Дренажная

VP-25

Вес

кг

26,5 (21 + 5,5)

27,5 (22 + 5,5)

Дополнительно

Панель
CZ-KPD2

Проводной пульт ДУ
CZ-RTC4

Беспроводной пульт ДУ
CZ-RWST2

Упрощённый пульт ДУ
CZ-RE2C2

Проводной пульт ДУ
CZ-RTC5

Тонкие, компактные и лёгкие блоки. Значительное
снижение размера и веса было достигнуто благодаря
улучшению конструкции вентилятора. Вес всех моделей
теперь составляет 30 кг.

Технические особенности:

•  Воздушный поток и распределение воздуха
  автоматически изменяются в зависимости
  от режима работы блока
•  Возможно поднятие дренажной трубы до 500 мм
  от сливного отверстия
• Простое обслуживание

Простое обслуживание

Дренажный поддон оснащён проволочными
креплениями и может быть снят. Корпус вентилятора
имеет раздельную конструкцию, после того, как нижняя
часть корпуса будет снята, двигатель вентилятора
можно легко отсоединить.

Воздушный поток и распределение воздуха
автоматически изменяются в зависимости от
режима работы блока.

Возможно поднятие дренажной трубы до высоты
500 мм от сливного отверстия.

Техническое обслуживание дренажного насоса можно
осуществлять с двух сторон: с левой стороны (со стороны
трубопровода) и изнутри блока.

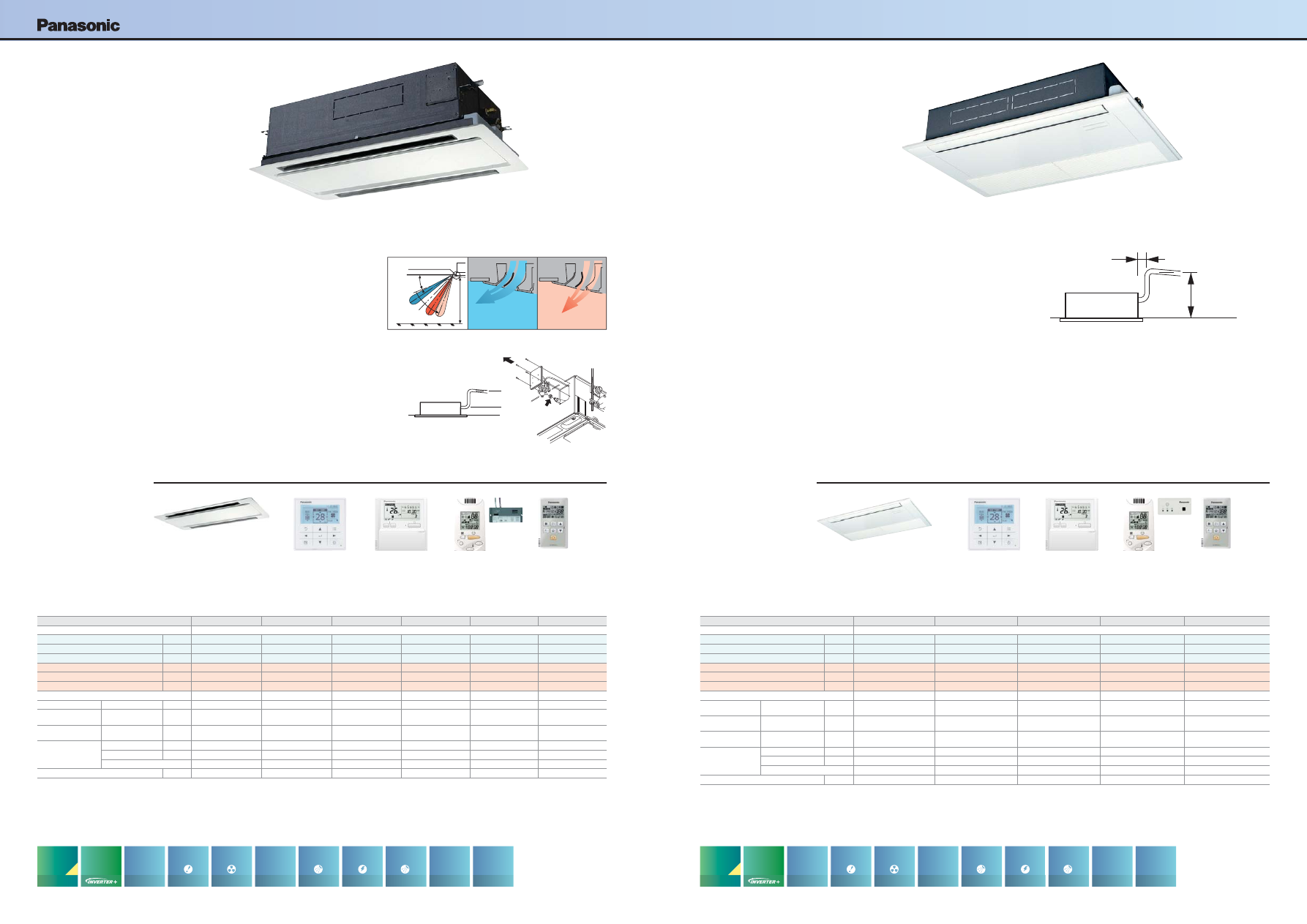

ТИП L1
2-ПОТОЧНЫЕ
КАССЕТНЫЕ БЛОКИ

Модель

S-22ML1E5

S-28ML1E5

S-36ML1E5

S-45ML1E5

S-56ML1E5

S-73ML1E5

Источник питания

230 В / Однофазный / 50 Гц

Мощность в режиме охлаждения

кВт

2,2

2,8

3,6

4,5

5,6

7,3

Потребление электроэнергии в режиме охлаждения Вт

145

Сила тока в режиме охлаждения

0,45

0,65

Мощность в режиме обогрева

кВт

2,5

3,2

4,2

5,0

6,3

8,0

Потребление электроэнергии в режиме обогрева

Вт

109

Сила тока в режиме обогрева

0,29

0,48

Тип вентилятора

Сирокко

Объем воздушного потока Выс. / Сред. / Низк.

/ ч

480 / 420 / 360

540 / 480 / 420

580 / 520 / 460

660 / 540 / 480

1.140 / 960 / 840

Уровень звукового
давления

Низк. / Сред. / Выс.

дБ(А)

24 / 27 / 30

26 / 29 / 33

28 / 31 / 34

29 / 33 / 35

33 / 35 / 38

Габаритные размеры

В х Ш х Д

мм

350 (+8) x 840 (1060) x 600
(680)

350 (+8) x 840(1060) x 600
(680)

350 (+8) x 1140 (1360) x
600 (680)

Подключения труб

Жидкостная

дюйм (мм) 1 / 4 (6,35)

1 / 4 (6,35)

3 / 8 (9,52)

Газоприводная

дюйм (мм) 1 / 2 (12,7)

1 / 2 (12,7)

5 / 8 (15,88)

Дренажная

VP-25

Вес

кг

28,5 (23 + 5,5)

39 (30 + 9)

Дополнительно

2,7

40°

20°

Автоматическое движение

лопасти в разрезе

Охлаждение

(вентилятор)

Обогрев (Выс., сред)

Панель
CZ-02KPL2
CZ-03KPL2 (для
S-73ML1E5)

Проводной пульт ДУ
CZ-RTC4

Беспроводной пульт ДУ
CZ-RWSL2

Упрощённый пульт ДУ
CZ-RE2C2

Проводной пульт ДУ
CZ-RTC5

300 мм

или меньше

500 мм

или меньше

310 мм

178

179

НОВИНКА __ 04 ПРОМЫШЛЕННЫЕ VRF-СИСТЕМЫ

Сверхтонкий блок Типа M1 является одним из лучших в своем
классе. Глубиной всего 200 мм, он обеспечивает большую
гибкость установки и дает возможность более широкого
применения. Кроме того, его высокая экономичность и
чрезвычайно низкий уровень звукового давления делают его
очень популярным среди большого количества пользователей,
особенно в гостиницах и небольших офисах.

Технические особенности:

· Сверхтонкий корпус: высота 200 мм у всех моделей
· Вентиляторный инверторный двигатель сокращает

энергопотребление

· Идеально подходит для применения в отелях с узким

пространством за подвесными потолками

· Лёгкий уход и сервисное обслуживание благодаря

вынесенной наружу коробке электрооборудования

· Статическое давление 40 Па упрощает подсоединение

воздуховода

· Встроенный дренажный насос

Приточная камера воздухозаборника и
воздухораспределителя

S-...MM1E5A

Диаметры Приточная

камера

воздухораспределителя

Диаметры

Приточная камера
воздухозаборника

22, 28 & 36

2 x

200

CZ-DUMPA22MMS2

2 x

200

CZ-DUMPA22MMR2

45 & 56

3 x

160

CZ-DUMPA45MMS3

2 x

200

CZ-DUMPA22MMR3

Сверхтонкий профиль для всех моделей

Дренажный насос повышенной мощности!

Благодаря использованию более мощного дренажного насоса
дренажная труба может быть поднята на высоту до 785 мм
над уровнем потолка.

Простое

обслуживание

САМОДИАГНОСТИКА

Для большего

комфорта

АВТОМАТИЧЕСКИЙ

ВЕНТИЛЯТОР

Точный

контроль

влажности

РЕЖИМ

МЯГКОГО ОСУШЕНИЯ

Практичная

работа

АВТОМАТИЧЕСКИЙ

ПЕРЕЗАПУСК

Простая

установка

ВСТРОЕННЫЙ

ДРЕНАЖНЫЙ НАСОС

Экономия

энергии

Экологически

безопасный

хладагент

R410A

Простое

управление

через протокол

BMS

КОММУТИРУЕМОСТЬ

S-15MF2E5A // S-22MF2E5A // S-28MF2E5A //
S-36MF2E5A // S-45MF2E5A // S-56MF2E5A

S-106MF2E5A // S-140MF2E5A // S-160MF2E5A

S-60MF2E5A // S-73MF2E5A // S-90MF2E5A

Простое

обслуживание

САМОДИАГНОСТИКА

Для большего

комфорта

АВТОМАТИЧЕСКИЙ

ВЕНТИЛЯТОР

Точный

контроль

влажности

РЕЖИМ

МЯГКОГО ОСУШЕНИЯ

Практичная

работа

АВТОМАТИЧЕСКИЙ

ПЕРЕЗАПУСК

Комфорт

везде

ВЕЕРНЫЙ

ВОЗДУШНЫЙ ПОТОК

Простая

установка

ВСТРОЕННЫЙ

ДРЕНАЖНЫЙ НАСОС

Экономия

энергии

Экологически

безопасный

хладагент

R410A

Простое

управление

через протокол

BMS

КОММУТИРУЕМОСТЬ

Поддержка

Интернет-

управления

ИНТЕРНЕТ-УПРАВЛЕНИЕ

ОПЦИОНАЛЬНО

Поддержка

Интернет-

управления

ИНТЕРНЕТ-УПРАВЛЕНИЕ

ОПЦИОНАЛЬНО

Блоки нового типа F2 предназначены специально для систем,
в которых используется воздуховод прямоугольного сечения.
Внутренний фильтр входит в стандартную комплектацию.

Технические особенности:

• Самый низкий в отрасли уровень звуковой мощности

от 25 DB (А)

• Встроенный дренажный насос позволяет поднять

дренажную трубу на высоту 785 мм

• Просты в установке и обслуживании
• Датчик на линии нагнетания воздуха позволяет избежать

подачи холодного воздуха

• Настраиваемый контроль температуры нагнетаемого

воздуха

Более мощный дренажный насос

Использование мощного
дренажного насоса позволяет
поднять дренажный трубопровод
на высоту до 785 мм над
основанием уровнем потолка.

Приточная камера воздухораспределителя и
воздухозаборника

S-...MF2E5A

Диаметр

Приточная камера

воздухораспределителя

Диаметр

Приточная камера
воздухозаборника

22, 28, 36, 45 & 56

2 x

200

CZ-56DAF2

2 x

200

CZ-DUMPA56MF2

60, 73 & 90

3 x

200

CZ-90DAF2

2 x

250

CZ-DUMPA90MF2

106, 140 & 160

4 x

200

CZ-160DAF2

4 x

200

CZ-DUMPA160MF2

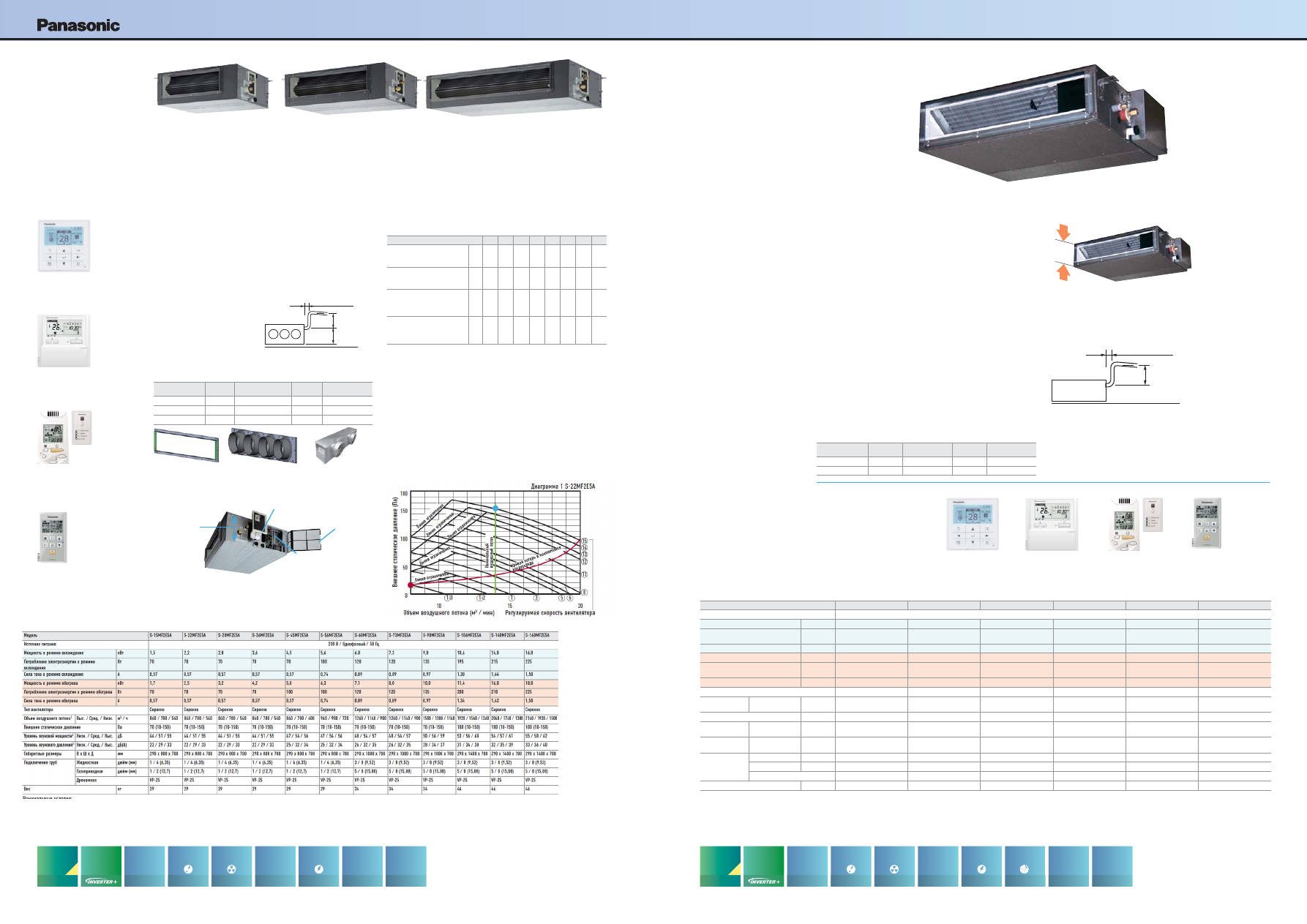

Новая серия MF2 с переменным статическим
давлением для скрытой установки

Полный диапазон установок внешнего статического давления
и объема воздушного потока доступен при специальной
настройке.

Благодаря вентиляторному двигателю постоянного тока можно

выбрать оптимальную кривую воздушного потока / статического
давления в соответствии с конфигурацией помещения. Помещенная
ниже таблица показывает значения объема воздушного потока и
шума при минимально возможной кривой воздушного потока (пример
S-22MF2E5A: красная точка на графике n.1), а также уровень
звукового давления при максимальном расчетном статическом
давлении и максимально возможной кривой воздушного потока
(пример S-22MF2E5A: синяя точка на графике n.1). В техническом
справочнике ECOi Technical Data Book представлены отдельные
графики для каждого блока.

Модель

15-36 45

60-73 90

106

140

160

Минимальный объем воздушного

потока – красная точка – выбирается

на кривой минимального воздушного

потока (кривая 1-3)

час

480

600

780

960

1140

1200

1320

Минимальное значение статического

давления – красная точка –

выбирается на кривой минимального

воздушного потока (кривая 1-3)

Па

Уровень звукового давления при

минимальном статическом давлении –

красная точка – выбирается на кривой

минимального воздушного потока

(кривая 1-3)

ДБ(А) 24

Уровень звукового давления при

максимальном расчетном статическом

давлении - синяя точка - выбирается

на кривой максимального воздушного

потока (кривая 15)

ДБ(А) 34

Преимущества F2

Автоматическая функция настройки требуемого статического
давления, легко активируемая со стандартного проводного
пульта ДУ с таймером.
Вы можете увеличить холодопроизводительность в рациональных
пределах, отрегулировав объем воздушного потока так, чтобы почти
полностью исключить скрытые потери.
Такая возможность предоставляется благодаря очень большой
поверхности теплообменника и увеличению объема воздушного потока
путем ручного выбора высокой скорости вентилятора на стандартном
проводном пульте ДУ при настройке системы, а также включенному по
умолчанию контролю температуры приточного воздуха и регулируемой
на основе комнатной нагрузки температуре испарения.

До 300 мм

До 500 мм

285 мм

Встроенный дренажный насос
(насос с двигателем постоянного тока)

- Встроенный фильтр

- Боковой съёмный фильтр

Единая высота 290 мм для
всех моделей.
Единая высота предоставляет
возможность лёгкой и
одинаковой установки
моделей с различной
мощностью.

Внешнее электроснабжение
Корпус оборудования облегчает
техническое обслуживание
Блок управления со связью через
Р-Link

Приточная камера воздухозаборника

Приточная камера воздухораспределителя

ТИП F2
БЛОКИ СО СРЕДНИМ
СТАТИЧЕСКИМ
ДАВЛЕНИЕМ ДЛЯ
СКРЫТОЙ
УСТАНОВКИ

Проводной пульт ДУ
CZ-RTC4

Беспроводной пульт ДУ
CZ-RWSK2 + CZ-RWSC3

Упрощённый пульт ДУ
CZ-RE2C2

Проводной пульт ДУ
CZ-RTC5

Номинальные условия:
Температура внутри помещения при охлаждении 27°C DB / 19°C WB. Наружная температура при охлаждении 35°C DB / 24°C WB. Температура внутри помещения при обогреве 20°C DB. Наружная температура при обогреве 7°C DB / 6°C WB.
DB: по сухому термометру; WB: по влажному термометру
1) Указаны стандартные значения, установленные при поставке (Н кривая 8, М кривая 5, L кривая 1). 2) Звуковое давление без учета потока хладагента.
Дополнительно

До 300 мм

До 500 мм

200 мм

Дополнительно

Модель

S-15MM1E5A

S-22MM1E5A

S-28MM1E5A

S-36MM1E5A

S-45MM1E5A

S-56MM1E5A

Источник питания

230 В / Однофазный / 50 Гц

Мощность в режиме охлаждения

кВт

1,5

2,2

2,8

3,6

4,5

5,6

Потребление электроэнергии в режиме
охлаждения

Вт

Сила тока в режиме охлаждения

0,26

0,30

0,31

0,37

0,48

Мощность в режиме обогрева

кВт

1,7

2,5

3,2

4,2

5,0

6,3

Потребление электроэнергии в режиме
обогрева

Вт

Сила тока в режиме обогрева

0,23

0,27

0,28

0,34

0,45

Тип вентилятора

Сирокко

Объем воздушного
потока

Выс. / Сред. / Низк. м

/ ч

480 / 420 / 360

510 / 450 / 390

540 / 480 / 420

630 / 570 / 480

750 / 690 / 600

Внешнее статическое давление

Пa

10 (30)

15 (30)

15 (40)

Уровень звукового
давления

Низк. / Сред. / Выс. (

) дБ(А)

25 / 27 / 28 (27 / 29 / 30)

27 / 29 / 30 (29 / 31 / 32)

28 / 30 / 32 (30 / 32 / 34)

30 / 32 / 34 (32 / 34 / 36)

31 / 33 / 35 (32 / 35 / 37)

Габаритные
размеры

В х Ш х Д

мм

200 х750 х 640

200 x 750 x 640

Подключения труб

Жидкостная

мм (дюйм)

1 / 4 (6,35)

Газоприводная

мм (дюйм)

1 / 2 (12,7)

Дренажная

VP-20

Вес

кг

Номинальные условия:
Температура внутри помещения при охлаждении 27°C DB / 19°C WB. Наружная температура при охлаждении 35°C DB / 24°C WB. Температура внутри помещения при обогреве 20°C DB. Наружная температура при обогреве 7°C DB / 6°C WB.
DB: по сухому термометру; WB: по влажному термометру
1) С кабелем питания от внешнего источника, используя короткие соединения.

ТИП М1
БЛОКИ С НИЗКИМ
СТАТИЧЕСКИМ
ДАВЛЕНИЕМ ДЛЯ
СКРЫТОЙ
УСТАНОВКИ

Проводной пульт ДУ
CZ-RTC4

Беспроводной пульт ДУ
CZ-RWSK2 + CZ-RWSC3

Упрощённый пульт ДУ
CZ-RE2C2

Проводной пульт ДУ
CZ-RTC5

180

181

НОВИНКА __ 04 ПРОМЫШЛЕННЫЕ VRF-СИСТЕМЫ

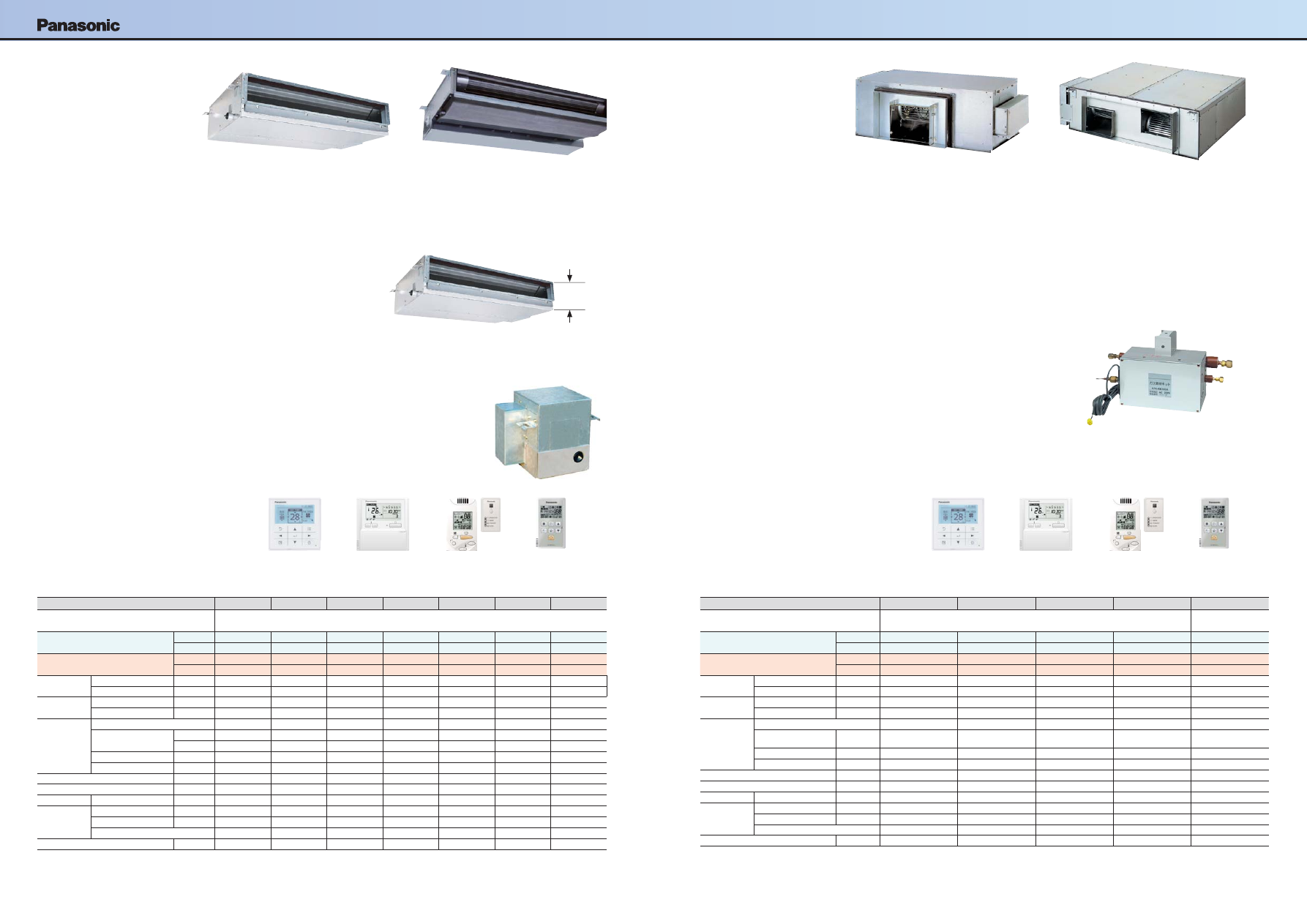

Канальные блоки для скрытой установки

Сверхтонкие модели типа Z1 занимают одно из ведущих
мест в своем классе.
Компактный корпус высотой всего 200 мм обеспечивает
необыкновенную гибкость установки и адаптируемость к
условиям самых разных помещений.
Кроме того, высокая эффективность и чрезвычайно
низкий уровень шума делают их оптимальным выбором
для отелей и небольших офисов.

Технические особенности:

·  Сверхтонкая конструкция: 200 мм у всех моделей
·  Вентиляторный двигатель постоянного тока сокращает
энергопотребление
·  Идеально подходят для установки в гостиничных
  номерах с фальшпотолками, оставляющими узкое
  пространство для монтажа
·  Вынесенная наружу коробка электрокомпонентов
  облегчает уход и техническое обслуживание
·  Статическое давление 29 Па упрощает подсоединение
воздуховода
·  Встроенный дренажный насос (приобретается
отдельно)

Сверхтонкий корпус у всех моделей

Высота корпуса 200 мм позволяет устанавливать эти
блоки в узком пространстве под фальшпотолком.

Дренажный насос повышенной мощности!

(опционально)
Используя опциональный высоконапорный дренажный
насос, можно поднять
сливную трубу на высоту
до 700 мм над дренажным
отверстием внутреннего
блока.

Модель

S-73ME1E5

S-106ME1E5

S-140ME1E5

S-224ME1E5

S-280ME1E5

Источник питания

220/230/240 В, 1-фазный – 50, 60 Гц

220/230/240 В,

1-фазный – 50 Гц

Холодопроизводительность

кВт

7,3

10,6

14,0

22,4

28,0

BTU/час

25 000

36 000

47 800

76 400

95 500

Теплопроизводительность

кВт

8,0

11,4

16,0

25,0

31,5

BTU/час

27 000

39 000

54 600

85 300

107 500

Входная мощность

Охлаждение

кВт

0,480/0,505/0,530

0,520/0,545/0,570

0,600/0,660/0,710

0,870/0,900/0,930

1,270/1,330/1,390

Обогрев

кВт

0,480/0,505/0,530

0,520/0,545/0,570

0,600/0,660/0,710

0,870/0,900/0,930

1,270/1,330/1,390

Сила тока

Охлаждение

2,29/2,30/2,31

2,46/2,46/2,47

2,80/2,90/3,00

4,05/4,06/4,07

6,04/6,06/6,07

Обогрев

2,29/2,30/2,31

2,46/2,46/2,47

2,80/2,90/3,00

4,05/4,06/4,07

6,04/6,06/6,07

Вентилятор

Тип

Сирокко

Объем воздушного потока (Выс. /
Сред. / Низк.)

м/ч

1,380/1,320/1,260

1,800/1,680/1,500

2,160/2,100/1,980

3,360/3,190/2,980

4,320/4,200/3,960

Выходная мощность двигателя

кВт

0,2

0,35

0,2

0,4

Внешнее статическое давление

Па

186

176

167

176

216 (235)*

Уровень мощности звука (Низк. / Сред. / Выс.)

дБ

53/54/55

53/55/56

55/57/58

57/58/59

60/61/62

Уровень звукового давления (Низк. / Сред. / Выс.)

дБ(A)

42/43/44

42/44/45

44/46/47

46/47/48

49/50/51 (50/51/52)*

Габаритные размеры В х Ш х Г

мм

420 x 1065 x 620

450 x 1065 x 620

467 x 1428 x 1230

Соединительные
трубы

Жидкостная труба

мм (дюймы)

9,52 (3 / 8)

Газовая труба

мм (дюймы)

15,88 (5 / 8)

19,05 (3 / 4)

22,22 (7 / 8)

Дренажная труба

VP-25

Вес Нетто

кг

110

120

Номинальные условия:
Температура внутри помещения при охлаждении 27°C DB / 19°C WB. Наружная температура при охлаждении 35°C DB / 24°C WB. Температура внутри помещения при обогреве 20°C DB. Наружная температура при обогреве 7°C DB / 6°C WB.
DB: по сухому термометру; WB: по влажному термометру
Технические характеристики могут быть изменены без предварительного уведомления.

Модель

S-22MZ1H4A

S-28MZ1H4A

S-36MZ1H4A

S-45MZ1H4A

S-56MZ1H4A

S-60MZ1H4A

S-73MZ1H4A

Источник питания

220/230/240 В, 1-фазный – 50, 60 Гц

Холодопроизводительность

кВт

2,2

2,8

3,6

4,5

5,6

6,0

7,3

BTU/час

7500

9500

12200

15300

19100

20500

24900

Теплопроизводительность

кВт

2,5

3,2

4,2

5,1

6,4

7,1

8,0

BTU/час

8500

10900

14300

17400

21800

24200

27300

Входная мощность

Охлаждение

кВт

0,750/0,750/0,750

0,800/0,800/0,800

0,850/0,850/0,850

0,950/0,950/0,950

0,100/0,100/0,100

0,125/0,125/0,125

Обогрев

кВт

0,750/0,750/0,750

0,800/0,800/0,800

0,850/0,850/0,850

0,950/0,950/0,950

0,100/0,100/0,100

0,125/0,125/0,125

Сила тока

Охлаждение

0,50/0,47/0,45

0,55/0,52/0,50

0,60/0,57/0,55

0,70/0,68/0,65

0,75/0,72/0,70

0,80/0,78/0,75

Обогрев

0,50/0,47/0,45

0,55/0,52/0,50

0,60/0,57/0,55

0,70/0,68/0,65

0,75/0,72/0,70

0,80/0,78/0,75

Вентилятор

Тип

Сирокко

Объем воздушного потока
(Выс. / Сред. / Низк.)

/ч

480/420/360

600/540/420

690/630/510

720/660/540

870/750/630

1,080/840/660

л/с

133/117/100

167/150/117

192/175/142

200/183/150

242/208/175

300/233/183

Выходная мощность двигателя

кВт

Внешнее статическое давление

Па

10-30

Уровень мощности звука (Низк. / Сред. / Выс.)

дБ

50/49/47

52/51/49

54/52/50

56/54/52

57/55/53

60/57/55

62/60/58

Уровень звукового давления (Низк. / Сред. / Выс.)

дБ(A)

28/27/25

30/29/27 32/30/28

34/32/30

35/33/31

38/33/31

40/38/36

Габаритные размеры В х Ш х Г

мм

830 х 500 х 200

1050 х 550 х 200

Соединительные
трубы

Жидкостная труба

мм (дюймы)

6,35 (1 / 4)

9,52 (3 / 8)

Газовая труба

мм (дюймы)

12,7 (1 / 2)

15,88 (5 / 8)

Дренажная труба

VP-25

Вес Нетто

кг

Номинальные условия:
Температура внутри помещения при охлаждении 27°C DB / 19°C WB. Наружная температура при охлаждении 35°C DB / 24°C WB. Температура внутри помещения при обогреве 20°C DB. Наружная температура при обогреве 7°C DB / 6°C WB.
DB: по сухому термометру; WB: по влажному термометру
Технические характеристики могут быть изменены без предварительного уведомления.

* Через установку перемычки.

S-224ME1E5 / S-280ME1E5

S-73MZ1H4A

S-73ME1E5 /
S-106ME1E5 / S-140ME1E5

S-22MZ1Н4А / S-28MZ1 Н4А / S-36MZ1Н4А /
S-45MZ1Н4А / S-56MZ1 Н4А / S-60MZ1H4A

ТИП E1
КАНАЛЬНЫЕ БЛОКИ
С ВЫСОКИМ
СТАТИЧЕСКИМ
ДАВЛЕНИЕМ ДЛЯ
СКРЫТОЙ
УСТАНОВКИ

Канальные блоки линейки E1 предлагают более гибкую
конфигурацию с высоким статическим давлением,
позволяющую увеличить длину воздуховода.

Технические особенности:

·  Расширенные возможности подсоединения
воздуховода
·  Возможность наружного размещения
  в атмосферостойком боксе
·  Контроль температуры нагнетаемого воздуха
  сокращает возникновение холодных сквозняков
  во время обогрева
·  Конфигурируемое управление температурой воздуха

Редукционный клапан CZ-P160RVK2
(только для работы на обогрев)

Модели типов 224 и 280 требуют двух редукционных
клапанов на каждый блок при работе на обогрев. (Если
проектом предусмотрена только работа на охлаждение,
этот клапан не требуется). (Также он не требуется при
инсталляции 1:1). Редукционный клапан значительно
повышает эффективность системы.

ТИП MZ
ТОНКИЕ КАНАЛЬНЫЕ
БЛОКИ С НИЗКИМ
СТАТИЧЕСКИМ
ДАВЛЕНИЕМ
СЕРИИ 20

200

мм

Пульт ДУ с функцией
таймера
CZ-RTC4

Беспроводной пульт ДУ
CZ-RWSK2 + CZ-RWSC3

Упрощенный пульт ДУ
CZ-RE2C2

Проводной пульт ДУ
CZ-RTC5

182

183

НОВИНКА __ 04 ПРОМЫШЛЕННЫЕ VRF-СИСТЕМЫ

Простое

обслуживание

САМОДИАГНОСТИКА

Для большего

комфорта

АВТОМАТИЧЕСКИЙ

ВЕНТИЛЯТОР

Точный

контроль

влажности

РЕЖИМ

МЯГКОГО ОСУШЕНИЯ

Практичная

работа

АВТОМАТИЧЕСКИЙ

ПЕРЕЗАПУСК

Экономия

энергии

Экологически

безопасный

хладагент

R410A

Простое

управление

через протокол

BMS

КОММУТИРУЕМОСТЬ

Поддержка

Интернет-

управления

ИНТЕРНЕТ-УПРАВЛЕНИЕ

ОПЦИОНАЛЬНО

Простое

обслуживание

САМОДИАГНОСТИКА

Для большего

комфорта

АВТОМАТИЧЕСКИЙ

ВЕНТИЛЯТОР

Точный

контроль

влажности

РЕЖИМ

МЯГКОГО ОСУШЕНИЯ

Дальнейший

комфорт

АВТОМАТИЧЕСКАЯ

НАПРАВЛЯЮЩАЯ ЛОПАТКА

Практичная

работа

АВТОМАТИЧЕСКИЙ

ПЕРЕЗАПУСК

Комфорт

везде

ВЕЕРНЫЙ

ВОЗДУШНЫЙ ПОТОК

Экономия

энергии

Экологически

безопасный

хладагент

R410A

Простое

управление

через протокол

BMS

КОММУТИРУЕМОСТЬ

Поддержка

Интернет-

управления

ИНТЕРНЕТ-УПРАВЛЕНИЕ

ОПЦИОНАЛЬНО

НОВИНКА

Технические особенности:

· Устройство для рекуперации тепла с электроприводом автоматически

контролируется блоком управления, что позволяет использовать
естественное охлаждение свежим воздухом, когда это удобно сделать.

· Система очистки Bioxigen® функционирует во время работы венти-

лятора, обеспечивая эффективную антибактериальную обработку и
оптимальное качество подаваемого воздуха.

Общие характеристики

· Оцинкованные стальные панели с внутренней и внешней изоляцией
· Противоточное устройство “воздух-воздух” для рекуперации тепла,

изготовленное из листов специальной бумаги со специальным
уплотнением, сохраняет разделение воздушных потоков и пропус-
кает только водяной пар. Общий теплообмен с температурным КПД
до 77% и энтальпическим КПД до 63% остаётся на таком же
высоком уровне и в течение летнего сезона

· Фильтры класса эффективности G4 с синтетической моющейся

средней частью, как для свежего воздуха, так и для отработанного
воздуха

· Съёмная боковая панель для доступа к фильтрам и системе реку-

перации тепла на случай планового технического обслуживания

· Низкое потребление энергии, высокая эффективность и низкий

уровень звукового давления вентиляторов благодаря
использованию трёхскоростных двигателей ЕС

· Секция подачи в комплекте с теплообменником непосредственного

охлаждения (R410A) оснащены электромагнитным клапаном,
фильтром, контактным датчиком температуры на жидкостной и
газовой линии, температурным (NTC) датчиком на входе и выходе
воздушного потока

· Встроенный электрический блок, снабжённый блоком управления,

служит для контроля скорости вращения вентилятора и для
соединения между собой внешних и внутренних блоков

· Воздуховод фиксируется круглыми пластиковыми хомутами
· Пульт ДУ CZ- RTC2 (дополнительно)

Сбалансированная вентиляция

Подключения между внешними / внутренними блоками

Графические характеристики

Следующие кривые показывают внешнее статическое давление блока
при максимальной скорости вращения вентилятора для каждой
модели.

Модель

PAW-500ZDX2

PAW-800ZDX2

PAW-01KZDX2

Источник питания

230 В / Однофазный / 50 Гц

Объем воздушного
потока

Выс. / Сред. / Низк.

/ ч

500 / 500 / 360

800 / 800 / 625

1,000 / 780 / 650

Внешнее статическое
давление

Выс. / Сред. / Низк.

Па

85 / 45 / 21

117 / 68 / 18

104 / 69 / 17

Максимальная сила тока

1,1

2,3

2,5

Максимальная подключаемая мощность

Вт

135

300

310

Уровень звукового
давления

Выс. / Сред. / Низк.

дБ(А)

33 / 31 / 27

38 / 36 / 32

39 / 37 / 33

Подключение труб

Жидкостная /
Газоприводная

дюйм (мм)

1 / 4 (6,35) / 1 / 2 (12,7)

РЕКУПЕРАЦИЯ ТЕПЛА
Температурный КПД в летнем режиме

62,5

59,5

Энтальпический КПД в летнем режиме

57,5

Экономия энергии в летнем режиме

кВт

1,7

2,5

3,2

Температурный КПД в зимнем режиме

76,5 (76,5)

73 (73)

73,5 (73,5)

Энтальпический КПД в зимнем режиме

62,3 (64,1)

59 (60,8)

59,5 (61,2)

Экономия энергии в зимнем режиме

кВт

4,3 (4,8)

6,5 (7,3)

8,2 (9,0)

ТЕПЛООБМЕННИК С НЕПОСРЕДСТВЕННЫМ ОХЛАЖДЕНИЕМ
Общая мощность в режиме охлаждения

кВт

3,7

4,9

5,6

Мощность охлаждения отводом сухого тепла

кВт

2,3

3,3

3,8

Температура

Охлаждение

°C

14,4

16,2

17,0

Относительная
влажность отключения

Охлаждение

Общая мощность в режиме обогрева

кВт

3,9 (4,1)

5,4 (5,7)

6,3 (6,7)

Температура

Обогрев

°C

35,4 (34,6)

32,6 (31,7)

31,3 (30,3)

Относительная
влажность отключения

Обогрев

11 (11)

12 (13)

13 (14)

Номинальные летние условия: Наружная температура воздуха: 32°С DB, RH 50%. Температура воздуха в помещении: 26°С DB, RH 50%. Номинальные зимние условия: Наружная температура воздуха: от -5°С (-10 ° С) DB, RH 80%. Температура
воздуха в помещении: 20°С DB, RH 50%. Условия воздухозабора в режиме охлаждения: 28,5°C DB, RH 50%; температура испарения 4°C. Условия воздухозабора в режиме обогрева: 13°C DB, RH 40% (11°C DB, RH 45%); температура конденсации
49°С. DB: по сухому термометру; RH: Относительная влажность.
1) Относится к номинальному воздушному потоку после фильтра и пластинчатого теплообменника. 2) Соответствует 1,5 метрам от воздухозаборника в безвихревых условиях.

БЛОК С РЕКУПЕРАЦИЕЙ ТЕПЛА
И С ТЕПЛООБМЕННИКОМ
НЕПОСРЕДСТВЕННОГО
ИСПАРЕНИЯ (DX COIL)

Дополнительно

Линия связи P-et

ERV+DX

CZ-RTC2

Внутренние

блоки

Пульт ДУ с функцией
таймера
CZ-RTC4

Проводной пульт ДУ
CZ-RTC5

350
300
250
200
150
100

250

500

750

1.000

1.250

1= PAW-500ZDX2

2= PAW-800ZDX2

3= PAW-01KZDX2

Расход воздуха (м

/ ч)

Внешнее с

та

тическое давление (Па)

Теплый воздух

Охлажденный воздух

Теплый воздух

Охлажденный

воздух

Теплый воздух

Охлажденный воздух

Охлажденный
воздух

На улице

В помещении

ЗИМА

ЛЕТО

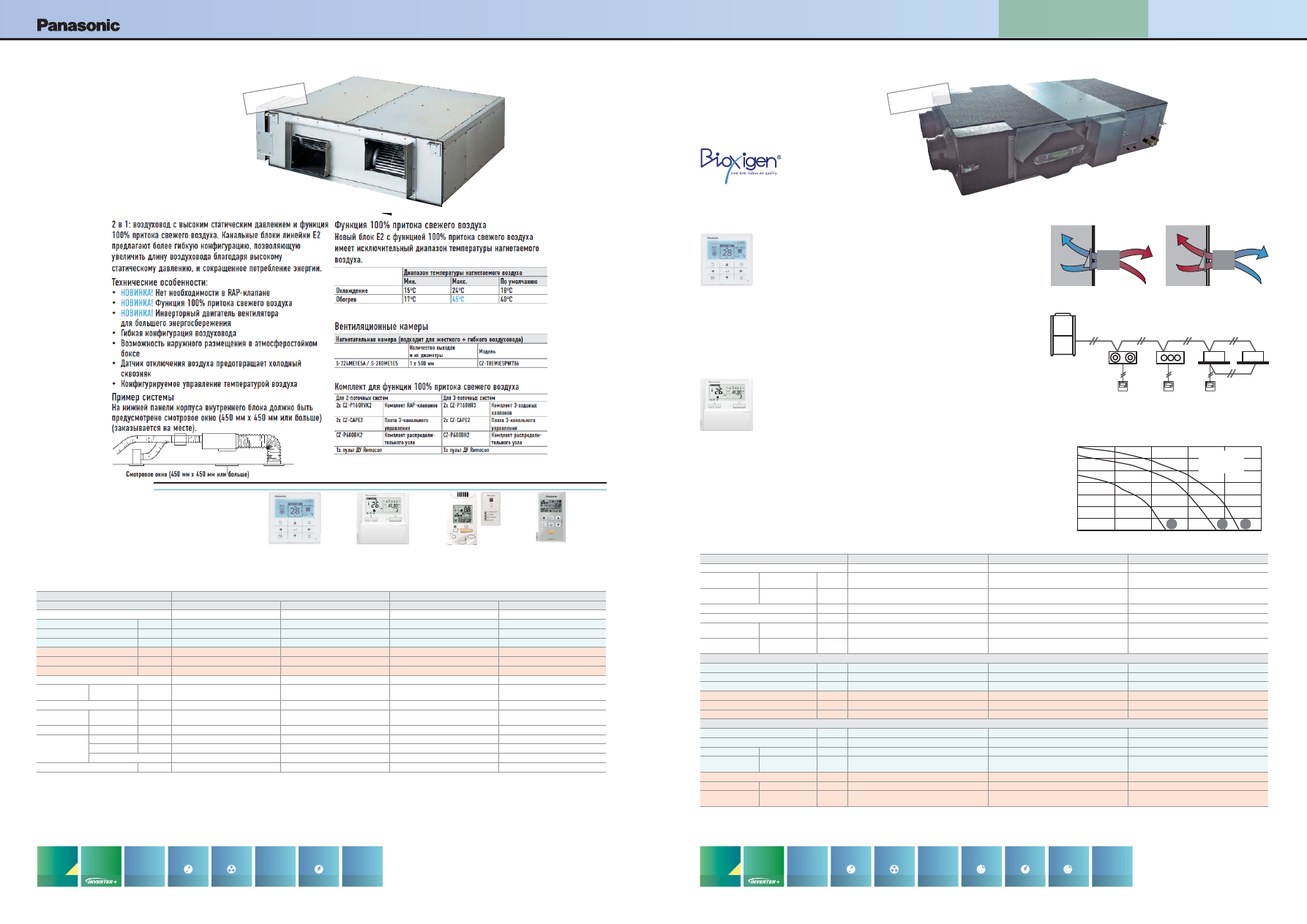

ТИП E2
БЛОК С ВЫСОКИМ
СТАТИЧЕСКИМ
ДАВЛЕНИЕМ,
ДЛЯ СКРЫТОЙ
УСТАНОВКИ

Функция 100% притока свежего воздуха

Высоконапорный воздуховод

Модель

S-224ME2E5

S-280ME2E5

S-224ME2E5

S-280ME2E5

Источник питания

230 В / Однофазный / 50 Гц

Холодопроизводительность

кВт

22,4

28,0

22,4

28,0

Входная мощность при охлаждении

Вт

290

350

440

715

Сила тока при охлаждении

1,85

2,2

2,45

3,95

Теплопроизводительность

кВт

21,2

26,5

25,0

31,5

Входная мощность при обогреве

Вт

290

350

440

715

Сила тока при обогреве

1,85

2,2

2,45

3,95

Тип вентилятора

Сирокко

Объем воздушного
потока

Выс. / Сред. / Низк. м

/ ч

700 / — / —

2,100 / — / —

3,360 / 3,060 / 2,640

4,320 / 3,780 / 3,180

Внешнее статическое давление

Па

200

140 (60 / 270)

Уровень звукового
давления

Низк. / Сред. / Выс. дБ(A)

— / — / 43

— / — / 44

45 / 43 / 41

49 / 47 / 43

Габаритные размеры В х Ш х Д

мм

479 x 1453 x 1205

Подсоединение труб Жидкостная

дюйм (мм)

3 / 8 (9,52)

Газоприводная

дюйм (мм)

3 / 4 (19,05)

7 / 8 (22,22)

3 / 4 (19,05)

7 / 8 (22,22)

Дренажная труба

VP-25

Вес Нетто

кг

102

106

102

106

Номинальные условия:
Температура внутри помещения при охлаждении 27°C DB / 19°C WB. Наружная температура при охлаждении 35°C DB / 24°C WB. Температура внутри помещения при обогреве 20°C DB.
Наружная температура при обогреве 7°C DB / 6°C WB. DB: по сухому термометру; WB: по влажному термометру
1) Можно выбрать эту установку при первоначальной настройке.
2) Приведены значения для 140 Па.

Дополнительно

Пульт ДУ с функцией
таймера
CZ-RTC4

Беспроводной пульт ДУ
CZ-RWSK2 + CZ-RWSC3

Упрощенный пульт ДУ
CZ-RE2C2

Проводной пульт ДУ
CZ-RTC5

НОВИНКА

184

185

НОВ

ИНКА

НОВИНКА __ 04 ПРОМЫШЛЕННЫЕ VRF-СИСТЕМЫ

Простое

обслуживание

САМОДИАГНОСТИКА

Для большего

комфорта

АВТОМАТИЧЕСКИЙ

ВЕНТИЛЯТОР

Точный

контроль

влажности

РЕЖИМ

МЯГКОГО ОСУШЕНИЯ

Дальнейший

комфорт

АВТОМАТИЧЕСКАЯ

НАПРАВЛЯЮЩАЯ ЛОПАТКА

Практичная

работа

АВТОМАТИЧЕСКИЙ

ПЕРЕЗАПУСК

Комфорт

везде

ВЕЕРНЫЙ

ВОЗДУШНЫЙ ПОТОК

Экономия

энергии

Экологически

безопасный

хладагент

R410A

Простое

управление

через протокол

BMS

КОММУТИРУЕМОСТЬ

S-45MK1E5A // S-56MK1E5A // S-73MK1E5A // S-106MK1E5A

S-106MT2E5A // S-140MT2E5A

S-15MK2E5A // S-22MK2E5A // S-28MK2E5A // S-36MK2E5A

S-36MT2E5A // S-45MT2E5A // S-56MT2E5A

Поддержка

Интернет-

управления

ИНТЕРНЕТ-УПРАВЛЕНИЕ

ОПЦИОНАЛЬНО

Простое

обслуживание

САМОДИАГНОСТИКА

Для большего

комфорта

АВТОМАТИЧЕСКИЙ

ВЕНТИЛЯТОР

Точный

контроль

влажности

РЕЖИМ

МЯГКОГО ОСУШЕНИЯ

Дальнейший

комфорт

АВТОМАТИЧЕСКАЯ

НАПРАВЛЯЮЩАЯ ЛОПАТКА

Практичная

работа

АВТОМАТИЧЕСКИЙ

ПЕРЕЗАПУСК

Комфорт

везде

ВЕЕРНЫЙ

ВОЗДУШНЫЙ ПОТОК

Экономия

энергии

Экологически

безопасный

хладагент

R410A

Простое

управление

через протокол

BMS

КОММУТИРУЕМОСТЬ

Поддержка

Интернет-

управления

ИНТЕРНЕТ-УПРАВЛЕНИЕ

ОПЦИОНАЛЬНО

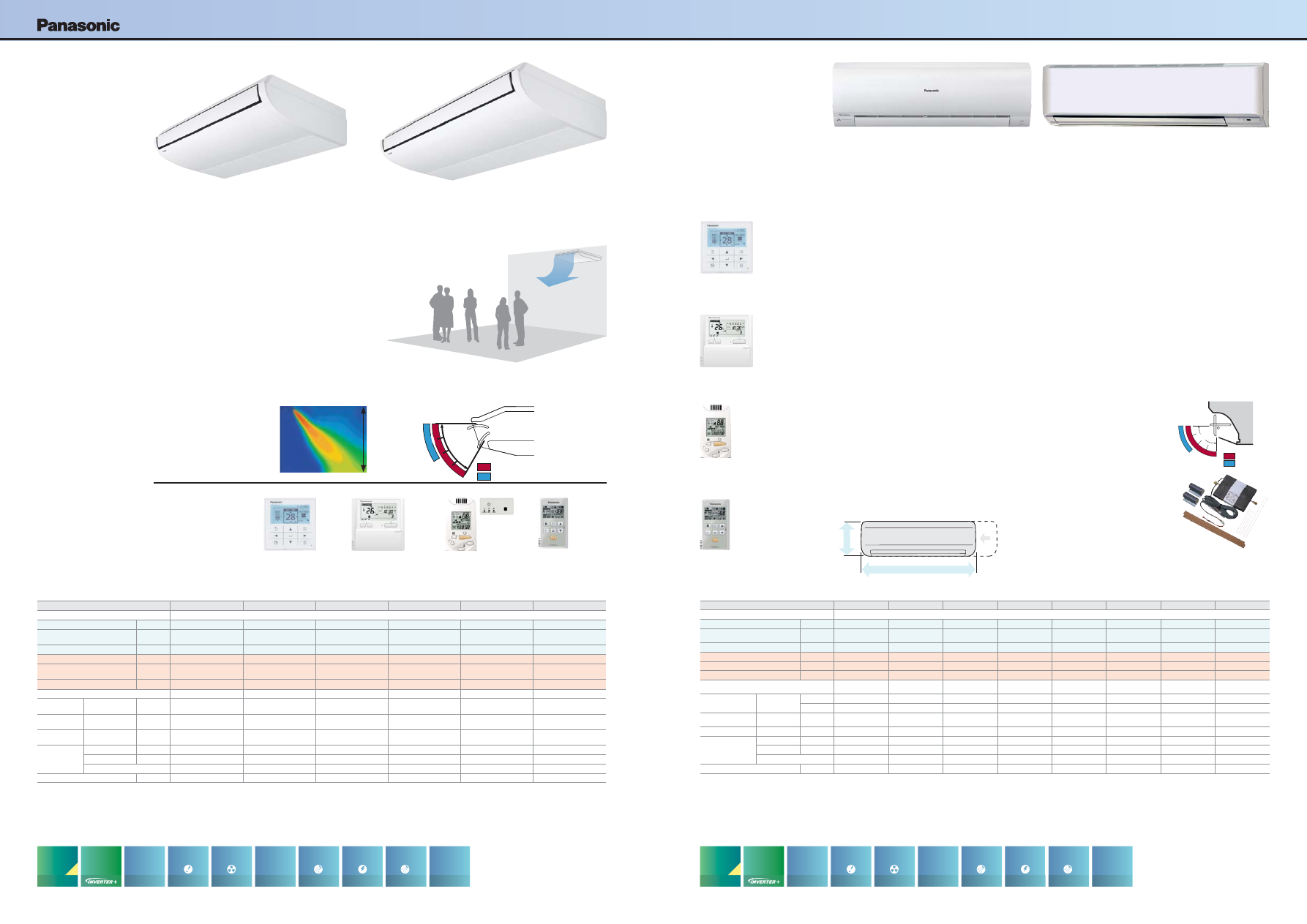

Блок настенного типа K2 / K1 оснащён стильной гладкой
панелью, которая не только хорошо выглядит, но и легко
моется.
Кроме этого, блок меньше, легче и существенно тише, чем
предыдущие модели, что делает его идеальным для
небольших офисов и других коммерческих помещений.

Технические особенности:

·  Закрытое нагнетательное отверстие
·  Блоки стали легче и компактнее, что упростило установку
· Тихая работа
·  Гладкий и прочный корпус
·  Подключение фреонопроводов трех направлений
·  Моющаяся передняя панель
·   Распределение воздуха автоматически изменяется в

зависимости от режима работы устройства

Закрытое нагнетательное отверстие

Когда блок выключен, жалюзи полностью закрывается для
того, чтобы предотвратить попадание пыли в устройство и
сохранить оборудование в чистоте.

Блоки стали легче и компактнее, что упростило
установку

Ширина была уменьшена на 17%, и блоки стали легче.

Тихая работа

Эти устройства являются одними из самых тихих в отрасли,
что делает их идеальными для гостиниц и больниц.

Гладкий и прочный корпус

Благодаря стильному и прочному корпусу с гладкой
поверхностью эти блоки легко вписываются в самый
современный интерьер. А компактные размеры позволяют
устанавливать их даже в небольших помещениях.

Возможность подсоединения хладоновых труб
с 3 сторон

Предусмотрена возможность подсоединения хладоновых труб
к блоку с 3 сторон: сзади, справа и слева, что зачительно
облегчает установку.

Моющаяся передняя панель

Передняя панель внутреннего
блока может быть легко снята и
без проблем вымыта.

Распределение воздуха
автоматически изменяется
в зависимости от режима
работы устройства

Внешний клапан (по желанию)
CZ-P56SVK2 (для моделей от 2,2 до 5, кВт)
CZ-P160SVK2 (для моделей от 7,3 до 10,6 кВт)

ТИП К2 / К1
НАСТЕННЫЕ БЛОКИ

Модель

S-15MK2E5A

S-22MK2E5A

S-28MK2E5

S-36MK2E5

S-45MK1E5A

S-56MK1E5A

S-73MK1E5A

S-106MK1E5A

Источник питания

230 В /

Однофазный

/ 50 Гц

Мощность в режиме охлаждения

кВт

1,5

2,2

2,8

3,6

4,5

5,6

7,3

10,6

Потребление электроэнергии в режиме
охлаждения

Вт

Сила тока в режиме охлаждения

0,20

0,21

0,23

0,25

0,26

0,35

0,58

0,62

Мощность в режиме обогрева

кВт

1,7

2,5

3,2

4,2

5,0

6,3

8,0

11,4

Потребление электроэнергии в режиме обогрева

Вт

Сила тока в режиме обогрева

0,20

0,21

0,23

0,25

0,26

0,35

0,58

0,70

Тип вентилятора

поперечно-проточный
вентилятор

Объем воздушного потока

Выс. / Сред. / Низк. м

/ ч

474 / 444 / 390

540 / 450 / 390

570 / 498 / 390

654 / 540 / 390

720 / 630 / 510

840 / 720 / 630

1080 / 870 / 690

1140 / 990 / 780

/ ч

540 / 462 / 408

552 / 498 / 408

582 / 510 / 408

672 / 570 / 408

Уровень звукового
давления

Низш.

/ Низк. / Сред.

/ Выс.

дБ(А)

— / 29 / 32 / 34

— / 29 / 33 / 36

— / 29 / 34 / 37

— / 29 / 36 / 40

— / 30 / 34 / 38

— / 32 / 36 / 40

— / 40 / 44 / 47

— / 42 / 45 / 49

Габаритные размеры

В х Ш х Д

мм

290 x 870 x 214

300 x 1065 x 230

Подключения труб

Жидкостная

дюйм (мм)

1 / 4 (6,35)

3 / 8 (9,52)

Газоприводная

дюйм (мм)

1 / 2 (12,7)

5 / 8 (15,88)

Дренажная

Вес Нетто

кг

14,5

1) С кабелем питания от внешнего источника, используя короткие соединения.

870 мм

290 мм

90º

Обогрев

Охлаждение

Дополнительно

Проводной пульт ДУ
CZ-RTC2

Беспроводной пульт
CZ-RWSK2

Упрощённый пульт ДУ
CZ-RE2C2

Проводной пульт ДУ
CZ-RTC3

60º

Обогрев: от F1 до F5
Охлаждение: от F1 до F3

Модель

S-36MT2E5A

S-45MT2E5A

S-56MT2E5A

S-73MT2E5A

S-106MT2E5A

S-140MT2E5A

Источник питания

230 В / Однофазный / 50 Гц

Мощность в режиме охлаждения

кВт

3,6

4,5

5,6

7,3

10,6

14,0

Потребление электроэнергии в режиме
охлаждения

Вт

100

Сила тока в режиме охлаждения

0,36

0,38

0,44

0,67

0,79

Мощность в режиме обогрева

кВт

4,2

5,0

6,3

8,0

11,4

16,0

Потребление электроэнергии в режиме
обогрева

Вт

100

Сила тока в режиме обогрева

0,36

0,38

0,44

0,67

0,79

Тип вентилятора

Сирокко

Объем воздушного
потока

Выс. / Сред. / Низк. м

/ ч

840 / 720 / 630

900 / 750 / 630

1,260 / 1,080 / 930

1,800 / 1,500 / 1,380

1,920 / 1,680 / 1,440

Уровень звукового
давления

Низш.

/ Низк. /

Сред. / Выс.

дБ(А)

30 / 32 / 36

30 / 33 / 37

33 / 35 / 39

36 / 37 / 42

37 / 40 / 46

Габаритные
размеры

В х Ш х Д

мм

235 x 960 x 690

235 x 1275 x 690

235 x 1590 x 690

Подключения труб Жидкостная

дюйм (мм)

1 / 4 (6,35)

3 / 8 (9,52)

Газоприводная

дюйм (мм)

1 / 2 (12,7)

5 / 8 (15,88)

Дренажная

VP-20

Вес Нетто

кг

1) С кабелем питания от внешнего источника, используя короткие соединения.

ТИП Т2
ПОТОЛОЧНЫЕ
БЛОКИ

Дополнительно

Проводной пульт ДУ
CZ-RTC2

Беспроводной пульт
CZ-RWSK2 + CZ-RWST3

Упрощённый пульт ДУ
CZ-RE2C2

4м

Проводной пульт ДУ
CZ-RTC3

Блоки для потолочной установки Типа T2 оснащены
инверторным двигателем вентилятора для повышения
эффективности и снижения уровня шума при работе. Все
блоки имеют одинаковую высоту и глубину для одинакового
внешнего вида в смешанных системах и оснащены функцией
притока свежего воздуха для улучшения качества воздуха.

Технические особенности:

· Низкий уровень звукового давления
· Новая конструкция, высота всех блоков всего 235 мм
· Широкий угол распределения воздуха
· Просты в установке и обслуживании
· Приток свежего воздуха

Ещё больше комфорта

Широкое отверстие для нагнетания воздуха расширяет поток
воздуха влево и право, так что по всему помещению
достигается комфортная температура. Неприятное ощущение,
возникающее, когда поток воздуха попадает непосредственно
на человека, исключено. Это стало
возможным благодаря положению
жалюзи «Предотвращение
сквозняка», которое изменяет
ширину обдува, что в итоге
повышает степень комфорта.

Комфорт, доведенный до совершенства благодаря
распределению воздушного потока

Распределение воздуха автоматически изменяется в
зависимости от режима работы блока

186

187

НОВИНКА __ 04 ПРОМЫШЛЕННЫЕ VRF-СИСТЕМЫ

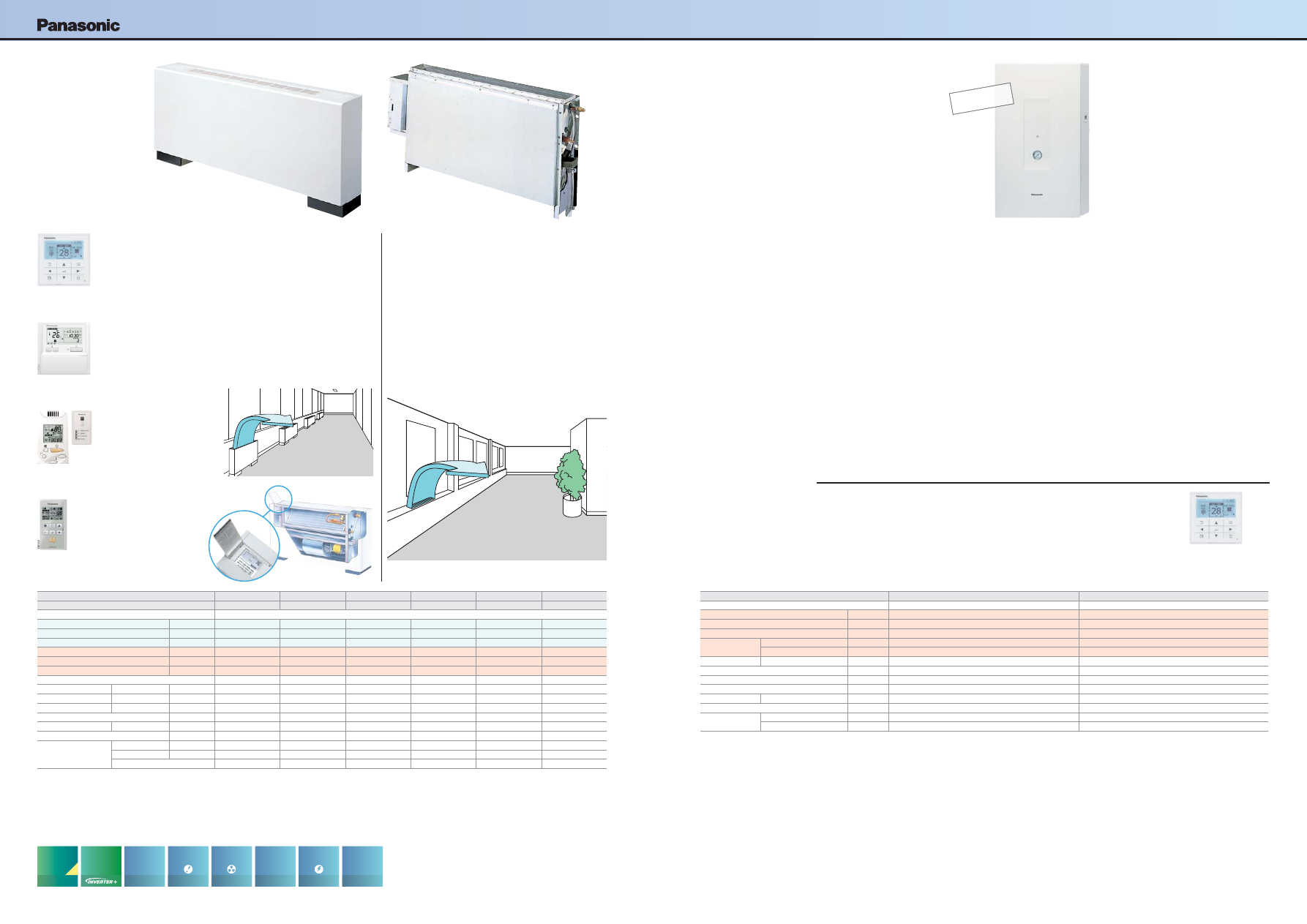

Модель Тип P1

S-22MP1E5

S-28MP1E5

S-36MP1E5

S-45MP1E5

S-56MP1E5

S-71MP1E5

Модель Тип R1

S-22MR1E5

S-28MR1E5

S-36MR1E5

S-45MR1E5

S-56MR1E5

S-71MR1E5

Источник питания

230 В / Однофазный / 50 Гц

Мощность в режиме охлаждения

кВт

2,2

2,8

3,6

4,5

5,6

7,1

Потребление электроэнергии в режиме охлаждения

Вт

126

160

Сила тока в режиме охлаждения

0,25

0,38

0,56

0,72

Мощность в режиме обогрева

кВт

2,5

3,2

4,2

5,0

6,3

8,0

Потребление электроэнергии в режиме обогрева

Вт

120

Сила тока в режиме обогрева

0,18

0,31

0,41

0,54

Тип вентилятора

Сирокко

Объем воздушного потока

Выс. / Сред. / Низк.

/ ч

420 / 360 / 300

540 / 420 / 360

720 / 540 / 480

900 / 780 / 660

1020 / 840 / 720

Уровень звукового давления

Выс. / Сред. / Низк.

дБ(А)

33 / 30 / 28

39 / 35 / 29

38 / 35 / 31

39 / 36 / 31

41 / 38 / 35

Размеры Тип P1

В х Ш х Д

мм

615 x 1065 x 230

615 x 1380 x 230

Вес Нетто Тип P1

кг

Габаритные размеры Тип R1

В х Ш х Д

мм

616 x 904 x 229

616 x 1219 x 229

Вес Нетто Тип R1

кг

Подключения труб

Жидкостная

дюйм (мм)

1/4 (6,35)

3/8 (9,52)

Газоприводная

дюйм (мм)

1/2 (12,7)

5/8 (15,88)

Дренажная VP-20

VP-20

ТИП Р1
НАПОЛЬНЫЕ БЛОКИ

ТИП R1
НАПОЛЬНЫЕ БЛОКИ
ДЛЯ СКРЫТОЙ
УСТАНОВКИ

Простое

обслуживание

САМОДИАГНОСТИКА

Для большего

комфорта

АВТОМАТИЧЕСКИЙ

ВЕНТИЛЯТОР

Точный

контроль

влажности

РЕЖИМ

МЯГКОГО ОСУШЕНИЯ

Практичная

работа

АВТОМАТИЧЕСКИЙ

ПЕРЕЗАПУСК

Экономия

энергии

Экологически

безопасный

хладагент

R410A

Простое

управление

через протокол

BMS

КОММУТИРУЕМОСТЬ

Поддержка

Интернет-

управления

ИНТЕРНЕТ-УПРАВЛЕНИЕ

ОПЦИОНАЛЬНО

Дополнительно

Беспроводной пульт ДУ
CZ-RWSK2 + CZ-RWSC3

Проводной пульт ДУ
CZ-RTC4

Упрощённый пульт ДУ
CZ-RE2C2

Проводной пульт ДУ
CZ-RTC5

Тип R1

При глубине всего 229 мм блок R1 можно легко и скрытно
установить по периметру для того, чтобы обеспечить мощное и
эффективное кондиционирование.

Технические особенности:

·  Рама основания для скрытого монтажа
·  Поставляется в комплекте со съёмными фильтрами
·  Трубы могут быть подключены с любой стороны блока снизу
или

сзади

· Просты в установке

Высококачественное кондиционирование воздуха по всему
периметру помещения

Тип P1

Компактные напольные блоки P1 являются идеальным
решением для обеспечения кондиционирования воздуха по
периметру. Стандартный проводной контроллер может быть
размещён в корпусе блока.

Технические особенности:

· Трубы могут быть подключены к любой стороне блока снизу или

сзади

· Простота установки
· Передняя панель открывается полностью для лёгкого обслуживания
· Съёмная решётка воздухораспределителя создаёт гибкий
воздушный

поток

· Предусмотрено место для установки дренажного насоса
· В качестве
встроенного пульта
дистанционного
управления может
использоваться
только CZ-RTC2.

Эффективное
кондиционирование
по периметру

Стандартный проводной
пульт ДУ
может быть
размещён
в корпусе

Hydrokit для системы ECOi, вода 45°C

Технические особенности

Гидромодуль Hydrokit для систем ECOi, нагрев
воды до 45°C

HYDROKIT ДЛЯ
СИСТЕМЫ ECOI
ВОДА 45°C

Проводной пульт ДУ
CZ-RTC5

Модель

S-80MW1E5

S-125MW1E5

Источник питания

230 В / Однофазный / 50 Гц

Мощность в режиме обогрева

кВт

Потребление электроэнергии в режиме обогрева

Вт

Сила тока в режиме обогрева

Максимальная
температура

Тепловой насос + Нагреватель

°C

Только нагреватель

°C

Габаритные размеры

В х Ш х Г

мм

892 x 502 x 353

Вес Нетто

кг

Соединитель для водопроводной трубы

R1 1/4

Насос

DC двигатель

Водяной поток

(

T=5 K)

л/мин

25,8

40,1

Уровень звукового давления

дБ(А)

Подсоединение труб

Жидкостная / Газовая

Дюйм (мм)

3/8 (9,52) / 5/8 (15,88)

Дренажная труба

НОВИНКА

188

189

НОВИНКА __ 04 ПРОМЫШЛЕННЫЕ VRF-СИСТЕМЫ

содержание .. 47 48 49 50 ..
