Глава 2 КОНСТРУКЦИИ АВТОБУСОВ (РАФ, ПАЗ, ЛАЗ, ЛиАЗ, Икарус, КаВЗ, УАЗ)

Глава 2 КОНСТРУКЦИИ АВТОБУСОВ (РАФ, ПАЗ, ЛАЗ, ЛиАЗ, Икарус, КаВЗ, УАЗ)

2.1. КОНСТРУКЦИИ КУЗОВОВ АВТОБУСОВ (РАФ, ПАЗ, ЛАЗ, ЛиАЗ, Икарус, КаВЗ, УАЗ)

Кузов автобусов РАФ, ПАЗ, ЛАЗ, ЛиАЗ, Икарус вагонного типа, представляет собой несущую цельнометаллическую сварную конструкцию, состоит из каркаса, наружной и внутренней облицовок, пола, окон, дверей, сидений, кабины водителя и специального оборудования.

Каркас кузова (рис. 10) состоит из каркасов основания, левой и правой боковин, передней и задней частей кузова, а также крыши. Элементы каркаса кузова выполнены из стальных труб прямоугольного сечения. Каркас основания имеет восемь основных поперечин 17 и четыре дополнительные поперечины 8, связанные между собой продольными фермами 10 основания и лонжеронами 12.

Элементы основания изготовлены из труб размером 140X60X3 мм и связаны между собой электродуговой сваркой. Конструкция каркаса основания из крупногабаритных замкнутых профилей позволяет повысить его жесткость. Для крепления двигателя к лонжеронам с внутренней стороны приварены четыре кронштейна. Под каркасом основания между фермами 10 основания и лонжеронами 12 к поперечинам снизу прикреплен профиль 16 канала, в котором помещены электропровода.

Кронштейны 9 крепления передних пневматических баллонов приварены к фермам основания, между которыми установлены дополнительные поперечины 8. Передние упоры 15 и задние 13 пневматических баллонов задней подвески приварены к поперечинам. К местам соединения продольных и поперечных элементов приварены кронштейны 18 крепления передних рессор и кронштейны 14 крепления задних рессор.

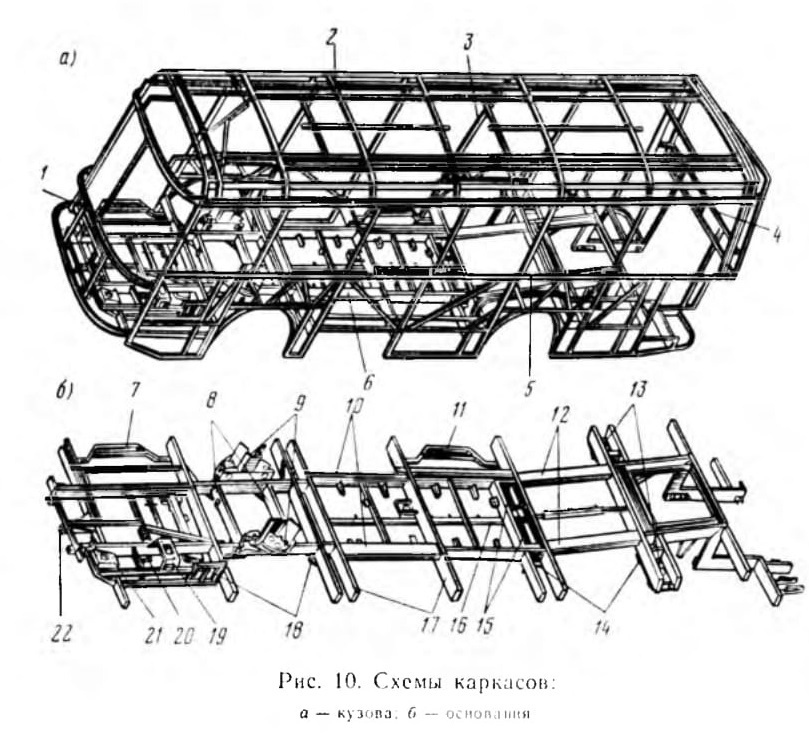

Рис. 10. Схемы каркасов:

К передней крайней поперечине приварены гайка 22 буксирного приспособления и кронштейн 21 крепления рулевой колонки. С правой стороны основания каркаса перед мостом между крайними передними поперечинами

приварен каркас 7 передней подножки. Каркас II задней подножки расположен соответственно между поперечинами в базе автобуса перед задним мостом. Кронштейн 19 крепления сиденья водителя и кронштейн 20 крепления гидроусилителя рулевого управления припарены к левой ферме и к дополнительным элементам основания.

К каркасу основания электродуговой сваркой приварен каркас 3 правой и 5 левой боковин. Каркас боковин состоит из семи стоек, соединенных пятью продольными элементами. Дверные и оконные стойки выполнены из прямоугольных труб размерами 80X40X3 мм, остальные стойки — из труб размерами 40X40X2,5 мм и 40Х25 X 1,5 мм. Дверные стойки имеют усилители коробчатого сечения. Каркас 1 передней части кузова состоит из двух нижних стоек, опущенных от подоконного бруса, и одной верхней стойки между надоконным и подоконным брусьями. двух дугообразных брусьев в нижней части и двух в верхней. Два верхних бруса образуют проемы ветровых окон.

Каркас 4 задней части образован тремя поперечными дугами, связанными продольными стойками. Каркас 2 крыши состоит из четырех продольных элементов и семи поперечных. Поперечные элементы крыши замыкаются шпангоутами. Все элементы каркаса крыши выполнены из труб размером 40Х28Х 1,5 мм.

Пол автобуса изготовлен из бакелизированной фанеры толщиной- 12 мм и прикреплен к элементам каркаса основания 6 заклепками. Для улучшения шумоизоляции под пол на стальной каркас наклеена листовая резина толщиной 1.6 мм. На пол настилается рифленый линолеум из шестимиллиметрового поливинилхлорида, который закрепляется оконтовочными профилями. Колесные кожуха выполнены из листовой стали толщиной 1,2.. 3 мм, вертикальные панели кожухов — из стального листа толщиной 1,2 мм для переднего кожуха и 3 мм для заднего кожуха.

Горизонтальные панели подножек изготовлены из трехмиллиметрового дюралюминиевого листа, а остальные панели — из стального листа толщиной 1,2 мм. На подножках закреплены декоративными алюминиевыми уголками панели из рифленого алюминиевого листа толщиной 2 мм. Для предохранения от коррозии стальные элементы каркаса основания покрыты специальной мастикой.

Наружная облицовка боковин выполнена из дюралюминиевого листа толщиной 1,8 мм. Нижний пояс боковин облицован оцинкованной сталью. Передняя, задняя части и крыша кузова автобуса облицованы штампованными панелями из листовой стали толщиной 1 мм. Внутренние поверхности панелей облицовки грунтуются и покрываваются слоем шумоизоляционной мастики. После сварки все стыки панелей крыши смазываются уплотнительной мастикой.

Моторный отсек автобуса отделен от пассажирского салона перегородкой, имеющей люк для доступа к двигателю. Перегородка состоит из каркаса, выполненного из стальных труб размерами 40x40x2 мм и 40Х25Х Х1.5 мм. К каркасу приварены точечной сваркой стальные панели толщиной 1,2 мм, на которые наносятся битумные и противошумные прокладки. Со стороны моторного отсека к стальным панелям прикреплены термо-и шумоизоляционные листы, на которые установлены перфорированные алюминиевые листы толщиной 0,8 мм. Со стороны пассажирского салона к стальным панелям приклеены листы текстильно-битумного полотна, которые закрываются металлическими панелями с приклеенным рел ином.

Пассажирские сиденья автобусов РАФ, ПАЗ, ЛАЗ, ЛиАЗ, Икарус — одно-, двух-, трех- и пятиместные. Сиденья — полужесткие нерегулируемые, на трубчатом каркасе (регулируемые сиденья применяются на междугородных и туристских автобусах). В качестве амортизирующего элемента подушки и спинки сиденья применяется формованная губчатая резина или пористый пластик.

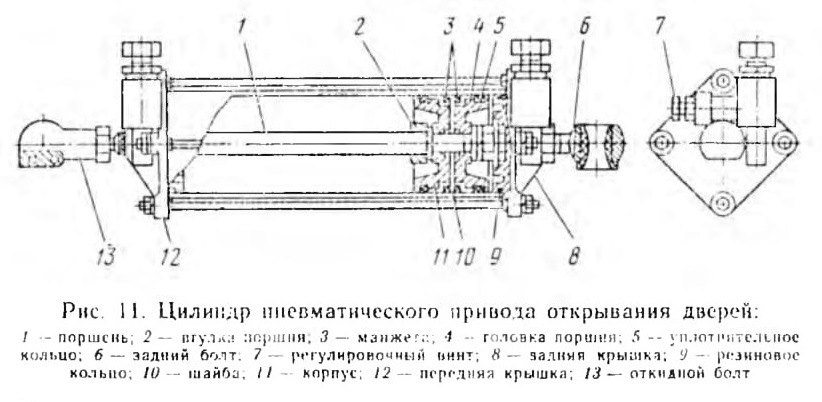

Рис 11. Цилиндр пневматического привода открывания дверей:

Количество дверей в кузове зависит от типа и назначения автобуса. Кузов автобуса РАФ-2203 имеет четыре одностворчатые двери. Две обеспечивают доступ в пассажирский салон, а две другие — в кабину водителя. Задняя дверь пассажирского салона служит для доступа к люкам топливного бака, к инструменту водителя и принадлежностям, а также к запасному колесу. У кузовов автобусов ПАЗ-672, ЛАЗ-695Н, ЛАЗ-4202, ЛиАЗ-677 по три двери: дверь кабины водителя и две четырехстворчатые двери пассажирского салона. Автобусы Икарус в зависимости от назначения имеют одну или две одностворчатые пассажирские двери, а городского типа — три или четыре четырех-

створчатые двери.

На всех автобусах, за исключением автобусов РАФ, предусмотрено автоматическое открывание и закрывание дверей пассажирского салона кузова с пневматическим или вакуумным приводом. На автобусах ЛАЗ, ЛиАЗ, Икарус установлены пневматические дверные механизмы, соединенные трубопроводом с пневматической системой автобуса. Каждая половина двери пассажирского салона имеет отдельный механизм привода, шток поршня которого соединяется непосредственно с кронштейном, установленным на навесной створке. Пневматические дверные механизмы отличаются по количеству цилиндров, конструкции и размерам манжет, а также по конструкции управляющих устройств.

Конструкция дверного механизма автобуса (рис. 11) представляет собой цилиндр двустороннего действия, внутри которого перемещается поршень с уплотняющими кольцами 9. Левая полость цилиндра непосредственно связана с воздушным баллоном. При помощи электропневматического клапана воздух из воздушного баллона поочередно поступает в обе полости цилиндра или выпускается в атмосферу. Скорость подачи сжатого воздуха в полости цилиндра регулируется (винтами 7) изменением проходного сечения входного отверстия в крышках цилиндра.

На автобусах ПАЗ-672 для открывания створок дверей установлены четыре механизма 5 (рис. 12) с вакуумным приводом. Шток 8 каждого механизма при помощи шарнира соединяется со средней петлей навесной створки. Управление механизмами дверей осуществляется краном 2 золотникового типа, установленным слева от водителя.

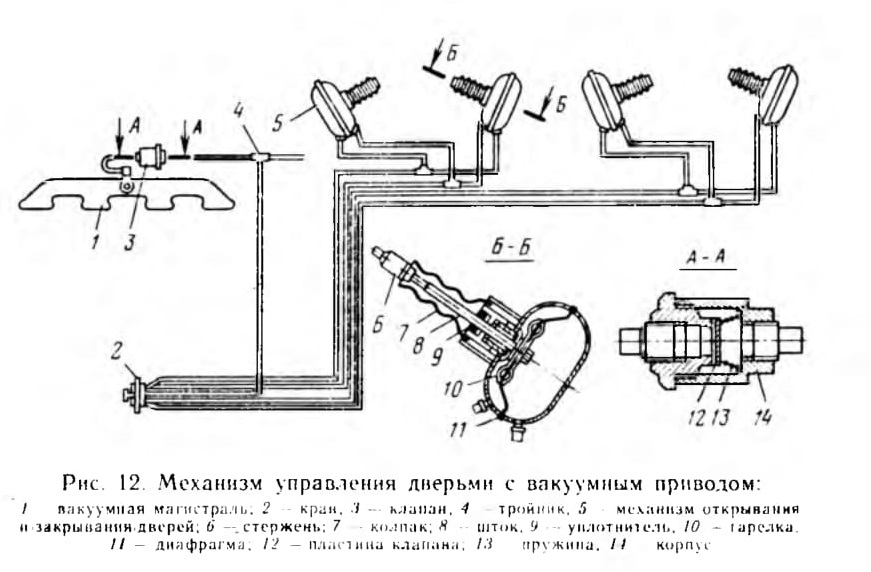

Рис. 12 Механизм управления дверьми с вакуумным приводом:

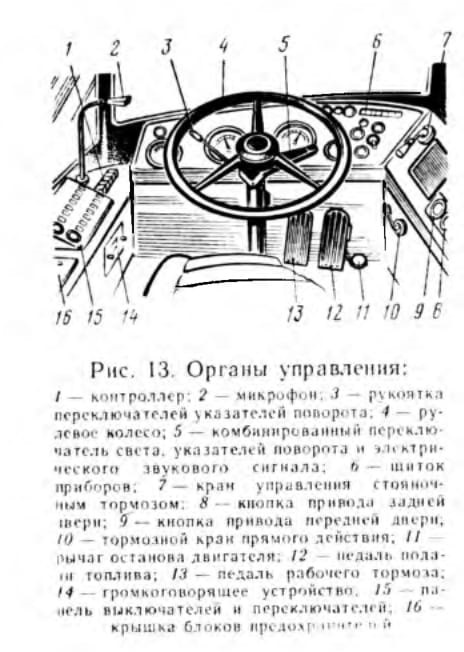

Рис. 13. Органы управления:

Кабина водителя автобуса РАФ, используемого в качестве маршрутного такси, отделена ограждением от пассажирского салона, а на автобусах ПАЗ, ЛАЗ, ЛиАЗ, Икарус — перегородкой со стеклом. В кабине водителя установлены органы управления (рис. 13).

Для обеспечения необходимых условий труда во-дителя в кабине с помощью систем отопления и вентиляции создается микроклимат. При этом рабочее место имеет амортизацию и возможность регулирования положения сиденья в вертикальной и горизонтальной плоскостях, а также возможность изменения угла наклона спинки и подушки (рис. 14). Подушка 12 сиденья водителя установлена на механизме подрессоривания 10, а спинка сиденья — между боковинами 3. Подушка и спинка сиденья обиты искусственной кожей на трикотажной основе. Эластичным элементом подушки и спинки является губчатая резина. Механизм подрессоривания сиденья служит для изменения жесткости подвески сиденья в зависимости от веса водителя. Механизм подрессоривания состоит из основания 6, на котором закреплены рычаги пластинчатого торсиона с устройством для регулирования и амортизаторы. Основание подставки 8 представляет собой литой алюминиевый корпус, внутри которого установлена пружина сжатия, облегчающая вертикальный подъем сиденья. Перемещение сиденья вниз происходит под действием веса водителя при нажатии педали 7 управления вертикальным перемещением. Диапазон регулирования сиденья по вертикали — 80 мм. Продольное регулирование сиденья при помощи рычага 5 осуществляется перемещением верхней части сиденья по отношению к основанию подставки.

Вентиляция и отопление автобусов предназначены для обеспечения необходимых условий работы водителю и пребывания пассажирам. Основным видом вентиляции автобусов является естественная — через открытые форточки окон, люки крыши и в передней части кузова, а также через калориферную систему отопления, по которой поступает воздух от радиатора системы охлаждения двигателя. Потолочные люки предназначены для вентиляции ,пассажирского салона, а также для экстренной эвакуации пассажиров (при установке люков с аварийными механизмами открывания).

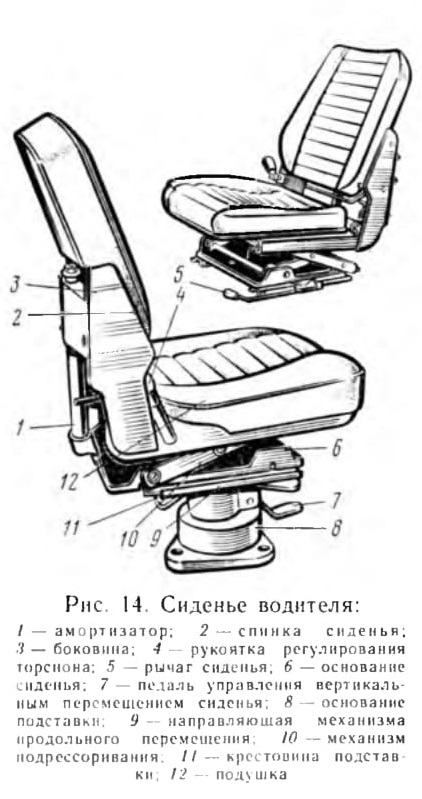

Рис. 14. Сиденье водителя:

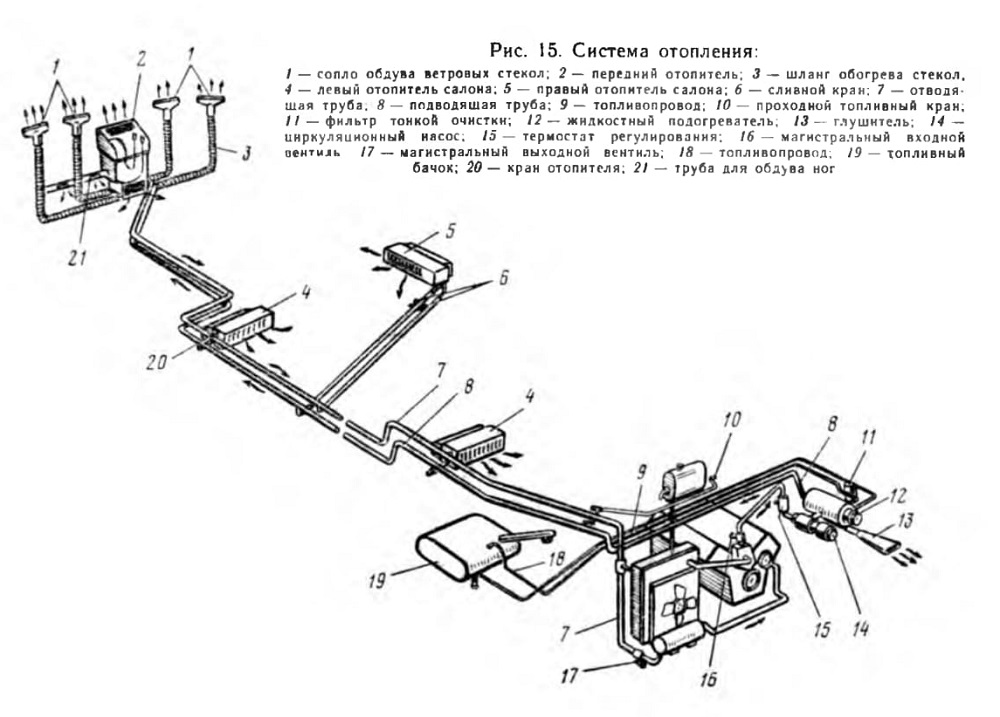

Рис. 15. Система отопления:

Кузов автобуса отапливается за счет использования тепла, выделяемого системой охлаждения двигателя или жидкостного подогревателя. В кабине водителя под ветровыми окнами установлен отопитель 2 (рис. 15) радиаторного типа, предназначенный для обогрева места водителя и ветровых стекол. Три отопителя 4 и 5 пассажирского салона размещаются под сиденьями. Они параллельно соединены между собой и подключены параллельно к системе охлаждения двигателя через вентиль 16. Для предотвращения запотевания и обмерзания ветровых стекол на переднем отопителе 2 размещены выходные патрубки, которые соединены гибкими шлангами 3 с соплами 1 обдува ветровых стекол. Жидкостный подогреватель предназначен для предпускового разогрева двигателя и поддержания теплового режима пассажирского салона, как при работающем, так и неработающем двигателе. На автобусах ПАЗ и ЛиАЗ свежий воздух нагнетается через радиатор системы охлаждения двигателя, нагревается в нем и затем, пройдя по воздушным каналам капота, поступает в воздуховод левой боковины. Через отверстия в стенках воздуховода, расположенного под пассажирскими сиденьями, теплый воздух распространяется по кузову.

Кузов автобуса РАФ-2203 отапливается двумя отопителями радиаторного типа, включенными в систему охлаждения двигателя. Для нагнетания воздуха через радиаторы отопителей на них установлены вентиляторы с электродвигателями. На автобусах Икарус имеются отопительно-вентиляционные устройства двух типов: зависимое и независимое. Зависимое отопительно-вентиляционное устройство включено в систему охлаждения двигателя и работает по принципу, аналогичному работе отопительных систем отечественных автобусов. Независимая отопительно-вентиляционная установка типа «Сирокко» работает на жидком топливе и состоит из теплообменника с камерой сгорания, корпуса с насосом, запального и распылительного устройств, осевого вентилятора с электродвигателем, подводящего воздух, необходимый для сгорания топлива. Для повышения к. п. д. устройства теплообменник имеет три рубашки, через которые, нагреваясь, нагнетается свежий воздух.

К дополнительному оборудованию кузова автобуса относят: микрофон, звукоусиливающую аппаратуру и громкоговорители, кассы-копилки для продажи билетов, зеркала и противосолнечные козырьки. В салоне имеются поручни ограждения, ящик для использованных билетов, указатели номера маршрута, огнетушители.
