ОБОСНОВЫВАЮЩИЕ МАТЕРИАЛЫ К СХЕМЕ ТЕПЛОСНАБЖЕНИЯ ГОРОДА ТОМСКА ДО 2037 ГОДА (АКТУАЛИЗАЦИЯ НА 2023 ГОД)

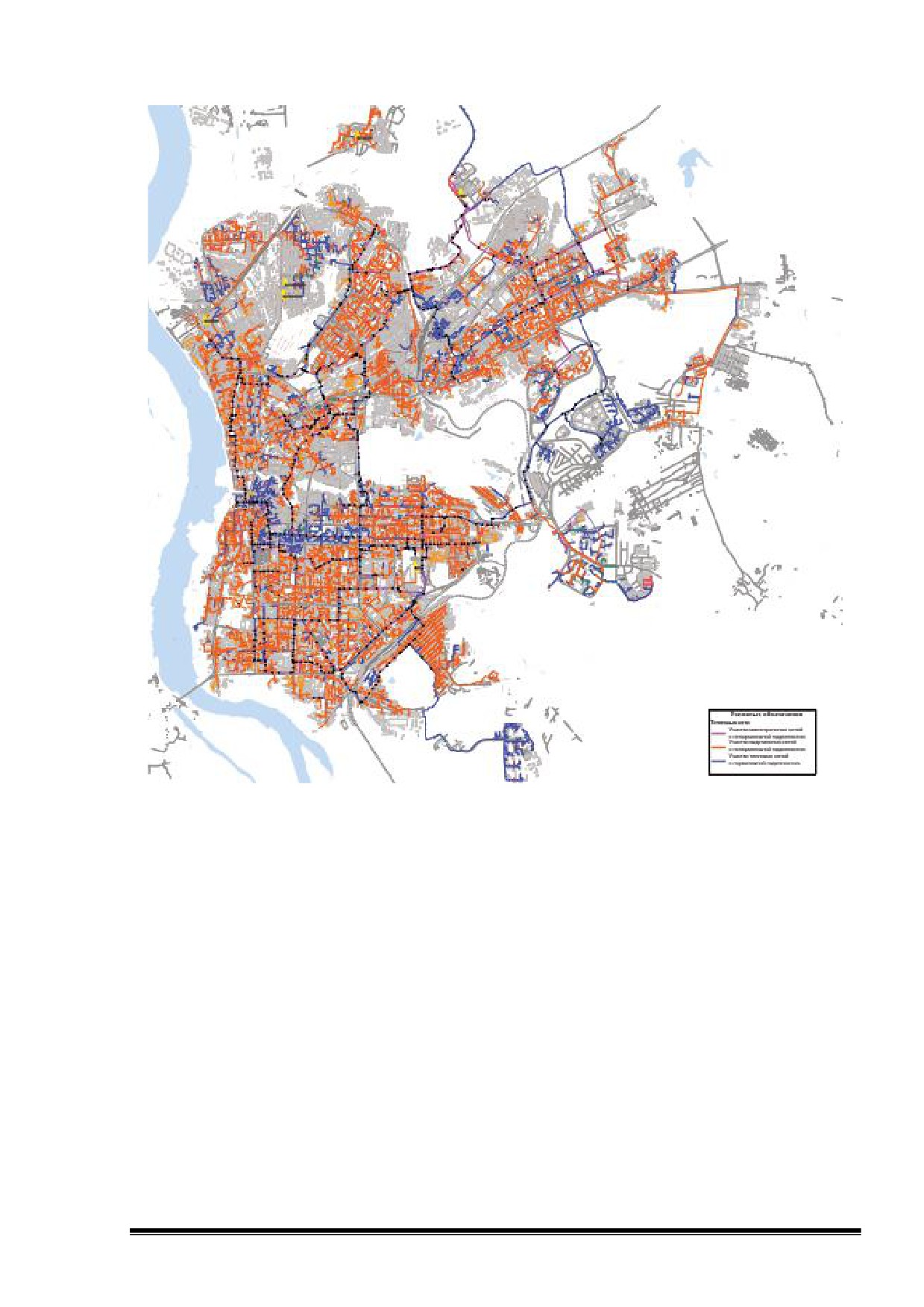

Рисунок 9.1 - Карта тепловых сетей зон не нормативной надежности

9.5 Результаты анализа аварийных ситуаций при теплоснабжении

Оценка надежности теплоснабжения в аварийных режимах теплоснабжения

выполнена на основании результатов анализа расчетов возможности обеспечения

нормативных показателей надежности теплоснабжения с перспективной тепловой

нагрузкой (на конец периода разработки схемы теплоснабжения) при отказе голов-

ного участка теплопровода на одном (с наибольшим диаметром) из выводов тепло-

вой мощности от источника тепловой энергии. Результаты приведены в книге 3 при-

ложении ПСТ.ОМ.70-21.003.003, с учетом перспективы в книге ПСТ.ОМ.70-

21.008.000.

366

Оценка надежности теплоснабжения для систем с несколькими источниками

теплоснабжения, работающими на единую тепловую сеть в режиме плавающей

точки водораздела (без выделенных зон действия) выполнена в следующем по-

рядке:

рассчитан гидравлический режим работы тепловой сети с полным от-

ключением сетевых насосов на одном из источников тепловой энергии, принимая

работу оставшихся в эксплуатации сетевых насосов источников тепловой энергии

с максимально возможным перепадом давлений;

в аварийном гидравлическом режиме установлены области циркуля-

ции теплоносителя, не обеспечивающие необходимых располагаемых напоров

теплоносителя на абонентских вводах потребителей;

разработаны предложения для обеспечения располагаемого напора

теплоносителя в книге ПСТ.ОМ.70-21.008.000.

Выполнение мероприятий, позволяющих привести показатель ВБР тепловых

сетей к значению ВБР=0,9 к 2032-2036 году, в полном объеме невозможно ввиду

отсутствия источников финансирования. В таблице 9.9 приведены суммарные по-

казатели по выполненным расчетам и разработанным мероприятиям.

Таблица 9.13 - Итоговые данные об объемах строительства и реконструкции теп-

ловых сетей

Материальная характеристика тепловых се-

№

тей

Наименование мероприятия

п/п

Средний диа-

Суммарная

метр, мм

протяженность, м

Реконструкция и строительство тепловых се-

тей, обеспечивающих прирост перспективной

371,42

603

тепловой нагрузки (магистральные сети)

Строительство тепловых сетей для обеспече-

ния перспективных приростов тепловой

371

8448

нагрузки при подключении крупных микрорай-

онов (магистральные сети)

Источники теплоснабжения, попадающие в

зону эффективного радиуса теплоснабжения

362

1971

трех крупных источников

Реконструкция тепловых сетей для обеспече-

ния нормативной надежности теплоснабже-

506

3058

ния магистральных трубопроводов

Реконструкция тепловых сетей в рамках кон-

цессионного соглашения, в отношении муни-

ципального имущества: котельной по ул. Ку-

100

1280

тузова, 11/2, котельные пос. Тимирязевское

(по ул. Школьная, 13/1; ул. Больничная 27/2;

367

Материальная характеристика тепловых се-

№

тей

Наименование мероприятия

п/п

Средний диа-

Суммарная

метр, мм

протяженность, м

ул. Новая, 1; ул. Путевая, 1л; ул. Октябрь-

ская, 71/9; ул. Чапаева 11/1; ул. Крылова

15/2), котельная с. Дзержинское (ул. Фабрич-

ная, 11/2)

Строительство и реконструкция тепловых се-

тей для обеспечения нормативной надежно-

180

145288

сти теплоснабжения квартальных сетей, а

также сетей котельных.

Реконструкция тепловых сетей с увеличе-

нием диаметра трубопроводов для обеспече-

450

13394

ния перспективных приростов тепловой

нагрузки (магистральные сети)

Реконструкция тепловых сетей, подлежащих

замене в связи с исчерпанием эксплуатаци-

200

42388

онного ресурса квартальных сетей

Реконструкция тепловых сетей, подлежащих

замене в связи с исчерпанием эксплуатаци-

200

47441

онного ресурса магистральных сетей

Строительство и реконструкция насосного

Источники - 2 шт.

оборудования источников теплоснабжения,

ПНС - 11 шт.

ЦТП и ПНС

ЦТП- 1 шт.

Перечень мероприятий по повышению

ЦТП-34 шт.

надежности насосного и теплообменного обо-

ПНС-27 шт.

рудования квартальных ЦТП и ПНС

КРП-1 шт.

Характеристика муниципальных подвальных

тепловых сетей, нуждающиеся в восстанов-

125

53487

ление тепловой изоляции

Перечень мероприятий по повышению

надежности насосного и теплообменного обо-

ПНС-1 шт.

рудования (за счет источника финансирова-

ния амортизация)

Обоснование выбранных мероприятий по обеспечению надежной работы си-

стемы теплоснабжения г. Томска в рамках финансирования приведено в Книге 12

«Обоснование инвестиций в строительство, реконструкцию, техническое перево-

оружение и (или) модернизацию» (шифр ПСТ.ОМ.70-21.012.000).

В приложении ПСТ.ОМ.70-21.011.001 приведено существующее положение,

сформированное по результатам расчетов по надежности тепловых сетей.

В приложении ПСТ.ОМ.70-21.011.002 приведено перспективное состояние

тепловых сетей до 2036 года с учетом выполнения разработанных мероприятий на

основе проведенных расчетов.

368

Результаты расчетов показывают, что достаточные объемы тепловых сетей

находятся в диапазоне ненормативной надежности. Требуются капитальные вло-

жения в реконструкцию тепловых сетей. В рамках запланированного финансирова-

ния до 2036 года и сформированы мероприятия по приоритетной необходимости

их выполнения.

9.6 Результаты анализа времени восстановления теплоснабжения потребителей,

отключенных в результате аварийных ситуаций при теплоснабжении

Анализ времени восстановления теплоснабжения потребителей, отключен-

ных в результате аварийных ситуаций при актуализации схемы теплоснабжения

проведен. Нарушений временных интервалов по отключению теплоносителя си-

стем теплоснабжения и горячего водоснабжения не выявлено.

9.7 Описание изменений в надежности теплоснабжения для каждой системы теп-

лоснабжения, в том числе с учетом реализации планов строительства, рекон-

струкции, технического перевооружения и (или) модернизации источников теп-

ловой энергии и тепловых сетей, ввод в эксплуатацию которых осуществлен в

период, предшествующий актуализации схемы теплоснабжения

Описание изменений в надежности теплоснабжения для каждой системы

теплоснабжения, в том числе с учетом реализации планов строительства, рекон-

струкции, технического перевооружения и (или) модернизации источников тепло-

вой энергии и тепловых сетей, ввод в эксплуатацию которых осуществлен в период,

предшествующий актуализации схемы теплоснабжения.

369

ЧАСТЬ 10. ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ ТЕПЛОСНАБЖАЮЩИХ И

ТЕПЛОСЕТЕВЫХ ОРГАНИЗАЦИЙ

10.1 Технико-экономические показатели работы ТЭС г. Томска

В 2020 году от источников с комбинированной выработкой энергии АО «Том-

ская генерация» отпущено 4348,195 тыс. Гкал. Потери в сетях составили 1 276,825

тыс. Гкал.

Удельный расход условного топлива на отпуск тепловой энергии от ТЭЦ-3 и

ГРЭС-2 в последние 3 года изменялся в пределах 130135 кг у.т/Гкал, от ТЭЦ-1 и

котельных в пределах 156,3159,6 кг у.т./Гкал.

В таблице 10.1 приведены суммарные значения отпуска тепловой энергии

всеми энергоисточниками в г. Томске. В 2020 г. ТЭЦ обеспечивали 84,8 % отпуска

тепловой энергии.

Таблица 10.1 - Отпуск тепловой энергии энергоисточниками Томска в 2020 г.

Наименование

тыс. Гкал/год

Всего отпущено тепловой энергии в т.ч.

5112,95

- от ТЭЦ АО «Томская генерация»

4348,2

- от котельных в зонах деятельности ЕТО АО «ТомскРТС»

151,446

- от котельных в зонах деятельности прочих ЕТО

555,34

Технико-экономические показатели работы ТЭС АО «Томская генерация»

приведены в Приложении 1 «Энергоисточники города» Книги 1 «Существующее по-

ложение в сфере производства, передачи и потребления тепловой энергии для це-

лей теплоснабжения» обосновывающих материалов к схеме теплоснабжения г.

Томска до 2037 года (шифр ПСТ.ОМ.70-21.001.001).

10.1.1 Выработка и отпуск электроэнергии на ТЭС г. Томска

В таблицах 10.2-10.4 и на рисунке 10.1 представлены ретроспективные дан-

ные по выработке и отпуску электроэнергии от ТЭЦ г. Томска.

370

Таблица 10.2 - Выработка и отпуск электроэнергии от ТЭЦ-3 г. Томска в 2016-2021

гг., млн. кВт*ч

Подразделение

2016

2017

2018

2019

2020

2021

Выработано электроэнергии, всего

649,198

746,142

774,500

603,663

629,983

802,375

выработано электроэнергии по теплофи-

613,028

690,023

731,345

566,601

569,392

711,435

кационному циклу

в конденсационном режиме

36,170

56,119

43,154

37,062

60,592

90,941

89,621

97,851

100,168

78,019

79,016

100,330

Собственные нужды

559,577

648,291

674,331

525,644

550,967

702,044

Отпуск электроэнергии с шин, всего

Таблица 10.3 - Выработка и отпуск электроэнергии от ТЭЦ-1 г. Томска в 2016-2021

гг., млн. кВт*ч

Подразделение

2016

2017

2018

2019

2020

2021

Выработано электроэнергии, всего

11,421

3,279

1,851

1,632

2,905

7,701

Выработано электроэнергии по тепло-

11,421

3,279

1,851

1,632

2,905

7,701

фикационному циклу

В конденсационном режиме

0,000

3,497

1,200

0,938

0,388

0,971

1,748

Собственные нужды

Отпуск электроэнергии с шин, всего

7,925

2,079

0,913

1,244

1,934

5,953

Таблица 10.4 - Выработка и отпуск электроэнергии от ГРЭС-2 г. Томска в 2016-2021

гг.

Подразделение

2016

2017

2018

2019

2020

2021

Выработано электроэнергии, всего

1168,328

1103,627

1080,370

950,495

936,000

1264,538

Выработано электроэнергии по тепло-

708,395

862,415

856,667

796,276

827,682

775,282

фикационному циклу

311,661

307,351

252,688

175,213

227,605

402,123

В конденсационном режиме

Собственные нужды

183,1707

189,749

192,173

180,399

168,167

196,694

Отпуск электроэнергии с шин, всего

985,158

913,878

888,197

770,096

767,832

1067,843

Выработка электроэнергии за 2021 год ТЭЦ в г. Томске составила 2074,614

млн. кВтч. По сравнению с фактом 2020 года выработка электроэнергии увеличи-

лась на 32,2 %. Это связано с работой ТЭС АО «Томская генерация» согласно за-

данному диспетчерскому графику.

10.1.2 Отпуск тепловой энергии источниками АО «Томская генерацияª

В таблице 10.5 представлены ретроспективные данные по отпуску тепловой

энергии от источников АО «Томская генерация».

Таблица 10.5 - Отпуск тепловой энергии от источников АО «Томская генерация» в

г. Томске в 2014-2021 гг., тыс. Гкал

Год

Наименование ТЭС

2014

2015

2016

2017

2018

2019

2020

2021

ГРЭС-2

2220,560

2092,471

2150,468

2153,679

2393,006

2260,093

2109,495

2362,665

1669,095

1703,213

1575,696

1693,910

1751,805

1433,288

1458,841

1733, 435

ТЭЦ-3

ТЭЦ-1

797,502

563,350

779,515

620,367

873,129

920,648

779,859

797,539

4687,157

4359,034

4505,679

4467,956

5017,94

4614,029

4348,195

4893,639

ТЭЦ г. Томска

371

180

160

140

120

100

2017

2018

2019

2020

2021

ТЭЦ-3

ГРЭС-2

ТЭЦ-1

Рисунок 10.2 - Динамика изменения удельного расхода условного топлива

на отпуск тепловой энергии ТЭЦ АО «Томская генерация»

10.1.4 Затраты тепла на собственные нужды источников АО «Томская генерацияª

Анализ данных по тепловым собственным нуждам источников АО «Томская

генерация» в г. Томске в период 2015-2021 гг. (таблица 10.6) показал: в 2020 году

наибольший расход тепловой энергии на собственные нужды относительно отпуска

тепловой энергии отмечен на ТЭЦ-3 (6,11%), а наименьший - на ГРЭС-2 (2,05 %).

Таблица 10.6 - Затраты тепловой энергии на собственные нужды ТЭЦ в г. Томске

в 2015-2021 гг., Гкал

Подразде-

2015

2016

2017

2018

2019

2020

2021

ления

ТЭЦ-3

104305

107090

103997

126268

103709

89528

105977

ГРЭС-2

46730

49893

47317

51573

46474

43201

48398

ТЭЦ-1

40629

56508

30565

20675

14905

16592

20396

373

140000

120000

100000

80000

60000

40000

20000

2017

2018

2019

2020

2021

ТЭЦ-3

ГРЭС-2

ТЭЦ-1

Рисунок 10.3 - Динамика изменения затрат тепловой энергии на собствен-

ные нужды ТЭЦ АО «Томская генерация»

10.2 Технико-экономические показатели работы котельных города

10.2.1 Отпуск тепловой энергии котельными в 2021 г.

По предоставленным данным (Приложение 1 «Энергоисточники города»

Книги 1 «Существующее положение в сфере производства, передачи и потребле-

ния тепловой энергии для целей теплоснабжения» Обосновывающих материалов

к схеме теплоснабжения г. Томска до 2037 г. (шифр ПСТ.ОМ.70-21.001.001) на

угольных котельных, имеющих в своем составе котлы большой мощности, КПД кот-

лов в большинстве случаев не превышает 50 %.

Почти на всех котельных с установленной мощностью менее 5 Гкал/ч, рабо-

тающих на угле, установлены котлы типа НР-18, Турботерм-500, 1600, 2000, 3150,

5000, Турботерм Ква 1.6, Сибирь. Указанные котлы не оснащены средствами авто-

матизации, имеют коэффициент полезного действия (брутто) не более 51,54 %, за

исключением котла Турботерм-500, коэффициент полезного действия (брутто) ко-

торого составляет 84,89 %.

Котельные, сжигающие газ и дизельное топливо, имеют достаточно высокие

показатели - КПД котлов составляет 85,39-92,98 %.

Отпуск тепловой энергии котельными г. Томска в 2021 г. представлен в таб-

лице 10.7, доля отпуска тепловой энергии котельных по принадлежности - на ри-

сунке 10.3.

374

Таблица 10.7 - Отпуск тепловой энергии котельными Томска в 2021 г.

Наименование

тыс. Гкал

Всего отпущено тепловой энергии от котельных, в т.ч.:

745,54

Котельные в зонах деятельности ЕТО АО «ТомскРТС»

209,41

Котельные в зонах деятельности прочих ЕТО

536,13

28,1%

71,9%

Арендованные котельные "Томск РТС"

Локальные котельные прочих собствнников

Рисунок 10.4 - Структура отпуска тепловой энергии котельными г. Томска

по принадлежности котельных

Из рисунка 10.4 видно, что на котельные в зонах деятельности прочих ЕТО

приходится 71,9 % отпуска тепловой энергии.

10.2.2 Удельные расходы условного топлива на отпуск тепловой энергии

Данные по удельным расходам топлива по некоторым локальным котельным

представлены в таблицах 10.8, 10.9.

Таблица 10.8 - Значения удельных расходов условного топлива на отпуск тепло-

вой энергии котельных в зонах деятельности ЕТО АО «ТомскРТС», кг у.т./Гкал

Вид основного

2022

Адрес котельной

2017

2018

2019

2020

2021

топлива

(план)

г. Томск, ул. Большая Подгорная, 153/1

уголь

346,03

353,12

363,35

362,87

327,7

309,6

г. Томск, ул. Севастопольская, 108

уголь

416,32

407,92

410,39

399,02

441,4

320,5

г. Томск, ул. Басандайская, 47/3

уголь

360,94

359,21

357,72

360,53

354,5

310,4

г. Томск, ул. Басандайская, 11/3

уголь

358,42

404,18

386,93

396,59

359,3

302,1

г. Томск, поселок Геологов, ул. Геологов, 11, стр.1

уголь

323,98

340,93

320,21

347,27

342,1

302,2

г. Томск, п.Спутник, 44

уголь

389,42

405,97

402,26

404,83

428,9

309,8

село Тимирязевское, ул. Чапаева, 11/1

уголь

347,03

379,45

381,91

403,81

344,5

302,7

село Тимирязевское, ул. Крылова, 15/2

уголь

439,62

406,08

417,70

400,77

399,6

297,7

село Тимирязевское, ул. Октябрьская, 71/9

уголь

385,85

389,65

377,12

392,27

398,3

307,2

село Тимирязевское, ул. Больничная, 27/2

газ

166,66

179,05

171,52

165,54

151,8

154,3

газ

село Тимирязевское, ул. Школьная, 13/1

154,05

148,07

158,97

153,88

146,7

154,0

село Тимирязевское, ул. Путевая, 1л

газ

153,25

154,23

151,88

148,74

148,2

153,7

375

Вид основного

2022

Адрес котельной

2017

2018

2019

2020

2021

топлива

(план)

село Тимирязевское, ул. Новая, 1

газ

175,51

153,09

154,07

152,41

149,8

154,1

село Дзержинское, ул. Фабричная, 11/2

газ

151,35

146,31

148,11

151,96

148,0

153,8

газ

село Дзержинское, ул. Волынова, 4г

153,54

155,68

158,11

156,81

163,5

162,7

газ

село Дзержинское, ул. Логовая, 2г

147,03

146,83

157,76

160,99

158,7

158,8

село Дзержинское, ул. Фабричная, 4г

газ

155,34

165,11

156,94

153,94

159,3

159,7

газ

155,1

г. Томск, ул. Водяная, 80

159,19

157,53

155,73

156,63

газ

151,6

158,8

г. Томск, ул. Кутузова, 11/2

157,52

160,50

152,47

152,13

газ

156,6

155,0

пер. Басандайский 1-й, 5е

152,25

150,96

144,41

150,05

газ

159,1

154,5

с. Тимирязевское, ул. Ленина,32/6

154,56

147,11

154,55

154,73

Таблица 10.9 - Значения удельных расходов условного топлива на отпуск тепло-

вой энергии котельных в зонах деятельности прочих ЕТО г. Томска, кг у.т./Гкал

Вид ос-

2022

Наименование источника

новного

2017

2018

2019

2020

2021

(план)

топлива

ООО "ДНР", г. Томск ул. Басандайская 2/3, стр. 4

уголь

291,17

221,49

221,50

177,62

178,00

ООО "Томскводоканал", ул. Нижне-Луговая, 87/5, стр.

уголь

223,22

221,54

222,41

155,63

АО «ОЭЗ ТВТ «ТОМСК», г. Томск, пр. Развития, 2г

газ

160,67

152,33

152,28

152,59

ОАО ФСК «ГазХимстройИнвест», г. Томск, ул. Коса-

газ

151,23

152,47

152,48

154,11

рева, 33, стр. 1

ООО "ЗПП-Т", г. Томск, ул. Ивановского, 4

газ

155,24

АО «КФ «Красная звезда», г. Томск, ул. Сибирская,

газ

132,34

152,88

152,96

152,88

10, стр. 22

ОАО "Манотомь", г. Томск, пр. Комсомольский, 62

газ

159,87

АО «НПО «Микроген» филиал в г. Томск «НПО «Ви-

газ

130,83

158,45

рион», г. Томск, ул. Ивановского, 8, стр. 22

ООО «Восточная инвестиционная газовая компа-

газ

179,01

160,47

ния», п. Светлый,230б

ООО "Пуско-Наладка Сервис", ул. 2-я Лесная, 75/2

газ

161,53

159,45

161,79

166,16

ООО «ПСК «ГазСпецСтрой», г. Томск, пер. 1-й Мосто-

газ

151,88

вой, 3

ООО "Термо", с.Тимирязевское, ул. Лесотехническая,

газ

156,91

2, стр. 25

ООО "Томскэнергодизель", г. Томск, ул. Смирнова,

газ

127,62

153,47

154,39

154,42

153,52

48а, стр. 5

ООО "УК ТПЗ", ул. Высоцкого, 28, стр. 6.

газ

156,29

155,85

156,32

ООО «Сетевая компания ТДСК», г. Томск, ул. Лен-

газ

156,20

156,26

158,27

ская, 59/3

ООО «Сетевая компания ТДСК», г. Томск, пр. Мира,

газ

156,14

154,63

154,64

74/4

ООО «Сетевая компания ТДСК», г. Томск, ул. Берего-

газ

153,99

153,10

152,30

152,3

153,31

153,32

вая, 10/1

ООО «Сетевая компания ТДСК», г. Томск, ул. Берего-

газ

нов. кот

151,57

152,82

152,96

152,83

вая, 18

ООО «Сетевая компания ТДСК», г. Томск, пер. Реч-

газ

нов. кот

155,94

152,59

153,70

ной, 9

АО «Сибирская Аграрная Группа МП», г.Томск, ул.

газ

160,80

160,34

163,04

163,72

Нижне-Луговая, 16, стр. 5

ООО "ТИЗ-Сервис", г. Томск, ул. Нахимова, 8, стр. 31

газ

156,64

155,99

160,64

ООО "Томлесдрев", г. Томск, ул. 2-й пос. ЛПК, 109/3,

газ

158,49

160,36

стр. 2

ООО "Томскнефтехим", г. Томск, Кузовлевский тракт,

газ

158,67

158,28

158,40

2, стр.336, вода

ОАО "Томскснаб", г. Томск п. Предтеченск, ул. Мели-

газ

156,76

157,36

оративная, 12, стр. 26

ООО "ТЭП Лоскутово", дер. Лоскутово, ул. Советская,

газ

156,80

155,99

154,91

1к

ФКУ ИК-3 УФСИН по Томской области, г. Томск, ул. Д.

газ

155,13

Бедного, 18/2, стр. 6

376

Вид ос-

2022

Наименование источника

новного

2017

2018

2019

2020

2021

(план)

топлива

ООО "ЭнергоТЭК", г. Томск, ул.Высоцкого, 33/4

газ

153,04

ООО «Газпром трансгаз Томск» Томское ЛПУМГ, ул.

газ

155,00

154,92

156,16

Смирнова, 3в

ООО «Газпром трансгаз Томск» Томское ЛПУМГ, ул.

газ

151,72

154,58

155,39

Причальная, 13

ООО «Газпром трансгаз Томск» Томское ЛПУМГ, ул.

газ

150,60

154,26

155,18

Мостовая, 28а

ООО «Газпром трансгаз Томск» Томское ЛПУМГ, ул.

газ

152,30

171,8

157,25

Кузовлевский тракт 8/3

ОАО "РЖД", п.Копылово железнодорожный разъезд,

газ

238,61

Новая улица, д.20т

ООО "ГОС", г. Томск, Кузовлевский тракт, 2/5

мазут

30,69

176,50

176,5

176,54

ООО "Томскводоканал", с. Тимирязевское, ул. Водо-

э/э

150,52

146,62

145,99

заборная, 2, стр. 2

10.2.3 Собственные нужды котельных

Значения расхода тепла на собственные нужды (в год) для котельных в зонах

деятельности ЕТО АО «ТомскРТС» составляет, в среднем, 1,47 %, что в годовом

выражении (суммарно по всем котельным) составляет 3116,64 Гкал. Суммарный

расход тепла котельными прочих собственников составляет 13165,97 Гкал.

10.2.4 Структура себестоимости производства, передачи и распределения тепло-

вой энергии

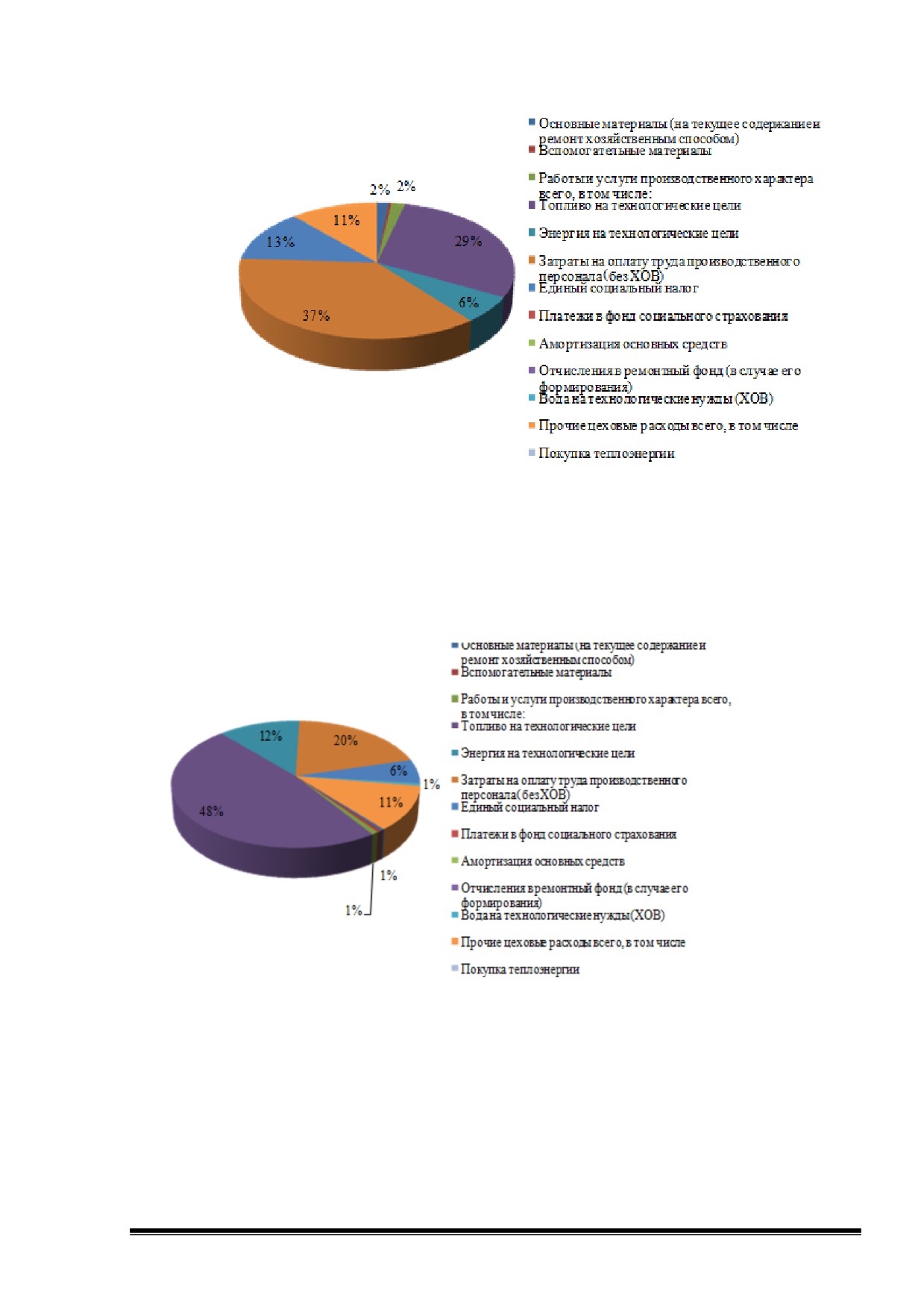

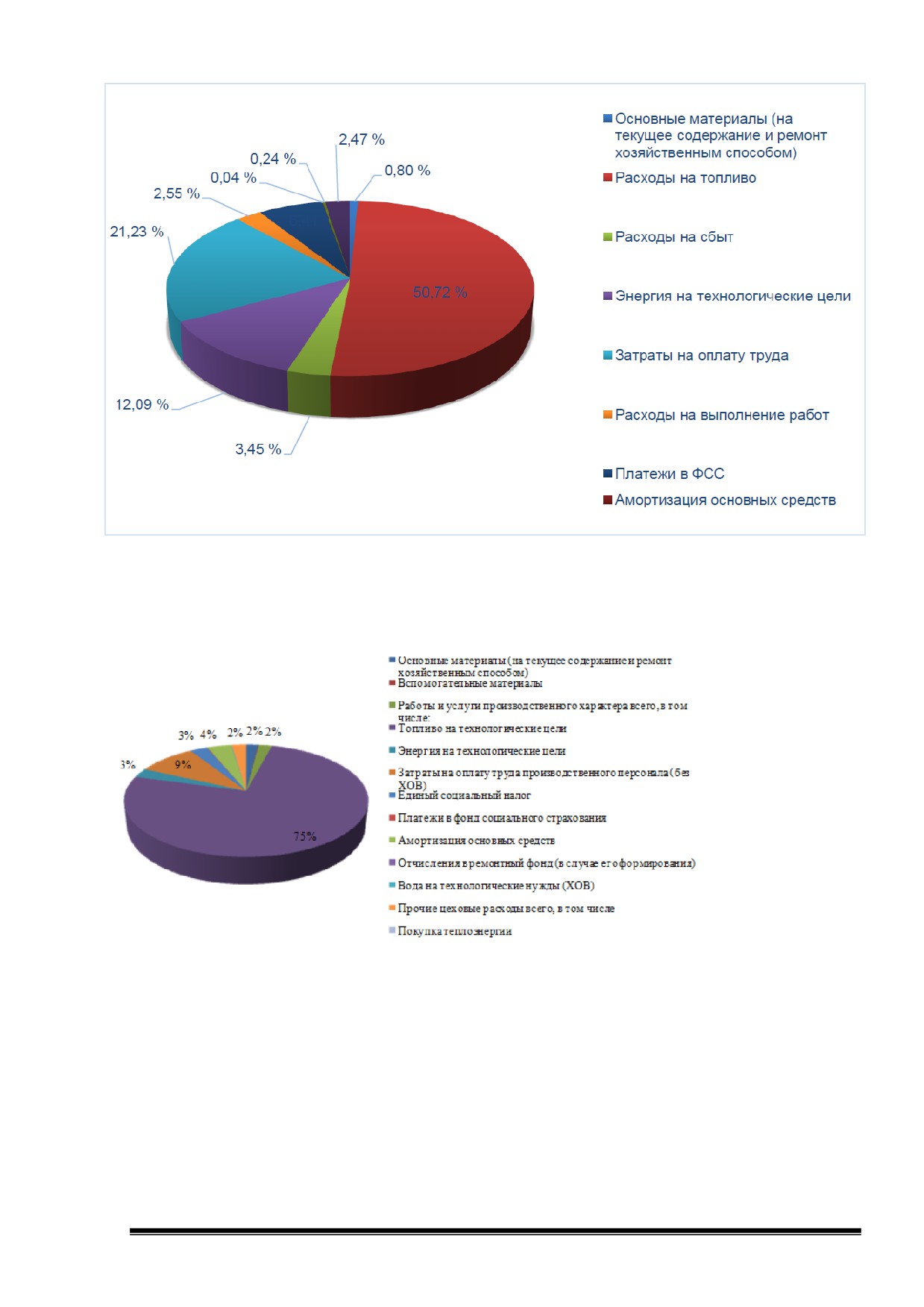

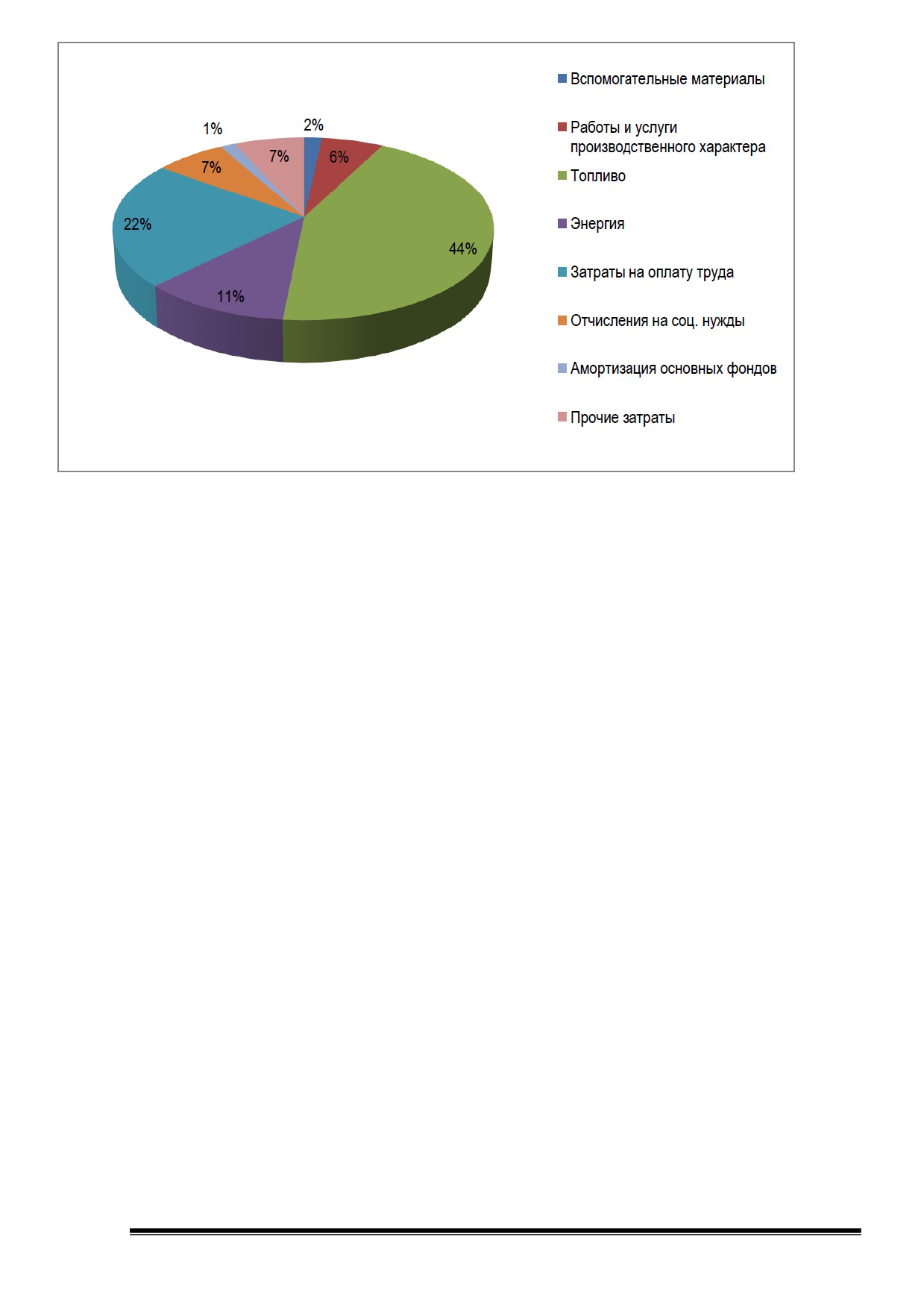

Структура себестоимости производства тепловой энергии представлена теп-

лоснабжающими предприятиями, являющимися основными крупными поставщи-

ками теплоэнергии для потребителей, а также на основании представленных дан-

ных.

В работе проанализированы показатели производственной деятельности

следующих предприятий:

- АО «Томская генерация» в части централизованного теплоснабжения;

- АО «ТомскРТС» в части котельных.

Основные технико-экономические показатели финансово-хозяйственной де-

ятельности указанных теплоснабжающих предприятий за 2020 год приведены в

таблице 10.10.

377

ТЕПЛОСНАБЖЕНИЯ

Таблица 10.10 - Основные показатели финансово-хозяйственной деятельности АО «ТомскРТС» теплоснабжающих предприятий в

2021 году

Теплоснабжающая организация

Единица

котельная

котельные с.

котельная г.

АО "Том-

АО

угольные

котельные с.

котельная г.

котель-

№ п/п

Наименование показателя

измере-

ТОКПБ п. Сос-

Тимирязевское,

Томск, пер. Ба-

ская

"ТомскРТС"

котель-

Тимирязевское,

Томск, ул.

ные

ния

новый Бор, ул.

ул. Ленина,

сандайский 1,

генерация"

(ЦТ)

ные

с. Дзержинское

Водяная, 80

БМК

Кутузова 11/2

32/6

5е

комбиниро-

Вид регулируемой деятельно-

передача,

ванная вы-

некомбинированная выработка

сти

сбыт

работка

Выручка от регулируемой дея-

4 425

6 229

тыс. руб.

21 740,94

52 453,44

242 202,71

27 893,98

5 757,68

1 945,34

2 170,75

тельности

594,14

318,39

Себестоимость производимых

товаров (оказываемых услуг)

4 917

6 341

тыс. руб.

35 408,43

57 521,97

241 847,69

29 118,33

5 226,84

1 545,95

2 474,52

по регулируемому виду дея-

250,85

812,54

тельности, включая:

Расходы на покупаемую теп-

4 471

тыс. руб.

3 216,67

0,00

81 842,98

0,00

ловую энергию (мощность)

989,07

2 966

Расходы на топливо

тыс. руб.

0,00

6 867,75

13 831,72

64 228,52

12 581,40

1 184,80

195,49

505,19

113,75

газ

2 561

Стоимость

тыс. руб.

0,00

10 816,16

64 228,52

12 581,40

1 184,80

195,49

505,19

при-

048,01

род-

Объем

тыс. м3

525 815,66

0,00

2 170,75

13 413,50

2 522,65

238,18

39,23

101,32

ный

Стоимость за еди-

тыс. руб.

4,50

0,00

4,59

4,53

4,59

5.1

по ре-

ницу объема

гули-

Стоимость доставки

тыс. руб.

194 076,65

0,00

855,03

3 455,46

1 005,98

92,69

15,57

40,38

руе-

Способ приобрете-

мой

прочее

ния

цене

Стоимость

тыс. руб.

405 061,50

0,00

6 867,75

3 015,56

0,00

Объем

тонны

221 196,00

0,00

2 776,20

1 212,00

0,00

уголь

Стоимость за еди-

ка-

тыс. руб.

1,090

0,00

2,47

2,49

0,00

5.2

ницу объема

мен-

Стоимость доставки

тыс. руб.

163 997,80

0,00

ный

Способ приобрете-

торги/аукци-

прочее

ния

оны

Стоимость

тыс. руб.

4,25

0,00

Объем

тонны

9,42

0,00

Стоимость за еди-

тыс. руб.

0,451

0,00

5.3

мазут

ницу объема

Стоимость доставки

тыс. руб.

0,00

Способ приобрете-

прочее

ния

378

ТЕПЛОСНАБЖЕНИЯ

Теплоснабжающая организация

Единица

котельная

котельные с.

котельная г.

АО "Том-

АО

угольные

котельные с.

котельная г.

котель-

№ п/п

Наименование показателя

измере-

ТОКПБ п. Сос-

Тимирязевское,

Томск, пер. Ба-

ская

"ТомскРТС"

котель-

Тимирязевское,

Томск, ул.

ные

ния

новый Бор, ул.

ул. Ленина,

сандайский 1,

генерация"

(ЦТ)

ные

с. Дзержинское

Водяная, 80

БМК

Кутузова 11/2

32/6

5е

Расходы на покупаемую элек-

трическую энергию (мощ-

тыс. руб.

62 858,08

206 576,75

2 304,68

4 495,47

19 269,10

2 321,38

532,90

173,00

275,49

ность), используемую в техно-

логическом процессе

Средневзвешенная стоимость

руб.

1,507

4,26

9,79

5,61

5,14

5,54

5,61

5,67

5,53

1 кВт.ч (с учетом мощности)

Объем приобретенной элек-

тыс. кВт.ч

41 722,33

48 457,42

235,35

801,15

3 752,43

418,96

95,02

30,49

49,84

трической энергии

Расходы на приобретение хо-

лодной воды, используемой в

тыс. руб.

2 424,07

0,00

10,23

0,00

0,37

0,00

технологическом процессе

Расходы на хим.реагенты, ис-

пользуемые в технологиче-

тыс. руб.

3 464,57

0,00

426,10

0,00

ском процессе

Расходы на оплату труда

тыс. руб.

676 081,09

398 158,47

14 683,54

18 035,73

29 480,82

5 782,39

557,15

125,98

222,94

Отчисления на социальные

тыс. руб.

203 184,24

116 593,03

4 801,95

5 538,50

8 692,68

1 728,79

162,95

37,02

64,76

нужды

Расходы на амортизацию ос-

новных производственных

тыс. руб.

426 939,20

180 691,80

83,51

123,21

3 088,90

66,21

15,21

3,34

5,93

средств

Расходы на аренду имуще-

ства, используемого для осу-

тыс. руб.

1 786,08

17 836,95

79,18

454,55

1 020,06

83,34

900,14

460,19

301,03

ществления регулируемого

вида деятельности

Общепроизводственные рас-

тыс. руб.

0,00

ходы

Расходы на капитальный и те-

кущий ремонт основных произ-

тыс. руб.

208 421,17

368 392,61

3 218,970

8 739,41

5 105,23

3 947,19

330,65

220,62

689,14

водственных средств, в том

числе:

Прочие расходы, которые под-

лежат отнесению на регулиру-

емые виды деятельности в со-

тыс. руб.

362 761,94

581 573,85

3 368,87

6 293,13

28 693,31

2 607,63

1 543,04

329,95

410,04

ответствии с законодатель-

ством РФ*

Валовая прибыль (убытки) от

реализации товаров и оказа-

тыс. руб.

-491 656,72

-112 494,14

-13 667,49

-5 068,53

355,02

-1 224,35

530,84

399,39

-303,78

ния услуг по регулируемому

виду деятельности

Установленная тепловая мощ-

Гкал/ч

2 390,47

0,00

8,32

13,85

87,00

12,90

1,12

0,52

0,86

ность объектов основных фон-

379

ТЕПЛОСНАБЖЕНИЯ

Теплоснабжающая организация

Единица

котельная

котельные с.

котельная г.

АО "Том-

АО

угольные

котельные с.

котельная г.

котель-

№ п/п

Наименование показателя

измере-

ТОКПБ п. Сос-

Тимирязевское,

Томск, пер. Ба-

ская

"ТомскРТС"

котель-

Тимирязевское,

Томск, ул.

ные

ния

новый Бор, ул.

ул. Ленина,

сандайский 1,

генерация"

(ЦТ)

ные

с. Дзержинское

Водяная, 80

БМК

Кутузова 11/2

32/6

5е

дов, используемых для осу-

ществления регулируемых ви-

дов деятельности

Объем вырабатываемой регу-

лируемой организацией тепло-

вой энергии в рамках осу-

тыс. Гкал

5 070,67

0,00

6,016

19,713

103,046

19,844

1,763

0,294

0,771

ществления регулируемых ви-

дов деятельности

Объем приобретаемой регули-

руемой организацией тепло-

вой энергии в рамках осу-

тыс. Гкал

0,00

4 872,69

0,00

77,63

0,00

ществления регулируемых ви-

дов деятельности

Объем тепловой энергии, от-

пускаемой потребителям по

договорам, заключенным в

тыс. Гкал

4 873,21

3 426,16

4,454

16,376

126,016

16,450

1,583

0,300

0,769

рамках осуществления регули-

руемых видов деятельности, в

том числе:

Определенном по приборам

тыс. Гкал

4 873,12

3 095,29

0,45

9,84

96,43

13,22

0,73

0,30

0,00

учета

Определенном расчетным пу-

тем (нормативам потребления

тыс. Гкал

0,09

330,87

4,01

6,53

29,59

3,23

0,85

0,00

0,77

коммунальных услуг)

Нормативы технологических

потерь при передаче тепловой

энергии, теплоносителя по

тыс. Гкал

0,00

1 038,97

1,20

5,79

39,07

4,18

0,53

0,00

тепловым сетям, утвержден-

ные уполномоченным органом

Фактический объем потерь при

тыс. Гкал

0,00

1 431,45

1,56

3,34

53,25

3,39

0,180

-0,006

0,003

передаче тепловой энергии

Среднесписочная численность

чел.

934,43

602,86

33,89

39,85

56,76

10,27

0,48

0,16

0,18

персонала

Удельный расход условного

топлива на единицу тепловой

энергии, отпускаемой в тепло-

вую сеть, в том числе с раз-

кг усл.

160,00

0,00

353,70

178,40

155,13

151,55

161,04

159,11

156,61

бивкой по источникам тепло-

топл/Гкал

вой энергии, используемым

для осуществления регулируе-

мых видов деятельности

Удельный расход электриче-

тыс

0,01

14,14

52,84

48,92

29,78

25,47

60,03

101,64

64,84

ской энергии на производство

кВт.ч/Гкал

380

ТЕПЛОСНАБЖЕНИЯ

Теплоснабжающая организация

Единица

котельная

котельные с.

котельная г.

АО "Том-

АО

угольные

котельные с.

котельная г.

котель-

№ п/п

Наименование показателя

измере-

ТОКПБ п. Сос-

Тимирязевское,

Томск, пер. Ба-

ская

"ТомскРТС"

котель-

Тимирязевское,

Томск, ул.

ные

ния

новый Бор, ул.

ул. Ленина,

сандайский 1,

генерация"

(ЦТ)

ные

с. Дзержинское

Водяная, 80

БМК

Кутузова 11/2

32/6

5е

(передачу) тепловой энергии

на единицу тепловой энергии,

отпускаемой потребителям по

договорам, заключенным в

рамках осуществления регули-

руемой деятельности

Удельный расход холодной

воды на производство (пере-

дачу) тепловой энергии на

единицу тепловой энергии, от-

м³/Гкал

2,29

0,43

0,11

1,62

0,80

3,91

1,82

0,11

0,01

пускаемой потребителям по

договорам, заключенным в

рамках осуществления регули-

руемой деятельности

* - С учетом расходов из прибыли, расходам на выплаты по договорам займа, кредитным договорам, включая проценты по ним, услугам банка, расходам по

сомнительным долгам, а также выпадающим доходам от технологического присоединения

381

ЧАСТЬ 11. ЦЕНЫ (ТАРИФЫ) В СФЕРЕ ТЕПЛОСНАБЖЕНИЯ

Согласно информации, представленной Департаментом тарифного регули-

рования

Томской

области

рамках

раскрытия

информации

(http://rec.tomsk.gov.ru/map.html ), в границах городского округа «Город Томск» по со-

стоянию на 01.01.2020 года обеспечивают потребителей тепловой энергией более

50 теплоэнергетических предприятий. Основной теплоснабжающей организацией

является АО «ТомскРТС», осуществляющая деятельность в зонах действия источ-

ников АО

«Томская генерация»

(ГРЭС-2, ТЭЦ-3, ТЭЦ-1) и котельных АО

«ТомскРТС».

11.1 Описание динамики утвержденных цен (тарифов), устанавливаемых орга-

нами исполнительной власти субъекта Российской Федерации в области госу-

дарственного регулирования цен (тарифов) по каждому из регулируемых видов

деятельности и по каждой теплосетевой и теплоснабжающей организации с уче-

том последних 3 лет

В таблице 11.1. представлена динамика тарифов на тепловую энергию, уста-

новленных Департаментом тарифного регулирования Томской области.

382

Из анализа, проведенного по предоставленным материалам тарифных дел

теплоснабжающих организаций, ясно, что величина тарифов на тепло, прежде

всего, зависит от вида используемого топлива (газ, уголь, мазут) и его доли в объ-

еме использования топлива в целом.

Основным поставщиком теплоэнергии в г. Томск является АО «ТомскРТС».

В зависимости от используемого топлива и объемов вырабатываемой теплоэнер-

гии, по теплоснабжающим источникам установлены различные тарифы. Размер та-

рифов по источникам теплоснабжения АО «Томская генерация» и котельным в зо-

нах деятельности ЕТО АО «ТомскРТС» представлен в таблице 11.2 и на рисунке

11.1.

Таблица 11.2 - Тарифы на тепловую энергию

2016

2017

2018

2019

2020

2021

Наименование

котельных

01.01.-

01.07.-

01.01.-

01.07.-

01.01.-

01.07.-

01.01.-

01.07.-

01.01.-

01.07-

01.01.-

01.07-

30.06.

31.12.

30.06.

31.12.

30.06.

31.12.

30.06.

31.12.

30.06.

31.12

30.06.

31.12

Источники с ком-

бинированной вы-

1226,08

1277,58

1347,85

1482,63

1 482,63

1 630,89

1 793,99

1793,99

1865,62

работкой энергии

Газовые котель-

ные с. Дзержин-

2372,81

2467,58

2585,24

2776,27

2 776,27

2 915,08

3 118,94

3118,94

3322,15

ское,

с. Тимиря-

зевское

Угольные котель-

3602,68

3735,33

3958,28

4249,08

4 249,08

4 461,53

4 778,30

4778,30

5025,82

ные

Котельная в пос.

1403,64

1459,76

1528,57

1569,91

1 569,91

1 609,16

1 673,53

1673,53

1731,84

Сосновый Бор

Котельная по ул.

1629,18

1694,4

1694,40

1703,83

1743,30

1 743,30

1 786,89

1 876,24

1876,24

1988,34

Водяная, 80

Группа БМК

3578,40

3721,57

3846,02

3 463,68

3 550,29

3550,29

3757,10

11.2 Описание структуры цен (тарифов), установленных на момент разработки

схемы теплоснабжения

По состоянию базового периода разработки схемы теплоснабжения (2013-

2020 гг.) согласованием и утверждением тарифов для теплоснабжающих организа-

ций г. Томска занимался Департамент тарифного регулирования и государствен-

ного заказа Томской области.

Сводная информация по материалам тарифных дел, установленных на мо-

мент разработки схемы теплоснабжения, представлена в таблице 11.4. Основную

долю (более 90%) как в объеме выработки теплоэнергии, так и в объеме выручки и

себестоимости занимают теплоснабжающие организации АО «Томская генерация»

и АО «ТомскРТС».

Рассмотрим структуру затрат на теплоэнергию источников централизован-

ного теплоснабжения в зонах деятельности ЕТО АО «ТомскРТС».

На рисунке 11.2 представлена структура затрат на теплоэнергию источников

централизованного теплоснабжения АО «Томская генерация».

389

Рисунок 11.10 - Структура затрат за 2020 год на тепловую энергию АО

"ТомскРТС" по котельным

Как видно из рисунков 11.2 - 11.10 топливная составляющая в тарифе на

тепловую энергию доминирует и составляет от 11,86 % до 55,01 %. Исключение

составляют угольные котельные, где структура затрат иная: на долю топлива при-

ходится 22%, большая доля (45%) - затраты на оплату труда производственного

персонала, и соответственно 15% - отчисления на социальные нужды.

Из данных, представленных на рисунке 11.1 видно, что на большинстве про-

мышленных котельных затраты в расчете на 1 Гкал примерно одинаковы.

В связи с этим далее будет представлен анализ структуры затрат в тарифах

для котельных ООО «ДНР», ООО «Термо», ООО «Сетевая компания ТДСК» и АО

«Сибирская Аграрная Группа МП».

На рисунке 11.11 представлена структура затрат на теплоэнергию котельной

ООО «ДНР»

Большая доля (37%) в тарифе на тепло котельной ООО «ДНР» приходится

на затраты на оплату труда производственного персонала плюс 13% - единый со-

циальный налог, 29% - топливо на технологические цели, 11% - прочие цеховые

расходы.

394

11.3 Описание платы за подключение к системе теплоснабжения

Плата за подключение к системе централизованного теплоснабжения уста-

навливается приказом Департамента тарифного регулирования Томской области в

соответствии с Федеральным законом от 27.07.2010 № 190-ФЗ «О теплоснабже-

нии», постановлением Правительства РФ от 22.10.2012 № 1075 «О ценообразова-

нии в сфере теплоснабжения» и Положением о Департаменте тарифного регули-

рования Томской области, утвержденным постановлением Губернатора Томской

области от 31.10.2012 г. № 145. До 2011 года полномочия по установлению платы

за подключение к системе теплоснабжения принадлежали органам местного само-

управления.

Сведения об установленной величине платы за подключение в 2021 году для

АО «ТомскРТС» приведены в таблице 11.3.

Таблица 11.3 - Размер платы за подключение в 2020 году для АО «ТомскРТС»

Документ

№

Характеристика объекта

Размер

Ед. изм.

основание

Размер платы за подключение объек-

Приказ ДТР ТО от

тов с нагрузкой не более 0,1 Гкал/ч (с

по формуле

тыс. руб.

18.12.2019 г.

учетом ранее присоединенной в дан-

№ 1-705

ной точке)

Размер платы за подключение объек-

Приказ ДТР ТО от

тов с нагрузкой от 0,1 Гкал/ч до 1,5

12320,76

тыс. руб.

07.11.2018 г.

Гкал/ч

№ 1-116/9(248)

Размер платы за подключение объек-

тов с нагрузкой более 1,5 Гкал/ч при

устанавливается в индивидуальном порядке

отсутствии технической возможности

Размер платы за подключение объек-

тов с нагрузкой более 1,5 Гкал/ч при

наличии технической возможности

Объем денежных средств, поступивших в счет платы за подключение к си-

стеме теплоснабжения приведен в таблице 11.4.

Таблица 11.4 - Оплата денежных средств, поступивших в счет платы за подклю-

чение к системе теплоснабжения АО «Томская генерация» и АО «ТомскРТС»

Сумма поступивших денежных

Период поступления де-

Кол-во исполненных заявок

средств, тыс. руб. (без НДС и

нежных средств

на подключение

налога на прибыль)

2016 год

136

220 532

2017 год

121

188 116

2018 год

177 432

2019 год

104

168 195,3

2020 год

165 906

2021 год

154 288

397

Для теплоснабжающих организаций города Томска Приказом ДТР ТО от

09.10.2018 № 1-179 установлена и введена в действие плата за подключение к си-

стемам теплоснабжения на территории Томской области в размере 458,33 рублей

(с учетом НДС) в случае, если подключаемая нагрузка не превышает 0,1 Гкал/ч, для

организаций, осуществляющих деятельность в сфере теплоснабжения.

11.4 Описание платы за услуги по поддержанию резервной тепловой мощности,

в том числе для социально значимых категорий потребителей

Плата за услуги по поддержанию резервной тепловой мощности, в том числе

и социально значимых категорий потребителей, в рассматриваемый период Депар-

таментом тарифного регулирования и государственного заказа Томской области не

устанавливалась.

11.5 Описание динамики предельных уровней цен на тепловую энергию (мощ-

ность), поставляемую потребителям, утверждаемых в ценовых зонах теплоснаб-

жения с учетом последних 3 лет

В соответствии со ст. 23.3 Федерального закона от 27.07.2010 № 190-ФЗ

От 01.04.2020) «О теплоснабжении» к ценовым зонам теплоснабжения могут быть

отнесены поселение, городской округ, соответствующие следующим критериям:

1) наличие утвержденной схемы теплоснабжения поселения, городского

округа;

2) пятьдесят и более процентов суммарной установленной мощности источ-

ников тепловой энергии, указанных в схеме теплоснабжения, составляют источники

тепловой энергии, функционирующие в режиме комбинированной выработки элек-

трической и тепловой энергии;

3) наличие совместного обращения в Правительство Российской Федерации

об отнесении города к ценовой зоне теплоснабжения от исполнительно-распоряди-

тельного органа муниципального образования и единой теплоснабжающей органи-

зации (нескольких единых теплоснабжающих организаций) <«>;

4) наличие согласия высшего исполнительного органа государственной вла-

сти субъекта Российской Федерации на отнесение города к ценовой зоне тепло-

снабжения.

398

ЧАСТЬ 12. ЭКОЛОГИЧЕСКАЯ БЕЗОПАСНОСТЬ ТЕПЛОСНАБЖЕНИЯ г. ТОМСКА

Атмосферный воздух - жизненно важный компонент окружающей среды,

представляющий собой естественную смесь газов атмосферы, находящуюся за

пределами жилых, производственных и иных помещений. В составе атмосферного

воздуха присутствуют вредные (загрязняющие) вещества - химические или биоло-

гические вещества либо смесь таких веществ, которые в определенных концентра-

циях оказывают вредное воздействие на здоровье человека и окружающую среду.

Одним из способов поступления вредных (загрязняющих) веществ в атмосферный

воздух является антропогенное воздействие, т.е. выбросы, осуществляются в ре-

зультате каких-либо технологических процессов посредством стационарных и пе-

редвижных источников. В 2019 году суммарный объем выбросов вредных (загряз-

няющих) веществ от стационарных источников в Томской области составил 225,126

тыс. тонн, данный показатель на 11,07 тыс. тонн ниже, чем в 2018 году.

Наибольший удельный вес в общем объеме загрязняющих веществ прихо-

дится на газообразные и жидкие вещества - 92,1 %, твердые вещества составляют

7,89 %. Среди газообразных и жидких веществ основную массу составляют оксид

углерода 47,3 %, углеводороды (без летучих органических соединений) - 23,7 %,

летучие органические соединения (ЛОС) - 17,6 %, окислы азота - 8,5 % и диоксид

серы - 2,48 %.

Основным источником вредных выбросов являются предприятия топливно-

энергетического комплекса.

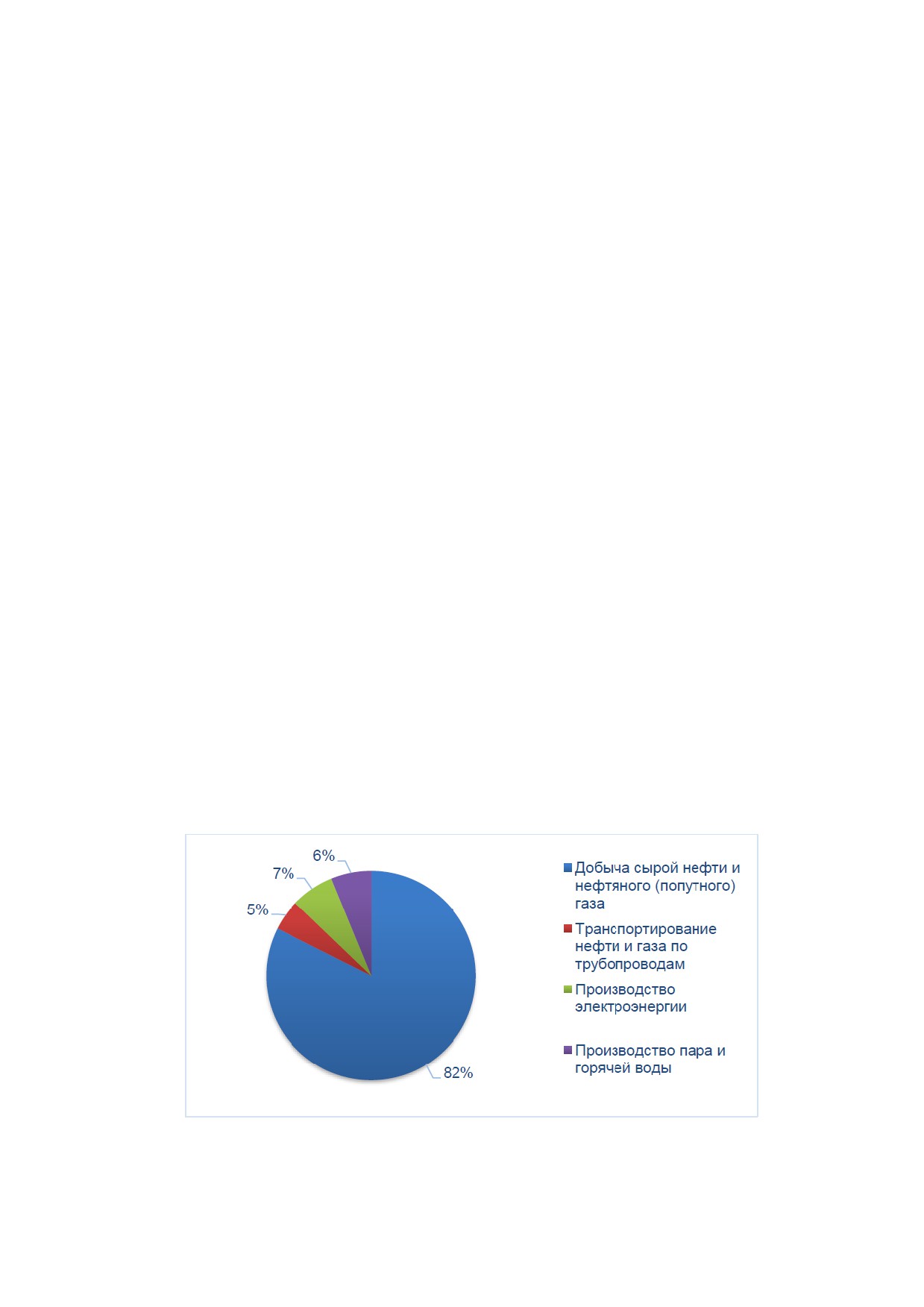

Рисунок 12.1 - Доля выбросов загрязняющих веществ по отраслям произ-

водства

Наибольший вклад в валовый объем выбросов приходится на предприятия по

добыче сырой нефти и нефтяного (попутного) газа, т.к. в процессе добычи и пере-

гонки нефти появляется сопутствующий продукт - попутный нефтяной газ (ПНГ),

представляющий собой смесь газов и парообразных углеводородистых и неуглево-

дородных компонентов природного происхождения. При сжигании ПНГ в атмо-

сферу выбрасывается большое количество вредных веществ.

Помимо стационарных источников вредные (загрязняющие) вещества в атмо-

сферный воздух поступают в результате деятельности передвижных источников -

транспорта. Химический состав выбросов (выхлопных газов) зависит от вида и ка-

чества топлива, технологии производства, способа сжигания в двигателе и его тех-

нического состояния.

Для оценки качества воздуха используются два показателя:



СИ - отношение наибольшей измеренной разовой концентрации к пре-

дельно допустимой концентрации (ПДК). СИ определяется из данных наблюдений

на посту за одной примесью или на всех постах района за всеми примесями за ме-

сяц или год.



НП - наибольшая повторяемость (в процентах) превышения ПДК по

данным наблюдений на посту за одной примесью или на всех постах района города

за всеми примесями за месяц или год.

Важное значение в формировании уровня загрязнения атмосферы имеют ме-

теоусловия, определяющие перенос и рассеивание выбросов. Вредные вещества,

попадающие в атмосферу от антропогенных источников, оседают на поверхности

почвы, зданий, растений, вымываются атмосферными осадками, переносятся на

значительные расстояния ветром. Все эти процессы напрямую зависят от темпера-

туры воздуха, солнечной радиации, атмосферных осадков и других метеорологи-

ческих факторов.

Таблица 12.1 - Показатели качества окружающей среды на территории города

№

Ед.

2013

2014

2015

2016

2017

2018

2019

2020

Показатели

п/п

изм.

год

Количество предприя-

тий, выбрасывающих за-

ед.

145

171

127

123

134

н/д¹

грязняющие вещества в

атмосферу - всего

Объем выброшенных в

атмосферный воздух за-

тыс.

грязняющих веществ от

36,1

35,5

34,2

34,3

31,7

26,9

21,6

н/д¹

тонн

стационарных источни-

ков

401

№

Ед.

2013

2014

2015

2016

2017

2018

2019

2020

Показатели

п/п

изм.

год

Индекс загрязнения ат-

ко-

мосферы

эфф.

Объем уловленных и

тыс.

обезвреженных загряз-

69,4

51,1

52,6

59,9

н/д¹

тонн

няющих веществ

в % от общего количе-

ства загрязняющих ве-

64,3

66,2

59,9

66,2

62,1

29,6

23,7

н/д¹

ществ отходящих от ста-

ционарных источников

¹ Данные будут сформированы во втором квартале 2021 года.

Анализ объемов выброшенных в атмосферу загрязняющих веществ от стаци-

онарных источников в г.Томске, показал существенное снижение данного показа-

теля за последние 8 лет по отношению к 2013 году снижение выбросов составило

40,2 %.

12.1 Электронная карта территории города Томска с размещением на ней всех

существующих объектов теплоснабжения

Электронная карта территории города с размещением всех объектов тепло-

снабжения сформирована в программно-расчетном комплексе ZuluThermo и явля-

ется частью электронной модели системы теплоснабжения города. Внешний вид

карты показан на рисунке 12.2.

(рис. 12.3). Ответственным за сеть является Служба мониторинга окружающей

среды ФГБУ «Западно-Сибирское УГМС». Сеть ГСН работает в соответствии с тре-

бованиями РД 52.04.186-89.

Рисунок 12.3 - Описание фоновых или сводных расчетов концентраций за-

грязняющих веществ на территории г. Томска.

По итогам гигиенической оценки загрязнения атмосферного воздуха МО «Го-

род Томск» в 2020 г. уровни загрязнения по всем мониторируемым загрязняющим

веществам на стационарных постах наблюдения оценены как «допустимые». В таб-

лице 12.1 приведены результаты гигиенической оценки уровня загрязнения атмо-

сферного воздуха на стационарных постах наблюдения в период с 2017 г. по 2020

г.

404

Таблица 12.2 - Результаты гигиенической оценки уровня загрязнения атмосфер-

ного воздуха на стационарных постах наблюдения в период с 2017г. по 2020г.

2017 г.

2018 г.

2019 г.

2020 г.

Стационар-

Зна-

Оценка

ные посты

Значе-

че-

уровня

уровня за-

наблюдения

ние «Рª

ние

загряз-

грязнения

«Рª

нения

Пост №2

пл.Ленина

Допусти-

Допу-

2,63

1,4

1,44

1,41

(Ленинский

мый

стимый

район)

Пост №5

ул.Герцена,

Допусти-

Допу-

2,83

2,09

2,3

2,20

68А (Совет-

мый

стимый

ский район)

Пост №11

Пролетар-

ская-Борун-

Допусти-

Допу-

2,41

1,26

1,38

1,34

чиковский

мый

стимый

(Ленинский

район)

Пост №12

Допусти-

Допу-

2,48

1,15

1,4

1,35

п.Светлый

мый

стимый

Пост №13

ул.Верши-

Допусти-

Допу-

2,85

1,34

1,76

1,70

нина (Киров-

мый

стимый

ский район)

Пост №14

ул.Лазо (Ок-

Допусти-

Допу-

1,15

0,78

0,93

0,90

тябрьский

мый

стимый

район)

Пост №15

ул.19 Гвар-

дейской Ди-

Допусти-

Допу-

2,45

1,11

1,51

визии, 20/2

мый

стимый

(Кировский

район)

В 2020 г. превышения максимально-разовой предельно-допустимой кон-

центрации (ПДКмр) на стационарных постах наблюдения регистрировались по

следующим веществам: аммиак, взвешенные вещества, диоксид азота, оксид

углерода, сажа, фенол, формальдегид, хлористый водород.

Отбор проб атмосферного воздуха на содержание аммиака проводился

на стационарных постах наблюдения №№12,13,14. Превышения ПДКмр реги-

стрировались на стационарных постах наблюдения №№ 12,13. Максимальное

содержание аммиака в атмосферном воздухе соответствовало 1,4 ПДКмр (ста-

ционарный пост №13).

Содержание взвешенных веществ в атмосферном воздухе с превыше-

нием ПДКмр регистрировались на всех стационарных постах наблюдения, мак-

симальная концентрация составила 5ПДК (пост №11).

Превышения ПДКмр по диоксиду азота отмечены на стационарных по-

стах наблюдения

№№ 2,5,13, максимальная концентрация составила

405

8,9ПДКмр (пост №5).

Уровни оксида углерода с превышением ПДКмр регистрировались на

стационарных постах наблюдения №№2,11,12, максимальная концентрация -

5,6ПДКмр (пост №5).

Исследования содержания сажи в атмосферном воздухе проводились на

стационарных постах наблюдения №2 и №11, на обоих постах зафиксировано

превышение ПДКмр, максимальная концентрация составила 4,5ПДКмр (пост

№2).

Исследования на содержание фенола в атмосферном воздухе проводи-

лись на стационарных постах наблюдения №2 и №5, превышения ПДКмр заре-

гистрированы на каждом посту, максимальные концентрации находились на

уровне 1,31-1,39ПДКмр.

Превышения ПДКмр по содержанию формальдегида в атмосферном воз-

духе

регистрировались

на

стационарных

постах

наблюдения

№№5,11,12,13,15, максимальная концентрация формальдегида на посту №15

составила 8,6ПДКмр.

Уровни хлористого водорода с превышением ПДКмр регистрировались

на стационарных постах наблюдения №№5,13,15. Максимальная концентра-

ция составила 9,5ПДКмр (пост №5).

В целом по г. Томску суммарных превышений ПДК по году не установ-

лено и значения выбросов являются «допустимыми». Уровень загрязнения ат-

мосферного воздуха принят равным 5, что соответствует «Низий».

12.3 Описание характеристик и объемов сжигаемых видов топлив на каждом объ-

екте теплоснабжении

Описание характеристик и объемов сжигаемых видов топлива на каждом объ-

екте приведены в Части 8 настоящей Книги, характеристики топлив представлены

в Приложении 7 Книги 1 «Характеристики основных, резервных и аварийных видов

топлива» (шифр ПСТ.ОМ.70-21.007.000). Значения объемов сжигаемого топлива до

2036 года приведены в Книге

«Перспективные топливные балансы»

(ПСТ.ОМ.70-21.010.000). Кроме того, дополнительная информация приведена в

Книге 17 «Оценка экологической безопасности теплоснабжения» (ПСТ.ОМ.70-

21.017.000).

406

12.4 Описание технических характеристик котлоагрегатов с добавлением описа-

ния технических характеристик дымовых труб и устройств очистки продуктов

сгорания от вредных выбросов

Технические характеристики котлоагрегатов источников теплоснабжения го-

рода приведены в Приложении 1 Книги 1 «Энергоисточники города» (шифр

ПСТ.ОМ.70-21.001.001).

Технические характеристики дымовых труб и устройств очистки продуктов сго-

рания от вредных выбросов ТЭС города Томска приведены в таблицах 12.3, 12.4.

Таблица 12.3 - Технические характеристики котлоагрегатов с добавлением описа-

ния технических характеристик дымовых труб

Наименование источ-

Высота ист. вы-

Диаметр устья

Котлоагрегат

ника выброса вредных

броса, м

трубы, м

веществ

СП ГРЭС-2

Котел №3 - БКЗ-220-100

Котел № 4 ТП-230-2

Дымовая труба №-1

100

4,5

Котел № 5 ТП-230-2

Котел № 6 ТП-230-2

Котел № 7 ТП-230-2

Котел № 8 ТП-230-2

Котел № 9 БКЗ-220-100

Дымовая труба №-2

105

Котел № 10 БКЗ-210-140

Котел № 11 БКЗ-210-140

Котел № 12 БКЗ-210-140

СП ТЭЦ-3

Котел ст № 1 (Е-160-24)

Котел ст. № 2 (Е-160-24)

Котел ст. № 3 (Е-160-24)

Дымовая труба №1

240

8,1

Котел ст. № 4 (Е-160-24)

Котел ст. № 5 (Е-160-24)

Котел ст. № 1А (БКЗ 500-140-1)

Дымовая труба №2

270

11,4

Котел ст. № 1А (БКЗ 500-140-1)

СП ТЭЦ-1

Котел водогрейный КВ-ГМ -140

Дымовая труба №1

120

Котел водогрейный ПТВМ - 100

Котел водогрейный ПТВМ - 180

Котел паровой ДЕ-25-14ГМ

Таблица 12.4 - Описание устройств очистки продуктов сгорания от вредных вы-

бросов

Источник тепловой энергии (мощности)

Газоочистное (золоулавливающее) оборудование

ГРЭС-2

Котел №3 - БКЗ-220-100

Мокрый золоуловитель типа МВ ОРГРЭС с трубами "Вентури"

(смесь уголь+газ)

Котел № 4 - ТП-230-2

Батарейные циклоны. Работает только на газе

407

Источник тепловой энергии (мощности)

Газоочистное (золоулавливающее) оборудование

(смесь уголь+газ)

Котел № 5 - ТП-230-2

Золоулавливающая установка с батарейными эмульгаторами

(смесь уголь+газ)

2-го поколения

Котел № 6 - ТП-230-2

Мокрый золоуловитель типа МВ ОРГРЭС с трубами "Вентури"

(смесь уголь+газ)

Котел № 7 - ТП-230-2

(смесь уголь+газ)

Мокрый золоуловитель типа МВ ОРГРЭС с трубами "Вентури"

Котел № 8 -ТП-230-2

Мокрый золоуловитель типа МВ ОРГРЭС с трубами "Вентури"

смесь (уголь+газ)

Котел №9 - БКЗ-220-100

Мокрый золоуловитель типа МВ ОРГРЭС с трубами "Вентури"

(смесь уголь+газ)

Котел № 10 - БКЗ-210-140

Золоулавливающая установка с батарейными эмульгаторами

смесь (уголь+газ)

2-го поколения

Котел № 11 - БКЗ-210-140

смесь (уголь+газ)

Мокрый золоуловитель типа МВ ОРГРЭС с трубами "Вентури"

Котел № 12 - БКЗ-210-140

Золоулавливающая установка с батарейными эмульгаторами

смесь (уголь+газ)

2-го поколения

ТЭЦ-3

Не предусмотрено

ТЭЦ-1

Не предусмотрено

Описание технических характеристик дымовых труб и устройств очистки про-

дуктов сгорания от вредных выбросов на котельных города в зонах деятельности

всех ЕТО приведены в Книге 17 «Оценка экологической безопасности теплоснаб-

жения» (ПСТ.ОМ.70-21.017.000).

12.5 Описание валовых и максимальных разовых выбросов загрязняющих ве-

ществ в атмосферный воздух на каждом источнике тепловой энергии (мощности)

В таблицах 12.4 - 12.6 приведены значения валовых и максимальных разовых

выбросов загрязняющих веществ в атмосферный воздух на ТЭС г. Томска.

408

ТЕПЛОСНАБЖЕНИЯ

Таблица 12.5 - Валовые и максимальные разовые выбросы загрязняющих веществ в атмосферный воздух на источнике тепловой

энергии (мощности) ГРЭС-2

Источник теп-

Выбросы загрязняющих ве-

Выбросы загрязняющих

Выбросы загрязняющих веществ в

Наименование веще-

ловой энергии

Вещества

ществ в 2016 году

ществ в 2017 году

ществ в 2018 году

веществ в 2019 году

2020 году

ства¹

(мощности)

г/с

мг/м³

т/год

г/с

мг/м³

т/год

г/с

мг/м³

т/год

г/с

мг/м³

т/год

г/с

мг/м³

т/год

Азота диоксид (Азот (4)

301

652,46

707,139

527,801

531,820

479,320

оксид)

Азот (2) оксид (Азота ок-

304

109,86

114,890

84,569

86,42

77,880

сид)

328

Углерод (Сажа)

4,120

22,233

8,02

7,860

Дымовая труба 1

Сера диоксид (Ангидрид

330

597,4

315,661

513,08

328,02

276,230

сернистый)

337

Углерод оксид

13,55

80,128

97,79

144,785

107,185

Бенз/а/пирен (3,4-Бензп-

703

0,0004235

0,000322

0,000561

0,000289

0,000311

ирен)

3714

Зола твердого топлива

219,3

375,708

308,85

271,220

159,820

Азота диоксид (Азот (4)

301

1687,801

1776,07

1164,261

1146,22

1144,42

оксид)

Азот (2) оксид (Азота ок-

304

270,563

288,585

187,182

186,25

185,95

сид)

328

Углерод (Сажа)

0,28

9,76

57,282

21,93

12,53

Дымовая труба 2

Сера диоксид (Ангидрид

330

1317,09

991,66

1109,91

1019,8

1085,21

сернистый)

337

Углерод оксид

35,396

159,216

165,42

274,327

323,242

Бенз/а/пирен (3,4-Бензп-

703

0,0023478

0,00178

0,00127

0,001073

0,001099

ирен)

3714

Зола твердого топлива

839,8

977,108

828,585

841,85

852,69

¹П р и м е ч а н и е :Наименование вещества указывается в соответствии с анализируемыми параметрами на источнике теплоснабжения.

Таблица 12.6 - Валовые и максимальные разовые выбросы загрязняющих веществ в атмосферный воздух на источнике тепловой

энергии (мощности) ТЭЦ-3

Источник теп-

Выбросы загрязняющих ве-

Выбросы загрязняющих

Выбросы загрязняющих веществ

Наименование веще-

ловой энергии

Вещества

ществ в 2016 году

ществ в 2017 году

веществ в 2018 году

в 2019 году

в 2020 году

ства¹

(мощности)

г/с

мг/м³

т/год

г/с

т/год

г/с

мг/м³

т/год

г/с

мг/м³

т/год

г/с

мг/м³

т/год

Азота диоксид (Азот

1277,881

301

1450,488

1568,927

1584,713

1349,122

(4) оксид)

СП ТЭЦ-3 АО

Азот (2) оксид (Азота

207,656

304

235,710

254,954

359,526

219,202

«Томская генера-

оксид)

цияª

328

Углерод (Сажа)

0,012

0,019

Сера диоксид (Ангид-

0,155

330

0,047

0,376

рид сернистый)

409

ТЕПЛОСНАБЖЕНИЯ

Источник теп-

Выбросы загрязняющих ве-

Выбросы загрязняющих

Выбросы загрязняющих веществ

Наименование веще-

ловой энергии

Вещества

ществ в 2016 году

ществ в 2017 году

веществ в 2018 году

в 2019 году

в 2020 году

ства¹

(мощности)

г/с

мг/м³

т/год

г/с

т/год

г/с

мг/м³

т/год

г/с

мг/м³

т/год

г/с

мг/м³

т/год

337

Углерод оксид

2592,380

2870,775

2942,150

2404,375

2306,354

Бенз/а/пирен (3,4-Бенз-

0,00003

703

пирен)

Пыль неорганическая:

2908

70-20% двуокиси

0,001

кремния

Таблица 12.7 - Валовые и максимальные разовые выбросы загрязняющих веществ в атмосферный воздух на источнике тепловой

энергии (мощности) ТЭЦ-1

Источник теп-

Выбросы загрязняющих ве-

Выбросы загрязняющих веществ в 2020

Наименование ве-

ловой энергии

Вещества

ществ в 2016 году

ществ в 2017 году

ществ в 2018 году

ществ в 2019 году

году

щества

(мощности)

г/с

мг/м³

т/год

г/с

мг/м³

т/год

г/с

мг/м³

т/год

г/с

мг/м³

т/год

г/с

мг/м³

т/год

Азота диоксид (Азот

134,558

301

130,69450

142,717900

175,2622

(4) оксид)

Азот (2) оксид (Азота

21,865

304

21,237800

23,188500

28,46033

оксид)

328

Углерод (Сажа)

0,0473121

0,0354000

0,036

0,0503

0,018

Дымовая труба

Сера диоксид (Ан-

0,351

330

0,8637000

0,6607000

0,6763

0,947

гидрид сернистый)

337

Углерод оксид

789,72520

709,14240

911,026

355,062

Бенз/а/пирен (3,4-

0,0000677

703

0,0000511

0,0000590

0,0001043

0,0000874

Бензпирен)

2904

Мазутная зола

0,0040

0,00300

0,0029

0,0031

0,00128

410

Значения валовых и максимальных разовых выбросов загрязняющих веществ

в атмосферный воздух по котельным в зонах деятельности всех ЕТО города при-

ведены в Книге 17 «Оценка экологической безопасности теплоснабжения» (шифр

ПСТ.ОМ.70-21.017.000).

12.6 Описание результатов расчетов средних за год концентраций вредных (за-

грязняющих) веществ в приземном слое атмосферного воздуха от объектов теп-

лоснабжения

Средние за год концентрации вредных (загрязняющих веществ) в приземном

слое атмосферного воздуха от обектов теплоснабжения и стационарных производ-

ственных объектов приведены в целом по городу в таблице 12.2. данного раздела

так как производственные предприятия находятся в зоне действия энергоисточни-

ков и данные по загрязнению окружающей среды не предоставили.

12.7 Описание результатов расчетов максимальных разовых концентраций вред-

ных (загрязняющих) веществ в приземном слое атмосферного воздуха от объек-

тов теплоснабжения

В таблицах 12.8-12.10 приведены результаты расчетов максимальных разо-

вых концентраций вредных (загрязняющих) веществ в приземном слое атмосфер-

ного воздуха от объектов теплоснабжения на ТЭС города Томска.

Таблица 12.8 - Результаты расчетов максимальных разовых концентраций вред-

ных (загрязняющих) веществ в приземном слое атмосферного воздуха ГРЭС-2

Максимально разовые концентрации вредных (загрязняющих) веществ в

Код

Наименование

Источник

выбросах, мг/м³

вещества

2017

2018

2019

2020

Азота диоксид

301

163,243

(Азот (4) оксид)

Азот (2) оксид

304

26,531

(Азота оксид)

328

Углерод (Сажа)

4,78

Сера диоксид (Ан-

Дымовая

330

гидрид серни-

184,37

труба 1

стый)

337

Углерод оксид

86,935

Бенз/а/пирен (3,4-

703

0,0002

Бензпирен)

Зола твердого

3714

213,273

топлива

Азота диоксид

301

188,781

(Азот (4) оксид)

411

Максимально разовые концентрации вредных (загрязняющих) веществ в

Код

Наименование

Источник

выбросах, мг/м³

вещества

2017

2018

2019

2020

Азот (2) оксид

304

30,671

(Азота оксид)

Дымовая

328

Углерод (Сажа)

8,215

труба 2

Сера диоксид (Ан-

гидрид серни-

245,679

стый)

337

Углерод оксид

109,204

Бенз/а/пирен (3,4-

703

0,0003

Бензпирен)

Зола твердого

3714

466,215

топлива

Таблица 12.9 - Результаты расчетов максимальных разовых концентраций вред-

ных (загрязняющих) веществ в приземном слое атмосферного воздуха ТЭЦ-3

Максимально разовые концентрации вредных (загрязняющих) ве-

Код

Наименование веще-

Источник

ществ в выбросах, мг/м³

вещества

ства

2017

2018

2019

2020

Азота диоксид (Азот (4)

301

262,599

оксид)

Азот (2) оксид (Азота

304

42,682

оксид)

328

Углерод (Сажа)

64,495

Дымовая

Сера диоксид (Ангид-

330

2964,826

труба 1

рид сернистый)

337

Углерод оксид

675,364

Бенз/а/пирен (3,4-Бенз-

703

0,00002

пирен)

Мазутная зола тепло-

2904

11,185

электростанций

Азота диоксид (Азот (4)

301

396,055

оксид)

Азот (2) оксид (Азота

Дымовая

304

64,411

оксид)

труба 2

337

Углерод оксид

491,942

Бенз/а/пирен (3,4-Бенз-

703

0,00001

пирен)

Таблица 12.10 - Результаты расчетов максимальных разовых концентраций вред-

ных (загрязняющих) веществ в приземном слое атмосферного воздуха ТЭЦ-1

Максимально разовые концентрации вредных (загрязняющих) веществ в

Код

Наименование

Источник

выбросах, мг/м³

вещества

2017

2018

2019

2020

Азота диоксид

301

108,899

(Азот (4) оксид)

Азот (2) оксид

304

17,696

(Азота оксид)

328

Углерод (Сажа)

82,739

СП ТЭЦ-1

Сера диоксид

АО «Томская

330

(Ангидрид сер-

1640,22

генерация»

нистый)

337

Углерод оксид

349,65

Бенз/а/пирен

703

0,00016

(3,4-Бензпирен)

2904

Мазутная зола

7,244

Результаты расчетов максимальных разовых концентраций вредных (загряз-

няющих) веществ в приземном слое атмосферного воздуха от объектов теплоснаб-

жения по котельным города в зонах деятельности всех ЕТО приведены в Книге 17

«Оценка экологической безопасности теплоснабжения»

(шифр ПСТ.ОМ.70-

21.017.000).

412

12.8 Описание объема (массы) образования и размещения отходов сжигания топ-

лива

В виду того, что уровень загрязнения атмосферы воздуха г.Томска соответ-

ствует уровню «Низкий», то формирование разделов, содержащих описание и

значение показателей экологической безопасности и описание объема образова-

ния и размещения отходов сжигания не проводилось в рамках текущей актуализа-

ции схемы теплоснабжения г.Томска.

12.9 Данные расчетов рассеивания вредных (загрязняющих) веществ от суще-

ствующих объектов теплоснабжения, представленные на карте-схеме г. Томска

Результаты расчетов рассеивания вредных (загрязняющих) веществ от суще-

ствующих объектов теплоснабжения на карте-схеме г. Томска показаны на рисунке

12.4.

413

ЧАСТЬ 13. ОПИСАНИЕ СУЩЕСТВУЮЩИХ ТЕХНИЧЕСКИХ И ТЕХНОЛОГИЧЕСКИХ

ПРОБЛЕМ В СИСТЕМАХ ТЕПЛОСНАБЖЕНИЯ г. ТОМСКА

13.1 Описание существующих проблем организации качественного теплоснабже-

ния (перечень причин, приводящих к снижению качества теплоснабжения, вклю-

чая проблемы в работе теплопотребляющих установок потребителей)

1. На томских ТЭС имеются следующие проблемы:

дефицит мощности (по договорной нагрузке);

изношенность оборудования (на ГРЭС-2 эксплуатируется оборудова-

ние, в основном, выпуска 50-60 годов, которое в ближайшие годы выработает свой

парковый ресурс);

отсутствие инвестиций на модернизацию объектов системы тепло-

снабжения.

На ГРЭС-2 существует проблема замещения наиболее экономичной тепло-

вой мощности от выбывающего энергетического генерирующего оборудования

станции в результате выработки морального и технического ресурса.

Узким местом принятых схемных проектных и технических решений, реали-

зованных на ТЭЦ-3, является наличие только одного турбогенератора, которое ве-

дет к тому, что при работе на одном котле блока, при возникновении отказа котла,

или при отключении турбины возникнет полный сброс электрической нагрузки.

Особенностью системы централизованного теплоснабжения МО «Город

Томск», созданной на базе крупных источников энергии, является то, что техноло-

гическая основа системы теплоснабжения не позволяет разделить ее на самостоя-

тельные системы, действующие изолированно друг от друга.

Система централизованного теплоснабжения г. Томска проектировалась на

центральное качественное регулирование отпуска тепловой энергии, с различными

температурными графиками от различных источников. Проектный температурный

график по зонам теплоснабжения от ТЭЦ-3 и ГРЭС-2 150-70 °С был выбран во

время развития систем централизованного теплоснабжения города и действует до

настоящего времени со срезкой.

Основными проблемами существующей системы теплоснабжения являются:

высокий износ сетей теплоснабжения в городе, а также ветхость си-

стем теплопотребления домов, последнее не позволяет организациям осуществить

в полном объеме программу подготовки к работе в отопительный период;

415

ОБОСНОВЫВАЮЩИЕ МАТЕРИАЛЫ К СХЕМЕ ТЕПЛОСНАБЖЕНИЯ ГОРОДА ТОМСКА ДО 2037 ГОДА (АКТУАЛИЗАЦИЯ НА 2023 ГОД) - часть 7
