ОБОСНОВЫВАЮЩИЕ МАТЕРИАЛЫ К СХЕМЕ ТЕПЛОСНАБЖЕНИЯ ГОРОДА ТОМСКА ДО 2037 ГОДА (АКТУАЛИЗАЦИЯ НА 2023 ГОД) - часть 5





Таблица 3.33 - Актуализация характеристик тепловых сетей в зоне действия ЕТО
АО «ТомскРТС»
Значение в утв.
Значение в акт.
При-
Категория сетей
Изменение
Схеме
Схеме
чина
Сети в зонах действия ТЭС, в
том числе:
Магистральные
Квартальные
Сети котельных АО «ТомскРТС»
Сети в зонах котельных прочих
ЕТО
Таблица 3.34 - Динамика изменения материальной характеристики тепловых се-
тей за 2021 год
Строительство
Доля
Си-
Строитель-
Реконструк-
Реконструкция
Доля ре-
распредели-
строи-
стемы
ство маги-
ция маги-
распредели-
конструк-
тельных (внут-
тельства
тепло-
стральных
стральных
тельных теп-
ции тепло-
риквартальных)
тепло-
снаб-
тепловых се-
тепловых се-
ловых сетей,
вых сетей,
тепловых сетей,
вых се-
жения
тей, м2
тей, м2
м2
%
м2
тей, %
СЦТ
+1528
-«.
+«..
+«.
Котель-
ные
Кроме того, внесены изменения в реестр бесхозяйных тепловых сетей.
При актуализации Схемы теплоснабжения в часть 3 внесены данные о теп-
ловых сетях в зоне действия котельной ж/д рзд. Копылово.
ЧАСТЬ 4. ЗОНЫ ДЕЙСТВИЯ ИСТОЧНИКОВ ТЕПЛОВОЙ ЭНЕРГИИ
4.1 Зоны действия источников тепловой энергии ГРЭС-2, ТЭЦ-3, ТЭЦ-1
Подключение потребителей г. Томска условно разделено по зонам покрытия
тепловых сетей от источников на Северный (от ТЭЦ-3 и ТЭЦ-1) и Южный (от ГРЭС-
2) районы тепловых сетей. Зоны действия ГРЭС-2 и ТЭЦ-1 охватывают большую
часть территории города.
Зоны действия тепломагистралей от ГРЭС-2, ТЭЦ-1 и сетей от котельных
представлены на рисунке 4.1.
Рисунок 4.1 - Зоны действия источников
Распределение зон действия источников теплоснабжения - ГРЭС-2, ТЭЦ-1
по районам проекта планировки приведено в таблице 4.1.
Таблица 4.1 - Наименование районов планировки, расположенных в зоне дей-
ствия ГРЭС-2, ТЭЦ-1
№ п/п
Наименование района проекта планировки
Наименование источника теплоснабжения
1.1.
Центральный
1.2.
Восточный
1.3.
Южный
ГРЭС-2
1.4.
Академгородок
1.5.
Ул. Фрунзе - ул. Сибирская
2.1.
Центральный
2.2.
Каштак
ТЭЦ-1
2.3.
Ивановского
2.4.
Иркутский
№ п/п
Наименование района проекта планировки
Наименование источника теплоснабжения
2.5.
Восточный
2.6.
Черемошники
2.7.
Ул. Фрунзе - ул. Сибирская
Площади зоны действия ГРЭС-2 и ТРУ ТЭЦ-1 сопоставимы и составляют со-
ответственно 2715 га и 2778 га. В зоне действия источников находятся, главным
образом, жилые и общественно-деловые строения.
4.2 Зоны действия котельных в зонах деятельности ЕТО АО «ТомскРТСª
Распределение зон действия котельных в зонах деятельности ЕТО АО
«ТомскРТС» по районам проекта планировки приведено в таблице 4.2.
Таблица 4.2 - Наименование районов проекта планировки, расположенных в зоне
котельных АО «ТомскРТС»
Наименование района про-
Подключенная тепловая
Наименование источника теплоснабжения
п/п
екта планировки
нагрузка, Гкал
1.1
п. Геологов, ул. Геологов, 11, стр. 1
1,01
1.2
ул. Басандайская
ул. Басандайская 47/3
0,21
1.3
ул. Басандайская, 11/3
0,12
1.4
пер. Басандайский 1-й, 5е
0,40
Итого по району
1,74
2.1
с. Тимирязевское, ул. Октябрьская, 71/9
0,7
2.2
с. Тимирязевское, ул. Школьная, 13/1
1,06
2.3
с. Тимирязевское ул.Новая, 1
1,52
2.4
с. Тимирязевское, ул.Крылова, 15/2
0,07
с. Тимирязевское
2.5
с. Тимирязевское, ул.Чапаева, 11/1
0,14
2.6
с. Тимирязевское, ул. Больничная, 27/2
1,98
2.7
с. Тимирязевское, ул. Путевая, 1л
2,36
2.9
с. Тимирязевское, ул. Ленина, 32/6
0,18
Итого по району
8,01
3.1
с. Дзержинское, ул. Фабричная, 11/2
0,50
3.2
с. Дзержинское, ул. Волынова, 4г
0,33
с. Дзержинское
3.3
с. Дзержинское, Логовая, 2г
0,06
3.4
с. Дзержинское, ул. Фабричная, 4г
0,40
Итого по району
1,29
4.1
ул. Водяная, 80
66,85
.2
Черемошники
ул. Б. Подгорная, 153/1
0,30
4.3
ул. Севастопольская, 108
0,20
Итого по району
67,35
5
Кузовлевский
п. Спутник, 44
0,06
Итого по району
0,06
6
п. Сосновый Бор
ул. Кутузова, 11/2
10,1
Итого по району
10,1
Суммарная тепловая нагрузка потребителей, подключенных к сетям котель-
ных АО «ТомскРТС», составляет 88,5329 Гкал/ч. Наибольшую площадь зоны дей-
ствия среди источников в зонах деятельности ЕТО АО «ТомскРТС» имеет котель-
ная по ул. Водяная, 80 (246 га), наименьшую - котельная с. Тимирязевское, ул. Ча-
паева, 11/1 (0,35 га). В зонах действия котельных находятся только жилые и обще-
ственно-деловые строения.
4.3 Зоны действия котельных в зонах деятельности прочих ЕТО
Локальные энергоисточники осуществляют теплоснабжение соответствую-
щих предприятий и организаций, жилых домов.
Распределение зон действия котельных по районам проекта планировки при-
ведено в таблице 4.3.
Таблица 4.3 - Расположение источников тепловой энергии по районам плани-
ровки города
Наименование района
Подключенная тепловая
№ п/п
Наименование источника теплоснабжения
проекта планировки
нагрузка, Гкал
1.1
ул. Косарева, 33, стр. 1
3,93
1.3
г. Томск, пр. Комсомольский, 62
7,39
1.4
Центральный
ул. Нахимова, 8, стр. 31
4,44
1.5
ул. Сибирская, 10, стр. 22
4,69
1.6
пер. Речной, 9
6,71
Итого по району
22,47
2.1
ул. Высоцкого, 33/4
2,64
Иркутский
2.2
ул. Высоцкого, 28, стр. 6
6,30
Итого по району
8,94
3.1
ул. Смирнова, 48а, стр. 5
2,34
3.2
мкр. Радужный, ул. Ленская, 59/3
2,64
3.3
мкр. Радужный, пр. Мира, 74/4
3,70
3.4
мкр. Радонежский, ул. Береговая, 10/1
12,19
Каштак
3.5
мкр. Радонежский, ул. Береговая, 18
7,98
3.6
пер. 1-й Мостовой, 3
1,88
3.7
ул. Мостовая, 28а
1,02
3.8
ул. Смирнова 3в
0,76
Итого по району
32,51
4.1
ул. Нижне-Луговая, 87/5, стр. 3
2,11
4.2
Черемошники
ул. Нижне-Луговая, 16, стр. 5
5,70
4.4
г. Томск, ул. Причальная, 13
2,25
Итого по району
10,06
5.1
ул. Басандайская, 2/3, стр. 4
0,21
ул. Басандайская
5.2
п. Предтеченск ул. Мелиоративная, 12
4,59
Итого по району
4,8
с. Тимирязевское, ул. Лесотехническая, 2 стр.
6.1
0,72
25
с. Тимирязевское
6.2
с. Тимирязевское, ул. Водозаборная, 2, стр. 2
2,47
Итого по району
3,19
7
п. Сосновый Бор
ул. 2-я Лесная, 75/2
0,94
Наименование района
Подключенная тепловая
№ п/п
Наименование источника теплоснабжения
проекта планировки
нагрузка, Гкал
Итого по району
0,94
8.1
г. Томск, ул. Д. Бедного, 18/2, стр. 6
5,86
8.2
Восточный
г. Томск, ул. Ивановского, 4
3,52
8.3
г. Томск, ул. Ивановского, 8, стр. 22
10,64
Итого по району
20,12
9
дер. Лоскутово
дер. Лоскутово, ул. Советская, 1к
9,31
Итого по району
9,31
10
п. Светлый
п. Светлый, 230б
16,99
Итого по району
16,99
11
Академгородок
пр. Развития, 2г
6,57
Итого по району
6,57
12.1
Кузовлевский тракт, 2, стр. 336
133,82
12.2
Кузовлево
Кузовлевский тракт, 8/3
0,54
12.3
Кузовлевский тракт, 2/5
5,39
Итого по району
139,75
13
2-й поселок ЛПК
ул. 2-й пос. ЛПК, 109/3, стр. 2
32,45
Итого по району
32,45
Суммарная тепловая нагрузка потребителей, расположенных в зонах дей-
ствия локальных котельных составляет 312,9536 Гкал/ч. Наибольшую площадь
зоны действия (53,4 га) имеет котельная дер. Лоскутово, ул. Советская, 1к (ЕТО -
ООО «ТЭП «Лоскутово»), наименьшую (1,1 га) - котельная ул. ул. Смирнова, 48а,
стр. 5 (ЕТО - ООО «ТЭД»).
4.4 Определение эффективного радиуса теплоснабжения
Радиус эффективного теплоснабжения - максимальное расстояние от теп-
лопотребляющей установки до ближайшего источника тепловой энергии в системе
теплоснабжения, при превышении которого подключение теплопотребляющей
установки к данной системе теплоснабжения нецелесообразно по причине увели-
чения совокупных расходов в системе теплоснабжения.
Подключение дополнительной тепловой нагрузки с увеличением радиуса
действия источника тепловой энергии приводит к возрастанию затрат на производ-
ство и транспорт тепловой энергии и одновременно к увеличению доходов от до-
полнительного объема ее реализации. Радиус эффективного теплоснабжения
представляет собой то расстояние, при котором увеличение доходов равно по ве-
личине возрастанию затрат. Для действующих источников тепловой энергии это
означает, что удельные затраты (на единицу отпущенной потребителям тепловой
энергии) являются минимальными.
В основу расчета были положены полуэмпирические соотношения, которые
представлены в «Нормах по проектированию тепловых сетей», изданных в 1938
году. В разделе этого документа под названием «Технико-экономический расчет
тепловых сетей» (автор методики Е.Я. Соколов) приведены основные аналитиче-
ские соотношения и требования для определения оптимального радиуса действия
тепловых сетей. Так было предписано при тепловом районировании крупных горо-
дов для определения числа и местоположения теплоэлектроцентралей и крупных
котельных учитывать оптимальный радиус действия тепловых сетей, при котором
удельные затраты на выработку и транспорт тепла от одной теплоэлектроцентрали
являются минимальными.
Оптимальный радиус теплоснабжения определяется из условия минимума
выражения для удельных стоимостей сооружения тепловых сетей и источника:
где A - удельная стоимость сооружения тепловой сети, руб./Гкал/ч;
Z - удельная стоимость сооружения котельной (ТЭЦ), руб./Гкал/ч.
Для связи себестоимости производства и транспорта теплоты с радиусом
теплоснабжения (не средним, а максимальным радиусом) используются следую-
щие аналитические выражения:
(2)
(3)
где R - радиус действия тепловой сети (длина главной тепловой магистрали
самого протяженного вывода от источника), км;
B - среднее число абонентов на 1 км2;
s
- удельная стоимость материальной характеристики тепловой сети,
руб./м2;
П - теплоплотность района, Гкал/ч∙км2;
H - потеря напора на трение при транспорте теплоносителя по главной теп-
ловой магистрали, м вод. ст.;
- расчетный перепад температур теплоносителя в тепловой сети, 0С;
- постоянная часть удельной начальной стоимости ТЭЦ, руб./МВт;
- поправочный коэффициент, зависящий от постоянной части расходов на
сооружение ТЭЦ.
Принимая во внимание формулы (1-3) и осуществляя элементарное диффе-
ренцирование по R с нахождением его оптимального значения при равенстве нулю
его первой производной, можно получить аналитическое выражение для оптималь-
ного радиуса теплоснабжения в следующем виде:
Результаты расчета эффективного радиуса теплоснабжения для ТЭЦ и
наиболее крупных котельных приводятся в таблице 4.4.
Источники теплоснабжения, попадающие под эффективный радиус тепло-
снабжения трех крупных источников теплоснабжения с комбинированной выработ-
кой тепловой и электрической энергии представлены в таблице 4.5.
216
Таблица 4.5 - Источники теплоснабжения, попадающие в эффективный радиус теп-
лоснабжения источников с комбинированной выработкой тепловой и электрической
энергии
Зона действия ГРЭС-2
Зона действия ТРУ ТЭЦ-1, ТЭЦ-3
АО «ФСК Газхимстройинвест», Косарева 33, стр. 1
АО «ТомскРТС», Б. Подгорная, 153/1
АО «КФ «Красная звезда», Сибирская,10, стр. 22
АО «ТомскРТС», ул. Севастопольская 108
ОАО "Манотомь", пр. Комсомольский 62
АО «ТомскРТС», п. Спутник,44
ООО "ТИЗ-Сервис", Нахимова, 8, стр. 31
АО «ТомскРТС», кот. Кутузова, 11/2
АО «ТомскРТС», Водяная,80
ООО «Томскводоканал», Нижне-Луговая,87/5 стр. 3
ООО "ЭнергоТЭК", Высоцкого, 33/4
АО «Сибирская Аграрная Группа МП», Нижне-Луго-
вая,16, стр. 5
ОАО "Сетевая компания ТДСК", ул. Ленская, 59/3
ОАО «Сетевая компания ТДСК", пр. Мира 74/4
ООО Газпром трансгаз Томск Томское ЛПУМГ, ул.
Мостовая, 28а
ООО Газпром трансгаз Томск Томское ЛПУМГ,
Смирнова, 3в
ООО Газпром трансгаз Томск Томское ЛПУМГ, При-
чальная, 13
ОАО «Пуско-наладкаСервис», ул. 2-я Лесная, 75/2
ООО «ТомскЭнергоДизель», Смирнова, 48а, стр. 5
ООО «Проектно-строительная компания «ГазСпец-
Строй»», пер. 1-й Мостовой, 3
ООО «УК «Томского Приборного завода»», Высоц-
кого,28 стр. 6
223
ЧАСТЬ 5. ТЕПЛОВЫЕ НАГРУЗКИ ПОТРЕБИТЕЛЕЙ ТЕПЛОВОЙ ЭНЕРГИИ, ГРУПП
ПОТРЕБИТЕЛЕЙ ТЕПЛОВОЙ ЭНЕРГИИ
5.1 Описание значений спроса на тепловую мощность в расчетных элементах
территориального деления, в том числе значений тепловых нагрузок потребите-
лей тепловой энергии, групп потребителей тепловой энергии
Для оценки спроса на тепловую мощность в расчетных элементах террито-
риального деления использованы данные энергосбытовых и абонентских отделов
теплоснабжающих организаций города. Наибольшие значения спроса на тепловую
мощность зафиксированы в центральных кадастровых кварталах города
(70:21:0100016, 70:21:0100007, 70:21:0100022- 70:21:0100024 и т.д.) в зоне дея-
тельности ЕТО АО «ТомскРТС». Тепловые нагрузки потребителей тепловой энер-
гии (оценка спроса на тепловую мощность) в расчетных элементах территориаль-
ного деления при расчетных температурах наружного воздуха представлено в При-
ложении 3 «Тепловые нагрузки потребителей города» Книги 1 «Существующее по-
ложение в сфере производства, передачи и потребления тепловой энергии для це-
лей теплоснабжения» Обосновывающих материалов к схеме теплоснабжения г.
Томска до 2037 г. (шифр ПСТ.ОМ.70-21.001.003).
5.2 Описание значений расчетных тепловых нагрузок на коллекторах источников
тепловой энергии
5.2.1 Тепловые нагрузки ТЭС
Расчетные тепловые нагрузки на коллекторах источников теплоснабжения
определялись с использованием данных приборов учета, установленных на кол-
лекторах источников тепловой энергии, за период с температурой наружного воз-
духа, наиболее близкой к расчетной температуре наружного воздуха (ноябрь-де-
кабрь 2021 года и январь-февраль 2022 года). Расчетные тепловые нагрузки ис-
точников тепловой энергии определялись с учетом приведения тепловых нагрузок
на отопление и вентиляцию к расчетной температуре наружного воздуха. Распре-
деление полученной оценки расчетной тепловой нагрузки по видам тепловой
нагрузки (отопление, вентиляция, горячее водоснабжение, технология, потери в
224
тепловых сетях и расход мощности на хозяйственные нужды) получен на основе
пропорционального метода деления договорных тепловых нагрузок. Определение
расчетной тепловой нагрузки на источниках с комбинированной выработкой тепло-
вой и электрической энергии показано на рис. 5.1.
870
820
770
720
670
620
570
520
ГРЭС-2
470
ТЭЦ-1 (ТЭЦ-3)
420
370
-15
-20
-25
-30
-35
-40
Температура наружного воздуха, °С

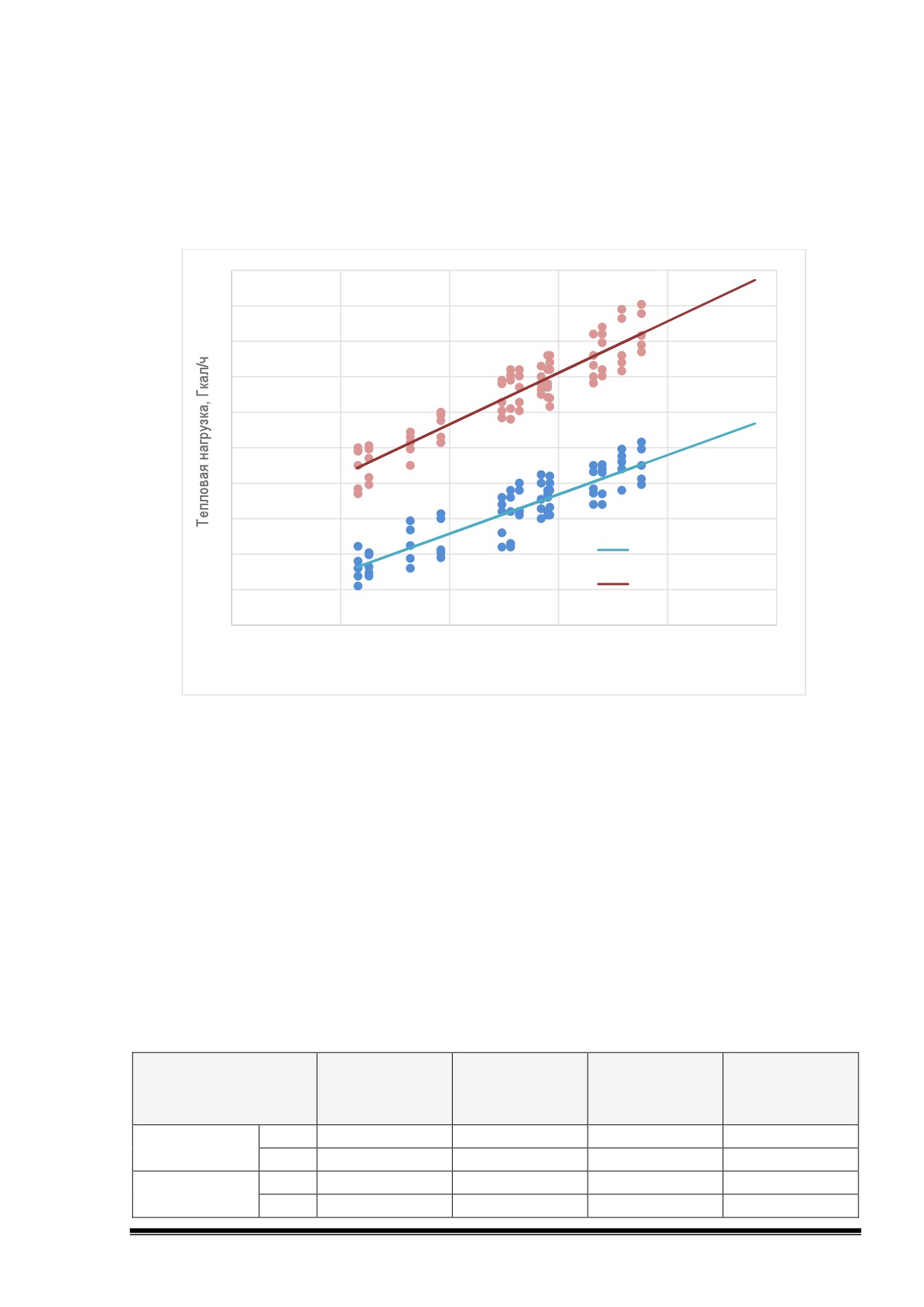

Рисунок 5.1 - Определение расчетной тепловой нагрузки на коллекторах ГРЭС-2
и ТРУ ТЭЦ-1
Полученные данные о тепловой нагрузке на коллекторах источников аппрок-
симируются прямыми линиями методом наименьших квадратов:
Значения расчетной тепловой нагрузки в зонах действия ТЭС г. Томска при-
ведены в таблице 5.1.
Таблица 5.1 - Расчетная тепловая нагрузка ТЭС г. Томска, Гкал/ч
Подключенная
Подключенная
Полезная до-
Подключенная
договорная
расчетная
ТЭС
говорная
расчетная
нагрузка и рас-
нагрузка и рас-
нагрузка
нагрузка
четные потери
четные потери
2020
952,7223
1013,5794
586,8369
647,6940
ГРЭС-2
2021
954,0040
1016,9259
591,1551
654,0770
2020
890,0987
1043,5272
690,3526
843,7812
ТЭЦ-3 + ТЭЦ-1
2021
889,6997
1048,3337
697,5867
856,2207
225
Подключенная
Подключенная
Полезная до-
Подключенная
договорная
расчетная
ТЭС
говорная
расчетная
нагрузка и рас-
нагрузка и рас-
нагрузка
нагрузка
четные потери
четные потери
2020
1842,8210
2057,1067
1277,1895
1491,4752
ИТОГО
2021
1843,7037
2065,2596
1288,7418
1510,2977
Суммарная расчетная тепловая нагрузка потребителей, присоединенных к
тепловым сетям ТЭС - 1288,7418 Гкал/ч, в том числе в зоне действия ГРЭС-2 -
697,5867 Гкал/ч, ТРУ (ТЭЦ-3 и ТЭЦ-1) - 697,5867 Гкал/ч.
5.2.2 Тепловые нагрузки котельных в зоне деятельности ЕТО АО «ТомскРТСª
Значения полезной расчетной тепловой нагрузки по котельным в зоне дея-
тельности ЕТО АО «ТомскРТС», определенные по методике, аналогичной приве-
денной в п. 5.2.1, приведены в таблице 5.2.
Таблица 5.2 - Расчетные нагрузки котельных в зонах деятельности
ЕТО АО
«ТомскРТС»
Расчетные нагрузки, Гкал/ч
Источник
Отопление
Вентиляция
ГВС
Итого
Котельная ул. Большая Подгорная, 153/1
0,2925
0,0000
0,0063
0,2988
Котельная ул. Севастопольская, 108
0,1975
0,0000
0,0015
0,1990
Котельная ул. Басандайская, 47/3
0,1997
0,0000
0,0073
0,2070
Котельная ул. Басандайская, 11/3
0,1223
0,0000
0,0000
0,1223
Котельная п. Геологов, ул. Геологов, 11, стр. 1
1,0065
0,0000
0,0039
1,0104
Котельная п. Спутник, 44
0,0559
0,0000
0,0000
0,0559
Котельная с. Тимирязевское, ул. Чапаева, 11/1
0,1357
0,0000
0,0000
0,1357
Котельная с. Тимирязевское, ул. Крылова, 15/2
0,0693
0,0000
0,0000
0,0693
Котельная с. Тимирязевское, ул. Октябрьская, 71/9
0,5577
0,0496
0,0943
0,7016
Котельная с. Тимирязевское, ул. Больничная, 27/2
1,5519
0,1760
0,2536
1,9815
Котельная с. Тимирязевское, ул. Школьная, 13/1
1,0425
0,0000
0,0207
1,0632
Котельная с. Тимирязевское, ул. Путевая, 1л
2,0722
0,0000
0,2872
2,3594
Котельная с. Тимирязевское, ул. Новая, 1
1,3623
0,0000
0,1585
1,5208
Котельная с. Дзержинское, ул. Фабричная, 11/2
0,5026
0,0000
0,0000
0,5026
Котельная с. Дзержинское, ул. Волынова, 4г
0,3025
0,0000
0,0259
0,3284
Котельная с. Дзержинское, ул. Логовая, 2г
0,0534
0,0000
0,0031
0,0565
Котельная с. Дзержинское, ул. Фабричная, 4г
0,3362
0,0000
0,0634
0,3996
Котельная ул. Водяная, 80
57,1518
0,0000
10,8947
68,0465
Котельная ул. Кутузова, 11/2
6,9669
1,9075
1,2185
10,0929
Котельная пер. Басандайский 1-й, 5е
0,2641
0,0000
0,1322
0,3963
Котельная с. Тимирязевское, ул. Ленина, 32/6
0,1791
0,0000
0,0000
0,1791
Итого
74,4226
2,1331
13,1711
89,7268
226
Суммарная расчетная тепловая нагрузка потребителей, присоединенных к
тепловым сетям котельных в зоне деятельности ЕТО АО «ТомскРТС», составляет
89,7268 Гкал/ч. Значения расчетных тепловых нагрузок по абонентам в зонах дей-
ствия котельных АО «ТомскРТС» приведены в Приложении 3 Книги 1 «Тепловые
нагрузки потребителей города» (шифр ПСТ.ОМ.70-21.001.003).
5.2.3 Тепловые нагрузки котельных в зонах деятельности прочих ЕТО
Общая расчетная тепловая нагрузка потребителей, подключенных к тепло-
вым сетям от котельных в зонах деятельности прочих ЕТО, составляет 312,9536
Гкал/ч, расчетные нагрузки приведены в таблице 5.3.
Таблица 5.3 - Расчетные нагрузки котельных в зонах деятельности
ЕТО АО
«ТомскРТС»
Расчетные нагрузки, Гкал/ч
Источник
Вентиля-
Отопление
ГВС
Технология
Итого
ция
ООО "Томскводоканал", с. Тимирязев-
2,2437
0,1318
0,0948
0,0000
2,4703
ское, ул. Водозаборная, 2, стр. 2
ООО "Томскводоканал", ул.
1,2875
0,4699
0,3503
0,0000
2,1076
Нижне-Луговая, 87/5, стр. 3
ОАО "Томскснаб", п. Предтеченск, ул.
4,4421
0,1466
0,0000
0,0000
4,5887
Мелиоративная, 12, стр. 26
ООО «ТЭП Лоскутово», дер. Лоску-
8,7391
0,0000
0,5739
0,0000
9,3130
тово, ул. Советская, 1к
ООО "ВИГК", п.Светлый, 230б
14,8391
0,0000
2,1537
0,0000
16,9928
АО «ФСК Газхимстройинвест», ул. Ко-
2,9599
0,0945
0,8711
0,0000
3,9255
сарева, 33, стр. 1
ООО «ЭнергоТЭК», ул. Высоцкого,
2,5380
0,1000
0,0000
0,0000
2,6380
33/4
АО «Сибирская Аграрная Группа МП»,
2,4150
0,0000
0,1959
3,0900
5,7009
ул. Нижне-Луговая, 16, стр. 5
ООО "ДНР", ул. Басандайская, 2/3,
0,2096
0,0000
0,0000
0,0000
0,2096
стр. 4
ООО «Сетевая компания ТДСК», ул.
2,5688
0,0000
0,0738
0,0000
2,6426
Ленская, 59/3
ООО «Сетевая компания ТДСК», пр.
3,5414
0,0000
0,1543
0,0000
3,6957
Мира, 74/4
ООО «Сетевая компания ТДСК», ул.
6,9055
1,6624
3,6185
0,0000
12,1863
Береговая, 10/1
ООО «Сетевая компания ТДСК», ул.
4,8363
0,0000
3,1426
0,0000
7,9789
Береговая, 18
ООО «Сетевая компания ТДСК», пер.
4,1327
0,0000
2,5770
0,0000
6,7097
Речной, 9
АО «НПО «Микроген» филиал в г.
Томск «НПО «Вирион», ул. Иванов-
4,7184
0,1537
2,6959
3,0763
10,6443
ского, 8, стр. 22
АО «КФ «Красная звезда», ул. Сибир-
3,1200
0,0000
0,3790
1,1909
4,6899
ская, 10, стр. 22
ООО "ЗПП-Т", ул. Ивановского, 4
3,5205
0,0000
0,0000
0,0000
3,5205
ООО "Газпром трансгаз Томск" Том-
0,7605
0,0000
0,0000
0,0000
0,7605
ское ЛПУМГ, ул. Смирнова, 3в
ООО "Газпром трансгаз Томск" Том-
2,0170
0,2331
0,0000
0,0000
2,2501
ское ЛПУМГ, ул. Причальная, 13
227
Расчетные нагрузки, Гкал/ч
Источник
Вентиля-
Отопление
ГВС
Технология
Итого
ция
ООО "Газпром трансгаз Томск" Том-
1,0167
0,0000
0,0000
0,0000
1,0167
ское ЛПУМГ, ул. Мостовая, 28а
ООО "Газпром трансгаз Томск" Том-
0,5445
0,0000
0,0000
0,0000
0,5445
ское ЛПУМГ, Кузовлевский тракт, 8/3
ООО "Термо", с. Тимирязевское, ул.
0,6460
0,0000
0,0710
0,0000
0,7170
Лесотехническая, 2, стр. 25
ОАО "Манотомь", пр. Комсомольский,
5,8290
0,0000
0,0000
1,5650
7,3940
62
ООО «Пуско-НаладкаСервис», ул. 2-я
0,6190
0,2450
0,0779
0,0000
0,9419
Лесная, 75/2
ООО "ТомскЭнергоДизель", ул. Смир-
1,7295
0,0000
0,6149
0,0000
2,3444
нова, 48а, стр. 5
ООО "ПСК "ГазСпецСтрой", пер. 1-й
1,8823
0,0000
0,0000
0,0000
1,8823
Мостовой, 3
ООО "ТИЗ-Сервис", ул. Нахимова, 8,
3,9337
0,5076
0,0000
0,0000
4,4413
стр. 31
ООО "Томскнефтехим", Кузовлевский
59,8133
30,7315
3,4150
39,8560
133,8158
тракт, 2, стр. 336
ООО "УК "Томского Приборного за-
6,2987
0,0000
0,0000
0,0000
6,2987
вода", ул. Высоцкого, 28, стр. 6
ФБУ ИК-3 УФСИН России по Томской
5,1858
0,0000
0,6722
0,0000
5,8581
области, ул. Д. Бедного, 18/2, стр. 6
ООО "Томлесдрев", ул. 2-й пос. ЛПК,
11,8872
18,8567
0,4970
1,2080
32,4489
109/3, стр. 2
ООО "ГОС", Кузовлевский тракт, 2/5
2,7042
2,6724
0,0150
0,0000
5,3916
АО «ОЭЗ ТВТ «Томск», пр. Развития,
1,6203
3,8878
1,0666
0,0000
6,5747
Кузбасский территориальный участок
Западно-Сибирской дирекции по теп-
0,2588
0,0000
0,0000
0,0000
0,2588
ловодоснабжению СП ЦДТВ филиала
ОАО "РЖД"
Итого
179,7642
59,8929
23,3102
49,9862
312,9536
5.2.4 Сводные данные по тепловым нагрузкам города Томска
Общая расчетная тепловая нагрузка потребителей, подключенных к тепло-
вым сетям теплоисточников, составлят.1691,42 Гкал/ч. Сводные данные приве-
дены в таблице 5.4.
Таблица 5.4 - Расчетные нагрузки в зонах действия источников города
Расчетные нагрузки, Гкал/ч
Источник
Вентиля-
Отопление
ГВС
Технология
Итого
ция
ГРЭС-2
413,0924
55,4450
122,6177
0,0000
591,1551
ТЭЦ-1, ТЭЦ-3
505,5200
40,8936
151,1731
0,0000
697,5867
Котельные в зонах деятельности ЕТО
74,4226
2,1331
13,1711
0,0000
89,7268
АО «ТомскРТС»
Котельные в зонах деятельности про-
179,7642
59,8929
23,3102
49,9862
312,9536
чих ЕТО
Итого по городу
1172,7992
158,3646
310,2721
49,9862
1691,4222
228
5.3 Описание случаев и условий применения отопления жилых помещений в мно-
гоквартирных домах с использованием индивидуальных квартирных источни-
ков тепловой энергии
Индивидуальные квартирные источники тепловой энергии (газовые котлы) в
многоквартирных жилых домах г. Томска вынужденно применяются в четырех жи-
лых домах по адресам п. Предтеченск, ул. Мелиоративная, 1, 2, 3, 4. Другие случаи
поквартирного в г. Томске на зафиксированы.
5.4 Описание величины потребления тепловой энергии в расчетных элементах
территориального деления за отопительный период и за год в целом
Потребление тепловой энергии в расчетных элементах территориального
деления за отопительный период и за год в целом представлено в Приложении 3
«Тепловые нагрузки потребителей города» Книги 1 «Существующее положение в
сфере производства, передачи и потребления тепловой энергии для целей тепло-
снабжения» Обосновывающих материалов к схеме теплоснабжения г. Томска до
2037 г. (шифр ПСТ.ОМ.70-21.001.003). Значения потребления тепловой энергии в
границах зон действия источников приведены в таблицах 5.5-5.7.
Таблица 5.5 - Потребление тепловой энергии абонентами в зонах действия ТЭС г.
Томска за 2021 год актуализации схемы теплоснабжения, тыс. Гкал/год
Потребление тепловой энергии, Гкал/год
Источник
Отопление и вентиляция
ГВС
Итого
ГРЭС-2
1 298,41
359,34
1 657,75
ТРУ (ТЭЦ-1+ТЭЦ-3)
1 372,32
379,79
1 752,11
Всего по ТЭС
2 670,72
739,13
3 409,86
Таблица 5.6 - Фактическое потребление тепловой энергии абонентами систем теп-
лоснабжения в г. Томске за 2021 год актуализации схемы теплоснабжения, Гкал/год
Потребление тепловой энергии, Гкал/год
Источник
Отопление
Вентиляция
ГВС
Технология
Итого
Котельные в зонах деятельности ЕТО АО «ТомскРТСª
Котельная ул. Б. Подгор-
681,38
0,00
24,70
0,00
706,08
ная, 153/1
Котельная ул. Севасто-
529,17
0,00
7,02
0,00
536,19
польская, 108
Котельная ул. Басандай-
374,53
0,00
35,60
0,00
410,13
ская, 47/3
Котельная ул. Басандай-
309,82
0,00
0,00
0,00
309,82
ская, 11/3
229
Потребление тепловой энергии, Гкал/год
Источник
Отопление
Вентиляция
ГВС
Технология
Итого
Котельная п. Геологов,
2 311,92
0,00
16,12
0,00
2 328,03
ул. Геологов, 11, стр. 1
Котельная п. Спутник, 44
163,71
0,00
0,00
0,00
163,71
Котельная с. Тимирязев-
385,51
0,00
0,00
0,00
385,51
ское, ул. Чапаева, 11/1
Котельная с.Тимирязев-
197,38
0,00
1,93
0,00
199,31
ское, ул. Крылова, 15/2
Котельная с.Тимирязев-
1 184,59
0,00
143,40
0,00
1 327,99
ское, ул. Октябрьская, 71/9
Котельная с.Тимирязев-
3 309,86
0,00
440,26
0,00
3 750,12
ское, ул. Больничная, 27/2
Котельная с. Тимирязев-
1 837,96
0,00
31,07
0,00
1 869,03
ское, ул. Школьная, 13/1
Котельная с.Тимирязев-
3 345,79
0,00
885,85
0,00
4 231,64
ское, ул. Путевая, 1л
Котельная с.Тимирязев-
3 107,75
0,00
502,12
0,00
3 609,87
ское, ул. Новая, 1
Котельная с. Дзержинское,
1 002,29
0,00
0,00
0,00
1 002,29
ул. Фабричная, 11/2
Котельная с. Дзержинское,
718,08
0,00
96,41
0,00
814,49
ул. Фабричная, 4г
Котельная с. Дзержинское,
543,94
0,00
87,59
0,00
631,53
ул. Волынова, 4г
Котельная с. Дзержинское,
115,96
0,00
20,93
0,00
136,89
ул. Логовая, 2г
Котельная ул. Водяная, 80
102 401,31
0,00
23 615,05
0,00
126 016,36
(ООО «Диспетчер»)
Котельная ул. Кутузова,
12 900,00
0,00
3 549,93
0,00
16 449,93
11/2
Котельная пер. 1й Ба-
540,53
0,00
228,11
0,00
768,64
сандайский, 5е
Котельная с. Тимирязев-
299,97
0,00
0,00
0,00
299,97
ское, ул. Ленина, 32/6
Итого по котельным ЕТО
136 261,46
0,00
29 686,09
0,00
165 947,55
АО «ТомскРТСª
ЕТО ОАО «Томскснабª
Котельная ОАО «Томскс-
наб», п. Предтеченск, ул.
6932,00
119,13
0,00
0,00
7051,13
Мелиоративная, 12, стр. 26
ЕТО ООО «ДНРª
Котельная ул. Басандай-
576,50
0,00
0,00
0,00
576,50
ская, 2/3, стр. 4
ЕТО ООО «ТЭП Лоскутовоª
Котельная ул. Советская,
15932,00
0,00
1436,36
0,00
17368,36
ЕТО ООО «Термоª
Котельная с. Тимирязев-
ское, ул. Лесотехническая,
1965,93
0,00
274,40
0,00
2240,33
2, стр. 25
ЕТО ООО «Томскводоканалª
Котельная с. Тимирязев-
ское, ул. Водозаборная, 2,
3935,18
143,31
489,25
0,00
4567,74
стр. 2
87Котельная ул. Нижне-Лу-
3039,01
695,1
258,20
0,00
3992,31
говая, 87/5 стр. 3
ЕТО ООО «ТомскЭнергоДизельª
230
Потребление тепловой энергии, Гкал/год
Источник
Отопление
Вентиляция
ГВС
Технология
Итого
Котельная ул. Смирнова,
2992,65
0,00
0,00
0,00
2992,65
48а, стр. 5
ЕТО ООО «Сетевая компания ТДСКª
Котельная ул. Ленская,
2985,73
0,00
1294,15
0,00
4279,88
59/3
Котельная ул. Береговая,
7524,65
0,00
3656,58
0,00
11181,23
18
Котельная ул. Береговая,
9700,41
260,0
4889,75
0,00
14850,16
10/1
Котельная пр. Мира, 74/4
4961,79
0,00
2229,04
0,00
7190,84
Котельная пер. Речной, 9
5730,18
0,00
1800,0
0,00
7530,18
ЕТО ООО «Газпром трансгаз Томскª Томское ЛПУМГ
Котельная ул. Смирнова,
2333,51
0,00
0,00
0,00
2333,51
Котельная Кузовлевский
1594,75
0,00
0,00
0,00
1594,75
тракт, 8/3
Котельная ул. Мостовая,
2956,21
0,00
0,00
0,00
2956,21
28а
Котельная ул. Причальная,
3335,69
0,00
0,00
0,00
3335,69
13
ЕТО ООО «Пуско-НаладкаСервисª
Котельная ул. 2-я Лесная,
1378,3
171,2
171,8
0,00
1721,29
75/2
ЕТО ООО «ПСК «ГазСпецСтройª
Котельная пер. 1-й Мосто-
3347,8
0,00
0,00
0,00
3347,8
вой, 3
ЕТО ООО «Восточная инвестиционная газовая компанияª
Котельная п. Светлый,
34768,37
0,00
5105,17
0,00
39873,54
230б
ЕТО ООО «Томскнефтехимª
Котельная Кузовлевский
70258,1
36097,9
4011,3
46815,8
157183,13
тракт, 2, стр. 336
ЕТО ООО "УК "Томского Приборного завода"
Котельная ул. Высоцкого,
10441,00
0,00
0,00
0,00
10441,00
28 стр. 6
ЕТО ООО «Энерго ТЭКª
Котельная ул. Высоцкого,
5780,31
141,3
0,00
0,00
5921,61
33/4
ЕТО ФБУ ИК-3 УФСИН России
Котельная ФБУ ИК-3 УФ-
СИН России по Томской
13479,10
0,00
2355,96
0,00
15835,06
области, ул. Д. Бедного,
18/2, стр. 6
ЕТО АО «КФ «Красная звездаª
Котельная ул. Сибирская,
4878,11
0,00
789,70
6 917,07
12584,88
10, стр. 22
ЕТО ОАО «Манотомьª
Котельная пр. Комсомоль-
11477,2
0,00
0,00
3081,4
14558,60
ский, 62
ЕТО ООО «ТИЗ-Сервисª
Котельная ул. Нахимова, 8,
2907,42
1207,5
0,00
0,00
4114,92
стр. 31
ЕТО АО «ФСК Газхимстройинвестª
Котельная ул. Косарева,
5777,9
295,6
504,0
0,00
6577,52
33, стр. 1
ЕТО ООО «ГОСª
231
Потребление тепловой энергии, Гкал/год
Источник
Отопление
Вентиляция
ГВС
Технология
Итого
Котельная Кузовлевский
6323,1
5735,7
97,2
0,00
12156,0
тракт, 2/5
ЕТО АО «ОЭЗ ТВТ «Томскª
Котельная пр. Развития, 2г
7150,51
0
119,8
0
7270,31
ЕТО ООО «Томлесдревª
Котельная ул. 2-й пос. ЛПК,
52084,90
0,00
1975,50
7166,0
61226,40
109/3, стр. 2
ЕТО ООО «ЗПП-Тª
Котельная ул. Ивановского,
3502,32
0,00
0,00
0,00
3502,32
4
ЕТО АО «НПО «Микрогенª филиал в г. Томск «НПО «Вирионª
Котельная ул. Ивановского,
13043,7
424,9
7452,7
8504,3
29425,6
8, стр. 22
ЕТО АО «Сибирская аграрная группа МПª
Котельная ул. Нижне-Луго-
2959,7
0,00
339,1
18800,0
22098,74
вая, 16, стр. 5
Всего по котельным прочих ЕТО
Итого по котельным про-
326 054,03
45 291,64
39 249,96
91 284,57
501 880,19
чих ЕТО
Всего по котельным города
Итого по котельным го-
462 315,49
45 291,64
68 936,05
91 284,57
667 827,74
рода
Таблица 5.7 - Потребление тепловой энергии абонентами в зонах действия источ-
ников г. Томска за 2021 год актуализации схемы теплоснабжения, тыс. Гкал/год
Потребление тепловой энергии, Гкал/год
Источники
Отопление и
ГВС
Технология
Итого
вентиляция
ТЭС
2 670,72
739,13
0,00
3 409,86
Котельные в зонах деятельности
136,26
29,69
0,00
165,95
ЕТО АО «ТомскРТС»
Котельные в зонах деятельности
371,35
39,25
91,28
501,88
прочих ЕТО
Всего по городу
3 178,33
808,07
91,28
4 077,69
5.5 Описание существующих нормативов потребления тепловой энергии для
населения на отопление и горячее водоснабжение
Нормативы потребления коммунальных услуг на отопление и горячее водо-
снабжение установлены приказом Департамента ЖКХ и государственного жилищ-
ного надзора Томской области от 30.11.2012 г. № 47 «Об утверждении нормативов
потребления коммунальных услуг на территории Томской области», нормативы
расхода тепловой энергии, используемой на подогрев холодной воды для предо-
232
ставления коммунальной услуги по горячему водоснабжению на территории Том-
ской области установлены приказом Департамента ЖКХ и государственного жи-
лищного надзора Томской области от 30 ноября 2017 г. № 40.
В таблице 5.8 приводятся установленные нормативы потребления комму-
нальных услуг населением на цели горячего водоснабжения (холодной воды для
предоставления коммунальной услуги по горячему водоснабжению), в таблице 5.9
приведены нормативы потребления коммунальных услуг на отопление, в таблице
5.10 - нормативы расхода тепловой энергии, используемой на подогрев холодной
воды для предоставления коммунальной услуги по горячему водоснабжению.
Таблица 5.8 - Нормативы потребления коммунальных услуг горячему водоснаб-
жению (холодной воды для предоставления коммунальной услуги по горячему во-
доснабжению) в жилых помещениях
Норматив потребления КУ по
Ед. измерения
Тип дома
ГВС (ХВ для предоставления
КУ по ГВС)
Жилые помещения с централизованным водоснабже-
м3/чел в месяц
1,16
нием, водоотведением и горячим водоснабжением
Жилые помещения с централизованным водоснабже-
нием, горячим водоснабжением и без централизован-
м3/чел в месяц
0,91
ного водоотведения
Жилые помещения с централизованным водоснабже-
нием, горячим водоснабжением и без централизован-
м3/чел в месяц
0,91
ного водоотведения и унитазов
Жилые помещения с централизованным водоснабже-
нием, водоотведением и горячим водоснабжением, обо-
м3/чел в месяц
2,51
рудованные раковинами, мойками кухонными, душами
Жилые помещения с централизованным водоснабже-
нием, водоотведением и горячим водоснабжением, обо-
м3/чел в месяц
3,02
рудованные сидячими ваннами, раковинами и душем
Жилые помещения с централизованным водоснабже-
нием, водоотведением и горячим водоснабжением, обо-
м3/чел в месяц
3,11
рудованные ваннами длиной 1500-1700 мм, раковинами
и душем
Жилые помещения с централизованным водоснабже-
нием и горячим водоснабжением, оборудованные ван-
м3/чел в месяц
2,29
нами, раковинами и душем, и без централизованного
водоотведения
Жилые помещения в общежитиях с водопроводом и с
м3/чел в месяц
1,29
общими душевыми
Жилые помещения в общежитиях с водопроводом и с
общими кухнями и блоками душевых на этажах при жи-
м3/чел в месяц
1,43
лых комнатах в каждой секции здания
Таблица 5.9 - Нормативы потребления коммунальных услуг по отоплению в жи-
лых помещениях в отопительный период
Тип дома
Норматив в месяц (1/9)
Дерево, смешанные и
Материал стен
Камень, кирпич
Панель, блоки
другие материалы
до 1999 года постройки
1 этажные
0,0359
0,0356
0,0359
2 этажные
0,0359
0,0362
0,0359
3-4 этажные
0,0331
0,0330
0,0308
5-9 этажные
0,0301
0,0293
-
10 этажные
0,0241
12 этажные
0,0238
233
Тип дома
Норматив в месяц (1/9)
Дерево, смешанные и
Материал стен
Камень, кирпич
Панель, блоки
другие материалы
14 этажные
0,0248
16 и более этажные
0,0271
после 1999 года постройки
1 этажные
0,0343
0,0194
0,0353
2 этажные
0,0351
0,0175
3 этажные
0,0301
0,0286
0,0177
4-5 этажные
0,0203
0,0188
-
6-7 этажные
0,0196
0,0144
-
8 этажные
0,0172
0,0138
-
9 этажные
0,0181
0,0181
-
10 этажные
0,0186
0,0183
-
11 этажные
0,0182
0,0169
-
12 и более этажные
0,0177
0,0190
-
Таблица 5.10 - Нормативы расхода тепловой энергии, используемой на подогрев
холодной воды для предоставления коммунальной услуги по горячему водоснаб-
жению, Гкал на подогрев 1 куб.метра холодной воды
Норматив расхода
Вид системы ГВС
Конструктивные особенности
с полотенце-
без полотенце-
сушителями
сушителей
с изолированными стояками
0,06314
0,05809
Открытая система ГВС
с наружной сетью ГВС
с неизолированными стояками
0,06819
0,06314
с изолированными стояками
0,06062
0,05556
Открытая система ГВС
без наружной сети ГВС
с неизолированными стояками
0,06567
0,06062
с изолированными стояками
0,06314
0,05809
Закрытая система ГВС
с наружной сетью ГВС
с неизолированными стояками
0,06819
0,06314
с изолированными стояками
0,06062
0,05556
Закрытая система ГВС
без наружной сети ГВС
с неизолированными стояками
0,06567
0,06062
Нормативные параметры отопительного периода для г. Томска составляют:
-
расчетная для систем отопления температура наружного воздуха - ми-
нус 39°С;
-
средняя температура отопительного периода - минус 7,8 °С;
-
продолжительность отопительного периода - 233 суток;
-
количество градусосуток отопительного периода - 6477,4 °С∙сут.
Кроме нормативных параметров были рассмотрены также параметры отопи-
тельного периода средние за предыдущие пять лет. Их значения составили:
- средняя температура отопительного периода - минус 6,1 °С;
- продолжительность отопительного периода - 227 суток (без учета ано-
мально холодного 2018 года).
234
5.6 Описание сравнения величины договорной и расчетной тепловой нагрузки по
зоне действия каждого источника тепловой энергии
5.6.1 Тепловые нагрузки потребителей, подключенных к сетям АО «ТомскРТСª
В зону деятельности ЕТО АО «ТомскРТС» входят зоны действия источников
с комбинированной выработкой тепловой и электрической энергии АО «Томская ге-
нерация» и зоны действия котельных, арендуемых АО «ТомскРТС».
Сравнение договорной и расчетной тепловой нагрузки в зоне действия ТЭС
показано в таблице 5.11.
Таблица 5.11 - Сравнение величины договорной и расчетной нагрузки
Договорные нагрузки, Гкал/ч
Расчетные нагрузки, Гкал/ч
Источник
Отопле-
Вентиля-
Отопле-
Вентиля-
ГВС
Итого
ГВС
Итого
ние
ция
ние
ция
ГРЭС-2
666,6471
89,4769
197,8800
954,0040
413,0924
55,4450
122,6177
591,1551
ТЭЦ-1,
644,7385
52,1556
192,8056
889,6997
505,5200
40,8936
151,1731
697,5867
ТЭЦ-3
Итого по
1311,3856
141,6325
390,6856
1843,7037
918,6124
96,3386
273,7908
1288,7418
ТЭС
Договорная тепловая нагрузка потребителей (при среднечасовой величине
нагрузки ГВС), присоединенных к тепловым сетям ТЭС (ТЭЦ-1, ТЭЦ-3, ГРЭС-2), по
состоянию на 01.01.2022 г. составила
1843,7037 Гкал/ч. Расчетная тепловая
нагрузка потребителей, присоединенных к ТЭС АО
«Томская генерация»
-
1288,7418 Гкал/ч.
Общая договорная полезная тепловая нагрузка потребителей, присоединен-
ных к тепловым сетям котельных в зонах деятельности ЕТО АО «ТомскРТС» -
83,5515 Гкал/ч. Общая расчетная полезная тепловая нагрузка потребителей, при-
соединенных к тепловым сетям котельных в зонах деятельности ЕТО АО
«ТомскРТС» - 89,7268 Гкал/ч.
Расчетные и договорные тепловые нагрузки по выводам котельных АО
«ТомскРТС» приведены в табл. 5.12.
235
5.6.2 Тепловые нагрузки котельных в зонах деятельности прочих ЕТО
Локальные котельные обеспечивают теплоснабжение часть жилых районов
и промышленных предприятий г. Томска. Структура тепловых нагрузок котельных

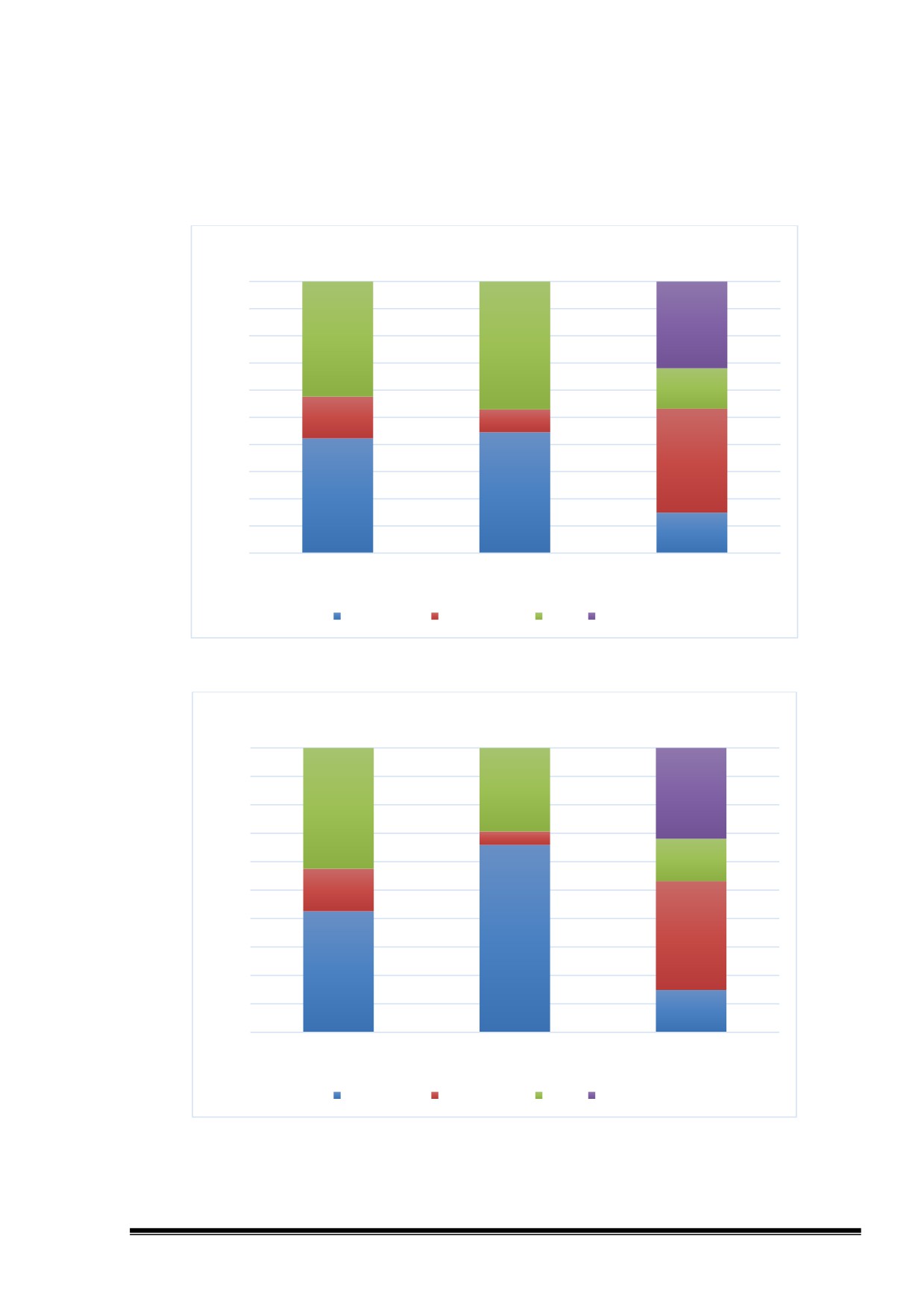

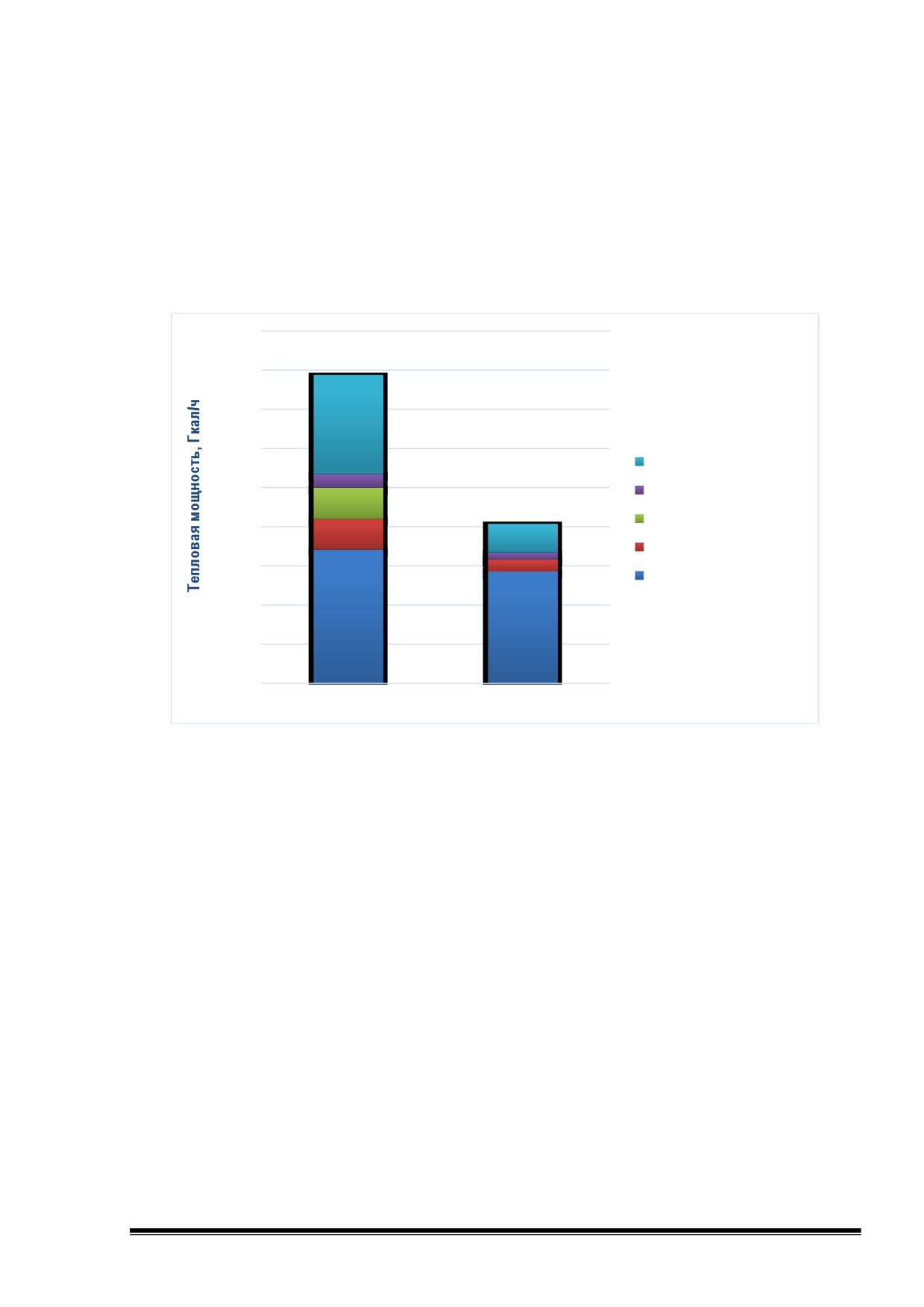

прочих собственников по видам теплопотребления показана на рисунке 5.2.
16%
6%
58%
19%
Отопление Вентиляция ГВС Технология
Рисунок 5.2 - Структура тепловых нагрузок локальных котельных по видам
теплопотребления
По состоянию на 01.01.2022 г. суммарная расчетная нагрузка локальных ко-
тельных составляет 312,95 Гкал/ч, в т. ч:
- отопление 179,76 Гкал/ч (57 %);
- вентиляция 59,89 Гкал/ч (19 %);
- горячее водоснабжение 23,31 Гкал/ч (7 %);
- технология 49,99 Гкал/ч (16 %).
В таблице 5.13 представлены расчетные и договорные тепловые нагрузки
котельных в зонах деятельности прочих ЕТО.
237
5.6.3 Cводные данные по сравнению договорной и расчетной нагрузки
Структура договорных и расчетных тепловых нагрузок по зонам деятельно-
сти ЕТО показана на рис. 5.3 и 5.4 соответственно.
Структура договорных нагрузок, Гкал/ч
100%
95%
49,99
90%
390,69
19,68
85%
80%
23,31
75%
141,63
3,51
70%
59,89
65%
1311,39
60,36
60%
55%
179,76
50%
ТЭС
Котельные в зонах д-ти
Котельные в зонах д-ти
ЕТО АО "ТомскРТС"
прочих ЕТО
Отопление Вентиляция ГВС Технолия
Рисунок 5.3 - Структура договорных тепловых нагрузок по г. Томску
Структура расчетных нагрузок, Гкал/ч
100%
95%
13,17
49,99
90%
273,79
85%
2,13
80%
23,31
75%
96,34
70%
74,42
59,89
65%
60%
918,61
55%
179,76
50%
ТЭС
Котельные в зонах д-ти
Котельные в зонах д-ти
ЕТО АО "ТомскРТС"
прочих ЕТО
Отопление Вентиляция ГВС Технолия
Рисунок 5.4 - Структура договорных тепловых нагрузок по г. Томску
241
Сводные данные по городу приведены в таблице 5.14.
Таблица 5.14 - Договорные и расчетные нагрузки котельных в зонах деятельности
ЕТО АО «ТомскРТС»
Тепловая нагрузка, Гкал/ч
Системы
Вид нагрузки
Отопле-
Венти-
Техно-
ГВС
Итого
ние
ляция
логия
Источники с комбинирован-
Договорная
1311,39
141,63
390,69
0,00
1843,70
ной выработкой энергии
Расчетная
918,61
96,34
273,79
0,00
1288,74
Котельные в зонах д-ти
Договорная
60,36
3,51
19,68
0,00
83,55
ЕТО АО "ТомскРТС"
Расчетная
74,42
2,13
13,17
0,00
89,73
Котельные в зонах д-ти
Договорная
179,76
59,89
23,31
49,99
312,95
прочих ЕТО
Расчетная
179,76
59,89
23,31
49,99
312,95
Договорная
1551,51
205,03
433,68
49,99
2240,21
Всего по городу
Расчетная
1172,80
158,36
310,27
49,99
1691,42
242
ЧАСТЬ 6. БАЛАНСЫ ТЕПЛОВОЙ МОЩНОСТИ И ТЕПЛОВОЙ НАГРУЗКИ
В рамках работ по актуализации «Схемы теплоснабжения города Томска до
2036 г.» на основании договорных и фактических тепловых нагрузок потребителей
и данных по установленным, располагаемым мощностям энергоисточников были
разработаны тепловые балансы по тепловым источникам города.
6.1 Описание балансов установленной, располагаемой тепловой мощности и теп-
ловой мощности нетто, потерь тепловой мощности в тепловых сетях и расчетной
тепловой нагрузки по каждому источнику тепловой энергии, а в ценовых зонах
теплоснабжения - по каждой системе теплоснабжения
6.1.1 В зоне действия источников с комбинированной выработкой тепловой и
электрической энергии ЕТО АО «ТомскРТСª
В рамках работ по «Схеме теплоснабжения города Томска до 2037 г.» был
выполнен сравнительный анализ договорных тепловых нагрузок и фактического
теплопотребления абонентов. На основании предоставленных данных о присоеди-
ненных фактических и договорных тепловых нагрузках, установленных, располага-
емых мощностях, потерях в сетях и собственных нуждах энергоисточников были
составлены тепловые балансы по каждой теплоэлектроцентрали, представленные
в таблицах 6.1-6.3.
Таблица 6.1 - Баланс тепловой мощности и присоединенной тепловой нагрузки
ГРЭС-2 по состоянию на 31.12.2021 г.
Наименование показателя
2017
2018
2019
2020
2021
Установленная тепловая мощность, в том числе:
815,0000
815,0000
815,0000
815,0000
815,0000
отборы паровых турбин
649,9000
649,9000
649,9000
649,9000
649,9000
РОУ
165,1000
165,1000
165,1000
165,1000
165,1000
ПВК
0,0000
0,0000
0,0000
0,0000
0,0000
Ограничения тепловой мощности
0,0000
0,0000
0,0000
0,0000
0,0000
Располагаемая тепловая мощность станции
815,0000
815,0000
815,0000
815,0000
815,0000
Затраты тепла на собственные нужды станции в горя-
35,0000
35,0000
35,0000
35,0000
35,0000
чей воде
Затраты тепла на собственные нужды станции в паре
0,0000
0,0000
0,0000
0,0000
0,0000
Потери в тепловых сетях в горячей воде
60,1425
61,8268
62,9247
60,8571
62,9219
Потери в паропроводах
0,0000
0,0000
0,0000
0,0000
0,0000
Полезная договорная нагрузка
949,0398
928,5680
946,2941
952,8766
954,0040
Присоединенная договорная тепловая нагрузка в горя-
1009,1823
990,3948
1009,2188
1013,7337
1016,9259
чей воде (на коллекторах станции)
Полезная расчетная нагрузка
561,1359
571,7880
579,2716
586,8369
591,1551
Присоединенная расчетная тепловая нагрузка в горя-
621,2784
633,6148
642,1963
647,6940
654,0770
чей воде (на коллекторах станции)
243
Наименование показателя
2017
2018
2019
2020
2021
Присоединенная договорная тепловая нагрузка в паре
0,0000
0,0000
0,0000
0,0000
0,0000
Присоединенная расчетная тепловая нагрузка в паре
0,0000
0,0000
0,0000
0,0000
0,0000
Резерв/дефицит тепловой мощности (по договорной
-229,1823
-210,3948
-229,2188
-233,7337
-236,9259
нагрузке)
Резерв/дефицит тепловой мощности (по расчетной
158,7216
146,3852
137,8037
132,3060
125,9230
нагрузке)
Располагаемая тепловая мощность нетто (с учетом за-
трат на собственные нужды станции) при аварийном
753,0000
753,0000
753,0000
753,0000
753,0000
выводе самого мощного котла
Максимально допустимое значение тепловой нагрузки
на коллекторах станции при аварийном выводе самого
753,0000
753,0000
753,0000
753,0000
753,0000
мощного пикового котла/турбоагрегата
Зона действия источника тепловой мощности, га
2714,8
2714,8
2714,8
2714,8
2814,5
Плотность тепловой нагрузки, Гкал/ч/га
0,2067
0,2106
0,2134
0,2162
0,2100
Таблица 6.2 - Баланс тепловой мощности и присоединенной тепловой нагрузки
ТРУ ТЭЦ-1 (ТЭЦ-1 и ТЭЦ-3) по состоянию на 31.12.2021 г.
Наименование показателя
2017
2018
2019
2020
2021
Установленная тепловая мощность, в том числе:
1575,470
1575,470
1575,470
1575,470
1575,470
отборы паровых турбин
310,000
310,000
310,000
310,000
310,000
РОУ
0,000
0,000
0,000
0,000
0,000
ПВК
1246,000
1246,000
1246,000
1246,000
1246,000
Котел-утилизатор ГТУ
19,470
19,470
19,470
19,470
19,470
Ограничения тепловой мощности
160,000
160,000
160,000
160,000
160,000
Располагаемая тепловая мощность станции
1415,470
1415,470
1415,470
1415,470
1415,470
Затраты тепла на собственные нужды станции в горя-
70,000
70,000
70,000
70,000
68,930
чей воде
Затраты тепла на собственные нужды станции в паре
0,000
0,000
0,000
0,000
0,000
Потери в тепловых сетях в горячей воде
152,172
155,873
158,641
153,429
158,634
Потери в паропроводах
0,000
0,000
0,000
0,000
0,000
Полезная договорная нагрузка
887,657
896,422
892,685
890,199
889,700
Присоединенная договорная тепловая нагрузка в горя-
1039,828
1052,295
1051,326
1043,627
1048,334
чей воде (на коллекторах станции)
Полезная расчетная нагрузка
681,981
684,012
684,774
690,353
697,587
Присоединенная расчетная тепловая нагрузка в горя-
834,152
839,885
843,415
843,781
856,221
чей воде (на коллекторах станции)
Присоединенная договорная тепловая нагрузка в паре
0,000
0,000
0,000
0,000
0,000
Присоединенная расчетная тепловая нагрузка в паре
0,000
0,000
0,000
0,000
0,000
Резерв/дефицит тепловой мощности (по договорной
305,642
293,175
294,144
301,843
298,206
нагрузке)
Резерв/дефицит тепловой мощности (по расчетной
511,318
505,585
502,055
501,689
490,319
нагрузке)
Располагаемая тепловая мощность нетто (с учетом за-
трат на собственные нужды станции) при аварийном
1393,470
1393,470
1393,470
1393,470
1393,470
выводе самого мощного котла
Максимально допустимое значение тепловой нагрузки
на коллекторах станции при аварийном выводе самого
1393,470
1393,470
1393,470
1393,470
1393,470
мощного пикового котла/турбоагрегата
Зона действия источника тепловой мощности, га
2778,07
2778,07
2778,07
2778,07
2965,33
Плотность тепловой нагрузки, Гкал/ч/га
0,2455
0,2462
0,2465
0,2485
0,2352
Таблица 6.3 - Баланс тепловой мощности и присоединенной тепловой нагрузки на
источниках с комбинированной выработкой энергии АО «Томская генерация» по
состоянию на 31.12.2021 г.
Наименование показателя
2017
2018
2019
2020
2021
Установленная тепловая мощность, в том числе:
2390,4700
2390,4700
2390,4700
2390,4700
2390,4700
отборы паровых турбин
959,9000
959,9000
959,9000
959,9000
959,9000
244
Наименование показателя
2017
2018
2019
2020
2021
РОУ
165,1000
165,1000
165,1000
165,1000
165,1000
ПВК
1246,0000
1246,0000
1246,0000
1246,0000
1246,0000
Котел-утилизатор ГТУ
19,4700
19,4700
19,4700
19,4700
19,4700
Ограничения тепловой мощности
160,0000
160,0000
160,0000
160,0000
160,0000
Располагаемая тепловая мощность станции
2230,4700
2230,4700
2230,4700
2230,4700
2230,4700
Затраты тепла на собственные нужды станции в горя-
105,0000
105,0000
105,0000
105,0000
103,9300
чей воде
Затраты тепла на собственные нужды станции в паре
0,0000
0,0000
0,0000
0,0000
0,0000
Потери в тепловых сетях в горячей воде
212,3140
217,7000
221,5659
214,2857
221,5559
Потери в паропроводах
0,0000
0,0000
0,0000
0,0000
0,0000
Полезная договорная нагрузка
1836,6964
1824,9901
1838,9786
1843,0753
1843,7037
Присоединенная договорная тепловая нагрузка в горя-
2049,0104
2042,6901
2060,5445
2057,3610
2065,2596
чей воде (на коллекторах станции)
Полезная расчетная нагрузка
1243,1164
1255,8000
1264,0457
1277,1895
1288,7418
Присоединенная расчетная тепловая нагрузка в горя-
1455,4304
1473,5000
1485,6116
1491,4752
1510,2977
чей воде (на коллекторах станции)
Присоединенная договорная тепловая нагрузка в паре
0,0000
0,0000
0,0000
0,0000
0,0000
Присоединенная расчетная тепловая нагрузка в паре
0,0000
0,0000
0,0000
0,0000
0,0000
Резерв/дефицит тепловой мощности (по договорной
76,4596
82,7799
64,9255
68,1090
61,2804
нагрузке)
Резерв/дефицит тепловой мощности (по расчетной
670,0396
651,9700
639,8584
633,9948
616,2423
нагрузке)
Располагаемая тепловая мощность нетто (с учетом за-
трат на собственные нужды станции) при аварийном
2146,4700
2146,4700
2146,4700
2146,4700
2146,4700
выводе самого мощного котла
Максимально допустимое значение тепловой нагрузки
на коллекторах станции при аварийном выводе самого
2146,4700
2146,4700
2146,4700
2146,4700
2146,4700
мощного пикового котла/турбоагрегата
Зона действия источников тепловой мощности, га
5492,8517
5492,8517
5492,8517
5492,8517
5779,8700
Плотность тепловой нагрузки, Гкал/ч/га
0,2263
0,2286
0,2301
0,2325
0,2230
Баланс установленной тепловой мощности и расчетной присоединенной теп-
ловой нагрузки показывает, что на ТЭС г. Томска присутствует резерв тепловой
мощности.
За базовый баланс для составления перспективных тепловых балансов ис-
точников принимается баланс, составленный на базе расчетных тепловых нагру-
зок.
Из анализа баланса установленной тепловой мощности и расчетной присо-
единенной тепловой нагрузки следует, что суммарная установленная тепловая
мощность источников с комбинированной выработкой энергии города в горячей
воде на конец 2021 года составляет 2390,47 Гкал/ч, располагаемая мощность нетто
за вычетом ограничений и собственных нужд станций составляет 2126,54 Гкал/ч
или 88,95 % от установленной мощности.
Расчетная суммарная подключенная нагрузка потребителей, снабжаемых
теплом от источников с комбинированной выработкой энергии, с учетом тепловых
потерь в сетях по состоянию на 31.12.2021 г. составляет 1288,74 Гкал/ч.
245
На ТРУ (ТЭЦ-1 и ТЭЦ-3) приходится 54 % от всей подключенной расчетной
нагрузки источников АО «Томская генерация».
Суммарный резерв располагаемой тепловой мощности источников по дого-
ворной нагрузке составляет 61,28 Гкал/ч, по расчетной - 616,24 Гкал/ч.
Распределение установленной тепловой мощности ТЭС г. Томска по состав-
ляющим представлено на рисунке 6.1.
1800
1600
1400
1200
Резерв
1000
Собственные нужды
Ограничение мощности
800
Потери
600
Расчетная нагрузка
400
200
0
ТРУ
ГРЭС-2
Рисунок 6.1 - Распределение резерва тепловой мощности по АО «Томская
генерация»
6.1.2 В зонах действия котельных города
В рамках актуализации «Схемы теплоснабжения города Томска до 2036 г.»
на основании предоставленных данных о присоединенных тепловых нагрузках,
установленных мощностях и собственных нуждах котельных был составлен баланс
тепловой мощности и нагрузки по котельным, приведенный в таблице 6.4.
246
6.2 Описание резервов и дефицитов тепловой мощности нетто по каждому источ-
нику тепловой энергии, а в ценовых зонах теплоснабжения - по каждой системе
Резервы тепловой мощности нетто по каждому источнику тепловой энергии
приведены в пункте 6.1.2 в таблице 6.4.
Дефицит тепловой мощности по расчетной нагрузке в 2021 году на источни-
ках тепловой энергии г. Томска отсутствует.
6.3 Описание гидравлических режимов, обеспечивающих передачу тепловой
энергии от источника тепловой энергии до самого удаленного потребителя и ха-
рактеризующих существующие возможности (резервы и дефициты по пропуск-
ной способности) передачи тепловой энергии от источника тепловой энергии к
потребителю
В системах централизованного теплоснабжения г. Томска (СЦТ-1, СЦТ-2, ло-
кальных котельных) применяется качественный метод регулирования отпуска теп-
ловой энергии потребителям. Ежегодно разрабатываются и утверждаются руково-
дящим техническим персоналом АО «Томская генерация» и АО «ТомскРТС» и ло-
кальных котельных температурные графики сетевой воды от источников тепло-
снабжения.
Регулирование отпуска тепловой энергии системам теплопотребления, про-
изводится по температурным графикам, разработанным с учетом режима работы
различных схем подключения систем теплопотребления абонентов к тепловой
сети.
Особенностью температурных графиков сетевой воды по всем источникам
тепла г. Томска является наличие срезок температур сетевой воды в подающем
трубопроводе, что является нарушением п. 7.11 СНиП 41-02-2003 Актуализирован-
ная редакция (СП 124.13330.2012 «Тепловые сети»).
Сопоставление и анализ фактических (эксплуатационных) и нормативных ре-
жимов отпуска за базовый период и потребления тепловой энергии производился
на основании:
-
суточных диспетчерских ведомостей АО «Томская генерация» и АО
«ТомскРТС»;
278
-
показаний приборов учета по 34 ЦТП;
-
журнала регистрации параметров ЦТП и локальных котельных.
Анализировался режим работы СЦТ за период с января 2021 г. по декабрь
2021 г. включительно.
Результаты анализа (раздел 5.1, Приложение 4 Книги 1) свидетельствуют,
что фактические режимы отпуска тепла в рассматриваемый период отличались от
утвержденных температурных и гидравлических режимов.
Среднемесячные фактические и нормативные температуры сетевой воды и
отклонения фактические от нормативных значений в течение 2021 года по СЦТ-2
(ГРЭС-2) и СЦТ-1 (ТЭЦ-1, ТЭЦ-3) приведены в таблицах 3.16-3.18 и на рисунках
3.3-3.5. Из представленных данных следует, что по СЦТ-2 (зона действия ГРЭС-2)
в периоды нижней срезки температурного графика (апрель, май, сентябрь) при тем-
пературах наружного воздуха выше минус 2 °С превышение температуры обратной
воды, возвращаемой на источник тепловой энергии, составляет 1-5 °С (5-11 %),
чем по температурному графику.
В области верхней срезки температурного графика (температура ниже минус
21 °С (январь, февраль, ноябрь, декабрь)) наблюдается недогрев на 3-14 °С (3-12
%) до нормативных значений температуры теплоносителя на выходе из подающих
коллекторов источника.
По СЦТ-1 (ТРУ ТЭЦ-1) в периоды нижней срезки температурного графика
(апрель, май, сентябрь, октябрь) при температурах наружного воздуха выше минус
2 °С превышение температуры обратной воды, возвращаемой на источник тепло-
вой энергии, на 1,5-5 °С (2 - 9,7 %) выше, чем по температурному графику.
Недостаток тепловой энергии в период работы СЦТ в зоне срезки темпера-
турного графика компенсируется повышенным расходом сетевой воды.
В таблице 6.5 приводятся часовые фактические и нормативные (из энергети-
ческих характеристик АО «ТомскРТС») расходы теплоносителя по месяцам 2021 г.
в СЦТ-1, СЦТ-2.
Таблица 6.5 - Часовые фактические и нормативные расходы теплоносителя по
СЦТ-1, СЦТ-2 (ТРУ ТЭЦ-1, СЦТ-2) за 2021 г., т/ч
Среднеме-
Часовой расход теплоносителя в подаю-
Часовой расход теплоносителя в обрат-
сячные тем-
щем трубопроводе
ном трубопроводе
Месяцы
пературы
Факт
Норматив
Факт
Норматив
наружного
воздуха
СЦТ-1
СЦТ-2
СЦТ-1
СЦТ-2
СЦТ-1
СЦТ-2
СЦТ-1
СЦТ-2
январь
-22,8
13 743
12 615
14 980
13 877
12 963
11 718
14 129
12 890
февраль
-17,0
13 769
12 552
14 870
13 682
13 018
11 711
14 060
12 765
279
Среднеме-
Часовой расход теплоносителя в подаю-
Часовой расход теплоносителя в обрат-
сячные тем-
щем трубопроводе
ном трубопроводе
Месяцы
пературы
Факт
Норматив
Факт
Норматив
наружного
воздуха
СЦТ-1
СЦТ-2
СЦТ-1
СЦТ-2
СЦТ-1
СЦТ-2
СЦТ-1
СЦТ-2
март
-6,6
13 373
12 107
14 643
13 439
12 716
11 346
13 924
12 594
апрель
2,9
12 651
11 651
13 802
13 049
12 085
10 930
13 185
12 242
октябрь
2,9
14 047
12 615
16 014
13 265
13 529
11 368
15 423
12 334
ноябрь
-7,3
14 107
12 552
15 376
13 706
13 613
11 978
14 838
12 816
декабрь
-11,5
13 842
12 107
15 087
13 973
13 318
11 835
14 516
13 054
По СЦТ-1 фактический часовой расход теплоносителя в подающей линии в
районе нижней срезки температурного графика (март, апрель, октябрь) незначи-
тельно (от 4 % до 7 %) отличается от нормативных значений. В области верхней
срезки превышение нормативного расхода составляет около 6 %.
В обратной линии в районе нижней срезки фактический часовой расход пре-
вышает нормативный незначительно от 2 % до 8 %. Для верхней срезки имеется
существенное превышение фактических расходов около 7 %.
По СЦТ-2 фактический часовой расход теплоносителя в подающей линии в
районе нижней срезки ниже фактического также около 7 %.
В таблице 6.6 приводится помесячное значение удельного расхода теплоно-
сителя по источникам СЦТ-2 (ГРЭС-2), СЦТ-1 (ТЭЦ-1, ТЭЦ-3).
Таблица
6.6
- Удельный расход теплоносителя по СЦТ-2
(ГРЭС-2), СЦТ-1
(ТЭЦ-1, ТЭЦ-3), м3/Гкал
Удельный расход теплоносителя
Месяцы
Итого по СЦТ* г.Том-
СЦТ-2 (ГРЭС-2)
СЦТ-1 (ТЭЦ-1)
СЦТ-1 (ТЭЦ-3)
ска
январь
25,74
25,86
19,77
24,55
февраль
29,38
29,46
19,59
27,15
март
36,73
37,00
18,40
31,67
апрель
45,94
45,74
17,30
36,41
май
59,96
68,61
28,78
52,70
июнь
57,07
104,65
0,00
0,00
июль
66,73
113,90
0,00
0,00
август
60,86
112,30
69,51
84,86
сентябрь
56,97
63,98
22,42
47,19
октябрь
47,83
54,20
16,64
39,39
ноябрь
36,99
39,70
18,97
32,80
декабрь
33,40
34,25
20,40
30,35
Итого
38,92
41,98
19,58
34,94
Таблица 6.7 - Обращение граждан в Администрации районов о предоставлении
услуги ненадлежащего качества (несоблюдение температурного режима)
Количество обращений за период
Район
всего
2013
2014
2015
2016
2017
2018
2019
2020
2021
Всего по районам:
489
70
55
54
52
52
51
49
55
52
Ленинский
90
14
10
9
10
8
9
8
10
10
Советский
129
17
15
14
13
15
14
14
13
16
Октябрьский
133
19
13
16
14
17
15
13
13
12
Кировский
135
20
17
15
15
12
13
12
19
14
Фактический гидравлический режим работы системы теплоснабжения г. Том-
ска в отопительном сезоне 2021/2022 гг. (ноябрь, декабрь) представлен в таблице
6.8.
Таблица 6.8 - Обеспечение гидравлического режима на выводах ТЭС, ПНС в но-
ябре-декабре 2021 года
Расход сетевой воды, т/ч
Располагаемый напор, м
Источники,
На источнике
На ПНС
ПНС
Расчетный
Фактический
Фактиче-
Расчетный
Фактический
Расчетный
ский
СЦТ-1
(ТРУ ТЭЦ-1)
СЦТ-2
(ГРЭС-2)
ПНС-1
ПНС-10
ПНС-11
ПНС-12
ПНС-15
ПНС-17
ПНС-3-1
ПНС-4/6
ПНС-4/7
ПНС-7
ПНС-7/1
ПНС-8
ПНС-9
Из таблицы 6.8 следует, что расчетный и фактический располагаемые пере-
пады на коллекторах ТЭС и ПНС практически совпадают (отклонения не превы-
шают 2%).
Больший фактический циркуляционный расход сетевой воды по сравнению
с расчетным в СЦТ-1, СЦТ-2 объясняется недогревом прямой сетевой воды на ис-
точниках теплоснабжения до нормативных значений.
281
Характерной особенностью фактических температурных графиков сетевой
воды у котельных является:
1. соблюдение температурного графика в подающей линии до нижней срезки
графика;
2. недогрев сетевой воды до нормативных значений температур начиная с
температуры наружного воздуха минус 15 С и ниже;
3. завышенная температура сетевой воды в обратной линии практически во
всем диапазоне температур наружного воздуха.
6.4 Описание причины возникновения дефицитов тепловой мощности и послед-
ствий влияния дефицитов на качество теплоснабжения
В 2021 году на источниках тепловой энергии г. Томска дефицит тепловой
мощности по расчетной нагрузке отсутствует.
6.5 Описание резервов тепловой мощности нетто источников тепловой энергии
и возможностей расширения технологических зон действия источников тепло-
вой энергии с резервами тепловой мощности нетто в зоны действия с дефици-
том тепловой мощности
По состоянию на 2021 год на источниках с комбинированной выработкой теп-
ловой энергии имеется резерв тепловой мощности нетто (по расчетной тепловой
нагрузке) 616,24 Гкал/ч (27,6 % от располагаемой тепловой мощности), в том числе
по СЦТ-1: 125,92 Гкал/ч и СЦТ-2: 490,32 Гкал/ч.
282
ЧАСТЬ 7. БАЛАНСЫ ТЕПЛОНОСИТЕЛЯ
Балансы теплоносителя разработаны в соответствии с пунктом 41 «Требова-
ний к схемам теплоснабжения, порядку их разработки и утверждения» на основа-
нии: утвержденных балансов производительности водоподготовительных устано-
вок теплоносителя для тепловых сетей и максимального потребления теплоноси-
теля в теплоиспользующих установках потребителей в перспективных зонах дей-
ствия систем теплоснабжения и источников тепловой энергии, в том числе работа-
ющих на единую тепловую сеть с учетом нормативных технологических потерь теп-
лоносителя, потерь сетевой воды с нормативной утечкой и затрат теплоносителя
на нужды источников утвержденных балансов производительности водоподготови-
тельных установок теплоносителя для тепловых сетей и максимального потребле-
ния теплоносителя в аварийных режимах систем теплоснабжения с учетом норма-
тивных технологических потерь теплоносителя, потерь сетевой воды с норматив-
ной утечкой и затрат теплоносителя на нужды источников.
Фактическая подпитка тепловой сети принята по данным приборов учета теп-
ловой энергии, установленных на каждом из выводов тепловой мощности от источ-
ника тепловой энергии.
Теплоносителем в системе теплоснабжения г. Томска является вода необхо-
димого качества с нормируемыми технико-экономическими показателями. Тепло-
носитель предназначен для передачи теплоты и для обеспечения горячего водо-
снабжения для открытых систем теплоснабжения.

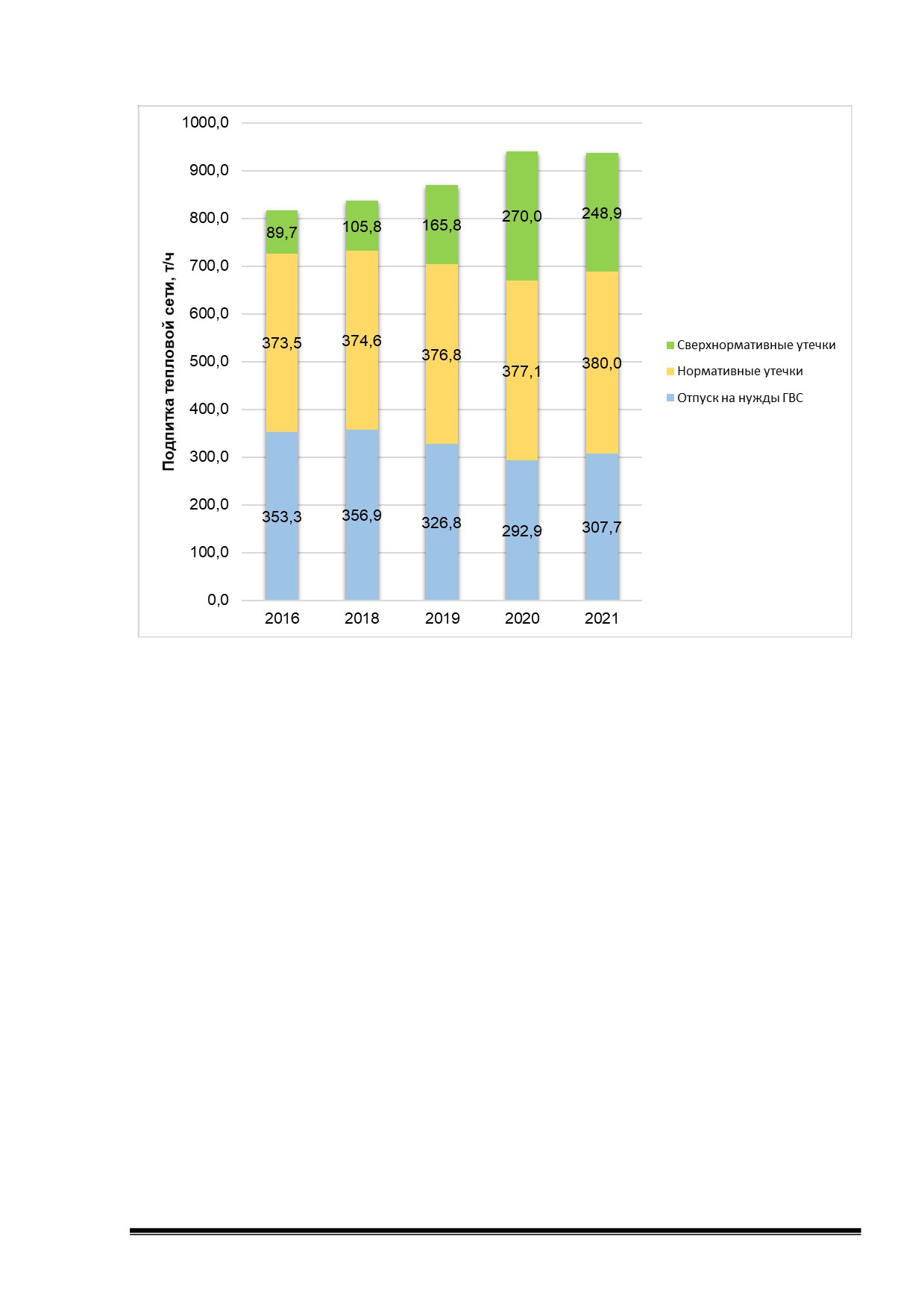

Подпиткой тепловой сети восполняются объемы на нужды горячего водо-
снабжения потребителей, а также для восполнения утечек теплоносителя.
283
7.1 Описание балансов производительности водоподготовительных установок
теплоносителя для тепловых сетей и максимального потребления теплоноси-
теля в теплоиспользующих установках потребителей в перспективных зонах
действия систем теплоснабжения и источников тепловой энергии, в том числе
работающих на единую тепловую сеть
7.1.1 Зоны действия источников комбинированной выработки тепловой и элек-
трической энергии
7.1.1.1 Зона действия ГРЭС-2
Водоподготовительная установка (ВПУ) подпитки теплосети предназначена
для восполнения потерь сетевой воды в системе теплоснабжения. ВПУ выполнена
по схеме одноступенчатого натрий-катионирования. Схема предочистки ВПУ вклю-
чает в себя: 5 осветлителей, перекачивающие насосы осветленной воды, 12 меха-
нических фильтров. ВПУ-1 состоит из шести Nа-катионитовых фильтров. ВПУ-2 со-
стоит из четырнадцати Nа-катионитных фильтров.
Проектная производительность ВПУ подпитки теплосети - 1200 т/ч: ВПУ-1 -
400 м3/ч и ВПУ-2 - 800 м3/ч. В качестве исходной воды используется вода реки
Томь. Предварительно хлорированная подогретая исходная вода поступает из тур-
бинного цеха и подается на осветлители. После обработки сернокислым алюми-
нием вода собирается в баках коагулированной воды, откуда насосами коагулиро-
ванной воды подается на механические двухкамерные фильтры.
После механических фильтров вода подается на ВПУ-1 и ВПУ-2, выполнен-
ные по схеме одноступенчатого натрий-катионирования и включенные парал-
лельно. Умягченная вода поступает далее в вакуумный деаэратор подпитки тепло-
сети.
Для загрузки натрий-катионитных фильтров ВПУ-1 используется сульфо-
уголь, на ВПУ-2 - катионит КУ-2-8 Дауэкс. Обменная емкость катионита КУ-2-8
Дауэкс меньше нормируемой величины примерно в 2 раза.
Продувочные воды осветлителей, взрыхляющие, регенерационные и отмы-
вочные воды натрий-катионитных фильтров направляются на ГЗУ, взрыхляющие
воды механических фильтров подаются на осветлитель № 1.
Взрыхление механических фильтров ВПУ-1 выполняется осветленной во-
дой, механических фильтров ВПУ-2 исходной водой.
284
Средняя фактическая производительность установки 700-1100 м3/ч. ВПУ-1,2
находятся в работе в период с октября по апрель. В апреле-мае умягчение воды
для подпитки теплосети не производится. Коагулирование исходной воды в освет-
лителях происходит только в апреле-июне. Щелочь дозируется только в паводко-
вый период в трубопровод исходной воды.
Фильтры отключаются при жесткости воды 1000-1200 мкг-экв/дм3 в зависи-
мости от карбонатного индекса подпиточной воды, который устанавливается для
ГРЭС-2.
Качество подпиточной и сетевой воды соответствует нормативным значе-
ниям ПТЭ, за исключением периодического повышения содержания соединений
железа в обратной сетевой воде (до 476 мкг/дм3) при норме до 300 мкг/дм3.
Собственные нужды установки подпитки теплосети составляют величину
0,6-5,86 % от количества обработанной воды, что соответствует нормативным тре-
бованиям для данной технологии.
Температура исходной воды перед установкой подпитки теплосети поддер-
живается недостаточно стабильно, что приводит к нарушению режима работы
осветлителей.
Описание водоподготовительной установки, характеристика оборудования,
качество исходной, подпиточной и сетевой воды приведены в Приложении 1 «Энер-
гоисточники города» Книги 1 «Существующее положение в сфере производства,
передачи и потребления тепловой энергии для целей теплоснабжения» Обосновы-
вающих материалов к схеме теплоснабжения г. Томска до
2037 г.
(шифр
ПСТ.ОМ.70-21.001.001).
7.1.1.2 Зона действия ТЭЦ-3
Проектная производительность установки 360 м3/ч. В соответствии с проек-
том водоподготовительная установка для подпитки теплосети работает по схеме
одноступенчатого натрий-катионирования.
Фактическая производительность составляет 500 м3/ч. Увеличение произво-
дительности ВПУ теплосети было выполнено за счет использования оборудования
химводоочистки для подпитки котлов пароводяной котельной. Ее производитель-
ность составляет 140 м3/ч. Она также работает по схеме одноступенчатого натрий-
катионирования (может работать по схеме Н-Na-катионирования).
285
Исходной водой для водоподготовки подпитки теплосети является вода реки
Томь.
Исходная вода, подогретая в пароводяных подогревателях в главном кор-
пусе до 30±1 °С, поступает на осветлители. В схеме подпитки теплосети использу-
ются осветлители № 1,2. Коагулированная вода после осветлителя поступает в
баки коагулированной воды № 1,2. Из баков коагулированной воды насосами коа-
гулированной воды подается вода на механические фильтры и затем на натрий-
катионитные фильтры с последующей декарбонизацией умягченной воды. В слу-
чае снижения рН умягченной воды ниже нормативного показателя, в трубопровод
умягченной воды подается раствор щелочи. Умягченная вода поступает в баки
умягченной воды. Из баков умягченной воды насосами умягченной воды подается
вода на деаэраторы атмосферного типа.
В качестве ионообменной смолы используется сульфоуголь и катионит КУ-2-
8.
Дренажные воды (в зависимости от степени их загрязненности) могут быть
направлены в баки-нейтрализаторы, в баки взрыхляющих вод, в баки взрыхления
натрий-катионитных фильтров и в дренажный приямок фильтровального зала.
Качество подпиточной воды соответствует требованиям ПТЭ, за исключе-
нием периодического повышения содержания кислорода до 130 при норме не бо-
лее 50 мкг/дм3.
Качество сетевой воды, в основном, соответствует нормативным значениям
ПТЭ, кроме содержания соединений железа (до 448 мкг/дм3) при норме не более
300 мкг/дм3 и содержания растворенного кислорода (до 931 мкг/дм3) при норме не
более 20 мкг/дм3 в III квартале. Это связано с сезонными включениями эксплуати-
руемых систем теплоснабжения и подключением участков теплосети после ремон-
тов.
Рабочая обменная емкость составляет в среднем 586 г-экв/м3, что значи-
тельно ниже нормативного значения для КУ-2-8 в Na-форме
(не менее
1000 г-экв/м3). Удельный расход соли на регенерацию катионита составляет
116 г/г-экв, что соответствует нормативным показателям.
Описание водоподготовительной установки, характеристика оборудования,
качество исходной, подпиточной и сетевой воды приведены в Приложении 1 «Энер-
гоисточники города» Книги 1 «Существующее положение в сфере производства,
286
передачи и потребления тепловой энергии для целей теплоснабжения» Обосновы-
вающих материалов к схеме теплоснабжения г. Томска до
2037 г.
(шифр
ПСТ.ОМ.70-21.001.001).
7.1.1.3 Зона действия ТЭЦ-1
Исходной водой для установки подпитки теплосети является водопроводная
вода с водонасосной станции ООО «Томскводоканал».
Проектная производительность водоподготовительной установки составляет
2400 м3/ч.
Проектом предусмотрена водоподготовительная установка одноступенча-
того натрий-катионирования.
Водопроводная вода, подогретая в водоводяных вертикальных подогревате-
лях до температуры 22-26 °С, подается на натрий-катионитные фильтры, далее по-
ступает в баки умягченной воды, откуда насосами подается в вакуумные деаэра-
торы. Деаэрированная вода поступает в баки-аккумуляторы, оттуда насосами по-
дается в «обратную» сетевую воду.
Для водоподготовительной установки подпитки парового котла принята
схема двухступенчатого натрий-катионирования производительностью 25 м3/ч.
Исходной водой служит умягченная вода после водоподготовительной уста-
новки подпитки теплосети. Подача исходной воды на натрий-катионитные фильтры
II ступени осуществляется из коллектора умягченной воды после насосов умягчен-
ной воды.
Умягченная вода после натрий-катионитного фильтра II ступени поступает в
бак питательной воды, откуда насосами подается в деаэратор атмосферного типа.
Натрий-катионитные фильтры I и II ступени загружены сульфоуглем и катио-
нитом КУ-2-8.
Качество подпиточной и сетевой воды соответствует нормативным значе-
ниям ПТЭ, кроме небольших превышений по содержанию железа и содержанию
кислорода. Это связано с сезонными включениями эксплуатируемых систем тепло-
снабжения и подключением участков теплосети после ремонтов.
Во избежание ухудшения качества ионообменных материалов резервная
часть фильтров заполняется водой с последующим периодическим сбросом (1 раз
в год).
287
Описание водоподготовительной установки, характеристика оборудования,
качество исходной, подпиточной и сетевой воды приведены в Приложении 1 «Энер-
гоисточники города» Книги 1 «Существующее положение в сфере производства,
передачи и потребления тепловой энергии для целей теплоснабжения» Обосновы-
вающих материалов к схеме теплоснабжения г. Томска до
2037 г.
(шифр
ПСТ.ОМ.70-21.001.001).
7.1.1.4 Сводный баланс теплоносителя по ГРЭС-2, ТЭЦ-3, ТЭЦ-1
В таблице 7.1 представлены данные о фактической среднечасовой подпитке
и баланс производительности ВПУ.
В таблице 7.2 представлены расчетные балансы ВПУ и подпитки тепловой
сети основных источников: ГРЭС-2, ТРУ ТЭЦ-1 на 2020 г. Расчетный баланс сфор-
мирован согласно приложению №16 Методических указаний и применением СП
124.13330.2012 «Тепловые сети».
Таблица 7.1 - Фактическая среднечасовая подпитка тепловых сетей в ретроспек-
тивном периоде
Наименование параметра
Е.и.
2017
2018
2019
2020
2021
Зона действия ТЭЦ-1
Располагаемая производительность
т/ч
2400,00
2400,00
2400,00
2400,00
2400,00
ВПУ
Срок службы
лет
25,00
26,00
27,00
28,00
28,00
Количество баков-аккумуляторов тепло-
Ед.
4,00
4,00
4,00
4,00
4,00
носителя
Емкость баков-аккумуляторов
тыс. м³
5,00
5,00
5,00
5,00
5,00
Расчетный часовой расход для подпитки
т/ч
334,76
361,55
420,79
414,42
414,42
системы теплоснабжения
Всего подпитка тепловой сети, в т.ч.:
т/ч
244,33
284,66
353,02
340,69
340,69
нормативные утечки теплоносителя
т/ч
175,08
176,10
176,28
177,75
177,75
сверхнормативные утечки теплоноси-
т/ч
69,25
108,56
176,74
162,93
162,93
теля
Отпуск теплоносителя из тепловых се-
тей на цели горячего водоснабжения
т/ч
90,43
76,89
67,76
73,73
73,73
(для открытых систем теплоснабжения)
Объем аварийной подпитки (химически
не обработанной и не деаэрированной
т/ч
0,00
0,00
0,00
1298,72
1298,72
водой)
Резерв(+)/дефицит(-) ВПУ
т/ч
2065,24
2038,45
1979,21
1985,58
1985,58
Доля резерва
%
86,05
84,94
82,47
82,73
82,73
Зона действия ТЭЦ-3
Располагаемая производительность
т/ч
500,00
500,00
500,00
500,00
500,00
ВПУ
Срок службы
лет
27,00
28,00
29,00
30,00
30,00
Количество баков-аккумуляторов тепло-
Ед.
3,00
3,00
3,00
3,00
3,00
носителя
Емкость баков-аккумуляторов
тыс. м³
4,00
4,00
4,00
4,00
4,00
288
Наименование параметра
Е.и.
2017
2018
2019
2020
2021
Расчетный часовой расход для подпитки
т/ч
107,25
107,85
107,96
108,28
108,28
системы теплоснабжения
Всего подпитка тепловой сети, в т.ч.:
т/ч
107,15
107,77
107,88
108,21
108,21
нормативные утечки теплоносителя
т/ч
107,15
107,77
107,88
108,21
108,21
сверхнормативные утечки теплоноси-
т/ч
0
0
0
0
0
теля
отпуск теплоносителя из тепловых сетей
на цели горячего водоснабжения (для
т/ч
0,10
0,08
0,07
0,08
0,08
открытых систем теплоснабжения)
Объем аварийной подпитки (химически
не обработанной и не деаэрированной
т/ч
0,00
0,00
0,00
610,86
610,86
водой)
Резерв(+)/дефицит(-) ВПУ
т/ч
392,75
392,15
392,04
391,72
391,72
Доля резерва
%
78,55
78,43
78,41
78,34
78,34
Зона действия ГРЭС-2
Располагаемая производительность
т/ч
1200,00
1200,00
1200,00
1200,00
1200,00
ВПУ
Срок службы
лет
48,00
49,00
50,00
51,00
51,00
Количество баков-аккумуляторов тепло-
Ед.
4,00
4,00
4,00
4,00
4,00
носителя
Емкость баков-аккумуляторов
тыс. м³
4,00
4,00
4,00
4,00
4,00
Расчетный часовой расход для подпитки
т/ч
395,26
400,02
411,25
413,93
413,93
системы теплоснабжения
Всего подпитка тепловой сети, в т.ч.:
т/ч
128,87
150,15
186,20
180,03
180,03
нормативные утечки теплоносителя
т/ч
92,35
92,88
92,98
94,09
94,09
сверхнормативные утечки теплоноси-
т/ч
36,52
57,26
93,22
85,94
85,94
теля
Отпуск теплоносителя из тепловых се-
тей на цели горячего водоснабжения
т/ч
266,39
249,87
225,05
233,90
233,90
(для открытых систем теплоснабжения)
Объем аварийной подпитки (химически
не обработанной и не деаэрированной
т/ч
0,00
0,00
0,00
781,00
781,00
водой)
Резерв(+)/дефицит(-) ВПУ
т/ч
804,74
799,98
788,75
786,07
786,07
Доля резерва
%
67,06
66,67
65,73
65,51
65,51
Согласно таблице 7.1 видно, что аварийная подпитка тепловой сети в ретро-
спективном периоде не производилась.
На рисунке 7.1 представлен фактический баланс производительности ВПУ и
подпитки тепловой сети АО «Томская генерация».
289
Рисунок 7.1 - Фактический баланс производительности ВПУ и подпитки теп-
ловой сети АО «Томская генерация»
На рисунке 7.1 видно, что c 2019 года существенно возрастают сверхнорма-
тивные потери теплоносителя, что за собой влечет и увеличение роста сверхнор-
мативных потерь в 2020 году в виду частых аварий на тепловых сетях.
Согласно данным, отраженных в таблице 7.2 и рисунке 7.2, источники комби-
нированной выработки тепла и электроэнергии г. Томска обладают значительным
резервом производительности водоподготовительных установок.
7.1.2 Котельные в зонах деятельности ЕТО АО «ТомскРТСª
На большинстве котельных водоподготовительные установки работают по
схеме одноступенчатого натрий-катионирования номинальной производительно-
стью 1 м3/ч. На котельной, расположенной по адресу п. Сосновый Бор, ул. Кутузова,
11/2, производительность водоподготовительной установки 8 м3/ч, на котельной по
адресу ул. Водяная, 80 - производительность 80 м3/ч. На некоторых котельных осу-
ществляется предварительное обезжелезивание или осветление. Показатели
качества исходной воды соответствуют нормативным значениям.
290















содержание      ..     3      4      5      6     ..
