ОБОСНОВЫВАЮЩИЕ МАТЕРИАЛЫ К СХЕМЕ ТЕПЛОСНАБЖЕНИЯ ГОРОДА ТОМСКА ДО 2037 ГОДА (АКТУАЛИЗАЦИЯ НА 2023 ГОД) - часть 4
Тепловые сети г. Томска
Тепловые сети
Сети в зонах действия
Сети котельных в зонах
котельных в зонах
источников с
деятельности прочих
деятельности ЕТО АО
комбинированной
ЕТО г. Томска
«ТомскРТСª
выработкой ТиЭЭ
86,8 км
59,41 км
635,86 км
Сети отопления
49,16 км
Магистральные сети
Квартальные сети
117,57 км
518,29 км
Сети ГВС
10,25 км
Сети отопления
Сети отопления
Сети ГВС
117,57 км
465,58 км
52,71 км

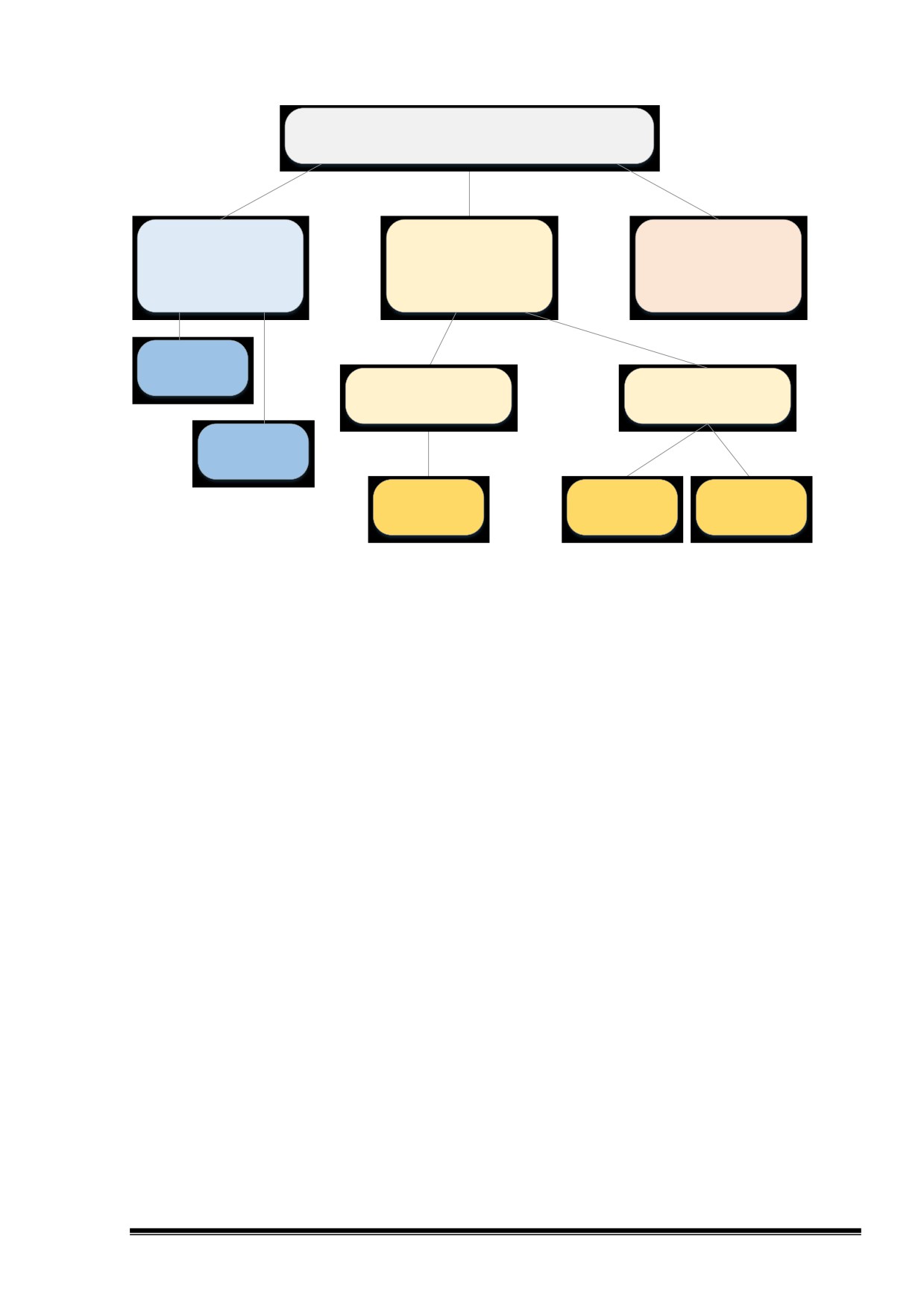

Рисунок 3.1 - Структура тепловых сетей г. Томска
Большая часть тепловых сетей как по протяженности, так и по материальной
характеристике эксплуатируется АО «ТомскРТС»: в ведении АО «ТомскРТС» нахо-
дится 117,57 км магистральных и 518,29 км (в двухтрубном исчислении) кварталь-
ных тепловых сетей в зонах действия источников с комбинированной выработкой,
а также 59,41 км (в двухтрубном исчислении) тепловых сетей от локальных источ-
ников. Магистральные трубопроводы находятся на балансе АО «ТомскРТС» (соб-
ственные сети). К квартальным тепловым сетям СЦТ и тепловым сетям от локаль-
ных источников относятся как собственные тепловые сети АО «ТомскРТС», так и
сети переданные по договорам аренды АО «ТомскРТС» (администрация города,
прочие арендодатели), а также бесхозяйные сети.
На источниках теплоты для разнородных потребителей регулирование от-
пуска тепла - центральное качественное по нагрузке отопления (за счет изменения
температуры теплоносителя в зависимости от температуры наружного воздуха).
3.2 Карты (схемы) тепловых сетей
Карты (схемы) тепловых сетей в зонах действия источников тепловой энер-
гии приведены в Приложении 4 «Схемы тепловых сетей» Книги 3 «Электронная мо-
дель системы теплоснабжения» (шифр ПСТ.ОМ.70-21.003.004).
150
3.3 Параметры тепловых сетей, включая год начала эксплуатации, тип изоляции,
тип компенсирующих устройств, тип прокладки, краткую характеристику грунтов
в местах прокладки с выделением наименее надежных участков, определением
их материальной характеристики и тепловой нагрузки потребителей, подключен-
ных к таким участкам
Описание параметров тепловых сетей выполнено отдельно для зон действия
источников с комбинированной выработкой тепловой и электрической энергии, для
зон действия котельных в зонах деятельности ЕТО АО «ТомскРТС» и для зон дей-
ствия котельных в зонах деятельности прочих ЕТО.
Условия подземной прокладки в Томске являются, в основном, благоприят-
ными вследствие незначительного перепада высот. Особенностями рельефа го-
рода являются сложные грунтовые и гидрогеологические условия (большое коли-
чество выходов подземных вод, обводнение грунтов).
Подземная прокладка выполнена в глинистом грунте на глубине от 1,2 метра
до 2 метров. Прокладка выполнена в непроходных каналах.
Основным видом изоляции (около 98 %) являются минераловатные плиты,
также в качестве изоляции используются ППУ (около 2% сетей).
3.3.1 Зоны действия источников комбинированной выработки тепловой и элек-
трической энергии
В системе теплоснабжения на базе ТЭС выделены СЦТ-1 «Северная» (зона
действия ТЭЦ-1 и ТЭЦ-3) и СЦТ-2 «Южная» (зона действия ГРЭС-2).
В таблице 3.2 представлена характеристика тепловых сетей по видам про-
кладки.
Таблица 3.2 - Материальная характеристика (МХ) трубопроводов тепловых сетей
АО «ТомскРТС» по видам прокладки, кв.м.
Мат.хар-ка,
Отопление,
Сети
Вид прокладки
ГВС, кв.м
кв.м
кв.м
подземная (канальная)
57900
57900
Магистральные
подвальная
0
сети (собствен-
ность АО
надземная
121913
121913
«ТомскРТС»)
всего
179813
179813
подземная (канальная)
6073
5440
633
Квартальные сети
подвальная
767
670
97
(собственность АО
надземная
3252
3248
4
«ТомскРТС»)
всего
10092
9358
734
подземная (канальная)
84053
77335
6718
подвальная
23893
20567
3326
151
Мат.хар-ка,
Отопление,
Сети
Вид прокладки
ГВС, кв.м
кв.м
кв.м
Квартальные сети
надземная
13377
12851
526
(на правах
121323
110753
10570
всего
аренды)
подземная (канальная)
6510
6345
165
подвальная
555
529
26
Квартальные сети
(бесхоз)
надземная
2085
2077
8
всего
9150
8951
199
подземная (канальная)
154536
147020
7516
подвальная
25215
21766
3449
Всего по СЦТ г.
Томска
надземная
140627
140089
538
всего
320378
308875
11503
Структура магистральных тепловых сетей приведена в таблице 3.3.
Таблица 3.3 - Общая характеристика магистральных тепловых сетей в зонах
деятельности ЕТО АО «ТомскРТС» в 2021 году
Условный диаметр,
Протяженность трубопроводов в
Материальная
мм
двухтрубном исчислении, м
характеристика, м2
350
4962
2676
400
7074
5987
500
22306
23600
600
6868
8654
700
25996
37434
800
9145
14998
900
1740
3201
1 000
32660
66627
1000<
6818
16635
Всего
117569
179812
В таблице 3.4 приведена протяженность трубопроводов тепловых сетей АО
«ТомскРТС».
Таблица 3.4 - Протяженность трубопроводов тепловых сетей АО «ТомскРТС» по
видам прокладки, м
Сети
Вид прокладки
Всего, м
Отопление, м
ГВС, м
подземная (канальная)
46501
46501
0
Магистральные
подвальная
0
0
0
сети (собственность
надземная
71067
71067
0
АО «ТомскРТС»)
всего
117568
117568
0
подземная (канальная)
16115
13826
2289
Квартальные сети
подвальная
3136
2780
356
(собственность АО
надземная
4893
4877
16
«ТомскРТС»)
всего
24144
21483
2661
подземная (канальная)
260769
233302
27467
152
Сети
Вид прокладки
Всего, м
Отопление, м
ГВС, м
подвальная
108527
90356
18171
Квартальные сети
надземная
30463
28429
2034
(на правах аренды)
всего
399759
352087
47672
подземная (канальная)
40241
38623
1618
Квартальные сети
подвальная
3809
3668
141
(бесхоз)
надземная
10055
10004
51
всего
54105
52295
1810
подземная (канальная)
363626
332252
31374
Всего по СЦТ г.
подвальная
115472
96804
18668
Томска
надземная
116478
114377
2101
всего
595576
543433
52143
Основная доля трубопроводов тепловых сетей отопления проложена под-
земным способом - 48,5 % (по материальной характеристике). Все абоненты Том-
ских ТЭС находятся в пределах эффективности централизованной системы.
Распределение магистральных и квартальных тепловых сетей, находящихся
в эксплуатации АО «ТомскРТС» на 01.01.2022 г., по срокам ввода в эксплуатацию
представлено в табл. 3.5.
Таблица 3.5 - Распределение протяженности и материальной характеристики теп-
ловых сетей по годам прокладки теплосетевой организации по ЕТО АО
«ТомскРТС» за 2021 год актуализации схемы теплоснабжения
Протяженность трубопроводов
Материальная характери-
Год прокладки
в однотрубном исчислении, м
стика, м2
До 1990
994748
223654
С 1991 по 1998
118301
59590
С 1999 по 2003
16221
10431
С 2004
61882
26703
Всего
1191151
320378
Как видно из рисунка, срок эксплуатации основной доли трубопроводов теп-
ловых сетей АО «ТомскРТС» превышает 25 лет. Средний срок эксплуатации тру-
бопроводов составляет почти 22 года. Износ магистральных тепловых сетей со-
ставляет 82,8%, квартальных тепловых сетей - 80,6 %.
В зонах деятельности ЕТО АО «ТомскРТС» применяются сальниковые и П-
образные компенсаторы. Тип компенсатора определяется исходя из возможности
прокладки тепловой сети с применением П-образного компенсатора и возможности
обслуживания сальникового компенсатора. Сведения о типах компнесирующих
устройств приведены в таблице 3.6.
153
Таблица 3.6 - Сведения о компенсирующих устройствах в зонах действия источни-
ков с комбинированной выработкой тепловой энергии
Система теплоснабжения
П-образные
Сальниковые
СЦТ-1, в т.ч.
1256
78
магистральные
137
78
квартальные
1119
СЦТ-2, в т.ч.
1842
116
магистральные
338
116
квартальные
1504
3.3.2 Зоны действия котельных в зонах деятельности ЕТО АО «ТомскРТСª
Общая протяженность тепловых сетей в зонах деятельности ЕТО АО
«ТомскРТС» составляет 60 км. Наибольшую протяженность имеют тепловые сети
в зоне действия котельной ул. Водяная, 80, эксплуатацию которой осуществляет
ООО «Диспетчер». Изоляция тепловых сетей выполнена, главным образом, мине-
раловатными плитами (около 98,8 по материальной характеристике), также встре-
чаются другие виды изоляции: ППУ (около 0,5 %), Изопрофлекс (около 0,5 %),
Isover.
Сведения о типах компнесирующих устройств приведены в таблице 3.7.
Таблица 3.7 - Сведения о компенсирующих устройствах в зонах действия котель-
ных ЕТО АО «ТомскРТС»
Система теплоснабжения
П-образные
Котельная ул. Водяная, 80
132
Котельная по ул. Кутузова, 11/2
35
В зонах действия котельных ЕТО АО «ТомскРТС» используются только П-
образные компенсаторы (таблица 3.7).
Параметры тепловых сетей в зонах действия котельных в зонах деятельно-
сти ЕТО АО «ТомскРТС» приведены в таблице 3.8.
154
3.4 Описание типов и количества секционирующей и регулирующей арматуры на
тепловых сетях
Запорная и регулирующая арматура тепловых сетей располагается:
- на выходе из источников тепловой энергии;
- в узлах на трубопроводах ответвлений;
- в индивидуальных тепловых пунктах непосредственно у потребителей.
Основным видом запорной арматуры на тепловых сетях являются стальные
задвижки с ручным приводом, шаровые краны и дисковые затворы.
Сведения о секционирующей арматуре в зонах действия источников с ком-
бинированной выработкой тепловой и электрической энергии представлены в таб-
лицах 3.10-3.12.
Таблица 3.10 - Секционирование между ТЭЦ-1 и ГРЭС-2 (секционирование между
СЦТ-1 Северная и СЦТ-2 Южная)
Наименование
Услов-
Кол-во секцио-
№
Участок секцио-
секционирую-
Точка секциони-
ный диа-
нирующей арма-
п/п
нирования
щих магистра-
рования
метр, мм
туры, шт.
лей
1
КО-ПНС-3- ПНС-3
ТМ-7- ТМ-2
ПНС-3
700
2
2
ТК-777-КСЗ-12
ТМ-7- ТМ-2
КСЗ-12
600
2
ТК-601-ТК-11Л-
3
ТМ-6- ТМ-2
ТК-601
400
2
03А
4
ТК-2Н-06 - ТК-216
ТМ-7-ТМ-2
ТК-2Н-06/8
200
2
5
У-11-27 - ПНС-16
ТМ-2-ТМ-11
ПНС-16
800
2
6
У-214 - ТК-2А-5
ТМ-7-ТМ-2
ТК-214/7
200
2
Итого
12
Таблица 3.11 - Секционирование между магистралями ТЭС г. Томска
Наименование
Условный
Кол-во секцио-
№
Участок секцио-
секционирую-
Точка секцио-
диаметр,
нирующей ар-
п/п
нирования
щих магистра-
нирования
мм
матуры, шт.
лей
1
ТК-11-13 - ТК-824
ТМ-8-ТМ-11
ТК-824
500
2
2
У-7А-05 - КСЗ-16
ТМ-7-ТМ-8
КСЗ-16
500
2
3
ПНС-8 - КСЗ-17
ТМ-7-ТМ-8
КСЗ-17
700
2
4
КСЗ-8-КСЗ-9
ТМ-6-ТМ-7
ТК-901
700
2
У-8А-09 - ТК-8А-
5
ТМ-8-ТМ-11
КСЗ-14А
500
2
12
КСЗ-14А - ТК-8Б-
6
ТМ-8-ТМ-11
ТК-8А-12-11
300
2
09
7
ТК-824 - ТК-8В-11
ТМ-8-ТМ-11
У-826
500
2
8
ПНС-4/7 - КСЗ-9
ТМ-6-ТМ-7
ТК-729/6
400
2
9
КСЗ-23А - У-112
ТМ-1-ТМ-2
У-112
700
2
10
ТК-116-ТК-2Г-03
ТМ-1-ТМ-2
ТК-2Г-03
200
2
160
Наименование
Условный
Кол-во секцио-
№
Участок секцио-
секционирую-
Точка секцио-
диаметр,
нирующей ар-
п/п
нирования
щих магистра-
нирования
мм
матуры, шт.
лей
ТК-125/11 - ТК-2Г-
11
ТМ-1-ТМ-2
ТК-2Г-11А/4
200
2
11А/6
ТК-2Г-21/4 - ТК-
12
ТМ-1-ТМ-2
ТК-2Г-21/6-1
150
2
2Г-21/8
ПНС-2 ТГУ - ТК-
13
ТМ-1-ТМ-2
ТК-2Г-29/2
300
2
132
ТК-128 - ТК-128-
14
ТМ-1-ТМ-2
ТК-128
200
2
12
15
ТК-435/3 - ТК-130
ТМ-1-ТМ-2
ТК-130
400
2
16
ТК-112 - ТК-409
ТМ-1-ТМ-4
ТК-2К-5/12
150
2
17
ТК-120 - ТК-415А
ТМ-1-ТМ-4
ТК-415а-7
300
2
18
ТК-122 -ТК-417/5
ТМ-1-ТМ-4
ТК-122
250
2
19
ТК-137 - ТК-138
ТМ-1-ТМ-4
ТК-137
400
2
ТК-417/3 - ТК-
20
ТМ-1-ТМ-4
ТК-417/5
500
2
417/5А
ТК-417/3 - ТК-
21
ТМ-1-ТМ-4
ТК-415а-7-2
150
2
415А
ТК-128/18 - ТК-
22
ТМ-1-ТМ-4
ТК-128/18
500
2
427/2
23
ТК-313 - ТК-11-43
ТМ-2-ТМ-3
ТК-11-43
300
2
24
У-201А - ТК-2А-07
ТМ-2-ТМ-3
ТК-2А-4
600
2
25
ТК-415 - ТК-537
ТМ-4-ТМ-5
ТК-415
500
2
26
ТК-535 - ТК-430
ТМ-4-ТМ-5
ТК-535/9
400
2
Итого
52
Таблица 3.12 - Сведения о количестве прочей секционирующей арматуры
Кол-во секционирующей арматуры, шт.
№
Условный
п/п
диаметр, мм
На тепловых сетях в
На тепловых сетях в
Всего
надземном исполнении
подземном исполнении
1
150
28
197
225
2
200
34
130
164
3
250
16
38
54
4
300
17
89
106
5
350
1
2
3
6
400
9
24
33
7
500
20
22
42
8
600
21
4
25
9
700
2
-
2
10
800
14
3
17
11
1000
3
1
4
12
1200
1
-
1
Итого
166
510
676
161
3.5 Описание типов и строительных особенностей тепловых пунктов, тепловых
камер и павильонов
Тепловые камеры на магистральных и внутриквартальных тепловых сетях
АО «ТомскРТС» выполнены в подземном (80,3%) и надземном (19,7%) исполнении
и имеют следующие конструктивные особенности:
- основание тепловых камер бетонное;
- стены тепловых камер выполнены в основном из железобетонных блоков,
железобетонных плит и кирпича; имеется небольшой процент тепловых камер с ис-
полнением стен из металла;
- перекрытие тепловых камер выполнено из железобетонных плит, труб, ме-
таллических листов; имеется небольшой процент тепловых камер с исполнением
перекрытия монолитным железобетоном.
Павильоны на магистральных тепловых сетях выполнены в надземном и под-
земном исполнении. Стены и перекрытия выполнены в основном из бетона, желе-
зобетонных плит и кирпича, основание павильонов бетонное.
В качестве секционирующей арматуры на магистральных тепловых сетях г.
Томска выступают чугунные задвижки и стальные задвижки с ручным приводом. Их
количество определено, исходя из протяженности магистральных тепловых сетей
в двухтрубном исчислении и расстояния между секционирующими задвижками,
нормируемого по СНиП 41-02-2003 «Тепловые сети», и достигло значения в 326 шт.
В качестве регулирующей арматуры применяют клапаны типа РК-1.
Тепловые камеры на тепловых сетях от котельных выполнены в подземном
исполнении и имеют следующие конструктивные особенности:
основание тепловых камер бетонное;
стены тепловых камер выполнены в основном из кирпича и бетона; имеется
небольшой процент тепловых камер с исполнением стен из стальных труб и
блоков ФСБ;
перекрытие тепловых камер выполнено из железобетонных плит, имеется
небольшой процент тепловых камер с исполнением перекрытия деревян-
ными крышками.
Сведения о центральных и индивидуальных тепловых пунктах в зонах дея-
тельности ЕТО АО «ТомскРТС» приведены в таблицах 3.13, 3.14.
162
Таблица 3.13 - Центральные тепловые пункты ЕТО АО «ТомскРТС» за 2021 год
актуализации схемы теплоснабжения
СЦТ
Количество ЦТП
Средняя тепловая мощность ЦТП, Гкал/ч
СЦТ-1
32
0,563
СЦТ-2
9
0,198
Котельные (кот. Водяная, 80)
4
0,082
Всего
45
0,843
Таблица 3.14 - Индивидуальные тепловые пункты в зоне деятельности ЕТО АО
«ТомскРТС» за 2021 год актуализации схемы теплоснабжения АКТУАЛЬНАЯ
ИНФОРМАЦИЯ БУДЕТ НАПРАВЛЕНА В МАРТЕ
Доля потребителей,
Динамика изменения
Год ак-
Средняя тепловая
присоединенных к теп-
Количе-
доли присоединенных
туали-
мощность ИТП,
ловым сетям через ИТП
ство ИТП
к тепловым сетям по-
зации
Гкал/ч
(от общей тепловой
требителей через ИТП
нагрузки ЕТО)
2021
Перечень и характеристики оборудования ЦТП приведены в Приложении 8
«Характеристики центральных тепловых пунктов и подкачивающих насосных стан-
ций» Книги 1 «Существующее положение«» (шифр ПСТ.ОМ.70-21.001.008).
3.6 Описание графиков регулирования отпуска тепла в тепловые сети с анализом
их обоснованности
Существующие источники тепловой энергии, тепловые сети и теплопотреб-
ляющие установки рассчитаны на работу по различным температурным графикам.
В централизованном теплоснабжения г. Томска реализуется способ каче-
ственного регулирования отпуска тепловой энергии потребителям по нагрузке отоп-
ления, при котором температура теплоносителя устанавливается на источнике.
Ежегодно разрабатываются и утверждаются температурные графики сетевой воды
от источников с комбинированной выработкой ТЭЦ-1, ГРЭС-2, ТЭЦ-3 и локальных
котельных.
Графики утверждаются руководящим техническим персоналом АО
«ТомскРТС» и других ЕТО г. Томска.
Проектный температурный график теплоснабжения от крупных источников г.
Томска (ГРЭС-2, ТЭЦ-1) t1/t2 = 150/70 ºС, ТЭЦ-3 t1/t2 = 130/70 ºС был выбран во
время развития системы централизованного теплоснабжения города в средине
прошлого века и действует до настоящего времени со срезкой: для ГРЭС-2, ТЭЦ-1
163
- срезка на 125 ºС и для ТЭЦ-3 - срезка на 130 ºС, при температуре наружного
воздуха, равной -27 ºС.
Анализ обоснованности графиков регулирования отпуска тепла от ТЭС г.
Томска представлен в п. 2.1.8. Обоснование выбора срезки обуславливалось пре-
вышением подключенных расчетных часовых тепловых нагрузок потребителей над
располагаемой тепловой мощностью источников. Регулирование режима работы
систем теплопотребления абонентов осуществляется по температурным графикам
для потребителей, разработанных с учетом режима работы различных схем под-
ключения. При этом обеспечивается поддержание стабильного гидравлического
режима работы тепловых сетей.
На некоторых ЦТП и ПНС г. Томска осуществляется понижение температур-
ного графика регулирования (таблица 3.15).
Таблица 3.15 - ПНС и ЦТП СЦТ-1 и СЦТ-2, на которых происходит изменение
температурного графика
Температурный
№ п/п
Наименование
Адрес
СЦТ
график
1
ПНС-32
пер. Кооперативный, 3а
СЦТ-1
105/70
2
ЦТП-22
ул. Пушкина, 6а
СЦТ-1
105/70
3
ЦТП-3
ул. Бирюкова, 2/2
СЦТ-1
105/70
4
ЦТП-43
ул. Клюева, 18/2
СЦТ-1
105/70
5
ПНС-63
ул. Нижне-Луговая, 2/1
СЦТ-1
95/70
6
ПНС-66
пр. Ленина, 225/3
СЦТ-1
95/70
7
ПНС-68
ул. Профсоюзная, 28/1
СЦТ-1
95/70
8
ПНС-70
ул. Зеленая, 8
СЦТ-1
95/70
9
ЦТП-65
ул. Профсоюзная, 16/3
СЦТ-1
95/70
10
ЦТП-64
ул. 5-й Армии, 5/1
СЦТ-1
95/70
11
ЦТП-69
пер. Урожайный, 27/1 (I)
СЦТ-1
95/70
12
ЦТП-69
пер. Урожайный, 27/1 (II)
СЦТ-1
95/70
13
ПНС-71
ул. Пушкина, 46
СЦТ-1
95/70
14
ЦТП-55
пер. Осенний, 11
СЦТ-1
95/70
15
ПНС-56
Северный городок
СЦТ-1
95/70
16
ПНС-49
ул. Иркутский тр., 8а
СЦТ-1
95/70
17
ПНС-61
ул. Ленина, 147
СЦТ-1
95/70
18
ПНС-42
ул. Пришвина, 3
СЦТ-1
95/70
19
ЦТП СО РАН
пр. Академический, 1
СЦТ-1
110/70
20
ПНС-40
пр. Кирова, 14/1
СЦТ-2
105/70
21
ПНС-30
ул. Щорса, 5/1
СЦТ-2
105/70
22
ЦТП-15
ул. Советская, 100
СЦТ-2
105/70
23
ПНС-41
ул. Тимакова, 4б
СЦТ-2
105/70
24
ПНС-14
пер. Чувашский, 6
СЦТ-2
95/70
25
ПНС-59
ул. Балтийская
СЦТ-2
95/70
26
ПНС-29
ул. Московский тр., 6а
СЦТ-2
105/70
27
ПНС-ТЭЦ-1
ул. Беленца, 2
СЦТ-2
95/70
164
Температурные графики отпуска тепловой энергии от источников г. Томска
представлены в Приложении 5 «Данные по температурам наружного воздуха. Тем-
пературные графики» (шифр ПСТ.ОМ.70-21.001.005).
3.7 Фактические температурные режимы отпуска тепла в тепловые сети и их со-
ответствие утвержденным графикам регулирования отпуска тепла в тепловые
сети
Анализ режимов работы систем централизованного теплоснабжения за ото-
пительные периоды 2020/21 - 2021/22 гг. показал, что фактические режимы отпуска
тепловой энергии от крупных источников ТЭЦ-3, ГРЭС-2, ТЭЦ-1 в рассматривае-
мый период незначительно отличались от утвержденных температурных режимов.
Данные по фактическим и нормативным среднемесячным температурам се-
тевой воды по ГРЭС-2, ТЭЦ-1 и ТЭЦ-3 приведены в таблицах 3.16-3.18 соответ-
ственно.
Таблица 3.16 - Фактические и нормативные среднемесячные температуры сете-
вой воды по СЦТ-2 (ГРЭС-2) за 2021 г.
Среднеме-
Фактические и нормативные среднемесячные тем-
Отклонения от норматив-
сячные тем-
пературы сетевой воды, град. С
ных значений, град. С
пературы
Месяцы
наружного
подающая
обратная
подающая
обратная
подающая
обратная
воздуха,
град. С
t1ф
t2ф
t1н
t2н
dt1(ф-н)
dt2(ф-н)
Январь
-22,8
102,9
61,3
117,1
60,6
-14,2
0,7
Февраль
-17,0
92,5
56,8
106,0
56,3
-13,5
0,5
Март
-6,6
80,2
51,7
84,5
49,0
-4,3
2,7
Апрель
2,9
71,1
48,6
75,0
47,7
-3,9
0,9
Май
11,1
66,6
51,4
--
--
--
--
Сентябрь
3,4
67,7
51,5
75,0
47,9
-7,3
3,6
Октябрь
2,9
69,5
49,0
75,0
47,7
-5,5
1,3
Ноябрь
-7,3
78,3
51,3
85,9
49,5
-7,6
1,8
Декабрь
-11,5
85,2
53,8
94,5
52,6
-9,3
1,2
165
140
120
100
80
60
40
Подача (график)
Обратка (график)
20
Подача (факт)
Обратка (факт)
0
I
II
III
IV
IX
X
XI
XII
Месяц 2021 года

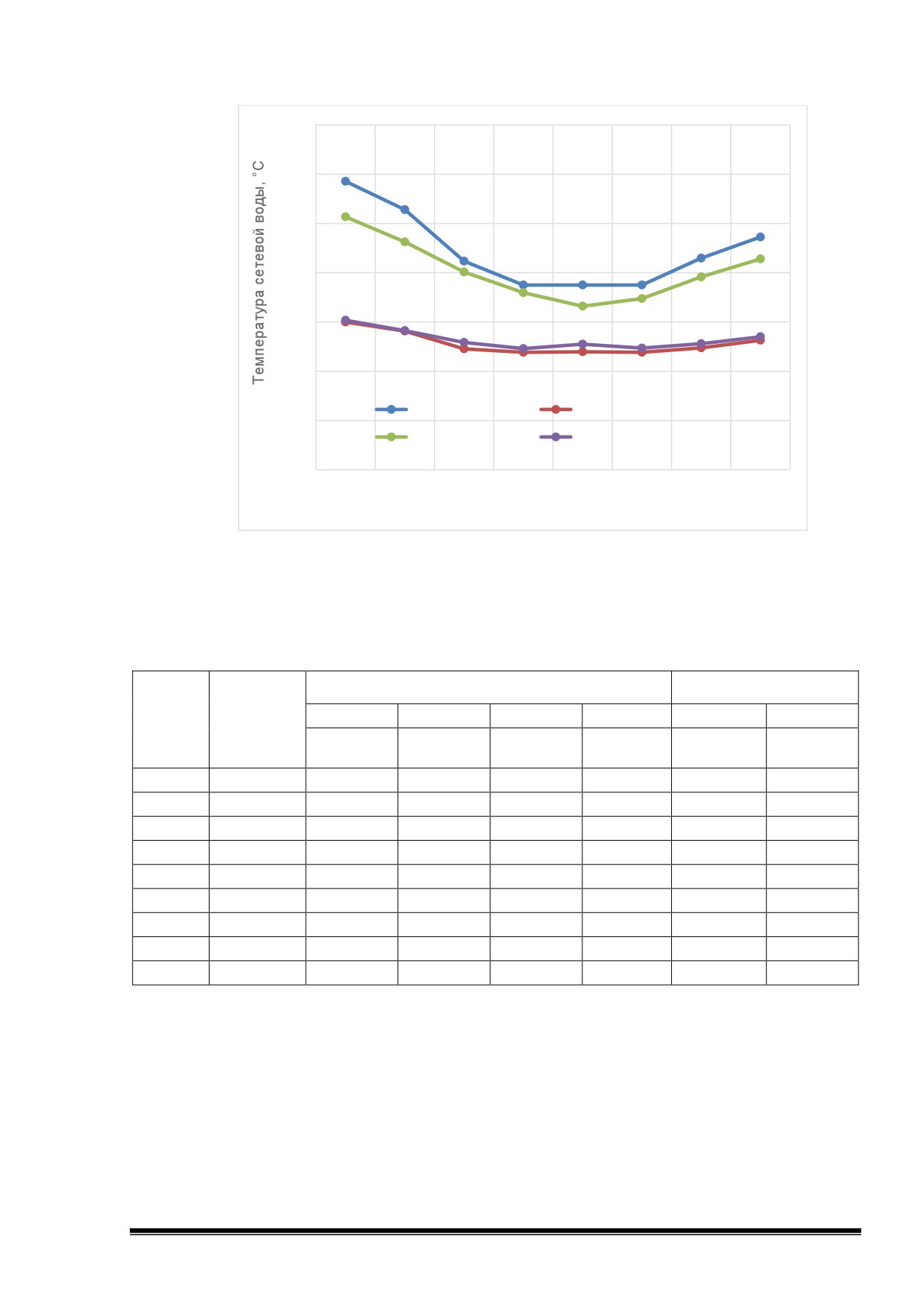

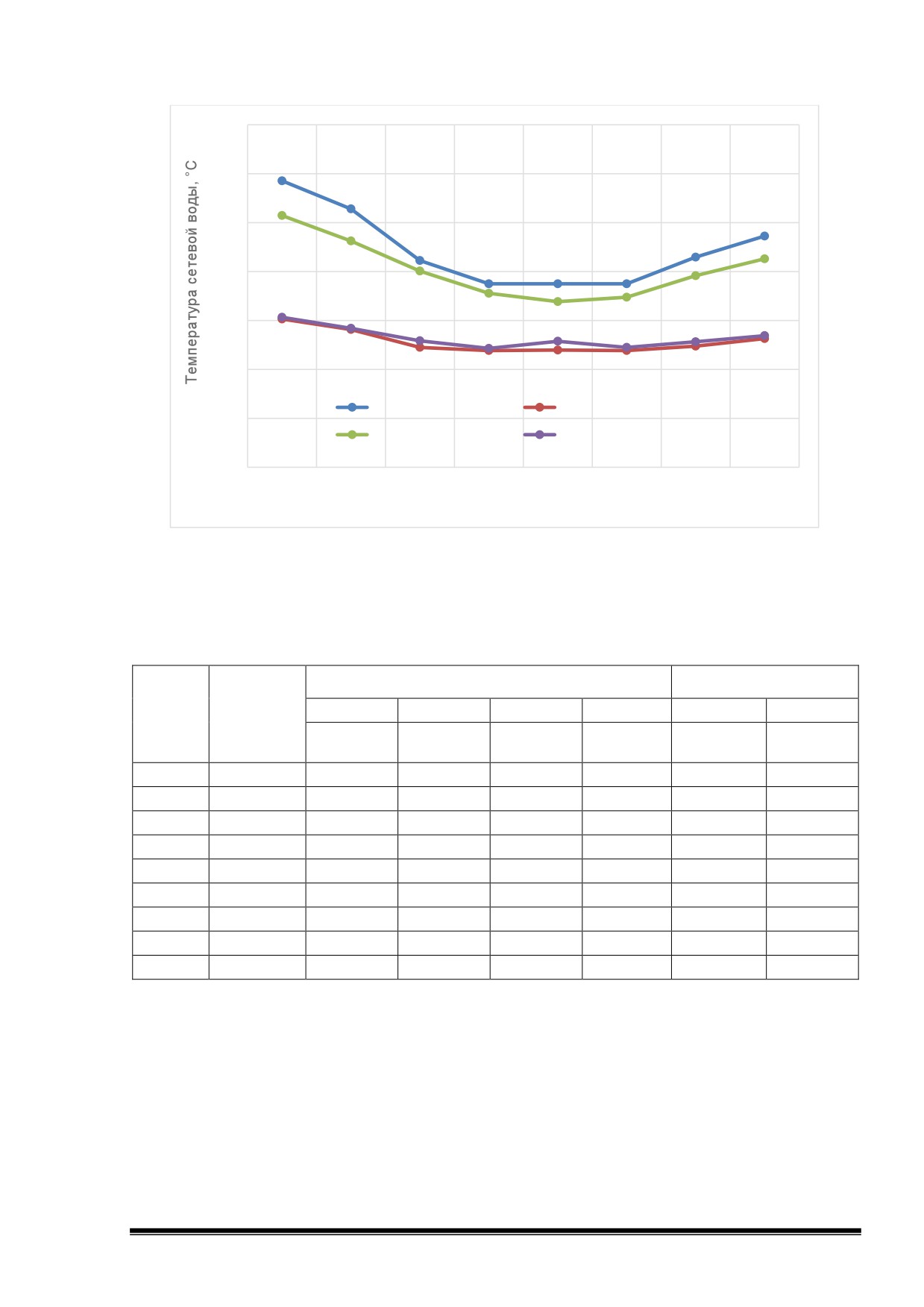

Рисунок 3.3 - Фактические и нормативные среднемесячные температуры
сетевой воды по СЦТ-2 (ГРЭС-2)
Таблица 3.17 - Фактические и нормативные среднемесячные температуры сете-
вой воды по СЦТ-1 (ТЭЦ-1) за 2021 г.
Среднеме-
Фактические и нормативные среднемесячные тем-
Отклонения от норматив-
сячные тем-
пературы сетевой воды, град. С
ных значений, град. С
пературы
Месяцы
подающая
обратная
подающая
обратная
подающая
обратная
наружного
воздуха,
t1ф
t2ф
t1н
t2н
dt1(ф-н)
dt2(ф-н)
град. С
Январь
-22,8
102,7
60,7
117,1
60,0
-14,4
0,7
Февраль
-17,0
92,5
56,5
105,6
56,3
-13,1
0,2
Март
-6,6
80,3
51,7
84,7
49,1
-4,4
2,6
Апрель
2,9
71,9
49,2
75,0
47,7
-3,1
1,5
Май
11,1
66,1
51,6
--
--
--
--
Сентябрь
3,4
66,4
51,0
75,0
47,9
-8,6
3,1
Октябрь
2,9
69,5
49,4
75,0
47,7
-5,5
1,7
Ноябрь
-7,3
78,3
51,2
85,9
49,5
-7,6
1,7
Декабрь
-11,5
85,6
54,0
94,5
52,6
-8,9
1,4
166
140
120
100
80
60
40
Подача (график)
Обратка (график)
20
Подача (факт)
Обратка (факт)
0
I
II
III
IV
IX
X
XI
XII
Месяц 2021 года

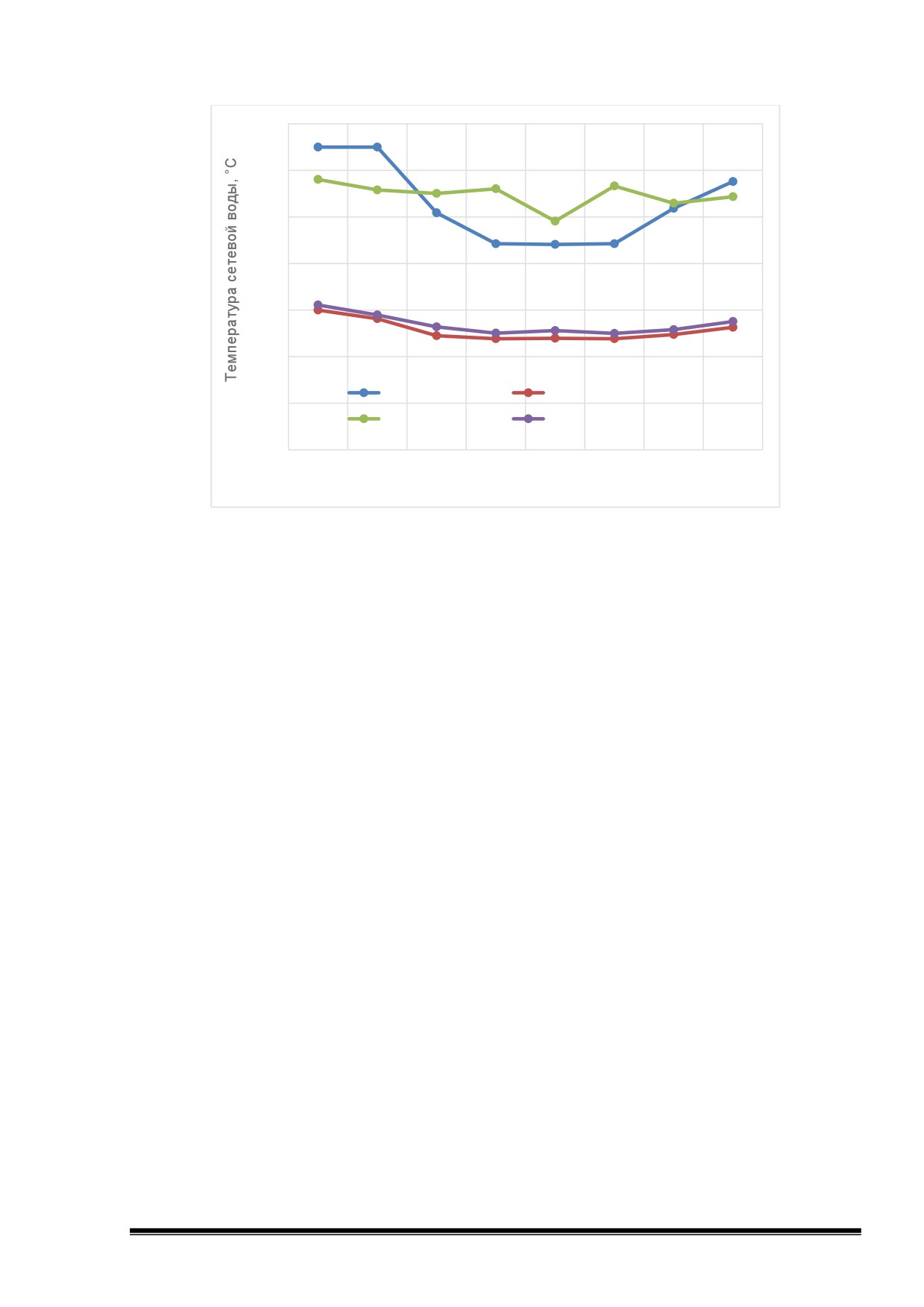

Рисунок 3.4 - Фактические и нормативные среднемесячные температуры
сетевой воды по СЦТ-1 (ТЭЦ-1)
Таблица 3.18 - Фактические и нормативные среднемесячные температуры сете-
вой воды по СЦТ-1 (ТЭЦ-3) за 2021 г.
Среднеме-
Фактические и нормативные среднемесячные тем-
Отклонения от норматив-
сячные тем-
пературы сетевой воды, град. С
ных значений, град. С
пературы
Месяцы
подающая
обратная
подающая
обратная
подающая
обратная
наружного
воздуха,
t1ф
t2ф
t1н
t2н
dt1(ф-н)
dt2(ф-н)
град. С
Январь
-22,8
116,1
62,2
130,0
60,0
-13,9
2,2
Февраль
-17,0
111,6
57,9
130,0
56,3
-18,4
1,6
Март
-6,6
110,1
52,8
101,8
49,0
8,3
3,8
Апрель
2,9
112,1
50,1
88,5
47,7
23,6
2,4
Май
11,1
86,4
51,6
--
--
--
--
Сентябрь
3,4
98,2
51,2
88,2
47,9
10
3,3
Октябрь
2,9
113,3
50,0
88,5
47,7
24,8
2,3
Ноябрь
-7,3
105,9
51,6
103,7
49,5
2,2
2,1
Декабрь
-11,5
108,7
55,1
115,2
52,6
-6,5
2,5
167
140
120
100
80
60
40
Подача (график)
Обратка (график)
20
Подача (факт)
Обратка (факт)
0
I
II
III
IV
IX
X
XI
XII
Месяц 2021 года
Рисунок 3.5 - Фактические и нормативные среднемесячные температуры
сетевой воды по СЦТ-1 (ТЭЦ-3)
Как видно из таблиц и рисунков, приведённых выше, источники выдерживали
температурный график, отклонения от фактических температур незначительные
(менее 5%).
Данные о соблюдении температурного графика котельными в зонах деятль-
ности ЕТО АО «ТомскРТС» в наиболее холодные сутки 2021 года представлены в
Приложении 4. Результаты анализа отклонений фактических температур сетевой
воды от утвержденных графиков котельных в зонах деятельности ЕТО АО
«ТомскРТС» показали, что имеются отклонения фактических (эксплуатационных)
располагаемых перепадов температур сетевой воды от нормативных значений
(рис. 3.6-3.8).
168
110
105
100
95
90
Подача (норматив)
85
Подача (факт)
Обратка (норматив)
80
Обратка (факт)
75
70
65
60
-37,2 °С
-37,2 °С
-28,2 °С
25.01.21
25.01.22
13.02.21

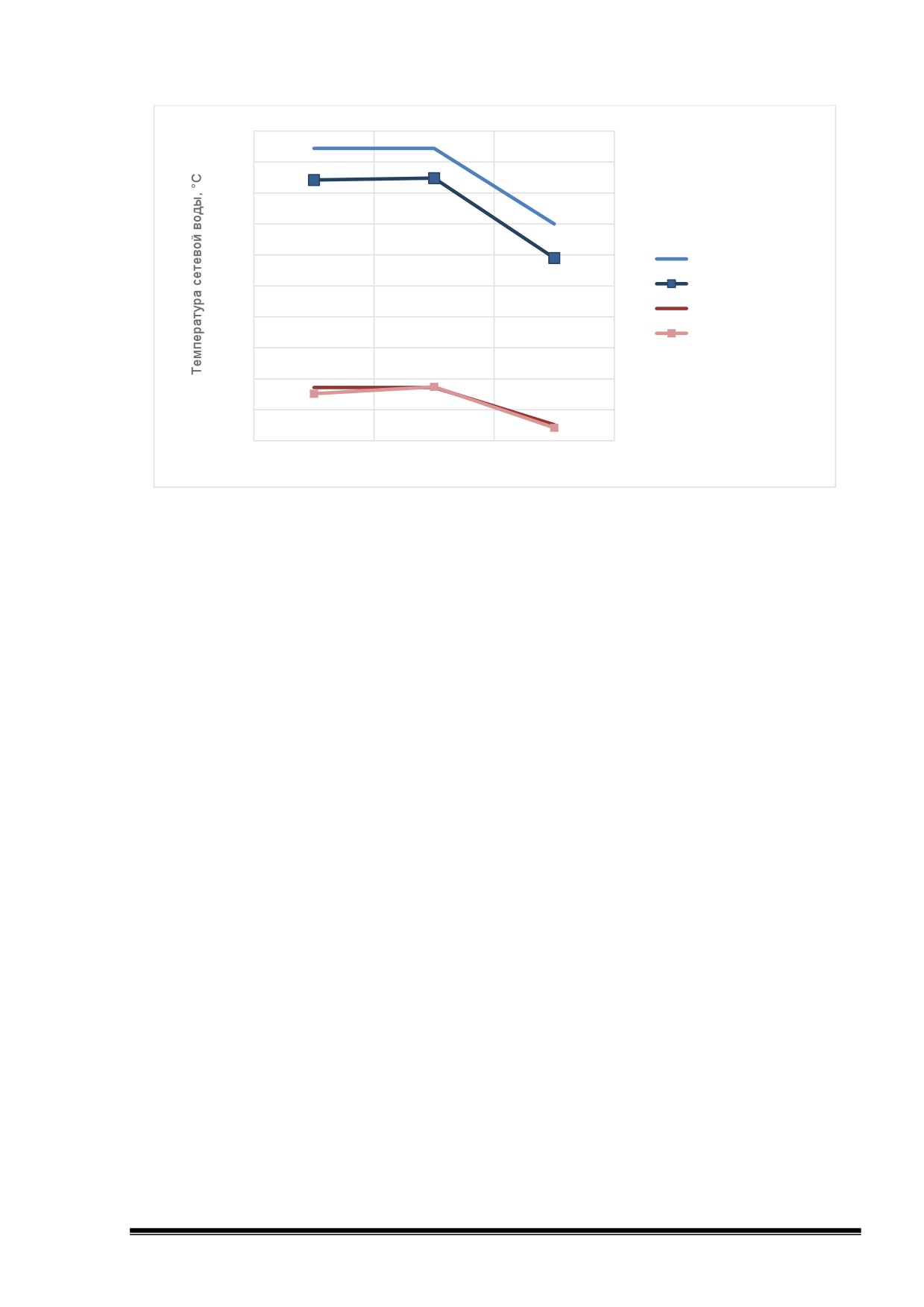

Рисунок 3.8 - Фактические и нормативные среднемесячные температуры
сетевой воды на котельной ООО «Диспетчер» (ул. Водяная, 80) в зоне деятельно-
сти ЕТО АО «ТомскРТС»
Отклонения обуславливают недоотпуск тепловой энергии в интервале от 41
до 75 % при условии циркуляции в сети расчетного расхода теплоносителя. При
этом для удовлетворения теплопотребителей расчетным количеством тепловой
энергии недоотпуск компенсируется за счет увеличения (относительно расчетного
значения) эксплуатационного расхода теплоносителя.
Исходные данные для проведения анализа температур наружного воздуха
(среднесуточных, среднемесячных, средних за отопительный период рассматрива-
емого периода), фактических и нормативных температурных графиков сетевой
воды и режимов отпуска тепловой энергии приведены в Приложении 5 «Данные по
температурам наружного воздуха. Температурные графики» (шифр ПСТ.ОМ.70-
21.001.005) и в Приложении 6 «Данные для анализа гидравлических и температур-
ных режимов отпуска тепла» (шифр ПСТ.ОМ.70-21.001.006) Книги 1 «Существую-
щее положение в сфере производства, передачи и потребления тепловой энергии
для целей теплоснабжения» Обосновывающих материалов к схеме теплоснабже-
ния г. Томска до 2037 г. (шифр ). Среди показателей, пред-
ставленных в указанных приложениях, приведены значения продолжительности
стояния температур наружного воздуха, под которой понимается продолжитель-
ность периода с указанной температурой воздуха.
171
Предоставленные котельными данные о соблюдении температурного гра-
фика в наиболее холодные сутки ОЗП 2021-2022 гг. представлены в Приложении
4 Книги 1 «Данные для анализа фактического теплопотребления» (ПСТ.ОМ.70-
21.001.004).
3.8 Гидравлические режимы и пьезометрические графики тепловых сетей
Расчет гидравлического режима тепловых сетей выполнен с применением
электронной модели системы теплоснабжения г. Томска, результат расчета отра-
жен в Приложении 3 «Результаты гидравлических расчетов по состоянию базового
периода разработки схемы теплоснабжения» Книги 3 «Электронная модель си-
стемы теплоснабжения города» Обосновывающих материалов к Схеме теплоснаб-
жения г. Томска до 2037 г. (шифр ПСТ.ОМ.70-21.003.003).
Отнесение тепловых сетей к магистральным и квартальным сетям в расчетах
выполнено в соответствии с требованиями СП 124.13330.2012 Тепловые сети. Ак-
туализированная редакция СНиП 41-02-2003. Где магистральные тепловые сети:
Тепловые сети (со всеми сопутствующими конструкциями и сооружениями), транс-
портирующие горячую воду, пар, конденсат водяного пара, от выходной запорной
арматуры (исключая ее) источника теплоты до первой запорной арматуры (включая
ее) в тепловых пунктах, распределительные тепловые сети: тепловые сети от
тепловых пунктов до зданий, сооружений, в том числе от ЦТП до ИТП, кварталь-
ные тепловые сети: Распределительные тепловые сети внутри кварталов город-
ской застройки (называются по территориальному признаку), ответвление: Уча-
сток тепловой сети, непосредственно присоединяющий тепловой пункт к маги-
стральным тепловым сетям или отдельное здание и сооружение к распределитель-
ным тепловым сетям.
Схемы и структуры тепловых сетей представлены в Приложении 2 «Характе-
ристика участков тепловых сетей» Книги 3 «Электронная модель системы тепло-
снабжения г. Томска» Обосновывающих материалов к схеме теплоснабжения г.
Томска до 2037 г. (шифр ПСТ.ОМ.70-21.003.002).
Проведенный в электронной модели системы теплоснабжения г. Томска гид-
равлический расчет на расчетную тепловую нагрузку показал, что на территории
муниципального образования отсутствуют зоны с дефицитом тепловой мощности.
172
Результаты расчетов показателей надежности системы теплоснабжения представ-
лены в соответствующих разделах. При проведении гидравлического расчета фак-
тического режима работы систем теплоснабжения города Томска не выявлены де-
фициты пропускной способности по магистральным и внутриквартальным сетям.
Гидравлический расчет передачи теплоносителя выполнен для каждого ма-
гистрального вывода. Результаты гидравлических расчетов с целью определения
возможности (невозможности) обеспечения тепловой энергией существующих по-
требителей приведены в Приложении 3 Книги 3 (шифр ПСТ.ОМ.70-21.003.003).
Расчеты с целью определения возможности (невозможности) обеспечения тепло-
вой энергией перспективных потребителей в Приложении
1 Книги
4
(шифр
ПСТ.ОМ.70-21.004.001). Пьезометрические графики по результатам расчетов на
тепловых сетях как для существующих, так и перспективных потребителей пред-
ставлены в указанных приложениях.
3.9 Статистика отказов тепловых сетей (аварийных ситуаций) за последние 5 лет
В таблицах ниже представлены сведения о зафиксированных отказах тепло-
вых сетей с описанием повреждения и указания срока восстановления.
Таблица 3.19 - Динамика изменения отказов и восстановлений магистральных теп-
ловых сетей зон действия источников с комбинированной выработкой тепловой и
электрической энергии в зоне деятельности ЕТО АО «ТомскРТС» (таблицы П12.6,
12.7 Методических указаний Минэнерго России от 05.03.19 N 212)
Количество отказов в
Среднее время
Количество отка-
Средний недо-
Год актуа-
тепловых сетях в ото-
восстановления
зов в тепловых се-
отпуск тепло-
лизации
пительный период,
теплоснабжения,
тях в период ис-
вой энергии,
1/км/год
час
пытаний, 1/км/год
Гкал/отказ
2017
0,469
7,0
1,876
0
2018
0,395
5,8
1,577
0
2019
0,459
5,8
1,836
0
2020
0,174
5,8
2,513
0
2021
0,000
--
1,314
0
Таблица 3.20 - Динамика изменения отказов и восстановлений распределительных
тепловых сетей зон действия источников в зонах деятельности ЕТО АО
«ТомскРТС» за 2021 год актуализации схемы теплоснабжения (таблица П12.8 Ме-
тодических указаний Минэнерго России от 05.03.19 N 212)
Количество отка-
Количество отка-
Среднее время
Средний недоот-
зов в тепловых
зов в тепловых
Система тепло-
восстановления
пуск тепловой
сетях в отопи-
сетях в период
снабжения
теплоснабжения,
энергии, Гкал/от-
тельный период,
испытаний,
час
каз
1/км/год
1/км/год
ТЭЦ-1+ТЭЦ-3
0,047
4,14
0,632
0
173
Количество отка-
Количество отка-
Среднее время
Средний недоот-
зов в тепловых
зов в тепловых
Система тепло-
восстановления
пуск тепловой
сетях в отопи-
сетях в период
снабжения
теплоснабжения,
энергии, Гкал/от-
тельный период,
испытаний,
час
каз
1/км/год
1/км/год
ГРЭС-2
0,024
2,56
0,773
0
Б. Подгорная, 153/1
0
0
0
0
Севастопольская,
0
0
0
0
108
Басандайская, 47/3
0
0
0
0
Басандайская, 11/3
0
0
0
0
Геологов, 11 стр. 1
0
0
0
0
Спутник, 44/1
0
0
0
0
Чапаева, 11/1
0
0
0
0
Крылова, 15/2
0
0
0
0
Октябрьская, 71/9
0
0
0
0
Больничная, 27/2
0
0
0
0
Школьная, 13/1
0
0
0
0
Путевая, 1л стр.2
0
0
0
0
Новая, 1
0
0
0
0
Фабричная, 11/2
0
0
0
0
Волынова, 4г
0
0
0
0
Логовая, 2г
0
0
0
0
Фабричная, 4г
0
0
0
0
Водяная, 80
0,059
3,39
1,019
0
Кутузова, 11/2
0
0
0,121
0
Ленина, 32/6
0
0
0
0
1-ый Басандайский,
0
0
0
0
5е
Итого
0,037
3,363
0,686
0
Таблица 3.21 - Динамика изменения отказов и восстановлений распределительных
тепловых сетей в зонах деятельности ЕТО АО «ТомскРТС» за 2021 год актуализа-
ции схемы теплоснабжения (таблица П12.9 Методических указаний Минэнерго Рос-
сии от 05.03.19 N 212)
Количество отка-
Среднее время
Количество отка-
Средний недо-
зов в тепловых
Год актуализа-
восстановления
зов в тепловых се-
отпуск тепло-
сетях в отопи-
ции (разработки)
теплоснабжения,
тях в период ис-
вой энергии,
тельный период,
час
пытаний, 1/км/год
Гкал/отказ
1/км/год
2017
0,313
7,0
1,254
0
2018
0,292
5,8
1,167
0
2019
0,411
5,8
1,645
0
2020
0,621
5,8
1,373
0
2021
0,037
3,4
0,686
0
Сведения о статистике отказов и восстановлений оборудования в зонах дея-
тельности прочих ЕТО отсутстуют.
174
3.10 Статистика восстановлений (аварийно-восстановительных ремонтов) теп-
ловых сетей и среднее время, затраченное на восстановление работоспособно-
сти тепловых сетей, за последние 5 лет
Информация представлена в разделе 9.3.
3.11 Описание процедур диагностики состояния тепловых сетей и планирования
капитальных (текущих) ремонтов
Диагностику состояния тепловых сетей в АО «ТомскРТС» выполняют подраз-
деление КИПиА и Лаборатория металлов. Лаборатория металлов Тепловых сетей
основана в 1976 году.
Лаборатория металлов аттестована в следующих областях:
1. Объекты котлонадзора:
1.1 паровые котлы с давлением пара более 0,07 МПа и водогрейные
котлы с температурой воды выше 115 °С;
1.2 сосуды, работающие под давлением свыше 0,07 МПа;
1.3 трубопроводы пара и горячей воды с рабочим давлением более
0,07 МПа и температурой свыше 115 °С.
2. Системы газоснабжения (газораспределения):
2.1 наружные газопроводы;
2.2 детали и узлы, газовое оборудование;
2.3 внутренние газопроводы.
3. Оборудование взрывопожароопасных и химически опасных производств:
3.1 резервуары для хранения взрывопожароопасных и химически
опасных веществ;
3.2 технологические трубопроводы.
Виды (методы) контроля:
В лаборатории металлов освоены и внедрены следующие методы контроля:
- рентгенография;
- механические испытания (растяжение, сжатие) при комнатной температуре
без определения относительного удлинения (, %), предела текучести (т) и удар-
ной вязкости (КС);
- ультразвуковая толщинометрия;
- визуальный и измерительный;
- твердометрия на стационарных приборах.
175
Виды деятельности:
- проведение неразрушающего контроля металла и сварных соединений при
ремонте, монтаже и в процессе эксплуатации оборудования и технических
устройств, подконтрольных Ростехнадзору;
- проведение входного контроля металла и конструктивных элементов кот-
лов и трубопроводов, поступающих в СП ТС для изготовления, монтажа или ре-
монта оборудования, а также сварочных материалов и материалов для дефекто-
скопии;
- методическая помощь и участие в освоении новых методов сварки и нераз-
рушающего контроля металла;
- организация проведения аттестации сварщиков и специалистов сварочного
производства;
- организация проведения аттестации сварочного оборудования и техноло-
гии сварки;
- организация проведения аттестации специалистов в области неразрушаю-
щего контроля;
- организация проведения аттестации лаборатории неразрушающего кон-
троля металлов.
Экспертиза промышленной безопасности проводится аккредитованной в ка-
честве экспертной организацией в Единой системе оценки соответствия в области
промышленной, экологической безопасности, безопасности в энергетике и строи-
тельстве. В том числе в области проведения экспертизы промышленной безопас-
ности технических устройств, применяемых на опасных производственных объек-
тах, имеющую лицензию Федеральной службы Ростехнадзора на осуществление
деятельности по проведению экспертизы промышленной безопасности на опасных
производственных объектах. Экспертиза промышленной безопасности проводится
с целью установления соответствия нормативным требованиям промышленной
безопасности, определения возможности, сроков и условий дальнейшей безопас-
ной эксплуатации объектов экспертизы.
При проведении экспертизы проводится:
1. Анализ технической документации и условий эксплуатации.
2. Наружный осмотр трубопровода в горячем (рабочем) состоянии.
3. Наружный осмотр трубопровода в холодном (нерабочем) состоянии.
4. Проверка состояния изоляции и ее внешнего кожуха.
176
5. Установление наличия и соответствия типов опор и подвесок трубопро-
вода монтажно-сборочному чертежу.
6. Проверка отсутствия защемления трубопровода при проходах в каналах,
через стенки, площадки, вблизи колонн и ферм каркасов.
7. Проверка наличия и исправности спусковых штуцеров и воздушников.
8. Проверка состояния арматуры.
9. Неразрушающие виды контроля.
10. Контроль над проведением гидравлического испытания.
11. Анализ результатов экспертизы промышленной безопасности. Установ-
ление соответствия или несоответствия объектов экспертизы нормативным требо-
ваниям промышленной безопасности, определение возможности, срока и условий
дальнейшей безопасной эксплуатации объектов экспертизы.
12. Оформление заключений экспертизы промышленной безопасности.
Планирование ремонтных программ по тепловым сетям АО «ТомскРТС» про-
изводится в соответствии со следующими нормативными документами СО
34.04.181-2003, СО34.20.610-2003, СО 34.20.609-2003, СО 34.20.611-2003, Регла-
мент по формированию производственных программ АО «ТомскРТС» приказ №387
от 08.10.2012 и приказами АО «ТомскРТС».
Этапы планирования ремонтных программ:
1. Формирование ремонтной программы согласно выделенных лимитов.
2. Формирование проектов годовых планов по ремонтам основного оборудо-
вания и тепловых сетей.
3. Формирование программы капитального ремонта зданий и сооружений,
тепловых сетей, на основании Методики оценки влияния отрицательных факторов,
заключений экспертных организаций, актов обследования и диагностики.
4. Разработка общего графика ремонта тепловых сетей, с учетом вывода в
ремонт станционного оборудования.
5. Разработка плана контроля металла оборудования, технического диагно-
стирования и освидетельствования оборудования, зданий и сооружений.
6. Проведение расчета затрат на техническое обслуживание, текущий и ка-
питальный ремонт тепловых сетей, оборудования, зданий и сооружений.
7. Формирование заявки на необходимые материалы.
8. Формирование сводной сметы затрат на ремонт, на основании расчетов
затрат по текущему и капитальному ремонту.
9. Формирование годовой программы ремонтов.
177
10. Составление Годовой комплексной программы закупок услуг по ремонту
(проведение конкурсных процедур по выбору подрядных организаций).
На тепловых сетях АО «ТомскРТС» проводят следующие виды испытаний:
1. Испытания на максимальную температуру проводятся в соответствии с
«Правилами технической эксплуатации электрических станций и сетей Российской
Федерации», «Типовой инструкцией по технической эксплуатации систем транс-
порта и распределения тепловой энергии» и местной инструкцией. Количество и
длительность испытаний согласуется с ПТЭ. После проведения испытаний состав-
ляется Акт.
2. Испытания на тепловые потери проводятся ежегодно в соответствии с
«Правилами технической эксплуатации электрических станций и сетей Российской
Федерации», «Типовой инструкцией по технической эксплуатации систем транс-
порта и распределения тепловой энергии» по утвержденному графику. Испытаниям
подвергаются отдельные магистрали или участки сети с характерными условиями
эксплуатации. Данные, полученные в результате испытаний, используются для раз-
работки нормативов тепловых потерь через изоляцию.
3. Испытания на гидравлические потери (пропускную способность) прово-
дятся в соответствии с «Правилами технической эксплуатации электрических стан-
ций и сетей Российской Федерации», «Типовой инструкцией по технической эксплу-
атации систем транспорта и распределения тепловой энергии» по утвержденному
графику. Испытаниям подвергаются отдельные магистрали или участки сети с ха-
рактерными условиями эксплуатации. Последние испытания проводились в 2012 г.
Данные, полученные в результате испытаний, используются для разработки гид-
равлических режимов и разработки энергетических (режимных) характеристик. По-
сле проведения испытаний выпускают отчет с результатами расчетов.
3.12 Описание периодичности и соответствия требованиям технических регла-
ментов и иным обязательным требованиям процедур летнего ремонта с пара-
метрами и методами испытаний (гидравлических, температурных, на тепловые
потери) тепловых сетей
Согласно п. 6.2.32. «Правил технической эксплуатации тепловых энергоуста-
новок в Российской Федерации» «« проводятся их испытания на максимальную
температуру теплоносителя, на определение тепловых и гидравлических потерь 1
раз в 5 лет». Данные испытания проводятся не ежегодно.
178
Испытания на гидравлические потери направлены на определение гидрав-
лических характеристик трубопроводов, состояния их внутренней поверхности и
фактической пропускной способности. Полученные гидравлические характеристики
используются для более точной разработки эксплуатационных режимов с примене-
нием расчетно-программного комплекса. Испытания на гидравлические потери в
2020 г. не проводились по следующим причинам:
1. Высокая степень оприборенности потребителей более 85% и наличие по-
мимо магистральных коммерческих приборов учета на источниках также техноло-
гических как на магистральных, так и на квартальных тепловых сетях позволяет вы-
числять коэффициент отношения фактических гидравлических потерь к норматив-
ным. Коэффициент отношения используется для более точной разработки эксплу-
атационных режимов с применением программно-расчетного комплекса Zulu.
2. Электронная модель в геоинформационной системе (ГИС) Zulu 8.0 разра-
ботана в 2013 г. и в том же году была апробирована на фактический режим тепло-
снабжения. На участках с отклонением полученных параметров в электронной мо-
дели от фактических проводились уточнения диаметров и трассировок, по участ-
кам, где материальные характеристики в модели соответствовали фактическим
был разработан график проведения испытаний на 2014 г. (график проведения ис-
пытаний приведен в Приложении 6 «Данные для анализа гидравлических и темпе-
ратурных режимов отпуска тепла» (шифр ПСТ.ОМ.70-21.001.006)) и уточнены фак-
тические гидравлические характеристики.
Испытания на максимальную температуру проводятся с целью выяснения
дефектов трубопроводов, компенсаторов, опор, а также проверки компенсирующей
способности тепловой сети в условиях температурных деформаций при повышении
температуры теплоносителя до максимального значения по температурному гра-
фику сети и последующего его понижения до первоначального уровня. Так в 2019
г. были проведены испытания тепломагистрали ТМ-12 обеспечивающей тепло-
снабжение Северной части города от источника ТЭЦ-3 (Отчет по испытаниям на
максимальную температуру участка ТМ № 12 от ТРУ ТЭЦ-3 до ПНС-ПРК приведен
в Приложении 6 «Данные для анализа гидравлических и температурных режимов
отпуска тепла» (шифр ПСТ.ОМ.70-21.001.006). Испытания прошли успешно.
Акты проведения гидравлических испытаний по всем ЕТО представлены в
Приложении 6 «Данные для анализа гидравлических и температурных режимов от-
пуска тепла» (шифр ПСТ.ОМ.70-21.001.006).
179
3.13 Описание нормативов технологических потерь при передаче тепловой энер-
гии (мощности) и теплоносителя, включаемых в расчет отпущенных тепловой
энергии (мощности) и теплоносителя
Расчет и обоснование нормативов технологических потерь теплоносителя и
тепловой энергии в тепловых сетях АО «ТомскРТС» производится согласно При-
казу № 325 от 30 декабря 2008 года «Об утверждении порядка определения норма-
тивов технологических потерь при передаче тепловой энергии, теплоносителя» (с
изменениями на 10.08.2012 г.).
Нормируемые часовые среднегодовые тепловые потери через изоляцию
трубопроводов тепловых сетей определяются по всем участкам тепловой сети с
учетом результатов тепловых испытаний с введением поправочных коэффициен-
тов К на удельные проектные тепловые потери в тепловых сетях (при среднегодо-
вых условиях). Принятые значения К для трубопроводов тепловых сетей в г. Томске
приведены в таблице 3.14.
Нормируемые месячные часовые потери определяются исходя из ожидае-
мых условий работы тепловой сети путем пересчета нормативных среднегодовых
тепловых потерь на их ожидаемые среднемесячные значения отдельно для участ-
ков подземной и надземной прокладки. Нормируемые годовые потери планируются
суммированием тепловых потерь по всем участкам, определенных с учетом норми-
руемых месячных часовых потерь тепловых сетей и времени работы сетей.
Таблица 3.22 - Значения поправочного коэффициента на удельные проектные
тепловые потери в тепловых сетях АО «ТомскРТС»
Результат
Предель-
Принятый К для разра-
Вид прокладки
СНиП
испытаний
ный К
ботки ЭХ
Канальная
1959-1990
1,32
1,37
1,32
Надземная подающий
1959-1990
1,61
1,57
1,57
Надземная обратный
1959-1990
1,33
1,57
1,33
Канальная
1990-1998
2,17
1,37
1,37
Динамика изменения плановых тепловых потерь с разбивкой на составляю-
щие по системе централизованного теплоснабжения представлена в таблице 3.23.
Таблица 3.23 - Плановые потери в тепловых сетях АО «ТомскРТС» в зонах дей-
ствия ТЭС, тыс. Гкал
Составляющие потерь
2017
2018
2019
2020
2021
Тепловые потери через изоля-
820,275
819,666
817,443
817,443
854,228
цию
180
Составляющие потерь
2017
2018
2019
2020
2021
Тепловые потери с утечками
175,741
176,768
175,561
175,561
184,741
Тепловые потери с утечкой из
0,303
0,281
0,292
0,292
-
САРЗ
Тепловые потери со сбросами
сетевой воды и заполнениями
11,914
11,720
11,713
11,713
-
отключенных участков
Сверхнормативные потери
49,055
81,617
164,655
225,006
251,708
Итого
1 057,289
1 090,052
1 169,664
1 230,015
1 290,677
Значения нормативных потерь в зонах действия котельных приведены в таб-
лицах 3.24, 3.25.
Таблица 3.24 - Нормативные потери в тепловых сетях в зонах действия котельных
в зонах деятельности ЕТО АО «ТомскРТС», тыс. Гкал
Системы теплоснабжения
2017
2018
2019
2020
2021
Зона действия котельной ул.
50,246
60,117
59,465
60,511
57,357
Водяная, 80 ООО «Диспетчер»
Зоны действия котельных АО
12,365
13,402
10,005
11,171
10,248
«ТомскРТС»
Итого по зонам действия ко-
тельных в зонах деятельности
62,611
73,519
69,470
71,682
67,605
ЕТО АО «ТомскРТС»
Таблица 3.25 - Нормативные потери в тепловых сетях в зонах действия котельных
в зонах деятельности прочих ЕТО, тыс. Гкал
ЕТО
2017
2018
2019
2020
2021
АО "Томскводоканал", ул. Н. Лу-
-
447,0
444,8
414,6
444,8
говая
АО "Томскводоканал", ул. Н. Лу-
-
843,7
858,5
798,5
858,5
говая
ОАО "Томскснаб"
1438,6
1386,3
1622,8
1303,3
1303,3
ООО «ТЭП Лоскутово»
9280,4
4496,6
4496,6
4496,6
4496,6
ООО «Восточная инвестицион-
5302,0
5302,0
5302,0
5302,0
5302,0
ная газовая компания»
АО «ФСК Газхимстройинвест»
116,8
110,2
120,9
120,9
120,9
ООО «ЭнергоТЭК»
416,6
416,6
416,6
416,6
416,6
АО «Сибирская Аграрная
361,3
450,5
483,4
483,4
483,4
Группа МП»
"ДНР"
251,7
251,7
251,7
252,6
251,9
ООО «Сетевая компания
484,11
532,31
-
282,18
467,49
ТДСК», ул. Береговая 10
ООО «Сетевая компания
-
0,00
208,29
314,51
430,93
ТДСК», ул. Береговая 18
ООО «Сетевая компания
-
197,64
177,71
190,03
190,03
ТДСК», пр. Мира
ООО «Сетевая компания
-
109,85
100,49
106,55
106,55
ТДСК», ул. Ленская
ООО «Сетевая компания
-
0,00
0,00
297,50
308,77
ТДСК», пер. Речной
АО «НПО «Микроген»
3023,8
3023,8
3023,8
3023,8
3023,8
АО «КФ «Красная звезда»
632,5
448,9
632,5
632,5
632,5
181
ЕТО
2017
2018
2019
2020
2021
ООО "ЗПП-Т"
370,1
370,1
370,1
370,1
370,1
ООО «Термо»
403,3
403,3
403,3
403,3
403,3
ОАО "Манотомь"
490,1
527,8
527,8
527,8
527,8
ООО «Пуско-НаладкаСервис»
0,0
0,0
0,0
0,0
0,0
ООО "ТомскЭнергоДизель"
164,4
164,4
175,0
175,4
175,4
"ПСК "ГазСпецСтрой"
28,7
28,7
28,7
28,7
28,7
ООО "ТИЗ-Сервис"
207,8
246,4
603,7
603,7
603,7
ООО "Томскнефтехим"
27776,0
28181,1
39185,3
39185,3
39185,3
ООО "УК "Томского Приборного
309,0
291,2
290,9
290,9
290,9
завода"
ФБУ ИК-3 УФСИН России по
2417,2
2417,2
2417,2
2417,2
2417,2
Томской области
ООО "Томлесдрев"
1887,8
1887,8
1887,8
2340,4
2340,4
ООО "Городские очистные со-
907,6
907,6
907,6
907,6
907,6
оружения"
АО «ОЭЗ ТВТ «Томск»
136,5
401,1
532,8
534,8
534,8
3.14 Оценка фактических потерь тепловой энергии и теплоносителя при передаче
тепловой энергии и теплоносителя по тепловым сетям за последние 3 года
Оценка фактических тепловых потерь с выделением потерь в магистральных
и квартальных сетях, представлена в таблицах 3.26, 3.27.
Таблица 3.26 - Динамика изменения нормативных и фактических потерь тепловой
энергии тепловых сетей зоны действия источников № 1 в зоне деятельности ЕТО
АО «ТомскРТС», тыс. Гкал (таблица П12.2 Методических указаний Минэнерго Рос-
сии от 05.03.19 N 212)
Плановые тепловые потери
Всего в % от
Год акту-
Фактические
отпущенной
Магистраль-
Распредели-
ализа-
потери тепло-
тепловой энер-
ные тепло-
тельные теп-
Всего
ции
вой энергии
гии в тепловые
вые сети
ловые сети
сети
2017
607,510
449,779
1 057,289
1 150,342
25,91
2018
590,693
499,359
1 090,052
1 338, 672
26,79
2019
586,331
583,333
1 169,664
1 362, 444
29,53
2020
586,331
643,684
1 230,015
1 276,825
29,36
2021
531,509
759,168
1 290,677
1 431,454
29,57
182
Таблица 3.27 - Динамика изменения нормативных и фактических потерь тепловой
энергии тепловых сетей зоны действия источников № 2-20, 48, 49 в зоне деятель-
ности ЕТО АО «ТомскРТС», тыс. Гкал (таблица П12.2 Методических указаний
Минэнерго России от 05.03.19 N 212)
Плановые тепловые потери
Всего в отпу-
Фактические
Год акту-
Магистраль-
Распредели-
щенной тепло-
потери тепло-
ализа-
ные тепло-
тельные теп-
Всего
вой энергии в
вой энергии
ции
вые сети
ловые сети
тепловые сети
Гкал
Тыс. гкал
%
Котельная с. Тимирязевское, ул. Больничная, 27/2
2017
0
1360,91
1360,91
0,407
10,8
2018
0
1360,91
1360,91
0,366
9,3
2019
0
1 342,14
1 342,14
0,421
11,4
2020
0
1 342,14
1 342,14
0,085
2,5
2021
0
1 342,14
1 342,14
0,489
29,1
Котельная с. Тимирязевское, ул. Путевая, 1л
2017
0
1138,25
1138,25
0,908
17,9
2018
0
1138,25
1138,25
0,739
13,5
2019
0
1 118,53
1 118,53
1,119
22,3
2020
0
1 118,53
1 118,53
0,988
20,9
2021
0
1 118,53
1 118,53
0,994
22,2
Котельная пос. Геологов, ул. Геологов, 11, стр. 1
2017
0
635,60
635,60
0,855
31,1
2018
0
635,60
635,60
0,883
28,9
2019
0
637,15
637,15
0,937
34,1
2020
0
636,03
636,03
0,552
19,9
2021
0
636,03
636,03
0,746
26
Котельная с. Тимирязевское, ул. Школьная, 13/1
2017
0
597,20
597,20
0,746
31,5
2018
0
597,20
597,20
0,809
29,6
2019
0
586,25
586,25
0,529
23,6
2020
0
586,25
586,25
0,444
21,3
2021
0
586,25
586,25
0,662
25,5
Котельная ул. Басандайская, 47/3
2017
0
210,82
210,82
0,332
40,9
2018
0
210,54
210,54
0,439
43,4
2019
0
211,37
211,37
0,354
42,2
2020
0
210,27
210,27
0,277
35,6
2021
0
210,27
210,27
0,351
30,5
Котельная ул. Большая Подгорная, 153/1
2017
0
169,71
169,71
0,163
21,2
2018
0
169,71
169,71
0,212
22,9
2019
0
116,77
116,77
0,165
22
2020
0
115,51
115,51
0,044
5,9
2021
0
115,51
115,51
0,203
16
Котельная ул. Севастопольская, 108
2017
0
61,76
61,76
0,08
13,9
2018
0
61,72
61,72
0,1
15,3
2019
0
61,92
61,92
0,04
7,6
2020
0
61,75
61,75
0,06
11,3
2021
0
61,75
61,75
0,06
11,3
Котельная п. Спутник, 44
2017
0
49,87
49,87
0,028
17
2018
0
50,09
50,09
0,034
17,7
2019
0
50,18
50,18
0,011
7,9
2020
0
50,05
50,05
0,05
27,6
2021
0
50,05
50,05
0,05
27,6
183
Плановые тепловые потери
Всего в отпу-
Фактические
Год акту-
Магистраль-
Распредели-
щенной тепло-
потери тепло-
ализа-
ные тепло-
тельные теп-
Всего
вой энергии в
вой энергии
ции
вые сети
ловые сети
тепловые сети
Гкал
Тыс. гкал
%
Котельная ул. Басандайская, 11/3
2017
0
123,09
123,09
0,246
45,4
2018
0
123,79
123,79
0,278
45,2
2019
0
123,54
123,54
0,271
48
2020
0
124,37
124,37
0,248
48,6
2021
0
124,37
124,37
30,9
Котельная с. Тимирязевское, ул. Октябрьская, 71/9
2017
0
887,33
887,33
0,617
32,1
2018
0
887,33
887,33
0,658
31,7
2019
0
871,50
871,50
0,700
36,6
2020
0
871,50
871,50
0,552
32
2021
0
871,50
871,50
0,871
41,8
Котельная с. Дзержинское, ул. Фабричная, 11/2
2017
0
334,51
334,51
0,255
22
2018
0
334,51
334,51
0,318
23,2
2019
0
324,52
324,52
0,362
29,7
2020
0
324,52
324,52
0,177
16,7
2021
0
324,52
324,52
0,325
27,5
Котельная с. Тимирязевское, ул. Новая, 1
2017
0
1556,70
1556,70
0,853
19,4
2018
0
1556,70
1556,70
0,935
19
2019
0
1 484,68
1 484,68
1,012
23,1
2020
0
1 484,68
1 484,68
0,166
4,8
2021
0
1 484,68
1 484,68
1,485
30,5
Котельная с. Тимирязевское, ул. Крылова, 15/2
2017
0
0,055
22,5
2018
0
0,123
38,3
2019
0
0,073
28,3
2020
0
0,061
24,6
2021
0
0,04
21,4
Котельная с. Тимирязевское, ул. Чапаева, 11/1
2017
0
19,52
19,52
0,019
19,52
2018
0
19,52
19,52
0,019
19,52
2019
0
17,13
17,13
0,011
17,13
2020
0
17,13
17,13
0,011
17,13
2021
0
17,13
17,13
0,017
5,2
Котельная п. Сосновый Бор, ул. Кутузова, 11/2
2017
0
4195,45
4195,45
3,412
18,1
2018
0
4203,07
4203,07
4,191
19,8
2019
0
4 204,80
4 204,80
3,645
18,7
2020
0
4 179,46
4 179,46
0,925
5,2
2021
0
4 179,46
4 179,46
4,179
22,4
Котельная с. Дзержинское, ул. Фабричная, 4г
2017
0
263,88
263,88
0,073
9
2018
0
263,88
263,88
0,073
9
2019
0
264,18
264,18
0,098
12,2
2020
0
264,18
264,18
0,264
26
2021
0
261,63
261,63
0,262
26
Котельная с. Дзержинское, ул. Волынова, 4г
2017
0
228,71
228,71
0,049
6,6
2018
0
228,71
228,71
0,001
0,2
2019
0
228,92
228,92
0,002
0,4
2020
0
228,92
228,92
228,92
228,92
2021
0
227,04
227,04
0,227
24,7
184
Плановые тепловые потери
Всего в отпу-
Фактические
Год акту-
Магистраль-
Распредели-
щенной тепло-
потери тепло-
ализа-
ные тепло-
тельные теп-
Всего
вой энергии в
вой энергии
ции
вые сети
ловые сети
тепловые сети
Гкал
Тыс. гкал
%
Котельная с. Дзержинское, ул. Логовая, 2г
2017
0
36,86
36,86
0,044
27,8
2018
0
36,86
36,86
0,027
16,6
2019
0
36,88
36,88
0,033
23
2020
0
36,88
36,88
Нет
24,2
2021
0
36,41
36,41
0,036
24,1
Котельная ул. Водяная, 80
2017
0
34325,95
34325,95
57,32
31,7
2018
0
34325,95
34325,95
50,3
26,8
2019
0
38 681,24
38 681,24
60,16
33,1
2020
0
39 065,93
39 065,93
48,02
28,8
2021
0
39 065,93
39 065,93
39,07
24,5
Котельная с. Тимирязевское, ул. Ленина, 32/6
2017
0
2,29
2,29
0,116
28.9
2018
0
2,30
2,30
0,034
10,8
2019
0
2,30
2,30
0,047
13,5
2020
0
2,30
2,30
0,023
7,6
2021
0
2,30
2,30
0,047
14
Котельная пер. Басандайский 1-й, 5е
2017
0
2,70
2,70
0,003
0,3
2018
0
2,70
2,70
0,003
0,3
2019
0
2,70
2,70
0,003
0,3
2020
0
2,70
2,70
0,003
0,4
2021
0
2,70
2,70
0,003
0,4
Из таблиц 3.26, 3.27 следует, что фактические потери тепловой энергии по
СЦТ в 2020 г. превышают плановые на 10,9%, для котельных в зонах деятельности
ЕТО АО «ТомскРТС» плановые потери за аналогичный период выше на 1,19%.
В 2021 г. фактические тепловые потери централизованного теплоснабжения
составили 1 431454 Гкал, т.е. увеличились относительно 2020 года на 154629 Гкал
(12,1%).
В 2021 г. фактические тепловые потери превышают уровень плановых в теп-
ловых сетях АО «ТомскРТС». Фактическая величина потерь тепловой энергии на
сетях СЦТ составила 1 431,454 тыс. Гкал, при плане 1 290,677 тыс. Гкал (превыше-
ние факта над планом +140,777 тыс. Гкал). Превышение потерь обусловлено ухуд-
шением состояния изоляции тепловых сетей, затоплением каналов, сверхнорма-
тивной утечкой сетевой воды и прочими факторами технологического и коммерче-
ского характера. Фактические потери в сетях котельных в зонах деятельности ЕТО
АО «ТомскРТС», наоборот, произошло снижение по отношению к нормативным
значениям. Фактическая величина потерь тепловой энергии на сетях котельных в
185
зонах деятельности ЕТО АО «ТомскРТС» составила 50,117 тыс. Гкал, при плане
50,718 тыс. Гкал (превышение плана по сравнению с фактом на 0,6 тыс. Гкал).
В целях сокращения сверхнормативных потерь тепловой энергии, связанных
с ненормативным состоянием тепловой изоляции (отсутствие, нарушение) запла-
нирован ряд мероприятий, связанных с реконструкцией изоляции тепловых сетей.
Кроме того, ведутся работы:
- в межотопительный период проводится гидравлическая наладка тепловых
сетей с установкой расчетных ограничивающих устройств у абонентов с целью
обеспечения расчетного потокораспределения и сокращения сверхнормативного
теплопотребления абонентами;
- выдаются предписания обслуживающим организациям с дальнейшим кон-
тролем по восстановлению изоляции трубопроводов, расположенных в подвалах
зданий.
Также принят ряд мер по ужесточению контроля за качеством обходов теп-
ловых сетей, что позволило оперативно выявлять и устранять причины возникно-
вения сверхнормативных потерь тепловой энергии (повреждения тепловых сетей,
участки с нарушенной или поврежденной изоляцией, точки несанкционированного
водоразбора).
3.15 Предписания надзорных органов по запрещению дальнейшей эксплуатации
участков тепловой сети и результаты их исполнения
По состоянию на 2022 год предписания надзорных органов по запрещению
дальнейшей эксплуатации участков тепловых сетей АО «ТомскРТС» и других ЕТО
г. Томска не выдавались.
3.16 Описание наиболее распространенных типов присоединений теплопотреб-
ляющих установок потребителей к тепловым сетям, определяющих выбор и
обоснование графика регулирования отпуска тепловой энергии потребителям
Присоединение потребителей к тепловым сетям в г. Томске осуществляется
через центральные тепловые пункты (ЦТП) и индивидуальные тепловые пункты
(ИТП). Необходимость применения ЦТП обусловлена топологией города, размеще-
186
нием источников и генеральным планом застройки города. Необходимость строи-
тельства ИТП обусловлена требованиями законов и соответствующих технических
регламентов, а также строительных норм и правил.
По состоянию на 01.01.2022 г. система теплоснабжения города Томска насчи-
тывала 45 ЦТП (в том числе 4-е ЦТП в зоне действия котельной ул. Водяная, 80),
работающих по зависимой схеме со смесительными насосами. Схема подключения
ГВС - смешанная.
Большая часть старых ИТП не оснащена приборами учета тепловой энергии.
При компоновке ИТП в настоящее время выполняется установка приборов учета
тепловой энергии по конкретному потребителю. Установки приборов учета требу-
ются в связи с разработкой мероприятий по энергосбережению и повышению эф-
фективности работы систем теплоснабжения.
На всех ЦТП установлены регулирующие клапаны РК-1, регуляторы элек-
тронные, запорно-регулирующие клапаны. Некоторые ЦТП оборудованы преобра-
зователями давления и исполнительными механизмами МЭО.
Для контроля за отпуском тепловой энергии и расходованием воды на нужды
горячего водоснабжения в 2010 году была выполнены модернизация КИПиА:
- ЦТП-16 по ул. Жуковского,35 (установлен теплосчетчик ТКС-5 с электромаг-
нитными расходомерами);
- ЦТП-9 «Каштак-1» (установлен теплосчетчик ТКС-5 с электромагнитными
расходомерами);
- ЦТП-23 «Манотомь» (установлен теплосчетчик ТКС-5 с электромагнитными
расходомерами);
- ЦТП-25 по ул. Водопроводная,11 (установлен теплосчетчик ТКС-5 с элек-
тромагнитными расходомерами).
До настоящего времени при оформлении технических условий на проектиро-
вание ЦТП и ИТП для исполнения предлагается расчетный температурный график:
Т1 - температура в подающем трубопроводе = 125 °С;
Т2 -температура в обратном трубопроводе = 70 °С.
Имеется небольшой процент ЦТП, работающих по температурным графикам
95/70 и 105/70 °С.
Применение различных схем с насосами смешения и использование совре-
менных средств автоматизации позволяет поддерживать температуру горячей
воды у потребителей не ниже 60 °С.
187
В настоящее время, на большинстве ИТП используются элеваторы для при-
соединения систем отопления, что существенным образом ограничивает регулиро-
вание подачи тепла потребителям, особенно в периоды срезок температурных гра-
фиков.
Увеличение доли последних потребителей предъявляет к системе тепло-
снабжения жесткие требования:
- отпуск теплоносителя с источников тепла должен производиться по темпе-
ратурному графику без срезки (требование п.7.11 СНиП 41-02-2003 Актуализиро-
ванная редакция (СП 124.13330.2012 «Тепловые сети»). В противном случае, уве-
личение регулирования количеством теплоносителя (в 1,5-2 раза от расчетного)
приведет к неудовлетворительным изменениям в гидравлических режимах работы
сети.
Сетевые насосы на источниках тепла и подкачивающие насосы на насосных
станциях должны быть оборудованы приводами с частотным регулированием для
сглаживания колебаний расходов теплоносителя и поддержания необходимого гид-
равлического режима.
Сводные данные по типам присоединений абонентов в зонах деятельности
ЕТО города Томска приведены в таблице 3.28.
188
3.17 Сведения о наличии коммерческого приборного учета тепловой энергии, от-
пущенной из тепловых сетей потребителям, и анализ планов по установке при-
боров учета тепловой энергии и теплоносителя
В результате установки приборов учета и создания системы оперативного
учета и контроля параметров тепловой энергии и теплоносителя с дистанционной
передачей данных на диспетчерские пункты появилась возможность оперативного
определения локальных дефектов в квартальных тепловых сетях и их устранения.
В таблице 3.29 приведена информация о количестве узлов учета у потреби-
телей тепловой энергии и горячей воды. По состоянию на 01.01.2022 г. введено в
эксплуатацию 2021 году 80 узлов учета, в том числе 40 узлов учета - в многоквар-
тирных жилых домах.
Таблица 3.29 - Информация о количестве узлов учета у потребителей тепловой
энергии и горячей воды
Категория
2019
2020
2021
потребите-
Количе-
Всего або-
Количе-
Всего або-
Количе-
Всего або-
лей
ство ПУ
нентов
ство ПУ
нентов
ство ПУ
нентов
Население
2188
5941
2245
5992
2285
5998
Бюджетные
1190
1234
1188
1322
1187
1224
организации
Прочие орга-
1720
2050
1703
2020
1744
2035
низации
Всего
5098
9225
5136
9334
5216
9257
По данным АО «ТомскРТС» по состоянию на 2021 год все абоненты, у кото-
рых обеспечена техническая возможность установки узла учета, оснащены прибо-
рами учета тепловой энергии, в связи с чем планы по установке приборов учета не
разрабатываются.
Так как количество узлов учета не дает представления о количестве тепло-
вой энергии, отпускаемой потребителям по приборам учета, целесообразно рас-
сматривать показатели степени оснащения абонентов приборами учета. На рис. 3.9
приведены данные по относительным показателям потребления тепла по прибо-
рам учета в различных системах теплоснабжения.
190

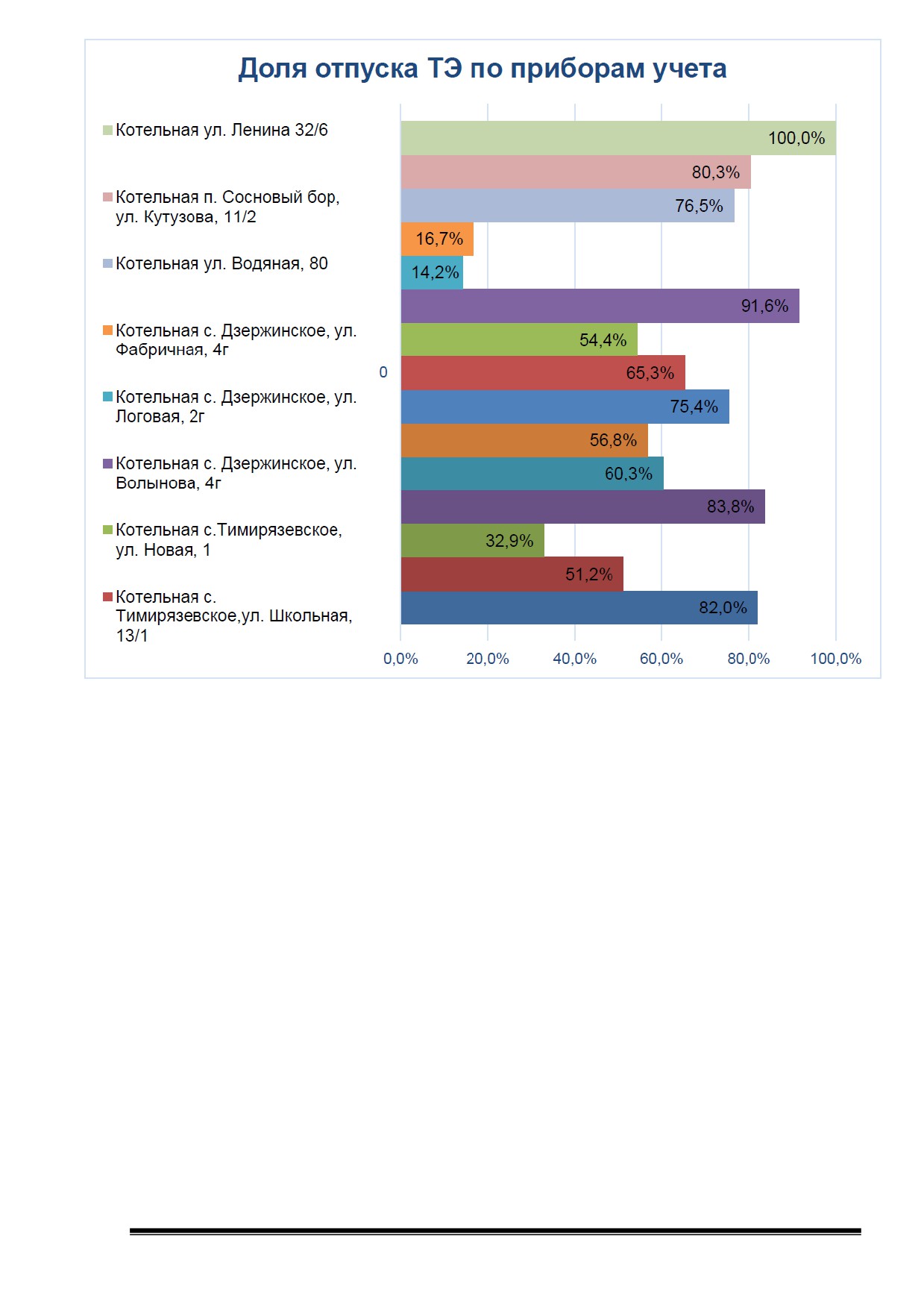

Рисунок 3.9 - Доля отпуска тепловой энергии по приборам учета в общей
величине полезного отпуска
Из рисунка 3.9 видно, что на конец базового периода степень оснащенности
абонентов системы теплоснабжения приборами учета (по объему потребления) со-
ставляет 46,7 %. Из данных табл. 3.29 следует, что наибольшая степень оснащен-
ности абонентов приборами учета наблюдается среди населения, наименьшая сте-
пень оснащенности приборами учета тепловой энергии - среди бюджетных органи-
заций. Сведения об оснащенности абонентов приборами учета в зонах действия
котельных города приведены в Книге 13 «Индикаторы развития систем теплоснаб-
жения г. Томска» (шифр ПСТ.ОМ.70-21.013.000).
191
3.18 Анализ работы диспетчерских служб теплоснабжающих (теплосетевых) ор-
ганизаций и используемых средств автоматизации, телемеханизации и связи
Задания по режиму работы выдаются диспетчером ООДУ через диспетчера
ТС на источники ТЭЦ-1, ТЭЦ-3, ГРЭС-2. Информация о работе оборудования в за-
данных и текущих режимах сообщается диспетчером ТС диспетчеру ООДУ. В свою
очередь, информационная связь по режимам теплоснабжения осуществляется
между диспетчером ТС и СП «Тепловая инспекция и энергоаудит».
Осмотр оборудования, осуществление переключений в нерабочее время вы-
полняет дежурная бригада ОДС 1, подчиняющаяся диспетчеру ТС. Отработка за-
мечаний по работе оборудования, по жалобам потребителей проводится от диспет-
чера ТС через диспетчера квартальных тепловых сетей дежурной бригадой ОДС 2.
Информация по жалобам потребителей диспетчером тепловых сетей пере-
дается в СП «Тепловая инспекция и энергоаудит» и диспетчеру квартальных ТС.
Замечания по работе оборудования и заявки на оборудование направляются
специалистам соответствующих служб: руководству эксплуатационных районов и
диспетчеру квартальных теплосетей, в службы ЭХ и КИП и А. В свою очередь, ру-
ководство эксплуатационных районов осуществляет заявки на транспорт руковод-
ству автотранспортного хозяйства и заявки на ремонты в службу аварийно-восста-
новительных работ, которая представляет сведения о ходе работ диспетчеру ТС.
Информация обо всех отключениях доводится до диспетчера ОДС г. Томска
через диспетчера ТС.
СП Теплоэнергосбыт, аккумулируя информацию о должниках (потребителях
тепловой энергии), контактирует с диспетчером ТС и СП «Тепловая инспекция и
энергоаудит», которые одновременно работают и с жалобами потребителей.
СП
«Теплоэнергосбыт» является структурным подразделением АО
«ТомскРТС».
Цель деятельности Теплоэнергосбыта - осуществление работы по реализа-
ции тепловой энергии.
Теплоэнергосбыт осуществляет свою деятельность от имени АО
«ТомскРТС» в пределах предоставленных полномочий, в рамках, закрепленных за
ним прав.
Для достижения основной цели деятельности перед Теплоэнергосбыт стоят
следующие задачи:
192
1. Обеспечение надежного функционирования, повышения эффективности
работы и экономического развития АО «ТомскРТС».
2. Обеспечение достижения установленных планов реализации тепловой
энергии.
Для выполнения поставленных задач Теплоэнергосбыт выполняет следую-
щие функции:
1. Организовывает продажу потребителям, находящимся на территории му-
ниципального образования «город Томск», тепловой энергии в горячей воде и паре
и химически очищенной воды (далее именуемые товар) - постоянно.
2. Ведет договорную работу, в том числе, по заключению, изменению, рас-
торжению договоров энергоснабжения с потребителями товара и с организациями
- транспортировщиками товара - постоянно.
3. Осуществляет работу по начислению потребителям за отпущенный товар,
пени, штрафов в соответствии с условиями договоров энергоснабжения и действу-
ющего законодательства, оформлению платежных документов, ведению лицевых
счетов потребителей, сбору платежей, сверке расчетов с потребителями за товар -
постоянно.
4. Заключает договоры с Департаментом городского хозяйства Администра-
ции г. Томска по возмещению расходов, связанных с предоставлением мер соци-
альной поддержки (льгот), на предоставление субсидий по возмещению разницы
между тарифом на тепловую энергию и ценам для населения (дотация) и на ком-
пенсацию выпадающих доходов по предоставлению населению услуг по тарифам,
не обеспечивающим возмещение издержек (приборы учета) по перечню домов,
утвержденному органами местного самоуправления - по необходимости.
5. Заключает договоры с ОГУ «Центр социальной поддержки населения по
оплате жилого помещения и коммунальных услуг» об обмене информацией, необ-
ходимой для предоставления гражданам мер социальной поддержки (льгот) и суб-
сидий на оплату жилого помещения и коммунальных услуг в городе Томске - по
необходимости.
193
3.19 Уровень автоматизации и обслуживания центральных тепловых пунктов,
насосных станций
Большая часть центральных тепловых пунктов и насосных станций проекти-
ровалась и строилась достаточно давно и установленные средства автоматизации
уже не отвечают современным требованиям.
В ЦТП средства автоматизации установлены, в основном, для поддержания
температуры горячей воды и управления насосами ХВС. В Приложении 8 (шифр
ПСТ.ОМ.70-21.001.008) подробно представлены данные о средствах автоматиза-
ции по районам тепловых сетей, а также по телеметрии тепловых сетей.
3.20 Сведения о наличии защиты тепловых сетей от превышения давления
В соответствии с нормативными документами (СНиП 41-02-2003 Актуализи-
рованная редакция (СП 124.13330.2012 «Тепловые сети» (п. 15.6)) автоматизация
подкачивающих насосных на подающих и обратных трубопроводах водяных тепло-
вых сетей должна обеспечивать:
- постоянное заданное давление в подающем или обратном трубопроводах
насосной при любых режимах работы сети;
- включение резервного насоса, установленного на обратном трубопроводе,
при повышении давления сверх допустимого во всасывающем трубопроводе
насосной или установленного на подающем трубопроводе - при снижении давле-
ния в напорном трубопроводе насосной;
- автоматическое включение резервного насоса (АВР) при отключении рабо-
тающего или падении давления в напорном патрубке;
- защиту оборудования источника теплоты, тепловых сетей и систем тепло-
использования потребителей от недопустимых изменений давлений при аварий-
ном отключении сетевых, подкачивающих насосов, закрытии (открытии) автомати-
ческих регуляторов и быстродействующей запорной арматуры.
Сети и оборудование АО «ТомскРТС» частично оборудованы устройствами
защиты от превышения давления. Типы применяемых защит:
- Сбросные клапаны. Клапан предохранительный сбросной предназначен
для сброса теплоносителя, в случае повышения давления в резервуаре. Данные
клапаны установлены на ПНС-12, ПНС-9, ПНС-7/1.
194
- Регуляторы давления «после себя». Производят регулирование давления в
подающем трубопроводе. Такие регуляторы установлены на ПНС-1, ПНС-3, ПНС-
4, ПНС-7, ПНС-7/1, ПНС-8, ПНС-9, ПНС-10, ПНС-11, ПНС-12, ПНС-15, ПНС-16.
3.21 Перечень выявленных бесхозяйных тепловых сетей и обоснование выбора
организации, уполномоченной на их эксплуатацию
По состоянию на базовый период актуализации Схемы теплоснабжения
(2021 год) по г. Томску представлен следующий перечень участков тепловых сетей,
определенных как бесхозяйные (таблица 3.19).
195
В соответствии с п. 6 статьи 15 Федерального закона от 27 июля 2010 г. №
190-ФЗ «О теплоснабжении» в случае выявления бесхозяйных тепловых сетей
(тепловых сетей, не имеющих эксплуатирующей организации) орган местного са-
моуправления до признания права собственности на указанные бесхозяйные теп-
ловые сети определяются единые теплоснабжающие организации, в зону деятель-
ности которой входят указанные сети. Тепловые сети, представленные в таблице
3.19, находятся в зоне деятельности ЕТО АО «ТомскРТС», содержание и обслужи-
вание укаказнных участков осуществляет АО «ТомскРТС». На основании этого ор-
ганизацией, уполномоченной на эксплуатацию выявленных бесхозяйных сетей
предлагается определить АО «ТомскРТС».
3.22 Данные энергетических характеристик тепловых сетей
В соответствии с методическими указаниями по составлению энергетических
характеристик для систем транспорта тепловой энергии (СО-153-34.20.523-2003,
части 1, 2, 3, 4), утвержденных Приказом министрерства энергетики РФ № 278 от
30.06.2003 г., энергетические характеристики должны разрабатываться для систем
теплоснабжения с расчетной тепловой нагрузкой 100 Гкал/ч и более по следующим
показателям:
-
тепловые потери;
-
удельный расход электроэнергии на транспорт тепловой энергии;
-
удельный среднечасовой расход сетевой воды на единицу расчетной
присоединенной тепловой нагрузки потребителей;
-
разность температур сетевой воды в подающем и обратном трубопро-
водах или температура сетевой воды в обратном трубопроводе;
-
потери (затраты) сетевой воды.
К режимным энергетическим характеристикам тепловых сетей (систем теп-
лоснабжения в целом) относятся такие показатели, как:
-
среднечасовой расход сетевой воды в подающем трубопроводе (в по-
дающей линии) системы теплоснабжения, отнесенный к единице расчетной присо-
единенной тепловой нагрузки потребителей (удельный расход сетевой воды);
-
разность температур сетевой воды в подающем и обратном трубопро-
водах (в подающей и обратной линиях) системы теплоснабжения или температура
208
сетевой воды в обратном трубопроводе системы теплоснабжения (при заданной
температуре сетевой воды в подающем трубопроводе).
К энергетическим характеристикам тепловых сетей относятся следующие по-
казатели:
-
тепловые потери (тепловая энергетическая характеристика);
-
удельный расход электроэнергии на транспорт тепловой энергии (гид-
равлическая энергетическая характеристика);
-
потери (затраты) сетевой воды.
Таблица 3.31 - Динамика изменения нормативных показателей функционирования
тепловых сетей в зоне деятельности ЕТО АО «ТомскРТС» (таблица П12.4 Методи-
ческих указаний Минэнерго России от 05.03.19 N 212)
Удельный расход се-
Удельный расход
Количество прекраще-
Год актуализа-
тевой воды на пере-
электроэнергии на пе-
ния теплоснабжения в
ции
дачу тепловой энер-
редачу тепловой энер-
отопительный пе-
гии, т/ Гкал
гии, кВт-ч/Гкал
риод, 1/м2/год
2017
1,39
13,56
не нормируется
2018
1,37
13,61
не нормируется
2019
1,38
13,88
не нормируется
2020
1,30
13,71
не нормируется
2021
1,27
11,00
не нормируется
Таблица 3.32 - Динамика изменения фактических показателей функционирования
тепловых сетей в зоне деятельности ЕТО АО «ТомскРТС» (таблица П12.5 Методи-
ческих указаний Минэнерго России от 05.03.19 N 212)
Удельный рас-
Удельный расход
Количество пре-
Количество
ход сетевой
электроэнергии
кращения тепло-
отказов в пе-
Год актуализа-
воды на пере-
на передачу теп-
снабжения в
риод испыта-
ции
дачу тепловой
ловой энергии,
отопительный
ний тепловых
энергии, т/ Гкал
кВт-ч/Гкал
период, 1/м2/год
сетей, 1/м2/год
2017
1,58
10,98
0,0014
0,0058
2018
1,46
9,58
0,0013
0,0052
2019
1,72
9,86
0,0017
0,0069
2020
1,82
10,47
0,0024
0,0068
2021
1,69
9,85
0,0001
0,0036
3.23 Описание изменений в характеристиках тепловых сетей и сооружений на них
При актуализации Схемы теплоснабжения скорректированы характеристики
тепловых сетей в зонах деятельности ЕТО АО «ТомсРТС», а также в зонах дея-
тельности прочих ЕТО с учетом мероприятий по строительству и реконструкции
тепловых сетей, выполненных в 2021 году (табл. 3.33, 3.34).
209
содержание .. 2 3 4 5 ..
