Каток вибрационный самоходный двухвальцовый АМКОДОР 6622В. Руководство - часть 8
ПРИЛОЖЕНИЕ А
ЭЛЕКТРООБОРУДОВАНИЕ КАТКА ВИБРАЦИОННОГО
САМОХОДНОГО ДВУХВАЛЬЦОВОГО АМКОДОР 6622В
Таблица А.1 - Перечень элементов к схемам электрическим принципиальным и
соединений
|
Обозначение |
Наименование |
Кол. |
Примечание |
|
В1 |
Датчик ДУМП-07 |
1 |
|
|
В2 |
Датчик-гидросигнализатор ДГС-Т-401-24-01 |
1 |
|
|
ВК1, ВК2 |
Датчик ДУТЖ |
|
|
|
ВР1 |
Датчик давления ДД-10-02 |
1 |
|
|
EL1-EL4 |
Фара рабочая 8724.3.09 |
|
Лампа АКГ24-70-1 |
|
EL5 |
Плафон освещения салона 11.3714 02 |
1 |
|
|
EL7 |
Лампа подкапотная ПД308-Б |
1 |
Лампа А24-5 |
|
EL13 |
Светильник СПН 21-04, 6 м |
1 |
|
|
FU1 |
Блок предохранителей БП-11-06 |
1 |
60А+30А |
|
FU2 |
Блок предохранителей Пр112 |
1 |
1х16А+9х8А |
|
FU3, FU13 |
Блок предохранителей БП-2 |
|
1х7,5А+5х15А |
|
FU4 |
Предохранитель Пр118-Б-1 |
1 |
2А |
|
G1 |
Генератор Г9802.3701 |
1 |
Комплект Д-245 |
|
GB1, GB2 |
Батарея аккумуляторная 6СТ-88А |
|
|
|
НА1 |
Сигнализатор аварийный СА-1 |
1 |
|
|
НА2, НА3 |
Сигнал звуковой С313 |
|
|
|
HG1 |
Лампа контрольная 24.3803-134 |
1 |
Лампа А24-1,2 |
|
HG2 |
Лампа контрольная 24.3803-46 |
1 |
Лампа А24-1,2 |
|
HG3 |
Лампа контрольная 24.3803-123 |
1 |
Лампа А24-1,2 |
|
HG4 |
Лампа контрольная 24.3803-122 |
1 |
Лампа А24-1,2 |
|
HG5 |
Лампа контрольная 24.3803-05 |
1 |
Лампа А24-1,2 |
|
HL5 |
Лампа контрольная 2102.3803 |
1 |
Лампа А24-2 |
|
HL7. HL8 |
Подфарник со светоотражающим устройством 112.01.13-02 |
2 |
Лампа А24-3-1 |
|
HL9, HL10 |
Фонарь задний габаритный со светоотражающим устройством
112.01.14-02 |
2 |
Лампа А24-3-1 |
|
HL14 |
Маяк сигнальный МС-2-24-0 |
1 |
Лампа АКГ-24-70-1 |
|
HL17-HL20 |
Световозвращатель 3212.3731 |
4 |
Автожелтый |
|
К1, К3, К4, К5, К6, К7, К16 |
Реле 753.3777-01 |
7 |
|
|
К2 |
Реле 738.3747-50 |
1 |
|
|
К8 |
Реле 711.3747-11 |
1 |
|
|
КК1, КК2 |
Реле-прерыватель контрольной лампы ручного тормоза РС493 |
2 |
|
|
КТ1 |
Реле времени
PCR-513U |
1 |
|
|
М1 |
Стартер
AZJ3353 |
1 |
Комплект Д-245 |
|
М2, М3 |
Моторедуктор стеклоочистителя 6002.3730-02 |
2 |
|
|
М4, М14 |
Электродвигатель омывателя |
2 |
Комплект СЭАТ-10 |
|
М15, М16 |
Электродвигатель вентилятора МЭ205 |
2 |
Комплект вентилятора 526.8104210-01 |
|
Р1 |
Прибор комбинированный КД 8000-2-02 |
1 |
|
|
Р2 |
Указатель ЭИ8058М-5 |
1 |
|
|
РТ1 |
Счетчик времени наработки СВН-1-24 |
1 |
|
|
S1 |
Выключатель 318-Б |
1 |
|
|
Обозначение |
Наименование |
Кол. |
Примечание |
|
SA1 |
Выключатель зажигания 12.3704-05 |
1 |
|
|
SA2 |
Переключатель П150-06.14 |
1 |
|
|
SA3 |
Переключатель 771.3709-02.98 |
1 |
|
|
SA4 |
Переключатель 82.3709-26.00 |
1 |
|
|
SA16 |
Выключатель ВК 416М-01 |
1 |
|
|
SB2 |
Выключатель 3812.3710-10.83 |
1 |
|
|
SB3 |
Выключатель 3812.3710-10.84 |
1 |
|
|
SB4 |
Выключатель 3812.3710-02.80 |
1 |
|
|
SB5 |
Выключатель 3812.3710-02 зеленый без символа |
1 |
|
|
SB7, SB8 |
Выключатель 3812.3710-10 зеленый без символа |
2 |
|
|
SB9 |
Выключатель 3812.3710-11.18 |
1 |
|
|
SB10, SB11 |
Выключатель 3812.3710-02.13 |
2 |
|
|
SB12 |
Выключатель 3812.3710-02-15 |
1 |
|
|
SB13 |
Выключатель 3812.3710-05 красный без символа |
1 |
|
|
SB14, SB17 |
Выключатель 3812.3710-02 зеленый без символа |
2 |
|
|
SB21, SB22, SB23 |
Выключатель ВК12-1-01 |
3 |
|
|
SK1 |
Датчик ДАТЖ |
1 |
|
|
SP1 |
Датчик давления ДАДМ-03 |
1 |
|
|
SP2 |
Датчик сигнализатора засоренности воздушного фильтра ДСФ-65 |
1 |
|
|
SP3 |
Датчик засорения фильтра гидросистемы привода хода |
1 |
Комплект фильтра гидросистемы |
|
SP4 |
Датчик засорения фильтра гидросистемы привода вибратора |
1 |
Комплект фильтра гидросистемы |
|
SQ1 |
Выключатель ВК12-4 |
1 |
|
|
VD1-VD10 |
Диод КД 226Б |
10 |
|
|
XS1^S3, XS12, XS13 |
Колодка гнездовая 602606 |
4 |
|
|
XS2,
XS16,
ХS58-
XS60,
SX^ |
Колодка гнездовая 617605 |
6 |
|
|
XS56, XS57 |
Колодка гнездовая 605110 |
2 |
|
|
XS80 |
Колодка гнездовая 617104 |
1 |
|
|
XS31-XS43 |
Колодка гнездовая 608608 |
13 |
|
|
XS15, XS17, XS51^54 |
Колодка гнездовая 602602 |
6 |
|
|
ХЭ44 |
Колодка гнездовая 605608 |
1 |
|
|
ХЭ45 |
Колодка гнездовая 602604 |
1 |
|
|
ХS26 |
Колодка гнездовая 469.59.00 |
1 |
|
|
ХS6 |
Розетка РНЦ10-002 УХЛ |
1 |
|
|
ХS7 |
Колодка гнездовая 602601 |
1 |
|
|
ХS4 |
Розетка АМР трехконтактная в составе: |
1 |
|
|
|
корпус розетки 1-967325-2 |
1 |
|
|
Обозначение |
Наименование |
Кол. |
Примечание |
|
|
адаптер угловой 965783-1 |
1 |
|
|
|
гнездо 929974-1 |
3 |
|
|
|
уплотнитель 828920-1 |
3 |
|
|
XSY1 |
Розетка
AMP
«Superseal
1,5» одноконтактная в составе: |
1 |
|
|
|
корпус розетки 0-0282079-2 |
1 |
|
|
|
Контакт гнездовой 0-0282110-1 |
1 |
|
|
|
уплотнитель 0-028134-2 |
1 |
|
|
Y1 |
Электромагнит останова двигателя |
1 |
Комплект двигателя |
|
Х2-Х4, Х8- Х13 |
Соединитель |
8 |
Комплект гидрораспределителей
RPE3-06 |
|
Х15, Х16 |
Соединитель |
2 |
Комплект фильтров |
|
YA2- YA4, YA8, YA9 |
Электромагнит; 24В |
5 |
Комплект гидрораспределителей
RPE3-06 |
|
YA5, YA6 |
Электромагнит; 24В |
2 |
Комплект вентиля запорного 13с803р5 Ду15 |
|
YA10, YA11 |
Электромагнит; 24В |
2 |
Комплект гидрораспределителей
RPE4-10 |
|
YA12, YA13 |
Электромагнит; 24В |
2 |
Комплект гидрораспределителей
RPE3-06 |

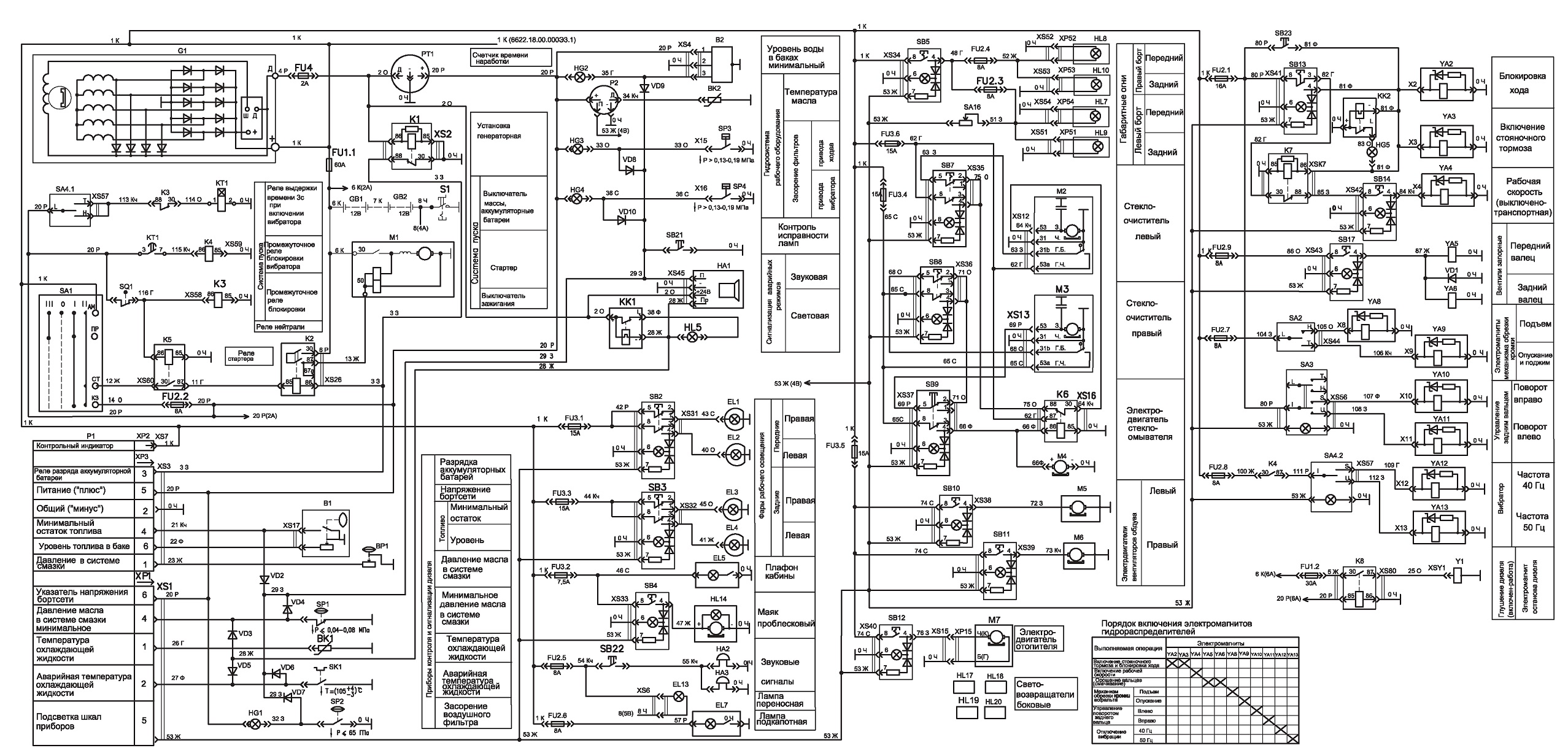

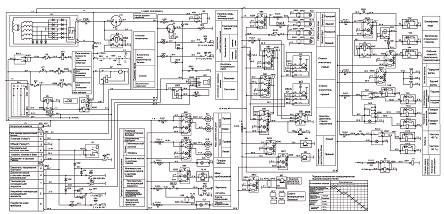

Рисунок А.1 - Схема электрическая принципиальная
электрооборудования Э3

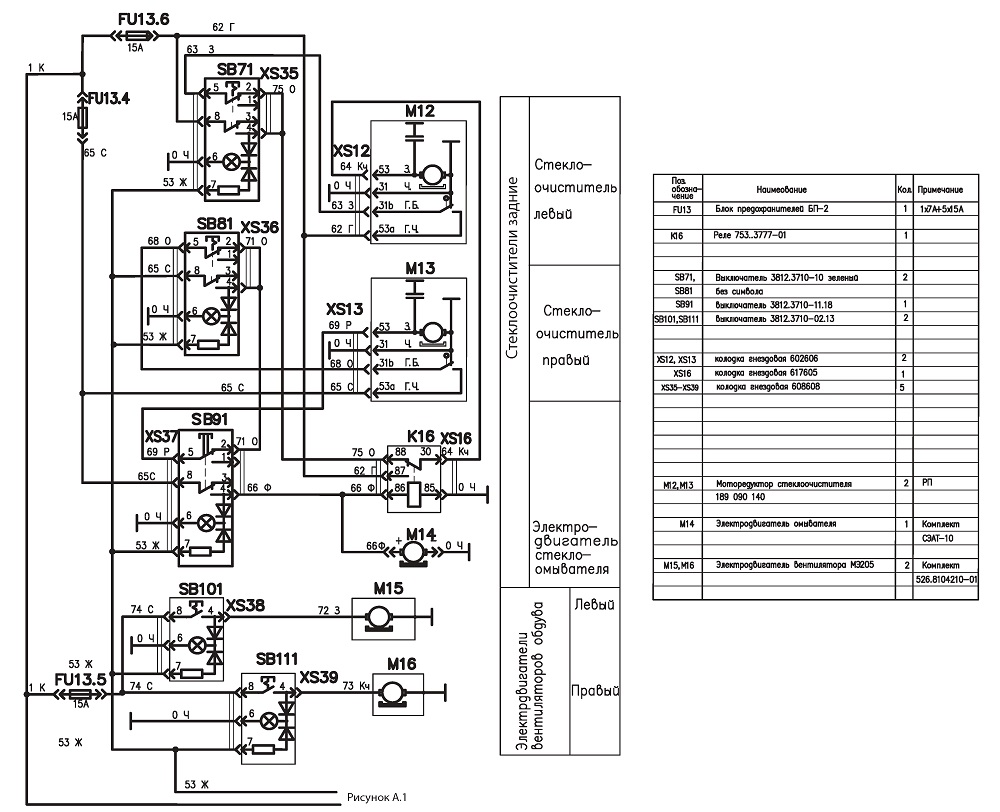

Рисунок А.2 - Схема электрическая принципиальная
дополнительного оборудования

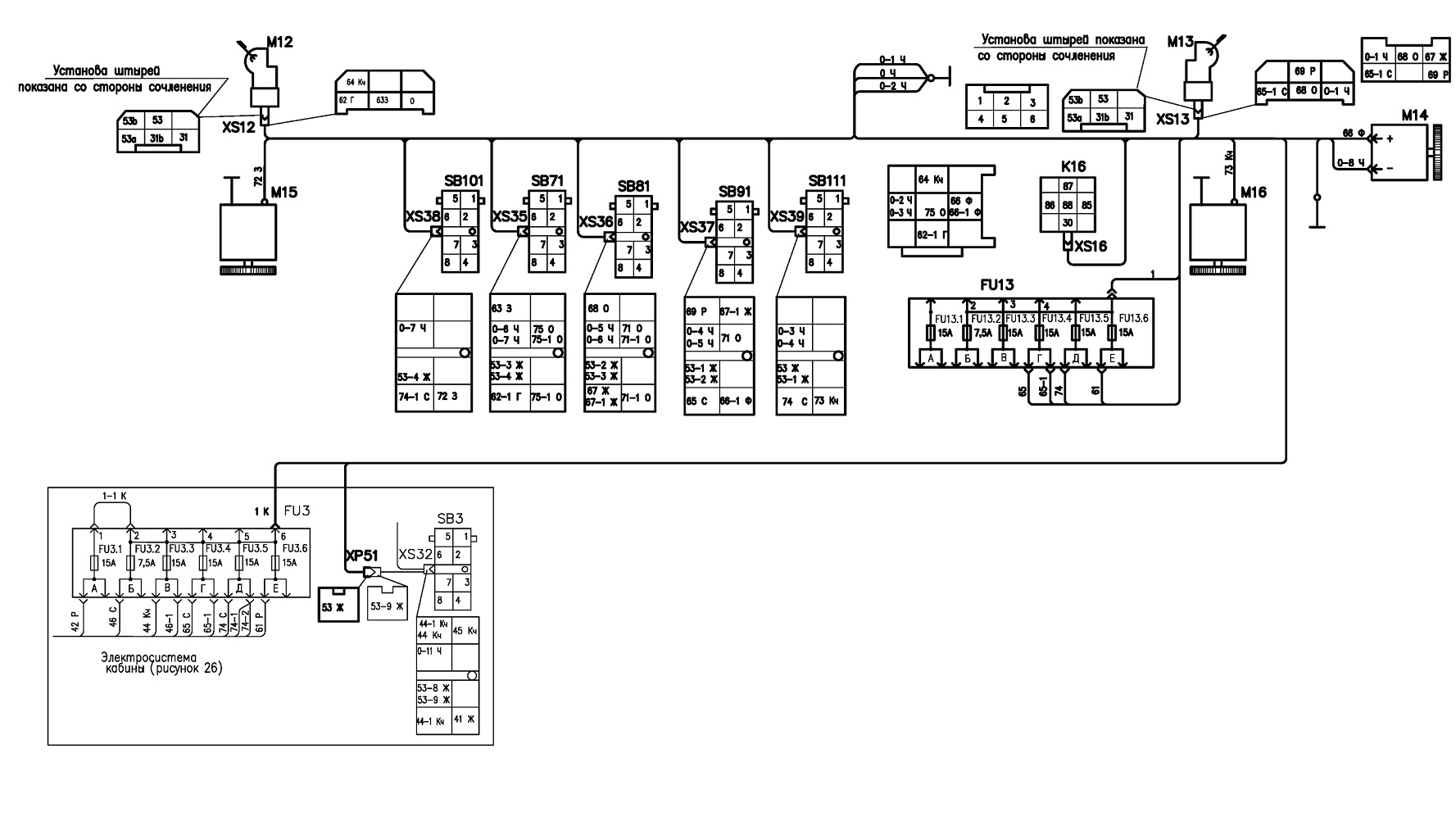

Рисунок А.3 - Схема электрическая соединений
дополнительного оборудования

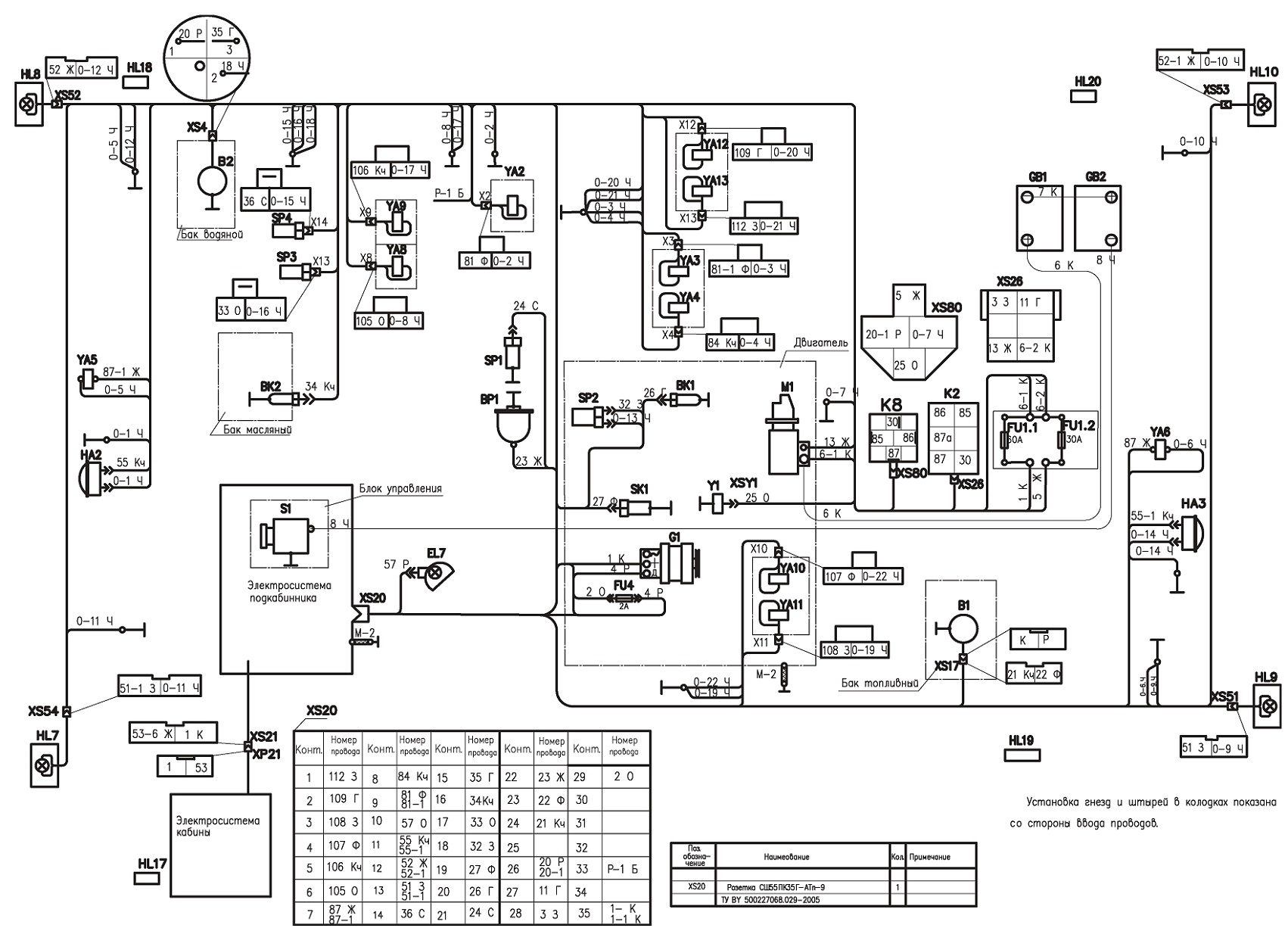

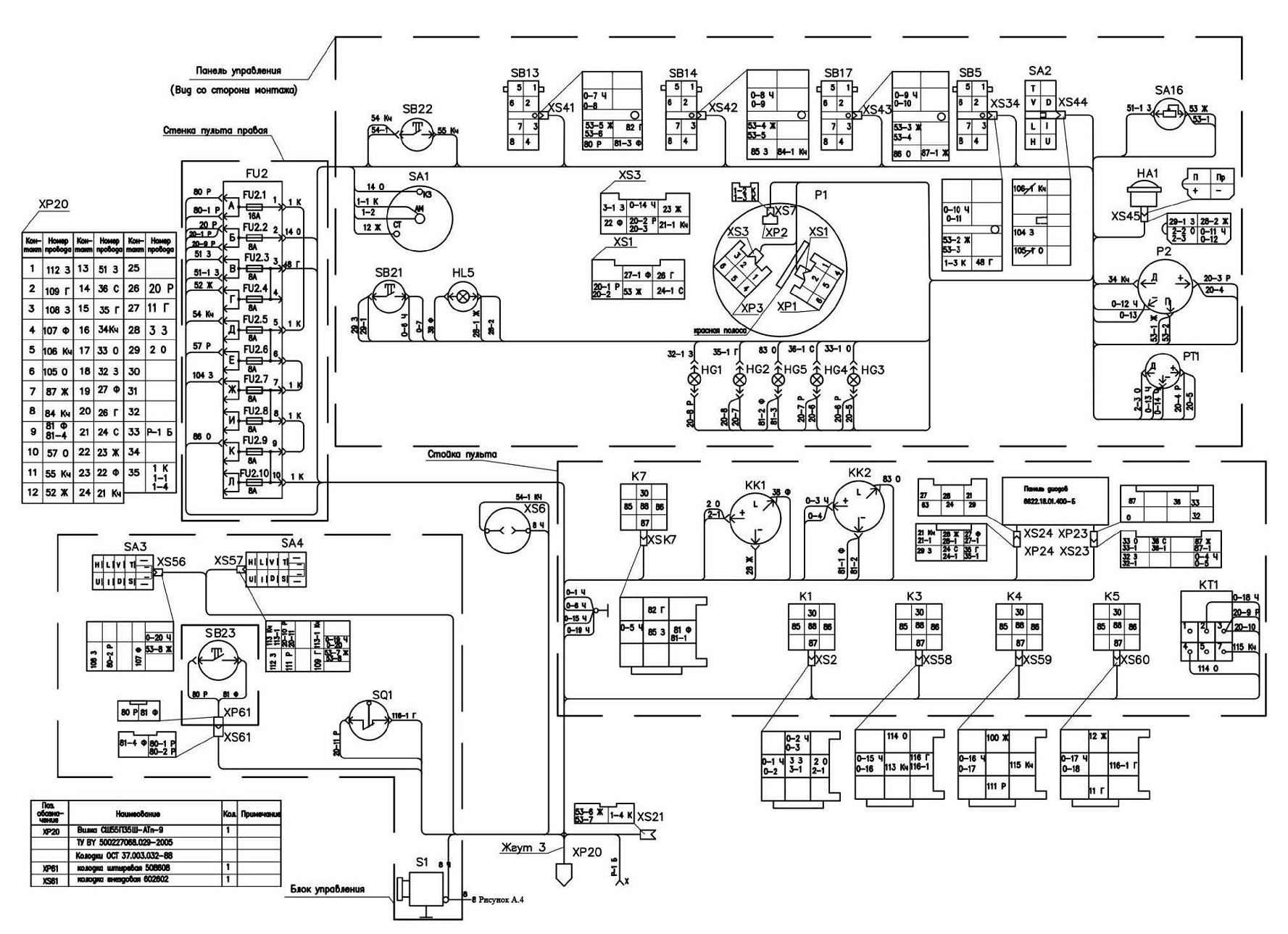

Рисунок А.4 - Схема электрическая соединений

Рисунок А.5 - Схема электрическая соединений
подкабинника

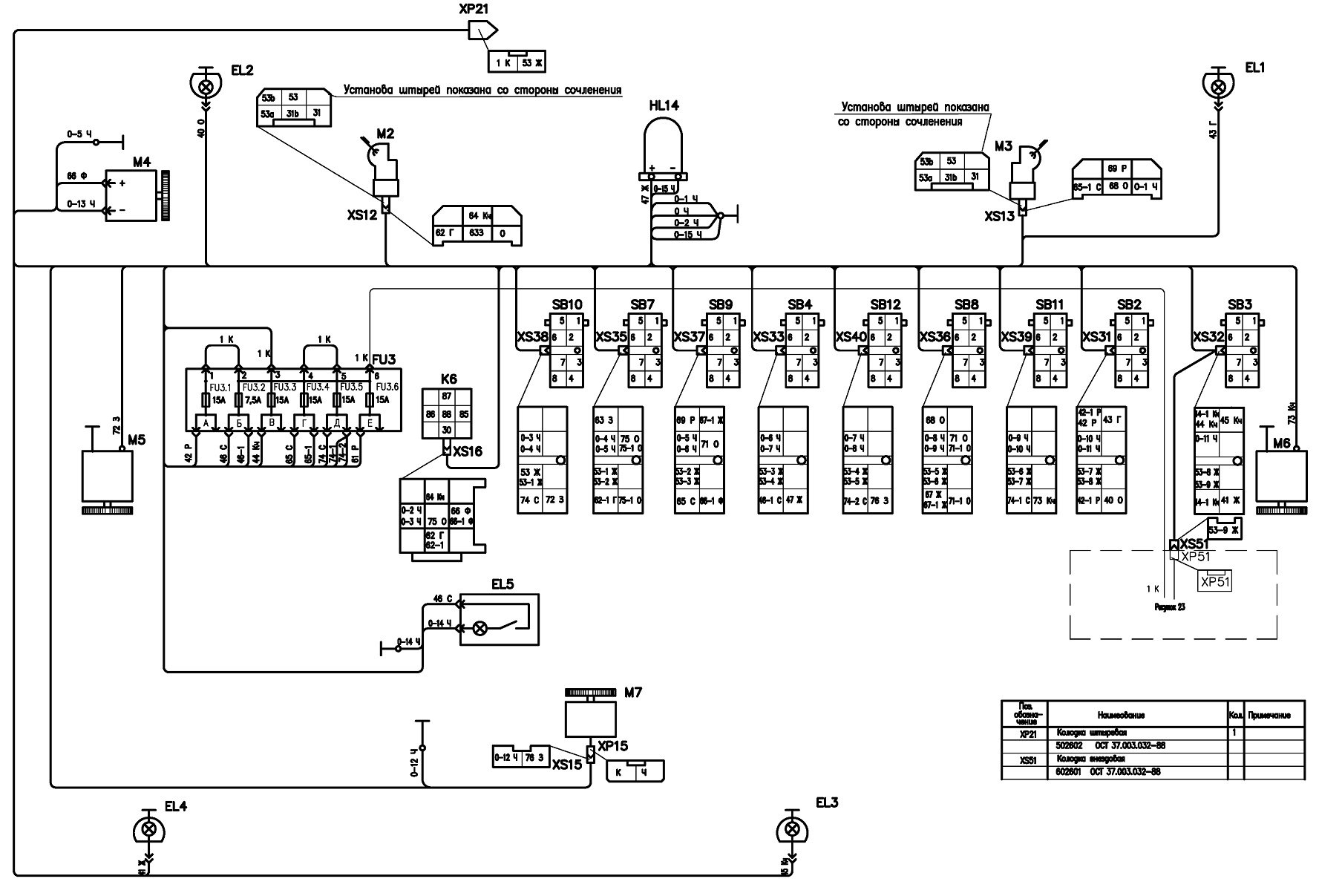

Рисунок А.6 - Схема электрическая соединений кабины

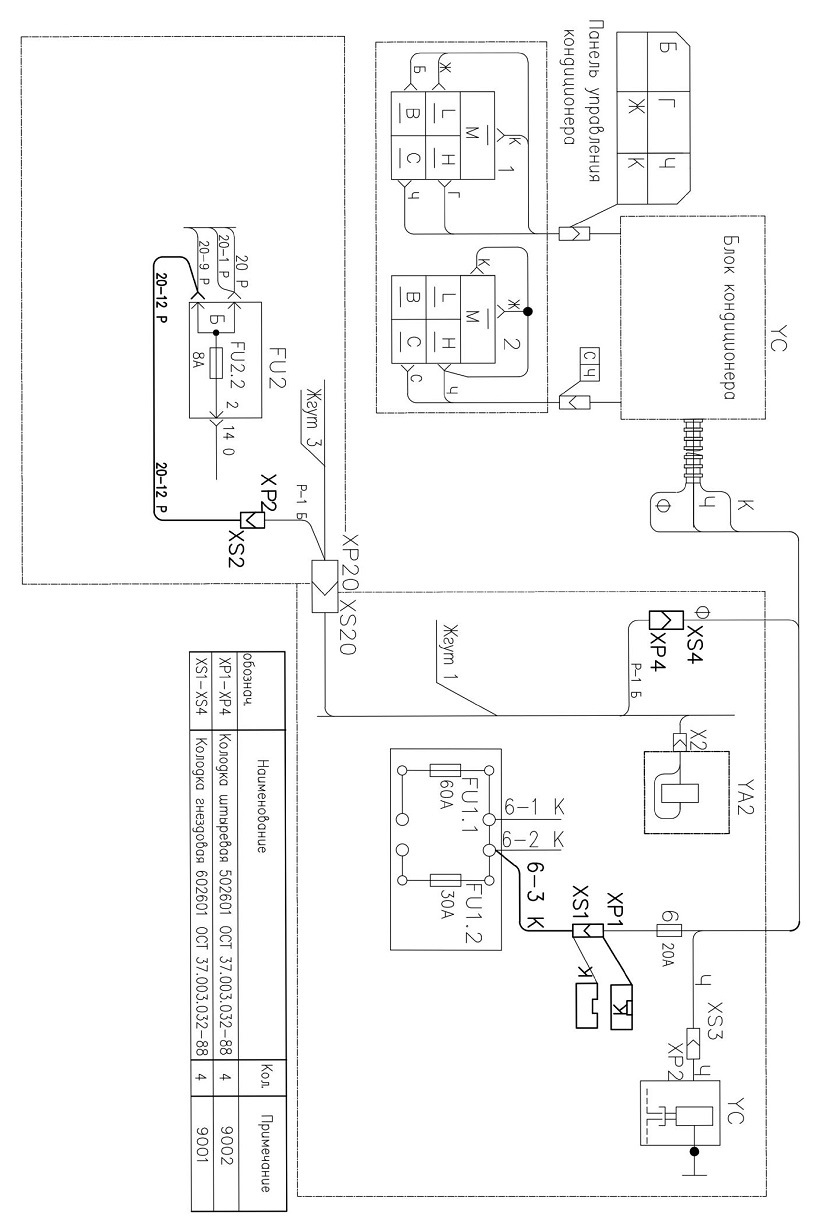

Рисунок А.7 - Схема электрическая соединений
кондиционера

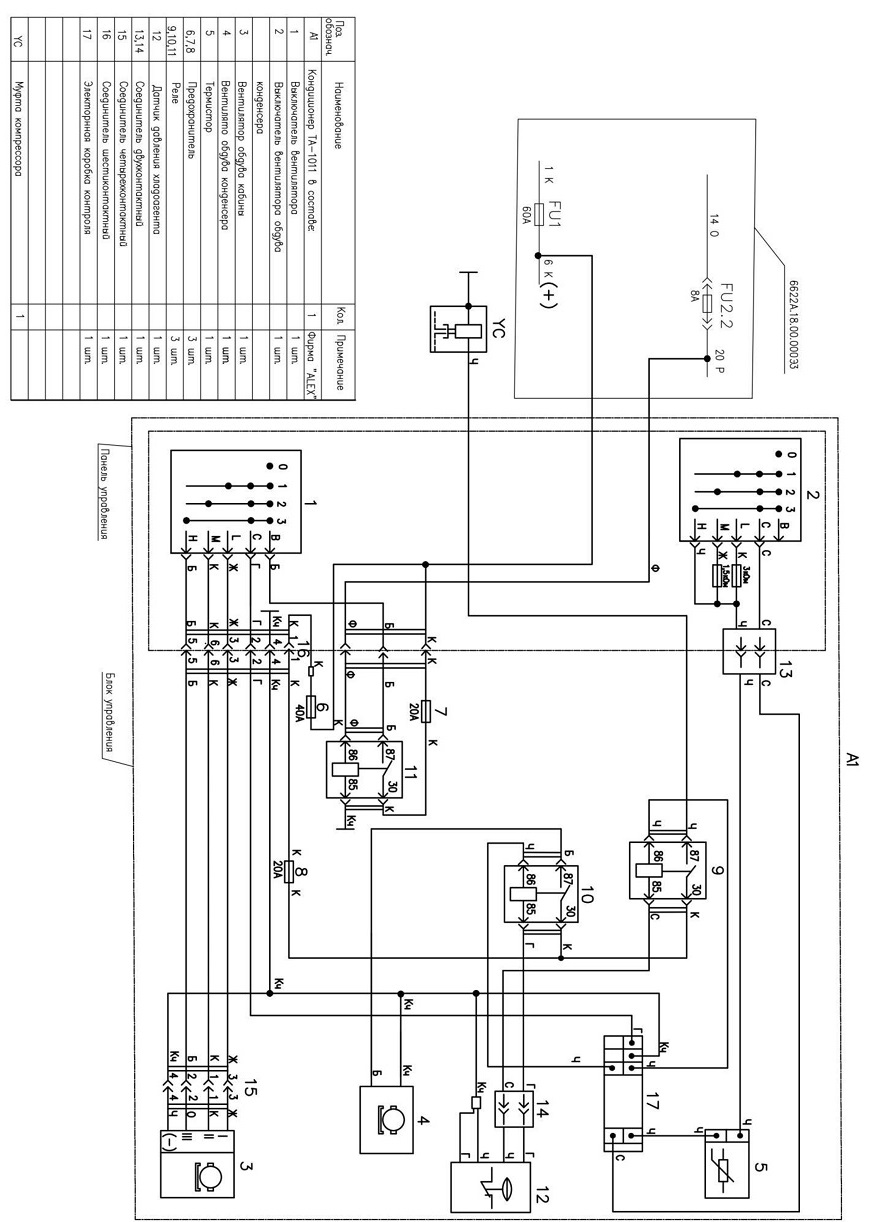

Рисунок А.8 - Схема электрическая принципиальная
кондиционера

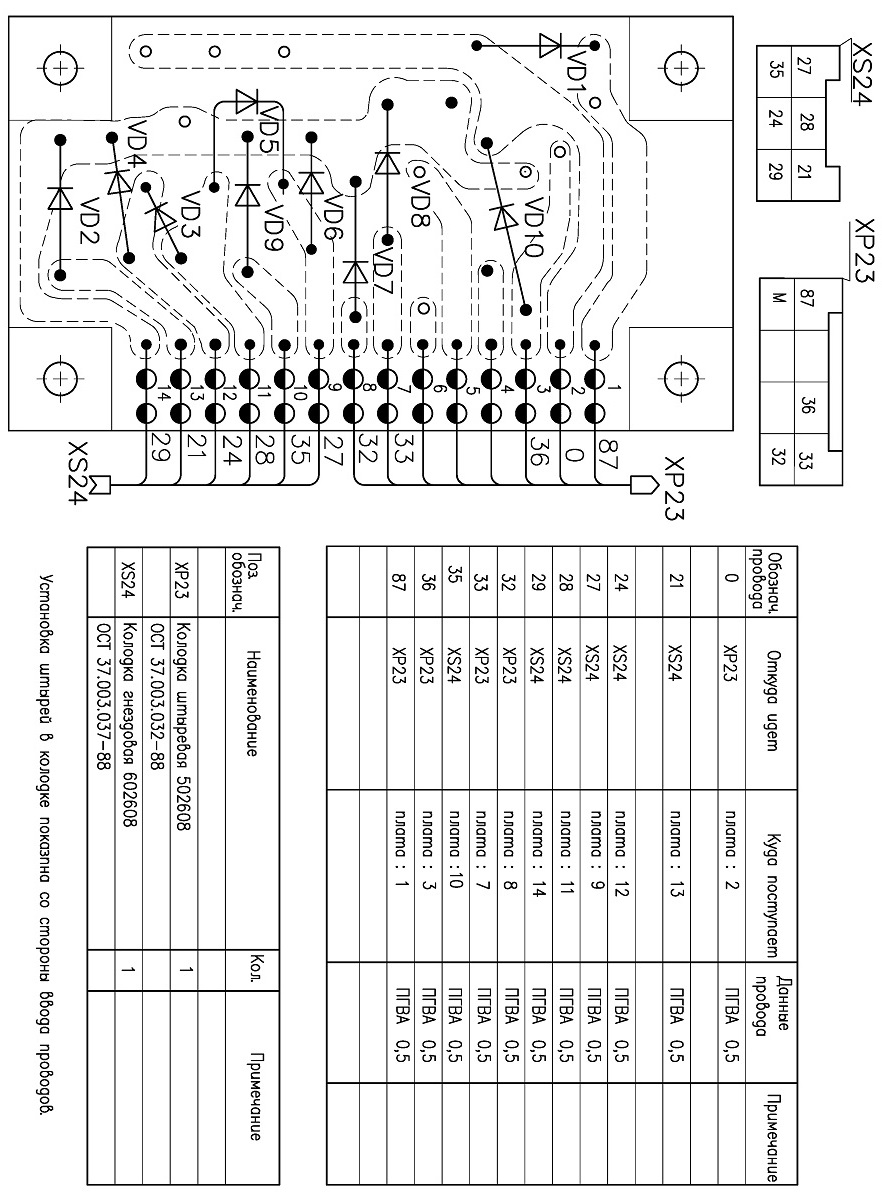

Рисунок А.9 - Схема электрическая соединений панели
диодов
