Дизель-генератор 21-26ДГ. Руководство по эксплуатации - часть 20

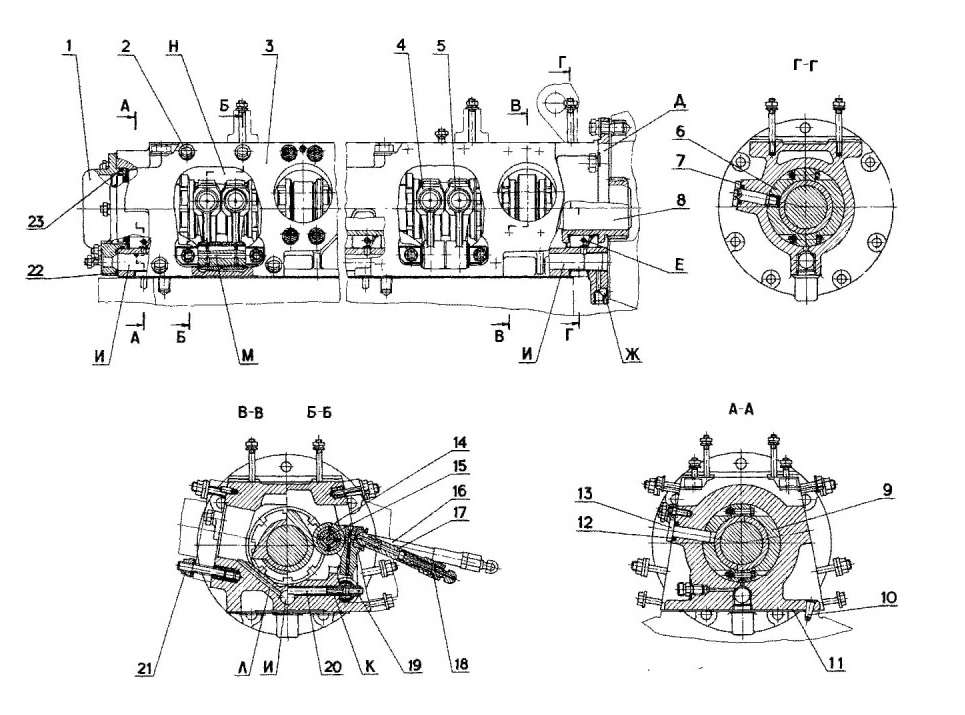

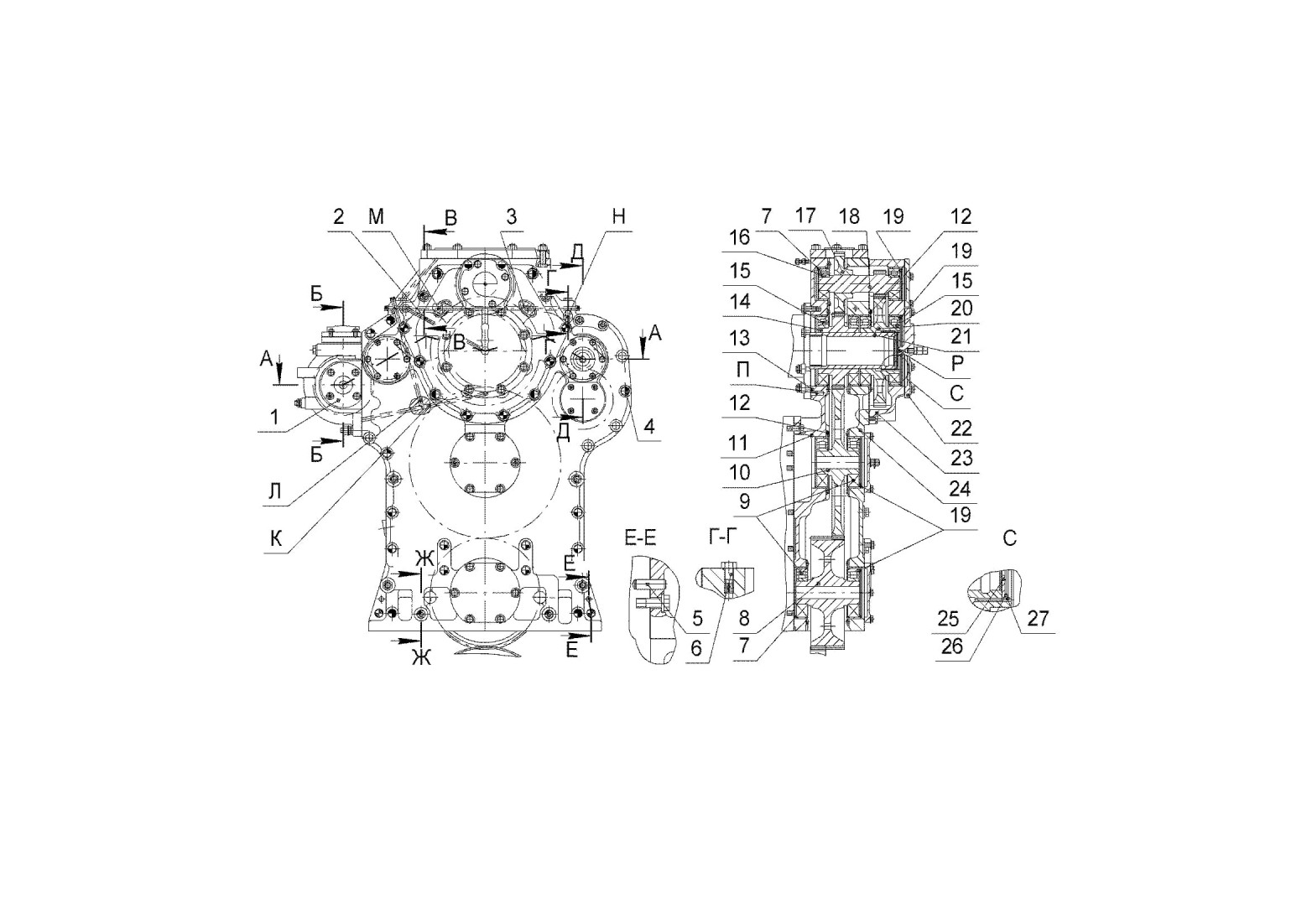

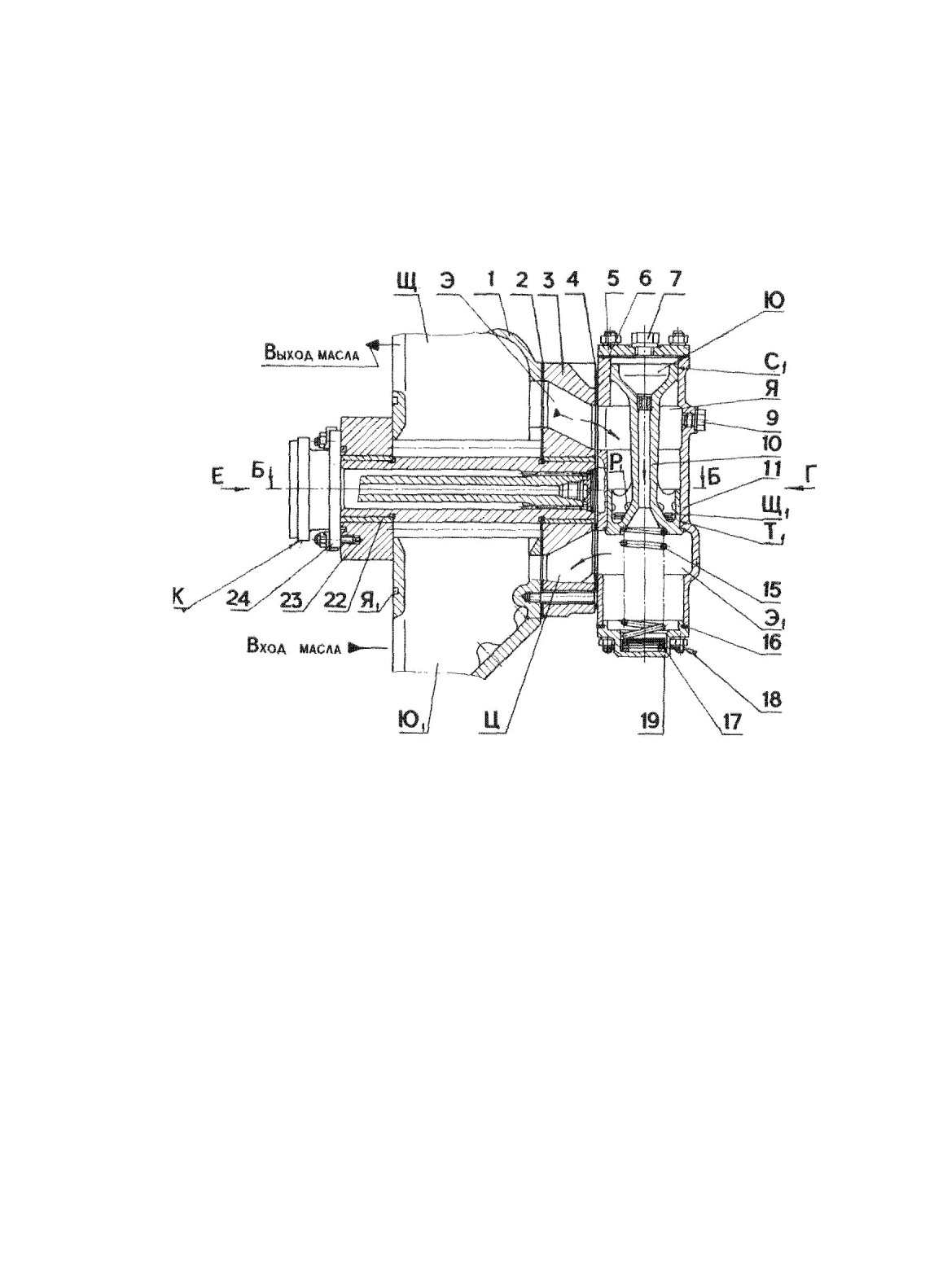

Рисунок 15 - Лоток с распределительным механизмом
(на страницах 27, 28) I - крышка; 2 - болт (крепление патрубка); 3 - лоток; 4 - рычаг впускного кулака; 5 - рычаг выпускного кулака; 6 - подшипник опорно-упорный; 7 - фиксатор опорно-упорного подшипника; 8 - вал распределительный; 9 - подшипник опорный; 10 - штифт;
II - прокладка; 12 - кольцо резиновое; 13 - фиксатор опорного подшипника; 14 - ролик; 15 - валик; 16 - штанга выпускных клапанов; 17 - штанга впускных клапанов; 18 - гайка крепления головки штанги; 19 - гайка болта крепления осей рычагов; 20 - болт крепления осей рычагов; 21 - гайка крепления шпилек топливного насоса; 22 - кольцо уплотнительное масляного канала между крышкой и лотком; 23 - кольцо уплотнительное крышки; Д - фланец лотка; Е - канал маслоподводящий в подшипнике; Ж - канал маслоподводящий в лотке распределительного вала; И - канал лотка; К - канавки маслоподводящие; Л - канал маслоподводящий в лотке к топливному насосу; М - канал маслоподводящий осей рычагов; Н - окно.
