Дизель-генератор 21-26ДГ. Руководство по эксплуатации - часть 21

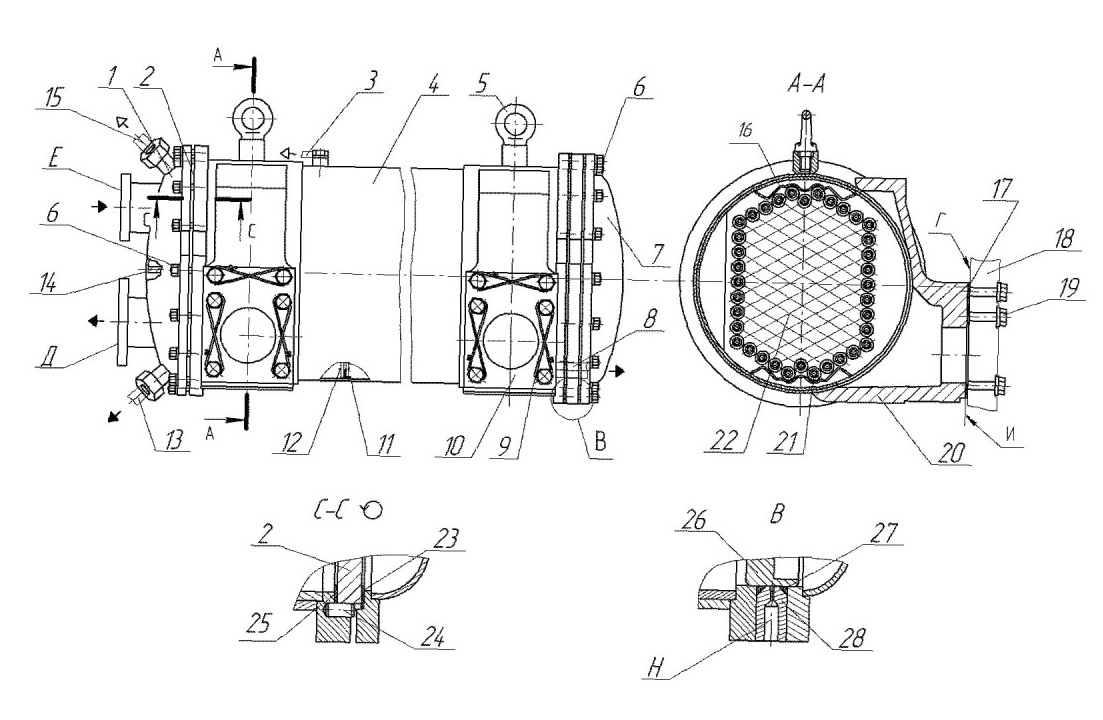

Рисунок 35 - Охладитель масла
(на страницах 61, 62) I - крышка водяная со штуцерами; 2 - неподвижная трубная доска; 3 - труба для стравливания воздуха из масляной полости; 4 - корпус; 5 - рым-болт; 6 - гайки крепления крышек с патрубками и без патрубков; 7 - водяная крышка без штуцеров;8 - труба для слива масла из масляной полости; 9 - проволока; 10 - кронштейн крепления к раме с отверстием для слива масла ;
II - манжета; 12 - перегородка масляной полости; 13 - труба для слива охлаждающей жидкости; 14 - перегородка в водяной крышке со штуцерами; 15 - труба для стравливания воздуха из водяной полости; 16 - заполнители; 17 - прокладка для уплотнения соединения охладителя с рамой; 18 - рама; 19 -болт; 20 - кронштейн крепления к раме; 21 - труба охлаждающая; 22- секция охлаждающая; 23 - уплотнительная прокладка между водяной крышкой со штуцерами и неподвижной трубной доской; 24 - штифт; 25 - уплотнительная прокладка между корпусом и неподвижной трубной доской; 26 - подвижная трубная доска; 27 - кольцо уплотнительное; 28 - кольцо промежуточное; Д - патрубок отвода охлаждающей жидкости; Е - патрубок подвода охлаждающей жидкости; Н - контрольное отверстие; Г, И - поверхности для проверки прилегания.
