AURORA CTF 1201, CTF 1501 АВТОМАТИЧЕСКАЯ КОМПЬЮТЕРНАЯ ВЫШИВАЛЬНАЯ МАШИНА. Руководство по эксплуатации - часть 14



приводом

,  C  —



задним.  Сочетание

AC



означает  параллельную

работу  переднего  и  заднего  приводов,

AB  —



переднего  и  среднего,

BC



означает  параллельную  вышивку  средним  и  задним  приводом, а

ABC



означает параллельную работу всех приводов

;



Примечание: если оборудование оснащено только двумя приводами,

буква

B



будет обозначать задний привод

.



c)



Нажмите



чтобы  подтвердить  способ  подачи  пайеток

.



Затем  введите

количество подаваемых одновременно пайеток

(

Диапазон:

0-9999).



Если



требуется  сохранить  тот  же  режим  работы,  что  и  до  смены  цвета,

нажмите «1» и подтвердите выбор нажатием на

.



d)



В режиме настройки обшивки пайетками используйте



или

,

пока



не  увидите  на  экране  надписть  «КОНЕЦ»  (

«END»),



затем  нажмите  на



для  подтверждения  и  сохранения  настроек

.



Нажатие  на  значок



отменяет внесённые изменения, возвращая настройки к





предыдущим значениям.





Например

:



машина  с  иглой  крайней  с  конца,  №

9,  (

для  одновременной  обшивки

пайетками,  размером

3,  5,  7



мм)  и  первой  иглой  для  обшивки  пайетками,  размером  9  мм.

Схема  предусматривает  пришивание  пайетки  по  7мм,  затем  3  и  5  мм  параллельно,  затем

чередование пайеток на 5 и 7 мм, затем нашивка 9 пайеток по 3 мм, 8 пайеток по 5 мм и

4 —

по



7



мм,



после этого должны быть нашиты



6



параллельно идущих пар пайеток по

 3

и 7 мм

,



после этого схема завершается первой иглой, пришивающей пайетки по 9 мм.





Процедура настройки

:



(1)



①



Нажмите на

«9

» для перехода к меню настройки метода подачи пайеток

;





②



Нажмите на



или



до момента, пока на экране не появится буква





«C»,

затем нажмите на

；





③



Нажмите на

«1»,



затем нажмите на

;



④



Нажмите на



или

, пока на экране не появится надпись «Конец»





(«End») appears,

затем нажмите на



для сохранения первой группы

настроек

.



(2)



①



Нажмите на

«9

» для перехода к меню выбора способа подачи пайеток

;





②



Нажмите на



или



пока на экране не появится сочетание

«AB»,





затем нажмите на

;



③

Нажмите на

«1»,



затем нажмите на

;



④

Нажмите на



или

, пока на экране не появится надпись «Конец»





(«End») appears

,



затем нажмите на



для сохранения второй группы

настроек

.



(3)



①



Нажмите на

«9

» для перехода к меню выбора способа подачи пайеток

;





②



Нажмите на



или



пока на экране не появится буква

«B»,



затем



нажмите на



;







③

Нажмите на

«1»,



затем нажмите на



;

④

Нажмите на



или



пока на экране не появится буква

«

С

»,



затем



нажмите на



;







⑤

Нажмите на

«1»,



затем нажмите на



;

⑥

Нажмите на



или



, пока на экране не появится надпись «Конец»





(«End») appears

,



затем нажмите на



для сохранения третьей группы

настроек

.



(4)



①

Нажмите на

«9

» для перехода к меню выбора способа подачи пайеток

;



②

Нажмите на



или



пока на экране не появится буква

«

А

»,



затем





нажмите на

;



③

Нажмите на

«9»,



затем нажмите на

;



④

Нажмите на



или



пока на экране не появится буква

«B»,



затем





нажмите на

;



⑤

Нажмите на

«8»,



затем нажмите на

;



⑥

Нажмите на



или



пока на экране не появится буква

«

С

»,



затем





нажмите на

;



⑦

Нажмите на

«4»,



затем нажмите на

;



⑧

Нажмите на



или



пока на экране не появится сочетание

«

АС

»,





затем нажмите на

;



⑨

Нажмите на

«6»,



затем нажмите на

;



⑩

Нажмите на



или

, пока на экране не появится надпись «Конец»





(«End») appears

,



затем нажмите на



для сохранения четвёртой

группы настроек

.



（

5

）

Нажмите на

 «1»,

затем нажмите на



для сохранения

настроек чередования цветов.





Примечание: если необходимо настроить последовательную нашивку

одиночных пайеток, просто нажмите на номер необходимой вам иглы

.



Ручное управление обшивкой пайеток





Ручной режим управления обшивкой пайеток предусматривает

«

Запуск процесса

обшивки пайетками

» («Sequin Start»), «

Завершение процесса обшивки пайетками

»



(«Sequin End»)

и

 «

Подача пайеток

» («Sequin-feeding»).



(1)

Непосредственно в основном меню нажмите на



,

затем выберите



«Запуск






процесса обшивки пайетками» («

Sequin Start

»), после чего опустите прижимные лапки

;





(2)

Непосредственно в основном меню нажмите на



,

затем выберите



«Завершение






процесса обшивки пайетками» («

Sequin End

») для подъёма всех прижимных лапок

;






(3)

Непосредственно в основном меню нажмите на



,

затем выберите



«Подача






пайеток» (

«send sequin»);



запущенные головки машин будут подавать по одной

пайетке  при  каждом  нажатии  на  кнопку

(

при  опущенном  положении

прижимных лапок

).



Отладка вышивки пайетками































































Размещение панели переключения режимов обшивки пайетками





1.

Действия с переключателем режимов





(1)

Ручное управление передним приводом подачи пайеток



(А)





Поместите переключатель режимов вниз, переключите датчик обрыва нити в

положение к зелёному индикатору и нажмите кнопку ручного режима подачи пайеток

.





(2)

Ручное управление средним приводом подачи пайеток



(

B)



Поместите переключатель режимов вниз, переключите датчик обрыва нити в

положение к красному индикатору и нажмите кнопку ручного режима подачи пайеток

.





(3)

Ручное управление задним приводом подачи пайеток



(С)





Поместите переключатель режимов вниз, отключите датчик обрыва нити (поместите

его также в нижнее положение) и нажмите кнопку ручного режима подачи пайеток

.





Примечание: С целью отладки функции обшивки пайетками оператор должен

установить внешний переключатель головки на одноголовочную машину

.





2.

Отладка меню функции обшивки пайетками






Нажмите на    непосредственно в основном меню

,



затем нажмите «Отладка






машины» (

«machine debugging»).



Нажатие на пункт «Работа с устройством для обшивки

пайетками» («

Sequin Device Operations

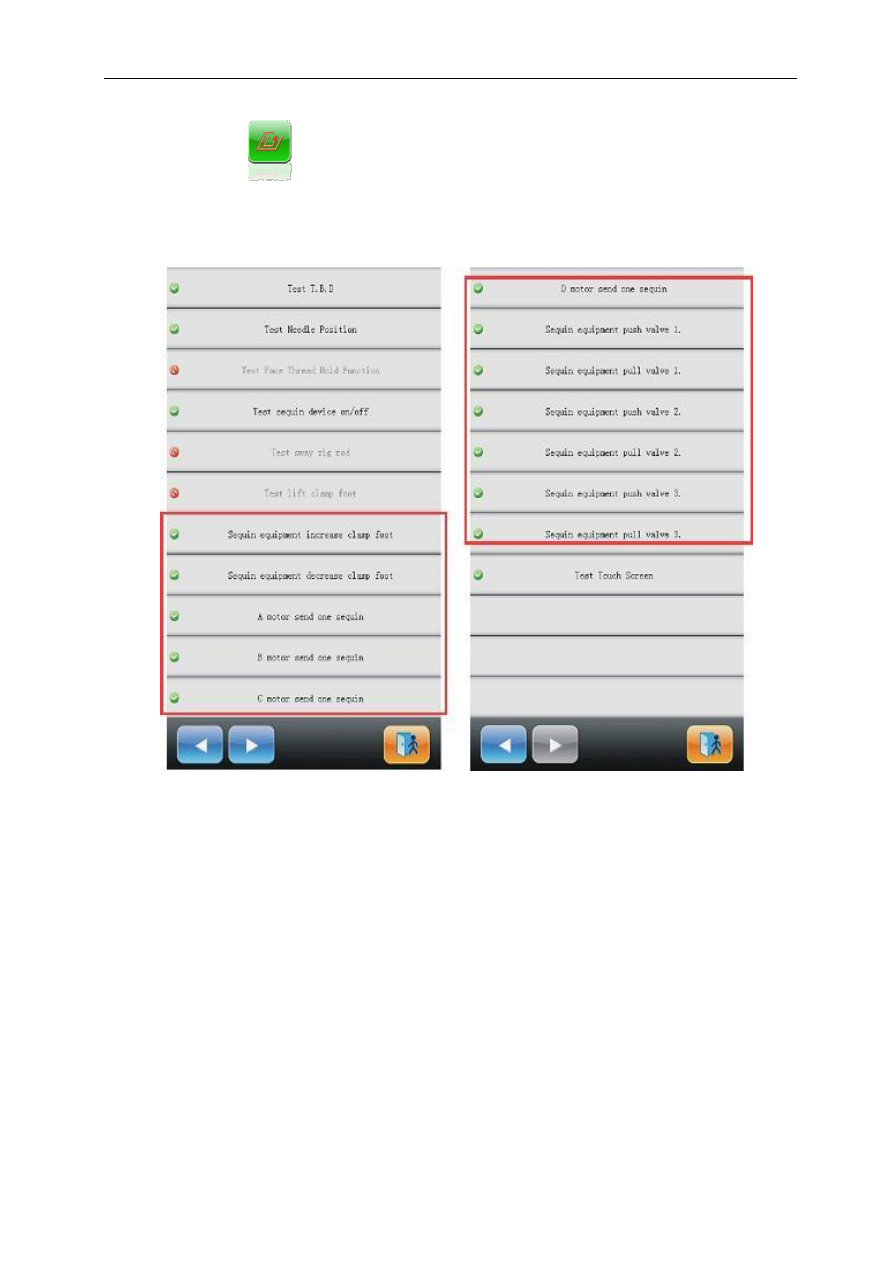

») выводит на экран следующее изображение:





































































В списке вы можете выбрать необходимый пункт для отладки

.



Фиксация пайеток





После  обрезания  нитки  или  ручного  включения  индикатора  датчика  обрыва  нити

нажмите на кнопку остановки для прекращения процесса вышивки и перехода в режим

фиксации

.



В режиме фиксации устройство подачи пайеток поднимется вверх, а головка

машины установится в точке фиксации

.



После этого оператор может нажать на кнопку

пуска  и  включить  фиксацию  пайеток.  Фиксационная  вышивка  перейдёт  в  режим

обычной  в  месте  обрыва  нитки.  Для  фиксации  пайеток  недоступна  функция

«Количество заплаток» (

«Patch Count»

), доступная в режиме обычной штопки

.





Глава 12. Работа с вышивкой шнуром





Функции





1

、

Вышивка  шнуром

  (

Вышивка  ЗИГ

):

Данная  опция  предназначена  для



выполнения  строчек  определённой  формы

,



которые  сохранены  во

встроенной  памяти  машины  как  режимы

Z4



и

Z5.



Значки,  используемые

для вывода данных режимов на экран, выглядят вот так

:








Z4

вышивка

 Z5

вышивка





2

、

Оператор  может  настроить  максимальную  частоту  вращения  для
обычной



вышивки и вышивки шнуром

.


3

、

Автоматическое сохранение точки остановки по оси М:



ось М вернётся к

точке



остановки после восстановления подачи питания

.


4

、

Обрезка нити для вышивки шнуром

 (

только для нижней нити

).



5

、

Перед включением ручного режима перемещения пялец,



устройство для



вышивки шнуром может автоматически поднять прижимную лапку

,



так же,

как и опустить её перед началом вышивки

.



Ключевые технические показатели





1

、

Частота вращения при вышивке шнуром

: 300-1000

об/мин

,

с шагом

:

10

об/мин

.

2

、

Ручное/автоматическое изменение угла оси М Шаг

: 18°.



Порядок вышивки шнуром





(1)



Импортируйте схему вышивки шнуром

,



затем выберите необходимые настройки





и отредактируйте рисунок при необходимости

;





(2)



Внесите

изменения

в

параметры,

выберите

цветовую

последовательноть и определитесь с режимом вышивки

;






(3)



Проверьте положение головки для вышивки шнуром, убедитесь, что она

функционирует нормально

;






(4)



Запустите процесс вышивки

.







Требуемые настройки и выбор режима






Нажмите на кнопку перехода к настройкам   в основном меню

,



после чего






оператор может выбрать параметры, которые необходимо изменить для

вышивки шнуром

.



1.



Устройство  для  правого  шнура

:



Д(Н)  («

Y  (N)»)  —



Д  («

Y

»)  значит,  что

первая игла находится в положении для вышивки шнуром

.







2.



Устройство  для  левого  шнура

:



Д(Н)  («

Y  (N)»)  —



Д  («

Y

»)  значит,  что

последняя игла находится в положении для вышивки шнуром

.







3.



Количество движений при вышивке  шнуром

:  2  (

значение по умолчанию

)

—



оператор  может  настроить  это  значение  в  соответствии  с

требованиями к вышивке зшнуром

.







4.



Угол  вышивки  шнуром

:  100  (

значение  по  умолчанию

).



Данное  значение

представляет  собой  угол  наклона  махового  колеса.  В  случае  снижения

натяжения  нити  оператор  может  уменьшить  значение  для  увеличения

натяжения

.



Но, как правило, это значение не выставляют ниже 80.





5.



Максимальная скорость вышивки шнуром

: 600 (

значение по умолчанию

).



Максимально  допустимая  скорость  составляет

1000

об/мин

,



но  оператор

при  изменении  этого  параметра  должен  отталкиваться  от  реального

состояния машины

.





6.



Смещение пялец при вышивке в режиме

Z5:



при помощи настроек пялец

оператор  может  изменить  диапазон  вышивки  (данный  параметр

рекомендуется использовать более опытным пользователям

).





7.



Привод ослабления нити для вышивки шнуром

:



Да

/

Нет

(«Yes/No»)



Если машина

оснащена  двойным  устройством  пришивания  шнура,  оператор  должен

выставить этот параметр на «Да» (

«Y»

), в противном случае

—



на «Нет

» («N»).







8.



Значение подстройки ослабления натяжения нити при вышивке шнуром

:



данный  параметр  необходим  для  настройки  скорости  подачи  нити  на

нитеослабляющие приводы

.



Рекомедованное значение:

9.





9.



Положение устройства для правого шнура

:



представляет собой угол между

точкой вхождения иглы в ткань и направления оси устройства для вышивки





зшнуром

.



Значение угла = Значение параметра

*0,9.



Например

,



значение

параметра равно

80;



значением угла будет

80*0,9=72°.



10.



Положение  устройства  для  левого  шнура

:



представляет  собой  угол

между точкой вхождения иглы в ткань и направления оси устройства для

вышивки  шнуром

.



Значение  угла  =  Значение  параметра*0

,

9.  Например,

значение параметра равно

80;



значением угла будет

80*0,9=72°.





11.



Датчик движения устройства для вышивки шнуром

:



обеспечивает проверку

правильности  движения  устройства

.



Данный  параметр  настраивается

оператором в соответствии с текущим состоянием оборудования

.





12.



Проверка  привода  подачи  нитки  для  устройства  вышивки  шнуром  Д(Н)  («

Y



(N)»):

значение  по  умолчанию  установлено  на



«Д»  (

«Y»).  «

Д

»)  («Y»):

привод



подачи  ниток  не  запустится  до  проверки  холловской  компоненты

.  «

Н

»  («N»):



Привод для подачи ниток запустится при переходе программного обеспечения

в  режим  вышивки,  вне  зависимости  от  положения  холловской  компоненты

.



Данный параметр присутствует в меню начиная в версиях системы





«107-P03-1.0»

и выше

 (

для платы

 PC107)

или

 «107B-JY-1.0 & 107B-DB-1.0»

и







выше

(

для платы

PC107B).







Сопутствующие операции при вышивке шнуром





12.1.1

Переключение из режима обычной вышивки в



режим вышивки шнуром





(1)

Переключение вручную






Непосредственно в основном меню нажмите на кнопку    для перехода к






меню смены цветов

.






































































«1»

означает вышивку шнуром

,

другие режимы предназначены для других видов



вышивки

.



Нажмите на цифру для выбора соответствующего положения иглы

.



Нажмите





для выхода из меню

.



Значок



будет указывать на то, что текущий режим





предназначен для вышивки шнуром

.



Нажмите на эту кнопку для смены режима вышивки

.



Если нет необходимости вносить какие

-

либо изменения, оператору достаточно



нажать на



для закрытия окна

.









































































Описание сопроводительных значков

:





Обычная вышивка

；





 Z4

вышивка

:

стержень перемещается на каждом стежке

.



 Z5

вышивка

:

по функциональности идентичен режиму

 Z4.

Подходит для



вышивки  толстыми  нитками

.



(см.  пункт  Параметров

:



диапазон  перемещения

пялец при вышивке зигзагом

)



(2)

Автоматическое перемещение



Перед началом процесса вышивки в меню

настроек точки смены цвета может быть настроено автоматическое

перемещение пялец

.



Непосредственно в основном меню нажмите

,



а затем выберите

«

»

для





перехода  к  меню  смены  цвета

,



после  этого  нажмите  на

  (

головка  для

вышивки



шнуром

)

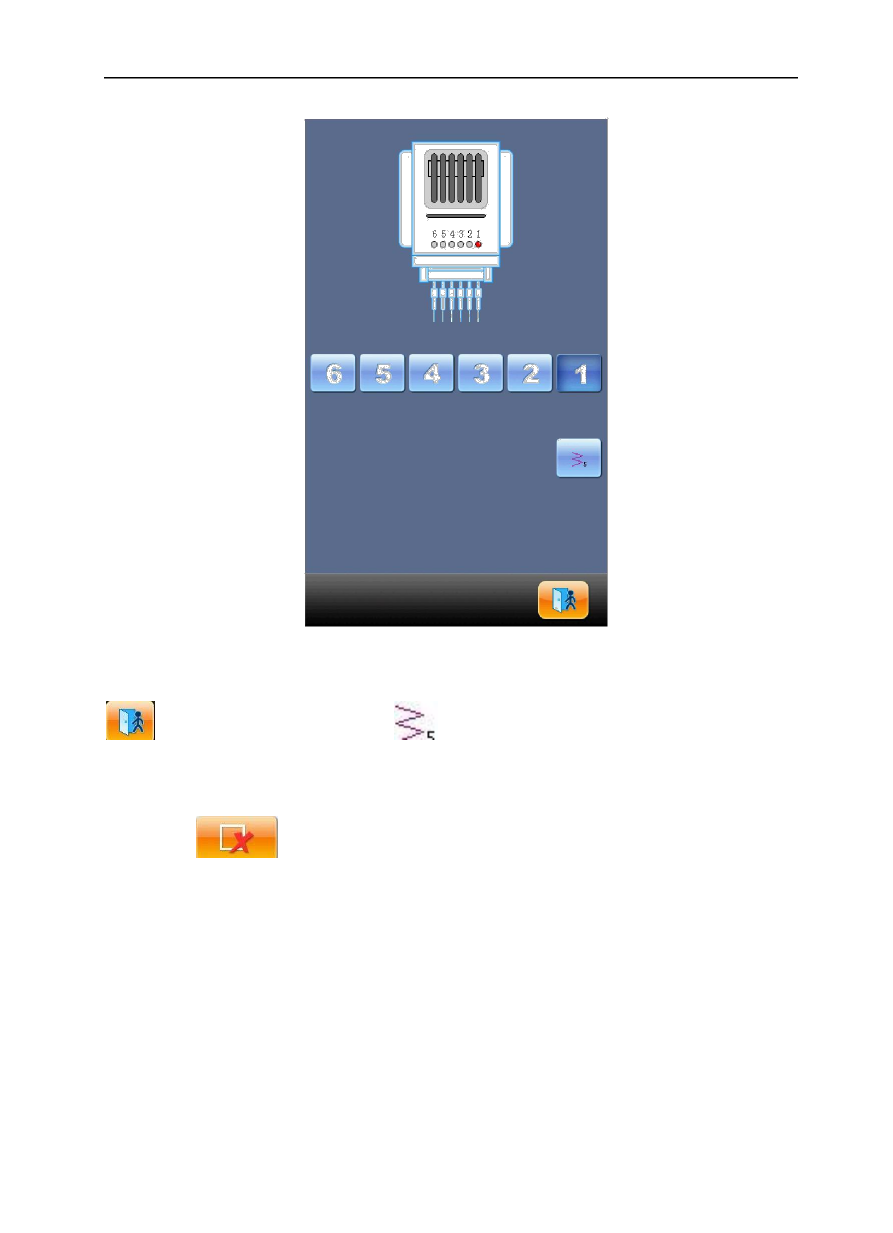

, чтобы выбрать режим шнура

:






































































Нажмите на соответствующий значок для выбора нужного режима вышивки шнуром





если никаких изменений не требуется, нажмите

для закрытия окна

.



После

подтверждения  выбора  режима  вышивки  и  настройки  порядка  смены  цветов

,



программное обеспечение выведет на монитор следующее изображение

:






































Значок



означает, что переключение выполняется вручную

.



Но настройки,





изменённые в меню     , будут оставаться в силе даже при переходе на






автоматический режим

.



12.1.2



Работа с осью М при вышивке шнуром





Работа с осью М предусматривает три режима: «Готовность оси М» («

M axis to be



ready»),  «

Циклическое движение по оси М» («

M  axis  to  cycle

»), «Поворот оси М» («

M

axis to turn»),

которые относятся к вспомогательным функциям

.

Непосредственно в





основном меню Вы можете нажать на    для перехода к меню

«

Вспомогательные






операции

».



Перелистнув  страницу  вы  сможете  найти  просмотреть  значения

параметров  :  «Готовность  оси  М»  («

M  axis  to  be  ready»),  «

Циклическое  движение

по оси М» («

M axis



to cycle

»), «Поворот оси М» («

M axis to turn»).



（

1

）

Возврат оси М к рабочей точке





Нажмите на кнопку «Готовность оси М» («

M axis to be ready»)



и затем нажмите на





, после чего ось вернётся в рабочее положение

,



затем нажмите на





для закрытия окна

.



（

2

）

Возврат оси М в исходное положение

 (

пошаговое перемещение

)



Нажмите на кнопку

«

Циклическое движение по оси М» («

M axis to cycle

»), после

чего выберите



для того, чтобы ось вровернулась к нулевому положению





(«Zero point»),

нажмите на



для закрытия окна

.



（

3

）

Ручной режим проворота оси М





Нажмите  на  кнопку

«

Поворот  оси  М

»  («M  axis  to  turn»),



затем  выберите

«

повернуть

влево

» («turn to left»

) для прокрутки оси влево

.



Одинарное нажатие на кнопку повернёт ось на

18°



влево

.



После  20  нажатий  на  кнопку  ось  вернётся  в  исходное  положение

;



выберите

«

повернуть вправо

» («turn to right»

) для прокрутки оси вправо

.



Одинарное нажатие на кнопку

повернёт ось на

18°



вправо

.



После 20 нажатий на кнопку ось вернётся



в исходное положение

;



нажмите на



для закрытия окна

.



Глава 13. Онлайн обновление программного
обеспечения





Порядок обновления

：





Обновление верхней части оборудования





1

、

Удерживайте кнопку переключения задач



(3)



для включения системы

.
