AURORA CTF 1201, CTF 1501 АВТОМАТИЧЕСКАЯ КОМПЬЮТЕРНАЯ ВЫШИВАЛЬНАЯ МАШИНА. Руководство по эксплуатации - часть 13



Глава 11. Обшивка пайетками формата

JF





Краткое описание процедуры





Обшивка  пайетками  выполняется  при  помощи  фиксации  большого  количества

накладных элементов

(

пайеток

)



и специального стежка

.



Так как пайетки выполняются из

твёрдого  и  блестящего  материала  с  гладкой  поверхностью,  обшивка  ими  материала

позволяет  создать  разнообразную,  разноцветную  и  текстурированную  поверхность  с

эффектом сияния

.



Схемы обшивки пайетками сохраняются в особом формате

.





Сложная вышивка пайетками типа

JF



бывает двух типов: обычная вышивка

пайетками,  выполняемая  по  традиционной  схеме,  и  специальная  вышивка

пайетками,  схема  для  которой  выполняется  в  предназначенной  для  этого

программе с учётом специфических правил

.



В  схеме  обычной  вышивки  пайетками  оператору  необходимо  настроить

соответствующий  режим  при  смене  цветовой  последовательности

.



Но  в  специальной

схеме обшивки процесс вышивки запускается только после настройки смены цветов, а

это значит, что оператору не обязательно при этом активировать решим обшивки

.





Машина может автоматически изменить обычную схему вышивки на схему обшивки

пайетками  при  импорте  со  сменного  носителя

.



Новая  специальная  схема  сохраняет

последовательность стежков обычной схемы, заменяя их кодом нашивки пайеток (схема

A).



Если  пользователю  необходимо  последующее  изменение  настроек,  он  может

перейти  к  пункту  «Редактирование  схемы  обшивки  пайетками»  («

Sequin  Edition»).



Обычная схема обшивки после внесённых изменений становится специальной

.





Примечание:  для  получения  подробной  информации  о  правилах  создания

специальных схем обшивки пайетками, пожалуйста

,

см. Приложение 4 Методика

составления специальных схем обшивки пайетками

.



Ⅰ

.

Сфера применения



Данное программное обеспечение используется при

настройке вышивки пайетками

,



которая состоит из обычного механизма для вышивки

,



устройства для вышивки

зигзагом и механизма подачи пайеток

.



Ⅱ

.

Функции





1

、



Поддержка двух методов подачи пайеток:



колёсиком или рычагом;



Подача колёсиком: основным механизмом подачи пайеток в машине является





колесо, которое подаёт элементы вышивки, вращаясь в определённом направлении

.





Подача рычагом: основным механизмом подачи пайеток является рычажный

механизм, который подаёт элементы вышивки, опускаясь и поднимаясь

.



2

、



Раздельное функционирование устройств пришивания и подачи пайеток

;

3

、



Ручной режим регулировки одиночной или множественной подачи





пайеток;





4

、



Раздельный вывод на экран рабочих режимов устройств для

обшивки



пайетками;





5

、



Изменение способа подачи пайеток и угла подачи при помощи

панели



управления

.



Ⅲ

.

Спецификации





1

、



Размер подходящих для обшивки пайеток:



диаметром



3



мм, 4



мм,

5



мм,



6,75 мм и 9 мм;





2

、



Максимальная скорость вращения вала

 — 850

об/мин

.



Процедура обшивки пайетками





При обшивке пайетками оператор должен следовать данной процедуре

:



1

．

Импорт схемы,



содержащей код обшивки пайетками

,

см.



пункт

 11.3




2.



При  необходимости,  пожалуйста

,



переформатируйте  или  отредактируйте

схему, см. пункт

11.4;







3.



Для настройки процесса обшивки пайетками, обратитесь к инструкции в пункте





11.5.






4.



Проверьте  и  настройте  устройство  подачи  пайеток  (см.  пункт

11.8),



удостоверьтесь, что оно функционирует нормально

;





5.



Настройте цветовую последовательность (см. пункт

11.6)







6.



Вернитесь к основному меню и подтвердите выбор

;







7.



Запустите процесс вышивки

.







Внимание

:



во время процесса вышивки не переключайтесь на ручной режим

управления клапаном подачи, иначе это может привести к повреждению устройства

.





Импорт схемы обшивки пайетками







Нажмите на    непосредственно в основном меню для перехода в меню работы






со сменным носителем и открытия необходимой папки

.



После выбора импортируемой






схемы оператор должен нажать на    для получения доступа к окну импорта схемы,






указанному ниже

:











































































Процедура

:



оператор должен указать порядковый номер и присвоить имя схеме

.



В





колонке

«

Схема  обшивки  пайетками

»  («Is  multi-sequin  design»)



оператор  должен

выбрать  источник  схемы.  Выбирая

«

Да

»  («Yes»)



он  подтверждает  сохранение

файла  в  формате  специальной  схемы  обшивки  пайетками,  неважно,  в  каком

формате  находился  файл  исходника.  Для  обычной  схемы  обшивки  пайетками

все  изменения  будут  сохранены  в  стандартном  формате  файла  вышивки,  но  с

приставкой  «

A».



Если  оператор  выберет

«

Нет

»  («No»),

обычная  схема  обшивки

пайетками останутся обычными,



а специальные



также сохранят свой формат

.



Редактирование схемы обшивки пайетками





Данная  опция  предназначена  для  редактирования  схемы  обшивки

пайетками  при  помощи  установленного  на  машину  программного  обеспечения

.



После  завершения  редактирования  все  схемы  сохраняются  как  специальные

файлы

.



Оператору  не  обязательно  переходить  в  режим  настройки  обшивки

пайетками для коррекции цветовой последовательности.





1.

Нажмите на



непосредственно в основном меню для перехода к меню






«

Работа со схемами

».



2.



Воспользуйтесь навигационными кнопками для выбора схемы обшивки,





которую вы собираетесь редактировать

.



Нажмите на

«     », «

Редактирование






схемы

» («Edit Design»), «

Настройка обшивки пайетками в текущей схеме

»



(«Edit Sequin Setting of Current Design»)

для перехода к меню редактирования

.




































































3.



Выводит на экран отцентрированную схему

;







Выводит на экран схему в

4,5



раза больше оригинальной

;







Увеличивает изображение области схемы

;







Уменьшает изображение схемы обшивки пайетками

;







Выводит схему на экран в оригинальном размере





4.



Нажмите на



для вывода всех форм стежков, используемых в схеме

:




































































5.



Нажмите на



для переключения режима между положениями

«

навигация

по  направлению»

(«navigating  by  position»)



и

«

навигация  по  номеру  стежка

»



(«navigating  by  stitch  number»).  «

Навигация  по  направлению

»

позволяет  при



помощи навигационных кнопок перемещаться в определённом направлении по

схеме

,



вне зависимости от порядкового номера стежка

.



«Навигация по номеру

стежка»  позволяет  при  помощи  навигационных  кнопок  перемещаться  по

последовательности стежков в зависимости от их порядковых номеров. Кнопки

движения влево или вверх перемещают вас в сторону уменьшения порядковых

номеров, а вправо или вниз

—



в сторону увеличения

.

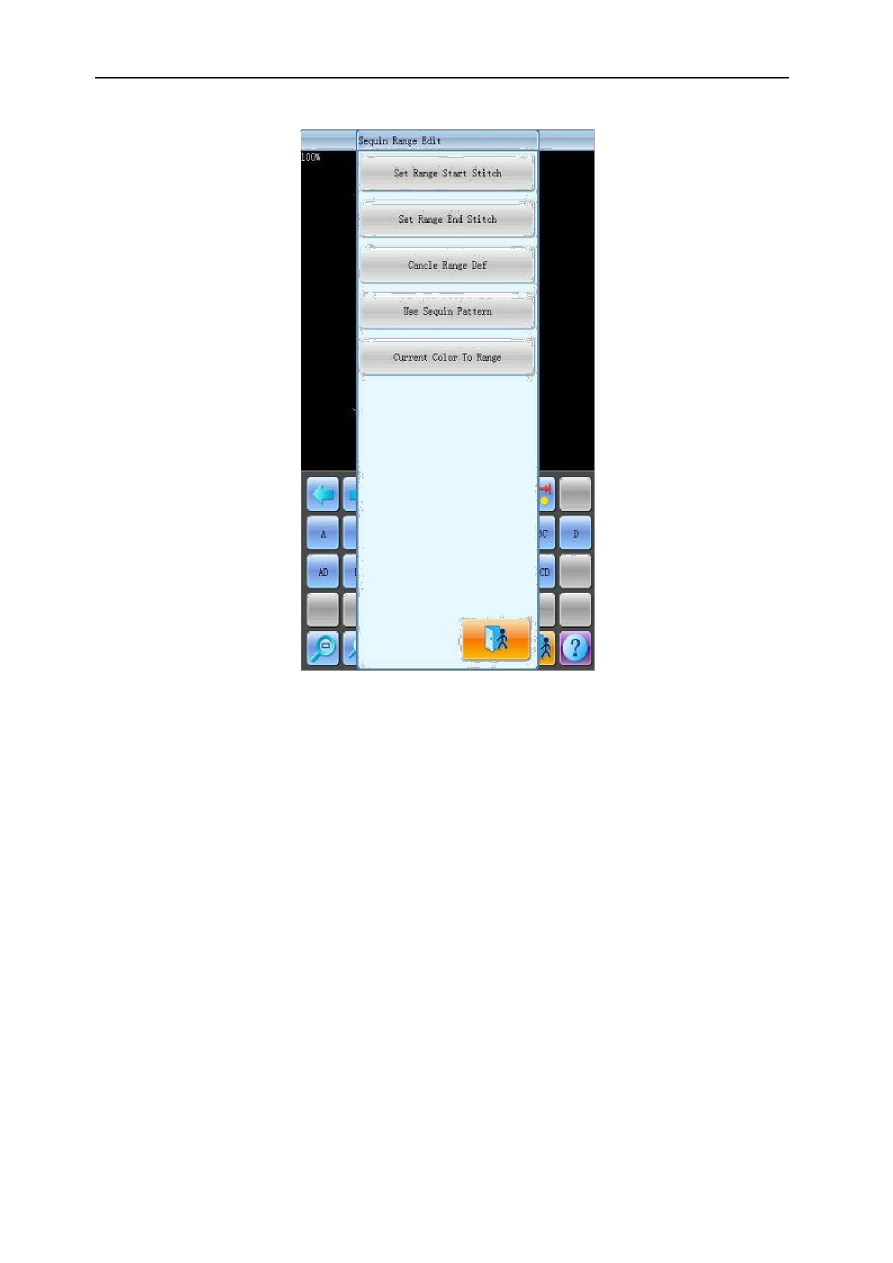

6.



Нажмите на



для перехода к «Изменение отрезка обшивки пайетками»





(«Sequin Range Edit»).














































































（

1

）



Переместите  курсор  на  начальный  стежок  и  нажмите  на



«Установка



начального стежка отрезка» (

«Set Range Start Stitch»

),

текущий стежок станет

первым  в  схеме  обшивки  пайетками

.



Переместите  курсор  на  конечный

стежок  последовательности  и  нажмите  «Установка  конечного  стежка

отрезка» (

«Set



Range End Stitch»).



（

2

）



Для обнуления выбранных значений нажмите



«Отмена выбора отрезка»





(«Cancel Range»).



7.



Выбор режима обшивки пайетками





Для пользователя на выбор предоставляются

15



режимов обшивки

пайетками

: A, B,



AB, C, AC, BC, ABC, D, AD, BD, ABD, CD, ACD, BCD

и

 ABCD.



Все виды режимов состоят из

4



букв

— A, B, C



и

D —



и обозначают стежки,





накладываемые на пайетки. Стежок А располагается в верхней части пайетки, затем по





кругу идут стежки

B, C



и

D.










































































8.



Настройка сменного режима обшивки пайетками





Если вы хотите воспользоваться сменной опцией обшивки пайетками

,



пожалуйста

,





сначала  выберите  отрезок

,



на  котором  способ  пришивания  будет  отличаться  от

основного

.



В  меню

«

»

используйте



«Установку  начального  стежка  отрезка»  (

«Set

Range Start Stitch»)

и



«Установку конечного стежка отрезка» (

«Set Range End Stitch»),

или



же

«Выбор  текущего  цветового  отрезка»  (

«Select  Current  Color  Range»)



для  выделения

участка обшивки пайетками

.



После этого выберите «Редактирование сменного режима

обшивки» (

«Edit Alternating Sequin»)



в

«

»

для определения режима

.












































































Метод настройки

:



a)

Нажмите  на



или



для  выбора  нужного  режима  обшивки

пайетками и нажмите на



для подтверждения

.



Все виды режимов состоят из

4





букв

— A, B, C



и

D —



и обозначают стежки, накладываемые на пайетки. Стежок

А располагается в верхней части пайетки, затем по кругу идут стежки

B, C



и

D.



b)

После этого нажмите на



для подтверждения выбора режима обшивки

.





Потом  программное  обеспечение  запросит  у  оператора  ввод  количества  подаваемых

пайеток

.



Используя  цифровую  панель  введите  число  (от  0  до  9999)

.



Если  несколько

пайеток будут пришиваться одним и тем же стежком, оператор должен набрать «1»,



а затем нажать

.



c)

Нажмите на



или



пока на экране вы не увидите надпись





«КОНЕЦ» (

«END»)



или количество выделенных пайеток не достигнет нуля

(«0»).





Нажмите на



для завершения настроек

.



Например

,



если текущий режим обшивки пайетками будет выглядеть как

последовательность

A2ABCD1CD1,



то он визуализируется в виде следующей схемы

:








































































9.

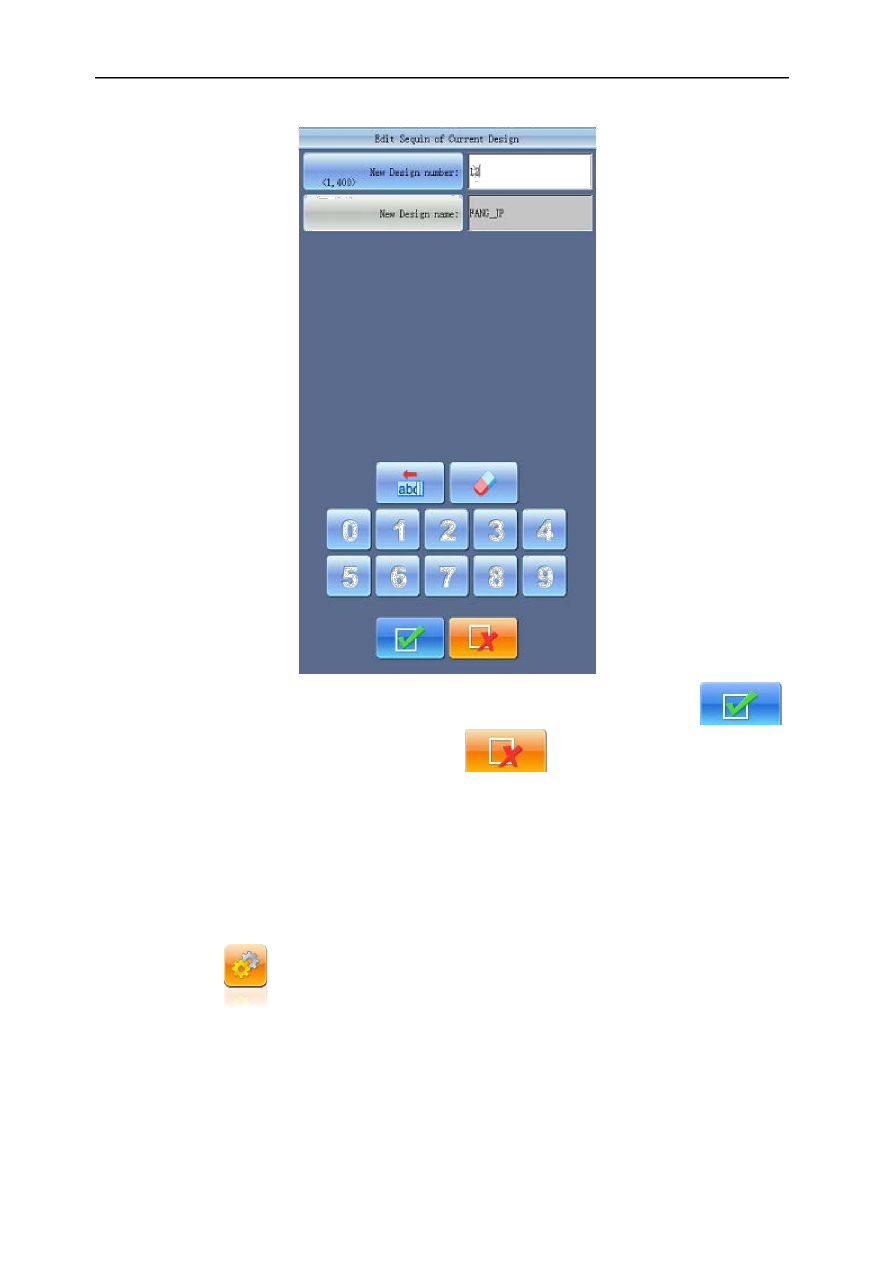

Сохранение






После окончания редактирования нажмите на   , чтобы сохранить схему

.












































































Введите  порядковый  номер  схемы  и  название,  а  затем  нажмите  на

,

чтобы



сохранить изменения

,



или нажмите на



для отмены сохранения

.





Настройка параметров обшивки пайетками





В  данном  разделе  мы  расскажем  вам  как  корректировать  настройки

оборудования,  используемого  при  обшивке  пайетками,  а  также  изменять

параметры схем вышивки, используемых при этом

.



Выберите



непосредственно в основном меню для перехода в меню







управления настройками

,



затем выберите пункт параметров обшивки пайетками

для получения доступа к соответствующему окну

.



1

、

Ограничение скорости вышивки при использовании пайеток П

(

Л

) («Limited

Speed for Sequin R(L)»):



Данный  параметр  используется  для  настройки  максимальной  скорости  в

процессе вышивки

.



Примечание:  максимальная  скорость  обычной  вышивки  должна  быть  выше

или равна скорости, используемой на участках обшивки пайетками

.



2

、

Корректировка угла пайеток в левом или правом устройствах

 («L/R Sequin

Feeding Angle Adjustment»)



Данный параметр предназначен для настройки угла подачи пайеток на

полотно

.



3

、

Автоматический запуск обшивки пайетками



(«

Auto Start for Sequin»)





Если аттрибут настройки выставлен на

«

Да

» («Yes»),



система запускает

обшивку пайетками автоматически

.



Если аттрибут настройки выставлен на

«

Нет

» («No»),



машина должна

быть запущена вручную

.



4

、

Установка времени начала обшивки



Данный параметр необходим для

установки времени запуска устройства подачи





пайеток с момента начала вышивки

(

возможна установка значения в диапазоне

от

0



до

15,



значение  по  умолчанию  установлено  на

2).



Если  устройство  подачи

пайеток  оснащено  клапаном,  возпользуйтесь  значением  по  умолчанию,  если

приводом

—



пожалуйста, измените его на 4

-5.

5

、

Отключение режима обшивки пайетками после обрыва нити





Если аттрибут настройки выставлен на

«

Да

» («Yes»),



прижимная лапка устройства

для обшивки пайетками автоматически поднимется в случае обрыва нити

.





Если  аттрибут  настройки  выставлен  на

«

Нет

»  («No»),



оператору  придётся

самостоятельно поднять прижимную лапку в случае обрыва нити

.



6

、

Синхронизация устройств обшивки пайетками





Если  аттрибут  настройки  выставлен  на

«

Да

»  («Yes»),



устройства  для

обшивки  пайетками  будут  двигаться  в  индивидуальном  режиме.  Если  аттрибут

настройки выставлен на

«

Нет

» («No»),



их движения будут синхронизированы.





7

、

Поднятие клапана при скачке без подрезки



(

Д/Н

) 8

、

Основа смещения л/п приводов



9

、

Множественные переключения л/п приводов





10

、



Точка смещения л/п приводов



Параметры №

8,



№

9



и №

10



используются

для специального устройства обшивки





пайетками,  оснащённого  приводом

(

головка  с  одной  иглой  и  подачей  двух

пайеток  одновременно

)



для  переключения  режимов  пришивания  крупных  и

мелких  пайеток

.



Существуют  два  типа  устройств

:



конструкция  одного  из  них

предусматривает переключение между режимами

;



второго

—



нет

.



11

、



Настройка угла нитеобрезного устройства.





Данный  параметр  используется  в  специальном  устройстве  для  обшивки

пайетками с приводом. Он устанавливает время пуска подрезки нити

.



Значение по

умолчанию в данной настройке равно

15.



Меньшее значение подразумевает острое

положение лезвия по отношению к поверхности. Диапазон значения

:



от

0



до

31.





12

、



Датчик обрыва ленты

.



Данный  параметр  используется  с  устройствами,  выполняющими  обшивку  шнуром

.



Значение

«0»



говорит  об  отключённом  датчике.  Диапазон  значений  находится  в

пределах от 0 до 10. Чем меньше выбранное значение, тем более чувствителен датчик

.





13

、



Количество л/п приводов



Настройка данного параметра должна

основываться на реальном состоянии





оборудования.  Если  оно  не  оснащено  устройством  для  обшивки  пайетками,

параметр должен быть установлен на «0»

.



14

、



Подача пайеток

 3/4/5/6,75/9

мм на л/п приводы



Группа данных

параметров предназначена для настройки угла подачи пайеток

.



Если





устройство  относится  к  категории  с  подающими  роликами,  пожалуйста

,



настройте  его  на  одинарную  подачу

;



если  это  рычажное  устройство  подачи

пайеток,  пожалуйста

,



выставьте  на  двойную

.



Параметры  каждого  из  типов

подающих  устройств  отлаживаются  при  производстве

.



Аналогичными  являются

параметры  из  группы  «Левое/правое  подающее  устройство,  цвет  и  размер

пайеток  категории

A/B/C/D»  .



Например

,  «

Размер  и  цвет  A  пайеток  (правое

устройство)

»



выставлен

«4

мм, н

-

ного цвета

»,



после чего в параметре

«

Обшивка

пайетками

4

ММ (правое устройство)

»



необходимо выставить значение угла

.



15

、



Размеры и цвета пайеток

 A/B/C/D

для правого и левого устройств



Настройка данного параметра зависит от конструкции машины. В идеале, А и

D





должны соответствовать переднему и заднему приводу

.



16

、



Примечание:

 «

Количество приводов л/п устройств

»

напрямую



связано с

кодировкой  подачи  пайеток

A/B/C/D



в

«

Размеры  и  цвета  пайеток

A/B/C/D

для

правого  и  левого  устройств

».

Например

,

если

  «

Количество



приводов  л/п

устройств

»



выставлено  на  двойку,  тогда  система  сможет  предоставить  только

параметр «Размеры и цвета пайеток

A/B



для л/п устройств

»





(«A/B size&color of R/L sequin»).



17

、



Промежутки между пайетками для левого/правого устройств



Данный

параметр необходим для установки размера промежутков

.



Если пайетки





идут одна за другой, он должен быть установлен на 0

.



18

、



Время срабатывания клапана л/п устройства



Данный параметр

позволяет настроить время срабатывания клапана подающего





устройства.  Большое  значение  говорит  о  медленном  срабатывании.  Пожалуйста,

установите значение в соответствии с текущими задачами

.



Значение по умолчанию:

2.





Смена цветовой последовательности и настройка





режима обшивки пайетками





При  работе  с  обычной  схемой  обшивки  пайетками  пользователь  должен

предварительно  настроить  соответствующий  режим  в  настройках  смены
цветовой  последовательности

;



если  схема  специальная,  достаточно  просто

подкорректировать

установки

цветовой

последовательности,

без

дополнительных параметров

.



Следуйте приведённым ниже инструкциям

:



1.

Нажмите на



непосредственно в основном меню

,



затем нажмите на







«

»

для перехода в меню настроек цветовой последовательности

.


2.



Нажмите  на  кнопку  порядкового  номера  для  смены  положения  цвета  в

схеме

.



После  выбора  настроек  программное  обеспечение  запросит

указание  метода  подачи  пайеток

;



если  устройство  представляет  собой

механизм  последовательной  подачи  пайеток  или  схема  является

специально разработанной для обшивки пайетками, нет необходимости

выбирать в настройках метод подачи

.



Например

,



последняя игла в схеме

располагается  под  порядковым  номером  «6».  Нажмите  «

6»

,  чтобы

просмотреть выбранный режим обшивки пайетками

:








































































Процедура настройки режима подачи пайеток:





a)



Нажмите  кнопку  с  цифрой,  указывающей  на  номер  необходимой  вам

иглы

.



Возле  иглы,  выбранной  для  устройства  обшивки  пайетками

,



появится надпись

-

статус

«

Режим обшивки пайетками

» («Sequin Mode»);







b)



Используйте



или



для выбора режима подачи и нажмите



для подтверждения

. A



означает подачу передним приводом

, B —



средним
