Самоходный опрыскиватель Pantera 4502 (описание) - часть 2

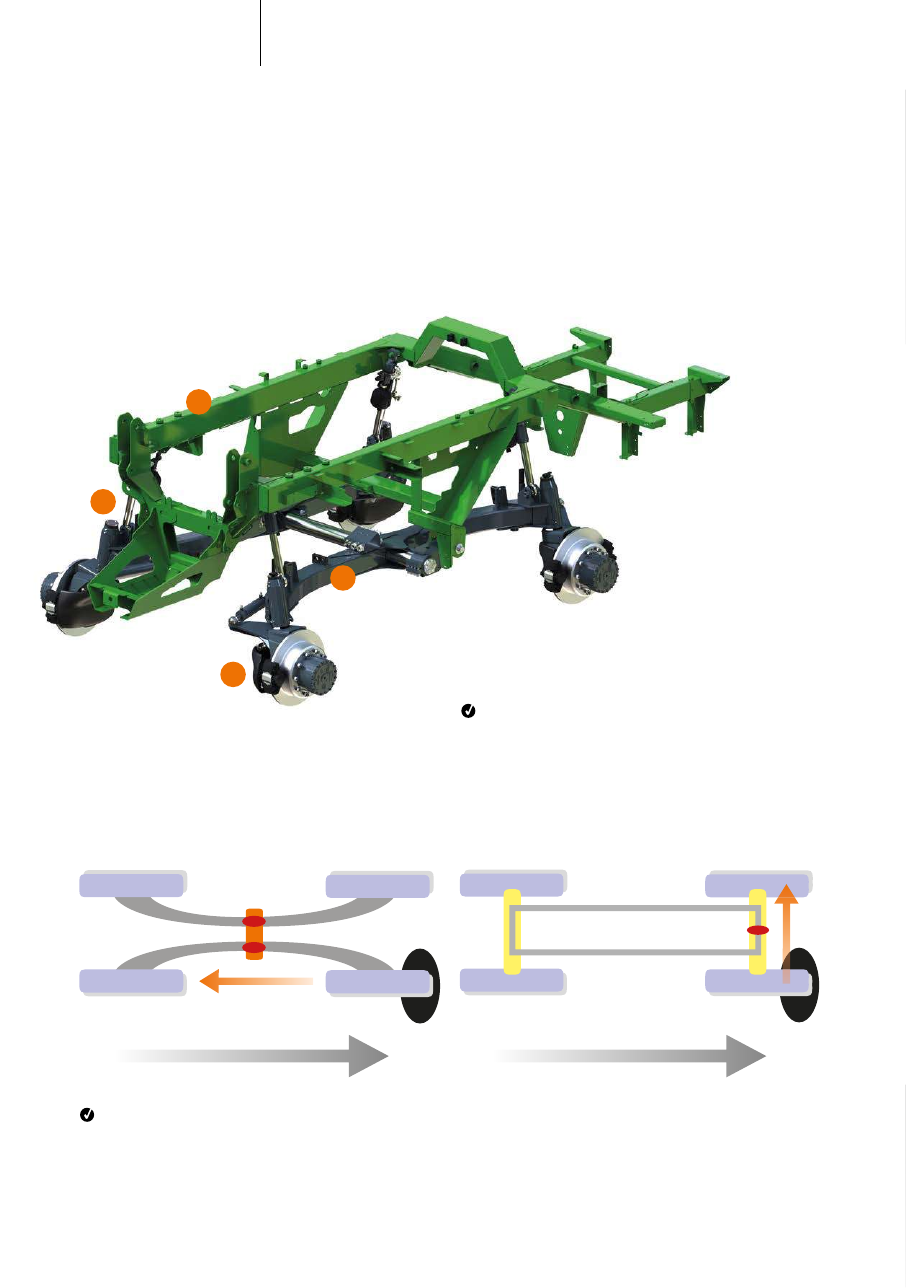

Менеджмент шасси

1)  Основная рама
2)  Подвеска
3)  Мотор-колесо с дисковым тормозом

и зубчатой передачей

4) Маятниковая вилка

Неровности у правого переднего колеса выравниваются

длинным шасси. Точка вращения поднимается лишь
незначительно. Передача колебаний на раме незначительна.

Идеальный продольный тандем

Эксклюзивно: Автоматическое управление подвеской

Более комфортная настройка при постоянной скорости

Более жёсткая настройка при ускорении, торможении и маневрировании

Обычное шасси

Точка вращения

Силовой поток

AMAZONE Pantera

Точка вращения

Силовой поток

Неровности

Направление движения

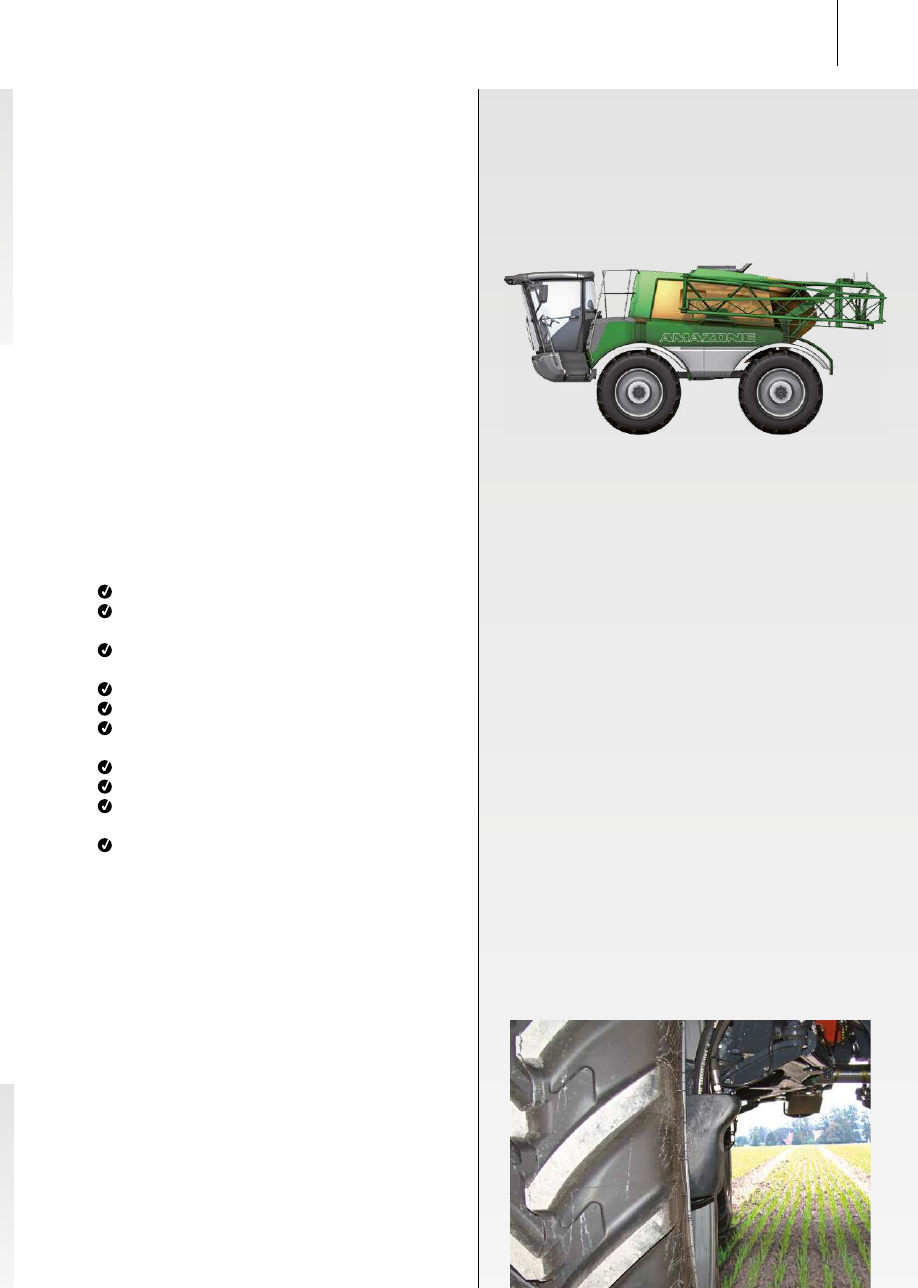

Pantera –

умна и изящна

Специальное тандемное шасси самоходного опрыскивателя
Pantera гарантирует Вам не только идеальное копирование
рельефа, но и высокую устойчивость – разумеется,
даже на склонах. Кроме того, регулируемая по уровню,
гидропневматическая подвеска Pantera обеспечивает
механизатору оптимальный комфорт.
Комбинация из такого уникального шасси и отлично
зарекомендовавшей себя подвески штанг AMAZONE
гарантирует также оптимальное положение штанг в тяжёлых
условиях.

Преимущества концепции шасси Pantera:

Сверхпрочная рама с проверенными компонентами шасси

Тандемная рама для оптимального контакта с почвой и

слабой пробуксовки

Комфортные и безопасные свойства движения при

продольном тандеме

Гидропневматическая подвеска с регулировкой по уровню

Надёжная гидравлика – полное отсутствие пневматики

Положение штанг без колебаний, усиливается за счёт

дополнительной параллелограммной подвески штанг

Бесступенчатое изменение ширины колеи

Значительный клиренс

Управление движением на разворотной полосе и

штангами

Небольшая транспортная ширина придаёт компактности

на дороге

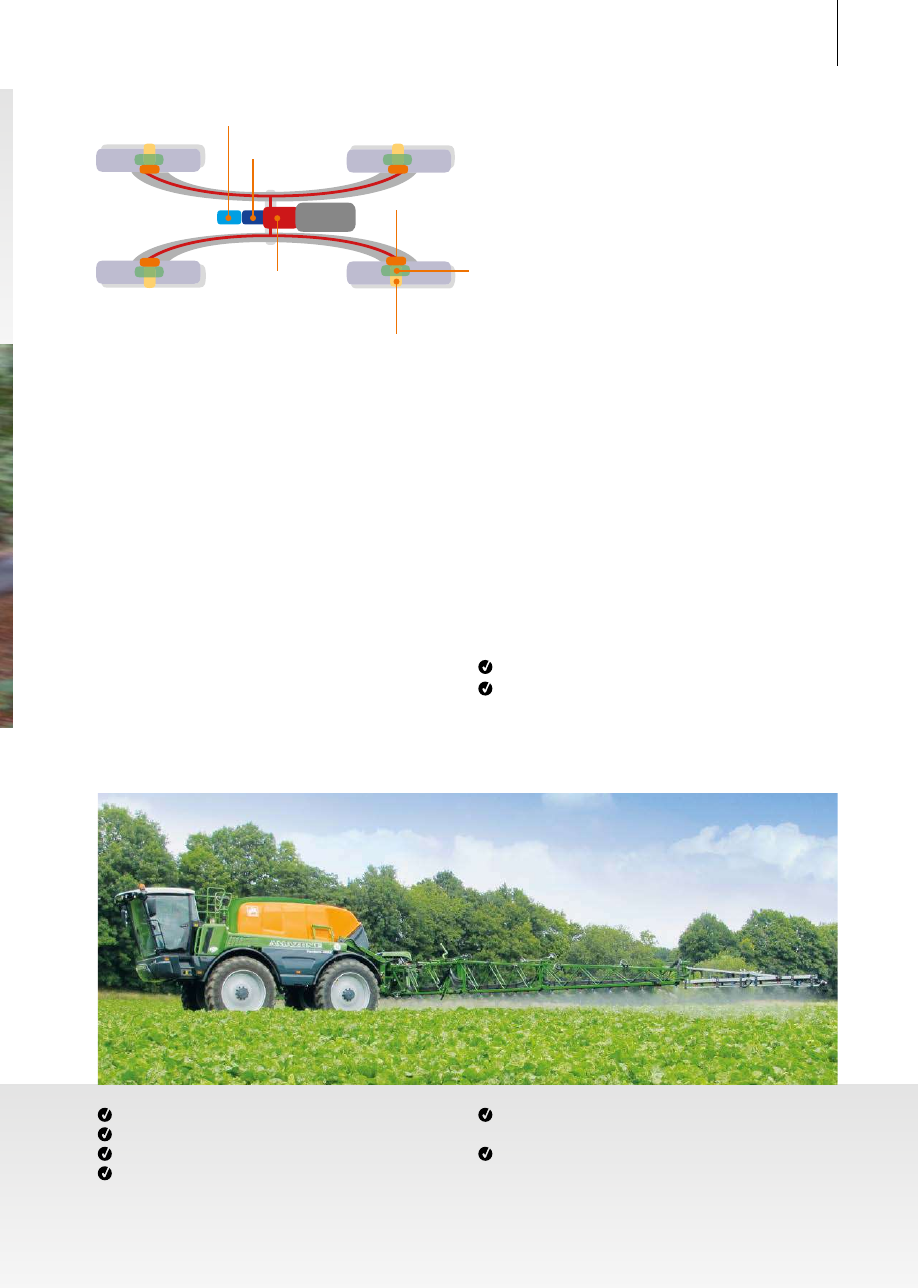

Серийная пробуксовочная система

Движущий момент четырёх мотор-колёс регулируется

электронно так, что даже в тяжёлых условиях положение

шасси остаётся оптимальным. Трудоёмкие механизмы

блокировки исключаются. На поле у Вас не будет трудностей

даже при влажных условиях. Также и на дороге ASR

гарантирует безопасность.

Интеллектуальное шасси и менеджмент руления

Равномерное распределение массы на передние и задние

колёса является главным условием эффективной передачи

колебаний на почву.

Поэтому Pantera 4502 располагает оптимальным

распределением массы при полном баке 50/50 % на

переднюю и заднюю ось. В зависимости от уровня в баке и

типа штанг распределение массы колеблется в пределах

макс. 5 %.

Оптимальное распределение массы!

Распределение массы в заполненном и разложенном состоянии

Pantera 4502, 24 м, 520/85R38
Масса пустой машины 9 850 кг

100 %

15 800 кг

50 %

Почти безграничный – клиренс

На практике клиренс 1,20 м является одним из важнейших

плюсов самоходного опрыскивателя Pantera. С Pantera-H

клиренс может составить 1,70 м Данное преимущество про-

является особенно на цветущем рапсе и высоких растениях

кукурузы – максимально бережно.

Pantera 4502

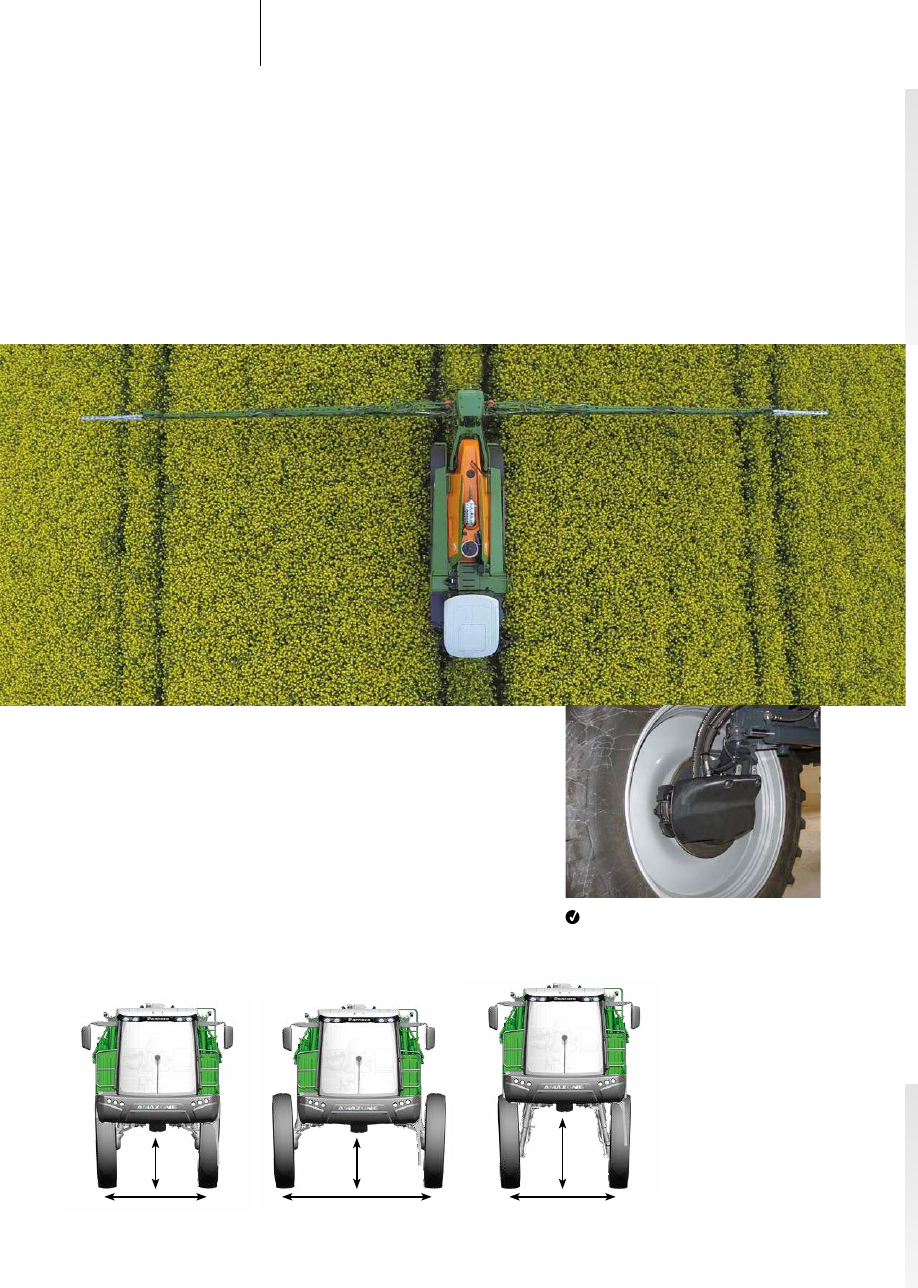

Благодаря серийной автоматической функции изменения

ширины колеи Вы, как например, руководитель МТС,

можете быстро реагировать на пожелания клиентов или

различные требования при возделывании тех или иных

культур. Стоит однажды задать требуемую ширину колеи, и

впоследствии прецизионная настройка будет осуществляться

автоматически. Дополнительно предусмотрена защита

приводов колес.

Серийная защита приводов колес

1,20 м

1,25 м –

1,70 м

1,20 м

Регулировка ширины колеи:

2,25 – 3,00 м при высоте 1,20 м

Регулировка ширины колеи:

1,80 – 2,40 м при высоте 1,25 м

2,10 – 2,60 м при высоте 1,70 м

Регулировка ширины колеи:

1,80 – 2,40 м при высоте 1,20 м

Pantera 4502

Pantera 4502-H

Pantera 4502-W

Изменение ширины колеи

в считанные секунды

Pantera 4502-W

Интеллектуальное шасси и менеджмент руления

Опрыскиватель Pantera 4502-W оснащен функцией

изменения ширины колеи от 2,25 м до 3,00 м. С системами

„Controlled Traffic Farming“ данная опция является хорошей

альтернативой. Это оснащение предпочтительнее также

в случае, если работы на посевах картофеля ведутся

без технологической колеи: четыре ряда картофеля

под машиной обеспечивают высокую устойчивость и

предотвращают повреждение растений.

Pantera 4502-W

Серийная защита приводов колес

3 м

Самоходный опрыскиватель

Pantera 4502-H

История успеха продолжается

Шасси Pantera-H

С помощью такой переменной регулировки ширины колеи

  можно работать также на высоком стеблестое кукурузы и
  подсолнечника. Также при различных междурядьях колеса не
  проходят по растениям.

(traction „Пробная работа Pantera 4502-H“ · 2/2015)

Pantera 4502-H – Повышенная гибкость

Нажатием кнопки на терминале управления механизатор

может увеличить клиренс машины до 1,7 м. Если машина

находится в максимально приподнятом положении, то

можно изменять ширину колеи в пределах 2,10 м и 2,60 м.

Тем самым, несмотря на более высокий центр тяжести,

Pantera 4502-H сохраняет высокую устойчивость и в то же

время гибкость для применения на различных культурах и

при различных междурядьях.

Уникальность данного решения AMAZONE лежит в довольно

широком диапазоне изменения ширины колеи. Так, ширина

колеи при обычной эксплуатации, когда достаточно всего 1,25

м клиренса, может изменяться в пределах 1,80 и 2,40 м. В

особенности МТС, предлагающие клиентам услуги по защите

растений для различных культур, могут таким образом

работать в стандартном режиме в мелкоструктурированных

регионах и с небольшой шириной колеи. С Pantera 4502-H

можно значительно расширить спектр проведения

мероприятий по защите растений, и тем самым повысить

эффективность использования машины.

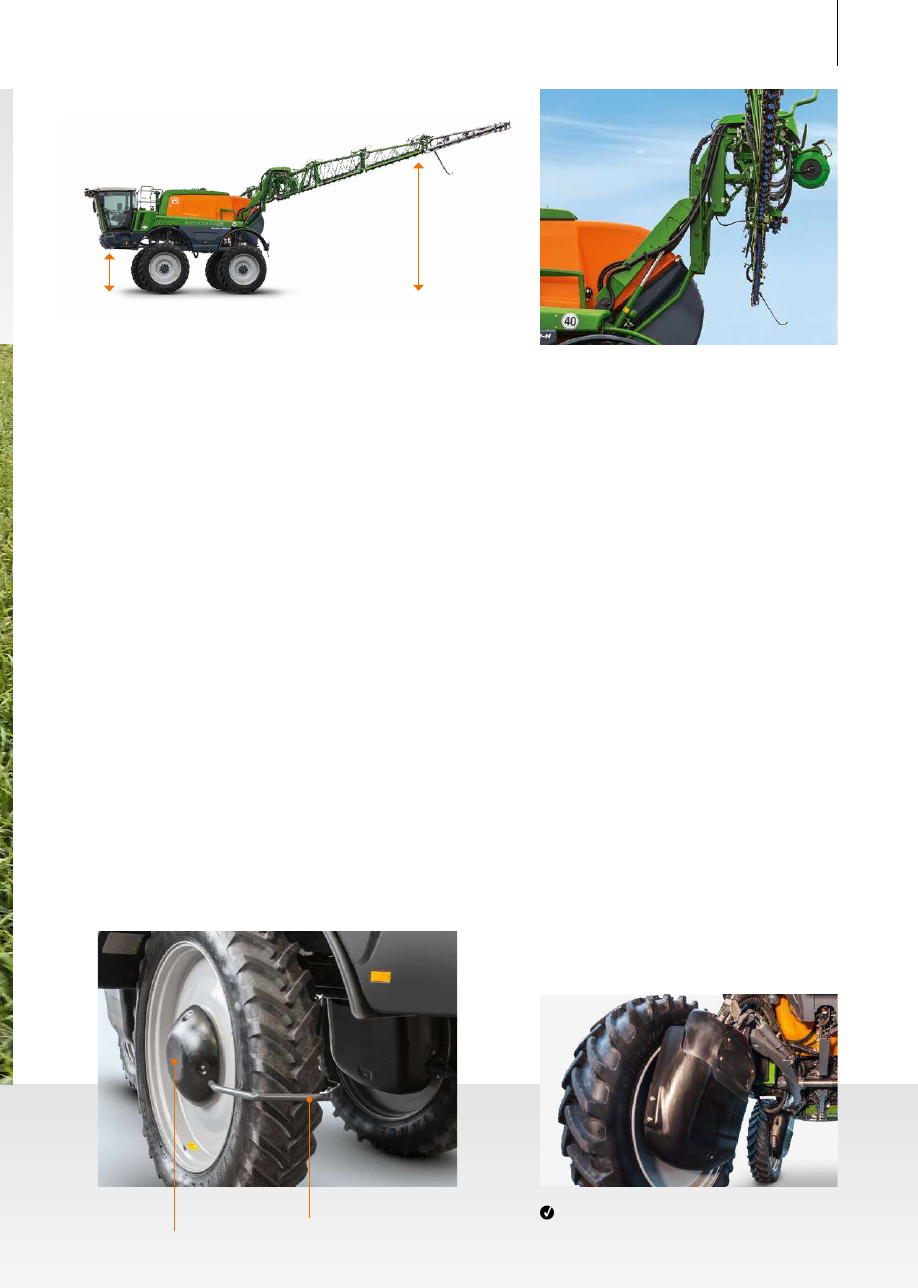

Pantera 4502-H с модулем 700

Защита зубчатой

передачи

Стеблеотделитель

Автоматическое ведение по колее

Дополнительно к автоматической системе руления через

GPS опрыскиватель Pantera 4502-H может быть оснащен

автоматикой ведения по рядку производства компании Reich-

hardt. Она оптимально подходит для ведения опрыскивателя

вдоль пропашных культур, таких как кукуруза и подсолнечник.

Альтернативно можно использовать ультразвуковой датчик от

Reichhardt для автоматического следования по колее.

Модуль подъёма штанги

С помощью опционального модуля 700 для увеличения

высоты можно приподнять штангу Super-L еще на 70 см.

В сочетании с данным модулем высота обработки

опрыскивателя Pantera H от форсунки составляет 3,70 м.

Модуль подъёма предлагается для всех вариантов шасси.

Больше защиты для машины и растений

Для еще большей защиты растений AMAZONE предлагает

для Pantera-H, наряду с серийными щитками мотор-колес,

стеблеотделителями и нижней защитой, три варианта

специального оснащения.

Интеллектуальное шасси и менеджмент руления

Высота поднятия 3,70 м

Щитки мотор-колес

Клиренс 1,70 м

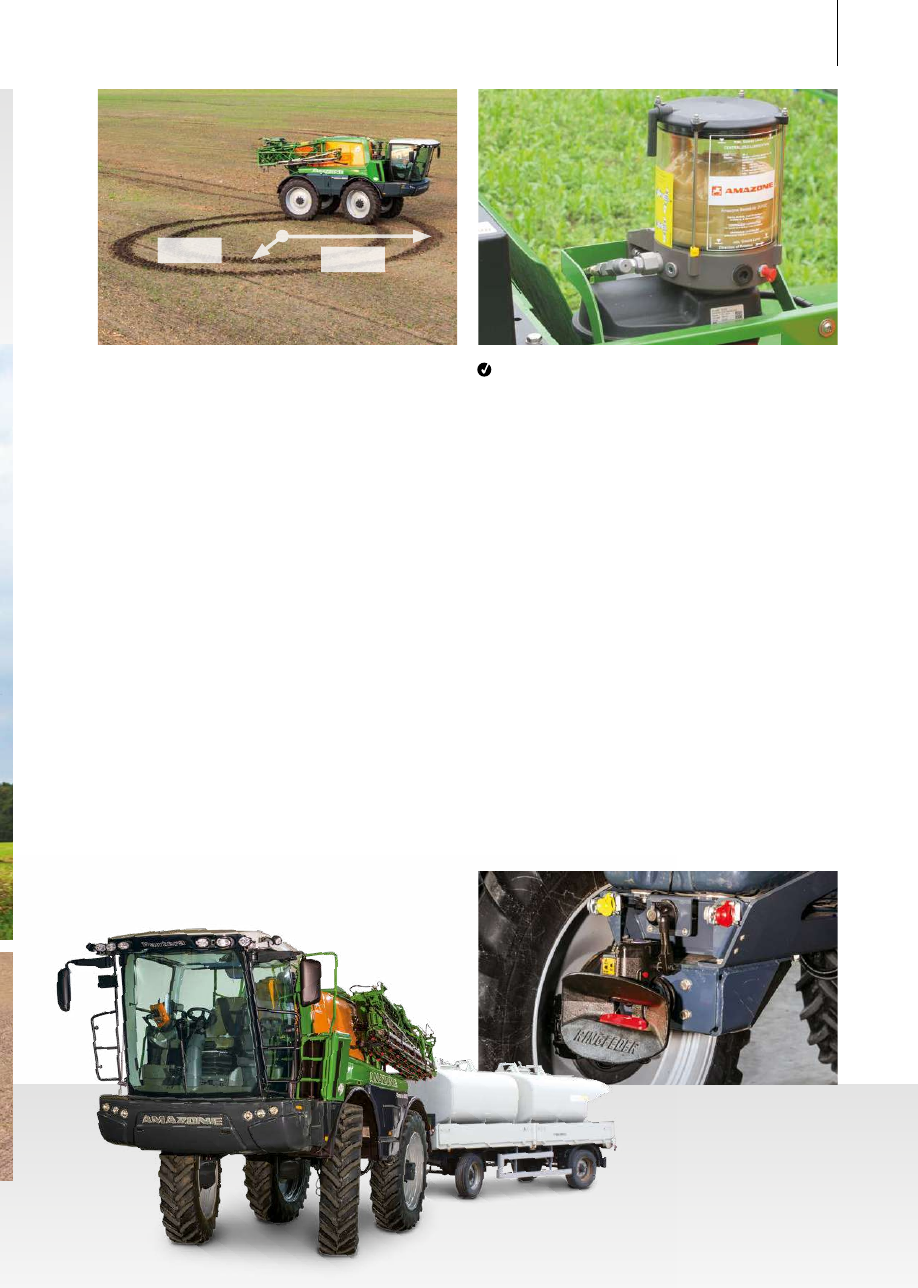

Виды руления:

Нужно быть маневренным, компактным и гибким!

Руление всеми колёсами

«Крабовый ход»

Руление передними колёсами

Несмотря на размеры шасси, минимальный радиус разворота

Pantera при управлении всеми колёсами составляет

всего 4,50 м. Это становится возможным за счёт короткой

колёсной базы и большого угла поворота колёс. С такой

невероятной манёвренностью Вы максимально оптимизируете

производительность прежде всего на маленьких полях.

Переход с руления четырьмя колёсами на руление двумя

происходит с помощью многофункционального джойстика.

С функцией «крабовый ход» Вы точно следуете по колее даже

на склонах. Корректировка руления также осуществляется

путём нажатия кнопки на многофункциональном джойстике.

Даже при работе на чувствительных почвах и при влажных

условиях движение со смещением от колеи «крабовым ходом»

является несомненным преимуществом.

Pantera демонстрирует свой интеллект даже на разворотной

полосе: Если на терминале AMADRIVE активируется система

управления разворотом, то при отключении опрыскивателя

автоматически включается руление всеми четырьмя

колёсами и штанги приподнимаются. После осуществления

разворота руление двумя колёсами вновь обеспечивает

оптимальное положение штанг.

Работать без особых усилий –

даже на разворотной полосе

Интеллектуальное шасси и менеджмент руления

Регулировка руления четырьмя колёсами от AMAZONE,

в зависимости от скорости движения, является гарантией

оптимального горизонтального положения штанг. При

скорости свыше 8 км/ч углы поворота автоматически

уменьшаются, что предотвращает экстремальную раскачку

штанг в направлении движения.

В качестве специального оснащения AMAZONE предлагает

решения для автоматического руления с поддержкой GPS.

Тем самым, Вы можете обеспечить точное следование по

колее в несколько сантиметров.

Централизованная система смазки

Автоматическая система смазки обеспечивает постоянную
работоспособность самоходного опрыскивателя. За счёт работы
данной системы все точки смазки самоходного опрыскивателя Pantera
смазываются с необходимой периодичностью.

6,30 м

4,50 м

Интеллектуальная логистика

При помощи опционально поставляемого сцепного

устройства Вы можете прицепить к своему самоходному

опрыскивателю Pantera двухосный прицеп с ёмкостью

для воды общей массой до 16 т. Высокая дневная

производительность может быть достигнута и с учётом

одного оператора.

Менеджмент привода с оптимизированной

эффективностью топлива

Pantera – умна и мощна

Единство мотора

и гидростата

6-тицилиндровый дизельный мотор

Deutz с максимальной мощностью

160 кВт (218 л.с)

Турбокомпрессор с охладителем воздуха

Технология опрыскивания Common-Rail

Рабочий объём 6,06 литров

Специфические для тех или иных стран моторы с

нормами токсичности 3A, 3B или 4

Ваши преимущества:

Бесступенчатый гидростатический привод от 0 до 50 км/ч

(максимально допустимая скорость движения может быть

различной в соответствии с требованиями ПДД конкретного

государства)

Современный менеджмент топлива на дороге и поле с

модусами ECO и POWER

Крыльчатка вентилятора с регулировкой частоты

вращения в соответствии с потребностями

Проверенная техника Deutz с узкой сервисной сетью

С новым мотором с нормой токсичности 4 AMAZONE

предлагает систему рециркуляции отработавших газов с

катализатором окисления дизельного топлива и сажевый

фильтр – это бережет окружающую среду. Сажевый фильтр

во время работы постоянно восстанавливается и в отличие

от 3B-мотора не требует дополнительного дожигателя

сажевых частиц. SCR-катализатор с помощью впрыскивания

DEF-реагента (Diesel-Exhaust-Fluid) снижает содержание

окиси азота. Новый DEF-бак 20 л находится рядом с

топливным баком 230 л. Расход DEF-реагента составляет

около 2,5 % от расхода топлива. Это означает, что DEF нужно

добавлять во время каждой 3 или 4 заправки.

Новый мотор с нормой токсичности 4

Практичная лестница для Pantera с мотором с нормой

токсичности 4

Мощный шестицилиндровый мотор Deutz с технологией

опрыскивания Common-Rail имеет мощность 218 л.с.

и поражает своей высокой производительностью при

низком расходе топлива. Благодаря современному

гидростатическому приводу Pantera обеспечивается

полностью бесступенчатое движение.

Эта система создаёт высокий крутящий момент даже при

низкой частоте вращения мотора и очень динамичное

ускорение.

Удельный вес двигателя

Разумеется, собственный малый вес самоходного

опрыскивателя Pantera 4502 (9 900 кг при ширине захвата

24 метра) с учётом низкого расхода топлива также является

несомненным преимуществом. Вместимость бака в 230 литров

обеспечит Вам высокую производительность в течение долгих

рабочих дней.

Бесступенчатая мощность

Работа с оптимальным и экономным

расходом топлива: ECO или POWER

Благодаря новой и оптимизированной регулировке частоты

вращения Вы всегда будете работать с Pantera с эффективным

расходом топлива. При выборе модуса ECO на терминале

AMADRIVE мотор в зависимости от ситуации выбирает

оптимальный крутящий момент и частоту вращения.

Во время опрыскивания на равнинной местности возможно

снижение числа оборотов мотора до 950 об/мин. Автоматическая

адаптация числа оборотов происходит последовательно и точно

устанавливается между 950 и 2 000 об/мин.

Если Вы работаете на крутых склонах или с полной загрузкой

поднимаетесь в гору, то следует выбрать модус POWER с

максимальным значением до 2 000 об/мин.

Пример для модуса ECO

на равнинной местности требуется 80 кВт мощности

мотор вращается с частотой 1 050 об/мин

Машина едет в гору: под тяжестью крутящий момент

возрастает

скорость остаётся постоянной

Восхождение затягивается: тяговая потребность

повышается до 120 кВт

регулировка мотора автоматически ведёт к повышению

числа оборотов до 1 500 об/мин

скорость остаётся постоянной при повышенном расходе

топлива

Преимущества интеллектуальной системы охлаждения

Регулировка частоты вращения вентилятора

охладителя в соответствии с потребностями при малых

мощностях и низких температурах может отключать

вентилятор

Расположение за пределами зоны загрязнения

слева: зарядный воздух, гидравлика
справа: мотор, кондиционер

Интеллектуальный привод

«Amazone Pantera показала самый низкий расход топлива,

низкий уровень шума, а также хорошее распределение массы и
достаточную полезную нагрузку.»

(profi 12/2011)

Новый интегрированный DEF-бак для Pantera с мотором с

нормой токсичности 4

Тормозная система:

Мы заботимся прежде всего о Вашей безопасности!

Pantera –

умна и безопасна

При снижении скорости срабатывает гидростатический

двухконтурный тормоз опрыскивателя Pantera и замедляет

движение до полной остановки машины.

Особо следует отметить, что при гидростатическом

замедлении движения своевременно срабатывает также

тормозная система прицепа.

«Amazone Pantera очень удобна в управлении, движется со

скоростью 42 км/ч при 1400 оборотах».

(profi 12/2011)

С такой технологией торможения Вам гарантирована

безопасность даже при движении по дорогам общего

пользования. Гидропневматическое тормозное устройство

является весьма важным предохранительным механизмом для

надёжной остановки, например, при резком торможении при

50 км/ч или при заполненном прицепе (максимально

допустимая скорость движения может быть различной в

соответствии с требованиями ПДД конкретного государства).

Концепция привода Pantera+ –

мощный интеллект

С Pantera+ AMAZONE предлагает концепцию привода для

работы на экстремальных местностях, на горных участках.

Вместо стандартных зубчатых передач все модели Pan-

tera могут быть оснащены альтернативными зубчатыми

передачами с передаточным числом 1:30 (вместо 1 : 23,5).

С альтернативными зубчатыми передачами Pantera+

имеет меньшее передаточное число и тем самым, при

необходимости, значительно большее воздействие.

Преимущества концепции привода Pantera

способность преодолевать подъемы больше на 25 %
Подъёмы до 34 %

Интеллектуальный привод

Pantera –

умна и гибка

Гидравлическая система предусматривает чёткое

распределение функций для высококачественных

гидронасосов Linde. В особенности при старте требуется

высокий крутящий момент, обусловленный большим

диаметром колеса. Интеллектуальная концепция привода

самоходного опрыскивателя Pantera создаёт эти высокие

значения не гидравлически, а механически, за счёт

планетарного редуктора. Это особый, безопасный привод при

работе в неблагоприятных почвенных условиях и на старте.

Мотор-колёса с электронным регулированием

устанавливаются всегда оптимально, независимо от

того, требуется максимальная частота вращения или

максимальный крутящий момент.

Мотор

Быстрый гидростат с передаточным механизмом у колеса

Всегда высокий крутящий момент

Без перестановки ступеней скорости

Возможность большого диаметра колеса

Аксиально-поршневой насос с регулируемым потоком

подаёт поток масла к гидромотору

Планетарный редуктор

Понижение 1:23,5

Аксиально-поршневой

насос

Гидромотор

Дисковый тормоз

Регулируемый

насос Load-Sensing

Постоянное давление

регулируемого насоса

Каждый гидромотор регулируется по частоте вращения

индивидуально (антипробуксовочная система)

Понижающий планетарный редуктор приводит колесо в

движение

Интеллектуальный менеджмент раствора:

Входит в основную концепцию

Всё на своём месте!

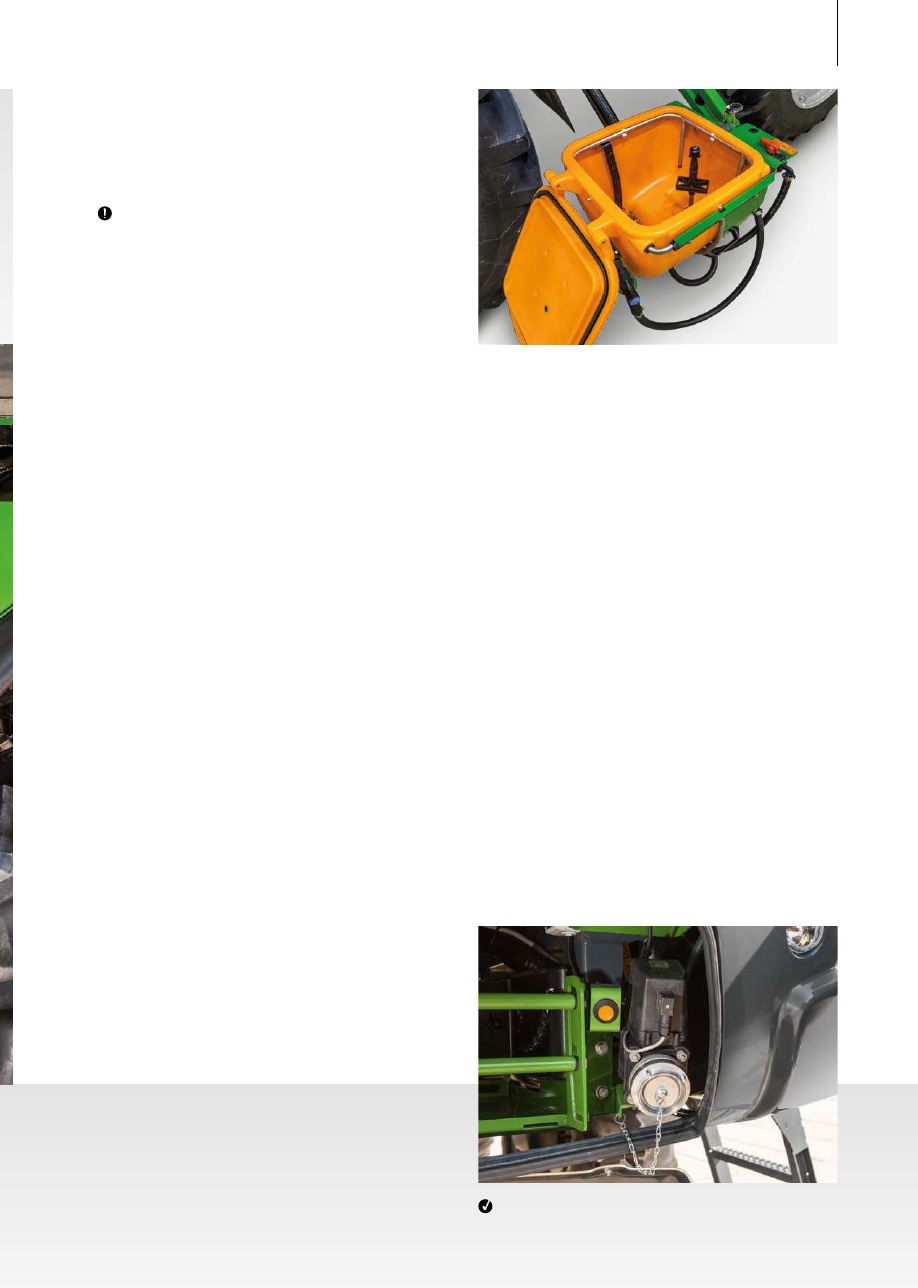

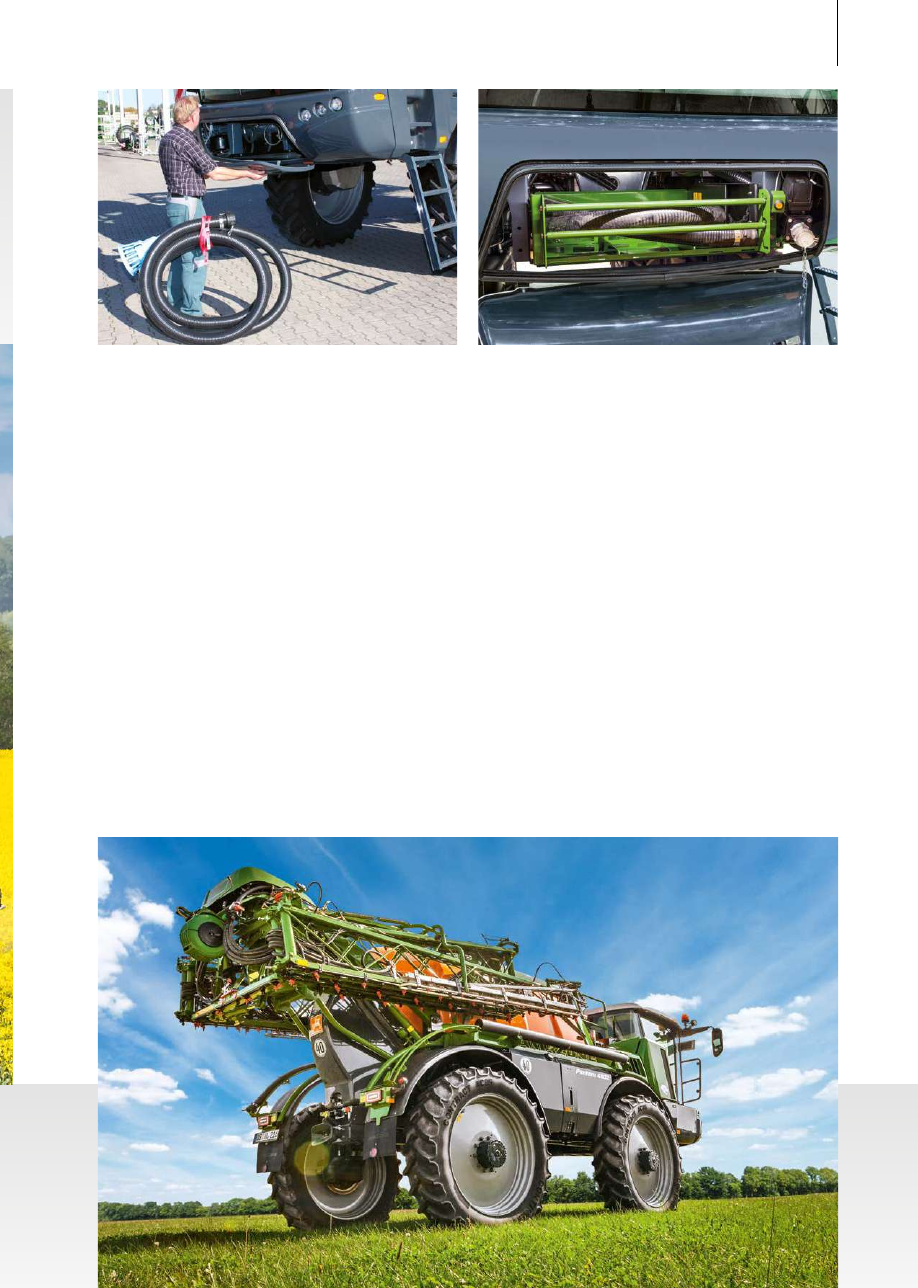

В специальном ящике под кабиной имеется достаточно места

для удобного размещения деталей, например, всасывающих

шлангов. Кроме того, муфта для заполнения с функцией

автоматической остановки расположена в отсеке для

принадлежностей.

Пыленепроницаемый ящик для инструментов находится у

лестницы на входе в кабину. На той же стороне расположен

также бак для мытья рук и дозатор для жидкого мыла.

Оптимизированы для

профессионального использования!

Расположенный глубоко в раме бак для рабочего

раствора объёмом 4.500 литров (фактический объём

4.800 литров) гарантирует оптимальный центр тяжести

и равномерное распределение массы на четыре

колеса самоходного опрыскивателя Pantera. Бак для

рабочего раствора и бак для чистой воды с гладкими

внутренними и наружными стенками изготовлены

из высококачественного полимера, армированного

стекловолокном. Глубоко расположенное сливное

отверстие позволяет минимизировать остатки препарата

даже при движении на склонах. Электронный указатель

уровня рабочего раствора в баке и четыре вращающиеся

форсунки для внутренней очистки входят в серийное

оснащение.

Промывочный бак объёмом 500 литров с указателем

уровня расположен в задней части Pantera.

Интеллектуальная защита растений

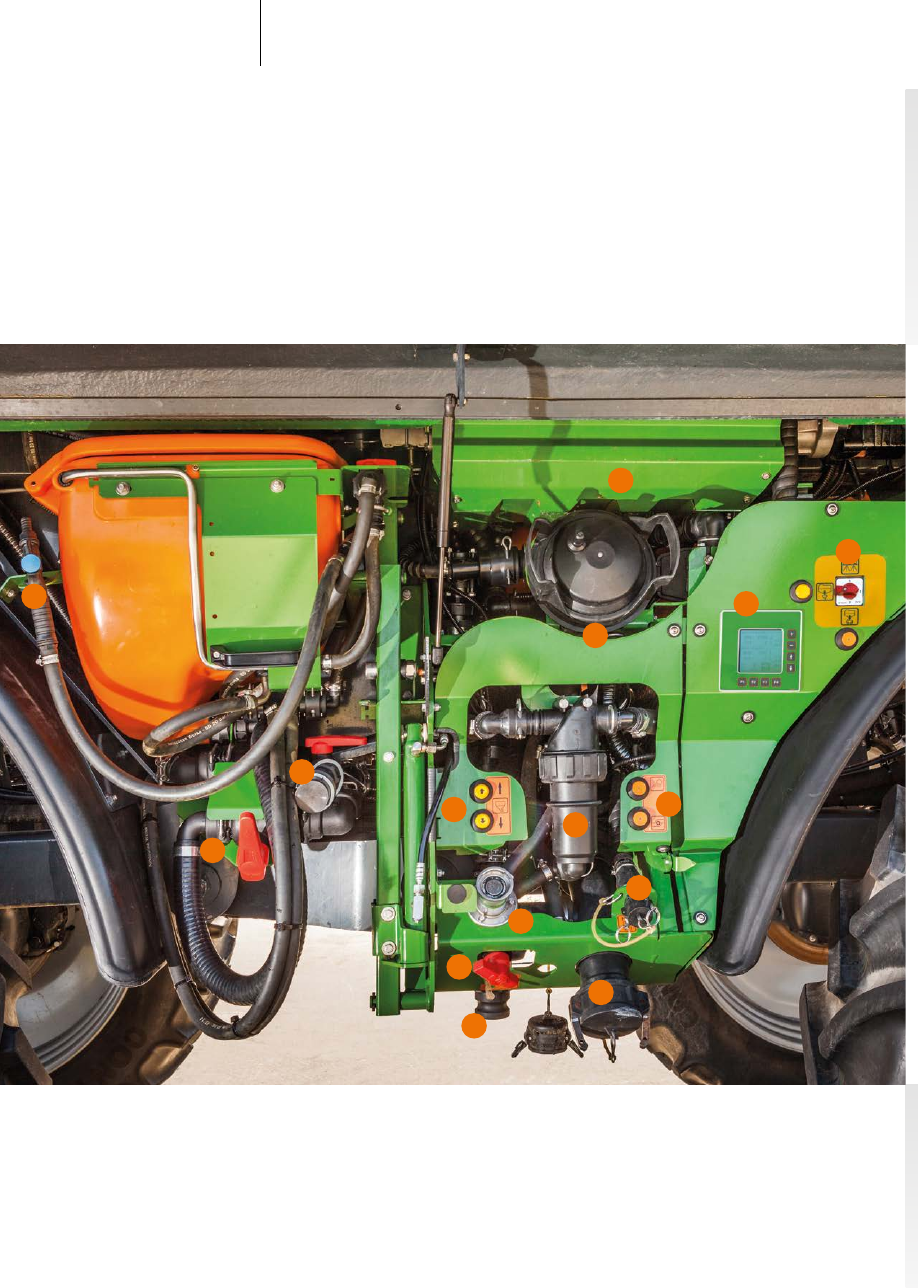

Центр управления:

Хорошая организация и автоматизация

Элементы управления Pantera с Comfort-пакетом 2

5)  Побочная мешалка
  6)  Быстрое опустошение
  7)  Всасывающее отверстие 3"
  8)  Дисплей Comfort-пакет 2

(опция)

9) Централизованное, электронное

управление

10)  Фильтр грубой очистки
11)  Насос (в корпусе)
12)  Переключатель - гидравлическое

закрытие промывочного бака

(опция)

13) Включатель - Инжектор

промывочного бака Закачка

14) Включатель - Промывочный бак

Закачка/Ecofilll

15) Пистолет-распылитель для

ополаскивания промывочного бака

1)  Муфта Ecofill (опция)
2)  Самоочищающийся фильтр тонкой
  очистки
3)  Переключатель - Рабочее
  освещение и насос опрыскивания
4)  Заполнение Чистая вода

Интеллектуальная защита растений

Промывка канистр с помощью

промывочного бака

Для беспрепятственной очистки канистр и полного

использования содержимого канистр Вы можете применить

вращающуюся форсунку. Разумеется, закрытый

промывочный бак может быть использован для самоочистки.

Промывочный бак закрывается абсолютно герметично, так

что ни грязь, ни жидкость не могут проникнуть в систему.

Муфта для заполнения

с автоматической остановкой

Муфта для заполнения практично расположена впереди, в

отсеке для принадлежностей, в котором можно разместить

также всасывающий шланг. Благодаря автоматической

остановке предотвращается избыточное заполнение машины

как при использовании всасывающего шланга, так и при

заполнении под давлением.

Это дает возможность заполнять на поле маточный раствор

или жидкие удобрения, без необходимости складывания

штанги.

Промывочный бак и

инжектор Power

По обширной круговой магистрали, включая форсунки в

промывочном баке, порошкообразные вещества и большие

количества мочевины быстро растворяются и с помощью

инжектора Power сразу же подаются в бак. Специальная

муфта Ecofill значительно упрощает процесс всасывания и

очистки.

Высокопроизводительные насосы

Два высокопроизводительных мембранно-поршневых насоса

(520 л/мин) способствуют тому, что опрыскивать можно

даже при больших количествах воды и высоких скоростях,

и что всегда поддерживается достаточная интенсивность

смешивания.

Частота вращения насоса устанавливается в пределах от

380 до 580 об/мин. Так, Вы можете работать, например,

при низкой норме внесения с щадящей частотой вращения.

Насос опрыскивания можно включить и отключить с панели

управления.

Муфта для заполнения с автоматической остановкой в отсеке

для принадлежностей

«В промывочном баке имеются хорошие

промывочные и смешивающие форсунки,
управление баком очень удобно».

(журнал dlz "Тест-драйв Pantera 4502" 2/2016)

содержание .. 1 2 3 ..
