Параметры конфигурации

248



Отслеживание эхосигнала

Отслеживание эхосигнала поверхности

Используйте данные настройки для конфигурирования того, как уровнемер должен
отслеживать поверхность. Это расширенные настройки. Обычно их не следует изменять.

Таблица C-8: Отслеживание эхосигнала поверхности

Параметр

Описание

Размер окна поиска

Данный параметр определяет окно, расположенное по центру текущего

положения поверхности, когда выбираются новые эхосигналы
поверхности. Размер окна это ±размер окна поиска. Эхосигналы снаружи
данного окна не будут считаться эхосигналами поверхности.
Если в резервуаре наблюдаются быстрые измерения уровня, значение
размера окна поиска можно увеличить, чтобы предотвратить потерю
изменений уровня уровнемером. С другой стороны, большое значение
может привести к тому, что уровнемер примет неправильный эхосигнал
в качестве эхосигнала поверхности.

Отслеживание первого

эхосигнала

Выберите пункт Track First Echo (Отслеживать первый эхосигнал), если

первый эхосигнал выше порога должен всегда считаться эхосигналом
поверхности (см.

Раздел 7.5.3

).



Работа с двойной поверхностью

Если в резервуаре присутствует несколько продуктов, функция работы с двойной
поверхностью может быть задана для того, чтобы пользователь вручную смог выбрать
верхний или нижний продукт в качестве выходной переменной.

Эхосигналы верхней и нижней поверхности должны быть сильнее любых паразитных
эхосигналов в области поиска, чтобы функция работы с двойной поверхностью работала
должным образом.

Таблица C-9: Работа с двойной поверхностью

Параметр

Описание

Отслеживание верхней
поверхности

Отслеживание верхней поверхности, если в резервуаре несколько
продуктов (например, тонкий слой масла над водой).

Отслеживание нижней
поверхности

Отслеживание нижней поверхности продукта, например, поверхности
раздела, если в резервуаре несколько продуктов, или поверхности
продукта вместо слоя пены.

Диэлектрическая
постоянная верхнего
продукта

Введите диэлектрическую постоянную для верхнего продукта. Чем точнее
значение, тем больше точность измерения уровня нижней поверхности.



Работа с двойным отражением

Используйте данную функцию, чтобы не дать уровнемеру застопориться на мощных
эхосигналах двойного отражения (могут иметь место в сферических и горизонтальных
цилиндрических резервуарах). Более подробную информацию см. в

Разделе 7.5.4

.







Параметры конфигурации

249



Защита от перелива

Функция защиты от перелива добавляет дополнительный слой защиты для
предотвращения переполнения резервуара. Данная функция использует независимый
логический алгоритм эхосигналов для определения эхосигнала поверхности рядом
с верхней частью резервуара.

В том маловероятном случае, когда имеется противоречие между обычной логикой
и логикой эхосигнала для защиты от перелива, функция защиты от перелива будет иметь
преимущественное значение в определении положения поверхности. Уровнемер выдаст
это новое значение или запустит сигнализацию, если обычная логика эхосигнала не
сможет найти эхосигнал поверхности в новом положении.

Диапазон предотвращения от перелива определяет нижний предел диапазона,
в котором работает данная функция. Диапазон можно настраивать. Заводские настройки
по умолчанию представлены на

Рис. C-17

.

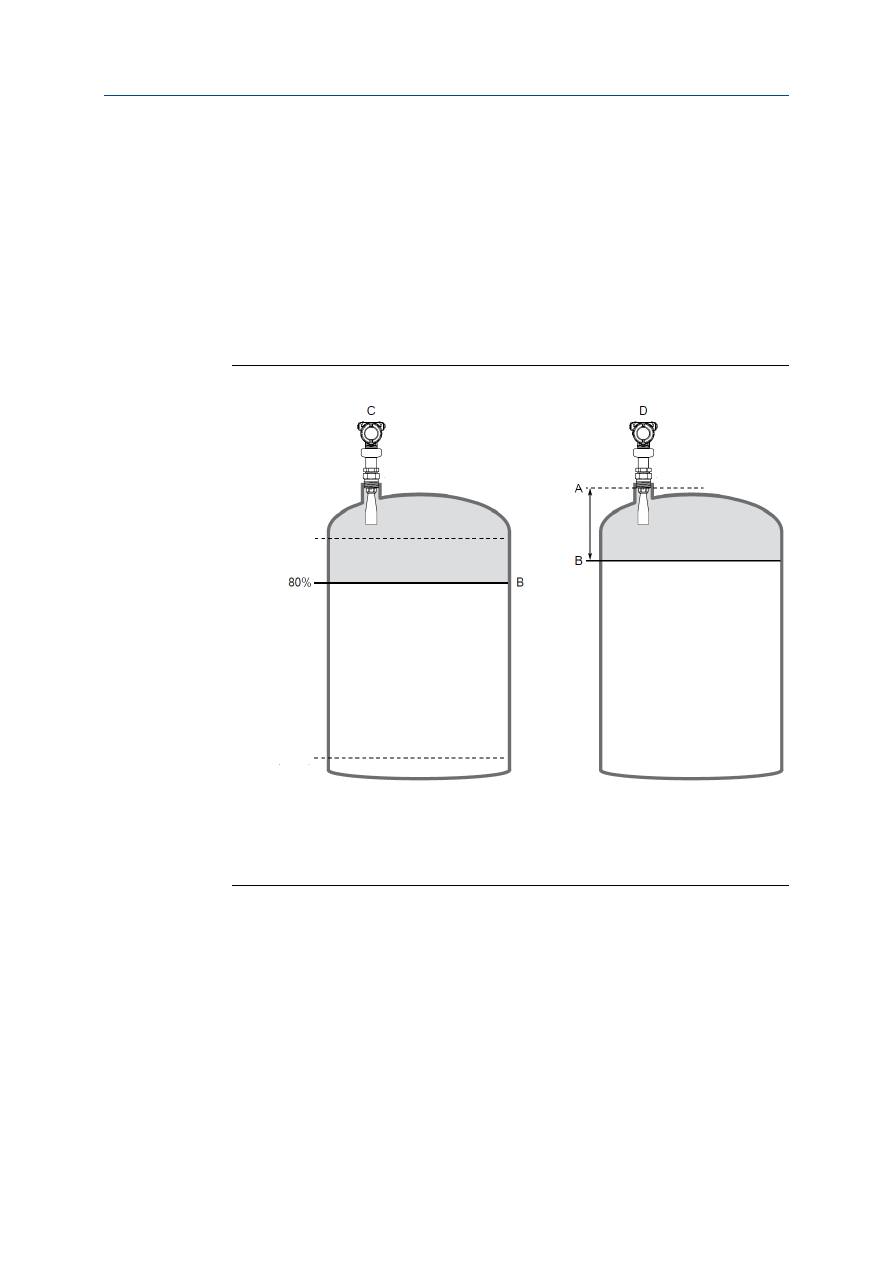

Рис. C-17: Диапазон защиты от перелива



A.



Опорная точка устройства

B.



Диапазон защиты от перелива

C.



Уровнемер 5408 (СПАЗ)

D.



Уровнемер 5408







100% (20 мА)

0% (4 мА)

20

дюймов

(500 мм)


Параметры конфигурации

250



Опции для опытных пользователей

Используйте опции для опытных пользователей для просмотра регистров ввода
и просмотра и редактирования регистров временного хранения.

Примечание

Инструкции по тому, как использовать опции для опытных пользователей, обычно предоставляются
заводом-изготовителем и должны изменяться только при необходимости.

Опции для опытных пользователей

Используйте опции для опытных пользователей для просмотра регистров ввода
и просмотра и редактирования регистров временного хранения.

Примечание

Инструкции по тому, как использовать опции для опытных пользователей, обычно предоставляются
заводом-изготовителем и должны изменяться только при необходимости.







Параметры конфигурации

251



C.4



Настройка сигналов тревоги

C.4.1



Восстановление измерения

Время восстановления измерения

Параметр времени восстановления измерения (время ожидания эхосигнала) управляет
максимальным временем с момента потери измерения (например, из-за условий
технологического процесса, таких как пена или турбулентность) и до момента
оповещения. Если измерение восстанавливается в течение времени, указанного
в данном параметре, оповещение не происходит.

Работа с восстановлением измерения

По умолчанию время восстановления измерения задается автоматически устройством на
основании конфигурации уровнемера.

Рекомендуется оставить настройки параметра работы с восстановлением измерения,
заданные по умолчанию, если только иного не требуют условия применения. Можно
ввести большее значение для увеличения надежности и предотвращения ложных тревог.
Меньшее значение вводите только тогда, когда о потере измерения следует оповещать
в течение определенного промежутка времени в соответствии с условиями применения.

Используемое время восстановления измерения

Это значение, используемое уровнемером.






Параметры конфигурации

252



C.4.2



Уведомление о качестве сигнала

Данный раздел применим только для уровнемеров, заказанных с Пакетом расширенной
самодиагностики (код опции DA1).

Качество сигнала – это мера амплитуды эхосигнала от поверхности продукта,
сопоставленная с порогом сигнала поверхности и шумом.

Качество сигнала измеряется в пределах от 0 до 10. Низкое значение означает, что
существует вероятность того, что эхосигнал помехи может быть принят за эхосигнал
поверхности продукта.

Примечание

Значение качества сигнала не может иметь значение 10, даже если антенна чистая. Значение зависит от
типа антенны, условий применения, заданного порога поверхности, а также условий антенны.

Отложения на антенне и несоответствующие условия поверхности являются факторами,
которые могут ухудшить качество сигнала. Установив уведомление

(1)

, значение качества

сигнала можно использовать для планирования технического обслуживания для чистки
антенны, тонкой настройки порога поверхности или обнаружения и отслеживания
отрицательных условий поверхности, например, турбулентности или пены.

Параметры аварийных пределов могут различаться в зависимости от условий.
Необходимое значение может быть определено при записи архива значений качества
сигнала и просмотре максимальных/минимальных значений. Предел уведомления
о качестве сигнала должен быть не менее 1, рекомендуемое значение – 2–3.

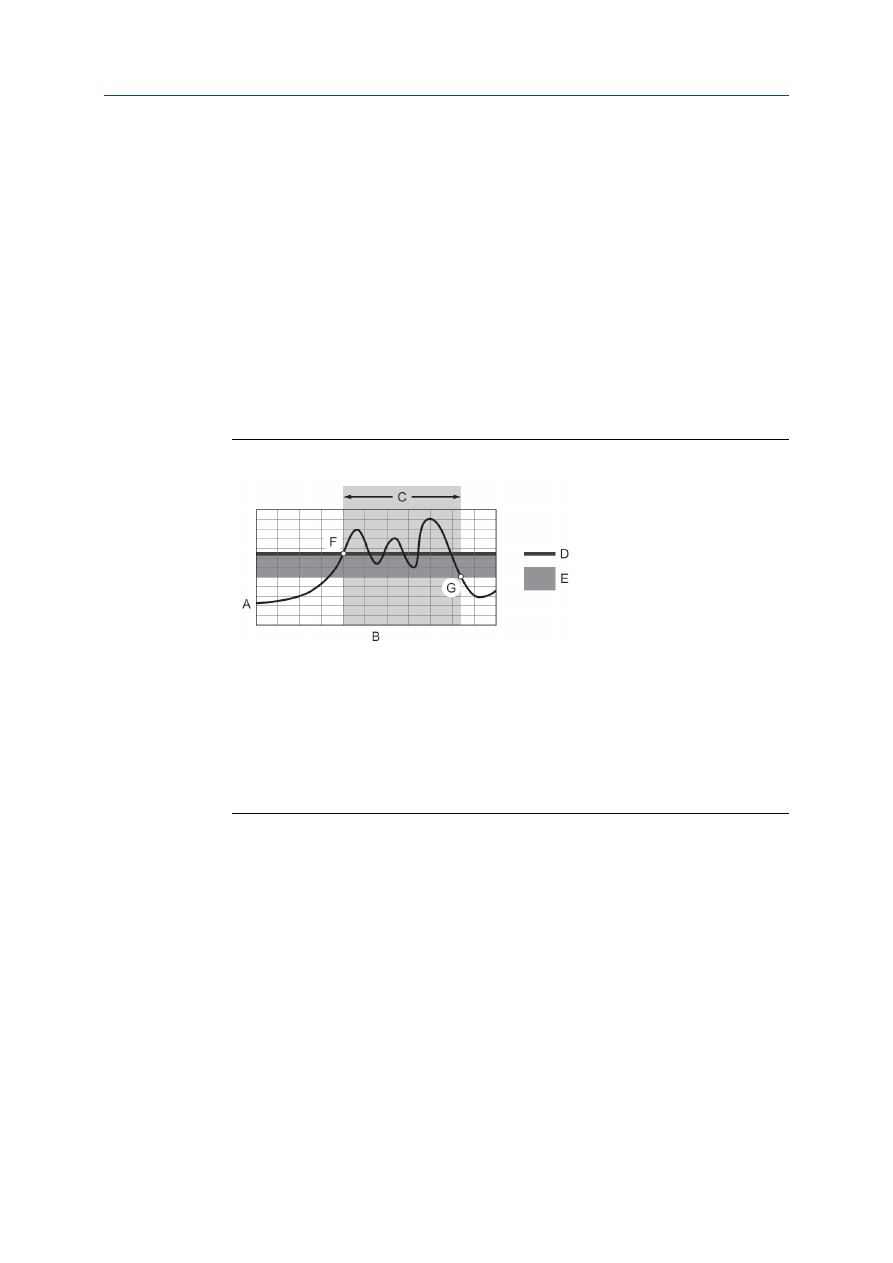

Рис. C-18: Уведомление о качестве сигнала



A.



Качество сигнала

B.



Время

C.



Уведомление включено

D.



Зона нечувствительности

E.



Предел

F.



Когда значение качества сигнала становится ниже предела, срабатывает предупреждающее
сообщение.

G.



Предупреждающее сообщение сбрасывается, как только значение качества сигнала поднимается
выше зоны нечувствительности.



Предел

Значение качества сигнала, приводящее к срабатыванию уведомления.

Зона нечувствительности

Зона нечувствительности – это буферная зона, поэтому уведомления не срабатывают,
когда колебания качества сигнала происходят у предела уведомления. Уведомление
срабатывает, когда значение становится меньше предела. Уведомление сбрасывается,
когда значение становится выше диапазона зоны нечувствительности.







(1) Колебания мощности сигнала часто проявляются при измерении твердых веществ, поэтому в данном случае лучше не устанавливать
уведомления о качестве сигнала.





Параметры конфигурации

253



C.4.3



Пользовательская сигнализация по
высокому/низкому уровню

Можно настроить сигнализацию по высокому и низкому значению для выдачи
предупреждающего сообщения, когда показания измерения превышают указанные
пределы.

Переменная

Выберите переменную уровнемера для использования с сигнализацией.

Предел

Значение, при котором сработает сигнализация.

Зона нечувствительности

Зона нечувствительности – это буферная зона, поэтому уведомления не срабатывают,
когда колебания значения измерения происходят у предела уведомления. Уведомление
срабатывает, когда значение превышает предел. Уведомление сбрасывается, когда
значение выходит за пределы диапазона зоны нечувствительности.

Рис. C-19: Пользовательская сигнализация по высокому уровню



A.



Пользовательская сигнализация

B.



Время

C.



Сигнализация по высокому значению включена

D.



Предел

E.



Зона нечувствительности

F.



Сигнализация активна, когда значение уровня становится больше предела.

G.



Сигнализация отключается, когда значение становится меньше диапазона зоны
нечувствительности.








Параметры конфигурации

254



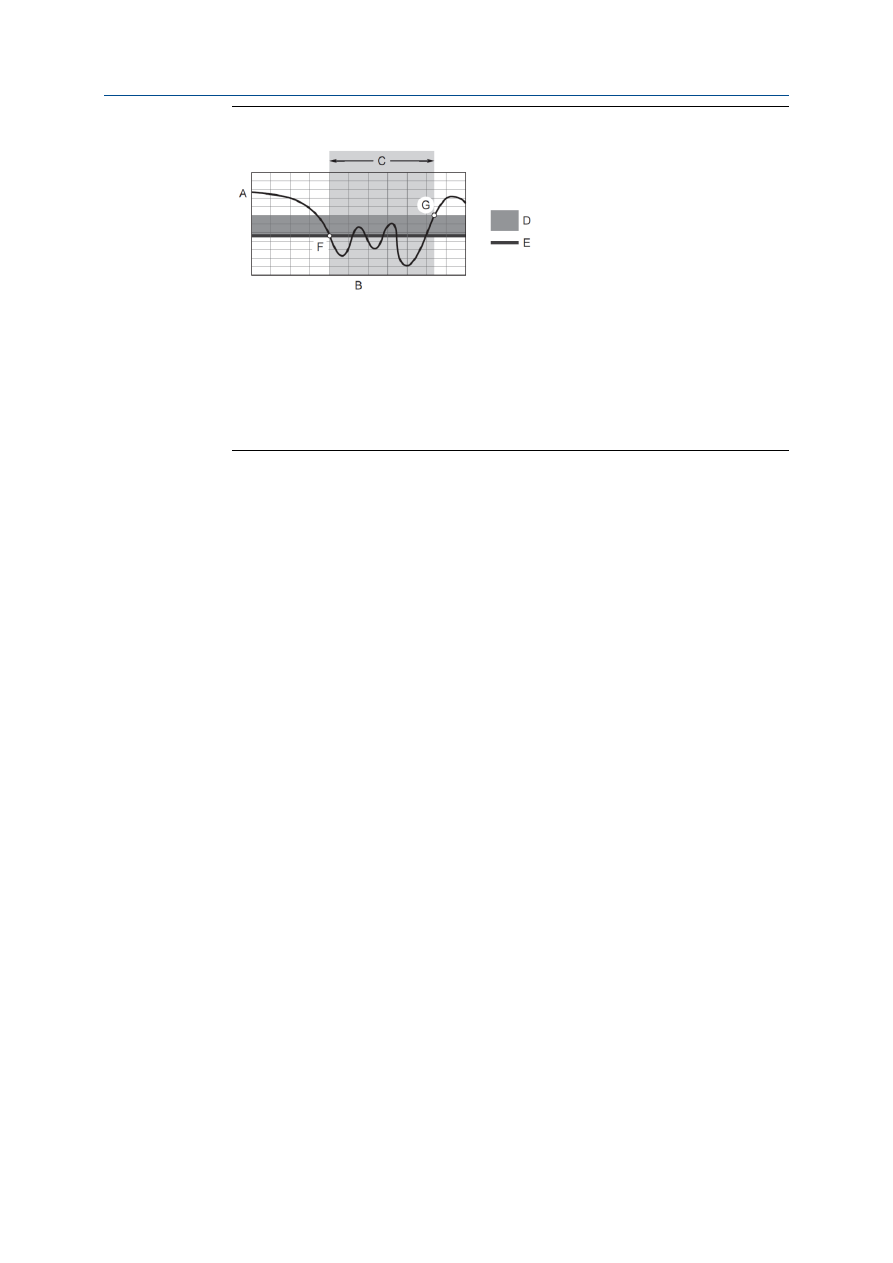

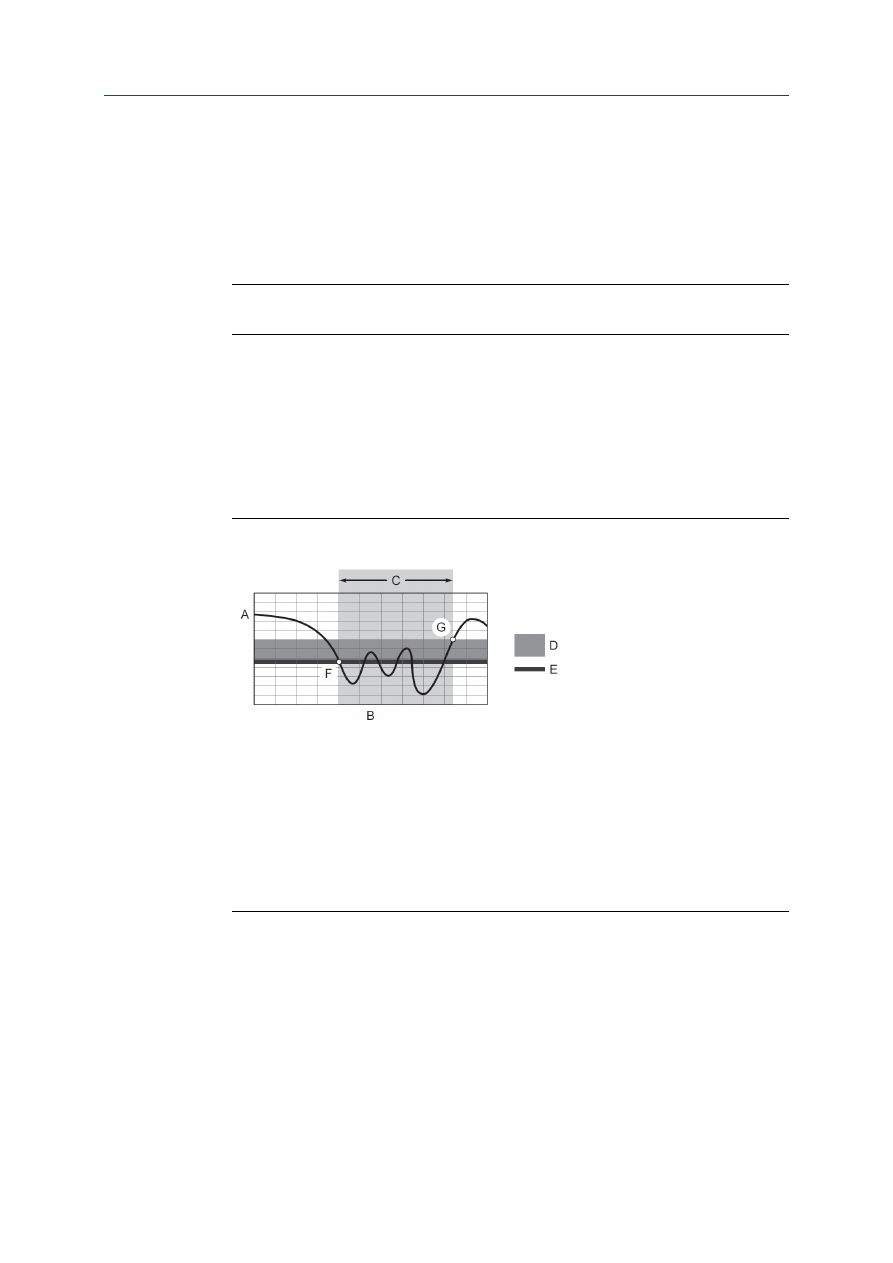

Рис. C-20: Пользовательская сигнализация по низкому уровню



A.



Пользовательская сигнализация

B.



Время

C.



Сигнализация по низкому уровню включена

D.



Зона нечувствительности

E.



Предел

F.



Сигнализация активна, когда значение уровня становится меньше предела.

G.



Сигнализация выключается, когда значение становится выше диапазона зоны нечувствительности.
