Emerson бесконтактный радарный уровнемер 5408. Руководство по эксплуатации (2018 год) - часть 8

Обслуживание и диагностика неисправностей

104



Подавление ложных эхосигналов

Неподвижные объекты с горизонтальными поверхностями могут приводить к сильным
ложным эхосигналам. Если поверхность находится близко к препятствию в резервуаре
(например, перекрытия и мешалки), поверхность и ложные эхосигналы могут привести
к ухудшению производительности измерений.

Однако ложные эхосигналы можно подавить для уменьшения влияния подобных
объектов, если полностью избежать их не удается. Если поверхность игнорирует
посторонний объект, измерения уровнемера будут более надежными, даже если
эхосигнал поверхности слабее ложного эхосигнала, см.

Рис. 7-6

.

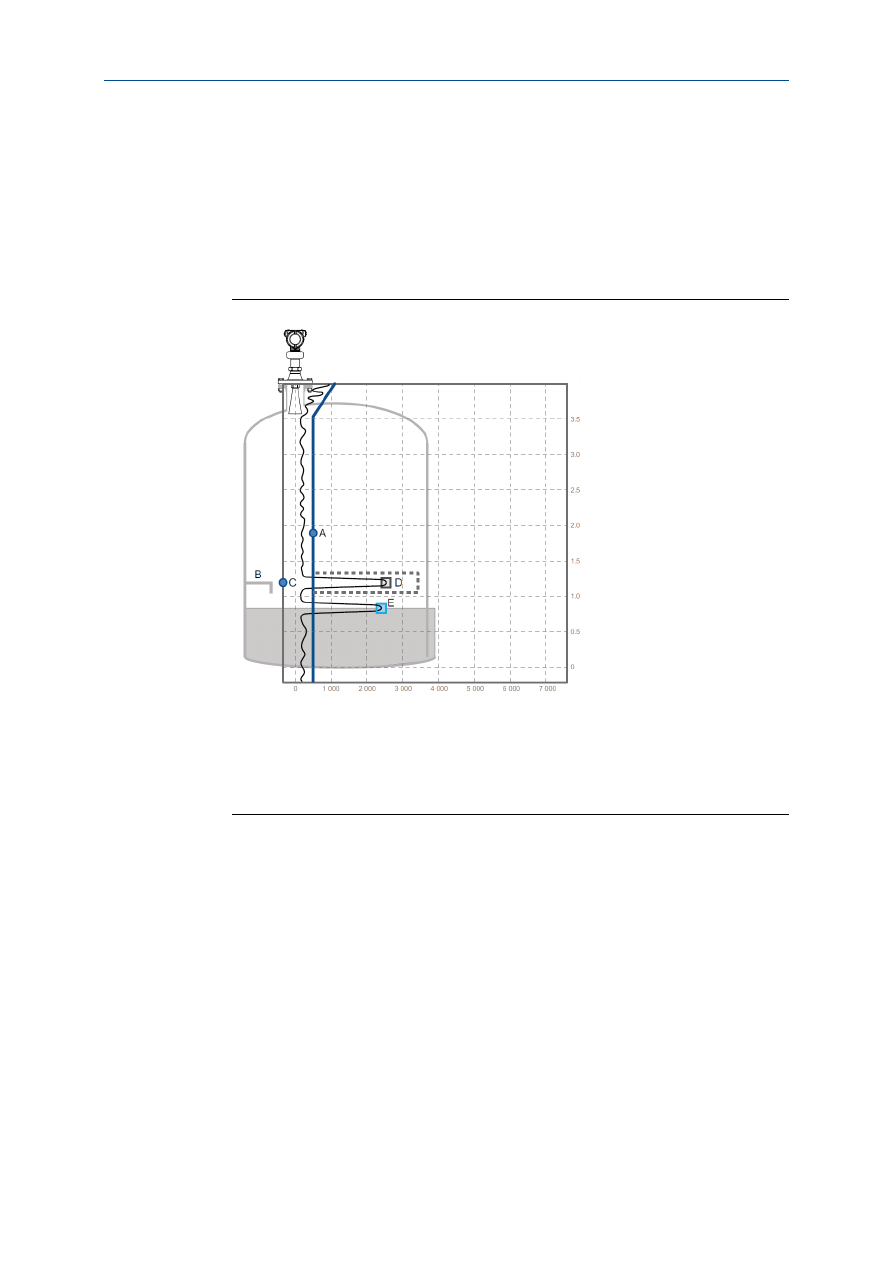

Рис. 7-6: Подавление ложных эхосигналов



A.



Амплитудный порог

B.



Посторонний объект

C.



Подавление ложного эхосигнала

D.



Подавленный эхосигнал

E.



Поверхность







метр

мВ

Обслуживание и диагностика неисправностей

105



Добавление подавления нового ложного эхосигнала

Необходимые условия

Перед подавлением новых ложных эхосигналов следуйте данным рекомендациям:





Убедитесь, что задан правильный амплитудный порог (см.

«Амплитудные пороги»

).





Убедитесь, что уровень стабилен. Изменяющийся уровень может сигнализировать
о временных помехах, не связанных с посторонним объектом.





Подавляйте только те эхосигналы, которые точно являются объектами
в резервуаре. Сравните список паразитных эхосигналов с чертежом резервуара
или результатами визуального осмотра резервуара.





Не подавляйте ложные эхосигналы, расположенные ниже поверхности продукта.





Сведите количество подавленных ложных эхосигналов к минимуму.

Может потребоваться подавление новых ложных эхосигналов на поздних стадиях, когда
объекты становятся видимыми из-за перемещения поверхности.

Порядок действий

1.



В Rosemount Radar Master Plus в

Service Tools

(Служебные инструменты) выберите

Echo Curve

 (Кривая эхосигналов).

2.



На кривой эхосигналов нажмите на

 на пике неизвестного эхосигнала, а затем

выберите

Suppress

 (Подавить).

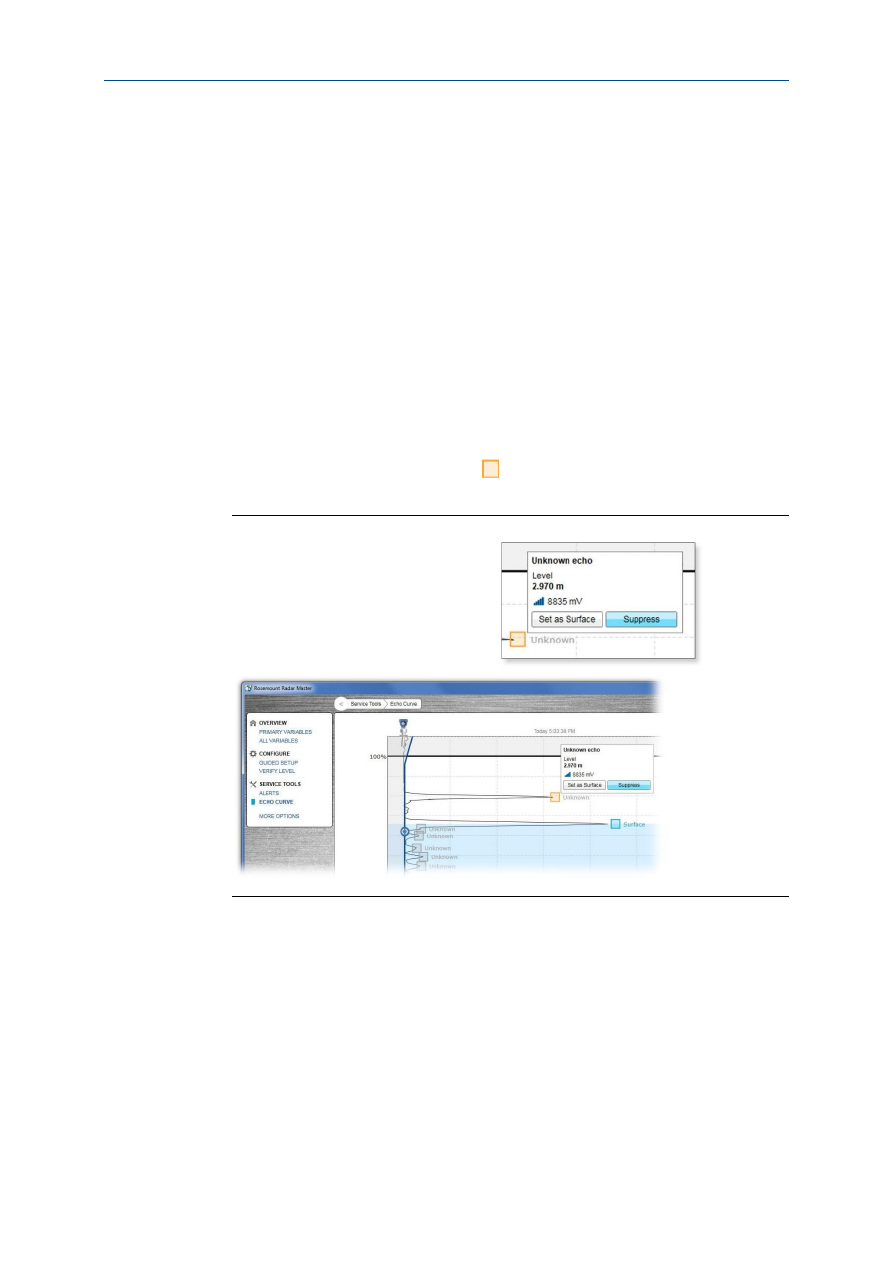

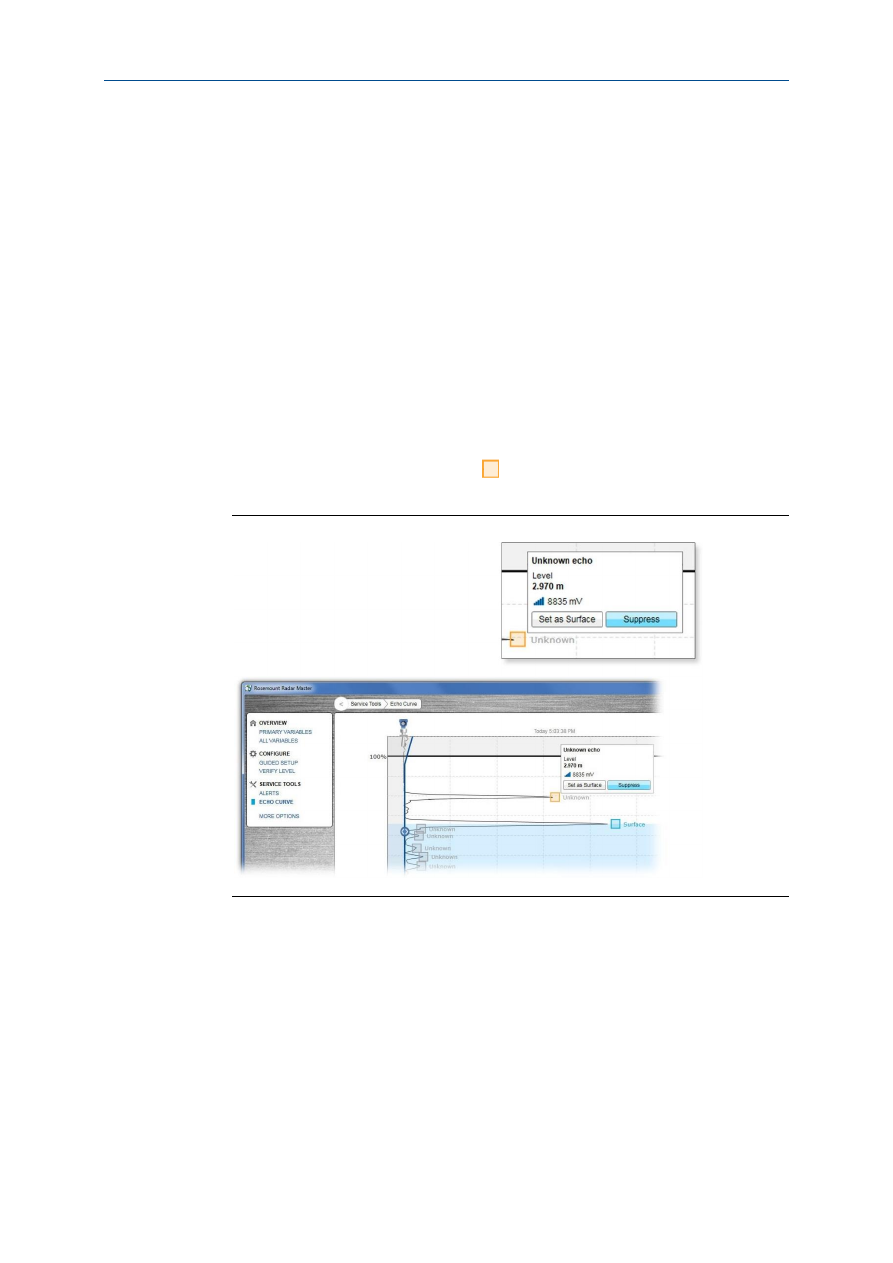

Рис. 7-7: Добавление подавления ложного эхосигнала









Обслуживание и диагностика неисправностей

106



Удаление подавления ложного эхосигнала

1.



В Rosemount Radar Master Plus в

Service Tools

(Служебные инструменты) выберите

Echo Curve

 (Кривая эхосигналов).

2.



На кривой эхосигналов нажмите на

 в левом конце подавления ложного

эхосигнала, а затем выберите

Delete

 (Удалить).

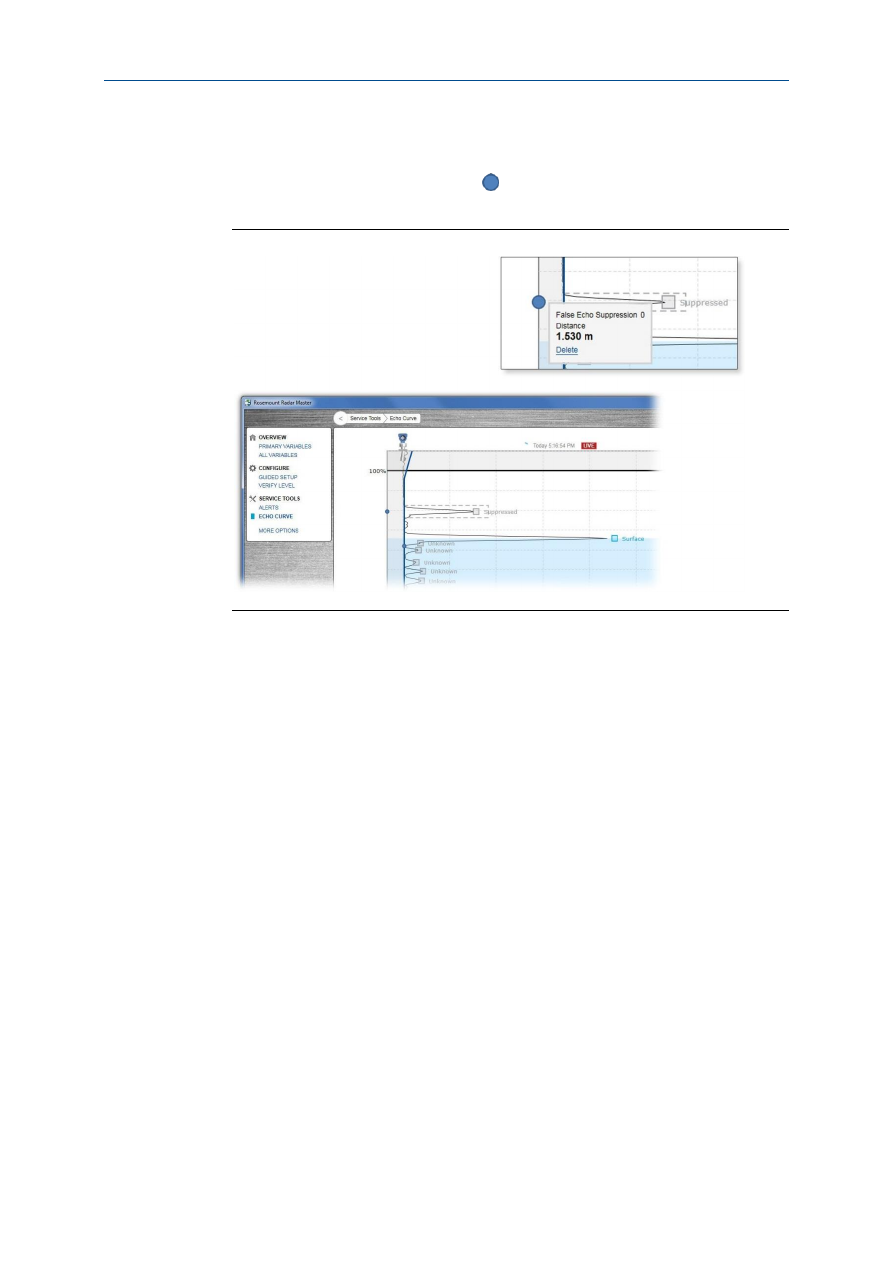

Рис. 7-8: Удаление подавления ложного эхосигнала









Обслуживание и диагностика неисправностей

107



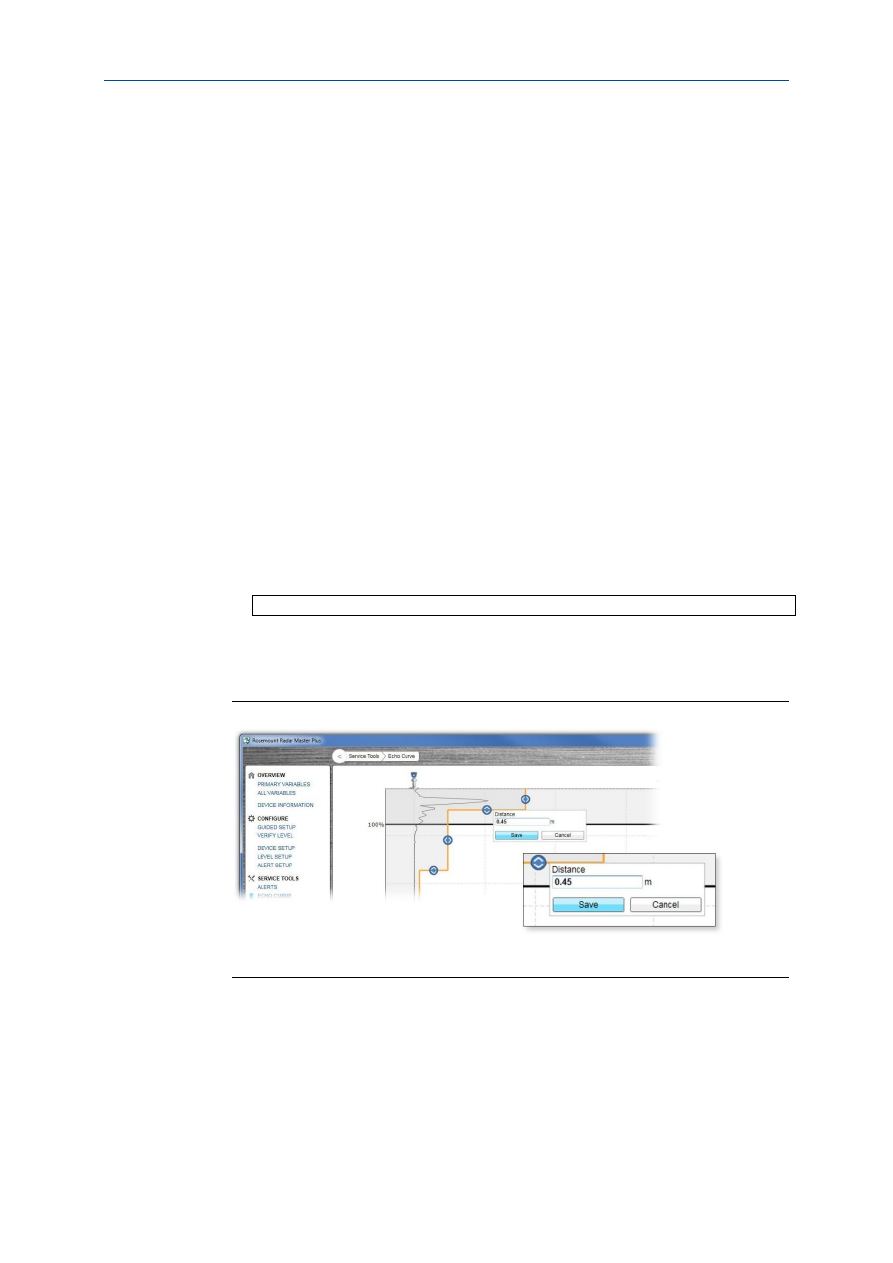

Подавление ложного эхосигнала вручную

Ложный эхосигнал можно также подавить вручную, если известно его положение.

Порядок действий

1.



В Rosemount Radar Master Plus в

Service Tools

(Служебные инструменты) выберите

Echo Curve

 (Кривая эхосигналов).

2.



Выберите

Options

 (Опции).



3.



Выберите

Suppress False Echo Manually

 (Подавить ложный эхосигнал вручную).

Подавленные эхосигналы показаны в таблице.





Для добавление нового подавления выберите

Add

 (Добавить), а затем введите

расстояние до ложного эхосигнала и ширину участка ложного эхосигнала.





Для изменения подавления выберите клетку, которую хотите изменить,
и введите новое значение.





Для удаления подавления выберите ряд, который хотите удалить, а затем
выберите

Delete

 (Удалить).

4.



Выберите

Save

 (Сохранить).

5.



Выберите

Back

 (Назад).



Подавление ложных эхосигналов с помощью менеджера устройств AMS

1.



Выберите

Service Tools > Echo Tuning > Suppress

 (Служебные инструменты >

Настройка эхосигналов > Подавление). Подавленные эхосигналы показаны
в таблице.

2.



Выберите

Suppress

 (Подавить) или

Remove Suppression

 (Снять подавление).

3.



Введите расстояние до эхосигнала, который следует добавить или удалить из
списка, а затем выберите

Next

 (Далее).

4.



Выберите

Finish

 (Закончить), когда появится сообщение Method Complete (Метод

завершен).

Подавление ложных эхосигналов с помощью полевого коммуникатора

1.



Выберите

Service Tools > Echo Tuning > Suppress

 (Служебные инструменты >

Настройка эхосигналов > Подавление).

2.



Для просмотра текущих подавленных эхосигналов выберите

Suppressed Echoes



(Подавленные эхосигналы).

3.



Выберите

Suppress

 (Подавить) или

Remove Suppression

 (Снять подавление).

4.



Введите расстояние до эхосигнала, который должен быть добавлен или удален из
списка, а затем выберите

Enter

 (Ввод).





Обслуживание и диагностика неисправностей

108



7.4.3



Проведение тестирования аналогового контура

При тестировании контура уровнемер выдает фиксированное значение (4 мА, 20 мА или
пользовательское значение). При выполнении теста контура проверяется выходной
сигнал преобразователя, целостность цепи и работа регистрирующих приборов или
аналогичных устройств, установленных в контуре. Тестирование контура может также
использоваться для определения потребности в калибровке аналогового выхода (см.

Раздел 7.4.5

).

Если уровнемер оснащен клеммой TEST, ток можно измерить напрямую на клеммном
блоке без отключения сигнальных проводов. См.

Раздел 7.4.4

.

Использование Rosemount Radar Master Plus

1.



В

Service Tools

(Служебные инструменты) выберите

Simulate

 (Моделировать).

2.



Выберите

Loop Test

 (Тестирование контура).

3.



Выберите

4 mA

 (4 мА),

20 mA

 (20 мА) или

Other

 (Другое).

4.



Если выбрано

Other

 (Другое), введите нужное значение.

5.



Выберите

Start

(Пуск).

6.



Измерьте ток в контуре.

7.



Выберите

Stop

 (Остановить) для завершения тестирования контура.

Использование менеджера устройств AMS и полевого
коммуникатора

1.



Выберите

Service Tools > Simulate

 (Служебные инструменты > Моделировать).

2.



В

Analog Out

 (Аналоговый выход) выберите

Loop test

 (Тестирование контура).

3.



Выберите

4 mA

 (4 мА),

20 mA

 (20 мА) или

Other

 (Другое), а затем

Next

 (Далее)

(

Enter

 (Ввод) в полевом коммуникаторе).

4.



Если выбрано

Other

 (Другое), введите нужное значение, а затем выберите

Next



(Далее) (

Enter

 (Ввод) в полевом коммуникаторе).

5.



Измерьте ток в контуре.

6.



Для завершения тестирования контура выберите

Cancel

 (Отменить) (

ABORT



(Прервать) в полевом коммуникаторе).





Обслуживание и диагностика неисправностей

109



7.4.4



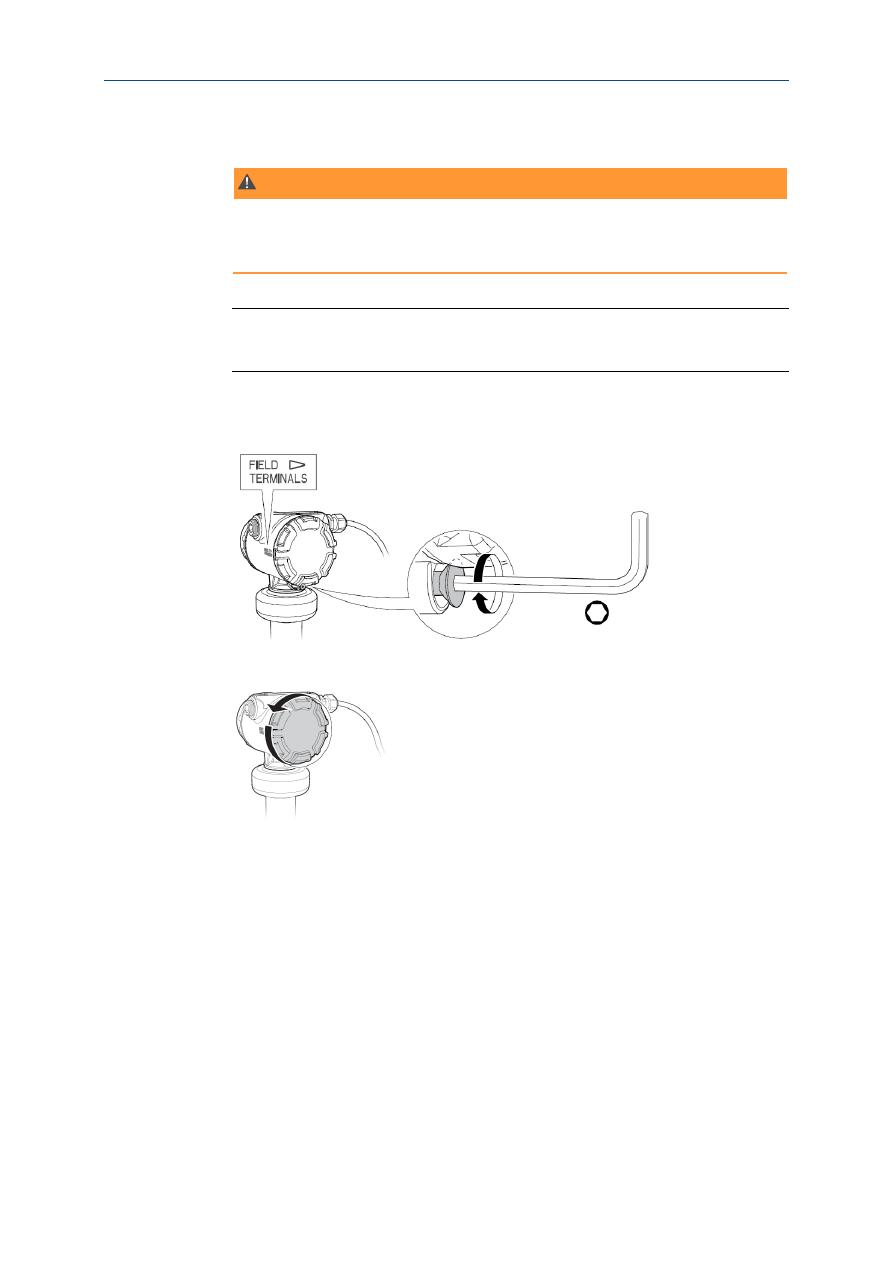

Использование клеммы TEST

Необходимые условия

ПРЕДУПРЕЖДЕНИЕ!

Убедитесь, что установка соответствует подходящим сертификатам опасных зон, если подключается
прибор для измерения тока в контуре.
Для взрыво/пламезащищенных и невоспламеняющихся/типа n установок крышки должны быть
закрытыми во взрывоопасной среде.



Примечание

Синяя заглушка должна извлекаться только во время процедуры измерения тока в контуре. В соответствии
с указанными техническими условиями ЭМС при нормальной работе синяя заглушка должна быть
вставлена.

Порядок действий

1.



Поворачивайте прижимной винт по часовой стрелке, пока он не встанет заподлицо
с корпусом.



2.



Снимите крышку.







H2,5 мм

Обслуживание и диагностика неисправностей

110

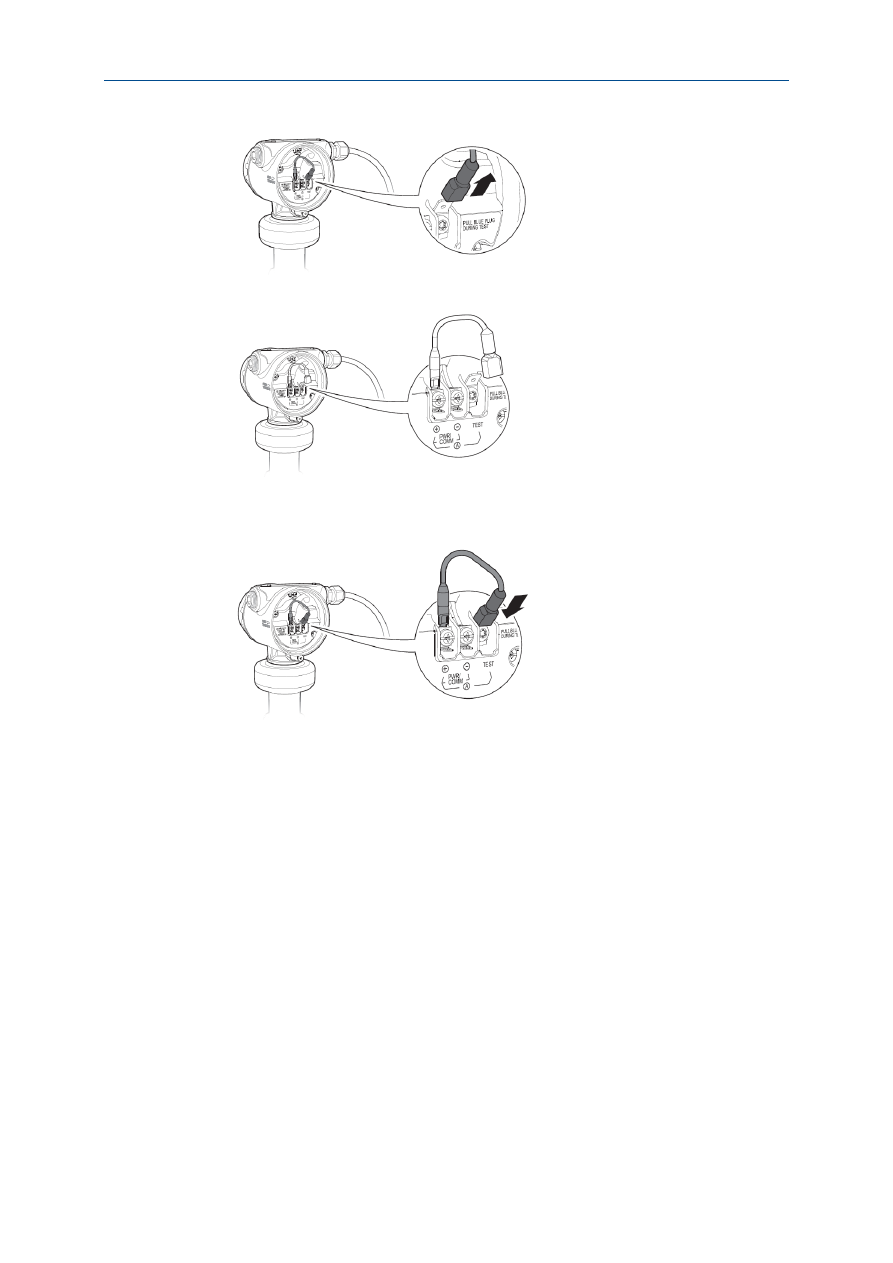

3.



Извлеките синюю заглушку из клеммы TEST.



4.



Подсоедините провода амперметра к клеммам «+» и TEST.



5.



Измерьте ток в контуре.

6.



Поставьте синюю заглушку на клемму TEST.







Обслуживание и диагностика неисправностей

111



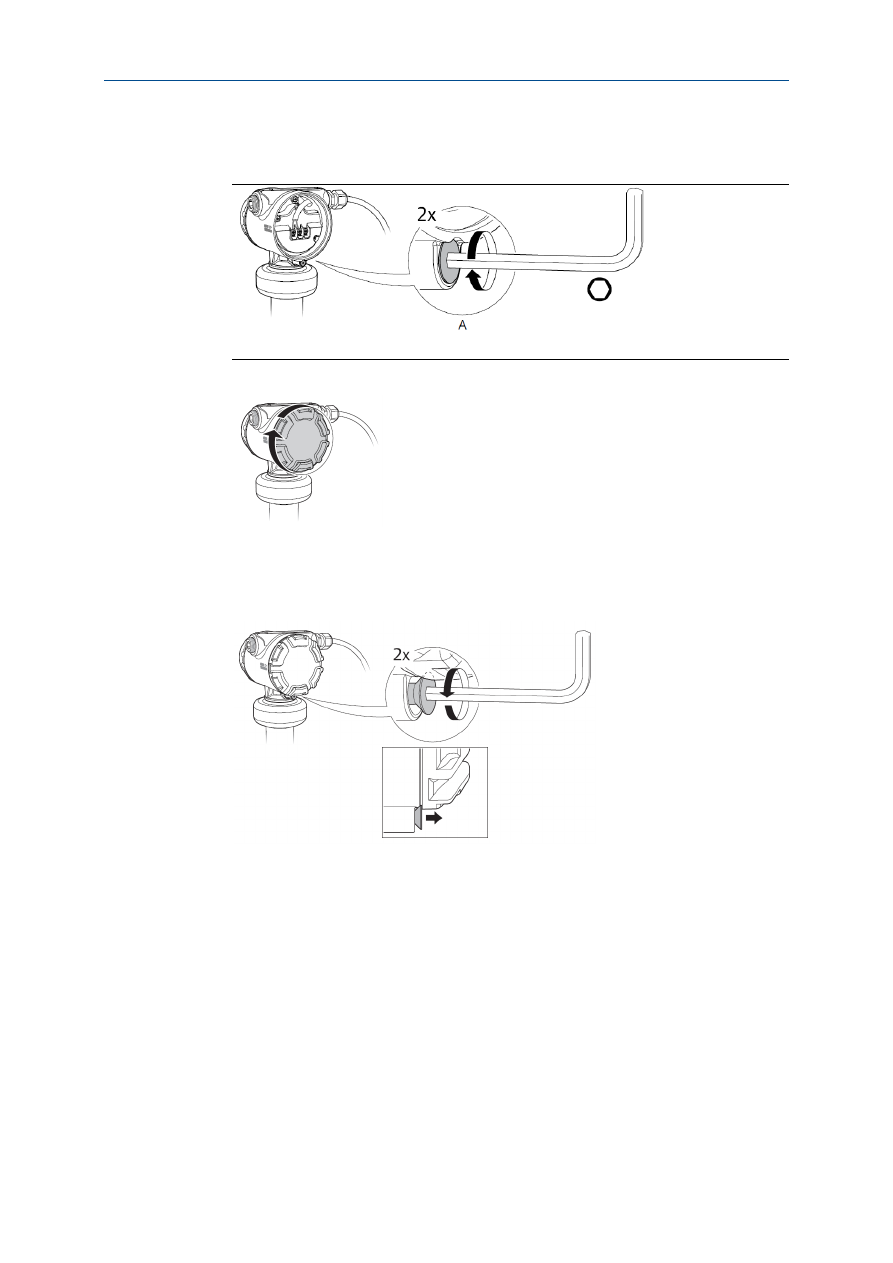

7.



Установите на место и затяните крышки. Убедитесь в том, что крышки точно попали
в резьбу.

a.



Убедитесь, что прижимной винт полностью вкручен в корпус.



A.



Прижимной винт крышки (один с каждой стороны)

b.



Установите на место и затяните крышки.



c.



Поверните прижимной винт против часовой стрелки так, чтобы он касался
крышки.

⚠

 Требуется только для взрывозащищенного или пожаробезопасного

исполнения.



d.



Поверните прижимной винт еще на

½

 оборота против часовой стрелки, чтобы

зафиксировать крышку.





H2,5 мм

Обслуживание и диагностика неисправностей

112



7.4.5



Калибровка аналогового выхода

Используйте данную функцию для калибровки аналогового выхода путем сравнения
фактического выходного тока и номинального тока в 4 и 20 мА. Калибровка
осуществляется на заводе-изготовителе, и аналоговый выход обычно не нуждается
в повторной калибровке.

Использование Rosemount Radar Master Plus

1.



В

Service Tools

(Служебные инструменты) выберите

Maintenance > Routine

Maintenance

 (Техническое обслуживание > Профилактическое обслуживание).

2.



Выберите

Calibrate Analog Out

 (Калибровка аналогового выхода) и следуйте всем

инструкциям на экране.

Использование менеджера устройств AMS и полевого
коммуникатора

1.



Выберите

Service Tools > Maintenance > Routine Maintenance

 (Служебные

инструменты > Техническое обслуживание > Профилактическое обслуживание).

2.



Выберите

D/A trim

 (Настройка ЦАП) и следуйте всем инструкциям на экране.

7.4.6



Сохранение резервной копии конфигурации
устройства

После завершения настройки рекомендуется сохранить конфигурацию устройства в виде
резервной копии для будущего использования с помощью Rosemount Radar Master Plus.
Резервная копия конфигурации устройства будет сохранена в виде файла, а также как
отчет конфигурации (опционально).

Резервная копия может быть полезна для:





Восстановления конфигурации уровнемера.





Установки другого уровнемера в аналогичный резервуар.





Устранения неисправностей уровнемера.

Порядок действий

1.



В Rosemount Radar Master Plus в

Service Tools

(Служебные инструменты) выберите

Maintenance Backup

 (Профилактическое резервирование).

2.



Выберите

Save Configuration

 (Сохранить конфигурацию).

3.



Введите нужное имя файла.

4.



Перейдите к нужной папке и выберите

Save

 (Сохранить).

5.



(Опционально) Отметьте кнопку-флажок

Create and save report (.pdf)

 (Создать

и сохранить отчет (.pdf)).

6.



Выберите

Save

 (Сохранить).

7.4.7



Загрузка конфигурации из файла на устройство

1.



В Rosemount Radar Master Plus в

Service Tools

(Служебные инструменты) выберите

Maintenance Backup

 (Профилактическое резервирование).

2.



Выберите

Restore Configuration

 (Восстановить конфигурацию).

3.



Выберите файл с резервной копией и нажмите

Open

 (Открыть).





Обслуживание и диагностика неисправностей

113



7.4.8



Восстановление заводских настроек

Данная функция восстанавливает заводские настройки уровнемера (поверх
пользовательской конфигурации).

Необходимые условия

До восстановления заводских настроек уровнемера рекомендуется создать резервную
копию конфигурации устройства, см.

Раздел 7.4.6

. Файл с резервной копией можно

использовать для восстановления конфигурации позднее.

Использование Rosemount Radar Master Plus

1.



В

Service Tools

(Служебные инструменты) выберите

Maintenance > Reset/Restore



(Техническое обслуживание > Сброс/Восстановление).

2.



Выберите

Restore Default Settings

 (Восстановить настройки по умолчанию).

Использование менеджера устройств AMS и полевого
коммуникатора

1.



Выберите

Service Tools > Maintenance > Reset/Restore

 (Служебные инструменты >

Техническое обслуживание > Сброс/Восстановление).

2.



Выберите

Restore Default Settings

 (Восстановить настройки по умолчанию)

и следуйте инструкциям на экране.

7.4.9



Использование режима моделирования

Данная функция может использоваться для моделирования измерений.

Использование Rosemount Radar Master Plus

1.



В

Service Tools

(Служебные инструменты) выберите

Simulate

 (Моделировать).

2.



Выберите

Simulate

 (Моделировать) рядом с нужной переменной уровнемера

и следуйте инструкциям на экране.

Использование менеджера устройств AMS и полевого
коммуникатора

1.



Выберите

Service Tools > Simulate

 (Служебные инструменты > Моделировать).

2.



В

Simulate Measurement Values

 (Моделировать значения измерения) выберите

нужную переменную уровнемера и следуйте инструкциям на экране.

7.4.10



Просмотр регистров ввода

Измеренные данные непрерывно сохраняются в регистрах ввода. Просматривая
содержимое регистров ввода, опытные пользователи могут убедиться, что уровнемер
работает исправно.

Использование Rosemount Radar Master Plus

1.



В

Configure

(Конфигурация) выберите

Level Setup > Advanced

 (Настройка уровня >

Расширенные настройки).

2.



В

More Advanced Options

 (Дополнительные расширенные опции) выберите

Expert

Options

 (Опции для опытных пользователей).

3.



Выберите вкладку

Input Registers

 (Регистры ввода).

4.



В

Show registers by

(Показать регистры по) сделайте одно из следующих действий:

•



Выберите

Block

 (Блок), а затем в списке выберите нужную группу регистров.

•



Выберите

Number

 (Номер), а затем введите номер нужного регистра

и количество регистров.

Обслуживание и диагностика неисправностей

114



Использование менеджера устройств AMS и полевого
коммуникатора

1.



Выберите

Configure > Manual Setup > Level Setup > Advanced > Expert Options >

Input Registers

 (Конфигурация > Ручная настройка > Настройка уровня >

Расширенные настройки > Опции для опытных пользователей > Регистры ввода).

2.



Введите номер нужного регистра для начала считывания с данного регистра.

3.



Выберите

Read Input Registers

 (Чтение значений из регистров ввода). Будет считано

10 регистров, начиная с выбранного номера.

4.



(Полевой коммуникатор) Выберите

Input Registers

 (Регистры ввода).

7.4.11



Просмотр/редактирование регистров временного
хранения

В регистрах временного хранения хранятся различные параметры уровнемера, такие как
данные конфигурации, используемые для управления работой измерительного
преобразователя.

Примечание

Не используйте регистры временного хранения для настройки уровнемера, если не обладаете

соответствующими навыками. Данное диалоговое окно используется в основном для обслуживания и для
расширенной конфигурации.

Использование Rosemount Radar Master Plus

1.



В

Configure

(Конфигурация) выберите

Level Setup > Advanced

 (Настройка уровня >

Расширенные настройки).

2.



В

More Advanced Options

 (Дополнительные расширенные опции) выберите

Expert

Options

 (Опции для опытных пользователей).

3.



Выберите вкладку

Holding Registers

 (Регистры временного хранения).

4.



В

Show registers by

(Показать регистры по) сделайте одно из следующих действий:

•



Выберите

Block

 (Блок), а затем в списке выберите нужную группу регистров.

•



Выберите

Number

 (Номер), а затем введите номер нужного регистра

и количество регистров.

5.



Выберите

Refresh

 (Обновить).

6.



Для изменения значения регистра временного хранения введите новое значение
в соответствующее поле или выберите новое значение из соответствующего списка.

7.



Выберите

Save

 (Сохранить) для сохранения нового значения.

Использование менеджера устройств AMS и полевого
коммуникатора

1.



Для просмотра значения регистра временного хранения:

a.



Выберите

Configure > Manual Setup > Level Setup > Advanced > Expert Options

> Holding Registers

 (Конфигурация > Ручная настройка > Настройка уровня >

Расширенные настройки > Опции для опытных пользователей > Регистры
временного хранения).

b.



Введите номер нужного регистра для начала считывания с данного регистра.

c.



Выберите

Read Holding Registers

 (Чтение регистров временного хранения).

Будет считано 10 регистров, начиная с выбранного номера.

d.



(Полевой коммуникатор) Выберите

Holding Registers

 (Регистры временного

хранения).

2.



Для редактирования значения регистра временного хранения:

Обслуживание и диагностика неисправностей

115



a.



Выберите

Configure > Manual Setup > Level Setup > Advanced > Expert Options

> Holding Registers

 (Конфигурация > Ручная настройка > Настройка уровня >

Расширенные настройки > Опции для опытных пользователей > Регистры
временного хранения).

b.



Выберите

Write Holding Register

 (Запись регистра временного хранения)

и следуйте инструкциям на экране.

7.4.12



Защита уровнемера от записи

Уровнемер можно защитить от записи (с паролем или без него) для предотвращения
внесения несанкционированных изменений.

Если уровнемер 5408 (СПАЗ) настроен на использование в режиме Safety (SIS) (СПАЗ),
значит для правильной работы уровнемера необходимо включить режим безопасности.
При включении режима безопасности уровнемер имеет защиту от записи для
предотвращения внесения несанкционированных изменений.

Использование Rosemount Radar Master Plus

1.



В

Overview

 (Обзор) выберите

Device Information > Security

 (Информация об

устройстве > Безопасность).

2.



В

Write Protection

 (Защита от записи) выберите

Change

 (Изменить) и следуйте

инструкциям на экране.

Использование менеджера устройств AMS и полевого
коммуникатора

1.



Выберите

Configure > Manual Setup > Device Setup > Security

 (Конфигурация >

Ручная настройка > Настройка устройства > Безопасность).

2.



В

Security

(Безопасность) выберите

Change Write Protection

 (Изменить защиту от

записи) и следуйте инструкциям на экране.





Обслуживание и диагностика неисправностей

116



7.5



Сложности при измерении

7.5.1



Устранение помех в верхней части резервуара

Существует два основных метода устранения паразитных эхосигналов в верхней части
резервуара:





Установка секции амплитудных порогов





Расширение верхней зоны нечувствительности

Установка секции амплитудных порогов

При необходимости можно использовать пользовательскую секцию амплитудных
порогов для блокировки паразитных эхосигналов (например, от патруба резервуара или
байпасного входа подсоединения). Общие руководства представлены в разделе

«Амплитудные пороги»

.

Секции амплитудных порогов заранее задаются на заводе-изготовителе для уровнемеров
с антенной с технологическим уплотнением. Для патрубов длиннее 10 дюймов (25 см)
может потребоваться ручное увеличение значения расстояния для первой конечной
точки (

Рис. 7-9

).

Порядок действий

1.



В Rosemount Radar Master Plus начните считывание кривой эхосигналов,
см.

Раздел 7.4.1

.

2.



Просмотрите график эхосигналов, чтобы выяснить, есть ли паразитные эхосигналы
рядом с уровнемером.

3.



Рассчитайте нужное расстояние до первой конечной точки.

Расстояние = Высота патруба + 2 дюйма (50 мм) =

4.



На кривой эхосигналов нажмите на первую конечную точку и введите рассчитанное
значение (

Рис. 7-9

).

5.



Выберите

Save

 (Сохранить).

Рис. 7-9: Первая конечная точка



A.



Первая конечная точка







Обслуживание и диагностика неисправностей

117



Изменение верхней зоны нечувствительности

Верхняя зона нечувствительности определяет зону вблизи уровнемера, где игнорируются
эхосигналы. Данная может быть увеличена для борьбы с паразитными эхосигналами
в верхней части резервуара.

Примечание

Убедитесь, что значение верхней границы диапазона (100%/20 мА) ниже верхней зоны
нечувствительности. В пределах верхней зоны нечувствительности измерения не выполняются.

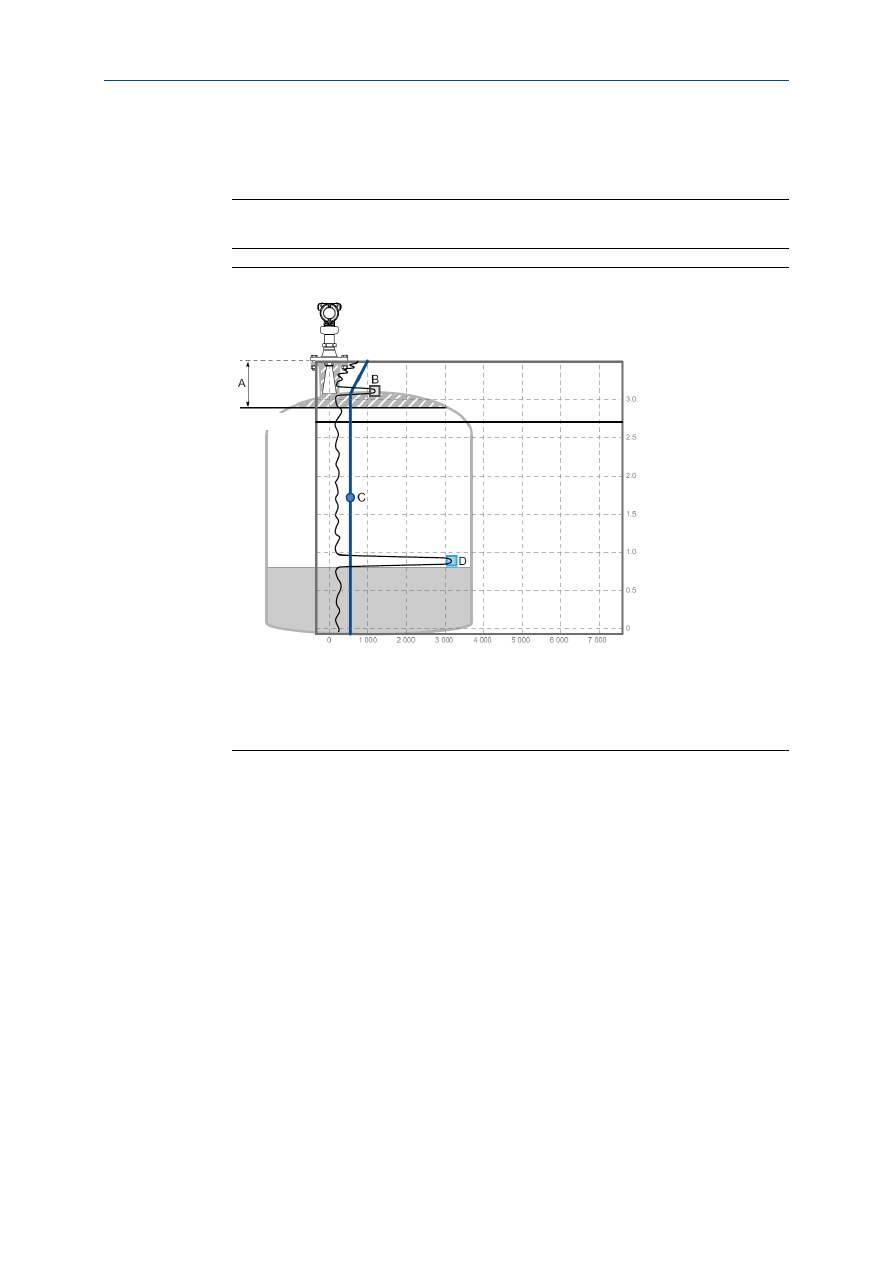

Рис. 7-10: Верхняя зона нечувствительности



A.



Верхняя зона нечувствительности

B.



Паразитный эхосигнал

C.



Амплитудный порог

D.



Эхосигнал поверхности продукта



Порядок действий

1.



По графику кривой эхосигнала определите желаемую верхнюю зону
нечувствительности.

a.



В Rosemount Radar Master Plus начните считывание кривой эхосигналов,
см.

Раздел 7.4.1

.

b.



Просмотрите график эхосигналов, чтобы выяснить, есть ли паразитные
эхосигналы рядом с уровнемером.

2.



Установите желаемое значение верхней зоны нечувствительности.

a.



В

Configure (Конфигурация)

 выберите

Level Setup > Antenna

 (Настройка уровня >

Антенна).

b.



В

Advanced

 (Расширенные настройки) введите желаемую верхнюю зону

нечувствительности, а затем выберите

Save

 (Сохранить).





метр

мВ

100% (20 мА)



Обслуживание и диагностика неисправностей

118



7.5.2



Отслеживание слабых эхосигналов поверхности
рядом со дном резервуара

Использование отображения дна резервуара

Функция отображения дна резервуара может использоваться для повышения
производительности измерений в участке дна резервуара. Если эхосигнал поверхности
продукта слабый в участке дна резервуара, а эхосигнал дна сильный (типично для
резервуаров с плоским дном), уровнемер может застопориться на эхосигнале дна
и выдавать ложные измерения уровня (пустой резервуар). При необходимости можно
самому задать установки отображения дна резервуара.

На

Рис. 7-11

 показан пример отображения дна резервуара при опустошении резервуара.

Рис. 7-11: Отображение дна резервуара



A.



Уровень

B.



Время

C.



Включено

D.



Отключено



Порядок действий

1.



В Rosemount Radar Master Plus в

Configure

 (Конфигурация) выберите

Level Setup >

Advanced

 (Настройка уровня > Расширенные настройки).

2.



В

More Advanced Options

 (Дополнительные расширенные опции) выберите

Empty

Tank Handling

 (Работа с пустым резервуаром).

3.



В списке

Tank Bottom Projection

 (Отображение дна резервуара) выберите

Enabled



(Включено) или

Disabled

 (Отключено).

4.



При включении отображения дна резервуара:

a.



Задайте диэлектрическую постоянную нижнего продукта.

b.



Введите максимальное расстояние отображения.

c.



Введите минимальную амплитуду эхосигнала дна резервуара.

5.



Выберите

Save

 (Сохранить).

Диэлектрическая постоянная нижнего продукта

Введите диэлектрическую постоянную продукта, находящегося в нижней части
резервуара.

Максимальное расстояние отображения

Определяет диапазон, в котором работает функция. Введите максимальное расстояние
от нулевого уровня (дно резервуара). Рекомендуется использовать настройки по
умолчанию.

Минимальная амплитуда эхосигнала дна резервуара

Введите минимальную допустимую амплитуду для эхосигнала от дна резервуара до
включения данной функции. Рекомендуется использовать настройки по умолчанию.

Обслуживание и диагностика неисправностей

119



Включение отображения эхосигнала на дне при
пустом резервуаре

Включите параметр отображения эхосигнала на дне при пустом резервуаре, если
эхосигнал дна видим при пустом резервуаре (т.е. для резервуаров с плоским дном).
Эхосигнал дна будет восприниматься как паразитный эхосигнал для упрощения
отслеживания слабых эхосигналов поверхности рядом со дном резервуара. Данная
функция может быть полезной для продуктов, относительно прозрачных для микроволн,
например, для масла.

Примечание

Включайте данный параметр, только если эхосигнал дна является видимым при пустом резервуаре. Для
проверки этого используйте функцию кривой эхосигнала.

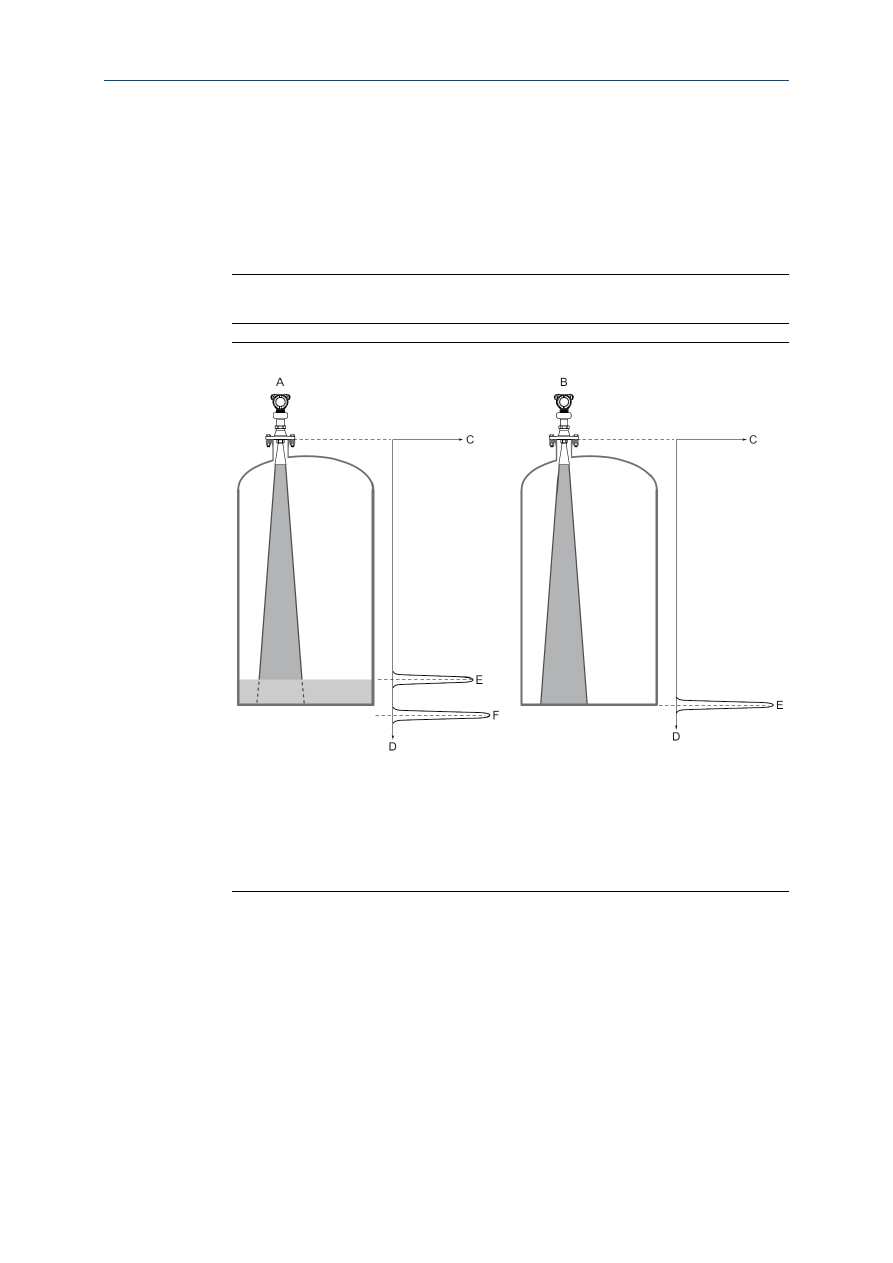

Рис. 7-12: Видимый эхосигнал дна



A.



Поверхность продукта рядом со дном резервуара

B.



Пустой резервуар

C.



Амплитуда сигнала

D.



Расстояние

E.



Эхосигнал от поверхности

F.



Пик эхосигнала от дна резервуара (на электрическом расстоянии, если продукт в резервуаре)



Порядок действий

1.



В Rosemount Radar Master Plus в

Configure

 (Конфигурация) выберите

Level Setup >

Advanced

 (Настройка уровня > Расширенные настройки).

2.



В

More Advanced Options

 (Дополнительные расширенные опции) выберите

Empty

Tank Handling

 (Работа с пустым резервуаром).

3.



В списке

Empty Tank Handling

 (Работа с пустым резервуаром) выберите

User Defined



(Пользовательская).

4.



Выберите пункт

Bottom echo visible when tank is empty

 (Отображение эхосигнала

на дне при пустом резервуаре).

5.



Выберите

Save

 (Сохранить).
