SECURITE

S-7

NE MANOEUVREZ LA MACHINE QU’A PARTIR DU

SIEGE DE L’OPERATEUR

•

Des procédures inappropriées de démarrage du moteur

peu vent mettre la machine en mouvement et provoquer des

blessures graves voire mortelles.

•

  Démarrez le moteur uniquement lorsque vous êtes assis sur

le siège d’opérateur.

•  NE démarrez JAMAIS le moteur en vous tenant debout sur la

chenille ou sur le sol.

•  Ne démarrez pas le moteur en court­circuitant les bornes du

démarreur.

•  Avant de démarrer le moteur, vérifiez que tous les leviers de

commande sont au point mort.

•  Avant de démarrer le moteur, vérifiez la sécurité autour de

la machine et actionnez l’avertisseur sonore pour alerter les

personnes présentes.

012-E01B-0431

DEMARRAGE AVEC UNE BATTERIE D’APPOINT

•

Le gaz de batterie peut exploser et provoquer des blessures

graves.

• Si le moteur doit être démarré à l’aide d’une batterie

d’appoint, respectez les instructions indiquées au chapitre

« FONCTIONNEMENT DU MOTEUR » du manuel de

l’opérateur.

• L’opérateur doit être assis sur son siège de manière à

pouvoir contrôler la machine au moment où le moteur

démarre. Le démarrage avec une batterie d’appoint est

une opération qui nécessite deux personnes.

• N’utilisez jamais une batterie gelée.
• Ne pas respecter les procédures correctes de démarrage à

l’aide d’une batterie d’appoint peut entraîner l’explosion

de la batterie ou la mise en mouvement de la machine.

S013-E01A-0032

NE LAISSEZ PERSONNE MONTER SUR LA MACHINE

•

Les personnes montant sur la machine peuvent être blessées

par la projection d’objets ou être éjectées de la machine.

• Seul l’opérateur doit se trouver sur la machine. Empêchez

les autres personnes d’y monter.

• Les personnes montant sur la machine masquent égale­

ment le champ de vision de l’opérateur, dégradant ainsi les

conditions de sécurité d’utilisation de la machine.

014-E01B-0427

SA-444

SA-032

SA-379

SECURITE

S-8

PRECAUTIONS CONCERNANT LES TRAVAUX

A EF FECTUER

•

Etudiez le chantier avant de commencer à travailler.

•  Portez des vêtements bien ajustés et des équipements de

sécurité adaptés au travail à effectuer, tel qu’un casque etc.,

lorsque vous utilisez la machine.

•  Eloignez toutes les personnes et tous les obstacles de la zone

de travail et de mouvement de la machine.

Surveillez toujours les alentours lorsque vous utilisez la

machine. Si vous travaillez dans une zone exigue entourée

d’obstacles, prenez des précautions pour ne pas heurter ces

obstacles avec la superstructure .

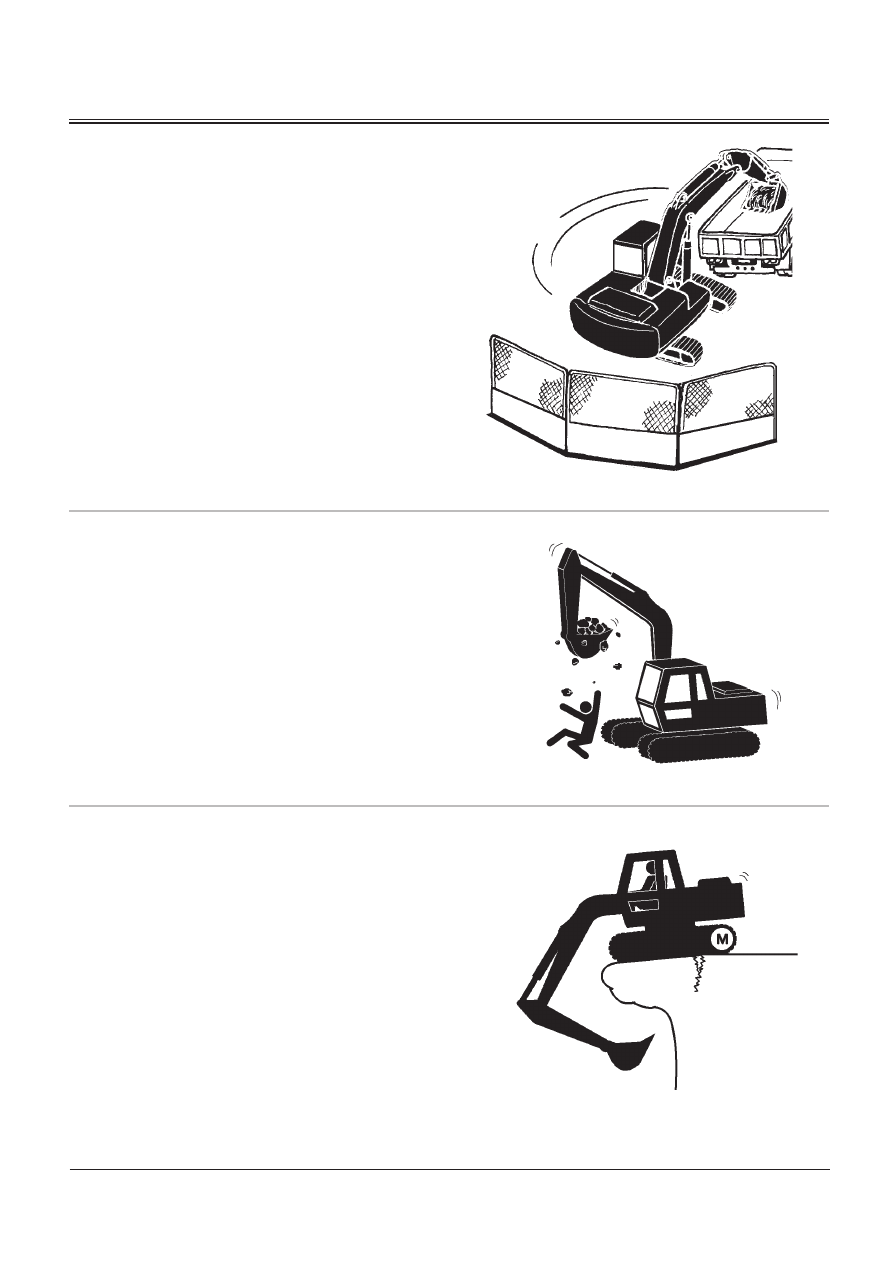

•  Lors du chargement sur un camion, amenez le godet au­

dessus du plateau de chargement. Ne faites pas circuler le

godet au-dessus de la cabine ou d’une personne.

M178-05-007

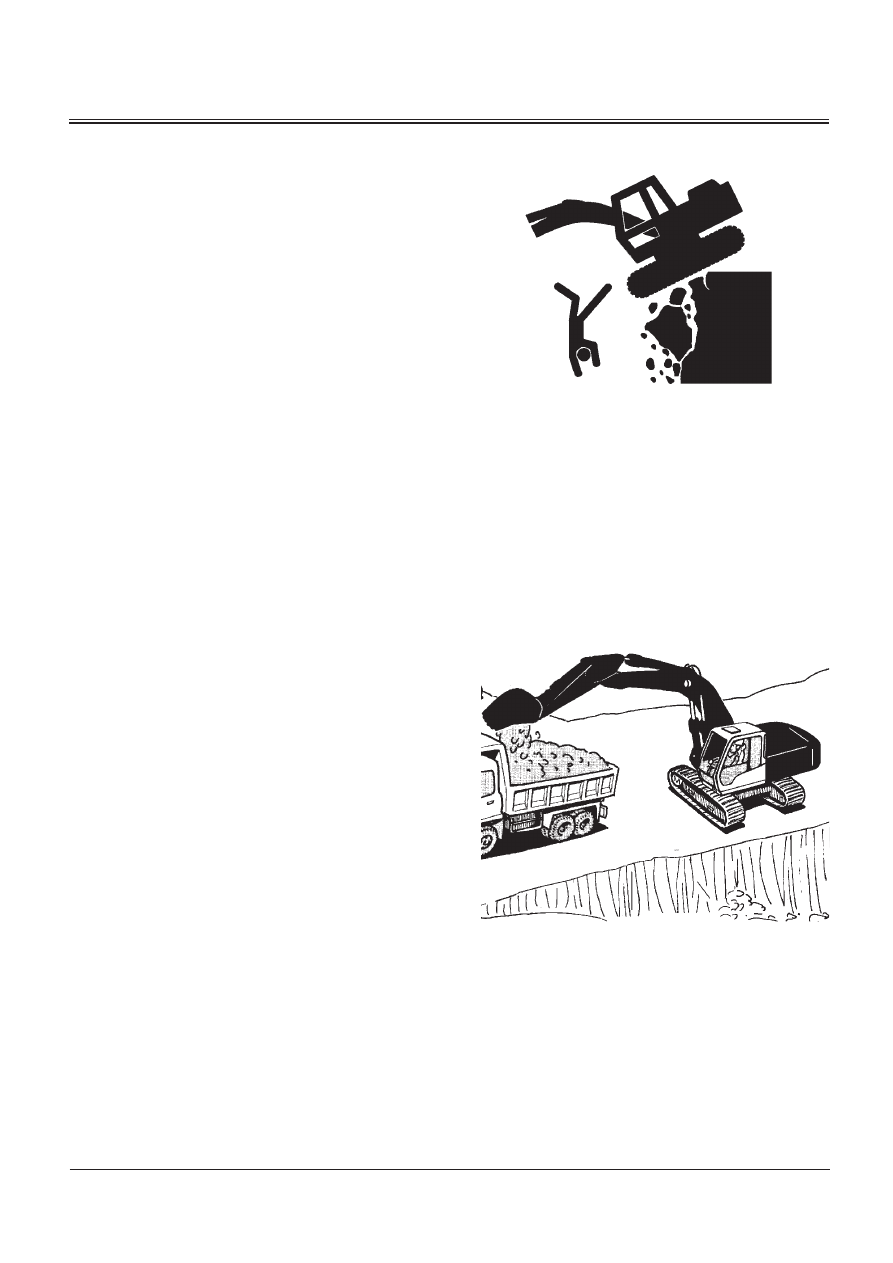

SECURITE

S-9

ETUDIEZ AU PREALABLE LA CONFIGURATION DU

CHANTIER

•

Lorsque vous travaillez sur le bord d’une excavation ou sur un

accotement routier, la machine peut se renverser et risque de

provoquer des blessures graves voire mortelles.

•  Etudiez au préalable la configuration et l’état du terrain sur le

chantier pour éviter que la machine ne tombe et pour éviter

l’affaissement du sol, des tas de matériaux ou des talus.

•  Etablissez un plan de travail. Utilisez les machines de manière

appropriée en fonction du travail à effectuer et du chantier.

•  Si nécessaire, renforcez le sol, le bord des excavations et les

accotements routiers. Maintenez la machine bien éloignée

du bord des excavations et des accotements routiers.

•  Si vous travaillez sur un plan incliné ou sur un accotement

routier, faites appel à une personne chargée de guider la

manoeuvre.

•  Vérifiez que votre machine est équipée d’une cabine FOPS

avant de travailler dans des zones où il existe des risques de

chute de pierres ou de débris.

•  Lorsque la portance est faible, renforcez le sol avant de

commencer les travaux.

•  Si vous travaillez sur un sol gelé, soyez très prudents. Lorsque

la température ambiante augmente, le sol devient meuble et

glissant.

•  Faites attention aux risques d’incendie lorsque la machine

fonctionne près d’objets inflammables tels que de l’herbe

sèche.

•

Vérifiez que le sol du chantier a une résistance suffisante pour

supporter la machine.

Si vous travaillez près d’une excavation ou sur des accote-

ments routiers, positionnez les chenilles de la machine

perpendiculairement au talus, avec les moteurs de translation

à l’arrière, de manière à pouvoir évacuer plus facilement la

machine si le talus s’effondre.

•

Si vous devez travailler au pied d’une falaise ou d’un talus de

grande hauteur, étudiez d’abord le terrain et vérifiez que la

falaise ou le talus ne risquent pas de s’effondrer. S’il y a un risque

d’effondrement de la falaise ou du talus, ne vous approchez pas

de cette zone.

•

Un terrain meuble peut s’affaisser lorsque la machine passe

dessus et cette dernière risque de se renverser. Si vous devez

travailler sur un terrain meuble, renforcez d’abord ce terrain en

y déposant des grandes plaques d’acier suffisamment solides et

résistantes pour supporter la machine.

•

Noter qu’il existe toujours un risque de basculement de la

machine lorsque vous travaillez sur un terrain accidenté ou sur

une pente. Prenez des précautions pour éviter que la machine

ne bascule. Lorsque vous travaillez sur un terrain accidenté ou

sur une pente :

•

  Réduisez le régime moteur.

•  Sélectionnez le mode de vitesse de translation lente.
•  Manoeuvrez et déplacez la machine lentement et avec

prudence.

SA-380

M104-05-016

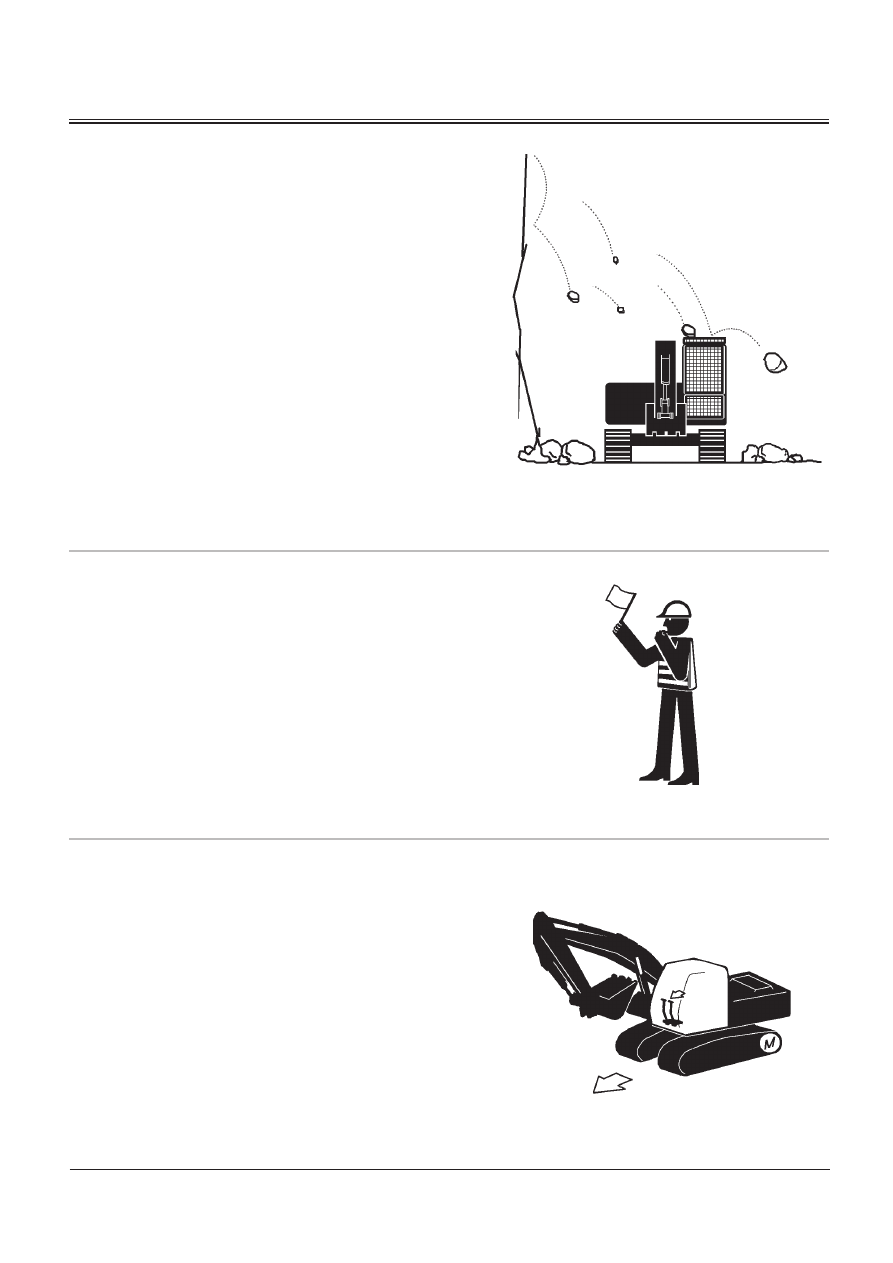

SECURITE

S-10

ÉQUIPEMENTS DE PROTECTION DE L’OPÉRATEUR

•

Si vous utilisez la machine dans des endroits où il existe

un risque de chute de pierres ou de débris, équipez-la d’

une protection supérieure de cabine Hitachi OPG. Prenez

contact avec le concessionnaire Hitachi le plus proche en ce

qui concerne la manière de fixer la protection OPG. Selon

les caractéristiques spécifiques de votre machine, une

modification peut s’avérer nécessaire pour respecter les

normes des structures de protection au retournement (ROPS).

•

Pour maintenir une protection optimale de l’opérateur et

préserver la structure de protection d’usine :

• Une structure de protection ROPS ou OPG endommagée

doit être remplacée et non réparée ou révisée.

• Toute modification des structures ROPS ou OPG doit être

approuvée par le constructeur.

ROPS : structure de protection au retournement

OPG : structure de protection de l’opérateur

MISE EN PLACE DE SIGNAUX POUR LES TRAVAUX

IMPLIQUANT PLUSIEURS MACHINES

•

Pour les travaux impliquant plusieurs machines, mettez

en place des signaux connus de toutes les personnes

concernées. De plus, désignez une personne chargée des

signaux pour coordonner les manoeuvres sur le chantier.

Veillez à ce que tout le personnel respecte les directives de la

personne chargée des signaux.

018-E01A-0481

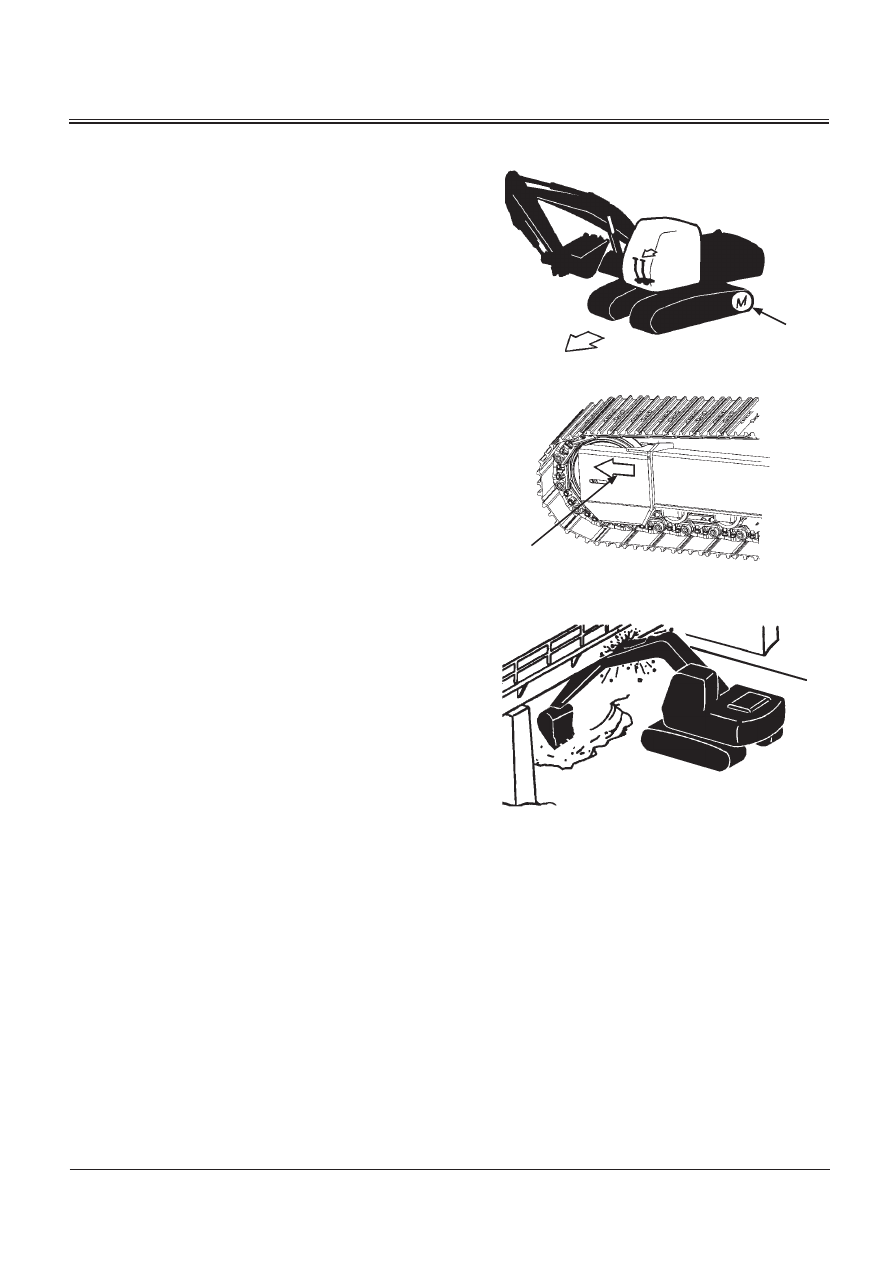

VERIFIEZ LE SENS DE DEPLACEMENT DE LA

MACHINE

•

Si vous actionnez la mauvaise pédale ou le mauvais levier de

translation, vous risquez des blessures graves voire mortelles.

•  Avant de déplacer la machine, vérifiez la position du châssis

inférieur par rapport à celle de l’opérateur. Si les moteurs

de translation se trouvent devant la cabine, la machine

va reculer si vous avancez les pédales ou les leviers de

translation.

017-E01A-0491

SA-481

SA-490

SA-491

SECURITE

S-11

CONDUISEZ LA MACHINE AVEC PRUDENCE

•

Avant de déplacer la machine, vérifiez toujours que le sens

de mouvement des leviers et des pédales de translation

correspond au sens dans lequel vous voulez déplacer la

machine.

•  Contournez les obstacles.
•  Evitez de passer sur les obstacles. De la terre et des fragments

de roches ou de métal peuvent être projetés autour de la

machine. Ne laissez personne rester autour de la machine

lorsque celle-ci se déplace.

•

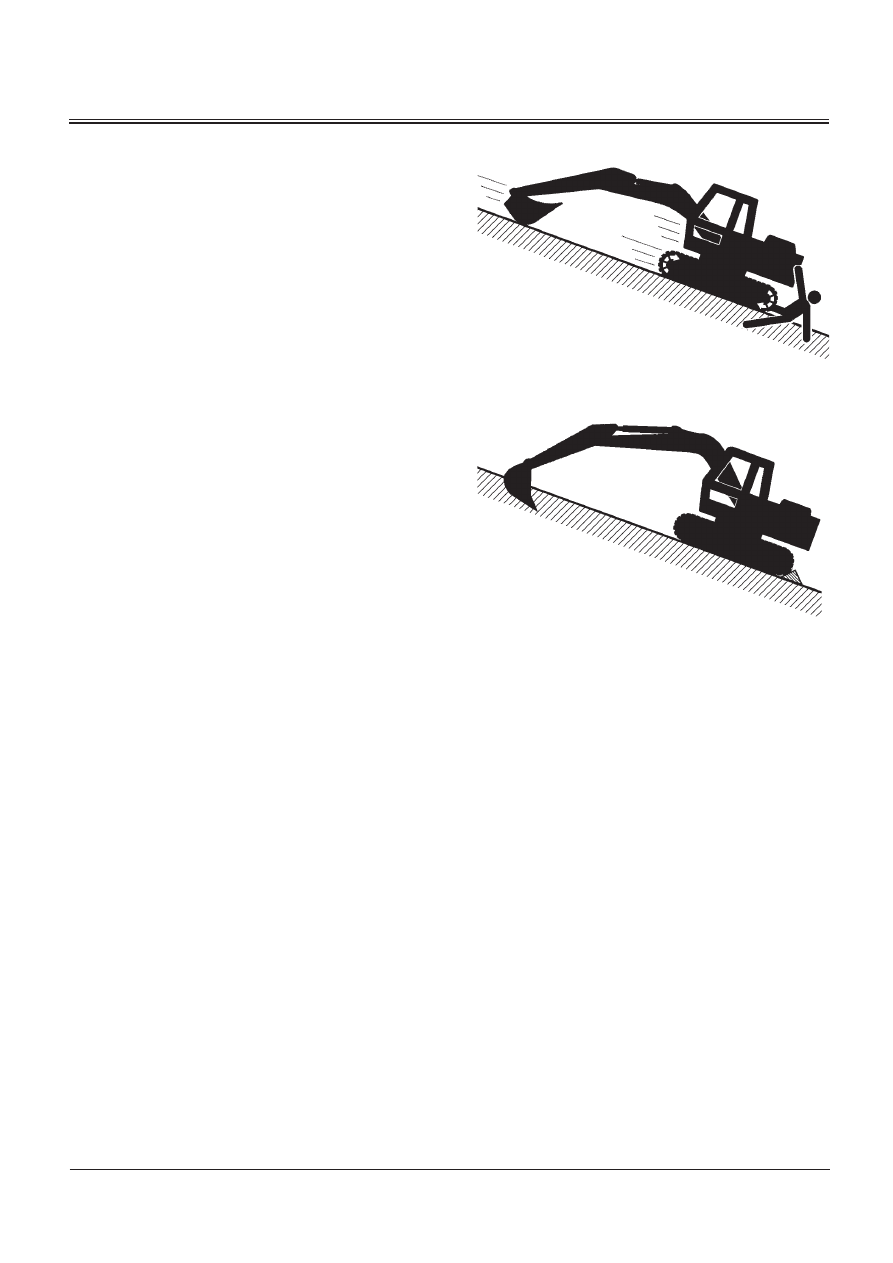

Si vous conduisez sur une pente, la machine peut glisser et se

retourner et provoquer des blessures graves voire mortelles.

•  Ne tentez jamais de monter ou de descendre une pente de

35 degrés ou plus.

•  N’oubliez pas de boucler votre ceinture de sécurité.

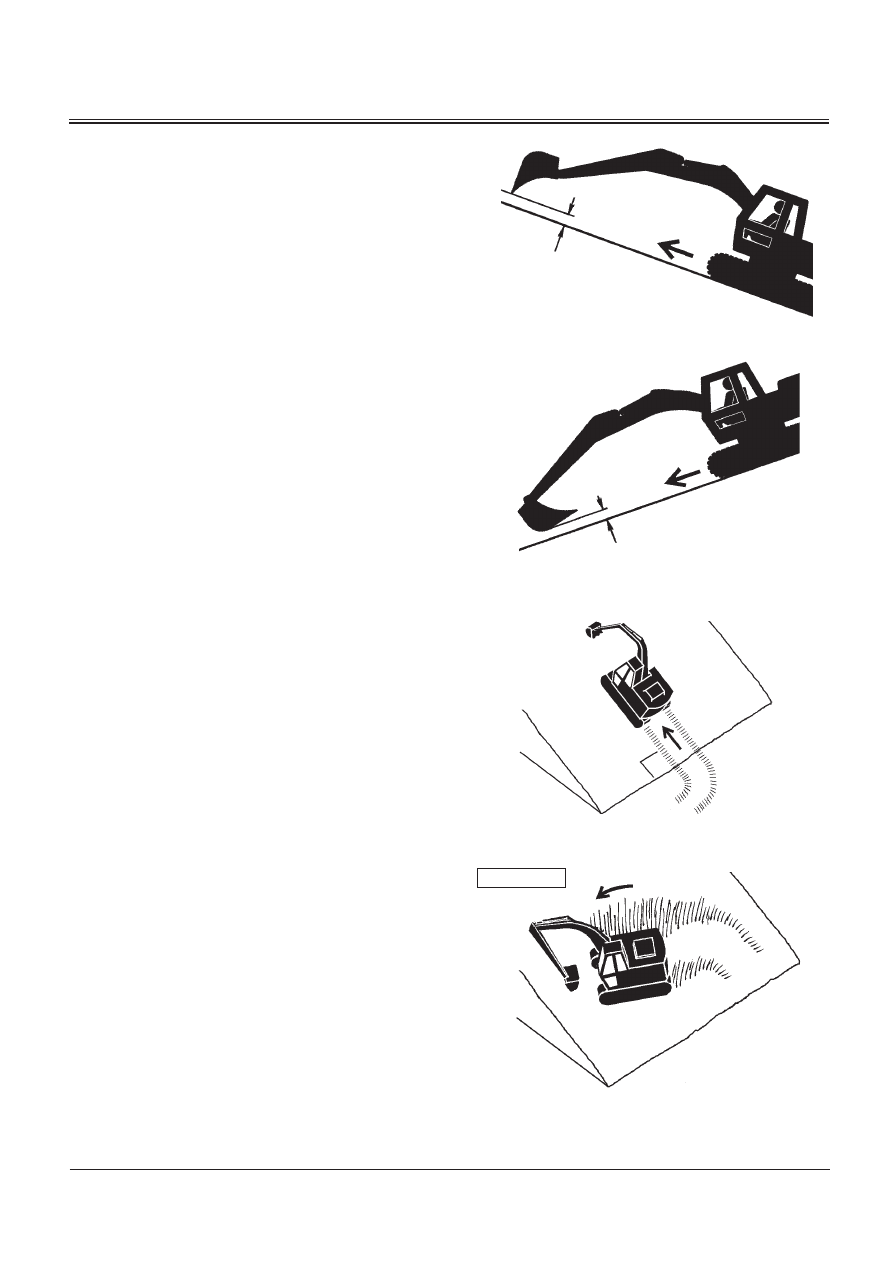

•  Lorsque vous descendez ou remontez une pente, le godet

doit toujours faire face au sens de déplacement, et doit se

trouver entre 0,5 et 1,0 m (A) au-dessus du sol.

•  Si la machine commence à patiner ou devient instable,

abaissez immédiatement le godet au sol et arrêtez le moteur.

SA-657

SA-658

SA-441

A

A

SA-590

INCORRECT

SECURITE

S-12

•  Si vous conduisez perpendiculairement à une pente ou si

vous changez de direction sur une pente, la machine peut

glisser ou se retourner. Si vous désirez changer de direction,

amenez la machine sur une surface horizontale, puis changez

de direction en toute sécurité.

•  Ne faites pas pivoter la superstructure  sur une pente. Ne

tentez jamais de faire pivoter la superstructure en descendant

une pente. La machine risque de basculer. Si vous devez

absolument pivoter en remontant une pente, manoeuvrez la

superstructure  et la flèche avec précaution et à faible vitesse.

•  Si le moteur cale sur une pente, abaissez immédiatement

le godet au sol. Ramenez tous les leviers de commande au

point mort. Puis redémarrez le moteur.

•  Veillez à bien préchauffer la machine avant de gravir une

pente raide. Si l’huile hydraulique n’est pas suffisamment

chaude, la machine risque de ne pas fournir des perfor-

mances suffisantes.

• Faites appel à une personne chargée de guider les man­

oeuvres pour déplacer, pivoter ou utiliser la machine dans

des zones encombrées. Convenez des signaux manuels à

utiliser avant de démarrer la machine.

•  Avant de déplacer la machine, déterminez dans quel sens

vous devez déplacer les pédales ou les leviers de translation

pour vous diriger dans le sens voulu. Lorsque les moteurs

de translation se trouvent à l’arrière, la machine se déplace

vers l’avant, dans la direction des roues folles, lorsque vous

déplacez les leviers ou les pédales de translation vers l’avant.
Un autocollant en forme de flèche a été apposé sur la face

intérieure du châssis  pour indiquer l’avant de la machine.

•  Choisissez le trajet comportant le moins possible de déni­

vellations. Dirigez la machine autant que possible en ligne

droite et changez de direction par petites étapes pro-

gressives.

•  Vérifiez la résistance des ponts et des accotements routiers

et renforcez-les si nécessaire avant de les franchir.

•  Utilisez des planches de bois pour ne pas endommager la

surface de la chaussée. Dirigez la machine avec prudence

lorsque vous travaillez sur des routes asphaltées en été.

•  Pour franchir des passages à niveau, utilisez des planches de

bois afin de ne pas endommager les rails.

•  Ne heurtez pas les câbles électriques ni les ponts.
•  Pour franchir une rivière, mesurez sa profondeur avec le

godet et franchissez-la lentement. Ne franchissez pas la

rivière si sa profondeur est supérieure au rebord supérieur

du galet supérieur.

•  Lorsque vous déplacez la machine sur un terrain accidenté,

réduisez le régime moteur. Sélectionnez la vitesse de

translation lente. La machine risque moins d'être end-

ommagée à vitesse réduite.

•  Evitez les manoeuvres pouvant endommager les chenilles et

les composants du châssis inférieur.

•

Par temps de gel, éliminez toujours la neige et la glace des

patins de chenilles avant le chargement ou le déchargement

de la machine, afin d'éviter que celle-ci ne glisse.

M104-05-008

M178-03-001

SA-011

Moteur de translation

Flèche

SECURITE

S-13

EVITEZ LES BLESSURES DUES A UN DEPLACE-

MENT ACCIDENTEL

•

Vous risquez des blessures graves voire mortelles si vous tentez

de monter sur une machine en mouvement ou de l’arrêter.

Pour éviter les déplacements accidentels :

•  Choisissez un sol horizontal chaque fois que c’est possible

pour stationner la machine.

•  Ne stationnez pas la machine sur une pente.
•  Abaissez le godet ou les autres accessoires au sol.
•  Tournez le commutateur de ralenti automatique sur OFF

(arrêt) et le commutateur de mode de puissance sur E ou P.

•  Faites tourner le moteur au ralenti lent, à vide, pendant

5 minutes pour le refroidir.

•  Arrêtez le moteur et enlevez la clé du contacteur de

démarrage.

•  Tirez le levier d’arrêt de commande pilote pour le mettre en

position de verrouillage (« LOCK »).

•  Calez les deux chenilles et abaissez le godet au sol. Enfoncez

les dents du godet dans le sol si vous devez stationner sur

une pente.

•  Positionnez la machine de manière à ce qu’elle ne puisse pas

rouler.

•  Stationnez à une distance raisonnable des autres machines.

020-E02A-0493

SA-391

SA-392

SECURITE

S-14

EVITEZ LES BLESSURES DUES AUX ACCIDENTS DE

RECUL ET DE PIVOTEMENT

•

Si une personne se trouve près de la machine lorsqu’elle recule

ou que la superstructure  pivote, la machine peut heurter ou

écraser cette personne et la blesser gravement ou la tuer.
Pour éviter les accidents de recul ou de pivotement :

•  Regardez toujours autour de vous AVANT DE RECULER ET DE

PIVOTER LA MACHINE. ASSUREZ-VOUS QUE PERSONNE NE

SE TROUVE DANS LA ZONE DE MANOEUVRE.

•  Maintenez l’alarme de translation en état de fonctionnement

(si la machine en est équipée).

SOYEZ TOUJOURS SUR VOS GARDES POUR REPERER LES

PERSONNES SE DEPLACANT DANS LA ZONE DE TRAVAIL.

UTILISEZ L’AVERTISSEUR SONORE OU TOUT AUTRE SIGNAL

POUR AVERTIR LES PERSONNES PRESENTES AVANT DE

DEPLACER LA MACHINE.

•  DEMANDEZ A QUELQU’UN DE VOUS GUIDER LORSQUE VOUS

RECULEZ, SI VOTRE CHAMP DE VISION EST LIMITE. NE PERDEZ

JAMAIS DE VUE LA PERSONNE CHARGEE DU GUIDAGE.

Utilisez des signaux manuels conformes à la réglementation

locale si les conditions de travail réclament la présence d’une

personne chargée du guidage.

•  La machine ne doit pas bouger avant que ces signaux ne

soient parfaitement compris par la personne chargée du

guidage et par l’opérateur.

•  Apprenez la signification de tous les drapeaux, panneaux et

repères utilisés sur le chantier et vérifiez qui est responsable

de la signalisation.

•  Maintenez les vitres, les rétroviseurs et les feux propres et en

bon état.

•  La poussière, une forte pluie, le brouillard, etc., peuvent

réduire la visibilité. Au fur et à mesure que la visibilité di-

minue, réduisez votre vitesse et utilisez l’éclairage adéquat.

•  Lisez et assimilez toutes les instructions d’utilisation du

manuel de l’opérateur.

021-E01A-0494

SA-383

SA-384

SECURITE

S-15

ELOIGNEZ LE PERSONNEL DE LA ZONE DE TRAVAIL

•

Une personne peut être gravement heurtée par le pivotement

de l’équipement avant , du contrepoids ou être écrasée contre

un autre objet, ce qui peut entraîner des blessures graves voire

mortelles.

•  Eloignez toutes les personnes présentes de la zone de man­

oeuvre et de travail de la machine.

•  Avant d’utiliser la machine, posez des barrières à l’arrière et

sur les côtés du rayon de rotation du godet pour empêcher

quiconque de pénétrer dans la zone de travail.

022-E01A-0386

NE PLACEZ JAMAIS LE GODET AU-DESSUS D’UNE

PERSONNE

•

Ne levez, ne déplacez ou manoeuvrez jamais le godet au-dessus

d’une personne ou de la cabine d’un camion.

Le renversement de la charge du godet ou une collision avec

le godet pourrait provoquer de graves blessures ou des dégâts

considérables.

023-E01A-0487

EVITEZ L’AFFOUILLEMENT SOUS LA MACHINE

•

Afin de pouvoir vous dégager du bord d’une excavation au cas

où le sol s’affaisserait, positionnez toujours le châssis inférieur

perpendiculairement au bord de l’excavation, avec les moteurs

de translation à l’arrière.

•  Si le sol commence à s’effondrer et s’il vous est impossible

de vous dégager, ne paniquez pas. Dans ces circonstances,

abaisser l’équipement avant permet souvent de stabiliser la

machine.

024-E01A-0488

SA-386

SA-487

SA-488

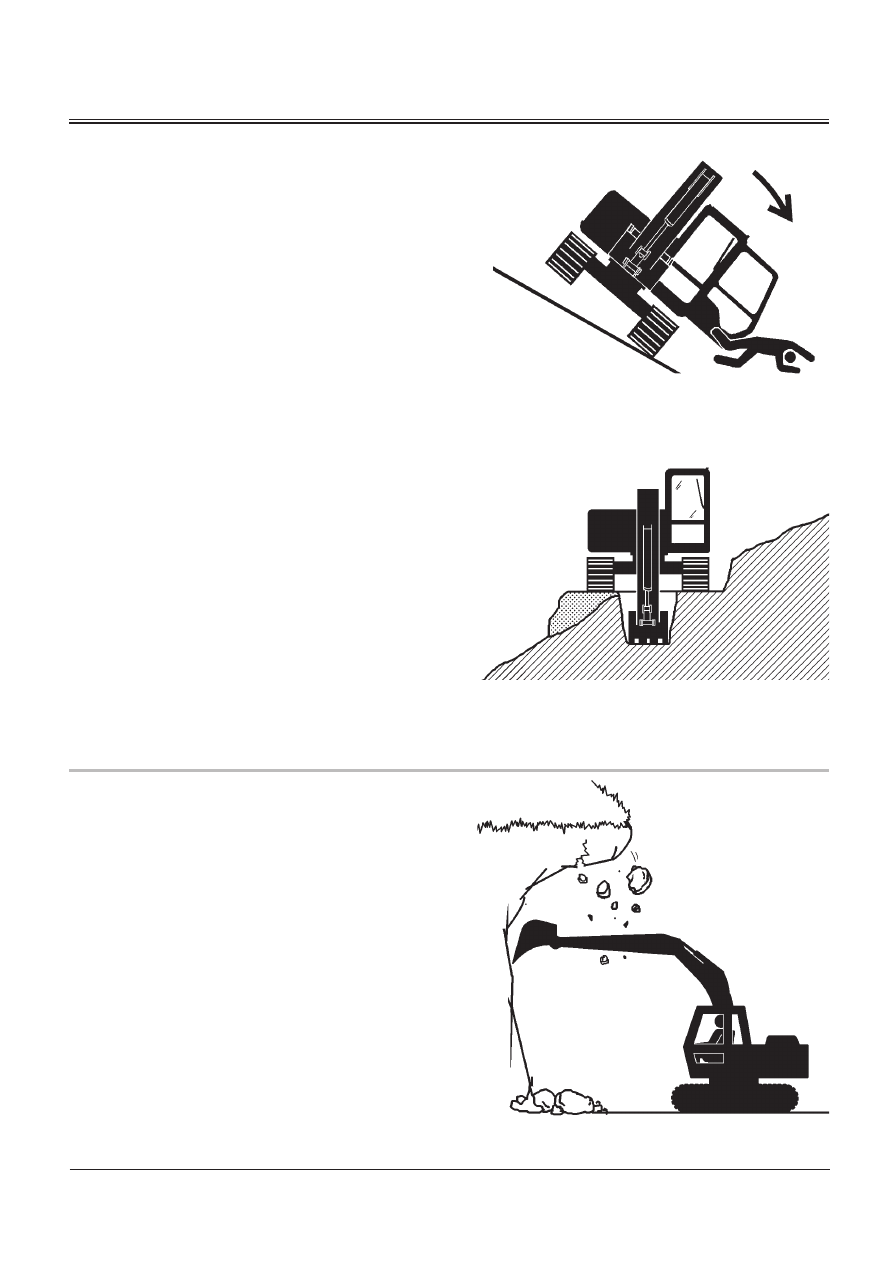

SECURITE

S-16

EVITEZ LE RENVERSEMENT

NE TENTEZ PAS DE SAUTER D’UNE MACHINE QUI SE

RENVERSE --- VOUS RISQUEZ DES BLESSURES GRAVES OU

MORTELLES
LA MACHINE SE RENVERSE PLUS VITE QUE VOUS NE POU-

VEZ SAUTER
ATTACHEZ VOTRE CEINTURE DE SECURITE

•

Il y a toujours un danger de renversement lorsque la machine

est sur une pente, avec un risque de blessures graves voire

mortelles.

Pour éviter le renversement :

•

  Faites particulièrement attention avant d’utiliser la machine

surune pente.

•  Nivelez la zone d’intervention de la machine.
•  Maintenez le godet près du sol et de la machine.
•  Réduisez les vitesses de manoeuvre pour éviter de basculer

ou de glisser.

•  Evitez de changer de direction quand vous déplacez la

machine sur une  pente.

•  NE tentez JAMAIS de franchir une pente supérieure à 15

degrés si vous devez traverser.

•  Réduisez la vitesse de rotation selon les besoins pour pivoter

les charges.

•

Faites attention quand vous travaillez sur un sol gelé.

• Les augmentations de température rendent le sol meuble

et le déplacement instable.

025-E03B-0463

N’AFFOUILLEZ JAMAIS SOUS UN TALUS DE GRANDE

HAUTEUR

•

Les bords peuvent s’affaisser ou un glissement de terrain

peut survenir et causer des blessures graves voire mortelles.

026-E01A-0519

SA-012

SA-440

SA-489

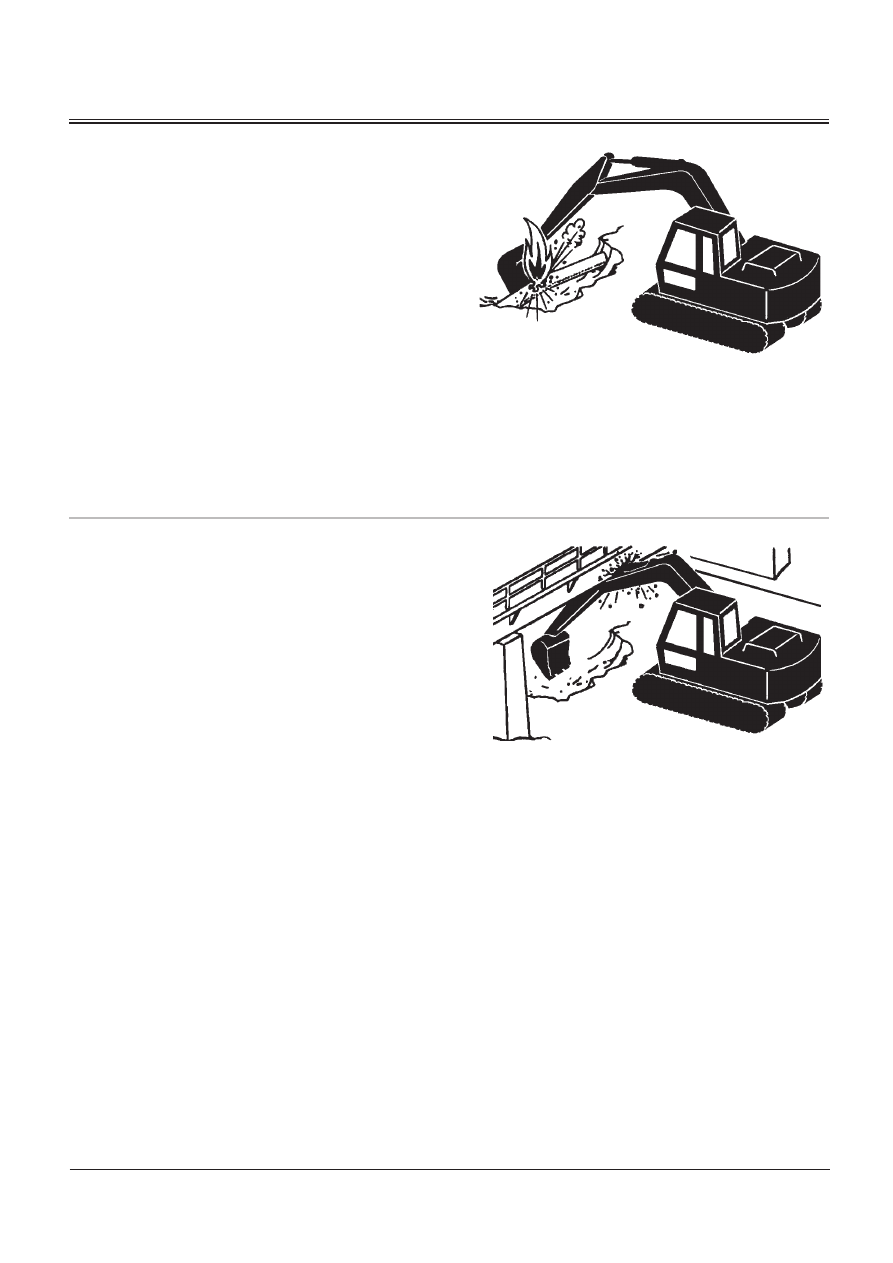

SECURITE

S-17

CREUSEZ AVEC PRECAUTION

•

Le sectionnement accidentel de câbles électriques ou de

conduites de gaz enterrés peut causer une explosion ou un

incendie et entraîner des blessures graves voire mortelles.

•  Avant de creuser, vérifiez l’emplacement des câbles, des

conduites de gaz et d’eau.

•  Tenez­vous à la distance minimale imposée par la loi par

rapport aux câbles, conduites de gaz et d’eau.

•  Si vous coupez accidentellement un câble de fibres optiques,

ne fixez pas des yeux l’extrémité du câble. Vous risquez de

graves lésions oculaires.

•  Appelez votre « numéro d’assistance terrassiers » local s’il y en

a un dans votre région ou adressez-vous directement aux

sociétés concessionnaires.

Demandez-leur de repérer tous les réseaux souterrains.

027-E01A-0382

MANOEUVREZ AVEC PRECAUTION

•

Si l’équipement avant ou une autre partie de la machine heurte

un obstacle en hauteur tel qu’un pont, la machine et l’obstacle

seront endommagés et le personnel risque d’être blessé.

•  Prenez garde de ne pas heurter d’obstacles en hauteur avec

la flèche ou le balancier.

028-E01A-0389

SA-382

SA-389

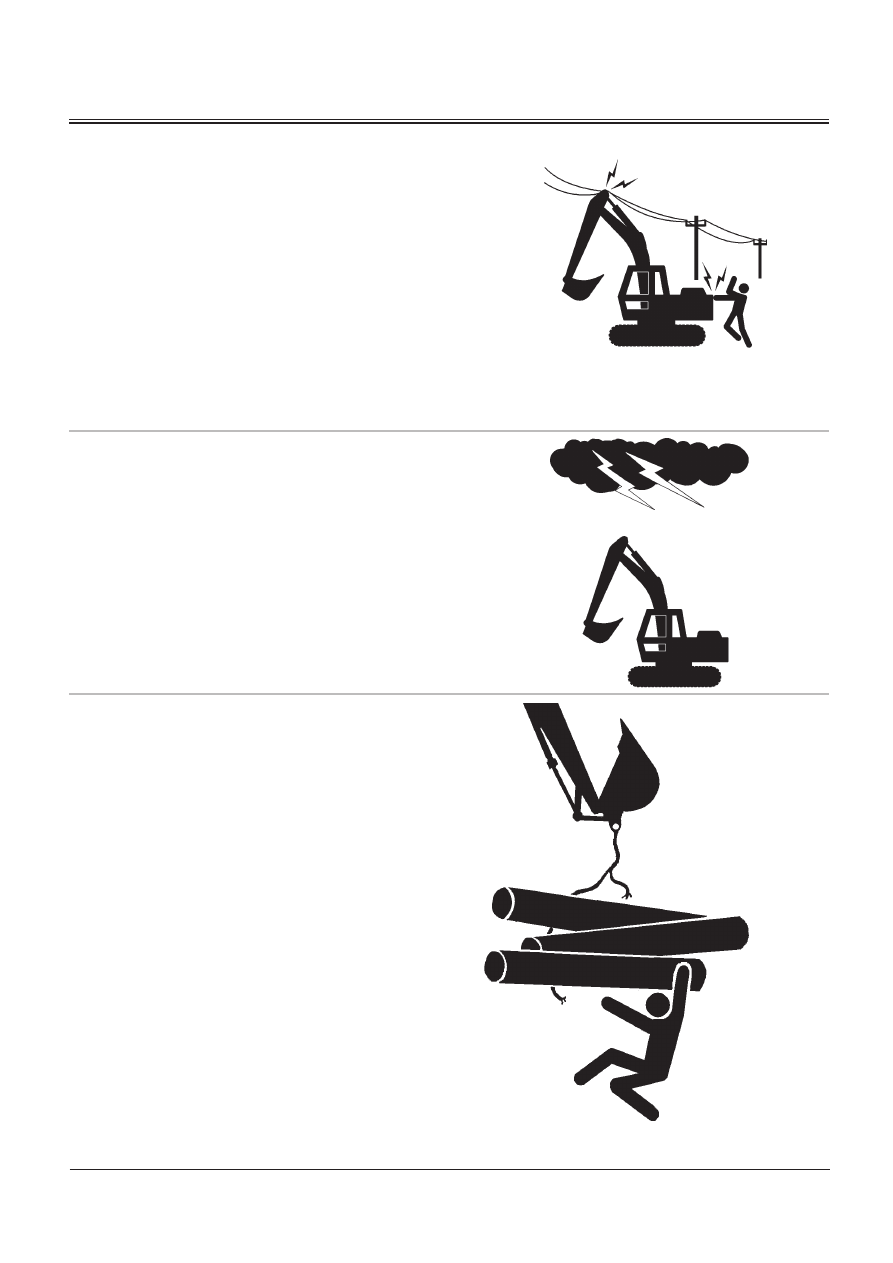

SECURITE

S-18

EVITEZ LES LIGNES ELECTRIQUES

•

  Si vous ne tenez pas la machine ou les accessoires avant

à bonne distance des lignes électriques, vous risquez des

blessures graves voire mortelles.

•  Quand vous utilisez la machine près d’une ligne électrique,

n’approchez JAMAIS une partie quelconque de la machine

ou la charge à moins de 3 m plus deux fois la longueur

de l’isolateur de la ligne.

•  Vérifiez les règlements locaux en vigueur et respectez­les.
•  Un sol humide élargit la zone dans laquelle une personne

risque l’électrocution. Eloignez toutes les personnes

présentes, y compris vos collègues, du site concerné.

029-E01A-0381

PRECAUTIONS A PRENDRE CONTRE LA FOUDRE

•

  La machine est vulnérable au foudroiement.

•  En cas d’orage, arrêtez immédiatement le travail et abaissez

le godet au sol. Evacuez la machine et éloignez-vous.

•  Une fois l’orage passé, vérifiez qu’aucun dispositif de sécurité

de la machine n’a été endommagé. Si des dispositifs de

sécurité sont défectueux, n’utilisez la machine qu’après les

avoir réparés.

MANIPULATION D’OBJETS

•

En cas de chute de la charge, celle-ci peut frapper ou écraser

toute personne se trouvant dessous, et causer des blessures

graves ou mortelles.

•  Lorsque vous utilisez la machine pour des travaux de levage,

respectez tous les règlements locaux en vigueur.

•  N’utilisez pas de chaînes endommagées ni de câbles,



d’él ingues, de sangles ou de cordages effilochés.

•  Avant de procéder au levage, positionnez la structure su­

périeure avec les moteurs de translation à l’arrière.

•  Déplacez la charge lentement et avec précaution. Ne dé­

placez jamais la charge brusquement.

•  Gardez toutes les personnes présentes à distance suffisante

de la charge.

•  Ne déplacez jamais une charge au­dessus d’une personne.
•  Ne laissez personne approcher de la charge tant qu’elle n’est

pas posée en toute sécurité sur des cales d’appui ou sur le

sol.

•  N’attachez jamais une élingue ou une chaîne aux dents du

godet. Elles peuvent se détacher et faire chuter la charge.

032-E01A-0132

SA-381

SA-014

SA-1088

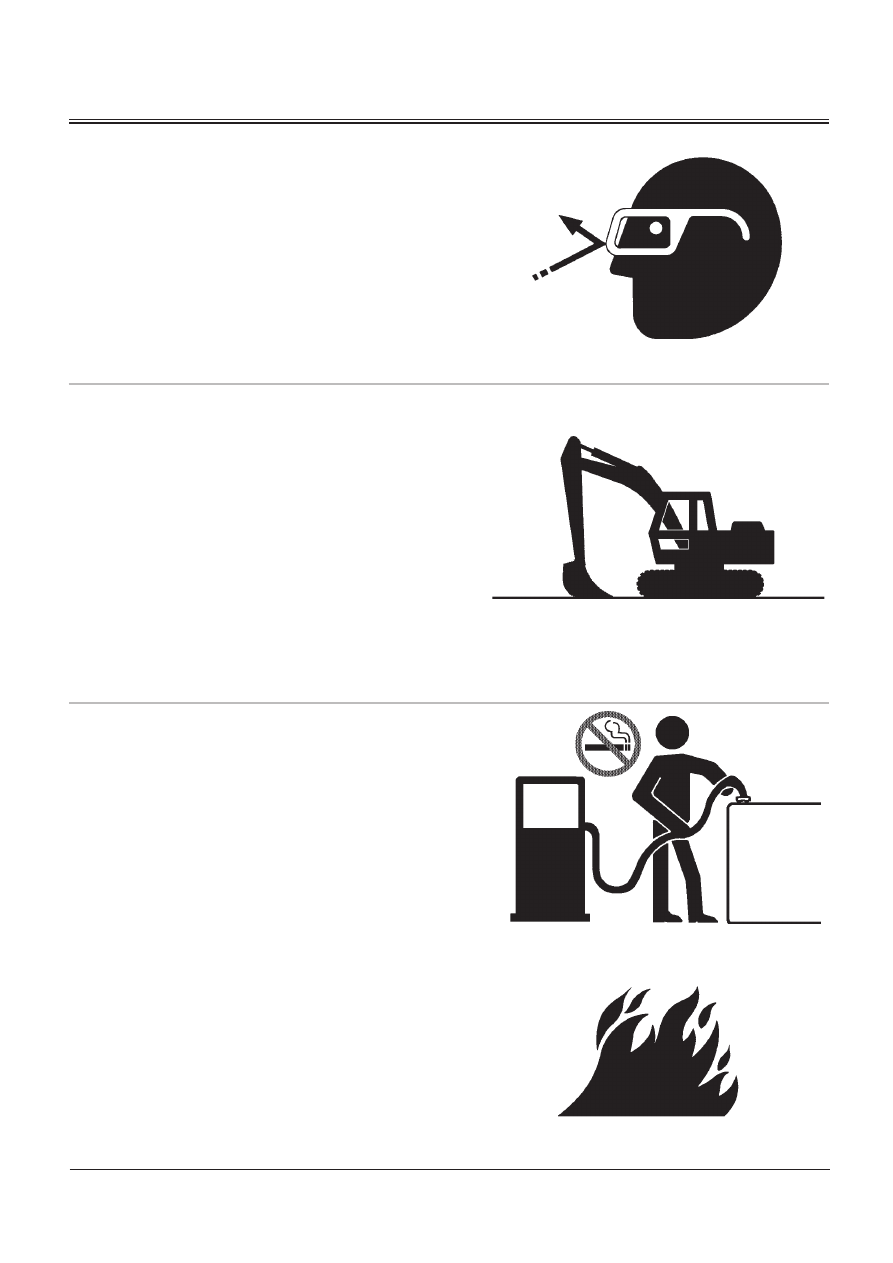

SECURITE

S-19

PROTEGEZ-VOUS DES PROJECTIONS DE DEBRIS

•

Les projections de débris heurtant les yeux ou toute autre partie

du corps peuvent causer des blessures graves.

•  Protégez­vous des blessures provoquées par la projection

de pièces métalliques ou de débris. Portez des lunettes de

protection ou un masque.

•  Eloignez toutes les personnes présentes de la zone de travail

avant de frapper un objet.

031-E01A-0432

GAREZ LA MACHINE EN TOUTE SECURITE

Pour éviter les accidents :

•  Stationnez la machine sur une surface ferme et horizontale.
•  Abaissez le godet au sol.
•  Tournez le commutateur de ralenti automatique sur OFF

(arrêt) et le commutateur de mode de puissance sur E ou P.

•  Faites tourner le moteur au ralenti lent pendant 5 minutes à

vide.

•  Tournez le contacteur de démarrage sur OFF pour arrêter le

moteur.

•  Retirez la clé du contacteur de démarrage.
•  Placez le levier d’arrêt de commande pilote en position de

verrouillage (« LOCK »).

•  Fermez les vitres, la trappe d’aération du toit et la porte de la

cabine.

•  Verrouillez toutes les accès et tous les compartiments.

MANIPULEZ LES LIQUIDES EN TOUTE SECURITE

AFIN D’EVITER LES INCENDIES

•

Manipulez le carburant avec prudence ; il est très inflam-

mable. Si le carburant prend feu, une explosion peut se

produire ou un incendie peut se déclarer et causer des

blessures graves voire mortelles.

•  Ne faites pas le plein de carburant en fumant ou près d’une

flamme nue ou d’une source d’étincelles.

•  Arrêtez toujours le moteur avant de faire le plein de carburant.
•  Remplissez le réservoir de carburant à l’extérieur.

•

Tous les carburants, la plupart des lubrifiants et certains liquides

de refroidissement sont inflammables.

•  Entreposez les liquides inflammables à l’écart de tout risque



d’incendie.

•  Ne brûlez pas et ne percez pas les récipients sous pression.
•  N’entreposez pas des chiffons huileux ; ils peuvent s’en­

flammer et brûler spontanément.

•  Serrez fermement les bouchons de remplissage d’huile et de

carburant.

034-E01A-0496

SA-432

SA-390

SA-018

SA-019

SECURITE

S-20

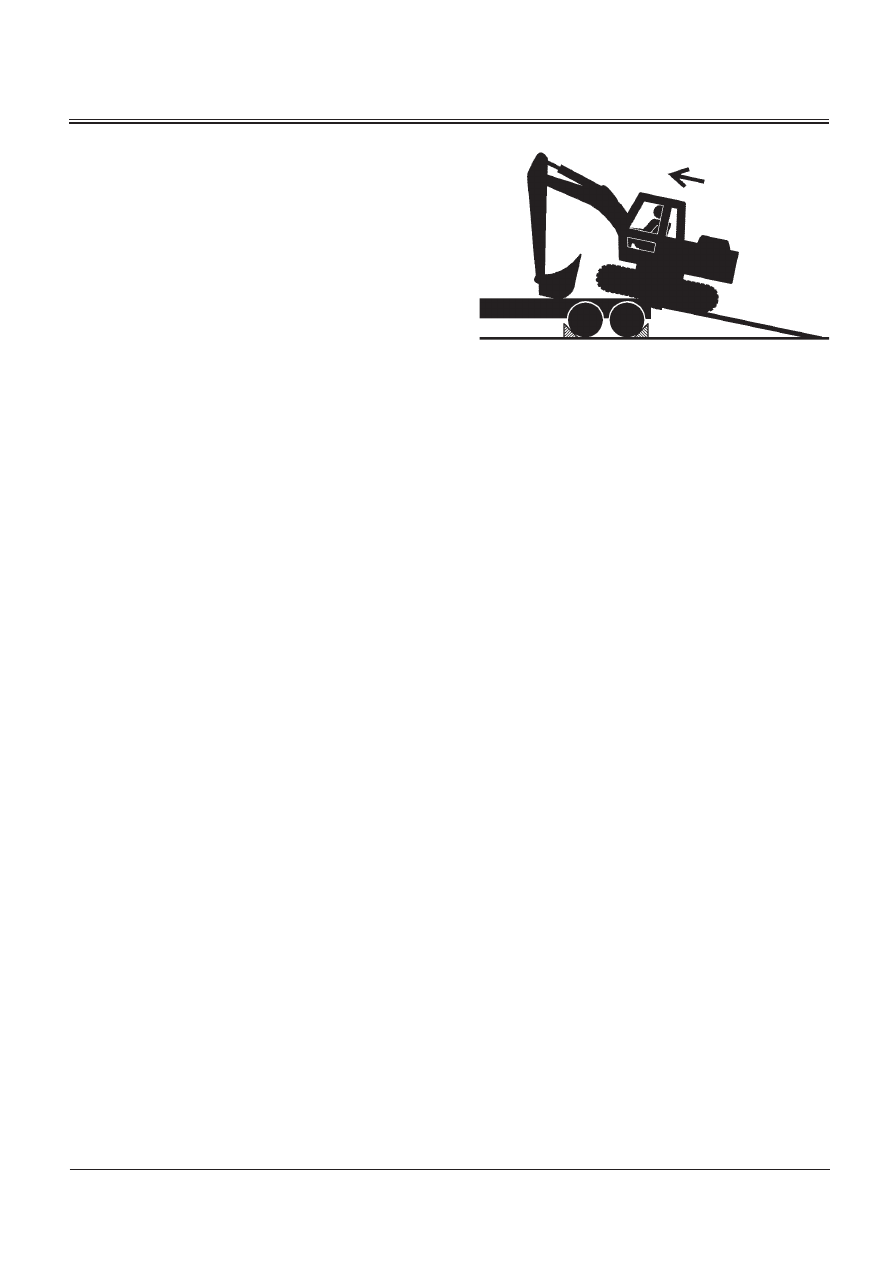

TRANSPORTEZ LA MACHINE EN TOUTE SECURITE

•

Soyez prudents : la machine peut se retourner au chargement

ou au déchargement sur un camion ou une remorque.

• Observez la réglementation applicable et les règles de

transport en toute sécurité.

• Choisissez un camion ou une remorque adaptés à la ma­

chine à transporter.

• Demandez à quelqu’un de guider la manoeuvre.
• Respectez toujours les précautions suivantes pour le

chargement et le déchargement :

1.  Choisissez un sol ferme et horizontal.
2.  Utilisez toujours une rampe ou un pont assez robuste pour

supporter le poids de la machine.

3.  Tournez le commutateur de ralenti automatique sur OFF

(arrêt).

4.  Sélectionnez toujours la vitesse lente au moyen du

commutateur de mode de translation.

5.  Ne procédez jamais au chargement ou au déchargement

de la machine sur un camion ou une remorque en actionnant les

fonctions de l’accessoire avant lors du franchissement de la rampe.

6.  Ne changez jamais de direction tandis que la machine est

sur la rampe. Si vous souhaitez changer de direction alors

que la machine est sur la rampe, déchargez la machine,

repositionnez-la au sol puis reprenez le chargement.

7.  L’extrémité supérieure de la rampe forme un obstacle

délicat à l’endroit où elle rencontre le plateau. Agissez avec

prudence en la franchissant.

8.  Posez des cales devant et derrière les roues. Arrimez

solidement la machine sur le camion ou la remorque avec

des câbles.

Veillez en outre à suivre les détails décrits dans la section

« TRANSPORT ».

035-E07A-0454

SA-395

SECURITE

S-21

ENTRETIEN EN TOUTE SECURITE

Pour éviter les accidents :

•  Assimilez les procédures d’entretien avant de commencer les

travaux.

•  Maintenez la zone de travail propre et sèche.
•  Ne pulvérisez pas d’eau ou de vapeur à l’intérieur de la cabine.
•  Ne lubrifiez ou n’entretenez jamais la machine en dé­

placement.

•  Eloignez les mains, les pieds et les vêtements des pièces en

mouvement.

Avant d’effectuer l’entretien de la machine :

1.  Garez la machine sur une surface horizontale.
2.  Abaissez le godet au sol.
3.  Tournez le commutateur de ralenti automatique sur OFF

(arrêt).

4.  Faites tourner le moteur au ralenti lent, à vide, pendant 5

minutes.

5.  Tournez le contacteur de démarrage sur OFF pour arrêter le

moteur.

6.  Libérez la pression dans le circuit hydraulique en man-

oeuvrant les leviers de commande plusieurs fois.

7.  Retirez la clé de contact du commutateur d'allumage.
8.  Placez une étiquette « Ne pas utiliser » sur le levier de com-

mande.

9.  Placez le levier d’arrêt de commande pilote  en position de

verrouillage (« LOCK »).

10.  Laissez refroidir le moteur.

•  Si une procédure d’entretien doit être effectuée avec le

moteur en marche, ne laissez pas la machine sans survei-

llance.

•  En cas de nécessité de soulever la machine, conservez un

angle de 90 à 110° entre la flèche et le balancier. Pour les

interventions d’entretien, calez solidement tous les éléments

de la machine qui doivent être soulevés.

•  Contrôlez périodiquement certaines pièces et réparez­les

ou remplacez-les selon les besoins. Consultez la section à ce

sujet dans le chapitre « ENTRETIEN » du présent manuel.

•  Maintenez toutes les pièces en bon état et correctement in­

stallées.

•  Réparez les dégâts immédiatement. Remplacez les pièces

usées ou cassées. Eliminez toute accumulation de graisse,

d’huile ou de débris.

•  Pour nettoyer les pièces, utilisez toujours une huile détergente

ininflammable. N’utilisez jamais de produits pétroliers

inflammables tels que du gasoil et de l’essence pour nettoyer

les pièces ou les surfaces.

•  Débranchez le câble de masse (–) de la batterie avant



d’effectuer des réglages sur les circuits électriques ou de

souder sur la machine.

500-E02C-0520

SA-527

SA-028

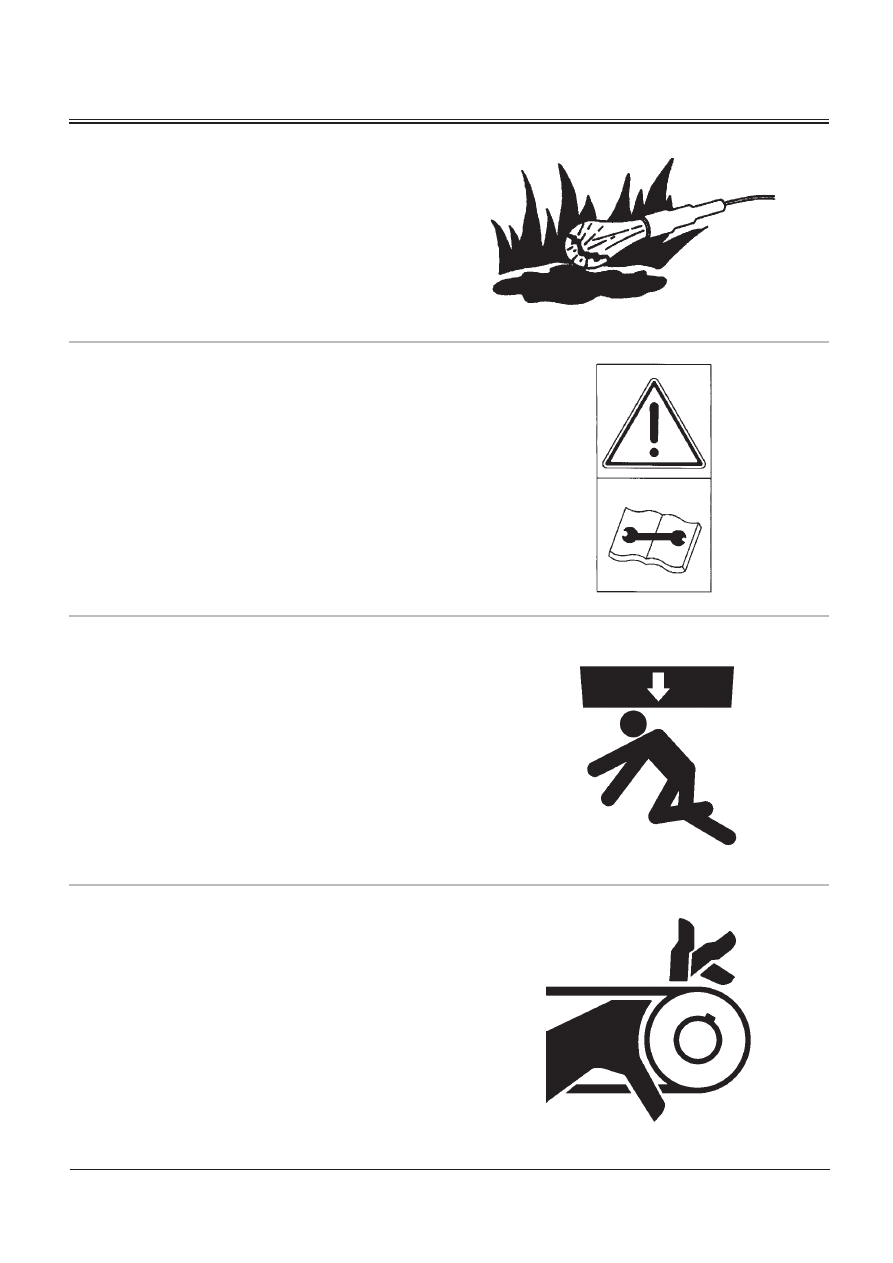

SECURITE

S-22

•  Eclairez suffisamment le chantier. Utilisez un éclairage

pour les opérations de maintenance pour travailler dans la

machine ou au-dessous.

•  Utilisez toujours un éclairage de travail équipé d’une

protection. Si l’ampoule est cassée, le carburant, l’huile,

l’antigel ou le liquide de lave-glace renversés peuvent

prendre feu.

AVERTISSEZ LES AUTRES PERSONNES QU’UN

TRAVAIL D’ENTRETIEN EST EN COURS

•

Tout mouvement inattendu de la machine peut provoquer

des blessures graves.

•  Avant d’effectuer un quelconque travail sur la machine, posez

une étiquette « Ne pas utiliser » sur le levier de commande.
Cette étiquette est disponible chez votre concessionnaire

agréé.

501-E01A-0287

CALEZ CORRECTEMENT LA MACHINE

•

Ne tentez jamais de travailler sur la machine sans l’avoir séc-

urisée au préalable.

•  Abaissez toujours l’équipement au sol avant de travailler

sur la machine.

•  Si vous devez travailler sur une machine ou un accessoire

soulevé, installez un calage solide. Ne calez pas la machine

sur des parpaings, des pneus ou tout support risquant de

s’effondrer sous une charge continue. Ne travaillez pas sous

une machine soutenue uniquement par un cric.

519-E01A-0527

RESTEZ A DISTANCE DES PIECES EN MOUVEMENT

•

Les pièces mobiles peuvent happer les personnes présentes et

causer de graves blessures.

•  Pour éviter les accidents, faites attention que vos mains, vos

pieds, vos vêtements, bijoux et cheveux ne soient pas hap-

pés lorsque vous travaillez près de pièces en rotation.

502-E01A-0026

SA-037

SS2045102

SA-527

SA-026
