TRX-4 Sport (82010-4). Manual d'Assembly - 3

34 • TRX-4 SPORT

F. INSTALLATION DE LA SUSPENSION ET DE LA LIGNE D’ARBRES DE TRANSMISSION

SACHET DES BIELLETTE

DE SUSPENSION

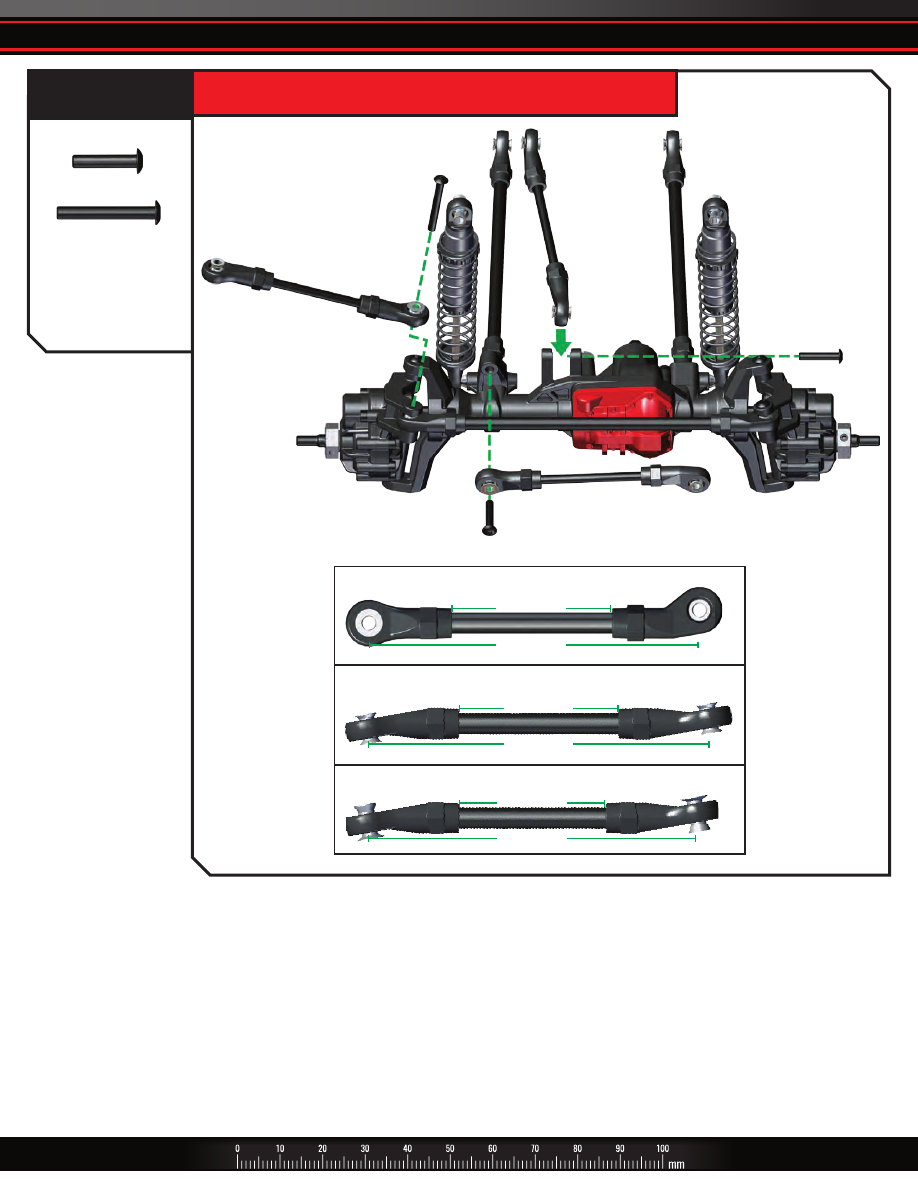

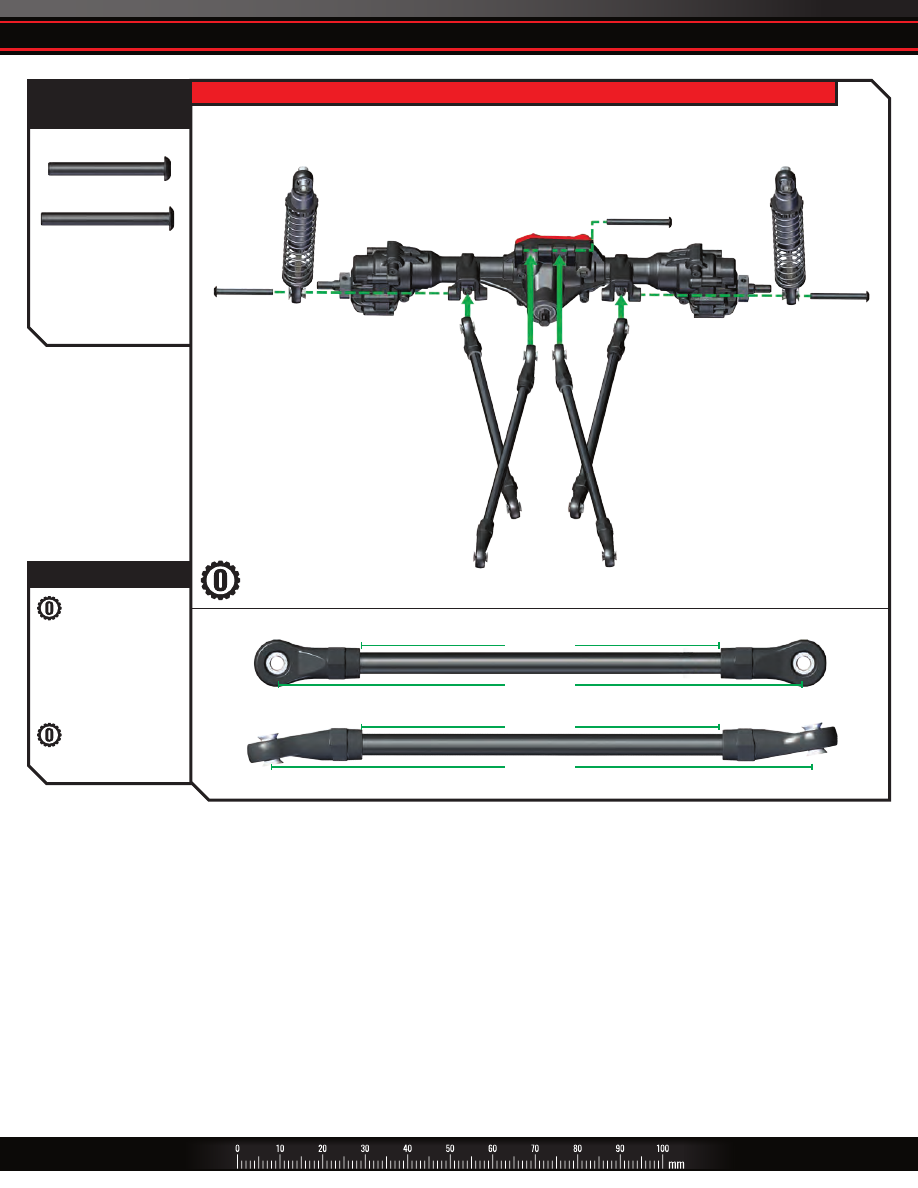

F4. Attachez la biellette de direction, la barre Panhard et le bras de suspension

supérieur avant à l’assemblage de l’essieu avant

 BCS de 3 x 15 mm (2)

 BCS de

3 x 15 mm

Barre Panhard

avant

Bras de suspension

supérieur avant

 BCS de

3 x 15 mm

Bras de suspension supérieur

avant

Biellette de direction

Biellette de

direction

Barre Panhard avant

BCS de 3 x 23 mm

BCS de

3 x 23 mm

37,61 mm

77,61 mm

34,50 mm

77,28 mm

37,61 mm

80,39 mm

Barre Panhard avant

Biellette supérieure avant

Biellette de direction

TRX-4 SPORT • 35

SACHET DES BIELLETTE

DE SUSPENSION

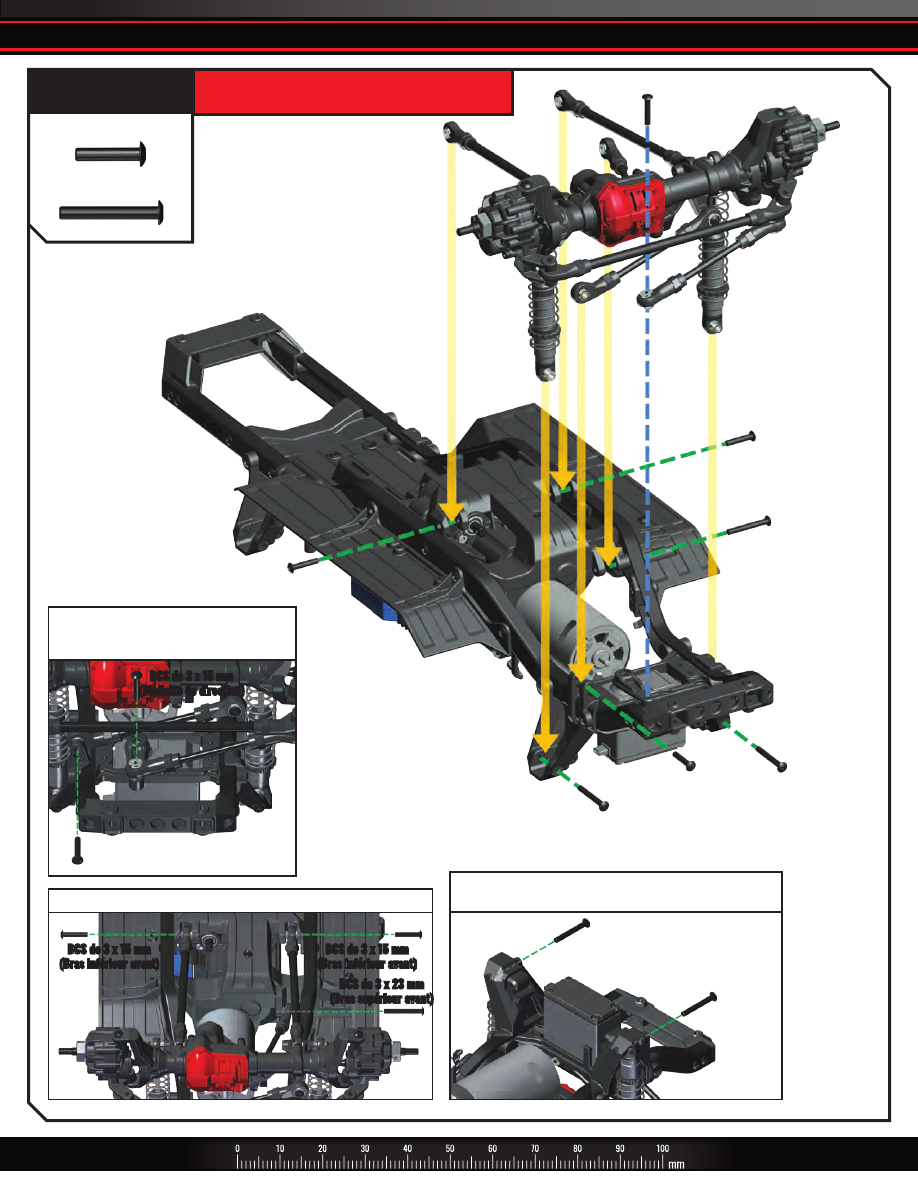

F5. Fixation de l’assemblage de l’essieu avant à

l’assemblage du châssis

 BCS de 3 x 15 mm (4)

 BCS de 3 x 23 mm (3)

F. INSTALLATION DE LA SUSPENSION ET DE LA LIGNE D’ARBRES DE TRANSMISSION

BCS de

3 x 23 mm

(Amortisseur avant)

BCS de 3 x 23 mm

(Amortisseur avant)

BCS de 3 x 23 mm

(Biellette supérieure avant)

BCS de

3 x 15 mm

(Biellette de

direction)

BCS de 3 x 15 mm

(Biellette de direction)

BCS de 3 x 15 mm

(Bras inférieur avant)

BCS de 3 x 15 mm

(Bras inférieur avant)

BCS de 3 x 23 mm

(Bras supérieur avant)

BCS de 3 x 23 mm

(Amortisseur avant)

BCS de 3 x 23 mm

(Amortisseur avant)

BCS de 3 x 15 mm

(Biellette inférieure avant)

Installez la barre Panhard avant au châssis

et la biellette de direction au

servo de direction

Installez les bras de suspension supérieurs et inférieurs sur le châssis

Installez les amortisseurs avant sur les tours d’amortisseur

 depuis la partie supérieure du châssis

BCS de 3 x 15 mm

(Barre Panhard avant)

BCS de 3 x 15 mm

(Barre Panhard avant)

BCS de 3 x 15 mm

(Biellette inférieure avant)

36 • TRX-4 SPORT

ACCESSOIRE

Pièce en option

8274 Ensemble de billes

creuses

SACHET DES BIELLETTE

DE SUSPENSION

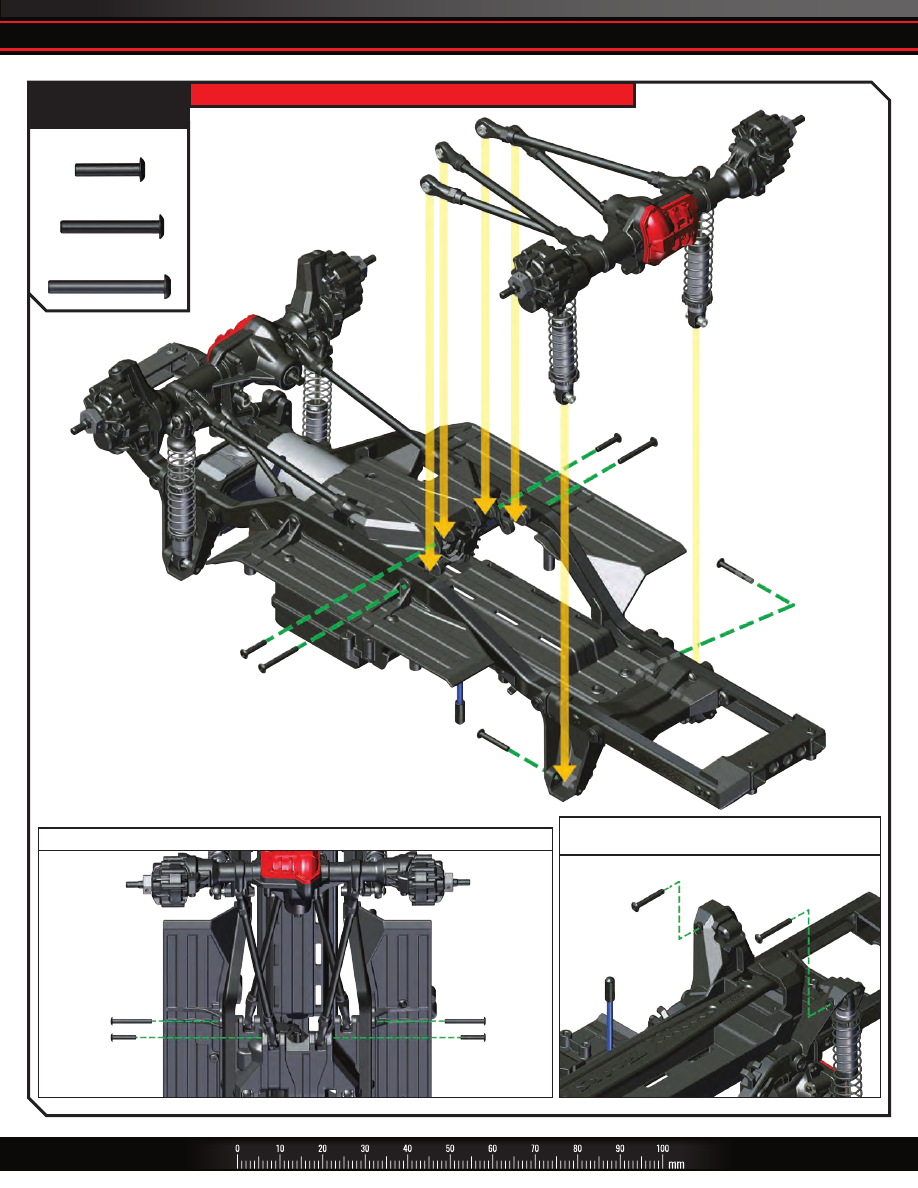

F6. Fixez les amortisseurs arrière et les biellettes de suspension arrière sur l’assemblage de l’essieu arrière

BCS de 3 x 27 mm (2)

BCS de 3 x 30 mm

Biellettes de suspension

supérieurs arrière

Biellettes de suspension

inférieurs arrière

F. INSTALLATION DE LA SUSPENSION ET DE LA LIGNE D’ARBRES DE TRANSMISSION

84,50 mm

84,50 mm

123,50 mm

127,31 mm

Biellette inférieure arrière

Biellette supérieure arrière

BCS de 3 x 30 mm

((Biellettes supérieure arrière)

Biellette de

suspension supérieur

arrière

Biellette de

suspension supérieur

arrière

Biellette de

suspension inférieur

arrière

Biellette de

suspension inférieur

arrière

Assemblage de l’amortisseur

arrière gauche

Assemblage de l’amortisseur

arrière droit

BCS de 3 x 27 mm

(Amortisseurs et

biellette inférieure

arrière)

BCS de 3 x 27 mm

(Amortisseurs et

biellette inférieure

arrière)

Pièce en option

8140 Trousse Lift

(élévation)
8140R Trousse Lift

(élévation)
8140X Trousse Lift

(élévation)

TRX-4 SPORT • 37

SACHET DES BIELLETTE

DE SUSPENSION

F7. Fixation de l’assemblage de l’essieu arrière à l’assemblage du châssis

 BCS de 3 x 15 mm (2)

 BCS de 3 x 23 mm (2)

BCS de 3 x 27 mm (2)

F. INSTALLATION DE LA SUSPENSION ET DE LA LIGNE D’ARBRES DE TRANSMISSION

 BCS de 3 x 15 mm

(Biellette inférieure

arrière)

 BCS de 3 x 15 mm

(Biellette inférieure arrière)

 BCS de 3 x 15 mm

(Biellette inférieure arrière)

 BCS de 3 x 15 mm

(Biellette inférieure

arrière)

 BCS de 3 x 27 mm

(Biellette supérieure

arrière)

BCS de 3 x 27 mm

(Biellette supérieure arrière)

BCS de 3 x 27 mm

(Biellette supérieure arrière)

 BCS de 3 x 27 mm

(Biellette supérieure

arrière)

Installez les biellettes de suspension supérieurs et inférieurs sur le châssis

Installez les amortisseurs arrière sur les ailes depuis la

partie supérieure du châssis

BCS de 3 x 23 mm

(Amortisseur arrière)

BCS de 3 x 23 mm

(Amortisseur arrière)

BCS de 3 x 23 mm

(Amortisseur arrière)

BCS de 3 x 23 mm

(Amortisseur arrière)

38 • TRX-4 SPORT

SACHET DU SYSTÈME

DE TRANSMISSION

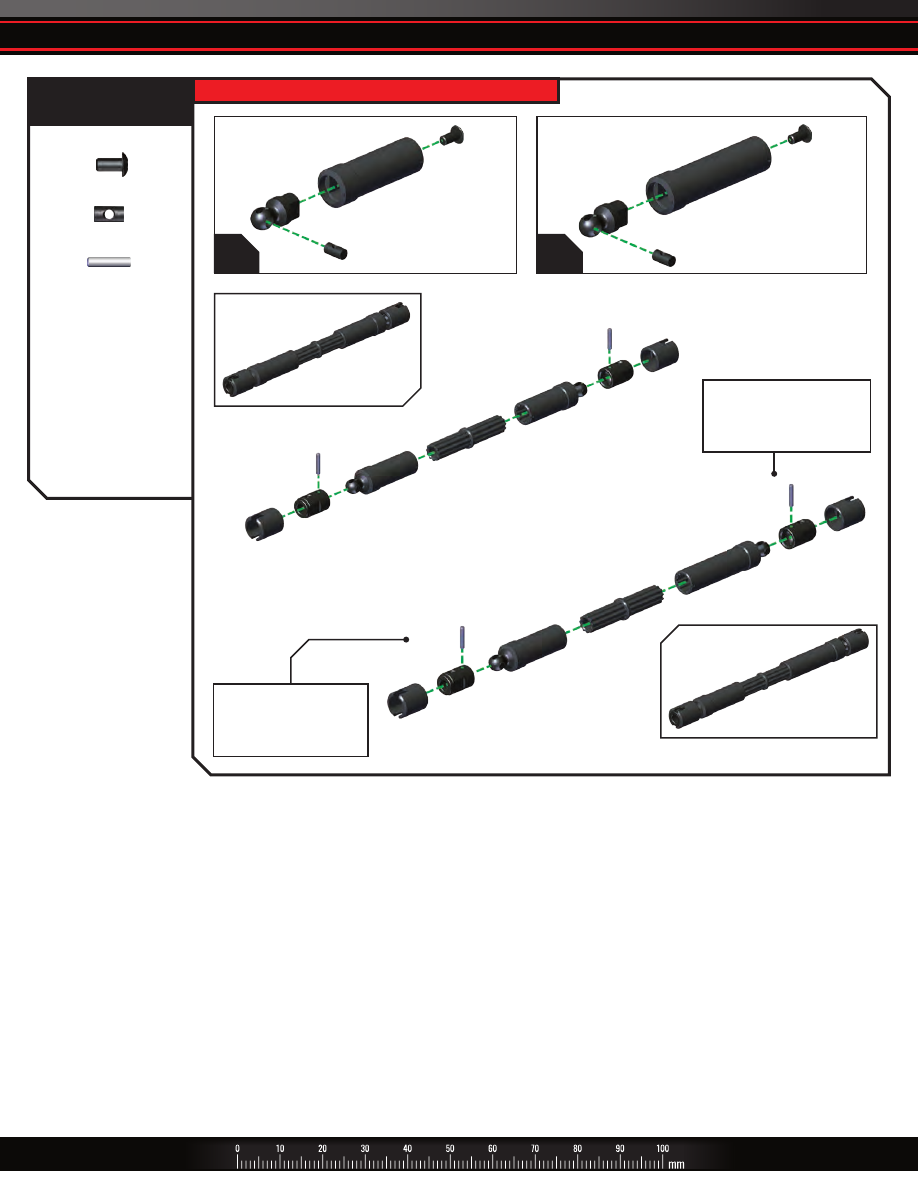

F8. Assemblage des arbres d’entraînement avant et arrière

F. INSTALLATION DE LA SUSPENSION ET DE LA LIGNE D’ARBRES DE TRANSMISSION

 BCS de 3 x 6 mm (4)

Contre-goupille CV (4)

Goupille originale (4)

Cuvette CV (4)

Bille CV (4)

Fixe-goupille CV (4)

Demi-arbre de roue

femelle court (3)

Demi-arbre de roue

femelle long

Demi-arbre de roue mâle (2)

 BCS de

3 x 6 mm

 BCS de

3 x 6 mm

Assemblage du demi-arbre de roue court

Assemblage du demi-arbre de roue long

x3

x1

Bille CV

Bille CV

Contre-goupille CV

Contre-goupille CV

Demi-arbre de

roue femelle long

Demi-arbre de

roue femelle court

Arbre d’entraînement avant

Fixe-goupille CV

Fixe-goupille

CV

Cuvette CV

Cuvette CV

Demi-arbre de

roue mâle

Goupille

originale

Goupille

originale

Assemblage du demi-

arbre de roue court

Assemblage du demi-

arbre de roue court

Fixe-goupille CV

Fixe-goupille

CV

Cuvette CV

Cuvette CV

Demi-arbre de

roue mâle

Goupille

originale

Goupille

originale

Arbre d’entraînement arrière

Vérifiez que les goupilles

originales sont

installées en parallèle les

unes avec les autres.

Vérifiez que les goupilles

originales sont

installées en parallèle

les unes avec les autres.

Assemblage du demi-

arbre de roue court

Assemblage du demi-

arbre de roue long

TRX-4 SPORT • 39

SACHET DU SYSTÈME

DE TRANSMISSION

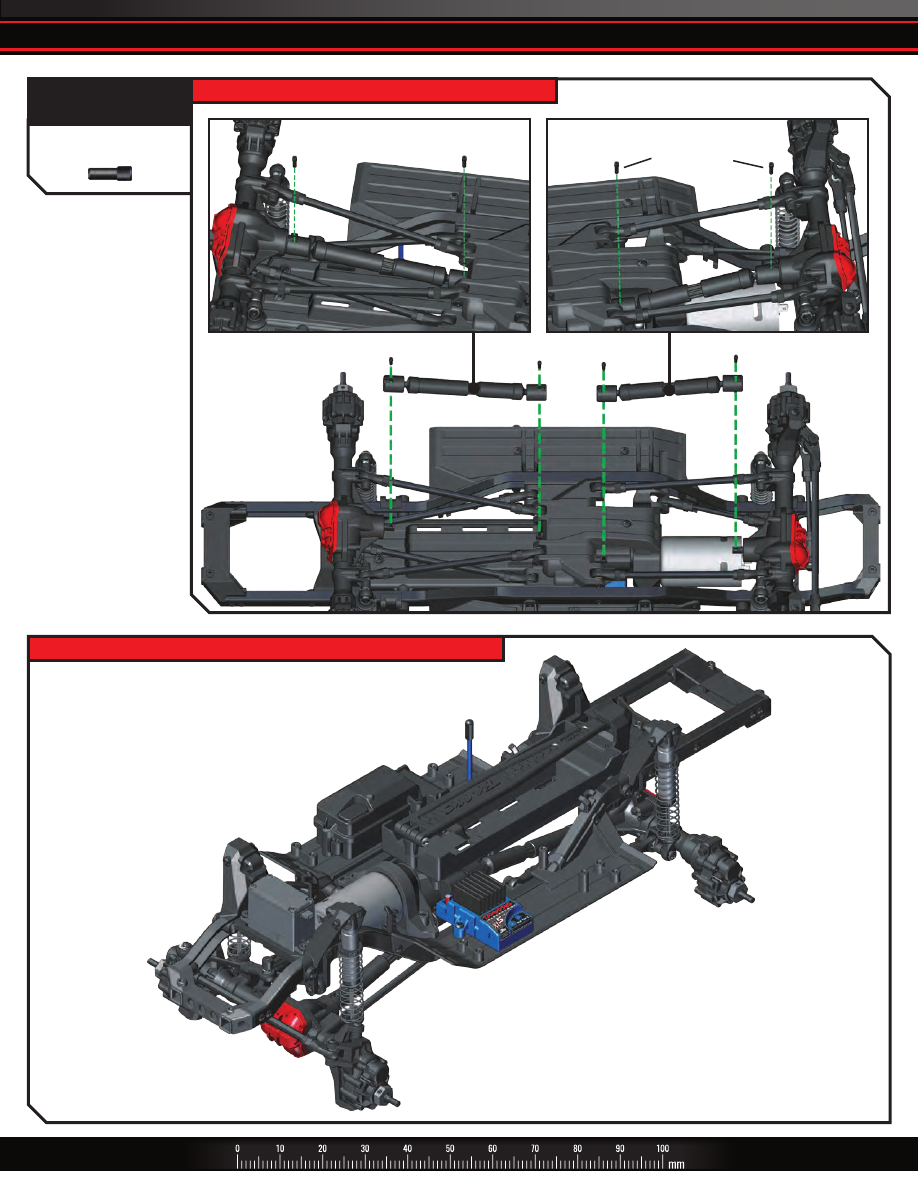

F9. Installation des arbres d’entraînement avant et arrière

F. INSTALLATION DE LA SUSPENSION ET DE LA LIGNE D’ARBRES DE TRANSMISSION

 Cheville à vis

de 3 x10 mm (4)

Installation de l’arbre d’entraînement arrière  Installation de l’arbre d’entraînement

avant

 Cheville

à vis de

3 x 10 mm

 Cheville à vis de 3 x 10 mm

 Cheville à vis

de 3 x 10 mm

Installation de la suspension et de la ligne d’arbres de transmission terminée

Vérifiez correctement votre assemblage.

40 • TRX-4 SPORT

Colle de pneu

Traxxas Ultra Premium



(pièce #6468, vendu séparément)

ACCESSOIRE

Pièce en option

Options de roues et de

pneus disponibles.

Consultez la liste des

pièces.

G. FINAL ASSEMBLAGE DU CHÂSSIS

SACHET DES BIELLETTE

DE SUSPENSION

SACHET DES ACCESSOIRES

DE CARROSSERIE

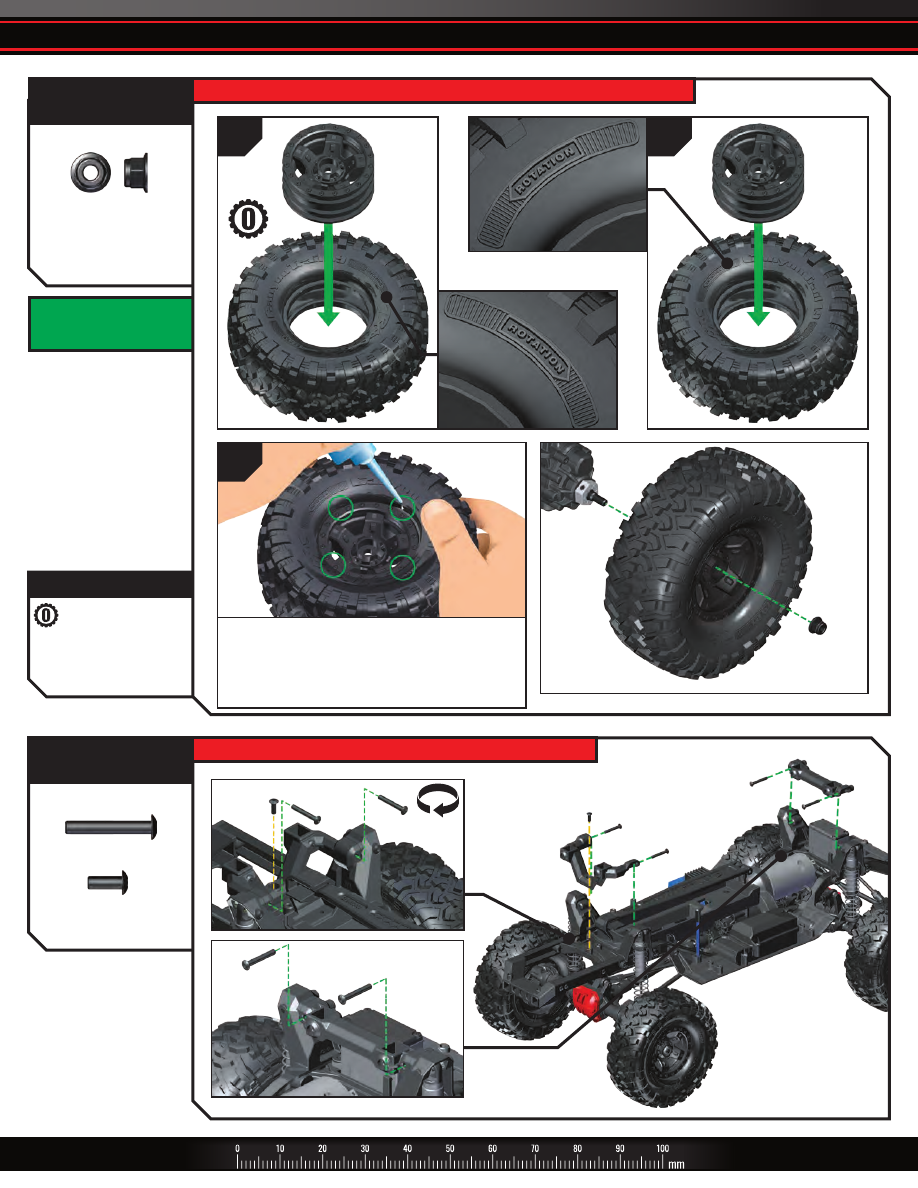

G1. Assemblage de roues et des pneus; installation sur les essieux avant et arrière

G2.  Installez les traverses de poteaux de carrosserie sur le châssis

NL de M4 x 0,7 mm (4)

NL de M4 x 0,7 mm

Roues (4)

Pneus avec intercalaires

en mousse (4)

x2

x2

x4

Collez les pneus aux roues. Utilisez votre pouce pour

pousser le bord du pneu afin de l’écarter de la roue.

Répétez l’action aux quatre points autour de la

roue. Retournez la roue et répétez la procédure sur

l’intérieur de la roue.

 BCS de 3 x 20 mm (4)

Traverse de poteaux

de carrosserie (2)

 BCS de

3 x 20 mm

 BCS de

3 x 8 mm

 BCS de

3 x 20 mm

 BCS de

3 x 20 mm

 BCS de

3 x 20 mm

 BCS de

3 x 8 mm

BCS de

3 x 20 mm

Tenez compte

de la flèche du

sens de rotation

lors de l’installation.

BCS de 3 x 8 mm

Roues

TRX-4 SPORT • 41

ACCESSOIRE

Pièce en option

Options de pare-chocs

disponibles. Consultez

la liste des pièces.

Pièce en option

8021 Support de pneu

de rechange

G. FINAL ASSEMBLAGE DU CHÂSSIS

SACHET DES ACCESSOIRES

DE CARROSSERIE

SACHET DES ACCESSOIRES

DE CARROSSERIE

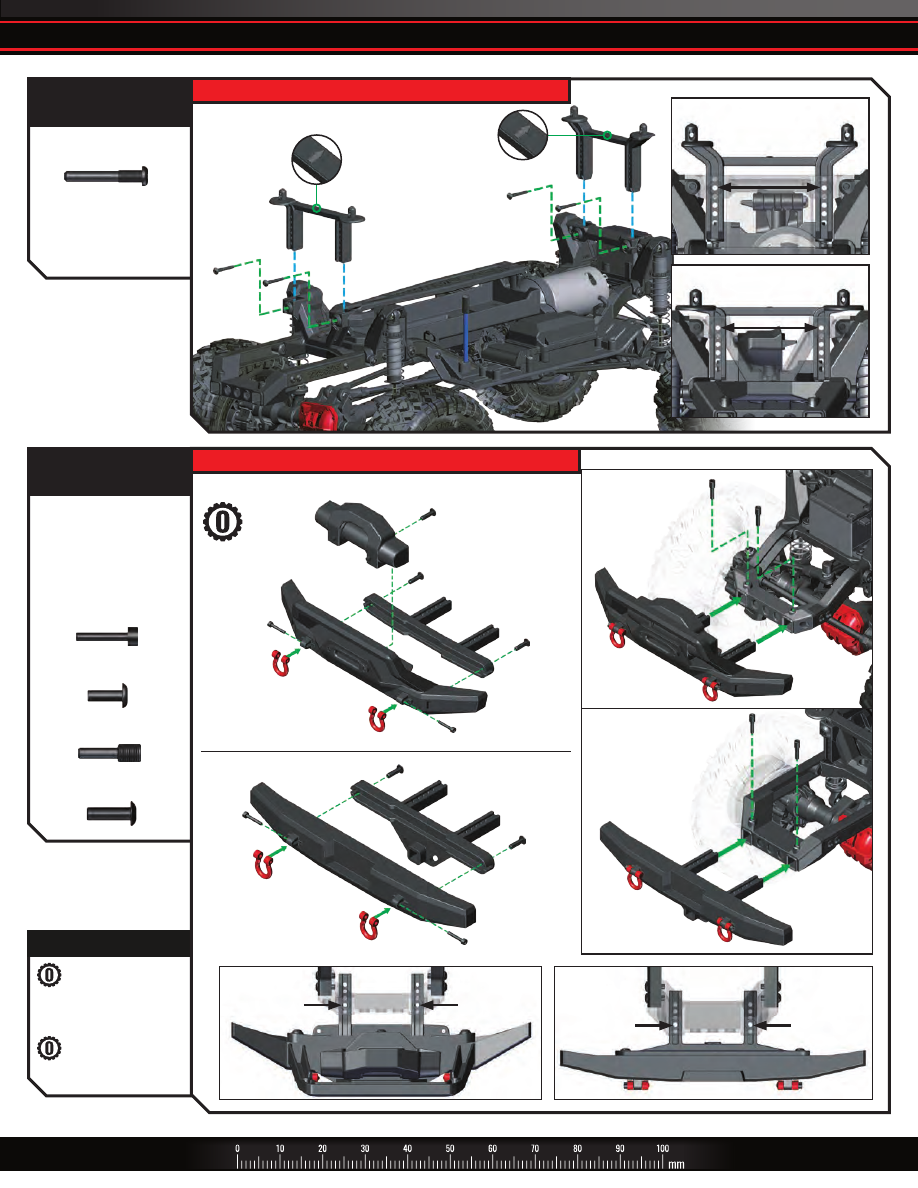

G3. Installation des supports de carrosserie avant et arrière

G4. Assemblage et installation des pare-chocs avant et arrière

Cheville à vis

de 2,5 x 18 mm (4)

Pare-choc avant

Pare-choc arrière

Treuil

Anneau en D de pare-choc (4)

Support de carrosserie

avant

Support de carrosserie

arrière

Support de

carrosserie

avant

Support de

carrosserie

arrière

Cheville à vis

de 2,5 x 18 mm

Cheville à vis

de 2,5 x 18 mm

CS de 2 x 12 mm (4)

CS de

2 x 12 mm

CS de 2 x 12 mm

CS de

2 x 12 mm

CS de 2 x 12 mm

BCS de 3 x

10 mm

BCS de 3 x 10 mm

BCS de

3 x 10 mm

BCS de

3 x 10 mm

BCS de 2.6 x 8 mm

BCS de

2.6 x 8 mm

Clé de joug de 4 x 5 mm (4)

Anneau en D

de pare-choc

Anneau en D

de pare-choc

Treuil

Cheville à vis

de 4 x 15 mm

Cheville à vis

de 4 x 15 mm

Assemblage de pare-choc avant

Assemblage de pare-choc arrière

BCS de 3 x 10 mm (4)

Pointez la flèche

vers l’avant du

modèle.

Pointez la flèche

vers l’avant du

modèle.

Emplacement du support

 de carrosserie avant

Emplacement du support

de carrosserie arrière

Deuxième à

partir du haut

Position

supérieure

Deuxième

orifice de

montage

Deuxième

orifice de

montage

Emplacement du

support du pare-

chocs avant

Emplacement du

support du pare-

chocs arrière

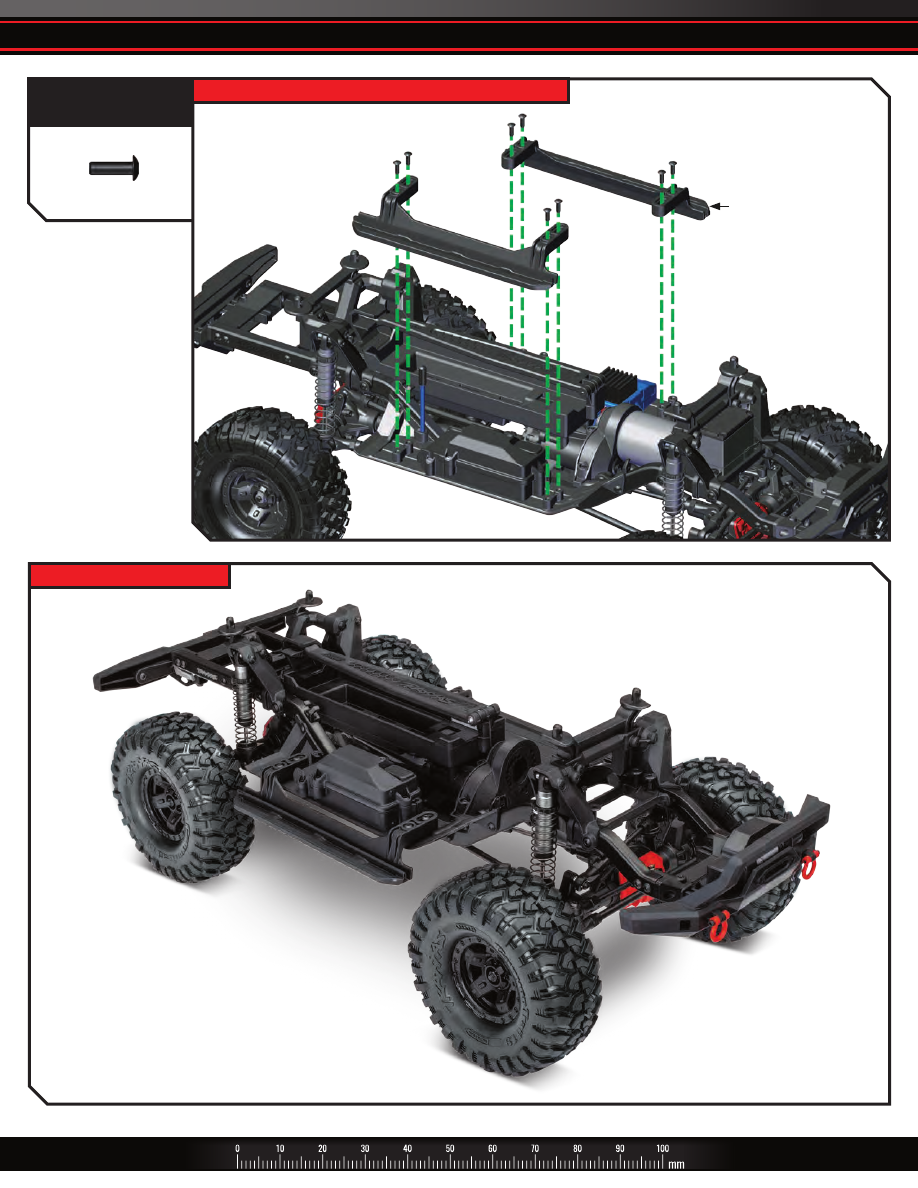

42 • TRX-4 SPORT

G. FINAL ASSEMBLAGE DU CHÂSSIS

SACHET DES ACCESSOIRES

DE CARROSSERIE

Fixez les pares-pierres aux bacs de plancher gauches et droits

BCS de 3 x 10 mm (8)

BCS de

3 x 10 mm

BCS de

3 x 10 mm

BCS de

3 x 10 mm

BCS de

3 x 10 mm

Pare-pierres (2)

Assemblage du châssis terminé

Tenez compte de l’orientation :

Extrémités plus courtes

orientées vers l’avant

TRX-4 SPORT • 43

H. ASSEMBLAGE DE LA CARROSSERIE

SACHET DES ACCESSOIRES

DE CARROSSERIE

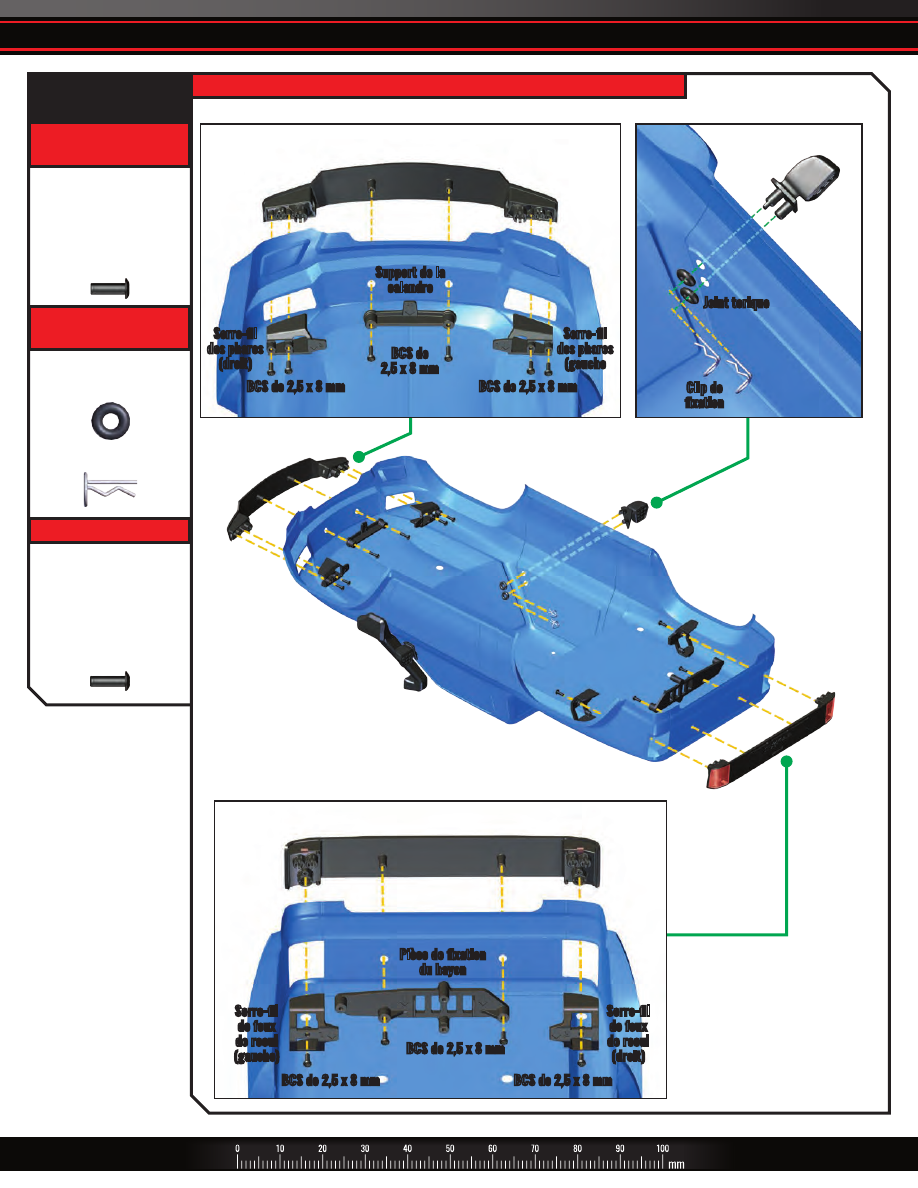

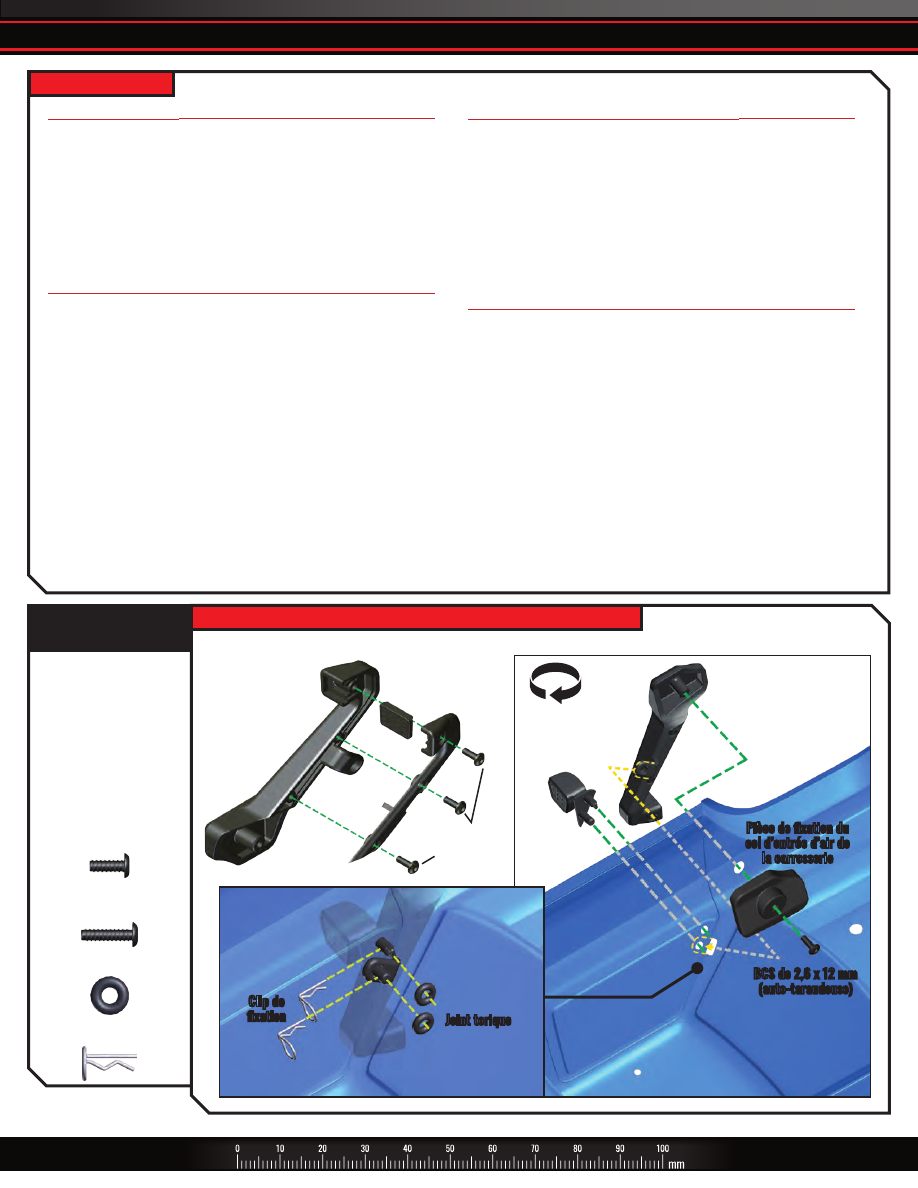

H1. Assemblage et installation du col d’entrée d’air et du rétroviseur droit

Col d’entrée d’air de

la carrosserie

Côté du col d’entrée d’air

de la carrosserie

Pièce de fixation du col

d’entrée d’air

de la carrosserie

Rétroviseur droit

BCS de 2,6 x 8 mm

(auto-taraudeuse) (3)

BCS de 2,6 x 12 mm

(auto-taraudeuse) (1)

BCS de 2.6 x 8 mm

(auto-taraudeuse)

Clip de fixation (2)

Joint torique (2)

Assemblage du col d’entrée d’air de la carrosserie

Installation du col d’entrée d’air de la carrosserie

Col d’entrée

d’air de la

carrosserie

Assemblage du col d’entrée

d’air de la carrosserie

Rétroviseur

droit

Côté du col

d’entrée d’air de

la carrosserie

BCS de 2,6 x 12 mm

(auto-taraudeuse)

Joint torique

Clip de

fixation

Pièce de fixation du

col d’entrée d’air de

la carrosserie

Peindre la carrosserie

Acheter la peinture



La carrosserie de votre modèle réduit est faite de polycarbonate moulé léger
et résistant. La carrosserie doit être peinte de l’intérieur pour éviter que la
peinture ne s’abîme lorsque le modèle réduit est utilisé. La meilleure façon
de peindre la carrosserie est d’utiliser des peintures diluées pulvérisées au
moyen d’un aérographe ou d’un pistolet pulvérisateur. Si vous ne disposez
pas de ces outils, la meilleure façon de procéder est d’utiliser des peintures
en aérosol. Peu importe le type de peinture que vous utilisez, assurez-vous
qu’elle est compatible à une application sur du Lexan® ou du polycarbonate.
Tous les autres types de peintures et solvants peuvent s’attaquer au matériau
de la carrosserie et donner une apparence floue.

Préparation de la carrosserie



La carrosserie doit être lavée vigoureusement avec du savon à vaisselle et

de l’eau afin d’éliminer toute trace d’huile ou de pellicule graisseuse (par

ex., des empreintes de doigts), ce qui peut nuire à l’adhésion de la peinture

à la surface de la carrosserie. Asséchez la carrosserie complètement avec

un chiffon doux sans peluches. Utilisez le matériel fourni pour masquer

les fenêtres. Masquez tous les motifs ou les effets personnalisés avec du

ruban-cache adhésif ou du ruban spécialement conçu pour l’ajout de lignes

ou de motifs décoratifs. Ce ruban spécial est disponible dans des magasins

de peinture pour automobiles et produit des bordures plus précises que le

ruban-cache. Pour ajouter facilement des bandes colorées personnalisées,

du ruban pour rayures fines peut être appliqué à l’intérieur de la carrosserie

avant la peinture. Assurez-vous que tous vos rubans soient bien appliqués

(polis au brunissoir) sur la carrosserie afin d’éviter l’infiltration de peinture

sous la surface. Habituellement les couleurs plus foncées sont peintes en

premier, suivies des couleurs plus pâles. S’il est plus facile de masquer les

zones de peintures foncées pour les peindre en dernier, assurez-vous que

les couleurs plus pâles soient suffisamment opaques pour ne pas laisser

paraître les couleurs foncées. On peut ajouter de la couleur argent sur les

couleurs plus pâles pour en augmenter l’opacité.

Pulvériser la peinture sur la carrosserie



Lisez les instructions sur la bouteille ou la cannette de peinture puis agitez,

mélangez ou diluez la peinture, tel que prescrit. Il est très important

d’éviter d’inhaler les vapeurs de peinture, comme elles sont extrêmement

dangereuses. Appliquez la peinture à l’extérieur seulement dans des

endroits qui sont bien aérés. Appliquez la peinture sur la carrosserie en

petite quantité et en couches minces. Soyez patient! Laissez la peinture

sécher complètement entre l’application de chaque couche. Cela

empêchera la peinture fraîche de couler. Prenez soin d’enlever le ruban-

cache et les pellicules de protection avec précaution. Lorsque la carrosserie

est complètement peinte, retirez la pellicule de protection située sur

l’extérieur de la carrosserie.

Décalques



Vous êtes maintenant prêt à appliquer les décalques. Les décalques
ont été découpés à l’emporte-pièce pour vous faciliter la tâche. Vérifiez
l’emplacement des décalques avant de les appliquer sur la carrosserie.
Lorsqu’ils ont été appliqués, les décalques ne peuvent pas être enlevés sans
être endommagés. Vous pouvez pulvériser du nettoyant pour les fenêtres
sur la carrosserie avant d’appliquer les décalques. Cela vous permettra de les
repositionner pour en déterminer l’emplacement. Lorsque l’emplacement
a été déterminé, épongez le nettoyant situé sous le décalque. Le décalque
pourra adhérer adéquatement lorsqu’il sera sec. Si des bulles d’air se forment
sous les décalques, percez le centre de chaque bulle à l’aide d’une aiguille
fine et faites évacuer l’air. Si des plis apparaissent en bordure d’un décalque
(particulièrement aux abords des surfaces courbes), utilisez un couteau de
précision pour couper le long du pli et des bordures qui dépassent.

Note : Veuillez lire cette section au complet et planifier votre travail de peinture avant de commencer.

44 • TRX-4 SPORT

H. ASSEMBLAGE DE LA CARROSSERIE

SACHET DES ACCESSOIRES

DE CARROSSERIE

H2. Assemblage et installation de la calandre, du rétroviseur gauche et du hayon

Calandre

Serre-fils des phares

(gauche et droit)

Support de la calandre

Hayon

Serre-fils de feux de recul

(gauche et droit)

Pièce de fixation du hayon

Rétroviseur gauche

BCS de 2,5 x 8 mm (6)

BCS de 2,5 x 8 mm (4)

Assemblage de

la calandre

Assemblage du

rétroviseur gauche

Assemblage du hayon

Assemblage de la calandre

Assemblage du hayon

Assemblage du rétroviseur gauche

Calandre

Support de la

calandre

Serre-fil

des phares

(droit)

Serre-fil

de feux

de recul

(droit)

Serre-fil

de feux

de recul

(gauche)

Serre-fil

des phares

(gauche

BCS de

2,5 x 8 mm

BCS de 2,5 x 8 mm

BCS de 2,5 x 8 mm

BCS de 2,5 x 8 mm

Pièce de fixation

du hayon

BCS de 2,5 x 8 mm

BCS de 2,5 x 8 mm

Hayon

Rétroviseur

gauche

Joint torique

Clip de

fixation

Clip de fixation (2)

Joint torique (2)

TRX-4 SPORT • 45

SACHET DES ACCESSOIRES

DE CARROSSERIE

SACHET DES ACCESSOIRES

DE CARROSSERIE

SACHET DES ACCESSOIRES

DE CARROSSERIE

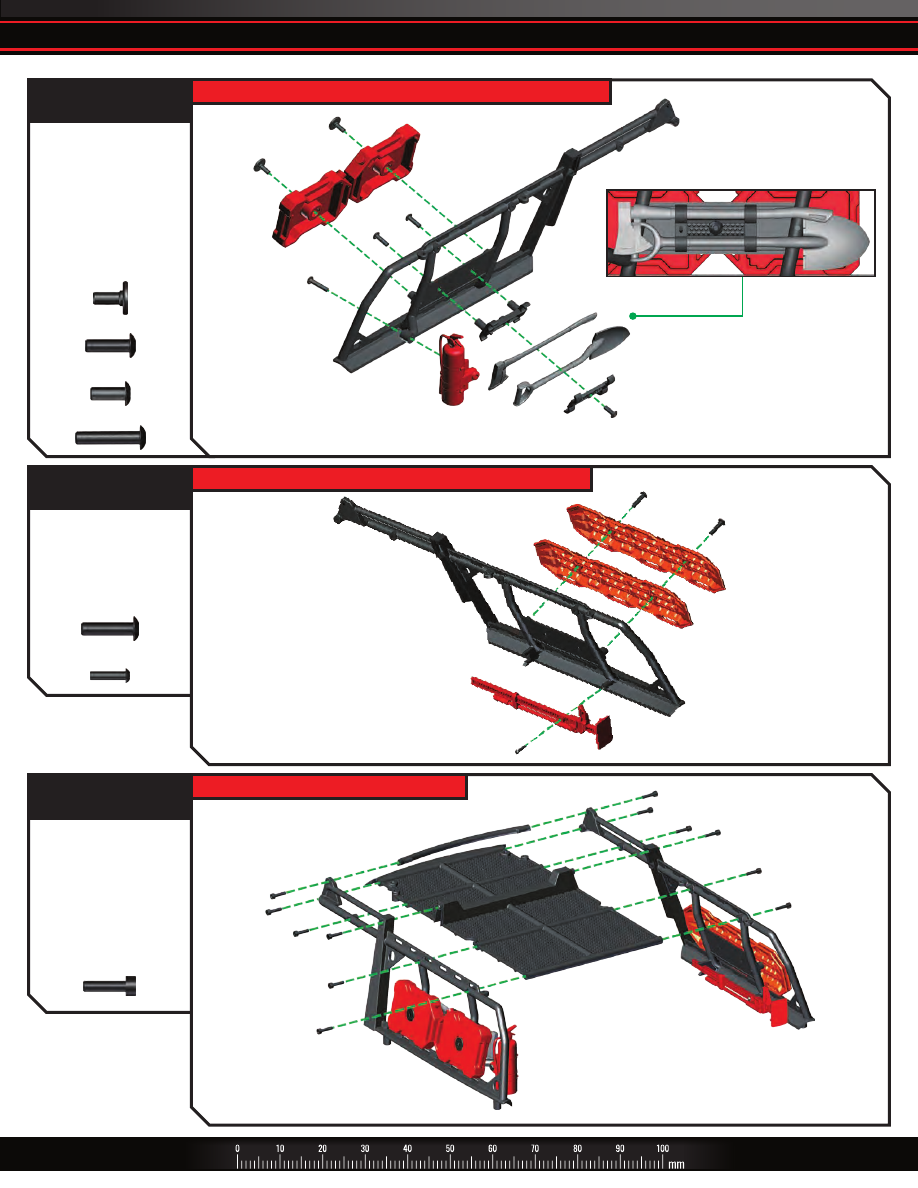

H3. Assemblage les accessoires sur la grille pour expédition gauche

H4. Assemblage les accessoires sur la grille pour expédition droit

H5. Assemblage de la grille pour expédition

Grille pour expédition gauche

Réservoir à carburant

(gauche et droit)

Extincteur, axe et pelle

Support d’accessoires

Couvercle du support

d’accessoires

Grille pour expédition droite

Panneaux d’adhérence (2)

Cric

Tube de grille pour expédition
Haut de grille pour expédition

Assemblage de la grille

pour expédition gache

Assemblage de la grille

pour expédition droite

BCS de 3 x 10 mm (2)

BCS de 3 x 8 mm

BCS de 3 x 15 mm

FCS de 3 x 8 mm (2)

BCS de 3 x 12 mm (2)

BCS de 2 x 8 mm

CS de 2,5 x 10 mm (12)

H. ASSEMBLAGE DE LA CARROSSERIE

FCS de 3 x 8 mm

BCS de 3 x 8 mm

BCS de

3 x 10 mm

BCS de

3 x 15 mm

Couvercle du support d’accessoires

Support

d’accessoires

Pelle

Axe

Réservoir à

carburant

(gauche)

Réservoir à

carburant

(droit)

Extincteur

BCS de

3 x 12 mm

Panneaux

d’adhérence

Cric

BCS de

2 x 8 mm

Grille pour

expédition gauche

Grille pour expédition droite

Assemblage de

la grille pour

expédition droite

Assemblage de

la grille pour

expédition gauche

Tube de grille

pour expédition

Haut de grille

pour expédition

CS de

2,5 x 10 mm

CS de

2,5 x 10 mm

CS de

2,5 x 10 mm

CS de

2,5 x 10 mm

CS de

2,5 x 10 mm

CS de

2,5 x 10 mm

Orientation de l’axe et de la pelle

46 • TRX-4 SPORT

Assemblage de la carrosserie terminé

SACHET DES ACCESSOIRES

DE CARROSSERIE

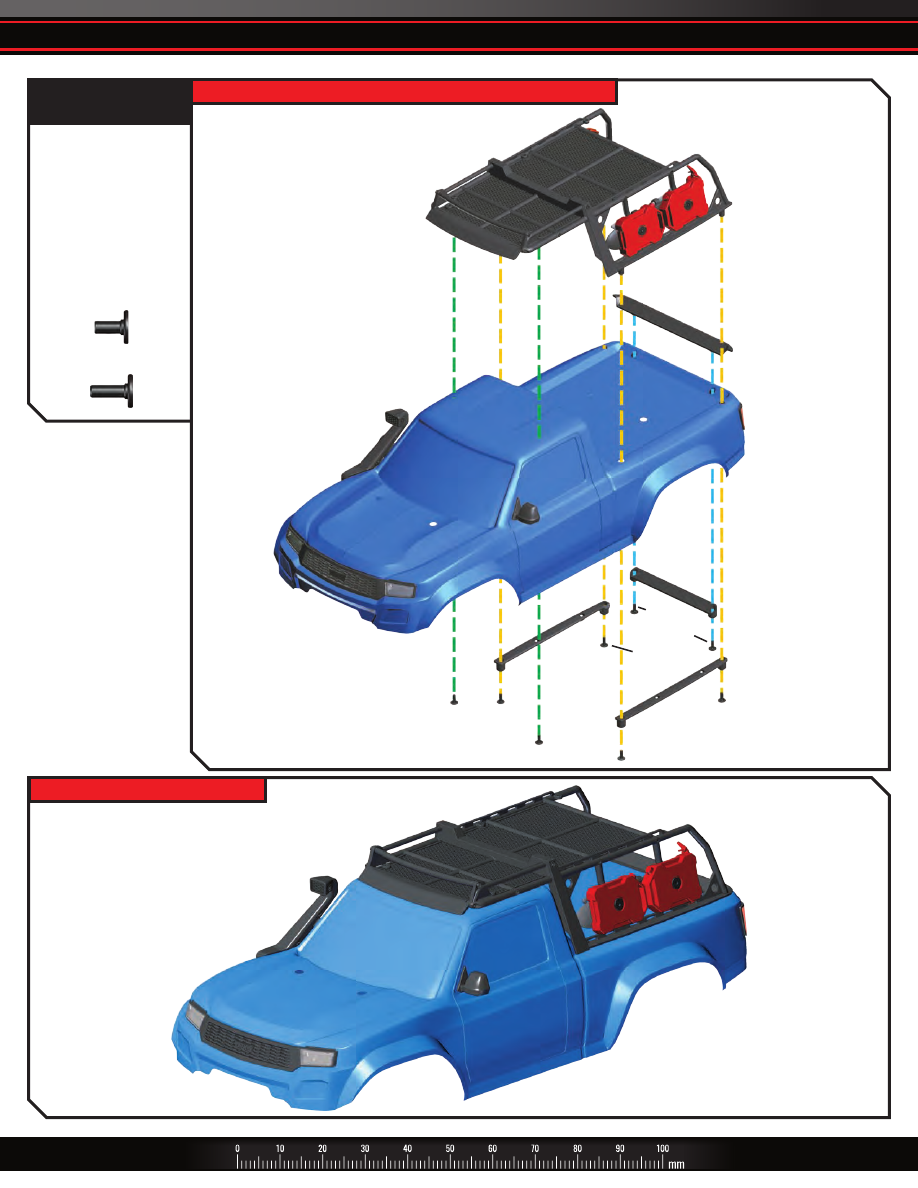

H6. Installation de la grille pour expédition et du capuchon de hayon

Assemblage de la

grille pour expédition

Capuchon de hayon

Pièce de fixation du

capuchon du hayon

Pièce de fixation de la

grille pour expédition

(gauche et droite)

Assemblage de la grille

pour expédition

Capuchon

de hayon

FCS de 3 x 8 mm (4)

FCS de 3 x 10 mm (4)

H. ASSEMBLAGE DE LA CARROSSERIE

Pièce de

fixation du

capuchon du

hayon

Pièce de fixation de la grille

pour expédition (gauche)

Pièce de

fixation de

la grille pour

expédition

(droite)

FCS de

3 x 8 mm

FCS de

3 x 8 mm

FCS de

3 x 10 mm

FCS de

3 x 10 mm

FCS de 3 x 10 mm

FCS de 3 x 10 mm

FCS de

3 x 8 mm
