TRX-4 Sport (82010-4). Manual d'Assembly - 2

18 • TRX-4 SPORT

C. ASSEMBLAGE DE L’ESSIEU AVANT

Carter d’essieu avant

Assemblage de la bobine

SACHET DE L’ESSIEU

AVANT

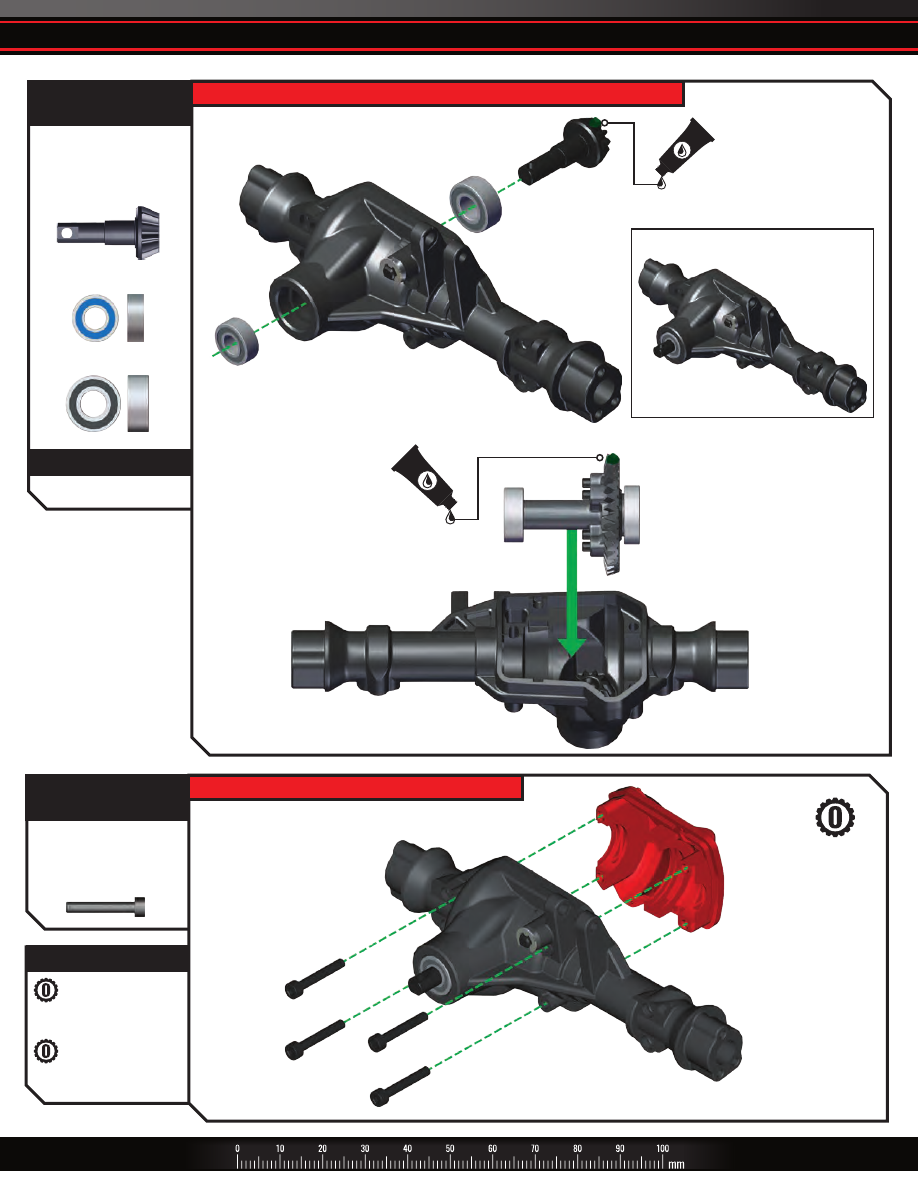

C3.  Insertion des roulements et de l’engrenage à pignons dans le carter d’essieu

BB de 6 x 13 x 5 mm

BB de 5 x 11 x 4 mm

Pignon d’engrenage 11T

BB de 6 x 13 x 5 mm

BB de 5 x 11 x 4 mm

Graisse haute performance

SACHET D’OUTILS

Appliquez

des gouttes

d’huile

Assemblé

ACCESSOIRE

Pièce en option

8280 Couvercle de

différentiel gris

Pièce en option

8280X Couvercle de

différentiel chromé

SACHET DE L’ESSIEU

ARRIÈRE

C4. Installation du couvercle du carter de différentiel

Couvercle du carter

de différentiel

CS de

2,5 x 16 mm

CS de

2,5 x 16 mm

CS de 2,5 x 16 mm (4)

Appliquez

des gouttes

d’huile

TRX-4 SPORT • 19

ACCESSOIRE

Accessoire en

aluminium

Arrêtoirs de roulette

C. ASSEMBLAGE DE L’ESSIEU AVANT

SACHET DE L’ESSIEU

AVANT

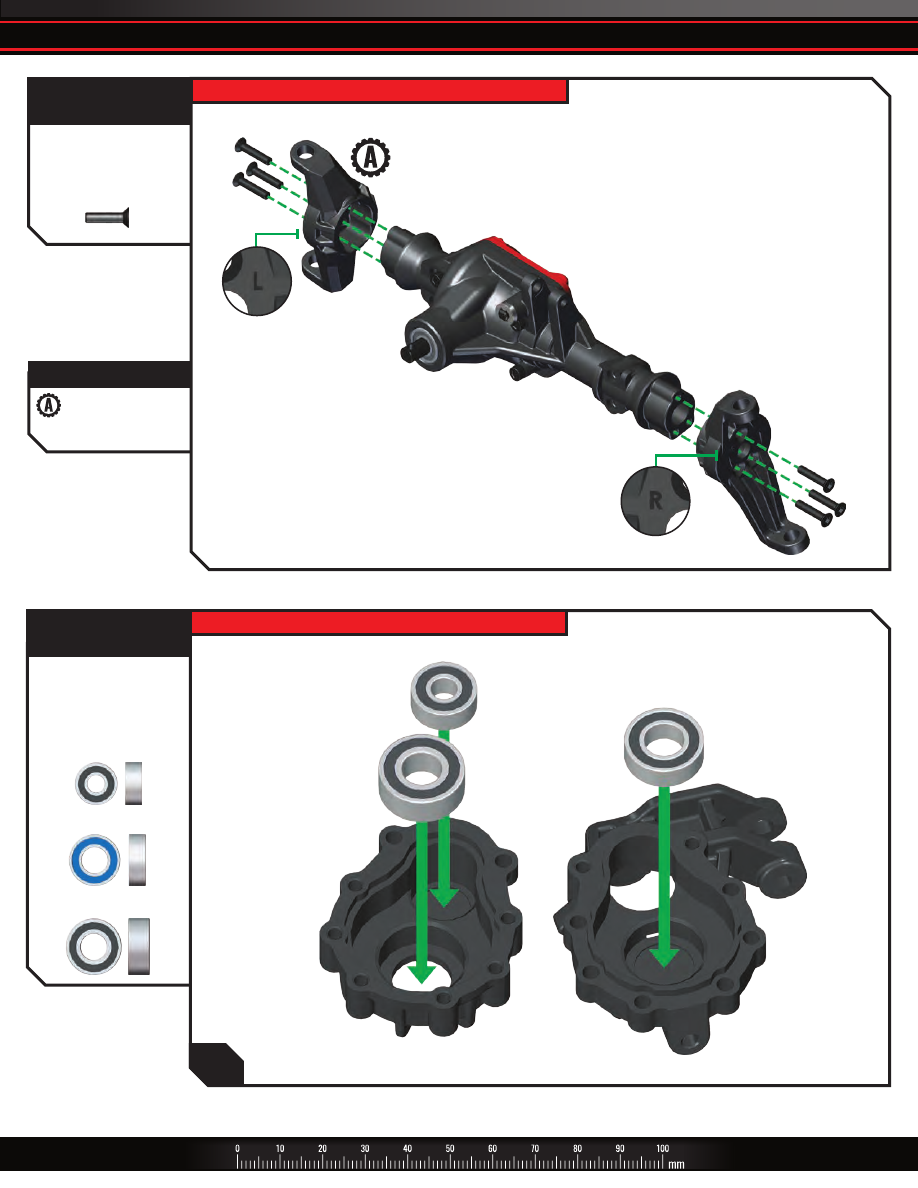

C5. Installation des arrêtoirs de roulette sur le carter d’essieu

Arrêtoir de roulette gauche

Arrêtoir de roulette droite

CCS de 2,5 x 10 mm

CCS de

2,5 x 10 mm

CCS de 2,5 x 10 mm (6)

Caisson du portique

avant interne

Caisson du portique

avant externe

SACHET DE L’ESSIEU

AVANT

BB de 6 x 12 x 4 mm

BB de 6 x 12 x 4 mm

BB de 6 x 13 x 5 mm

BB de 6 x 13 x 5 mm

BB de 4 x 10 x 4 mm

BB de 4 x 10 x 4 mm

x2

C6. Insertion des roulements dans les logements du portique

Tenez compte

de l’orientation

Tenez compte

de l’orientation

20 • TRX-4 SPORT

C. ASSEMBLAGE DE L’ESSIEU AVANT

Goupille de 2 x 12 mm (2)

Contre-goupille CV

BCS de 2,5 x 4 mm (3)

Arbre d’entraînement avant

gauche

Arbre d’entraînement avant

droit

BB de 12 x 18 x 4 mm

Pignon d’entrée du

portique (avant)

Pignon d’entrée

du portique

(avant)

Pignon de sortie du portique

SACHET DE L’ESSIEU

AVANT

x2

BCS de 2,5 x 4 mm

BCS de 2,5 x 4 mm

Graisse haute performance

SACHET D’OUTILS

ACCESSOIRE

Pièce en option

8064 Pignon d’entrée

usiné

Pièce en option

8060 Essieu renforcé

Accessoire en

aluminium

Caissons du portique

en aluminium

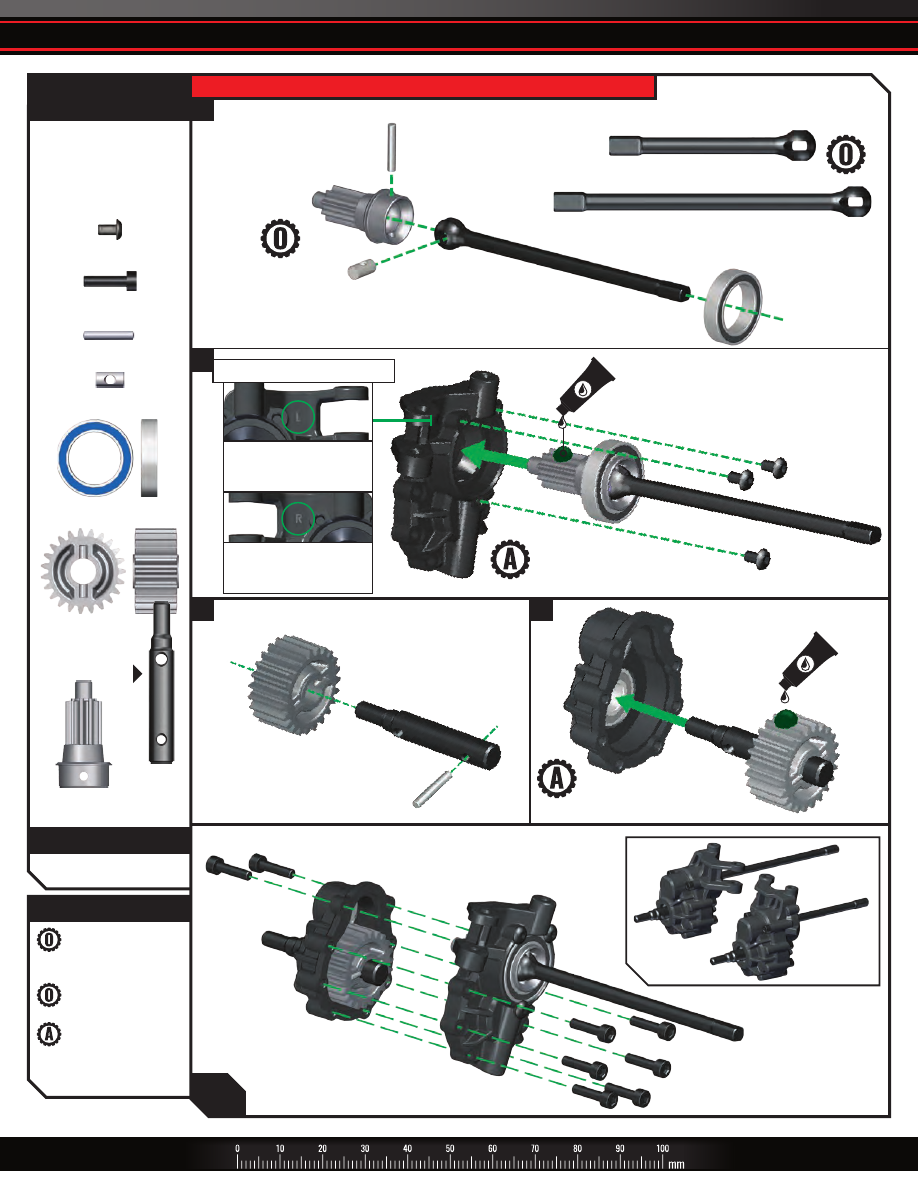

C7. Assemblage et installation des pignons de sortie et d’entrée du portique

Appliquez

des gouttes

d’huile

Contre-goupille CV

Goupille de 2 x 12 mm

BB de 12 x 18 x 4 mm

Assemblage du pignon de sortie du portique

Assemblage des caissons du portique

Assemblage du pignon d’entrée du portique

Arbre d’entraînement avant

Arbre d’entraînement droit (long)

Arbre d’entraînement gauche (court)

Appliquez

des gouttes

d’huile

Porte-fusée

du portique

Goupille de 2 x 12 mm

Pignon de sortie

du portique

1

1

2

2

CS de 2,5 x 10 mm (8)

CS de 2,5 x 10 mm

CS de 2,5 x 10 mm

Assemblé

Porte-fusée du

portique

Tenez compte de l’orientation!

L’arbre d’entraînement

court se loge dans le caisson

du portique gauche

L’arbre d’entraînement long

s’installe dans le caisson du

portique droit

TRX-4 SPORT • 21

ACCESSOIRE

Accessoire en

aluminium

Rondelle hexagonale

en aluminium

C. ASSEMBLAGE DE L’ESSIEU AVANT

SACHET DE L’ESSIEU

AVANT

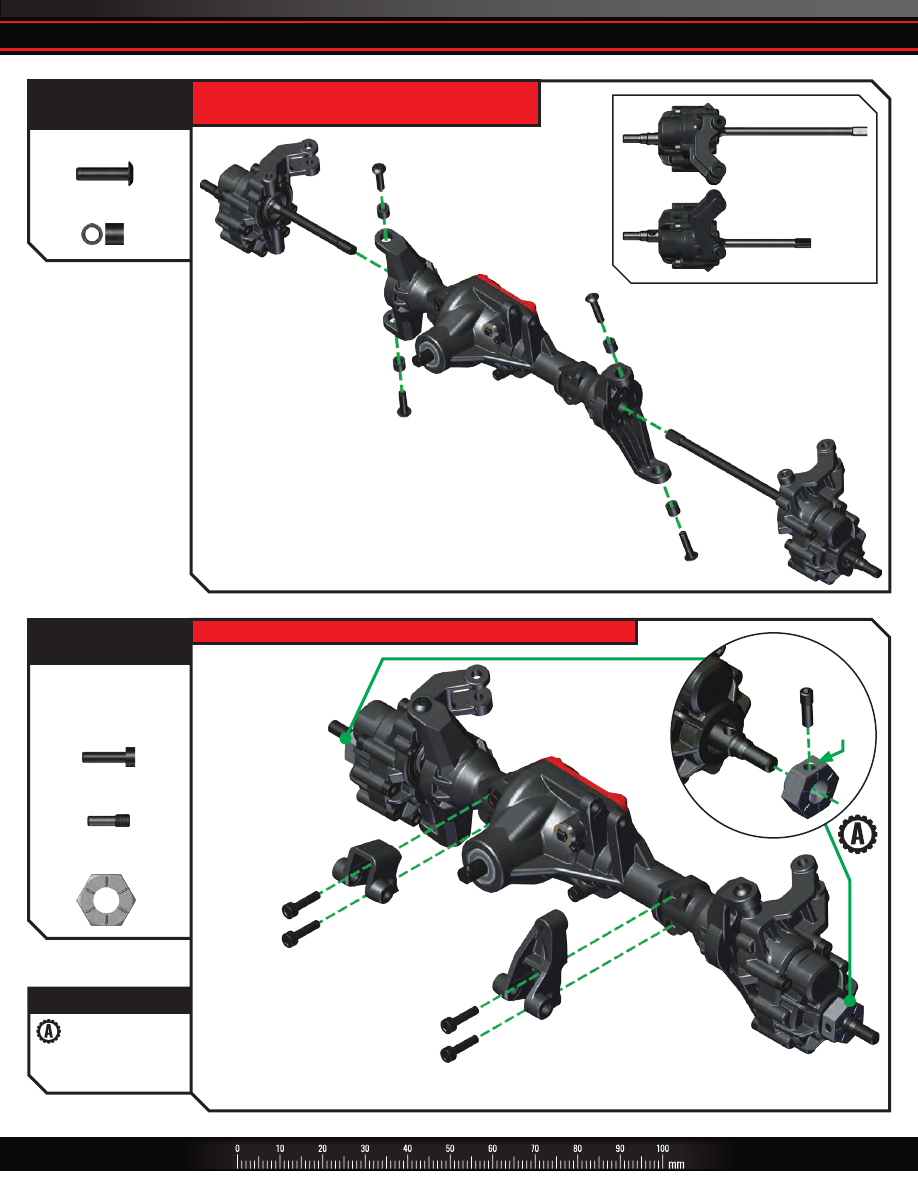

C9. Installation des supports de biellette et des écrous de roue de 12 mm

CS de 2,5 x 10 mm (4)

Cheville à vis de

 3 x10 mm (2)

Rondelle hexagonale

de 12 mm (2)

Support de biellette gauche

Support de biellette droit

CS de

2,5 x 10 mm

CS de

2,5 x 10 mm

SACHET DE L’ESSIEU

AVANT

C8.  Installation des assemblages du portique/de l’arbre

d’entraînement sur l’essieu

BCS de 3 x 12 mm (4)

Bagues du pivot (4)

BCS de 3 x 12 mm

BCS de 3 x 12 mm

BCS de 3 x 12 mm

BCS de

3 x 12 mm

Bagues du pivot

Bagues du pivot

Assemblage

du portique

Assemblage

du portique

Arbre d’entraînement

de l’essieu droit (long)

Arbre

d’entraînement

de l’essieu

droit (long)

Arbre d’entraînement de

l’essieu gauche (court)

Arbre

d’entraînement

de l’essieu

gauche (court)

Cheville à vis

de 3 x10 mm

Rondelle

hexagonale

de 12 mm

Tenez

compte du

filetage

Tenez compte de

l’orientation

Tenez compte de

l’orientation

22 • TRX-4 SPORT

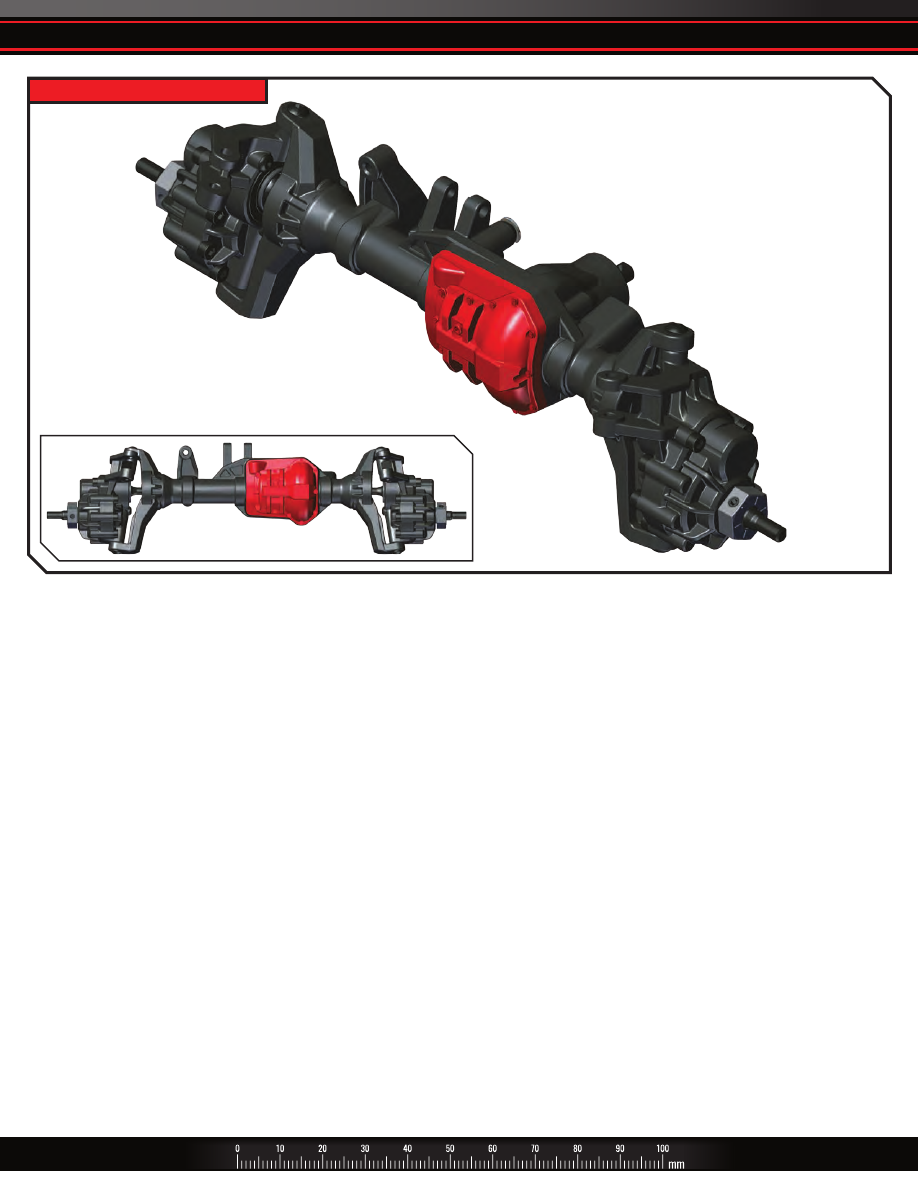

Assemblage de l’essieu avant terminé

C. ASSEMBLAGE DE L’ESSIEU AVANT

Vérifiez correctement votre assemblage.

Vue de face

TRX-4 SPORT • 23

D. ASSEMBLAGE DU CHÂSSIS

SACHET EN PLASTIQUE

DU CHÂSSIS

SACHET EN PLASTIQUE

DU CHÂSSIS

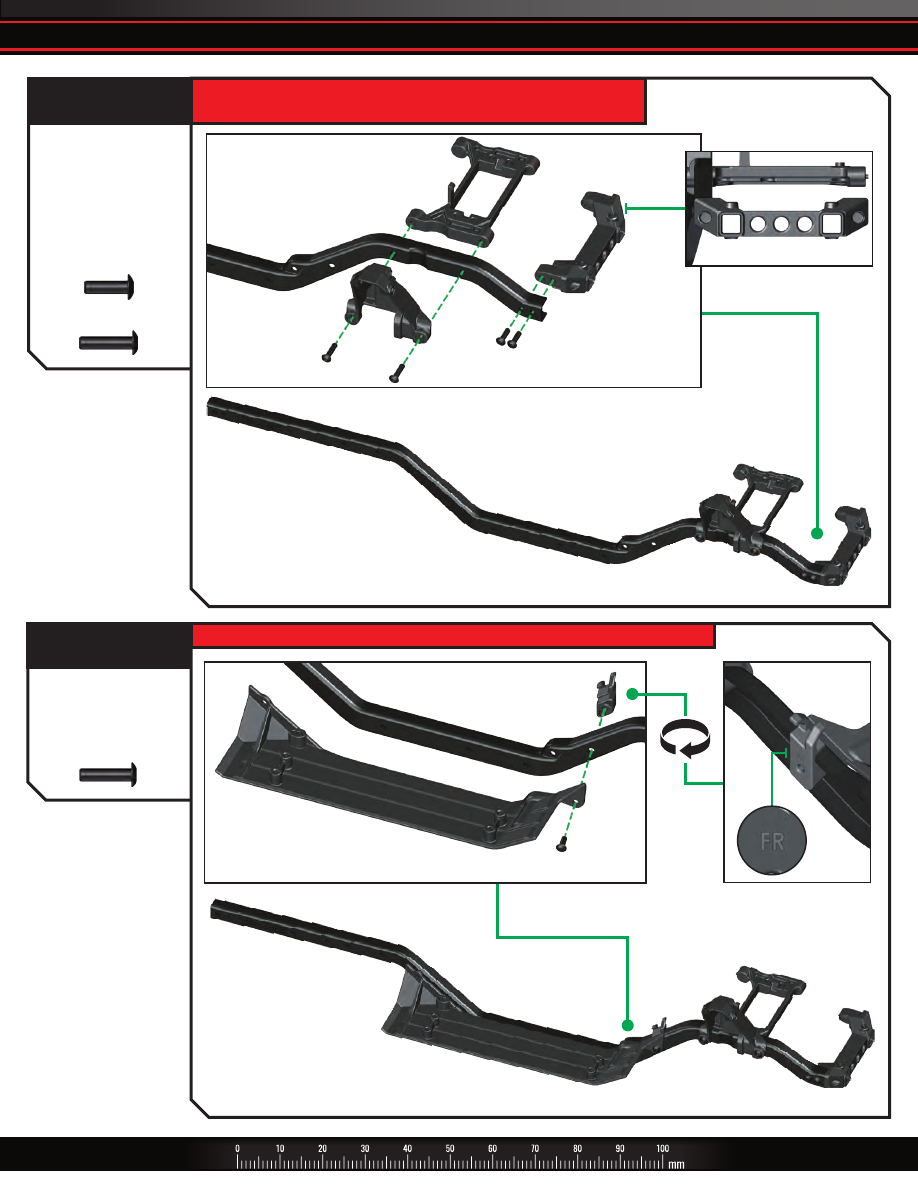

D1. Assemblage de la traverse du support du pare-chocs avant, le support

du servo de direction et la tour d’amortisseur sur le cadre du châssis droit

D2. Assemblage du bac de plancher droit et le clip de fil droit au cadre du châssis droit

BCS de 3 x 10 mm (2)

Cadre de châssis droit

Bac de plancher

du châssis droit

Traverses du support

du pare-choc avant

Support du servo de direction

Clip de fil avant droit

Tour d’amortisseur avant droit

BCS de 3 x 12 mm (2)

BCS de 3 x 12 mm

BCS de

3 x 10 mm

BCS de

3 x 12 mm

BCS de 3 x 12 mm

Support du servo

de direction

Tour d’amortisseur

avant droit

Cadre du châssis

droit

Clip de fil

avant droit

Bac de plancher

du châssis droit

Traverses du support

du pare-choc avant

Tenez compte de l’orientation

Vue avant

24 • TRX-4 SPORT

D. ASSEMBLAGE DU CHÂSSIS

SACHET EN PLASTIQUE

DU CHÂSSIS

SACHET EN PLASTIQUE

DU CHÂSSIS

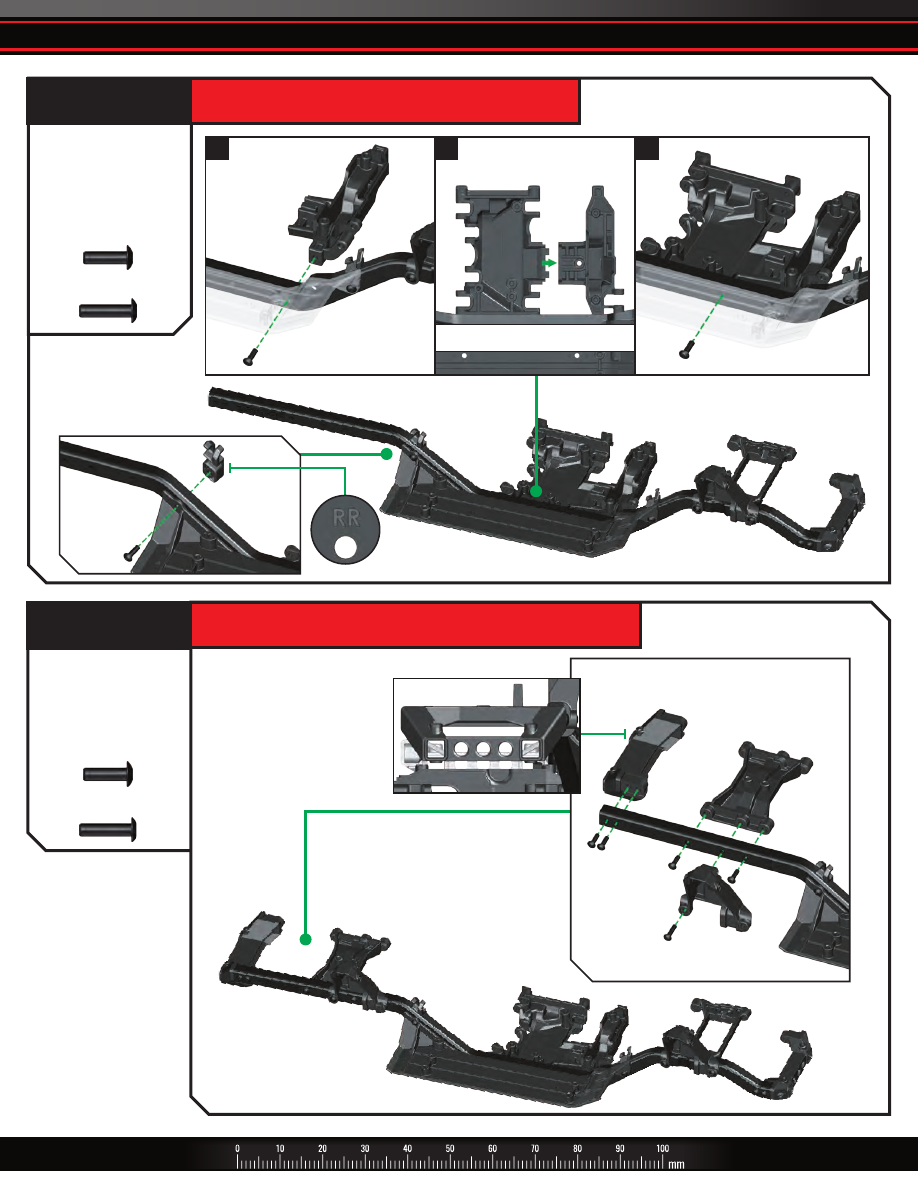

D3. Assemblage du couvercle de l’engrenage inférieur avant et

de la plaque de protection centrale sur le cadre du châssis

D4. Assemblage de la tour d’amortisseur, de la traverse d’amortisseur et

de la traverse d’amortisseur arrière sur le cadre du châssis droit

BCS de 3 x 10 mm (2)

BCS de 3 x 10 mm (4)

Couvercle de l’engrenage

inférieur

Tour d’amortisseur arrière

droit

Clip de fil arrière droit

Traverse du pare-choc arrière

Plaque de protection centrale

Traverse d’amortisseur

BCS de 3 x 12 mm

BCS de 3 x 12 mm

Couvercle de

l’engrenage

inférieur

Couvercle de

l’engrenage

inférieur

BCS de 3 x 10 mm

BCS de 3 x 10 mm

Clip de fil

arrière droit

Plaque de

protection

centrale

BCS de

3 x 12 mm

1

2

3

Vue plongeante

Tour d’amortisseur

arrière droit

Traverse du

pare-choc arrière

Traverse

d’amortisseur

BCS de

3 x 12 mm

BCS de

3 x 10 mm

BCS de

3 x 10 mm

Tenez compte de l’orientation

Vue arrière

TRX-4 SPORT • 25

SACHET EN PLASTIQUE

DU CHÂSSIS

SACHET EN PLASTIQUE

DU CHÂSSIS

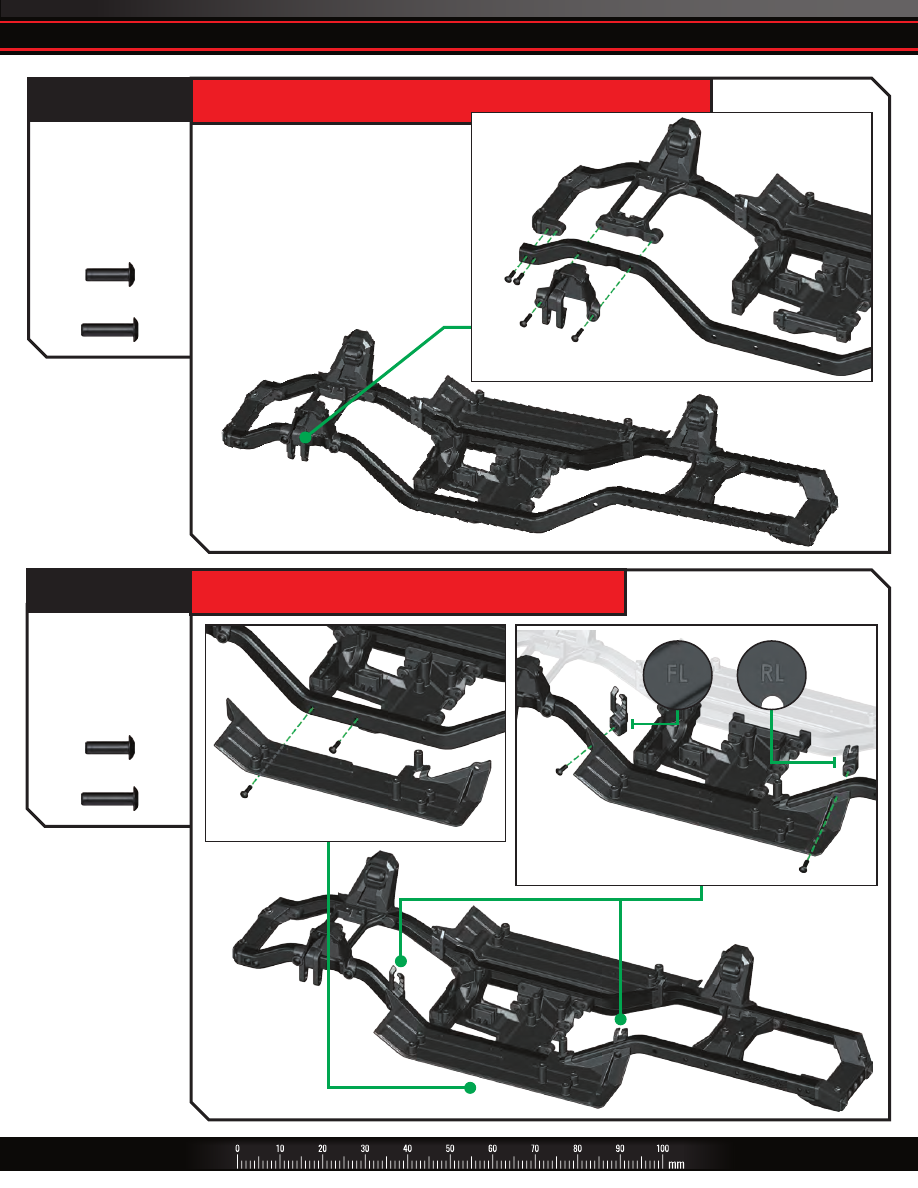

D5. Assemblage du cadre de châssis gauche et de la tour d’amortisseur avant gauche

sur l’assemblage du cadre du châssis droit

D6. Assemblage du bac de plancher gauche, du clip de fil avant gauche

 et du clip de fil arrière gauche sur le cadre du châssis gauche

D. ASSEMBLAGE DU CHÂSSIS

Tour d’amortisseur

avant gauche

Cadre du châssis gauche

Plaque de retenue

pour batterie avant

BCS de 3 x 10 mm (2)

BCS de 3 x 12 mm (2)

Bac de plancher

du châssis gauche

Clip de fil arrière gauche

Clip de fil avant gauche

BCS de 3 x 10 mm (2)

BCS de 3 x 12 mm (2)

BCS de

3 x 10 mm

BCS de

3 x 10 mm

Clip de fil

arrière

gauche

Clip de fil

avant gauche

BCS de

3 x 12 mm

BCS de

3 x 12 mm

BCS de

3 x 10 mm

BCS de

3 x 12 mm

Cadre du châssis

gauche

Tour d’amortisseur

avant gauche

26 • TRX-4 SPORT

SACHET EN PLASTIQUE

DU CHÂSSIS

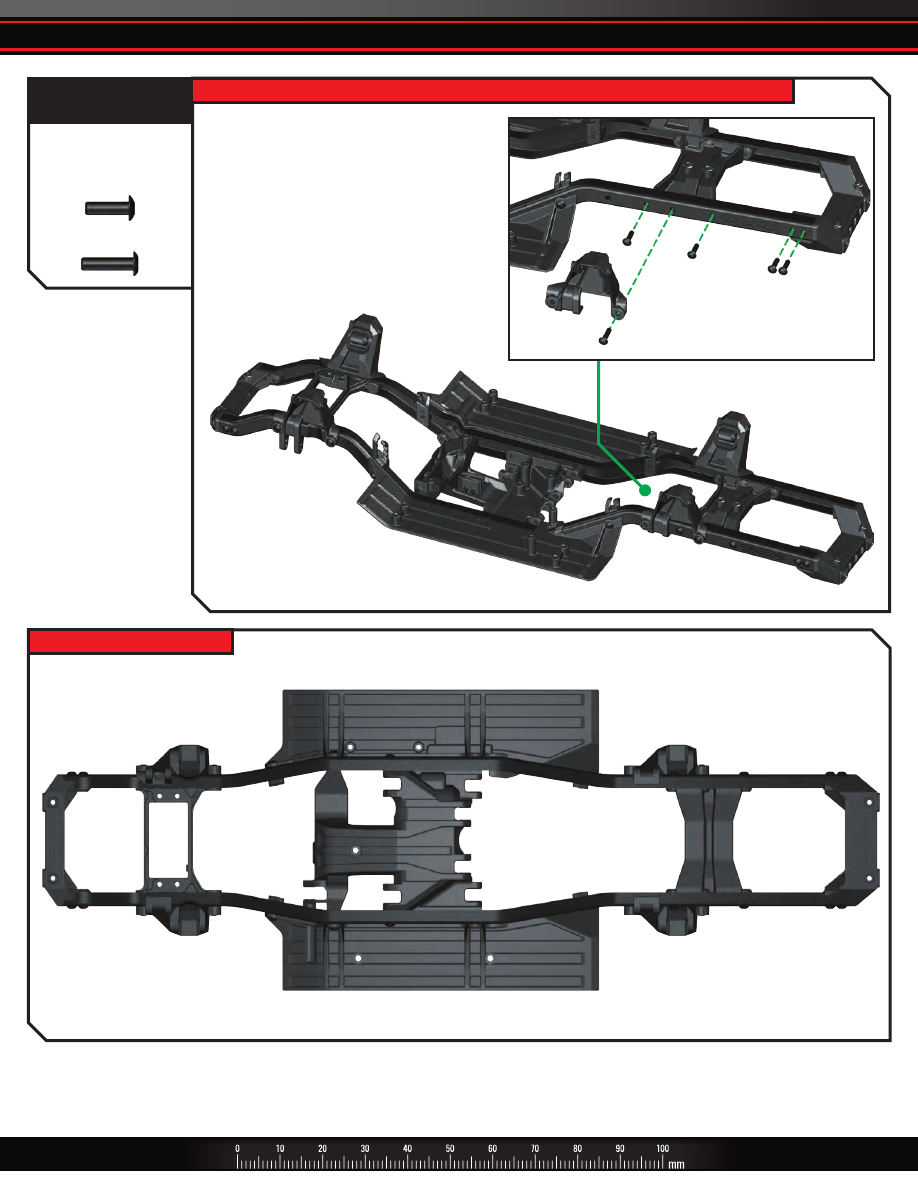

D7. Assemblage de la tour d’amortisseur arrière gauche sur l’assemblage du cadre du châssis droit

D. ASSEMBLAGE DU CHÂSSIS

BCS de 3 x 10 mm (4)

Tour d’amortisseur arrière

gauche

BCS de 3 x 12 mm

Assemblage du châssis terminé

BCS de

3 x 10 mm

BCS de

3 x 10 mm

BCS de

3 x 12 mm

Vérifiez correctement votre assemblage.

TRX-4 SPORT • 27

ACCESSOIRE

Pièce en option

3975R Moteur Titan 550

SACHET DE

L’ÉLECTRONIQUE

SACHET DE

L’ÉLECTRONIQUE

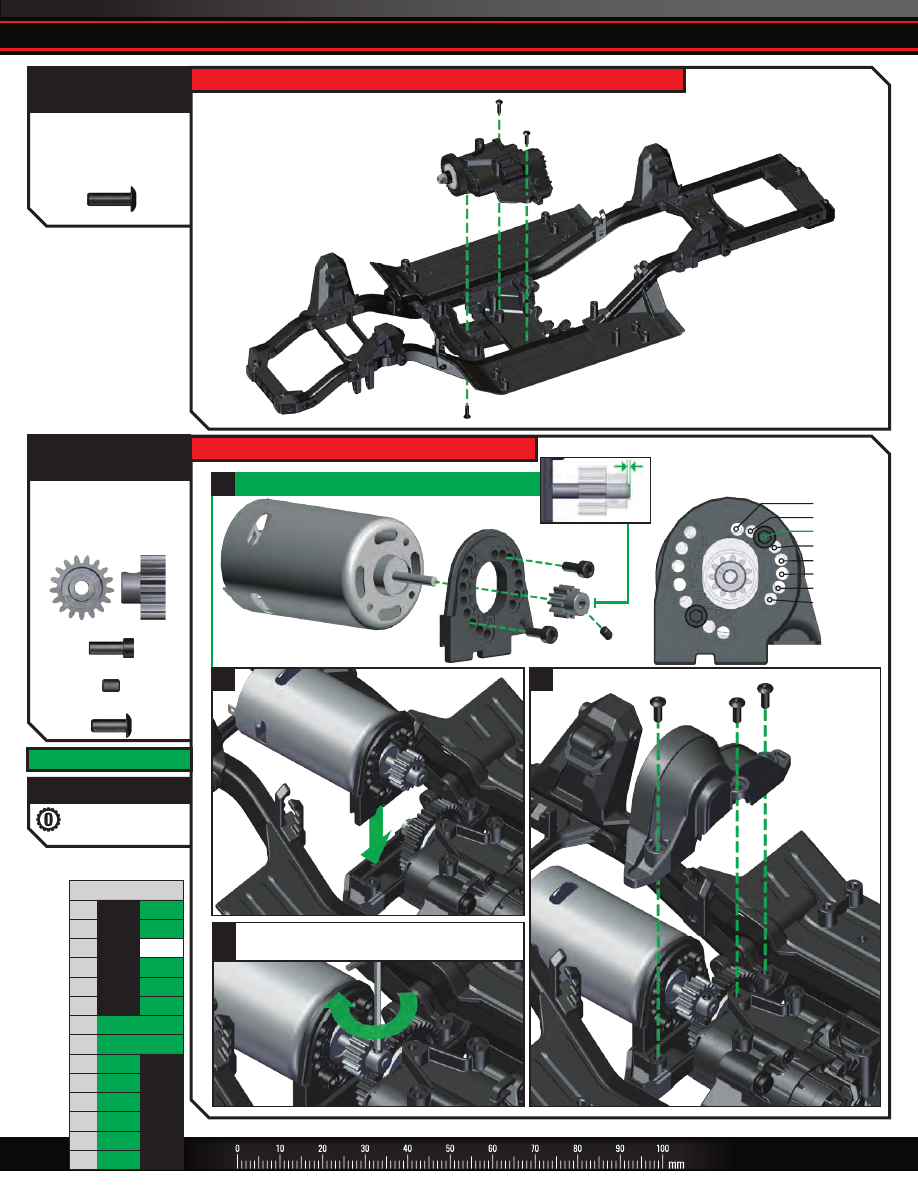

E1. Installation de l’assemblage de la transmission dans l’assemblage du châssis

E2. Installation du moteur dans l’assemblage du châssis

E. INSTALLATION DE L’ÉLECTRONIQUE

Assemblage du châssis

Assemblage de la transmission

Couvercle de l’engrenage

supérieur

Plaque de montage du moteur

BCS de 3 x 10 mm (3)

CS de 3 x 8 mm (2)

GS de 3 x 4 mm

BCS de 3 x 8 mm (3)

BCS de 3 x 8 mm

C (Défaut)

D

E

F

G

H

B

A

Couvercle de

l’engrenage

supérieur

Réglez les dents de l’engrenage,

puis serrez la vis de pression

BCS de

3 x 10 mm

BCS de 3 x 10 mm

2

3

4

CS de 3 x 8 mm

CS de 3 x 8 mm

GS de

3 x 4 mm

Plaque de mon-

tage du moteur

Le pignon d’engrenage doit se situer à une

distance comprise entre 1 et 1,5 mm de

l’extrémité de l’arbre du moteur

Pignon d’engrenage 11T

Moteur (vendu séparément)

Le moteur est vendu séparément

1

Pignon droit

Pignon d’engrenag

e

39

45

9

x

A

10

x

B

11

x

C

12

x

D

13

x

E

14

x

F

15

A

G

16

B

H

17

C

x

18

D

x

19

E

x

20

F

x

21

G

x

22

H

x

Positions des vis

28 • TRX-4 SPORT

Servo (vendue séparément)

Contrôleur de vitesse

électronique

(vendu séparément)

ACCESSOIRE

ACCESSOIRE

ACCESSOIRE

Pièce en option

6519 TQi 2.4GHz Micro-

récepteur à 3 canaux

Pièce en option

6533 TQi 2.4GHz Micro-

récepteur à 5 canaux

Pièce en option

2075X

Servo à couple élevé
2075R

Servo à vitesse élevée
2250 Servo sans âme*
2255 Servo sans balais*

Pièce en option

3025 XL-5HV

Contrôleur de vitesse

électronique

SACHET DE

L’ÉLECTRONIQUE

SACHET DE

L’ÉLECTRONIQUE

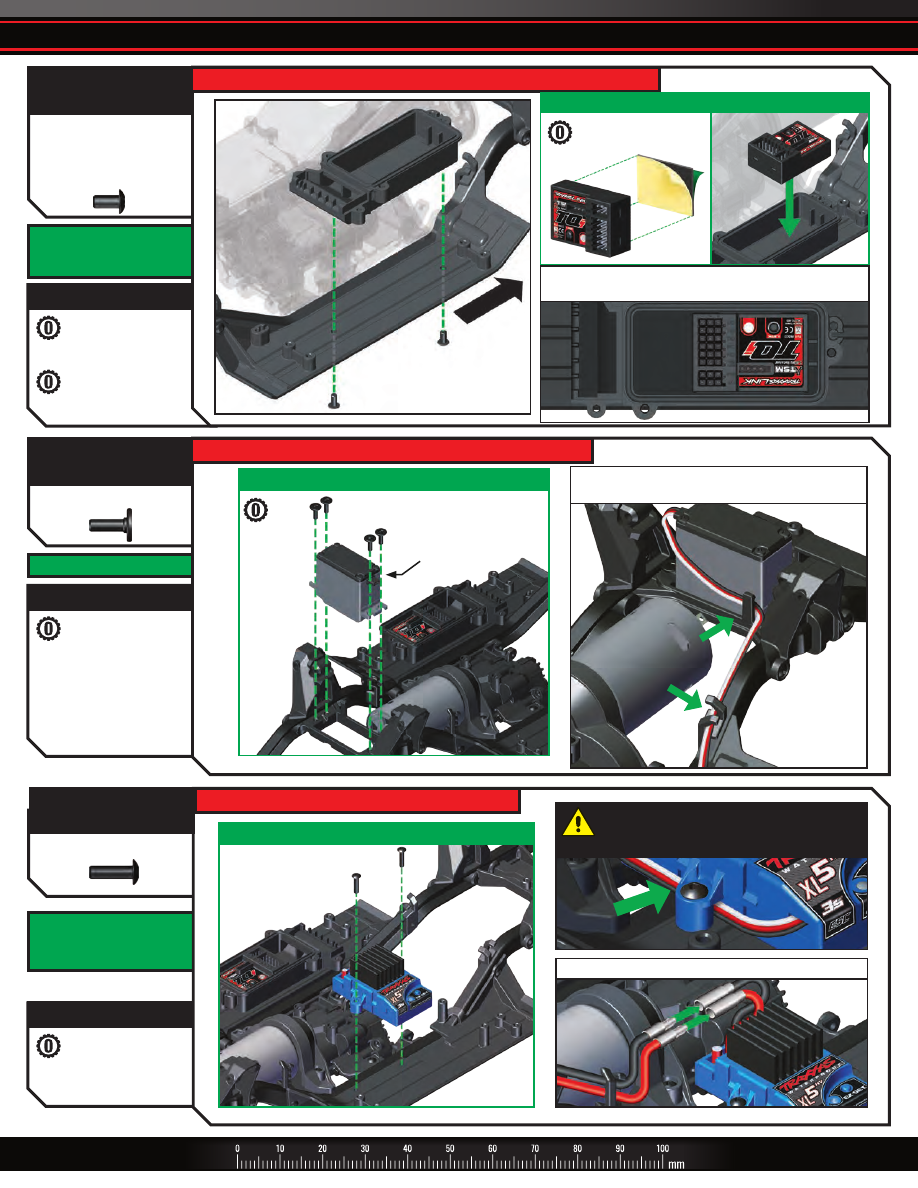

E3. Installation du boîtier du récepteur inférieur sur l’assemblage du châssis

E4. Installation du servo de direction sur l’assemblage du châssis

E. INSTALLATION DE L’ÉLECTRONIQUE

Boîtier du récepteur inférieur

BCS de 3 x 6 mm (2)

FCS de 3 x 10 mm (4)

BCS de 3 x 12 mm (2)

BCS de 3 x 6 mm

BCS de 3 x 6 mm

Ruban de mousse

adhésif pour récepteur

Ruban de mousse adhésif

pour récepteur

Placez sur la partie de la surface lisse

(tenez compte de l’orientation)

Le récepteur est vendu séparément

La servodirection est vendue séparément

Contrôleur de vitesse électronique vendu séparément

E5. Installation de l’ESC sur l’assemblage du châssis

FCS de 3 x 10 mm

Clipsez les fils dans les arrêtoirs sur le support du servo

et le cadre du châssis vers le boîtier du récepteur

BCS de 3 x 12 mm

Note : Si vous utilisez l’ESC de Traxxas, placez

le fil de l’ESC sous le bloc de fixation avant

d’installer les vis.

Branchez les raccords boule du moteur dans l’ESC

Tenez compte de

l’orientation : Les fils

du servo sortent sur le

côté gauche

Avant du

modèle

Récepteur (vendu séparément)



Dimensions du boîtier de récepteur :



56 mm x 26 mm x 20 mm

SACHET DE

L’ÉLECTRONIQUE

*Le kit BEC complet, pièce #2262, est

requis pour les servos 2250 et 2255

TRX-4 SPORT • 29

SACHET DE

L’ÉLECTRONIQUE

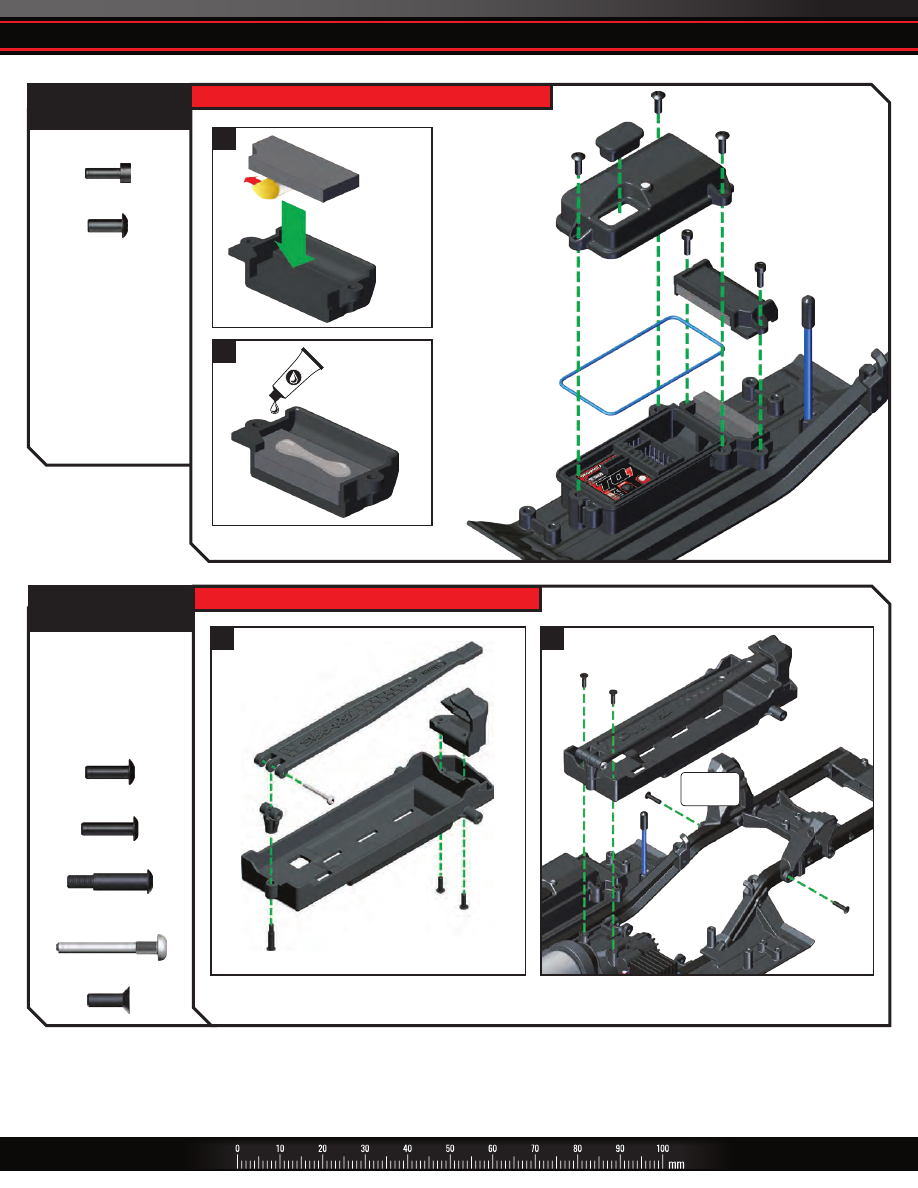

E7. Installation de l’antenne du récepteur

 sur le bac de plancher droit

E. INSTALLATION DE L’ÉLECTRONIQUE

GS de 3 x 4 mm

Cache d’antenne

Tube d’antenne

Garniture en mousse

du boîtier du récepteur

E6. Installation du dessous en mousse du récepteur

GS de

3 x 4 mm

Tube d’antenne

Cache d’antenne

SACHET DE

L’ÉLECTRONIQUE

Attache en Z (2)

E8. Installation des fils dans le boîtier du récepteur

Acheminement des fils correct

1

2

Rassemblez l’excès de fils dans

le boîtier du récepteur

Systèmes radio Traxxas :

CH1 - Servo de direction

CH2 - Contrôleur de vitesse électronique

Attention! Point

de pincement

des fils.

Le récepteur est vendu séparément

Le récepteur est vendu séparément

30 • TRX-4 SPORT

SACHET DE

L’ÉLECTRONIQUE

E. INSTALLATION DE L’ÉLECTRONIQUE

BCS de 3 x 8 mm (3)

BCS de 3 x 8 mm

BCS de 3 x 8 mm

CS de 2,5 x 8 mm

Joint

torique

Joint torique

Bouchon de

boîtier de récepteur

Bouchon de

boîtier de récepteur

Couverture de

boîtier de

récepteur

Couverture de

boîtier de récepteur

1

E9.  Étanchéification et scellement du boîtier du récepteur

Appliquez une petite

goutte de graisse

Garniture en mousse

du serre-fil du

récepteur

Garniture en mousse

du serre-fil du récepteur

Serre-fil du

récepteur

Serre-fil du récepteur

CS de 2,5 x 8 mm (2)

Graisse de silicone

2

SACHET DE

L’ÉLECTRONIQUE

E10. Assemblage et installation du plateau de batterie

Plateau de batterie

Plateau de

batterie

 BCS de

3 x 10 mm

 BCS de

3 x 12 mm

 CCS de

3 x 10 mm

Support de batterie

Support de

batterie

Vis de poteau pivotant

Poteau pivotant

Poteau

pivotant

Cheville

à vis

Attache de batterie

Attache de

batterie

 BCS de 3 x 10 mm (2)

 BCS de 3 x 12 mm (2)

Vis de poteau pivotant

Cheville à vis du

support de batterie

CCS de 3 x 10 mm (2)

 BCS de

3 x 12 mm

1

2

TRX-4 SPORT • 31

E. INSTALLATION DE L’ÉLECTRONIQUE

SACHET DE

L’ÉLECTRONIQUE

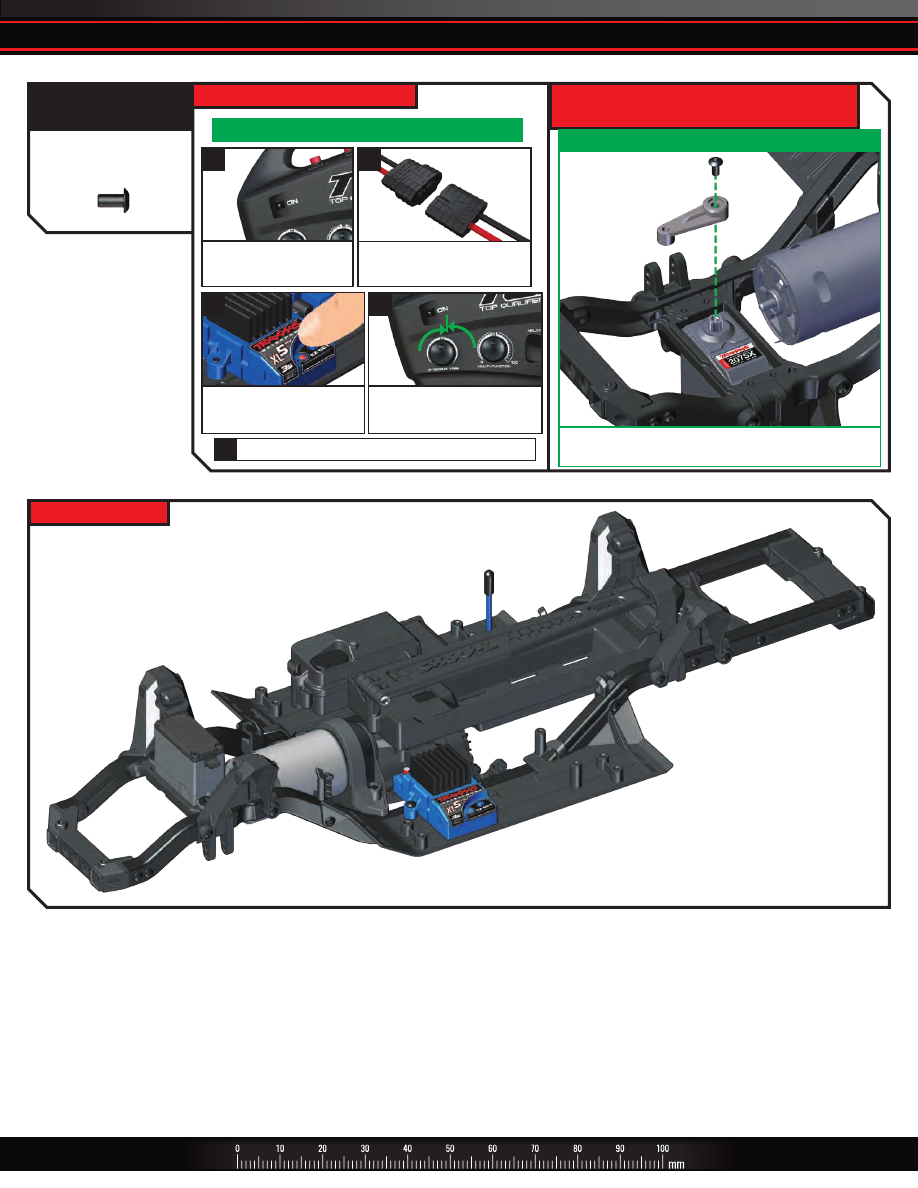

E11. Centrage du servo de direction

E12. Installation du palonnier du servo sur le

servo de direction

 BCS de 3 x 6 mm

Palonnier du servo de direction

1

3

4

2

Allumez le transmetteur

(voir les instructions relatives

au transmetteur)

Mettez le modèle en marche

(voir les instructions relatives

à l’ESC)

Définissez la direction sur zéro

(voir les instructions relatives

au transmetteur)

Débranchez la batterie et éteignez le transmetteur

Branchez la batterie dans l’ESC

(voir les instructions relatives

à l’ESC)

 BCS de 3 x 6 mm

Palonnier

du servo de

direction

Assemblage terminé

5

Tenez compte de l’orientation :

Le palonnier du servo a une position droite

Vérifiez correctement votre assemblage.

La servo est vendue séparément

Transmetteur, ESC et batterie vendus séparément

32 • TRX-4 SPORT

F. INSTALLATION DE LA SUSPENSION ET DE LA LIGNE D’ARBRES DE TRANSMISSION

ACCESSOIRE

Pièce en option

8140 Trousse Lift

(élévation)
8140R Trousse Lift

(élévation)
8140X Trousse Lift

(élévation)

Pièce en option

8042 Ressorts (0,22)
8043 Ressorts (0,30)
8044 Ressorts (0,39)
8045 Ressorts (0,61)

SACHET DE

L’AMORTISSEUR

Assemblages des amortisseurs

Huile d’amortisseur à silicone



Ressorts de

l’amortisseur avant

(bande blanche)



Ressorts de

l’amortisseur arrière

(bande orange)

Coupelles d’appui du ressort

supérieures

 Coupelles d’appui du ressort

inférieures

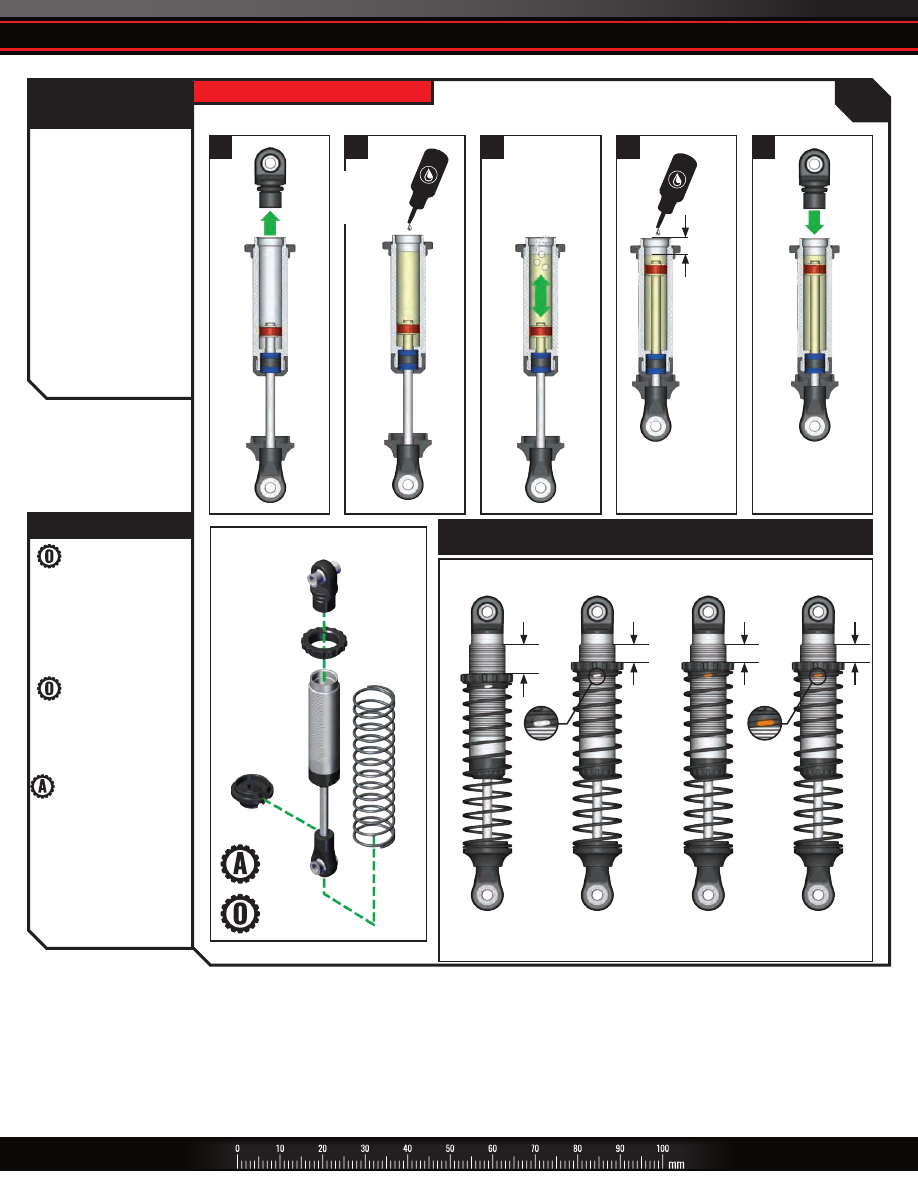

G1. Assemblage des amortisseurs GTS

x4

Manipulez l’amortisseur pour vérifier qu’il se comprime entièrement.

Si ce n’est pas le cas, il est trop rempli.

Coupelle d’appui

du ressort

supérieure

Coupelle d’appui

du ressort

inférieure

Ressort

d’amortisseur

Capuchon

d’amortisseur

Vue éclatée de l’amortisseur GTS

Réglages de précharge de ressort recommandés



(requiert peut-être un ajustement quand la carrosserie est installée)

6,7 mm

(0,26 po)

Remplissez

avec del’huile

d’amortisseur

Soulevez

doucement le

piston pour retirer

l’excès d’air

Ajoutez de l’huile

pour atteindre le

niveau adéquat

Note : L’arbre doit

être entièrement

compressé lorsque le

capuchon est installé.

1

2

3

4

5

Amortisseur

avant gauche

assemblé

Amortisseur

avant droit

assemblé

Amortisseur

arrière gauche

assemblé

Amortisseur

arrière droit

assemblé

Accessoire en aluminium

8260A Amortisseurs

(bleu-anodisés)
8260G Amortisseurs

(vert-anodisés)
8260R Amortisseurs

(rouge-anodisés)
8260X Amortisseurs

(à anodisation dure)

Dévissez

le capuchon

Note : Installez la

coupelle d’appui du

ressort supérieur

avant le capuchon

de l’amortisseur

9 mm

5 mm

5 mm

5 mm

Bande orange

(Ressorts de

l’amortisseur

arrière)

Bande blanche

(ressorts de

l’amortisseur

avant)

TRX-4 SPORT • 33

ACCESSOIRE

F. INSTALLATION DE LA SUSPENSION ET DE LA LIGNE D’ARBRES DE TRANSMISSION

SACHET DES BIELLETTE

DE SUSPENSION

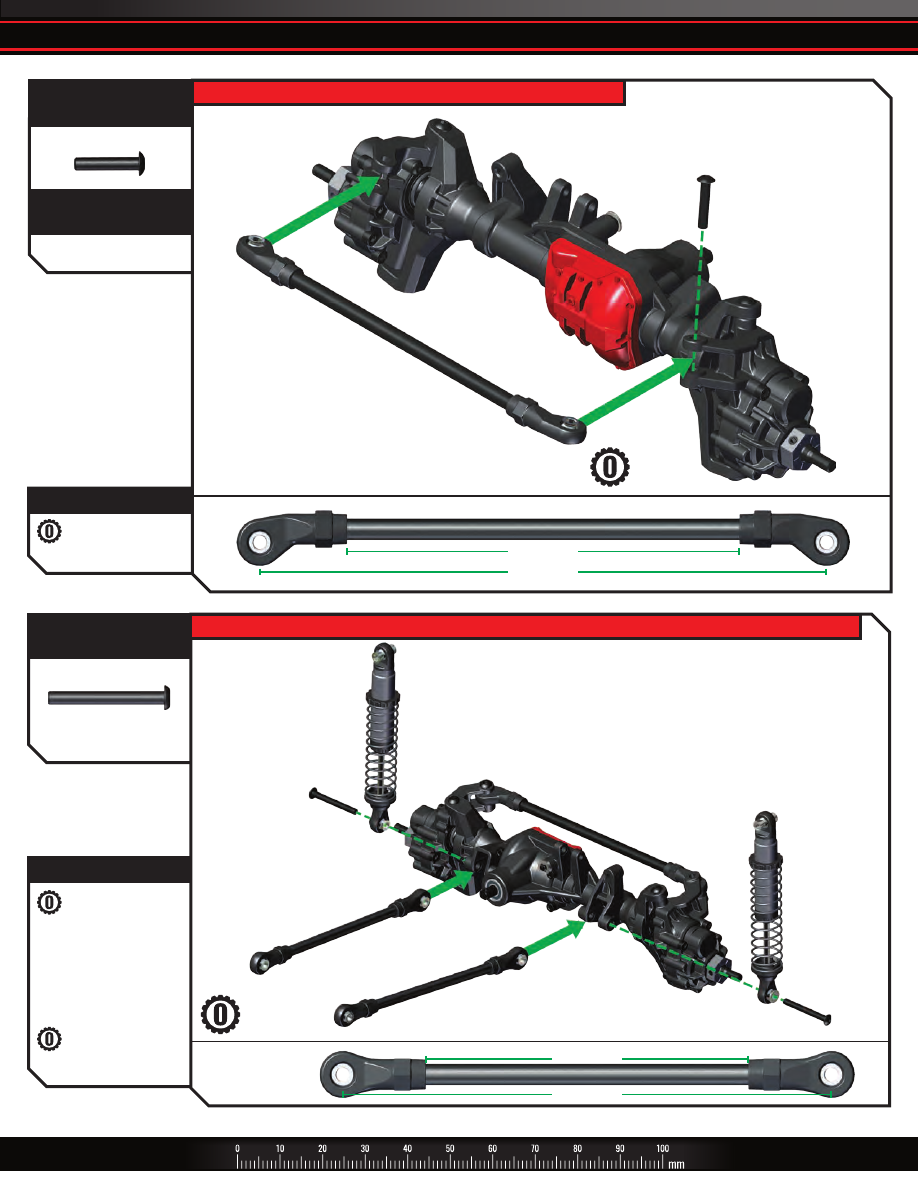

F3. Attachez les amortisseurs avant et les bras de suspension inférieurs avant à l’assemblage de l’essieu avant

BCS de 3 x 27 mm

BCS de 3 x 27 mm (2)

BCS de

3 x 27 mm

Assemblage de

l’amortisseur

avant gauche

Assemblage de

l’essieu avant

Bras de suspension

inférieurs avant

Bras de suspension

inférieurs avant

Assemblage de

l’amortisseur

avant droit

75,78 mm

114,78 mm

Pièce en option

8274 Ensemble de billes

creuses

Bras de suspension

inférieurs avant

Pièce en option

8140 Trousse Lift

(élévation)
8140R Trousse Lift

(élévation)
8140X Trousse Lift

(élévation)

ACCESSOIRE

Pièce en option

8274 Ensemble de billes

creuses

SACHET DE L’ESSIEU

AVANT

SACHET DES BIELLETTE

DE SUSPENSION

BCS de 3 x 15 mm

Étrésillon

BCS de 3 x 15 mm

F2. Installation de la biellette de direction sur les caissons du portique

92,18 mm

133,18 mm

Étrésillon

Étrésillon
