BMW Moto R1100RT, R1100RS, R850/1100GS, R850/1100R. Manuel de réparation - 12

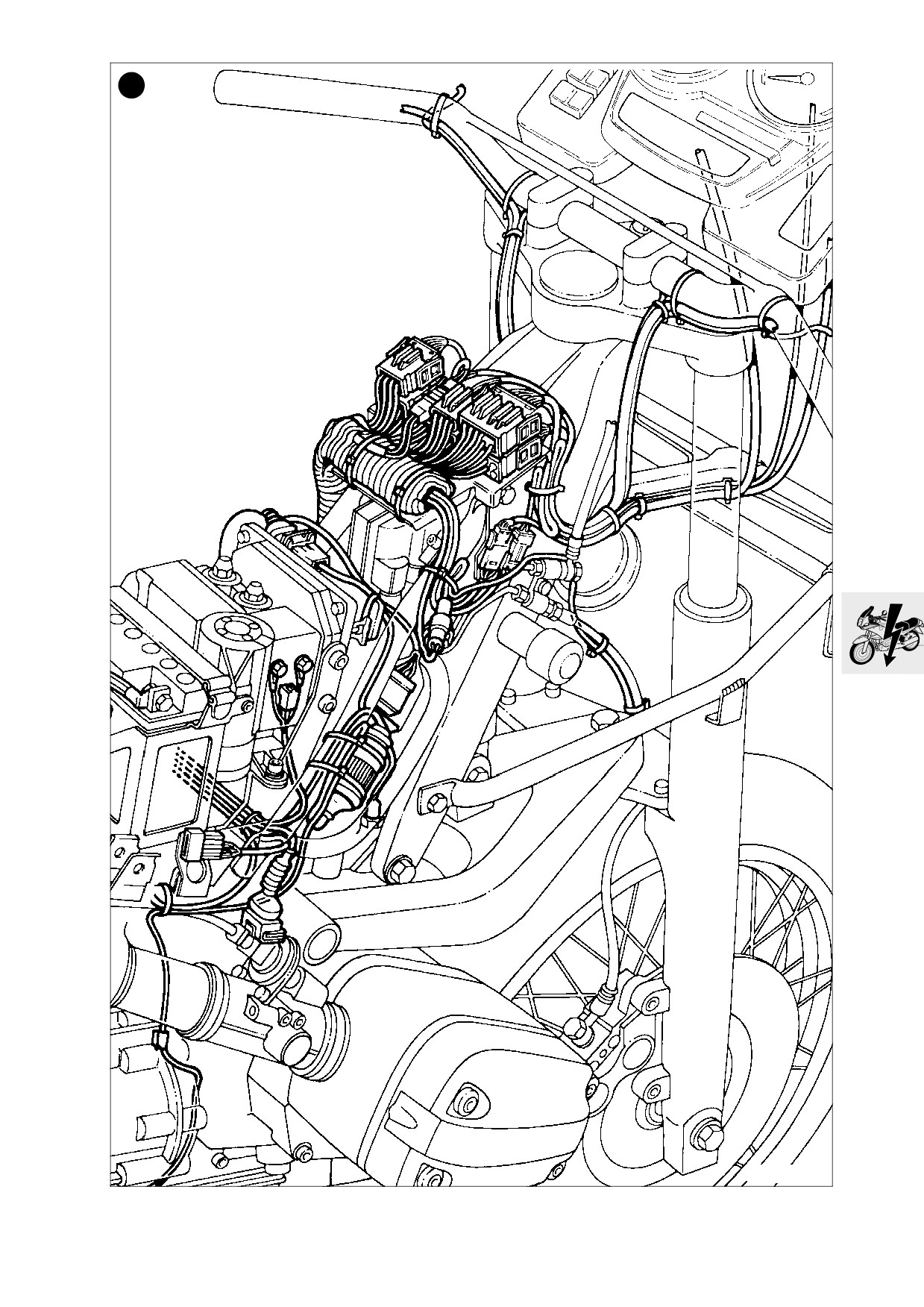

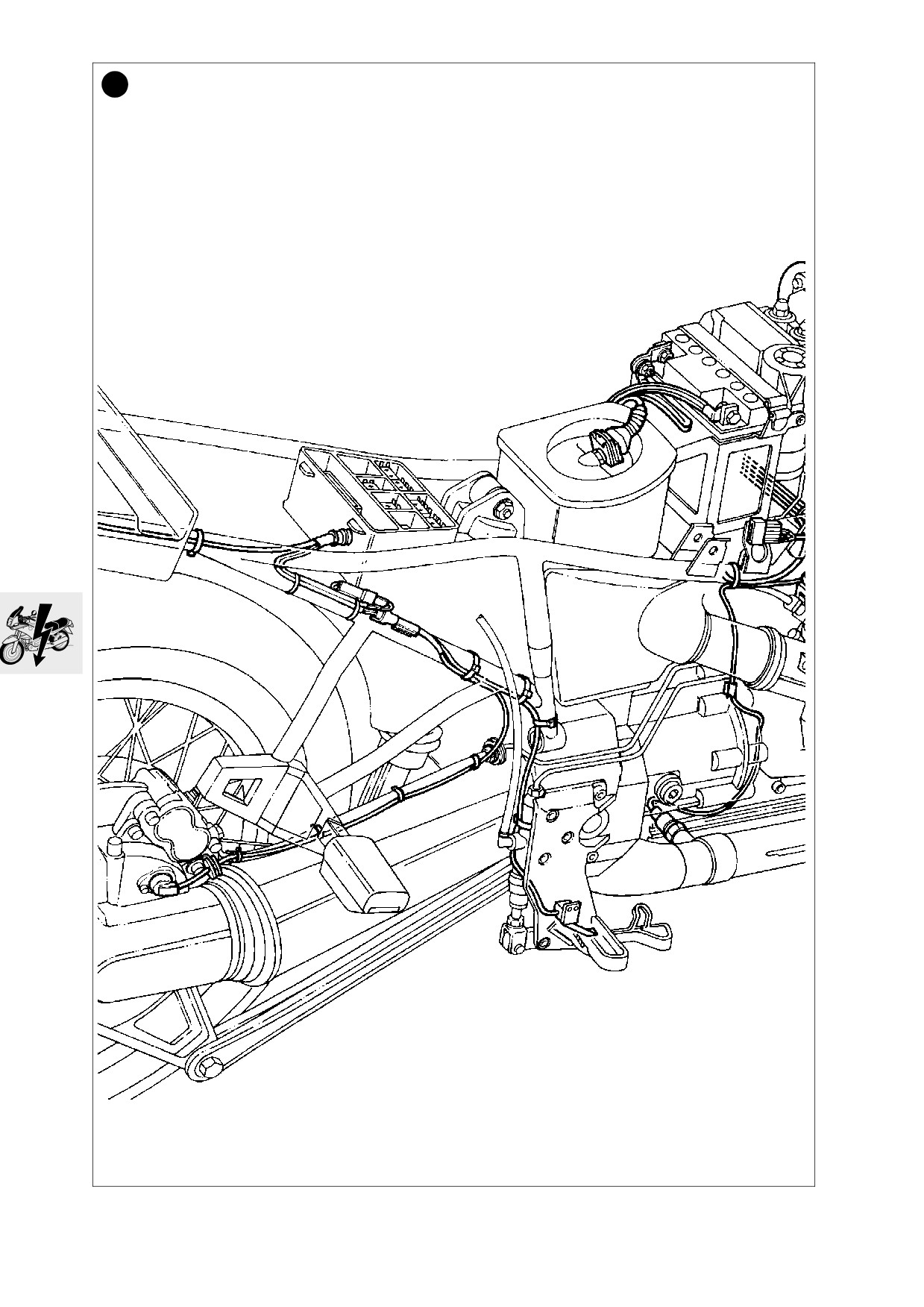

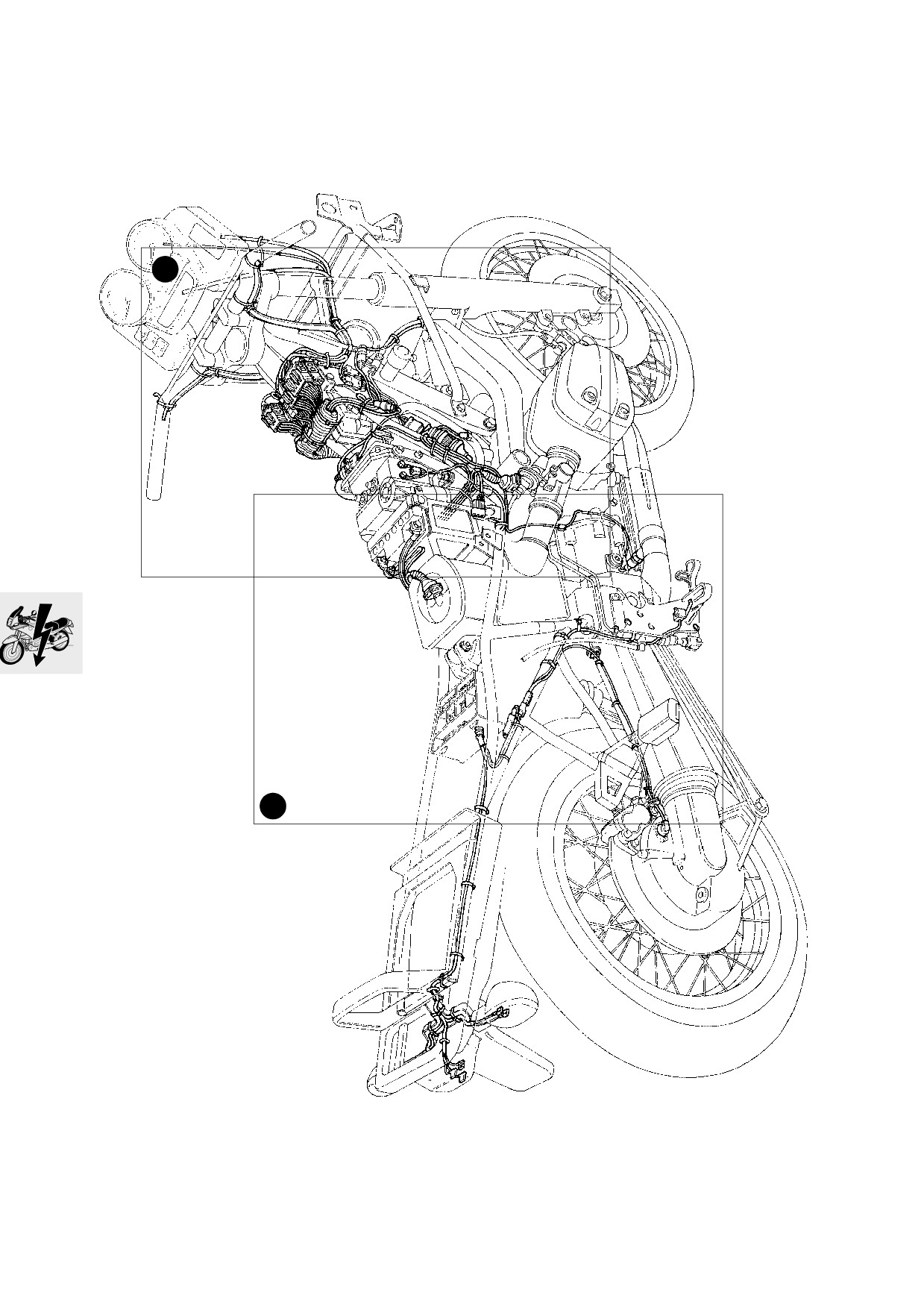

[GS] Cheminement du faisceau de câbles du côté droit de la moto
1
2
GS610150
61.34
1
GS610151
61.35
2
GS610152
61.36

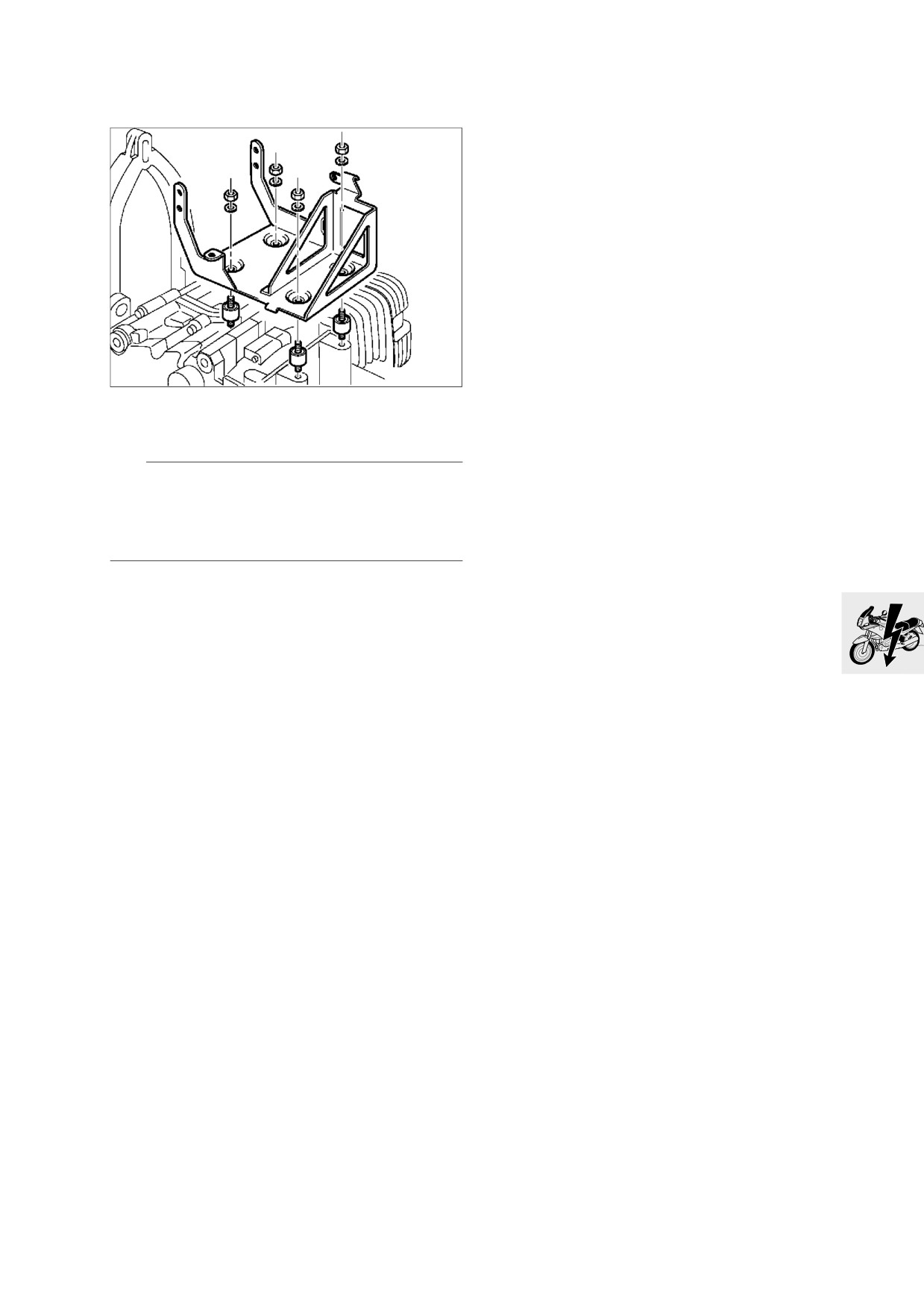

Dépose et repose du support de
batterie
RS610010
Déposer le réservoir de carburant.
Déposer la batterie.
e Attention:
Déconnecter d'abord le pôle négatif de la batterie,
puis le pôle positif.
Reconnecter d'abord le pôle positif de la batterie,
puis le pôle négatif.
Déposer le boîtier électronique Motronic.
[ABS] Déposer l'unité.
[A partir de l'année-modèle 96] Déposer le
palonnier de câbles de gaz.
Déposer le support de batterie.
Effectuer la repose dans l’ordre inverse.
61.37
62 Instruments
62
Sommaire
Page
Caractéristiques techniques
3
[RT] Dépose et repose du combiné d'instruments
7
[RT] Désassemblage et réassemblage du combiné d'instruments
7
[RS] Dépose et repose du combiné d'instruments
8
[RS] Désassemblage et réassemblage du combiné d'instruments
8
[GS] Dépose et repose du combiné d'instruments
9
[GS] Désassemblage et réassemblage du combiné d'instruments
9
[R] Dépose et repose du combiné d'instruments
10
62.1
62.2
62
Caractéristiques techniques
R 1100 RS
Combiné d'instruments
Voyants de contrôle clignotants/feu de route
A 14 V 3 W
Eclairage de l'instrumentation/voyants de contrôle
A 12 V 1,7 W
Commande du compteur de vitesse
Démultiplication du bloc de commande
I = 2,6
62.3
Caractéristiques techniques
R 1100 RT
Combiné d'instruments
Voyants de contrôle clignotants/feu de route
A 14 V 3 W
Eclairage de l'instrumentation/voyants de contrôle
A 12 V 1,7 W
Commande du compteur de vitesse
Démultiplication du bloc de commande
I = 2,6
62.4
Caractéristiques techniques
R 850 GS
R 1100 GS
Combiné d'instruments
Voyants de contrôle clignotants/feu de route
A 14 V 3 W
A 14 V 3 W
Eclairage de l'instrumentation/voyants de contrôle
A 12 V 1,7 W
A 12 V 1,7 W
Commande du compteur de vitesse
Démultiplication du bloc de commande
I = 3,0
I = 3,0
62.5
Caractéristiques techniques
R 850 R
R 1100 R
Combiné d'instruments
Voyants de contrôle clignotants/feu de route
A 14V 3W
A 14 V 3 W
Eclairage de l'instrumentation/voyants de contrôle
A 12V 1,7W
A 12 V 1,7 W
Commande du compteur de vitesse
Démultiplication du bloc de commande
Roue à rayons
I = 2,6
I = 2,6
Roue en fonte
I = 3,0
I = 3,0
62.6
3
4
1
2
RT620050

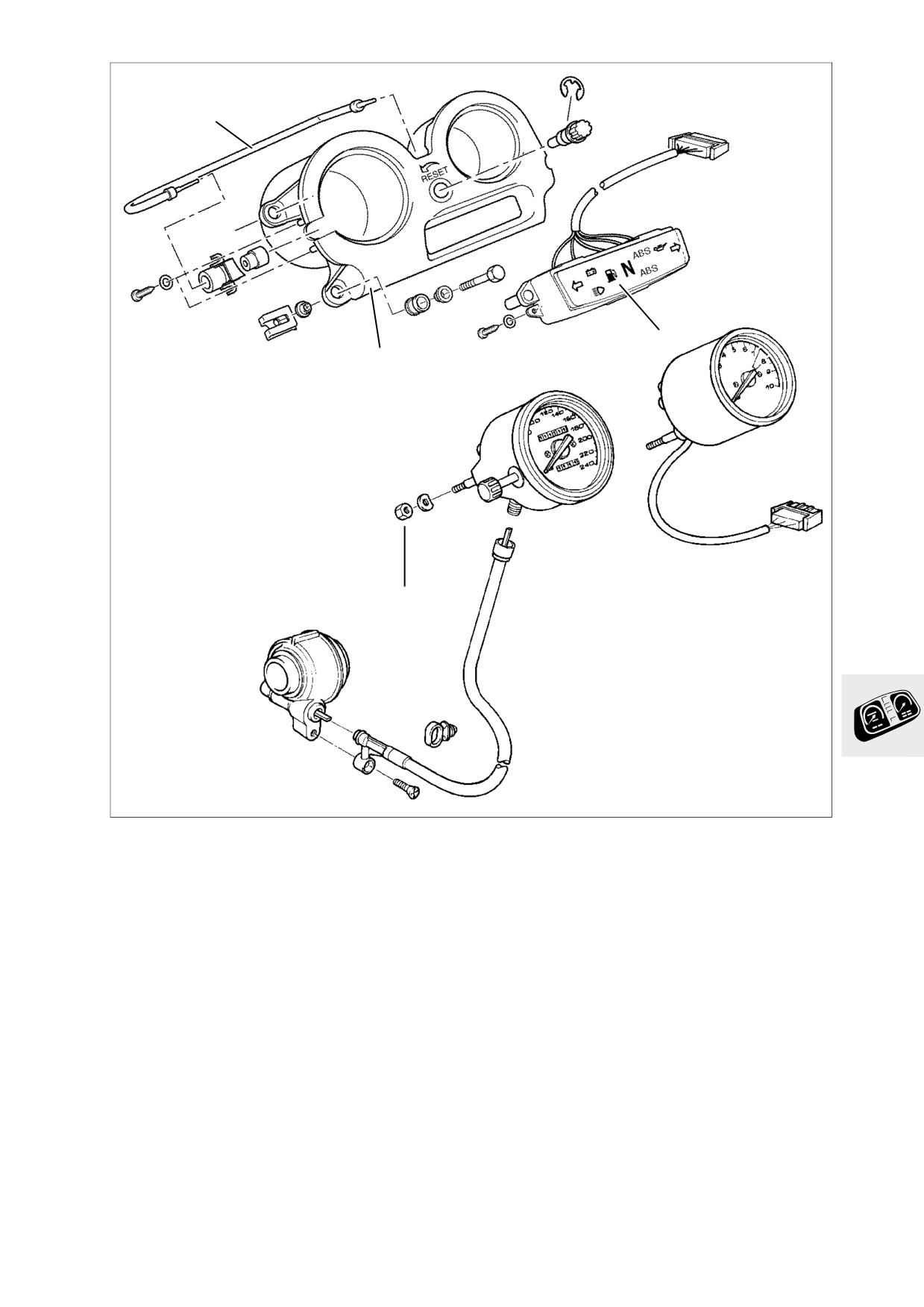

[RT] Dépose et repose du combiné
[RT] Désassemblage et réassem-
d'instruments
blage du combiné d'instruments
Démonter la selle.
Défaire la vis (2) des instruments.
Déposer les rétroviseurs.
Déposer le câble de remise à zéro (3) du comp-
Déposer les éléments de carénage latéraux.
teur kilométrique journalier
Déposer l'habillage intérieur du carénage de tête
Débrancher l'éclairage des instruments.
de fourche.
Déposer l'unité de contrôle (4).
Déposer la bulle.
Effectuer le réassemblage dans l'ordre inverse..
Déposer le carénage de tête de fourche.
Défaire le câble du compteur de vitesse.
Dévisser le combiné d'instruments (1) et le sortir
de son logement par le haut.
Débrancher les connecteurs.
Effectuer la repose dans l’ordre inversee.
62.7
3
1
2
RS620011

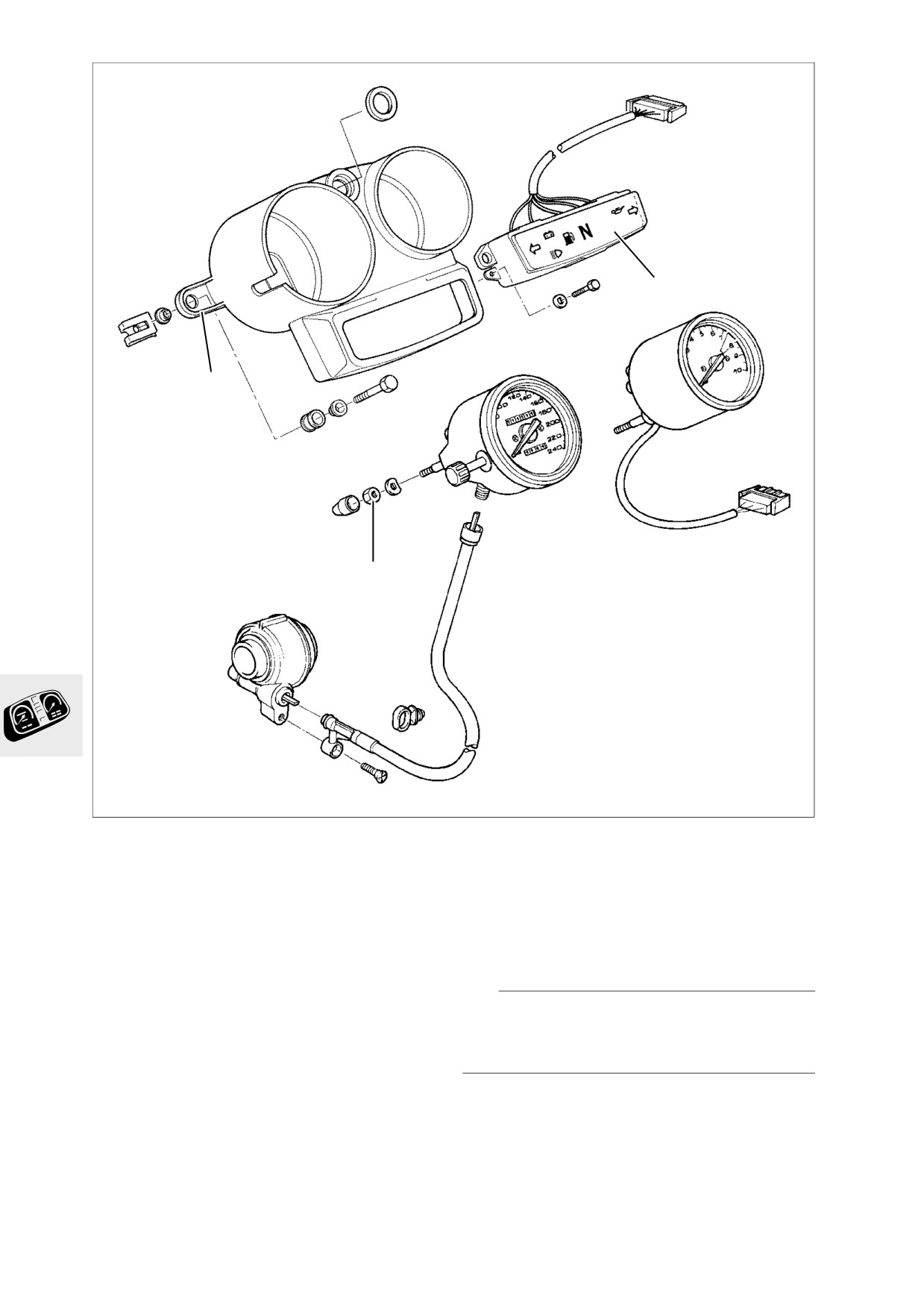

[RS] Dépose et repose du combiné
[RS] Désassemblage et réassem-
d'instruments
blage du combiné d'instruments
Déposer l'habillage intérieur du carénage de tête
Défaire la vis (2) des instruments.
de fourche.
Débrancher l'éclairage des instruments.
[Sur les modèles à bulle réglable] Tourner l’axe
Déposer l'unité de contrôle (3).
de réglage de la bulle vers la gauche/le déposer.
Effectuer le réassemblage dans l'ordre inverse.
Dévisser le combiné (1) et le sortir de son loge-
ment par le haut.
Défaire le câble du compteur de vitesse.
e Attention:
Débrancher les connecteurs.
Lors de la pose du compteur de vitesse, faire atten-
Effectuer la repose dans l’ordre inverse.
tion au passe-câbles du bouton de remise à zéro du
totalisateur journalier.
62.8
2
2
3
3
3
3
4
4
GS620030

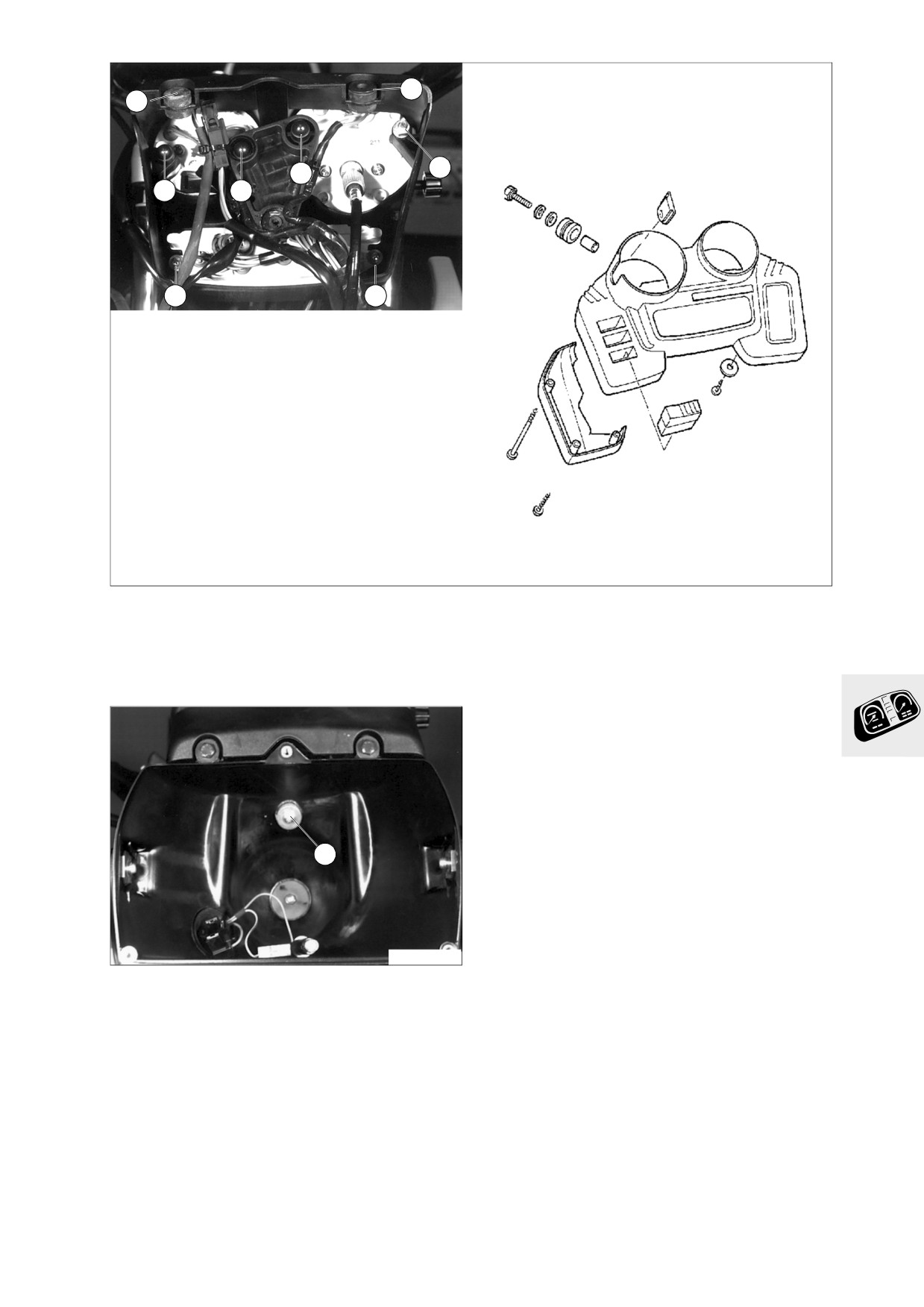

[GS] Dépose et repose du combiné
[GS] Désassemblage et réassem-
d'instruments
blage du combiné d'instruments
Déposer la bulle.
Desserrer la vis (3) des instruments.
Débrancher l'éclairage des instruments.
Déposer l'unité de contrôle (4).
Débrancher les voyants de contrôle.
Effectuer le réassemblage dans l'ordre inverse.
1
G62002
Déposer le bloc optique/défaire la fixation du
combiné à l'intérieur (1) du boîtier de phare.
Dévisser le combiné (2).
Défaire le câble du compteur de vitesse.
Déposer le cache gauche.
Débrancher les connecteurs.
Effectuer la repose dans l’ordre inverse.
62.9
6
3
1
2
4
5
7
RS620040

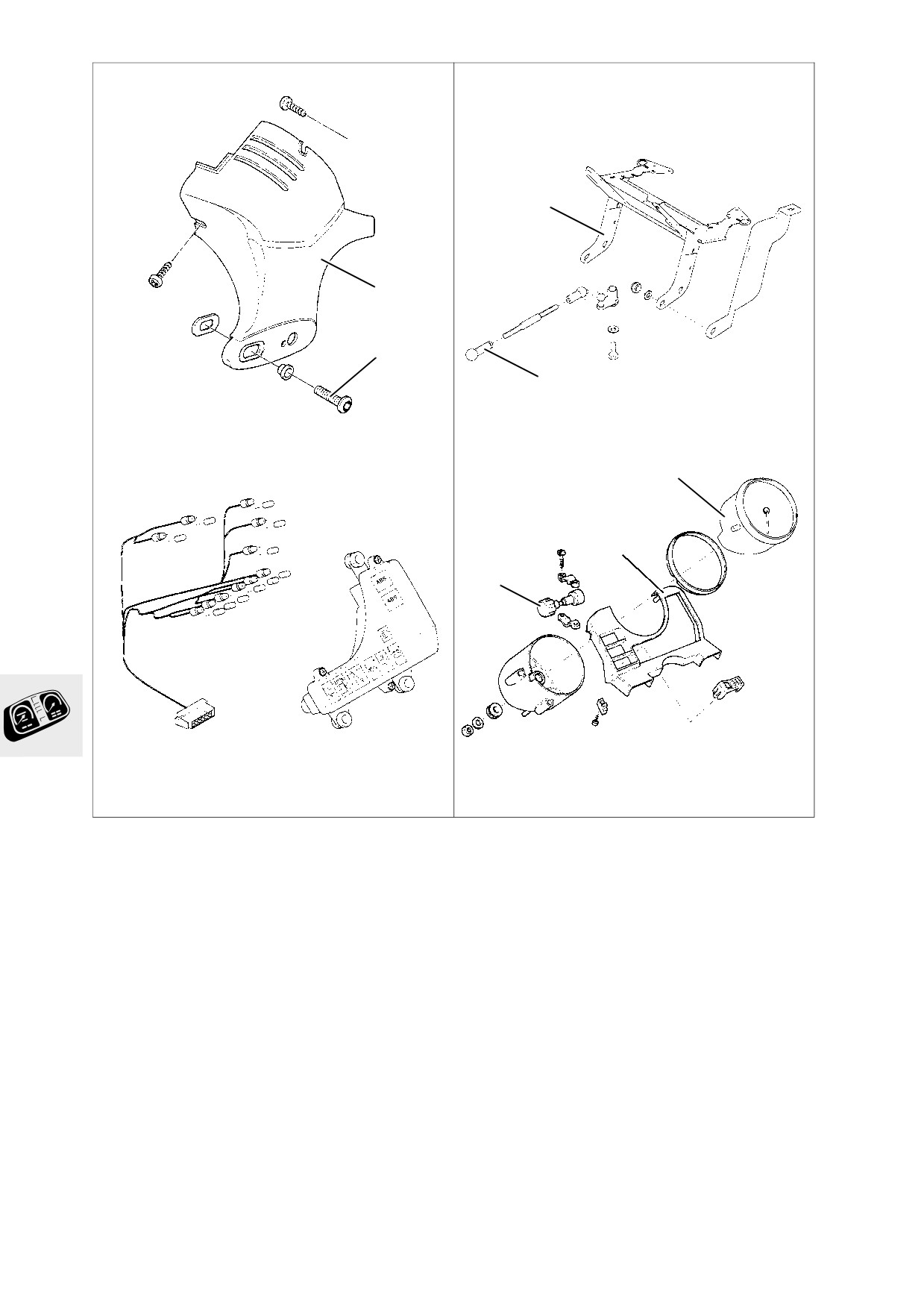

[R] Dépose et repose du combiné
d'instruments
Défaire la fixation du phare (1) et le mécanisme
de réglage (2).
Déposer les clignotants.
Déposer le cache gauche (3) et le cache droit du
combiné.
Déposer la rallonge du bouton de remise à zéro
(7) du compteur kilométrique journalier.
Dévisser le compteur de vitesse (4).
Dégager le cache supérieur (5) du combiné.
Dégager l'éclairage de l'instrumentation et les
voyants de contrôle.
Défaire le serre-câble sur le support de phare.
Dévisser le guidon.
Déposer le support de phare (6).
Effectuer le réassemblage dans l'ordre inverse.
62.10
63 Lampes
63
Sommaire
Page
Caractéristiques techniques
3
[RT] Dépose et repose du phare
7
Réglage du phare
7
[RS] Dépose et repose du phare
8
Réglage du phare
8
[GS] Dépose et repose du phare
9
Réglage du phare
10
[GS] Dépose et repose des clignotants avant
10
[R] Dépose et repose du phare
10
Réglage du phare
10
63.1
63.2
63
Caractéristiques techniques
R 1100 RS
Phare
Projecteur rectangulaire
à halogène avec cor-
recteur manuel de por-
tée d'éclairement à
deux positions
Lampes/ampoules
Feu de croisement/feu de route
Lampe halogène H 4
55/60 W, asymétrique
Feu de position
12 V/5 W
Feu arrière
12 V/10 W
Feu stop
12 V/21 W
Clignotant
12 V/21 W
63.3
Caractéristiques techniques
R 1100 RT
Phare
Projecteur rectangulaire
à halogène
Lampes/ampoules
Feu de croisement/feu de route
Lampe halogène H 4
55/60 W, asymétrique
Feu de position
12 V/5 W
Feu arrière
12 V/10 W
Feu stop
12 V/21 W
Clignotant
12 V/21 W
63.4
Caractéristiques techniques
R 850 GS
R 1100 GS
Phare
Projecteur rectangulaire
Projecteur rectangulaire
à halogène
à halogène
Lampes/ampoules
Feu de croisement/feu de route
Lampe halogène H 4
Lampe halogène H 4
55/60 W, asymétrique
55/60 W, asymétrique
Feu de position
12 V/4 W
12 V/4 W
Feu arrière
12 V/10 W
12 V/10 W
Feu stop
12 V/21 W
12 V/21 W
Clignotant
12 V/21 W
12 V/21 W
63.5
Caractéristiques techniques
R 850 R
R 1100 R
Phare
Projecteur rond à
Projecteur rond à
halogène
halogène
Lampes/ampoules
Feu de croisement/feu de route
Lampe halogène H 4
Lampe halogène H 4
55/60 W, asymétrique
55/60 W, asymétrique
Feu de position
12V/4W
12 V/4 W
Feu arrière
12V/10 W
12 V/10 W
Feu stop
12V/21 W
12 V/21 W
Clignotant
12V/21 W
12 V/21 W
63.6
RT630060

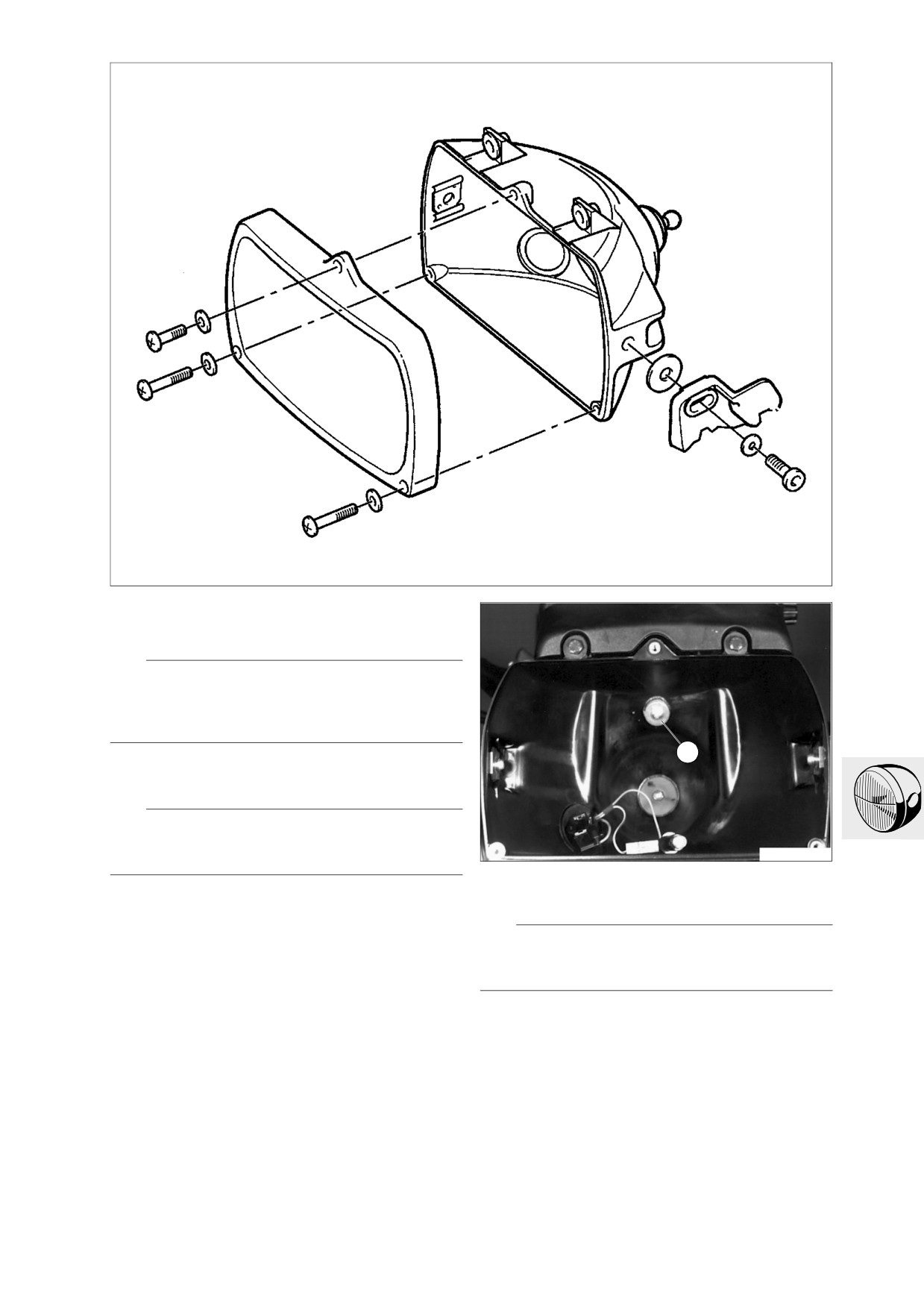

[RT] Dépose et repose du phare
Réglage du phare
e Attention:
Couper le contact!
Débrancher le câble de masse de la batterie!
Isoler le câble de masse!
3
Démonter la selle.
Déposer les rétroviseurs.
Déposer les flancs de carénage.
Déposer l'habillage intérieur du carénage de tête
de fourche.
Déposer la bulle.
Débrancher le connecteur du phare.
Déposer le carénage de tête de fourche.
2
1
Déposer les vis de fixation du phare (flèches).
RT630020
Déposer le phare.
Effectuer la repose dans l’ordre inverse.
Soulever le levier (1) jusqu'à encliquetage.
Corriger la portée du phare avec la
e Attention:
vis de réglage (2).
Ne pas saisir l'intérieur du réflecteur et les ampoules
avec les doigts.
Rotation vers la gauche:
..................................... Augmentation de la portée
Rotation vers la droite:
Diminution de la portée
Cote de réglage:
-15 cm à 10 m de distance
Régler l'angle latéral avec la vis de réglage (3).
63.7
RS630010

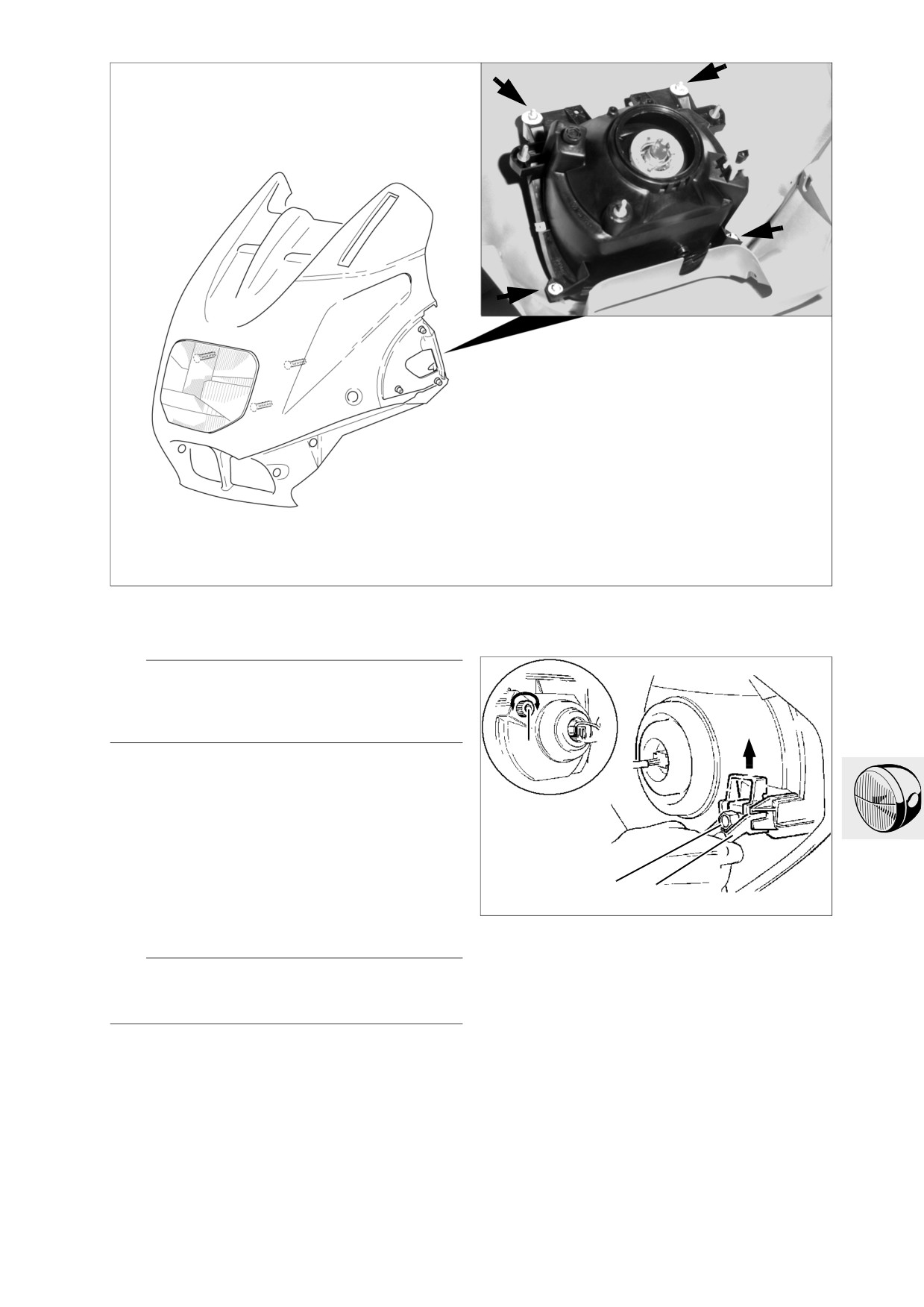

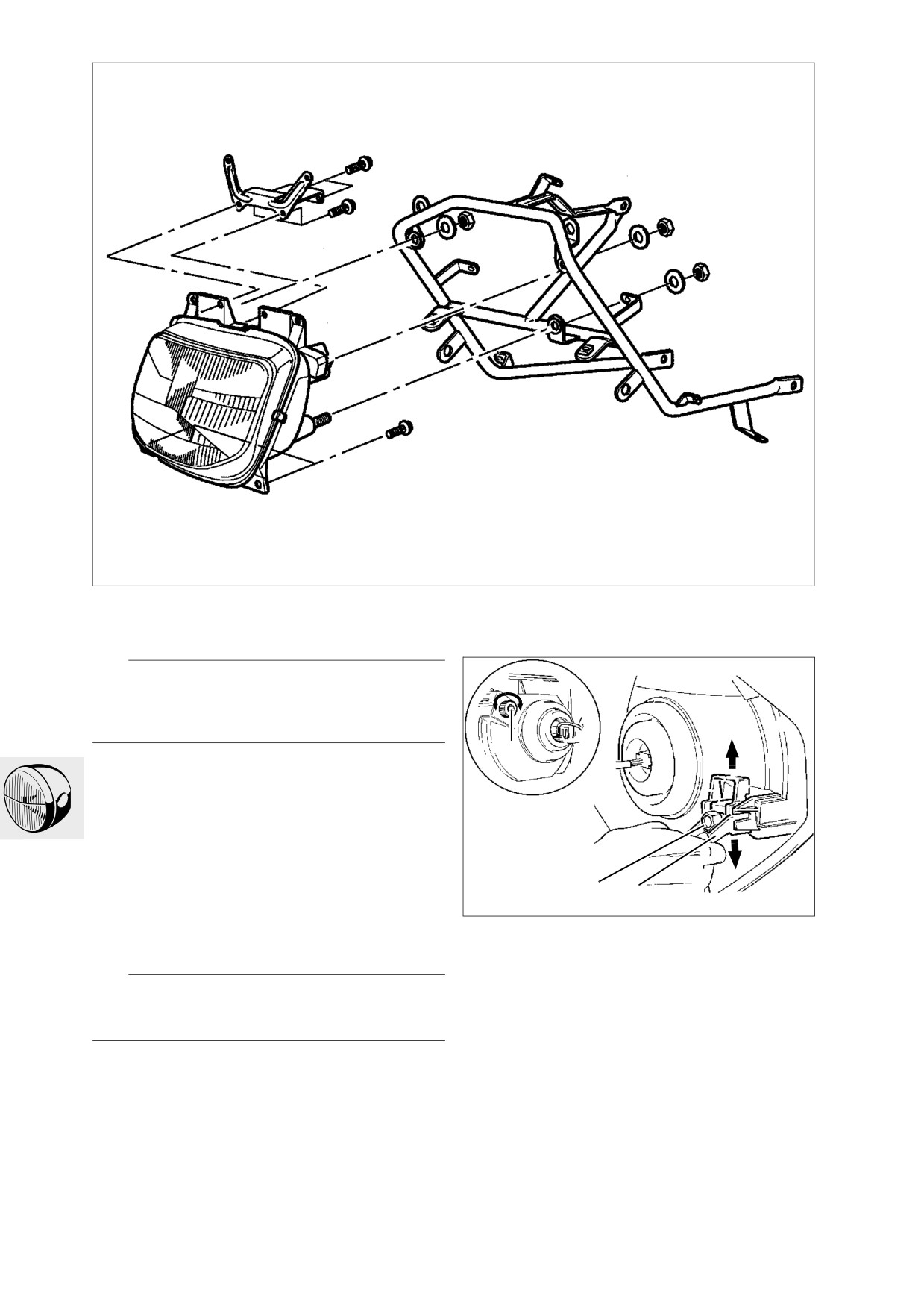

[RS] Dépose et repose du phare
Réglage du phare
e Attention:
Couper le contact!
Débrancher le câble de masse de la batterie!
Isoler le câble de masse!
3
Déposer les carénages latéraux.
Déposer l'habillage intérieur du carénage de tête
de fourche.
Déposer la bulle.
Défaire le porte-instruments.
Défaire la partie avant du carénage.
Dévisser le phare du support de carénage.
Dévisser le projecteur de la partie avant du caré-
2
1
nage.
RT630020
Dévisser du phare le support de la bulle.
Déposer le phare.
Effectuer la repose dans l’ordre inverse.
Soulever le levier (1) jusqu'à encliquetage.
Corriger la portée du phare avec la
vis de réglage (2).
e Attention:
Ne pas saisir l'intérieur du réflecteur et les ampoules
Rotation vers la gauche:
avec les doigts.
..................................... Augmentation de la portée
Rotation vers la droite:
Diminution de la portée
Cote de réglage:
-15 cm à 10 m de distance
Régler l'angle latéral avec la vis de réglage (3).
63.8
RS630030
[GS] Dépose et repose du phare
e Attention:
Couper le contact!
Débrancher le câble de masse de la batterie!
Isoler le câble de masse!
1
Déposer la bulle.
Déposer le bloc optique.
e Attention:
Ne pas saisir l'intérieur du réflecteur et les ampoules
GS620020
avec les doigts.
Déposer le combiné
L Remarque:
La vis centrale de fixation (1) se trouve dans le boî-
tier du phare.
Déposer le mécanisme de réglage du phare.
Déposer le boîtier du phare.
63.9
Réglage du phare

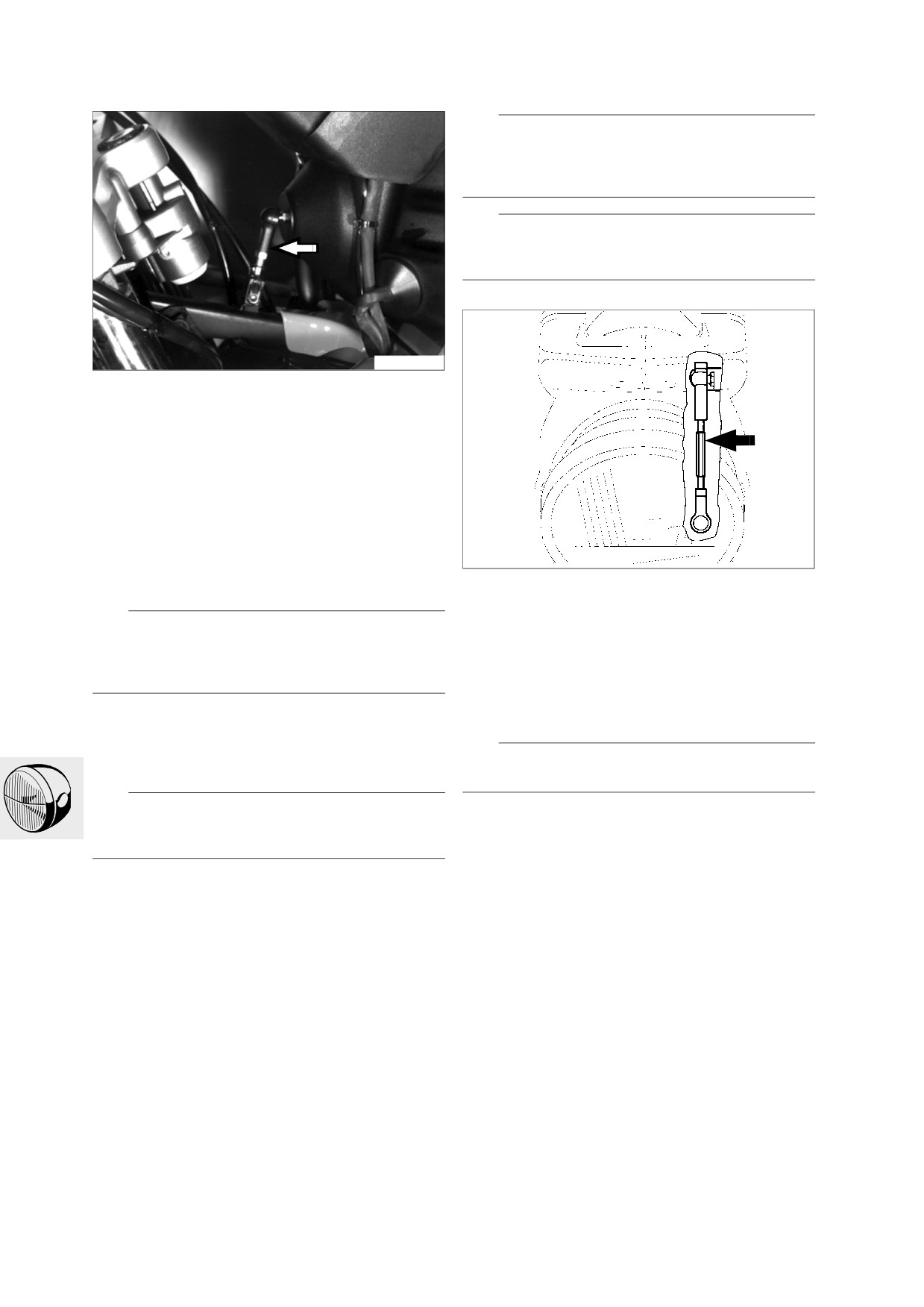

[R] Dépose et repose du phare
e Attention:
Couper le contact!
Débrancher le câble de masse de la batterie!
Isoler le câble de masse!
e Attention:
Ne pas saisir l'intérieur du réflecteur et les ampoules
avec les doigts.
GS630040
Défaire le contre-écrou sur la tige de réglage
(flèche).
Corriger la portée au moyen de la tige de
réglage..
Cote de réglage:
-25 cm à 10 m de distance
Resserrer le contre-écrou.
[GS] Dépose et repose des cligno-
RS630050
tants avant
Réglage du phare
e Attention:
Couper le contact!
La portée du phare peut être réglée dans la limite
Débrancher le câble de masse de la batterie!
de la plage de réglage rapide en tournant le pro-
Isoler le câble de masse!
jecteur vers le haut ou vers le bas.
Corriger la portée du phare en agissant sur la
Procéder comme pour la dépose du phare.
tige de réglage (flèche).
Déposer le support du phare.
Déposer les verres des clignotants, débrancher
la fiche du réflecteur et tirer le câble à travers la
L Remarque:
fixation des clignotants.
Ouverture de la clé = 6 mm
e Attention:
Cote de réglage:
-25 cm à 10 m de distance
Ne pas saisir l'intérieur du réflecteur et les ampoules
avec les doigts.
Déposer le support des clignotants.
Déposer les clignotants.
Effectuer la repose dans l’ordre inverse
63.10















Content      ..     10      11      12
