BMW Moto K 1100 LT/RS. Manuel de réparation - 10
62
Caractéristiques techniques
K 1100 LT
K 1100 RS
Combiné d'instruments
Témoins de clignotants
12 V/4 W T 8/4
Autres témoins, éclairage des instruments
12 V/3 W 10/3
62.3
62.4
1
4
3
2
LT620010

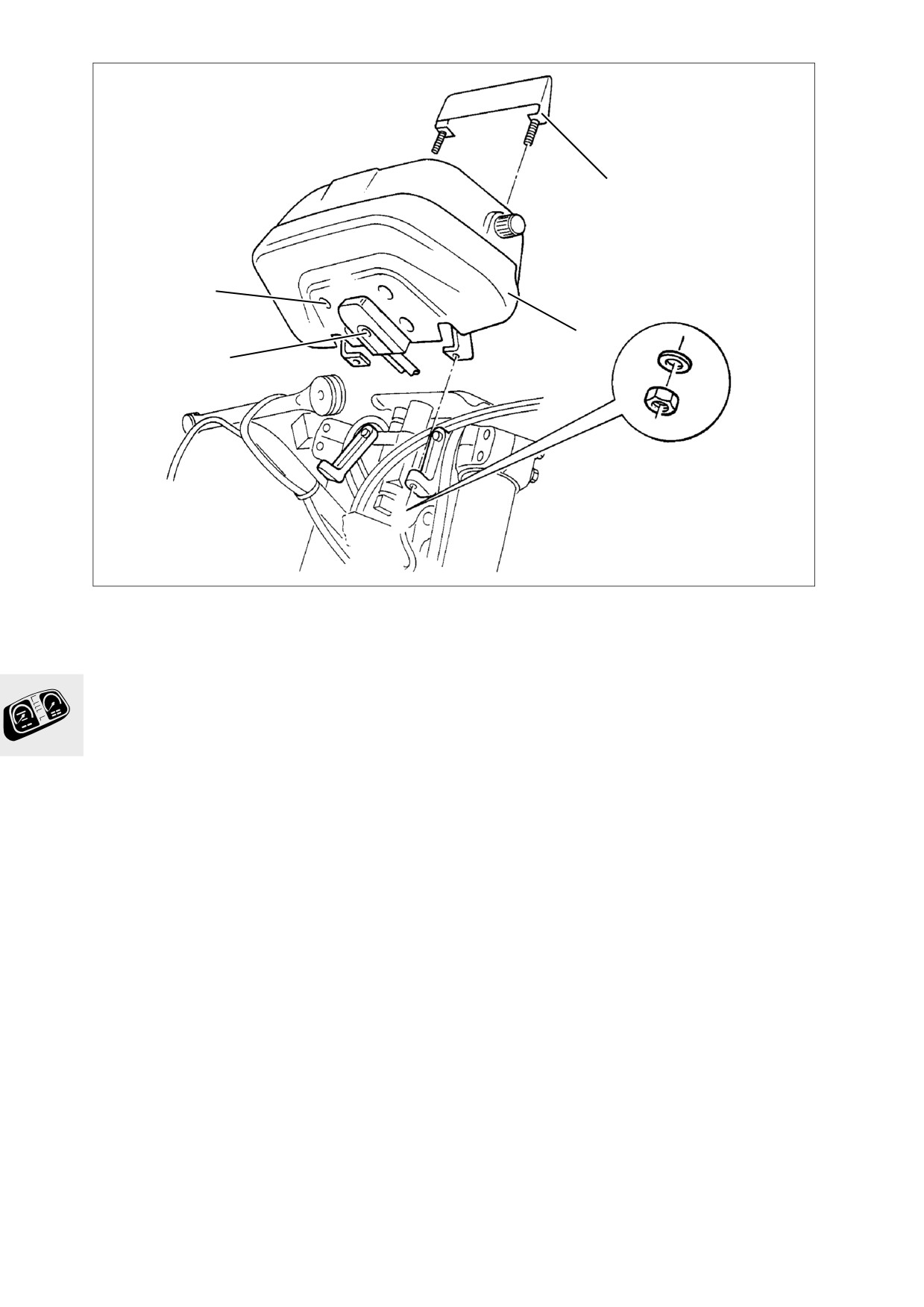

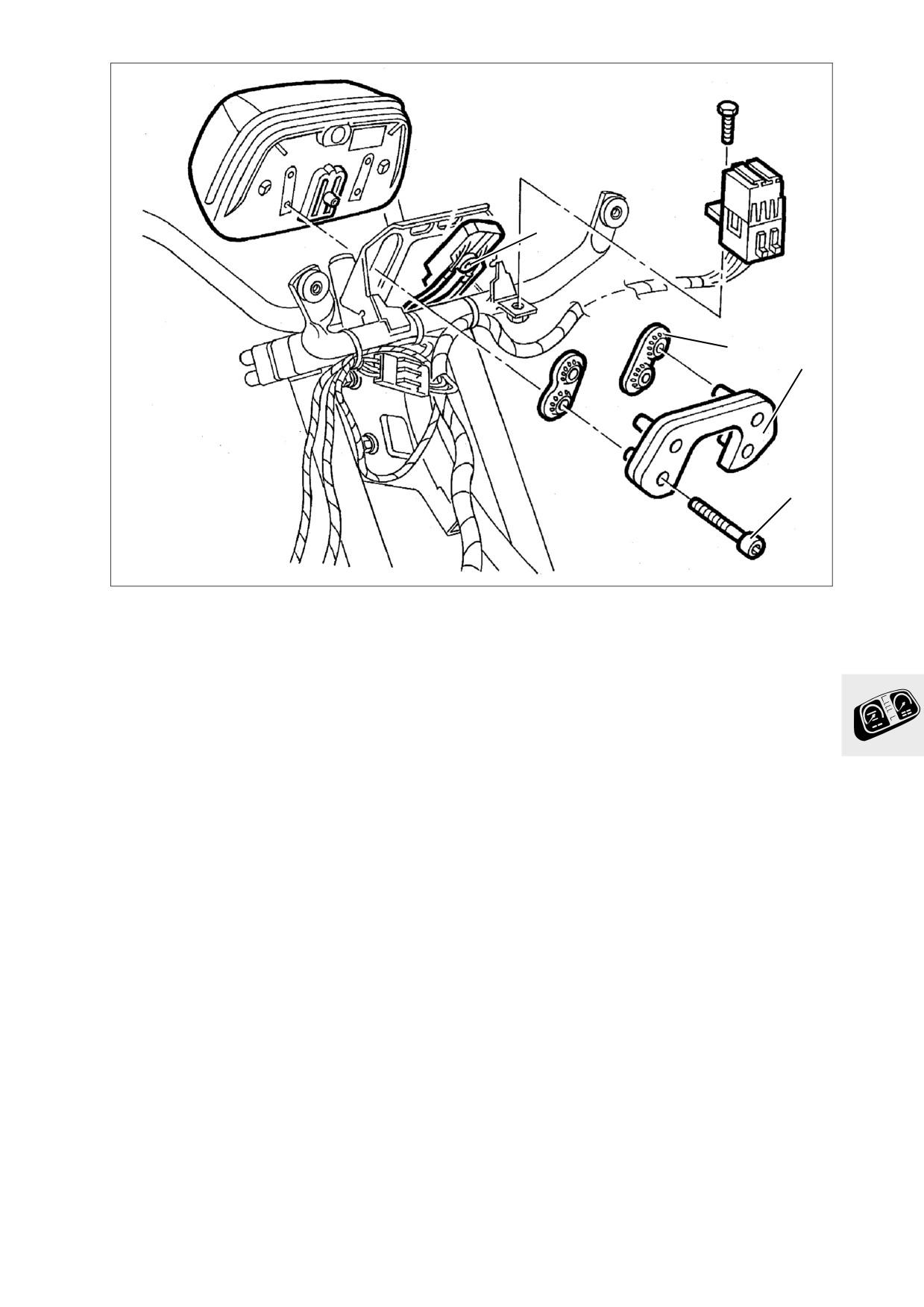

Dépose et repose du combiné
d'instruments
[LT]
• Déposer le carénage de tête de fourche.
• Défaire la vis (1) et retirer le connecteur central.
• Défaire les vis (2), déposer le combiné d'instru-
ments et le contrepoids (3).
• Les tampons caoutchouc (4) restent sur le porte-
instruments.
• Procéder au remontage dans l'ordre inverse.
62.5
4
2
3
1
LT620020

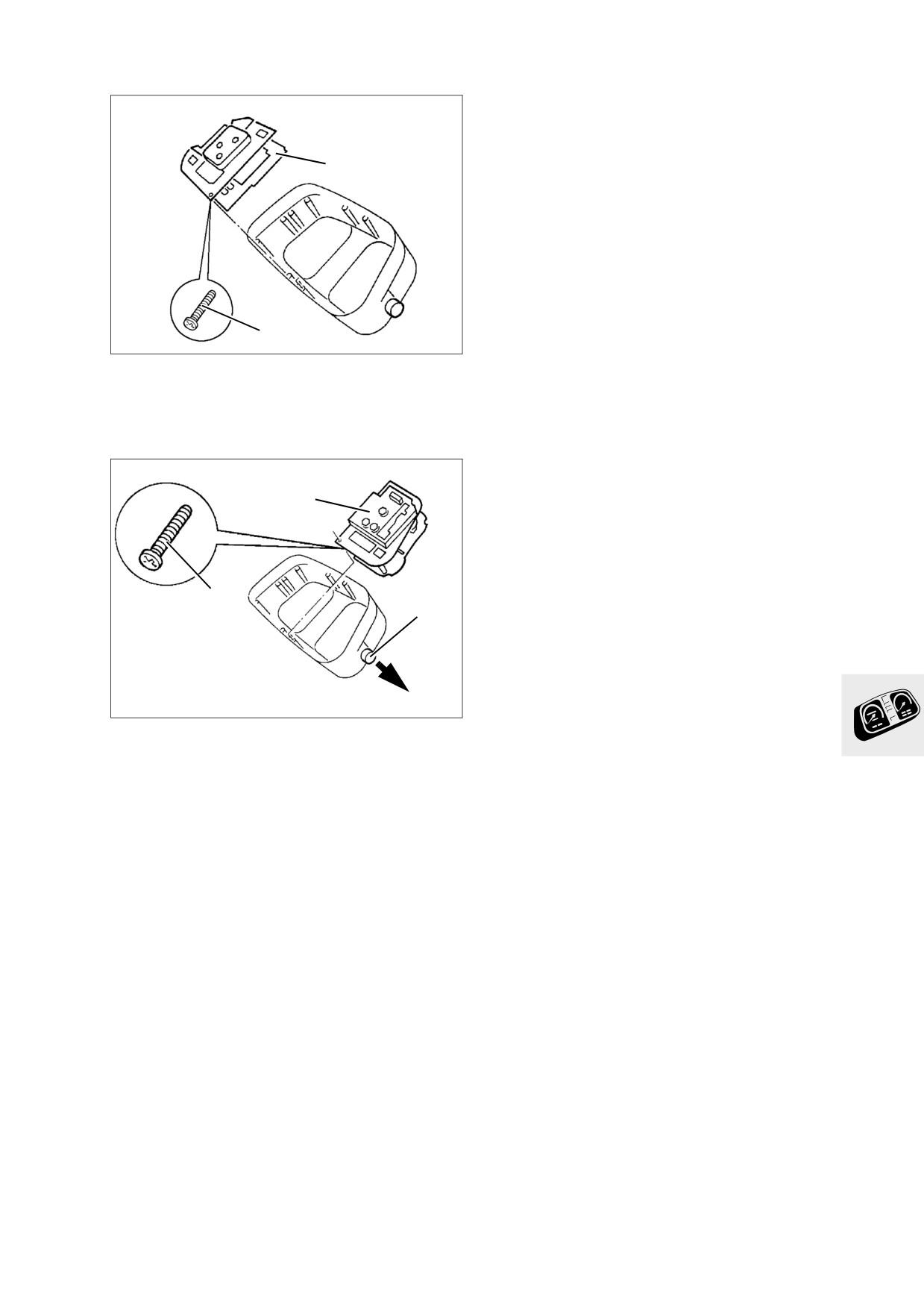

[RS]
• Déposer le carénage de tête de fourche.
• Défaire la vis (1) et retirer le connecteur central.
• Défaire les vis (2) et déposer le combiné d'instru-
ments.
• Le fond du boîtier (3) et le cache des câbles (4)
restent sur le cadre.
• Procéder au remontage dans l'ordre inverse.
62.6
2
1
4
3
LT620030

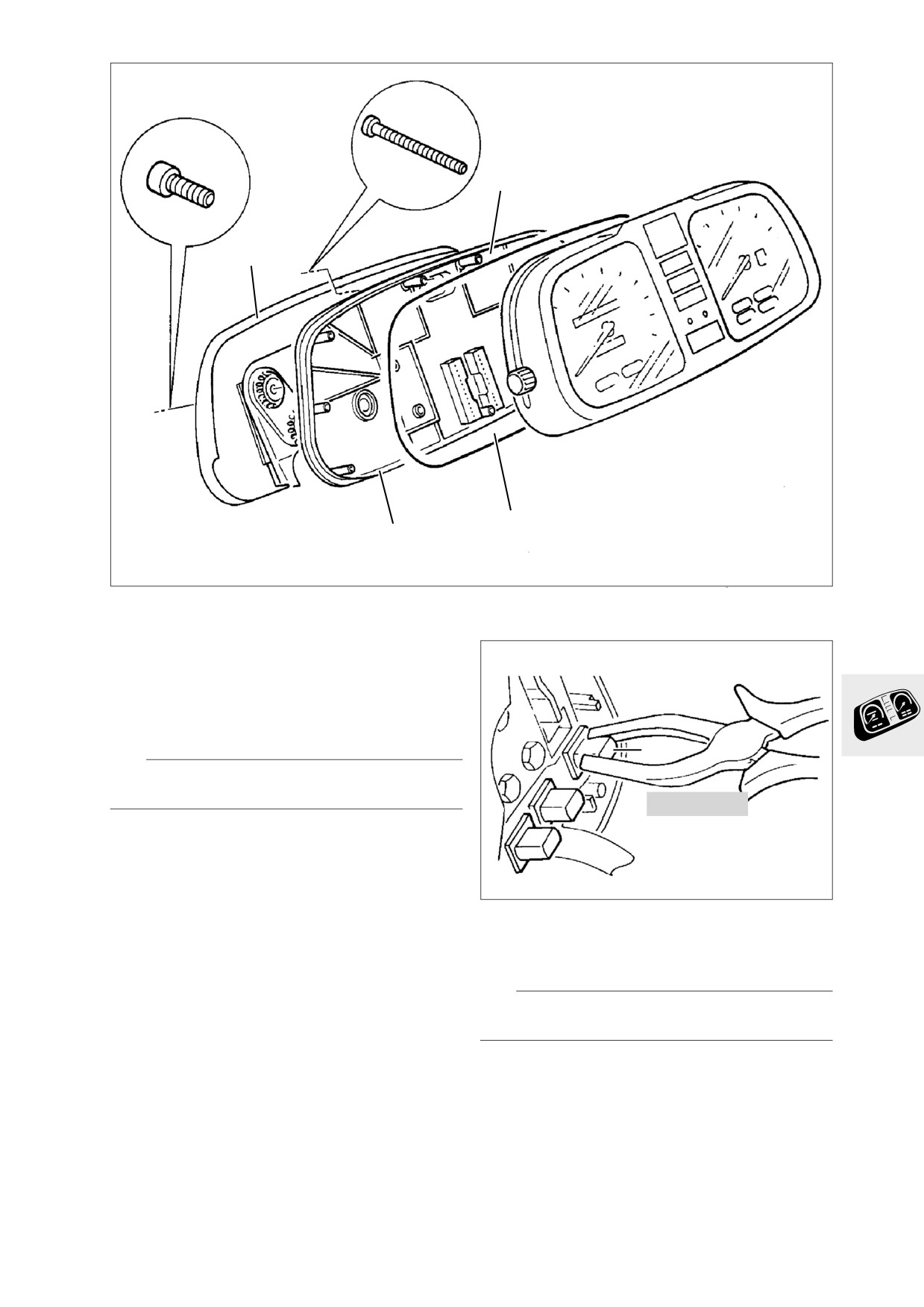

Désassemblage et assemblage du
Dépose et repose de la lampe témoin
combiné d'instruments
• Détacher le porte-instruments (1).
• Défaire le couvercle du boîtier (2) et le déposer
avec le joint (3).
• Boîtier d'instruments (4).
• Procéder à l'assemblage dans l'ordre inverse.
1
L Remarque :
Faire attention au parfait positionnement du joint.
61 1 250
LT620040
• Saisir en biais la lampe témoin (1) au moyen de
la pince à relais, réf. BMW 61 1 250, et l’extraire
ou l’enfoncer.
L Remarque :
Ne pas endommager les pistes conductrices
62.7

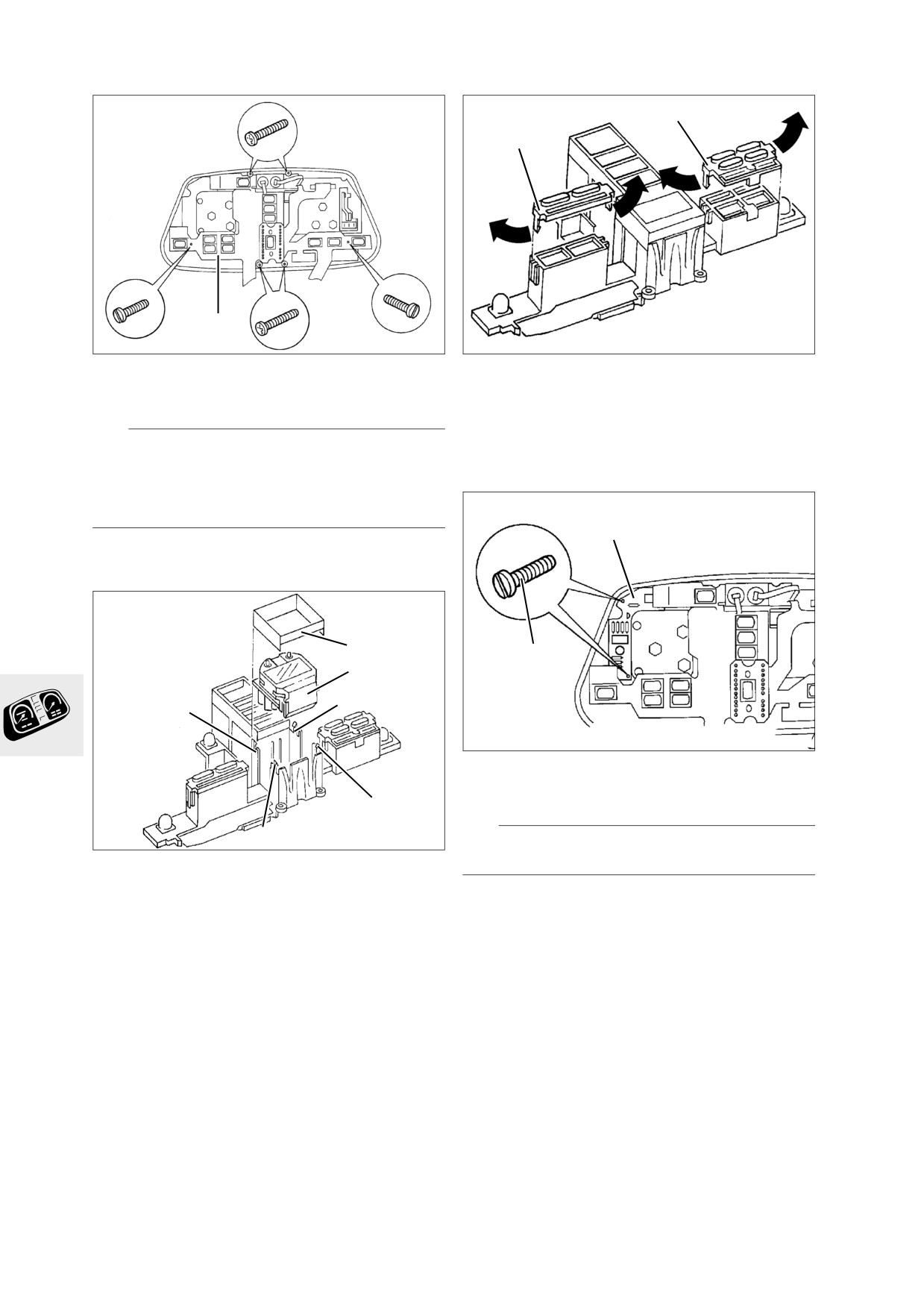

Dépose et repose de la carte à circuits imprimés
Dépose et repose du cadre des lampes témoins
8
7
1
LT620050
LT620070
• Défaire la fixation et dégager la carte
• Dégager les crochets (flèches) en les poussant à
imprimée (1) en la soulevant avec précaution.
l'extérieur avec précaution.
• Soulever les cadres (7,8) avec précaution.
L Remarque :
Dépose et repose de la platine de jauge à
Ne pas endommager la carte imprimée au cours du
essence
démontage et du remontage.
Faire attention au parfait positionnement des con-
tacts.
2
Dépose et repose de la montre à quartz
1
1
6
5
4
LT620080
• Défaire les vis (1).
•
Dégager la platine (2).
3
2
LT620060
L Remarque :
Ne pas plier la platine au remontage.
• Dégager le cadre (1) par le haut avec précaution.
• Dégager les crochets de fixation avec précaution
en les repoussant vers l'extérieur dans
l'ordre (2,3) et (4,5).
• Dégager la montre à quartz (6) par le haut.
• Procéder au remontage dans l'ordre inverse.
62.8
Dépose et repose du compte-tours
2
1
LT620090
• Défaire les vis (1).
• Dégager le compte-tours (2).
Dépose et repose du compteur de vitesse
5
3
4
LT620100
• Défaire les vis (3).
• Dégager le bouton de rappel (4) en le tirant à
fond sur la droite.
• Dégager le compteur de vitesse (5).
62.9
1
3
2
5
6
4
LT620110

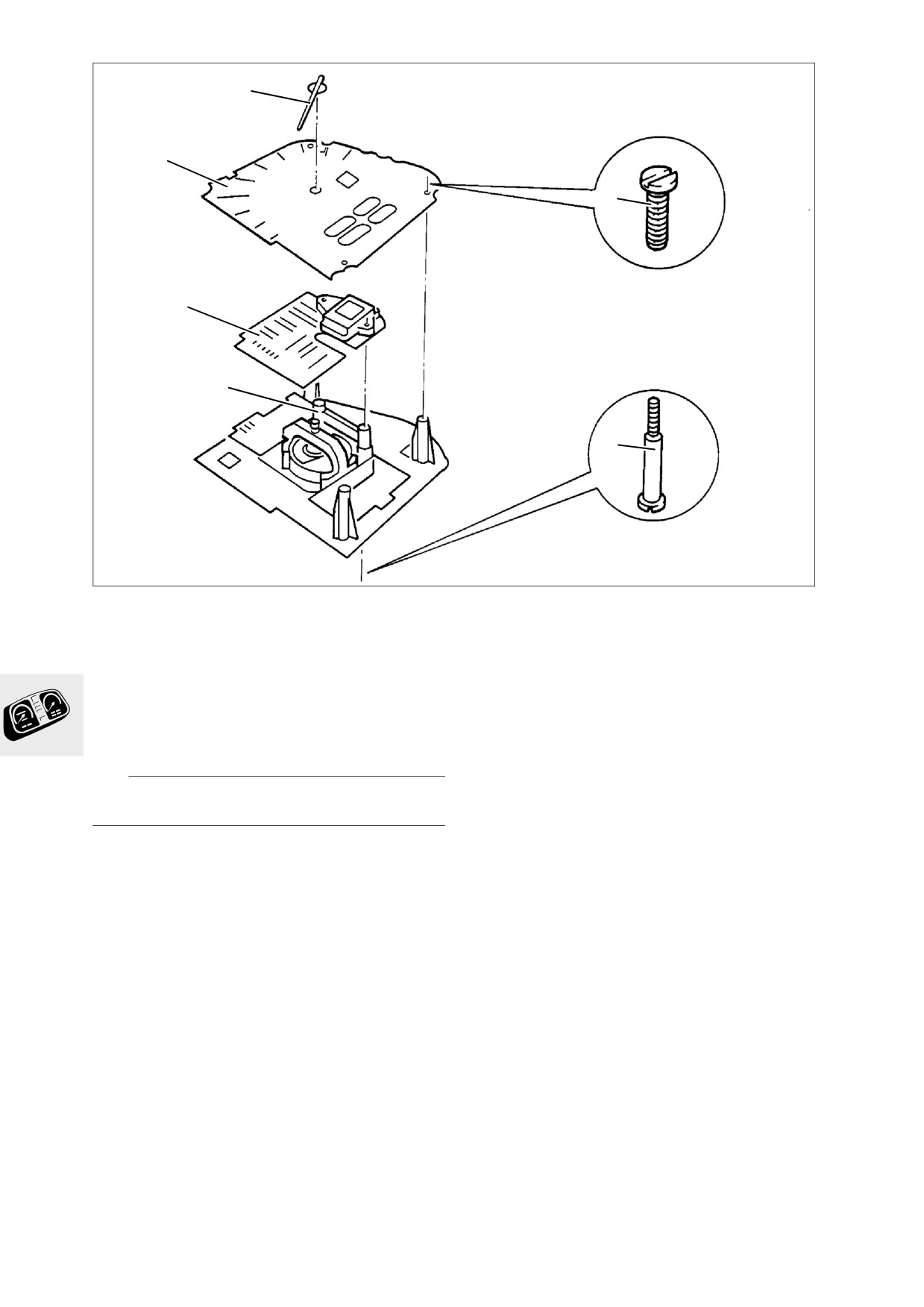

Dépose et repose de la platine de l'indicateur de
rapport engagé
• Déposer le compte-tours.
• Retirer l'aiguille (1) avec précaution de son axe.
• Défaire les vis (2).
• Déposer le cadran (3).
• Défaire les vis (4).
• Soulever la platine (5).
L Remarque :
Faire attention à la pièce d'écartement (6).
62.10
63
63 Lampes
Sommaire
Page
Caractéristiques techniques
3
Désassemblage et assemblage du projecteur
5
Réglage du projecteur
6
63.1
63.2
63
Caractéristiques techniques
K 1100 LT
K 1100 RS
Lampes
Projecteur
Projecteur rectangulaire à halogène avec correc-
tion manuelle du site à deux positions
Ampoules
Feu de route/croisement
Lampe halogène H 4 55/60 W, asymétrique
Feu de position
12 V/4 W
Feu arrière
12 V/10 W
Feu stop
12 V/21 W
Clignotant
12 V/21 W
63.3
63.4
15
13
9
11
14
7
12
6
4
2
1
10
8
5
3
LT630010

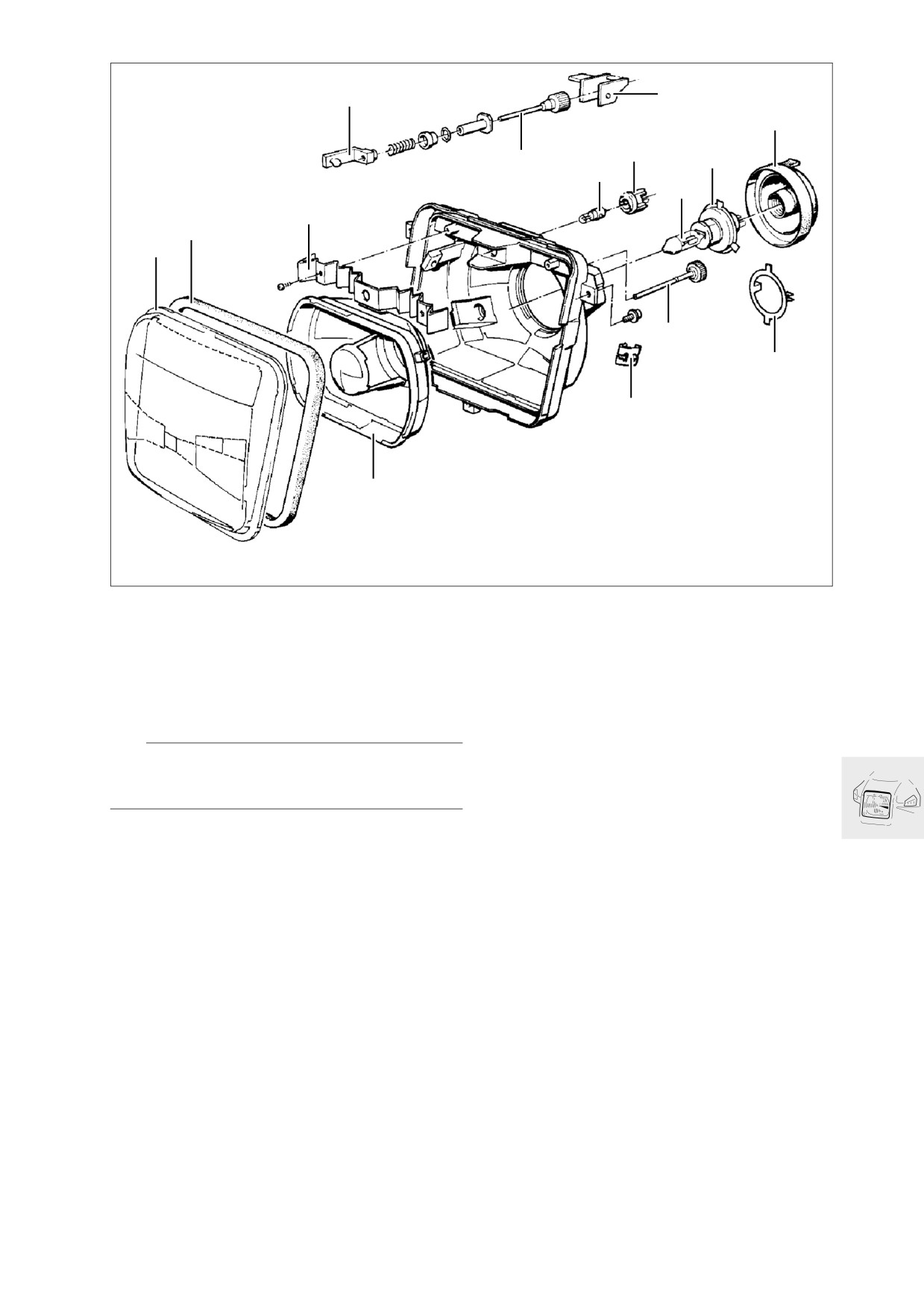

Désassemblage et assemblage du
projecteur
• Déposer le carénage de tête de fourche.
• Déposer le projecteur.
• Détacher les ressorts de fixation (5).
L Remarque :
Ne pas saisir l'intérieur du réflecteur et les ampoules
avec les doigts.
Pièces détachées :
1. Verre diffuseur
2. Joint
3. Réflecteur
4. Réflecteur
5. Ressort de fixation
6. Ampoule
7. Douille
8. Ressort de fixation
9. Cache
10.Vis de réglage
11.Douille
12.Ampoule
13.Levier pivotant
14.Vis de réglage
15.Support
63.5
3
2
1
LT630020

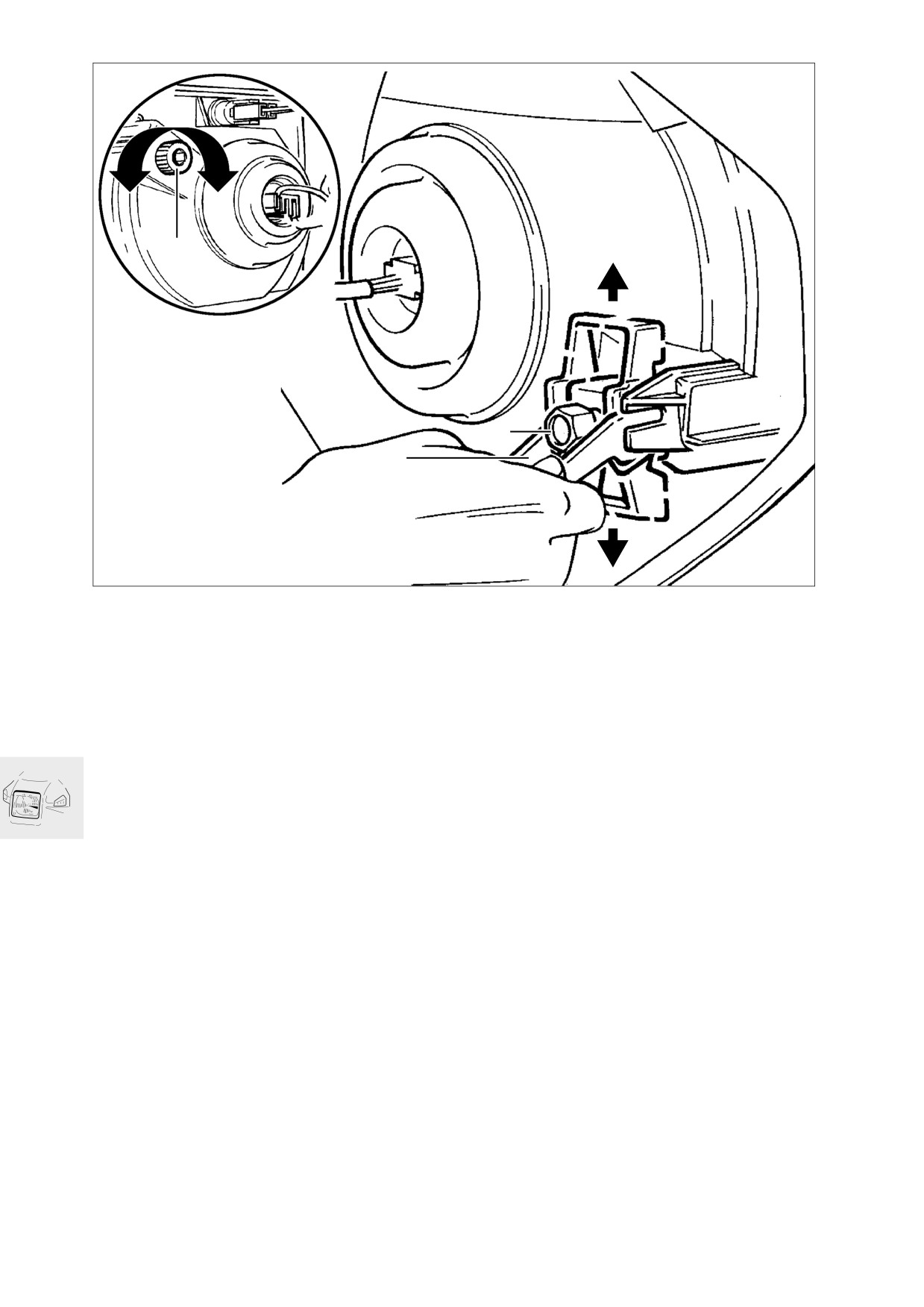

Réglage du projecteur
• Emboîter le levier (1) en haut.
• Corriger la portée du projecteur avec la vis de ré-
glage (2).
• Rotation vers la gauche : diminution de la portée
• Rotation vers la droite : augmentation de la por-
tée
• Régler la position latérale avec la vis moletée (3).
63.6
