MANUEL DE L’UTILISATEUR ENTRETIEN & REPARATION INSPECTIONS OBLIGATOIRES & RAPPORTS (2010) - 2







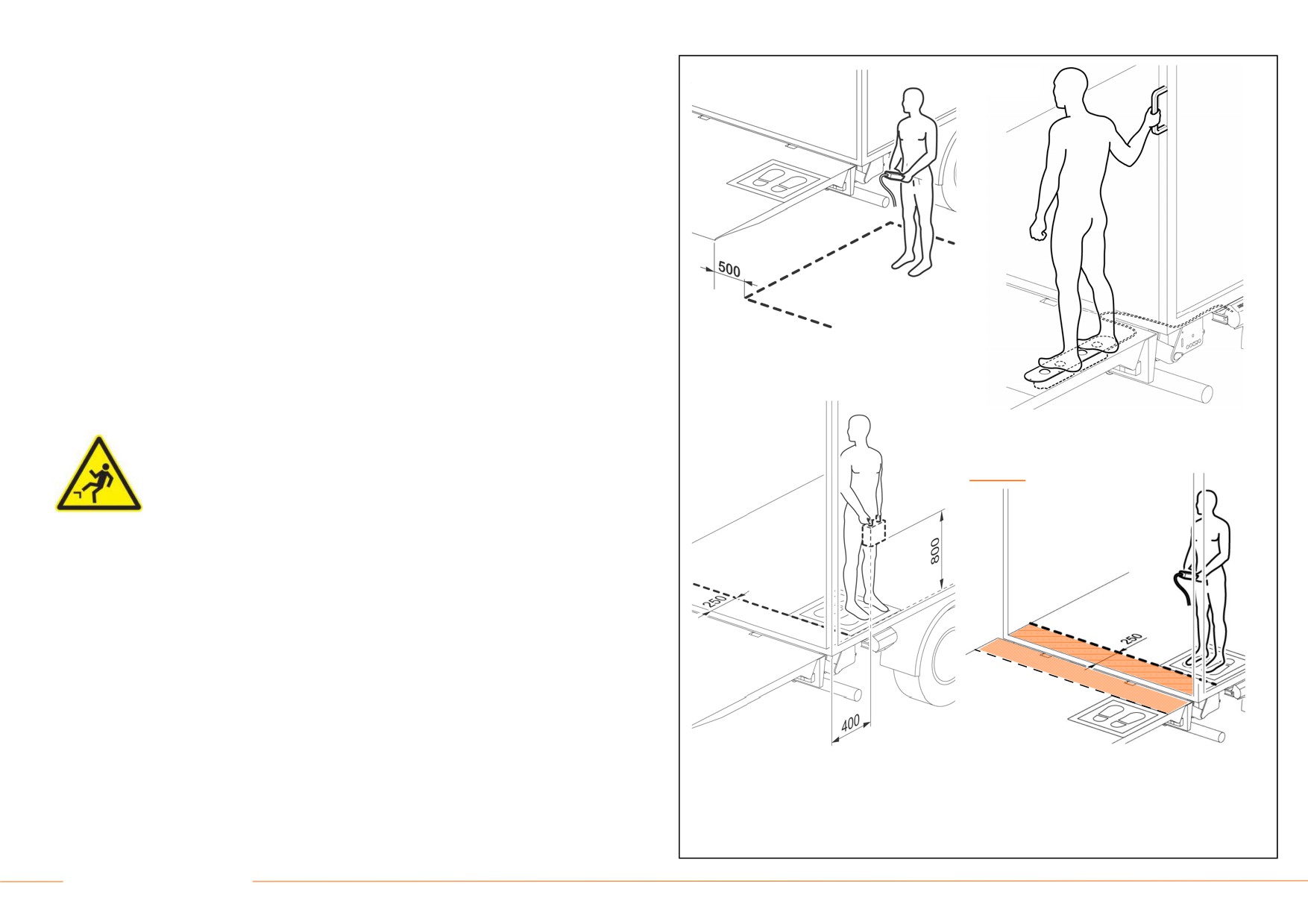

Lors de l’élévation/de la descente, l’opérateur se trouvant sur la plateforme doit se tenir à
Fig. 5.14
Fig. 5.15
la poignée montée sur le cadre arrière de la carrosserie du véhicule [cf. Fig. 5.15].

Si aucun protecteur de pied pivotant [cf. Fig. 5.10] ou coupe-circuit de sécurité [cf. Fig.
5.11] n’est utilisé, la commande intérieure fixe doit uniquement être utilisée à l’intérieur
de la carrosserie du véhicule, depuis une zone de travail sûre de min. 400x400 mm, clai-
rement visible et marquée de façon permanente à au moins 250 mm de la zone dange-
reuse entre la plateforme et l’arrière du plancher du véhicule [cf. Fig. 5.16].

Outre le marquage permanent des zones de travail sûres sur la plateforme et le plancher
du véhicule, il est recommandé de marquer les zones dangereuses à la fin du plancher
du véhicule et à l'avant de la plateforme d'une couleur bien distincte [cf. Fig. 5.17].

Les zones de travail sûres pour l’opérateur doivent toujours être dégagées. Il est interdit
de placer des charges sur ces zones.

L’opérateur doit toujours rester à côté de la charge afin d‘éviter d’être écrasé entre la
charge et l’arrière du véhicule.
Fig. 5.16
 Afin d’éviter tout risque de blessure en cas de chute depuis certaines hau-
teurs, il est obligatoire d’utiliser les rambardes de sécurité le long des bords
Fig. 5.17
exposés du plateau si la hauteur d'élévation ≥ 2000mm, et dans toute autre
application où ce risque existe de façon significative. [cf. aussi Fig. 4.14]

Il est interdit d’utiliser la plateforme en tant que plateforme de travail élevée.


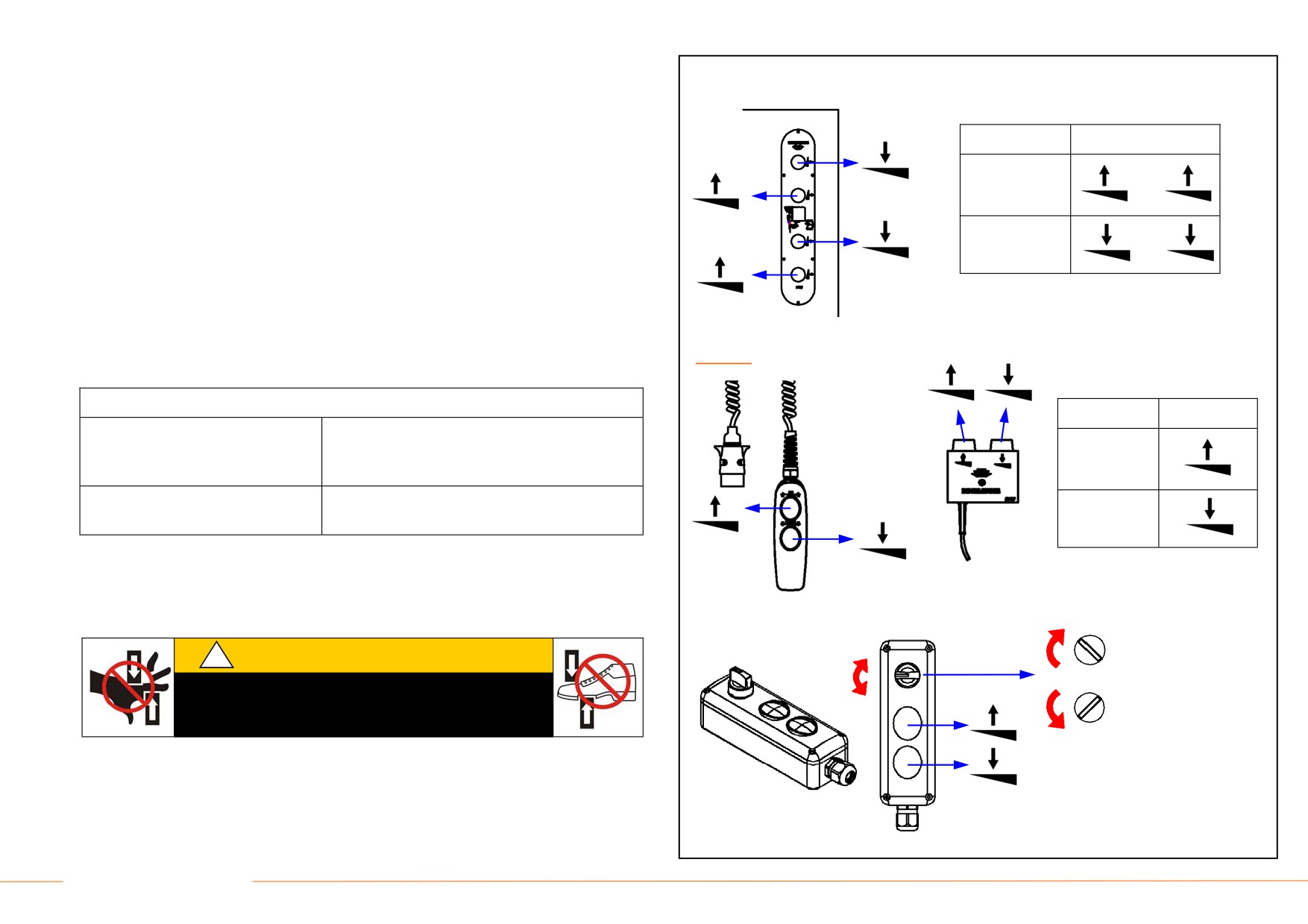

L’alimentation de l’une des commandes auxiliaires doit être connectée à l’interrupteur de
sécurité dans le boîtier de commande. L’activation des commandes auxiliaires doit dé-
sactiver les fonctions sur le boîtier de commande extérieure. Il est interdit de passer outre
l’une des caractéristiques de sécurité du hayon élévateur.
DHOLLANDIA
A20
§5.5 - Instructions de chargement et de déchargement

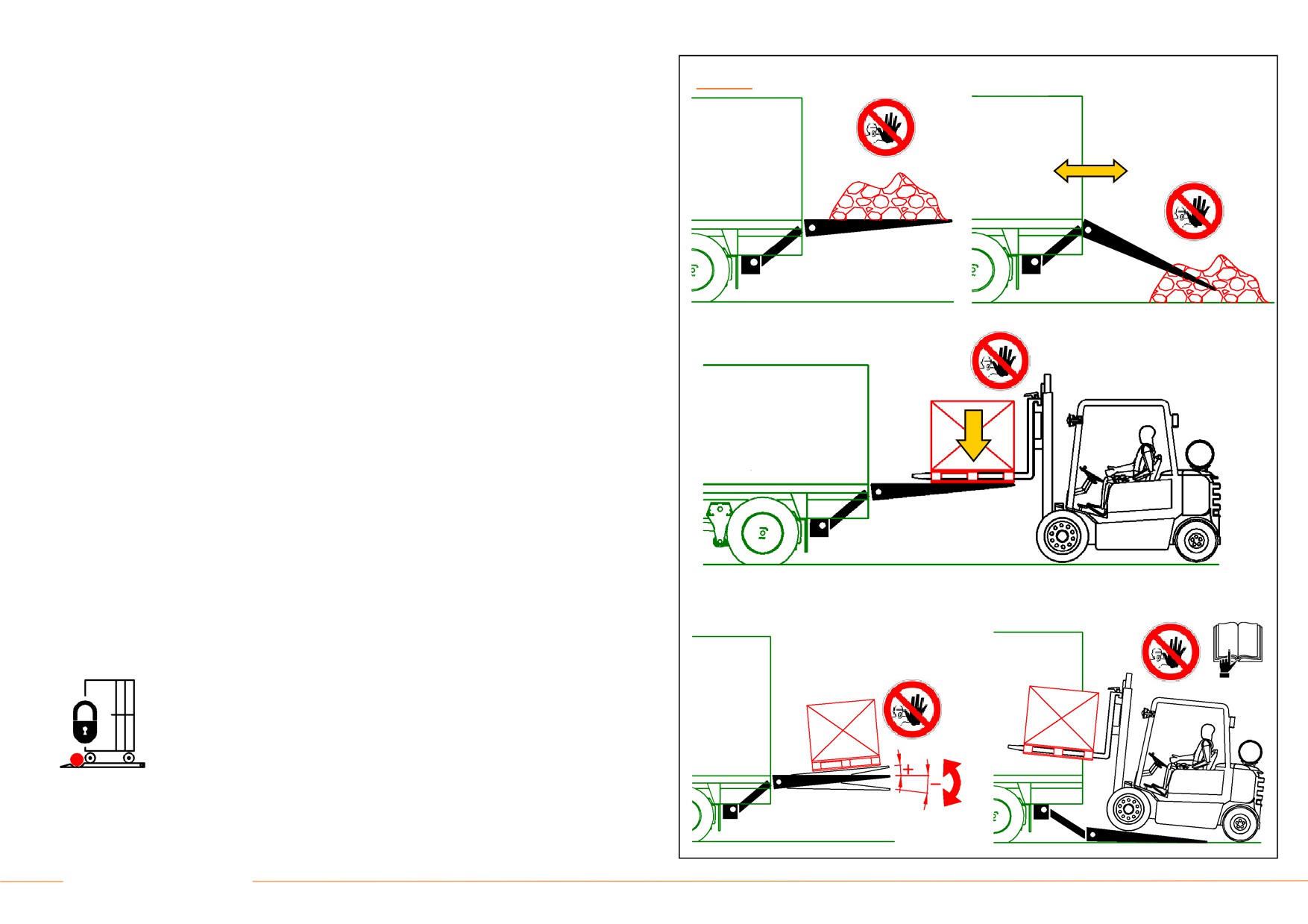

Fig. 5.18
Fig. 5.19

Veillez à toujours respecter les diagrammes de chargement et les commentaires explica-
tifs [cf. Point 6].

N’essayez jamais de ramasser des substances meubles (par exemple du sable, des gra-
viers, des pierres, etc.) sur le sol et de les déplacer à l’aide de la plateforme ou de les
soulever/descendre sur la plateforme [cf. Fig. 5.17-5.18].

N’utilisez jamais la plateforme pour égaliser la surface du sol ou pour pousser ou tirer des
charges ou substances à l’aide de la plateforme [cf. Fig. 5.19].

Ne déposez jamais de charge sur la plateforme (par exemple à l’aide d’un chariot éléva-
teur à fourches, d’une grue sur portique, etc.). En effet, suite à l’effet cinétique, l’impact
de la pose d’une charge est beaucoup plus grand que le poids nominal que cette charge
pourrait suggérer initialement [cf. Fig. 5.20].

Ne montez jamais sur une charge.

Avant de placer une charge sur la plateforme, son angle doit être incliné de quelques
Fig. 5.20
degrés vers le haut pour compenser la compression des suspensions du véhicule et le
jeu minimal au niveau des articulations du hayon. La plateforme sera ainsi en position
parfaitement horizontale une fois que la charge aura été placée sur celle-ci.

Ne modifiez jamais l’orientation de la plateforme lorsqu’une charge se trouve sur celle-ci.
N’agissez de la sorte que lorsque la plateforme est vide [cf. Fig. 5.21].

Au sol, utilisez toujours l’inclinaison automatique au sol [cf. § 7.4].

L’accès à la plateforme par les chariots élévateurs à fourches : cela n’est autorisé que
lorsque la plateforme repose entièrement sur le sol. Le poids combiné du chariot éléva-
teur à fourches et de la charge ne doit pas dépasser 150% de la capacité nominale du
hayon élévateur [cf. Fig. 5.22].


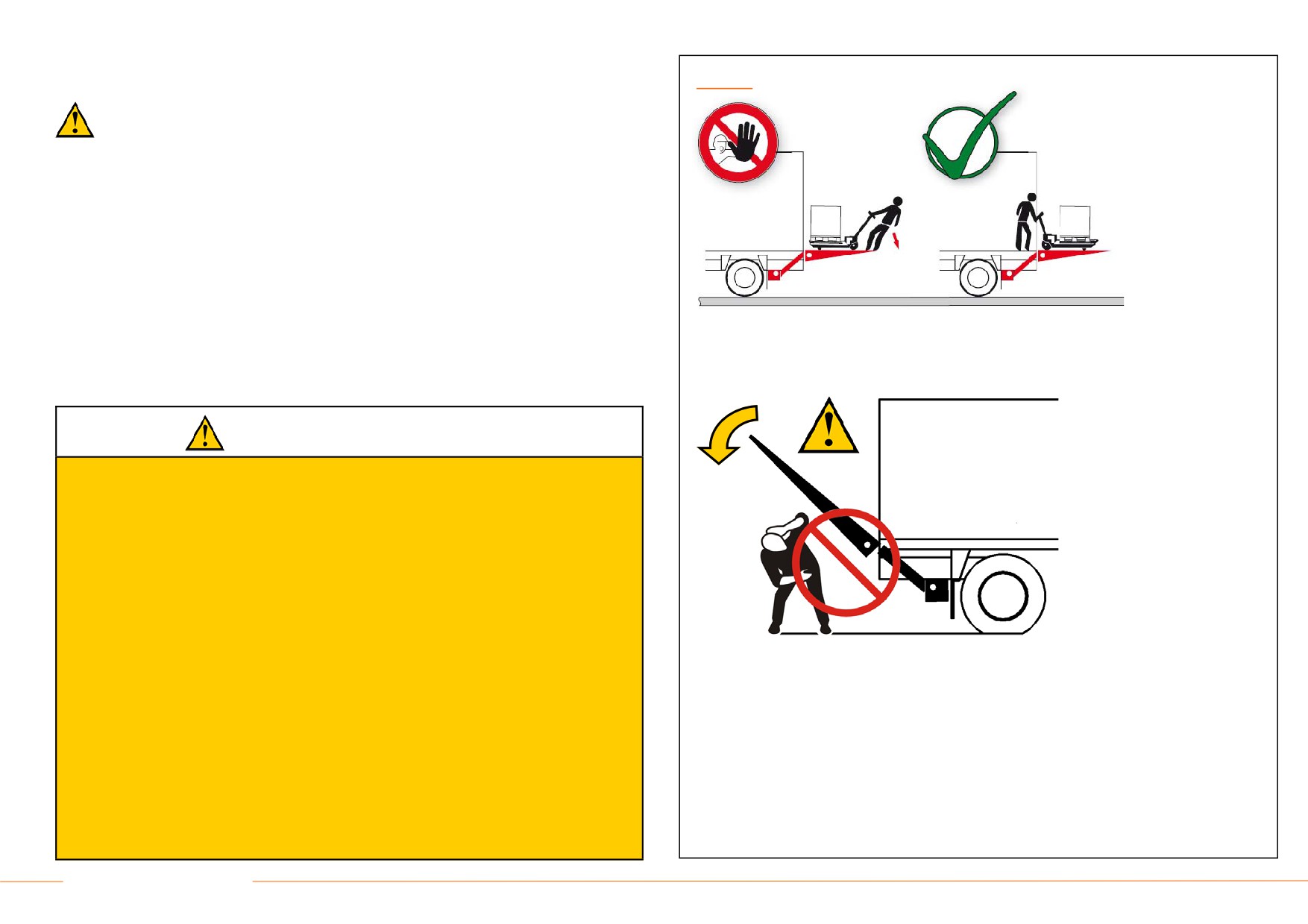

Lors du déchargement de la plateforme sur le sol, poussez toujours la charge en dehors
Fig. 5.21
Fig. 5.22
de la plateforme et ne la tirez pas. En poussant la charge depuis une position plus éle-
vée, l’opérateur évite que la charge roule/tombe sur lui ou qu'elle le heurte. [cf. Fig. 5.23].
 Les charges doivent être protégées contre les positions instables et le
roulement involontaire pouvant entraîner leur chute de la plateforme. En
ce qui concerne les charges ne présentant pas de résistance naturelle

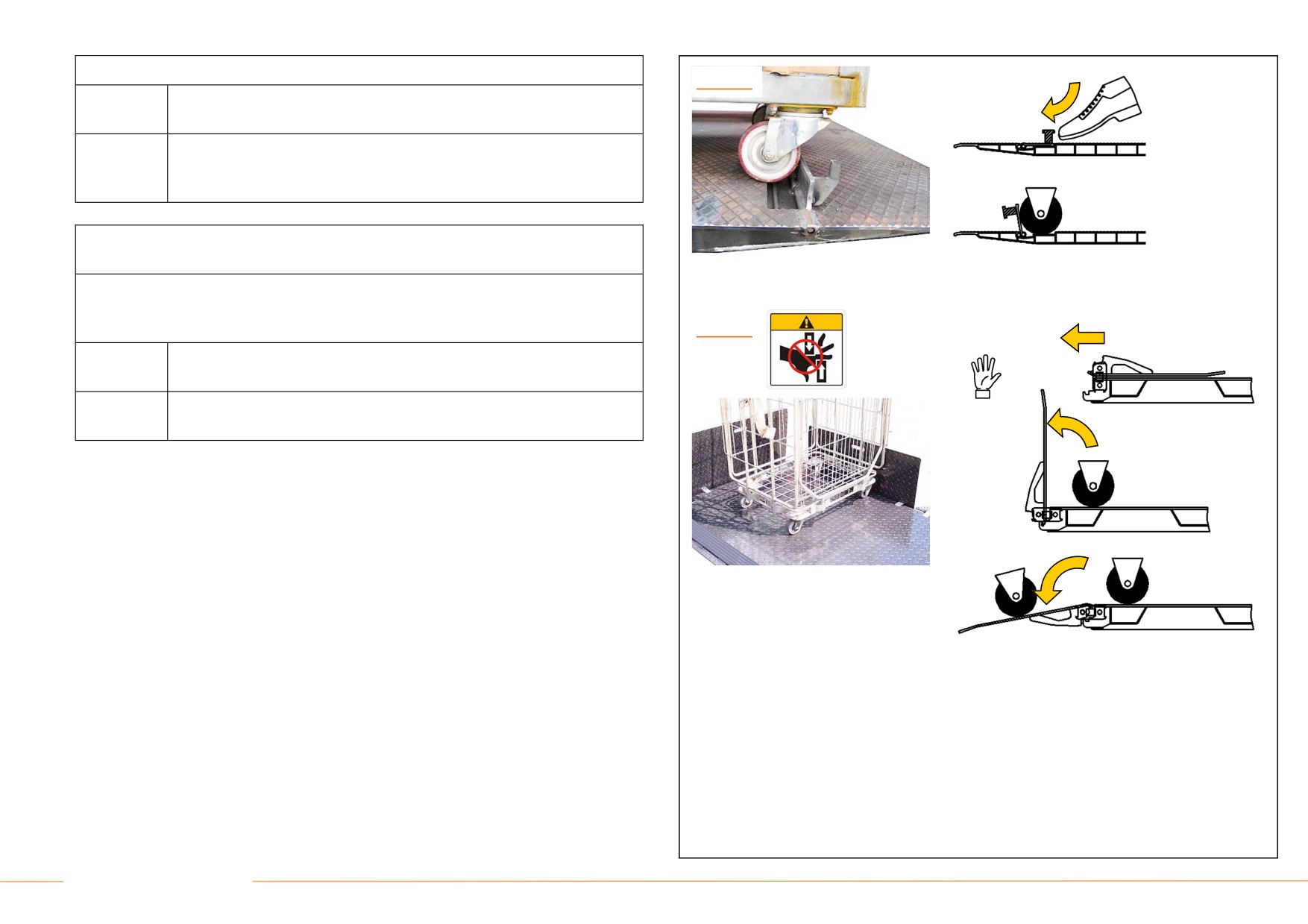

contre le dérapage, l’utilisation des arrêts de roulettes DHOLLANDIA
originaux [cf. §7.11] ou de dispositifs de fixation alternatifs (ex. sangles
d’arrimage) est obligatoire. Le centre de gravité de la charge ne doit pas
bouger pendant les mouvements de la plateforme.
DHOLLANDIA
A21
§5.6 - Importance d’un bon entretien
Fig. 5.23
 Avant toute utilisation, contrôlez le hayon élévateur afin de vous assurer que tous
les systèmes de sécurité et toutes les fonctions marchent correctement et qu’au-
cun entretien ou réparation urgent n’est nécessaire. En cas de situation dange-
reuse ou de bruit/mouvement inhabituel, N'UTILISEZ PAS le hayon et contactez
un réparateur DHOLLANDIA agréé.
 Toute décalcomanie d'avertissement manquante, usée ou illisible doit immédiatement
être remplacée.
 Il est très important de réaliser un entretien régulier et correct pour assurer la fiabilité opé-
rationnelle du hayon ainsi que la sécurité de l'opérateur et des éventuelles tierces per-
sonnes présentes à proximité.
 Tous les travaux d'entretien et de réparation doivent être réalisés par des agents DHOL-
Fig. 5.24
LANDIA agréés et en utilisant uniquement des pièces détachées originales.
Avertissement en cas de panne

Si un hayon élévateur ne peut pas être réparé immédiatement en cas de panne, il doit
être mis hors service et être protégé contre toute utilisation non autorisée.

Un hayon placé en position route à l'aide de dispositifs externes (chariot élévateur à
fourches, grue sur portique, etc.) n'est pas soutenu par ses vérins hydrauliques. Après
libération du verrouillage mécanique de la plateforme, la plateforme et le mécanisme de
levage tomberont en chute libre jusqu'au point auquel ils étaient au début de la panne,
sans qu'il soit possible d'interrompre la chute à l'aide du boîtier de commande tradition-
nel. Cela peut comporter de grands risques pour les opérateurs ignorants et les tierces
parties.

Afin d'éviter tout risque, fermez le verrouillage mécanique de la plateforme et utilisez des
outils supplémentaires pour immobiliser la plateforme (par exemple en sécurisant encore
plus le verrouillage original de la plateforme, en utilisant des sangles d'arrimage, etc.).
Signalez le danger de manière clairement visible.

Pour rouvrir le hayon, utilisez à nouveau un dispositif externe
(chariot élévateur à
fourches, grue sur portique, etc.) pour assurer un support supplémentaire. Vous pouvez
aussi tout d'abord réparer la panne, placer le système hydraulique sous pression et libé-
rer le verrouillage de la plateforme après avoir testé les fonctions du hayon et avoir obte-
nu un résultat concluant.
DHOLLANDIA
A22
§5.7 - Instructions pour le travail sur les quais de chargement
Fig. 5.25
Fig. 5.26
ȉ KG ” Capacité Nom.

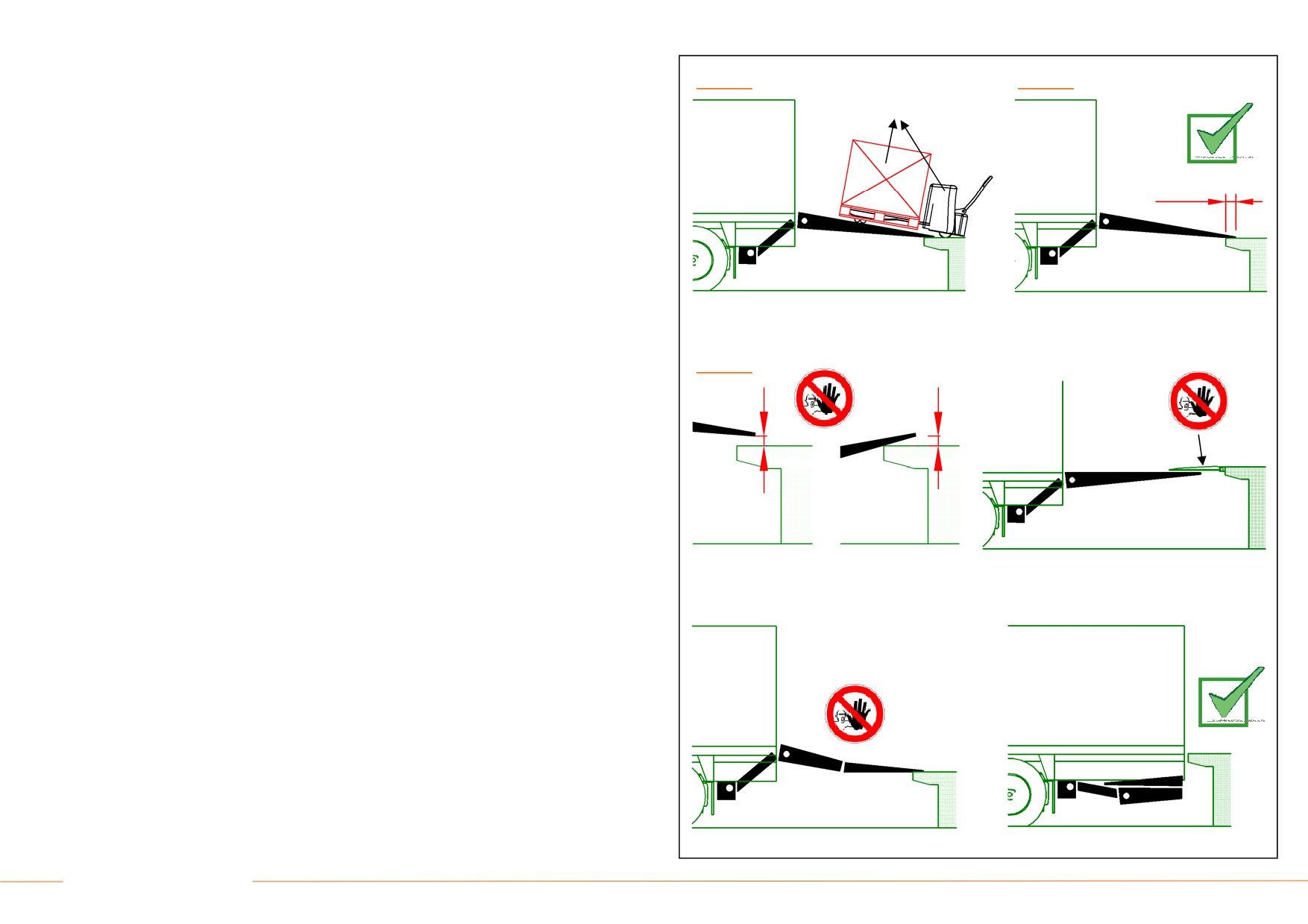

Si vous utilisez la plateforme du hayon élévateur en tant que rampe de passage entre le
plancher de chargement du véhicule et le quai de chargement, respectez les instructions
suivantes :

Le poids total de la charge et du dispositif de levage (chariot élévateur à fourches, trans-
Min. 150 mm
palette électrique ou manuel, etc.) ne doit pas dépasser la capacité nominale du hayon
[cf. Fig. 5.25].

Une section d’au moins 150 mm de la pointe de la plateforme doit couvrir le quai de char-
gement [cf. Fig. 5.26].

Lors du chargement/déchargement, le plancher de chargement du véhicule peut des-
cendre/monter par rapport au quai de chargement. Utilisez les commandes électriques
pour incliner la plateforme lorsque la pointe de la plateforme passe au-dessus ou en des-
Fig. 5.27
Fig. 5.28
sous du quai [cf. Fig. 5.27]. Le fait de ne pas ajuster l’angle de la plateforme peut grande-
ment endommager le hayon élévateur.

Il est interdit de laisser la plateforme flotter et d’utiliser un second pont articulé entre sa
pointe et le quai de chargement [cf. Fig. 5.28]. Lors du chargement/déchargement, la
pointe de la plateforme doit toujours chevaucher une base rigide sur au moins 150mm [cf.
Fig. 5.26].

Il est interdit d’utiliser une plateforme pliable (par exemple : la plateforme d’un hayon ré-
tractable ou repliable) en tant que rampe de passage [cf. Fig. 5.29]. La plateforme pliable
doit rester en position route et ne représenter aucun obstacle au niveau du quai de char-
gement [cf. Fig. 5.30].
Fig. 5.29
Fig. 5.30

Afin d’éviter les dommages, la plateforme doit toujours être fermée en position route
avant de quitter le quai de chargement.
Les hayons traditionnels : si le quai de chargement est équipé d’une poche de stockage pour
les plateformes de hayon élévateur, il est vivement recommandé de conserver la plateforme
dans cette zone. Avant de faire marche arrière vers le quai, vérifiez s’il est assez profond par
rapport à la plateforme. Veillez à ce qu'il y ait assez d’espace libre au-dessus et en dessous
de la plateforme en tenant compte de toutes les positions que peuvent prendre les suspen-
sions du véhicule. La plateforme ne doit toucher ni le dessus ni le dessous de la poche de
stockage du quai de chargement [cf. Fig. 5.31 à la page suivante].
DHOLLANDIA
A23
§5.8 - Déplacer des charges entre deux véhicules avec des hayons traditionnels
Fig. 5.31

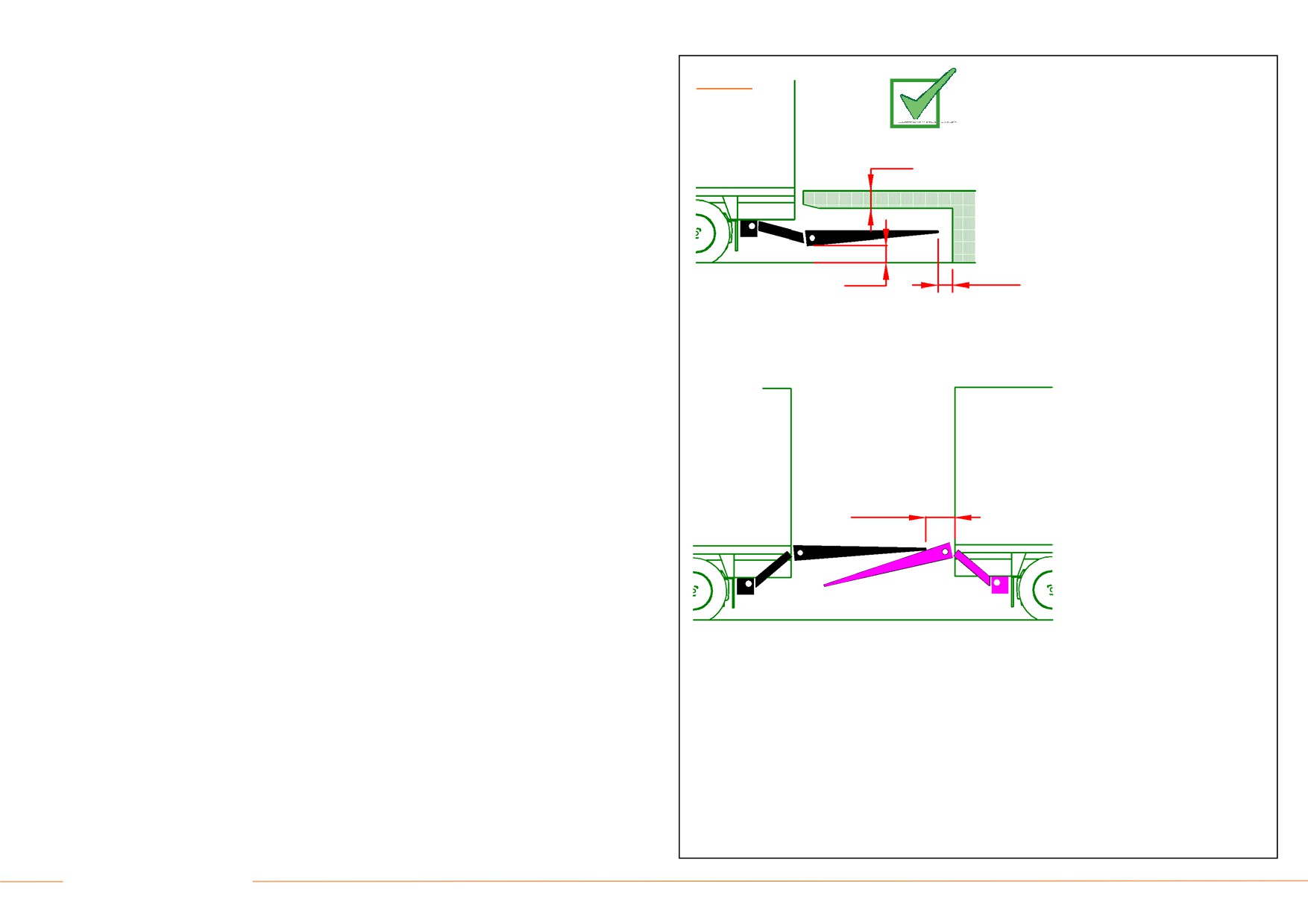

En cas de transfert de charges entre deux véhicules équipés d’une plateforme traditionnelle,
procédez comme suit [cf. Fig. 5.32]:

Ouvrez entièrement la plateforme du véhicule devant être chargé (= véhicule L), en des-
Min. 200 mm
sous du niveau horizontal, jusqu'à ce qu'elle ne puisse plus aller plus loin.

Ouvrez la plateforme du véhicule devant être déchargé (= véhicule U) au niveau horizon-
tal et faites marche arrière jusqu’à ce que la pointe de la plateforme arrive à 200mm du
cadre arrière de la carrosserie du véhicule L.

Inclinez la plateforme du véhicule U vers le bas et veillez à ce qu'elle repose sur la plate-
Min. 200 mm
Min. 200 mm
forme du véhicule L. Lors du chargement/déchargement, le plancher de chargement d’un
véhicule peut descendre/monter par rapport à l’autre véhicule. Utilisez les commandes
électriques pour incliner la plateforme du véhicule U vers le bas lorsque sa pointe s’élève
au-dessus de la plateforme du véhicule L. Avant d’ajuster l’angle de la plateforme, veillez
à ce que la plateforme soit vide (= pas de charge, pas d’opérateur sur la plateforme).
Fig. 5.32

Si les véhicules sont trop différents au niveau de la taille pour suivre les instructions sus-
mentionnées, il est interdit de transférer les charges de cette manière.
L

La manière la plus sûre de transférer les charges consiste alors bien entendu à déchar-
U
ger le véhicule U via le sol et à procéder ensuite au rechargement du véhicule L dans un
Max. 200 mm
deuxième temps.

Si un seul des deux véhicules est équipé d’un hayon élévateur, le transfert des charges
n’est autorisé que si une section minimale de 150 mm de la pointe de la plateforme peut
recouvrir le plancher de chargement de l’autre véhicule [cf. également Fig. 5.26].

Une fois encore, lors du chargement/déchargement, le plancher de chargement de l’un
des véhicules peut descendre/monter par rapport à l’autre véhicule. Utilisez les com-
mandes électriques pour incliner la plateforme vers le bas si sa pointe s’élève au-dessus
du plancher de chargement de l'autre véhicule.

Ne roulez jamais sur la plateforme si sa pointe ne repose pas à plat sur le sol.
DHOLLANDIA
A24

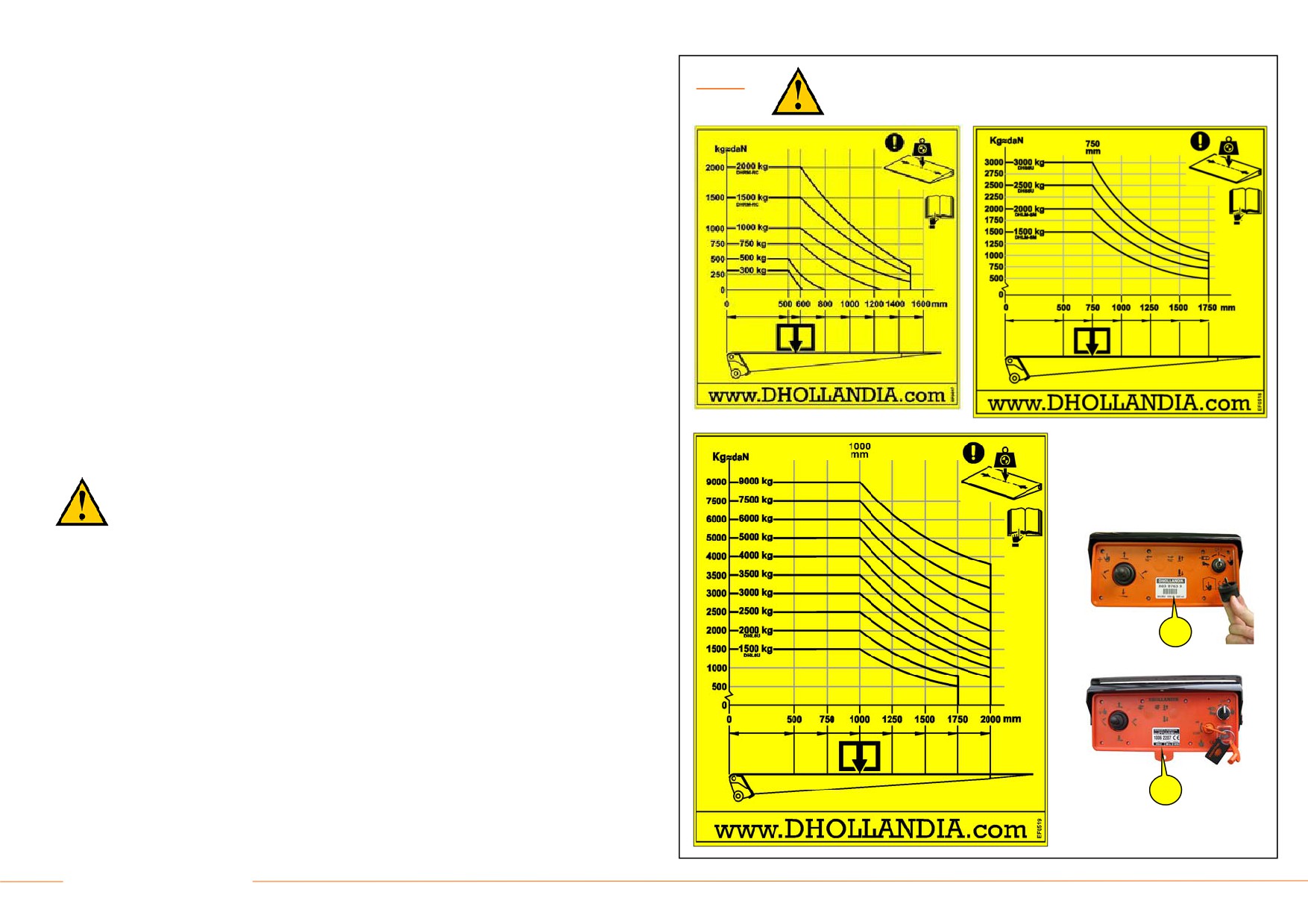

6. DIAGRAMMES DE CHARGEMENT
Fig. 6.1
 Les hayons élévateurs hydrauliques ne sont pas conçus pour LEVER/DESCENDRE des
poids correspondant à leur capacité nominale sur toute la surface de la plateforme. La
capacité nominale est valable à une certaine distance du centre de gravité derrière la
carrosserie du véhicule. Au-delà de ce point marqué sur la plateforme, la charge de tra-
vail sûre maximale diminue conformément aux diagrammes de chargement suivants.
 Lors du LEVAGE, le hayon élévateur est normalement protégé contre la surcharge par la
vanne de surpression dans le circuit hydraulique. La plupart des surcharges, et les dom-
mages qui en découlent, surviennent lors de la DESCENTE des charges.

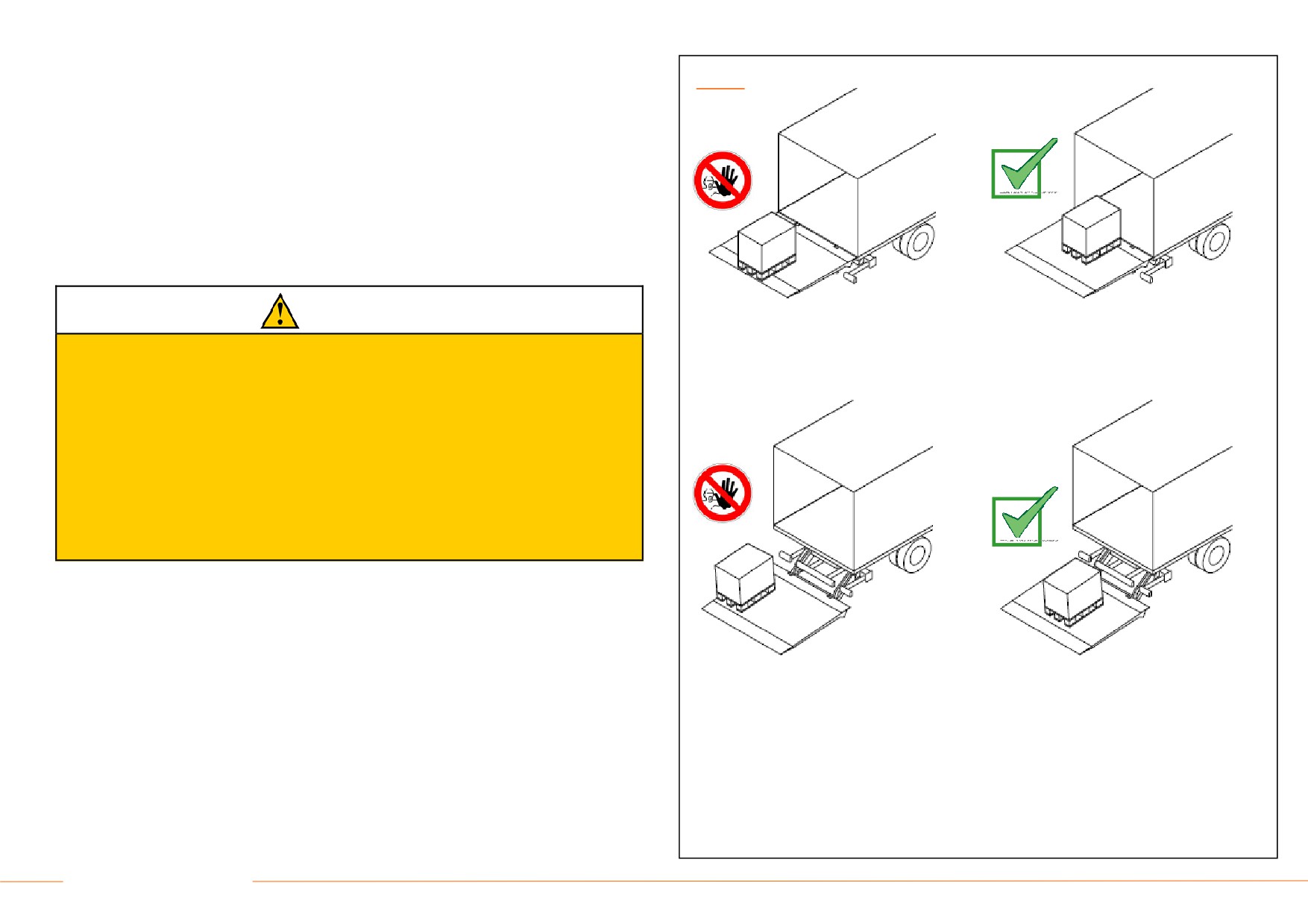

Attention !
PAS OK: charge positionnée trop
OK: Charge positionnée aussi près
près de la pointe de la plateforme
que possible de l’arrière du véhi-

Afin d’assurer la sécurité de l’opérateur et des éventuelles personnes présentes
cule
mais aussi de protéger l’intégrité structurelle du hayon, les instructions et les
diagrammes de chargement repris dans le présent manuel doivent être stricte-
ment respectés.

Toute négligence à cet égard peut grandement menacer la sécurité de l’opérateur et
des tierces parties ou entraîner l’usure prématurée ou un dysfonctionnement du hayon
élévateur.

DHOLLANDIA décline toute responsabilité en cas de blessures personnelles ou de
dommages à la propriété causés par la surcharge.

La capacité nominale (= CN) est le poids maximal que le hayon élévateur peut porter
dans les meilleures conditions possibles :
le centre de gravité de la charge ne dépasse pas le centre de gravité du hayon élévateur
indiqué, marqué sur la surface de la plateforme (placez toujours la charge aussi près que
possible de l’arrière du véhicule), et
la charge occupe une place centrale entre les bras de levage, soit à distance égale des
PAS OK: Charge positionnée trop
OK: Charge positionnée au centre
deux côtés de la plateforme.
loin du centre
entre les bras de levage

Si ces conditions optimales ne peuvent pas être rencontrées, la charge de travail sûre
SWL = 50% de la NC
(= CTS) maximale diminue conformément aux diagrammes de chargement et aux instruc-
tions ci-dessous [cf. Fig. 6.1 - 6.2].

La charge ne peut en aucun cas dépasser les bords latéraux ou le bord avant de la plate-
forme.
DHOLLANDIA
A25

N’oubliez pas que le centre de gravité de la charge ne correspond pas nécessairement à
Fig. 6.2
son point central physique. Le poids peut être réparti de manière très déséquilibrée.

Le chargement unilatéral d’un côté de la plateforme doit être évité. Limitez la charge à
une charge de travail sûre maximale de 50% de la capacité nominale [cf. Fig. 6.1].

Veillez à éviter les situations de surcharge « cachées » comme par exemple :
 La plateforme compressée dans la poche de stockage d’un quai de chargement : des
forces inattendues peuvent être appliquées sur le mécanisme de levage et causer
d’importants dommages [cf. Fig. 5.29].
 L’accès à la plateforme par les chariots élévateurs à fourches : cela n’est autorisé que
lorsque la plateforme repose entièrement sur le sol. Le poids combiné du chariot élé-
vateur à fourches et de la charge ne doit pas dépasser 150% de la capacité nominale
du hayon élévateur [cf. Fig. 5.22].
 Les chariots élévateurs à fourches déchargeant des marchandises sur la pointe de la
plateforme située au niveau du plancher du véhicule : les effets cinétiques de la vi-
tesse de descente et le poids supplémentaire des fourches/mâts du chariot élévateur
entraînent souvent une surcharge significative. Chargez sur le bord latéral de la plate-
forme, placez les marchandises au centre entre les deux bras de levage (à distance
égale des deux côtés de la plateforme) [cf. Fig. 5.20].
 Note: les autocollants indiquant la capacité nominale + le centre de gravité [cf.
Fig. 6.3] et le diagramme de chargement applicable [cf. Fig. 6.2] sont fournis
Fig. 6.3
avec le hayon. L’opérateur doit prendre note de ces informations avant d’utiliser
le hayon.
!
!
DHOLLANDIA
A26
7. INSTRUCTIONS D’UTILISATION
Fig. 7.1
Fig. 7.2
Fig. 7.4

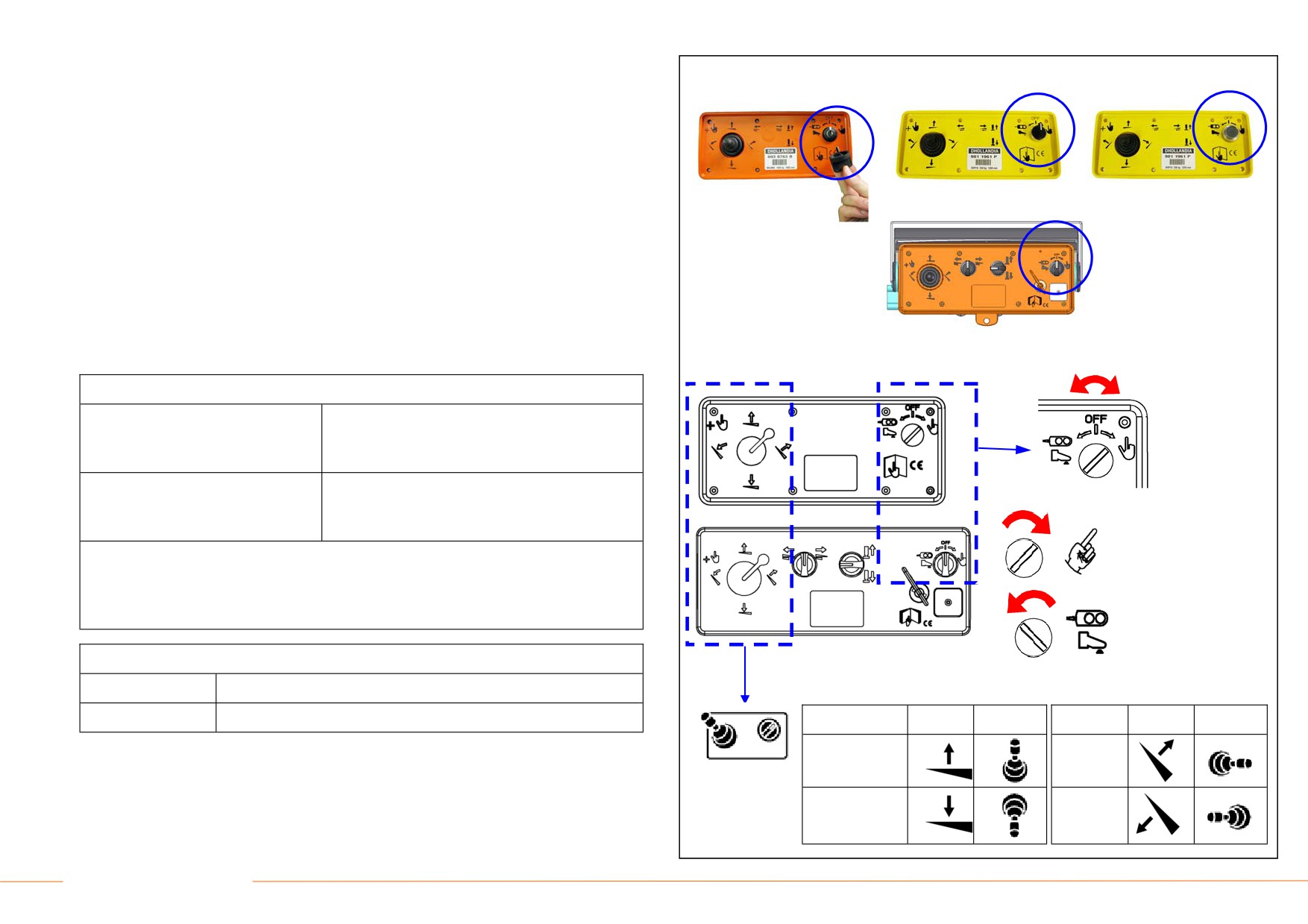

§7.1 - Introduction au boîtier de contrôle standard

Tous les symboles repris dans ce chapitre représentent des véhicules roulant à gauche
(= Europe continentale) avec le boîtier de commande monté du côté droit du véhicule. En
ce qui concerne les boîtiers de commande montés du côté gauche du véhicule, les
Fig. 7.3
images doivent être reflétées dans l’autre sens.

Le boîtier de contrôle standard comprend un levier de commande 4 directions activant les
fonctions MONTER/DESCENDRE/OUVRIR/FERMER ainsi qu’un interrupteur de sécurité.

L’interrupteur de sécurité peut être un interrupteur tournant avec clé amovible [cf. Fig.
7.1], un interrupteur tournant standard [cf. Fig. 7.2 -7.3] ou un bouton-poussoir [cf. Fig.
7.4]. Ils fonctionnent comme suit :
Fig. 7.5
Interrupteur tournant en tant qu’interrupteur de sécurité [cf. Fig. 7.5]
Interrupteur tourné et maintenu dans
Active le levier de commande dans le boîtier de
le sens des aiguilles d’une montre
commande extérieure et désactive les com-
(1)
mandes auxiliaires
Interrupteur tourné dans le sens con-
Active les commandes auxiliaires et désactive le
traire des aiguilles d’une montre (2)
levier de commande dans le boîtier de commande
extérieure
= choix du boîtier de
(1) Principe “tenir pour faire fonctionner”: Lorsque l’interrupteur de sécurité est relâché, l
commande extérieure (1)
revient automatiquement en position neutre et le levier de commande est désactivé.
(2) Position fixe : les commandes auxiliaires restent actives aussi longtemps que l’inter-
rupteur de sécurité n’est pas manuellement ramené en position neutre.
= choix des
comm. auxiliaires (2)
Bouton-poussier en tant qu’interrupteur de sécurité
Bouton enfoncé
Active le levier de commande dans le boîtier de commande
Bouton inactif
Active les commandes auxiliaires
Fonction
Symbole
Joystick
Fonction
Symbole
Joystick
MONTER
FERMER

Le levier de commande active les quatre fonctions de base : MONTER, DESCENDRE,
FERMER & OUVRIR. [cf. Fig. 7.5]
DESCENDRE
OUVRIR
DHOLLANDIA
A27

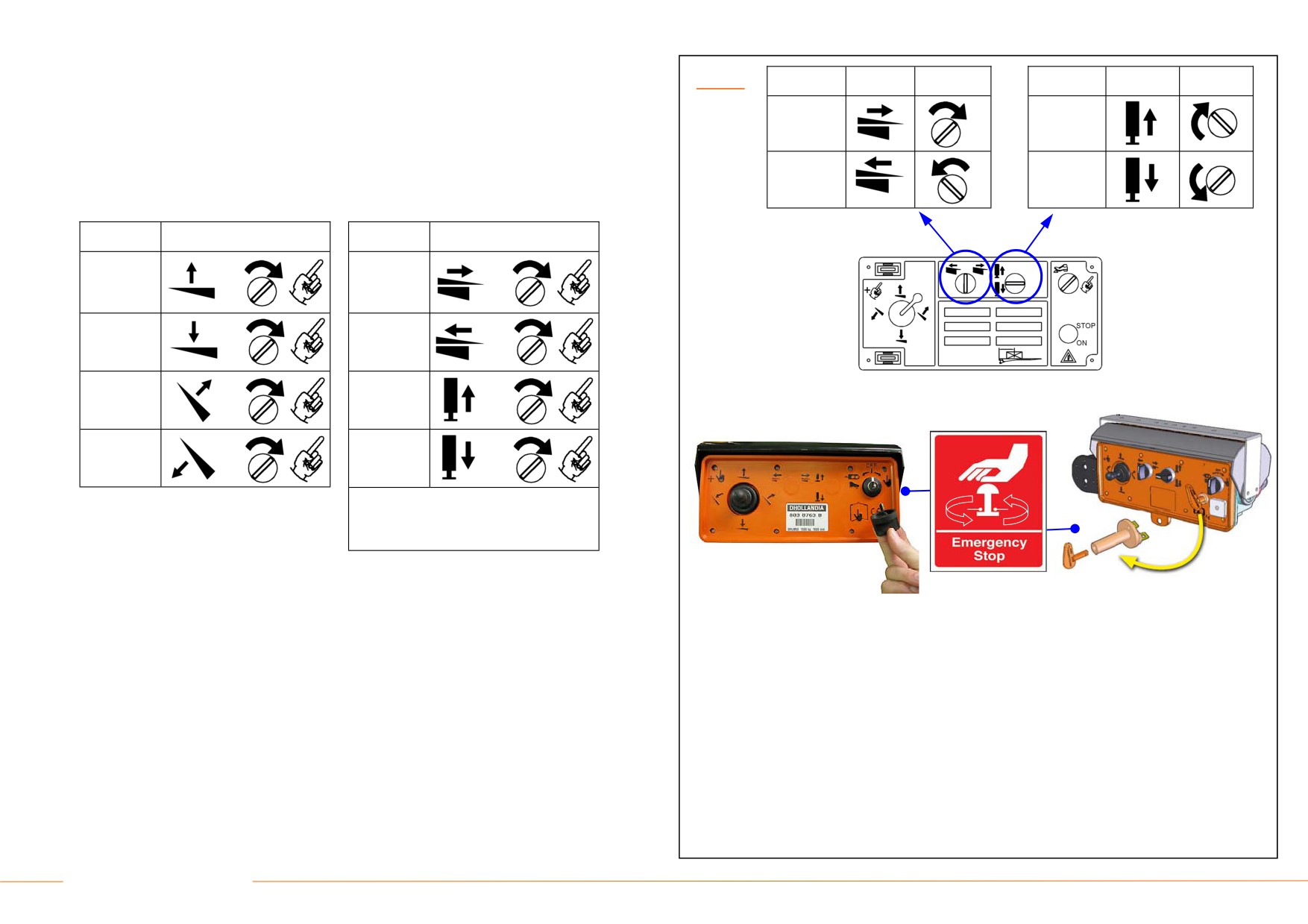

 Des interrupteurs tournants supplémentaires sont prévus en cas de hayons plus com-
Fig. 7.6
Fonction
Symbole Interrupt.
Fonction
Symbole
Interrupt.
plexes. Les fonctions RENTRER/SORTIR sont prévues en cas de hayons rétractables.

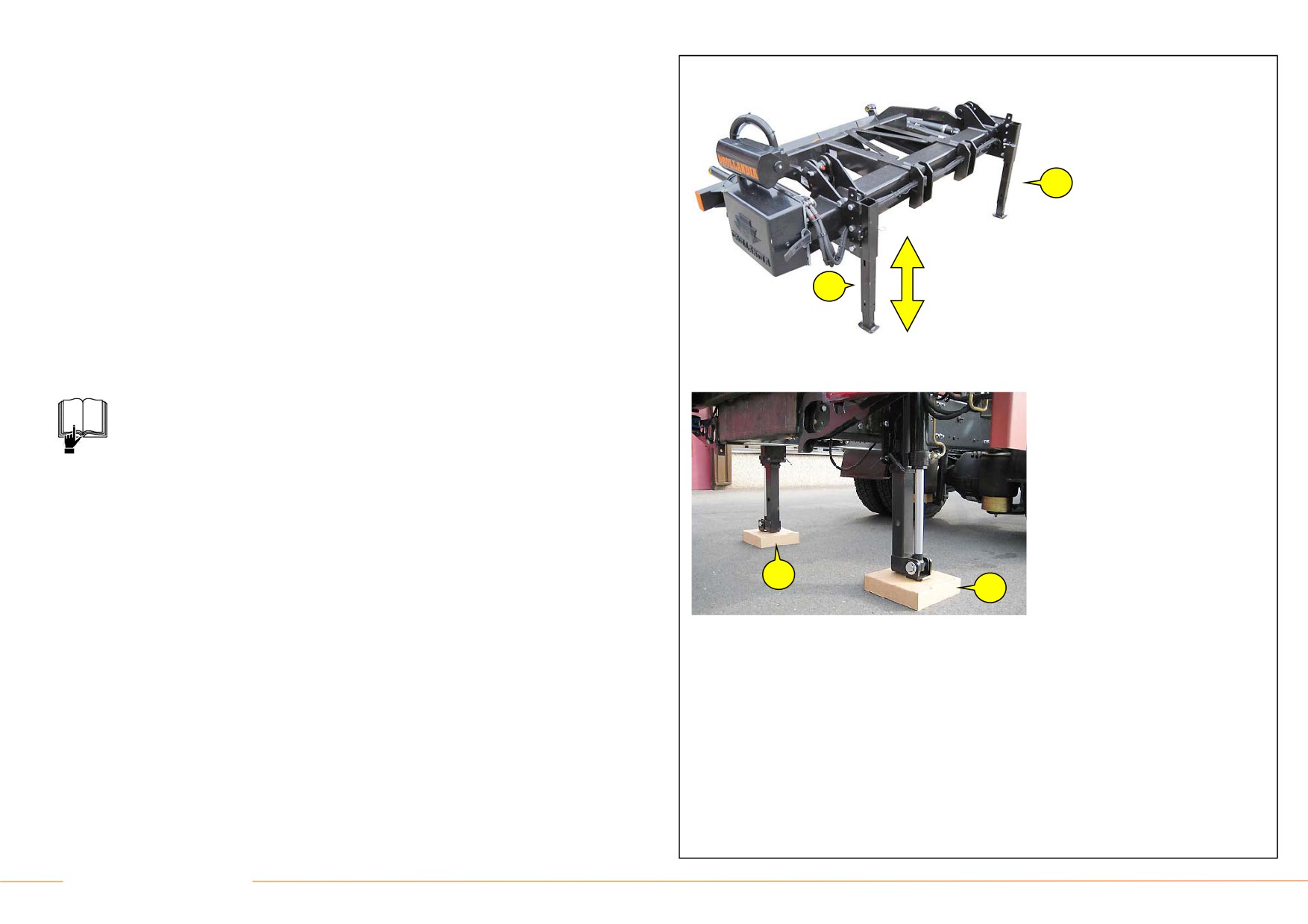

Les fonctions RENTRER/SORTIR sont prévues en cas de hayons avec béquilles de sta-
RENTRER
RENTRER
bilisation hydrauliques [cf. Fig. 7.6].
 En pratique, les fonctions présentes sur le boîtier de commande extérieure sont activées
SORTIR
SORTIR
comme suit :
Fonction
Pour activer :
Fonction
Pour activer (*) :
MONTER
RENTRER
+
+
DESCEN-
SORTIR
+
+
DRE
FERMER
RENTRER
+
+
Fig. 7.7
OUVRIR
SORTIR
+
+
(*) L’utilisation de l’interrupteur de sécurité
n’est pas requise sur tous les modèles de
hayon
 La plupart des boitiers de commande DHOLLANDIA sont équipés d’un interrupteur à clef
amovible, qui fonctionne d’arrêt d’urgence. Cet interrupteur d’urgence permet de couper
l’alimentation électrique en cas de danger [cf. Fig. 7.7]. Où il n’est pas implémenté, la
Norme Européenne prévoit d’autres moyens afin de couper le courant, comme la décon-
nection des bornes sur la batterie.
DHOLLANDIA
A28

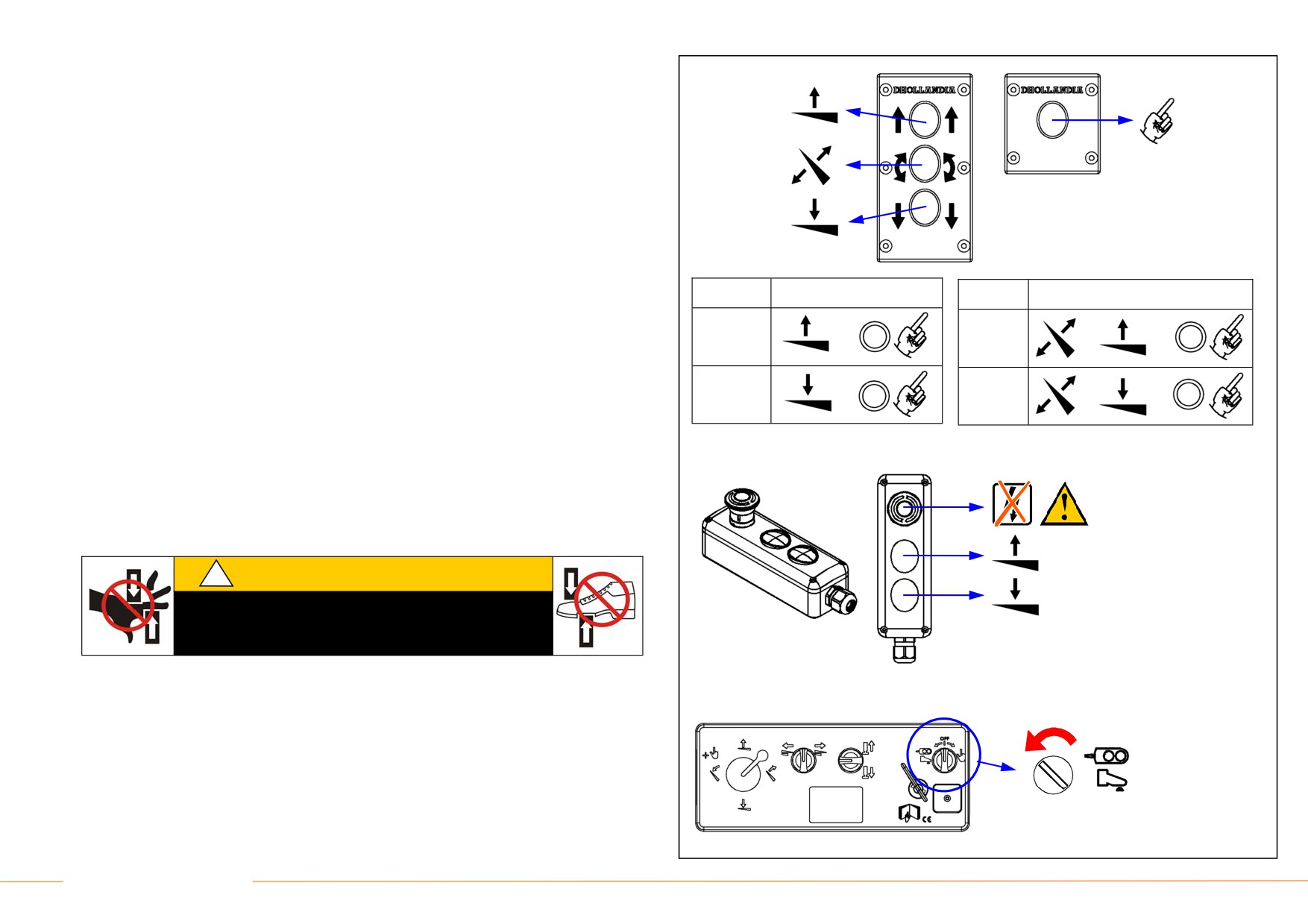

§7.2 - Option S094: Boîtier de commande 3+1 boutons
Fig. 7.8
 L’option S094 présente un premier boîtier de commande avec 3 boutons et un second
boîtier de commande séparé avec un bouton de sécurité (un coupe-batterie séparé doit
être monté pendant l’installation du hayon).
 Ce type est par exemple utilisé en cas de montage dans le panneau latéral de fourgons
d'origine.
 Les trois boutons et le bouton de sécurité dirigent les quatre fonctions de base MONTER,
DESCENDRE, FERMER & OUVRIR [cf. Fig. 7.8].
Fonction
Pour activer:
Fonction
Pour activer
§7.3 - Option S011 pour hayons sans vérins d’inclinaison
MONTER
FERMER
+
+
+
 L’option S011 contient un boitier de commande singulier avec 2 boutons de commande et
un arrêt d’urgence. (Il est recommandé de monter un coupe-circuit supplémentaire lors du
DESCEN-
OUVRIR
montage du hayon).
+
+
+
DRE
 Les 2 boutons opérant les fonctions MONTER, DESCENDRE (la fermeture du plateau
étant faite manuellement). L’arrêt d’urgence permet à l’opérateur ou d’autres personnes
Fig. 7.9
de couper l’alimentation électrique en cas d’urgence. [cf. Fig. 7.9]
 Pendant l’utilisation de cette commande pour MONTER, DESCENDRE le plateau, l’opé-
rateur doit assurer qu’il écarte ses mains et membres des parties mobiles du hayon.
DANGER !
!
 Restez à l’écart des parties mobiles.
 Faites toujours attention au risque de coincement
des mains, des pieds et de la tête.
§7.4 - Commandes auxiliaires
Fig. 7.10
 Les commandes auxiliaires doivent être utilisées conformément aux instructions de sécu-
= choix des com-
rité particulières reprises au §5.4.
mandes auxiliaires
 Si l’interrupteur de sécurité dans le boîtier de commande extérieure est un interrupteur
tournant, cet interrupteur doit être tourné dans le sens contraire des aiguilles d’une
montre pour activer la commande auxiliaire [cf. Fig. 7.10].
DHOLLANDIA
A29

Les commandes aux pieds (option S006 ou S075) sont équipées de 4 boutons : 2 bou-
Fig. 7.11
tons pour MONTER et 2 boutons pour DESCENDRE. Ces mouvements sont immédiate-
ment interrompus si l’un des deux boutons est relâché ou si une mauvaise combinaison
des boutons est utilisée [cf. Fig. 7.11].
Fonction
Pour activer:

La commande à distance avec câble spiralé deux boutons (option S001) et les com-
MONTER
mandes intérieures fixes deux boutons (option S003, S005) sont équipées de 2 boutons :
+
1 bouton pour MONTER, 1 bouton pour DESCENDRE [cf. Fig. 7.12].
DESCENDRE

L’utilisation de commandes à distance avec câble spiralé 3 boutons permettant en plus à
+
l’opérateur d’INCLINER la plateforme est refusée en vertu des directives CE de sécurité
européennes.

Le sélecteur entre commande extérieure et commande auxiliaire qui est normalement
monté sur le panneau de commande extérieure [cf; Fig. 7.1 - 7.5], se monte également
Fig. 7.12
dans la commande intérieure fixe (option S015). [cf. Fig. 7.13].
Sélecteur de commande sur commande intérieure fixe [cf. Fig. 7.13]
Fonction
Pour activer:
Interrupteur tourné dans le sens des
Active les fonctions MONTER / DESCENDRE de
MONTER
aiguilles d’une montre (1)
la commande auxiliaire, et désactive la com-
mande extérieure
Interrupteur tourné dans le sens con-
Active la commande extérieure, et désactive la
DESCENDRE
traire des aiguilles d’une montre (2)
commande intérieure
 Lorsqu’il utilise les commandes auxiliaires pour MONTER, DESCENDRE, l’opérateur doit
s’assurer en permanence de garder ses mains et ses membres écartés des parties mo-
biles du hayon.
= choix pour com-
Fig. 7.13
DANGER !
!
mande auxiliaire (1)
 Restez à l’écart des parties mobiles.
= choix pour com-
 Faites toujours attention au risque de coincement
des mains, des pieds et de la tête.
mande extérieure (2)
DHOLLANDIA
A30

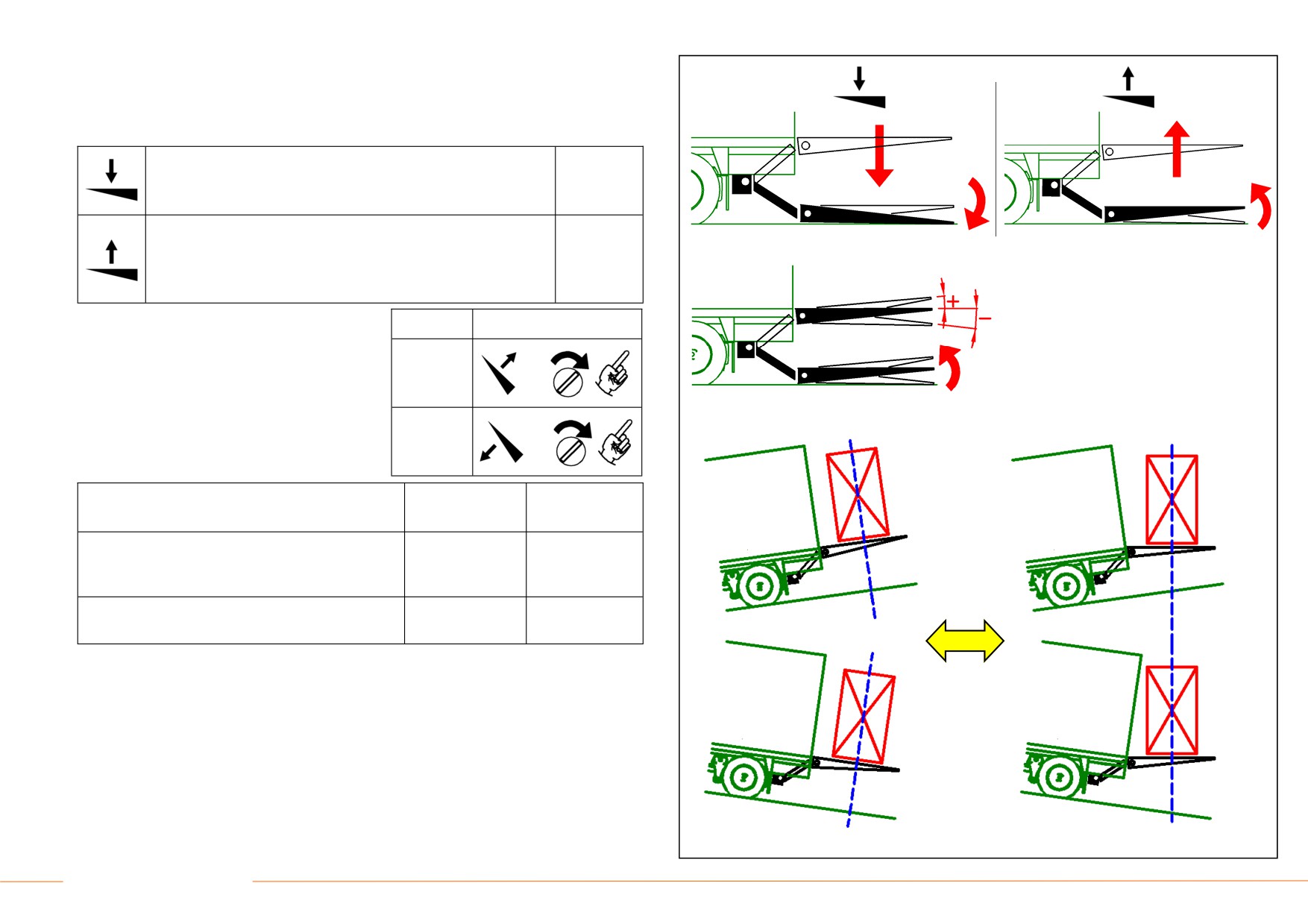

§7.5 - Inclinaison automatique au sol
Fig. 7.14
Fig. 7.15

Tous les hayons élévateurs avec plateforme conique sont équipés d’une inclinaison auto-
matique au sol. En d’autres termes:
Lorsque la plateforme touché le sol, sa pointe s’incline automati-
Voir
quement vers le bas lorsque les boutons de DESCENTE restent
Fig. 7.14
enfoncés.
Lorsque les boutons d’ELEVATION sont enfoncés et que la
Voir
plateforme s’élève du sol, elle va tout d’abord s’incliner jusqu’à
Fig. 7.15
ce qu’elle atteigne une position horizontale prédéfinie et conti-
Fig. 7.16
nuera ensuite de monter jusqu’au plancher du véhicule.

La plupart des types de hayon sont équipés
Fonction
Pour activer :
de vérins d’inclinaison permettant à l’opéra-
INCLINER
teur d’ajuster l'orientation de la plateforme à
VERS LE
+
la pente du sol [cf. Fig. 7.13]. D’autres types
HAUT
présentent des éléments de stabilisation
Stabilisateurs fixes
Vérins d’inclinaison
fixes avec une orientation de plateforme fixe,
INCLINER
non réglable.
VERS LE
+
BAS
Type de hayon
Inclinaison
au-
Orientation de
tomatique au sol
plateau réglable
Vérins d’inclinaison
oui
oui
(DH-LSP…, DH-LM…, DH-LSU, DH-SM…,DH-SSU,
DH-SO…, DH-SV, DH-SK, DH-RMC, DH-RCC)
Tiges de stabilisation fixes
oui
non
(DH-RC, DH-RM, DH-SKS, DH-SC…)

L’inclinaison automatique intègre une « mémoire » : l’orientation de la plateforme (définie
par l’opérateur à l’ouverture de la plateforme, éventuellement légèrement supérieure ou
inférieure au niveau parfaitement horizontal) est automatiquement répétée à chaque nou-
veau cycle de levage du sol. Cette orientation est « mémorisée ».

L’inclinaison automatique doit être utilisée avec les commandes auxiliaires présentant les
fonctions MONTER/DESCENDRE uniquement (commandes aux pieds 4 boutons, com-
mandes à distance deux boutons, commandes intérieures fixes deux boutons). L’utilisa-
tion de commandes auxiliaires 3 ou 4 boutons (INCLINAISON comprise) entraîne des
confusions et des erreurs. Cela peut endommager le hayon élévateur mais aussi blesser
l’opérateur ou de tierces parties présentes à proximité.
DHOLLANDIA
A31

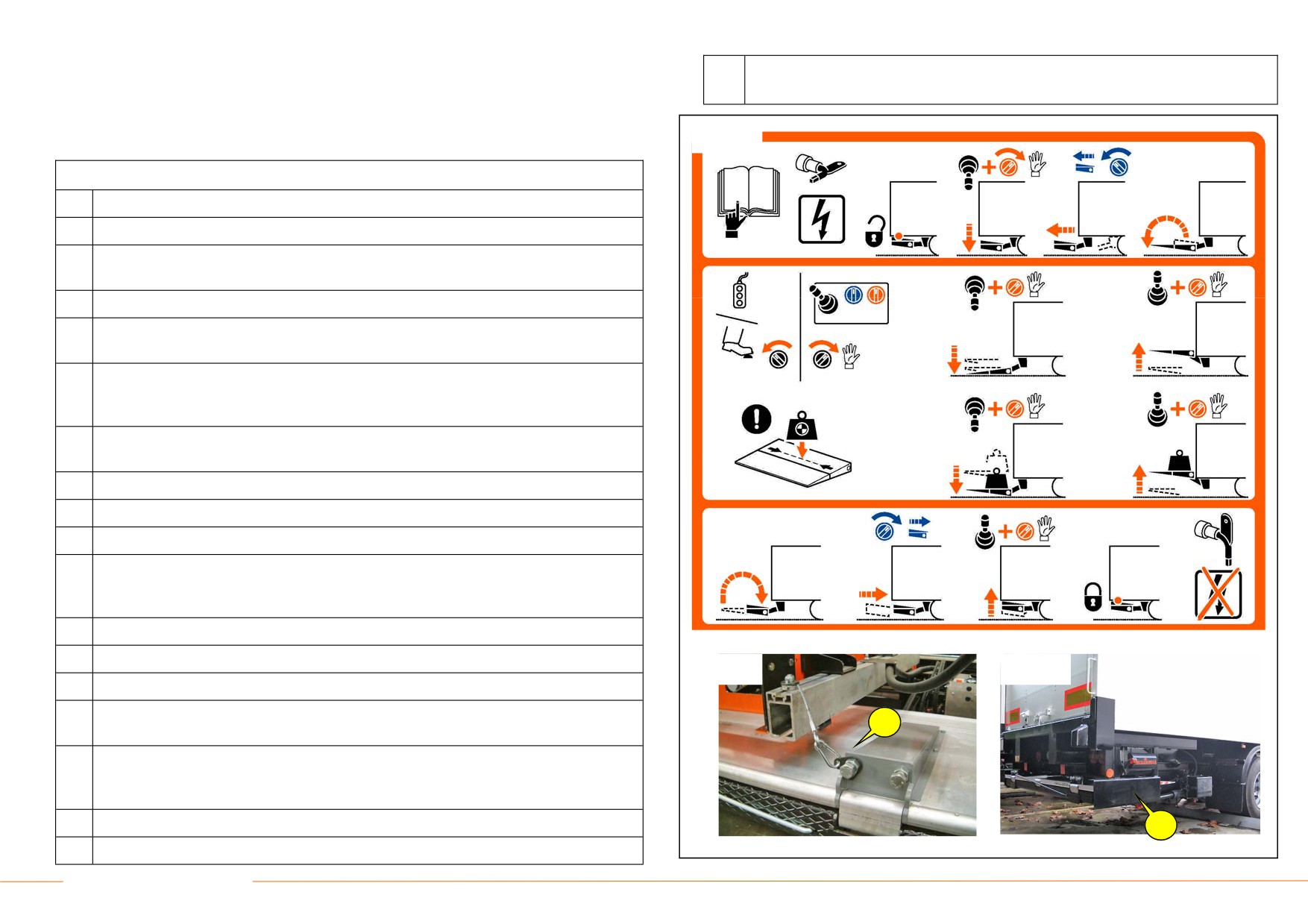

§7.6 - Instructions d’utilisation pour les hayons traditionnels
Fig. 7.17

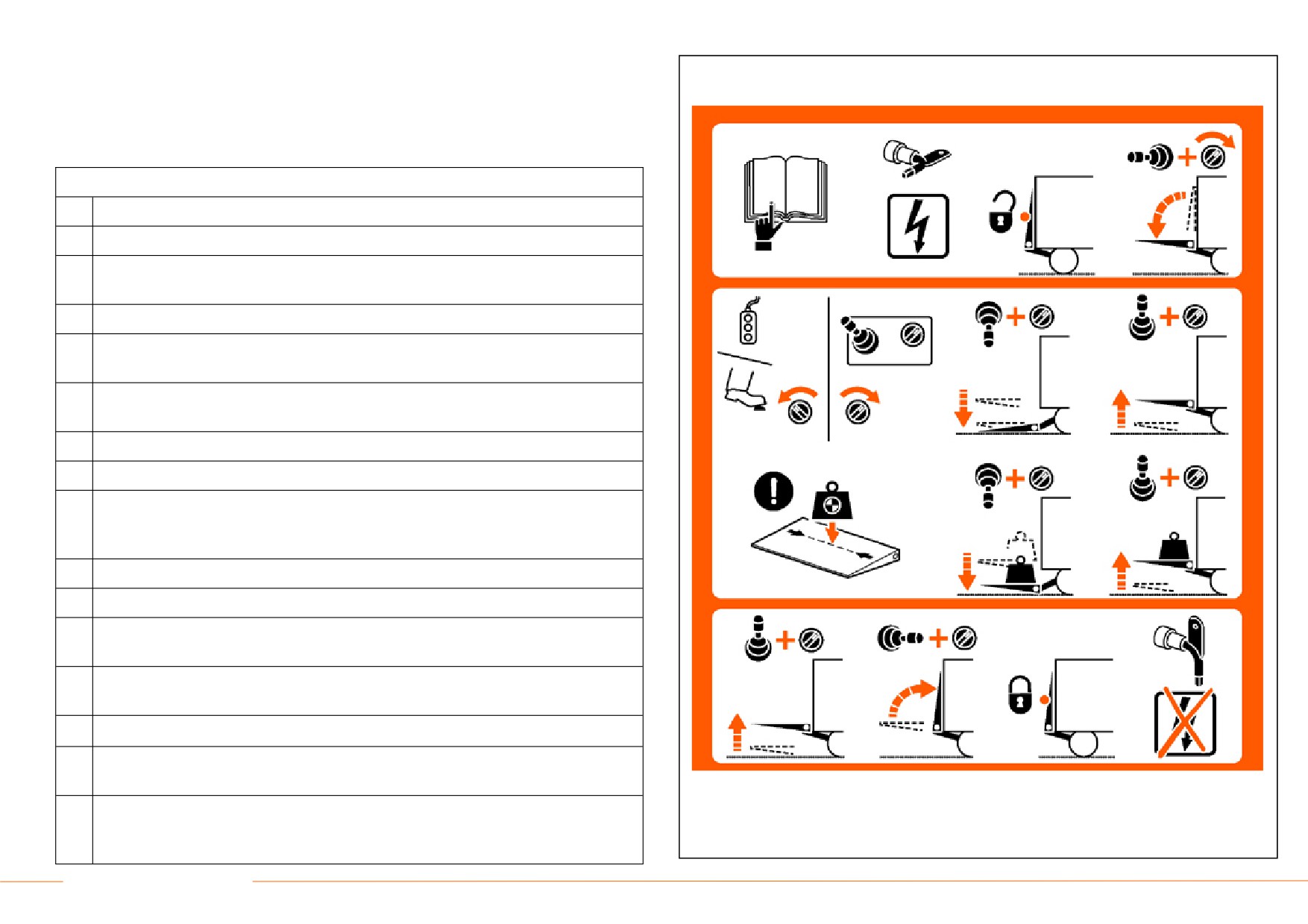

 Le boîtier de commande extérieure standard sur les hayons traditionnels doit être utilisé
comme suit. Cf. également les décalcomanies informatives EF0500 fournies avec le
hayon (qui doivent être apposées sur la carrosserie du véhicule, à la vue de l’opérateur).
2
3
Fig. 7.17 - Boîtier de commande extérieure standard pour hayons traditionnels
4
Ouverture de la plateforme
1
Consultez le manuel de l’utilisateur avant de commencer.
1
2
Allumez l’alimentation électrique du hayon élévateur (interrupteur de cabine dans la
cabine du chauffeur et coupe-batterie du boîtier de commande extérieure).
3
Respectez toutes instructions de sécurité et ouvrez le verrouillage de la plateforme
Le cas échéant, DESCENDEZ les béquilles de stabilisation hydrauliques ou méca-
niques en position de travail.
6
6
5
4
OUVREZ le plateforme à environ 90° dans la position horizontale désirée. Ne DES-
CENDEZ pas avant que le position de travail horizontale ait été atteinte.
Chargement et déchargement
5
Faites une sélection entre le boîtier de commande ext. et les commandes auxiliaires
6
Boîtier de commande extérieure : utilisez la combinaison illustrée du levier de com-
7
mande et du bouton de sécurité pour MONTER et DESCENDRE. Au sol, utilisez
6
6
l’inclinaison automatique au sol.
7
Respectez toujours les instructions et les diagrammes de chargement
Fermeture en position route
8
LEVEZ la plateforme jusqu’au niveau du plancher du véhicule avant de fermer la pla-
teforme.
10
11
9
9
FERMEZ la plateforme jusqu’à ce qu’elle atteigne la position verticale fermée et que
vous étendiez le système hydraulique passer en surpression.
8
10
Fermez le verrouillage de la plateforme. [cf. également Fig. 7.19]
Le cas échéant, LEVEZ les béquilles de stabilisation hydrauliques ou mécaniques en
position route.
11
Eteignez l’alimentation électrique du hayon élévateur (interrupteur de cabine dans la
cabine du chauffeur et coupe-batterie du boîtier de commande extérieure). Fermez le
couvercle du boîtier de commande.
DHOLLANDIA
A32

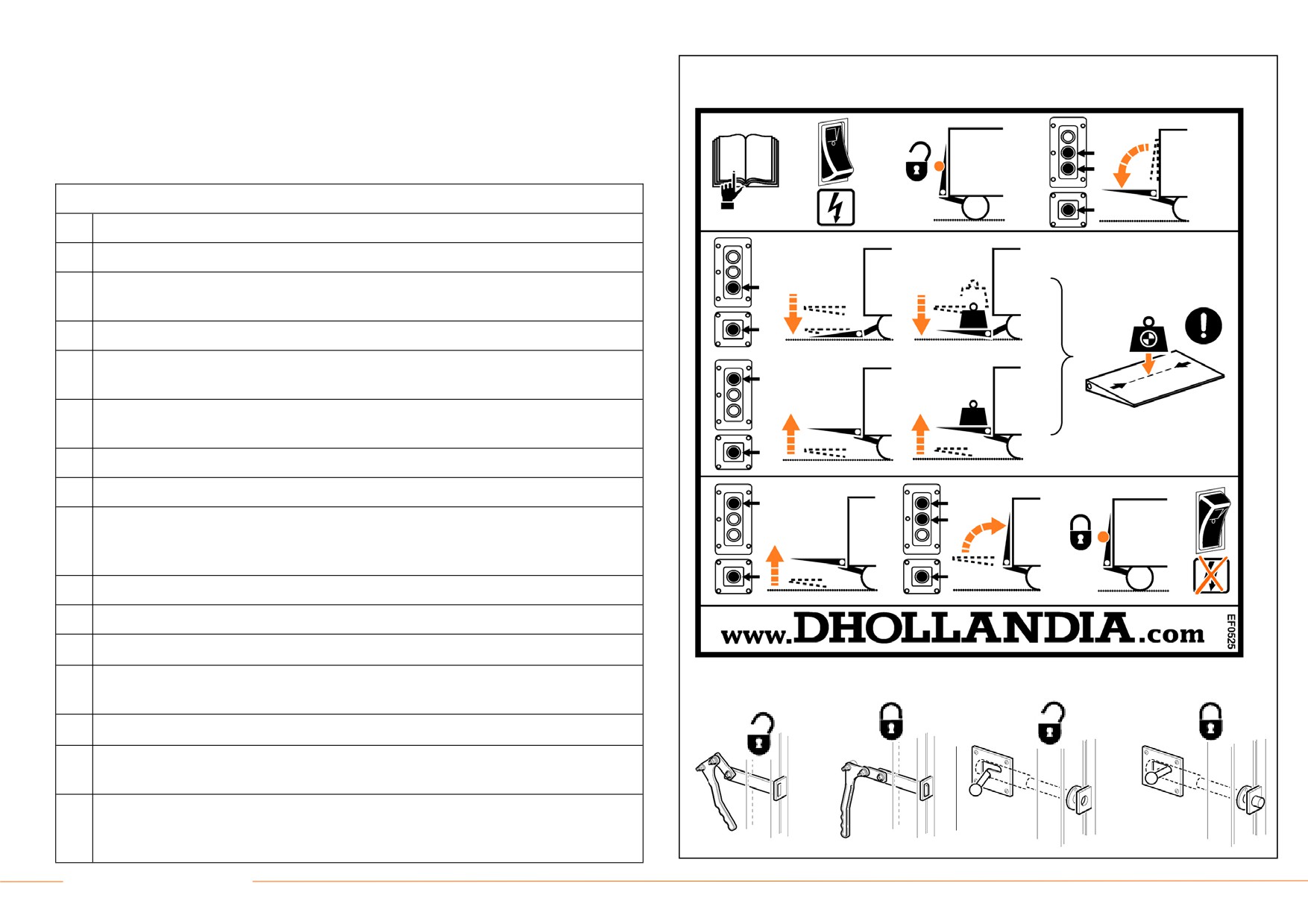

§7.7 - Instructions d’utilisation pour les hayons traditionnels + Option S094
Fig. 7.18
 Le boîtier de contrôle optionnel avec 3+1 boutons de commande (option S094…) sur les
hayons traditionnels doit être utilisé comme suit. Cf. également les décalcomanies infor-
4
matives EF0525 fournies avec le hayon (qui doivent être apposées sur la carrosserie du
2
véhicule, à la vue de l’opérateur).
Fig. 7.18 - Boîtier de commande optionnel pour hayons traditionnels (option S094)
3
1
Ouverture de la plateforme
1
Consultez le manuel de l’utilisateur avant de commencer.
5, 6
2
Allumez l’alimentation électrique du hayon élévateur (interrupteur de cabine dans la
6
6
cabine du chauffeur et coupe-batterie près du boîtier de commande extérieure).
7
3
Respectez toutes instructions de sécurité et ouvrez le verrouillage de la plateforme
Le cas échéant, DESCENDEZ les béquilles de stabilisation hydrauliques ou méca-
niques en position de travail.
6
6
4
OUVREZ la plateforme à environ 90° dans la position horizontale désirée. Ne DES-
CENDEZ pas avant que la position de travail horizontale ait été atteinte.
Chargement et déchargement
5
Faites une sélection entre boîtier de commande extérieure et commandes auxiliaires
10
9
6
Boîtier de commande extérieure: utilisez la combinaison illustrée de boutons-
8
11
poussoirs et du bouton de sécurité pour MONTER et DESENDRE. Au sol, utilisez
l’inclinaison automatique au sol.
7
Respectez toujours les instructions et les diagrammes de chargement
Fermeture en position route
8
LEVEZ la plateforme jusqu’au niveau du plancher du véhicule avant de fermer.
9
FERMEZ la plateforme jusqu’à ce qu’elle atteigne la position verticale fermée et que
Fig. 7.19
vous entendiez le système hydraulique passer en surpression.
10
Fermez le verrouillage de la plateforme. [cf. également Fig. 7.19]
Le cas échéant, LEVEZ les béquilles de stabilisation hydrauliques ou mécaniques en
position route.
11
Eteignez l’alimentation électrique du hayon élévateur (interrupteur de cabine dans la
cabine du chauffeur et coupe-batterie du boîtier de commande extérieure). Fermez le
couvercle du boîtier de commande.
DHOLLANDIA
A33

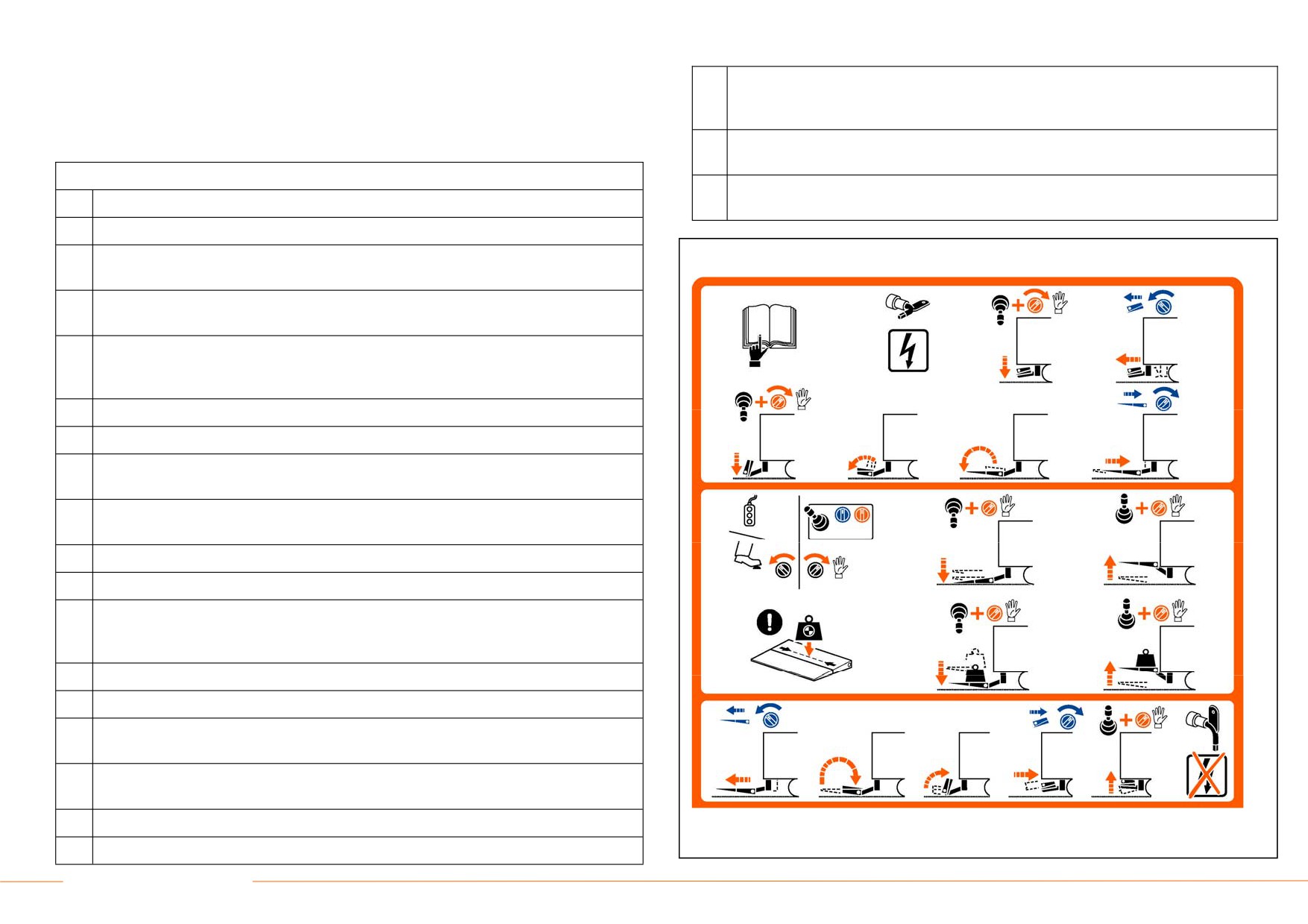

§7.8 - Instructions d’utilisation pour les hayons rétractables
14
Eteignez l’alimentation électrique du hayon élévateur.
Fermez le couvercle du boîtier de commande.
 Le boîtier de commande extérieure sur les hayons rétractables doit être utilisé comme
suit. Cf. également les décalcomanies informatives EF0501 fournies avec le hayon (qui
Fig. 7.20
doivent être apposées sur la carrosserie du véhicule, à la vue de l’opérateur).
Fig. 7.20 - Boitier de commande extérieure pour hayons rétractables
2
Ouverture de la plateforme
3
4
5
6
1
Consultez le manuel de l’illustrateur avant de commencer.
1
2
Allumez l’alimentation électrique du hayon élévateur (interrupteur de cabine dans la cabine du
chauffeur et coupe-batterie du boîtier de commande extérieure).
3
Respectez toutes instructions de sécurité et ouvrez le verrouillage de la plateforme.
4
DESCENDEZ la plateforme pliable d’environ 20 cm (sauf en cas de montage avec profils de
8
8
protection pour le plateau, cf. Fig. 7.22)
7
5
Utilisez l’interrupteur central pour faire COULISSER la plateforme VERS L’EXTERIEUR en
position de travail. C’est l’endroit où le bâti du hayon touché les butées d’arrêt à la fin des
tubes coulissants.
9
Le cas échéant, DESCENDEZ les béquilles de stabilisation hydrauliques ou mécaniques en
position de travail.
8
8
6
Dépliez la pointe de la plateforme pliable
Chargement et déchargement
7
Faites une sélection entre boîtier de commande extérieure et commandes auxiliaires.
10
14
8
Boîtier de commande extérieure: utilisez la combinaison illustrée du levier de commande et du
11
12
13
bouton de sécurité pour MONTER et DESCENDRE. Au sol, utilisez l’inclinaison automatique
au sol.
9
Respectez toujours les instructions et les diagrammes de chargement.
Fermeture en position route
Fig. 7.21
Fig. 7.22
10
Repliez la pointe de la plateforme pliable en position route.
Le cas échéant, LEVEZ les béquilles de stabilisation hydrauliques ou mécaniques en position
!
route.
11
Utilisez l’interrupteur central pour faire COULISSER la plateforme VERS L’INTERIEUR en
position route. C’est l’endroit où le bâti du hayon touche les butées d’arrêt à l’avant des tubes
coulissants
12
LEVEZ le plateforme contre les tampons de plateforme en caoutchouc
!
13
Fermez le verrouillage de la plateforme. [cf. également Fig. 7.21]
DHOLLANDIA
A34

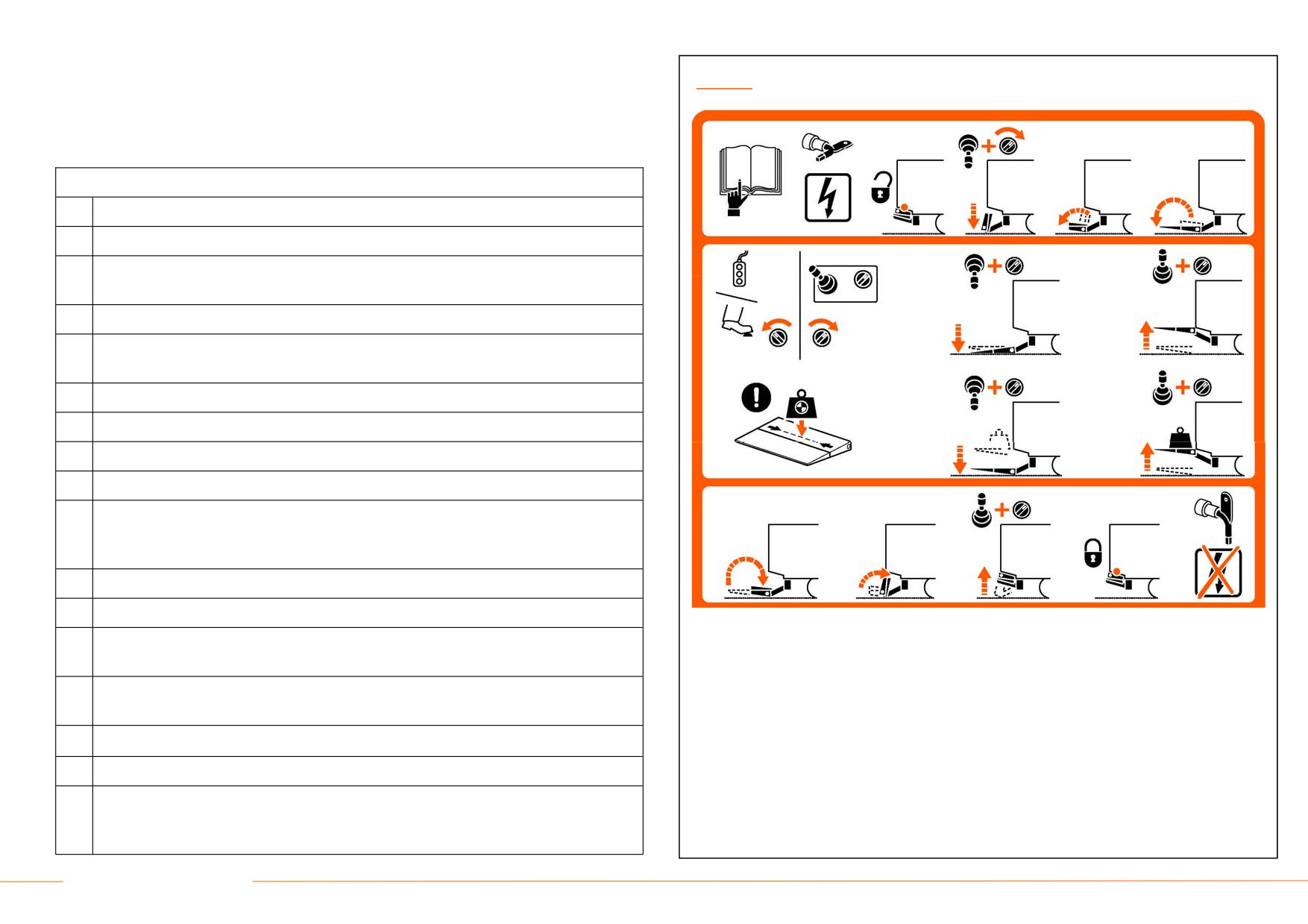

§7.9 - Instructions d’utilisation pour hayons rétractables avec double plateforme pliée
14
Utilisez l’interrupteur central pour faire COULISSER entièrement la plateforme VERS L’INTE-
 Le boîtier de commande extérieure sur les hayons rétractables avec double plateforme
RIEUR en position route. C’est l’endroit où le bâti du hayon touche les butées d’arrêt à l’avant
pliée doit être utilisé comme suit. Cf. également les décalcomanies informatives EF0509
des tubes coulissants.
fournies avec le hayon (qui doivent être apposées sur la carrosserie du véhicule, à la vue
15
SOULEVEZ la plateforme contre les tampons de plateforme en caoutchouc et fermez le ver-
de l’opérateur).
rouillage de la plateforme.
Fig. 7.23 - Boîtier de commande extérieure pour hayons rétractables DH-SMO / SO...
16
Eteignez l’alimentation électrique du hayon élévateur.
Ouverture de la plateforme
Fermez le couvercle du boîtier de commande.
1
Consultez le manuel de l’utilisateur avant de commencer.
2
Allumez l’alimentation électrique du hayon élévateur (interrupteur de cabine dans la cabine du
Fig. 7.23
chauffeur et coupe-batterie du boîtier de commande extérieure).
3
Respectez toutes les instructions de sécurité, ouvrez le verrouillage de la plateforme et DES-
CENDEZ la plateforme pliable d’environ 20cm.
2
1
3
4
4
Utilisez l’interrupteur central pour faire COULISSER la plateforme VERS L’EXTERIEUR vers
l’extrémité arrière des tubes coulissants. C’est l’endroit où le bâti du hayon touche les butées
d’arrêt à la fin des tubes coulissants.
5
Descendez la plateforme jusqu’à juste au-dessus du niveau du sol.
6
Dépliez les deux parties de la double plateforme pliée.
5
6
6
7
7
Utilisez l’interrupteur central pour faire COULISSER la plateforme VERS L’INTERIEUR en
position de travail.
Le cas échéant, DESCENDEZ les béquilles hydrauliques ou mécaniques en position de tra-
vail.
9
9
Chargement et déchargement
8
8
Faites une sélection entre boîtier de commande extérieure et commandes auxiliaires.
9
Boîtier de commande extérieure: utilisez la combinaison illustrée du levier de commande et du
bouton de sécurité pour MONTER et DESCENDRE. Au sol, utilisez l’inclinaison automatique
10
au sol.
9
9
10
Respectez toujours les instructions et les diagrammes de chargement.
Fermeture en position route
12
Le cas échéant, LEVEZ les béquilles de stabilisation hydrauliques ou mécaniques en position
route.
13
11
12
14
15
11
Utilisez l’interrupteur central pour faire COULISSER la plateforme VERS L’EXTERIEUR vers
l’extrémité arrière des tubes coulissants.
12
Repliez les deux parties de la plateforme pliable en position route.
13
SOULEVEZ la plateforme pliée jusqu’à ce qu’elle touche juste les bras de levage.
DHOLLANDIA
A35
§7.10 - Instructions d’ulitisation pour hayons repliables
Fig. 7.24
 Le boîtier de commande extérieure sur les hayons repliables doit être utilisé comme suit.
Cf. également les décalcomanies informatives EF0502 fournies avec le hayon (qui doi-
vent être apposées sur la carrosserie du véhicule, à la vue de l’opérateur).
2
Fig. 7.24 - Boîtier de commande extérieure pour hayons repliables
6
3
4
5
Ouverture de la plateforme
1
1
Consultez le manuel de l’utilisateur avant de commencer.
2
Allumez l’alimentation électrique du hayon élévateur (interrupteur de cabine dans la
cabine du chauffeur et coupe-batterie du boîtier de commande extérieure).
8
8
3
Respectez toutes instructions de sécurité et ouvrez le verrouillage de la plateforme.
7
4
DESCENDEZ la plateforme pliable jusqu’au sol. Elle se présentera en même temps
dans une position quasiment verticale pour faciliter le déploiement manuel.
5
Dépliez toute la plateforme en position horizontale.
9
6
Dépliez la pointe de la plateforme pliable.
8
8
Chargement et déchargement
7
Faites une sélection entre boîtier de commande extérieure et commandes auxiliaires.
8
Boîtier de commande extérieure : utilisez la combinaison illustrée du levier de com-
mande et du bouton de sécurité pour MONTER et DESCENDRE. Au sol, utilisez
10
14
l’inclinaison automatique au sol.
11
12
13
9
Respectez toujours les instructions et les diagrammes de chargement.
Fermeture en position route
10
DESCENDEZ la plateforme jusqu’à 5cm au-dessus du sol et fermez la pointe de la
plateforme.
11
Repliez toute la plateforme en position verticale contre les rouleaux sur le bâti du
hayon.
12
SOULEVEZ le plateforme contre le dessous du chassis/de la carrosserie du véhicule.
13
Fermez le verrouillage de la plateforme.
14
Eteignez l’alimentation électrique du hayon élévateur (interrupteur de cabine dans la
cabine du chauffeur et coupe-batterie du boîtier de commande extérieure). Fermez le
couvercle du boîtier de commande.
DHOLLANDIA
A36
§7.11 - L’utilisation des béquilles de stabilisation
Fig. 7.25

Les hayons élévateurs DHOLLANDIA sont disponibles avec deux types de béquilles
de stabilisation :
 Les béquilles de stabilisation mécaniques [cf. Fig. 7.25] sont déployées et rangées
manuellement par l’opérateur. Elles ne conviennent qu’aux véhicules utilitaires légers
!
jusqu’à 3,5T PTC et supportent un poids total maximal de 3T.
 Les béquilles de stabilisation hydrauliques [cf. Fig. 7.26] sont activées via le boîtier de
commande extérieure. Elles sont disponibles dans des capacités de 2,5T, 4T et 10T
et conviennent donc à une gamme de camions et de fourgons beaucoup plus large
(ex. Véhicules avec très long porte-à-faux, ave châssis relativement faible, ou pour
des capacités de levage extrêmes).
!

L’objectif des béquilles de stabilisation est d’éviter que les véhicules basculent
(par
exemple les remorques à axe central) ou de supporter le châssis du véhicule pendant le
chargement/déchargement (par exemple les véhicules présentant un très long porte-à-
faux, avec un châssis relativement faible ou en cas de capacités de levage extrêmes).
Fig. 7.26
 L’utilisation de béquilles de stabilisation est obligatoire sur certains véhicules.
Consultez le manuel de l’utilisateur et/ou les Instructions de montage et de car-
rossage du constructeur du véhicule.

Lorsqu’il utilise les béquilles de stabilisation, l’opérateur doit être attentif aux points sui-
vants :
 Il doit veiller à ce que les béquilles de stabilisation soient placées sur un sol plat et
solide. En cas de terrain meuble (sable, graviers, etc.), des blocs de support solides
doivent être utilisés sous les béquilles de stabilisation [cf. Fig. 7.22].
!
 Il doit utiliser les béquilles pour chaque activité de chargement/déchargement.
!
 Il doit veiller à ce que les béquilles soient complètement levées en position route
avant de faire coulisser le hayon vers l’intérieur/l’extérieur (hayons rétractables), ou
avant de déplacer le véhicule.
 Les béquilles de stabilisation DHOLLANDIA doivent être utilisées pour stabiliser le
véhicule uniquement. Elles ne conviennent pas au soulèvement du véhicule (pas vide,
pas complètement chargé).
 Afin de déterminer cela, la hauteur des béquilles de stabilisation doit être réglée pen-
dant le chargement/déchargement afin de les adapter à la variation des suspensions
du véhicule.
 En cas de béquilles mécaniques, soyez très attentif lorsque vous libérez le verrouil-
lage mécanique pour ranger les béquilles en position route. Si le véhicule a été char-
gé, le poids supplémentaire présent dans la carrosserie du véhicule peut induire une
tension importante sur le pied coulissant de la béquille et son mécanisme de verrouil-
lage.
DHOLLANDIA
A37

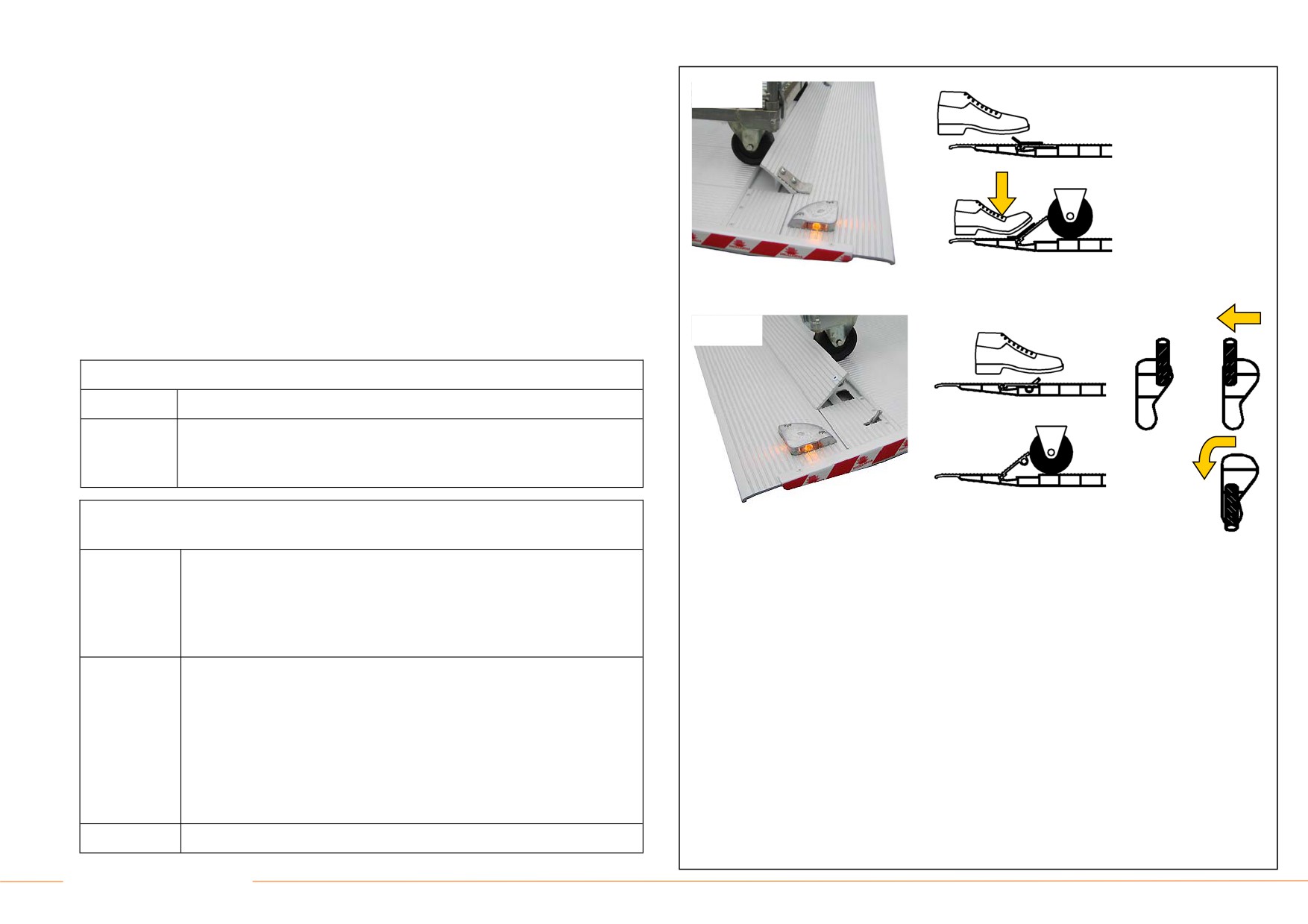

§7.12 - L’utilisation des arrêts de roulettes
Fig. 7.27

Toute plateforme destinée à soulever et à descendre des charges sur roulettes doit être
équipée d’un système d’arrêt des roulettes :
 Pour éviter que la charge ne roule involontairement et tombe de la plateforme ;
 Pour protéger la charge contre les positions instables et éviter que son centre de gra-
vité se déplace pendant l’ELEVATION /LA DESCENTE.

Lors du processus de commande du hayon, il est important que le propriétaire du véhi-
cule et ses contractants définissent la position des arrêts de roulettes en fonction des
applications visées (palettes, chariots, etc.) et à ce que les diagrammes de chargement
applicables à la capacité nominale soient choisis. Les instructions et les diagrammes de
chargement du chapitre 6 doivent toujours être respectés.

La position standard se situe à la pointe de la plateforme, mais d'autres positions peuvent
être choisies.
Fig. 7.28

La liste d’options reprend 4 types de systèmes d’arrêt de roulettes :
1 2
S215.M = Arrêts de roulettes manuels, actives par des ressorts de torsion [cf. Fig. 7.27]
OUVRIR
Appuyez sur le levier du côté du clapet de l’arrêt de roulettes.
FERMER
Marchez sur le clapet de l’arrêt de roulettes.
Lorsque vous faites passer une charge du sol sur la plateforme, l’arrêt de
roulettes se referme automatiquement.
S215.A = Arrêts de roulettes automatiques, activés par des ressorts de torsion [cf. Fig.
3
7.28]
OUVRIR
Avec votre pied, bougez le levier situé sur le côté du clapet de la position
1 à la position 2. Le S215.A fonctionnera à présent en tant qu’arrêt de
MODE MA-
roulettes manuel S215.M
NUEL
Si vous marchez sur le clapet ou si vous faites passer une charge du sol
sur la plateforme, l’arrêt de roulettes se referme automatiquement.
OUVRIR
Avec votre pied, bougez le levier situé sur le côté du clapet latéralement
+ vers l’arrière de la position 1 à la position 3. Le S215.A fonctionnera à
MODE
present en tant qu’arrêt de roulettes automatique.
AUTOMA-
TIQUE
Si vous marchez sur le clapet ou si vous faites passer une charge du sol
sur la plateforme, le clapet reviendra automatiquement en position ou-
verte une fois que vous l’aurez libéré ou une fois que la charge sera
passée.
FERMER
Ramenez le levier en position 1. Marchez sur le clapet pour fermer.
DHOLLANDIA
A38
S215.V = Arrêts de roulettes verticaux, pas de ressorts [cf. Fig. 7.29]
Fig. 7.29
OUVRIR
Faites passer avec votre pied le bouton situé sur le côté du clapet de l’ar-
rêt de roulettes vers la pointe de la plateforme.
FERMER
Marchez sur le clapet de l’arrêt de roulettes
Lorsque vous faites passer une charge du sol sur la plateforme, l’arrêt de
roulettes se referme automatiquement.
S701.S.R = Rampes articulées sur le bord arrière de la plateforme [cf. Fig. 7.30]
S701.S.S = Rampes articulées sur les côtés de la plateforme
Les rampes articulées peuvent être levées en position verticale à 90° manuellement pour
faire office d’arrêt de roulettes ou être complètement ouvertes à 180° pour servir de
rampe d'accès.
Fig. 7.30
OUVRIR
Tirez l'arrière de la rampe vers vous, soulevez-la et bloquez-la à 90° en
position verticale.
FERMER
Soulevez la rampe et basculez-la en position ouverte à 180° pour qu’elle
fasse office de rampe de chargement/déchargement.
DHOLLANDIA
A39















Content      ..      1      2      3      ..
