Manuel des freins à air comprimé - 5

67

Parmi les autres facteurs pouvant affecter la puissance de

freinage d’un véhicule, il y a :
·  les freins surchauffés;
·  les garnitures usées;
·  les tambours trop grands;
·  les soupapes défectueuses;
·  les soupapes dont la pression de desserrage dépasse le

niveau normal;

·  les arbres à came ou les fixations de semelle de frein

grippés ou partiellement grippés;

·  l’humidité excessive dans les réservoirs;
·  les garnitures de frein contaminées.

Une défaillance des freins est rarement provoquée par une

défaillance catastrophique du système. En général, elle est

le résultat de freins mal réglés, souvent au point de ne plus

agir sur certaines roues.
Selon la fréquence et l’intensité du freinage, on constatera

une certaine dilatation du tambour de frein en raison de

la chaleur. Cette dilatation variera selon l’épaisseur du

tambour et prolongera aussi la course complète de la

biellette.
Le conducteur doit avoir suivi une formation en réglage de

freins avant de se présenter à l’examen pratique.

Rapport entre la course et la force de la

biellette

La force de la biellette demeure constante jusqu’a deux

pouces de course. Après deux pouces, la force de la biellette

diminue très rapidement.

1

1 - 1/2

2

2 - 1/2

0

1/2

3

4000

3000

2000

1000

0

Course maximale recommandée à

100 lb/po

2

 avant un nouveau réglage

Niveau plancher du

cylindre

For

ce

 de

 la

 biellett

e (

en

 livr

es)



à 100

 lb/po

2

Course de la biellette (en pouces)

Ne vous laissez pas surprendre - Vérifiez le réglage

C’est vous, le conducteur, qui êtes responsable de veiller au

bon réglage des freins de votre véhicule.

68

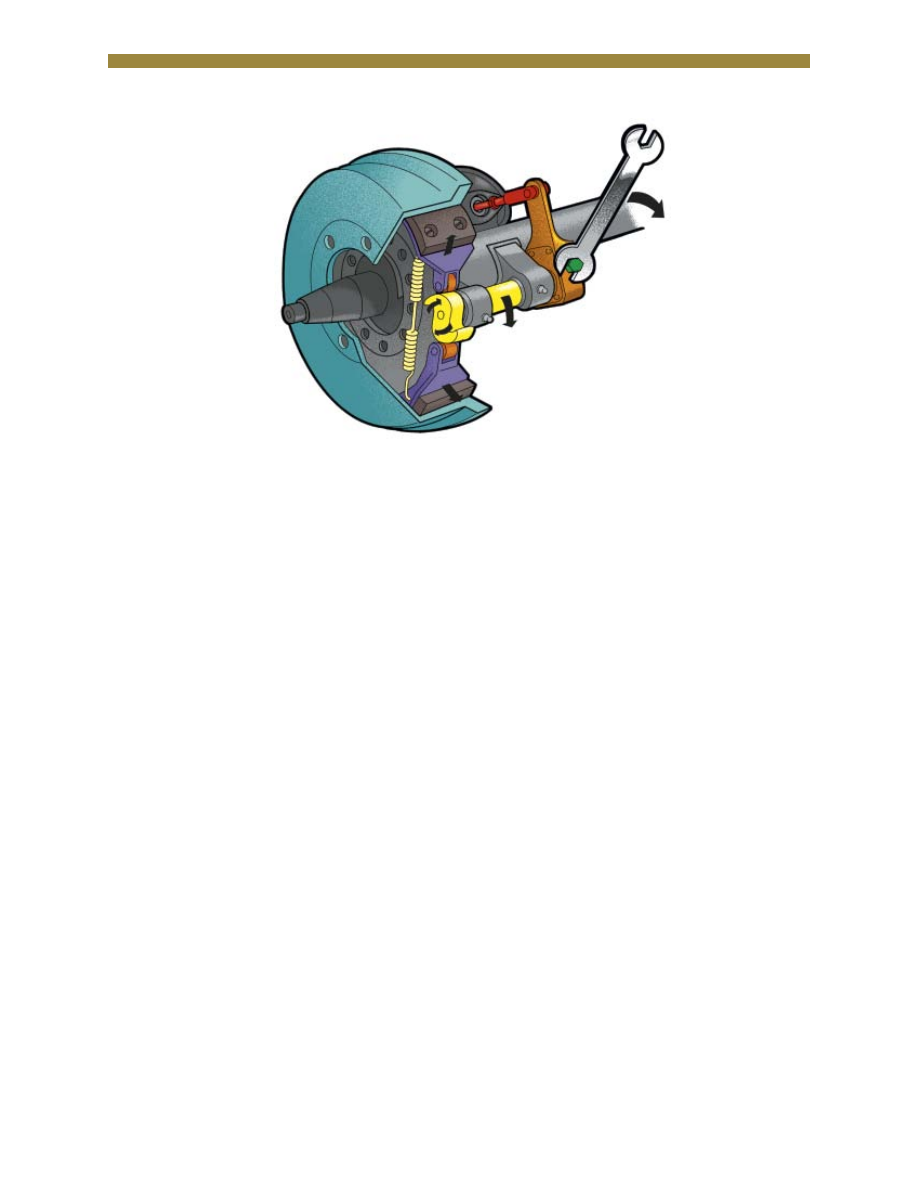

Réglage des freins à came en S munis de régleurs de jeu manuels

·  S’assurer que le véhicule est bloqué solidement et que les

roues sont calées, et relâcher le frein de stationnement.

·  Vérifier que le système est sous pression maximale.
·  Utiliser une clé adéquate pour dégager le dispositif de

verrouillage externe (le cas échéant) de la vis de réglage

du régleur de jeu.

·  Faire tourner la vis de réglage jusqu’à ce que la garniture

touche le tambour et que la vis de réglage soit serrée

au maximum. Si possible, vérifier visuellement que les

garnitures de frein sont bien en contact avec le tambour.

Tirez sur le régleur de jeu ou ouvrez-le en faisant levier. Il

ne doit pas y avoir de mouvement ou de jeu de garde. S’il

y a du jeu, vous avez tourné la vis de réglage du mauvais

côté.

·  Lorsqu’on fait tourner la vis de réglage sur le régleur de

jeu,

la came en S doit tourner dans le même sens

que lors d’un serrage de frein.

·  Dévisser la vis de réglage de 1/4  à 1/2 tour et s’assurer

que le dispositif de verrouillage est de nouveau engagé.

·  Revérifier le jeu dans la course du régleur : il doit y avoir

entre s’assurer que la course libre se situe entre 1/2 pouce

et 3/4 de pouce en tirant sur la timonerie, ou ce qui

correspond aux indications du fabricant.

Remarque : On demandera aux candidats qui se présentent

à l’examen portant sur les freins à air comprimé d’effectuer

de façon satisfaisante un réglage de freins à came en S.
Le candidat doit se procurer lui-même le matériel nécessaire

au réglage des freins.

Freins à came en S munis de régleurs de

jeu automatiques

Les régleurs de jeu automatiques se réglent

automatiquement pendant l’actionnement des freins de

façon à compenser l’usure des garnitures de frein et des

tambours. Toutefois, il faut les examiner chaque jour pour

vérifier qu’ils maintiennent adéquatement la course de la

biellette, qui doit normalement être de deux pouces lorsque

les freins sont serrés. Lorsque les freins sont complètement

déréglés, le conducteur pourrait avoir à les actionner jusqu’à

12 fois à une pression de 80 à 100 lb/po

2

 pour en ajuster le

réglage.
Lorsque cela ne suffit pas, leur inspection doit être confiée

à un mécanicien compétent. Il n’est pas recommandé de

régler manuellement les régleurs de jeu automatiques à

moins d’avoir reçu une formation solide sur les procédures

adéquates de réglage établies par le fabricant. Si le régleur

de jeu automatique a besoin d’un réglage établies par le

fabricant. Si le régleur de jeu automatique a besoin d’un

réglage manuel, il pourrait s’agir d’une défaillance du

régleur, ce qui demanderait qu’une inspection ou qu’un

remplacement soit effectué aussitôt que possible par un

mécanicien compétent.

69

Réglage des freins pneumatiques à disque

Il existe un bon nombre de marques et de modèles de freins

pneumatiques à disque, chacun ayant son propre mode de

réglage. Nous recommandons de consulter le manuel du

fabricant pour ce qui est du mode de réglage ou d’entretien.

Réglage des freins à commande conique

Réglages manuels :
·  Soulever les roues du sol.
·  Déposer le cache-poussière de la fente de réglage

(à deux endroits sur chaque frein). Sur les modèles à

deux cylindres, les fentes de réglage sont logées dans la

plaque de support située au-dessous du cylindre avant

et au-dessus du cylindre arrière. S’il n’y a pas de molette

de réglage à ces endroits, c’est que le frein a été posé du

mauvais côté du véhicule. Les modèles à cylindre unique

sont munis de fentes de réglage dans la plaque de

support sur chaque côté du cylindre.

·  Le filetage des boulons de réglage est à droite. Tout en

faisant tourner la roue à la main, utiliser une cuiller de

réglage pour faire tourner la molette jusqu’à ce que la

mâchoire commence à frotter fort contre le tambour.

Desserrer ensuite le boulon de façon à obtenir un léger

frottement contre le tambour.

·  Répéter l’étape pour la semelle de l’autre groupe de

freins.

·  Replacer les cache-poussière dans les fentes de réglages.
·  Répéter les étapes ci-dessus pour les autres groupes de

freins.

Après le réglage des freins

Au premier arrêt après le réglage des freins, vérifier la

température de chaque tambour de frein ou rotor. Un

tambour de frein brûlant signifie que le réglage est trop

serré.
Le système n’est pas capable d’absorber l’énergie nécessaire

pour arrêter sans danger le véhicule chargé dans des

conditions favorables que si tous les freins sont bien réglés. Ne

pas oublier que des freins pneumatiques mal réglés peuvent

donner l’impression qu’ils fonctionnent correctement tant

que la vitesse reste faible et que l’on n’a pas besoin de freiner

à fond. La seule façon de s’assurer que les freins du véhicule

sont bien réglés est de vérifier chaque roue manuellement.

70

Vérifications en cours de trajet

Dans certaines régions, des panneaux annoncent les

pentes raides ou longues. Ces panneaux signifient que le

conducteur doit arrêter son véhicule dans le dégagement

prévu à cet effet et inspecter le système de freinage de son

véhicule avant de continuer. Vérifier :
·  que le compresseur maintient la pression du réservoir au

maximum;

·  que la course de la biellette ne dépasse pas les limites

permises sur tous les cylindres de frein;

·  que l’on ne détecte aucune fuite;
·  que les coupleurs rapides et les canalisations sont

solidement fixés;

·  que les tambours, roulements et pneus ne chauffent pas

trop;

·  que le clapet d’alimentation de remorque fonctionne

bien.

Ceci est uniquement une vérification en cours de trajet

qu’il ne faut pas confondre avec l’inspection pré-trajet

quotidienne du système de freins à air comprimé.
Le conducteur doit en tout temps savoir dans quelle

condition se trouve le système de freinage de son véhicule.

Pour cela, il doit :
·  observer les manomètres;
·  porter attention aux avertisseurs sonores; et
·  être sensible aux réactions des freins du véhicule.
Cette méthode permet au conducteur de constater les

défaillances naissantes dans son système de freinage et de

savoir quand des réglages ou réparations sont nécessaires.

Maintenance et entretien d’un système de

freinage pneumatique

Il appartient à toutes les personnes impliquées dans

l’utilisation du véhicule de veiller à ce qu’il soit en bon état

de marche.
Les vérifications d’entretien préventif ont pour objet

d’empêcher les défaillances mécaniques provoquées par le

mauvais entretien du véhicule. Par ailleurs, elles permettent

de réduire les coûts de réparation, car on décèle alors les

défaillances mécaniques mineures qu’il est possible de

réparer avant qu’elles ne s’aggravent.

La responsabilité de l’entretien préventif peut appartenir à

l’équipe d’entretien ou au conducteur. Cependant, une seule

personne est responsable de veiller au bon fonctionnement

du système de freinage avant de mettre le véhicule en

marche : le conducteur.

Résumé

1.  Tous les conducteurs devraient-ils être capables

de régler les cames en S?

2.  Quelles vérifications le conducteur doit-il faire lorsqu’il

rencontre un panneau d’arrêt de camions placé devant

une pente raide ou longue?

3.  La marche à suivre pour le réglage des freins

des systèmes à came en S est-elle différente de celle

des freins à disque?

4.  Quand doit-on vérifier les freins après un réglage?
5.  Que signifie « évanouissement (ou fading)

du frein »?

6.  Quelle est la principale cause des défaillances

du frein?

7.  Citer trois façons de vérifier l’état du système de

freinage d’un véhicule.

71

SECTION NEUF -

INSPECTION PRÉ-TRAJET

DES FREINS À

AIR COMPRIMÉ

72

Véhicules autonomes

 (ne s’applique pas aux

systèmes de freinage hydrauliques assistés par air

comprimé)

Si vous désirez reclasser votre permis à un degré supérieur

pour y inclure les ensembles de véhicules équipés de freins

pneumatiques, vous serez tenu de faire une démonstration

satisfaisante de l’inspection pré-trajet complète qu’il faut

effectuer pour ces véhicules.
Vous devriez terminer l’examen pré-trajet des freins à air

comprimé en 20 minutes. Si vous ne réussissez pas à le faire

en 20 minutes, l’examen pourrait être interrompu.
Vous avez le choix entre le système métrique ou impérial,

selon celui qui correspond à l’équipement que vous utilisez.

Arrimage du véhicule

·  Serrer les freins de stationnement du véhicule.
·  Placer de préférence le véhicule sur terrain plat et bloquer

les roues.

·  Vérifier que le compresseur est solidement fixé.
·  Vérifier l’usure, le craquelage, le glissement et la tension

des courroies et des poulies (le cas échéant).

·  Purger tous les réservoirs complètement (en commençant

par le réservoir humide), puis fermer les robinets de

vidange. Pour mise à l’essai seulement, on ne demandera

pas au candidat de purger manuellement les réservoirs.

Le candidat devra toutefois expliquer oralement les

étapes à suivre pour purger les réservoirs et il devra

actionner la pédale de frein pour vider le réservoir.

·  Vérifier la sûreté et l’usure des cylindres de frein, des

canalisations d’air et des régleurs de jeu.

Vérification du compresseur et des dispositifs

d’avertissement

·  Faire démarrer le moteur et le laisser tourner au ralenti

accéléré pour faire monter la pression d’air.

·  Les dispositifs d’avertissement devraient se mettre à

fonctionner jusqu’à 55 lb/po

2

 ou plus.

·  S’assurer que la pression du réservoir principal passe de

50 à 90 lb/po

2

 en 3 minutes ou moins.

·  Desserrer les freins de stationnement à ressort à 90lb/po

2



ou plus pour éviter de combiner les forces de freinage.

·  Continuer de faire monter la pression du réservoir

principal. S’assurer que le régulateur a fait passer le

compresseur en phase de fonctionnement à vide entre

115 lb/po

2

 minimum et 135 lb/po

2

 maximum.

·  Évacuer la pression en actionnant les freins plusieurs

fois, pour s’assurer que le régulateur commande le

rétablissement du compresseur avant d’atteindre 80

lb/po

2

 (l’aiguille du manomètre de pression d’air devrait

commencer à monter).

·  Continuer d’évacuer la pression. Le dispositif

d’avertissement devrait se mettre à fonctionner à

55 lb/po

2

 ou moins et il devrait y avoir serrage du frein de

stationnement avant 20 lb/po

2

.

Vérification des fuites.

·  Rétablir la pression du réservoir principal lorsque la

pression atteint 90 lb/po

2

, relâchez la pédale de frein de

stationnement à ressort pour que la pression se situe

entre à une valeur se situant entre 115 lb/po

2

 minimum

et 135 lb/po

2

 maximum.

·  Couper le moteur.
·  Appuyer à fond sur la commande au pied et garder les

freins en position serrée. Observer le manomètre du

réservoir principal.

·  La pression ne devrait pas avoir baissé de plus de

3 lb/po

2

 à la minute. Taper légèrement sur le manomètre

pour s’assurer que l’aiguille n’est pas collée. Pour une

lecture exacte, il faut tenir les freins serrés pendant au

moins deux minutes.

·  Tendre l’oreille pour détecter la présence de fuites d’air.
·  Relâcher les freins.

Réglage des freins.

(Le candidat doit posséder une formation en réglage de

freins avant de se présenter à l’examen pratique et se munir

de l’équipement nécessaire pour procéder à un réglage de

freins).
Nous recommandons de suivre les étapes suivantes pour

déterminer si les freins à came en S ont besoin de réglage.
·  S’assurer que le véhicule est bloqué solidement et que

les roues sont calées. Vérifier que le système est sous

pression maximale.

·  Arrêter le moteur, mettre en première vitesse ou en

stationnement.

·  Relâcher les freins de stationnement à ressort.

73

·  Indiquer avec une craie l’endroit où les biellettes

pénètrent le cylindre de frein.

·  Serrer à nouveau les freins de stationnement à ressort et

mesurer la distance entre le cylindre de frein et la marque

de la craie. S’assurer que le jeu (cours de la biellette) se

situe entre  3/4 et 1 1/2  pouce ou qu’il correspond aux

indications du fabricant et que le bras du régleur de jeu

et la biellette forment un angle de 90°, ou le plus près

possible à des fins pratiques. Si ce n’est pas le cas, un

réglage des freins s’impose.

Nous recommandons de suivre les étapes suivantes pour

le réglage des freins à came en S munis de régleurs de jeu

manuels.
·  S’assurer que le véhicule est bloqué solidement et que les

roues sont calées, et relâcher le frein de stationnement à

ressort.

·  Vérifier que les réservoirs sont sous pression maximale.
·  Utiliser une clé adéquate pour dégager le dispositif de

verrouillage externe (le cas échéant) de la vis de réglage

du régleur de jeu.

·  Faire tourner la vis de réglage jusqu’à ce que la

garniture de frein touche le tambour. Si possible, vérifier

visuellement que les garnitures de frein sont bien en

contact avec le tambour.

·  Lorsqu’on fait tourner la vis de réglage sur le régleur de

jeu,

la came en S doit tourner dans le même sens

que lors d’un serrage de frein.

·  Dévisser la vis de réglage de 1/4 à 1/2 tour pour obtenir le

réglage adéquat.

Essai des freins

·  Serrer à nouveau les freins de stationnement à ressort et

enlever les cales des roues.

·  Essayer de faire avancer le véhicule lentement en

première vitesse pour s’assurer que les freins de

stationnement sont serrés; les freins devraient retenir le

véhicule en place.

·  Desserrer les freins de stationnement.
·  Faire avancer le véhicule lentement et serrer le frein de

service pour vérifier sa réaction.

Véhicules combinés

Si vous désirez reclasser votre permis à un degré supérieur

pour y inclure les ensembles de véhicules équipés de freins

pneumatiques, vous serez tenu de faire une démonstration

satisfaisante de l’inspection pré-trajet complète qu’il faut

effectuer pour ces véhicules.
Vous devriez terminer l’examen pré-trajet des freins à air

comprimé en 30 minutes. Si vous ne réussissez pas à le faire

en 30 minutes, l’examen pourrait être interrompu.
Vous avez le choix entre le système métrique ou impérial,

selon celui qui correspond à l’équipement que vous utilisez.

Arrimage du véhicule.

·  Serrer les freins de stationnement du tracteur et de la

semi-remorque.

·  Placer de préférence le véhicule sur terrain plat et bloquer

les roues.

·  Vérifier que le compresseur est solidement fixé.
·  Vérifier l’usure, le craquelage, le glissement et la tension

des courroies et des poulies (le cas échéant).

·  Purger tous les réservoirs du tracteur complètement

(en commençant par le réservoir humide), ensuite ceux

de la remorque. Une fois que tous les réservoirs sont

vidés, fermer les robinets de vidange. Pour mise à l’essai

seulement, on ne demandera pas au candidat de purger

manuellement les réservoirs. Le candidat devra toutefois

expliquer oralement les étapes à suivre pour purger les

réservoirs et il devra actionner la pédale de frein pour

vider le réservoir.

·  Vérifier la sûreté et l’usure des cylindres de frein, des

canalisations d’air et des régleurs de jeu.

·  Vérifier que les coupleurs rapides et le cordon électrique

de la semi-remorque sont bien raccordés.

Vérification du compresseur et des dispositifs

d’avertissement.

·  Faire démarrer le moteur et le laisser tourner au ralenti

accéléré pour faire monter la pression d’air.

·  Les dispositifs d’avertissement devraient se mettre à

fonctionner jusqu’à 55 lb/po

2

 ou plus.

·  S’assurer que la pression du réservoir principal passe de

50 à 90 lb/po

2

 en 3 minutes ou moins.

74

·  Desserrer les freins de stationnement à ressort à

90 lb/po

2

 ou plus pour éviter de combiner les forces

de freinage et mettre le circuit de la semi-remorque

sous pression en ouvrant le clapet d’alimentation de la

remorque. Appliquer et relâcher les freins de la remorque

et s’assurer qu’ils sont bien desserrés (si les freins ne se

desserrent pas, il est possible qu’il y ait eu croisement des

canalisations de commande et d’alimentation).

·  Continuer de faire monter la pression du réservoir

principal. S’assurer que le régulateur a fait passer le

compresseur en cycle de décharge entre 115 lb/po

2



minimum et 135 lb/po

2

 maximum.

·  Évacuer la pression en actionnant la commande au pied

plusieurs fois, pour s’assurer que le régulateur commande

le rétablissement du compresseur avant d’atteindre 80

lb/po

2

 (l’aiguille du manomètre de pression d’air devrait

commencer à monter).

·  Continuer d’évacuer la pression. Le dispositif

d’avertissement devrait se mettre à fonctionner à

55 lb/po

2

 ou plus et le clapet d’alimentation de remorque

devrait se fermer avant que la pression d’air du réservoir

principal ne chute à 20 lb/po

2

. Continuer d’évacuer et le

frein à ressort devrait également se serrer avant que la

pression du réservoir principal ne chute à 20 lb/po

2

.

·  Rétablir la pression du réservoir principal à une valeur se

situant 115  lb/po

2

 minimum et 135 lb/po

2

 maximum. À

90 lb/po

2

, mettre le circuit du tracteur sous pression en

ouvrant le clapet d’alimentation de la remorque.

·  Serrer les freins de stationnement à ressort du tracteur (si

possible).

Vérification du système d’urgence du tracteur et de

la semi-remorque.

·  Débrancher le coupleur rapide de la canalisation

d’alimentation.

·  Il doit y avoir serrage immédiat des freins de la semi-

remorque.

·  Il ne doit y avoir aucune perte d’air du coupleur rapide de

la semi-remorque.

·  L’air s’échappant du tracteur :

a)  devrait s’arrêter immédiatement; ou
b)  devrait baisser à 20  lb/po

2

 minimum pour

ensuite s’arrêter.

Remarque : La pression de l’air du tracteur ne doit en aucun

cas descendre sous la marque de 20 lb/po

2

.

·  Rebrancher la canalisation d’alimentation et mettre le

circuit de la semi-remorque sous pression. Faire remonter la

pression au besoin.

Vérification du clapet de protection du tracteur.

·  Débrancher le coupleur rapide de la canalisation de

commande.

·  Il ne devrait pas y avoir de perte d’air dans le circuit du

tracteur ou des coupleurs rapides de la semi-remorque.

·  Desserrer le frein à ressort.
·  Appuyer à fond sur la commande au pied. Les freins du

tracteur fonctionneront normalement, alors que les freins

de service de la semi-remorque ne fonctionneront pas

du tout. Si les freins demeurent serrés, l’air comprimé

continuera de s’échapper de la canalisation de service

jusqu’à ce que la pression d’air dans le réservoir principal

ait baissé à 20 lb/po

2

 maximum. Le clapet d’alimentation

de remorque et le clapet de protection du tracteur se

fermeront, entraînant ainsi le serrage des freins du tracteur

et de la semi-remorque. L ’air cessera de s’échapper de la

canalisation de service.

·  Rebrancher la canalisation de service.

Vérification des fuites.

·  Rétablir la pression du réservoir principal à une valeur

se situant entre 115 et 135 lb/po

2

, desserrer les freins de

stationnement à ressort et mettre le circuit de la semi-

remorque sous pression à 90 lb/po

2

.

·  Couper le moteur.
·  Appuyer à fond sur la commande au pied et garder les

freins en position serrée. Observer le manomètre du

réservoir principal.

·  La pression ne devrait pas avoir baissé de plus de

4 lb/po

2

 à la minute. Taper légèrement sur le manomètre

pour s’assurer que l’aiguille n’est pas collée. Pour une

lecture exacte, il faut tenir le frein serré pendant au moins

deux minutes.

·  Tendre l’oreille pour détecter la présence de fuites d’air.
·  Relâcher les freins.

75

Réglage des freins.

(Le conducteur doit posséder une formation en réglage de

freins avant de se présenter à l’examen pratique et se munir

de l’équipement nécessaire pour procéder à un réglage de

freins).
Nous recommandons de suivre les étapes suivantes pour

déterminer si les freins à came en S, munis de régleurs de

jeu manuels, ont besoin de réglage.
·  S’assurer que le véhicule est bloqué solidement et que les

roues sont calées.

·  Vérifier que le système est sous pression maximale.
·  Arrêter le moteur, mettre en première vitesse ou en

stationnement.

·  Desserrer les freins de stationnement à ressort.
·  Indiquer avec une craie l’endroit où les biellettes

pénètrent le cylindre de frein. Répéter cette étape pour

tous les cylindres de frein.

·  Serrer à nouveau les freins de stationnement à ressort et

mesurer la distance entre le cylindre de frein et la marque

de la craie. S’assurer que le jeu (cours de la biellette) se

situe entre  1/2 et 3/4  pouce ou qu’il correspond aux

indications du fabricant et que le bras du régleur de jeu

et la biellette forment un angle de 90°, ou le plus près

possible à des fins pratiques. Si ce n’est pas le cas, un

réglage des freins s’impose.

Nous recommandons de suivre les étapes suivantes pour le

réglage des freins à came en S.
·  S’assurer que le véhicule est bloqué solidement et que les

roues sont bien calées.

·  Relâcher le frein de stationnement à ressort.
·  Vérifier que les réservoirs sont sous pression maximale.
·  Utiliser une clé adéquate pour dégager le dispositif de

verrouillage externe (le cas échéant) de la vis de réglage

du régleur de jeu.

·  Faire tourner la vis de réglage jusqu’à ce que la

garniture de frein touche le tambour. Si possible, vérifier

visuellement que les garnitures de frein sont bien en

contact avec le tambour.

·  Lorsqu’on fait tourner la vis de réglage sur le régleur de

jeu, la came en S doit tourner dans le même sens que lors

d’un serrage de frein.

·  Dévisser la vis de réglage de 1/4 à 1/2  tour pour obtenir

le réglage adéquat.

·  Revérifier le jeu dans la course du régleur : il doit y avoir

entre 3/4 et 1/2 pouce de course, ou ce qui correspond

aux indications du fabricant.

Essai des freins

·  Serrer à nouveau les freins de stationnement à ressort et

enlever les cales des roues.

·  Essayer de faire avancer le véhicule lentement en

première vitesse pour s’assurer que les freins de

stationnement sont serrés. Ils devraient retenir le

véhicule en place.

·  Desserrer les freins de stationnement et serrer les freins

de la remorque au moyen de la commande manuelle.

·  Essayer de faire avancer le véhicule lentement en

première vitesse pour s’assurer que les freins de la

remorque sont serrés.

·  Faire avancer le véhicule lentement et serrer le frein de

service pour vérifier sa réaction.

Système de freinage hydraulique assisté par

air comprimé

Vous devriez terminer l’examen pré-trajet des freins

à air comprimé en 20 minutes. Si vous ne réussissez pas à le

faire en 20 minutes, l’examen pourrait être interrompu.
Dans le cadre de l’examen pratique, vous avez le choix entre

le système métrique ou impérial, selon celui qui correspond

à l’équipement que vous utilisez.

Arrimage du véhicule.

·  Serrer le frein de stationnement du véhicule.
·  Placer de préférence le véhicule sur terrain plat et bloquer

les roues.

·  Vérifier le niveau du liquide hydraulique dans le réservoir.
·  Vérifier s’il y a des fuites de liquide hydraulique sous le

capot.

·  Vérifier que le compresseur est solidement fixé.
·  Vérifier l’usure, le craquelage, le glissement et la tension

des courroies et des poulies (le cas échéant).

76

·  Purger tous les réservoirs d’air complètement (en

commençant par le réservoir d’air humide), puis fermer

les robinets de vidange. Pour mise à l’essai seulement, on

ne demandera pas au candidat de purger manuellement

les réservoirs. Le candidat devra toutefois expliquer

oralement les étapes à suivre pour purger les réservoirs

et il devra actionner la pédale de frein pour vider le

réservoir.

·  Vérifier les cylindres des roues et les canalisations pour

d’éventuelles fuites de liquide hydraulique.

Vérification du compresseur et des dispositifs

d’avertissement.

·  Faire démarrer le moteur et le laisser tourner au ralenti

accéléré pour faire monter la pression d’air.

·  Les dispositifs d’avertissement devraient se mettre à

fonctionner jusqu’à 55 lb/po

2

 ou plus.

·  S’assurer que la pression d’air du réservoir principal passe

de 50 à 90 lb/po

2

 en moins de 3 minutes.

·  Desserrer les freins à ressort pour éviter de combiner les

forces de freinage (si le véhicule en est équipé).

·  Continuer de faire monter la pression d’air du réservoir

principal. S’assurer que le régulateur a fait passer le

compresseur en phase de fonctionnement à vide entre

115 lb/po

2

 minimum et 135 lb/po

2



maximum.

·  Évacuer la pression en actionnant les freins plusieurs

fois, pour s’assurer que le régulateur commande le

rétablissement du compresseur avant d’atteindre

80 lb/po

2

 (l’aiguille du contrôleur de pression d’air devrait

commencer à monter).

·  Continuer d’évacuer la pression. Le dispositif

d’avertissement devrait se mettre à fonctionner à

55 lb/po

2

 ou plus.

Vérifier s’il y a des fuites et si le volume d’air du

réservoir est adéquat.

·  Rétablir la pression du réservoir principal à une valeur se

situant entre 115 lb/po

2

 minimum et 135 lb/po

2



maximum



(le cas échéant), relâcher le frein de

stationnement.

·  Couper le moteur.

·  Appuyer à fond sur la commande au pied et garder les

freins en position serrée. Observer le manomètre du

réservoir principal.

·  La pression ne devrait pas baisser de plus de 3 lb/po

2

 à la

minute (au besoin, taper légèrement sur le manomètre

pour s’assurer que l’aiguille n’est pas collée).  Pour une

lecture exacte, il faut tenir le frein serré pendant au moins

deux minutes.

·  Tendre l’oreille pour détecter la présence de

fuites d’air.

·  Relâcher les freins.

Essai des freins.

·  Serrer à nouveau les freins de stationnement et enlever

les cales des roues; les freins devraient retenir le véhicule

en place.

·  Essayer de faire avancer le véhicule lentement en

première vitesse pour s’assurer que les freins de

stationnement sont serrés.

·  Desserrer les freins de stationnement.
·  Faire avancer le véhicule lentement et serrer le frein de

service pour vérifier sa réaction.

Résumé

1.  En combien de temps, au maximum, le compresseur

doit-il faire passer la pression de 50 à 90 lb/po

2

?

2.  Quelle est la perte de pression maximale autorisée au

cours d’un freinage à fond avec le moteur à l’arrêt?

3.  Comment peut-on vérifier la puissance de serrage des

freins de la semi-remorque?

4.  Quel est le dernier essai de freinage auquel le véhicule

doit être soumis avant la mise en service?

5.  Le réglage des freins fait-il partie du test sur les freins

pneumatiques de la Direction des permis

et immatriculations?

77

kPa

lb/po

2



lb/po

2



kPa

      5

    0,72

    1

      6,89

    10

    1,45

    2

    13,78

    15

    2,17

    3

    20,68

    20

    2,90

    4

    27,57

    25

    3,62

    5

    34,47

    30

    4,35

    6

    41,36

    35

    5,07

    7

    48,26

    40

    5,80

    8

    55,15

    45

    6,52

    9

    62,05

    50

    7,25

  10

    68,94

    60

    8,70

  15

  103,42

    70

  10,15

  20

  137,89

    80

  11,60

  25

  172,36

    90

  13,05

  30

  206,84

  100

  14,50

  35

  241,31

  150

  21,75

  40

  275,78

  200

  29,00

  45

  310,26

  250

  36,29

  50

  344,73

  300

  43,51

  55

  379,20

  310

  44,96

  60

  413,68

  350

  50,76

  65

  448,15

  400

  58,01

  70

  482,62

  415

  60,19

  75

  517,10

  450

  65,26

  80

  551,57

  500

  72,51

  85

  586,04

  550

  79,77

  90

  620,52

  585

  84,84

  95

  654,99

  600

  87,02

100

  689,47

  650

  94,27

105

  723,94

  700

101,52

110

  758,41

  725

105,15

115

  792,89

  750

108,77

120

  827,36

  800

116,03

125

  861,83

  850

123,28

130

  896,31

  900

130,53

135

  930,78

  950

137,78

140

  965,25

1000

145,03

145

  999,73

1050

152,29

150

1034,20

Tableau de conversion métrique

Puisque certains modèles de camions sont équipés de manomètres indiquant la pression

d’air en kilopascals (kPa), le tableau suivant pourrait s’avérer utile.

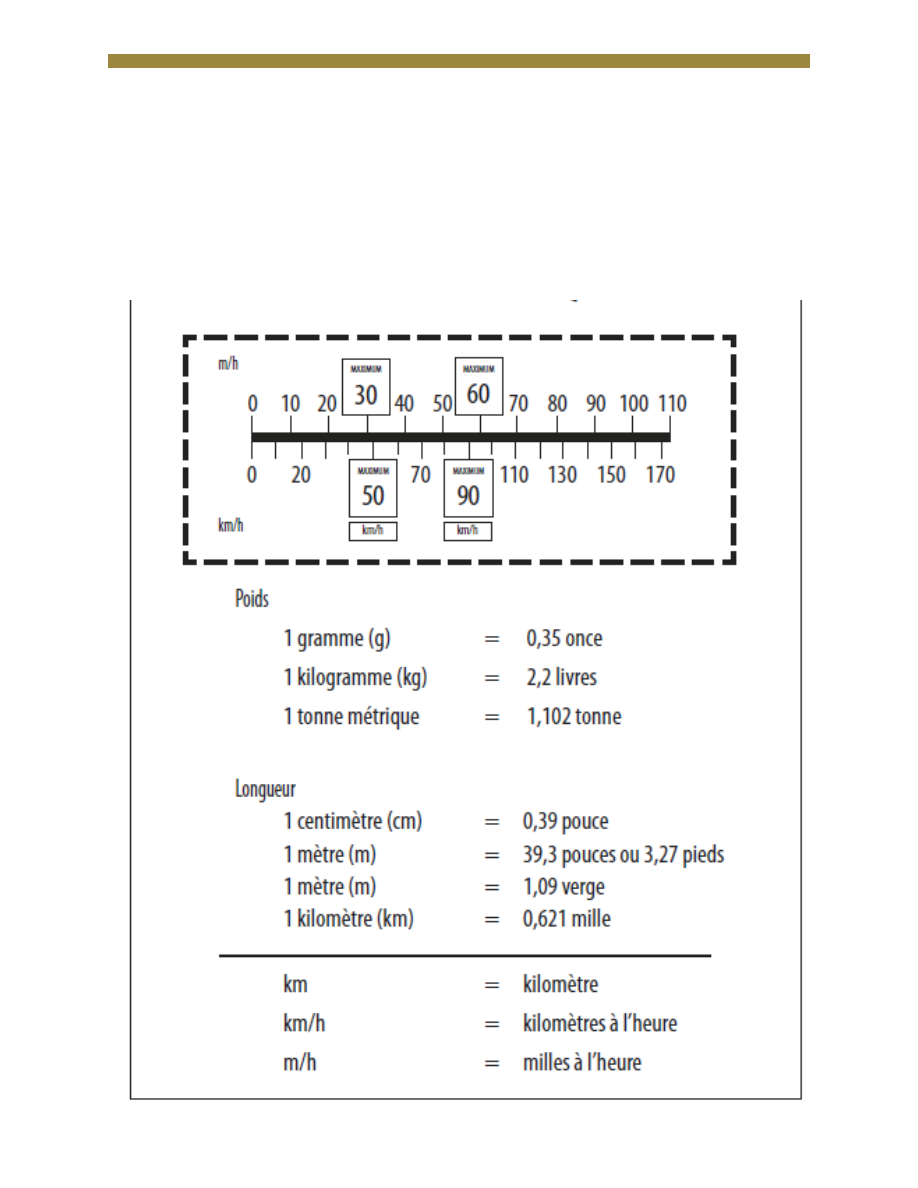

TABLES DE CONVERSION AU

SYSTÈME MÉTRIQUE

79

Greffes et dons d’organes

Greffes

Grâce aux progrès de la science médicale, il est maintenant

possible de remplacer les organes humains défaillants. En

fait, la greffe de reins, de cornées, du coeur et du foie n’est

plus considérée comme expérimentale, mais comme un

choix de traitement. Les organes et les tissus qui peuvent

être greffés sont les reins, le coeur, les poumons, le foie,

les cornées, les os, les articulations, la peau, le pancréas,

la moelle et l’intestin. Une personne qui décide de devenir

donneur d’organes pourrait aider jusqu’à dix autres

personnes. Toutefois, de nombreux Canadiens meurent

chaque année en raison de la pénurie d’organes.

Dons d’organes

Pour bon nombre de patients, la greffe est le seul espoir

d’une vie productive et saine, et dans certains cas, le seul

espoir de vivre. En signant une carte de don d’organes et en

encourageant fortement votre famille et vos amis à faire de

même, vous veillez à ce qu’une autre personne puisse jouir

de la liberté et de la qualité de vie dont vous bénéficiez.
Votre carte de don d’organes confirme votre désir de donner

vos tissus et vos organes après la mort. Même s’il est

important de discuter de vos sentiments au sujet des greffes

avec votre famille, vos amis ou votre médecin, l’information

que vous aurez inscrite sur la carte peut les aider à prendre

des décisions difficiles dans un moment pénible.

Âge

L’âge n’est jamais un obstacle absolu à un don d’organes.
Toute personne âgée de plus de 19 ans peut ordonner que

ses tissus ou ses organes soient utilsés après sa mort. Pour

les personnes âgées de moins de 19 ans, les parents ou le

tuteur devraient aussi signer la carte de don d’organes. On

peut se procurer les cartes de don d’organes auprès de la

Fondation du rein ou

de l’INCA.

Autres renseignements

Pour plus de renseignements sur les greffes et les dons

d’organes, communiquez avec le :

Programme de dons de tissus et d’organes du Nouveau-

Brunswick au

(506)643-6848.
