Shantui SD16, SD16E, SD16L. INSTRUCCIONES DE OPERACION Y MANTENIMIENTO - 7
RESOLUCIÓN DE LA AVERÍA
REPARACIÓN Y MANTENIMIENTO
3)
Limpiar o cambia el cargador
Ruido anormal de quemar oruido anormal de maquina
1)
Cambia combustible designado
2)
Examinar que el motor sí está caliente demasiado o no
3)
Cambia silenciador
4)
Ajustar el espacio de válvula
4.2.2
SISTEMA ELÉCTRICO
La lámpara está oscura cuando el motor está funcionando con alta velocidad
La lámpara está parpadeando cuando el motor está funcionando
1)
Examinar el terminal que sí está relajando o no y examinar el circuito sí está
cerrado
2)
Ajustar la tensión de la correa de motor
Reloj de voltaje no está encargando el electricidad cuando el motor está
funcionando con alta velocidad(no está en la parte verde)
1)
Examinar el generador
2)
Examinar y reparar el circuito
Ruido anormal del motor
Cambio del motor
El motor no está girando cuando la llave de iniciar está en la posición de iniciar
1) Examinar y reparar el circuito y relé
2)
Cargar el acumulador
3)
Cambia el motor de arranque
Arranque piñón de motor
Cargar el acumulador
La velocidad del motor de arranque está bajo
1)
Cargar el acumulador
2)
Cambia el motor de arranque
Cae el motor de arranque antes de activar el motor
1)
Examinar y reparar el circuito
2)
Cargar el acumulador
El manómetro de aceite de motor no está en la posición de cero cuando el motor
está apagado(cuando el interruptor está en la posición de encender)
1)
Cambia sensor de presión de aceite de motor
2)
Examinar y reparar el circuito
4-66
REPARACIÓN Y MANTENIMIENTO
RESOLUCIÓN DE LA AVERÍA
4.2.3
CHASIS
No sube la presión de aceite del convertidor
1)
Examinar tubería de aceite o contacto sí está echando el aire o no
2)
Examinar y reparar o cambia bomba de engranaje
3)
Abastecer aceite a la caja de cambio
4)
Limpiar y cambia el filtro de la caja de cambio
Está demasiado caliente el
1)
Apretar o cambia la correa de ventilador
2)
Véase a la parte de motor
3)
Limpiar o cambia el instrumento para friar el aceite
4)
Véase a la parte de que la presición de aceite del instrumento de caja de
cambio fuerza rectangula no sube
No se puede iniciar cuando la palanca de cambio de velocidades está en cualquiera
posicion
1)
Abastecer combustible al embrague de cambiar la dirección
2)
Véase a la parte de que la presion de aceite del instrumento de
no sube
3)
Examinar y reparar o cambia bomba de engranaje
4)
Limpiar el filtro de aceite
Cuando usa palanca para cambio el rumbo , la locomotora sigue avanzando sin
girar.
Ajustar freno
El vehículo no se puede parar cuando pisotear el estribo frenado
Ajustar freno
Cae la oruga
Está desgastado anormalmente la rueda dentada delantera de cadena
Ajustar la tensión la oruga
Sube rápidamente demasiado o no sube completamente la paleta
Abastecer combustible a el cilindro de trabajo
4-67
CAUCIONES DE DESMONTAJE
REPARACIÓN Y MANTENIMIENTO
4.3
CAUCIONES DE DESMONTAJE
4.3.1 DESMONTAJE
1） Debe leer con mucha atención la guía de uso para conocer suficientemente las
piezas que vayan a descargar antes de descargar cualquiera pieza del buldozer
conocer bien la estructura y el uso de la pieza es muy importante para
terminar el trabajo de reparar
2） Debe prestar muchas atenciones a la dirección y posición a cada pieza cuando
la está destruyendo en el caso necesario,debe señar un símbolo de distinguir al
mismo tiempo debe be prestar atención al turno de que se destruye desde del
buldozer de cada pieza para asegurar el montaje correto
3） Debe utlizar herramientas especiales según el programa especificada de
operación si no hay herramienta especial,puede utilizar el intrumento parecido
al herramienta especial hay que utilizar la herramienta especial cuando el
instrumento común daña las piezas
4） Instala los componentes conicos en sitio original debe examinar su situación
de desgaste si encontra alguna pieza está alojando
5） Durante el período de descargar la pieza,debe limpiar bien y dejar
ordenadamente la peiza junta,y además tomar medidas para protegerla sin
polvo usa dos tipos del detergente: uno es para quitar cochinerías ,otro para
lavar
ATENCIÓN
El filtro,el tapón magnético y la tapa de ventilación son las piezas que necesitan
limpiar con mucha atención
4.3.2 MONTAJE
1） Debe estar limpio todas las piezas antes de montar los repuestos se pinta
liquido para evitar el herrumbre,primero debe quitar el liquido
2） Generalmente debe utlizar herramientas especiales cuando monta rl vojinete,
la tapa de vojinete, la tapa para cerrar herméticamente el aceite y otras piezas
precidas utiliza directamente el martillo para montar algo es un hábito malo,
generalmente utliza una tabla o una tabla suave para pasar la fueza del martillo
3） Arandela de muelle,arandela plena,arandela de forma de lengua y perno
abierto son las piezas importantes omitir las piezas cuando está montándolas
por la causa de que su tamaño es pequeño examinar el método de cerrar de las
piezas que conformen con el reglamento especificado cuando está montando
el perno y la tuerca
4） Utliza la llave que tenga fuerza aprietada en el lugar donde necesita la fueza
especificado de apretar para fijar la tapa o las piezas similares con muchos
pernos (tales como el cuerpo de válvula etc.),debe apretar simétricamente el
perno gradualmente para distribuir la presion proporcionadamente
5） Utiliza el símbolo no es para distribuir la pieza corresponde sino un método
4-68
REPARACIÓN Y MANTENIMIENTO
CAUCIONES DE DESMONTAJE
para correponder cada pieza,tenga cuidado cometer error
4.3.3
DESMONTAJE Y MONTAJE DE COJINETE
1） El polvo daña todos los cojinetes polvo conduce ruido anormal y deterioro
del lubricante puede abrir el embalaje de cojinete después de terminar todos
los trabajos de montar cuando reemplaza el cojinete
2） Debe utilizar combustible como el líquido para limpiar el cojinete si hay air
comprimido,puede utilizar querosén y diesel para limpiar,y luego utliza el air
comprimido para quitar el polvo
3） La posición de montar el cojinete debe ser correto cuando monta el
cojinete,hay que pagar fuertemente el cojinete y el convexo para disminuir el
espacio entre ellos
4.3.4
MONTAJE DE LA TAPA PARA CERRAR HERMÉTICAMENTE EL ACEITE
1） Acerca del borde de boca de la tapa para cerrar herméticamente el aceite del
aceite de impedimiento engranaje debe estar hacia el interno para elevar la
función de evitar saliendo el aceite cuando monta la tapa para cerrar
herméticamente el aceite(la parte contrario) acerca de la boca de grasa de
lubricación (mantequilla) debe estar hacia el exterior para expulsar la grasa de
lubricación vieja cuando abastece la grasa de lubricación nueva
2） Debe pagar fuertemente el hombro prominente y el arandela de la tapa para
cerrar herméticamente el aceite
3） Antes de montar la tapa para cerrar herméticamente el aceite,debe pintar
lubricante de litio,si no va a dañarla por la froctación del trabajo de etapa
inicial
4） Para instalar casquillo de aceite puede usar un tubo
(vea la figura 4-70a), si
no existe un tubo, una de bronce se pueden utilizar para hacer tubo
temporal(vea la figura 4-70b).
5） La manera correcta de poner el casquillo al pedestal
(vea la figura 4-70c),se
debe usar una herramienta adecuada para tener la presión adecuada y uniforme.
El diámetro de la herramienta debe ser inferior 0,5 ~ 1 mm a agujero del
pedestal, el extremo libre debería tener la forma de martillo .

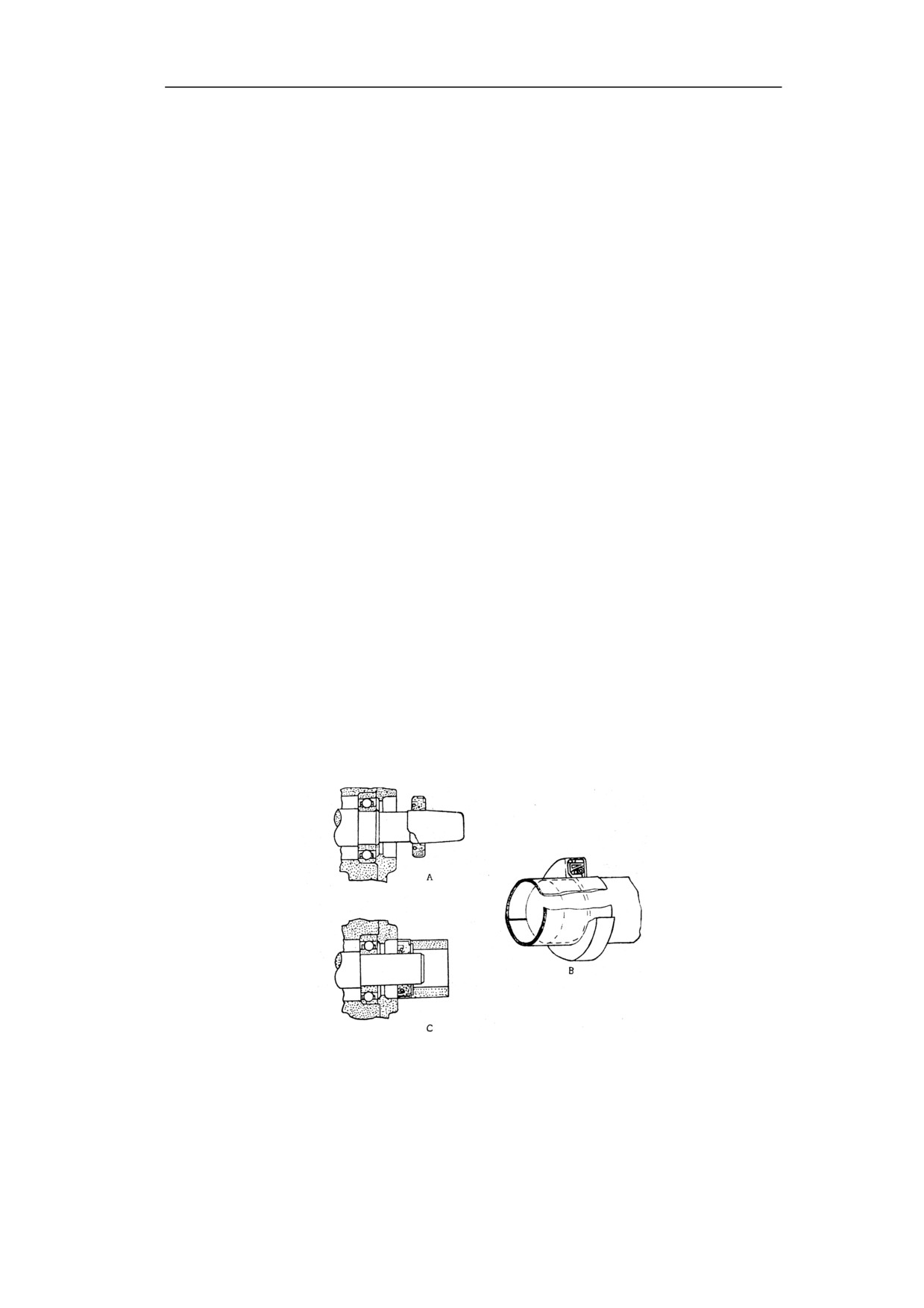

La figura 4-70 a,b,c instalación de casquillo de aceite
4-69
CAUCIONES DE DESMONTAJE
REPARACIÓN Y MANTENIMIENTO
ANEXO: ESPECIES Y DOSIS DE CARBULANTE, ACEITE
LUBRICANTE Y REFRIGERANTE
Dosis
Temperatura del medio ambiente y el tipo de aceite conveniente
Posición
nominal
-30
-20
-10
0
5
10 15
20
25
30
35
40
45℃
(litro)
Motor
-10～-30 gasoil
Tanque de
315
combustible
SAE10W-30
Motor
45
Cóncavo
*SAE15W-40
Caja de
SAE10W-30
cambio
52
*SAE15W-40
Caja del
70
puente atrás
SAE30
Presión
SAE10W-30
hidráulica
108
Cilindro
*SAE15W-40
SAE10W-30
23
Transmisión
(cada
Final
*SAE15W-40
lado)
Rueda de
empuje
SAE85W-140
0.25
Rueda de
(cada
dentada
uno)
Rueda de
guía
Otro
Cantidad
Lubricación
Lubricante de base litio del tipo número2 y 3
adecuada
Posición
Motor
Agua blanda ＋ anticongelante
Líquido de
79
refrigeración
Agua blanda
4-70
REPARACIÓN Y MANTENIMIENTO
CAUCIONES DE DESMONTAJE
Atención:
1)
El tipo de aceite con el símbolo * es el reemplazo del formulario,si no hay el aceite
origenal puede utlizar el reemplazo.
2)
La marca del lubricante es de categoría cf,si utiliza categoría de cd,la hora de
cambiar el aceite debe ser la mitad del tiempo de cambia el tipo de cf.
3)
Cuando la temperatura del medio ambiente está debajo del 20 grados,debe cambia
eltipo de aceite al tipo de sae5w-20.
4)
Debo comenzar llenar a filtro de combustible, limpie con un diesel limpio, el
combustible vuelve a la boca antes de que puedan abastecerse de combustible.
Debe usar aceite después de la sedimentación.
5)
Cantidad de abastecer debe conformar a la cantidad especificada,no se puede ser
menos ni especificado .
6)
El utensilio de abastecimiento de combustible y lo de agua deben de estar limpio y
debe guardarlos en una caja presurizada.
7)
Debe estar entre30～40℃ la temperatura del aceite cuando está expulsando el
aceite el aceite de tipo de sae es el más conocido en el internacional.
4-71
