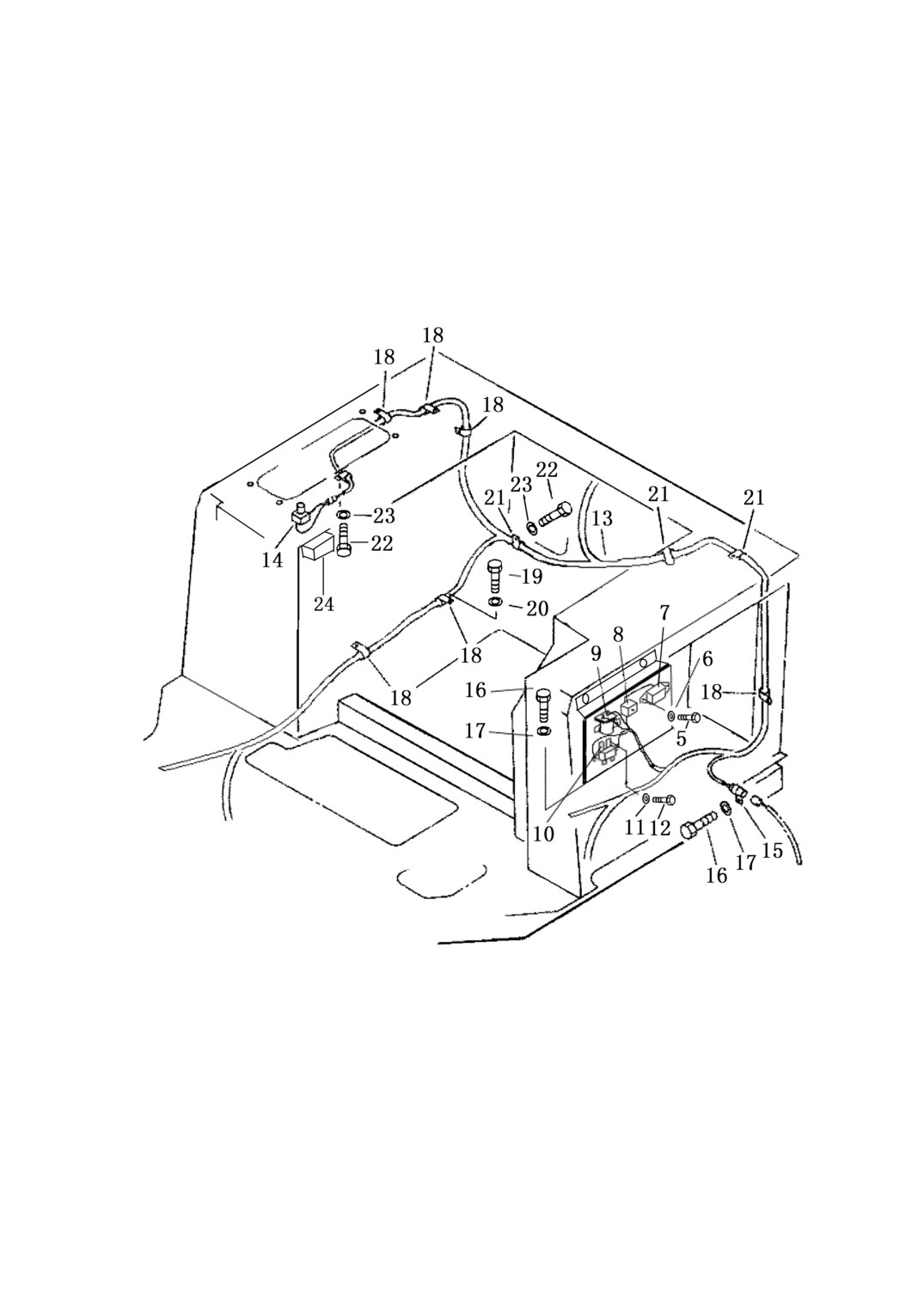

第 804 图 继电器和保险丝盒
Fig.804 RELAY AND FUSE BOX
303
继电器和保险丝盒
RELAY AND FUSE BOX
序 号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
5
01220-30512
螺栓
bolt
2
6
01641-20508
垫片
washer
2
7
D2763-00900
保险丝盒
fuse box
1
8
D2762-00100
保险丝盒
fuse box
1
9
216537
启动继电器
starting relay
1
10
3006300
安全继电器
safety relay
1
11
01643-30623
垫片
shim
4
12
01220-30612
螺栓
bolt
4
13
23Y-07B-05000
线束
wire
1
14
D2510-06000
喇叭开关
switch，horn
1
15
08035-02512
线夹
clip
1
16
01010-51220
螺栓
bolt
1
17
01643-31232
垫片
shim
1
18
08035-02512
线夹
clip
6
19
01010-51220
螺栓
bolt
6
20
01643-31232
垫片
shim
6
21
08035-02512
线夹
clip
4
22
01010-51220
螺栓
bolt
4
23
01643-31232
垫片
shim
4
24
D2650-01100
喇叭继电器
relay horn
1
304

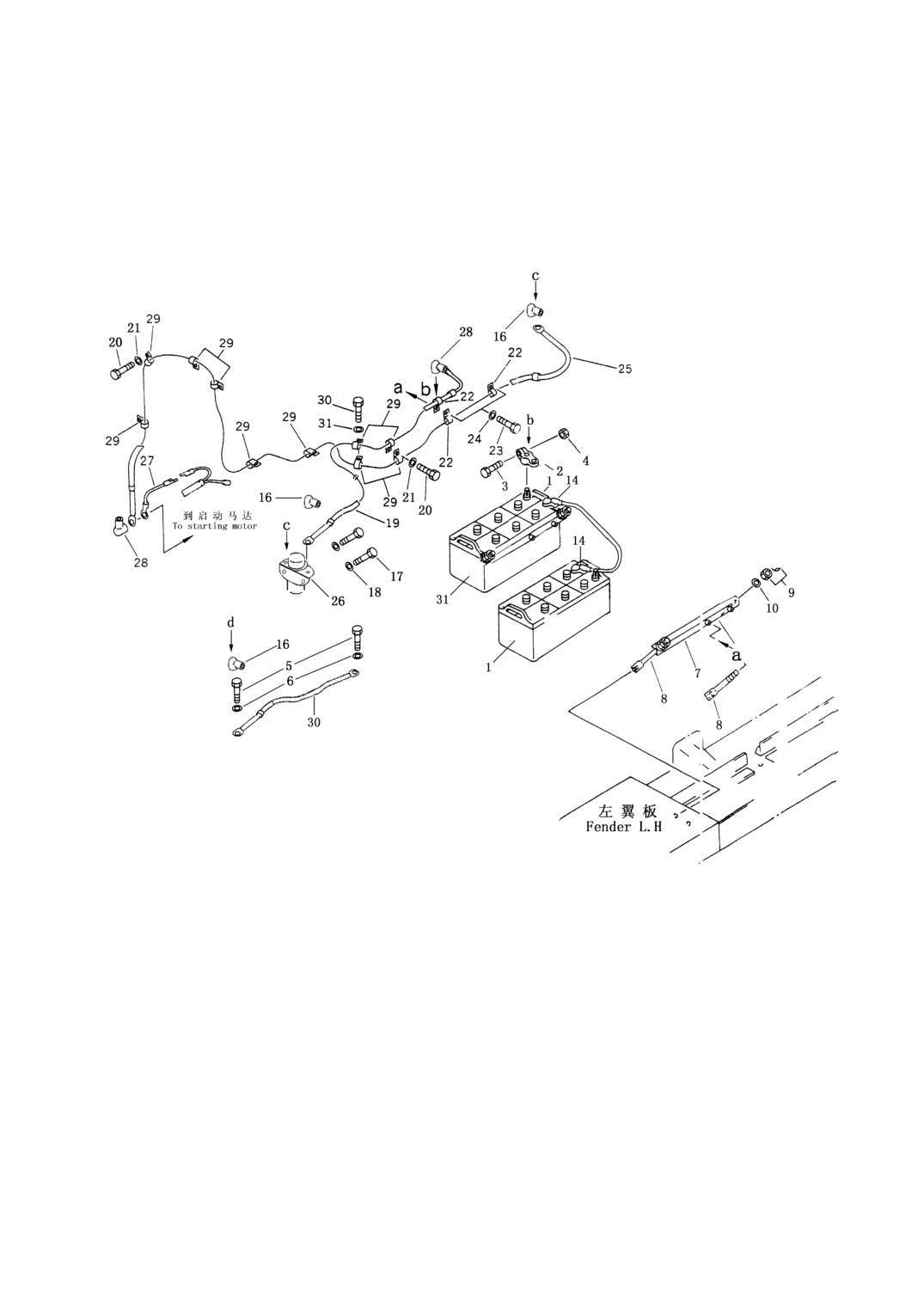

第 805 图
蓄电池和电池继电器
Fig.805 BATTERY AND RELAY SWITCH
305
蓄电池与电池继电器
BATTERY AND RELAY SWITCH
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
1
01010-20000
蓄电池（200AH） battery
2
2
08000-00000
接线柱“+”
terminal“+”
2
08000-00001
接线柱“-”
terminal“-”
2
3
01010-30830
螺栓
bolt
1
4
01580-00806
螺母
nut
1
5
01050-31018
螺栓
bolt
2
6
01640-01016
垫片
washer
2
7
195-06-19461
压板
holder
2
8
175-06-39621
拉杆
rod
4
9
01580-11008
螺母
nut
8
10
01643-31032
垫片
washer
4
14
08038-22511
罩
cap
2
15
195-06-18581
电缆
cable
1
16
08038-00518
罩
cap
3
17
01010-50820
螺栓
bolt
2
18
01643-30823
垫片
washer
2
19
23Y-07B-02000
电缆
cable
1
20
01010-51220
螺栓
bolt
8
21
01643-31232
垫片
washer
8
22
08035-03010
线夹
clip
3
25
23Y-07B-01000
电缆
cable
1
26
D2601-60000
电池继电器
relay
1
28
08038-00518
罩
cap
2
29
08035-03012
线夹
clip
10
30
23Y-07B-03000
电缆
cable
1
31
154-06-13263
橡胶垫
gasket, rubber
1
306
标牌布置图
MARKS AND PLATES

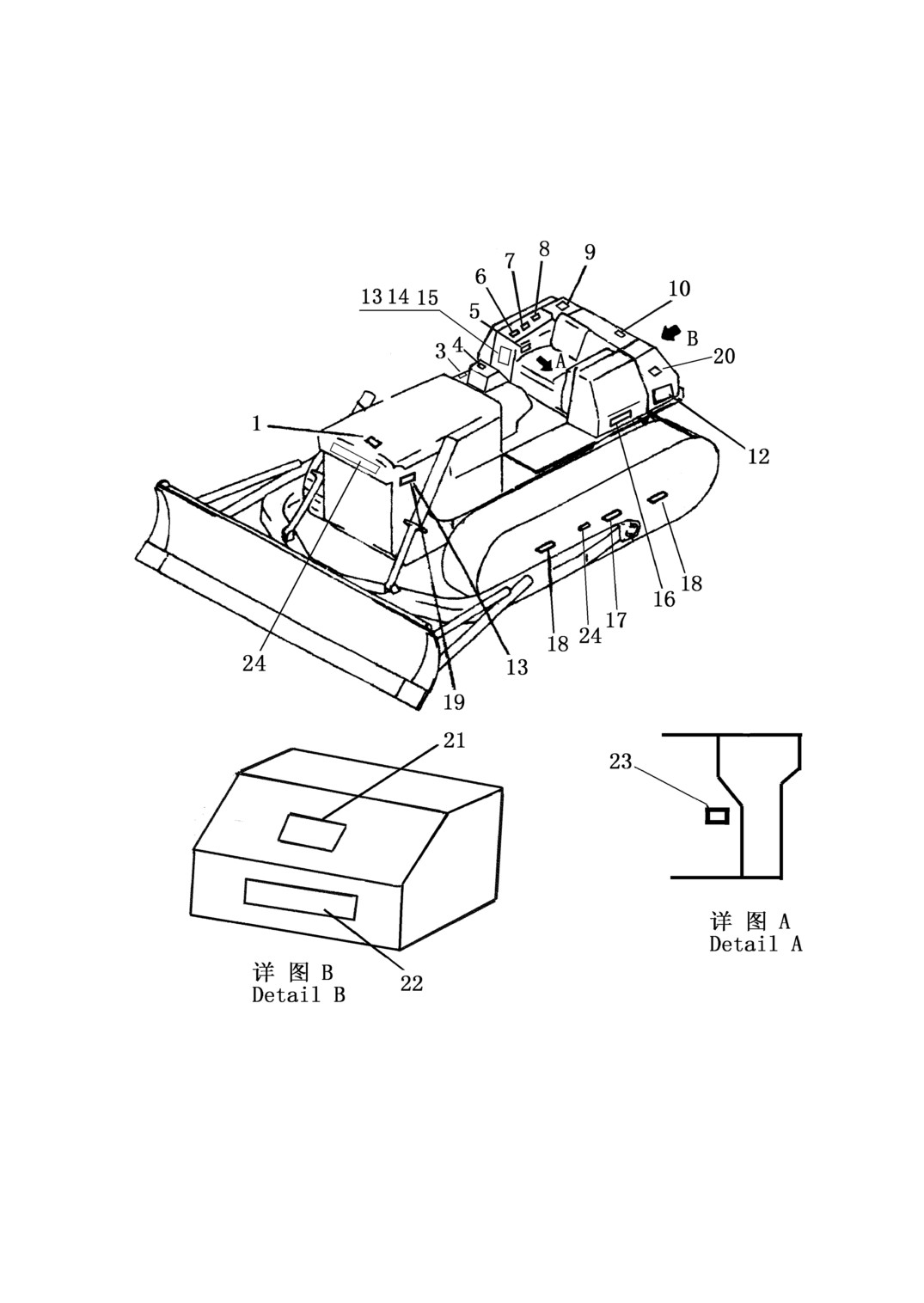

第 901 图
标牌布置图
Fig.901 MARKS AND PLATES
309
标牌布置图
MARKS AND PLATES
数量 Q'ty
序 号
图 号
名 称
Index No.
PART NO.
DESCRIPTION
SD22
SD22S
1
09966-00100
散热器标牌 plate
1
1
3
17Y-74B-00004
集中测压标牌 plate
1
1
4
09967-00100
标牌
plate
1
1
5
09685-00004
转向制动锁定标牌 plate
1
1
6
09670-00001
铲刀操纵标牌 plate
1
1
7
09685-00002
操纵杆锁定标牌 plate
4
4
8
09671-31683
松土器操纵标牌 plate
1
1
9
09965-00100
工作油箱使用说明标牌 plate
1
1
10
09656-90080
燃油箱使用说明标牌 plate
1
1
12
09964-13000
山推厂徽（S30） logo, SHANTUI
3
3
13
04418-00306
铆钉
rivet
8
8
14
D85-18-01
润滑图表 lubricating table
1
1
15
23Y-90-00005
润滑图表（英）lubricating table
1
1
16
23Y-90B-00001
标牌
plate
2
158-90-00001
标牌
plate
2
17
09960-01012
重心标牌
plate
1
1
18
09963-00100
起吊标牌
plate
2
2
19
09962-00100
铭牌
plate
1
1
20
09961-00100
服务标牌
plate
1
1
21
17Y-90B-00006
标牌
plate
1
1
22
09685-00002
变速杆锁定标牌
plate
1
1
23
09657-00100
履带调整安全牌
plate
2
2
24
23Y-90B-00002
标牌
plate
1
1
