Shantui SD22, SD22E, SD22S, SD22D bulldozers. Parts Catalog (2004) - page 5

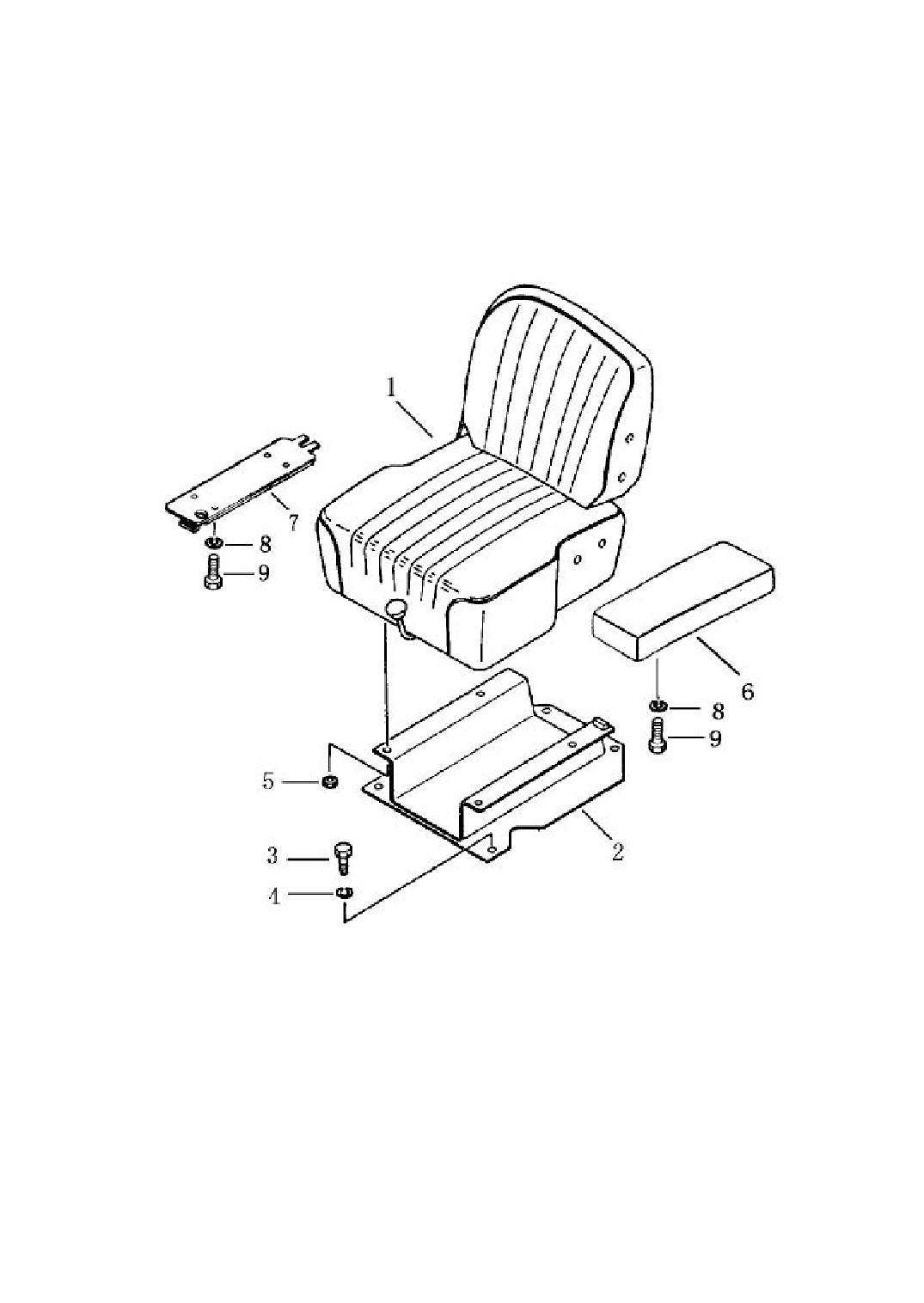

第 515 图
司 机 座
FIG.515 OPERATOR’S SEAT
199
司机座
OPERATOR’S SEAT
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
23Y-53B-00000
司机座合件 seat ass
y
515-1
10Y-53B-20000
司机座
seat
1
2
23Y-53B-01000
座
seat
1
3
01010-31225
螺栓
bolt
4
4
01643-31232
垫圈
washer
4
5
01580-01210
螺母
nut
4
6
23Y-53B-02000
扶手
arm rest
1
7
23Y-53B-00001
板
plate
1
8
01643-31032
垫圈
washer
3
9
01010-31025
螺栓
bolt
3
200
附 属 装 置 控 制 系 统
ATTACHMENT CONTROL SYSTEM

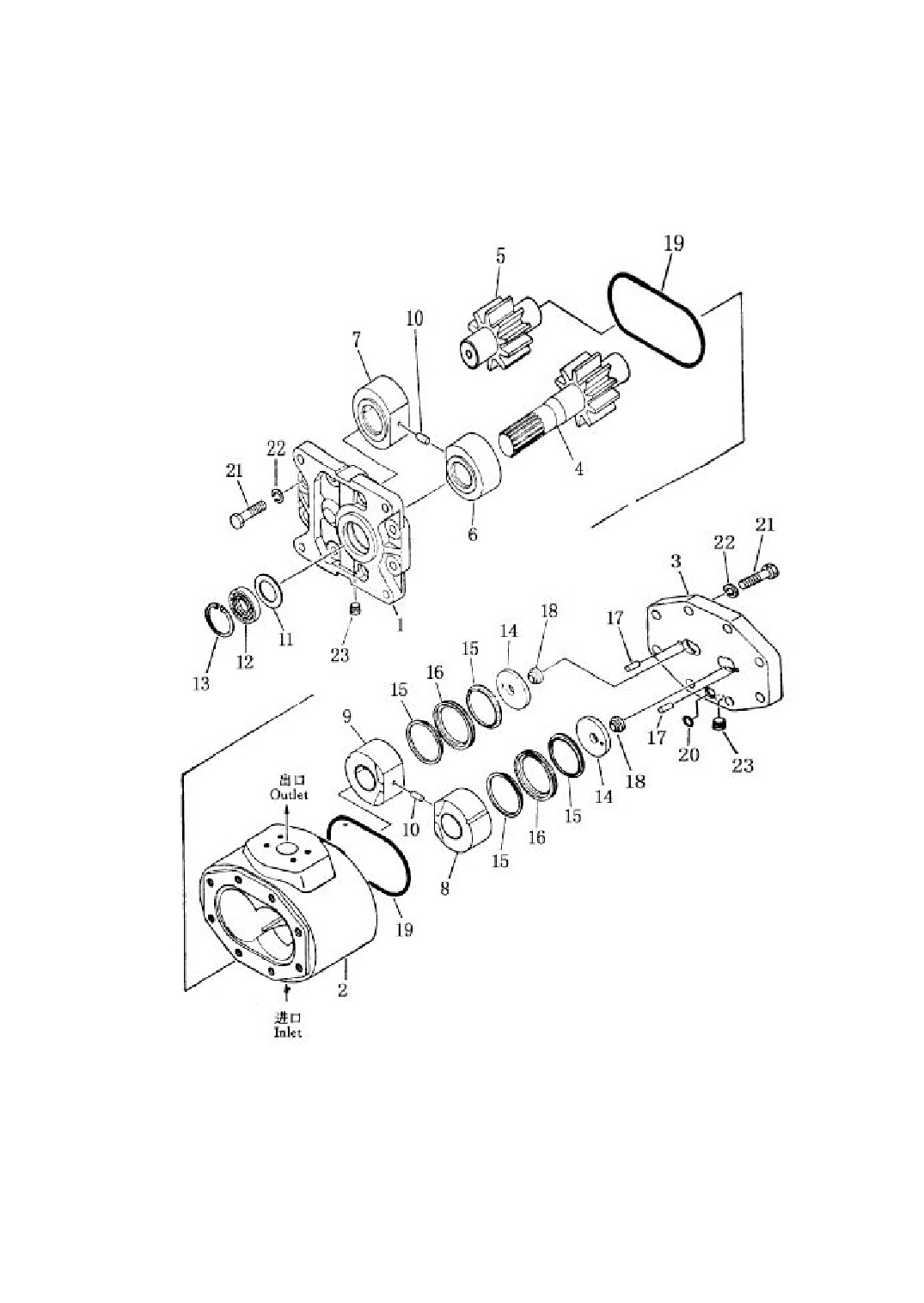

第 601 图
液 压 泵
FIG.601 HYDRAULIC PUMP
203
液 压 泵
HYDRAULIC PUMP
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
601-(1～10,
（07444-66103）
液压泵总成 hydraulic
1
14～23)
pump ass’y
11
07440-66110
垫板
plate
1
12
07438-11162
油封
seal, oil
1
13
04065-05520
开口环
ring, snap
1
204

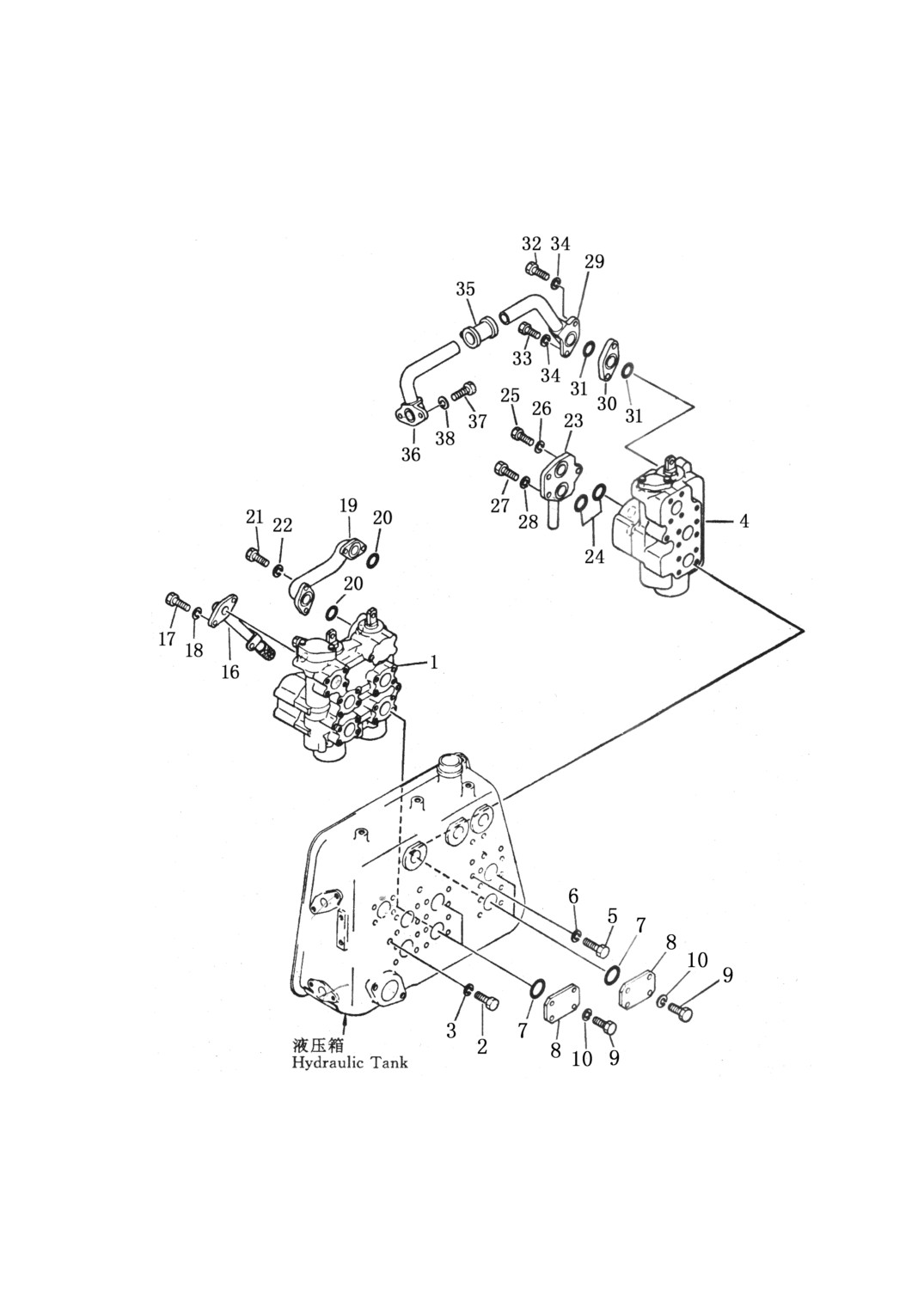

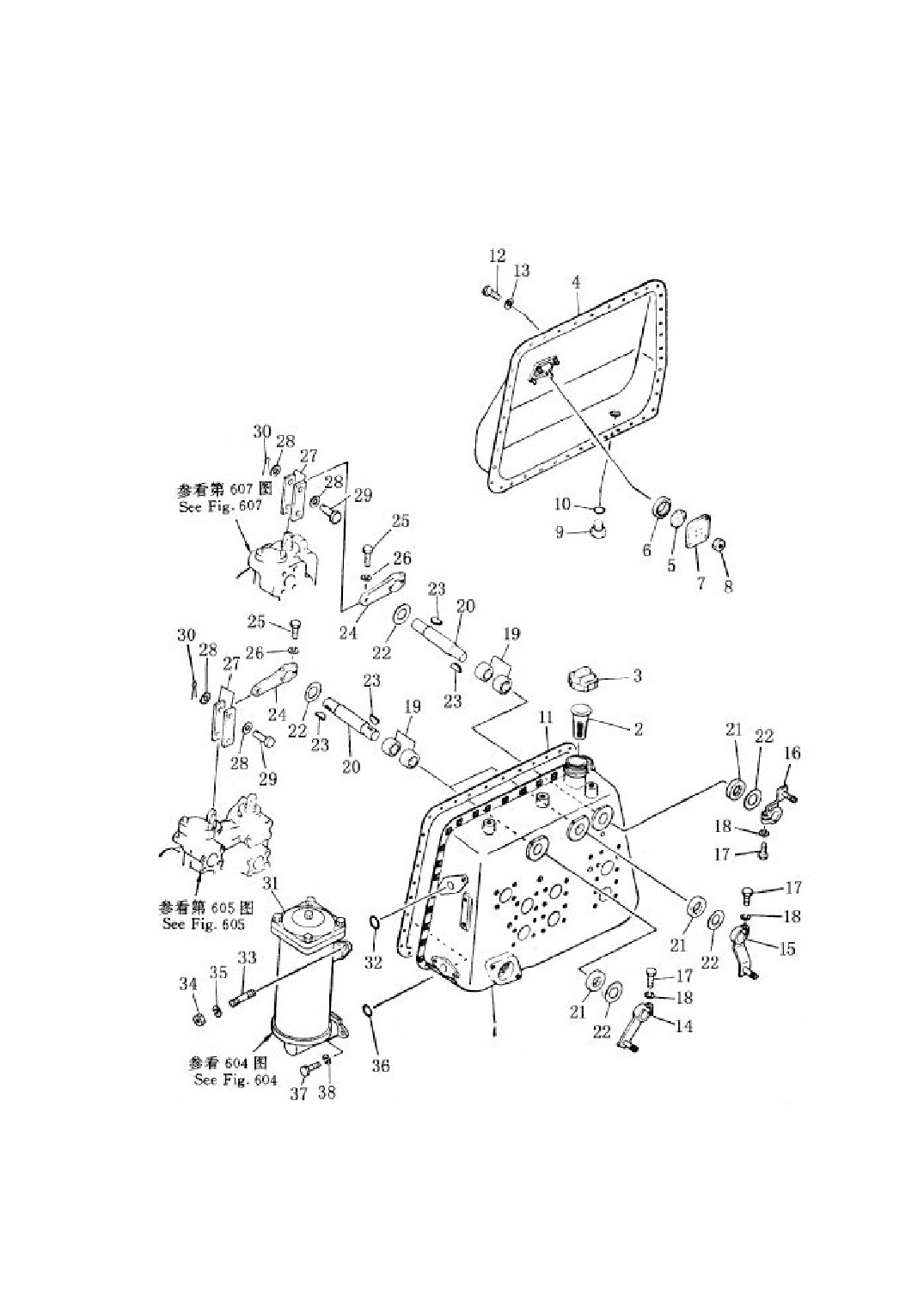

第 602 图 液 压 箱（1/2）
FIG.602 HYDRAULIC TANK
205
液 压 箱（1/2）
HYDRAULIC TANK
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
23Y-60B-00000
液压箱总成 hydraulic tank ass’y
1
602-1
23Y-60B-01000
液压箱（内侧）
tank, inner
1
2
141-60-33730
滤油器
strainer
1
3
07051-00000
帽
cap
1
4
141-60-43160
液压箱（外侧）
tank, outer
1
5
07715-11257
环
ring
1
6
07715-00651
盖
cover
1
7
07115-21074
盖
cage
1
8
01598-11011
螺母
nut
4
9
07044-12412
螺塞
plug
1
10
07002-02434
O 型圈
O-ring
1
11
141-60-33181
填密垫
gasket
1
12
01010-51025
螺栓
bolt
41
13
01602-21030
弹簧垫圈
washer, spring
41
14
23Y-60B-02000
杠杆（升降）
lever, lift
1
15
23Y-60B-03000
杠杆（倾斜）
lever, tilt
1
16
23Y-60B-04000
杠杆（松土）
lever, ripper
1
17
01010-50830
螺栓
bolt
3
18
01602-20825
弹簧垫圈
washer, spring
3
19
06120-02520
滚针轴承
bearing, needle
6
20
154-60-51450
轴
shaft
3
21
154-60-12370
油封
seal, oil
3
22
01640-22440
垫圈
washer
6
23
04010-00519
键
key
6
24
141-60-33270
杠杆
lever
3
25
01010-50830
螺栓
bolt
3
26
01602-20825
弹簧垫圈
washer, spring
3
27
141-60-32170
轭
yoke
6
28
01641-01016
垫圈
washer
6
29
04205-01028
销
pin
6
30
04050-03015
开口销
pin, cotter
6
31
154-60-51401
过滤器总成 hydraulic filter ass’y
1
32
07000-03050
O 型圈
O-ring
1
33
01140-51430
双头螺栓
stud
2
34
01582-11411
螺帽
nut
2
35
01602-21442
弹簧垫圈
washer, spring
2
36
07000-02065
O 型圈
O-ring
1
37
01010-51430
螺栓
bolt
2
38
01602-21442
弹簧垫圈
washer, spring
2
206
第 603 图 液 压 箱 （2/2）
FIG.603 HYDRAULIC TANK
207
液压箱（2/2）
HYDRAULIC TANK
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
603-1
701-34-11002
铲刀升降及倾斜 blade, lift and tilt control
1
控制阀总成
valve ass’y
2
01010-51225
螺栓
bolt
3
3
01602-21236
弹簧垫圈
washer, spring
3
4
701-32-27001
松土控制阀
ripper control valve
1
总成
ass’y
5
01010-51225
螺栓
bolt
2
6
01602-21236
弹簧垫圈
washer, spring
2
7
07000-13048
O 型圈
O-ring
4
8
07378-01460
凸缘
flange
4
9
01010-51240
螺栓
bolt
16
10
01602-21236
弹簧垫圈
washer, spring
16
16
154-60-52160
管
tube
1
17
01010-30830
螺栓
bolt
2
18
01602-00825
弹簧垫圈
washer, spring
2
19
154-60-51360
管
tube
1
20
07000-13045
O 型圈
O-ring
2
21
01010-31445
螺栓
bolt
4
22
01602-01442
弹簧垫圈
washer, spring
4
23
144-78-13170
管
tube
1
24
07000-03032
O 型圈
O-ring
2
25
01010-30825
螺栓
bolt
1
26
01602-00825
弹簧垫圈
washer, spring
1
27
01010-31220
螺栓
bolt
2
28
01602-01236
弹簧垫圈
washer, spring
2
29
154-60-51411
管
tube
1
30
154-60-51421
凸缘
flange
1
31
07000-03042
O 型圈
O-ring
2
32
01010-31490
螺栓
bolt
1
33
01010-31465
螺栓
bolt
1
34
01602-01442
弹簧垫圈
washer, spring
2
35
07332-01200
连接器
coupling
1
36
154-60-51383
管
tube
1
37
01010-31435
螺栓
bolt
2
38
01602-01442
弹簧垫圈
washer, spring
2
208

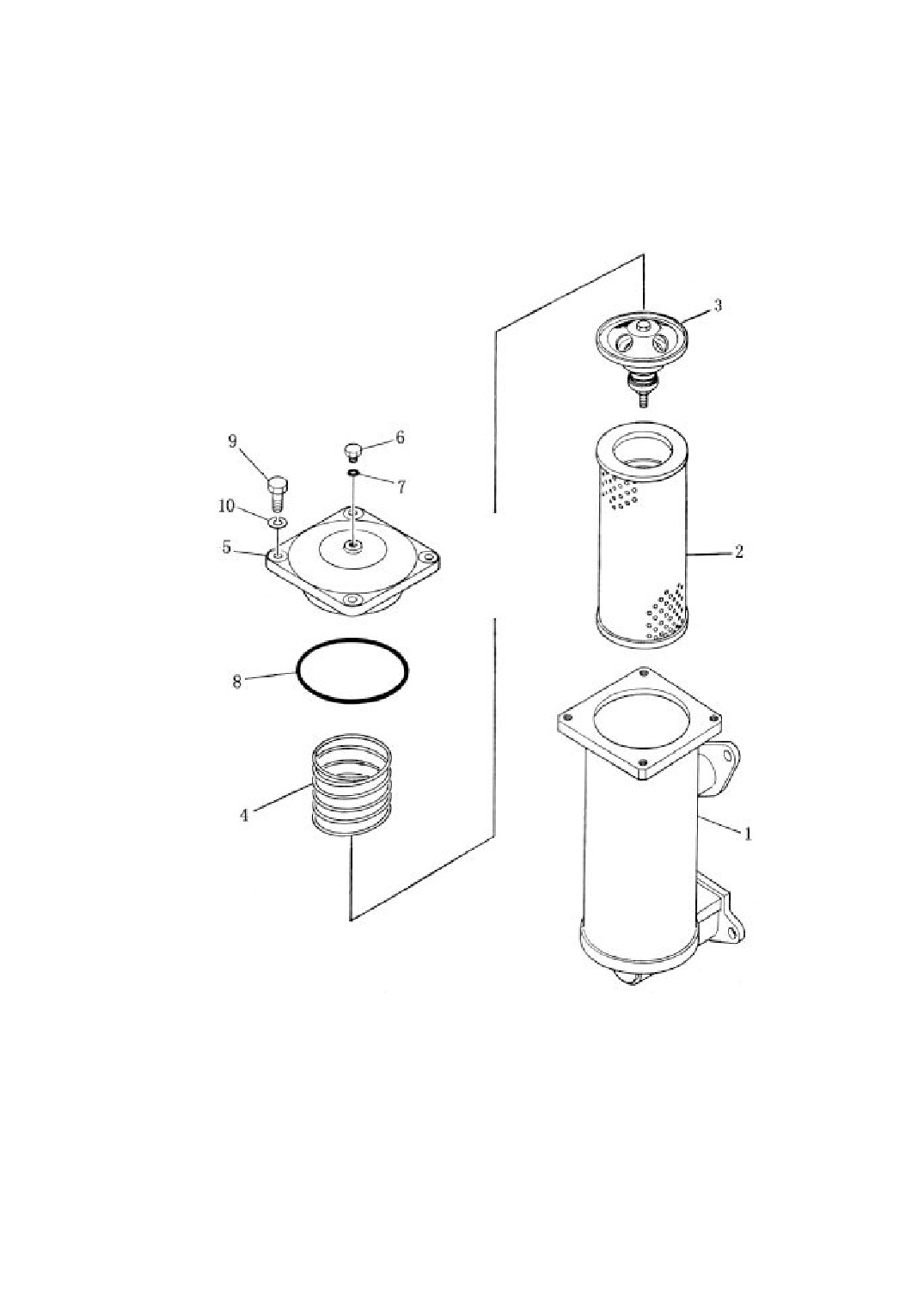

第 604 图 液 压 滤 油 器
FIG.604 HYDRAULIC FILTER
209
液 压 滤 油 器
HYDRAULIC FILTER
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
154-60-51401
液压滤油器总成 hydraulic filter ass’y
1
604-1
154-60-51392
壳体
case
1
2
175-60-27380
（滤芯）组件
element
1
3
175-60-27300
阀总成
valve ass’y
1
4
175-60-27340
弹簧
spring
1
5
175-60-27171
盖
cover
1
6
154-60-12260
塞
plug
1
7
07000-02010
O 型圈
O-ring
1
8
07000-05150
O 型圈
O-ring
1
9
01010-51235
螺栓
bolt
4
10
01602-21236
弹簧垫圈
washer, spring
4
210

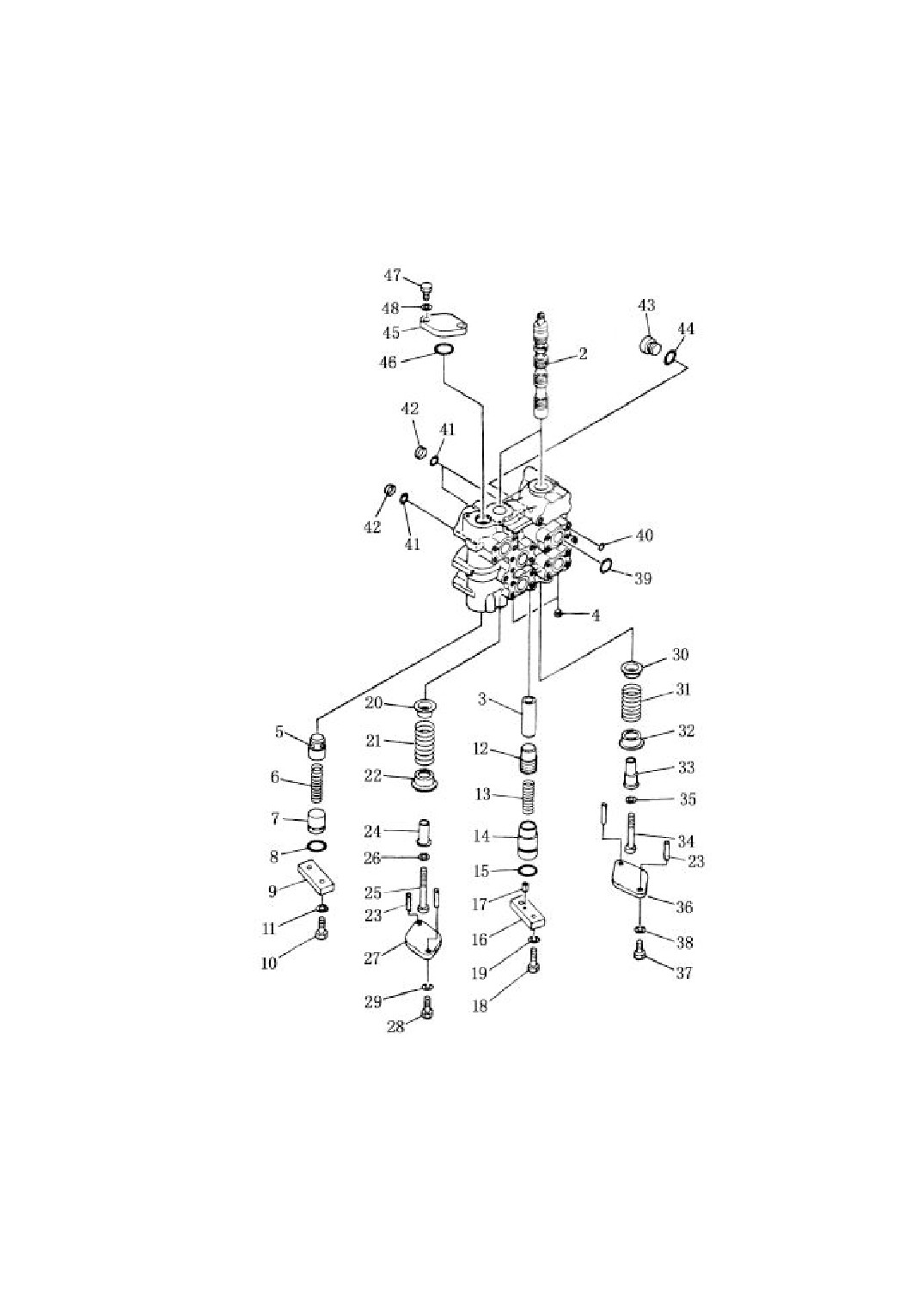

第 605 图
铲刀提升和倾斜操纵阀（1/2）
FIG.605 BLADE LIFT AND TILT CONTROL VALVE
211
铲刀提升和倾斜操纵阀（1/2）
BLADE LIFT AND TILT CONTROL VALVE
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
701-34-11002
铲刀提升和倾斜 blade lift and tilt control
1
操纵阀总成 valve ass’y
701-33-48001
阀组件
control valve ass’y
1
605-1
701-33-46310
阀体
body, valve
1
2
701-33-31430
（提升和倾斜滑阀）spool, lift and tilt
2
3
701-33-46320
套管
collar
1
4
07043-00415
堵
plug
2
5
701-33-31120
（单向）阀
valve, check
1
6
701-33-31130
弹簧
ring
1
7
701-33-31150
座
seat
1
8
07000-13035
O 型圈
O-ring
1
9
701-33-31160
板
plate
1
10
01010-51235
螺栓
bolt
2
11
01602-21236
弹簧垫圈
washer, spring
2
12
701-21-33130
（单向）阀
valve, check
1
13
701-21-33140
弹簧
spring
1
14
701-33-46330
座
seat
1
15
07000-12018
O 型圈
O-ring
1
16
701-33-32160
板
plate
1
17
04020-00514
定位销
pin, dowel
1
18
01010-51240
螺栓
bolt
2
19
01602-21236
垫圈
washer
2
20
701-33-31380
挡圈
retainer
1
21
701-33-31191
弹簧
ring
1
22
701-33-31380
挡圈
retainer
1
23
701-33-46350
套管
collar
4
24
701-33-46171
套管
collar
1
25
01010-51280
螺栓
bolt
1
26
01602-21236
垫圈
washer
1
27
701-33-46340
板
plate
1
28
01010-51095
螺栓
bolt
2
212
铲刀提升和倾斜操纵阀（1/2）
BLADE LIFT AND TILT CONTROL VALVE
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
605-29
01602-21030
垫圈
washer
2
30
701-33-31380
挡圈
retainer
1
31
701-33-31191
弹簧
ring
1
32
701-33-31380
挡圈
retainer
1
33
701-33-46171
套管
collar
1
34
01010-51280
螺栓
bolt
1
35
01602-21236
垫圈
washer
1
36
701-33-46340
板
plate
1
37
01010-51095
螺栓
bolt
2
38
01602-21030
垫圈
washer
2
39
07000-13045
O 型圈
O-ring
5
40
07000-02015
O 型圈
O-ring
23
41
07000-13035
O 型圈
O-ring
2
42
701-40-61180
衬垫环
ring, back-up
2
43
07040-13016
堵
plug
2
44
07002-13034
O 型圈
O-ring
2
45
701-33-31360
盖
cover
1
46
07000-13040
O 型圈
O-ring
1
47
01010-51440
螺栓
bolt
2
48
01602-21442
垫圈
washer
2
213

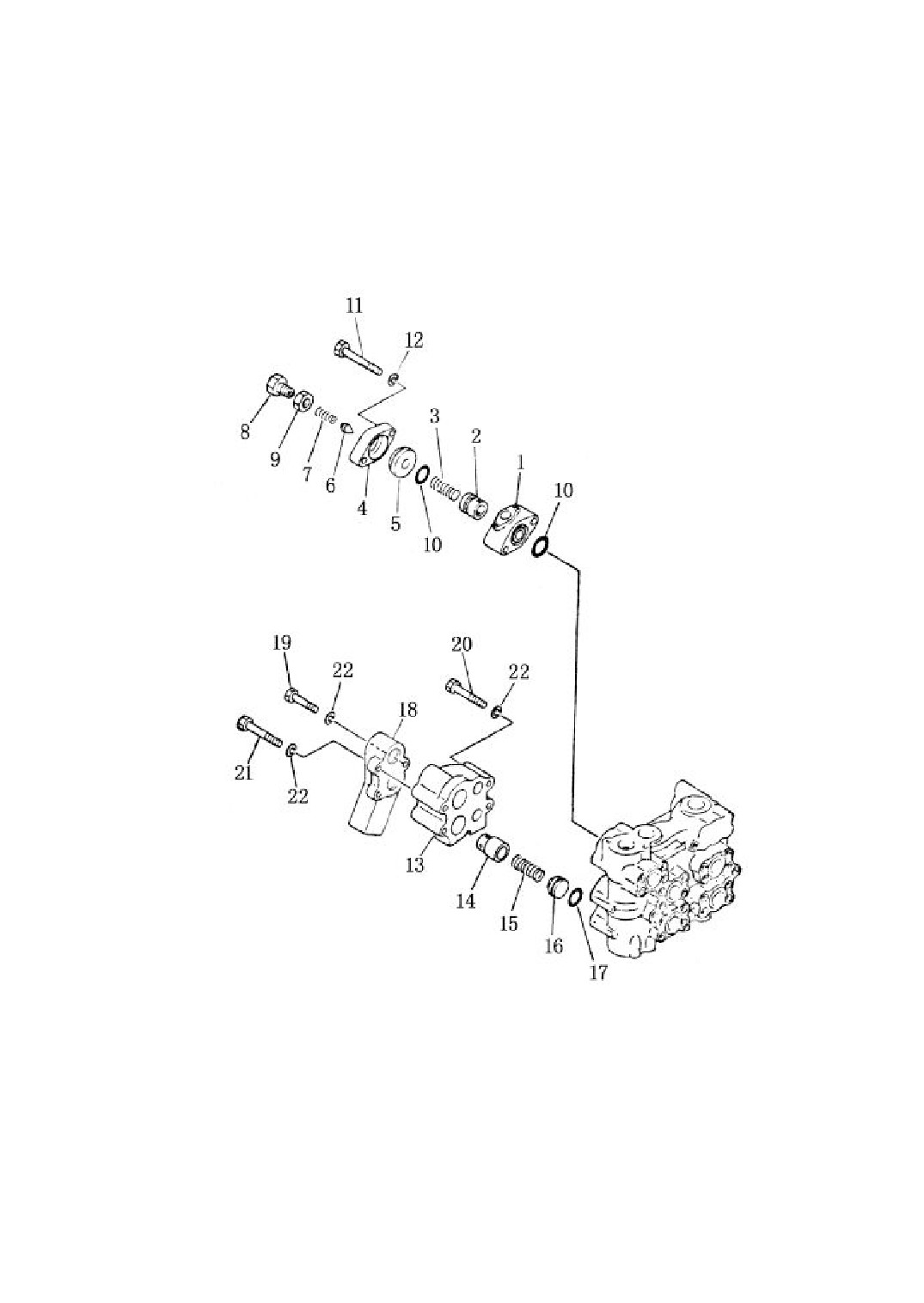

第 606 图
铲刀提升和倾斜操纵阀（2/2）
FIG.606 BLADE LIFT AND TILT CONTROL VALVE
214
铲刀提升和倾斜操纵阀（2/2）
BLADE LIFT AND TILT CONTROL VALVE
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
701-34-11002
铲刀提升和倾 blade lift and tilt
1
斜操纵阀总成 control valve ass’y
701-30-51002
主安全阀总成 main relief valve ass’y
1
606-1
701-30-51111
（安全阀）外壳 housing, relief valve
1
2
701-30-51120
阀
valve, relief
1
3
701-30-51130
弹簧
spring
1
4
701-30-51140
座
body
1
5
701-30-51151
阀座
seat, valve
1
6
701-30-51160
提升阀
poppet
1
7
701-30-51171
弹簧
spring
1
8
701-10-51160
螺塞
plug
1
9
701-30-51190
螺母
nut
1
10
07000-13048
O 型圈
o-ring
2
11
01011-51405
螺栓
bolt
2
12
01602-21442
弹簧垫圈
washer, spring
2
701-40-61002
补油阀总成
suction valve ass’y
1
13
701-40-61152
阀体
body, suction valve
1
14
701-40-61120
阀
valve
2
15
701-50-61131
弹簧
spring
2
16
701-40-72120
座
body
2
17
07000-13040
O 型圈
o-ring
2
18
701-40-67110
补油管
baffle
1
19
01010-51480
螺栓
bolt
1
20
01010-51495
螺栓
bolt
2
21
01011-51435
螺栓
bolt
2
22
01602-21442
弹簧垫圈
washer, spring
5
215

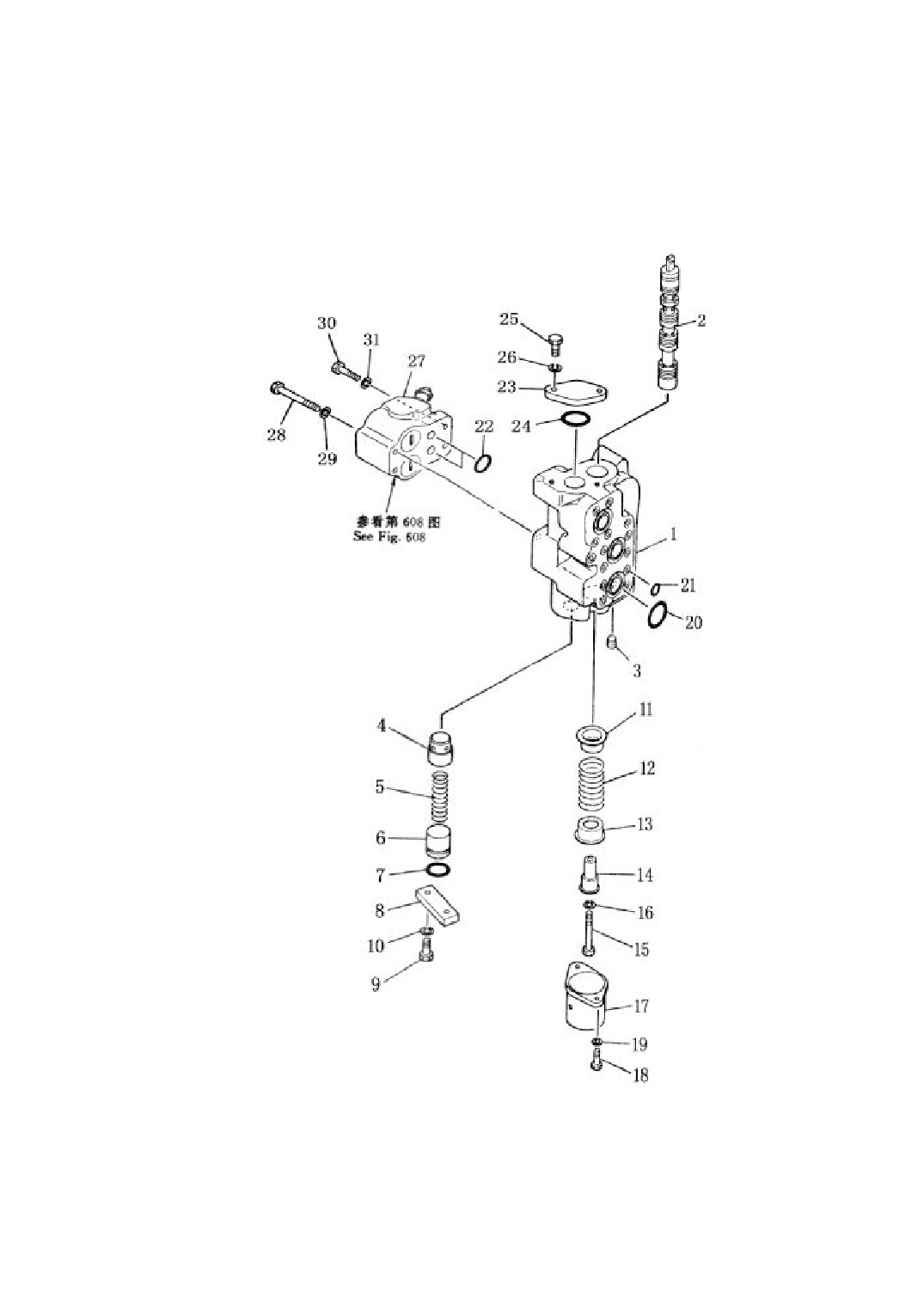

第 607 图 松土器控制阀（1/2）
FIG.607 RIPPER CONTROL VALVE
216
松土器控制阀（1/2）
RIPPER CONTROL VALVE
序号
件 号
名
称
数量
Index No.
Part No.
Description
Q’ty
701-32-27001
松土器控制阀组件 ripper control valve ass’y
1
701-32-42001
控制阀总成
control valve ass’y
1
607-1，2
701-31-32112
阀体总成
body ass’y
1
3
07043-00312
螺塞
plug
1
4
701-33-31120
阀
valve
1
5
701-33-31130
弹簧
spring
1
6
701-33-31150
垫座
seat
1
7
07000-13035
O 型圈
o-ring
1
8
701-33-31160
垫板
plate
1
9
01010-51235
螺栓
bolt
2
10
01602-21236
弹簧垫圈
washer, spring
2
11
701-33-31380
护圈
retainer
1
12
701-33-31191
弹簧
spring
1
13
701-33-31380
护圈
retainer
1
14
701-33-46171
套环
collar
1
15
01010-51280
螺栓
bolt
1
16
01602-21236
弹簧垫圈
washer, spring
1
17
701-33-46340
箱
case
1
18
01010-51095
螺栓
bolt
2
19
01602-21030
弹簧垫圈
washer, spring
2
20
07000-13045
O 型圈
o-ring
3
21
07000-12015
O 型圈
o-ring
14
22
07000-13030
O 型圈
o-ring
2
23
701-33-31360
盖
cover
1
24
07000-13040
O 型圈
o-ring
1
25
01010-51440
螺栓
bolt
2
26
01602-21442
弹簧垫圈
washer, spring
2
27
701-30-99000
吸进及安全阀总成 suction and safety ass’y
1
28
01011-51210
螺栓
bolt
2
29
01602-21236
弹簧垫圈
washer, spring
2
30
01010-51245
螺栓
bolt
2
31
01602-21236
弹簧垫圈
washer, spring
2
217

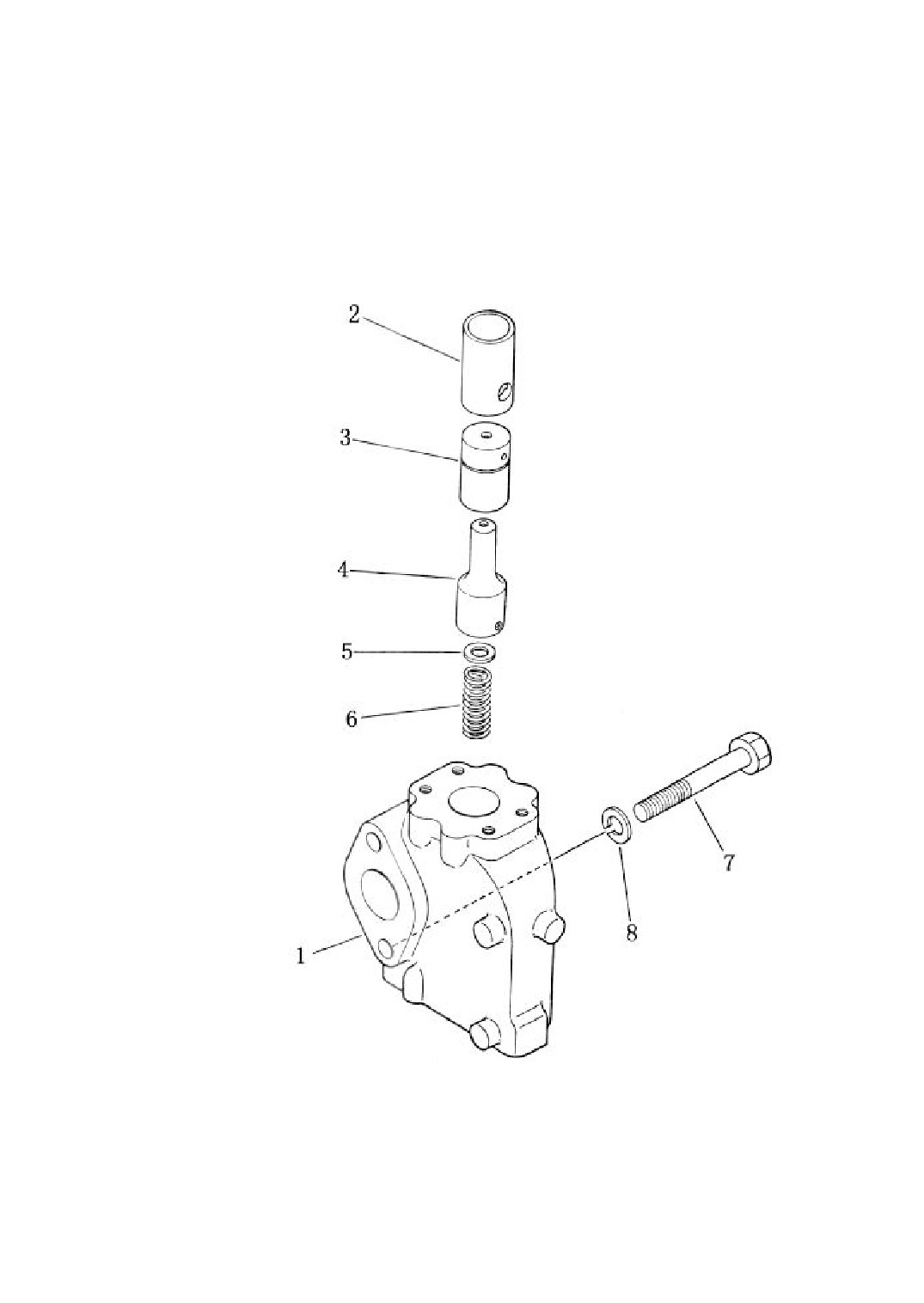

第 608 图

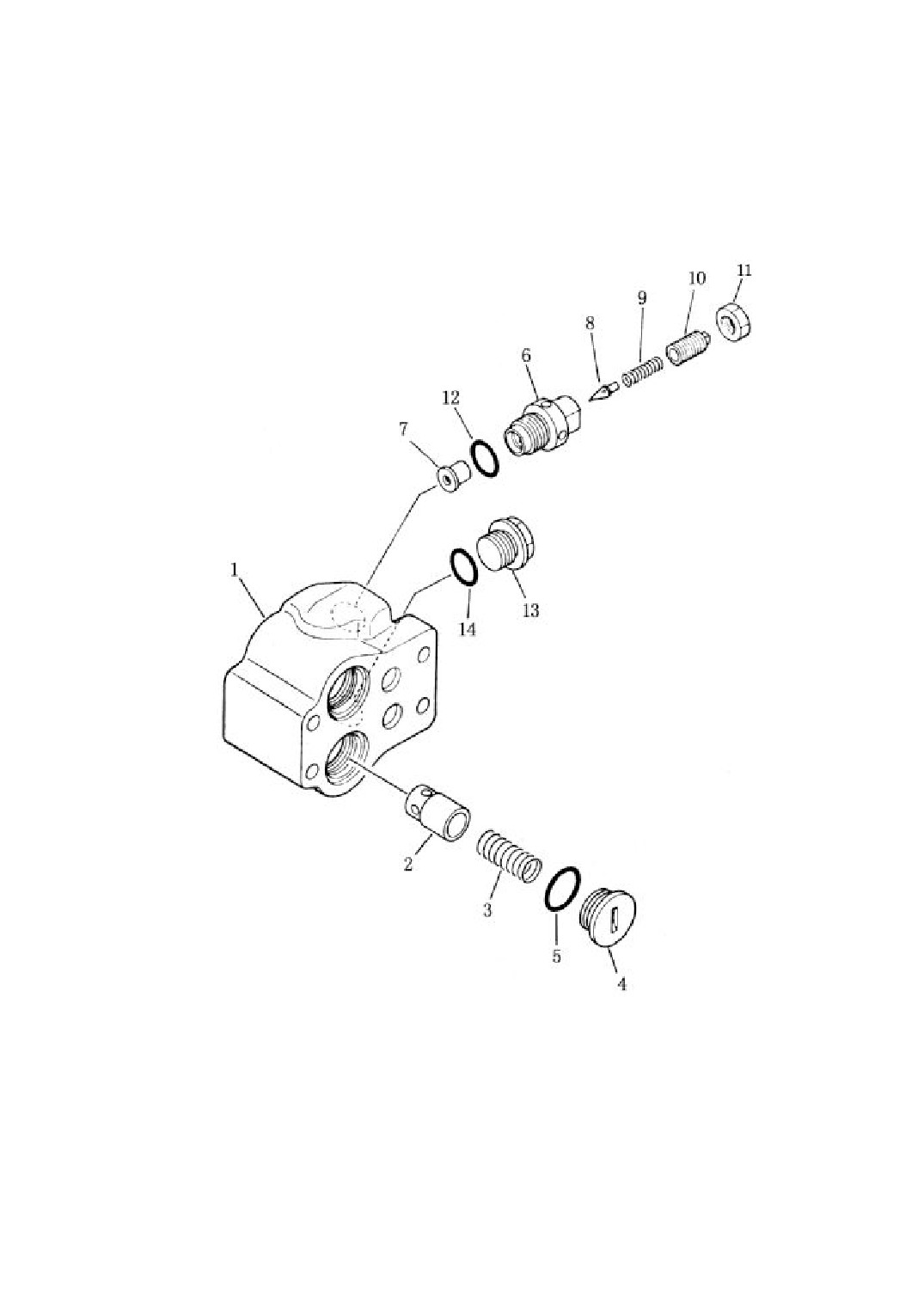

松土器控制阀（2/2）
FIG.608 RIPPER CONTROL VALVE
218
松土器控制阀（2/2）
RIPPER CONTROL VALVE
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
701-30-99000
吸进和安 suction and safety
1
全阀总成 valve ass’y
608-1
701-30-99110
进气和安 housing, suction and
1
全阀箱
safety valve
2
701-30-67121
吸进阀
valve, suction
2
3
701-30-67130
弹簧
spring
2
4
701-30-67160
螺塞
plug
2
5
07002-13634
O 型圈
o-ring
2
6～11
701-30-00080
安全阀总成 safety valve ass’y
1
12
07002-13034
O 型圈
o-ring
1
13
07041-13012
螺塞
plug
1
14
07002-13034
O 型圈
o-ring
1
219
第 609 图

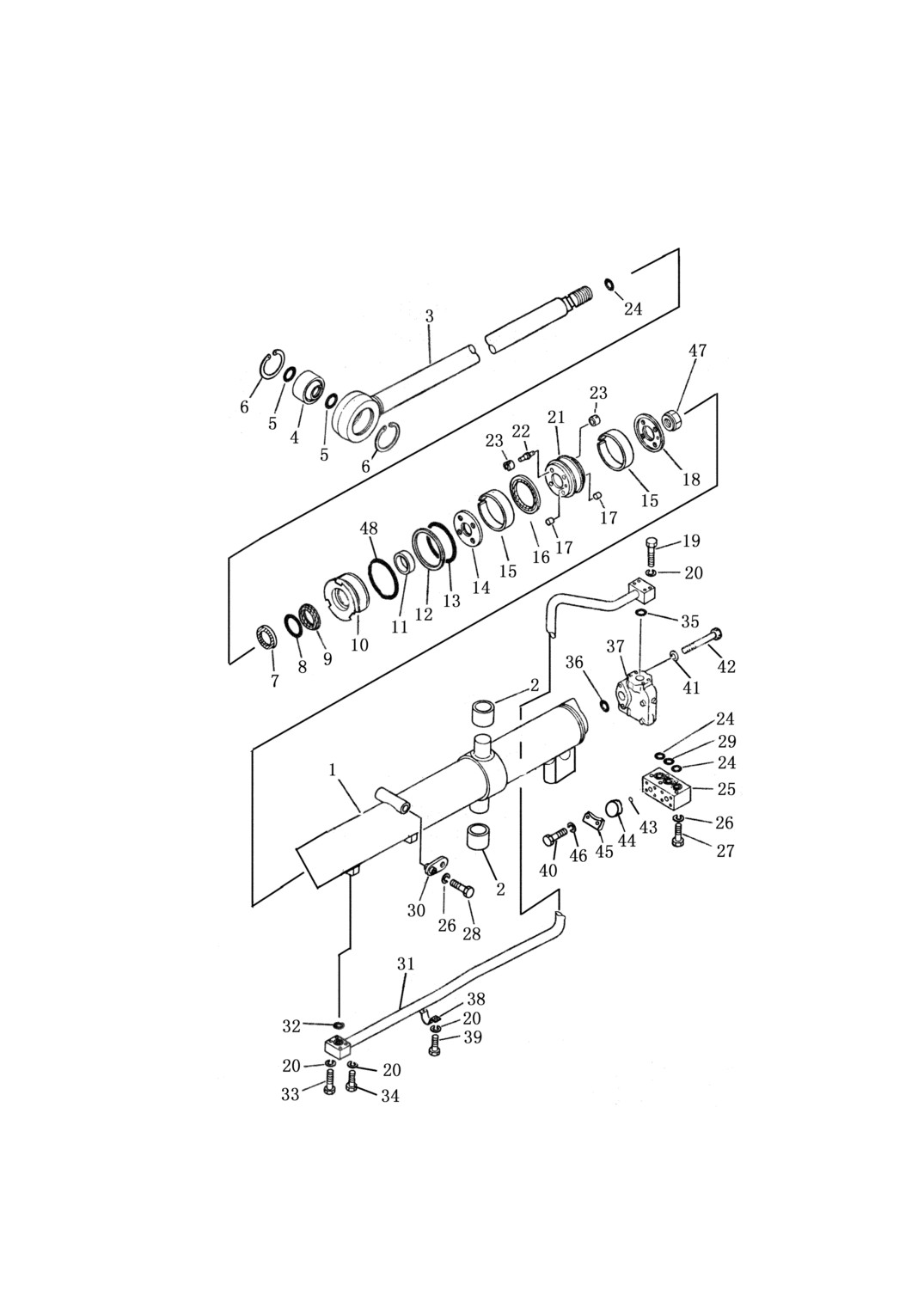

铲刀提升油缸(1/2)
FIG.609 BLADE LIFT CYLINDER
220
铲刀提升油缸(1/2)
BLADE LIFT CYLINDER
数量 Q
ty
序号
图 号
名 称
SD22E
Index No
PART NO.
DESCRIPION
SD22
SD22S
SD22D
23Y-62B-01000
油缸总成（左）cylinder ass’y L.H
1
23Y-62B-02000
油缸总成（右）cylinder ass’y R.H
1
158-62-01000
油缸总成（左）cylinder ass’y L.H
1
158-62-02000
油缸总成（右）cylinder ass’y R.H
1
23Y-65E-A0000
油缸总成（左）cylinder ass’y L.H
1
23Y-65E-A0000
油缸总成（右）cylinder ass’y R.H
1
609-1
23Y-62B-01200
缸体 body, cylinder
2
158-62-01100
缸体(左) body, cylinder, L.H
1
158-62-02100
缸体（右）body, cylinde, R.H
1
23Y-65E-03000
缸体
body, cylinder
2
2
154-63-12340
衬套
bushing
4
4
4
3
23Y-62B-01300
活塞杆
rod, piston
2
2
158-62-01200
活塞杆
rod, piston
2
4
07137-04507
衬套
bushing
2
2
2
5
07000-03045
O 形圈
O-ring
4
4
4
6
04065-01030
挡圈
ring, stopper
4
4
4
7
23Y-62B-01001
防尘圈
seal, dust
2
2
2
8
23Y-62B-01002
KY 圈
KY-ring
2
2
2
9
23Y-62B-01100
斯特封
seal
2
2
2
10
23Y-62B-01006
缸头
head, cylinder
2
2
2
11
23Y-62B-01003
导向环
ring, guide
2
2
2
12
07146-02116
支撑圈
ring, support
2
2
2
13
07000-12115
O 形圈
O-ring
2
2
2
14
23Y-62B-01004
挡板
plate, stopper
2
2
2
15
23Y-62B-01005
支承环
ring, support
4
4
4
16
23Y-62B-01500
格莱圈
ring
2
2
2
17
130-63-12761
销
pin
4
4
4
18
707-40-12030
挡板
plate, stopper
2
2
2
19
01010-51065
螺栓
bolt
8
8
8
20
01643-31032
垫圈
washer
20
20
20
21
23Y-62B-01401
活塞
piston
2
2
2
22
154-63-12471
活塞阀
valve, piston
8
8
8
23
154-63-12860
阀座
pedestal, valve
16
16
16
24
07000-13038
O 形圈
O-ring
6
6
6
25
154-63-12550
弯头
elbow
2
2
TS220.631.3
管
tube
2
221
铲刀提升油缸
BLADE LIFT CYLINDER
数量 Q’ty
序 号
图 号
名 称
SD22E
Index No.
PART NO.
DESCRIPION
SD22
SD22S
SD22D
26
01643-31232
垫圈
washer
12
14
14
27
01010-51270
螺栓
bolt
10
10
10
28
01010-51245
螺栓
bolt
2
4
4
29
07000-13045
O 形圈
O-ring
2
2
2
30
154-61-11621
联板
plate
2
2
TS220.631.5
联板
plate
2
31
23Y-62B-01600
管(左)
tube, L.H
1
23Y-62B-02100
管(右)
tube, R.H
1
158-62-01300
管(左)
tube, L.H
1
1
158-62-02200
管(右)
tube, R.H
1
1
23Y-65E-04000
管
tube
2
32
07000-13035
O 形圈 O-ring
2
2
2
33
01010-51050
螺栓
bolt
4
4
4
34
01010-51055
螺栓
bolt
4
4
4
35
07000-13048
O 形圈 O-ring
2
2
2
36
07000-12055
O 形圈 O-ring
2
2
2
37
154-63-14001
快降阀总成 quick drop
2
2
2
valve ass’y
38
07282-03411
管夹
clip
2
2
2
39
01010-51020
螺栓
bolt
4
4
4
40
01010-50830
螺栓
bolt
16
41
01643-31645
垫圈
washer
4
4
4
42
01010-51615
螺栓
bolt
4
4
4
43
07000-13025
O 形圈 O-ring
4
44
07378-10600
防尘盖 cap
4
45
07371-30638
分离式法兰 flange, split
8
46
01643-30823
垫圈
washer
16
47
07165-13941
螺母
nut
2
2
2
48
07000-02120
O 形圈 O-ring
2
2
2
222
第 610 图 铲刀提升油缸(2/2)
FIG.610 BLADE LIFT CYLINDER
223
铲刀提升油缸（2/2）
BLADE LIFT CYLINDER
序号
图 号
名 称
数量
Index No.
PART NO.
DESCRIPION
Q’ty
610-1,3,4
154-63-14001
快降阀总成 quick drop valve ass’y
1
2
195-63-14161
套环
bushing
1
5
01642-21216
垫圈
washer
1
6
195-60-14180
弹簧
spring
1
7
01010-51615
螺栓
bolt
2
8
01643-31645
垫圈
washer
2
224

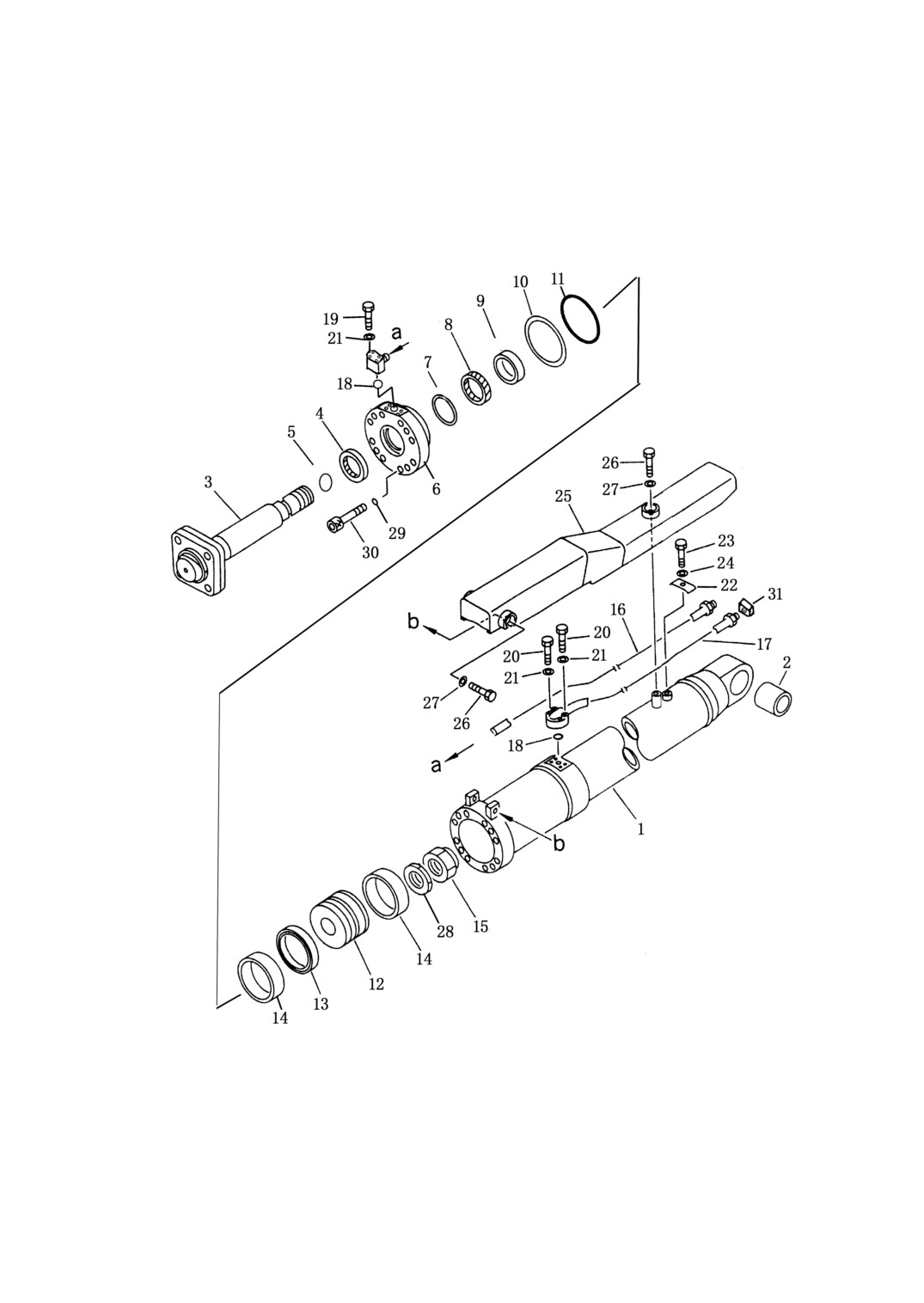

第 611 图
倾 斜 油 缸
FIG.611 BLADE TILT CYLINDER
225
倾 斜 油 缸
BLADE TILT CYLINDER
序号
图号
名称
数量
Index No.
PART NO.
DESCRIPION
Q’ty
611-1
23Y-63B-01100
缸体
body, cylinder
1
2
154-63-52760
衬套
bushing
1
3
23Y-63B-01200
活塞杆
rod, piston
1
4
23Y-63B-01004
防尘圈
seal, dust
1
5
07000-13062
O 形圈
O-ring
1
6
23Y-63B-01002
缸头
head, cylinder
1
7
23Y-63B-01005
KY 圈
ky-ring
1
8
23Y-63B-01300
斯特封
seal
1
9
23Y-63B-01003
导向环
ring, guide
1
10
07146-05192
保护挡圈
ring, stopper
1
11
07000-15190
O 形圈
O-ring
1
12
23Y-63B-01001
活塞
piston
1
13
23Y-63B-01400
格莱圈
ring
1
14
23Y-63B-01006
支承环
ring, support
2
15
07165-16264
螺母
nut
1
16
154-63-52184
管
tube
1
17
154-63-52284
管
tube
1
18
07000-13030
O 形圈
O-ring
2
19
01010-50860
螺栓
bolt
4
20
01010-50845
螺栓
bolt
4
21
01643-30823
垫圈
washer
8
22
195-63-52871
弓形夹
clip
1
23
01010-51225
螺栓
bolt
1
24
01643-31232
垫圈
washer
1
25
154-63-52684
盖
cover
1
26
01010-51435
螺栓
bolt
3
27
01643-31645
垫圈
washer
3
28
154-63-52370
垫圈
washer
1
29
01643-32060
垫圈
washer
12
30
01010-52090
螺栓
bolt
12
31
154-63-52890
塞子
plug
2
226

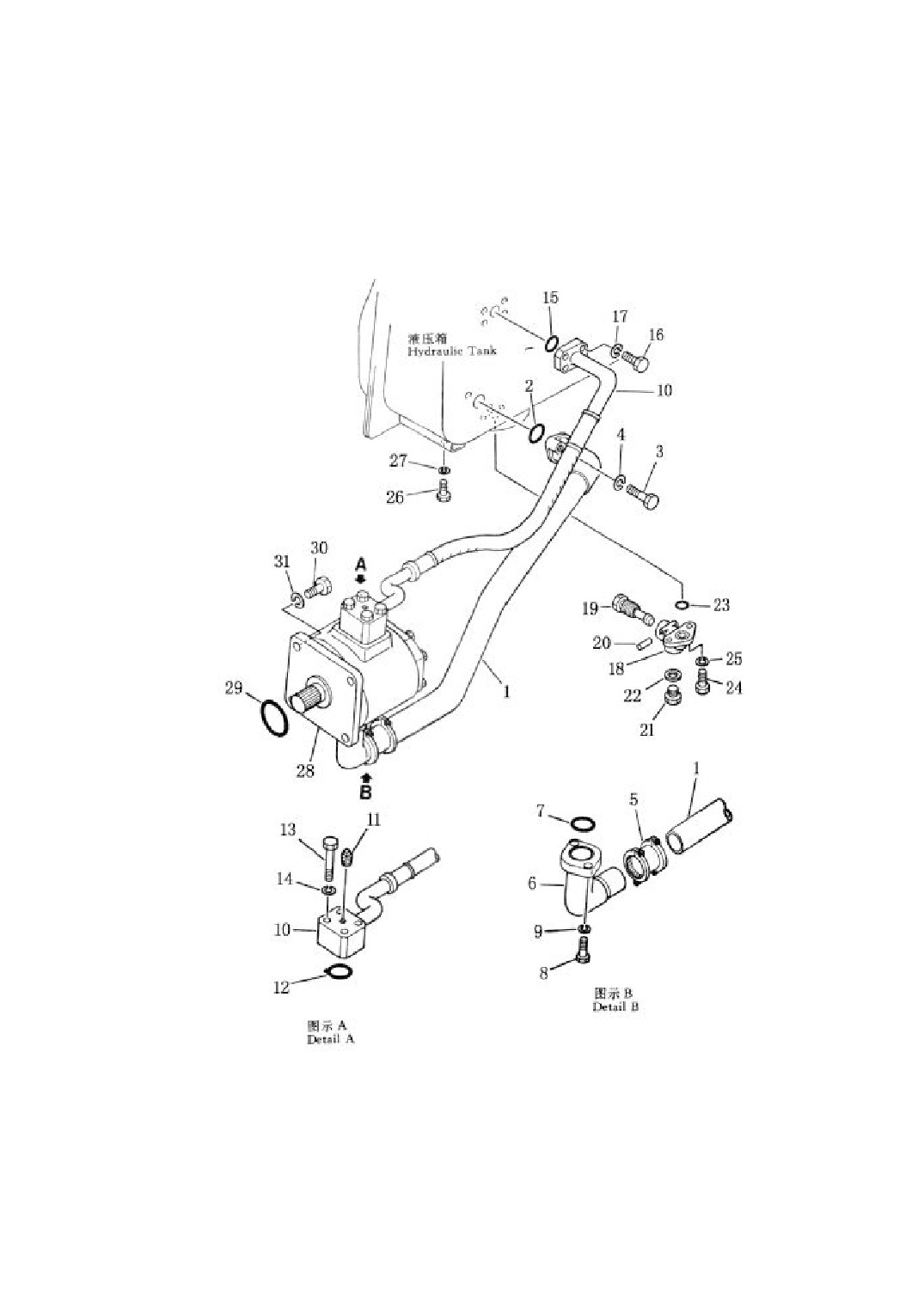

第 612 图
液压管路（自箱至泵）
FIG.612 HYDRAULIC PIPING（TANK TO PUMP）
227
液压管路（自箱至泵）
HYDRAULIC PIPING（TANK TO PUMP）
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
612-1
154-60-21113
管
tube
1
2
07000-02075
O 型圈
o-ring
1
3
01011-51415
螺栓
bolt
2
4
01602-21442
垫圈
washer
2
5
07332-02000
连接器总成
coupling ass’y
1
6
154-60-21142
管
tube
1
7
07000-02070
O 型圈
o-ring
1
8
01010-51245
螺栓
bolt
2
9
01602-21236
垫圈
washer
2
10
154-60-21422
软管
hose
1
11
07042-20108
螺塞
plug
1
12
07000-13042
O 型圈
o-ring
1
13
01010-51075
螺栓
bolt
4
14
01602-21030
垫圈
washer
4
15
07000-13048
O 型圈
o-ring
1
16
01010-51250
螺栓
bolt
4
17
01602-21236
垫圈
washer
4
(155-60-12500)
阀总成
valve ass’y
1
18
155-60-12510
阀体
body, valve
1
19
155-60-12520
阀
valve
1
20
04025-00532
弹簧销
pin, spring
1
21
07040-12412
螺塞
plug
1
22
07005-02416
填密垫
gasket
1
23
07000-03025
O 型圈
o-ring
1
24
01010-51025
螺栓
bolt
2
25
01602-21648
垫圈
washer
2
26
01010-51640
螺栓
bolt
4
27
01602-21648
垫圈
washer
4
28
（07444-66103）
液压泵总成 hydraulic pump ass’y
1
29
07000-03078
O 型圈
o-ring
1
30
01010-51245
螺栓
bolt
4
31
01602-21236
垫圈
washer
4
228

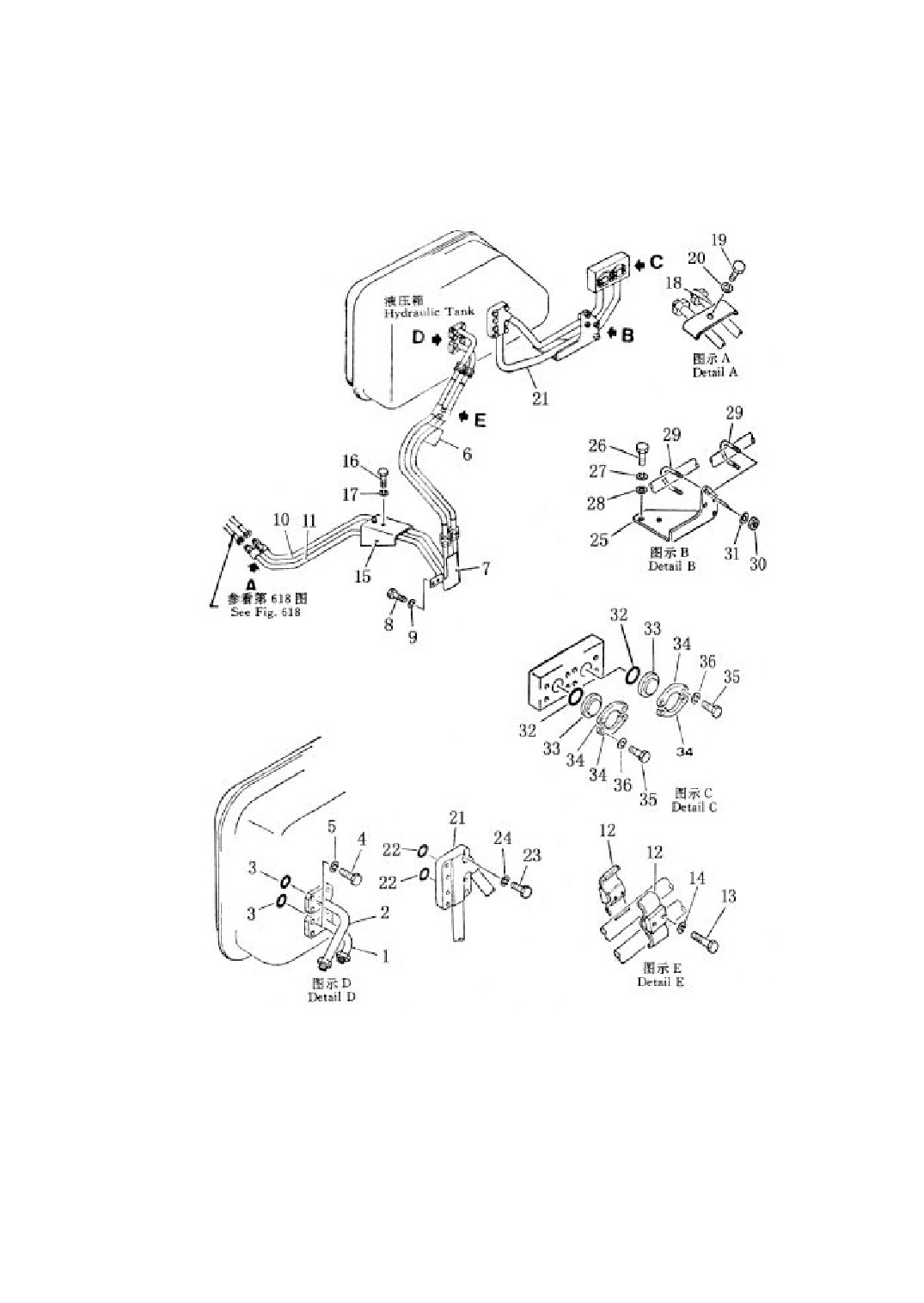

第 613 图

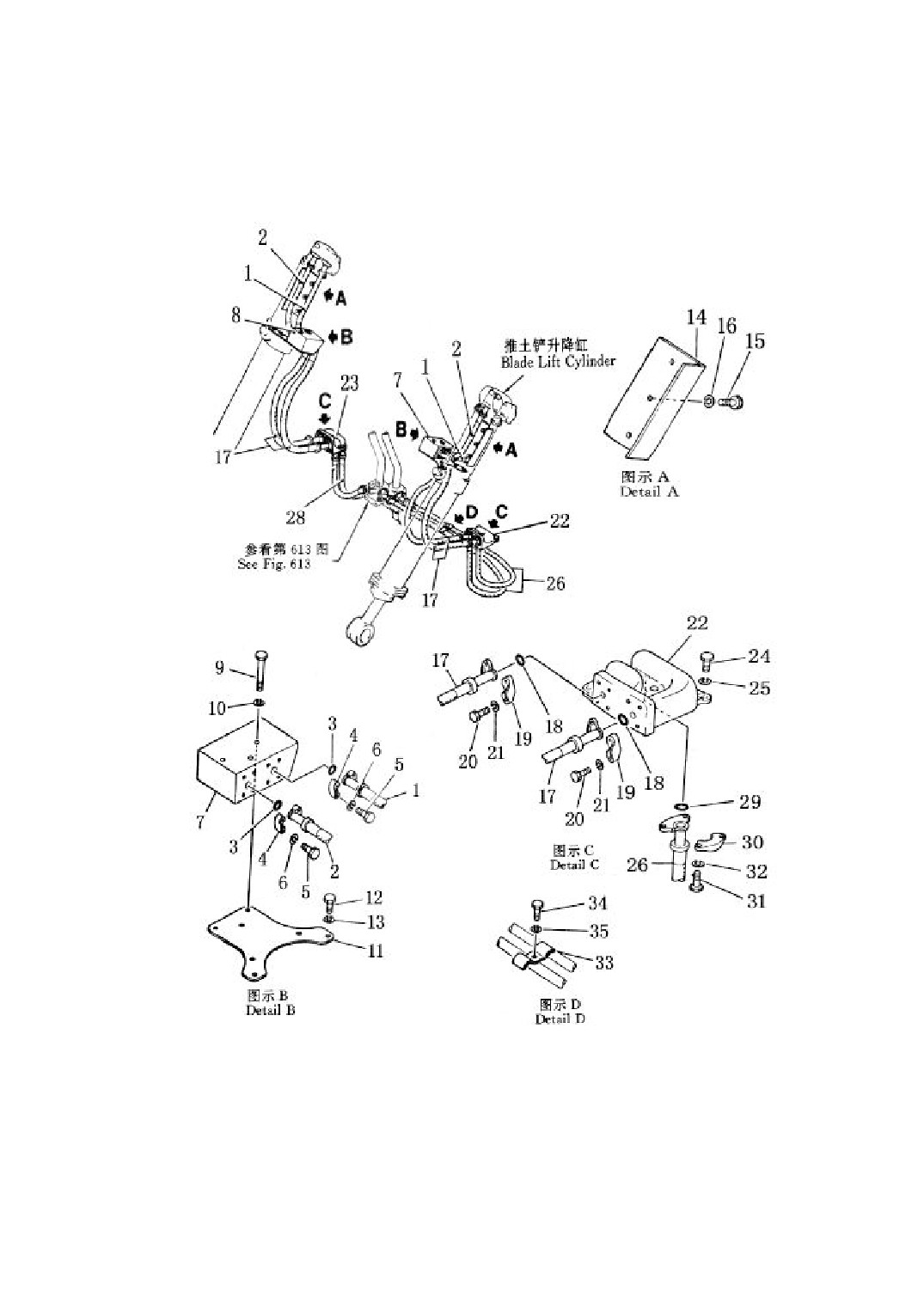

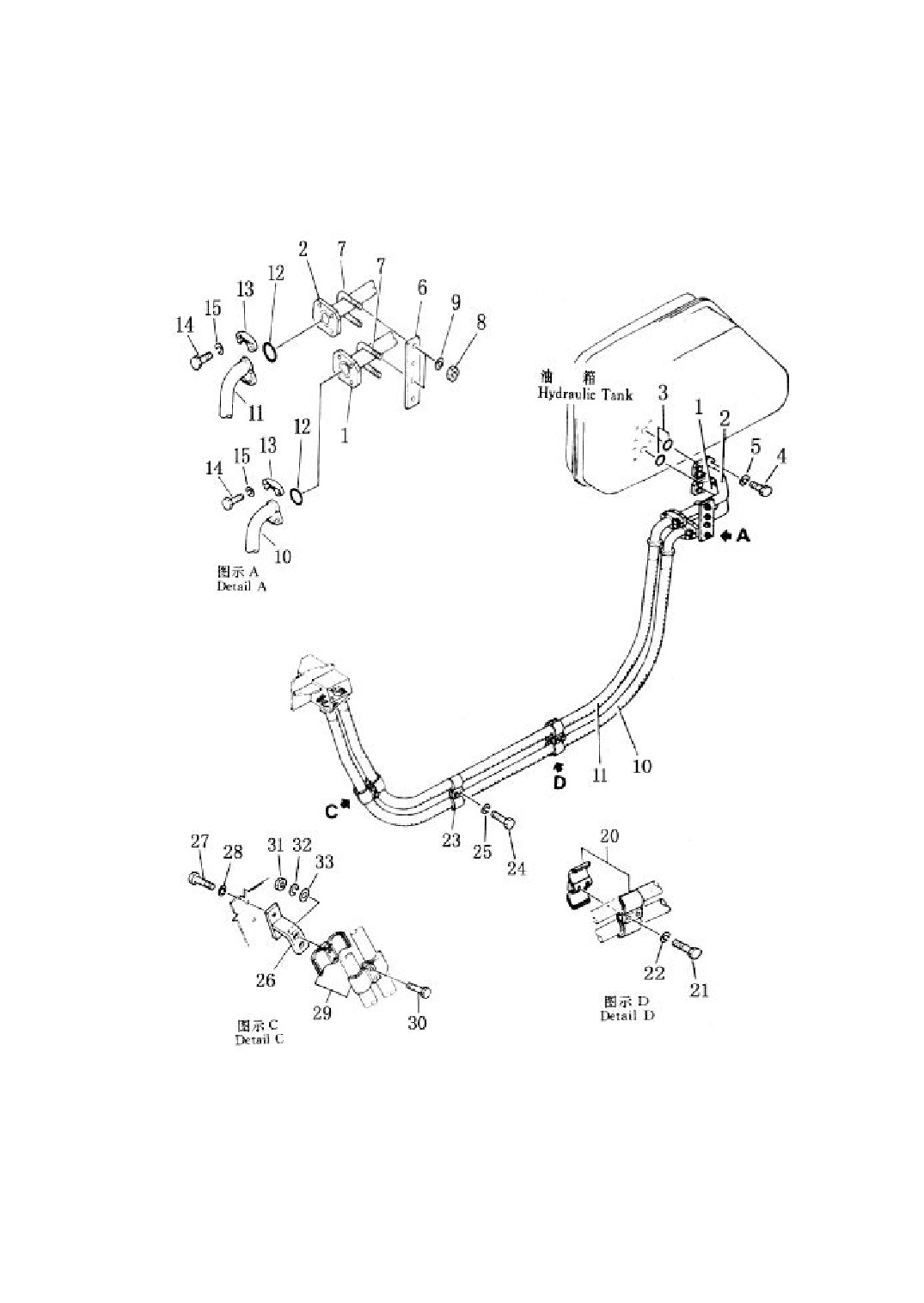

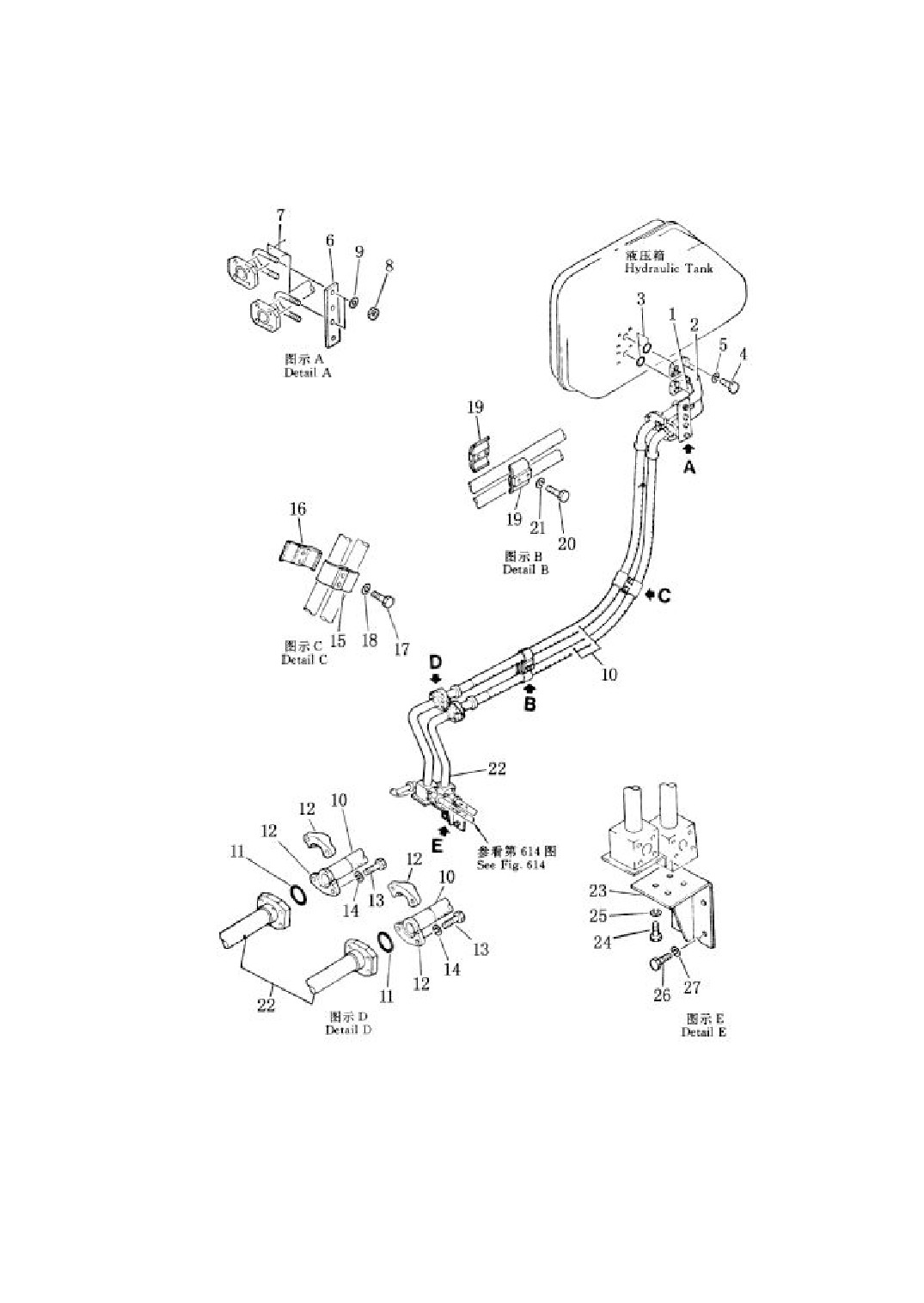

液压管路（自箱至升降缸）（1/2）
FIG.613 HYDRAULIC PIPING（TANK TO LIFT CYLINDER）
229
液压管路（自箱至升降缸）（1/2）
HYDRAULIC PIPING（TANK TO LIFT CYLINDER）
数量 Q’ty
序号
件 号
名 称
SD22,SD22E
Index No.
Part No.
Description
SD22D
613-1
154-61-21114
管
tube
1
2
154-61-21254
管
tube
1
3
07000-13048
O 型圈
o-ring
2
4
01010-51245
螺栓
bolt
8
5
01602-21236
弹簧垫圈
washer, spring
8
6
154-61-24280
垫板
plate
1
7
07283-23442
卡箍
clip
2
8
01599-01011
螺帽
nut
4
9
01643-31032
垫圈
washer
4
10
07118-01017
软管
hose
2
11
07000-13032
O 型圈
o-ring
4
12
07371-31049
拼合凸缘
flange, split
8
13
07472-21035
螺栓
bolt
16
14
01602-21030
弹簧垫圈
washer, spring
16
19
195-61-16170
卡箍
clamp
2
20
01010-51280
螺栓
bolt
2
21
01602-21236
弹簧垫圈
washer, spring
2
22
154-61-24142
管
tube
1
23
154-61-24162
托架
bracket
1
24
01010-51225
螺栓
bolt
4
25
01602-21236
弹簧垫圈
washer, spring
4
26
01010-51225
螺栓
bolt
3
27
01602-21236
弹簧垫圈 washer, spring
3
230

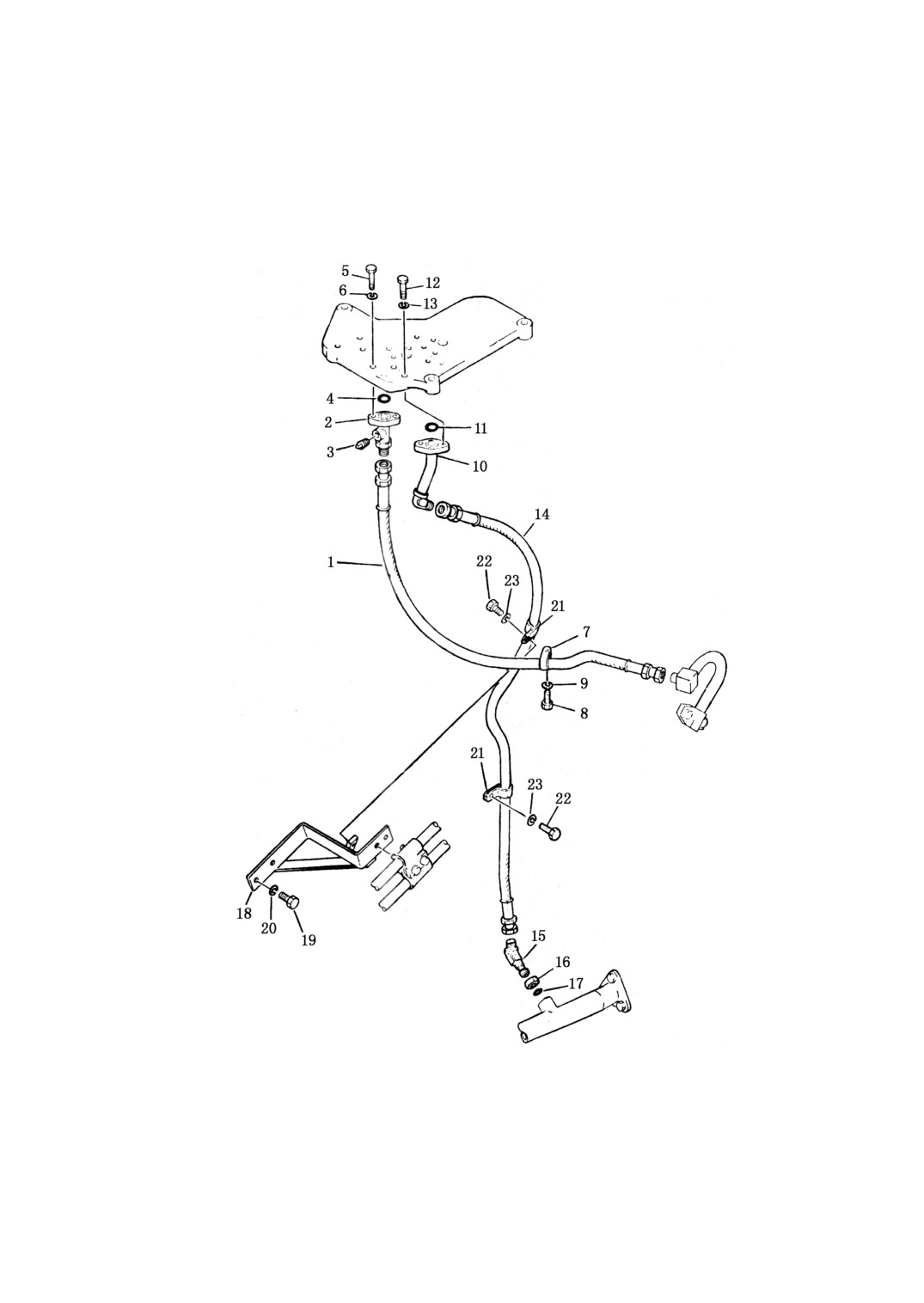

第 614 图

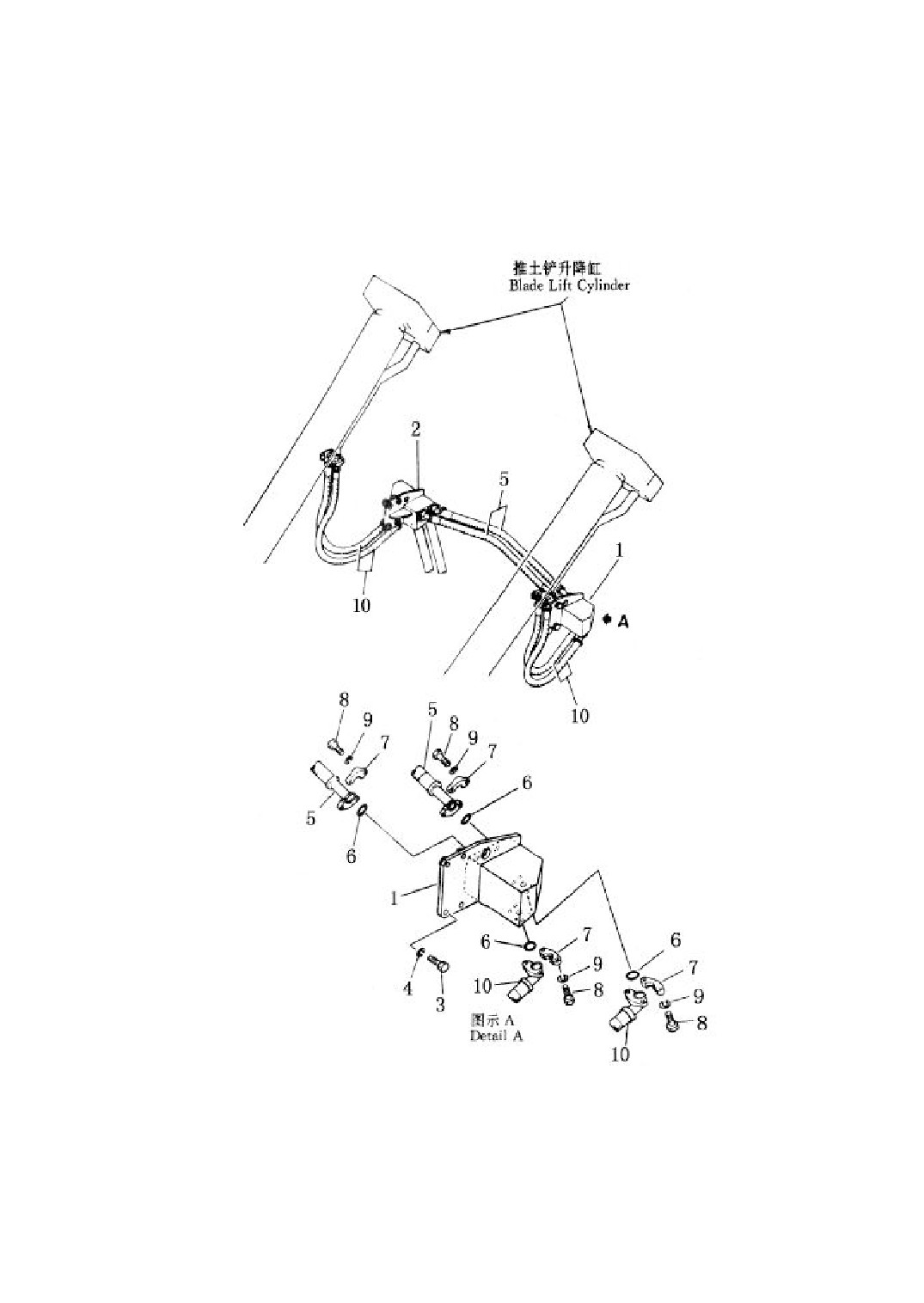

液压管路（自箱至升降缸）（2/2）
FIG.614 HYDRAULIC PIPING（TANK TO LIFT CYLINDER）
231
液压管路（自箱至升降缸）（2/2）
HYDRAULIC PIPING（TANK TO LIFT CYLINDER）
数量 Q’ty
序号
件 号
名 称
SD22E
Index No.
Part No.
Description
SD22
SD22D
614-1
154-61-21740
软管
hose
2
23Y-62E-02000
软管
hose
2
2
154-61-21790
软管
hose
2
2
23Y-62E-01000
软管
hose
3
07000-13025
O 型圈
o-ring
8
8
4
07371-20638
拼合凸缘 flange, split
16
16
5
07372-20830
螺栓
bolt
32
32
6
01602-20825
弹簧垫圈
washer, spring
32
32
7
154-61-21770
岐管（左）
manifold L.H.
1
1
8
154-61-21780
岐管（右）
manifold R.H.
1
1
9
01010-51290
螺栓
bolt
6
6
10
01602-21236
弹簧垫圈
washer, spring
6
6
11
154-61-21760
托架
bracket
2
2
12
01010-51230
螺栓
bolt
8
8
13
01602-21236
弹簧垫圈
washer, spring
8
8
14
154-61-21751
护板
protector
2
23Y-62E-00006
护板
protector
2
15
01010-51225
螺栓
bolt
4
4
16
01602-21236
弹簧垫圈
washer, spring
4
4
17
07114-00609
软管
hose
4
4
18
07000-13025
O 型圈
o-ring
8
8
19
07371-30638
拼合凸缘 flange, split
16
16
20
07372-20380
螺栓
bolt
32
32
21
01602-20825
弹簧垫圈
washer, spring
32
32
22
154-61-21810
调节楔(左)
block, L.H
1
1
23
154-61-21820
调节楔(右)
block, R.H
1
1
24
01010-51235
螺栓
bolt
4
4
25
01602-21236
弹簧垫圈
washer, spring
4
4
26
07119-00611
软管（左）
hose, L.H.
2
2
27
07118-00606
软管（右）
hose, R.H.
1
1
28
07118-00608
软管（右）
hose, R.H.
1
1
29
07000-13025
O 型圈
o-ring
8
8
30
07371-20638
拼合凸缘 flange, split
16
16
31
07372-20830
螺栓
bolt
32
32
32
01602-20825
弹簧垫圈
washer, spring
32
32
33
150-19-25130
卡箍
clamp
1
1
34
01010-51225
螺栓
bolt
1
1
35
01602-21236
弹簧垫圈
washer, spring
1
1
232
第 615 图
液压管路(1/2)（SD22S 用）
FIG.615 HYDRAULIC PIPING（For SD22S）
233
液压管路(1/2)（SD22S 用）
HYDRAULIC PIPING（For SD22S）
序号
件 号
名
称
数量 Q’ty
Index No.
Part No.
Description
SD22S
615-1
154-61-21114
管
tube
1
2
154-61-21254
管
tube
1
3
07000-13048
O 型圈
o-ring
2
4
01010-51245
螺栓
bolt
8
5
01602-21236
弹簧垫圈
washer, spring
8
6
154-61-24280
垫板
plate
1
7
07283-23442
管卡
clip
2
8
01599-01011
螺母
nut
4
9
01643-31032
加厚垫圈
washer
4
10
07118-01034
软管
hose
1
11
07118-01033
软管
hose
1
12
07000-13032
O 型圈
o-ring
4
13
07371-31049
法兰
flange
8
14
07372-21030
螺栓
bolt
16
15
01602-21030
弹簧垫圈
washer, spring
16
20
195-61-16170
卡箍
clamp
2
21
01010-51280
螺栓
bolt
2
22
01602-21236
弹簧垫圈
washer, spring
2
23
195-61-16170
卡箍
clamp
1
24
01010-51250
螺栓
bolt
2
25
01602-21236
弹簧垫圈
washer, spring
2
26
TS220、611、3
托架
bracket
1
27
01010-51240
螺栓
bolt
2
28
01602-21236
弹簧垫圈
washer, spring
2
29
195-61-16170
卡箍
clamp
2
30
01010-51290
螺栓
bolt
2
31
01580-01210
螺母
nut
2
32
01602-21236
弹簧垫圈
washer, spring
2
33
01643-31232
加厚垫圈
washer
2
234
第 616 图
液压管路(2/2)（SD22S 用）
FIG.616 HYDRAULIC PIPING（For SD22S）
235
液压管路(2/2)（SD22S 用）
HYDRAULIC PIPING（For SD22S）
数量 Q’ty
序号
件 号
名 称
Index No.
Part No.
Description
SD22S
616-1
TS220、611、1
左管座
seat, left
1
2
TS220、611、2
右管座
seat, right
1
3
01010-51245
螺栓
bolt
8
4
01602-21236
弹簧垫圈 washer, spring
8
5
07119-00610
软管
hose
2
6
07000-13025
O 型圈
o-ring
12
7
07371-30638
法兰
flange
24
8
07372-20830
螺栓
bolt
48
9
01602-20825
弹簧垫圈 washer, spring
48
10
07118-20610
软管
hose
4
236
第 617 图
液压管路（自箱至倾斜缸）(1/2)
FIG.617 HYDRAULIC PIPING（TANK TO TILT CYLINDER）
237
液压管路（自箱至倾斜缸）(1/2)
HYDRAULIC PIPING（TANK TO TILT CYLINDER）
数量 Q’ty
序 号
件 号
名
称
SD22E
Index No.
Part No.
Description
SD22
SD22D
617-1
154-920-2111
管
tube
1
1
2
154-920-2121
管
tube
1
1
3
07000-13048
O 型圈
o-ring
2
2
4
01010-51245
螺栓
bolt
8
8
5
01602-21236
弹簧垫圈
washer, spring
8
8
6
07108-20412
软管
hose
2
2
7
154-920-2143
管
tube
1
1
8
01010-51235
螺栓
bolt
2
2
9
01643-31232
垫圈
washer
2
2
10
154-920-2230
管
tube
1
23Y-63E-20000
管
tube
1
11
154-920-2240
管
tube
1
23Y-63E-10000
管
tube
1
12
175-914-2270
卡箍
clamp
2
2
13
01010-51230
螺栓
bolt
2
2
14
01602-21030
弹簧垫圈
washer, spring
2
2
15
154-920-2182
托架
bracket
1
1
16
01010-51230
螺栓
bolt
2
2
17
01602-21236
弹簧垫圈
washer, spring
2
2
18
176-62-13270
垫板
plate
1
1
19
01010-51225
螺栓
bolt
1
1
20
01643-31232
垫圈
washer
1
1
21
154-78-32161
管
tube
1
1
22
07000-13048
O 型圈
o-ring
2
2
23
01010-51270
螺栓
bolt
7
7
24
01602-21236
弹簧垫圈
washer, spring
7
7
25
154-78-32210
托架
bracket
1
1
26
01010-51240
螺栓
bolt
2
2
27
01602-21236
弹簧垫圈
washer, spring
2
2
28
01643-31232
垫圈
washer
2
2
29
07283-23442
卡箍
clip
2
2
30
01599-01011
螺帽
nut
4
4
31
01643-31032
垫圈
washer
4
4
32
07000-13038
O 型圈
O-ring
2
2
33
07378-11000
无孔盖
head, blank
2
2
34
07371-31049
开口法兰
flange, split
4
4
35
07372-21030
螺栓
bolt
8
8
36
01602-21030
垫圈
washer
8
8
238

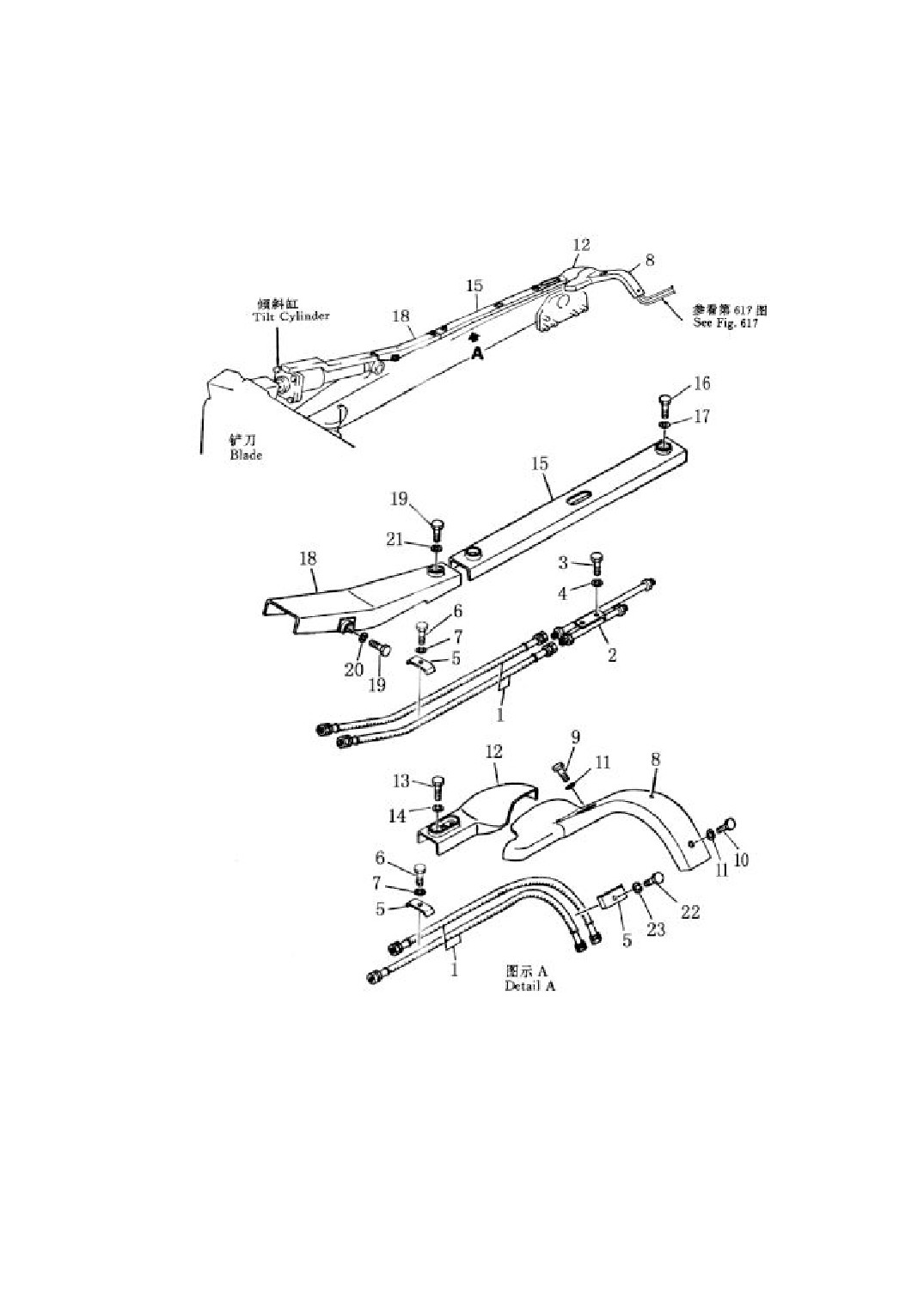

第 618 图
液压管路（自箱至倾斜缸）(2/2)
FIG.618 HYDRAULIC PIPING（TANK TO TILT CYLINDER）
239
液压管路（自箱至液压缸）(2/2)
HYDRAULIC PIPING（TANK TO TILT CYLINDER）
数 量 Q’ty
序号
件 号
名 称
SD22E
Index No.
Part No.
Description
SD22
SD22D
618-1
07113-00411
软管
hose
4
4
2
154-71-31450
管
tube
1
1
3
01010-51430
螺栓
bolt
2
2
4
01641-31445
垫圈
washer
2
2
5
154-71-31460
卡箍
clamp
3
3
6
01010-51430
螺栓
bolt
21
21
7
01641-31445
垫圈
washer
21
21
8
154-71-31430
盖
cover
1
1
9
01010-51255
螺栓
bolt
1
1
10
01010-51240
螺栓
bolt
1
1
11
01643-31232
垫圈
washer
2
2
12
154-71-31440
盖
cover
1
23Y-63E-00001
盖
cover
1
13
01010-51430
螺栓
bolt
3
3
14
01643-31445
垫圈
washer
3
3
15
154-71-31383
盖
cover
1
1
16
01010-51430
螺栓
bolt
2
2
17
195-71-32220
垫圈
washer
2
2
18
154-71-31394
盖
cover
1
1
19
01010-51430
螺栓
bolt
3
3
20
01643-31445
垫圈
washer
21
21
21
195-71-32220
垫圈
washer
1
1
22
01010-51230
螺栓
bolt
1
1
23
01602-21236
垫圈
washer
1
1
240

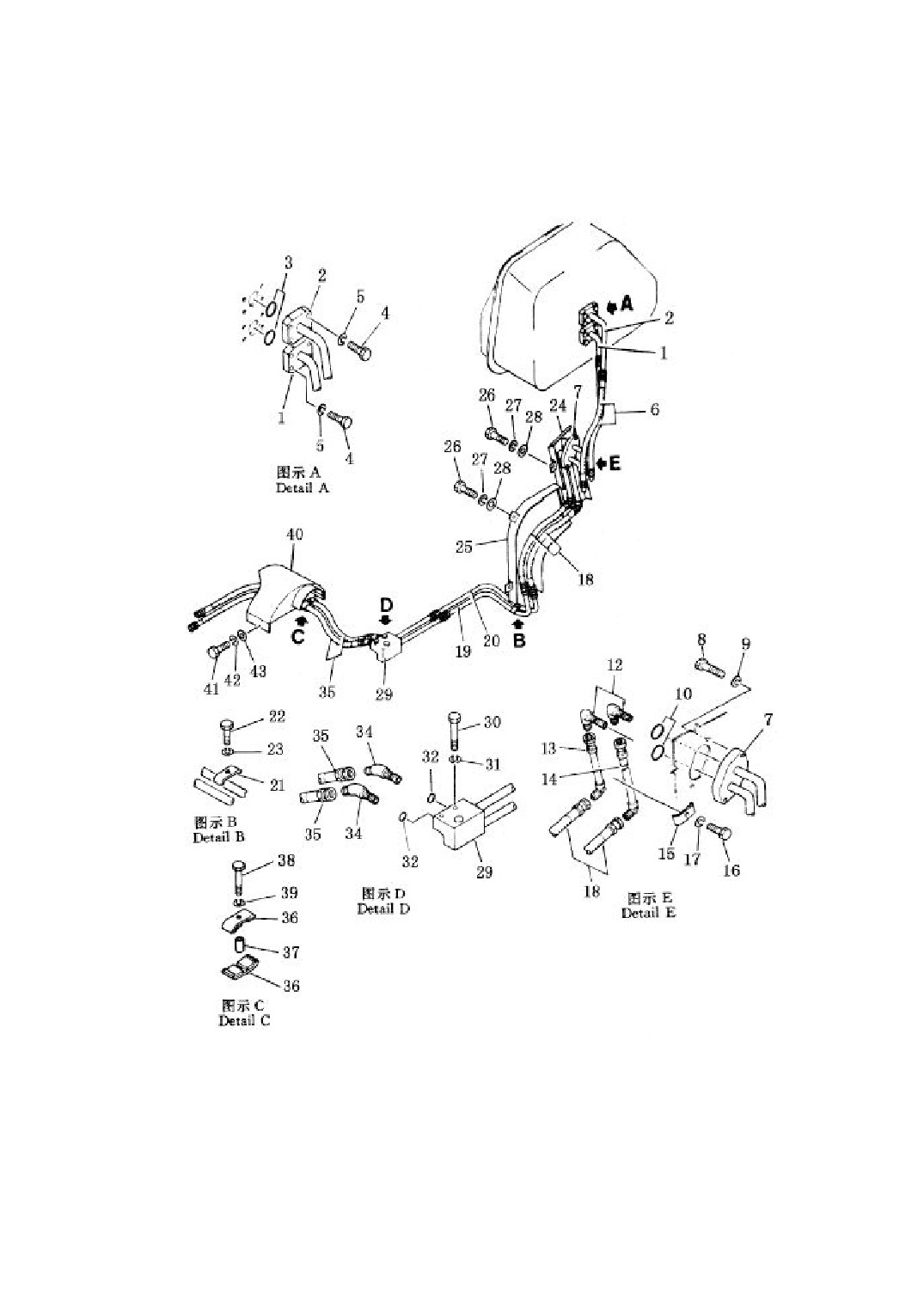

第 619 图
液压管路(1/2)（SD22S 用）
FIG.619 HYDRAULIC PIPING（For SD22S）
241
液 压 管 路(1/2)（SD22S 用）
HYDRAULIC PIPING（For SD22S）
数 量 Q’ty
序号
件 号
名 称
Index No.
Part No.
Description
SD22S
619-1
154-920-2111
管
tube
1
2
154-920-2121
管
tube
1
3
07000-13048
O 型圈
O-ring
2
4
01010-51245
螺栓
bolt
8
5
01602-21236
弹簧垫圈 washer，spring
8
6
07113-00406
软管
hose
2
7
TS220.612.5
管
tube
1
8
01010-51435
螺栓
bolt
2
9
01602-21442
弹簧垫圈 washer，spring
2
10
07002-02034
O 型圈
O-ring
2
12
TS220.612.10
管接头
elbow
2
13
TS220.612.3
管
tube
1
14
TS220.612.4
管
tube
1
15
176-62-13270
卡箍
clamp
1
16
01010-51025
螺栓
bolt
1
17
01602-21030
弹簧垫圈 washer，spring
1
18
07113-00406
软管
hose
2
19
TS220.612.2
管
tube
1
20
TS220.612.1
管
tube
1
21
TS220.612-1
夹子
clamp
1
22
01010-51430
螺栓
bolt
1
23
01602-21442
弹簧垫圈 washer，spring
1
24
TS220.612.6
盖
cover
1
25
TS220.612.7
护盖
cover
1
26
01010-51435
螺栓
bolt
6
27
01602-21442
弹簧垫圈 washer，spring
6
28
01643-31445
垫圈
washer
6
29
TS220.612.8
管
tube
1
242
液 压 管 路(1/2)（SD22S 用）
HYDRAULIC PIPING（For SD22S）
数量 Q’ty
序号
件 号
名 称
Index No.
Part No.
Description
SD22S
619-30
01010-51260
螺栓 bolt
2
31
01602-21236
管
tube
2
32
07002-02034
O 型圈 O-ring
2
34
TS220.612.9
弯管接头 elbow
2
35
07013-00412
软管 hose
2
36
154-71-31460
夹子 clamp
2
37
TS220.612-3
管
tube
1
38
01010-51480
螺栓 bolt
1
39
01602-21442
弹簧垫圈 washer,spring
1
40
TS220.612.11
盖
cover
1
41
01010-51440
螺栓 bolt
4
42
01602-21442
弹簧垫圈 washer,spring
4
43
01643--31445
垫圈 washer
4
243
第 620 图
液压管路(2/2)（SD22S 用）
FIG.620 HYDRAULIC PIPING（For SD22S）
244
液 压 管 路(2/2)（SD22S 用）
HYDRAULIC PIPING（For SD22S）
数 量 Q’ty
序号
件 号
名 称
Index No.
Part No.
Description
SD22S
620-1
07113-00412
软管 hose
4
2
TS220.71.7
管接头合件 tube joint ass’y
1
3
01010-51430
螺栓 bolt
2
4
01643-31445
加厚垫圈 washer
2
5
154-71-31460
夹
clamp
2
6
01010-51430
螺栓 bolt
2
7
01643--31445
加厚垫圈 washer
2
8
154-71-31440
盖
cover
1
9
01010-51430
螺栓 bolt
3
10
01643-31445
加厚垫圈 washer
3
11
TS220.71.6
中罩 cover,middle
1
12
01010-51430
螺栓 bolt
2
13
195-71-32220
垫圈 washer
2
14
TS220.71.5
前罩 cover,front
1
15
01010-51430
螺栓 bolt
3
16
195-71-32220
垫圈 washer
3
245
第 621 图

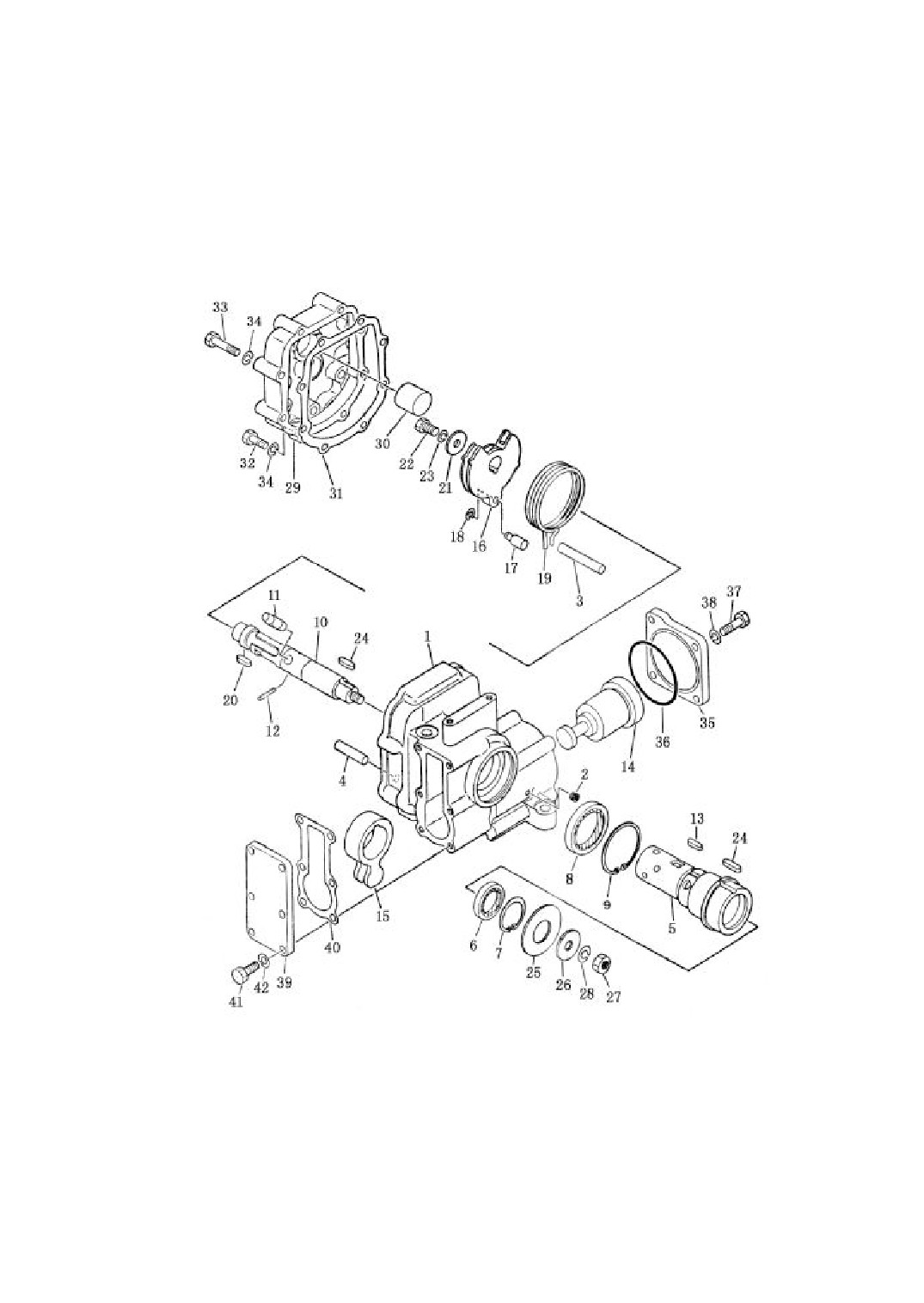

倾斜及松土器操纵随动阀
FIG.621 TILT AND RIPPER CONTROL SERVO VALVE
246
倾斜及松土器操纵随动阀
TILT AND RIPPER CONTROL SERVO VALVE
序号
件 号
名 称
数 量
Index No.
Part No.
Description
Q’ty
621-1、5、
702-12-14000
随动阀总成（供铲刀倾斜及松土器控制
2
10、14
用）servo valve ass’y,for blade
tilt and ripper control
2
07043-00108
螺塞 plug
2
3
702-12-12140
销
pin
1
4
702-12-12150
销
pin
1
6
702-12-12390
油封 sesl,oil
1
7
04065-04018
开口环 ring，snap
1
8
702-12-12410
油封 sesl,oil
1
9
04065-06020
开口环 ring，snap
1
11
702-12-12180
销
pin
1
12
04025-00316
弹簧销 pin,spring
1
13
04000-00520
键
key
1
15
702-12-12210
杠杆 lever
1
16
702-12-12451
棘爪 detent
1
17
702-12-12230
销
pin
1
18
702-12-12240
开口环 ring，snap
1
19
702-12-12251
弹簧 spring
1
20
04000-00515
键
key
1
21
702-12-12420
垫圈 washer
1
22
01010-50816
螺栓 bolt
1
23
01602-20825
弹簧垫圈 washer,spring
1
24
04000-00520
键
key
2
25
702-12-12280
垫圈 washer
1
26
702-12-12270
垫圈 washer
1
27
01580-11008
螺帽 nut
1
28
01602-21030
弹簧垫圈 washer,spring
1
29
702-12-13220
盖
cover
1
247
倾斜及松土器操纵随动阀
TILT AND RIPPER CONTROL SERVO VALVE
序号
件 号
名 称
数 量
Index No.
Part No.
Description
Q’ty
621-30
702-12-13210
销
pin
1
31
702-12-13140
填密垫 gasket
1
32
01010-50835
螺栓 bolt
2
33
01010-50845
螺栓 bolt
6
34
01602-20825
弹簧垫圈 washer,spring
8
35
702-12-13160
盖
cover
1
36
07000-22070
O 型圈 O-ring
1
37
01010-50825
螺栓 bolt
4
38
01602-20825
弹簧垫圈 washer,spring
4
39
702-12-13130
盖
cover
1
40
702-12-13150
填密垫 gasket
1
41
01010-50825
螺栓 bolt
6
42
01602-20825
弹簧垫圈 washer,spring
6
248
第 622 图

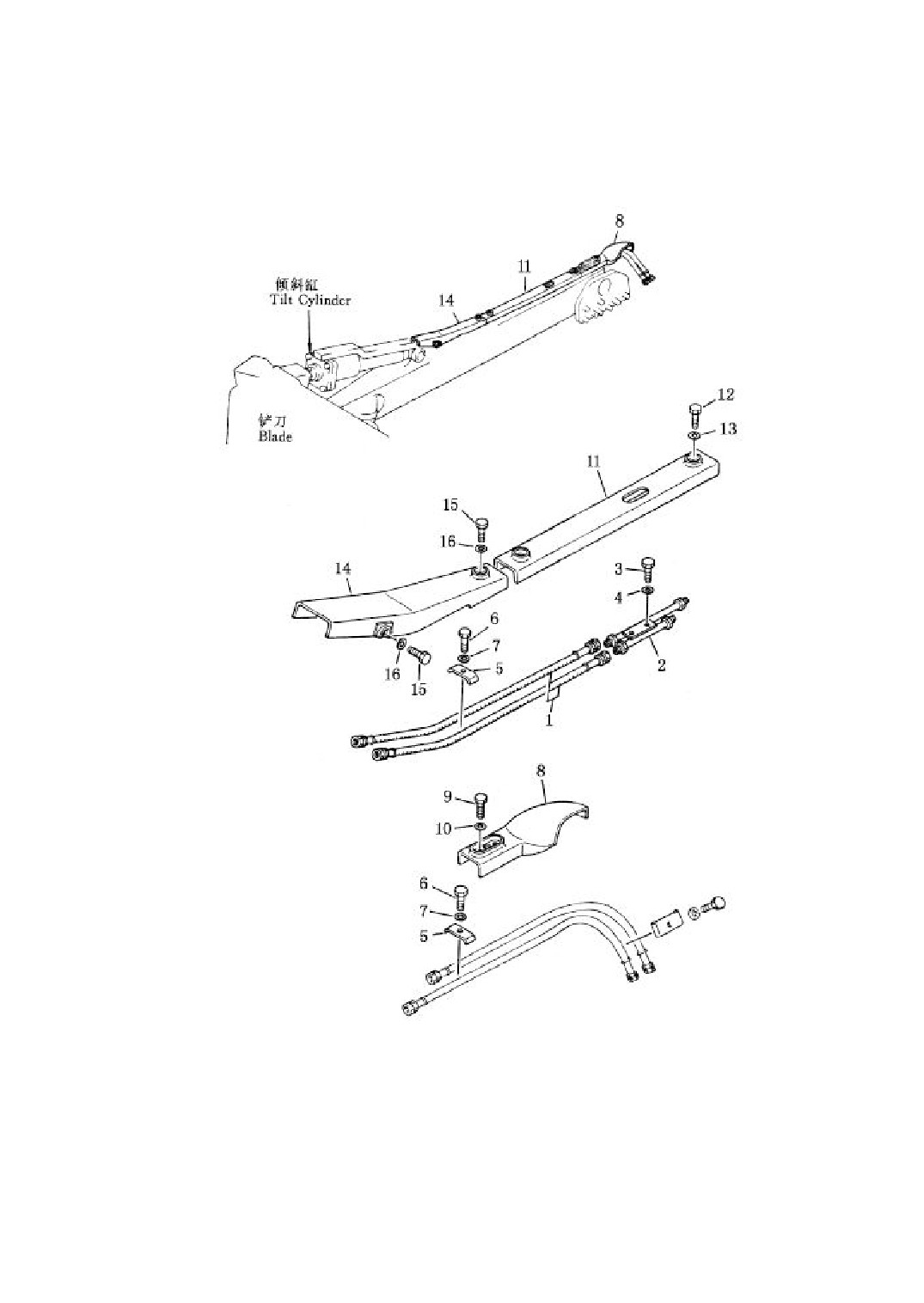

随 动 阀 管 路
FIG.622 SERVO VALVE PIPING
249
