Shantui SD22, SD22E, SD22S, SD22D bulldozers. Parts Catalog (2004) - page 6
随 动 阀 管 路
SERVO VALVE PIPING
序号
件 号
名 称
数 量
Index
No.
Part No.
Description
Q’ty
622-1
07102-20410
软管 hose
1
2
154-61-17150
管
tube
1
3
07042-20108
螺塞 plug
1
4
07000-03025
O 型圈 O-ring
1
5
01010-51045
螺栓 bolt
2
6
01602-21030
弹簧垫圈 washer,spring
2
7
08035-02508
卡箍 clip
1
8
01011-51016
螺栓 bolt
1
9
01602-21030
弹簧垫圈 washer,spring
1
10
154-61-17131
管
tube
1
11
07000-03025
O 型圈 O-ring
1
12
01010-51045
螺栓 bolt
1
13
01602-21030
弹簧垫圈 washer,spring
1
14
07102-20412
软管 hose
1
15
07234-10422
弯头 elbow
1
16
07239-12009
螺帽 nut
1
17
07002-02034
O 型圈 O-ring
1
18
154-61-17140
托架 bracket
2
19
01010-51225
螺栓 bolt
2
20
01602-21236
弹簧垫圈 washer,spring
2
21
08035-02508
卡箍 clip
2
22
01010-51016
螺栓 bolt
2
23
01602-21030
弹簧垫圈 washer,spring
250
第 623 图
操 纵 杆 托 架 及 阀 座

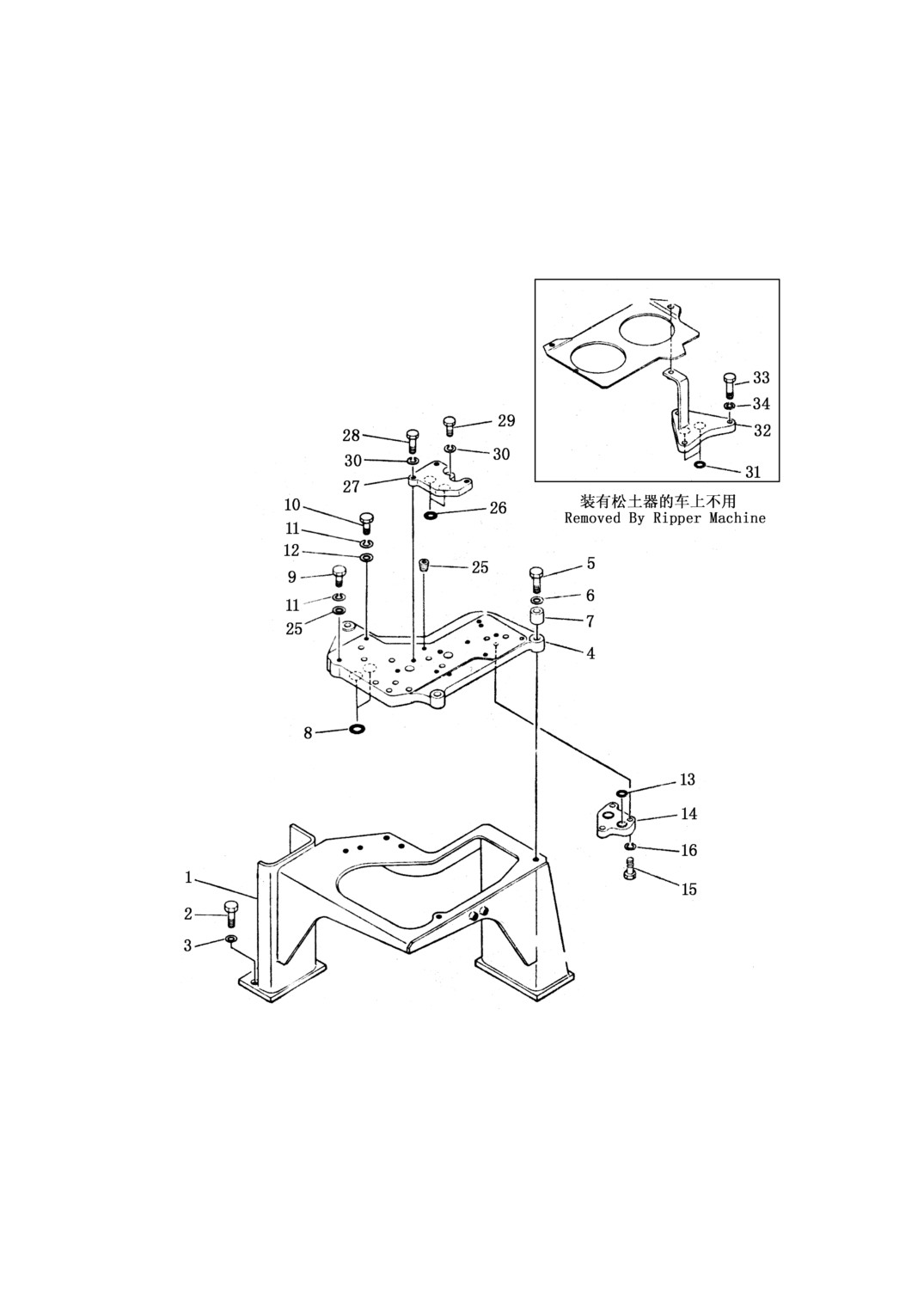

FIG.623 CONTROL LEVER BRACKET AND VALVE SEAT
251
操纵杆托架及阀座
CONTROL LEVER BRACKET AND VALVE SEAT
序号
件 号
名 称
数 量
Index No.
Part No.
Description
Q’ty
623-1
154-61-16840
托架
bracket
1
2
01010-51645
螺栓
bolt
6
3
01643-31645
垫圈
washer
6
4
195-61-21230
阀座
seat,valve
1
5
01010-51480
螺栓
bolt
3
6
01643-31445
垫圈
washer
3
7
198-21-12240
轮壳
boss
3
8
07000-03022
O 型圈
O-ring
2
9
01011-51045
螺栓
bolt
1
10
01010-51040
螺栓
bolt
2
11
01602-21030
垫圈
washer
3
12
01643-31032
垫圈
washer
3
13
07000-03022
O 型圈
O-ring
2
14
195-61-21430
垫板
plate
1
15
01010-51035
螺栓
bolt
3
16
01602-21030
垫圈
washer
3
25
07043-00617
螺塞
plug
1
26
07000-03022
O 型圈
O-ring
2
27
154-61-16680
垫板
plate
1
28
01010-51035
螺栓
bolt
2
29
01010-51025
螺栓
bolt
1
30
01602-21030
垫圈
washer
3
*31
07000-03022
O 型圈
O-ring
2
*32
195-61-21420
垫板
plate
1
*33
01010-51035
螺栓
bolt
3
*34
01602-21030
垫圈
washer
3
注: 带*标记的零件在装有松土器的车上不用。
252

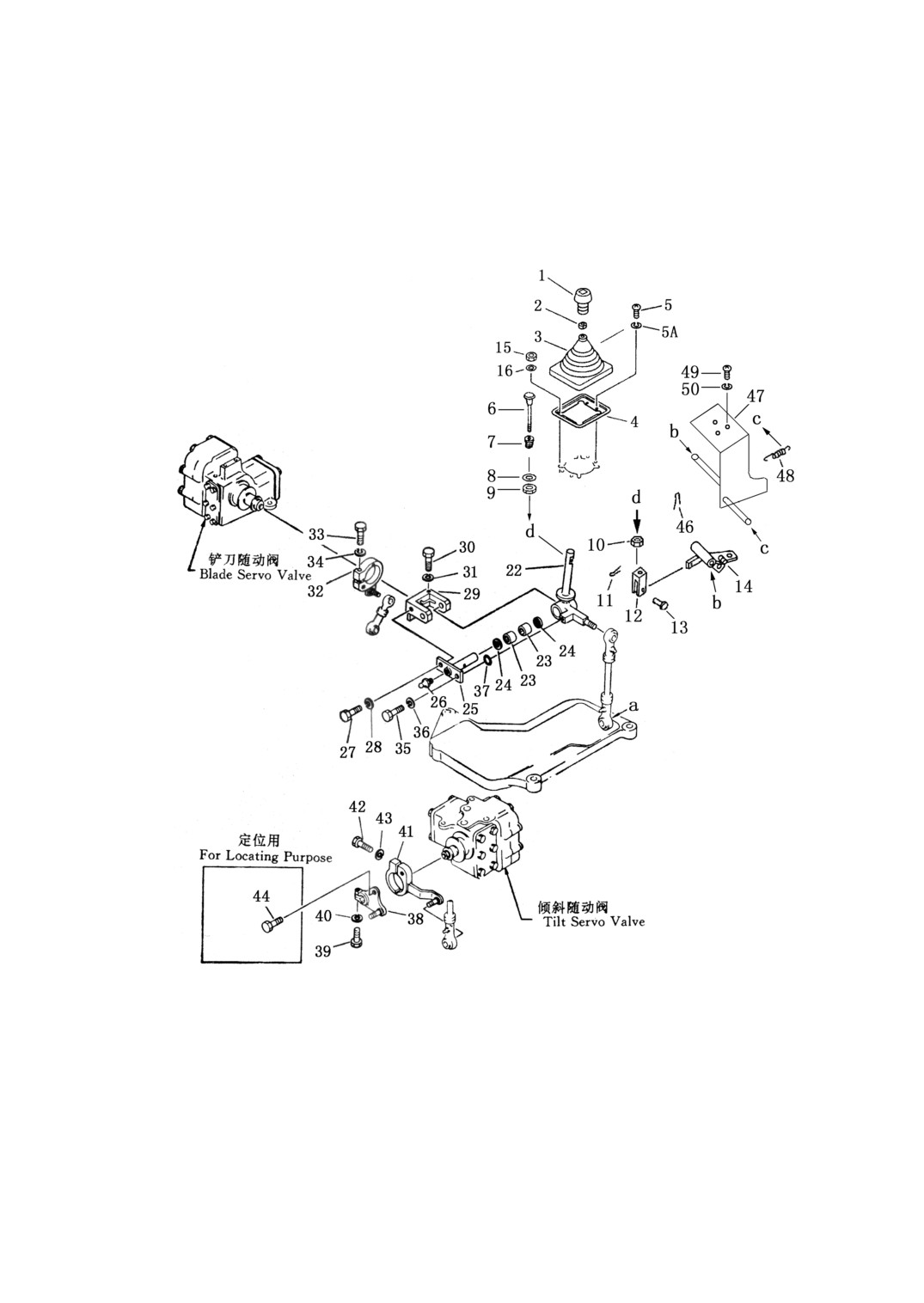

第 624 图
铲 刀 操 纵 杆
FIG.624 BLADE CONTROL LEVER
253
铲 刀 操 纵 杆
BLADE CONTROL LEVER
序号
件 号
名 称
数 量
Index No.
Part No.
Description
Q’ty
624-1
16Y-86C-11000
手柄
knob
1
2
195-43-44220
螺母
nut
1
3
195-61-45140
护罩
boot
1
4
23Y-86B-00002
座
base
1
5
01220-40508
螺母
nut
4
5A
01601-20513
垫圈
washer
4
6
23Y-86B-02000
按钮
button
1
7
175-61-31750
凸块
boss
1
8
01640-22232
垫圈
washer
1
9
195-61-45230
螺母
nut
1
10
01580-10806
螺母
nut
1
11
04050-13018
开口销
pin,cotter
1
12
04211-20844
叉口板
yoke
1
13
04205-10822
销轴
pin, shaft
1
14
23Y-86B-04000
摇臂
lever
1
15
01580-10806
螺帽
nut
1
16
01643-30823
垫圈
washer
1
22
23Y-86B-01000
操纵杆
lever
1
23
06120-02016
滚针轴承 bearing,,needle
1
24
06122-02004
轴承护圈 seal, bearing
1
25
154-61-16471
轴
shaft
1
26
07020-00000
滑脂嘴
fitting,grease
1
27
01010-50820
螺栓
bolt
1
28
01602-20825
垫圈
washer
1
29
154-61-16411
轭
yoke
1
30
01010-50835
螺栓
bolt
1
254
铲 刀 操 纵 杆
BLADE CONTROL LEVER
序号
件 号
名 称
数 量
Index No.
Part No.
Description
Q’ty
624-31
01602-20825
垫圈
washer
1
32
154-61-16481
杠杆
lever
1
33
01010-50840
螺栓
bolt
1
34
01602-20825
垫圈
washer
1
35
01010-50820
螺栓
bolt
1
36
01602-20825
垫圈
washer
1
37
01643-30823
垫圈
washer
1
38
154-61-16611
杠杆
lever
1
39
01010-50830
螺栓
bolt
1
40
01602-20825
垫圈
washer
1
41
154-61-16621
杠杆
lever
1
42
01010-50840
螺栓
bolt
1
43
01602-20825
垫圈
washer
1
*44
01010-50835
螺栓
bolt
2
46
04050-12015
开口销
pin,cotter
1
47
23Y-86B-03000
支架
bracket
1
48
195-61-45290
弹簧
spring
1
49
01010-50816
螺栓
bolt
3
50
01643-30823
垫圈
washer
3
注:带*标记的零件仅在装配时作为定位用，而不是装车时用。
255
第 625 图
松 土 器 操 纵 杆

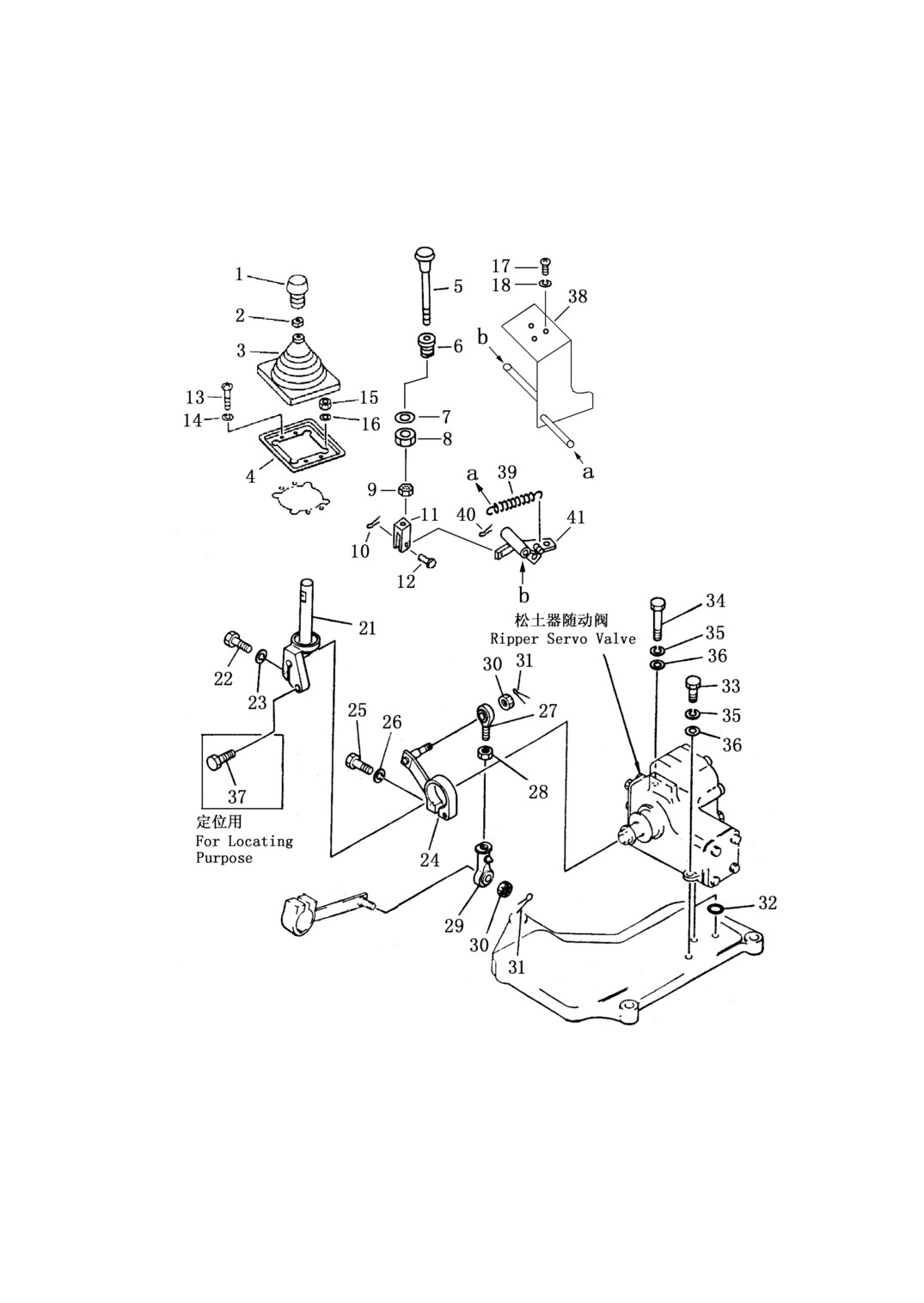

FIG.625 RIPPER CONTROL LEVER
256
松 土 器 操 纵 杆
RIPPER CONTROL LEVER
序号
件 号
名 称
数 量
Index No.
Part No.
Description
Q’ty
625-1
16Y-86C-11000
手柄
knob
1
2
195-43-44220
螺母
nut
1
3
195-61-45140
护罩
boot
1
4
23Y-86B-00002
座
base
1
5
23Y-86B-02000
按钮
button
1
6
175-61-31750
凸块
boss
1
7
01640-22232
垫圈
washer
1
8
195-61-45230
螺母
nut
1
9
01580-10806
螺母
nut
1
10
04050-13018
开口销
pin,cotter
1
11
04211-20844
叉口板
yoke
1
12
04205-10822
销轴
pin, shaft
1
13
01220-40508
螺母
nut
4
14
01601-20513
垫圈
washer
4
15
01580-10806
螺母
nut
4
16
01643-30823
垫圈
washer
4
17
01010-50816
螺栓
bolt
3
18
01643-30823
弹簧垫圈
washer,spring
3
21
23Y-87B-01000
操纵杆
lever
1
22
01010-50835
螺栓
bolt
1
23
01602-20825
弹簧垫圈
washer,spring
1
24
154-61-16531
杠杆
lever
1
25
01010-50840
螺栓
bolt
1
26
01602-20825
弹簧垫圈
washer,spring
1
27
04252-01269
杆端
end,rod
1
28
01582-11210
螺帽
nut
1
29
04250-51265
杆端
end,rod
1
30
01593-11210
螺帽
nut
2
31
04050-13020
开口销
pin,cotter
2
32
07000-03022
O 型圈
O-ring
2
33
01011-51045
螺栓
bolt
1
34
01010-51040
螺栓
bolt
2
35
01602-21030
弹簧垫圈
washer,spring
3
36
01643-31032
垫圈
washer
3
*37
01010-50835
螺栓
bolt
1
38
23Y-86B-03000
支架
bracket
1
39
195-61-45290
弹簧
spring
1
40
04050-12015
开口销
pin, cotter
1
41
23Y-86B-04000
摇臂
lever
1
注:带*标记的零件仅在装配时作为定位用，而不是装车时用。
257

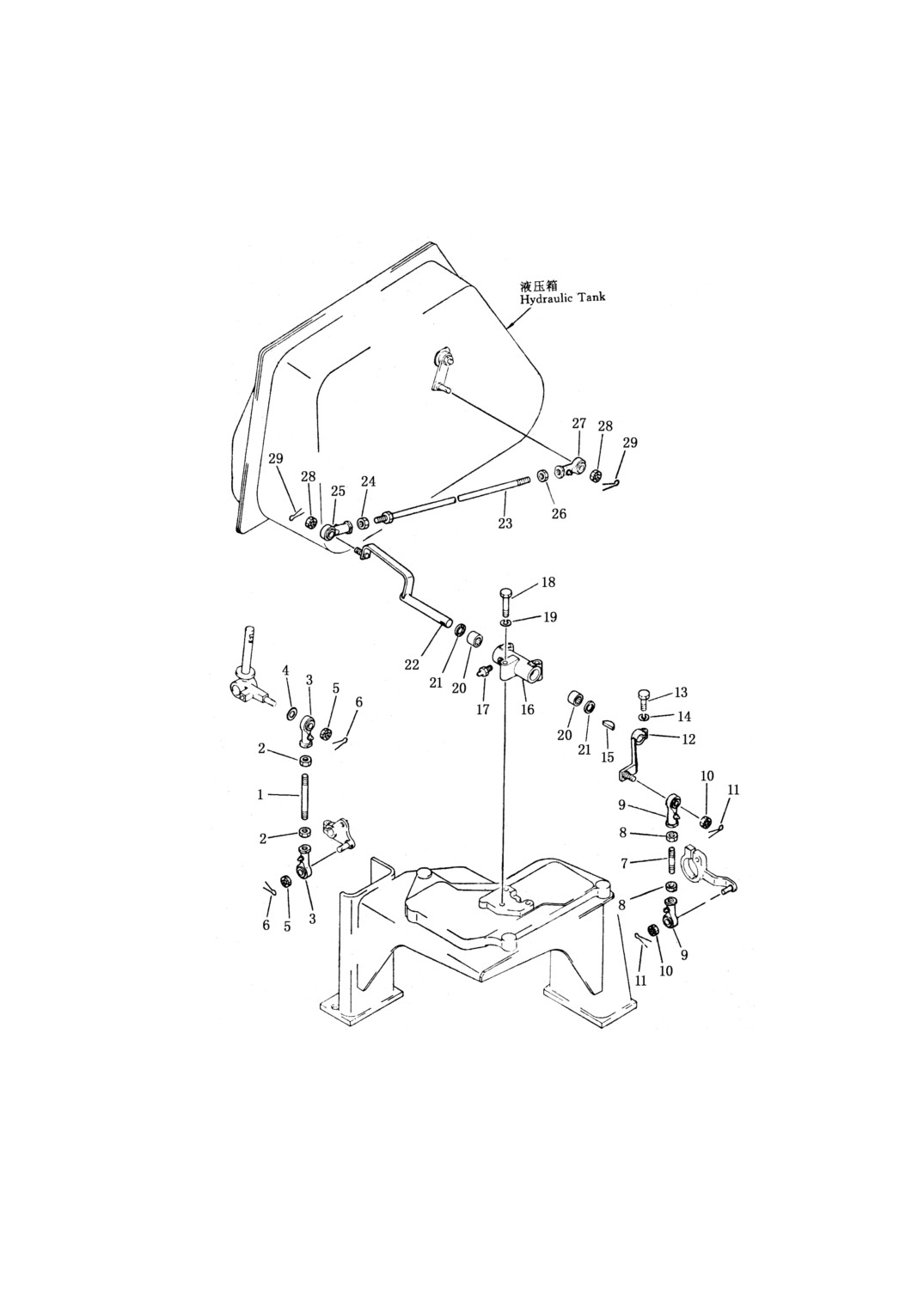

第 626 图
升降及松土器操纵联动装置

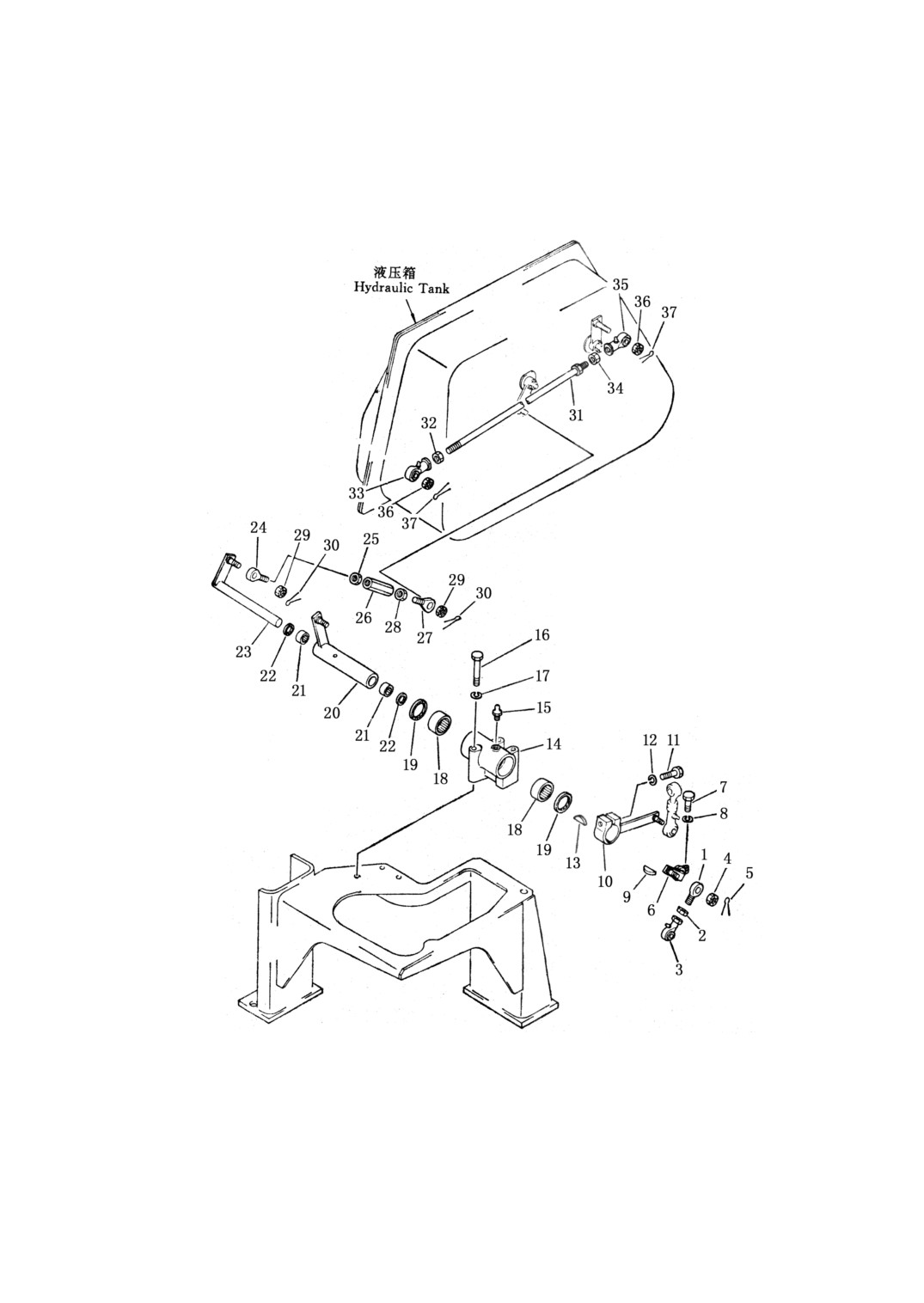

FIG.626 LIFT AND RIPPER CONTROL LINKAGE
258
升降及松土器操纵联动装置
LIFT AND RIPPER CONTROL LINKAGE
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
626-1
04252-01269
杆端
end,rod
1
2
01582-11210
螺帽
nut
1
3
04250-51265
杆端
end,rod
1
4
01593-11210
螺帽
nut
2
5
04050-13020
开口销
pin,cotter
2
6
154-61-16730
杠杆
lever
1
7
01010-50830
螺栓
bolt
1
8
01602-20825
弹簧垫圈
washer,spring
1
9
04010-00519
键
key
1
10
154-61-16750
杠杆
lever
1
11
01010-50850
螺栓
bolt
1
12
01602-20825
弹簧垫圈
washer,spring
1
13
04010-00519
键
key
1
14
154-61-16660
托架
bracket
1
15
07020-00675
滑油嘴
fitting,grease
1
16
01011-51010
螺栓
bolt
21
17
01602-21030
弹簧垫圈
washer,spring
3
18
06120-04520
滚针轴承
bearing,needle
2
19
06122-04504
轴承护圈
seal,bearing
2
20
154-61-16760
杠杆
lever
1
21
06120-02016
滚针轴承
bearing,needle
2
22
06122-02004
轴承护圈
seal,bearing
2
23
154-61-16740
杠杆
lever
1
24
04252-01269
杆端
end,rod
1
25
01582-11210
螺帽
nut
1
26
23Y-86B-00001
拉线螺丝
turn buckle
1
27
04252-11269
杆端
end,rod
1
28
01508-21207
螺帽
nut
1
29
01593-11210
螺帽
nut
2
30
04050-13020
开口销
pin,cotter
2
31
04248-31240
杆
rod
1
32
01508-21207
螺帽
nut
1
33
04250-71265
杆端
end,rod
1
34
01582-11210
螺帽
nut
1
35
04250-51265
杆端
end,rod
1
36
01593-11210
螺帽
nut
2
37
04050-13020
开口销
pin,cotter
2
259

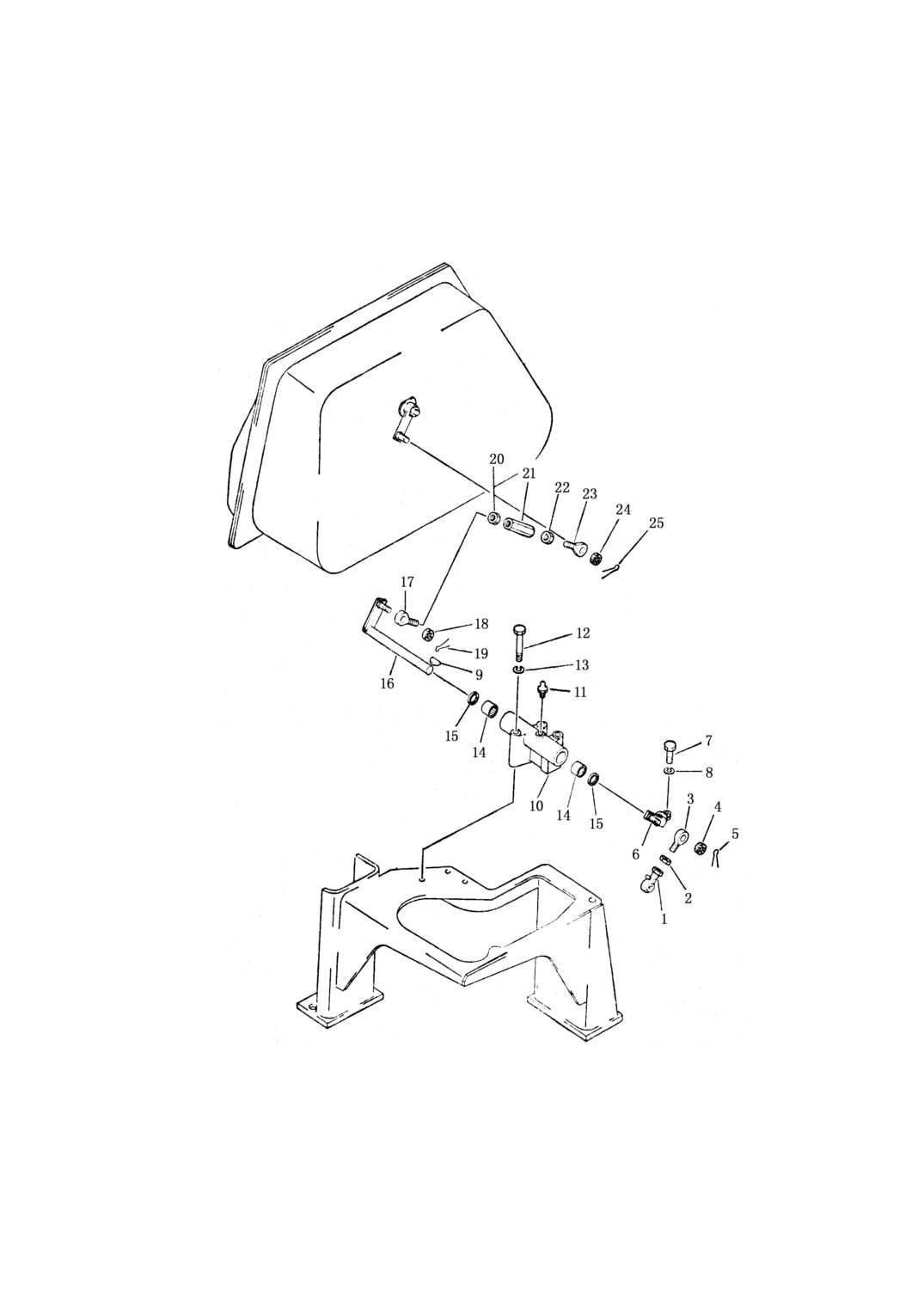

第 627 图 倾斜操纵联动装置
FIG.627 TILT CONTROL LINKAGE
260
倾斜操纵联动装置
TILT CONTROL LINKAGE
序号
件 号
名 称
数 量
Index
No.
Part No.
Description
Q’ty
627-1
04245-41213
杆
rod
1
2
01582-11210
螺栓
bolt
2
3
04250-51265
杆端
end,rod
2
4
04254-01232
衬垫
spacer
1
5
01593-11210
螺帽
nut
2
6
04050-13020
开口销
pin,cotter
2
7
04245-41209
杆
rod
1
8
01582-11210
螺帽
nut
2
9
04250-51265
杆端
end,rod
2
10
01593-11210
螺帽
nut
2
11
04050-13020
开口销
pin,cotter
2
12
154-61-16770
杠杆
lever
1
13
01010-50830
螺栓
bolt
1
14
01602-20825
弹簧垫圈
washer,spring
1
15
04010-00519
键
key
1
16
154-61-16650
托架
bracket
1
17
07020-00000
滑脂嘴
fitting,grease
1
18
01010-51060
螺栓
bolt
3
19
01602-21030
弹簧垫圈
washer,spring
3
20
06120-02016
滚针轴承
bearing,needle
2
21
06122-02004
轴承护圈
seal,bearing
2
22
154-61-16780
杠杆
lever
1
23
04248-31227
杆
rod
1
24
01508-21207
螺帽
nut
1
25
04250-71265
杆端
end,rod
1
26
01593-11210
螺帽
nut
1
27
04250-51265
杆端
end,rod
1
28
04050-13020
开口销
pin,cotter
2
29
01582-11210
螺帽
nut
2
261
第 628 图
铲刀操纵联动装置
FIG.628 BLADE CONTROL LINKAGE
262
铲刀操纵联动装置
BLADE CONTROL LINKAGE
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
628-1
04250-51265
杆端
end,rod
1
2
01582-01210
螺帽
nut
1
3
04252-01269
杆端
end,rod
1
4
01593-01210
螺帽
nut
1
5
04050-03020
开口销
pin,cotter
1
6
154-61-16730
杠杆
lever
1
7
01010-50830
螺栓
bolt
1
8
01602-20825
弹簧垫圈
washer,spring
1
9
04010-00519
键
key
1
10
154-61-16670
托架
bracket
1
11
07020-00000
滑脂嘴
fitting,grease
1
12
01011-51010
螺栓
bolt
3
13
01602-21030
弹簧垫圈
washer,spring
3
14
06120-02016
滚针轴承
bearing needle
2
15
06122-02004
轴承护圈
seal,bearing
2
16
154-61-16740
杠杆
lever
1
17
04252-01269
杆端
end,rod
1
18
01593-01210
螺帽
nut
1
19
04050-03020
开口销
pin,cotter
1
20
01582-01210
螺帽
nut
1
21
154-61-16720
拉线螺丝
turn buckle
1
22
01508-11207
螺帽
nut
1
23
04252-11269
杆端
end,rod
1
24
01593-01210
螺帽
nut
1
25
04050-03020
开口销
pin,cotter
1
263

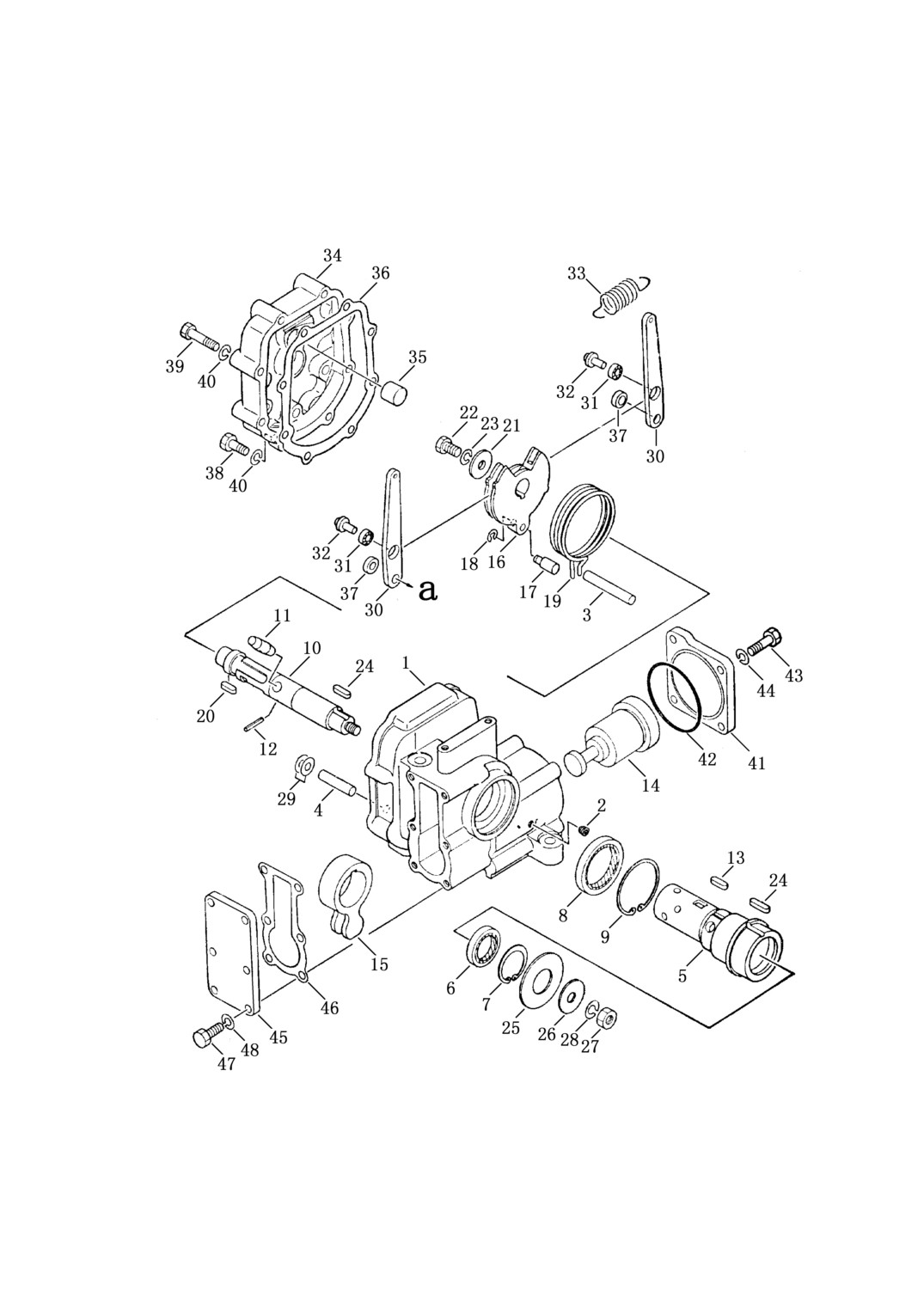

第 629 图
升 降 操纵 随 动 阀
FIG.629
LIFT CONTROL SERVO VALVE
264
升 降 操 纵 随 动 阀
LIFT CONTROL SERVO VALVE
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
629-1、5、
702-12-13001
随动阀总成 servo valve ass’y
1
10、14
(供升降铲刀用) for blade lift
2
07043-00108
螺塞
plug
2
3
702-12-12140
销
pin
1
4
702-12-12150
销
pin
1
6
702-12-12390
油封
seal , oil
1
7
04065-04018
开口环
ring , snap
1
8
702-12-12410
油封
seal , oil
1
9
04065-06020
开口环
ring , snap
1
11
702-12-12180
销
pin
1
12
04025-00316
弹簧销
pin , spring
1
13
04000-10520
键
key
1
15
702-12-12210
杠杆
lever
1
16
702-12-12221
棘爪
detent
1
17
702-12-12230
销
pin
1
18
702-12-12240
开口环
ring , snap
1
19
702-12-12251
弹簧
spring
1
20
04000-10515
键
key
1
21
702-12-12420
垫圈
washer
1
22
01010-50816
螺栓
bolt
1
23
01602-20825
垫圈
washer
1
24
04000-10520
键
key
2
25
702-12-12280
垫圈
washer
1
26
702-12-12270
垫圈
washer
1
27
01580-11008
螺帽
nut
1
28
01602-21030
垫圈
washer
1
29
01641-21016
垫圈
washer
4
30
702-12-12291
杠杆
lever
2
31
702-12-12310
轴承
bearing
2
32
702-12-12320
滚子
roller
2
33
702-12-12331
弹簧
spring
1
34
702-12-13120
盖
cover
1
35
702-12-12340
键
key
1
36
702-12-13140
填密垫
gasket
1
37
702-12-12361
衬垫
spacer
2
38
01010-50835
螺栓
bolt
2
265
升 降 操 纵 随 动 阀
LIFT CONTROL SERVO VALVE
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
629-39
01010-50845
螺栓
bolt
6
40
01602-20825
垫圈
washer
8
41
702-12-13160
盖
cover
1
42
07000-22070
O 型圈
O-ring
1
43
01010-50825
螺栓
bolt
4
44
01602-20825
垫圈
washer
4
45
702-12-13130
盖
cover
1
46
702-12-13150
填密垫
gasket
1
47
01010-50825
螺栓
bolt
6
48
01602-20825
垫圈
washer
6
266
工 作 装 置
WORK EQUIPMENT

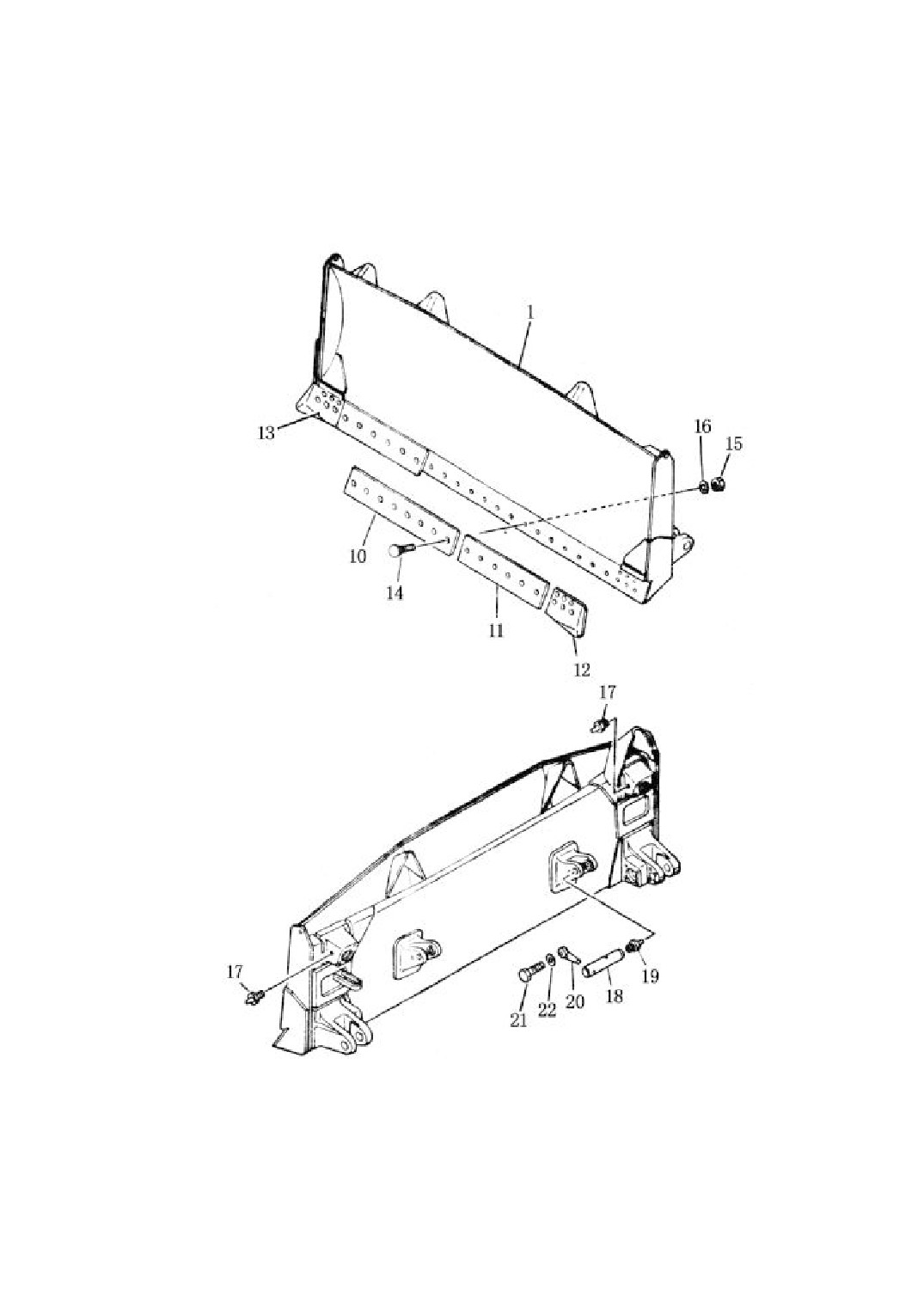

第 701 图
半 U 型 铲
FIG.701
BLADE SEMI-U DOZER
269
半 U 型 铲
BLADE SEMI-U DOZER
数量
序号
件 号
名 称
Q’ty
Index No.
Part No.
Description
SD22
SD22E
701-1
23Y-82-01000
半 U 型铲 blade semi-U dozer
1
10
150-70-11314
刀片
cutting edge
1
11
23Y-82-00001
刀片
cutting edge
2
12
175-71-22272
左刀角
bit L.H.
1
13
175-71-22282
右刀角
bit R.H.
1
14
154-70-11143
螺栓
bolt
32
15
154-70-22270
螺母
nut
32
16
01643-21845
加厚垫圈
washer
32
17
07020-01021
接头式压注油杯 fitting grease
2
18
154-71-22511
轴
shaft
2
19
07020-01021
接头式压注油杯 fitting grease
2
20
195-71-11520
销
pin
2
21
01010-51435
螺栓
bolt
2
22
01643-31445
加厚垫圈
washer
2
270

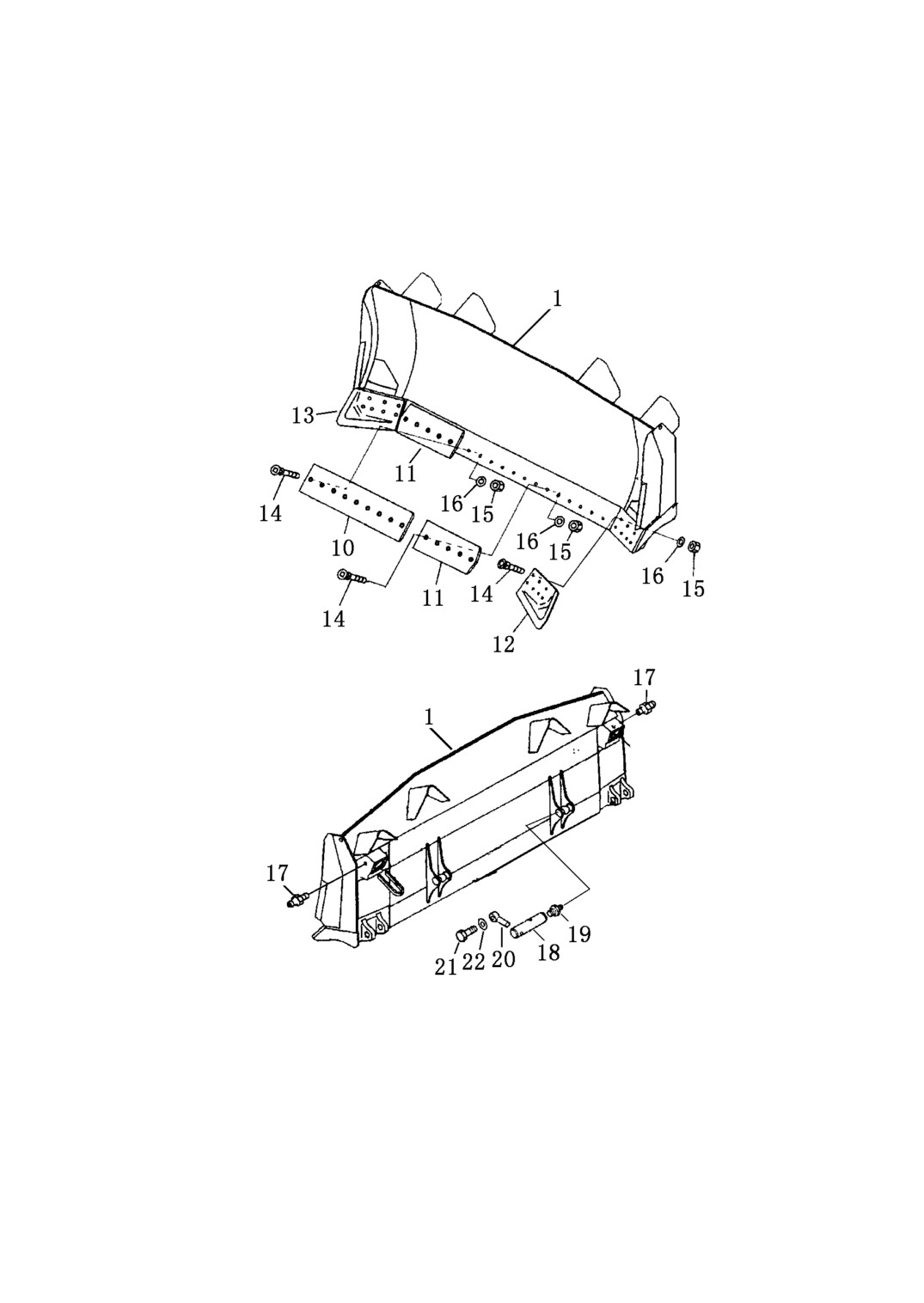

第 702 图
直 倾 铲
FIG.702
STRAIGHT TILT BLADE
271
直 倾 铲
STRAIGHT TILT BLADE
数 量 Q’ty
序号
件 号
名 称
SD22
Index No.
Part No.
Description
SD22D
SD22E
702-1
154-71-31001
刀头总成 blade,tilt ass’y
1
22M-80-10000
刀头总成 blade,tilt ass’y
1
10
150-70-11314
刀片 edge cutting
1
3
11
154-81-11191
刀片 edge cutting
2
1
12
150-70-21356
左刀角 bit,end,l,h
1
1
13
150-70-21346
右刀角 bit,end,r,h
1
1
14
154-70-11143
螺栓 bolt
32
36
15
154-70-22270
螺帽 cap
32
36
16
01643-21845
加厚垫圈 washer
32
36
17
07020-00000
接头式压注油杯 fitting grease
2
2
18
154-7122511
轴
shaft
2
2
19
07020-00000
接头式压注油杯 fitting grease
2
2
20
195-71-11520
销
pin
2
2
21
01010-51435
螺栓 nut
2
2
22
01643-31445
加厚垫圈 washer
2
2
272

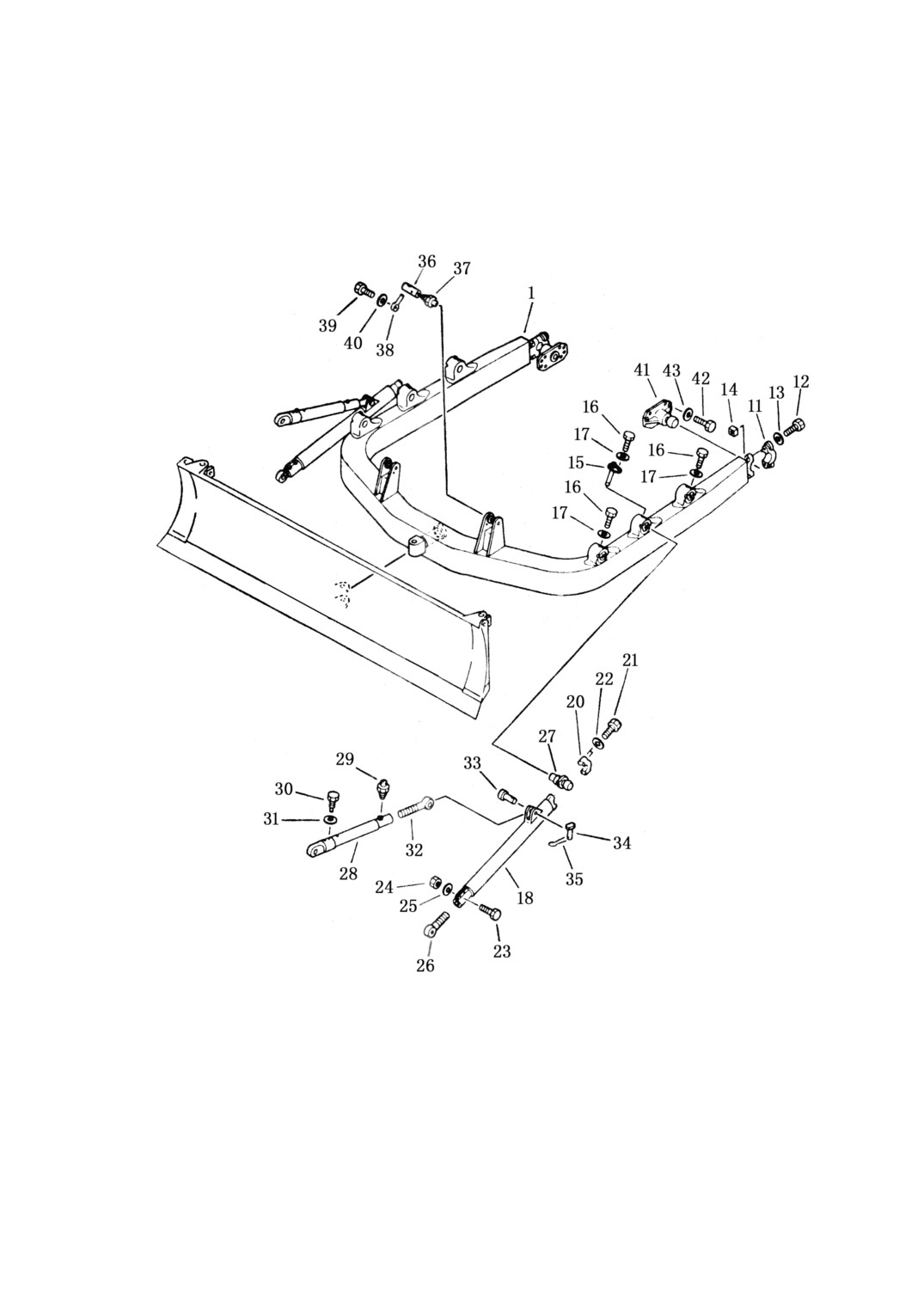

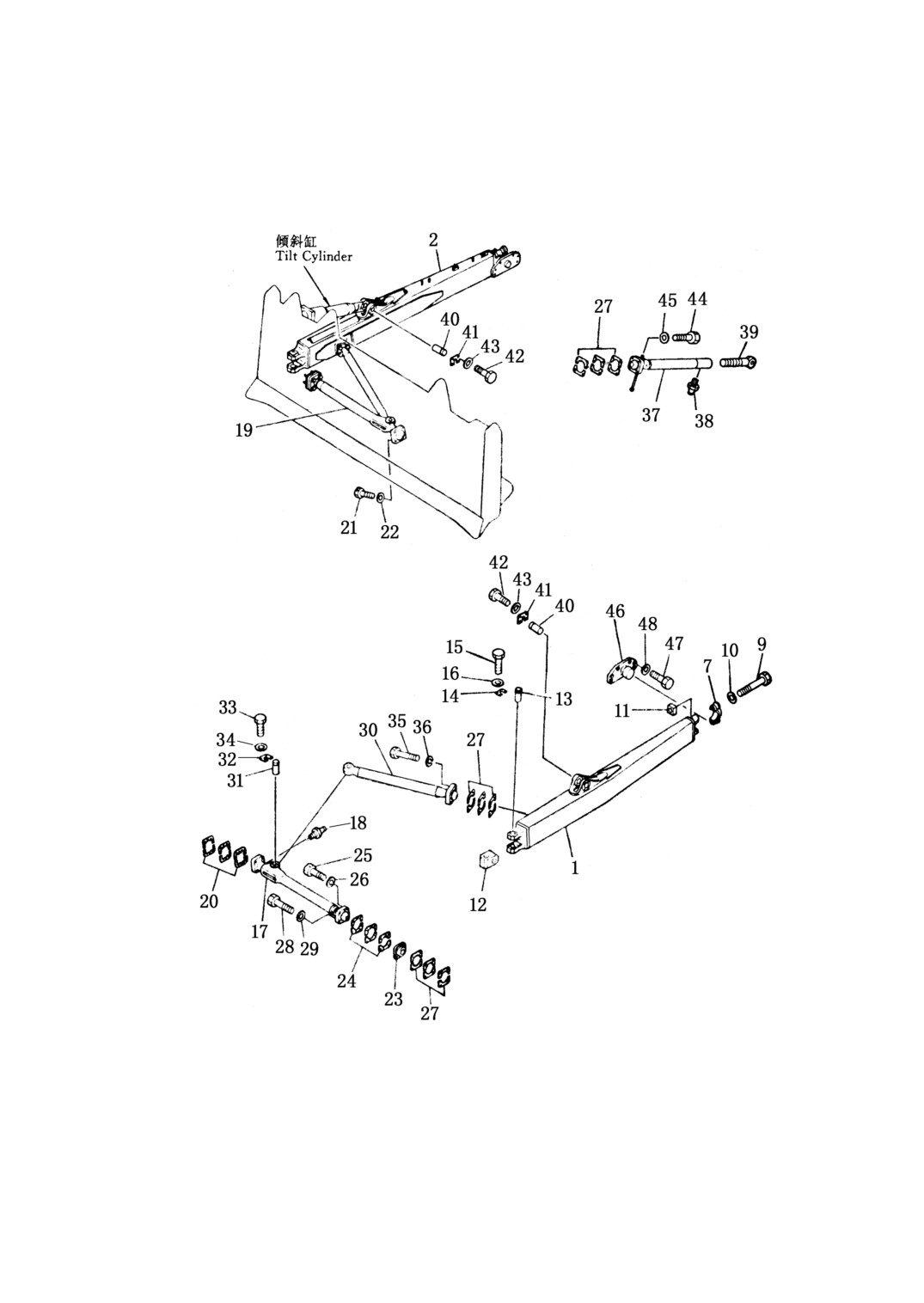

第 703 图
推 杆
FIG.703 STRAIGHT TILT FRAME
273
推 杆
STRAIGHT TILT FRAME
数 量 Q’ty
序号
件 号
名 称
SD22
Index No.
Part No.
Description
SD22E
SD22D
703-1
154-71-31151
左推杆 frame,l,h
1
2
154-71-31164
右推杆 frame,r,h
1
7
150-70-23244
螺盖
cap
2
9
154-71-31420
螺栓
bolt
4
10
01643-32780
加厚垫圈
washer
4
11
170-70-13141
螺帽
nut
4
12
154-71-22261
接头
joint
2
13
154-71-22470
销
pin
4
14
175-71-21330
锁垫
plate,lock
4
15
01010-51435
螺栓
bolt
16
16
01643-31445
加厚垫圈
washer
16
17
154-71-31191
左臂
arm,l,h
1
18
07020-00000
接头式压注油杯 fitting grease
1
19
154-71-31211
右臂
arm,r,h
1
20
175-71-31250
垫片
shim
8
175-71-31260
垫片
shim
8
175-71-31270
垫片
shim
4
21
01010-52490
螺栓
bolt
4
22
01643-32460
加厚垫圈
washer
4
23
154-71-31270
帽
cap
2
24
154-71-31310
垫片
shim
8
154-71-31320
垫片
shim
8
154-71-31330
垫片
shim
4
25
01010-51270
螺栓
bolt
4
26
01602-21236
弹簧垫圈 washer,spring
4
27
154-71-22390
垫片
shim
26
154-71-22410
垫片
shim
26
154-71-22420
垫片
shim
16
28
01011-52420
螺栓
bolt
8
29
01643-32460
垫圈
washer
8
30
154-71-31221
臂
arm
2
31
154-71-22480
销
pin
2
32
154-71-22490
锁垫
plate,lock
2
33
01010-51435
螺栓
bolt
8
34
01643-31445
垫圈
washer
8
274
推 杆
STRAIGHT TILT BLADE
数 量 Q’ty
序号
件 号
名 称
SD22
Index No.
Part No.
Description
SD22E
SD22D
703-35
01010-52490
螺栓
bolt
8
36
01643-32460
垫圈
washer
8
37
154-71-22371
支撑
brace
1
38
07020-00000
接头式压注油杯 fitting grease
1
39
154-71-21530
螺钉
screw
1
40
154-71-21290
销
pin
2
41
175-71-21330
锁垫
plate,lock
2
42
01010-51435
螺栓
bolt
8
43
01643-31445
垫圈
washer
8
44
01010-52490
螺栓
bolt
8
45
01643-32460
垫圈
washer
8
46
154-70-13214
耳轴
trunnion
2
47
01010-52250
螺栓
bolt
12
48
01643-32260
垫圈
washer
12
275

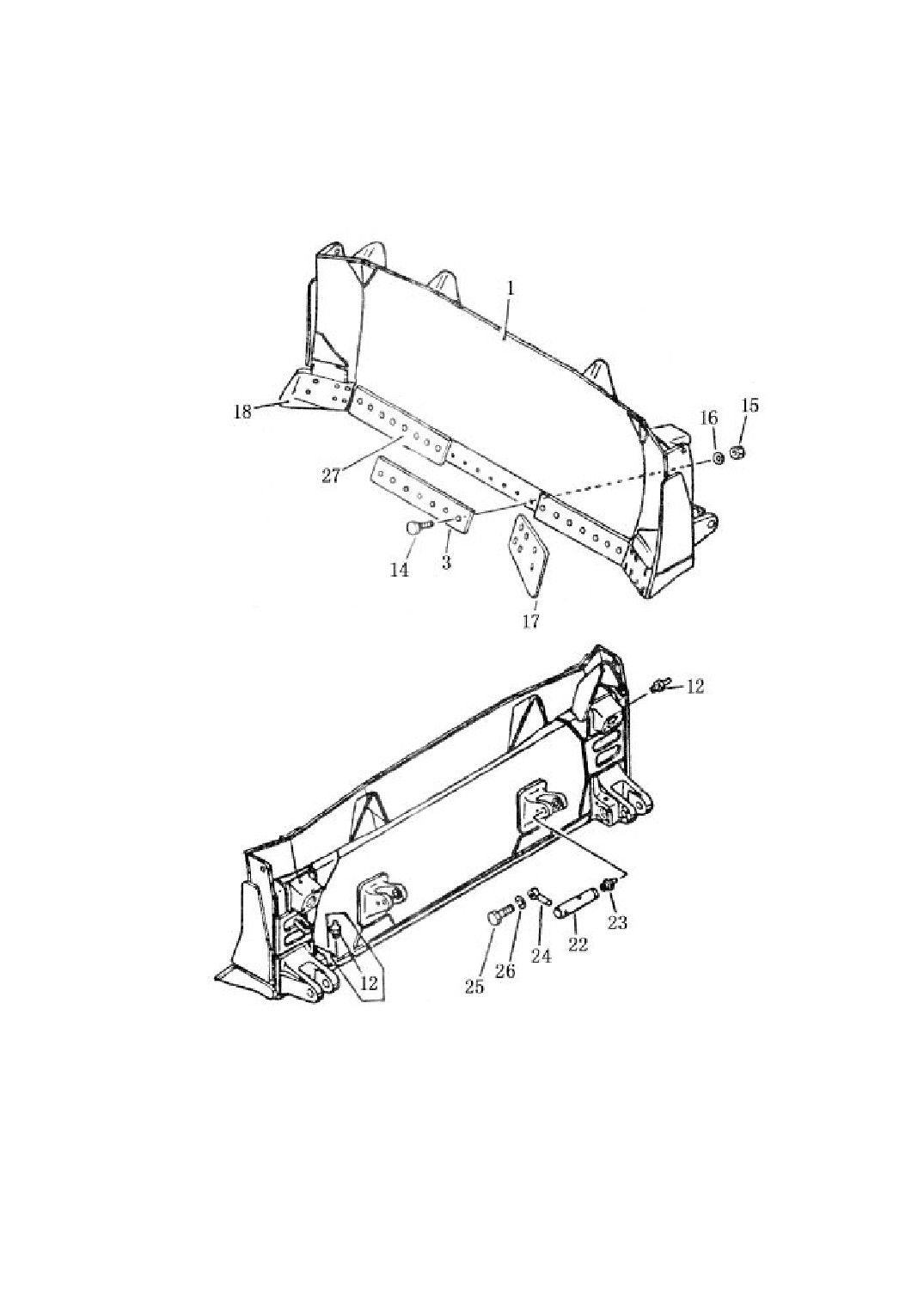

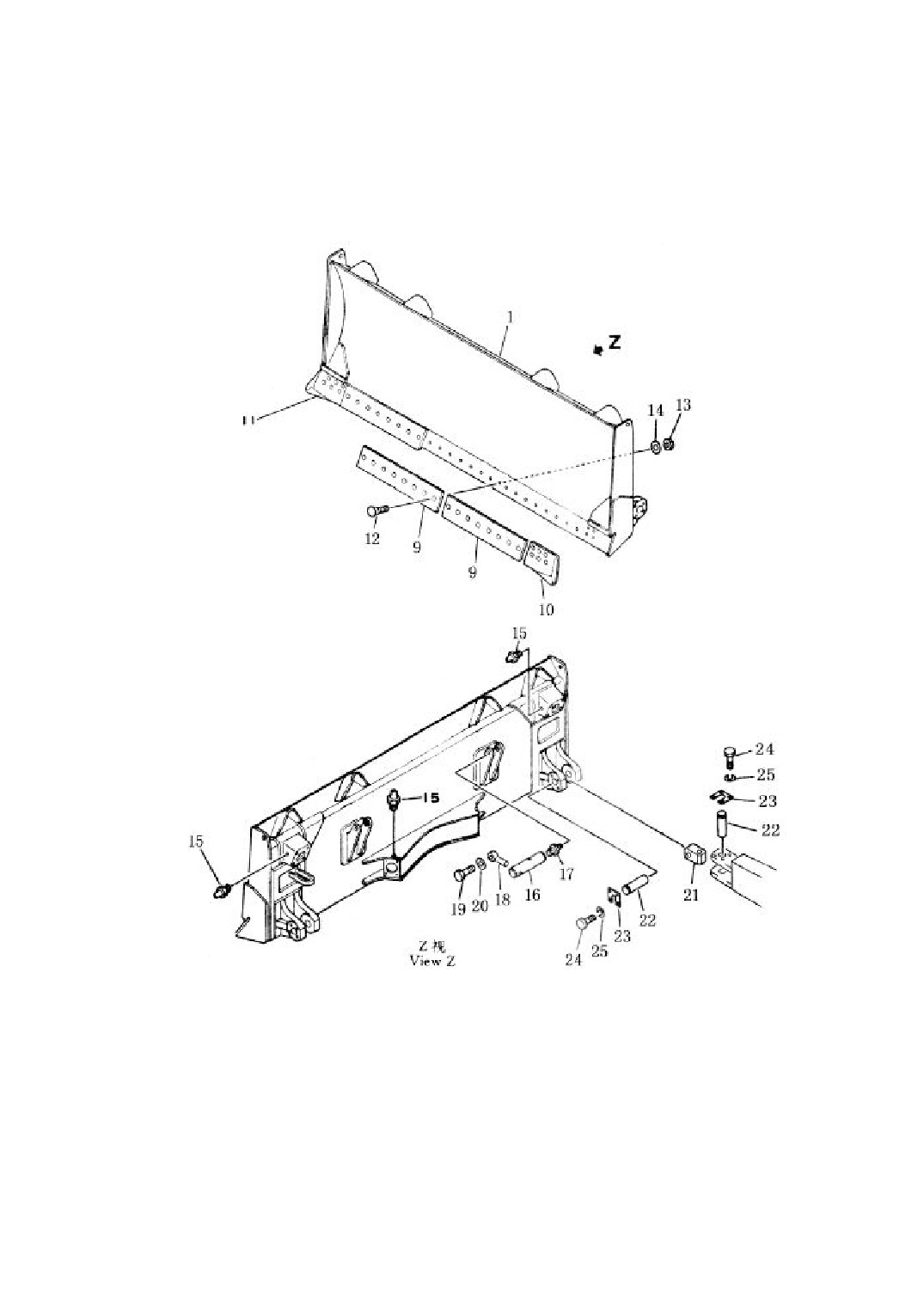

第 704 图
直 倾 铲(SD22S 用)
FIG.704 STRAIGHT TILT BLADE（For SD22S）
276
直 倾 铲(SD22S 用)
STRAIGHT TILT BLADE（For SD22S）
数量 Q’ty
序号
件 号
名 称
Index No.
Part No.
Description
SD22S
704-1
TS220.71.3
刀头
blade
1
9
154-70-11314
切刃
edge,cutting
3
10
150-70-21356
左刀角
bil end,l
1
11
150-70-21346
右刀角
bil end,r
1
12
154-70-11143
螺栓
bolt
36
13
154-70-22270
螺帽
nut
36
14
01643-21845
加厚垫圈
washer
36
15
07020-00000
油杯
fitting,grease
2
16
154-70-22511
轴
shaft
2
17
07020-00000
油杯
fitting,grease
2
18
195-71-11520
销
pin
2
19
01010-51435
螺栓
bolt
2
20
01643-31445
加厚垫圈
washer
2
21
154-70-22261
接头
joint
2
22
154-70-22470
销
pin
4
23
175-71-21330
锁垫
plate,lock
4
24
01010-51435
螺栓
bolt
16
25
01643-31445
加厚垫圈
washer
16
277

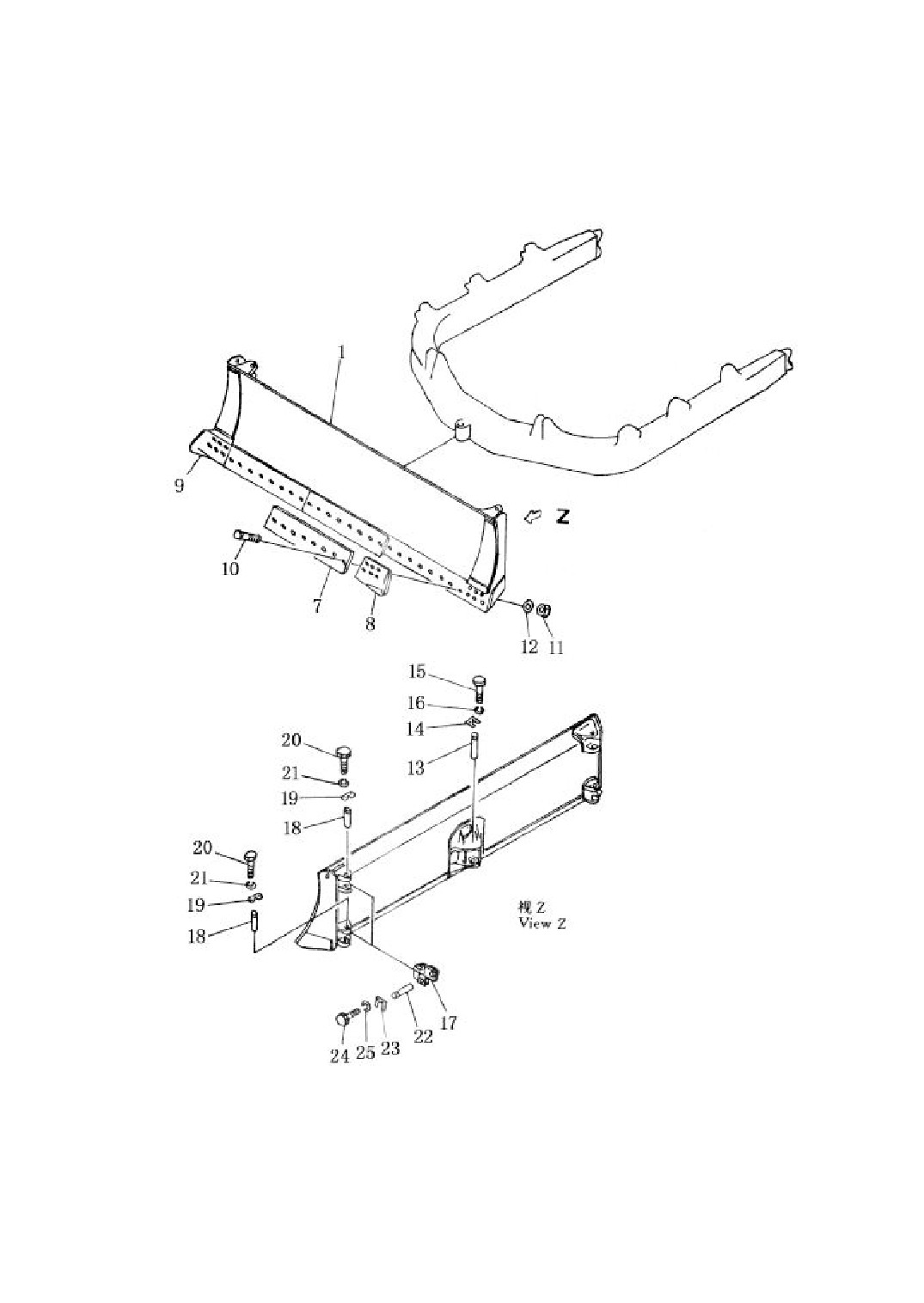

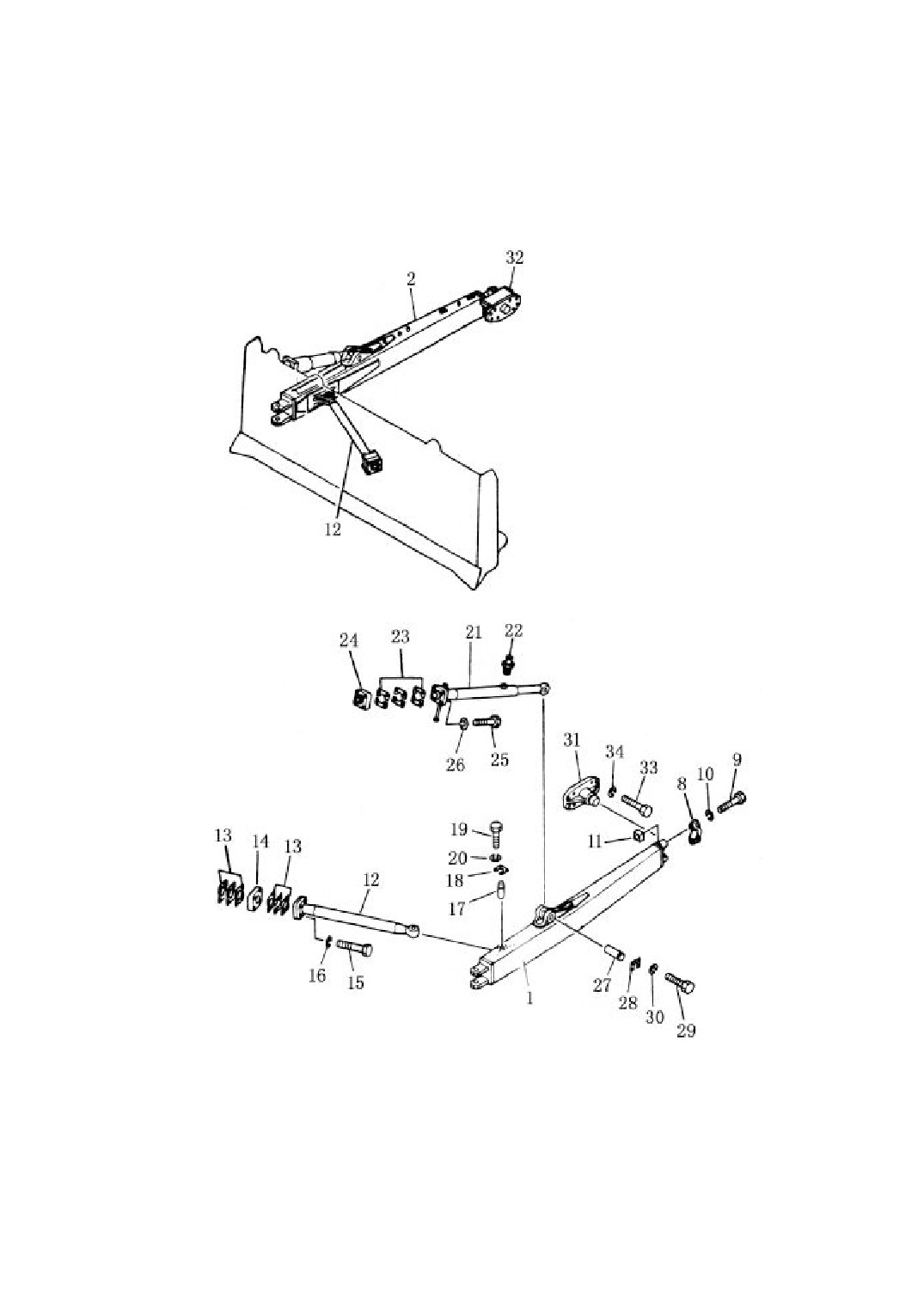

第 705 图
推 杆 (SD22S 用)
FIG.705 STRAIGHT AND TILT FRAME（For SD22S）
278
推 杆(SD22S 用)
STRAIGHT AND TILT FRAME（For SD22S）
数 量
序号
件 号
名 称
Q’ty
Index No.
Part No.
Description
SD22S
705-1
TS220.71.2
左推杆
Frame.l
1
2
TS220.71.4
右推杆
Frame.r
1
8
150-70-23244
螺盖
Cap
2
9
154-71-31420
螺栓
bolt
4
10
01643-32780
加厚垫圈
washer
4
11
170-70-13141
螺帽
nut
4
12
154-71-31221
臂
arm
2
13
154-71-22390
垫片
shim
16
154-71-22410
垫片
shim
32
154-71-22420
垫片
shim
16
14
TS220.71-2
压盖
Cap
2
15
01010-52490
螺栓
bolt
8
16
01643-32460
加厚垫圈
washer
8
17
154-71-22480
销
pin
2
18
154-71-22490
锁垫
plat,lock
2
19
01010-51435
螺栓
bolt
8
20
01643-31445
加厚垫圈
washer
8
21
154-71-22371
支撑
srm
1
22
07020-00000
油杯
fitting,grease
1
23
154-71-22390
垫片
shim
4
154-71-22410
垫片
shim
8
154-71-22420
垫片
shim
4
24
TS220.71-1
压盖
Cap
2
25
01010-52420
螺栓
bolt
8
26
01643-32460
加厚垫圈
washer
8
27
154-71-21290
销
pin
2
28
125-71-21330
锁垫
plat,lock
2
29
01010-51435
螺栓
bolt
8
30
01643-31445
加厚垫圈
washer
8
31
TS220.71.1
耳轴（左） trunnion,l
1
32
TS220.71.8
耳轴（右） trunnion,r
1
33
01010-52250
螺栓
bolt
16
34
01643-32260
加厚垫圈
washer
16
279

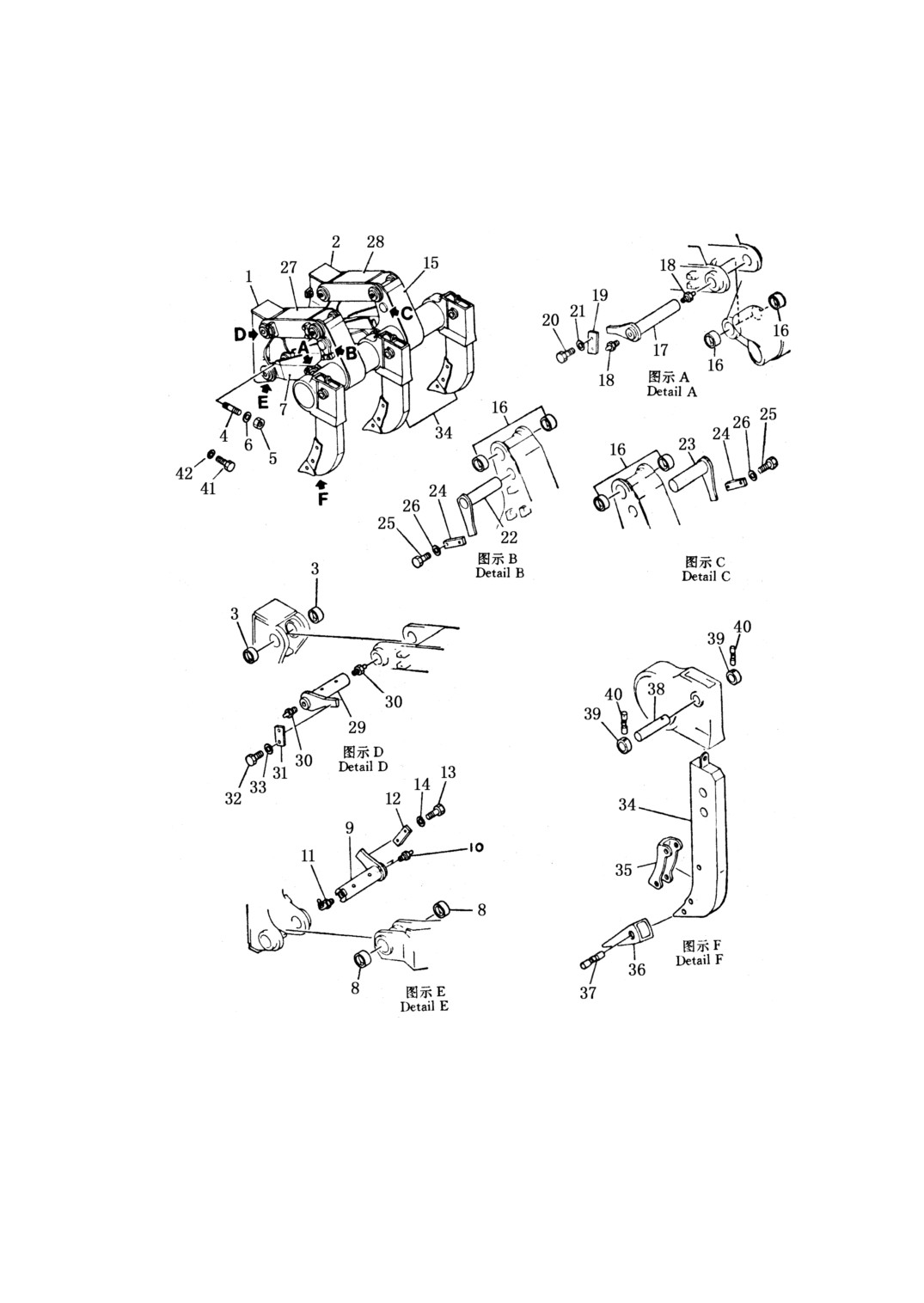

第 706 图 松土器
FIG.706
RIPPER
280
松土器
RIPPER
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
706-1
154-78-14154
托架 (左)
bracket,L.H.
1
2
154-78-14164
托架 (右)
bracket,R.H.
1
3
154-78-14223
衬套
bushing
4
4
154-78-14281
双头螺栓
stud
4
5
01580-03326
螺母
nut
4
6
01643-33380
垫圈
washer
4
7
154-78-14126
连接架
link
1
8
154-78-14223
衬套
bushing
4
9
154-78-14173
销轴
pin
2
10
07020-00000
接头式压注油杯
fitting,grease
4
11
07020-00675
接头式压注油杯
fitting,grease
2
12
154-78-14290
板
plate
2
13
01010-51845
螺栓
bolt
4
14
01643-31845
垫圈
washer
4
15
154-78-14117
横梁
beam
1
16
154-78-14223
衬套
bushing
8
17
154-78-14191
销
pin
2
18
07020-00000
接头式压注油杯
fitting,grease
4
19
154-78-14290
板
plate
2
20
01010-51845
螺栓
bolt
4
21
01643-31845
垫圈
washer
4
22
154-78-14210
销 (左)
pin,L.H.
1
23
154-78-14160
销 (右)
pin,R.H.
1
24
154-78-14290
板
plate
2
25
01010-51845
螺栓
bolt
4
26
01643-31845
垫圈
washer
4
27
154-78-14133
连杆(左)
link,L.H.
1
28
154-78-14143
连杆(右)
link,R.H
1
281
松土器
RIPPER
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
706-29
154-78-14182
销轴
pin
4
30
07020-00000
接头式压注油杯 fitting,grease
8
31
154-78-14290
板
plate
4
32
01010-51845
螺栓
bolt
8
33
01643-31845
垫圈
washer
8
34
154-78-14349
松土支角
shank
3
35
154-78-31330
护板
protector
3
36
175-78-31230
齿尖
point
3
37
09244-02508
銷套
pin
9
38
154-78-32430
銷
pin
3
39
154-78-32440
套環
collar
6
40
09244-02489
銷套
pin
6
41
01018-33390
螺栓
bolt
8
42
01643-33380
墊圈
washer
8
282

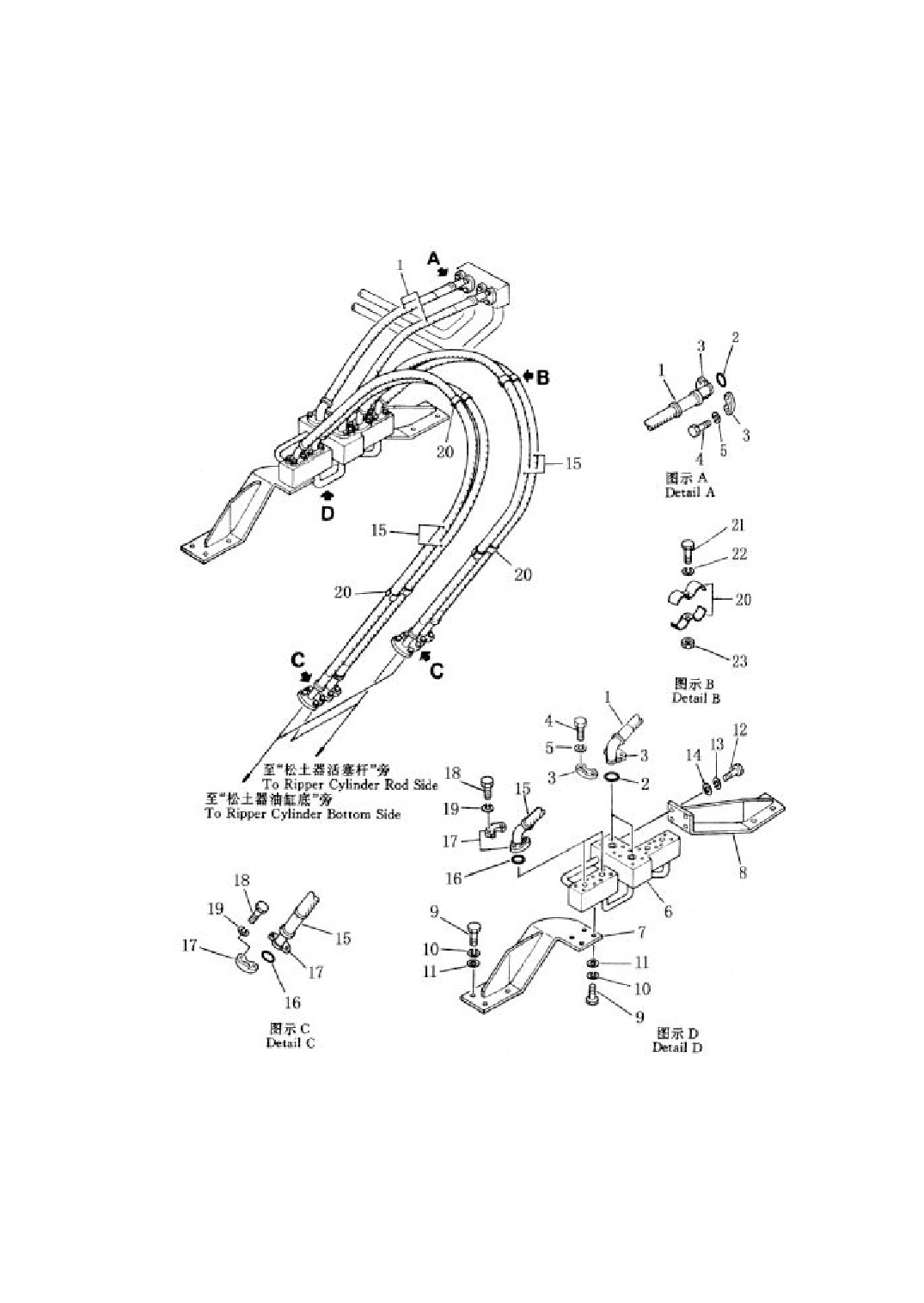

第 707 图 松土器管路
FIG.707 RIPPER PIPING
283
松土器管路
RIPPER PIPING
序号
件 号
名
称
数量
Index No.
Part No.
Description
Q’ty
707-1
07114-01006
软管
hose
2
2
07000-13032
O 型圈
o-ring
4
3
07371-31049
拼合凸缘
flange,split
8
4
07372-21030
螺栓
bolt
16
5
01602-21030
弹簧垫圈
washer,spring
16
6
154-78-32173
管
tube
1
7
154-78-32183
托架（左）
bracket,L.H.
1
8
154-78-32193
托架（右）
bracket,R.H.
1
9
01010-51030
螺栓
bolt
8
10
01602-21030
弹簧垫圈
washer,spring
8
11
01643-31032
垫圈
washer
8
12
01010-51030
螺栓
bolt
8
13
01602-21030
弹簧垫圈
washer,spring
8
14
01643-31032
垫圈
washer
8
15
07115-00616
软管
hose
4
16
07000-13025
O 型圈
o-ring
8
17
07371-30638
拼合凸缘
flange,split
16
18
01010-20830
螺栓
bolt
32
19
01602-20825
弹簧垫圈
washer,spring
32
20
150-78-18710
夹子
clamp
8
21
01010-51025
螺栓
bolt
4
22
01602-21030
弹簧垫圈
washer,spring
4
23
01580-11008
螺帽
nut
4
284

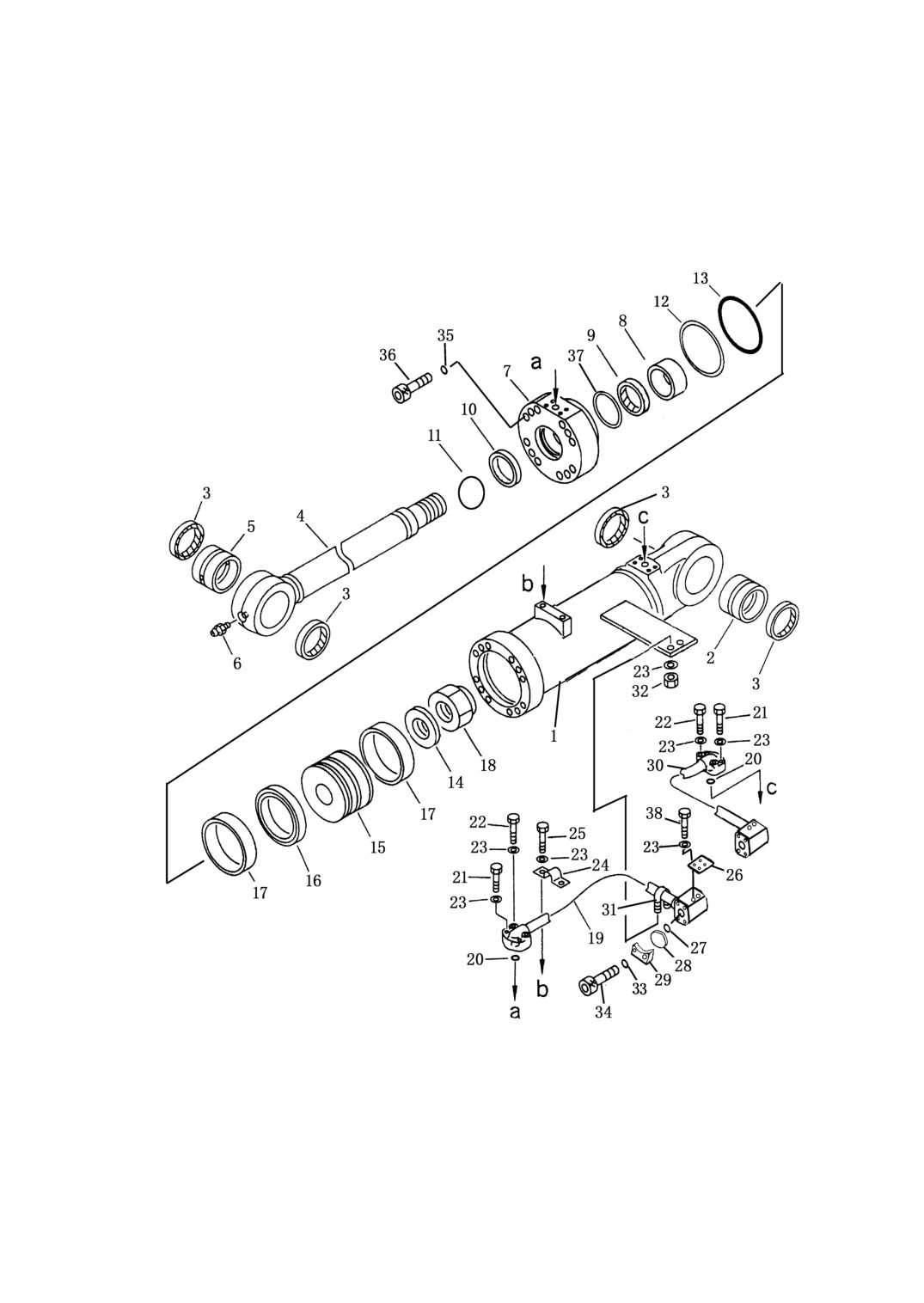

第 708 图
松土器油缸
FIG. 708 RIPPER CYLINDER
285
松土器油缸
RIPPER CYLINDER
序号
图 号
名 称
数量
Index No.
PART NO.
DESCRIPION
Q’ty
708-1
23Y-64B-01100
缸体
body, cylinder
1
2
154-63-42320
衬套
bushing
1
3
07145-00075
防尘圈
seal, dust
4
4
23Y-64B-01200
活塞杆
rod, piston
1
5
154-63-42420
衬套
bushing
1
6
07020-01021
油杯
fitting, grease
1
7
23Y-64B-01003
缸头
head, cylinder
1
8
23Y-62B-01003
导向环
ring, guide
1
9
23Y-62B-01100
斯特封
seal
1
10
23Y-62B-01001
防尘圈
seal, dust
1
11
07000-12070
O 形圈
O-ring
1
12
07146-02146
保护圈
ring, protect
1
13
07000-12145
O 形圈
O-ring
1
14
144-63-42170
垫圈
washer
1
15
23Y-64B-01001
活塞
piston
1
16
23Y-64B-01300
格莱圈
ring
1
17
23Y-64B-01002
支承环
ring, support
2
18
144-63-42182
螺母
nut
1
19
154-63-42780
管(左)
tube, L.H
1
154-63-42880
管(右)
tube, L.H
1
20
07000-13035
O 形圈
O-ring
1
21
01010-51050
螺栓
bolt
4
22
01010-51055
螺栓
bolt
4
23
01643-31032
垫圈
washer
16
24
154-63-42870
夹块
block
1
25
01010-51040
螺栓
bolt
2
26
154-63-42770
板
plate
1
27
07000-13025
O 形圈
O-ring
2
28
07378-10600
防尘盖
cover
2
286
松土器油缸
RIPPER CYLINDER
序号
图 号
名 称
数量
Index No.
PART NO.
DESCRIPION
Q’ty
708-29
07371-30638
法兰
flange
4
30
154-63-42791
管(左)
tube, L.H
1
154-63-42891
管(右)
tube, L.H
1
31
07283-23450
管夹
clip
1
32
01599-01011
螺母
nut
2
33
01643-30823
垫圈
washer
8
34
01010-50830
螺栓
bolt
8
35
01643-31645
垫圈
washer
12
36
01252-61680
螺钉
screw
12
37
23Y-62B-01002
KY 圈
KY-ring
1
38
01010-51025
螺栓
bolt
4
287
第 709 图 角 铲
FIG.709 ANGLE BLADE
288
角 铲
ANGLE BLADE
数 量
Q’ty
序号
件 号
名
称
Index No.
Part No.
Description
SD22
SD22E
709-1
154-70-11116
刀头
blade
1
7
154-70-11314
刀刃
edge,cutting
3
8
150-70-21356
左刀角
bit,end,L.
1
9
150-70-21346
右刀角
bit,end,R.
1
10
154-70-11143
螺栓
bolt
36
11
154-70-22270
螺帽
nut
36
12
01643-21845
垫圈
washer
36
13
150-70-23333
插销
pin
1
14
09257-06009
锁紧垫
shim,lock
1
15
01010-51435
螺栓
bolt
4
16
01643-31445
垫圈
washer
4
17
154-70-16280
连节
joint
4
18
154-70-16270
销
pin
4
19
154-70-16290
锁垫
plate,lock
4
20
01010-51435
螺栓
bolt
8
21
01643-31445
垫圈
washer
8
22
09255-01125
销
pin
4
23
09527-05009
锁紧垫
shim,lock
4
24
01010-51435
螺栓
bolt
16
25
01643-31445
垫圈
washer
16
289
第 710 图 弓形架
FIG.710 U－FRAME
290
弓形架
U－FRAME
数 量
序号
件 号
名
称
Q’ty
Index No.
Part No.
Description
SD22
SD22E
710-1
154-70-31111
弓形架
U-frame
1
11
150-70-23244
螺盖
cap
2
12
154-71-31420
螺栓
bolt
4
13
01643-32780
垫圈
washer
4
14
170-70-13141
螺帽
nut
4
15
154-70-19181
插销
pin
2
16
01010-51420
螺栓
bolt
6
17
205-06-62270
垫圈
washer
6
18
154-70-12116
支撑
arm
2
20
175-70-12160
轴盖
cap
2
21
01010-52095
螺栓
bolt
8
22
01643-32060
垫圈
washer
8
23
01010-51880
螺栓
bolt
4
24
01580-11815
螺帽
nut
4
25
01643-31845
垫圈
washer
4
26
175-70-12130
螺杆
screw
2
27
154-70-12162
轴
shaft
2
28
154-70-17160
支撑
brace
2
29
07020-00000
油杯
fitting,grease
4
30
175-70-12221
螺栓
bolt
2
31
01643-31445
垫圈
washer
2
32
154-70-12251
丝杠
screw
2
33
150-70-13411
插销
pin
2
34
170-70-12240
插销
pin
2
35
04050-04025
开口销
pin,cotter
2
36
154-71-22511
销
pin
2
37
07020-00000
油杯
fitting,grease
2
38
195-71-11520
插销
pin
2
39
01010-51435
螺栓
bolt
2
40
01643-31445
垫圈
washer
2
41
154-70-13214
耳轴
trunnion
2
42
01010-52250
螺栓
bolt
12
43
01643-32260
垫圈
washer
12
291
第 711 图 U 形 铲
FIG.711
U－BLADE
292
U 形 铲
U－BLADE
数量
序 号
件 号
名
称
Q’ty
Index No.
Part No.
Description
SD22
SD22E
711-1
T220·
72·
1
U 形铲刀头 U－blade
1
12
07020-00000
油杯
fitting,grease
4
13
T220·
72-1
刀刃(一) edge(1)
1
14
154-70-11143
螺栓
bolt
33
15
154-70-22270
螺帽
nut
33
16
01643-21845
加厚垫圈 washer
33
17
150-70-21356
左刀角 bit,end,L
1
18
150-70-21346
右刀角 bit,end,R
1
22
154-71-22511
轴
shaft
2
23
07020-00000
油杯
fitting,grease
2
24
195-71-11520
销
pin
2
25
01010-51435
螺栓
bolt
2
26
01643-31445
加厚垫圈 14 washer
2
27
T220·
72-2
刀刃(二) edge(2)
2
293
电 气 系 统
ELECTRICAL SYSTEM

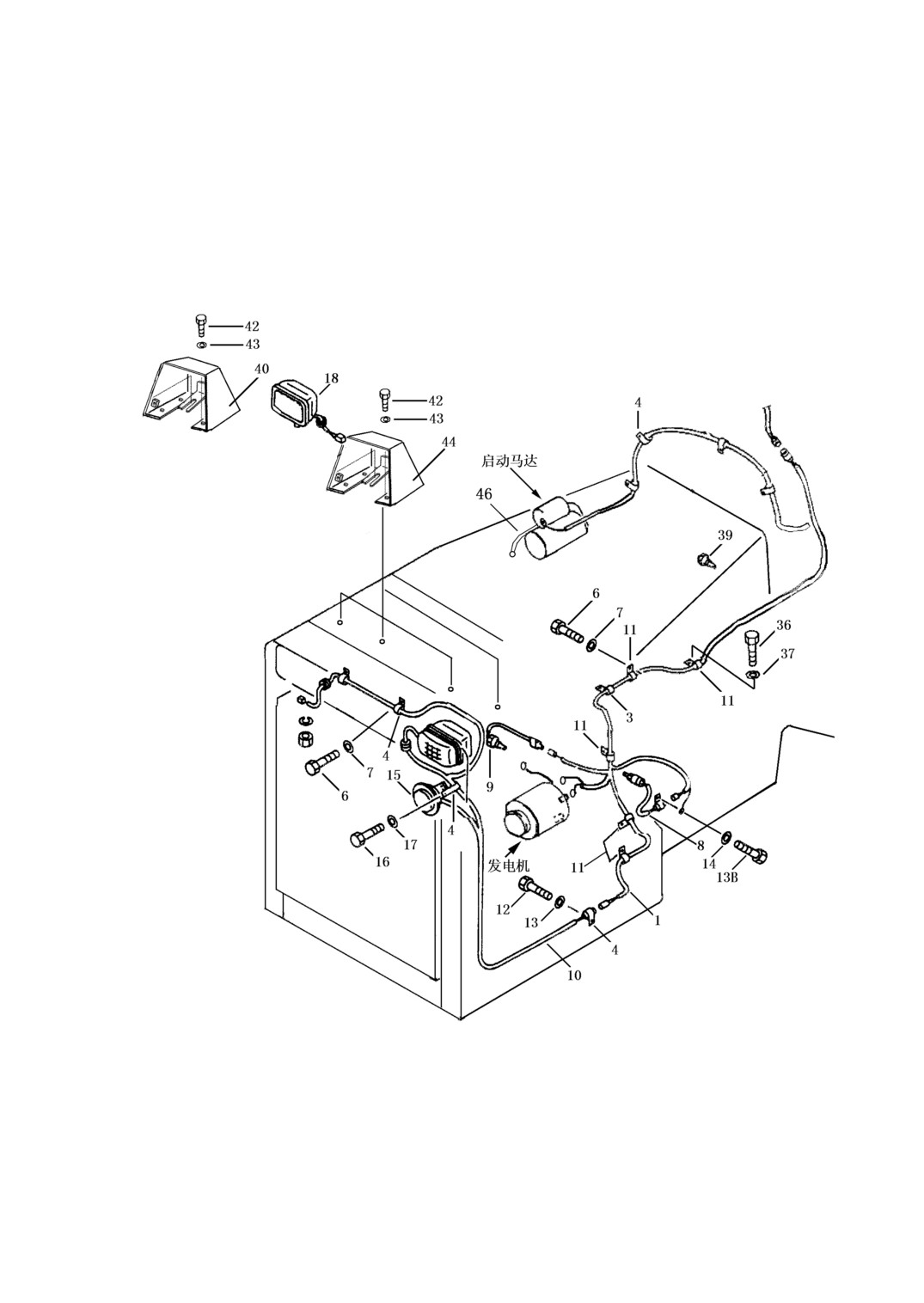

第 801 图
电气系统（1/2）
Fig.801 ELECTRICAL SYSTEM
297
电气系统（1/2）
ELECTRICAL SYSTEM
序号
件 号
名 称
数量
Part No.
Description
Q’ty
Index
No.
1
17Y-07B-02000
线束
wiring harness
1
3
08035-02514
线夹
clip
1
4
08035-01512
线夹
clip
5
6
01010-51220
螺栓
bolt
4
7
01643-31232
垫圈
washer
4
8
D2300-00000
压力传感器 sensor, engine oil pressure
1
9
D2320-00000
温度传感器 sensor, water temperature
1
10
23Y-07B-07000
线束
wiring harness
1
11
08035-02510
线夹
clip
5
12
01010-51220
螺栓
bolt
1
13
01643-31232
垫圈
washer
1
14
01643-31032
垫圈
washer
1
15
D2711-10500
喇叭
horn
1
16
01010-50820
螺栓
bolt
2
17
01643-30823
垫圈
washer
2
18
D2401-07000
大灯
lamp ass’y
2
36
01010-51050
螺栓
bolt
1
37
01643-31032
垫圈
washer
1
39
D2160-00800
空滤指示器
air indicator
1
40
23Y-07B-13000
灯罩(右)
cover R.H
1
42
01010-51220
螺栓
bolt
6
43
01643-31232
垫圈
washer
6
44
23Y-07B-12000
灯罩(左)
cover L.H
1
45
16Y-07C-10000
护板
plate
2
46
23Y-07B-08000
接地线
wire, earth
1
298

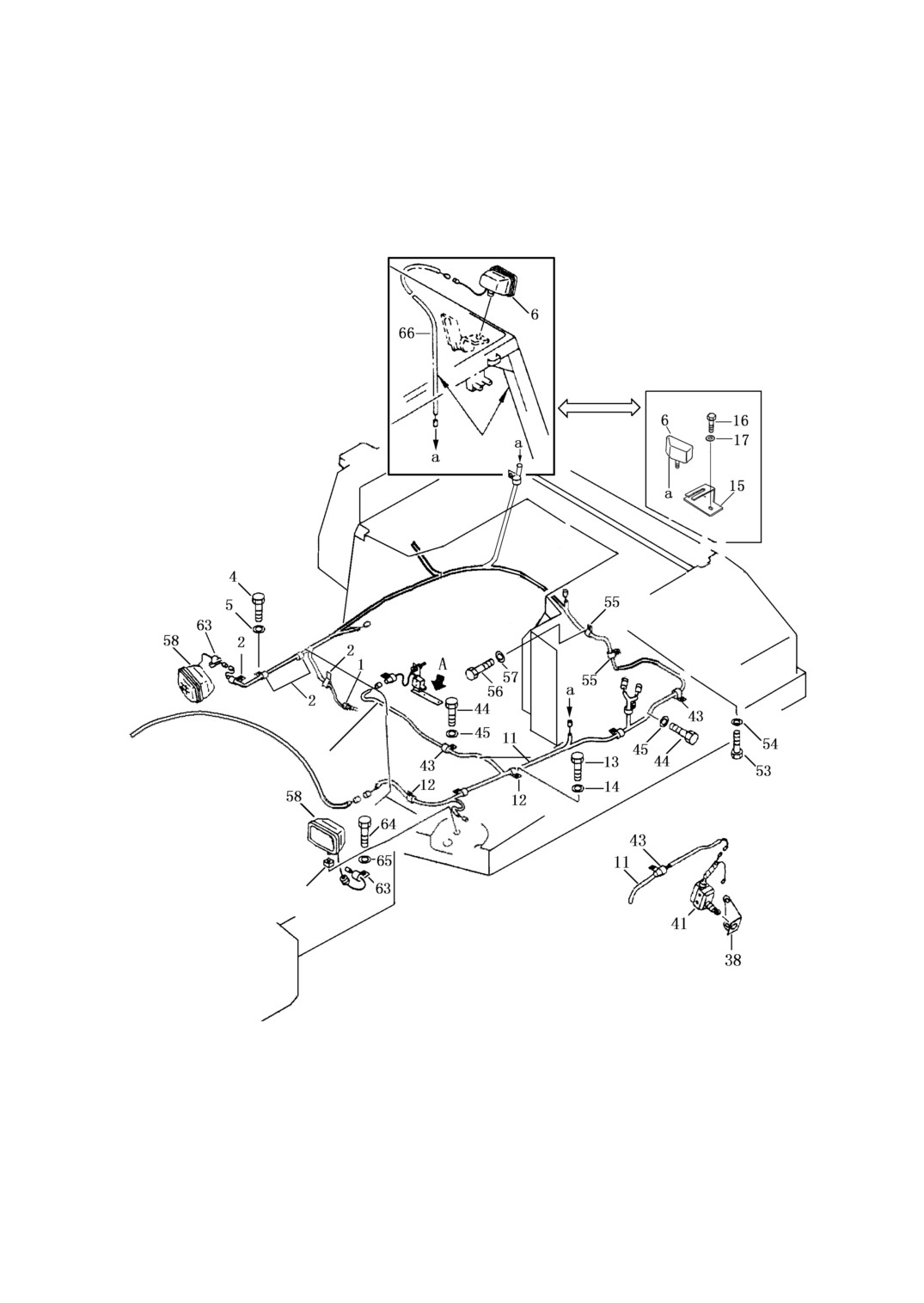

第 802 图
电气系统（2/2）
Fig.802 ELECTRICAL SYSTEM
299
电气系统（2/2）
ELECTRICAL SYSTEM
序号
件 号
名 称
数量
Description
Q’ty
Index
No.
Part No.
1
D2320-00000
油温传感器
sensor, oil temperature
1
2
08036-11214
线夹
clip
4
4
01010-51220
螺栓
bolt
5
5
01643-31232
垫圈
washer
5
6
D2401-07000
大灯
lamp
1
12
08036-01814
线夹
clip
4
13
01010-51220
螺栓
bolt
3
14
01643-31232
垫圈
washer
3
15
16Y-07C-00008
支架
bracket
1
16
01010-51020
螺栓
bolt
4
17
01643-31032
垫圈
washer
4
38
154-06-36860
支架
bracket
1
41
D2590-00800
行程开关
switch, transmission
1
43
08036-11214
线夹
clip
7
44
01010-51220
螺栓
bolt
6
45
01643-31232
垫圈
washer
6
55
08036-11214
线夹
clip
2
56
01010-51220
螺栓
bolt
2
57
01643-31232
垫圈
washer
2
58
D2401-07000
大灯
lamp
2
63
08036-11214
线夹
clip
2
64
01010-51220
螺栓
bolt
2
65
01643-31232
垫圈
washer
2
66
23Y-07B-10000
线束
wire harness
1
300

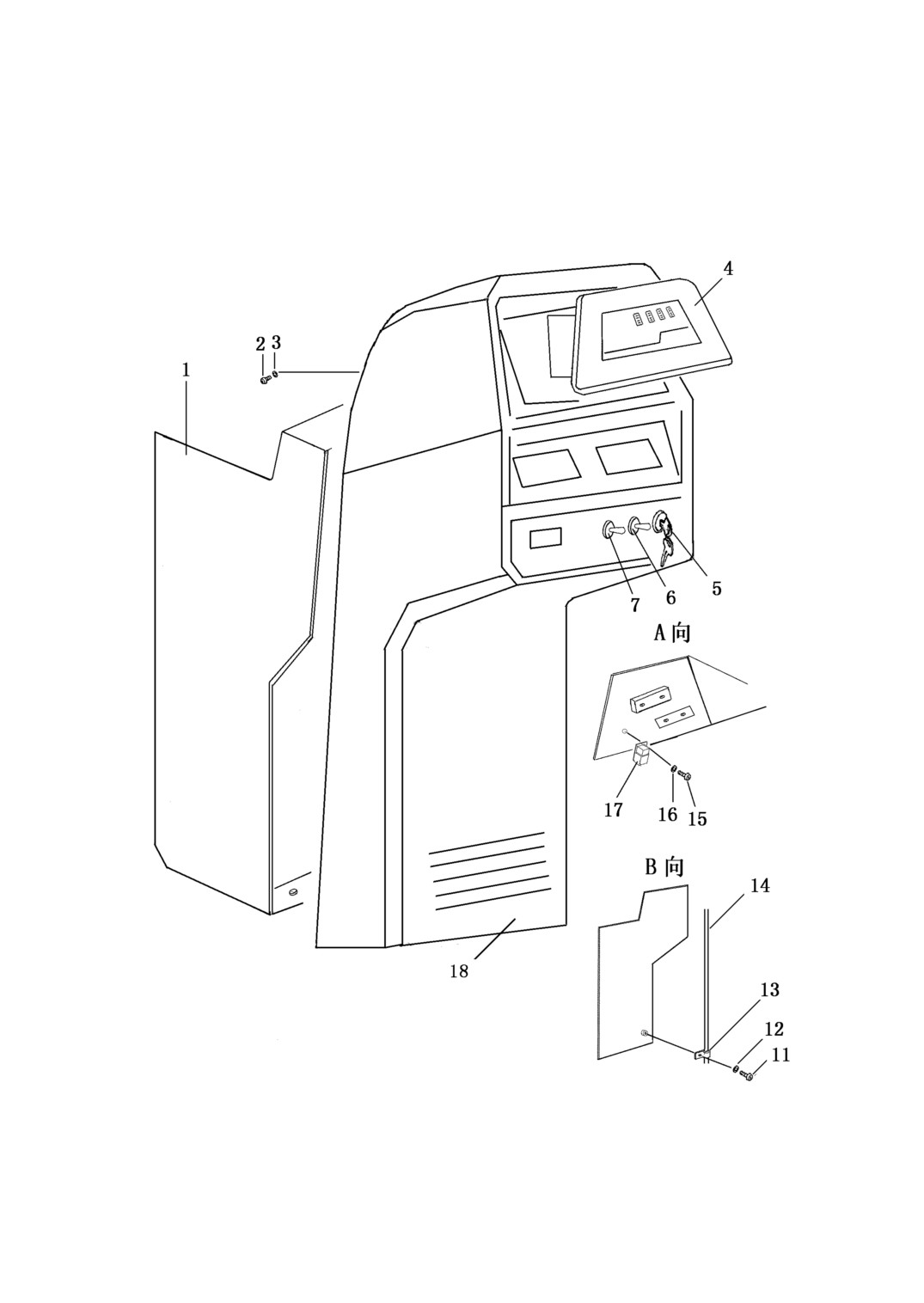

第 803 图
仪 表 箱
Fig.803
INSTRUMENT BOX
301
仪 表 箱
INSTRUMENT BOX
序号
件 号
名
称
数量
No.
Part No.
Description
Q’ty
1
23Y-07B-11000
箱
box
1
2
01220-30512
螺钉
screw
4
3
01641-20508
垫圈
washer
4
4
D2210-00000
组合仪表总成 combined instrument ass’y
1
4A
D2102-01000
机油压力表
oil pressure gauge
1
4B
D2112-12000
水温表
water temperature gauge
1
4C
D2122-15000
油温表
oil temperature gauge
1
4D
D2140-03200
电压表
voltage meter
1
4E
D2170-00000
计时表
time meter
1
4F
D2460-0000
报警单元
alarm unit
1
5
D2500-00000
启动开关
switch, starting
1
6
D2530-01500
前灯开关
switch, head lamp
1
7
D2530-01500
后灯开关
switch, rear lamp
1
11
01010—51016
螺栓
bolt
1
12
01643—31032
垫圈
washer
1
13
08035—02510
线夹
clip
1
14
17Y-07B-10000
线束
wire
1
15
01220-30412
螺钉
screw
1
16
01641-20405
垫圈
washer
1
17
D2660-02000
继电器
relay
1
18
17Y-91-01000
罩
cover
1
302
