Shantui SD22, SD22E, SD22S, SD22D bulldozers. Parts Catalog (2004) - page 3

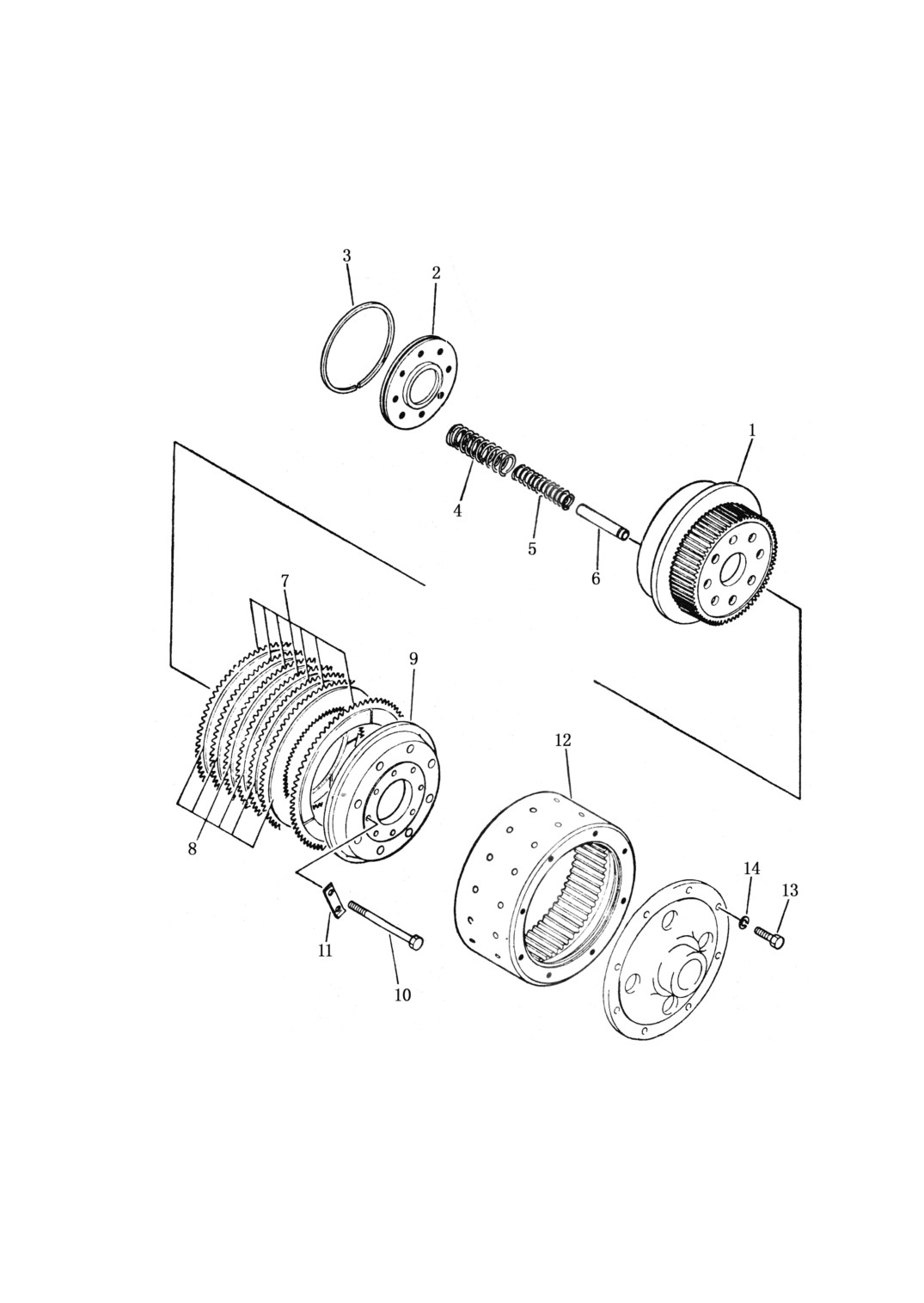

第 303 图
转向离合器
FIG.303 STEERING CLUTCH
95
转向离合器
STEERING CLUTCH
序 号
图 号
名 称
数量
INDEXNO.
PART NO.
DESCRIPTION
Q`TY
154-22-10001
转向离合器总成 steering clutch ass’y
2
303-1
154-22-11122
内鼓
drum, clutch inner
1
2
175-22-21141
活塞
piston
1
3
175-22-21190
密封环
ring, seal
1
4
175-22-21170
大弹簧
spring, large
8
5
175-22-21180
小弹簧
spring, small
8
6
154-22-11210
套管
sleeve
8
7
175-22-11230
摩擦片
disk
7
8
175-22-21160
内齿片
plate
6
9
175-22-21131
压盘
plate
1
10
154-22-12111
螺栓
bolt
8
11
175-22-21250
锁紧垫片
washer, lock
4
12
154-22-11111
外鼓
drum, clutch outer
1
13
01010-51850
螺栓
bolt
8
14
01602-21854
弹簧垫圈
washer, spring
8
96

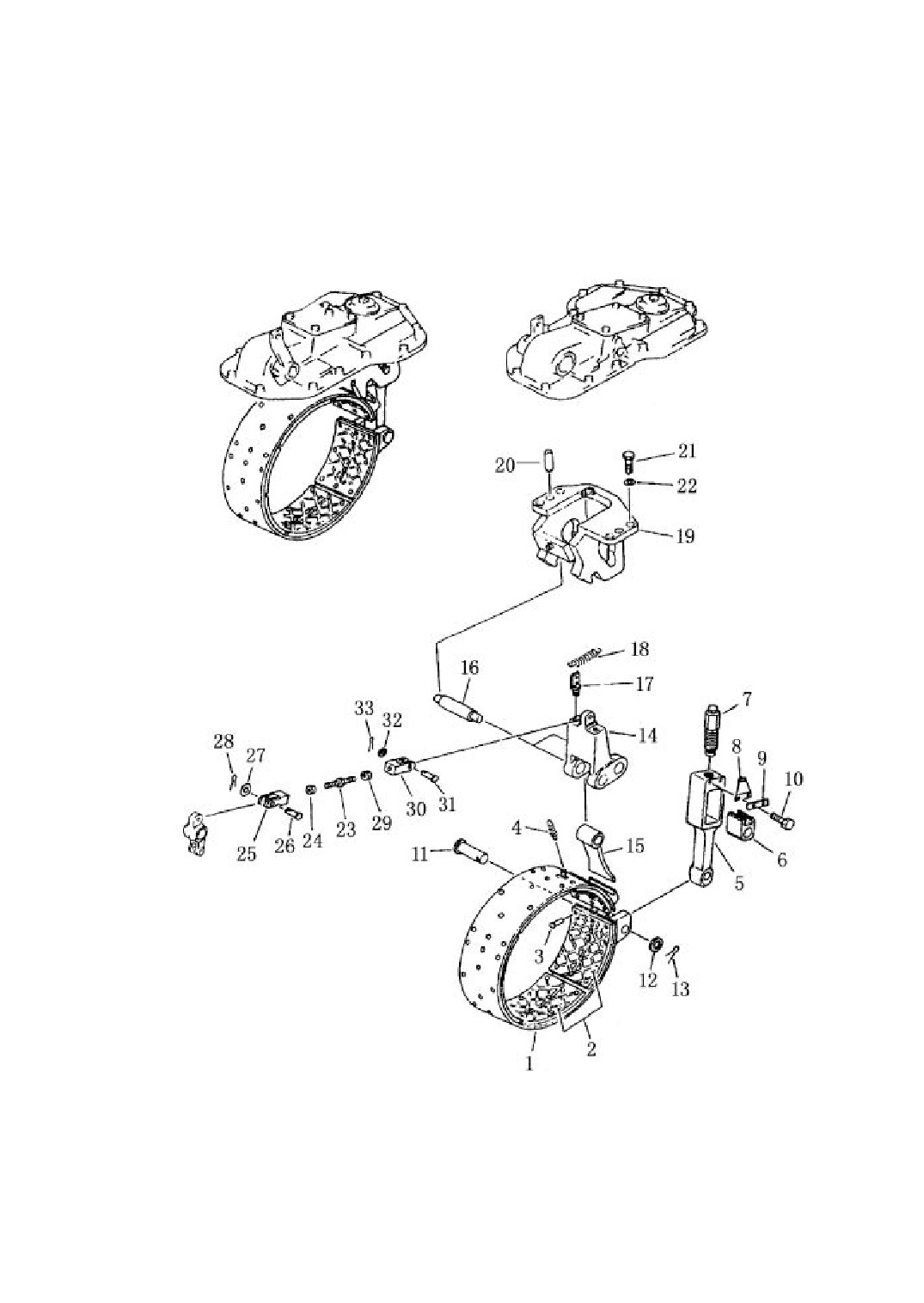

第 304 图
制动带及联动装置
FIG.304 BRAKE BAND AND LINKAGE
97
制动带及联动装置
BRAKE BAND AND LINKAGE
序 号
件 号
名 称
数量
INDEXNO.
Part No.
Description
Q’ty
23Y-17B-00000
转向制动总成，本总成包括图 304 至 306
中的所有零件 Steering and brake ass’y,
this assembly consists of all parts
shown in Fig.304
to 306
304-1
154-33-11111
制动带
band brake
1
2
154-33-13110
制动衬带
lining brake
6
3
04412-00512
铆钉
rivet
60
4
100-33-13120
弹簧
spring
2
5
154-33-11530
杆
rod
2
6
154-33-11540
块
block
2
7
154-33-11550
调整螺栓
bolt adjusting
2
8
154-33-11610
弹簧
spring
2
9
154-33-11620
锁板
plate lock
2
10
01010-51016
螺栓
bolt
4
11
154-33-11510
销
pin
2
12
154-33-11520
垫圈
washer
2
13
04050-04040
开口销
pin cotter
2
14
154-33-11570
杠杆
lever
2
15
154-33-11560
尾端
end
2
16
175-33-24260
锁轴
shaft
4
17
154-33-11650
垫座
seat
2
18
150-33-12171
弹簧
spring
2
19
154-33-11642
托架（左）
bracket L.H
1
19
154-33-11632
托架（右）
bracket R.H
1
20
154-33-11720
定位销
pin dowel
4
21
01010-51850
螺栓
bolt
8
22
01643-31845
垫圈
washer
8
23
155-33-11130
调整螺栓
bolt adjusting
2
24
01583-11610
螺帽
nut
2
25
154-33-22150
叉
yoke
2
26
04205-11645
销
pin
2
27
01641-21626
垫圈
washer
2
28
04050-14025
开口销
pin cotter
2
29
01508-21610
螺帽
nut
2
30
154-33-22360
叉
yoke
2
31
04205-11645
销
pin
2
32
01641-21626
垫圈
washer
2
33
04050-14025
开口销
pin cotter
2
98

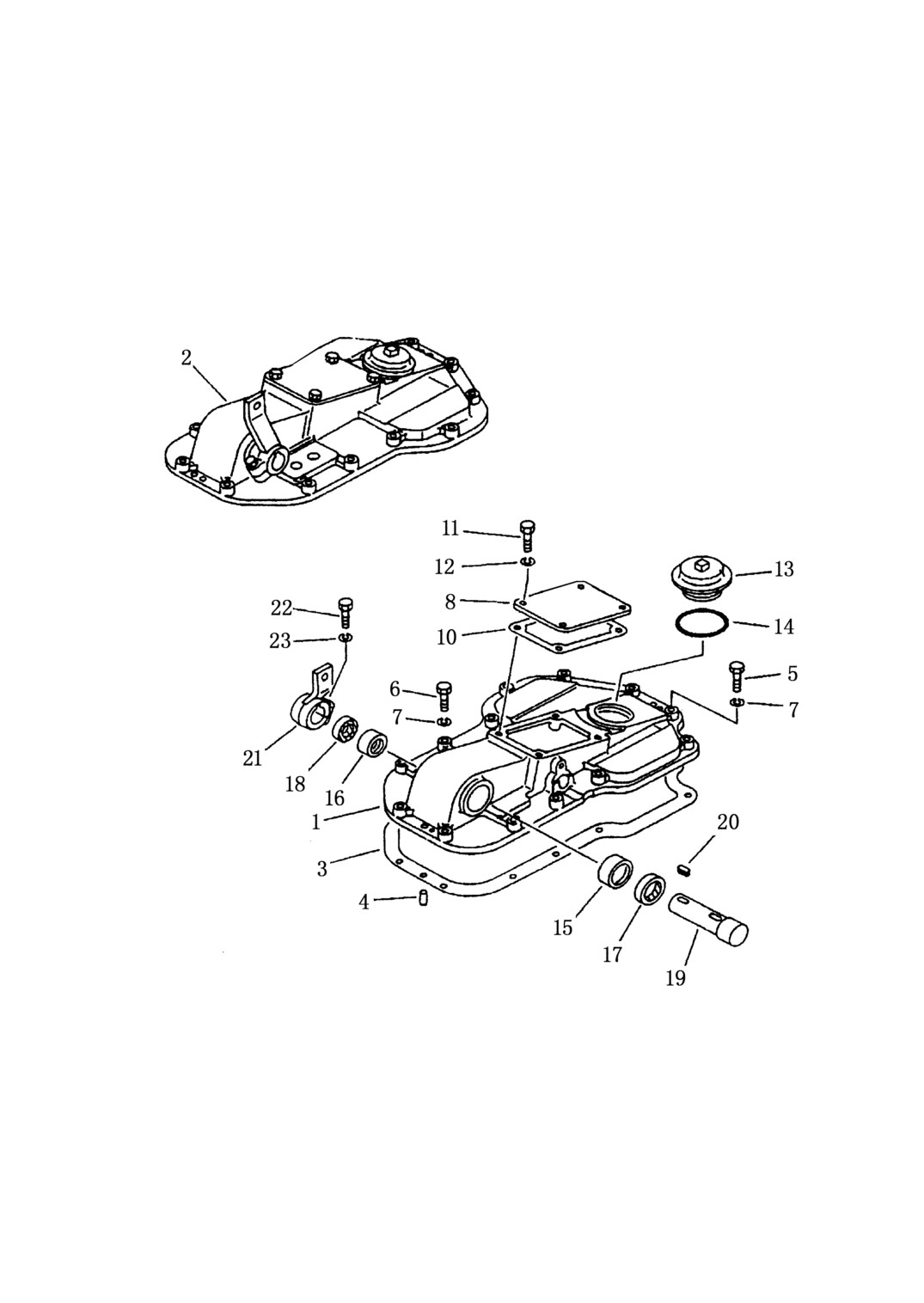

第 305 图
制 动 盖
FIG.305 BRAKEING CASE COVER
99
制 动 盖
BRAKEING CASE COVER
序 号
件 号
名 称
数量
INDEXNO.
Part No.
Description
Q’ty
305-1
154-33-31110
刹车盖（左）
cover brake L.H
1
2
154-33-31120
刹车盖（右）
cover brake R.H
1
3
154-33-22191
密封垫
gasket
2
4
04020-01228
定位销
pin dowel
4
5
01010-51245
螺栓
bolt
4
6
01010-51260
螺栓
bolt
22
7
01602-21236
弹簧垫圈
washer spring
26
8
154-33-21441
盖（左）
cover L.H
2
10
154-33-21471
密封垫
gasket
2
11
01010-51230
螺栓
bolt
8
12
01602-21236
弹簧垫圈
washer spring
8
13
154-33-21142
帽
cap
2
14
07000-02095
O 型圈
O-ring
2
15
154-33-21320
衬套
bushing
2
16
154-33-21330
衬套
bushing
2
17
154-33-21340
油封
seal oil
2
18
154-33 21350
油封
seal oil
2
19
154-33-21310
轴
shaft
2
20
04000-01030
键
key
2
21
154-33-31160
摇臂
lever
2
22
01010-51240
螺栓
bolt
2
23
01602-21236
弹簧垫圈
washer spring
2
100

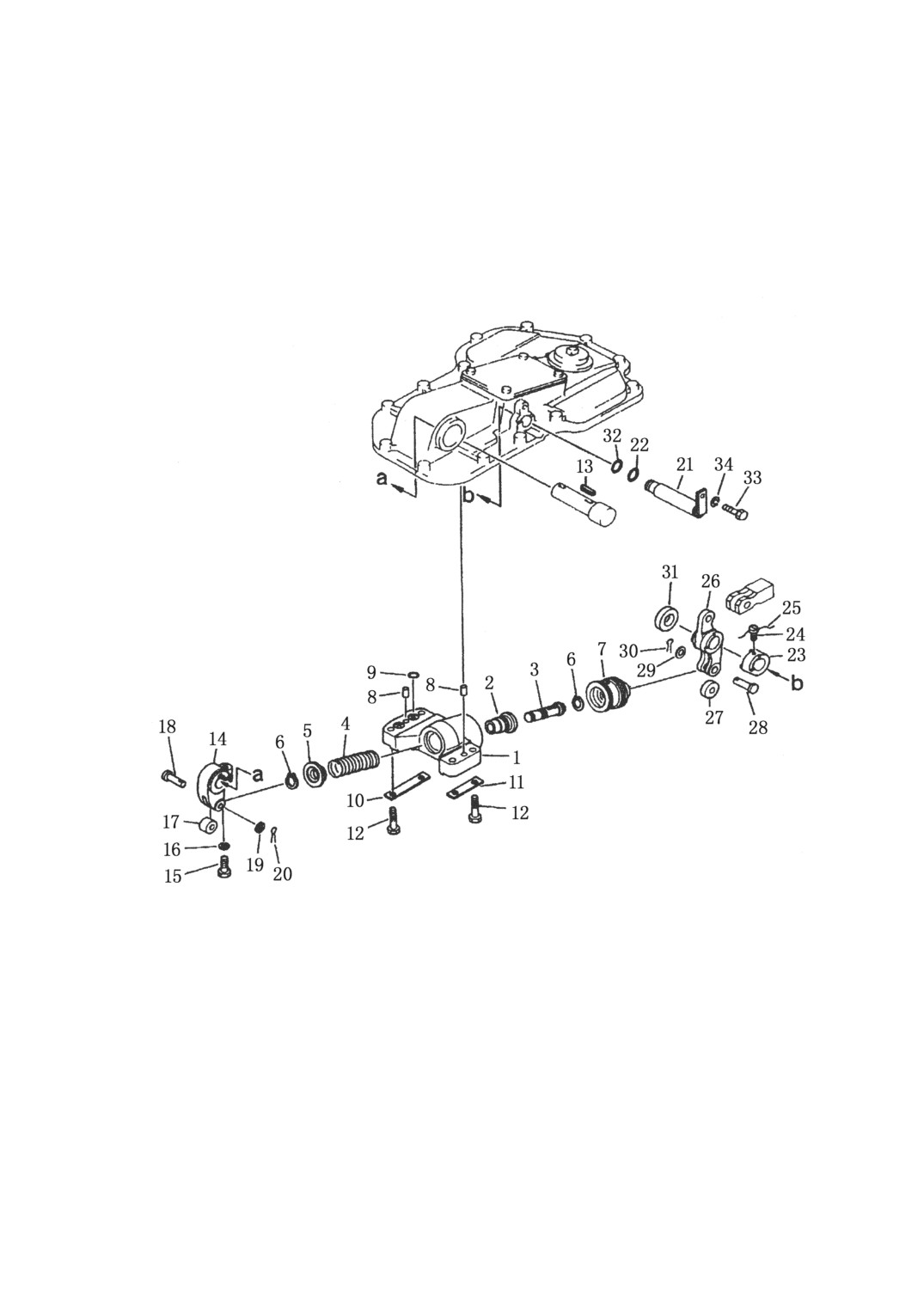

第 306 图 制动助力器
FIG.306 BRAKE BOOSTER
101
制动助力器
BRAKE BOOSTER
序 号
件 号
名 称
数量
INDEXNO.
Part No.
Description
Q’ty
306－1
154-33-31130
阀体（左）
body L.H
1
154-33-31140
阀体（右）
body R.H
1
2
195-33-14341
轴套
bushing
2
3
154-33-31180
卷轴
spool
2
4
170-33-13370
弹簧
spring
2
5
175-33-31310
挡圈
ring, stopper
2
6
04064-02512
开口环
ring
2
7
154-33-31150
活塞
piston
2
8
04020-01228
定位销
pin dowel
4
9
07000-02018
O 型圈
O-ring
2
10
154-33-21420
锁片
plate lock
2
11
154-33-21430
锁片
plate lock
2
12
01010-81255
螺栓
bolt
8
13
04000-01030
键
key
2
14
154-33-21150
摇臂
lever
2
15
01010-51240
螺栓
bolt
2
16
01602-21236
弹簧垫圈
washer spring
2
17
170-33-13330
滚子
roller
2
18
04205-11645
销
pin
2
19
01641-21626
垫圈
washer
2
20
04050-14025
开口销
pin
2
21
154-33-21262
轴
shaft
2
22
07000-03030
O 型圈
O-ring
2
23
154-33-21270
衬套
spacer
2
24
01306-00616
螺钉
screw
2
25
04059-01020
锁紧钢丝
wire lock
2
26
154-33-21161
摇臂
lever
2
27
170-33-13330
滚子
roller
2
28
04205-11645
销
pin
2
29
01641-21626
垫圈
washer
2
30
04050-14025
开口销
pin cotter
2
31
154-33-21280
衬套
spacer
2
32
07000-03025
O 型圈
O-ring
2
33
01010-51025
螺栓
bolt
2
34
01602-21030
弹簧垫圈
washer spring
2
102

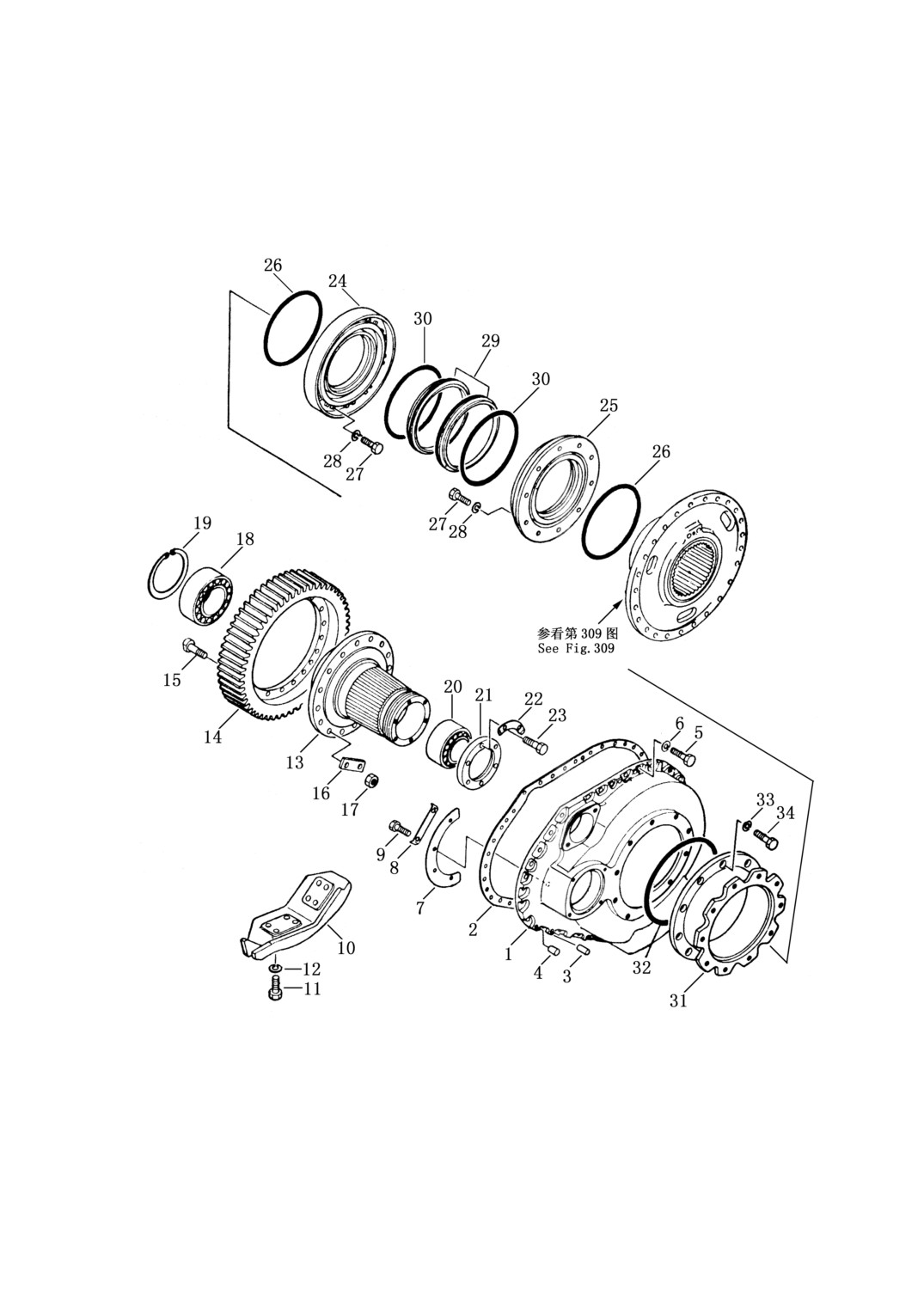

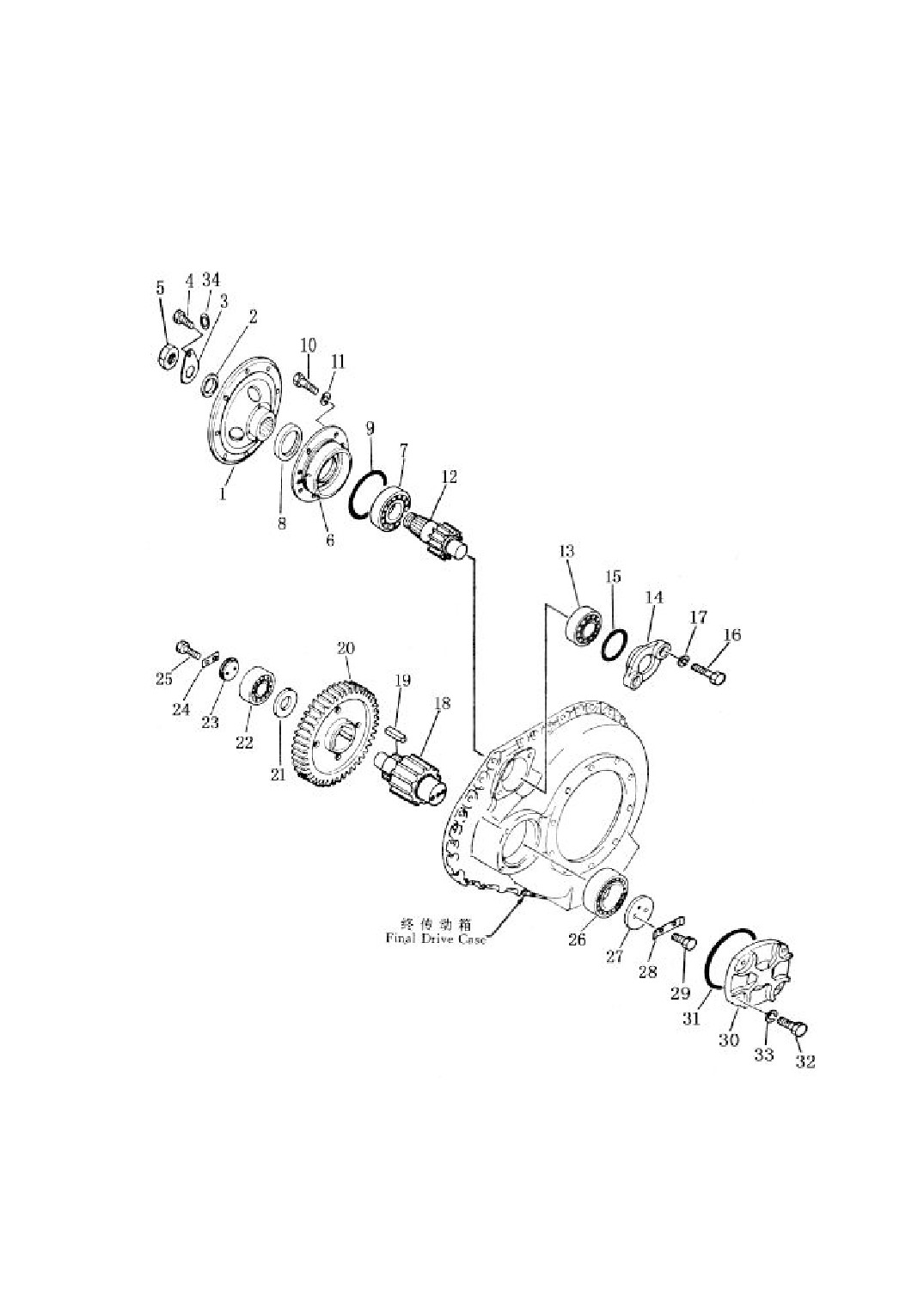

第 307 图
终传动箱及齿轮（1/2）
FIG.307
FINAL DRIVE CASE AND GEAR
103
终传动箱及齿轮（1/2）
FINAL DRIVE CASE AND GEAR
序 号
图 号
名 称
数量
INDEX
NO.
PART NO.
DESCRIPTION
Q`TY
307-1
175-27-31463
法兰盘
flange
2
2
170-27-11232
垫圈
washer
2
3
195-27-12620
锁垫
lock
2
4
01010-51220
螺栓
bolt
2
5
170-21-12141
螺帽
nut
2
6
154-27-11262
轴承座
cage, bearing
2
7
170-09-13160
圆柱滚子轴承
bearing, roller
2
8
07013-10120
油封
seal, oil
2
9
07000-05225
O 型圈
o-ring
2
10
01010-51640
螺栓
bolt
16
11
01602-21648
弹簧垫圈
washer, spring
16
12
154-27-11257
小齿轮（第一级）pinion, first
2
13
150-09-13260
圆柱滚子轴承 bearing, roller
2
14
154-27-11144
盖
cover
2
15
07000-05150
O 型圈
o-ring
2
16
01010-52050
螺栓
bolt
4
17
01602-22060
弹簧垫圈
washer, spring
4
18
154-27-11327
小齿轮（第二级）pinion, second
2
19
154-27-11330
键
key
6
20
154-27-11313
齿轮（第一级）
gear, first
2
21
154-27-21341
隔片
spacer
2
22
150-09-13260
圆柱滚子轴承
bearing, roller
2
23
154-27-11392
内夹板
holder
2
24
154-27-11383
内锁片
lock
2
25
01010-51230
螺栓
bolt
4
26
150-09-13240
圆柱滚子轴承
bearing, roller
2
27
154-27-11373
外夹板
holder
2
28
154-27-11420
外锁片
lock
2
29
01010-51230
螺栓
bolt
4
30
154-27-11191
盖
cover
2
31
07000-05220
O 型圈
O-ring
2
32
01010-51640
螺栓
bolt
8
33
01602-21648
弹簧垫圈
washer, spring
8
34
01643-31232
垫圈
washer
2
104
第 308 图
终传动箱及齿轮（2/2）
FIG.308
FINAL DRIVE CASE AND GEAR
105
终传动箱及齿轮（2/2）
FINAL DRIVE CASE AND GEAR
数量 Q’ty
序 号
图 号
名 称
SD22,SD22E,
No.
PART NO.
DESCRIPTION
SD22S
SD22D
308-1
154-27-11113
左终传动箱 case,final drive L.H.
1
1
154-27-11123
右终传动箱 case,final drive R.H.
1
1
2
154-27-11130
密封垫
gasket
2
2
3
04020-01842
圆柱销
pin, dowel
4
4
4
07049-02025
螺塞
plug
4
4
5
01010-52050
螺栓
bolt
62
62
6
01602-22060
弹簧垫圈
washer, spring
62
62
7
154-27-11410
板
plate
2
2
8
175-27-31540
锁片
lock
4
4
9
01010-51220
螺栓
bolt
8
8
10
154-27-15110
护板（左）
guard, L.H.
1
1
154-27-15120
护板（右）
guard, R.H.
1
1
11
01010-52045
螺栓
bolt
16
16
12
01605-12040
垫圈
washer
16
16
13
154-27-12122
齿轮毂
gear, sprocket
2
TS220、27-2
齿轮毂
gear, sprocket
2
14
154-27-12110
大齿轮（第二级）gear,final drive
2
2
15
175-27-12181
铰制孔螺栓 bolt, reamer
32
32
16
175-27-12190
锁片
lock
16
16
17
01582-12419
螺帽
nut
32
32
18
150-09-13110
圆柱滚子轴承
bearing, roller
2
2
19
04071-00250
弹性挡圈
ring, snap
2
2
20
170-09-13250
双列圆柱滚子轴承 bearing, roller
2
2
21
154-27-12560
挡圈
retainer
2
2
22
170-27-12210
锁垫
washer, lock
6
6
23
01010-51440
螺栓
bolt
12
12
24
154-27-12152
盖
cover
2
2
25
154-27-12162
盖
cover
2
2
26
07000-05410
O 型圈
O-ring
4
4
27
01010-51230
螺栓
bolt
40
40
28
01602-21236
弹簧垫圈
washer, spring
40
40
170-27-00021
浮动密封总成 floating seal ass’y
2
2
29
170-27-12513
密封环总成（由 2 个密封环组成）seal
1
1
ring ass’y(consists of 2 seal rings)
30
170-27-12520
0 型圈总成（由 2 个 0 型圈组成）O-ring
1
1
ass’y (consists of 2 O-rings)
31
TS220.27.1
加长套
bushing
2
32
07000-05410
O 型圈
O-ring
1
33
01602-21236
垫圈
washer
20
34
01010-51230
螺栓
bolt
20
106

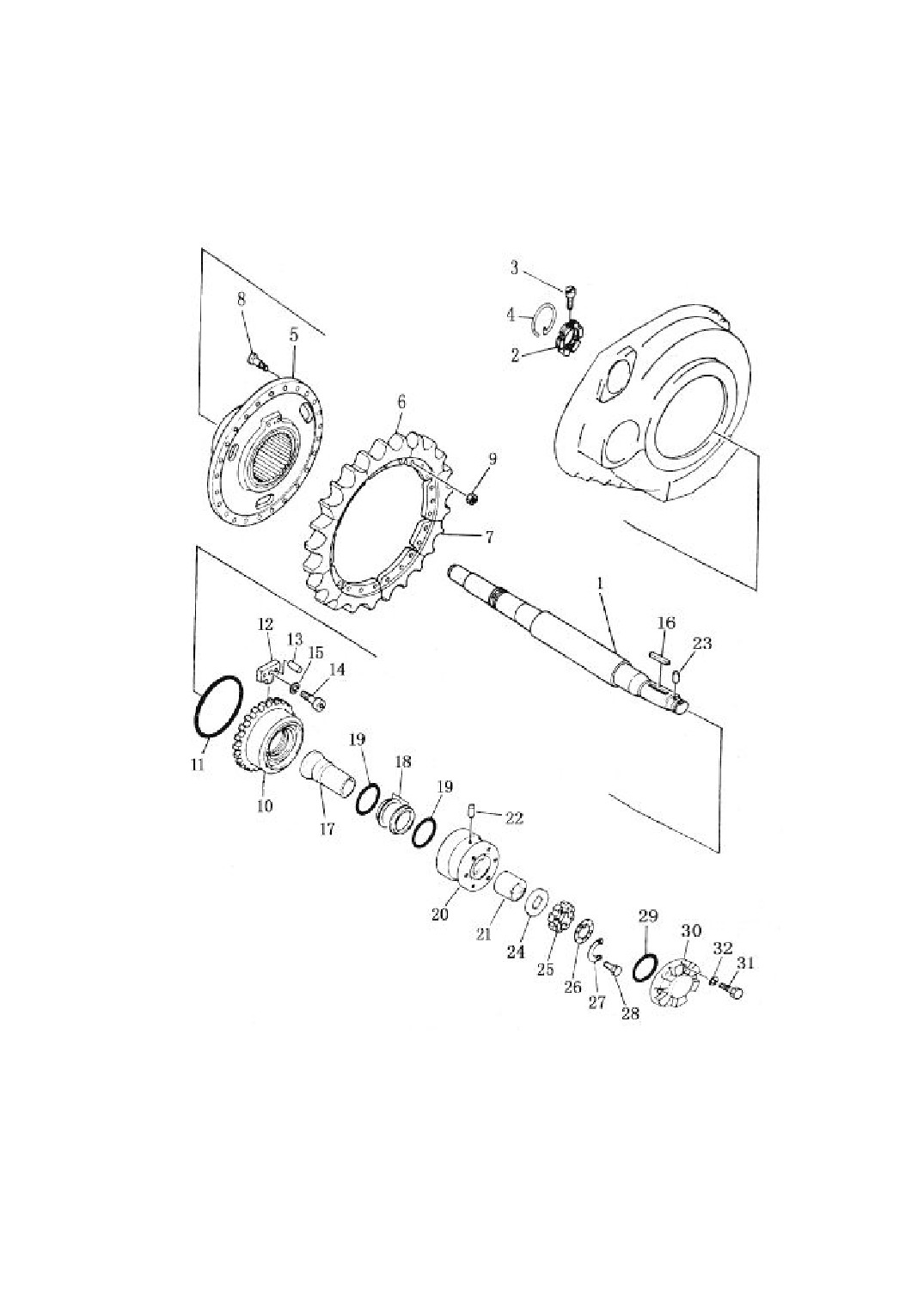

第 309 图
链 轮 及 轴
FIG.309 SPROCKET AND SHAFT
107
链轮及轴
SPROCKET AND SHAFT
数量 Q’ty
序 号
图 号
名 称
SD22,SD22E
No.
PART NO.
DESCRIPTION
SD22S
SD22D
309-1
154-27-12313
轴
shaft
2
TS220、27-1
轴
shaft
2
2
170-27-12472
螺母
nut
2
2
3
09243-01230
销
pin
2
2
4
170-27-12480
环
ring
2
2
5
154-27-12131
链轮毂
boss, sprocket
2
2
6
154-27-12273
链轮齿（3 牙）teeth, sprocket,3 teeth
14
14
7
154-27-12283
链轮齿（2 牙）teeth, sprocket,2 teeth
4
4
8
155-27-12181
螺栓
bolt
50
50
9
01803-02228
螺帽
nut
50
50
10
170-27-12232
链轮毂螺帽
nut, hub
2
2
11
07000-05315
O 型圈
o-ring
2
2
12
175-27-31480
锁挡
stopper
2
2
13
170-27-12250
定位销
pin, dowel
4
4
14
01252-41635
螺栓
bolt
2
2
15
01602-21648
弹簧垫圈
washer, spring
2
2
16
04000-01280
键
key
2
2
17
154-27-12352
隔套
spacer
2
2
198-30-00070
浮动密封总成
floating seal ass’y
2
2
18
198-30-16612
密封环总成（由 2 个密封环组成）seal ring
1
1
ass’y(consists of 2 seal rings)
19
170-27-12340
0 型圈总成（由 2 个 0 型圈组成）O-ring
1
1
ass’y (consists of 2 o-rings)
20
154-27-12334
支承（链轮支架总成）
2
2
sprocket support ass’y
21
154-27-12341
轴瓦
bushing
2
2
22
04020-01638
定位销
pin, dowel
2
2
23
175-27-32510
定位销
pin, dowel
2
2
24
154-27-12424
衬垫
spacer
2
2
25
154-27-12412
螺帽
nut
2
2
26
154-27-15240
垫板
plate
2
2
27
154-27-15250
锁板
plate, lock
2
2
28
01010-51020
螺栓
bolt
4
4
29
02892-03148
O 型圈
o-ring
2
2
30
154-27-12362
盖
cover
2
2
31
01010-51640
螺栓
bolt
12
12
32
01602-21648
弹簧垫圈
washer, spring
12
12
108
第 310 图
转 向 控 制 杆
FIG.310 STEERING CONTROL LEVER
109
转向控制杆
STEERING CONTROL LEVER
序 号
件 号
名 称
数量
INDEX No.
Part No.
Description
Q’ty
310-1
154-43-42110
摇臂（左）
lever l.h.
1
154-43-42170
摇臂（右）
lever r.h.
1
2
195-43-43190
轴承
bearing
4
3
17Y-26-04000
轴
shaft
1
4
154-43-42160
杆
rod
2
5
04205-10822
销轴
pin
2
6
04050-12015
开口销
pin cotter
2
7
144-43-51130
接头
joint
2
8
01508-20805
螺母
nut
2
9
195-43-41360
缓冲器
bumper
2
10
01583-11006
螺母
nut
2
11
195-43-41560
手柄（左）
knob l.h.
1
12
195-43-41570
手柄（右）
knob r.h.
1
13
19M-43-11170
螺母
nut
2
14
01010-50816
螺栓
bolt
1
15
01643-30823
垫圈
washer
1
110

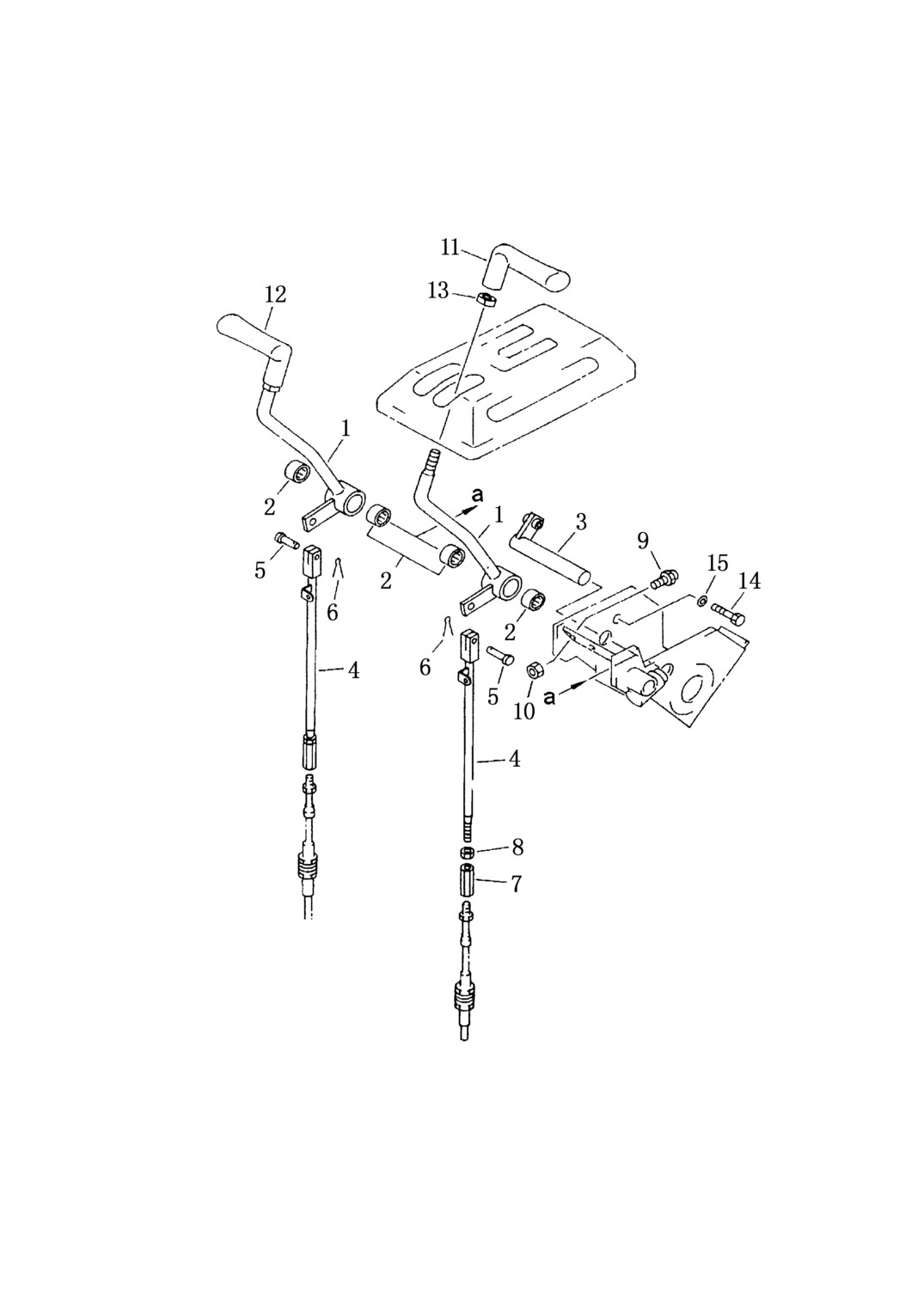

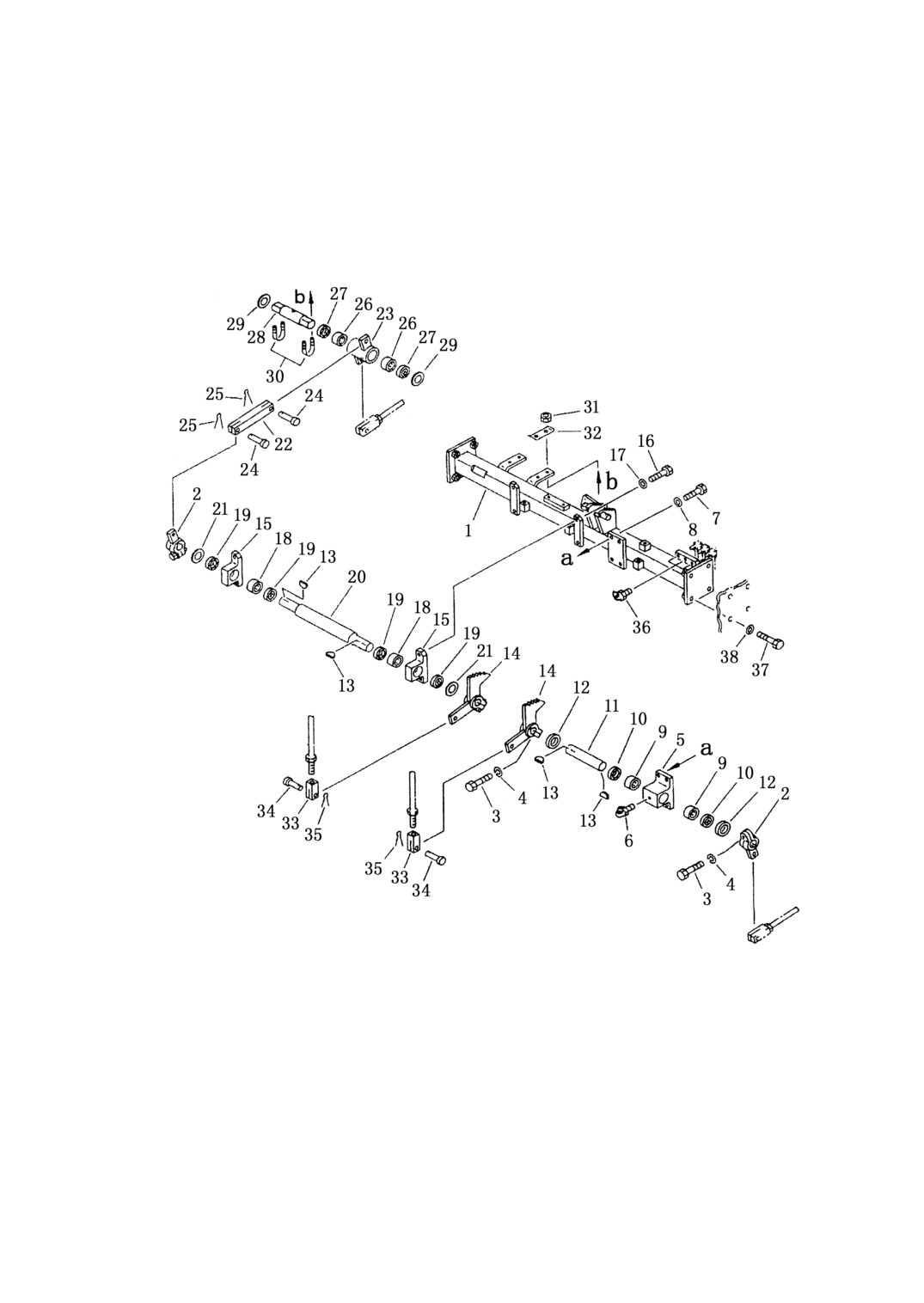

第 311 图
转 向 制 动 连 杆（1/2）
FIG.311 STEERING AND BRAKE LINKAGE
111
转向制动连杆（1/2）
STEERING AND BRAKE LINKAGE
序 号
件 号
名 称
数量
INDEX No.
Part No.
Description
Q’ty
311-1
154-43-41251
支架
bracket
1
2
154-43-15581
摇臂
lever
2
3
01010-51245
螺栓
bolt
4
4
01602-21236
弹簧垫圈
washer spring
4
5
154-43-41170
支架
bracket
1
6
07021-01060
油杯
fitting grease
1
7
01010-51230
螺栓
bolt
4
8
01643-31232
垫圈
washer
4
9
06120-03520
滚针轴承
bearing needle
2
10
06122-03504
防尘圈
seal bearing
2
11
154-43-41180
轴
shaft
1
12
195-43-24430
隔垫
spacer
2
13
04010-01032
半圆键
key
4
14
154-43-41160
摇臂
lever
2
15
154-43-41190
支架
bracket
2
16
01010-51230
螺栓
bolt
4
17
01643-31232
垫圈
washer
4
18
06120-03520
滚针轴承
bearing needle
2
19
06122-03504
防尘圈
seal bearing
4
20
154-43-41210
轴
shaft
1
21
154-44-11650
隔垫
spacer
2
22
154-43-41220
叉头
yoke
1
23
154-43-41230
摇臂
lever
1
24
04205-11438
销轴
pin
2
25
04050-14022
开口销
pin cotter
2
26
06120-03520
滚针轴泵
pump, bearing needle
2
27
06122-03504
防尘圈
seal bearing
2
28
154-43-41240
轴
shaft
1
29
154-44-11650
隔垫
spacer
2
30
07283-23442
U 形管夹
U-clip
2
31
01582-11008
螺母
nut
4
32
154-43-15480
锁片
lock
2
33
04220-21456
叉口板
yoke
2
34
04205-11438
销轴
pin
2
35
04050-14028
开口销
pin cotter
2
36
07021-01060
油杯
fitting grease
3
37
01010-51640
螺栓
bolt
8
38
01643-31645
垫圈
washer
8
112

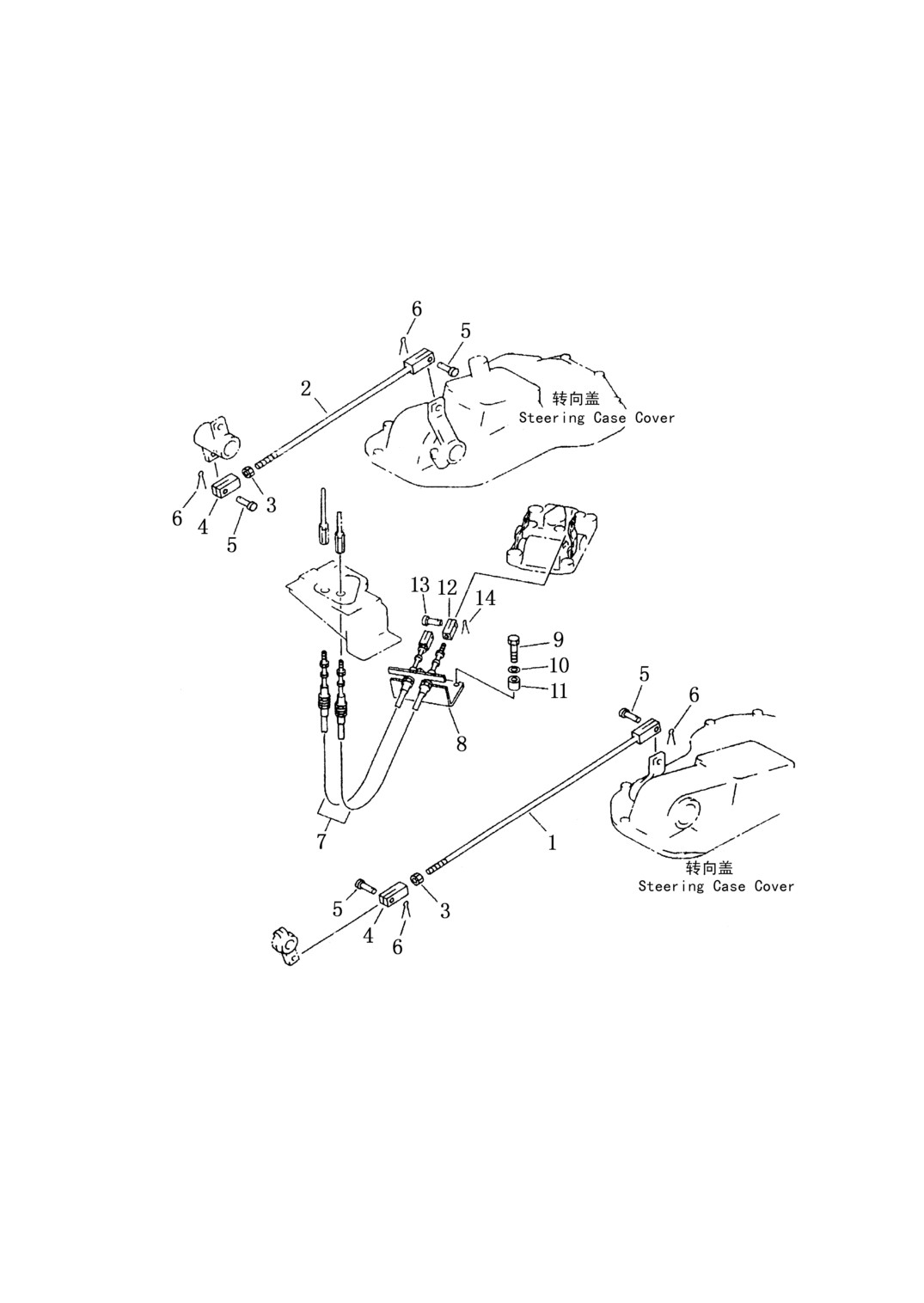

第 312 图
转向制动连杆（2/2）
FIG.312 STEERING AND BRAKE LINKAGE
113
转向制动连杆（2/2）
STEERING AND BRAKE LINKAGE
序 号
件 号
名 称
数量
INDEX No.
Part No.
Description
Q’ty
312-1
04244-41473
杆
rod
1
2
04244-41456
杆
rod
1
3
01582-11411
螺母 nut
2
4
04210-21456
叉口板 yoke
2
5
04205-11438
销轴 pin
4
6
04050-14022
开口销 pin cotter
4
7
154-43-42130
软轴 cable
2
8
23Y-26B-03000
支座 bracket
1
9
01010-51265
螺栓 bolt
2
10
01643-31232
垫圈 washer
2
11
195-33-11220
衬套 spacer
2
12
195-43-41410
叉口板 yoke
2
13
04205-11235
销轴 pin
2
14
04050-13022
开口销 pin cotter
2
114
第 313 图

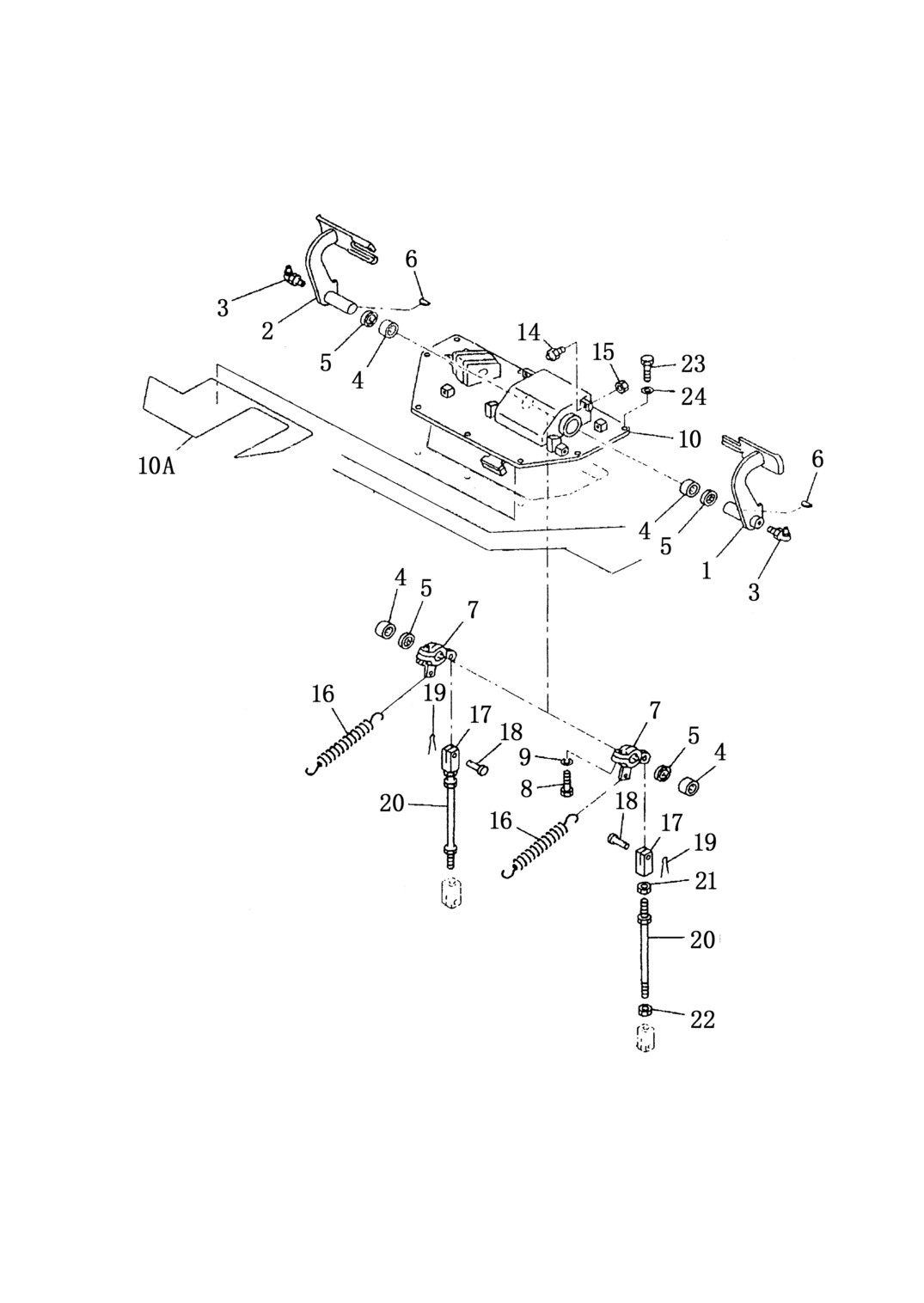

制动踏板
FIG.313 BRAKE PEDAL
115
制动踏板
BRAKE PEDAL
序 号
件 号
名 称
数量
INDEX No.
Part No.
Description
Q’ty
313-1
154-43-41130
踏板（左）
pedal l.h.
1
2
154-43-41140
踏板（右）
pedal r.h.
1
3
07021-01090
油杯
fitting grease
2
4
06120-03520
滚针轴承
bearing needle
4
5
06122-03504
防尘圈
seal bearing
4
6
04010-01032
半圆键
key
2
7
154-43-41150
摇臂
lever
2
8
01010-51245
螺栓
bolt
2
9
01602-21236
弹簧垫圈
washer spring
2
10
23Y-26B-01000
支架
bracket
1
10A
154-54-42430
垫片
sheet
1
14
09311-41237
缓冲螺栓
bumper
2
15
01580-11210
螺母
nut
2
16
154-43-41260
弹簧
spring
2
17
04210-21456
叉口板
yoke
2
18
04205-11438
销轴
pin
2
19
04050-14028
开口销
pin cotter
2
20
23Y-26B-05000
杆
rod
2
21
01582-11411
螺母
nut
2
22
01508-41408
螺母
nut
2
23
01010-51230
螺栓
bolt
9
24
01643-31232
垫圈
washer
9
116

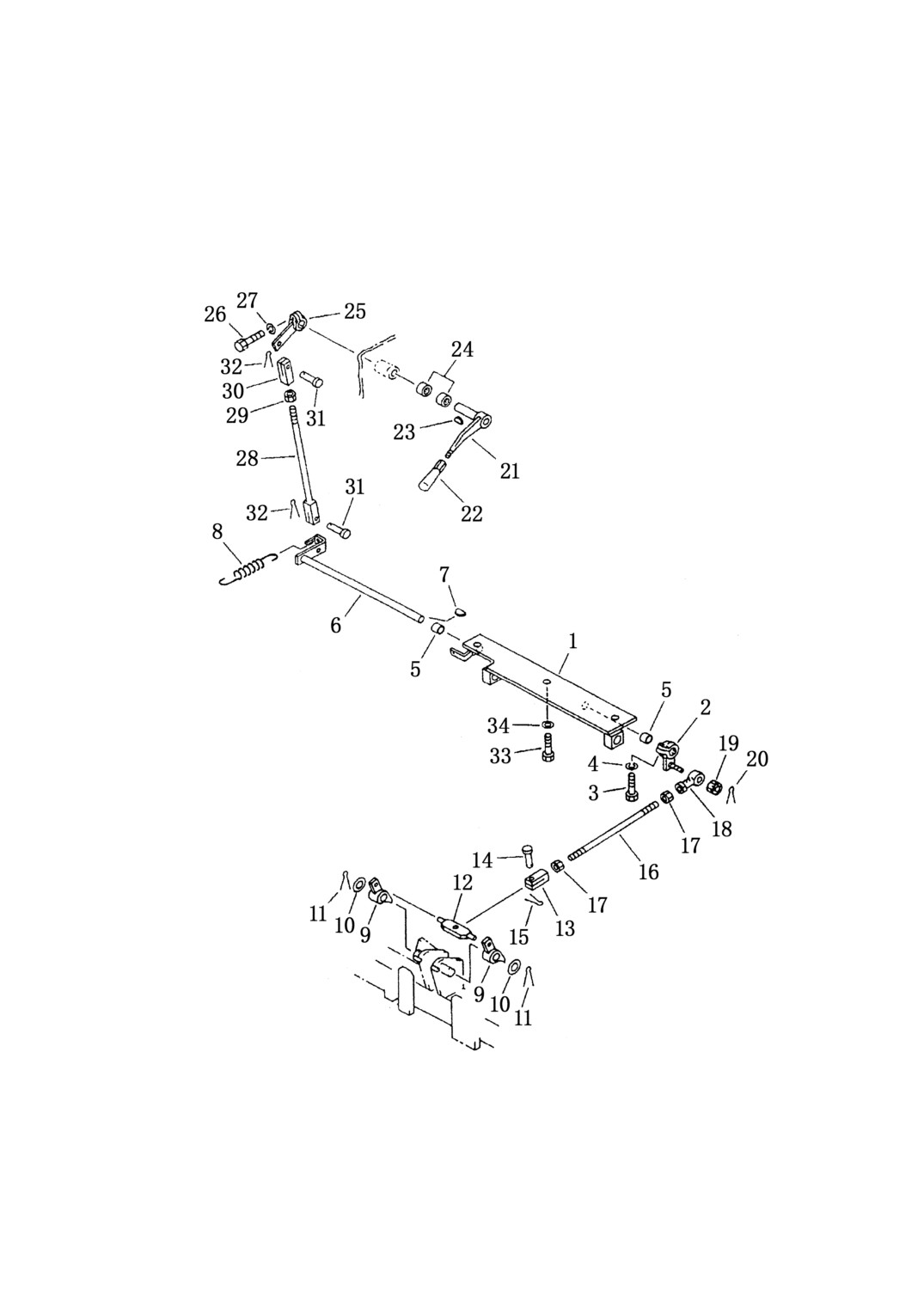

第 314 图
制动闭锁杆
FIG.314 BRAKE PARKING LEVER
117
制动闭锁杆
BRAKE PARKING LEVER
序 号
件 号
名 称
数量
INDEX
No.
Part No.
Description
Q’ty
314-1
23Y-26B-04000
支架
bracket
1
2
154-43-41340
摇臂
lever
1
3
01010-50830
螺栓
bolt
1
4
01602-20825
垫圈
washer
1
5
09350-01615
衬套
bushing
2
6
23Y-26B-06000
摇臂
lever
1
7
04010-00519
半圆键
key
1
8
195-43-18491
弹簧
spring
1
9
154-43-41360
棘爪
pawl
2
10
01640-22032
垫圈
washer
2
11
04050-14030
开口销
pin cotter
2
12
154-43-41350
棒
bar
1
13
04210-21040
叉口板
yoke
1
14
04205-11028
销轴
pin
1
15
04050-13020
开口销
pin cotter
1
16
04245-41027
杆
rod
1
17
01582-11008
螺母
nut
2
18
04250-81056
关节轴承
end bearing
1
19
01593-11008
螺母
nut
1
20
04050-12018
开口销
pin cotter
1
21
195-43-41260
摇臂
lever
1
22
09305-00800
手柄
knob
1
23
04010-00519
半圆键
key
1
24
195-61-34120
轴承
bearing
2
25
154-43-41310
摇臂
lever
1
26
01010-50830
螺栓
bolt
1
27
01602-20825
垫圈
washer
1
28
23Y-26B-02000，
杆
rod
1
29
01580-11008
螺母
nut
1
30
04210-21040
叉口板
yoke
1
31
04205-11028
销轴
pin
2
32
04050-13020
开口销
pin cotter
2
33
01010-51230
螺栓
bolt
3
34
01643-31232
垫圈
washer
3
118

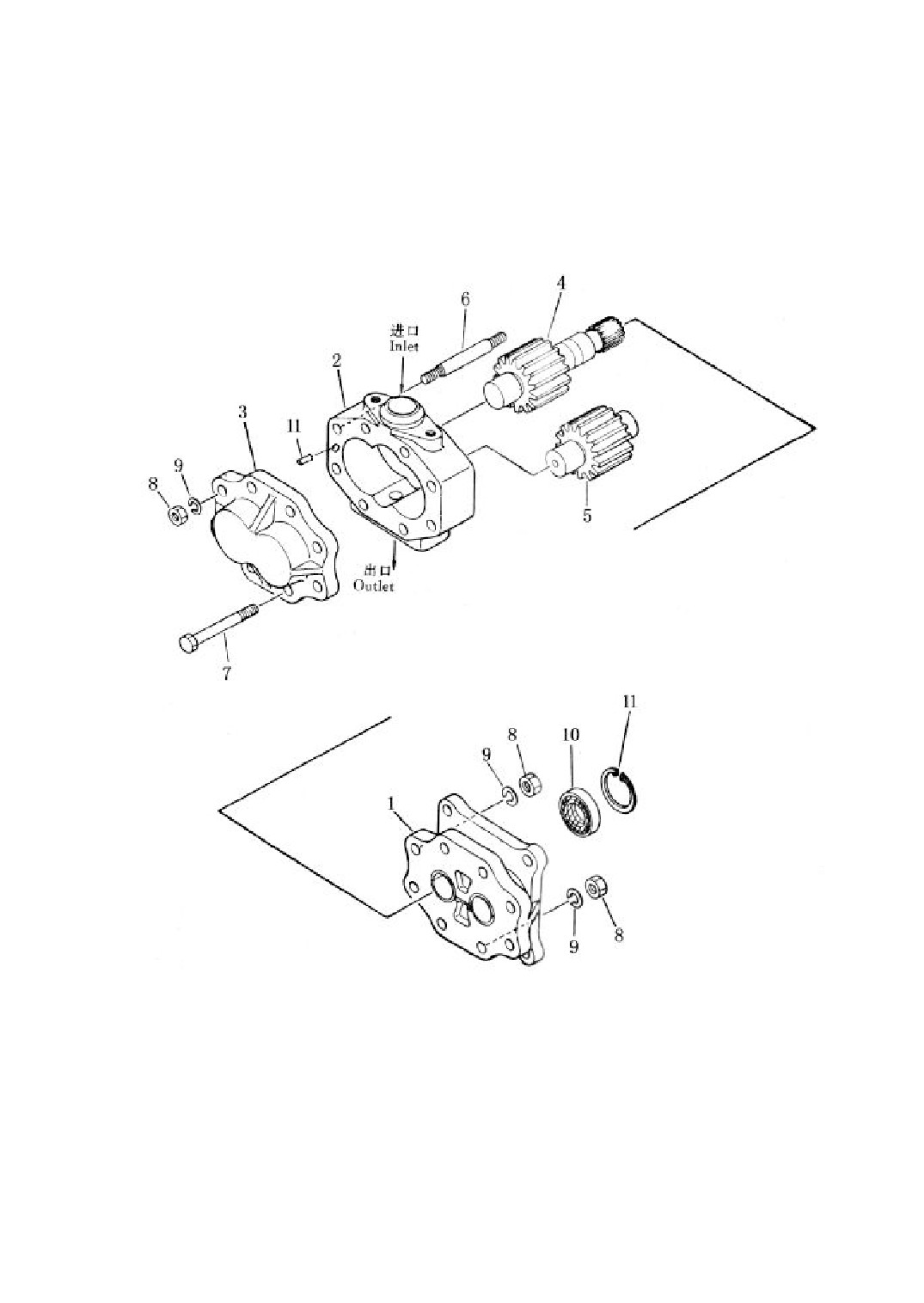

第 315 图 转 向 泵
FIG.315 STEERING PUMP
119
转向泵
STEERING PUMP
序 号
图 号
名 称
数量
INDEX NO.
PART NO.
DESCRIPTION
Q`TY
315-1～9
07436-72202
转向泵总成 steering pump ass’y
1
10
07434-71160
油封
seal, oil
1
11
04020-00820
定位销
pin
4
120

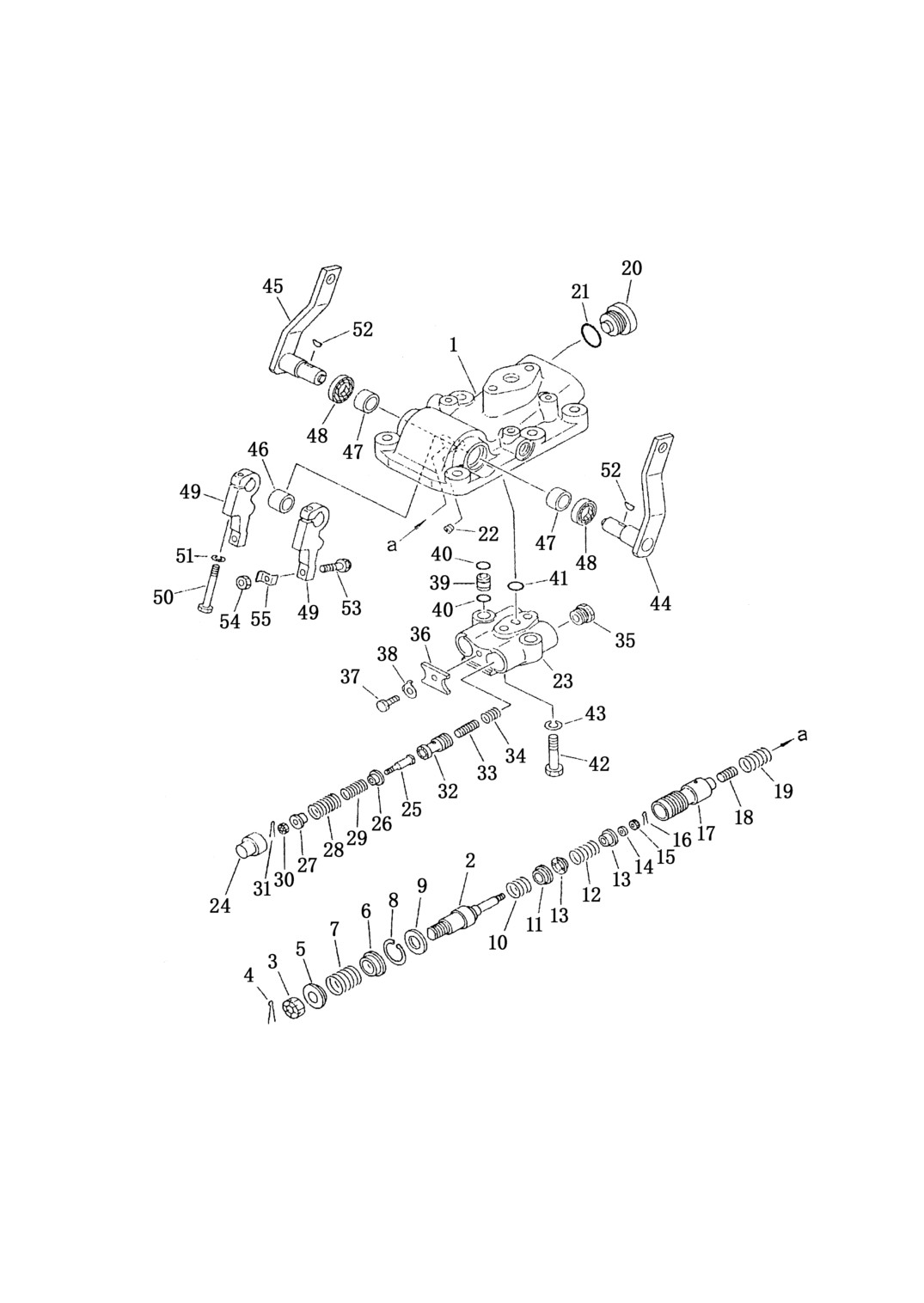

第 316 图
转 向 阀
FIG.316 STEERING CONTROL VALVE
121
转 向 阀
STEERING CONTROL VALVE
序 号
件 号
名 称
数量
INDEX No.
Part No.
Description
Q’ty
154-40-00082
转向阀 steering valve ass’y
1
316-1
144-40-22211
阀体
body valve
1
2
195-40-11540
轴
shaft
2
3
01593-11613
螺母
nut
2
4
04050-14025
开口销 pin cotter
2
5
144-40-22180
座
stopper
2
6
144-40-22170
座
stopper
2
7
175-40-31230
弹簧
spring
2
8
04065-03212
卡环
ring snap
2
9
195-40-13110
挡圈
stopper
2
10
195-40-11550
弹簧
spring
2
11
195-40-11560
座
stopper
2
12
175-40-31150
弹簧
spring
2
13
195-40-11570
座
stopper
2
14
144-40-22190
垫圈
washer
2
15
01590-10607
螺母
nut
2
16
04050-11212
开口销 pin cotter
2
17
195-40-11531
阀芯
valve
2
18
702-11-11190
活塞
piston
2
19
175-40-31130
弹簧
spring
2
20
175-40-31530
螺塞
plug
2
21
07002-03034
O 形圈
o-ring
2
22
07043-50108
螺塞
plug
1
23
144-40-22230
阀体
body valve
1
24
144-40-22290
导套
guide collar
2
25
144-40-22260
轴
shaft
2
26
144-40-22270
座
stopper
2
27
144-40-22280
座
stopper
2
28
144-40-22340
弹簧
spring
2
29
154-40-41130
弹簧
spring
2
30
01590-10607
螺母
nut
2
31
04050-11212
开口销 pin cotter
2
32
144-40-22311
阀芯
valve
2
33
144-40-22320
活塞
piston
2
122
转 向 阀
STEERING CONTROL VALVE
序 号
件 号
名 称
数量
INDEX
No.
Part No.
Description
Q’ty
316-34
175-40-31410
弹簧
spring
2
35
144-40-22250
螺塞
plug
2
36
144-40-22330
板
plate
1
37
01010-50816
螺栓
bolt
1
38
01650-20808
锁片
washer
1
39
175-40-31510
导管
tube
2
40
07000-02011
0 形圈
o-ring
4
41
07000-02015
0 形圈
o-ring
1
42
01010-51050
螺栓
bolt
2
43
01602-21030
垫圈
washer spring
2
44
154-40-41110
操纵杆（左）
lever L.h.
1
45
144-40-41120
操纵杆（右）
lever R.h.
1
46
09350-01820
轴套
bushing
1
47
09350-02215
轴套
bushing
2
48
175-40-31270
油封
seal oil
2
49
144-40-22240
杆
lever
2
50
01010-50860
螺栓
bolt
2
51
01602-20825
垫圈
washer spring
2
52
04010-00416
半园键
key
2
53
144-40-22160
螺栓
bolt
2
54
01580-10806
螺母
nut
2
55
130-21-12330
锁片
lock
2
123

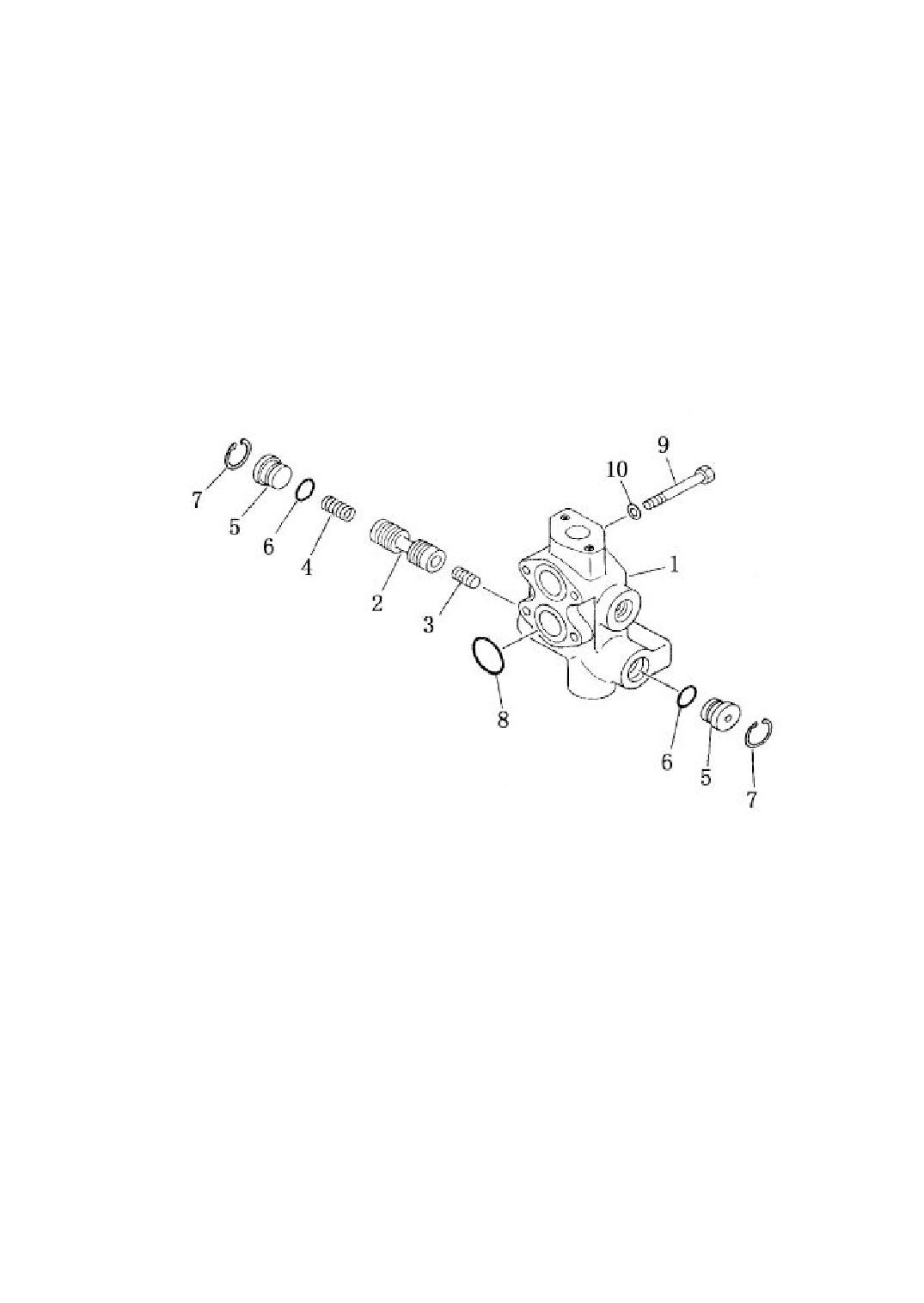

第 317 图 主 调 压 阀
FIG.317 MAIN RELIEF VALVE
124
主 调 压 阀
MAIN RELIEF VALVE
序 号
件 号
名 称
数量
INDEX No.
Part No.
Description
Q’ty
154-49-51100
调压阀
valve ass’y
1
317-1
154-49-51110
阀体
body valve
1
2
145-14-23710
阀芯
valve
1
3
145-14-23720
柱塞
piston
1
4
195-40-11431
弹簧
spring
1
5
170-33-13530
堵
stopper
2
6
07000-03025
O 形圈
o-ring
2
7
04065-03515
挡圈
ring snap
2
8
07000-03042
O 形圈
o-ring
2
9
01010-51085
螺栓
bolt
4
10
01643-31032
垫圈
washer
4
125

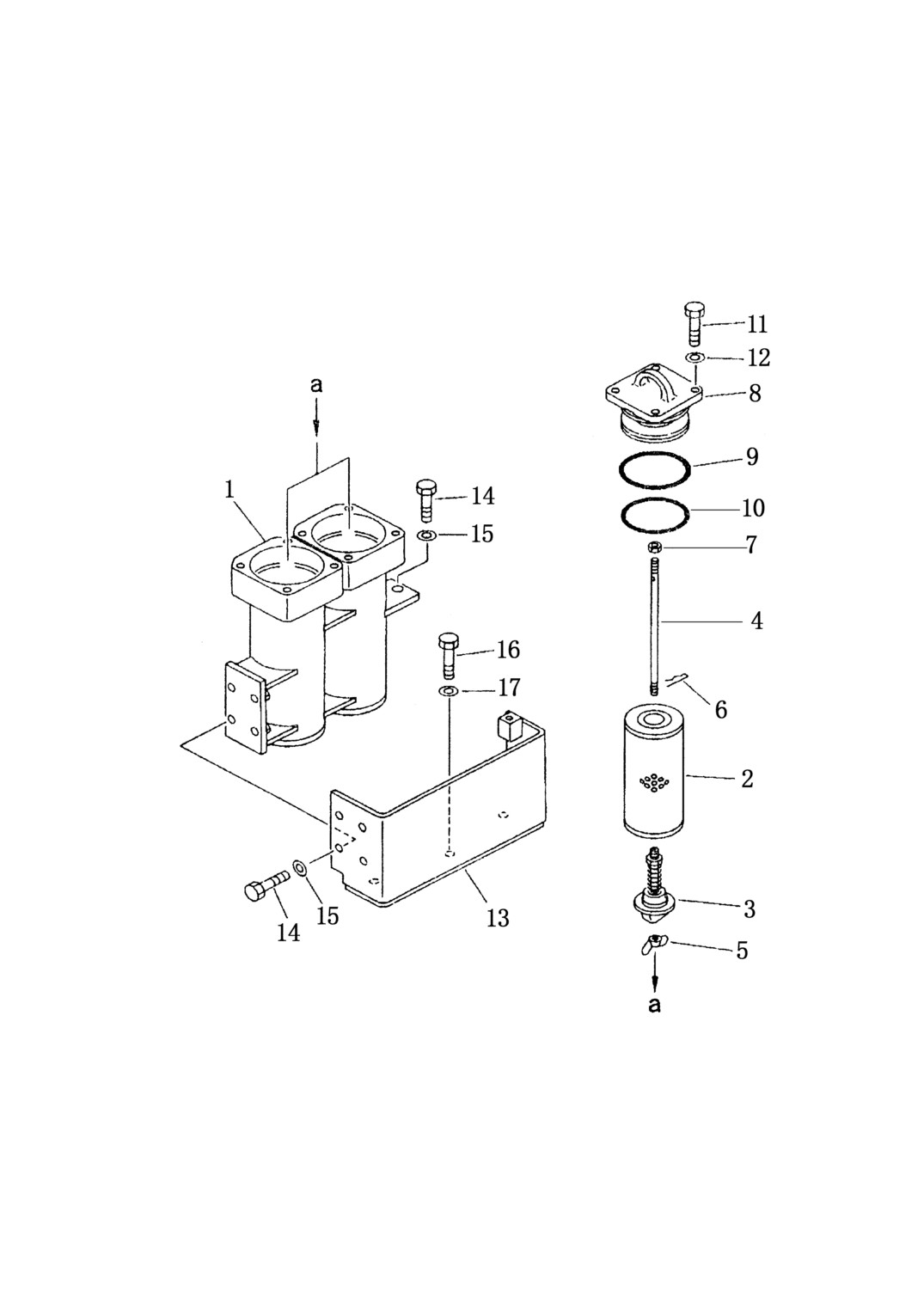

第 318 图
精 滤 油 器
FIG.318 TRANSMISSION OIL FILTER
126
精 滤 油 器
TRANSMISSION OIL FILTER
序 号
件 号
名 称
数量
INDEX No.
Part No.
Description
Q’ty
154-49-51301
精滤油器
filter ass’y
1
318-1
154-49-51311
滤油器壳
case
1
2
175-49-11580
滤芯
element
2
3
175-49-25530
安全阀
valve ass’y
2
4
175-49-25540
螺杆
rod
2
5
01540-01050
螺帽
nut
2
6
04052-01038
开口销
pin snap
2
7
01582-01008
螺母
nut
2
8
154-49-52130
盖
cover
2
9
07000-02115
O 形圈
O-ring
2
10
07000-02110
O 形圈
O-ring
2
11
01010-51640
螺栓
bolt
8
12
01643-51645
垫圈
washer
8
13
154-49-51320
板
bracket
1
14
01010-51230
螺栓
bolt
5
15
01643-31232
垫圈
washer
5
16
01010-51635
螺母
nut
3
17
01643-31645
垫圈
washer
3

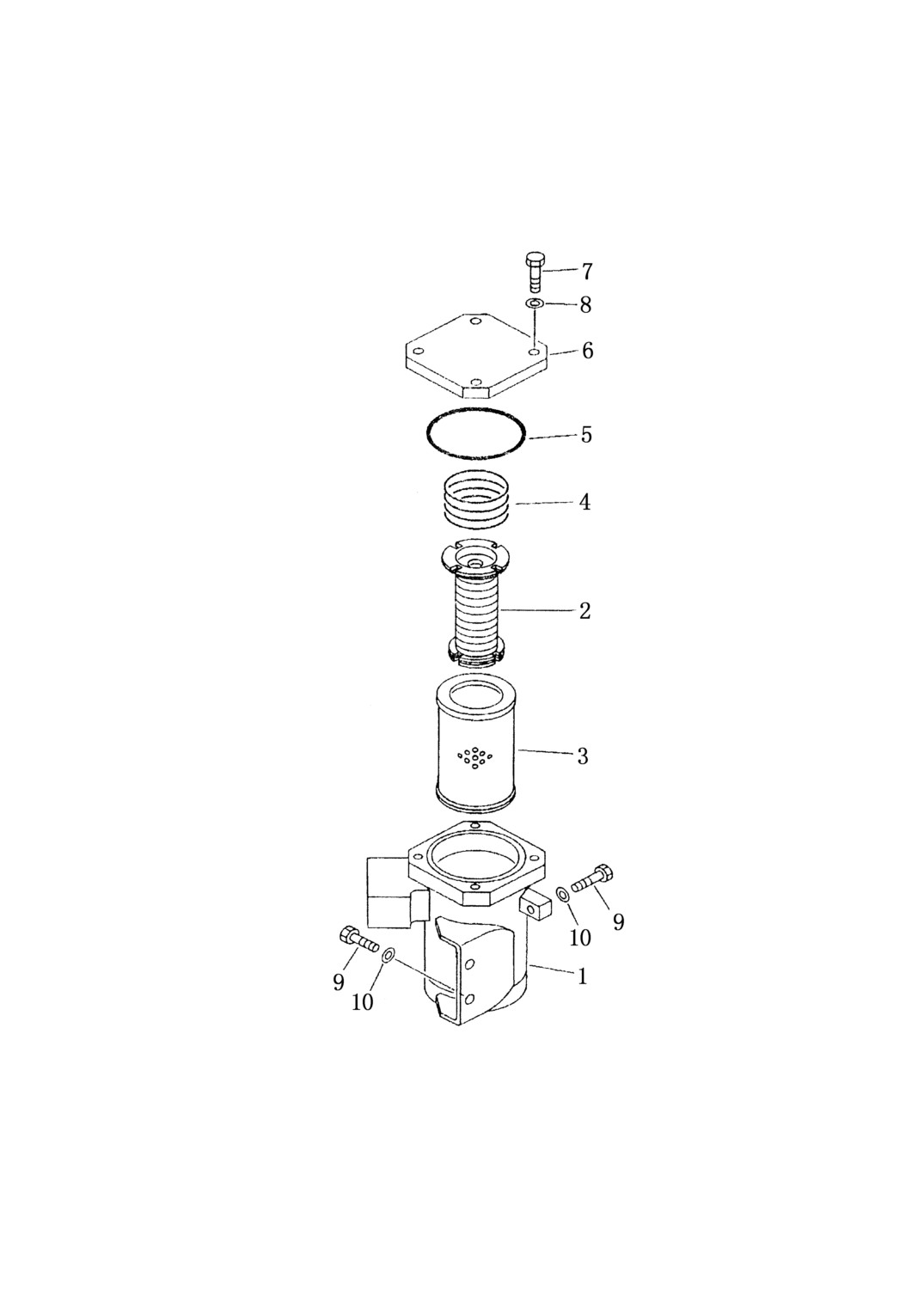

127
第 319 图 粗滤油器
FIG.319 OIL STRAINER
128
粗滤油器
OIL STRAINER
序 号
件 号
名 称
数量
INDEX No.
Part No.
Description
Q’ty
154-49-51200
粗滤油器 strainer ass’y
1
319-1
154-49-51211
滤油器壳 case
1
2
175-49-11231
磁铁
magnet ass’y
1
3
175-49-11222
滤芯
screen
1
4
154-19-11230
弹簧
spring
1
5
07000-03130
O 形圈
o-ring
1
6
154-49-51220
盖
cover
1
7
01010-51235
螺栓
bolt
4
8
01643-31232
垫圈
washer
4
9
01010-51235
螺栓
bolt
3
10
01643-31232
垫圈
washer
3
129
第 320 图 转向管路（1/3）
FIG.320 STEERING PIPING
130
转向管路（1/3）
STEERING PIPING
序 号
件 号
名 称
数量
INDEX No.
Part No.
Description
Q’ty
320-1
154-49-51120
管
tube
1
2
07000-02065
O 形圈
o-ring
1
3
01010-51235
螺栓
bolt
3
4
01602-21236
垫圈
washer spring
3
5
07260-05825
软管
hose
1
6
07280-08029
管夹
clamp
4
7
154-49-51130
管
tube
1
8
07000-02060
O 形圈
o-ring
1
9
01010-51240
螺栓
bolt
4
10
01643-31232
垫圈
washer
4
11
154-49-51141
管
tube
1
12
07000-03042
O 形圈
o-ring
1
13
01010-51240
螺栓
bolt
2
14
01643-31232
垫圈
washer
2
15
07260-04120
软管
hose
1
16
07281-00609
喉箍
clamp hose
2
17
154-49-51150
管
tube
1
18
07042-30108
螺塞
plug
1
19
07000-03038
O 形圈
o-ring
1
20
01010-51035
螺栓
bolt
1
21
01010-51080
螺栓
bolt
1
22
01643-31032
垫圈
washer spring
2
23
07436-72202
转向泵
pump ass’y
1
24
07000-02085
O 形圈
o-ring
1
25
01140-51255
螺栓
bolt
4
26
01582-11210
螺母
nut
4
27
01643-31232
垫圈
washer
4
28
154-49-51231
管
tube
1
29
07000-03025
O 形圈
o-ring
1
30
01010-51035
螺栓
bolt
4
31
01643-31032
垫圈
washer
4
32
07102-20605
软管
hose
1

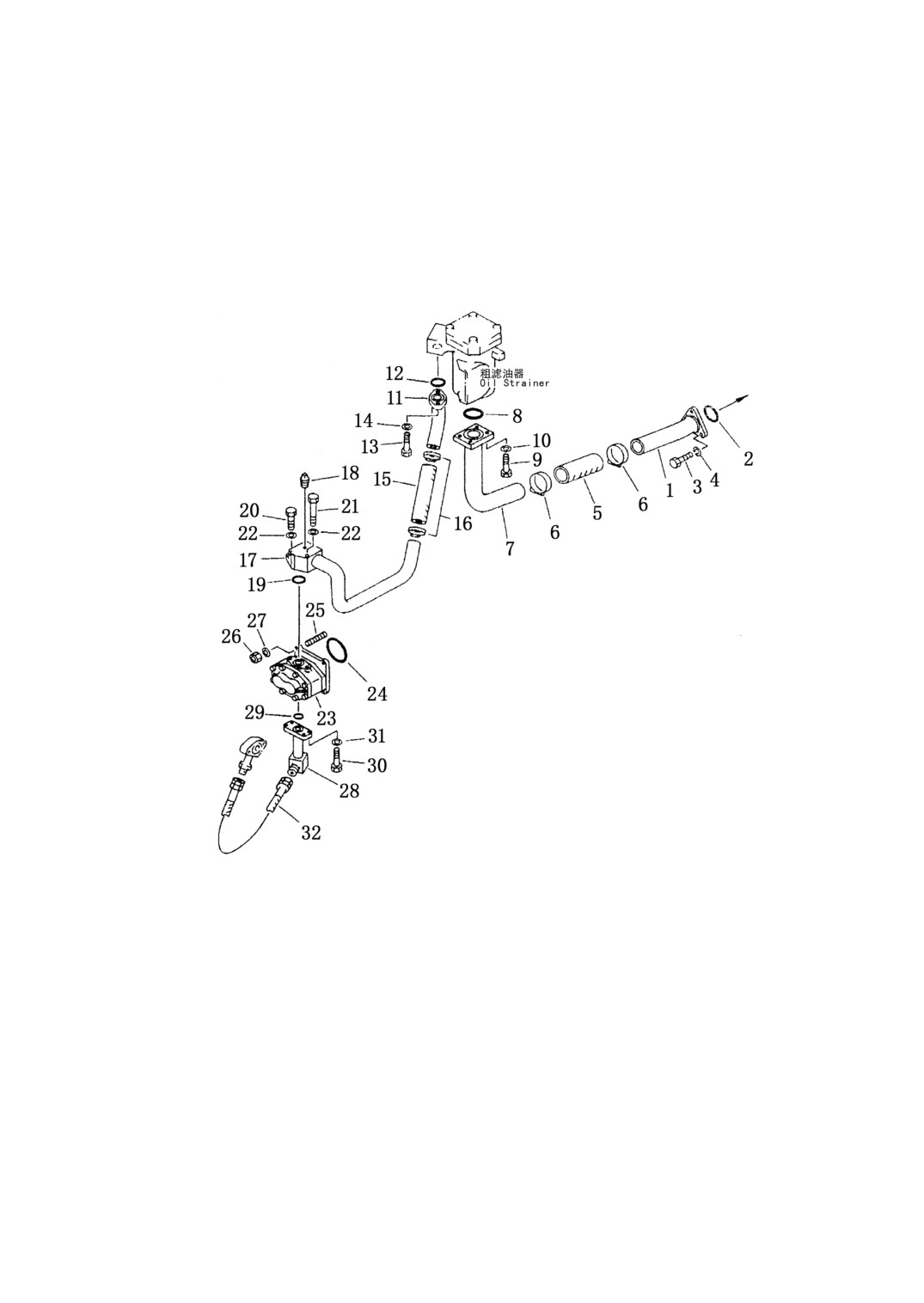

131

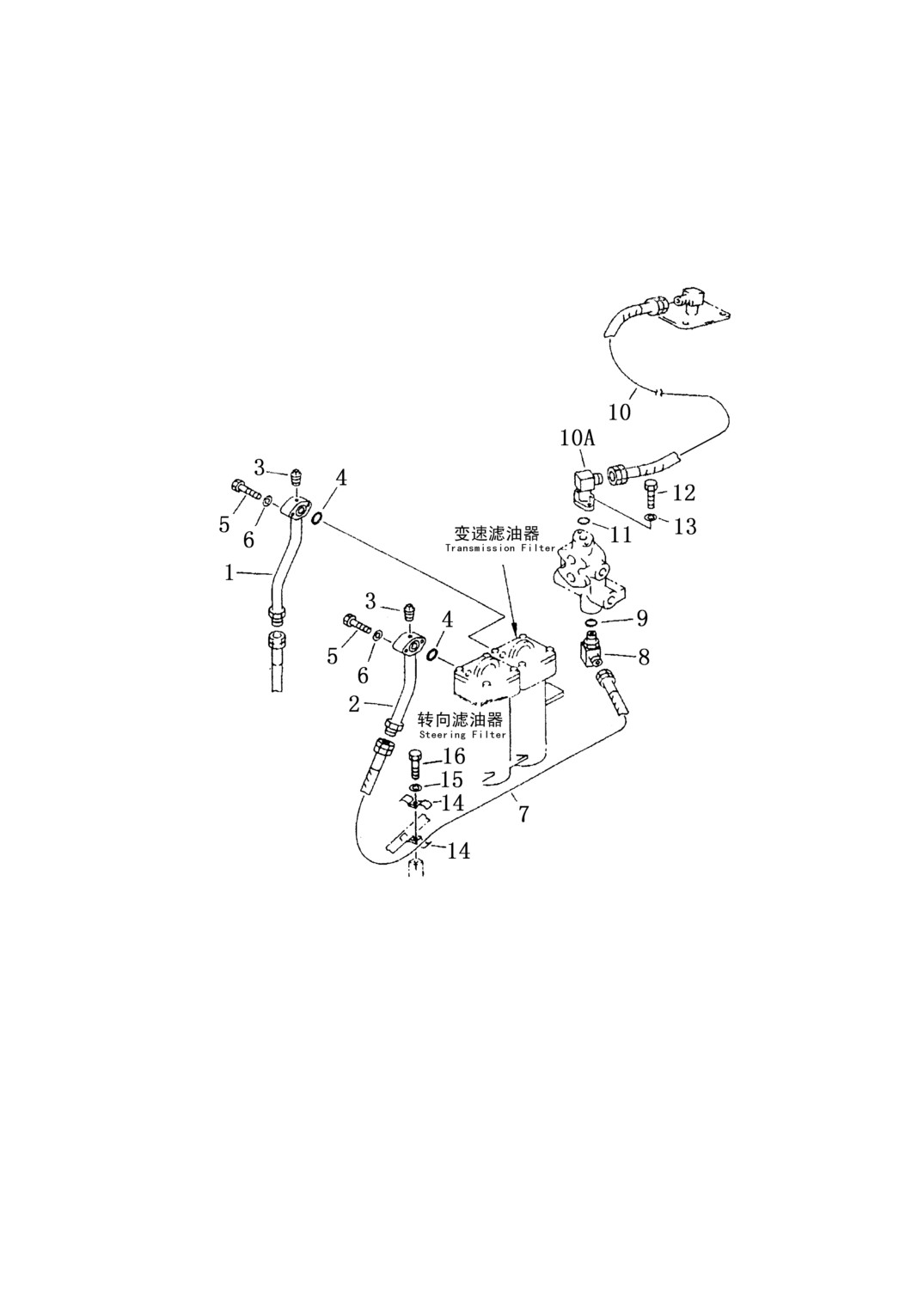

第 321 图 转向管路（2/3）
FIG.321 STEERING PIPING
132
转向管路（2/3）
STEERING PIPING（2/3）
序 号
件 号
名 称
数量
INDEX No.
Part No.
Description
Q’ty
321-1
154-49-51250
管
tube
1
2
154-49-51760
管
tube
1
3
07042-30108
螺塞
plug
2
4
07000-03035
O 形圈
O-ring
2
5
01010-51045
螺栓
bolt
4
6
01643-31032
垫圈
washer spring
4
7
07102-20614
软管
hose
1
8
154-49-51270
管接头
elbow
1
9
07002-02434
O 形圈
O-ring
1
10
07102-21010
软管
hose
1
10A
23Y-74B-04000
管
tube
1
11
07000-03032
O 形圈
O-ring
2
12
01010-51035
螺栓
bolt
2
13
01643-31032
垫圈
washer
2
14
176-61-41420
管夹
clamp
2
15
01010-51055
螺栓
bolt
1
16
01643-31032
垫圈
washer
1
133
第 322 图 转向管路（3/3）
FIG.322 STEERING PIPING
134
转向管路（3/3）
STEERING PIPING
序 号
件 号
名 称
数量
INDEX No.
Part No.
Description
Q’ty
322-1
07102-20616
软管
hose
1
2
07235-10628
接头
elbow
1
3
07002-02434
O 形圈
O-ring
1
4
23Y-74B-01000
管
tube
1
5
154-49-51970
管夹
clamp
2
6
01010-51290
螺栓
bolt
1
7
01643-31232
垫圈
washer
1
8
195-33-11220
套
spacer
1
9
154-49-51970
管夹
clamp
4
10
01010-51230
螺栓
bolt
2
11
01643-31232
垫圈
washer
2
12
07000-03028
O 形圈
O-ring
1
13
01011-51020
螺栓
bolt
2
14
01643-30032
垫圈
washer
2
135

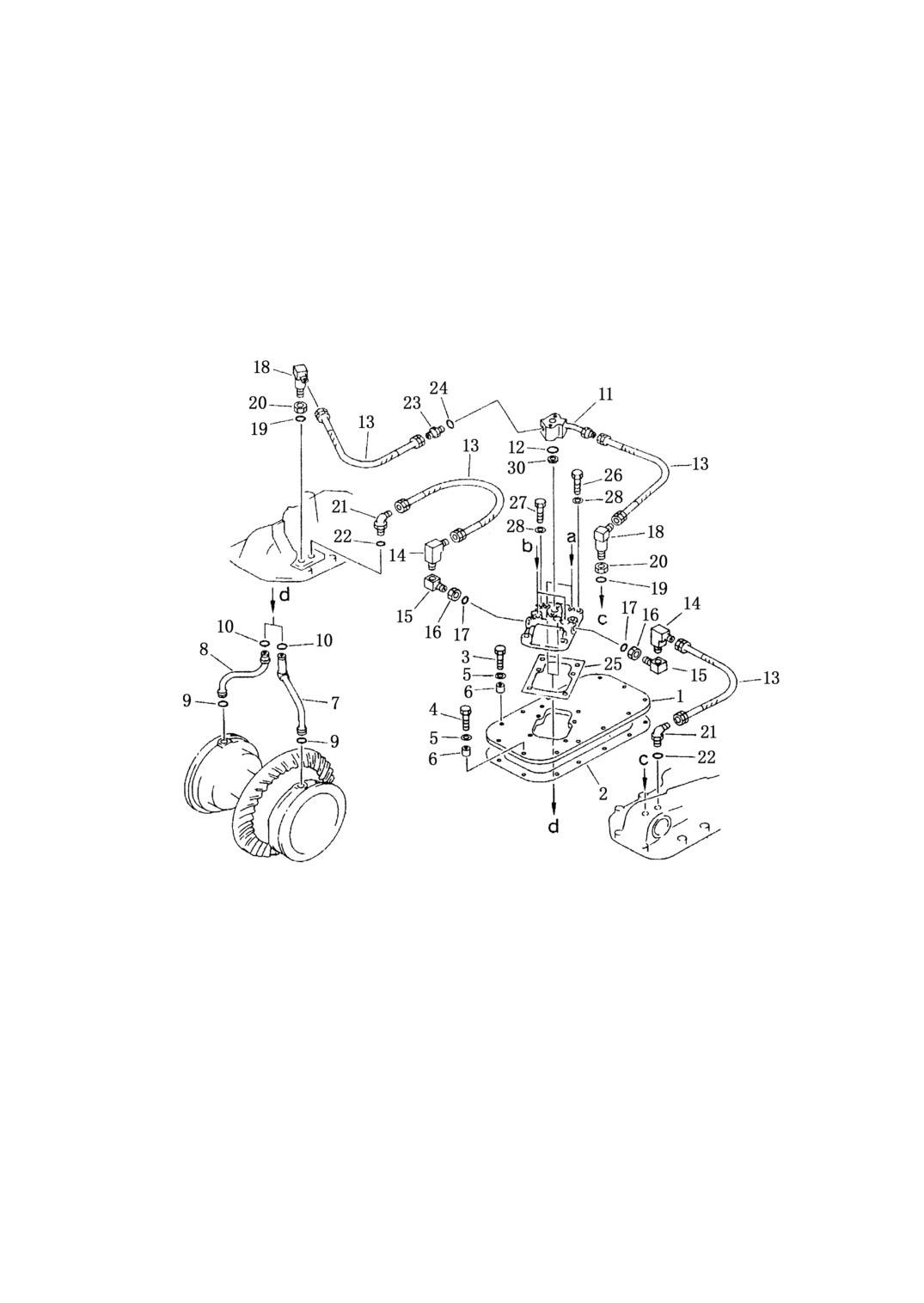

第 323 图
制 动 管 路
FIG.323
BRAKE PIPING
136
制 动 管 路
BRAKE PIPING
序 号
件 号
名 称
数量
INDEX
No.
Part No.
Description
Q’ty
323-1
154-49-51560
板
plate
1
2
175-40-22591
垫
gasket
1
3
01010-51260
螺栓
bolt
10
4
01010-51265
螺栓
bolt
3
5
01643-31232
垫圈
washer
13
6
195-33-11220
套
spacer
13
7
154-49-51651
管（左）
tube l.h.
1
8
154-49-51660
管（右）
tube r.h.
1
9
07000-03022
O 形圈
O-ring
2
10
07000-02018
O 形圈
O-ring
2
11
154-49-51570
管
tube
1
12
07000-03028
O 形圈
O-ring
1
13
07102-20303
软管
hose
4
14
203-62-12330
接头
elbow
2
15
195-49-13830
接头
elbow
2
16
195-49-13840
螺母
nut
2
17
07002-01623
O 形圈
O-ring
2
18
175-49-25670
接头
elbow
2
19
07002-02034
O 形圈
O-ring
2
20
01583-12012
螺母
nut
2
21
07235-10315
接头
elbow
2
22
07002-02034
O 形圈
O-ring
2
23
07230-20315
接头
elbow
1
24
07002-02034
O 形圈
O-ring
1
25
144-40-22221
垫
gasket
1
26
01010-51250
螺栓
bolt
5
27
01010-51240
螺栓
bolt
1
28
01643-31232
垫圈
washer
6
29
154-49-51510
块
bar
1
30
154-49-51630
垫
gasket
1
137

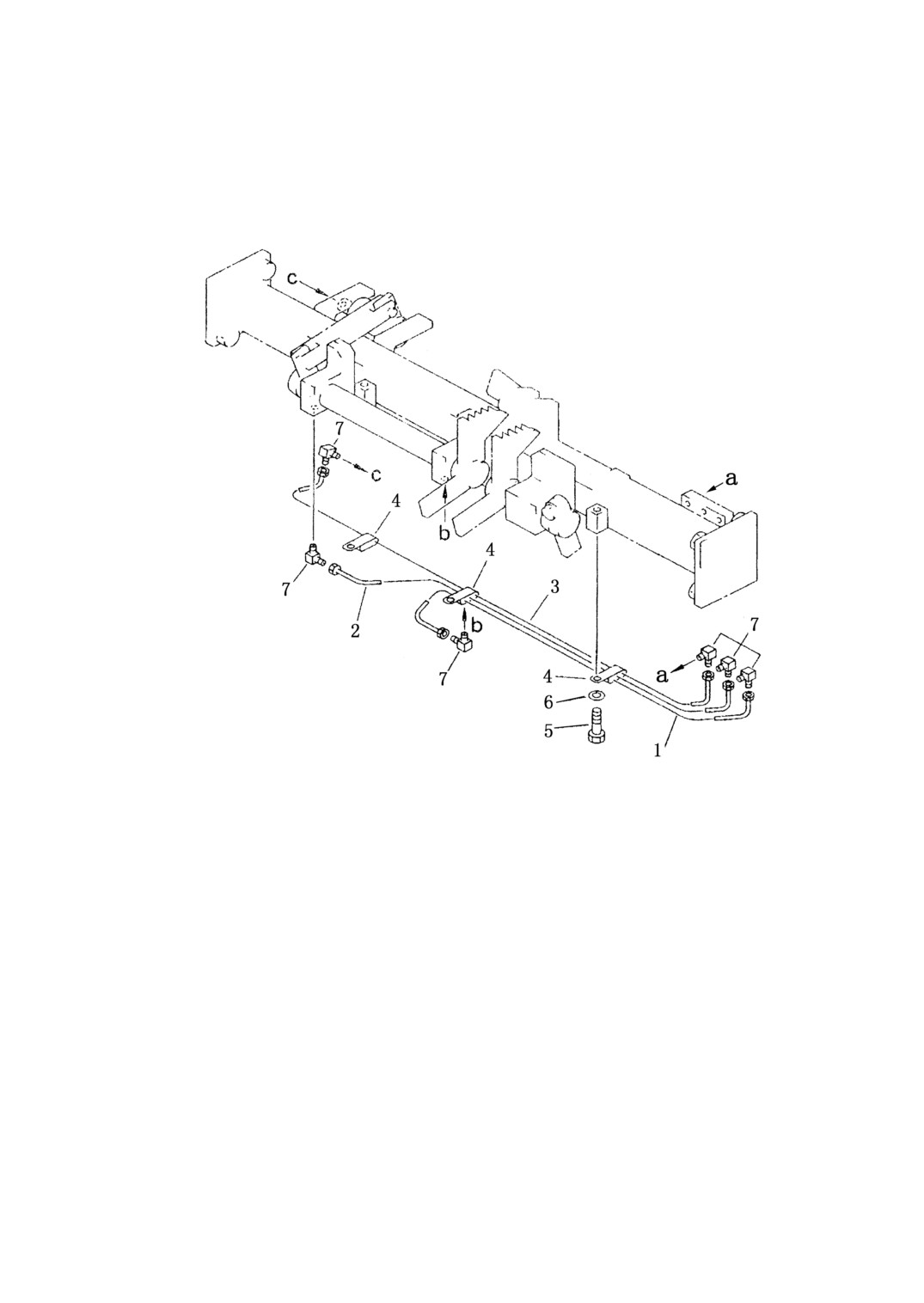

第 324 图
集中润滑管路
FIG.324 CONCENTRATED PIPING
138
集中润滑管路
CONCENTRATED PIPING
序 号
件 号
名 称
数量
INDEX No.
Part No.
Description
Q’ty
324-1
154-43-41410
管
tube
1
2
154-43-41420
管
tube
1
3
154-43-41430
管
tube
1
4
209-38-12260
夹
clip
3
5
01010-51220
螺栓
bolt
3
6
01643-31232
垫圈
washer
3
7
176-43-41350
接头
elbow
6
139

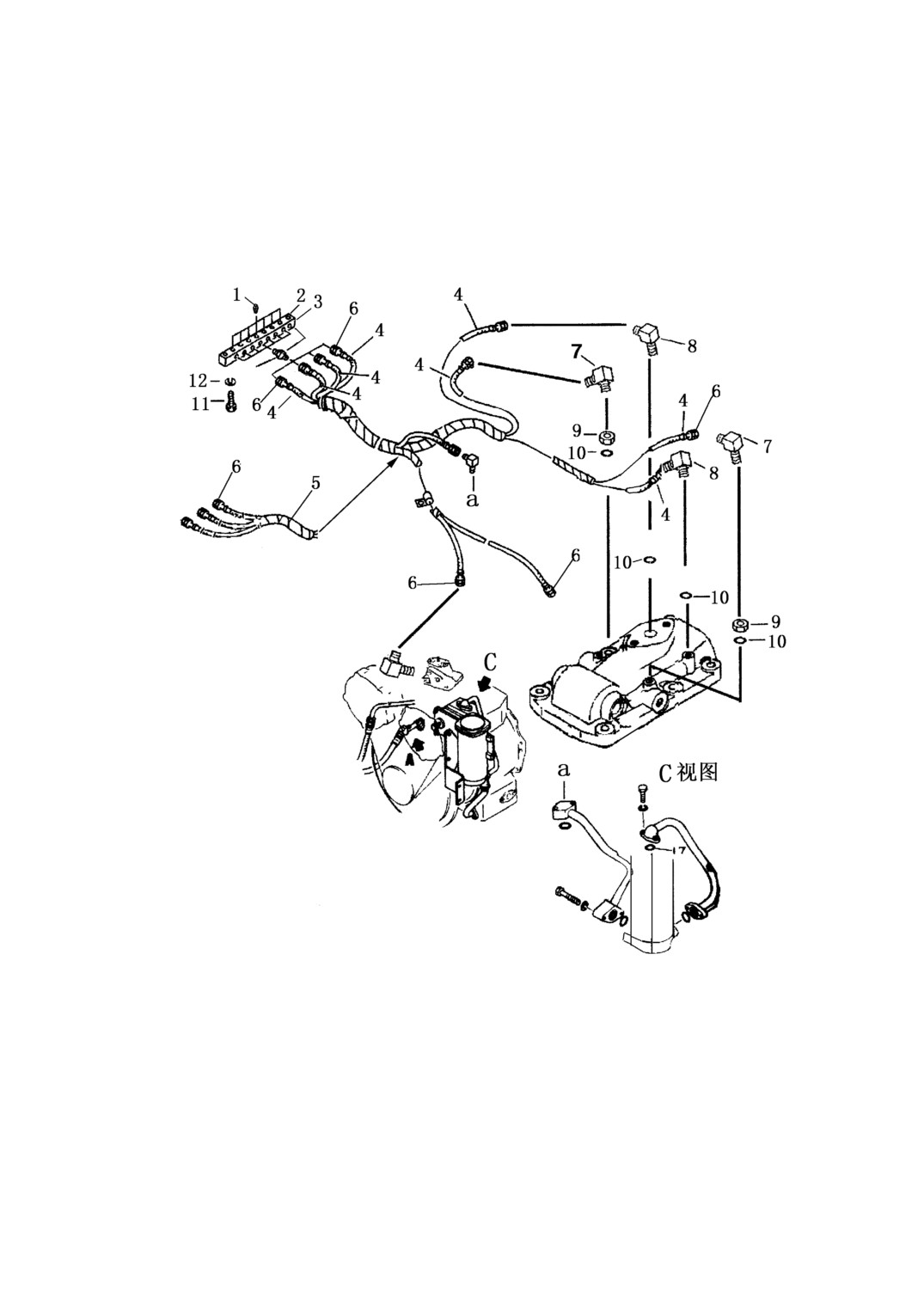

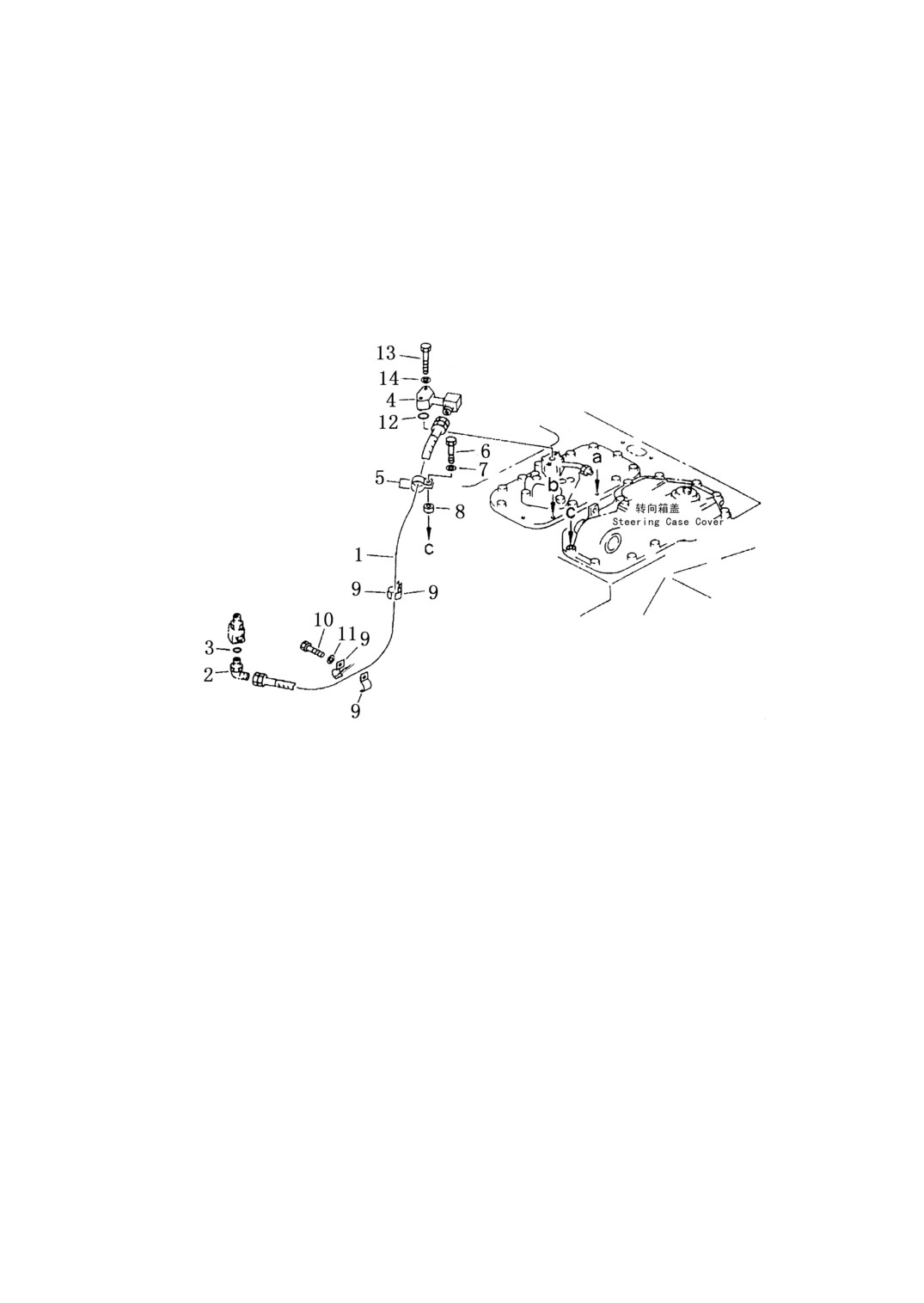

第 325 图
测 压 管 路
FIG.325 TEST PRESSURE PIPING
140
测 压 管 路
TEST PRESSURE PIPING
序 号
件 号
名 称
数量
INDEX No.
Part No.
Description
Q’ty
1
07042-20108
螺塞 plug
10
2
17Y-74B-00003
测压座 seat
1
3
17Y-74B-00004
测压标牌 plate
1
4
17Y-74B-01000
软管 hose
1
5
17Y-74B-02000
软管 hose
1
6
17Y-74B-00001
接头 elbow
10
7
17Y-74B-00002
弯头 elbow
2
8
23Y-75B-00001
接头 elbow
2
9
01580-10806
螺母 nut
2
10
07002-00823
O 型圈 O-ring
4
11
01010-51245
螺栓 bolt
2
12
01643-31232
垫圈 washer
2
141
行 走 装 置
TRACK MECHANISM

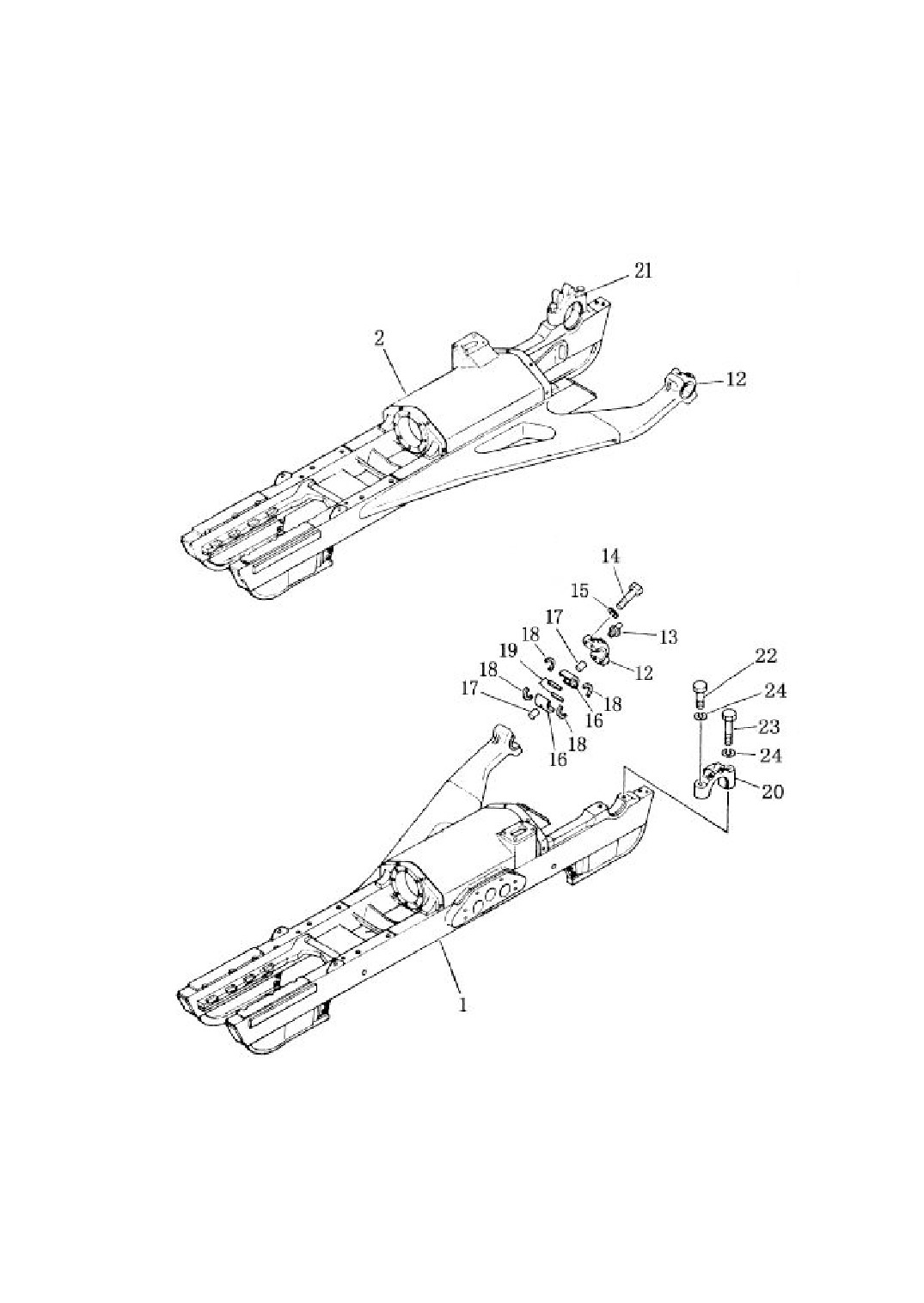

第 401 图
台 车 架
FIG.401 TRACK FRAME
145
台车架
TRACK FRAME
数量 Q’ty
序号
件 号
名 称
SD22E
Index No.
Part No.
Description
SD22
SD22S
SD22D
401-1
154-30-14112
台车架（左）frame, track, L.H.
1
23Y-40E-02000
台车架（左）frame, track, L.H.
1
TS220.30.2
台车架（左）frame, track, L.H.
1
2
154-30-14122
台车架（右）frame, track, R.H.
1
23Y-40E-01000
台车架（右）frame, track, R.H.
1
TS220.30.2
台车架（右）frame, track, R.H.
1
12
154-30-11612
盖
cap
2
2
2
13
07020-00000
滑脂咀 fitting, grease
2
2
2
14
01011-52400
螺栓
bolt
8
8
8
15
01602-22472
垫圈
washer
8
8
8
16
154-30-11810
轴瓦
bushing
4
4
4
17
04020-01024
定位销 pin, dowel
4
4
4
18
154-30-11821
密封圈 packing
8
8
8
19
154-30-11831
密封圈 packing
4
4
4
20
154-30-12530
轴承盖（左）cap, support, L.H.
1
1
1
21
154-30-12540
轴承盖（右）cap, support, R.H.
1
1
1
22
01011-52410
螺栓
bolt
2
2
2
23
01011-52450
螺栓
bolt
2
2
2
24
01602-22472
垫圈
washer
4
4
4
146
