前 言
本零件目录对 SD22、SD22E、SD22S、SD22D 四种型号推土机
的零件进行了综合编制。
零件号栏内标有（ ）的部件，为销售总成号。
发动机所属零件，详见发动机零件目录。
因产品改进所增减的零件，恕不另行通知，以后再版时修订，
请用户谅解。
FOREWORD
In this Parts Book are listed parts of bulldozers in 4 models SD22，
SD22E，SD22S , SD22D as common part and special.
When a part with (
) is and assembly part, it is only supplied as
par of an assembly.
With regard to parts of engine see ”Parts Book of Engine.”
Due to continuous research and improvement. Some parts may be
changed without notice. Please consult your SHANTUI distributor for
items you may require.
目 录
CONTENTS
图 号 页 数
Fig No. Page
1.发动机关联部件
ENGINE RELATED PARTS
发动机安装 …………………………………………………………………101… 3～4
ENGINE MOUNT
分动箱…………………………………………………………………………102… 5～7
TRANSFER CASE

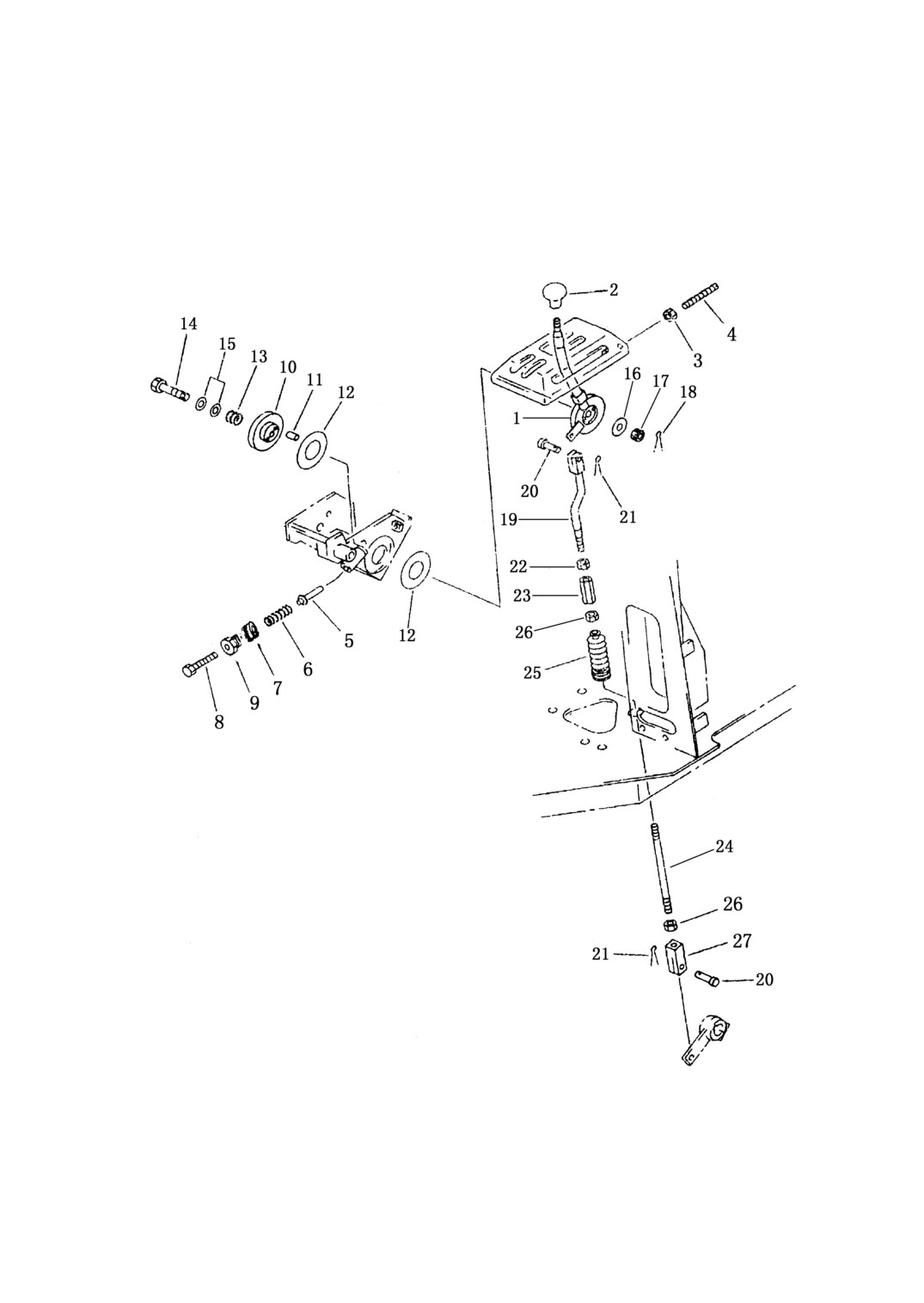

油门操纵杆……………………………………………………………………103… 8～9
FUEL CONTROL LEVER
减速踏板………………………………………………………………………104…10～11
DECELERATOR PEDAL

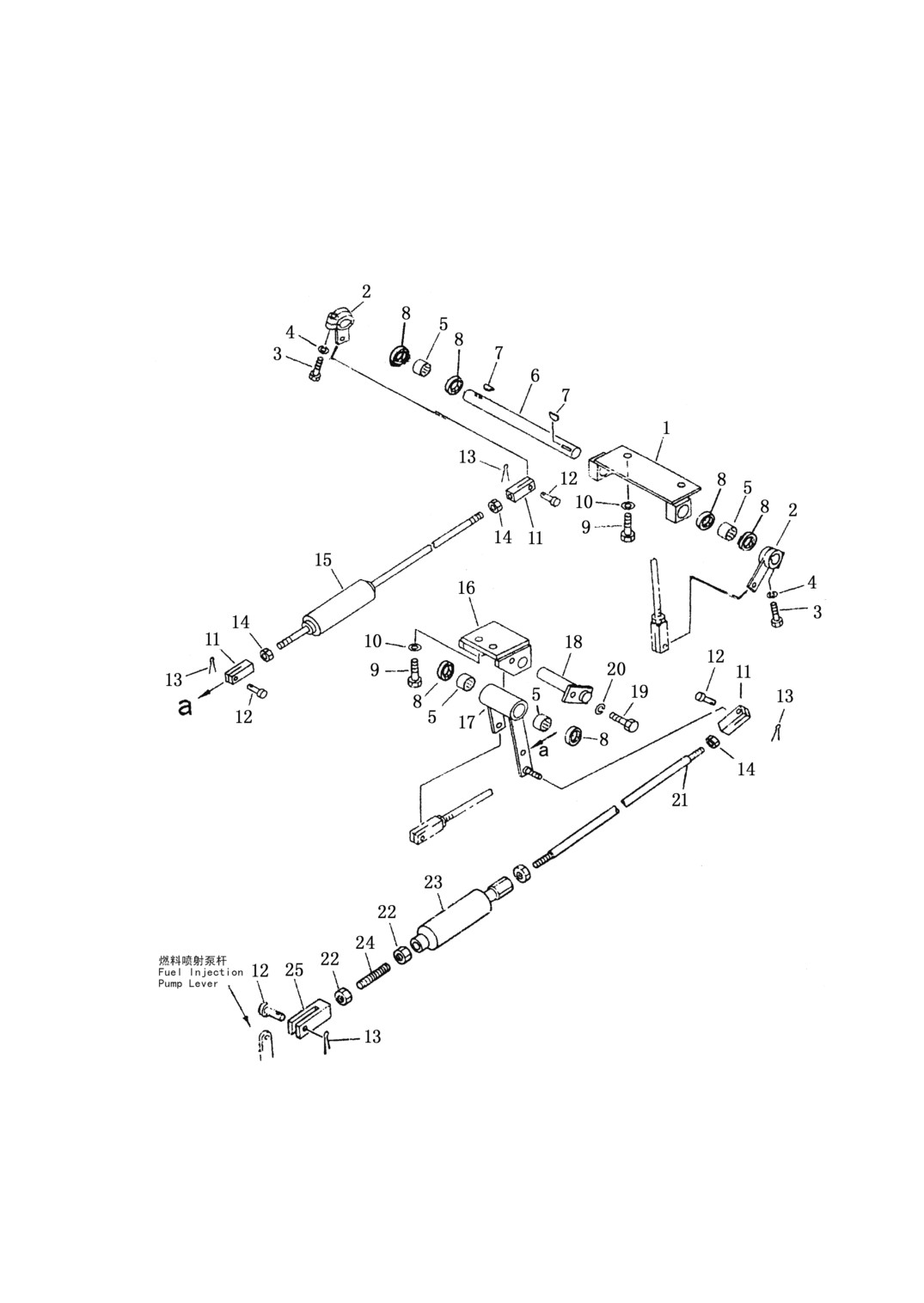

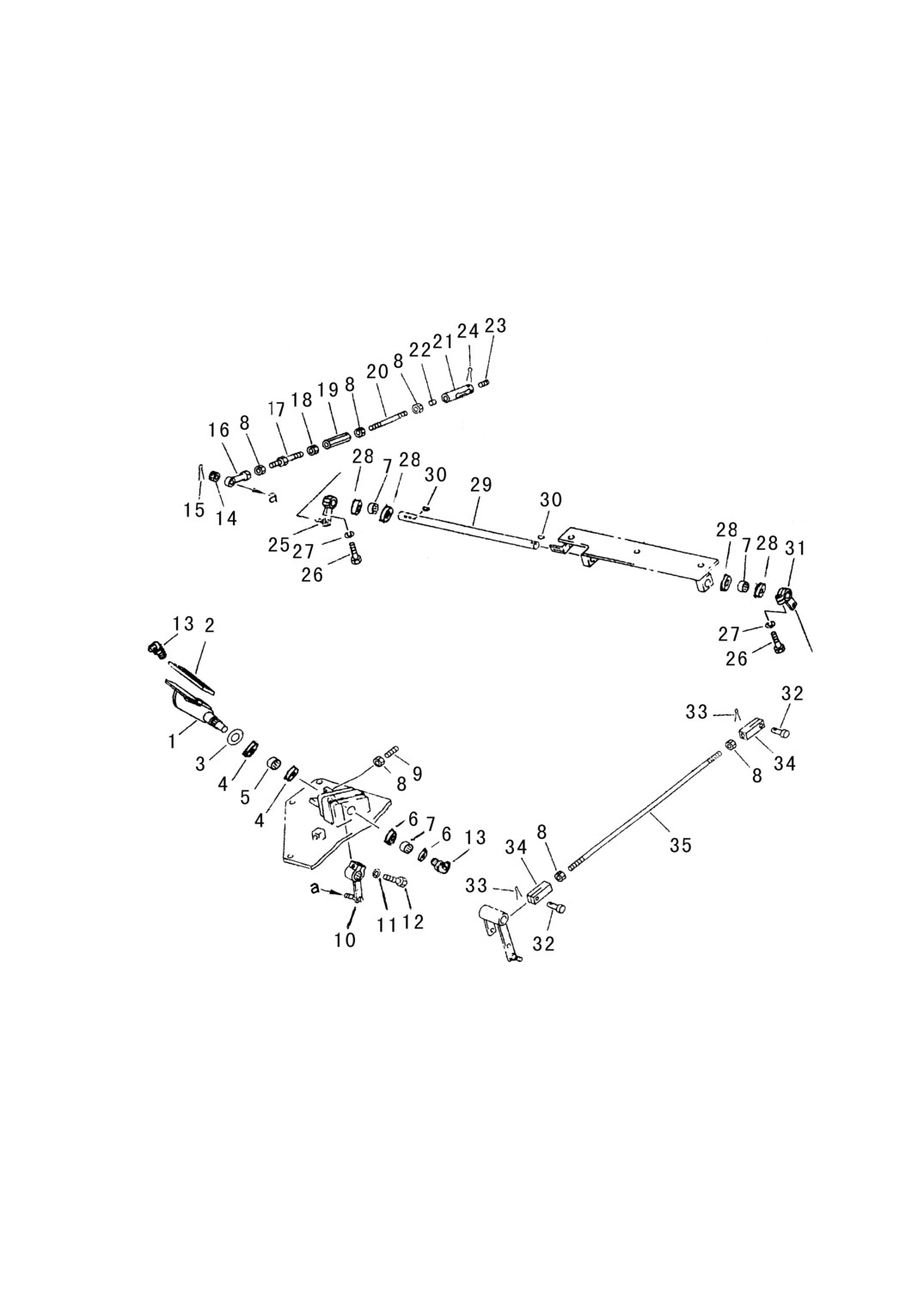

油门操纵联动装置……………………………………………………………105…12～13
FUEL CONTROL LINKAGE

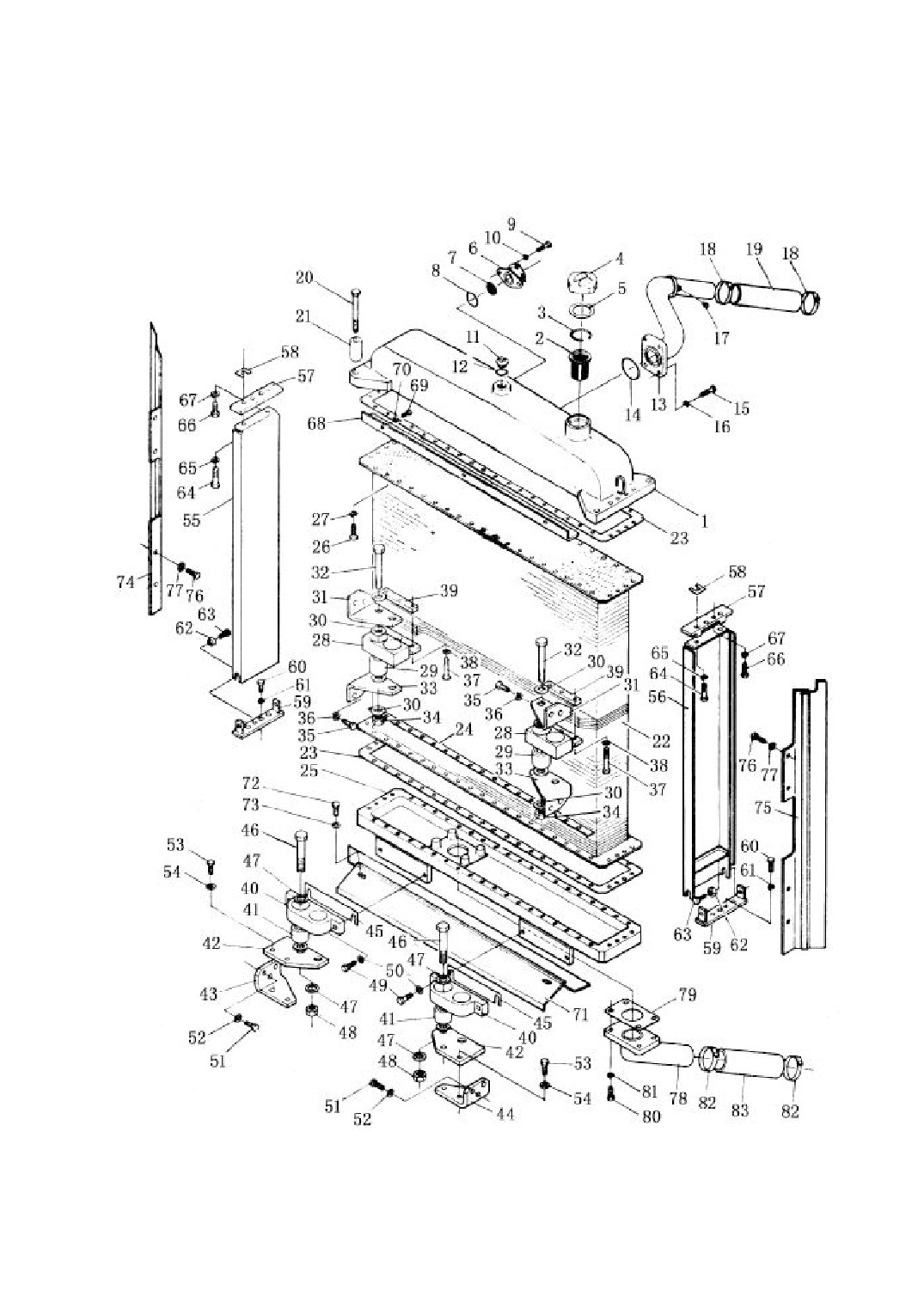

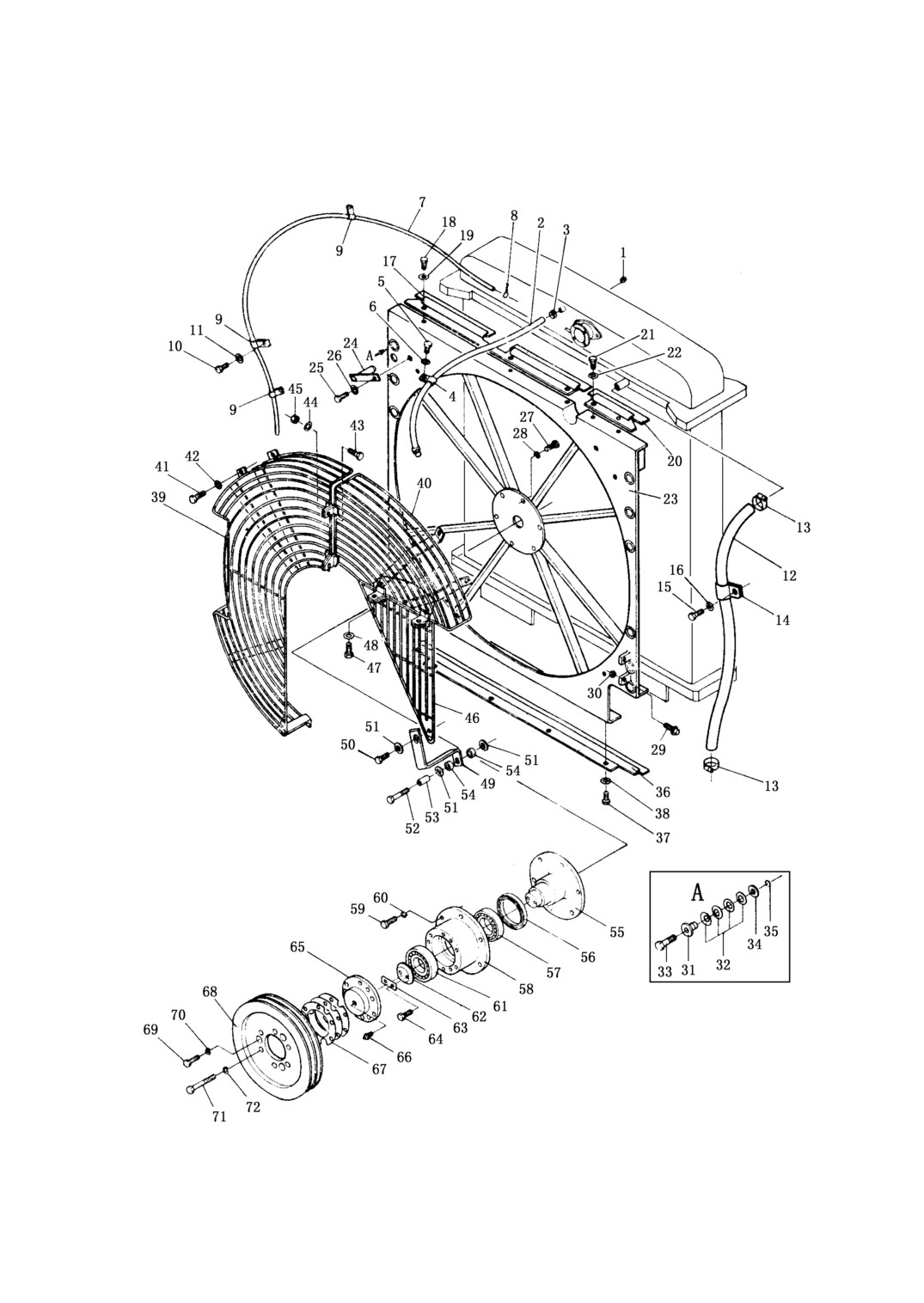

散热器…………………………………………………………………………106…14～18
RADIATOR
散热器管路及护风罩…………………………………………………………107…19～21
RADIATOR PIPING AND WIND BREAK

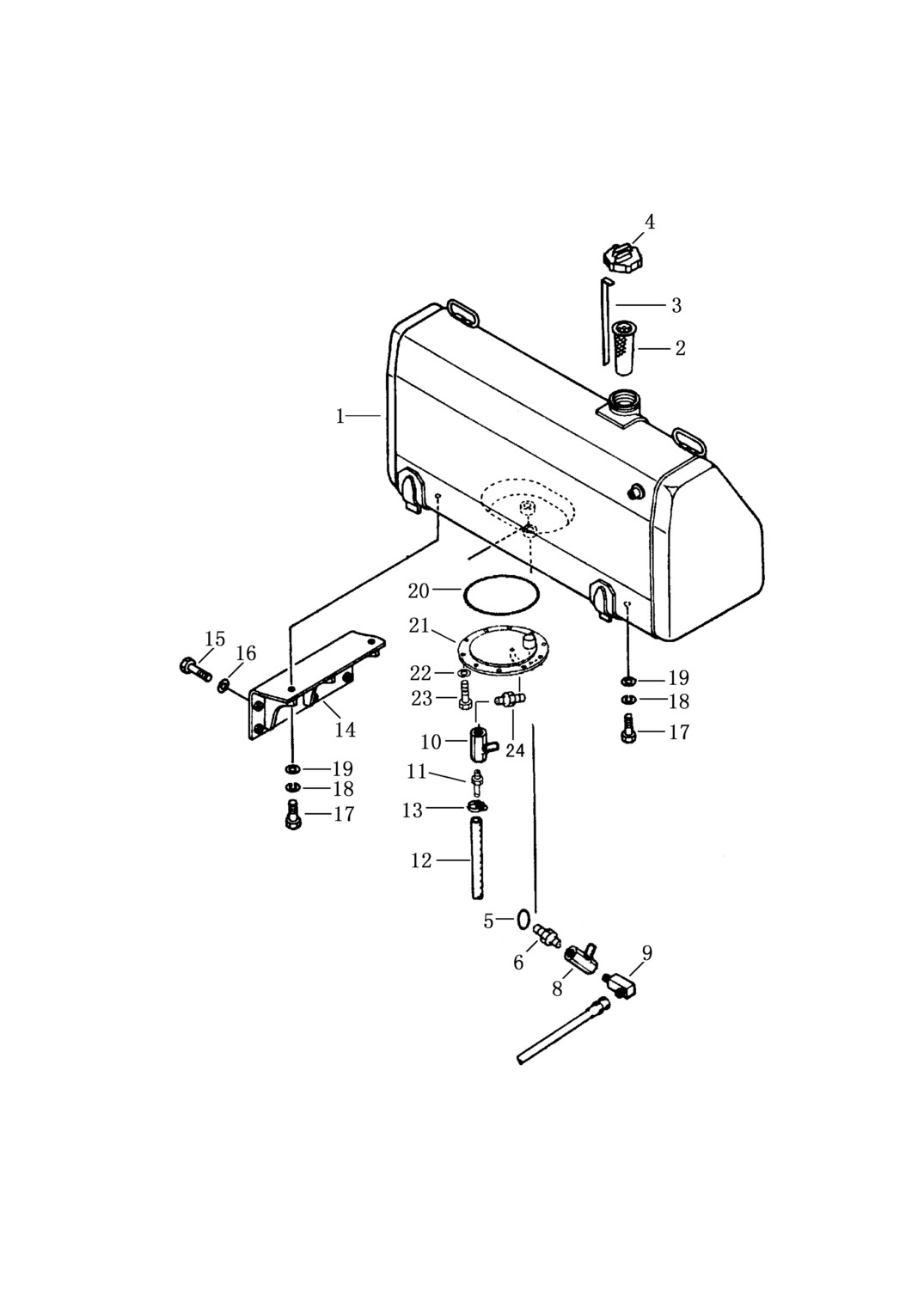

燃油箱…………………………………………………………………………108…22～23
FUEL TANK

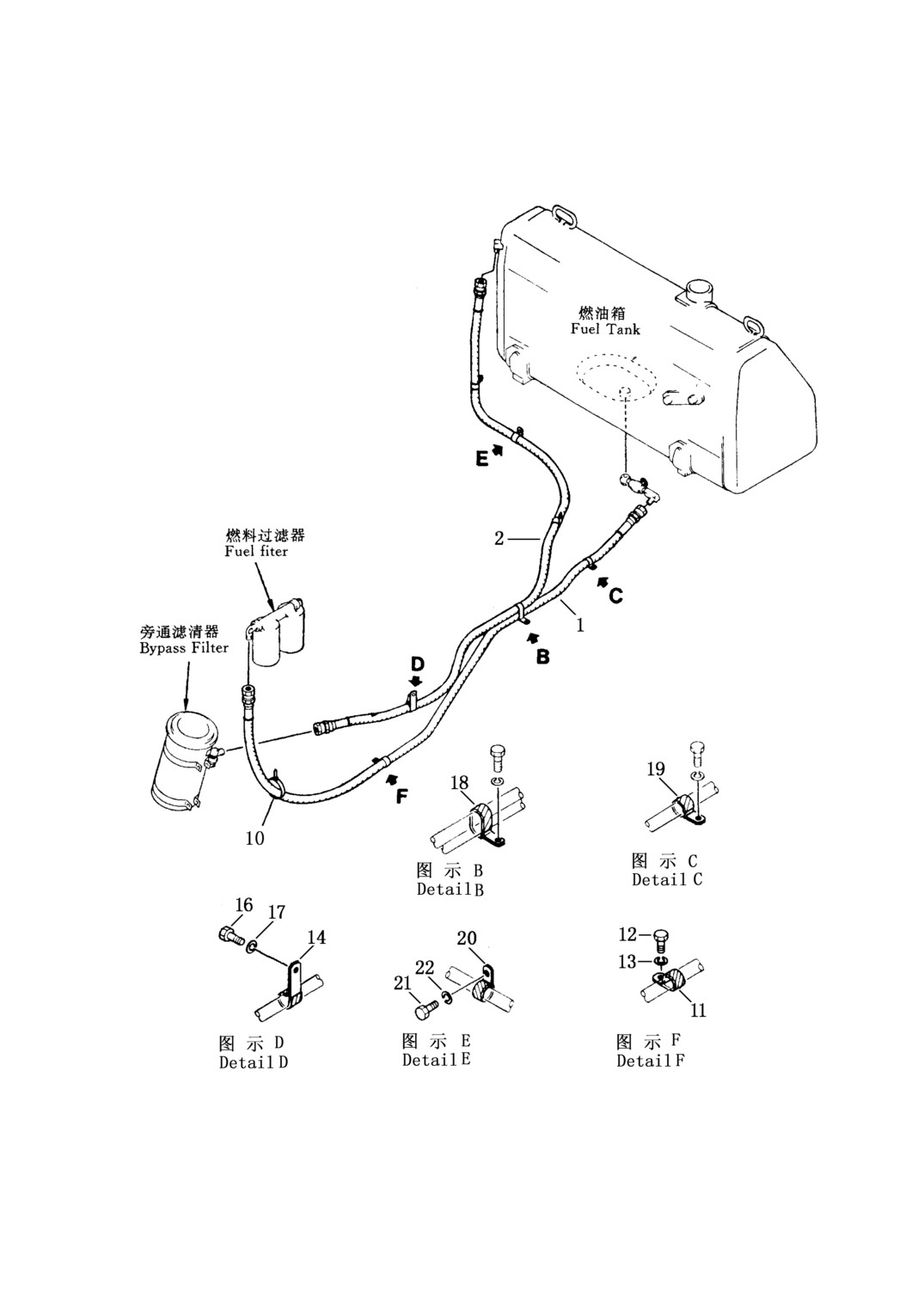

燃油管路………………………………………………………………………109…24～25
FUEL PIPING

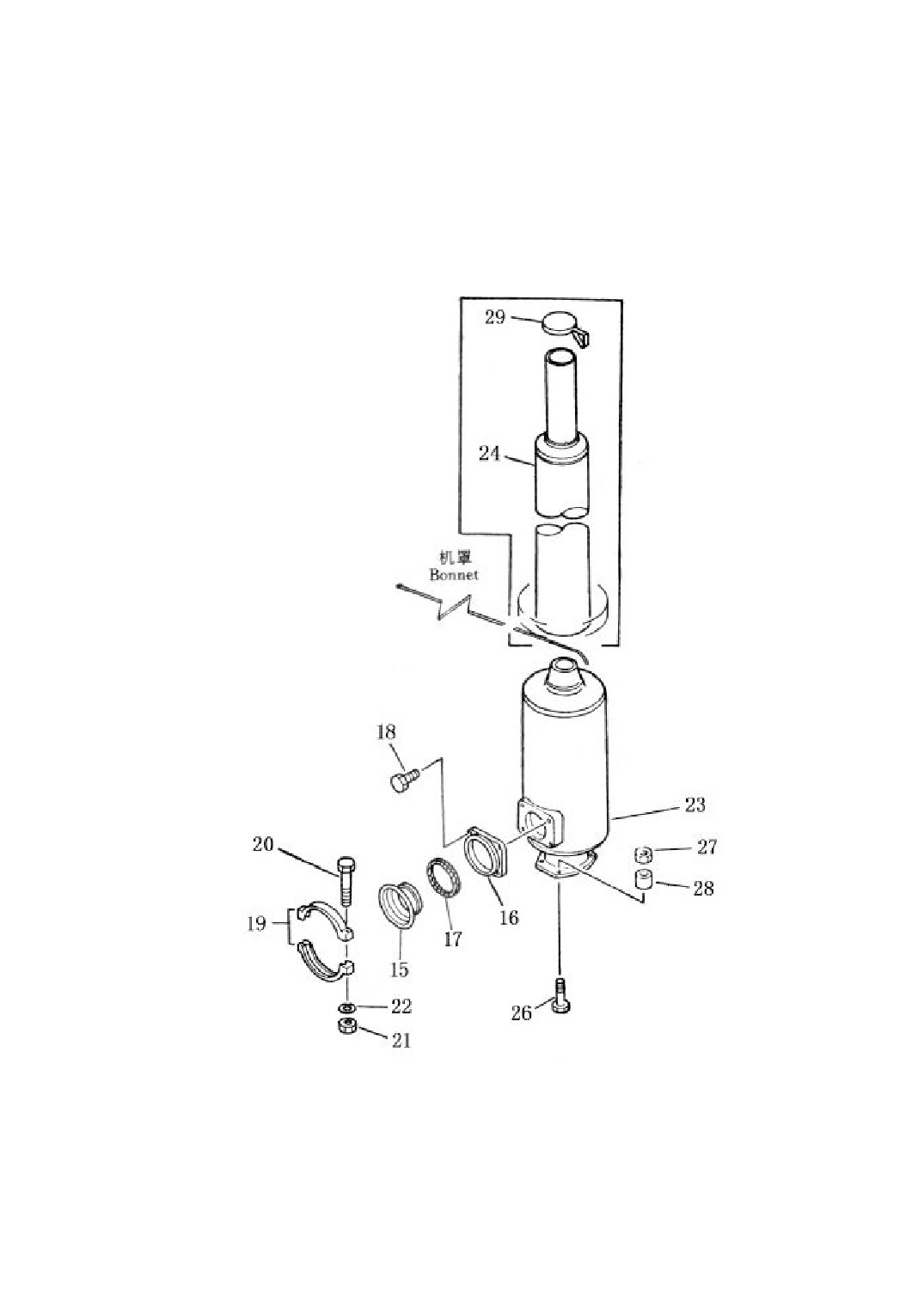

排气管及消音器………………………………………………………………110…26～27
EXHAUST MANIFOLD AND MUFFLER

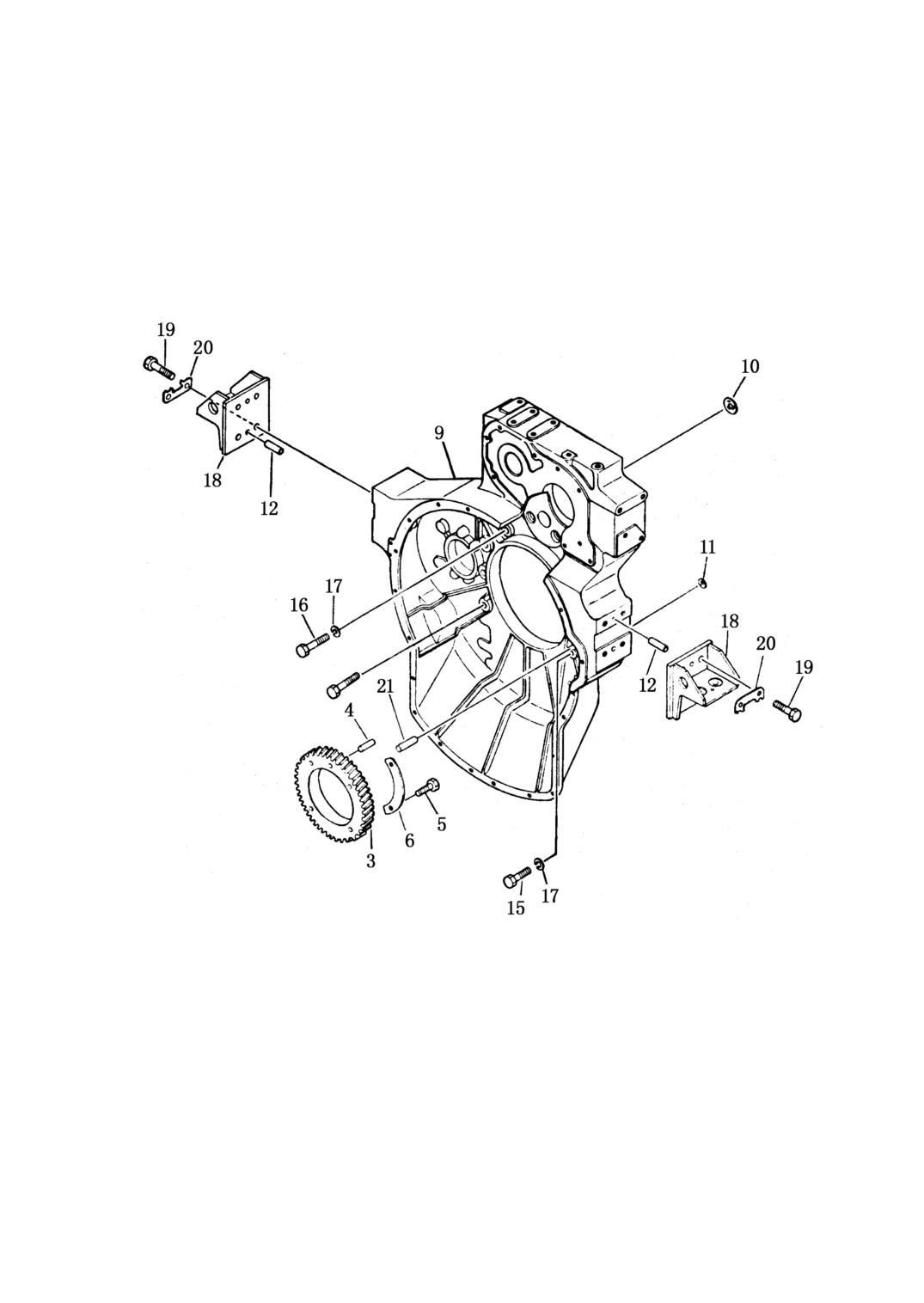

飞轮壳总成……………………………………………………………………111…28～29
FLYWHEEL HOUSING ASS
Y

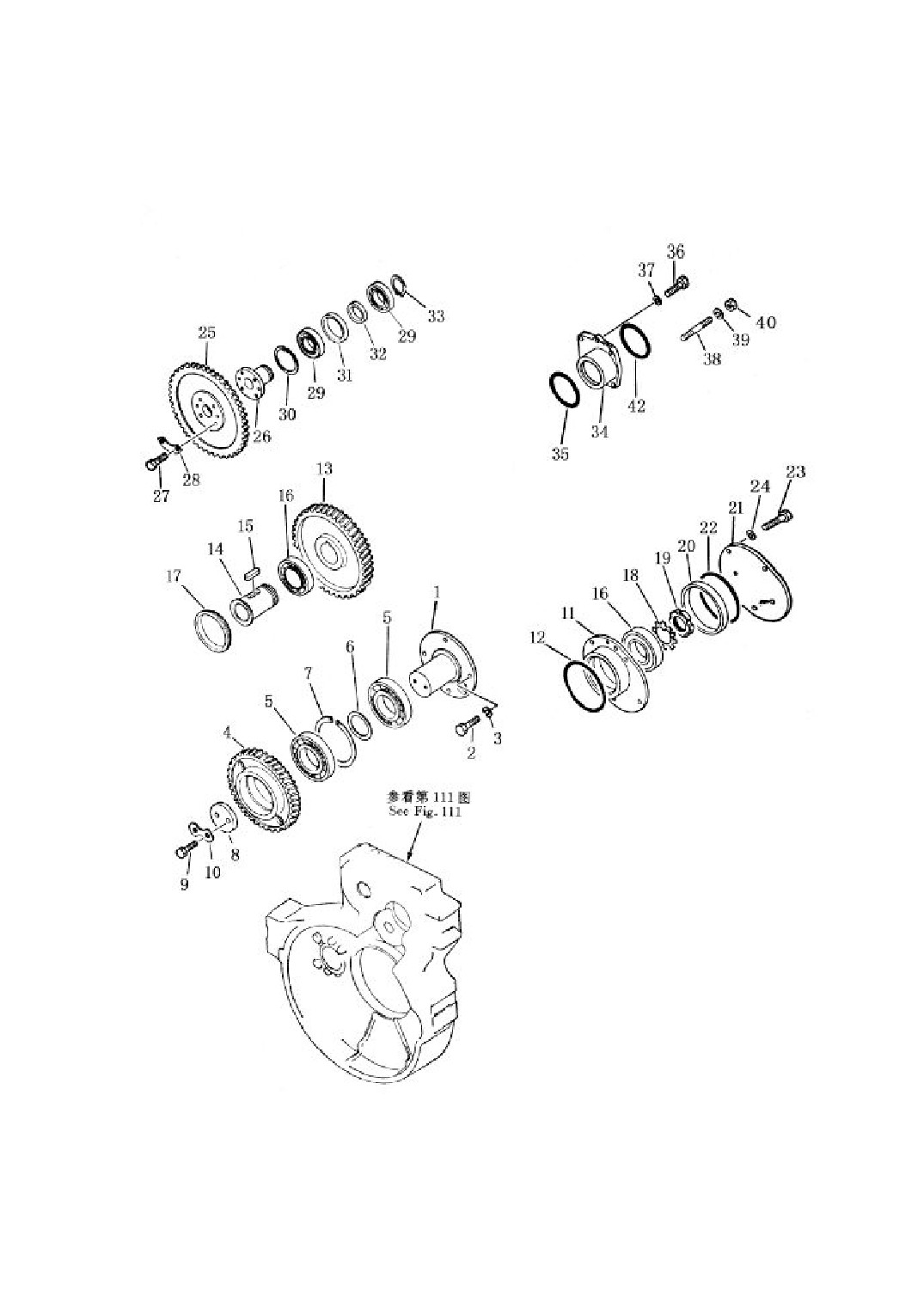

出力装置………………………………………………………………………112…30～32
POWER TAKE OFF

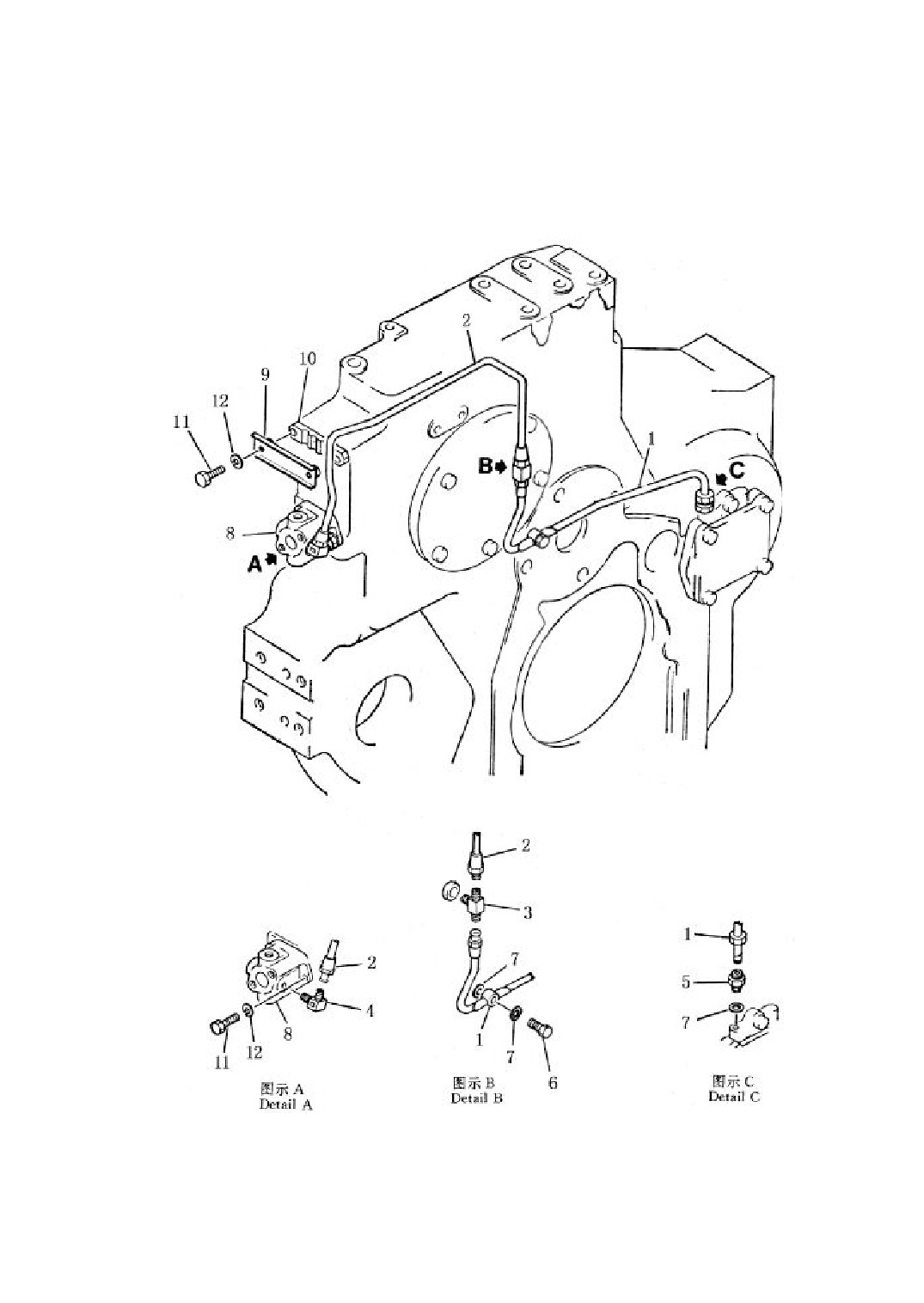

出力装置润滑油管……………………………………………………………113…33～34
P．T．O LUBRICATING OIL PIPING

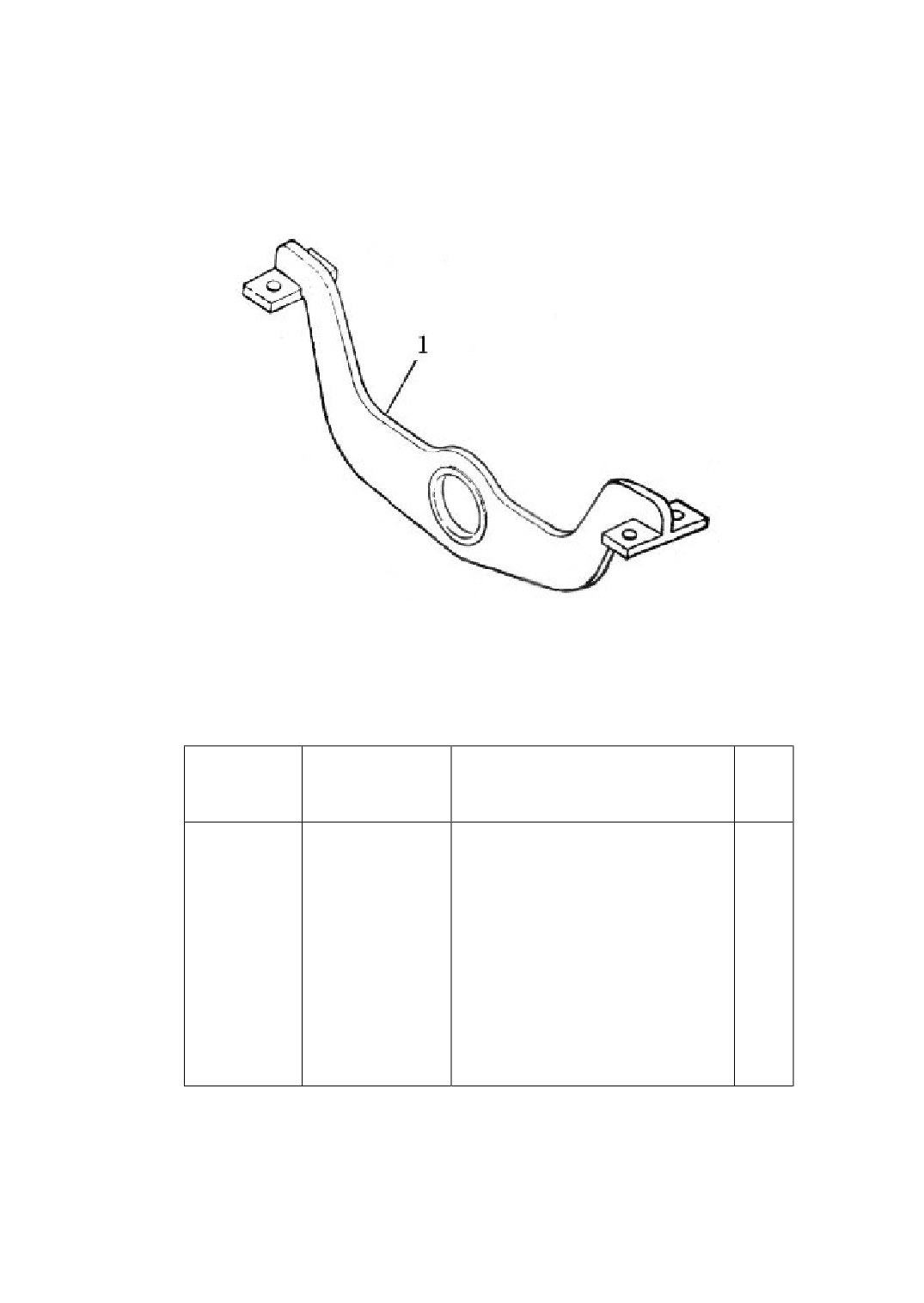

前支架…………………………………………………………………………114… 35
FRONT SUPPORT

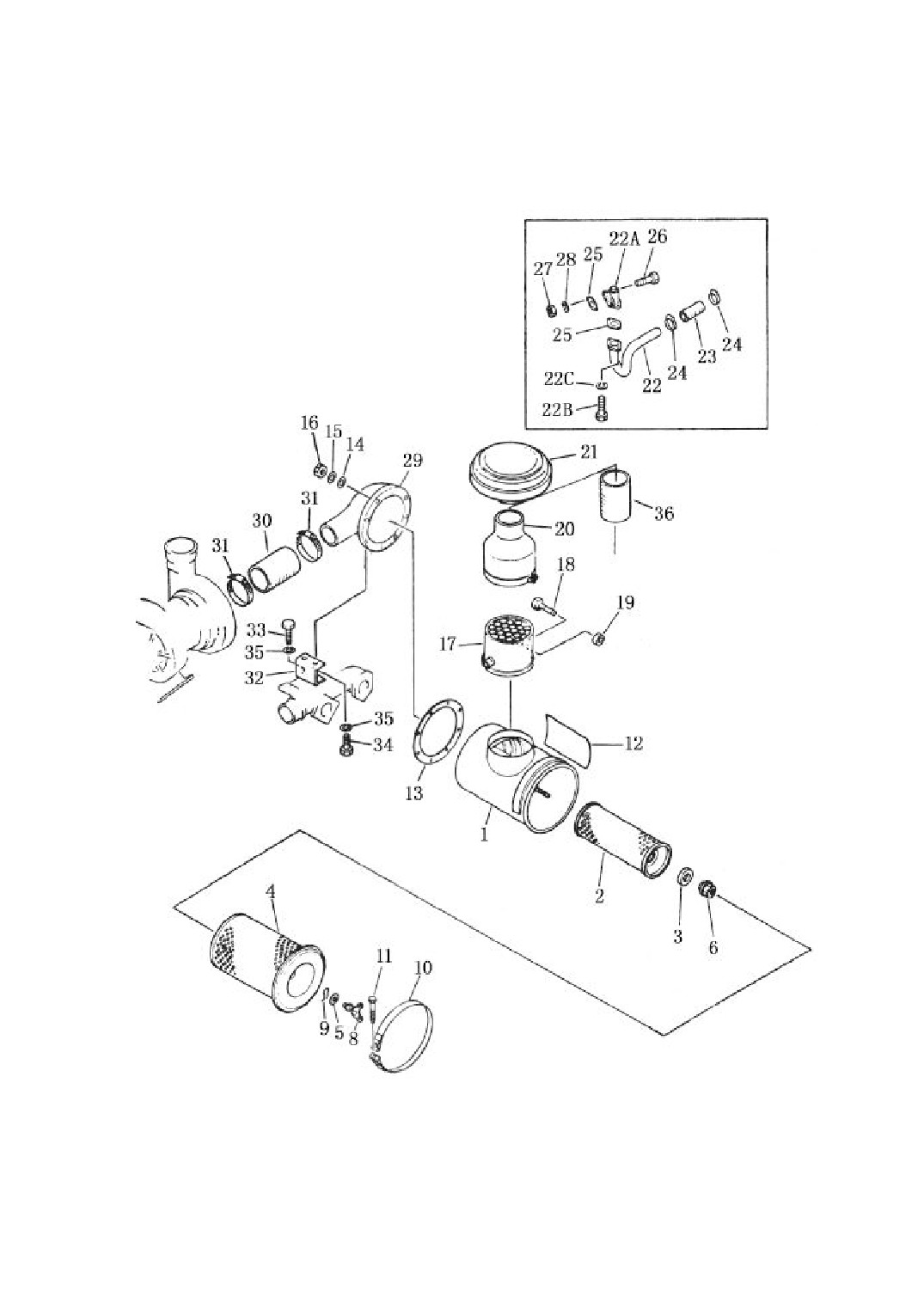

空气滤清器及罩………………………………………………………………115…36～37
AIR CLEANER AND CAP

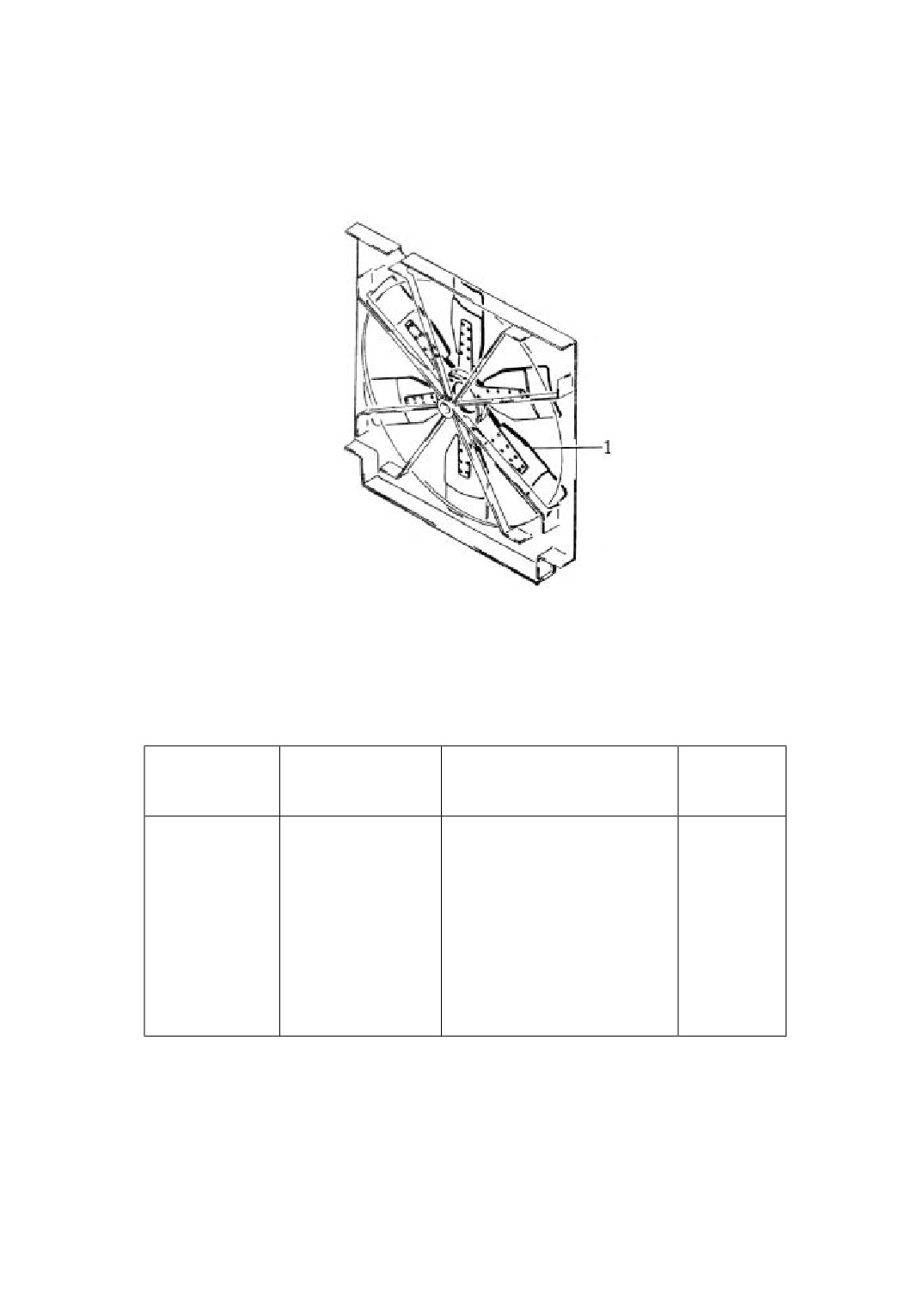

风扇……………………………………………………………………………116… 38
FAN
2.液力变矩器、变速箱及管路
TORQUE CONVERTOR，TRANSMISSIN AND PIPING

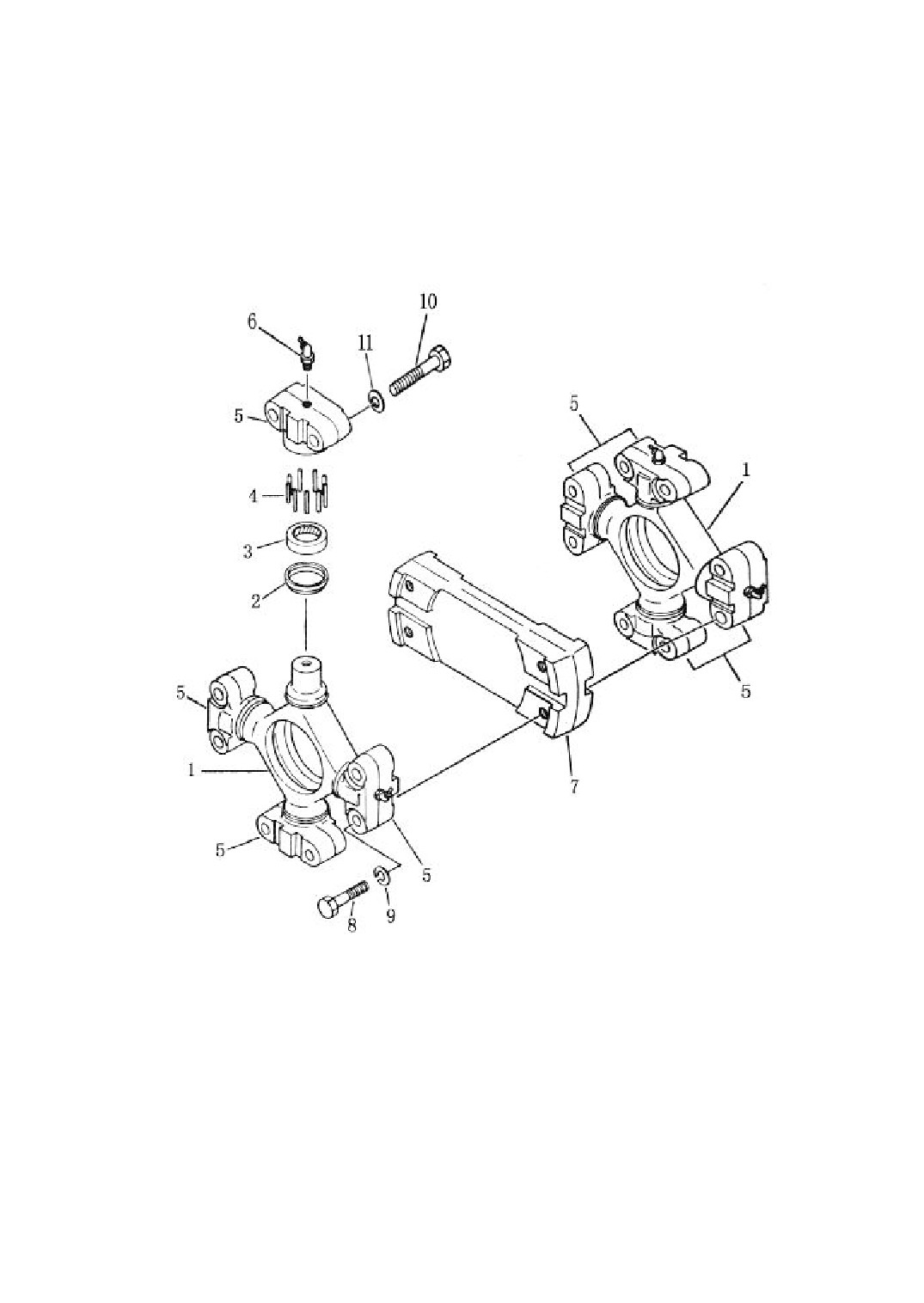

万向节…………………………………………………………………………201…41～42
UNIVERSAL JOINT
图 号 页 数
Fig No. Page

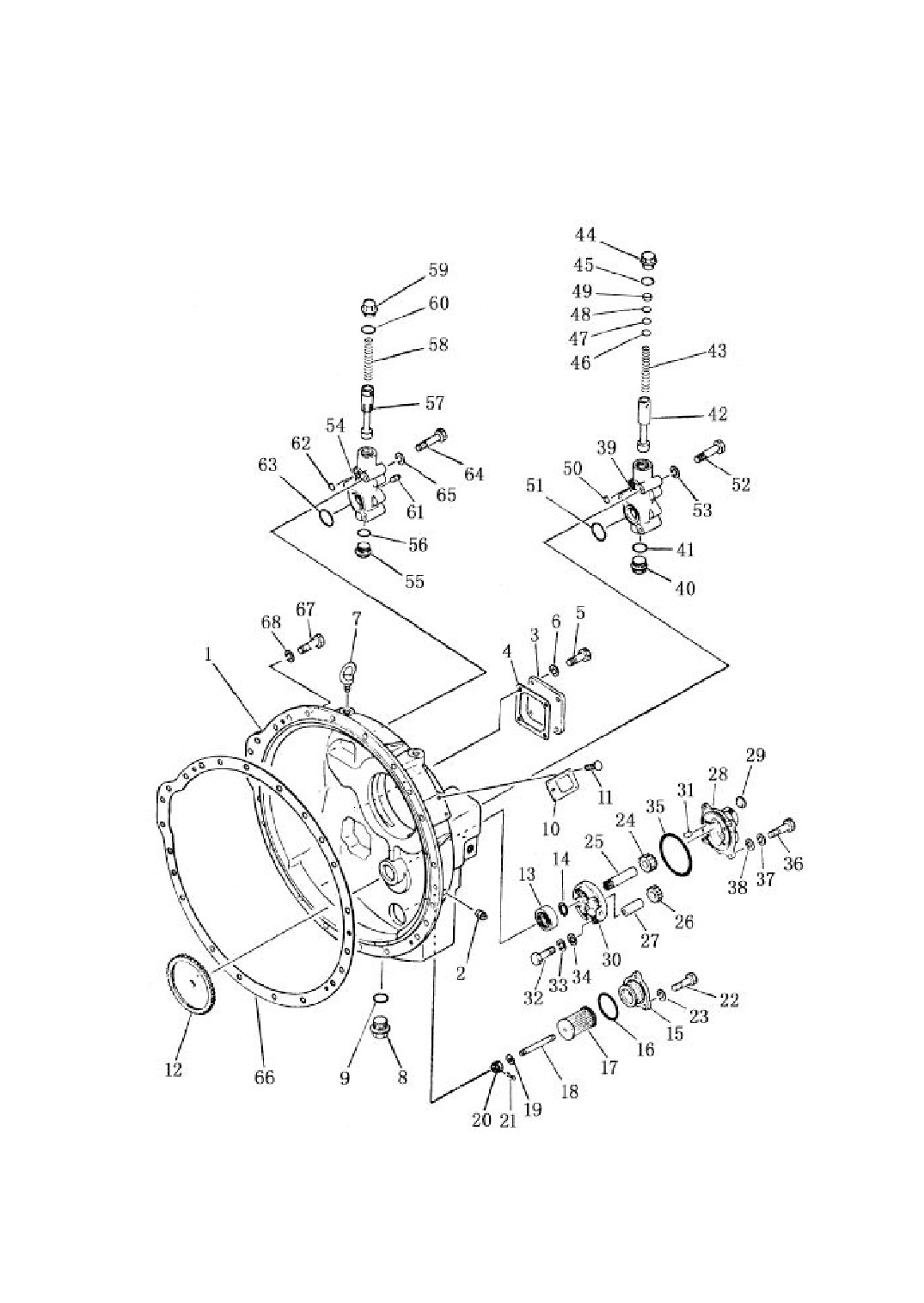

液力变矩器壳 …………………………………………………………………202…43～45
TORQUE CONVERTER HOUSING
涡轮轴和导轮 …………………………………………………………………203…46～48
TURBINE SHAFT AND STATOR
变速箱壳 ………………………………………………………………………204…49～50
TRANSMISSION CASE
变速箱齿轮和轴（1/3） ………………………………………………………205…51～53
TRANSMISSION GEAR AND SHAFT
变速箱齿轮和轴（2/3） ………………………………………………………206…54～56
TRANSMISSION GEAR AND SHAFT
变速箱齿轮和轴（3/3） ………………………………………………………207…57～59
TRANSMISSION GEAR AND SHAFT
分动箱及齿轮 …………………………………………………………………208…60～61
TRANSFER CASE AND GEAR
变速控制阀（1/3） ……………………………………………………………209…62～63
TRANSMISSION CONTROL VALVE
变速控制阀（2/3） ……………………………………………………………210…64～66
TRANSMISSION CONTROL VALVE
变速控制阀（3/3） ……………………………………………………………211…67～69
TRANSMISSION CONTROL VALVE
变速控制杆 ……………………………………………………………………212…70～72
TRANSMISSION CONTROL LEVER
变速控制连杆（1/3） …………………………………………………………213…73～74
TRANSMISSION CONTROL LINKAGE
变速控制连杆（2/3） …………………………………………………………214…75～76
TRANSMISSION CONTROL LINKAGE
变速控制连杆（3/3）……………………………………………………………215…77～78
TRANSMISSION CONTROL LINKAGE
变速泵 …………………………………………………………………………216…79～80
TRANSMISSION PUMP
液力变矩器管路（1/2） ………………………………………………………217…81～83
TORQUE CONVERTER PIPING
液力变矩器管路（2/2） ………………………………………………………218…84～85
TORQUE CONVERTER PIPING
变速管路 ………………………………………………………………………219…86～88
TORQFLOW TRANSMISSION PIPING
3.转向箱及终传动
STEERING CASE AND FINAL DRIVE
转向箱及主机架 ………………………………………………………………301…91～92
STEERING CASE AND MAIN FRAME
伞齿轮及轴 ……………………………………………………………………302…93～94
BEVEL GEAR AND SHAFT
图 号 页 数
Fig No. Page
转向离合器 …………………………………………………………………303…95～96
STEERING CLUTCH
制动带及联动装置 …………………………………………………………304…97～98
BRAKE BAND AND LINKAGE
制动盖 ………………………………………………………………………305…99～100
BRAKE CASE COVER
制动助力器 …………………………………………………………………306…101～102
BRAKE BOOSTER
终传动箱及齿轮（1/2）……………………………………………………307…103～104
FINAL DRIVE CASE AND GEAR
终传动箱及齿轮（2/2）……………………………………………………308…105～106
FINAL DRIVE CASE AND GEAR
链轮及轴 ……………………………………………………………………309…107～108
SPROCKET AND SHAFT
转向控制杆 …………………………………………………………………310…109～110
STEERING CONTROL LEVER
转向制动连杆（1/2）………………………………………………………311…111～112
STEERING AND BRAKE LINKAGE
转向制动连杆（2/2）………………………………………………………312…113～114
STEERING AND BRAKE LINKAGE
制动踏板……………………………………………………………………313…115～116
BRAKE PEDAL
制动闭锁杆…………………………………………………………………314…117～118
BRAKE PARKING LEVER
转向泵………………………………………………………………………315…119～120
STEERING PUMP
转向阀………………………………………………………………………316…121～123
STEERING CONTROL VALVE
主调压阀……………………………………………………………………317…124～125
MAIN RELIEF VALVE
精滤油器……………………………………………………………………318…126～127
TRANSMISSION OIL FILTER
粗滤油器……………………………………………………………………319…128～129
OIL STRAINER
转向管路（1/3） …………………………………………………………320…130～131
STEERING PIPING
转向管路（2/3） …………………………………………………………321…132～133
STEERING PIPING
转向管路（3/3） …………………………………………………………322…134～135
STEERING PIPING
制动管路 …………………………………………………………………323…136～137
BRAKE PIPING
集中润滑管路 ……………………………………………………………324…138～139
CONCENTRATED PIPING
集中测压管路 ……………………………………………………………325…140～141
TEST PRESSURE PIPING
图 号 页 数
Fig No. Page
4.行走装置
TRACK MECHANISM
台车架…………………………………………………………………………401…145～146
TRACK FRAME
涨紧装置………………………………………………………………………402…147～149
RECOIL MECHANISM
台车架盖………………………………………………………………………403…150～151
TRACK FRAME COVER
履带滚轮护轨 ………………………………………………………………404…152～153
TRACK ROLLER GUARD
引导轮
……………………………………………………………………405…154～155
IDLER
支重轮
……………………………………………………………………406…156～157
TRACK ROLLER
托轮 …………………………………………………………………………407…158～159
CARRIER ROLLER
履带（标准型）………………………………………………………………408…160～161
TRACK SHOE（STD）
履带（润滑型）………………………………………………………………409…162～163
TRACK SHOE(LUBRICATE TYPE)
5.护罩
GUARD
散热器护架……………………………………………………………………501…167～168
RADIATOR GUARD
发动机罩………………………………………………………………………502…169～171
ENGINE HOOD
翼板
………………………………………………………………………503…172～174
FENDER
支撑
………………………………………………………………………504…175～177
SUPPORT
地板架
……………………………………………………………………505…178～180
FLOOR FRAME
蓄电池罩
…………………………………………………………………506…181～182
BATTERY COVER
底护板 ………………………………………………………………………507…183～184
BOTTOM GUARD
油缸支架 ……………………………………………………………………508…185～186
CYLINDER SUPPORT
防翻滚架 ……………………………………………………………………509…187～188
ROLLOVER PROTECTIVE STRUCTURE
防翻滚架安装 ………………………………………………………………510…189～190
ROLLOVER PROTECTIVE STRUCTURE MOUNT
平衡梁 ………………………………………………………………………511…191～192
EQUALIZER BAR
图 号 页 数
Fig No. Page
牵引架 ………………………………………………………………………512…193～194
DRAWBAR
牵引架（湿地型）……………………………………………………………513…195～196
DRAWBAR(FOR TSY220B)
驾驶室
……………………………………………………………………514…197～198
CAB
司机座 ………………………………………………………………………515…199～200
OPERATOR SEAT
6.附属装置控制系统
ATTACHMENT CONTROL SYSTEM
液压泵…………………………………………………………………………601…203～204
HYDRAULIC PUMP
液压油箱(1/2)
……………………………………………………………602…205～206
HYDRAULIC TANK
液压油箱(2/2)
………………………………………………………………603…207～208
HYDRAULIC TANK
液压滤油器……………………………………………………………………604…209～210
HYDRAULIC FILTER
铲刀提升和倾斜操纵阀（1/2）………………………………………………605…211～213
BLADE LIFT AND TILT CONTROL VALVE
铲刀提升和倾斜操纵阀（2/2）………………………………………………606…214～215
BLADE LIFT AND TILT CONTROL VALVE
松土器控制阀（1/2）…………………………………………………………607…216～217
RIPPER CONTROL VALVE
松土器控制阀（2/2）…………………………………………………………608…218～219
RIPPER CONTROL VALVE
铲刀提升油缸（1/2）…………………………………………………………609…220～222
BLADE LIFT CYLINDER
铲刀提升油缸（2/2）…………………………………………………………610…223～224
BLADE LIFT CYLINDER
倾斜油缸 ……………………………………………………………………611…225～226
BLADE TILT CYLINDER
液压管路(自箱至泵)
………………………………………………………612…227～228
HYDRAULIC PIPING(from tank to pump)
液压管路(自箱至升降缸)（1/2）……………………………………………613…229～230
HYDRAULIC PIPING(from tank to lift cylinder)
液压管路(自箱至升降缸)（2/2）……………………………………………614…231～232
HYDRAULIC PIPING(from tank to lift cylinder)
液压管路(SD22S 用)（1/2）…………………………………………………615…233～234
HYDRAULIC PIPING(For SD22S)
液压管路(SD22S 用)（2/2）…………………………………………………616…235～236
HYDRAULIC PIPING(For SD22S)
液压管路(自箱至倾斜缸)（1/2）……………………………………………617…237～238
HYDRAULIC PIPING(from tank to tilt cylinder)
液压管路(自箱至倾斜缸)（2/2）……………………………………………618…239～240
HYDRAULIC PIPING(from tank to tilt cylinder)
图 号 页 数
Fig No. Page
液压管路(SD22S 用)（1/2）…………………………………………………619…241～243
HYDRAULIC PIPING(For SD22S)
液压管路(SD22S 用)（2/2）…………………………………………………620…244～245
HYDRAULIC PIPING(For SD22S)
倾斜及松土器操纵随动阀……………………………………………………621…246～248
TILT AND RIPPER CONTROL SERVO VALVE
随动阀管路……………………………………………………………………622…249～250
SERVO VALVE PIPING
操纵杆托架及阀座……………………………………………………………623…251～252
CONTROL LEVER BRACKET AND VALVE SEAT
铲刀操纵杆……………………………………………………………………624…253～255
BLADE CONTROL LEVER
松土器操纵杆…………………………………………………………………625…256～257
RIPPER CONTROL LEVER
升降及松土器操纵联动装置…………………………………………………626…258～259
LIFT AND RIPPER CONTROL LINKAGE
倾斜操纵联动装置……………………………………………………………627…260～261
TILT CONTROL LINKAGE
铲刀操纵联动装置……………………………………………………………628…262～263
BLADE CONTROL LINKAGE
升降操纵随动阀………………………………………………………………629…264～266
LIFT CONTROL SERVO VALVE
7.工作装置
WORK EQUIPMENT
半 U 型铲 ……………………………………………………………………701…269～270
BLADE SEMI-U DOZER
直倾铲 ………………………………………………………………………702…271～272
STRAVGHT TILT BLADE
推杆……………………………………………………………………………703…273～275
STRAIGHT TILT FRAME
直倾铲(SD22S 用)……………………………………………………………704…276～277
STRAVGHT TILT BLADE(For SD22S)
推杆(SD22S 用)………………………………………………………………705…278～279
STRAIGHT TILT FRAME(For SD22S)
松土器 ………………………………………………………………………706…280～282
RIPPER
松土器管路……………………………………………………………………707…283～284
RIPPER PIPING
松土器油缸……………………………………………………………………708…285～287
RIPPER CYLINDER
角铲 …………………………………………………………………………709…288～289
ANGLE BLADE
弓形架…………………………………………………………………………710…290～291
U-FRAME
U 型铲…………………………………………………………………………711…292～293
U-BLADE
图 号 页 数
Fig No. Page
8.电气系统
ELECTRICAL SYSTEM
电气系统(1/2)
…………………………………………………………801…297～298
ELECTRICAL SYSTEM
电气系统(2/2)
…………………………………………………………802…299～300
ELECTRICAL SYSTEM
仪表箱 ……………………………………………………………………803…301～302
INSTRUMENT BOX
继电器和保险丝盒 ………………………………………………………804…303～304
RELAY AND FUSE BOX
蓄电池和电池继电器 ……………………………………………………805…305～306
BATTERY AND RELAY SWITCH
9.标牌布置图
MARK AND PLATE
标牌布置图
……………………………………………………………901…309～310
MARK AND PLATE
发动机关联部件
ENGIEN RELATED PARTS

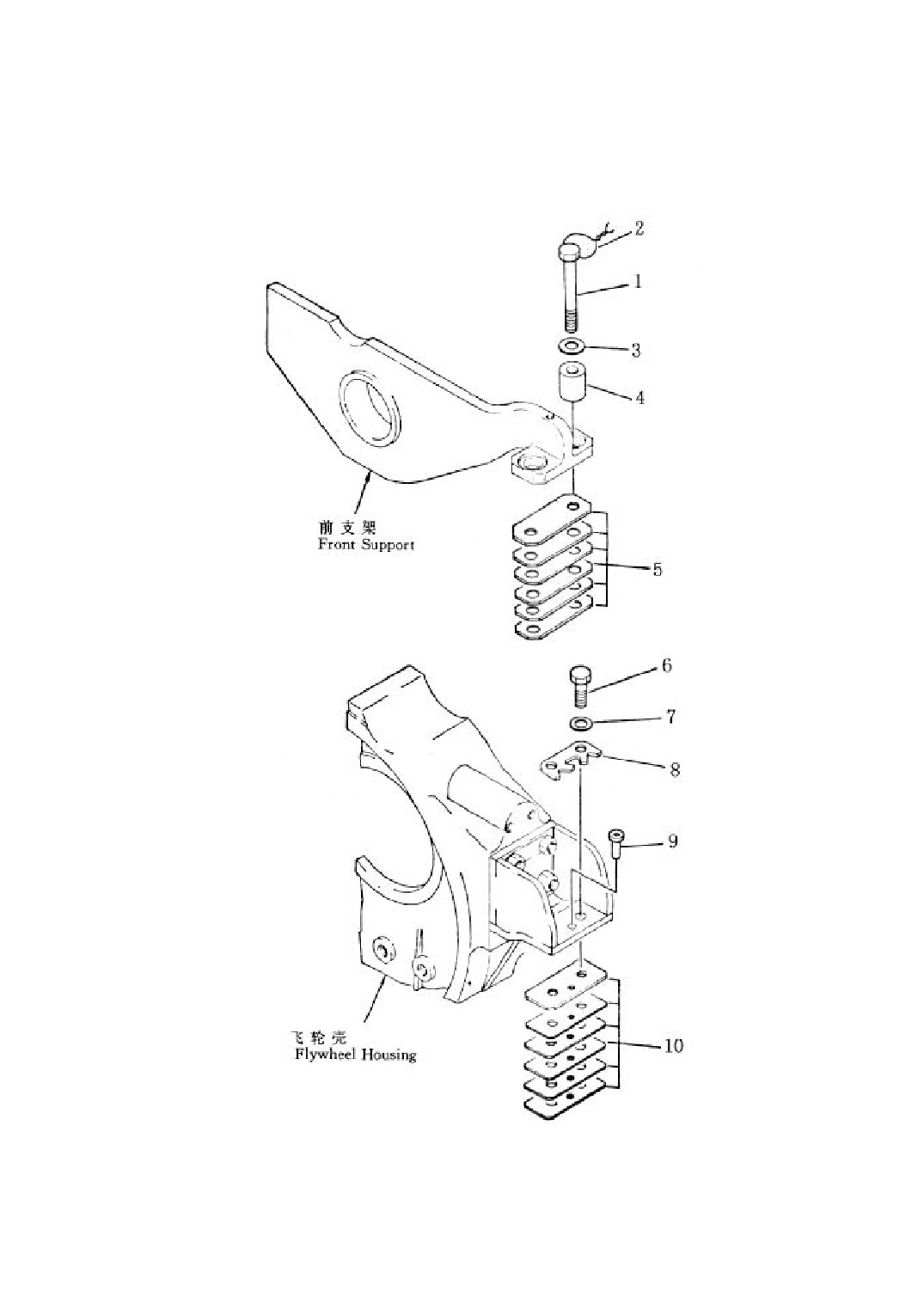

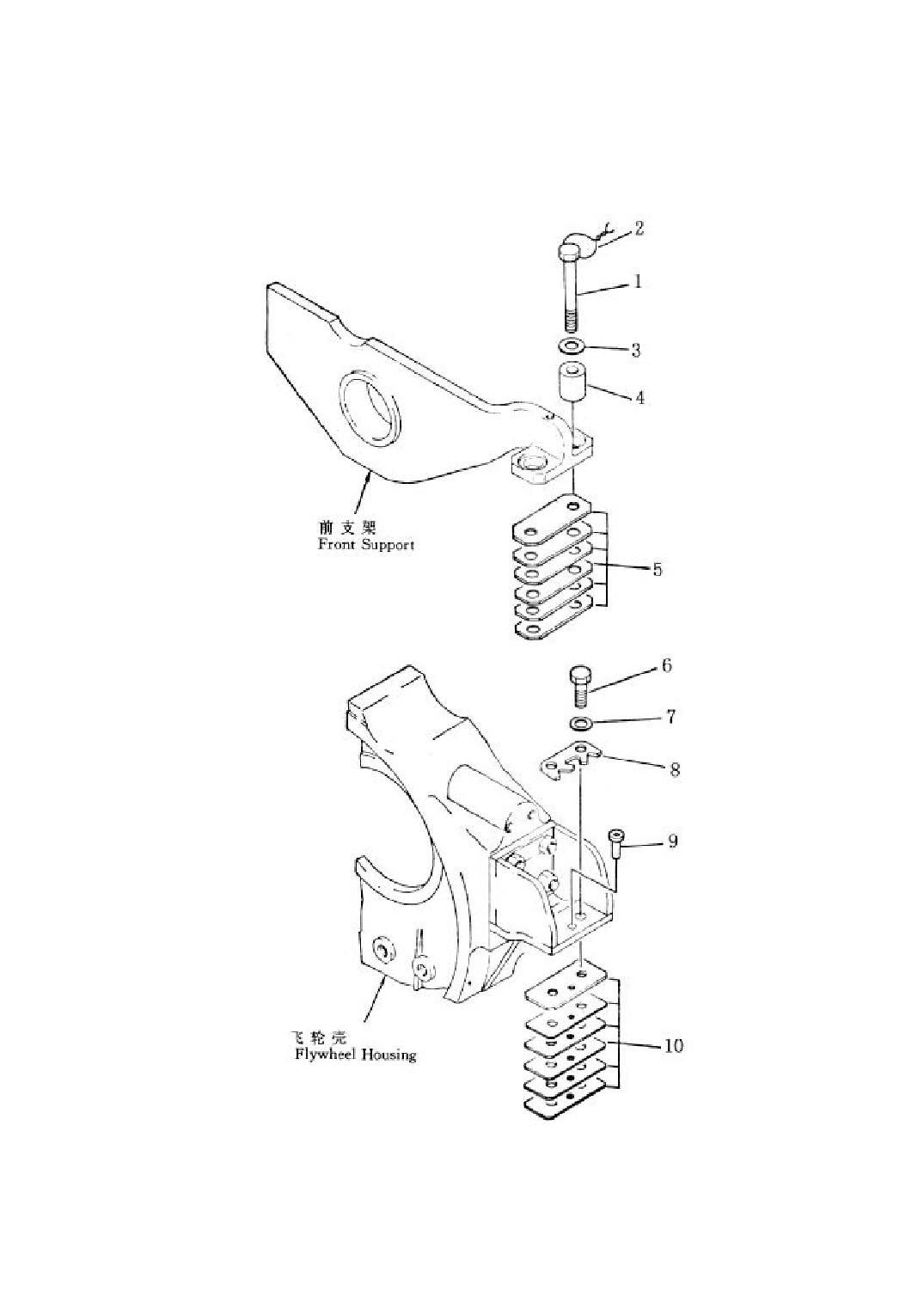

第 101 图 发动机悬挂
FIG.101 ENGINE MOUNT
3
发动机悬挂
ENGINE MOUNT
序 号
图 号
名
称
数量
INDEX NO.
PART NO.
DESCRIPTION
Q`TY
101-1
01015-52200
前螺栓
bolt, front
4
2
04059-01680
锁紧用钢丝 wire, lock
2
3
01643-32260
垫圈
washer
4
4
195-01-11190
衬垫
spacer
4
5
154-01-11570
前垫板总成 shim ass’y, front
2
154-01-11580
前垫板总成 shim ass’y, front
10
6
01010-52255
后螺栓
bolt, rear
4
7
154-01-11550
垫圈
washer
4
8
154-01-11560
锁垫板
plate, lock
2
9
6681-21-4750
定位销
pin, dowel
2
10
154-01-11590
后垫板总成 shim ass’y, back
2
154-01-11610
后垫板总成 shim ass’y, back
10
4

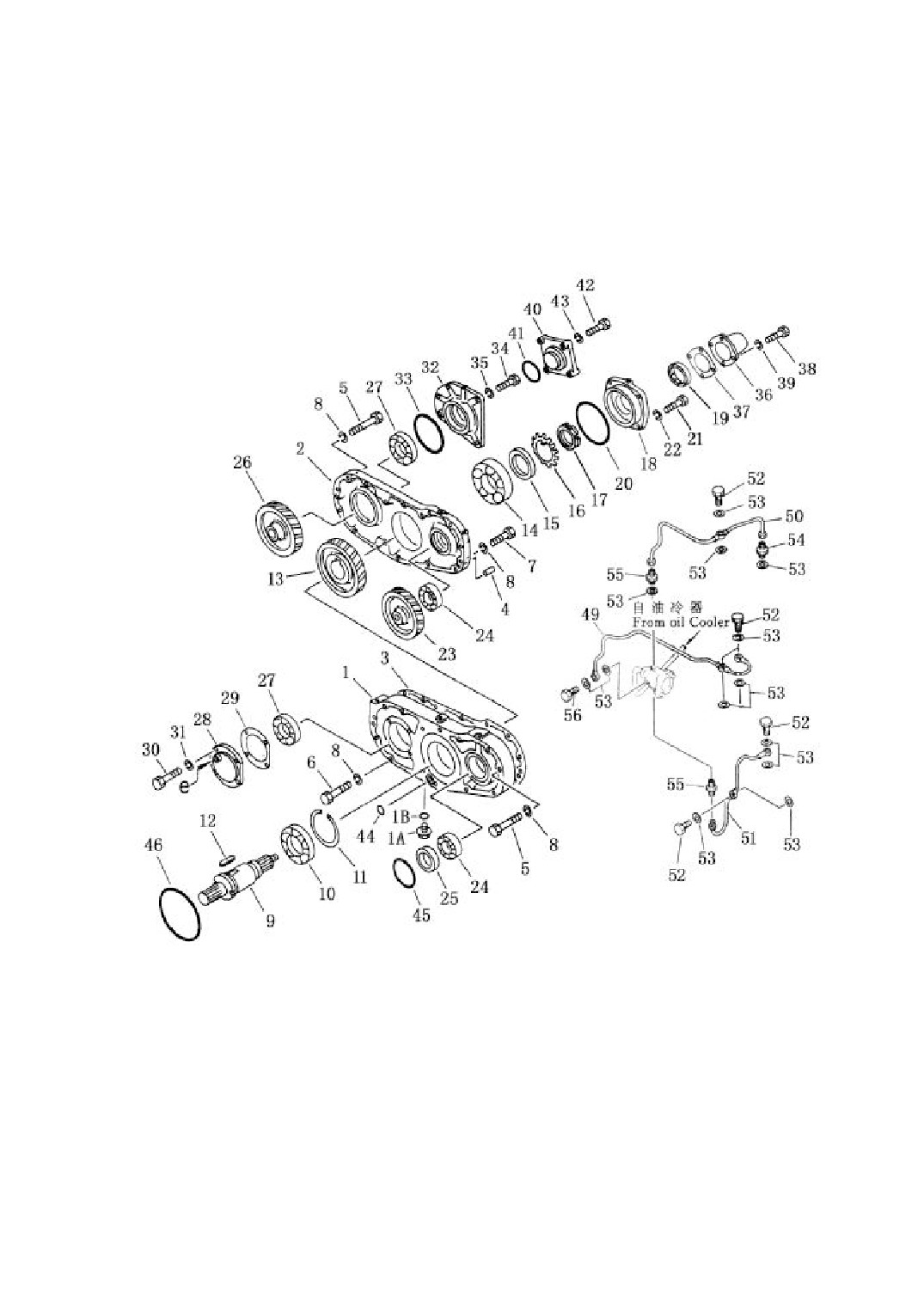

第 102 图 分 动 箱
FIG.102 TRANSFER CASE
5
分动箱
TRANSFER CASE
图及索引号码
件 号
名 称
数量
Fig & Index No.
Part No.
Description
Q’ty
23Y-02B-00000
分动箱总成
power take off ass’y
1
102-1
154-38-25110
齿轮箱
case
1
1A
07044-12412
堵
play
1
1B
07002-02434
O 形圈
0-ring
1
2
154-01-12121
分动箱
case power take off
1
3
154-01-12131
（箱）填密垫
gasket ,case
1
4
04020-01024
定位销
pin ,dowel
2
5
01011-51205
螺栓
bolt
13
6
01010-51275
螺栓
bolt
2
7
01010-51250
螺栓
bolt
2
8
01602-21236
弹簧垫圈
washer spring
17
9
154-01-12220
轴
shaft
1
10
154-01-12280
滚柱轴承
bearing roller
1
11
150-21-22180
卡环
ring snap
1
12
04000-02050
键
key
2
13
154-01-12230
齿轮
gear
1
14
06040-06314
滚珠轴承
bearing hall
1
15
154-01-12240
套环
collar
1
16
01658-16823
锁紧垫圈
washer lock
1
17
01530-06814
螺母
hut
1
18
154-01-12250
盖
cover
1
19
07012-00060
油封
seal oil
1
20
07000-05150
O 形圈
O-ring
1
21
01010-51230
螺栓
bolt
4
22
01602-21236
弹簧垫圈
washer ,spring
4
23
154-38-25150
齿轮
gear
1
24
06040-06209
滚珠轴承
bearing ball
2
25
154-01-12320
环
ring
1
26
154-01-12410
齿轮
gear
1
27
06040-06212
滚柱轴承
bearing roller
2
28
154-01-12420
盖
cover
1
29
154-01-12431
填密垫
gasket
1
30
01010-51025
螺栓
bolt
4
31
01602-21030
弹簧垫圈
washer spring
4
32
154-01-12440
轴承盖
case ,bearing
1
33
07000-05130
O 形圈
O-ring
1
34
01010-51250
螺栓
bolt
2
35
01602-21236
弹簧垫圈
washer spring
2
36
154-01-12260
盖
cover
1
6
分动箱
TRANSFER CASE
图及索引号码
件 号
名 称
数量
Fig & Index No.
Part No.
Description
Q’ty
102-37
154-01-12271
填密垫
gasket
1
38
01010-51025
螺栓
bolt
4
39
01602-21030
弹簧垫圈
washer spring
4
40
154-01-12450
盖
cover
1
41
07000-03078
O 形圈
o-ring
1
42
01010-51245
螺栓
bolt
4
43
01602-21236
弹簧垫圈
washer spring
4
44
07000-03030
O 形圈
o-ring
1
45
07000-02105
O 形圈
o-ring
1
46
07000-05195
O 形圈
o-ring
1
49
154-01-12530
管
tube
1
50
154-01-12541
管
tube
1
51
154-01-12552
管
tube
1
52
6600-01-3860
螺栓管接头
bolt, joint
5
53
07005-01012
填密垫
gasket
15
54
154-01-12520
管接头
nipple
1
55
07211-50610
管接头
nipple
2
56
07206-10610
连接螺栓
bolt, link
1
7
第 103 图
油 门 操 纵 杆
FIG.103 FUEL CONTROL LEVER
8
油门操纵杆
FUEL CONTROL LEVER
图及索引号码
件 号
名 称
数量
Fig & Index No.
Part No.
Description
Q’ty
103-1
154-43-44110
油门操纵杆
lever
1
2
09304-01250
手柄
knob
1
3
GB6172-86
六角薄螺母 M10
nut
1
4
154-43-44270
螺钉
screw
1
5
17Y-05-00008
销
pin
1
6
170-54-11230
弹簧
spring
1
7
17Y-05-00006
垫
washer
1
8
01016-50860
螺栓 M8×60
bolt
1
9
154-43-44250
螺帽
cap
1
10
154-43-14710
园盘
disc
1
11
04020-00616
销 6×16
pin
1
12
101-43-11281
磨擦衬片
facing
2
13
154-43-14710
弹簧
spring
1
14
01052-51265
螺栓 M12×1.5×65 bolt
1
15
01640-21223
垫圈 12
washer
2
16
101-43-11380
垫
cover
1
17
01593-11210
螺母 M12×1.5
nut
1
18
04050-13030
开口销 3×30
pin
1
19
154-43-44120
杆
rod
1
20
04205-10822
销轴 8×22
pin
2
21
04050-12016
开口销 2×16
pin cotter
2
22
01508-21006
螺母 M10×1.25 左
nut
1
23
178-43-12180
调整螺母
adjusting nut
1
24
04245-41025
杆
rod
1
25
195-43-42280
橡胶套
bellows
1
26
01582-11008
螺母 M10×1.25
nut
2
27
198-43-18170
叉口板
yoke
1
9
第 104 图
减 速 踏 板
FIG.104 DECELERATOR PEDAL
10
减 速 踏 板
DECELERATOR PEDAL
图及索引号码
件 号
名 称
数量
Fig & Index No.
Part No.
Description
Q’ty
104-1
195-43-42350
脚踏板
pedal
1
2
17Y-05-00016
橡胶板
plate rubber
1
3
01643-32460
垫圈
washer
1
4
06122-02504
防尘密封圈
seal ring
2
5
GB290-82
只有冲压外圈的滚针
bearing, roller
1
轴承 20941/25
needle
6
06122-02004
防尘密封圈
seal ring
2
7
GB290-82
只有冲压外圈的滚针
bearing, roller
3
轴承 37941/20
needle
8
01582-11008
螺母 M10×1.25
nut
6
9
175-43-35210
螺钉
screw
1
10
17Y-05-08000
杠杆
lever
1
11
01643-31032
垫圈 10
washer
1
12
01010-51040
螺栓 M10×40
bolt
1
13
07021-01090
接头式压注油杯
fitting grease
2
14
01593-11008
螺母 M10×1.25
bolt
1
15
04050-12018
开口销 2×18
pin cotter
1
16
04250-81056
关节轴承
end rod
1
17
04248-31016
杆
rod
1
18
01508-21006
螺母 M10×1.25 左
nut
1
19
176-43-43190
调整螺母
adjusting nut
1
20
04245-41016
杆
rod
1
21
195-43-42410
调整螺母
adjusting nut
1
22
17Y-05-00019
挡销
pin, stopper
1
23
154-44-14570
挡销
pin, stopper
1
24
04050-12022
开口销 2×22
pin cotter
1
25
154-43-44231
杠杆
lever
1
26
01010-50830
螺栓 M8×30
bolt
2
27
01602-20825
垫圈 8
washer spring
2
28
06122-02004
防尘密封圈
seal ring
4
29
154-43-44240
轴
shaft
1
30
04010-00519
半园键
half-round key
2
31
17Y-05-10000
杠杆
lever
1
32
04205-10822
销轴 8×22
pin
2
33
04050-12016
开口销 2×16
pin cotter
2
34
198-43-18170
叉口板
yoke
2
35
04245-41062
杆
rod
1
11
第 105 图
油门操纵联动装置
FIG.105 FUEL CONTROL LINKAGE
12
油门操纵联动装置
FUEL CONTROL LINKAGE
图及索引号码
件 号
名 称
数量
Fig & Index No.
Part No.
Description
Q’ty
105－1
17Y-05-11000
支架
bracket
1
2
17Y-05-10000
杠杆
lever
2
3
01010-50830
螺栓 M8×30
bolt
2
4
01602-20825
垫圈 8
washer spring
2
5
GB290-82
只有冲压外圈的滚针 bearing
4
轴承 37941/20
6
154-43-44140
轴
shaft
1
7
04010-00519
半园键
key wood ruff
2
8
06122-02004
防尘密封圈
seal ring
6
9
01010-51230
螺栓 M12×30
blot
4
10
01643-31232
垫圈 12
washer
4
11
198-43-18170
叉口板
yoke
3
12
04205-10822
销轴 8×22
pin
4
13
04050-12016
开口销 2×16
pin cotter
4
14
01582-11008
螺母 M10×1.25
nut
3
15
154-43-44162
杆组件
rod ass’y
1
16
17Y-05-05000
支架
bracket
1
17
17Y-05-06000
杠杆
lever
1
18
17Y-05-04000
轴
shaft
1
19
01010-51016
螺栓 M10×16
bolt
1
20
01602-21030
垫圈 10
washer
1
21
23Y-05B-00001
杆
rod
1
22
01580-10806
螺母 M8×1
nut
3
23
09290-10000
缓冲器
absorber
1
24
04245-40806
拉杆
rod
1
25
04211-20844
叉口板
yoke
1
13
第 106 图 散 热 器
FIG.106 RADIATOR
14
散 热 器
RADIATOR
数量 Q’ty
序号
图 号
名 称
SD22
No.
PART NO.
DESCRIPTION
SD22D
SD22S
SD22E
154-03-C1001
散热器总成
radiator ass’y
1
22M-03-00000
散热器总成
radiator ass’y
1
(TS220、03)
散热器总成
radiator ass’y
1
106-1
154-03-11117
上箱
tank, upper
1
1
22M-03-80700
上箱
tank, upper
1
2
07056-00048
过滤器
strainer
1
1
1
3
07057-03271
卡环
ring
1
1
1
4
07053-10000
箱帽
cap
1
1
1
5
07053-00002
填密垫
gasket
1
1
1
6
154-03-11682
压力阀
valve, pressure
1
1
22M-03-81000
压力阀
valve, pressure
1
7
175-03-32570
滤网
screen
1
1
22M-03-80800
滤网
screen
1
8
07000-43045
O 型圈
o-ring
1
1
1
9
01010-51025
螺栓
bolt
2
2
2
10
01602-21030
垫圈
washer
2
2
2
11
07040-13618
螺塞
plug
1
1
1
12
07002-43634
O 型圈
o-ring
1
1
1
13
154-03-11565
管总成
tube ass’y
1
1
1
14
07000-42070.
O 型圈
o-ring
1
1
1
15
01010-51240
螺栓
bolt
4
4
4
16
01602-21236
垫圈
washer
4
4
4
17
07042-30108
螺塞
plug
1
1
1
18
07281-00809
喉箍
clamp
2
2
2
19
154-03-11574
软管
hose
1
1
1
20
01011-51640
螺栓
bolt
4
4
4
21
154-03-13240
轴套
spacer
4
4
4
22
154-03-21132
型心
core
1
1
22M-03-80500
型心
core
1
23
154-03-11143
填密垫
gasket
2
2
22M-03-80004
填密垫
gasket
2
24
154-03-11151
垫板
plate
4
4
22M-03-80005
垫板
plate
4
15
散 热 器
RADIATOR
数量 Q’ty
序号
图 号
名
称
SD22
No.
PART NO.
DESCRIPTION
SD22D
SD22S
SD22E
106-25
154-03-21123
下箱
tank, lower
1
1
22M-03-80200
下箱
tank, lower
1
26
01010-51030
螺栓
bolt
80
80
80
27
01602-21030
垫圈
washer
80
80
80
195-03-22400
减振器总成
isolator ass’y
2
2
22M-03-80400
减振器总成
isolator ass’y
2
28
195-03-22530
托架
bracket
2
2
22M-03-80410
托架
bracket
2
29
195-03-22520
减振器
isolator
4
4
22M-03-80110
减振器
isolator
4
30
01643-32260
加厚垫圈
washer
16
16
16
31
154-03-13160
上托架
bracket, upper
2
2
2
32
01091-52220
螺栓
bolt
4
4
4
33
154-03-13170
下托架
bracket, lower
2
2
2
34
01582-12218
螺母
nut
4
4
4
35
01010-51230
螺栓
bolt
8
8
8
36
01643-31232
加厚垫圈
washer
8
8
8
37
01010-51230
螺栓
bolt
6
6
6
38
01643-31032
加厚垫圈
washer
6
6
6
39
198-03-21530
压板
plate
2
2
22M-03-80003
压板
plate
2
195-03-22500
减振器总成 isolator ass’y
2
2
22M-03-80100
减振器总成 isolator ass’y
2
40
195-03-22540
托架
bracket
2
2
22M-03-80101
托架
bracket
2
41
195-03-22520
减振器
isolator
4
4
22M-03-80110
减振器
isolator
4
42
195-03-13250
托架
bracket
2
2
2
43
154-03-11973
托架（右） bracket, R.H
1
1
1
44
154-03-11963
托架 (左)
bracket, L.H
1
1
1
45
195-03-22270
垫片
shim
12
12
22M-03-80001
垫片
shim
12
46
01091-52205
螺栓
bolt
4
4
4
47
01643-32260
加厚垫圈
washer
12
12
12
48
01582-12218
螺母
nut
4
4
4
16
散 热 器
RADIATOR
数量 Q’ty
序号
图 号
名
称
SD22
No.
PART NO.
DESCRIPTION
SD22D
SD22S
SD22E
106-49
01010-51245
螺栓
bolt
4
4
4
50
01643-31232
加厚垫圈 washer
4
4
4
51
0101051230
螺栓
bolt
6
6
6
52
01643-31232
加厚垫圈 washer
6
6
6
53
01010-51435
螺栓
bolt
4
4
4
54
01643-31445
加厚垫圈
washer
4
4
4
55
154-03-12842
遮护罩（右）winder-break,R.H
1
1
22M-03-81100
遮护罩（右）winder-break,R.H
1
56
154-03-12823
遮护罩（左）winder-break,L.H
1
1
22M-03-80900
遮护罩（左）winder-break,L.H
1
57
154-03-13140
垫
gasket
2
2
22M-03-80600
垫
gasket
2
58
154-03-11611
填片
shim
20
20
20
59
154-03-13150
板
plate
2
2
22M-03-80300
板
plate
2
60
01010-51235
螺栓
bolt
8
10
8
61
01602-21236
垫圈
washer
8
10
8
62
154-03-22160
座
seat
4
4
22M-03-80002
座
seat
4
63
01010-51030
螺栓
bolt
4
4
4
64
01010-51250
螺栓
bolt
4
6
4
65
01602-21236
垫圈
washer
4
6
4
66
01010-51235
螺栓
bolt
4
4
4
67
01602-21236
垫圈
washer
4
4
4
68
154-03-12771
护风罩
wind-break
1
1
1
69
01010-51020
螺栓
bolt
3
3
3
70
01643-31032
加厚垫圈
washer
3
3
3
71
23Y-03B-02000
护风罩
wind-break
1
1
TS220、03、1
护风罩
wind-break
1
72
01010-51025
螺栓
bolt
2
2
2
73
01643-31032
加厚垫圈
washer
2
2
2
17
散 热 器
RADIATOR
数量 Q’ty
序号
图 号
名 称
SD22
No.
PART NO.
DESCRIPTION
SD22D
SD22S
SD22E
106-74
154-03-12792
护风罩（右）winder-break,R.H
1
1
TS220、03、2
护风罩（右）winder-break,R.H
1
75
23Y-03B-01000
护风罩（左）winder-break,L.H
1
1
TS220、03、3
护风罩（左）winder-break,L.H
1
76
01010-51235
螺栓
bolt
8
8
8
77
01643-31232
加厚垫圈
washer
8
8
8
78
154-03-11587
弯管
tube
1
1
1
79
154-03-11361
填密垫
gasket
1
1
1
80
01010-51235
螺栓
bolt
4
4
4
81
01602-21236
垫圈
washer
4
4
4
82
07281-00909
喉箍
clamp
2
2
2
83
154-03-11594
软管
hose
1
1
1
18
第 107 图
散热器管路及护风罩
FIG.107 RADIATOR PIPING AND WIND BREAK
19
散热器管路及护风罩
RADIATOR PIPING AND WIND BREAK
数量 Q’ty
序号
图 号
名
称
SD22
No.
PART NO.
DESCRIPTION
SD22D
SD22S
SD22E
154-03-C1001
散热器总成
radiator ass’y
1
22M-03-00000
散热器总成
radiator ass’y
1
TS220、03
散热器总成
radiator ass’y
1
107-1
01049-01012
堵 10
plug
1
1
2
154-03-11522
软管
hose
1
1
3
07281-00197
喉箍
clamp
2
2
4
08036-01814
管夹
clip
1
1
5
01010-51220
螺栓
bolt
1
1
6
01643-31232
加厚垫圈
washer
1
1
7
195-03-13131
管
tube
1
1
8
04059-01010
铁丝 19#
wire
1
1
9
195-03-11690
夹子
clip
3
3
10
01010-51220
螺栓
bolt
2
2
11
01043-31232
加厚垫圈
washer
2
2
12
154-03-11535
软管
hose
1
1
13
07281-00419
喉箍
clamp
2
2
14
195-03-11511
夹子
clip
1
1
15
01010-51225
螺栓
bolt
1
1
16
01643-31232
加厚垫圈
washer
1
1
17
154-03-13231
护风罩（左上） wind-break,L.H
1
1
18
01010-51225
螺栓
bolt
3
3
19
01643-31232
加厚垫圈
washer
3
3
20
154-03-13270
护风罩（右上） wind-break,R.H
1
1
21
01010-51225
螺栓
bolt
2
2
22
01643-31232
加厚垫圈
washer
2
2
23
154-03-12626
保护架
guard
1
1
24
175-03-32710
销
pin
1
1
25
01010-51230
螺栓
bolt
1
1
26
01643-31232
加厚垫圈
washer
1
1
27
01010-51235
螺栓
bolt
6
6
28
01602-21236
垫圈
washer
6
6
29
09311-31237
缓冲螺栓
bolt
4
4
30
01580-11210
螺母
nut
4
4
31
154-03-13180
衬套
spacer
12
12
32
175-54-27350
弹簧
spring
48
48
33
01010-51255
螺栓
bolt
12
12
34
01643-32060
加厚垫圈
washer
12
12
35
175-04-28770
卡环
ring
12
12
36
154-03-12833
护风罩
wing-break
1
1
20
散热器管路及护风罩
RADIATOR PIPING AND WIND BREAK
数量 Q’ty
序号
图 号
名 称
SD22
No.
PART NO.
DESCRIPTION
SD22D
SD22S
SD22E
107-37
01010-51020
螺栓
bolt
4
4
4
38
01643-31032
加厚垫圈
washer
4
4
4
39
154-03-12644
网（左）
net,L.H.
1
1
1
40
154-03-12634
网（右上）
net,R.H.
1
1
1
41
01010-51230
螺栓
bolt
6
6
6
42
01643-31232
加厚垫圈
washer
6
6
6
43
01010-51230
螺栓
bolt
2
2
2
44
01643-31232
加厚垫圈
washer
2
2
2
45
01580-11210
螺母
nut
2
2
2
46
154-03-12653
网（右下）
net,R.H.lower
1
1
1
47
01010-51230
螺栓
bolt
2
2
2
48
01643-31232
加厚垫圈
washer
2
2
2
49
154-03-12871
撑条
support
1
1
TS220、03-3
撑条
support
1
50
01010-51230
螺栓
bolt
1
1
1
51
124-54-26540
垫圈
washer
3
3
3
52
01010-51265
螺栓
bolt
1
1
1
53
170-03-13130
衬垫
spacer
1
1
1
54
154-03-12880
座垫
seat
2
2
2
55
154-03-C1110
轴
shaft
1
1
1
56
07011-10090
骨架油封
seal
1
1
1
57
06040-06212
单列向心球轴承 bearing
1
1
1
58
154-03-C1120
罩壳
cage
1
1
1
59
01010-51235
螺栓
bolt
6
6
6
60
01602-21236
垫圈
washer
6
6
6
61
06040-06310
单列向心球轴承 bearing
1
1
1
62
195-03-11840
压板
plate
1
1
1
63
195-03-11850
锁垫
lock
1
1
1
64
01010-51030
螺栓
bolt
2
2
2
65
155-03-11850
盖
cover
1
1
1
66
07020-00000
直通式压注油杯 fitting, grease
1
1
1
67
195-03-11880
填片
shim
14
14
14
68
154-03-11981
皮带轮
pulley
1
1
22M-03-00001
皮带轮
pulley
1
69
01010-51030
螺栓
bolt
3
3
3
70
01602-21030
垫圈
washer
3
3
3
71
01016-51270
螺栓
bolt
6
6
6
72
01602-21236
垫圈
washer
6
6
6
21
第 108 图 燃 油 箱
FIG.108 FUEL TANK
22
燃 油 箱
FUEL TANK
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
108-1
23Y-04B-01000
燃油箱
fuel tank
1
2
07056-18416
滤网
strainer
1
3
23Y-04B-00001
油尺
gauge
1
4
23Y-04B-02000
油箱盖
cap
1
5
07002-02434
O 型圈
O-ring
1
6
23Y-04-00006
接头
joint
1
8
07700-40460
阀门
valve
1
9
23Y-04-00004
弯头
elbow
1
(07042-00108)
螺塞 PT’
plug
1
10
07000-40460
放水阀
valve
1
11
23Y-04-00002
放水接头
joint
1
12
07270-01265
软管
tube
1
13
07280-01210
软管夹
clamp
1
14
23Y-04-40000
托架
bracket
1
15
01010-52045
螺栓
bolt
6
16
01643-32060
加厚垫圈
washer
6
17
01010-52050
螺栓
bolt
4
18
01602-22060
垫圈
washer
4
19
01643-32060
加厚垫圈
washer
4
20
07000-05150
O 型圈
O-ring
1
21
23Y-04-00005
盖
cover
1
22
01602-21236
垫圈
washer
6
23
01010-51230
螺栓
bolt
6
24
23Y-04-00003
接头
joint
1
23
第 109 图 燃 油 管 路
FIG.109
FUEL PIPING
24
燃 油 管 路
FUEL PIPING
序号
图 号
名 称
数量
Index No.
PART NO.
DESCRIPTION
Q`TY
109-1
23Y-04-30000
进油管
hose
1
2
23Y-04-20000
回油管
hose
1
10
08034-00519
箍
clamp
1
11
08036-02514
管夹
clip
1
12
01010-51220
螺栓
bolt
1
13
01602-21236
垫圈
washer
1
14
195-01-12520
夹子
clip
1
16
01010-51020
螺栓
bolt
1
17
01602-21030
垫圈
washer
1
18
23Y-04-60000
夹子
clip
2
19
08036-02514
管夹
clip
1
20
23Y-04-10000
管夹
clip
3
21
01010-51020
螺栓
bolt
3
22
01602-21030
垫圈
washer
3
25
第 110 图
排 气 管 及 消 音 器
FIG.110 EXHAUST MANIFOLD AND MUFFLER
26
排气管及消音器
EXHAUST MANIFOLD AND MUFFLER
序号
图 号
名 称
数量
Index No.
PART NO.
DESCRIPTION
Q`TY
110-15
6631-11-5820
管接头
joint
1
16
6693-12-5530
凸缘
flange
1
17
6112-13-5250
密封环
ring, seal
1
18
01020-01030
螺栓
bolt
4
19
6657-11-5590
箍带
band
2
20
01010-80870
螺栓
bolt
2
21
01580-00806
螺帽
nut
2
22
01602-20285
垫圈
washer
2
23
6711-11-5711
消音器
muffler
1
24
6711-11-5750
排气管
pipe, exhaust
1
26
01050-61265
螺栓
bolt
4
27
01582-01210
螺帽
nut
4
28
6678-51-9520
衬垫
spacer
4
29
6711-11-5781
防雨帽
cap, rain
1
27
第 111 图
飞 轮 壳 总 成
FIG.111 FLYWHEEL HOUSING ASS’Y
28
飞 轮 壳 总 成
FLYWHEEL HOUSING ASS’Y
序号
图 号
名
称
数量
Index No.
PART NO.
DESCRIPTION
Q`TY
6711-21-C010
飞轮罩总成 flywheel housing ass’y
1
111-3
6623-31-1371
传动齿轮泵 gear, pump drive
1
4
6623-31-1390
定位销
pin, dowel
1
5
01010-31255
螺栓
bolt
4
6
6623-31-1380
锁板
plate, lock
2
9
6710-23-4110
飞轮罩
flywheel housing
1
10
07046-15520
膨胀塞
plug, expansion
1
11
07046-12016
膨胀塞
plug, expansion
4
12
04020-01434
定位销
pin, dowel
4
13
07042-00415
放泻塞
plug, drian
1
15
6710-23-4130
螺栓
bolt
5
16
6710-23-4120
螺栓
bolt
2
6710-23-4140
螺栓
bolt
2
17
6600-01-2740
垫圈
washer
9
18
6691-23-4710
后支架
bracket, rear
2
19
01010-61845
螺栓
bolt
8
20
6643-21-4731
锁板
plate, lock
4
飞轮罩与气 pin, dowel, flywheel
6711-21-C010 -1
21
-2
缸体的定位销 housing to cylinder
2
block
29
第 112 图 出 力 装 置
FIG.112 POWER TAKE OFF
30
出 力 装 置
POWER TAKE OFF
序号
图 号
名 称
数量
Index No.
PART NO.
DESCRIPTION
Q`TY
112-1
6691-21-4310
惰轮轴
shaft, idler gear
1
2
01010-31435
螺栓
bolt
4
3
01602-01442
垫圈
washer
4
4
6691-21-4321
惰轮 gear, idler, pump drive
1
5
06030-06310
径向球轴承 bearing, radial ball
2
6
6623-21-4330
衬垫
spacer
1
7
6623-21-4350
开口环
ring, snap
1
8
6623-21-4340
垫板
plate
1
9
01050-31230
螺栓
bolt
2
10
6623-21-4360
锁板
plate, lock
1
11
6691-21-4120
轴承罩
case, bearing
1
12
07000-03145
O 型圈
o-ring
1
13
6691-21-4160
泵传动齿轮
gear, pump drive
1
14
6691-21-4170
泵传动轴
shaft, pump drive
1
15
04000-01850
键
key
1
16
06000-06214
径向球轴承
bearing, radial ball
2
17
6691-21-4190
定位环
ring, dowel
1
18
01658-26823
止动垫圈
washer, lock
1
19
01530-06814
螺帽
nut
1
20
6691-21-4130
衬垫
spacer
1
21
6691-21-4140
盖
cover
1
22
07000-03140
O 型圈
o-ring
1
23
01010-31035
螺栓
bolt
5
24
01602-01030
垫圈
washer
5
25
6710-23-4520
泵传动齿轮
gear, pump drive
1
26
6691-23-4311
轴
shaft
1
27
01050-31020
螺栓
bolt
4
28
6645-22-4550
锁板
plate, lock
2
29
06000-06009
径向球轴承
bearing, radial ball
2
30
04065-07525
开口环
ring, snap
1
31
6691-21-4540
衬垫(A)
spacer
1
32
6691-21-4560
衬垫(B)
spacer
1
31
出 力 装 置
POWER TAKE OFF
序号
图 号
名 称
数量
Index No.
PART NO.
DESCRIPTION
Q`TY
112-33
04064-04518
开口环
ring, snap
1
34
6711-21-C120
轴承壳
case, bearing
1
35
07000-03100
O 型圈
o-ring
1
36
01010-31045
螺栓
bolt
2
37
01602-01030
垫圈
washer
2
38
01140-51235
双头螺栓 stud bolt
4
39
01602-21236
垫圈
washer
4
40
01582-11210
螺帽
nut
4
42
07000-62085
O 型圈
o-ring
1
32
第 113 图
出 力 装 置 润 滑 油 管
FIG.113 P.T.O. LUBRICATING OIL PIPING
33
出力装置润滑油管
P.T.O. LUBRICATING OIL PIPING
序号
图 号
名 称
数量
Index No.
PART NO.
DESCRIPTION
Q`TY
113-1
6691-53-9510
管
pipe
1
2
6691-51-9521
管
pipe
1
3
6691-51-9570
“T”型管接头 tee joint
1
4
07217-00610
弯头
elbow
1
5
6691-51-9580
连接器
connector
1
6
6600-01-3860
螺栓
bolt
1
7
07003-01015
填密垫
gasket
3
8
6691-51-9560
分配器
flange
1
9
6600-01-5930
夹板
clamp
1
10
6691-51-9540
夹板
clamp
1
11
01010-31030
螺栓
bolt
4
12
01602-01030
垫圈
washer
4
34
第 114 图 前 支 架
FIG.114 FRONT SUPPORT
前 支 架
FRONT SUPPORT
序号
图 号
名 称
数量
Index No.
PART NO.
DESCRIPTION
Q`TY
114-1
6711-21-3711
前支架 support, front
1
35
第 115 图
空气滤清器及罩
FIG.115 AIR CLEANER AND CAP
36
空气滤清器及罩
AIR CLEANER AND CAP
数量 Q’TY
序号
图 号
名
称
SD22，SD22E，
No.
PART NO.
DESCRIPTION
SD22D
SD22S
(6127-82-7106)
空气滤清器总成 air cleaner ass’y
1
1
115-1
6127-82-7115
空气滤清器主体
body,cleaner
1
1
2
6127-81-7412
内芯组件
element,inner
1
1
3
600-181-7511
螺母
nut
1
1
4
6128-81-7320
外芯组件
element,outer
1
1
5
600-181-4440
密封垫圈
washer,seal
1
1
6
600-181-4370
螺母
nut
1
1
8
600-181-4420
蝶形螺栓
bolt,butterfly
1
1
9
600-181-4430
夹
clip
1
1
10
6127-11-4360
箍带
hoop-band
1
1
11
6643-11-4641
螺栓
bolt
1
1
12
09637-00160
铭牌
data plate
1
1
13
6127-81-4821
密封垫
gasket
1
1
14
01640-21016
垫圈
washer
8
8
15
01602-01030
弹簧垫圈
washer spring
8
8
16
01580-01008
螺母
nut
8
8
17
6090-01-4250
粗滤器总成
precleaner ass’y
1
1
18
01016-31045
螺栓
bolt
1
1
19
01580-01008
螺母
nut
1
1
20
6711-81-7920
连接器
connector
1
22M-06-30000
连接器
connector
1
21
600-181-1510
帽
cap
1
22M-06-10000
帽
cap
1
22
6711-11-4770
连接管
pipe,ejector
1
1
22A
6128-11-5302
止回阀部件
valve ass’y
1
1
22B
01010-31025
螺栓
bolt
2
2
22C
01602-01030
弹簧垫圈
washer spring
2
2
23
6127-11-4780
软管
hose
1
1
24
07281-00498
软管夹
clamp
2
2
25
6128-11-5610
密封垫
gasket
2
2
26
01010-31035
螺栓
bolt
2
2
27
01580-01008
螺母
nut
2
2
28
01602-01030
弹簧垫圈
washer spring
2
2
29
6711-11-4210
空气连接器
air, connector
1
1
30
6691-11-4740
软管
hose
1
1
31
07281-01659
软管头
clamp
2
2
32
6711-11-4530
空气连接器托架 bracket,air connector
1
1
33
01010-31230
螺栓
bolt
2
2
34
01010-31235
螺栓
bolt
2
2
35
01602-01236
弹簧垫圈
washer spring
4
4
36
22M-06-00003
软管
hose
1
37
第 116 图 风扇
FIG.116 FAN
风扇
FAN
序号
图 号
名
称
数量
Index No.
PART NO.
DESCRIPTION
Q`TY
116-1
600-643-1060
风扇
fan
1
38
液力变矩器、变速箱及管路
TORQUE CONVERTER, TRANSMISSION CASE
AND PIPING
第 201 图
万 向 节
FIG.201 UNIVERSAL JOINT
41
万 向 节
UNIVERSAL JOINT
序 号
图 号
名 称
数量
INDEXNO.
PART NO.
DESCRIPTION
Q`TY
(154-20-10002)
万向节总成 universal joint ass’y
1
(154-20-11100)
十字轴总成 spider ass’y
2
201-1
150-11-11210
十字轴 spider
2
2
150-11-11220
防尘封 seal, dust
8
3
150-11-11250
油封
seal, oil
8
4
150-11-11240
滚针
needle
296
5
154-20-11130
轴承壳 case, bearing
8
6
07020-00000
油脂咀 fitting, grease
8
7
154-20-11170
连接板 coupling plate
1
8
01010-51255
螺栓
bolt
8
9
01602-21236
弹簧垫圈 washer, spring
8
10
01010-51260
螺栓
bolt
8
11
01602-21236
弹簧垫圈 washer, spring
8
42
第 202 图
液 力 变 矩 器 壳
FIG.202 TORQUE CONVERTER HOUSING
43
//////////////////////////////////////////
