Shantui SD22, SD22E, SD22S, SD22D bulldozers. Parts Catalog (2004) - page 2
液力变矩器壳
TORQUE CONVERTER HOUSING
序 号
图 号
名 称
数量
INDEXNO.
PART NO.
DESCRIPTION
Q`TY
23Y-11B-00000
液力变矩器总成 torque converter ass’y
1
本总成所构成的配件是包括在第 202 图及第 203
图所列的全部配件 This assembly consists of
parts shown in Fig,202 and Fig,203.
202-1
154-13-53110
壳
housing
1
2
07042-20415
圆锥形（插）塞
plug, taper
3
3
175-13-23220
盖
cover
1
4
175-13-23231
填密垫
gasket
1
5
01010-81225
螺栓
bolt
4
6
01602-21236
弹簧垫圈
washer, spring
4
7
04530-11628
吊环螺栓
bolt, eye
2
8
07044-13620
磁性螺塞
plug, magnetic
1
9
07002-43634
O 型圈
o-ring
1
10
14Y-11-00038
铭牌
plate, name
1
11
04418-03060
自攻螺钉
screw, taping
4
12
195-13-14111
齿轮
gear
1
13
06030-05206
轴承
bearing
1
14
04064-03015
开口环
ring, snap
1
(134-13-13400)
过滤器总成
filter ass’y
1
15
134-13-13410
盖
cover
1
16
07000-62070
O 型圈
o-ring
1
17
195-13-13420
过滤器
filter
1
18
134-13-13430
双头螺栓
stud
1
19
01641-20608
垫圈
washer
1
20
01590-10607
螺帽
nut
1
21
04050-11212
开口销
pin, cotter
1
22
01010-81230
螺栓
bolt
3
23
01602-21236
弹簧垫圈
washer, spring
3
(175-13-23500)
回油泵总成
scavenging pump ass’y
1
24、25
175-13-23510
传动齿轮总成
drive gear ass’y
1
26、27
175-13-23520
从动齿轮总成
driven gear ass’y
1
28
175-13-23530
箱总成
case ass’y
1
29
01190-01011
螺纹衬套
helisert
2
30
175-13-23540
盖
cover
1
31
04020-00820
定位销
pin, dowel
2
32
01010-80835
螺栓
bolt
4
44
液力变矩器壳
TORQUE CONVERTER HOUSING
序 号
图 号
名
称
数量
INDEXNO.
PART NO.
DESCRIPTION
Q`TY
33
01602-20825
垫圈
washer
4
34
01641-20812
垫圈
washer
4
35
07000-62115
O 型圈
o-ring
1
36
01010-81235
螺栓
bolt
4
37
01602-21236
垫圈
washer
4
38
01641-21223
垫圈
washer
4
(195-13-16100)
安全阀总成
relief valve ass’y
1
39
195-13-16110
安全阀阀体
body, relief valve
1
40
195-13-16450
螺塞
plug
1
41
07002-43634
O 型圈
o-ring
1
42
195-13-16120
安全阀阀柱
spool, relief valve
1
43
195-13-16131
安全阀弹簧
spring, relief valve
1
44
195-13-16141
螺塞
plug
1
45
07002-43634
O 型圈
o-ring
1
46
195-13-16190
填片
shim
1
47
195-13-16210
填片
shim
1
48
195-13-16220
填片
shim
1
49
195-13-16230
衬垫
spacer
1
50
07000-72018
O 型圈
o-ring
1
51
07000-73045
O 型圈
o-ring
1
52
01010-81290
螺栓
bolt
1
53
01602-21236
垫圈
washer
1
(175-13-26401)
调节阀总成
regulator valve ass’y
1
54
175-13-26410
调节阀阀体
body, regulator valve
1
55
195-13-16450
螺塞
plug
1
56
07002-43634
O 型圈
o-ring
1
57
195-13-16420
调节阀阀柱
spool, regulator valve
1
58
195-13-16430
调节阀弹簧
spring, regulator valve
1
59
195-13-16141
螺塞
plug
1
60
07002-43634
O 型圈
o-ring
1
61
07042-20108
圆锥形（插）塞 plug, taper
1
62
07000-72018
O 型圈
o-ring
1
63
07000-73045
O 型圈
o-ring
1
64
01010-81295
螺栓
bolt
3
65
01602-21236
垫圈
washer
3
66
175-11-11111
填密垫
gasket
1
67
01010-81240
螺栓
bolt
23
68
01602-21236
垫圈
washer
23
45

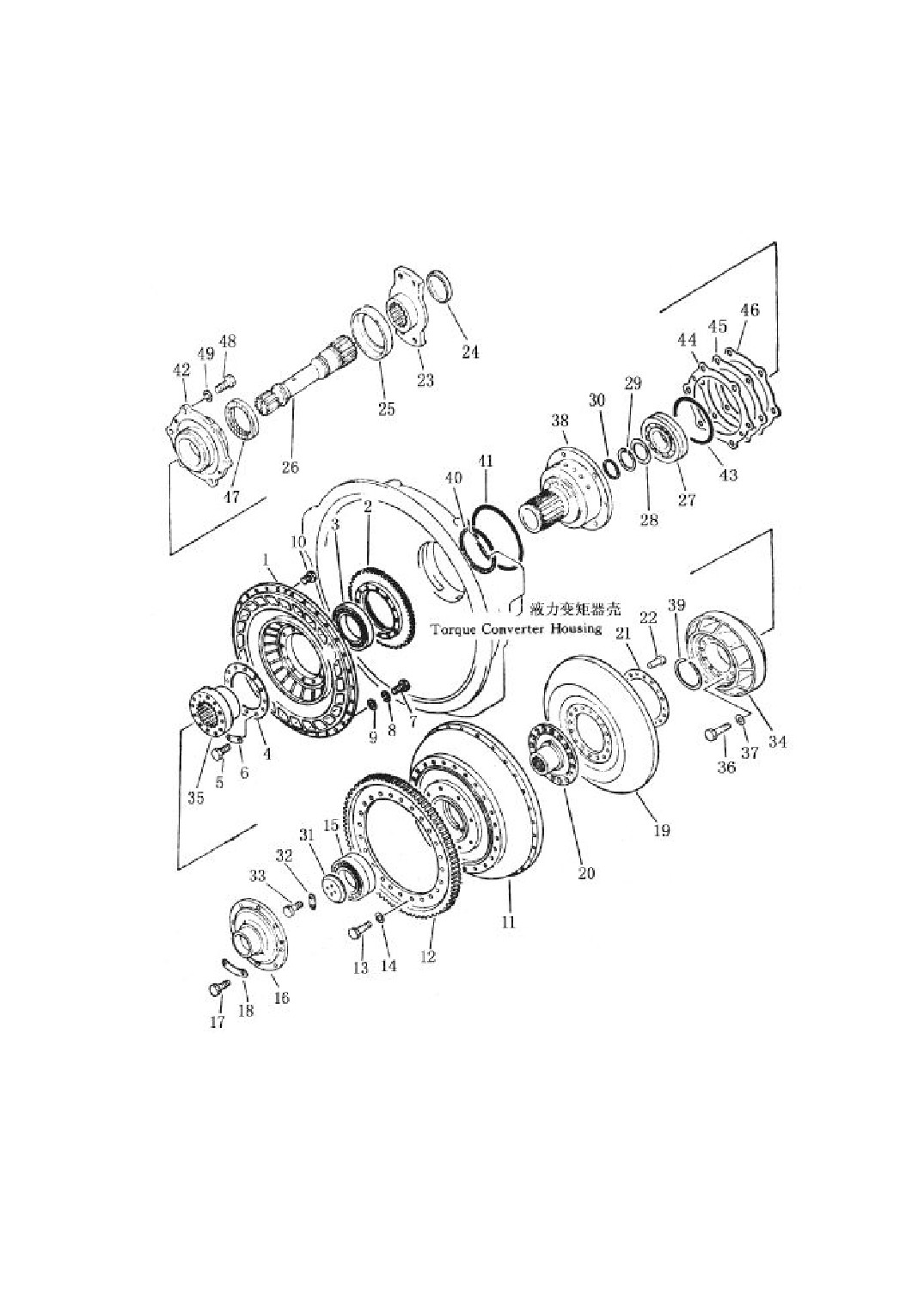

第 203 图
涡 轮 轴 和 导 轮
FIG.203 TURBINE SHAFT AND STATOR
46
涡轮轴和导轮
TURBINE SHAFT AND STATOR
序 号
图 号
名
称
数量
INDEX NO.
PART NO.
DESCRIPTION
Q`TY
(154-13—41002)
液力变矩器总成 torque converter ass’y
1
这总成所构成的配件是包括在第 202 图
及第 203 图所载的全部配件
The assembly consists of all parts
shown in
Fig.202 and Fig.203.
203-1
154-13-41123
泵轮
pump
1
2
154-13-41141
齿轮
gear
1
3
154-13-41160
轴承
bearing
1
4
154-13-41180
垫板
plate
1
5
01010-81035
螺栓
bolt
12
6
154-13-41150
锁板
plate, lock
6
7
01010-81035
螺栓
bolt
30
8
01602-21030
弹簧垫圈
washer, spring
30
9
01643-31032
垫圈
washer
30
10
07040-11007
螺塞
plug
2
(154-13-00011)
箱总成
case ass’y
1
11
234-13-11211
壳
case
1
12
175-13-21220
齿轮
gear
1
13
01010-81230
螺塞
plug
24
14
01643-31232
垫圈
washer
24
15
154-13-11240
轴承
bearing
1
16
234-13-11250
导向器
pilot
1
17
01010-81230
螺塞
plug
8
18
195-13-11261
锁板
plate, lock
4
19,20,21,22
(154-13-41510)
涡轮总成
turbo ass’y
1
23,24,25
(154-13-41660)
联轴节总成
coupling joint ass’y
1
26
154-13-41651
轴
shaft
1
27
154-13-13360
轴承
bearing
1
28
154-13-11730
衬垫
spacer
1
47
涡轮轴和导轮
TURBINE SHAFT AND STATOR
序 号
图 号
名 称
数量
INDEX NO.
PART NO.
DESCRIPTION
Q`TY
203-29
04064-06020
开口环
ring, snap
1
30
175-13-21720
密封环
ring, seal
1
31
175-13-21691
压板
plate
1
32
175-13-21711
锁板
plate, lock
1
33
175-13-21810
铰制孔螺栓
bolt, reamer
2
34
154-13-42110
导轮
stator
1
35
154-13-42120
座圈
race
1
36
01010-81030
螺栓
bolt
12
37
01643-31032
垫圈
washer
12
38
154-13-52520
轴
shaft
1
39
04064-08025
开口环
ring, snap
1
40
154-13-42710
密封环
ring, seal
1
41
07000-65190
O 型圈
o-ring
1
42
154-13-42720
盖
cover
1
43
07000-62130
O 型圈
o-ring
1
44
195-13-11610
垫片
shim
1
45
195-13-11620
垫片
shim
1
46
195-13-11630
垫片
shim
1
47
175-13-22760
油封
seal, oil
1
48
01010-81240
螺栓
bolt
6
49
01602-21236
弹簧垫圈
washer, spring
6
48

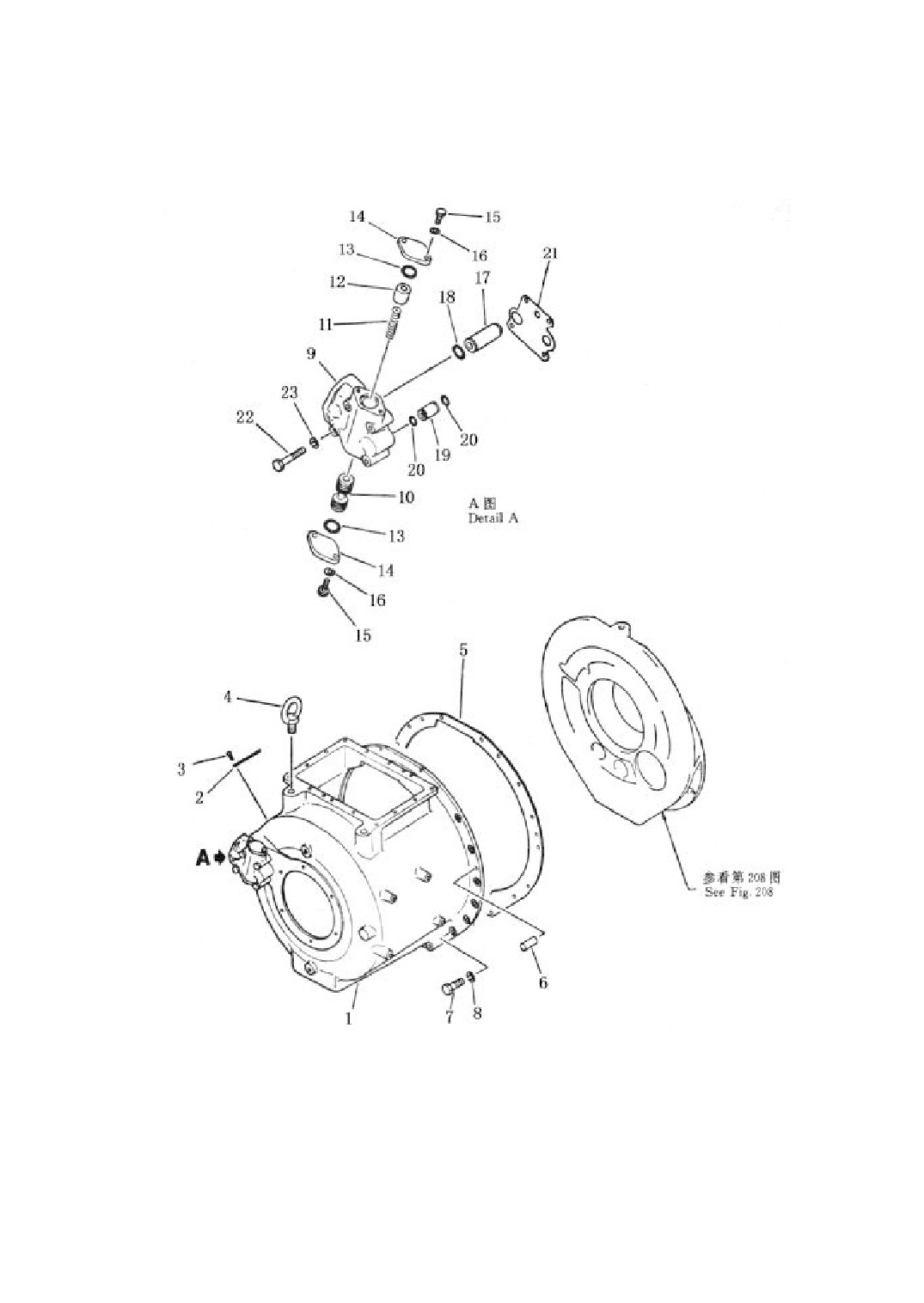

第 204 图 变 速 箱 壳
FIG.204 TRANSMISSION CASE
49
变 速 箱 壳
TRANSMISSION CASE
序 号
图 号
名 称
数量
INDEXNO.
PART NO.
DESCRIPTION
Q’TY
(154-13-31000)
变速箱总成 torqueflow transmission ass’y
1
该总成所构成的配件是在第 204 图至第
211 图所载的全部配件
This assembly consists of parts shown
in Fig.204
to 211.
204-1
154-15-21111
箱体
case
1
2
09608-05080
铭牌
plate, name
1
3
04418-03060
铆钉
rivet
4
4
04530-02438
吊环螺栓
bolt, eye
2
5
154-15-21121
密封垫
gasket
1
6
04020-01228
定位销
pin, dowel
1
7
01010-51240
螺栓
bolt
15
8
01602-21236
垫圈
washer
15
(154-15-34000)
润滑阀总成 lubrication valve ass’y
1
9
154-15-24110
阀体
body
1
10
175-15-14130
阀
valve
1
11
175-15-14120
弹簧
spring
1
12
175-15-14141
导向套
guide
1
13
07000-63032
O 型圈
o-ring
2
14
175-15-14150
盖
cover
2
15
01010-50825
螺栓
bolt
4
16
01602-20825
垫圈
washer
4
17
154-15-34170
套筒
sleeve
1
18
07000-62018
O 型圈
o-ring
1
19
175-15-44180
套筒
sleeve
1
20
07000-62018
O 型圈
o-ring
2
21
175-15-14161
密封垫
gasket
1
22
01010-51065
螺栓
bolt
4
23
01602-21030
垫圈
washer
4
50

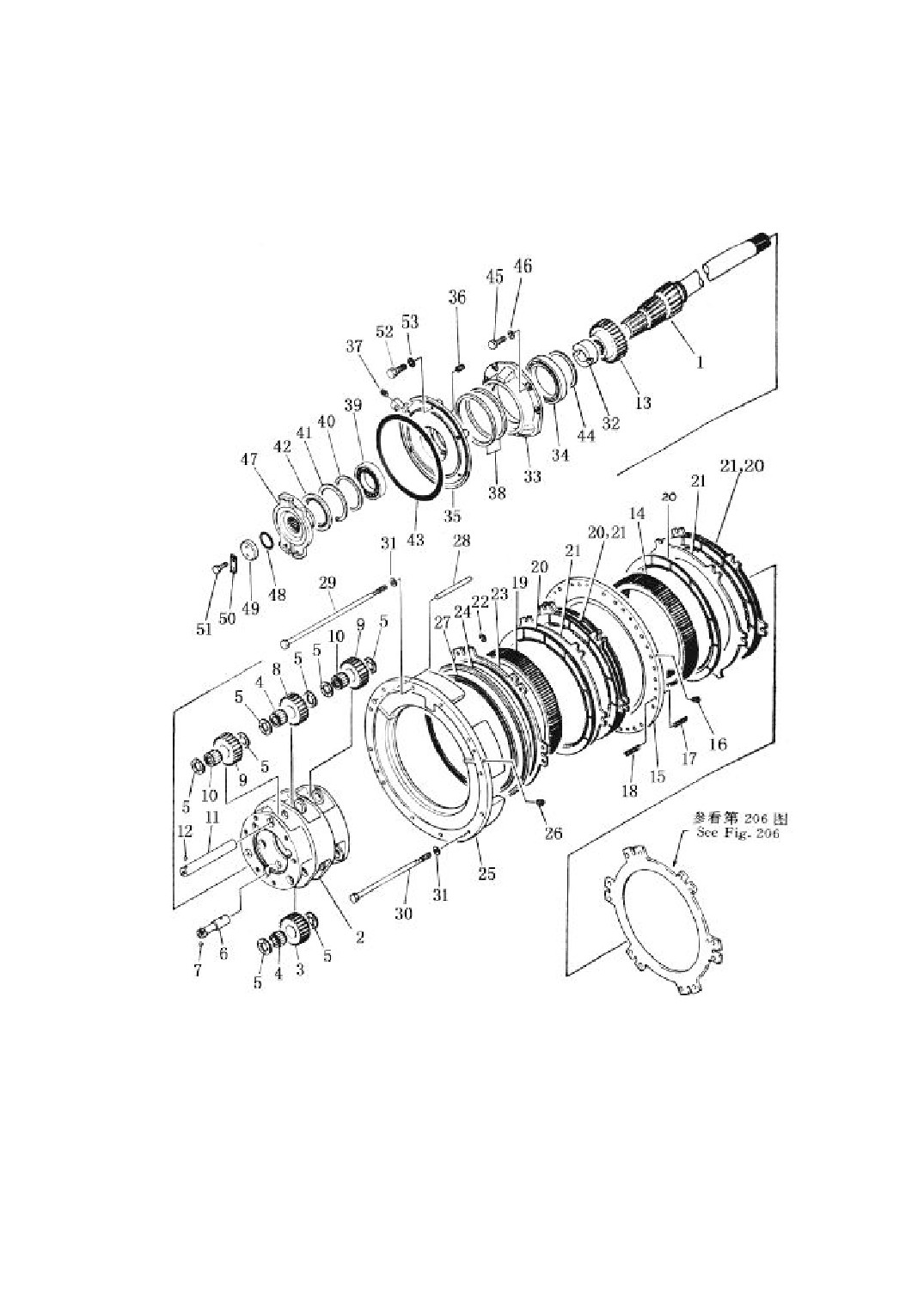

第 205 图
变速箱齿轮和轴（1/3）
FIG.205 TRANSMISSION GEAR AND SHAFT
51
变速箱齿轮和轴（1/3）
TRANSMISSION GEAR AND SHAFT
序 号
图 号
名
称
数量
INDEXNO.
PART NO.
DESCRIPTION
Q`TY
205-1
154-15-32110
轴
shaft
1
2
154-15-32320
行星架
carrier
1
3
154-15-32470
齿轮
gear
3
4
154-15-39120
轴承
bearing
6
5
09233-05125
止推垫圈
washer, thrust
24
6
154-15-32530
轴
shaft
3
7
04260-00635
钢珠
ball
3
8
154-15-32460
齿轮
gear
3
9
154-15-32450
齿轮
gear
6
10
09232-05138
轴承
bearing
6
11
154-15-32510
轴
shaft
3
12
04260-00635
钢珠
ball
3
13
154-15-32120
齿轮
gear
1
14
155-15-12620
齿圈
gear, ring
1
154-15-00271
垫板总成
plate, ass’y
1
15
154-15-31170
垫板
plate
1
16
145-14-11320
螺塞
plug
2
17
154-15-22760
弹簧
spring
12
18
175-15-42780
弹簧
spring
12
19
154-15-32610
齿圈
gear, ring
1
20
175-15-12713
摩擦片
disk
7
21
175-15-42721
垫板
plate
5
22
175-15-42880
(垫圈型)弹簧 spring, washer-type
36
23
155-15-12892
活塞
piston
1
24
154-15-22811
密封环 ring, seal
1
(154-15-00400)
套总成 housing ass’y
1
25
154-15-31180
油缸体 body
1
26
145-14-11320
螺塞
plug
2
27
155-15-12811
密封环 ring, seal
1
28
155-15-12770
销
pin
6
29
155-15-11191
螺栓
bolt
11
52
变速箱齿轮和轴（1/3）
TRANSMISSION GEAR AND SHAFT
序 号
图 号
名 称
数量
INDEXNO.
PART NO.
DESCRIPTION
Q`TY
205-30
155-15-11291
螺栓
bolt
1
31
145-14-11570
垫圈
washer
12
32
195-15-12141
衬垫
spacer
1
33
154-15-32310
轴承座
cage
1
34
06000-06924
轴承
bearing
1
(154-15-00410)
套总成
cage ass’y
1
35
154-15-31210
壳体
cage
1
36
195-15-11230
螺塞
plug
1
37
07042-00211
螺塞
plug
1
38
07018-11805
密封环
ring, seal
2
39
06000-06016
轴承
bearing
1
40
04077-00125
开口环
ring, snap
1
41
195-15-11240
衬垫
spacer
1
42
07012-10100
密封
seal
1
43
07000-05290
O 型圈
o-ring
1
44
04070-00120
开口环
ring, snap
1
45
01010-51230
螺栓
bolt
6
46
01602-21236
垫圈
washer
6
47
154-15-32150
联轴节
coupler
1
48
07000-65055
O 型圈
o-ring
1
49
175-15-12160
托板
holder
1
50
04081-05512
锁片
lock
1
51
01010-51230
螺栓
bolt
2
52
01010-51235
螺栓
bolt
6
53
01602-21236
垫圈
washer
6
53

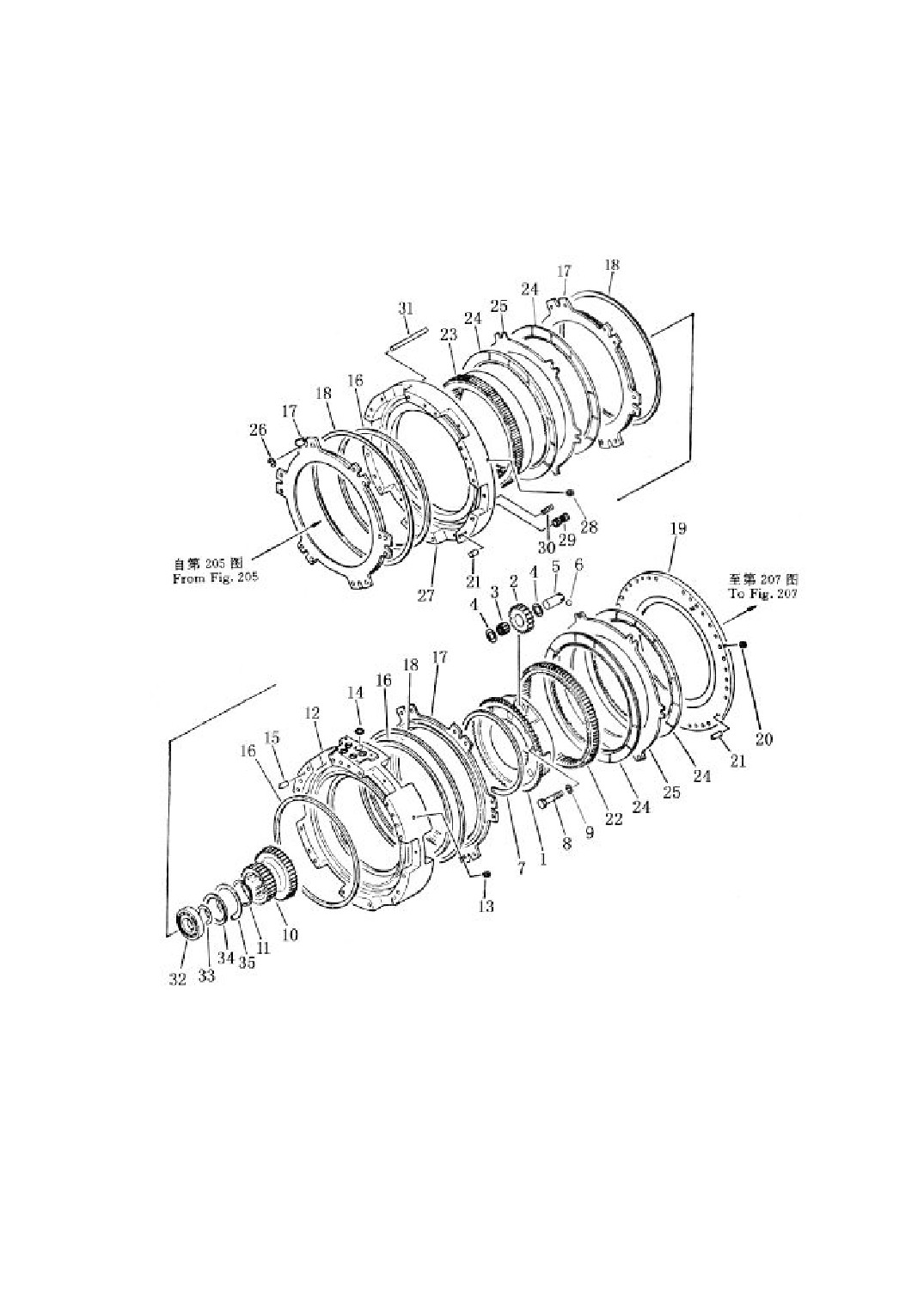

第 206 图
变速箱齿轮和轴（2/3）
FIG.206 TRANSMISSION GEAR AND SHAFT
54
变速箱齿轮和轴（2/3）
TRANSMISSION GEAR AND SHAFT
序 号
图 号
名
称
数量
INDEXNO.
PART NO.
DESCRIPTION
Q`TY
206-1
155-15-12363
行星架
carrier
1
2
154-15-32490
齿轮
gear
3
3
09232-03832
轴承
bearing
3
4
09233-03820
止推垫圈
washer, thrust
6
5
155-15-12551
轴
shaft
3
6
04260-00635
钢珠
ball
3
7
175-15-42670
卡环
ring, snap
1
8
01010-51470
螺栓
bolt
6
9
01602-21442
弹簧垫圈
washer, spring
6
10
154-15-32130
齿轮
gear
1
11
04064-08530
开口环
ring, snap
1
(154-15-00251)
套总成
housing ass’y
1
12
155-15-11152
油缸体
body
1
13
145-14-11320
螺塞
plug
2
14
07000-63022
O 型圈
o-ring
5
15
04020-01228
定位销
pin, dowel
2
16
155-15-12820
密封环
ring, seal
3
17
155-15-12880
活塞
piston
3
18
154-15-22811
密封环
ring, seal
3
(154-15-00240)
垫板总成
plate ass’y
1
19
154-15-21140
垫板
plate
1
20
145-14-11320
螺塞
plug
2
21
175-15-31210
定位销
pin, dowel
4
22
155-15-12650
齿圈
gear ring
1
23
155-15-12632
齿圈
gear ring
1
24
175-15-12713
摩擦片
disk
4
25
175-15-42721
垫板
plate
2
26
175-15-42880
(垫圈型)弹簧
spring, washer type
30
(154-15-00262)
套总成
housing ass’y
1
27
154-15-31160
油缸体
body
1
28
145-14-11320
螺塞
plug
2
29
09231-01430
套筒
sleeve
12
55
变速箱齿轮和轴（2/3）
TRANSMISSION GEAR AND SHAFT
序 号
图 号
名
称
数量
INDEXNO.
PART NO.
DESCRIPTION
Q`TY
206-30
154-15-22760
弹簧
washer
24
31
155-15-12770
销
pin
6
32
06042-00212
轴承
bearing
1
33
04064-06020
开口环
ring, snap
1
34
175-15-42340
挡油板
plate
1
35
130-09-15740
卡环
ring, snap
1
56

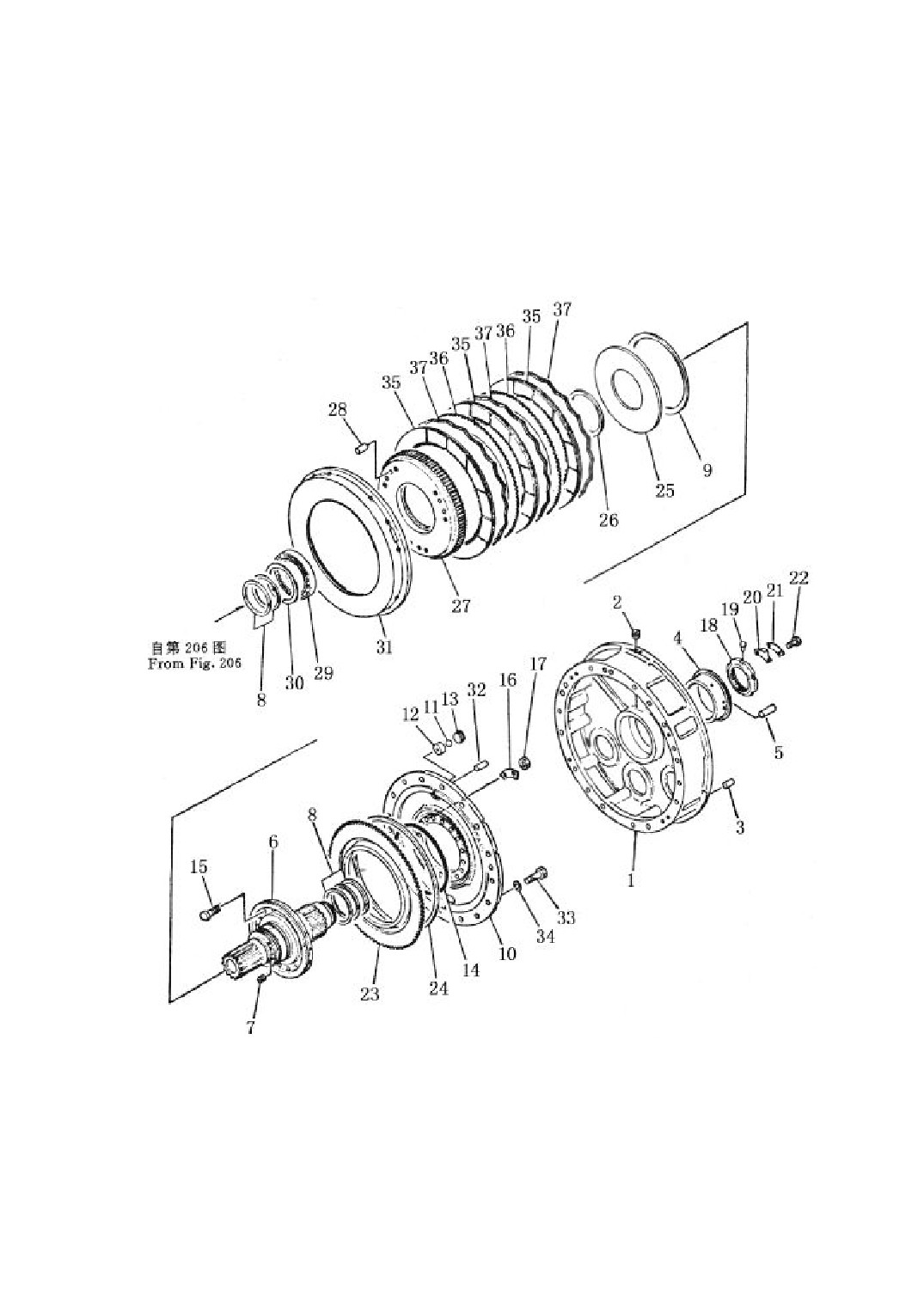

第 207 图
变速箱齿轮和轴（3/3）
FIG.207 TRANSMISSION GEAR AND SHAFT
57
变速箱齿轮和轴（3/3）
TRANSMISSION GEAR AND SHAFT
序 号
图 号
名 称
数量
INDEXNO.
PART NO.
DESCRIPTION
Q`TY
（154-15-00232）
套总成
housing ass’y
1
207-1
154-15-31130
壳
housing
1
2
234-15-12780
螺钉
screw
3
3
04020-01228
定位销
pin, dowel
2
4
175-15-41310
套环
collar
1
5
04020-00616
定位销
pin, dowel
1
（154-15-00311）
轴总成
shaft ass’y
1
6
155-15-12212
轴
shaft
1
7
145-14-11320
螺塞
plug
8
8
175-15-42850
密封环
ring, seal
5
9
154-15-22831
密封环
ring, seal
1
（155-15-00330）
套总成
housing ass’y
1
10
175-15-42412
油缸体
housing
1
11
04260-00952
钢珠
ball, steel
2
12
175-15-42971
阀套
collar
2
13
234-15-12790
螺塞
plug
2
14
175-15-42430
O 型圈
o-ring
1
15
175-15-42230
绞制孔螺栓
bolt, reamer
16
16
175-15-42240
锁片
lock
8
17
01582-11210
螺帽
nut
16
18
234-21-12180
螺帽
nut
1
19
175-15-42220
销
pin
1
20
234-21-12190
垫板
plate
1
21
234-21-12210
锁片
lock
1
22
01010-50814
螺栓
bolt
1
23
154-15-22742
活塞
piston
1
24
154-15-22821
密封环
ring, seal
1
25
175-15-42180
弹簧
spring
1
26
04070-00130
开口环
ring, snap
1
27
155-15-12371
齿轮
gear
1
28
04020-01228
定位销
pin, dowel
6
58
变速箱齿轮和轴（3/3）
TRANSMISSION GEAR AND SHAFT
序 号
图 号
名 称
数量
INDEXNO.
PART NO.
DESCRIPTION
Q`TY
207-29
06000-06924
轴承
bearing
1
30
130-09-16780
卡环
ring, snap
1
31
155-15-12420
齿鼓
drum
1
32
04020-01228
定位销
pin, dowel
4
33
01010-51230
螺栓
bolt
12
34
01602-21236
弹簧垫圈 washer, spring
12
35
154-15-12715
摩擦片
disk
3
36
281-15-12720
齿片
plate
2
37
175-15-42890
波状弹簧
spring, wave
3
59

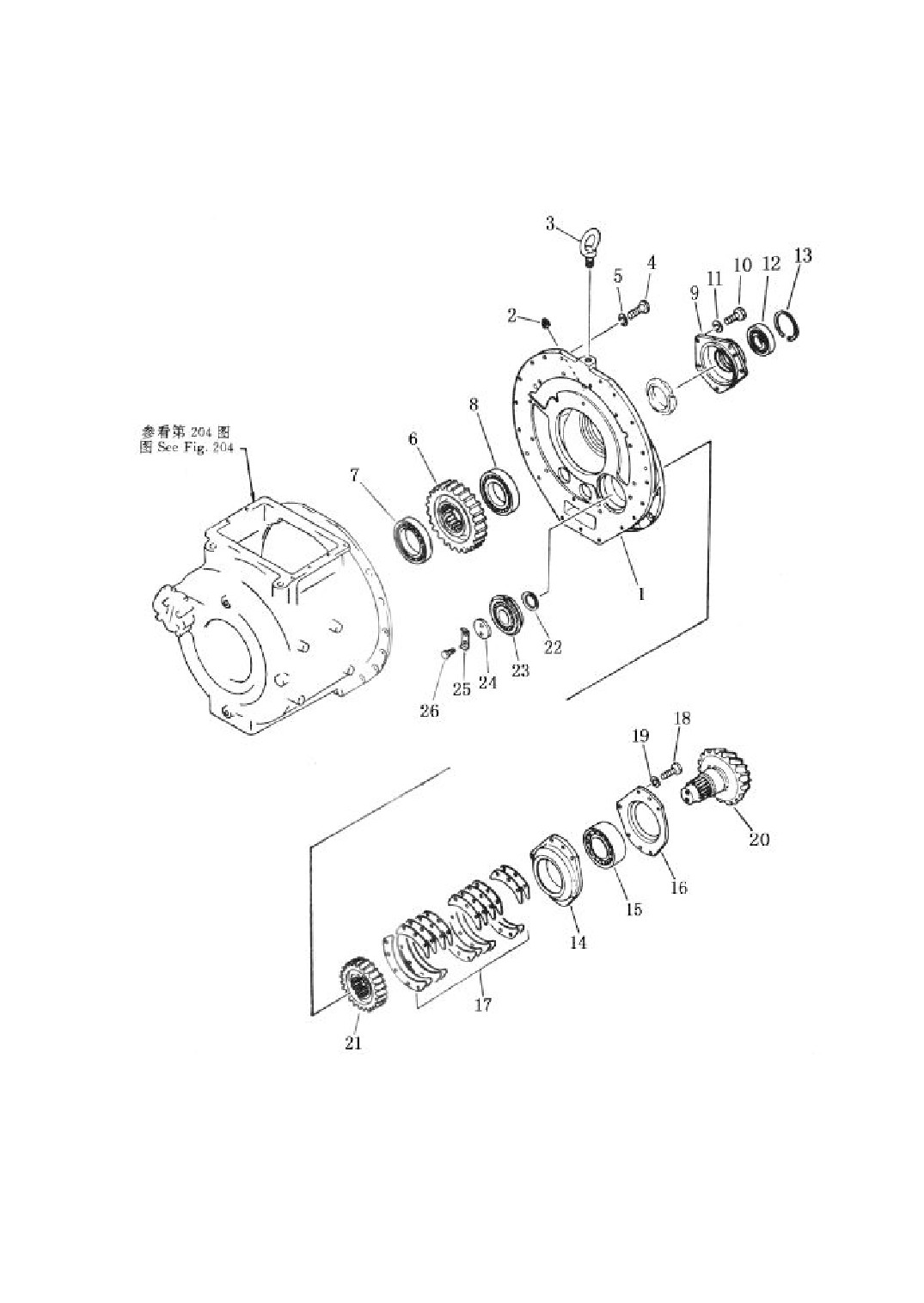

第 208 图
变速输出装置
FIG.208 TRANSMISSION TRANSFER
60
变速输出装置
TRANSMISSION TRANSFER
序 号
图 号
名 称
数量
INDEXNO.
PART NO.
DESCRIPTION
Q`TY
(154-15-00333)
后壳总成 rear case ass’y
1
208-1
154-15-33110
后箱体
case
1
2
07042-20108
螺塞
plug
1
3
04530-02438
吊环螺栓 bolt, eye
1
4
01010-51240
螺栓
bolt
4
5
01602-21236
弹簧垫圈 washer, spring
4
6
154-15-33211
齿轮
gear
1
7
175-15-49340
轴承
bearing
1
8
175-15-43270
轴承
bearing
1
9
154-15-23151
轴承座
cage, bearing
1
10
01010-51230
螺栓
bolt
5
11
01602-21236
弹簧垫圈 washer, spring
5
12
06000-22210
轴承
bearing
1
13
04065-09030
开口环
ring, snap
1
14
154-15-33350
轴承套
cage, bearing
1
15
154-15-29120
轴承
bearing
1
16
154-15-23360
盖
cover
1
17
(154-15-00420)
填片总成 shim ass’y
1
18
01010-51250
螺栓
bolt
5
19
01602-21236
弹簧垫圈 washer, spring
5
20
154-15-33240
小齿轮轴 shaft, with pinion
1
21
154-15-33230
齿轮
gear
1
22
154-15-33340
衬垫
spacer
1
23
154-15-39110
轴承
bearing
1
24
154-15-33390
托板
holder
1
25
04081-06012
锁片
lock
1
26
01010-51230
螺栓
bolt
2
61

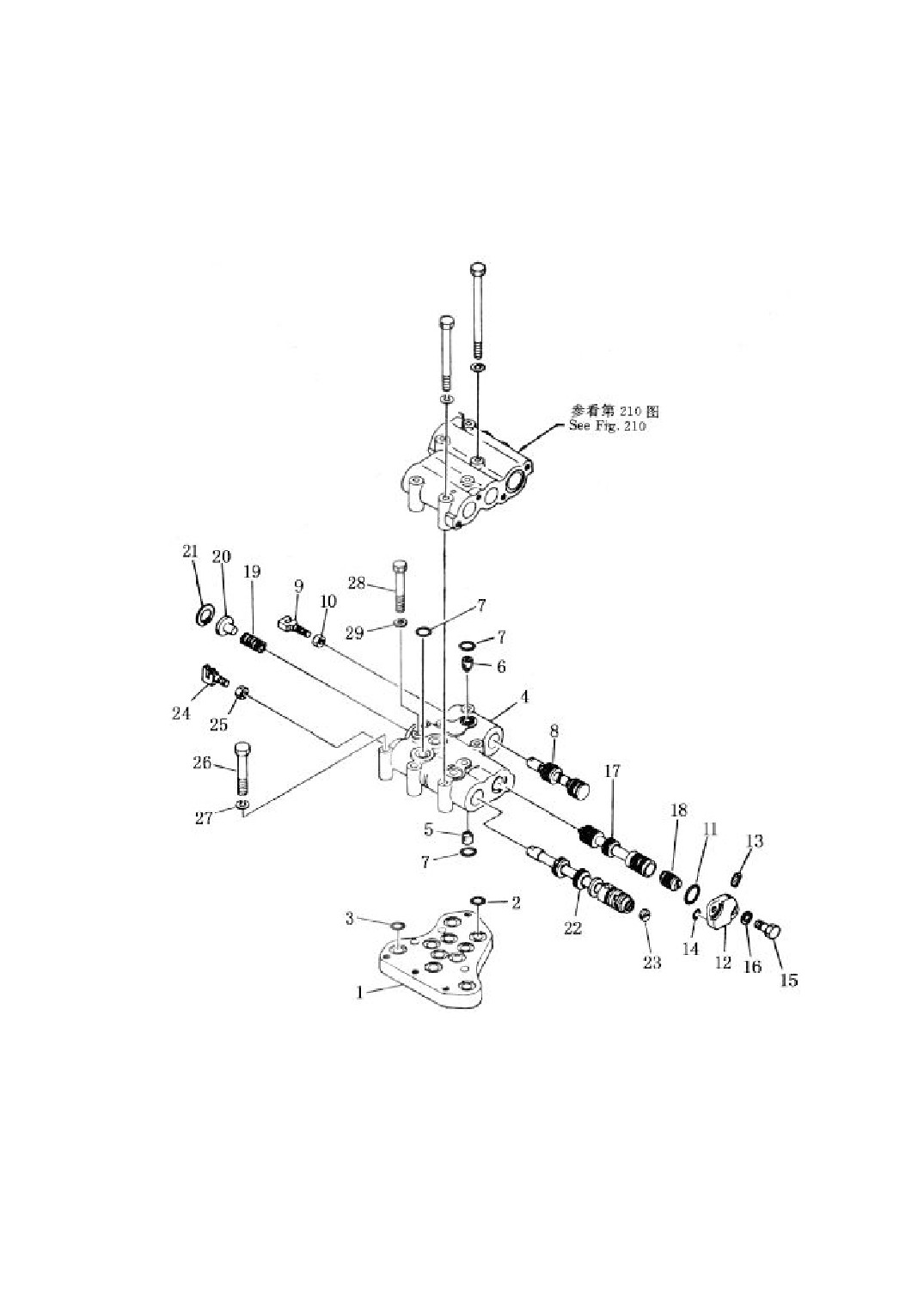

第 209 图
变速控制阀（1/3）
FIG.209 TRANSMISSION CONTROL VALVE
62
变速控制阀（1/3）
TRANSMISSION CONTROL VALVE
序 号
图 号
名
称
数量
INDEXNO.
PART NO.
DESCRIPTION
Q`TY
（154-15-35000）
变速阀总成 transmission valve ass
y
1
209-1
175-15-45110
阀座
seat,valve
1
2
07000-63022
O 型圈
o-ring
7
3
07000-63025
O 型圈
o-ring
3
4
175-15-45212
阀体
body
1
5
175-15-45260
棘爪掣子
detent
1
195-15-15680
弹簧
spring
1
04260-00952
钢珠
ball
1
6
195-15-15671
棘爪掣子
detent
1
195-15-15680
弹簧
spring
1
04260-00952
钢珠
ball
1
7
07000-63022
O 型圈
o-ring
5
8
175-15-45220
卷轴
spool
1
9
09363-01053
轭
yoke
1
10
01580-11008
螺帽
nut
1
11
07000-63062
O 型圈
o-ring
1
12
175-15-45471
盖
cover
1
13
07042-00108
螺塞
plug
1
14
07000-62116
O 型圈
o-ring
1
15
01010-51025
螺栓
bolt
2
16
01602-21030
垫圈
washer
2
17
175-15-45420
卷轴
spool
1
18
175-15-35430
活塞
piston
1
19
195-15-15440
弹簧
spring
1
20
175-15-45450
挡板
retainer
1
21
04065-03515
开口环
ring, snap
1
22
175-15-45231
卷轴
spool
1
23
144-15-25210
螺塞
plug
1
24
09363-01053
轭
yoke
1
25
01580-11008
螺帽
nut
1
26
01010-51075
螺栓
bolt
1
27
01602-21030
垫圈
washer
1
28
175-15-45160
螺栓
bolt
1
29
01602-21030
垫圈
washer
1
63

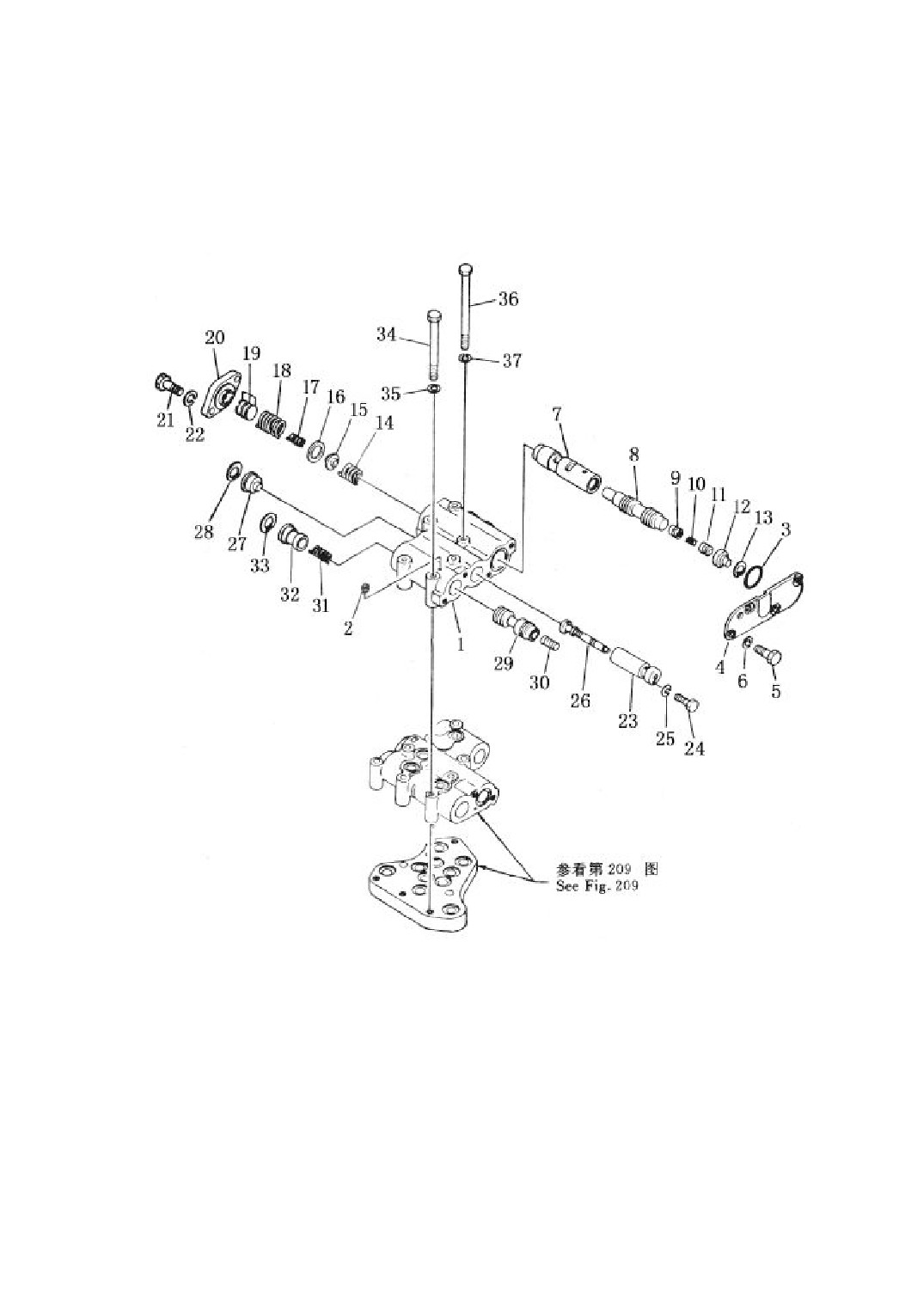

第 210 图
变速控制阀（2/3）
FIG.210 TRANSMISSION CONTROL VALVE
64
变速控制阀（2/3）
TRANSMISSION CONTROL VALVE
序 号
图 号
名 称
数量
INDEXNO.
PART NO.
DESCRIPTION
Q`TY
210-1
155-15-15410
阀体
body, valve
1
2
07042-00108
螺塞
plug
1
3
07000-63040
O 型圈
o-ring
1
4
155-15-15850
盖
cover
1
5
01010-51025
螺栓
bolt
4
6
01602-21030
弹簧垫圈
washer, spring
4
7
145-14-43381
阀
valve
1
8
145-14-43331
阀
valve
1
9
175-15-15540
阀
valve
1
10
180-14-25560
弹簧
spring
1
11
175-15-15550
阀
valve
1
12
145-14-23180
锁挡
stopper
1
13
130-09-15170
开口环
ring, snap
1
14
154-15-36120
弹簧
spring
1
15
145-14-43340
垫座
seat
1
16
145-14-33450
垫圈
washer
1
17
154-15-36110
弹簧
spring
1
18
145-14-33351
弹簧
spring
1
19
145-14-43370
填片
shim
3
20
144-15-25330
盖
cover
1
21
01010-51025
螺栓
bolt
2
22
01602-21030
弹簧垫圈
washer, spring
2
23
155-15-15351
套筒
sleeve
1
24
155-15-15370
螺栓
bolt
1
25
01602-20619
弹簧垫圈
washer, spring
1
26
154-15-35320
阀
valve
1
27
155-15-15360
锁挡
stopper
1
28
04065-03515
开口环
ring, snap
1
29
175-15-45380
卷轴
spool
1
30
145-14-23720
活塞
piston
1
31
234-15-15230
弹簧
spring
1
32
175-15-45390
制动器
retainer
1
65
变速控制阀（2/3）
TRANSMISSION CONTROL VALVE
序 号
图 号
名
称
数量
INDEXNO.
PART NO.
DESCRIPTION
Q`TY
210-33
04065-03515
开口环 ring, snap
1
34
175-15-45170
螺栓
bolt
3
35
01602-21030
弹簧垫圈 washer, spring
3
36
175-15-45180
螺栓
bolt
3
37
01602-21030
弹簧垫圈 washer, spring
3
66
第 211 图
变速控制阀（3/3）
FIG.211 TRANSMISSION CONTROL VALVE
67
变速控制阀（3/3）
TRANSMISSION CONTROL VALVE
序 号
图 号
名
称
数量
INDEXNO.
PART NO.
DESCRIPTION
Q`TY
211-1
175-15-45510
盖
cover
1
2
01124-51025
双头螺栓
stud bolt
4
3
07040-15223
螺塞
plug
1
4
07002-05234
O 型圈
o-ring
1
5
175-15-45560
杠杆
lever
1
6
06120-02016
轴承
bearing
2
7
144-15-29110
油封
seal, oil
1
8
175-15-45570
垫圈
washer
1
9
175-15-45580
开口环
ring, snap
1
10
175-15-45610
轴
shaft
1
11
06120-02016
轴承
bearing
1
12
06121-02016
轴承
bearing
1
13
144-15-29110
油封
seal, oil
1
14
175-15-45570
垫圈
washer
1
15
175-15-45580
开口环
ring, snap
1
16
175-15-45620
锁挡
stopper
1
17
04050-03040
开口环
ring, snap
1
18
175-15-45630
杠杆
lever
1
19
125-15-11530
螺栓
bolt
1
20
04095-01010
锁紧钢丝
wire, lock
1
21
175-15-45650
螺栓
bolt
1
22
07002-01223
O 型圈
o-ring
1
23
175-15-45660
垫圈
washer
2
24
175-15-45690
杠杆
lever
1
25
144-15-29120
轴承
bearing
2
26
144-15-25690
滚柱
roller
1
27
175-15-45670
套筒
sleeve
1
28
01602-21030
垫圈
washer
1
29
01580-11008
螺帽
nut
1
30
175-15-45710
弹簧
spring
1
31
175-15-45780
托架
bracket
1
32
01010-51020
螺栓
bolt
2
33
01602-21030
垫圈
washer
2
68

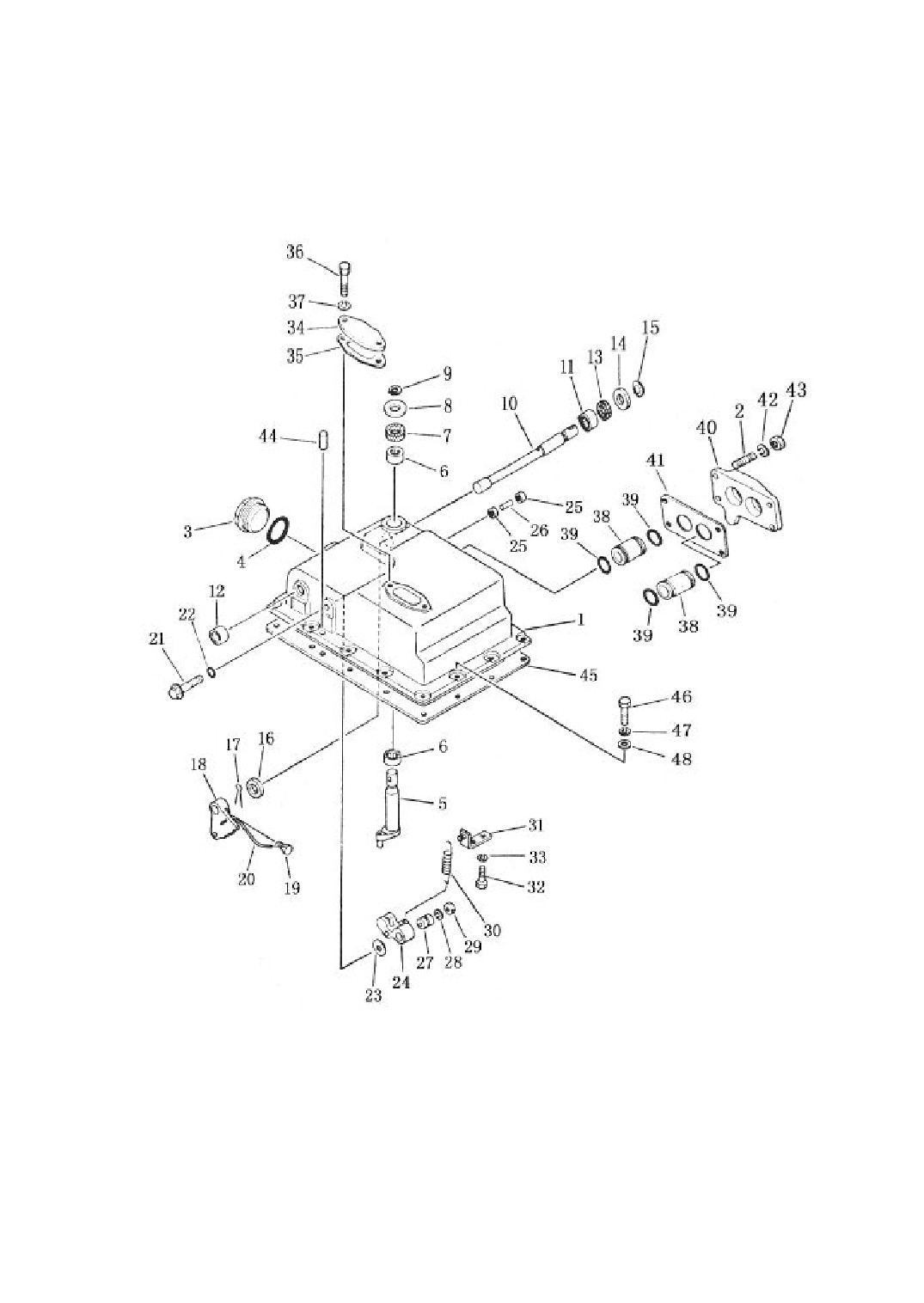

变速控制阀（3/3）
TRANSMISSION CONTROL VALVE
序 号
图 号
名 称
数量
INDEXNO.
PART NO.
DESCRIPTION
Q`TY
211-34
175-15-45750
垫板
plate
1
35
175-15-45760
填密垫 gasket
1
36
01010-51020
螺栓
bolt
2
37
01602-21030
垫圈
washer
2
38
175-15-45550
套筒
sleeve
2
39
07000-63028
O 型圈
o-ring
4
40
175-15-45530
盖
cover
1
41
175-15-45540
填密垫 gasket
1
42
01602-21030
垫圈
washer
4
43
01580-11008
螺帽
nut
4
44
04020-00820
定位销 pin, dowel
2
45
175-15-45520
填密垫 gasket
1
46
01010-51025
螺栓
bolt
14
47
01602-21030
垫圈
washer
14
48
01640-21016
垫圈
washer
14
69

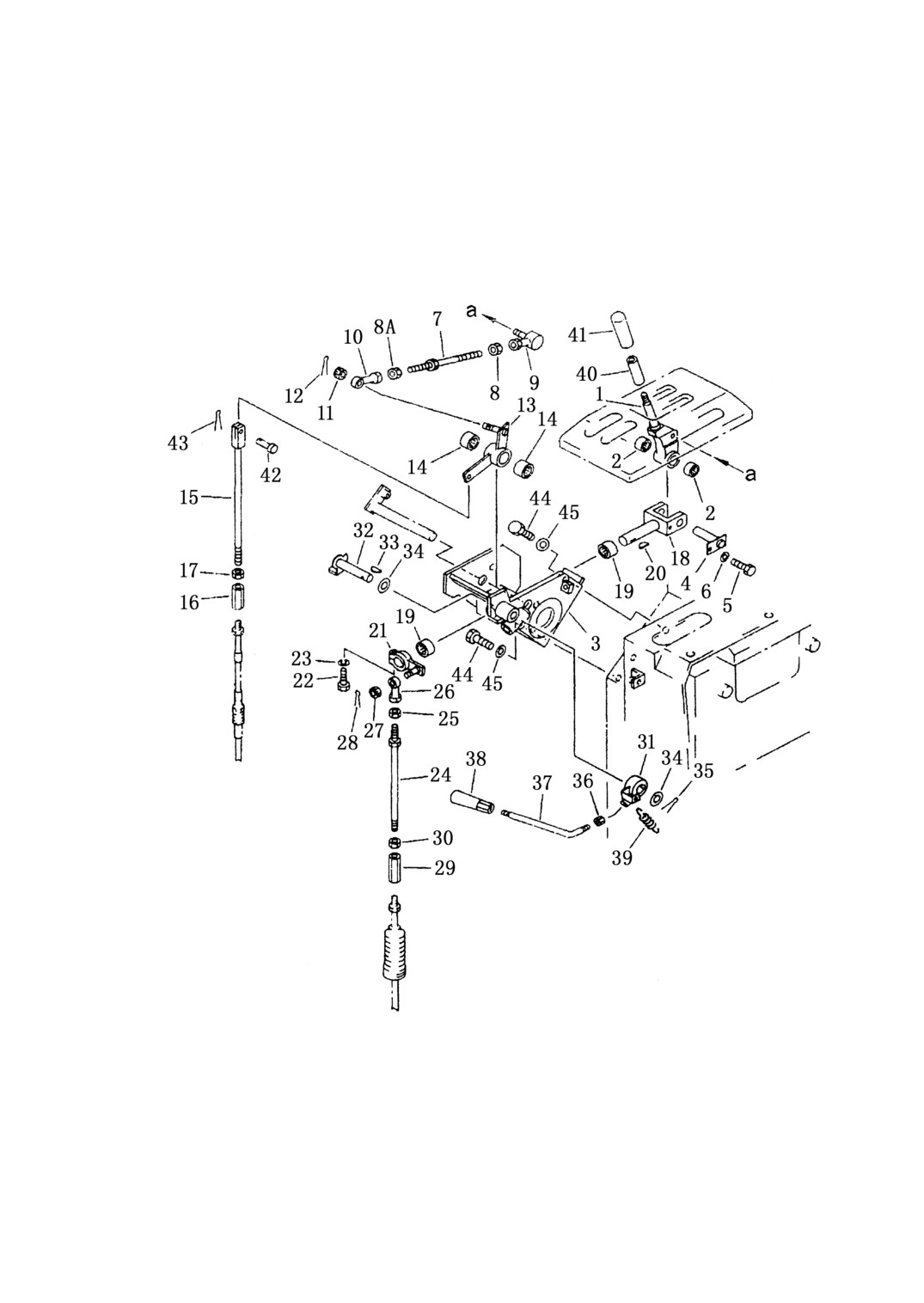

第 212 图
变 速 控 制 杆
FIG.212 TRANSMISSION CONTROL LEVER
70
变速控制杆
TRANSMISSION CONTROL LEVER
序 号
件 号
名 称
数量
INDEXNO.
Part No.
Description
Q’ty
212-1
195-43-43150
摇臂
lever
1
2
195-61-34120
轴承
bearing
2
3
154-43-43130
支架
bracket
1
4
195-43-43170
销
pin
1
5
01010-50616
螺栓
bolt
1
6
01643-30623
垫圈
washer
1
7
113-43-11530
螺杆
rod
1
8
01580-10806
螺母
nut
1
8A
01508-40805
螺母
nut
1
9
04256-00816
球接头
joint ball
1
10
04250-90847
关节轴承
end bearing
1
11
01590-10809
螺母
nut
1
12
04050-12015
开口销
pin cotter
1
13
154-43-43150
摇臂
lever
1
14
195-43-43190
轴承
bearing
2
15
195-43-41580
杆
rod
1
16
144-43-51130
接头
joint
1
17
01508-20805
螺母
nut
1
18
154-43-43210
叉口板
yoke
1
19
195-43-43190
轴承
bearing
2
20
04010-00519
半圆键
key
1
21
154-43-43220
杆
lever
1
22
01010-50830
螺栓
bolt
1
23
01602-20825
弹簧垫圈
washer spring
1
24
04248-31028
杆
rod
1
25
01582-11008
螺栓
bolt
1
26
04250-81056
关节轴承
end bearing
1
27
01593-11008
螺母
nut
1
28
04050-12018
开口销
pin cotter
1
29
178-43-12180
调整螺丝
buckle turn
1
30
01508-21006
螺母
nut
1
31
195-43-43241
摇臂
lever
1
32
154-43-43260
销
pin
1
33
04010-00519
半圆键
key
1
34
01640-21626
垫圈
washer
2
35
04050-14025
开口销
pin cotter
1
71
变速控制杆
TRANSMISSION CONTROL LEVER
序 号
件 号
名 称
数量
INDEXNO.
Part No.
Description
Q’ty
212-36
195-43-43370
螺母
nut
1
37
195-43-43360
杆
lever
1
38
09305-00800
手柄
knob
1
39
195-43-43260
弹簧
spring
1
40
09361-01460
衬套
bushing
1
41
09304-01240
手柄
knob
1
42
04205-10822
销轴
pin
1
43
04050-12015
开口销
pin cotter
1
44
01010-51225
螺栓
bolt
4
45
01643-31232
垫圈
washer
4
72

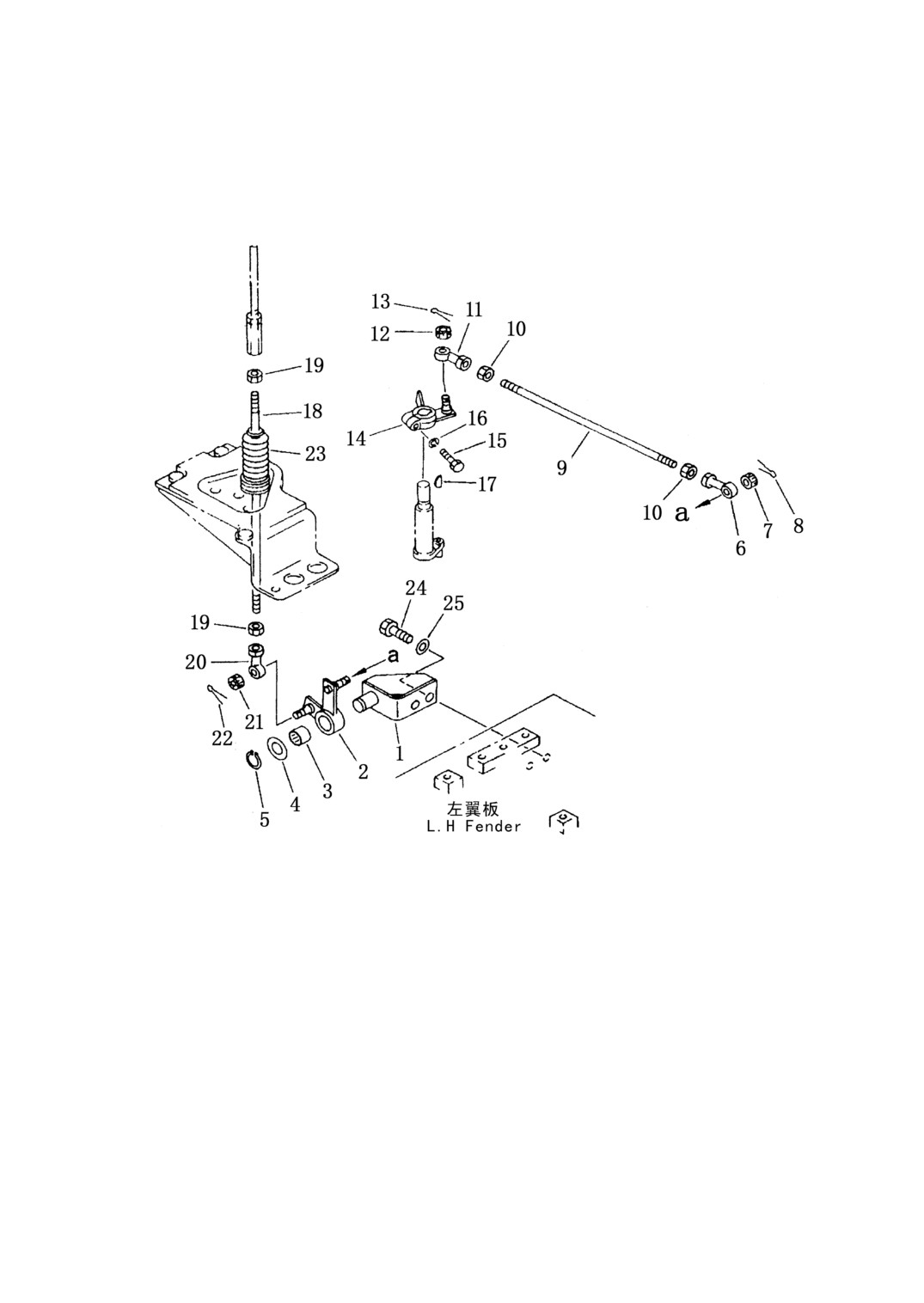

第 213 图
变速控制连杆（1/3）
FIG.213 TRANSMISSION CONTROL LINKAGE
73
变速控制连杆（1/3）
TRANSMISSION CONTROL LINKAGE
序 号
件 号
名 称
数量
INDEXNO.
Part No.
Description
Q’ty
213-1
154-43-43230
支座
bracket
1
2
154-43-43240
摇臂
lever
1
3
195-43-43190
轴承
bearing
1
4
01640-22032
垫圈
washer
1
5
04064-02012
挡圈
ring snap
1
6
04250-81056
关节轴承
end bearing
1
7
01593-11008
螺母
nut
1
8
04050-12018
开口销
pin cotter
1
9
23Y-25B-00002
杆
rod
1
10
01582-11008
螺母
nut
2
11
04250-81056
关节轴承
end bearing
1
12
01593-11008
螺母
nut
1
13
04050-12018
开口销
pin cotter
1
14
23Y-25B-02000
摇臂
lever
1
15
01010-50830
螺栓
bolt
1
16
01602-20825
垫圈
washer
1
17
04010-00516
半圆键
key
1
18
04245-41036
杆
rod
1
19
01582-11008
螺母
nut
2
20
04250-81056
关节轴承
end bearing
1
21
01593-11008
螺母
nut
1
22
04050-12018
开口销
pin cotter
1
23
195-43-42280
波纹管
bellows
1
24
01010-51225
螺栓
bolt
2
25
01643-31232
垫圈
washer
2
74

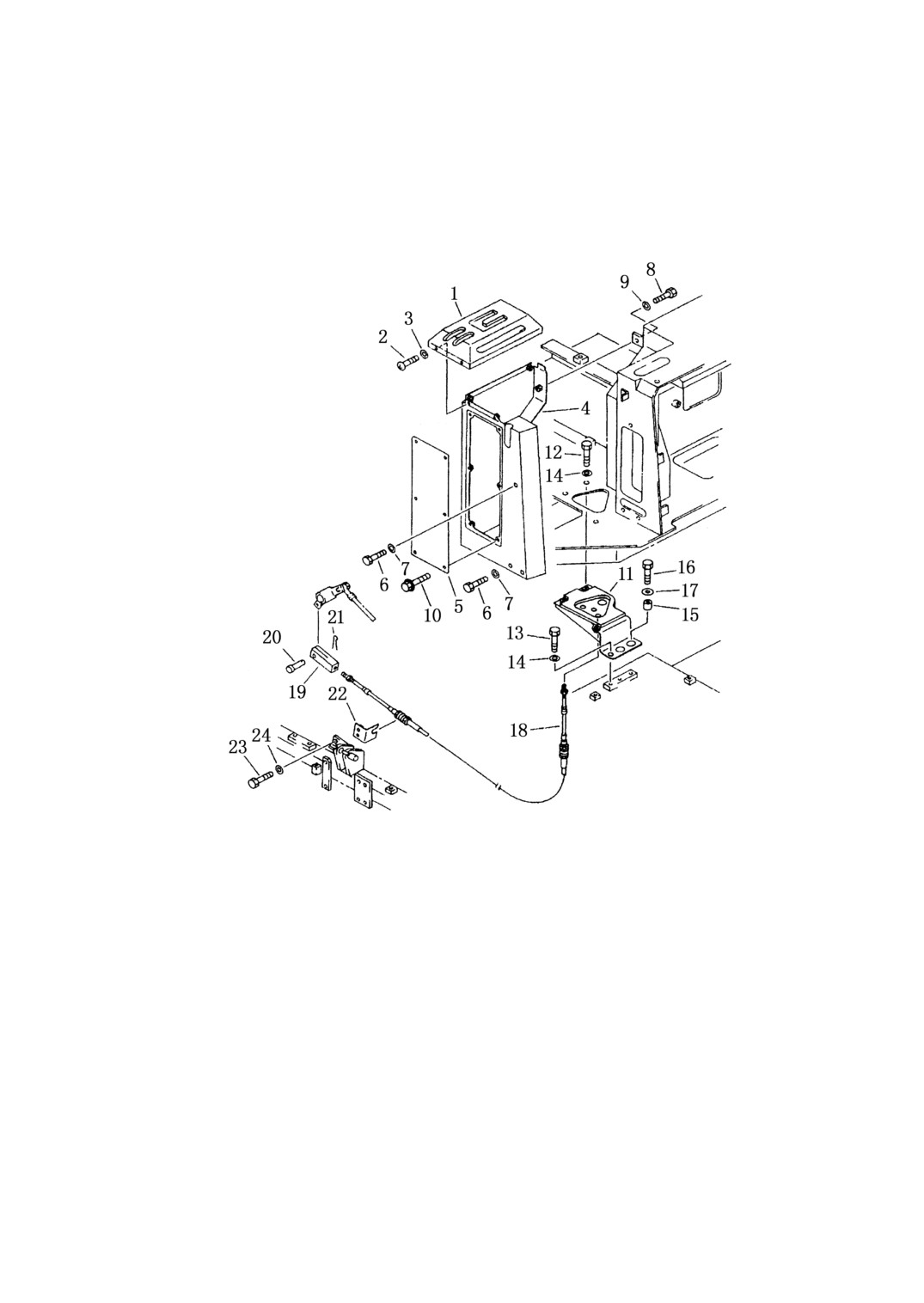

第 214 图
变速控制连杆（2/3）
FIG.214 TRANSMISSION CONTROL LINKAGE
75
变速控制连杆（2/3）
TRANSMISSION CONTROL LINKAGE
序 号
件 号
名 称
数量
INDEXNO.
Part No.
Description
Q’ty
214-1
154-43-43110
导座
guide
1
2
01220-40816
螺钉
screw
4
3
01643-30823
垫圈
washer
4
4
154-43-43310
盖板
cover
1
5
154-43-43270
盖板
cover
1
6
01010-51290
螺栓
bolt
3
7
01643-31232
垫圈
washer
3
8
01010-51225
螺栓
bolt
2
9
01643-31232
垫圈
washer
2
10
195-54-26220
螺栓
bolt
6
11
154-43-43140
支座
bracket
1
12
01010-51230
螺栓
bolt
3
13
01010-51220
螺栓
bolt
1
14
01643-31232
垫圈
washer
4
15
175-61-14490
隔套
spacer
2
16
01010-51240
螺栓
bolt
2
17
175-54-34170
垫圈
washer
2
18
154-43-43160
软轴
cable
1
19
04211-20844
叉口板
yoke
1
20
04205-10822
销轴
pin
1
21
04050-12015
开口销
pin cotter
1
22
154-43-41270
板
plate
1
23
01010-51030
螺栓
bolt
2
24
01643-31032
垫圈
washer
2
76

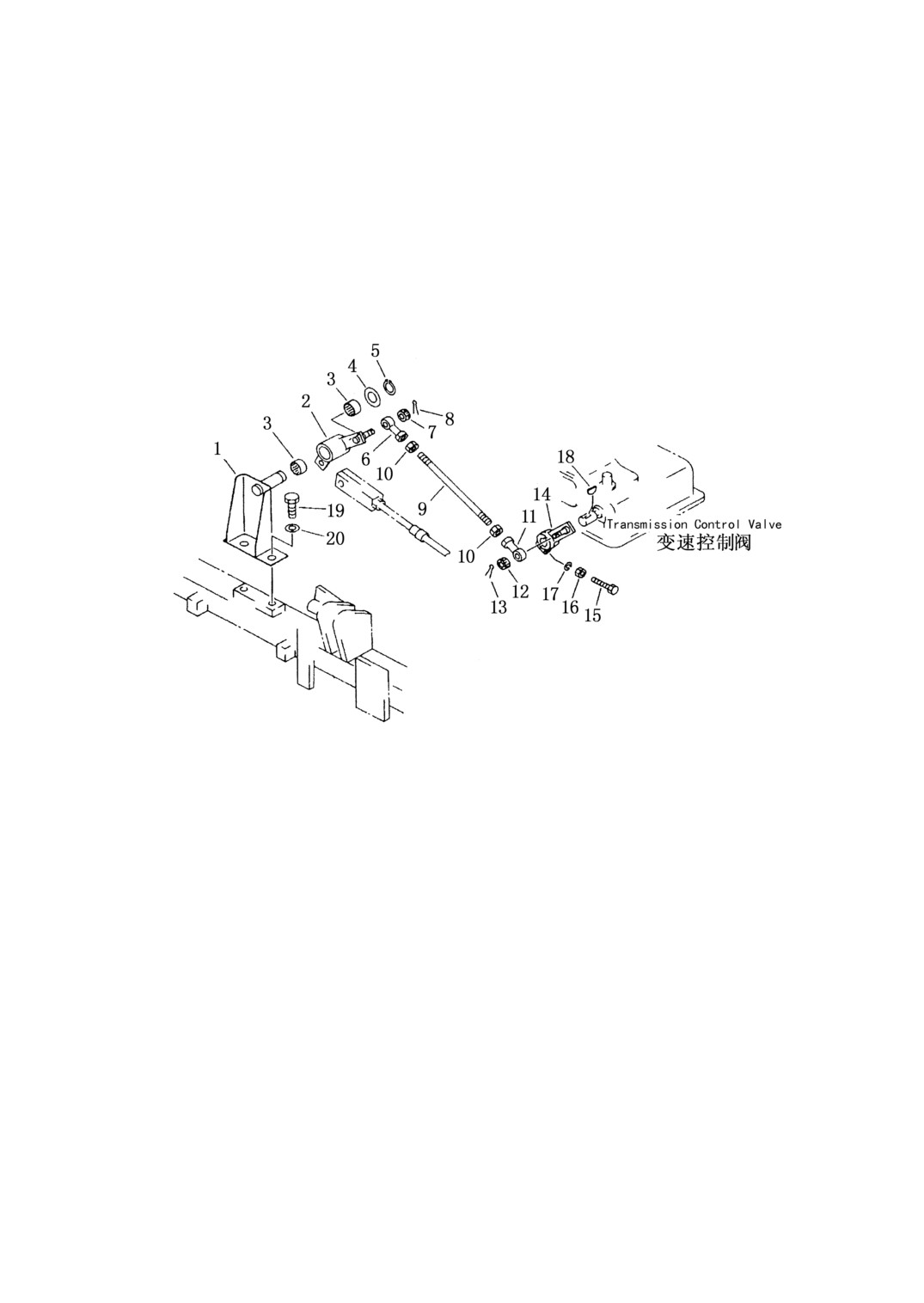

第 215 图
变速控制连杆（3/3）
FIG.215 TRANSMISSION CONTROL LINKAGE
77
变速控制连杆（3/3）
TRANSMISSION CONTROL LINKAGE
序 号
件 号
名 称
数量
INDEXNO.
Part No.
Description
Q’ty
215-1
154-43-43170
支架
bracket
1
2
154-43-43180
摇臂
lever
1
3
195-43-43190
轴承
bearing
2
4
01640-22032
垫圈
washer
1
5
04064-02012
挡圈
ring snap
1
6
04250-81056
关节轴承
end rod
1
7
01593-11008
螺母
nut
1
8
04050-12018
开口销
pin cotter
1
9
23Y-25B-00001
杆
rod
1
10
01582-11008
螺母
nut
2
11
04250-81056
关节轴承
end rod
1
12
01593-11008
螺母
nut
1
13
04050-12018
开口销
pin cotter
1
14
23Y-25B-01000
摇臂
lever
1
15
01016-50850
螺栓
bolt
1
16
01580-10806
螺母
nut
1
17
01602-20825
弹簧垫圈
washer spring
1
18
04010-00516
半圆键
key
1
19
01010-51225
螺栓
bolt
2
20
01643-31232
垫圈
washer
2
78

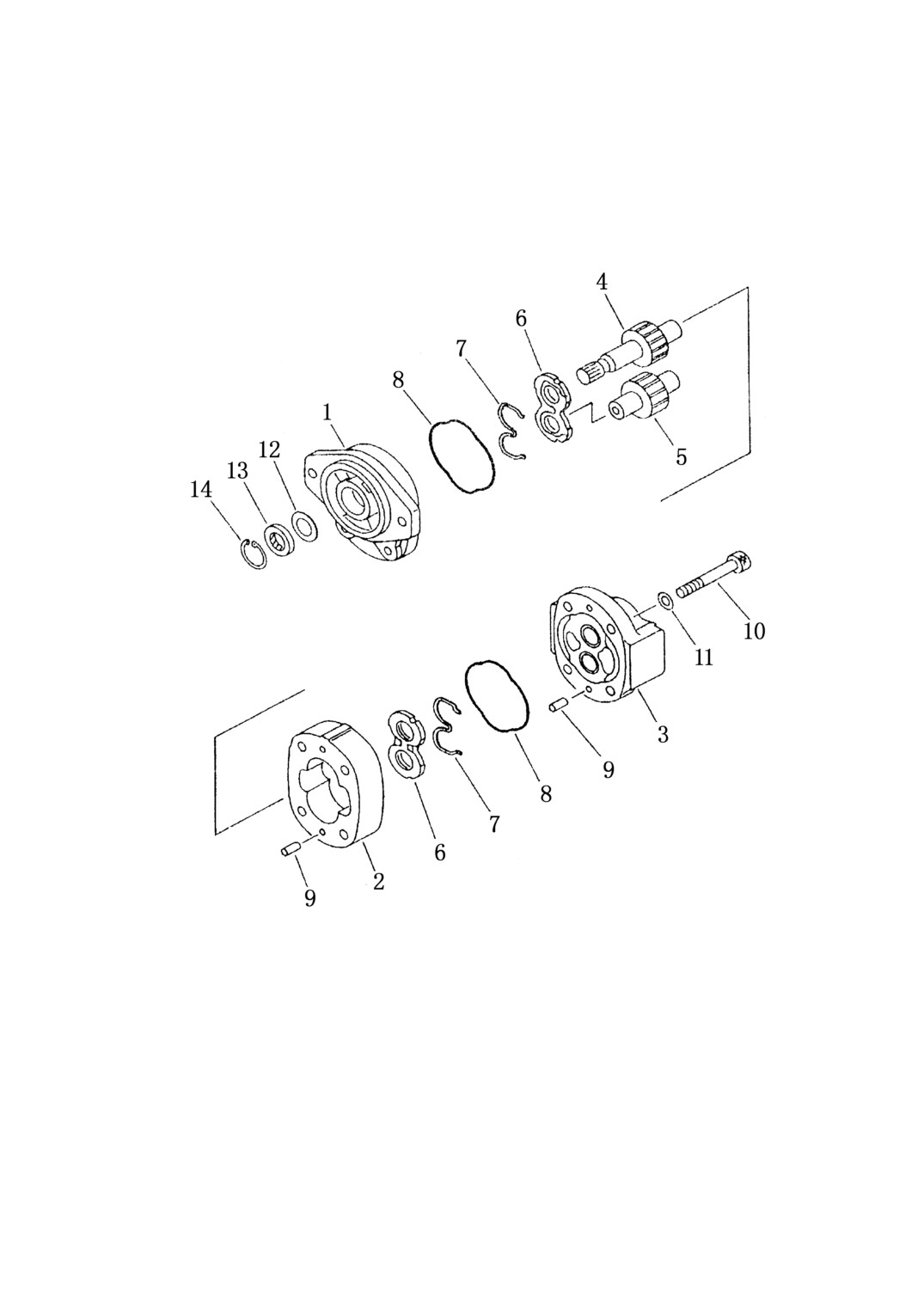

第 216 图
变 速 泵
FIG.216 TRANSMISSION PUMP
79
变 速 泵
TRANSMISSION PUMP
序 号
件 号
名 称
数量
INDEXNO.
Part No.
Description
Q’ty
705-21-32051
变速泵
pump，ass’y
1
216-1
705-17-02011
前盖
bracket
1
2
705-17-32012
泵体
case gear
1
3
705-17-02141
后盖
cover
1
4
705-17-32412
齿轮
gear drive
1
5
705-17-32512
齿轮
gear drive
1
6
705-17-02612
侧板
plate side
2
7
705-18-02670
密封
ring seal
2
8
705-17-02360
O 形圈
O-ring
2
9
04020-01024
销
pin dowel
4
10
705-17-02760
螺栓
bolt
4
11
01643-51232
垫圈
washer
4
12
705-17-02870
垫
gasket
1
13
705-17-02830
油封
seal oil
1
14
04065-04018
卡环
ring snap
1
80

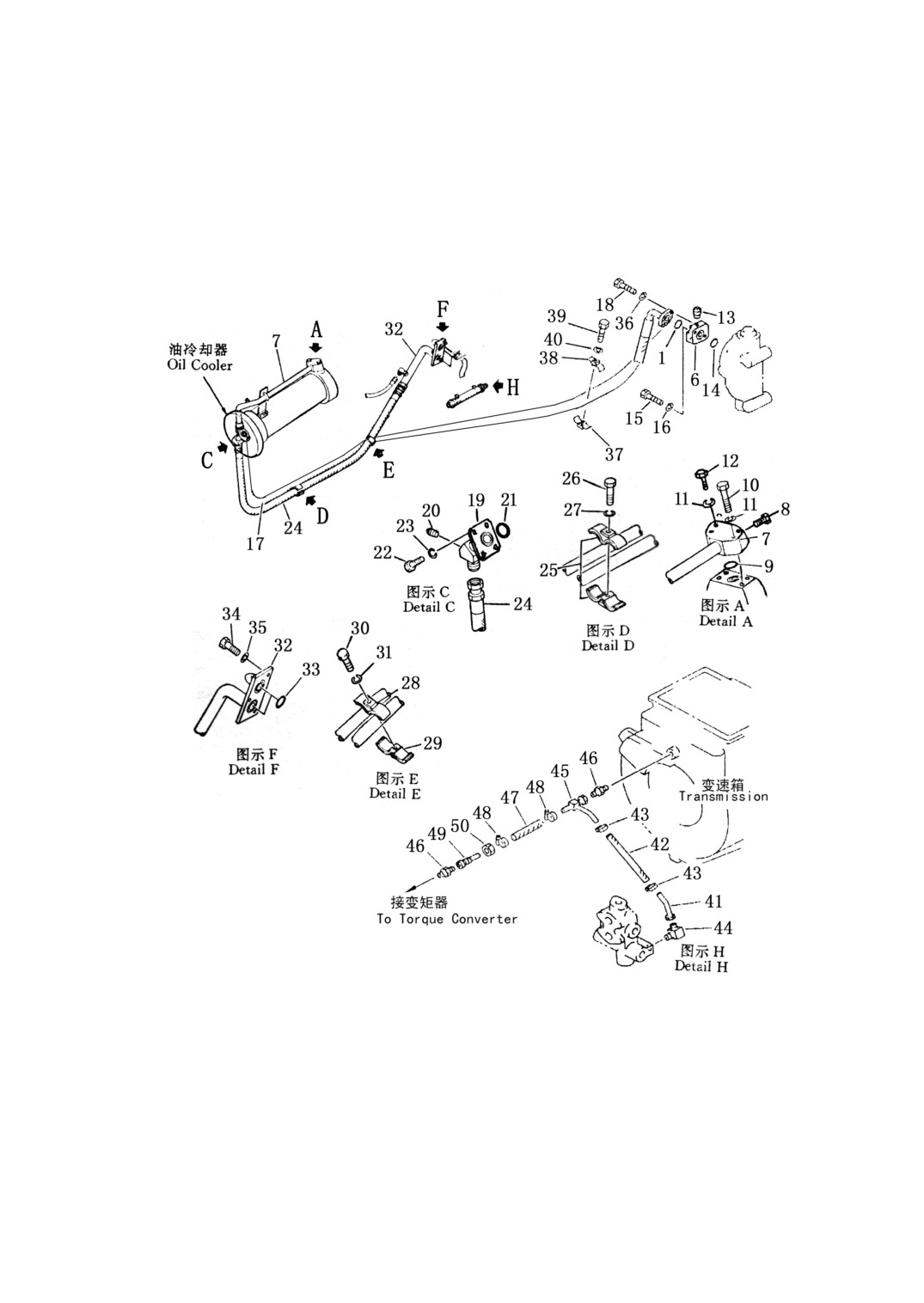

第 217 图
液力变矩器管路（1/2）
FIG.217 TORQUE CONVERTER PIPING
81
液力变矩器管路（1/2）
TORQUE CONVERTER PIPING
序 号
图 号
名 称
数量
INDEX
NO.
PART NO.
DESCRIPTION
Q`TY
217-1
07000-03032
O 型圈
O-ring
1
6
154-49-51420
法兰
flange
1
7
23Y-74B-08000
管
tube
1
8
07042-30108
螺塞
plug
1
9
07000-02060
O 型圈
O-ring
1
10
02010-70838
螺栓
bolt
2
11
01602-21338
弹簧垫圈
washer, spring
4
12
02010-70870
螺栓
bolt
2
13
07042-30108
螺塞
plug
1
14
07000-33045
O 型圈
O-ring
1
15
01252-41030
螺栓
bolt
2
16
01643-31032
弹簧垫圈
washer, spring
2
17
17Y-74-30000
软管
hose
1
18
01010-51030
螺栓
bolt
2
19
23Y-74B-07000
管
tube
1
20
07042-30108
螺塞
plug
1
21
07000-02060
O 型圈
O-ring
1
22
02010-70838
螺栓
bolt
4
23
01602-21338
弹簧垫圈
washer, spring
2
24
07102-21013
软管
hose
1
25
154-49-22290
夹子
clamp
2
26
01010-51270
螺栓
bolt
1
27
01602-21236
弹簧垫圈
washer, spring
1
28
195-78-22330
夹箍
clamp
1
29
195-78-22320
夹箍
clamp
1
30
01010-51260
螺栓
bolt
1
31
01602-21236
弹簧垫圈
washer, spring
1
32
23Y-74B-05000
管
tube
1
33
07000-03030
O 型圈
O-ring
2
34
01010-51030
螺栓
bolt
3
35
01602-21030
垫圈
washer
3
36
01643-31032
垫圈
washer
2
82
液力变矩器管路（1/2）
TORQUE CONVERTER PIPING
序 号
图 号
名 称
数量
INDEX NO.
PART NO.
DESCRIPTION
Q`TY
217-37
195-78-22320
弓形夹
clamp
1
38
195-78-22330
夹子
clamp
1
39
01010-51260
螺栓
bolt
1
40
01643-31232
垫圈
washer
1
41
154-49-51390
管
tube
1
42
07260-20922
软管
hose
1
43
07281-00197
喉箍
clamp
2
44
22W-44-14580
弯管接头
elbow
1
45
154-49-51410
管
tube
1
46
07213-51521
接头
joint
2
47
07260-21413
软管
hose
1
48
07281-00259
喉箍
clamp
2
49
154-19-22213
管
tube
1
50
07201-61527
螺母
nut
1
83

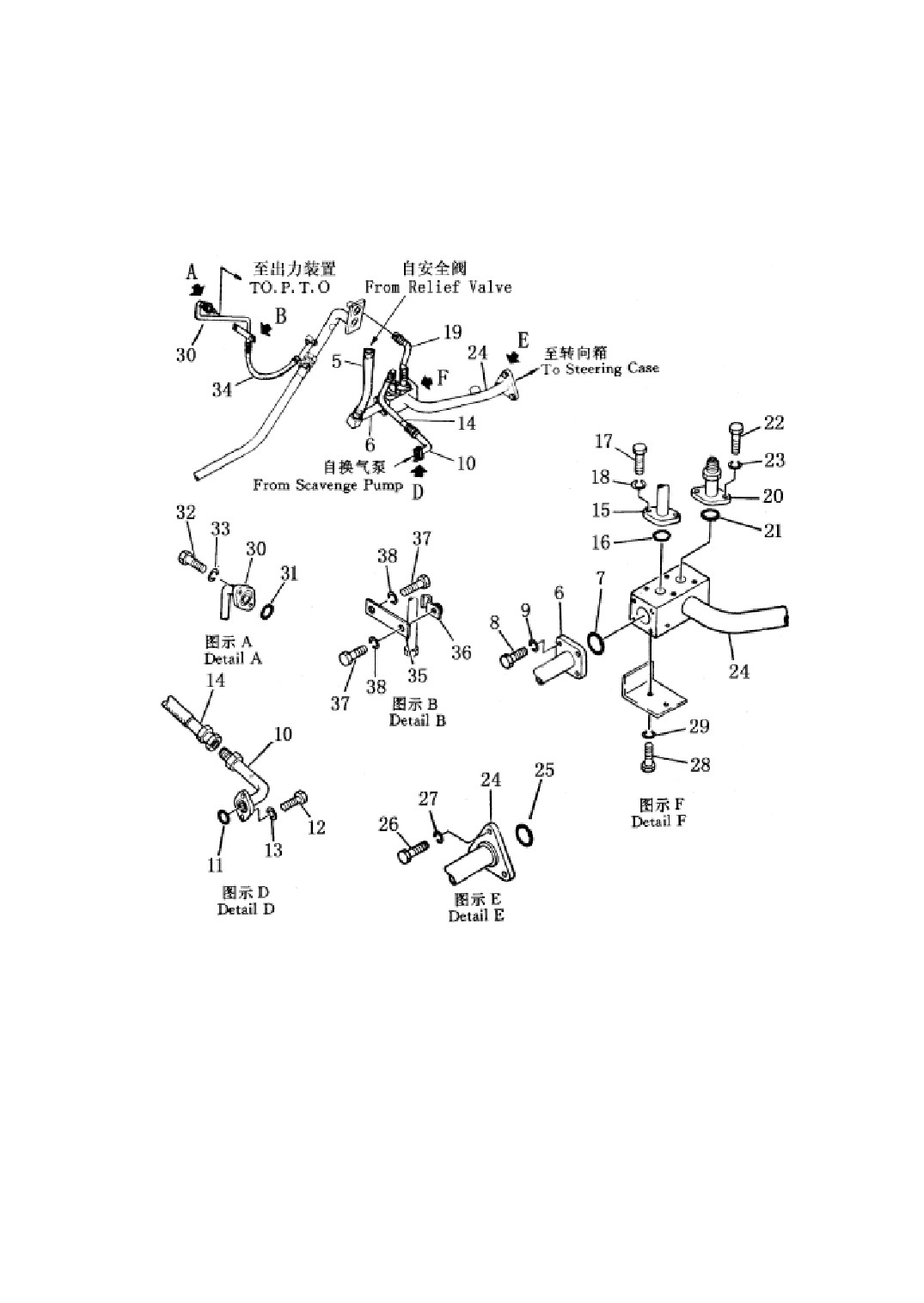

第 218 图
液力变矩器管路（2/2）
FIG.218 TORQUE CONVERTER PIPING
84
液力变矩器管路（2/2）
TORQUE CONVERTER PIPING
序 号
图 号
名
称
数量
INDEX NO.
PART NO.
DESCRIPTION
Q`TY
07102-21010
软管
hose
218-5
1
23Y-74B-09000
管
tube
6
1
07000-03045
O 型圈
O-ring
7
1
01010-51035
螺栓
bolt
8
4
01602-21030
弹簧垫圈
washer, spring
9
4
154-49-21450
管
tube
10
1
07000-03025
O 型圈
O-ring
11
1
01010-51030
螺栓
bolt
12
2
01602-21030
弹簧垫圈
washer, spring
13
2
07120-20403
软管
hose
14
1
154-49-23192
管
tube
15
1
07000-03028
O 型圈
O-ring
16
1
01010-51035
螺栓
bolt
17
2
01602-21030
弹簧垫圈
washer, spring
18
2
07102-20403
软管
hose
19
1
154-49-23210
管
tube
20
1
07000-03028
O 型圈
O-ring
21
1
01010-51035
螺栓
bolt
22
2
01602-21030
弹簧垫圈
washer, spring
23
2
154-49-21383
管
tube
24
1
07000-02065
O 型圈
O-ring
25
1
01010-51230
螺栓
bolt
26
3
01602-21236
弹簧垫圈
washer, spring
27
3
01010-51225
螺栓
bolt
28
2
01602-21236
弹簧垫圈
washer, spring
29
2
154-49-23220
管
tube
30
1
07000-03025
O 型圈
O-ring
31
1
01010-51030
螺栓
bolt
32
2
01602-21030
弹簧垫圈
washer, spring
33
2
07102-20303
软管
hose
34
1
154-49-23230
垫板
plate
35
1
154-49-25331
卡箍
clamp
36
1
01010-51025
螺栓
bolt
37
2
01602-21030
弹簧垫圈
washer, spring
38
2
85

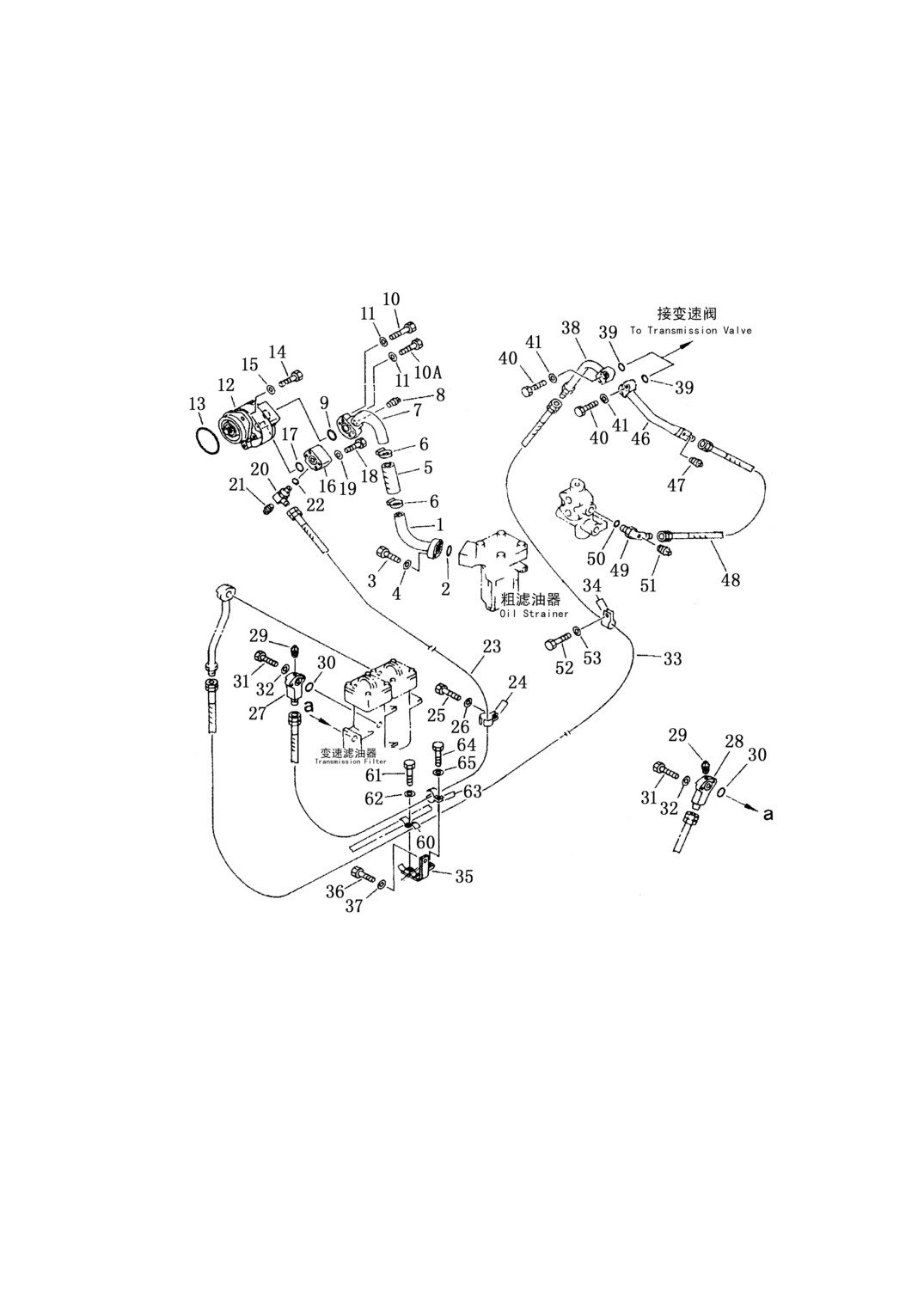

第 219 图
变 速 管 路
FIG.219 TORQFLOW TRANSMISSION PIPING
86
变 速 管 路
TORQFLOW TRANSMISSION PIPING
序 号
件 号
名 称
数量
INDEXNO.
Part No.
Description
Q’ty
219-1
154-49-51163
管
tube
1
2
07000-03042
O 形圈
O-ring
1
3
01010-51240
螺栓
bolt
2
4
01643-31232
垫圈
washer
2
5
07260-03213
软管
hose
1
6
07281-00549
喉箍
clamp
2
7
154-49-51173
管
tube
1
8
07042-30108
螺塞
plug
1
9
07000-03035
O 形圈
O-ring
1
10
01010-51060
螺栓
bolt
2
10A
01010-51055
螺栓
bolt
2
11
01643-31032
垫圈
washer
4
12
705-21-32051
变速泵
pump ass’y
1
13
07000-02105
O 形圈
O-ring
1
14
01010-51235
螺栓
bolt
2
15
01643-31232
垫圈
washer
2
16
154-49-11362
弯管接头
elbow
1
17
07000-03030
O 形圈
O-ring
1
18
01010-50860
螺栓
bolt
4
19
01643-30823
垫圈
washer
4
20
07235-50628
接头
elbow
1
21
07042-30108
螺塞
plug
1
22
07002-02434
O 形圈
O-ring
1
23
07108-20616
软管
hose
1
24
154-49-51970
管夹
clamp
2
25
01010-51225
螺栓
bolt
1
26
01643-31232
垫圈
washer
1
27
154-49-51241
管接头
elbow
1
28
154-49-51751
管接头
elbow
1
29
07042-30108
螺塞
plug
2
30
07000-03035
O 形圈
O-ring
2
31
01010-51045
螺栓
bolt
4
32
01643-31032
垫圈
washer
4
33
07108-20622
软管
hose
1
87
变 速 管 路
TORQFLOW TRANSMISSION PIPING
序 号
件 号
名 称
数量
INDEXNO.
Part No.
Description
Q’ty
219-34
154-49-51970
管夹
clamp
2
35
154-49-52110
支架
bracket
1
36
01010-51225
螺栓
bolt
1
37
01643-31232
垫圈
washer
1
38
154-49-21295
管
tube
1
39
07000-03028
O 形圈
O-ring
2
40
01010-51055
螺栓
bolt
4
41
01643-31032
垫圈
washer
4
46
154-49-21314
管
tube
1
47
07042-30108
螺塞
plug
1
48
07103-20604
软管
hose
1
49
23Y-74B-02000
弯管接头
flange
1
50
07002-02434
O 形圈
O-ring
1
51
07042-30108
螺塞
plug
1
52
01010-51020
螺栓
bolt
1
53
01643-31032
垫圈
washer
1
60
17Y-74-29000
弓形夹
clamp
1
61
01010-51040
螺栓
bolt
1
62
01643-31032
垫圈
washer
1
63
154-49-51970
管夹
clamp
2
64
01010-51230
螺栓
bolt
1
65
01643-31232
垫圈
washer
1
88
转 向 箱 及 终 传 动
STEERING SYSTEM AND FINAL DRIVE

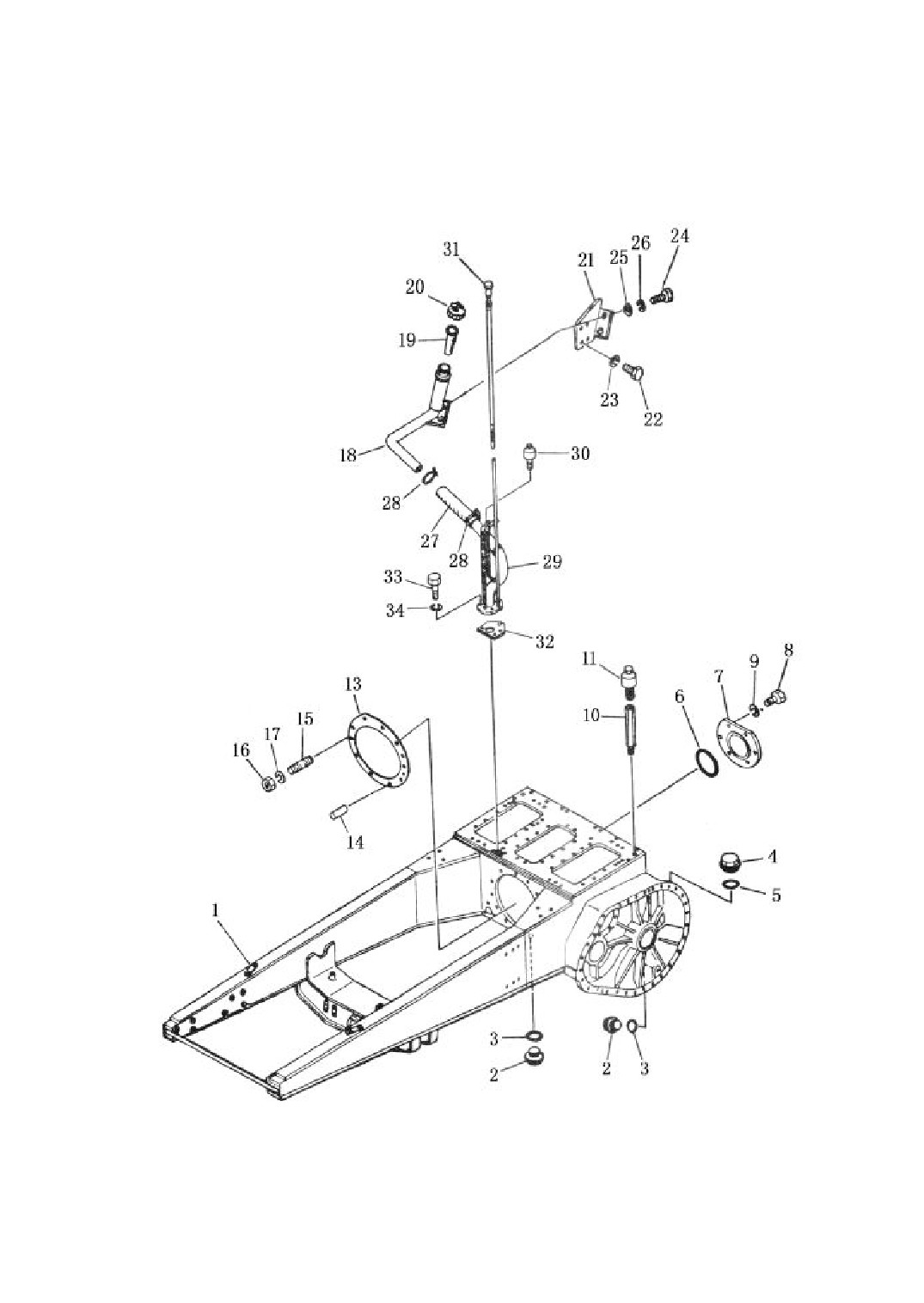

第 301 图
转 向 箱 及 主 机 架
FIG.301 STEERING CASE AND MAIN FRAME
91
转向箱及主机架
STEERING CASE AND MAIN FRAME
数量 Q’ty
序号
图 号
名 称
SD22,SD22E
NO.
PART NO.
DESCRIPTION
SD22S
SD22D
301-1
23Y-30B-01000
后桥箱及主 case, steering and
1
机架
frame, main
158-30-01000
后桥箱及主 case, steering and
1
机架
frame, main
2
07044-13620
放油塞
plug, magnetic
3
3
3
07002-03634
O 型密封圈
o-ring
3
3
4
07040-13618
螺塞
plug
2
2
5
07002-03634
O 型密封圈
o-ring
2
2
6
07000-05195
O 型密封圈
o-ring
1
1
7
175-21-32170
盖
cover
1
1
8
01010-52040
螺栓
bolt
6
6
9
01602-22060
弹簧垫圈
washer, spring
6
6
10
154-21-11830
接管
nipple
2
2
11
07030-00252
透气装置
breather
2
2
13
154-21-21510
垫片
gasket
1
1
14
04020-01842
圆柱销
pin, dowel
1
1
15
01120-31640
双头螺栓
stud
10
10
16
01582-11613
六角螺母
nut
10
10
17
01602-21648
弹簧垫圈
washer, spring
10
10
18
23Y-30B-02000
管
tube
1
1
19
07056-10045
滤网
strainer
1
1
20
07051-20000
箱帽
cap
1
1
21
154-21-11850
托架
bracket
1
1
22
01010-51245
螺栓
bolt
4
4
23
01602-21236
弹簧垫圈
washer, spring
4
4
24
01010-51230
螺栓
bolt
2
2
25
01602-21236
弹簧垫圈
washer, spring
2
2
26
01643-31232
加厚垫圈
washer
2
2
27
07260-24132
软管
hose
1
1
28
07281-00549
软管夹环
clamp, hose
2
2
29
154-21-11792
管
tube
1
1
30
07030-00252
透气装置
breather
1
1
31
154-21-11880
油尺
gauge
1
1
32
154-21-11860
垫片
gasket
1
1
33
01010-51240
螺栓
bolt
3
3
34
01602-21236
弹簧垫圈
washer, spring
3
3
92

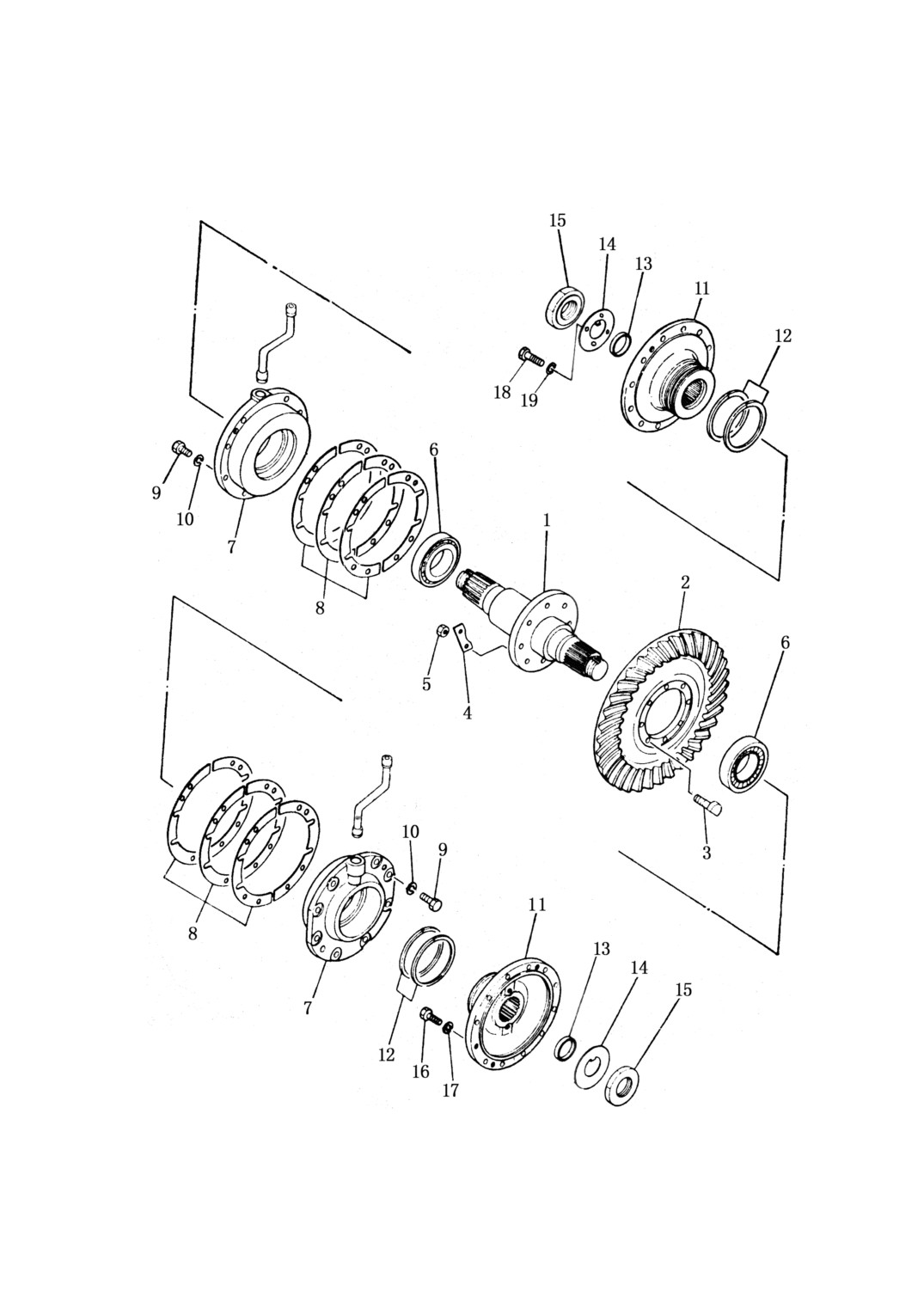

第 302 图
伞齿轮及轴
FIG.302 BEVEL GEAR AND SHAFT
93
伞齿轮及轴
BEVEL GEAR AND SHAFT
序 号
图 号
名 称
数量
INDEXNO.
PART NO.
DESCRIPTION
Q`TY
302-1
154-21-12114
轴
shaft
1
2
154-21-22120
螺旋伞齿轮
gear, bevel
1
3
150-21-12130
螺栓
bolt
8
4
150-21-32140
锁紧垫圈
washer, lock
4
5
01582-11815
螺帽
nut
8
6
154-21-22161
锥形滚柱轴承
bearing, taper roller
2
7
154-21-12161
轴承座
cage, bearing
2
8
154-21-12350
垫片
shim
10
154-21-12370
垫片
shim
10
154-21-12390
垫片
shim
8
154-21-12360
垫片
shim
10
154-21-12380
垫片
shim
10
154-21-12410
垫片
shim
8
9
01010-31445
螺栓
bolt
14
10
01602-01442
弹簧垫圈
washer, spring
14
11
198-21-11490
壳
hub
2
12
170-22-11130
密封环
ring, seal
4
13
154-21-22211
衬垫
packing
2
14
170-21-12240
锁片
lock
2
15
170-21-12241
螺帽
nut
2
16
01010-51645
螺栓
bolt
24
17
01602-21648
弹簧垫圈
washer, spring
24
18
01010-51025
螺栓
bolt
4
19
01643-31032
垫圈
washer
4
94
