23 – 15

La planification liée à la protection contre les chutes doit inclure :

le type de tout l’équipement de protection contre les chutes
utilisé;

le type, la longueur et le nombre de cordes d'assurance
requis;

les restrictions de déplacement ou les barrières
d'avertissement à utiliser lors du montage et du démontage
du système d'accès suspendu sur le toit;

les procédures liées à la protection contre les chutes à suivre
au moment d'installer, de monter, de débarquer, de travailler
sur et de démonter l’équipement d'accès suspendu.

Enfin, toutes les surfaces horizontales et verticales où
l’équipement d'accès suspendu sera assemblé, utilisé et démonté
doivent être évaluées afin de définir les procédures en matière
d'évacuation, de sauvetage et d'autres urgences en cas de
défaillance mécanique ou de bris.

5.1.1 Planification de sauvetage en situation d'arrêt d'une
chute

Avant que de l’équipement antichute soit utilisé sur un projet de
construction, l'employeur doit instaurer une procédure écrite qui
détaille la façon de secourir un travailleur victime d'une chute.
Cette procédure s'ajoute à celles exigées par la loi afin de couvrir
l'intervention d'urgence générale sur un projet.

Un travailleur suspendu dans un harnais après l'arrêt d'une chute
doit être secouru et ramené sur une surface de travail stable, une
plateforme ou au sol dans les trente minutes de la chute. S'il est
suspendu pendant plus de trente minutes, le travailleur pourrait
ressentir de l'inconfort, des nausées, des étourdissements et une
perte de conscience. S'il est suspendu pour une période
prolongée, le travailleur peut ressentir des douleurs cardiaques ou
avoir de la difficulté à respirer, il peut même mourir.

Pour garantir un sauvetage efficace en temps opportun, un
employeur peut définir des procédures génériques afin de couvrir
toutes les exigences potentielles du sauvetage après une chute
pour le travail type de l'entreprise.

L'employeur doit alors :

offrir une formation sur les procédures au personnel;

veiller à ce que les procédures soient examinées et
modifiées, au besoin, afin de satisfaire aux conditions
particulières du travail;

offrir au personnel une formation liée aux procédures
modifiées particulières au site.

Utilisez la liste de vérification suivante pour préparer des
procédures de sauvetage pour les travailleurs victimes d'un arrêt
de chute.

Existe-t-il des moyens pratiques d'auto-sauvetage? Un
travailleur victime d'un arrêt de chute peut-il atteindre une
plateforme de travail, le sol ou un autre endroit sécuritaire?
Une formation ou de l’équipement spécial est-il requis pour
effectuer un auto-sauvetage?

Comment le travailleur communiquera-t-il sa
situation fâcheuse aux autres travailleurs?

Quelle est la procédure à suivre lorsque les
travailleurs aperçoivent un coéquipier
suspendu après un arrêt de chute? Qui sera
informé et comment le seront-ils? Quels
renseignements doivent être communiqués?
Que doit-on faire avant l'arrivée des secours?

Peut-on atteindre le travailleur du sol lorsqu'il
s'agit d'une chute arrêtée à partir du point le
plus haut du projet? Y a-t-il une échelle
adéquate ou un autre dispositif pour effectuer
le sauvetage? À quel endroit est rangé
l’équipement? Qui y a accès?

Un travailleur suspendu peut-il être secouru à partir d'un
niveau supérieur ou inférieur? L'accès est-il dégagé? Une clé
est-elle requise? Y a-t-il un moyen de retirer rapidement une
fenêtre ou un autre dispositif pour atteindre le travailleur?

Si un travailleur suspendu ne peut être atteint à partir du sol,
d'un autre niveau ou d'une plateforme de travail, quel
équipement de sauvetage est requis? Les travailleurs ont-ils
reçu la formation leur permettant d'utiliser cet équipement?

Quelles procédures sont en place pour secourir un travailleur
suspendu inconscient, blessé ou incapable d'aider les
sauveteurs?

Quel service, privé ou public, peut être utilisé pour assister
dans un sauvetage à portée élevée? Le service a-t-il été
informé et a-t-il reçu les renseignements sur le projet, comme
l'emplacement, l'accès, l'ampleur, la hauteur et la disponibilité
de l'ancrage? Le numéro de téléphone du service est-il
affiché dans un endroit visible par chacun? A-t-on indiqué aux
employés de communiquer avec le service lorsqu'un
sauvetage à portée élevée est requis?

5.2 Système de protection contre les chutes

Il existe deux principaux systèmes de protection contre les
chutes :

1) la prévention des chutes;
2) l'arrêt des chutes.

5.2.1 Système de prévention contre les chutes

La prévention des chutes est un système qui empêche un
travailleur d'accéder à un endroit représentant un risque de chute.
Par exemple, un garde-corps.

La prévention des chutes est principalement utilisée autour des
zones du toit où les travailleurs montent ou démontent le système
de suspension. Elle peut aussi servir à protéger le personnel
travaillant sur les balcons ou des structures semblables.

Un parapet d'au moins 0,9 mètre (3 pieds) entourant un toit offre
une prévention contre les chutes. Cela équivaut à avoir un garde-
corps autour du périmètre. Les travailleurs peuvent travailler près
du rebord du toit sans protection additionnelle pourvu qu'ils ne
tendent pas les bras par-dessus ou au-delà du parapet.
Autrement, ils doivent porter un dispositif antichute et l'attacher
correctement (figure 41).

Un ralentisseur ou une barrière d'avertissement peut être placée à
2 mètres (6 pieds) du rebord du périmètre. À l'intérieur de ce
cordon de sécurité, les travailleurs n'ont pas à porter un dispositif
de protection contre les chutes. La barrière agit en tant que
frontière physique en gardant les travailleurs non protégés
éloignés du périmètre.

Lorsqu'il n'y a pas de ralentisseur ou de ligne d'avertissement ou
lorsque les travailleurs doivent effectuer du travail à moins de

ÉQUIPEMENTS D’ACCÈS SUSPENDU

Figure 41

Protection contre

les chutes

Le parapet

empêche

les chutes

3 pieds

ou plus

Moins

que 3
pieds

Équipements

de prévention

des chutes

2 mètres (6 pieds) du rebord, un système de limitation de
déplacement doit être utilisé. Il comporte les mêmes composants
qu'un système antichute, soit un harnais de sécurité, un
absorbeur d'énergie, un cordon d'assujettissement, un coulisseau
et une corde d'assurance ancrée correctement (voir la
section 5.2.2). La différence réside dans la façon dont ils sont
utilisés.

La corde d'assurance du système de limitation du déplacement
doit comporter un dispositif d'arrêt positif ou un nœud fixé à ce
dispositif pour empêcher au coulisseau de dépasser ce point. Le
dispositif ou le nœud doit être placé afin que la distance jusqu'au
point d'ancrage, plus la longueur combinée du coulisseau, du
cordon d'assujettissement et de l'anneau en D du harnais, est
inférieure à la distance entre le point d'ancrage et le rebord de la
surface de travail. Lorsque le système est organisé de cette
façon, un travailleur qui tombe vers le rebord sera arrêté avant
qu'il ne passe par-dessus ce dernier.

5.2.2 Système antichute

Les travailleurs qui montent, qui descendent ou qui travaillent sur
l’équipement d'accès suspendu doivent porter un système
antichute et être attachés correctement à une corde d'assurance
ancrée adéquatement. Cela s'applique également aux travailleurs
œuvrant sur les balcons ou les structures semblables lorsqu'il n'y
a aucun autre moyen de les protéger d'une chute.

Un système antichute doit inclure :

un

harnais de sécurité

qui satisfait ou dépasse la norme

CSA actuelle;

un

absorbeur d'énergie

qui satisfait ou dépasse la norme

CSA actuelle et qui est fixé à l'anneau en D du harnais;

un

cordon d'assujettissement

qui satisfait ou dépasse la

norme CSA actuelle et qui est raccordé à l'extrémité libre de
l'absorbeur d'énergie et raccordé correctement à l'anneau de
raccord d'un coulisseau;

un

coulisseau

fixé correctement à une corde d'assurance

verticale convenable;

une

corde d'assurance verticale

qui satisfait ou dépasse la

norme CSA actuelle et qui est fixée solidement et
correctement à un ancrage convenable;

un ancrage

indépendant

qui a été conçu par un ingénieur

professionnel dans cette intention ou qu'un travailleur
compétent peut considérer comme suffisamment robuste
pour soutenir le poids d'un petit véhicule
(environ 3 600 livres).

Dans les cas où le deuxième moyen de soutien est un système
de suspension secondaire complet, correctement conçu et
entièrement ancré, les travailleurs peuvent s'attacher directement
à l’équipement d'accès suspendu conformément aux
spécifications de conception pour ce système en particulier.

5.2.3 Formation en matière de protection contre les chutes

Les employeurs doivent s'assurer que tous les travailleurs qui ont
à utiliser un système de protection contre les chutes ont reçu une
formation adéquate quant à son utilisation et ont reçu des
instructions orales et écrites satisfaisantes d'une personne
compétente.

La formation devrait inclure, mais sans s'y restreindre :

l'inspection de base, l'entretien et la maintenance de
l'équipement individuel de protection contre les chutes;

les méthodes appropriées pour assembler, enfiler et ajuster
l'équipement;

la façon de protéger, de manipuler et d'attacher correctement
les cordes d'assurance;

les points d'ancrage sécuritaires par rapport à ceux non
sécuritaires;

les procédures pour détacher les ancrages;

une explication sur toutes les procédures de travail exigeant
une protection contre les chutes;

une explication de la politique de l'entreprise en matière
d'utilisation obligatoire de la protection contre les chutes
pendant que le travailleur accomplit un travail.

Les employeurs doivent conserver des dossiers écrits relatifs à
tous les employés ayant reçu une formation sur la protection
contre les chutes.

5.3 Cordes d'assurance

Chaque corde d'assurance doit être fixée à un ancrage adéquat.
En pratique, un ancrage adéquat est habituellement une question
de jugement plutôt qu'une capacité calculée. En règle générale,
l'ancrage devrait être capable de soutenir le poids d'un petit
véhicule.

Sur les nouvelles constructions, les cordes d'assurances peuvent
habituellement être fixées sur les composants structurels exposés
comme les poutres ou les colonnes. Sur les bâtiments actuels, un
ancrage adéquat inclut les points détaillés à la section 4.9.

Chaque corde d'assurance doit être fixée à un point d'ancrage
adéquat distinct et indépendant des points d'ancrage utilisés pour
les autres cordes d'assurance et pour les attaches (figure 42).
Lorsqu'il n'y a pas suffisamment de points d'ancrage pour
satisfaire à cette exigence, un système d'ancrage doit être conçu
par un ingénieur professionnel.

5.4 Protection des cordes d'assurance

On doit protéger les cordes d'assurance contre l'abrasion ou le
frottement des coins aigus qui peuvent briser les cordes soumises
à des charges de rupture importantes.

Le dispositif de raccord recommandé se compose d'une élingue à
boucles épissées et d'une cosse munies d'un crochet de sûreté.
Toutefois, lorsque la corde doit être fixée à l'ancrage, il est
recommandé de former une boucle avec la corde et de l'attacher
avec un tour mort et des demi-clés (figure 36) ou un nœud de
chaise triple (figure 37).

23 – 16

ÉQUIPEMENTS D’ACCÈS SUSPENDU

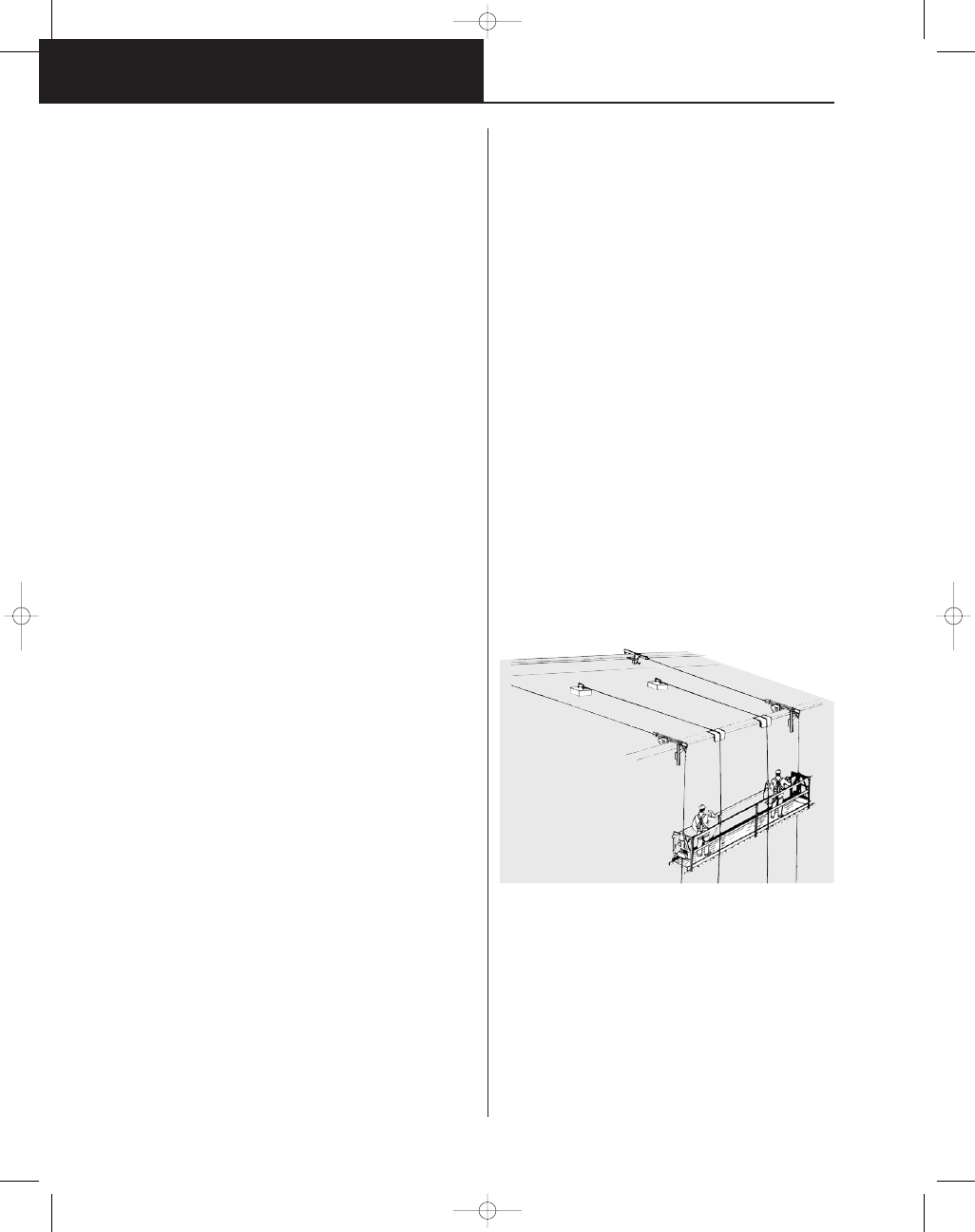

Figure 42

Brides de serrage du

parapet et ancrages de

Bien qu'il soit requis, dans certaines situations, de nouer l'ancrage, il
n'est pas recommandé de le faire lorsqu'on peut utiliser une élingue
à boucles épissées et un crochet de sûreté. Les nœuds peuvent
réduire considérablement la capacité portante de la corde.

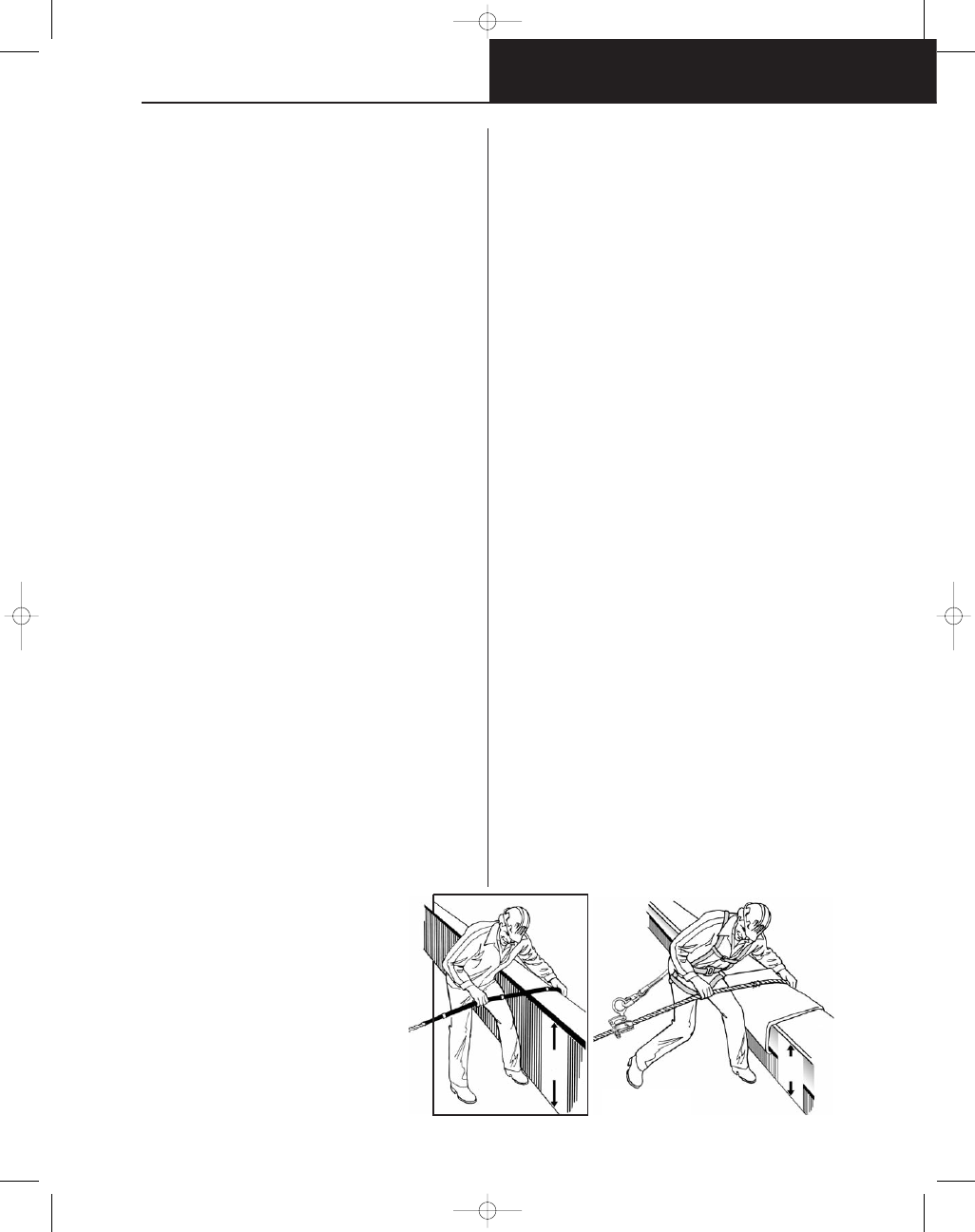

Les cordes d'assurance doivent également être protégées de
l'abrasion lorsqu'elles passent par-dessus un parapet ou le rebord
d'un toit. Une conduite en caoutchouc attachée à la corde
d'assurance pour la tenir en place est un moyen efficace d'offrir la
protection. Des tapis de caoutchouc ou une moquette offre
également une protection, mais ils devraient être fixés à la corde
d'assurance ou être suffisamment larges pour permettre un
déplacement considérable de la corde d'assurance en raison du
vent et des mouvements du travailleur en dessous (figure 21).

Les cordes d'assurance devraient être relativement raides. Les
rouleaux lâchement enroulés sur le toit devraient  libres sur le toit
devraient être décalés. Les ancrages des cordes d'assurance
devraient être perpendiculaires au rebord du toit au point où les
cordes d'assurance retombent. Le point d'ancrage devrait être à
une distance raisonnable du rebord du toit, de préférence à plus
de 3 mètres (10 pieds). Cela permettra à la corde d'absorber plus
d'énergie en cas d'arrêt de chute au rebord du toit.

Les cordes d'assurance doivent également être protégées contre
l'enchevêtrement de la circulation sur le sol en dessous ou en
raison de l’équipement de construction, comme les grues. Cela
peut être effectué en attachant la corde d'assurance à la structure
au niveau du sol ou en la retenant au sol avec des contrepoids
(figure 43). Laissez toujours suffisamment de mou pour le
mouvement des travailleurs sur la plateforme.

5.5 Cordons d'assujettissement et coulisseaux

Les cordons d'assujettissement devraient être fixés à la corde
d'assurance par un coulisseau. Le coulisseau doit satisfaire aux
exigences de la norme CSA Z259.2M-1998.

Les coulisseaux et les cordons d'assujettissement doivent être
attachés par un mousqueton à verrouillage, un mousqueton
passé à travers une boucle épissée et une cosse ou une boucle
et une cosse épissées dans l'anneau du coulisseau. Ces
méthodes empêcheront le « glissement ».

Le glissement peut se produire lorsqu'un mousqueton à
verrouillage ordinaire fixé à un petit anneau du système de
raccord glisse sous la charge (figure 44). On retrouve parfois de
petits anneaux sur les anciens coulisseaux.

5.6 Harnais de sécurité

Il est prescrit par la loi de l'Ontario de porter un harnais de sécurité
et non une ceinture de sécurité lorsqu'on utilise de l’équipement
d'accès suspendu. Le harnais absorbe les charges d'un arrêt de
chute au niveau des cuisses et des fesses plutôt qu'au niveau de
la partie supérieure de l'abdomen et de la poitrine où se trouvent
de nombreux organes vitaux.

Les cordons d'assujettissement devraient être attachés aux
absorbeurs d'énergie qui, à leur tour, devraient être attachés au
harnais de sécurité. La fixation devrait se faire au moyen d'un
mousqueton à verrouillage ou d'un anneau épissé et d'une cosse
munie d'un crochet. L'enroulement d'une boucle épissée autour
d'un anneau en D

n’est

pas recommandé.

Le système antichute doit être en place et fixé correctement au
moyen d'attaches convenablement ajustées,

avant que le

travailleur monte sur l’équipement d'accès suspendu. Le
travailleur doit porter le système antichute adéquatement fixé en
tout temps lorsqu'il monte, utilise ou descend de l’équipement
d'accès suspendu.

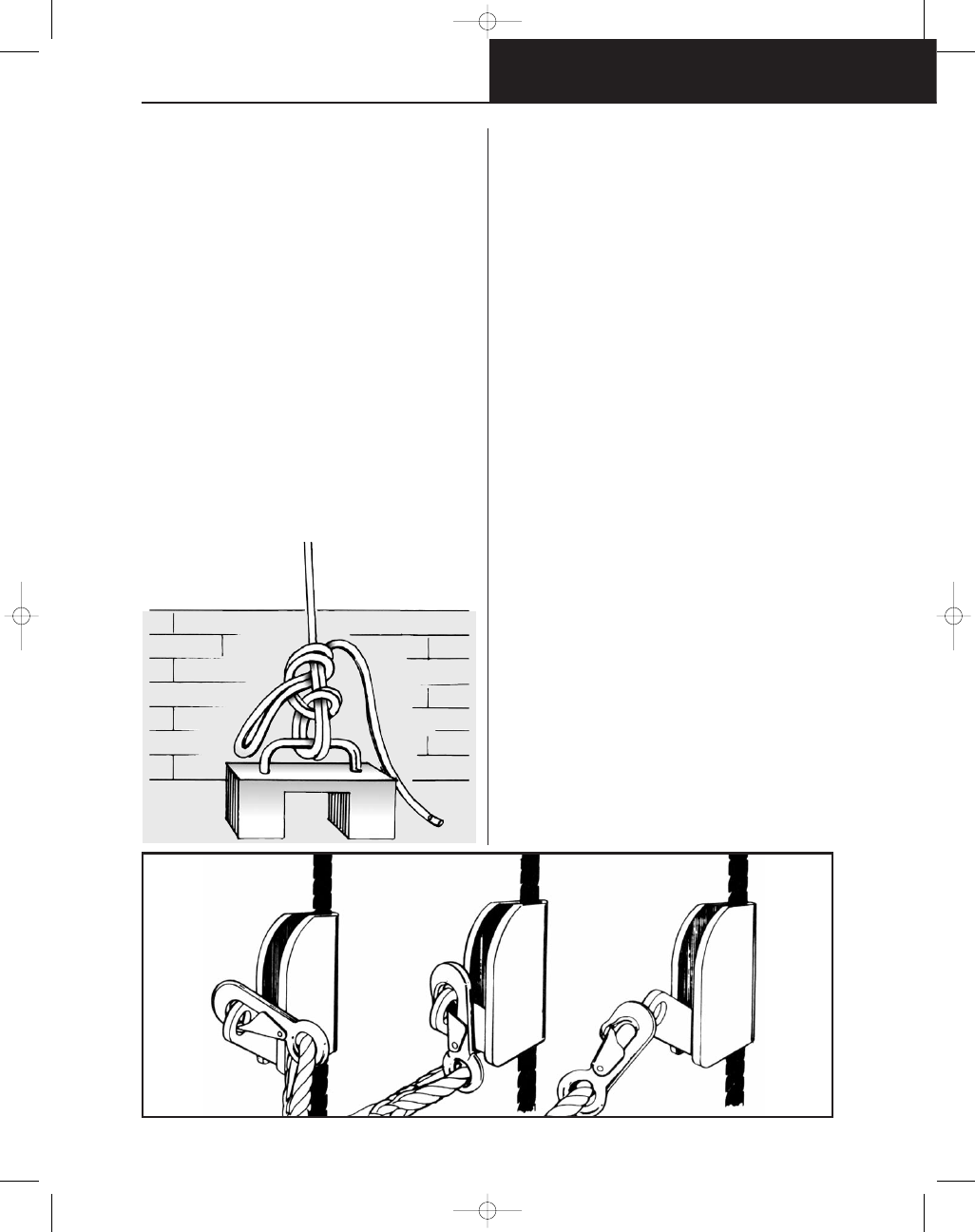

Figure 43

Corde d'assurance fixée solidement

au contrepoids

au sol

Figure 44  Glissement

23 – 17

6 Listes de vérification

La liste suivante indique les points devant être vérifiés avant que
quiconque utilise l’équipement d'accès suspendu.

L'opérateur a-t-il la connaissance et la compétence pour faire
fonctionner l'équipement?

Tous les composants disponibles sont-ils correctement fixés
et en bon état?

Les dispositifs à sécurité intrinsèque, comme les coulisseaux,
les dispositifs de sécurité secondaires et les commandes de
survitesse ont-ils été installés et sont-ils fonctionnels?

L'alimentation des monte-charges est-elle adéquate,
sécurisée et mise à la terre?

Toutes les attaches des traverses de support, des brides de
serrage du parapet et des cordes d'assurance sont-elles
fixées correctement à un ancrage adéquat capable de
soutenir dix fois la charge appliquée?

Des contrepoids en nombre suffisant sont-ils fixés solidement
aux traverses de support?

Les câbles en fibre sont-ils protégés contre l'abrasion et le
frottement?

Les arrangements de sauvetage d'urgence ont-ils été
planifiés, préparés et communiqués à toutes les personnes
concernées?

L'accès vers et depuis la zone de travail a-t-il été planifié et
organisé?

Vous devriez avoir répondu oui à chacune de ces questions.

23 – 18

23 – 19

ÉQUIPEMENTS D’ACCÈS SUSPENDU

Équipements d'accès suspendu

LISTE DE VÉRIFICA

TION QUOTIDIENNE

SEMAINE SE

TERMINANT

Planification des éléments de la liste de vérification

Site du travail

Emplacement

Personne-ressource

Poste

Registre

Personne compétente

Croquis du toit

Accès

Commande

Rangement

Exigences matérielles

Personnel requis

Formation requise

SIMDUT

Plan de travail

Protection du public

Palissade et barricade

Signalisation

Inspection

Hauteur du bâtiment

T

ype de travail

Restauration

Calfeutrage

Nettoyage

Autre

Hauteur du bâtiment

Obstructions

Aire de chute

Ancrage

Lignes de transmission

adjacentes

Éléments en appui de la liste de vérification

TRA

VERSES

Longueur du surplomb

Nombre de poids

Goupilles de raccord, fil frein

Câble de soutien et crochets

Brides de serrage du parapet

Soutiens de la traverse

Étiquette de la traverse

A

TT

ACHES

À travers la cosse

À travers les poignées

À travers les poids

Freins de blocage et de retenue

Serre-câbles métalliques

Maillons d'attache et manilles

Points d'ancrage

Nœuds

V

oie dégagée vers le rebord

Protection du rebord

CÂBLE D'ALIMENT

A

TION

Attache

Protection du rebord

Prises fixes et sèches

Lun

Mar

Mer

c

Jeu

V

en

ÉCHAF

AUDS VOLANTS

Câble d'alimentation et culasse

Boîte de 110

V

Câbles de soutien

Bascules et étriers

Bâtis-moteurs

Vérifications quotidiennes des moteurs

Vérification de la sur

vitesse

VÉRIFICA

TION AU SOL

Clôture et barricades

Exempt de déchet

Matériel fixé solidement

Bardage et palissade

Échafaudage avec passage libre

ÉCHAF

AUDAGE

Goupilles d'arrêt

Contrefiches verticales

Contrefiches horizontales

Garde-corps

Planches

Plaques de base

Corde de fixation

Échelle d'accès

ENTRETIEN

Nettoyage

Rangement

SYSTÈME ANTICHUTE

Vérifications quotidiennes ou fréquentes

Point d'ancrage distinct

Nœud

6

pieds du rebord

Coulisseau CSA

Cordon d'assujettissement CSA

Absorbeur d'énergie CSA

Harnais de sécurité CSA

Corde d'assurance

Protection des cordes

Mousquetons de verrouillage

A

yant reçu la formation pour utiliser

Protection au sol de la corde

Perpendiculaire de ligne

Lun

Mar

Mer

c

Jeu

V

GRÉAGE

24 – 1

24 GRÉAGE

Le travailleur de la construction, même s'il n'est pas monteur
professionnel, est parfois tenu de procéder lui-même au gréage
d'une charge. Le charpentier, par exemple, doit souvent hisser
et déposer les matériaux dont on lui confie la manipulation. En
cas de doute à propos du gréage, consultez un monteur
expérimenté ou un ingénieur. Ce chapitre ne propose que des
directives et des règles de base à propos du gréage.

Inspection

À partir de cette liste de contrôle, inspectez les composants de
gréage à intervalles réguliers et avant chaque levage.

Corde de chanvre de Manille

La corde de chanvre de Manille n'est pas recommandée pour
les travaux de construction; de plus, l'utilisation de lignes de vie
et de cordon d'assujettissement en corde de chanvre de
Manille est illégale.

Présence de résidus de

Signes d'usure de l'intérieur vers

poussière lors du déroulage

l'extérieur.

Surcharge. Usure marquée :

remplacez le câble.

Brins rompus ou effilochés,

Remplacez le câble.

texture spongieuse

Humide

Réduisez la force.

Câble gelé

Dégelez et mettez à sécher à la

température ambiante.

Traces de moisissure ou

Remplacez le câble.

pourritures sèches

Câble sec et friable

Ne graissez pas le câble. Lavez à

l'eau froide, enroulez et laissez

sécher.

Câble en polypropylène et nylon

Extérieur crayeux

Surexposition aux rayons solaires
UV. Possibilité d'exposition extérieure
sans protection. N'utilisez pas le
câble.

Jetez-le. Présence de résidus  Signes d'usure de l'intérieur vers
de poussière

l'extérieur.lors du déroulage. Usure
marquée remplacez le câble.

Extérieur effiloché

Abrasion causée par des bords
coupants.
Réduisez la force.

Brins rompus

Détruisez et jetez le câble.

Câble froid ou gelé

Dégelez et mettez à sécher à la
température ambiante avant d'utiliser.

Rétrécissement

Généralement dû à une surcharge ou
à l'usure excessive. Faites preuve de
prudence. Réduisez la capacité selon
le degré d'usure.

Câble métallique (figure 87)

Traces de rouille, graissage Appliquez une mince couche de graisse

propre. N'utilisez pas de l'huile
pour moteur.

Usure excessive à l'extérieur Usure causée par des surfaces

rugueuses ou par des poulies
désalignées ou de dimension
incorrecte. Réduisez la capacité de
charge selon le degré d'usure. Tout
câble usé jusqu'au tiers ou plus de son
diamètre extérieur doit être remplacé.

Brins rompus

Seuil de tolérance pour les ruptures de
brin : six brins rompus dans un pas de
câble OU un brin rompu en trois points
dans un pas de câble et, dans le cas

d'un câble d'accrochage, une seule
rupture de brin. Tout câble ne
respectant pas les seuils de tolérance
pour les ruptures de brin doit être détruit
et remplacé.

Brins écrasés, bloqués,

Remplacez le câble.

ou aplatis

Renflements apparents

Remplacez le câble, surtout s'il s'agit

d'un câble

fixe.

Écartements entre les brins Remplacez le câble.

Âme du câble faisant saillie

Remplacez le câble.

Dommages dus à la chaleur, Remplacez le câble. d'un chalumeau ou
à la flamme

à un arc électrique

Câble gelé

N'utilisez pas le câble. N'appliquez

jamais de charge

sur un câble froid.

Tortillement, cage d'oiseau

Remplacez le câble. Détruisez le câble

défectueux.

Câbles en polypropylène et nylon

Extérieur crayeux

Surexposition aux rayons solaires
UV. L'inspection doit être faite par le
fabricant.

Extérieur effiloché

Peut être dû à un choc au chargement
ou à l'abrasion. Inspectez les sangles
avec soin pour repérer tout dommage
éventuel.

Ruptures, déchirures ou

Détruisez la sangle. N'utilisez pas la

raccordements sangle.

Sangle gelée

Dégelez et mettez à sécher à la
température ambiante avant d'utiliser.

Contamination par les

Détruisez la sangle.

hydrocarbures

Élingues en câble métallique

Brins rompus

Seuil de tolérance pour les ruptures de
brin : six brins rompus dans un pas de
câble OU un brin rompu en trois points
dans un pas de câble et, dans le cas
d'un câble d'accrochage, une seule
rupture de brin. Tout câble ne
respectant pas les seuils de tolérance
pour les ruptures de brin doit être détruit
et remplacé.

Tortillement ou cage

Jetez le câble et remplacez-le.

d'oiseau

Brins écrasés, bloqués,

Remplacez et jetez le câble.

aplatis

Âme de câble faisant saillie

Jetez le câble et remplacez-le.

Renflements apparents

Jetez et remplacez le câble.

Écartements entre les brins Jetez et remplacez le câble.

Serre-câble

Inspectez l'installation et les accessoires
d'accrochage avant chaque levage.
N'oubliez pas que les câbles métalliques
s'étirent avec l'application de la charge
et que les serre-câble peuvent se
desserrer.

Accessoires de fixation

Brins rompus Remplacez et détruisez
tout accessoire dont un brin est
rompu.

Accessoire gelé

N'utilisez pas l'accessoire. N'appliquez
jamais de charge soudaine
sur un câble froid afin de prévenir la
rupture du câble.

24 – 2

Courbes excessives

Les câbles ne doivent pas trop courbés.
Servez-vous de restants de tapis, de
tube en caoutchouc ou de bois tendre
pour protéger les câbles.

Élingues de chaîne

Utilisez uniquement des élingues en alliage d'acier convenant au
gréage en hauteur.

Maillons allongés ou

Retournez le composant défectueux au

fabricant (maillons allongés) aux fins de réparation.

Déjettement une fois mise
en place

Retournez au fabricant aux fins de
réparation.

Flexion, torsion ou

Retournez le composant défectueux

au fabricant (fissures)

aux fins de réparation.

Rainures, ébréchures,

Laissez au sol ou réduisez la ou

striures

capacité de charge selon le
volume d'usure.

Les réparations des élingues de chaîne doivent être confiées
au fabricant. Les élingues non réparables doivent être mises
en pièces au moyen d'un chalumeau.

Ferrures

Assurez-vous d'utiliser l'équipement
approprié et de respecter toutes les
règles de sécurité applicables, y
compris les seuils de charge utile des
câbles et des chaînes.

Tous les accessoires d'accrochage doivent avoir la capacité de
soutenir la charge prévue. Utilisez uniquement des ferrures en
alliage d'acier à charge classifiée pour le levage en hauteur. Le
coefficient de charge utile (WLL) est marqué sur les ferrures à
charge classifiée (figure 88).

Inspectez les ferrures à intervalles réguliers et avant chaque
levage. Les signes
indicateurs à repérer
sont les suivants :
– usure
– fendillement
– corrosion importante
– déformation ou

courbure

– raccords
– dommages

apparents.

Tout composant
présentant l'un de ces
signes est
potentiellement
défectueux et doit être remplacé. La figure 89 illustre les
éléments de la liste de contrôle d'un crochet de charge.

Configurations des élingues

Les configurations d'élingage sont aussi
variées que les types d'élingues, notamment
les élingues de fibres synthétiques, de câble
métallique, de chaîne ou maillées. Les
configurations et les types d'élingues les plus
courants dans l'industrie de la construction
sont présentés ci-dessous.

Attache verticale à élingue simple

Le poids total de la charge est supporté par
une seule élingue. Cette configuration ne
convient pas pour soulever des matériaux
mobiles, longs ou difficiles à équilibrer. De
plus, la charge peut tournoyer et ne peut
pas être stabilisée pendant le levage.

Attache à élingues multiples

Le gréage est effectué au moyen de
deux, trois ou quatre élingues simples,
placées en pattes d'oie. Cette
configuration procure une excellente
stabilité lorsque la charge est
distribuée également, que le crochet
se trouve juste au-dessus du centre
de gravité de la charge et que la
charge est soulevée de niveau. Il est
possible d'ajuster la longueur des
élingues au moyen de vis de ridage
pour assurer la distribution uniforme
de la charge.

Attache à panier simple

Cette configuration convient pour les
charges à stabilité inhérente. La
charge est automatiquement répartie
entre les deux élingues, chacune
d'elles en supportant exactement la
moitié. Cette méthode ne convient
pas pour les charges difficiles à
équilibrer, qui peuvent basculer ou
glisser pendant le levage.

Attache à double panier

Deux élingues sont passées sous la
charge. Les élingues doivent être
suffisamment écartées pour bien équilibrer
la charge sans toutefois trop les éloigner
l'une de l'autre pour éviter le glissement de
la charge.

GRÉAGE

Le câble métallique doit être remplacé en
présence de
– six brins rompus ou plus dans un pas de câble
– un brin rompu en trois points ou plus dans un
pas de câble
– trois brins rompus ou plus dans un pas de
câble d'accrochage.

L'estimation de l'état du câble est
fondée sur celui de la section la
plus endommagée.

L'âme présente une saillie à la suite d'un
choc au chargement ayant entraîné le
déséquilibre de la charge et la torsion du
câble.

Le choc au chargement a
provoqué la saillie de l'âme.

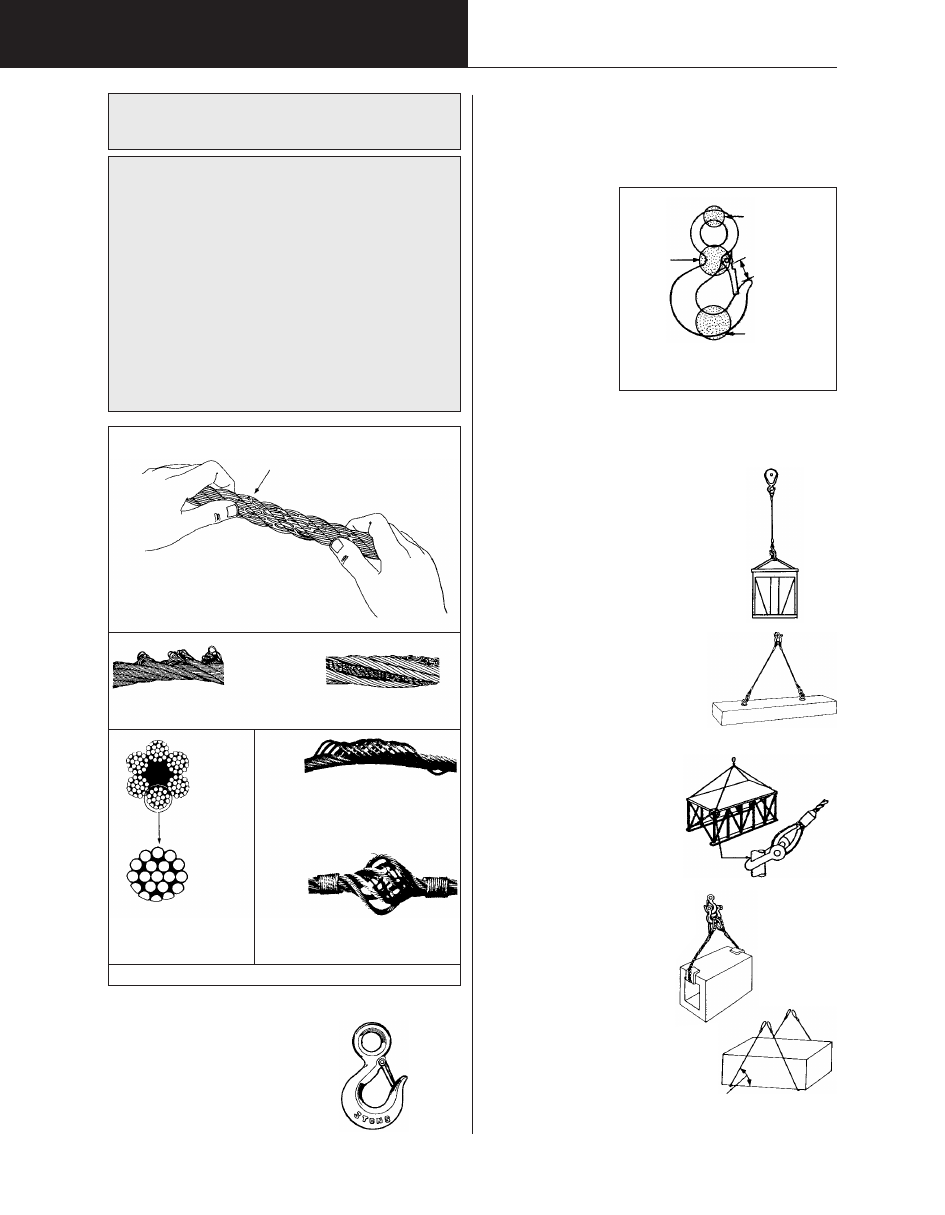

Figure 87 — Inspection d'un câble métallique

Section
usée

vue
rapprochée
du brin

Lorsque le câble est usé
jusqu'au tiers ou plus de son
diamètre extérieur, il doit être
remplacé.

Déformation en cage d'oiseau d'un câble à
brins multiples résultant d'un déséquilibre et
de la torsion du câble. Dommage progressif
couramment observé vis-à-vis de l'extrémité
d'ancrage des accessoires de levage.

Déformation en cage d'oiseau causée par le
relâchement brusque de la tension, suivie
de l'effet de rebond associé à la surcharge.
Cette déformation est permanente.

Recherchez des

signes d'usure et de

déformation.

Recherchez des

signes

d'ouverture.

Recherchez

des signes d'usure

ou des fissures.

Recherchez

des

fissures ou

des

tortillements.

Figure 89

Liste de contrôle pour l'inspection du crochet

Figure 88

Attache
verticale à
attache
simple

Attache à
élingues
multiples

60° ou plus

Attache
à double
panier

Attache
à panier
simple

Avertissement :Deux

des quatre élingues

supportent la

charge; les autres ne

servent qu'à

l'équilibrer.

Vue

rapprochée

24 – 3

Attache à double panier à enroulement

Les élingues sont complètement enroulées autour
de la charge. Cette méthode est idéale pour les
charges mobiles, telles que les canalisations, les
montants ou d'autres composants cylindriques. Le
câble ou la chaîne entoure intégralement la charge
et l'enserre pendant le levage, ce qui prévient le
glissement de la charge.

Attache à étranglement simple

L'élingue entoure et enserre la charge
pendant le levage. La charge n'est pas
entièrement maintenue par l'élingue. Par
conséquent, cette configuration ne convient
pas pour une charge mobile ou difficile à
équilibrer.

Attache à double étranglement

La charge est entourée par deux élingues
suffisamment écartées pour la distribuer et
la stabiliser. Bien que les élingues
n'entourent pas entièrement la charge, elles
parviennent à l'équilibrer. Cette méthode
peut être utilisée pour le levage d'une
charge mobile.

Attache à double étranglement à
enroulement

Le câble ou la chaîne fait le
tour complet de la charge
avant de passer dans le
crochet de la section
verticale de l'élingue.
Pendant le levage, le câble
se resserre, ce qui accroît la stabilité de la
charge. Toutefois, si l'attache à double
étranglement n'est pas correctement
installée et que les deux extrémités à
œillet des câbles se rejoignent au niveau
du crochet, l'une des élingues risque
d'être plus courte que l'autre et, le cas
échéant, elle devra supporter une plus
grande partie, voire la totalité de la charge.
L'élingue ne doit pas être passée dans le
crochet pour ne pas entraîner un
déséquilibre de la charge.

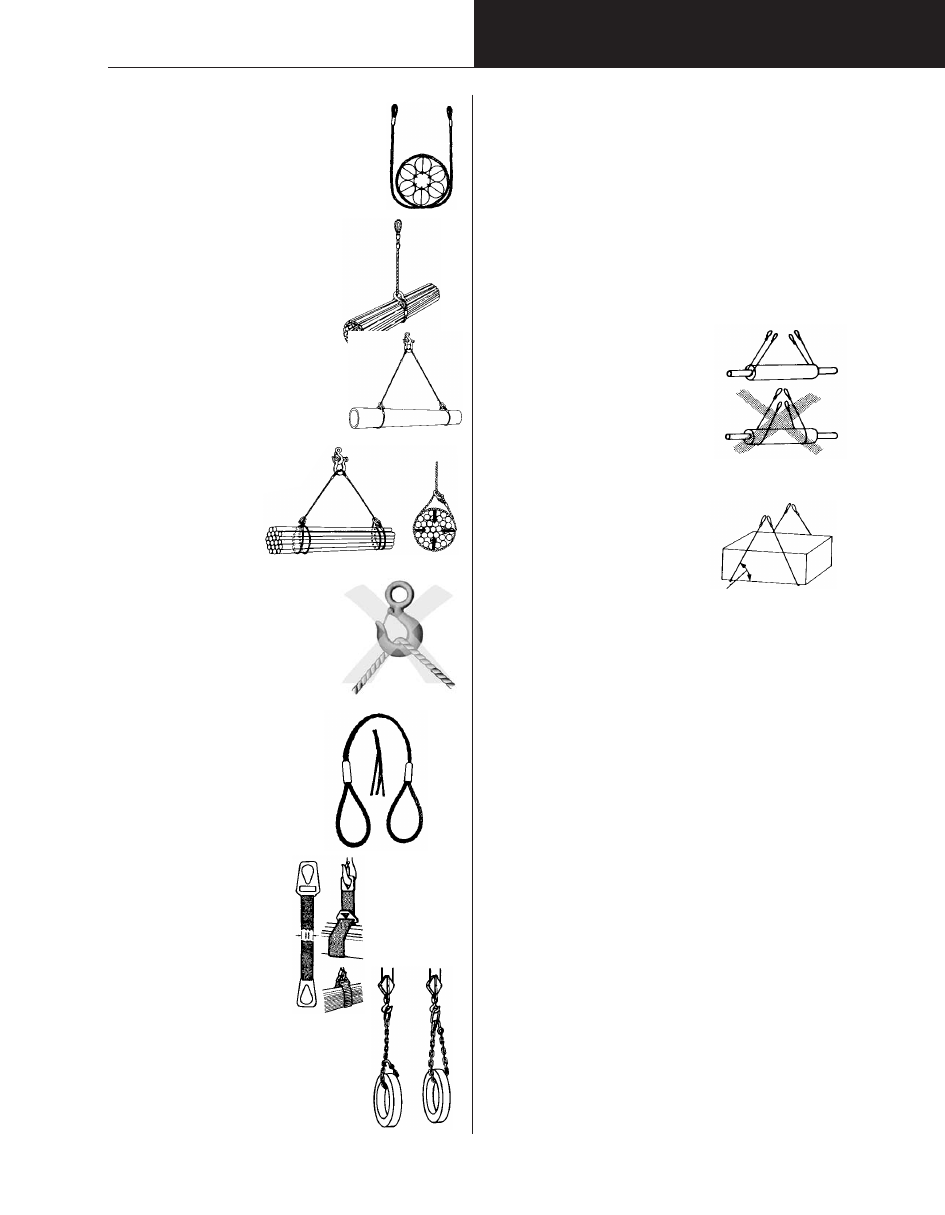

Élingues tressées

Ces élingues sont formées de six à huit
petits câbles tressés pour former un
seul câble, ce qui augmente leur
superficie de support et leur résistance,
en plus de leur assurer une flexibilité
multidirectionnelle. Les élingues
tressées sont très faciles à manipuler et,
de plus, il est pratiquement
impossible de les entortiller. Elles
conviennent parfaitement pour le
gréage en panier à faible
portance ou à angles aigus.

Élingues de toile métallique
(câble ou chaîne)

Les élingues de toile métallique
servent à lever des charges dont
les surfaces sont abrasives ou
chaudes, ou encore, présentent
des bords acérés susceptibles
d'entailler les câbles ou les élingues en fibres
synthétiques.

Élingues de chaîne

Ces élingues résistent à l'abrasion et aux
températures élevées. Le levage de matériaux
exige l'utilisation d'élingues de chaîne de

catégorie 80 ou 100 fabriquées à partir d'un alliage d'acier
spécialement conçu. Le chiffre 8, 80 ou 800, ou le chiffre 10, 100
ou 1 000, selon le cas, est gravé sur les chaînes des
catégories 80 et 100. Ce chiffre apparaît à intervalles réguliers
(tous les trois pieds ou tous les vingt maillons, selon la distance la
plus courte). Certains fabricants vont jusqu'à marquer chacun des
maillons de chaîne. La chaîne doit être protégée contre les bords
acérés et les angles aigus susceptibles de l'endommager pendant
le levage.

Élingues de câble métallique

Pour les opérations de levage, les élingues de câble métallique
présentent plusieurs avantages par rapport aux autres types
d'élingues. Moins résistantes que les élingues de chaîne, elles
sont toutefois très légères et flexibles. Même lorsque les brins de
la surface extérieure se rompent sous l'effet de l'usure, leur
résistance résiduelle donne un
temps de réaction suffisant. Les
élingues de câble métallique de
bonne qualité sont très sécuritaires
et conviennent pour les travaux de
construction générale.

Pour les charges lisses,
l'attache à panier doit être
appuyée contre une butée ou
un endroit où la charge change de
contour pour empêcher le câble de
glisser au moment du levage. La
charge et l'élingue doivent être placées
de manière à former un angle
approximatif de 60 degrés ou plus
pour éviter le glissement de la charge.

Si la charge consiste en une boîte ou
une caisse en bois, le câble peut
s'enfoncer suffisamment dans le bois
pour prévenir le glissement de la
charge. Pour les autres charges de
forme rectangulaire, des cosses ou
d'autres dispositifs de protection doivent être placés entre les
bords de la charge et le câble afin de prévenir le tortillement.

La charge ne doit ni pivoter ni glisser le long du câble pendant le
levage. Cela peut égratigner ou endommager l'élingue ou la
charge. Pour permettre à la charge de pivoter, utilisez une attache
à double étranglement.

Accrochage des câbles

Les câbles de levage ne doivent pas être pliés, aplatis ou
entortillés. Des cosses doivent être insérées dans les boucles
en tout temps.

Les élingues de câble métallique ne doivent jamais faire un tour
complet autour d'un crochet. Si l'angle d'élingage est trop réduit,
l'élingue risque d'être endommagée.

Assurez-vous que la charge est bien équilibrée vis-à-vis du
crochet. La capacité diminue considérablement lorsque la
charge est décentrée.

La charge ne doit jamais être concentrée sur un crochet non
conçu et non calibré à cet effet (figure 91).

Le câble de treuil ne doit jamais être placé autour de la charge.
La charge doit être amarrée au crochet au moyen d'élingues ou
d'autres accessoires de gréage conçus à cette fin.

Les extrémités des élingues de câble métallique ne doivent pas
être recourbées vis-à-vis des coins. Une courbure excessive au
niveau des épissures et des coutures en diminue la résistance.

Les élingues de câble métallique ne doivent pas être
recourbées vis-à-vis des accessoires de fixation.

Effets de l'angle d'élingage sur l'élinguée (figure 92) et de l'angle
de traction sur la charge longitudinale (figure 93).

Pour assurer sa stabilité, la charge doit être attachée de façon
telle que son centre de gravité se trouve juste sous le crochet.
Amenez le crochet au-dessus du centre de gravité de la charge
avant de procéder au levage. Le crochet doit être placé
directement au-dessus de la charge avant de procéder au
levage. Les tableaux 7, 8, 9 et 10 indiquent le poids des

GRÉAGE

CORRECT

ERREUR

Les élingues glisseront

vers le centre.

Attache à double
étranglement à
enroulement

Élingues
tressées

Élingues
de toile
métallique

60° ou plus

L'angle doit être de 60°
ou plus pour prévenir le
glissement.

Attache à
étranglement
simple

Attache à
double
panier à
enroulement

Attache

à double

étranglement

Élingues

de

chaîne

24 – 4

matériaux de construction les plus
courants.

Nœuds de base

L'exécution de nœuds de base fait
partie des tâches quotidiennes du
travailleur, qui doit absolument
maîtriser cette technique.

Tour mort et deux demi-clefs

Convient pour l'amarrage d'une
charge à tirer à l'horizontale. Si
la charge doit être hissée à la
verticale, un deuxième nœud
est nécessaire pour l'empêcher
de glisser.

Nœud d'anguille et deux
demi-clefs

Assure l'amarrage solide d'une
plateforme de travail à hisser à
la verticale. Le nœud d'anguille
ne glisse pas sur la charge.

Nœud plat ou nœud de marin

Permet de relier deux cordes
du même diamètre. Ce nœud
peut se défaire sous l'effet d'une traction sur l'une des
extrémités libres. N'utilisez pas ce nœud si les cordes
sont humides ou glissantes. Les deux cordes doivent
sortir du même côté de la boucle.

Deux demi-clefs

Nœud facile d'exécution, fiable et polyvalent.

GRÉAGE

Avertissement :

Les spécifications contenues dans ce tableau sont données à

des fins d'information seulement. Veuillez vous adresser au fabricant de
l'équipement utilisé pour obtenir les spécifications exactes.

ÉLINGUES DE CÂBLE MÉTALLIQUE

Câble de levage, 6 torons de 19 fils, acier de charrue amélioré, âme de fibre

CHARGE UTILE MAXIMALE - LIVRES

(coefficient de sécurité = 5)

Diamètre

du câble
(pouces)

Attache

verticale

à élingue

simple

Attache à

étrangle

ment

simple

Attache à

panier simple

(élingues

verticales)

Attache à panier à deux élingues et

attache à panier simple

à élingues inclinées

60°

45°

30°

3/16

1/4

5/16

3/8

7/16

1/2

9/16

5/8
3/4
7/8

1

1-1/8
1-1/4
1-3/8
1-1/4
1-5/8
1-3/4
1-7/8

2

2-1/4
2-1/2
2-3/4

600

1 100
1 650
2 400
3 200
4 400
5 300
6 600
9 500

12 800
16 700
21 200
26 200
32 400
38 400
45 200
52 000
60 800
67 600
84 000

104 000
122 000

450
825

1 250
1 800
2 400
3 300
4 000
4 400
7 100
9 600

12 500
15 900
19 700
24 300
28 800
33 900
39 000
45 600
50 700
63 000
78 000
91 500

1 200
2 200
3 300
4 800
6 400
8 800

10 600
13 200
19 000
25 600
33 400
42 400
52 400
64 800
76 800
90 400

104 000
121 600
135 200
168 000
208 000
244 000

1 050
1 900
2 850
4 150
5 550
7 600
9 200

11 400
16 500
22 200
28 900
36 700
45 400
56 100
66 500
78 300
90 000

105 300
117 100
145 500
180 100
211 300

850

1 550
2 350
3 400
4 500
6 200
7 500
9 350

13 400
18 100
23 600
30 000
37 000
45 800
54 300
63 900
73 500
86 000
95 600

118 800
147 000
172 500

600

1 100
1 650
2 400
3 200
4 400
5 300
6 600
9 500

12 800
16 700
21 200
26 200
32 400
38 400
45 200
52 000
60 800
67 600
84 000

104 000
122 000

Remarques :

Les valeurs contenues dans ce tableau correspondent à des
élingues dotées d'un œillet et d'une cosse à chaque extrémité,
d'épissures à œillet et de manchons. Si les œillets sont formés
par serre-câble, les charges doivent être réduites de 20 %.

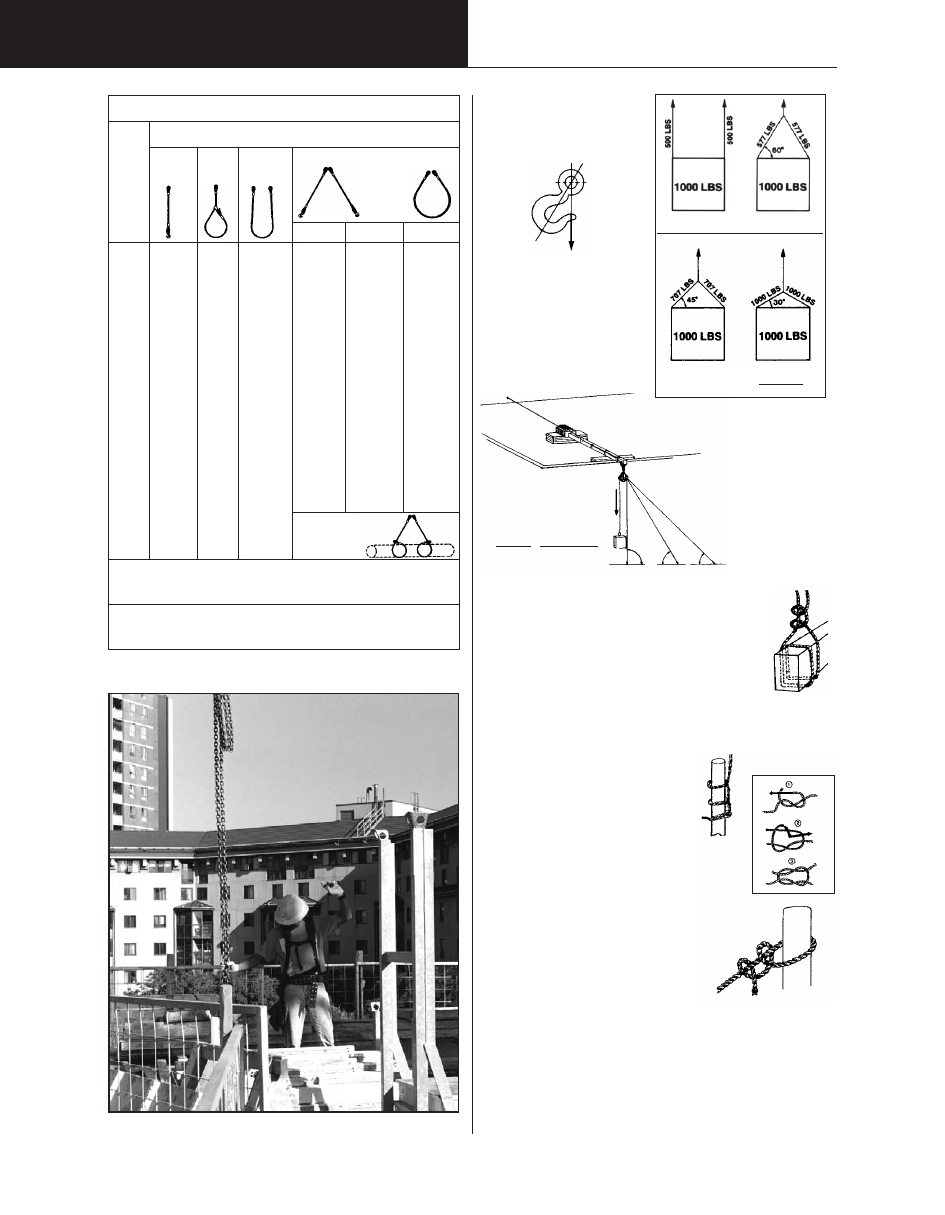

Figure 91

Charge ponctuelle

Grave diminution de la

capacité

L'angle de traction
modifie la charge
longitudinale.

Angle de

Charge

traction longitudinale
90°

200 lb

60°

187 lb

45°

171 lb

Figure 93
Effets de l'angle de traction sur la
charge longitudinale

90°

60°       45°

100 lb

Meilleur

Bien

Minimum

recommandé

À ÉVITER

Figure 92

Effet de l'angle d'élingage sur

l'élinguée

Tour mort
et deux
demi-clefs

Nœud
d'anguille
et deux
demi-
clefs

Nœud plat ou
nœud de
marin

Deux
demi-
clefs

Pour une attache à double
étranglement, les valeurs
ci-dessus doivent être
multipliées
par 3/4.

24 – 5

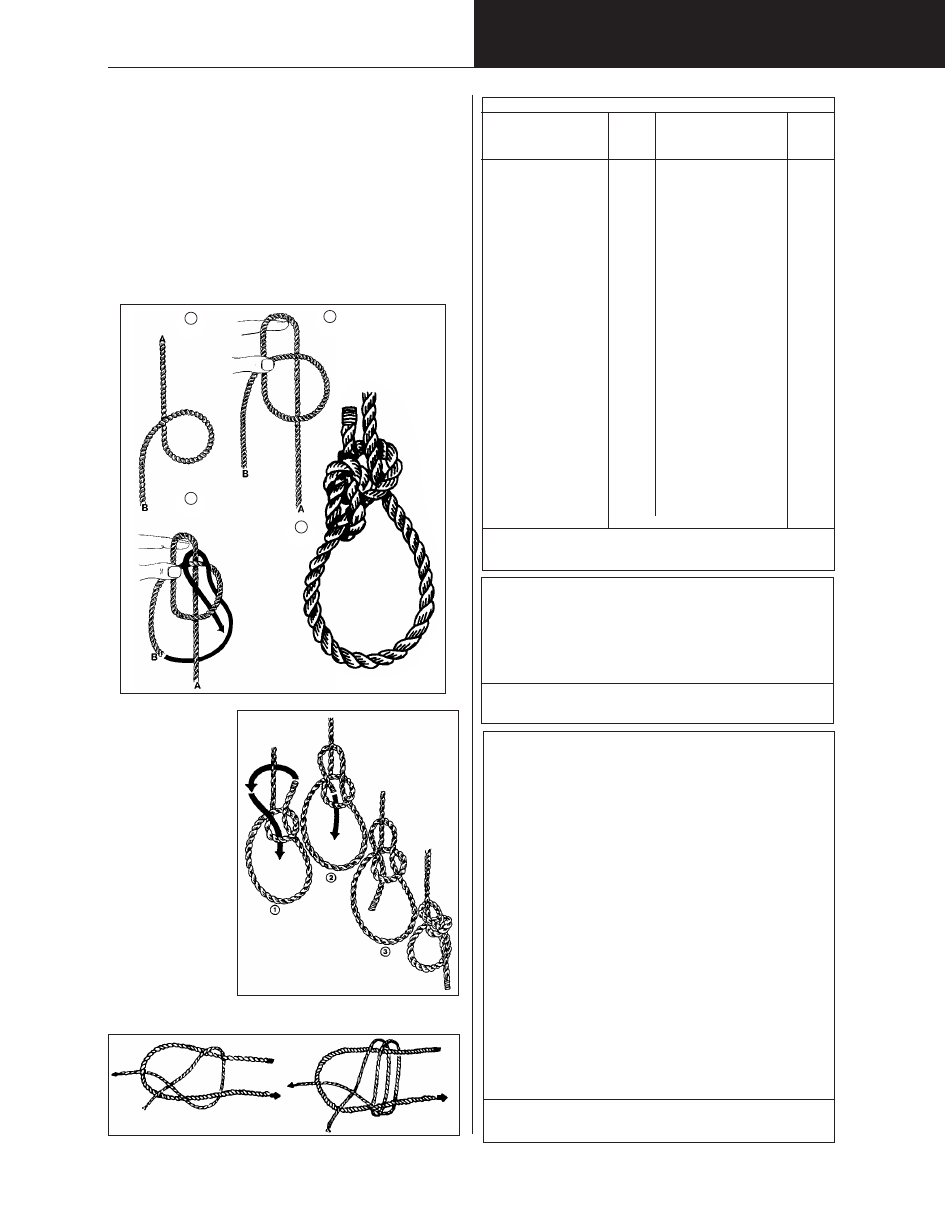

Nœud de laguis

Utilisé le plus souvent pour suspendre un objet au moyen
de cordes de diamètres différents. La tension du nœud
est proportionnelle au poids de l'objet.

Formez une boucle en tenant le brin libre de la corde vers
vous (1). En tenant la boucle entre le pouce et l'index,
amenez le brin dormant à l'arrière de la boucle (2). Tirez
le brin dormant (qui se trouve derrière la boucle) vers le
haut et faites-le passer dans la boucle (3). Faites passer
le brin dormant par-dessus la boucle et, en le tirant vers
le bas, faites-le repasser dans la boucle (4).

Noeud de chaise

Simple, solide et sûr
lorsqu'il est bien
exécuté. Nœud
universel aussi
facile à faire qu'à
défaire. Deux
cordes peuvent être
reliées au moyen de
deux nœuds de
chaise coulissants.
Le nœud de chaise
simple permet de
fixer un objet long
ou circulaire.

Nœud d'écoute

Permet de relier des
cordes de diamètre
petit à moyen.

GRÉAGE

Nœud de chaise

Nœud d'écoute simple

Nœud d'écoute double

POTEAUX ET PANNEAUX D'ACIER – POIDS

Unités/paquet

Lb (par

1 000

LONGUEUR DES POTEAUX (ÉPAISSEUR : 0,018)

pieds linéaires)

1 5/8

Toutes longueurs

10

290

2 1/2

Toutes longueurs

10

340

3 5/8

Toutes longueurs

10

415

6 (0,020)

Toutes longueurs

10

625

LONGUEUR DES POTEAUX (ÉPAISSEUR : 0,018)
1 5/8

Pied standard

10

240

2 1/2

Pied standard

10

295

3 5/8

Pied standard

10

365

6 (0,020)

Pied standard

10

570

1 5/8

2 pieds

12

365

2 1/2

2 pieds

6

415

3 5/8

2 pieds

6

470

PROFILÉ DE FOURRURE POUR CLOISONS
Électrozingué

10

300

BAGUETTES D'ANGLE POUR CLOISONS
1 1/4 x 1 1/4 Divers

120

PROFILÉ SOUPLE
Électrozingué

20

210

PANNEAUX POUR CLOISONS
1/2 Porte et fenêtre en L

20

100

5/8 Porte et fenêtre en L

20

100

3/8 Baguette d'affleurement en J

20

110

1/2 Baguette d'affleurement en J

20

120

5/8 Baguette d'affleurement en J

20

130

ANGLES POUR CLOISONS
1 x 2 Angle pour cloison

10

200

Tableau 9

POIDS DES MATÉRIAUX (selon le volume)

Poids

Poids

approximatif

approximatif

Matériau

lb par

Matériau

lb par

pied cube

pied cube

MÉTAUX

BOIS D'OEUVRE SÉCHÉ À L'AIR

Aluminium

165

Cèdre

22

Laiton

535

Sapin de Douglas séché

34

Bronze

500

Sapin de Douglas séché

40

Cuivre

560

Sapin de Douglas humide

50

Fer

480

Sapin de Douglas lamellé-collé

34

Plomb

710

Pruche

30

Acier

480

Pin

30

Étain

460

Peuplier

30

MAÇONNERIE

Épinette

28

Maçonnerie smillée

140-160

LIQUIDES

Brique tendre

110

Alcool pur

49

Brique ordinaire

Essence

42

3 tonnes au mille)

125

Huiles

58

Brique comprimée

140

Eau

62

Briques d'argile moyenne

60

TERRE

Maçonnerie en pierres brutes

130-155

Terre humide

100

Béton, blocs de béton, taydite

100-110

Terre sèche (approx. 2 050 lb)

Béton de laitier

130

par verge cube)

75

Béton de pierre

144

Sable et gravier humides

120

Béton de pierre armé

Sable et gravier secs

105

(4 050 lb par verge cube)

150

Sable de rivière (approx. 3 240 lb

GLACE ET NEIGE

par verge cube)

120

Glace

56

BÂTIMENTS DIVERS

Neige sèche et fraîche

8

MATÉRIAUX

Neige sèche et tassée

12-25

Ciment de Portland meuble

94

Neige humide

27-40

Ciment de Portland durci

183

DIVERS

Chaux et gypse meubles

53-64

Asphalte

80

Mortier et ciment à prise rapide durcis

103

Goudron

75

Pierre concassée (approx. 2 565 lb

Verre

160

par verge cube)

90-110

Tableau 7

POIDS DES CLOISONS SÈCHES

Non coté pour la résistance au feu

8 pi

10 pi

12 pi

1/2 po

58 lb

72 lb

86 lb

5/8 po

74 lb

92 lb

110 lb

Cote de résistance au feu

1/2 po

64 lb

80 lb

96 lb

5/8 po

77 lb

96 lb

115 lb

Tableau 8

Nœud de laguis

1

2

4

3

Avertissement :

Les spécifications contenues dans ce tableau sont données à

des fins d'information seulement. Veuillez vous adresser au fabricant des
matériaux utilisés pour obtenir les spécifications exactes.

Avertissement :

Les spécifications contenues dans ce tableau sont données à

des fins d'information seulement. Veuillez vous adresser au fabricant des
matériaux utilisés pour obtenir les spécifications exactes.

Avertissement :

Les spécifications contenues dans ce tableau sont données à

des fins d'information seulement. Veuillez vous adresser au fabricant de
l'équipement ou des matériaux utilisés pour obtenir les spécifications exactes.

24 – 6

GRÉAGE

SYSTÈMES DE PLAFOND GRILLAGÉ SUSPENDU - poids

quantité/cont            lb/cont

(pieds linéaires)

(lb)

SYSTÈME GRILLAGÉ NON COTÉ POUR LA RÉSISTANCE AU FEU
Profilé principal, 1 1/2 x 144 po

240

58

Joint transversal, 1 x 48 po

300

55

Joint transversal, 1 x 24 po

150

28

Joint transversal, 1 x 30 po

187,5

35

Joint transversal, 1 x 20 po

125

23

Joint transversal, 1 x 12 po

75

14

SYSTÈME GRILLAGÉ COTÉ POUR LA RÉSISTANCE AU FEU
Profilé principal, 1 1/2 x 144 po

240

70

Joint transversal, 1 1/2 x 48 po

240

70

Joint transversal, 1 1/2 x 24 po

120

35

MOULURES
Moulures, 3/4 x 15/16 x 120 po

400

49

Moulures, 3/4 x 3/4 x 1/2 x 3/4 x 120 po

200

36

ACCESSOIRES
Agrafes d'ancrage (pour carreaux 5/8 po)

500 pièces

3

BRIQUES À TRESSAGE EN PANIER ET BRIQUES STANDARDS, MODULE
DE 5 pi X 5 pi – NON COTÉES
Profilé principal, 1 1/2 x 120 po

200

49

Joint transversal, 1 1/2 x 60 po

250

61

Moulures, 3/4 x 15/16 x 120 po

400

57

SYSTÈME GRILLAGÉ FIN – NON COTÉ
Profilé principal, 1 1/2 x 144 po

300

65

Joint transversal, 1 1/2 x 48 po

300

65

Joint transversal, 1 1/2 x 48 po

150

33

Moulures, 15/16 x 9/16 x 120 po

500

62

Encadrement de vitre, 1 x 3/8 x 3/8 x 9/16 x 120 po 300

48

Profilé principal, 1 1/2 x 144 po

300

65

Joint transversal, 1 1/2 x 48 po

300

65

Joint transversal, 1 1/2 x 48 po

150

33

Moulures, 15/16 x 9/16 x 120 po

500

62

Tableau 11

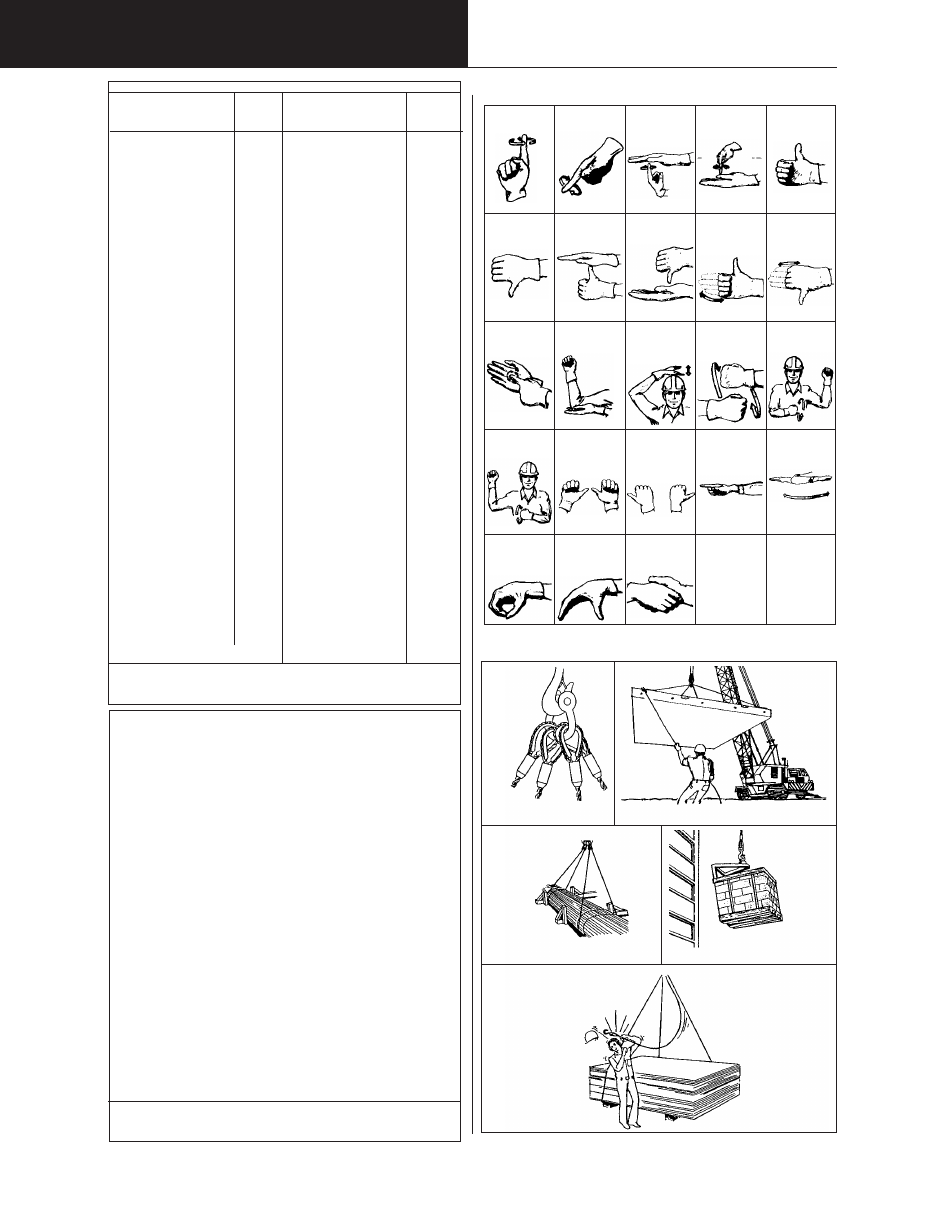

SIGNAUX MANUELS POUR LES OPÉRATIONS DE LEVAGE

Monter

Descendre

Monter

lentement

Descendre

lentement

Flèche en haut

Flèche en bas Flèche en haut

lentement

Flèche en bas

lentement

Flèche en haut

Chargementen

Flèche en bas

Chargement

en haut

Tout

lentement

Utiliser le

câble

Utiliser la

ligne

principale

Progresser

vers l'avant

Tourner à

Tourner à

Raccourcirla

flèche

hydraulique

Allongerla

flèche

hydraulique

Balancer le

chargement

Arrêter

Fermer la

benne

preneuse

Ouvrir la benne

preneuse

Tout bloquer

en position

1

6

11

16

21

2

7

12

17

22

3

8

13

18

23

4

9

14

19

5

10

15

20

POIDS DES MATÉRIAUX (selon la superficie)

Poids

Poids

approximatif

approximatif

Matériau

Lb par

Matériau

lb par

pied carré

pied carré

PLAFONDS

(par pouce d'épaisseur)

Placoplâtre
Carreaux insonorisants et résistants au
feu
Plâtre, sable gypseux
Plâtre, agrégat léger
Plâtre, enduit au sable

TOITURE

Feutre trois couches et gravier
Feutre cinq couches et gravier
Feutre trois couches sans gravier
Feutre cinq couches sans gravier
Bardeaux de bois
Bardeaux d'amiante
Bardeaux d'asphalte
Bardeaux d'ardoise, 1/4 po
Carreaux d'ardoise

CLOISONS

Cloisons en acier
Plâtre durci, sable gypseux, 2 po
Plâtre durci, agrég. gypseux léger, 2 po
Poteaux métalliques, lattage métallique,
3/4 po,deux côtés plâtrés
Poteaux métal ou bois, placoplâtre,

deux côtés plâtrés, 1/2 po

Plâtre 1/2 po
Briques d'argile creuses

2 pouces
3 pouces
4 pouces
5 pouces
6 pouces

Blocs de béton de laitier creux, 4 po

6 po

Blocs de gypse creux

3 pouces
4 pouces
5 pouces
6 pouces

Blocs de gypse pleins

2 pouces
3 pouces

MURS EN MAÇONNERIE

(pour 4 pouces d'épaisseur)
Briques
Briques de verre
Blocs de béton creux
Blocs de béton de laitier creux
Blocs de béton creux
Blocs de haydite creux
Béton de pierre, catégorie moyenne
Blocs porteurs d'argile creux

5

2
8
4

12

5,5
6,5

3
4
2
3

2,5

10
14

4

20
12

18

18

4

13
16
18
20
25
24
35
10
13

15,5
16,5

9,5

13

40
20
30
24
20
22
55
23

PLANCHER

(par pouce d'épaisseur)

Bois dur
Revêtement
Contreplaqué de sapin
Bloc de bois traité
Béton de finition ou de remplissage
Base de mastic
Base de mortier
Terrazzo
Vinyle, carreaux de 1/8 po
Linoléum, carreaux de 3/16 po
Liège, carreaux de 1/16 po
Caoutchouc ou asphalte, carreaux de
3/16 po
Céramique ou grès cérame, carreaux
de 3/4 po
Tapis

TERRASSES ET DALLES

Plateforme de toit en acier, 1 1/2 po

- cal. 14

- cal. 16

- cal. 18
- cal. 20
- cal. 22

Plateforme alvéolaire en acier, 1 1/2 po

- cal. 12/12
- cal. 14/14
- cal. 16/16
- cal. 18/18
- cal. 20/20

Platelage alvéolaire en acier, 3 po

- cal. 12/12
- cal. 14/14
- cal. 16/16
- cal. 18/18
- cal. 20/20

Béton armé, au pouce
Béton de gypse armé, au pouce
Béton léger, au pouce

DIVERS

Fenêtres, vitres et cadres
Puits de lumière, vitres et cadres
Amiante ondulé, 1/4 po
Plaque de verre, 1/4 po
Verre ordinaire
Plastique en feuille, 1/4 po
Tôle d'acier ondulée, galv.

- cal. 12
- cal. 14
- cal. 16
- cal. 18
- cal. 20
- cal. 22

Solives en bois, 16 po cen

2 x 12
2 x 10

2 x 8

Tôle forte (par pouce d'épaisseur)

5

2,5

3
4

12
12
10

12,5

1,5

1

0,5

2

11

2

5
4
3

2,5

2

11

8

6,5

5

3,5

12,5

9,5
7,5

6

4,5

12,5

5

5-10

8

12

3,5
3,5
1,5
1,5

5,5

4
3

2,5

2

1,5
3,5

3

2,5

40

Tableau 10

Conseils sur la sécurité des opérations de levage

Si deux élingues ou plus sont fixées au

crochet, utilisez une manille.

Utilisez des câbles stabilisateurs pour contrôler la charge.

Immobilisez les charges mobiles avant

de les décrocher.

Assurez-vous que les charges

sont immobilisées.

Tenez-vous à l'écart

de la charge pendant

le retrait des

élingues.

Avertissement :

Les spécifications contenues dans ce tableau sont données à

des fins d'information seulement. Veuillez vous adresser au fabricant des
matériaux utilisés pour obtenir les spécifications exactes.

Avertissement :

Les spécifications contenues dans ce tableau sont données à

des fins d'information seulement. Veuillez vous adresser au fabricant de
l'équipement ou des matériaux utilisés pour obtenir les spécifications exactes.

Aucune

réponse ne

devrait être

fournie à des

signaux

indistincts

en bas

droite

gauche

24 – 7

GRÉAGE

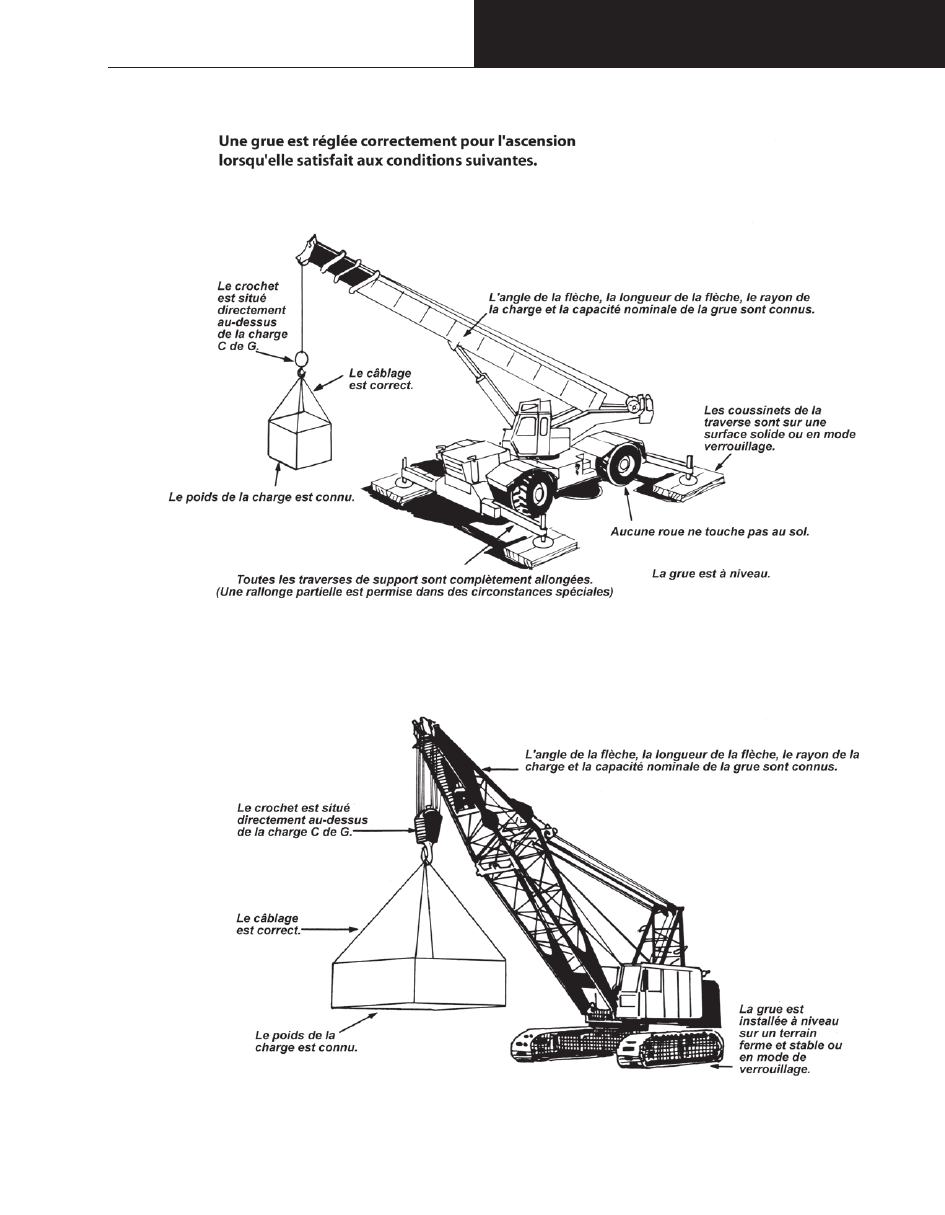

Grue à mécanisme saillant

Grue sur chenilles ou sur pneus chenilles

Dangers

25 – 1

NETTOYAGE ET ENTRETIEN ET SÉCURITÉ-INCENDIE

25 NETTOYAGE, ENTRETIEN

ET SÉCURITÉ-INCENDIE

Les accidents de travail sont très souvent causés par de

mauvaises habitudes d'entretien, de nettoyage, d'entreposage et

de rangement des matériaux. Le maintien d'un milieu de travail

sain et sécuritaire requiert la collaboration de tous ceux qui le

partagent, c'est-à-dire les directeurs, les superviseurs et les

travailleurs.

Généralités

Les procédures relatives à

l'entretien sont fondées sur

la réglementation sur la

sécurité et la santé :

le nettoyage quotidien du
chantier

le ramassage des rebuts

l'exécution des tâches
d'entretien confiées à
chaque travailleur

l'empilement des matériaux
ou toute autre méthode
d'organisation prévenant leur
éparpillement

le transport des matériaux à une distance sécuritaire des lignes de
transport d'énergie électrique

l'entretien et le fonctionnement continu d'installations d'éclairage et de
ventilation appropriées dans les aires de travail et de transport (figure 8)

un système de signalisation efficace qui prévient les travailleurs de tous les
dangers potentiels associés à certaines aires de travail

La figure 9 donne une vue d'ensemble des bonnes pratiques en matière de

sécurité et d'entretien.

Recommandations particulières

Ramassez et jetez les débris aussi souvent qu'il est nécessaire pour
préserver l'ordre et la propreté des aires de travail et de transport.

Ne laissez pas les débris et les poussières s'accumuler autour et sur
les surfaces des pièces d'équipement.

Aucun matériau ni aucune fourniture ne doivent encombrer les
escaliers, les couloirs et les autres passages, qui doivent être libres
de tout obstacle, en tout temps.

Assurez-vous que les matériaux mobiles et légers laissés sur les
toitures et sur les planchers ouverts ne risquent pas d'être emportés
au vent en les amarrant solidement.

Ramassez et rangez les outils et les matériaux dont vous n'avez plus
besoin et éliminez les débris pour prévenir les risques de
trébuchement.

Arrachez ou rabattez les clous et les éclats de maçonnerie durcis
des morceaux de bois déjà utilisés avant de les manipuler.

Portez des lunettes protectrices chaque fois que vous effectuez des
travaux posant un risque pour les yeux.

Assurez-vous qu'aucun débris ne soit jeté librement d'un niveau à un
autre. Utilisez plutôt une glissière à rebuts ou un autre dispositif
approuvé à cet effet (figure 10).

Ne lancez pas de matériaux ni d'outils d'un niveau à un autre.

Ne soulevez pas et ne déposez pas d'outil ni aucun équipement en
le tenant par son cordon ou son câble d'alimentation.

S'il est nécessaire de retirer temporairement un garde-corps pour

permettre de déposer, de décharger
ou de manipuler des matériaux,
protégez-vous en portant
l'équipement antichute approprié
(figure 11). L'aire non protégée
doit également être entourée par
une corde et signalée au moyen de
panneaux avertisseurs.

Il est relativement facile d'assurer
l'entretien continu des aires de travail à
l'atelier. On peut notamment utiliser des
barricades et des lignes d'avertissement pour
s'assurer que les personnes demeurent à une
distance sécuritaire des scies circulaires à
table et des autres outils dangereux.

Sur un chantier, c'est une toute autre affaire.
L'équipement doit souvent être installé au
sous-sol, sur une plate-forme ou dans un
espace restreint, quand il n'est pas
carrément laissé à l'extérieur. La base
sur laquelle l'équipement doit
reposer est parfois un simple
panneau de contreplaqué.

Un espace libre suffisant doit
être prévu autour de
l'emplacement d'installation
d'une scie circulaire à table
ou d'un autre outil
dangereux afin de prévenir

les risques de trébuchement et assurer la sécurité du travailleur.

La poussière de bois en suspension dans l'air est associée à des
risques respiratoires allant d'une irritation des yeux, du nez ou de
la gorge jusqu'à des troubles beaucoup plus graves. L'atelier doit
être doté d'appareils de dépoussiérage pour éliminer la poussière
de bois en suspension dans l'air ou présente sur les surfaces
d'équipement. La poussière de bois est hautement inflammable.

Les travailleurs de la construction utilisent souvent les scies
circulaires à table et les autres outils producteurs de poussières à
l'extérieur dans le but de prévenir les risques de troubles
respiratoires. Toutefois, s'il leur faut travailler dans un espace

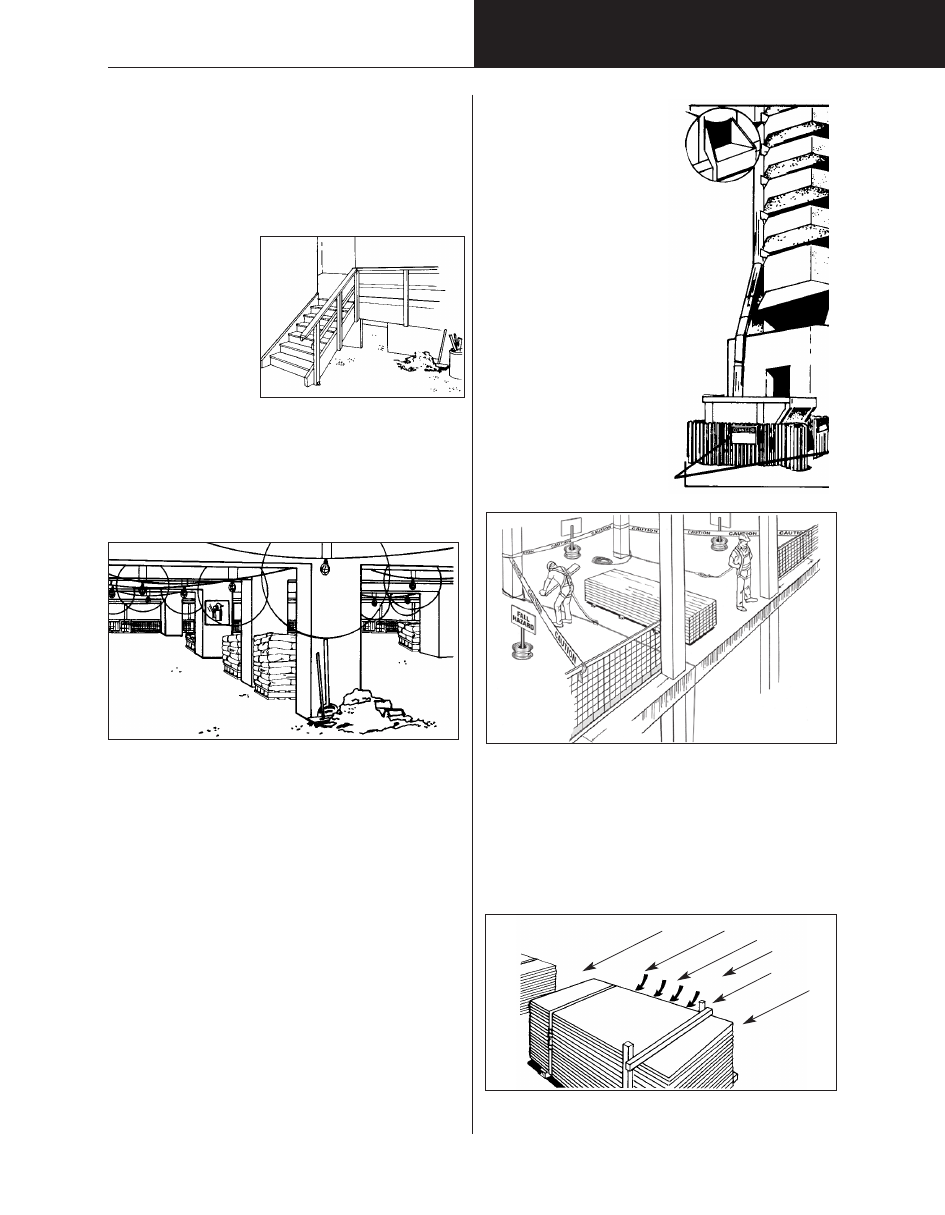

Figure 8

Les escaliers et les paliers doivent être

bien éclairés et bien dégagés.

Figure 9

Les bonnes pratiques d'entretien : des aires de transport et de travail

dégagées, des aires d'entreposage délimitées avec précision, un

éclairage approprié et un milieu de travail sans débris ni poussières!

Figure 11

Ouverture

de la

glissière

Panneaux

avertisseurs

Figure 10

Figure 12

Arrimez les matériaux mobiles pour les protéger contre le vent.  Après

avoir pris ce dont vous aviez besoin, assurez-vous de la stabilité de la pile.

Antichute

Limitation du
déplacement

6

pi,

  6

po

6

pi, 6

po

25 – 2

confiné, où ils risquent d'être exposés à des concentrations de
poussières excessives, les travailleurs doivent porter un masque
de protection contre la poussière ou un appareil respiratoire.

Entreposage

Dans les aires d'entreposage désignées, il doit y avoir une
distance d'au moins 1,8 mètre (6 pi) entre les matériaux
entreposés et une ouverture pratiquée dans le toit ou le plancher,
et de tout bord d'un plancher, d'un
toit ou d'un balcon si cette
ouverture n'est pas protégée
(figure 12).

Les matériaux empilés près du
bord de l'ouverture doivent être
maintenus solidement en place
pour prévenir leur glissement ou
leur chute vers l'ouverture.

Matériaux inflammables

Le travailleur doit porter un
bracelet de mise à la terre
en cuivre pour prévenir
l'accumulation d'une charge
électrostatique dans les
conteneurs, les supports, les
planchers et les autres
surfaces (figure 13).

Les réservoirs utilisés pour
entreposer l’essence doivent être approuvés par
l'Association canadienne de normalisation (CSA) ou par
Laboratoires des assureurs du Canada (ULC).

Tous les interrupteurs et toutes les prises de courant des
aires d'entreposage des matières inflammables doivent
être antidéflagrants.

La figure 14 indique les endroits les
plus sécuritaires pour l'entreposage.

Produits chimiques dangereux

Pour plus d'information à propos d'un produit donné,
veuillez consulter sa fiche signalétique (FSMD).

Conformez-vous aux directives fournies par le fabricant
en ce qui a trait à l'entreposage du produit.

Respectez toutes les restrictions fournies par le fabricant
relativement à la chaleur, à l'humidité, à la vibration, aux
chocs, aux étincelles et aux distances de sécurité.

Tous les panneaux avertisseurs recommandés doivent
être affichés.

Assurez-vous que tout le matériel et tous les outils requis
pour le nettoyage à la suite d'un déversement accidentel
soient rapidement accessibles.

Les contenants de produits chimiques vides destinés à
être traités ou mis au rebut doivent être gardés dans une
aire sécuritaire, séparément des contenants pleins.

NETTOYAGE ET ENTRETIEN ET SÉCURITÉ-INCENDIE

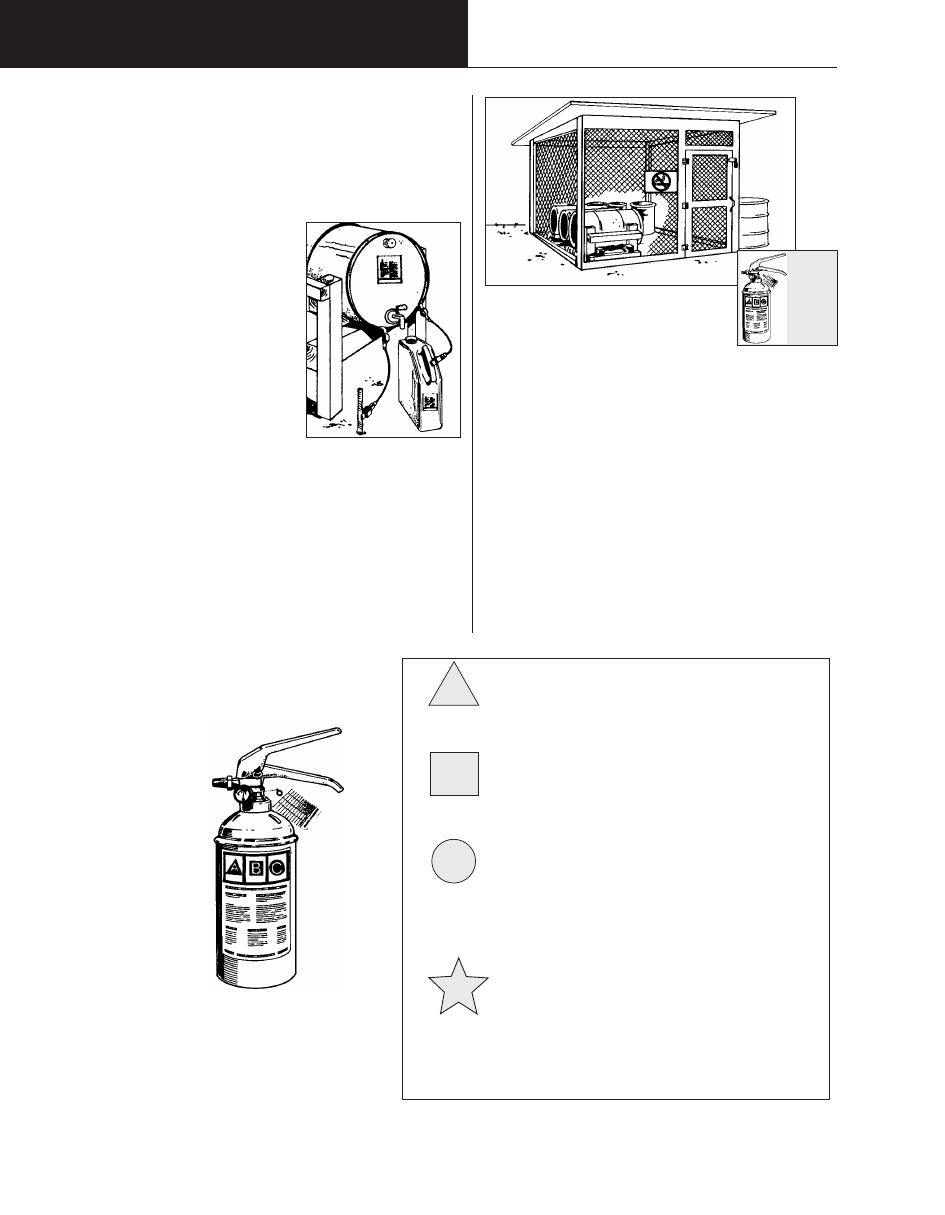

Figure 13

Les réservoirs d'alimentation

et de réception doivent être

mis à la terre.

Figure 14

Entreposage des liquides inflammables

Un extincteur

de calibre
adéquat doit être
stratégiquement
installé dans l'aire
d'entreposage.

Remettez les bondes en place.

Assurez-vous que les
fûts sont immobilisés.

A

B

C

D

Extincteur de type A

Matières combustibles usuelles. Efficace et rapide pour
combattre les feux de papier, de bois et de tissus.

Extincteur de type B

Liquides inflammables et combustibles. Combat
efficacement les flammes vives sans libérer d'oxygène.
Conçu pour lutter contre les feux de mazout, d'essence, de
peinture, de graisse de cuisson, de solvants et d'autres
liquides inflammables.

Extincteur de type C

Équipement électrique. Non conducteur, il a été élaboré
pour la lutte contre les feux se déclarant dans le câblage, les
boîtes à fusibles, les conducteurs et les autres sources
d'alimentation électrique.

Équipement de première nécessité dans les installations où
l'on mène des essais de fonctionnement et de
consommation d'énergie système.

Extincteur de type D

Métaux. Combat les feux de certains métaux comme le
sodium, le magnésium et le potassium.

Mode d'emploi de l'extincteur d'incendie

Orientez l'extincteur à la base du feu pour éteindre l'incendie
à la source.

Figure 15















Content      ..     8      9      10      11     ..
