Système de graissage centralisé

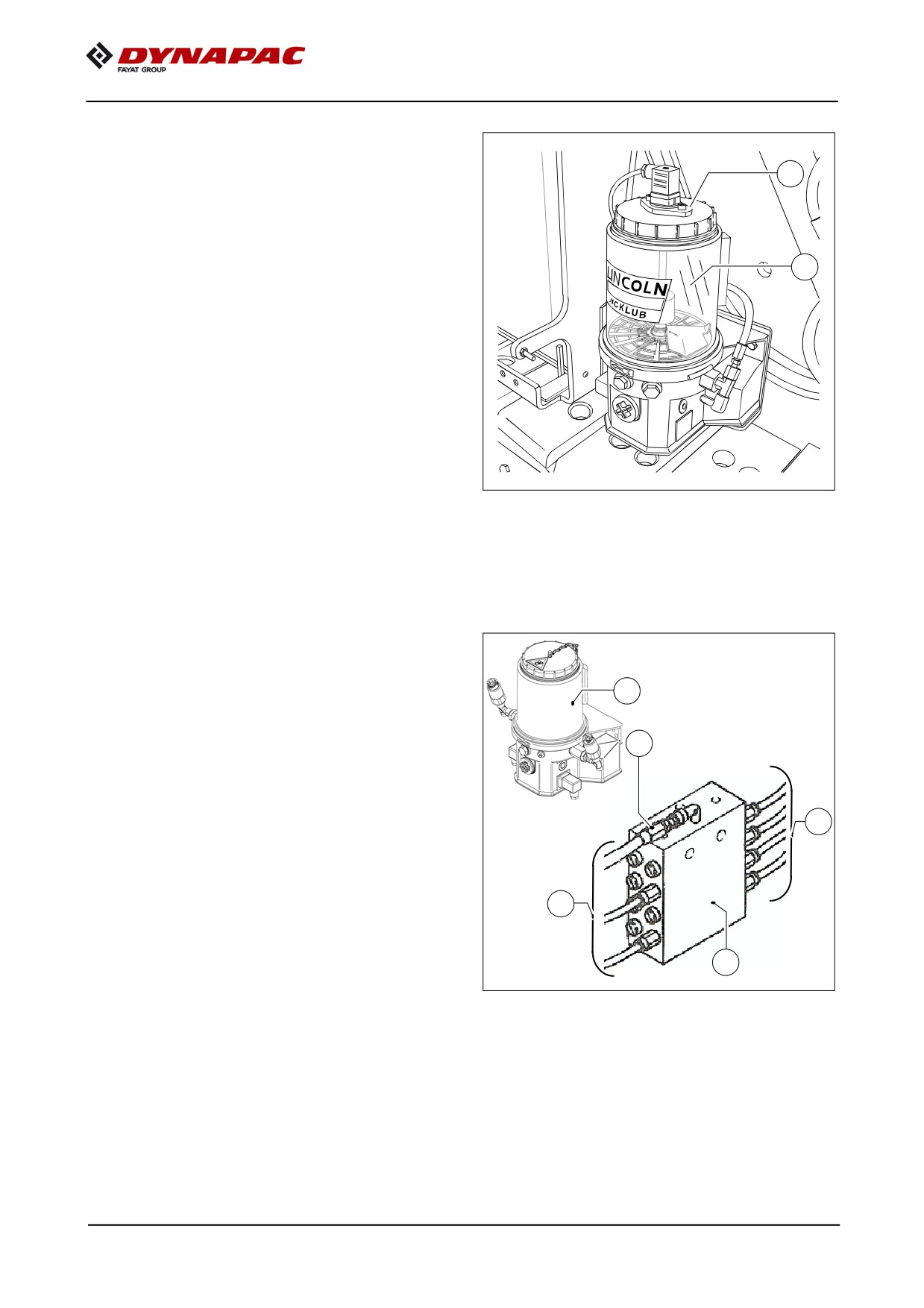

Contrôle du niveau
b
Le réservoir de lubrifiant doit toujours
A
être suffisamment rempli pour éviter un
fonctionnement à sec et assurer une lu-
brification suffisante de la chaîne d'en-
a
traînement et éviter une purge d'air
grande consommatrice de temps.
- Le niveau de remplissage doit tou-
jours se situer au-dessus de la
« MIN » (a) du réservoir.
Remplir le réservoir de lubrifiant
- Dévisser le bouchon (b) et remplir le
réservoir par le haut.
Si le réservoir à lubrifiant a été entièrement vidé, la pompe doit fonctionner jusqu'à
A
10 minutes avant d'atteindre le plein débit après remplissage du réservoir.

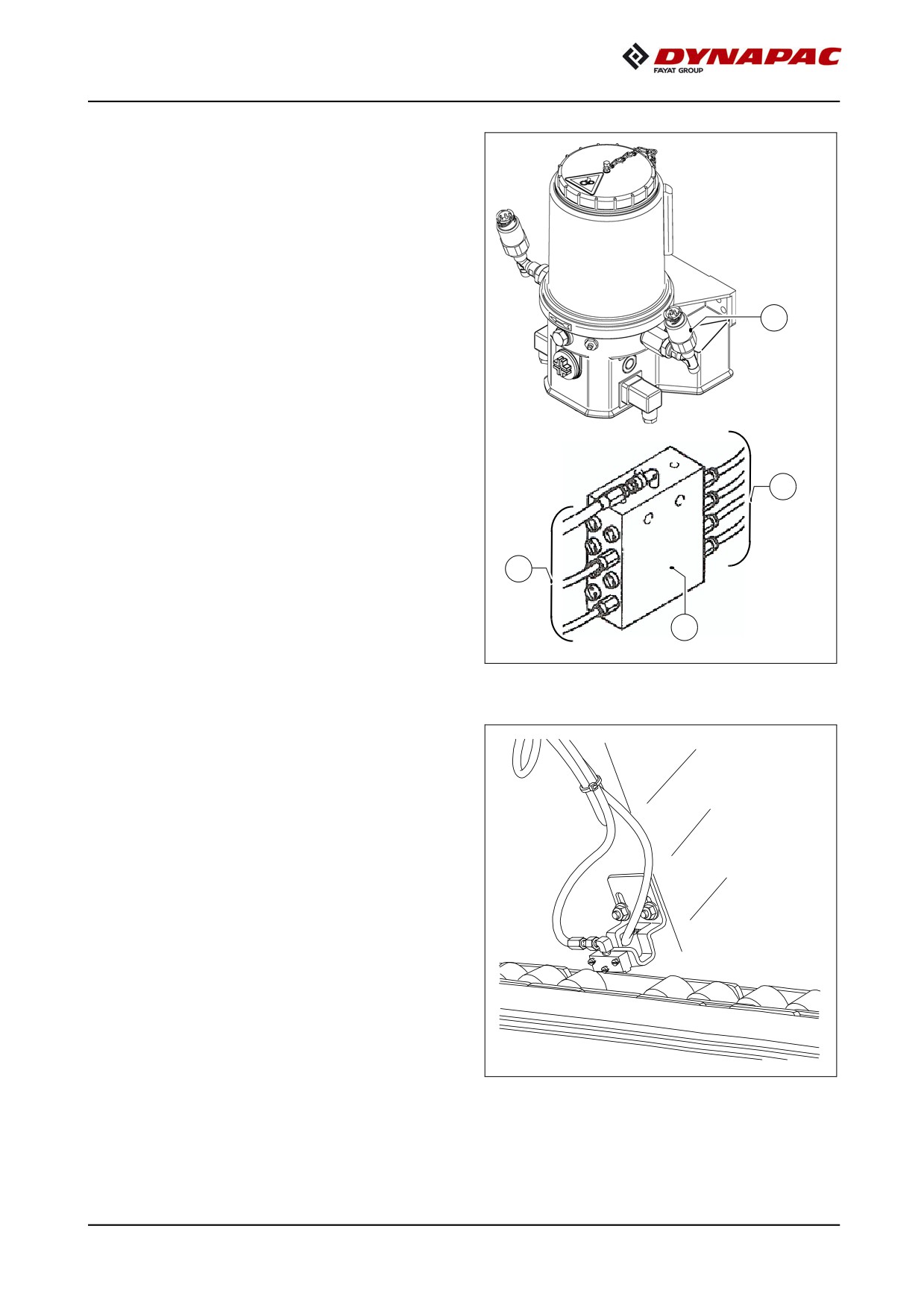

Purger l'air du système
de lubrification centralisée
c
L'air doit être purgé du système de lubri-
fication si l'installation de lubrification
a
centralisée a été utilisée avec un réser-
voir de lubrifiant vide.
- Détacher la conduite principale (a)
d
de la pompe de lubrification au ni-
veau du distributeur (b).
- Mettre le système de lubrification
centralisée en marche avec un ré-
d
servoir de lubrifiant rempli (c).
- Laisser fonctionner la pompe jusqu'à
b
ce que du lubrifiant s'écoule de
la conduite préalablement déta-
chée (a).
- Remonter la conduite principale (a) au distributeur.
- Détacher toutes les conduites de distribution (d) du distributeur.
- Raccorder toutes les conduites de distribution dès que du lubrifiant en sort.
- Contrôler l'étanchéité de tous les raccords et de toutes les conduites.
F 90 4
Contrôler la valve de limitation
de pression
Le système a un défaut si du lubrifiant
m
s'échappe du limiteur de pression (a).
Les consommateurs ne sont plus suffi-
samment alimentés en lubrifiant.
- Détacher successivement toutes les
a
conduites de distribution (b) entre le
distributeur
(c) et les consomma-
teurs.
- Si du lubrifiant s'échappe sous pres-
sion de l'une des conduites de distri-
bution
(b), rechercher dans ce
même circuit l'origine de l'obturation
b
qui a entraîné déclenchement du li-
miteur de pression.
- Après réparation du défaut et raccor-
dement de toutes les conduites, con-
b
trôler une nouvelle fois la sortie de
lubrifiant au limiteur de pression (a).
- Contrôler l'étanchéité de tous les
c
raccords et de toutes les conduites.
Contrôler le flux de lubrifiant
aux consommateurs
Vérifier que chaque canal de lubrifica-
tion est libre au niveau de chaque con-
sommateur.
A Une paire de pinceaux à huile de trouve
de chaque côté du convoyeur pour ap-
pliquer du lubrifiant sur la chaîne.
- Vérifier si, la lubrification centrale
étant en service, un film d'huile est ap-
pliqué sur la chaîne.
- Contrôler l'étanchéité de tous les rac-
cords et de toutes les conduites.
F 90 5

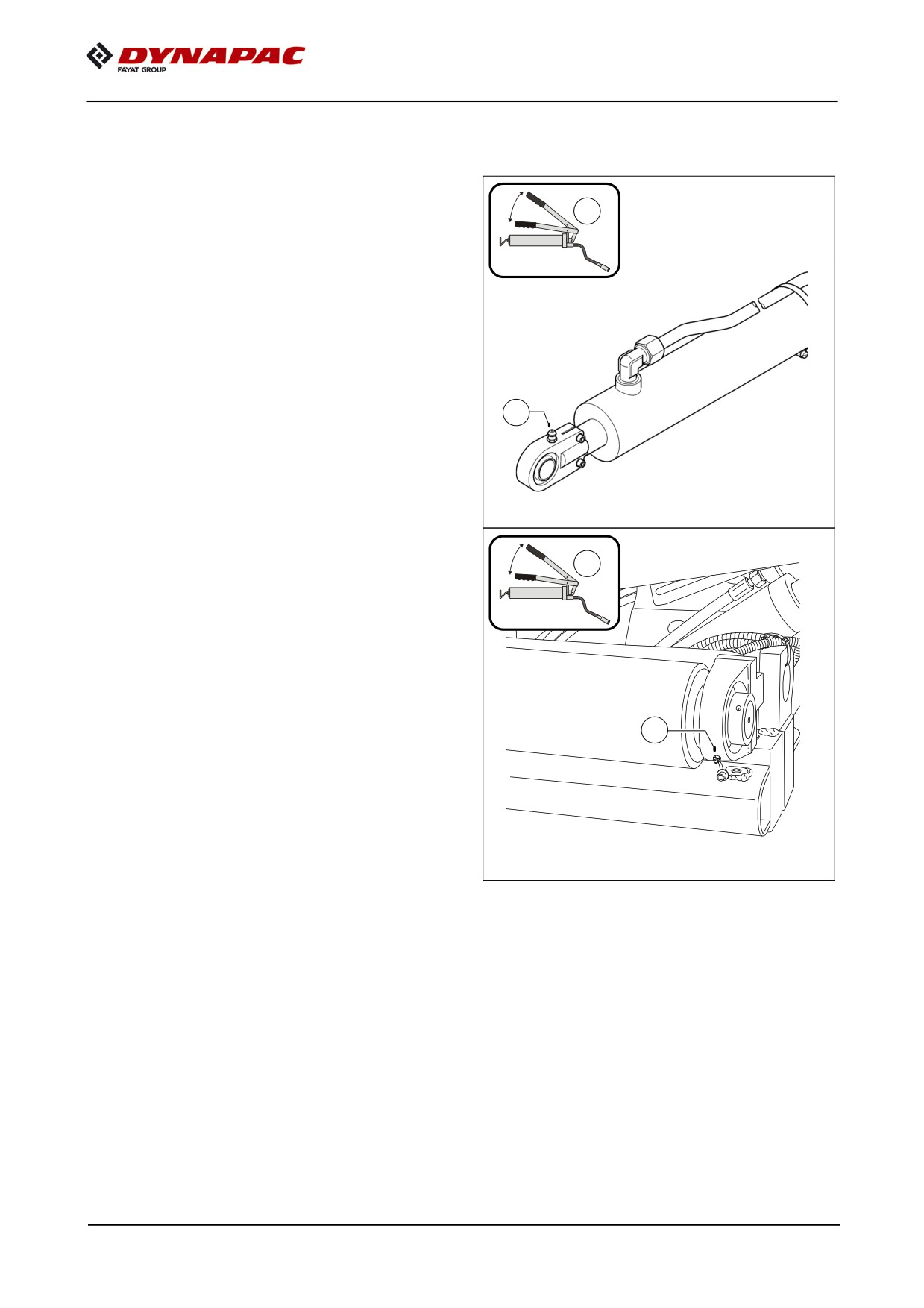

Paliers (2)
A Un graisseur (A) se trouve sur chaque
palier des vérins hydrauliques (en haut
2x
et en bas)
A
A Chaque palier de rouleau comprend un
graisseur (B).
2x
B
F 90 6
F 95
Entretien - équipement spécial
1
Entretien - équipement spécial
F 95 1

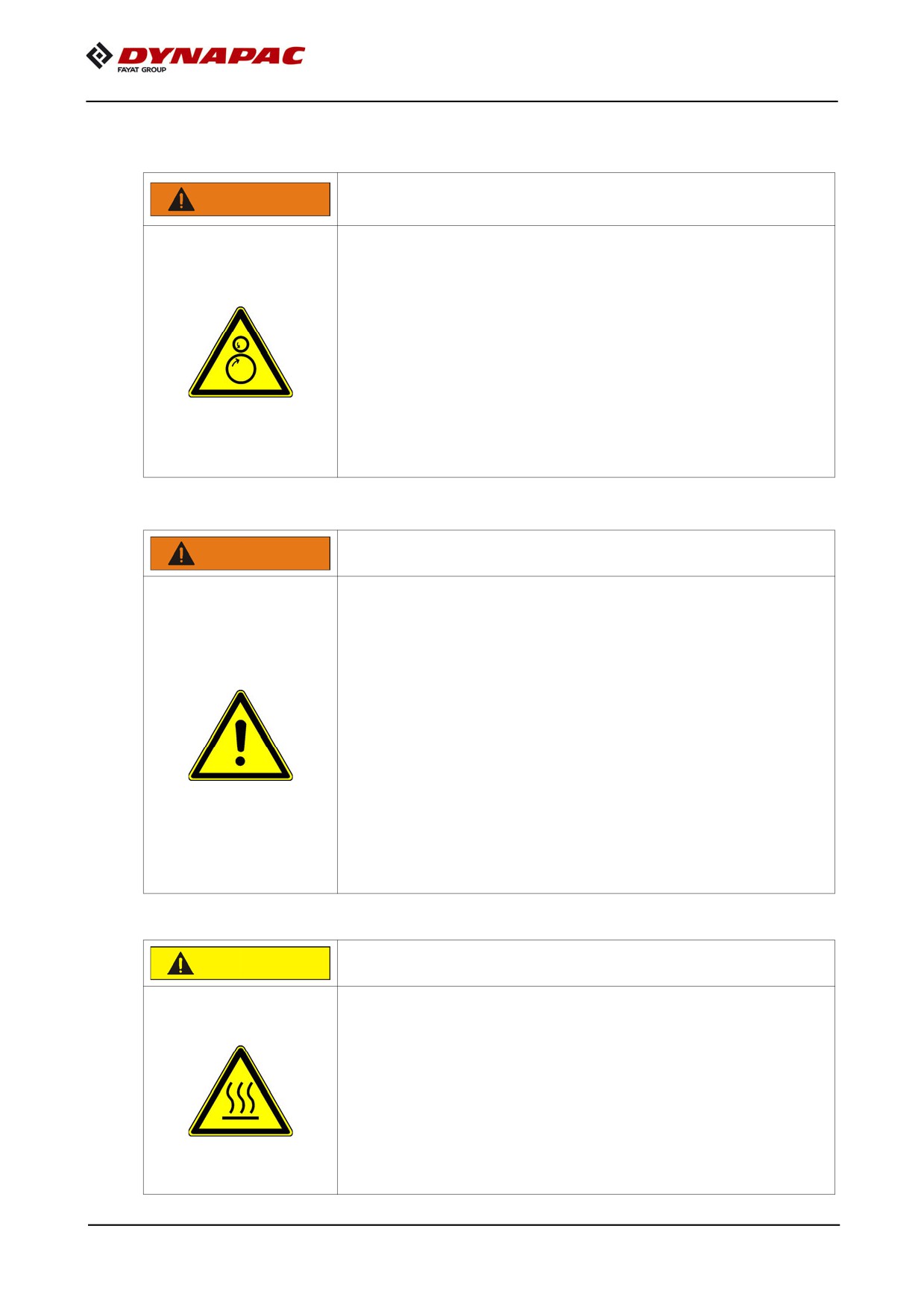

Danger de happement par des pièces de machine
AVERTISSEMENT
en rotation ou en mouvement
Les pièces de machine en rotation ou en mouvement peu-
vent causer des blessures graves, voire mortelles !
- Ne pas pénétrer dans la zone dangereuse.
- Ne pas approcher la main de pièces en rotation
ou en mouvement.
- Porter uniquement des vêtements près du corps.
- Observer les panneaux de danger et d'avertissement.
- Avant d'effectuer des travaux d'entretien, arrêter le
moteur et retirer la clé de contact.
- Observez toutes les autres indications du présent
manuel et du manuel de sécurité.
Danger - charges lourdes
AVERTISSEMENT
La machine soulevée peut glisser et causer des blessures
graves, voire mortelles !
- Utiliser uniquement les points marqués pour
soulever la machine.
- Observer le poids en service de la machine.
- Ne pas pénétrer dans la zone dangereuse.
- Utiliser uniquement des rampes ou des fosses autori-
sées présentant des dimensions suffisantes.
- Utiliser uniquement des accessoires de levage de capa-
cités suffisantes.
- Ne pas laisser de chargement ou de pièces non fixées
sur la machine.
- Observez toutes les autres indications du présent
manuel et du manuel de sécurité.
Surfaces chaudes !
ATTENTION
Les surfaces, également à l'arrière des habillages, ainsi
que les gaz d'échappement du moteur peuvent être très
chauds et causer des blessures !
- Portez votre équipement de protection individuel.
- Ne pas toucher les parties chaudes de la machine.
- Effectuer les travaux d'entretien et de maintenance uni-
quement sur la machine refroidie.
- Observez toutes les autres indications du présent
manuel et du manuel de sécurité.
F 95 2
1.1
Intervalles d'entretien - Remixer de trémie
Intervalle
Point d'intervention
Nota
- Vis de trémie -
1
q
Lubrifier les roulements
- Vis de trémie -
q
Chaînes d'entraînement -
Contrôler la tension
2
- Vis de trémie -
q
Chaînes d'entraînement -
Réglage de la tension
- Vis de trémie -
q
Contrôler l'usure
3
- Vis de trémie -
q
Remplacement des vis
Entretien
q
Entretien pendant la période de rodage
g
F 95 3
1.2
Entretien - Remixer de convoyeur
Intervalle
Point d'intervention
Nota
-
Racleur -
q
q
Contrôler le fonctionnement
-
Racleur -
4
q
Régler l'écart
-
Racleur -
q
Remplacement des lames
-
Vis -
5
q
Lubrifier les roulements
-
Vis -
q
Chaînes d'entraînement -
Contrôler la tension
6
-
Vis -
q
Chaînes d'entraînement -
Réglage de la tension
-
Vis -
q
Contrôler l'usure
7
-
Vis -
q
Remplacement de la vis
-
Diviseur -
q
Contrôler l'usure
Lames
8
-
Diviseur -
q
Remplacement des lames
Entretien
q
Entretien pendant la période de rodage
g
F 95 4
1.3
Points d'intervention
Vis de trémie

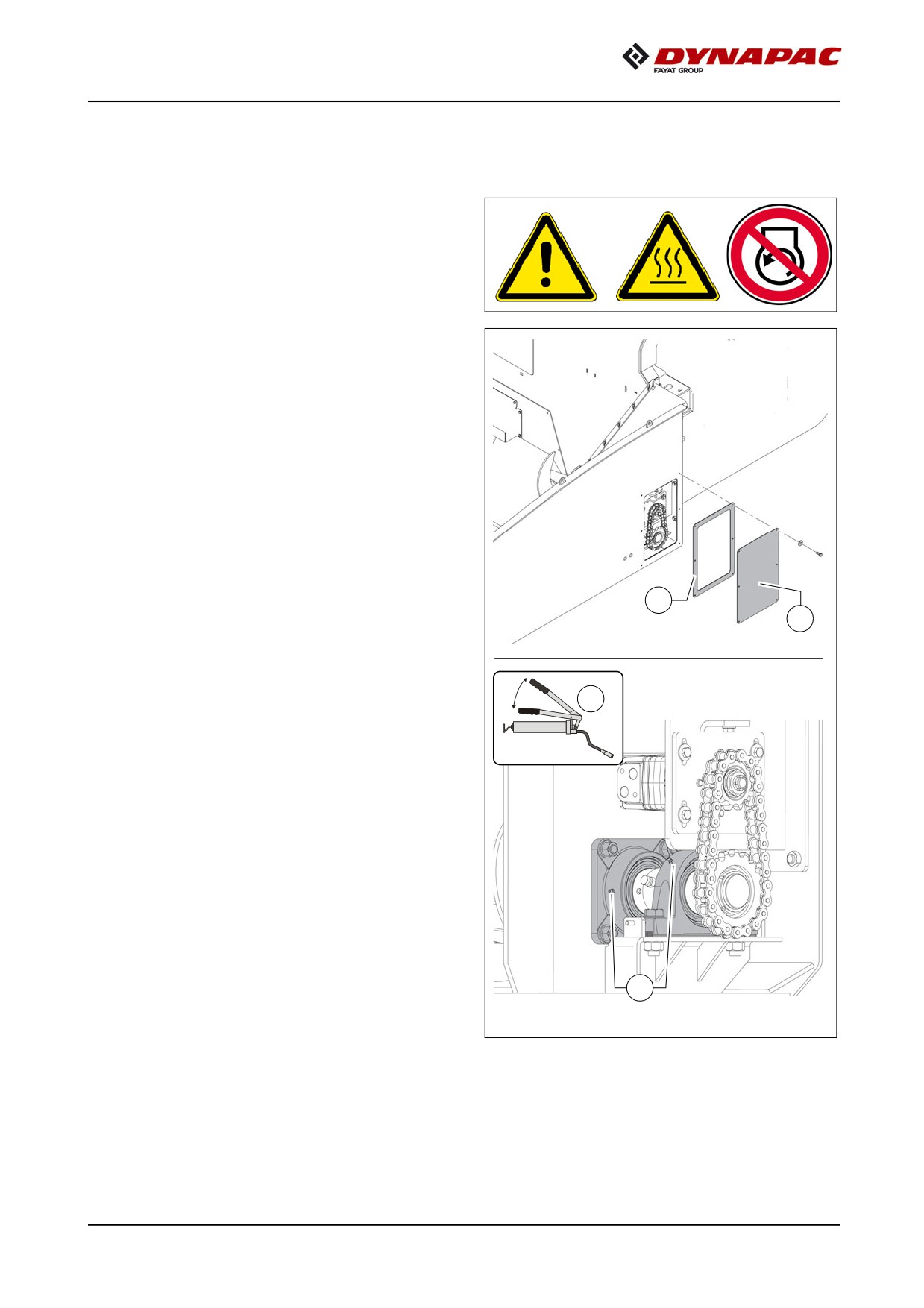

Lubrifier le roulement (1)
- Démonter le clapet d'entretien
(A)
et retirer le joint (B).
A Un graisseur (C) se trouve sur chacun
des deux roulements.
- Remplir avec une pompe à graisse.
- Remonter convenablement le joint (B)
et le clapet d'entretien (A).
B
A
2x
C
F 95 5

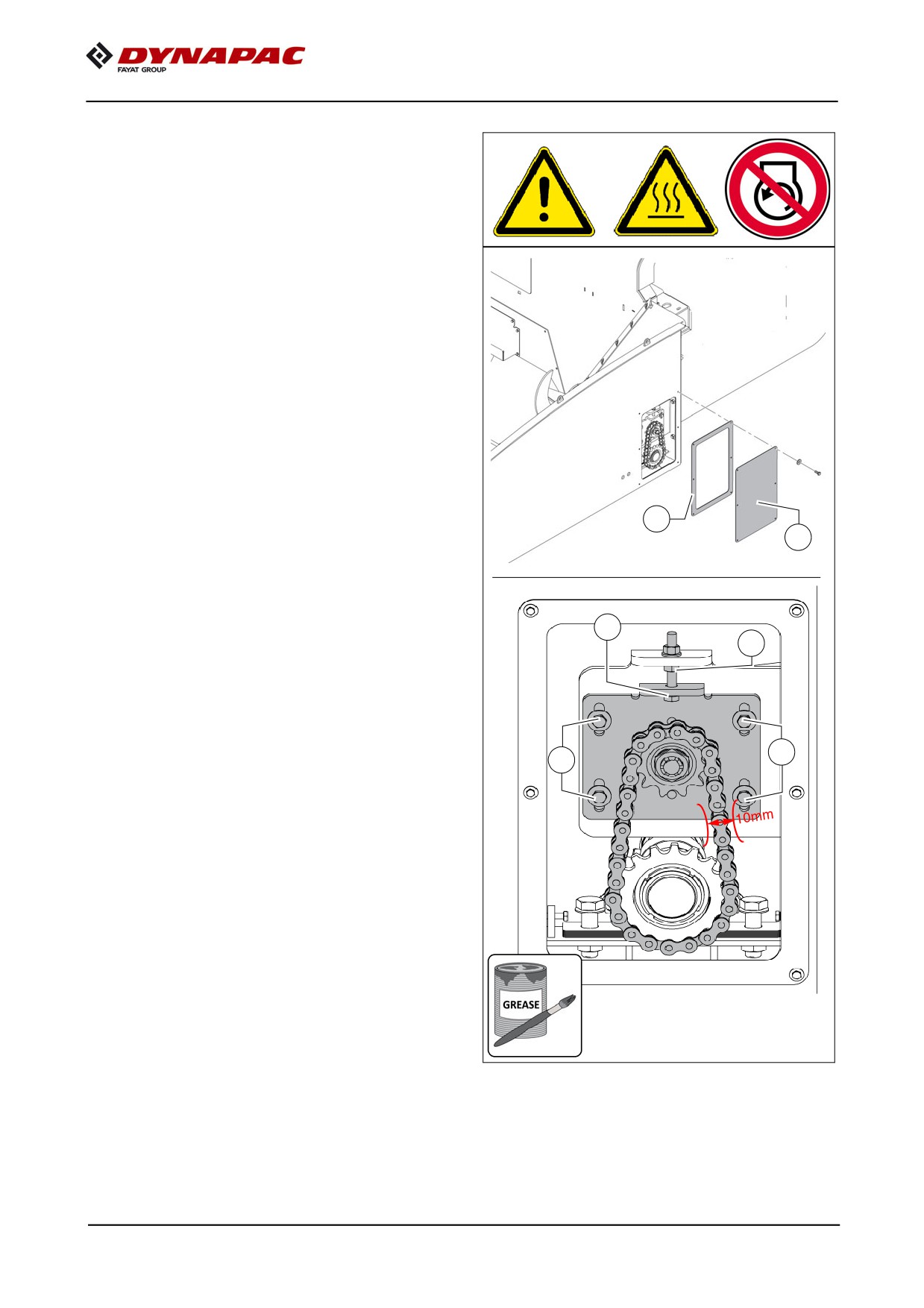

Contrôler la tension des chaînes
d'entraînement (2)
- Démonter le clapet d'entretien
(A)
et retirer le joint (B).
Pour contrôler la tension
des chaînes :
- Si elle est convenablement tendue,
la chaîne doit se déplacer librement
sur 10 mm env.
Pour retendre les chaînes :
- Desserrer les vis de fixation (C) et les
B
contre-écrous (D).
A
- Régler la tension de chaîne avec
la vis (E).
- Resserrer convenablement les vis de
fixation (C) et les contre-écrous (D).
E
D
- Regraisser la chaîne avec une graisse
appropriée.
- Remonter convenablement le joint (B)
et le clapet d'entretien (A).
C
C
F 95 6

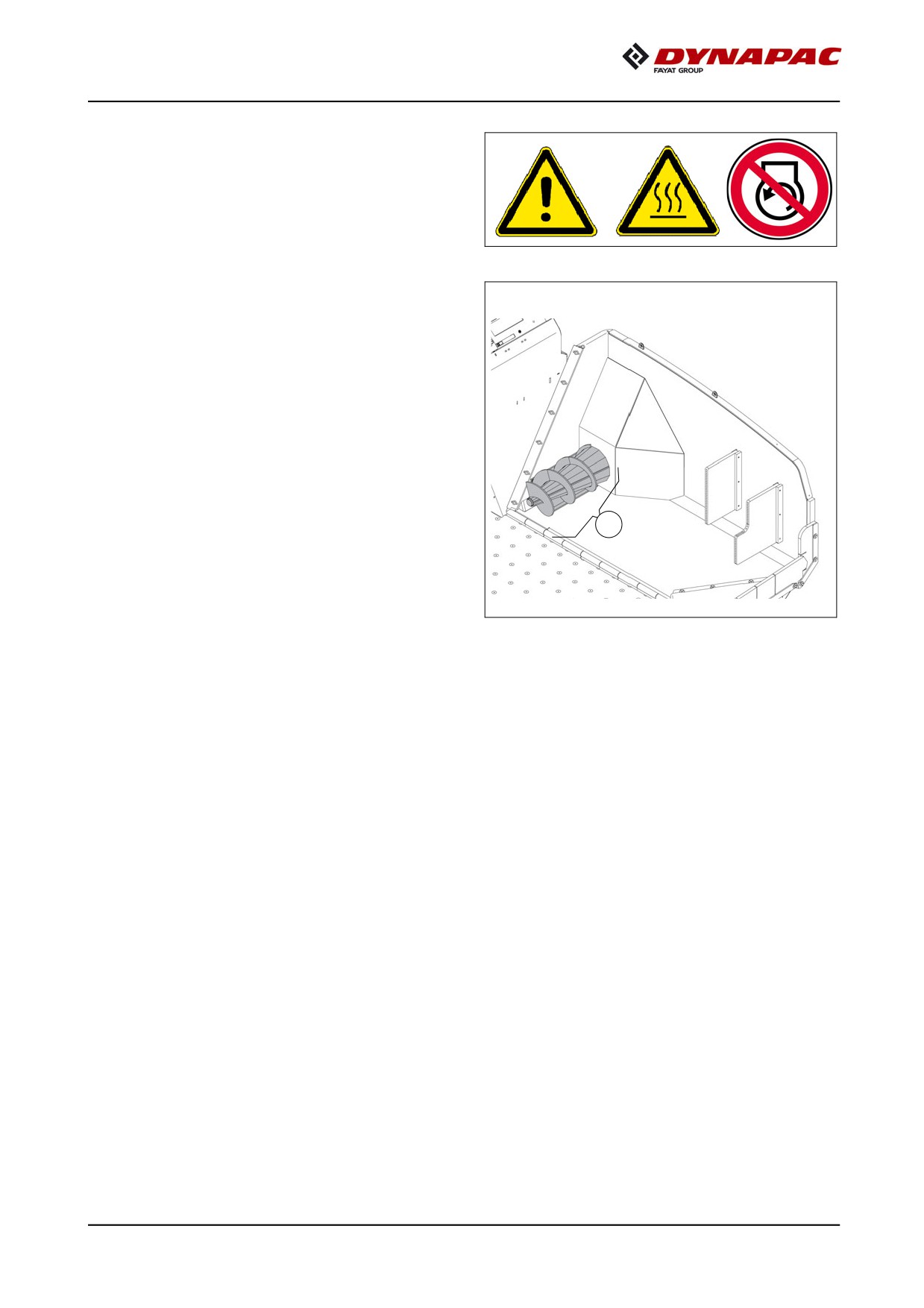

Vis de trémie - contrôle de l'usure (3)
A Si la surface de l'aile de vis (A) devient
acérée, le diamètre de la vis se réduit ou
la protection est usée, la vis doit être
remplacée.
f Risque de blessures aux bords acérés.
A
F 95 7
Remixer de convoyeur

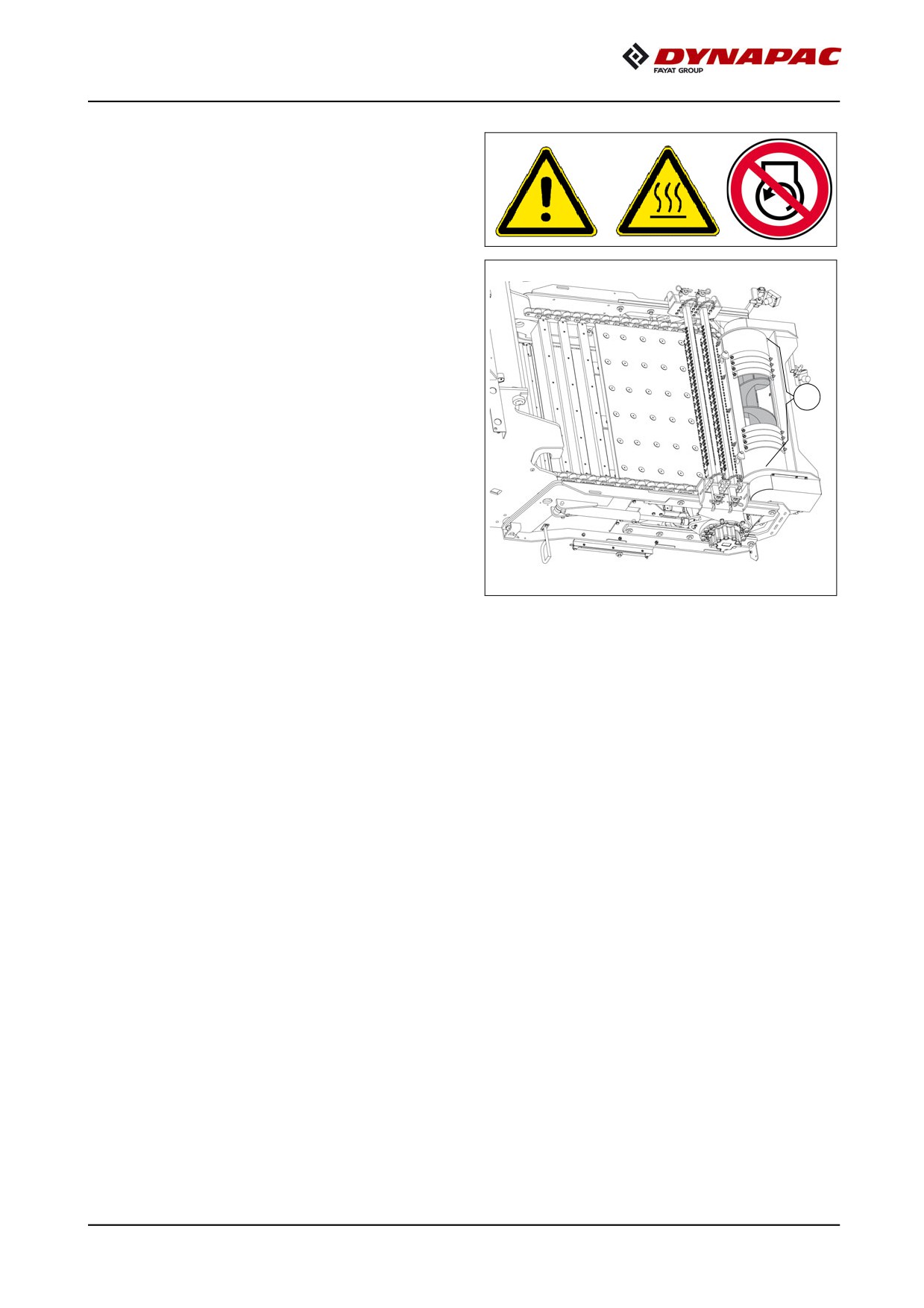

Racleur - contrôle du fonctionnement
et de l'usure (4)
Un racleur (A) est disponible pour proté-
ger le convoyeur des résidus d'asphalte,
de la saleté et de l'usure pendant et
après le travail.
Le racleur est doté de plusieurs lames
en métal qui éliminent les résidus de ma-
tériau qui adhèrent.
Si les lames du racleur sont usées, rem-
A
placer le jeu de lame complet du racleur.
L'écart correct entre la lame de racleur
A
A
et le convoyeur est de 10mm.
Corriger le réglage si besoin est :
- Desserrer légèrement les écrous (B)
sur toute la longueur du racleur.
- Desserrer les contre-écrous des deux
vis d’ajustage (C).
- Régler la hauteur en tournant
les vis (C).
- Serrer à nouveau comme il se doit les
contre-écrous des vis de réglage (C)
et les écrous (B).
B
C
B
F 95 8

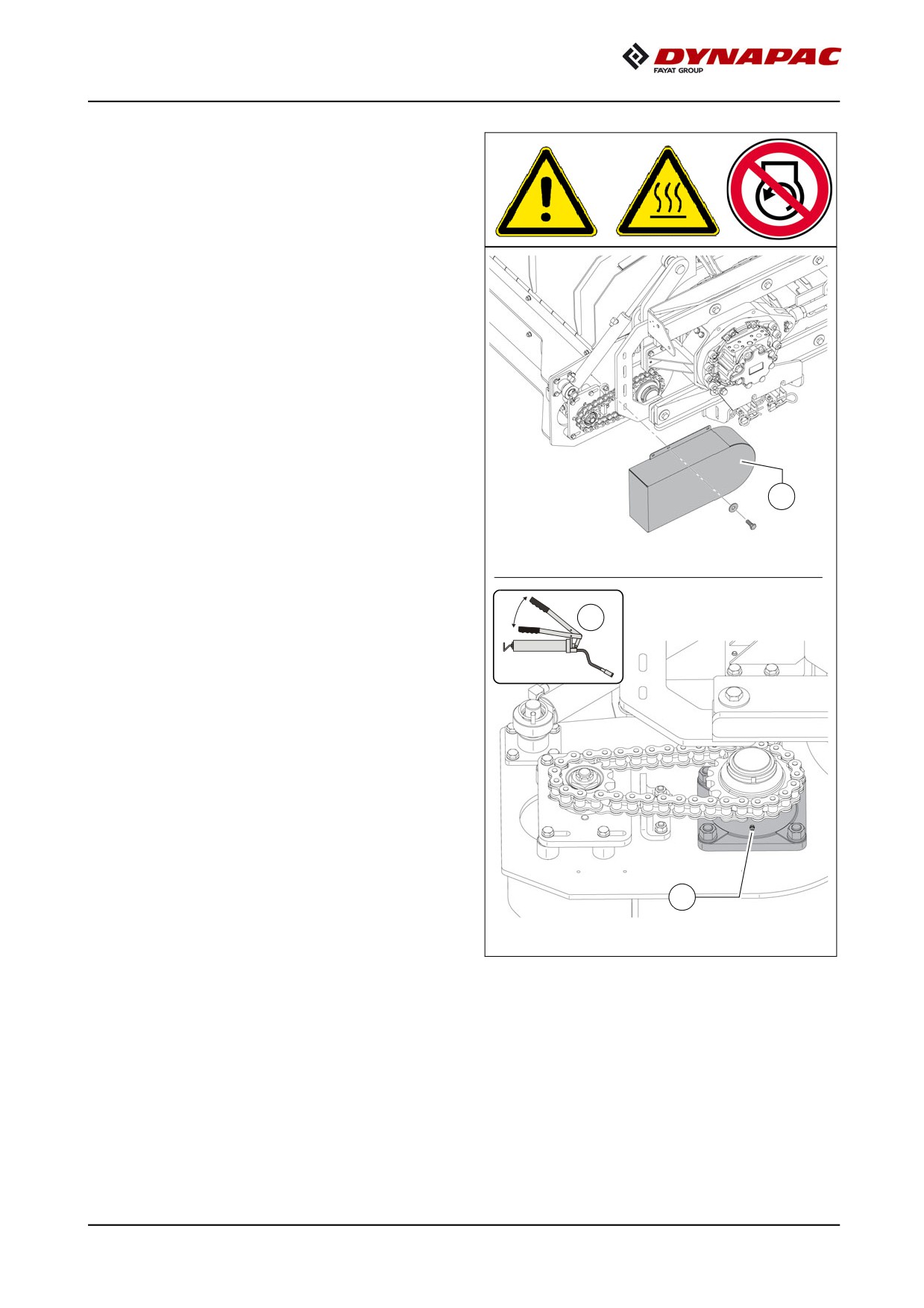

Lubrifier le roulement de vis (5)
- Démonter le capot de protection (A)
de l'entraînement de vis.
A Répéter sur les deux côtés de la machine.
A Un graisseur (B) se trouve sur chaque
roulement.
- Remplir avec une pompe à graisse.
- Monter ensuite comme il se doit le ca-
pot de protection (A).
A
2x
B
F 95 9

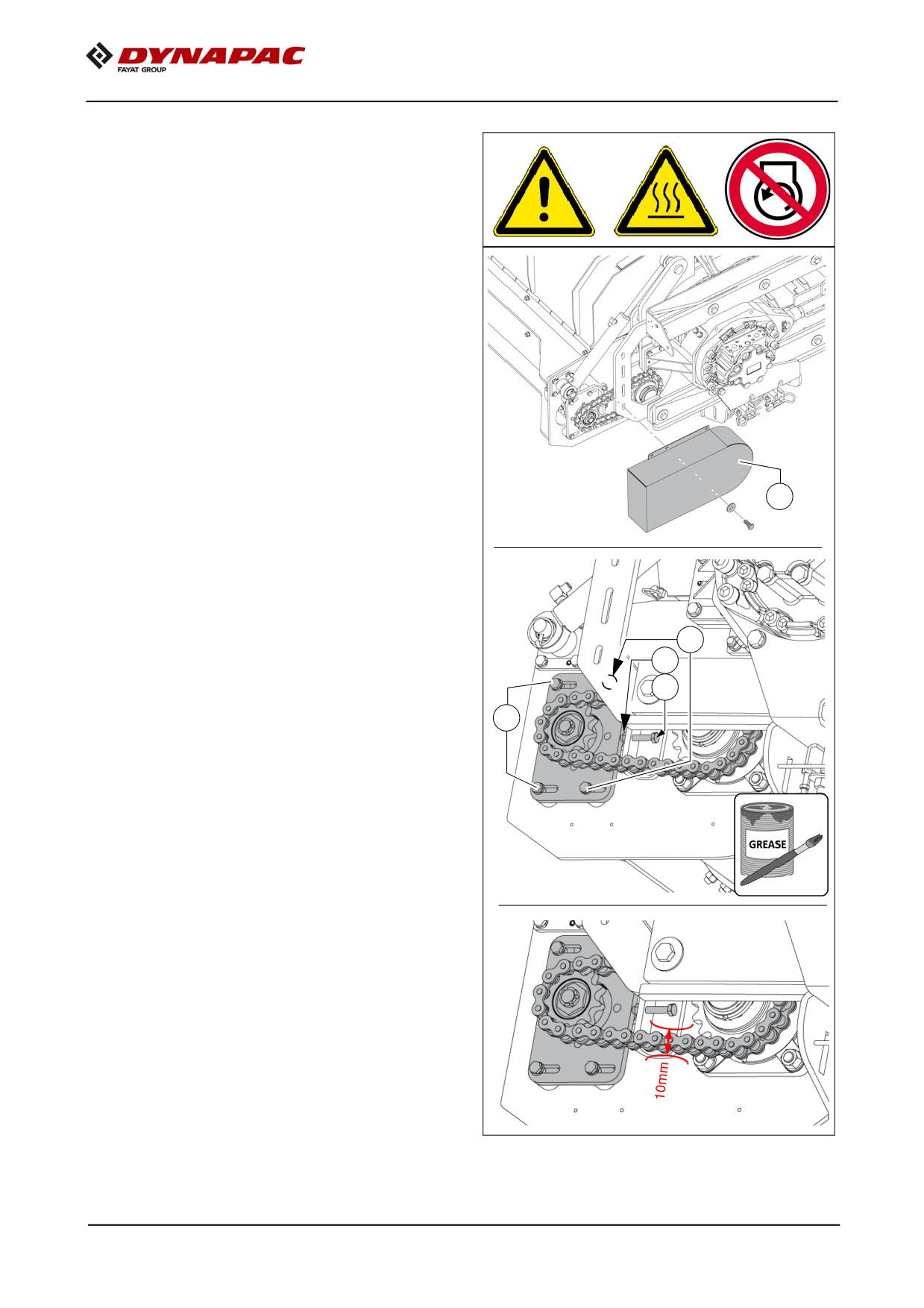

Contrôler la tension des chaînes
d'entraînement (6)
- Démonter le capot de protection (A)
de l'entraînement de vis.
Pour contrôler la tension
des chaînes :
- Si elle est convenablement tendue, la
chaîne doit se déplacer librement sur
10 mm env.
Pour retendre les chaînes :
A
- Dévisser quelque peu les vis de fixa-
tion (B) et contre-écrous (C).
- Régler la tension de chaîne avec la vis
de tension (D).
- Serrer convenablement les vis de fixa-
tion (B) et contre-écrous (C).
B
- Regraisser la chaîne avec une graisse
C
appropriée.
D
- Monter ensuite comme il se doit le ca-
pot de protection (A).
B
F 95 10
Vis - contrôle de l'usure (7)
A Si la surface de l'aile de vis (A) devient
acérée, le diamètre de la vis se réduit,
la vis doit être remplacée.
f Risque de blessures aux bords acérés.
A
F 95 11

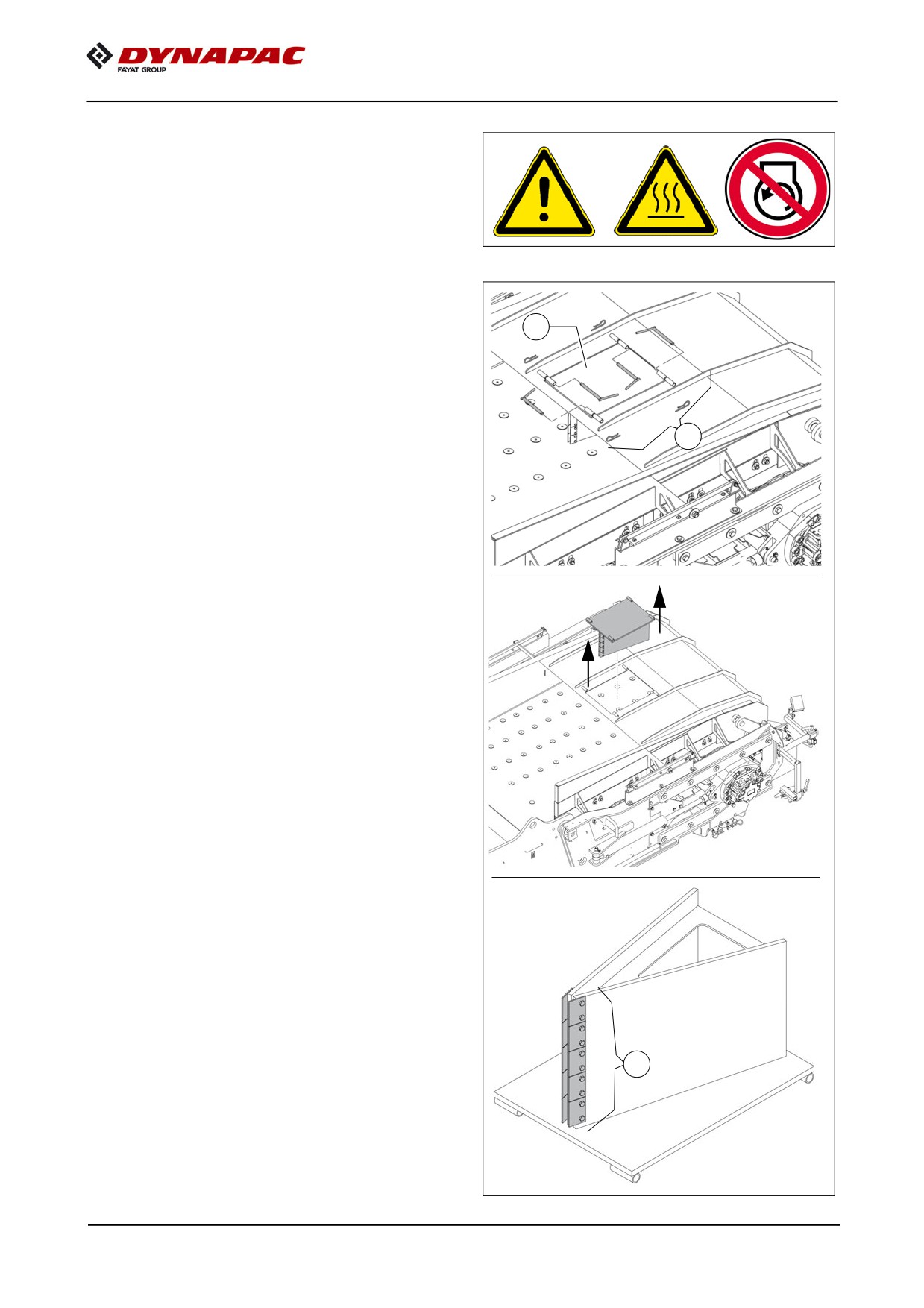

Diviseur - contrôle de l'usure (8)
A Le diviseur (A) se trouve sur le dessus
du Remixer. Cette pièce étant en con-
tact direct avec le flux de matériau,
elle s'use rapidement.
- Démonter les goupilles à ressort et les
goupilles (B) pour retirer le diviseur
A
du Remixer.
- Remplacer les lames
(C) si elles
sont usées.
B
C
F 95 12
F 100
Vérifications, mise à l'arrêt,
nettoyage
1

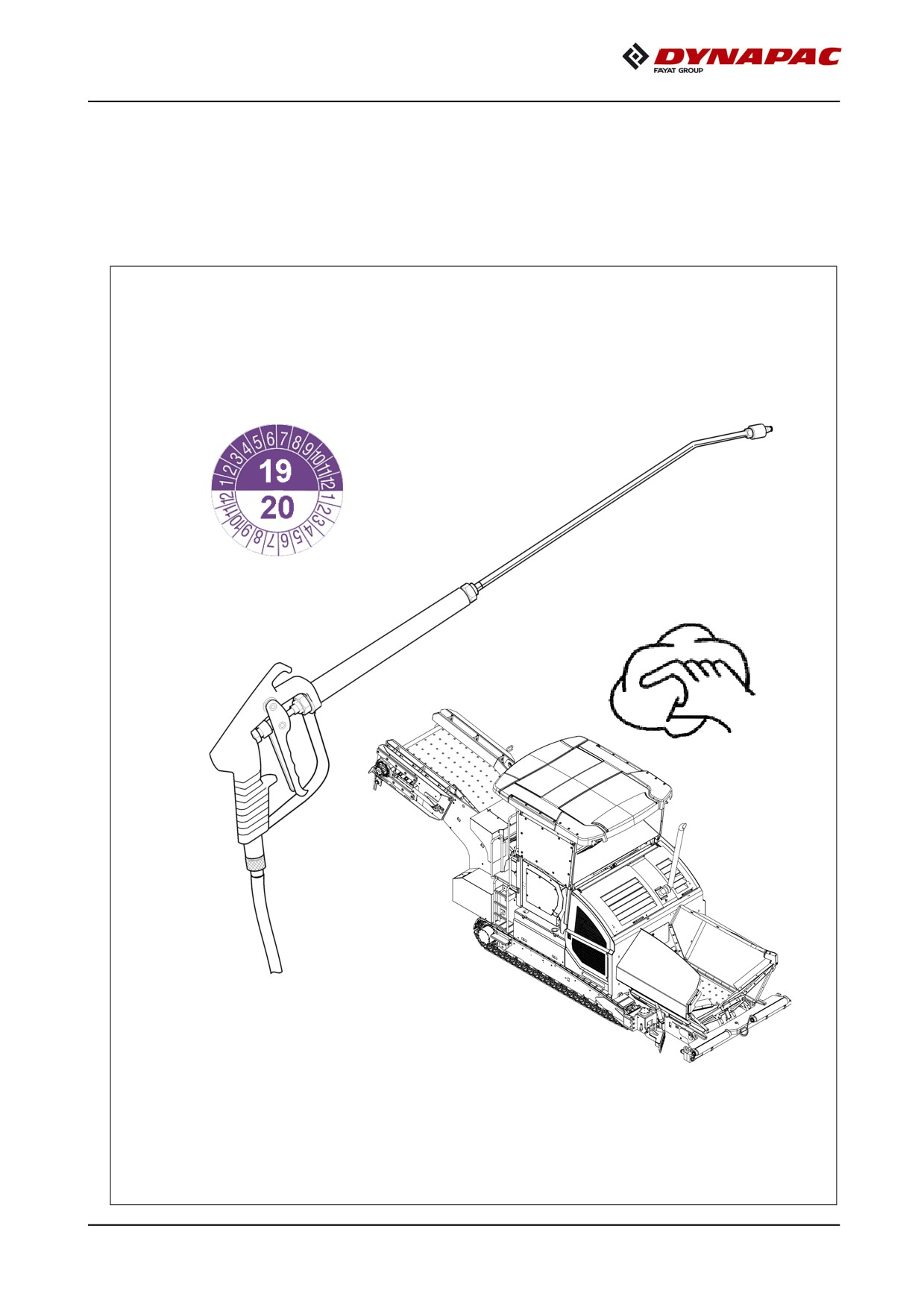

Vérifications, contrôles, nettoyage, mise à l'arrêt
F 100 1
1.1
Intervalles d'entretien
Intervalle
Point d'intervention
Nota
1
q
- Contrôle visuel général
- Vérifier le serrage des vis
2
régulièrement
et des écrous
3
q
q
- Contrôle par un expert
- Contrôles les échelles,
4
q
marchepieds
5
q
q
- Nettoyage
- Mesure de conservation
6
q
de l'alimentateur
Entretien
q
Entretien pendant la période de rodage
g
F 100 2
2
Contrôle visuel général
La routine quotidienne doit comprendre un tour de la machine avec les contrôles
suivants :
- Pièces ou éléments de commande endommagés ?
- Fuite au moteur, au système hydraulique, à la boîte de vitesses etc. ?
- Tous points de fixation en bon état ?
Remédier immédiatement aux défauts constatés pour éviter les dommages, les acci-
m
dents et la pollution de l'environnement.
3
Vérifier le serrage des vis et des écrous
Attention ! Des pièces de la machine peuvent être
NOTA
endommagées ou détruites !
- Les écrous autoblocants doivent être remplacés après
chaque démontage.
- S'ils ne sont pas indiqués dans le présent manuel, les
couples spéciaux sont précisés à l'emplacement adé-
quat dans le catalogue de pièces détachées.
- Les vis montées avec un blocage (colle pour vis) doivent
être collées à nouveau s'il a été identifié qu'elles ont
été desserrées.
Respecter dans ces cas le couple indiqué.
- Les couples indiqués pour les liaisons par vis ont été
déterminés pour l'état sec (non huilé)
- Les vis qui ont été serrées au couple maximum autorisé
ne doivent pas être réutilisées et devront donc être rem-
placées par des vis neuves.
- Les vis de la classe de résistance 12.9 ne doivent être
utilisées qu'une seule fois.
- Tous les éléments composant les liaisons vissées doi-
vent être propres.
- En cas de réutilisation, vérifier qu'aucun des éléments
composant la liaison par vis n'est endommagé.
Vérifier régulièrement le serrage des vis et des écrous, resserrer si besoin est.
Se reporter au catalogue des pièces détachées pour les couples de serrage spéciaux
A
de certaines pièces.
Pour les couples de serrage standard, voir la section « Vis - couples de serrage »
A
F 100 3
4
Contrôle par un expert
A La machine doit être contrôlée par un expert qualifié
- selon la nécessité (en fonction des conditions d'application et des conditions
d'exploitation),
- au moins une fois par an afin de contrôler leur sécurité de fonctionnement.
5
Échelles, marchepieds
A La structure des marches et des échelons s'use au fil du temps.
- Vérifier au moins une fois par an que les revêtements antidérapants sur les plan-
chers et les éléments de la machine sont encore efficaces.
f Remplacer sans attendre les pièces dont les qualités antidérapantes sont devenues
insuffisantes.
F 100 4
6
Nettoyage - généralités
- Nettoyer toutes les pièces entrant en contact avec le matériau de pose.
- Vaporiser sur les éléments souillés du produit de séparation avec le dispositif de
pulvérisation (o).
Avant d'effectuer des travaux de nettoyage avec le nettoyeur haute pression, grais-
m
ser comme il se doit tous les roulements.
- Nettoyer la machine à l'eau après la pose de mélanges minéraux, béton maigre
ou autre.

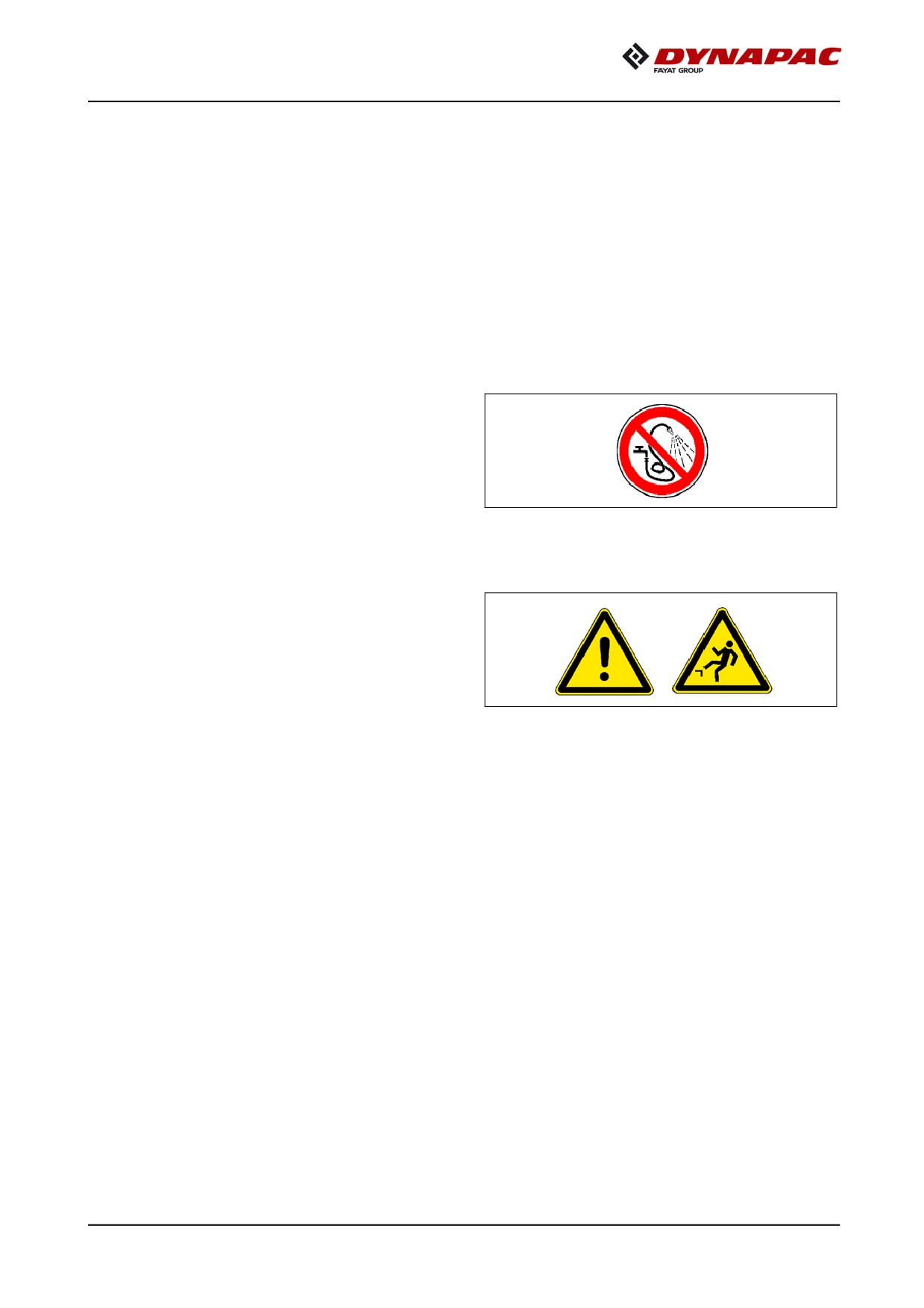

Ne pas vaporiser d'eau sur les roule-
m
ments, les pièces électriques ou les élé-
ments électroniques.
- Retirer les résidus de matériau de pose.
Après avoir effectué des travaux de nettoyage avec le nettoyeur haute pression,
m
graisser comme il se doit tous les roulements.
Danger de glissement ! Veiller à ce que
f
les marchepieds et les échelles soient
propres et exempts de graisse et d'huile.
F 100 5
7
Nettoyage du convoyeur
Pour le nettoyage, placez la machine trémie ouverte sur une surface horizontale.
Arrêtez le moteur d'entraînement.
Danger de happement par des pièces de machine
AVERTISSEMENT
en rotation ou en mouvement
Les pièces de machine en rotation ou en mouvement peu-
vent causer des blessures graves, voire mortelles !
- Ne pas pénétrer dans la zone dangereuse.
- Ne pas approcher la main de pièces en rotation
ou en mouvement.
- Porter uniquement des vêtements près du corps.
- Observer les panneaux de danger et d'avertissement.
- Avant d'effectuer des travaux d'entretien, arrêter le
moteur et retirer la clé de contact.
- Observez toutes les autres indications du présent
manuel et du manuel de sécurité.
Attention ! Possibilité de destruction de pièces
NOTA
de la machine
Des pièces sensibles à la chaleur se trouvent
sur le convoyeur.
- Les travaux de nettoyage avec un chalumeau ou d'autre
moyens causent des dommages.
Surfaces chaudes !
ATTENTION
Les surfaces, également à l'arrière des habillages, ainsi
que les gaz d'échappement du moteur peuvent être très
chauds et causer des blessures !
- Portez votre équipement de protection individuel.
- Ne pas toucher les parties chaudes de la machine.
- Effectuer les travaux d'entretien et de maintenance uni-
quement sur la machine refroidie.
- Observez toutes les autres indications du présent
manuel et du manuel de sécurité.
F 100 6
m Les accumulations de matériau peuvent endommager fortement ou perturber le fonc-
tionnement du convoyeur, du racleur ou d'autres pièces de la machine.
A Pour préserver durablement les performances et les exigences de qualité posées
à la machine, les opérations de nettoyage et d'entretien de la machine doivent être
intégrées dans le déroulement quotidien du travail.
Cela concerne les activités de nettoyage de la machine décrites ci-après :
- avant le travail
- pendant le travail
- après le travail
Avant le travail
- Contrôler et le cas échéant corriger le réglage du racleur de trémie
- Contrôler et le cas échéant corriger le réglage correct du racleur de convoyeur
(voir le chapitre Entretien - convoyeur / Entretien - convoyeur orientable)
- Contrôler et le cas échéant corriger le réglage des tôles de limitation
(voir le chapitre Entretien - convoyeur / Entretien - convoyeur orientable)
- Avec la lance, vaporiser de l'émulsion de séparation sur toutes les pièces et modu-
les de machine entrant en contact avec de l'asphalte. Cela s'applique notamment
aux points suivants :
- Trémie
- Tôles de limitation du convoyeur
- Rouleau
- Protection contre les pierres, goulotte
- Traiter le convoyeur avec l'installation de vaporisation.
Pendant le travail
- Après le changement de camion : avec la lance, vaporiser de l'émulsion dans la
trémie et sur les tôles de limitation du convoyeur.
- Avec l'installation de vaporisation, vaporiser de l'émulsion sur le convoyeur vide.
- Veiller à ce que le transport du matériau soit régulier :
- Maintenir la vitesse basse en mode « Auto ».
- Essayer de maintenir le convoyeur « plein » sans grandes interruptions.
F 100 7

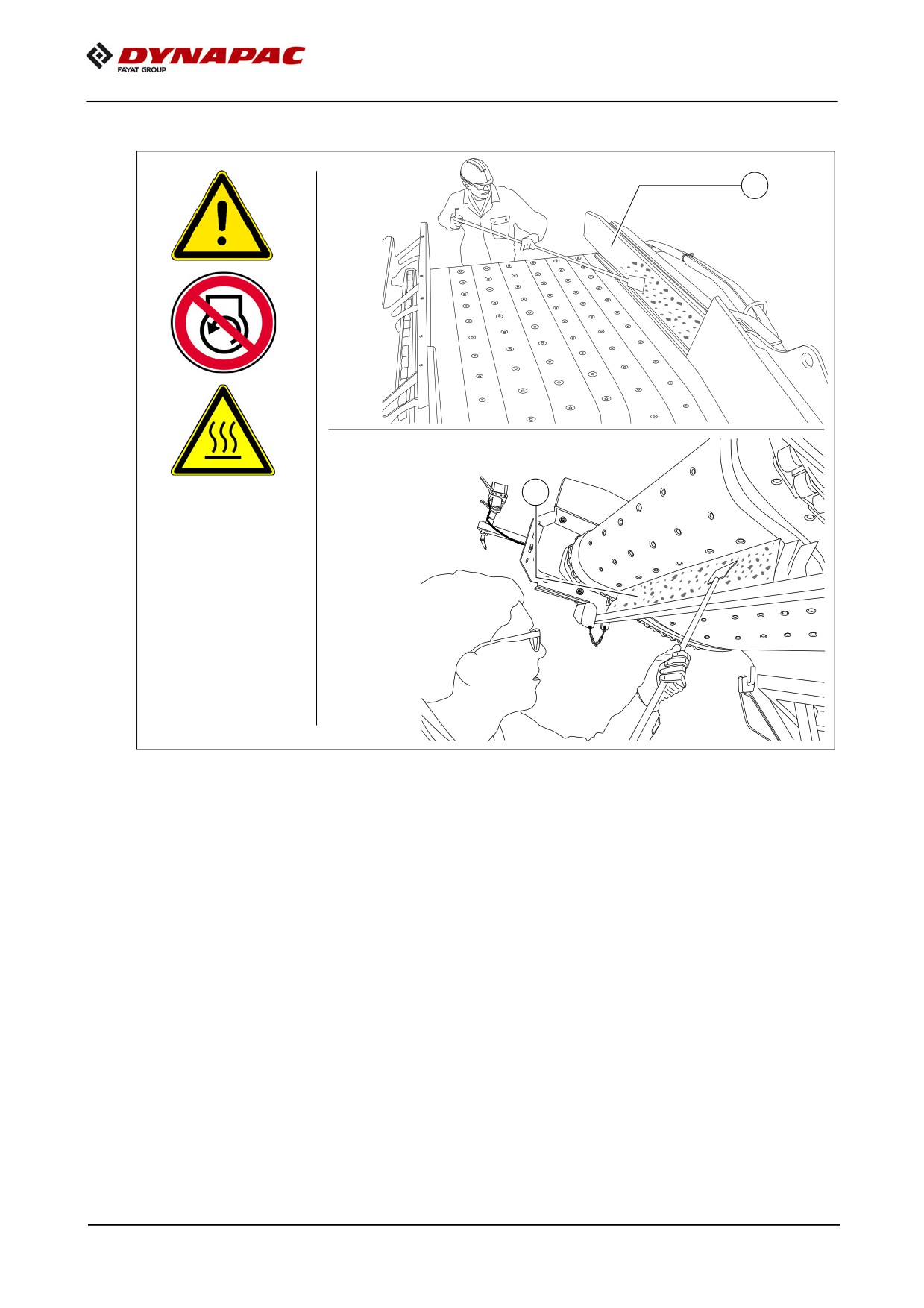

Après le travail
A
B
- Avant le dernier camion :
- avec la lance, vaporiser de l'émulsion dans la trémie et sur les tôles de
limitation (A) du convoyeur.
- Avec l'installation de vaporisation, vaporiser de l'émulsion sur le convoyeur vide.
- Après l'achèvement du chantier :
- libérer les tôles de limitation du convoyeur (A) de l'asphalte qui y adhère
- libérer le racleur (B) (encore en position de travail) de l'asphalte qui y adhère.
- Retirez le matériau adhérant à la chaîne du convoyeur.
F 100 8

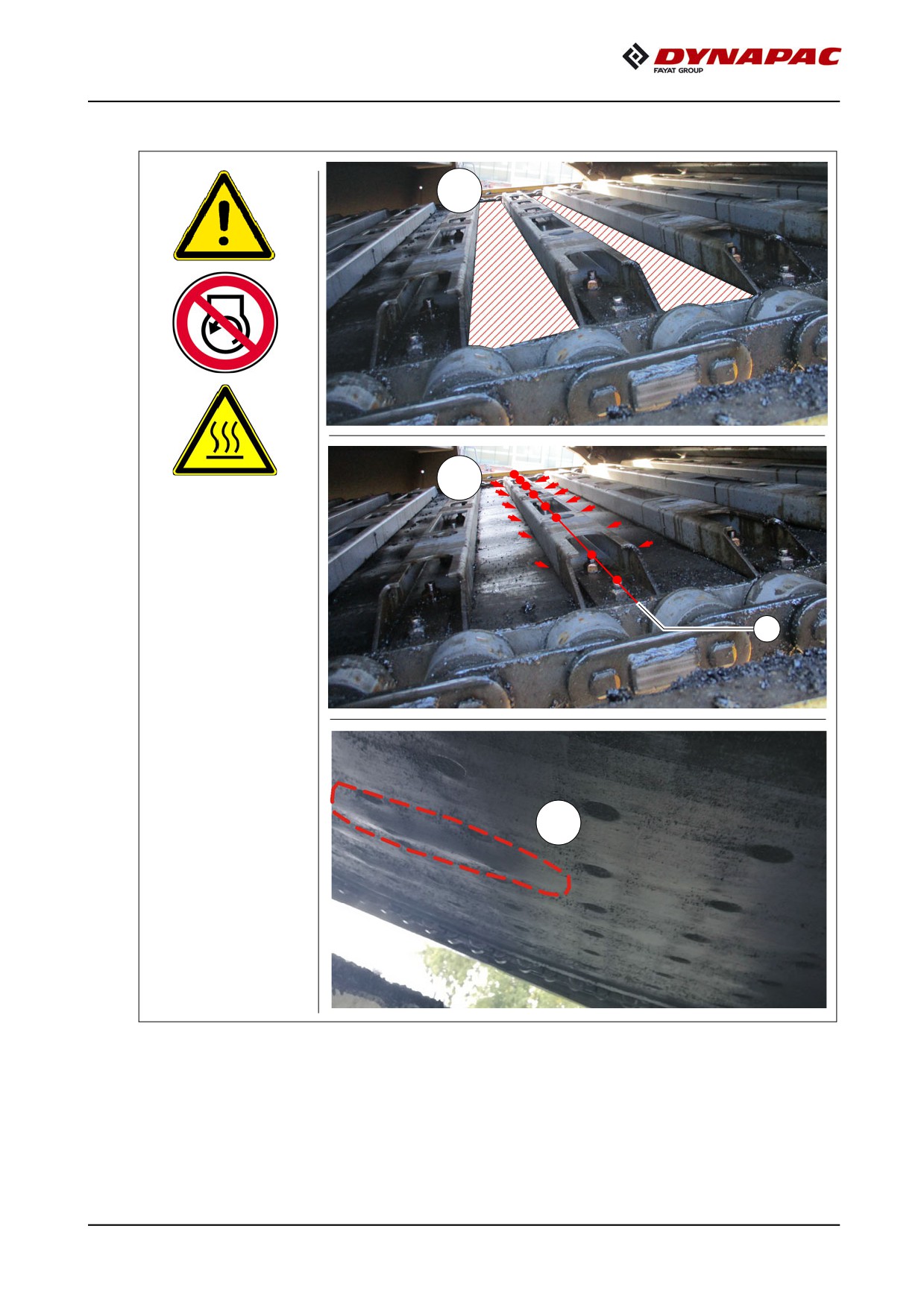

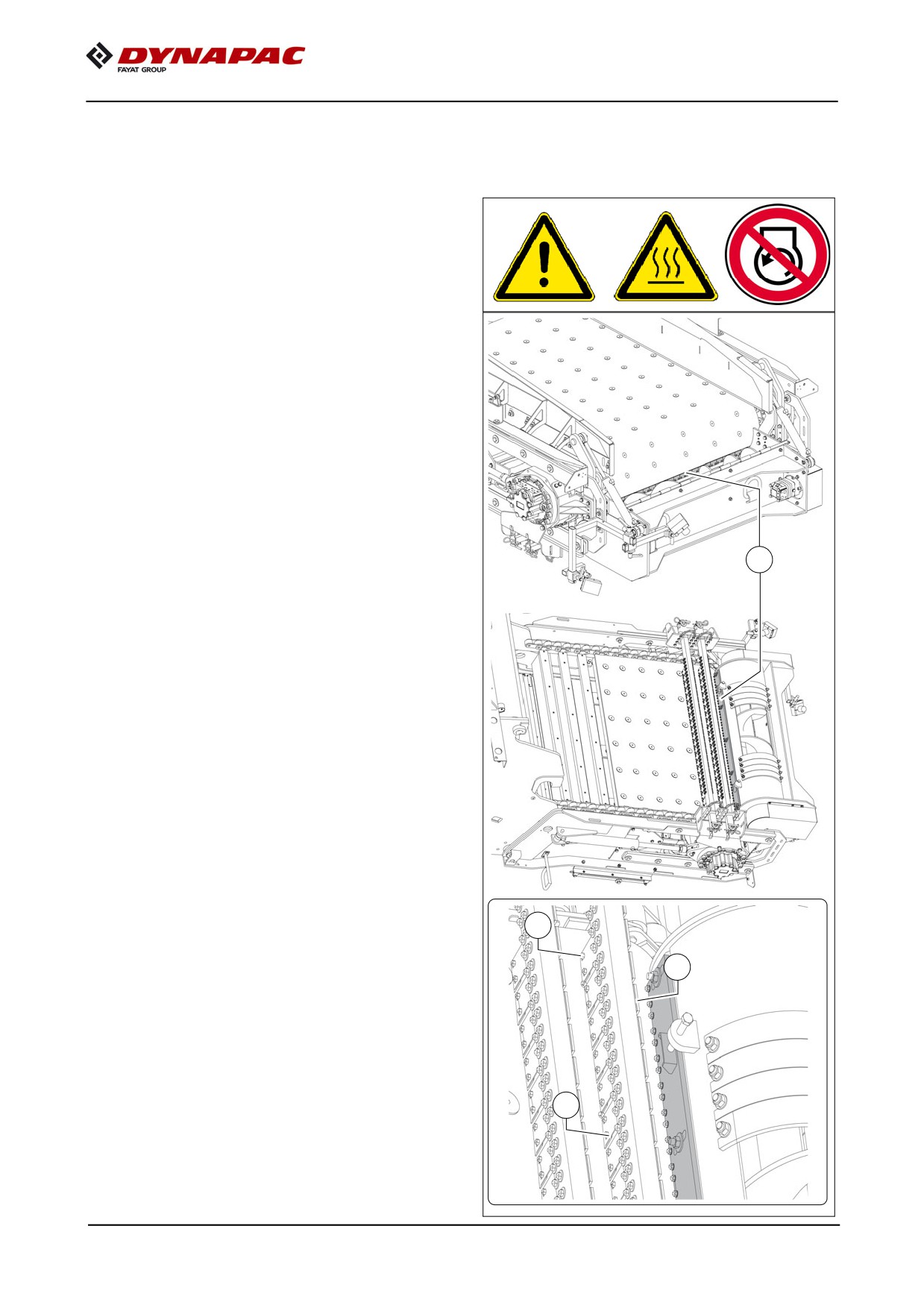

- Après la fin du chantier - intérieur du convoyeur
A
B
D
C
- L'intérieur du convoyeur doit être contrôlé pour s'assurer qu'aucun matériau
n'y est entré inopinément et qu'aucun matériau n'adhère aux traverses
du convoyeur.
Ce matériau doit être détaché avec des moyens appropriés et retiré
du convoyeur.
m N'utilisez pas d'objets coupants pour le nettoyage.
Le convoyeur en caoutchouc ne doit pas être endommagé !
F 100 9
- Manoeuvrez le convoyeur avec l'interrupteur de maintenance. Contrôlez pendant
un parcours complet chaque espace entre les traverses (A) ainsi que les surfaces
d'appui (B) des traverses.
- Si du matériau adhère, s'est accumulé ou a pénétré sous les traverses
du convoyeur :
- arrêtez le convoyeur, bloquez-le contre toute remise en marche et retirez le ma-
tériau indésirable.
A Les dépôts de matériau sous les traverses du convoyeur peuvent former une bosse
sur la surface extérieure du convoyeur (Exemple (C)). De plus, faites contrôler par
une seconde personne l'intégralité de la surface extérieure pendant un tour complet
afin de détecter la présence de bosses.
- Si du matériau se trouve sous les traverses :
- Desserrez les vis de liaison (D) de la traverse, retirez le matériau du dessous
de la traverse.
- Reserrez la liaison par vis :
- Après avoir nettoyé la vis, montez-la avec du fluide de sécurisation de vis (voir
catalogue de pièces détachées) et serrez-la convenablement.
- Veillez à ce que la vis soit convenablement positionnée.
F 100 10
8
Mesure de conservation de l'alimentateur
8.1
Arrêt jusqu'à 6 mois
- Garer la machine pour qu'elle soit protégée du rayonnement solaire intense,
du vent, de l'humidité et du gel.
- Graisser tous les points de lubrification comme il se doit, le cas échéant laisser
tourner l'unité optionnelle de lubrification centralisée.
- Vidanger l'huile du moteur diesel.
- Obturer le silencieux d'échappement pour que l'air n'y pénètre pas.
- Démonter les batteries, les charger et les entreposer à la température ambiante
dans un local ventilé.
Recharger tous les 2 mois les batteries démontées.
m
- Protéger de la corrosion avec un produit approprié toutes les pièces métalliques
nues comme les tiges des vérins hydrauliques.
- Si la machine ne peut pas être entreposée dans un hall fermé ou dans un empla-
cement recouvert d'un toit, la recouvrir avec une bâche appropriée. Dans tous les
cas obturer de manière étanche à l'air toutes les ouvertures d'aspiration et d'expul-
sion d'air avec du film et du ruban adhésif.
Déplacer le(s) convoyeur(s) de 2 à 3 mètres tous les deux mois.
m
8.2
Arrêt entre 6 mois et 1 an
- Appliquer toutes les mesures décrites sous « Arrêt jusqu'à 6 mois ».
- Après avoir vidangé l'huile du moteur, remplir le moteur diesel avec une huile de
conservation agréée par le fabricant du moteur.
8.3
Remise en service
- Revenir sur toutes les mesures décrites sous « Arrêt ».
F 100 11
8.4
Utilisation de la machine dans des conditions ou des environnements clima-
tiques particuliers
m L'air marin chargé de sel à proximité des côtes, le rayonnement UV intense, le sable
et/ou la terre ou encore des influences changeantes peuvent endommager
durablement des composants et les surfaces de la machine.
Une corrosion visible ou des altérations des surfaces peuvent en découler.
Cela entraîne une dépréciation de la valeur de la machine !
Attention ! Des pièces de la machine peuvent être
NOTA
endommagées ou détruites !
-
La corrosion peuvent endommager des composants
métalliques individuels, mais aussi la totalité
de l'installation.
Les fixations et les structures peuvent alors perdre
leur solidité.
Une action préventive sur la machine est donc
nécessaire. Le cas échéant, des traitements
intermédiaires devront être accomplis.
-
Toutes les influences susceptibles d'avoir des
conséquences néfastes doivent être prises en
considération. En font partie une teneur en sel élevée
de l'air ambiant dans les régions côtières tout comme
l'emploi de sels de déneigement sur les routes ou un
rayonnement UV intense.
-
Appliquer une protection anticorrosion et une
protection des surfaces qui soient adaptées aux
conditions effectives.
-
En présence de corrosion, celle-ci doit être stoppée et
les endroits touchés doivent être scellés pour les rendre
étanches à l'air.
-
Une seconde couche de protection contribue à renforcer
la protection anticorrosion.
-
Les protections anticorrosion ou les protections de
surfaces réalisées par application d'un revêtement sur
les surfaces doivent être coordonnées avec le service
après-vente compétent pour ce qui est de la machine.
F 100 12
9
Protection de l'environnement, élimination
9.1
Protection de l'environnement
A Les matériaux d'emballage, produits usagés ou restes de produits, les produits de
nettoyage et accessoires de machine doivent être dirigés vers une filière de recycla-
ge appropriée.
A Observez les règles en vigueur au niveau local !
9.2
Elimination
A Après le remplacement de pièces d'usure et de pièces détachées ou en cas de mise au
rebut de l'appareil (mise à la ferraille), procéder à un tri des matières avant élimination.
Trier les métaux, plastiques, déchets électroniques et différents produits etc.
Les pièces portant des traces d'huile et de graisse (conduites hydrauliques, de lubri-
fication etc.) doivent être traitées à part.
A Les appareils électriques, accessoires et emballages doivent être dirigés vers une fi-
lière de recyclage écologique.
A Observez les règles en vigueur au niveau local !
F 100 13
10
Vis - couples de serrage
10.1
Filetage métrique - classe de résistance 8.8 / 10.9 / 12.9
sec/légèrement huilé
Molykote ®
8.8
8.8
10.9
10.9
12.9
12.9
8.8
8.8
10.9
10.9
12.9
12.9
M3
1
0,3
1,5
0,4
1,7
0,4
1
0,3
1,4
0,4
1,7
0,4
M4
2,4
0,6
3,5
0,9
4
1
2,3
0,6
3,3
0,8
3,9
1
M5
5
1,2
7
1,7
8
2
4,6
1,1
6,4
1,6
7,7
1,9
M6
8
2,1
12
3
14
3
7,8
1,9
11
2,7
13
3,3
M8
20
5
28
7,1
34
8
19
4,7
26
6,6
31
7,9
M10
41
10
57
14
70
17
37
9
52
13
62
16
M12
73
18
97
24
120
30
63
16
89
22
107
27
M14
115
29
154
39
195
45
100
25
141
35
169
42
M16
185
46
243
61
315
75
156
39
219
55
263
66
M18
238
60
335
84
402
100
215
54
302
76
363
91
M20
335
84
474
119
600
150
304
76
427
107
513
128
M22
462
116
650
162
759
190
410
102
575
144
690
173
M24
600
150
817
204
1020
250
522
131
734
184
881
220
M27
858
214
1206
301
1410
352
760
190
1067
267
1281
320
M30
1200
300
1622
405
1948
487
1049
262
1475
369
1770
443
M33
1581
395
2224
556
2669
667
1400
350
1969
492
2362
590
M36
2000
500
2854
714
3383
846
1819
455
2528
632
3070
767
F 100 14
10.2
Filetage métrique de précision - classe de résistance 8.8 / 10.9 / 12.9
sec/légèrement huilé
Molykote ®
8.8
8.8
10.9
10.9
12.9
12.9
8.8
8.8
10.9
10.9
12.9
12.9
M3x0,35
1,2
0,3
1,7
0,4
2,1
0,5
1,1
0,3
1,5
0,4
1,8
0,5
M4x0,5
2,8
0,7
3,9
1
4,7
1,2
2,5
0,6
3,5
0,9
4,2
1
M5x0,5
5,7
1,4
8
2
9,6
2,4
5,1
1,3
7,1
1,8
8,5
2,1
M6x0,75
9,2
2,3
12,9
3,2
15,5
3,9
8,3
2,1
11,6
2,9
13,9
3,5
M8x1
21,7
5,4
30,6
7,6
36,7
9,2
19,5
4,9
27,4
6,8
32,8
8,2
M10x1,25
42,1
10,5
59,2
15
71
17,8
37,7
9,4
53
13
63,6
15,9
M12x1,25
75,7
18,9
106,2
26
127
31,9
67,2
16,8
94,5
24
113
28,3
M14x1,5
119
29,7
167
42
200
50,1
106
26
149
37
178
44,6
M16x1,5
183
45,6
257
64
308
77
162
40
227
57
273
68,2
M18x1,5
267
66,8
376
94
451
112,7
236
59
331
83
398
99,4
M20x1,5
373
93,2
524
131
629
157,3
328
82
461
115
553
138,3
M22x1,5
503
126
707
177
848
212,1
442
110
621
155
745
186,3
M24x2
630
158
886
221
1063
265,8
556
139
782
195
938
234,5
M27x2
918
229
1290
323
1548
387,1
807
202
1136
284
1363
340,7
M30x2
1281
320
1802
450
2162
540,6
1124
281
1581
395
1897
474,3
M33x2
1728
432
2430
607
2916
728,9
1514
378
2128
532
2554
638,5
M36x3
2126
532
2990
747
3588
897,1
1876
469
2638
659
3165
791,3
F 100 15
F 100 16
F 110
Lubrifiants et produits
d'exploitation
1

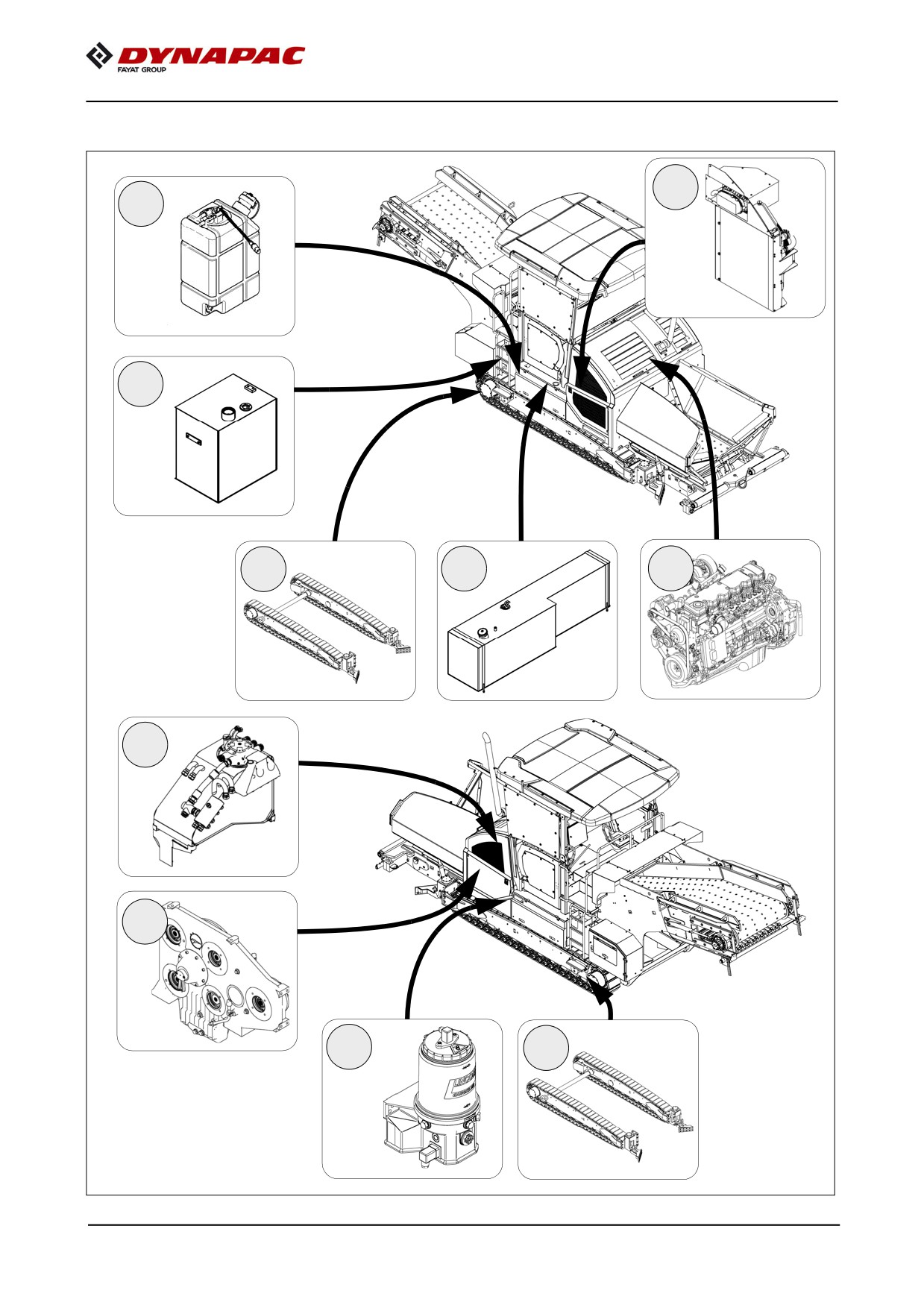

Lubrifiants et produits d'exploitation
m Utiliser uniquement les lubrifiants ci-après ou des produits de qualité correspondante
provenant de fabricants connus.
m Utiliser uniquement des récipients propres à l'intérieur et à l'extérieur pour le remplis-
sage en huile et en carburant.
A Respecter les quantités de remplissage
(voir paragraphe « Quantités de remplissage »).
m Un niveau d'huile ou de graisse inadéquat accélère l'usure et favorise les pannes
de la machine.
m Ne jamais mélanger des huiles synthétiques à des huiles minérales.
F 110 1

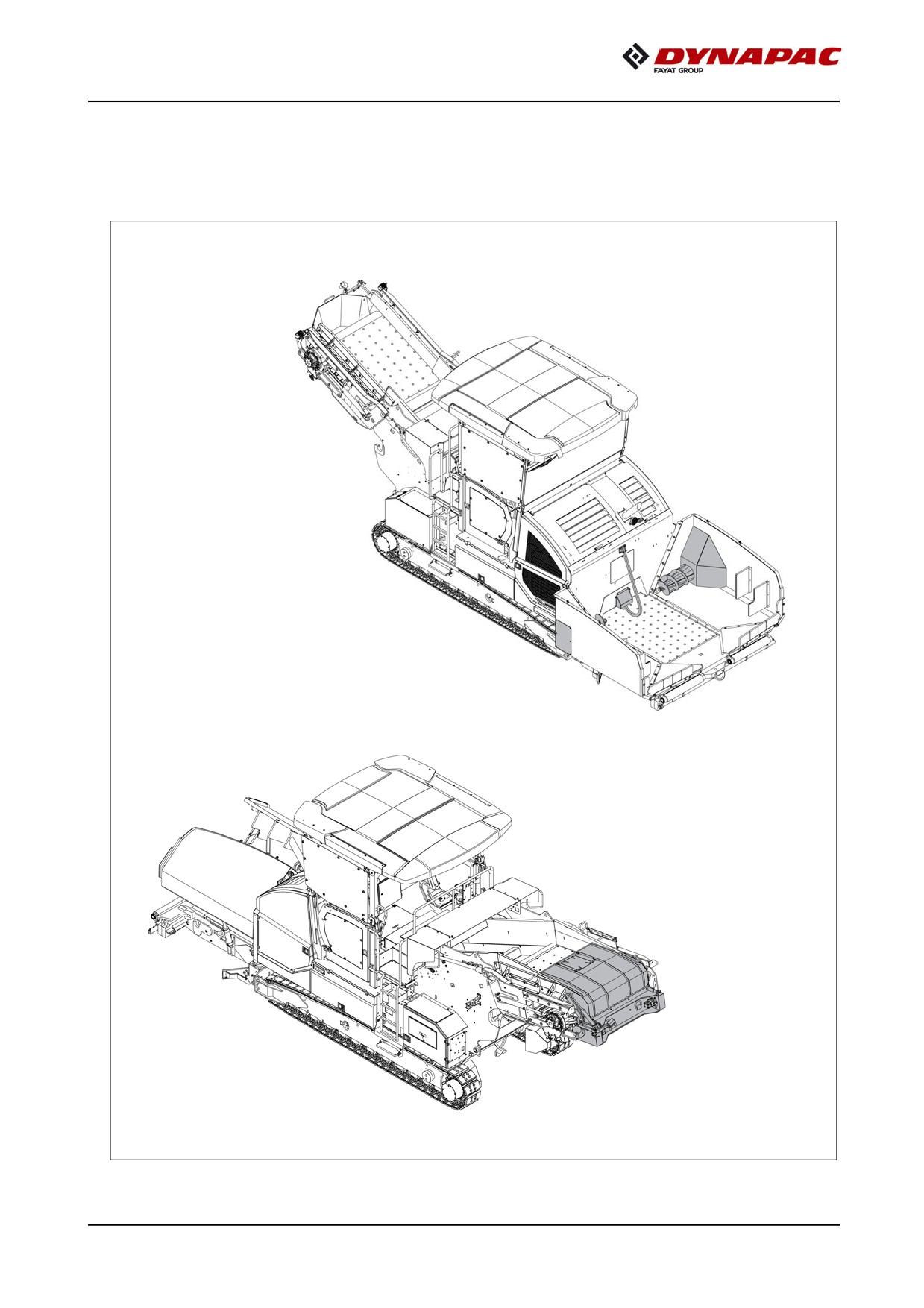

3
9
7
6
1
2
4
5
8
6
F 110 2
1.1
Quantités de remplissage
Produit
Quantité
295
litres
(Tier 3)
250
litres
1
Réservoir de carburant
carburant diesel
(Tier4F)
360
litres
(Stage V)
Moteur diesel
2
(avec changement
Huile moteur
13
litres
de filtre à huile)
Système de refroidissement
Liquide de
3
32
litres
du moteur
refroidissement
240
litres
(Tier 3, Tier4F)
4
Réservoir d'huile hydraulique
Huile hydraulique
215
litres
(Stage V)
5
Boîte de transfert de pompe
Huile pour engrenages
7,0
litres
Planétaire
6
Huile pour engrenages
2,5
litres
train de roulement
Installation de pulvérisation
7
Emulsion
100
litres
d'émulsion
Dispositif de lubrification
8
Huile à chaîne
2,0
litres
de la chaîne
19
litres
Réservoir d'AdBlue® /
(Tier 4F)
9
Liquide AdBlue® / DEF
DEF (o)
37
litres
(Stage V)
Réservoir de produit
Émulsion de séparation
90
litres
de séparation
Batteries
Eau distillée
Observer les spécifications sur les pages suivantes.
m
F 110 3
2
Spécifications des produits d'exploitation
2.1
Moteur d'entraînement TIER IV (o) - spécification concernant le carburant
Pour que le dispositif de traitement des gaz d'échappement fonctionne correctement,
m
il est obligatoire d'utiliser du carburant diesel à faible teneur en soufre !
La teneur maximale en soufre ne doit pas dépasser 15 ppm !
Si le carburant utilisé n'est pas pauvre en soufre, les valeurs de dépollution prescrites
pour les gaz de d'échappement ne pourront pas être respectées et le moteur ainsi
que le système de traitement des gaz d'échappement peuvent être endommagés !
Danger d'explosion ! Ne jamais mélanger du carburant diesel avec de l'éthanol,
f
de l'essence ou de l'alcool !
Du carburant diesel contaminé par de l'eau ou de la saleté peut endommager grave-
m
ment le système de carburant ! Protégez le carburant et le système de carburant de
toute contamination par de l'eau ou des saletés !
Observez les indications des recommandations concernant le carburant et les spéci-
m
fications données dans le manuel d'entretien du fabricant du moteur !
2.2
Moteur d'entraînement TIER 3, 4F, Stage V (o) - huile de lubrification
Esso /
Dynapac
Aral
BP
Fuchs
Mobil
Shell
Exxon
Engine Oil
200
(*)
(*) = recommandation
A
Observez les indications des recommandations concernant le lubrifiant et les spéci-
m
fications données dans le manuel d'entretien du fabricant du moteur !
F 110 4
2.3
Système de refroidissement
Dynapac
AGIP
Chevron
Caltex
Delo
Petronas
Finke
Coolant
Aviaticon
-Antifreeze
Extended
Antifreeze
200
Finkofreeze
Spezial
Life Coolant
G12
(*)
P12+
(*) = recommandation
A
2.4
Système hydraulique
Dynapac
AGIP
Chevron
Caltex
Fuchs
Mobil
Shell
Finke
-Tellus Oil
Hydraulic
Rando
Rando
S2 V46
Aviaticon
100
HDZ 46
HDZ 46
-Tellus S2
HV 46
(*)
VX46
(*) = recommandation
A
2.5
Boîte de transfert de pompe
Esso /
Dynapac
Aral
BP
Fuchs
Mobil
Shell
Exxon
-Spirax S4
Gear Oil
-Titan ATF
ATF HDX
400
6000 SL (*)
-Spirax S6
(*)
ATF VM
(*) = remplissage en usine
A
2.6
Planétaire du train de roulement
Esso /
Dynapac
Aral
BP
Fuchs
Mobil
Shell
Exxon
Gear Oil
-Omala
100
S2 GX 220
(*)
(*) = recommandation
A
F 110 5
2.7
Émulsion de séparation
Dynapac
Dynapac
Dynapac
Belt Guard
Belt Guard
Belt Guard
20L
208L
1000L
4812215842
4812215846
4812216094
(*)
(*)
(*)
(*) = recommandation
A
Attention ! Une émulsion de séparation non
NOTA
agréée peut causer des dommages consécutifs
Les émulsions de séparation et autres produits de
nettoyage qui ne sont pas agréés par le constructeur
et qui sont utilisés sans consultation préalable peu-
vent causer des dommages graves à la machine
L'utilisation d'émulsions de séparation et de produits
de nettoyage non agréés entraîne l'extinction
de la garantie pour la machine.
-
Utilisez uniquement des émulsions de séparation,
des produits de nettoyage et des produits
d'exploitation qui ont été agréés !
2.8
Huile à chaîne
Esso /
Dynapac
Aral
BP
Fuchs
Mobil
Shell
Chevron
Exxon
Fluide pour
chaîne
D956921561
(*)
(*) = recommandation
A
2.9
Graisse
Esso /
Dynapac
Aral
BP
Fuchs
Mobil
Shell
Chevron
Exxon
Paver
-High
-Gadus S5
Grease
Temp
T460 1.5
(*)
Premium2
(*) = recommandation
A
F 110 6
2.10
Moteur d'entraînement - AdBlue® / DEF
m Pour assurer le fonctionnement correct de l'installation de dépollution des gaz
d'échappement, l'utilisation de liquides AdBlue®
/ DEF selon ISO
22241-1
ou DIN 70070 est prescrite !
Il est vivement recommandé d'utiliser un liquide DEF avec homologation API dans les
machines destinées à être utilisées en Amérique du nord !
/ DEF et les
m Observez les indications des recommandations concernant AdBlue®
spécifications données dans le manuel d'entretien du fabricant du moteur !
Dynapac
F 110 7
2.11
Huile hydraulique
NOTA
Attention ! Éviter le mélange de « Panolin » !
Le produit « Panolin » ne doit pas être mélangé
à d'autres liquides hydrauliques :
- Constituer une réserve de « Panolin ».
- Observer le marquage au point de remplissage.
Huiles hydrauliques préconisées :
a) Liquide hydraulique synthétique à base d'esters, HEES
Fabricant
Catégorie de viscosité ISO VG 46
Dynapac
Hydraulic 120 (*)
Shell
Naturelle HF-E46
Panolin
HLP SYNTH 46
Esso
Univis HEES 46
Total
Total Biohydran SE 46
Aral
Vitam EHF 46
Finke
Aviaticon HY-HE 46
(*) = recommandation
A
Veuillez vous mettre en rapport avec notre service conseil si vous souhaitez em-
m
ployer des liquides de pression biodégradables au lieu de liquides de pression à base
d'huiles minérales.
F 110 8
|
