Pulizia, manutenzione e riparazione
12.7
Perni delle barre inferiori
ATTENZIONE
Pericolo di schiacciamento, intrappolamento, incastro e urti per
le persone nel caso in cui la macchina si stacchi accidentalmen-
te dal trattore.
Controllare l'eventuale presenza di difetti evidenti sui perni delle barre
inferiori a ogni collegamento della macchina. Sostituire il timone di
traino in presenza di evidenti segni di usura sui perni delle barre
inferiori.
12.8
Coppie di serraggio delle viti
Coppie di serraggio [Nm]
Apertura della
in base alla categoria delle viti o dei dadi
Filettatura
chiave
[mm]
8.8
10.9
12.9
M 8
25
35
41
13
M 8x1
27
38
41
M 10
49
69
83
16 (17)
M 10x1
52
73
88
M 12
86
120
145
18 (19)
M 12x1,5
90
125
150
M 14
135
190
230
22
M 14x1,5
150
210
250
M 16
210
300
355
24
M 16x1,5
225
315
380
M 18
290
405
485
27
M 18x1,5
325
460
550
M 20
410
580
690
30
M 20x1,5
460
640
770
M 22
550
780
930
32
M 22x1,5
610
860
1050
M 24
710
1000
1200
36
M 24x2
780
1100
1300
M 27
1050
1500
1800
41
M 27x2
1150
1600
1950
M 30
1450
2000
2400
46
M 30x2
1600
2250
2700
Coppie di serraggio dei bulloni delle ruote e dei mozzi, vedere Cap.
12.5.1, a pagina 185.
203
Schemi idraulici
13
Schemi idraulici

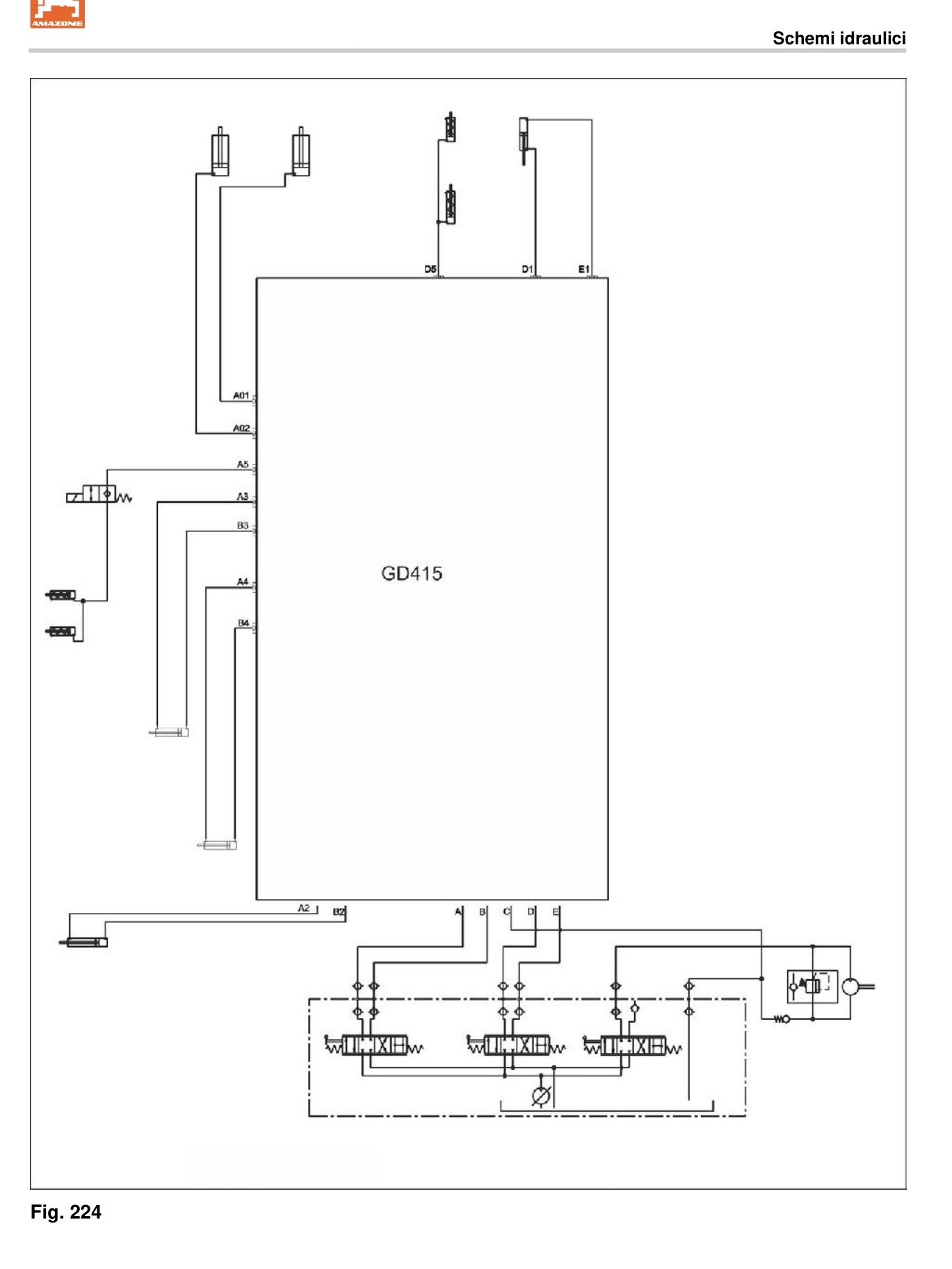

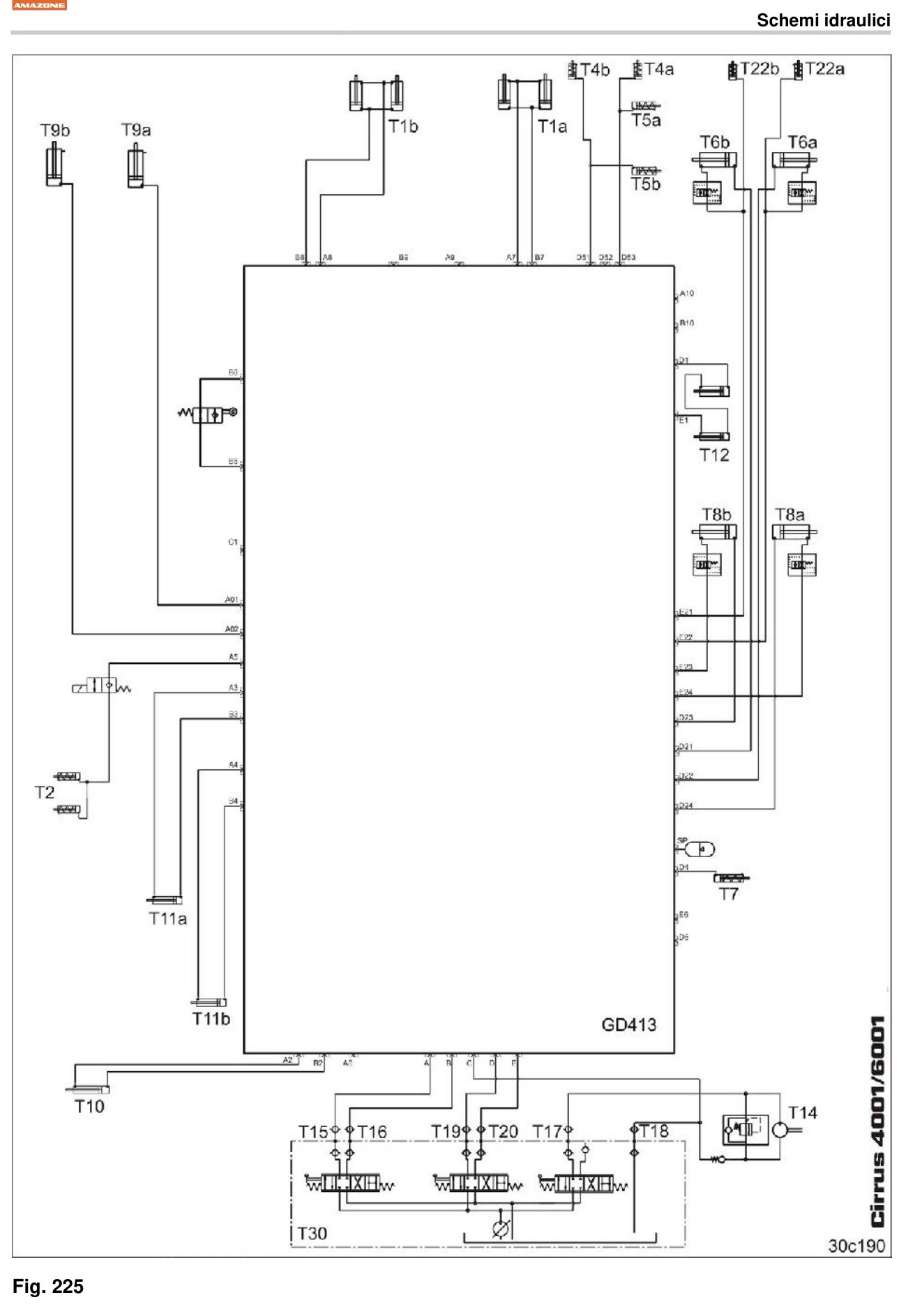

13.1
Schema idraulico Cirrus 3002
Fig. 225/…
Denominazione
T2
Sistema di marcatura preliminare
T5
Pressione strigliatore
T6
Pressione del coltro
T9a
Carrello sinistro
T9b
Carrello destro
T10
Sensore posizione di lavoro
T11a
Marcasolco sinistro
T11b
Marcasolco destro
T12
Regolazione sistema di dischi
T14
Ventilatore
T15
1 gialla
T16
2 gialla
T17
1 rossa
T18
2 rossa
T19
1 verde
T20
2 verde
T30
Trattore
Tutte le indicazioni di posizione rispetto alla direzione di marcia
