Чистка, техническое обслуживание и ремонт
12.6.8 Крепежные пальцы нижних тяг
ПРЕДУПРЕЖДЕНИЕ!
Опасности, связанные с защемлением, разрезанием, захва-
том и ударами для людей в случае непредвиденного
отсоединения агрегата от трактора!
Проводите визуальный контроль крепежных пальцев нижних тяг
каждый раз при подсоединении агрегата на наличие поврежде-
ний. Тяговое дышло необходимо заменить при обнаружении
явных признаков износа крепежных пальцев нижних тяг.
12.7
Моменты затяжки болтов
Моменты затяжки [Нм]
Раствор ключа
в зависимости от класса точности болтов / гаек
Резьба
[мм]
8.8
10.9
12.9
M 8
25
35
41
13
M 8x1
27
38
41
M 10
49
69
83
16 (17)
M 10x1
52
73
88
M 12
86
120
145
18 (19)
M 12x1,5
90
125
150
M 14
135
190
230
22
M 14x1,5
150
210
250
M 16
210
300
355
24
M 16x1,5
225
315
380
M 18
290
405
485
27
M 18x1,5
325
460
550
M 20
410
580
690
30
M 20x1,5
460
640
770
M 22
550
780
930
32
M 22x1,5
610
860
1050
M 24
710
1000
1200
36
M 24x2
780
1100
1300
M 27
1050
1500
1800
41
M 27x2
1150
1600
1950
M 30
1450
2000
2400
46
M 30x2
1600
2250
2700
Моменты затяжки болтов колес и ступиц, см. гл. 12.5.1, на стр.
185.
203
Чистка, техническое обслуживание и ремонт
12.8
Гидравлические схемы
12.9
Гидравлическая схема Cirrus 3002

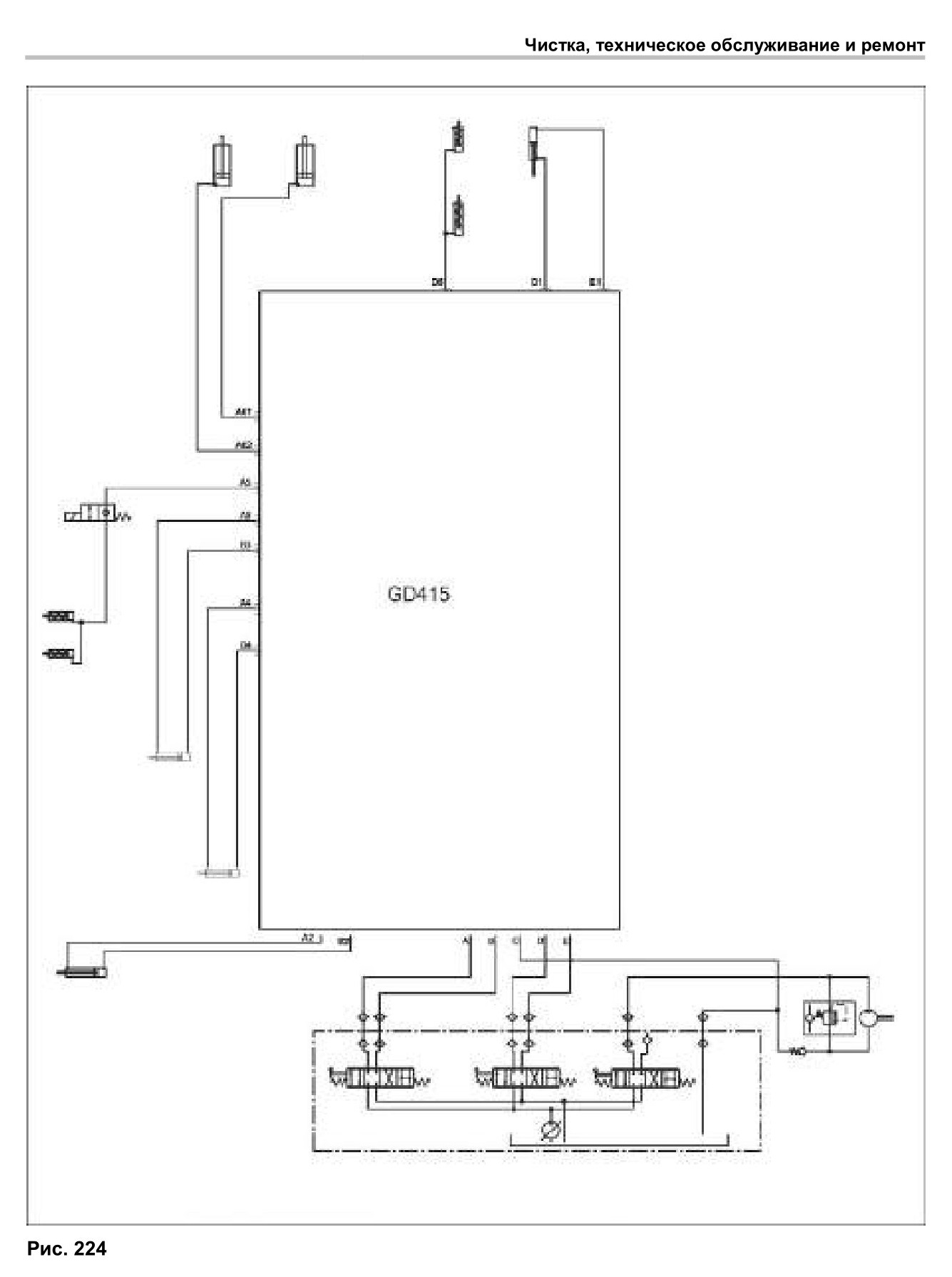

Рис. 224/…
Название
T2
Устройство довсходовой маркировки
T5
Давление загортачей
T6
Давление сошников
T9a
Ходовая часть, слева
T9b
Ходовая часть, справа
T10
Датчик рабочего положения
T11a
Левый маркер
T11b
Правый маркер
T12
Регулировка дискового звена
T14
Вентилятор
T15
1 желтый
T16
2 желтый
T17
1 красный
T18
2 красный
T19
1 зеленый
T20
2 зеленый
T30
Трактор
Все данные, указывающие положение, указаны по направлению движения
204
Чистка, техническое обслуживание и ремонт
12.10 Гидравлическая схема Cirrus 4002 / 6002

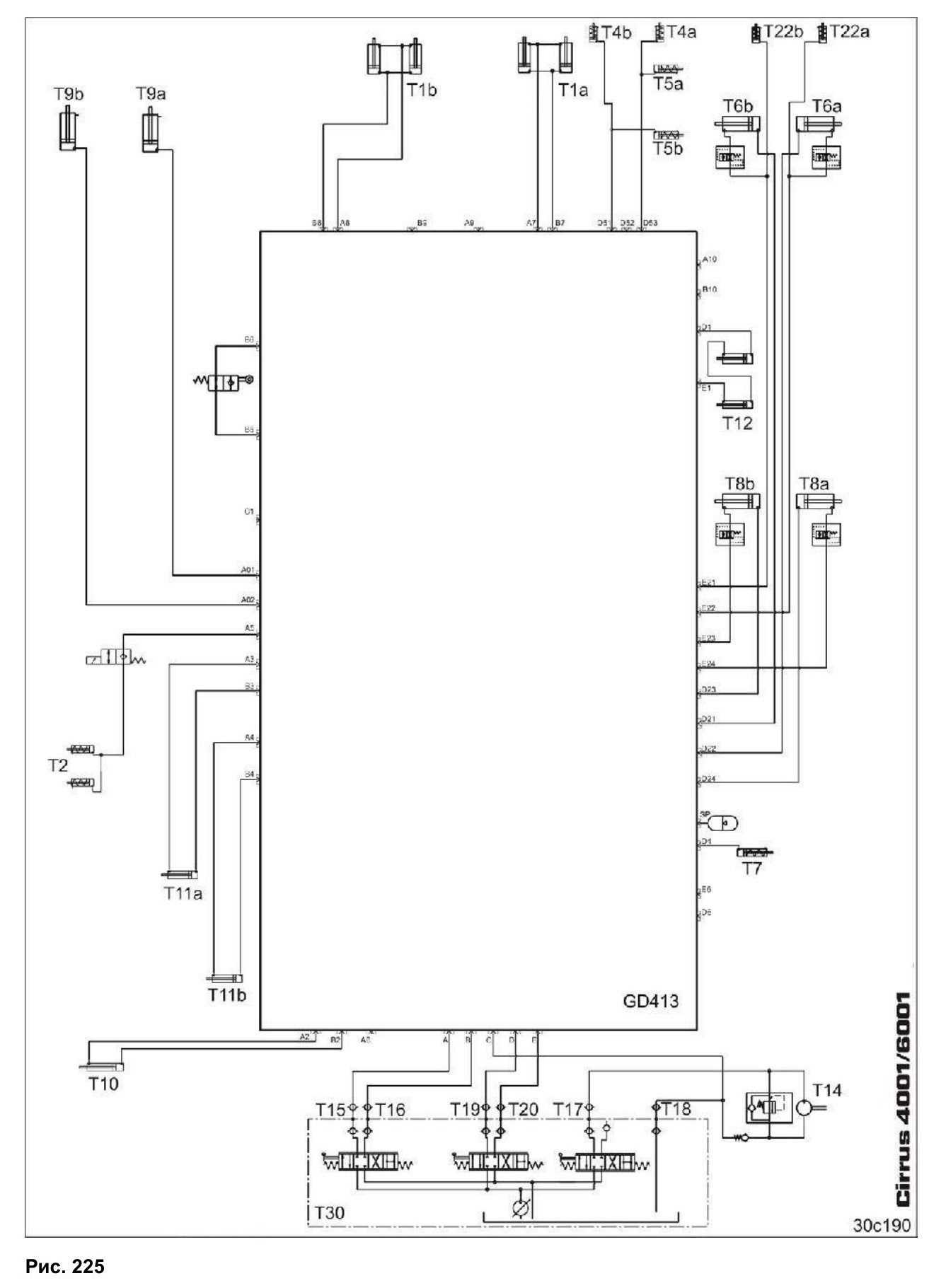

Рис. 225/...
Название
T1a
Подъем сошника, слева
T1b
Подъем сошника, справа
T2
Устройство довсходовой маркировки
T4a
Регулировка давления загортачей, левая сторона
T4b
Регулировка давления загортачей, правая сторона
T5a
Регулировка давления сошников, левая сторона
T5b
Регулировка давления сошников, правая сторона
T6a
Гидроцилиндр складывания, задний левый
T6b
Гидроцилиндр складывания, задний правый
T7
Защита складной рамы
Гидроцилиндр складывания, передний левый
T8a
Гидроцилиндр складывания, передний правый
T8b
T9a
Ходовая часть, слева
T9b
Ходовая часть, справа
T10
Датчик рабочего положения
T11a
Левый маркер
T11b
Правый маркер
T12
Регулировка дискового звена
T14
Вентилятор
T15
1 желтый
T16
2 желтый
T17
1 красный
T18
2 красный
T19
1 зеленый
T20
2 зеленый
T22a
Стопорная защелка рамы сошника, левая сторона
T22b
Стопорная защелка рамы сошника, правая сторона
T30
Трактор
Все данные, указывающие положение, указаны по направлению движения
206
