Modello applicabile NH4000. MANUALE DI MANUTENZIONE in italiano - 11
C-236
MANUTENZIONE
4-2
Circuito della pressione idraulica
Nella presente sezione è descritto il sistema idraulico.
Il sistema idraulico si compone di un'unità idraulica, un'unità valvola, attuatori idraulici e tubatura.
L'avvio del motore della pompa e l'erogazione di olio per comandi idraulici avvengono
simultaneamente all'attivazione dell'alimentazione. Il flusso d'olio per comandi idraulici dalla porta
della pompa viene erogato attraverso la tubatura fino all'unità valvola. Nell'unità valvola la
pressione dell'olio si riduce e l'olio viene quindi scaricato ai dispositivi idraulici. L'olio per comandi
idraulici ritorna al serbatoio dalla porta del serbatoio.
MANUTENZIONE
C-237

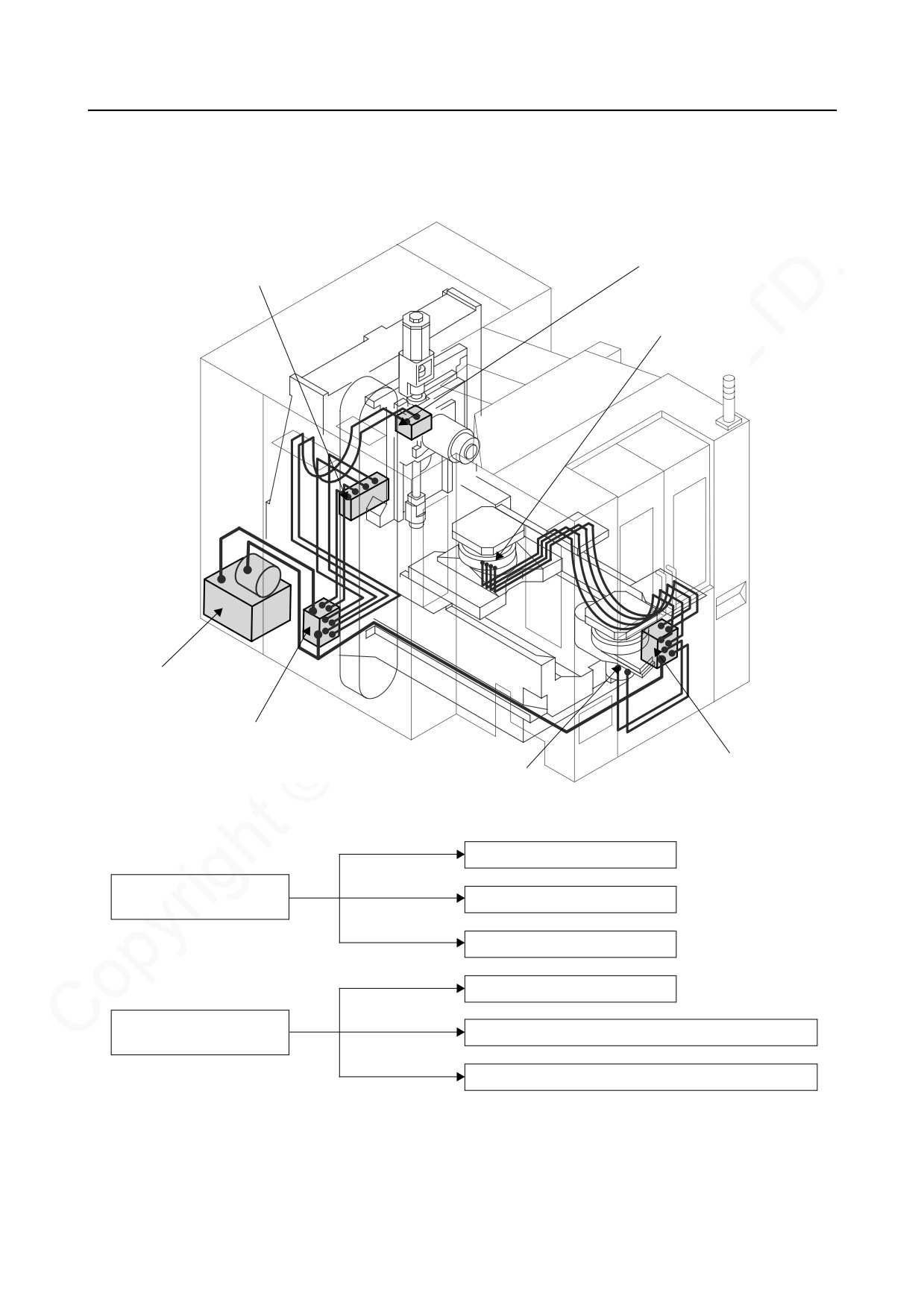

4-2-1
Punti di erogazione pressione idraulica
La pressione idraulica scorre secondo quanto illustrato più avanti:
Caricatore:
Blocco/sblocco tasca
Cilindro di sblocco mandrino:
Trasferimento
Blocco/sblocco utensile
caricatore:
Tasca, lato mandrino/
lato caricatore
Tavola: Blocco/sblocco
Pallet:
Blocco/sblocco
Unità idraulica
Mandrino/caricatore
Blocco collettore
CPA/tavola
CPA: SU/GIÙ
Blocco collettore
Parte superiore × 2
Pallet: Blocco/sblocco
CPA/tavola
Parte centrale × 2
Blocco collettore
CPA: SU/GIÙ
Parte inferiore × 2
Tavola: Blocco/sblocco
Parte superiore × 2
Caricatore: Blocco/sblocco tasca
Parte centrale × 2
Mandrino/caricatore
Trasferimento caricatore: Tasca, lato mandrino/lato caricatore
Blocco collettore
Parte inferiore × 2
Cilindro di sblocco mandrino: Blocco/sblocco utensile SU/GIÙ
MANUTENZIONE
C-239

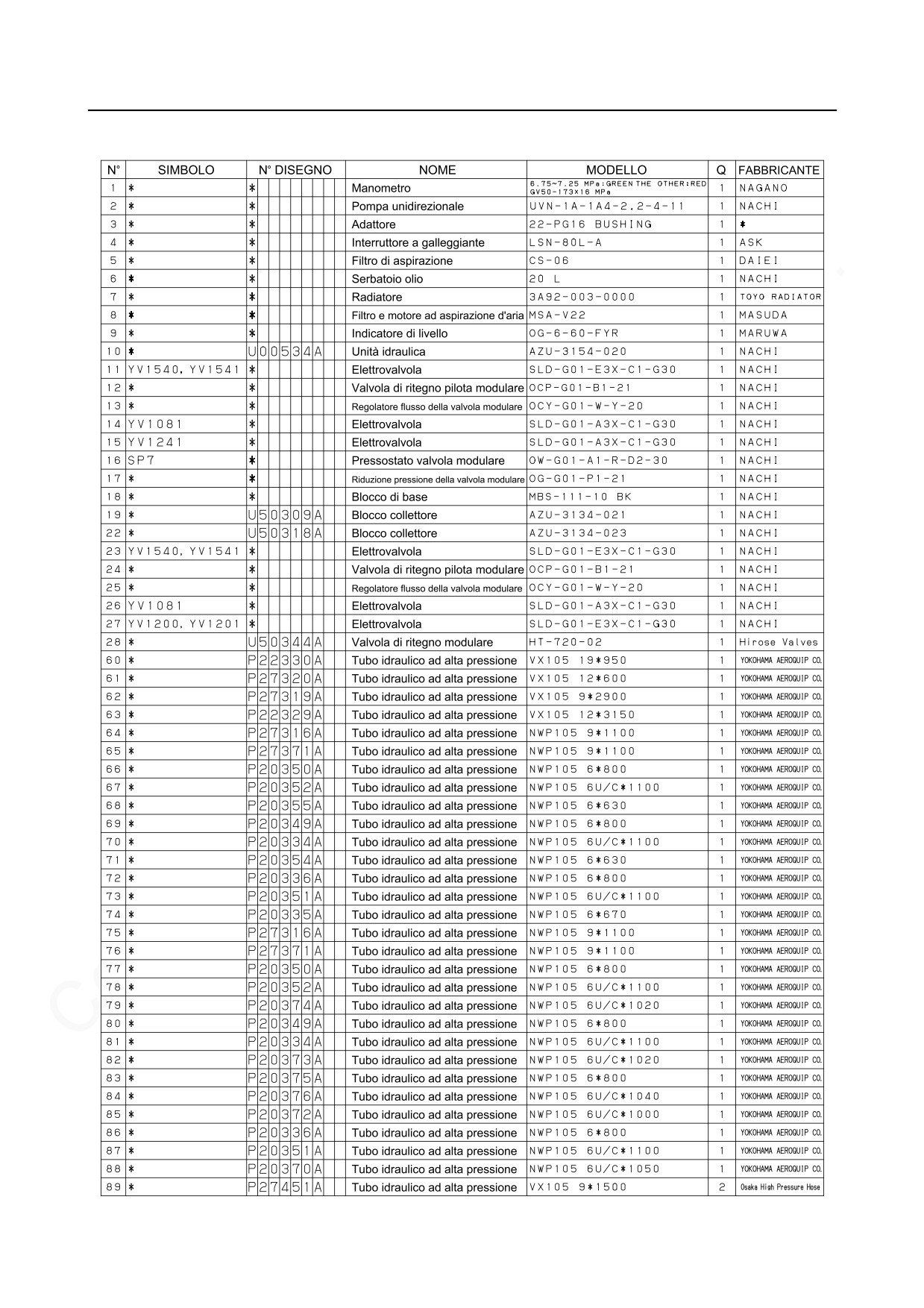

(Q40052 002 1/2)
MANUTENZIONE
C-241

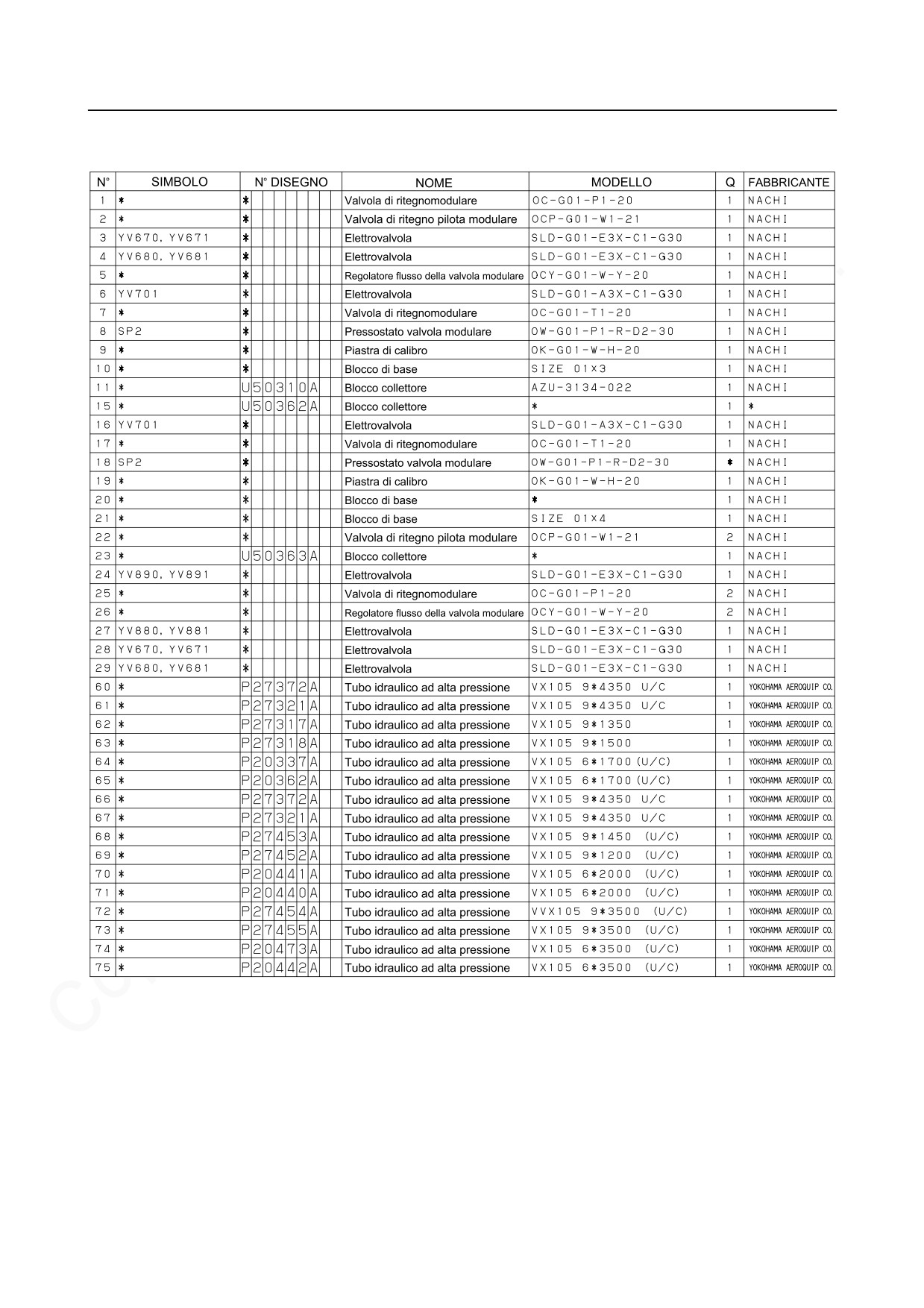

(Q40052 002 2/2)
C-242
MANUTENZIONE
4-2-3
Specifiche accoppiatore automatico
<Specifiche>
Portata della pompa
8/10 L/min (50/60 Hz)
Olio utilizzato
ISO VG32
Sorgente di
Linea di tensione
CA 200/220 V 50/60 Hz 3 fasi
alimentazione
Linea di comando
CA 100/110 V 50/60 Hz 1 fase
Interruttore a pressione
CC 24 V

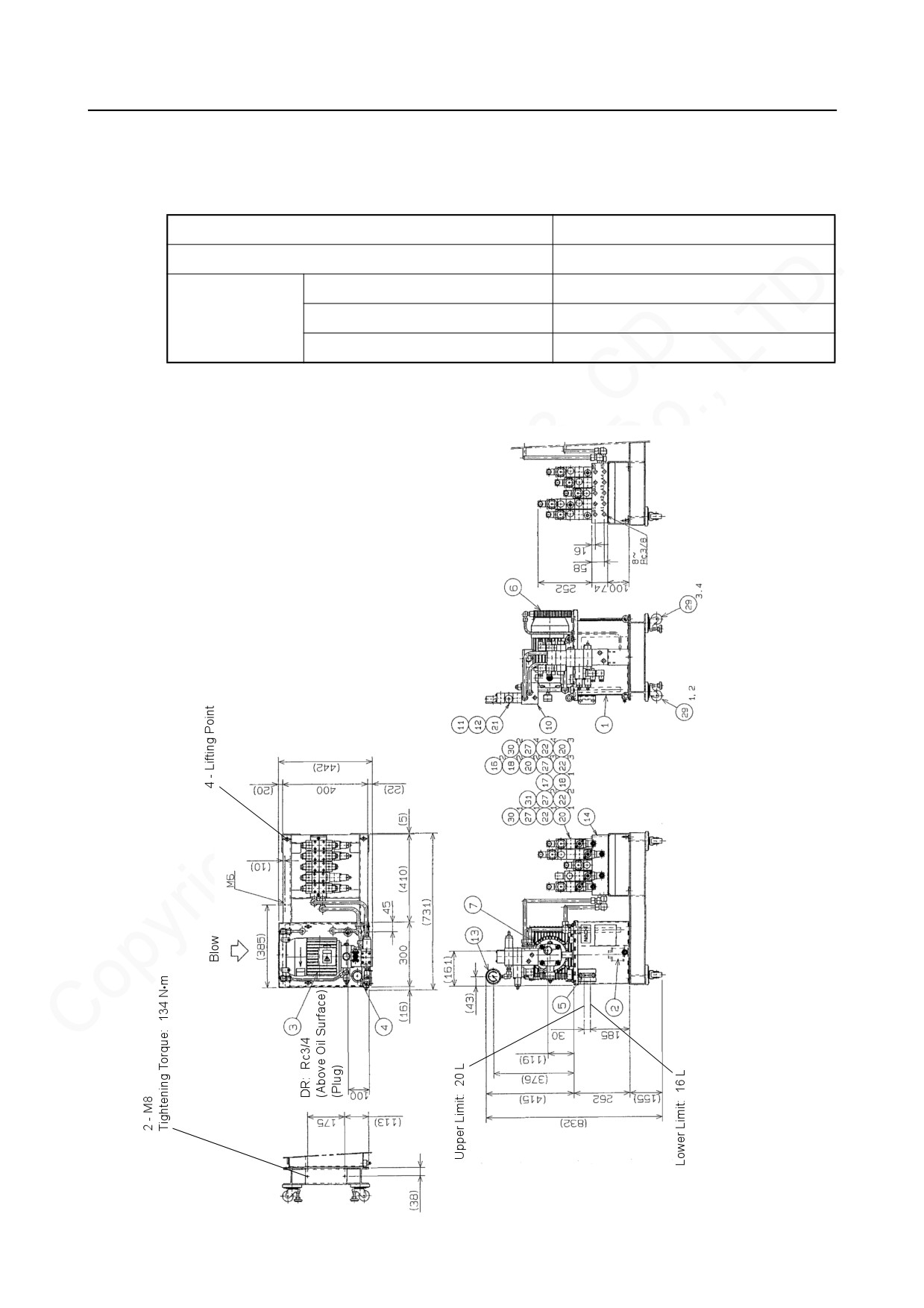

<Vista generale>
Unità: mm
(U00525 A02)
MANUTENZIONE
C-243
<Nomi delle parti principali>
No.
Unit Name
Q'ty
Type
Manufacturer
1
Oil Tank
1
TNK-20L-K-10
NACHI
2
Strainer
1
CS-06
DAIEI
3
Uni-Pump
1
UVN-1A-0A4-1.5-4-11
NACHI
4
Oil Filler Port/
1
MSA-V22
MASUDA
Air Breather
5
Oil Level Gage
1
OG-6-60-FYR
MARUWA
6
Radiator
1
3A92-001-1050
TOYO
RADIATOR
7
Pressure Gage
1
TADG-R2-39 × 16M-100-S
YODOGAWA
KEIKI
9
Adapter
1
22-PG16 Bushing
NEO FLEX
10
Block Kits
1
R1
NACHI
11
Free Flow Plate
1
MOB-G01-B-10
NACHI
12
Reducing Valve
1
OG-G01-P1-21
NACHI
13
Pressure Gage
1
GV50-TM
NAGANO KEIKI
GV50-173 × 16 MPa
14
Base Block
1
01 × 5
NACHI
16
Solenoid Valve
1
SLD-G01-E3X-C1-G30
NACHI
17
Solenoid Valve
1
SLD-G01-C6-C1-G30
NACHI
18
Pilot Check Modular
2
OCP-G01-A1-21
NACHI
Valve
20
Flow Regulator
3
OCY-G01-P-20
NACHI
Modular Valve
21
Pressure Switch
1
OW-G01-P1-R-D2-30
NACHI
22
Pressure Switch
4
OW-G01-A1-R-D2-30
NACHI
24
Bolt Kits
2
OTH-01-165-10
NACHI
26
Bolt Kits
2
OTH-01-125-10
NACHI
27
Check Valve
4
OC-G01-T1-20
NACHI
28
Bolt Kits
1
OTD-01-215-10
NACHI
29
Swivel And Casters
4
K-100AF-50-N
TAKIGEN
With Adjuster Feet
30
Solenoid Valve
2
SLD-G01-C5-C1-G30
NACHI
31
Solenoid Valve
1
SLD-G01-H3X-C1-G30
NACHI
32
Absorbing Rubber
4
AZH-8755C-311.312
NACHI
33
Name Plate
4
NACHI
34
Bolt Kits
1
OTH-01-85-10
NACHI
MANUTENZIONE
C-245
4-3
Circuito pneumatico
Il sistema pneumatico si compone di un filtro dell'aria, un regolatore, elettrovalvole e tubatura.
L'aria compressa attraversa il filtro dell'aria per eliminare i contaminanti di acqua e polvere prima
di essere scaricata dall'uscita erogazione. Il livello della pressione dell'aria compressa per
ciascun dispositivo pneumatico viene regolato nel regolatore, prima di essere erogato alle
elettrovalvole e poi distribuito attraverso percorsi specifici per ciascun dispositivo pneumatico.
4-3-1
Punti di erogazione pressione pneumatica
Il flusso della pressione dell'aria scorre come illustrato più avanti:
Aria primaria
Valvola di miscelazione Soffio aria mandrino
Soffio aria mandrino
Solenoide
Soffio aria tavola
Aria primaria
Solenoide
Sportello CUA
Solenoide
Aria secondaria
Lubrificazione
olio-aria del
mandrino
Aria secondaria
Tavola CUA
Dispositivi
Sede pallet
pneumatici
Scarico
Aria primaria
Tubo arancione
CPA/tavola
Cilindro aria
Uscita:
Tubo nero
Ingresso: Tubo marrone
Sistemazione pallet
Solenoide perno di blocco stazione di
Regolatore
attrezzaggio
Da questo punto
Da questo punto tubi neri, marroni
Tubo blu
C-246
MANUTENZIONE

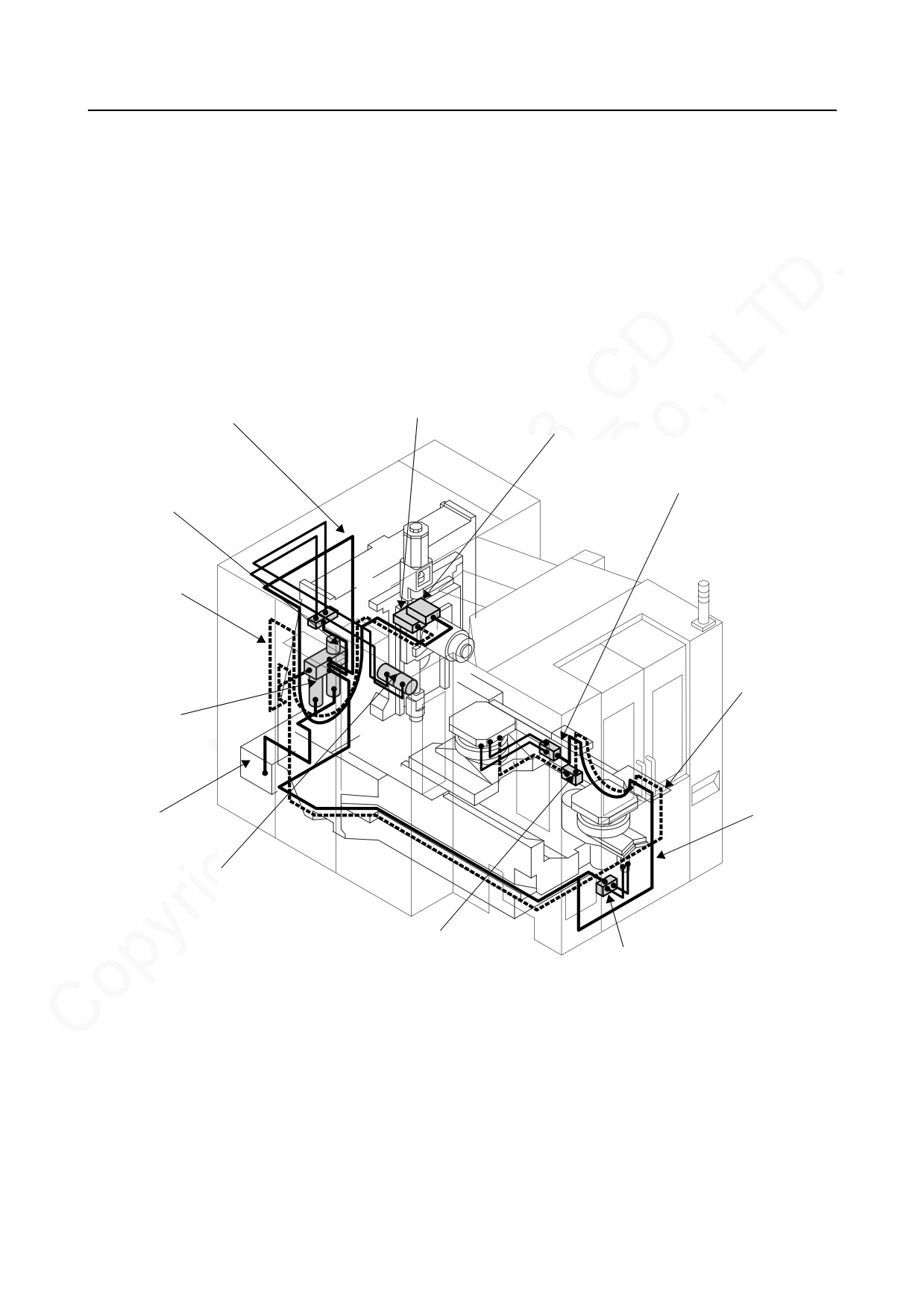

In alto
Sportello solenoide CUA
Superficie anteriore
del banco
Aria primaria (tubo verde)
CUA/tavola
Collegamento
tubo
Soffio aria mandrino
Dispositivi
pneumatici
Superficie anteriore
del banco
Sistemazione tavola
Aria secondaria
Collegamento
(tubo verde chiaro)
tubo
Olio-aria del mandrino
C-248
MANUTENZIONE
N°
SIMBOLO
N° DISEGNO
NOME
MODELLO
Q
FABBRICANTE
RHCL32-545-
1
U41844A
CILINDRO ARIA
1
SMC
DCH1643H
2
YV2650, YV2651
U40858A
ELETTROVALVOLA
SY7320-5Y0-02-F2
1
SMC
3
YV3351
U40857A
ELETTROVALVOLA
VXD2130-03-5-B-X151
1
SMC
4
U40879A
REGOLATORE
AR20-01B-1
3
SMC
5
SP4, 95, 130
U40071B
PRESSOSTATO
PG-35-102R-PR2-104
3
COPAL ELEC
REGOLATORE
6
U40878A
AS2210-02-S
3
SMC
VELOCITÀ
7
SP16
U40071B
PRESSOSTATO
PG-35-102R-PR2-104
1
COPAL ELEC
8
YV2011, YV2041
U40855A
ELETTROVALVOLA
VV2Q22-02-X23
1
SMC
9
YV91
P30090B
ELETTROVALVOLA
CHG-15X0690
1
CKD
YV2041, YV2011,
10
U40866A
ELETTROVALVOLA
VV2Q22-03-X24
1
SMC
YV2091
11
REGOLATORE
AW30-03DG
1
SMC
12
FILTRO ARIA
AFM30-03D
1
SMC
13
YV2281
ELETTROVALVOLA
VX2320-02-5-X259
1
SMC
14
SP12
PRESSOSTATO
IS1000-01S-X273
1
SMC
15
YV2111
ELETTROVALVOLA
VX2320-02-5-X259
1
SMC
16
REGOLATORE
AR20-02BG-1
1
SMC
17
FILTRO ARIA
AFD30-02D
1
SMC
18
U40854A
REGOLATORE
AR20-01B
1
SMC
19
YV2400, YV2401
U40858A
ELETTROVALVOLA
SY5220-5YZ-01
1
SMC
20
YV2021
U40832A
ELETTROVALVOLA
VXD2130-03-5-X151
1
SMC
21
U41797A
CILINDRO ARIA
MDSUA7-90S-R73L
1
SMC
22
U41742A
CILINDRO ARIA
CM2T32-30A
1
SMC
23
YV3081
U40856A
ELETTROVALVOLA
SY5120-5YZ-01
1
SMC
24
YV2281
ELETTROVALVOLA
VXD2130-03-5-X151
1
SMC
25
U49437A
PANNELLO ARIA
1
SMC
26
SP5, SL2
U27014A
POMPA CICLO
LCB4-8297E
1
SHOWA YUKI
27
REGOLATORE
AR20-02BG-1
1
SMC
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
*
*
*
*
*
*
MANUTENZIONE
C-249
N°
SIMBOLO
N° DISEGNO
NOME
MODELLO
Q
FABBRICANTE
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
*
*
*
*
*
*
(Q41052 001)
C-250
MANUTENZIONE
4-4
Refrigerante
Nella presente sezione è descritto il sistema di erogazione del refrigerante.
Il sistema di erogazione del refrigerante si compone di un serbatoio del refrigerante, una pompa
refrigerante e tubatura. Il refrigerante serve a ridurre il calore e l'attrito prodotto tra l'utensile da
taglio ed il pezzo e per eliminare i residui di taglio.

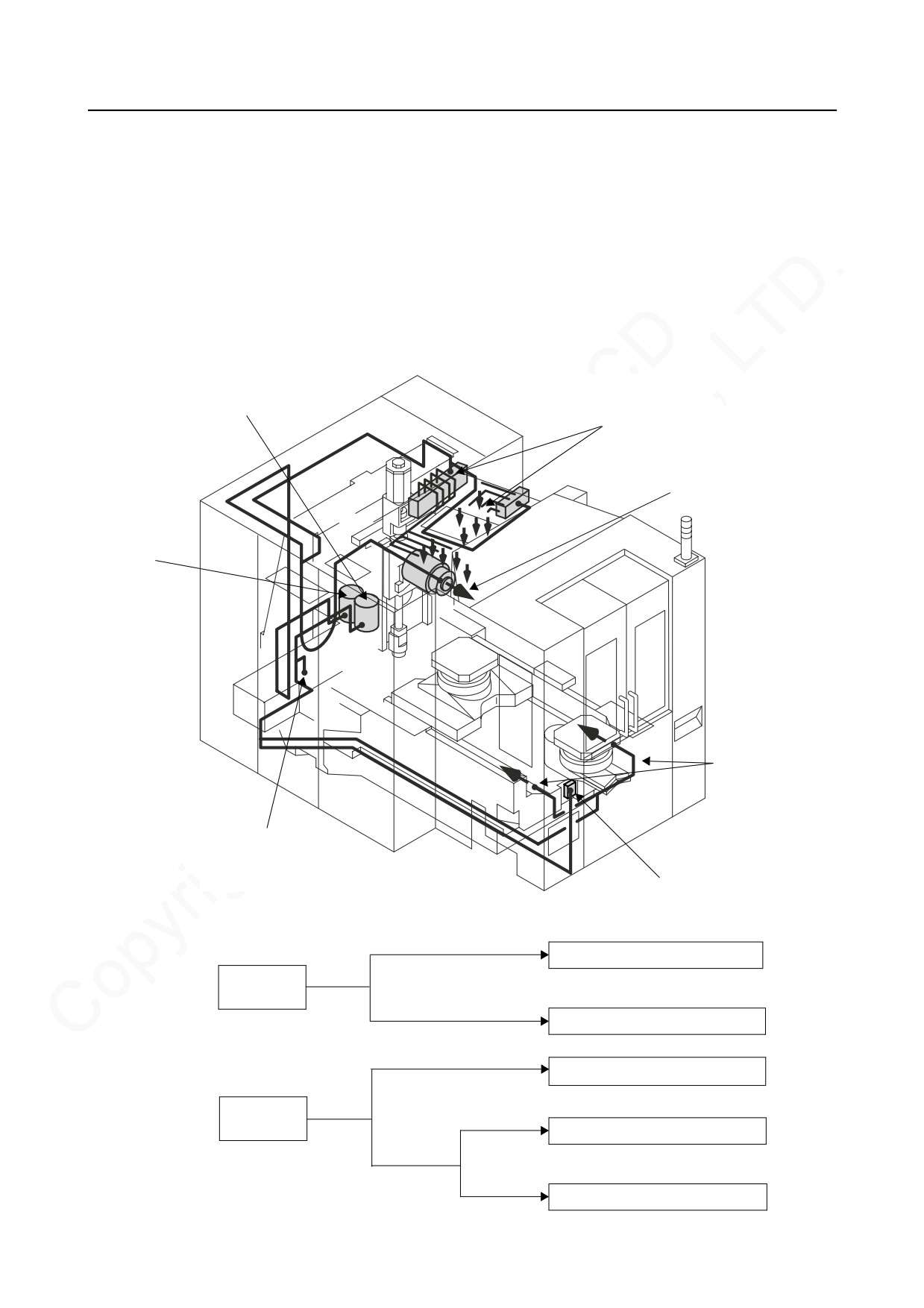

4-4-1
Punti di erogazione del refrigerante
Il refrigerante scorre come illustrato più avanti:
Pompa 2
Refrigerante a doccia soffitto
Refrigerante mandrino
Pompa 1
Refrigerante base
Pulitura inversa del
filtro a tamburo
Pistola refrigerante (opzione)
Dal collegamento tubo alla
testa del mandrino
Refrigerante mandrino
Pompa 1
Sezione superiore coperchio
Refrigerante a doccia soffitto
Pulitura inversa del filtro a tamburo
Pompa 2
Refrigerante base
Pistola refrigerante (opzione)
Sezione inferiore
stazione di attrezzaggio
MANUTENZIONE
C-251
4-5
Olio lubrificante
Il sistema di erogazione del lubrificante si compone di una pompa dell'olio lubrificante, distributori
e tubatura. L'olio lubrificante serve per ridurre il calore e l'attrito prodotto tra le parti mobili come le
viti a sfera e parti che sollevano e abbassano il braccio CPA.

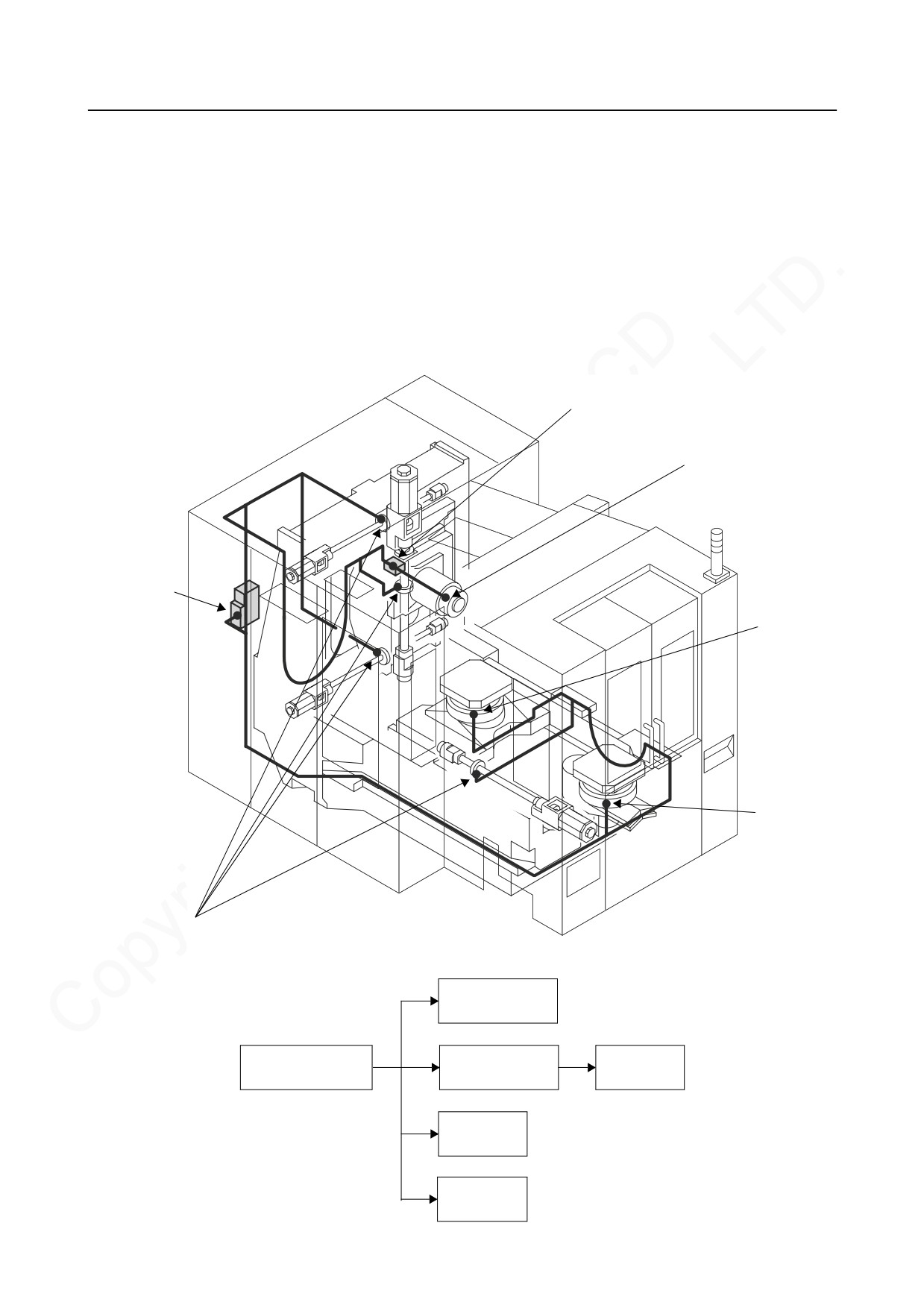

4-5-1
Punti di erogazione dell'olio lubrificante
L'olio lubrificante scorre come illustrato più avanti:
Valvola di miscelazione
Mandrino
Pompa
dell'olio
lubrificante
Tavola
CPA
Dado su sfere
Dado su sfere
Pompa dell'olio
Valvola di
Mandrino
lubrificante
miscelazione
Tavola
CPA
C-252
MANUTENZIONE
4-6
Olio di raffreddamento
Per conservare la precisione di lavorazione, viene erogato olio lubrificante con la funzione di
eliminare il calore prodotto durante il processo di lavorazione.

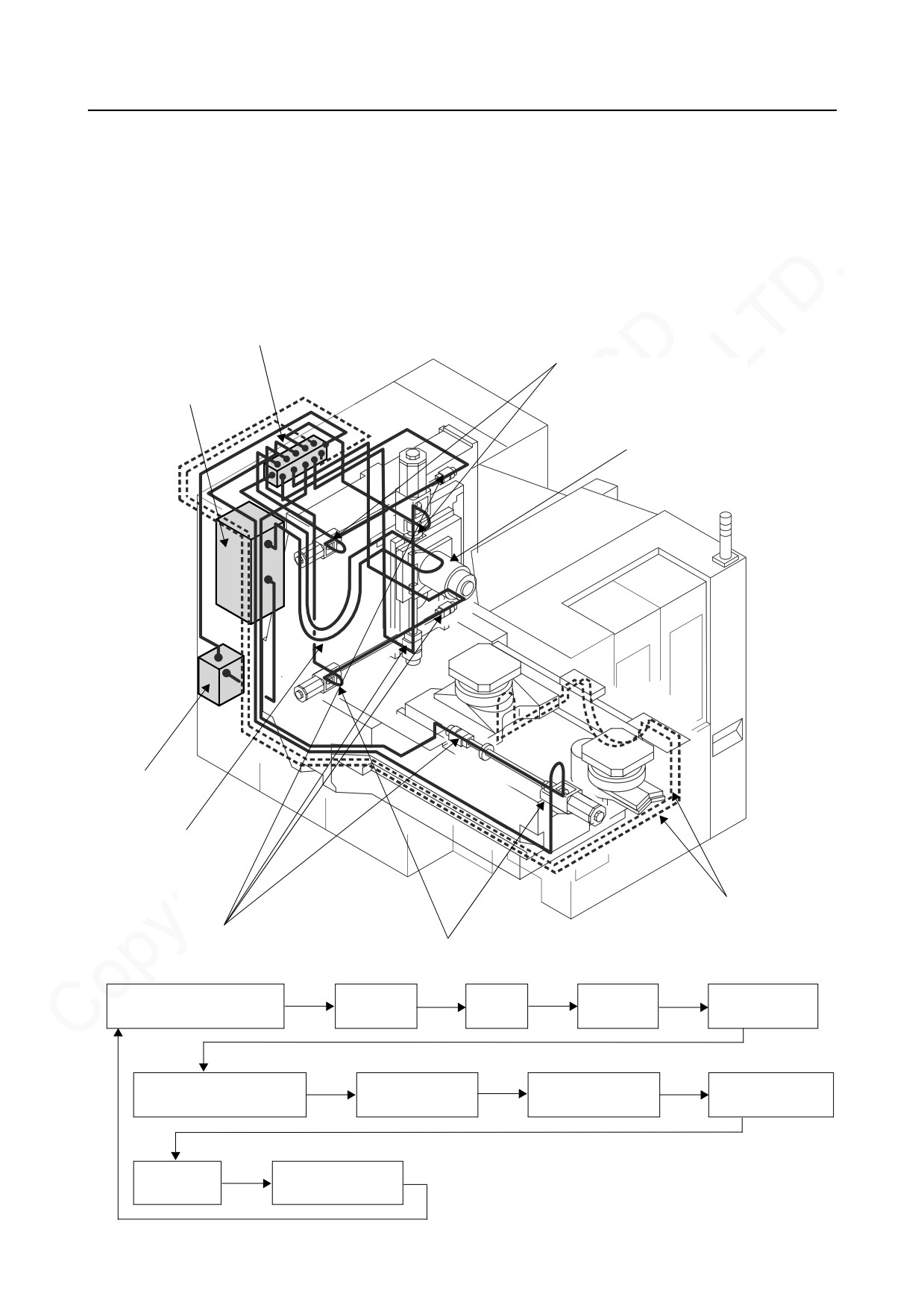

4-6-1
Percorso tubatura olio di raffreddamento
L'olio di raffreddamento scorre come illustrato più avanti:
Collettore
Cuscinetti di supporto
Controller temperatura
dell'olio del mandrino
Mandrino
Serbatoio
Portatubo
Tavola rotatoria 4° asse continuo
(opzione)
Lato ricevente vite a sfera
(cuscinetto di supporto)
Cuscinetti di supporto
Controller temperatura
Portatubo
Mandrino
Portatubo
Collettore
dell'olio del mandrino
Lato ricezione vite a sfere
Sezioni interne
Cuscinetti di
Base motore
Cuscinetto di supporto
vite a sfera
supporto
Collettore
Serbatoio
MANUTENZIONE
C-253
5
ELENCO DELLE PARTI CONSUMABILI
5-1
Unità mandrino
N° disegno
Nome
Tipo
Pezzi
B60217A
Chiavetta
2
F37092A
COLLARE
1
F38145A
COLLARE
1
F51123A
ANELLO
1
STAFFA DELL'ANELLO DI
F66271A
1
RILEVAMENTO
F67440A
MANICOTTO
1
R00118A
Mandrino
1
R38110A
ROTORE CON MANICOTTO
1
F57562A
Flangia
1
F57575A
Flangia
1
F58328A
Flangia
1
P33954A
Ugello del refrigerante
SNA4
7
R23361B
PERNO
1
F47307B
Flangia
1
F57577B
Flangia
1
R37146B
ALLOGGIAMENTO
1
CUSCINETTO A SFERA
S03488B
BNS011LLBDB + 16D2UP-2V3
1
ANGOLARE DI GIUNZIONE
CUSCINETTO A SFERA
S03489B
HSB014CAEX1DB + 25D4UP-12V3
1
ANGOLARE DI GIUNZIONE
P30300A
GIUNTO ROTANTE
ESX20-8360
1
R20075A
ALBERO
φ4 × 2
2
F33138A
COLLARE
1
F43269A
BOCCOLA
1
F47455A
MANICOTTO
1
F60204A
COLLARE
1
K60195A
MANDRINO PORTAPINZA
BT-40 90 (BAIRIKI SIYOU)
1
K60197A
MANDRINO PORTAPINZA
DIN-40 (BAIRIKI SIYOU)
1
K60198A
MANDRINO PORTAPINZA
BT-40 MAS-1 (BAIRIKI SIYOU)
1
BT-40 MAS-2 (BAIRIKI SIYOU)
K60199A
MANDRINO PORTAPINZA
1
P30153A
Valvola
ACC-05-31
1
R79326B
ASTA DI TRAZIONE
1
R79350A
ASTA DI TRAZIONE
1
Y73306B
MOLLA A COMPRESSIONE
φ11.2 × 75
1
MOLLA A DISCO
Y73534A
5000-03171 R1
1
INIZIALMENTE CONICA
MOLLA A DISCO
Y73550A
5000-03711
1
INIZIALMENTE CONICA
E53079A
Sensore incorporato
A860-2120-T451
1
B51158B
Piastra di bloccaggio
2
C-254
MANUTENZIONE
N° disegno
Nome
Tipo
Pezzi
W09188A
Guarnizione toroidale
AS568-163
3
W09192A
Guarnizione toroidale
AS568-169
1
W07105A
Guarnizione toroidale
G-105
3
W07165A
Guarnizione toroidale
G-165
1
W07190A
Guarnizione toroidale
G-190
1
W06009A
Guarnizione toroidale
P-9
1
W06016A
Guarnizione toroidale
P-16
1
W06020A
Guarnizione toroidale
P-20
1
W06032A
Guarnizione toroidale
P-32
2
R00134A
Mandrino
1
R38117A
ROTORE CON MANICOTTO
1
CUSCINETTO A SFERA
S03497A
5S-2LA-HSE014DB + 25D3UP-2V1
1
ANGOLARE DI GIUNZIONE
CUSCINETTO A SFERA
5S-2LA-BNS011LLBDB +
S03498A
1
ANGOLARE DI GIUNZIONE
16D3UP-3V2
F33151A
COLLARE
1
F47448A
MANICOTTO
1
F60201A
COLLARE
1
R79175A
ASTA DI TRAZIONE
2
R79176A
ASTA DI TRAZIONE
1
R79177A
ASTA DI TRAZIONE
1
R79323B
ASTA DI TRAZIONE
1
R79325A
ASTA DI TRAZIONE
1
R79351A
ASTA DI TRAZIONE
1
B51106B
Piastra di bloccaggio
2
P30308A
GIUNTO
OAJ47 + OAJ10
2
P40000A
TAPPO
PA4
2
P40004A
MANICOTTO
PB4
2
P40448A
TUBO
TSW φ4L = 410
2
Y75550A
RONDELLA DI TENUTA
WF 5 × 10 × 1,0 (M5)
3
E53086A
Sensore incorporato
A860-2120-T452
1
E66565A
Microinterruttore di prossimità
FL7M-2J6HD L = 2000
3
P30029A
Valvola
2
P30340A
Valvola
2
Y73048A
MOLLA A COMPRESSIONE
A-140 0,65 × φ5,0 × 10
2
Y73591A
MOLLA A COMPRESSIONE
JA-141-0,5
2
W06012A
Guarnizione toroidale
P-12
1
F57578C
MANICOTTO
1
R30139A
PISTONE
2
R31330A
Stantuffo
2
R31365A
Stantuffo
2
X48449A
GUIDA CABLAGGIO
1
E40473A
STATORE INTEGRATO
A290-1662-T120
1
E40713A
STATORE INTEGRATO
A290-1671-T120
1
E65600A
AMMASSO DI CAVI
EMBG-(φ7 × 3P)-22
2
MANUTENZIONE
C-255
N° disegno
Nome
Tipo
Pezzi
FLANGIA DI FISSAGGIO
R37147A
1
DELLO STATORE
R37185A
ALLOGGIAMENTO
1
FLANGIA DI FISSAGGIO
R37186A
1
DELLO STATORE
A00261A
Testa del mandrino
1
F32113A
COLLARE
2
F46096A
BOCCOLA
2
F57627C
Flangia
1
A36073B
BASE
1
BULLONE DI
N25116C
2
SPALLAMENTO
R27335C
ALBERO
1
R27336B
ALBERO
1
R31364C
PISTONE
1
E66565A
Microinterruttore di prossimità
FL7M-2J6HD L = 2000
1
F55324B
Flangia
1
F32113A
COLLARE
2
F78068C
PIASTRA
1
P32309A
BOCCOLA
SBU03-010J
1
P32518A
Valvola
SAP01-000J
2
U40484B
Filtro aria
111585A (AW3000)
1
U40485A
Filtro aria
630617 (AFM3000)
1
SNS45LR2QZSSHHC0E +
S15394A
GUIDA LINEARE
1
1460LHE-2
N00284B
Vite a sfere
2
N50092A
Dado su sfere
φ36 L16
2
R58088A
TUBO DELLA VITE A SFERA
4
CUSCINETTO A SFERA
S03447A
35TAB07U/GM (Senza ingrassaggio)
12
ANGOLARE
S20214A
GUARNIZIONE OLIO
TCN305011 (AP1709H4)
2
S20215A
GUARNIZIONE OLIO
TCN406211 (AP2388E5)
4
W07030A
Guarnizione toroidale
G-30
2
W07065A
Guarnizione toroidale
G-65
8
X29526A
GUARNIZIONE POLVERE
φ36 L16
4
Y62054A
DADO KMT
FKN35 (M35 × 1,5)
4
Y80078A
ACCOPPIAMENTO
NEF18KK-19CX30C
2
B41599A
Blocco
2
S15395A
GUIDA LINEARE
SHSLR2QZSSHHC0E + 1095LHE-2
1
P40098A
GOMITO
PI2
1
S15396A
GUIDA LINEARE
SNR45LR2QZKKHHC0 + 1515LHE-2
1
1 per ciascun
N00285B
Vite a sfere
asse
1 per ciascun
N50093B
Dado su sfere
φ45 L20
asse
2 per ciascun
R58092A
TUBO DELLA VITE A SFERA
φ45 L20
asse
C-256
MANUTENZIONE
N° disegno
Nome
Tipo
Pezzi
CUSCINETTO A SFERA
4 per ciascun
S03442A
BST40 × 90-20BP4 (Without Grease)
ANGOLARE
asse
1 per ciascun
S20212A
GUARNIZIONE OLIO
TCN355511 (AP2085G1)
asse
2 per ciascun
S20213A
GUARNIZIONE OLIO
TCN456812 (AP2668G4)
asse
1 per ciascun
W07035A
Guarnizione toroidale
G-35
asse
2 per ciascun
W07075A
Guarnizione toroidale
G-75
asse
2 per ciascun
W07085A
Guarnizione toroidale
G-85
asse
2 per ciascun
X29569A
GUARNIZIONE POLVERE
φ45 L20
asse
1 per ciascun
Y62405A
Dado di bloccaggio
FKN45 (M45 × 1,5)
asse
1 per ciascun
Y80077A
ACCOPPIAMENTO
NEF18KK-35CX35C
asse
1 per ciascun
B41598A
Blocco
asse
Asse X: 232
S19015A
SFERA IN ACCIAIO
9/32 ±0µ (GRADO 20)
Asse Y: 142
Asse Z: 142
Asse X: 2
W06015A
Guarnizione toroidale
P-15
Asse Y: 1
Asse Z: 1
2 per ciascun
W06018A
Guarnizione toroidale
P-18
asse
Asse X: 2
CUSCINETTO PER DADO
X38330A
Asse Y: 1
SFERICO
Asse Z: 1
2 per ciascun
Y62013A
DADO KMT
FKN40 (M40 × 1,5)
asse
Asse X: 2
CUSCINETTO PER DADO
X38999A
Asse Y: 1
SFERICO
Asse Z: 1
P31008A
GIUNTO DEL TUBO
1034 6
1
P31009A
GIUNTO DEL TUBO
1034 9
2
P31521A
GIUNTO DEL TUBO
9034 6
1
P34243A
FASCIO DI TUBI
1
P34250A
FASCIO DI TUBI
1
U00534B
Unità idraulica
AZU-3154-020
1
U50309A
Blocco collettore
AZU-3134-021
1
U50310A
Blocco collettore
AZU-3134-022
1
U50318A
Blocco collettore
AZU-3134-023
1
U50344A
Valvola di ritegno
HT-720-02
1
U50362A
Blocco collettore
1
U50363A
Blocco collettore
1
P31034A
GIUNTO DEL TUBO
9034 9
1
P34242A
FASCIO DI TUBI
1
P31001A
GIUNTO DEL TUBO
1009 9
4
MANUTENZIONE
C-257
N° disegno
Nome
Tipo
Pezzi
P34245A
FASCIO DI TUBI
1
X38564A
SUPPORTO IN GOMMA
1
P34229A
FASCIO DI TUBI
1
P34241A
FASCIO DI TUBI
1
P34252A
FASCIO DI TUBI
1
P34285A
FASCIO DI TUBI
1
P34286A
FASCIO DI TUBI
1
P34291A
FASCIO DI TUBI
1
X38559A
SUPPORTO
1
P31084A
GIUNTO DEL TUBO
1009-0604
8
P31000A
GIUNTO DEL TUBO
1009 6
6
P31167A
ACCOPPIATORE
VHC6-6F
4
P31168A
ACCOPPIATORE
VHN6-6F
2
P31169A
ACCOPPIATORE
VHC6-6M
2
P31170A
ACCOPPIATORE
VHN6-6M
4
P34249A
FASCIO DI TUBI
1
P34251A
FASCIO DI TUBI
1
U00338A
Unità idraulica
1
U00339A
Unità idraulica
1
U00524A
Unità idraulica
1
U00525A
Unità idraulica
1
U00527A
Unità idraulica
1
U00528A
Unità idraulica
1
P31526A
GIUNTO DEL TUBO
HN1316 3/8 × 16
1
P34223A
FASCIO DI TUBI
1
INSIEME UNITÀ
U49176A
1
PNEUMATICA
INSIEME UNITÀ
U49189A
1
PNEUMATICA
INSIEME UNITÀ
U49190A
1
PNEUMATICA
INSIEME UNITÀ
U49437B
NHN-01539
1
PNEUMATICA
P30343A
GIUNTO
KQ2R08-10
1
P34253A
FASCIO DI TUBI
1
P34287A
FASCIO DI TUBI
1
INTERRUTTORE A
U40071B
PG-35-102R-PR2-104
6
PRESSIONE
U40854A
Regolatore
AR2000-01B
1
U40857A
Elettrovalvola
VXD2130-03-5DZ-B
1
TUBO FLESSIBILE DI
E75638C
VFM-36 L = 1500, MAS-SG36
1
AVVOLGIMENTO
P34233A
FASCIO DI TUBI
1
P34255A
FASCIO DI TUBI
1
P34288A
FASCIO DI TUBI
1
P34346A
FASCIO DI TUBI
1
U40855A
Elettrovalvola
VV2Q22-02-X28
1
C-258
MANUTENZIONE
N° disegno
Nome
Tipo
Pezzi
U40866A
Elettrovalvola
VV2Q22-03-X27
1
P31138A
GIUNTO RAPIDO
PNM-6-PT1/8-BSM
1
P31142A
GIUNTO RAPIDO
PNM-10-PT1/4-BSM
1
P32300A
BOCCOLA
SBU03-020J
1
P34298A
FASCIO DI TUBI
1
U40856A
Elettrovalvola
SY5120-5YZ-01
1
U40857A
Elettrovalvola
VXD2130-03-5DZ-B
1
REGOLATORE DI
U40878A
AS2210-02-S
2
VELOCITÀ
U40879A
Regolatore
AR2000-01B-1
2
P34254A
FASCIO DI TUBI
1
TUBO FLESSIBILE
P16187A
IDRAULICO A PRESSIONE
VX35 12 L = 1050 (U/C)
1
MEDIA
TUBO FLESSIBILE
P17366A
IDRAULICO A PRESSIONE
VX35 25 × 1300
1
MEDIA
P30022A
Valvola di ritegno
CX6V
2
P31011A
GIUNTO DEL TUBO
103419
4
P31033A
GIUNTO DEL TUBO
9034 12
1
P31040A
GIUNTO UNIVERSALE
JR08DC
1
P31056A
GIUNTO DEL TUBO
1009 25
2
P31277A
GIUNTO DEL TUBO
1034-1612
3
P31481A
GOMITO
1034-1216
3
P32302A
BOCCOLA
SBU06-040J
2
P32316A
NIPPLO
SNP08-000J
1
P32317A
NIPPLO
SRN06-040J
2
P32342A
GIUNTO
SFC06-000J
1
P32350A
GOMITO
SLC04-000J
1
P32374A
CONNETTORE TIPO T
STA08-000J
2
P34246A
FASCIO DI TUBI
1
P34248A
FASCIO DI TUBI
1
P34308A
FASCIO DI TUBI
1
E55150A
Pompa refrigerante
VKA292AQ
3
E55151A
Pompa refrigerante
VKA492AQ
2
P30013A
VALVOLA DI ARRESTO
3/4
4
P30894A
GIUNTO DEL TUBO
1034-1208
1
P31025A
GIUNTO DEL TUBO
3024-12
1
P31059A
GIUNTO DEL TUBO
1036 19
1
P31301A
GIUNTO
APU-022 (PT1/4)
12
P31392A
GIUNTO
PL-10 × 7,5-PT1/4-BS
17
P31430A
GIUNTO
PL-10 × 7,5-PT3/8-BS
15
P31432A
NIPPLO
PN-10 × 7,5-PT3/8-BS
2
P32315A
NIPPLO
SNP06-000J
5
P32361A
GIUNTO
SSS03-030J
3
P32373A
CONNETTORE TIPO T
STA06-000J
2
P33046A
Ugello del refrigerante
82023 × 1/82026 × 1
12
MANUTENZIONE
C-259
N° disegno
Nome
Tipo
Pezzi
P33954A
Ugello del refrigerante
SNA4
5
CONVOGLIATORE DI
TRUCIOLI DI TIPO A
U10267A
CONSEP 2000 II D60W0400ST-DN
1
RASCHIATORE E A
CERNIERA
Convogliatore trucioli del tipo
U10525B
1
a raschietto
P30090B
Elettrovalvola
CHG-15X0690
1
P31150A
GIUNTO RAPIDO
PLBM-6-PT1/8-PM
1
P32333A
GOMITO
SLA04-000J
1
E66323A
Interruttore di limitazione
D4D-212ON
1
TUBO FLESSIBILE
P16189A
IDRAULICO A PRESSIONE
VX35 12 × 4200
1
MEDIA
P18174A
Tubo dell'aria
UL12-5 + RC12-03
1
P30009A
VALVOLA DI ARRESTO
VR-04P04-0F
1
P31002A
GIUNTO DEL TUBO
1009 12
3
P31358A
GIUNTO
APU-044 (PT1/2)
1
P31442A
GIUNTO
RC12-03
1
P31443A
GIUNTO
RL12-04
1
P33011A
Pistola refrigerante
SG-1C
1
P34239A
GIUNTO
1
P34240A
GIUNTO
1
X48476A
DENTE
1
E55081A
Pompa refrigerante
CRK2-180/18 (4,0 kW, 60 Hz)
1
TUBO FLESSIBILE
P17375A
IDRAULICO A PRESSIONE
VX35 19 × 1400
1
MEDIA
TUBO FLESSIBILE
P17398A
IDRAULICO A PRESSIONE
VX35 19 × 3500
1
MEDIA
TUBO IDRAULICO AD ALTA
P22334A
VX105 12 × 7800 (U/C)
1
PRESSIONE
P29082A
Tubo
TS-50 × 1500
1
P30048A
UNIONE
LC-16TSH
2
P30049A
UNIONE
LF-16TPM
2
P30906A
GIUNTO
2 POLLICI
3
P31039A
GIUNTO DEL TUBO
1009 19
1
P31041A
GIUNTO DEL TUBO
1009-0608
1
P31502A
GIUNTO DEL TUBO
2
FASCETTA TUBO
P31522A
HS-36
4
FLESSIBILE
U07133B
REFRIGERATORE OLIO
AKJ106-D87-C
1
U07053E
REFRIGERATORE OLIO
NU-YES152BMR02
1
P04146A
FASCIO DI TUBI IN RAME
1
P34224A
FASCIO DI TUBI
1
P34225A
FASCIO DI TUBI
1
P34226A
FASCIO DI TUBI
1
C-260
MANUTENZIONE
N° disegno
Nome
Tipo
Pezzi
P40183A
Stantuffo
DPB-12 0,1cc
2
P40182A
Stantuffo
DPB-11 0,1cc
1
P40446A
Stantuffo
1
P40000A
TAPPO
PA4
2
P40001A
TAPPO
PA6
1
P40055A
CONNETTORE TIPO T
PKD6
2
P40095A
Stantuffo
DPB-12-0,16CC
1
P40120A
TAPPO
PG10N
1
U27014A
POMPA CICLICA
1
P31003A
GIUNTO DEL TUBO
1009 19
1
P31011A
GIUNTO DEL TUBO
1034 19
3
P34220A
FASCIO DI TUBI
1
P34227A
FASCIO DI TUBI
1
P34231A
FASCIO DI TUBI
1
P34244A
FASCIO DI TUBI
1
P34247A
FASCIO DI TUBI IN RAME
1
P34289A
FASCIO DI TUBI
1
TKP0320-38B R75
U05655A
CONDOTTO FLESSIBILE
1
(COLLEGAMENTO 19)
U07264A
REFRIGERATORE OLIO
AKZ328-C
1
U07265A
REFRIGERATORE OLIO
1
X38563A
SUPPORTO IN GOMMA
1
P05073A
TUBO IN VINILE
L = 1700
1
P40236A
Stantuffo
DPB21-0,6cc
1
E66350A
Microinterruttore di prossimità
TL-W1R5MB1
2
P31012A
GIUNTO DEL TUBO
4
P31812A
GIUNTO DEL TUBO
5005-6
1
P34228A
FASCIO DI TUBI
1
P34230A
FASCIO DI TUBI
1
P34232A
FASCIO DI TUBI
1
P34290A
FASCIO DI TUBI
1
P34292A
FASCIO DI TUBI
1
CUSCINETTO A RULLI
S07023A
4T-320/32X
2
CONICO
CUSCINETTO DI
S10042A
SUPPORTO AD AGHI DI
NTB110145
1
TIPO A GUSCIO
CUSCINETTO DI
S10044A
SUPPORTO AD AGHI DI
GS110145
1
TIPO A GUSCIO
CUSCINETTO A RULLI
S15397A
RB30035UUCC0PE5
1
INCROCIATI
S19031A
SFERA IN ACCIAIO
φ12 (GRADO 28)
16
S20216A
GUARNIZIONE
USH24325 (CU2971K0)
4
S21073A
GUARNIZIONE OLIO
SB38508
1
BOCCOLA SENZA
S30389A
SPB9011030
2
LUBRIFICAZIONE
MANUTENZIONE
C-261
N° disegno
Nome
Tipo
Pezzi
U50306A
Accoppiatore automatico
BGD221-0G2
2
CINGHIA DI
W01148A
950PUP5M40 H-NBR
1
SINCRONIZZAZIONE
W06038A
Guarnizione toroidale
P-38
4
W06059A
ANELLO DI RISERVA
ANELLO DI RISERVA P-38
4
W06315A
Guarnizione toroidale
P-315
2
W07055A
Guarnizione toroidale
G-55
8
W07090A
Guarnizione toroidale
G-90
1
W07165A
Guarnizione toroidale
G-165
3
W07175A
Guarnizione toroidale
G-175
2
W08055A
Guarnizione toroidale
S-55
1
W08067A
Guarnizione toroidale
S-67
1
W08150A
Guarnizione toroidale
S-150
1
W09068A
GUARNIZIONE
SPGY 52,5 60 3
1
W09179A
ANELLO A V
φ360
1
W09180A
ANELLO A V
φ292
1
W09183A
GUARNIZIONE
TG3200800-T10-N
8
W09184A
ANELLO A X
4456-366Y
1
W09185A
ANELLO A X
4458-366Y
1
W09186A
ANELLO DI RISERVA
BP6403472-PT00
1
W09187A
ANELLO DI RISERVA
BP6403722-PT00
1
W09224A
GUARNIZIONE
TG3200900 (Inner Diameter φ90)
4
W09225A
GUARNIZIONE
TG4000350
3
W09226A
GUARNIZIONE
TG3201450-T10-N (φ145)
1
W09901A
ANELLO DI AGGANCIO
φ3 × 1000
2
W09936A
ANELLO A V
V-425L
1
X08134A
GUARNIZIONE
1
X38559A
SUPPORTO
1
Y52750A
PERNO CONICO
10 × 50 (filettato)
2
Y73568A
MOLLA A COMPRESSIONE
TB 8 × 15
24
CUSCINETTO A RULLI
S14038A
NTB130170
1
CILINDRICO A SPINTA
CUSCINETTO A RULLI
S14079A
GS130170
2
CILINDRICO A SPINTA
S21003A
GUARNIZIONE OLIO
SB36507
2
S22069A
GUARNIZIONE POLVERE
DKI130146912
1
W06010A
Guarnizione toroidale
P-10
1
W06014A
Guarnizione toroidale
P-14
3
W06016A
Guarnizione toroidale
P-16
7
W06022A
Guarnizione toroidale
P-22
1
W06060A
Guarnizione toroidale
P-60
1
W06080A
Guarnizione toroidale
P-80
2
W07165A
Guarnizione toroidale
G-165
1
W07170A
Guarnizione toroidale
G-170
2
W07250A
Guarnizione toroidale
G-250
1
W09634A
ANELLO A T
90 × 80 × 6 (PISTON)
1
C-262
MANUTENZIONE
N° disegno
Nome
Tipo
Pezzi
W09635A
ANELLO A T
70 × 80 × 7 (ROD)
1
CUSCINETTO A RULLI
S07339A
32916XU
2
CONICO
CUSCINETTO A RULLI
S15405A
RD17020C0
1
INCROCIATI
S19031A
SFERA IN ACCIAIO
φ12 (GRADO 28)
8
S20013A
GUARNIZIONE POLVERE
DKI253769
1
S20022A
GUARNIZIONE POLVERE
DKI162657
1
S20216A
GUARNIZIONE
USH24325 (CU2971K0)
2
S23010A
ANELLO A V
V-250L
1
BOCCOLA SENZA
S30172A
SPB-25 33 30
1
LUBRIFICAZIONE
BOCCOLA SENZA
S30343A
SPB-162225
1
LUBRIFICAZIONE
BOCCOLA SENZA
S30373A
SPB-708530
1
LUBRIFICAZIONE
U41742A
Cilindro aria
CM2T32-30A
1
W06006A
Guarnizione toroidale
P-6
10
W06008A
Guarnizione toroidale
P-8
26
W06011A
Guarnizione toroidale
P-11
4
W06020A
Guarnizione toroidale
P-20
1
W06038A
Guarnizione toroidale
P-38
2
W06059A
ANELLO DI RISERVA
ANELLO DI RISERVA P-38
2
W07030A
Guarnizione toroidale
G-30
1
W07055A
Guarnizione toroidale
G-55
4
W07065A
Guarnizione toroidale
G-65
1
W07070A
Guarnizione toroidale
G-70
1
W07115A
Guarnizione toroidale
G-115
1
W07210A
Guarnizione toroidale
G-210
1
W08029A
Guarnizione toroidale
S-29
1
W09119A
GUARNIZIONE
SPGY 62,5 70 3
14
Y73173A
MOLLA A COMPRESSIONE
LR16 × 40
1
ANELLO ELASTICO
Y74012A
S-12 (TH-O-12)
2
ESTERNO
S20288A
GUARNIZIONE POLVERE
FD0258A0
2
S20289A
GUARNIZIONE POLVERE
FD0677A0
2
BOCCOLA SENZA
S30377A
DBS1008
2
LUBRIFICAZIONE
BOCCOLA SENZA
S30378A
DBS1815
2
LUBRIFICAZIONE
BOCCOLA SENZA
S30384A
DBS1615
2
LUBRIFICAZIONE
W08010A
Guarnizione toroidale
S-10
2
W08018A
Guarnizione toroidale
S-18
2
Y70045A
Rondella
SM-8
2
Y73587A
MOLLA A COMPRESSIONE
TR17 × 75
4
Y80083A
ANELLO ELASTICO
PL 040 × 062 KE-TK
1
MANUTENZIONE
C-263
N° disegno
Nome
Tipo
Pezzi
CUSCINETTO A SFERA
S00073A
6010DDU
2
RIGIDO
PT 1/8
U40564A
SILENZIATORE
(filtrazione classificata 40µ)
2
EBKX-R3004
W07080A
Guarnizione toroidale
G-80
2
W07115A
Guarnizione toroidale
G-115
2
ANELLO ELASTICO
Y74050A
S-50 (TH-O-50)
1
ESTERNO
X44842A
PIASTRA GUIDA
2
X44843A
PIASTRA GUIDA
2
X44844A
PIASTRA GUIDA
2
X44845A
PIASTRA GUIDA
3
X48489A
PIASTRA GUIDA
2
X48490A
PIASTRA GUIDA
2
X48556A
GUIDA
1
X48557A
GUIDA
2
X48558A
GUIDA
2
X48559A
GUIDA
1
X48560A
GUIDA
2
P31001A
GIUNTO DEL TUBO
1009 9
1
P32304A
GIUNTO
SSS02-020J
2
TKP0320-3B R75
U05645A
CONDOTTO FLESSIBILE
2
(COLLEGAMENTO 12)
W06034A
Guarnizione toroidale
P-34
4
W06044A
Guarnizione toroidale
P-44
4
W06934A
ANELLO DI RISERVA
Per P-34 (taglio diagonale)
4
W06944A
ANELLO DI RISERVA
Per P-44 (taglio diagonale)
4
Y73586A
MOLLA A COMPRESSIONE
TM30 × 100
2
ANELLO ELASTICO
Y74010A
S-10 (TH-O-10)
12
ESTERNO
ANELLO ELASTICO
Y74016A
S-16 (TH-O-16)
4
ESTERNO
ANELLO ELASTICO
Y76000A
WR-32 (per asse)
8
ESTERNO
X38557A
SUPPORTO
1
U30867B
PROTETTORE
3A485G1 EC 05
1
X44852A
PIASTRA GUIDA
2
U30868B
PROTETTORE
3A486G1 EC05
1
X08117A
GUARNIZIONE
2
X10284A
SPUGNA
1
X48520A
PIASTRA GUIDA
1
S15410C
GUIDA LINEARE
SHS15R2SS + 700L
1
CUSCINETTO A SFERA
S00004A
6001DD
9
RIGIDO
S16000A
Rullo di punteria
CF6-28BUUE04
11
X23286A
GUARNIZIONE
3
X23305A
GUARNIZIONE
1
C-264
MANUTENZIONE
N° disegno
Nome
Tipo
Pezzi
X38773A
SUPPORTO IN GOMMA
1
ANELLO ELASTICO
Y74012A
S-12 (TH-O-12)
9
ESTERNO
ANELLO ELASTICO
Y75028A
R-28 (TH-A-28)
9
INTERNO
FINESTRA DI ISPEZIONE
W14046A
380 × 830 × t = 24
1
RESISTENTE AGLI URTI
P34332A
FASCIO DI TUBI
1
CUSCINETTO A SFERA
S00106A
6909DDU
2
RIGIDO
P30195A
FISSAGGIO DEL CAVO
Per φ40, CH-31
6
P30177A
FISSAGGIO DEL CAVO
Per φ21,3; Foro φ9 foro
5
P40100A
PIASTRA DI BLOCCAGGIO
DAIWA CH16 (Nuovo)
4
U05508A
CONDOTTO FLESSIBILE
BLOCCO HPU306-R50 17
1
P04151A
FASCIO DI TUBI IN RAME
1
E66340A
Microinterruttore di prossimità
APM-D3D1-03
2
P30249A
FISSAGGIO DEL CAVO
PZ0106
3
P34235A
FASCIO DI TUBI
1
BOCCOLA SENZA
S30382A
80F-0305
2
LUBRIFICAZIONE
U05260A
CONDOTTO FLESSIBILE
HPK101-R19 (COLLEGAMENTO 9)
1
U05264A
CONDOTTO FLESSIBILE
HPK101-R19 (COLLEGAMENTO 13)
1
W08053A
Guarnizione toroidale
S-53
1
GUARNIZIONE DEL
W09214A
CQ0161A1
1
PISTONE
GUARNIZIONE DELLA
W09215A
CQ0295B0
1
BIELLA
W09216A
ANELLO A V
TWVA 00650
1
E65308A
AMMASSO DI CAVI
P6
2
E65309A
AMMASSO DI CAVI
P10
2
E66301B
Microinterruttore di prossimità
FL7M-2J6HD-L5
1
CUSCINETTO A SFERA
S00144A
6801 ZZ
2
RIGIDO
S15350A
GUIDA LINEARE
SSR20XW1UUC1 + 640L
1
BOCCOLA SENZA
S30129A
80F-1003
2
LUBRIFICAZIONE
TKP0180-1B R50
U05256A
CONDOTTO FLESSIBILE
1
(COLLEGAMENTO 25)
Y73427A
MOLLA A COMPRESSIONE
THS9208-03
1
ANELLO ELASTICO
Y74010A
S-10 (TH-O-10)
1
ESTERNO
ANELLO ELASTICO
Y74012A
S-12 (TH-O-12)
1
ESTERNO
Y80072A
ANELLO ELASTICO
SCE300 9 × 12
1
X38558A
SUPPORTO
1
E55508F
Pompa refrigerante
MTH2-60/3
1
INTERRUTTORE DI
E66561A
HS1E-7KMBP-1 -TK2213
1
SICUREZZA
MANUTENZIONE
C-265
N° disegno
Nome
Tipo
Pezzi
INTERRUTTORE A
E66336A
WS32-2/319
1
GALLEGGIANTE
