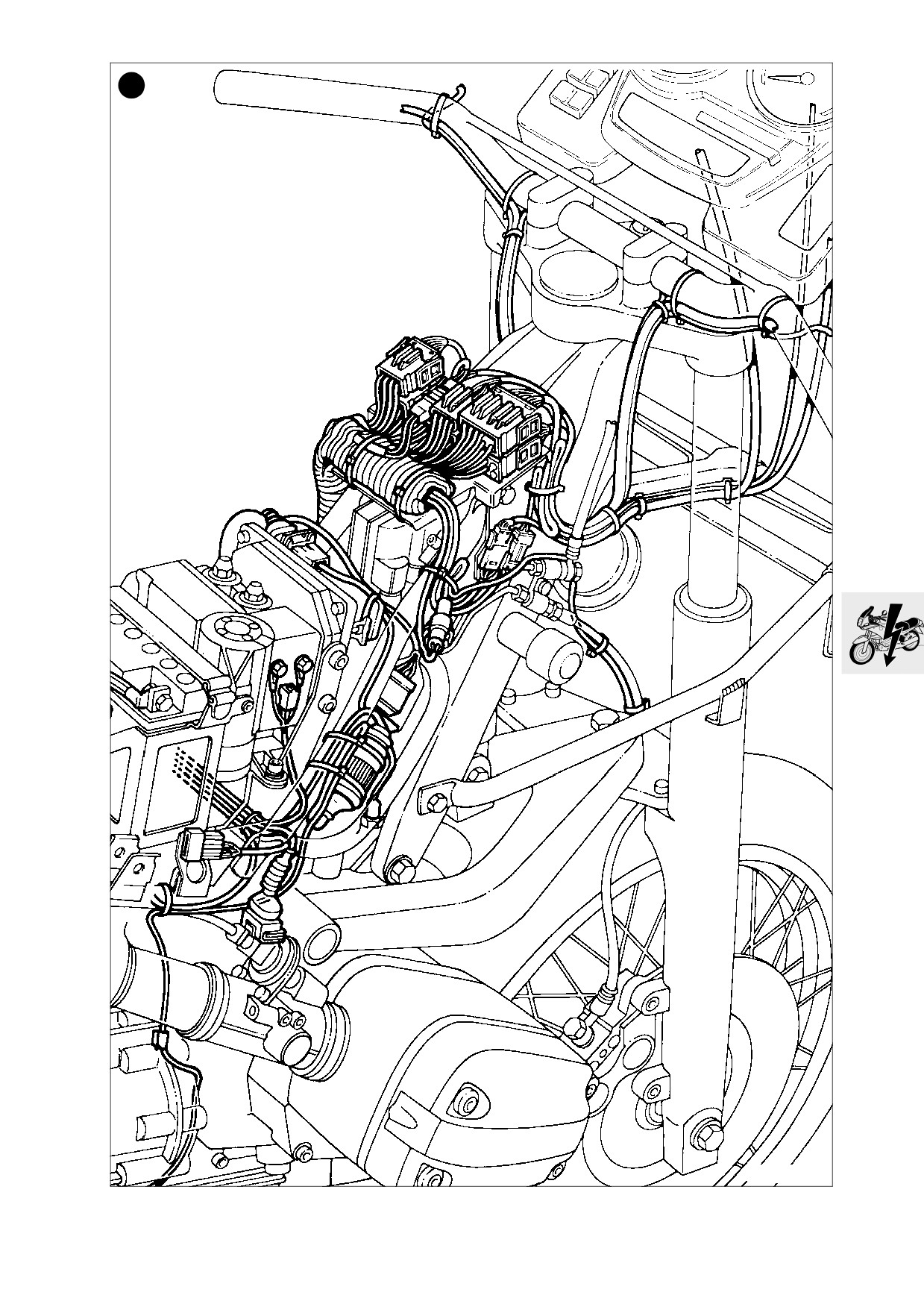

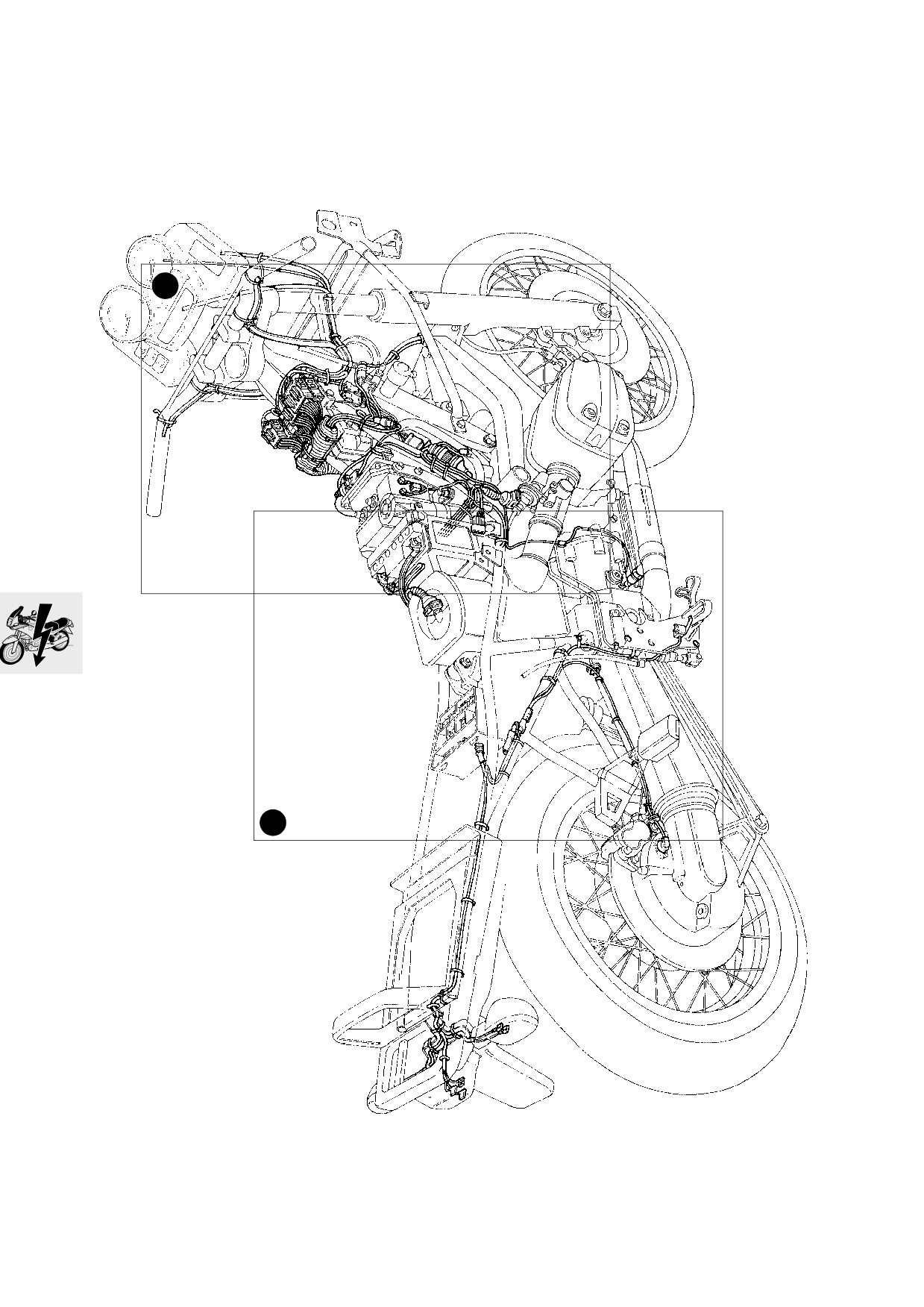

[GS] Posa cablaggio Vista a destra

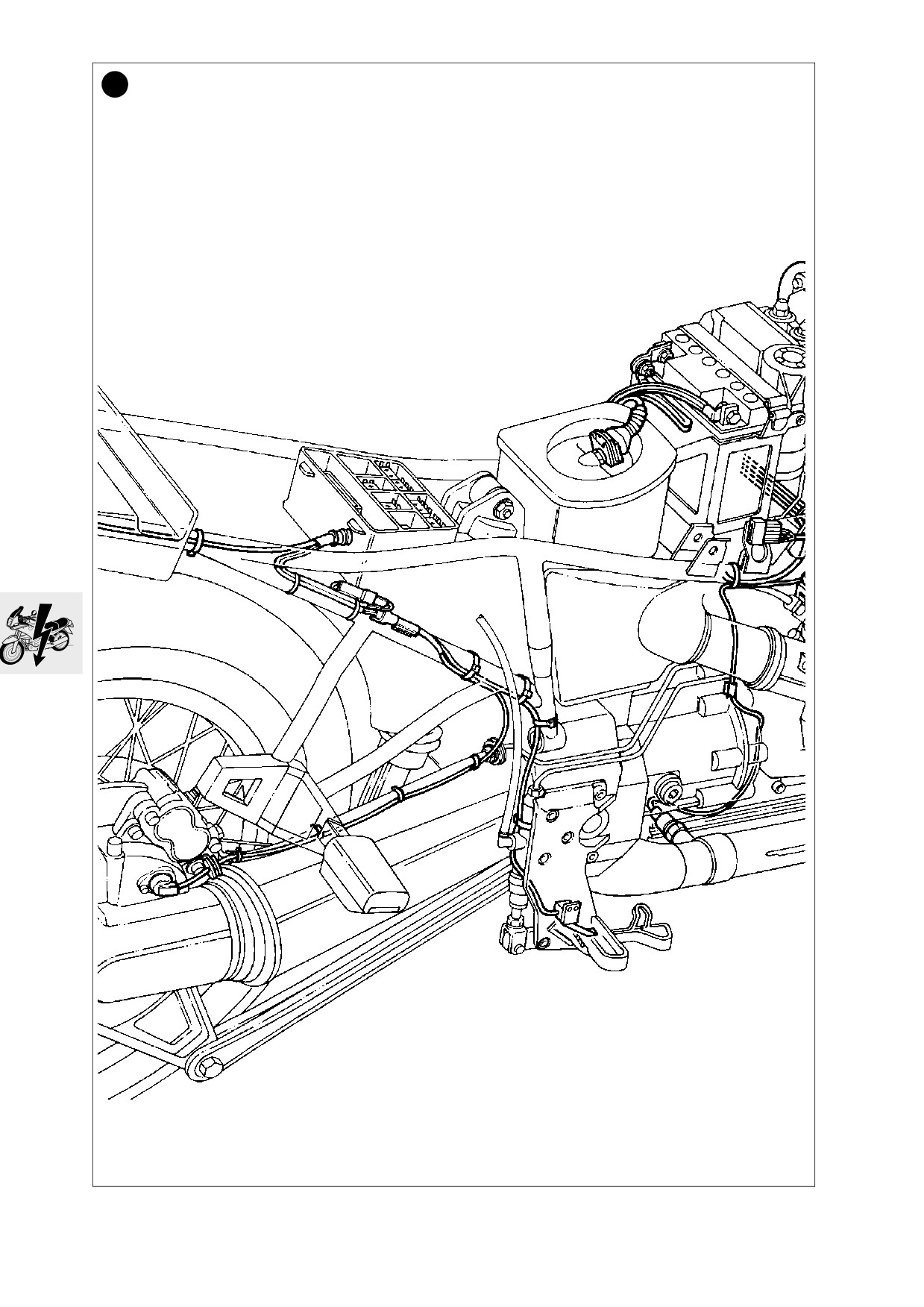

1
2
GS610150
61.34
1
GS610151
61.35
2
GS610152
61.36

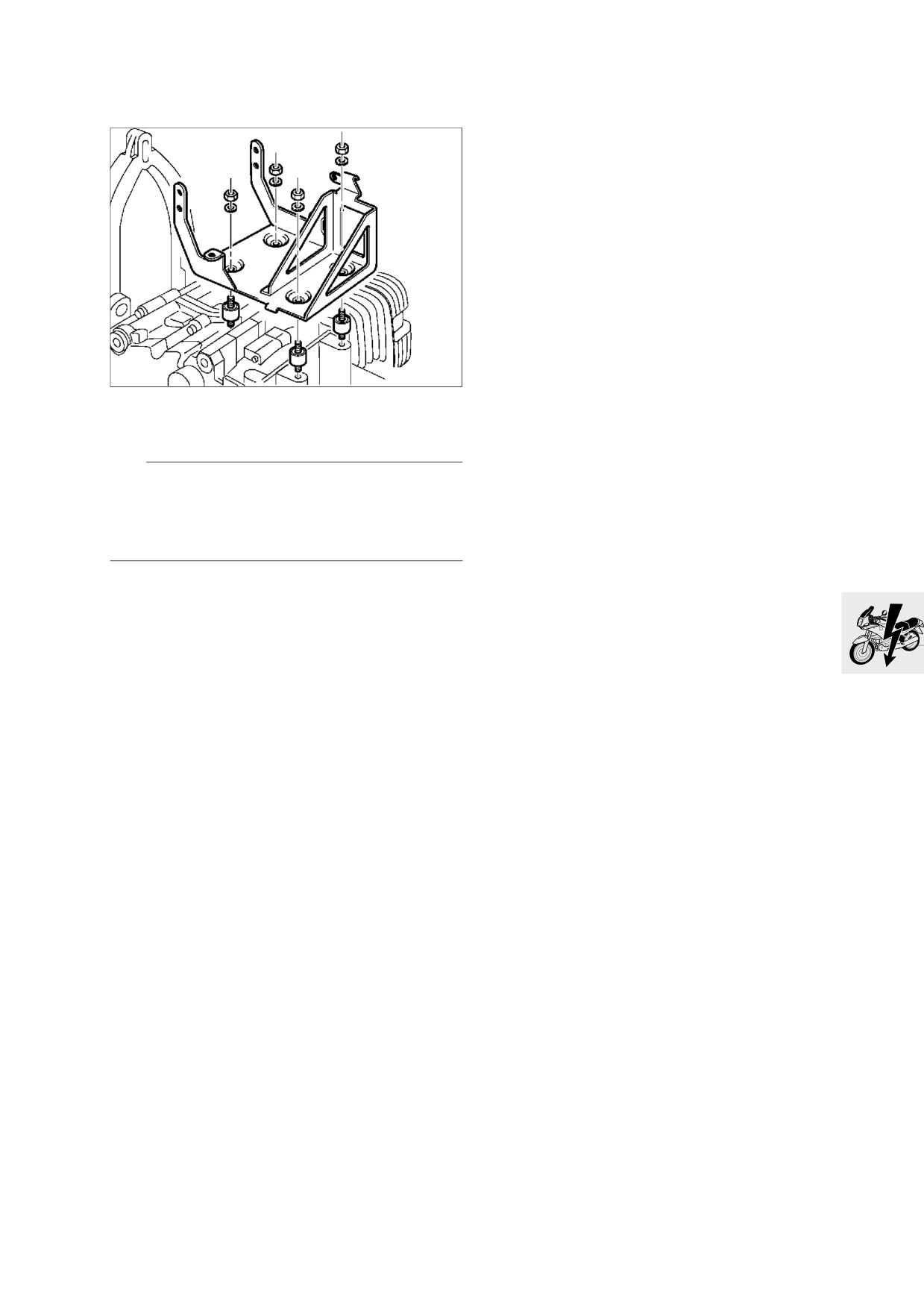

Smontaggio e rimontaggio ritegno
batteria
RS610010
• Smontare il serbatoio carburante.
• Smontare la batteria.
e Attenzione:
Scollegare dapprima il polo negativo batteria e poi il
polo positivo.
Collegare dapprima il polo positivo batteria e poi il
polo negativo.
• Smontare la centralina Motronic.
• [ABS] Smontare l'unità.
• [Dall'edizione modelli ’96] Svitare lo
spinterogeno a fune di comando.
• Smontare il ritegno batteria.
• Il rimontaggio va effettuato nella sequenza
inversa.
61.37
62 Strumenti
62
Sommario
Pagina
Dati tecnici
3
[RT] Smontaggio e rimontaggio strumento combinato
7
[RT] Scompozione ricomposizione strumento combinato
7
[RS] Smontaggio e rimontaggio strumento combinato
8
[RS] Scomposizione e ricomposizione strumento combinato
8
[GS] Smontaggio e rimontaggio strumento combinato
9
[GS] Scomposizione e ricomposizione strumento combinato
9
[R] Smontaggio e rimontaggio strumento combinato
10
62.1
62.2
62
Dati tecnici
R 1100 RS
Strumento combinato
Spie lampeggiatori / fari abbaglianti
A 14 V 3 W
Illuminazione strumenti / spie
A 12 V 1,7 W
Comando tachimetro
Rapporto comando tachimetro
I = 2,6
62.3
Dati tecnici
R 1100 RT
Strumento combinato
Spie lampeggiatori / fari abbaglianti
A 14 V 3 W
Illuminazione strumenti / spie
A 12 V 1,7 W
Comando tachimetro
Rapporto comando tachimetro
I = 2,6
62.4
Dati tecnici
R 850 GS
R 1100 GS
Strumento combinato
Spie lampeggiatori / fari abbaglianti
A 14 V 3 W
A 14 V 3 W
Illuminazione strumenti / spie
A 12 V 1,7 W
A 12 V 1,7 W
Comando tachimetro
Rapporto comando tachimetro
I = 3,0
I = 3,0
62.5
Dati tecnici
R 850 R
R 1100 R
Strumento combinato
Spie lampeggiatori / fari abbaglianti
A 14V 3W
A 14 V 3 W
Illuminazione strumenti / spie
A 12V 1,7W
A 12 V 1,7 W
Comando tachimetro
Rapporto comando tachimetro
ruota in ghisa
I = 2,6
I = 2,6
ruota a razze
I = 3,0
I = 3,0
62.6
3
4
1
2
RT620050
[RT] Smontaggio e rimontaggio
[RT] Scompozione ricomposizione
strumento combinato
strumento combinato
• Smontare la sella.
• Svitare l’avvitamento degli strumenti (2).
• Smontare lo specchietto laterale.
• Svitare il flessibile di azzeramento (3) del conta-
• Smontare le parti laterali del rivestimento.
chilometri parziale dal tachimetro.
• Smontare la copertura interna del rivestimento.
• Sfilare l’illuminazione strumenti.
• Smontare il parabrezza.
• Smontare l'unità di controllo (4).
• Smontare la parte superiore del rivestimento.
• La ricomposizione va effettuata nella sequenza
• Svitare il flessibile del tachimetro.
inversa
• Svitare lo strumento combinato (1) e tirarlo verso
l’alto dall’alloggiamento.
• Svitare i connettori.
• Il rimontaggio va effettuato nella sequenza
inversa.
62.7
3
1
2
RS620011
[RS] Smontaggio e rimontaggio
[RS] Scomposizione e ricomposi-
strumento combinato
zione strumento combinato
• Smontare la copertura interna del rivestimento.
• Svitare l’avvitamento degli strumenti (2).
• [Regolazione parabrezza] Girare a sinistra e
• Sfilare l’illuminazione strumenti.
svitare il flessibile di regoalzione del parabrezza.
• Smontare l'unità di controllo (3).
• Svitare lo strumento combinato (1) e toglierlo
• La ricomposizione va effettuata nella sequenza
verso l’alto dall’alloggiamento.
inversa.
• Svitare il flessibile del tachimetro.
• Svitare i connettori.
• Il rimontaggio va effettuato nella sequenza
e Attenzione:
inversa.
Nel montare il tachimetro sulla bussola aver cura del
pulsante di azzeramento del contachilometri
parziale.
62.8

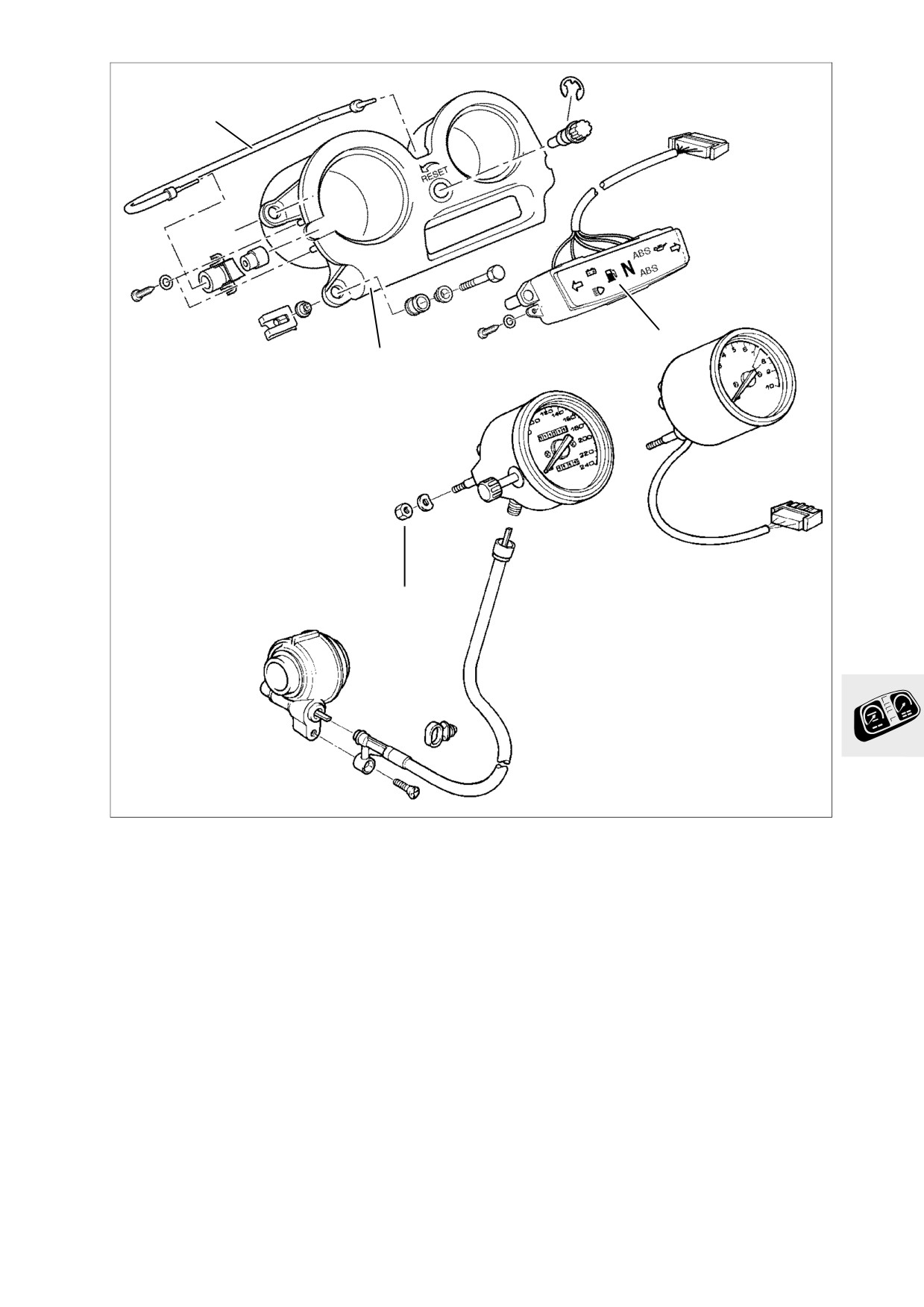

2
2
3
3
3
3
4
4
GS620030

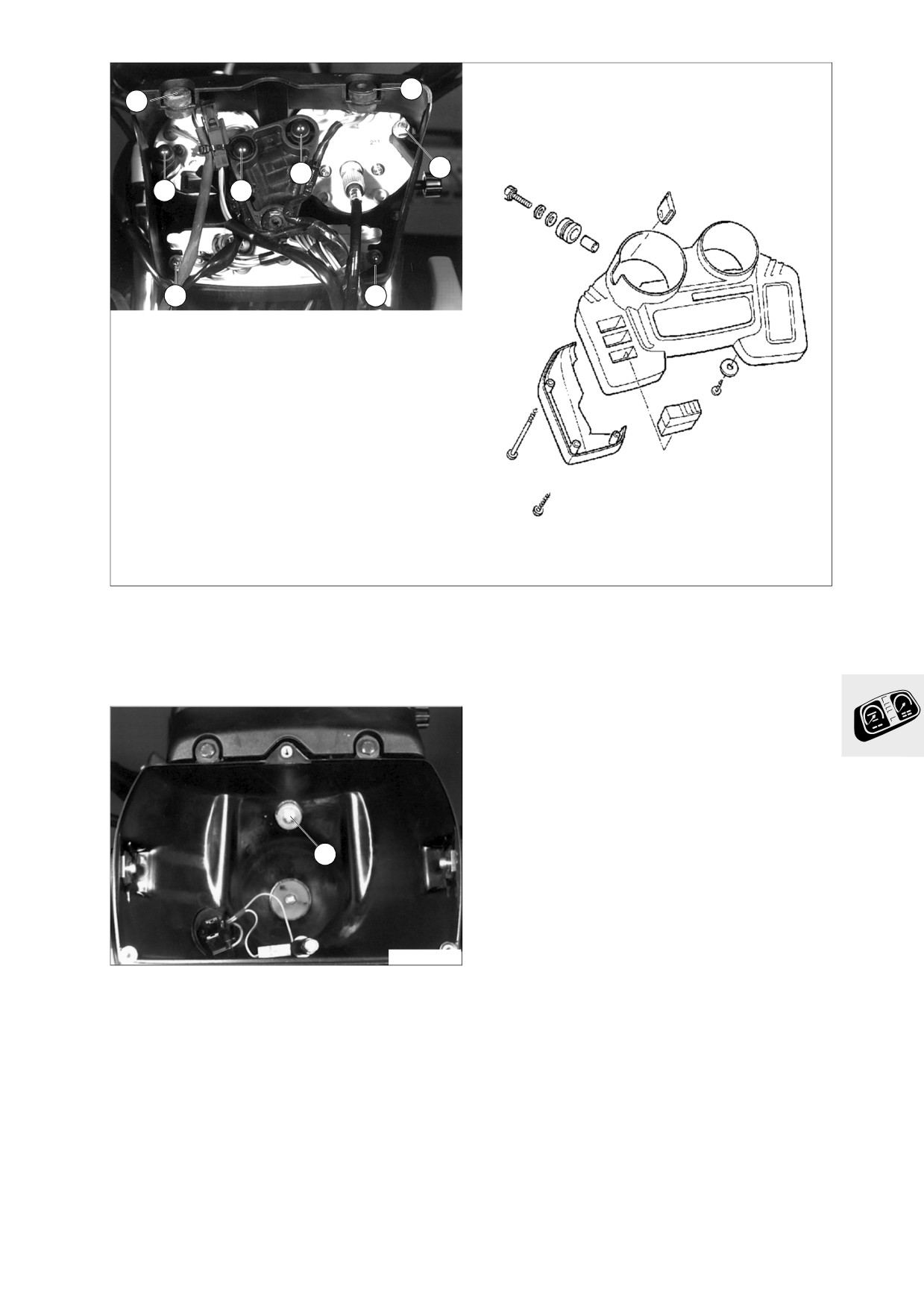

[GS] Smontaggio e rimontaggio
[GS] Scomposizione e ricomposi-
strumento combinato
zione strumento combinato
• Smontare il parabrezza.
• Svitare l’avvitamento degli strumenti (3).
• Sfilare l’illuminazione strumenti.
•
Smontare l'unità di controllo (4).
• Sfilare le spie.
•
La ricomposizione va effettuata nella sequenza
inversa.
1
G62002
• Smontare il gruppo ottico faro/svitare il fissaggio
dello strumento combinato dall’alloggiamento
faro all’interno (1).
• Svitare lo strumento combinato (2).
• Svitare il flessibile del tachimetro.
• Smontare la copertura sinistra.
• Svitare i connettori.
• Il rimontaggio va effettuato nella sequenza
inversa.
62.9

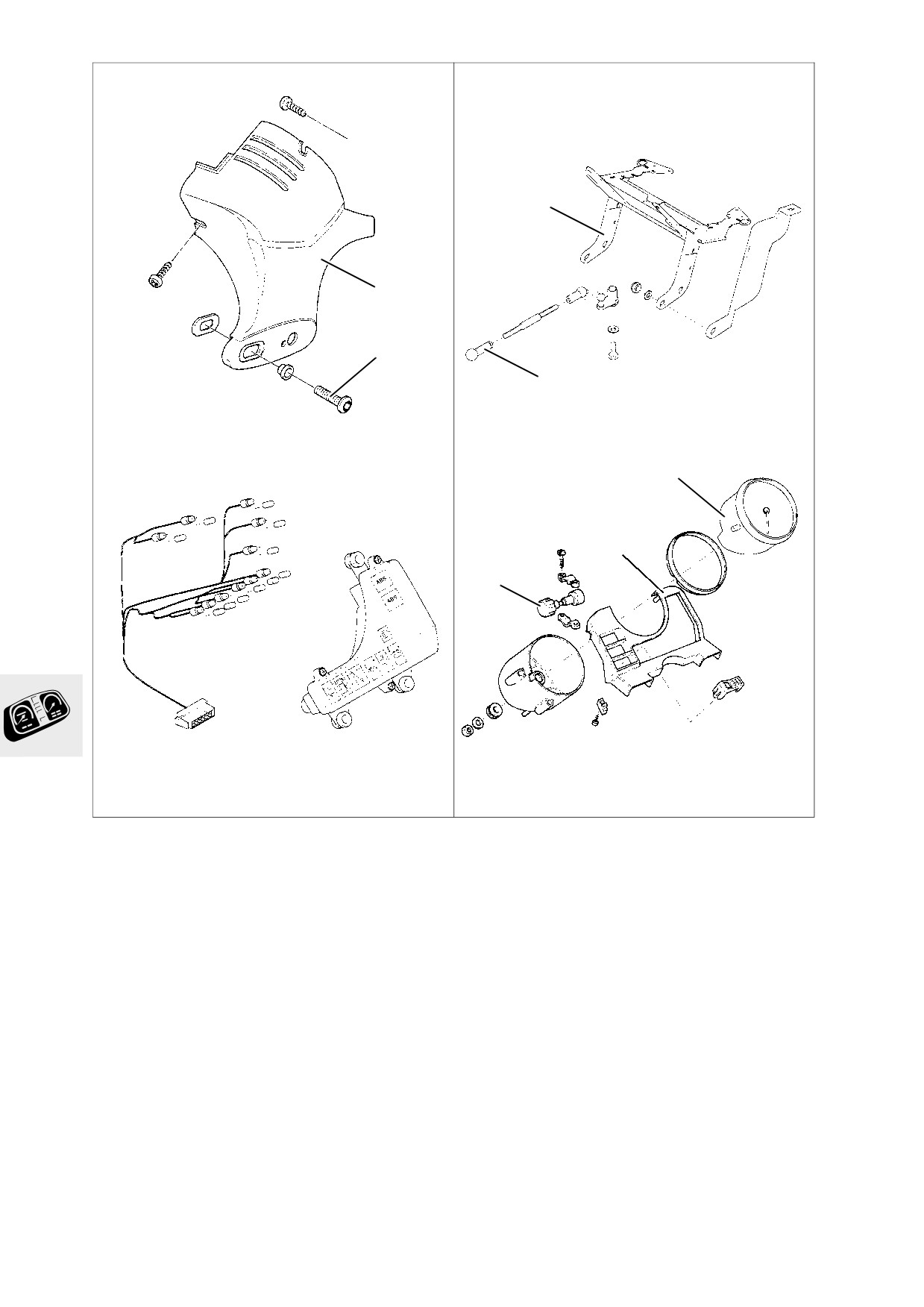

6
3
1
2
4
5
7

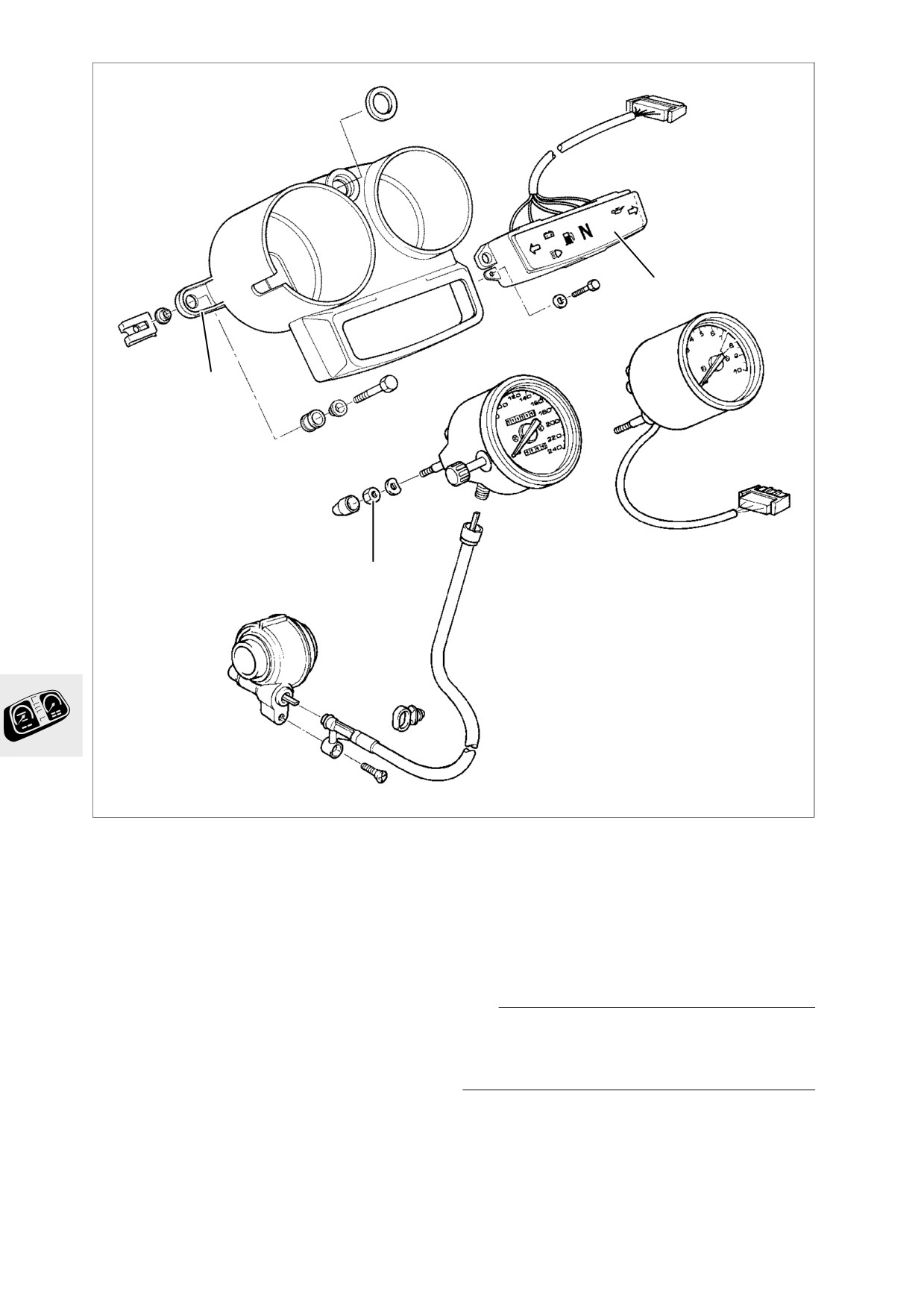

RS620040
[R] Smontaggio e rimontaggio stru-
mento combinato
• Svitare il fissaggio del faro (1) e la
regolazione (2).
• Smontare i lampeggiatori.
• Svitare la mascherina sinistra (3) e destra dello
strumento combinato.
• Smontare la prolunga dell’azzeramento
tachimetro (7).
• Svitare il tachimetro (4).
• Svitare la mascherina superiore (5) dello
strumento combinato.
• Sfilare l’illuminazione strumenti e le spie.
• Svitare i serracavi dal faro.
• Svitare lo sterzo.
• Smontare il ritegno fari (6).
• La ricomposizione va effettuata nella sequenza
inversa.
62.10
