HUSQVARNA FC 250. NÁVOD K OBSLUZE (2024)

SERVISNÍ PRÁCE NA MOTORU

Následná práce

- Zkontrolujte hladinu motorového oleje. ( str. 118)

17.4

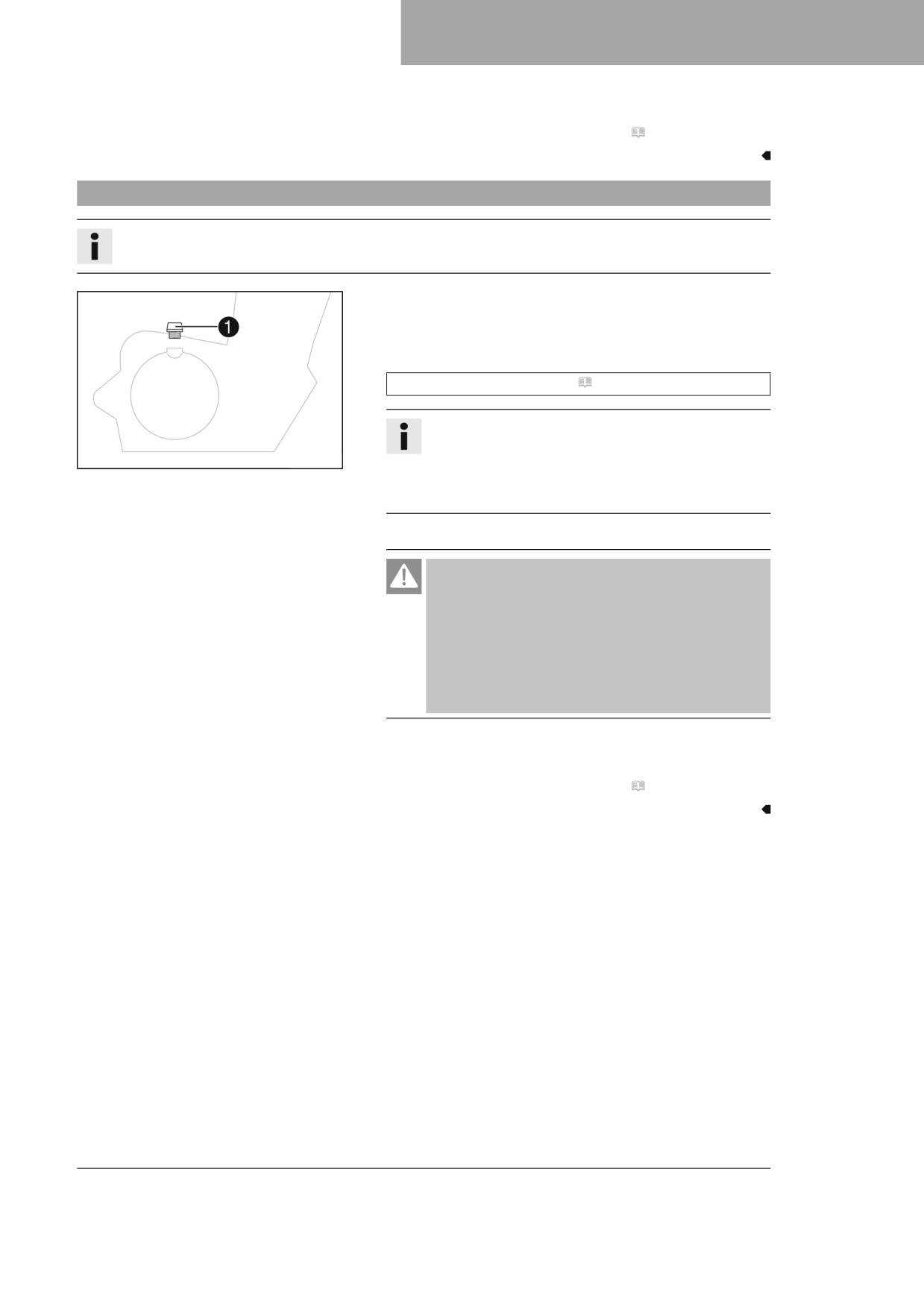

Doplnění motorového oleje

Informace

Příliš málo motorového oleje nebo méně kvalitní motorový olej vede k předčasnému opotřebení motoru.

Hlavní práce

- Vyšroubujte šroub pro plnění oleje 1 s O-kroužkem.

- Doplňte stejný motorový olej, který byl použitý i při výměně

motorového oleje.

Motorový olej (SAE 10W/50) ( str. 141)

Informace

Pro optimální účinnost motorového oleje se nedoporu-

401955-10

čuje mísit různé druhy motorových olejů.

Husqvarna Motorcycles doporučuje případně provést

výměnu motorového oleje.

- Namontujte a utáhněte šroub pro plnění oleje s O-kroužkem.

Nebezpečí

Nebezpečí otravy Výfukové plyny jsou jedovaté a

mohou způsobit bezvědomí a smrt.

- Při provozu motoru zajistěte vždy dostatečné

větrání.

- Při startování nebo provozu motoru v uzavřeném

prostoru používejte vhodné odsávání výfukových

plynů.

- Nastartujte motor a zkontrolujte, zda těsní.

Následná práce

- Zkontrolujte hladinu motorového oleje. ( str. 118)

121

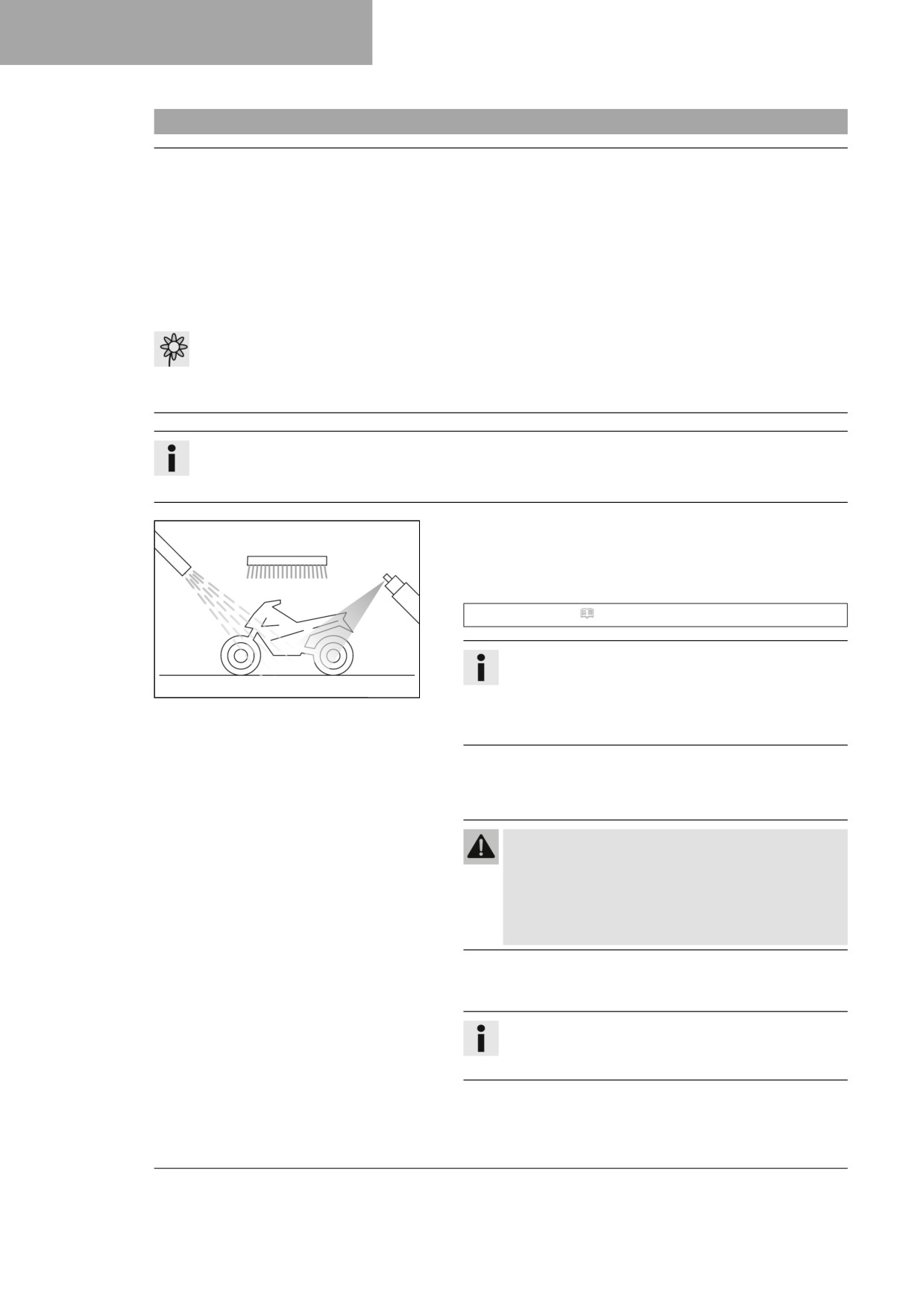

MYTÍ, OŠETŘOVÁNÍ

18.1

Mytí motocyklu

Upozornění

Materiální škody Při nesprávném použití vysokotlakého čističe se poškodí nebo zničí součásti.

Voda při vysokém tlaku vnikne do elektrických součástí, konektorů, bovdenů, ložisek, atd.

Příliš vysoký tlak způsobuje poruchy a zničení součástí.

Nikdy nesměrujte vodní paprsek na elektrické součásti, konektory, bovdeny nebo ložiska.

–

Mezi tryskou vysokotlakého čističe a součástí udržujte určitou minimální vzdálenost.

minimální vzdálenost

60 cm

Upozornění

Ohrožení životního prostředí Problematické látky způsobují škody na životním prostředí.

- Likvidujte oleje, tuky, filtry, palivo, čisticí prostředky, brzdovou kapalinu atd. řádně a v souladu s plat-

nými předpisy.

Informace

Čistěte motocykl pravidelně, zůstane tak dlouhou dobu zachována jeho hodnota i optický vzhled.

Během mytí nevystavujte motocykl přímému slunci.

Zavřete výfukový systém, aby se zabránilo vniknutí vody.

–

Nejprve odstraňte hrubou nečistotu slabým proudem vody.

–

Silně znečištěná místa postříkejte běžným čisticím prostřed-

kem na motorová vozidla a poté ještě vyčistěte štětcem.

Čistič motocyklů ( str. 142)

Informace

Použijte teplou vodu, do které jste přidali běžný čisticí

401061-01

prostředek na motocykly, a měkkou houbu.

Čisticí prostředek na motocykly nikdy nenanášejte na

suché vozidlo, vždy ho nejprve opláchněte vodou.

Po důkladném opláchnutí jemným proudem vody by měl

motocykl dobře vyschnout.

Sejměte uzávěr výfukového systému.

Výstraha

Nebezpečí úrazu Mokro a nečistoty ovlivňují brzdo-

vou soustavu.

- Několikrát opatrně zabrzďte, aby se vysušily brz-

dové kotouče a brzdová obložení a odstranily se z

nich nečistoty.

Po mytí se kousek projeďte, aby motor dosáhl provozní tep-

loty.

Informace

Díky teplu se odpaří voda i z nepřístupných míst v

motoru a brzdové soustavě.

Odsuňte z armatury řídítek ochranné kryty, aby se i odsud

mohla odpařit zateklá voda.

122

MYTÍ, OŠETŘOVÁNÍ

– Po vychladnutí motocyklu namažte všechna kluzná místa a

ložiska.

- Vyčistěte řetěz. ( str. 72)

- Lesklé kovové součásti (s výjimkou brzdových kotoučů a

výfukového systému) ošetřete prostředkem na ochranu proti

korozi.

Konzervační prostředek na laky, kov a gumu ( str. 142)

- Všechny plastové díly a díly s práškovým nástřikem ošetřete

jemným čisticím a ošetřujícím prostředkem.

Speciální čisticí prostředek pro lesklé a matné laky, kovové

a plastové plochy ( str. 143)

123

ULOŽENÍ

19.1

Uložení

Výstraha

Nebezpečí otravy Palivo je zdraví škodlivé.

- Dávejte pozor, aby se vám palivo nedostalo do očí, na kůži nebo na oděv.

- V případě polknutí paliva ihned vyhledejte lékaře.

- Nenadýchejte se palivových výparů.

- Při kontaktu s kůží opláchněte postižené místo ihned velkým množstvím vody.

- Pokud se palivo dostalo do očí, ihned oči důkladně vypláchněte vodou a vyhledejte lékaře.

- Potřísníte-li si palivem oblečení, převlečte se.

- Uchovávejte řádně palivo ve vhodném kanystru a mimo dosah dětí.

Informace

Chcete-li motocykl na delší dobu odstavit, měli byste provést nebo nechat provést následující opatření.

Před uložením zkontrolujte funkčnost a stav opotřebení všech částí motocyklu. Pokud jsou potřeba ser-

visní práce, opravy nebo úpravy, měly by být provedeny v době odstavení (menší vytížení servisů). Tím

se můžete vyhnout dlouhým čekacím dobám v servisech na začátku sezóny.

Při posledním tankování před odstavením motocyklu přidejte

do paliva aditivum.

Aditivum paliva ( str. 142)

Natankujte palivo. ( str. 32)

Tip

Naplňte kompletně palivovou nádrž dle předepsané

hodnoty, přitom použijte palivo s co nejnižším obsa-

401058-01

hem ethanolu.

Umyjte motocykl. ( str. 122)

–

Vyměňte motorový olej a olejový filtr, vyčistěte olejové

sítko.

(

str. 118)

–

Zkontrolujte mrazuvzdornost a hladinu chladicí kapaliny.

(

str. 107)

–

Zkontrolujte tlak v pneumatikách. ( str. 99)

–

Demontujte 12V baterii.

(

str. 101)

–

Nabijte 12V baterii.

(

str. 103)

Předepsaná hodnota

Ideální teplota pro nabíjení

10 … 20 °C

a skladování lithium-iontové

baterie

Vozidlo by se mělo odstavit na suchém místě bez velkých

změn teplot.

Informace

Husqvarna Motorcycles doporučuje postavit motocykl

na stojan.

Zdvihněte motocykl na stojan. ( str. 49)

–

Přikryjte vozidlo prodyšnou plachtou nebo dekou.

124

ULOŽENÍ

Informace

V žádném případě byste neměli používat neprodyšné

materiály, protože potom nemůže unikat vlhkost a

dochází ke korozi.

Je velmi špatné nechat krátkodobě běžet motor u

odstaveného motocyklu. Protože se přitom motor

dostatečně nezahřeje, kondenzuje vodní pára vzniklá

při spalovacím procesu a způsobuje korozi ventilů a

výfukového systému.

19.2

Uvedení do provozu po uložení

- Namontujte 12V baterii.

(

str. 102)

– Sejměte motocykl ze stojanu. ( str. 49)

- Proveďte práce kontroly a ošetření před každým uvedením do

provozu. ( str. 26)

- Proveďte zkušební jízdu.

401059-01

125

VYHLEDÁVÁNÍ ZÁVAD

Chyba

Možná příčina

Opatření

Motor se při aktivaci startova-

Chyba obsluhy

Proveďte pracovní kroky postupu star-

cího tlačítka neprotáčí

tování. ( str. 26)

12V baterie je vybitá

Nabijte 12V baterii.

(

str. 103)

–

Zkontrolujte dobíjecí napětí.

–

Zkontrolujte klidový proud.

–

Zkontrolujte vinutí statoru alterná-

toru.

Propálená hlavní pojistka

Vyměňte hlavní pojistku. ( str. 104)

Vadné startovací relé

Zkontrolujte startovací relé.

Vadný motor startéru

Zkontrolujte motor startéru.

Motor se protáčí, ale nena-

Spojka rychlouzávěru není

Spojte spojku rychlouzávěru.

skočí

spojená

Ucpané palivové sítko ve

Vyměňte palivové sítko.

(

str. 117)

spojce rychlouzávěru

Nesprávně nastavené otáčky

Nastavte otáčky volnoběhu.

volnoběhu

(

str. 114)

Zapalovací svíčka je zrezivělá

Vyčistěte a vysušte příp. vyměňte

nebo mokrá

zapalovací svíčku a koncovku zapa-

lovací svíčky.

Příliš velká vzdálenost elektrod

Nastavte vzdálenost elektrod.

zapalovací svíčky

Předepsaná hodnota

Vzdálenost elektrod zapalovací svíčky

1,0 mm

Prodřený zkratovací kabel

Zkontrolujte kabelový svazek. (optická

v kabelovém svazku, vadné

kontrola).

vypínací tlačítko

Zkontrolujte elektrickou soustavu.

Chybná funkce v elektronickém

Přečtěte chybovou paměť diagnos-

vstřikování paliva

tickým nástrojem Husqvarna Motor-

cycles.

Motor se nevytáčí do vysokých

Chybná funkce v elektronickém

Přečtěte chybovou paměť diagnos-

otáček

vstřikování paliva

tickým nástrojem Husqvarna Motor-

cycles.

Motor má příliš malý výkon

Silně znečištěný vzduchový filtr

Vyčistěte vzduchový filtr a schránku

vzduchového filtru.

(

str. 65)

Palivový filtr silně znečištěný

Vyměňte palivový filtr.

Chybná funkce v elektronickém

Přečtěte chybovou paměť diagnos-

vstřikování paliva

tickým nástrojem Husqvarna Motor-

cycles.

Výfukový systém je netěsný,

Zkontrolujte výfukový systém, zda není

deformovaný nebo příliš málo

poškozený.

náplně skelného vlákna v tlu-

Vyměňte výplň v tlumicí koncovce

micí koncovce výfuku

výfuku.

(

str. 68)

Příliš malá vůle ventilu

Nastavte vůli ventilů.

Motor se během jízdy vypne

Nedostatek paliva

Natankujte palivo. ( str. 32)

Motor je nadměrně zahřátý

Příliš málo chladicí kapaliny v

Zkontrolujte těsnění chladicího sys-

chladicím systému

tému.

Zkontrolujte hladinu chladicí kapaliny.

(

str. 108)

Příliš slabé proudění vzduchu

Vypněte a odstavte motor.

126

VYHLEDÁVÁNÍ ZÁVAD

Chyba

Možná příčina

Opatření

Motor je nadměrně zahřátý

Lamely chladiče jsou silně zne-

- Vyčistěte lamely chladiče.

čištěné

Tvorba pěny v chladicím sys-

- Vypusťte chladicí kapalinu.

tému

(

str. 108)

– Naplňte nádrž chladicí kapalinou.

(

str. 109)

Zalomená hadice chladiče

- Vyměňte hadici chladiče.

Kontrolka chybné funkce svítí

Chyba v elektronickém vstřiko-

- Zkontrolujte kabely a elektrické konek-

nebo bliká

vání paliva

tory, zda nejsou poškozené nebo zko-

rodované.

- Přečtěte chybovou paměť diagnos-

tickým nástrojem Husqvarna Motor-

cycles.

Vysoká spotřeba oleje

Zalomená odvzdušňovací

- Uložte odvzdušňovací hadici bez zalo-

hadice motoru

mení, příp. ji vyměňte.

Příliš vysoká hladina motoro-

- Zkontrolujte hladinu motorového oleje.

vého oleje

(

str. 118)

Příliš tekutý motorový olej

- Vyměňte motorový olej a olejový filtr,

(viskozita)

vyčistěte olejové sítko.

(

str. 118)

Opotřebované písty nebo válce

- Píst/válec - zjištění montážní vůle.

12V baterie je vybitá

12V baterie se nenabíjí

- Zkontrolujte dobíjecí napětí.

- Zkontrolujte vinutí statoru alterná-

toru.

neúmyslný elektrický spotřebič

- Zkontrolujte klidový proud.

127

BLIKAJÍCÍ KÓD

Podmínka nastavení

Kombinovaný spínač vlevo - tlačítka jsou stisknutá déle než 20 sekund

chyby

Blikající kód kontrolky

chybné funkce

Kontrolka chybné funkce trvale bliká

Podmínka nastavení

THREF - chybná funkce

chyby

Blikající kód kontrolky

chybné funkce

02 Kontrolka chybné funkce blikne 2x krátce

Podmínka nastavení

Snímač otáček klikového hřídele - chybná funkce v el. obvodu

chyby

Blikající kód kontrolky

chybné funkce

06 Kontrolka chybné funkce blikne 6x krátce

Podmínka nastavení

Snímač polohy škrticí klapky okruh A - příliš nízký vstupní signál

chyby

Snímač polohy škrticí klapky okruh A - příliš vysoký vstupní signál

Blikající kód kontrolky

chybné funkce

09 Kontrolka chybné funkce blikne 9x krátce

Podmínka nastavení

Tlakové čidlo sací trubice - příliš vysoký vstupní signál

chyby

Tlakové čidlo sací trubice - příliš nízký vstupní signál

Blikající kód kontrolky

chybné funkce

12 Kontrolka chybné funkce blikne 1x dlouze, 2x krátce

Podmínka nastavení

Teplotní čidlo chladicí kapaliny - příliš vysoký vstupní signál

chyby

Teplotní čidlo chladicí kapaliny - příliš nízký vstupní signál

Blikající kód kontrolky

chybné funkce

13 Kontrolka chybné funkce blikne 1x dlouze, 3x krátce

Podmínka nastavení

Teplotní čidlo nasávaného vzduchu - příliš vysoký vstupní signál

chyby

Teplotní čidlo nasávaného vzduchu - příliš nízký vstupní signál

Blikající kód kontrolky

chybné funkce

15 Kontrolka chybné funkce blikne 1x dlouze, 5x krátce

Podmínka nastavení

Senzor náklonu - příliš nízký vstupní signál

chyby

Senzor náklonu - přerušení/příliš vysoký vstupní signál

Blikající kód kontrolky

chybné funkce

21 Kontrolka chybné funkce blikne 2x dlouze, 1x krátce

Podmínka nastavení

Napětí baterie - vstupní napětí příliš vysoké

chyby

128

BLIKAJÍCÍ KÓD

Blikající kód kontrolky

chybné funkce

22 Kontrolka chybné funkce blikne 2x dlouze, 2x krátce

Podmínka nastavení

Čidlo rozpoznání rychlostního stupně - příliš nízký vstupní signál

chyby

Čidlo rozpoznání rychlostního stupně - příliš vysoký vstupní signál

Čidlo rozpoznání rychlostního stupně - chybná funkce

Blikající kód kontrolky

chybné funkce

33 Kontrolka chybné funkce blikne 3x dlouze, 3x krátce

Podmínka nastavení

Vstřikovací ventil válce 1 - chybná funkce v el. obvodu

chyby

Blikající kód kontrolky

chybné funkce

37 Kontrolka chybné funkce blikne 3x dlouze, 7x krátce

Podmínka nastavení

Cívka zapalování - chybná funkce v el. obvodu

chyby

Blikající kód kontrolky

chybné funkce

41 Kontrolka chybné funkce blikne 4x dlouze, 1x krátce

Podmínka nastavení

Řízení palivového čerpadla - přerušení/zkrat na kostru

chyby

Řízení palivového čerpadla - zkrat na plus

Blikající kód kontrolky

chybné funkce

65 Kontrolka chybné funkce blikne 6x dlouze, 5x krátce

Podmínka nastavení

EEPROM - chybná funkce

chyby

Blikající kód kontrolky

chybné funkce

91 Kontrolka chybné funkce blikne 9x dlouze, 1x krátce

Podmínka nastavení

Komunikace sběrnice CAN - chybná

chyby

129

TECHNICKÉ ÚDAJE

22.1

Motor

Druh konstrukce

1válcový 4taktní Ottův motor, chlazený kapalinou

Zdvihový objem

249,91 cm³

Zdvih

48,5 mm

Otvor válce

81 mm

Kompresní poměr

14,5:1

Počet otáček volnoběhu

2 250 … 2 350 ot/min

Řízení

DOHC, 4 ventily řízené vahadly, pohon rozvodovým

řetězem

Průměr ventilu vtok

32,5 mm

Průměr ventilu odtok

27,5 mm

Vůle ventilů

Sání při: 20 °C

0,08 … 0,15 mm

Výfuk při: 20 °C

0,12 … 0,19 mm

Uložení klikové hřídele

2 válečková ložiska

Ojniční ložisko

Kluzné ložisko

Válečkové ložisko

ložiskové pouzdro

Písty

Kovaný lehký kov

Pístní kroužky

1 pístní těsnicí kroužek, 1 pístní stěrací kroužek

Mazání motoru

Tlakové oběžné mazání s 2 trochoidními čerpadly

Primární převod

24:72

Spojka

Kotoučová spojka v olejové lázni / hydraulicky ovlá-

daná

Převodovka

5stupňová převodovka s přímým záběrem

Převody

1. převodový stupeň
