HUSQVARNA FC 250. KASUTUSJUHEND (2024)

VEERMIKU HOOLDUSTÖÖD 11

11.8

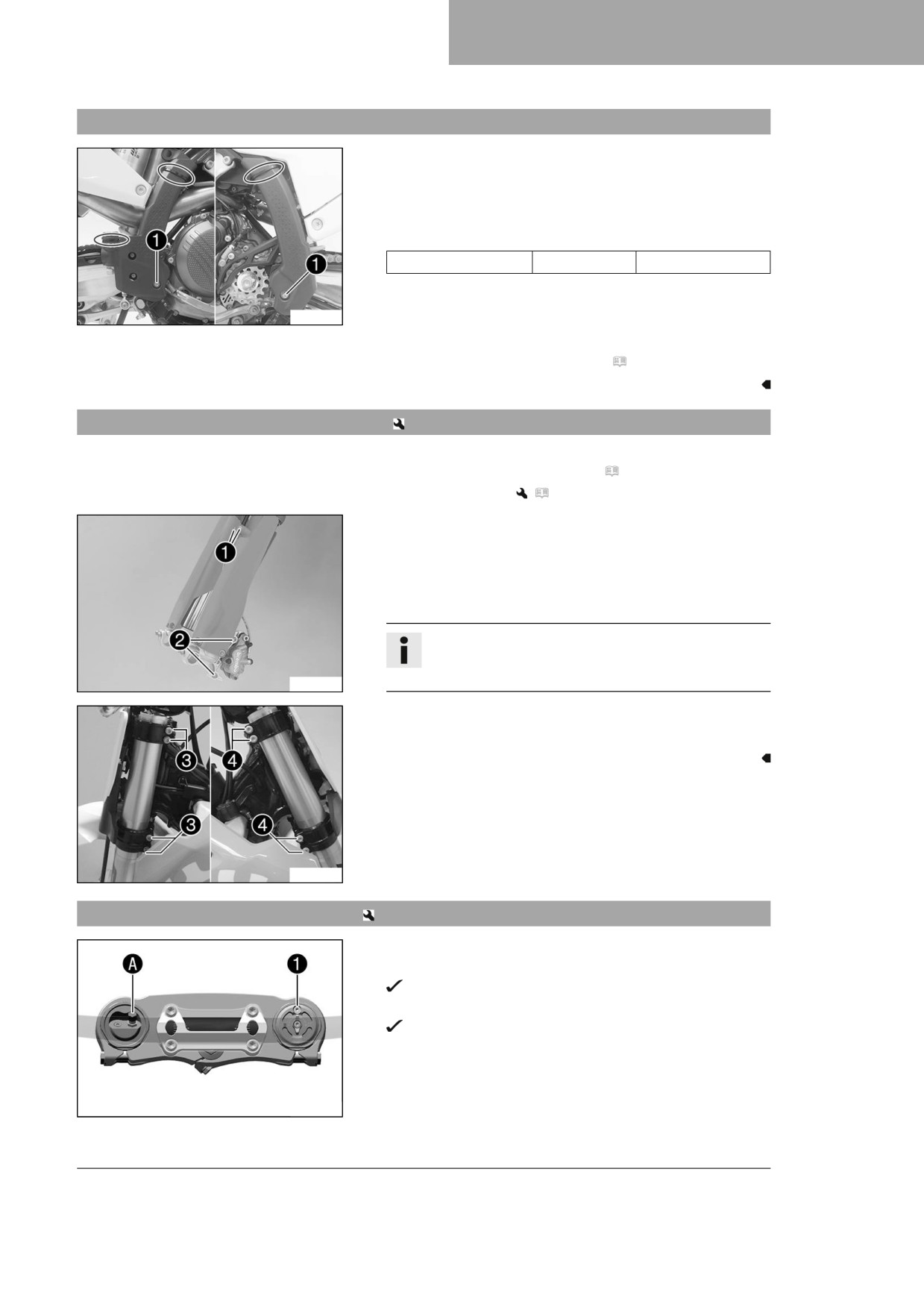

Raamitoe paigaldamine

Põhitöö

- Asetage vasak raamitugi paigale.

- Sisestage parem raamitugi altpoolt ja lükake tahapoole.

- Paigaldage kruvid 1 koos puksidega ja keerake kinni.

Nõue

Raamikaitse kruvi

3 Nm

– Kinnitage raamitugi kaablivitstega.

T04408-10

Järeltöö

- Paigaldage parempoolne küljekate. ( lk 66)

11.9

Esihargi harude eemaldamine

Eeltöö

- Tõstke mootorratas puki abil üles. ( lk 48)

- Eemaldage esiratas.

(

lk 94)

Põhitöö

- Eemaldage kruvid 1 ja klamber.

- Eemaldage kruvid 2 ja pidurisadul.

- Jätke pidurisadul koos pidurivoolikuga pingevabalt kõrvale

rippu.

Teave

Kui esiratas on eemaldatud, ärge tõmmake esipiduri-

hooba.

A01067-10

- Vabastage kruvid 3. Eemaldage vasakpoolne esihargi haru.

- Vabastage kruvid 4. Eemaldage parempoolne esihargi haru.

A01189-10

11.10

Esihargi harude paigaldus

Põhitöö

- Seadke esihargi harud paika.

Parempoolse esihargi haru õhutuskruvi 1 on asetatud

ette.

Vasakpoolse esihargi haru ventiil A on suunatud ette-

poole.

F03665-11

VEERMIKU HOOLDUSTÖÖD

Teave

Esihargi harude ülaosa külgedele on freesitud sooned.

Teine sissefreesitud soon (ülalt) peab olema kohakuti

ülemise traaversi ülaservaga.

Õhkvedrustus on vasakpoolses esihargi harus.

Kokkusurumis- ja väljatulekukontroll on parempoolses

esihargi harus.

- Pingutage kruvid 2.

Nõue

Ülemise traaversi

17 Nm

kruvi

- Pingutage kruvid 3.

Nõue

Alumise traaversi

12 Nm

kruvi

A01189-11

- Seadke pidurisadul paika. Paigaldage kruvid 4 ja keerake

kinni.

Nõue

Pidurisadula

25 Nm

kruvi ees

Loctite^®243™

– Asetage pidurivoolik ja klamber oma kohale. Paigaldage kru-

vid 5 ja keerake kinni.

A01067-11

Järeltöö

- Paigaldage esiratas.

(

lk 95)

11.11

Alumise traaversi eemaldamine

Eeltöö

- Tõstke mootorratas puki abil üles. ( lk 48)

- Eemaldage esiratas.

(

lk 94)

– Eemaldage esihargi harud.

(

lk 51)

– Eemaldage stardinumbri alus. ( lk 57)

- Eemaldage eesmine porilaud. ( lk 57)

- Eemaldage juhtraua padjandid.

Põhitöö

- Eemaldage kruvi 1. Võtke juhtmekimp välja.

- Eemaldage kruvi 2.

- Eemaldage kruvi 3.

- Eemaldage ülemine traavers koos juhtrauaga ja asetage kõr-

vale.

Teave

A01190-10

Katke masinaosad kahjustuste vältimiseks kinni.

Ärge murdke kaableid ja voolikuid.

VEERMIKU HOOLDUSTÖÖD 11

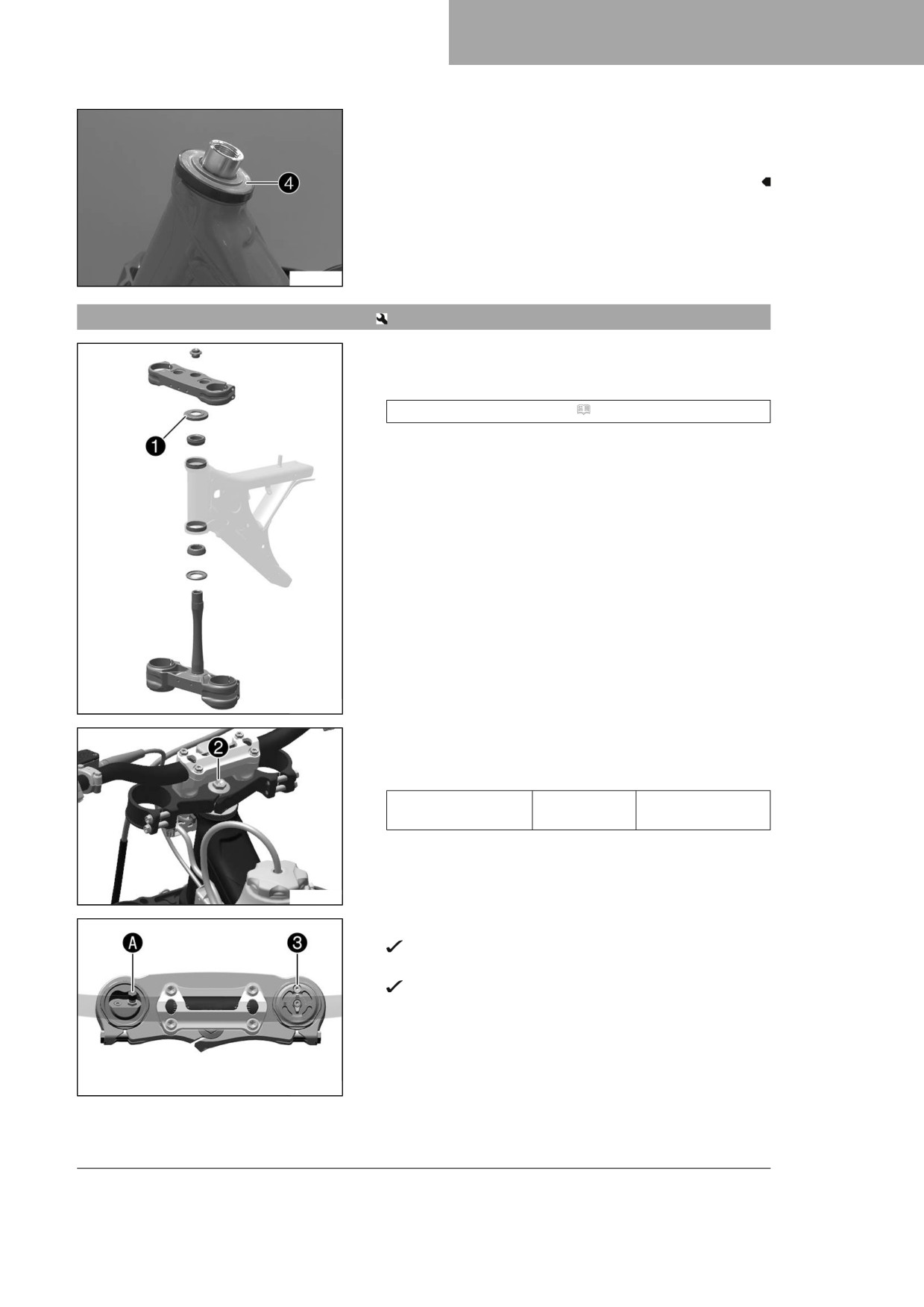

- Eemaldage juhtpea tihend 4.

- Eemaldage alumine traavers koos esihargi juhttoruga.

- Eemaldage ülemine juhtpea laager.

A01070-10

11.12

Alumise traaversi paigaldus

Põhitöö

- Puhastage laager ja tihendid, kontrollige vigastuste suhtes

ning määrige.

Suure viskoossusega määre ( lk 141)

- Paigaldage alumine traavers koos esihargi juhttoruga. Paigal-

dage ülemine juhtpea laager.

- Lükake juhtpea tihend 1 peale.

A01192-10

- Asetage ülemine traavers koos juhtrauaga paigale.

- Paigaldage kruvi 2, kuid ärge veel kinni keerake.

Nõue

Ülemise juhtkannu

M20x1,5

12 Nm

kruvi

A01190-11

- Seadke esihargi harud paika.

Parempoolse esihargi haru õhutuskruvi 3 on asetatud

ette.

Vasakpoolse esihargi haru ventiil A on suunatud ette-

poole.

F03764-10

VEERMIKU HOOLDUSTÖÖD

Teave

Esihargi harude ülaosa külgedele on freesitud sooned.

Teine sissefreesitud soon (ülalt) peab olema kohakuti

ülemise traaversi ülaservaga.

Õhkvedrustus on vasakpoolses esihargi harus.

Kokkusurumis- ja väljatulekukontroll on parempoolses

esihargi harus.

- Pingutage kruvid 4.

Nõue

Alumise traaversi

12 Nm

kruvi

A01198-10

- Keerake kruvi 2 kinni.

Nõue

Ülemise juhtkannu

M20x1,5

12 Nm

kruvi

A01191-11

- Paigaldage kruvi 5 ja keerake kinni.

Nõue

Esihargi juht-

20 Nm

varda ülemine

Loctite^®243™

kruvi

A01191-10

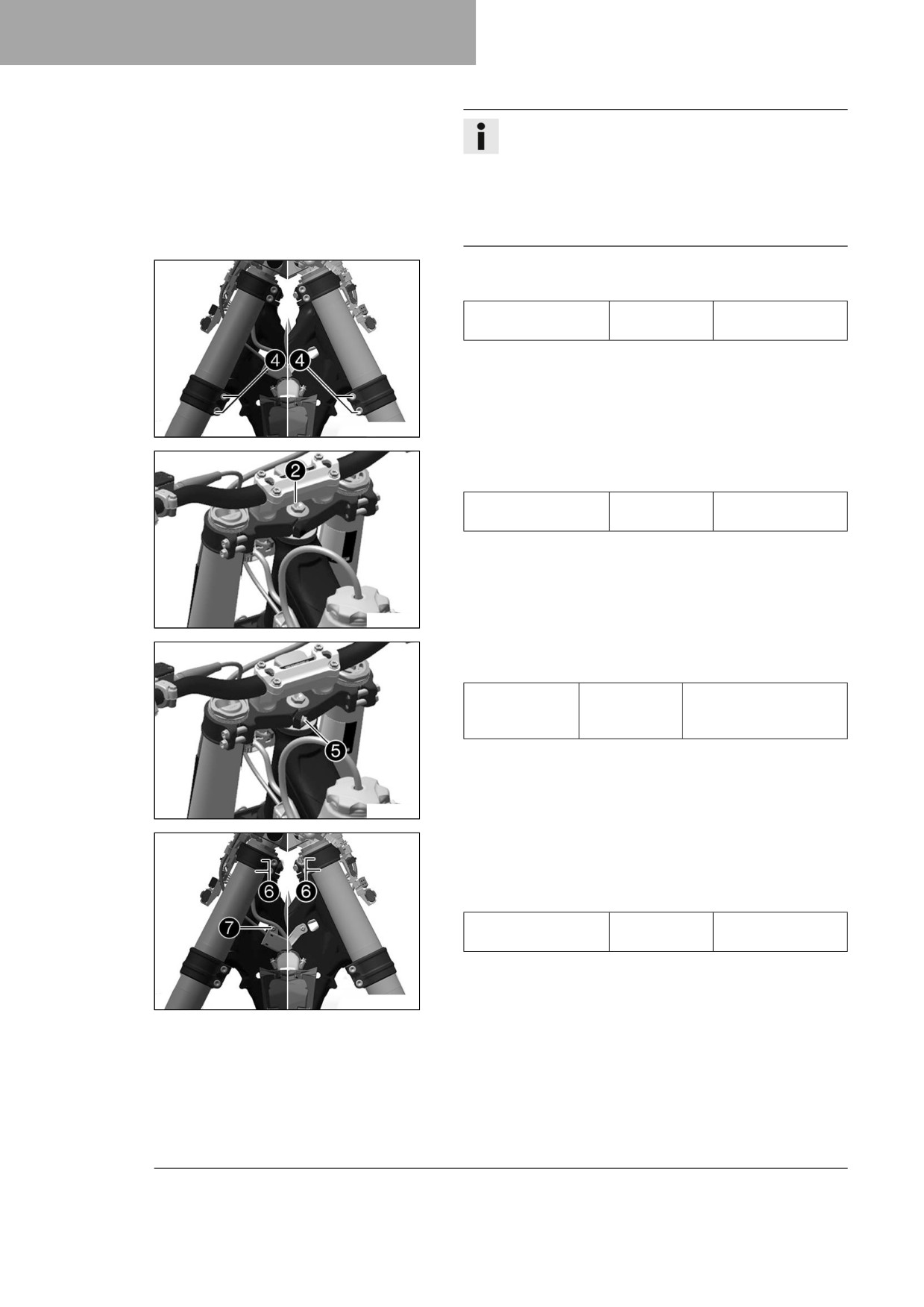

- Pingete vältimiseks koputage plasthaamriga kergelt traaver-

sile.

- Pingutage kruvid 6.

Nõue

Ülemise traaversi

17 Nm

kruvi

- Fikseerige juhtmekimp kaablihoidikuga. Paigaldage kruvi 7

ja keerake kinni.

A01198-11

VEERMIKU HOOLDUSTÖÖD 11

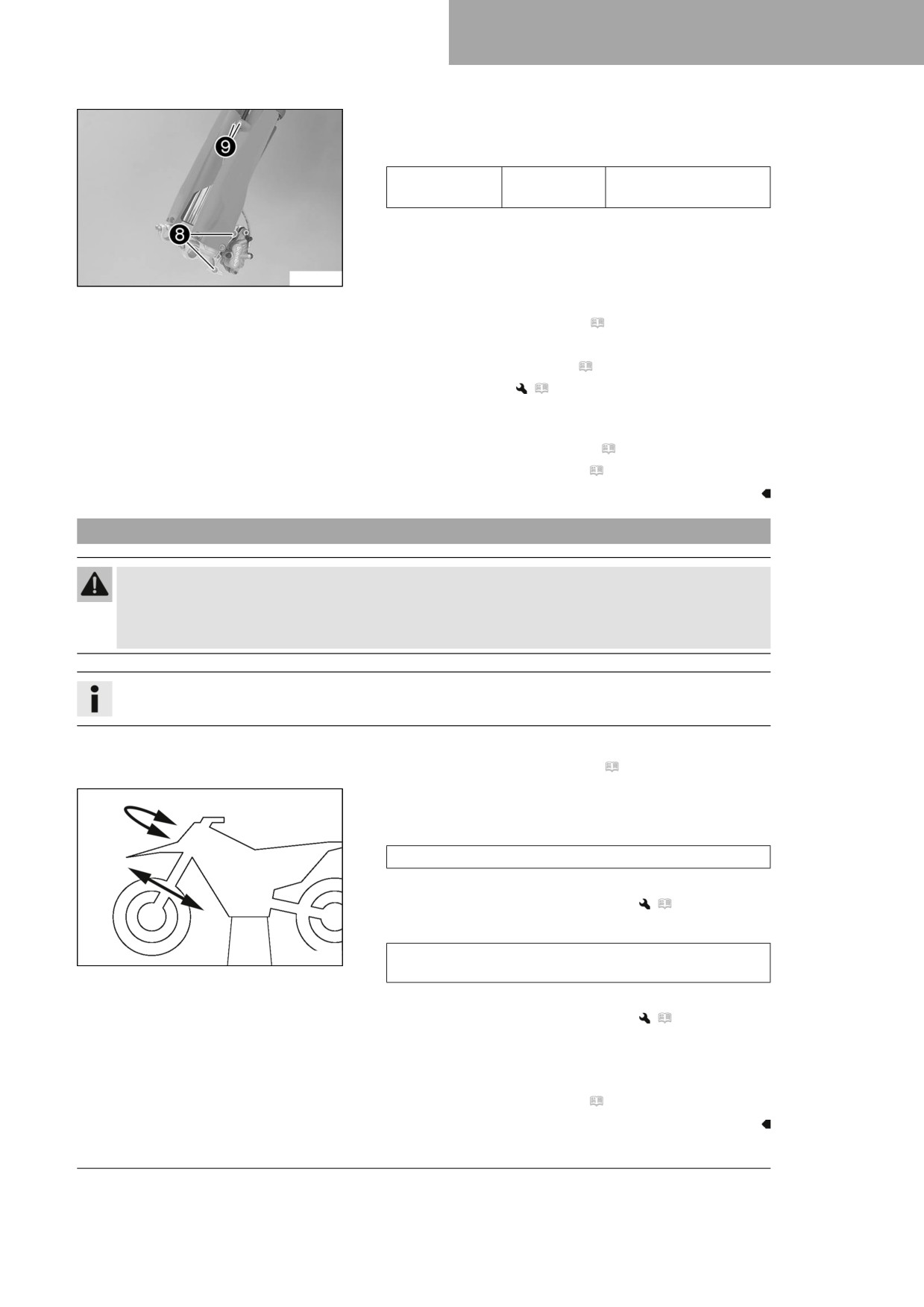

- Seadke pidurisadul paika. Paigaldage kruvid 8 ja keerake

kinni.

Nõue

Pidurisadula

25 Nm

kruvi ees

Loctite^®243™

– Asetage pidurivoolik ja klamber oma kohale. Paigaldage kru-

vid 9 ja keerake kinni.

A01067-12

Järeltöö

- Eesmise poritiiva paigaldamine. ( lk 58)

- Paigaldage juhtraua pehmendus.

- Paigaldage stardinumbri alus. ( lk 57)

- Paigaldage esiratas.

(

lk 95)

– Kontrollige juhtmekimbu, kõritrosside, piduri- ja sidurivooli-

kute vaba liikuvust ja paigutust.

- Kontrollige roolikannulaagri lõtku. ( lk 55)

- Võtke mootorratas pukilt maha. ( lk 48)

11.13

Kontrollige roolikannulaagri lõtku

Hoiatus

Õnnetusoht Vale juhtraualaagri lõtk halvendab sõiduomadusi ja kahjustab komponente.

- Korrigeerige juhtraualaagri lõtku koheselt. (Ettevõtte Husqvarna Motorcycles volitatud töökoda aitab

teid meelsasti.)

Teave

Kui roolikannulaagris on pikemat aega lõtk, hakkavad laagrid raamis olevaid laagripesi kahjustama.

Eeltöö

- Tõstke mootorratas puki abil üles. ( lk 48)

Põhitöö

- Seadke juhtraud otseks. Liigutage hargi harusid sõidusuunas

edasi-tagasi.

Roolikannulaagris ei tohi lõtku tunda olla.

» Kui tuntav lõtk on olemas:

- Seadistage roolikannulaagri lõtk.

(

lk 56)

– Liigutage juhtrauda kogu roolimisalas edasi-tagasi.

H01167-01

Juhtraud peab liikuma kergelt kogu pööramisalas. Ühtegi

fikseerimisasendit ei tohi tunda olla.

» Kui fikseerimisasendid on tunda:

- Seadistage roolikannulaagri lõtk.

(

lk 56)

– Kontrollige roolikannulaagrit, vajaduse korral vahe-

tage.

Järeltöö

- Võtke mootorratas pukilt maha. ( lk 48)

VEERMIKU HOOLDUSTÖÖD

11.14

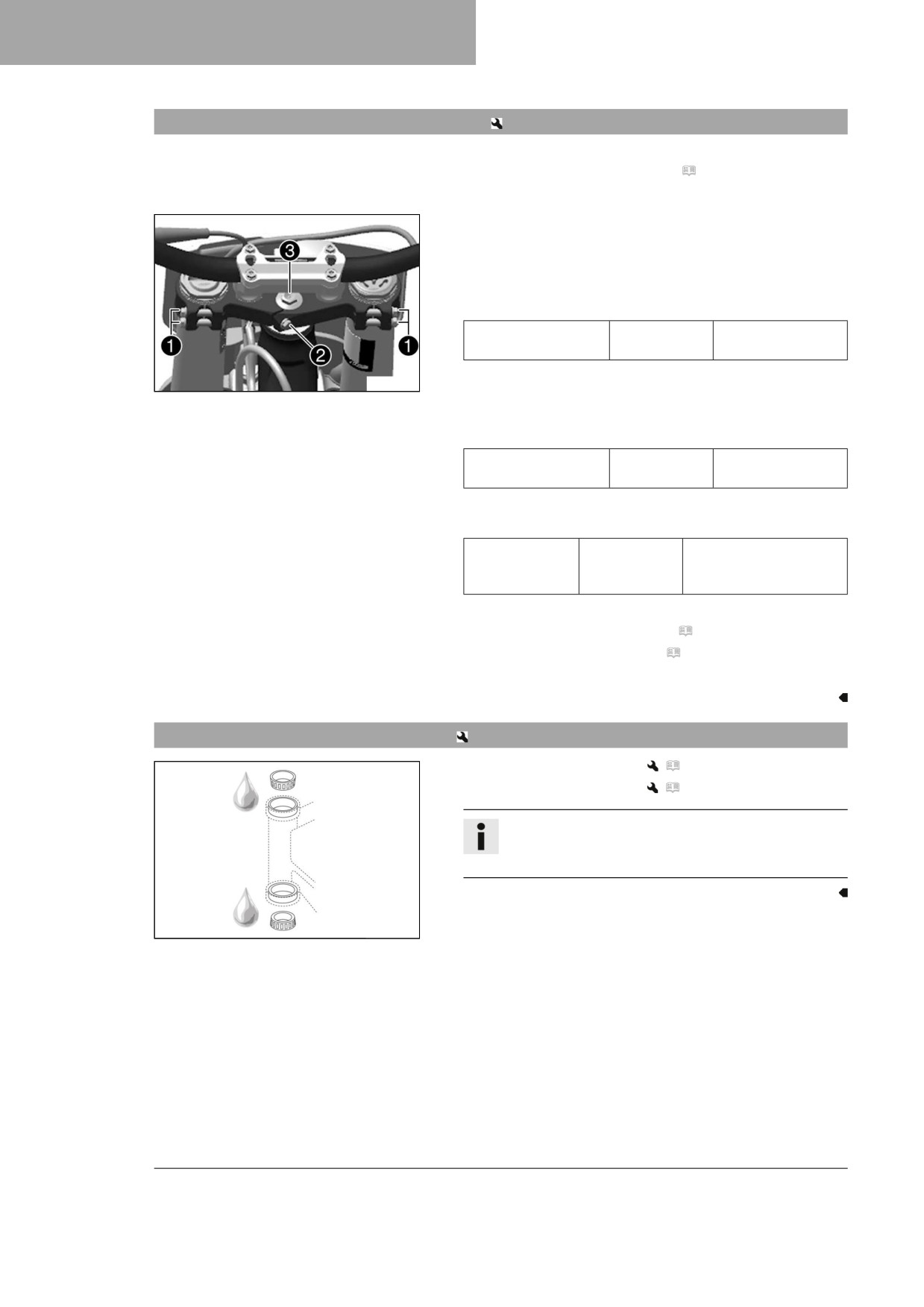

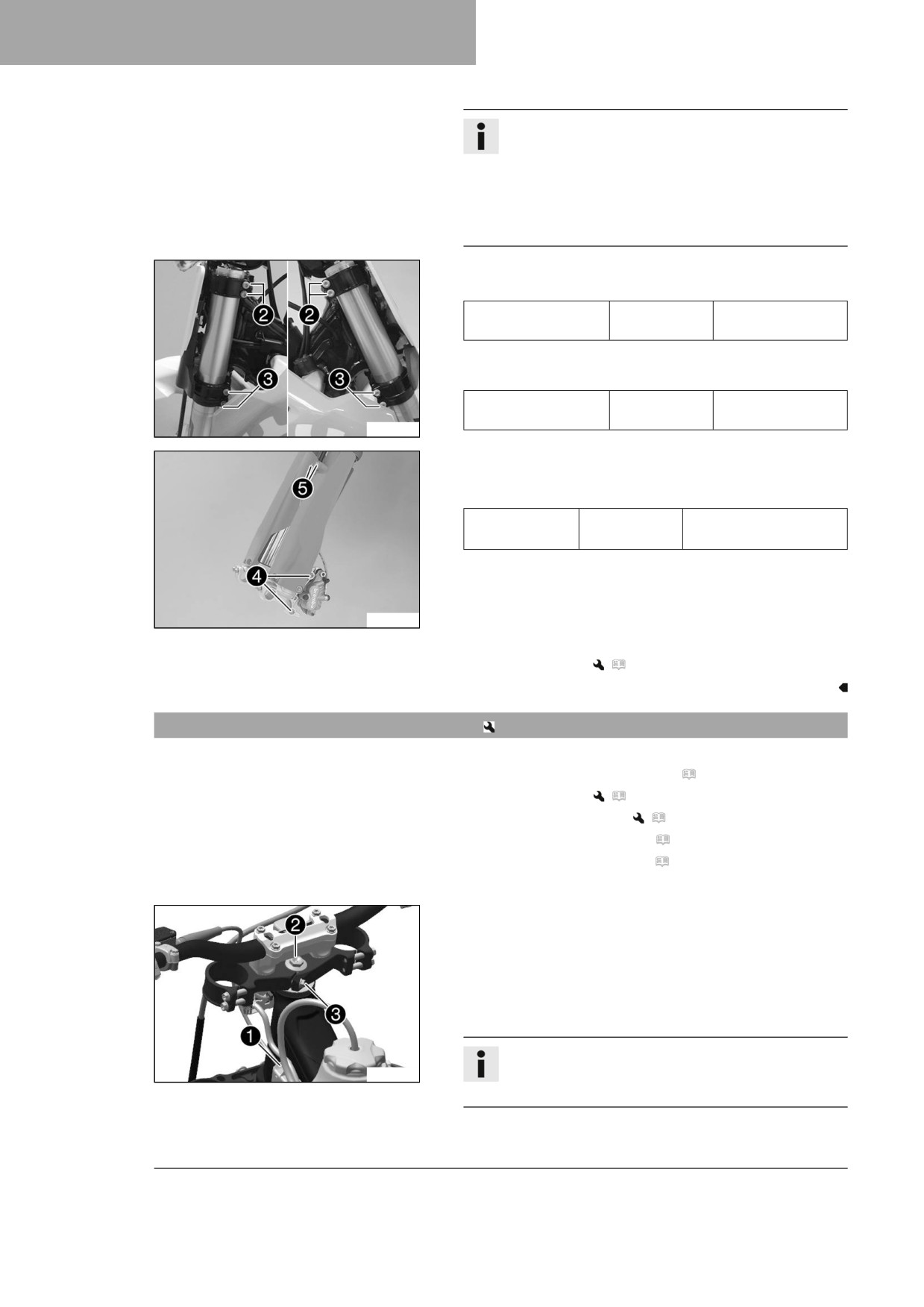

Seadistage roolikannulaagri lõtk

Eeltöö

- Tõstke mootorratas puki abil üles. ( lk 48)

- Eemaldage juhtraua padjandid.

Põhitöö

- Vabastage kruvid 1.

- Eemaldage kruvi 2.

- Vabastage kruvi 3 ja keerake uuesti kinni.

Nõue

Ülemise juhtkannu

M20x1,5

12 Nm

kruvi

- Pingete vältimiseks koputage plasthaamriga kergelt traaver-

A10214-10

sile.

- Pingutage kruvid 1.

Nõue

Ülemise traaversi

17 Nm

kruvi

- Paigaldage kruvi 2 ja keerake kinni.

Nõue

Esihargi juht-

20 Nm

varda ülemine

Loctite^®243™

kruvi

Järeltöö

- Kontrollige roolikannulaagri lõtku. ( lk 55)

- Võtke mootorratas pukilt maha. ( lk 48)

- Paigaldage juhtraua pehmendus.

11.15

Roolikannulaagri määrimine

- Eemaldage alumine traavers.

(

lk 52)

– Paigaldage alumine traavers.

(

lk 53)

Teave

Roolikannulaager puhastatakse ja määritakse alumise

traaversi eemaldamise ja paigaldamise käigus.

H02387-01

VEERMIKU HOOLDUSTÖÖD 11

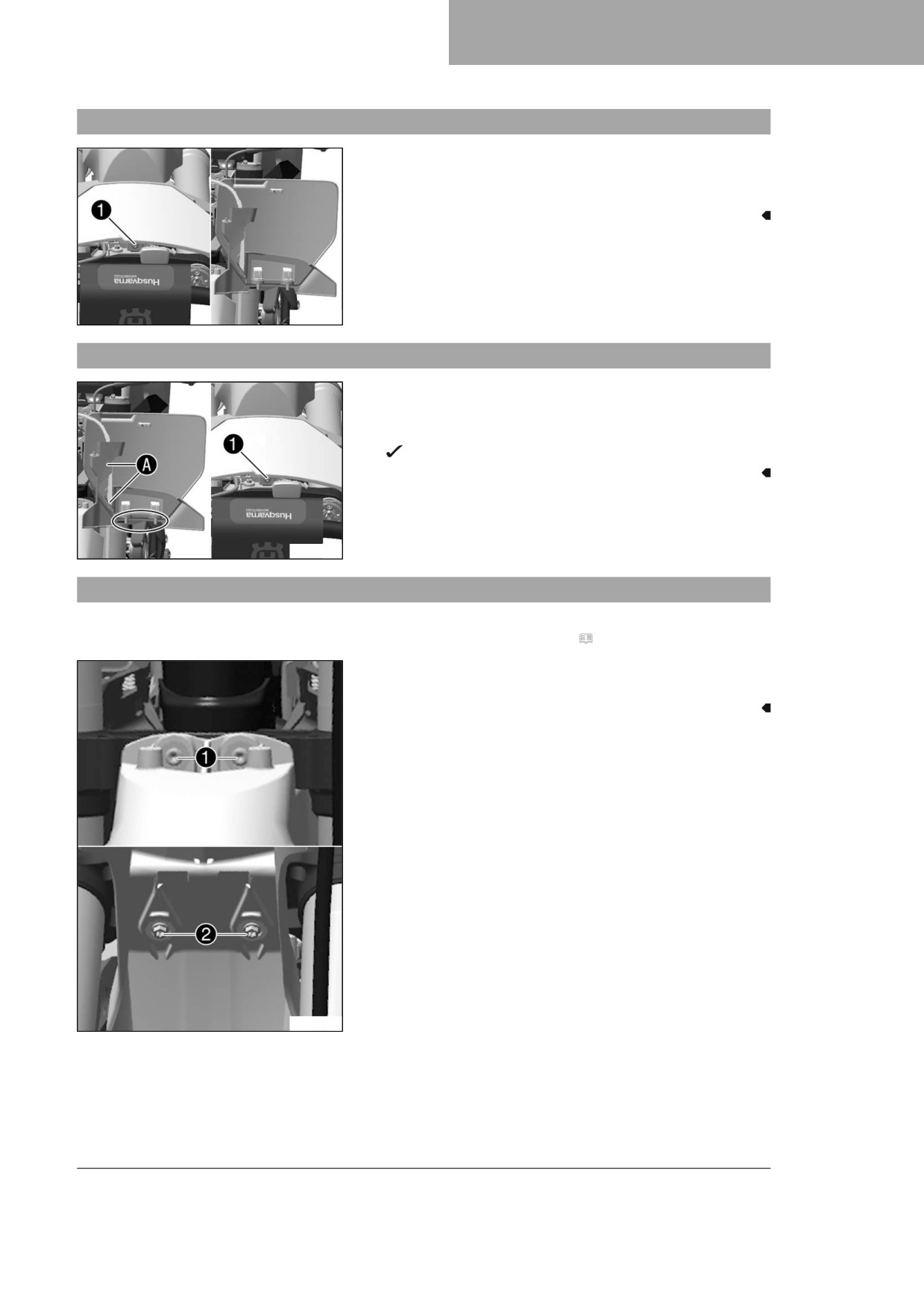

11.16

Stardinumbri aluse eemaldamine

- Eemaldage kruvi 1.

- Vabastage stardinumbri alus pidurivooliku küljest ja eemal-

dage.

A01216-10

11.17

Stardinumbri aluse paigaldus

- Paigutage pidurivoolik stardinumbri aluse hoidikutesse A.

- Asetage stardinumbri alus paigale. Paigaldage kruvi 1 ja

keerake kinni.

Kinnituskõrvad haakuvad poritiiva külge.

A01216-11

11.18

Eesmise porilaua eemaldamine

Eeltöö

- Eemaldage stardinumbri alus. ( lk 57)

Põhitöö

- Eemaldage kruvid 1 ja 2. Eemaldage eesmine porilaud.

A01174-10

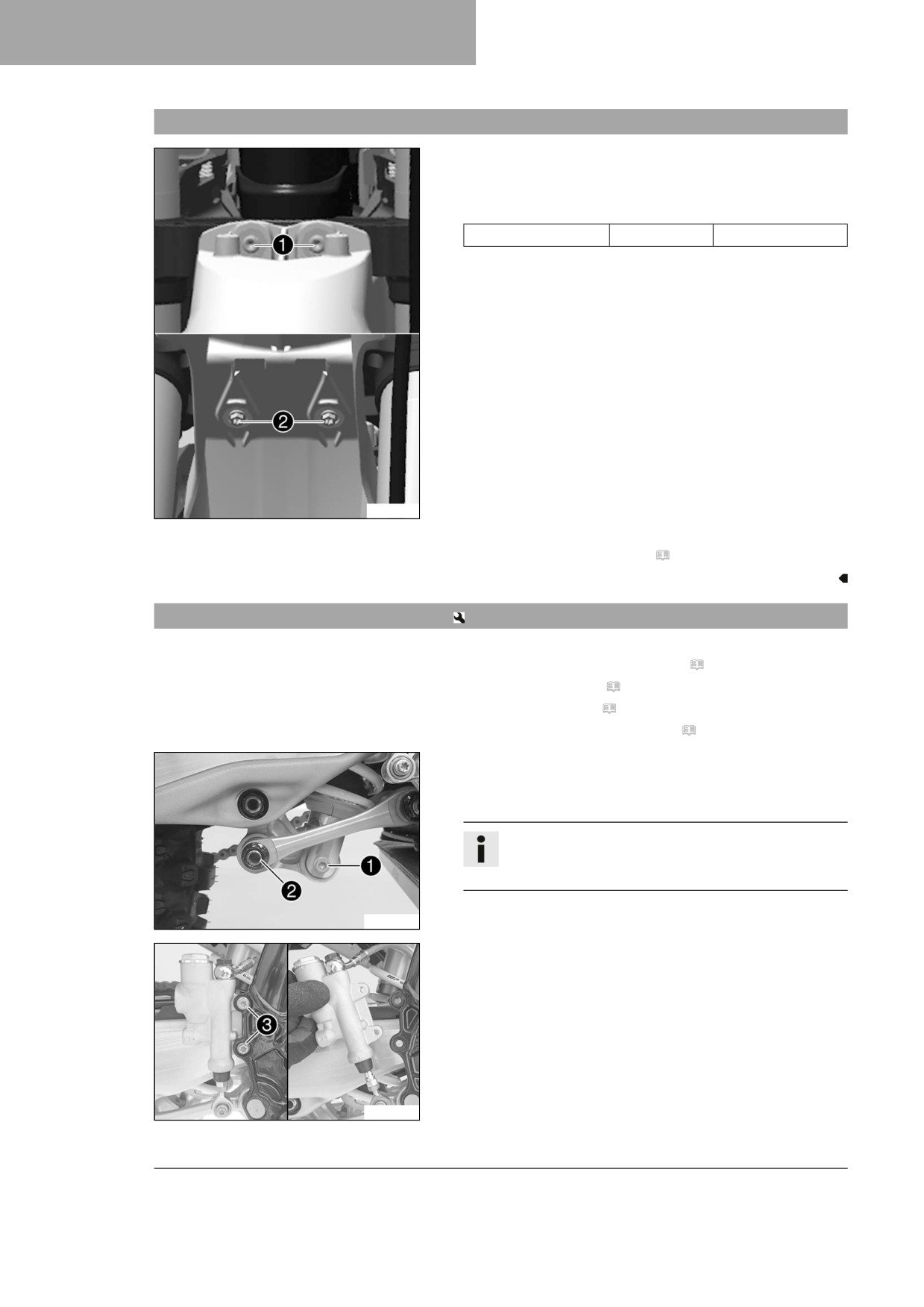

VEERMIKU HOOLDUSTÖÖD

11.19

Eesmise poritiiva paigaldamine

Põhitöö

- Asetage eesmine poritiib kohale. Paigaldage kruvid 1 ja 2

ning keerake kinni.

Nõue

Poritiiva kruvi

12 Nm

A01174-10

Järeltöö

- Paigaldage stardinumbri alus. ( lk 57)

11.20

Amortisaatori eemaldamine

Eeltöö

- Eemaldage parempoolne küljekate. ( lk 66)

- Eemaldage raamitugi. ( lk 50)

- Eemaldage summuti. ( lk 67)

- Tõstke mootorratas puki abil üles. ( lk 48)

Põhitöö

- Eemaldage kruvi 1.

- Eemaldage kruviühendus 2.

Teave

Tõstke veidi õõtsharki, et kruvisid oleks kergem

eemaldada.

W00036-10

- Eemaldage kruvid 3.

- Tõmmake tagumine pidurisilinder tõukurilt ära.

W00051-10

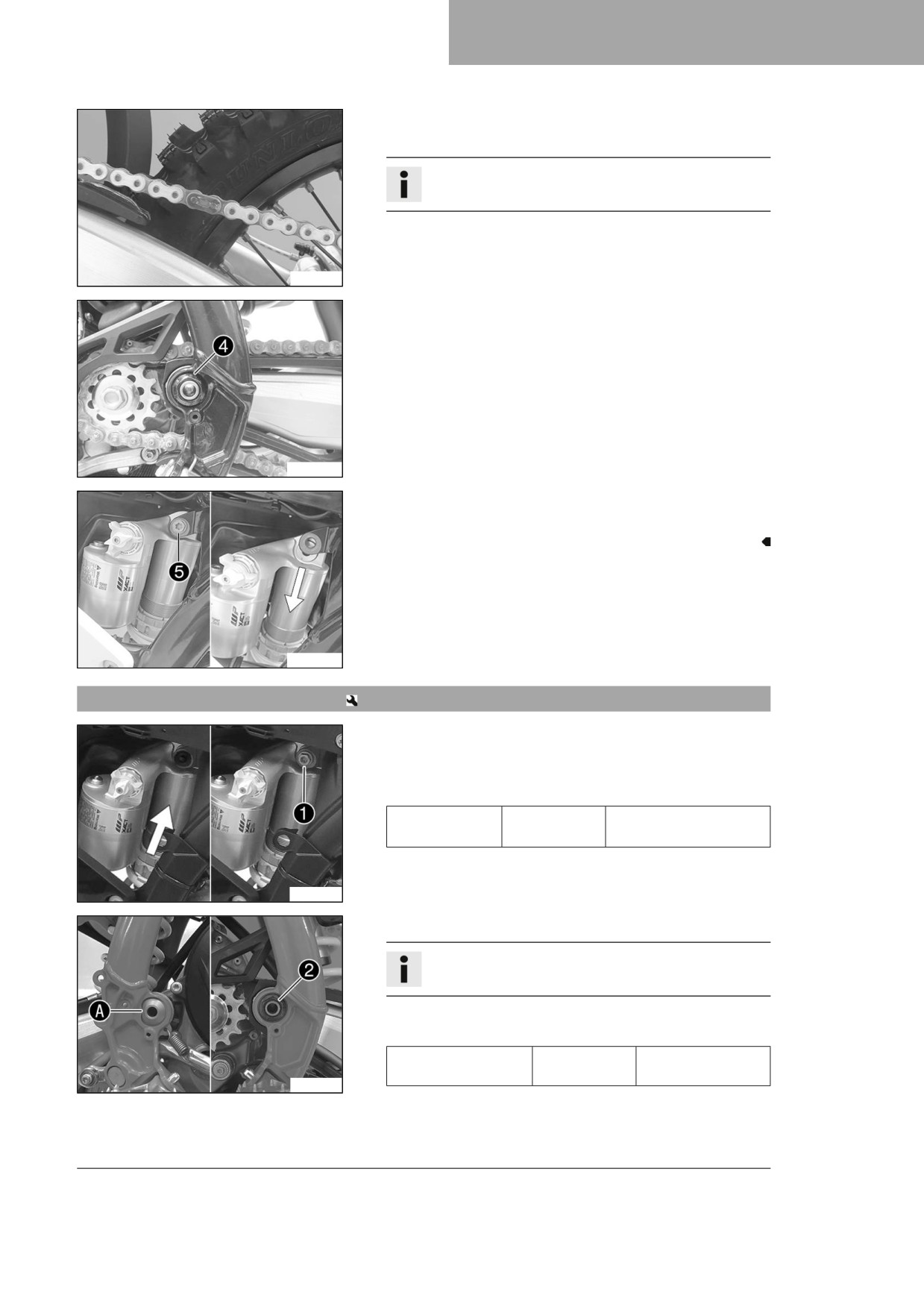

VEERMIKU HOOLDUSTÖÖD 11

- Eemaldage keti ühenduslüli.

- Võtke kett maha.

Teave

Katke masinaosad kahjustuste vältimiseks kinni.

F03702-01

- Eemaldage mutter 4 ja õõtshargi polt.

- Lükake õõtshark taha ja kindlustage kukkumise vastu.

W00053-10

- Hoidke amortisaatorit ja eemaldage kruvi 5.

- Eemaldage amortisaator ettevaatlikult allasuunas.

W00055-10

11.21

Amortisaatori paigaldus

Põhitöö

- Asetage amortisaator ettevaatlikult altpoolt sõidukisse.

- Paigaldage kruvi 1 ja keerake kinni.

Nõue

Amortisaatori

M10

60 Nm

ülemine kruvi

Loctite^®2701™

A01101-10

- Asetage õõtshark kohale ja paigaldage õõtshargi polt.

Teave

Jälgige lameühendust A.

- Paigaldage mutter 2 ja keerake kinni.

Nõue

Õõtshargi poldi mut-

M16x1,5

100 Nm

ter

F03705-10

VEERMIKU HOOLDUSTÖÖD

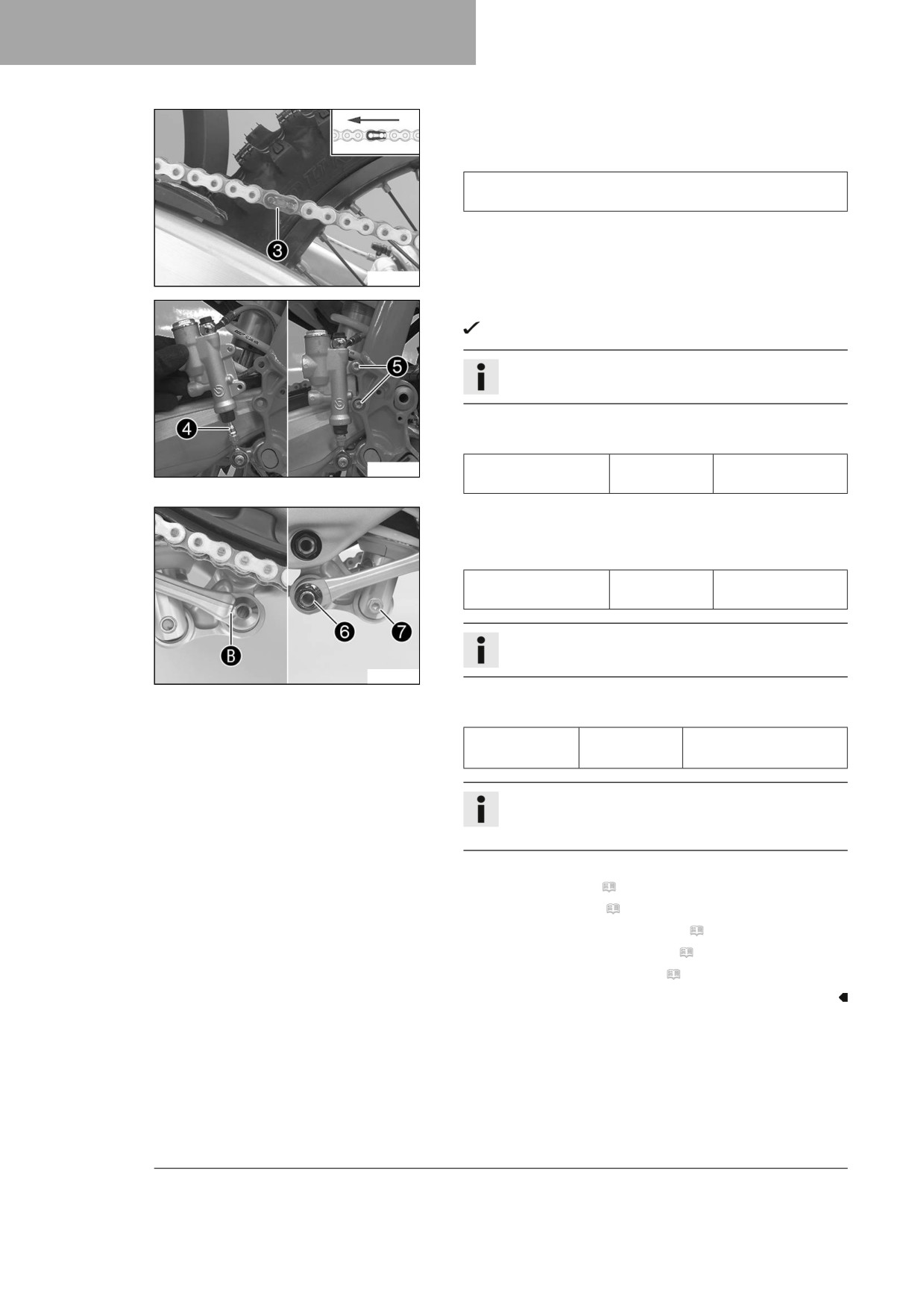

- Paigaldage kett.

- Ühendage kett ühenduslüliga 3.

Nõue

Ketilukustuse kaitse peab suletud küljel olema suunaga

liikumissuunas.

F03702-12

Seadke tagumine pidurisilinder paika.

Tõukur 4 haakub pidurisilindrisse.

Teave

Jälgige, et tolmukate asetseks korrektselt.

Paigaldage kruvid 5 ja keerake kinni.

Nõue

F03706-10

Veermiku ülejäänud

10 Nm

kruvid

Asetage nurkhoob ja ühendushoob paigale.

–

Paigaldage kruviühendused 6 ja keerake kinni.

Nõue

Nurkhoova ühendus-

M16x1,5

80 Nm

hoova mutter

Teave

Jälgige lameühendust B.

F03704-10

Paigaldage kruvi 7 ja keerake kinni.

Nõue

Amortisaatori

M10

60 Nm

alumine kruvi

Loctite^®2701™

Teave

Tõstke veidi õõtsharki, et kruvi oleks kergem paigal-

dada.

Järeltöö

- Paigaldage summuti. ( lk 67)

- Paigaldage raamitugi. ( lk 51)

- Paigaldage parempoolne küljekate. ( lk 66)

- Kontrollige jalgpiduri liikumisvaru. ( lk 87)

- Võtke mootorratas pukilt maha. ( lk 48)

VEERMIKU HOOLDUSTÖÖD 11

11.22

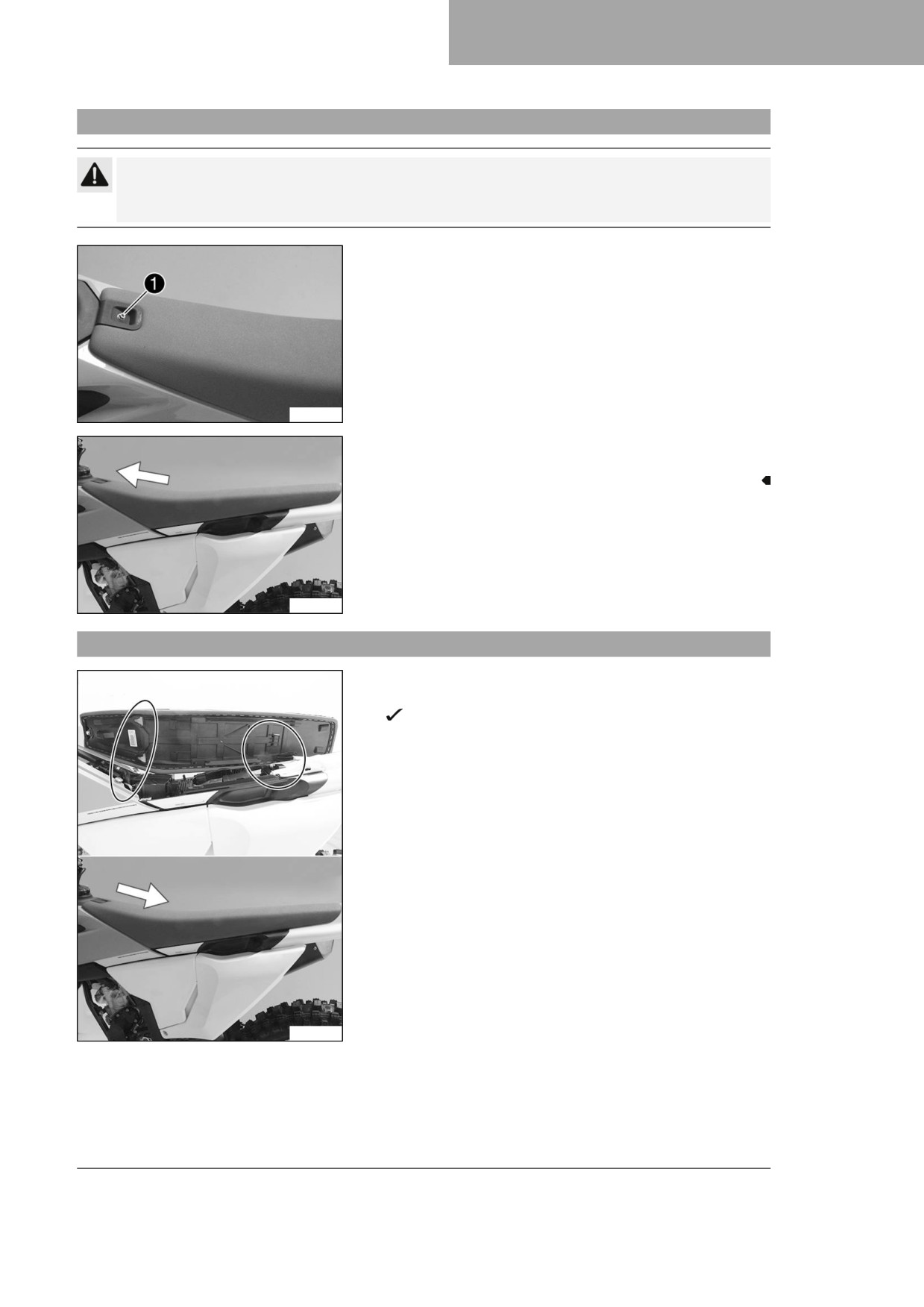

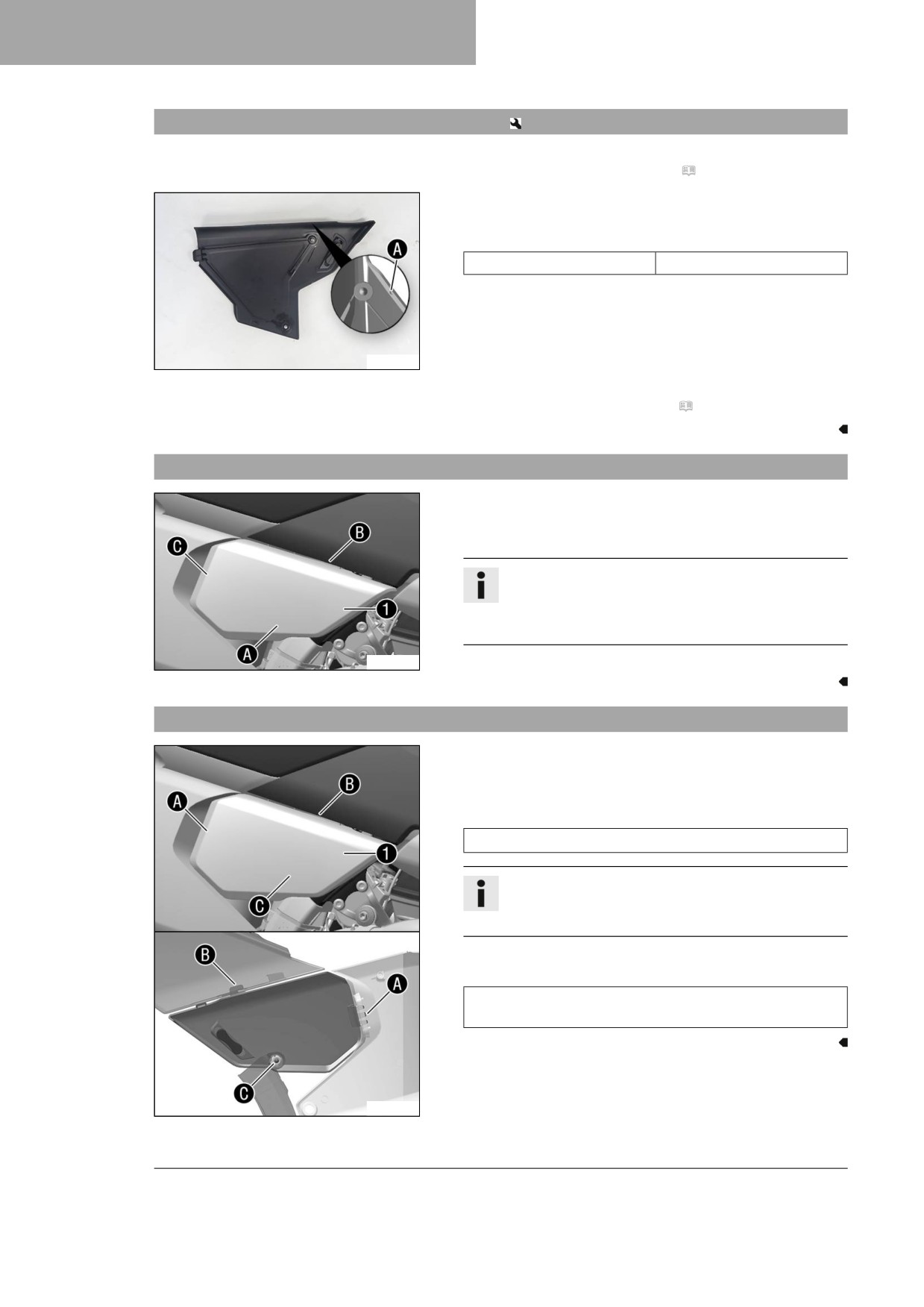

Istepingi eemaldamine

Ettevaatust

Põletusoht Pingeregulaator muutub sõiduki töötamisel kuumaks.

- Enne tööde tegemist laske pingeregulaatoril jahtuda.

- Eemaldage kruvi 1.

A01193-10

- Tõmmake istepinki kütusepaagi suunas ja võtke ülessuunas

ära.

A01194-10

11.23

Istepingi paigaldamine

- Kinnitage istepink ees äärikpukside külge ja nihutage samal

ajal tahapoole.

Kinnituskõrvad haakuvad taga piludesse.

- Veenduge, et istpink oleks õigesti fikseeritud.

A01197-10

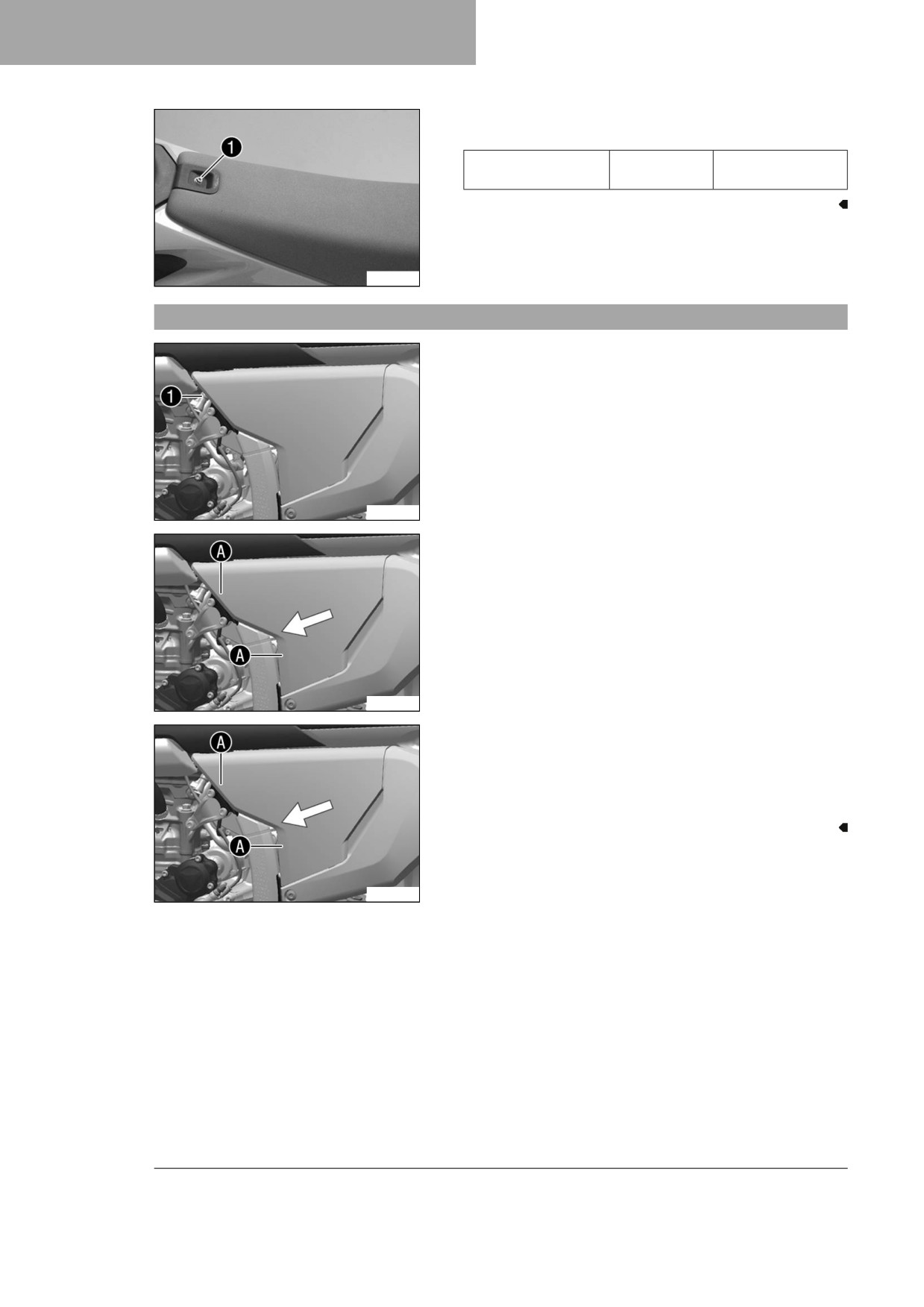

VEERMIKU HOOLDUSTÖÖD

- Paigaldage kruvi 1 ja keerake kinni.

Nõue

Istepingi kinnituse

8 Nm

kruvi

A01193-10

11.24

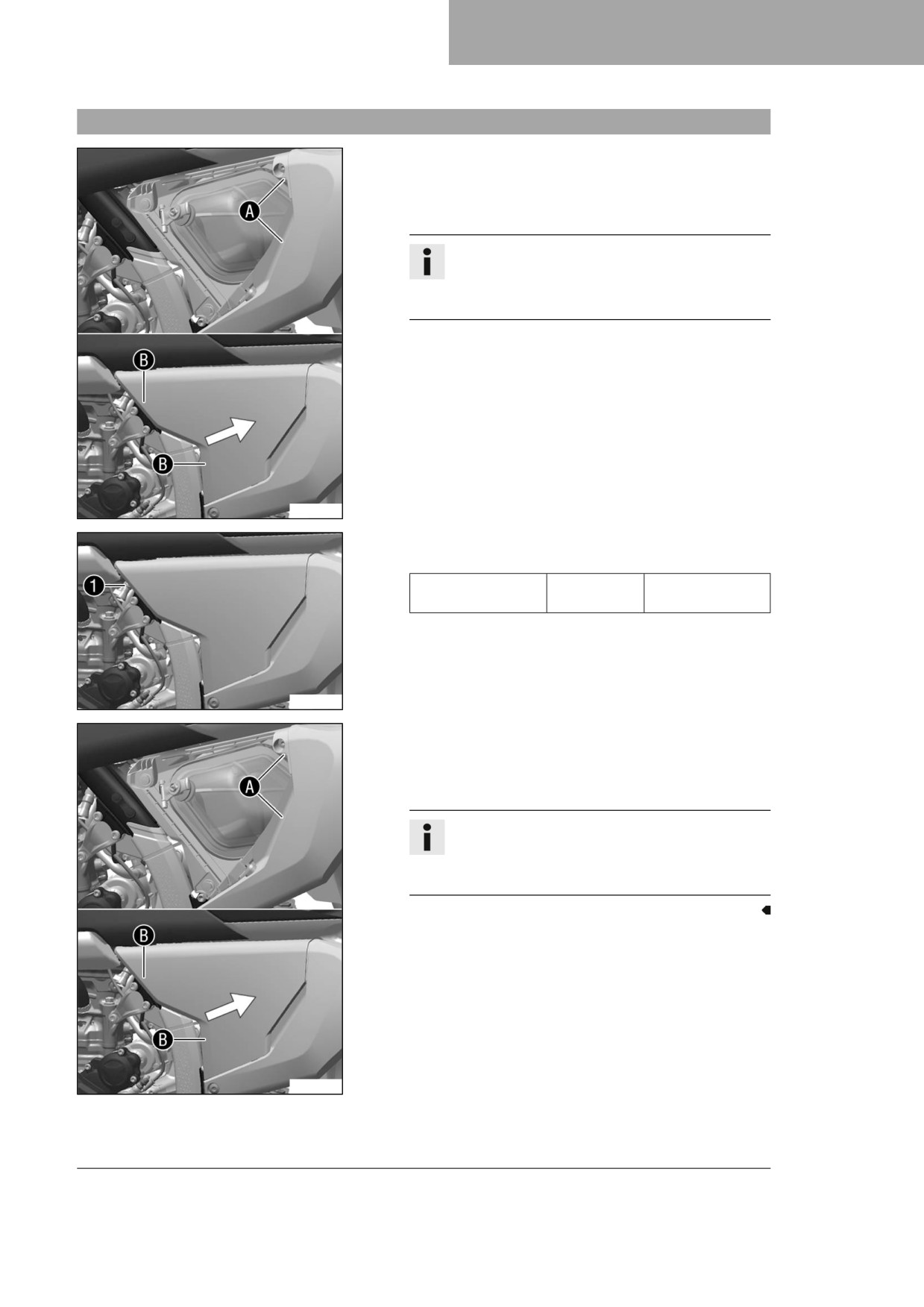

Õhufiltri korpuse kaane eemaldamine

Tingimus

Õhufiltri korpuse kate on kinnitatud.

- Eemaldage kruvi 1.

A01177-10

- Tõmmake õhufiltri korpuse kaas piirkonnast A lahti ja

nihutage küljel suunaga ettepoole. Eemaldage õhufiltri

korpuse kaas.

A01177-11

Tingimus

Õhufiltri korpuse kate ei ole kinnitatud.

- Tõmmake õhufiltri korpuse kaas piirkonnast A lahti ja

nihutage küljel suunaga ettepoole. Eemaldage õhufiltri

korpuse kaas.

A01177-11

VEERMIKU HOOLDUSTÖÖD 11

11.25

Õhufiltri korpuse katte paigaldamine

Tingimus

Õhufiltri korpuse kate on kinnitatud.

- Kinnitage õhufiltri korpuse kate piirkonnas A ja fiksee-

rige piirkonnas B.

Teave

Õhufiltri korpuse avadega kaas suuremaks õhu

läbilaskvuseks ja vahetuks reageerimiseks sisal-

dub tarnekomplektis.

A01178-10

- Paigaldage kruvi 1 ja keerake kinni.

Nõue

Õhufiltri korpuse

EJOT PT^®

5 Nm

kaane kruvi

K60x20-Z

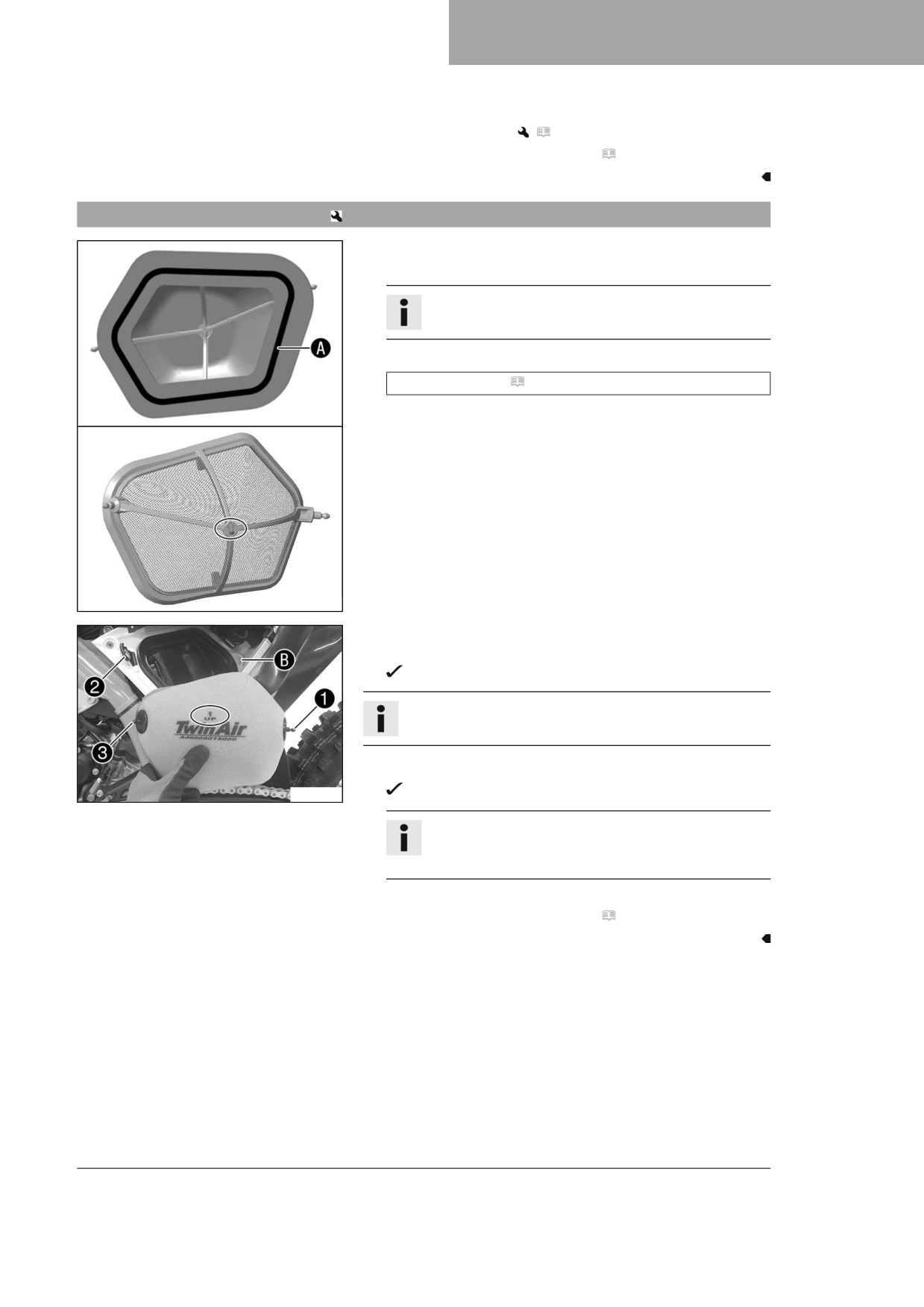

A01177-10

Tingimus

Õhufiltri korpuse kate ei ole kinnitatud.

- Kinnitage õhufiltri korpuse kate piirkonnas A ja fiksee-

rige piirkonnas B.

Teave

Õhufiltri korpuse avadega kaas suuremaks õhu

läbilaskvuseks ja vahetuks reageerimiseks sisal-

dub tarnekomplektis.

A01178-10

VEERMIKU HOOLDUSTÖÖD

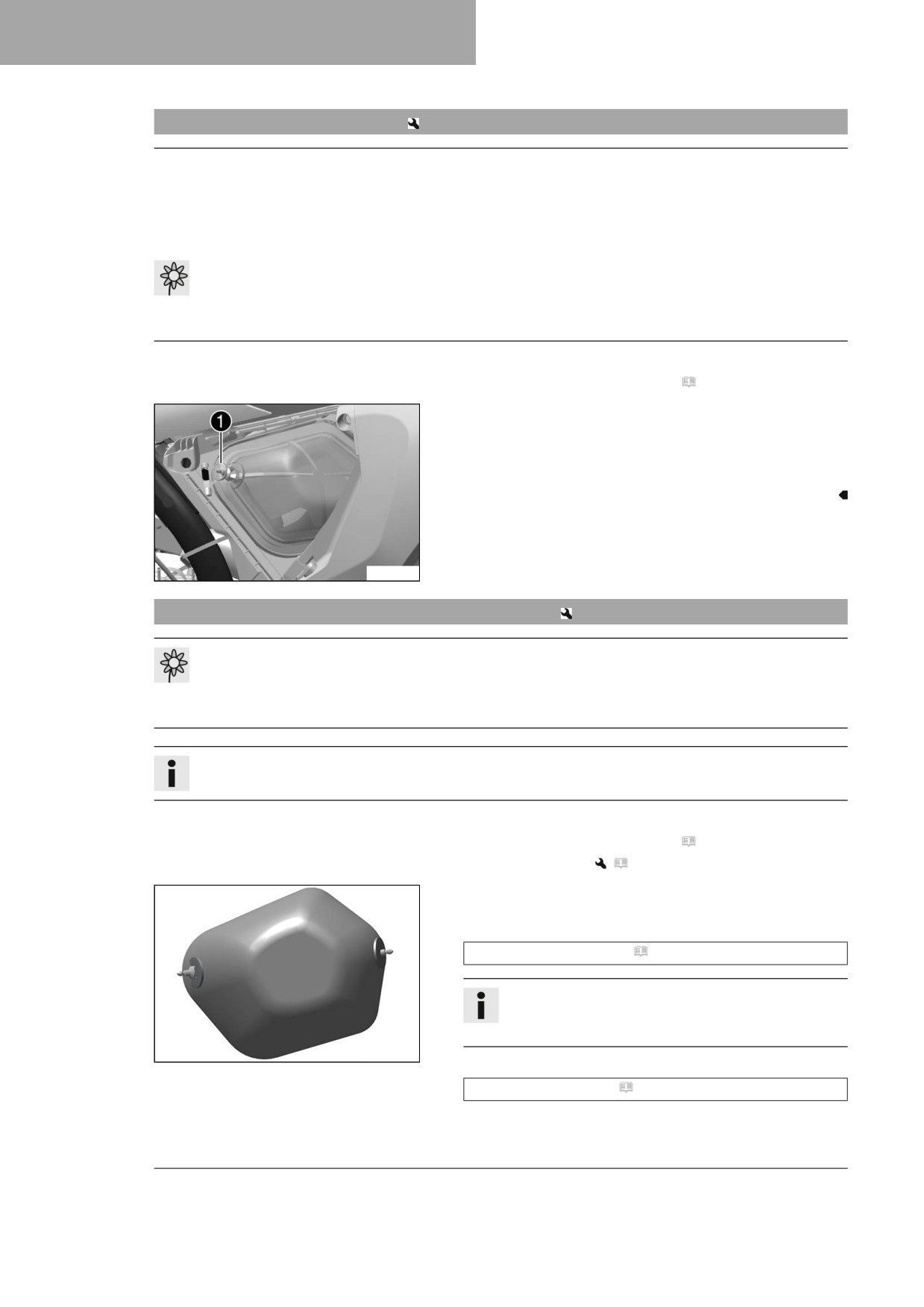

11.26

Õhufiltri eemaldamine

Märkus

Mootori kahjustumine Filtreerimata sisselaskeõhk mõjub negatiivselt mootori vastupidavusele.

Ilma õhufiltrita pääsevad tolm ja mustus mootorisse.

- Kasutage sõidukit ainult koos õhufiltriga.

Märkus

Keskkonnaoht Probleemsed ained tekitavad keskkonnakahjusid.

- Käidelge õlisid, määrdeid, filtreid, kütust, puhastusvahendeid, pidurivedelikku jms vastavalt seadus-

tele ning kehtivatele eeskirjadele.

Eeltöö

- Eemaldage õhufiltri korpuse kaas. ( lk 62)

Põhitöö

- Vabastage hoidelapats 1.

- Eemaldage õhufilter koos õhufiltri hoidikuga.

- Eemaldage õhufilter õhufiltri hoidikult.

A01179-10

11.27

Õhufiltri ja õhufiltri korpuse puhastamine

Märkus

Keskkonnaoht Probleemsed ained tekitavad keskkonnakahjusid.

- Käidelge õlisid, määrdeid, filtreid, kütust, puhastusvahendeid, pidurivedelikku jms vastavalt seadus-

tele ning kehtivatele eeskirjadele.

Teave

Ärge puhastage õhufiltrit kütuse ega petrooleumiga, kuna need vahendid rikuvad svammi.

Eeltöö

- Eemaldage õhufiltri korpuse kaas. ( lk 62)

- Eemaldage õhufilter.

(

lk 64)

Põhitöö

- Peske õhufilter spetsiaalse puhastusvedelikuga põhjalikult

puhtaks ja laske täielikult kuivada.

Õhufiltri puhastusvahend ( lk 142)

Teave

Kuivatamiseks vajutage ainult õhufiltrit, mingil juhul

ärge väänake seda välja.

F03685-01

- Õlitage kuiv õhufilter kvaliteetse õhufiltriõliga.

Vahtplastist õhufiltri õli ( lk 142)

- Puhastage õhufiltri korpus.

- Kontrollige imiotsakut vigastuste ja tugeva kinnituse suhtes.

VEERMIKU HOOLDUSTÖÖD 11

Järeltöö

- Paigaldage õhufilter.

(

lk 65)

– Paigaldage õhufiltri korpuse kate. ( lk 63)

11.28

Õhufiltri paigaldamine

Põhitöö

- Paigaldage õhufiltri hoidikule puhas õhufilter.

Teave

Õhufiltri hoidiku märgistus peab osutama üles.

- Määrige õhufiltrit piirkonnas A.

Pikaajaline määre ( lk 141)

F03779-10

- Asetage õhufilter paika ja seadke hoidenagad 1 pesas B

paika.

Õhufilter on õigesti paigutatud.

Teave

Õhufiltri märgistus peab osutama üles.

- Kinnitage hoidelapats 2.

F03778-10

Hoidenaga 3 on hoidelapatsiga 2 fikseeritud.

Teave

Kui õhufilter ei ole õigesti paigaldatud, võivad tolm ja

mustus mootorisse sattuda ja kahjustusi põhjustada.

Järeltöö

- Paigaldage õhufiltri korpuse kate. ( lk 63)

VEERMIKU HOOLDUSTÖÖD

11.29

Õhufiltri korpuse katte kinnitamine

Eeltöö

- Eemaldage õhufiltri korpuse kaas. ( lk 62)

Põhitöö

- Puurige märgistuse A kohale auk.

Nõue

Läbimõõt

6 mm

A01090-10

Järeltöö

- Paigaldage õhufiltri korpuse kate. ( lk 63)

11.30

Parempoolse küljekatte eemaldamine

- Vabastage parempoolne küljekate 1 piirkonnas A,

lükake piirkonnas B ette ja vabastage ning vabastage

piirkonnas C.

Teave

Kui küljekatet ei tule täielikult eemaldada, võib külje-

kate piirkonnas C kinnitatuks jääda ja see tuleb ainult

avada.

A01195-10

- Eemaldage parempoolne küljekate.

11.31

Parempoolse küljekatte paigaldamine

- Seadke parempoolne küljekate 1 paika.

- Kinnitage küljekate piirkonnas A vajutusega, kinnitage piir-

konnas B ja lükake tahapoole.

Nõue

Hoidke küljekatet piirkonnas A tagantpoolt vastu.

Teave

Kui küljekate oli ainult avatud, ei ole küljekatte kinnita-

mine piirkonnas A enam vajalik.

- Vajutage küljekate piirkonnas C kummipuksi.

Nõue

Veenduge, et küljekate oleks piirkondades A, B ja C

õigesti kinnitatud.

A01196-10

VEERMIKU HOOLDUSTÖÖD 11

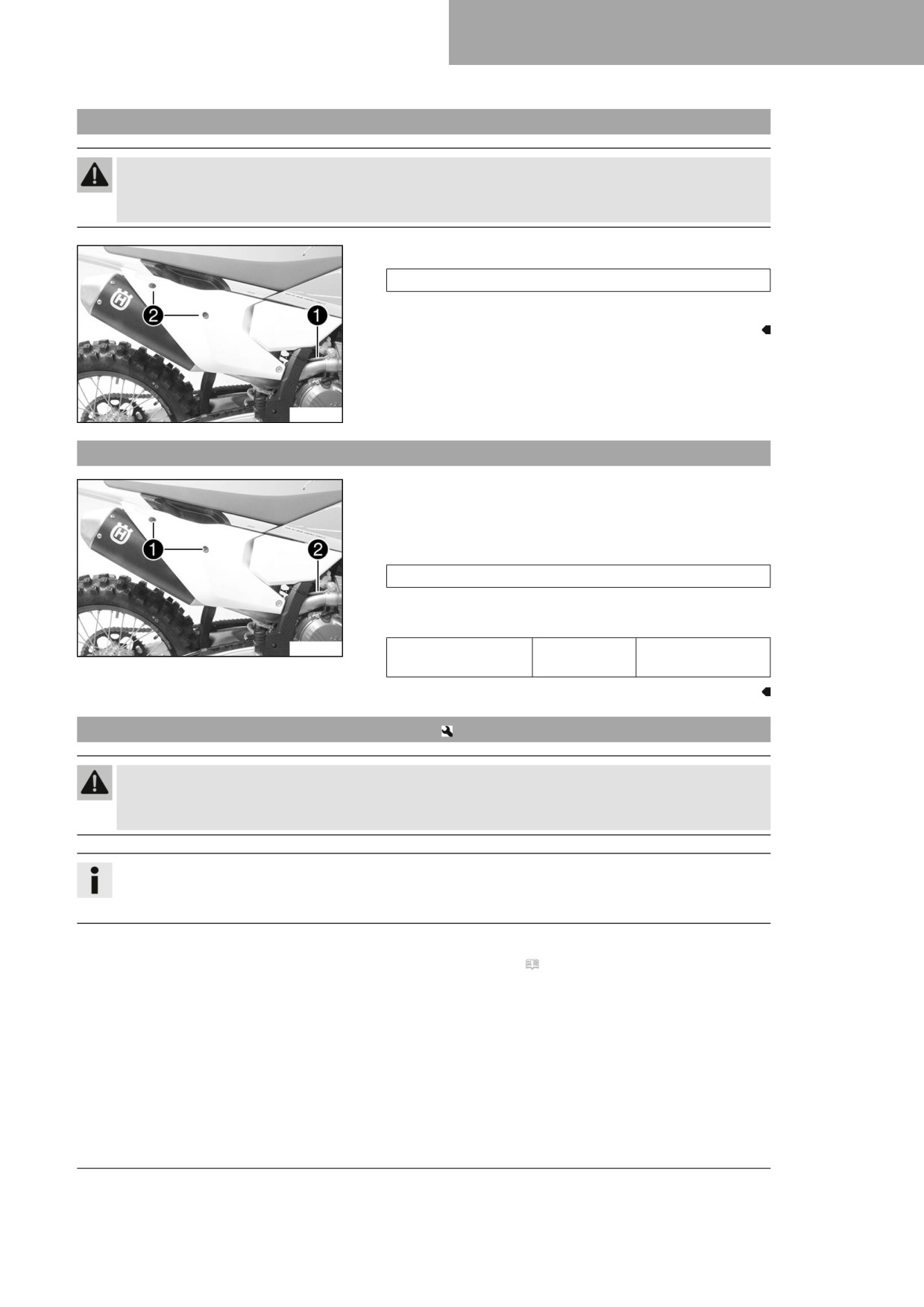

11.32

Summuti eemaldamine

Hoiatus

Põletusoht Väljalaskesüsteem muutub sõiduki töötamisel kuumaks.

- Enne tööde tegemist laske väljalaskesüsteemil jahtuda.

- Vabastage vedru 1.

Vedrukonks (50305017000C1)

- Eemaldage kruvid 2 koos seibidega ja eemaldage summuti.

A01181-10

11.33

Summuti paigaldamine

- Seadke summuti paika.

- Paigaldage kruvid 1 koos seibidega, kuid ärge veel kinni

keerake.

- Kinnitage vedru 2.

Vedrukonks (50305017000C1)

- Pingutage kruvid 1.

Nõue

A01181-11

Veermiku ülejäänud

10 Nm

kruvid

11.34

Summuti klaaskiudtäite vahetamine

Hoiatus

Põletusoht Väljalaskesüsteem muutub sõiduki töötamisel kuumaks.

- Enne tööde tegemist laske väljalaskesüsteemil jahtuda.

Teave

Aja jooksul lendavad klaaskiudtäite kiud minema ja summuti põleb välja.

Lisaks suuremale müratekkele muutuvad sellega ka võimsusomadused.

Eeltöö

- Eemaldage summuti. ( lk 67)

VEERMIKU HOOLDUSTÖÖD

Põhitöö

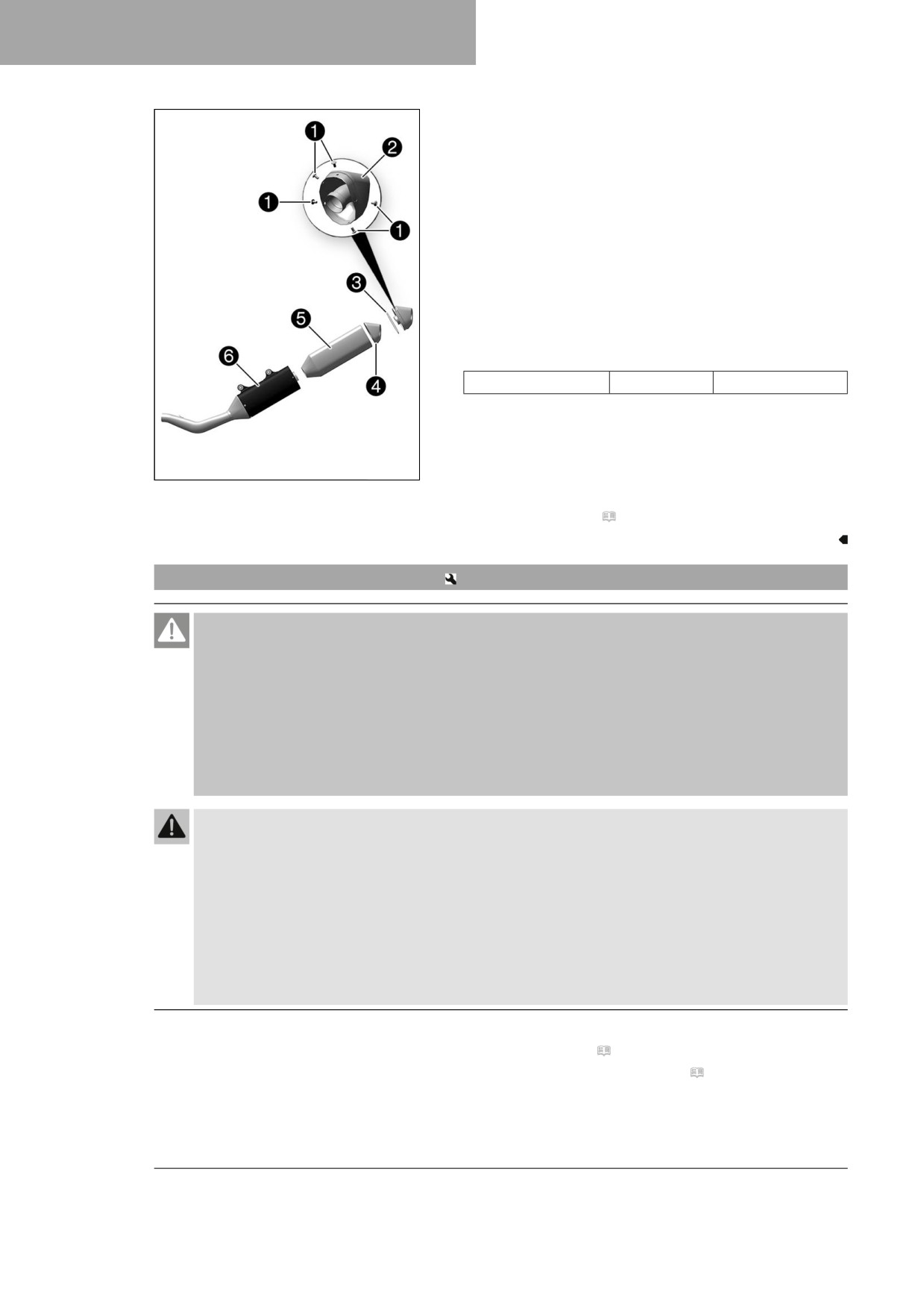

- Eemaldage kruvid 1 summutilt.

- Eemaldage kork 2 ja O-rõngas 3.

- Tõmmake klaaskiudtäide 4 korgist välja.

- Tõmmake klaaskiudtäide 5 sisetorult välja.

- Puhastage tagasipandavad osad ja kontrollige neid kahjus-

tuste tuvastamiseks.

- Paigaldage uus klaaskiudtäide 5 sisetorule.

- Pange uus klaaskiudtäide 4 korgi sisse.

- Pistke O-rõngas ja kork välistorusse 6.

- Paigaldage kruvid 1 ja keerake kinni.

Nõue

Kruvi summutil

7 Nm

F03637-10

Järeltöö

- Paigaldage summuti. ( lk 67)

11.35

Kütusepaagi eemaldamine

Oht

Tuleoht Kütus on kergsüttiv.

Soojenedes paisub kütus kütusepaagis ja võib ületäitmise korral välja voolata.

- Ärge tankige sõidukit lahtise tule või põlevate sigarettide läheduses.

- Seisake mootor, kui tangite kütust.

- Veenduge, et kütust ei voolaks maha, eriti sõiduki kuumadele osadele.

- Pühkige mahaloksunud kütus kohe ära.

- Järgige kütuse tankimise juhiseid.

Hoiatus

Mürgistusoht Kütus on tervist kahjustav.

- Vältida silma, nahale või rõivastele sattumist.

- Allaneelamise korral võtta viivitamata ühendust arstiga.

- Kütuseaure mitte sisse hingata.

- Nahale sattumise korral pesta saastunud kohta kohe rohke veega.

- Kütuse silma sattumise korral loputada silmi rohke veega ja võtta viivitamata ühendust arstiga.

- Kütuse rõivastele sattumise korral need viivitamata seljast võtta.

- Kütust tuleb hoida nõuetekohaselt sobivas mahutis ja lastele kättesaamatus kohas.

Eeltöö

- Eemaldage istepink. ( lk 61)

- Eemaldage parempoolne küljekate. ( lk 66)

VEERMIKU HOOLDUSTÖÖD 11

Põhitöö

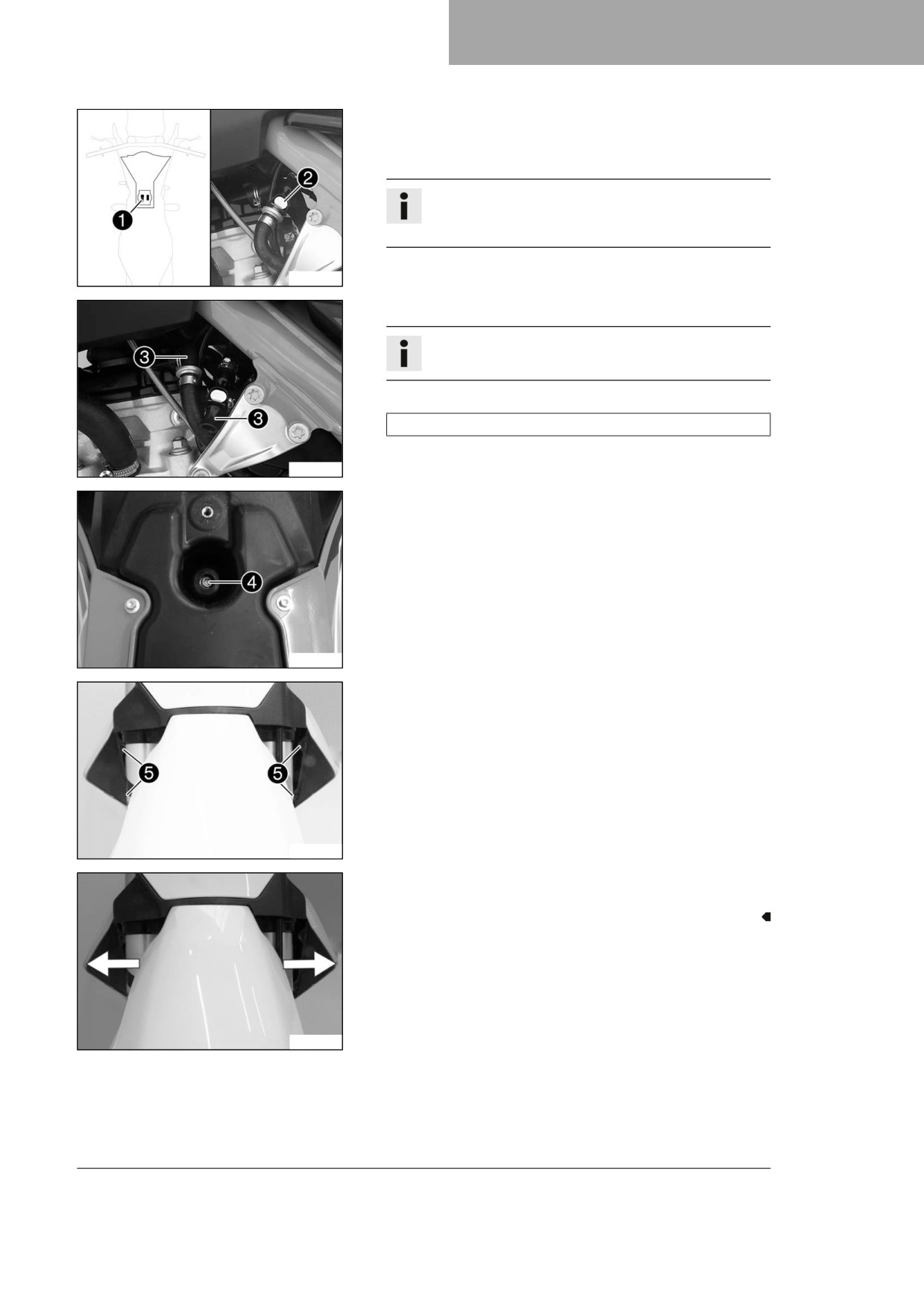

- Ühendage kütusepumba pistik 1 lahti.

- Puhastage kiirliitmik 2 põhjalikult suruõhuga.

Teave

Kütusevoolikusse ei tohi mingil juhul mustust sattuda.

Sissetunginud mustus ummistab sissepritseventiili!

H04981-10

- Lahutage kiirliitmik.

Teave

Kütusevoolikust võib kütusejääk välja voolata.

- Paigaldage pesukorgikomplekt 3.

Pesukorgikomplekt (81212016100)

- Ühendage kütusepaagi õhutusvoolik kütusepaagi korgi kül-

H04982-10

jest lahti.

- Eemaldage kruvi 4 koos kummipuksiga.

H04983-10

- Eemaldage kruvid 5 koos äärikpuksidega.

A01185-11

- Tõmmake mõlemad spoilerid radiaatori küljelt lahti ja võtke

kütusepaak üles välja.

A01185-12

VEERMIKU HOOLDUSTÖÖD

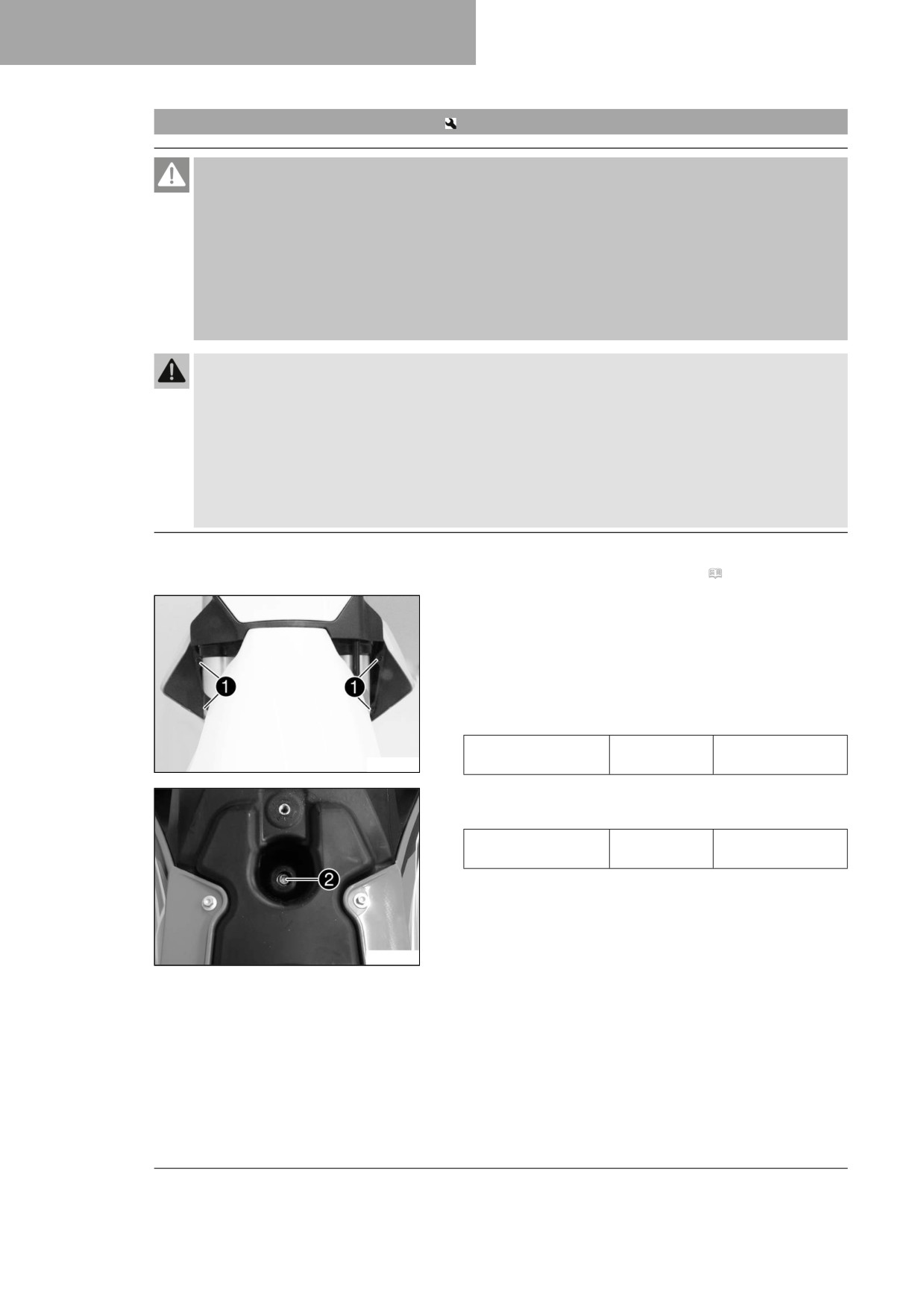

11.36

Kütusepaagi paigaldamine

Oht

Tuleoht Kütus on kergsüttiv.

Soojenedes paisub kütus kütusepaagis ja võib ületäitmise korral välja voolata.

- Ärge tankige sõidukit lahtise tule või põlevate sigarettide läheduses.

- Seisake mootor, kui tangite kütust.

- Veenduge, et kütust ei voolaks maha, eriti sõiduki kuumadele osadele.

- Pühkige mahaloksunud kütus kohe ära.

- Järgige kütuse tankimise juhiseid.

Hoiatus

Mürgistusoht Kütus on tervist kahjustav.

- Vältida silma, nahale või rõivastele sattumist.

- Allaneelamise korral võtta viivitamata ühendust arstiga.

- Kütuseaure mitte sisse hingata.

- Nahale sattumise korral pesta saastunud kohta kohe rohke veega.

- Kütuse silma sattumise korral loputada silmi rohke veega ja võtta viivitamata ühendust arstiga.

- Kütuse rõivastele sattumise korral need viivitamata seljast võtta.

Põhitöö

- Kontrollige gaasi kõritrossi paigaldust. ( lk 76)

- Asetage kütusepaak paigale ja kinnitage mõlemad spoilerid

külgedelt radiaatori külge.

- Veenduge, et ükski kaabel või kõritross ei kiilu vahele ega saa

kahjustada.

- Ühendage kütusepaagi õhutusvoolik kütusepaagi korgi külge.

- Paigaldage kruvid 1 koos äärikpuksidega ja keerake kinni.

Nõue

Kütusepaagispoileri

6 Nm

A01185-10

kruvi radiaatoril

- Paigaldage kruvi 2 koos kummipuksiga ja keerake kinni.

Nõue

Veermiku ülejäänud

10 Nm

kruvid

H04983-11

VEERMIKU HOOLDUSTÖÖD 11

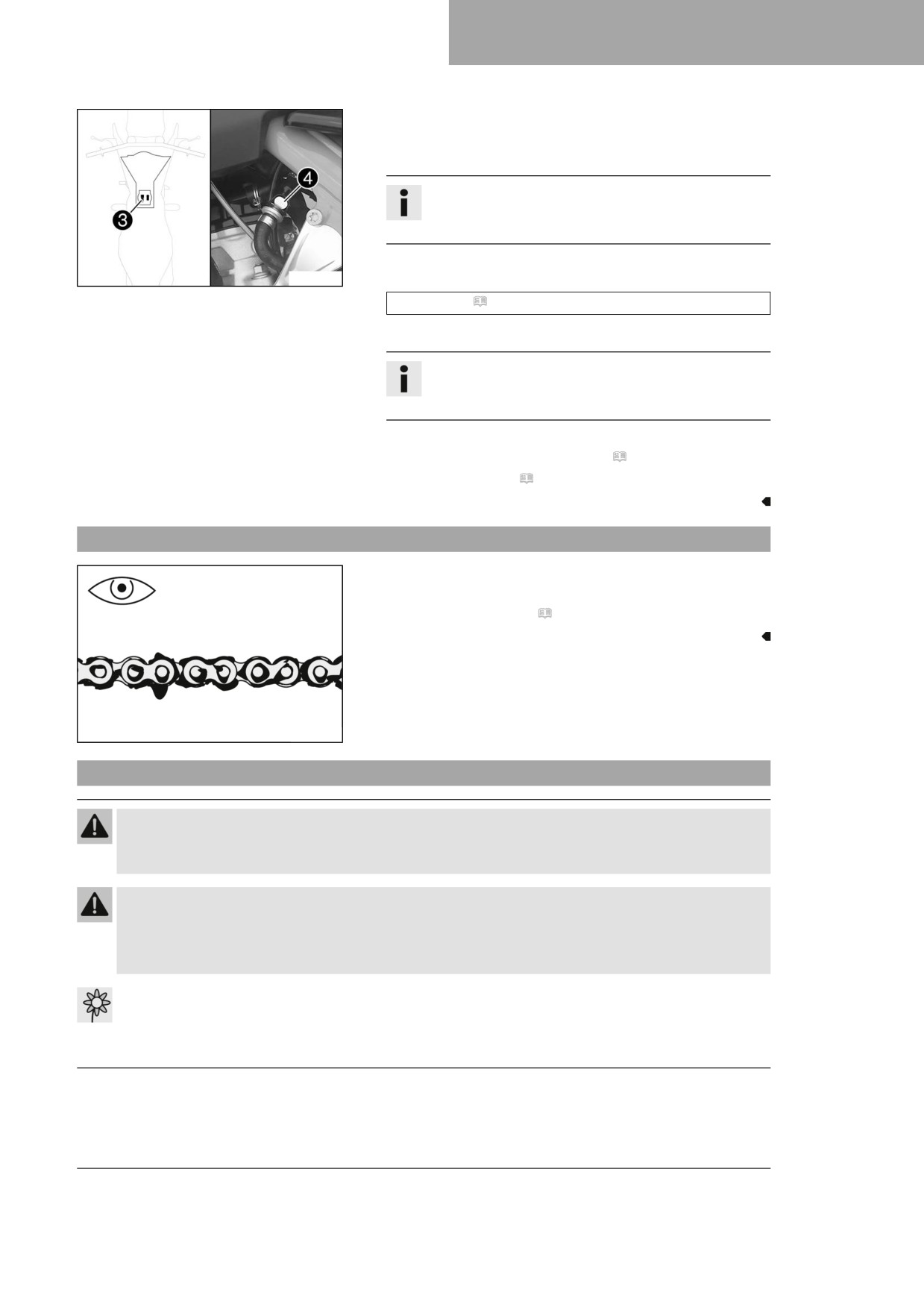

- Ühendage kütusepumba pistik 3.

- Eemaldage pesukorgikomplekt ja puhastage kiirliitmik põhjali-

kult suruõhuga.

Teave

Kütusevoolikusse ei tohi mingil juhul mustust sattuda.

Sissetunginud mustus ummistab sissepritseventiili!

- Pihustage silikoonspreid ebemevabale lapile ja määrige kiir-

H04981-11

liitmiku rõngastihendit kergelt.

Silikonsprei ( lk 141)

- Pange kütusevooliku kiirliitmik 4 kokku.

Teave

Paigutage kaabel ja kütusevoolik väljalaskesüsteemist

turvalisse kaugusse.

Järeltöö

- Paigaldage parempoolne küljekate. ( lk 66)

- Paigaldage istepink. ( lk 61)

11.37

Keti määrdumuse kontroll

- Kontrollige, kas kett on tugevalt määrdunud.

» Kui kett on tugevalt määrdunud:

- Puhastage kett. ( lk 71)

400678-01

11.38

Keti puhastamine

Hoiatus

Õnnetusoht Rehvidel olev määrdeaine vähendab nende haarduvust.

- Eemaldage määrdeaine rehvidelt sobiva puhastusvahendi abil.

Hoiatus

Õnnetusoht Piduriketastel olev õli või määre vähendab pidurdusefekti.

- Hoidke pidurikettad alati õlist ja määrdest puhtad.

- Puhastage pidurikettaid vajaduse korral piduripuhastusvahendiga.

Märkus

Keskkonnaoht Probleemsed ained tekitavad keskkonnakahjusid.

- Käidelge õlisid, määrdeid, filtreid, kütust, puhastusvahendeid, pidurivedelikku jms vastavalt seadus-

tele ning kehtivatele eeskirjadele.

VEERMIKU HOOLDUSTÖÖD

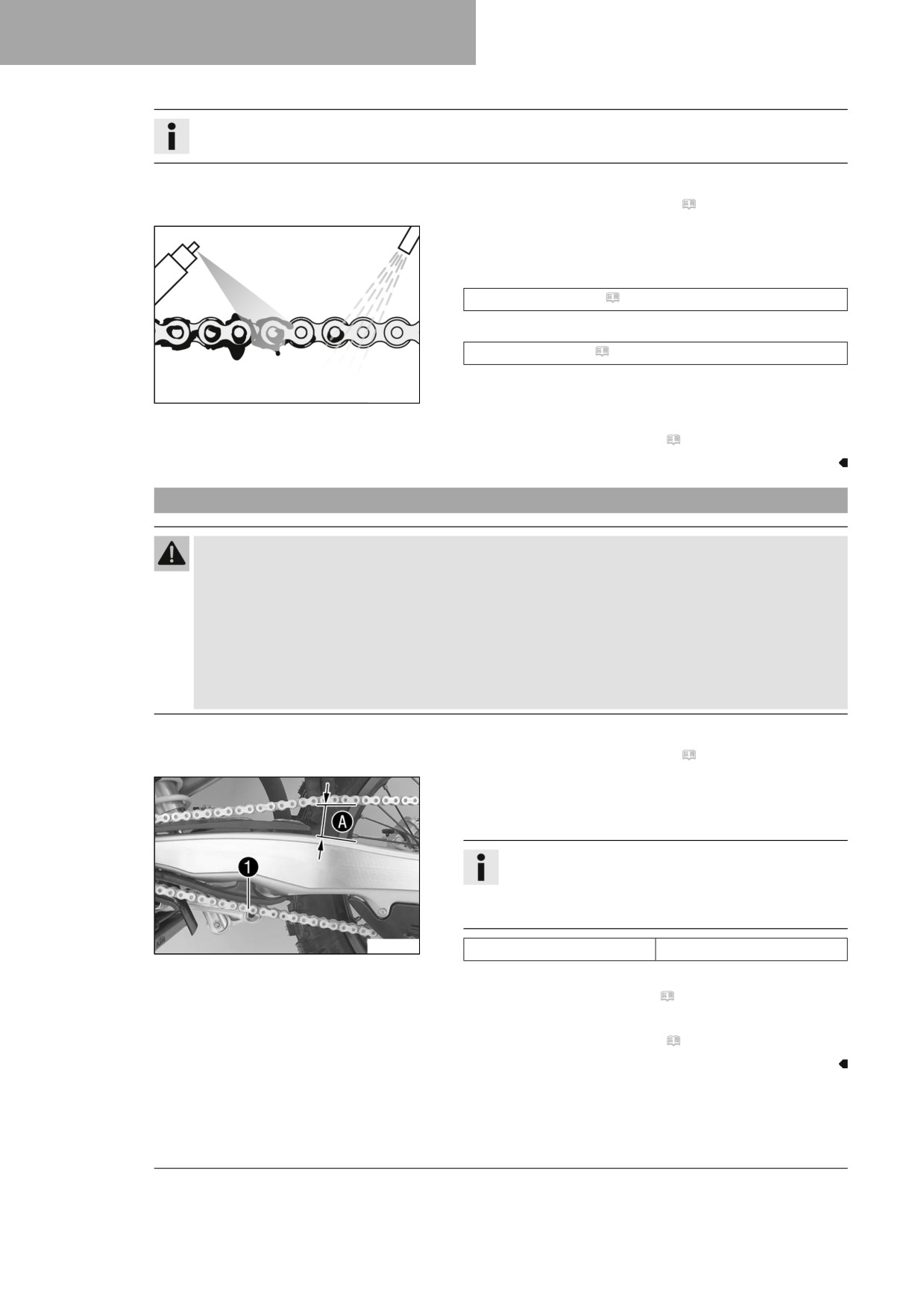

Teave

Keti eluiga sõltub suuresti selle hooldamisest.

Eeltöö

- Tõstke mootorratas puki abil üles. ( lk 48)

Põhitöö

- Loputage suur mustus nõrga veejoaga ära.

- Eemaldage kasutatud määrde jäägid ketipuhastusvahendiga.

Ketipuhastusvahend ( lk 141)

- Pärast kuivamist kandke peale aerosooli.

Ketipihusti Offroad ( lk 141)

400725-01

Järeltöö

- Võtke mootorratas pukilt maha. ( lk 48)

11.39

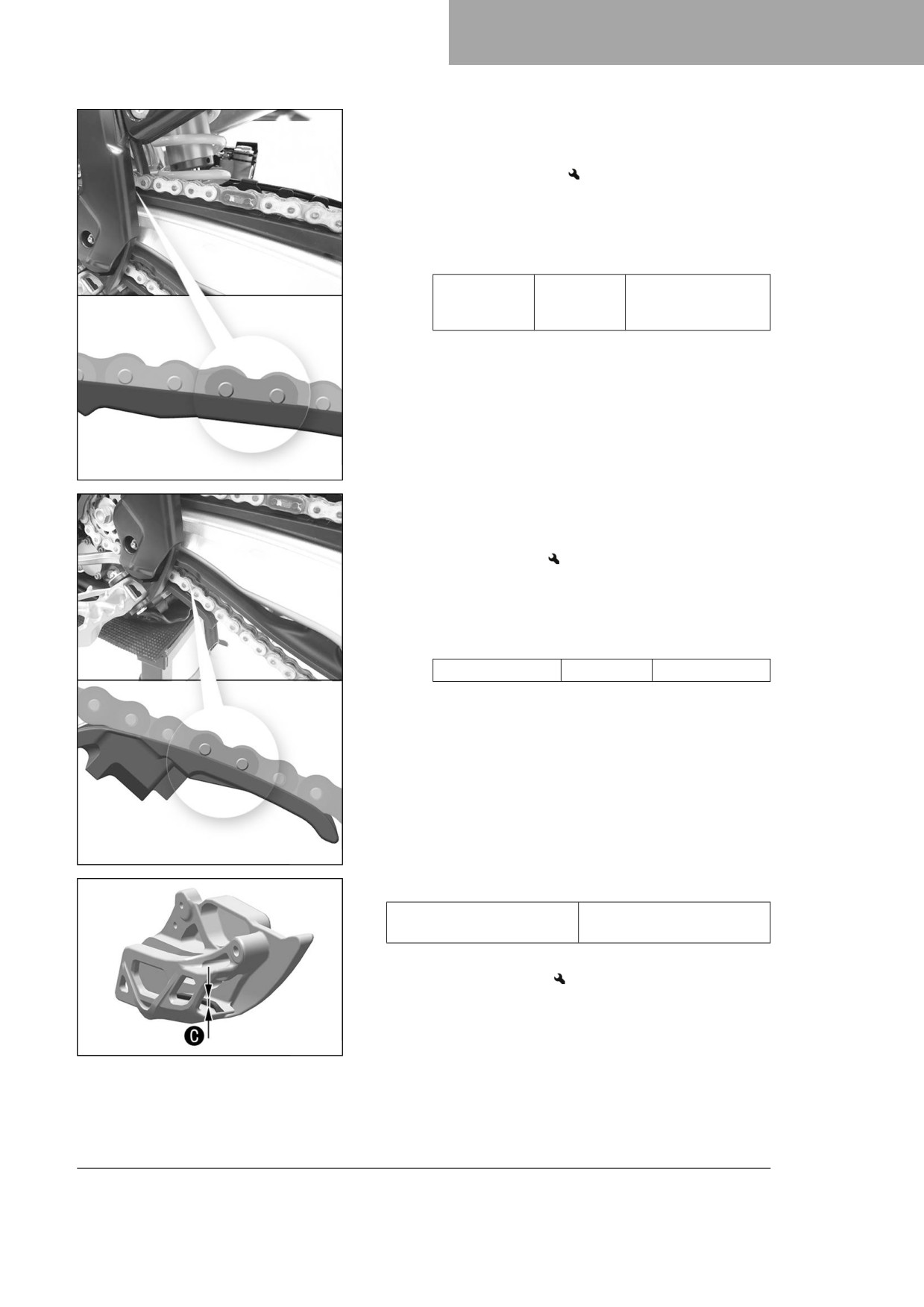

Keti pingsuse kontroll

Hoiatus

Õnnetusoht Vale ketipinge kahjustab detaile ja põhjustab õnnetusi.

Kui kett on tugevasti pingutatud, kuluvad kett, ketiratas ning ülekande- ja tagarattalaagrid kiiremini.

Ülekoormuse korral võivad mõned detailid rebeneda või puruneda.

Kui kett on liiga lõtv, võib kett hammas- või ketirattalt maha kukkuda. Selle tagajärjel blokeerub tagara-

tas või kahjustub mootor.

- Kontrollige korrapäraselt ketipinget.

- Seadistage ketipinge juhiste kohaselt.

Eeltöö

- Tõstke mootorratas puki abil üles. ( lk 48)

Põhitöö

- Tõmmake kett ketitalla otsast üles ja tehke kindlaks keti ping-

sus A.

Teave

Seejuures peab keti osa 1 olema pingule tõmmatud.

Ketid ei kulu alati ühtlaselt, korrake mõõtmist keti mit-

mes osas.

F03680-10

Ketipinge

58 … 61 mm

» Kui keti pingsus ei vasta nõuetele:

- Reguleerige ketipinget. ( lk 73)

Järeltöö

- Võtke mootorratas pukilt maha. ( lk 48)

VEERMIKU HOOLDUSTÖÖD 11

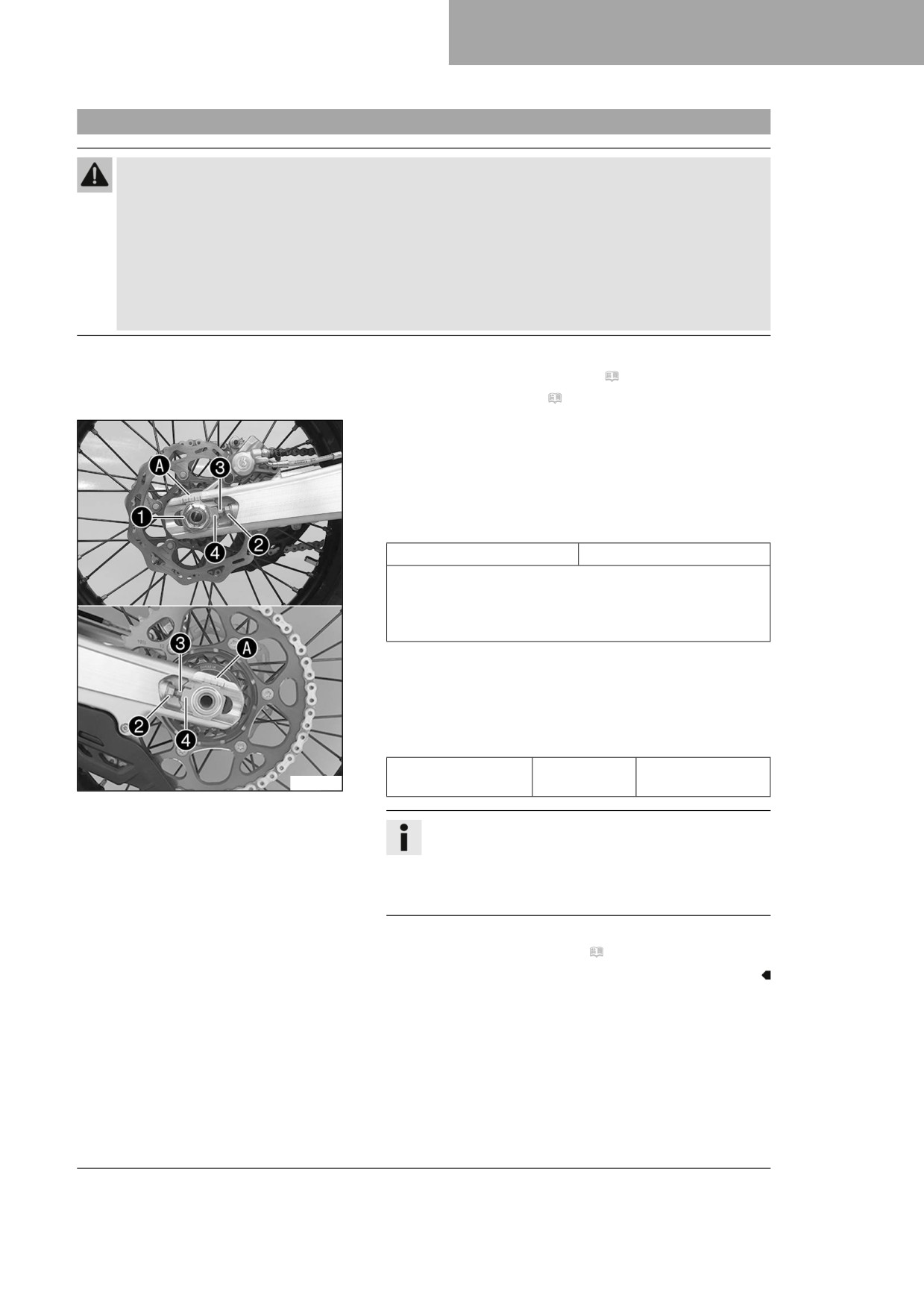

11.40

Ketipinge reguleerimine

Hoiatus

Õnnetusoht Vale ketipinge kahjustab detaile ja põhjustab õnnetusi.

Kui kett on tugevasti pingutatud, kuluvad kett, ketiratas ning ülekande- ja tagarattalaagrid kiiremini.

Ülekoormuse korral võivad mõned detailid rebeneda või puruneda.

Kui kett on liiga lõtv, võib kett hammas- või ketirattalt maha kukkuda. Selle tagajärjel blokeerub tagara-

tas või kahjustub mootor.

Kontrollige korrapäraselt ketipinget.

–

Seadistage ketipinge juhiste kohaselt.

Eeltöö

- Tõstke mootorratas puki abil üles. ( lk 48)

- Kontrollige keti pingsust. ( lk 72)

Põhitöö

- Vabastage mutter 1.

- Vabastage mutrid 2.

- Reguleerige keti pinget, keerates reguleerimiskruvisid 3

vasakul ja paremal.

Nõue

Ketipinge

58 … 61 mm

Keerake reguleerimiskruvisid 3 vasakul ja paremal nii,

et märgistused vasak- ja parempoolsel ketipingutustihvtil

oleksid kontrollmärkide A suhtes samas asendis. Nüüd

on tagaratas korrektselt joondatud.

- Pingutage mutrid 2.

- Veenduge, et ketipingutustihvtid 4 sobituksid reguleerimis-

kruvidega 3.

- Pingutage mutter 1.

Nõue

Tagumise pooltelje

M22x1,5

80 Nm

F03681-10

mutter

Teave

Tänu ketipingutustihvtide suurele reguleerimisvahemi-

kule (32 mm) saab sama ketipikkuse korral reguleerida

erinevaid sekundaarseid ülekandeid.

Ketipingutustihvte 4 saab pöörata 180°.

Järeltöö

- Võtke mootorratas pukilt maha. ( lk 48)

VEERMIKU HOOLDUSTÖÖD

11.41

Keti, ketiratta, hammasratta ja ketijuhiku kontroll

Eeltöö

- Tõstke mootorratas puki abil üles. ( lk 48)

Põhitöö

Lülitage ülekanne tühikäiguasendisse.

–

Kontrollige ketti, ketiratast ja hammasratast kulumise suhtes.

» Kui kett, ketiratas või hammasratas on kulunud:

- Vahetage ajamikomplekt.

Teave

Vahetage keti hammasratast, ketiratast ja ketti

alati korraga.

400227-01

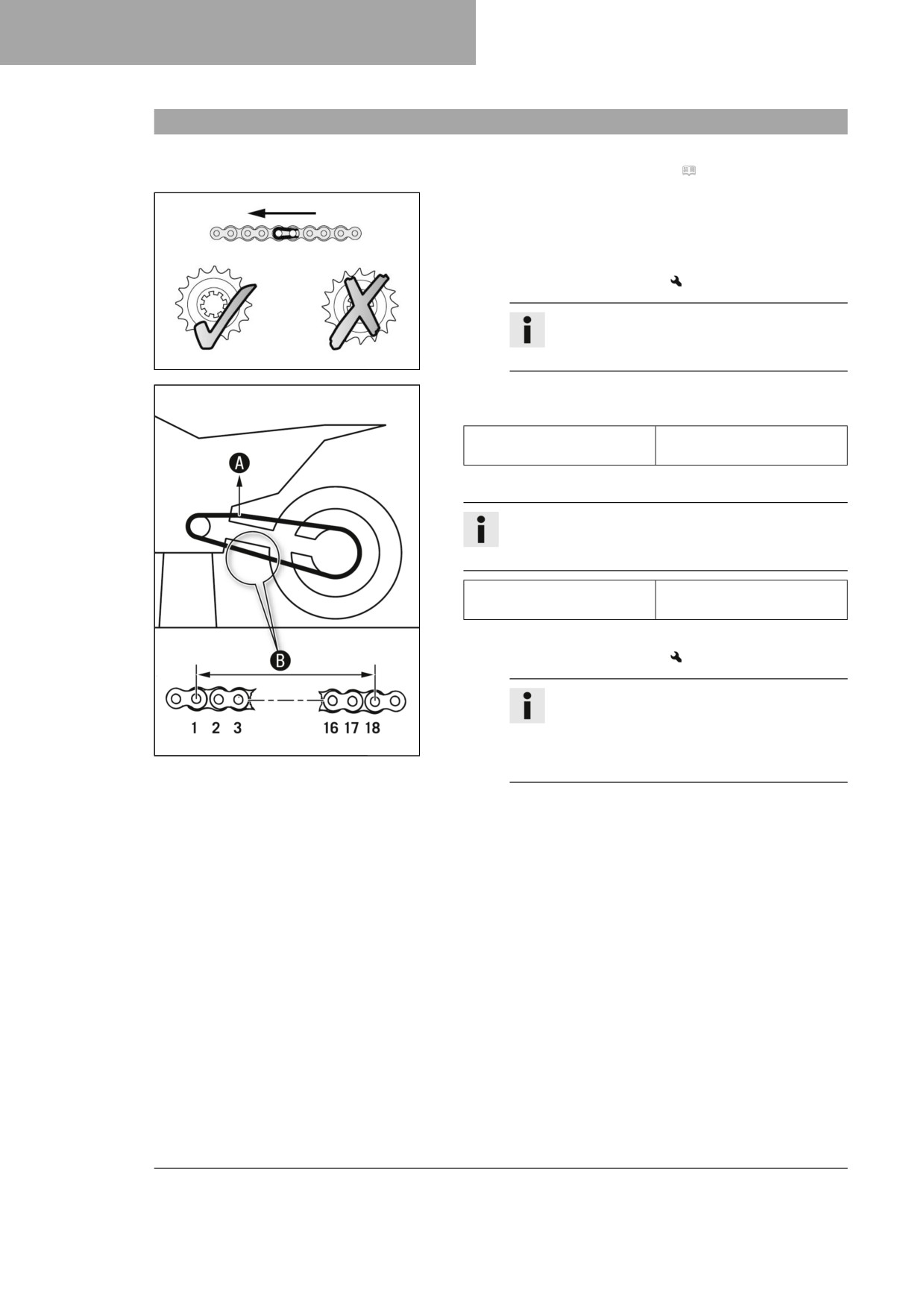

Tõmmake keti ülemist osa ettenähtud raskusega A.

Nõue

Raskus keti kulumise mõõt-

10 … 15 kg

miseks

Mõõtke keti alumisel osal 18 ketilüli vahet B.

Teave

Ketid ei kulu alati ühtlaselt, korrake mõõtmist keti mit-

mes osas.

18 ketilüli maksimaalne

272 mm

vahe B keti pikimas kohas

» Kui vahe B on ettenähtud mõõdust suurem:

- Vahetage ajamikomplekt.

Teave

Uue keti paigaldamisel tuleks vahetada ka keti-

ratas ja hammasratas.

400987-10

Uued ketid kuluvad vanal kulunud ketirattal või

hammasrattal kiiremini ära.

VEERMIKU HOOLDUSTÖÖD 11

- Kontrollige kiigekaitset kulumise suhtes.

» Kui keti poldi alumine serv asub kõrgemal või kiigekait-

sest allpool:

- Vahetage kiigekaitse.

- Kontrollige kiigekaitse kinnituse tugevust.

» Kui kiigekaitse on liiga lõdvalt kinnitatud:

- Pingutage kiigekaitse kruvisid.

Nõue

Keti libise-

6 Nm

miskaitsme

Loctite^®243™

kruvi

A01086-10

- Kontrollige ketitalda kulumise suhtes.

» Kui keti poldi alumine serv on kõrgemal või asub keti-

tallast allpool:

- Vahetage ketitald.

- Kontrollige ketitalla kinnituse tugevust.

» Kui ketitald on liiga lõdvalt kinnitatud:

- Pingutage ketitalla kruvi.

Nõue

Ketitalla kruvi

15 Nm

A01087-10

- Kontrollige ketijuhiku mõõtu C mõõteliuguriga.

Ketijuhiku minimaalne kõr-

6 mm

gus C

» Kui nõuet ei ole täidetud.

- Vahetage ketijuhik.

F03687-10

VEERMIKU HOOLDUSTÖÖD

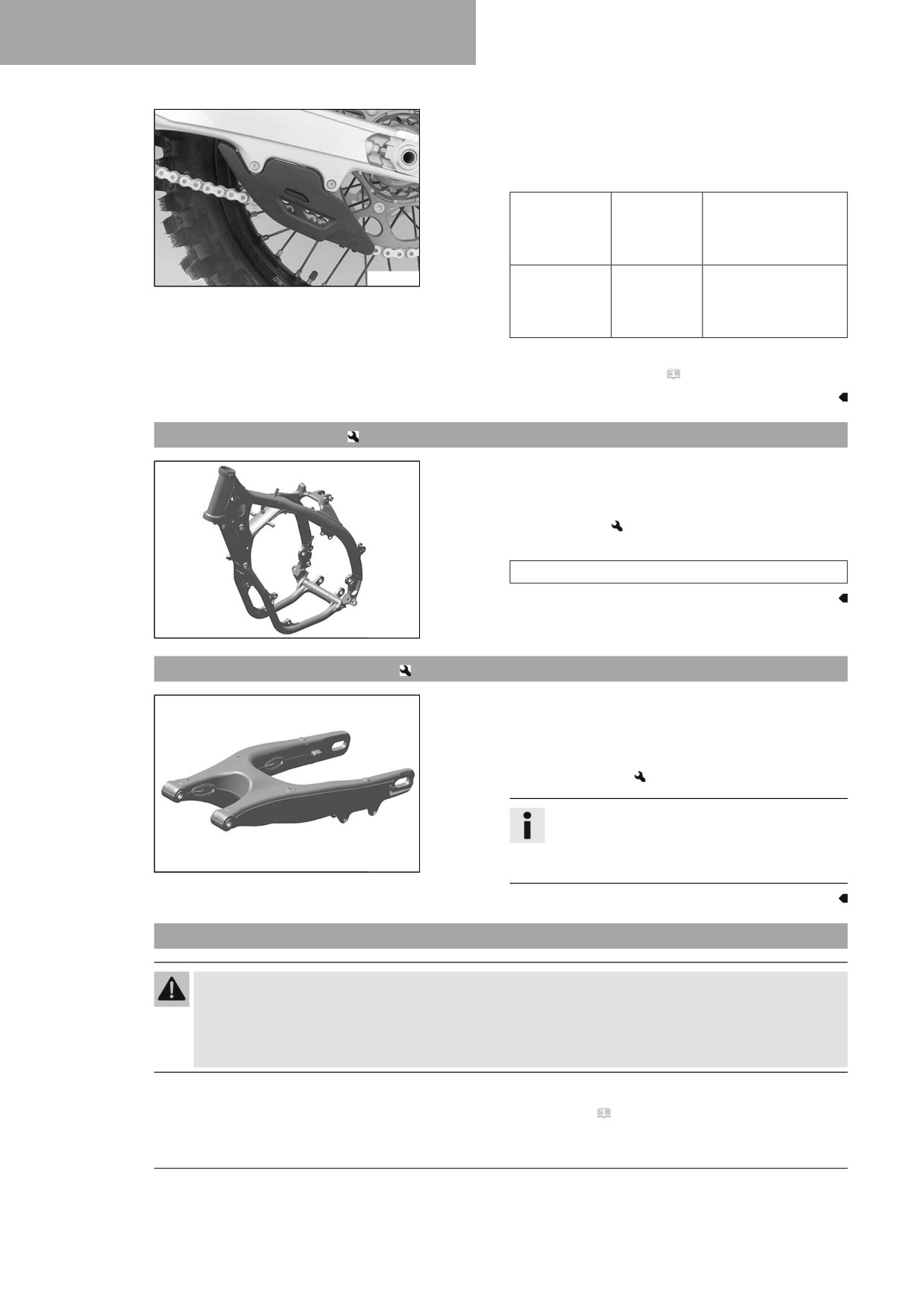

- Kontrollige ketijuhiku kinnituse tugevust.

» Kui ketijuhik on liiga lõdvalt kinnitatud:

- Pingutage ketijuhiku kruvisid.

Nõue

Ketijuhiku

10 Nm

kruvi ees-

misel õõts-

hargil

F03682-01

Ketijuhiku

10 Nm

kruvi tagu-

Loctite^®243™

misel õõts-

hargil

Järeltöö

- Võtke mootorratas pukilt maha. ( lk 48)

11.42

Raami kontroll

- Kontrollige raami kahjustuste, pragude ja deformatsiooni suh-

tes.

» Kui raamil esineb kahjustusi, pragusid ja deformatsioone:

- Vahetage raam.

Nõue

raami parandamine ei ole lubatud.

F03645-01

11.43

Kontrollige õõtsharki

- Kontrollige õõtsharki kahjustuste, pragude ja deformatsioo-

nide suhtes.

» Kui tuvastate õõtshargil kahjustusi, pragunemist või

deformatsioone:

- Vahetage õõtshark.

Teave

Kahjustatud õõtshark tuleb alati välja vahe-

tada. Husqvarna Motorcycles ei luba õõtsharki

F03646-01

remontida.

11.44

Gaasi kõritrossi paigalduse kontrollimine

Hoiatus

Õnnetusoht Trossid võivad vale paigutuse korral murduda, kinni kiiluda või blokeeruda.

Kui tross on murdunud, kinni kiilunud või blokeeritud, ei saa kiirust enam kontrollida.

- Veenduge, et gaasitrossi paigaldus ja gaasitrossi lõtk vastaksid juhistele.

Eeltöö

- Eemaldage istepink. ( lk 61)

VEERMIKU HOOLDUSTÖÖD 11

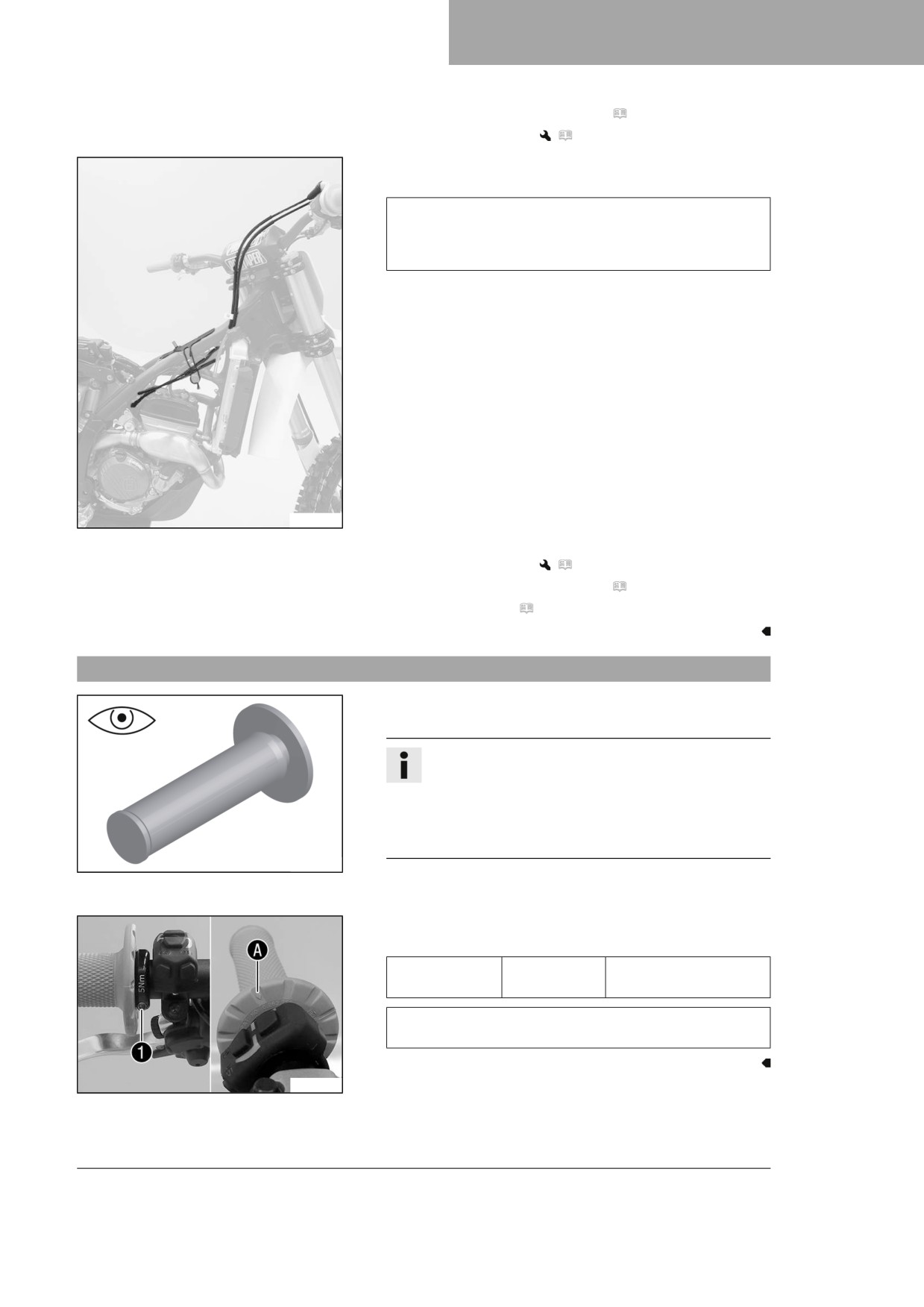

- Eemaldage parempoolne küljekate. ( lk 66)

- Eemaldage kütusepaak.

(

lk 68)

Põhitöö

- Kontrollige gaasi kõritrossi paigaldust.

Mõlemad gaasi kõritrossid peavad olema paigaldatud

kõrvuti juhtraua tagaküljele, kütusepaagirulliku kohale,

drosselklapi korpusele. Mõlemad gaasi kõritrossid peavad

olema kinnitatud kütusepaagi katte kummipaela taha.

» Kui gaasi kõritrossi paigaldus ei vasta nõuetele:

- Korrigeerige gaasi kõritrossi paigaldust.

A01085-10

Järeltöö

- Paigaldage kütusepaak.

(

lk 70)

– Paigaldage parempoolne küljekate. ( lk 66)

- Paigaldage istepink. ( lk 61)

11.45

Kummist käepidemete kontrollimine

- Kontrollige juhtraual olevaid kummist käepidemeid vigas-

tuste, kulumise ja tugeva kinnituse suhtes.

Teave

Kummist käepidemed on vulkaniseeritud vasakul hül-

sile ja paremal gaasikäepideme torule. Vasak hülss on

fikseeritud juhtraua külge.

Kummist käepidet saab vahetada ainult koos hülsi või

gaasitoruga.

401197-01

» Kui kummist käepide on kahjustatud või kulunud:

- Vahetage kummist käepide välja.

- Kontrollige, kas kruvi 1 on tugevalt kinni.

Nõue

Käepideme

5 Nm

kruvi

Loctite^®243™

Rombi kujutis A peab olema positsioneeritud, nagu on

näha joonisel.

F03684-10

VEERMIKU HOOLDUSTÖÖD

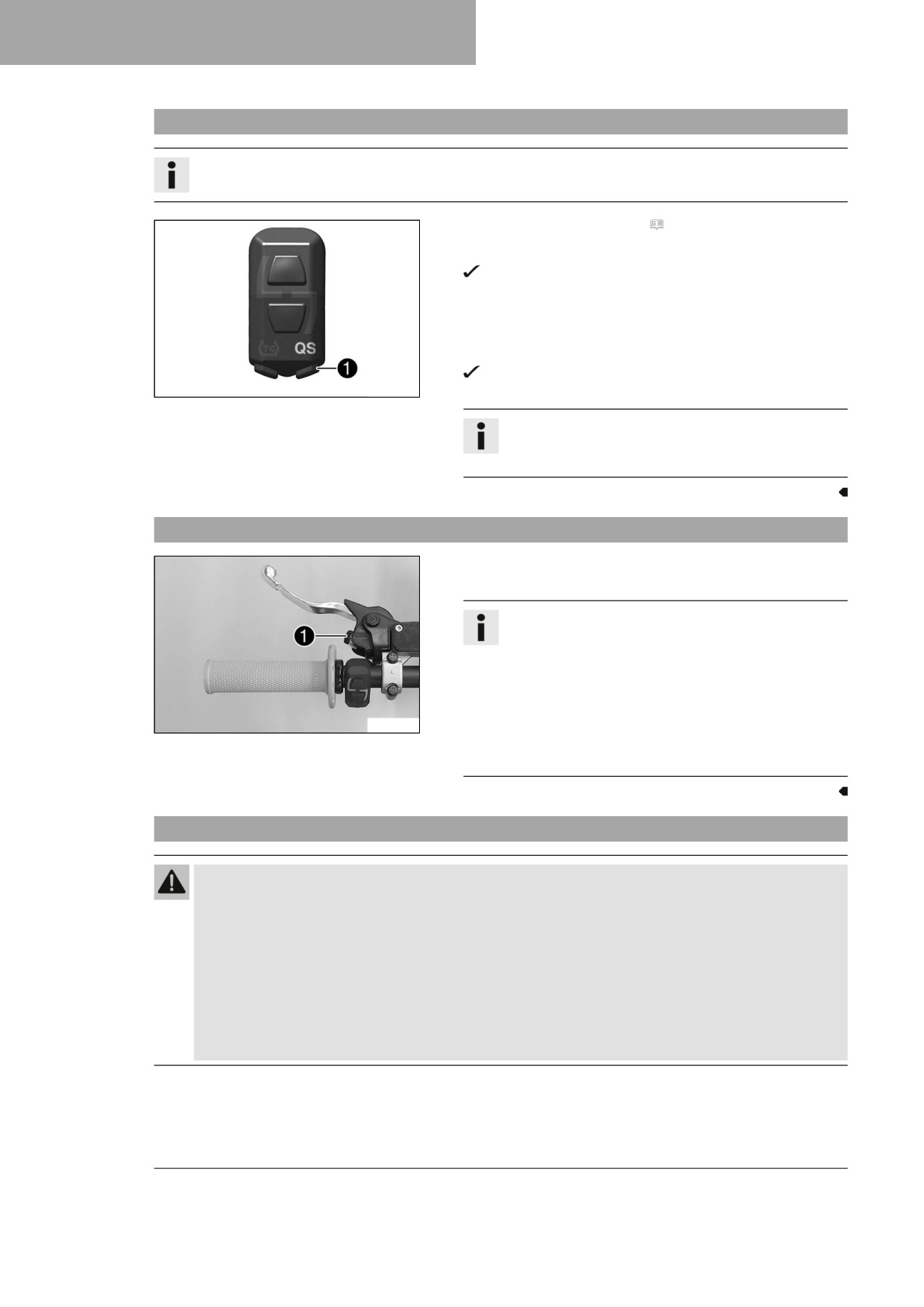

11.46

Quickshifteri programmeerimine

Teave

Kui Quickshifteri toimimises on häireid, tuleb Quickshifter uuesti programmeerida.

- Tehke käivitamise töövõtted. ( lk 25)

- Hoidke QS-nuppu 1 vähemalt 10 sekundit vajutatult.

QS-kontroll-lamp vilgub.

- Tõmmake sidurihooba, pange 1. käik sisse ja hoidke käigu-

vahetuse hooba veel vähemalt üks sekund vajutatult, kuni

käiguvahetuse hoob on rakendunud.

- Vajutage lühidalt QS-nuppu 1.

QS-kontroll-lamp põleb siniselt, õpetamistoiming õnnes-

F03760-12

tus.

Teave

Kui Quickshifterit ei saa aktiveerida, siis õpetamistoi-

ming ei õnnestunud ja seda tuleb korrata.

11.47

Sidurihoova algasendi seadistamine

- Kohandage sidurihoova algasendit reguleerimiskruvi 1 abil

oma käe suuruse järgi.

Teave

Keerates reguleerimiskruvi vastupäeva, liigub siduri-

hoob juhtrauale lähemale.

Keerates reguleerimiskruvi päripäeva, eemaldub sidu-

rihoob juhtrauast.

Reguleerimisvahemik on piiratud.

F03647-11

Keerake reguleerimiskruvi ainult käsitsi, ärge kasutage

jõudu.

Ärge seadistage sõidukit sõidu ajal.

11.48

Hüdraulilise siduri vedeliku taseme kontrollimine/korrigeerimine

Hoiatus

Nahaärritused Pidurivedelik kahjustab tervist.

- Hoidke pidurivedelikku laste käeulatusest väljaspool.

- Kandke sobivat kaitseriietust ja -prille.

- Ärge laske pidurivedelikul nahale, silma ega riietele sattuda.

- Pidurivedeliku allaneelamisel pöörduge kohe arsti poole.

- Nahale sattumisel peske saastunud kohta rohke veega.

- Kui pidurivedelik läks silma, loputage silmi kohe põhjalikult veega ja pöörduge arsti poole.

- Pidurivedeliku riietele sattumisel vahetage riided.

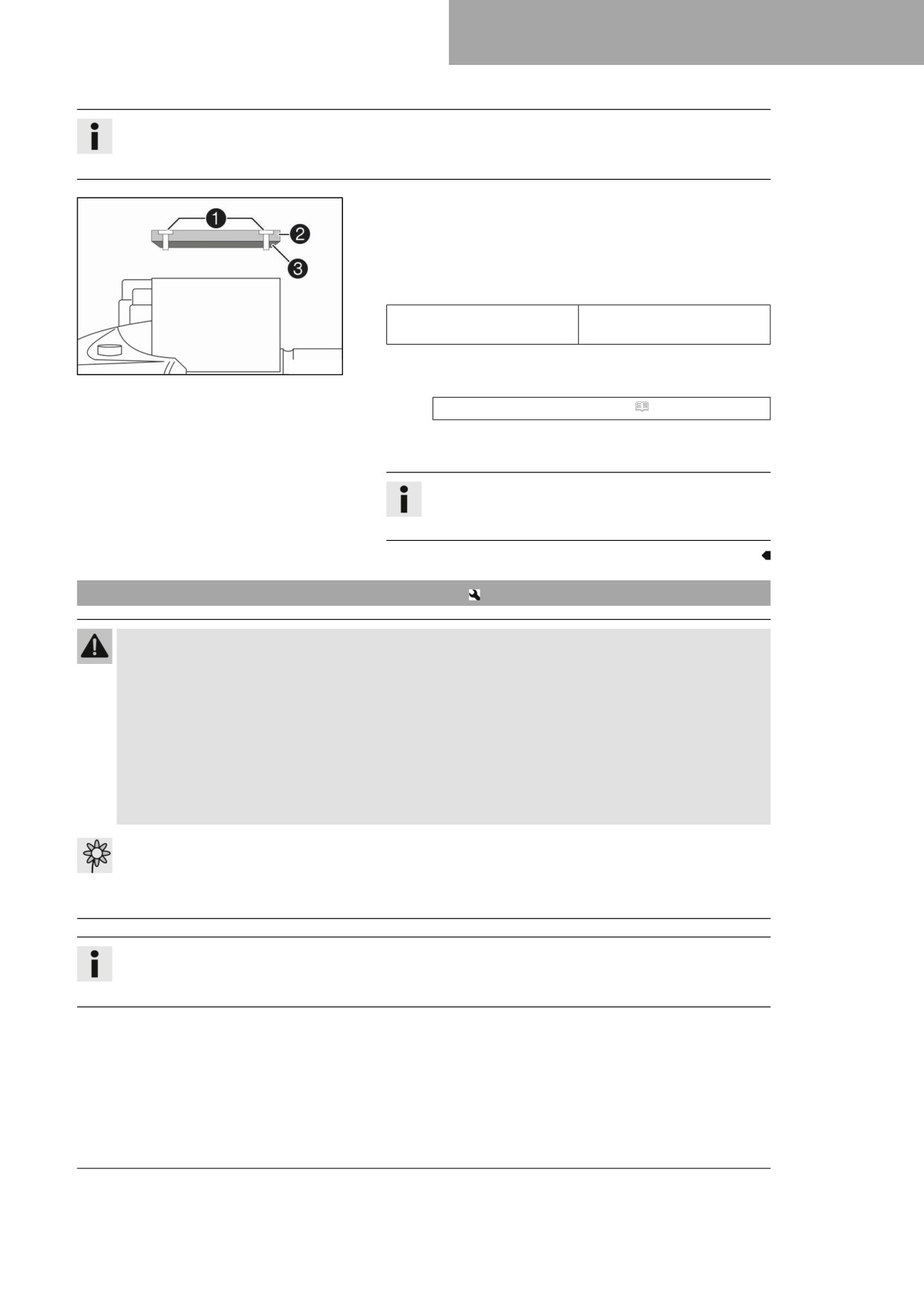

VEERMIKU HOOLDUSTÖÖD 11

Teave

Mida suurem sidurilamellide kulumine, seda kõrgem on vedeliku tase.

Vältige pidurivedeliku kokkupuudet sõiduki värvitud osadega, sest pidurivedelik söövitab värvikihti.

- Seadke juhtrauale paigaldatud hüdraulilise siduri paak hori-

sontaalseks.

- Eemaldage kruvid 1.

- Eemaldage kork 2 koos membraaniga 3.

- Kontrollige vedeliku taset.

Vedeliku tase paagi ülemise

4 mm

serva all

» Kui vedeliku tase ei vasta nõuetele:

H04933-10

- Korrigeerige hüdraulilise siduri vedeliku taset.

Pidurivedelik DOT 4 / DOT 5.1 ( lk 140)

- Paigaldage kork koos membraaniga. Paigaldage kruvid ja

keerake kinni.

Teave

Mahaloksunud või üle ääre kallatud pidurivedelik

eemaldage kohe veega.

11.49

Hüdraulilise siduri vedeliku vahetamine

Hoiatus

Nahaärritused Pidurivedelik kahjustab tervist.

- Hoidke pidurivedelikku laste käeulatusest väljaspool.

- Kandke sobivat kaitseriietust ja -prille.

- Ärge laske pidurivedelikul nahale, silma ega riietele sattuda.

- Pidurivedeliku allaneelamisel pöörduge kohe arsti poole.

- Nahale sattumisel peske saastunud kohta rohke veega.

- Kui pidurivedelik läks silma, loputage silmi kohe põhjalikult veega ja pöörduge arsti poole.

- Pidurivedeliku riietele sattumisel vahetage riided.

Märkus

Keskkonnaoht Probleemsed ained tekitavad keskkonnakahjusid.

- Käidelge õlisid, määrdeid, filtreid, kütust, puhastusvahendeid, pidurivedelikku jms vastavalt seadus-

tele ning kehtivatele eeskirjadele.

Teave

Mida suurem sidurilamellide kulumine, seda kõrgem on vedeliku tase.

Vältige pidurivedeliku kokkupuudet sõiduki värvitud osadega, sest pidurivedelik söövitab värvikihti.

VEERMIKU HOOLDUSTÖÖD

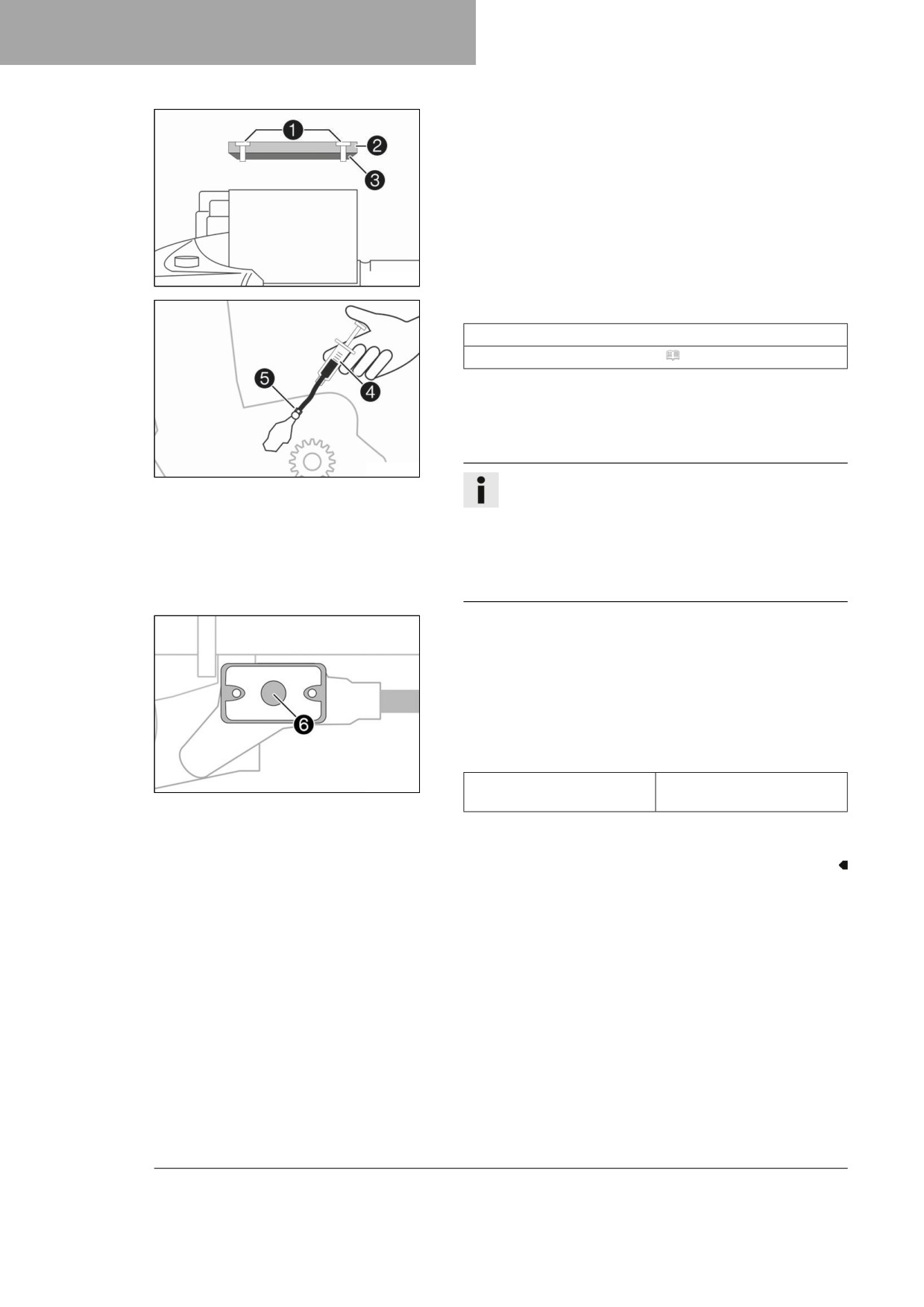

- Seadke juhtrauale paigaldatud hüdraulilise siduri paak hori-

sontaalseks.

- Eemaldage kruvid 1.

- Eemaldage kork 2 koos membraaniga 3.

H04933-10

Täitke õhutussüstal 4 sobiva vedelikuga.

Süstal (50329050000)

Pidurivedelik DOT 4 / DOT 5.1 ( lk 140)

Eemaldage siduri töösilindri kaitsekork ja paigaldage õhutus-

süstal 4 sobiva lõdviku abil õhutuskruvi 5 külge.

Vabastage siduri töösilindri õhutuskruvi 5 ainult nii palju,

kuni täitmine on võimalik.

H04934-10

Teave

Mahaloksunud või üle ääre kallatud pidurivedelik

eemaldage kohe veega.

Vältige pidurivedeliku kokkupuudet sõiduki värvitud

osadega, sest pidurivedelik söövitab värvikihti.

Kasutage ainult puhast pidurivedelikku tihedalt suletud

anumast.

Suruge vedelikku süsteemi ainult nii kaua, kuni see peasilindri

avast 6 ilma mullideta välja tungib.

Vahepeal imege peasilindri paagist vedelik välja, et takistada

ülevoolu.

Keerake õhutuskruvi kinni, eemaldage õhutussüstal koos lõd-

vikuga. Paigaldage kaitsekork.

Korrigeerige hüdraulilise siduri vedeliku taset.

Nõue

H04932-10

Vedeliku tase paagi ülemise

4 mm

serva all

Paigaldage kork koos membraaniga. Paigaldage kruvid ja

keerake kinni.

PIDURISÜSTEEM

12.1

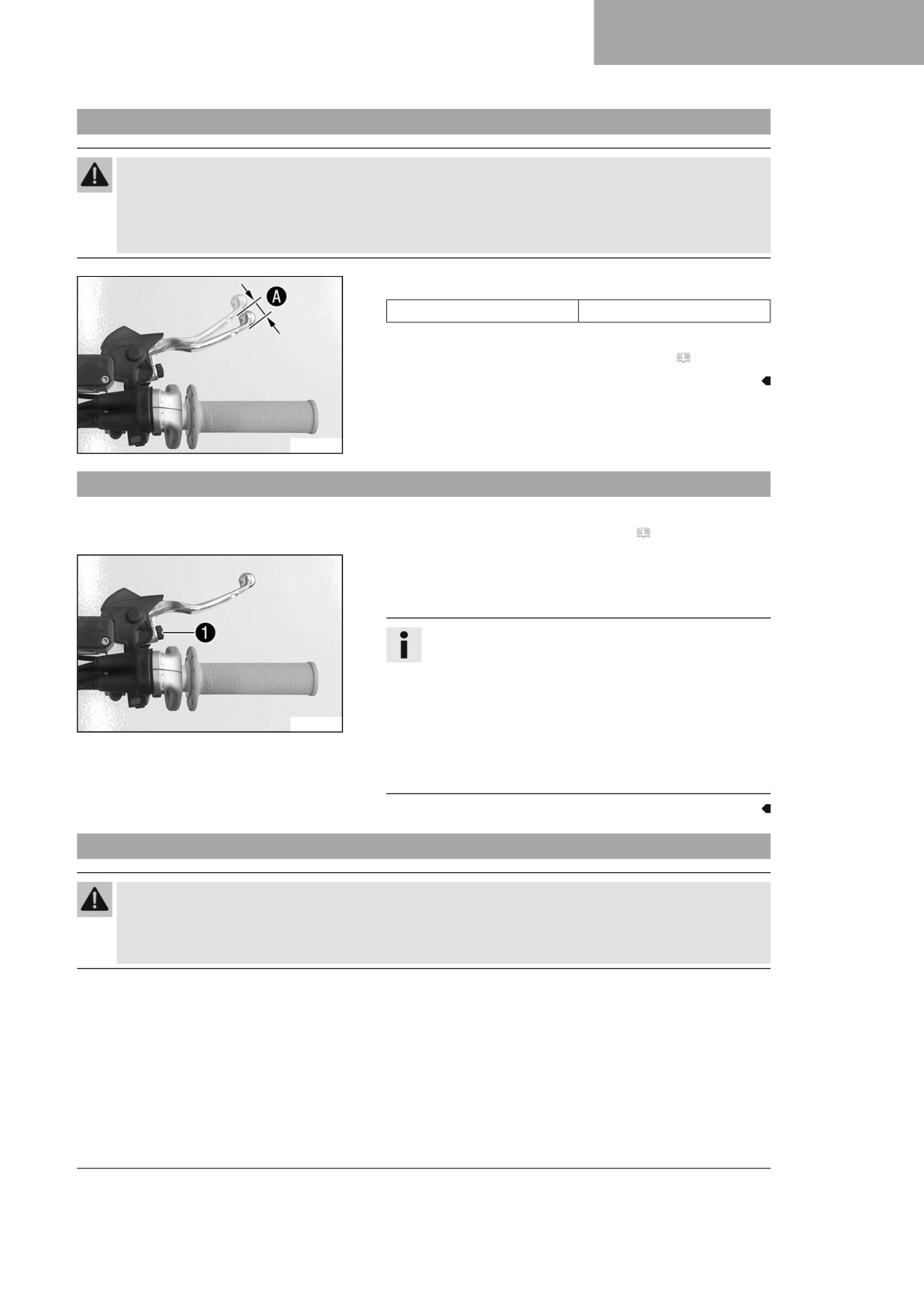

Esipidurihoova liikumisvaru kontroll

Hoiatus

Õnnetusoht Pidurisüsteem langeb ülekuumenemisel rivist välja.

Kui käsipidurihooval ei ole liikumisvaru, tõuseb pidurisüsteemis esirattapidurile avalduv surve.

- Seadistage käsipidurihoova liikumisvaru juhiste kohaselt.

- Suruge esipidurihoob ette ja kontrollige liikumisvaru A.

Esipidurihoova liikumisvaru

≥ 3 mm

» Kui liikumisvaru ei vasta nõuetele:

- Seadistage esipidurihoova algasendit. ( lk 81)

F03649-10

12.2

Esipidurihoova algasendi seadistamine

Eeltöö

- Kontrollige esipidurihoova liikumisvaru. ( lk 81)

Põhitöö

- Kohandage esipidurihoova algasendit reguleerimiskruvi 1

abil oma käe suuruse järgi.

Teave

Keerates reguleerimiskruvi päripäeva, eemaldub esipi-

durihoob juhtrauast.

Keerates reguleerimiskruvi vastupäeva, liigub esipidu-

rihoob juhtrauale lähemale.

F03648-12

Reguleerimisvahemik on piiratud.

Keerake reguleerimiskruvi ainult käsitsi, ärge kasutage

jõudu.

Ärge seadistage sõidukit sõidu ajal.

12.3

Piduriketaste kontroll

Hoiatus

Õnnetusoht Kulunud pidurikettad vähendavad pidurdusefekti.

- Tagage, et kulunud pidurikettad asendatakse viivitamata uutega. (Ettevõtte Husqvarna Motorcycles

volitatud töökoda aitab teid meelsasti.)

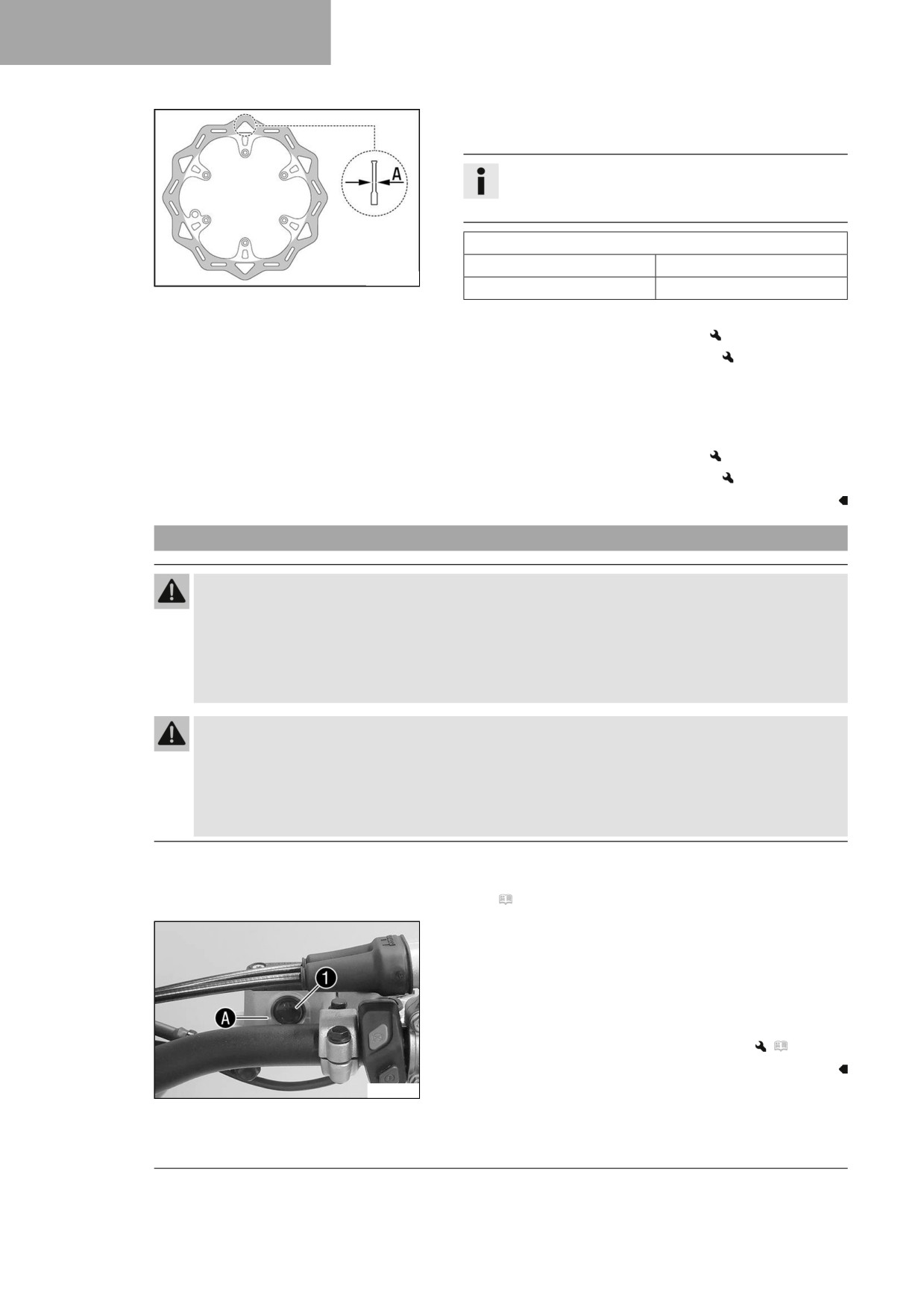

PIDURISÜSTEEM

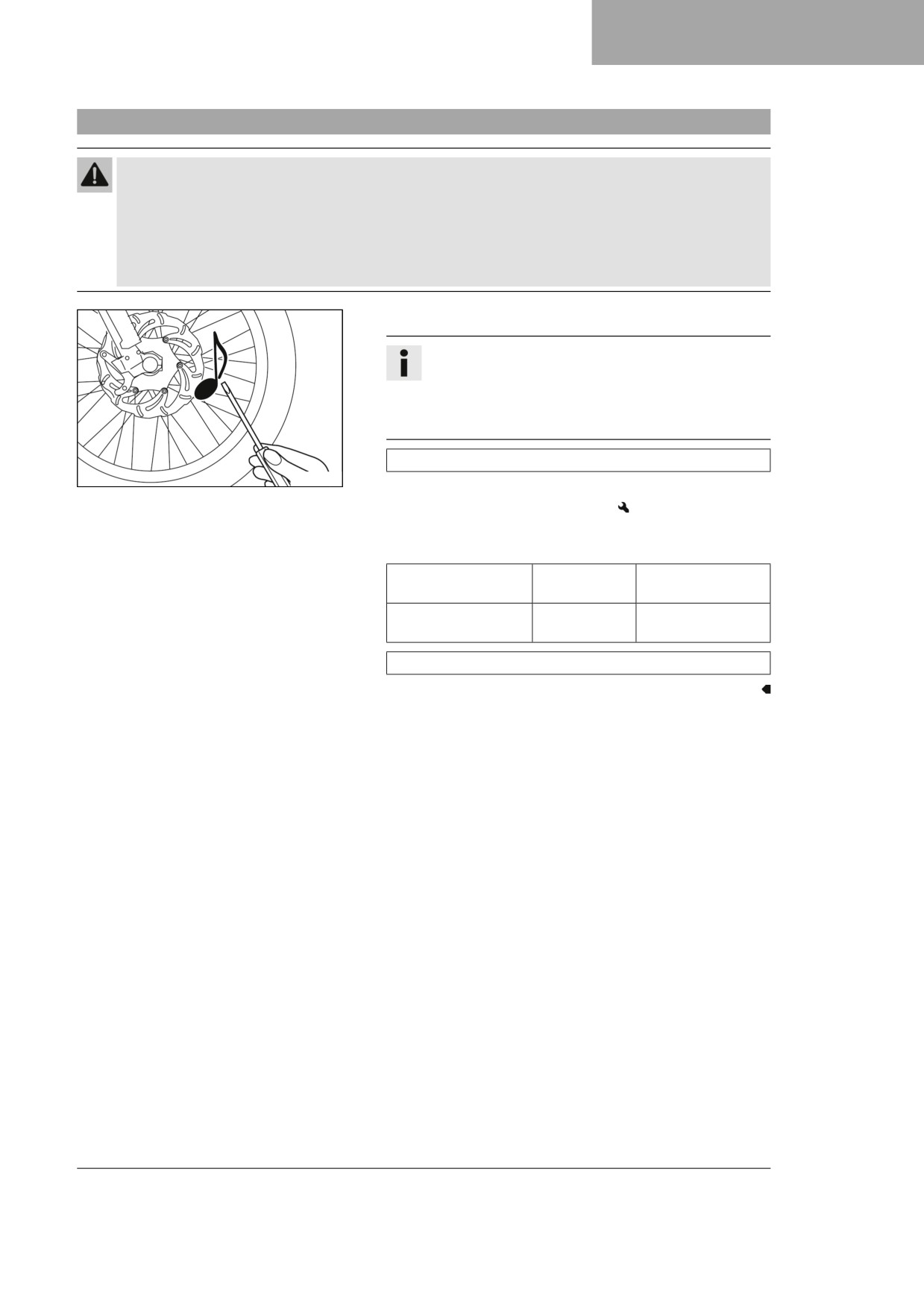

- Kontrollige mitmest kohast, kas eesmise ja tagumise piduri-

ketta paksus vastab mõõdule A.

Teave

Kuludes väheneb piduriketta paksus piduriklotside

kontaktpinna piirkonnas.

Pidurikettad - kulumispiir

ees

2,5 mm

H00938-10

taga

3,5 mm

» Kui piduriketta paksus on väiksem kui ette nähtud:

- Esiratta piduriketta vahetamine.

- Tagaratta piduriketta vahetamine.

- Kontrollige, kas eesmisel ja tagumisel pidurikettal esineb kah-

justusi, pragunemist või deformatsioone.

» Kui tuvastate pidurikettal kahjustusi, pragunemist või

deformatsioone:

- Esiratta piduriketta vahetamine.

- Tagaratta piduriketta vahetamine.

12.4

Pidurivedeliku taseme kontroll esiratta piduril

Hoiatus

Õnnetusoht Pidurisüsteem läheb liiga madala pidurivedeliku taseme korral rikki.

Kui pidurivedeliku tase langeb näidatud märgistusest või ettenähtud väärtusest madalamale, siis on

pidurisüsteem ebatihe või piduriklotsid ära kulunud.

- Kontrollige pidurisüsteemi ja ärge sõitke edasi enne, kui probleem on kõrvaldatud. (Ettevõtte

Husqvarna Motorcycles volitatud töökoda aitab teid meelsasti.)

Hoiatus

Õnnetusoht Liiga vana või ebasobiv pidurivedelik mõjutab pidurisüsteemi tööd.

- Veenduge, et esi- ja tagapiduri pidurivedelikku vahetatakse hooldusraamatu andmete kohaselt.

(Ettevõtte Husqvarna Motorcycles volitatud töökoda aitab teid meelsasti.)

- Veenduge, et kasutatakse ainult puhast, lubatud pidurivedelikku, mis võetaks kindlalt suletud anu-

mast. (Ettevõtte Husqvarna Motorcycles volitatud töökoda aitab teid meelsasti.)

Eeltöö

- Kontrollige esiratta piduri piduriklotside ja piduriklotsi kinni-

tust. (

lk 84)

Põhitöö

- Liigutage juhtrauale paigaldatud pidurivedeliku paisupaak

horisontaalasendisse.

- Kontrollige pidurivedeliku taset tasemenäidikult 1.

» Kui pidurivedeliku tase on langenud märgistusest A alla-

poole:

- Lisage esiratta pidurile pidurivedelikku.

(

lk 83)

F03689-10

PIDURISÜSTEEM

12.5

Pidurivedeliku lisamine esiratta pidurile

Hoiatus

Õnnetusoht Pidurisüsteem läheb liiga madala pidurivedeliku taseme korral rikki.

Kui pidurivedeliku tase langeb näidatud märgistusest või ettenähtud väärtusest madalamale, siis on

pidurisüsteem ebatihe või piduriklotsid ära kulunud.

- Kontrollige pidurisüsteemi ja ärge sõitke edasi enne, kui probleem on kõrvaldatud. (Ettevõtte

Husqvarna Motorcycles volitatud töökoda aitab teid meelsasti.)

Hoiatus

Nahaärritused Pidurivedelik kahjustab tervist.

- Hoidke pidurivedelikku laste käeulatusest väljaspool.

- Kandke sobivat kaitseriietust ja -prille.

- Ärge laske pidurivedelikul nahale, silma ega riietele sattuda.

- Pidurivedeliku allaneelamisel pöörduge kohe arsti poole.

- Nahale sattumisel peske saastunud kohta rohke veega.

- Kui pidurivedelik läks silma, loputage silmi kohe põhjalikult veega ja pöörduge arsti poole.

- Pidurivedeliku riietele sattumisel vahetage riided.

Hoiatus

Õnnetusoht Liiga vana või ebasobiv pidurivedelik mõjutab pidurisüsteemi tööd.

- Veenduge, et esi- ja tagapiduri pidurivedelikku vahetatakse hooldusraamatu andmete kohaselt.

(Ettevõtte Husqvarna Motorcycles volitatud töökoda aitab teid meelsasti.)

- Veenduge, et kasutatakse ainult puhast, lubatud pidurivedelikku, mis võetaks kindlalt suletud anu-

mast. (Ettevõtte Husqvarna Motorcycles volitatud töökoda aitab teid meelsasti.)

Märkus

Keskkonnaoht Probleemsed ained tekitavad keskkonnakahjusid.

- Käidelge õlisid, määrdeid, filtreid, kütust, puhastusvahendeid, pidurivedelikku jms vastavalt seadus-

tele ning kehtivatele eeskirjadele.

Teave

Vältige pidurivedeliku kokkupuudet sõiduki värvitud osadega, sest pidurivedelik söövitab värvikihti.

Eeltöö

- Kontrollige esiratta piduri piduriklotside ja piduriklotsi kinni-

tust. (

lk 84)

PIDURISÜSTEEM

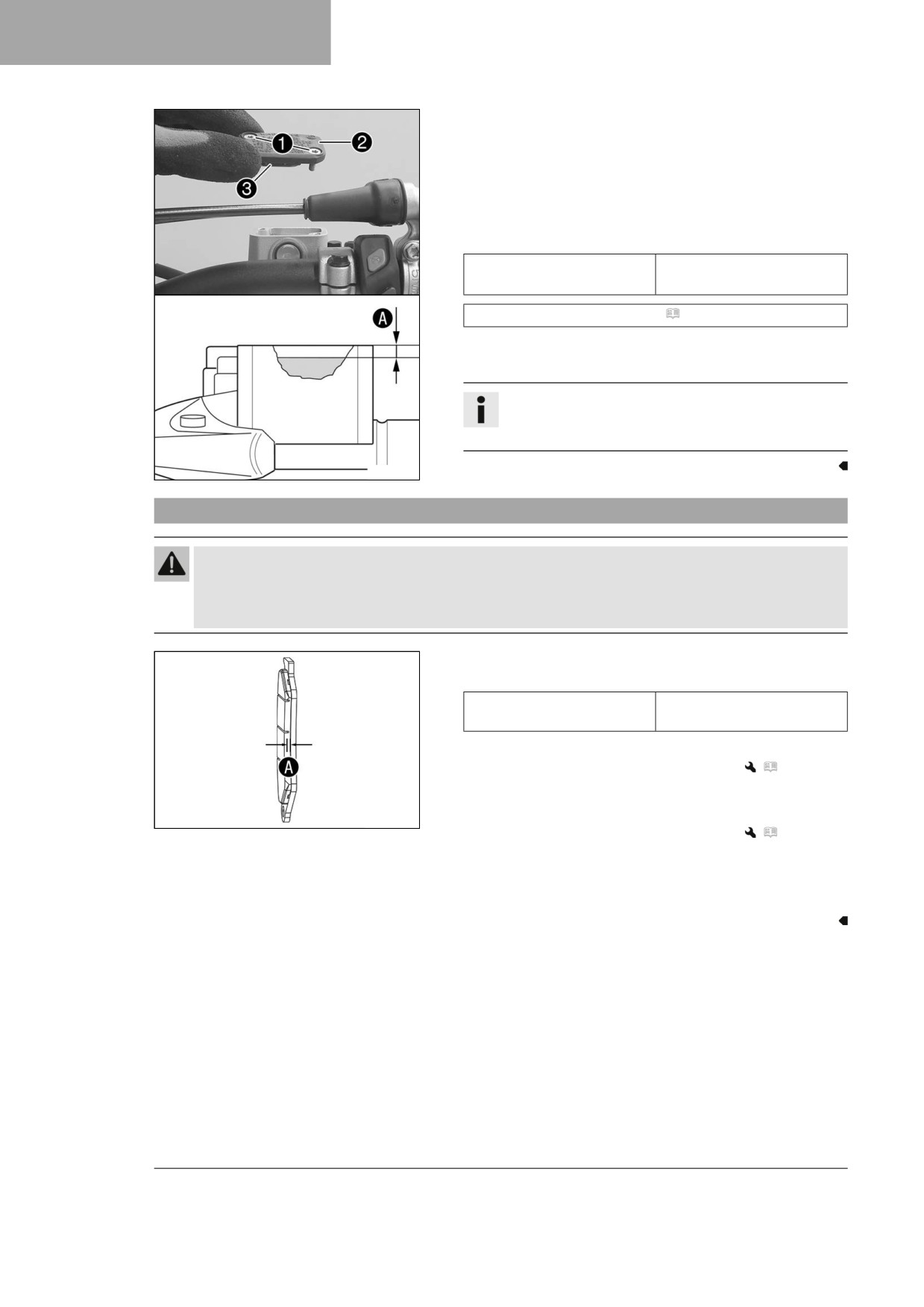

Põhitöö

- Liigutage juhtrauale paigaldatud pidurivedeliku paisupaak

horisontaalasendisse.

- Eemaldage kruvid 1.

- Eemaldage kork 2 koos membraaniga 3.

- Täitke mahuti kuni mõõdumärgini A pidurivedelikuga.

Nõue

5 mm

Mõõt A (pidurivedeliku

tase paagi ülemise serva all)

Pidurivedelik DOT 4 / DOT 5.1 ( lk 140)

- Paigaldage kork 2 koos membraaniga 3. Paigaldage kru-

vid 1 ja keerake kinni.

Teave

Mahaloksunud või üle ääre kallatud pidurivedelik

eemaldage kohe veega.

F03694-10

12.6

Esiratta piduri piduriklotside ja piduriklotsi kinnituse kontrollimine

Hoiatus

Õnnetusoht Kulunud piduriklotsid vähendavad pidurdusefekti.

- Tagage, et kulunud piduriklotsid asendataks viivitamata uutega. (Ettevõtte Husqvarna Motorcycles

volitatud töökoda aitab teid meelsasti.)

- Kontrollige, kas piduriklotside hõõrdkatte paksus on vähemalt

minimaalne A.

Vähim hõõrdkatte

≥ 1 mm

paksus A

» Kui hõõrdkatted on vähimast paksusest õhemad:

- Vahetage esiratta piduri piduriklotsid.

(

lk 85)

– Kontrollige piduriklotse kahjustuste ja pragunemise suhtes.

» Kui tuvastate kahjustusi või pragunemist:

M02047-10

- Vahetage esiratta piduri piduriklotsid.

(

lk 85)

– Kontrollige piduriklotside kinnitust.

» Kui piduriklotsid ei ole õigesti kinnitatud, tehke järgmist.

- Kinnitage piduriklotsid, vajadusel kasutage uusi osi.

PIDURISÜSTEEM

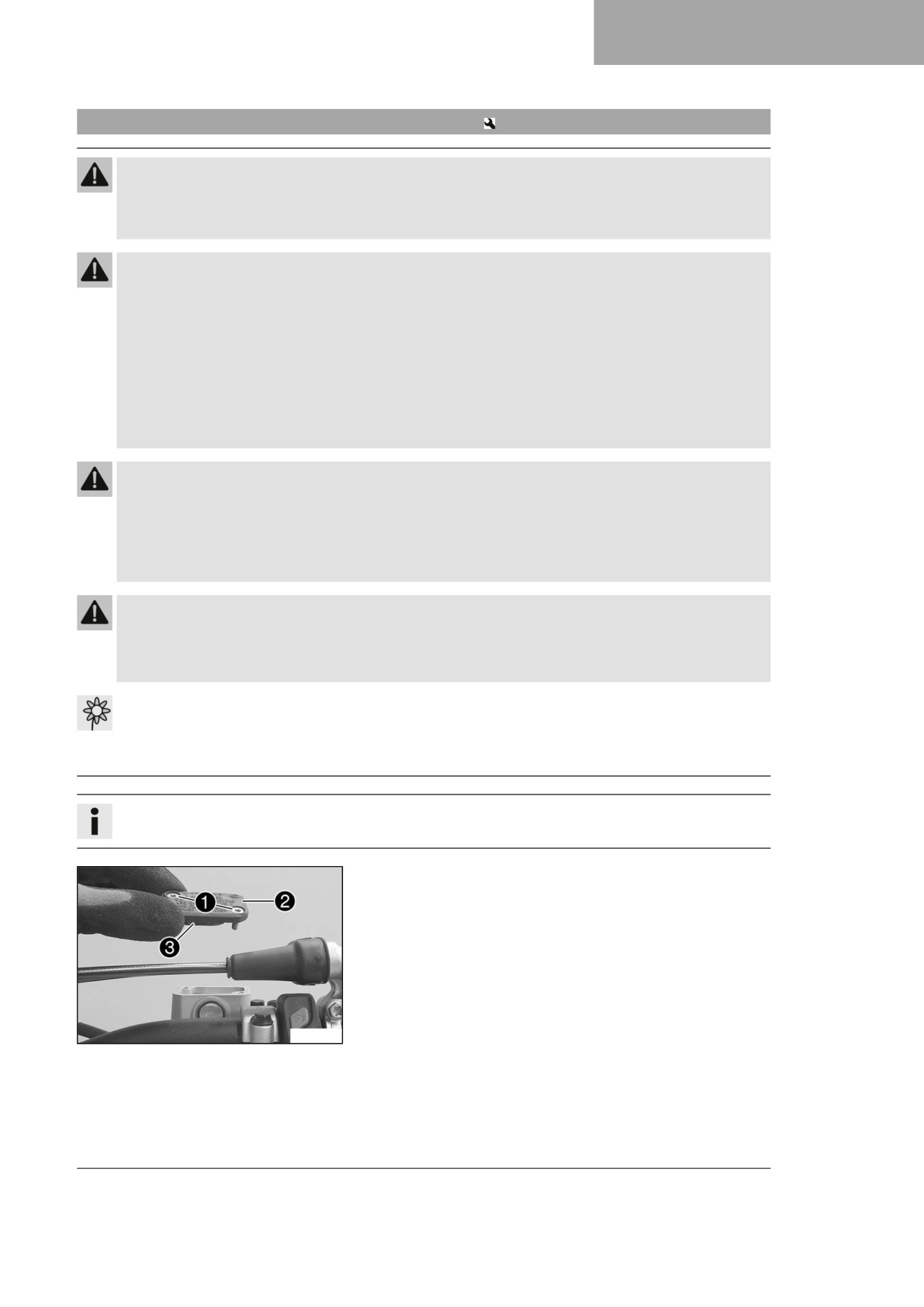

12.7

Piduriklotside vahetamine esiratta piduril

Hoiatus

Õnnetusoht Pidurisüsteem läheb asjatundmatu hoolduse korral rikki.

- Tagage, et hooldustöid ja remonti tehakse professionaalselt. (Ettevõtte Husqvarna Motorcycles voli-

tatud töökoda aitab teid meelsasti.)

Hoiatus

Nahaärritused Pidurivedelik kahjustab tervist.

- Hoidke pidurivedelikku laste käeulatusest väljaspool.

- Kandke sobivat kaitseriietust ja -prille.

- Ärge laske pidurivedelikul nahale, silma ega riietele sattuda.

- Pidurivedeliku allaneelamisel pöörduge kohe arsti poole.

- Nahale sattumisel peske saastunud kohta rohke veega.

- Kui pidurivedelik läks silma, loputage silmi kohe põhjalikult veega ja pöörduge arsti poole.

- Pidurivedeliku riietele sattumisel vahetage riided.

Hoiatus

Õnnetusoht Liiga vana või ebasobiv pidurivedelik mõjutab pidurisüsteemi tööd.

- Veenduge, et esi- ja tagapiduri pidurivedelikku vahetatakse hooldusraamatu andmete kohaselt.

(Ettevõtte Husqvarna Motorcycles volitatud töökoda aitab teid meelsasti.)

- Veenduge, et kasutatakse ainult puhast, lubatud pidurivedelikku, mis võetaks kindlalt suletud anu-

mast. (Ettevõtte Husqvarna Motorcycles volitatud töökoda aitab teid meelsasti.)

Hoiatus

Õnnetusoht Piduriketastel olev õli või määre vähendab pidurdusefekti.

- Hoidke pidurikettad alati õlist ja määrdest puhtad.

- Puhastage pidurikettaid vajaduse korral piduripuhastusvahendiga.

Märkus

Keskkonnaoht Probleemsed ained tekitavad keskkonnakahjusid.

- Käidelge õlisid, määrdeid, filtreid, kütust, puhastusvahendeid, pidurivedelikku jms vastavalt seadus-

tele ning kehtivatele eeskirjadele.

Teave

Vältige pidurivedeliku kokkupuudet sõiduki värvitud osadega, sest pidurivedelik söövitab värvikihti.

- Liigutage juhtrauale paigaldatud pidurivedeliku paisupaak

horisontaalasendisse.

- Eemaldage kruvid 1.

- Eemaldage kork 2 koos membraaniga 3.

F03690-10

PIDURISÜSTEEM

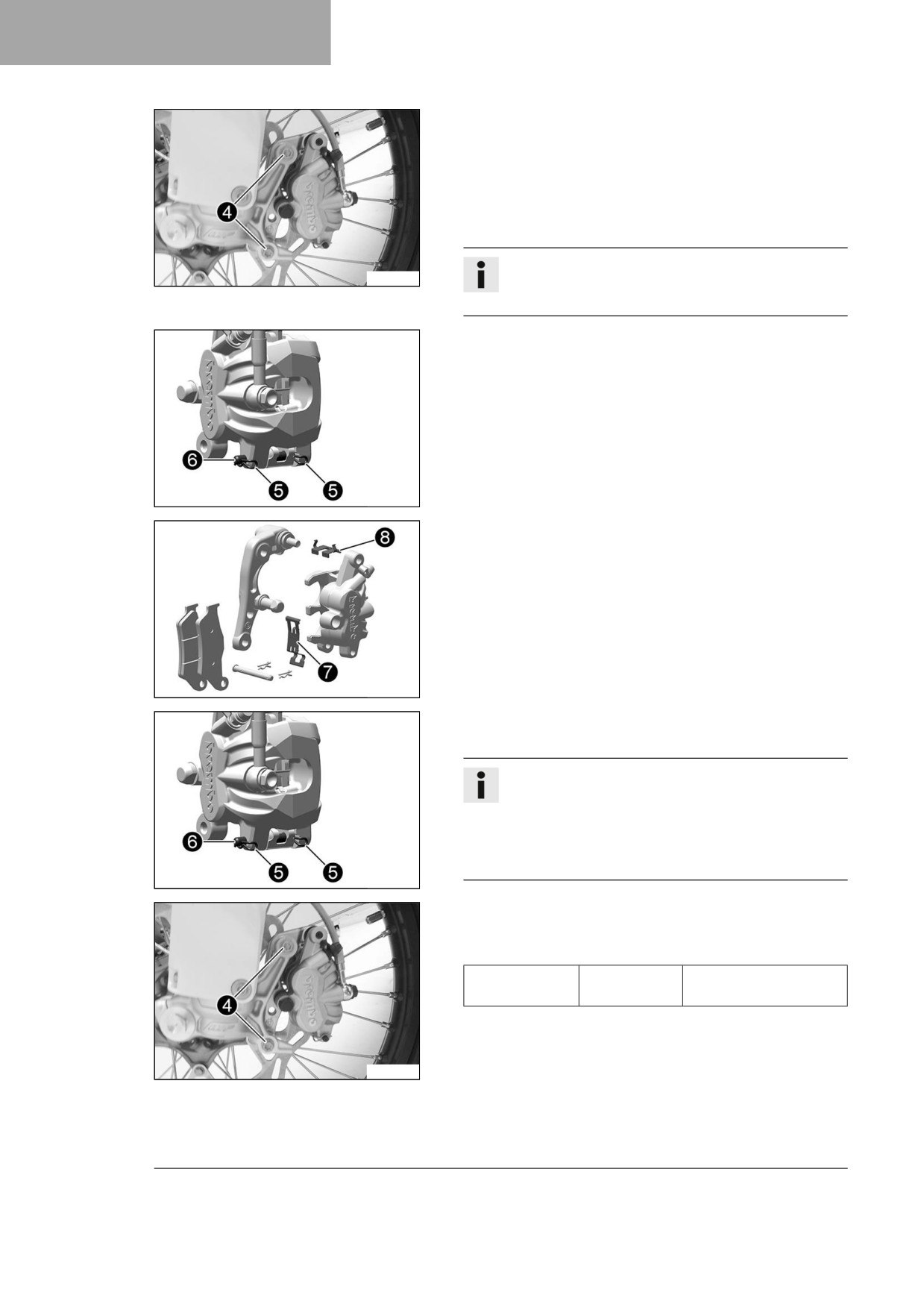

- Eemaldage kruvid 4.

- Vajutage piduriklotsid pidurisadulat kergelt küljele kallutades

pidurikettale tagasi. Tõmmake pidurisadul ettevaatlikult üles

pidurikettalt ära.

- Keerake pidurikolvid algasendisse tagasi ja veenduge, et

pidurivedeliku mahutist ei voola välja pidurivedelikku, vaja-

duse korral eemaldage osa vedelikust.

Teave

A01183-10

Ärge rakendage käsipidurihooba eemaldatud pidurisa-

dula korral.

- Eemaldage splint 5, tõmmake polt 6 välja ja eemaldage

piduriklotsid.

- Puhastage pidurisadul ja pidurisadula hoidik.

F03696-10

- Kontrollige pidurisadulas oleva vedruplaadi 7 ja pidurisa-

dula hoidikus oleva piduriklotsi juhtplaadi 8 õiget paigal-

dust.

F03692-10

- Paigaldage uued piduriklotsid, asetage polt 6 paika ja pai-

galdage splint 5.

Teave

Vahetage piduriklotse alati komplektina.

Poldi kergemaks monteerimiseks suruge piduriklotsid

vastu fiksaatorvedru.

Jälgige, et piduriklotsid ja fiksaatorvedru asetsevad

korrektselt.

F03696-10

- Seadke pidurisadul paika.

- Paigaldage kruvid 4 ja keerake kinni.

Nõue

Pidurisadula

25 Nm

kruvi ees

Loctite^®243™

– Vajutage mitu korda käsipidurihooba, kuni piduriklotsid on

vastu pidurikettaid ja survepunkt on olemas.

A01184-10

PIDURISÜSTEEM

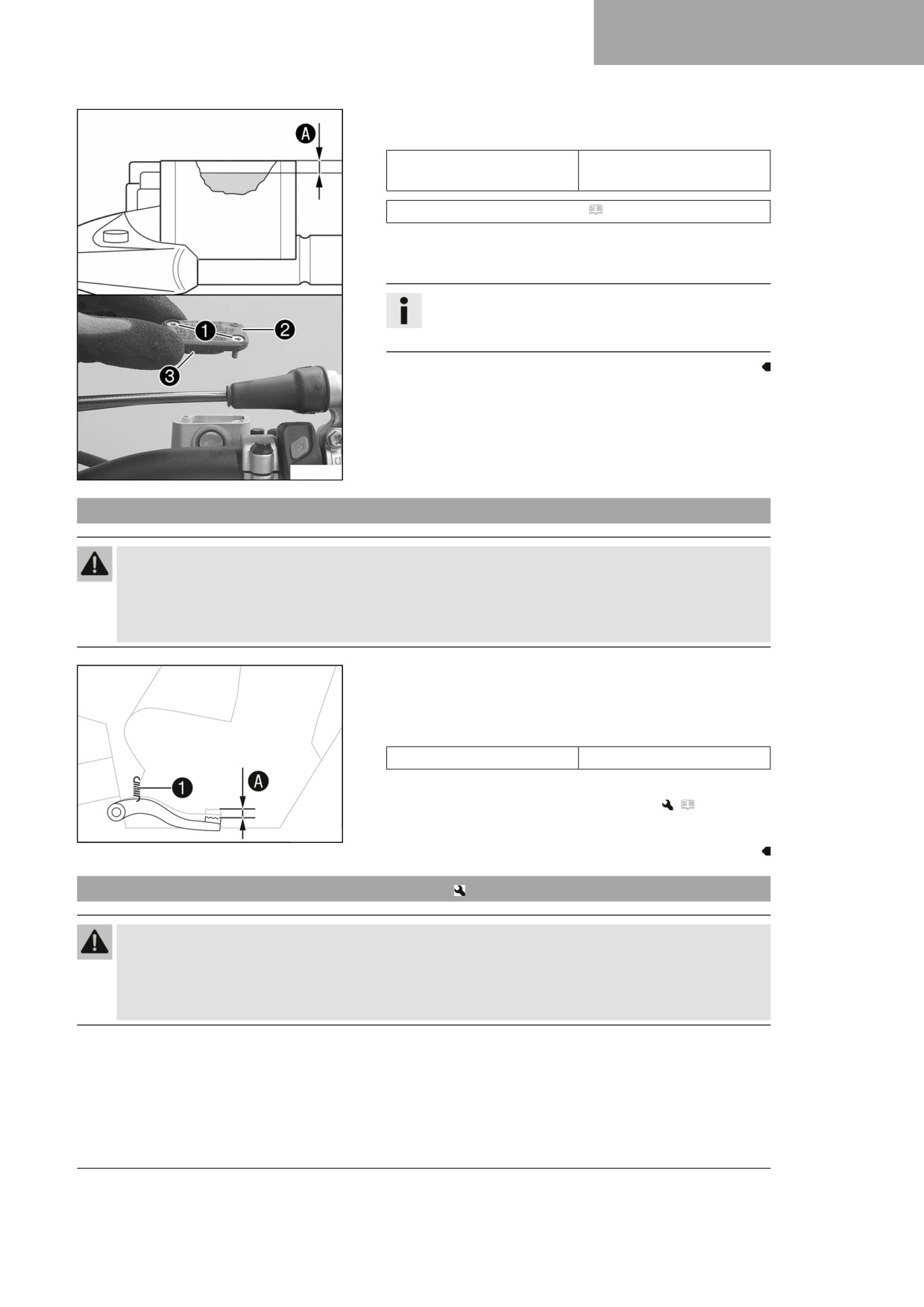

– Korrigeerige pidurivedeliku taset mõõduni A.

Nõue

5 mm

Mõõt A (pidurivedeliku

tase paagi ülemise serva all)

Pidurivedelik DOT 4 / DOT 5.1 ( lk 140)

- Paigaldage kork 2 koos membraaniga 3.

- Paigaldage kruvid 1 ja keerake kinni.

Teave

Mahaloksunud või üle ääre kallatud pidurivedelik

eemaldage kohe veega.

F03693-10

12.8

Jalgpiduri liikumisvaru kontroll

Hoiatus

Õnnetusoht Pidurisüsteem lakkab ülekuumenemisel töötamast.

Kui pedaali šarniiril ei ole liikumisvaru, tõuseb pidurisüsteemis tagarattapidurile avalduv surve.

- Seadistage pedaali šarniiri liikumisvaru juhiste kohaselt.

- Vabastage vedru 1.

- Liigutage piduripedaali lõpp-piiriku jatagapidurisilindri kolvi

süsteemi vahel edasi-tagasi ning kontrollige liikumisvaru A.

Nõue

Jalgpiduri liikumisvaru

3 … 5 mm

» Kui liikumisvaru ei vasta nõuetele:

- Seadistage piduripedaali algasendit.

(

lk 87)

402026-10

- Kinnitage vedru 1.

12.9

Piduripedaali algasendi seadistamine

Hoiatus

Õnnetusoht Pidurisüsteem lakkab ülekuumenemisel töötamast.

Kui pedaali šarniiril ei ole liikumisvaru, tõuseb pidurisüsteemis tagarattapidurile avalduv surve.

- Seadistage pedaali šarniiri liikumisvaru juhiste kohaselt.

PIDURISÜSTEEM

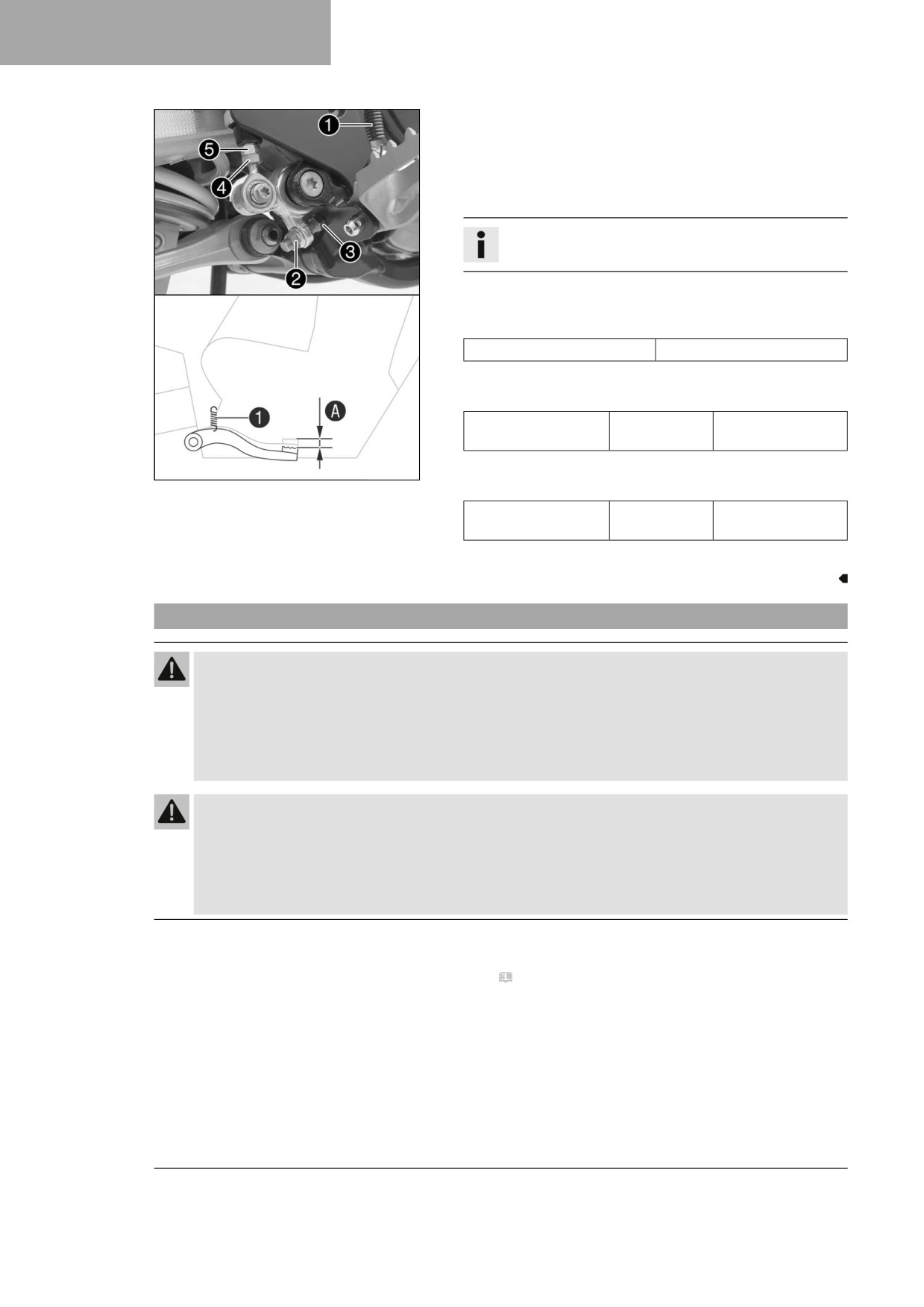

- Vabastage vedru 1.

- Vabastage mutter 4 ja keerake koos tõukuriga 5 tagasi,

kuni on saavutatud maksimaalne liikumisvaru.

- Piduripedaali algasendi individuaalseks kohandamiseks

vabastage mutter 2 ja keerake vastavalt kruvi 3.

Teave

Reguleerimisvahemik on piiratud.

- Keerake vastavalt tõukurit 5, kuni liikumisvaru A on saa-

vutatud. Vajaduse korral muutke piduripedaali algasendit.

Nõue

Jalgpiduri liikumisvaru

3 … 5 mm

– Hoidke tõukurit 5 vastu ja keerake mutter 4 kinni.

Nõue

Veermiku ülejäänud

10 Nm

mutrid

V01355-10

- Hoidke kruvi 3 vastu ja keerake mutter 2 kinni.

Nõue

Pidurihoova piiriku

20 Nm

mutter

- Kinnitage vedru 1.

12.10

Pidurivedeliku taseme kontroll tagaratta piduril

Hoiatus

Õnnetusoht Pidurisüsteem läheb liiga madala pidurivedeliku taseme korral rikki.

Kui pidurivedeliku tase langeb näidatud märgistusest või ettenähtud väärtusest madalamale, siis on

pidurisüsteem ebatihe või piduriklotsid ära kulunud.

- Kontrollige pidurisüsteemi ja ärge sõitke edasi enne, kui probleem on kõrvaldatud. (Ettevõtte

Husqvarna Motorcycles volitatud töökoda aitab teid meelsasti.)

Hoiatus

Õnnetusoht Liiga vana või ebasobiv pidurivedelik mõjutab pidurisüsteemi tööd.

- Veenduge, et esi- ja tagapiduri pidurivedelikku vahetatakse hooldusraamatu andmete kohaselt.

(Ettevõtte Husqvarna Motorcycles volitatud töökoda aitab teid meelsasti.)

- Veenduge, et kasutatakse ainult puhast, lubatud pidurivedelikku, mis võetaks kindlalt suletud anu-

mast. (Ettevõtte Husqvarna Motorcycles volitatud töökoda aitab teid meelsasti.)

Eeltöö

- Kontrollige tagaratta piduri piduriklotse ja piduriklotsi kinni-

tust. (

lk 90)

PIDURISÜSTEEM

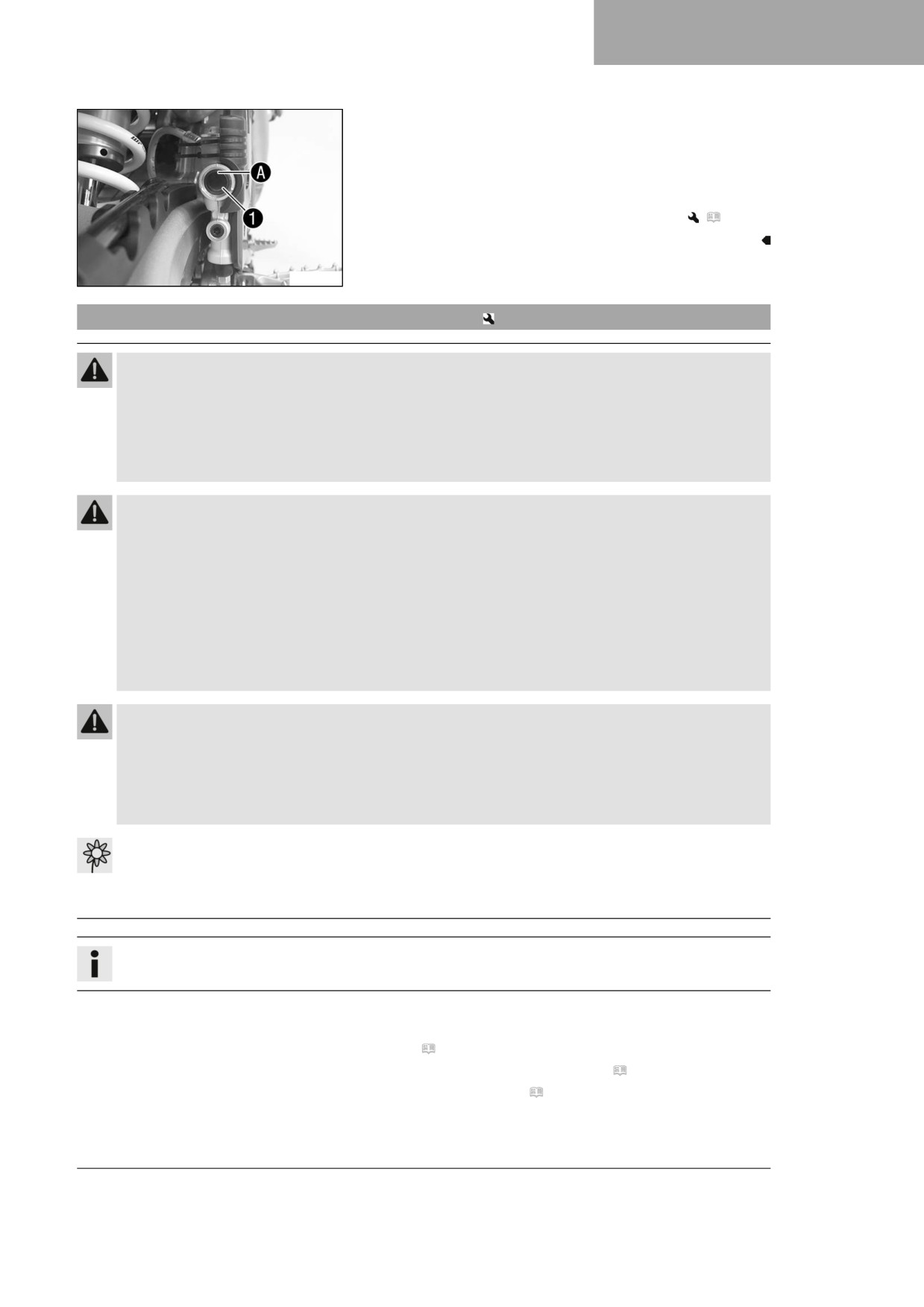

Põhitöö

- Seadke sõiduk püstiasendisse.

- Kontrollige pidurivedeliku taset tasemenäidikult 1.

» Kui pidurivedeliku tase on langenud märgistusest A alla-

poole:

- Lisage tagaratta pidurile pidurivedelikku.

(

lk 89)

A01084-10

12.11

Pidurivedeliku lisamine tagaratta pidurile

Hoiatus

Õnnetusoht Pidurisüsteem läheb liiga madala pidurivedeliku taseme korral rikki.

Kui pidurivedeliku tase langeb näidatud märgistusest või ettenähtud väärtusest madalamale, siis on

pidurisüsteem ebatihe või piduriklotsid ära kulunud.

- Kontrollige pidurisüsteemi ja ärge sõitke edasi enne, kui probleem on kõrvaldatud. (Ettevõtte

Husqvarna Motorcycles volitatud töökoda aitab teid meelsasti.)

Hoiatus

Nahaärritused Pidurivedelik kahjustab tervist.

- Hoidke pidurivedelikku laste käeulatusest väljaspool.

- Kandke sobivat kaitseriietust ja -prille.

- Ärge laske pidurivedelikul nahale, silma ega riietele sattuda.

- Pidurivedeliku allaneelamisel pöörduge kohe arsti poole.

- Nahale sattumisel peske saastunud kohta rohke veega.

- Kui pidurivedelik läks silma, loputage silmi kohe põhjalikult veega ja pöörduge arsti poole.

- Pidurivedeliku riietele sattumisel vahetage riided.

Hoiatus

Õnnetusoht Liiga vana või ebasobiv pidurivedelik mõjutab pidurisüsteemi tööd.

- Veenduge, et esi- ja tagapiduri pidurivedelikku vahetatakse hooldusraamatu andmete kohaselt.

(Ettevõtte Husqvarna Motorcycles volitatud töökoda aitab teid meelsasti.)

- Veenduge, et kasutatakse ainult puhast, lubatud pidurivedelikku, mis võetaks kindlalt suletud anu-

mast. (Ettevõtte Husqvarna Motorcycles volitatud töökoda aitab teid meelsasti.)

Märkus

Keskkonnaoht Probleemsed ained tekitavad keskkonnakahjusid.

- Käidelge õlisid, määrdeid, filtreid, kütust, puhastusvahendeid, pidurivedelikku jms vastavalt seadus-

tele ning kehtivatele eeskirjadele.

Teave

Vältige pidurivedeliku kokkupuudet sõiduki värvitud osadega, sest pidurivedelik söövitab värvikihti.

Eeltöö

- Kontrollige tagaratta piduri piduriklotse ja piduriklotsi kinni-

tust. (

lk 90)

– Eemaldage parempoolne küljekate. ( lk 66)

- Eemaldage raamitugi. ( lk 50)

PIDURISÜSTEEM

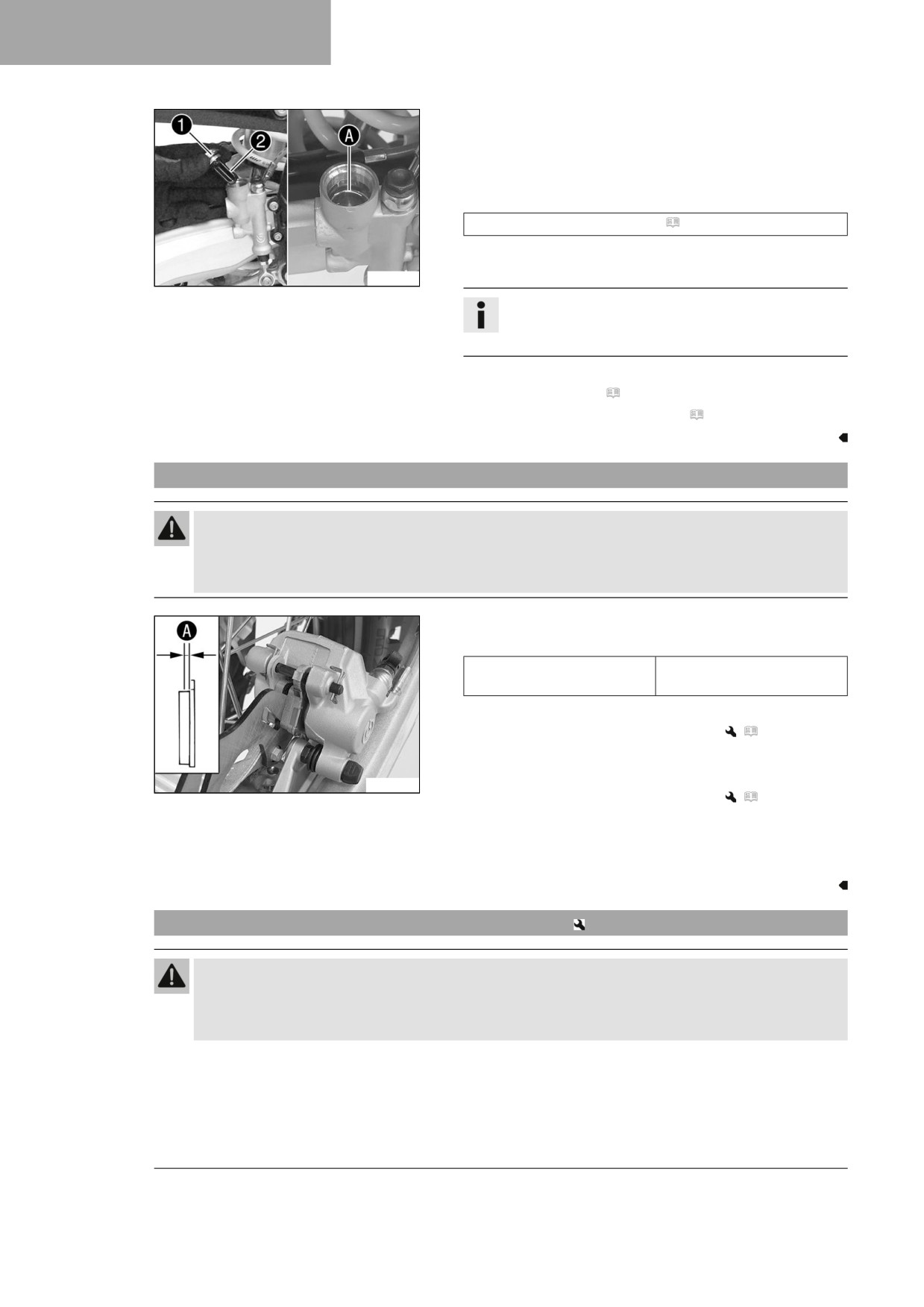

Põhitöö

- Seadke sõiduk püstiasendisse.

- Eemaldage kruvikate 1 koos membraani 2 ja rõngastihen-

diga.

- Lisage pidurivedelikku kuni märgistuseni A.

Pidurivedelik DOT 4 / DOT 5.1 ( lk 140)

- Paigaldage ja pingutage kruvikate koos membraani ja rõn-

gastihendiga.

T04401-01

Teave

Mahaloksunud või üle ääre kallatud pidurivedelik

eemaldage kohe veega.

Järeltöö

- Paigaldage raamitugi. ( lk 51)

- Paigaldage parempoolne küljekate. ( lk 66)

12.12

Tagaratta piduri piduriklotside ja piduriklotsi kinnituse kontrollimine

Hoiatus

Õnnetusoht Kulunud piduriklotsid vähendavad pidurdusefekti.

- Tagage, et kulunud piduriklotsid asendataks viivitamata uutega. (Ettevõtte Husqvarna Motorcycles

volitatud töökoda aitab teid meelsasti.)

- Kontrollige, kas piduriklotside hõõrdkatte paksus on vähemalt

minimaalne A.

Vähim hõõrdkatte

≥ 1 mm

paksus A

» Kui hõõrdkatted on vähimast paksusest õhemad:

- Vahetage tagumised piduriklotsid.

(

lk 90)

– Kontrollige piduriklotse kahjustuste ja pragunemise suhtes.

» Kui tuvastate kahjustusi või pragunemist:

H00322-10

- Vahetage tagumised piduriklotsid.

(

lk 90)

– Kontrollige piduriklotside kinnitust.

» Kui piduriklotsid ei ole õigesti kinnitatud, tehke järgmist.

- Kinnitage piduriklotsid, vajadusel kasutage uusi osi.

12.13

Piduriklotside vahetamine tagaratta piduril

Hoiatus

Õnnetusoht Pidurisüsteem läheb asjatundmatu hoolduse korral rikki.

- Tagage, et hooldustöid ja remonti tehakse professionaalselt. (Ettevõtte Husqvarna Motorcycles voli-

tatud töökoda aitab teid meelsasti.)

PIDURISÜSTEEM

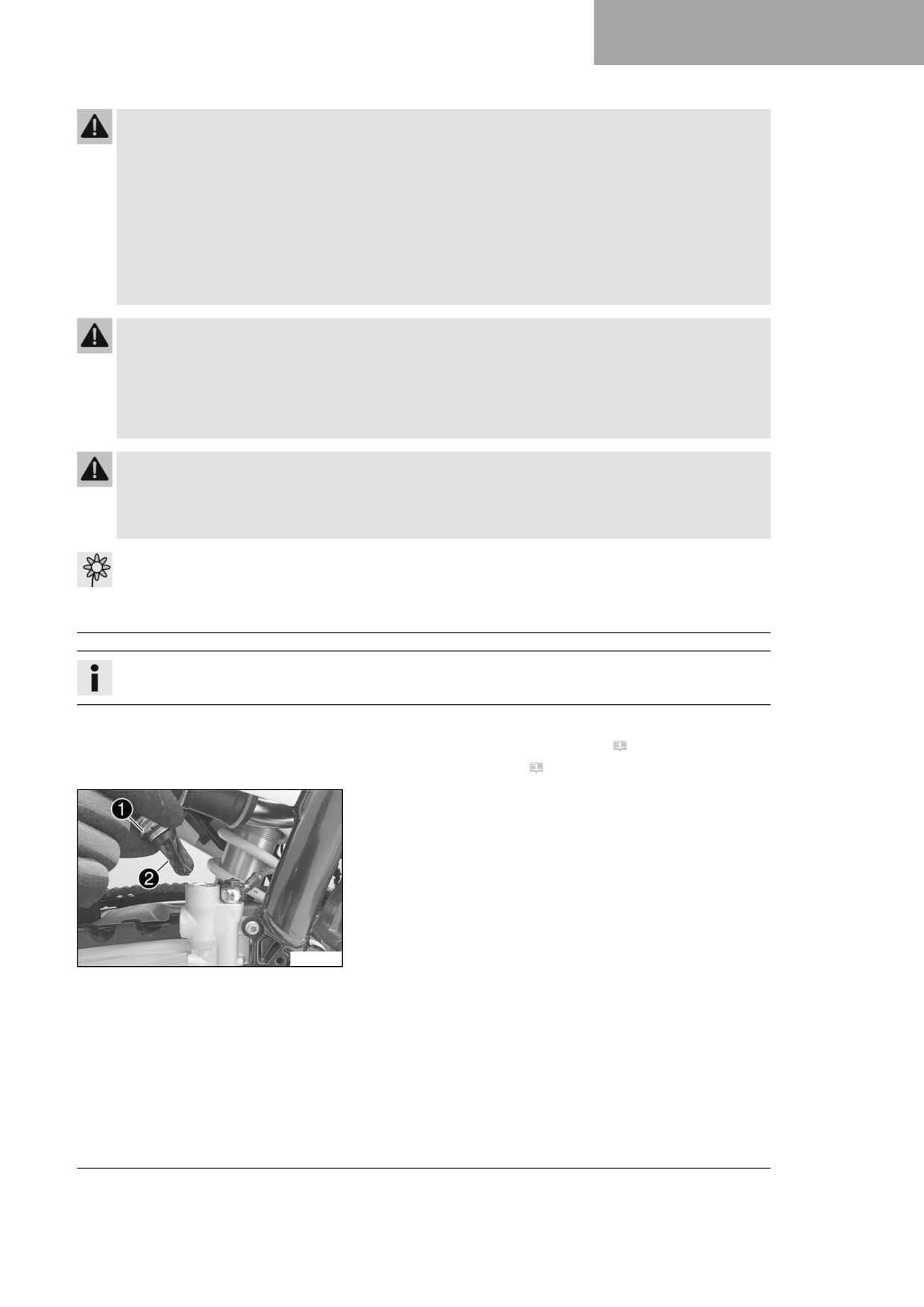

Hoiatus

Nahaärritused Pidurivedelik kahjustab tervist.

- Hoidke pidurivedelikku laste käeulatusest väljaspool.

- Kandke sobivat kaitseriietust ja -prille.

- Ärge laske pidurivedelikul nahale, silma ega riietele sattuda.

- Pidurivedeliku allaneelamisel pöörduge kohe arsti poole.

- Nahale sattumisel peske saastunud kohta rohke veega.

- Kui pidurivedelik läks silma, loputage silmi kohe põhjalikult veega ja pöörduge arsti poole.

- Pidurivedeliku riietele sattumisel vahetage riided.

Hoiatus

Õnnetusoht Liiga vana või ebasobiv pidurivedelik mõjutab pidurisüsteemi tööd.

- Veenduge, et esi- ja tagapiduri pidurivedelikku vahetatakse hooldusraamatu andmete kohaselt.

(Ettevõtte Husqvarna Motorcycles volitatud töökoda aitab teid meelsasti.)

- Veenduge, et kasutatakse ainult puhast, lubatud pidurivedelikku, mis võetaks kindlalt suletud anu-

mast. (Ettevõtte Husqvarna Motorcycles volitatud töökoda aitab teid meelsasti.)

Hoiatus

Õnnetusoht Piduriketastel olev õli või määre vähendab pidurdusefekti.

- Hoidke pidurikettad alati õlist ja määrdest puhtad.

- Puhastage pidurikettaid vajaduse korral piduripuhastusvahendiga.

Märkus

Keskkonnaoht Probleemsed ained tekitavad keskkonnakahjusid.

- Käidelge õlisid, määrdeid, filtreid, kütust, puhastusvahendeid, pidurivedelikku jms vastavalt seadus-

tele ning kehtivatele eeskirjadele.

Teave

Vältige pidurivedeliku kokkupuudet sõiduki värvitud osadega, sest pidurivedelik söövitab värvikihti.

Eeltöö

- Eemaldage parempoolne küljekate. ( lk 66)

- Eemaldage raamitugi. ( lk 50)

Põhitöö

- Seadke sõiduk püstiasendisse.

- Eemaldage kruvikate 1 koos membraani 2 ja rõngastihen-

diga.

T04402-10

PIDURISÜSTEEM

- Suruge pidurisadul käega piduriketta vastu, et pidurikolvid

kokku suruda, ja veenduge, et pidurivedeliku mahutist ei

voola välja pidurivedelikku, vajaduse korral eemaldage osa

vedelikust.

Teave

Veenduge, et pidurikolvi tagasisurumisel ei surutaks

pidurisadulat vastu kodaraid.

välja ja eemaldage

- Eemaldage splint 3, tõmmake polt 4

J00084-10

piduriklotsid.

- Puhastage pidurisadul ja pidurisadula hoidik.

- Kontrollige pidurisadulas oleva vedruplaadi 5 ja pidurisa-

dula hoidikus oleva piduriklotsi juhtplaadi 6 õiget paigal-

dust.

Teave

Vedruplaadil olev nool osutab piduriketta suunas.

J00085-10

- Paigaldage uued piduriklotsid, asetage polt 4 paika ja pai-

galdage splint 3.

Teave

Vahetage piduriklotse alati komplektina.

Veenduge, et eraldusplaat 7 on kolvipoolsele piduri-

klotsile paigaldatud.

- Rakendage piduripedaali mitu korda, kuni piduriklotsid on

vastu pidurikettaid ja survepunkt on olemas.

J00088-10

- Korrigeerige pidurivedeliku taset kuni märgistuseni A.

Pidurivedelik DOT 4 / DOT 5.1 ( lk 140)

- Paigaldage ja pingutage kruvikate 1 koos membraani 2 ja

rõngastihendiga.

Teave

Mahaloksunud või üle ääre kallatud pidurivedelik

eemaldage kohe veega.

T04401-01

Järeltöö

- Paigaldage raamitugi. ( lk 51)

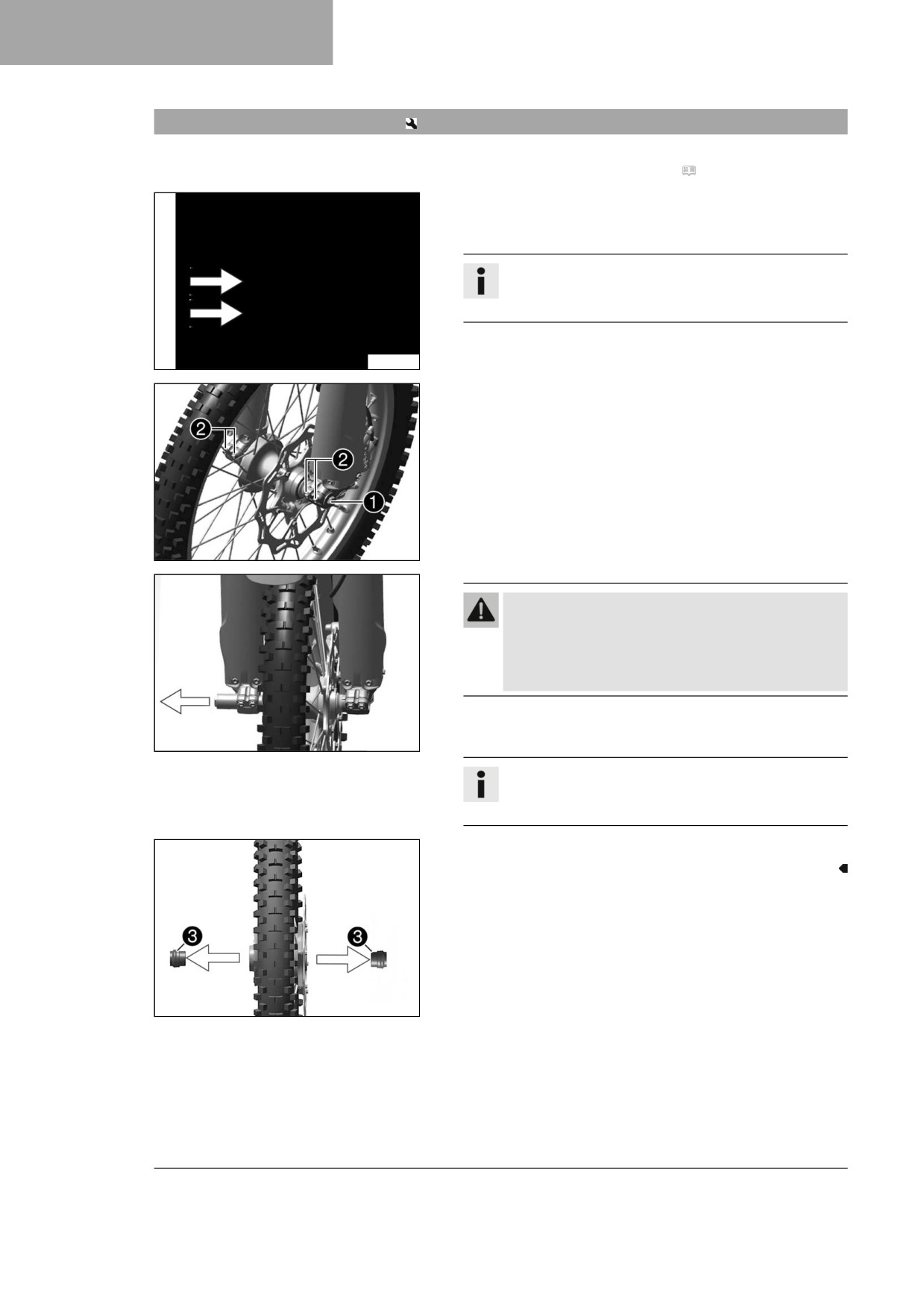

RATTAD, REHVID

13.1

Esiratta eemaldamine

Eeltöö

- Tõstke mootorratas puki abil üles. ( lk 48)

Põhitöö

- Pidurikolbide tagasisurumiseks suruge pidurisadul käega

piduriketta vastu.

Teave

Veenduge, et pidurikolbide tagasisurumisel ei suruta

pidurisadulat vastu kodaraid.

J00082-10

- Vabastage kruvi 1 mõne pöörde võrra.

- Vabastage kruvid 2.

- Vajutage kruvile 1, et lükata pooltelg hargiharust välja.

- Eemaldage kruvi 1.

A01199-10

Hoiatus

Õnnetusoht Kahjustatud pidurikettad vähendavad

pidurdusefekti.

- Asetage ratas alati nii, et piduriketas ei saaks kah-

justada.

- Hoidke esiratast kinni ja eemaldage pooltelg. Võtke esiratas

kahvlist välja.

A01201-10

Teave

Kui esiratas on eemaldatud, ärge tõmmake esipiduri-

hooba.

- Eemaldage vahepuksid 3.

A01188-11

RATTAD, REHVID

13.2

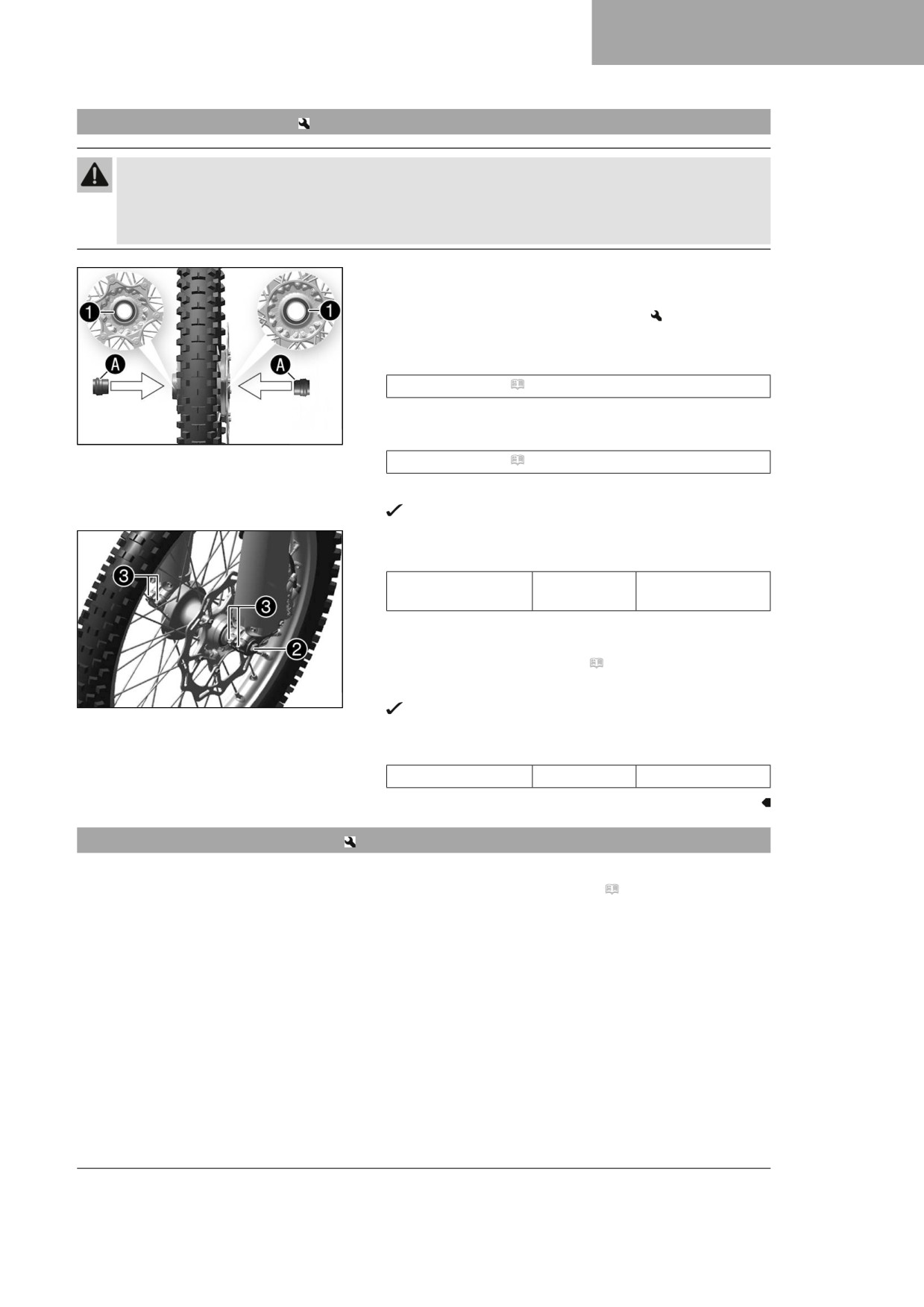

Esiratta paigaldus

Hoiatus

Õnnetusoht Piduriketastel olev õli või määre vähendab pidurdusefekti.

Hoidke pidurikettad alati õlist ja määrdest puhtad.

–

Puhastage pidurikettaid vajaduse korral piduripuhastusvahendiga.

Kontrollige rattalaagreid kahjustuste ja kulumise suhtes.

» Kui rattalaager on kahjustatud või kulunud:

- Eesmiste rattalaagrite vahetamine.

Puhastage ja määrige radiaal-võllitihendeid 1 ja vahepuk-

side kontaktpindu A.

Pikaajaline määre ( lk 141)

Asetage vahepuksid paigale.

A01188-10

Puhastage pooltelg ja tehke kergelt määrdega kokku.

Pikaajaline määre ( lk 141)

Asetage kohale esiratas ja paigaldage pooltelg.

Piduriklotsid on korrektselt paigaldatud.

Paigaldage kruvi 2 ja keerake kinni.

Nõue

Eesmise pooltelje

M20x1,5

35 Nm

kruvid

Tõmmake esipidurihooba mitu korda, kuni piduriklotsid aset-

sevad pidurikettal.

Võtke mootorratas pukilt maha. ( lk 48)

–

Rakendage esipidurit ja pöörake harki mõni kord tugevalt.

A01199-11

Esihargi harud joonduvad.

Pingutage kruvid 3.

Nõue

Esihargi otsakruvi

15 Nm

13.3

Tagaratta eemaldamine

Eeltöö

- Tõstke mootorratas puki abil üles. ( lk 48)

RATTAD, REHVID

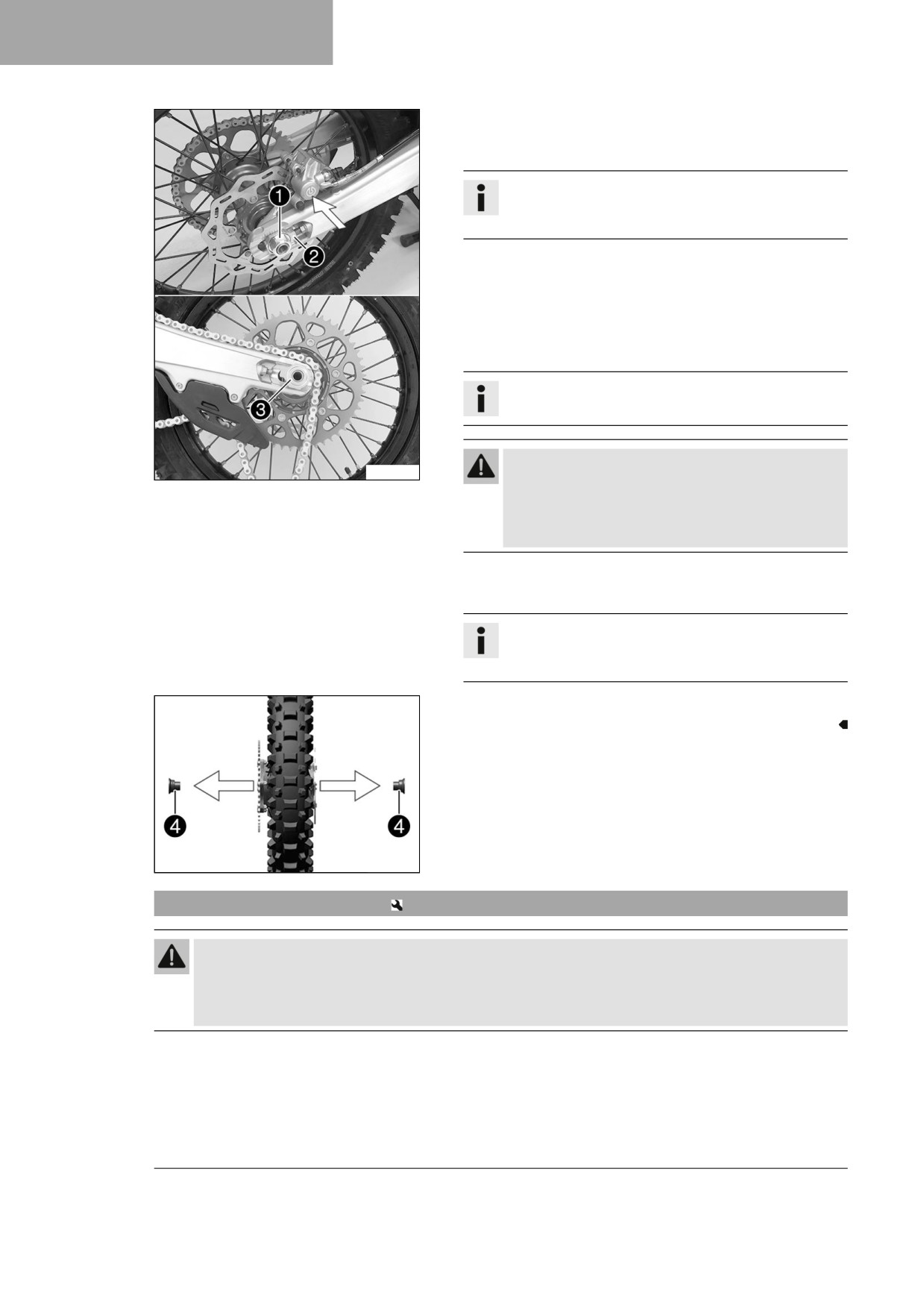

Põhitöö

Pidurikolbide tagasisurumiseks suruge pidurisadul käega

piduriketta vastu.

Teave

Veenduge, et pidurikolvi tagasisurumisel ei surutaks

pidurisadulat vastu kodaraid.

Eemaldage mutter 1.

–

Eemaldage ketipingutustihvt 2. Tõmmake pooltelg 3

ainult nii palju välja, et tagaratast on võimalik ettepoole

lükata.

Lükake tagaratas nii ette kui võimalik. Võtke kett tagumiselt

hammasrattalt maha.

Teave

Katke masinaosad kahjustuste vältimiseks kinni.

Hoiatus

H04989-10

Õnnetusoht Kahjustatud pidurikettad vähendavad

pidurdusefekti.

- Asetage ratas alati nii, et piduriketas ei saaks kah-

justada.

Hoidke tagaratast kinni ja eemaldage pooltelg. Võtke tagara-

tas õõtshargist välja.

Teave

Kui tagaratas on eemaldatud, ärge rakendage piduri-

pedaali.

Eemaldage vahepuksid 4.

F03727-10

13.4

Tagaratta paigaldus

Hoiatus

Õnnetusoht Piduriketastel olev õli või määre vähendab pidurdusefekti.

- Hoidke pidurikettad alati õlist ja määrdest puhtad.

- Puhastage pidurikettaid vajaduse korral piduripuhastusvahendiga.

RATTAD, REHVID

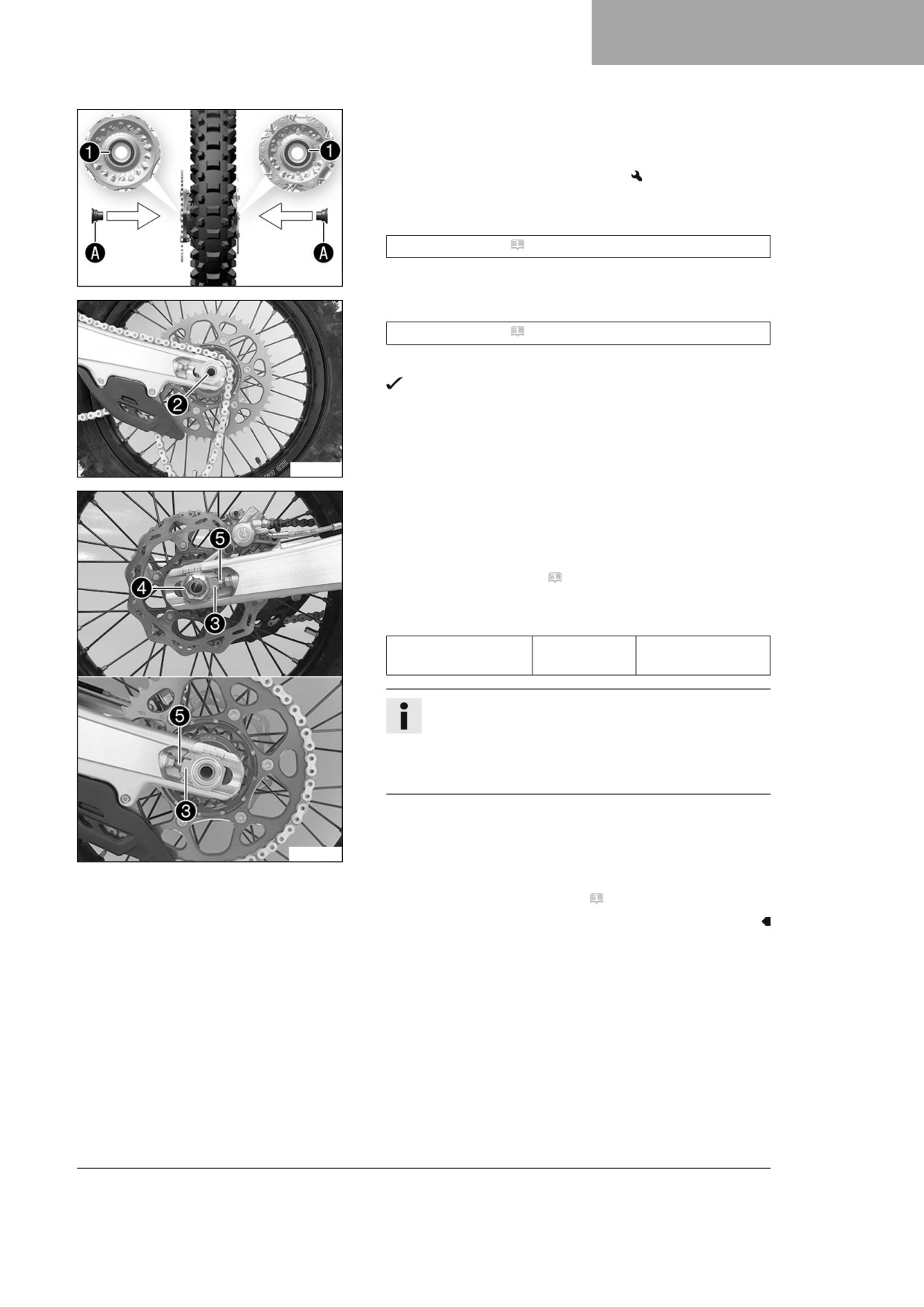

Põhitöö

- Kontrollige rattalaagreid kahjustuste ja kulumise suhtes.

» Kui rattalaager on kahjustatud või kulunud:

- Vahetage tagumine rattalaager.

- Puhastage ja määrige radiaal-võllitihendeid 1 ja vahepuk-

side kontaktpindu A.

Pikaajaline määre ( lk 141)

- Asetage vahepuksid paigale.

F03728-10

- Puhastage pooltelg ja tehke kergelt määrdega kokku.

Pikaajaline määre ( lk 141)

- Asetage tagaratas kohale ja paigaldage pooltelg 2.

Piduriklotsid on korrektselt paigaldatud.

- Pange kett peale.

F03757-10

- Asetage ketipingutustihvt 3 paigale. Paigaldage mutter 4,

kuid ärge keerake seda veel kinni.

- Veenduge, et ketipingutustihvtid 3 sobituksid reguleerimis-

kruvidega 5.

- Kontrollige keti pingsust. ( lk 72)

- Pingutage mutter 4.

Nõue

Tagumise pooltelje

M22x1,5

80 Nm

mutter

Teave

Tänu ketipingutustihvtide suurele reguleerimisvahemi-

kule (32 mm) saab sama ketipikkuse korral reguleerida

erinevaid sekundaarseid ülekandeid.

Ketipingutustihvte 3 saab pöörata 180°.

- Rakendage piduripedaali mitu korda, kuni piduriklotsid on

vastu pidurikettaid ja survepunkt on olemas.

H04990-10

Järeltöö

- Võtke mootorratas pukilt maha. ( lk 48)

RATTAD, REHVID

13.5

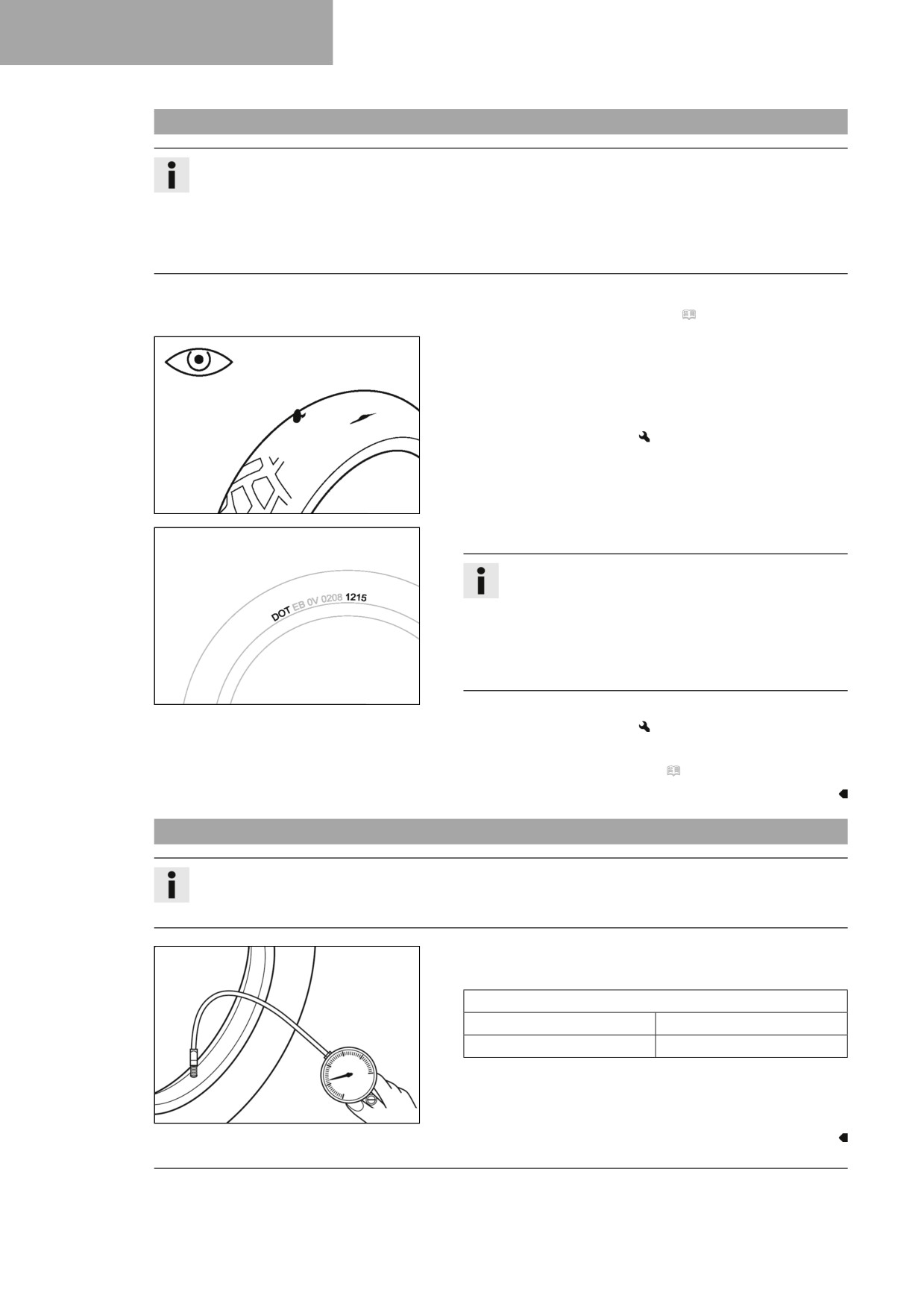

Rehvide seisukorra kontroll

Teave

Paigaldage ainult ettevõtte Husqvarna Motorcycles poolt lubatud ja/või soovitatud rehve.

Teised rehvid võivad avaldada negatiivset toimet sõiduomadustele.

Mootorratta sõiduomadusi mõjutavad rehvitüüp, rehvide seisukord ja rehvirõhk.

Esi- ja tagarattal tohib kasutada ainult sama tüüpi rehve.

Kulunud rehvid halvendavad sõiduomadusi eriti märjal pinnasel.

Eeltöö

- Tõstke mootorratas puki abil üles. ( lk 48)

Põhitöö

- Kontrollige, ega esi- ja tagarehvil ei ole lõikekahjustusi, sisse-

tunginud esemeid ega muid kahjustusi.

» Kui tuvastate rehvil lõikekahjustuse, sissetunginud ese-

meid või muid kahjustusi:

- Vahetage rehv välja.

400602-10

- Kontrollige rehvide vanust.

Teave

Rehvide tootmisaeg sisaldub tavaliselt rehvil olevas

kirjes ja seda tähistatakse märgistuse viimase nelja

numbriga DOT. Esimesed kaks numbrit viitavad toot-

misnädalale ja viimased kaks tootmisaastale.

Husqvarna Motorcycles soovitab rehve vahetada hilje-

malt 5 aasta järel sõltumata tegelikust kulumisastmest.

H01144-01

» Kui rehv on üle 5 aasta vana:

- Vahetage rehv välja.

Järeltöö

- Võtke mootorratas pukilt maha. ( lk 48)

13.6

Kontrollige rehvirõhku

Teave

Liiga madal rehvirõhk põhjustab rehvi ebanormaalset kulumist ja ülekuumenemist.

Õige rehvirõhk tagab optimaalse sõidumugavuse ja rehvi maksimaalse eluea.

- Eemaldage ventiilikork.

- Kontrollige rehvirõhku külmadel rehvidel.

Rehvirõhk maastikul

ees

1,0 bar

taga

1,0 bar

» Kui rehvirõhk ei vasta nõuetele:

- Korrigeerige rehvirõhku.

400695-01

- Paigaldage ventiilikork.

RATTAD, REHVID

13.7

Kodarate pinge kontroll

Hoiatus

Õnnetusoht Valesti pingutatud kodarad halvendavad sõiduomadusi ja põhjustavad johtuvat kahju.

Liiga tugevalt pingutatud kodarad purunevad ülekoormuse tõttu. Liiga lõdvalt pingutatud kodarate kor-

ral tekib rattas külg- või üles-alla viskumine. Tulemuseks on teiste kodarate logisemine.

- Kontrollige regulaarselt kodarate pinget, eriti uue sõiduki puhul. (Ettevõtte Husqvarna Motorcycles

volitatud töökoda aitab teid meelsasti.)

- Lööge kruvikeeraja teraga kergelt iga kodaratraadi vastu.

Teave

Helisagedus sõltub kodara pikkusest ja läbimõõdust.

Kui esineb toonisageduse erinevust üksikutel sama

pikkadel ja sama läbimõõduga kodaratel, viitab see

nende erinevale pingsusele.

Kõlama peab hele toon.

400694-01

» Kui kodarate pinge on erinev:

- Korrigeerige kodarate pinget.

- Kontrollige kodara pöördemomenti.

Nõue

Esiratta kodaranip-

M4,5

6 Nm

pel

Tagaratta kodaranip-

M4,5

6 Nm

pel

Pöördemomendivõtmete komplekt (58429094000)

ELEKTRISÜSTEEM

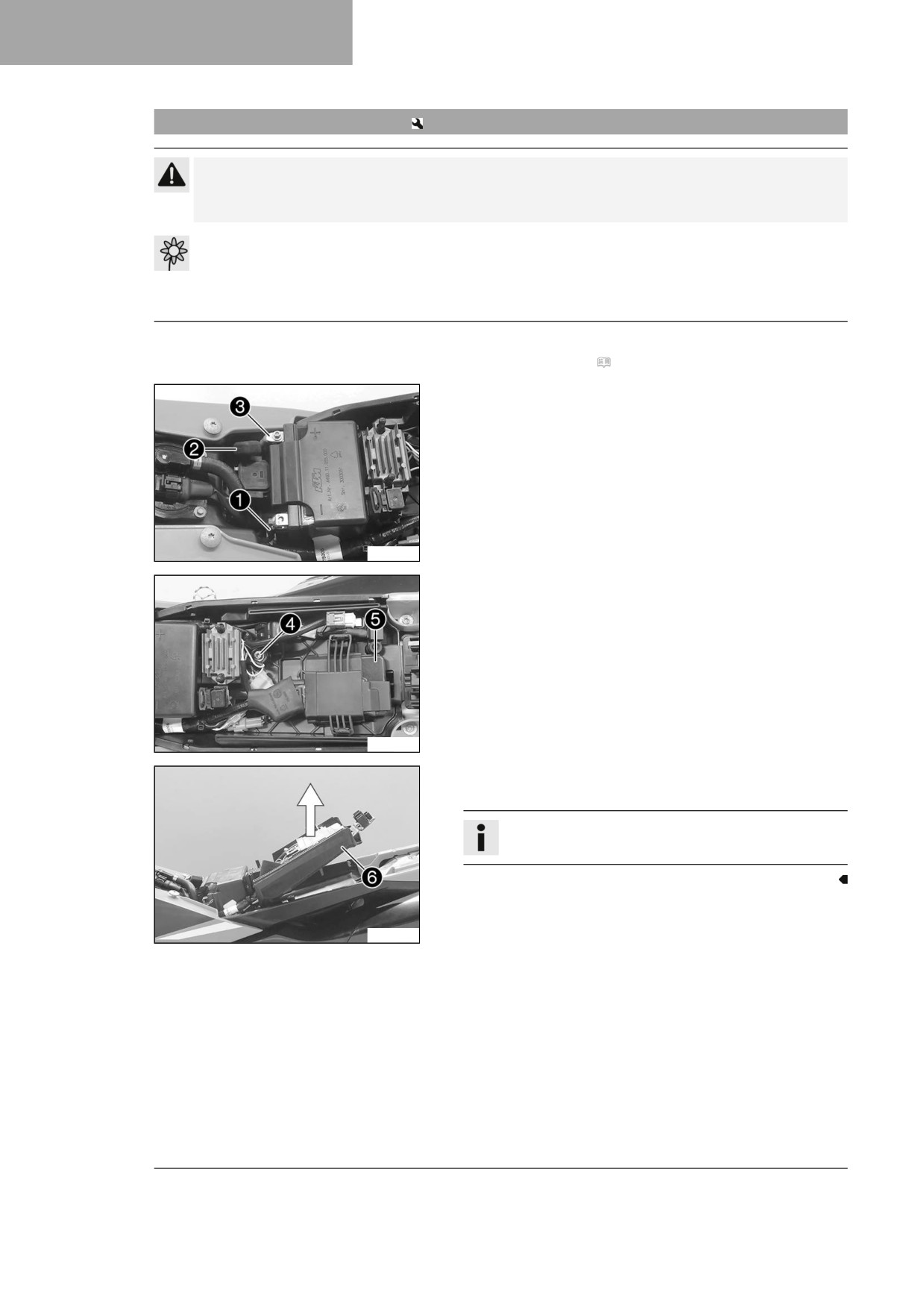

14.1

12 V aku eemaldamine

Ettevaatust

Põletusoht Pingeregulaator muutub sõiduki töötamisel kuumaks.

- Enne tööde tegemist laske pingeregulaatoril jahtuda.

Märkus

Keskkonnaoht

12 V akud sisaldavad keskkonnaohtlikke aineid.

– Ärge käidelge 12 V akusid koos olmeprügiga.

- Viige 12 V akud vanade akude vastuvõtupunkti.

Eeltöö

- Eemaldage istepink. ( lk 61)

Põhitöö

- Ühendage miinusjuhe 1 12 V aku küljest lahti.

- Tõmmake plusspooluse kate 2 tagasi ja ühendage pluss-

juhe 3 12 V aku küljest lahti.

F03729-10

- Eemaldage kruvi 4.

- Tõmmake mootori juhtsüsteem 5 hoidikust lahti ja jätke kül-

jele rippuma.

F03730-10

- Tõmmake aku kinnitusklamber 6 üles ja eemaldage 12 V

aku tahapoole.

Teave

Jälgige juhtmekimpu.

F03731-10

100

HUSQVARNA FC 250. KASUTUSJUHEND (2024) - 2
