HUSQVARNA FC 250. KÄYTTÖOHJE (2024)

RUNGON HUOLTOTYÖT 11

11.5

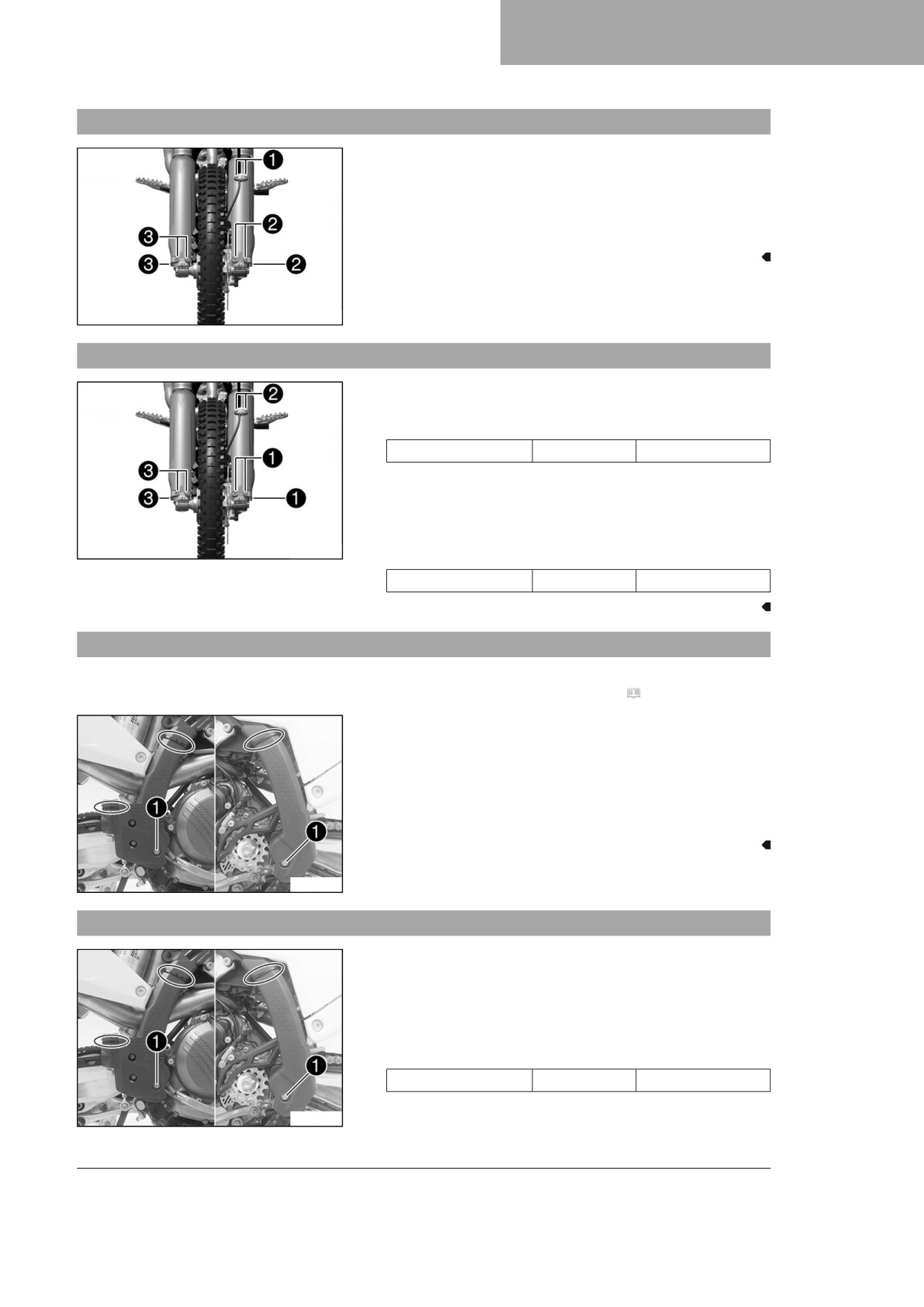

Haarukkasuojan irrotus

- Ruuvit 1 poistetaan ja panta otetaan irti.

- Ruuvit 2 irrotetaan ja vasemmanpuoleinen haarukkasuoja

poistetaan.

- Ruuvit 3 irrotetaan ja oikeanpuoleinen haarukkasuoja pois-

tetaan.

A01213-10

11.6

Haarukkasuojan asennus

- Haarukkasuoja laitetaan vasempaan haarukkaputkeen. Ruu-

vit 1 asennetaan ja kiristetään.

Ohjearvo

Rungon muut ruuvit

10 Nm

– Jarruletku ja panta sijoitetaan paikalleen. Ruuvit 2 asenne-

taan ja kiristetään.

- Haarukkasuoja asetetaan oikeaan haarukkaputkeen. Ruu-

vit 3 asennetaan ja kiristetään.

A01213-11

Ohjearvo

Rungon muut ruuvit

10 Nm

11.7

Rungonsuojuksen irrottaminen

Esityö

- Oikeanpuoleinen sivukansi irrotetaan. ( s. 67)

Päätyö

- Nippusiteet poistetaan.

- Ruuvit 1 holkkeineen poistetaan.

- Vasen rungonsuojus irrotetaan.

- Oikeaa rungonsuojusta vedetään eteenpäin, ja suojus irrote-

taan alakautta.

T04408-10

11.8

Rungonsuojuksen asentaminen

Päätyö

- Vasen rungonsuojus asetetaan paikalleen.

- Oikea rungonsuojus asetetaan alhaalta, ja sitä työnnetään

taaksepäin.

- Ruuvit 1 holkkeineen asennetaan paikalleen ja kiristetään.

Ohjearvo

Pohjapanssarin ruuvi

3 Nm

– Rungonsuojus kiinnitetään nippusiteillä.

T04408-10

RUNGON HUOLTOTYÖT

Viimeistely

- Oikeanpuoleinen sivukansi asennetaan paikalleen. ( s. 67)

11.9

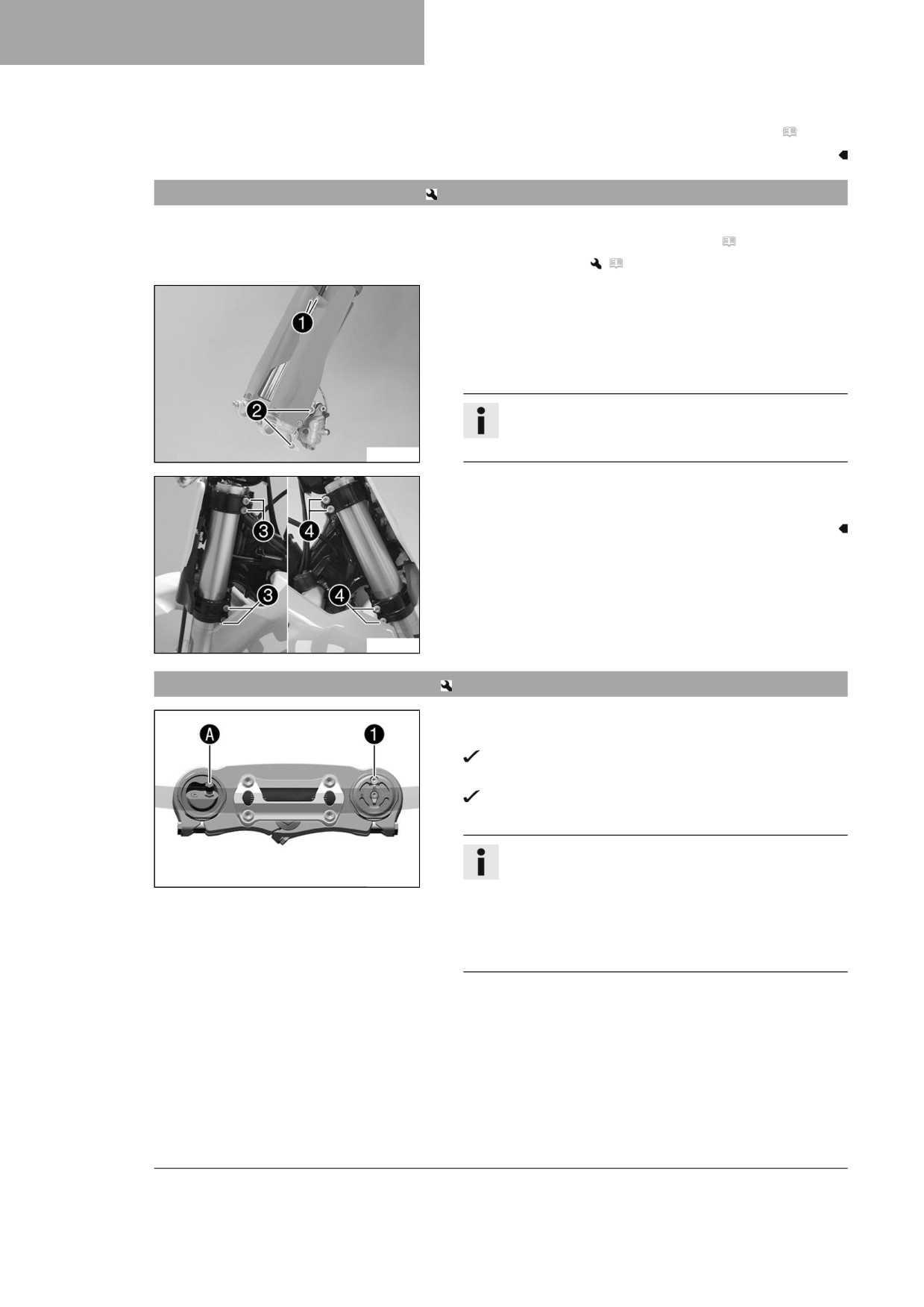

Haarukkaputkien irrotus

Esityö

- Moottoripyörä nostetaan nostotelineellä. ( s. 49)

- Etupyörä irrotetaan.

(

s. 95)

Päätyö

- Ruuvit 1 poistetaan ja panta otetaan irti.

- Ruuvit 2 poistetaan ja jarrusatula irrotetaan.

- Jarrusatula jarruletkuineen käännetään jännittymättöminä

sivulle roikkumaan.

Info

Etujarrukahvaa ei saa käyttää etupyörän ollessa pois

paikaltaan.

A01067-10

- Ruuvit 3 avataan. Vasen haarukkaputki poistetaan.

- Ruuvit 4 avataan. Oikea haarukkaputki poistetaan.

A01189-10

11.10

Haarukkaputkien asennus

Päätyö

- Haarukkaputket sijoitetaan paikoilleen.

Oikeanpuoleisen haarukkaputken ilmausruuvi 1 sijait-

see etupuolella.

Vasemmanpuoleisen haarukkaputken venttiili A on put-

ken etupuolella.

Info

Haarukkaputkien yläpäissä on sivuille jyrsitty uria.

F03665-11

Toisen jyrsityn uran (ylhäältäpäin) on oltava samalla

tasolla ylemmän T-kappaleen yläreunan kanssa.

Ilmajousitus on vasemmanpuoleisessa haarukkaput-

kessa. Puristus- ja paluuvaimennus on oikeanpuolei-

sessa haarukkaputkessa.

RUNGON HUOLTOTYÖT 11

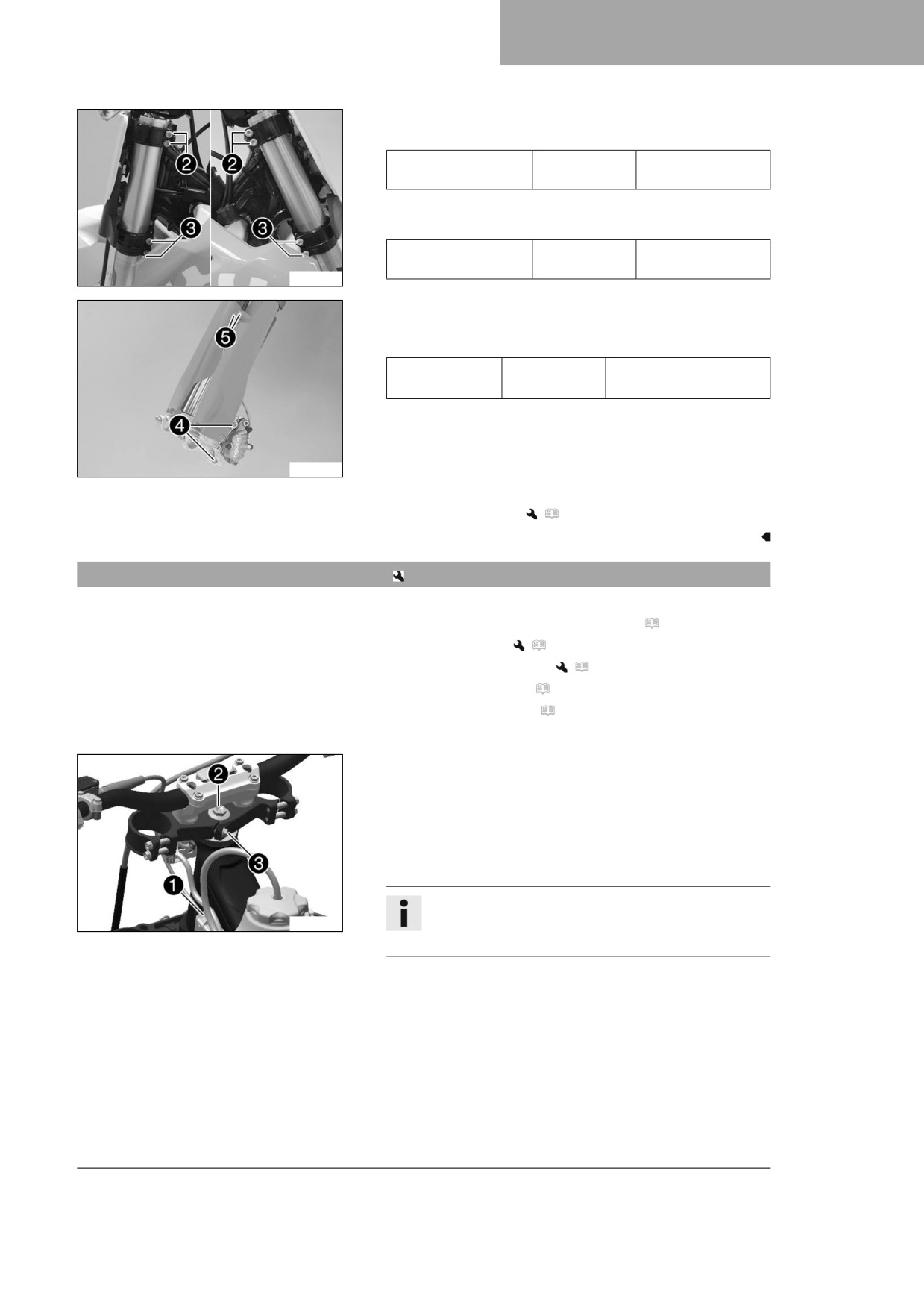

- Ruuvit 2 kiristetään.

Ohjearvo

Ylemmän

17 Nm

T-kappaleen ruuvi

- Ruuvit 3 kiristetään.

Ohjearvo

Alemman

12 Nm

T-kappaleen ruuvi

A01189-11

- Jarrusatula kohdistetaan paikalleen. Ruuvit 4 asennetaan ja

kiristetään.

Ohjearvo

Etujarrusatulan

25 Nm

ruuvi

Loctite^®243™

– Jarruletku ja panta sijoitetaan paikalleen. Ruuvit 5 asenne-

taan ja kiristetään.

A01067-11

Viimeistely

- Etupyörä asennetaan.

(

s. 96)

11.11

Alemman T-kappaleen irrotus

Esityö

- Moottoripyörä nostetaan nostotelineellä. ( s. 49)

- Etupyörä irrotetaan.

(

s. 95)

– Haarukkaputket irrotetaan.

(

s. 52)

– Numerokilpi irrotetaan. ( s. 58)

- Etulokasuoja irrotetaan. ( s. 58)

- Ohjaustangon pehmuste irrotetaan.

Päätyö

- Ruuvi 1 poistetaan. Johtosarja irrotetaan pidikkeestä.

- Ruuvi 2 poistetaan.

- Ruuvi 3 poistetaan.

- Ylempi T-kappale ohjaustankoineen irrotetaan ja laitetaan

sivuun.

Info

A01190-10

Osat peitetään vaurioiden ehkäisemiseksi.

Kaapeleita ja letkuja ei saa taittaa.

RUNGON HUOLTOTYÖT

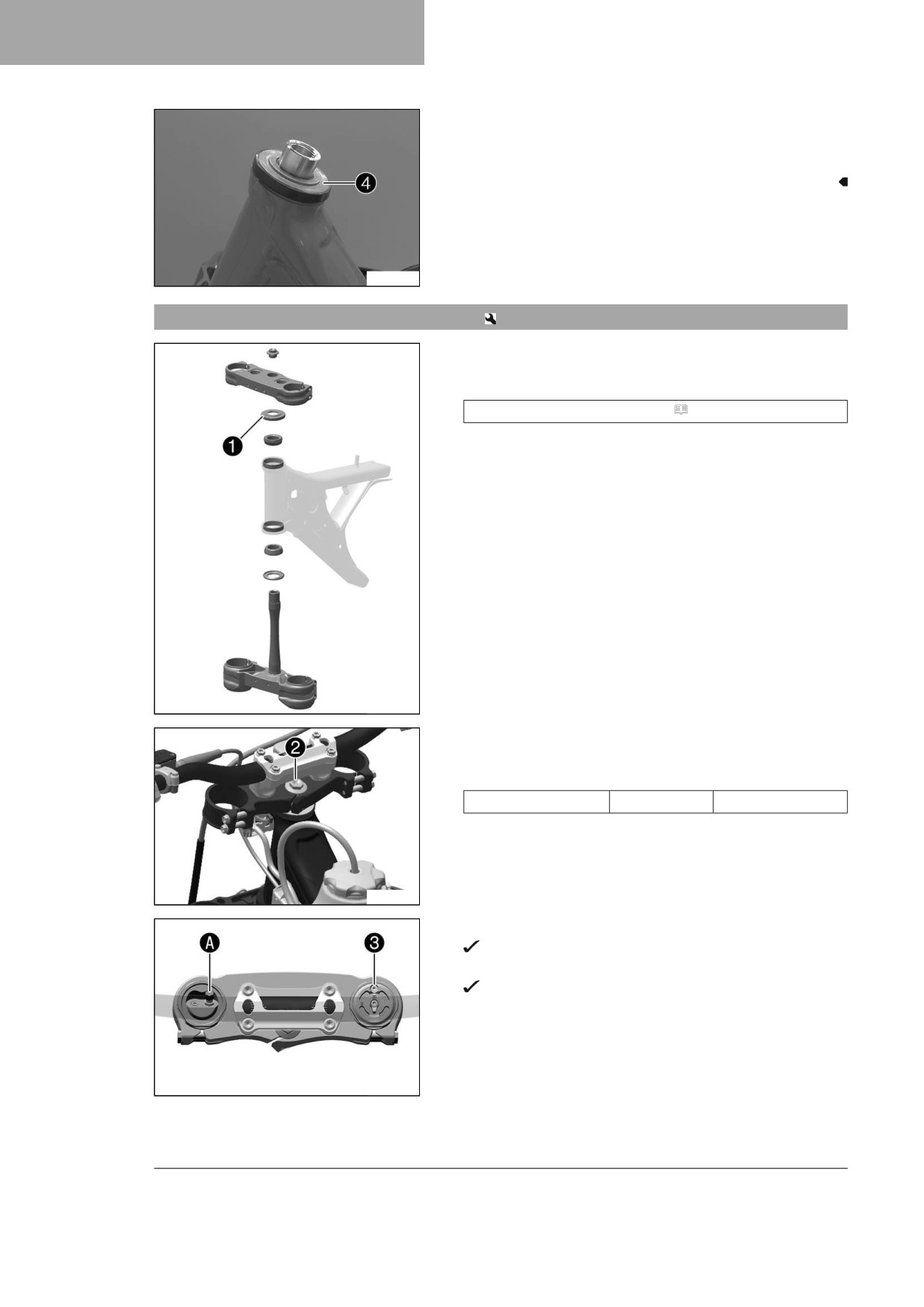

- Emäputken tiiviste 4 poistetaan.

- Alempi T-kappale ohjausakseleineen poistetaan.

- Ylempi emäputken laakeri poistetaan.

A01070-10

11.12

Alemman T-kappaleen asennus

Päätyö

- Laakerit ja tiivistyselementit puhdistetaan, mahdolliset vauriot

tarkastetaan ja osat rasvataan.

Korkeaviskoosinen voitelurasva ( s. 143)

- Alempi T-kappale ja ohjausakseli asetetaan paikalleen.

Ylempi emäputken laakeri asennetaan paikalleen.

- Emäputken tiivistettä 1 työnnetään ylöspäin.

A01192-10

- Ylempi T-kappale ohjaustankoineen sijoitetaan paikoilleen.

- Ruuvi 2 asennetaan, mutta sitä ei vielä kiristetä.

Ohjearvo

Ohjauspään yläruuvi

M20x1,5

12 Nm

A01190-11

- Haarukkaputket sijoitetaan paikoilleen.

Oikeanpuoleisen haarukkaputken ilmausruuvi 3 sijait-

see etupuolella.

Vasemmanpuoleisen haarukkaputken venttiili A on put-

ken etupuolella.

F03764-10

RUNGON HUOLTOTYÖT 11

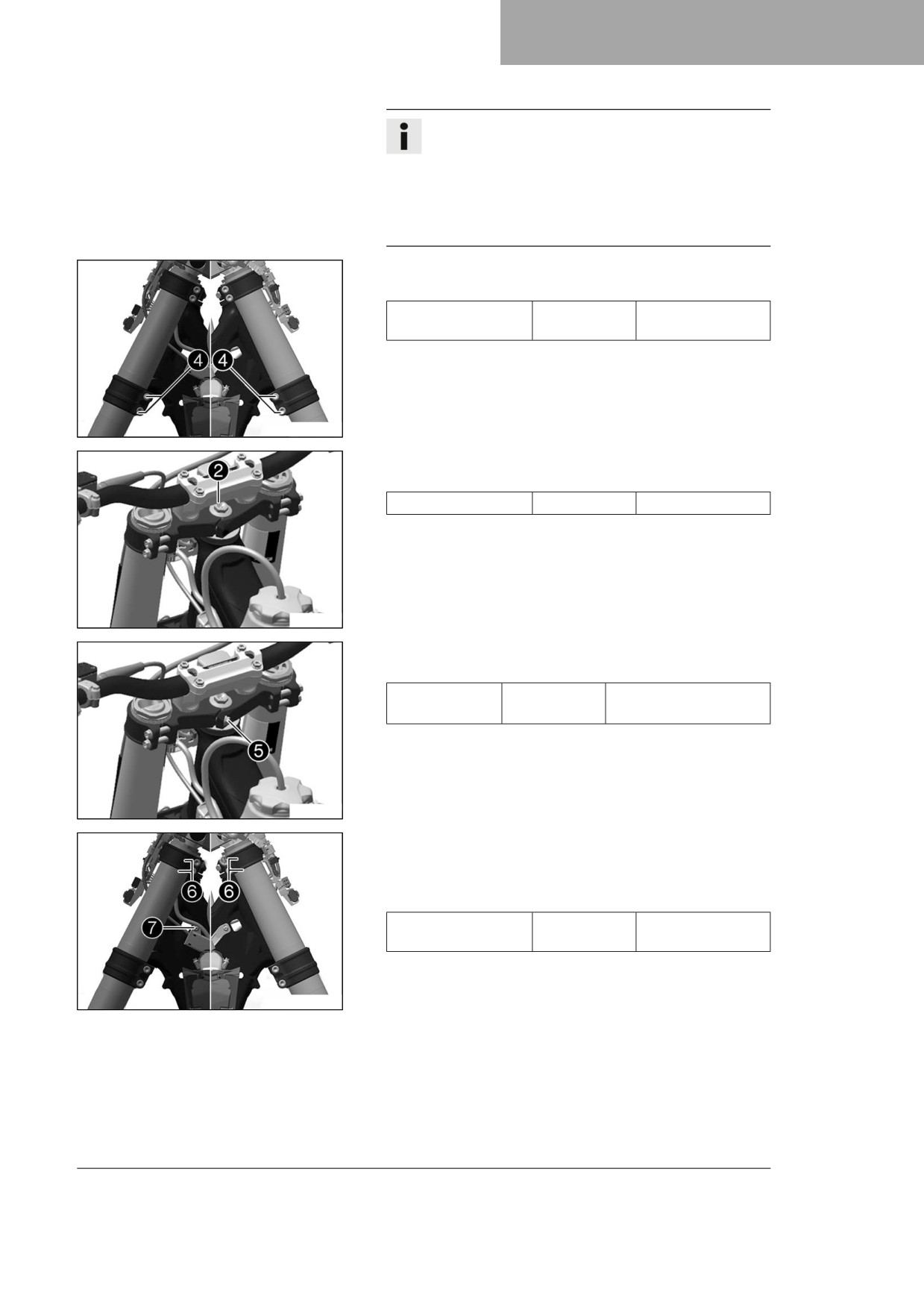

Info

Haarukkaputkien yläpäihin on jyrsitty sivuttaisia uria.

Toisen jyrsityn uran (ylhäältäpäin) on oltava samalla

tasolla ylemmän T-kappaleen yläreunan kanssa.

Ilmajousitus on vasemmanpuoleisessa haarukkaput-

kessa. Puristus- ja paluuvaimennus on oikeanpuolei-

sessa haarukkaputkessa.

- Ruuvit 4 kiristetään.

Ohjearvo

Alemman

12 Nm

T-kappaleen ruuvi

A01198-10

- Ruuvi 2 kiristetään.

Ohjearvo

Ohjauspään yläruuvi

M20x1,5

12 Nm

A01191-11

- Ruuvi 5 asennetaan ja kiristetään.

Ohjearvo

Ohjausakselin

20 Nm

yläruuvi

Loctite^®243™

A01191-10

- Muovivasaralla koputellaan kevyesti ylempään

T-kappaleeseen jännitysten estämiseksi.

- Ruuvit 6 kiristetään.

Ohjearvo

Ylemmän

17 Nm

T-kappaleen ruuvi

- Johtosarja kiinnitetään kaapelipitimellä vasemmalle puolelle.

Ruuvi 7 asennetaan ja kiristetään.

A01198-11

RUNGON HUOLTOTYÖT

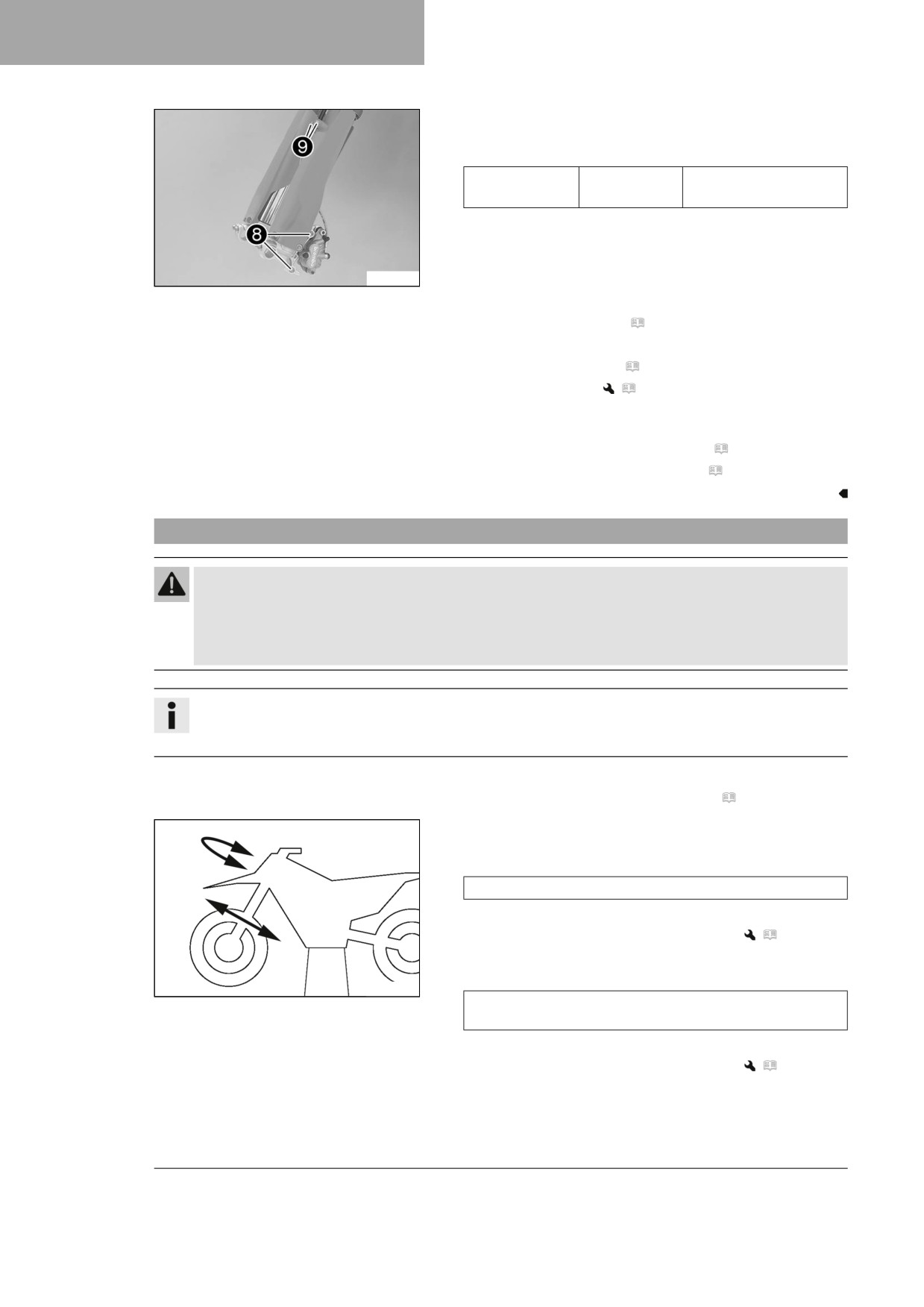

- Jarrusatula kohdistetaan paikalleen. Ruuvit 8 asennetaan ja

kiristetään.

Ohjearvo

Etujarrusatulan

25 Nm

ruuvi

Loctite^®243™

– Jarruletku ja panta sijoitetaan paikalleen. Ruuvit 9 asenne-

taan ja kiristetään.

A01067-12

Viimeistely

- Etulokasuoja asennetaan. ( s. 59)

- Ohjaustangon pehmuste asennetaan.

- Numerokilpi asennetaan. ( s. 58)

- Etupyörä asennetaan.

(

s. 96)

– Johtosarjan, vaijereiden, jarru- ja kytkinletkujen vapaa liikku-

vuus ja oikea asennus tarkastetaan.

- Emäputken laakerin välys tarkastetaan. ( s. 56)

- Moottoripyörä otetaan nostotelineeltä. ( s. 49)

11.13

Emäputken laakerin välyksen tarkastaminen

Varoitus

Onnettomuusvaara Virheellinen emäputken laakerivälys heikentää ajo-ominaisuuksia ja johtaa ajo-

neuvon osien vaurioitumiseen.

- Korjaa virheellinen emäputken laakerivälys viipymättä. (Valtuutettu Husqvarna Motorcycles

-huoltokorjaamo auttaa sinua mielellään.)

Info

Jos moottoripyörällä ajetaan pitkään emäputken laakeroinnin ollessa väljä, laakerit ja tämän seurauk-

sena rungossa olevat laakeripesät vaurioituvat.

Esityö

- Moottoripyörä nostetaan nostotelineellä. ( s. 49)

Päätyö

- Ohjaustanko käännetään suoraan eteenpäin -asentoon. Etu-

haarukkaa liikutellaan ajosuunnassa edestakaisin.

Emäputken laakerissa ei saa olla tuntuvaa välystä.

» Jos tuntuvaa välystä on havaittavissa:

- Emäputken laakerin välys säädetään.

(

s. 57)

– Ohjaustankoa käännetään edestakaisin koko kääntöalueen

poikki.

H01167-01

Ohjaustangon on liikuttava kevyesti koko kääntöalueensa

yli. Mitään tuntuvia kiinnitarttumiskohtia ei saa tuntua.

» Jos kiinnitarttumiskohtia on havaittavissa:

- Emäputken laakerin välys säädetään.

(

s. 57)

– Emäputken laakerit tarkastetaan ja vaihdetaan tarvit-

taessa.

RUNGON HUOLTOTYÖT 11

Viimeistely

- Moottoripyörä otetaan nostotelineeltä. ( s. 49)

11.14

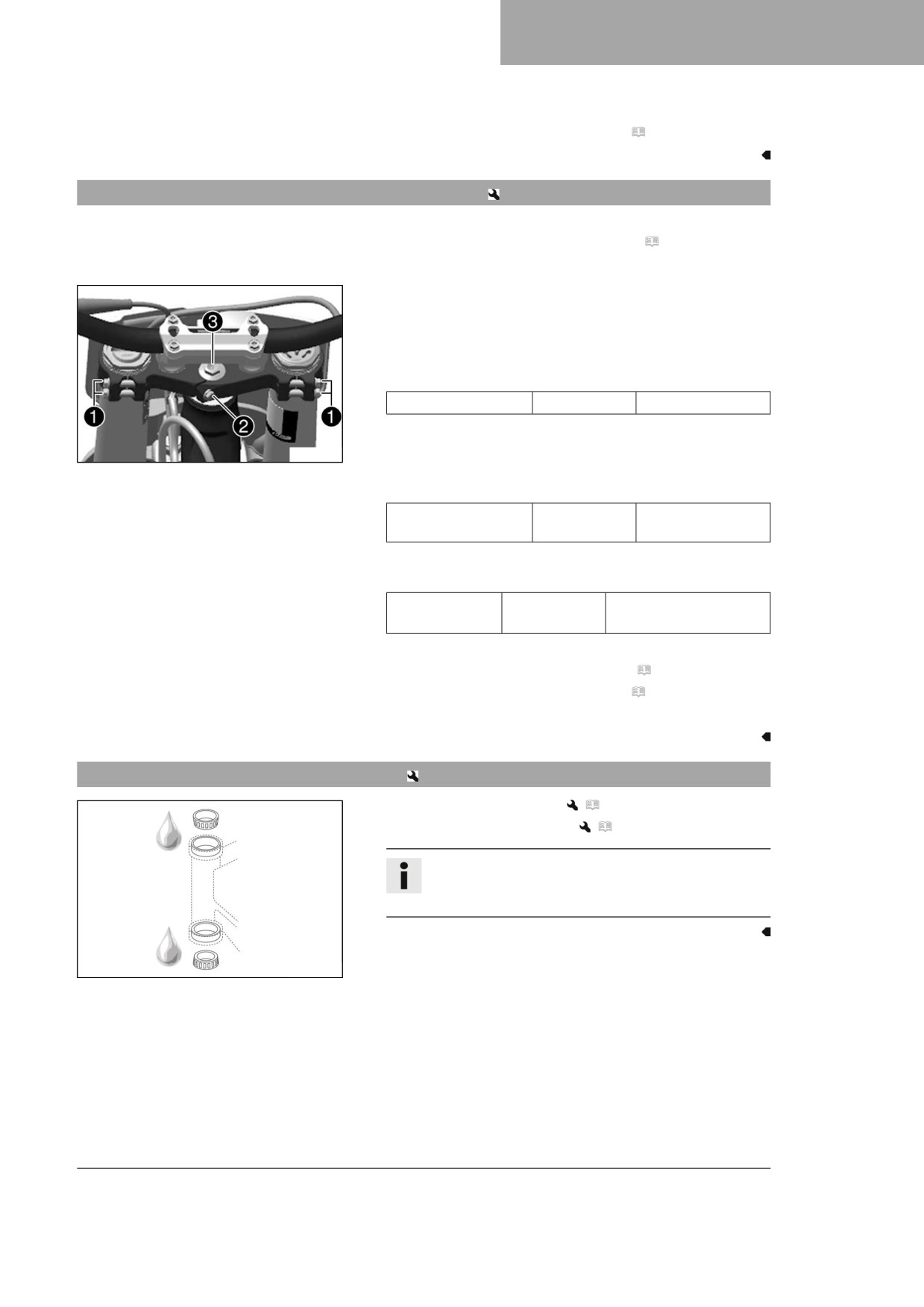

Emäputken laakerin välyksen säätäminen

Esityö

- Moottoripyörä nostetaan nostotelineellä. ( s. 49)

- Ohjaustangon pehmuste irrotetaan.

Päätyö

- Ruuvit 1 avataan.

- Ruuvi 2 poistetaan.

- Ruuvi 3 löysätään ja kiristetään jälleen.

Ohjearvo

Ohjauspään yläruuvi

M20x1,5

12 Nm

– Muovivasaralla koputellaan kevyesti ylempään

T-kappaleeseen jännitysten estämiseksi.

A10214-10

- Ruuvit 1 kiristetään.

Ohjearvo

Ylemmän

17 Nm

T-kappaleen ruuvi

- Ruuvi 2 asennetaan ja kiristetään.

Ohjearvo

Ohjausakselin

20 Nm

yläruuvi

Loctite^®243™

Viimeistely

- Emäputken laakerin välys tarkastetaan. ( s. 56)

- Moottoripyörä otetaan nostotelineeltä. ( s. 49)

- Ohjaustangon pehmuste asennetaan.

11.15

Ohjauspään laakereiden voitelu

- Alempi T-kappale irrotetaan.

(

s. 53)

– Alempi T-kappale asennetaan.

(

s. 54)

Info

Emäputken laakeri puhdistetaan ja voidellaan alem-

man T-kappalen irrotuksen ja asennuksen yhteydessä.

H02387-01

RUNGON HUOLTOTYÖT

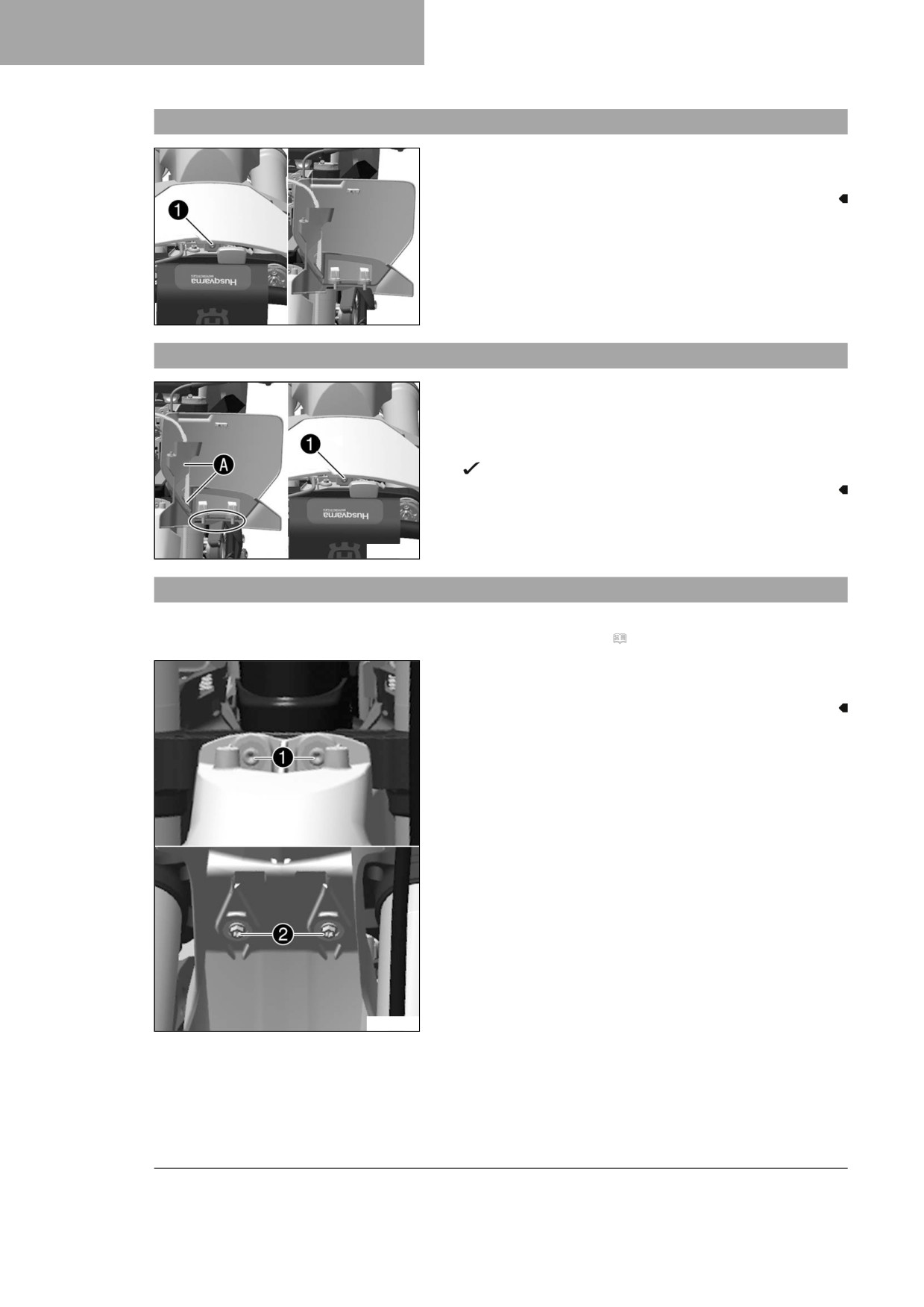

11.16

Numerokilven irrotus

- Ruuvi 1 poistetaan.

- Numerokilpi irrotetaan jarruputkesta ja otetaan irti.

A01216-10

11.17

Numerokilven asennus

- Jarruletku sijoitetaan numerokilven yhteydessä oleviin pidik-

keisiin A.

- Numerokilpi kohdistetaan paikalleen. Ruuvi 1 asennetaan ja

kiristetään.

Kiinnitysnokat tarttuvat lokasuojaan.

A01216-11

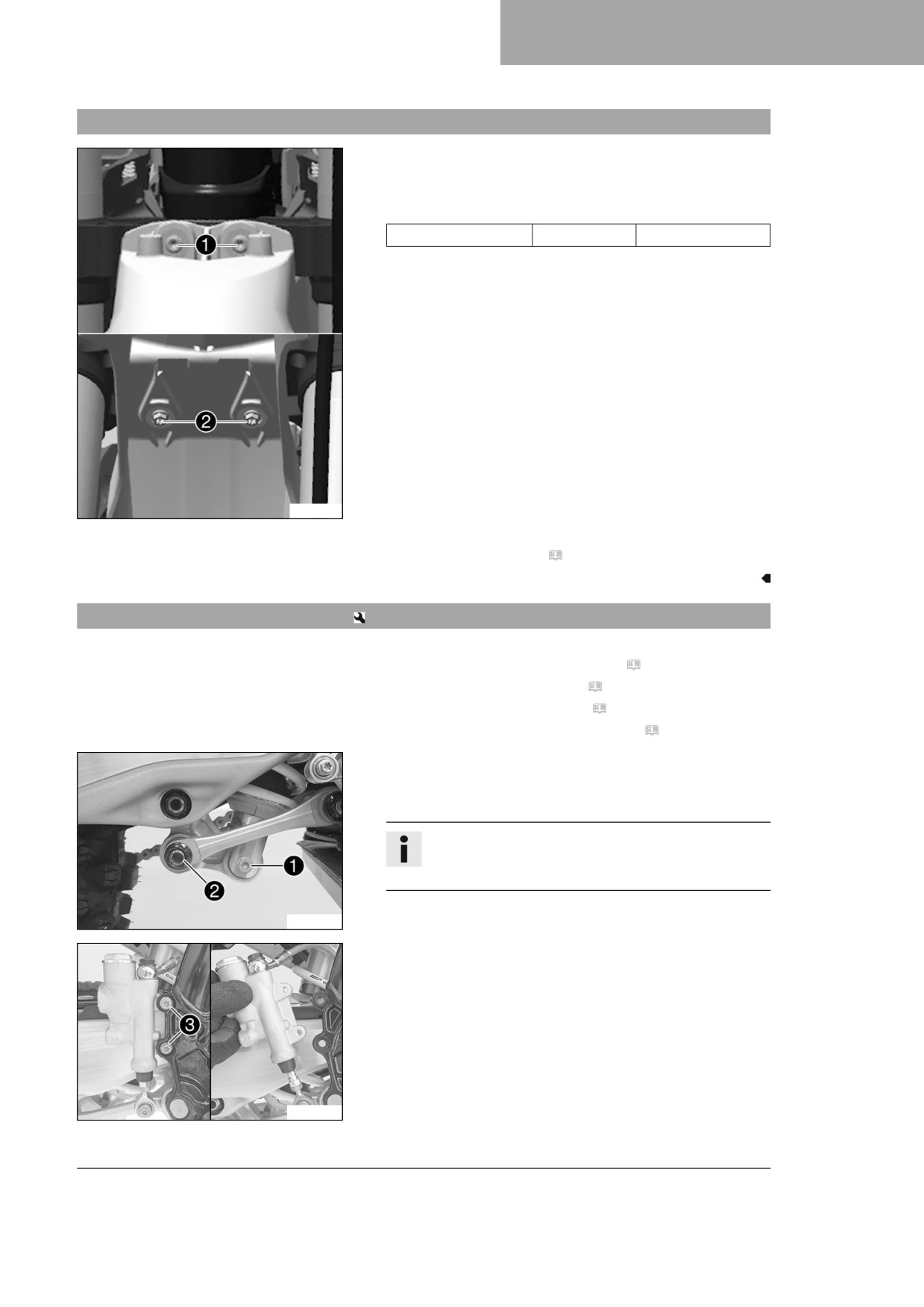

11.18

Etulokasuojan irrottaminen

Esityö

- Numerokilpi irrotetaan. ( s. 58)

Päätyö

- Ruuvit 1 ja 2 poistetaan. Etulokasuoja otetaan irti.

A01174-10

RUNGON HUOLTOTYÖT 11

11.19

Etulokasuojan asentaminen

Päätyö

- Etulokasuoja kohdistetaan paikalleen. Ruuvit 1 ja 2 asen-

netaan ja kiristetään.

Ohjearvo

Lokasuojan ruuvi

12 Nm

A01174-10

Viimeistely

- Numerokilpi asennetaan. ( s. 58)

11.20

Takavaimentimen irrotus

Esityö

- Oikeanpuoleinen sivukansi irrotetaan. ( s. 67)

- Rungonsuojuksen irrottaminen. ( s. 51)

- Takaäänenvaimennin irrotetaan. ( s. 68)

- Moottoripyörä nostetaan nostotelineellä. ( s. 49)

Päätyö

- Ruuvi 1 poistetaan.

- Pultti 2 poistetaan.

Info

Takahaarukkaa nostetaan hieman, jotta ruuvit on hel-

pompi poistaa.

W00036-10

- Ruuvit 3 poistetaan.

- Takimmainen jarrusylinteri vedetään pois työntötangosta.

W00051-10

RUNGON HUOLTOTYÖT

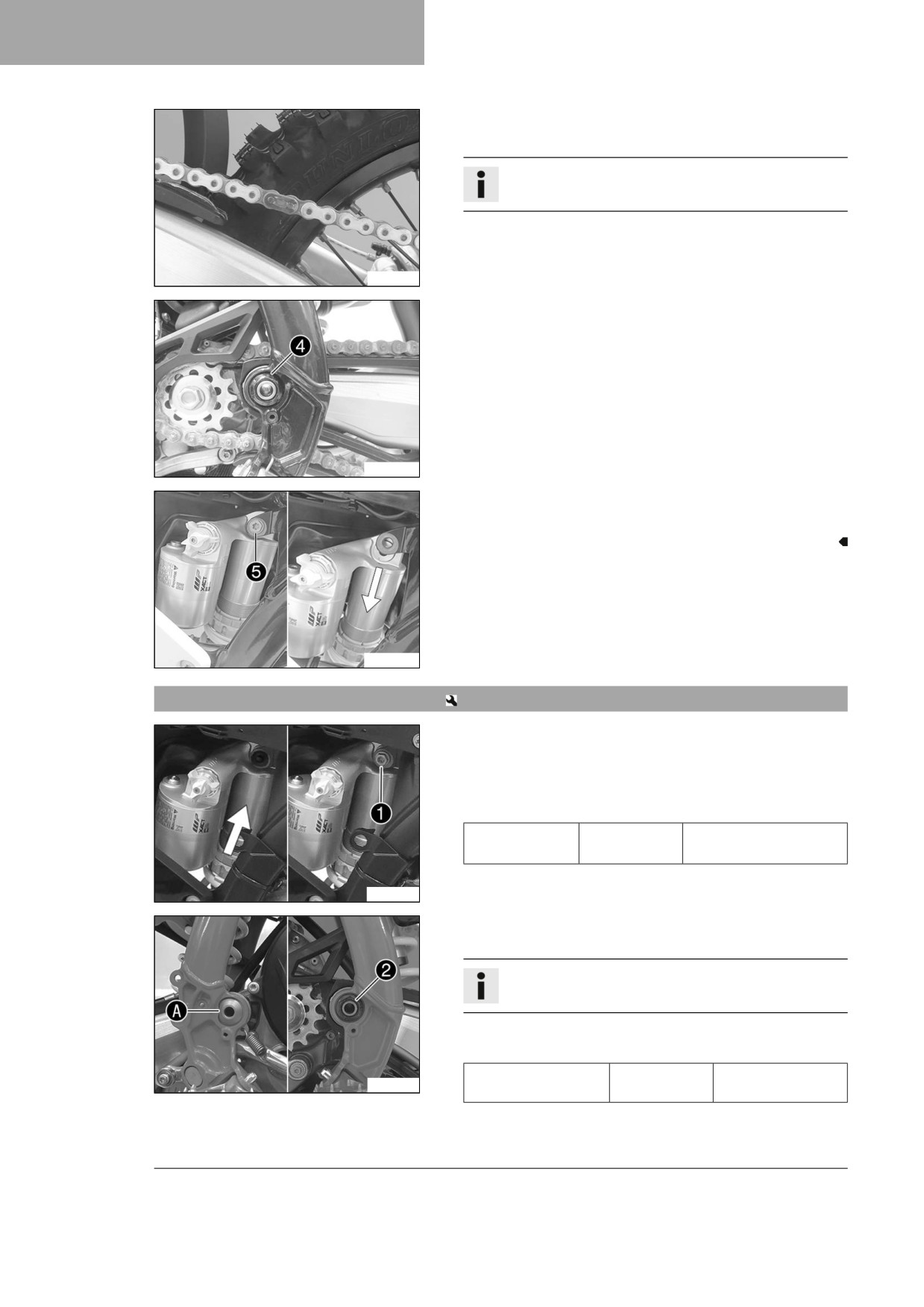

- Ketjun liitoslenkki poistetaan.

- Ketju irrotetaan.

Info

Osat peitetään vaurioiden ehkäisemiseksi.

F03702-01

- Mutteri 4 irrotetaan ja takahaarukan tappi poistetaan.

- Takahaarukka työnnetään taakse ja kaatuminen estetään.

W00053-10

- Takavaimentimesta pidetään kiinni ja ruuvi 5 irrotetaan.

- Takavaimennin irrotetaan varovasti alakautta.

W00055-10

11.21

Takavaimentimen asennus

Päätyö

- Takavaimennin sijoitetaan alakautta varovasti paikalleen ajo-

neuvoon.

- Ruuvi 1 asennetaan ja kiristetään.

Ohjearvo

Takavaimenti-

M10

60 Nm

men yläruuvi

Loctite^®2701™

A01101-10

- Takahaarukka kohdistetaan ja takahaarukan tappi asenne-

taan.

Info

Litteän osan A sijainti huomioidaan.

- Mutteri 2 asennetaan ja kiristetään.

Ohjearvo

Takahaarukan tapin

M16x1,5

100 Nm

F03705-10

mutteri

RUNGON HUOLTOTYÖT 11

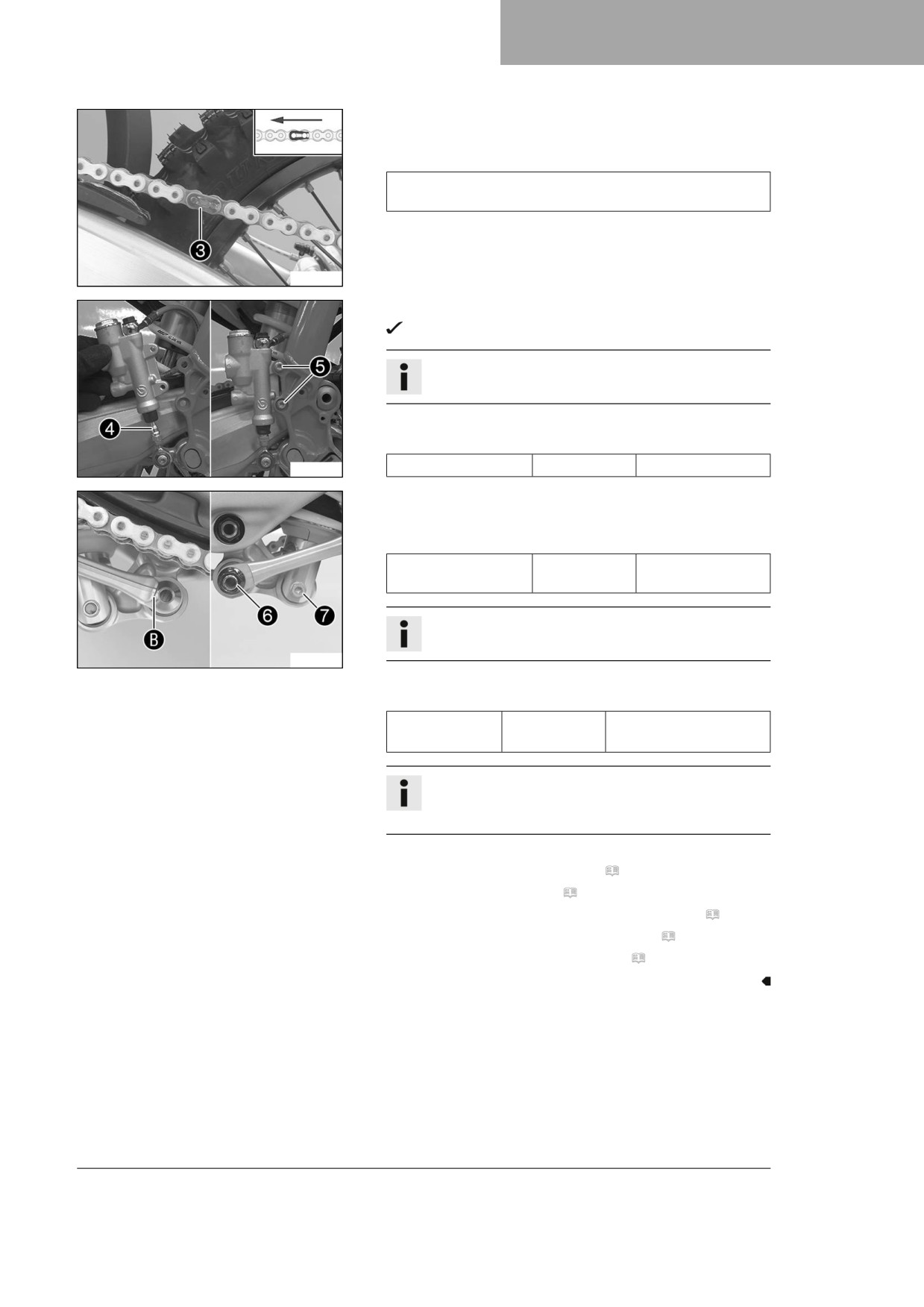

- Ketju asennetaan.

- Ketju yhdistetään liitoslenkillä 3.

Ohjearvo

Ketjulukon varmistimen suljetun sivun on oltava ketjun kul-

kusuunnan puolella.

F03702-12

Takimmainen jarrusylinteri kohdistetaan paikalleen.

Työntötanko 4 asettuu jarrusylinteriin.

Info

Pölysuojan asettuminen paikalleen on varmistettava.

Ruuvit 5 asennetaan ja kiristetään.

Ohjearvo

F03706-10

Rungon muut ruuvit

10 Nm

–

Kulmavipu ja yhdysvipu kohdistetaan paikoilleen.

–

Pultti 6 asennetaan ja kiristetään.

Ohjearvo

Yhdysvivun mutteri

M16x1,5

80 Nm

kulmavipuun

Info

Litteän osan B sijainti huomioidaan.

F03704-10

Ruuvi 7 asennetaan ja kiristetään.

Ohjearvo

Takavaimenti-

M10

60 Nm

men alaruuvi

Loctite^®2701™

Info

Takahaarukkaa nostetaan hieman, jotta ruuvi on hel-

pompi asentaa paikalleen.

Viimeistely

- Takaäänenvaimennin asennetaan. ( s. 68)

- Rungonsuojus asennetaan. ( s. 51)

- Oikeanpuoleinen sivukansi asennetaan paikalleen. ( s. 67)

- Jalkajarrupolkimen vapaaliike tarkastetaan. ( s. 88)

- Moottoripyörä otetaan nostotelineeltä. ( s. 49)

RUNGON HUOLTOTYÖT

11.22

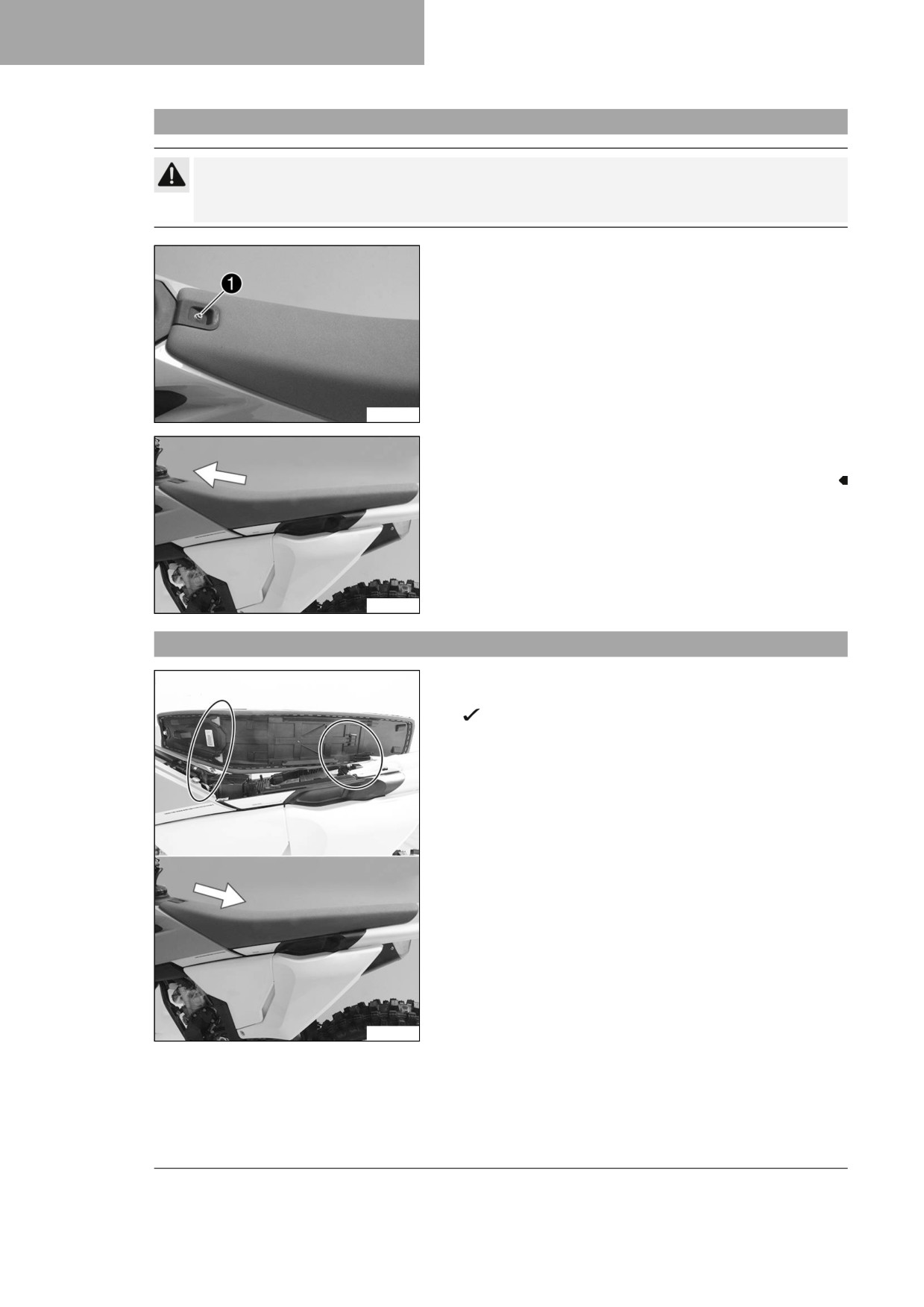

Istuimen irrottaminen

Varo

Palovammojen vaara Jännitteensäädin kuumenee moottoripyörän käytön aikana.

- Anna jännitteensäätimen jäähtyä, ennen kuin aloitat työskentelyn.

- Ruuvi 1 poistetaan.

A01193-10

- Istuinpenkkiä vedetään polttoainetankin suuntaan, minkä jäl-

keen istuinpenkki poistetaan yläkautta.

A01194-10

11.23

Istuimen asentaminen

- Istuin ripustetaan edestä liitosholkkeihin, ja istuinta työnne-

tään samanaikaisesti taaksepäin.

Kiinnitysnokat asettuvat takana koloihin.

- Istuimen lukittuminen moitteettomasti paikalleen on varmis-

tettava.

A01197-10

RUNGON HUOLTOTYÖT 11

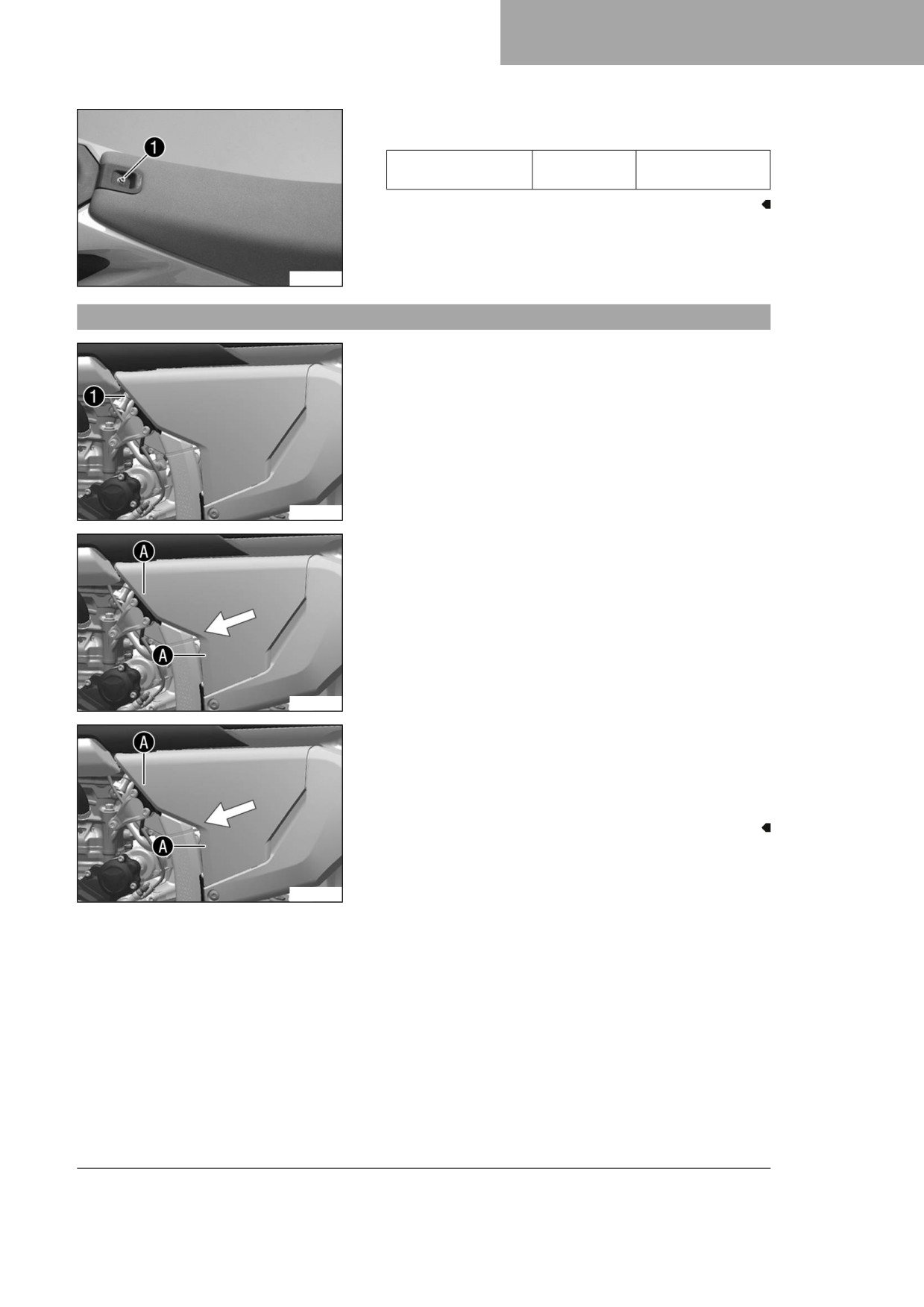

- Ruuvi 1 asennetaan ja kiristetään.

Ohjearvo

Istuimenkiinnityksen

8 Nm

ruuvi

A01193-10

11.24

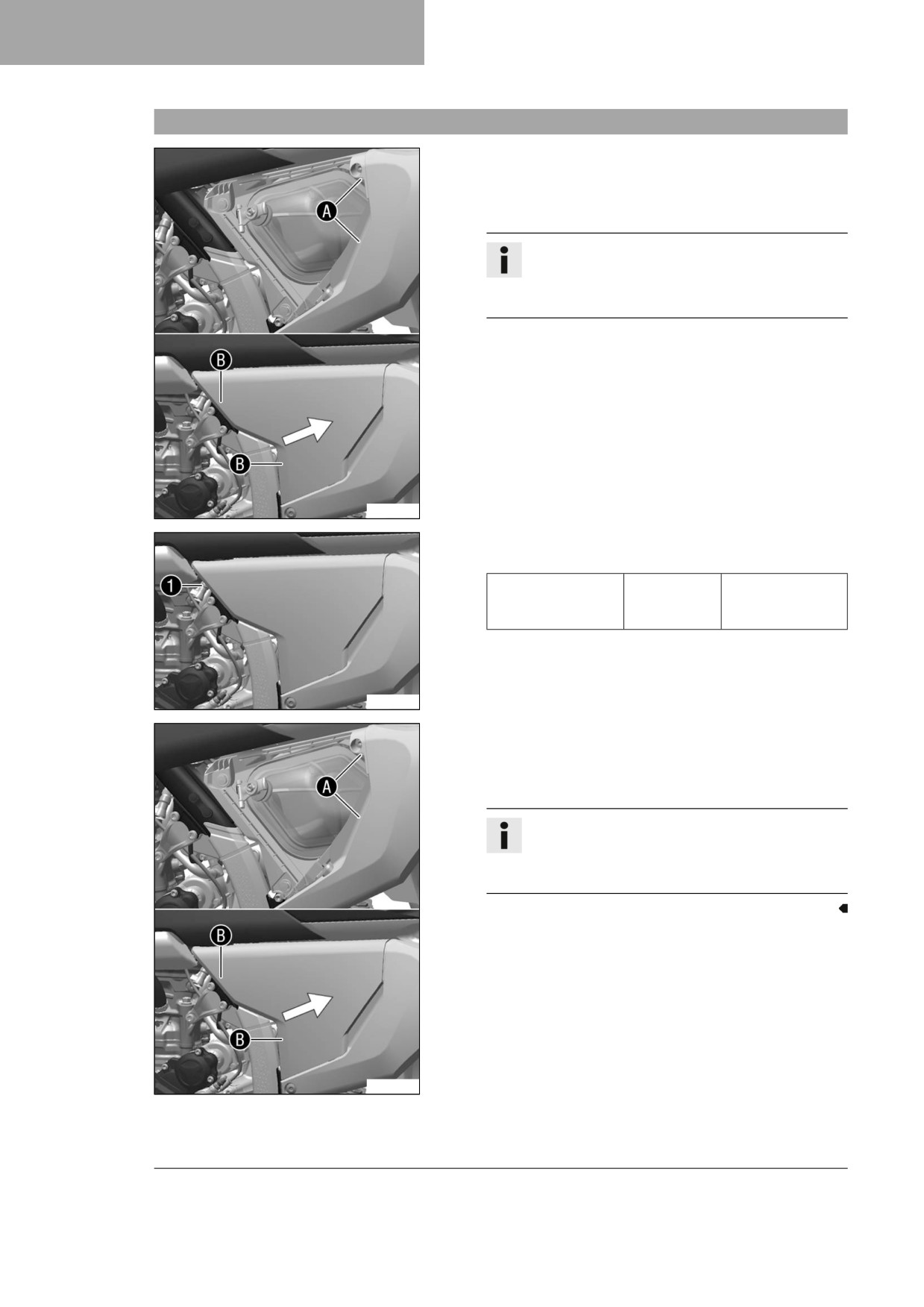

Kannen irrottaminen ilmansuodattimen kotelosta

Ehto

Ilmansuodattimen kotelon kansi varmistettuna.

- Ruuvi 1 poistetaan.

A01177-10

- Ilmansuodattimen kotelon kansi vedetään pois paikaltaan

alueelta A ja työnnetään sivulta eteen. Ilmansuodatti-

men kotelon kansi poistetaan.

A01177-11

Ehto

Ilmansuodattimen kotelon kansi ei ole varmistettuna.

- Ilmansuodattimen kotelon kansi vedetään pois paikaltaan

alueelta A ja työnnetään sivulta eteen. Ilmansuodatti-

men kotelon kansi poistetaan.

A01177-11

RUNGON HUOLTOTYÖT

11.25

Kannen asentaminen ilmansuodattimen koteloon

Ehto

Ilmansuodattimen kotelon kansi varmistettuna.

- Ilmansuodattimen kotelon kansi asetetaan ensin paikal-

leen alueelle A, minkä jälkeen kansi lukitaan alueelle B.

Info

Toimitussisältöön kuuluu ilmansuodattimen kote-

lon kansi, jonka aukot antavat suuremman ilmavir-

tauksen ja nopeamman vasteen kaasulle.

A01178-10

- Ruuvi 1 asennetaan ja kiristetään.

Ohjearvo

Ilmansuodattimen

EJOT PT^®

5 Nm

kotelon kannen

K60x20-Z

ruuvi

A01177-10

Ehto

Ilmansuodattimen kotelon kansi ei ole varmistettuna.

- Ilmansuodattimen kotelon kansi asetetaan ensin paikal-

leen alueelle A, minkä jälkeen kansi lukitaan alueelle B.

Info

Toimitussisältöön kuuluu ilmansuodattimen kote-

lon kansi, jonka aukot antavat suuremman ilmavir-

tauksen ja nopeamman vasteen kaasulle.

A01178-10

RUNGON HUOLTOTYÖT 11

11.26

Ilmansuodattimen irrotus

Ohje

Moottorivaurio Suodattamaton imuilma lyhentää moottorin käyttöikää.

Moottorin sisälle pääsee pölyä ja likaa, mikäli moottoria käytetään ilman ilmansuodatinta.

- Älä koskaan käytä ajoneuvoa ilman ilmansuodatinta.

Ohje

Ympäristön vaarantaminen Ongelma-aineet aiheuttavat ympäristövahinkoja.

- Hävitä öljyt, rasvat, suodattimet, polttoaineet, puhdistusaineet, jarrunesteet jne. asianmukaisesti ja

voimassa olevia määräyksiä noudattaen.

Esityö

- Kansi irrotetaan ilmansuodattimen kotelosta. ( s. 63)

Päätyö

- Salpa 1 irrotetaan.

- Ilmansuodatin pidikkeineen poistetaan.

- Ilmansuodatin poistetaan pidikkeestään.

A01179-10

11.27

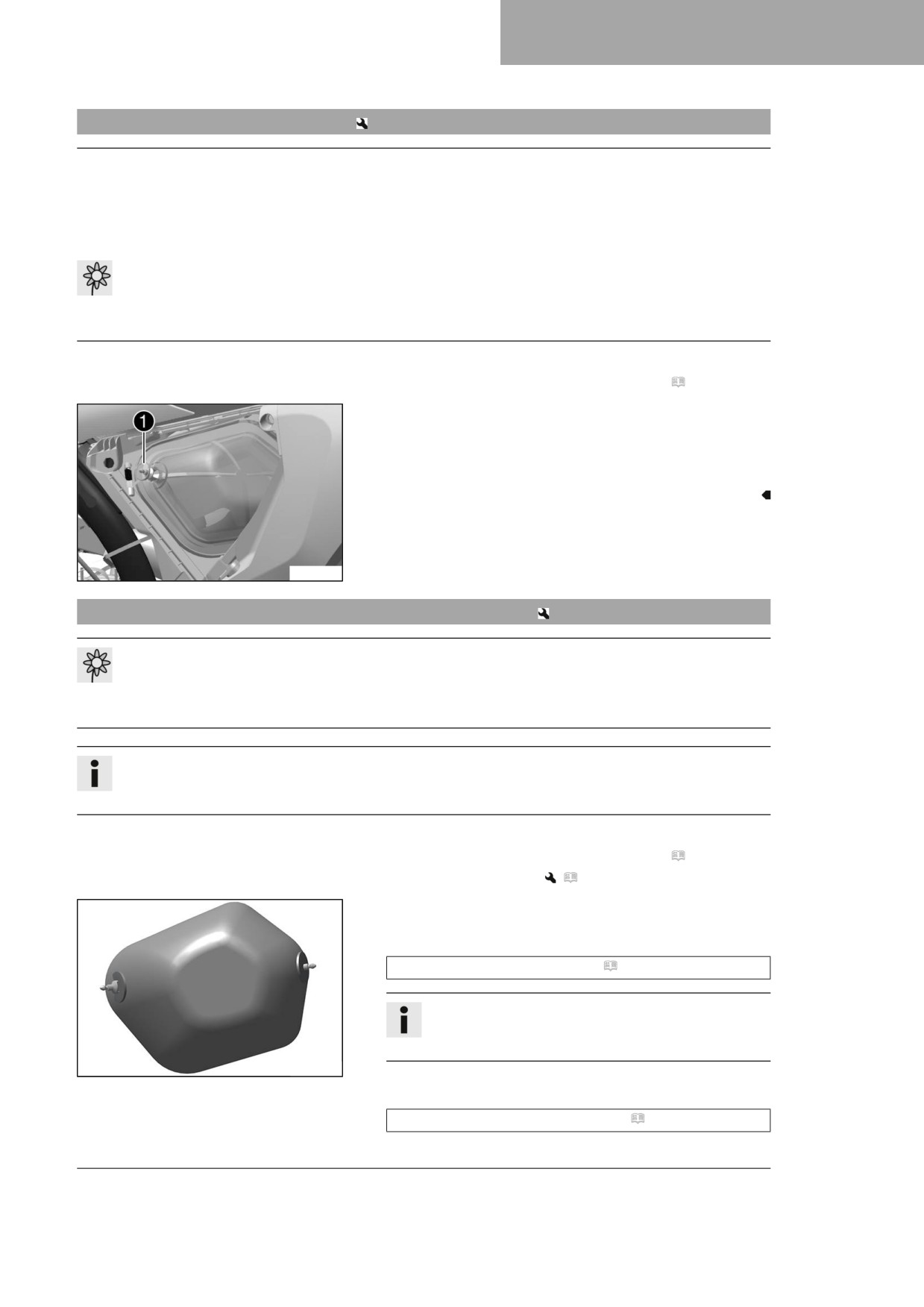

Ilmansuodattimen ja suodatinkotelon puhdistus

Ohje

Ympäristön vaarantaminen Ongelma-aineet aiheuttavat ympäristövahinkoja.

- Hävitä öljyt, rasvat, suodattimet, polttoaineet, puhdistusaineet, jarrunesteet jne. asianmukaisesti ja

voimassa olevia määräyksiä noudattaen.

Info

Ilmansuodatinta ei saa puhdistaa polttoaineella tai petrolilla, koska nämä aineet vaurioittavat vaahto-

muovia.

Esityö

- Kansi irrotetaan ilmansuodattimen kotelosta. ( s. 63)

- Ilmansuodatin irrotetaan.

(

s. 65)

Päätyö

- Ilmansuodatin pestään erikoispuhdistusnesteessä perusteelli-

sesti ja sen annetaan kuivua hyvin.

Ilmansuodattimen puhdistusaine ( s. 143)

Info

Ilmansuodatinta vain puristellaan, missään tapauk-

sessa sitä ei saa vääntää.

F03685-01

- Kuiva ilmansuodatin voidellaan laadukkaalla ilmansuodatinöl-

jyllä.

Öljy vaahtomuovi-ilmansuodattimelle ( s. 144)

- Ilmansuodattimen kotelo puhdistetaan.

RUNGON HUOLTOTYÖT

- Imukurkku puhdistetaan, vauriot ja tiukka istuvuus tarkiste-

taan.

Viimeistely

- Ilmansuodatin asennetaan.

(

s. 66)

– Kansi asennetaan ilmansuodattimen koteloon. ( s. 64)

11.28

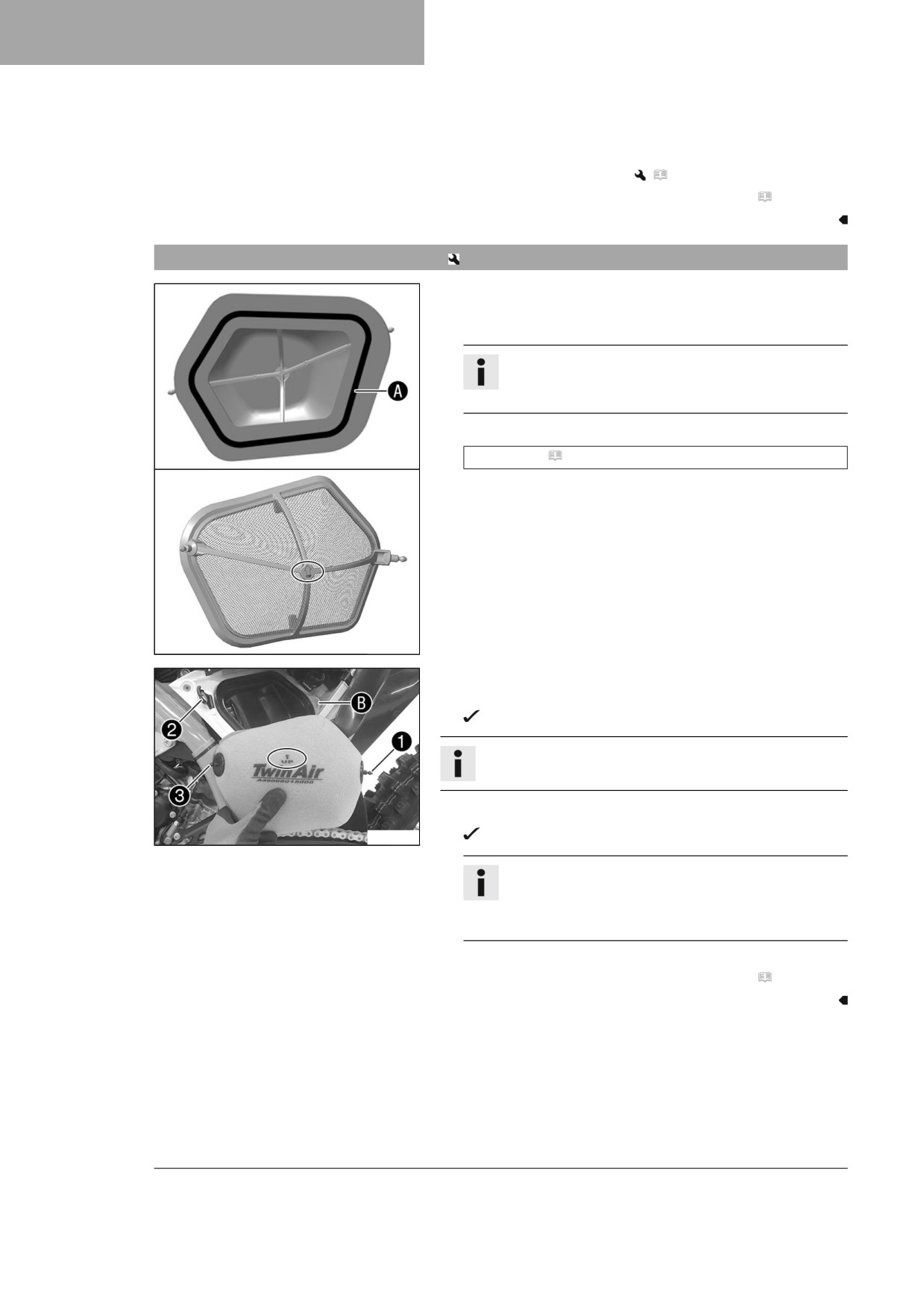

Ilmansuodattimen asennus

Päätyö

- Puhdas ilmansuodatin asennetaan ilmansuodattimen kannat-

timeen.

Info

Ilmasuodattimen pidikkeen merkinnän tulee osoittaa

ylöspäin.

- Ilmansuodatin voidellaan alueelta A.

Kestorasva ( s. 143)

F03779-10

- Ilmansuodatin asetetaan paikalleen ja kiinnitystappi 1 koh-

distetaan holkkiin B.

Ilmansuodatin on kohdistettu oikein.

Info

Ilmasuodattimen merkinnän tulee osoittaa ylöspäin.

- Salpa 2 ripustetaan.

F03778-10

Kiinnitystappi 3 kiinnitetään salvalla 2.

Info

Jos ilmansuodatinta ei ole asennettu oikein, pölyä ja

likaa voi päästä moottoriin. Tämä voi puolestaan joh-

taa moottorin vaurioitumiseen.

Viimeistely

- Kansi asennetaan ilmansuodattimen koteloon. ( s. 64)

RUNGON HUOLTOTYÖT 11

11.29

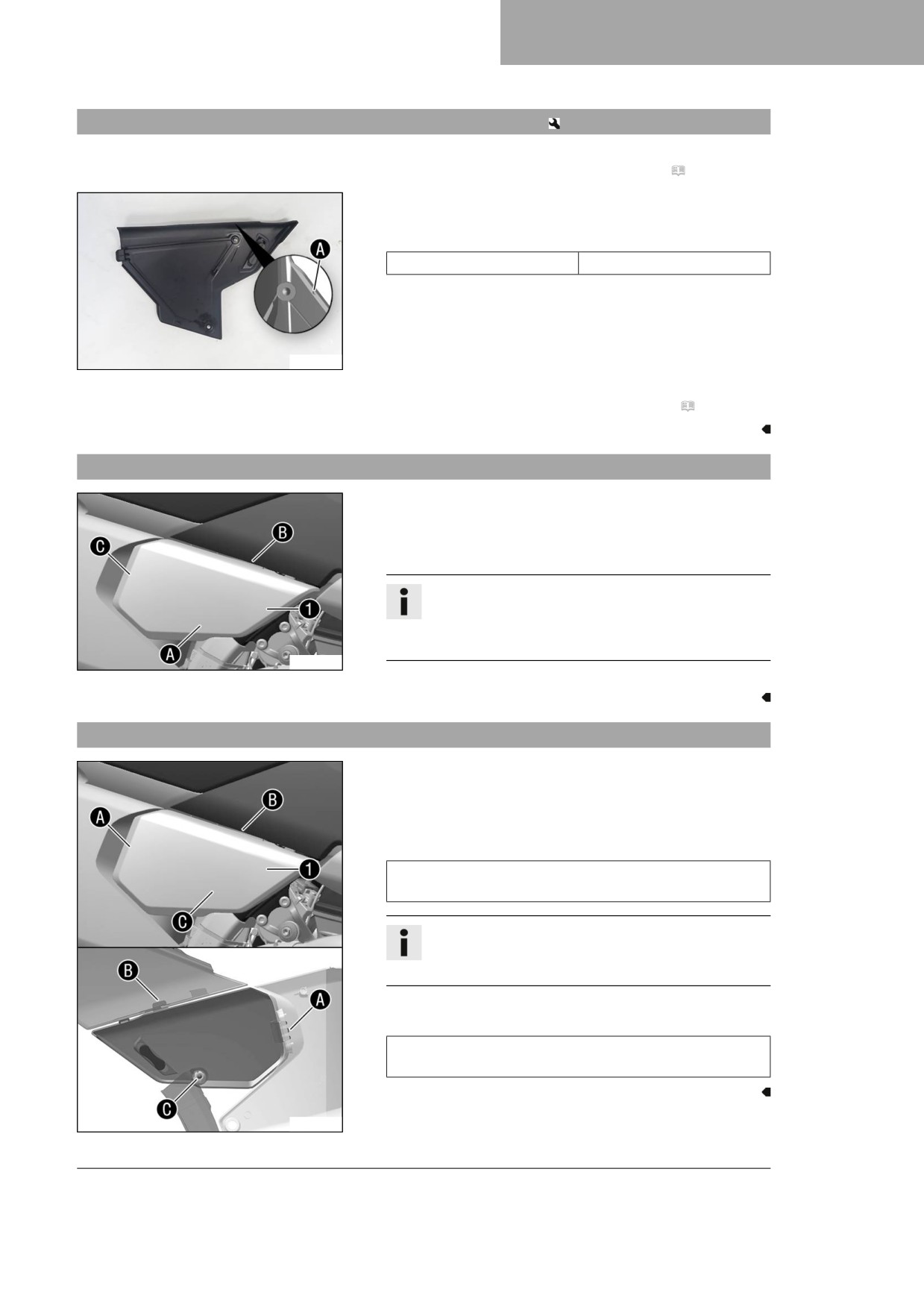

Kannen lukitseminen ilmansuodattimen koteloon

Esityö

- Kansi irrotetaan ilmansuodattimen kotelosta. ( s. 63)

Päätyö

- Merkinnän A kohdalle porataan reikä.

Ohjearvo

Halkaisija

6 mm

A01090-10

Viimeistely

- Kansi asennetaan ilmansuodattimen koteloon. ( s. 64)

11.30

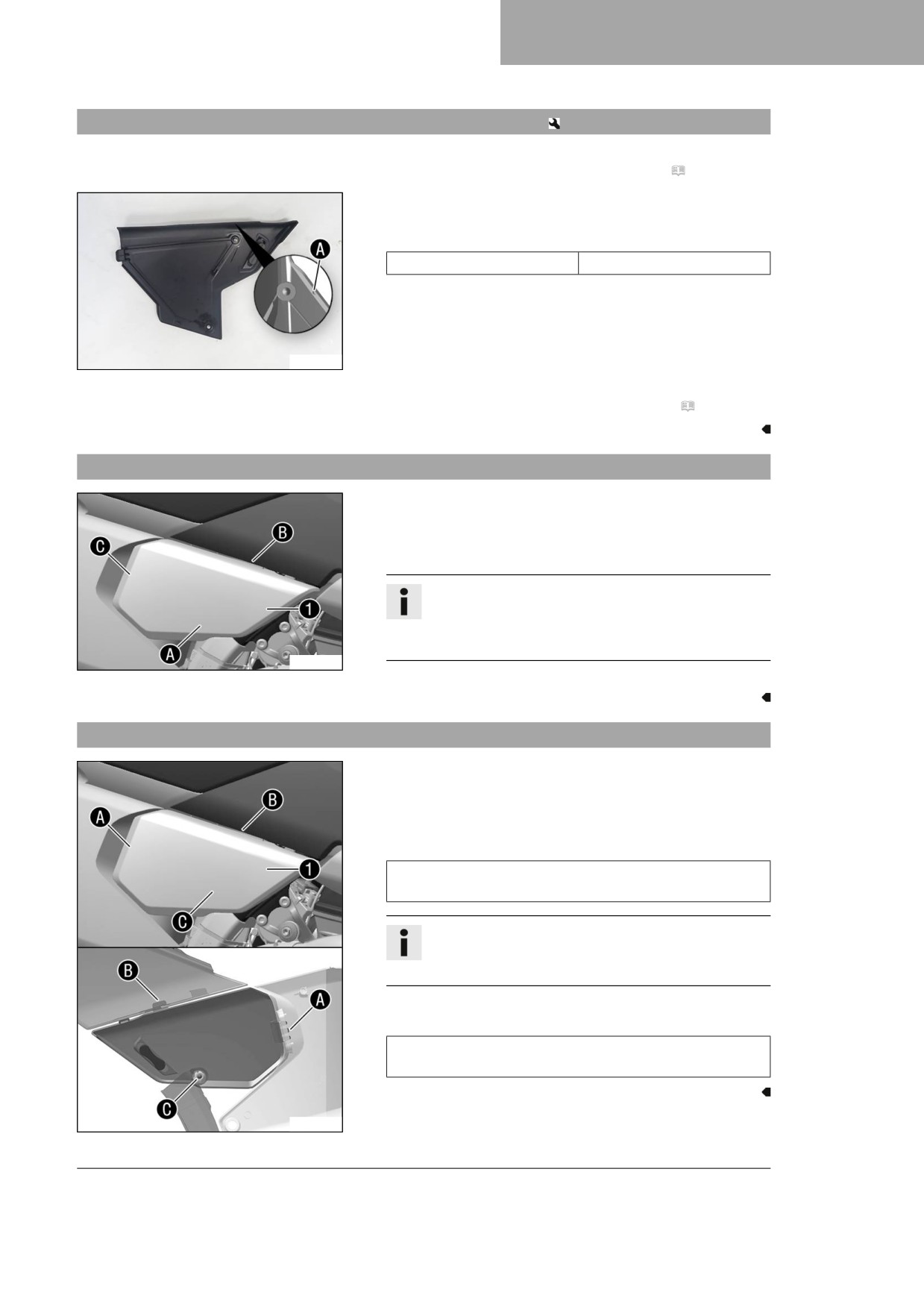

Oikeanpuoleisen sivukannen irrottaminen

- Oikeanpuoleinen sivukansi 1 irrotetaan kohdasta A. Sivu-

kantta työnnetään kohdasta B eteenpäin, minkä jälkeen

kansi irrotetaan. Tämän jälkeen sivukansi irrotetaan koh-

dasta C.

Info

Jos sivukantta ei tarvitse irrottaa kokonaan, sivukansi

voi jäädä paikalleen kohdasta C, jolloin kansi tarvit-

see vain kääntää auki.

A01195-10

- Oikeanpuoleinen sivukansi irrotetaan.

11.31

Oikeanpuoleisen sivukannen asentaminen

- Oikeanpuoleinen sivukansi 1 sijoitetaan paikalleen.

- Sivukansi ripustetaan paikalleen kohdasta A painamalla

kantta. Sivukansi ripustetaan paikalleen kohdasta B, minkä

jälkeen kantta työnnetään taaksepäin.

Ohjearvo

Sivukatetta pidetään paikallaan taustapuolelta

kohdasta A.

Info

Jos sivukansi oli vain käännetty auki, sivukantta ei tar-

vitse enää ripustaa paikalleen kohdasta A.

- Sivukansi painetaan kohdasta C kumiholkkiin.

Ohjearvo

Tämän jälkeen varmistetaan, että sivukansi on ripustettu

oikein paikalleen kohdista A, B ja C.

A01196-10

RUNGON HUOLTOTYÖT

11.32

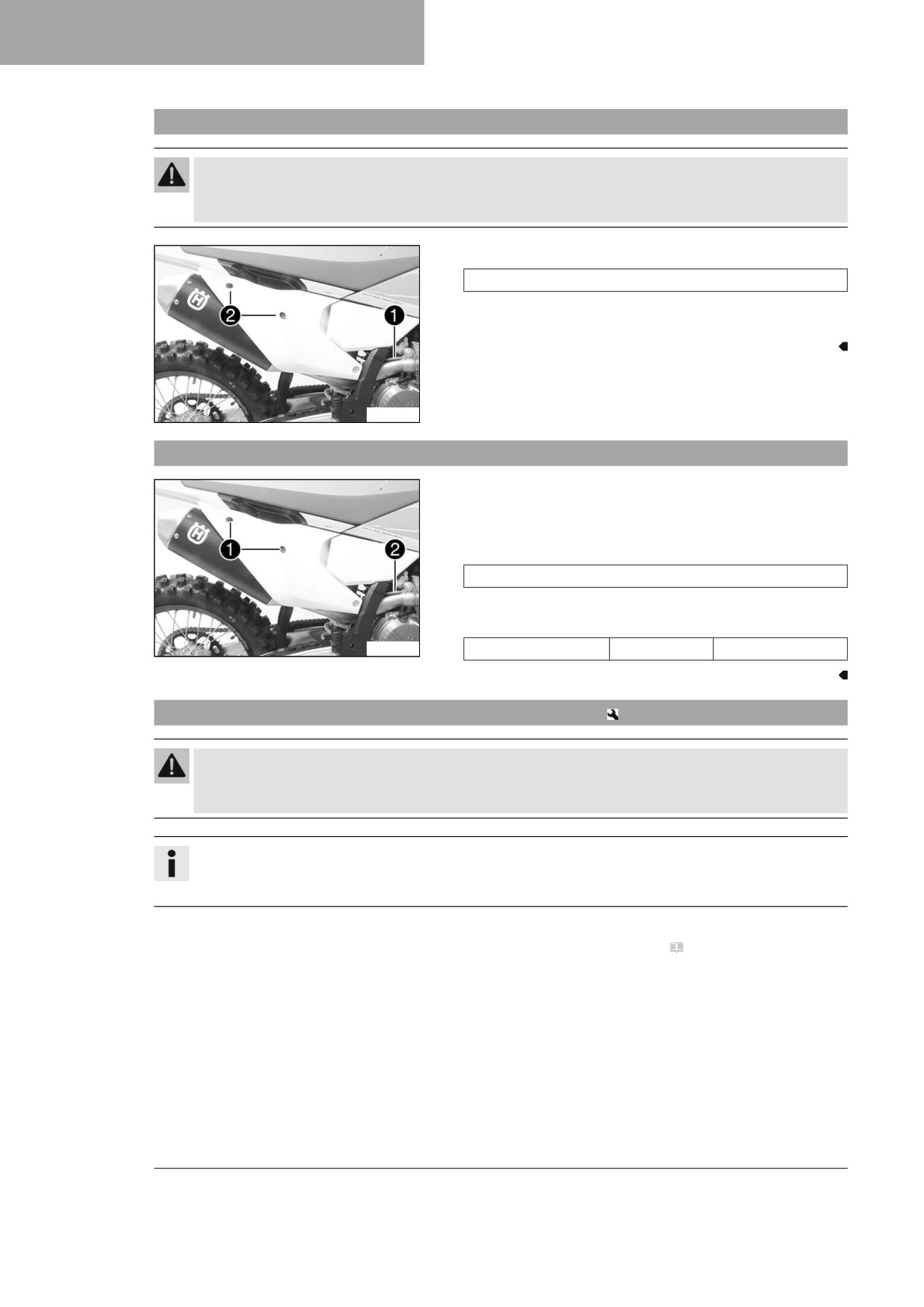

Takaäänenvaimentimen irrottaminen

Varoitus

Palovammojen vaara Pakoputkisto kuumenee voimakkaasti ajoneuvon käytön aikana.

- Anna pakoputkiston jäähtyä, ennen kuin aloitat työskentelyn.

- Jousi 1 irrotetaan.

Jousikoukku (50305017000C1)

- Ruuvit 2 aluslaattoineen poistetaan ja takaäänenvaimennin

irrotetaan.

A01181-10

11.33

Takaäänenvaimentimen asentaminen

- Takaäänenvaimennin kohdistetaan paikalleen.

- Ruuvit 1 aluslaattoineen asennetaan paikalleen, mutta ruu-

veja ei vielä kiristetä.

- Jousi 2 kiinnitetään.

Jousikoukku (50305017000C1)

- Ruuvit 1 kiristetään.

Ohjearvo

A01181-11

Rungon muut ruuvit

10 Nm

11.34

Takaäänenvaimentimen lasivillatäytteen vaihto

Varoitus

Palovammojen vaara Pakoputkisto kuumenee voimakkaasti ajoneuvon käytön aikana.

- Anna pakoputkiston jäähtyä, ennen kuin aloitat työskentelyn.

Info

Ajan kuluessa lasivillatäytteen kuidut haihtuvat ilmaan, vaimennin "palaa" tyhjäksi.

Melutason kasvamisen ohella samalla muuttuu myös moottorin tehokäyrä.

Esityö

- Takaäänenvaimennin irrotetaan. ( s. 68)

RUNGON HUOLTOTYÖT 11

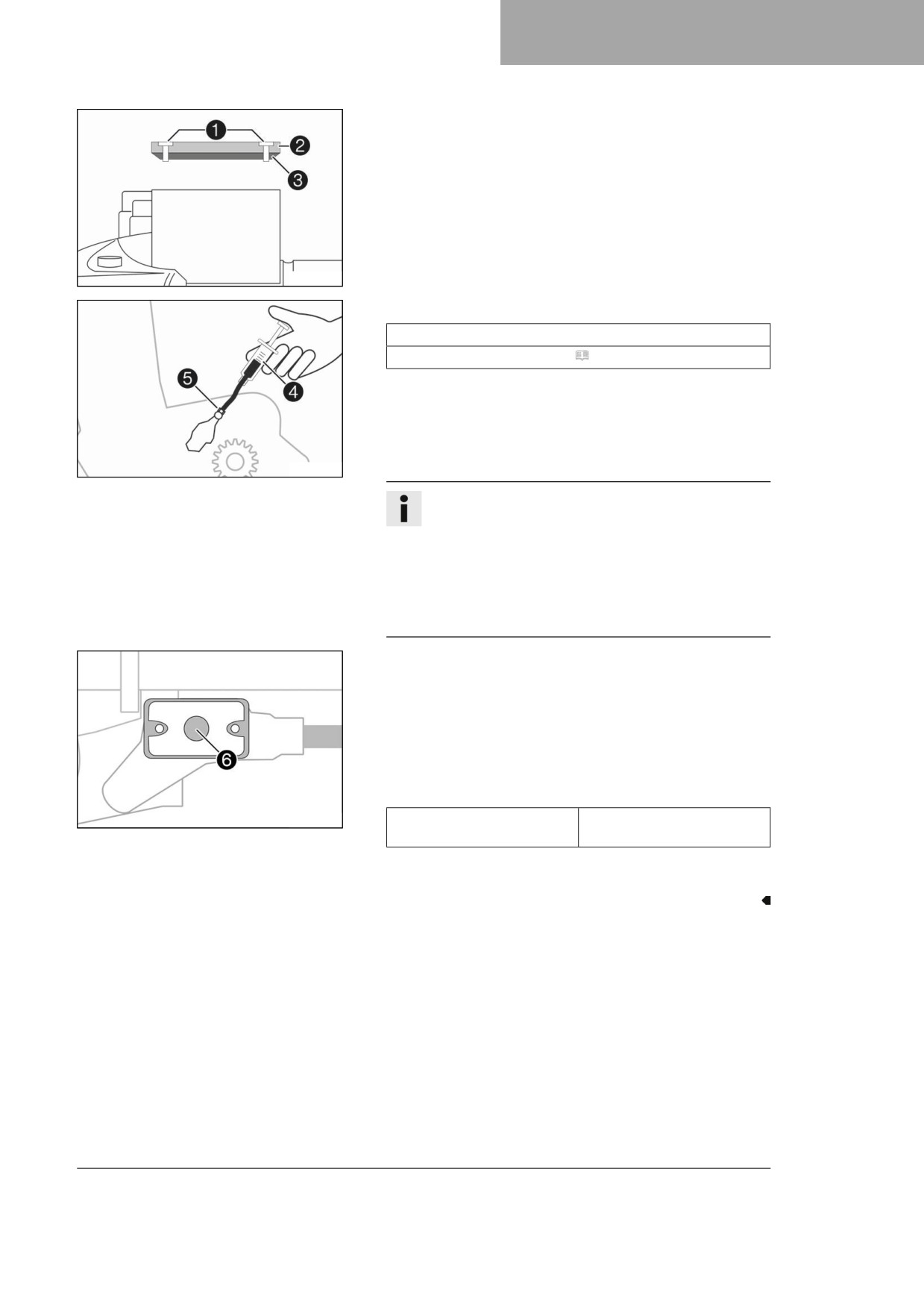

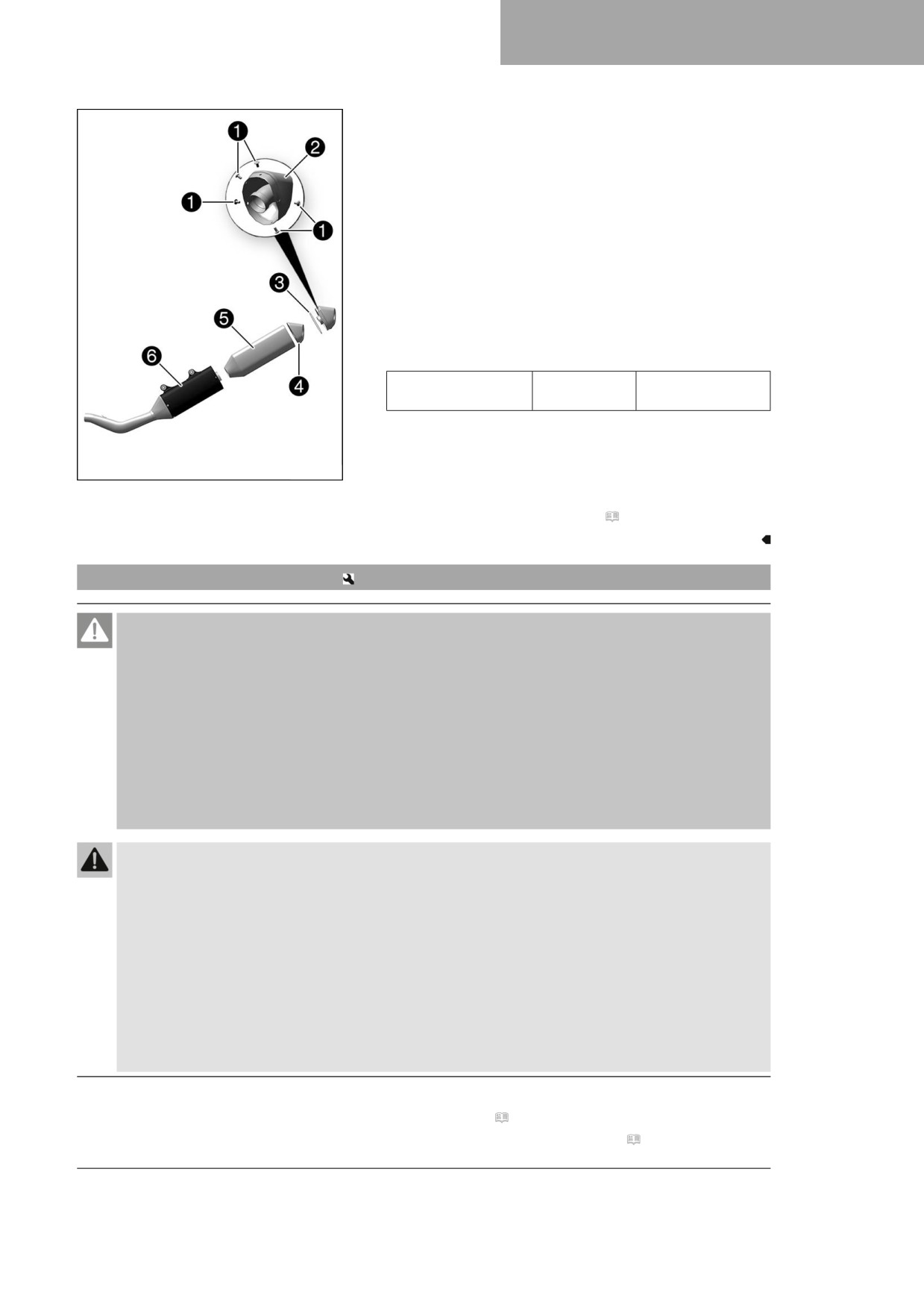

Päätyö

- Ruuvit 1 irrotetaan takaäänenvaimentimesta.

- Päätykappale 2 ja O-rengas 3 irrotetaan.

- Lasivillatäyte 4 vedetään pois päätykappaleesta.

- Lasivillatäyte 5 vedetään pois sisäputkesta.

- Takaisin asennettavat osat puhdistetaan, minkä jälkeen tar-

kastetaan osien kunto.

- Uusi lasivillatäyte 5 asennetaan sisäputken päälle.

- Uusi lasivillatäyte 4 asennetaan päätykappaleseen.

- O-rengas ja päätykappale työnnetään ulkoputkeen 6.

- Ruuvit 1 asennetaan ja kiristetään.

Ohjearvo

Takaäänenvaimenti-

7 Nm

men ruuvit

F03637-10

Viimeistely

- Takaäänenvaimennin asennetaan. ( s. 68)

11.35

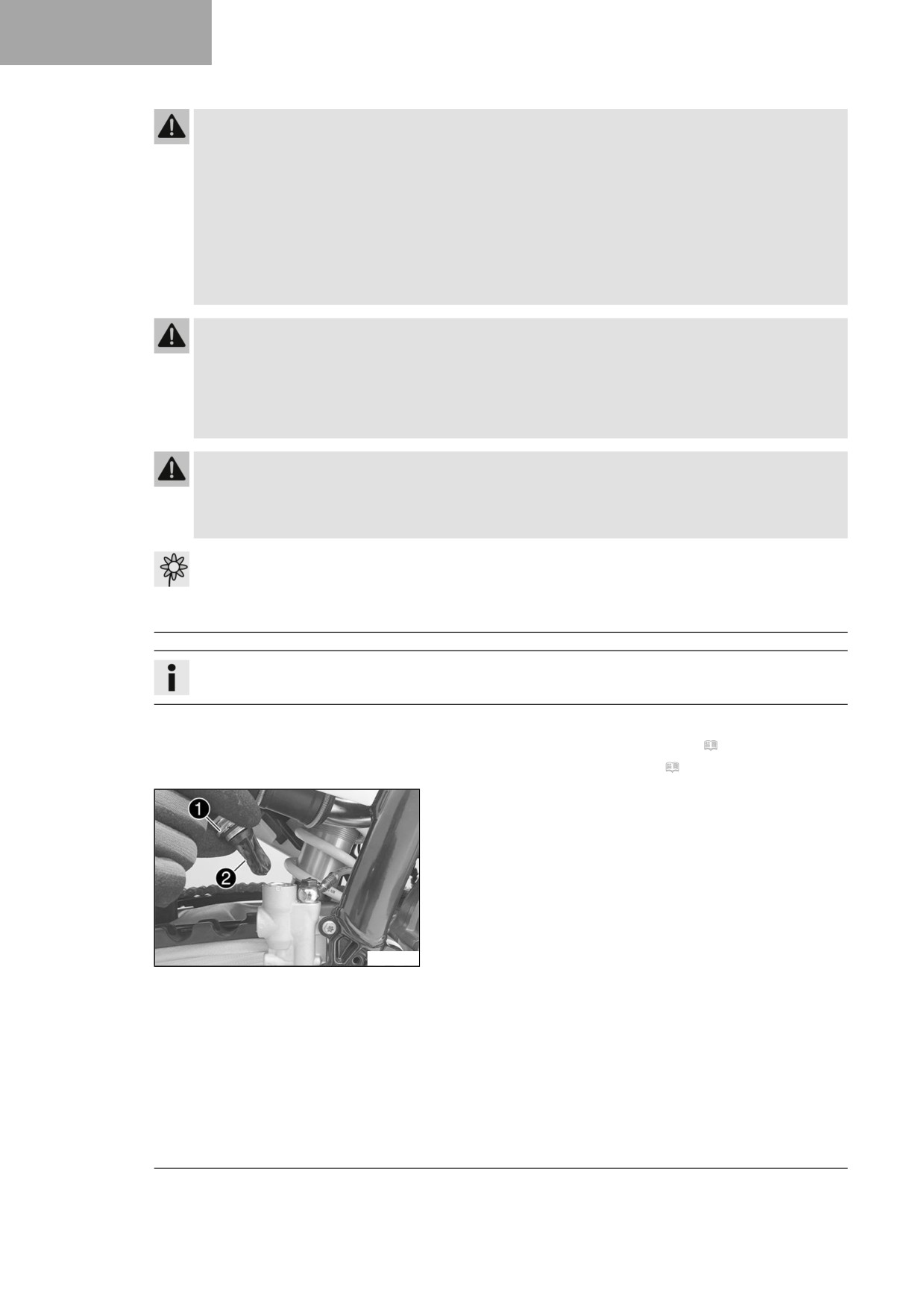

Polttoainetankin irrotus

Vaara

Palovaara Polttoaine on helposti syttyvää.

Polttoainetankissa oleva polttoaine laajenee lämmetessään. Polttoainetta voi vuotaa säiliöstä, jos

tankki on tankattu liian täyteen.

- Älä tankkaa ajoneuvoa avotulen tai palavien savukkeiden läheisyydessä.

- Sammuta moottori tankkaamisen ajaksi.

- Varo läikyttämästä polttoainetta, erityisesti ajoneuvon kuumien osien päälle.

- Jos polttoainetta on kaikesta huolimatta päässyt läikkymään, pyyhi läikkynyt polttoaine välittömästi

pois.

- Noudata polttoaineen tankkaamista koskevia ohjeita.

Varoitus

Myrkytysvaara Polttoaine on haitallista terveydelle.

- Huolehdi siitä, että polttoainetta ei voi joutua iholle, silmiin tai vaatetuksen päälle.

- Hakeudu heti lääkäriin, mikäli olet niellyt polttoainetta.

- Älä hengitä polttoainehöyryjä.

- Jos ainetta on joutunut iholle, huuhtele aineelle altistunut ihoalue heti runsaalla vedellä.

- Jos polttoainetta on joutunut silmiin, huuhtele silmät huolellisesti vedellä ja hakeudu välittömästi

lääkäriin.

- Vaihda vaatteet, jos polttoainetta on joutunut vaatteiden päälle.

- Säilytä polttoainetta tarkoitukseen sopivassa kanisterissa asianmukaisesti ja poissa lasten ulottu-

vilta.

Esityö

- Istuin irrotetaan. ( s. 62)

- Oikeanpuoleinen sivukansi irrotetaan. ( s. 67)

RUNGON HUOLTOTYÖT

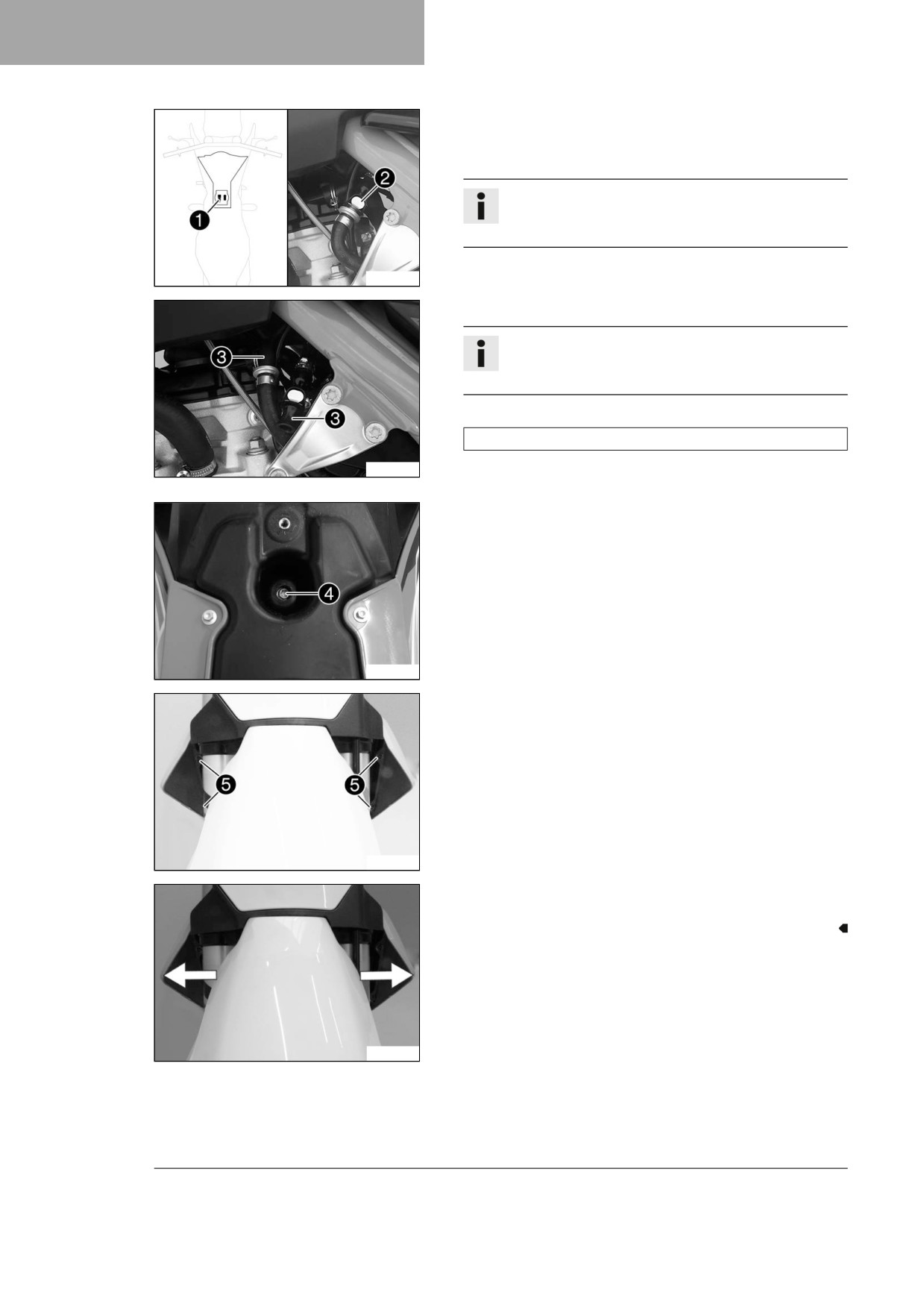

Päätyö

- Polttoainepumpun liitin 1 irrotetaan.

- Pikaliitin 2 puhdistetaan perusteellisesti paineilmalla.

Info

Missään tapauksessa likaa ei saa päästä polttoainelet-

kuun. Sisäänpäässyt lika tukkii ruiskutusventtiilin!

H04981-10

- Pikaliitin erotetaan.

Info

Polttoaineletkusta saattaa valua jonkin verran polttoai-

netta.

- Pesutulppasarja 3 asennetaan.

Pesutulppasarja (81212016100)

H04982-10

- Polttoainetankin huohotinletku irrotetaan polttoainetankin

korkista.

- Ruuvi 4 kumiholkkeineen poistetaan.

H04983-10

- Ruuvit 5 liitosholkkeineen irrotetaan.

A01185-11

- Molemmat ilmanohjaimet vedetään sivuttain pois jäähdytti-

mestä, ja polttoainetankki poistetaan yläkautta.

A01185-12

RUNGON HUOLTOTYÖT 11

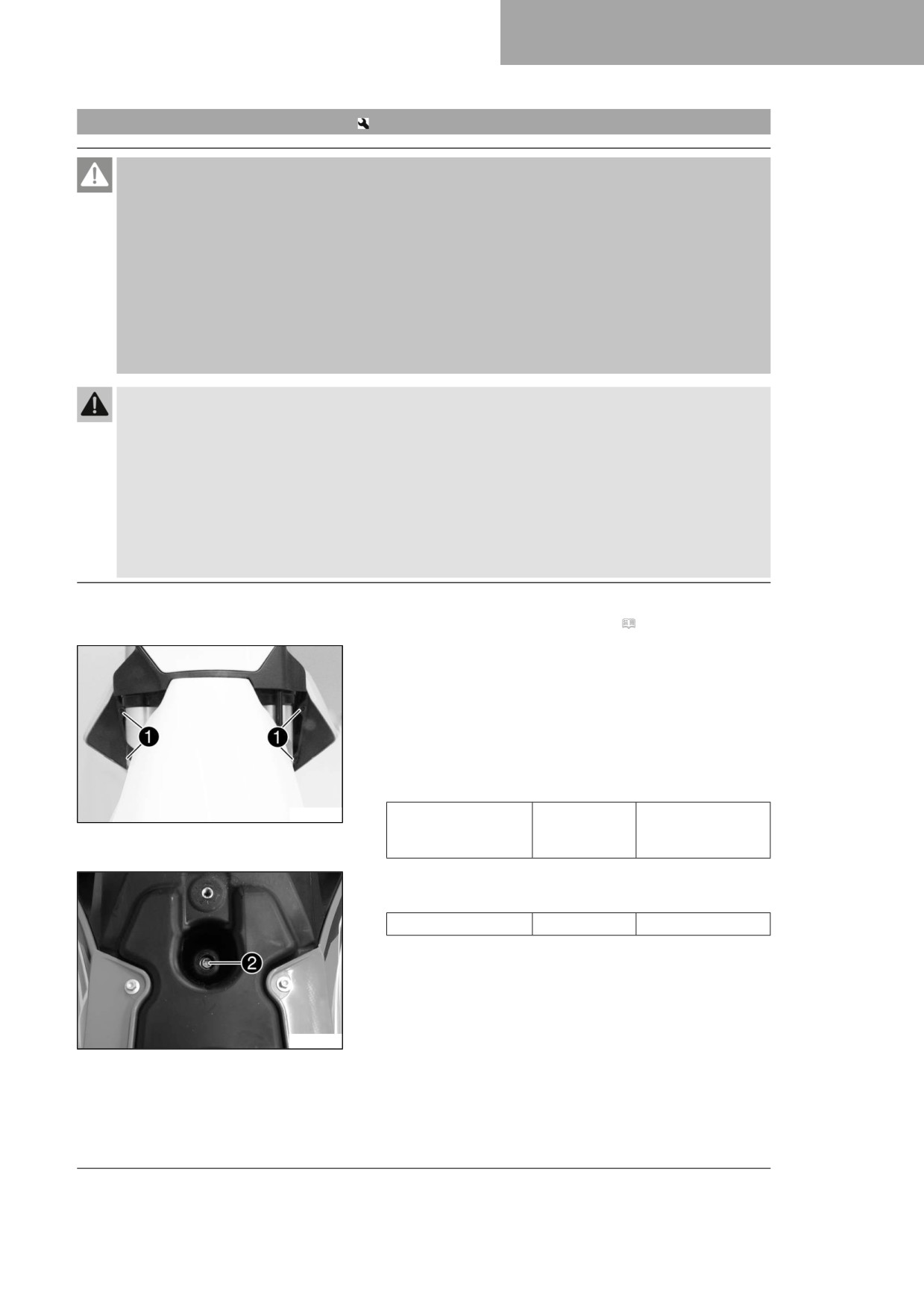

11.36

Polttoainetankin asennus

Vaara

Palovaara Polttoaine on helposti syttyvää.

Polttoainetankissa oleva polttoaine laajenee lämmetessään. Polttoainetta voi vuotaa säiliöstä, jos

tankki on tankattu liian täyteen.

- Älä tankkaa ajoneuvoa avotulen tai palavien savukkeiden läheisyydessä.

- Sammuta moottori tankkaamisen ajaksi.

- Varo läikyttämästä polttoainetta, erityisesti ajoneuvon kuumien osien päälle.

- Jos polttoainetta on kaikesta huolimatta päässyt läikkymään, pyyhi läikkynyt polttoaine välittömästi

pois.

- Noudata polttoaineen tankkaamista koskevia ohjeita.

Varoitus

Myrkytysvaara Polttoaine on haitallista terveydelle.

Huolehdi siitä, että polttoainetta ei voi joutua iholle, silmiin tai vaatetuksen päälle.

–

Hakeudu heti lääkäriin, mikäli olet niellyt polttoainetta.

–

Älä hengitä polttoainehöyryjä.

–

Jos ainetta on joutunut iholle, huuhtele aineelle altistunut ihoalue heti runsaalla vedellä.

–

Jos polttoainetta on joutunut silmiin, huuhtele silmät huolellisesti vedellä ja hakeudu välittömästi

lääkäriin.

Vaihda vaatteet, jos polttoainetta on joutunut vaatteiden päälle.

Päätyö

- Kaasuvaijereiden kulku tarkastetaan. ( s. 77)

- Polttoainetankki sijoitetaan paikalleen ja molemmat ilmanoh-

jaimet asennetaan sivuttain jäähdyttimeen.

- Varmistetaan, että kaapelit tai vaijerit eivät jää puristuksiin tai

pääse vahingoittumaan.

- Polttoainetankin huohotinletku kiinnitetään polttoainetankin

korkkiin.

- Ruuvit 1 liitosholkkeineen asennetaan ja kiristetään.

Ohjearvo

A01185-10

Polttoainetankin

6 Nm

ilmanohjaimen ruuvi

jäähdyttimessä

- Ruuvi 2 kumiholkkeineen asennetaan ja kiristetään.

Ohjearvo

Rungon muut ruuvit

10 Nm

H04983-11

RUNGON HUOLTOTYÖT

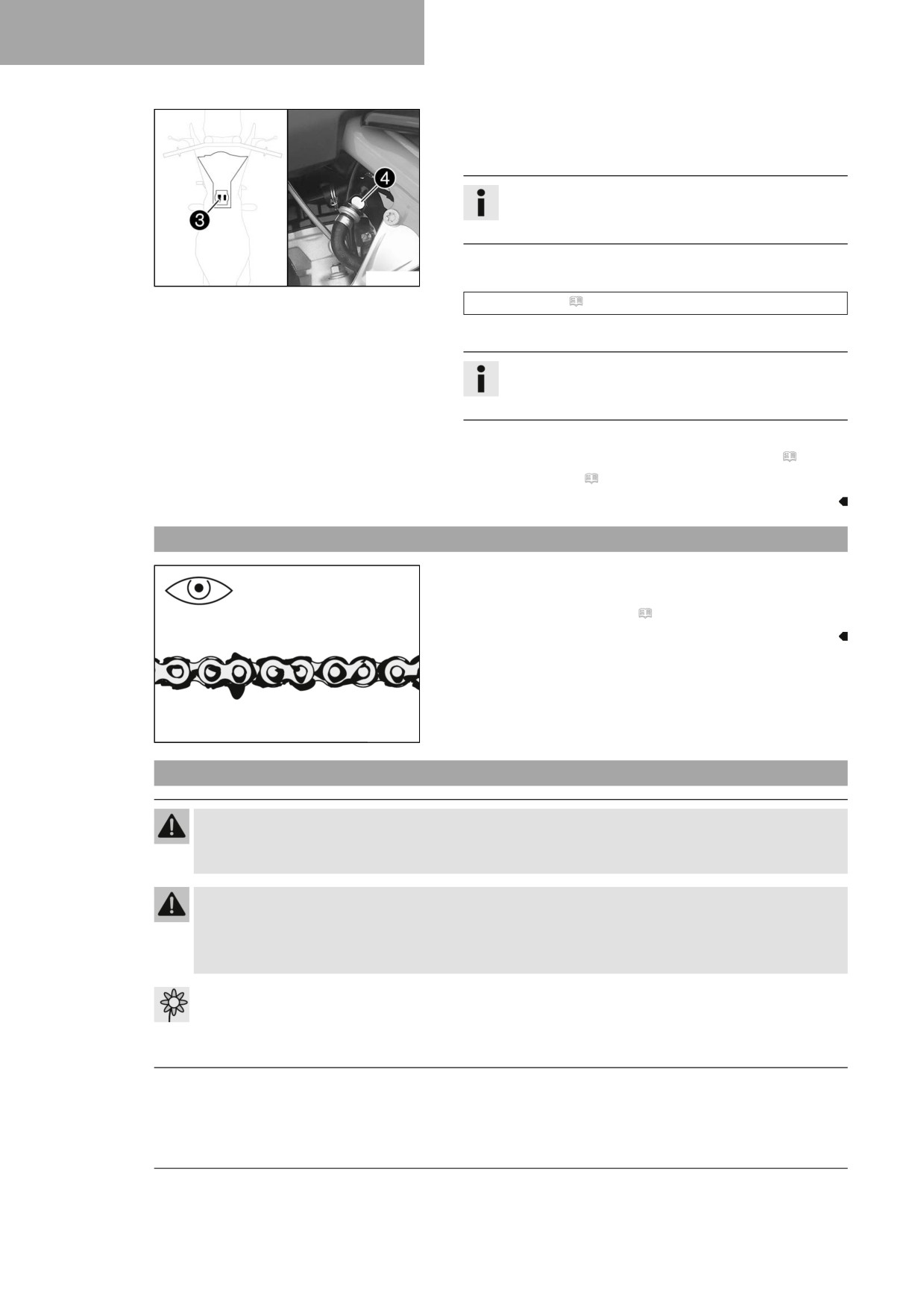

- Polttoainepumpun liitin 3 yhdistetään.

- Pesutulppasarja poistetaan, ja pikaliitin puhdistetaan huolelli-

sesti paineilmalla.

Info

Missään tapauksessa likaa ei saa päästä polttoainelet-

kuun. Sisäänpäässyt lika tukkii ruiskutusventtiilin!

- Silikonisumutetta suihkutetaan nukkaamattomalle liinalle ja

H04981-11

pikaliittimen O-rengas voidellaan kevyesti.

Silikonisumute ( s. 144)

- Polttoaineletkun pikaliitin 4 yhdistetään.

Info

Kaapelit ja polttoaineletku asennetaan turvalliselle

etäisyydelle pakoputkistosta.

Viimeistely

- Oikeanpuoleinen sivukansi asennetaan paikalleen. ( s. 67)

- Istuin asennetaan. ( s. 62)

11.37

Ketjun likaisuuden tarkastus

- Ketjun karkea lika tarkastetaan.

» Jos ketju on hyvin likainen:

- Ketju puhdistetaan. ( s. 72)

400678-01

11.38

Ketjun puhdistus

Varoitus

Onnettomuusvaara Renkaiden pito heikkenee, jos voiteluainetta joutuu renkaille.

- Poista voiteluaine renkaiden pinnalta tarkoitukseen soveltuvalla puhdistusaineella.

Varoitus

Onnettomuusvaara Jarrulevyjen pinnalle tarttunut öljy tai rasva heikentää jarrutustehoa.

- Huolehdi aina siitä, että jarrulevyjen pinnalla ei ole rasvaa eikä öljyä.

- Puhdista jarrulevyt tarvittaessa jarrunpuhdistusaineella.

Ohje

Ympäristön vaarantaminen Ongelma-aineet aiheuttavat ympäristövahinkoja.

- Hävitä öljyt, rasvat, suodattimet, polttoaineet, puhdistusaineet, jarrunesteet jne. asianmukaisesti ja

voimassa olevia määräyksiä noudattaen.

RUNGON HUOLTOTYÖT 11

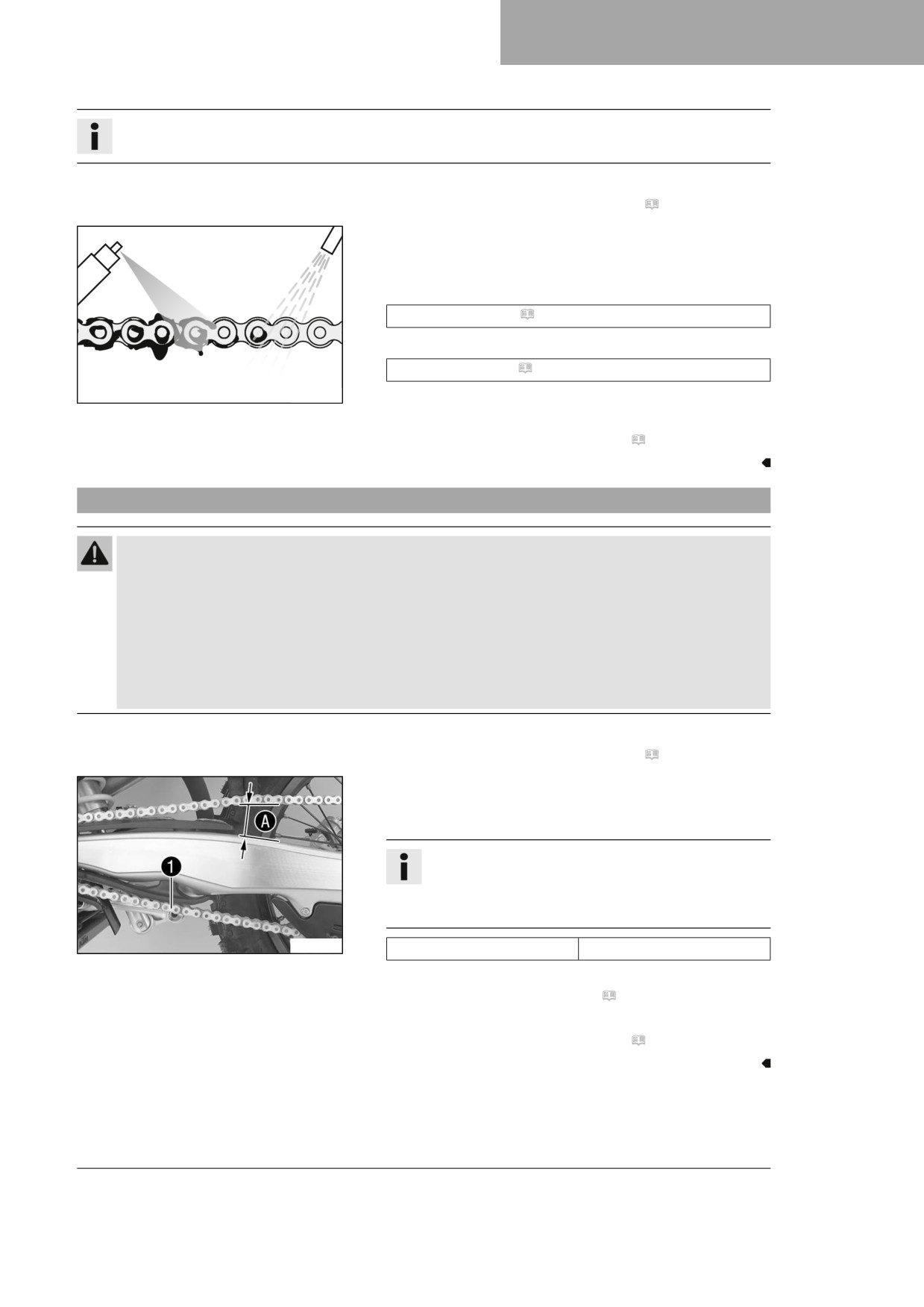

Info

Ketjun ikä riippuu suurelta osin sen hoidosta.

Esityö

- Moottoripyörä nostetaan nostotelineellä. ( s. 49)

Päätyö

- Karkea lika huuhdotaan pois kevyellä vesisuihkulla.

- Käytetyt voiteluainejäämät poistetaan ketjunpuhdistusai-

neella.

Ketjupuhdistusaine ( s. 143)

- Kuivumisen jälkeen levitetään ketjusprayta.

Offroad-ketjuspray ( s. 143)

400725-01

Viimeistely

- Moottoripyörä otetaan nostotelineeltä. ( s. 49)

11.39

Ketjunkireyden tarkistus

Varoitus

Onnettomuusvaara Väärä ketjun kireys vahingoittaa ajoneuvon osia ja johtaa onnettomuuksiin.

Ketjun, eturattaan, takarattaan sekä vaihteiston ja takapyörän laakereiden kuluminen nopeutuu, jos

ketju on liian kireällä. Jotkut osat saattavat repeytyä tai katketa ylikuormituksen seurauksena.

Ketju saattaa pudota etu- tai takarattaalta, jos ketju on liian löysällä. Tämä voi johtaa takapyörän luk-

kiutumiseen tai moottorin vaurioitumiseen.

- Tarkasta ketjun kireys säännöllisesti.

- Säädä ketjun kireys ohjearvon mukaiseksi.

Esityö

- Moottoripyörä nostetaan nostotelineellä. ( s. 49)

Päätyö

- Ketjua vedetään ketjunohjainkappaleen loppupään kohdalta

ylöspäin ja ketjun kireys A määritetään.

Info

Ketjun alaosan 1 täytyy tällöin olla kireällä.

Koska ketjut eivät aina kulu tasaisesti, mittaus toiste-

taan ketjun eri kohdista.

F03680-10

Ketjun kireys

58 … 61 mm

» Jos ketjun kireys ei vastaa ohjearvoa:

- Ketjun kireyttä säädetään. ( s. 74)

Viimeistely

- Moottoripyörä otetaan nostotelineeltä. ( s. 49)

RUNGON HUOLTOTYÖT

11.40

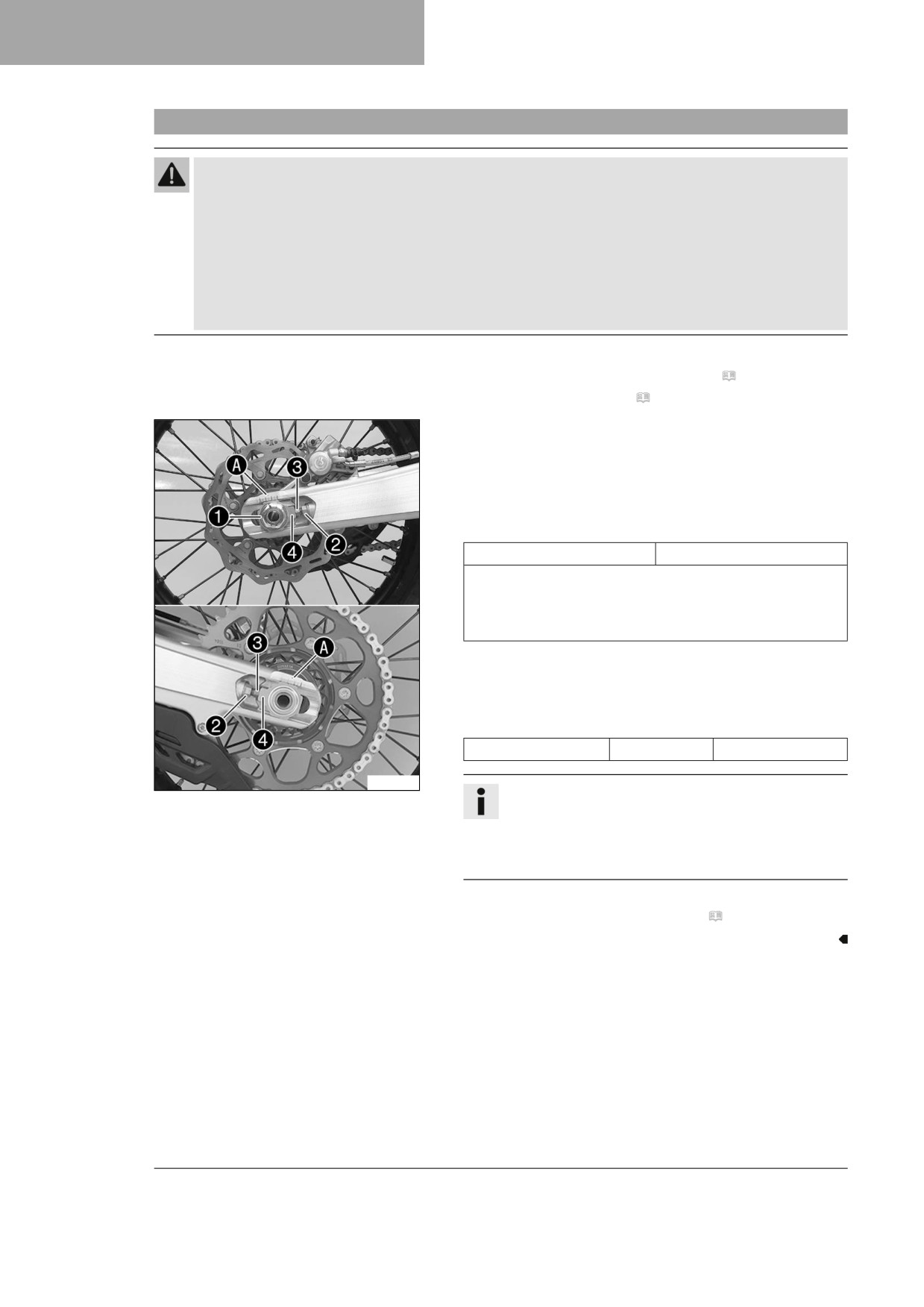

Ketjun kireyden säätö

Varoitus

Onnettomuusvaara Väärä ketjun kireys vahingoittaa ajoneuvon osia ja johtaa onnettomuuksiin.

Ketjun, eturattaan, takarattaan sekä vaihteiston ja takapyörän laakereiden kuluminen nopeutuu, jos

ketju on liian kireällä. Jotkut osat saattavat repeytyä tai katketa ylikuormituksen seurauksena.

Ketju saattaa pudota etu- tai takarattaalta, jos ketju on liian löysällä. Tämä voi johtaa takapyörän luk-

kiutumiseen tai moottorin vaurioitumiseen.

Tarkasta ketjun kireys säännöllisesti.

–

Säädä ketjun kireys ohjearvon mukaiseksi.

Esityö

- Moottoripyörä nostetaan nostotelineellä. ( s. 49)

- Ketjun kireys tarkastetaan. ( s. 73)

Päätyö

- Mutteri 1 avataan.

- Mutterit 2 löysätään.

- Ketjunkireyttä säädetään kiertämällä säätöruuveja 3 vasem-

malla ja oikealla puolella.

Ohjearvo

Ketjun kireys

58 … 61 mm

Säätöruuveja 3 vasemmalla ja oikealla puolella kierre-

tään siten, että molempien ketjunkiristimien merkit ovat

samassa asennossa referenssimerkkeihin A nähden. Täl-

löin takapyörä on kohdistettu oikein.

- Mutterit 2 kiristetään.

- Varmistettava, että ketjunkiristin 4 nojaa säätöruuveihin 3.

- Mutteri 1 kiristetään.

Ohjearvo

Taka-akselin mutteri

M22x1,5

80 Nm

F03681-10

Info

Ketjunkiristimien suuresta säätöalueesta (32 mm) joh-

tuen voidaan samalla ketjunpituudella käyttää erilaisia

toisiovälityksiä.

Ketjunkiristimiä 4 voi kääntää 180°.

Viimeistely

- Moottoripyörä otetaan nostotelineeltä. ( s. 49)

RUNGON HUOLTOTYÖT 11

11.41

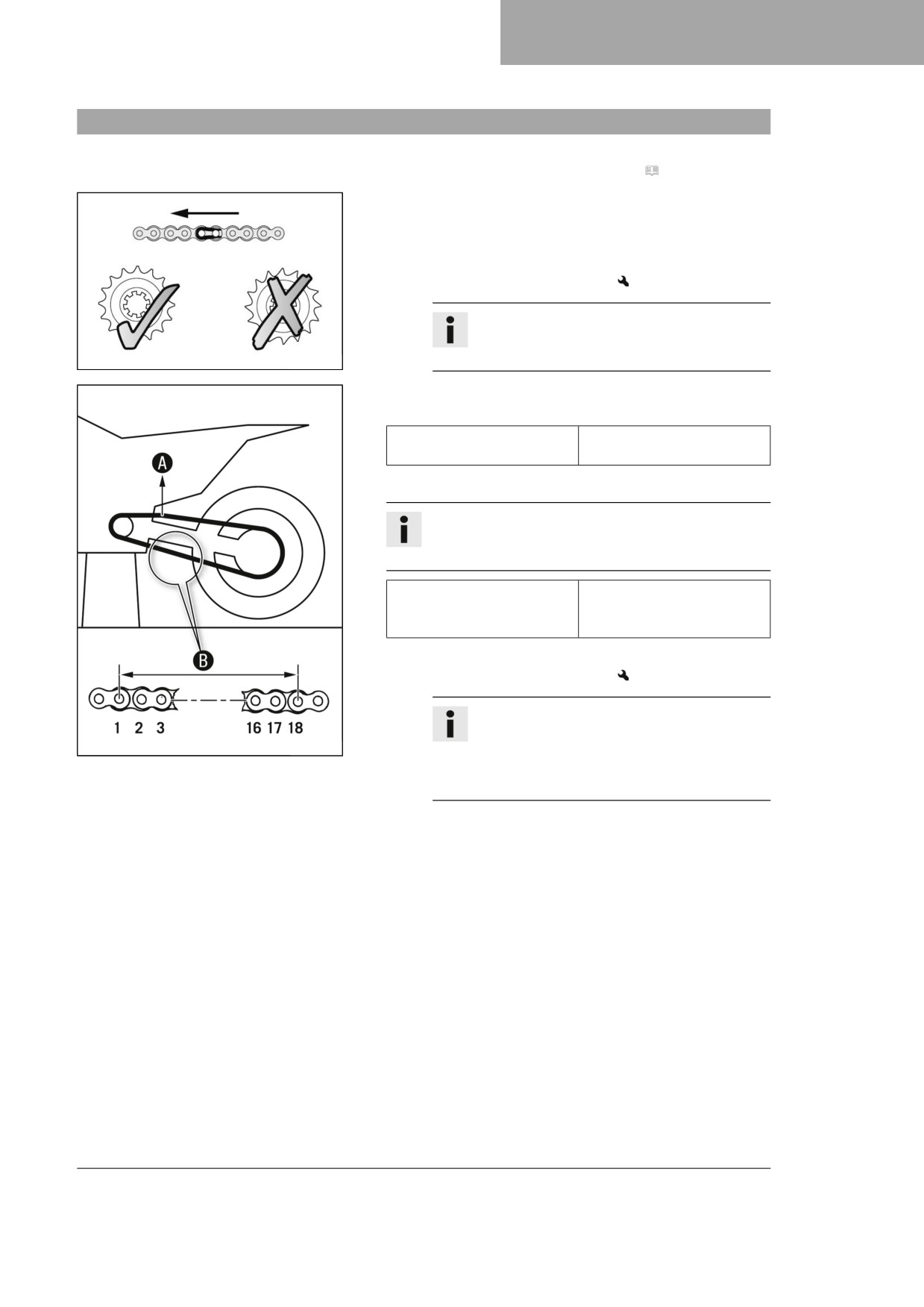

Ketjun, takarattaan, eturattaan ja ketjunohjaimen tarkastus

Esityö

- Moottoripyörä nostetaan nostotelineellä. ( s. 49)

Päätyö

Vaihteisto kytketään tyhjäkäyntiasentoon.

–

Ketjun, takarattaan ja eturattaan kuluneisuus tarkastetaan.

» Jos ketju, takaratas tai eturatas on kulunut:

- Ketjurataspaketti vaihdetaan.

Info

Eturatas, takaratas ja ketju tulisi uusia vain

yhdessä.

400227-01

Ketjun yläosasta vedetään ilmoitetulla voimalla A.

Ohjearvo

Ketjunkuluneisuusmittauk-

10 … 15 kg

sen voima

18 ketjurullan välinen etäisyys B mitataan ketjun alaosasta.

Info

Koska ketju ei aina kulu tasaisesti, mittaus toistetaan

ketjun eri kohdista.

18 ketjurullan maksimietäi-

272 mm

syys B ketjun pisimmässä

kohdassa

» Jos etäisyys B on suurempi kuin ilmoitettu mitta:

- Ketjurataspaketti vaihdetaan.

Info

Kun uusi ketju asennetaan, myös takaratas ja

400987-10

eturatas on vaihdettava.

Uudet ketjut kuluvat nopeammin, jos takaratas

tai eturatas on kulunut.

RUNGON HUOLTOTYÖT

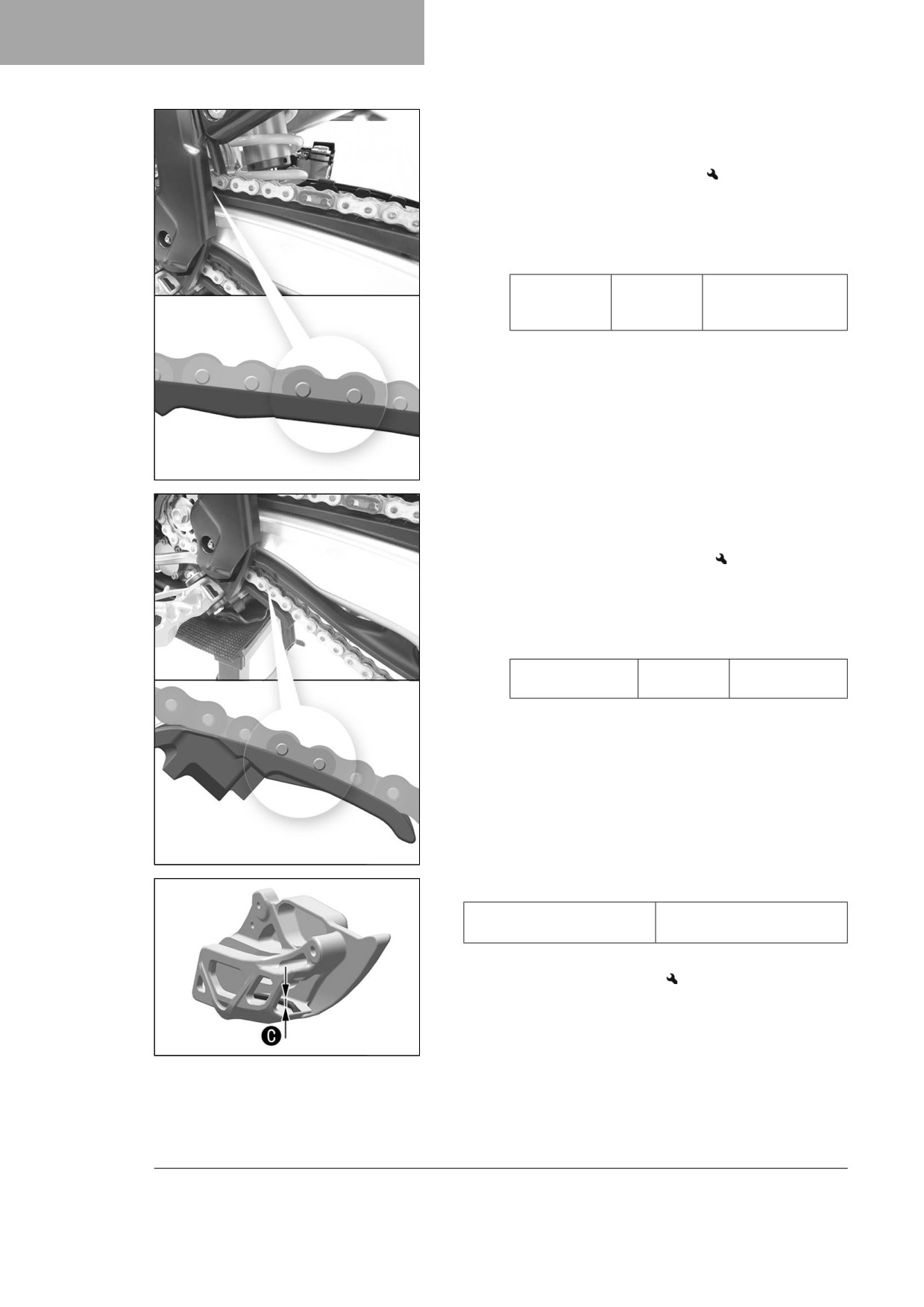

- Ketjunohjainsuojuksen kuluneisuus tarkastetaan.

» Jos ketjutappien alareuna on ketjunohjainsuojuksen kor-

keudella tai alapuolella:

- Ketjunohjainsuojus vaihdetaan.

- Ketjunohjainsuojuksen tiukkuus tarkastetaan.

» Jos ketjunohjainsuojus on löystynyt:

- Ketjunohjainsuojuksen ruuvit kiristetään.

Ohjearvo

Ketjunohjain-

6 Nm

suojuksen

Loctite^®243™

ruuvi

A01086-10

- Ketjunohjainkappaleen kuluneisuus tarkastetaan.

» Jos ketjutappien alareuna on ketjunohjainkappaleen kor-

keudella tai alapuolella:

- Ketjunohjainkappale vaihdetaan.

- Ketjunohjainkappaleen tiukkuus tarkastetaan.

» Jos ketjunohjainkappale on löystynyt:

- Ketjunohjainkappaleen ruuvi kiristetään.

Ohjearvo

Ketjunohjainkap-

15 Nm

peleen ruuvi

A01087-10

- Tarkasta ketjunohjaimen mitta C työntömitalla.

Ketjunohjaimen minimivah-

6 mm

vuus C

» Jos ohjearvoa ei saavuteta:

- Ketjunohjain vaihdetaan.

F03687-10

RUNGON HUOLTOTYÖT 11

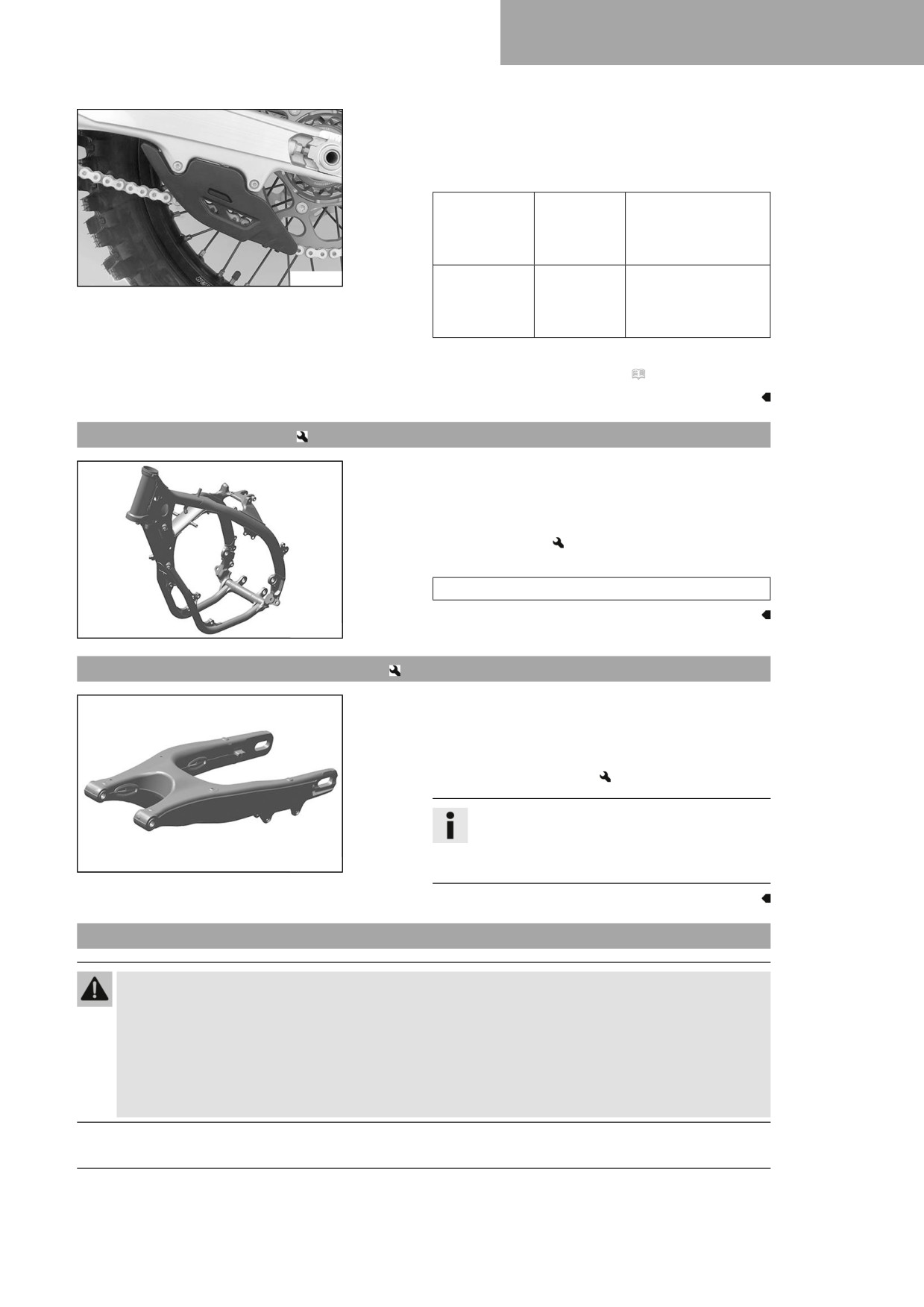

- Ketjunohjaimen tiukkuus tarkistetaan.

» Jos ketjunohjain on löystynyt:

- Ketjunohjaimen ruuvit kiristetään.

Ohjearvo

Takahaaru-

10 Nm

kan ketjunoh-

jaimen ruuvi

edessä

F03682-01

Ruuvi, ketju-

10 Nm

nohjain taka-

Loctite^®243™

haarukkaan,

takana

Viimeistely

- Moottoripyörä otetaan nostotelineeltä. ( s. 49)

11.42

Rungon tarkastus

- Tarkastetaan, onko rungossa vaurioita, murtumia tai muodon-

muutoksia.

» Jos rungossa on vaurioita, murtumia tai muodonmuutok-

sia:

- Runko vaihdetaan.

Ohjearvo

Rungon korjaaminen ei ole sallittua.

F03645-01

11.43

Takahaarukan tarkastaminen

- Tarkastetaan, onko takahaarukassa vaurioita, murtumia tai

muodonmuutoksia.

» Jos takahaarukassa on vaurioita, murtumia tai muodon-

muutoksia:

- Takahaarukka vaihdetaan.

Info

vaurioitunut takahaarukka on aina vaihdettava.

Husqvarna Motorcycles ei salli takahaarukan

F03646-01

korjaamista.

11.44

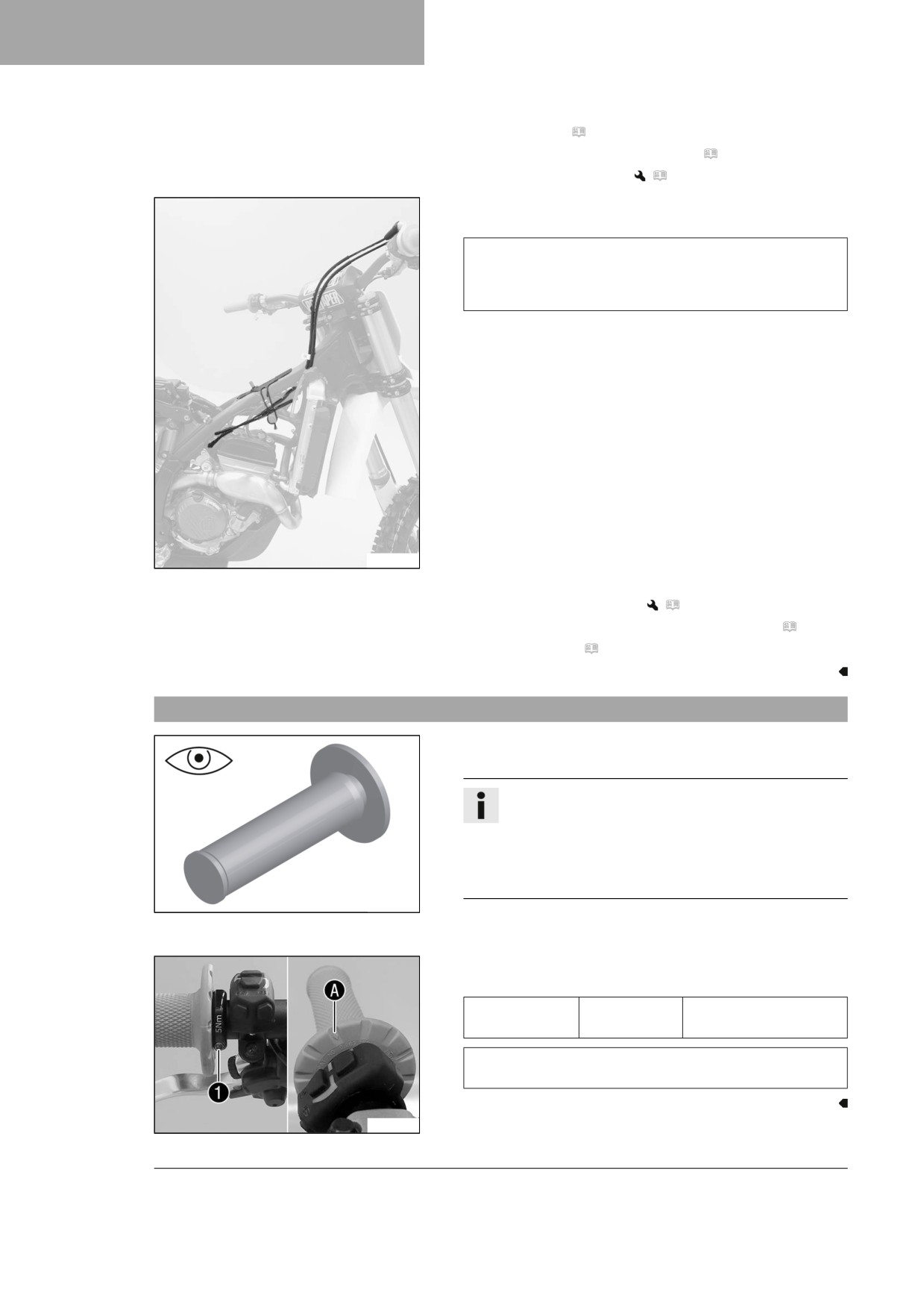

Kaasuvaijereiden kulun tarkastus

Varoitus

Onnettomuusvaara Virheellisesti asennettu kaasuvaijeri voi taittua, jäädä puristuksiin tai juuttua

kiinni.

Nopeuden säätely ei ole enää mahdollista, mikäli kaasuvaijeri on taittunut, jäänyt puristuksiin tai juuttu-

nut kiinni.

- Varmista, että kaasuvaijerin kulku on ohjeiden mukainen ja että myös kaasuvaijerin välys vastaa

ohjearvoa.

RUNGON HUOLTOTYÖT

Esityö

- Istuin irrotetaan. ( s. 62)

- Oikeanpuoleinen sivukansi irrotetaan. ( s. 67)

- Polttoainetankki irrotetaan.

(

s. 69)

Päätyö

- Kaasuvaijereiden kulku tarkastetaan.

Molempien kaasuvaijereiden on kuljettava rinnakkain

ohjaustangon takaa ja polttoainetankin rullan yläpuolelta

kaasuläppärunkoon. Molemmat kaasuvaijerit on

kiinnitettävä polttoainetankin alustan kiinnityskumin taakse.

» Jos kaasuvaijeria ei ole asennettu edellä mainittujen vaati-

musten mukaisesti:

- Kaasuvaijereiden kulkua korjataan.

A01085-10

Viimeistely

- Polttoainetankki asennetaan.

(

s. 71)

– Oikeanpuoleinen sivukansi asennetaan paikalleen. ( s. 67)

- Istuin asennetaan. ( s. 62)

11.45

Kahvakumien tarkastus

- Ohjaustangon kahvakumien vauriot, kuluminen ja tiukkuus

tarkastetaan.

Info

Kahvakumit on vulkanoitu vasemmalta holkkiin ja

oikealta kaasukahvan kahvaputkeen. Vasen holkki on

puristunut kiinni ohjaustankoon.

Kahvakumi voidaan vaihtaa vain yhdessä holkin ja

kahvaputken kanssa.

401197-01

» Jos kahvakumi on vaurioitunut tai kulunut:

- Kahvakumi vaihdetaan.

- Ruuvin 1 asennustiukkuus tarkistetaan.

Ohjearvo

Kiinteän kahvan

5 Nm

ruuvi

Loctite^®243™

Salmiakkikuvio A tulee kohdistaa kuvan mukaisesti siten,

että kuvio on näkyvällä paikalla.

F03684-10

RUNGON HUOLTOTYÖT 11

11.46

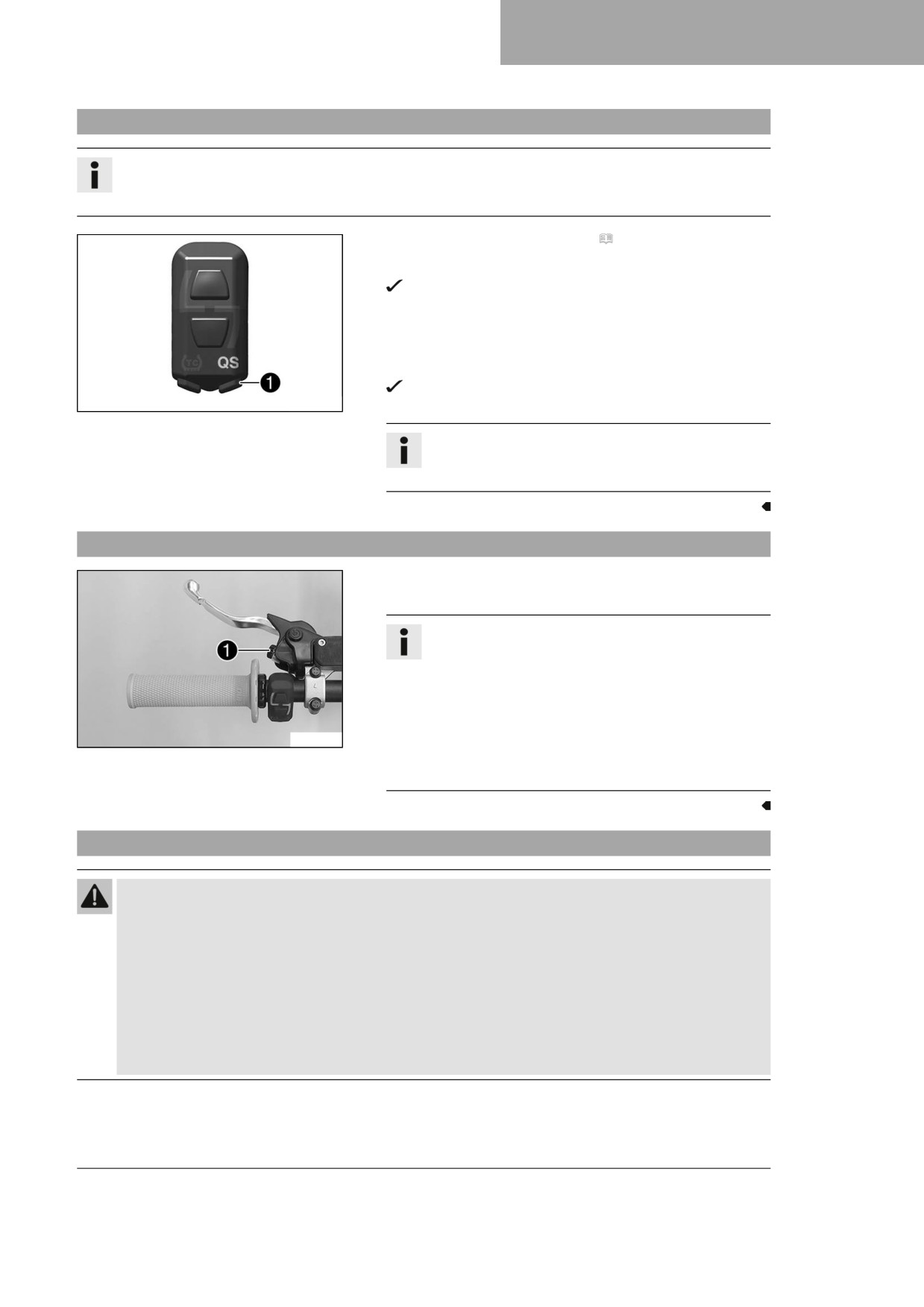

Quickshifter-toiminnon ohjelmointi

Info

Quickshifter-toiminto on ohjelmoitava uudelleen, mikäli Quickshifter-toiminnon suorituskyky on heikenty-

nyt.

- Käynnistämisvaiheet suoritetaan. ( s. 26)

- QS-painiketta 1 painetaan vähintään 10 sekuntia.

QS-merkkivalo vilkkuu.

- Kytkinkahvasta vedetään, 1. vaihde kytketään ja kytkinkahvaa

pidetään edelleen painettuna vähintään sekunnin ajan, kun-

nes kytkinkahva pysyy paikallaan.

- QS-painiketta 1 painetaan lyhyesti.

Sininen QS-merkkivalo syttyy ja ilmoittaa ohjelmoinnin

F03760-12

onnistumisesta.

Info

Jos Quickshifter-toimintoa ei voi ottaa käyttöön, ohjel-

mointi ei onnistunut ja on siksi suoritettava uudelleen.

11.47

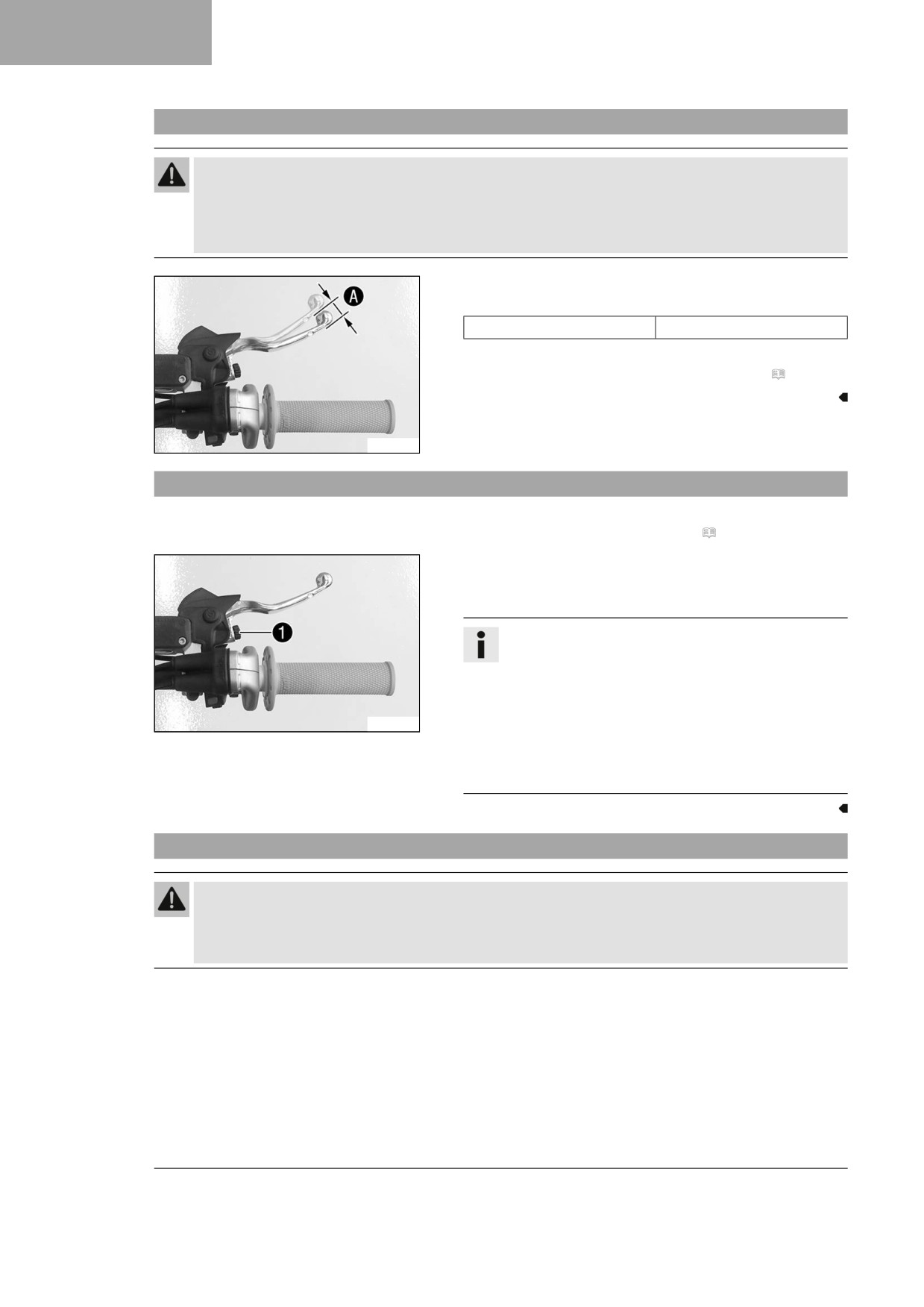

Kytkinkahvan perusasennon säätö

- Kytkinkahvan perusasentoa säädetään säätöruuvilla 1

käden kokoon sopivaksi.

Info

Kun säätöruuvia kierretään vastapäivään, lähenee kyt-

kinkahva ohjaustankoa.

Kun säätöruuvia kierretään myötäpäivään, kytkinkahva

loittonee ohjaustangosta.

Säätöalue on rajallinen.

F03647-11

Säätöruuvia kierretään pelkästään käsin. Voimaa ei

käytetä.

Säätötoimenpiteitä ei saa suorittaa ajon aikana.

11.48

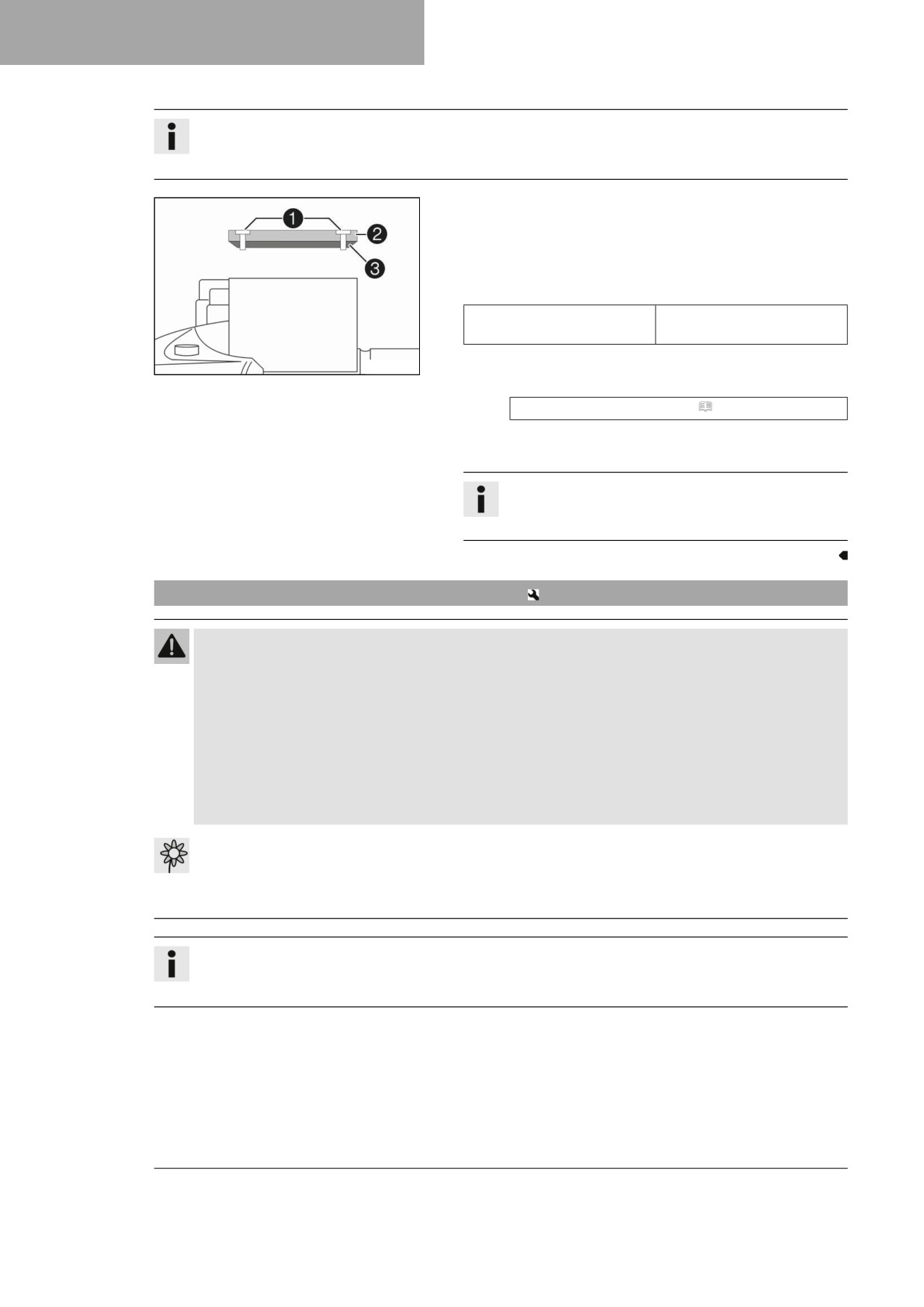

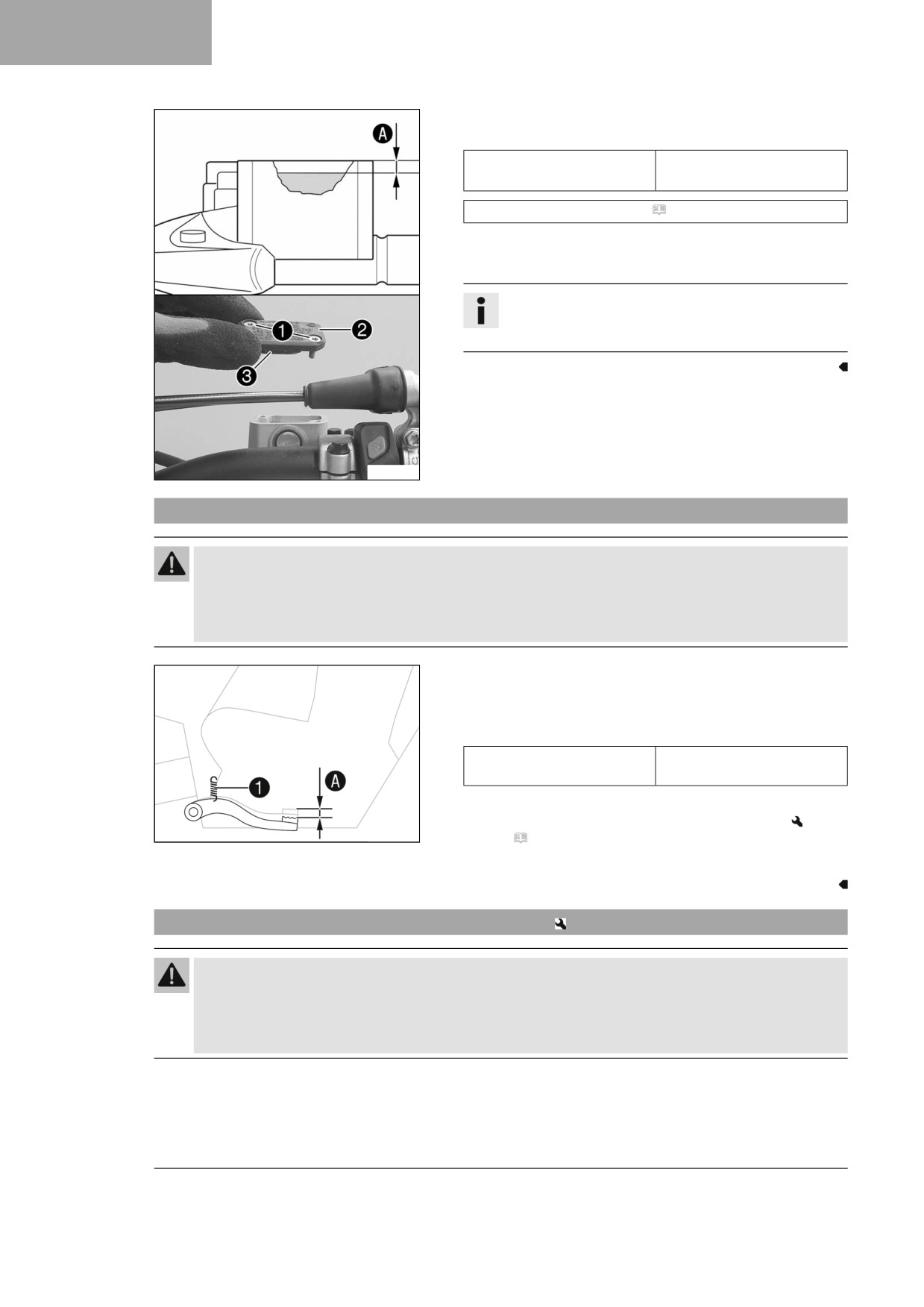

Hydraulisen kytkimen nestemäärän tarkistus/korjaus

Varoitus

Ihonärsytys Jarruneste on terveydelle haitallista.

- Säilytä jarrunestettä poissa lasten ulottuvilta.

- Käytä sopivaa suojavaatetusta ja suojalaseja.

- Huolehdi siitä, että jarrunestettä ei voi joutua iholle, silmiin tai vaatetuksen päälle.

- Hakeudu heti lääkäriin, mikäli olet niellyt jarrunestettä.

- Jos ainetta on joutunut iholle, huuhtele aineelle altistunut ihoalue runsaalla vedellä.

- Huuhtele silmät heti huolellisesti vedellä ja hakeudu lääkäriin, jos jarrunestettä on joutunut silmiin.

- Vaihda vaatteet, jos jarrunestettä on joutunut vaatteiden päälle.

RUNGON HUOLTOTYÖT

Info

Nesteen pinta nousee kytkimen massalevyjen kulumisen myötä.

Jarruneste ei saa joutua kosketuksiin maalattujen osien kanssa, sillä jarruneste vahingoittaa maalipintaa.

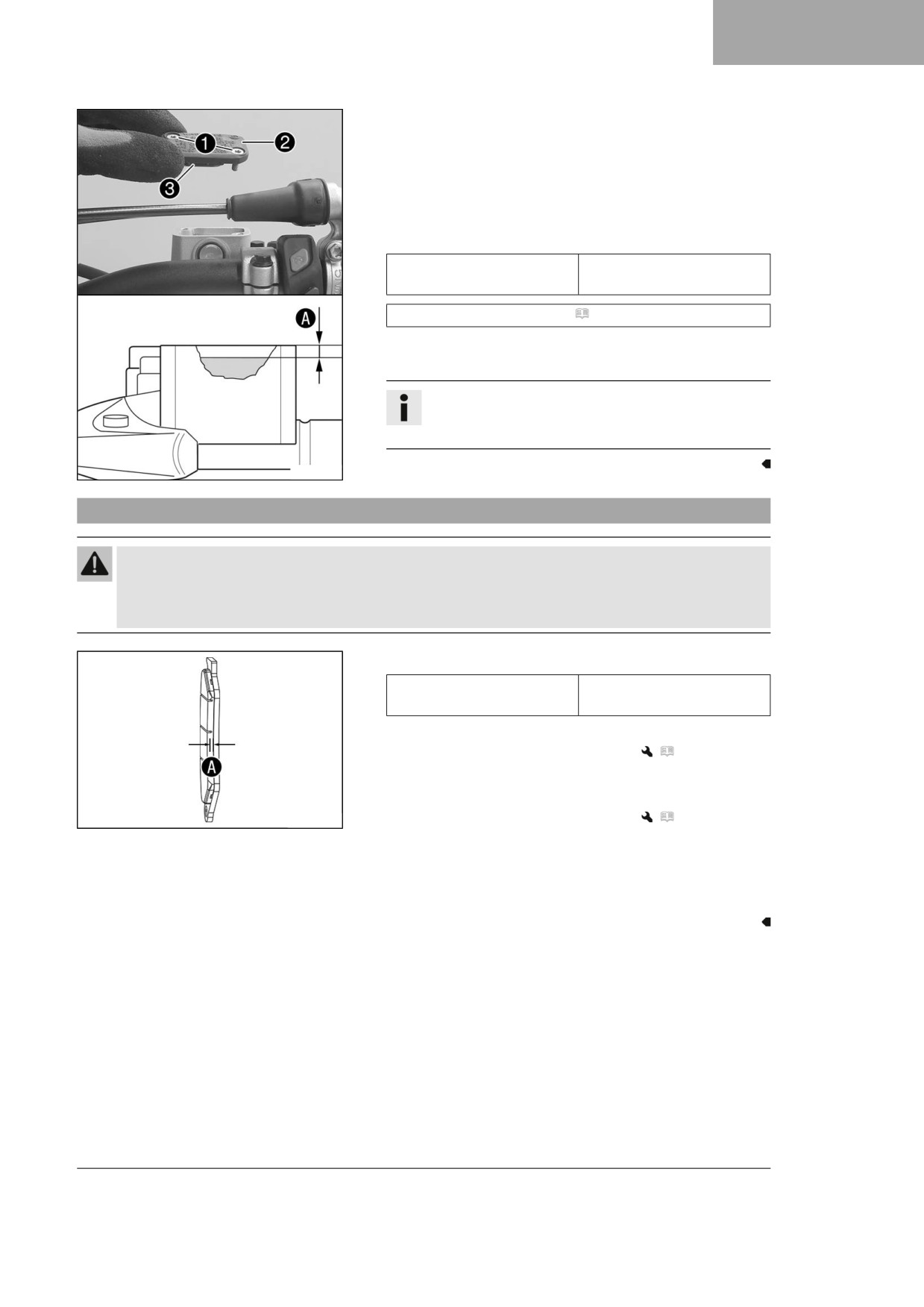

- Ohjaustankoon asennettu hydraulisen kytkimen säiliö viedään

vaaka-asentoon.

- Ruuvit 1 poistetaan.

- Kansi 2 kalvoineen 3 irrotetaan.

- Nestemäärä tarkastetaan.

Nestemäärä säiliön yläreu-

4 mm

nan alapuolella

» Jos nestemäärä ei vastaa ohjearvoa:

H04933-10

- Hydraulisen kytkimen nestemäärää korjataan.

Jarruneste DOT 4 / DOT 5.1 ( s. 141)

- Kansi kalvoineen asetetaan paikalleen. Ruuvit asennetaan ja

kiristetään.

Info

Ylivuotanut tai läikkynyt jarruneste pestään heti pois

vedellä.

11.49

Hydraulisen kytkimen nesteen vaihto

Varoitus

Ihonärsytys Jarruneste on terveydelle haitallista.

- Säilytä jarrunestettä poissa lasten ulottuvilta.

- Käytä sopivaa suojavaatetusta ja suojalaseja.

- Huolehdi siitä, että jarrunestettä ei voi joutua iholle, silmiin tai vaatetuksen päälle.

- Hakeudu heti lääkäriin, mikäli olet niellyt jarrunestettä.

- Jos ainetta on joutunut iholle, huuhtele aineelle altistunut ihoalue runsaalla vedellä.

- Huuhtele silmät heti huolellisesti vedellä ja hakeudu lääkäriin, jos jarrunestettä on joutunut silmiin.

- Vaihda vaatteet, jos jarrunestettä on joutunut vaatteiden päälle.

Ohje

Ympäristön vaarantaminen Ongelma-aineet aiheuttavat ympäristövahinkoja.

- Hävitä öljyt, rasvat, suodattimet, polttoaineet, puhdistusaineet, jarrunesteet jne. asianmukaisesti ja

voimassa olevia määräyksiä noudattaen.

Info

Nesteen pinta nousee kytkimen massalevyjen kulumisen myötä.

Jarruneste ei saa joutua kosketuksiin maalattujen osien kanssa, sillä jarruneste vahingoittaa maalipintaa.

RUNGON HUOLTOTYÖT 11

- Ohjaustankoon asennettu hydraulisen kytkimen säiliö viedään

vaaka-asentoon.

- Ruuvit 1 poistetaan.

- Kansi 2 kalvoineen 3 irrotetaan.

H04933-10

Ilmausruisku 4 täytetään sopivalla nesteellä.

Ruisku (50329050000)

Jarruneste DOT 4 / DOT 5.1 ( s. 141)

Suojakansi poistetaan kytkimen työsylinteristä, ja sopivalla

letkukappaleella varustettu ilmausruisku 4 asennetaan

ilmausruuviin 5.

Kytkimen työsylinterissä löysätään ilmausruuvia 5 vain sen

verran, että täyttäminen on mahdollista.

H04934-10

Info

Ylivuotanut tai läikkynyt jarruneste pestään heti pois

vedellä.

Jarruneste ei saa joutua kosketuksiin maalattujen

osien kanssa, sillä jarruneste vahingoittaa maalipin-

taa.

Käytä vain puhdasta jarrunestettä, jota on säilytetty

tiiviisti suljetussa astiassa.

Järjestelmään puristetaan nyt nestettä siihen saakka, kunnes

neste poistuu kuplattomana pääsylinterin reiästä 6.

Välillä nestettä imetään pois pääsylinterin säiliöstä, jotta neste

ei pääse vuotamaan yli.

Ilmausruuvi kiristetään, ilmausruisku letkuineen irrotetaan.

Suojakansi asennetaan paikalleen.

Hydraulisen kytkimen nestemäärää korjataan.

Ohjearvo

H04932-10

Nestemäärä säiliön yläreu-

4 mm

nan alapuolella

Kansi kalvoineen asetetaan paikalleen. Ruuvit asennetaan ja

kiristetään.

JARRUT

12.1

Etujarrukahvan tyhjäliikkeen tarkistus

Varoitus

Onnettomuusvaara Jarrujärjestelmä lakkaa toimimasta ylikuumenemisen tapauksessa.

Jos etujarrukahvassa ei ole lainkaan tyhjäliikettä, etujarrun jarrulaitteistoon muodostuu painetta.

- Säädä etujarrukahvan tyhjäliike ohjeiden mukaisesti.

- Etujarrukahvaa työnnetään eteenpäin ja tyhjäliike A tarkiste-

taan.

Etujarrukahvan vapaaliike

≥ 3 mm

» Jos tyhjäliike ei vastaa ohjearvoa:

- Etujarrukahvan perusasentoa säädetään. ( s. 82)

F03649-10

12.2

Etujarrukahvan perusasennon säätö

Esityö

- Etujarrukahvan tyhjäliike tarkistetaan. ( s. 82)

Päätyö

- Etujarrukahvan perusasento säädetään säätöruuvilla 1

käden koon mukaan.

Info

Kun säätöruuvia kierretään myötäpäivään, etujarru-

kahva loittonee ohjaustangosta.

Kun säätöruuvia kierretään vastapäivään, lähenee etu-

jarrukahva ohjaustankoa.

F03648-12

Säätöalue on rajallinen.

Säätöruuvia kierretään pelkästään käsin. Voimaa ei

käytetä.

Säätötoimenpiteitä ei saa suorittaa ajon aikana.

12.3

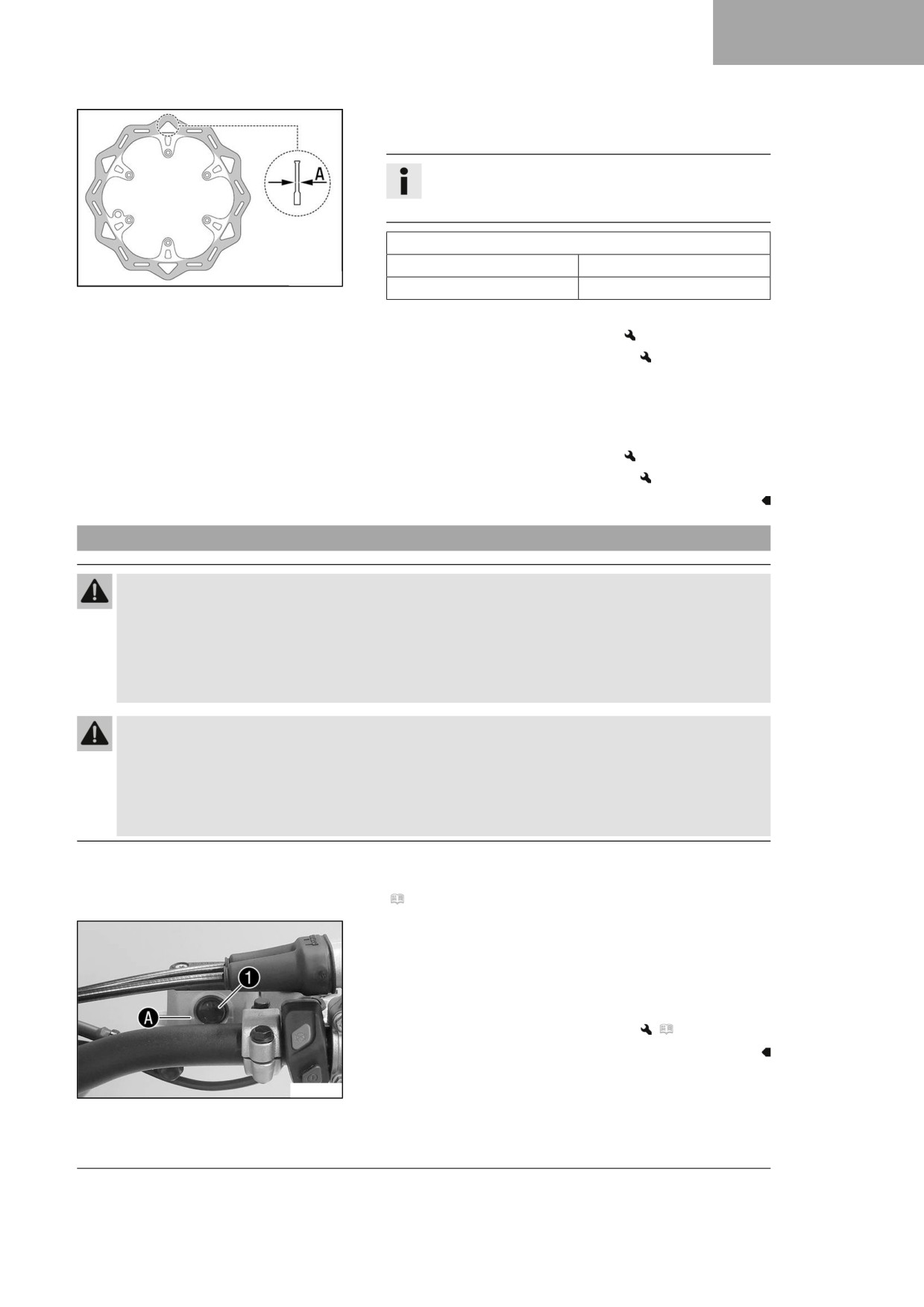

Jarrulevyjen tarkastus

Varoitus

Onnettomuusvaara Kuluneet jarrulevyt johtavat jarrutustehon heikentymiseen.

- Huolehdi siitä, että kuluneet jarrulevyt vaihdetaan viipymättä. (Valtuutettu Husqvarna Motorcycles

-huoltokorjaamo auttaa sinua mielellään.)

JARRUT

– Etu- ja takajarrun jarrulevyjen paksuus tarkastetaan useasta

kohdasta jarrulevyä. Vähimmäismitta: A.

Info

Jarrulevyn paksuus vähenee kulumisesta johtuen jar-

rupalan vastepinnan alueelta.

Jarrulevyt - kuluneisuusraja

edessä

2,5 mm

H00938-10

takana

3,5 mm

» Jos jarrulevynpaksuus on ohjearvoa alhaisempi:

- Etujarrun jarrulevy vaihdetaan.

- Takajarrun jarrupalat vaihdetaan.

- Tarkastetaan, onko etu- ja takajarrulevyissä vaurioita, halkea-

mia tai muodonmuutoksia.

» Jos jarrulevyssä on halkeamia, muodonmuutoksia tai

muunlaisia vaurioita:

- Etujarrun jarrulevy vaihdetaan.

- Takajarrun jarrupalat vaihdetaan.

12.4

Jarrunesteen määrän tarkastus etujarrusta

Varoitus

Onnettomuusvaara Jarrulaitteisto lakkaa toimimasta, mikäli jarrunestettä on liian vähän.

Jos jarrunesteen määrä laskee säiliön merkinnän tai ilmoitetun arvon alapuolelle, jarrulaitteisto vuotaa

tai jarrupalat ovat kuluneita.

- Tarkasta jarrut äläkä jatka ajamista, ennen kuin ongelma on poistettu. (Valtuutettu

Husqvarna Motorcycles -huoltokorjaamo auttaa sinua mielellään.)

Varoitus

Onnettomuusvaara Vanhentunut tai epäsopiva jarruneste heikentää jarrujen toimintakykyä.

- Huolehdi siitä, että jarruneste vaihdetaan sekä etu- että takajarruun huolto-ohjelman mukaisesti.

(Valtuutettu Husqvarna Motorcycles -huoltokorjaamo auttaa sinua mielellään.)

- Varmista, että käytät ainoastaan puhdasta ja hyväksyttyä jarrunestettä, jota on säilytetty tiiviisti sul-

jetuissa astioissa. (Valtuutettu Husqvarna Motorcycles -huoltokorjaamo auttaa sinua mielellään.)

Esityö

- Etujarrun jarrupalat ja jarrupalojen kiinnitys tarkastetaan.

(

s. 85)

Päätyö

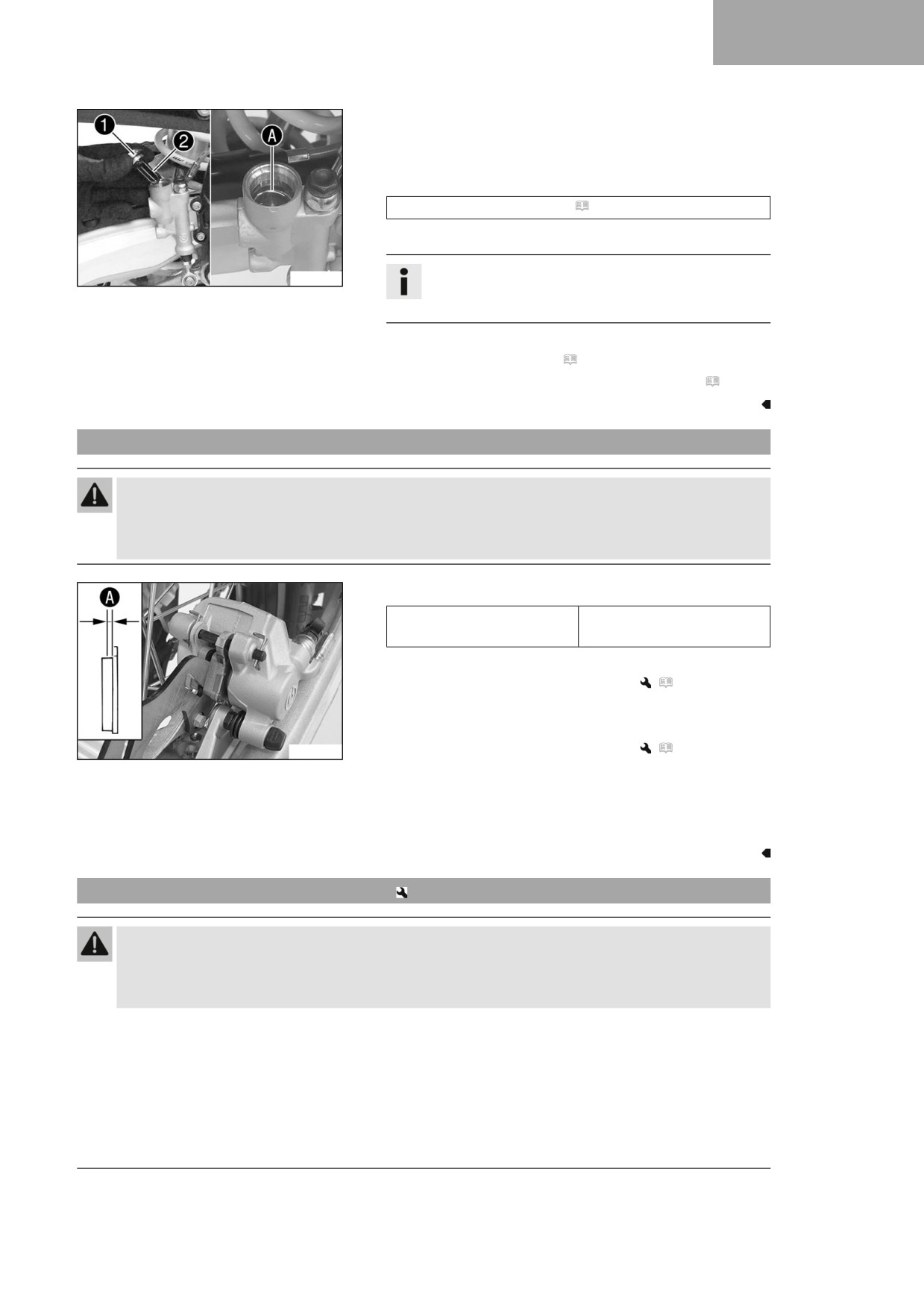

- Ohjaustankoon asennettu jarrunesteen tasaussäiliö asetetaan

vaakasuoraan.

- Jarrunesteen määrä tarkastetaan tarkastusikkunasta 1.

» Jos jarrunesteen pinta on laskenut merkin A alapuolelle:

- Jarrunestettä lisätään etujarruun.

(

s. 84)

F03689-10

JARRUT

12.5

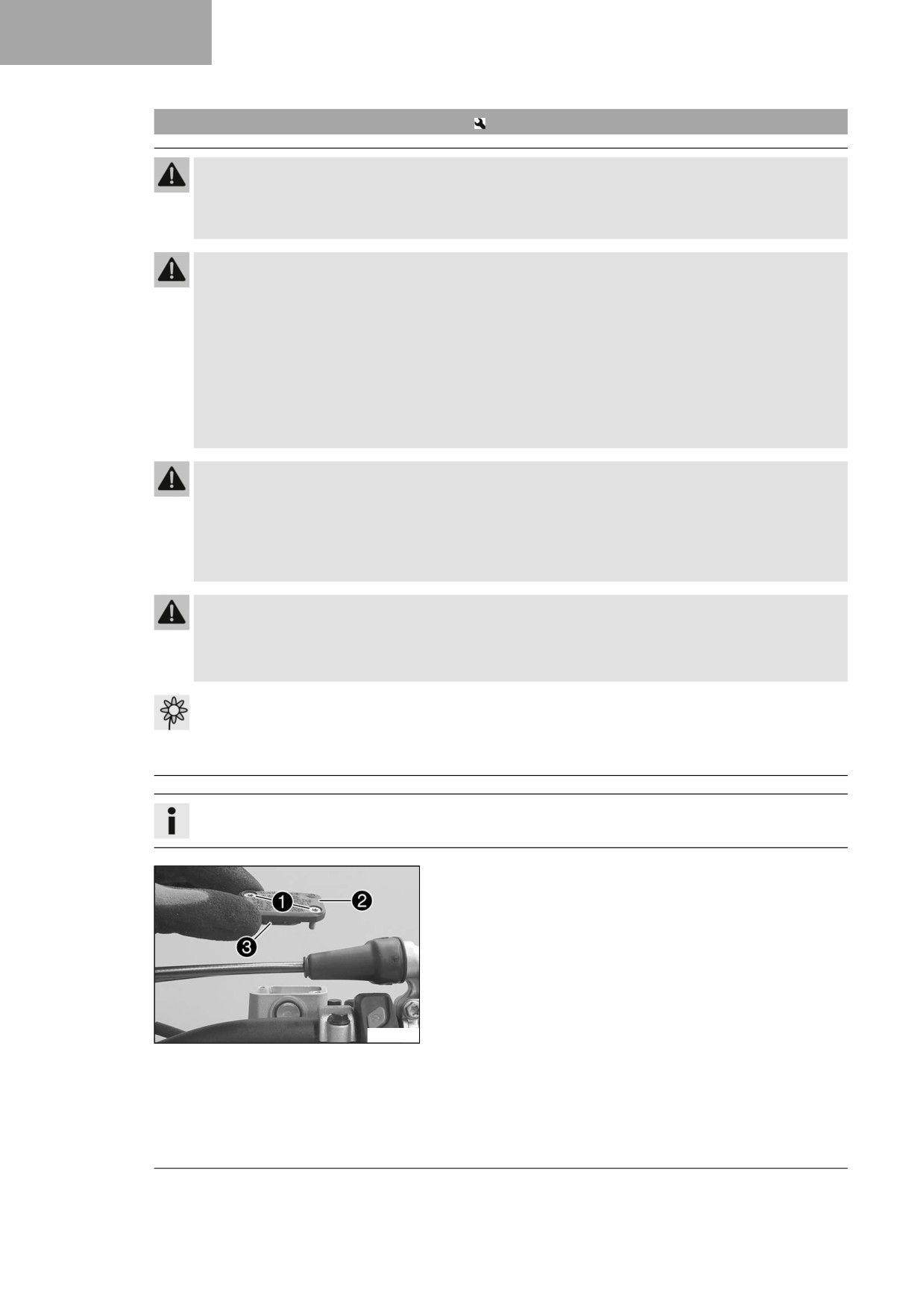

Jarrunesteen lisääminen etujarruun

Varoitus

Onnettomuusvaara Jarrulaitteisto lakkaa toimimasta, mikäli jarrunestettä on liian vähän.

Jos jarrunesteen määrä laskee säiliön merkinnän tai ilmoitetun arvon alapuolelle, jarrulaitteisto vuotaa

tai jarrupalat ovat kuluneita.

- Tarkasta jarrut äläkä jatka ajamista, ennen kuin ongelma on poistettu. (Valtuutettu

Husqvarna Motorcycles -huoltokorjaamo auttaa sinua mielellään.)

Varoitus

Ihonärsytys Jarruneste on terveydelle haitallista.

- Säilytä jarrunestettä poissa lasten ulottuvilta.

- Käytä sopivaa suojavaatetusta ja suojalaseja.

- Huolehdi siitä, että jarrunestettä ei voi joutua iholle, silmiin tai vaatetuksen päälle.

- Hakeudu heti lääkäriin, mikäli olet niellyt jarrunestettä.

- Jos ainetta on joutunut iholle, huuhtele aineelle altistunut ihoalue runsaalla vedellä.

- Huuhtele silmät heti huolellisesti vedellä ja hakeudu lääkäriin, jos jarrunestettä on joutunut silmiin.

- Vaihda vaatteet, jos jarrunestettä on joutunut vaatteiden päälle.

Varoitus

Onnettomuusvaara Vanhentunut tai epäsopiva jarruneste heikentää jarrujen toimintakykyä.

- Huolehdi siitä, että jarruneste vaihdetaan sekä etu- että takajarruun huolto-ohjelman mukaisesti.

(Valtuutettu Husqvarna Motorcycles -huoltokorjaamo auttaa sinua mielellään.)

- Varmista, että käytät ainoastaan puhdasta ja hyväksyttyä jarrunestettä, jota on säilytetty tiiviisti sul-

jetuissa astioissa. (Valtuutettu Husqvarna Motorcycles -huoltokorjaamo auttaa sinua mielellään.)

Ohje

Ympäristön vaarantaminen Ongelma-aineet aiheuttavat ympäristövahinkoja.

- Hävitä öljyt, rasvat, suodattimet, polttoaineet, puhdistusaineet, jarrunesteet jne. asianmukaisesti ja

voimassa olevia määräyksiä noudattaen.

Info

Jarruneste ei saa joutua kosketuksiin maalattujen osien kanssa, sillä jarruneste vahingoittaa maalipintaa.

Esityö

- Etujarrun jarrupalat ja jarrupalojen kiinnitys tarkastetaan.

(

s. 85)

JARRUT

Päätyö

- Ohjaustankoon asennettu jarrunesteen tasaussäiliö asetetaan

vaakasuoraan.

- Ruuvit 1 poistetaan.

- Kansi 2 kalvoineen 3 irrotetaan.

- Jarrunestettä täytetään merkkiin A asti.

Ohjearvo

5 mm

Mitta A (jarrunesteen pinta

säiliön yläreunan alapuolella)

Jarruneste DOT 4 / DOT 5.1 ( s. 141)

- Kansi 2 kalvoineen 3 asetetaan paikalleen. Ruuvit 1

asennetaan ja kiristetään.

Info

Ylivuotanut tai läikkynyt jarruneste pestään heti pois

vedellä.

F03694-10

12.6

Etujarrun jarrupalojen ja jarrupalojen pidikkeen tarkastus

Varoitus

Onnettomuusvaara Jarrutusteho heikentyy, mikäli jarrupalat ovat kuluneita.

- Huolehdi siitä, että kuluneet jarrupalat vaihdetaan viipymättä. (Valtuutettu Husqvarna Motorcycles

-huoltokorjaamo auttaa sinua mielellään.)

- Jarrupalojen kulutuspinnan minimipaksuus A tarkistetaan.

Kulutuspinnan minimipak-

≥ 1 mm

suus A

» Jos kulutuspinnan minimipaksuus on alittunut:

- Jarrupalat vaihdetaan etujarruun.

(

s. 86)

– Tarkasta, onko jarrupaloissa vaurioita ja säröjä.

» Jos vaurioita tai säröjä on havaittavissa:

M02047-10

- Jarrupalat vaihdetaan etujarruun.

(

s. 86)

– Jarrupalojen pidike tarkastetaan.

» Jos jarrupalat eivät ole kunnolla kiinnitetty:

- Jarrupalat kiinnitetään, Tarvittaessa käytetään uusia

osia.

JARRUT

12.7

Jarrupalojen vaihto etujarruun

Varoitus

Onnettomuusvaara Jarrulaitteisto lakkaa toimimasta, jos huoltoa ei ole tehty asianmukaisesti.

- Varmista, että huolto- ja korjaustyöt tehdään asianmukaisesti. (Valtuutettu Husqvarna Motorcycles

-huoltokorjaamo auttaa sinua mielellään.)

Varoitus

Ihonärsytys Jarruneste on terveydelle haitallista.

- Säilytä jarrunestettä poissa lasten ulottuvilta.

- Käytä sopivaa suojavaatetusta ja suojalaseja.

- Huolehdi siitä, että jarrunestettä ei voi joutua iholle, silmiin tai vaatetuksen päälle.

- Hakeudu heti lääkäriin, mikäli olet niellyt jarrunestettä.

- Jos ainetta on joutunut iholle, huuhtele aineelle altistunut ihoalue runsaalla vedellä.

- Huuhtele silmät heti huolellisesti vedellä ja hakeudu lääkäriin, jos jarrunestettä on joutunut silmiin.

- Vaihda vaatteet, jos jarrunestettä on joutunut vaatteiden päälle.

Varoitus

Onnettomuusvaara Vanhentunut tai epäsopiva jarruneste heikentää jarrujen toimintakykyä.

- Huolehdi siitä, että jarruneste vaihdetaan sekä etu- että takajarruun huolto-ohjelman mukaisesti.

(Valtuutettu Husqvarna Motorcycles -huoltokorjaamo auttaa sinua mielellään.)

- Varmista, että käytät ainoastaan puhdasta ja hyväksyttyä jarrunestettä, jota on säilytetty tiiviisti sul-

jetuissa astioissa. (Valtuutettu Husqvarna Motorcycles -huoltokorjaamo auttaa sinua mielellään.)

Varoitus

Onnettomuusvaara Jarrulevyjen pinnalle tarttunut öljy tai rasva heikentää jarrutustehoa.

- Huolehdi aina siitä, että jarrulevyjen pinnalla ei ole rasvaa eikä öljyä.

- Puhdista jarrulevyt tarvittaessa jarrunpuhdistusaineella.

Ohje

Ympäristön vaarantaminen Ongelma-aineet aiheuttavat ympäristövahinkoja.

- Hävitä öljyt, rasvat, suodattimet, polttoaineet, puhdistusaineet, jarrunesteet jne. asianmukaisesti ja

voimassa olevia määräyksiä noudattaen.

Info

Jarruneste ei saa joutua kosketuksiin maalattujen osien kanssa, sillä jarruneste vahingoittaa maalipintaa.

- Ohjaustankoon asennettu jarrunesteen tasaussäiliö asetetaan

vaakasuoraan.

- Ruuvit 1 poistetaan.

- Kansi 2 kalvoineen 3 irrotetaan.

F03690-10

JARRUT

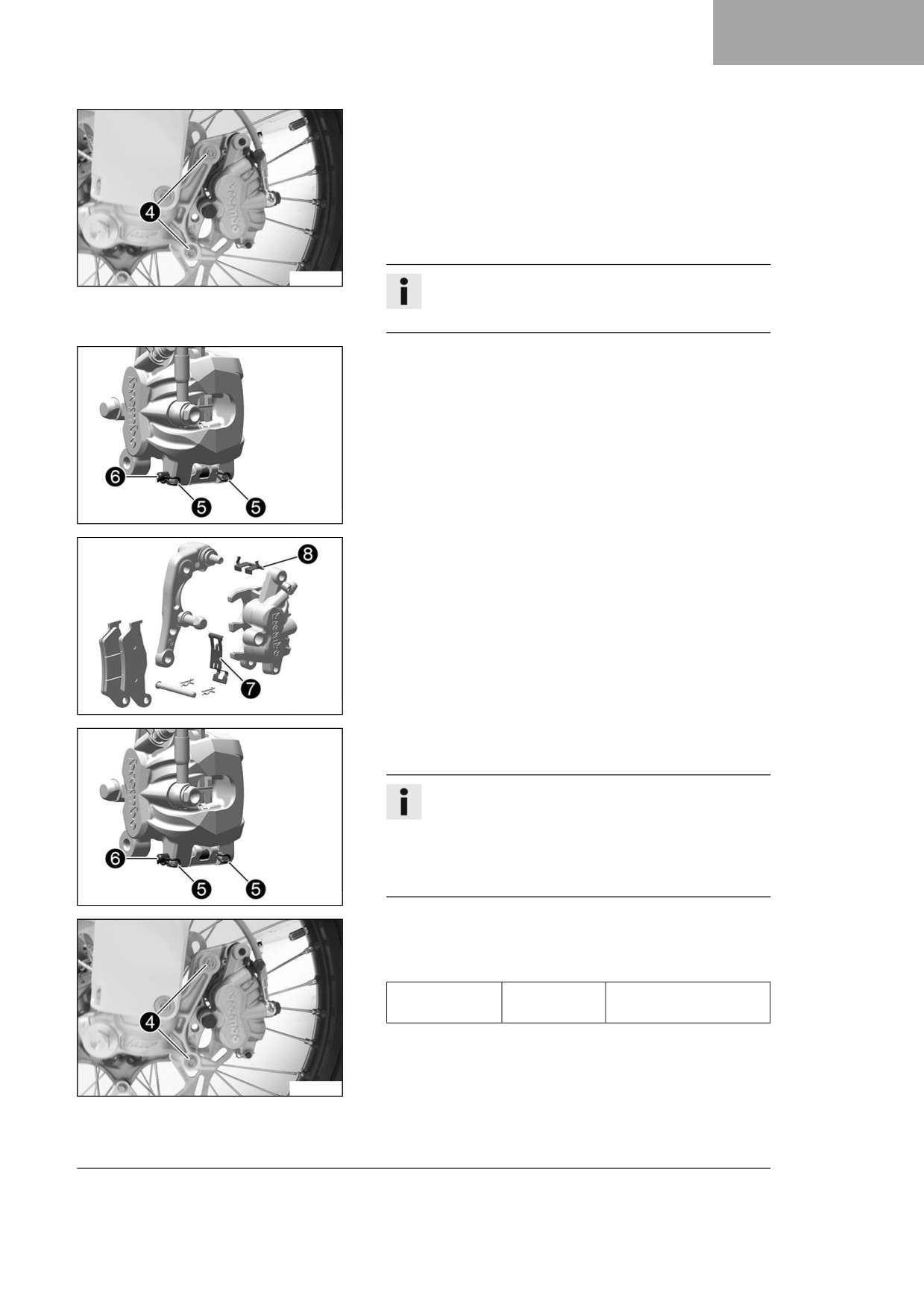

– Ruuvit 4 poistetaan.

- Jarrupalat painetaan jarrulevyä kohti kallistaen jarrusatulaa

kevyesti sivuun. Jarrusatula vedetään varovasti yläkautta pois

jarrulevystä.

- Jarrumännät painetaan takaisin perusasentoonsa, minkä jäl-

keen varmistetaan, että jarrunestettä ei vuoda jarrunesteen

tasaussäiliön reunojen yli. Liiallinen neste on tarvittaessa

imettävä pois.

A01183-10

Info

Etujarrukahvaa ei saa käyttää jarrusatulan ollessa pois

paikaltaan.

- Neulasokat 5 poistetaan, tappi 6 vedetään pois paikal-

taan ja jarrupalat poistetaan.

- Jarrusatula ja jarrusatulankannatin puhdistetaan.

F03696-10

- Jarrusatulan jousilevyn 7 ja jarrusatulankannattimen jarru-

palan ohjauslevyn 8 moitteeton asennus tarkastetaan.

F03692-10

- Uudet jarrupalat asetetaan paikoilleen, tappi 6 asennetaan

ja neulasokat 5 asennetaan.

Info

Jarrupalat vaihdetaan aina sarjana.

Pultin asentaminen helpottuu, jos jarrupaloja paine-

taan samalla kiinnitysjousta vasten.

Jarrupalojen ja kiinnitysjousen asettuminen oikein pai-

kalleen on varmistettava.

F03696-10

- Jarrusatula sijoitetaan paikalleen.

- Ruuvit 4 asennetaan ja kiristetään.

Ohjearvo

Etujarrusatulan

25 Nm

ruuvi

Loctite^®243™

– Etujarrukahvaa puristetaan useasti, kunnes jarrupalat kosket-

tavat jarrulevyyn ja syntyy jarrutustuntuma.

A01184-10

JARRUT

- Jarrunesteen määrää lisätään mittaan A saakka.

Ohjearvo

5 mm

Mitta A (jarrunesteen pinta

säiliön yläreunan alapuolella)

Jarruneste DOT 4 / DOT 5.1 ( s. 141)

- Kansi 2 kalvoineen 3 asetetaan paikalleen.

- Ruuvit 1 asennetaan ja kiristetään.

Info

Ylivuotanut tai läikkynyt jarruneste pestään heti pois

vedellä.

F03693-10

12.8

Jalkajarrupolkimen vapaaliikkeen tarkastus

Varoitus

Onnettomuusvaara Jarrujärjestelmä lakkaa toimimasta ylikuumenemisen tapauksessa.

Jos jarrupolkimessa ei ole lainkaan tyhjäliikettä, takajarrun jarrulaitteistoon muodostuu painetta.

- Säädä jarrupolkimen tyhjäliike ohjeiden mukaisesti.

- Jousi 1 irrotetaan.

- Jalkajarrupoljinta liikutetaan ääriasentojensa välillä edestakai-

sin ja vapaaliike A tarkastetaan.

Ohjearvo

Jalkajarrupolkimen vapaa-

3 … 5 mm

liike

» Jos vapaaliike ei vastaa ohjearvoa:

- Jalkajarrupolkimen perusasentoa säädetään.

402026-10

(

s. 88)

– Jousi 1 kiinnitetään.

12.9

Jalkajarrupolkimen perusasennon säätö

Varoitus

Onnettomuusvaara Jarrujärjestelmä lakkaa toimimasta ylikuumenemisen tapauksessa.

Jos jarrupolkimessa ei ole lainkaan tyhjäliikettä, takajarrun jarrulaitteistoon muodostuu painetta.

- Säädä jarrupolkimen tyhjäliike ohjeiden mukaisesti.

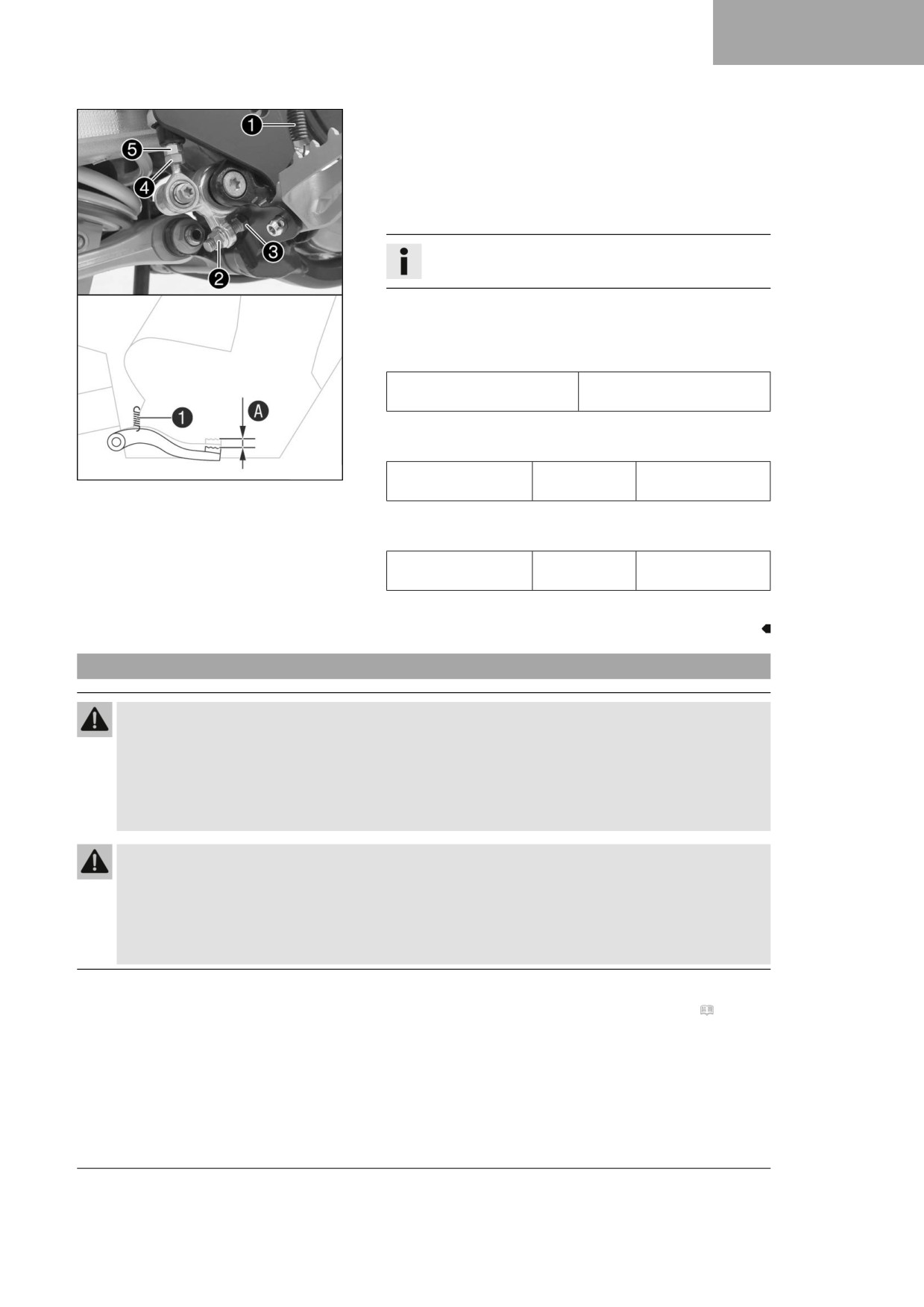

JARRUT

–

Jousi 1 irrotetaan.

–

Mutteri 4 löysätään ja sitä kierretään työntötangon 5

kanssa takaisinpäin, kunnes tyhjäliike on mahdollisimman

suuri.

Jarrupolkimen perusasentoa säädetään tarpeen mukaan löy-

säämällä mutteri 2 ja kiertämällä ruuvia 3 vastaavasti.

Info

Säätöalue on rajallinen.

Työntötankoa 5 kierretään, kunnes tyhjäliike A on ole-

massa. Tarvittaessa on jarrupolkimen perusasentoa säädet-

tävä.

Ohjearvo

Jalkajarrupolkimen vapaa-

3 … 5 mm

liike

Työntötangosta 5 pidetään kiinni ja mutteri 4 kiristetään.

Ohjearvo

V01355-10

Rungon muut mutte-

10 Nm

rit

Ruuvista 3 pidetään kiinni ja mutteri 2 kiristetään.

Ohjearvo

Jarrukahvan rajoitin-

20 Nm

kappaleen mutteri

Jousi 1 kiinnitetään.

12.10

Jarrunesteen määrän tarkistus takajarrusta

Varoitus

Onnettomuusvaara Jarrulaitteisto lakkaa toimimasta, mikäli jarrunestettä on liian vähän.

Jos jarrunesteen määrä laskee säiliön merkinnän tai ilmoitetun arvon alapuolelle, jarrulaitteisto vuotaa

tai jarrupalat ovat kuluneita.

- Tarkasta jarrut äläkä jatka ajamista, ennen kuin ongelma on poistettu. (Valtuutettu

Husqvarna Motorcycles -huoltokorjaamo auttaa sinua mielellään.)

Varoitus

Onnettomuusvaara Vanhentunut tai epäsopiva jarruneste heikentää jarrujen toimintakykyä.

- Huolehdi siitä, että jarruneste vaihdetaan sekä etu- että takajarruun huolto-ohjelman mukaisesti.

(Valtuutettu Husqvarna Motorcycles -huoltokorjaamo auttaa sinua mielellään.)

- Varmista, että käytät ainoastaan puhdasta ja hyväksyttyä jarrunestettä, jota on säilytetty tiiviisti sul-

jetuissa astioissa. (Valtuutettu Husqvarna Motorcycles -huoltokorjaamo auttaa sinua mielellään.)

Esityö

- Takajarrupalat ja jarrupalojen pidike tarkastetaan. ( s. 91)

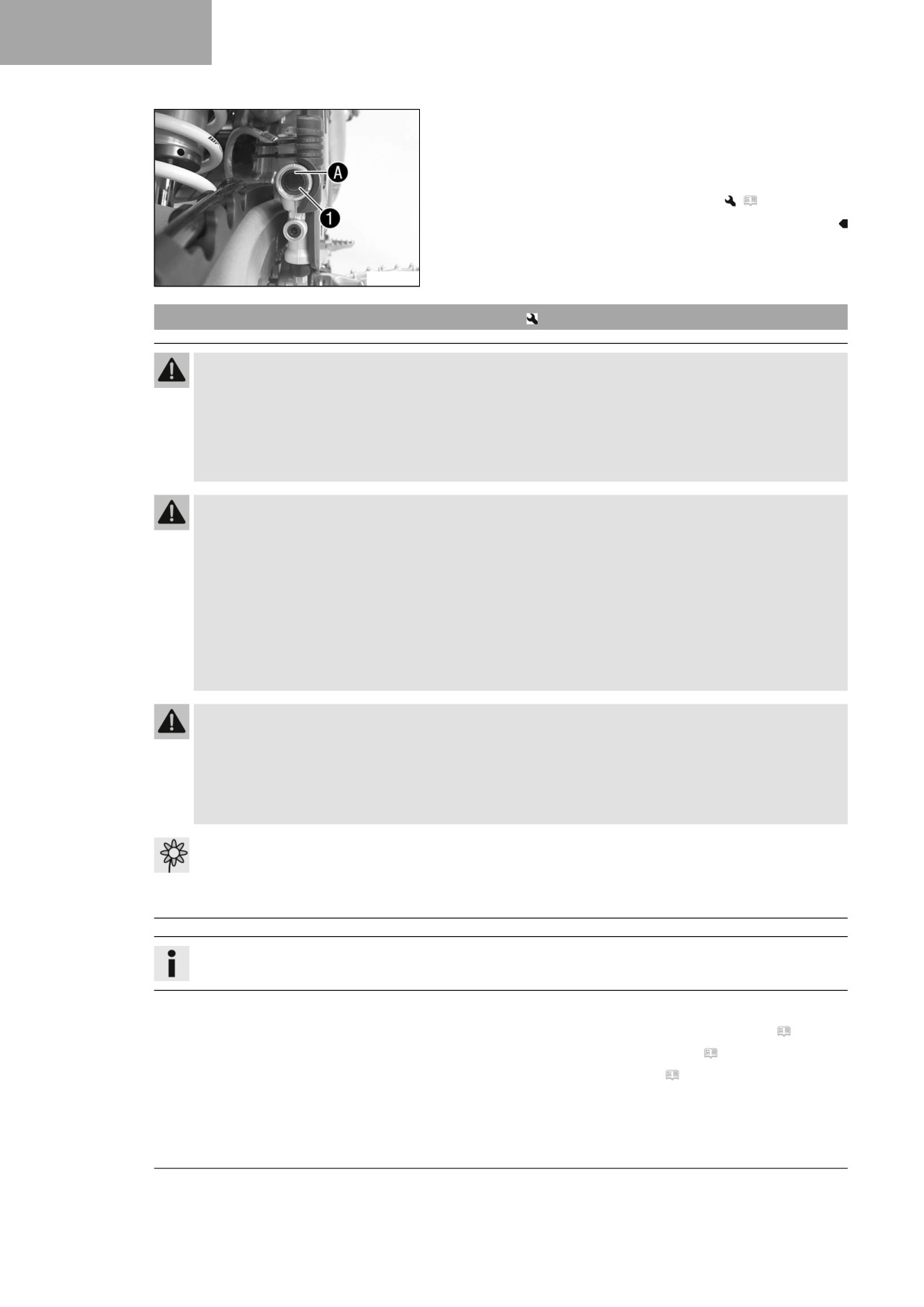

JARRUT

Päätyö

- Ajoneuvo asetetaan pystysuoraan.

- Jarrunesteen määrä tarkastetaan tarkastusikkunasta 1.

» Jos jarrunesteen pinta on laskenut merkin A alapuolelle:

- Jarrunestettä lisätään takajarruun.

(

s. 90)

A01084-10

12.11

Jarrunesteen lisääminen takajarruun

Varoitus

Onnettomuusvaara Jarrulaitteisto lakkaa toimimasta, mikäli jarrunestettä on liian vähän.

Jos jarrunesteen määrä laskee säiliön merkinnän tai ilmoitetun arvon alapuolelle, jarrulaitteisto vuotaa

tai jarrupalat ovat kuluneita.

- Tarkasta jarrut äläkä jatka ajamista, ennen kuin ongelma on poistettu. (Valtuutettu

Husqvarna Motorcycles -huoltokorjaamo auttaa sinua mielellään.)

Varoitus

Ihonärsytys Jarruneste on terveydelle haitallista.

- Säilytä jarrunestettä poissa lasten ulottuvilta.

- Käytä sopivaa suojavaatetusta ja suojalaseja.

- Huolehdi siitä, että jarrunestettä ei voi joutua iholle, silmiin tai vaatetuksen päälle.

- Hakeudu heti lääkäriin, mikäli olet niellyt jarrunestettä.

- Jos ainetta on joutunut iholle, huuhtele aineelle altistunut ihoalue runsaalla vedellä.

- Huuhtele silmät heti huolellisesti vedellä ja hakeudu lääkäriin, jos jarrunestettä on joutunut silmiin.

- Vaihda vaatteet, jos jarrunestettä on joutunut vaatteiden päälle.

Varoitus

Onnettomuusvaara Vanhentunut tai epäsopiva jarruneste heikentää jarrujen toimintakykyä.

- Huolehdi siitä, että jarruneste vaihdetaan sekä etu- että takajarruun huolto-ohjelman mukaisesti.

(Valtuutettu Husqvarna Motorcycles -huoltokorjaamo auttaa sinua mielellään.)

- Varmista, että käytät ainoastaan puhdasta ja hyväksyttyä jarrunestettä, jota on säilytetty tiiviisti sul-

jetuissa astioissa. (Valtuutettu Husqvarna Motorcycles -huoltokorjaamo auttaa sinua mielellään.)

Ohje

Ympäristön vaarantaminen Ongelma-aineet aiheuttavat ympäristövahinkoja.

- Hävitä öljyt, rasvat, suodattimet, polttoaineet, puhdistusaineet, jarrunesteet jne. asianmukaisesti ja

voimassa olevia määräyksiä noudattaen.

Info

Jarruneste ei saa joutua kosketuksiin maalattujen osien kanssa, sillä jarruneste vahingoittaa maalipintaa.

Esityö

- Takajarrupalat ja jarrupalojen pidike tarkastetaan. ( s. 91)

- Oikeanpuoleinen sivukansi irrotetaan. ( s. 67)

- Rungonsuojuksen irrottaminen. ( s. 51)

JARRUT

Päätyö

- Ajoneuvo asetetaan pystysuoraan.

- Kierrekansi 1 kalvoineen 2 ja O-renkaineen poistetaan.

- Jarrunestettä täytetään merkkiin A asti.

Jarruneste DOT 4 / DOT 5.1 ( s. 141)

- Kierrekansi kalvoineen ja O-rengas asennetaan ja kiristetään.

Info

T04401-01

Ylivuotanut tai läikkynyt jarruneste pestään heti pois

vedellä.

Viimeistely

- Rungonsuojus asennetaan. ( s. 51)

- Oikeanpuoleinen sivukansi asennetaan paikalleen. ( s. 67)

12.12

Takajarrun jarrupalojen ja jarrupalojen pidikkeen tarkastus

Varoitus

Onnettomuusvaara Jarrutusteho heikentyy, mikäli jarrupalat ovat kuluneita.

- Huolehdi siitä, että kuluneet jarrupalat vaihdetaan viipymättä. (Valtuutettu Husqvarna Motorcycles

-huoltokorjaamo auttaa sinua mielellään.)

- Jarrupalojen kulutuspinnan minimipaksuus A tarkistetaan.

Kulutuspinnan minimipak-

≥ 1 mm

suus A

» Jos kulutuspinnan minimipaksuus on alittunut:

- Takajarrun jarrupalat vaihdetaan.

(

s. 91)

– Tarkasta, onko jarrupaloissa vaurioita ja säröjä.

» Jos vaurioita tai säröjä on havaittavissa:

H00322-10

- Takajarrun jarrupalat vaihdetaan.

(

s. 91)

– Jarrupalojen pidike tarkastetaan.

» Jos jarrupalat eivät ole kunnolla kiinnitetty:

- Jarrupalat kiinnitetään, Tarvittaessa käytetään uusia

osia.

12.13

Takajarrun jarrupalojen vaihto

Varoitus

Onnettomuusvaara Jarrulaitteisto lakkaa toimimasta, jos huoltoa ei ole tehty asianmukaisesti.

- Varmista, että huolto- ja korjaustyöt tehdään asianmukaisesti. (Valtuutettu Husqvarna Motorcycles

-huoltokorjaamo auttaa sinua mielellään.)

JARRUT

Varoitus

Ihonärsytys Jarruneste on terveydelle haitallista.

- Säilytä jarrunestettä poissa lasten ulottuvilta.

- Käytä sopivaa suojavaatetusta ja suojalaseja.

- Huolehdi siitä, että jarrunestettä ei voi joutua iholle, silmiin tai vaatetuksen päälle.

- Hakeudu heti lääkäriin, mikäli olet niellyt jarrunestettä.

- Jos ainetta on joutunut iholle, huuhtele aineelle altistunut ihoalue runsaalla vedellä.

- Huuhtele silmät heti huolellisesti vedellä ja hakeudu lääkäriin, jos jarrunestettä on joutunut silmiin.

- Vaihda vaatteet, jos jarrunestettä on joutunut vaatteiden päälle.

Varoitus

Onnettomuusvaara Vanhentunut tai epäsopiva jarruneste heikentää jarrujen toimintakykyä.

- Huolehdi siitä, että jarruneste vaihdetaan sekä etu- että takajarruun huolto-ohjelman mukaisesti.

(Valtuutettu Husqvarna Motorcycles -huoltokorjaamo auttaa sinua mielellään.)

- Varmista, että käytät ainoastaan puhdasta ja hyväksyttyä jarrunestettä, jota on säilytetty tiiviisti sul-

jetuissa astioissa. (Valtuutettu Husqvarna Motorcycles -huoltokorjaamo auttaa sinua mielellään.)

Varoitus

Onnettomuusvaara Jarrulevyjen pinnalle tarttunut öljy tai rasva heikentää jarrutustehoa.

- Huolehdi aina siitä, että jarrulevyjen pinnalla ei ole rasvaa eikä öljyä.

- Puhdista jarrulevyt tarvittaessa jarrunpuhdistusaineella.

Ohje

Ympäristön vaarantaminen Ongelma-aineet aiheuttavat ympäristövahinkoja.

- Hävitä öljyt, rasvat, suodattimet, polttoaineet, puhdistusaineet, jarrunesteet jne. asianmukaisesti ja

voimassa olevia määräyksiä noudattaen.

Info

Jarruneste ei saa joutua kosketuksiin maalattujen osien kanssa, sillä jarruneste vahingoittaa maalipintaa.

Esityö

- Oikeanpuoleinen sivukansi irrotetaan. ( s. 67)

- Rungonsuojuksen irrottaminen. ( s. 51)

Päätyö

- Ajoneuvo asetetaan pystysuoraan.

- Kierrekansi 1 kalvoineen 2 ja O-renkaineen poistetaan.

T04402-10

JARRUT

– Jarrusatulaa painetaan käsin jarrulevyä kohti, jotta jarrumäntä

painuu takaisinpäin, ja samalla varmistetaan, ettei jarrunes-

tettä pääse vuotamaan yli jarrunestesäiliöstä. Tarvittaessa

nestettä on imettävä pois.

Info

Jarrumäntää takaisin painettaessa on varmistettava,

ettei jarrusatula painaudu pinnoja vasten.

vedetään pois paikal-

- Neulasokat 3 poistetaan, tappi 4

J00084-10

taan ja jarrupalat poistetaan.

- Jarrusatula ja jarrusatulankannatin puhdistetaan.

- Jarrusatulan jousilevyn 5 ja jarrusatulankannattimen jarru-

palan ohjauslevyn 6 moitteeton asennus tarkastetaan.

Info

Jousilevyssä oleva nuoli osoittaa jarrulevyn pyörimis-

suuntaan.

J00085-10

- Uudet jarrupalat asetetaan paikoilleen, tappi 4 asennetaan

ja neulasokat 3 asennetaan.

Info

Jarrupalat vaihdetaan aina sarjana.

Varmistettava että irrotuspelti 7 on asennettu män-

nänpuoleiseen jarrupalaan.

- Jarrupoljinta painetaan useita kertoja, kunnes jarrupalat kos-

kettavat jarrulevyä ja syntyy jarrutustuntuma.

J00088-10

- Jarrunesteen määrä korjataan merkin A mukaiseksi.

Jarruneste DOT 4 / DOT 5.1 ( s. 141)

- Kierrekansi 1 kalvoineen 2 ja O-renkaineen asennetaan ja

kiristetään.

Info

Ylivuotanut tai läikkynyt jarruneste pestään heti pois

vedellä.

T04401-01

Viimeistely

- Rungonsuojus asennetaan. ( s. 51)

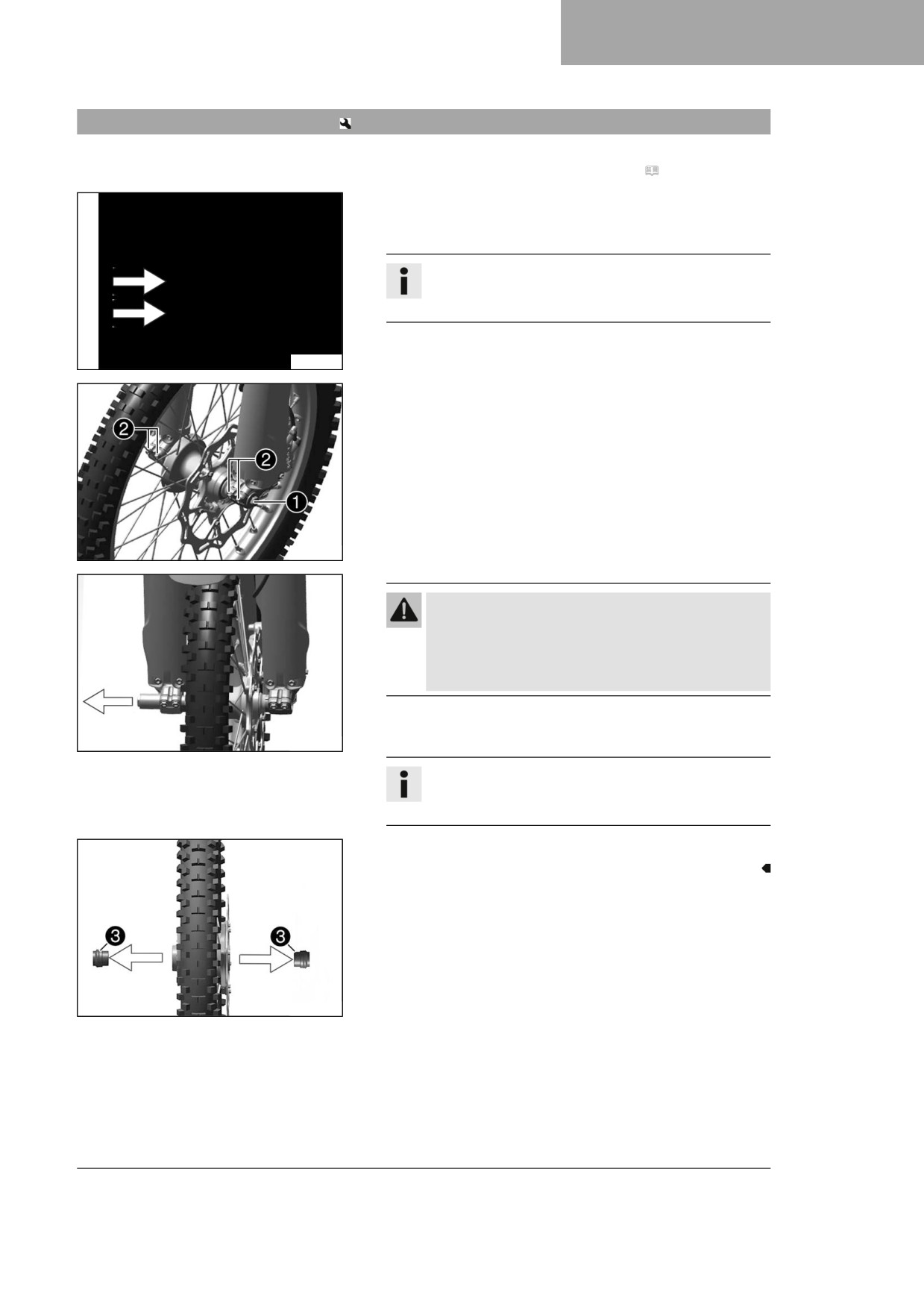

PYÖRÄT, RENKAAT

13.1

Etupyörän irrottaminen

Esityö

- Moottoripyörä nostetaan nostotelineellä. ( s. 49)

Päätyö

- Jarrusatulaa painetaan käsin jarrulevyä kohti, jotta jarrumän-

nät painuvat takaisinpäin.

Info

Jarrumäntiä takaisin painettaessa on varmistettava,

ettei jarrusatula painaudu pinnoja vasten.

J00082-10

- Ruuvia 1 löysätään muutamia kierroksia.

- Ruuvit 2 avataan.

- Ruuvia 1 painetaan akselin työntämiseksi akselikiinnityksis-

tään.

- Ruuvi 1 poistetaan.

A01199-10

Varoitus

Onnettomuusvaara Vaurioituneet jarrulevyt johta-

vat jarrutustehon heikentymiseen.

- Säilytä pyörä aina siten, että jarrulevy ei vahin-

goitu.

- Etupyörästä pidetään kiinni ja akseli poistetaan. Etupyörä

otetaan pois etuhaarukasta.

A01201-10

Info

Etujarrukahvaa ei saa käyttää etupyörän ollessa pois

paikaltaan.

- Väliholkit 3 poistetaan.

A01188-11

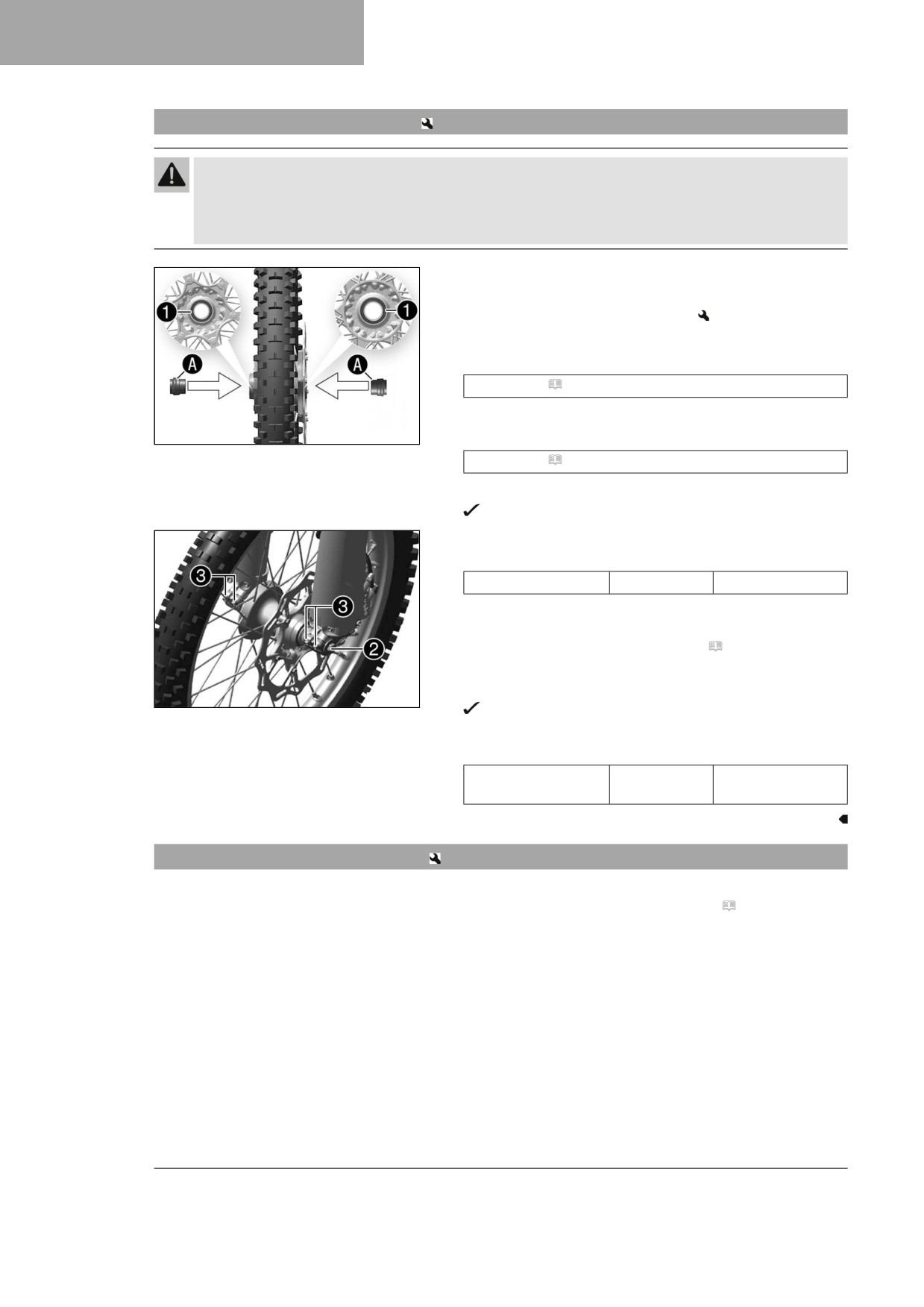

PYÖRÄT, RENKAAT

13.2

Etupyörän asentaminen

Varoitus

Onnettomuusvaara Jarrulevyjen pinnalle tarttunut öljy tai rasva heikentää jarrutustehoa.

Huolehdi aina siitä, että jarrulevyjen pinnalla ei ole rasvaa eikä öljyä.

–

Puhdista jarrulevyt tarvittaessa jarrunpuhdistusaineella.

Pyöränlaakereiden kunto tarkistetaan.

» Jos pyöränlaakeri on vaurioitunut tai kulunut:

- Etupyöränlaakerit vaihdetaan.

Säteittäiset akselitiivisterenkaat 1 ja väliholkkien kulutuspin-

nat A puhdistetaan ja rasvataan.

Kestorasva ( s. 143)

Väliholkit asetetaan paikoilleen.

A01188-10

Akseli puhdistetaan ja rasvataan kevyesti.

Kestorasva ( s. 143)

Etupyörä kohdistetaan ja akseli työnnetään sisään.

Jarrupalat ovat oikein paikoillaan.

Ruuvi 2 asennetaan ja kiristetään.

Ohjearvo

Etuakselin ruuvi

M20x1,5

35 Nm

–

Etujarrukahvasta puristetaan useita kertoja, kunnes jarrupalat

koskettavat jarrulevyyn.

Moottoripyörä otetaan nostotelineeltä. ( s. 49)

–

Etujarrun kahvaa puristetaan ja etuhaarukkaa painetaan muu-

tamia kertoja voimakkaasti.

A01199-11

Haarukkaputket asettuvat suoraan.

Ruuvit 3 kiristetään.

Ohjearvo

Etuhaarukan akseli-

15 Nm

kiinnikkepalan ruuvi

13.3

Takapyörän irrottaminen

Esityö

- Moottoripyörä nostetaan nostotelineellä. ( s. 49)

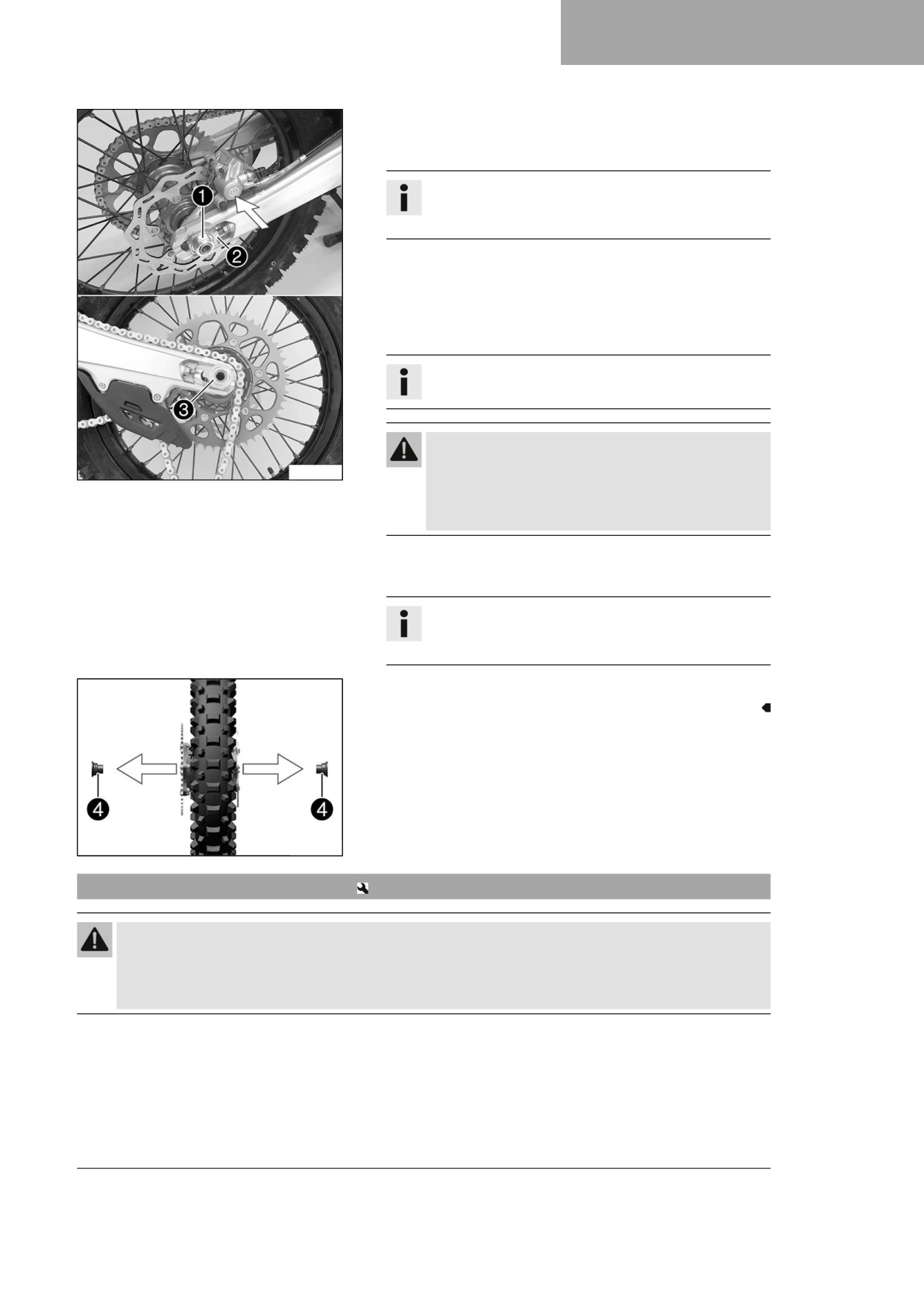

PYÖRÄT, RENKAAT

Päätyö

Jarrusatulaa painetaan käsin jarrulevyä kohti, jotta jarrumäntä

painuu takaisinpäin.

Info

Jarrumäntää takaisin painettaessa on varmistettava,

ettei jarrusatula painaudu pinnoja vasten.

Mutteri 1 poistetaan.

–

Ketjunkiristin 2 irrotetaan. Akselia 3 vedetään ulos vain

niin pitkälle, että takapyörää voidaan työntää eteenpäin.

Takapyörää työnnetään eteenpäin niin pitkälle kuin mahdol-

lista. Ketju otetaan pois takarattaalta.

Info

Osat peitetään vaurioiden ehkäisemiseksi.

Varoitus

Onnettomuusvaara Vaurioituneet jarrulevyt johta-

H04989-10

vat jarrutustehon heikentymiseen.

- Säilytä pyörä aina siten, että jarrulevy ei vahin-

goitu.

Takapyörää pidetään paikallaan ja akseli poistetaan. Taka-

pyörä otetaan pois takahaarukasta.

Info

Jarrupoljinta ei saa painaa takapyörän ollessa pois

paikaltaan.

Väliholkit 4 poistetaan.

F03727-10

13.4

Takapyörän asentaminen

Varoitus

Onnettomuusvaara Jarrulevyjen pinnalle tarttunut öljy tai rasva heikentää jarrutustehoa.

- Huolehdi aina siitä, että jarrulevyjen pinnalla ei ole rasvaa eikä öljyä.

- Puhdista jarrulevyt tarvittaessa jarrunpuhdistusaineella.

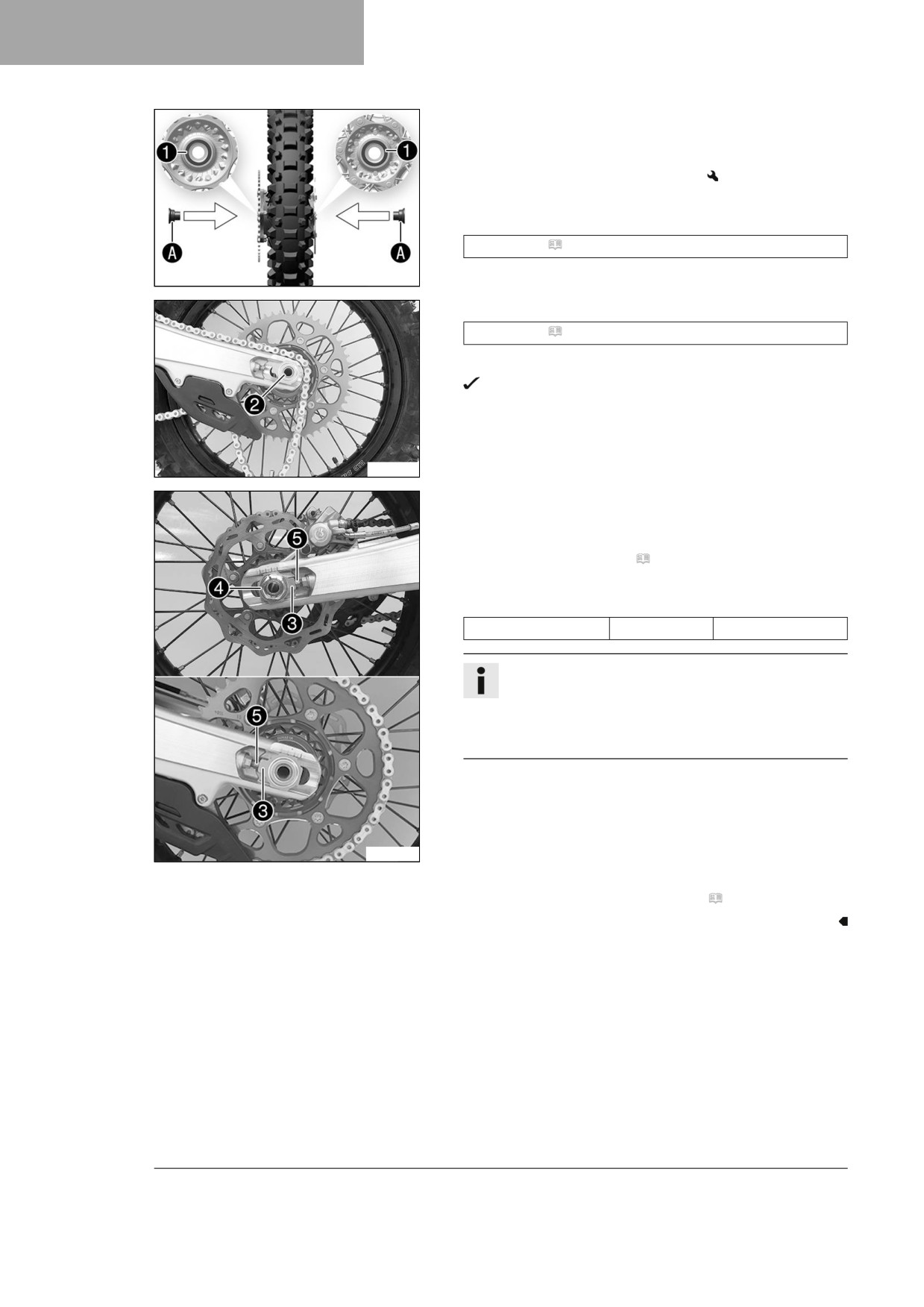

PYÖRÄT, RENKAAT

Päätyö

- Pyöränlaakereiden kunto tarkistetaan.

» Jos pyöränlaakeri on vaurioitunut tai kulunut:

- Takapyörän laakeri vaihdetaan.

- Säteittäiset akselitiivisterenkaat 1 ja väliholkkien kulutuspin-

nat A puhdistetaan ja rasvataan.

Kestorasva ( s. 143)

- Väliholkit asetetaan paikoilleen.

F03728-10

- Akseli puhdistetaan ja rasvataan kevyesti.

Kestorasva ( s. 143)

- Takapyörä kohdistetaan ja akseli 2 työnnetään paikalleen.

Jarrupalat ovat oikein paikoillaan.

- Ketju nostetaan paikalleen.

F03757-10

- Ketjunkiristimet 3 sijoitetaan paikoilleen. Mutteri 4 asen-

netaan paikalleen, mutta sitä ei kiristetä vielä.

- Varmistettava, että ketjunkiristin 3 nojaa säätöruuveihin 5.

- Ketjun kireys tarkastetaan. ( s. 73)

- Mutteri 4 kiristetään.

Ohjearvo

Taka-akselin mutteri

M22x1,5

80 Nm

Info

Ketjunkiristimien suuresta säätöalueesta (32 mm) joh-

tuen voidaan samalla ketjunpituudella käyttää erilaisia

toisiovälityksiä.

Ketjunkiristimiä 3 voi kääntää 180°.

- Jarrupoljinta painetaan useita kertoja, kunnes jarrupalat kos-

kettavat jarrulevyä ja syntyy jarrutustuntuma.

H04990-10

Viimeistely

- Moottoripyörä otetaan nostotelineeltä. ( s. 49)

PYÖRÄT, RENKAAT

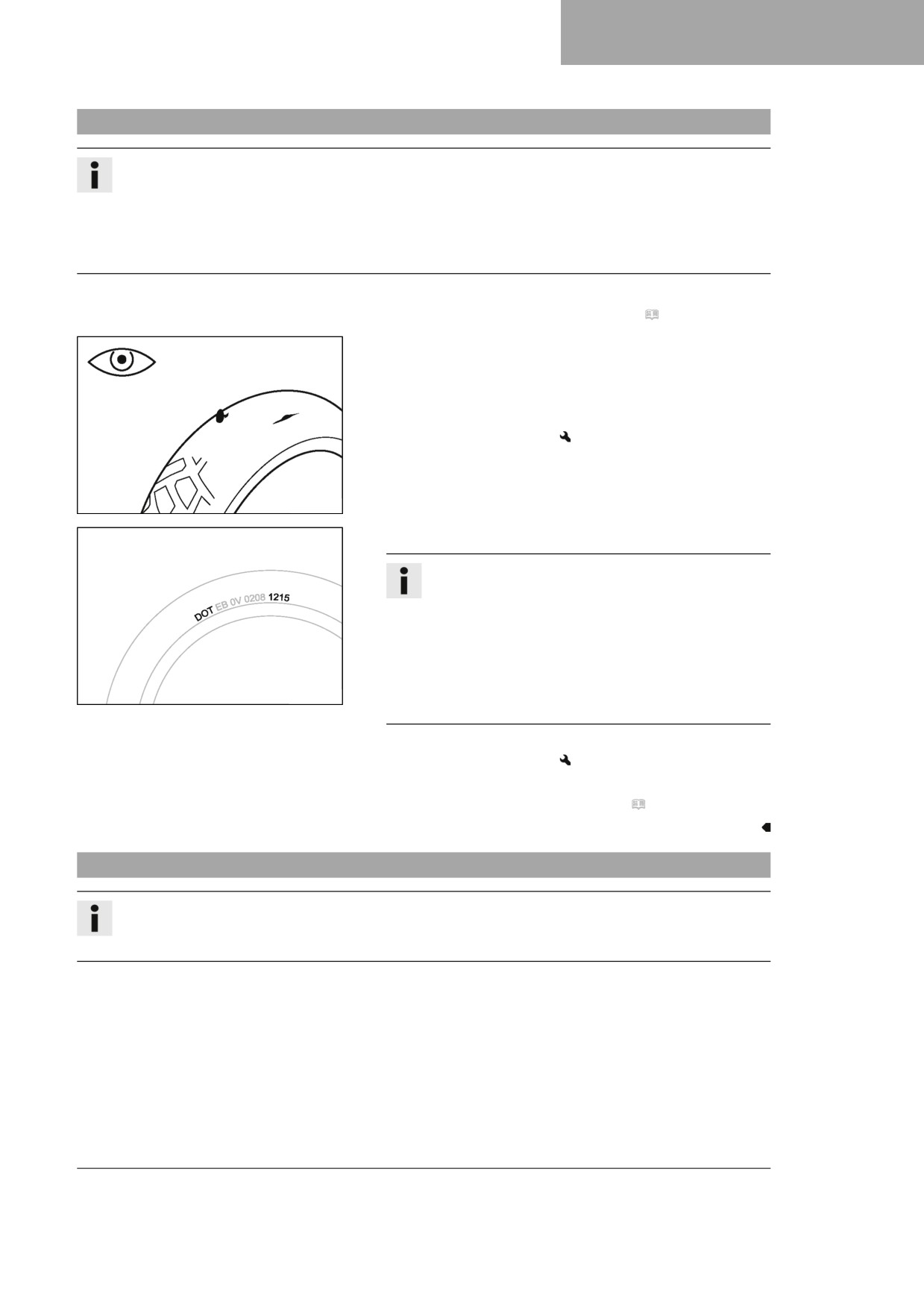

13.5

Renkaiden kunnon tarkastus

Info

On käytettävä vain Husqvarna Motorcyclesin hyväksymiä ja/tai suosittelemia renkaita.

Muut renkaat voivat vaikuttaa negatiivisesti ajo-ominaisuuksiin.

Rengastyyppi, renkaan kunto ja rengaspaine vaikuttavat moottoripyörän ajo-ominaisuuksiin.

Etu- ja takapyörään saa asentaa vain renkaat, joissa on samantyyppinen pintakuviointi.

Kuluneet renkaat heikentävät ajo-ominaisuuksia etenkin kostealla alustalla.

Esityö

- Moottoripyörä nostetaan nostotelineellä. ( s. 49)

Päätyö

- Etu- ja takarenkaasta tarkastetaan viillot, kiinnitarttuneet esi-

neet sekä muut vauriot.

» Jos renkaasta löytyy viiltoja, tarttuneita esineitä tai muita

vaurioita:

- Rengas vaihdetaan.

400602-10

- Renkaan ikä tarkistetaan.

Info

Renkaan valmistuspäivämäärä sisältyy yleensä ren-

kaan merkintöihin. Valmistuspäivän ilmoittaa tällöin

merkinnän DOT neljä viimeistä numeroa. Ensimmäiset

kaksi numeroa ilmoittavat valmistusviikon ja kaksi vii-

meistä numeroa valmistusvuoden.

Husqvarna Motorcycles suosittelee renkaan vaihta-

mista, todellisesta kulumisesta riippumatta, viimeis-

H01144-01

tään 5 vuoden jälkeen.

» Jos rengas on vanhempi kuin 5 vuotta:

- Rengas vaihdetaan.

Viimeistely

- Moottoripyörä otetaan nostotelineeltä. ( s. 49)

13.6

Rengaspaineen tarkastus

Info

Liian alhainen rengaspaine johtaa renkaan epänormaaliin kulumiseen ja ylikuumenemiseen.

Oikea rengaspaine takaa renkaan optimaalisen ajomukavuuden ja maksimaalisen kestoiän.

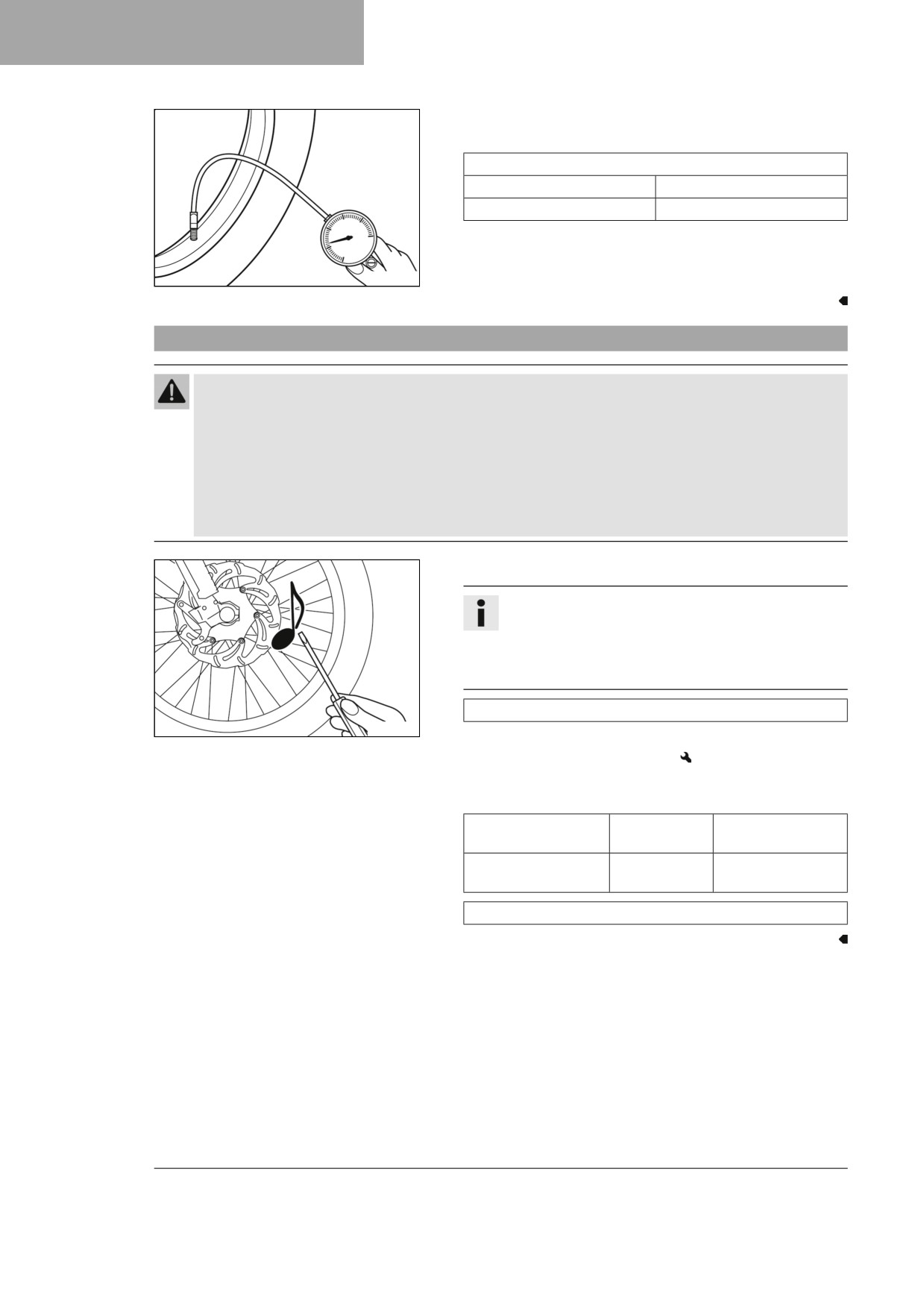

PYÖRÄT, RENKAAT

- Suojahattu poistetaan.

- Rengaspaine tarkastetaan renkaan ollessa kylmä.

Rengaspaine maastoajossa

edessä

1,0 bar

takana

1,0 bar

» Jos rengaspaine poikkeaa ohjearvosta:

- Rengaspaine korjataan oikeaksi.

400695-01

- Suojakupu asennetaan paikalleen.

13.7

Pinnojen kireyden tarkastus

Varoitus

Onnettomuusvaara Väärin kiristetyt pinnat heikentävät ajo-ominaisuuksia ja johtavat seurausvahin-

koihin.

Liian tiukalle kiristetyt pinnat katkeavat ylikuormituksen seurauksena. Liian löysällä olevien pinnojen

seurauksena renkaassa esiintyy sivuttais- tai pystyheittoa. Tämä johtaa myös muiden pinnojen löysty-

miseen.

- Tarkasta pinnojen kireys säännöllisesti, erityisesti uudesta ajoneuvosta. (Valtuutettu

Husqvarna Motorcycles -huoltokorjaamo auttaa sinua mielellään.)

- Jokaista pinnaa lyödään kevyesti ruuvitaltan terällä.

Info

Äänitaajuus riippuu pinnan pituudesta ja paksuudesta.

Jos äänitaajuus vaihtelee yksittäisten yhtä pitkien ja

yhtä paksujen pinnojenvälillä, on se osoitus pinnojen

erilaisesta kireydestä.

Pinnoista kuuluvan äänen on oltava heleä.

400694-01

» Jos pinnojen kireys vaihtelee:

- Pinnojen kireys säädetään.

- Pinnojen kiristysmomentit tarkistetaan.

Ohjearvo

Etupyörän pinnan

M4,5

6 Nm

nippeli

Takapyörän pinna-

M4,5

6 Nm

nippeli

Momenttiavainsarja (58429094000)

100

HUSQVARNA FC 250. KÄYTTÖOHJE (2024) - 2
