RUOTE, PNEUMATICI
13
13.5

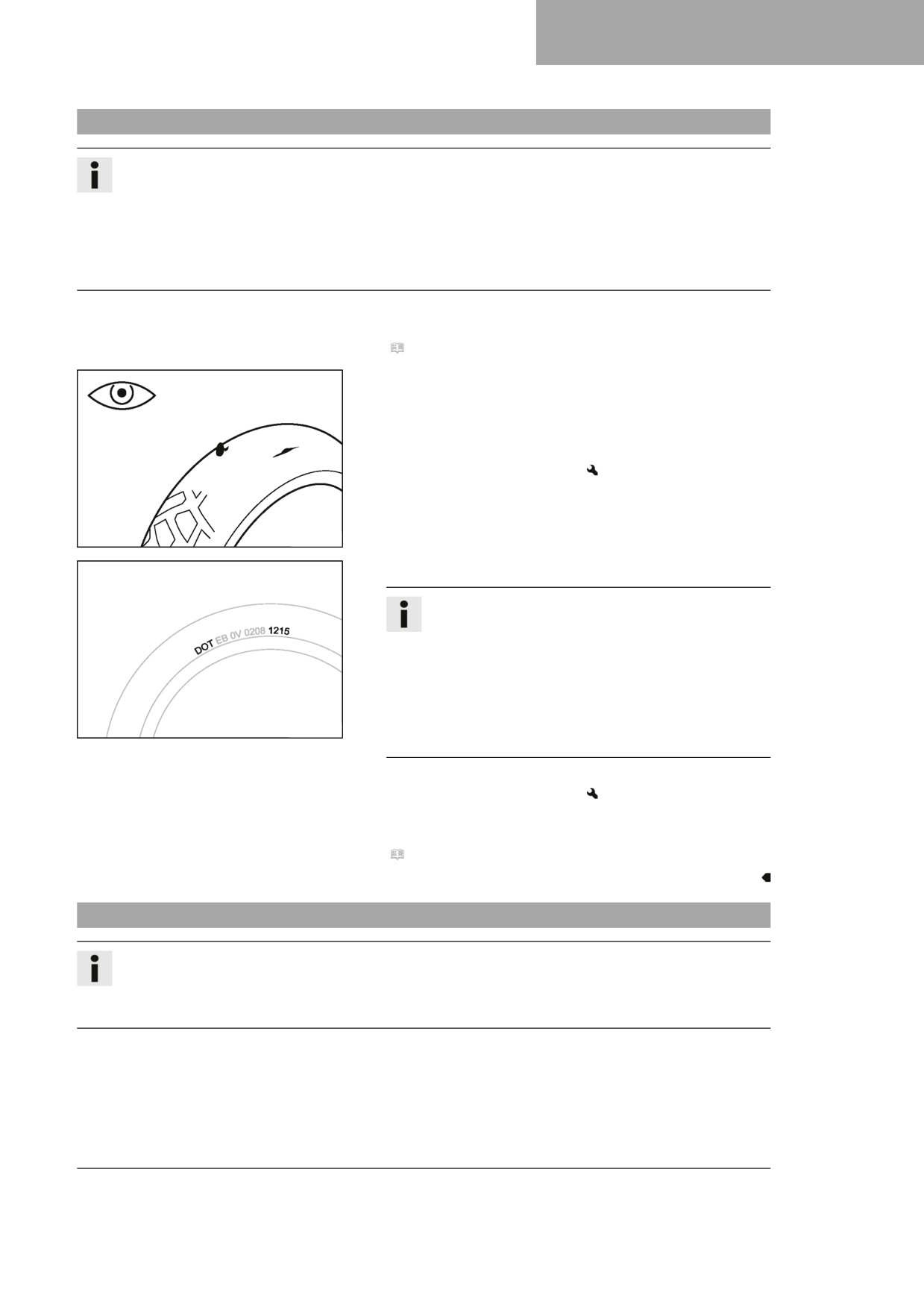

Controllo dello stato degli pneumatici
Info
Montare esclusivamente pneumatici omologati e/o consigliati da Husqvarna Motorcycles.
Altri pneumatici possono incidere negativamente sul comportamento di marcia.
Il tipo, lo stato e la pressione dei pneumatici influiscono sul comportamento di marcia della motocicletta.
Sulla ruota anteriore e su quella posteriore devono essere montati esclusivamente pneumatici con lo
stesso tipo di battistrada.
I pneumatici consumati pregiudicano il comportamento di marcia, in particolare su fondo bagnato.
Operazione preliminare

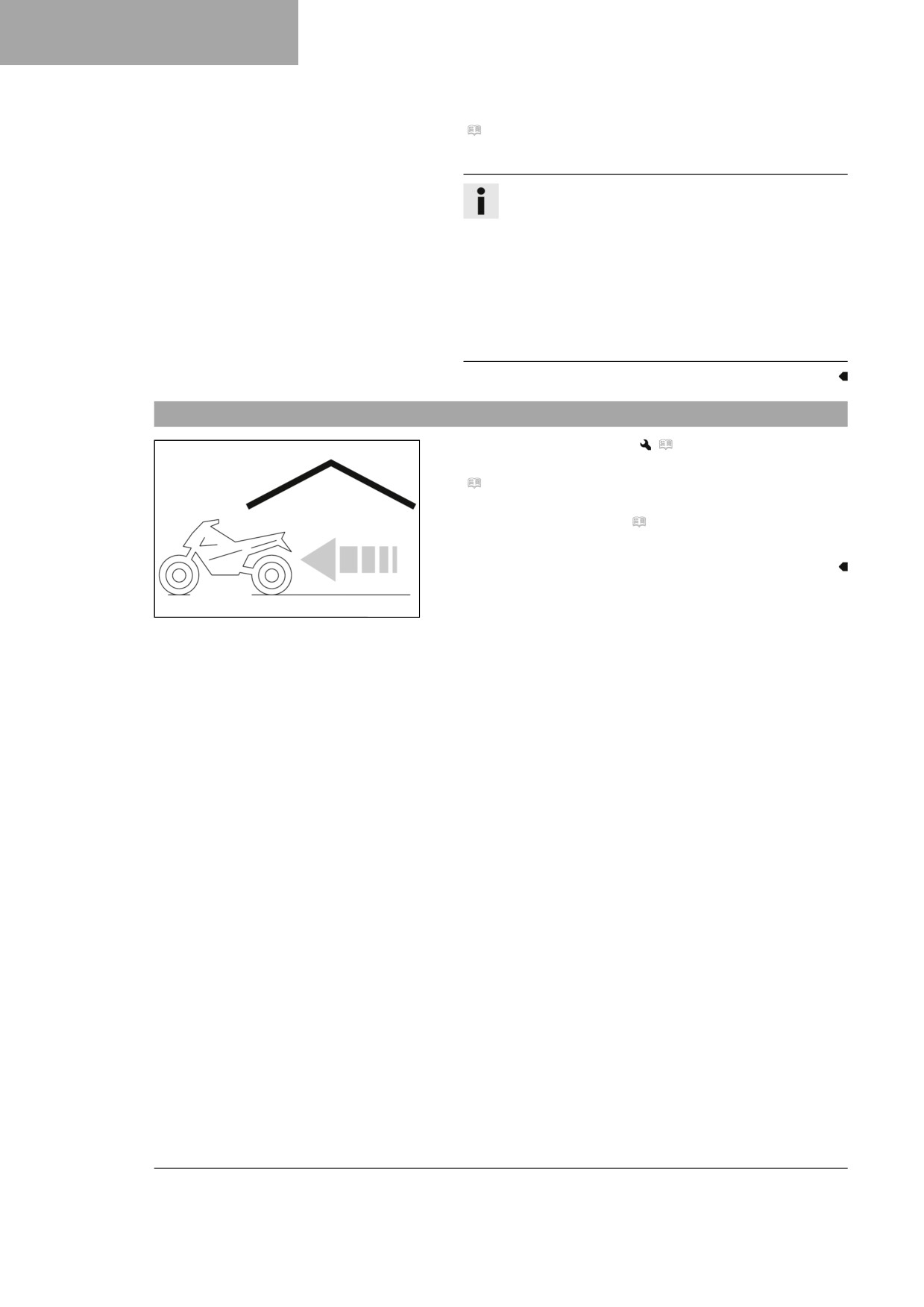

- Sollevare la motocicletta con il cavalletto alzamoto.
(
Pag. 54)
Operazione principale
- Controllare che gli pneumatici anteriori e posteriori non pre-
sentino incisioni, inclusioni di oggetti e altri danni.
» Se lo pneumatico presenta incisioni, inclusioni di oggetti e
altri danni:
- Sostituire il pneumatico.
400602-10
- Controllare l'età dei pneumatici.
Info
Di solito la data di produzione è riportata sui pneu-
matici ed è rappresentata dalle ultime quattro cifre
del codice DOT. Le prime due cifre si riferiscono alla
settimana di produzione, le ultime due all'anno di pro-
duzione.
Husqvarna Motorcycles consiglia di sostituire i pneu-
matici, indipendentemente dall'usura effettiva, al più
H01144-01
tardi ogni 5 anni.
» Se il pneumatico ha più di 5 anni:
- Sostituire il pneumatico.
Operazione conclusiva
- Rimuovere la motocicletta dal cavalletto alzamoto.
(
Pag. 54)
13.6

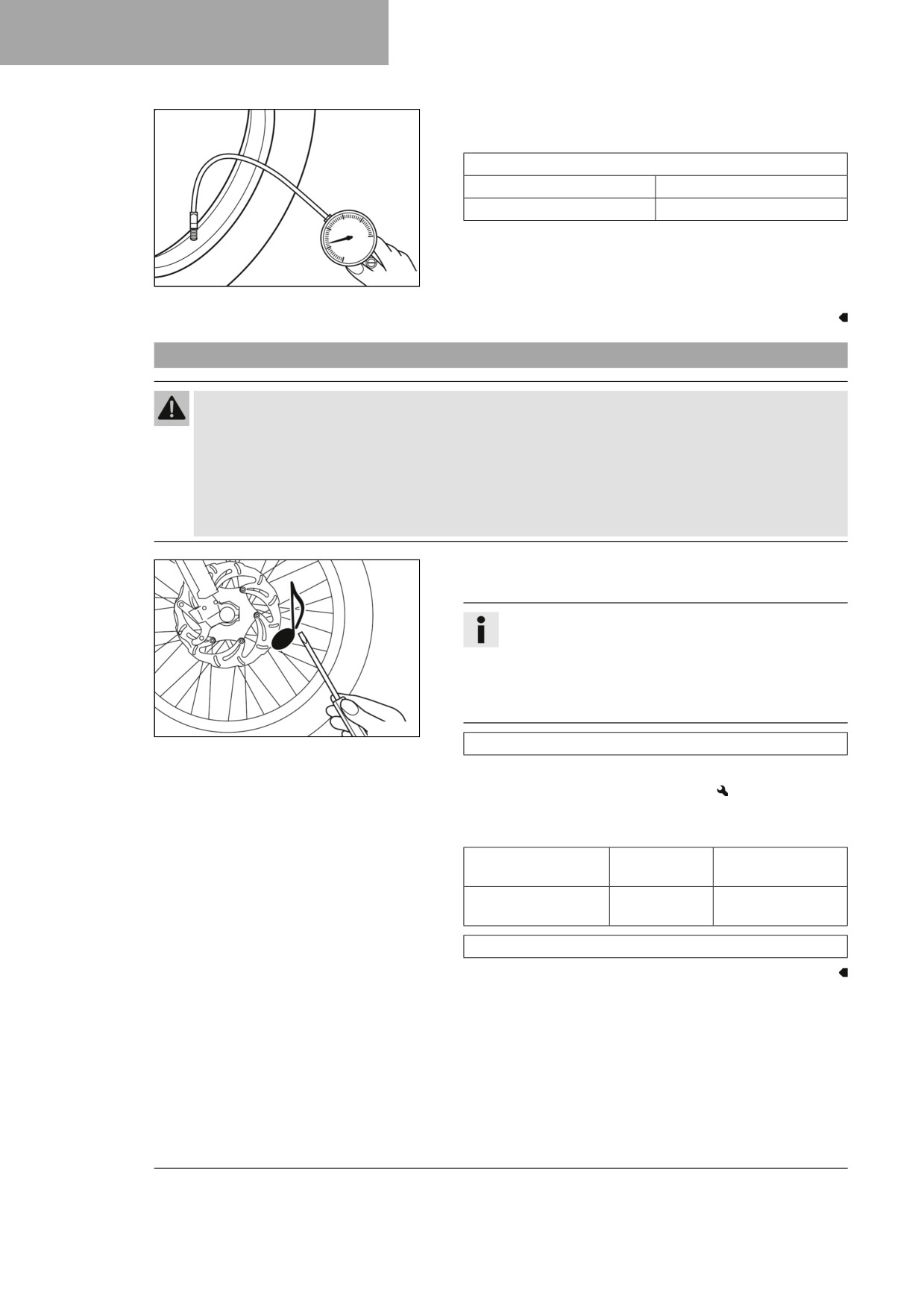

Controllo della pressione pneumatici
Info
Una pressione insufficiente provoca un'usura anomala e il surriscaldamento del pneumatico.
La corretta pressione del pneumatico garantisce un comfort di guida ottimale e la massima durata del
pneumatico.
105
13
RUOTE, PNEUMATICI
- Rimuovere la protezione.
- Controllare la pressione a pneumatici freddi.
Pressione dei pneumatici fuoristrada
Anteriore
1,0 bar
Posteriore
1,0 bar
» Se la pressione del pneumatico non corrisponde al valore
prescritto:
400695-01
- Correggere la pressione del pneumatico.
- Montare la protezione.
13.7
Controllo della tensione dei raggi
Avvertenza
Rischio di incidente Raggi tesi in modo errato compromettono il comportamento di marcia con con-
seguenti danni indiretti.
Se i raggi sono troppo tesi, il sovraccarico ne provoca la rottura. Se i raggi sono troppo laschi, la ruota
può deformarsi (eccentricità e acircolarità). Di conseguenza si allentano altri raggi.
- Controllare regolarmente la tensione dei raggi, soprattuto se il veicolo è nuovo. (La vostra officina
autorizzata Husqvarna Motorcycles sarà lieta di aiutarvi.)
- Colpire brevemente con la lama di un cacciavite ciascun rag-
gio.
Info
La frequenza del suono dipende dalla lunghezza e dal
diametro dei raggi.
Se su raggi di identica lunghezza e spessore si otten-
gono toni diversi, ciò è indice di una messa in tensione
dei raggi non uniforme.
400694-01
Deve risultarne un suono chiaro.
» Se la tensione dei raggi non è uniforme:
- Correggere la tensione dei raggi.
- Controllare la coppia di serraggio dei raggi.
Nota
Nipplo raggi ruota
M4,5
6 Nm
anteriore
Nipplo raggi ruota
M4,5
6 Nm
posteriore
Kit chiave dinamometrica (58429094000)
106
IMPIANTO ELETTRICO
14

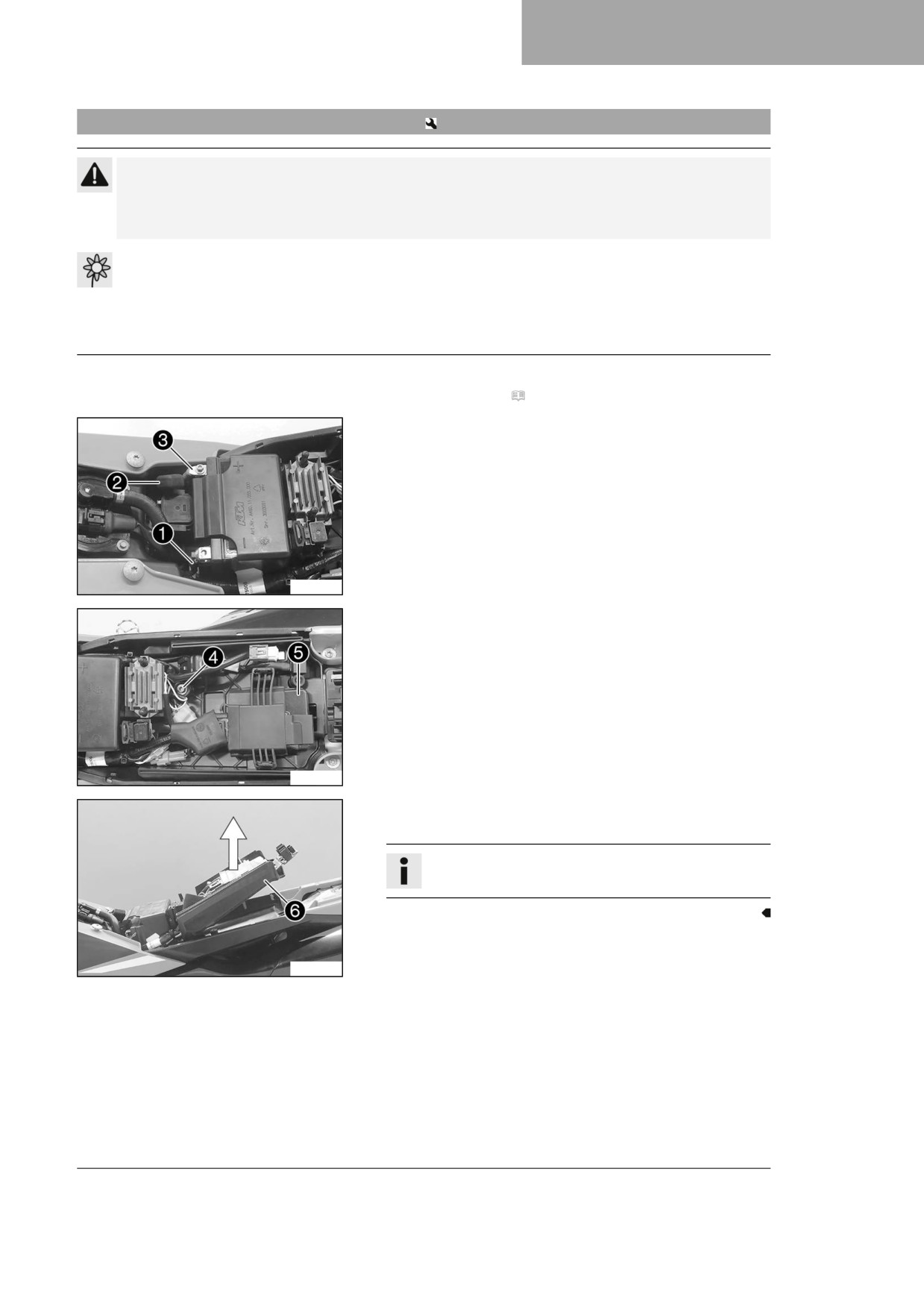

14.1
Smontaggio della batteria da 12 V
Attenzione
Pericolo di scottature Durante l'uso del veicolo il regolatore di tensione raggiunge temperature ele-
vate.
- Far raffreddare il regolatore di tensione prima di effettuare qualsiasi intervento.
Nota
Pericolo di inquinamento ambientale Le batterie da 12 V contengono sostanze nocive per l'am-
biente.
- Non smaltire le batterie da 12 V nei rifiuti domestici.
- Consegnare le batterie da 12 V presso un centro di raccolta per batterie esauste.

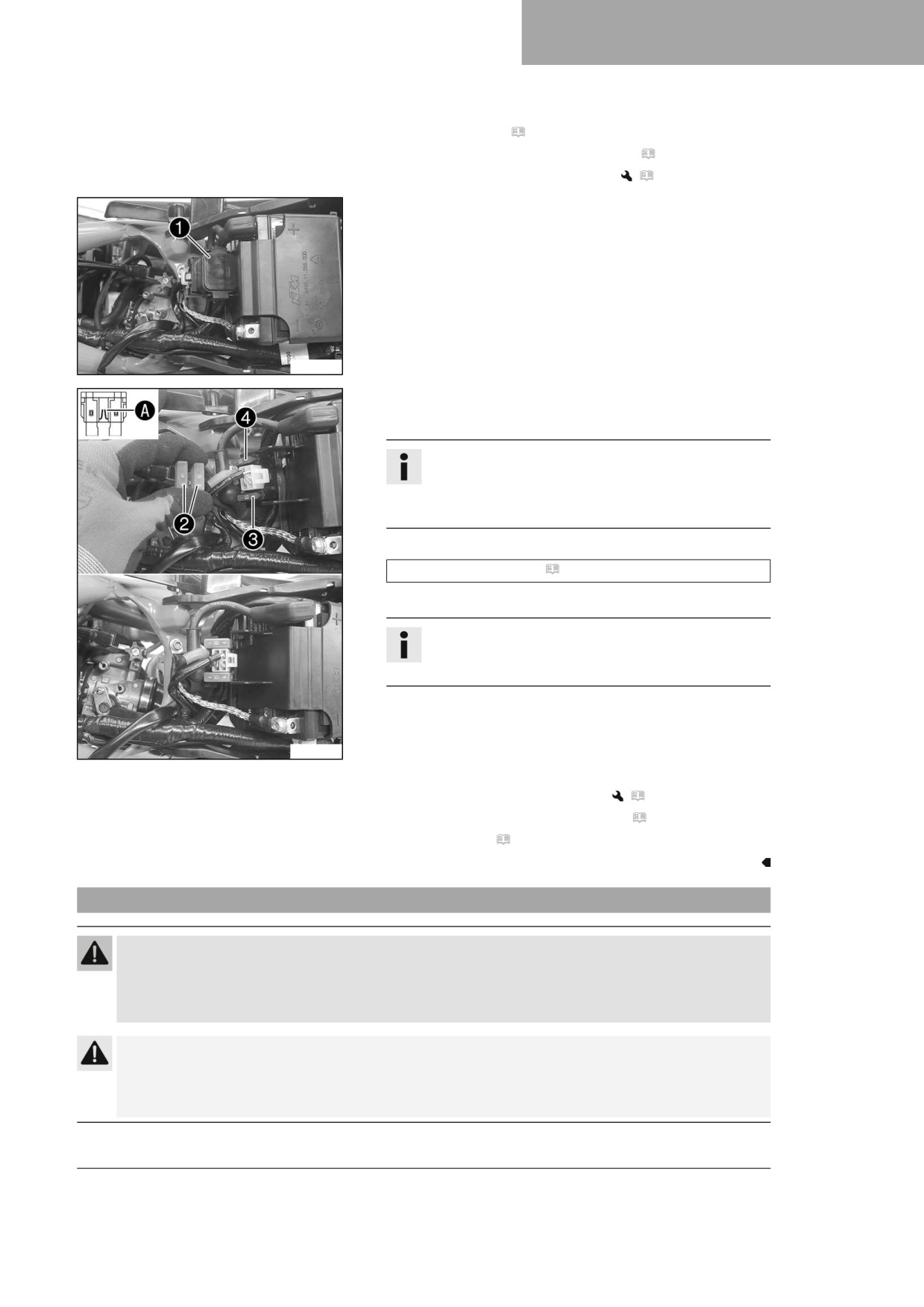

Operazione preliminare
- Rimuovere la sella. ( Pag. 67)
Operazione principale
- Staccare il cavo negativo 1 dalla batteria da 12 V.
- Tirare indietro il cappuccio del polo positivo 2 e staccare il
cavo positivo 3 dalla batteria da 12 V.
F03729-10
- Rimuovere la vite 4.
- Rimuovere la centralina motore 5 dal supporto e aggan-
ciarla di lato.
F03730-10
- Tirare la staffa di ritegno della batteria 6 verso l'alto e
rimuovere la batteria da 12 V tirandola all'indietro.
Info
Prestare attenzione al cablaggio.
F03731-10
107
14
IMPIANTO ELETTRICO

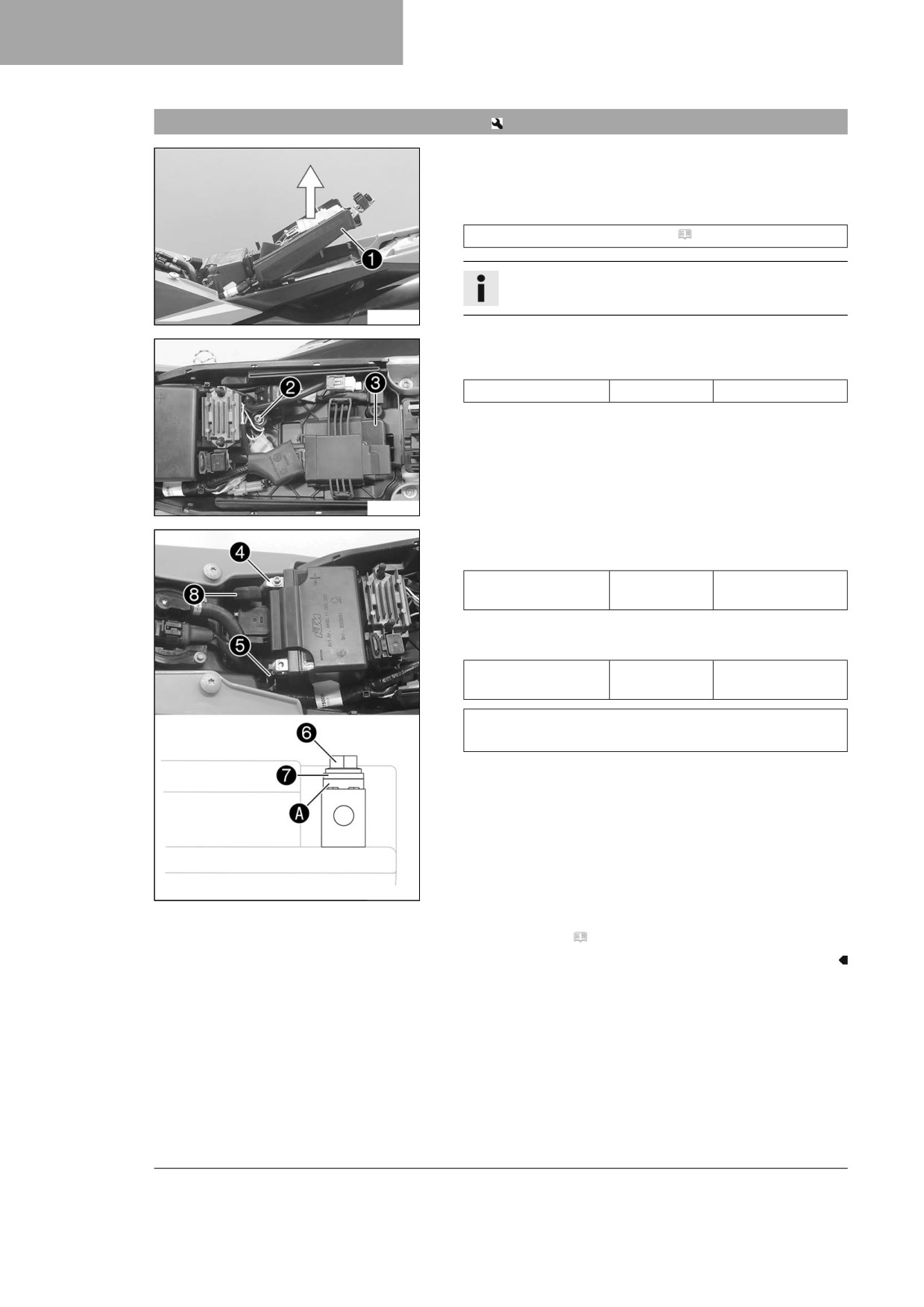

14.2
Montaggio della batteria da 12 V
Operazione principale
- Tirare verso l'alto la staffa di ritegno della batteria 1, inserire
la batteria da 12 V nello scomparto batteria con i poli rivolti
verso l'alto e fissare con la staffa di ritegno 1.
Batteria da 12 V (HJTZ5S-FP-C) ( Pag. 141)
Info
Verificare che i cavi siano posati correttamente.
F03731-11
- Montare e serrare la vite 2.
Nota
Viti restanti telaio
M6
10 Nm
– Agganciare la centralina motore 3 al supporto.
F03730-11
- Collegare il cavo positivo 4 alla batteria da 12 V.
Nota
Vite polo della batte-
M5
2,5 Nm
ria
- Collegare il cavo negativo 5 alla batteria da 12 V.
Nota
Vite polo della batte-
M5
2,5 Nm
ria
Montare le rondelle di contatto A sotto le viti 6 e i capi-
corda 7 con le graffe rivolte verso il polo della batteria.
- Spingere il cappuccio del polo positivo 8 sopra il polo posi-
tivo.
F03732-10
Operazione conclusiva
- Montare la sella. ( Pag. 68)
108
IMPIANTO ELETTRICO
14
14.3

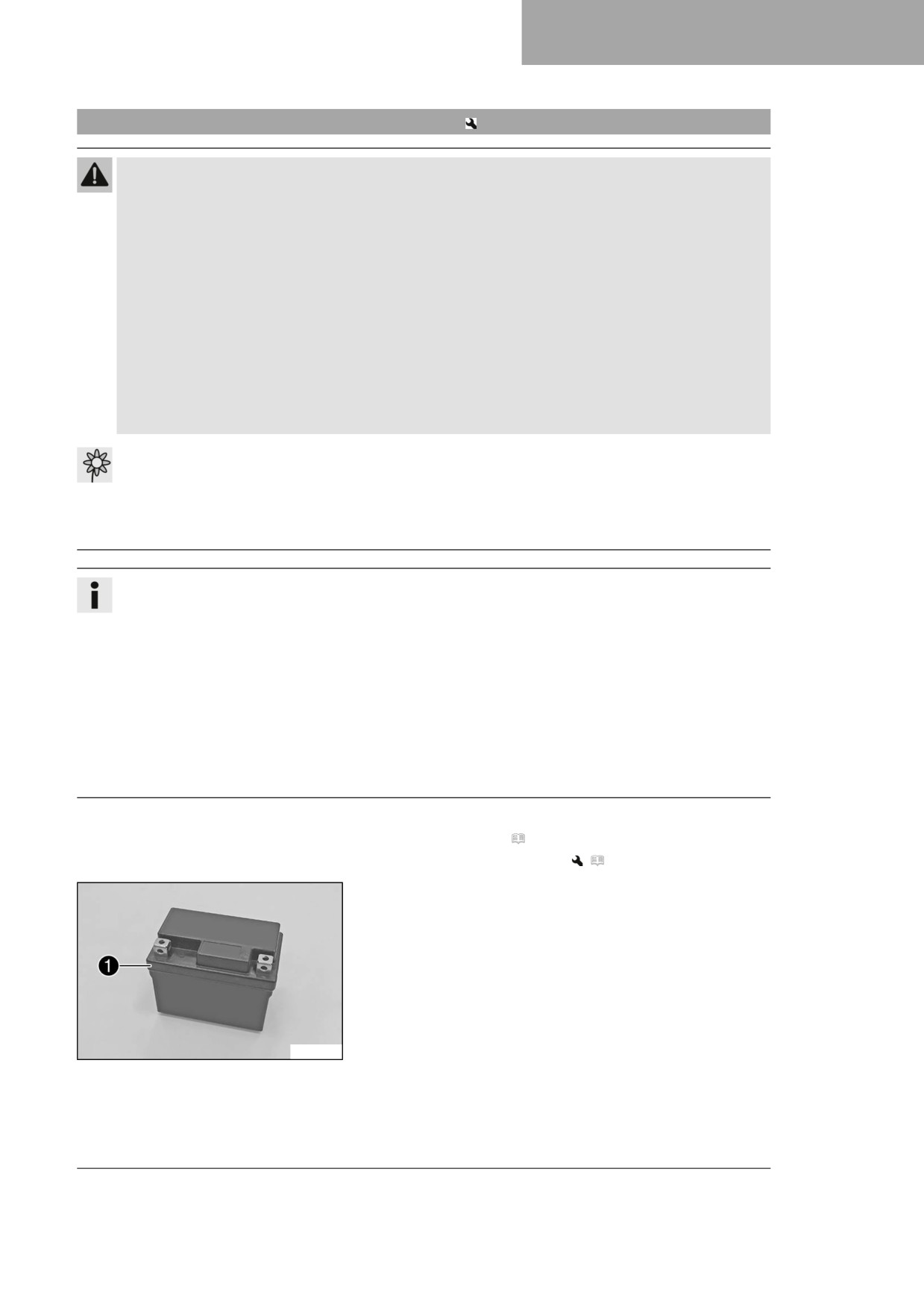

Messa in ricarica della batteria da 12 V
Avvertenza
Pericolo di lesioni Le batterie da 12 V contengono sostanze nocive.
- Conservare le batterie da 12 V fuori dalla portata dei bambini.
- Tenere lontano dalle batterie da 12 V scintille e fiamme libere.
- Eseguire la ricarica delle batterie da 12 V solo in ambienti ben ventilati.
- Quando si mettono in ricarica le batterie da 12 V, tenersi a una distanza minima da eventuali mate-
riali infiammabili.
Distanza minima
1m
– Non ricaricare batterie da 12 V completamente scariche la cui tensione sia già al di sotto del valore
minimo.
Tensione minima prima di iniziare la ricarica
9V
– Smaltire le batterie da 12 V nel rispetto delle normative in vigore, se la tensione è scesa al di sotto
del valore minimo.
Nota
Pericolo di inquinamento ambientale Le batterie da 12 V contengono sostanze nocive per l'am-
biente.
- Non smaltire le batterie da 12 V nei rifiuti domestici.
- Consegnare le batterie da 12 V presso un centro di raccolta per batterie esauste.
Info
Anche se la batteria da 12 V non viene utilizzata, giorno dopo giorno perde parte della sua carica.
Un aspetto importante per la durata utile della batteria da 12 V è dato dallo stato di carica e dal tipo di
ricarica.
Le operazioni di ricarica rapida con corrente di carica elevata pregiudicano la durata della batteria.
Se i valori della corrente, della tensione o del tempo di carica vengono superati, la batteria da 12 V si
rovina.
Se durante i tentativi di avviamento la batteria da 12 V si scarica completamente, ricaricarla immediata-
mente.
Se la batteria da 12 V rimane a lungo scarica, si scarica eccessivamente e va incontro a un processo di
perdita di capacità che la rovina.
La batteria da 12 V non richiede manutenzione.
Operazione preliminare
- Rimuovere la sella. ( Pag. 67)
- Smontare la batteria da 12 V.
(
Pag. 107)
Operazione principale
- Controllare il voltaggio della batteria.
» Voltaggio della batteria: < 9 V
- Non mettere in ricarica la batteria da 12 V.
- Sostituire la batteria da 12 V e smaltire quella vecchia
secondo le prescrizioni vigenti.
» Se il valore corrisponde a quello indicato:
Voltaggio della batteria: ≥ 9 V
F01568-10
- Collegare il caricabatterie alla batteria da 12 V. Accen-
dere il caricabatterie.
109
14
IMPIANTO ELETTRICO
Nota
Non superare i valori relativi a corrente, tensione e
durata di carica.
Tensione di carica mas-
14,4 V
sima
Corrente di carica mas-
3,0 A
sima
Durata di carica mas-
24 h
sima
Ricaricare regolarmente
6 mesi
la batteria da 12 V
anche se non si utilizza
la motocicletta
Caricabatterie (EU) (26529974000)
Alternativa 1
Caricabatterie (US) (26529974500)
Questi caricabatterie verificano se la batteria da 12 V
mantiene la tensione. e impediscono inoltre alla bat-
teria da 12 V di sovraccaricarsi. Il tempo di carica può
essere maggiore con temperature basse.
Questi caricabatterie sono adatti esclusivamente
per batterie al litio-ferro-fosfato. Attenersi
a quanto indicato nelle istruzioni degli
accessori Husqvarna Motorcycles allegate.
Info
Non rimuovere in nessun caso il coperchio 1.
-
Al termine della ricarica, spegnere il caricabatterie e scolle-
garlo dalla batteria da 12 V.
Operazione conclusiva
- Montare la batteria da 12 V.
(
Pag. 108)
– Montare la sella. ( Pag. 68)
14.4
Sostituzione del fusibile principale
Avvertenza
Pericolo d'incendio Fusibili errati sovraccaricano l'impianto elettrico.
- Utilizzare esclusivamente fusibili con l'amperaggio prescritto.
- Non cercare mai di ponticellare o riparare i fusibili.
Attenzione
Pericolo di scottature Durante l'uso del veicolo il regolatore di tensione raggiunge temperature ele-
vate.
- Far raffreddare il regolatore di tensione prima di effettuare qualsiasi intervento.
Info
Il fusibile principale protegge tutte le utenze elettriche del veicolo. Si trova all'interno della scatola del
relè di avviamento sotto la sella.
110
IMPIANTO ELETTRICO
14
Operazione preliminare
- Rimuovere la sella. ( Pag. 67)
- Smontare il rivestimento laterale destro. ( Pag. 73)
- Smontare il serbatoio del carburante.
(
Pag. 75)
Operazione principale
- Staccare il relè di avviamento 1 dal supporto.
F03751-10
- Rimuovere le protezioni 2.
- Rimuovere il fusibile principale 3 difettoso.
Info
Un fusibile difettoso si riconosce dal filo rotto A.
Nel relè di avviamento si trova un fusibile di ricam-
bio 4.
- Inserire il nuovo fusibile principale.
Fusibile (58011109110) ( Pag. 141)
- Controllare il funzionamento dell'impianto elettrico.
Suggerimento
Inserire un nuovo fusibile di ricambio, in modo da
averne uno disponibile in caso di necessità.
- Applicare le protezioni.
- Innestare il relè di avviamento sul supporto e posizionare il
cavo.
F03752-10
Operazione conclusiva
- Montare il serbatoio del carburante.
(
Pag. 77)
– Montare il rivestimento laterale destro. ( Pag. 73)
- Montare la sella. ( Pag. 68)
14.5
Sostituzione del fusibile della pompa del carburante
Avvertenza
Pericolo d'incendio Fusibili errati sovraccaricano l'impianto elettrico.
- Utilizzare esclusivamente fusibili con l'amperaggio prescritto.
- Non cercare mai di ponticellare o riparare i fusibili.
Attenzione
Pericolo di scottature Durante l'uso del veicolo il regolatore di tensione raggiunge temperature ele-
vate.
- Far raffreddare il regolatore di tensione prima di effettuare qualsiasi intervento.
111
14
IMPIANTO ELETTRICO

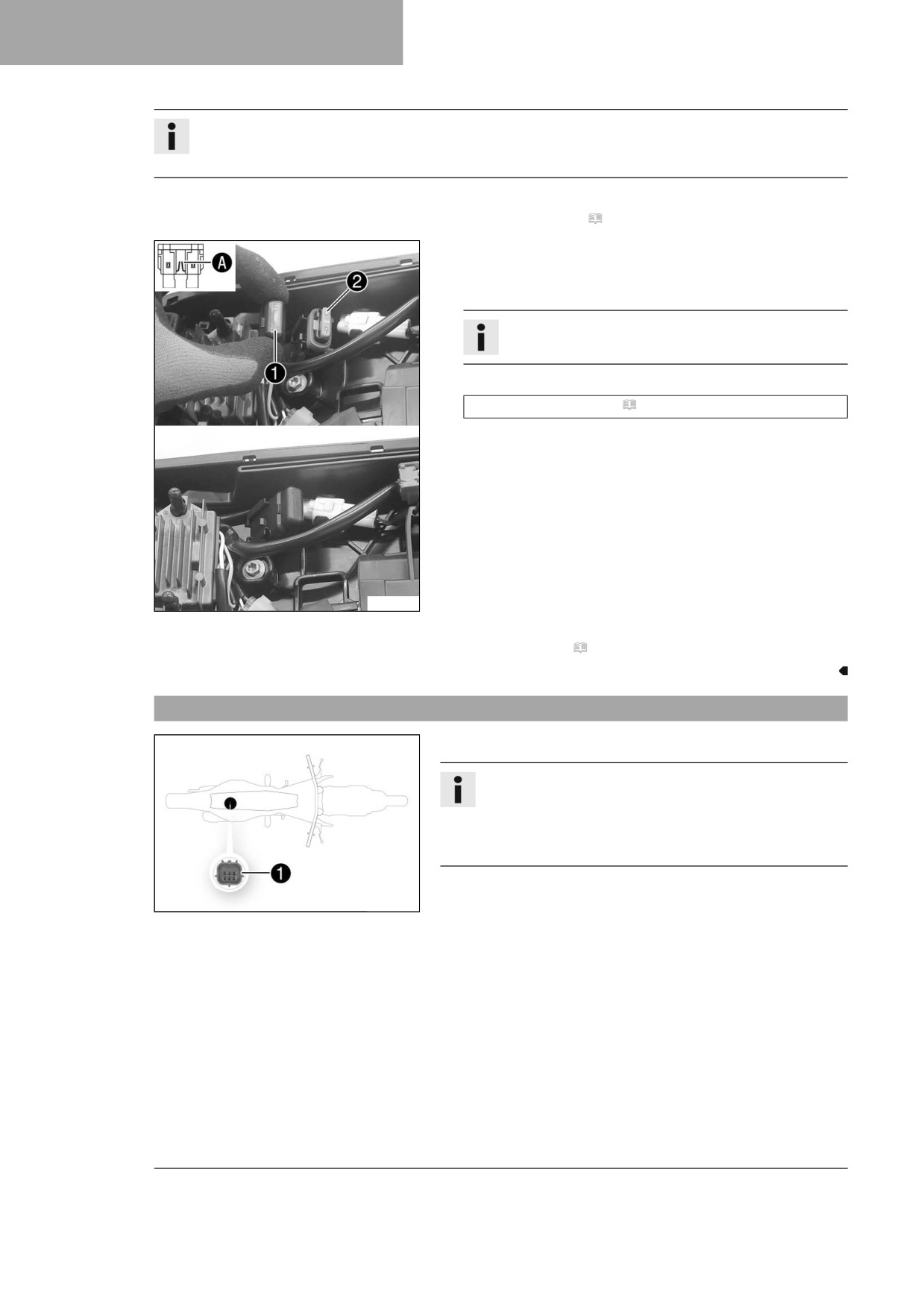

Info
Con il fusibile della pompa del carburante viene protetta la pompa del carburante. Il fusibile è situato
sotto la sella.
Operazione preliminare
- Rimuovere la sella. ( Pag. 67)
Operazione principale
- Rimuovere la protezione 1.
- Rimuovere il fusibile 2 difettoso.
Info
Un fusibile difettoso si riconosce dal filo rotto A.
- Inserire un nuovo fusibile per la pompa del carburante.
Fusibile (58011109105) ( Pag. 141)
- Controllare il funzionamento dell'impianto elettrico.
- Innestare la protezione.
F03753-10
Operazione conclusiva
- Montare la sella. ( Pag. 68)
14.6
Presa diagnosi
La presa diagnosi 1 è situata sotto la sella.
Info
Non appena si collega il tester diagnosi, il contaore si
mette in funzione.
Se si prevedono sessioni di diagnosi prolungate, scolle-
gare prima il contaore dietro la tabella portanumero.
A01108-10
112
SISTEMA DI RAFFREDDAMENTO
15

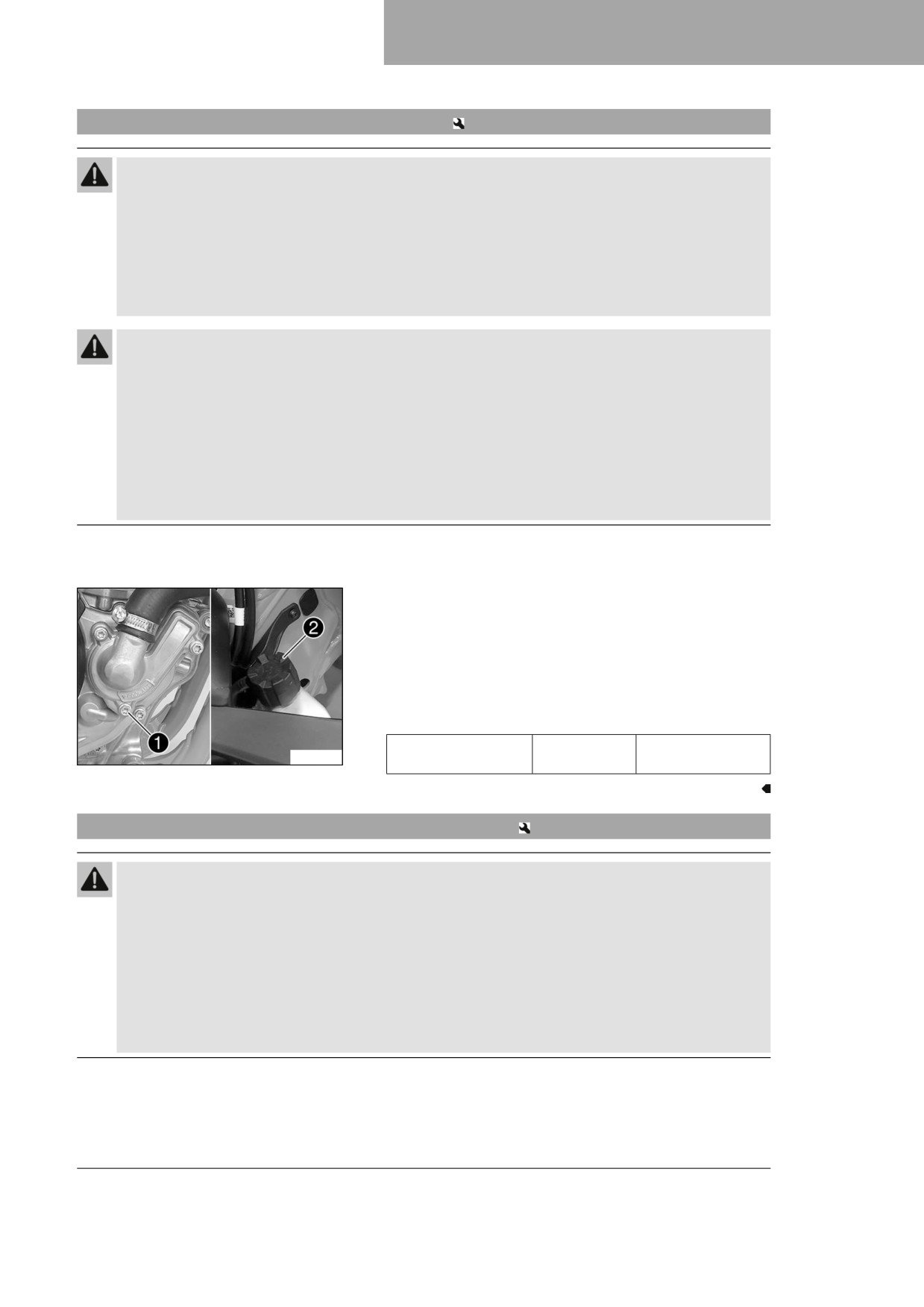

15.1
Sistema di raffreddamento
La pompa dell'acqua 1 posta nel motore assicura una circola-
zione forzata del liquido di raffreddamento.
La pressione generata con il calore nel sistema di raffreddamento
è regolata da una valvola posta nel tappo del radiatore 2. Ciò
consente di raggiungere la temperatura del liquido di raffredda-
mento prescritta, senza dover fare i conti con anomalie di funzio-
namento.
120 °C
F03740-10
Il raffreddamento è assicurato dal flusso d’aria dovuto al moto
del mezzo.
Più bassa è la velocità, minore è l'effetto di raffreddamento. La
sporcizia presente sulle alette di raffreddamento riduce l'efficacia
del raffreddamento.
15.2
Controllo dell'antigelo e del livello del liquido di raffreddamento
Avvertenza
Rischio di scottatura Durante il funzionamento della motocicletta il liquido di raffreddamento rag-
giunge temperature elevate e si trova sotto pressione.
- Non aprire il radiatore, i flessibili del radiatore né altri componenti del sistema di raffreddamento
quando il motore o il sistema di raffreddamento sono a temperatura di esercizio.
- Lasciare raffreddare il sistema di raffreddamento e il motore prima di aprire il radiatore, i flessibili del
radiatore o altri componenti del sistema di raffreddamento.
- In caso di scottatura, immergere subito in acqua tiepida la parte interessata.
Avvertenza
Rischio di avvelenamento Il liquido di raffreddamento è dannoso per la salute.
- Conservare il liquido di raffreddamento lontano dalla portata dei bambini.
- Evitare che il liquido di raffreddamento entri in contatto con la pelle, gli occhi o i vestiti.
- In caso di ingestione di liquido di raffreddamento, contattare subito un medico.
- In caso di contatto con la pelle, risciacquare subito la parte interessata con molta acqua.
- Sciacquare bene gli occhi con acqua e rivolgersi a un medico nel caso in cui del liquido di raffred-
damento sia entrato negli occhi.
- Cambiarsi i vestiti se sopra vi è finito del liquido di raffreddamento.
Condizione
Il motore è freddo.
- Collocare la motocicletta in posizione verticale su una super-
ficie piana.
- Estrarre il tappo del radiatore.
- Controllare l'antigelo nel liquido di raffreddamento.
−25 … −45 °C
» Se l'antigelo nel liquido di raffreddamento non
corrisponde al valore prescritto:
- Correggere l'antigelo nel liquido di raffreddamento.
400243-10

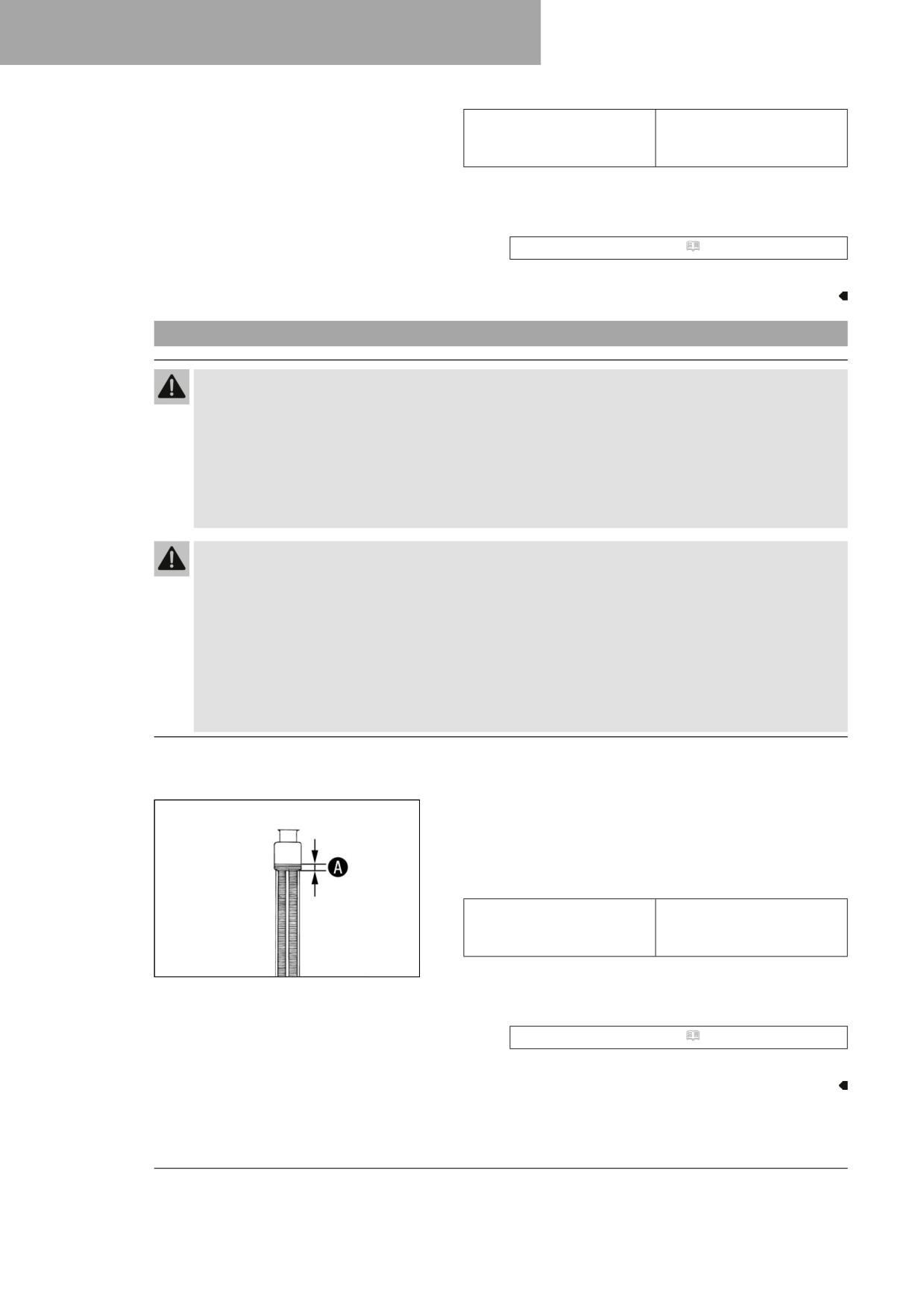

- Controllare il livello del liquido di raffreddamento nel radia-
tore.
113
15
SISTEMA DI RAFFREDDAMENTO
Livello del liquido di raf-
10 mm
freddamento A sopra le
lamelle del radiatore
» Se il livello del liquido di raffreddamento non corrisponde
al valore prescritto:
- Correggere il livello del liquido di raffreddamento.
Liquido di raffreddamento ( Pag. 147)
- Montare il tappo del radiatore.
15.3
Controllo del livello del liquido di raffreddamento
Avvertenza
Rischio di scottatura Durante il funzionamento della motocicletta il liquido di raffreddamento rag-
giunge temperature elevate e si trova sotto pressione.
- Non aprire il radiatore, i flessibili del radiatore né altri componenti del sistema di raffreddamento
quando il motore o il sistema di raffreddamento sono a temperatura di esercizio.
- Lasciare raffreddare il sistema di raffreddamento e il motore prima di aprire il radiatore, i flessibili del
radiatore o altri componenti del sistema di raffreddamento.
- In caso di scottatura, immergere subito in acqua tiepida la parte interessata.
Avvertenza
Rischio di avvelenamento Il liquido di raffreddamento è dannoso per la salute.
-
Conservare il liquido di raffreddamento lontano dalla portata dei bambini.
–
Evitare che il liquido di raffreddamento entri in contatto con la pelle, gli occhi o i vestiti.
–
In caso di ingestione di liquido di raffreddamento, contattare subito un medico.
–
In caso di contatto con la pelle, risciacquare subito la parte interessata con molta acqua.
–
Sciacquare bene gli occhi con acqua e rivolgersi a un medico nel caso in cui del liquido di raffred-
damento sia entrato negli occhi.
-
Cambiarsi i vestiti se sopra vi è finito del liquido di raffreddamento.
Condizione
Il motore è freddo.
- Collocare la motocicletta in posizione verticale su una super-
ficie piana.
- Estrarre il tappo del radiatore.
- Controllare il livello del liquido di raffreddamento nel radia-
tore.
Livello del liquido di raf-
10 mm
freddamento A sopra le
lamelle del radiatore
400243-10
» Se il livello del liquido di raffreddamento non corrisponde
al valore prescritto:
- Correggere il livello del liquido di raffreddamento.
Liquido di raffreddamento ( Pag. 147)
- Montare il tappo del radiatore.
114
SISTEMA DI RAFFREDDAMENTO
15
15.4
Scarico del liquido di raffreddamento
Avvertenza
Rischio di scottatura Durante il funzionamento della motocicletta il liquido di raffreddamento rag-
giunge temperature elevate e si trova sotto pressione.
- Non aprire il radiatore, i flessibili del radiatore né altri componenti del sistema di raffreddamento
quando il motore o il sistema di raffreddamento sono a temperatura di esercizio.
- Lasciare raffreddare il sistema di raffreddamento e il motore prima di aprire il radiatore, i flessibili del
radiatore o altri componenti del sistema di raffreddamento.
- In caso di scottatura, immergere subito in acqua tiepida la parte interessata.
Avvertenza
Rischio di avvelenamento Il liquido di raffreddamento è dannoso per la salute.
- Conservare il liquido di raffreddamento lontano dalla portata dei bambini.
- Evitare che il liquido di raffreddamento entri in contatto con la pelle, gli occhi o i vestiti.
- In caso di ingestione di liquido di raffreddamento, contattare subito un medico.
- In caso di contatto con la pelle, risciacquare subito la parte interessata con molta acqua.
- Sciacquare bene gli occhi con acqua e rivolgersi a un medico nel caso in cui del liquido di raffred-
damento sia entrato negli occhi.
- Cambiarsi i vestiti se sopra vi è finito del liquido di raffreddamento.
Condizione
Il motore è freddo.

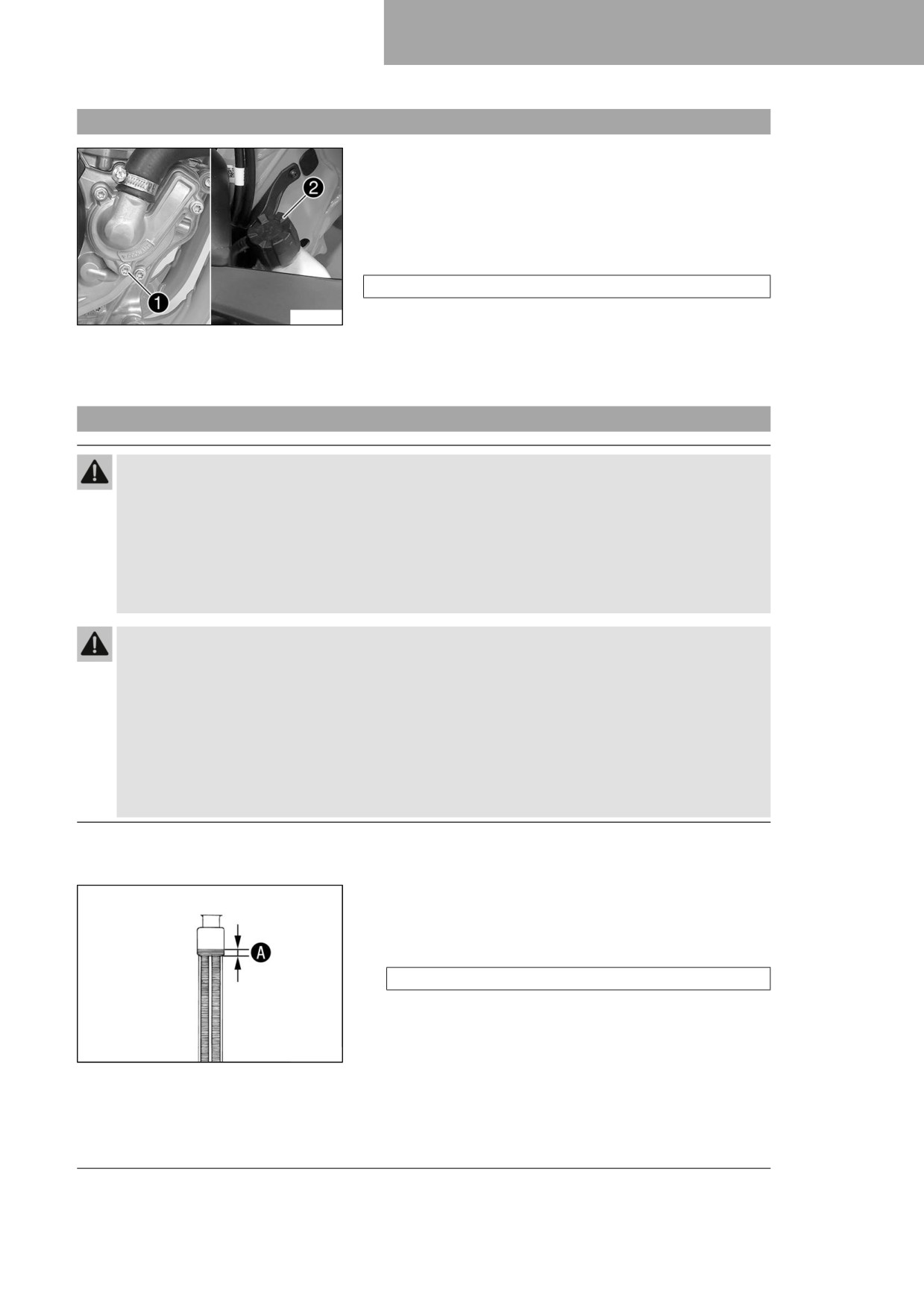

- Raddrizzare la motocicletta.
- Posizionare un recipiente adatto sotto al coperchio della
pompa dell'acqua.
- Rimuovere la vite 1. Rimuovere il tappo del radiatore 2.
- Scaricare completamente il liquido di raffreddamento.
- Montare e serrare la vite 1 con un nuovo anello di tenuta.
Nota
Vite coperchio
M6x25
10 Nm
F03740-10
pompa dell'acqua
15.5
Riempimento con il liquido di raffreddamento
Avvertenza
Rischio di avvelenamento Il liquido di raffreddamento è dannoso per la salute.
- Conservare il liquido di raffreddamento lontano dalla portata dei bambini.
- Evitare che il liquido di raffreddamento entri in contatto con la pelle, gli occhi o i vestiti.
- In caso di ingestione di liquido di raffreddamento, contattare subito un medico.
- In caso di contatto con la pelle, risciacquare subito la parte interessata con molta acqua.
- Sciacquare bene gli occhi con acqua e rivolgersi a un medico nel caso in cui del liquido di raffred-
damento sia entrato negli occhi.
- Cambiarsi i vestiti se sopra vi è finito del liquido di raffreddamento.
115

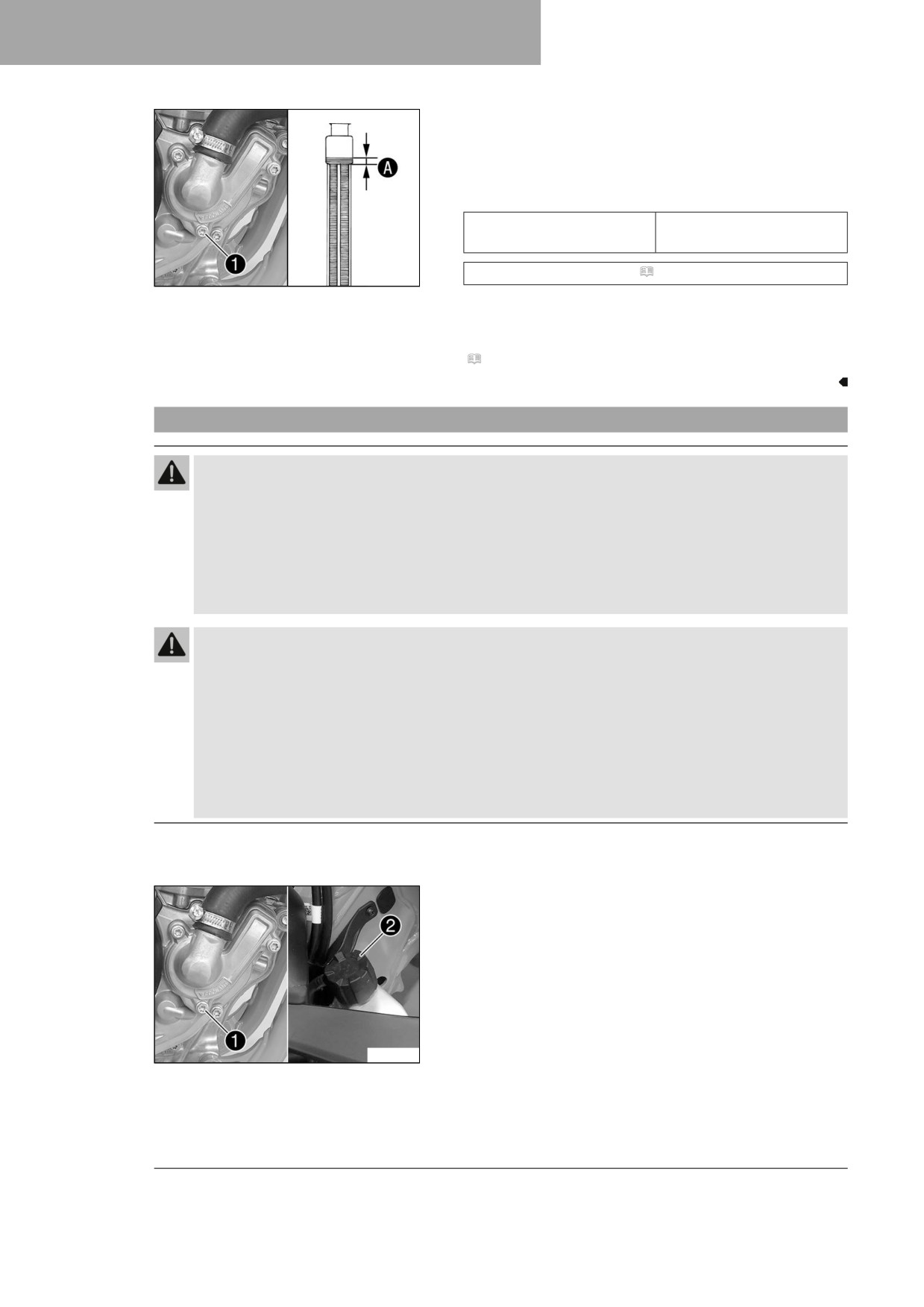

15
SISTEMA DI RAFFREDDAMENTO
- Accertarsi che la vite 1 sia ben serrata.
- Mettere la motocicletta in posizione verticale.
- Versare il liquido di raffreddamento fino alla misura A, sopra
le lamelle del radiatore.
Nota
10 mm
Misura A sopra le lamelle
del radiatore
Liquido di raffreddamento ( Pag. 147)
F03741-10
- Montare il tappo del radiatore.
- Effettuare un breve giro di prova.
- Controllare il livello del liquido di raffreddamento.
(
Pag. 114)
15.6
Sostituzione del liquido di raffreddamento
Avvertenza
Rischio di scottatura Durante il funzionamento della motocicletta il liquido di raffreddamento rag-
giunge temperature elevate e si trova sotto pressione.
- Non aprire il radiatore, i flessibili del radiatore né altri componenti del sistema di raffreddamento
quando il motore o il sistema di raffreddamento sono a temperatura di esercizio.
- Lasciare raffreddare il sistema di raffreddamento e il motore prima di aprire il radiatore, i flessibili del
radiatore o altri componenti del sistema di raffreddamento.
- In caso di scottatura, immergere subito in acqua tiepida la parte interessata.
Avvertenza
Rischio di avvelenamento Il liquido di raffreddamento è dannoso per la salute.
- Conservare il liquido di raffreddamento lontano dalla portata dei bambini.
- Evitare che il liquido di raffreddamento entri in contatto con la pelle, gli occhi o i vestiti.
- In caso di ingestione di liquido di raffreddamento, contattare subito un medico.
- In caso di contatto con la pelle, risciacquare subito la parte interessata con molta acqua.
- Sciacquare bene gli occhi con acqua e rivolgersi a un medico nel caso in cui del liquido di raffred-
damento sia entrato negli occhi.
- Cambiarsi i vestiti se sopra vi è finito del liquido di raffreddamento.
Condizione
Il motore è freddo.
- Raddrizzare la motocicletta.
- Posizionare un recipiente adatto sotto al coperchio della
pompa dell'acqua.
- Rimuovere la vite 1. Rimuovere il tappo del radiatore 2.
- Scaricare completamente il liquido di raffreddamento.
F03740-10
116
SISTEMA DI RAFFREDDAMENTO
15

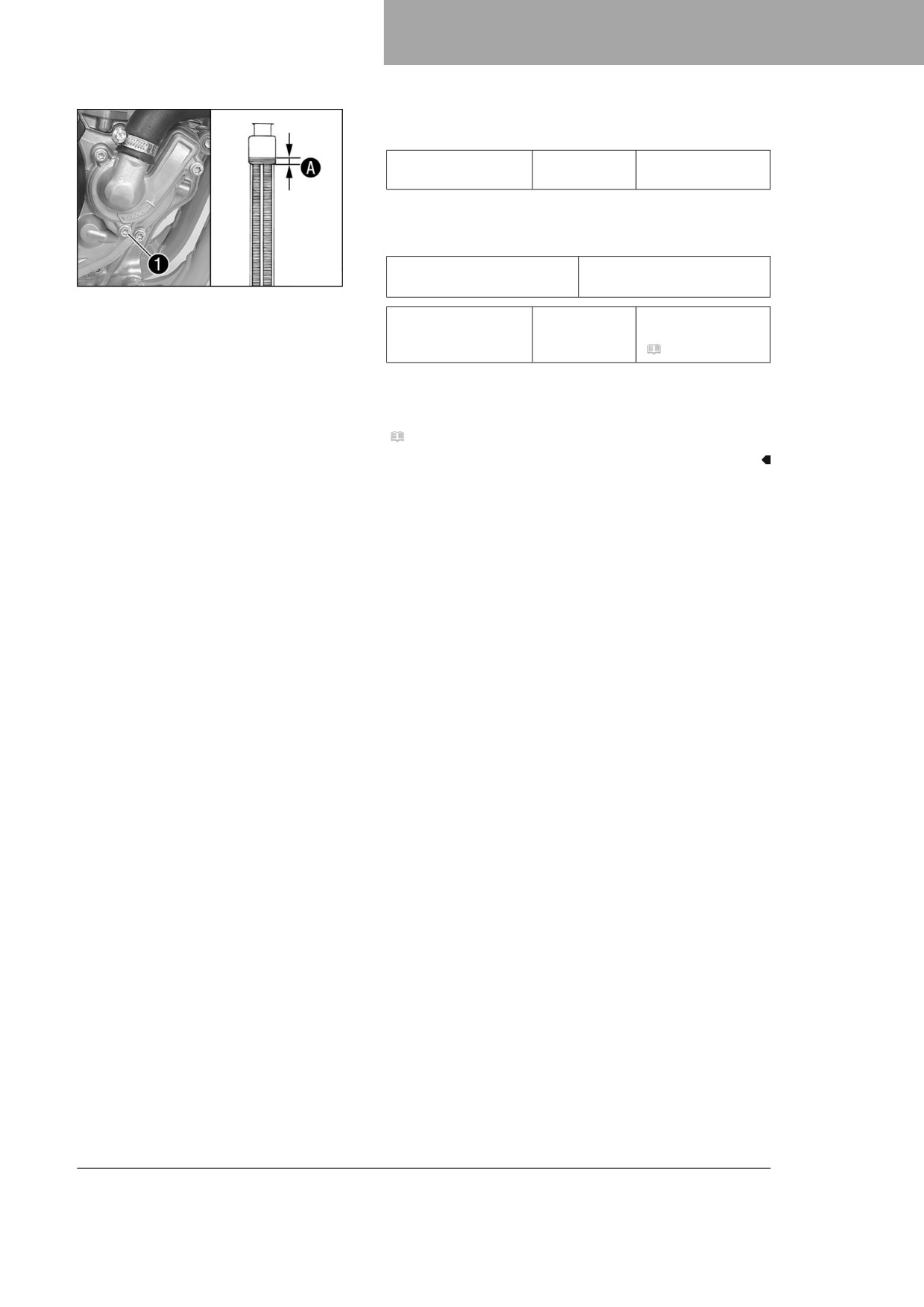

– Montare e serrare la vite 1 con un nuovo anello di tenuta.
Nota
Vite coperchio
M6
10 Nm
pompa dell'acqua
- Versare il liquido di raffreddamento fino alla misura A, sopra
le lamelle del radiatore.
Nota
10 mm
Misura A sopra le lamelle
F03741-10
del radiatore
Liquido di raffredda-
0,90 l
Liquido di
mento
raffreddamento
(
Pag. 147)
– Montare il tappo del radiatore.
- Effettuare un breve giro di prova.
- Controllare il livello del liquido di raffreddamento.
(
Pag. 114)
117
16
MESSA A PUNTO DEL MOTORE
16.1

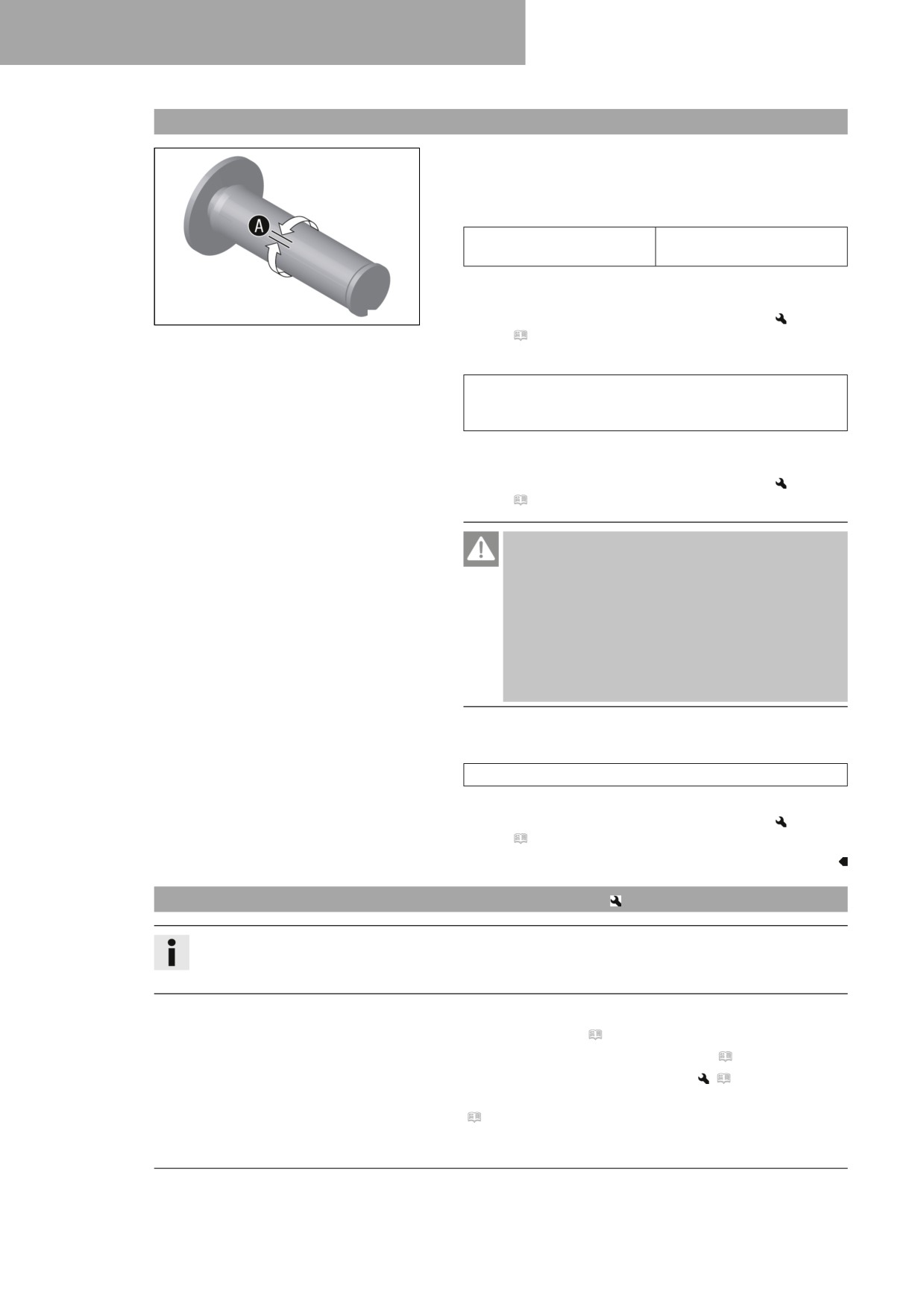

Controllo del gioco dei cavi flessibili del gas
-
Controllare la scorrevolezza della manopola dell'acceleratore.
–
Raddrizzare il manubrio. Ruotare leggermente avanti e indie-
tro la manopola dell'acceleratore e rilevare il gioco dei cavi
flessibili del gas A.
Gioco dei cavi flessibili del
3 … 5 mm
gas
» Se il gioco dei cavi flessibili del gas non corrisponde al
valore prescritto:
400192-11
- Regolare il gioco dei cavi flessibili del gas.
( Pag. 118)
–
Premere il pulsante di avviamento a freddo fino a battuta.
Quando si ruota in avanti la manopola dell'acceleratore, il
pulsante di avviamento a freddo torna in posizione di par-
tenza.
» Se il pulsante di avviamento a freddo non ritorna nella
posizione iniziale:
- Regolare il gioco dei cavi flessibili del gas.
(
Pag. 118)
Pericolo
Rischio di avvelenamento I gas di scarico sono
tossici e possono provocare perdita di coscienza e
morte.
- A motore in funzione assicurare sempre una suffi-
ciente aerazione.
- Utilizzare un sistema di aspirazione gas di scarico
adeguato quando si avvia o si lascia in moto il
motore in ambienti chiusi.
-
Avviare il motore e farlo girare a regime minimo. Muovere il
manubrio a destra e sinistra per l'intero raggio di sterzata.
Il regime minimo non deve cambiare.
» Se il regime minimo cambia:
- Regolare il gioco dei cavi flessibili del gas.
(
Pag. 118)
16.2
Regolazione del gioco dei cavi flessibili del gas
Info
Se la corretta posa dei cavi flessibili del gas è già stata appurata, il serbatoio del carburante non deve
essere smontato.
Operazione preliminare
- Rimuovere la sella. ( Pag. 67)
- Smontare il rivestimento laterale destro. ( Pag. 73)
- Smontare il serbatoio del carburante.
(
Pag. 75)
– Controllare la disposizione dei cavi flessibili del gas.
(
Pag. 83)
118
MESSA A PUNTO DEL MOTORE 16

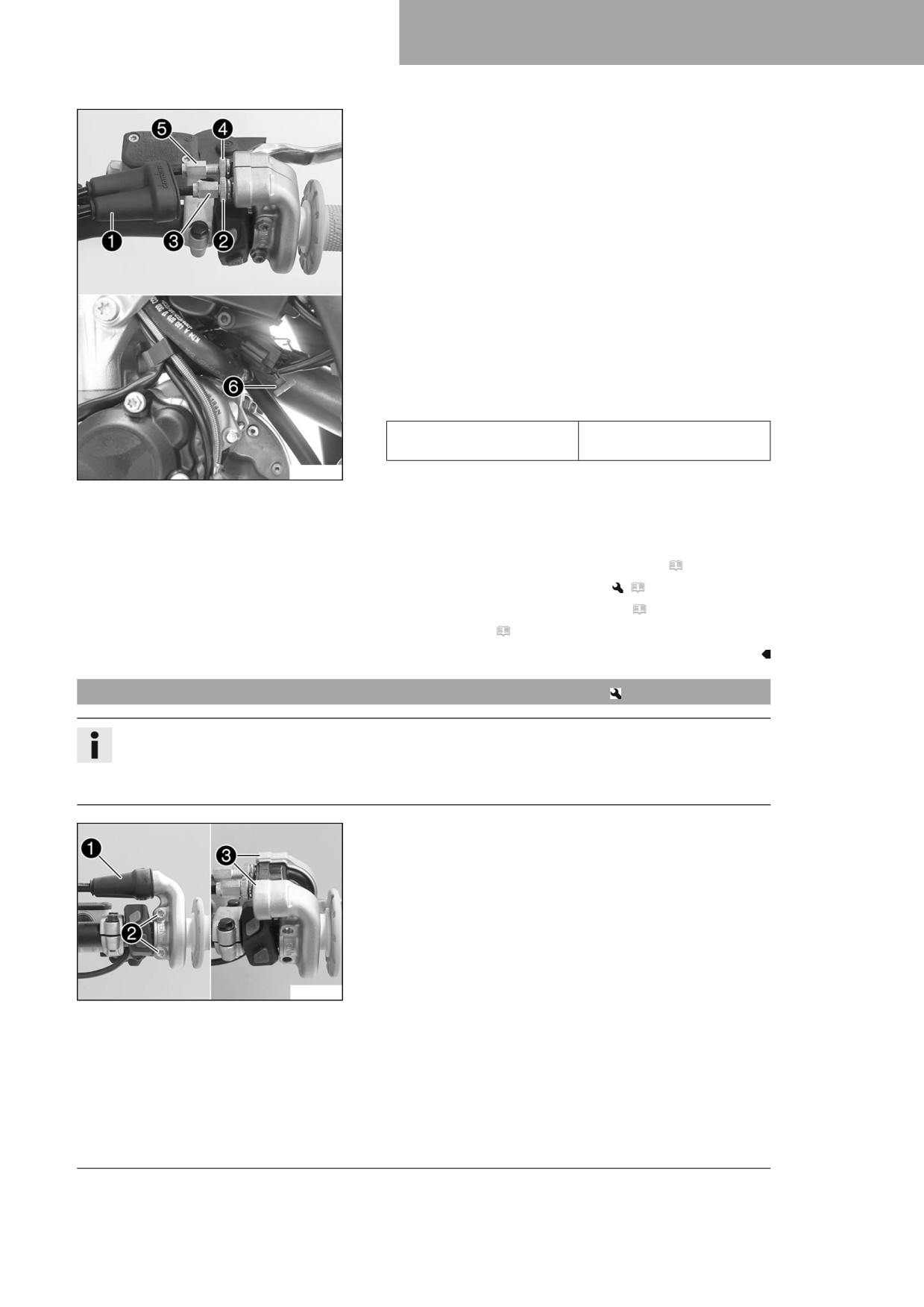

Operazione principale
- Raddrizzare il manubrio.
- Spingere indietro la cuffia 1.
- Allentare il dado 2.
- Avvitare completamente la vite di regolazione 3.
- Allentare il dado 4.
- Premere il pulsante di avviamento a freddo 6 fino a battuta.
- Ruotare la vite di regolazione 5 in modo che il pulsante di
avviamento a freddo si porti in posizione a riposo quando la
manopola dell'acceleratore viene ruotata in avanti.
- Serrare il dado 4.
- Ruotare la vite di regolazione 3 in modo che i cavi flessibili
del gas presentino del gioco in corrispondenza della mano-
pola dell'acceleratore.
Nota
Gioco dei cavi flessibili del
3 … 5 mm
gas
A01080-10
- Serrare il dado 2.
- Inserire la cuffia 1.
- Controllare la scorrevolezza della manopola dell'acceleratore.
Operazione conclusiva
- Controllare il gioco dei cavi flessibili del gas. ( Pag. 118)
- Montare il serbatoio del carburante.
(
Pag. 77)
– Montare il rivestimento laterale destro. ( Pag. 73)
- Montare la sella. ( Pag. 68)
16.3

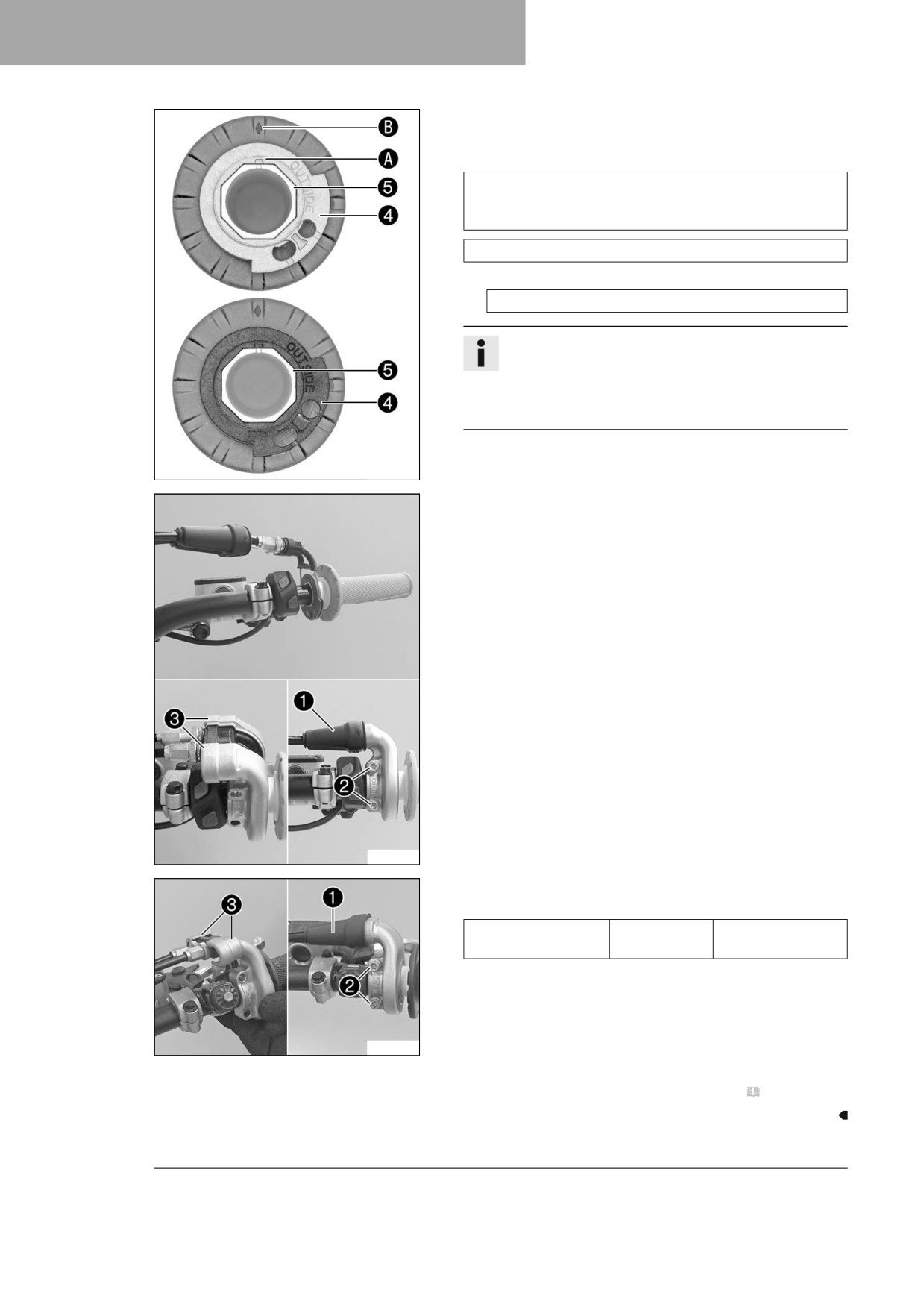

Regolazione della curva caratteristica dell'accelerazione
Info
Attraverso la manopola dell'acceleratore è possibile modificare la curva caratteristica dell'accelerazione
sostituendo il lamierino.
In dotazione viene dato un lamierino con una diversa curva caratteristica.
Operazione principale
- Spingere indietro la cuffia 1.
- Rimuovere le viti 2 e i semigusci 3.
- Disimpegnare i cavi flessibili del gas e rimuovere il tubo della
manopola.
F03743-10
119
16
MESSA A PUNTO DEL MOTORE
- Rimuovere il lamierino 4 dal tubo della manopola 5.
- Posizionare sul tubo della manopola il lamierino desiderato.
Nota
La denominazione OUTSIDE deve essere visibile. Il con-
trassegno A deve essere posizionato in modo da risultare
allineato al contrassegno B.
Lamierino nero (A46002014000)
Alternativa 1
Lamierino grigio (A48002014000)
Info
Il lamierino grigio determina un'apertura più lenta della
valvola a farfalla.
Il lamierino nero determina un'apertura più veloce
della valvola a farfalla.
F03780-10
- Pulire la superficie esterna del manubrio e la parte interna
del tubo della manopola. Inserire il tubo della manopola sul
manubrio.
- Agganciare i cavi flessibili del gas al lamierino e disporli cor-
rettamente.
F03744-10
- Posizionare i semigusci 3, montare e serrare le viti 2.
Nota
Vite manopola del-
M6
5 Nm
l'acceleratore
- Infilare la cuffia 1 e controllare la scorrevolezza della mano-
pola dell'acceleratore.
V01537-10
Operazione conclusiva
- Controllare il gioco dei cavi flessibili del gas. ( Pag. 118)
120
MESSA A PUNTO DEL MOTORE 16
16.4

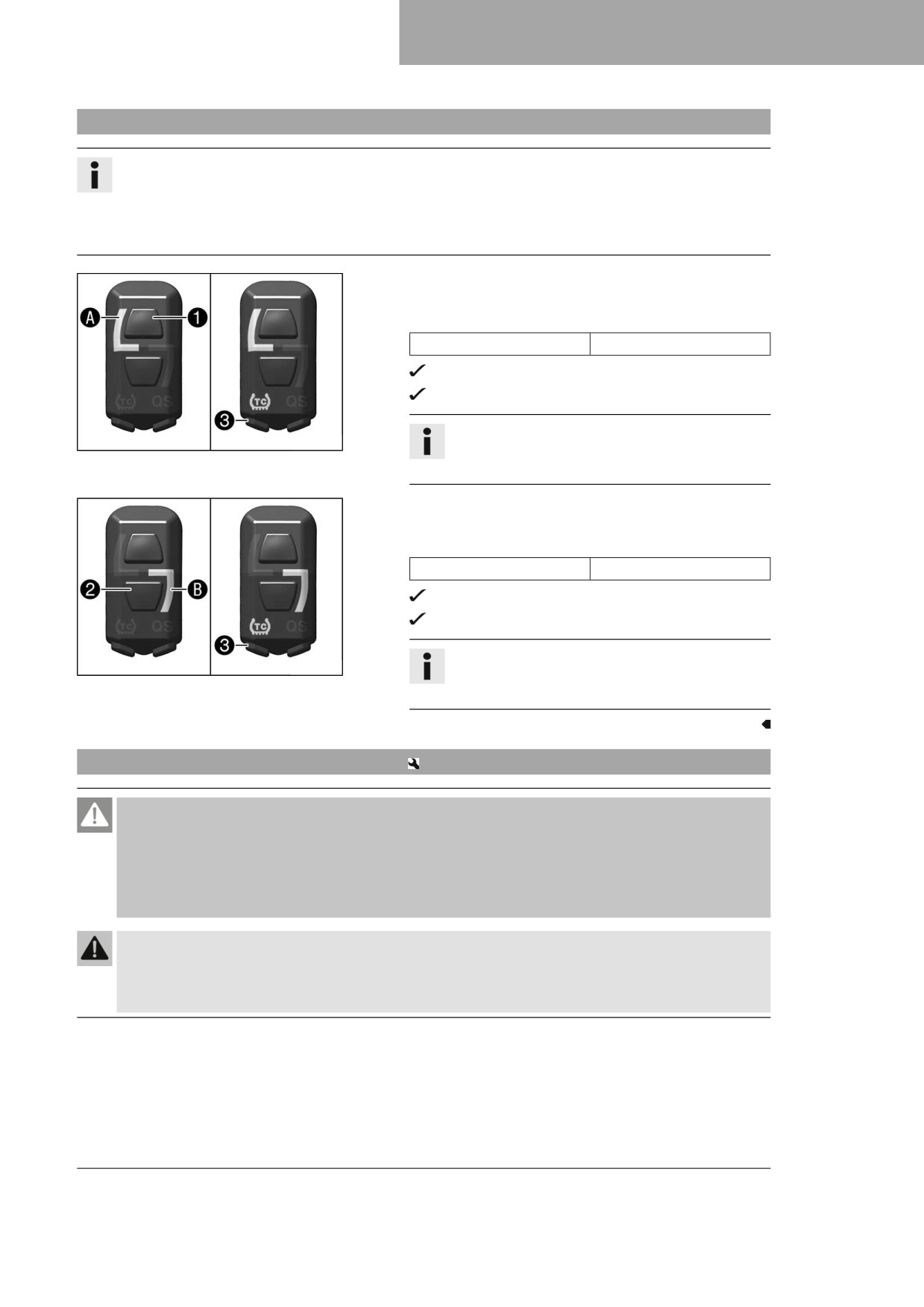

Modifica della mappatura
Info
La curva caratteristica del motore desiderata può essere attivata tramite l'interruttore combinato.
Quando si riavvia il veicolo, si riattiva l'impostazione utilizzata per ultima.
Inoltre, si può attivare il controllo di trazione in ogni mappatura.
La mappatura può essere modificata anche durante la marcia.
Attivazione mappatura STANDARD:
- Premere il tasto 1.
Nota
Giri motore
< 4.000 giri/min
La spia A è accesa.
STANDARD - reattività equilibrata
Info
F03762-10
Il controllo di trazione può essere attivato anche
con il tasto TC 3.
Attivazione mappatura ADVANCED:
- Premere il tasto 2.
Nota
Giri motore
< 4.000 giri/min
La spia B è accesa.
ADVANCED - reattività diretta
Info
F03763-10
Il controllo di trazione può essere attivato anche
con il tasto TC 3.
16.5
Regolazione del regime minimo
Pericolo
Rischio di avvelenamento I gas di scarico sono tossici e possono provocare perdita di coscienza e
morte.
- A motore in funzione assicurare sempre una sufficiente aerazione.
- Utilizzare un sistema di aspirazione gas di scarico adeguato quando si avvia o si lascia in moto il
motore in ambienti chiusi.
Avvertenza
Rischio di incidente Con regime minimo troppo basso, il motore potrebbe spegnersi all'improvviso.
- Impostare il regime minimo al valore prescritto. (La vostra officina autorizzata Husqvarna Motorcy-
cles sarà lieta di aiutarvi.)
121
16
MESSA A PUNTO DEL MOTORE

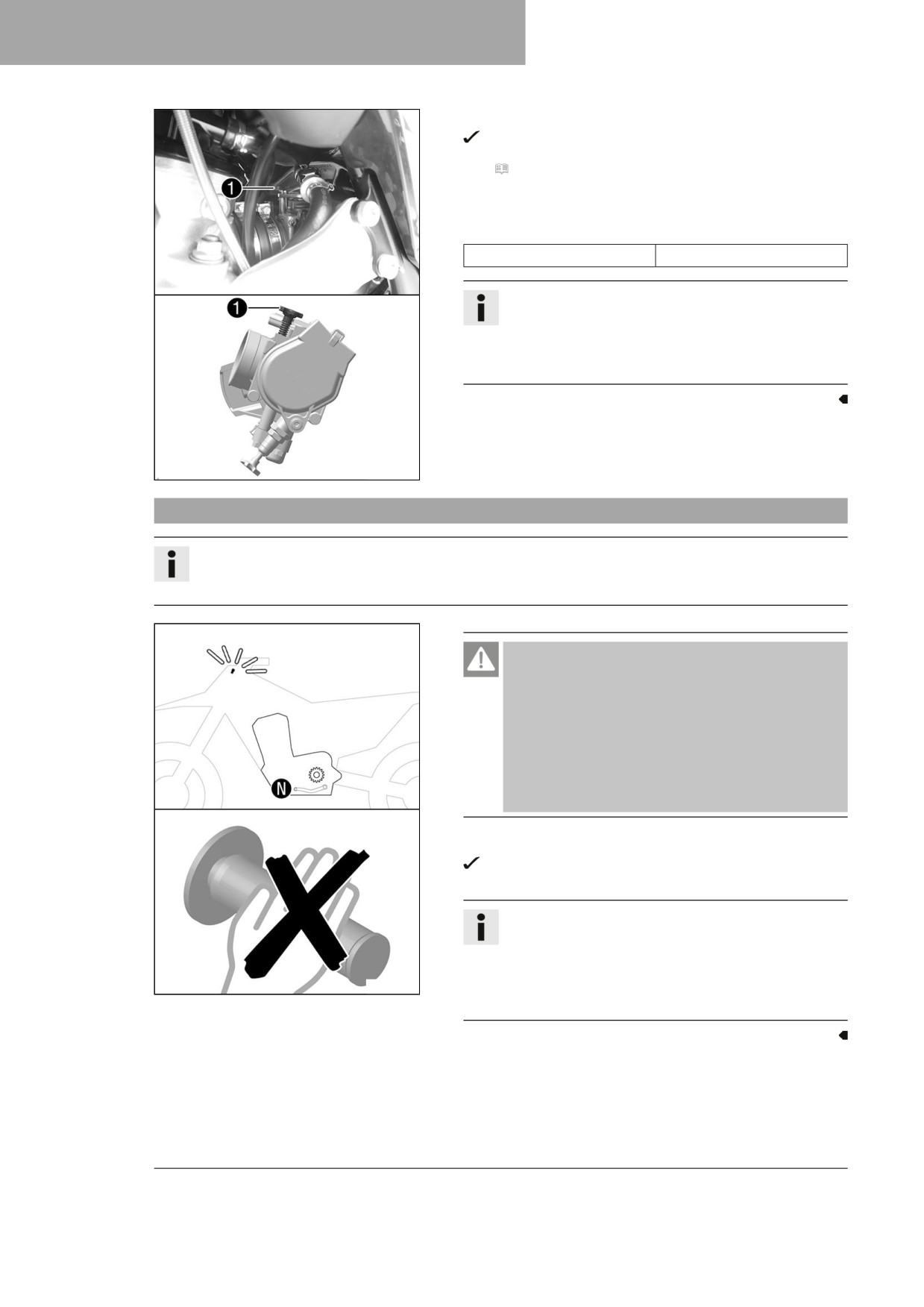

- Portare il motore alla temperatura di esercizio.
Pulsante di avviamento a freddo disattivato - Il pulsante
di avviamento a freddo è in posizione a riposo.
(
Pag. 20)
– Regolare il regime del minimo ruotando la vite di registro del
regime del minimo 1 con l’aiuto di un apposito contagiri.
Nota
Numero di giri al minimo
2.250 … 2.350 giri/min
Info
Per ridurre il regime minimo ruotare in senso antiora-
rio.
Per aumentare il regime del minimo ruotare in senso
orario.
A01063-10
16.6
Programmazione della posizione della farfalla
Info
Se la centralina elettronica rileva che la posizione della farfalla al minimo deve essere riprogrammata, la
spia di malfunzionamento lampeggia 2 volte al secondo.
Pericolo
Rischio di avvelenamento I gas di scarico sono
tossici e possono provocare perdita di coscienza e
morte.
- A motore in funzione assicurare sempre una suffi-
ciente aerazione.
- Utilizzare un sistema di aspirazione gas di scarico
adeguato quando si avvia o si lascia in moto il
motore in ambienti chiusi.
- Far girare il veicolo al regime minimo.
La spia di malfunzionamento smette di lampeggiare non
appena si conclude la programmazione.
Info
Se il motore si scalda troppo, eseguire un giro di raf-
freddamento a un numero di giri medio.
Successivamente, non spegnere il motore ma lasciarlo
H02263-10
girare al minimo finché la programmazione non è con-
clusa.
122
MESSA A PUNTO DEL MOTORE 16

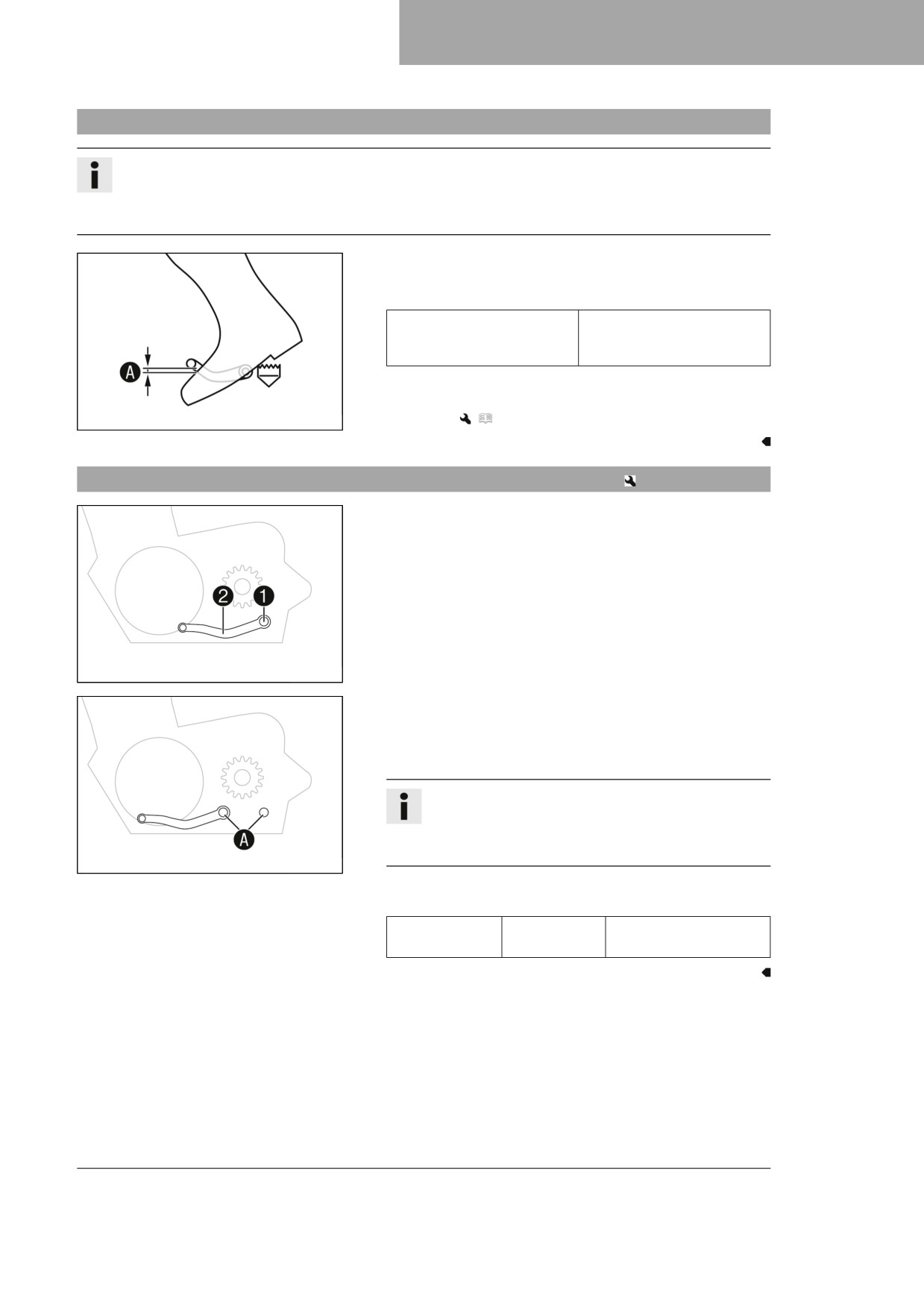

16.7
Controllo della posizione a riposo della leva del cambio
Info
Durante la marcia la leva del cambio in posizione a riposo non deve toccare lo stivale.
Se la leva del cambio tocca continuamente lo stivale, il cambio viene sollecitato eccessivamente e pos-
sono verificarsi malfunzionamenti del quickshifter.
- Salire sul veicolo assumendo la posizione di marcia e misu-
rare la distanza A tra il bordo superiore dello stivale e la
leva del cambio.
Distanza tra la leva del cam-
10 … 20 mm
bio e il bordo superiore dello
stivale
» Se la distanza non corrisponde al valore prescritto:
- Regolare la posizione a riposo della leva del cam-
400692-10
bio.
(
Pag. 123)
16.8
Regolazione della posizione a riposo della leva del cambio
- Rimuovere la vite 1 con le rondelle e rimuovere la leva del
cambio 2.
401950-12
- Pulire la dentatura A della leva del cambio e dell'albero
comando cambio.
- Innestare la leva del cambio sull'albero di comando del cam-
bio nella posizione desiderata e far ingranare la dentatura.
Info
Il campo di regolazione è limitato.
Durante il cambio marce la leva del cambio non deve
venire a contatto con nessun componente del veicolo.
401951-10
- Montare e serrare la vite 1 con le rondelle.
Nota
Vite leva del
M6
14 Nm
cambio
Loctite®243™
123
17
MANUTENZIONE DEL MOTORE
17.1

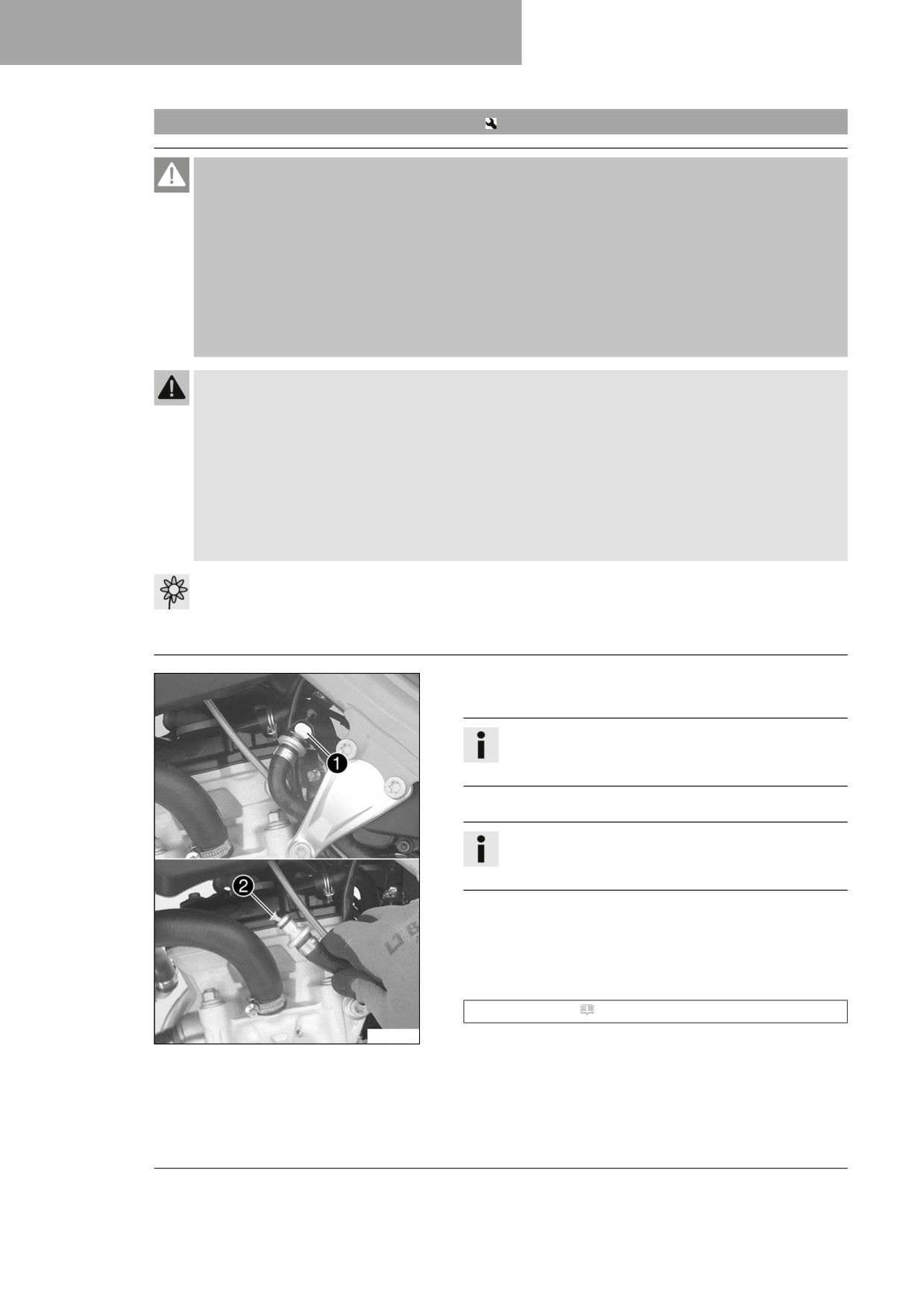

Sostituzione del filtro a reticella
Pericolo
Pericolo d'incendio Il carburante è facilmente infiammabile.
All'interno del serbatoio il carburante tende a espandersi e, in caso di surriscaldamento, potrebbe fuo-
riuscire se il livello di riempimento è eccessivo.
- Non fare rifornimento in prossimità di fiamme libere o sigarette accese.
- Spegnere il motore quando si fa rifornimento.
- Accertarsi che non venga versato carburante, in particolare sui componenti caldi del veicolo.
- Asciugare immediatamente l'eventuale carburante versato.
- Rispettare le indicazioni riguardanti il rifornimento di carburante.
Avvertenza
Rischio di avvelenamento Il carburante è dannoso per la salute.
- Evitare che il carburante entri in contatto con la pelle, gli occhi o i vestiti.
- In caso di ingestione di carburante, contattare subito un medico.
- Non respirare i vapori del carburante.
- In caso di contatto con la pelle, risciacquare subito la parte interessata con molta acqua.
- Sciacquare bene gli occhi con acqua e rivolgersi a un medico nel caso in cui del carburante sia
finito negli occhi.
- Cambiarsi i vestiti se sopra vi è finito del carburante.
Nota
Pericolo di inquinamento ambientale Un utilizzo non corretto del carburante può provocare danni
all'ambiente.
- Evitare che il carburante finisca nelle falde acquifere, nel terreno o nell'impianto fognario.
- Pulire a fondo con aria compressa il raccordo ad attacco
rapido 1.
Info
Evitare assolutamente che lo sporco entri nel tubo del
carburante. Lo sporco penetrato intasa l'iniettore!
- Scollegare il raccordo ad attacco rapido.
Info
Dal tubo del carburante può fuoriuscire carburante
residuo.
- Estrarre il filtro a reticella 2 dal raccordo.
- Spingere il nuovo filtro a reticella, fino a battuta, sul raccordo.
- Applicare dello spray al silicone su un panno privo di pelucchi
e lubrificare leggermente l'O-ring del raccordo ad attacco
rapido.
Spray al silicone ( Pag. 150)
F03737-10
- Collegare il raccordo ad attacco rapido 1.
124
MANUTENZIONE DEL MOTORE 17
Pericolo
Rischio di avvelenamento I gas di scarico sono
tossici e possono provocare perdita di coscienza e
morte.
- A motore in funzione assicurare sempre una suffi-
ciente aerazione.
- Utilizzare un sistema di aspirazione gas di scarico
adeguato quando si avvia o si lascia in moto il
motore in ambienti chiusi.
- Avviare il motore e controllarne la risposta.

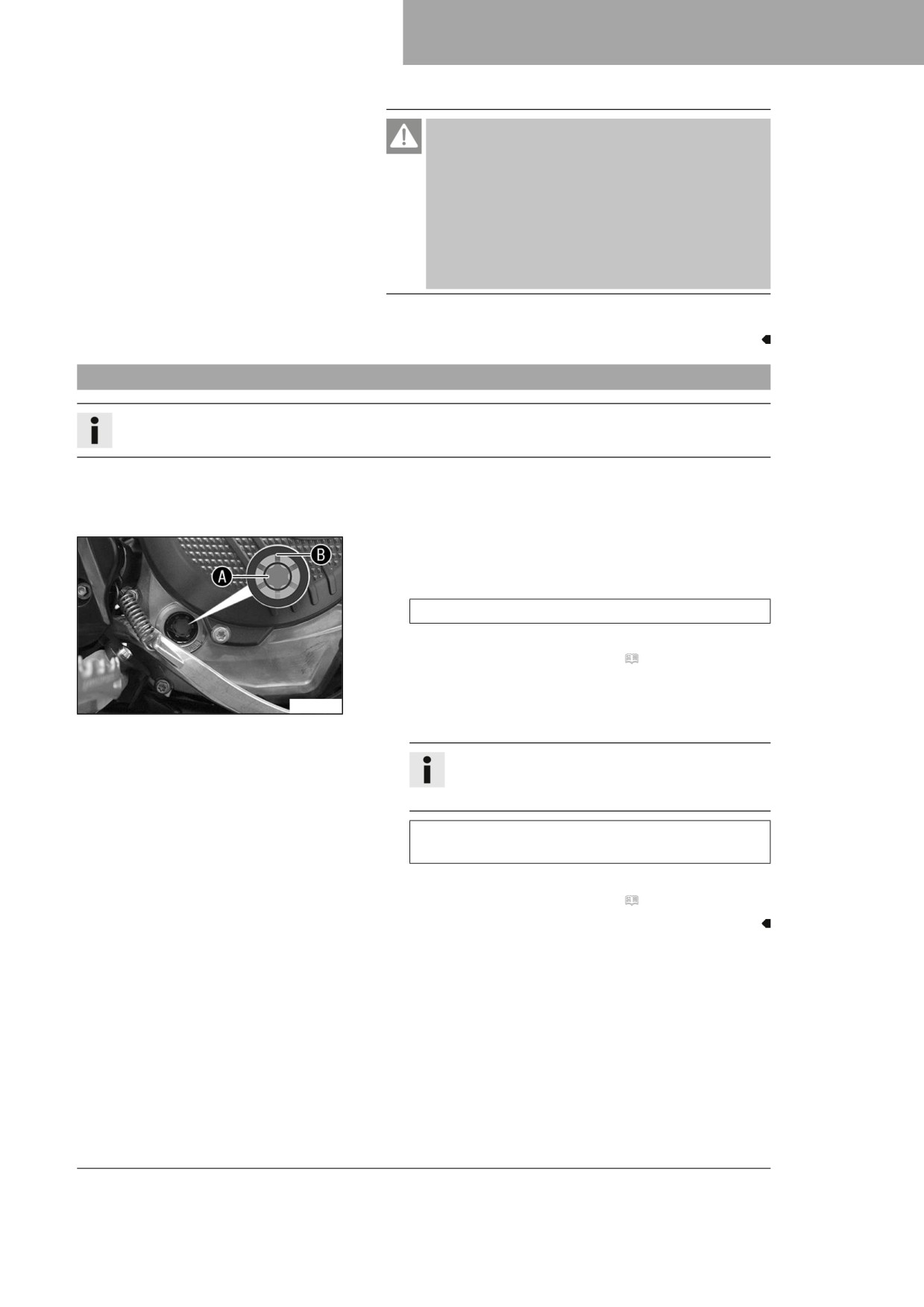

17.2
Controllo del livello dell'olio motore
Info
Il livello dell'olio motore può essere controllato a motore freddo e caldo.
Operazione preliminare
- Collocare la motocicletta in posizione verticale su una super-
ficie piana.
Condizione
Il motore è freddo.
- Controllare il livello dell'olio motore.
L'olio motore è a metà del vetro spia A.
» Se l'olio motore non arriva a metà del vetro spia:
- Rabboccare l'olio motore. ( Pag. 128)
Condizione
Il motore è a temperatura di esercizio.
A01079-10
- Controllare il livello dell'olio motore.
Info
Dopo aver spento il motore, attendere un minuto
prima di eseguire i controlli.
L'olio motore si trova tra la metà A e il bordo supe-
riore B del vetro spia.
» Se l'olio motore non arriva a metà del vetro spia A:
- Rabboccare l'olio motore. ( Pag. 128)
125
17
MANUTENZIONE DEL MOTORE
17.3

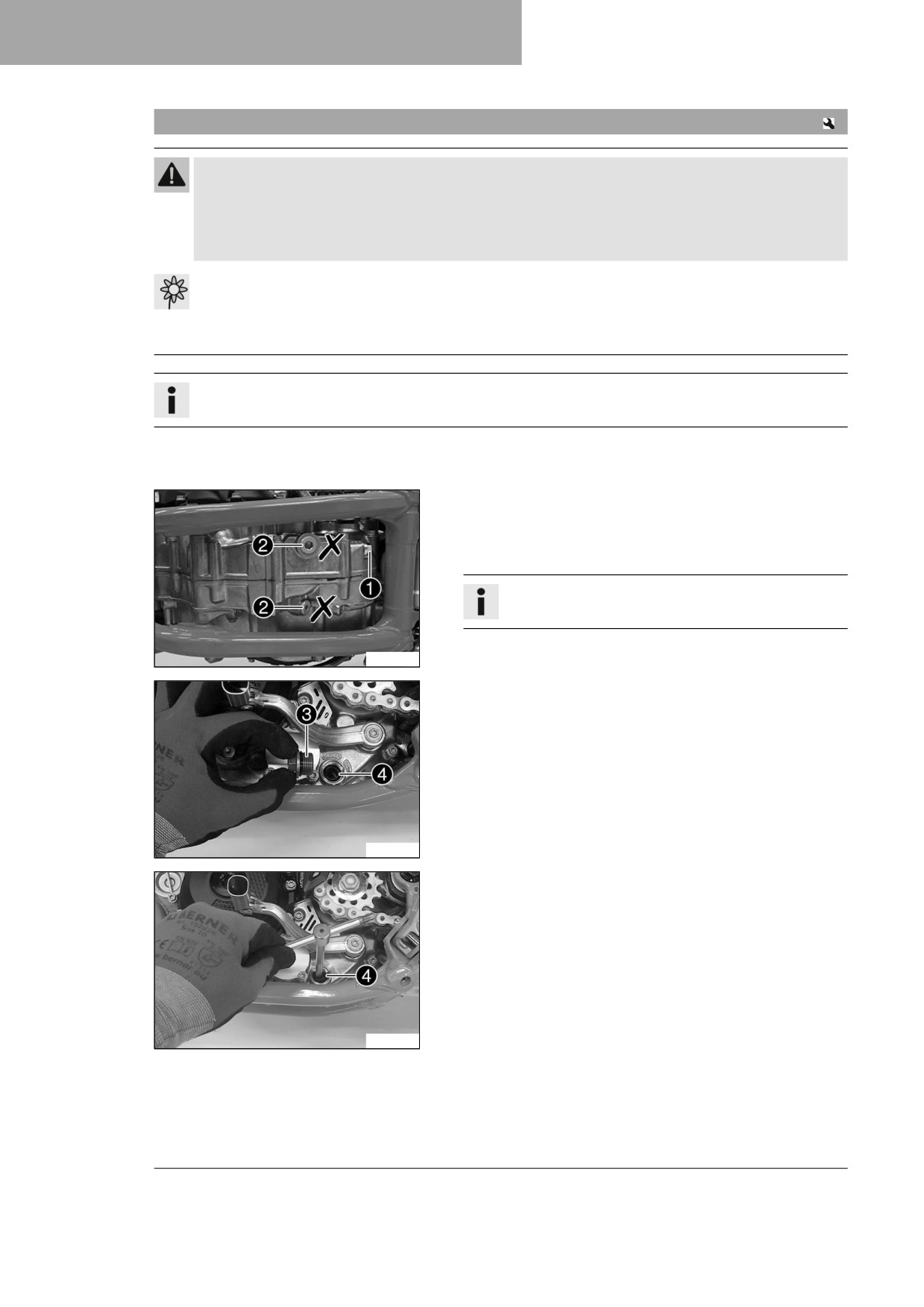

Sostituzione dell'olio motore e del filtro dell'olio, pulizia dell'unità filtrante
Avvertenza
Rischio di scottatura Durante il funzionamento della motocicletta, l'olio del motore e l'olio del cam-
bio raggiungono temperature elevate.
- Indossare indumenti e guanti protettivi adatti.
- In caso di scottatura, immergere subito in acqua tiepida la parte interessata.
Nota
Pericolo di inquinamento ambientale I rifiuti inquinanti provocano danni all'ambiente.
- Smaltire oli, grassi, filtri, carburanti, detergenti, liquidi freni, ecc. correttamente e secondo le disposi-
zioni vigenti.
Info
Scaricare l'olio motore a motore caldo.
Operazione preliminare
- Parcheggiare la motocicletta su una superficie in piano.
Operazione principale
- Posizionare un recipiente adatto sotto il motore.
- Rimuovere la vite di scarico olio 1 con il magnete e l'anello
di tenuta.
Info
Non rimuovere le viti 2.
H04991-10
- Rimuovere il tappo a vite 3 con l'unità filtrante 4 e l'O-
ring.
- Scaricare completamente l'olio motore.
- Pulire accuratamente i componenti e le superfici di tenuta.
H04992-10
- Posizionare l'unità filtrante 4 con gli O-ring su una chiave
svita tappo.
- Attraverso il foro del tappo a vite posizionare la chiave svita
tappo nel semicarter opposto.
- Spingere l'unità filtrante fino a battuta nel carter motore.
H04993-10
126
MANUTENZIONE DEL MOTORE 17

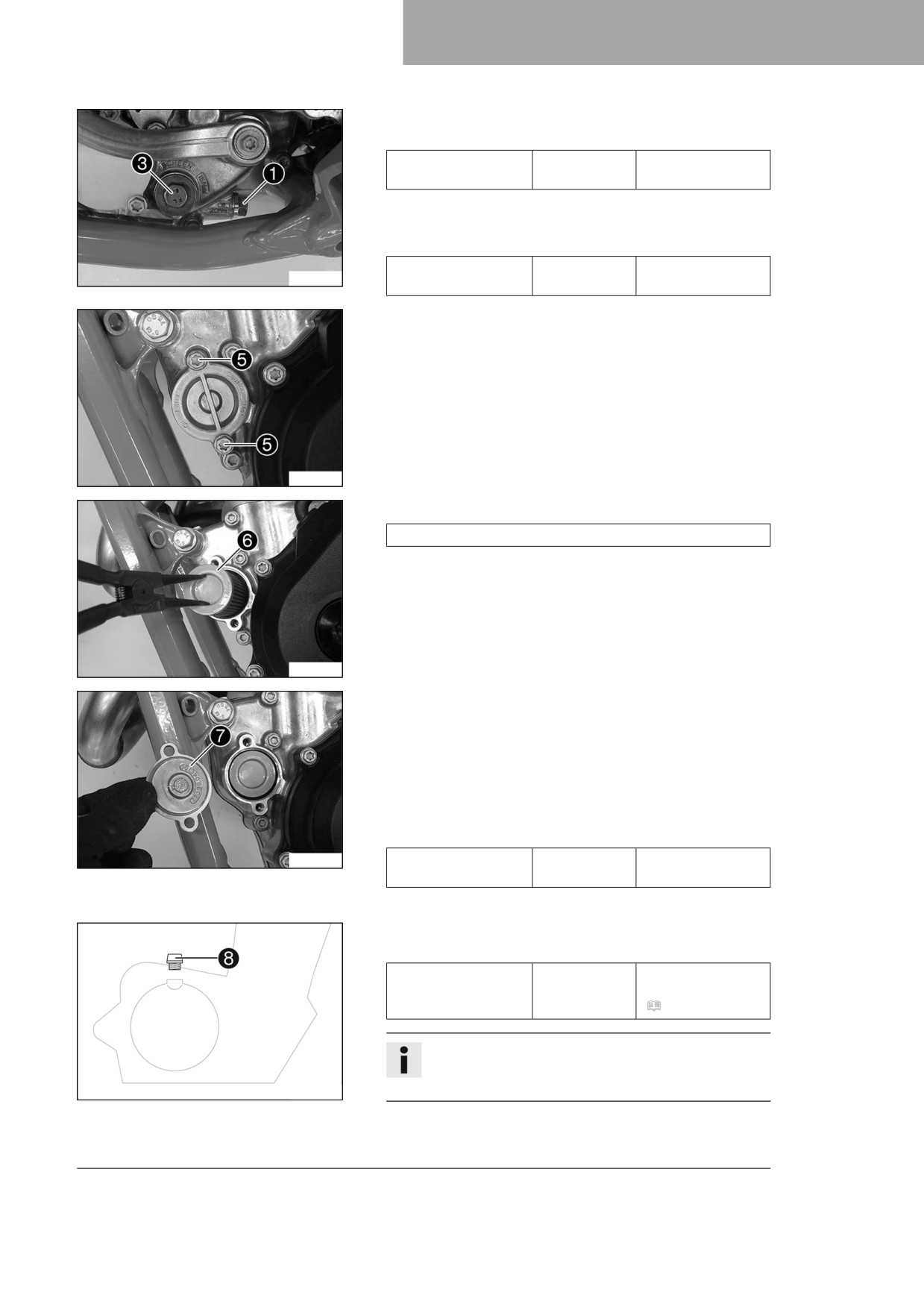

- Montare e serrare il tappo a vite 3 con l'O-ring.
Nota
Tappo di chiusura
M20x1,5
15 Nm
unità filtrante
- Montare e serrare la vite di scarico dell'olio 1 con il
magnete e il nuovo anello di tenuta.
Nota
Vite di scarico olio
M12x1,5
20 Nm
H04994-10
con magnete
- Rimuovere le viti 5. Rimuovere il coperchio del filtro dell'olio
con l'O-ring.
H04995-10
- Estrarre il filtro dell'olio 6 dal corpo del filtro olio.
Pinza anello di sicurezza (51012011000)
- Scaricare completamente l'olio motore.
- Pulire accuratamente i componenti e le superfici di tenuta.
H04996-10
- Coricare di lato la motocicletta e riempire il corpo del filtro
dell'olio per circa ⅓ con olio motore.
- Riempire il filtro dell'olio con olio motore e posizionare il filtro
nell'alloggiamento.
- Lubrificare l'O-ring del coperchio del filtro dell'olio e montarlo
con il relativo coperchio 7.
- Montare e serrare le viti.
Nota
H04997-10
Vite coperchio filtro
M6
10 Nm
olio
- Sollevare la motocicletta.
- Rimuovere la vite di riempimento olio 8 con l'O-ring e intro-
durre olio motore.
Olio motore
1,0 l
Olio del motore
(SAE 10W/50)
(
Pag. 148)
Info
L'olio motore, se in quantità insufficiente o di scarsa
qualità, comporta l'usura precoce del motore.
401955-12
- Montare e serrare la vite di riempimento olio con l'O-ring.
127
17
MANUTENZIONE DEL MOTORE
Pericolo
Rischio di avvelenamento I gas di scarico sono
tossici e possono provocare perdita di coscienza e
morte.
- A motore in funzione assicurare sempre una suffi-
ciente aerazione.
- Utilizzare un sistema di aspirazione gas di scarico
adeguato quando si avvia o si lascia in moto il
motore in ambienti chiusi.
- Avviare il motore e controllare la tenuta ermetica.
Operazione conclusiva
- Controllare il livello dell'olio motore. ( Pag. 125)
17.4

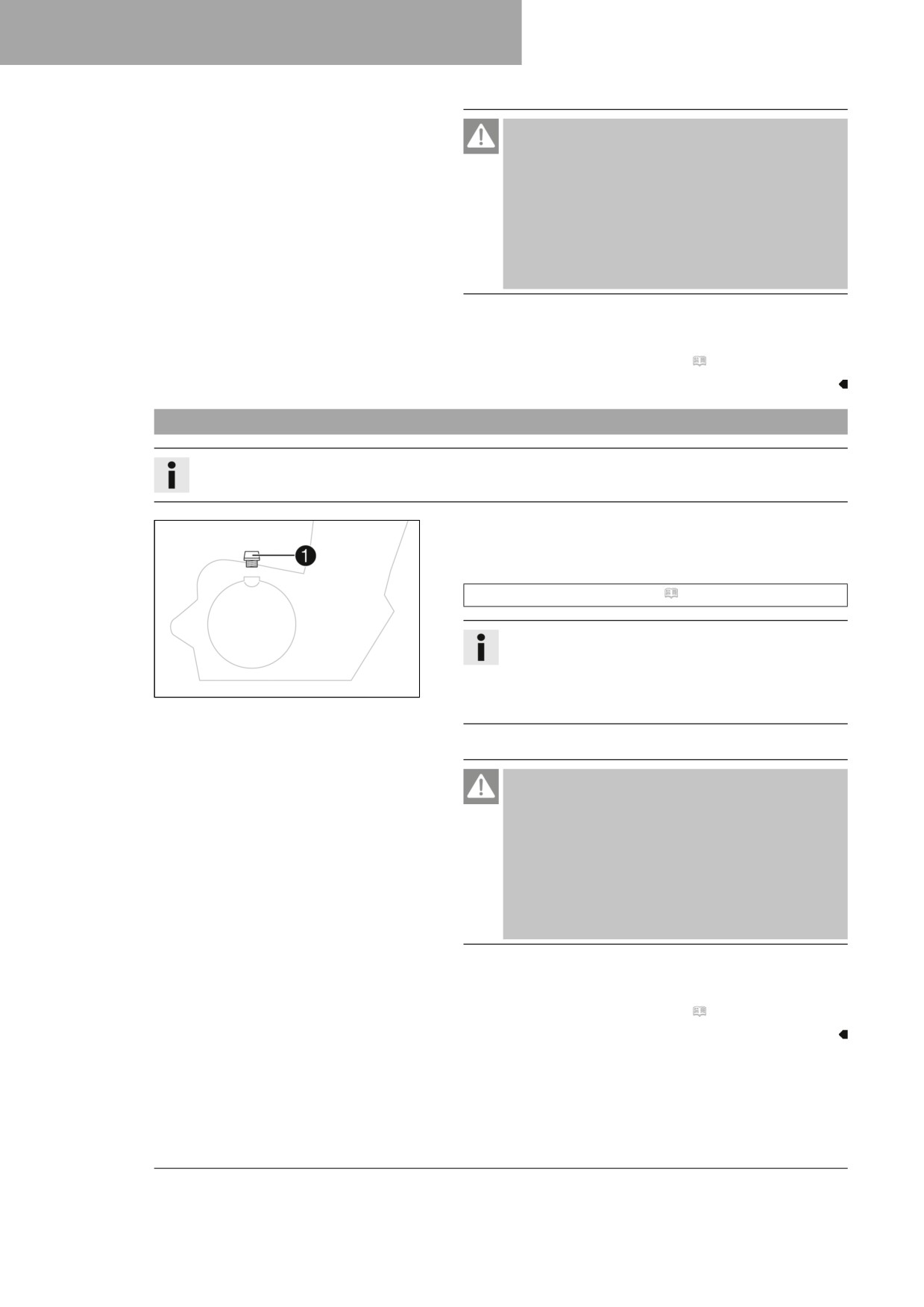

Rabbocco dell'olio motore
Info
L'olio motore, se in quantità insufficiente o di scarsa qualità, comporta l'usura precoce del motore.
Operazione principale
- Rimuovere la vite di riempimento olio 1 con l'O-ring.
- Rabboccare lo stesso olio motore utilizzato per il cambio olio.
Olio del motore (SAE 10W/50) ( Pag. 148)
Info
Per una prestazione ottimale dell'olio motore è sconsi-
gliato mischiare tra loro oli di tipo diverso.
401955-10
Husqvarna Motorcycles consiglia di effettuare, se
necessario, un cambio d'olio.
- Montare e serrare la vite di riempimento olio con l'O-ring.
Pericolo
Rischio di avvelenamento I gas di scarico sono
tossici e possono provocare perdita di coscienza e
morte.
- A motore in funzione assicurare sempre una suffi-
ciente aerazione.
- Utilizzare un sistema di aspirazione gas di scarico
adeguato quando si avvia o si lascia in moto il
motore in ambienti chiusi.
- Avviare il motore e controllare la tenuta ermetica.
Operazione conclusiva
- Controllare il livello dell'olio motore. ( Pag. 125)
128
PULIZIA, MANUTENZIONE ORDINARIA
18
18.1

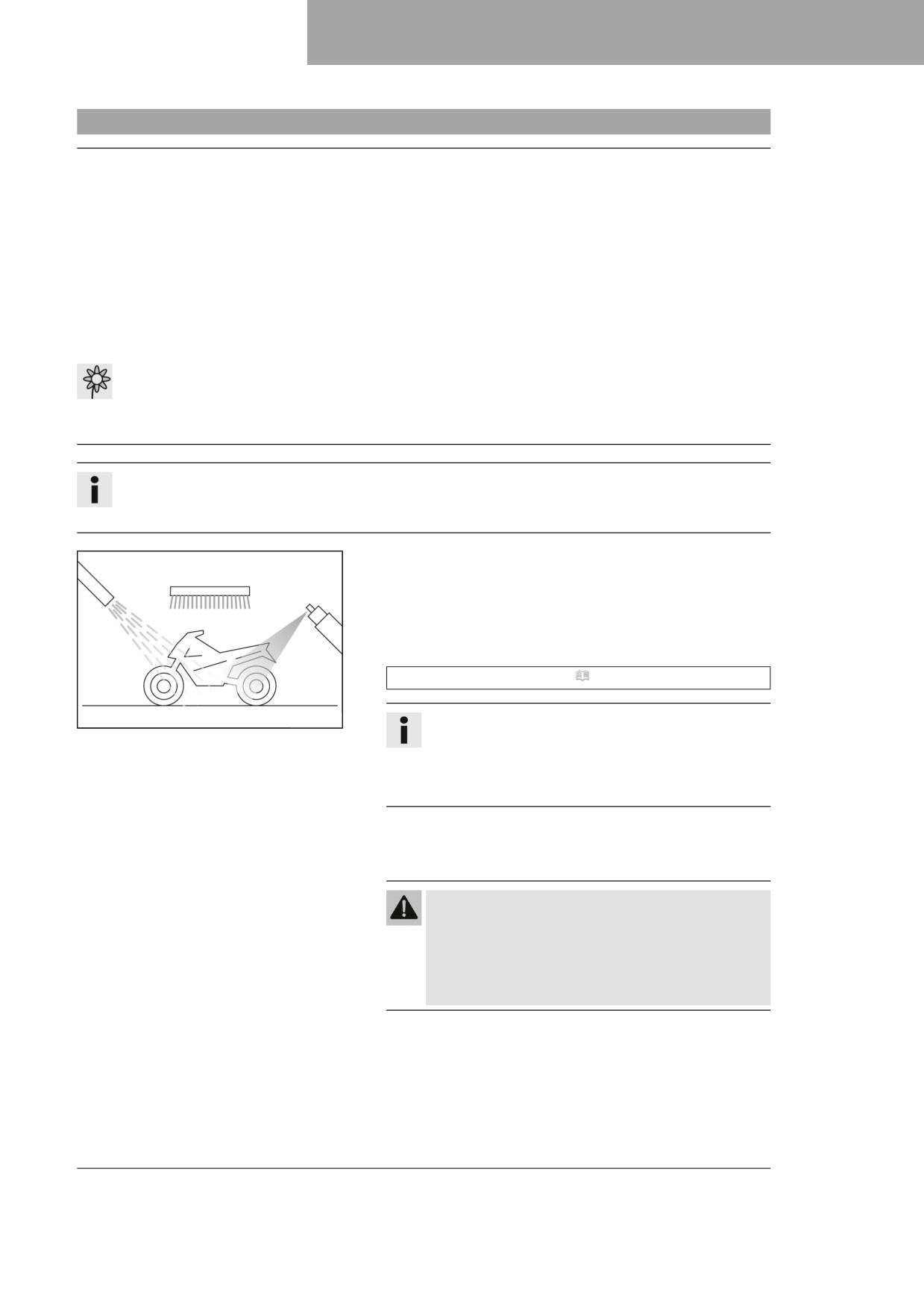

Pulizia della motocicletta
Nota
Danni materiali Un utilizzo errato dell'idropulitrice danneggia o distrugge i componenti.
La forte pressione del getto fa penetrare l'acqua nei componenti elettrici, nei connettori, nei cavi flessibili, nei
cuscinetti, ecc.
Una pressione eccessiva provoca anomalie e danneggia i componenti.
-
Non orientare il getto d'acqua direttamente sui componenti elettrici, sui connettori, sui cavi flessibili o sui
cuscinetti.
-
Mantenere una distanza minima tra l'ugello dell'idropulitrice e i componenti.
Distanza minima
60 cm
Nota
Pericolo di inquinamento ambientale I rifiuti inquinanti provocano danni all'ambiente.
- Smaltire oli, grassi, filtri, carburanti, detergenti, liquidi freni, ecc. correttamente e secondo le disposi-
zioni vigenti.
Info
Pulire con regolarità la motocicletta, al fine di conservarne il più a lungo possibile il valore e l'aspetto.
Durante la pulizia evitare l'esposizione diretta della motocicletta ai raggi solari.
-
Chiudere l'impianto di scarico, in modo da evitare che dentro
vi penetri dell'acqua.
-
Rimuovere precedentemente lo sporco grossolano con un
getto d'acqua delicato.
-
Spruzzare sui punti più sporchi un comune detergente per
motociclette e pulire con un pennello.
Detergente per motociclette ( Pag. 149)
401061-01
Info
Utilizzare una spugna morbida e acqua calda misce-
lata a un comune detergente per motociclette.
Non applicare mai il detergente per motociclette sul
veicolo asciutto: prima lavare sempre con dell'acqua.
-
Una volta lavata a fondo la motocicletta con un getto d'acqua
delicato, farla asciugare bene.
-
Rimuovere il tappo dell'impianto di scarico.
Avvertenza
Rischio di incidente Umidità e sporco danneg-
giano l'impianto frenante.
- Frenare più volte con cautela per asciugare le
pastiglie e i dischi del freno e per rimuovere lo
sporco.
-
Terminata la pulizia guidare per un breve tratto, finché il
motore raggiunge la temperatura d'esercizio.
129
18
PULIZIA, MANUTENZIONE ORDINARIA
Info
Con il calore, l'acqua evapora anche nei punti del
motore e dell'impianto frenante meno accessibili.
- Spingere indietro le protezioni dei comandi del manubrio,
affinché l'acqua penetrata possa evaporare.
- Quando la motocicletta si sarà raffreddata, lubrificare tutte le
sedi di scorrimento e di supporto.
- Pulire la catena. ( Pag. 78)
- Trattare con anticorrosivo i componenti metallici nudi (a
eccezione dei dischi del freno e dell'impianto di scarico).
Sostanze protettive per vernici, metallo e gomma
(
Pag. 150)
– Trattare tutti i componenti in plastica e quelli verniciati a pol-
vere con detergenti o prodotti non aggressivi specifici per la
cura del veicolo.
Detergenti speciali per vernici brillanti e opache, superfici in
metallo e in plastica ( Pag. 149)
130

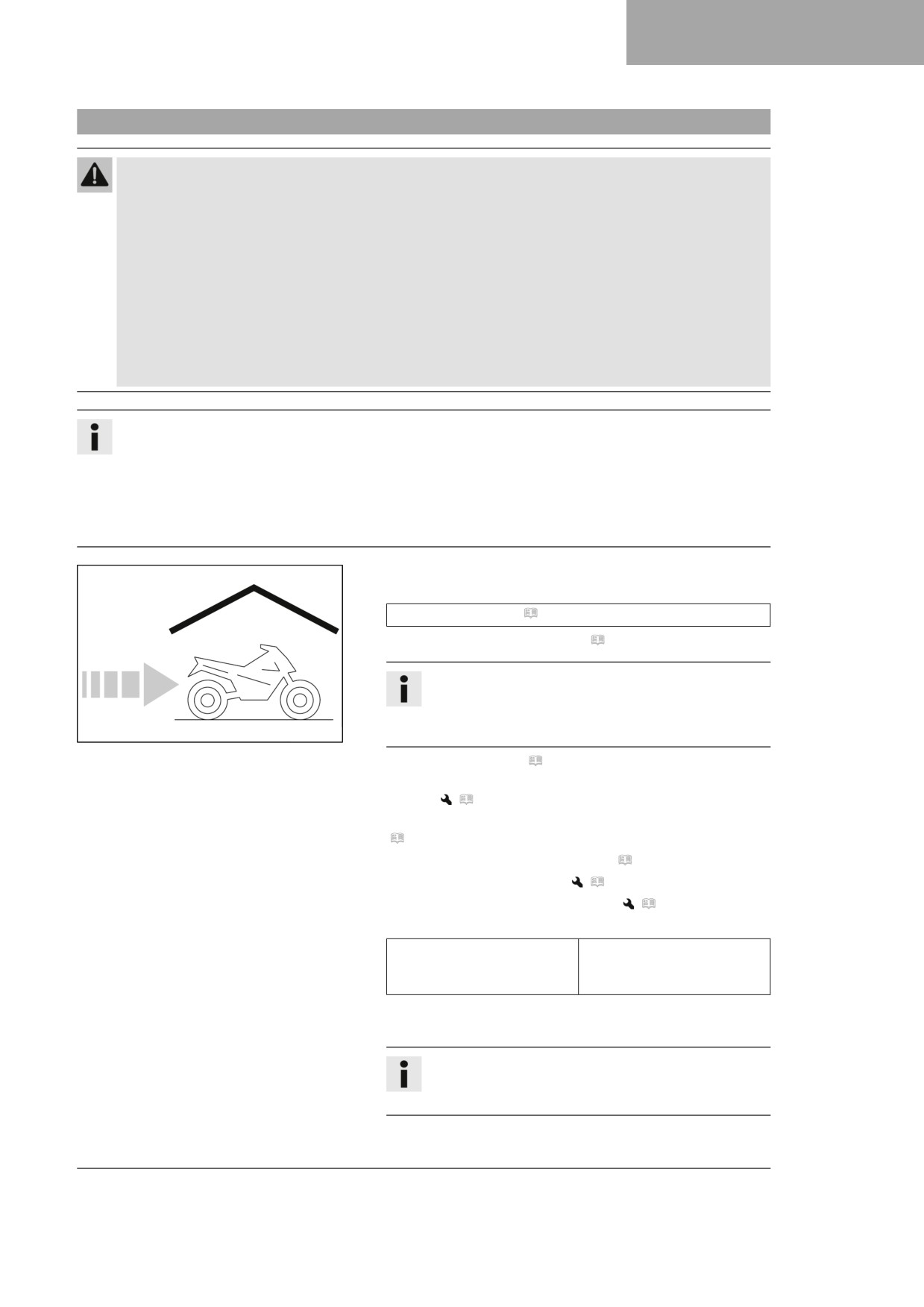

RIMESSAGGIO
19
19.1
Rimessaggio
Avvertenza
Rischio di avvelenamento Il carburante è dannoso per la salute.
- Evitare che il carburante entri in contatto con la pelle, gli occhi o i vestiti.
- In caso di ingestione di carburante, contattare subito un medico.
- Non respirare i vapori del carburante.
- In caso di contatto con la pelle, risciacquare subito la parte interessata con molta acqua.
- Sciacquare bene gli occhi con acqua e rivolgersi a un medico nel caso in cui del carburante sia
finito negli occhi.
- Cambiarsi i vestiti se sopra vi è finito del carburante.
- Conservare correttamente il carburante in una tanica idonea e tenerlo lontano dalla portata dei
bambini.
Info
Se si desidera mettere a riposo la motocicletta per un periodo prolungato, è necessario effettuare o far
eseguire i seguenti interventi.
Prima della messa a riposo della motocicletta, controllare il funzionamento e l'usura di tutti i compo-
nenti. Se sono necessari interventi di manutenzione, riparazione o modifica, questi andrebbero eseguiti
durante il periodo di inattività della motocicletta (minor carico di lavoro per le officine). In tal modo è
possibile evitare lunghi tempi di attesa nelle officine a inizio stagione.
-
In occasione dell'ultimo rifornimento prima di mettere a
riposo la motocicletta, aggiungere dell'additivo al carburante.
Additivo carburante ( Pag. 149)
-
Fare rifornimento di carburante. ( Pag. 35)
Suggerimento
Riempire completamente il serbatoio del carburante
secondo quanto prescritto, utilizzando un carburante
401058-01
con il minor contenuto possibile di etanolo.
-
Pulire la motocicletta. ( Pag. 129)
–
Sostituire l'olio motore e il filtro dell'olio, pulire l'unità
filtrante.
(
Pag. 126)
–
Controllare l'antigelo e il livello del liquido di raffreddamento.
(
Pag. 113)
–
Controllare la pressione pneumatici. ( Pag. 105)
–
Smontare la batteria da 12 V.
(
Pag. 107)
–
Mettere in ricarica la batteria da 12 V.
(
Pag. 109)
Nota
Temperatura di carica e
10 … 20 °C
stoccaggio ideali della bat-
teria agli ioni di litio
-
Parcheggiare il veicolo in un luogo asciutto, non soggetto a
forti variazioni di temperatura.
Info
Husqvarna Motorcycles consiglia di sollevare la moto-
cicletta.
131
19
RIMESSAGGIO
- Sollevare la motocicletta con il cavalletto alzamoto.
(
Pag. 54)
– Coprire il veicolo con una coperta o un telone traspiranti.
Info
Non utilizzare in nessun caso materiali impermeabili
all'aria, poiché l'umidità non può fuoriuscire, con con-
seguente formazione di corrosione.
È vivamente sconsigliato mettere in moto per breve
tempo il motore della motocicletta messa a riposo. Dal
momento che il motore non ha modo di scaldarsi a
sufficienza, il vapore acqueo generato dal processo di
combustione si condensa e fa arrugginire le valvole e
l'impianto di scarico.
19.2
Messa in uso dopo un periodo di magazzinaggio
- Montare la batteria da 12 V.
(
Pag. 108)
– Rimuovere la motocicletta dal cavalletto alzamoto.
(
Pag. 54)
– Prima di ogni messa in uso effettuare gli interventi di controllo
e manutenzione ordinaria. ( Pag. 28)
- Effettuare un giro di prova.
401059-01
132
DIAGNOSI DEI DIFETTI
20
Errore
Possibile causa
Intervento
Premendo il pulsante di avvia-
Errore nella procedura di
-
Eseguire le fasi della procedura di
mento il motore non gira
avviamento
avviamento. ( Pag. 29)
Batteria da 12 V scarica
-
Mettere in ricarica la batteria da
12 V.
(
Pag. 109)
–
Controllare la tensione di carica.
–
Controllare la corrente a riposo.
–
Controllare l'avvolgimento dello sta-
tore dell'alternatore.
Fusibile principale bruciato
-
Sostituire il fusibile principale.
(
Pag. 110)
Relè di avviamento difettoso
-
Controllare il relè di avviamento.
Motorino d'avviamento elet-
-
Controllare il motorino d'avviamento
trico difettoso
elettrico.
Il motore gira, ma non si mette
Raccordo ad attacco rapido
-
Collegare il raccordo ad attacco
in moto
non collegato
rapido.
Filtro a reticella nel raccordo
-
Sostituire il filtro a reticella.
ad attacco rapido intasato
(
Pag. 124)
Errata regolazione del regime
-
Regolare il regime minimo.
del minimo
(
Pag. 121)
Candela annerita o bagnata
-
Pulire e far asciugare la candela e il
cappuccio della candela, eventual-
mente sostituirli.
Eccessiva distanza degli elet-
-
Regolare la distanza degli elettrodi.
trodi della candela
Nota
Distanza elettrodi della candela
1,0 mm
Sfregamento del cavo del cor-
-
Controllare il cablaggio. (Controllo
tocircuito nel cablaggio, pul-
visivo).
sante di spegnimento difettoso
-
Controllare l'impianto elettrico.
Malfunzionamento nell'inie-
-
Leggere la memoria errori con il tester
zione elettronica del carbu-
diagnosi Husqvarna Motorcycles.
rante
Il motore non gira a regime
Malfunzionamento nell'inie-
-
Leggere la memoria errori con il tester
elevato
zione elettronica del carbu-
diagnosi Husqvarna Motorcycles.
rante
La potenza erogata dal motore
Filtro dell'aria molto sporco
-
Pulire il filtro dell'aria e la cassa del
è insufficiente
filtro.
(
Pag. 71)
Filtro carburante molto sporco
-
Sostituire il filtro del carburante.
Malfunzionamento nell'inie-
-
Leggere la memoria errori con il tester
zione elettronica del carbu-
diagnosi Husqvarna Motorcycles.
rante
Impianto di scarico non a
-
Controllare che l'impianto di scarico
tenuta, deformato o con
non sia danneggiato.
quantità di materiale isolante
-
Sostituire il materiale fonoassorbente
insufficiente nel silenziatore
del silenziatore terminale.
terminale
(
Pag. 74)
Gioco valvole insufficiente
-
Regolare il gioco valvole.
Il motore si spegne durante la
Mancanza di carburante
-
Fare rifornimento di carburante.
guida
(
Pag. 35)
133
20
DIAGNOSI DEI DIFETTI
Errore
Possibile causa
Intervento
Il motore si surriscalda
Scarso livello del liquido di raf-
-
Controllare la tenuta del sistema di
freddamento nel circuito
raffreddamento.
-
Controllare il livello del liquido di raf-
freddamento. ( Pag. 114)
Ventilazione insufficiente
-
Quando ci si ferma, spegnere il
motore.
Le lamelle del radiatore sono
-
Pulire le lamelle del radiatore.
molto sporche
Formazione di schiuma nel
-
Scaricare il liquido di
sistema di raffreddamento
raffreddamento.
(
Pag. 115)
–
Versare il liquido di raffreddamento.
(
Pag. 115)
Tubo del radiatore strozzato
-
Sostituire il tubo flessibile del radia-
tore.
La spia di malfunzionamento si
Errore nell'iniezione elettronica
-
Controllare che il cablaggio non sia
accende/inizia a lampeggiare
del carburante
danneggiato e che i connettori elettrici
non siano corrosi o danneggiati.
-
Leggere la memoria errori con il tester
diagnosi Husqvarna Motorcycles.
Consumo elevato di olio
Tubo di sfiato motore stroz-
-
Sistemare il tubo di sfiato in modo che
zato
non si formino pieghe, eventualmente
sostituirlo.
Eccessivo livello dell'olio
-
Controllare il livello dell'olio motore.
motore
(
Pag. 125)
Olio motore troppo fluido (vi-
-
Sostituire l'olio motore e il filtro
scosità)
dell'olio, pulire l'unità filtrante.
(
Pag. 126)
Pistone o cilindro usurati
-
Determinare il gioco di montaggio del
pistone/cilindro.
Batteria da 12 V scarica
La batteria da 12 V non viene
-
Controllare la tensione di carica.
caricata
-
Controllare l'avvolgimento dello sta-
tore dell'alternatore.
utenza elettrica indesiderata
-
Controllare la corrente a riposo.
134
CODICI LAMPEGGIANTI
21
Condizione per la com-
Interruttore combinato sinistro - I tasti sono premuti per più di 20 secondi
parsa del difetto
Codice lampeggiante
spia di malfunziona-
mento
La spia di malfunzionamento lampeggia costante
Condizione per la com-
THREF - Malfunzionamento
parsa del difetto
Codice lampeggiante
spia di malfunziona-
mento
02 La spia di malfunzionamento lampeggia 2 volte brevemente
Condizione per la com-
Sensore numero di giri albero motore - Malfunzionamento nel circuito di commu-
parsa del difetto
tazione
Codice lampeggiante
spia di malfunziona-
mento
06 La spia di malfunzionamento lampeggia 6 volte brevemente
Condizione per la com-
Sensore di posizione valvola a farfalla circuito A -
parsa del difetto
Segnale in entrata troppo basso
Sensore di posizione valvola a farfalla circuito A - Segnale in entrata troppo alto
Codice lampeggiante
spia di malfunziona-
mento
09 La spia di malfunzionamento lampeggia 9 volte brevemente
Condizione per la com-
Sensore di pressione condotto d'aspirazione - Segnale in entrata troppo alto
parsa del difetto
Sensore di pressione condotto d'aspirazione - Segnale in entrata troppo basso
Codice lampeggiante
spia di malfunziona-
mento
12 La spia di malfunzionamento lampeggia 1 volta a lungo e 2 volte brevemente
Condizione per la com-
Sensore temperatura liquido di raffreddamento - Segnale in entrata troppo alto
parsa del difetto
Sensore temperatura liquido di raffreddamento - Segnale in entrata troppo basso
Codice lampeggiante
spia di malfunziona-
mento
13 La spia di malfunzionamento lampeggia 1 volta a lungo e 3 volte brevemente
Condizione per la com-
Sensore temperatura aria aspirata - Segnale in entrata troppo alto
parsa del difetto
Sensore temperatura aria aspirata - Segnale in entrata troppo basso
Codice lampeggiante
spia di malfunziona-
mento
15 La spia di malfunzionamento lampeggia 1 volta a lungo e 5 volte brevemente
Condizione per la com-
Sensore di ribaltamento - Segnale in entrata troppo basso
parsa del difetto
Sensore di ribaltamento - Interruzione/Segnale in entrata troppo alto
Codice lampeggiante
spia di malfunziona-
mento
21 La spia di malfunzionamento lampeggia 2 volte a lungo e 1 volta brevemente
Condizione per la com-
Voltaggio della batteria - Tensione d'ingresso troppo alta
parsa del difetto
135
21
CODICI LAMPEGGIANTI
Codice lampeggiante
spia di malfunziona-
mento
22 La spia di malfunzionamento lampeggia 2 volte a lungo e 2 volte brevemente
Condizione per la com-
Sensore marce - Segnale in entrata troppo basso
parsa del difetto
Sensore marce - Segnale in entrata troppo alto
Sensore marce - Malfunzionamento
Codice lampeggiante
spia di malfunziona-
mento
33 La spia di malfunzionamento lampeggia 3 volte a lungo e 3 volte brevemente
Condizione per la com-
Iniettore cilindro 1 - Malfunzionamento nel circuito di commutazione
parsa del difetto
Codice lampeggiante
spia di malfunziona-
mento
37 La spia di malfunzionamento lampeggia 3 volte a lungo e 7 volte brevemente
Condizione per la com-
Bobina di accensione - Malfunzionamento nel circuito di commutazione
parsa del difetto
Codice lampeggiante
spia di malfunziona-
mento
41 La spia di malfunzionamento lampeggia 4 volte a lungo e 1 volta brevemente
Condizione per la com-
Centralina pompa carburante - Interruzione/cortocircuito verso massa
parsa del difetto
Centralina pompa carburante - Cortocircuito verso positivo
Codice lampeggiante
spia di malfunziona-
mento
65 La spia di malfunzionamento lampeggia 6 volte a lungo e 5 volte brevemente
Condizione per la com-
Malfunzionamento EEPROM
parsa del difetto
Codice lampeggiante
spia di malfunziona-
mento
91 La spia di malfunzionamento lampeggia 9 volte a lungo e 1 volta brevemente
Condizione per la com-
Comunicazione bus CAN - difettosa
parsa del difetto
136
DATI TECNICI
22
22.1
Motore
Tipo di motore
A ciclo Otto a 4 tempi, 1 cilindro, raffreddamento a
liquido
Cilindrata
249,91 cm³
Corsa
48,5 mm
Alesaggio
81 mm
Rapporto di compressione
14,5:1
Numero di giri al minimo
2.250 … 2.350 giri/min
Distribuzione
DOHC, 4 valvole comandate tramite bilanciere a dito,
azionamento mediante catena di distribuzione
Diametro valvola aspirazione
32,5 mm
Diametro valvola scarico
27,5 mm
Gioco valvole
Aspirazione a: 20 °C
0,08 … 0,15 mm
Scarico a: 20 °C
0,12 … 0,19 mm
Supporto dell'albero motore
2 cuscinetti a rulli cilindrici
Cuscinetto di biella
Cuscinetto radente
Gabbia dello spinotto
Boccola cuscinetto
Pistone
Lega leggera, fucinato
Segmenti pistone
1 segmento compressione, 1 segmento raschiaolio
Lubrificazione del motore
Lubrificazione a circolazione forzata con 2 pompe
trocoidali
Rapporto di trasmissione primario
24:72
Frizione
Frizione a dischi multipli in bagno d'olio / azionata
idraulicamente
Trasmissione
Cambio a 5 marce, innesto frontale
Rapporto di trasmissione
1ª marcia
13:32
2ª marcia
16:32
3ª marcia
17:28
4ª marcia
19:26
5ª marcia
21:25
Alternatore
14 V, 70 W
Impianto d'accensione
Impianto d'accensione senza contatti, completa-
mente elettronico e con messa in fase digitale del-
l'accensione
Candela
NGK LMAR9AI-10
Distanza elettrodi della candela
1,0 mm
Raffreddamento
Raffreddamento a liquido con riciclo permanente
attraverso la pompa dell'acqua
Ausilio per l'avviamento
Motorino d'avviamento elettrico
137
22
DATI TECNICI
22.2
Coppie di serraggio motore
Fascetta stringitubo flangia di
M4
3 Nm
aspirazione
Ugello dell'olio per la lubrifica-
M4
2 Nm
zione dei cuscinetti di banco
Loctite®243™
Ugello dell'olio per la lubrifica-
M4
2 Nm
zione della frizione
Loctite®243™
Ugello dell'olio preposto alla lubri-
M4
2 Nm
ficazione del cuscinetto della
Loctite®243™
biella
Ugello sfiato vano dell'albero
M4
2 Nm
motore
Loctite®243™
Vite ugello dell'olio piegata per il
M4
2,5 Nm
raffreddamento del pistone
Loctite®243™
Perno filettato coperchio dell'al-
M5
2 Nm
ternatore
Loctite®243™
Tappo di chiusura canale dell'olio
M5
2 Nm
nel coperchio del generatore
Loctite®243™
Ugello dell'olio preposto al raf-
M5
2 Nm
freddamento del pistone
Loctite®243™
Ugello dell'olio preposto alla lubri-
M5
3 Nm
ficazione dei bilancieri a dito
Loctite®243™
Vite bloccacuscinetti
M5
6 Nm
Loctite®243™
Vite coperchio pompa olio
M5
6 Nm
Loctite®243™
Vite leva selettore
M5
6 Nm
Loctite®243™
Vite perno di supporto ingranag-
M5
6 Nm
gio intermedio della pompa dell'o-
Loctite®243™
lio
Vite piattello molla della frizione
M5
6 Nm
Vite sensore marce
M5
5 Nm
Loctite®243™
Vite sensore numero di giri albero
M5
6 Nm
motore
Loctite®243™
Vite statore
M5
6 Nm
Loctite®2701™
Dado girante pompa dell'acqua
M6
6 Nm
Loctite® 243™ anche nella fessura
tra albero e girante della pompa
dell'acqua
Dado testa cilindro
M6
10 Nm
Prigioniero testa cilindro
M6
6 Nm
Loctite®243™
Vite attuatore della frizione
M6
10 Nm
Vite binario di guida
M6
10 Nm
Loctite®243™
Vite carter motore
M6x55
10 Nm
138
DATI TECNICI
22
Vite carter motore
M6x70
10 Nm
Vite coperchio dell'alternatore
M6
10 Nm
Vite coperchio esterno della fri-
M6x25
10 Nm
zione
Vite coperchio esterno della fri-
M6x45
10 Nm
zione
Vite coperchio filtro olio
M6
10 Nm
Vite coperchio interno della fri-
M6x25
10 Nm
zione
Vite coperchio pompa dell'acqua
M6x25
10 Nm
Vite coperchio pompa dell'acqua
M6x40
10 Nm
Vite coperchio valvole
M6
8 Nm
Vite dispositivo selettore marce
M6
10 Nm
Loctite®243™
Vite flangia dello scarico
M6
10 Nm
Loctite®243™
Vite leva del cambio
M6
14 Nm
Loctite®243™
Vite motorino d'avviamento elet-
M6
10 Nm
trico
Vite motorino d'avviamento elet-
M6
10 Nm
trico - ingranaggio intermedio
Loctite®243™
Vite protezione catena di distribu-
M6
10 Nm
zione
Loctite®243™
Vite ponte cuscinetto albero a
M7x1
Sequenza di serraggio:
camme
Serrare in diagonale.
1° stadio di serraggio
5 Nm
2° stadio di serraggio
14 Nm
Lubrificazione con olio del motore
Tappo di chiusura vite di fissaggio
M8
10 Nm
albero motore
Vite barra tenditrice
M8
15 Nm
Loctite®243™
Vite di bloccaggio albero motore
M8
8 Nm
Vite pignone
M10
60 Nm
Loctite®243™
Candela
M10x1
12 Nm
Tappo di chiusura canale dell'olio
M10x1
15 Nm
Loctite®243™
Vite chiusura dell'asse bilanciere a
M10x1
10 Nm
dito
Vite rotore
M10x1
70 Nm
Collare e filettatura lubrificati / cono
sgrassato
Vite sbloccaggio per tenditore
M10x1
8 Nm
catena distribuzione
139
22
DATI TECNICI
Dado testa cilindro
M10x1,25
Sequenza di serraggio:
Serrare in diagonale.
1° stadio di serraggio
10 Nm
2° stadio di serraggio
30 Nm
3° stadio di serraggio
180°
Filettatura lubrificata
Prigioniero testa cilindro
M10x1,25
20 Nm
Loctite®243™
Sensore temperatura liquido di
M10x1,25
12 Nm
raffreddamento
Vite testa cilindro
M10x1,25
20 Nm
Tappo a vite valvola di regola-
M12x1,5
20 Nm
zione della pressione dell'olio
Vite di scarico olio con magnete
M12x1,5
20 Nm
Vite di scarico olio
M14x1,5
15 Nm
Dado ingranaggio albero primario
M18Sxx1,5
120 Nm
Loctite®243™
Dado mozzetto della frizione
M18x1,5
100 Nm
Tappo di chiusura unità filtrante
M20x1,5
15 Nm
Tappo di chiusura tenditore
M24x1,5
40 Nm
catena distribuzione
Vite coperchio dell'alternatore
M24x1,5
18 Nm
Vite di riempimento olio
M24x3
manualmente
Dado fissaggio per anello interno
M27x1
60 Nm
cuscinetto di banco
Loctite®243™
22.3
Quantitativi
22.3.1
Olio motore
Olio motore
1,0 l
Olio del motore (SAE 10W/50)
(
Pag. 148)
22.3.2
Liquido di raffreddamento
Liquido di raffreddamento
0,90 l
Liquido di raffreddamento
(
Pag. 147)
22.3.3
Carburante
Carburante benzina super senza piombo (ROZ
95)
(
Pag. 147)
7,2 l
140
DATI TECNICI
22
22.4
Telaio
Telaio
Telaio a tubo centrale in acciaio al cromo-molibdeno
Forcella
WP XACT AER
Escursione
anteriore
305 mm
posteriore
293 mm
Avancorsa
22 mm
Ammortizzatore
WP XACT LDS
Impianto frenante
Freni a disco, pinze del freno flottanti
Diametro dei dischi del freno
Anteriore
260 mm
Posteriore
220 mm
Limite di usura dei dischi del freno
Anteriore
2,5 mm
Posteriore
3,5 mm
Pressione dei pneumatici fuoristrada
Anteriore
1,0 bar
Posteriore
1,0 bar
Rapporto di trasmissione secondario (FC
250
EU)
14:52
Rapporto di trasmissione secondario (FC
250
US)
14:51
Catena
5/8 x 1/4"
Corone disponibili
47, 48, 49, 50, 51, 52
Inclinazione cannotto sterzo
63,9°
Interasse
1.490 ± 10 mm
Altezza sella senza carico
939 mm
Altezza libera senza carico
336 mm
Peso senza carburante circa
101,2 kg
Carico massimo ammesso sull'assale anteriore
145 kg
Carico massimo ammesso sull'assale posteriore
190 kg
Peso totale massimo ammesso
335 kg
22.5
Impianto elettrico
Batteria da 12 V
HJTZ5S-FP-C
Batteria agli ioni di litio
Voltaggio della batteria: 12
V
Capacità nominale: 2,0 Ah
Non richiede manutenzione
Fusibile
58011109110
10 A
Fusibile
58011109105
5A
Illuminazione del quadro strumenti e spie di controllo
LED
141
22
DATI TECNICI
22.6
Pneumatici
Pneumatico anteriore
Pneumatico posteriore
80/100 - 21 51M TT
110/90 - 19 62M TT
Dunlop GEOMAX MX-33SF
Dunlop GEOMAX MX-33
Gli pneumatici indicati rappresentano uno dei possibili tipi di pneumatici di serie. Contattare un concessio-
nario autorizzato o un rivenditore specializzato di pneumatici qualificato per eventuali produttori alternativi.
Attenersi rigorosamente alle norme di omologazione valide a livello locale e alle rispettive specifiche tecni-
che. Per maggiori informazioni consultare la sezione relativa all'assistenza, all'indirizzo:
22.7
Forcella
22.7.1
FC 250 EU
Codice articolo della forcella
A360C105X406000
Forcella
WP XACT AER
Smorzamento in compressione
Comfort
17 clic
Standard
12 clic
Sport
7 clic
Smorzamento in estensione
Comfort
17 clic
Standard
12 clic
Sport
7 clic
Pressione di gonfiaggio
10,3 bar
Lunghezza della forcella
940 mm
Quantità d'olio meccanismo
240+10
− 50 ml
Olio per forcelle (SAE 4)
esterno destro
(48601166S1) ( Pag. 148)
Quantità d'olio meccanismo
240+10
− 50 ml
Olio per forcelle (SAE 4)
esterno sinistro
(48601166S1) ( Pag. 148)
Portata olio cartuccia sigillata
370 ml
Olio per forcelle (SAE 4)
destra
(48601166S1) ( Pag. 148)
Portata grasso cartuccia sigillata
5g
Grasso speciale (00062010053)
sinistra
(
Pag. 149)
22.7.2
FC 250 US
Codice articolo della forcella
A360C155X406000
Forcella
WP XACT AER
Smorzamento in compressione
Comfort
17 clic
Standard
12 clic
Sport
7 clic
Smorzamento in estensione
Comfort
23 clic
Standard
18 clic
Sport
13 clic
Pressione di gonfiaggio
10,5 bar
142
DATI TECNICI
22
Lunghezza della forcella
940 mm
Quantità d'olio meccanismo
240+10
− 50
ml
Olio per forcelle (SAE 4)
esterno destro
(48601166S1) ( Pag. 148)
Quantità d'olio meccanismo
240+10
− 50
ml
Olio per forcelle (SAE 4)
esterno sinistro
(48601166S1) ( Pag. 148)
Portata olio cartuccia sigillata
370 ml
Olio per forcelle (SAE 4)
destra
(48601166S1) ( Pag. 148)
Portata grasso cartuccia sigillata
5g
Grasso speciale (00062010053)
sinistra
(
Pag. 149)
22.8
Ammortizzatore
22.8.1
FC 250 EU
Codice articolo dell'ammortizzatore
A360C405X408000
Ammortizzatore
WP XACT LDS
Smorzamento in compressione Lowspeed
Comfort
17 clic
Standard
15 clic
Sport
13 clic
Smorzamento in compressione Highspeed
Comfort
2 giri
Standard
1,5 giri
Sport
1 giro
Smorzamento in estensione
Comfort
17 clic
Standard
15 clic
Sport
13 clic
Precarico molla
8 mm
Indice di carico molle
Peso del conducente: 65 … 75 kg
42 N/mm
Peso del conducente: 75 … 85 kg
45 N/mm
Peso del conducente: 85 … 95 kg
48 N/mm
Lunghezza della molla
240 mm
Pressione del gas
10 bar
Compressione statica
35 mm
Compressione in ordine di marcia
105 mm
Lunghezza del monoammortizzatore esteso
456,3 mm
Olio per ammortizzatori
Olio ammortizzatore (SAE
2,5)
(50180751S1) ( Pag. 148)
22.8.2
FC 250 US
Codice articolo dell'ammortizzatore
A360C455X408000
Ammortizzatore
WP XACT LDS
Smorzamento in compressione Lowspeed
Comfort
17 clic
143
22
DATI TECNICI
Standard
15 clic
Sport
13 clic
Smorzamento in compressione Highspeed
Comfort
2 giri
Standard
1,5 giri
Sport
1 giro
Smorzamento in estensione
Comfort
17 clic
Standard
15 clic
Sport
13 clic
Precarico molla
8 mm
Indice di carico molle
Peso del conducente: 65 … 75 kg
39 N/mm
Peso del conducente: 75 … 85 kg
42 N/mm
Peso del conducente: 85 … 95 kg
45 N/mm
Lunghezza della molla
240 mm
Pressione del gas
10 bar
Compressione statica
35 mm
Compressione in ordine di marcia
105 mm
Lunghezza del monoammortizzatore esteso
456,3 mm
Olio per ammortizzatori
Olio ammortizzatore (SAE 2,5)
(50180751S1) (
Pag. 148)
22.9
Coppie di serraggio del telaio
Collegamento a vite pulsante
EJOT PT®K50x18
2 Nm
d'avviamento
Collegamento a vite pulsante di
EJOT PT®K50x18
2 Nm
spegnimento
Vite cassa filtro su telaio
EJOT PT®K60x20-AL
5 Nm
Vite coperchio della cassa filtro
EJOT PT® K60x20-Z
5 Nm
Vite fissaggio sella
EJOT EJOFORM PT® K60x23/18
2,5 Nm
Vite interruttore combinato
EJOT PT® K50x18
2 Nm
Vite pompa del carburante su ser-
EJOT PT® K60x30-Z
2,5 Nm
batoio del carburante
Vite sensore temperatura aria
EJOT DELTA PT®K50x18 T20
0,7 Nm
aspirata
Vite fascetta stringitubo corpo
M4
2,8 Nm
farfallato
Vite fascetta stringitubo per
M4
2,4 Nm
sistema di raffreddamento
Vite manopola fissa
M4
5 Nm
Loctite®243™
Nipplo raggi ruota anteriore
M4,5
6 Nm
Nipplo raggi ruota posteriore
M4,5
6 Nm
Dadi restanti telaio
M5
5 Nm
Vite coperchio corpo farfallato
M5
2,6 Nm
144
DATI TECNICI
22
Vite ghiera di registro ammortizza-
M5
5 Nm
tore
Vite polo della batteria
M5
2,5 Nm
Vite protezione del telaio
M5
3 Nm
Viti restanti telaio
M5
5 Nm
Dadi restanti telaio
M6
10 Nm
Dado cavo flessibile del gas su
M6
3 Nm
corpo farfallato
Dado cavo sul motorino d'avvia-
M6
4 Nm
mento elettrico
Vite cavo dello starter al relè di
M6
6 Nm
avviamento
Vite cavo di massa su telaio
M6
10 Nm
Vite contaore
M6
5 Nm
Vite copricatena
M6
6 Nm
Loctite®243™
Vite disco freno anteriore
M6
14 Nm
Loctite®243™
Vite disco freno posteriore
M6
14 Nm
Loctite®243™
Vite fissaggio sella
M6
8 Nm
Vite giunto sferico asta di spinta
M6
10 Nm
sul cilindro del freno posteriore
Loctite®243™
Vite guida della catena su forcel-
M6x45
10 Nm
lone anteriore
Vite guida della catena su forcel-
M6
10 Nm
lone anteriore
Vite guida della catena su forcel-
M6x16
10 Nm
lone posteriore
Vite guida della catena su forcel-
M6
10 Nm
lone posteriore
Loctite®243™
Vite guida tubo del freno su for-
M6
4,5 Nm
cellone
Vite leva
M6
5 Nm
Vite manopola dell'acceleratore
M6
5 Nm
Vite parafango
M6
12 Nm
Vite spoiler del serbatoio del car-
M6
6 Nm
burante su radiatore
Vite staffa di ritegno batteria
M6
6 Nm
Viti restanti telaio
M6
10 Nm
Dadi restanti telaio
M8
25 Nm
Dado battuta della leva del freno
M8
20 Nm
Dado fermacopertone
M8
12 Nm
Dado vite della corona dentata
M8
35 Nm
Loctite®2701™
Vite collettore su supporto motore
M8
15 Nm
Vite morsetto del manubrio
M8
20 Nm
Vite mozzo perno ruota anteriore
M8
15 Nm
Vite pattino guidacatena
M8
15 Nm
145
22
DATI TECNICI
Vite perno di sterzo superiore
M8
20 Nm
Loctite®243™
Vite piastra inferiore della forcella
M8
12 Nm
Vite piastra superiore della forcella
M8
17 Nm
Vite pinza del freno anteriore
M8
25 Nm
Loctite®243™
Vite protezione del pignone
M8
15 Nm
Vite supporto motore sul motore
M8x20
25 Nm
Loctite®243™
Vite supporto motore sul telaio
M8x15
25 Nm
Loctite®2701™
Vite telaietto posteriore
M8
35 Nm
Loctite®243™
Vite telaietto posteriore inferiore
M8
30 Nm
Loctite®2701™
Viti restanti telaio
M8
25 Nm
Dadi restanti telaio
M10
45 Nm
Vite alloggiamento manubrio
M10
40 Nm
Loctite®243™
Vite inferiore dell'ammortizzatore
M10
60 Nm
Loctite®2701™
Vite superiore dell'ammortizzatore
M10
60 Nm
Loctite®2701™
Vite supporto motore
M10
60 Nm
Viti restanti telaio
M10
45 Nm
Dado leva a squadra su forcellone
M16x1,5
80 Nm
Dado leva di collegamento su leva
M16x1,5
80 Nm
a squadra
Dado perno forcellone
M16x1,5
100 Nm
Dado telaio su leva di collega-
M16x1,5
80 Nm
mento
Vite cannotto sterzo superiore
M20x1,5
12 Nm
Vite perno ruota anteriore
M20x1,5
35 Nm
Dado perno ruota posteriore
M22x1,5
80 Nm
Raccordo filettato sistema di raf-
M24x1,5
7,5 Nm
freddamento
146
MATERIALI DI CONSUMO
23
Carburante benzina super senza piombo (ROZ 95)
Norma / classificazione
- DIN EN 228 (ROZ 95)
Nota
- Utilizzare solo carburante super senza piombo conforme alla norma indicata o equivalente.
- Una percentuale di etanolo inferiore al 10% (carburante E10) non è da considerarsi problematica.
Info
Non utilizzare carburanti a base di metanolo (ad es. M15, M85, M100) o con una percentuale di eta-
nolo superiore al 10% (ad es. E15, E25, E85, E100).
Liquido di raffreddamento
Nota
- Utilizzare solo liquido di raffreddamento di alta qualità, senza silicati, con additivo anticorrosivo per motori
in alluminio. Se di bassa qualità e di tipo non idoneo, l'antigelo può causare corrosione, formazione di
depositi e schiuma.
- Non utilizzare acqua pura, poiché solo il liquido di raffreddamento è in grado di soddisfare requisiti quali
protezione anticorrosione e funzione lubrificante.
- Utilizzare solo liquido di raffreddamento conforme ai requisiti indicati (vedi i dati riportati sul serbatoio) e in
possesso delle proprietà corrispondenti.
Protezione antigelo fino a minimo
−25 °C
Il rapporto di miscela deve essere adattato in base alla necessaria protezione antigelo. Utilizzare acqua distil-
lata se il liquido di raffreddamento deve essere diluito.
Si consiglia l'utilizzo di liquido di raffreddamento premiscelato.
Leggere le indicazioni fornite dal produttore del liquido di raffreddamento in merito a protezione antigelo, dilui-
zione e mescolabilità (compatibilità) con altri liquidi di raffreddamento.
Fornitore consigliato
MOTOREX®
- COOLANT M3.0
Liquido freni DOT 4 / DOT 5.1
Norma / classificazione
- DOT
Nota
- Impiegare solo un liquido freni conforme alla norma indicata (vedi i dati riportati sul serbatoio) e in possesso
delle proprietà corrispondenti.
Fornitore consigliato
Castrol
- REACT PERFORMANCE DOT 4
MOTOREX®
- Brake Fluid DOT 5.1
147
23
MATERIALI DI CONSUMO
Olio ammortizzatore (SAE 2,5) (50180751S1)
Norma / classificazione
- SAE ( Pag. 151) (SAE 2,5)
Nota
- Utilizzare solo oli conformi alle normative indicate (v. i dati riportati sul serbatoio) e aventi le proprietà corri-
spondenti.
Olio del motore (SAE 10W/50)
Norma / classificazione
- JASO T903 MA2 ( Pag. 151)
- SAE ( Pag. 151) (SAE 10W/50)
Nota
- Utilizzare solo oli motore conformi alle norme indicate (vedere i dati sul contenitore) e in possesso delle pro-
prietà corrispondenti.
Olio del motore completamente sintetico
Fornitore consigliato
MOTOREX®
- Cross Power 4T
Olio per forcelle (SAE 4) (48601166S1)
Norma / classificazione
- SAE ( Pag. 151) (SAE 4)
Nota
- Utilizzare solo oli conformi alle norme indicate (vedere i dati riportati sul serbatoio) e in possesso delle pro-
prietà corrispondenti.
148
MATERIALI AUSILIARI
24
Additivo carburante
Fornitore consigliato
MOTOREX®
- Fuel Stabilizer
Detergente per catene
Fornitore consigliato
MOTOREX®
- Chain Clean
Detergente per filtro dell'aria
Fornitore consigliato
MOTOREX®
- Racing Bio Dirt Remover
Detergente per motociclette
Fornitore consigliato
MOTOREX®
- Moto Clean
Detergenti speciali per vernici brillanti e opache, superfici in metallo e in plastica
Fornitore consigliato
MOTOREX®
- Quick Cleaner
Grasso a lunga durata
Fornitore consigliato
MOTOREX®
- Bike Grease 2000
Grasso lubrificante a elevata viscosità
Fornitore consigliato
SKF®
- LGHB 2
Grasso speciale (00062010053)
Fornitore consigliato
Klüber Lubrication®
- Klüberfood NH1 34-401
Olio per il filtro dell'aria in spugna
Fornitore consigliato
MOTOREX®
- Racing Bio Liquid Power
149
24
MATERIALI AUSILIARI
Olio universale spray
Fornitore consigliato
MOTOREX®
- Joker 440 Synthetic
Sostanze protettive per vernici, metallo e gomma
Fornitore consigliato
MOTOREX®
- Moto Protect
Spray al silicone
Fornitore consigliato
MOTOREX®
- Silicone Spray
Spray per catene Offroad
Fornitore consigliato
MOTOREX®
- Chainlube Offroad
150
NORME 25
SAE
Le classi di viscosità SAE sono state definite dalla Society of Automotive Engineers e servono per classificare
gli oli in base alla relativa viscosità. La viscosità descrive solo una proprietà di un olio e non contiene alcuna
indicazione sulla qualità.
JASO T903 MA2
Linee tecniche di sviluppo diverse hanno richiesto una norma specifica per le motociclette, ossia la norma
JASO T903 MA2.
In precedenza per le motociclette venivano impiegati oli motore per autovetture, poiché non esisteva una
norma specifica per le motociclette.
Mentre per i motori delle autovetture sono previsti lunghi intervalli tra un tagliando e l'altro, per i motori delle
motociclette prevale il rendimento elevato a regimi motore elevati.
Nella maggior parte dei motori per motociclette il cambio e la frizione vengono lubrificati con lo stesso olio.
La norma JASO T903 MA2 approfondisce questi requisiti specifici.
151
26
INDICE DEI TERMINI TECNICI
TC
Controllo trazione (Traction Control)
Funzione supplementare della centralina motore che
riduce la coppia del motore in caso di slittamento
della ruota posteriore
-
Launch Control
Funzione dell'elettronica del veicolo che consente di
ottenere la miglior accelerazione possibile partendo
da fermi
-
Quickshifter
Funzione dell'elettronica del motore per passare a
una marcia superiore senza tirare la frizione
OBD
Sistema diagnostico di bordo
Sistema del veicolo che controlla il parametro prede-
finito dell'elettronica del veicolo
152
ELENCO DELLE ABBREVIAZIONI
27
Ad es.
Ad esempio
ca.
Circa
cfr.
Confronta
Cod.
Codice
ecc.
Eccetera
event.
Eventualmente
N°
Numero
se nec.
Se necessario
153
28
ELENCO DEI SIMBOLI
28.1
Simboli gialli e arancioni
I simboli gialli e arancioni indicano una condizione di errore che richiede un intervento in tempi rapidi. Anche i
dispositivi ausiliari attivi sono contrassegnati con simboli gialli o arancioni.
La spia di malfunzionamento si accende/inizia a lampeggiare con luce arancione - L'OBD
ha rilevato un malfunzionamento nell'elettronica del veicolo. La spia di malfunzionamento si
accende anche se il controllo di trazione è attivato e interviene il limitatore di giri.
La spia arancione del controllo di trazione TC è accesa - L'unità TC è attiva o è in fase di
regolazione. La spia del controllo di trazione TC lampeggia se il launch control è attivato.
28.2
Simboli verdi e blu
I simboli verdi e blu forniscono informazioni.
La spia blu QS è accesa - Il Quickshifter è attivato. La spia QS lampeggia se è in corso la
programmazione del Quickshifter.
La spia verde B è accesa - La mappatura ADVANCED è attivata.
154
|
