HUSQVARNA FC 250. LIETOŠANAS PAMĀCĪBA (2024)

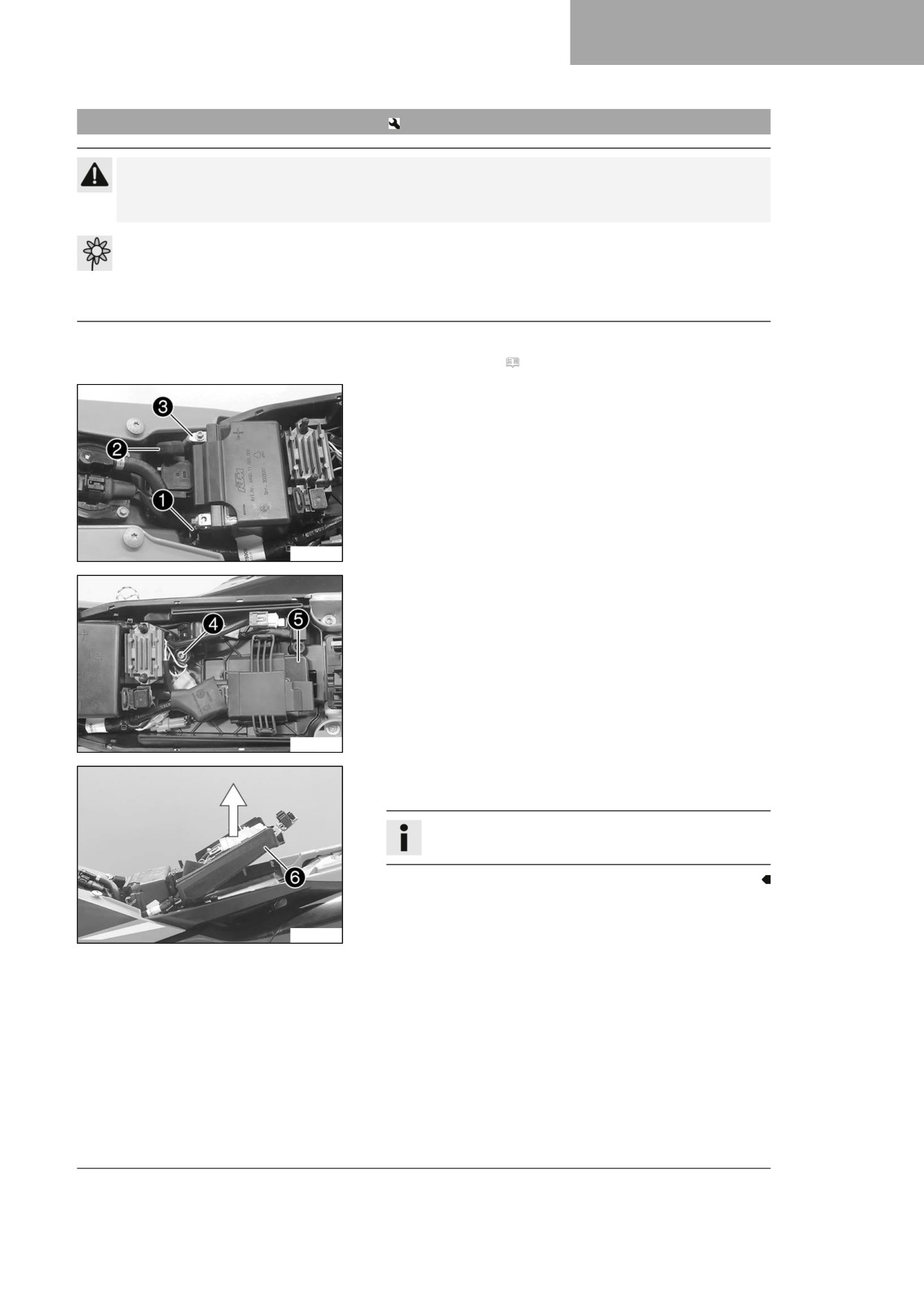

ELEKTROSISTĒMA

14.1

12 V akumulatora demontāža

Uzmanību

Apdegumu risks Transportlīdzekļa lietošanas laikā sprieguma regulators uzkarst.

- Pirms veikt darbus, ļaujiet sprieguma regulatoram atdzist.

Norāde

Apkārtējās vides apdraudējums

12 V akumulatori satur videi kaitīgas vielas.

–

12 V akumulatorus neutilizējiet kopā ar sadzīves atkritumiem.

–

12 V akumulatorus nododiet lietotu akumulatoru pieņemšanas punktā.

Sagatavošanas darbs

- Noņemiet sēdekli. ( Lpp. 62)

Galvenā darbība

- Atvienojiet 12 V akumulatora negatīvo kabeli 1.

- Pavelciet atpakaļ pozitīvā pola pārsegu 2 un atvienojiet

pozitīvo kabeli 3 no 12 V akumulatora.

F03729-10

- Izskrūvējiet skrūvi 4.

- Noņemiet dzinēja vadības bloku 5 no stiprinājuma un ieka-

riet sāniski.

F03730-10

- Velciet akumulatora stiprinājuma loku 6 augšup un izņemiet

12 V akumulatoru, velkot to uz aizmuguri.

Informācija

Raugiet, lai netiktu bojāts kabeļu saišķis

F03731-10

101

ELEKTROSISTĒMA

14.2

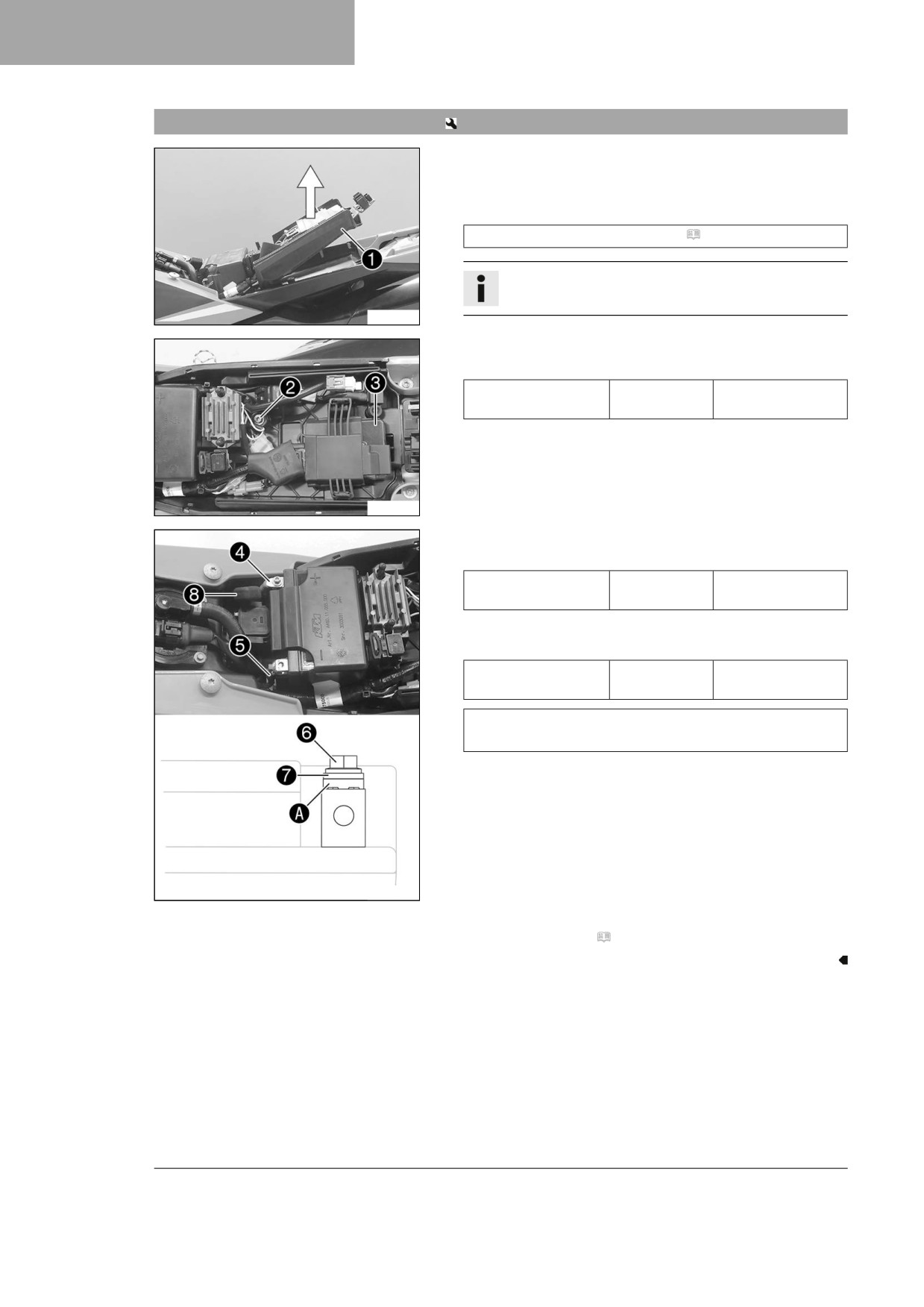

12 V akumulatora montāža

Galvenā darbība

- Velciet akumulatora stiprinājuma loku 1 uz augšu, ievietojiet

12 V akumulatoru tā nodalījumā ar poliem augšup, tad nostip-

riniet akumulatoru ar akumulatora stiprinājuma loku 1.

12 V akumulators (HJTZ5S-FP-C) ( Lpp. 134)

Informācija

Pārliecinieties, ka kabeļi ir uzstādīti pareizi.

F03731-11

- Ieskrūvējiet un pievelciet skrūvi 2.

Norāde

Pārējās šasijas skrū-

10 Nm

ves

- Pievienojiet dzinēja vadības bloku 3 stiprinājumam.

F03730-11

- Savienojiet pozitīvo kabeli 4 ar 12 V akumulatoram.

Norāde

Akumulatora pola

2,5 Nm

skrūve

- Savienojiet negatīvo kabeli 5 ar 12 V akumulatoru.

Norāde

Akumulatora pola

2,5 Nm

skrūve

Kontaktplāksnes A jāuzstāda zem skrūvēm 6 un kabeļu

uzmavām 7 ar spīlēm pret akumulatora polu.

- Uzbīdiet pozitīvā pola pārsegu 8 pāri pozitīvajam polam.

F03732-10

Papildu darbi

- Uzmontējiet sēdekli. ( Lpp. 62)

102

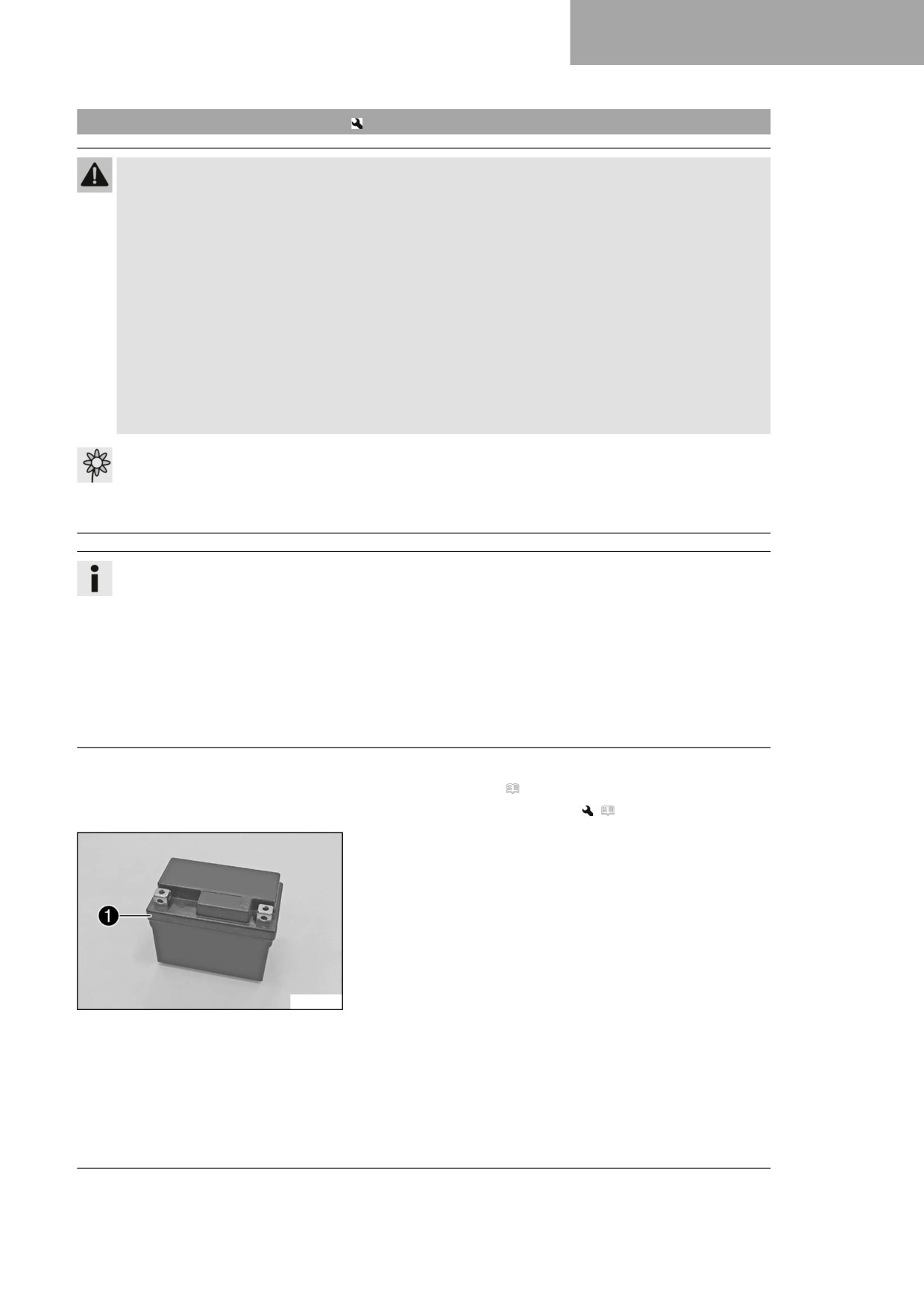

ELEKTROSISTĒMA

14.3

12 V akumulatora uzlāde

Brīdinājums

Savainojuma draudi

12 V akumulatori satur kaitīgas vielas.

–

12 V akumulatorus uzglabājiet bērniem nepieejamā vietā.

– Raugiet, lai 12 V akumulatori neatrastos dzirksteļu un atvērtas liesmas tuvumā.

12 V akumulatoru uzlādi veiciet tikai labi vēdināmās telpās.

– Uzlādējot 12 V akumulatorus, raugiet, lai tie atrastos vismaz minimālajā attālumā no degošiem

materiāliem.

Minimālais attālums

– Neuzlādējiet pilnībā izlādētus 12 V akumulatorus, ja to faktiskais spriegums ir mazāks par minimālo

vērtību.

Minimālais spriegums pirms uzlādes sākšanas

– Ja 12 V akumulators vairs nespēj nodrošināt minimālo spriegumu, utilizējiet to saskaņā ar noteiku-

miem.

Norāde

Apkārtējās vides apdraudējums

12 V akumulatori satur videi kaitīgas vielas.

–

12 V akumulatorus neutilizējiet kopā ar sadzīves atkritumiem.

–

12 V akumulatorus nododiet lietotu akumulatoru pieņemšanas punktā.

Informācija

12 V akumulators katru dienu zaudē lādiņu arī tad, ja tas netiek lietots.

12 V akumulatora darbmūžam ļoti svarīgs ir uzlādes stāvoklis un uzlādes veids.

Liela ātruma uzlāde ar augstāku uzlādes strāvu negatīvi ietekmē darbmūžu.

12 V akumulators tiks neatgriezeniski bojāts, pārsniedzot uzlādes strāvu, uzlādes spriegumu vai uzlādes

laiku.

Nekavējoties uzlādējiet 12 V akumulatoru, ja tas iedarbināšanas laikā izlādējas.

Ja akumulators ilgāku laiku ir stāvējis izlādēts, veidosies dziļā izlāde, jaudas zudums un neatgriezeniski

12 V akumulatora bojājumi.

12 V akumulators ir bezapkopes detaļa.

Sagatavošanas darbs

- Noņemiet sēdekli. ( Lpp. 62)

- Demontējiet 12 V akumulatoru.

(

Lpp. 101)

Galvenā darbība

- Pārbaudiet akumulatora spriegumu.

» Akumulatora spriegums: < 9 V

- Neuzlādējiet 12 V akumulatoru.

- Nomainiet 12 V akumulatoru un veco 12 V akumula-

toru utilizējiet saskaņā ar noteikumiem.

» Ja faktiskā vērtība neatbilst norādītajai:

Akumulatora spriegums: ≥ 9 V

F01568-10

- Savienojiet 12 V akumulatoru ar lādētāju. Ieslēdziet

lādētāju.

103

ELEKTROSISTĒMA

Norāde

Nedrīkst pārsniegt uzlādes strāvu, uzlādes sprie-

gumu un uzlādes laiku.

Maksimālais uzlādes

14,4 V

spriegums

Maksimālā uzlādes

3,0 A

strāva

Maksimālais uzlādes

24 hrs

laiks

Regulāri uzlādējiet 12 V

6 mēneši

akumulatoru, ja moto-

cikls netiek izmantots

Akumulatora lādētājs (ES) (26529974000)

Alternatīva 1

Akumulatora lādētājs (ASV) (26529974500)

Šie lādētāji pārbauda, vai 12 V akumulators uztur

spriegumu. Turklāt ar šiem lādētājiem 12 V akumu-

latoru nevar pārlādēt. Zemā temperatūrā uzlādes laiks

var būt ilgāks.

Šie lādētāji ir piemēroti tikai litija dzelzs fosfāta aku-

mulatoriem. Ievērojiet Husqvarna Motorcycles pie-

derumu pievienoto pamācību.

Informācija

Nekādā gadījumā nenoņemiet vāciņu 1.

Pēc uzlādes izslēdziet lādētāju un atvienojiet to no 12 V aku-

mulatora.

Papildu darbi

- Iemontējiet 12 V akumulatoru.

(

Lpp. 102)

– Uzmontējiet sēdekli. ( Lpp. 62)

14.4

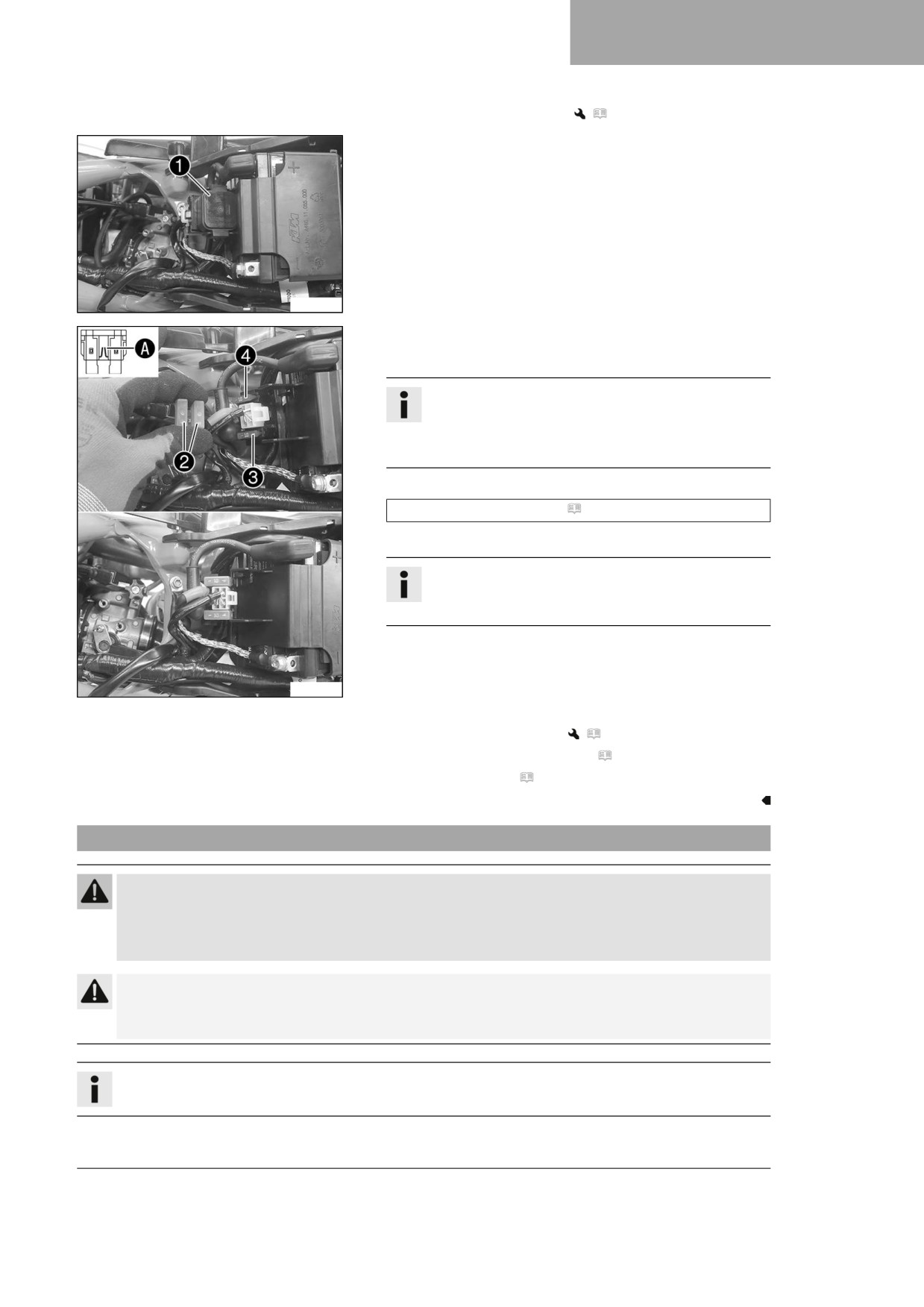

Galvenā drošinātāja nomaiņa

Brīdinājums

Ugunsgrēka draudi Nepareizi drošinātāji rada elektriskās sistēmas pārslodzi.

- Lietojiet tikai drošinātājus ar atbilstošu ampēru vērtību.

- Neremontējiet drošinātājus un nepārvienojiet tos tiltslēgumā.

Uzmanību

Apdegumu risks Transportlīdzekļa lietošanas laikā sprieguma regulators uzkarst.

- Pirms veikt darbus, ļaujiet sprieguma regulatoram atdzist.

Informācija

Galvenais drošinātājs nodrošina visu transportlīdzekļa elektrisko patērētāju drošību. Tas atrodas iedar-

bināšanas releja korpusā, zem sēdekļa.

Sagatavošanas darbs

- Noņemiet sēdekli. ( Lpp. 62)

- Demontējiet sānu vāku labajā pusē. ( Lpp. 67)

104

ELEKTROSISTĒMA

– Demontējiet degvielas tvertni.

(

Lpp. 69)

Galvenā darbība

- Izņemiet iedarbināšanas releju 1 no stiprinājuma.

F03751-10

- Noņemiet aizsargvāciņus 2.

- Noņemiet bojāto galveno drošinātāju 3.

Informācija

Bojātā drošinātājā ir pārtrūkusi kūstošā stieple A.

Iedarbināšanas relejā ir iesprausts rezerves

drošinātājs 4.

- Ievietojiet jaunu galveno drošinātāju.

Drošinātājs (58011109110) ( Lpp. 134)

- Pārbaudiet elektriskās sistēmas funkcionalitāti.

Ieteikums

Ievietojiet jaunu rezerves drošinātāju, lai tas būtu piee-

jams nepieciešamības gadījumā.

- Uzspraudiet aizsargvāciņus.

- Iespraudiet iedarbināšanas releju stiprinājumā un uzstādiet

kabeli.

F03752-10

Papildu darbi

- Iemontējiet degvielas tvertni.

(

Lpp. 71)

– Montējiet sānu vāku labajā pusē. ( Lpp. 67)

- Uzmontējiet sēdekli. ( Lpp. 62)

14.5

Degvielas sūkņa drošinātāja nomaiņa

Brīdinājums

Ugunsgrēka draudi Nepareizi drošinātāji rada elektriskās sistēmas pārslodzi.

- Lietojiet tikai drošinātājus ar atbilstošu ampēru vērtību.

- Neremontējiet drošinātājus un nepārvienojiet tos tiltslēgumā.

Uzmanību

Apdegumu risks Transportlīdzekļa lietošanas laikā sprieguma regulators uzkarst.

- Pirms veikt darbus, ļaujiet sprieguma regulatoram atdzist.

Informācija

Degvielas sūkņa drošinātājs nodrošina degvielas sūkņa aizsardzību. Tas atrodas zem sēdekļa.

105

ELEKTROSISTĒMA

Sagatavošanas darbs

- Noņemiet sēdekli. ( Lpp. 62)

Galvenā darbība

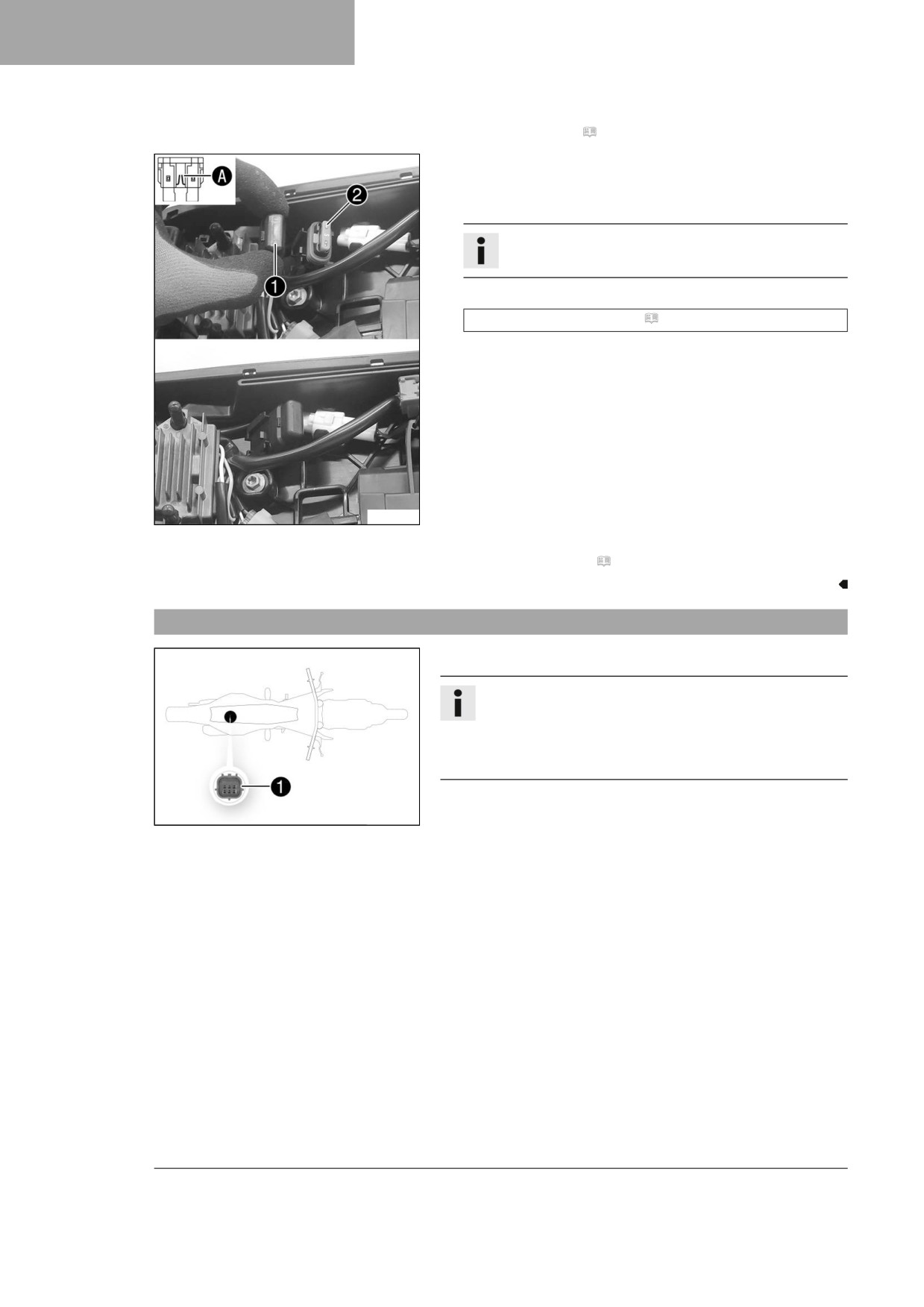

- Noņemiet aizsargvāciņu 1.

- Izņemiet bojāto drošinātāju 2.

Informācija

Bojātā drošinātājā ir pārtrūkusi kūstošā stieple A.

- Ievietojiet jaunu degvielas sūkņa drošinātāju.

Drošinātājs (58011109105) ( Lpp. 134)

- Pārbaudiet elektriskās sistēmas funkcionalitāti.

- Uzlieciet aizsargvāciņu.

F03753-10

Papildu darbi

- Uzmontējiet sēdekli. ( Lpp. 62)

14.6

Diagnostikas spraudnis

Diagnostikas spraudnis 1 atrodas zem sēdekļa.

Informācija

Darba stundu skaitītājs tiek aktivizēts brīdī, kad ir pievie-

nots diagnostikas rīks.

Pirms ilgākām diagnostikas sesijām atvienojiet stundu

skaitītāju aiz numura plāksnes.

A01108-10

106

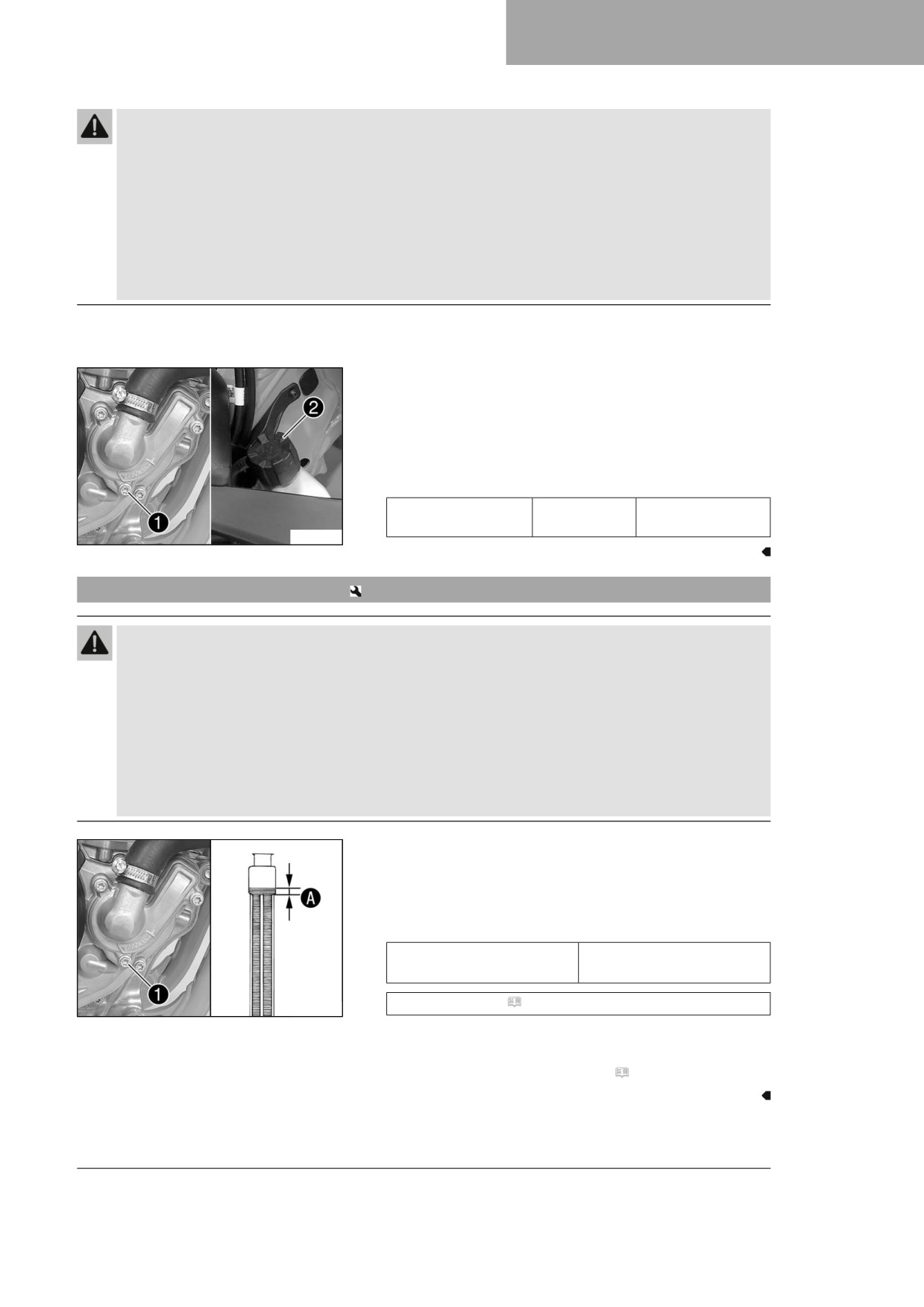

DZESĒŠANAS SISTĒMA

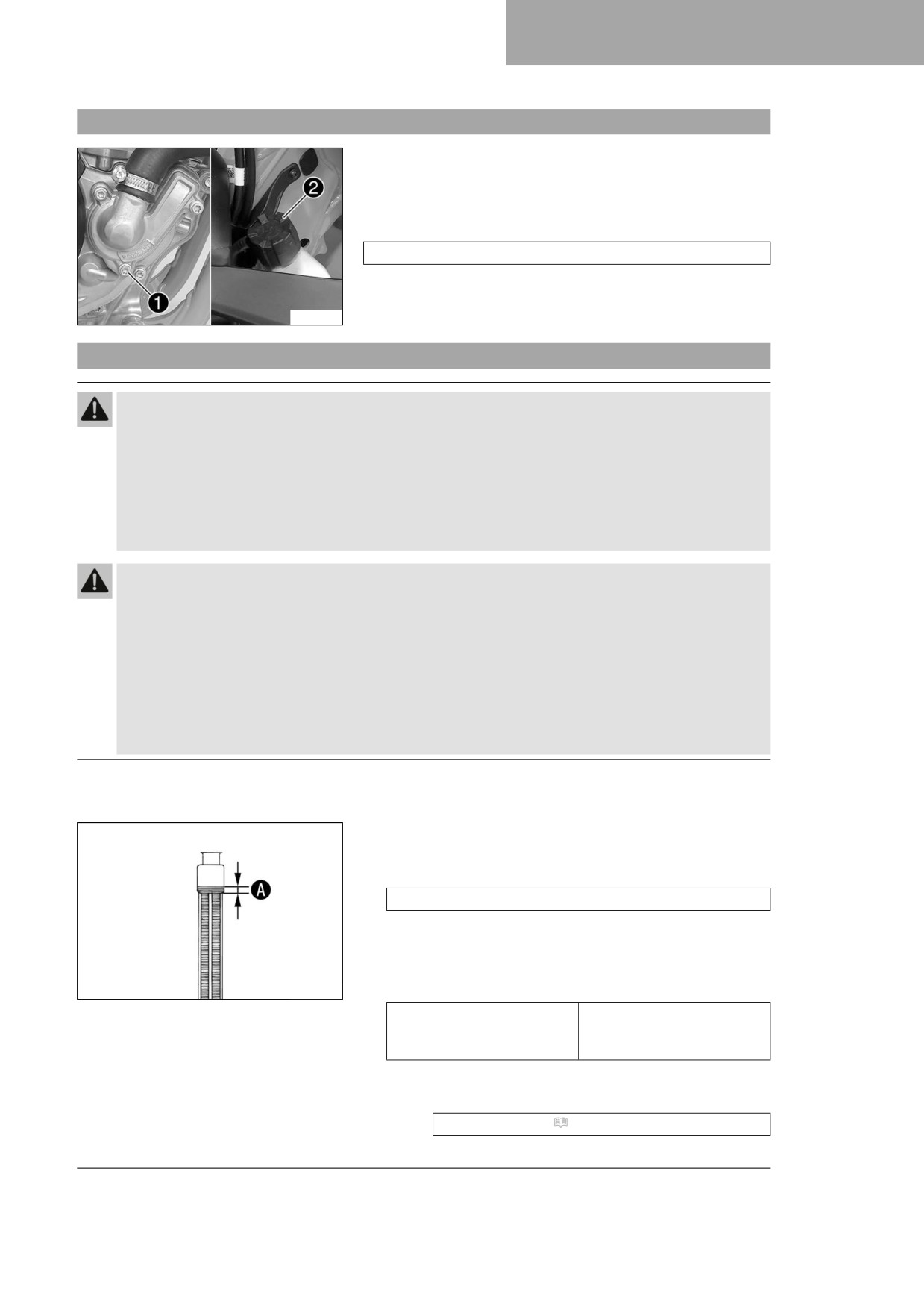

15.1

Dzesēšanas sistēma

Dzinēja ūdens sūknis 1 nodrošina dzeses šķidruma piespiedu

cirkulāciju.

Siltuma radīto dzeses sistēmas spiedienu regulē radiatora vāciņa

vārsts 2. Tas ļauj uzturēt noteikto dzeses šķidruma tempera-

tūru, neradot darbības traucējumus.

120 °C

Braukšanas laikā dzesēšanu nodrošina pretvējš.

Jo zemāks ātrums, jo mazāks ir dzesēšanas efekts. Dzesēšanas

F03740-10

efektu samazina arī netīras dzesēšanas lameles.

15.2

Pretsala aizsardzības un dzeses šķidruma līmeņa pārbaude

Brīdinājums

Applaucēšanās risks Motocikla lietošanas laikā dzeses šķidrums uzkarst un tiek pakļauts spiedie-

nam.

- Neatveriet radiatoru, radiatora šļūtenes vai citas dzesēšanas sistēmas detaļas, ja dzinējs vai dzesē-

šanas sistēma ir darba temperatūrā.

- Pirms radiatora, radiatora šļūteņu vai citu dzesēšanas sistēmas detaļu atvēršanas ļaujiet dzesēša-

nas sistēmai un dzinējam atdzist.

- Applaucēšanās gadījumā nekavējoties turiet skarto vietu zem remdena ūdens.

Brīdinājums

Saindēšanās draudi Dzeses šķidrums ir kaitīgs veselībai.

Dzeses šķidrumu glabājiet bērniem nepieejamā vietā.

–

Neļaujiet dzeses šķidrumam iekļūt acīs vai nokļūt uz ādas un apģērba.

–

Dzeses šķidruma norīšanas gadījumā nekavējoties meklējiet ārsta palīdzību.

–

Pēc kontakta ar ādu nekavējoties noskalojiet skarto vietu ar lielu daudzumu ūdens.

–

Ja dzeses šķidrums ir iekļuvusi acīs, rūpīgi izskalojiet acis ar ūdeni un nekavējoties meklējiet ārsta

palīdzību.

Nomainiet apģērbu, ja uz tā ir izlijis dzeses šķidrums.

Nosacījums

Dzinējs ir auksts.

- Novietojiet motociklu vertikāli uz horizontālas virsmas.

- Atskrūvējiet radiatora vāciņu.

- Pārbaudiet dzeses šķidruma pretsala aizsardzības īpašības.

−25 … −45 °C

» Ja dzeses šķidruma pretsala aizsardzība neatbilst

norādei:

- Koriģējiet dzeses šķidruma pretsala aizsardzību.

- Pārbaudiet dzeses šķidruma līmeni radiatorā.

400243-10

Dzeses šķidruma

10 mm

līmenis A ir virs radiatora

lamelēm

» Ja dzeses šķidruma līmenis neatbilst norādei:

- papildiniet dzeses šķidruma līmeni.

Dzeses šķidrums ( Lpp. 140)

107

DZESĒŠANAS SISTĒMA

- Uzskrūvējiet radiatora vāciņu.

15.3

Dzeses šķidruma līmeņa pārbaude

Brīdinājums

Applaucēšanās risks Motocikla lietošanas laikā dzeses šķidrums uzkarst un tiek pakļauts spiedie-

nam.

- Neatveriet radiatoru, radiatora šļūtenes vai citas dzesēšanas sistēmas detaļas, ja dzinējs vai dzesē-

šanas sistēma ir darba temperatūrā.

- Pirms radiatora, radiatora šļūteņu vai citu dzesēšanas sistēmas detaļu atvēršanas ļaujiet dzesēša-

nas sistēmai un dzinējam atdzist.

- Applaucēšanās gadījumā nekavējoties turiet skarto vietu zem remdena ūdens.

Brīdinājums

Saindēšanās draudi Dzeses šķidrums ir kaitīgs veselībai.

- Dzeses šķidrumu glabājiet bērniem nepieejamā vietā.

- Neļaujiet dzeses šķidrumam iekļūt acīs vai nokļūt uz ādas un apģērba.

- Dzeses šķidruma norīšanas gadījumā nekavējoties meklējiet ārsta palīdzību.

- Pēc kontakta ar ādu nekavējoties noskalojiet skarto vietu ar lielu daudzumu ūdens.

- Ja dzeses šķidrums ir iekļuvusi acīs, rūpīgi izskalojiet acis ar ūdeni un nekavējoties meklējiet ārsta

palīdzību.

- Nomainiet apģērbu, ja uz tā ir izlijis dzeses šķidrums.

Nosacījums

Dzinējs ir auksts.

- Novietojiet motociklu vertikāli uz horizontālas virsmas.

- Atskrūvējiet radiatora vāciņu.

- Pārbaudiet dzeses šķidruma līmeni radiatorā.

Dzeses šķidruma

10 mm

līmenis A ir virs radiatora

lamelēm

» Ja dzeses šķidruma līmenis neatbilst norādei:

- papildiniet dzeses šķidruma līmeni.

400243-10

Dzeses šķidrums ( Lpp. 140)

- Uzskrūvējiet radiatora vāciņu.

15.4

Dzeses šķidruma iztecināšana

Brīdinājums

Applaucēšanās risks Motocikla lietošanas laikā dzeses šķidrums uzkarst un tiek pakļauts spiedie-

nam.

- Neatveriet radiatoru, radiatora šļūtenes vai citas dzesēšanas sistēmas detaļas, ja dzinējs vai dzesē-

šanas sistēma ir darba temperatūrā.

- Pirms radiatora, radiatora šļūteņu vai citu dzesēšanas sistēmas detaļu atvēršanas ļaujiet dzesēša-

nas sistēmai un dzinējam atdzist.

- Applaucēšanās gadījumā nekavējoties turiet skarto vietu zem remdena ūdens.

108

DZESĒŠANAS SISTĒMA

Brīdinājums

Saindēšanās draudi Dzeses šķidrums ir kaitīgs veselībai.

- Dzeses šķidrumu glabājiet bērniem nepieejamā vietā.

- Neļaujiet dzeses šķidrumam iekļūt acīs vai nokļūt uz ādas un apģērba.

- Dzeses šķidruma norīšanas gadījumā nekavējoties meklējiet ārsta palīdzību.

- Pēc kontakta ar ādu nekavējoties noskalojiet skarto vietu ar lielu daudzumu ūdens.

- Ja dzeses šķidrums ir iekļuvusi acīs, rūpīgi izskalojiet acis ar ūdeni un nekavējoties meklējiet ārsta

palīdzību.

- Nomainiet apģērbu, ja uz tā ir izlijis dzeses šķidrums.

Nosacījums

Dzinējs ir auksts.

- Novietojiet motociklu vertikāli.

- Novietojiet zem ūdens sūkņa vāka piemērotu tvertni.

- Izskrūvējiet skrūvi 1. Atskrūvējiet radiatora vāciņu 2.

- Ļaujiet dzeses šķidrumam pilnībā iztecēt.

- Ieskrūvējiet un pievelciet skrūvi 1 ar jaunu blīvgredzenu.

Norāde

Ūdens sūkņa vāka

M6x25

10 Nm

skrūve

F03740-10

15.5

Dzeses šķidruma iepilde

Brīdinājums

Saindēšanās draudi Dzeses šķidrums ir kaitīgs veselībai.

- Dzeses šķidrumu glabājiet bērniem nepieejamā vietā.

- Neļaujiet dzeses šķidrumam iekļūt acīs vai nokļūt uz ādas un apģērba.

- Dzeses šķidruma norīšanas gadījumā nekavējoties meklējiet ārsta palīdzību.

- Pēc kontakta ar ādu nekavējoties noskalojiet skarto vietu ar lielu daudzumu ūdens.

- Ja dzeses šķidrums ir iekļuvusi acīs, rūpīgi izskalojiet acis ar ūdeni un nekavējoties meklējiet ārsta

palīdzību.

- Nomainiet apģērbu, ja uz tā ir izlijis dzeses šķidrums.

- Pārliecinieties, ka skrūve 1 ir pievilkta.

- Novietojiet motociklu vertikāli.

- Iepildiet dzeses šķidrumu līdz atzīmei A virs radiatora lame-

lēm.

Norāde

10 mm

Atzīme A ir virs radiatora

lamelēm

Dzeses šķidrums ( Lpp. 140)

F03741-10

- Uzskrūvējiet radiatora vāciņu.

- Veiciet īsu pārbaudes braucienu.

- Pārbaudiet dzeses šķidruma līmeni. ( Lpp. 108)

109

DZESĒŠANAS SISTĒMA

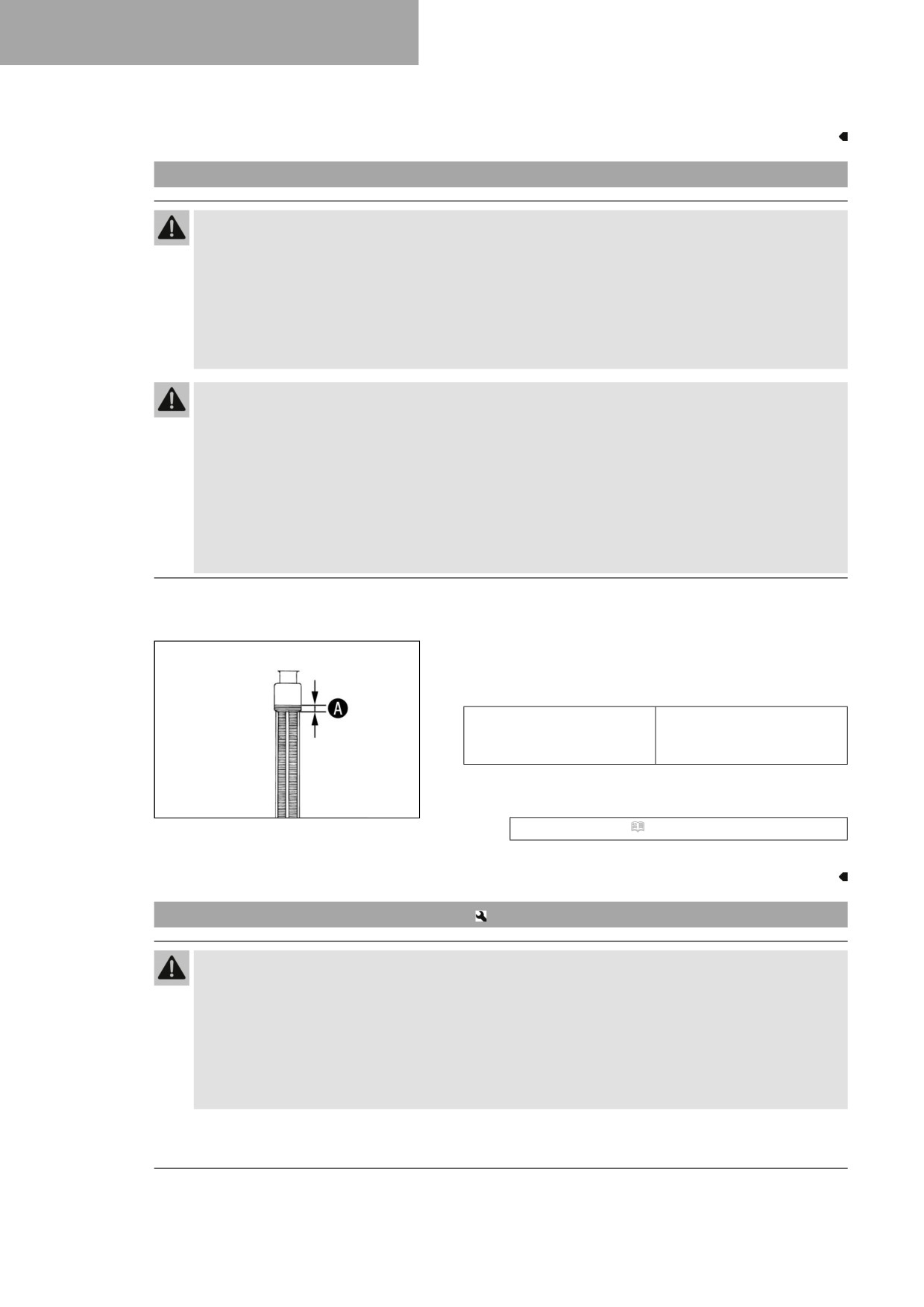

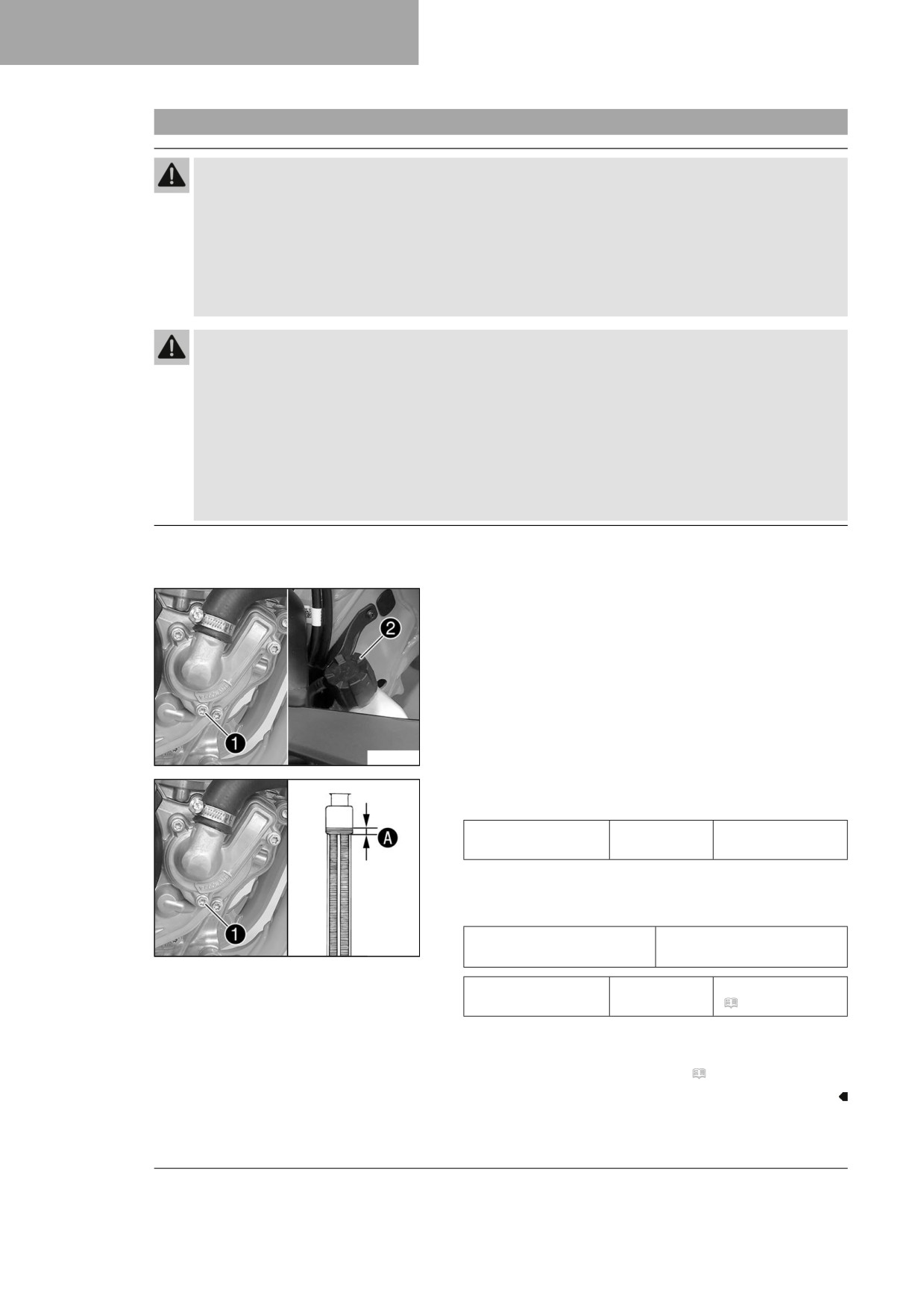

15.6

Dzeses šķidruma nomaiņa

Brīdinājums

Applaucēšanās risks Motocikla lietošanas laikā dzeses šķidrums uzkarst un tiek pakļauts spiedie-

nam.

- Neatveriet radiatoru, radiatora šļūtenes vai citas dzesēšanas sistēmas detaļas, ja dzinējs vai dzesē-

šanas sistēma ir darba temperatūrā.

- Pirms radiatora, radiatora šļūteņu vai citu dzesēšanas sistēmas detaļu atvēršanas ļaujiet dzesēša-

nas sistēmai un dzinējam atdzist.

- Applaucēšanās gadījumā nekavējoties turiet skarto vietu zem remdena ūdens.

Brīdinājums

Saindēšanās draudi Dzeses šķidrums ir kaitīgs veselībai.

- Dzeses šķidrumu glabājiet bērniem nepieejamā vietā.

- Neļaujiet dzeses šķidrumam iekļūt acīs vai nokļūt uz ādas un apģērba.

- Dzeses šķidruma norīšanas gadījumā nekavējoties meklējiet ārsta palīdzību.

- Pēc kontakta ar ādu nekavējoties noskalojiet skarto vietu ar lielu daudzumu ūdens.

- Ja dzeses šķidrums ir iekļuvusi acīs, rūpīgi izskalojiet acis ar ūdeni un nekavējoties meklējiet ārsta

palīdzību.

- Nomainiet apģērbu, ja uz tā ir izlijis dzeses šķidrums.

Nosacījums

Dzinējs ir auksts.

- Novietojiet motociklu vertikāli.

- Novietojiet zem ūdens sūkņa vāka piemērotu tvertni.

- Izskrūvējiet skrūvi 1. Atskrūvējiet radiatora vāciņu 2.

- Ļaujiet dzeses šķidrumam pilnībā iztecēt.

F03740-10

- Ieskrūvējiet un pievelciet skrūvi 1 ar jaunu blīvgredzenu.

Norāde

Ūdens sūkņa vāka

10 Nm

skrūve

- Iepildiet dzeses šķidrumu līdz atzīmei A virs radiatora lame-

lēm.

Norāde

Atzīme A ir virs radiatora

10 mm

F03741-10

lamelēm

Dzeses šķidrums

0,90 l

Dzeses šķidrums

(

Lpp. 140)

– Uzskrūvējiet radiatora vāciņu.

- Veiciet īsu pārbaudes braucienu.

- Pārbaudiet dzeses šķidruma līmeni. ( Lpp. 108)

110

DZINĒJA REGULĒŠANA

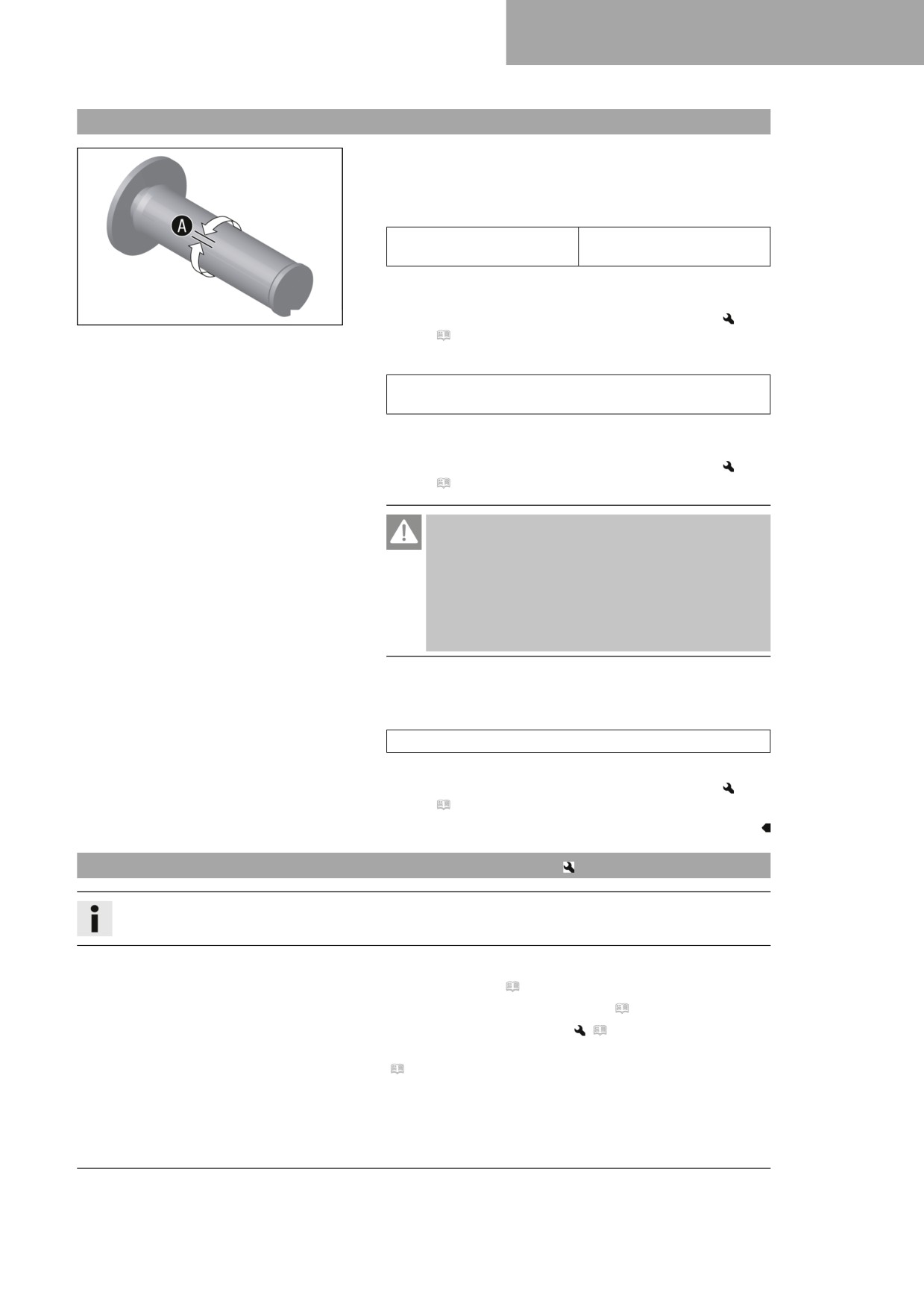

16.1

Akseleratora Boudena troses atstarpes pārbaude

Pārbaudiet, vai akseleratora rokturis kustās viegli.

–

Novietojiet stūri taisnā pozīcijā. Nedaudz pagroziet akselera-

tora rokturi turp un atpakaļ, nosakiet akseleratora Boudena

troses atstarpi A.

Akseleratora Boudena tro-

3 … 5 mm

ses atstarpe

» Ja akseleratora Boudena troses atstarpe neatbilst speci-

fikācijai:

400192-11

- Iestatiet akseleratora Boudena troses atstarpi.

(

Lpp. 111)

–

Nospiediet aukstās palaišanas pogu līdz atdurei.

pagriežot akseleratora rokturi uz priekšu, aukstās palaiša-

nas poga pārvietojas atpakaļ sākuma pozīcijā.

» Ja aukstās palaišanas poga nepārvietojas atpakaļ

sākuma pozīcijā:

- Iestatiet akseleratora Boudena troses atstarpi.

(

Lpp. 111)

Apdraudējums

Saindēšanās draudi Izplūdes gāzes ir toksiskas un

var izraisīt samaņas zudumu un nāvi.

- Dzinēja darbības laikā vienmēr nodrošiniet pietie-

kamu ventilāciju.

- Iedarbinot vai darbinot dzinēju slēgtā telpā, lieto-

jiet piemērotu atgāzu nosūkšanas sistēmu.

iedarbiniet dzinēju un ļaujiet tam darboties ar brīvgaitas

apgriezienu skaitu. Grieziet stūri turp un atpakaļ visā

stūrēšanas diapazonā.

Brīvgaitas apgriezienu skaits nedrīkst mainīties.

» Ja brīvgaitas apgriezienu skaits mainās:

- Iestatiet akseleratora Boudena troses atstarpi.

(

Lpp. 111)

16.2

Akseleratora Boudena troses atstarpes iestatīšana

Informācija

Degvielas tvertne nav jādemontē, ja akseleratora Boudena troses novietojums ir pareizs.

Sagatavošanas darbs

- Noņemiet sēdekli. ( Lpp. 62)

- Demontējiet sānu vāku labajā pusē. ( Lpp. 67)

- Demontējiet degvielas tvertni.

(

Lpp. 69)

– Pārbaudiet akseleratora Boudena troses novietojumu.

(

Lpp. 77)

111

DZINĒJA REGULĒŠANA

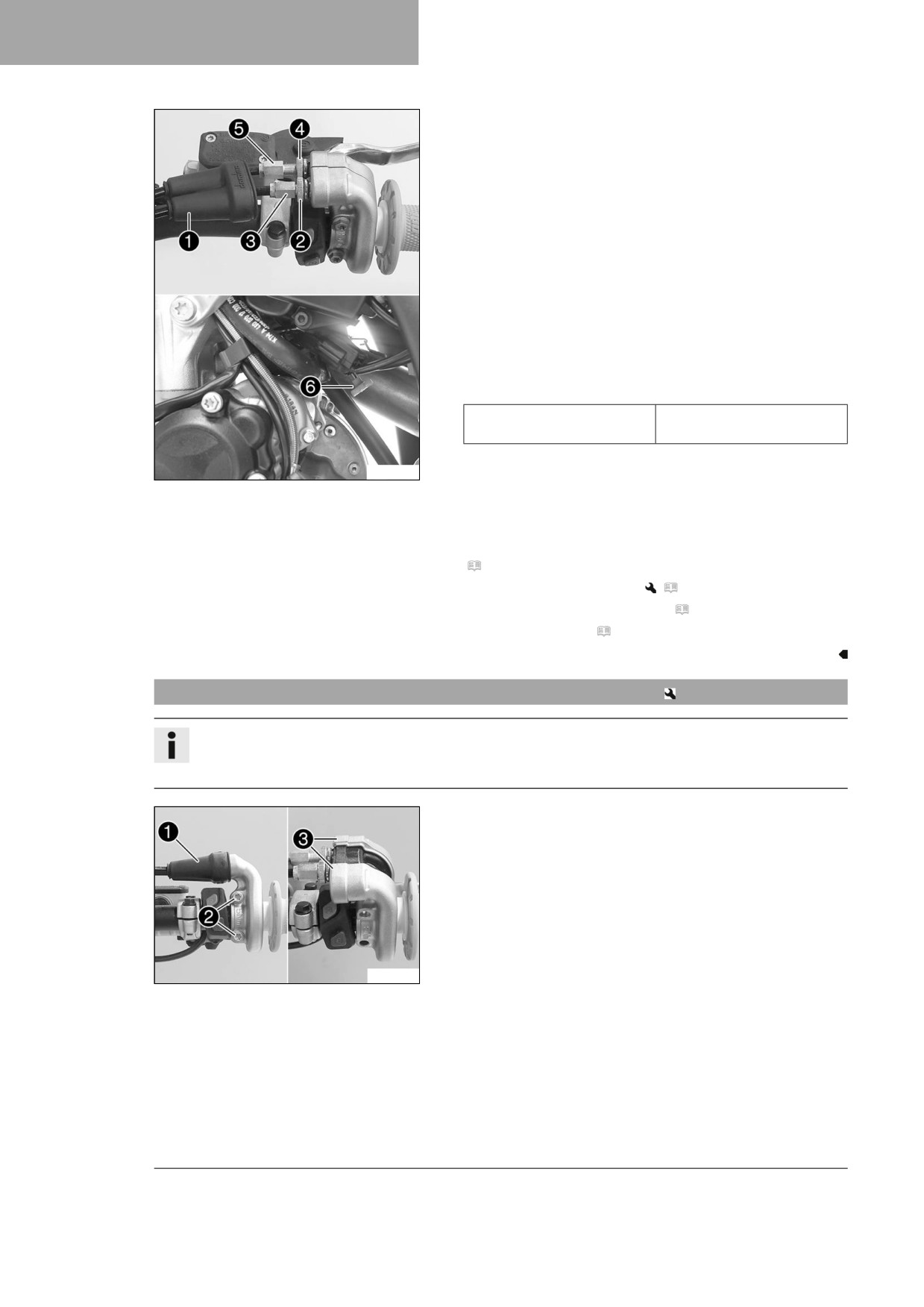

Galvenā darbība

- Novietojiet stūri taisnā pozīcijā.

- Pabīdiet manšeti 1 atpakaļ.

- Atskrūvējiet uzgriezni 2.

- Ieskrūvējiet regulēšanas skrūvi 3 līdz galam.

- Atskrūvējiet uzgriezni 4.

- Nospiediet aukstās palaides pogu 6 līdz atdurei.

- Grieziet regulēšanas skrūvi 5 tā, lai, pagriežot akselera-

tora rokturi uz priekšu, aukstās palaišanas poga pārvietotos

pamatpozīcijā.

- Pievelciet uzgriezni 4.

- Grieziet regulēšanas skrūvi 3 tā, lai pie akseleratora roktura

veidotos akseleratora Boudena troses atstarpe.

Norāde

Akseleratora Boudena tro-

3 … 5 mm

ses atstarpe

- Pievelciet uzgriezni 2.

A01080-10

- Uzbīdiet manšeti 1.

- Pārbaudiet, vai akseleratora rokturis kustās viegli.

Papildu darbi

- Pārbaudiet akseleratora Boudena troses atstarpi.

(

Lpp. 111)

– Iemontējiet degvielas tvertni.

(

Lpp. 71)

– Montējiet sānu vāku labajā pusē. ( Lpp. 67)

- Uzmontējiet sēdekli. ( Lpp. 62)

16.3

Akselerācijas palielinājuma raksturīpašību iestatīšana

Informācija

Akselerācijas roktura raksturīpašības var mainīt, nomainot kulisi.

Kulise ar citām raksturīpašībām ir iekļauta piegādes komplektā.

Galvenā darbība

- Pabīdiet manšeti 1 atpakaļ.

- Noņemiet skrūves 2 un pusčaulas 3.

- Atvienojiet akseleratora Boudena troses un noņemiet rokturu

cauruli.

F03743-10

112

DZINĒJA REGULĒŠANA

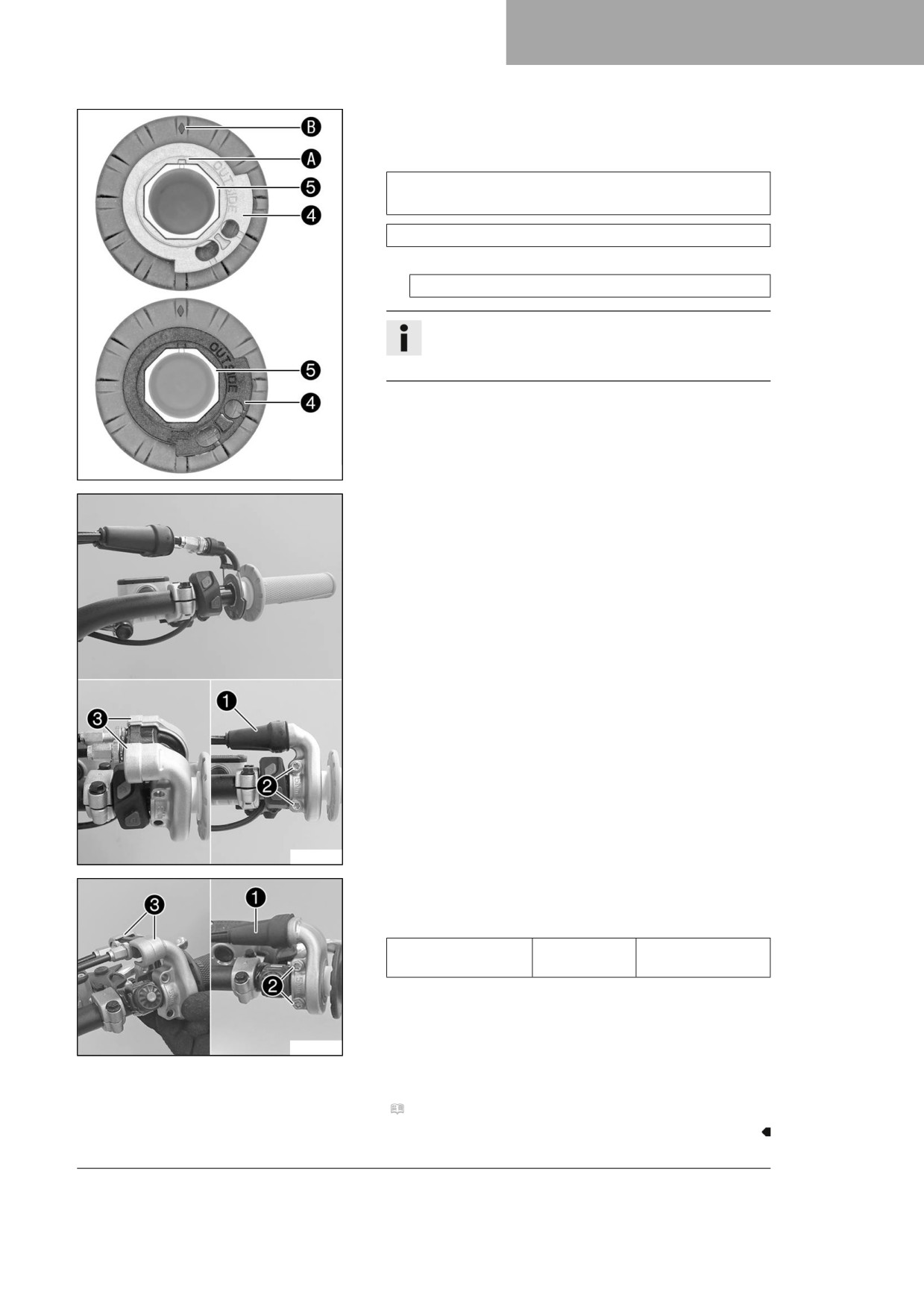

– Noņemiet kulisi 4 no roktura caurules 5.

- Uzlieciet vēlamo kulisi uz roktura caurules.

Norāde

Marķējumam OUTSIDE jābūt redzamam. Marķējums A

jānovieto pie marķējuma B.

Melna kulise (A46002014000)

Alternatīva 1

Pelēka kulise (A48002014000)

Informācija

Pelēkā kulise droseļvārstu atver lēnāk.

Melnā kulise droseļvārstu atver ātrāk.

F03780-10

- Notīriet stūres ārpusi un roktura caurules iekšpusi. Ievietojiet

roktura cauruli stūrē.

- Iekariet akseleratora Boudena troses kulisē un uzstādiet tās

pareizā veidā.

F03744-10

- Ievietojiet pusčaulas 3, ieskrūvējiet un pievelciet

skrūves 2.

Norāde

Akseleratora roktura

5 Nm

skrūves

- Uzbīdiet manšeti 1 un pārbaudiet akseleratora roktura kus-

tības vieglumu.

V01537-10

Papildu darbi

- Pārbaudiet akseleratora Boudena troses atstarpi.

(

Lpp. 111)

113

DZINĒJA REGULĒŠANA

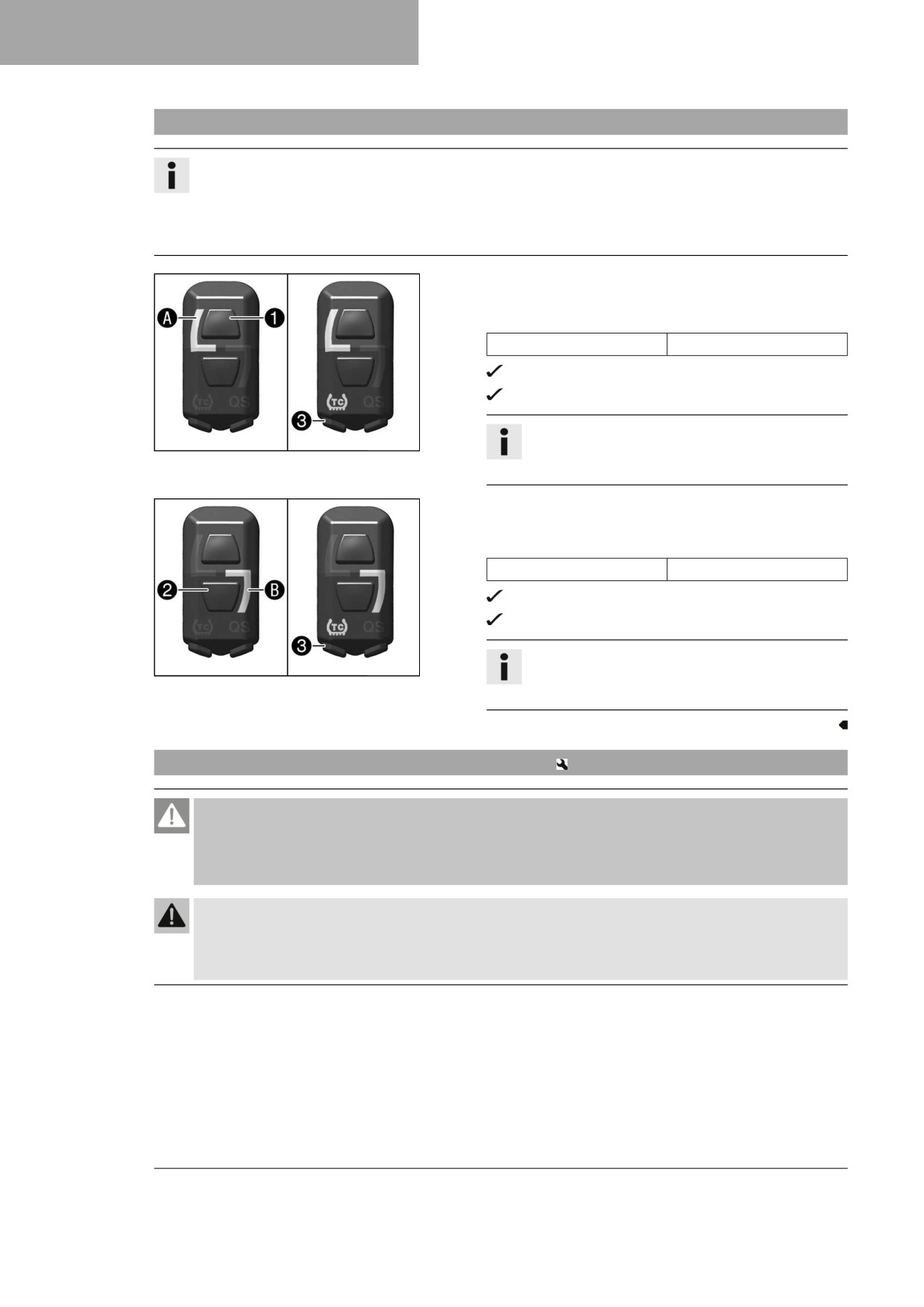

16.4

Kartēšanas nomaiņa

Informācija

Dzinēja vēlamās īpašības var aktivizēt ar kombinēto slēdzi.

Pēc atkārtotas iedarbināšanas ir spēkā pēdējais atlasītais iestatījums.

Papildus katrā kartēšanas veidā var aktivizēt arī saķeres kontroli.

Kartēšanu var mainīt arī braukšanas laikā.

STANDARD kartēšanas aktivizācija:

- Nospiediet taustiņu 1.

Norāde

Dzinēja apgriezienu skaits

< 4 000 apgr./min

Kontrollampiņa A deg.

STANDARD - Līdzsvarota nostrādes reakcija

Informācija

F03762-10

Saķeres kontroli var aktivizēt ar kombinētā slēdža

TC taustiņu 3.

Aktivizēt ADVANCED kartēšanu:

- Nospiediet taustiņu 2.

Norāde

Dzinēja apgriezienu skaits

< 4 000 apgr./min

Kontrollampiņa B deg.

ADVANCED - Tieša nostrādes reakcija

Informācija

F03763-10

Saķeres kontroli var aktivizēt ar kombinētā slēdža

TC taustiņu 3.

16.5

Brīvgaitas apgriezienu skaita iestatīšana

Apdraudējums

Saindēšanās draudi Izplūdes gāzes ir toksiskas un var izraisīt samaņas zudumu un nāvi.

- Dzinēja darbības laikā vienmēr nodrošiniet pietiekamu ventilāciju.

- Iedarbinot vai darbinot dzinēju slēgtā telpā, lietojiet piemērotu atgāzu nosūkšanas sistēmu.

Brīdinājums

Nelaimes gadījuma risks Dzinējs var pēkšņi noslāpt, ja brīvgaitas apgriezienu skaits ir pārāk zems.

- Iestatiet brīvgaitas apgriezienu skaitu atbilstoši noklusējuma vērtībai. (Tuvākā pilnvarotā

Husqvarna Motorcycles darbnīca jums labprāt palīdzēs.)

114

DZINĒJA REGULĒŠANA

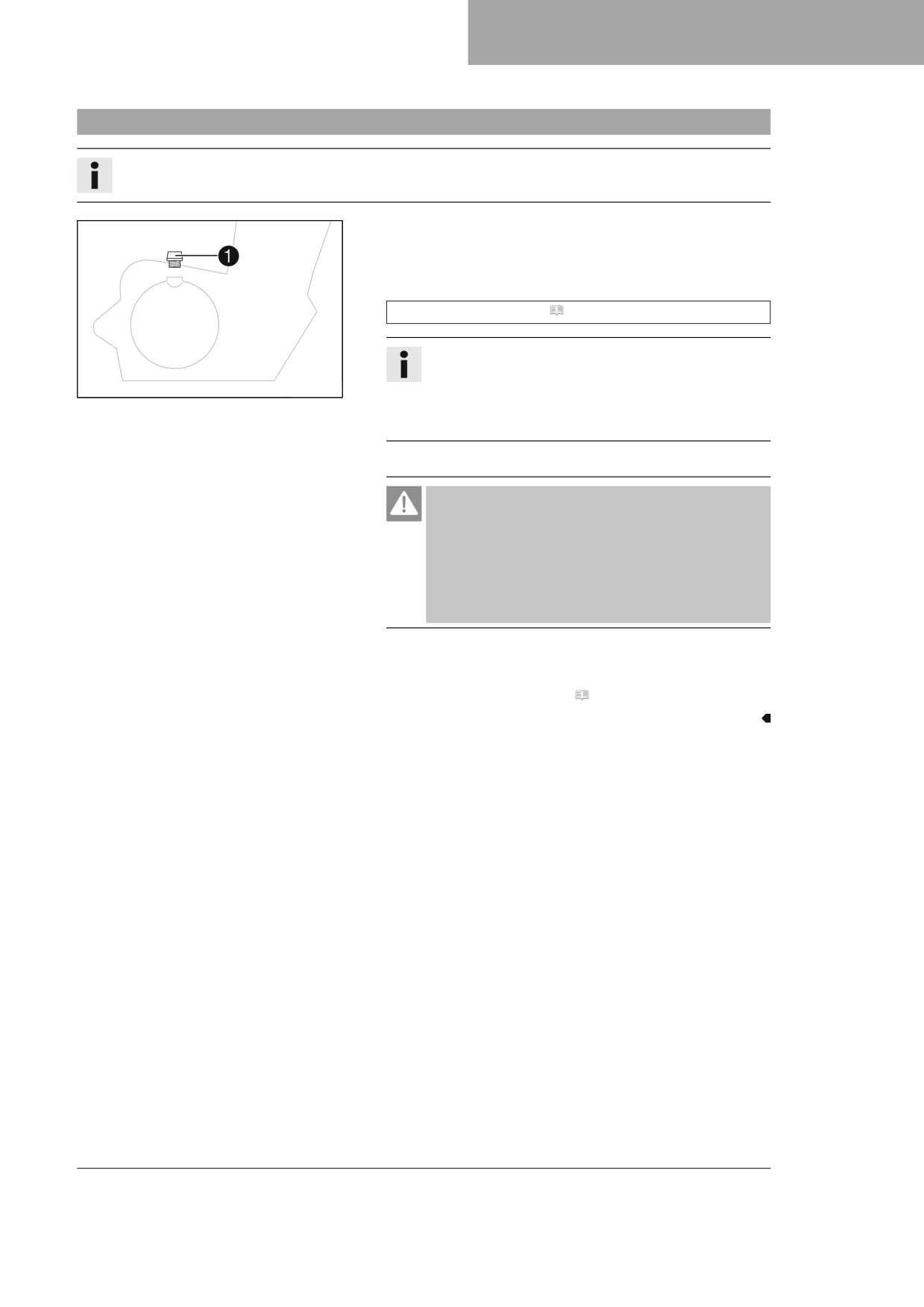

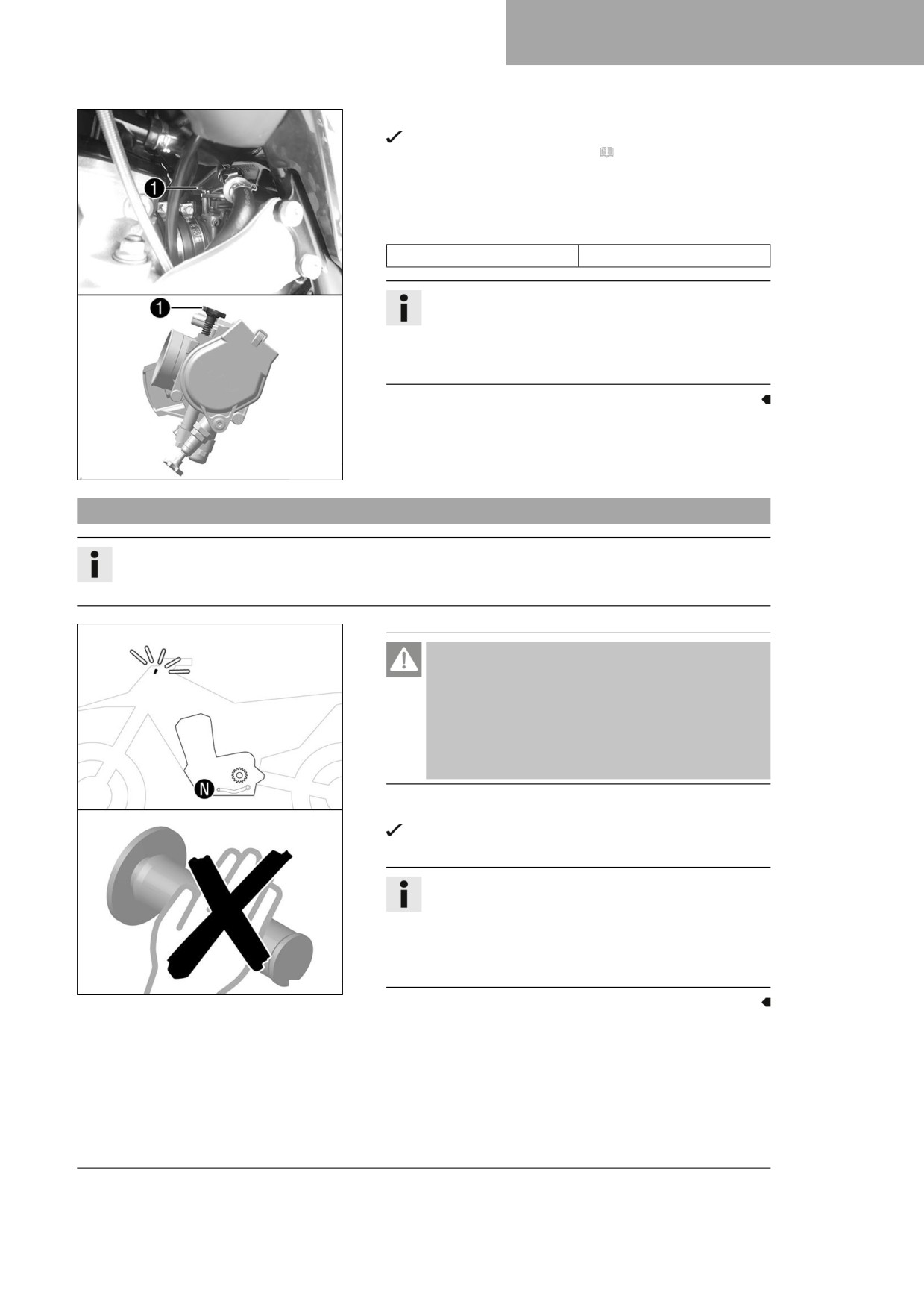

– Iesildiet dzinēju.

Aukstās palaišanas poga ir deaktivizēta - Aukstās palai-

šanas poga ir pamatpozīcijā. ( Lpp. 18)

- Regulējiet brīvgaitas apgriezienu skaitu ar piemērotu

tahometru, pagriežot brīvgaitas apgriezienu regulēšanas

skrūvi 1.

Norāde

Brīvgaitas apgriezienu skaits

2 250 … 2 350 apgr./min

Informācija

Griežot pretēji pulksteņa rādītāju virzienam, brīvgaitas

apgriezienu skaits samazinās.

Griežot pulksteņa rādītāju virzienā, brīvgaitas apgrie-

zienu skaits palielinās.

A01063-10

16.6

Droseļvārsta pozīcijas programmēšana

Informācija

Kļūdainas darbības kontrollampiņa mirgo divas reizes sekundē, ja vadības ierīce konstatē, ka brīvgaitas

apgriezienu skaita droseļvārsta pozīcija ir jāpārprogrammē.

Apdraudējums

Saindēšanās draudi Izplūdes gāzes ir toksiskas un

var izraisīt samaņas zudumu un nāvi.

- Dzinēja darbības laikā vienmēr nodrošiniet pietie-

kamu ventilāciju.

- Iedarbinot vai darbinot dzinēju slēgtā telpā, lieto-

jiet piemērotu atgāzu nosūkšanas sistēmu.

- Darbiniet transportlīdzekli ar brīvgaitas apgriezienu skaitu.

Kļūdainas darbības kontrollampiņa pārtrauc mirgot brīdī,

kad programmēšana ir pabeigta.

Informācija

Ja dzinējs kļūst pārāk silts, veiciet dzesēšanas brau-

cienu ar vidēju ātrumu.

Pēc tam neapturiet dzinēju, bet ļaujiet tam darboties

ar brīvgaitas apgriezienu skaitu, līdz programmēšana ir

pabeigta.

H02263-10

115

DZINĒJA REGULĒŠANA

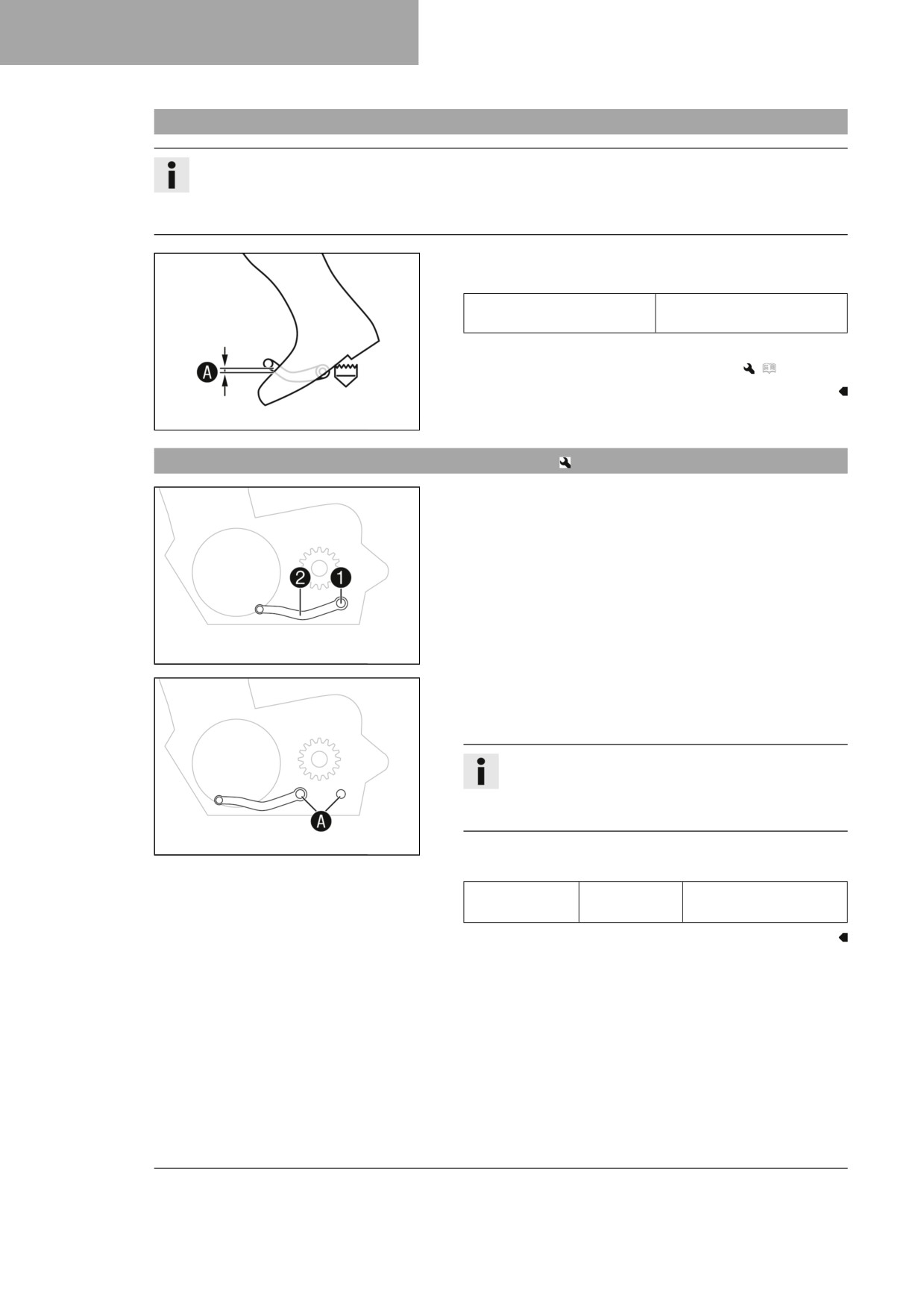

16.7

Pārslēgsviras pamatpozīcijas pārbaude

Informācija

Braukšanas laikā pamatpozīcijā pārslēgta pārslēgsvira nedrīkst pieskarties zābakam.

Ja pārslēgsvira pastāvīgi pieguļ zābakam, transmisija ir pārāk noslogota un ir iespējama kļūdaina

Quickshifter darbība.

- Apsēdieties uz transportlīdzekļa braukšanas pozīcijā un nosa-

kiet attālumu A starp pārslēgsviru un zābaka augšmalu.

Attālums starp pārslēgsviru

10 … 20 mm

un bagāžnieka augšējo malu

» Ja attālums neatbilst norādei:

- Iestatiet pārslēgsviras pamatpozīciju.

(

Lpp. 116)

400692-10

16.8

Pārslēgsviras pamatpozīcijas iestatīšana

- Izskrūvējiet skrūvi 1 ar paplāksnēm un noņemiet

pārslēgsviru 2.

401950-12

- Notīriet pārslēgsviras un pārslēgvārpstas sazobi A.

- Novietojiet pārslēgsviru uz pārslēgvārpstas vēlamajā pozīcijā

un nodrošiniet sazobi.

Informācija

Regulēšanas diapazons ir ierobežots.

Pārnesuma pārslēgšanas brīdī pārslēgsvira nedrīkst

saskarties ar transportlīdzekļa detaļām.

401951-10

- Ieskrūvējiet un pievelciet skrūvi 1 ar paplāksnēm.

Norāde

Pārslēgsviras

14 Nm

skrūve

Loctite^® 243™

116

DZINĒJA APKOPES DARBI

17.1

Degvielas sieta nomaiņa

Apdraudējums

Ugunsgrēka draudi Degviela ir viegli uzliesmojoša.

Uzsilstot tvertnē esošā degviela izplešas, un, ja tvertne ir pārpildīta, var izplūst.

- Neuzpildiet transportlīdzekli atvērtas liesmas vai aizsmēķētas cigaretes tuvumā.

- Uzpildot degvielu, apturiet dzinēju.

- Pārliecinieties, ka degviela nav izlijusi, jo īpaši uz transportlīdzekļa karstajām daļām.

- Nekavējoties noslaukiet izlijušo degvielu.

- Ievērojiet degvielas uzpildes norādījumus.

Brīdinājums

Saindēšanās draudi Degviela ir kaitīga veselībai.

- Neļaujiet degvielai iekļūt acīs vai nokļūt uz ādas un apģērba.

- Degvielas norīšanas gadījumā nekavējoties meklējiet ārsta palīdzību.

- Neieelpojiet degvielas tvaikus.

- Pēc kontakta ar ādu nekavējoties noskalojiet skarto vietu ar lielu daudzumu ūdens.

- Ja degviela ir iekļuvusi acīs, rūpīgi izskalojiet acis ar ūdeni un nekavējoties meklējiet ārsta palīdzību.

- Nomainiet apģērbu, ja uz tā ir izlijusi degviela.

Norāde

Apkārtējās vides apdraudējums Nepareiza degvielas lietošana apdraud apkārtējo vidi.

Neļaujiet degvielai iekļūt gruntsūdeņos, augsnē vai kanalizācijas sistēmā.

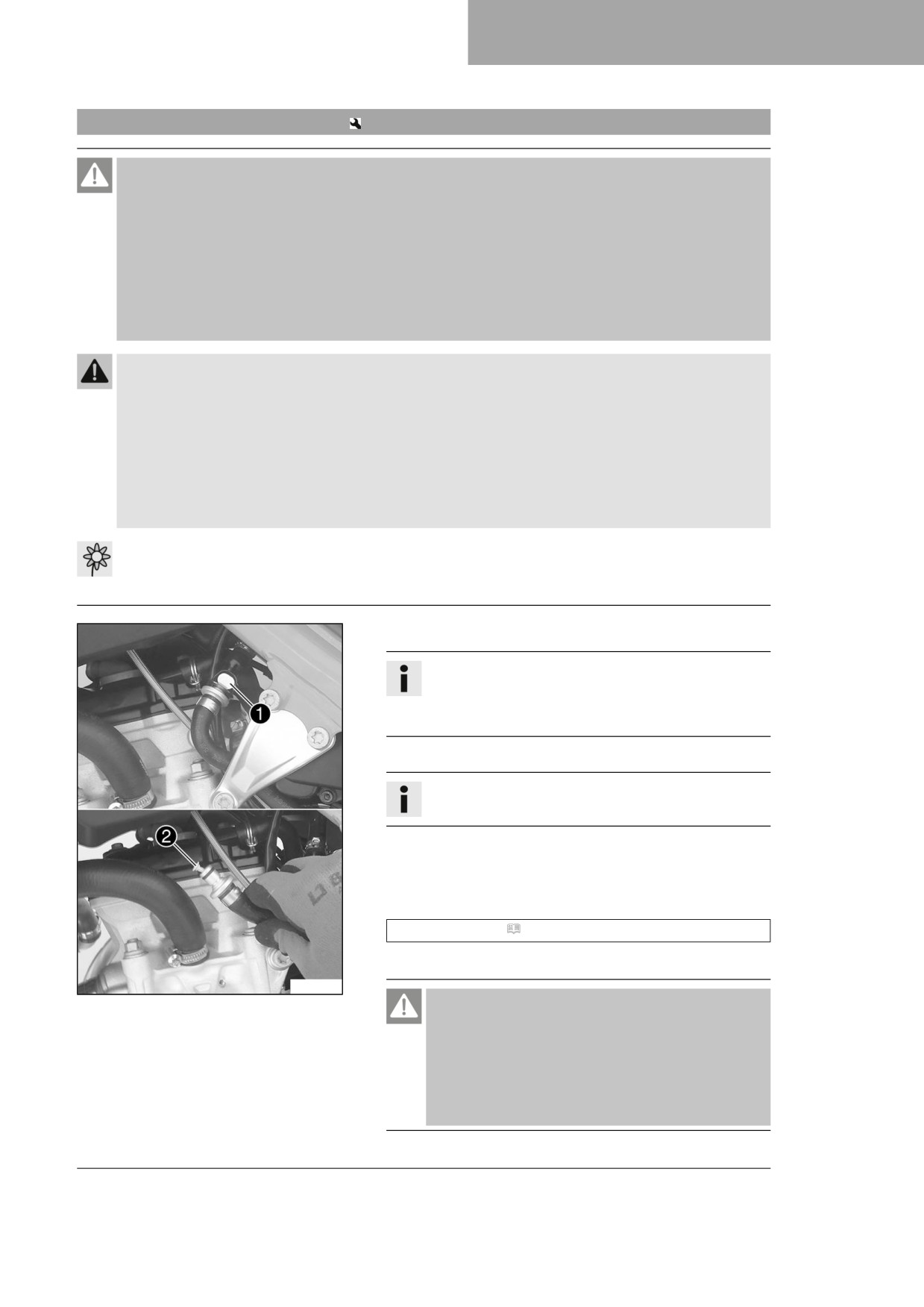

Rūpīgi notīriet ātro noslēgsavienojumu 1 ar saspiestu gaisu.

Informācija

Degvielas padeves caurulē nekādā gadījumā

nedrīkst iekļūt netīrumi. Iekļuvušie netīrumi izraisīs

iesmidzināšanas vārsta aizsērēšanu!

Atvienojiet ātro noslēgsavienojumu.

Informācija

No degvielas caurules var izplūst atlikusī degviela.

Izvelciet degvielas sietu 2 no pieslēguma caurules.

–

Iebīdiet jauno degvielas sietu līdz atdurei pieslēguma caurulē.

–

Uzsmidziniet uz neplūksnājošas drānas silikona aerosolu un

viegli ieeļļojiet ātrā noslēgsavienojuma blīvgredzenu.

Silikona aerosols ( Lpp. 143)

Savienojiet ātro noslēgsavienojumu 1.

F03737-10

Apdraudējums

Saindēšanās draudi Izplūdes gāzes ir toksiskas un

var izraisīt samaņas zudumu un nāvi.

- Dzinēja darbības laikā vienmēr nodrošiniet pietie-

kamu ventilāciju.

- Iedarbinot vai darbinot dzinēju slēgtā telpā, lieto-

jiet piemērotu atgāzu nosūkšanas sistēmu.

117

DZINĒJA APKOPES DARBI

- Iedarbiniet dzinēju, pārbaudiet nostrādes īpašības.

17.2

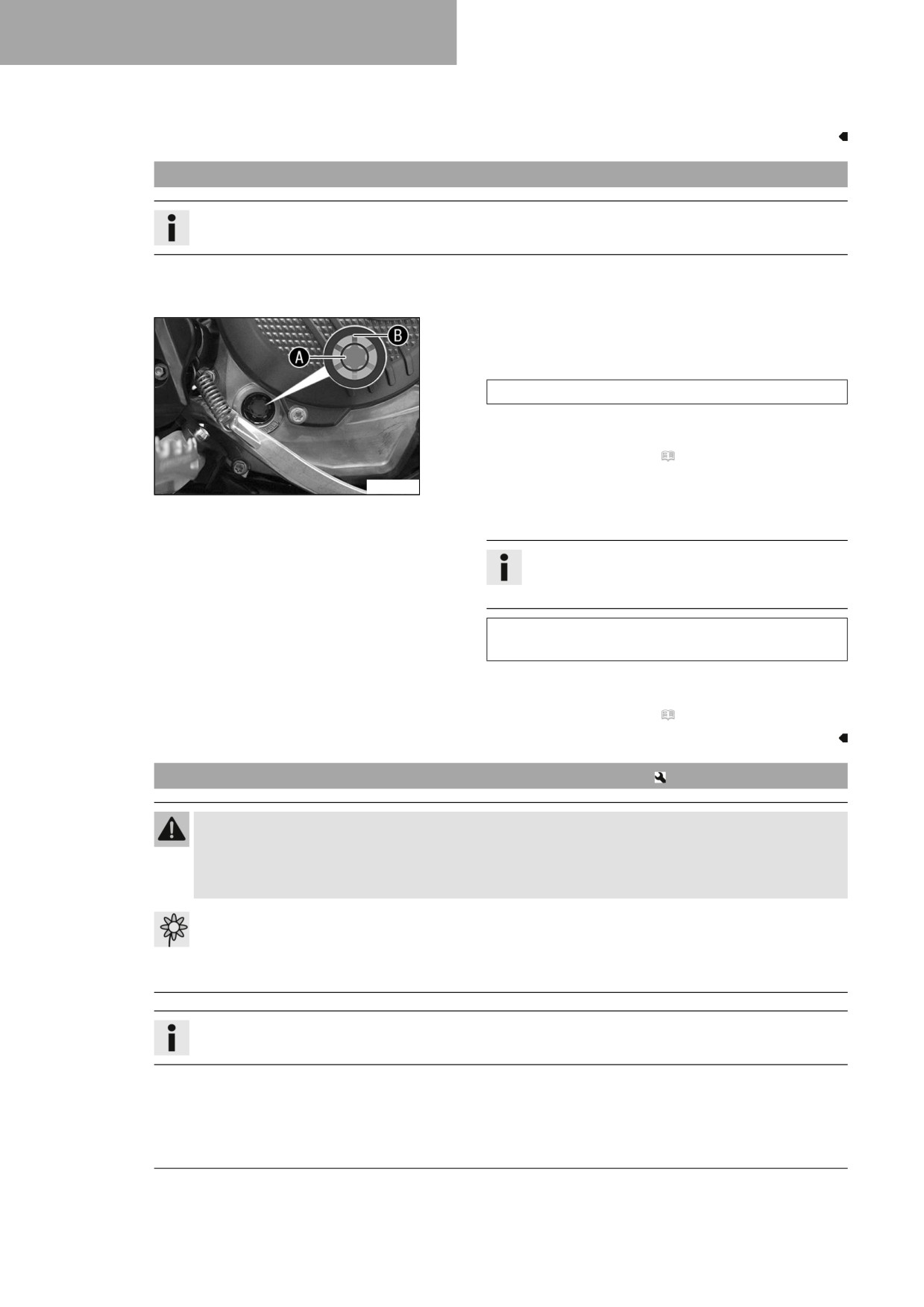

Motoreļļas līmeņa pārbaude

Informācija

Motoreļļas līmeni var pārbaudīt, ja dzinējs ir auksts un ja tas ir darba temperatūrā.

Sagatavošanas darbs

- Novietojiet motociklu vertikāli uz horizontālas virsmas.

Nosacījums

Dzinējs ir auksts.

- Pārbaudiet motoreļļas līmeni.

Motoreļļas līmenis atbilst skatstikliņa vidusdaļai A.

» Ja motoreļļas līmenis neaizsniedz skatstikliņa

vidusdaļu:

- Uzpildiet motoreļļu. ( Lpp. 121)

Nosacījums

A01079-10

Dzinējs ir darba temperatūrā.

- Pārbaudiet motoreļļas līmeni.

Informācija

Pārbaudi veiciet vienu minūti pēc dzinēja apturē-

šanas.

Motoreļļas līmenis ir starp skatstikliņa vidusdaļu A un

skatstikliņa augšmalu B.

» Ja motoreļļas līmenis neaizsniedz skatstikliņa

vidusdaļu A:

- Uzpildiet motoreļļu. ( Lpp. 121)

17.3

Motoreļļas un eļļas filtra nomaiņa, eļļas sieta tīrīšana

Brīdinājums

Applaucēšanās risks Motocikla lietošanas laikā motoreļļa un transmisijas eļļa uzkarst.

- Nēsājiet piemērotu aizsargapģērbu un aizsargcimdus.

- Applaucēšanās gadījumā nekavējoties turiet skarto vietu zem remdena ūdens.

Norāde

Apkārtējās vides apdraudējums Indīgas vielas rada kaitējumu apkārtējai videi.

- Eļļas, smērvielas, filtrus, degvielas, tīrīšanas līdzekļus, bremžu šķidrumu utt. utilizējiet pareizi un

saskaņā ar spēkā esošajiem noteikumiem.

Informācija

Motoreļļu izteciniet brīdī, kad dzinējs ir darba temperatūrā.

Sagatavošanas darbs

- Novietojiet motociklu uz horizontālas virsmas.

118

DZINĒJA APKOPES DARBI

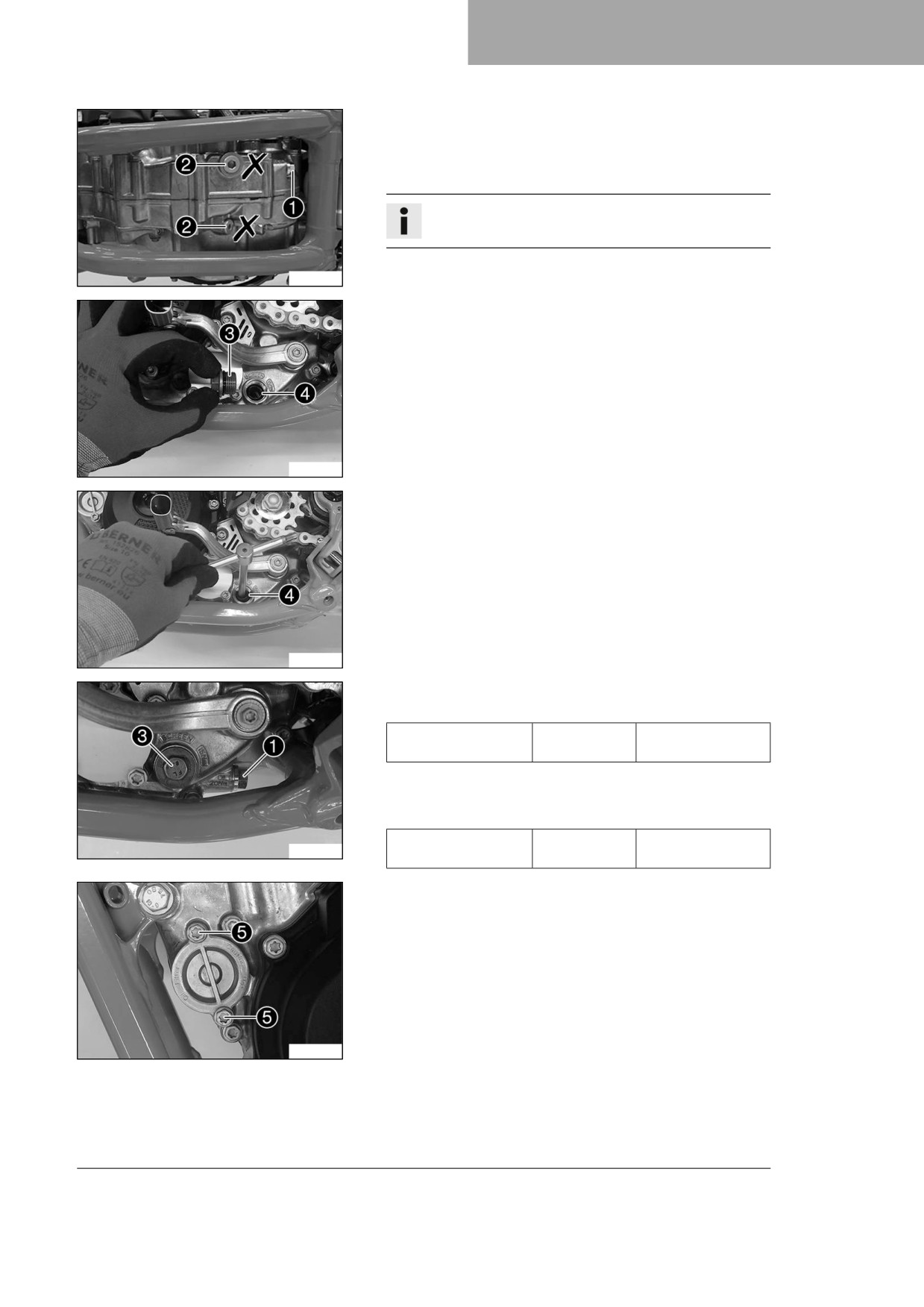

Galvenā darbība

- Novietojiet zem dzinēja piemērotu tvertni.

- Izskrūvējiet eļļas izplūdes skrūvi 1 ar magnētu un blīvgre-

dzenu.

Informācija

Neizskrūvējiet skrūves 2.

H04991-10

- Noņemiet noslēgskrūvi 3 ar eļļas sietu 4 un blīvgredzenu.

- Ļaujiet motoreļļai pilnībā iztecēt.

- Rūpīgi notīriet detaļas un blīvējuma virsmas.

H04992-10

- Novietojiet eļļas sietu 4 ar blīvgredzeniem uz tapatslēgas.

- Tapatslēgu caur noslēgskrūves urbumu ievietojiet pretējā dzi-

nēja korpusa pusē.

- Iebīdiet eļļas sietu dzinēja korpusā līdz atdurei.

H04993-10

- Ieskrūvējiet un pievelciet noslēgskrūvi 3 ar blīvgredzenu.

Norāde

Eļļas sieta

M20x1,5

15 Nm

noslēgskrūve

- Ieskrūvējiet un pievelciet eļļas izplūdes skrūvi 1 ar magnētu

un jaunu blīvgredzenu.

Norāde

Eļļas izplūdes skrūve

M12x1,5

20 Nm

H04994-10

ar magnētu

- Izskrūvējiet skrūves 5. Noņemiet eļļas filtra vāku ar blīvgre-

dzenu.

H04995-10

119

DZINĒJA APKOPES DARBI

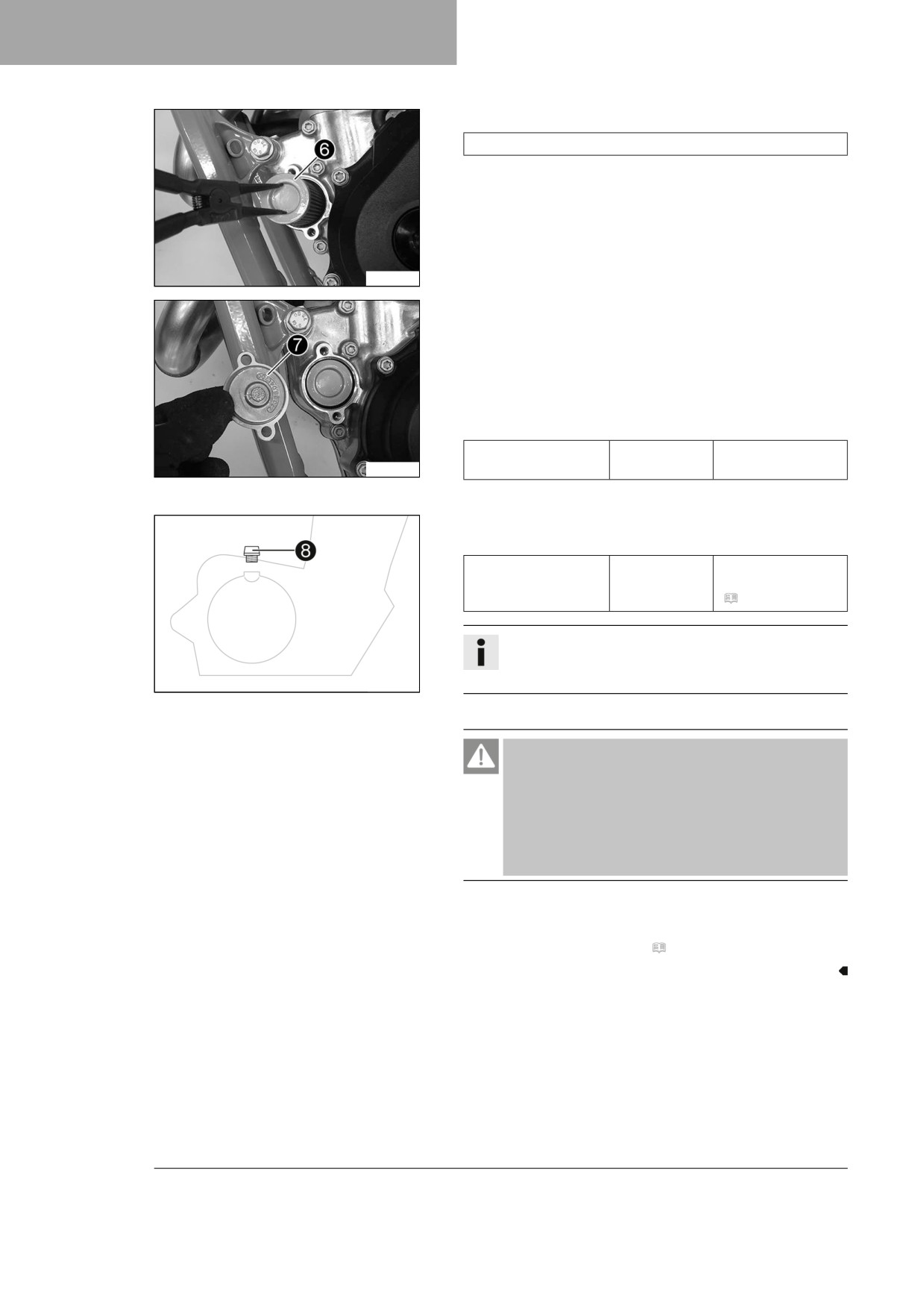

- Izvelciet eļļas filtru 6 no eļļas filtra korpusa.

Drošības gredzenu knaibles (51012011000)

- Ļaujiet motoreļļai pilnībā iztecēt.

- Rūpīgi notīriet detaļas un blīvējuma virsmas.

H04996-10

Novietojiet motociklu uz sāniem un piepildiet eļļas filtra kor-

pusu līdz trešdaļai ar motoreļļu.

Piepildiet eļļas filtru ar motoreļļu un ievietojiet korpusā.

–

Ieeļļojiet eļļas filtra vāka blīvgredzenu un piemontējiet ar eļļas

filtra vāku 7.

Ieskrūvējiet un pievelciet skrūves.

Norāde

Eļļas filtra vāka

10 Nm

H04997-10

skrūve

Novietojiet motociklu vertikāli.

–

Izskrūvējiet eļļas iepildes skrūvi 8 ar blīvgredzenu un iepil-

diet motoreļļu.

Motoreļļa

1,0 l

Motoreļļa

(SAE 10W/50)

(

Lpp. 141)

Informācija

Nepietiekams motoreļļas daudzums vai sliktas kva-

litātes motoreļļa radīs priekšlaicīgu dzinēja nodilumu.

401955-12

Ieskrūvējiet un pievelciet eļļas iepildes skrūvi ar blīvgredzenu.

Apdraudējums

Saindēšanās draudi Izplūdes gāzes ir toksiskas un

var izraisīt samaņas zudumu un nāvi.

- Dzinēja darbības laikā vienmēr nodrošiniet pietie-

kamu ventilāciju.

- Iedarbinot vai darbinot dzinēju slēgtā telpā, lieto-

jiet piemērotu atgāzu nosūkšanas sistēmu.

Iedarbiniet dzinēju un pārbaudiet hermētiskumu.

Papildu darbi

- Pārbaudiet motoreļļas līmeni. ( Lpp. 118)

120

DZINĒJA APKOPES DARBI

17.4

Motoreļļas uzpilde

Informācija

Nepietiekams motoreļļas daudzums vai sliktas kvalitātes motoreļļa radīs priekšlaicīgu dzinēja nodilumu.

Galvenā darbība

- Izskrūvējiet eļļas iepildes skrūvi 1 ar blīvgredzenu.

- Uzpildiet to pašu motoreļļu, kas tika izmantota motoreļļas

nomaiņas brīdī.

Motoreļļa (SAE 10W/50) ( Lpp. 141)

Informācija

Nav ieteicams sajaukt dažādas motoreļļas, lai nodro-

401955-10

šinātu optimālu motoreļļas veiktspēju.

Nepieciešamības gadījumā Husqvarna Motorcycles

iesaka veikt motoreļļas nomaiņu.

- Ieskrūvējiet un pievelciet eļļas iepildes skrūvi ar blīvgredzenu.

Apdraudējums

Saindēšanās draudi Izplūdes gāzes ir toksiskas un

var izraisīt samaņas zudumu un nāvi.

- Dzinēja darbības laikā vienmēr nodrošiniet pietie-

kamu ventilāciju.

- Iedarbinot vai darbinot dzinēju slēgtā telpā, lieto-

jiet piemērotu atgāzu nosūkšanas sistēmu.

- Iedarbiniet dzinēju un pārbaudiet hermētiskumu.

Papildu darbi

- Pārbaudiet motoreļļas līmeni. ( Lpp. 118)

121

TĪRĪŠANA, KOPŠANA

18.1

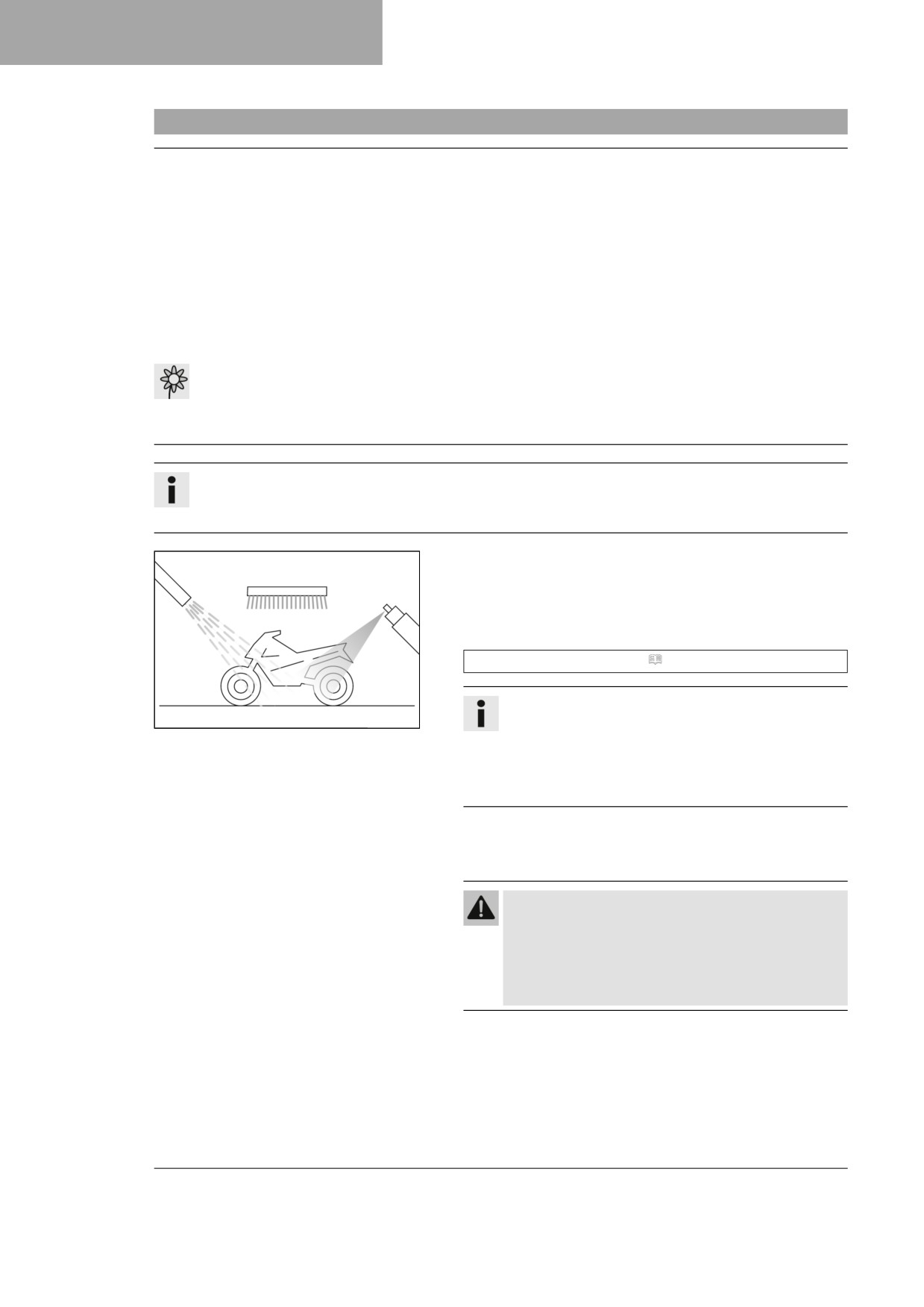

Motocikla tīrīšana

Norāde

Materiālie zaudējumi Nepareiza augstspiediena tīrītāja izmantošana radīs detaļu bojājumus vai neatgrieze-

niskus bojājumus.

Augstam spiedienam pakļautais ūdens iespiežas elektriskajās sastāvdaļās, spraudņos, Boudena trosēs,

gultņos utt.

Pārāk augsts spiediens izraisa traucējumus un neatgriezeniskus detaļu bojājumus.

Nevirziet ūdens strūklu tieši uz elektriskiem komponentiem, spraudņiem, Boudena trosēm vai gultņiem.

–

Nodrošiniet minimālo attālumu starp augstspiediena tīrītāja sprauslu un detaļu.

Minimālais attālums

60 cm

Norāde

Apkārtējās vides apdraudējums Indīgas vielas rada kaitējumu apkārtējai videi.

- Eļļas, smērvielas, filtrus, degvielas, tīrīšanas līdzekļus, bremžu šķidrumu utt. utilizējiet pareizi un

saskaņā ar spēkā esošajiem noteikumiem.

Informācija

Regulāri notīriet motociklu - šādi ilgākā laika periodā tiks uzturēta tā vērtība un izskats.

Tīrīšanas laikā raugiet, lai uz motociklu nekristu tieša saules gaisma.

Aizveriet izplūdes sistēmu, lai novērstu ūdens iekļuvi.

–

Lielākus netīrumus vispirms noskalojiet ar ūdens strūklu bez

paaugstināta spiediena.

Īpaši netīras zonas apsmidziniet ar tirdzniecībā pieejamo

motociklu tīrīšanas līdzekli un papildus apstrādājiet ar otu.

Motociklu tīrīšanas līdzeklis ( Lpp. 142)

Informācija

401061-01

Izmantojiet siltu ūdeni, kam ir pievienos tirdzniecībā

pieejams motociklu tīrīšanas līdzeklis, un mīkstu sūkli.

Nekad neuzklājiet motociklu tīrīšanas līdzekli uz sausa

transportlīdzekļa, vienmēr vispirms veiciet skalošanu

ar ūdeni.

Pēc noskalošanas ar ūdens strūklu bez spiediena ļaujiet

motociklam labi nožūt.

Noņemiet izplūdes sistēmas aizslēgu.

Brīdinājums

Nelaimes gadījuma risks Bremžu sistēmu ietekmē

mitrums un netīrumi.

- Uzmanīgi vairākas reizes nobremzējiet, lai

nožāvētu un attīrītu no netīrumiem bremžu klučus

un bremžu diskus.

Pēc tīrīšanas, nobrauciet nelielu attālumu, līdz dzinējs ir

sasniedzis darba temperatūru.

122

TĪRĪŠANA, KOPŠANA

Informācija

Karstums nodrošina ūdens iztvaikošanu arī nepiee-

jamās dzinēja un bremžu iekārtas vietās.

- Atbīdiet atpakaļ stūres armatūras aizsargvāciņus, lai ļautu

iztvaikot tajos iekļuvušajam ūdenim.

- Pēc tam, kad motocikls ir atdzisis, ieeļļojiet visus slīdelemen-

tus un gultņu eļļošanas vietas.

- Notīriet ķēdi. ( Lpp. 72)

- Nekrāsotās metāla daļas (izņemot bremžu diskus un izplūdes

sistēmu) apstrādājiet ar pretkorozijas līdzekli.

Krāsām, metālam un gumijai paredzēts konservēšanas

līdzeklis ( Lpp. 142)

- Visas plastmasas detaļas un detaļas ar pulverkrāsas

pārklājumu tīriet ar maigu mazgāšanas un kopšanas līdzekli.

Īpašs tīrīšanas līdzeklis spīdīgām un matētām krāsām,

metāla un plastmasas virsmām ( Lpp. 142)

123

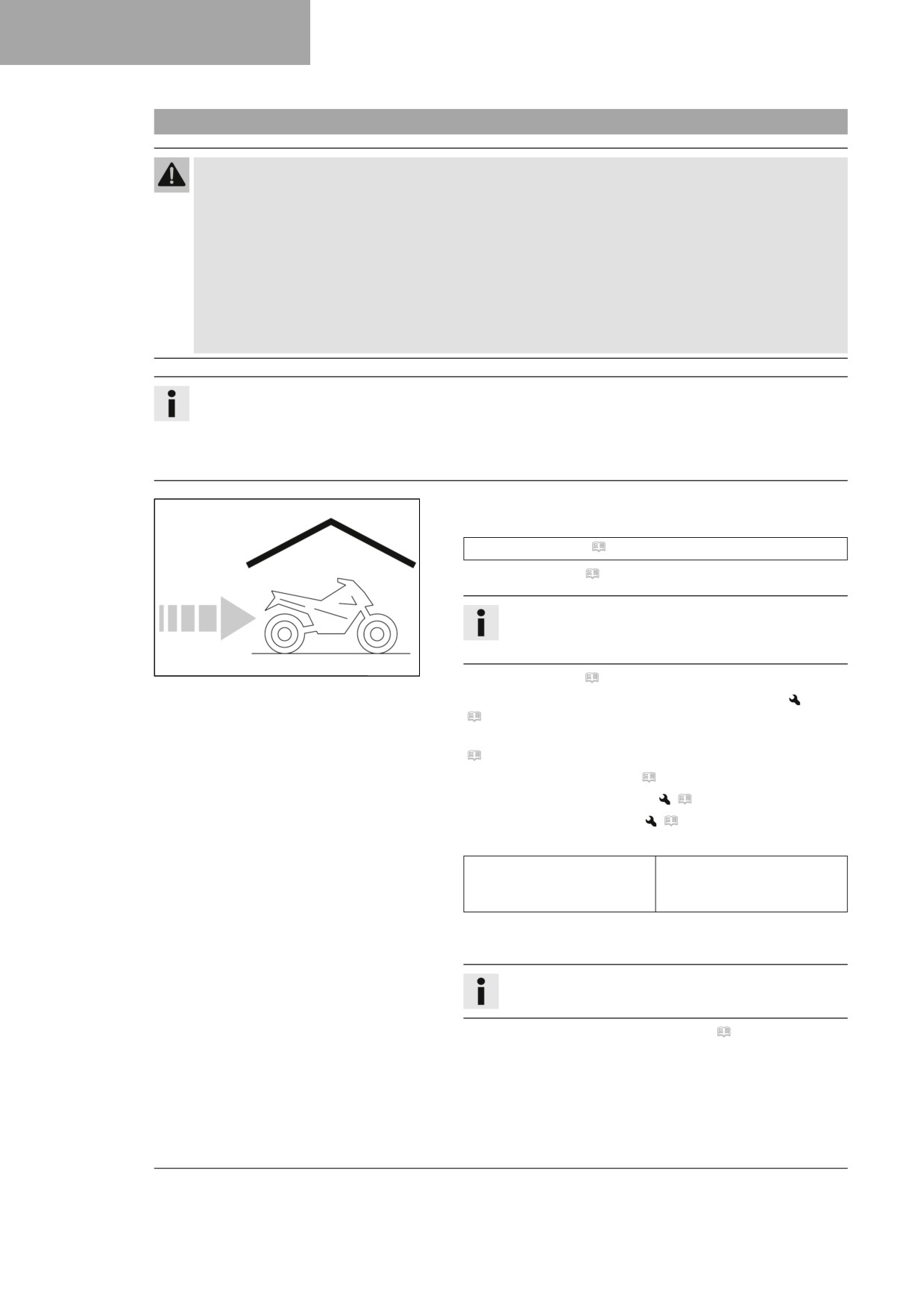

UZGLABĀŠANA

19.1

Uzglabāšana

Brīdinājums

Saindēšanās draudi Degviela ir kaitīga veselībai.

- Neļaujiet degvielai iekļūt acīs vai nokļūt uz ādas un apģērba.

- Degvielas norīšanas gadījumā nekavējoties meklējiet ārsta palīdzību.

- Neieelpojiet degvielas tvaikus.

- Pēc kontakta ar ādu nekavējoties noskalojiet skarto vietu ar lielu daudzumu ūdens.

- Ja degviela ir iekļuvusi acīs, rūpīgi izskalojiet acis ar ūdeni un nekavējoties meklējiet ārsta palīdzību.

- Nomainiet apģērbu, ja uz tā ir izlijusi degviela.

- Degvielu uzglabājiet piemērotā tvertnē, atbilstoši noteikumiem un bērniem nepieejamā vietā.

Informācija

Ja motociklu vēlaties uzglabāt ilgāku laiku, veiciet vai lieciet veikt tālāk norādītās darbības.

Pirms motocikla lietošanas pārtraukšanas pārbaudiet visas funkcijas un detaļu nodilumu. Ja ir nepiecie-

šama apkope, remonts vai pārbūve, tas jādara dīkstāves laikā (kad ir mazāka darbnīcu noslodze). Šādā

veidā jūs novērsīsiet ilgus gaidīšanas laikus darbnīcās sezonas sākumā.

Pievienojiet degvielas piedevu, pēdējo reizi uzpildot degvielu

pirms motocikla ieziemošanas.

Degvielas piedeva ( Lpp. 142)

Uzpildiet degvielu. ( Lpp. 32)

Ieteikums

Atbilstoši norādei pilnībā piepildiet degvielas tvertni,

lietojot degvielu ar iespējami zemu etanola saturu.

401058-01

Notīriet motociklu. ( Lpp. 122)

–

Nomainiet motoreļļu un eļļas filtru, iztīriet eļļas sietu.

(

Lpp. 118)

–

Pārbaudiet pretsala aizsardzību un dzeses šķidruma līmeni.

(

Lpp. 107)

–

Pārbaudiet riepu spiedienu. ( Lpp. 99)

–

Demontējiet 12 V akumulatoru.

(

Lpp. 101)

–

Uzlādējiet 12 V akumulatoru.

(

Lpp. 103)

Norāde

Ideāla litija jonu akumulatora

10 … 20 °C

uzlādes un uzglabāšanas

temperatūra

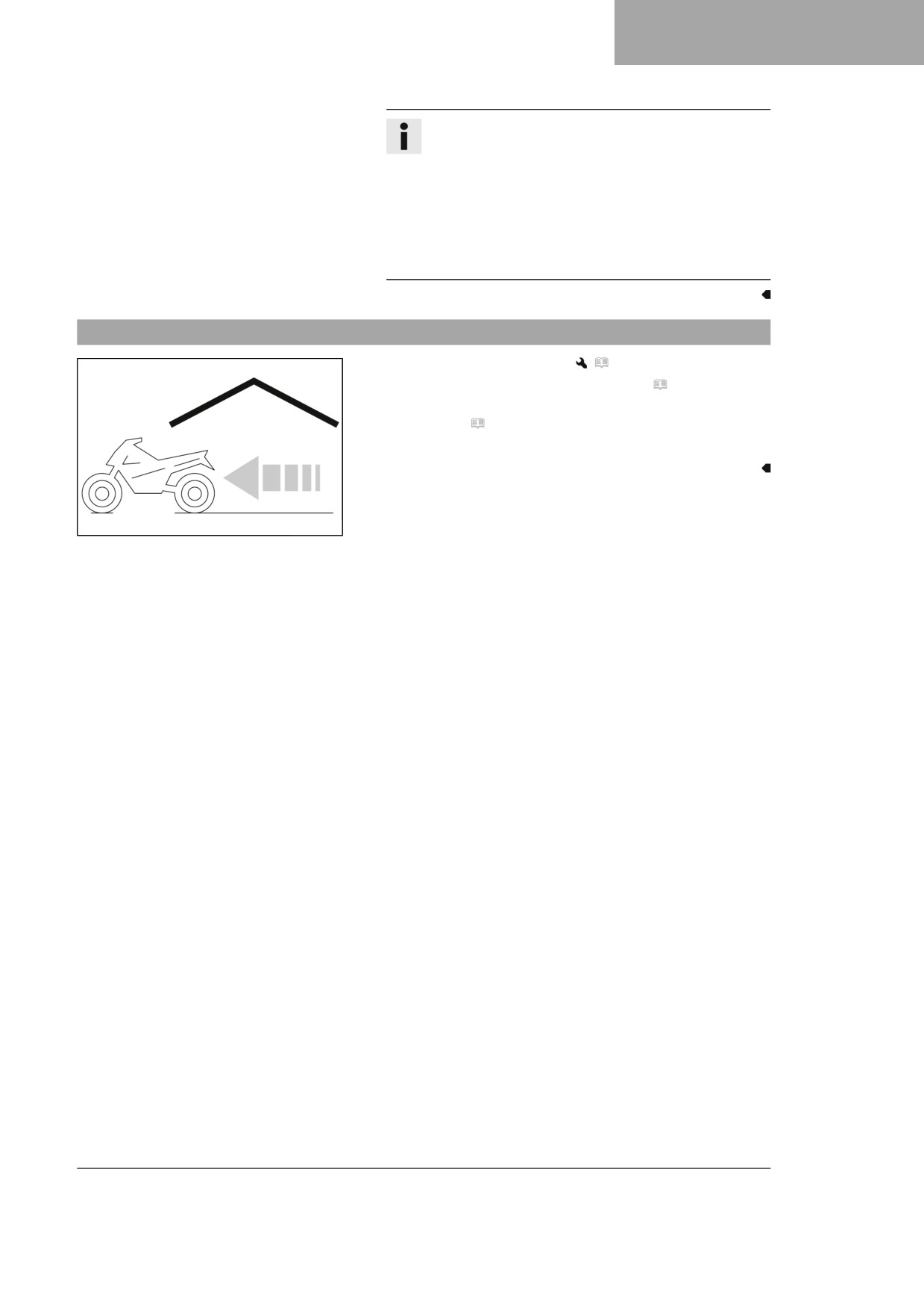

Transportlīdzekli novietojiet sausā vietā, kas nav pakļauta

lielām temperatūras svārstībām.

Informācija

Husqvarna Motorcycles iesaka jums pacelt motociklu.

Paceliet motociklu ar paceļamo stendu. ( Lpp. 49)

–

Pārsedziet transportlīdzekli ar gaisu caurlaidīgu pārklāju vai

pārsegu.

124

UZGLABĀŠANA

Informācija

Neiesakām izmantot gaisu necaurlaidīgus materiālus,

jo zem tiem veidotais kondensāts nevar iztvaikot un

var radīt koroziju.

Ieziemota motocikla dzinēju iedarbināšana uz īsu laiku

ir ļoti nevēlama. Tā kā dzinējs šādā gadījumā neuzsils

pietiekami, sadegšanas procesa laikā radītais ūdens

tvaiks kondensēsies, radot vārstu un izplūdes sistē-

mas koroziju.

19.2

Lietošanas uzsākšana pēc glabāšanas

- Iemontējiet 12 V akumulatoru.

(

Lpp. 102)

– Noņemiet motociklu no paceļamā stenda. ( Lpp. 49)

- Pārbaudes un apkopes darbus veiciet pirms katras lietošanas

uzsākšanas. ( Lpp. 26)

- Veiciet pārbaudes braucienu.

401059-01

125

TRAUCĒJUMMEKLĒŠANA

Kļūda

Iespējamais cēlonis

Darbība

Dzinējs negriežas, nospiežot

Darbības kļūda

Veiciet iedarbināšanas procesam

iedarbināšanas pogu

nepieciešamās darbības. ( Lpp. 26)

12 V akumulators izlādējies

Uzlādējiet 12 V akumulatoru.

(

Lpp. 103)

–

Pārbaudiet uzlādes spriegumu.

–

Pārbaudiet slodzes strāvu.

–

Pārbaudiet ģeneratora statora

tinumu.

Galvenais drošinātājs izkusis

Nomainiet galveno drošinātāju.

(

Lpp. 104)

Bojāts iedarbināšanas relejs

Pārbaudiet iedarbināšanas releju.

Bojāts startera motors

Pārbaudiet startera motoru.

Dzinējs griežas, taču neiedar-

Ātrais noslēgsavienojums nav

Savienojiet ātro noslēgsavienojumu.

bojas

savienots

Aizsērējis ātrā noslēgsavieno-

Nomainiet degvielas sietu.

juma degvielas siets

(

Lpp. 117)

Nepareizi iestatīts brīvgaitas

Iestatiet brīvgaitas apgriezienu

apgriezienu skaits

skaitu.

(

Lpp. 114)

Aizdedzes svece apkvēpusi vai

Notīriet un nosusiniet aizdedzes sveci,

mitra

aizdedzes sveces spraudni, nepiecie-

šamības gadījumā veiciet nomaiņu.

Pārāk liela aizdedzes sveces

Iestatiet elektroda spraugu.

elektroda sprauga

Norāde

Aizdedzes sveces elektroda atstarpe

1,0 mm

Bojāts vadu saišķa īssavieno-

Pārbaudiet vadu saišķi. (vizuālā

juma kabelis, bojāta izslēgša-

pārbaude)

nas poga

Pārbaudiet elektrisko sistēmu.

Elektroniskās degvielas iesmi-

Nolasiet kļūdu atmiņas datus, izman-

dzināšanas kļūdaina darbība

tojot Husqvarna Motorcycles diagno-

stikas rīku.

Dzinējs nesāk darboties

Elektroniskās degvielas iesmi-

Nolasiet kļūdu atmiņas datus, izman-

dzināšanas kļūdaina darbība

tojot Husqvarna Motorcycles diagno-

stikas rīku.

Dzinēja jauda ir nepietiekama

Ļoti piesārņots gaisa filtrs

Iztīriet gaisa filtru un gaisa filtra nodalī-

jumu.

(

Lpp. 65)

Ļoti piesārņots degvielas filtrs

Nomainiet degvielas filtru.

Elektroniskās degvielas iesmi-

Nolasiet kļūdu atmiņas datus, izman-

dzināšanas kļūdaina darbība

tojot Husqvarna Motorcycles diagno-

stikas rīku.

Nepietiekami hermētiska izplū-

Pārbaudiet, vai izplūdes sistēmai nav

des sistēma, deformēts vai

bojājumu.

nepietiekams stikla šķiedras

Nomainiet gala trokšņa slāpētāja stikla

pildījums aizmugurējā klu-

šķiedras uzgali.

(

Lpp. 68)

sinātājā

Nepietiekama vārstu atstarpe

Iestatiet vārstu atstarpi.

Dzinējs braukšanas laikā

Degvielas trūkums

Uzpildiet degvielu. ( Lpp. 32)

noslāpst

126

TRAUCĒJUMMEKLĒŠANA 20

Kļūda

Iespējamais cēlonis

Darbība

Dzinējs pārmērīgi uzkarst

Nepietiekams dzeses šķidruma

Pārbaudiet dzesēšanas sistēmas her-

daudzums dzesēšanas sis-

mētiskumu.

tēmā

Pārbaudiet dzeses šķidruma līmeni.

(

Lpp. 108)

Nepietiekams pretvējš

Apstādiniet dzinēju.

Radiatora lameles ir ļoti

Notīriet radiatora lameles.

piesārņotas

Putu veidošanās dzeses sis-

Izteciniet dzeses šķidrumu.

tēmā

(

Lpp. 108)

–

Iepildiet dzeses šķidrumu.

(

Lpp. 109)

Salocīta radiatora šļūtene

Nomainiet radiatora šļūteni.

Kļūdainas darbības kontrol-

Elektroniskās degvielas iesmi-

Pārliecinieties, ka nav bojāts vado-

lampiņa deg vai mirgo

dzināšanas kļūda

jums, elektriskajiem spraudsavienoju-

miem nav korozijas un bojājumu.

Nolasiet kļūdu atmiņas datus, izman-

tojot Husqvarna Motorcycles diagno-

stikas rīku.

Augsts eļļas patēriņš

Saliekta dzinēja atgaisošanas

Uzstādiet atgaisošanas cauruli tā, lai

caurule

tā nesaliektos, vai nepieciešamības

gadījumā veiciet nomaiņu.

Pārāk augsts motoreļļas līme-

Pārbaudiet motoreļļas līmeni.

nis

(

Lpp. 118)

Pārāk šķidra motoreļļa (visko-

Nomainiet motoreļļu un eļļas filtru, iztī-

zitāte)

riet eļļas sietu.

(

Lpp. 118)

Virzuļa vai cilindra nodilums

Nosakiet virzuļa/cilindra montāžas

atstarpi.

12 V akumulators izlādējies

12 V akumulators netiek lādēts

Pārbaudiet uzlādes spriegumu.

–

Pārbaudiet ģeneratora statora

tinumu.

nevēlams strāvas patērētājs

Pārbaudiet slodzes strāvu.

127

MIRGOJOŠAIS KODS

Kļūdas aktivizācijas

Kreisās puses kombinētais slēdzis - taustiņi ir nospiesti ilgāk par 20 sekundēm

nosacījums

Kļūdainas darbības

kontrollampiņas mir-

gojošais kods

Kļūdainas darbības kontrollampiņa mirgo nepārtraukti

Kļūdas aktivizācijas

THREF - kļūdaina darbība

nosacījums

Kļūdainas darbības

kontrollampiņas mir-

gojošais kods

02 Kļūdainas darbības kontrollampiņa īsi mirgo divas reizes

Kļūdas aktivizācijas

Kloķvārpstas apgriezienu skaita sensors - kļūdaina shēmas darbība

nosacījums

Kļūdainas darbības

kontrollampiņas mir-

gojošais kods

06 Kļūdainas darbības kontrollampiņa īsi mirgo 6x

Kļūdas aktivizācijas

Droseļvārsta pozīcijas sensors, ķēde A - pārāk zema ieejas signāla vērtība

nosacījums

Droseļvārsta pozīcijas sensors, ķēde A - pārāk augsta ieejas signāla vērtība

Kļūdainas darbības

kontrollampiņas mir-

gojošais kods

09 Kļūdainas darbības kontrollampiņa īsi mirgo 9x

Kļūdas aktivizācijas

Iesūces caurules spiediena sensors - pārāk liela ieejas signāla vērtība

nosacījums

Iesūces caurules spiediena sensors - pārāk zema ieejas signāla vērtība

Kļūdainas darbības

kontrollampiņas mir-

gojošais kods

12 Kļūdainas darbības kontrollampiņa mirgo 1x gari, 2x īsi

Kļūdas aktivizācijas

Dzeses šķidruma temperatūras sensors - pārāk augsta ieejas signāla vērtība

nosacījums

Dzeses šķidruma temperatūras sensors - pārāk zema ieejas signāla vērtība

Kļūdainas darbības

kontrollampiņas mir-

gojošais kods

13 Kļūdainas darbības kontrollampiņa mirgo 1x gari, 3x īsi

Kļūdas aktivizācijas

Ieplūdes gaisa temperatūras sensors - pārāk augsta ieejas signāla vērtība

nosacījums

Ieplūdes gaisa temperatūras sensors - pārāk zema ieejas signāla vērtība

Kļūdainas darbības

kontrollampiņas mir-

gojošais kods

15 Kļūdainas darbības kontrollampiņa mirgo 1x gari, 5x īsi

Kļūdas aktivizācijas

Sasveres sensors - pārāk zema ieejas signāla vērtība

nosacījums

Sasveres sensors - pārtraukums/pārāk augsta ieejas signāla vērtība

Kļūdainas darbības

kontrollampiņas mir-

gojošais kods

21 Kļūdainas darbības kontrollampiņa mirgo 2x gari, 1x īsi

Kļūdas aktivizācijas

Akumulatora spriegums - pārāk liels ieejas spriegums

nosacījums

128

MIRGOJOŠAIS KODS

Kļūdainas darbības

kontrollampiņas mir-

gojošais kods

22 Kļūdainas darbības kontrollampiņa mirgo 2x gari, 2x īsi

Kļūdas aktivizācijas

Pārnesuma noteikšanas sensors - pārāk zema ieejas signāla vērtība

nosacījums

Pārnesuma noteikšanas sensors - pārāk augsta ieejas signāla vērtība

Pārnesumu noteikšanas sensors - kļūdaina darbība

Kļūdainas darbības

kontrollampiņas mir-

gojošais kods

33 Kļūdainas darbības kontrollampiņa mirgo 3x gari, 3x īsi

Kļūdas aktivizācijas

1. cilindra iesmidzināšanas vārsts - kļūdaina shēmas darbība

nosacījums

Kļūdainas darbības

kontrollampiņas mir-

gojošais kods

37 Kļūdainas darbības kontrollampiņa mirgo 3x gari, 7x īsi

Kļūdas aktivizācijas

Aizdedzes spole - kļūdaina shēmas darbība

nosacījums

Kļūdainas darbības

kontrollampiņas mir-

gojošais kods

41 Kļūdainas darbības kontrollampiņa mirgo 4x gari, 1x īsi

Kļūdas aktivizācijas

Degvielas sūkņa vadība - pārtraukums/īssavienojums pēc masas

nosacījums

Degvielas sūkņa vadība - īssavienojums pēc pozitīvā pola

Kļūdainas darbības

kontrollampiņas mir-

gojošais kods

65 Kļūdainas darbības kontrollampiņa mirgo 6x gari, 5x īsi

Kļūdas aktivizācijas

EEPROM - kļūdaina darbība

nosacījums

Kļūdainas darbības

kontrollampiņas mir-

gojošais kods

91 Kļūdainas darbības kontrollampiņa mirgo 9x gari, 1x īsi

Kļūdas aktivizācijas

CAN kopnes komunikācija - kļūdaina

nosacījums

129

TEHNISKIE DATI

22.1

Dzinējs

Konstrukcijas veids

1 cilindra 4 taktu benzīna dzinējs, šķidruma dzese

Darba tilpums

249,91 cm³

Gājiens

48,5 mm

Urbums

81 mm

Kompresijas pakāpe

14,5:1

Brīvgaitas apgriezienu skaits

2 250 … 2 350 apgr./min

Vadība

DOHC, 4 vārsti, ko kontrolē vilkšanas svira, piedziņa

ar pārvada ķēdi

Ieplūdes vārstu diametrs

32,5 mm

Izplūdes vārstu diametrs

27,5 mm

Vārstu atstarpe

Ieplūde: 20 °C

0,08 … 0,15 mm

Izplūde: 20 °C

0,12 … 0,19 mm

Kloķvārpstas gultņi

2 cilindriskie rullīšu gultņi

Klaņa gultņi

Slīdgultņi

Virzuļa kāta gultnis

Gultņa uzmava

Virzulis

Kalts, vieglmetāla

Virzuļa gredzeni

1 kompresijas gredzens, 1 eļļas noņemšanas gre-

dzens

Dzinēja eļļošana

Spiediena cirkulācijas eļļošana ar 2 pozitīvā darba

tilpuma sūkņiem

Primārais pārnesums

24:72

Sajūgs

Daudzdisku sajūgs eļļas vannā/hidrauliski darbināms

Transmisija

5 pārnesumu transmisija, izciļņuzmavu pārslēgšana

Transmisijas pārnesums

1. pārnesums
