HUSQVARNA FC 250. LIETOŠANAS PAMĀCĪBA (2024) - 2

ŠASIJAS APKOPES DARBI

11

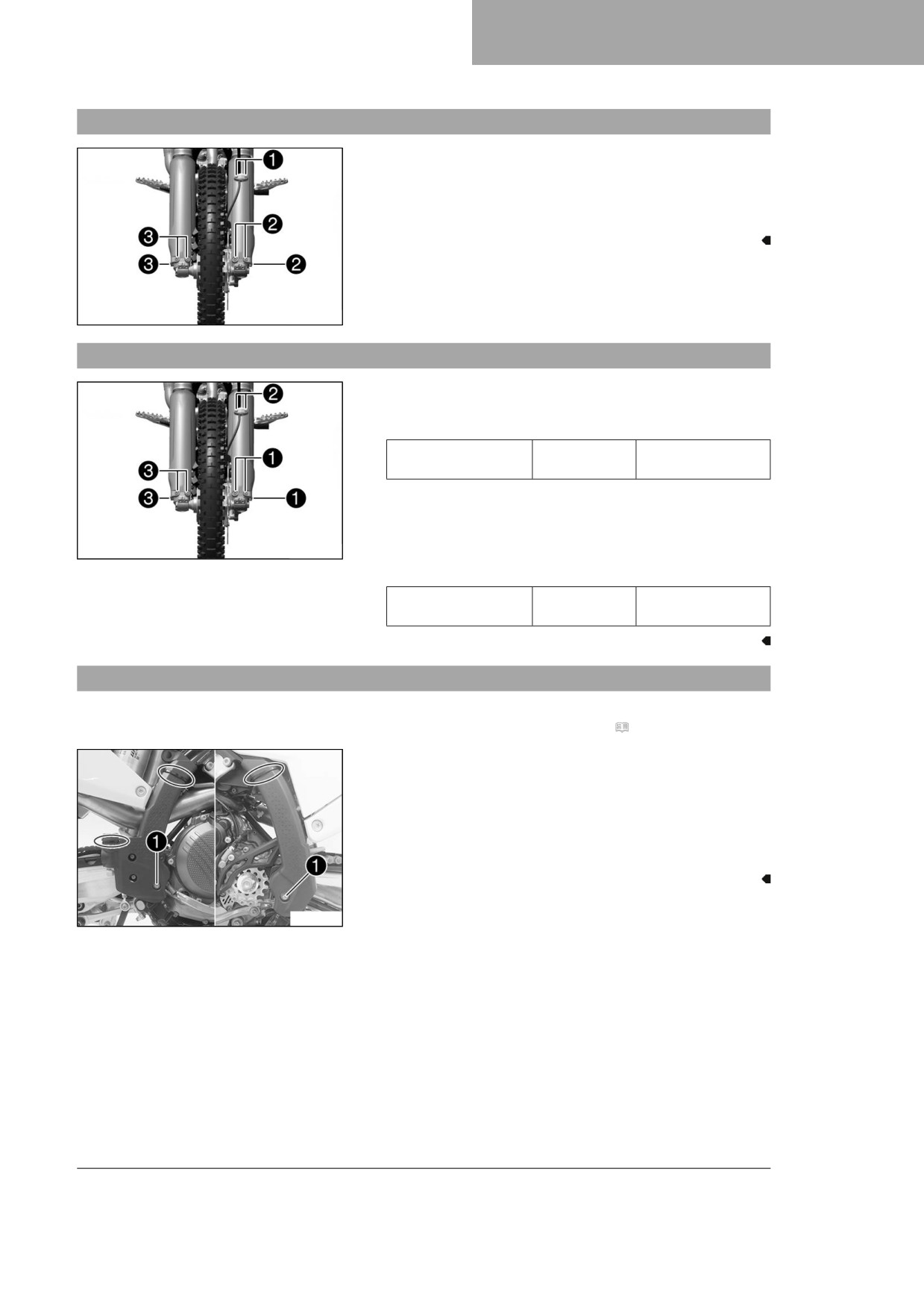

11.5

Dakšas aizsarga demontāža

- Izskrūvējiet skrūves 1 un noņemiet skavu.

- Izskrūvējiet skrūves 2 un noņemiet kreiso dakšas aizsargu.

- Izskrūvējiet skrūves 3 un noņemiet dakšas labās puses aiz-

sargu.

A01213-10

11.6

Dakšas aizsarga montāža

- Novietojiet dakšas aizsargu uz kreisās dakšas kājas. Ieskrū-

vējiet un pievelciet skrūves 1.

Norāde

Pārējās šasijas skrū-

M6

10 Nm

ves

- Novietojiet bremžu cauruli un skavu. Ieskrūvējiet un pievelciet

skrūves 2.

- Novietojiet dakšas aizsargu uz labās dakšas kājas. Ieskrūvē-

A01213-11

jiet un pievelciet skrūves 3.

Norāde

Pārējās šasijas skrū-

M6

10 Nm

ves

11.7

Rāmja aizsarga demontāža

Sagatavošanas darbs

- Demontējiet sānu vāku labajā pusē. ( Lpp. 67)

Galvenā darbība

- Noņemiet kabeļu savilcējus.

- Izskrūvējiet skrūves 1 ar uzmavām.

- Noņemiet kreisās puses rāmja aizsargu.

- Bīdiet labās puses rāmja aizsargu uz priekšu un noņemiet,

pārvietojot lejup.

T04408-10

51

11

ŠASIJAS APKOPES DARBI

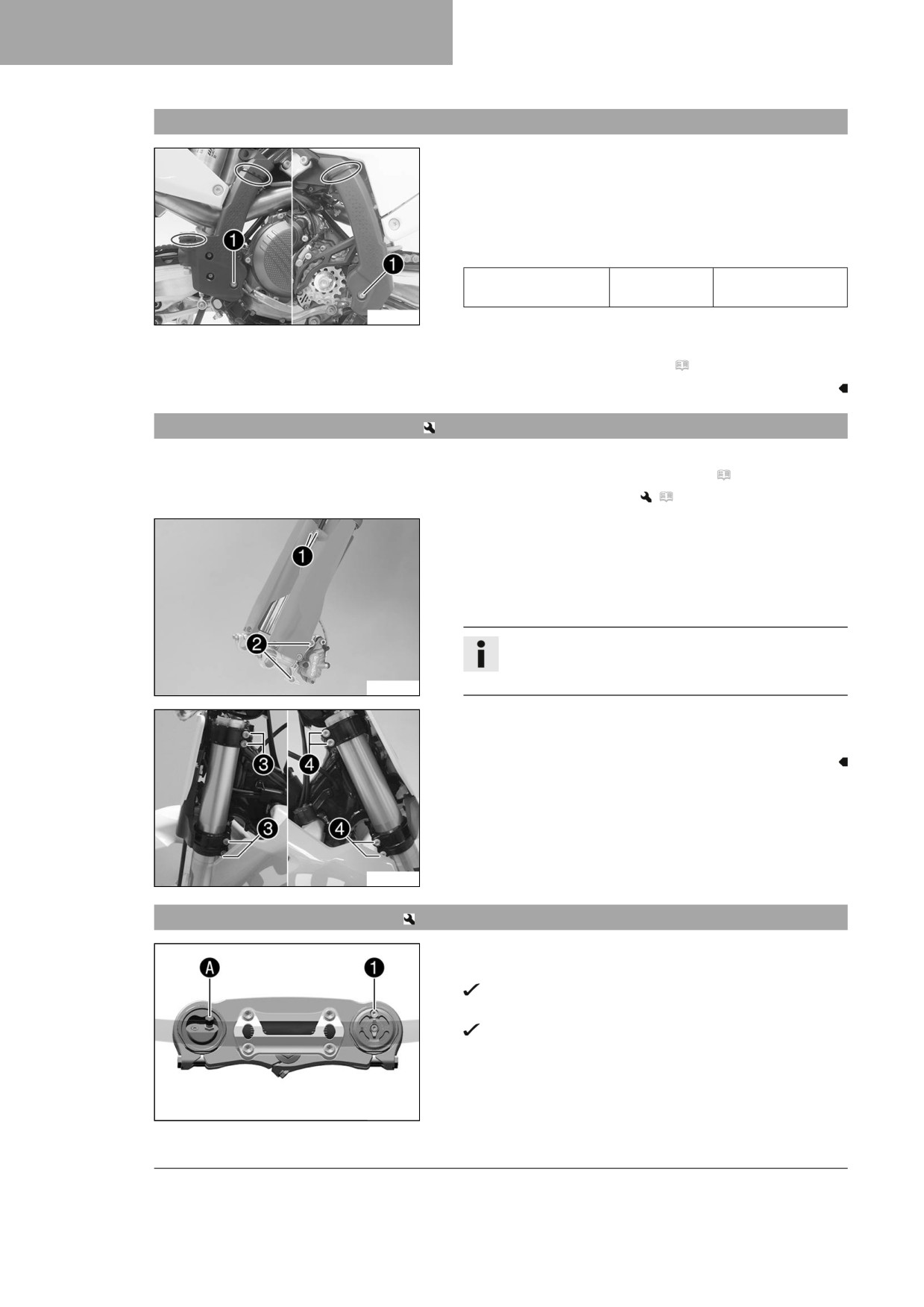

11.8

Rāmja aizsarga montāža

Galvenā darbība

- Ievietojiet kreisās puses rāmja aizsargu.

- Ievietojiet labās puses rāmja aizsargu no apakšpuses un

bīdiet to atpakaļ.

- Ieskrūvējiet un pievelciet skrūves 1 ar uzmavām.

Norāde

Rāmja aizsarga

M5

3 Nm

skrūve

T04408-10

- Nodrošiniet rāmja aizsargu ar kabeļu savilcējiem.

Papildu darbi

- Montējiet sānu vāku labajā pusē. ( Lpp. 67)

11.9

Dakšas kāju demontāža

Sagatavošanas darbs

- Paceliet motociklu ar paceļamo stendu. ( Lpp. 49)

- Demontējiet priekšējo riteni.

(

Lpp. 95)

Galvenā darbība

- Izskrūvējiet skrūves 1 un noņemiet skavu.

- Izskrūvējiet skrūves 2 un noņemiet bremžu suportu.

- Pārvietojiet bremžu suportu ar bremžu cauruli uz sāniem,

neradot to nospriegojumu.

Informācija

Neaktivizējiet rokas bremžu sviru ar demontētu priek-

šējo riteni.

A01067-10

- Atskrūvējiet skrūves 3. Noņemiet kreiso dakšas kāju.

- Atskrūvējiet skrūves 4. Noņemiet labo dakšas kāju.

A01189-10

11.10

Dakšas kāju montāža

Galvenā darbība

- Novietojiet dakšas kājas.

Dakšas labās kājas atgaisošanas skrūve 1 ir pavērsta

uz priekšu.

Dakšas kreisās kājas vārsts A ir pavērsts uz priekšu.

F03665-11

52

ŠASIJAS APKOPES DARBI

11

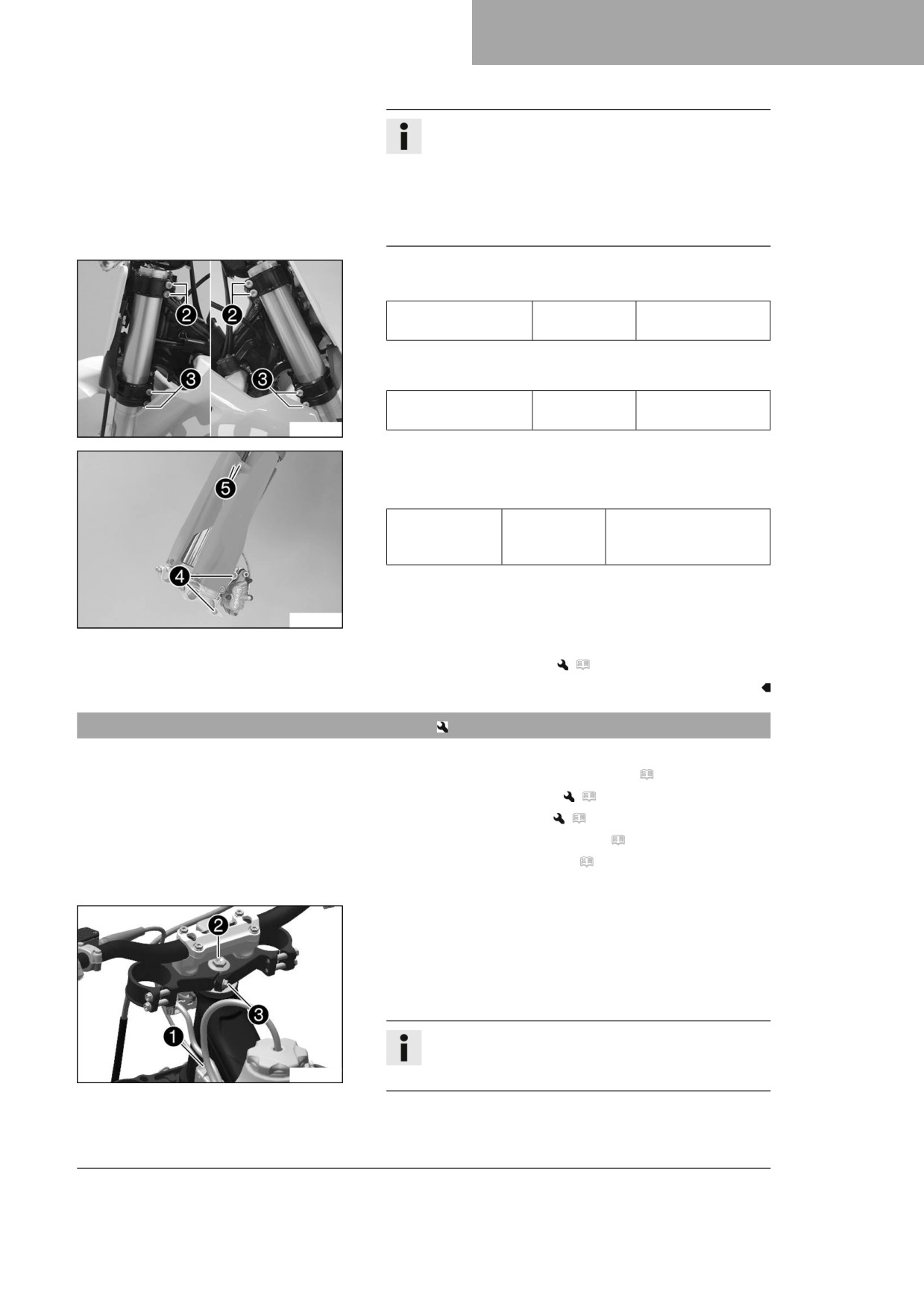

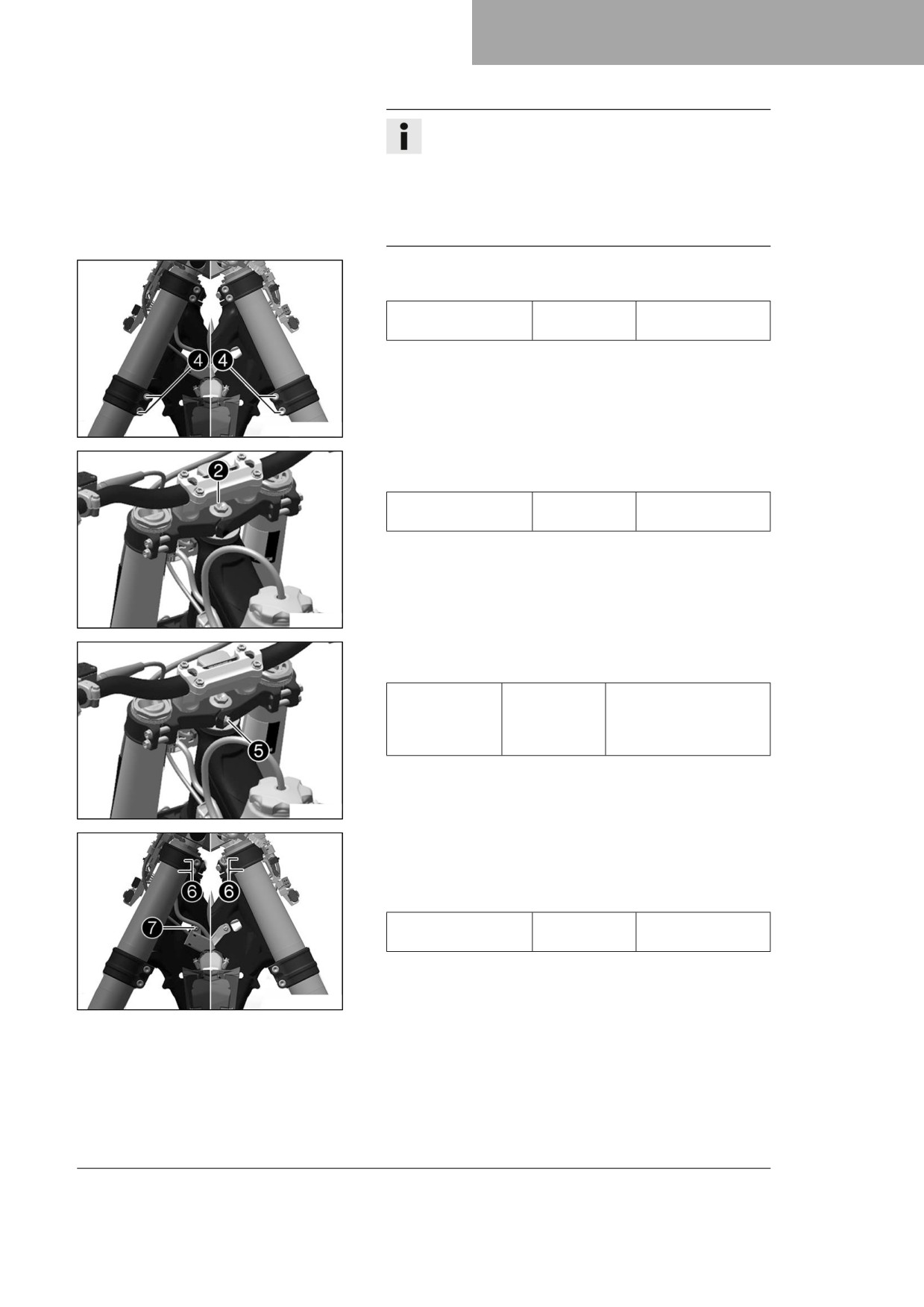

Informācija

Dakšas kāju augšgalu sānos ir iefrēzētas gropes. Otra-

jai iefrēzētajai gropei (no augšas) jābūt vienā līmenī ar

dakšas augšējā kroņa augšmalu.

Pneimatiskais amortizators atrodas dakšas kreisajā

kājā. Kompresijas un vilces amortizācija atrodas dak-

šas labajā kājā.

- Pievelciet skrūves 2.

Norāde

Augšējā dakšas

M8

17 Nm

kroņa skrūve

- Pievelciet skrūves 3.

Norāde

Apakšējā dakšas

M8

12 Nm

kroņa skrūve

A01189-11

- Novietojiet bremžu suportu. Ieskrūvējiet un pievelciet skrū-

ves 4.

Norāde

Priekšējā

M8

25 Nm

bremžu suporta

Loctite^® 243™

skrūve

- Novietojiet bremžu cauruli un skavu. Ieskrūvējiet un pievelciet

skrūves 5.

A01067-11

Papildu darbi

- Iemontējiet priekšējo riteni.

(

Lpp. 96)

11.11

Dakšas apakšējā kroņa demontāža

Sagatavošanas darbs

- Paceliet motociklu ar paceļamo stendu. ( Lpp. 49)

- Demontējiet priekšējo riteni.

(

Lpp. 95)

– Demontējiet dakšas kājas.

(

Lpp. 52)

– Demontējiet starta numuru plāksni. ( Lpp. 58)

- Demontējiet priekšējo spārnu. ( Lpp. 58)

- Noņemiet stūres polsteri.

Galvenā darbība

- Izskrūvējiet skrūvi 1. Noņemiet kabeļu saišķi.

- Izskrūvējiet skrūvi 2.

- Izskrūvējiet skrūvi 3.

- Noņemiet dakšas augšējo kroni ar stūri un novietojiet to malā.

Informācija

Pārsedziet detaļas, lai tās aizsargātu pret bojājumiem.

A01190-10

Nepārlokiet kabeļus un vadus.

53

11

ŠASIJAS APKOPES DARBI

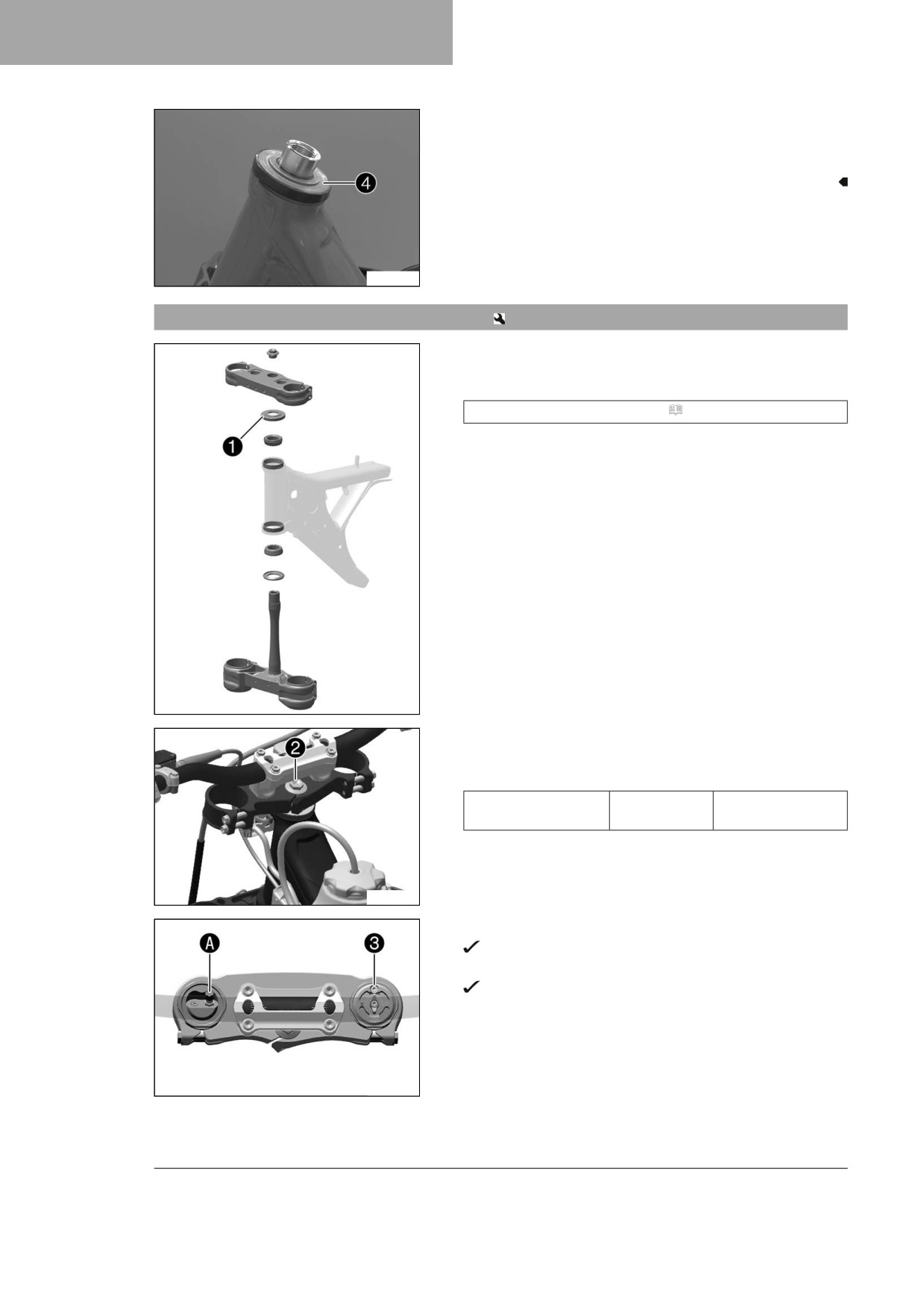

- Noņemiet vadības bloka blīvi 4.

- Noņemiet dakšu apakšējo kroni ar dakšas vārpstas cauruli.

- Izņemiet augšējo stūres iznesuma gultni.

A01070-10

11.12

Dakšas apakšējā kroņa montāža

Galvenā darbība

- Notīriet gultņus un blīvējuma elementus, pārbaudiet, vai nav

konstatējami bojājumi ieeļļojiet.

Augstas viskozitātes smērviela ( Lpp. 142)

- Ievietojiet dakšas apakšējo kroni ar dakšas vārpstas cauruli.

Iemontējiet augšējo stūres iznesuma gultni.

- Uzbīdiet vadības bloka blīvi 1.

A01192-10

- Novietojiet dakšu augšējo kroni ar stūri.

- Ieskrūvējiet, taču vēl nepievelciet skrūvi 2.

Norāde

Vadības bloka aug-

M20x1,5

12 Nm

šējā skrūve

A01190-11

- Novietojiet dakšas kājas.

Dakšas labās kājas atgaisošanas skrūve 3 ir pavērsta

uz priekšu.

Dakšas kreisās kājas vārsts A ir pavērsts uz priekšu.

F03764-10

54

ŠASIJAS APKOPES DARBI

11

Informācija

Dakšas kāju augšgalu sānos ir iefrēzētas gropes. Otra-

jai iefrēzētajai gropei (no augšas) jābūt vienā līmenī ar

dakšas augšējā kroņa augšmalu.

Pneimatiskais amortizators atrodas dakšas kreisajā

kājā. Kompresijas un vilces amortizācija atrodas dak-

šas labajā kājā.

- Pievelciet skrūves 4.

Norāde

Apakšējā dakšas

M8

12 Nm

kroņa skrūve

A01198-10

- Pievelciet skrūvi 2.

Norāde

Vadības bloka aug-

M20x1,5

12 Nm

šējā skrūve

A01191-11

- Ieskrūvējiet un pievelciet skrūvi 5.

Norāde

Dakšas

M8

20 Nm

vārpstas

Loctite^® 243™

caurules

augšējā skrūve

A01191-10

- Viegli uzsitiet ar plastmasas āmuru pa dakšas augšējo kroni,

lai novērstu nospriegojuma veidošanos.

- Pievelciet skrūves 6.

Norāde

Augšējā dakšas

M8

17 Nm

kroņa skrūve

- Nofiksējiet kabeļu saišķi ar kreisās puses kabeļu turētāju.

Ieskrūvējiet un pievelciet skrūvi 7.

A01198-11

55

11

ŠASIJAS APKOPES DARBI

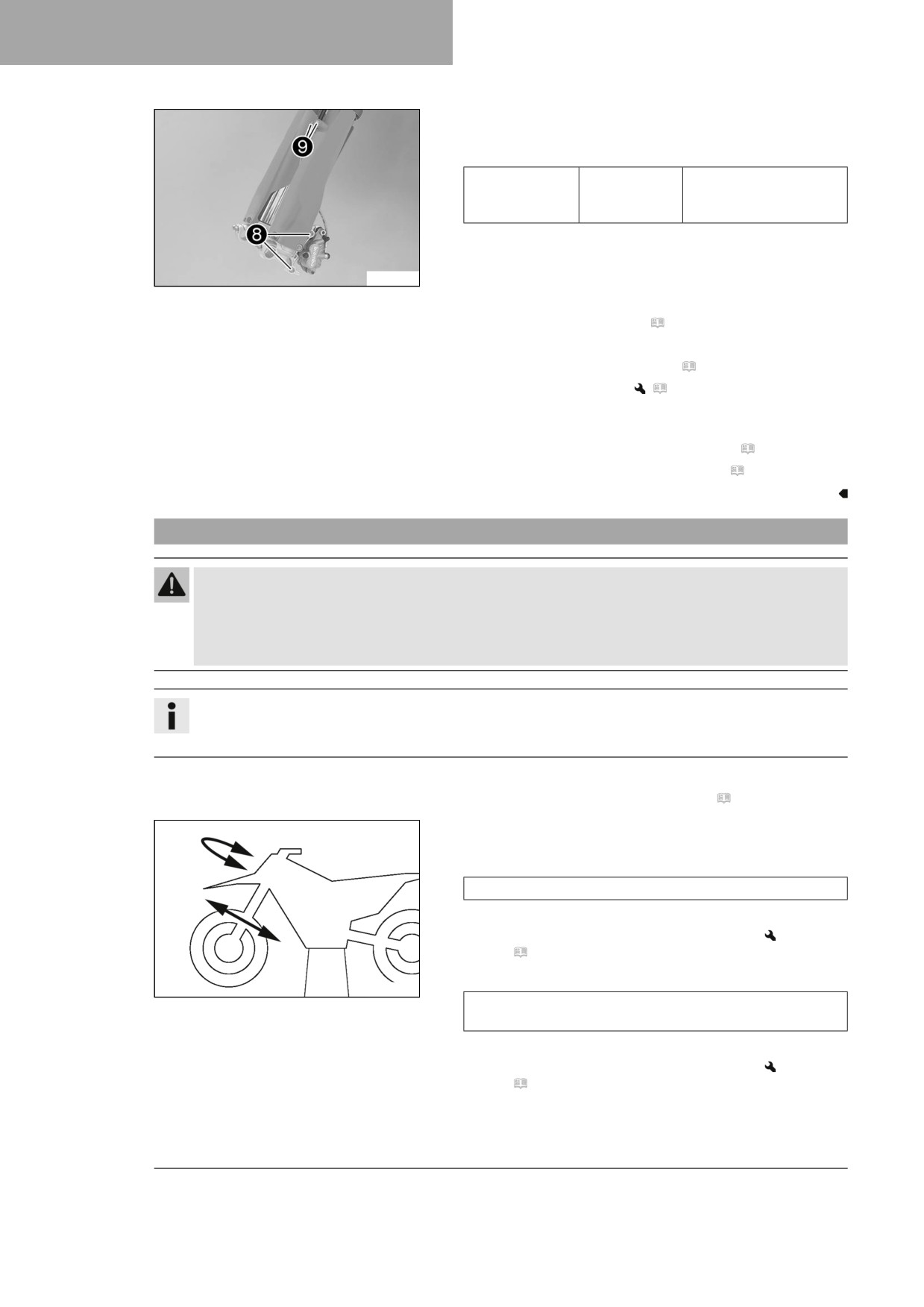

- Novietojiet bremžu suportu. Ieskrūvējiet un pievelciet skrū-

ves 8.

Norāde

Priekšējā

M8

25 Nm

bremžu suporta

Loctite^® 243™

skrūve

- Novietojiet bremžu cauruli un skavu. Ieskrūvējiet un pievelciet

skrūves 9.

A01067-12

Papildu darbi

- Iemontējiet priekšējo spārnu. ( Lpp. 59)

- Uzlieciet stūres polsteri.

- Iemontējiet starta numuru plāksni. ( Lpp. 58)

- Iemontējiet priekšējo riteni.

(

Lpp. 96)

– Pārbaudiet kabeļu saišķa, Boudena trošu, bremžu un sajūga

cauruļu brīvkustību un novietojumu.

- Pārbaudiet stūres iznesuma gultņa atstarpi. ( Lpp. 56)

- Noņemiet motociklu no paceļamā stenda. ( Lpp. 49)

11.13

Stūres iznesuma gultņa atstarpes pārbaude

Brīdinājums

Nelaimes gadījuma risks Nepareiza stūres iznesuma gultņa atstarpe ietekmē braukšanas īpašības un

rada detaļu bojājumus.

- Nekavējoties koriģējiet nepareizu stūres iznesuma gultņa atstarpi. (Tuvākā pilnvarotā

Husqvarna Motorcycles darbnīca jums labprāt palīdzēs.)

Informācija

Ja transportlīdzeklis ilgu laiku tiek lietots ar stūres iznesuma gultņa atstarpi, rodas gultņu un arī rāmja

gultņu ligzdu bojājumi.

Sagatavošanas darbs

- Paceliet motociklu ar paceļamo stendu. ( Lpp. 49)

Galvenā darbība

- Novietojiet stūri taisnā pozīcijā. Kustiniet dakšas kājas turp un

atpakaļ braukšanas virzienā.

Stūres iznesuma gultnis nedrīkst kustēties.

» Ja ir jūtama kustība:

- Iestatiet stūres iznesuma gultņa atstarpi.

(

Lpp. 57)

– Grieziet stūri turp un atpakaļ visā stūrēšanas diapazonā.

H01167-01

Stūrei visā stūrēšanas diapazonā jāpārvietojas viegli. Tā

nedrīkst ķerties.

» Ja stūre ķeras:

- Iestatiet stūres iznesuma gultņa atstarpi.

(

Lpp. 57)

– Pārbaudiet un, ja nepieciešams, nomainiet stūres

iznesuma gultni.

56

ŠASIJAS APKOPES DARBI

11

Papildu darbi

- Noņemiet motociklu no paceļamā stenda. ( Lpp. 49)

11.14

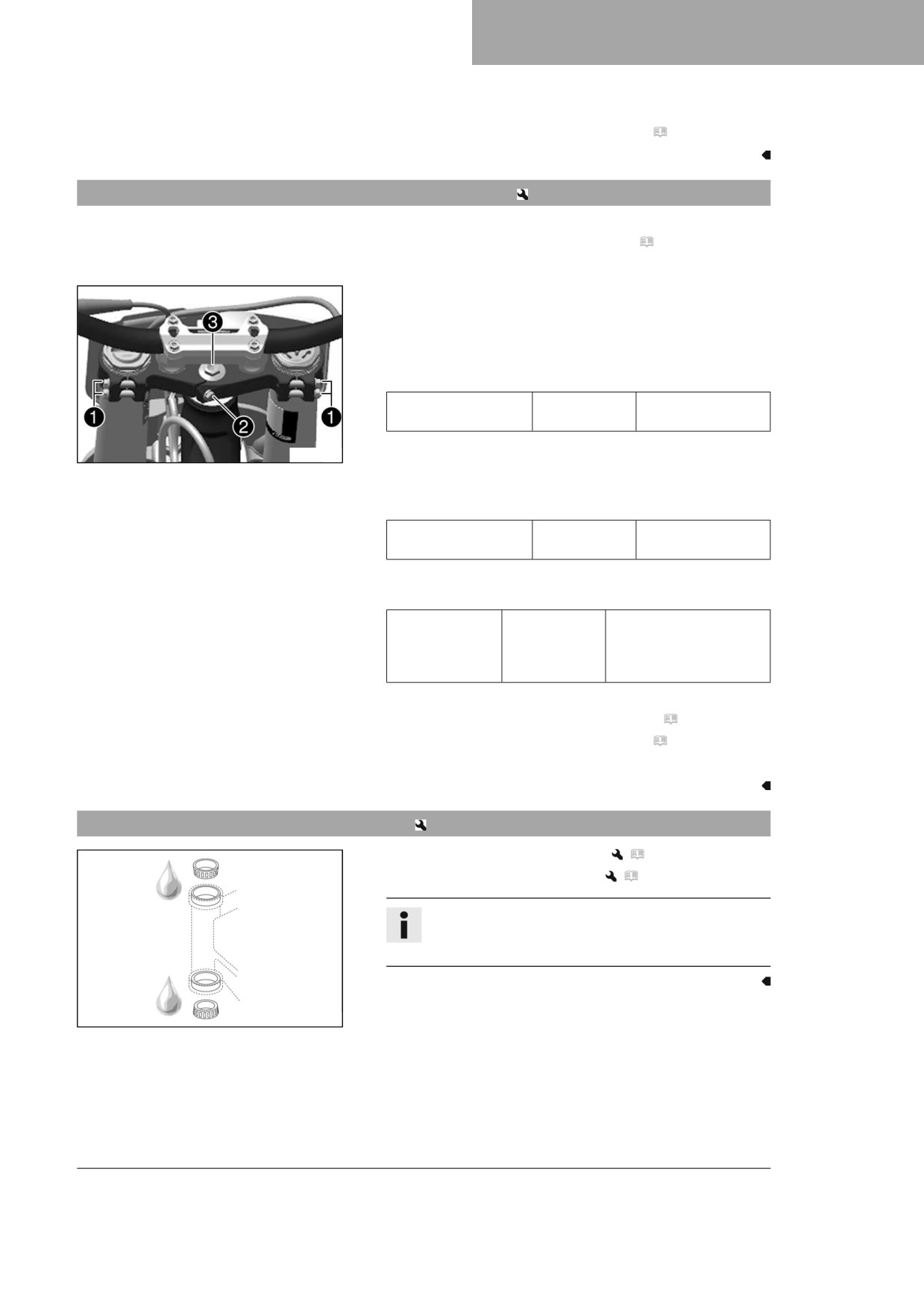

Stūres iznesuma gultņa atstarpes iestatīšana

Sagatavošanas darbs

- Paceliet motociklu ar paceļamo stendu. ( Lpp. 49)

- Noņemiet stūres polsteri.

Galvenā darbība

- Atskrūvējiet skrūves 1.

- Izskrūvējiet skrūvi 2.

- Atskrūvējiet un atkārtoti pieskrūvējiet skrūvi 3.

Norāde

Vadības bloka aug-

M20x1,5

12 Nm

šējā skrūve

- Viegli uzsitiet ar plastmasas āmuru pa dakšas augšējo kroni,

A10214-10

lai novērstu nospriegojuma veidošanos.

- Pievelciet skrūves 1.

Norāde

Augšējā dakšas

M8

17 Nm

kroņa skrūve

- Ieskrūvējiet un pievelciet skrūvi 2.

Norāde

Dakšas

M8

20 Nm

vārpstas

Loctite^®

243™

caurules

augšējā skrūve

Papildu darbi

- Pārbaudiet stūres iznesuma gultņa atstarpi. ( Lpp. 56)

- Noņemiet motociklu no paceļamā stenda. ( Lpp. 49)

- Uzlieciet stūres polsteri.

11.15

Stūres iznesuma gultņa eļļošana

- Demontējiet dakšas apakšējo kroni.

(

Lpp. 53)

– Iemontējiet dakšas apakšējo kroni.

(

Lpp. 54)

Informācija

Stūres iznesuma gultnis tiek tīrīts un eļļots dakšas

apakšējā kroņa demontāžas laikā.

H02387-01

57

11

ŠASIJAS APKOPES DARBI

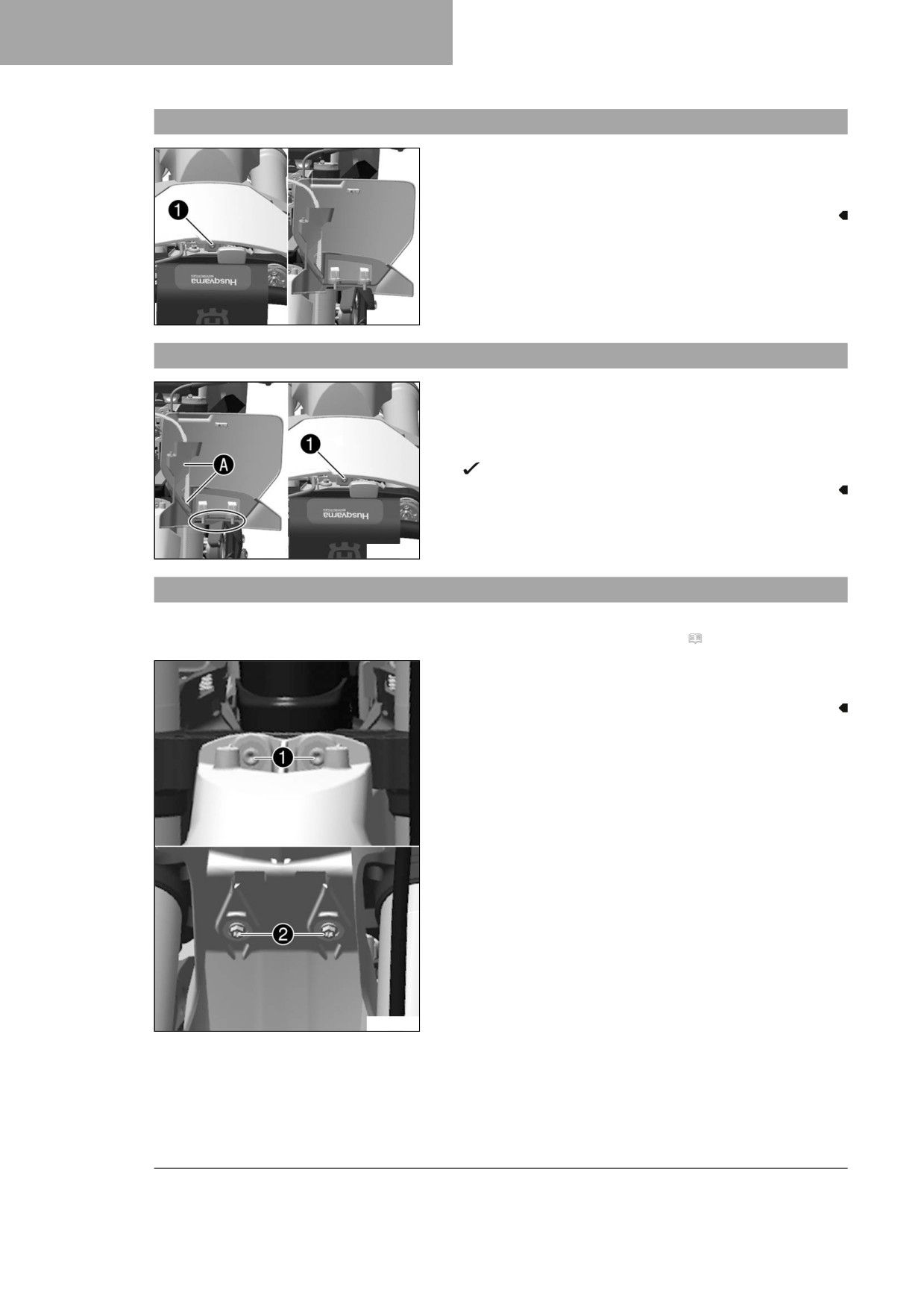

11.16

Starta numura plāksnes demontāža

- Izskrūvējiet skrūvi 1.

- Atāķējiet starta numura plāksni no bremžu caurules un noņe-

miet plāksni.

A01216-10

11.17

Starta numuru plāksnes montāža

- Ievietojiet bremžu cauruli starta numura plāksnes stiprināju-

mos A.

- Novietojiet starta numuru plāksni. Ieskrūvējiet un pievelciet

skrūvi 1.

Stiprinājuma elementi aizķer spārnu.

A01216-11

11.18

Priekšējā spārna demontāža

Sagatavošanas darbs

- Demontējiet starta numuru plāksni. ( Lpp. 58)

Galvenā darbība

- Izskrūvējiet skrūves 1 un 2. Noņemiet priekšējo spārnu.

A01174-10

58

ŠASIJAS APKOPES DARBI

11

11.19

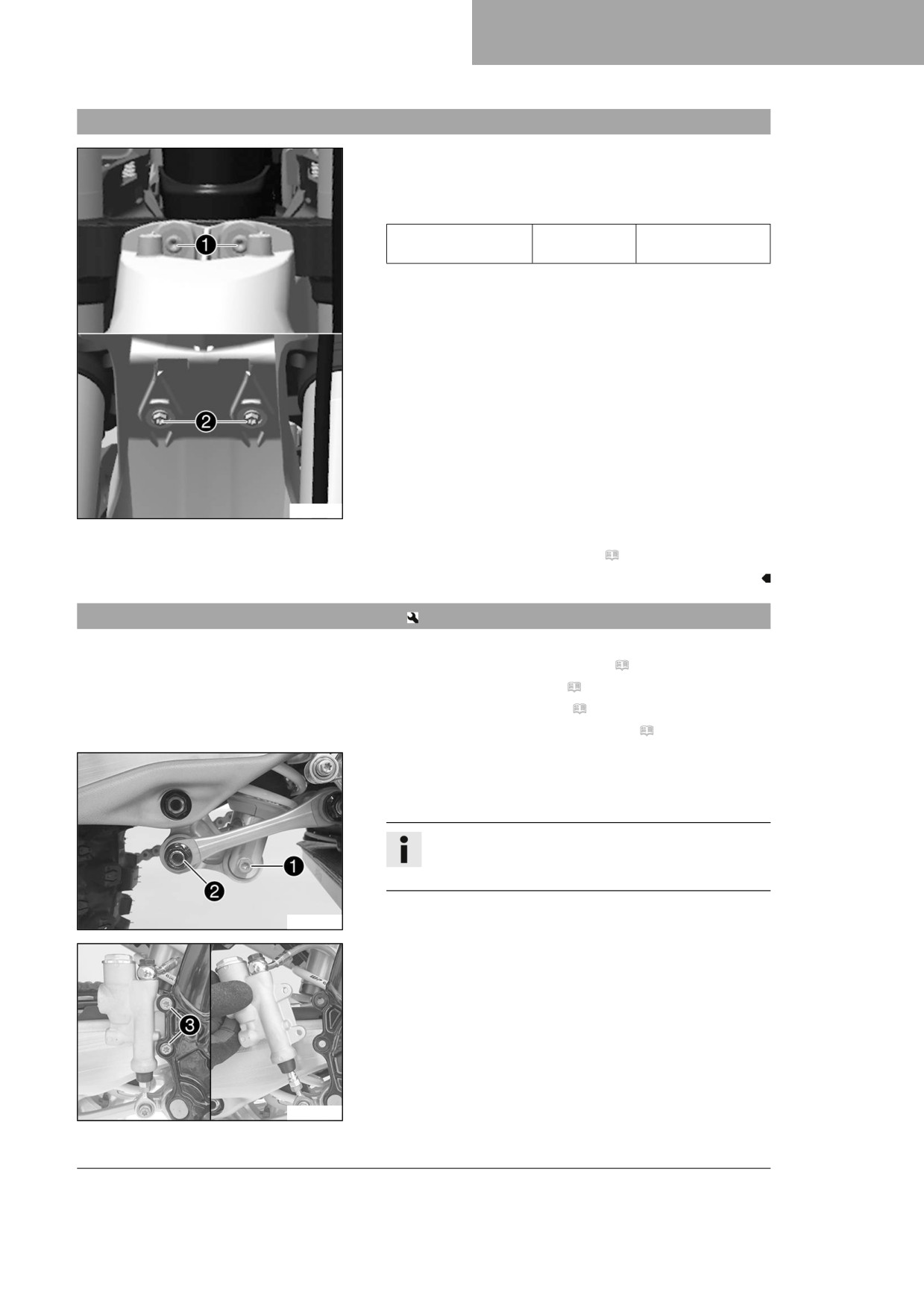

Priekšējā spārna montāža

Galvenā darbība

- Novietojiet priekšējo spārnu. Ieskrūvējiet un pievelciet skrū-

ves 1 un 2.

Norāde

Priekšējā spārna

M6

12 Nm

skrūve

A01174-10

Papildu darbi

- Iemontējiet starta numuru plāksni. ( Lpp. 58)

11.20

Amortizatora stieņa demontāža

Sagatavošanas darbs

- Demontējiet sānu vāku labajā pusē. ( Lpp. 67)

- Demontējiet rāmja aizsargu. ( Lpp. 51)

- Demontējiet gala klusinātāju. ( Lpp. 68)

- Paceliet motociklu ar paceļamo stendu. ( Lpp. 49)

Galvenā darbība

- Izskrūvējiet skrūvi 1.

- Noskrūvējiet skrūvsavienojumu 2.

Informācija

Nedaudz paceliet divplecu sviru, lai varētu vieglāk

izskrūvēt skrūves.

W00036-10

- Izskrūvējiet skrūves 3.

- Noņemiet aizmugurējo bremžu cilindru no spiedstieņa.

W00051-10

59

11

ŠASIJAS APKOPES DARBI

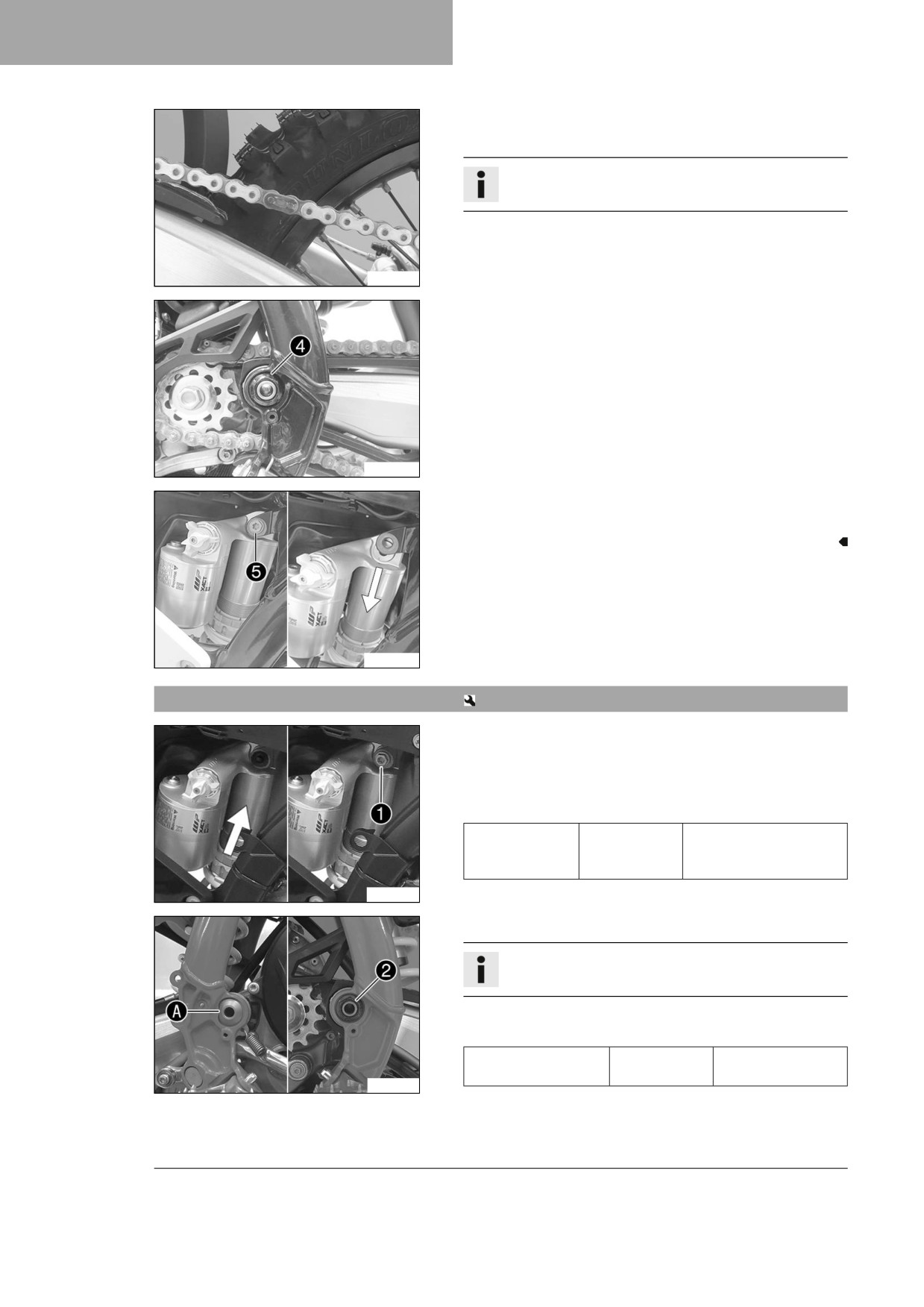

- Izņemiet ķēdes savienojuma posmu.

- Noņemiet ķēdi.

Informācija

Pārsedziet detaļas, lai tās aizsargātu pret bojājumiem.

F03702-01

- Noskrūvējiet uzgriezni 4 un izņemiet divplecu sviras tapu.

- Bīdiet divplecu sviru atpakaļ un nodrošiniet pret nokrišanu.

W00053-10

- Turiet amortizatora stieni un noskrūvējiet skrūvi 5.

- Uzmanīgi noņemiet amortizatora stieni virzienā uz leju.

W00055-10

11.21

Amortizatora stieņa montāža

Galvenā darbība

- Uzmanīgi ievietojiet amortizatora stieni transportlīdzeklī no

apakšpuses.

- Ieskrūvējiet un pievelciet skrūvi 1.

Norāde

Amortizatora

M10

60 Nm

stieņa augšējā

Loctite^® 2701™

skrūve

A01101-10

- Novietojiet divplecu sviru pozīcijā un iemontējiet sviras tapu.

Informācija

Pievērsiet uzmanību plakanajai pozīcijai A.

- Uzskrūvējiet un pievelciet uzgriezni 2.

Norāde

Divplecu sviras

M16x1,5

100 Nm

tapas uzgrieznis

F03705-10

60

ŠASIJAS APKOPES DARBI

11

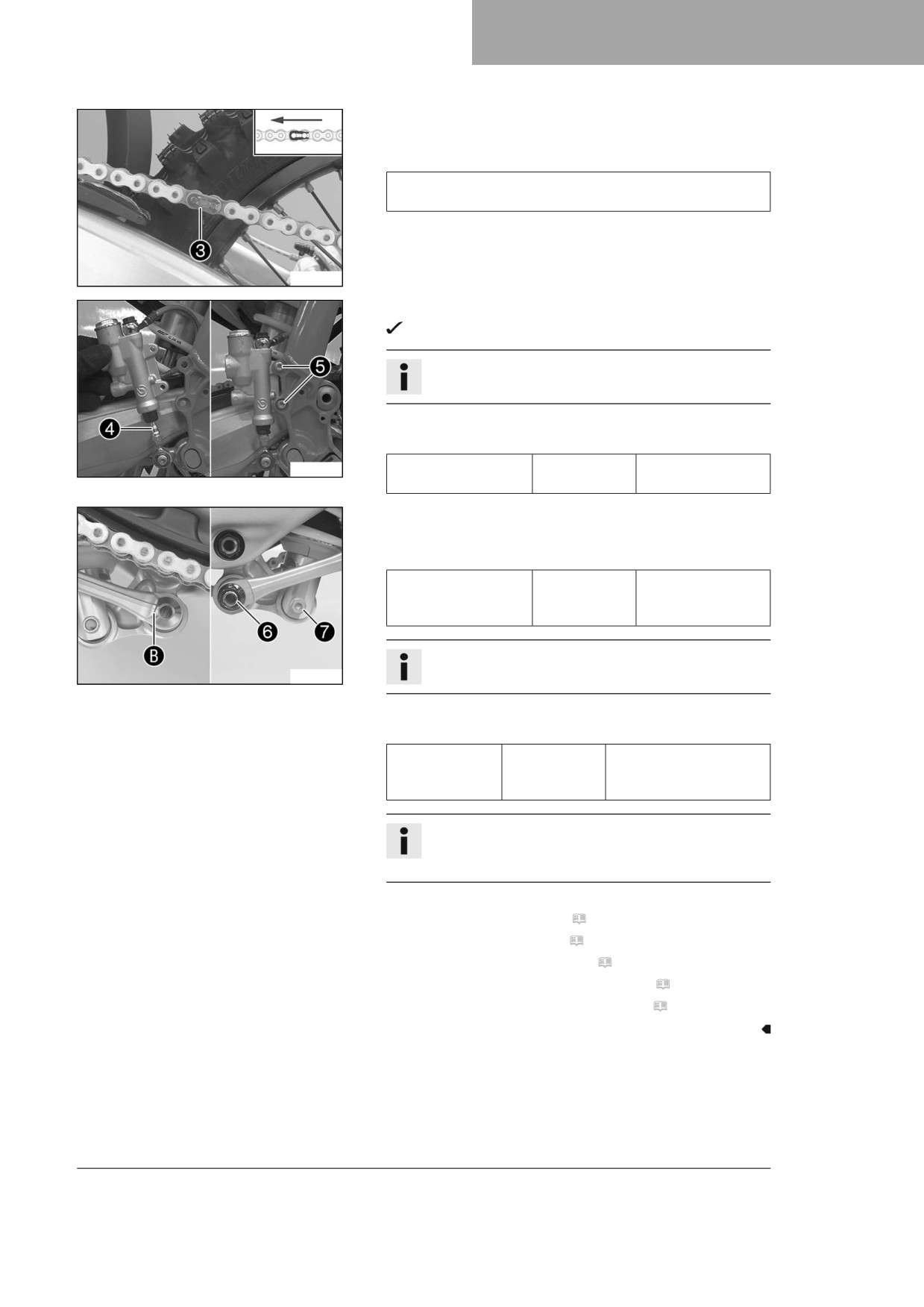

– Iemontējiet ķēdi.

- Savienojiet ķēdi ar savienojuma posmu 3.

Norāde

Ķēdes bloķēšanas elementa slēgtajai pusei jābūt pavērstai

braukšanas virzienā.

F03702-12

-

Pozicionējiet aizmugurējo bremžu cilindru.

Spiedstienis 4 nofiksējas bremžu cilindrā.

Informācija

Raugiet, lai putekļu manšete būtu uzstādīta pareizi.

-

Ieskrūvējiet un pievelciet skrūves 5.

Norāde

F03706-10

Pārējās šasijas skrū-

M6

10 Nm

ves

-

Ievietojiet leņķa sviru un savienojošo sviru.

–

Ieskrūvējiet un pievelciet skrūvsavienojumu 6.

Norāde

Leņķa svirai pievie-

M16x1,5

80 Nm

notās savienojuma

sviras uzgrieznis

Informācija

F03704-10

Pievērsiet uzmanību plakanajai pozīcijai B.

-

Ieskrūvējiet un pievelciet skrūvi 7.

Norāde

Amortizatora

M10

60 Nm

stieņa apakšējā

Loctite^® 2701™

skrūve

Informācija

Nedaudz paceliet divplecu sviru augšup, lai varētu vie-

glāk iemontēt skrūvi.

Papildu darbi

- Uzmontējiet gala klusinātāju. ( Lpp. 68)

- Piemontējiet rāmja aizsargu. ( Lpp. 52)

- Montējiet sānu vāku labajā pusē. ( Lpp. 67)

- Pārbaudiet kājas bremžu pedāļa brīvgaitu. ( Lpp. 88)

- Noņemiet motociklu no paceļamā stenda. ( Lpp. 49)

61

11

ŠASIJAS APKOPES DARBI

11.22

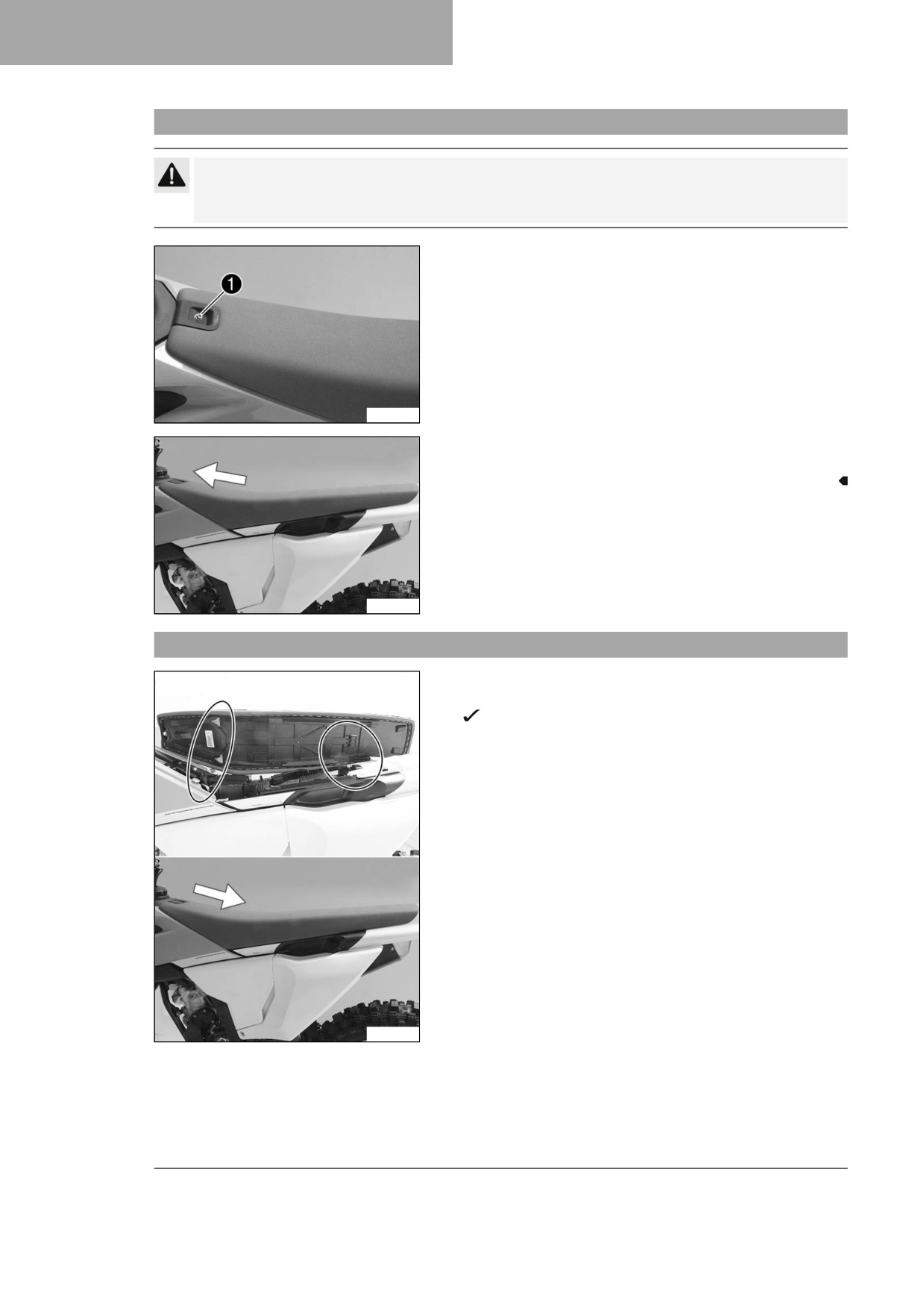

Sēdekļa noņemšana

Uzmanību

Apdegumu risks Transportlīdzekļa lietošanas laikā sprieguma regulators uzkarst.

- Pirms veikt darbus, ļaujiet sprieguma regulatoram atdzist.

- Izskrūvējiet skrūvi 1.

A01193-10

- Velciet sēdekli degvielas tvertnes virzienā un noņemiet, ceļot

augšup.

A01194-10

11.23

Sēdekļa montāža

- Iekariet sēdekļa priekšpusi savienojuma uzmavās un vienlai-

kus bīdiet to atpakaļ.

Stiprinājuma elementi nofiksējas aizmugurējos padzi-

ļinājumos.

- Pārbaudiet, vai sēdeklis ir pareizi nofiksēts.

A01197-10

62

ŠASIJAS APKOPES DARBI

11

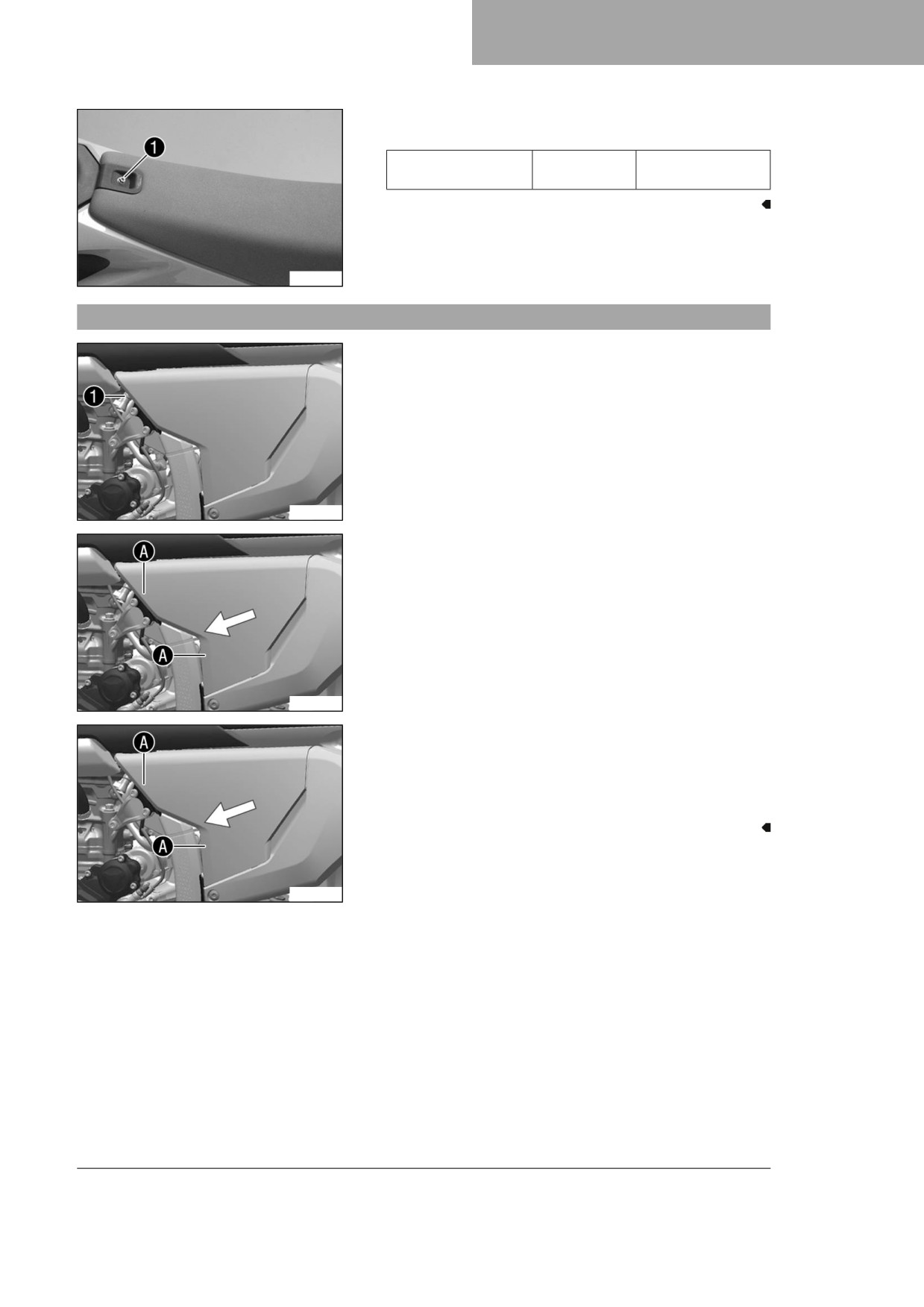

– Ieskrūvējiet un pievelciet skrūvi 1.

Norāde

Sēdekļa stiprinājuma

M6

8 Nm

montāžas skrūve

A01193-10

11.24

Gaisa filtra nodalījuma vāka demontāža

Nosacījums

Gaisa filtra nodalījuma vāks ir nodrošināts.

- Izskrūvējiet skrūvi 1.

A01177-10

- Novelciet gaisa filtra nodalījuma vāku zonā A un spiediet

to uz priekšu no sāniem. Noņemiet gaisa filtra nodalījuma

vāku.

A01177-11

Nosacījums

Gaisa filtra nodalījuma vāks nav nofiksēts.

- Novelciet gaisa filtra nodalījuma vāku zonā A un spiediet

to uz priekšu no sāniem. Noņemiet gaisa filtra nodalījuma

vāku.

A01177-11

63

11

ŠASIJAS APKOPES DARBI

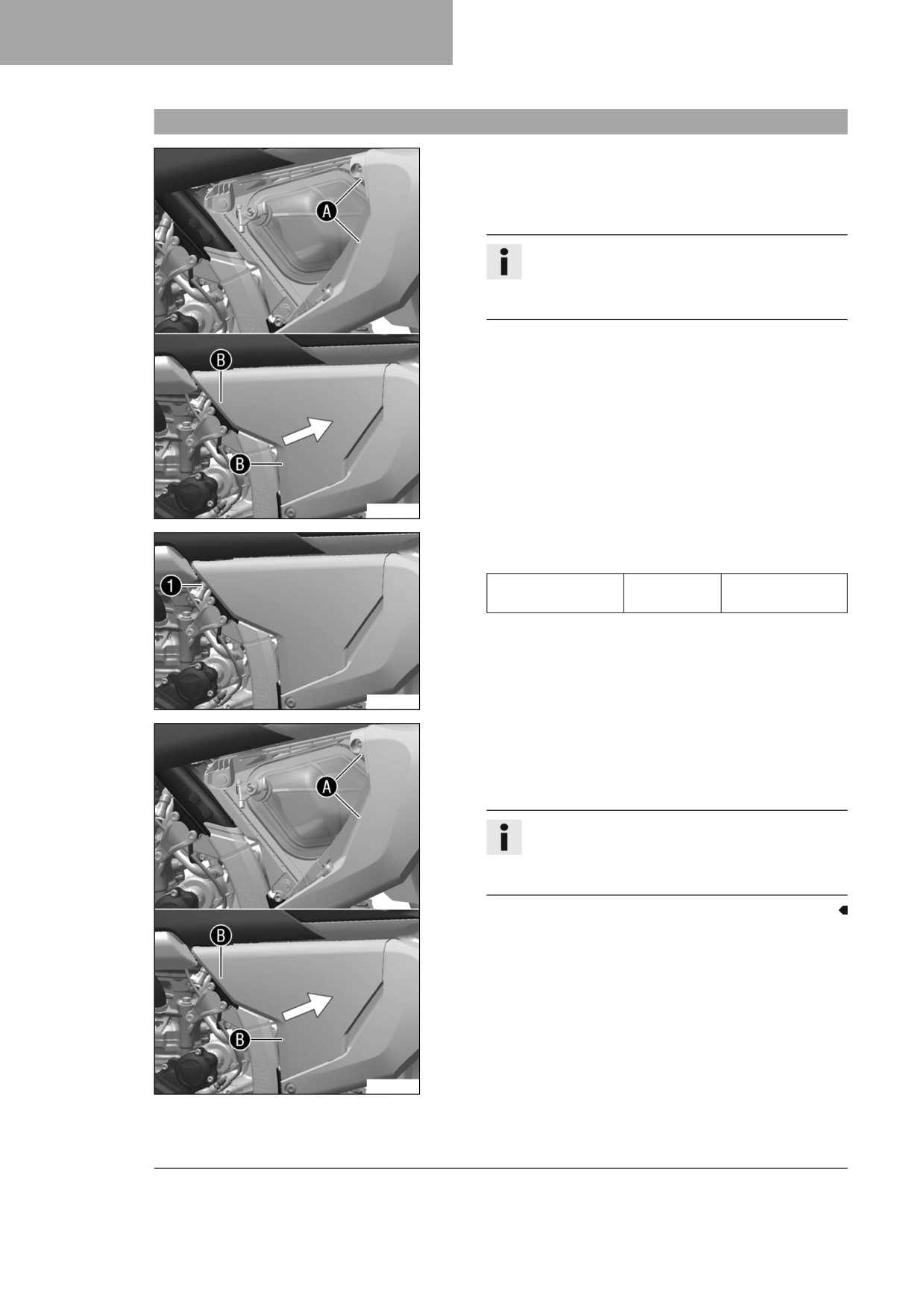

11.25

Gaisa filtra nodalījuma vāka montāža

Nosacījums

Gaisa filtra nodalījuma vāks ir nodrošināts.

- Iekariet gaisa filtra nodalījuma vāku zonā A un nofiksē-

jiet zonā B.

Informācija

Piegādes komplektā ir iekļauts lielākai gaisa

caurplūdei un ātrākām nostrādes īpašībām

paredzēts gaisa filtra nodalījuma vāks.

A01178-10

- Ieskrūvējiet un pievelciet skrūvi 1.

Norāde

Gaisa filtra nodalī-

EJOT PT^®

5 Nm

juma vāka skrūve

K60x20-Z

A01177-10

Nosacījums

Gaisa filtra nodalījuma vāks nav nofiksēts.

- Iekariet gaisa filtra nodalījuma vāku zonā A un nofiksē-

jiet zonā B.

Informācija

Piegādes komplektā ir iekļauts lielākai gaisa

caurplūdei un ātrākām nostrādes īpašībām

paredzēts gaisa filtra nodalījuma vāks.

A01178-10

64

ŠASIJAS APKOPES DARBI

11

11.26

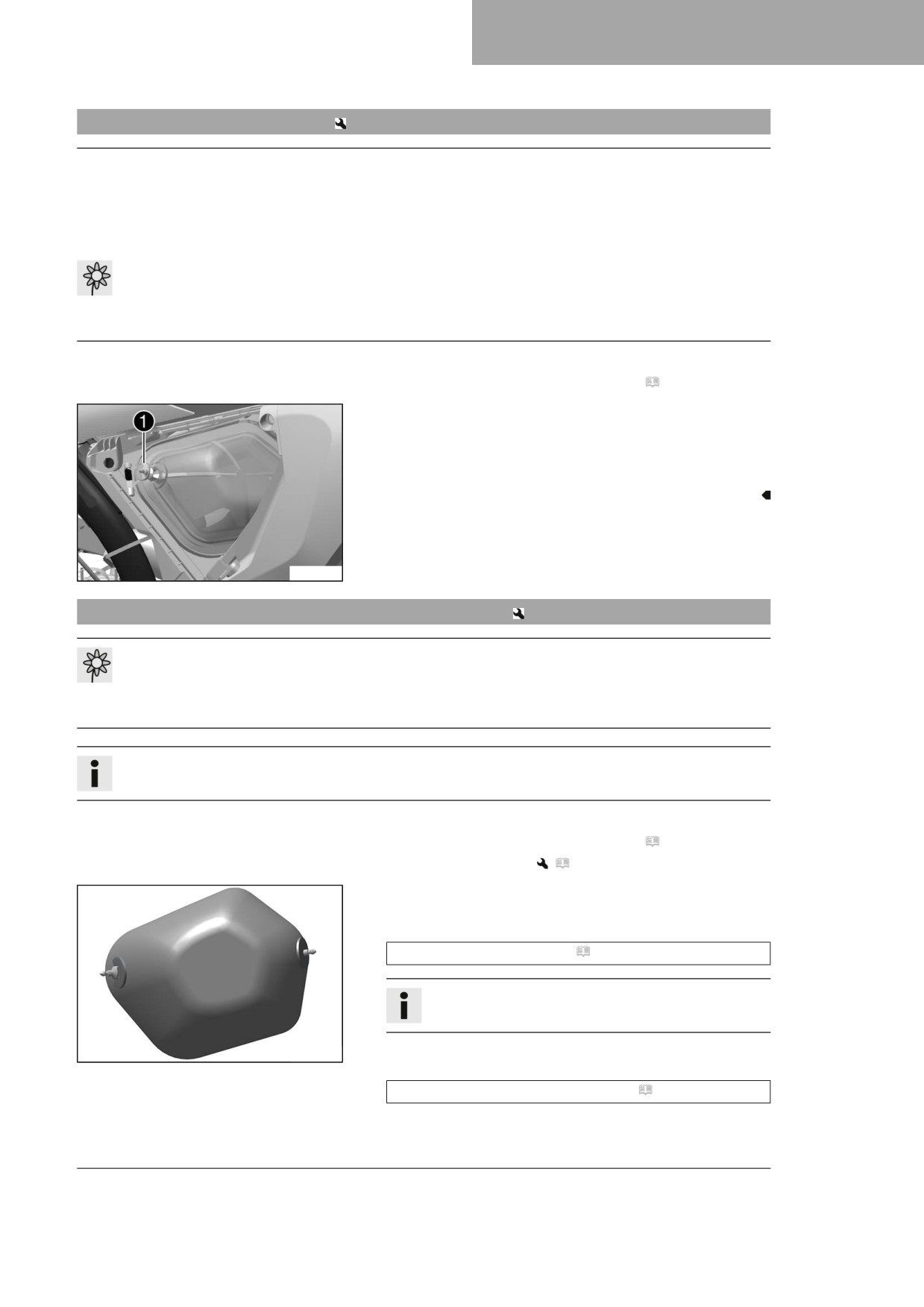

Gaisa filtra demontāža

Norāde

Dzinēja bojājumi Nefiltrēts ieplūdes gaiss negatīvi ietekmē dzinēja izturību.

Neuzstādot gaisa filtru, dzinējā var iekļūt putekļi un netīrumi.

- Transportlīdzekli izmantojiet tikai ar gaisa filtru.

Norāde

Apkārtējās vides apdraudējums Indīgas vielas rada kaitējumu apkārtējai videi.

- Eļļas, smērvielas, filtrus, degvielas, tīrīšanas līdzekļus, bremžu šķidrumu utt. utilizējiet pareizi un

saskaņā ar spēkā esošajiem noteikumiem.

Sagatavošanas darbs

- Demontējiet gaisa filtra nodalījuma vāku. ( Lpp. 63)

Galvenā darbība

- Izāķējiet stiprinājuma mēlīti 1.

- Noņemiet gaisa filtru ar gaisa filtra stiprinājumu.

- Noņemiet gaisa filtru no gaisa filtra stiprinājuma.

A01179-10

11.27

Gaisa filtrs un gaisa filtra nodalījuma tīrīšana

Norāde

Apkārtējās vides apdraudējums Indīgas vielas rada kaitējumu apkārtējai videi.

- Eļļas, smērvielas, filtrus, degvielas, tīrīšanas līdzekļus, bremžu šķidrumu utt. utilizējiet pareizi un

saskaņā ar spēkā esošajiem noteikumiem.

Informācija

Netīriet gaisa filtru ar degvielu vai petroleju, jo šie līdzekļi rada putuplasta bojājumus.

Sagatavošanas darbs

- Demontējiet gaisa filtra nodalījuma vāku. ( Lpp. 63)

- Demontējiet gaisa filtru.

(

Lpp. 65)

Galvenā darbība

- Rūpīgi izmazgājiet gaisa filtru īpašā tīrīšanas šķidrumā un ļau-

jiet tam labi izžūt.

Gaisa filtra tīrīšanas līdzeklis ( Lpp. 142)

Informācija

Tikai izspiediet gaisa filtru, nemēģiniet to izžņaugt.

- Sausu gaisa filtru ieeļļojiet ar augstas kvalitātes gaisa filtra

F03685-01

eļļu.

Putuplasta gaisa filtram paredzēta eļļa ( Lpp. 143)

- Iztīriet gaisa filtra nodalījumu.

65

11

ŠASIJAS APKOPES DARBI

- Iztīriet ieplūdes īscauruli, pārbaudiet vai tā nav bojāta un vai ir

cieši piestiprināta.

Papildu darbi

- Iemontējiet gaisa filtru.

(

Lpp. 66)

– Piemontējiet gaisa filtra nodalījuma vāku. ( Lpp. 64)

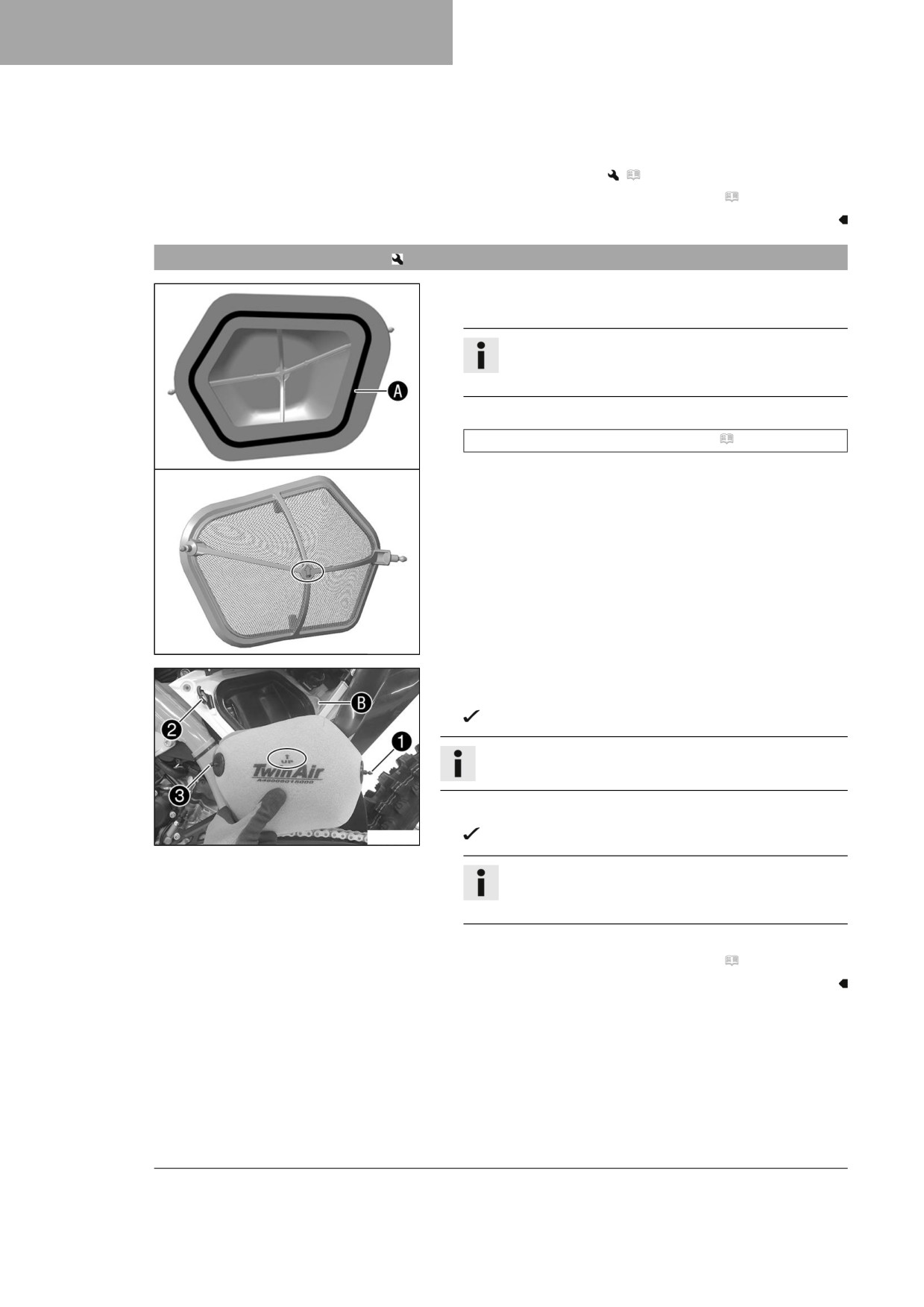

11.28

Gaisa filtra montāža

Galvenā darbība

- Piemontējiet gaisa filtra balstam tīru gaisa filtru.

Informācija

Gaisa filtra balsta marķējumiem jābūt pavērstiem aug-

šup.

- Ieeļļojiet gaisa filtru A zonā.

Ilgam darbmūžam paredzēta smērviela ( Lpp. 142)

F03779-10

- Ievietojiet gaisa filtru un iebīdiet stiprinājuma rēdzi 1

uzmavā B.

Gaisa filtrs ir ievietots pareizi.

Informācija

Gaisa filtra marķējumiem jābūt pavērstiem augšup.

- Iekariet stiprinājuma mēlīti 2.

F03778-10

Stiprinājuma rēdzi 3 nofiksē stiprinājuma mēlīte 2.

Informācija

Ja gaisa filtrs nav uzstādīts pareizi, dzinējā var iekļūt

putekļi un netīrumi un radīt bojājumus.

Papildu darbi

- Piemontējiet gaisa filtra nodalījuma vāku. ( Lpp. 64)

66

ŠASIJAS APKOPES DARBI

11

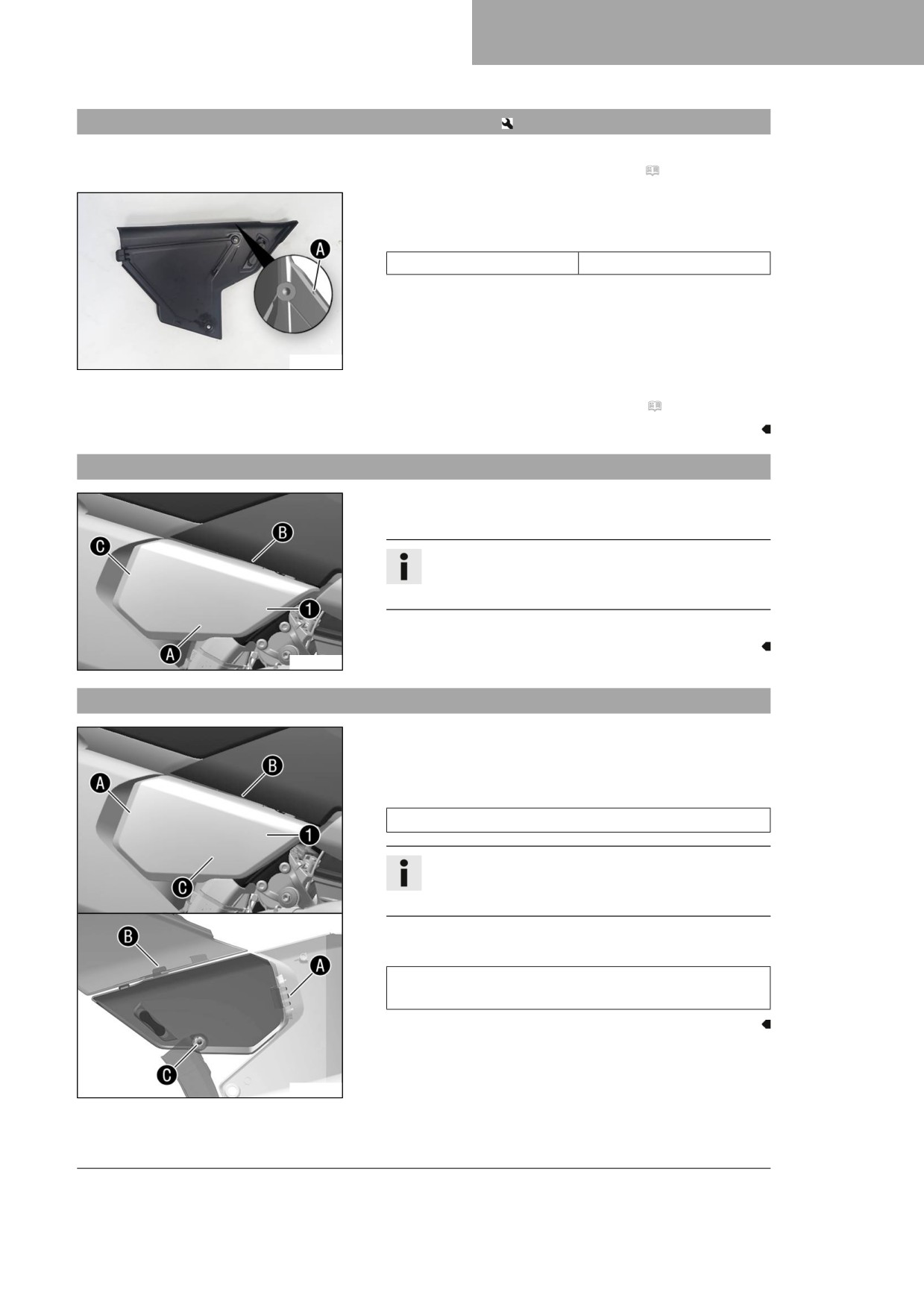

11.29

Gaisa filtra nodalījuma vāka nostiprināšana

Sagatavošanas darbs

- Demontējiet gaisa filtra nodalījuma vāku. ( Lpp. 63)

Galvenā darbība

- Izurbiet urbumu pie marķējuma A.

Norāde

Diametrs

6 mm

A01090-10

Papildu darbi

- Piemontējiet gaisa filtra nodalījuma vāku. ( Lpp. 64)

11.30

Sānu vāka labajā pusē demontāža

- Atvienojiet labās puses sānu vāku 1 zonā A, zonā B

bīdiet uz priekšu un atvienojiet zonā C.

Informācija

Ja sānu vāks nav pilnībā jānomontē, tas var palikt

ieāķēts zonā C un sānu vāks tikai jāpaceļ uz augšu.

- Noņemiet labās puses sānu vāku.

A01195-10

11.31

Sānu vāka labajā pusē montāža

- Pozicionējiet labās puses sānu vāku 1.

- Piespiežot, ieāķējiet sānu vāku zonā A, ieāķējiet zonā B un

bīdiet uz aizmuguri.

Norāde

Zonā Aturiet sānu pārsegu no aizmugures.

Informācija

Ja sānu vāks bija tikai atliekts, tas vairs nav jāieāķē

zonā A.

- Zonā C iespiediet sānu vāku gumijas uzmavā.

Norāde

Pārliecinieties, ka sānu vāks ir pareizi ieāķēts zonās A,

B un C.

A01196-10

67

11

ŠASIJAS APKOPES DARBI

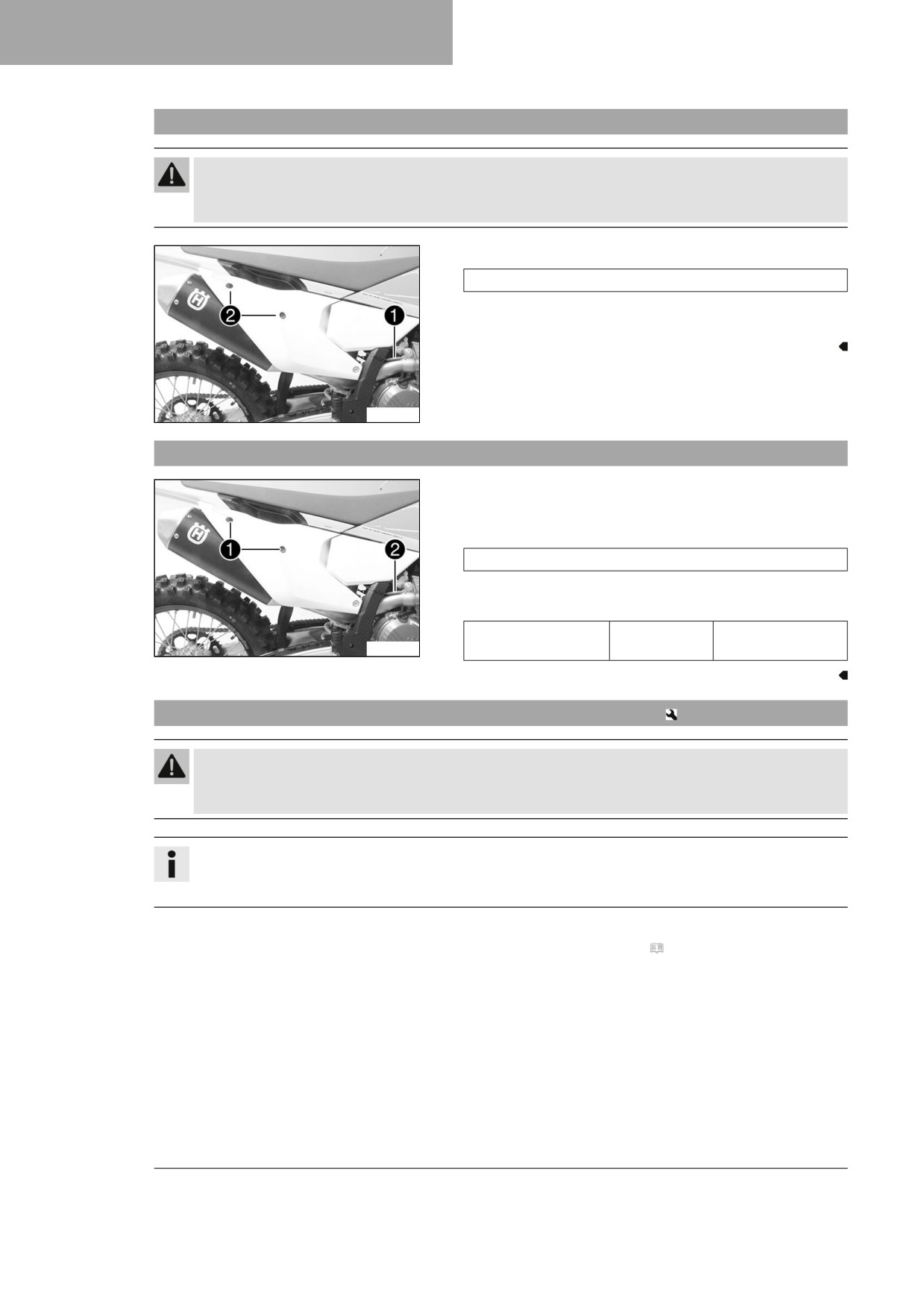

11.32

Gala klusinātāja demontāža

Brīdinājums

Apdegumu risks Transportlīdzekļa darbības laikā izplūdes sistēma uzkarst.

- Pirms veikt darbus, ļaujiet izplūdes sistēmai atdzist.

- Izņemiet atsperi 1.

Atsperes āķi (50305017000C1)

- Izskrūvējiet skrūves 2 ar paplāksnēm un noņemiet gala klu-

sinātāju.

A01181-10

11.33

Gala klusinātāja montāža

- Pozicionējiet gala klusinātāju.

- Ieskrūvējiet, taču vēl nepievelciet skrūves 1 ar paplāksnēm.

- Iekariet atsperi 2.

Atsperes āķi (50305017000C1)

- Pievelciet skrūves 1.

Norāde

Pārējās šasijas skrū-

M6

10 Nm

A01181-11

ves

11.34

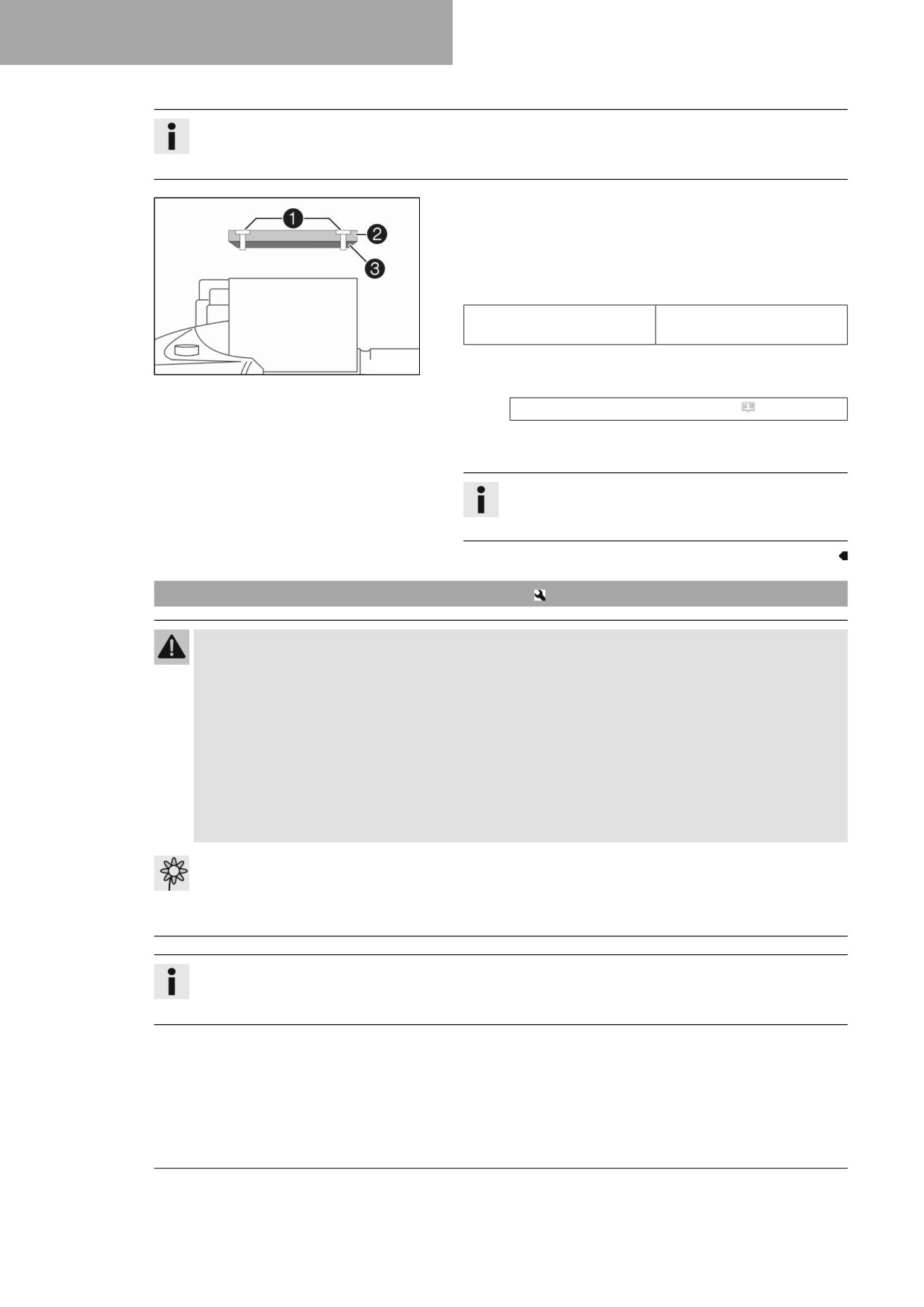

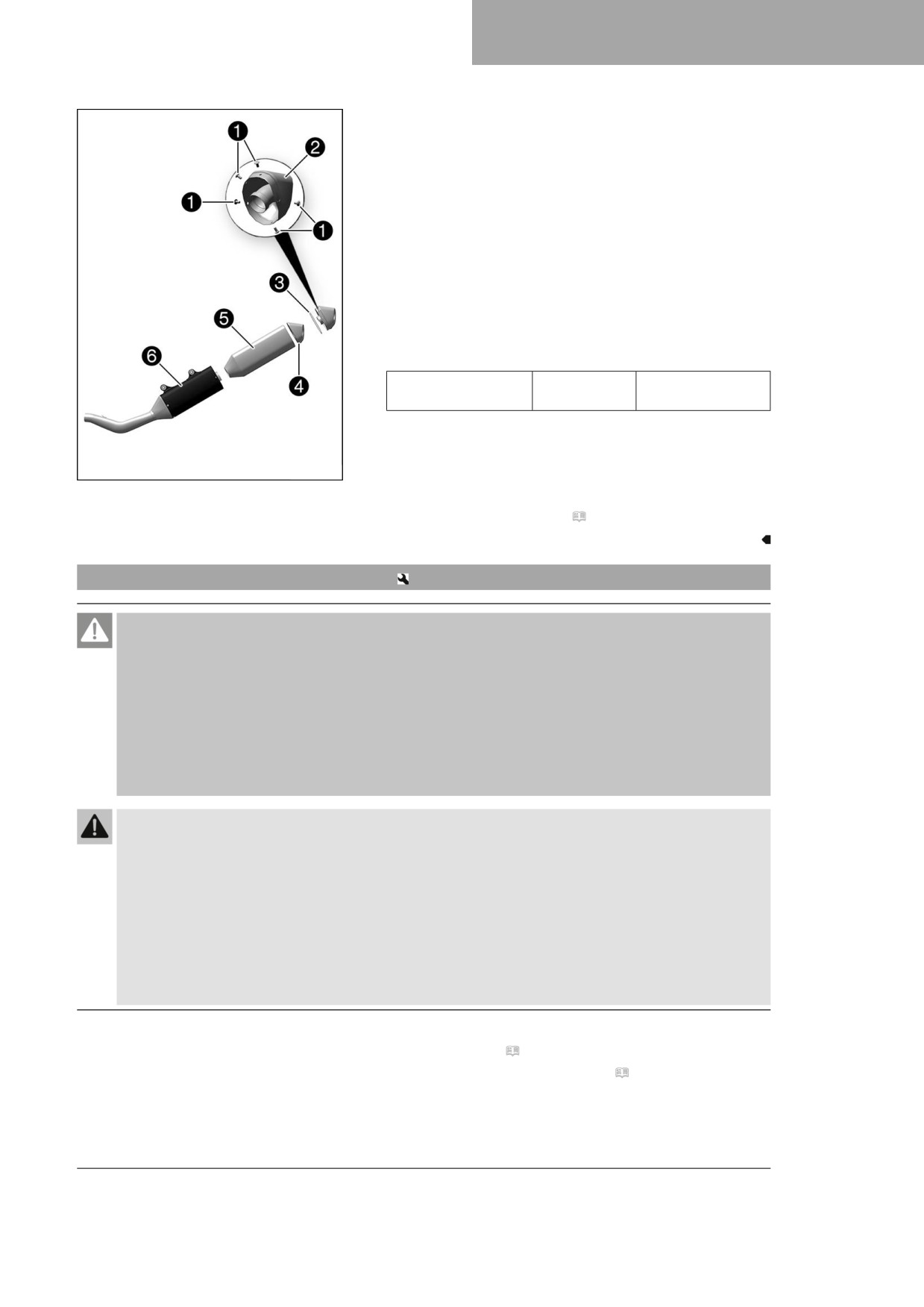

Gala trokšņa slāpētāja stikla šķiedras uzgaļa nomaiņa

Brīdinājums

Apdegumu risks Transportlīdzekļa darbības laikā izplūdes sistēma uzkarst.

- Pirms veikt darbus, ļaujiet izplūdes sistēmai atdzist.

Informācija

Laika gaitā stikla šķiedras pildījuma šķiedras iztvaiko un klusinātājs “izdeg”.

Tas papildus palielinātam trokšņu līmenim arīdzan maina veiktspējas raksturdatus.

Sagatavošanas darbs

- Demontējiet gala klusinātāju. ( Lpp. 68)

68

ŠASIJAS APKOPES DARBI

11

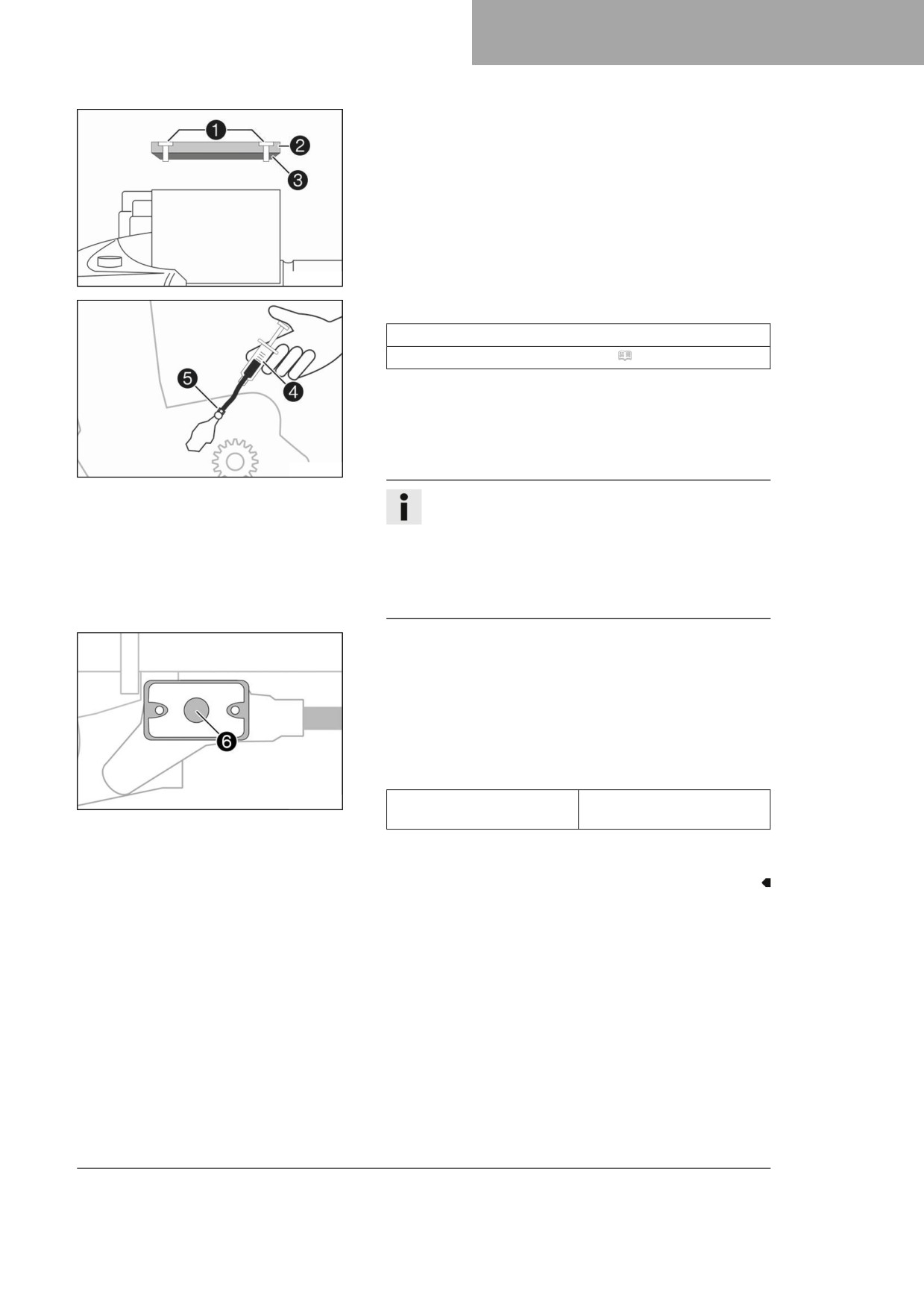

Galvenā darbība

- Izskrūvējiet gala klusinātāja skrūves 1.

- Noņemiet gala vāku 2 un blīvgredzenu 3.

- Izvelciet stikla šķiedras pildījumu 4 no gala vāka.

- Izvelciet stikla šķiedras pildījumu 5 no iekšējās caurules.

- Notīriet detaļas, kas ir atkārtoti jāuzstāda un pārbaudiet, vai

tām nav bojājumu.

- Ievietojiet iekšējā caurulē 5jaunu stikla šķiedras pildījumu.

- Ievietojiet jauno stikla šķiedras pildījumu 4 gala vākā.

- Ievietojiet blīvgredzenu un gala vāku ārējā caurulē 6.

- Ieskrūvējiet un pievelciet skrūves 1.

Norāde

Gala klusinātāja

M5

7 Nm

skrūves

F03637-10

Papildu darbi

- Uzmontējiet gala klusinātāju. ( Lpp. 68)

11.35

Degvielas tvertnes demontāža

Apdraudējums

Ugunsgrēka draudi Degviela ir viegli uzliesmojoša.

Uzsilstot tvertnē esošā degviela izplešas, un, ja tvertne ir pārpildīta, var izplūst.

- Neuzpildiet transportlīdzekli atvērtas liesmas vai aizsmēķētas cigaretes tuvumā.

- Uzpildot degvielu, apturiet dzinēju.

- Pārliecinieties, ka degviela nav izlijusi, jo īpaši uz transportlīdzekļa karstajām daļām.

- Nekavējoties noslaukiet izlijušo degvielu.

- Ievērojiet degvielas uzpildes norādījumus.

Brīdinājums

Saindēšanās draudi Degviela ir kaitīga veselībai.

- Neļaujiet degvielai iekļūt acīs vai nokļūt uz ādas un apģērba.

- Degvielas norīšanas gadījumā nekavējoties meklējiet ārsta palīdzību.

- Neieelpojiet degvielas tvaikus.

- Pēc kontakta ar ādu nekavējoties noskalojiet skarto vietu ar lielu daudzumu ūdens.

- Ja degviela ir iekļuvusi acīs, rūpīgi izskalojiet acis ar ūdeni un nekavējoties meklējiet ārsta palīdzību.

- Nomainiet apģērbu, ja uz tā ir izlijusi degviela.

- Degvielu uzglabājiet piemērotā tvertnē, atbilstoši noteikumiem un bērniem nepieejamā vietā.

Sagatavošanas darbs

- Noņemiet sēdekli. ( Lpp. 62)

- Demontējiet sānu vāku labajā pusē. ( Lpp. 67)

69

11

ŠASIJAS APKOPES DARBI

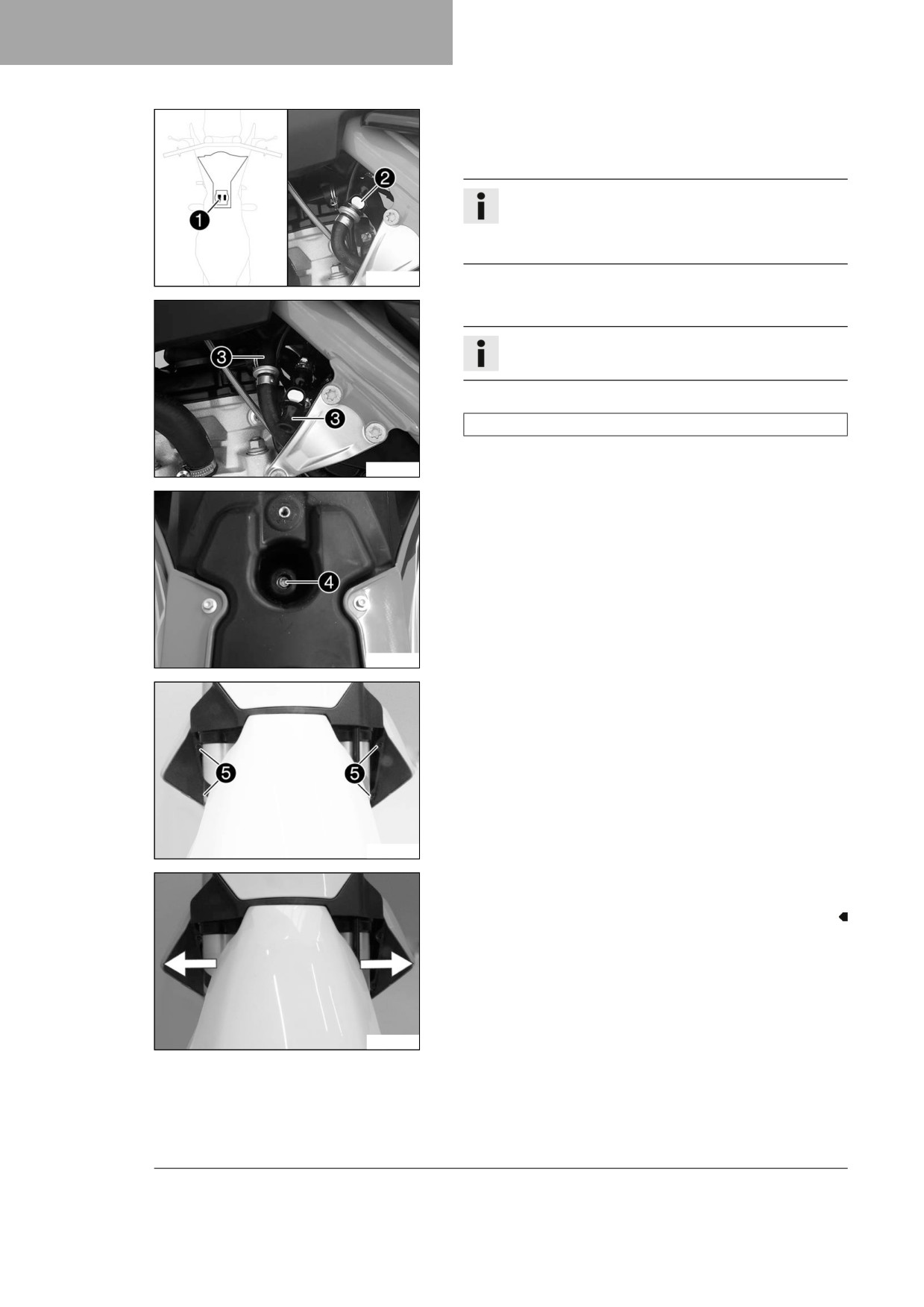

Galvenā darbība

- Atvienojiet degvielas sūkņa spraudni 1.

- Rūpīgi notīriet ātro noslēgsavienojumu 2 ar saspiestu gaisu.

Informācija

Degvielas padeves caurulē nekādā gadījumā

nedrīkst iekļūt netīrumi. Iekļuvušie netīrumi izraisīs

iesmidzināšanas vārsta aizsērēšanu!

H04981-10

- Atvienojiet ātro noslēgsavienojumu.

Informācija

No degvielas caurules var izplūst atlikusī degviela.

- Uzstādiet skalošanas vāka komplektu 3.

Mazgāšanas vāka komplekts (81212016100)

- Atvienojiet degvielas tvertnes vāciņa atgaisošanas cauruli.

H04982-10

- Izskrūvējiet skrūvi 4 ar gumijas uzmavu.

H04983-10

- Demontējiet skrūves 5 ar savienojuma uzmavām.

A01185-11

- Novelciet abus spoilerus sāņus no radiatora un noņemiet

degvielas tvertni, ceļot to augšup.

A01185-12

70

ŠASIJAS APKOPES DARBI

11

11.36

Degvielas tvertnes montāža

Apdraudējums

Ugunsgrēka draudi Degviela ir viegli uzliesmojoša.

Uzsilstot tvertnē esošā degviela izplešas, un, ja tvertne ir pārpildīta, var izplūst.

- Neuzpildiet transportlīdzekli atvērtas liesmas vai aizsmēķētas cigaretes tuvumā.

- Uzpildot degvielu, apturiet dzinēju.

- Pārliecinieties, ka degviela nav izlijusi, jo īpaši uz transportlīdzekļa karstajām daļām.

- Nekavējoties noslaukiet izlijušo degvielu.

- Ievērojiet degvielas uzpildes norādījumus.

Brīdinājums

Saindēšanās draudi Degviela ir kaitīga veselībai.

-

Neļaujiet degvielai iekļūt acīs vai nokļūt uz ādas un apģērba.

–

Degvielas norīšanas gadījumā nekavējoties meklējiet ārsta palīdzību.

–

Neieelpojiet degvielas tvaikus.

–

Pēc kontakta ar ādu nekavējoties noskalojiet skarto vietu ar lielu daudzumu ūdens.

–

Ja degviela ir iekļuvusi acīs, rūpīgi izskalojiet acis ar ūdeni un nekavējoties meklējiet ārsta palīdzību.

–

Nomainiet apģērbu, ja uz tā ir izlijusi degviela.

Galvenā darbība

- Pārbaudiet akseleratora Boudena troses novietojumu.

(

Lpp. 77)

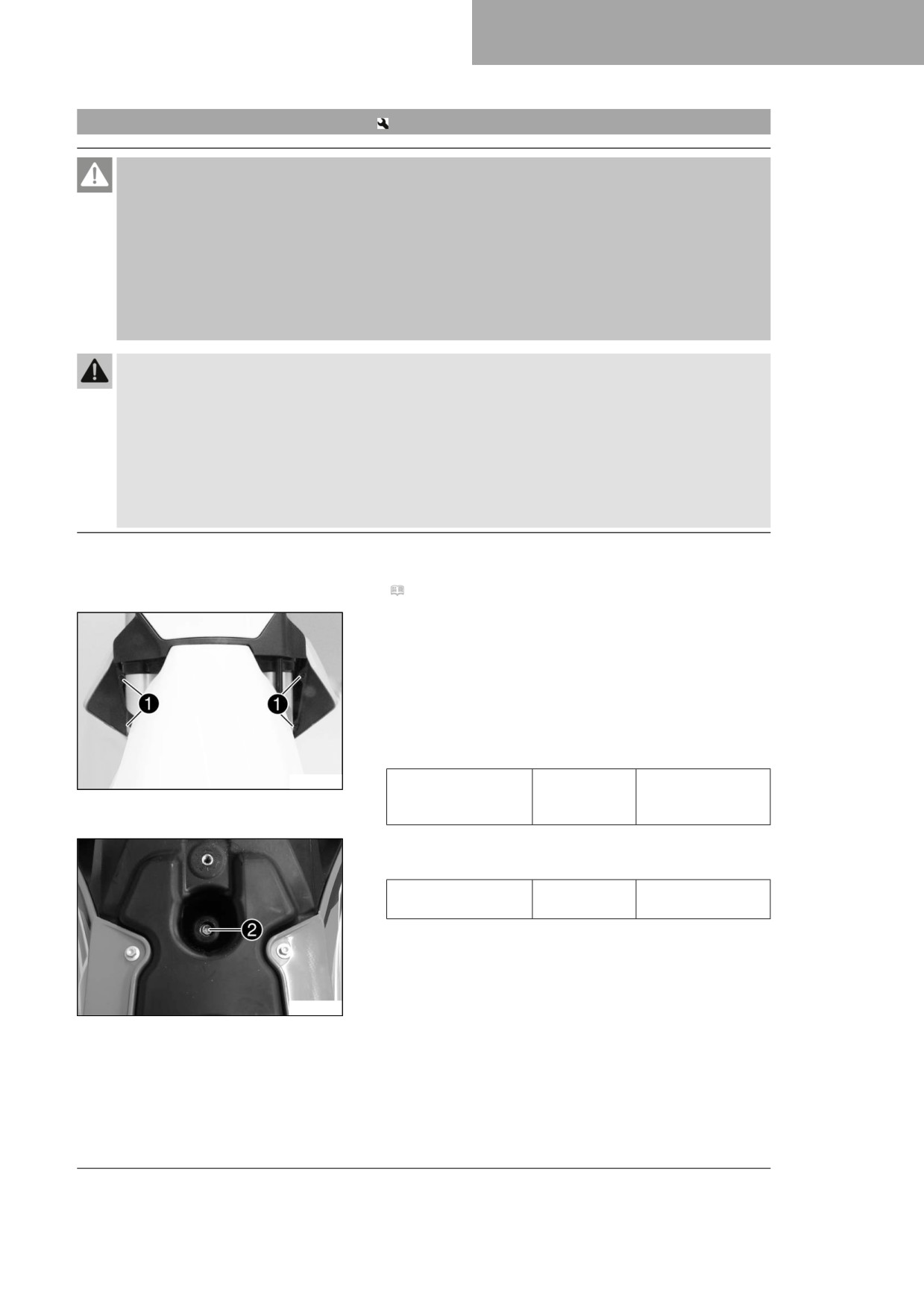

– Ievietojiet degvielas tvertni un iekariet abus spoilerus radia-

tora sānos.

- Raugiet, lai netiktu iespiesti vai bojāti kabeļi vai Boudena tro-

ses.

- Pievienojiet degvielas tvertnes vāciņam atgaisošanas cauruli.

- Ieskrūvējiet un pievelciet skrūves 1 ar savienojuma

uzmavām.

Norāde

A01185-10

Radiatora degvie-

M6

6 Nm

las tvertnes spoilera

skrūve

- Ieskrūvējiet un pievelciet skrūvi 2 ar gumijas uzmavu.

Norāde

Pārējās šasijas skrū-

M6

10 Nm

ves

H04983-11

71

11

ŠASIJAS APKOPES DARBI

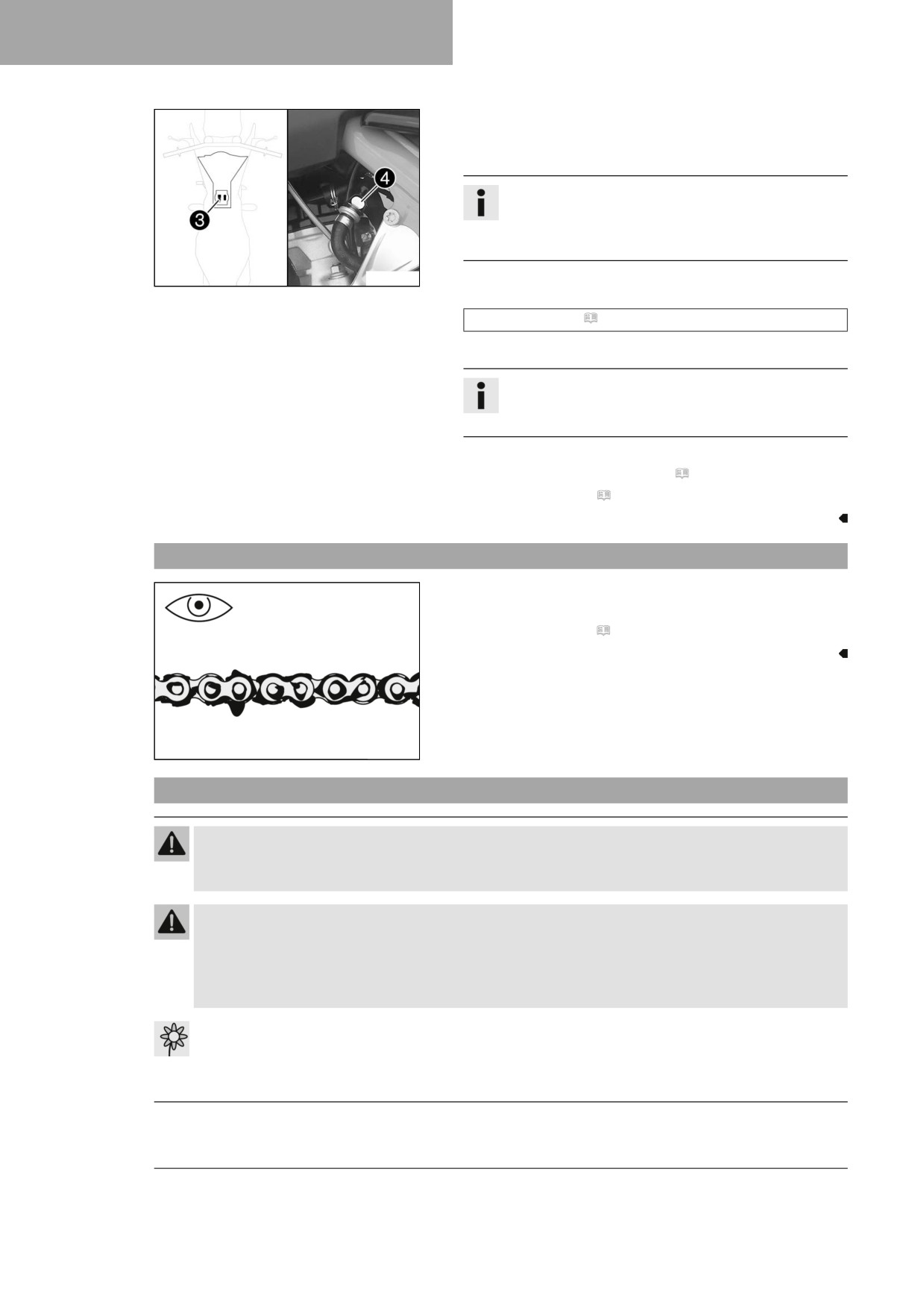

- Uzspraudiet degvielas sūkņa spraudni 3.

- Noņemiet skalošanas vāka komplektu un rūpīgi notīriet ātro

noslēgsavienojumu ar saspiestu gaisu.

Informācija

Degvielas padeves caurulē nekādā gadījumā

nedrīkst iekļūt netīrumi. Iekļuvušie netīrumi izraisīs

iesmidzināšanas vārsta aizsērēšanu!

H04981-11

- Uzsmidziniet uz neplūksnājošas drānas silikona aerosolu un

viegli ieeļļojiet ātrā noslēgsavienojuma blīvgredzenu.

Silikona aerosols ( Lpp. 143)

- Savienojiet degvielas caurules ātro noslēgsavienojumu 4.

Informācija

Novietojiet kabeli un degvielas padeves cauruli drošā

attālumā no izplūdes sistēmas.

Papildu darbi

- Montējiet sānu vāku labajā pusē. ( Lpp. 67)

- Uzmontējiet sēdekli. ( Lpp. 62)

11.37

Ķēdes piesārņojuma pārbaude

- Pārbaudiet, vai ķēdē nav raupja piesārņojuma.

» Ja ķēde ir stipri netīra:

- Notīriet ķēdi. ( Lpp. 72)

400678-01

11.38

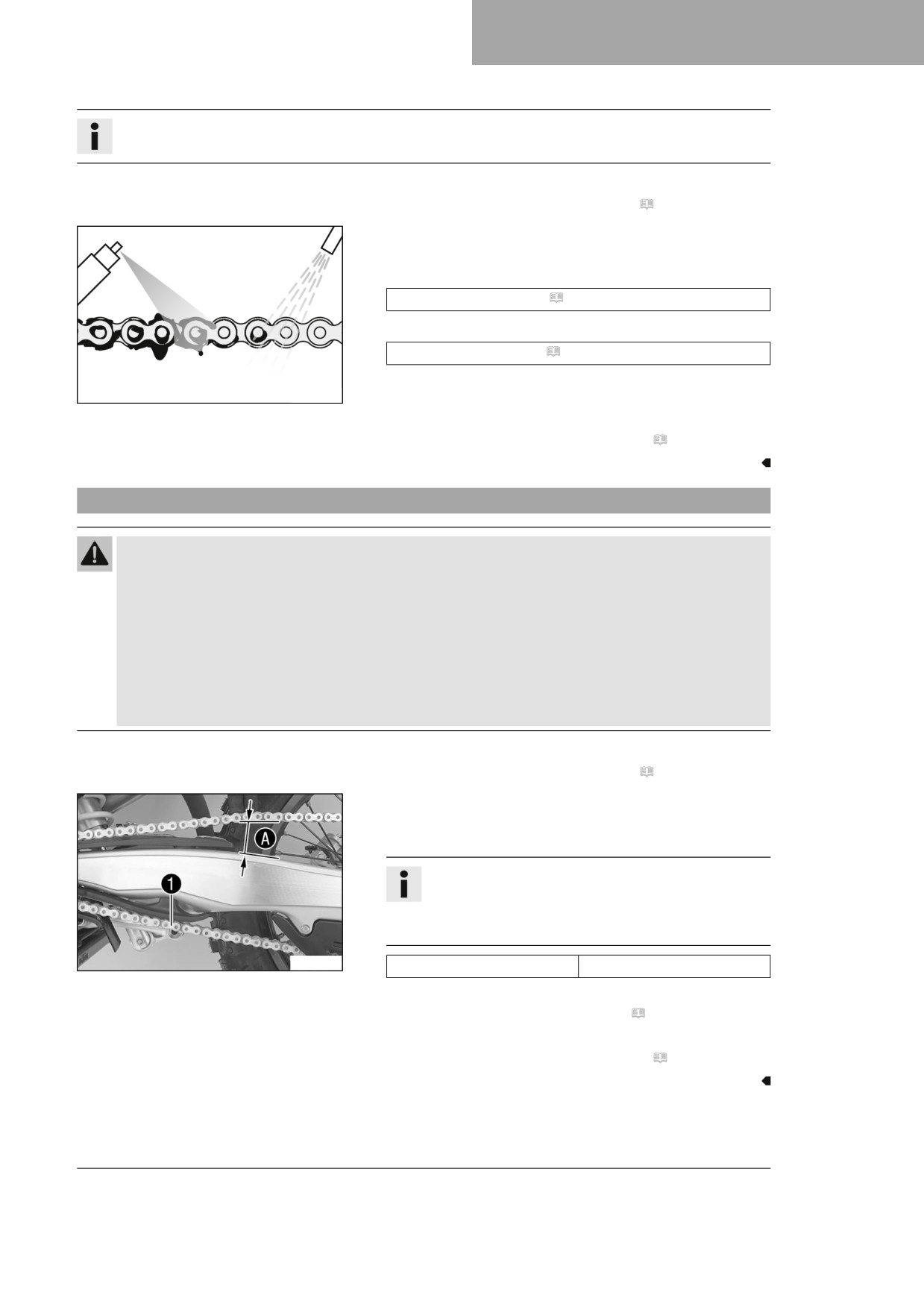

Ķēdes tīrīšana

Brīdinājums

Nelaimes gadījuma risks Riepām pielipusi smērviela samazina saķeri ar zemi.

- Smērvielas no riepām notīriet ar piemērotu tīrīšanas līdzekli.

Brīdinājums

Nelaimes gadījuma risks Uz bremžu diskiem nokļuvusi eļļa vai smērviela samazina bremzēšanas

efektivitāti.

- Raugiet, lai bremžu diski būtu tīri no eļļas un smērvielām.

- Nepieciešamības gadījumā notīriet bremžu diskus ar bremžu tīrīšanas līdzekli.

Norāde

Apkārtējās vides apdraudējums Indīgas vielas rada kaitējumu apkārtējai videi.

- Eļļas, smērvielas, filtrus, degvielas, tīrīšanas līdzekļus, bremžu šķidrumu utt. utilizējiet pareizi un

saskaņā ar spēkā esošajiem noteikumiem.

72

ŠASIJAS APKOPES DARBI

11

Informācija

Ķēdes darbmūžs lielā mērā ir atkarīgs no apkopes.

Sagatavošanas darbs

- Paceliet motociklu ar paceļamo stendu. ( Lpp. 49)

Galvenā darbība

- Noskalojiet rupjus netīrumus ar krāna ūdens strūklu.

- Notīriet vecās smērvielas atlikumus ar ķēdes tīrīšanas līdzekli.

Ķēdes tīrīšanas līdzeklis ( Lpp. 142)

- Pēc žāvēšanas uzsmidziniet ķēdes aerosolu.

Offroad ķēdes aerosols ( Lpp. 143)

400725-01

Papildu darbi

- Noņemiet motociklu no paceļamā stenda. ( Lpp. 49)

11.39

Ķēdes nospriegojuma pārbaude

Brīdinājums

Nelaimes gadījuma risks Nepareizs ķēdes spriegojums radīs detaļu bojājumus un izraisīs nelaimes

gadījumus.

Ja ķēde ir pārāk nospriegota, tas izraisa paātrinātu ķēdes, ķēdes mazzobrata, ķēdes zobrata, transmi-

sijas un aizmugurējā riteņu gultņa nodilumu. Dažas detaļas pārslodzes gadījumā var pārtrūkt vai salūst.

Ja ķēde ir pārāk vaļīga, tā var nokrist no ķēdes mazzobrata vai ķēdes zobrata. Tā rezultātā nobloķējas

aizmugurējais ritenis vai rodas dzinēja bojājumi.

- Regulāri pārbaudiet ķēdes spriegojumu.

- Ķēdes spriegojumu noregulējiet atbilstoši norādēm.

Sagatavošanas darbs

- Paceliet motociklu ar paceļamo stendu. ( Lpp. 49)

Galvenā darbība

- Ķēdes slīdņa galā velciet ķēdi augšup un nosakiet ķēdes

nospriegojumu A.

Informācija

Šajā brīdī ķēdes apakšdaļai 1 jābūt nospriegotai.

Ķēdes ne vienmēr nolietojas vienmērīgi, tādēļ mērī-

jums jāatkārto dažādos ķēdes posmos.

F03680-10

Ķēdes nospriegojums

58 … 61 mm

» Ja ķēdes nospriegojums neatbilst norādei:

- Iestatiet ķēdes nospriegojumu. ( Lpp. 74)

Papildu darbi

- Noņemiet motociklu no paceļamā stenda. ( Lpp. 49)

73

11

ŠASIJAS APKOPES DARBI

11.40

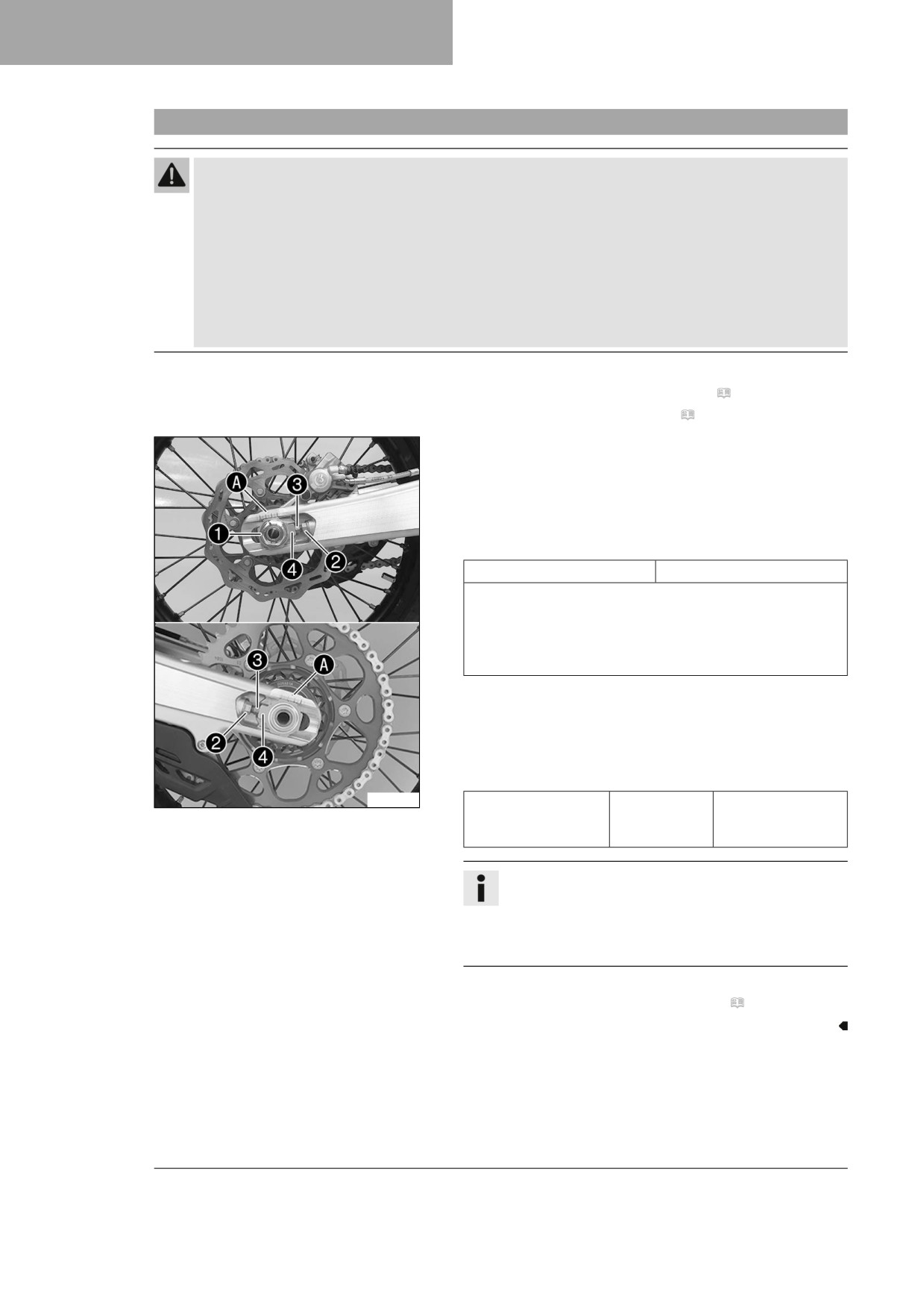

Ķēdes nospriegojuma iestatīšana

Brīdinājums

Nelaimes gadījuma risks Nepareizs ķēdes spriegojums radīs detaļu bojājumus un izraisīs nelaimes

gadījumus.

Ja ķēde ir pārāk nospriegota, tas izraisa paātrinātu ķēdes, ķēdes mazzobrata, ķēdes zobrata, transmi-

sijas un aizmugurējā riteņu gultņa nodilumu. Dažas detaļas pārslodzes gadījumā var pārtrūkt vai salūst.

Ja ķēde ir pārāk vaļīga, tā var nokrist no ķēdes mazzobrata vai ķēdes zobrata. Tā rezultātā nobloķējas

aizmugurējais ritenis vai rodas dzinēja bojājumi.

-

Regulāri pārbaudiet ķēdes spriegojumu.

–

Ķēdes spriegojumu noregulējiet atbilstoši norādēm.

Sagatavošanas darbs

- Paceliet motociklu ar paceļamo stendu. ( Lpp. 49)

- Pārbaudiet ķēdes nospriegojumu. ( Lpp. 73)

Galvenā darbība

-

Atskrūvējiet uzgriezni 1.

–

Atskrūvējiet uzgriežņus 2.

–

Iestatiet ķēdes nospriegojumu, pagriežot kreisās un labās

puses regulēšanas skrūves 3.

Norāde

Ķēdes nospriegojums

58 … 61 mm

Kreisās un labās puses regulēšanas skrūves 3 grieziet

tā, lai kreisās un labās puses ķēdes spriegotāja marķējumi

atrastos vienā pozīcijā attiecībā pret atsauces marķēju-

miem A. Tas nodrošinās pareizu aizmugurējā riteņa nore-

gulējumu.

-

Pievelciet uzgriežņus 2.

–

Pārliecinieties, ka ķēdes spriegotāji 4 pieguļ regulēšanas

skrūvēm 3.

-

Pievelciet uzgriezni 1.

Norāde

F03681-10

Aizmugurējās ievie-

M22x1,5

80 Nm

tojamās ass uzgrie-

znis

Informācija

Ķēdes spriegotāju lielais iestatīšanas diapazons

(32 mm) ļauj izmantot dažādus sekundāros

pārnesumus, nemainot ķēdes garumu.

Ķēdes spriegotājus 4 var pagriezt par 180°.

Papildu darbi

- Noņemiet motociklu no paceļamā stenda. ( Lpp. 49)

74

ŠASIJAS APKOPES DARBI

11

11.41

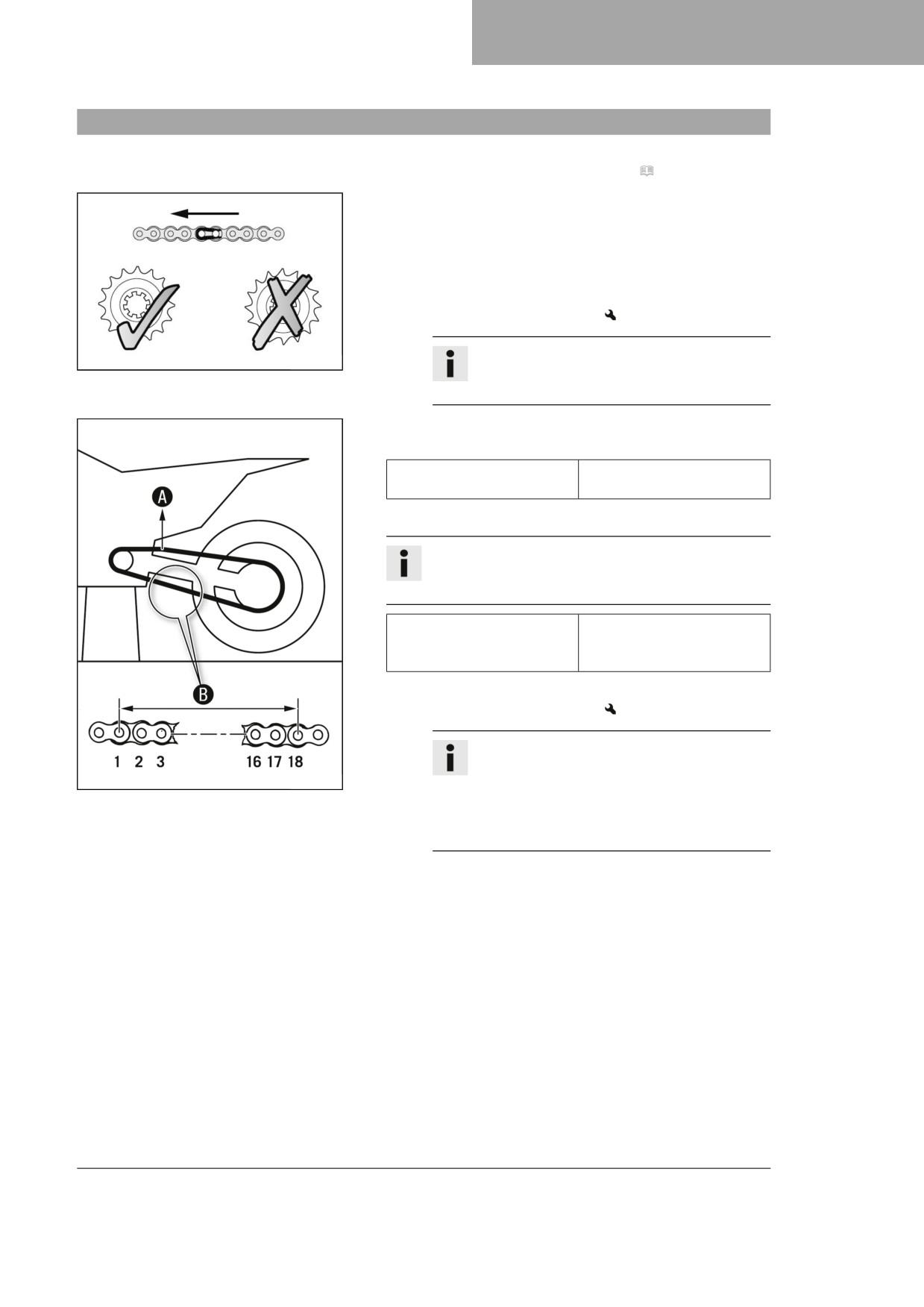

Ķēdes, ķēdes zobrata, ķēdes mazzobrata un ķēdes vadotnes pārbaude

Sagatavošanas darbs

- Paceliet motociklu ar paceļamo stendu. ( Lpp. 49)

Galvenā darbība

-

Pārslēdziet transmisiju neitrālā pozīcijā.

–

Pārbaudiet ķēdes, ķēdes zobrata un ķēdes mazzobrata nodi-

lumu.

» Ja ķēde, ķēdes zobrats vai ķēdes mazzobrats ir

piestrādāti:

- Nomainiet piedziņas bloku.

Informācija

400227-01

ķēdes mazzobrats, ķēdes zobrats un ķēde

jāmaina tikai kopā.

-

Pavelciet ķēdes augšdaļu ar norādīto svaru A.

Norāde

Svars, ķēdes nodiluma mērī-

10 … 15 kg

jums

-

Izmēriet attālumu B no 18 ķēdes rullīšiem tās apakšdaļā.

Informācija

Ķēdes ne vienmēr nolietojas vienmērīgi, tādēļ mērī-

jums jāatkārto dažādos ķēdes posmos.

272 mm

Maksimālais attālums B

no 18 ķēdes rullīšiem ķēdes

garākajā pozīcijā

» Ja attālums B pārsniedz norādīto izmēru:

- Nomainiet piedziņas bloku.

Informācija

Ja ir uzstādīta jauna ķēde, jāmaina arī ķēdes

400987-10

zobrats un ķēdes mazzobrats.

Jaunas ķēdes ātrāk nodilst, ja tās tiek lietotas

kopā ar vecu, piestrādinātu ķēdes zobratu vai

ķēdes mazzobratu.

75

11

ŠASIJAS APKOPES DARBI

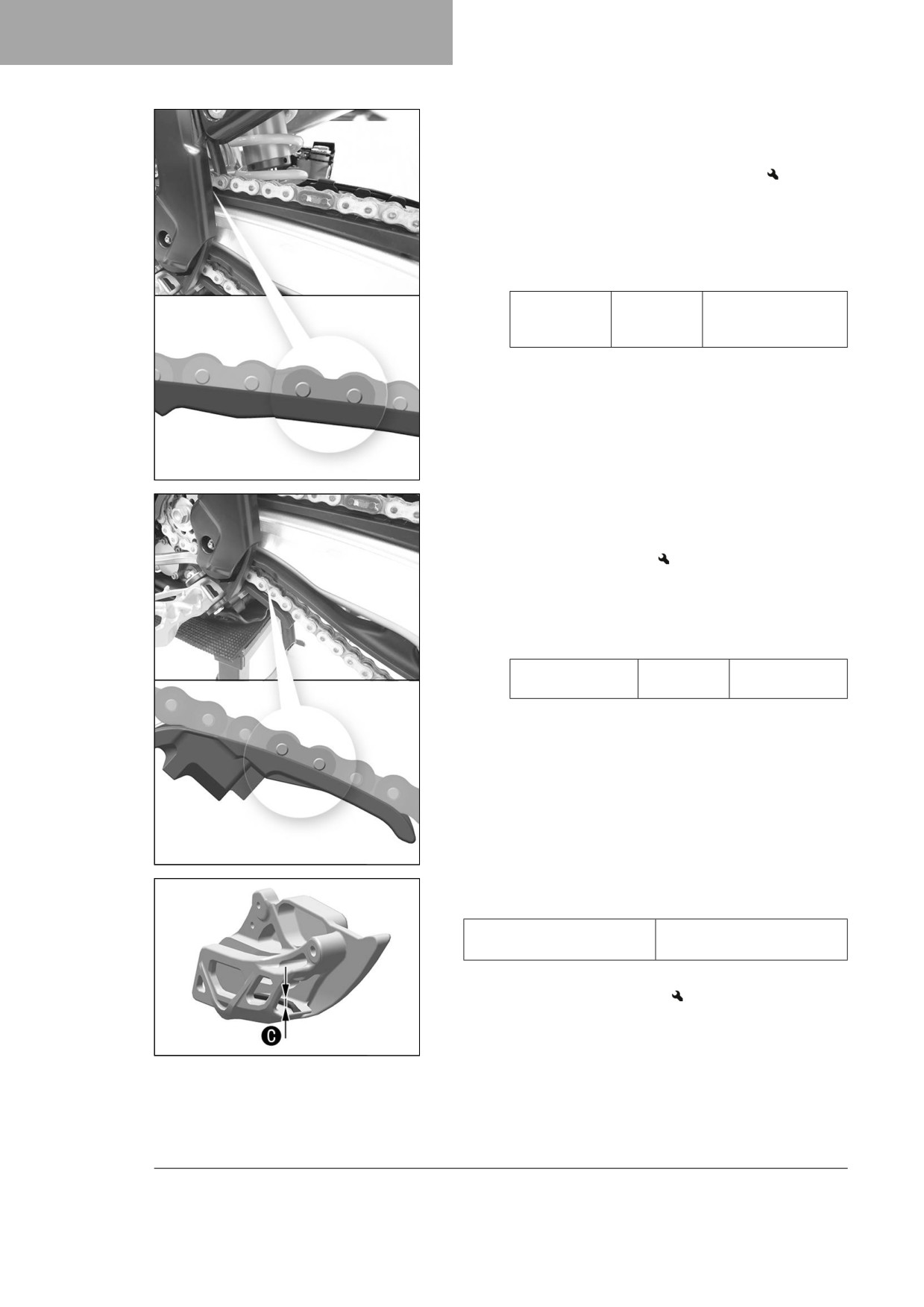

- Pārbaudiet ķēdes slīdes aizsargelementa nodilumu.

» Ja ķēdes tapas apakšdaļa atrodas vienā augstumā ar

ķēdes slīdes aizsargelementu vai zem tā:

- Nomainiet ķēdes slīdes aizsargelementu.

- pārbaudiet, vai ķēdes slīdes aizsargelements ir stingri nofik-

sēts.

» Ja ķēdes slīdes aizsargelements ir vaļīgs:

- pievelciet ķēdes slīdes aizsargelementa skrūves.

Norāde

Ķēdes slīdes

M6

6 Nm

aizsargele-

Loctite^® 243™

menta skrūve

A01086-10

- Pārbaudiet ķēdes slīdes elementa nodilumu.

» Ja ķēdes tapas apakšdaļa atrodas vienā augstumā ar

ķēdes slīdes elementu vai zem tā:

- Nomainiet ķēdes slīdni.

- pārbaudiet, vai ķēdes slīdes elements ir stingri nofiksēts.

» Ja ķēdes slīdes elements ir vaļīgs:

- pievelciet ķēdes slīdes elementa skrūvi.

Norāde

Ķēdes slīdes ele-

M8

15 Nm

menta skrūve

A01087-10

- Ar mērtaustu pārbaudiet, vai ķēdes vadotnes atstarpe atbilst

vērtībai C.

Ķēdes vadotnes minimālais

6 mm

biezums C

» Ja vērtība neatbilst:

- Nomainiet ķēdes vadotni.

F03687-10

76

ŠASIJAS APKOPES DARBI

11

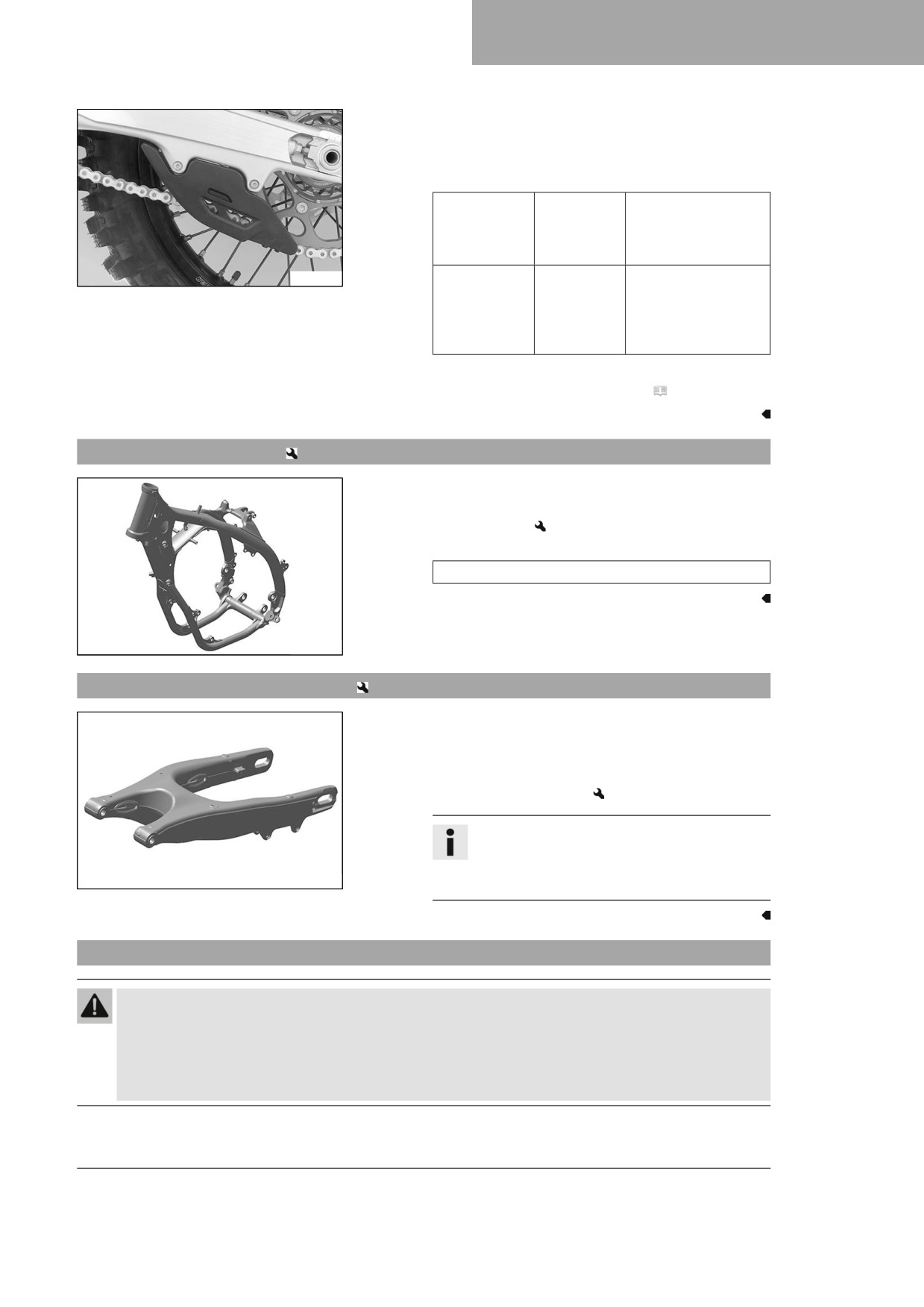

– pārbaudiet, vai ķēdes vadotne ir stingri nofiksēta.

» Ja ķēdes vadotne ir vaļīga:

- pievelciet ķēdes vadotnes skrūves.

Norāde

Divplecu svi-

M6

10 Nm

ras priekšējā

ķēdes vadot-

nes skrūve

F03682-01

Divplecu svi-

M6

10 Nm

ras aizmugu-

Loctite^® 243™

rējā ķēdes

vadotnes

skrūve

Papildu darbi

- Noņemiet motociklu no paceļamā stenda. ( Lpp. 49)

11.42

Rāmja pārbaude

- Pārbaudiet, vai rāmim nav bojājumu, plaisu un deformācijas.

» Ja rāmis ir bojāts, ieplaisājis vai deformēts:

- Nomainiet rāmi.

Norāde

rāmja remonts nav atļauts.

F03645-01

11.43

Divplecu sviras pārbaude

- Pārbaudiet, vai divplecu svirai nav bojājumu, plaisu un

deformācijas.

» Konstatējot divplecu sviras bojājumus, plaisas vai

deformāciju:

- Nomainiet divplecu sviru.

Informācija

vienmēr nomainiet bojātu divplecu sviru.

Husqvarna Motorcycles aizliedz veikt divplecu

F03646-01

sviras remontu.

11.44

Akseleratora Boudena troses novietojuma pārbaude

Brīdinājums

Nelaimes gadījuma risks Nepareizi ievietojot droseles Boudena trosi, to var saliekt, ieķīlēt vai bloķēt.

Ātrumu vairs nevar kontrolēt, ja droseles Boudena trose ir saliekta, ieķīlēta vai bloķēta.

- Pārliecinieties, ka droseles Boudena troses novietojums un droseles Boudena troses atstarpe atbilst

norādēm.

77

11

ŠASIJAS APKOPES DARBI

Sagatavošanas darbs

- Noņemiet sēdekli. ( Lpp. 62)

- Demontējiet sānu vāku labajā pusē. ( Lpp. 67)

- Demontējiet degvielas tvertni.

(

Lpp. 69)

Galvenā darbība

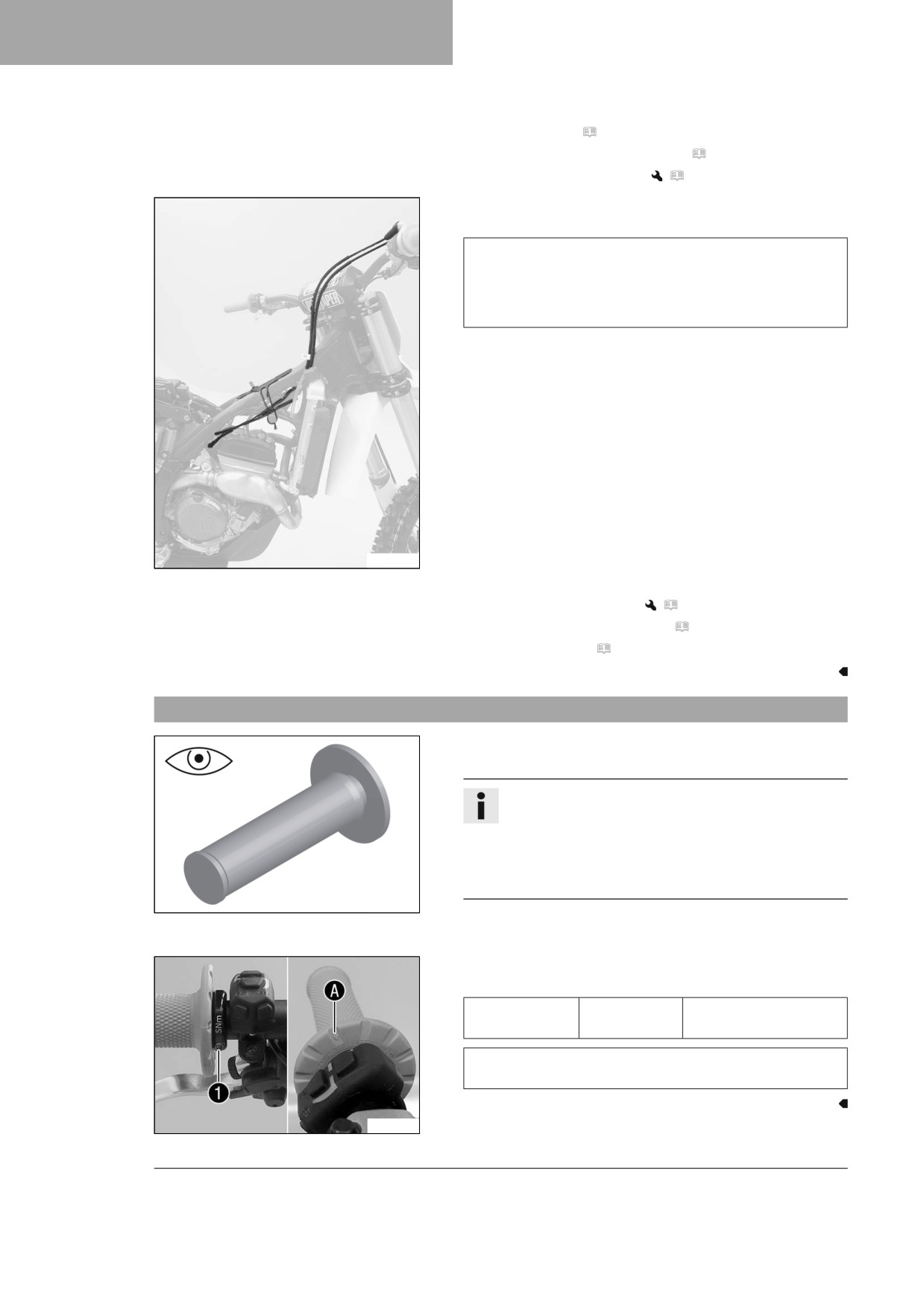

- Pārbaudiet akseleratora Boudena troses novietojumu.

Abas akseleratora Boudena troses jāuzstāda blakus, stū-

res aizmugurē virs degvielas tvertnes veltnīša un virzienā uz

droseļvārsta korpusu. Abas akseleratora Boudena troses

jānofiksē aiz degvielas tvertnes uzliktņa stiprinājuma gumi-

jas.

» Ja akseleratora Boudena troses novietojums neatbilst

norādei:

- koriģējiet akseleratora Boudena troses novietojumu.

A01085-10

Papildu darbi

- Iemontējiet degvielas tvertni.

(

Lpp. 71)

– Montējiet sānu vāku labajā pusē. ( Lpp. 67)

- Uzmontējiet sēdekli. ( Lpp. 62)

11.45

Rokturu gumijas uzliktņu pārbaude

- Pārbaudiet, vai rokturu gumijas uzliktņi ir cieši nostiprināti,

nav bojāti un nodiluši.

Informācija

Kreisās puses roktura gumijas uzliktnis ir vulkanizēts

uz uzmavas, bet labās puses uzliktnis - uz akselera-

tora roktura. Kreisā uzmava ir cieši piestiprināta stūrei.

Roktura gumijas uzliktni var nomainīt tikai ar uzmavu

vai akseleratora cauruli.

401197-01

» Ja roktura gumijas uzliktnis ir bojāts vai nodilis:

- nomainiet roktura gumijas uzliktni.

- Pārbaudiet, vai skrūve 1 ir stingri nofiksēta.

Norāde

Fiksētā roktura

M4

5 Nm

skrūve

Loctite^® 243™

Rombam Ajābūt novietotam atbilstoši attēlā redzamajai

pozīcijai.

F03684-10

78

ŠASIJAS APKOPES DARBI

11

11.46

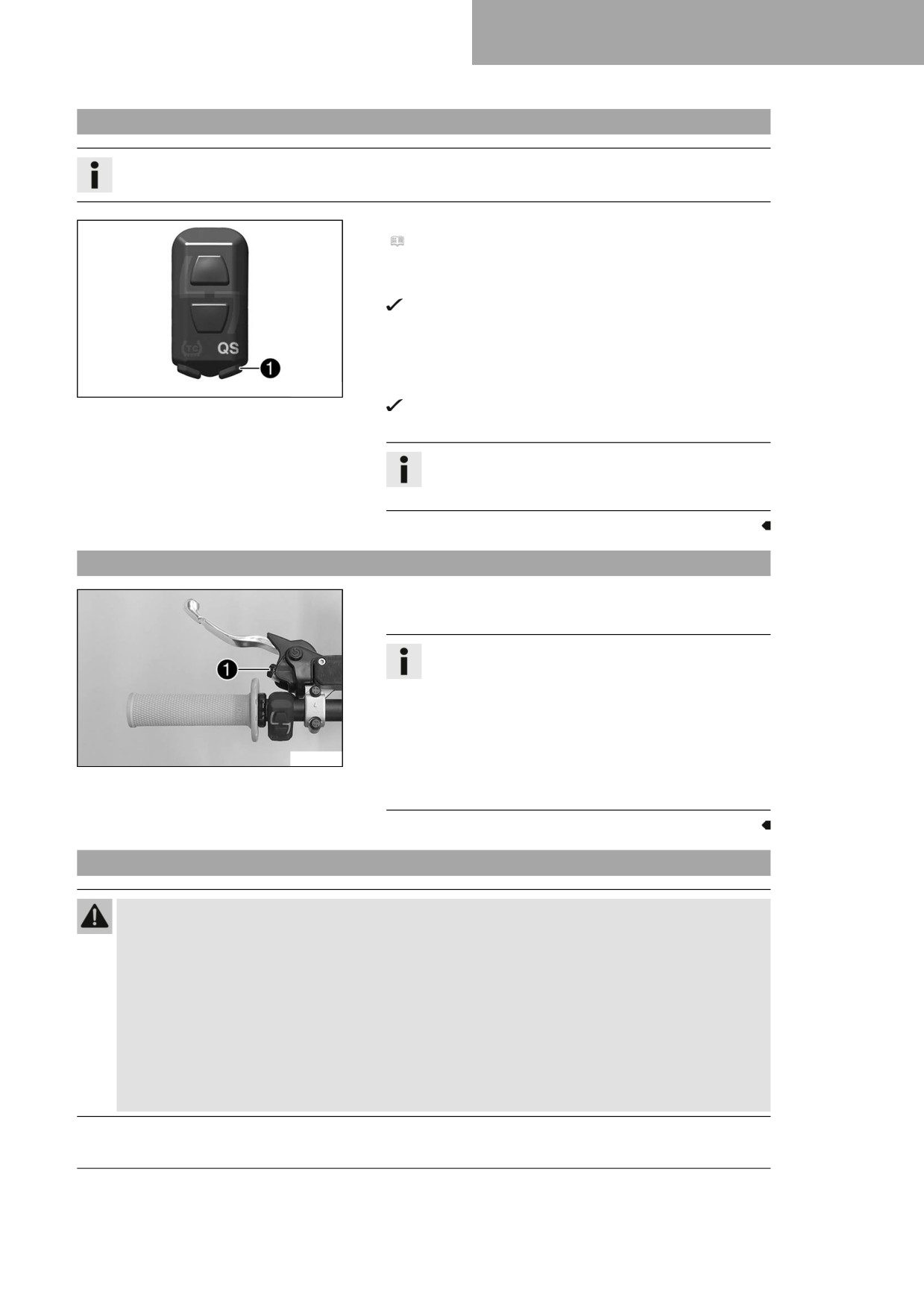

Quickshifter programmēšana

Informācija

Konstatējot Quickshifter veiktspējas samazināšanos, Quickshifter jāieprogrammē no jauna.

- Veiciet iedarbināšanas procesam nepieciešamās darbības.

(

Lpp. 26)

– Nospiediet un turiet nospiestu QS taustiņu 1 vismaz

10 sekundes.

QS kontrollampiņa mirgo.

- Pievelciet sajūga sviru, ieslēdziet 1. pārnesumā un spiediet

pārslēgsviru vēl vairāk uz leju vismaz vienu sekundi, līdz tā

pārstāj kustēties.

F03760-12

- Īsi nospiediet QS taustiņu 1.

QS kontrollampiņa deg zilā krāsā, mācību process bija

veiksmīgs.

Informācija

Ja Quickshifter nevar aktivizēt, mācību process nebija

veiksmīgs un ir jāatkārto.

11.47

Sajūga sviras pamatpozīcijas iestatīšana

- Iestatiet sajūga sviras pamatpozīciju ar regulēšanas

skrūvi 1 atbilstoši rokas lielumam.

Informācija

Griežot regulēšanas skrūvi pretēji pulksteņa rādītāju

virzienam, sajūga svira pievirzās tuvāk stūrei.

Griežot regulēšanas skrūvi pulksteņa rādītāju virzienā,

sajūga svira virzās prom no stūres.

Regulēšanas diapazons ir ierobežots.

F03647-11

Regulēšanas skrūvi grieziet tikai ar roku, nepielietojiet

spēku.

Regulēšanas darbus neveiciet braukšanas laikā.

11.48

Hidrauliskā sajūga šķidruma līmeņa pārbaude/papildināšana

Brīdinājums

Ādas kairinājums Bremžu šķidrums ir kaitīgs veselībai.

- Bremžu šķidrumu glabājiet bērniem nepieejamā vietā.

- Nēsājiet piemērotu aizsargapģērbu un drošības brilles.

- Neļaujiet bremžu šķidrumam nokļūt uz ādas, acīm vai apģērba.

- Bremžu šķidruma norīšanas gadījumā nekavējoties meklējiet ārsta palīdzību.

- Pēc saskares ar ādu skalojiet attiecīgo zonu ar lielu daudzumu ūdens.

- Ja bremžu šķidrums ir iekļuvis acīs, nekavējoties rūpīgi skalojiet acis ar ūdeni un meklējiet ārsta

palīdzību.

- Nomainiet apģērbu, ja uz tā ir izlijis bremžu šķidrums.

79

11

ŠASIJAS APKOPES DARBI

Informācija

Palielinoties sajūga disku uzliku nodilumam, palielinās arī šķidruma līmenis.

Neļaujiet bremžu šķidrumam nonākt saskarē ar krāsotām daļām, jo bremžu šķidrums bojā krāsu.

- Novietojiet stūrei piemontēto hidrauliskā sajūga izplešanās

tvertni horizontālā pozīcijā.

- Izskrūvējiet skrūves 1.

- Noņemiet vāciņu 2 ar membrānu 3.

- Pārbaudiet šķidruma līmeni.

Šķidruma līmenis zem tver-

4 mm

tnes augšmalas

» Ja šķidruma līmenis neatbilst norādei:

H04933-10

- Papildiniet hidrauliskā sajūga šķidruma līmeni.

Bremžu šķidrums DOT 4 / DOT 5.1 ( Lpp. 140)

- Uzlieciet vāciņu ar membrānu. Ieskrūvējiet un pievelciet skrū-

ves.

Informācija

Pārplūdušo vai izlijušo bremžu šķidrumu nekavējoties

noskalojiet ar ūdeni.

11.49

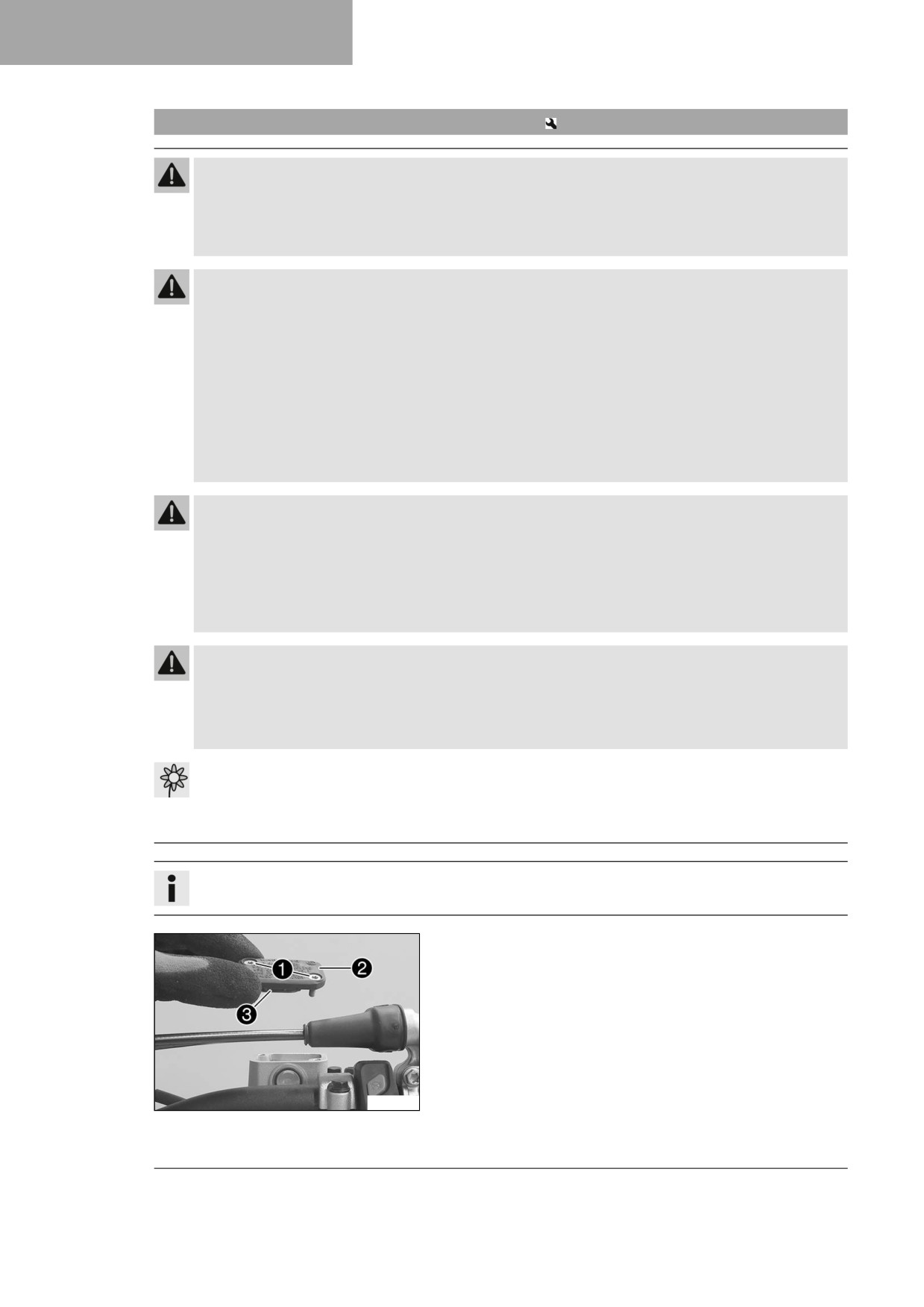

Hidrauliskā sajūga šķidruma nomaiņa

Brīdinājums

Ādas kairinājums Bremžu šķidrums ir kaitīgs veselībai.

- Bremžu šķidrumu glabājiet bērniem nepieejamā vietā.

- Nēsājiet piemērotu aizsargapģērbu un drošības brilles.

- Neļaujiet bremžu šķidrumam nokļūt uz ādas, acīm vai apģērba.

- Bremžu šķidruma norīšanas gadījumā nekavējoties meklējiet ārsta palīdzību.

- Pēc saskares ar ādu skalojiet attiecīgo zonu ar lielu daudzumu ūdens.

- Ja bremžu šķidrums ir iekļuvis acīs, nekavējoties rūpīgi skalojiet acis ar ūdeni un meklējiet ārsta

palīdzību.

- Nomainiet apģērbu, ja uz tā ir izlijis bremžu šķidrums.

Norāde

Apkārtējās vides apdraudējums Indīgas vielas rada kaitējumu apkārtējai videi.

- Eļļas, smērvielas, filtrus, degvielas, tīrīšanas līdzekļus, bremžu šķidrumu utt. utilizējiet pareizi un

saskaņā ar spēkā esošajiem noteikumiem.

Informācija

Palielinoties sajūga disku uzliku nodilumam, palielinās arī šķidruma līmenis.

Neļaujiet bremžu šķidrumam nonākt saskarē ar krāsotām daļām, jo bremžu šķidrums bojā krāsu.

80

ŠASIJAS APKOPES DARBI

11

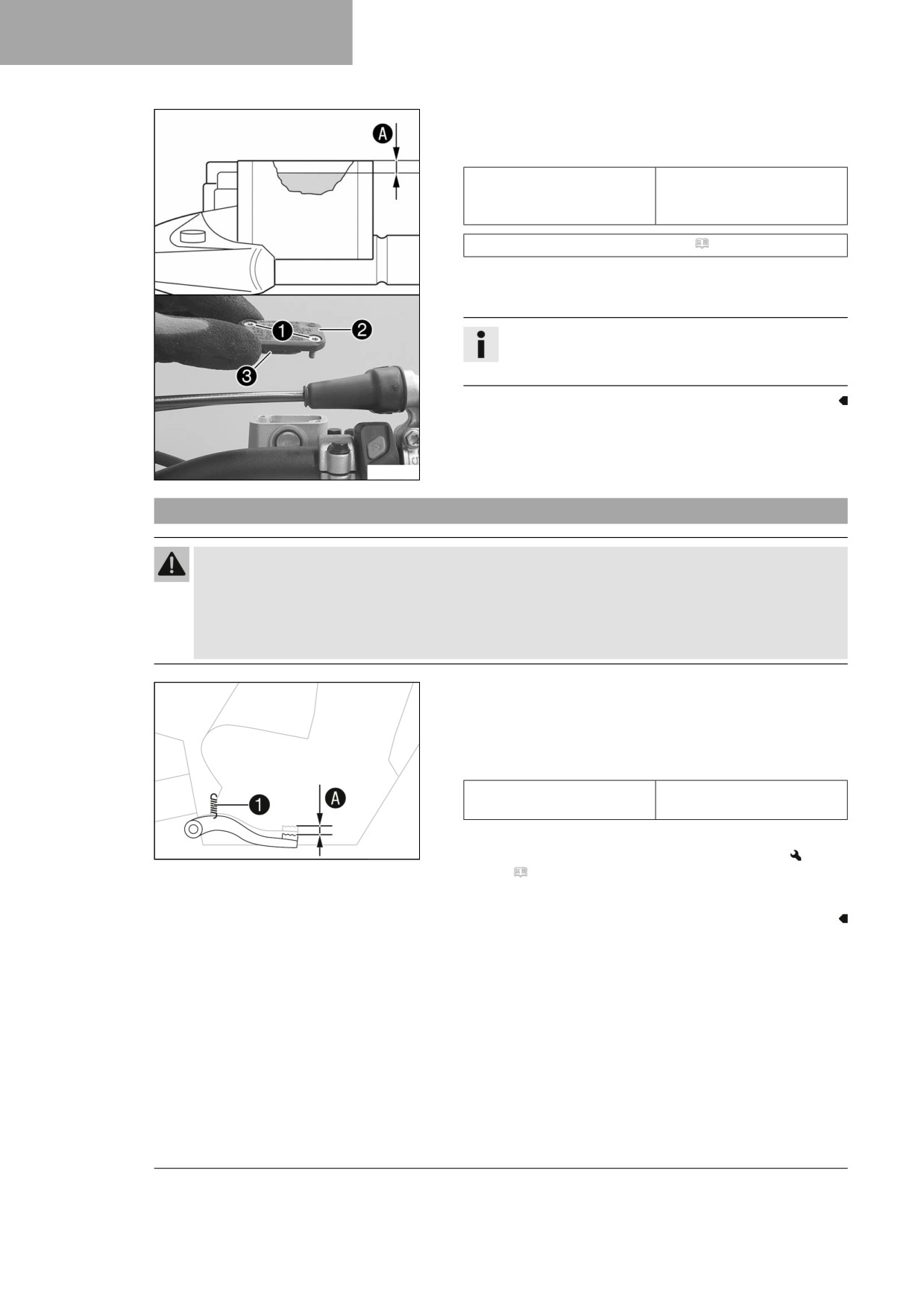

– Novietojiet stūrei piemontēto hidrauliskā sajūga izplešanās

tvertni horizontālā pozīcijā.

- Izskrūvējiet skrūves 1.

- Noņemiet vāciņu 2 ar membrānu 3.

H04933-10

-

Piepildiet atgaisošanas šļirci 4 ar atbilstošo šķidrumu.

Šļirce (50329050000)

Bremžu šķidrums DOT 4 / DOT 5.1 ( Lpp. 140)

-

Noņemiet sajūga sekotāja cilindra aizsargvāciņu un

pieskrūvējiet atgaisošanas skrūvei 5 atgaisošanas šļirci 4

ar atbilstošu caurules gabalu.

-

Atskrūvējiet sajūga sekotāja cilindra atgaisošanas skrūvi 5

tikai tik tālu, līdz ir iespējama uzpilde.

H04934-10

Informācija

Pārplūdušo vai izlijušo bremžu šķidrumu nekavējoties

noskalojiet ar ūdeni.

Neļaujiet bremžu šķidrumam nonākt saskarē ar

krāsotām daļām, jo bremžu šķidrums bojā krāsu.

Izmantojiet tikai tīru bremžu šķidrumu no cieši noslēg-

tas tvertnes.

-

Šķidrumu sistēmā iespiediet tikai tik ilgi, līdz tas bez burbu-

ļiem izplūst pa galvenā cilindra urbumu 6.

-

Procesa laikā izsūknējiet šķidrumu no galvenā cilindra tver-

tnes, lai novērstu pārplūdi.

-

Ieskrūvējiet atgaisošanas skrūvi, noņemiet atgaisošanas šļirci

un cauruli. Uzskrūvējiet aizsargvāciņu.

-

Papildiniet hidrauliskā sajūga šķidruma līmeni.

Norāde

H04932-10

Šķidruma līmenis zem tver-

4 mm

tnes augšmalas

-

Uzlieciet vāciņu ar membrānu. Ieskrūvējiet un pievelciet skrū-

ves.

81

12

BREMŽU SISTĒMA

12.1

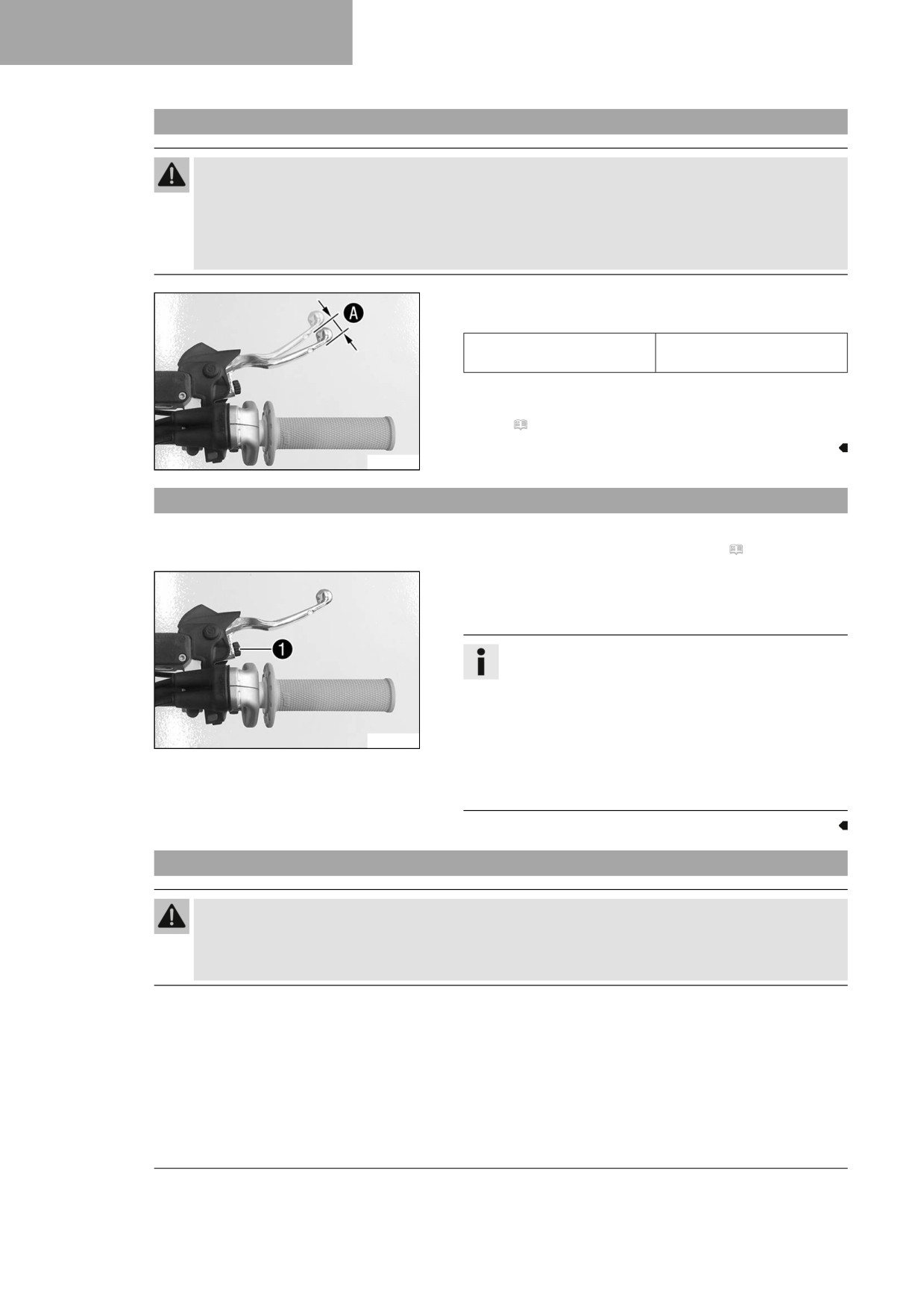

Rokas bremžu sviras brīvgaitas pārbaude

Brīdinājums

Nelaimes gadījuma risks Pārkaršanas gadījumā bremžu sistēma pārstāj darboties.

Ja rokas bremzes svirai nav brīvgaitas, bremžu sistēmā palielinās spiediens uz priekšējā riteņa brem-

zēm.

-

Iestatiet rokas bremžu sviras brīvgaitu atbilstoši norādēm.

- Spiediet rokas bremžu sviru uz priekšu un pārbaudiet brīv-

gaitu A.

Rokas bremžu sviras brīv-

≥ 3 mm

gaita

» Ja brīvgaitas gājiens neatbilst norādei:

- Iestatiet rokas bremžu sviras pamatpozīciju.

(

Lpp. 82)

F03649-10

12.2

Rokas bremžu sviras pamatpozīcijas iestatīšana

Sagatavošanas darbs

- Pārbaudiet rokas bremžu sviras brīvgaitu. ( Lpp. 82)

Galvenā darbība

- Iestatiet rokas bremžu sviras pamatpozīciju ar regulēšanas

skrūvi 1 atbilstoši rokas lielumam.

Informācija

Griežot regulēšanas skrūvi pulksteņa rādītāju virzienā,

rokas bremžu svira virzās prom no stūres.

Griežot regulēšanas skrūvi pretēji pulksteņa rādītāju

virzienam, rokas bremžu svira pievirzās tuvāk stūrei.

F03648-12

Regulēšanas diapazons ir ierobežots.

Regulēšanas skrūvi grieziet tikai ar roku, nepielietojiet

spēku.

Regulēšanas darbus neveiciet braukšanas laikā.

12.3

Bremžu disku pārbaude

Brīdinājums

Nelaimes gadījuma risks Nodiluši bremžu diski samazina bremzēšanas efektivitāti.

- Raugiet, lai nolietotie bremžu diski nekavējoties tiktu nomainīti. (Tuvākā pilnvarotā

Husqvarna Motorcycles darbnīca jums labprāt palīdzēs.)

82

BREMŽU SISTĒMA

12

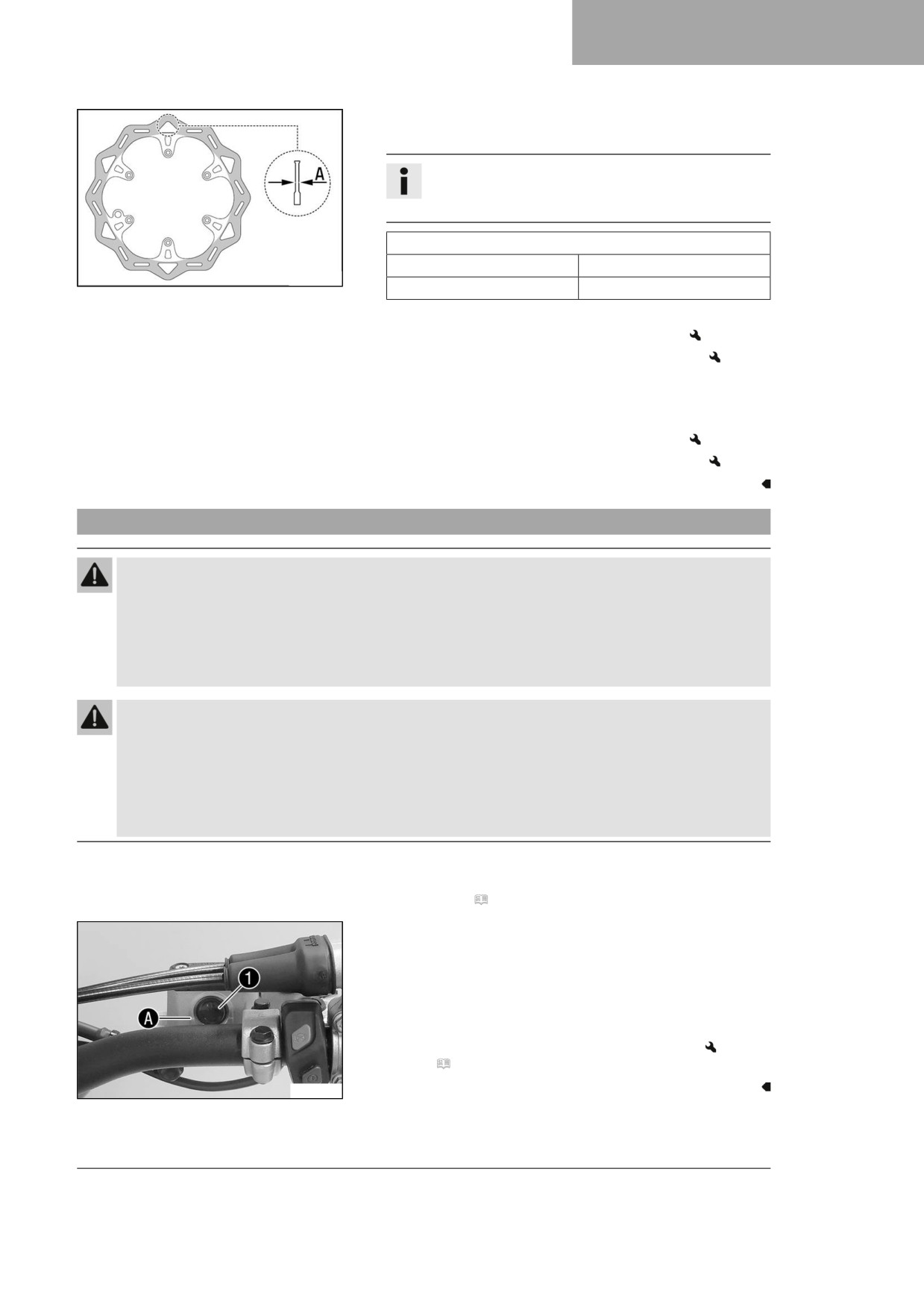

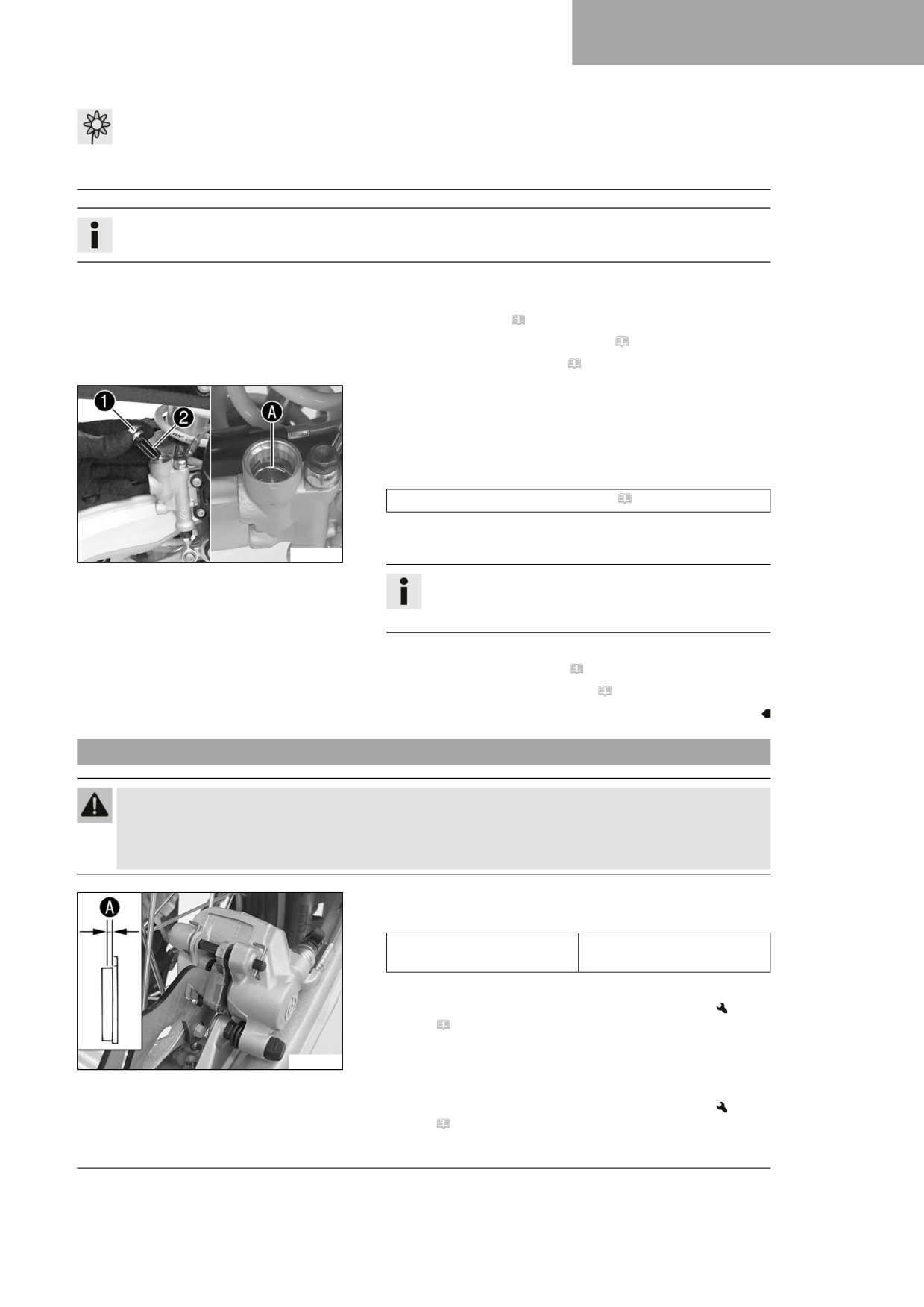

– Pārbaudiet, vai priekšējā un aizmugurējā bremžu diska bie-

zums vairākos bremžu diska punktos atbilst izmēram A.

Informācija

Nodilums samazina bremžu diska biezumu bremžu

kluču kontaktvirsmas zonā.

Bremžu diski - nodiluma robeža

priekšā

2,5 mm

H00938-10

aizmugurē

3,5 mm

» Ja bremžu diska biezums ir mazāks par norādi:

- Nomainiet priekšējā riteņa bremžu disku.

- Nomainiet aizmugurējā riteņa bremžu disku.

- Pārbaudiet, vai priekšējie un aizmugurējie bremžu diski nav

bojāti, ieplaisājuši un deformējušies.

» Ja bremžu disks ir bojāts, ieplaisājis vai deformēts:

- Nomainiet priekšējā riteņa bremžu disku.

- Nomainiet aizmugurējā riteņa bremžu disku.

12.4

Priekšējā riteņa bremžu šķidruma līmeņa pārbaude

Brīdinājums

Nelaimes gadījuma risks Bremžu sistēma nedarbojas, ja bremžu šķidruma līmenis nav pietiekams.

Ja bremžu šķidruma līmenis ir zemāks par norādīto marķējumu vai vērtību, bremžu sistēma ir neher-

mētiska vai ir nodiluši bremžu kluči.

- Pārbaudiet bremžu sistēmu un neturpiniet braukšanu, līdz problēma ir novērsta. (Tuvākā pilnvarotā

Husqvarna Motorcycles darbnīca jums labprāt palīdzēs.)

Brīdinājums

Nelaimes gadījuma risks Pārāk vecs vai netīrs bremžu šķidrums ietekmē bremžu sistēmas darbību.

- Pārliecinieties, ka priekšējā un aizmugurējā riteņa bremžu šķidrums tiek nomainīts atbilstoši apko-

pes plānā sniegtajām norādēm. (Tuvākā pilnvarotā Husqvarna Motorcycles darbnīca jums labprāt

palīdzēs.)

- Pārliecinieties, ka tiek izmantots tikai tīrs un apstiprināts bremžu šķidrums, kas tiek iepildīts no

noslēgtas tvertnes. (Tuvākā pilnvarotā Husqvarna Motorcycles darbnīca jums labprāt palīdzēs.)

Sagatavošanas darbs

- Pārbaudiet priekšējā riteņa bremžu klučus un bremžu kluču

stiprinājumu. ( Lpp. 85)

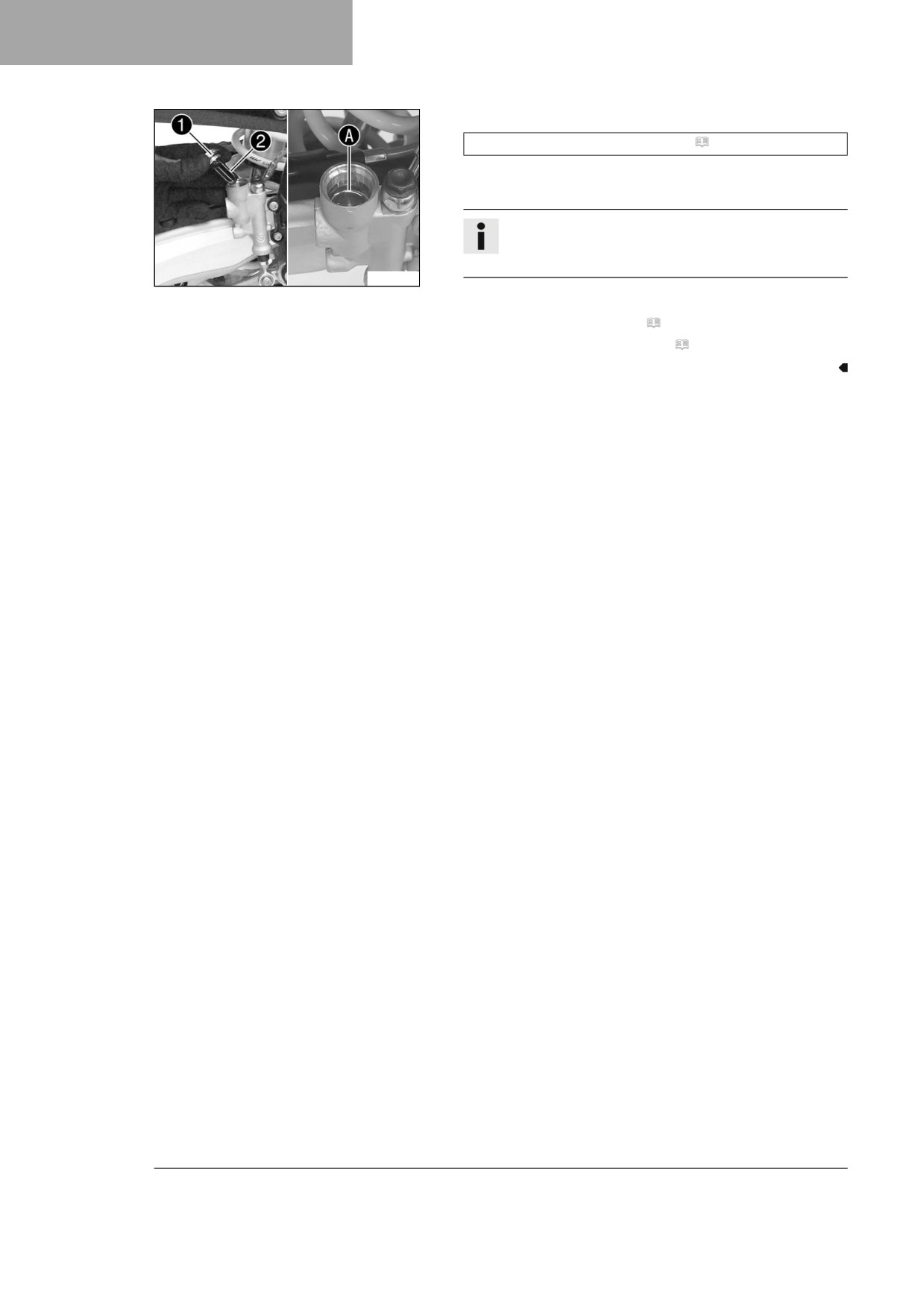

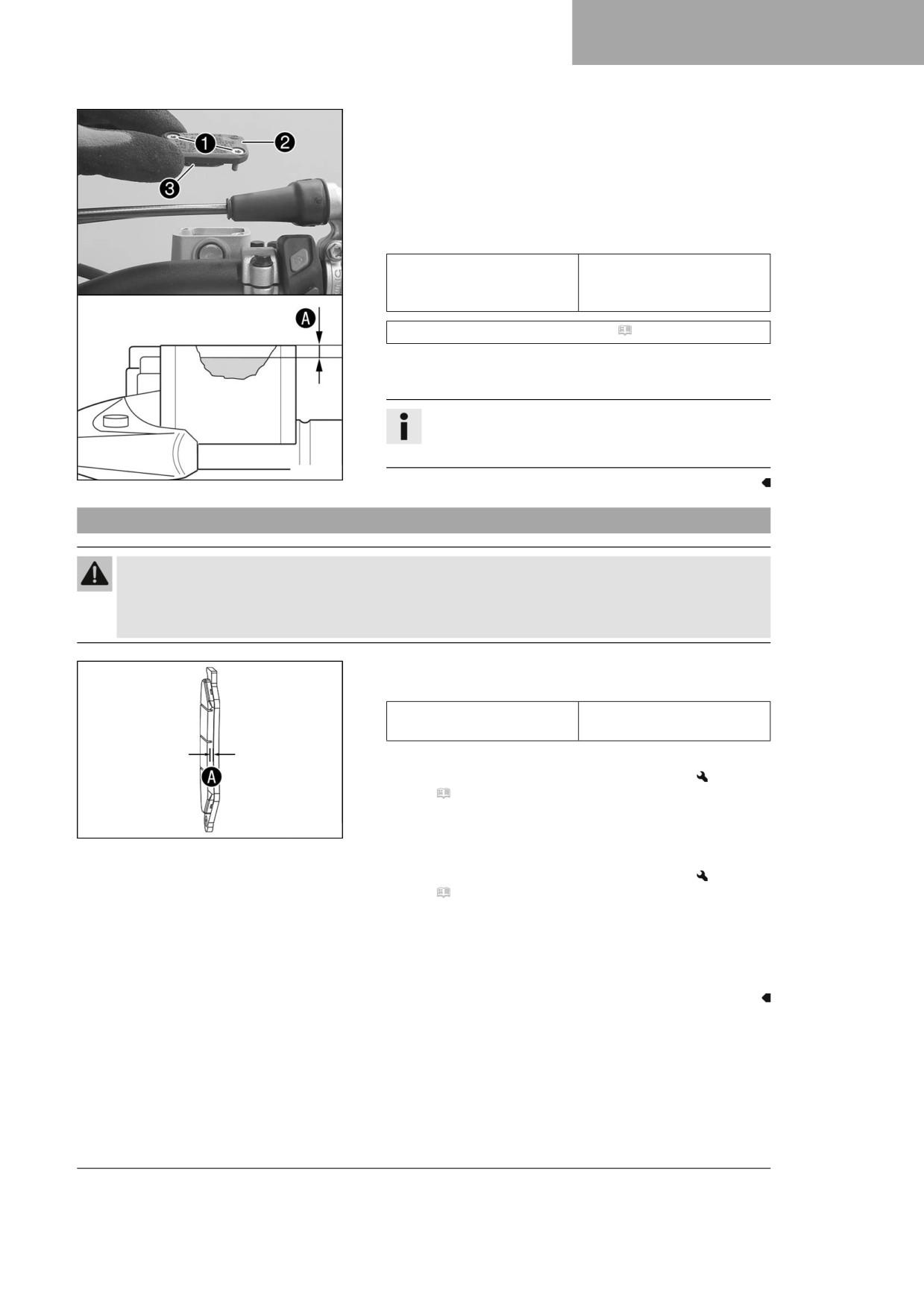

Galvenā darbība

- Novietojiet stūrei piemontēto bremžu šķidruma izplešanās

tvertni horizontālā pozīcijā.

- Pārbaudiet bremžu šķidruma līmeni skatstikliņā 1.

» Ja bremžu šķidruma līmenis ir zemāks par

marķējumu A:

- Uzpildiet priekšējā riteņa bremžu šķidrumu.

(

Lpp. 84)

F03689-10

83

BREMŽU SISTĒMA

12

Galvenā darbība

- Novietojiet stūrei piemontēto bremžu šķidruma izplešanās

tvertni horizontālā pozīcijā.

- Izskrūvējiet skrūves 1.

- Noņemiet vāciņu 2 ar membrānu 3.

- Bremžu šķidrumu iepildiet līdz marķējumam A.

Norāde

5 mm

Marķējums A (bremžu

šķidruma līmenis zem tver-

tnes augšmalas)

Bremžu šķidrums DOT 4 / DOT 5.1 ( Lpp. 140)

- Uzlieciet vāciņu 2 ar membrānu 3. Ieskrūvējiet un pievel-

ciet skrūves 1.

Informācija

Pārplūdušo vai izlijušo bremžu šķidrumu nekavējoties

noskalojiet ar ūdeni.

F03694-10

12.6

Priekšējā riteņa bremžu kluču un bremžu kluču stiprinājuma pārbaude

Brīdinājums

Nelaimes gadījuma risks Nodiluši bremžu kluči samazina bremzēšanas efektivitāti.

- Pārliecinieties, ka nodiluši bremžu kluči nekavējoties tiek nomainīti. (Tuvākā pilnvarotā

Husqvarna Motorcycles darbnīca jums labprāt palīdzēs.)

- Pārbaudiet, vai bremžu kluči nav nodiluši līdz minimālajam

biezumam A.

Minimālais kluču

≥ 1 mm

biezums A

» Ja kluču biezums ir mazāks par minimālo:

- Nomainiet priekšējā riteņa bremžu klučus.

(

Lpp. 86)

– pārbaudiet, vai bremžu klučiem nav bojājumu un neveidojas

M02047-10

plaisas.

» Konstatējot bojājumus vai plaisas:

- Nomainiet priekšējā riteņa bremžu klučus.

(

Lpp. 86)

– pārbaudiet bremžu kluču stiprinājumu.

» Ja bremžu kluči nav pareizi nostiprināti:

- nostipriniet bremžu klučus, nepieciešamības gadījumā

izmantojiet jaunas daļas.

85

12

BREMŽU SISTĒMA

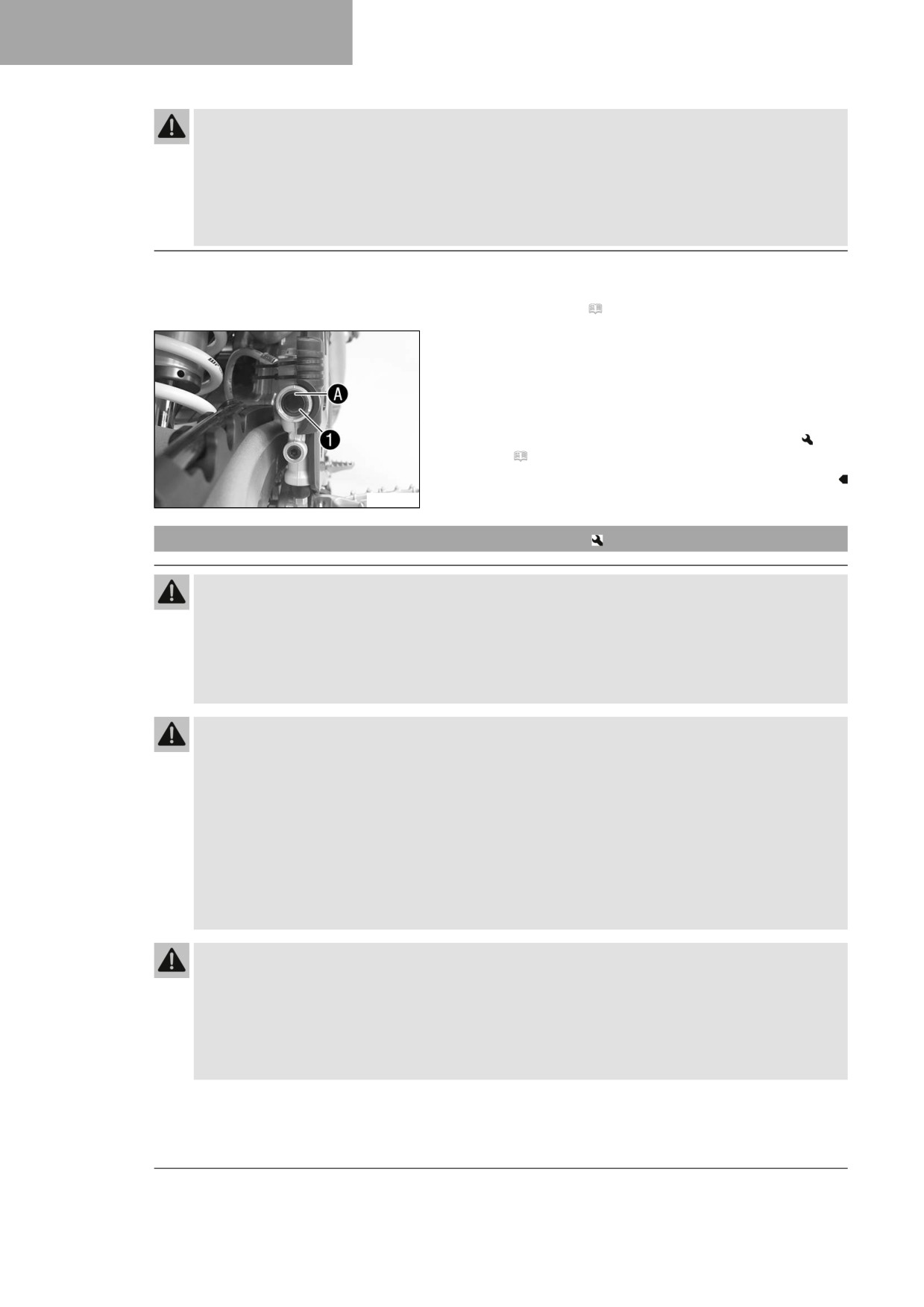

12.7

Priekšējā riteņa bremžu kluču nomaiņa

Brīdinājums

Nelaimes gadījuma risks Neveicot atbilstošu apkopi, iespējami bremžu sistēmas darbības traucē-

jumi.

- Raugiet, lai servisa darbi un remonts tiktu veikts profesionāli. (Tuvākā pilnvarotā

Husqvarna Motorcycles darbnīca jums labprāt palīdzēs.)

Brīdinājums

Ādas kairinājums Bremžu šķidrums ir kaitīgs veselībai.

- Bremžu šķidrumu glabājiet bērniem nepieejamā vietā.

- Nēsājiet piemērotu aizsargapģērbu un drošības brilles.

- Neļaujiet bremžu šķidrumam nokļūt uz ādas, acīm vai apģērba.

- Bremžu šķidruma norīšanas gadījumā nekavējoties meklējiet ārsta palīdzību.

- Pēc saskares ar ādu skalojiet attiecīgo zonu ar lielu daudzumu ūdens.

- Ja bremžu šķidrums ir iekļuvis acīs, nekavējoties rūpīgi skalojiet acis ar ūdeni un meklējiet ārsta

palīdzību.

- Nomainiet apģērbu, ja uz tā ir izlijis bremžu šķidrums.

Brīdinājums

Nelaimes gadījuma risks Pārāk vecs vai netīrs bremžu šķidrums ietekmē bremžu sistēmas darbību.

- Pārliecinieties, ka priekšējā un aizmugurējā riteņa bremžu šķidrums tiek nomainīts atbilstoši apko-

pes plānā sniegtajām norādēm. (Tuvākā pilnvarotā Husqvarna Motorcycles darbnīca jums labprāt

palīdzēs.)

- Pārliecinieties, ka tiek izmantots tikai tīrs un apstiprināts bremžu šķidrums, kas tiek iepildīts no

noslēgtas tvertnes. (Tuvākā pilnvarotā Husqvarna Motorcycles darbnīca jums labprāt palīdzēs.)

Brīdinājums

Nelaimes gadījuma risks Uz bremžu diskiem nokļuvusi eļļa vai smērviela samazina bremzēšanas

efektivitāti.

- Raugiet, lai bremžu diski būtu tīri no eļļas un smērvielām.

- Nepieciešamības gadījumā notīriet bremžu diskus ar bremžu tīrīšanas līdzekli.

Norāde

Apkārtējās vides apdraudējums Indīgas vielas rada kaitējumu apkārtējai videi.

- Eļļas, smērvielas, filtrus, degvielas, tīrīšanas līdzekļus, bremžu šķidrumu utt. utilizējiet pareizi un

saskaņā ar spēkā esošajiem noteikumiem.

Informācija

Neļaujiet bremžu šķidrumam nonākt saskarē ar krāsotām daļām, jo bremžu šķidrums bojā krāsu.

- Novietojiet stūrei piemontēto bremžu šķidruma izplešanās

tvertni horizontālā pozīcijā.

- Izskrūvējiet skrūves 1.

- Noņemiet vāciņu 2 ar membrānu 3.

F03690-10

86

BREMŽU SISTĒMA

12

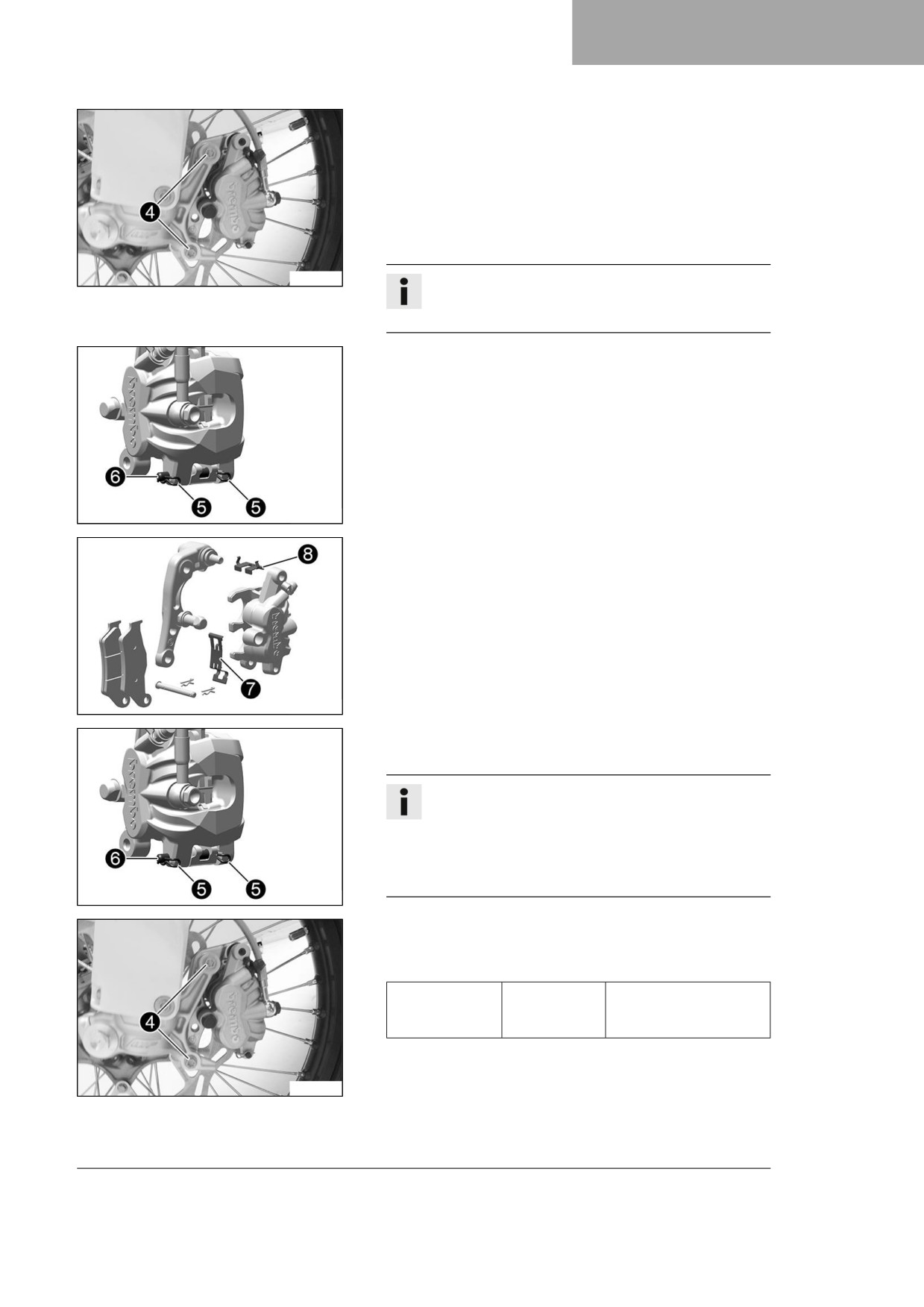

– Izskrūvējiet skrūves 4.

- Paspiediet bremžu klučus atpakaļ, nedaudz sasverot uz diska

uzlikto bremžu suportu. Uzmanīgi pavelciet suportu augšup

no bremžu diska.

- Spiediet bremzes virzuli atpakaļ pamatpozīcijā un pārlieci-

nieties, ka bremžu šķidrums pārplūst no bremžu šķidruma

izplešanās tvertnes, nepieciešamības gadījumā nosūknējiet

lieko šķidrumu.

A01183-10

Informācija

Nespiediet rokas bremžu sviru ar izņemtu bremžu

suportu.

- Noņemiet atsperspraudņus 5, izvelciet tapas 6 un noņe-

miet bremžu klučus.

- Notīriet suportu un suporta stiprinājumu.

F03696-10

- Pārbaudiet, vai bremžu suporta atsperplāksne 7 un suporta

stiprinājuma bremžu kluču slīdplāksne 8 ir ievietota pareizi.

F03692-10

- Ievietojiet jaunus bremžu klučus, ievietojiet tapas 6 un

iemontējiet atsperspraudņus 5.

Informācija

Bremžu klučus vienmēr nomainiet komplektos.

Lai atvieglotu tapas montāžu, spiediet bremžu klučus

pret stiprinājuma atsperi.

Pārliecinieties, vai bremžu kluči un stiprinājuma atspe-

res ir pareizi ievietotas.

F03696-10

- Novietojiet bremžu suportu.

- Ieskrūvējiet un pievelciet skrūves 4.

Norāde

Priekšējā

M8

25 Nm

bremžu suporta

Loctite^® 243™

skrūve

- Vairākas reizes nospiediet rokas bremžu pedāli, līdz bremžu

kluči pieguļ bremžu diskam un ir konstatēts spiediena punkts.

A01184-10

87

12

BREMŽU SISTĒMA

- Pārliecinieties, ka bremžu šķidruma līmenis atbilst marķēju-

mam A.

Norāde

5 mm

Marķējums A (bremžu

šķidruma līmenis zem tver-

tnes augšmalas)

Bremžu šķidrums DOT 4 / DOT 5.1 ( Lpp. 140)

- Uzlieciet vāciņu 2 ar membrānu 3.

- Ieskrūvējiet un pievelciet skrūves 1.

Informācija

Pārplūdušo vai izlijušo bremžu šķidrumu nekavējoties

noskalojiet ar ūdeni.

F03693-10

12.8

Kājas bremžu pedāļa brīvgaitas pārbaude

Brīdinājums

Nelaimes gadījuma risks Pārkaršanas gadījumā bremžu sistēma pārstāj darboties.

Ja bremžu pedālim nav brīvgaitas, bremžu sistēmā palielinās spiediens uz aizmugurējā riteņa brem-

zēm.

- Iestatiet kājas bremzes pedāļa brīvgaitu atbilstoši norādēm.

- Izņemiet atsperi 1.

- Pārvietojiet kājas bremžu pedāli turp un atpakaļ starp gala

atduri un kājas bremžu cilindra virzuļa atduri un pārbaudiet

brīvgaitu A.

Norāde

Kājas bremžu pedāļa brīv-

3 … 5 mm

gaita

» Ja brīvgaita neatbilst norādei:

402026-10

- Iestatiet kājas bremžu pedāļa pamatpozīciju.

(

Lpp. 89)

– Iekariet atsperi 1.

88

BREMŽU SISTĒMA

12

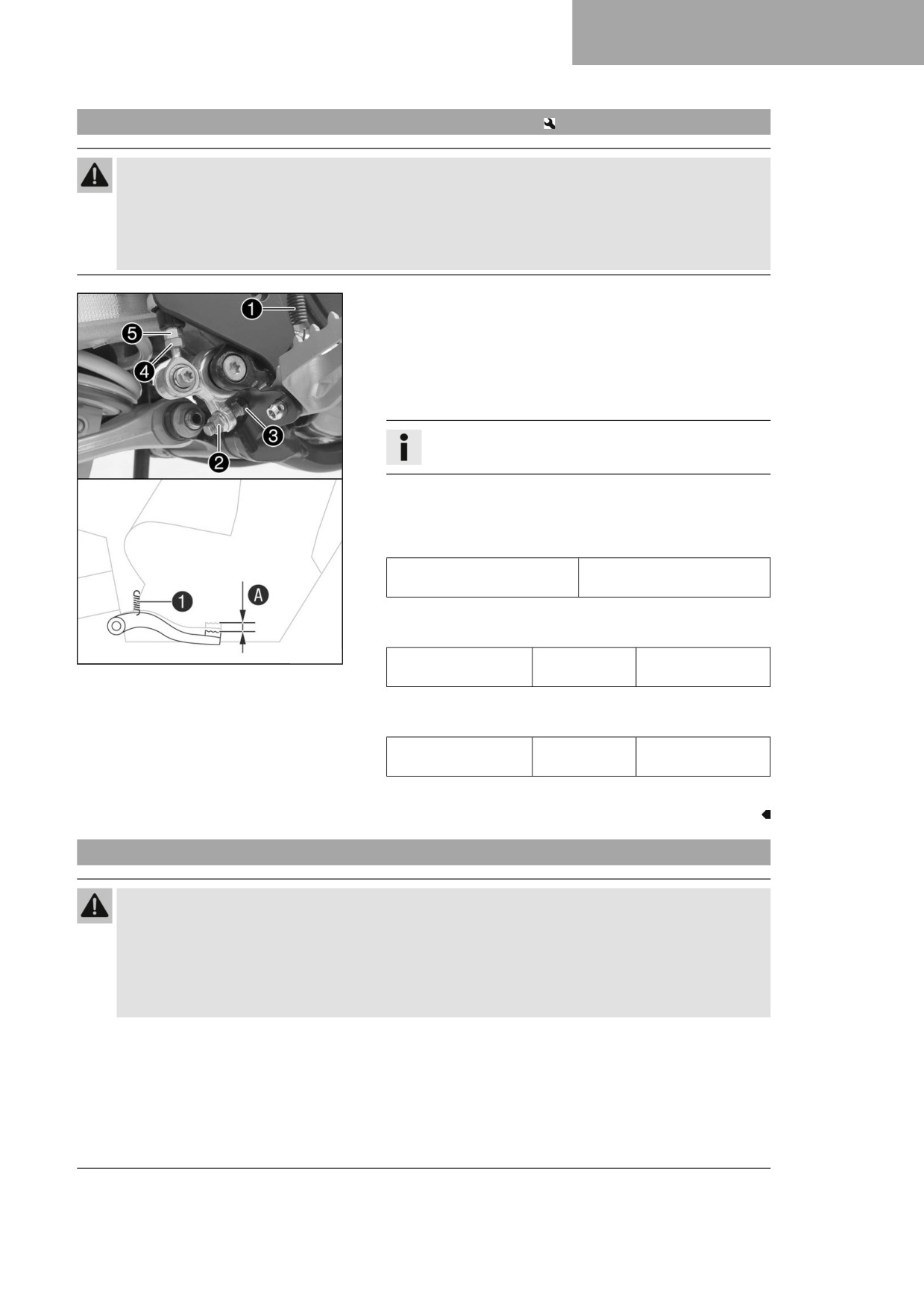

12.9

Kājas bremžu pedāļa pamatpozīcijas iestatīšana

Brīdinājums

Nelaimes gadījuma risks Pārkaršanas gadījumā bremžu sistēma pārstāj darboties.

Ja bremžu pedālim nav brīvgaitas, bremžu sistēmā palielinās spiediens uz aizmugurējā riteņa brem-

zēm.

-

Iestatiet kājas bremzes pedāļa brīvgaitu atbilstoši norādēm.

-

Izņemiet atsperi 1.

–

Atskrūvējiet uzgriezni 4 un skrūvējiet to atpakaļ ar

spiedstieni 5, līdz ir iestatīts maksimālais brīvgaitas gājiens.

-

Lai individuāli pielāgotu kāju bremžu sviras pamatpozīciju,

atskrūvējiet uzgriezni 2 un pagrieziet skrūvi 3 pēc nepie-

ciešamības.

Informācija

Regulēšanas diapazons ir ierobežots.

-

Grieziet spiedstieni 5, līdz ir pieejams brīvgaitas gājiens A.

Nepieciešamības gadījumā noregulējiet kājas bremžu pedāļa

pamatpozīciju.

Norāde

Kājas bremžu pedāļa brīv-

3 … 5 mm

gaita

-

Turiet spiedstieni 5 un pievelciet uzgriezni 4.

Norāde

V01355-10

Pārējie šasijas

M6

10 Nm

uzgriežņi

-

Turiet skrūvi 3 un pievelciet uzgriezni 2.

Norāde

Bremžu sviras atdu-

M8

20 Nm

res uzgrieznis

-

Iekariet atsperi 1.

12.10

Aizmugurējā riteņa bremžu šķidruma līmeņa pārbaude

Brīdinājums

Nelaimes gadījuma risks Bremžu sistēma nedarbojas, ja bremžu šķidruma līmenis nav pietiekams.

Ja bremžu šķidruma līmenis ir zemāks par norādīto marķējumu vai vērtību, bremžu sistēma ir neher-

mētiska vai ir nodiluši bremžu kluči.

- Pārbaudiet bremžu sistēmu un neturpiniet braukšanu, līdz problēma ir novērsta. (Tuvākā pilnvarotā

Husqvarna Motorcycles darbnīca jums labprāt palīdzēs.)

89

12

BREMŽU SISTĒMA

Brīdinājums

Nelaimes gadījuma risks Pārāk vecs vai netīrs bremžu šķidrums ietekmē bremžu sistēmas darbību.

- Pārliecinieties, ka priekšējā un aizmugurējā riteņa bremžu šķidrums tiek nomainīts atbilstoši apko-

pes plānā sniegtajām norādēm. (Tuvākā pilnvarotā Husqvarna Motorcycles darbnīca jums labprāt

palīdzēs.)

- Pārliecinieties, ka tiek izmantots tikai tīrs un apstiprināts bremžu šķidrums, kas tiek iepildīts no

noslēgtas tvertnes. (Tuvākā pilnvarotā Husqvarna Motorcycles darbnīca jums labprāt palīdzēs.)

Sagatavošanas darbs

- Pārbaudiet aizmugurējā riteņa bremžu klučus un bremžu

kluču stiprinājumu. ( Lpp. 91)

Galvenā darbība

- Novietojiet transportlīdzekli vertikāli.

- Pārbaudiet bremžu šķidruma līmeni skatstikliņā 1.

» Ja bremžu šķidruma līmenis ir zemāks par

marķējumu A:

- Uzpildiet aizmugurējā riteņa bremžu šķidrumu.

(

Lpp. 90)

A01084-10

12.11

Aizmugurējā riteņa bremžu šķidruma uzpilde

Brīdinājums

Nelaimes gadījuma risks Bremžu sistēma nedarbojas, ja bremžu šķidruma līmenis nav pietiekams.

Ja bremžu šķidruma līmenis ir zemāks par norādīto marķējumu vai vērtību, bremžu sistēma ir neher-

mētiska vai ir nodiluši bremžu kluči.

- Pārbaudiet bremžu sistēmu un neturpiniet braukšanu, līdz problēma ir novērsta. (Tuvākā pilnvarotā

Husqvarna Motorcycles darbnīca jums labprāt palīdzēs.)

Brīdinājums

Ādas kairinājums Bremžu šķidrums ir kaitīgs veselībai.

- Bremžu šķidrumu glabājiet bērniem nepieejamā vietā.

- Nēsājiet piemērotu aizsargapģērbu un drošības brilles.

- Neļaujiet bremžu šķidrumam nokļūt uz ādas, acīm vai apģērba.

- Bremžu šķidruma norīšanas gadījumā nekavējoties meklējiet ārsta palīdzību.

- Pēc saskares ar ādu skalojiet attiecīgo zonu ar lielu daudzumu ūdens.

- Ja bremžu šķidrums ir iekļuvis acīs, nekavējoties rūpīgi skalojiet acis ar ūdeni un meklējiet ārsta

palīdzību.

- Nomainiet apģērbu, ja uz tā ir izlijis bremžu šķidrums.

Brīdinājums

Nelaimes gadījuma risks Pārāk vecs vai netīrs bremžu šķidrums ietekmē bremžu sistēmas darbību.

- Pārliecinieties, ka priekšējā un aizmugurējā riteņa bremžu šķidrums tiek nomainīts atbilstoši apko-

pes plānā sniegtajām norādēm. (Tuvākā pilnvarotā Husqvarna Motorcycles darbnīca jums labprāt

palīdzēs.)

- Pārliecinieties, ka tiek izmantots tikai tīrs un apstiprināts bremžu šķidrums, kas tiek iepildīts no

noslēgtas tvertnes. (Tuvākā pilnvarotā Husqvarna Motorcycles darbnīca jums labprāt palīdzēs.)

90

BREMŽU SISTĒMA

12

Norāde

Apkārtējās vides apdraudējums Indīgas vielas rada kaitējumu apkārtējai videi.

- Eļļas, smērvielas, filtrus, degvielas, tīrīšanas līdzekļus, bremžu šķidrumu utt. utilizējiet pareizi un

saskaņā ar spēkā esošajiem noteikumiem.

Informācija

Neļaujiet bremžu šķidrumam nonākt saskarē ar krāsotām daļām, jo bremžu šķidrums bojā krāsu.

Sagatavošanas darbs

- Pārbaudiet aizmugurējā riteņa bremžu klučus un bremžu

kluču stiprinājumu. ( Lpp. 91)

- Demontējiet sānu vāku labajā pusē. ( Lpp. 67)

- Demontējiet rāmja aizsargu. ( Lpp. 51)

Galvenā darbība

- Novietojiet transportlīdzekli vertikāli.

- Noņemiet skrūvējamo vāciņu 1 ar membrānu 2 un

blīvgredzenu.

- Uzpildiet bremžu šķidruma līmeni līdz marķējumam A.

Bremžu šķidrums DOT 4 / DOT 5.1 ( Lpp. 140)

- Piemontējiet skrūvējamo vāciņu ar membrānu un blīvgre-

dzenu un pievelciet skrūves.

T04401-01

Informācija

Pārplūdušo vai izlijušo bremžu šķidrumu nekavējoties

noskalojiet ar ūdeni.

Papildu darbi

- Piemontējiet rāmja aizsargu. ( Lpp. 52)

- Montējiet sānu vāku labajā pusē. ( Lpp. 67)

12.12

Aizmugurējā riteņa bremžu kluču un bremžu kluču stiprinājuma pārbaude

Brīdinājums

Nelaimes gadījuma risks Nodiluši bremžu kluči samazina bremzēšanas efektivitāti.

- Pārliecinieties, ka nodiluši bremžu kluči nekavējoties tiek nomainīti. (Tuvākā pilnvarotā

Husqvarna Motorcycles darbnīca jums labprāt palīdzēs.)

- Pārbaudiet, vai bremžu kluči nav nodiluši līdz minimālajam

biezumam A.

Minimālais kluču

≥ 1 mm

biezums A

» Ja kluču biezums ir mazāks par minimālo:

- Nomainiet aizmugurējā riteņa bremžu klučus.

(

Lpp. 92)

– pārbaudiet, vai bremžu klučiem nav bojājumu un neveidojas

H00322-10

plaisas.

» Konstatējot bojājumus vai plaisas:

- Nomainiet aizmugurējā riteņa bremžu klučus.

(

Lpp. 92)

– pārbaudiet bremžu kluču stiprinājumu.

91

BREMŽU SISTĒMA

12

Galvenā darbība

- Novietojiet transportlīdzekli vertikāli.

- Noņemiet skrūvējamo vāciņu 1 ar membrānu 2 un

blīvgredzenu.

T04402-10

- Piespiediet bremžu suportu ar roku pie bremzes diska, lai

atspiestu atpakaļ bremžu virzuļus un pārliecinātos, ka bremžu

šķidrums neizplūst no bremžu izlīdzinājuma tvertnes, nepie-

ciešamības gadījumā nosūciet lieko šķidrumu.

Informācija

Pārliecinieties, ka spiežot atpakaļ bremžu virzuli,

bremžu suports netiek spiests pret spieķiem.

un noņe-

- Noņemiet atsperspraudņus 3, izvelciet tapas 4

J00084-10

miet bremžu klučus.

- Notīriet suportu un suporta stiprinājumu.

- Pārbaudiet, vai bremžu suporta atsperplāksne 5 un suporta

stiprinājuma bremžu kluču slīdplāksne 6 ir ievietota pareizi.

Informācija

Bulta uz atsperplāksnes attēlo bremžu diska rotācijas

virzienu.

J00085-10

- Ievietojiet jaunus bremžu klučus, ievietojiet tapas 4 un

iemontējiet atsperspraudņus 3.

Informācija

Bremžu klučus vienmēr nomainiet komplektos.

Pārliecinieties, ka atvienošanas plāksne 7 ir

uzstādīta uz bremžu kluču virzuļa pusē.

- Vairākas reizes nospiediet kājas bremžu pedāli, līdz bremžu

kluči pieguļ bremžu diskam un ir konstatēts spiediena punkts.

J00088-10

93

12

BREMŽU SISTĒMA

- Papildiniet bremžu šķidruma līmeni līdz marķējumam A.

Bremžu šķidrums DOT 4 / DOT 5.1 ( Lpp. 140)

- Piemontējiet skrūvējamo vāciņu 1 ar membrānu 2 un

blīvgredzenu un pievelciet skrūves.

Informācija

Pārplūdušo vai izlijušo bremžu šķidrumu nekavējoties

noskalojiet ar ūdeni.

T04401-01

Papildu darbi

- Piemontējiet rāmja aizsargu. ( Lpp. 52)

- Montējiet sānu vāku labajā pusē. ( Lpp. 67)

94

RITEŅI, RIEPAS

13

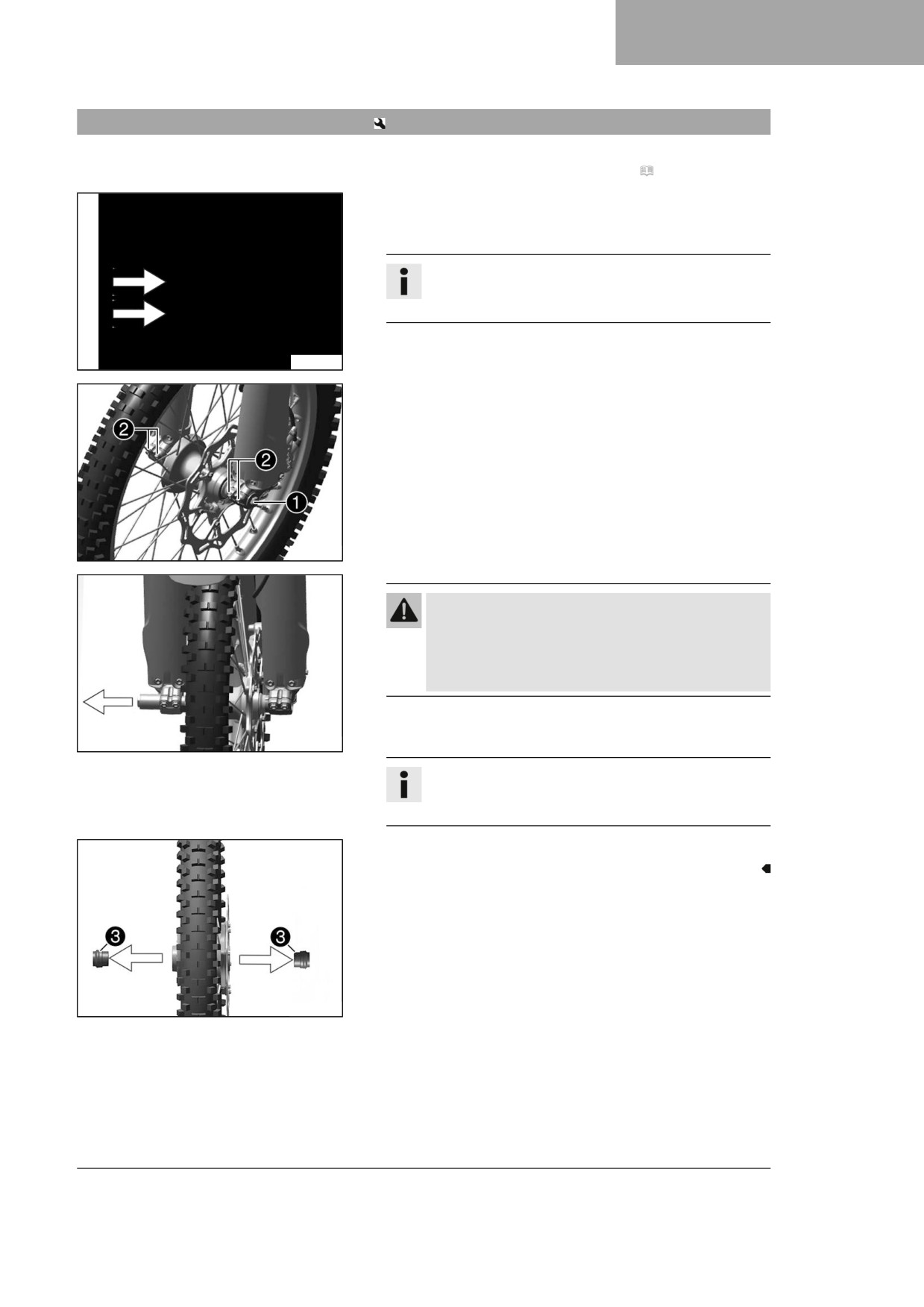

13.1

Priekšējā riteņa demontāža

Sagatavošanas darbs

- Paceliet motociklu ar paceļamo stendu. ( Lpp. 49)

Galvenā darbība

- Piespiediet bremžu suportu ar roku pie bremzes diska, lai

atspiestu atpakaļ bremžu virzuļus.

Informācija

Raugiet lai, spiežot atpakaļ bremžu virzuļus, suports

netiktu spiests pret spieķiem.

J00082-10

- Atskrūvējiet skrūvi 1 par dažiem apgriezieniem.

- Atskrūvējiet skrūves 2.

- Uzspiediet uz skrūves 1, lai aizbīdītu ievietojamo asi prom

no dakšas ligzdas.

- Izskrūvējiet skrūvi 1.

A01199-10

Brīdinājums

Nelaimes gadījuma risks Bojāti bremžu diski

samazina bremzēšanas efektivitāti.

- Riteni vienmēr novietojiet tā, lai netiktu bojāts

bremžu disks.

- Turiet priekšējo riteni un izņemiet ievietojamo asi. Izņemiet

priekšējo riteni no dakšas.

A01201-10

Informācija

Neaktivizējiet rokas bremžu sviru ar demontētu priek-

šējo riteni.

- Noņemiet distanciemavas 3.

A01188-11

95

13

RITEŅI, RIEPAS

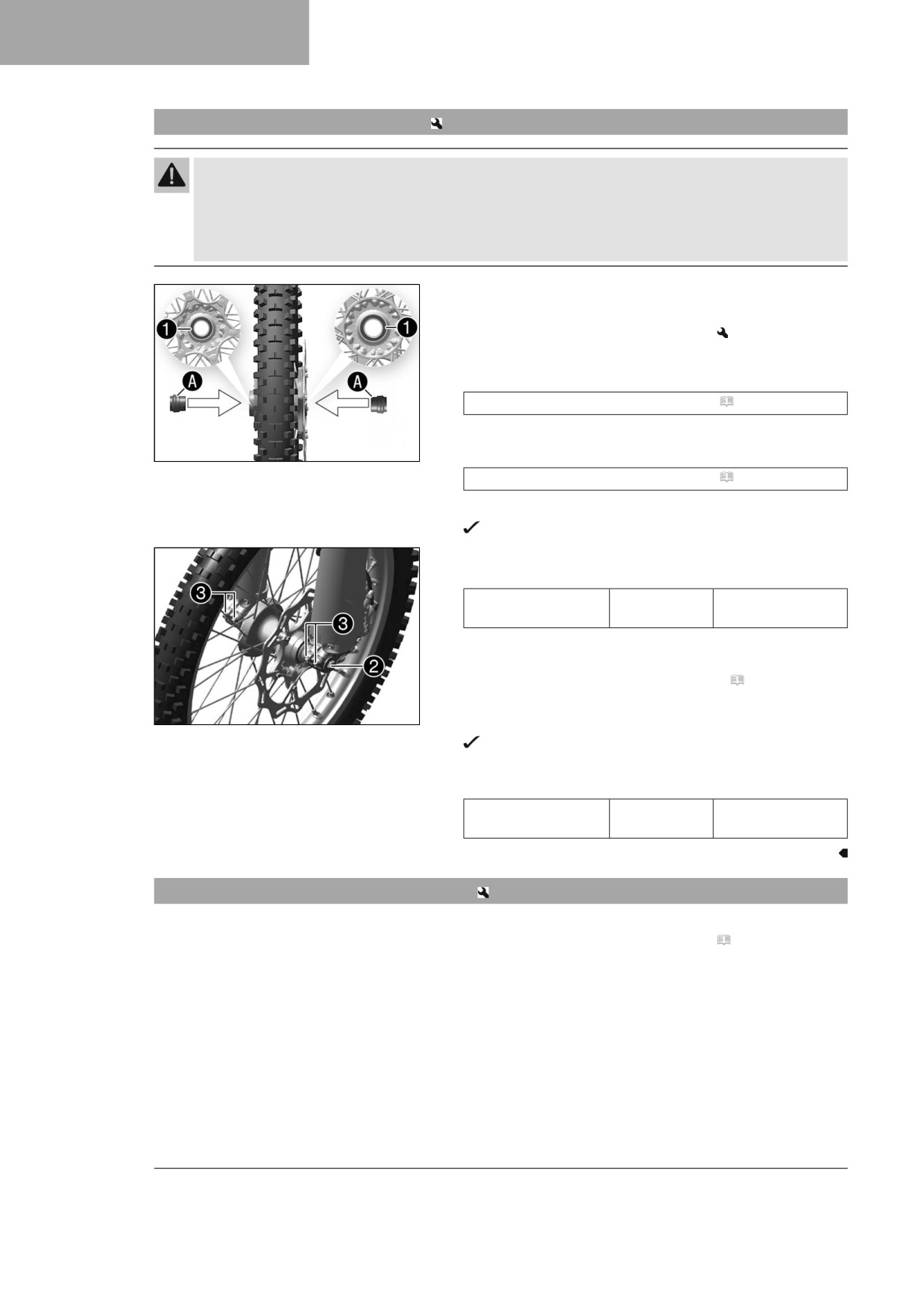

13.2

Priekšējā riteņa montāža

Brīdinājums

Nelaimes gadījuma risks Uz bremžu diskiem nokļuvusi eļļa vai smērviela samazina bremzēšanas

efektivitāti.

-

Raugiet, lai bremžu diski būtu tīri no eļļas un smērvielām.

–

Nepieciešamības gadījumā notīriet bremžu diskus ar bremžu tīrīšanas līdzekli.

-

Pārbaudiet, vai riteņa gultnis nav bojāts un nodilis.

» Ja riteņa gultnis ir bojāts vai nodilis:

- Nomainiet priekšējā riteņa gultni.

-

Notīriet un ieeļļojiet radiālās vārpstas blīves 1 un distancie-

mavu kontaktvirsmas A.

Ilgam darbmūžam paredzēta smērviela ( Lpp. 142)

-

Ievietojiet distanciemavas.

A01188-10

-

Notīriet un viegli ieeļļojiet ievietojamo asi.

Ilgam darbmūžam paredzēta smērviela ( Lpp. 142)

-

Novietojiet priekšējo riteni un ievietojiet ievietojamo asi.

Bremžu kluči ir pareizi novietoti.

-

Ieskrūvējiet un pievelciet skrūvi 2.

Norāde

Priekšējās ievieto-

M20x1,5

35 Nm

jamās ass skrūve

-

Spiediet rokas bremžu sviru vairākas reizes, līdz bremžu kluči

pieguļ bremžu diskam.

-

Noņemiet motociklu no paceļamā stenda. ( Lpp. 49)

–

Aktivizējiet priekšējā riteņa bremzes un vairākas reizes stingri

A01199-11

amortizējiet dakšu.

Dakšas kājas izlīdzinās.

-

Pievelciet skrūves 3.

Norāde

Dakšas ligzdas

M8

15 Nm

skrūve

13.3

Aizmugurējā riteņa demontāža

Sagatavošanas darbs

- Paceliet motociklu ar paceļamo stendu. ( Lpp. 49)

96

RITEŅI, RIEPAS

13

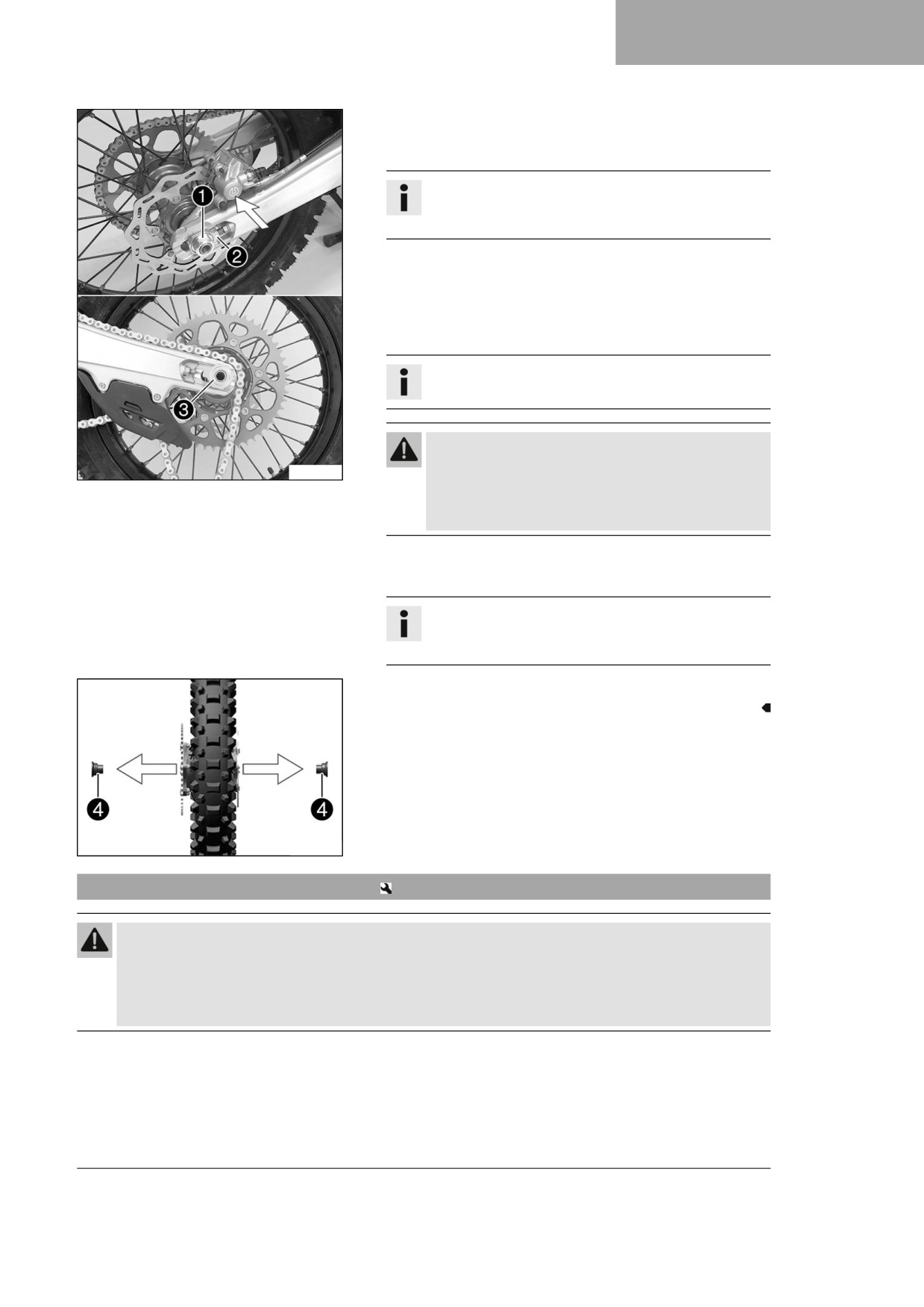

Galvenā darbība

-

Spiediet bremžu suportu ar roku pie bremžu diska, lai atspie-

stu atpakaļ bremžu virzuļus.

Informācija

Pārliecinieties, ka spiežot atpakaļ bremžu virzuli,

bremžu suports netiek spiests pret spieķiem.

-

Noskrūvējiet uzgriezni 1.

–

Noņemiet ķēdes spriegotāju 2. Izvelciet ievietojamo asi 3

tikai tik tālu, lai aizmugurējo riteni varētu pabīdīt uz priekšu.

-

Pārvietojiet aizmugurējo riteni pēc iespējas tālāk uz priekšu.

Noņemiet ķēdi no ķēdes zobrata.

Informācija

Pārsedziet detaļas, lai tās aizsargātu pret bojājumiem.

Brīdinājums

Nelaimes gadījuma risks Bojāti bremžu diski

H04989-10

samazina bremzēšanas efektivitāti.

- Riteni vienmēr novietojiet tā, lai netiktu bojāts

bremžu disks.

-

Turiet aizmugurējo riteni un izņemiet ievietojamo asi. Izņemiet

aizmugurējo riteni no divplecu sviras.

Informācija

Nespiediet kājas bremžu pedāli, ja aizmugurējais rite-

nis ir demontēts.

-

Noņemiet distanciemavas 4.

F03727-10

13.4

Aizmugurējā riteņa montāža

Brīdinājums

Nelaimes gadījuma risks Uz bremžu diskiem nokļuvusi eļļa vai smērviela samazina bremzēšanas

efektivitāti.

- Raugiet, lai bremžu diski būtu tīri no eļļas un smērvielām.

- Nepieciešamības gadījumā notīriet bremžu diskus ar bremžu tīrīšanas līdzekli.

97

13

RITEŅI, RIEPAS

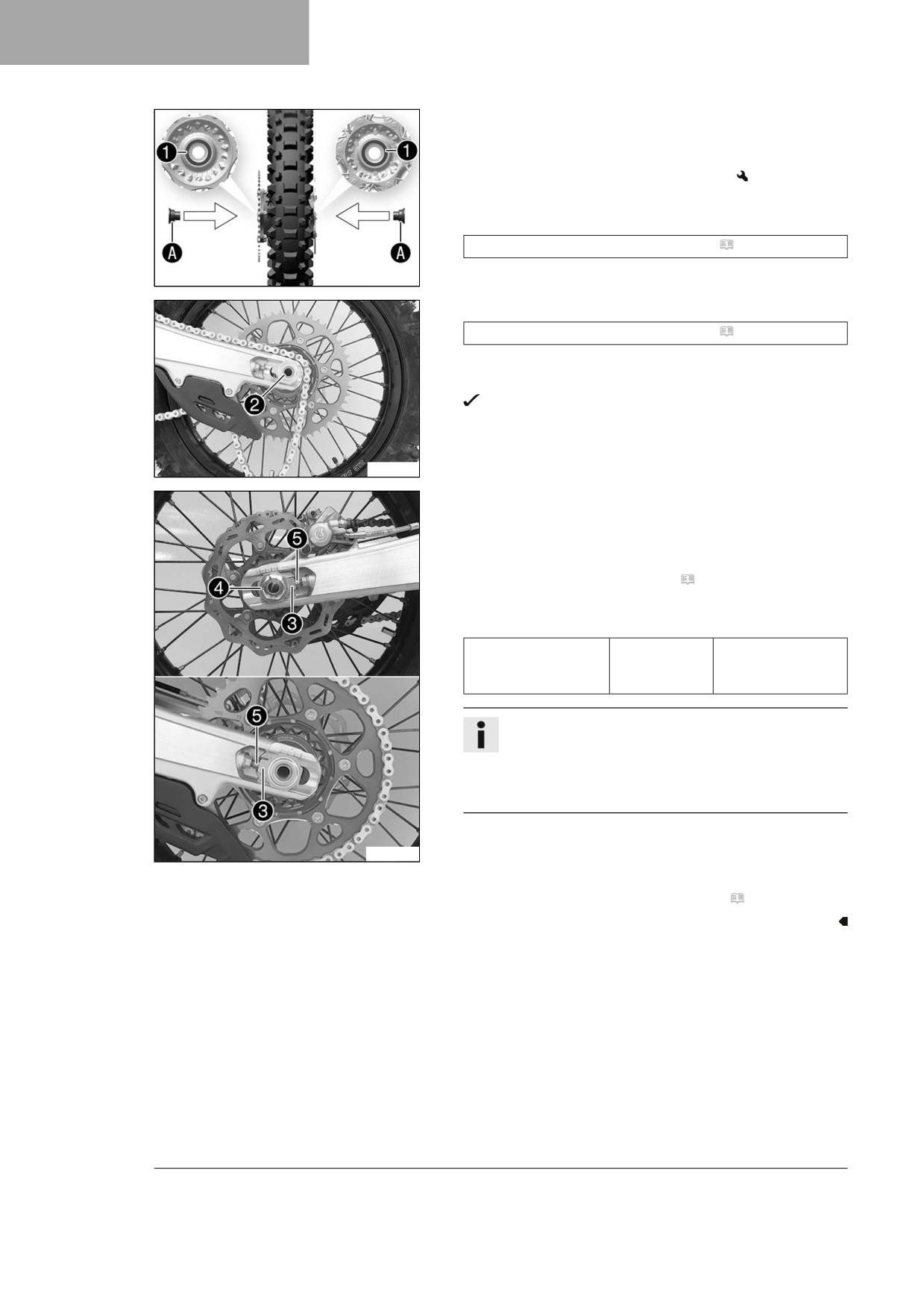

Galvenā darbība

-

Pārbaudiet, vai riteņa gultnis nav bojāts un nodilis.

» Ja riteņa gultnis ir bojāts vai nodilis:

- Nomainiet aizmugurējā riteņu gultni.

-

Notīriet un ieeļļojiet radiālās vārpstas blīves 1 un distancie-

mavu kontaktvirsmas A.

Ilgam darbmūžam paredzēta smērviela ( Lpp. 142)

-

Ievietojiet distanciemavas.

F03728-10

–

Notīriet un viegli ieeļļojiet ievietojamo asi.

Ilgam darbmūžam paredzēta smērviela ( Lpp. 142)

-

Novietojiet aizmugurējo riteni un ievietojiet ievietojamo

asi 2.

Bremžu kluči ir pareizi novietoti.

-

Uzlieciet ķēdi.

F03757-10

-

Noregulējiet ķēdes spriegotājus 3. Uzskrūvējiet, taču vēl

nepievelciet uzgriezni 4.

-

Pārliecinieties, ka ķēdes spriegotāji 3 pieguļ regulēšanas

skrūvēm 5.

-

Pārbaudiet ķēdes nospriegojumu. ( Lpp. 73)

–

Pievelciet uzgriezni 4.

Norāde

Aizmugurējās ievie-

M22x1,5

80 Nm

tojamās ass uzgrie-

znis

Informācija

Ķēdes spriegotāju lielais iestatīšanas diapazons

(32 mm) ļauj izmantot dažādus sekundāros

pārnesumus, nemainot ķēdes garumu.

Ķēdes spriegotājus 3 var pagriezt par 180°.

-

Vairākas reizes nospiediet kājas bremžu pedāli, līdz bremžu

kluči pieguļ bremžu diskam un ir konstatēts spiediena punkts.

H04990-10

Papildu darbi

- Noņemiet motociklu no paceļamā stenda. ( Lpp. 49)

98

RITEŅI, RIEPAS

13

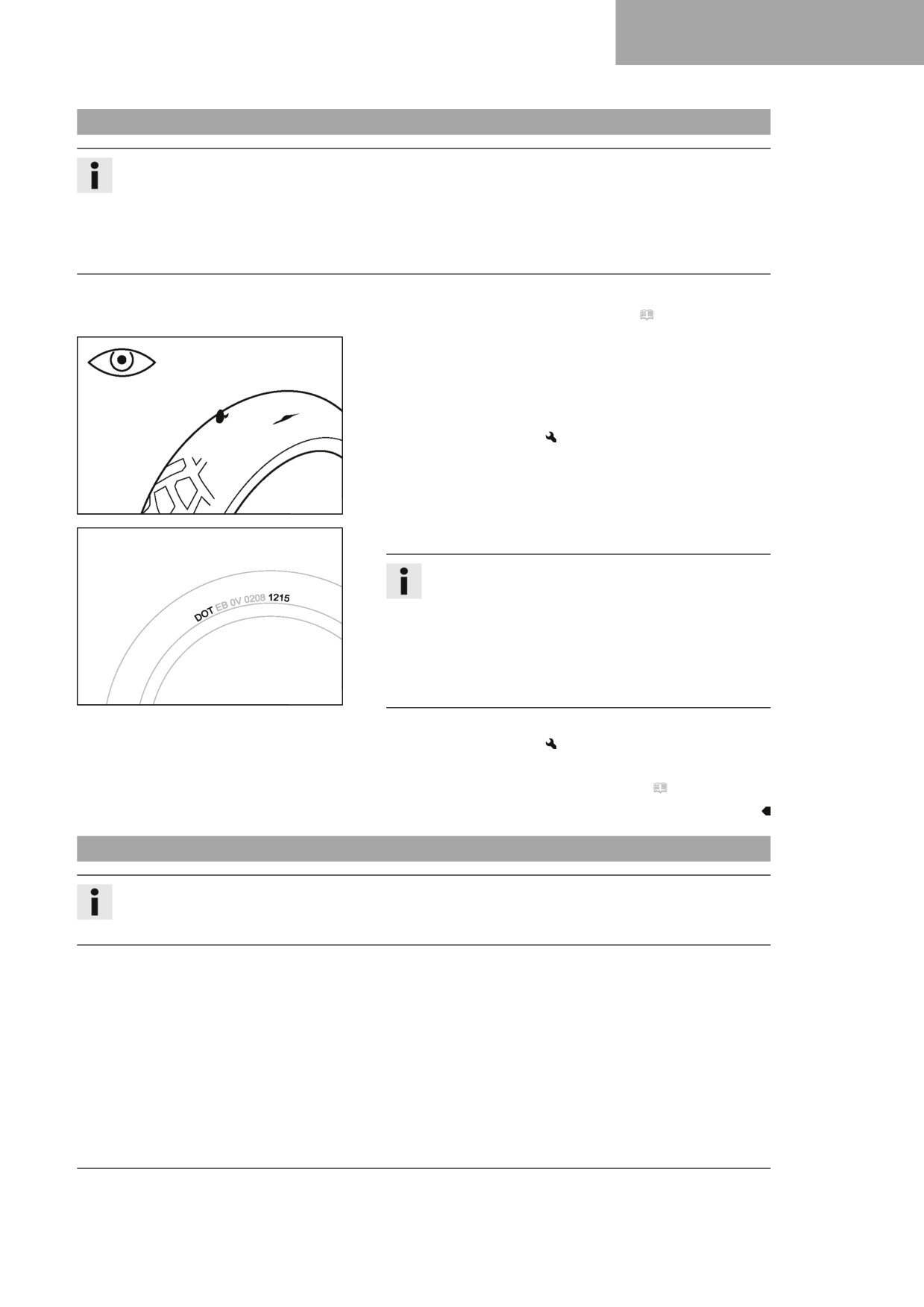

13.5

Riepu stāvokļa pārbaude

Informācija

Uzstādiet tikai Husqvarna Motorcycles apstiprinātas un/vai ieteiktas riepas.

Citas riepas var negatīvi ietekmēt braukšanas īpašības.

Motocikla braukšanas īpašības ietekmē riepu tips, stāvoklis un spiediens.

Priekšējo un aizmugurējo riteni drīkst aprīkot tikai ar vienāda profila riepām.

Lietotas riepas negatīvi ietekmē braukšanas īpašības, tas jo īpaši ir jūtams, braucot uz mitras pamatnes.

Sagatavošanas darbs

- Paceliet motociklu ar paceļamo stendu. ( Lpp. 49)

Galvenā darbība

- Pārbaudiet, vai priekšējai un aizmugurējai riepai nav iegrie-

zumu, iespiestu priekšmetu un citu bojājumu.

» Konstatējot riepai iegriezumus, iespiestus priekšmetus vai

citus bojājumus:

- Nomainiet riepas.

400602-10

- pārbaudiet riepas vecumu.

Informācija

Riepu ražošanas datums parasti ir iekļauts riepu mar-

ķējumā un ir apzīmēts ar marķējuma pēdējiem četriem

cipariem DOT. Pirmie divi cipari norāda ražošanas

nedēļu un pēdējie divi cipari - ražošanas gadu.

Husqvarna Motorcycles iesaka veikt riepu maiņu ne

vēlāk kā pēc 5 gadiem, neņemot vērā to faktisko nodi-

lumu.

H01144-01

» Ja riepa ir vecāka par 5 gadiem:

- Nomainiet riepas.

Papildu darbi

- Noņemiet motociklu no paceļamā stenda. ( Lpp. 49)

13.6

Riepu spiediena pārbaude

Informācija

Nepietiekams riepu spiediens radīs nestandarta nodilumu un riepas pārkaršanu.

Pareizs riepas spiediens nodrošina optimālu braukšanas komfortu un maksimālu riepas darbmūžu.

99

13

RITEŅI, RIEPAS

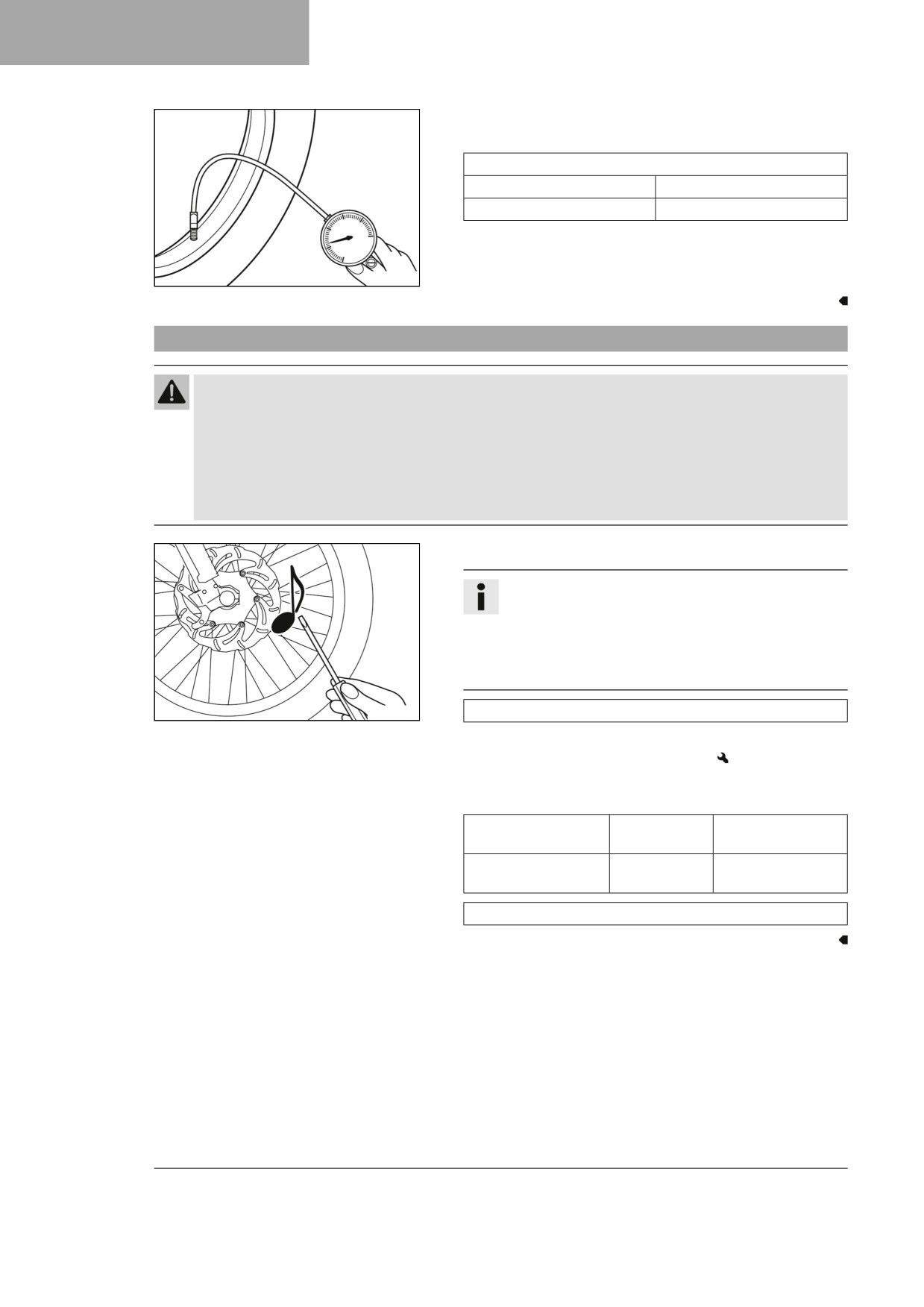

- Noskrūvējiet aizsargvāciņu.

- Pārbaudiet aukstu riepu spiedienu.

Riepu spiediens bezceļa apstākļos

priekšā

1,0 bar

aizmugurē

1,0 bar

» Ja riepu spiediens neatbilst norādei:

- Koriģējiet riepu spiedienu.

400695-01

- Uzskrūvējiet aizsargvāciņu.

13.7

Spieķu nospriegojuma pārbaude

Brīdinājums

Nelaimes gadījuma risks Nepareizi nospriegoti spieķi ietekmē braukšanas īpašības un rada sekojo-

šus bojājumus.

Pārslodzes rezultātā pārāk cieši nospriegoti spieķi var pārtrūkt. Ja spieķi ir nospriegoti pārāk vaļīgi,

ritenim veidosies sānu vai vertikālais ekscentriskums. Tā rezultātā kļūs vaļīgi arī citi spieķi.

- Regulāri pārbaudiet spieķu nospriegojumu; tas jo īpaši attiecas uz jaunu transportlīdzekli. (Tuvākā

pilnvarotā Husqvarna Motorcycles darbnīca jums labprāt palīdzēs.)

- Ar skrūvgrieža asmeni īsi piesitiet katram spieķim.

Informācija

Toņa frekvence ir atkarīga no spieķa garuma un dia-

metra.

Dažādas atsevišķo vienāda garuma un biezuma

spieķu toņa frekvences norāda uz atšķirīgu spieķu

nospriegojumu.

400694-01

Jāatskan augstam tonim.

» Ja spieķu nospriegojums atšķiras:

- Koriģējiet spieķu nospriegojumu.

- Pārbaudiet spieķu griezes momentu.

Norāde

Priekšējā riteņa

M4,5

6 Nm

spieķa spriegotājs

Aizmugurējā riteņa

M4,5

6 Nm

spieķa spriegotājs

Griezes momenta atslēgas komplekts (58429094000)

100

Content      ..      1      2      3      ..
